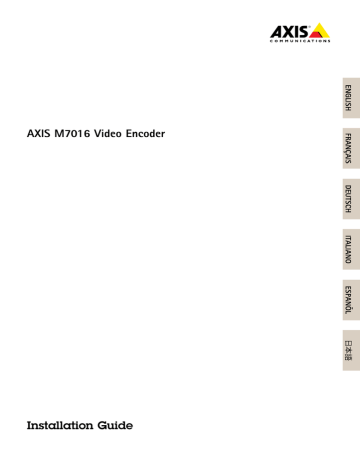

AXIS M7016 Video Encoder
DEUTSCH
ITALIANO
ESPANÕL
ò ¨ ¾
Installation Guide
Legal Considerations
Support
Video surveillance can be regulated by laws that vary from
country to country. Check the laws in your local region
before using this product for surveillance purposes.
This product includes one (1) H.264 decoder license. To
purchase further licenses, contact your reseller.
Should you require any technical assistance, please contact
your Axis reseller. If your questions cannot be answered
immediately, your reseller will forward your queries through
the appropriate channels to ensure a rapid response. If you
are connected to the Internet, you can:
• download user documentation and software updates
• find answers to resolved problems in the FAQ database.
Search by product, category, or phrase
• report problems to Axis support staff by logging in to
your private support area
• chat with Axis support staff (selected countries only)
• visit Axis Support at www.axis.com/techsup/
Liability
Every care has been taken in the preparation of this
document. Please inform your local Axis office of any
inaccuracies or omissions. Axis Communications AB cannot
be held responsible for any technical or typographical errors
and reserves the right to make changes to the product and
manuals without prior notice. Axis Communications AB
makes no warranty of any kind with regard to the material
contained within this document, including, but not limited
to, the implied warranties of merchantability and fitness for
a particular purpose. Axis Communications AB shall not
be liable nor responsible for incidental or consequential
damages in connection with the furnishing, performance
or use of this material. This product is only to be used for
its intended purpose.
Intellectual Property Rights
Axis AB has intellectual property rights relating to
technology embodied in the product described in this
document. In particular, and without limitation, these
intellectual property rights may include one or more of
the patents listed at www.axis.com/patent.htm and one or
more additional patents or pending patent applications in
the US and other countries.
This product contains licensed third-party software. See
the menu item “About” in the product’s user interface for
more information.
This product contains source code copyright Apple Computer,
Inc., under the terms of Apple Public Source License 2.0
(see www.opensource.apple.com/apsl). The source code is
available from https://developer.apple.com/bonjour/
Equipment Modifications
This equipment must be installed and used in
strict accordance with the instructions given in the
user documentation. This equipment contains no
user-serviceable components. Unauthorized equipment
changes or modifications will invalidate all applicable
regulatory certifications and approvals.
Trademark Acknowledgments
AXIS COMMUNICATIONS, AXIS, ETRAX, ARTPEC and VAPIX
are registered trademarks or trademark applications of Axis
AB in various jurisdictions. All other company names and
products are trademarks or registered trademarks of their
respective companies.
Apple, Boa, Apache, Bonjour, Ethernet, Internet Explorer,
Linux, Microsoft, Mozilla, Real, SMPTE, QuickTime, UNIX,
Windows, Windows Vista and WWW are registered
trademarks of the respective holders. Java and all
Java-based trademarks and logos are trademarks or
registered trademarks of Oracle and/or its affiliates.
UPnPTM is a certification mark of the UPnPTM Implementers
Corporation.
SD, SDHC and SDXC are trademarks or registered trademarks
of SD-3C, LLC in the United States, other countries or both.
Also, miniSD, microSD, miniSDHC, microSDHC, microSDXC
are all trademarks or registered trademarks of SD-3C, LLC
in the United States, other countries or both.
Learn More!
Visit Axis learning center www.axis.com/academy/ for
useful trainings, webinars, tutorials and guides.
Regulatory Information
Europe
This product complies with the applicable CE marking
directives and harmonized standards:
• Electromagnetic Compatibility (EMC) Directive
2004/108/EC. See Electromagnetic Compatibility (EMC)
on page 2 .
• Low Voltage (LVD) Directive 2006/95/EC. See Safety
on page 3 .
• Restrictions of Hazardous Substances (RoHS) Directive
2011/65/EU. See Disposal and Recycling on page 3 .
A copy of the original declaration of conformity may be
obtained from Axis Communications AB. See Contact
Information on page 3 .
Electromagnetic Compatibility (EMC)
This equipment has been designed and tested to fulfill
applicable standards for:
• Radio frequency emission when installed according to
the instructions and used in its intended environment.
• Immunity to electrical and electromagnetic phenomena
when installed according to the instructions and used
in its intended environment.
USA
This equipment has been tested using a shielded network
cable (STP) and found to comply with the limits for a
Class B digital device, pursuant to part 15 of the FCC
Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. This equipment generates, uses and can
radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in
a particular installation. If this equipment does cause
harmful interference to radio or television reception, which
can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by
one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV
technician for help.
The product shall be connected using a shielded network
cable (STP) that is properly grounded.
Canada
This Class B digital apparatus complies with Canadian
ICES-003. The product shall be connected using a shielded
network cable (STP) that is properly grounded.
Cet appareil numérique de la classe B est confome à la
norme NMB-003 du Canada. Le produit doit être connecté
à l'aide d'un câble réseau blindé (STP) qui est correctement
mis à la terre.
Europe
This digital equipment fulfills the requirements for RF
emission according to the Class B limit of EN 55022. The
product shall be connected using a shielded network cable
(STP) that is properly grounded.
This product fulfills the requirements for immunity
according to EN 61000-6-1 residential, commercial and
light-industrial environments.
This product fulfills the requirements for immunity
according to EN 61000-6-2 industrial environments.
Australia/New Zealand
This digital equipment fulfills the requirements for RF
emission according to the Class B limit of AS/NZS CISPR 22.
The product shall be connected using a shielded network
cable (STP) that is properly grounded.
Japan
この装置は、クラスB 情報技術装置です。この装置
は、家庭環境で使用することを目 的としています
が、この装置がラジオやテレビジョン受信機に近
接して使用されると、 受信障害を引き起こすこと
があります。 取扱説明書に従って正しい取り扱い
をして下さい。 本製品は、シールドネットワーク
ケーブル(STP)を使用して接続してください。また
適切に接地してください。
Korea
이 기기는 가정용(B급) 전자파적합기기로서 주로
가정에서 사용하는 것을 목적으로 하며, 모든 지
역에서 사용할 수 있습니다. 적절히 접지된 STP
(shielded twisted pair) 케이블을 사용하여 제품
을 연결 하십시오.
Safety
This product complies with IEC/EN/UL 60950-1, Safety of
Information Technology Equipment. If its connecting cables
are routed outdoors, the product shall be grounded either
through a shielded network cable (STP) or other appropriate
method.
The power supply used with this product shall fulfill
the requirements for Safety Extra Low Voltage
(SELV) and Limited Power Source (LPS) according to
IEC/EN/UL 60950-1.
Disposal and Recycling
When this product has reached the end of its useful life,
dispose of it according to local laws and regulations. For
information about your nearest designated collection point,
contact your local authority responsible for waste disposal.
In accordance with local legislation, penalties may be
applicable for incorrect disposal of this waste.
Europe
This symbol means that the product shall not be
disposed of together with household or commercial waste.
Directive 2012/19/EU on waste electrical and electronic
equipment (WEEE) is applicable in the European Union
member states. To prevent potential harm to human health
and the environment, the product must be disposed of in
an approved and environmentally safe recycling process.
For information about your nearest designated collection
point, contact your local authority responsible for waste
disposal. Businesses should contact the product supplier for
information about how to dispose of this product correctly.
This product complies with the requirements of
Directive 2011/65/EU on the restriction of the use of
certain hazardous substances in electrical and electronic
equipment (RoHS).
China
This product complies with the requirements of the
legislative act Administration on the Control of Pollution
Caused by Electronic Information Products (ACPEIP).
Contact Information
Axis Communications AB
Emdalavägen 14
223 69 Lund
Sweden
Tel: +46 46 272 18 00
Fax: +46 46 13 61 30
www.axis.com
AXIS M7016 Video Encoder
Safety Information
Read through this Installation Guide carefully before installing the product. Keep the Installation
Guide for future reference.
Hazard Levels
DANGER
Indicates a hazardous situation which, if not avoided, will result in
death or serious injury.
WARNING
Indicates a hazardous situation which, if not avoided, could result
in death or serious injury.
CAUTION
Indicates a hazardous situation which, if not avoided, could result
in minor or moderate injury.
NOTICE
TICE
NO
Indicates a situation which, if not avoided, could result in damage
to property.
Other Message Levels
Important
Indicates significant information which is essential for the product
to function correctly.
Note
Indicates useful information which helps in getting the most out
of the product.
4
AXIS M7016 Video Encoder
Safety Instructions
• To use the Axis product outdoors, or in similar environments, it shall be installed in an
approved outdoor housing.
• Store the Axis product in a dry and ventilated environment.
• Avoid exposing the Axis product to shocks or heavy pressure.
• Do not install the product on unstable brackets, surfaces or walls.
• Use only applicable tools when installing the Axis product. Excessive force could cause
damage to the product.
• Do not use chemicals, caustic agents, or aerosol cleaners. Use a clean cloth dampened
with pure water for cleaning.
• Use only accessories that comply with technical specification of the product. These can be
provided by Axis or a third party.
• Use only spare parts provided by or recommended by Axis.
• Do not attempt to repair the product by yourself. Contact Axis support or your Axis
reseller for service matters.
Transportation
NOTICE
TICE
NO
• When transporting the Axis product, use the original packaging or equivalent to prevent
damage to the product.
Battery
The Axis product uses a 3.0 V BR/CR2032 lithium battery as the power supply for its internal
real-time clock (RTC). Under normal conditions this battery will last for a minimum of five years.
Low battery power affects the operation of the RTC, causing it to reset at every power-up. When
the battery needs replacing, a log message will appear in the product’s server report. For more
information about the server report, see the product´s setup pages or contact Axis support.
The battery should not be replaced unless required, but if the battery does need replacing, contact
Axis support at www.axis.com/techsup for assistance.
5
ENGLISH
NOTICE
TICE
NO
• The Axis product shall be used in compliance with local laws and regulations.
AXIS M7016 Video Encoder
WARNING
• Risk of explosion if the battery is incorrectly replaced.
• Replace only with an identical battery or a battery which is recommended by Axis.
• Dispose of used batteries according to local regulations or the battery manufacturer's
instructions.
6
AXIS M7016 Video Encoder
Installation Guide
Installation Steps
1. Make sure the package contents, tools and other materials necessary for the installation
are in order. See page 7 .
2. Study the hardware overview. See page 7 .
3. Study the specifications. See page 10.
4. Install the hardware. See page 11 .
5. Access the product. See page 12.
Package Contents
•
•
•
•
•
•
AXIS M7016 Video Encoder
Power adapter model
Type PS-P
Mounting kit
4 surface pads
2 brackets
Terminal connectors
4 RS-485/422 2x2–pin connector
Installation and Management Software CD
Printed materials
Installation Guide (this document)
Hardware Overview
2
1
3
4
5
6
1
Power connector
7
ENGLISH
This Installation Guide provides instructions for installing AXIS M7016 Video Encoder on your
network. For other aspects of using the product, see the User Manual available at www.axis.com
AXIS M7016 Video Encoder
2
3
4
5
6
Network connector RJ45
Card slot microSD x4
RS-485/422 connector x4
Control button x4
Protective earth
1
2
1
2
3
4
3
4
Video input connector BNC x16
Status LED 1–4
Power LED
Network activity LED RJ45
LED Indicators
LED
Color
Indication
Network
Green
Steady for connection to a 1 Gbit/s network. Flashes for network activity.
Amber
Steady for connection to a 10/100 Mbit/s network. Flashes for network
activity.
Unlit
No network connection.
Green
Steady green for normal operation.
Amber
Steady during startup and when restoring settings.
Red
Slow flash for failed upgrade.
Green
Normal operation.
Amber
Flashes green/amber during firmware upgrade.
Status
Power
Connectors and Buttons
For specifications and operating conditions, see page 10.
BNC Connector
Each video input is terminated using a coax/BNC connector. Connect a 75 Ohm coaxial video cable;
the recommended maximum length is 250 m (800 ft).
8
AXIS M7016 Video Encoder
Note
Network Connector
RJ45 Ethernet connector.
NOTICE
TICE
NO
The product shall be connected using a shielded network cable (STP). All cables connecting
the product to the network shall be intended for their specific use. Make sure that the
network devices are installed in accordance with the manufacturer’s instructions. For
information about regulatory requirements, see Electromagnetic Compatibility (EMC) on
page 2 .
RS485/RS422 Connector
Two terminal blocks for RS485/RS422 serial interface used to control auxiliary equipment such
as PTZ devices.
SD Card Slot
A microSD card (not included) can be used for local recording with removable storage. For more
information, see Specifications on page 10.
NOTICE
TICE
NO
To prevent corruption of recordings, the SD card should be unmounted before removal. To
unmount, go to Setup > System Options > Storage > SD Card and click Unmount.
Control Button
The control button is used for:
•
•
Resetting the product to factory default settings. See page 12.
Connecting to an AXIS Video Hosting System service or AXIS Internet Dynamic DNS
Service. For more information about these services, see the User Manual.
9
ENGLISH
75 Ohm video termination can be enabled/disabled for the video input through the
product's web page at Video > Camera Settings > Video termination. This termination
is enabled on factory default. In cases where the product is to be connected in parallel
with other equipment, for optimum video quality, it is recommended that termination be
enabled for only the last device in the video signal chain.
AXIS M7016 Video Encoder
Specifications
Operating Conditions
The casing of AXIS M7016 is not approved for outdoor use. The product may only be installed in
indoor environments.
Product
Temperature
Humidity
AXIS M7016
0 °C to 50 °C
(32 °F to 122 °F)
20-80% RH (non-condensing
Power Consumption
Product
DC
AXIS M7016
12–28 V DC, max 17 W
Connectors
Power Connector
2-pin terminal block for
power input. Use a Safety
Extra Low Voltage (SELV)
compliant limited power
source (LPS) with either a
rated output power limited
to ≤100 W or a rated output
current limited to ≤5 A.
DC power input
10
AXIS M7016 Video Encoder
RS-485/422 Connector
Two 2-pin terminal blocks for RS485/RS422 serial
interface. The serial port can be configured to support:
Two-wire RS485 half duplex
Four-wire RS485 full duplex
Two-wire RS422 simplex
Four-wire RS422 full duplex point to point
communication
RX/TX TX
1 2 3 4
Function
Pin
Notes
RS485/RS422 RX/TX
A
1
(RX) For full duplex RS485/RS422
(RX/TX) For half duplex RS485
RS485/RS422 RX/TX
B
2
RS485/RS422 TX A
3
RS485/RS422 TX B
4
(TX) For full duplex RS485/RS422
SD Card Slot
Supports microSD cards with up to 64 GB of storage. For best recording performance, use a
microSDHC or microSDXC card with speed class 10.
Install the Hardware
Mount the video encoder
The AXIS M7016 is supplied with a mounting kit containing brackets. The unit can be mounted in
a rack or on a wall.
After removing the existing 4 screws, attach the mounting brackets to the video encoder at an
angle suitable for installation in a standard 1U 19” rack, or on the wall.
Mounting on a wall
1. Position the video encoder against the wall with the brackets attached, and mark the
four mounting holes, two for each bracket.
2. Drill the four mounting holes.
3. Attach the video encoder to the wall using appropriate screws.
11
ENGLISH
•
•
•
•
RS485/422
AXIS M7016 Video Encoder
Connect the cables
1.
2.
3.
4.
Connect the video encoder to the network using a network cable RJ45.
Connect the cameras to the video inputs.
Connect the supplied indoor power adapter.
Check that the indicator LEDs indicate the correct conditions. See LED Indicators on
page 8
NOTICE
TICE
NO
Make sure the unit is properly grounded by using the grounding screw.
If the unit will be used with cameras or accessories located outdoors then its ground screw
should be connected to a local grounding point.
Access the Product
Use the tools provided on the Installation and Management Software CD to assign an IP address,
set the password and access the video stream. This information is also available from the support
pages on www.axis.com/techsup/
Reset to Factory Default Settings
Important
Reset to factory default should be used with caution. A reset to factory default will reset
all settings, including the IP address, to the factory default values.
Note
The installation and management software tools are available on the CD supplied with the
product and from the support pages on www.axis.com/techsup
To reset the product to the factory default settings:
Note
To reset a single channel to the original factory default settings, use the button provided in
that unit’s web interface.
It is also possible to reset parameters to factory default via the web interface. Go to Setup
> System Options > Maintenance.
Further Information
The User Manual is available at www.axis.com
12
AXIS M7016 Video Encoder
Visit www.axis.com/techsup to check if there is updated firmware available for your network
product. To see the currently installed firmware version, go to Setup > About.
Warranty Information
For information about Axis’ product warranty and thereto related information, see
www.axis.com/warranty/
13
ENGLISH
Visit Axis learning center www.axis.com/academy for useful trainings, webinars, tutorials and
guides.
AXIS M7016 Video Encoder
Informations sur la sécurité
Lisez attentivement ce guide d'installation avant d'installer l'appareil. Conservez le guide
d'installation pour toute référence ultérieure.
Niveaux de risques
DANGER
Indique une situation dangereuse qui, si elle n'est pas évitée,
entraînera le décès ou des blessures graves.
AVERTISSEMENT
Indique une situation dangereuse qui, si elle n'est pas évitée,
pourrait entraîner le décès ou des blessures graves.
ATTENTION
Indique une situation dangereuse qui, si elle n'est pas évitée,
pourrait entraîner des blessures légères ou modérées.
A VIS
Indique une situation qui, si elle n'est pas évitée, pourrait
endommager l'appareil.
Autres niveaux de message
Important
Indique les informations importantes, nécessaires pour assurer le
bon fonctionnement de l'appareil.
Note
Indique les informations utiles qui permettront d'obtenir le
fonctionnement optimal de l'appareil.
14
AXIS M7016 Video Encoder
Consignes de sécurité
A VIS
• Le produit Axis doit être utilisé conformément aux lois et règlementations locales en
vigueur.
• Pour pouvoir utiliser le produit Axis à l'extérieur, ou dans des environnements similaires, il
doit être installé dans un boîtier d'extérieur homologué.
• Conserver ce produit Axis dans un environnement sec et ventilé.
• Utiliser uniquement des outils recommandés pour l'installation de l'appareil Axis. Une
force excessive appliquée sur l'appareil pourrait l'endommager.
• Ne pas utiliser de produits chimiques, de substances caustiques ou de nettoyants
pressurisés. Utiliser un chiffon propre et humide pour le nettoyage.
• Utiliser uniquement des accessoires conformes aux caractéristiques techniques du produit.
Ceux-ci peuvent être fournis par Axis ou un tiers.
• Utiliser uniquement les pièces de rechange fournies ou recommandées par Axis.
• Ne pas essayer de réparer ce produit vous-même. Contacter l'assistance technique d'Axis
ou votre revendeur Axis pour des problèmes liés à l'entretien.
Transport
A VIS
• Lors du transport du produit Axis, utilisez l'emballage d'origine ou un équivalent pour
éviter d'endommager le produit.
Batterie
Le produit Axis utilise une batterie au lithium BR/CR2032 3,0 V comme alimentation de son
horloge en temps réel interne (RTC). Dans des conditions normales, cette batterie a une durée de
vie minimale de cinq ans.
Si la batterie est faible, le fonctionnement de l'horloge en temps réel peut être affecté et entraîner
sa réinitialisation à chaque mise sous tension. Un message enregistré apparaît dans le rapport de
serveur du produit lorsque la batterie doit être remplacée. Pour tout complément d'information
concernant le rapport de serveur, reportez-vous aux pages de Configuration du produit ou contactez
l'assistance technique d'Axis.
La batterie doit être remplacée uniquement en cas de besoin, et pour ce faire, contactez l'assistance
technique d'Axis à l'adresse www.axis.com/techsup pour obtenir de l'aide.
15
FRANÇAIS
• Ne pas exposer ce produit Axis aux chocs ou aux fortes pressions.
• Ne pas installer ce produit sur des supports, surfaces ou murs instables.
AXIS M7016 Video Encoder
AVERTISSEMENT
• Risque d'explosion si la batterie est remplacée de façon incorrecte.
• Remplacez-la uniquement par une batterie identique ou une batterie recommandée par
Axis.
• Mettez au rebut les batteries usagées conformément aux réglementations locales ou
aux instructions du fabricant de la batterie.
16
AXIS M7016 Video Encoder
Guide d'installation
Ce guide d'installation explique comment installer l'encodeur vidéo AXIS M7016 sur votre réseau.
Pour toute autre information relative à l'utilisation du produit, reportez-vous au manuel de
l'utilisateur disponible sur le site www.axis.com
Procédures d’installation
Contenu de l'emballage
•
•
•
•
•
•
Encodeur vidéo AXIS M7016
Modèle d’adaptateur secteur
Type PS-P
Kit de montage
4 patins de protection de surface
2 supports de fixation
Connecteurs pour terminaux
4 connecteurs 2x2 broches RS-485/-422
CD d'installation et de gestion
Documents imprimés
Guide d'installation (ce document)
17
FRANÇAIS
1. Assurez-vous que les outils et autres matériels nécessaires à l'installation sont inclus
dans l'emballage. Cf. page 17.
2. Consultez la description du matériel. Cf. page 18.
3. Étudiez les caractéristiques. Cf. page 20.
4. Installez le matériel. Cf. page 22.
5. Utilisez le produit. Cf. page 22.
AXIS M7016 Video Encoder
Aperçu du matériel
2
1
3
4
5
6
1
2
3
4
5
6
Connecteur d’alimentation
Connecteur réseau RJ45
Logement de carte microSD (x4)
Connecteur RS-485/422 (x4)
Bouton de commande (x4)
Terre de protection
1
2
1
2
3
4
3
4
Connecteur BNC (entrée vidéo, x16)
Voyant d'état DEL 1-4
Voyant d'alimentation
Voyant DEL d'activité réseau RJ45
Voyants
Voyant
Couleur
Indication
Réseau
Vert
Fixe en cas de connexion à un réseau de 1 Gbit/s. Clignote en cas
d’activité réseau.
Orange
Fixe en cas de connexion à un réseau de 10/100 Mbits/s. Clignote en
cas d’activité réseau.
Éteint
Pas de connexion réseau.
Vert
Vert fixe en cas de fonctionnement normal.
Orange
Fixe pendant le démarrage et lors de la restauration des paramètres.
Rouge
Clignote lentement en cas d’échec de la mise à niveau.
État
18
AXIS M7016 Video Encoder
Alimentation
Vert
Fonctionnement normal.
Orange
Le voyant vert/orange clignote pendant la mise à niveau du
microprogramme.
Connecteurs et boutons
Pour les caractéristiques et les conditions d'utilisation, consultez page 20.
Chaque entrée vidéo se termine par un connecteur coaxial/BNC. Utilisez un câble vidéo coaxial de
75 ohms ; la longueur maximale recommandée est de 250 mètres (800 pieds).
Note
Vous pouvez activer ou désactiver la terminaison vidéo de 75 ohms via la page Web du
produit sous (Vidéo et audio > Réglages caméra > Terminaison vidéo).. Cette terminaison
est activée par défaut. Dans les cas où le produit doit être branché en parallèle avec
d’autres équipements, il est recommandé d'activer la terminaison uniquement pour le
dernier appareil de la chaîne de signal vidéo afin d’obtenir une qualité vidéo optimale.
Connecteur réseau
Connecteur Ethernet RJ45.
A VIS
Le produit doit être connecté à l'aide d'un câble réseau blindé (STP). Tous les câbles
reliant le produit au commutateur réseau doivent être destinés à leur usage spécifique.
Assurez-vous que les périphériques réseau sont installés conformément aux instructions du
fabricant. Pour plus d’informations sur les exigences réglementaires, consultez .
Connecteur RS485/RS422
Deux blocs terminaux à 2 broches pour l’interface série RS485/RS422 utilisée pour commander les
équipements auxiliaires, tels que les dispositifs PTZ.
Emplacement pour carte SD
Une carte microSD (non fournie) peut être utilisée pour l’enregistrement local sur stockage
amovible. Pour en savoir plus, consultez Caractéristiques techniques page 20.
19
FRANÇAIS
Connecteur BNC
AXIS M7016 Video Encoder
A VIS
Pour éviter la corruption des enregistrements, la carte SD doit être démontée avant son
retrait. Pour ce faire, rendez-vous dans Setup > System Options > Storage > SD Card
(Configuration > Options du système > Stockage > Carte SD) et cliquez sur Unmount
(Démonter).
Bouton de commande
Le bouton de commande permet de réaliser les opérations suivantes :
•
•
Réinitialisation du produit aux paramètres d’usine par défaut. Cf. page 23.
Connexion au service du Système d'hébergement vidéo AXIS ou au service AXIS Internet
Dynamic DNS. Pour plus d'informations sur ces services, reportez-vous au Manuel de
l'utilisateur.
Caractéristiques techniques
Conditions d'utilisation
Le boîtier de l'encodeur vidéo AXIS M7016 n'est pas approuvé pour une utilisation en extérieur. Le
produit doit être uniquement installé en intérieur.
Produit
Température
Humidité
AXIS M7016
0 °C à 50 °C
Humidité relative
de 20 à 80 % (sans
condensation)
Consommation électrique
Produit
CC
AXIS M7016
12–28 V CC, maxi. 17 W
20
AXIS M7016 Video Encoder
Connecteurs
Connecteur d’alimentation
Entrée
d'alimentation CC
FRANÇAIS
Bloc terminal à 2 broches
pour l'alimentation. Utilisez
une source d'alimentation
limitée (LPS) conforme
aux exigences de Très
basse tension de sécurité
(TBTS) dont la puissance de
sortie nominale est limitée
à ≤100 W ou dont le courant
de sortie nominal est limité
à ≤5 A.
Connecteur RS-485/422
Blocs terminaux à 2 broches pour interface série
RS485/RS422. Le port série peut être configuré pour la
prise en charge de :
•
•
•
•
RS485 semi-duplex sur deux fils
RS485 duplex intégral sur quatre fils
RS422 simplex sur deux fils
RS422 duplex intégral sur quatre fils pour
communication point à point
RS485/422
RX/TX TX
1 2 3 4
Fonction
Broche
Notes
RS485/RS422 RX/TX
A
1
(RX) Pour duplex intégral RS485/RS422
(RX/TX) pour semi-duplex RS485
RS485/RS422 RX/TX
B
2
RS485/RS422 TX A
3
RS485/RS422 TX B
4
(TX) Pour duplex intégral RS485/RS422
21
AXIS M7016 Video Encoder
Emplacement pour carte SD
Prise en charge des cartes microSD jusqu'à 64 Go. Pour des performances d'enregistrement
optimales, utilisez une carte microSDHC ou microSDXC de classe 10.
Installation du matériel
Montage de l’encodeur vidéo
L’encodeur vidéo AXIS M7016 est fourni avec un kit de montage contenant des supports. L’appareil
peut être monté dans un rack ou sur un mur.
Après avoir retiré les 4 vis, fixez les supports de fixation à l’encodeur vidéo à un angle adapté pour
une installation dans un rack standard 1U 19 pouces (482,6 mm) ou sur un mur.
Montage mural
1. Placez l’encodeur vidéo contre le mur avec les supports et marquez l’emplacement des
quatre trous de fixation (deux pour chaque support).
2. Percez les quatre trous de fixation.
3. Fixez l’encodeur vidéo au mur à l’aide des vis appropriées.
Branchement des câbles
1.
2.
3.
4.
Branchez l'encodeur vidéo au réseau à l'aide d'un câble réseau RJ45.
Branchez les caméras aux entrées vidéo.
Branchez l'adaptateur d'alimentation d'intérieur fourni
Vérifiez que les voyants DEL indiquent le bon état de fonctionnement. Cf. Voyants page 18
A VIS
Assurez-vous que l'appareil est convenablement mis à la terre à l'aide de la vis de mise
à la terre.
Si l'appareil est destiné à être utilisé avec des caméras ou des accessoires situés en
extérieur, sa vis de mise à la terre doit être connectée à un point mis à la terre locale.
Accès au produit
Utilisez les outils fournis sur le CD d'installation et de gestion pour attribuer une adresse IP,
configurer le mot de passe et accéder au flux de données vidéo. Ces informations sont également
disponibles sur les pages d'assistance technique du site www.axis.com/techsup
22
AXIS M7016 Video Encoder
Réinitialisation aux paramètres d'usine par défaut
Important
La réinitialisation aux paramètres par défaut doit être utilisée avec prudence. Cette
opération reconfigure tous les paramètres, y compris l'adresse IP, aux valeurs d'usine par
défaut.
Note
Pour réinitialiser l'appareil aux paramètres d'usine par défaut :
Note
Pour rétablir les valeurs d’usine par défaut sur un seul canal, utilisez le bouton fourni
dans l'interface Web.
Il est également possible de rétablir les paramètres d’usine à partir de l’interface Web. Accédez à
Setup > System Options > Maintenance (Configuration > Options du système > Maintenance)
(Configuration > Configuration du contrôleur supplémentaire > Configuration > Options du
système > Maintenance).
Pour obtenir plus de renseignements
Le Manuel de l'utilisateur est disponible à l'adresse suivante : www.axis.com
Consultez le site www.axis.com/techsup pour vérifier si des mises à jour des logiciels sont
disponibles pour votre appareil réseau. Pour connaître la version du micrologiciel actuellement
installée, reportez-vous à la page Setup > About (Configuration > À propos de).
Visitez le centre d'apprentissage en ligne Axis sur le site www.axis.com/academy pour en savoir
plus sur les formations, les webinaires, les tutoriels et les guides.
Informations sur la garantie
Pour obtenir plus d'amples informations sur la garantie du produit AXIS et des renseignements
connexes, allez sur le site www.axis.com/warranty/
23
FRANÇAIS
Les logiciels d'installation et de gestion sont disponibles sur le CD fourni avec le produit et
sur les pages d'assistance du site www.axis.com/techsup
AXIS M7016 Video Encoder
Sicherheitsinformation
Lesen Sie das Installationshandbuch sorgfältig durch bevor sie das Produkt installieren. Bewahren
Sie das Installationshandbuch für zukünftige Zwecke auf.
Gefährdungsstufen
GEFAHR
Weist auf eine gefährliche Situation hin, die, falls nicht verhindert,
zu Tod oder schweren Verletzungen führt.
WARNUNG
Weist auf eine gefährliche Situation hin, welche, falls nicht
verhindert, zu Tod oder schweren Verletzungen führen kann.
VORSICHT
Weist auf eine gefährliche Situation hin, welche, falls nicht
verhindert, zu geringfügiger oder mäßiger Verletzung führen kann.
HINWEIS
Weist auf eine gefährliche Situation hin, welche, falls nicht
verhindert, zu Sachschäden führen kann.
Weitere Nachrichtenstufen
Wichtig
Weist auf wichtige Informationen hin, die den richtigen Betrieb
des Produkts gewährleisten.
Beachten
Weist auf nützliche Informationen hin, die die optimale
Verwendung des Produkts unterstützen.
24
AXIS M7016 Video Encoder
Sicherheitsanweisungen
HINWEIS
• Die Anwendung des Axis Produkts muss unter Beachtung der örtlich geltenden rechtlichen
Bestimmungen erfolgen.
• Bei der Anwendung von Axis Produkten im Außenbereich oder ähnlichen Umgebungen,
müssen diese in zugelassenen Außengehäusen installiert werden.
• Lagern Sie das Axis Produkt in einer trockenen und belüfteten Umgebung.
• Achten Sie darauf, dass das Axis Produkt weder Stößen noch starkem Druck ausgesetzt ist.
• Installieren Sie das Produkt nicht an instabilen Halterungen, Oberflächen oder Wänden.
• Verwenden Sie bei der Installation des Axis Produkts ausschließlich passende Werkzeuge.
Ein zu großer Kraftaufwand kann das Produkt beschädigen.
• Verwenden Sie nur Zubehör, das den technischen Daten des Produkts entspricht. Dieses
ist von Axis oder Drittanbietern erhältlich.
• Verwenden Sie ausschließlich Ersatzteile die von Axis bereitgestellt oder empfohlen
werden.
• Versuchen Sie nicht, das Produkt selbstständig zu reparieren. Wenden Sie sich bezüglich
Reparatur und Wartung an den Axis Support oder Ihren Axis Händler.
Transport
HINWEIS
• Bei Bedarf transportieren Sie das Axis Produkt in der Originalverpackung oder einer
entsprechenden Verpackung, so dass Schäden vermieden werden.
Batterie
Das Axis-Produkt ist mit einer 3,0 V-BR/CR2032-Lithium-Batterie ausgestattet, mit der die interne
Echtzeituhr (RTC) versorgt wird. Unter normalen Bedingungen hat die Batterie eine Lebensdauer
von mindestens fünf Jahren.
Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr gewährleistet, sodass die Uhr bei
jedem Systemstart zurückgesetzt wird. Sie erhalten eine Protokollnachricht im Serverbericht des
Produkts, wenn ein Batteriewechsel erforderlich ist. Weitere Informationen über den Serverbericht
finden Sie auf den Setup-Seiten des Produkts, oder wenden Sie sich an den Axis-Support.
Die Batterie sollte nur bei Bedarf ersetzt werden. Wenden Sie sich in diesem Fall an den Axis
Support unter www.axis.com/techsup.
25
DEUTSCH
• Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel.
Verwenden Sie zum Reinigen ein sauberes, mit lauwarmem Wasser angefeuchtetes Tuch.
AXIS M7016 Video Encoder
WARNUNG
• Explosionsgefahr bei fehlerhaftem Batteriewechsel.
• Die Batterie darf nur durch eine identische Batterie oder eine von Axis empfohlene
Batterie ersetzt werden.
• Verbrauchte Batterien sind gemäß den örtlichen Vorschriften oder den Anweisungen des
Herstellers zu entsorgen.
26
AXIS M7016 Video Encoder
Installationsanleitung
In dieser Anleitung wird die Installation des Video-Encoders AXIS M7016 in einem Netzwerk
beschrieben. Weitere Informationen zur Nutzung dieses Produkts finden Sie im Benutzerhandbuch
unter www.axis.com.
Installationsschritte
1. Stellen Sie sicher, dass die Packungsinhalte, Werkzeuge und andere notwendige
Materialien für die Installation in Ordnung sind. Siehe Seite 27.
2. Machen Sie sich mit der Hardware-Übersicht vertraut. Siehe Seite 28.
3. Machen Sie sich mit den technischen Daten vertraut. Siehe Seite 30.
4. Installieren Sie die Hardware. Siehe Seite 32.
5. Zugriff auf das Produkt. Siehe Seite 32.
•
•
•
•
•
•
AXIS M7016 Video-Encoder
Netzteilmodell
Typ PS-P
Montagesatz
4 Oberflächenpolster
2 Halterungen
Terminalanschlüsse
4 RS-485/422 2x2–poliger Anschluss
CD-ROM mit Installations- und Verwaltungssoftware
Dokumente
Installationsanleitung (dieses Dokument)
27
DEUTSCH
Lieferumfang
AXIS M7016 Video Encoder
Übersicht über die Hardware
2
1
3
4
5
6
1
2
3
4
5
6
Netzanschluss
Netzwerkanschluss RJ45
Kartensteckplatz microSD x4
RS-485/422-Anschluss x4
Steuertaste x4
Schutzerde
1
2
1
2
3
4
3
4
Anschluss für Videoeingang BNC x16
Status-LED 1-4
Netz-LED
LED für Netzwerkaktivität RJ45
LED-Anzeigen
LED
Farbe
Bedeutung
Netz-werk
Grün
Leuchtet bei Verbindung mit einem 1 GBit/s-Netzwerk. Blinkt bei
Netzwerkaktivität.
Gelb
Leuchtet bei Verbindung mit einem 10/100 MBit/s-Netzwerk. Blinkt
bei Netzwerkaktivität.
Leuchtet
nicht
Keine Netzwerkverbindung vorhanden.
Grün
Leuchtet bei Normalbetrieb grün.
Gelb
Leuchtet beim Start und beim Wiederherstellen der Einstellungen.
Rot
Blinkt langsam bei einem Aktualisierungsfehler.
Status
28
AXIS M7016 Video Encoder
Stromversorgung
Grün
Normaler Betrieb.
Gelb
Blinkt grün/gelb bei der Firmware-Aktualisierung.
Anschlüsse und Tasten
Für die technischen Daten und Betriebsbedingungen siehe Seite 30.
BNC-Anschluss
Jeder Videoeingang wird mit einem Koaxial-/BNC-Anschluss abgeschlossen. Schließen Sie ein
75-Ohm-Koaxialvideokabel an. Die empfohlene maximale Kabellänge beträgt 250 m.
Netzwerkanschluss
RJ45-Ethernetanschluss.
HINWEIS
Das Produkt muss mit einem abgeschirmten Netzwerkkabel (STP) angeschlossen werden.
Alle Kabel, die das Produkt mit dem Netzwerkswitch verbinden, müssen hierfür ausgelegt
sein. Stellen Sie sicher, dass die Netzwerkgeräte gemäß den Anweisungen des Herstellers
installiert wurden. Informationen zu gesetzlichen Bestimmungen finden Sie unter .
RS485-/RS422-Anschluss
Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS485/RS422 zur Steuerung
von Zusatzgeräten, z. B. PTZ-Geräten.
SD-Kartensteckplatz
Zur lokalen Aufzeichnung mit Wechselmedien kann eine microSD-Speicherkarte (nicht im
Lieferumfang enthalten) verwendet werden. Weitere Informationen finden Sie unter Technische
Daten auf Seite 30.
29
DEUTSCH
Beachten
Für den Videoeingang kann der 75-Ohm-Videoabschluss auf der Produkt-Webseite
unter Video > Camera Settings > Video termination (Video > Kameraeinstellungen >
Videoabschluss) aktiviert/deaktiviert werden. In den Standardwerkseinstellungen ist dieser
Abschluss aktiviert. Falls das Produkt parallel zu anderen Geräten angeschlossen wird, sollte
der Videoabschluss nur für das letzte Gerät in der Videosignalkette aktiviert werden, um
eine optimale Videoqualität zu gewährleisten.
AXIS M7016 Video Encoder
HINWEIS
Um einer Beschädigung der Aufnahmen vorzubeugen, sollte die SD-Karte vor dem
mechanischen Auswerfen getrennt (deaktiviert) werden. Rufen Sie zum Trennen Setup >
System Options > Storage > SD Card (Einrichtung > Systemoptionen > Speicher >
SD-Karte) auf und klicken Sie auf Unmount (Trennen).
Steuertaste
Die Steuertaste hat folgende Funktionen:
•
•
Zurücksetzen des Produkts auf Werkseinstellungen. Siehe Seite 33.
Verbinden mit einem AXIS Video Hosting System-Service oder einem AXIS Internet
Dynamic DNS-Service. Weitere Informationen zu diesen Diensten finden Sie in der
Bedienungsanleitung.
Technische Daten
Betriebsbedingungen
Das Gehäuse des AXIS M7016 ist nicht für den Einsatz im Außenbereich geeignet. Das Produkt darf
nur in Innenräumen installiert werden.
Produkt
Temperatur
Luftfeuchtigkeit
AXIS M7016
0 °C bis 50 °C
Relative Luftfeuchtigkeit
20 bis 80 % (nicht
kondensierend)
Stromverbrauch
Produkt
Gleichstrom
AXIS M7016
12 bis 28 V Gleichstrom, max. 17 W
30
AXIS M7016 Video Encoder
Anschlüsse
Netzanschluss
Gleichstromanschluss
DEUTSCH
2-poliger Anschlussblock
für die Stromversorgung.
Verwenden Sie eine mit
den Anforderungen für
Schutzkleinspannung
(SELV) kompatible
Stromquelle mit begrenzter
Leistung (LPS) mit einer
Nennausgangsleistung
von ≤100 W oder
einem dauerhaft auf
≤5 A begrenzten
Nennausgangsstrom.
RS485-/RS422-Anschluss
Zwei 2-polige Anschlussblöcke für serielle Schnittstellen
vom Typ RS485/RS422. Der serielle Anschluss kann in
den folgenden Anschlussmodi konfiguriert werden:
•
•
•
•
zweiadriger RS485-Halbduplex-Anschluss
vieradriger RS485-Vollduplex-Anschluss
zweiadriger RS422-Simplex-Anschluss
vieradriger RS422-Vollduplex-Anschluss
(Punkt-zu-Punkt-Verbindung)
RS485/422
RX/TX TX
1 2 3 4
Funktion
Kontakt
Hinweise
RS485/RS422 RX/TX
A
1
(RX) RS485/RS422 für Vollduplex
(RX/TX) RS485 für Halbduplex
RS485/RS422 RX/TX
B
2
RS485/RS422 TX A
3
RS485/RS422 TX B
4
(TX) RS485/RS422 für Vollduplex
31
AXIS M7016 Video Encoder
SD-Kartensteckplatz
Unterstützt microSD-Karten mit bis zu 64 GB Speicherplatz. Verwenden Sie eine microSDHC- oder
microSDXC-Karte der Geschwindigkeitsklasse 10, um optimale Aufzeichnungsergebnisse zu erzielen.
Installieren der Hardware
Montage des Video-Encoders
Der AXIS M7016 wird mit einem Montagesatz geliefert, der Halterungen enthält. Die Einheit kann
in einem Rack oder an einer Wand montiert werden.
Nachdem Sie die vier Schrauben entfernt haben, befestigen Sie die Halterungen am Video-Encoder
in einem Winkel, bei dem die Installation in einem Standard-1U 19”-Geräterack oder an der Wand
möglich ist.
Montage an einer Wand
1. Positionieren Sie den Video-Encoder mit den angebrachten Halterungen an der Wand,
und markieren Sie die vier Löcher zur Montage (zwei für jede Halterung).
2. Bohren Sie die vier Montagelöcher.
3. Befestigen Sie den Video-Encoder mit den vorgesehenen Schrauben an der Wand.
Anschließen der Kabel
1.
2.
3.
4.
Verbinden Sie den Video-Encoder über ein RJ45-Netzwerkkabel mit dem Netzwerk.
Verbinden Sie die Kameras mit den Videoeingängen.
Schließen Sie das mitgelieferte Innen-Netzteil an.
Überprüfen Sie, ob die LED-Anzeigen die Betriebszustände korrekt angeben. Siehe LED
Indicators on page 8 .
HINWEIS
Stellen Sie mithilfe der Erdungsschraube sicher, dass das Gerät ordnungsgemäß geerdet ist.
Wenn das Gerät mit Kameras oder Zubehör im Außeneinsatz verwendet wird, sollte seine
Masseschraube mit einem lokalen Erdungspunkt verbunden sein.
Zugriff auf das Produkt
Verwenden Sie die bereitgestellten Tools der Installations- und Management-Software-CD, um eine
IP-Adresse zuzuordnen, ein Passwort einzurichten und auf den Videostream zuzugreifen. Diese
Information finden Sie ebenso auf den Support-Seiten unter www.axis.com/techsup/
32
AXIS M7016 Video Encoder
Zurücksetzen auf Werkseinstellungen
Wichtig
Das Zurücksetzen auf die Werkseinstellungen sollte mit Vorsicht verwendet werden. Beim
Zurücksetzen auf die Werkseinstellungen werden alle Einstellungen einschließlich der
IP-Adresse auf die Werkseinstellungen zurückgesetzt.
Beachten
Die Software-Tools für Installation und Verwaltung sind auf der mit dem Produkt
ausgelieferten CD-ROM und über die Supportseiten unter www.axis.com/techsup verfügbar.
So wird das Produkt auf die Werkseinstellungen zurückgesetzt:
Die Parameter können auch über die Weboberfläche auf die Werkseinstellungen zurückgesetzt
werden. Rufen Sie Setup > System Options > Maintenance (Setup > Systemoptionen >
Wartung) auf.
Weitere Informationen
Das Benutzerhandbuch finden Sie unter www.axis.com.
Unter www.axis.com/techsup finden Sie Firmware-Aktualisierungen für Ihre Netzwerkprodukte. Um
die aktuell installierte Firmware-Version zu sehen, gehen Sie auf Einrichten > Über.
Besuchen Sie das Axis-Schulungszentrum www.axis.com/academy für anregende Schulungen,
Webinare, Lernprogramme und Anleitungen.
Garantieinformationen
Informationen zur Garantie der Axis Produkte und hierzu verbundene Informationen, finden Sie
unter www.axis.com/warranty/
33
DEUTSCH
Beachten
Um einen einzelnen Kanal auf die Werkseinstellungen zurückzusetzen, verwenden Sie die
entsprechende Schaltfläche auf der Weboberfläche des Geräts.
AXIS M7016 Video Encoder
Informazioni di Sicurezza
Leggere questa Guida all'Installazione prima di installare il prodotto. Conservare la Guida
all'Installazione per usi futuri.
Livelli di pericolo
PERICOLO
Indica una situazione pericolosa che, se non evitata, provoca morte
o lesioni gravi.
AVVERTENZA
Indica una situazione pericolosa che, se non evitata, può provocare
la morte o lesioni gravi.
ATTENZIONE
Indica una situazione pericolosa che, se non evitata, può provocare
lesioni medie o minori.
A VVISO
Indica una situazione che, se non evitata, può danneggiare la
proprietà.
Livelli altro messaggio
Importante
Indica informazioni importanti, essenziali per il corretto
funzionamento del prodotto.
Nota
Indica informazioni utili che aiutano a ottenere il massimo dal
prodotto.
34
AXIS M7016 Video Encoder
Istruzioni di sicurezza
A VVISO
• Il prodotto Axis deve essere utilizzato in conformità alle leggi e alle disposizioni locali.
• Per utilizzare il prodotto Axis in ambienti esterni, o in ambienti simili, deve essere
installato in una custodia per esterni approvata.
• Conservare il prodotto Axis in un ambiente asciutto e ventilato.
• Evitare di esporre il prodotto Axis a urti o pressioni eccessive.
• Non installare il prodotto su supporti, superfici o pareti instabili.
• Utilizzare solo strumenti applicabili quando si installa il prodotto Axis. Una forza eccessiva
può causare danni al prodotto.
• Non utilizzare sostanze chimiche, agenti caustici o detergenti aerosol. Utilizzare un panno
pulito inumidito in acqua pura per la pulizia.
• Utilizzare solo accessori compatibili con le specifiche tecniche del prodotto. Questi
possono essere forniti da Axis o da terze parti.
• Utilizzare solo parti di ricambio fornite o consigliate da Axis.
• Non tentare di riparare il prodotto da soli. Contattare l'assistenza o il rivenditore Axis
per questioni relative alla manutenzione.
A VVISO
• Durante il trasporto del prodotto Axis, utilizzare l'imballaggio originale o equivalente per
evitare danni al prodotto.
Batteria
Il prodotto Axis utilizza una batteria al litio da 3,0 V BR/CR2032 come alimentazione per il suo
real-time clock (RTC) interno. In condizioni normali questa batteria avrà una durata minima
di cinque anni.
Una bassa carica della batteria influisce sul funzionamento del RTC, facendolo resettare a ogni
accensione. Quando la batteria deve essere sostituita, un messaggio di registro viene visualizzato
nel server report del prodotto. Per ulteriori informazioni sul server report, vedere le pagine di
configurazione del prodotto o contattare l'assistenza Axis.
La batteria non deve essere sostituita se non richiesto, ma nel caso in cui questo fosse necessario,
contattare il supporto Axis all'indirizzo www.axis.com/techsup per assistenza.
35
ITALIANO
Trasporti
AXIS M7016 Video Encoder
AVVERTENZA
• Rischio di esplosione se la batteria viene sostituita in modo errato.
• Sostituire solo con una batteria identica o una batteria consigliata da Axis.
• Smaltire le batterie usate in base alle normative locali o alle istruzioni del produttore
della batteria.
36
AXIS M7016 Video Encoder
Guida all'installazione
La presente guida all'installazione fornisce le istruzioni necessarie per installare il codificatore video
AXIS M7016 nella rete in uso. Per ulteriori informazioni sull’utilizzo del prodotto, consultare la
Guida per l'utente disponibile all'indirizzo www.axis.com
Procedure di installazione
1. Assicurarsi che il contenuto della confezione, gli strumenti e altri materiali necessari per
l'installazione siano in ordine. Consultare pagina 37.
2. Studiare la descrizione dell'hardware. Consultare pagina 38.
3. Studiare le specifiche. Consultare pagina 40.
4. Installazione dell’hardware. Consultare pagina 42.
5. Accedere al prodotto. Consultare pagina 42.
Contenuto della Confezione
•
•
•
•
•
37
ITALIANO
•
Codificatore video AXIS M7016
Modello alimentatore
Tipo PS-P
Kit di montaggio
4 cuscinetti
2 staffe
Connettori per morsetti
4 connettori RS-485/422 a 2 pin
CD d'installazione e gestione
Materiali stampati
Guida all’installazione (questo documento)
AXIS M7016 Video Encoder
Panoramica dell'hardware
2
1
3
4
5
6
1
2
3
4
5
6
Morsettiera di alimentazione
Connettore di rete RJ45
Slot per scheda microSD x4
Connettore RS-485/422 x4
Pulsante di comando x4
Terra di protezione
1
2
1
2
3
4
3
4
Connettore BNC ingresso video x16
LED di stato 1 – 4
LED di alimentazione
LED di attività di rete RJ45
Indicatori LED
LED
Colore
Indicazione
Rete
Verde
Luce fissa per connessione di rete a 1 Gbit/s. Luce lampeggiante: attività
di rete.
Giallo
Luce fissa per connessione di rete a 10/100 Mbit/s. Luce lampeggiante:
attività di rete.
Spento
Assenza di connessione.
Verde
Luce verde fissa: condizioni di normale utilizzo.
Giallo
Fissa durante l'avvio e quando si ripristinano le impostazioni.
Rosso
Luce lampeggiante lenta: aggiornamento non riuscito.
LED di
stato
38
AXIS M7016 Video Encoder
Alimentazione
Verde
Normale utilizzo.
Giallo
Luce lampeggiante verde/gialla: aggiornamento firmware.
Connettori e pulsanti
Per le specifiche e le condizioni di funzionamento, consultare pagina 40.
Connettore BNC
Ciascun ingresso video viene terminato con un connettore coassiale BNC. Collegare un cavo video
coassiale da 75 Ohm; la lunghezza massima consigliata è 250 metri (800 ft).
Nota
È possibile abilitare/disabilitare la terminazione video da 75 Ohm per l'ingresso video
tramite la pagina Web del prodotto selezionando Video > Camera Settings > Video
termination (Video > Impostazioni telecamera > Terminazione video). Questa
terminazione è abilitata come impostazione di fabbrica. Se il prodotto è collegato in
parallelo ad altre apparecchiature, è consigliabile abilitare la terminazione solo per l'ultimo
dispositivo della catena del segnale video in modo da ottenere un video di ottima qualità.
ITALIANO
Connettore di rete
Connettore Ethernet RJ45.
A VVISO
Collegare il prodotto con un cavo di rete schermato (STP). Tutti i cavi che collegano il
prodotto alla rete sono destinati al loro uso specifico. Accertarsi che i dispositivi di rete
siano installati secondo le istruzioni del produttore. Per maggiori informazioni sui requisiti
normativi, consultare .
Connettore RS485/RS422
Due morsettiere per l'interfaccia seriale RS485/RS422 utilizzate per il controllo di periferiche
ausiliarie come I dispositivi PTZ.
Slot per scheda SD
È possibile utilizzare una scheda microSD (non inclusa) per la registrazione in modalità locale con
unità di archiviazione rimovibile. Per ulteriori informazioni, consultare Specifications on page 10.
39
AXIS M7016 Video Encoder
A VVISO
Per prevenire il danneggiamento delle registrazioni, la scheda SD deve essere scollegata
prima della rimozione. Per scollegare, andare su Setup > System Options > Storage >
SD Card (Configurazione > Opzioni di sistema > Archiviazione > Scheda SD) e fare clic
su Unmount (Scollega).
Pulsante di comando
Il pulsante di comando viene utilizzato per:
•
•
Ripristino del prodotto alle impostazioni predefinite di fabbrica. Consultare pagina 43.
Collegamento a un servizio AXIS Video Hosting System o AXIS Internet Dynamic DNS
Service. Per ulteriori informazioni su questi servizi, consultare il Manuale Utente.
Dati tecnici
Condizioni di funzionamento
L'alloggiamento del codificatore video AXIS M7016 non è approvato per l'uso all'esterno. Il prodotto
può essere installato solo in ambienti chiusi.
Prodotto
Temperatura
Umidità
AXIS M7016
Da 0 °C a 50 °C
20-80% (umidità relativa
senza condensa)
Consumo energetico
Prodotto
CC
AXIS M7016
12–28 V CC, max 17 W
40
AXIS M7016 Video Encoder
Connettori
Connettore di alimentazione
Morsettiera a 2 pin per
ingresso alimentazione.
Utilizzare una sorgente
di alimentazione limitata
(LPS) compatibile con una
bassissima tensione di
sicurezza (SELV) con una
potenza di uscita nominale
limitata a ≤100 W o una
corrente nominale di uscita
limitata a ≤5 A.
Potenza di ingresso
CC
Connettore RS-485/422
•
•
•
•
RS485 a due fili, half-duplex
RS485 a quattro fili, full-duplex
RS422 a due fili, simplex
Comunicazione full-duplex punto a punto
con RS422 a quattro fili
RS485/422
RX/TX TX
1 2 3 4
Funzione
Pin
Note
RS485/RS422 RX/TX
A
1
(RX) Per RS485/RS422 full duplex
(RX/TX) Per RS485 half duplex
RS485/RS422 RX/TX
B
2
RS485/RS422 TX A
3
RS485/RS422 TX B
4
(TX) Per RS485/RS422 full-duplex
41
ITALIANO
Due morsettiere a 2 pin per interfaccia seriale
RS485/RS422. La porta seriale può essere configurata
per supportare:
AXIS M7016 Video Encoder
Slot per scheda SD
Supporta schede microSD con un massimo di 64 GB di archiviazione. Per ottenere prestazioni di
registrazione ideali, utilizzare una scheda microSDHC o microSDXC con classe di velocità 10.
Installazione dell'Hardware
Montaggio del codificatore video
AXIS M7016 viene fornito con un kit di montaggio contenente staffe. L'unità può essere montata su
un rack o una parete.
Dopo aver rimosso le 4 viti presenti, fissare le staffe di montaggio al codificatore video a
un'angolazione adatta per l'installazione su un rack standard 1U da 19" o a parete.
Montaggio a parete
1. Appoggiare il codificatore video contro il muro con le staffe pre-montate e
contrassegnare la posizione dei quattro fori di montaggio, due per ciascuna staffa.
2. Realizzare i quattro fori di montaggio.
3. Fissare il codificatore video al muro utilizzando le viti fornite in dotazione.
Collegamento dei cavi
1.
2.
3.
4.
Collegare il codificatore video alla rete mediante un cavo di rete RJ45.
Collegare le telecamere agli ingressi video.
Collegare l'alimentatore per interni fornito.
Verificare che i LED indichino le condizioni di funzionamento corrette. Consultare
Indicatori LED alla pagina 38
A VVISO
Accertarsi che l'unità sia correttamente messa a terra usando le apposite viti.
Se l'unità verrà utilizzata con telecamere o accessori esterni, collegare la vite di terra a
un punto di messa a terra locale.
Accedere al Prodotto
Utilizzare le utility contenute nel CD del software d'installazione e gestione per assegnare un
indirizzo IP, impostare la password ed accedere al flusso video. Queste informazioni sono disponibili
anche sulle pagine dedicate all'assistenza sul sito www.axis.com/techsup/
42
AXIS M7016 Video Encoder
Ripristino dei valori predefiniti di fabbrica
Importante
Il ripristino delle impostazioni di fabbrica deve essere usato con cautela. Un ripristino delle
impostazioni di fabbrica consentirà di ripristinare le impostazioni di fabbrica per tutti i
parametri, incluso l'indirizzo IP.
Nota
Gli strumenti software per la gestione e l'installazione del prodotto sono disponibili
sul CD fornito con il prodotto e sulle pagine dedicate all'assistenza sul sito Web
www.axis.com/techsup.
Per ripristinare il prodotto alle impostazioni predefinite di fabbrica:
Nota
Per riportare alle impostazioni originali di fabbrica un solo canale, utilizzare il pulsante
corrispondente nell'interfaccia Web dell'unità.
È anche possibile reimpostare i parametri alle impostazioni predefinite di fabbrica mediante
l’interfaccia web. Andare suSetup > System Options > Maintenance (Configurazione > Opzioni
di sistema > Manutenzione).
Il Manuale per l'Utente è disponibile all'indirizzo www.axis.com
Visitare il sito all’indirizzo www.axis.com/techsup per verificare se sono stati pubblicati
aggiornamenti del firmware per il proprio prodotto di rete. Per conoscere la versione del firmware
installata, andare su Setup (Impostazioni) > About (Informazioni su).
Visitare il Centro di apprendimento Axis alla pagina www.axis.com/academy per servizi di
formazione utili, webinar, tutorial e guide.
Informazioni sulla garanzia
Per informazioni sulla garanzia del prodotto Axis e informazioni ad esso relative, consultare
la pagina www.axis.com/warranty/
43
ITALIANO
Ulteriori Informazioni
AXIS M7016 Video Encoder
Información de seguridad
Lea esta Guía de instalación con atención antes de instalar el producto. Guarde la Guía de
instalación para poder consultarla en otro momento.
Niveles de peligro
PELIGRO
Indica una situación peligrosa que, si no se evita, provocará
lesiones graves o la muerte.
ADVERTENCIA
Indica una situación peligrosa que, si no se evita, puede provocar
lesiones graves o la muerte.
ATENCIÓN
Indica una situación peligrosa que, si no se evita, puede provocar
lesiones moderadas o leves.
A VISO
Indica una situación peligrosa que, si no se evita, puede provocar
daños materiales.
Otros niveles de mensaje
Importante
Indica información importante que es fundamental para que el
producto funcione correctamente.
Nota
Indica información útil que ayuda a aprovechar el producto al
máximo.
44
AXIS M7016 Video Encoder
Instrucciones de seguridad
A VISO
• El producto de Axis debe utilizarse de acuerdo con las leyes y normas locales.
• Para usar el producto de Axis en exteriores, o en entornos similares, debe instalarse en
una carcasa exterior aprobada.
• Almacene el producto de Axis en un entorno seco y ventilado.
• Evite la exposición del producto de Axis a choques o a una fuerte presión.
• No instale el producto en soportes, superficies o paredes inestables.
• Utilice solo las herramientas correspondientes cuando instale el producto de Axis. La
aplicación de una fuerza excesiva puede provocar daños en el producto.
• No utilice limpiadores en aerosol, agentes cáusticos ni productos químicos. Limpie con un
trapo limpio humedecido con agua pura.
• Utilice solo accesorios que cumplan con las especificaciones técnicas del producto. Estos
accesorios los puede proporcionar Axis o un tercero.
• Utilice solo piezas de repuesto proporcionadas o recomendadas por Axis.
• No intente reparar el producto usted mismo. Póngase en contacto con el servicio de
asistencia técnica de Axis o con su distribuidor de Axis para tratar asuntos de reparación.
Transporte
A VISO
• Cuando transporte el producto de Axis, utilice el embalaje original o un equivalente para
evitar daños en el producto.
ESPANÕL
Batería
Este producto de Axis utiliza una batería de litio BR/CR2032 de 3,0 V como fuente de alimentación
del reloj interno en tiempo real. En condiciones normales, esta batería durará un mínimo de cinco
años.
Un nivel bajo de batería afectará al funcionamiento del reloj en tiempo real, lo que provocará el
restablecimiento de este cada vez que se encienda el producto. Cuando sea necesario sustituir la
batería, aparecerá un mensaje de registro en el informe del servidor del producto. Para obtener
más información sobre el informe del servidor, vea las páginas de configuración del producto o
póngase en contacto con el servicio de asistencia técnica de Axis.
La batería no debe sustituirse a menos que sea necesario; no obstante, si precisa hacerlo, póngase en
contacto con el servicio de asistencia técnica de Axis en www.axis.com/techsup para solicitar ayuda.
45
AXIS M7016 Video Encoder
ADVERTENCIA
• La sustitución incorrecta de la batería implica riesgo de explosión.
• Sustituya la batería con una batería idéntica u otra batería recomendada por Axis.
• Deseche las baterías usadas de conformidad con la normativa local o las instrucciones
del fabricante.
46
AXIS M7016 Video Encoder
Guía de instalación
En esta Guía de instalación se proporcionan las instrucciones necesarias para instalar el codificador
de vídeo AXIS M7016 en la red. Para conocer otros aspectos de uso del producto, consulte el
Manual del usuario disponible en www.axis.com
Pasos de la instalación
1. Asegúrese de que dispone del contenido del paquete, las herramientas y los demás
materiales necesarios para la instalación. Vea página 47.
2. Estudie la información general del hardware. Vea página 48.
3. Estudie las especificaciones. Vea página 50.
4. Instale el hardware. Vea página 52.
5. Acceda al producto. Vea página 52.
Contenido del paquete
•
•
•
•
47
ESPANÕL
•
•
Codificador de vídeo AXIS M7016
Modelo de adaptador de alimentación
Tipo PS-P
Kits de montaje
4 alfombrillas para superficie
2 soportes
Conectores del terminal
4 conectores RS-485/422 de 2x2 pines
CD del software de instalación y gestión
Materiales impresos
Guía de instalación (este documento)
AXIS M7016 Video Encoder
Información general del hardware
2
1
3
4
5
6
1
2
3
4
5
6
Conector de alimentación
Conector de red RJ45
Ranura para tarjetas microSD x4
Conector RS-485/RS-422 x4
Botón de control x4
Conexión a tierra de protección
1
2
1
2
3
4
3
4
Conector BNC de entrada de vídeo x16
LED de estado 1-4
LED de alimentación
LED de actividad de red RJ45
Indicadores LED
LED
Color
Indicación
Red
Verde
Fijo para indicar una conexión a una red de 1 Gbits/s. Parpadea cuando
hay actividad de red.
Ámbar
Fijo para indicar una conexión a una red de 10/100 Mbits/s. Parpadea
cuando hay actividad de red.
Apagado
No hay conexión a la red.
Verde
Verde fijo para indicar un funcionamiento normal.
Ámbar
Fijo durante el inicio y al restaurar valores de configuración.
Rojo
Parpadea despacio si se ha producido un error en una actualización.
Estado
48
AXIS M7016 Video Encoder
Alimentación
Verde
Funcionamiento normal.
Ámbar
Parpadea en verde/ámbar durante la actualización del firmware.
Conectores y botones
Para conocer las especificaciones y las condiciones de funcionamiento, vea página 50.
Conector BNC
Todas las entradas de vídeo se terminan con un conector coaxial/BNC. Conecte un cable de vídeo
coaxial de 75 ohmios; la longitud máxima recomendada es de 250 m.
Nota
Se puede activar o desactivar una terminación de vídeo de 75 ohmios para la entrada de
vídeo a través de la página web del producto Video > Camera Settings > Video termination
(Vídeo > Configuración de la cámara > Terminación de vídeo). Esta terminación se activa
con la configuración predeterminada de fábrica. Para obtener una calidad de vídeo óptima
cuando el producto se vaya a conectar en paralelo con otros equipos, se recomienda activar
la terminación solo para el último dispositivo de la cadena de señales de vídeo.
Conector de red
Conector Ethernet RJ45.
A VISO
Conector RS485/RS422
Dos bloques de terminales de 2 pines para la interfaz serie RS485/RS422 usada para controlar
equipos auxiliares, como dispositivos PTZ.
Ranura para tarjetas SD
Puede emplearse una tarjeta microSD (no incluida) para la grabación local con almacenamiento
extraíble. Para obtener más información, vea Especificaciones en la página 50.
49
ESPANÕL
El producto se conectará mediante un cable de red blindado (STP). Todos los cables que
conecten el producto a la red deberán estar blindados para su uso específico. Asegúrese
de que los dispositivos de red estén instalados de conformidad con las instrucciones del
fabricante. Para obtener información sobre los requisitos normativos, vea .
AXIS M7016 Video Encoder
A VISO
Antes de retirar la tarjeta SD, hay que desinstalarla para evitar que las grabaciones
resulten dañadas. Para desinstalarla, vaya a Setup > System Options > Storage > SD
Card (Configuración > Opciones del sistema > Almacenamiento > Tarjeta SD) y haga
clic en Unmount (Desinstalar).
Botón de control
El botón de control se utiliza para lo siguiente:
•
•
Restablecer el producto a la configuración predeterminada de fábrica. Vea página 53.
Conectarse a un servicio AXIS Video Hosting System o al Servicio de DNS dinámico de
Internet de AXIS. Para obtener más información sobre estos servicios, vea el Manual
del usuario.
Especificaciones
Condiciones de funcionamiento
La carcasa del AXIS M7016 no está aprobada para su uso en exteriores. El producto solo puede
instalarse en interiores.
Producto
Temperatura
Humedad
AXIS M7016
De 0 °C a 50 °C
Humedad relativa: del
20 al 80 % (sin condensación)
Consumo
Producto
CC
AXIS M7016
12–28 V CC, máx. 17 W
50
AXIS M7016 Video Encoder
Conectores
Conector de alimentación
Bloque de terminales de
2 pines para la entrada
de alimentación. Use una
fuente de alimentación
limitada (LPS) que cumpla
los requisitos de tensión muy
baja de seguridad (SELV) con
una potencia nominal de
salida limitada a ≤100 W o
una corriente nominal de
salida limitada a ≤5 A.
Entrada de
alimentación de
CC
Conector RS-485/422
Dos bloques de terminales de 2 pines para la interfaz
serie RS485/RS422. El puerto serie puede configurarse
para admitir:
Semidúplex RS485 de dos cables
Dúplex completo RS485 de cuatro cables
Símplex RS422 de dos cables
Dúplex completo RS422 de cuatro cables
para comunicación dúplex punto a punto
RX/TX TX
1 2 3 4
Función
Pin
Notas
RS485/RS422 RX/TX
A
1
(RX) para dúplex completo RS485/RS422
(RX/TX) para semidúplex RS485
RS485/RS422 RX/TX
B
2
RS485/RS422 TX A
3
RS485/RS422 TX B
4
(TX) para dúplex completo RS485/RS422
51
ESPANÕL
•
•
•
•
RS485/422
AXIS M7016 Video Encoder
Ranura para tarjetas SD
Admite tarjetas microSD de hasta 64 GB de capacidad de almacenamiento. Para obtener un
rendimiento de grabación óptimo, utilice una tarjeta microSDHC o microSDXC de velocidad de
clase 10.
Instalación del hardware
Montaje del codificador de vídeo
El AXIS M7016 se entrega con un kit de montaje que incluye los soportes. La unidad puede
montarse en un bastidor o en una pared.
Después de extraer los 4 tornillos, monte los soportes de montaje en el codificador de vídeo en un
ángulo apropiado para la instalación en un bastidor estándar 1U de 19 pulgadas o en la pared.
Montaje en pared
1. Apoye el codificador de vídeo contra la pared, con los soportes montados, y marque la
posición de los cuatro orificios de montaje, dos para cada soporte.
2. Taladre los cuatro orificios de montaje.
3. Monte el codificador de vídeo en la pared con los tornillos adecuados.
Conexión de los cables
1.
2.
3.
4.
Conecte el codificador de vídeo a la red mediante un cable de red RJ45.
Conecte las cámaras a las entradas de vídeo.
Conecte el adaptador de alimentación para uso en interiores suministrado.
Compruebe que los indicadores LED indican las condiciones correctas. Vea Indicadores
LED en la página 48
A VISO
Asegúrese de que la unidad esté conectada a tierra correctamente mediante el tornillo
de toma de tierra.
Si la unidad se va a utilizar con cámaras o accesorios ubicados en el exterior, entonces el
tornillo de toma de tierra deberá conectarse a un punto de toma de tierra local.
Acceso al producto
Utilice las herramientas suministradas en el CD del software de instalación y gestión para asignar
una dirección IP, establecer la contraseña y acceder a la transmisión de vídeo. Esta información
también está disponible en las páginas de asistencia técnica en www.axis.com/techsup/
52
AXIS M7016 Video Encoder
Restablecimiento a la configuración predeterminada de fábrica
Importante
Hay que tener cuidado al restablecer la configuración predeterminada de fábrica. Todos
los valores, incluida la dirección IP, se restablecerán a la configuración predeterminada
de fábrica.
Nota
Las herramientas del software de instalación y gestión están disponibles en el CD
suministrado con el producto, así como en las páginas de asistencia técnica en
www.axis.com/techsup.
Para restablecer el producto a la configuración predeterminada de fábrica:
Nota
Para restablecer la configuración predeterminada de fábrica original de un único canal, use
el botón proporcionado en la interfaz web de dicha unidad.
También es posible restablecer los parámetros a los valores predeterminados de fábrica mediante
la interfaz web. Para ello, vaya a Setup > System Options > Maintenance (Configuración >
Opciones del sistema > Mantenimiento).
Más información
El Manual de usuario se encuentra disponible en www.axis.com.
Visite el centro de aprendizaje de www.axis.com/academy para consultar guías, tutoriales,
seminarios web y cursos que pueden resultarle útiles.
Información de la garantía
Para obtener más información acerca de la garantía del producto Axis e información relacionada,
visite www.axis.com/warranty/
53
ESPANÕL
Visite www.axis.com/techsup para comprobar si existe un firmware actualizado disponible para su
producto de red. Para ver la versión del firmware instalado actualmente, vaya a Setup > About
(Configuración > Acerca de).
AXIS M7016 Video Encoder
安全情報
本製品を設置する前に、このインストールガイドをよくお読みください。インストー
ルガイドは、後で参照できるように保管しておいてください。
危険レベル
危険
回避しない場合、死亡または重傷につながる危険な状
態を示します。
警告
回避しない場合、死亡または重傷につながるおそれのあ
る危険な状態を示します。
注意
回避しない場合、軽傷または中程度の怪我につながるお
それのある危険な状態を示します。
注記
回避しない場合、器物の破損につながるおそれのある状
態を示します。
その他のメッセージレベル
重要
製品を正しく機能させるために不可欠な重要情報を示
します。
注意
製品を最大限に活用するために役立つ有用な情報を示
します。
54
AXIS M7016 Video Encoder
安全手順
注記
• 本製品は、お使いになる地域の法律や規制に準拠して使用してください。
• 本製品を屋外またはそれに準じる環境で使用する場合は、屋外対応の認証・
認可がある筐体に収納して設置する必要があります。
• 本製品は乾燥した換気のよい環境に保管してください。
• 本製品に衝撃または強い圧力を加えないでください。
• 本製品を不安定なブラケット、表面、または壁に設置しないでください。
• 本製品を設置する際には、適切な工具のみを使用してください。過剰な力
がかかると、製品が損傷することがあります。
• 化学薬品、腐食剤、噴霧式クリーナーは使用しないでください。清掃には、
きれいな水に浸した清潔な布を使用してください。
• 製品の技術仕様に準拠したアクセサリーのみを使用してください。これらの
アクセサリーは、Axisまたはサードパーティから入手できます。
• Axisが提供または推奨する交換部品のみを使用してください。
• 製品を自分で修理しないでください。修理については、Axisサポートまたは
販売代理店にお問い合わせください。
輸送
注記
• 本製品を運搬する際は、製品が損傷しないよう、元の梱包か同等の梱包を
使用してください。
バッテリー
本製品は、内部リアルタイムクロック (RTC) 用電源として、3.0 V BR/CR2032リチウム
バッテリーを使用します。このバッテリーは、通常条件下で最低5年間使用できます。
必要な場合以外はバッテリーを交換しないでください。バッテリーの交換が必要な場
合は、Axisサポート (www.axis.com/techsup) までご連絡ください。
55
ò ¨ ¾
バッテリーが低電力状態になると、RTCの動作に影響し、電源を入れるたびにRTCが
リセットされます。バッテリーの交換が必要になると、製品のサーバーレポートにロ
グメッセージが表示されます。サーバーレポートの詳細については、製品の設定ペー
ジを参照するか、Axisサポートまでお問い合わせください。
AXIS M7016 Video Encoder
警告
• バッテリーは、正しく交換しないと爆発する危険があります。
• 交換用バッテリーとしては、同一品またはAxisが推奨するバッテリーのみを
使用してください。
• 使用済みバッテリーは、地域の規制またはバッテリーメーカーの指示に
従って廃棄してください。
56
AXIS M7016 Video Encoder
インストールガイド
このインストールガイドでは、AXIS M7016をネットワークにインストールする
手順について説明します。本製品の使用の詳細については、Axisのホームページ
(www.axis.com) でユーザーズマニュアルを参照してください。
設置手順
1. パッケージの内容、ツールなど、設置に必要な物がそろっているかを確認
します。 ページ 57 を参照してください。
2. 「ハードウェアの概要」をよく読みます。 ページ 58 を参照してください。
3. 「仕様」をよく読みます。 ページ 60 を参照してください。
4. ハードウェアの設置。 ページ 62 を参照してください。
5. 製品にアクセスします。 ページ 62 を参照してください。
パッケージの内容
•
•
•
•
•
•
AXIS M7016ビデオエンコーダ
電源アダプターモデル
‑
PS‑Pタイプ
取り付けキット
‑
表面パッド×4
‑
ブラケット×2
ターミナルコネクター
‑
RS‑485/422 2×2ピンコネクター×4
インストール・管理ソフトウェアCD
印刷物
‑
インストールガイド (本書)
ò ¨ ¾
57
AXIS M7016 Video Encoder
ハードウェアの概要
2
1
3
4
5
6
1
2
3
4
5
6
電源コネクター
ネットワークコネクター (RJ45)
microSDカードスロット×4
RS‑485/422コネクター×4
コントロールボタン×4
保護アース
1
2
1
2
3
4
3
4
ビデオ入力コネクター (BNC)×16
ステータスLED 1~4
電源LED
ネットワーク状態LED (RJ45コネクター)
LED イ ン ジ ケ ー タ ー
LED
色
説明
ネット
ワーク
緑
1Gbit/sネットワークに接続している場合、点灯します。ネッ
トワークパケットを送受信した場合、点滅します。
黄
10/100Mbit/sネットワークに接続している場合、点灯します。
ネットワークパケットを送受信した場合、点滅します。
無点灯
ネットワークに接続されていません。
緑
通常動作の場合、点灯します。
黄
起動時、設定の復元時に点灯します。
赤
アップグレードに失敗すると、ゆっくりと点滅します。
ステー
タス
58
AXIS M7016 Video Encoder
電源
緑
正常動作
黄
ファームウェアのアップグレード中、緑/黄に交互に点滅し
ます。
コネクターとボタン
仕様と動作条件については、 ページ 60 を参照してください。
BNC コ ネ ク タ ー
各ビデオ入力は、同軸/BNCコネクターを使用して終端します。75Ω同軸ビデオケー
ブルを使用し、ケーブル長は250 m以下にすることをお勧めします。
注意
ビデオ入力の75Ωビデオ終端は、本製品の設定ページの [Video ‑ Camera
Settings ‑ Video termination] ( ビ デ オ 終 端 ビ デ オ ‑ カ メ ラ 設 定 ‑ ビ デ オ 終 端 )
で有効または無効にすることができます。この終端は、工場出荷時に有効
になっています。本製品を別の装置と並列に接続する場合、最適な画質を
得るため、ビデオ信号チェーンの最後のデバイスのみ終端を有効にするこ
とをお勧めします。
ネットワークコネクタ
RJ45イーサネットコネクタ
注記
本製品は、シールドネットワークケーブル (STP) を使用して接続してくださ
い。本製品は、用途に合ったケーブルを使用してネットワークに接続してく
ださい。ネットワーク装置がメーカーの指示どおりに設置されていることを
確認してください。法的要件については、を参照してください。
RS485/RS422 コ ネ ク タ
SDカ
カー ド ス ロ ッ ト
SD
microSDカード (非付属品) を使用すると、カメラでローカルに録画を行えます。詳細
については、 仕様 ページの 60 を参照してください。
59
ò ¨ ¾
PTZデバイスなど補助装置の制御に使用する、RS485/RS422シリアルインターフェー
ス用のターミナルブロック×2
AXIS M7016 Video Encoder
注記
録画データが破損しないように、SDカードはマウント解除してから取り外
[Setup ‑ System Options ‑
す必要があります。マウントを解除するには、[Setup
SDカ
カ ー ド ) の順
Storage ‑ SD Card] ( 設 定 ‑ シ ス テ ム オ プ シ ョ ン ‑ ス ト レ ー ジ ‑ SD
[Unmount] ( マ ウ ン ト 解 除 ) ボタンをクリックします。
に選択後、[Unmount]
コントロールボタン
コントロールボタンは、以下の用途で使用します。
•
•
製品を工場出荷時の設定にリセットする。 ページ 63 を参照してください。
AXIS Video Hosting SystemサービスまたはAXIS Internet Dynamic DNSサービ
スに接続する。これらのサービスの詳細については、ユーザーズマニュ
アルを参照してください。
仕様
動作条件
AXIS M7016のケーシングは、屋外使用の承認を受けていません。本製品は、屋内
環境にしか設置できません。
製品
温度
湿度
AXIS M7016
0~50 ℃
20~85% RH (結露不可)
消費電力
製品
DC
AXIS M7016
12~28 V DC、最大17 W
60
AXIS M7016 Video Encoder
コネクター
電源コネクタ
電源入力用2ピンター
ミナルブロック。定格
出力が100 W以下また
は5 A以下の安全特別低
電圧 (SELV) に準拠した
有限電源 (LPS) を使用し
てください。
DC電
電源 入 力
DC
RS‑‑485/422 コ ネ ク タ ー
RS
RS485/RS422シリアルインターフェイス用2ピ
ンターミナルブロック (×2)。以下のように設
定できます。
•
•
•
•
2ワイヤーRS485半二重
4ワイヤーRS485全二重
2ワイヤーRS422単方向
4ワイヤーRS422全二重ポイントツー
ポイント通信
RS485/422
RX/TX TX
1 2 3 4
ピン
備考
RS485/RS422
RX/TX A
1
(RX) 全二重RS485/RS422用
(RX/TX) 半二重RS485用
RS485/RS422
RX/TX B
2
RS485/RS422 TX A
3
RS485/RS422 TX B
4
ò ¨ ¾
機能
(TX) 全二重RS485/RS422用
SDカ
カー ド ス ロ ッ ト
SD
最大64 GBのmicroSDカードを使用することができます。最高の録画性能を確保する
には、スピードクラス10のmicroSDHCまたはmicroSDXCカードを使用してください。
61
AXIS M7016 Video Encoder
ハードウェアの設置
ビデオエンコーダの取り付け
AXIS M7016には、ブラケットを含む取り付けキットが付属しており、ラックまた
は壁面に取り付けることができます。
既に取り付けられている4本のネジを外し、取付ブラケットを、標準の1U 19”ラック
または壁面への設置に適した角度でビデオエンコーダに取り付けます。
壁面への取り付け
1. ブラケットを取り付けたビデオエンコーダを壁面に合わせ、取り付け穴を4
つ (ブラケットあたり2つ) マークします。
2. ドリルで取り付け穴を4つ開けます。
3. 適切なネジを使用して、ビデオエンコーダを壁面に取り付けます。
ケーブルの接続
1. RJ45ネットワークケーブルを使用して、ビデオエンコーダをネットワーク
に接続します。
2. カメラをビデオ入力に接続します。
3. 付属の屋内用電源アダプターを接続します。
4. LEDインジケーターが正常な状態を示すことを確認します。 LEDインジケー
ター ページの 58 を参照してください。
注記
アース用ネジを使用して装置が適切に接地されていることを確認してく
ださい。
屋外に設置されたカメラやアクセサリーと共に装置を使用する場合は、アー
ス用ネジを現場の接地点に接続してください。
製品へのアクセス
IPアドレスの割り当て、パスワードの設定、ビデオストリームへのアクセスを行うに
は、インストール・管理ソフトウェアCDに収録されているツールを使用します。こ
の情報は、Axisのサポートページ (www.axis.com/techsup) にも掲載されています。
62
AXIS M7016 Video Encoder
工場出荷時の設定にリセットする
重要
工場出荷時の設定へのリセットは慎重に行ってください。工場出荷時の
設定へのリセットを行うと、IPアドレスを含むすべての設定が工場出荷時
の値にリセットされます。
注意
インストール・管理ソフトウェアツールは、製品に付属のCD
と、 www.axis.com/techsup のサポートページから入手できます。
本製品を工場出荷時の設定にリセットするには、以下の手順を実行します。
注意
1つのチャンネルを工場出荷時の設定にリセットするには、製品のWebイン
ターフェース上のボタンを使用します。
Webインターフェースを使用して、各種パラメーターを工場出荷時の設定に戻す
[Setup ‑ System Options ‑ [Maintenance] ( 設 定 ‑ シ ス テ ム オ プ
ことも可能です。[Setup
シ ョ ン ‑ 保 守 ) を選択します。
関連情報
ユーザーマニュアルは www.axis.com からご利用いただけます。
ご利用のネットワーク製品のファームウェアアップデートについて
は www.axis.com/techsup/ でご確認ください。現在インストールされているファー
[Setup ‑ About] ( 設 定 ‑ バ ー ジ ョ ン 情 報 )
ムウェアのバージョンを確認するには、[Setup
を参照してください。
Axisラーニングセンター (www.axis.com/academy) にアクセスしてください。役に立
つトレーニング、Webセミナー、チュートリアル、ガイドをご用意しています。
ò ¨ ¾
保証
Axisの製品保証と関連情報については、 www.axis.com/warranty をご覧ください。
63
