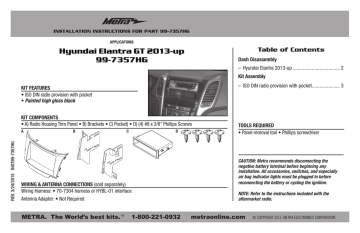

INSTALLATION INSTRUCTIONS FOR PART 99-7357HG
APPLICATIONS
Table of Contents
Hyundai Elantra GT 2013-up
99-7357HG
Dash Disassembly
– Hyundai Elantra 2013-up ..................................... 2
Kit Assembly
– ISO DIN radio provision with pocket...................... 3
KIT FEATURES
• ISO DIN radio provision with pocket
• Painted high gloss black
KIT COMPONENTS
• A) Radio Housing Trim Panel • B) Brackets • C) Pocket) • D) (4) #8 x 3/8” Phillips Screws
REV. 3/24/2015 INST99-7357HG
A
B
C
D
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • 70-7304 harness or HYBL-01 interface
Antenna Adapter: • Not Required
METRA. The World’s best kits.™
1-800-221-0932
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
CAUTION: Metra recommends disconnecting the
negative battery terminal before beginning any
installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
NOTE: Refer to the instructions included with the
aftermarket radio.
metraonline.com
© COPYRIGHT 2015 METRA ELECTRONICS CORPORATION
99-7357HG
Dash Disassembly
1. Unsnap and remove the vent
panels from either side of the radio
down to the shifter base.
(Figure A)
2. Remove (4) screws and
remove radio. (Figure B)
Continue to kit assembly
(Figure B)
(Figure A)
2
99-7357HG
Kit Assembly
ISO DIN radio provision
1. Attach the radio brackets to the
radio housing trim panel.
(Figure A)
2. Mount the pocket to the bracket/
panel assembly with the
(4) #8 x 3/8” Phillips screws
supplied. (Figure B)
3. Slide the radio into the assembly
and secure with screws supplied
with the radio. (Figure C)
(Figure A)
(Figure B)
4. Locate the factory wiring harness
and antenna plug in the dash.
Metra recommends using the
proper mating adapters from
Metra and/or AXXESS.
5. Mount the new radio assembly into
the dash and reassemble dash in
reverse order of disassembly.
3
(Figure C)
INSTALLATION INSTRUCTIONS FOR PART 99-7357HG
KNOWLEDGE IS POWER
REV. 3/24/2015 INST99-7357HG
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
METRA. The World’s best kits.™
1-800-221-0932
metraonline.com
© COPYRIGHT 2015 METRA ELECTRONICS CORPORATION
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7357HG
AplicAciones
Hyundai Elantra GT 2013 y mas
99-7357HG
Indice
Desmontaje del tablero
– Hyundai Elantra GT 2013 y mas ........................... 2
Ensamble del kit
– Provisión de radio ISO DIN con cavidad .................. 3
cArActerísticAs del kit
• Provisión de radio ISO DIN con cavidad
• Pintura negra de alto brillo
componentes del kit
• A) Panel de la moldura para carcasa del radio • B) Soportes • C) Cavidad • D) (4) tornillos Phillips #8 de 3/8”
REV. 3/24/2015 INST99-7357HG
A
B
C
D
cABleAdo Y coneXiones de AntenA (se venden por separado)
Arnés de cables: • Arnés 70-7304 o interfase HYBL-01
Adaptador de antena: • No se requiere
METRA. The World’s best kits.™
1-800-221-0932
HerrAmientAs requeridAs
• Herramienta para quitar paneles
• Destornillador Phillips
PRECAUCIÓN: Metra recomienda desconectar el terminal
negativo de la batería antes de comenzar cualquier
instalación. Todos los accesorios, interruptores y,
especialmente, las luces indicadoras de airbag deben
estar enchufados antes de volver a conectar la batería o
comenzar el ciclo de ignición.
Nota: Remítase a las instrucciones incluidas con el radio
de posventa.
metraonline.com
© COPYRIGHT 2015 METRA ELECTRONICS CORPORATION
99-7357HG
Desmontaje del tablero
1. Suelte a presión y quite los paneles
de las rejillas de cada lado del
radio hacia la base de la palanca
de velocidades. (Figura A)
2. Quite los (4) tornillos y quite el
radio. (Figura B)
Continúe con el ensamble del kit
(Figura B)
(Figura A)
2
99-7357HG
Ensamble del kit
Provisiones de unidad central ISO DIN
1. Una los soportes del radio al panel
de la moldura de la carcasa del
radio. (Figura A)
2. Monte la cavidad en el ensamble
del soporte/panel con los (4)
tornillos Phillips #8 x 3/8”
suministrados. (Figura B)
3. Deslice el radio en el ensamble
y sujételo con los tornillos
suministrados con el radio.
(Figura C)
(Figura A)
(Figura B)
4. Localice el arnés de cableado de
fábrica y el conector de la antena
en el tablero. Metra recomienda
que use adaptadores adecuados
de acoplamiento de Metra y/o de
AXXESS.
5. Monte el conjunto del radio en el
tablero y vuelva a armar el tablero
al revés de como lo desarmó.
3
(Figura C)
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-7357HG
EL
CONOCIMIENTO
ESOWER
PODER
K
NOWLEDGE
IS P
Mejore sus habilidades de instalación y fabricación
REV. 3/24/2015 INST99-7357HG
Enhance your installation and fabrication skills by
enrolling
in the en
most
recognized
and respected
inscribiéndose
la escuela
de dispositivos
electrónicos
mobile
school
in our industry.
móvileselectronics
más reconocida
y respetada
de nuestra industria.
Log
onto www.installerinstitute.com
or call
Regístrese
en www.installerinstitute.com
o llame al
800-354-6782 for more information and take steps
800-354-6782 para obtener más información y avance
toward a better tomorrow.
hacia un futuro mejor.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
METRA. The World’s best kits.™
1-800-221-0932
metraonline.com
© COPYRIGHT 2015 METRA ELECTRONICS CORPORATION
