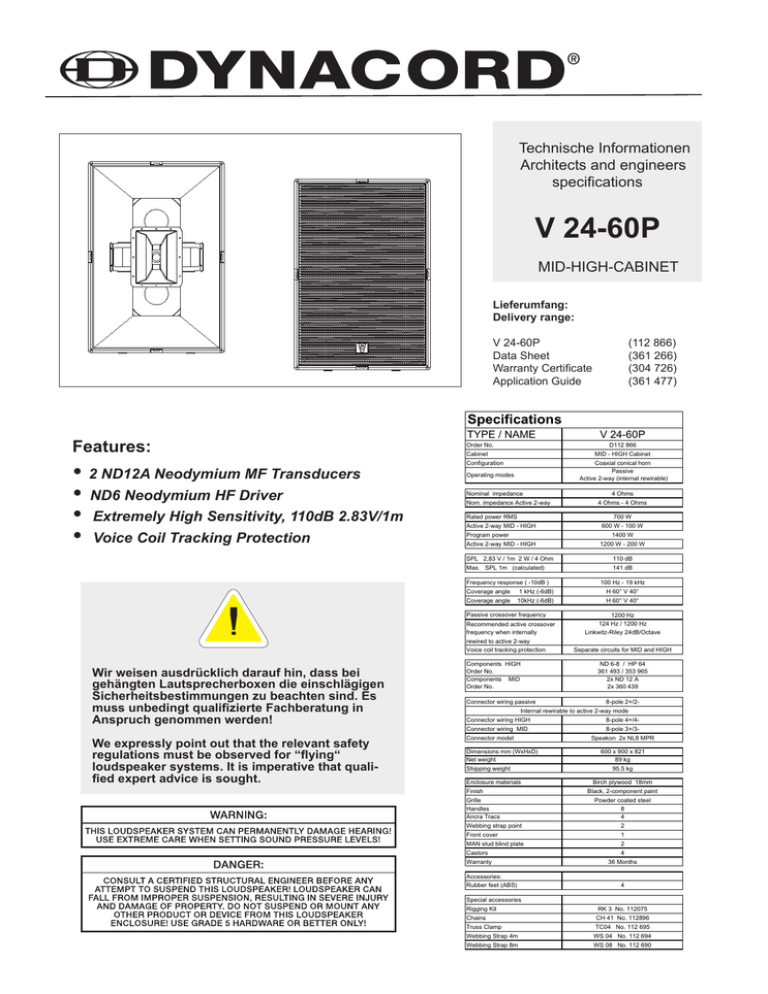

V 24-60P •  Features:
Technische Informationen
Architects and engineers
specifications
V 24-60P
MID-HIGH-CABINET
Lieferumfang:
Delivery range:
V 24-60P
Data Sheet
Warranty Certificate
Application Guide
(112 866)
(361 266)
(304 726)
(361 477)
Specifications
TYPE / NAME
Features:
Order No.
•
•
•
•
Configuration
2 ND12A Neodymium MF Transducers
ND6 Neodymium HF Driver
Extremely High Sensitivity, 110dB 2.83V/1m
Voice Coil Tracking Protection
V 24-60P
D112 866
Cabinet
MID - HIGH Cabinet
Coaxial conical horn
Passive
Active 2-way (internal rewirable)
Operating modes
Nominal impedance
Nom. impedance Active 2-way
Rated power RMS
4 Ohms
4 Ohms - 4 Ohms
700 W
Active 2-way MID - HIGH
Program power
600 W - 100 W
1400 W
Active 2-way MID - HIGH
1200 W - 200 W
SPL 2,83 V / 1m 2 W / 4 Ohm
110 dB
Max. SPL 1m (calculated)
141 dB
Frequency response ( -10dB )
100 Hz - 19 kHz
Coverage angle
1 kHz (-6dB)
H 60° V 40°
Coverage angle
10kHz (-6dB)
H 60° V 40°
Passive crossover frequency
Recommended active crossover
frequency when internally
1200 Hz
124 Hz / 1200 Hz
Linkwitz-Riley 24dB/Octave
rewired to active 2-way
Voice coil tracking protection
Wir weisen ausdrücklich darauf hin, dass bei
gehängten Lautsprecherboxen die einschlägigen
Sicherheitsbestimmungen zu beachten sind. Es
muss unbedingt qualifizierte Fachberatung in
Anspruch genommen werden!
Components HIGH
Order No.
Components MID
Order No.
Connector wiring passive
ND 6-8 / HP 64
361 493 / 353 965
2x ND 12 A
2x 360 439
8-pole 2+/2-
Internal rewirable to active 2-way mode
Connector wiring HIGH
Connector wiring MID
We expressly point out that the relevant safety
regulations must be observed for “flying“
loudspeaker systems. It is imperative that qualified expert advice is sought.
Separate circuits for MID and HIGH
Connector model
Dimensions mm (WxHxD)
Net weight
Shipping weight
Enclosure materials
8-pole 4+/48-pole 3+/3Speakon 2x NL8 MPR
600 x 900 x 821
89 kg
95.5 kg
Birch plywood 18mm
Finish
Black, 2-component paint
Grille
Powder coated steel
Handles
Ancra Tracs
8
4
Webbing strap point
2
Front cover
1
MAN stud blind plate
2
Castors
Warranty
4
36 Months
Accessories:
Rubber feet (ABS)
4
Special accessories
Rigging Kit
RK 3 No. 112075
Chains
CH 41 No. 112896
Truss Clamp
TC04 No. 112 695
Webbing Strap 4m
WS 04 No. 112 694
Webbing Strap 8m
WS 08 No. 112 690
693
680
821
895
900
Abmessungen / Dimensions (in mm)
600
Frequenzgang / Frequency response
DYNACORD
AMPL(dBr)
FREQ-3M
vs
FREQ(Hz)
26 SEP 102 14:40:58
120.00
115.00
110.00
105.00
100.00
on axis 2w/1m
95.000
90.000
85.000
80.000
75.000
70.000
20
100
1k
10k
20k
BESCHREIBUNG
DESCRIPTION
Die V24-60P ist als Medium-Long-Throw MittelHochtonkabinett in koaxialer Anordnung konzipiert. In
Verbindung mit Lo-Kabinetten (z.B.V17 PWH, COBRAPWH) beträgt die empfohlene Übergangsfrequenz 124Hz
- 24dB/Okt. Linkwitz-Riley. Im Mid Bereich zwischen 100Hz
und 1200Hz kommen zwei hochbelastbare Electro-Voice
ND12A 12“ Neodym Lautsprecher an einem konischen
Horn zum Einsatz. Das von einem Electro-Voice Neodym
ND6-8 2“-Treiber angesteuerte Constant Directivity Horn
HP64 mit einem Abstrahlwinkel von 60°*40° überträgt den
Frequenzbereich oberhalb von 1200 Hz.
Die V24-60P besitzt eine passive Frequenzweiche die
intern auf aktiven 2-Weg Betrieb umgesteckt werden kann.
Jede Lautsprecherkomponente der V24-60P ist durch die
vollelektronische VOICE COIL TRACKING PROTECTION
gegen thermische Überlastung präzise geschützt. Extrem
leistungsstarke Endstufen bis zu 1200W an 8Ohm können
deshalb, zur Erzielung größtmöglicher Dynamik, als Antrieb
benutzt werden ohne dass, auch bei Fehlbedienung, eine
thermische Überlastung der Schwingspulen auftreten kann.
Im Überlastungsfall wird im jeweiligen Bereich die Leistung
auf sichere Werte “weich” reduziert. Störend wahrnehmbare
Abschaltvorgänge wie bei herkömmlichen Protections treten
also nicht auf. Das Gehäuse besteht aus Birken-Multiplex
18 mm. Alle Gehäuseverbindungen und Verstrebungen
sind genutet und verleimt. Die Gehäuseoberfläche ist
mit extrem strapazierfähigem und rutschhemmendem 2Komponenten Strukturallack Schwarz versehen. Die V2460P ist frontseitig durch ein pulverbeschichtetes Metallgitter
und beim Transport durch ein verriegelbares Abdeckbrett
gegen Beschädigung und Witterungseinflüsse geschützt.
Das Anschlußfeld besitzt zwei 8-polige Speakonbuchsen
für sicheren Anschluß und problemloses Weiterschleifen(IN/
OUT). Die Pinbelegung ist; 2+/ 2-. Alle restlichen Pins (6x)
sind durchverbunden. Durch 8 seitliche Tragegriffe und
4 Rollen auf der Rückseite ist ein leichter und sicherer
Transport gewährleistet. 4 großflächige Kunststoffüße aus
Vollmaterial-ABS (im Beipack) können am Gehäuseboden
versenkt montiert werden und bieten sicheren Stand
beim Stapeln der Kabinette. 4 ANCRA Flugschienen sind
serienmässig vorhanden. Auf der Rückseite befinden sich
zwei Spanngurtaufnahmen. Optional können zwei MAN
Flugbeschläge nachgerüstet werden.
Dynacords V24-60P is a medium to long-throw coaxial mid/
hi-cabinet. The recommended active x-over frequency to Lo
cabinets (e.g. V17PWH, COBRA-PWH) is 124Hz, 24dB/Oct.
Linkwitz-Riley. For the mid-frequencies between 100Hz
and 1200Hz two Electro-Voice Neodymium transducers
ND12A are used. The transducers are loaded by a short
conical horn for increased efficiency and well defined polar
characteristics. The 2“ Electro-Voice Neodymium ND6-8
driver loaded by an Electro-Voice Constant Directivity horn
HP64 is used for the reproduction of the high frequencies
above 1200Hz.
The V24-60P is equipped with an internal passive crossover
network. The crossover network can be internally bypassed
for fully active operation using external speaker controllers,
e.g. Dynacord’s DSP244. The V24-60P is equipped with
an electronic circuit called VOICE COIL TRACKING
PROTECTION. This circuit senses the terminal voltage
of the transducers and simulates the thermal behaviour
of the transducer voice coils. In case of potential thermal
overload the power applied to the speakers is reduced
to a safe level. Power amps up to 1200W/8Ohms can be
used in order to have maximum dynamic range without the
danger of thermal overload in non-controlled situations.
The VOICE COIL TRACKING PROTECTION exhibits “soft”
switching characteristics, so no annoying clicks or pops are
audible. The circuitry automatically resets after the voice
coil temperatures have reached a safe value. The V24-60P
cabinet is made of 18mm birch plywood. All corner joints
and braces are grooved and glued. The cabinet surface
is coated with an extremely resistant and slip retardant
structure varnish. A powder coated steel grille and a lockable
cover protects the V24-60P against damage during transport
and bad environmental conditions. The connector panel
uses two 8-pole Speakon connectors (IN/OUT) for a safe
connection and easy daisy-chaining to the next cabinet. Thin
pin assignment is 2+/2-. All other pins are wired through.
4 large-sized ABS feet (in the accessories pack) can be
mounted recessed at the bottom of the cabinet and allow
safe stacking. 8 handle trays and four castors at the rear
side guarantee easy and safe transport Four recessed
ANCRA rigging tracks and two webbing-strap points can
be used for easy “flying” of the V24-60P. MAN fittings are
available as an option (RK-3, 112675).
