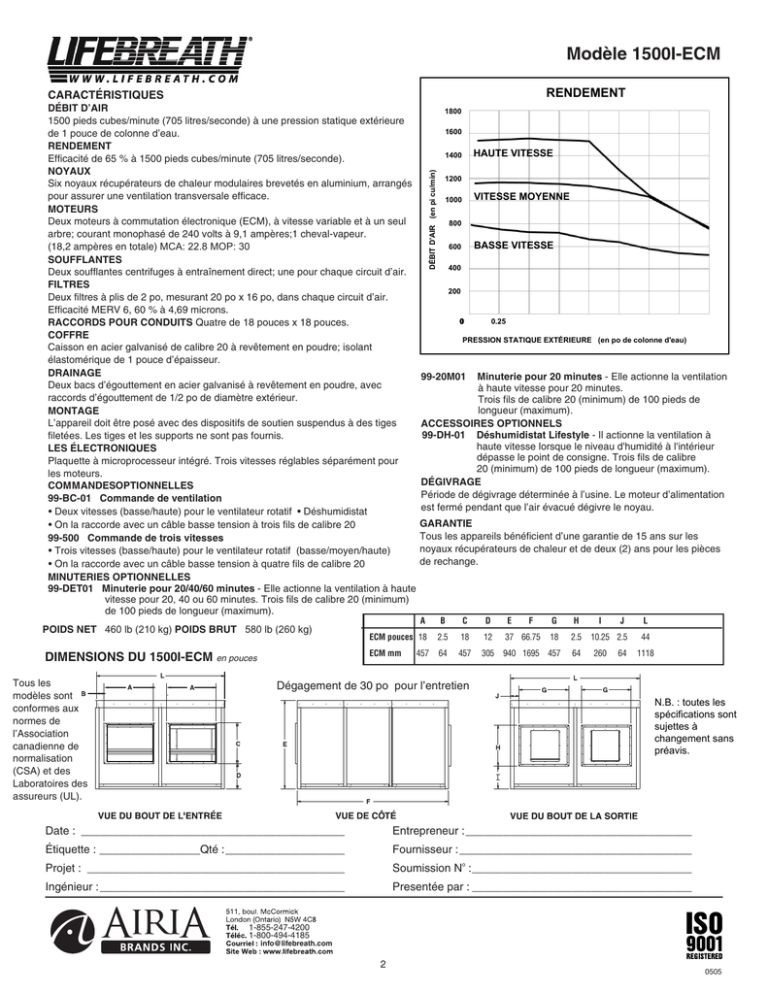

Fiche technique 1500I-ECM (03

Fiche technique 1500I-ECM (03
Modèle 1500I-ECM
RENDEMENT
CARACTÉRISTIQUES
POIDS NET 460 lb (210 kg) POIDS BRUT 580 lb (260 kg)
DIMENSIONS DU 1500I-ECM en pouces
Tous les
modèles sont
conformes aux
normes de
l’Association
canadienne de
normalisation
(CSA) et des
Laboratoires des
assureurs (UL).
1800
1600
HAUTE VITESSE
1400
DÉBIT D'AIR (en pi cu/min)
DÉBIT D’AIR
1500 pieds cubes/minute (705 litres/seconde) à une pression statique extérieure
de 1 pouce de colonne d’eau.
RENDEMENT
Efficacité de 65 % à 1500 pieds cubes/minute (705 litres/seconde).
NOYAUX
Six noyaux récupérateurs de chaleur modulaires brevetés en aluminium, arrangés
pour assurer une ventilation transversale efficace.
MOTEURS
Deux moteurs à commutation électronique (ECM), à vitesse variable et à un seul
arbre; courant monophasé de 240 volts à 9,1 ampères;1 cheval-vapeur.
(18,2 ampères en totale) MCA: 22.8 MOP: 30
SOUFFLANTES
Deux soufflantes centrifuges à entraînement direct; une pour chaque circuit d’air.
FILTRES
Deux filtres à plis de 2 po, mesurant 20 po x 16 po, dans chaque circuit d’air.
Efficacité MERV 6, 60 % à 4,69 microns.
RACCORDS POUR CONDUITS Quatre de 18 pouces x 18 pouces.
COFFRE
Caisson en acier galvanisé de calibre 20 à revêtement en poudre; isolant
élastomérique de 1 pouce d’épaisseur.
DRAINAGE
Deux bacs d’égouttement en acier galvanisé à revêtement en poudre, avec
raccords d’égouttement de 1/2 po de diamètre extérieur.
MONTAGE
L’appareil doit être posé avec des dispositifs de soutien suspendus à des tiges
filetées. Les tiges et les supports ne sont pas fournis.
LES ÉLECTRONIQUES
Plaquette à microprocesseur intégré. Trois vitesses réglables séparément pour
les moteurs.
COMMANDESOPTIONNELLES
99-BC-01 Commande de ventilation
• Deux vitesses (basse/haute) pour le ventilateur rotatif • Déshumidistat
• On la raccorde avec un câble basse tension à trois fils de calibre 20
99-500 Commande de trois vitesses
• Trois vitesses (basse/haute) pour le ventilateur rotatif (basse/moyen/haute)
• On la raccorde avec un câble basse tension à quatre fils de calibre 20
MINUTERIES OPTIONNELLES
99-DET01 Minuterie pour 20/40/60 minutes - Elle actionne la ventilation à haute
vitesse pour 20, 40 ou 60 minutes. Trois fils de calibre 20 (minimum)
de 100 pieds de longueur (maximum).
1200
VITESSE MOYENNE
1000
800
BASSE VITESSE
600
400
200
0
0.25
PRESSION STATIQUE EXTÉRIEURE (en po de colonne d'eau)
99-20M01
Minuterie pour 20 minutes - Elle actionne la ventilation
à haute vitesse pour 20 minutes.
Trois fils de calibre 20 (minimum) de 100 pieds de
longueur (maximum).
ACCESSOIRES OPTIONNELS
99-DH-01 Déshumidistat Lifestyle - Il actionne la ventilation à
haute vitesse lorsque le niveau d'humidité à l'intérieur
dépasse le point de consigne. Trois fils de calibre
20 (minimum) de 100 pieds de longueur (maximum).
DÉGIVRAGE
Période de dégivrage déterminée à l’usine. Le moteur d’alimentation
est fermé pendant que l’air évacué dégivre le noyau.
GARANTIE
Tous les appareils bénéficient d’une garantie de 15 ans sur les
noyaux récupérateurs de chaleur et de deux (2) ans pour les pièces
de rechange.
B
C
D
E
G
H
ECM pouces 18
A
2.5
18
12
37 66.75
18
2.5
ECM mm
64
457
305 940 1695 457
64
457
F
I
J
10.25 2.5
260
64
L
44
1118
Dégagement de 30 po pour l’entretien
N.B. : toutes les
spécifications sont
sujettes à
changement sans
préavis.
Date : __________________________________________
Entrepreneur :____________________________________
Étiquette : ________________Qté :___________________
Fournisseur :_____________________________________
Projet : _________________________________________
Soumission No :___________________________________
Ingénieur :_______________________________________
Presentée par : ___________________________________
