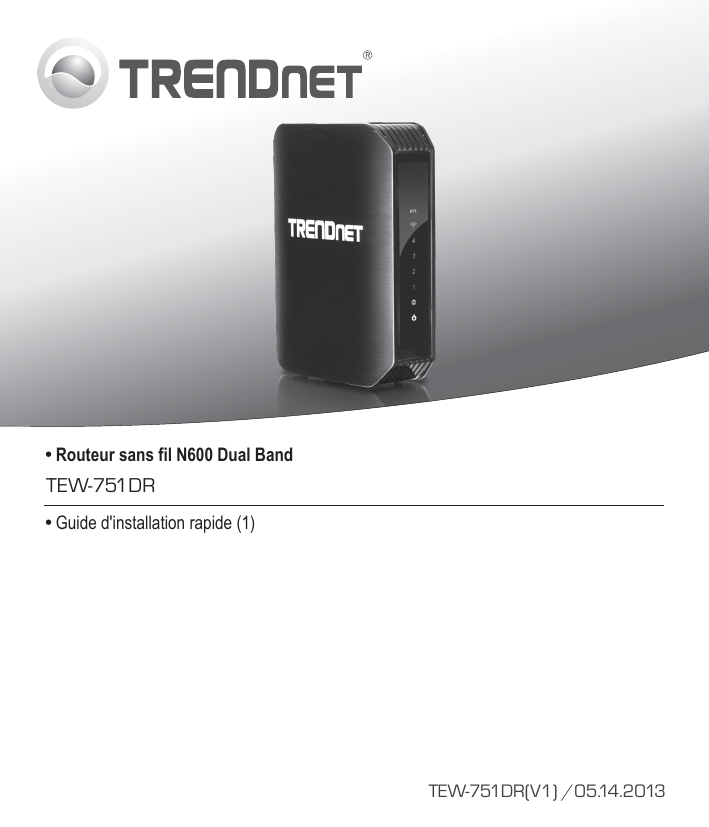

Trendnet TEW-751DR N600 Dual Band Wireless Router Manuel utilisateur

 Routeur sans fil N600 Dual Band

TEW-751DR

 Guide d'installation rapide (1)

TEW-751DR(V1) /05.14.2013

1. Avant de commencer

Contenu de l'emballage

 TEW-751DR

 Guide d´installation rapide en plusieurs langues

 CD-ROM (Guide de l’utilisateur)

 Câble réseau (1.5 m / 5 pieds)

 Adaptateur secteur (12V DC, 1A)

Installation nécessaire

 Un ordinateur avec un adaptateur réseau filaire ou sans fil et un navigateur Internet

 Internet à large bande

 Modem installé

1

Référence rapide

1

Eteignez votre modem câble ou DSL

2

Internet

TEW-751DR

x

Modem

3

Ouvrez votre navigateur Internet

2

2. Installation

1. Vérifiez que vous avez une connexion Internet.

2. Eteignez votre modem câble ou DSL.

3. Débranchez le câble réseau de votre modem et de votre ordinateur.

3

x x

2

4. Connectez votre modem au port WAN du TEW-751DR.

5. Connectez votre ordinateur aux ports LAN du TEW-751DR.

6. Branchez l'adaptateur secteur AC au TEW-751DR et ensuite à une prise de courant. (Pour la

version EU, mettez le bouton d'alimentation en position « On »)

7. Allumez votre modem. Attendez que les voyants lumineux indiquent que le modem est

complètement démarré. Pour plus d'informations quant aux voyants lumineux de votre modem,

veuillez consulter le guide de l'utilisateur de ce dernier.

8. Appuyez sur le bouton ON/OFF du TEW-751DR.

TEW-751DR

Internet

5

4

Modem

7

3

6

9. Vérifiez les voyants lumineux à l'avant du r outeur afin de vous assurer que l'appareil f onctionne

correctement: Alimentation, Internet (clignotant) et LAN (1, 2, 3, 4).

WPS

2

1

4

3

Port câblé

Internet

Alimentation

Remarque: Il est recommandé de configurer le routeur sans fil depuis un ordinateur câblé.

10. Ouvrez votre navigateur Internet; l'assistant apparaîtra automatiquement.

11. Sélectionnez votre langue et cliquez ensuite sur Next (Suivant).

12. Si l'assistant ne parvient pas à détecter votre type de connexion Internet, un message vous

demandera de le sélectionner. Sélectionnez votre type de connexion Internet et cliquez sur Next

(Suivant). Veuillez contacter votre fournisseur d'accès Internet pour plus d'informations.

4

13. Confirmez vos paramètres Wifi. Cliquez sur Exit (Sortir) pour terminer l'installation via l 'assistant,

Note:

Pour plus de sécurité, le réseau sans fil TEW-751DR est pré-chiffré par une clé unique de sécurité réseau. Vous trouverez cette clé unique de sécurité aussi bien que le nom du réseau pré-établi (SSID) sur un autocollant appliqué sur la partie frontale du routeur, mais aussi sur l'étiquette de la partie inférieure du routeur. Vous aurez besoin de cette information pour vous connecter au routeur. Pour modifier la clé de sécurité réseau, ouvrez les Informations Sans Fil sous l'Assistant (Wizard). Si le routeur est réinitialisé aux paramètres par défaut, le cryptage sans fil sera réinitialisé à la clé de sécurité réseau imprimée sur l'étiquette du produit, localisée dans la partie inférieure du routeur.

14. Ouvrez le navigateur internet et saisissez un site web (ex. www.trendnet.com) pour vérifier si vous

disposez d'une connexion à l'internet.

L'installation du routeur sans fil est à present terminée.

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du

TEW-751DR, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site

Internet de TRENDnet sur http://www.trendnet.com.

5

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

Routeur sans fil dual band N600

Modèle:

TEW-751DR

Nom Commercial:

TRENDnet

Détails standard applicable:

EN 300 328 V1.7.1: 10-2006 Class B

EN 301 489-1 V1.9.2: 09-2011

EN 301 489-17 V2.1.1: 05-2009

EN 301 893 V1.6.1: 11-2011

EN 50385: 2002

EN 60950-1: 2006 + A11 : 2009 + A1 : 2010 + A12: 2011

Regulation (EC) No. 1275/2008

Regulation (EC) No. 278/2009

Ce produit est conforme à la directive 1999/5/EC, 2006/95/EC et 2009/125/EC.

Je declare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Name

April 24, 2013

Date

Director of Technology

Title

Signature

TEW-751DR

Limited Warranty

TRENDnet warrants its products against defects in material and workmanship, under normal use and service, for the following length of time from the date of purchase. Warranty: 3 year limited warranty (When Applicable: 1 year warranty for power adapter, power supply, and cooling fan components.) Visit TRENDnet.com to review the full warranty policy, rights, and restrictions for this product.

Garantie Limitée

TRENDnet garantit ses produits contre les défauts matériels et de fabrication, dans des conditions normales d’utilisation et de service, pour les durées suivantes, à compter de la date de leur achat. Limitée: 3 ans de garantie limitée (Si applicable: 1 an de garantie sur l’adaptateur secteur, l’alimentation en énergie et les composants du ventilateur de refroidissement.) Visitez TRENDnet.com pour lire la politique complète de garantie, les droits et les restrictions s’appliquant à ce produit.

Begrenzte Garantie

TRENDnet garantiert, dass seine Produkte bei normaler Benutzung und Wartung während der nachfolgend genannten Zeit ab dem

Kaufdatum keine Material- und Verarbeitungsschäden aufweisen. Garantie: 3-Jahres-Garantie (Soweit zutreffend: 1 Jahr Garantie für

Netzteil, Stromkabel und Ventilator.) Alle Garantiebedingungen, Rechte und Einschränkungen für dieses Produkt finden Sie auf

TRENDnet.com.

Garantía Limitada

TRENDnet garantiza sus productos contra defectos en los materiales y mano de obra, bajo uso y servicio normales, durante el siguiente periodo de tiempo a partir de la fecha de compra. Garantía: 3 años (Cuando proceda: 1 año de garantía para componentes de adaptadores de corriente, fuente de alimentación y ventiladores de refrigeración.) Visite TRENDnet.com para revisar la política de garantía, derechos y restricciones para este producto.

Ограниченная гарантия

Гарантия компании TRENDnet распространяется на дефекты, возникшие по вине производителя, при соблюдении условий эксплуатации и обслуживания в течение установленного периода с момента приобретения. (Продукт: Ограниченная гарантия: Трехлетняя ограниченная гарантия (Распространяется: На протяжении 1 года на силовые адаптеры, источники питания и компоненты вентилятора охлаждения) Полную версию гарантийных обязательств, а также права пользователя и ограничения при эксплуатации данного продукта смотрите на вебсайте TRENDnet.com.

Garantia Limitada

TRENDnet garante seus produtos contra defeitos em material e mão de obra, sob condições normais de uso e serviço, pelo seguinte tempo a partir da data da compra. Garantia: Garantia limitada de 3 anos. (Quando aplicável: 1 ano de garantia para adaptador de tensão, fonte e componentes de ventoinhas). Visite TRENDnet.com para conhecer a política de garantia completa, direitos e restrições para este produto.)

Piiratud garantii

TRENDneti tavatingimustes kasutatavatel ja hooldatavatel toodetel on järgmise ajavahemiku jooksul (alates ostukuupäevast) tootmis-ja materjalidefektide garantii. garantii: 3-aastane piiratud garantii. (Garantii kohaldatakse: toiteadapteri, toiteallika ja jahutusventilaatori osadel on 1-aastane garantii.) Täisgarantii põhimõtete, õiguste ja piirangute kohta leiate lisateavet saidilt

TRENDnet.com.

TEW-751DR (V1) /05.14.2013

TEW-751DR

Certifications

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) This device may not cause harmful interference.

(2) This device must accept any interference received. Including interference that may cause undesired operation.

Waste electrical an electronic products must not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or

Retailer for recycling advice.

Note

The Manufacturer is not responsible for any radio or TV interference caused by unauthorized modifications to this equipment. Such modifications could void the user’s authority to operate the equipment.

Advertencia

En todos nuestros equipos se mencionan claramente las caracteristicas del adaptador de alimentacón necesario para su funcionamiento. El uso de un adaptador distinto al mencionado puede producir daños fisicos y/o daños al equipo conectado. El adaptador de alimentación debe operar con voltaje y frecuencia de la energia electrica domiciliaria exitente en el pais o zona de instalación.

Technical Support

If you have any questions regarding the product installation, please contact our Technical Support.

Toll free US/Canada: 1-866-845-3673 http://www.trendnet.com/support/

Product Warranty Registration

Please take a moment to register your product online. Go to TRENDnet’s website at:

http://www.trendnet.com/register

TRENDnet

20675 Manhattan Place, Torrance, CA 90501. USA

Copyright © 2013. All Rights Reserved. TRENDnet.

TEW-751DR (V1) /05.14.2013
