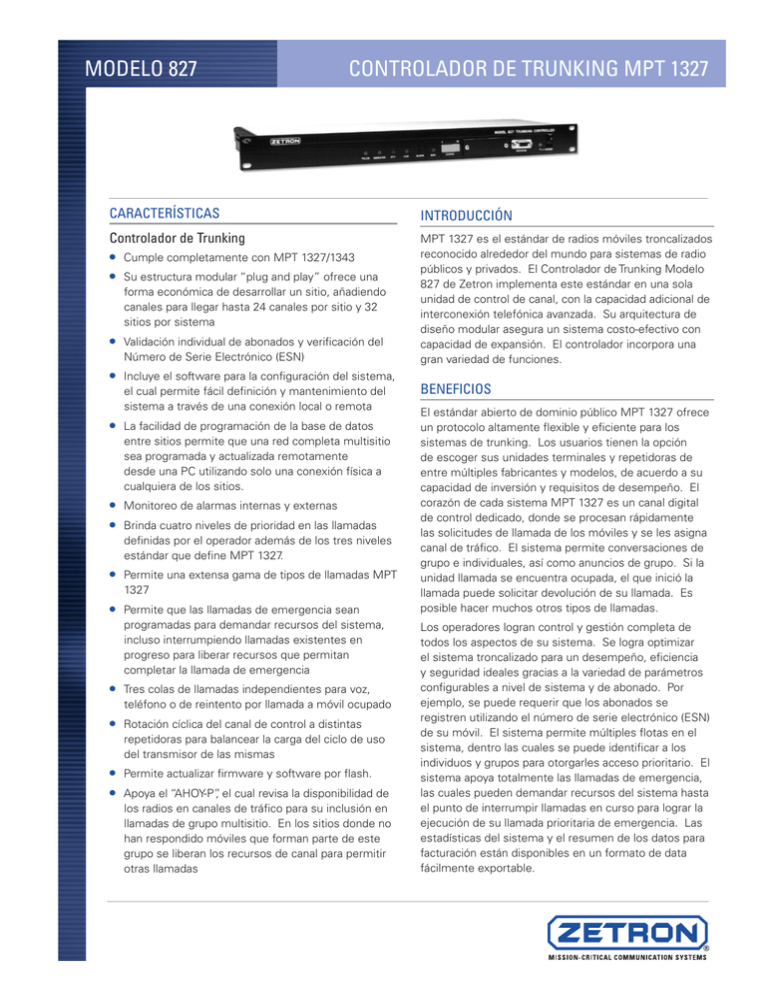

mOdeLO 827
CONTROLADOR DE TRUNKING MPT 1327
CARACTERÍSTICAS
INTRODUCCIÓN
Controlador de Trunking
MPT 1327 es el estándar de radios móviles troncalizados
reconocido alrededor del mundo para sistemas de radio
públicos y privados. El Controlador de Trunking Modelo
827 de Zetron implementa este estándar en una sola
unidad de control de canal, con la capacidad adicional de
interconexión telefónica avanzada. Su arquitectura de
diseño modular asegura un sistema costo-efectivo con
capacidad de expansión. El controlador incorpora una
gran variedad de funciones.
●
Cumple completamente con MPT 1327/1343
●
Su estructura modular “plug and play” ofrece una
forma económica de desarrollar un sitio, añadiendo
canales para llegar hasta 24 canales por sitio y 32
sitios por sistema
●
Validación individual de abonados y verificación del
Número de Serie Electrónico (ESN)
●
Incluye el software para la configuración del sistema,
el cual permite fácil definición y mantenimiento del
sistema a través de una conexión local o remota
●
La facilidad de programación de la base de datos
entre sitios permite que una red completa multisitio
sea programada y actualizada remotamente
desde una PC utilizando solo una conexión física a
cualquiera de los sitios.
●
Monitoreo de alarmas internas y externas
●
Brinda cuatro niveles de prioridad en las llamadas
definidas por el operador además de los tres niveles
estándar que define MPT 1327.
●
Permite una extensa gama de tipos de llamadas MPT
1327
●
Permite que las llamadas de emergencia sean
programadas para demandar recursos del sistema,
incluso interrumpiendo llamadas existentes en
progreso para liberar recursos que permitan
completar la llamada de emergencia
●
Tres colas de llamadas independientes para voz,
teléfono o de reintento por llamada a móvil ocupado
●
Rotación cíclica del canal de control a distintas
repetidoras para balancear la carga del ciclo de uso
del transmisor de las mismas
●
Permite actualizar firmware y software por flash.
●
Apoya el “AHOY-P”, el cual revisa la disponibilidad de
los radios en canales de tráfico para su inclusión en
llamadas de grupo multisitio. En los sitios donde no
han respondido móviles que forman parte de este
grupo se liberan los recursos de canal para permitir
otras llamadas
BENEFICIOS
El estándar abierto de dominio público MPT 1327 ofrece
un protocolo altamente flexible y eficiente para los
sistemas de trunking. Los usuarios tienen la opción
de escoger sus unidades terminales y repetidoras de
entre múltiples fabricantes y modelos, de acuerdo a su
capacidad de inversión y requisitos de desempeño. El
corazón de cada sistema MPT 1327 es un canal digital
de control dedicado, donde se procesan rápidamente
las solicitudes de llamada de los móviles y se les asigna
canal de tráfico. El sistema permite conversaciones de
grupo e individuales, así como anuncios de grupo. Si la
unidad llamada se encuentra ocupada, el que inició la
llamada puede solicitar devolución de su llamada. Es
posible hacer muchos otros tipos de llamadas.
Los operadores logran control y gestión completa de
todos los aspectos de su sistema. Se logra optimizar
el sistema troncalizado para un desempeño, eficiencia
y seguridad ideales gracias a la variedad de parámetros
configurables a nivel de sistema y de abonado. Por
ejemplo, se puede requerir que los abonados se
registren utilizando el número de serie electrónico (ESN)
de su móvil. El sistema permite múltiples flotas en el
sistema, dentro las cuales se puede identificar a los
individuos y grupos para otorgarles acceso prioritario. El
sistema apoya totalmente las llamadas de emergencia,
las cuales pueden demandar recursos del sistema hasta
el punto de interrumpir llamadas en curso para lograr la
ejecución de su llamada prioritaria de emergencia. Las
estadísticas del sistema y el resumen de los datos para
facturación están disponibles en un formato de data
fácilmente exportable.
TIPOS DE LLAMADAS
Interfaz Telefónica
Las especificaciones del MPT 1327 estructuran el tipo de
llamadas, pero a la vez permiten definición por el usuario. Se pueden efectuar los siguientes tipos de llamadas:
El Modelo 827 es excelente en valor y desempeño para
sistemas que requieren conexión a un PABX o a la red
telefónica pública. El instalar la tarjeta opcional de interfaz
telefónica provee un puerto adicional que es fácilmente
configurable para conexión a cualquiera de los dos tipos
de líneas. También existe la opción de configurar la tarjeta
como puerto de audio para proveer enlaces para las redes
multisitios. La tarjeta telefónica fue diseñada con una
interfaz flexible para manejar los distintos tipos de líneas
telefónicas que se encuentran alrededor del mundo. Los
parámetros de la red pública, tales como niveles de línea,
DTMF y duración de pulsos se programan internamente. Es posible conectar distintos tipos de líneas: línea común
de dos hilos de la red pública (end-to-end), conexión
E&M de dos y cuatro hilos a un PABX, o conexión a
circuitos alquilados de dos y cuatro hilos. Auto ajustes
automáticos aseguran un balance preciso del híbrido. Para conveniencia adicional, la tarjeta telefónica incorpora
un modem que al estar conectado a una línea de la red
pública puede ser usado para carga y descarga de la base
de datos, eliminando la necesidad de adquirir un modem
externo para muchas aplicaciones.
●
Individual
• Sencilla, de emergencia, prioritaria, hacia PABX y hacia
la red telefónica pública
●
Grupo
• Normal, de emergencia, entrante, a todos los usuarios
(broadcast), en conferencia, hacia PABX y hacia la red
telefónica pública
●
Estatus
●
Individual, de grupo y de estatus entre prefijos
●
Registro
●
Data no prescrita (en un canal de tráfico)
●
Permite añadir personas a una llamada individual o de
grupo (Include Call)
●
Llamada de emergencia con liberación de recursos
(interrumpe una llamada en progreso)
ARQUITECTURA DEL SISTEMA
Diseño Modular
El Modelo 827 de Zetron integra el protocolo MPT 1327
en una sola unidad que utiliza poderoso procesamiento
de 32 bits. Otros fabricantes típicamente requieren
varios niveles de hardware para brindar las prestaciones y
funcionalidad que es inherente a la arquitectura distribuida
que utiliza Zetron. La tarjeta de opción para interconexión
telefónica hace el Modelo 827 particularmente atractivo
cuando se anticipa mucho tráfico telefónico.
El concepto de construcción modular por bloques es
particularmente atractivo para sistemas pequeños o que
necesitan ser expandidos. Pueden añadirse canales
gradualmente, permitiendo a los operadores adquirir
solo la infraestructura que necesitan en el momento para
luego ir creciendo según las necesidades de tráfico del
sistema. Esto también permite que el diseño y costo
de expansiones futuras del sistema sea predecible y
económico.
Cada controlador Modelo 827 en el sistema troncalizado
se conecta a un repetidor, para lograr un total de hasta 24
controladores/canales por sitio. Los controladores están
unidos entre sí a través de un bus PCM de audio de 64
kbps y tres buses de data serial. La data de control del
sistema fluye entre los controladores a través de estos
buses. Un Modelo 827 se convierte en el “master” del
bus de comunicación y supervisa a los otros controladores
de trunking. Más importante aún, no se requiere un
conmutador central para aplicaciones monositio ni
multisitio.
La base de datos de cada sitio tiene capacidad para 5000
usuarios (con capacidad de expansión hasta 15000), con
hasta 2000 identidades de grupo y 500 flotas. Aunque la
base de datos del sistema se carga a través de uno de los
Modelos 827, ésta es transferida a las demás unidades en
el sitio a través de los buses de datos compartidos. Esto
robustece el sistema, asegurando que continúe operando
aún con la pérdida de una repetidora o un controlador. La
carga de la base de datos también se puede ejecutar en
todo el sistema multisitio a través de los enlaces de audio
o data entre los sitios, permitiendo actualizaciones fáciles
y eficientes.
CONFIGURACION DEL SISTEMA Y
ADMINISTRACIÓN DE LA BASE DE DATOS
La administración del sistema se realiza con el software
M827BASE de Zetron en una PC estándar. Esto permite
hacer cambios a los parámetros de operación o a la base
de datos de los abonados sin conectarse al sistema, para
luego cargarlos al sistema cuando se requiera.
La PC de gestión no tiene que estar permanentemente
conectada al sistema. Esta se conecta directamente al
panel frontal del Modelo 827 o a través de un modem
externo cuando se requiere implementar cambios en
el sistema. Si se encuentra instalada la opción de
interconexión telefónica y está configurada para línea
de la red telefónica pública, el modem interno de la
tarjeta puede ser usado para conectarse remotamente
al controlador. La fortaleza y flexibilidad del Modelo 827
proviene de la habilidad del operador de adaptar el sistema
a sus necesidades utilizando el software M827BASE,
cuyo diseño amistoso incluye abundantes menús de
ayuda.
INTERCONEXIÓN TELEFÓNICA AVANZADA
La tarjeta de interconexión telefónica integrada al
controlador ofrece valiosas opciones para conectarse a un
PABX o a la red telefónica pública para aplicaciones rurales
y comerciales. La arquitectura distribuida utilizando un
conmutador interno PCM permite que cualquier puerto de
radio pueda conectarse a cualquier puerto telefónico. Con
la habilidad de tener un puerto telefónico por canal, todos
los canales de radio pueden tener acceso telefónico a la
misma vez.
Existen muchas funciones útiles para la interconexión
telefónica, incluyendo: decodificador de pulsos (clics),
modem interno, y balance automático y preciso del
híbrido. A los usuarios que llaman al sistema se les guía
a través de 16 anuncios de voz que indican cuando el
radio llamado no está disponible o si no se puede efectuar
la llamada. Los anuncios de voz son grabados por el
operador del sistema. También se pueden habilitar tonos
para indicar el progreso de las llamadas.
Otras funciones telefónicas incluyen memorias de discado
rápido, límites de duración de las llamadas programables
de acuerdo a la hora del día, enrutamiento de llamadas
al menor costo, y restricciones para evitar llamadas a
números telefónicos bloqueados.
REDES MULTISITIO SENCILLAS
La función de multisitio permite integrar redes regionales
de cobertura extensa de hasta 15000 abonados de radio
(el estándar es 5000). Utilizando la infraestructura Zetron
MPT 1327, los operadores de sistema pueden integrar
en red sitios existentes o nuevos sitios, brindando así
un eficaz y fácil crecimiento de servicio monositio a
multisitio. Esto significa que la red puede ser expandida
gradualmente de acuerdo a la demanda de tráfico sin
requerir una gran inversión inicial.
Cada sitio con Modelos 827 está enlazado al siguiente a
través de por lo menos un circuito dedicado utilizando la
opción de interfaz telefónica configurada para circuitos
arrendados de 2 o 4 hilos, o para microondas de cuatro
hilos, siendo opcional el uso de señalización E&M.
La arquitectura de conmutación integral del Modelo 827
significa que el tráfico de cualquier canal en un sitio puede
ser dirigido hacia y desde la interfaz telefónica para enlace
entre sitios. Además, estos enlaces transfieren todas las
transacciones de registro de usuarios y establecimiento de
llamadas. Cuando los enlaces entre sitios conectados a
un sitio están frecuentemente ocupados con tráfico de voz
puede usarse un enlace de data serial separado entre los
sitios para transferir estas transacciones.
Las funciones multisitio incluyen:
●
Hasta 24 canales de radio por sitio y 32 sitios por red
●
5000 suscriptores, con capacidad de expansión hasta 15000
●
Enlaces entre sitios utilizando circuitos arrendados, microondas o enlaces dedicados VHF o UHF full duplex
CONTROLADOR PARA ENLACES ENTRE SITIOS
MODELO 844 DE CUATRO PUERTOS
El Controlador para Enlaces entre Sitios Modelo 844
complementa al Modelo 827 y está diseñado para
brindar una forma eficiente y económica de aumentar la
capacidad de enlaces entre sitios. Provee cuatro puertos
de cuatro hilos y cuatro puertos de data serial para enlaces
entre sitios, permitiendo que la interfaz telefónica de los
Modelos 827 sea usada para interconexión telefónica y
no para enlace entre sitios. Es ideal también para sitios
intermedios o de tránsito, donde se requieran más enlaces
de los que pueden ser provistos por los Modelos 827 por
sí solos.
El Modelo 844 se integra fácilmente a otros Modelos 827
y Modelos 844 en un sistema a través del bus compartido. Cada Modelo 844 aparece en un sistema MPT 1327
Zetron como cuatro puertos separados disponibles para
enlaces de audio y de data serial para enlazar un sitio con
otro. Puede haber múltiples Modelos 844 en un sitio,
y pueden también operar en conjunto con la opción de
interfaz telefónica instalada en los Modelos 827.
ESTADÍSTICAS Y FACTURACIÓN
Las estadísticas de los canales se registran cada hora. La información almacenada incluye la carga de llamadas
en los canales de tráfico, información sobre la ranura de
control, y la cantidad de intentos de llamada por cada tipo
de llamada. Las estadísticas se registran de acuerdo al
estándar MPT 1318.
El Modelo 827 mantiene automáticamente un buffer
de transacciones, con capacidad para almacenar
aproximadamente 4000 llamadas. Si se llega a llenar
la memoria de un controlador, el Modelo 827 intentará
encontrar otro controlador o un Modelo 844 que tenga
capacidad de memoria libre para usarla. El Modelo
827 también puede iniciar una alarma indicando que
se ha llenado su buffer de transacciones. Los datos de
transacciones pueden ser descargados a través de la
PC de gestión para ser procesados con programas de
facturación desarrollados por el cliente o por terceros.
MONITOREO Y REPORTE DE ALARMAS
El Modelo 827 puede monitorear tres alarmas internas y
tres alarmas a través de sensores externos. Las alarmas
internas son: fallas en el bus de abonados, fallas en el bus
de repetidoras, y desborde del buffer de transacciones. Puede programarse el controlador de manera que al
detectar una condición de alarma envíe un mensaje de
estatus a un radio específico o que haga una llamada
telefónica si el sistema está equipado con interfaz
telefónica
ESPECIFICACIONES
Desconexión de llamada Físicas
Detección de tonos de progreso de la llamada, reloj para límite de duración de la llamada, reloj de inactividad de la unidad terminal, remoción de voltaje del terminal E, # de DTMF recibido del teléfono
Alimentación
10.5 a 16 VDC, 12 vatios
Temperatura
0 a 60° Celsius
CAPACIDAD DE SITIOS
Tamaño
profundidad
48.3 cm. de alto x 4.5 cm. de alto y 26.3 cm. de
Sitios
32 sitios por red
Canales
24 canales de radio por sitio
Peso
3 Kg.
Abonados
5000 abonados, con capacidad de expansión
hasta 15000
Grupos
2000 identidades de grupos
Flotas
500 flotas
Radio
Cumple con el estándar de trunking MPT 1327/1343. Permite el uso de radios
que cumplan con el estándar MPT 1327/1352. Funciona en full-duplex o
semi-duplex.
Interfaz de Radio
PTT
Cierre de relé Form C, 1 amperio @ 30 voltios máximo
COR
COR/CAS externo, selección de polaridad, squelch interno
Audio de Tx
Hz.
Ajustable de -40 a 3 dBm. Impedancia de 1K ohm @ 1000
Audio de Rx
50K ohms de i
Ajustable de -40 a 3 dB. Entrada simple o diferencial con
mpedancia @ 1000 Hz
Conector
Barra removible de doce posiciones atornillable
Modulación
Depende del transmisor
Interfaz Telefónica
Tipo de línea
Configurable end-to-end (línea de abonado de la red pública o extensión de PABX), o E&M de 2 o 4 hilos
Desde la línea
-24 dBm a +3 dBm
Hacia la línea
-20 dBm a 0 dBm
Señalización
DTMF, pulsos de discado, MFR1 o MFR2
Conector
RJ45-C
Adaptador
RJ45-C a conector BT 631A, tres metros
Tonos de progreso Tono de discado, timbrado y ocupado
Modem
Interno de 300/1200/2400 baud (configurable como Bell 212 o CCITT V.22/V.22 bis)
REGISTROS DE CONTABILIDAD
Tipos de record
teléfono a móvil
Registro, estatus, móvil a móvil, móvil a teléfono, y
Capacidad
almacenados Mínimo 3656 hasta un máximo de 7313 registros
internamente. El tamaño real del registro depende del tipo de llamada; llamadas a la red telefónica pública requieren el doble de almacenaje que otros tipos de llamadas.
Información Número de identificación y prefijo de quién llama y quién
es llamado, almacenada fecha y hora de inicio de la llamada, duración, canal y línea asignada, número discado
Filtros
Se puede programar la duración mínima de la llamada a ser almacenada tanto para voz como para teléfono. Puede activarse o desactivarse el almacenaje de los record de registro y estatus
ADICIONAL
Indicadores
Teléfono, repetidora, PTT, COR, alarma, bus, estatus (detección de VOX, FFSK de Rx, FFSK de Tx, muestreo, sincronismo, utilizado, no utilizado, modem telefónico, DTMF telefónico)
Tonos de Alerta
Tonos de progreso de la llamada y anuncios de voz, tonos de error y de advertencia, y anuncios de voz enviados al teléfono
Líneas end-to-end
Retención de Data Retiene la data por 8000 horas cuando la unidad pierde su alimentación eléctrica. No hay consumo de batería cuando la unidad está operando.
Equivalencia de timbrado
Reloj en tiempo real
Tiene típicamente 10 años de vida sin uso
Programación
Programación remota con el programa de base de datos M827BASE en una PC. Acceso vía modem interno o puerto local RS-232
Monitoreo de alarmas 3 alarmas específicas del sistema más tres no específicas
Entradas de alarmas
0-5 voltios. Activo: tierra. Inactivo: circuito abierto
3
Llamada entrante Cantidad programable de timbrados para contestar
Contestación de llamada
Señalización de descuelgue, consumo de corriente tip-ring
Desconexión
Detección de tonos de progreso de las llamadas (la cadencia de los de llamada tonos es programable), reloj para máxima duración de llamadas, por inactividad del radio móvil, por pérdida de corriente de bucle, por # DTMF recibido desde el teléfono
Circuitos Privados de 2 o 4 hilos
Salidas de alarmas100 mA – 10 voltios. Activo: lleva la salida de control a tierra. Inactivo: control de salida en circuito abierto
Señalización
APROBACIONES
E&M
Llamada entrante Detección de voltaje en el terminal E
Aprobado por la Comunidad Europea (CE) y por AUSTEL
Contestación de llamada Este equipo cumple con las especificaciones para conexión a las redes
telefónicas públicas conmutadas cuando está configurado correctamente
El terminal M es un circuito de dos hilos, en el que el
usuario puede seleccionar entre contacto de relé normalmente abierto o normalmente cerrado. El Modelo 827 tiene terminal M de salida y M de regreso.
ZETRON USA
PO Box 97004 Redmond, WA 98073-9704 USA
TEL 425 820 6363
FAX 425 820 7031 ZETRON UK
27-29 Campbell Court Bramley TADLEY
Basingstoke RG26 5EG
UK
TEL +44 (0)1256 880663
FAX +44 (0)1256 880491
ZETRON AUSTRALASIA
PO Box 3045 Stafford Mail Centre
Stafford QLD 4053 Australia
TEL +61 7 3856 4888
FAX +61 7 3356 6877
[email protected]
[email protected]
[email protected] z
WWW.ZETRON.COM
All trademarks and registered
trademarks are the property of
their respective owners.
See Zetron price list for option pricing. Specifications subject to change without notice 005-1364A January 2007
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
