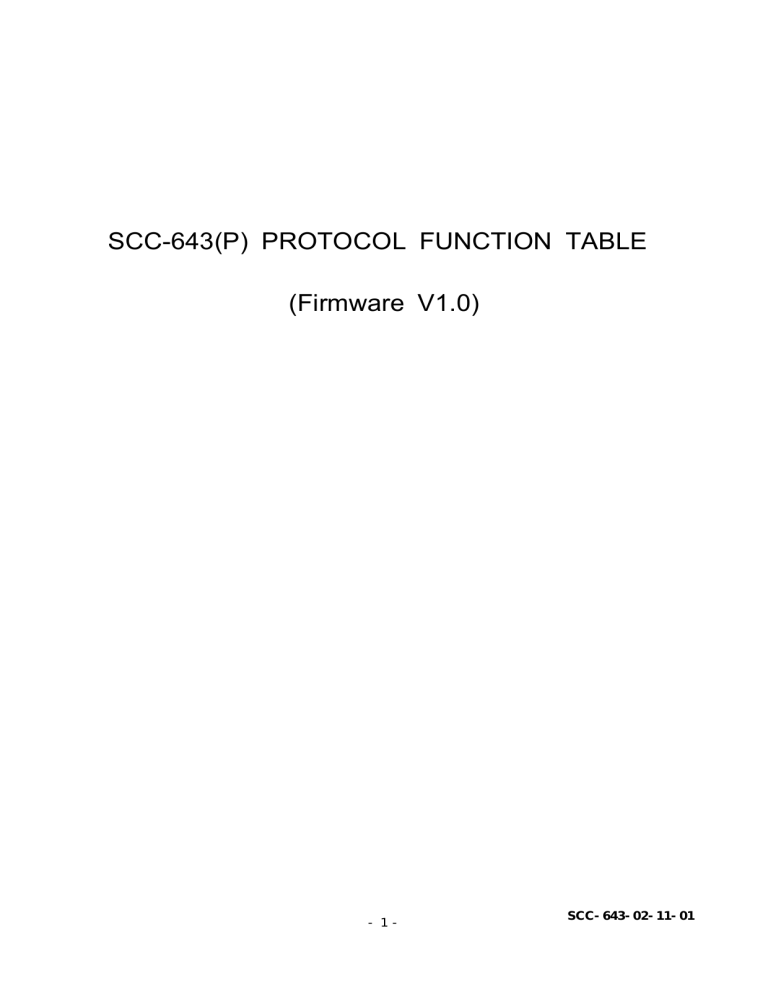

SCC-643(P) PROTOCOL FUNCTION TABLE
(Firmware V1.0)
-1-
SCC-643-02-11-01
1. PROTOCOL ID: 2
: VICON HALF
1) Maker
2) Dip Switch : Set 5,6,7,8 pin of SW501. (Protocol Select)
1 2
3 4
5
6
7 8
ON
OFF
SW501
¡Ø Refer to SCC-643 User's Manual
SW501 1~2 : RS-485 Termination
3~4 : Baud Rate
3) Function
VICON (V1300X-DVC)
SCC-643
1
Pan/Tilt/Zoom/Focus/Iris
Pan/Tilt/Zoom/Focus/Iris
2
RUN MODE : PP ENTER ¡æ #(1~89) ¡æ PP ENTER
Go to Preset (1 ~ 89)
3
PGM MODE: PP ENTER ¡æ #(1~89) ¡æ PP ENTER
Save Preset (1 ~ 89)
4
RUN MODE : PP ENTER ¡æ #(90) ¡æ PP ENTER
Menu On/Off
5
RUN MODE : PP ENTER ¡æ #(91) ¡æ PP ENTER
Menu Mode : ENTER Key
6
RUN MODE : PP ENTER ¡æ #(92) ¡æ PP ENTER
Scan Start
7
RUN MODE : PP ENTER ¡æ #(93) ¡æ PP ENTER
Auto Pan Start
8
RUN MODE : PP ENTER ¡æ #(94) ¡æ PP ENTER
Pattern 1
9
RUN MODE : PP ENTER ¡æ #(95) ¡æ PP ENTER
Pattern 2
10
RUN MODE : PP ENTER ¡æ #(96) ¡æ PP ENTER
Pattern 3
11
RUN MODE : PP ENTER ¡æ #(97) ¡æ PP ENTER
Menu Mode: ¡Ø©û
12
RUN MODE : PP ENTER ¡æ #(98) ¡æ PP ENTER
Alarm Reset
13
RUN MODE : PP ENTER ¡æ #(99) ¡æ PP ENTER
Camera Reset
14
Joystick Up
Menu Mode: ¡è Key
15
Joystick Down
Menu Mode: ¡é Key
16
Joystick Left
Menu Mode: ¡ç Key
17
Joystick Right
Menu Mode: ¡æ Key
¡Ø©û It is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER...
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
-2-
or
2. PROTOCOL ID : 3, 4
1) Maker
: Panasonic HALF(3) / FULL(4)
2) Dip Switch : Set 5,6,7,8 pin of SW501.(Protocol Select)
Panasonic HALF Duplex
1 2
3 4
5
6
7 8
6
7 8
ON
OFF
SW501
Panasonic FULL Duplex
1 2
3 4
5
ON
OFF
SW501
SW501 1~2 : RS-485 Termination (Refer to SCC-643 Owner's Instructions)
3~4 : Baud Rate
Baud Rate
SW501-3
SW501-4
19200BPS
OFF
OFF
9600BPS
ON
OFF
4800BPS
OFF
ON
2400BPS
ON
ON
3) Function 1
1
PANASONIC WV-CU161 Controller
¡Ø©ûCAM ADDR
CAMERA ADDR Select
2
Pan/Tilt/Zoom/Focus/Iris
Pan/Tilt/Zoom/Focus/Iris
3
#(1~60) ¡æ PRESET SET
Go to Preset (1 ~ 60)
4
CAMERA SETUP
Camera Menu On/Off
5
PRESET SET
6
HOME ESC
Menu Mode : ¡Ø©ü
7
#(61) ¡æ PRESET SET
Pattern 1
8
#(62) ¡æ PRESET SET
Pattern 2
9
#(63) ¡æ PRESET SET
Pattern 3
10
#(64) ¡æ PRESET SET
Camera Reset
11
#(1) ¡æ AUTO
Auto Pan
12
#(2) ¡æ AUTO
Scan
13
#(3) ¡æ AUTO
Alarm Reset
14
Joystick Up (2)
Menu Mode: '¡è' Key
15
Joystick Down (8)
Menu Mode: '¡é' Key
16
Joystick Left (4)
Menu Mode: '¡ç' Key
17
Joystick Right (6)
Menu Mode: '¡æ' Key
SCC-643
Menu Mode : Enter Key
-3-
4) Function 2
PANASONIC WV-CU550C Matrix Switcher
SCC-643
1
¡Ø©ûCAM ADDR
CAMERA ADDR Select
2
Pan/Tilt/Zoom/Focus/Iris
Pan/Tilt/Zoom/Focus/Iris
3
#(1 ~ 54) ¡æ Preset/AF
Go to Preset (1 ~ 54)
4
#(55) ¡æ Preset/AF
Camera Menu On/Off
5
#(56) ¡æ Preset/AF
Menu Mode : Enter Key
6
#(57) ¡æ Preset/AF
7
#(58) ¡æ Preset/AF
Auto Pan
8
#(59) ¡æ Preset/AF
Scan
9
#(60) ¡æ Preset/AF
Alarm Reset
10
#(61) ¡æ Preset/AF
Pattern 1
11
#(62) ¡æ Preset/AF
Pattern 2
12
#(63) ¡æ Preset/AF
Pattern 3
13
#(64) ¡æ Preset/AF
Cam Reset...
14
Joystick Up (2)
Menu Mode: '¡è' Key
15
Joystick Down (8)
Menu Mode: '¡é' Key
16
Joystick Left (4)
Menu Mode: '¡ç' Key
17
Joystick Right (6)
Menu Mode: '¡æ' Key
Menu Mode : ¡Ø©ü
¡Ø©û ADDRESS SET : (SSC-643 ADDRESS +1).
¡Ø©ü It is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER...
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
-4-
or
3. PROTOCOL ID : 5, 6
: AD(American Dynamics) HALF (5) / FULL (6)
1) Maker
2) Dip Switch : Set 5,6,7,8 pin of SW501.(Protocol Select)
AD HALF Duplex
1 2
3 4
5
6
7 8
6
7 8
ON
OFF
SW501
AD FULL Duplex
1 2
3 4
5
ON
OFF
SW501
¡Ø Refer to SCC-643 User's Manual
SW501 1~2 : RS-485 Termination
3~4 : Baud Rate
3) Function
AD CONTROLLER
SCC-643
1
¡Ø©ûCAM ADDR
Camera Address Select
2
Pan/Tilt/Zoom/Focus/Iris
Pan/Tilt/Zoom/Focus/Iris
3
Mark target1 ~ target7
Save Preset (1 ~ 7)
4
Go to target1 ~ target7
Go to Preset (1 ~ 7)
5
Run Pattern 1
Pattern 1
6
Run Pattern 2
Pattern 2
7
Run Pattern 3
Pattern 3
8
Iris Open ¡æ Focus(Far/Near) ¡æ Zoom Out
Menu On
9
Iris Close ¡æ Focus
Menu Off
10
Focus Far
Enter Key in Setup Menu
11
Focus Near
Menu Mode : ¡Ø©ü
12
Tilt Up
Menu Mode : ¡è
13
Tilt Down
Menu Mode : ¡é
14
Pan Right
Menu Mode : ¡æ
15
Pan Left
Menu Mode : ¡ç
16
Focus Near ¡æ Run Pattern 1 ¡æ Focus Stop
Scan
17
Focus Near ¡æ Run Pattern 2 ¡æ Focus Stop
Auto Pan
18
Faster ¡æ Zoom Out ¡æ Focus Far ¡æ Iris Open
Cam Reset
¡Ø©û ADDRESS SET : (SSC-643 ADDRESS +1).
¡Ø©ü It is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER...
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
-5-
or
4. PROTOCOL ID : 7
: Philips HALF
1) Maker
2) Dip Switch : Set 5,6,7,8 pin of SW501. (Protocol Select)
1 2
3 4
5
6
7 8
ON
OFF
SW501
¡Ø Refer to SCC-643 User's Manual
SW501 1~2 : RS-485 termination
3~4 : Baud Rate.
3) Function
Philips controller
SCC-643
1
PAN/TILT/ZOOM/FOCUS/IRIS
Pan/Tilt/Zoom/Focus/Iris
2
SET PRESET(1~22)
Set Preset(1~22)
3
GO PRESET(1~22)
Go To Preset(1~22)
4
GO PRESET(23)
Menu On
5
GO PRESET(24)
Menu Mode : Enter Key
6
GO PRESET(25)
Menu Mode : ¡Ø©û
7
GO PRESET(26)
Pattern 1
8
GO PRESET(27)
Pattern 2
9
GO PRESET(28)
Pattern 3
10
GO PRESET(29)
Scan
11
GO PRESET(30)
Auto Pan
12
GO PRESET(31)
Alarm Reset
13
GO PRESET(32)
Cam Reset
14
Joystick Up
Menu Mode : ¡è Key
15
Joystick Down
Menu Mode : ¡é Key
16
Joystick Left
Menu Mode : ¡ç Key
17
Joystick Right
Menu Mode : ¡æ Key
¡Ø©ûIt is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER...
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
-6-
or
5. PROTOCOL ID : 8
: PELCO-P HALF
1) Maker
2) Dip Switch : Set 5,6,7,8 pin of SW501.(Protocol Select)
1 2
3 4
5
6
7 8
ON
OFF
SW501
SW501 1~2 : RS-485 termination (Refer to SCC-643 User's Manual)
3~4 : Baud Rate
Baud Rate
SW501-3
SW501-4
19200BPS
OFF
OFF
9600BPS
ON
OFF
4800BPS
OFF
ON
2400BPS
ON
ON
3) Function1
CM6700 Matrix Switcher
SCC-643
1
¡Ø©û#(1~16)¡æCAM
Camera Address Set
2
PAN/TILT/ZOOM/FOCUS/IRIS
PAN/TILT/ZOOM/FOCUS/IRIS
3
Not Defined
Set Preset(1~90)
4
#(1~90)¡æPRST
Go To Preset(1~90)
5
Not Defined
Auto Pan On
6
Not Defined
Auto Pan Off
7
#(91)¡æPRST
Pattern 1
8
#(92)¡æPRST
Pattern 2
9
#(93)¡æPRST
Pattern 3
10
#(94)¡æPRST
Scan
11
#(95)¡æPRST
Menu On
12
#(96)¡æPRST
Menu Mode : Enter Key
13
#(97)¡æPRST
Menu Mode : ¡Ø©ü
14
#(98)¡æPRST
Alarm Reset
15
#(99)¡æPRST
Camera Reset
16
Joystick Up
Menu Mode : ¡è Key
17
Joystick Down
Menu Mode : ¡é Key
18
Joystick Left
Menu Mode : ¡ç Key
19
Joystick Right
Menu Mode : ¡æ Key
-7-
4) Function2
CM6800 Matrix Switcher
SCC-643
PACOM 2035 Controller
1
¡Ø©û#(1~48)¡æCAM
Camera Address Set
2
PAN/TILT/ZOOM/FOCUS/IRIS
PAN/TILT/ZOOM/FOCUS/IRIS
3
DEF¡æPRST¡æ#(1~90)¡æENTER
Set Preset(1~90)
4
PRST¡æ#(1~90)¡æENTER
Go To Preset(1~90)
5
Zone Scan On
Auto Pan On
6
Zone Scan Off
Auto Pan Off
7
PRST¡æ#(91)¡æENTER
Pattern 1
8
PRST¡æ#(92)¡æENTER
Pattern 2
9
PRST¡æ#(93)¡æENTER
Pattern 3
10
PRST¡æ#(94)¡æENTER
Scan
11
PRST¡æ#(95)¡æENTER
Menu On
12
PRST¡æ#(96)¡æENTER
Menu Mode : Enter Key
13
PRST¡æ#(97)¡æENTER
Menu Mode : ¡Ø©ü
14
PRST¡æ#(98)¡æENTER
Alarm Reset
15
PRST¡æ#(99)¡æENTER
Camera Reset
16
Joystick Up
Menu Mode : ¡è Key
17
Joystick Down
Menu Mode : ¡é Key
18
Joystick Left
Menu Mode : ¡ç Key
19
Joystick Right
Menu Mode : ¡æ Key
¡Ø©ûADDRESS SET : (SSC-643 ADDRESS +2).
¡Ø©üIt is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER...
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
-8-
or
6. PROTOCOL ID : 9
: KALATEL HALF
1) Maker
2) Dip Switch : Set 5,6,7,8 pin of SW501.(Protocol Select)
1 2 3
4
5
6
7
8
ON
OFF
SW501
¡Ø Refer to SCC-643 User's Manual
SW501 1~2 : RS-485 termination (Refer to SCC-643 User's Manual)
3~4 : Baud Rate.
3) Function
KALATEL
SCC-643
1
PAN/TILT/ZOOM/FOCUS/IRIS
Pan/Tilt/Zoom/Focus/Iris
2
SET PRESET(0~21)
Set Preset(0~21)
3
GO PRESET(0~21)
Go To Preset(0~21)
4
GO PRESET(22)
Menu On
5
GO PRESET(23)
Menu Mode : Enter Key
6
GO PRESET(24)
Menu Mode : ¡Ø©û
7
GO PRESET(25)
Pattern 1
8
GO PRESET(26)
Pattern 2
9
GO PRESET(27)
Pattern 3
10
GO PRESET(28)
Scan
11
GO PRESET(29)
Auto Pan
12
GO PRESET(30)
Alarm Reset
13
GO PRESET(31)
Cam Reset
14
Joystick Up
Menu Mode : ¡è Key
15
Joystick Down
Menu Mode : ¡é Key
16
Joystick Left
Menu Mode : ¡ç Key
17
Joystick Right
Menu Mode : ¡æ Key
¡Ø©ûIt is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER...
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
-9-
or
7. PROTOCOL ID : 10
1) Maker
: ERNA HALF
2) Dip Switch : Set 5,6,7,8 pin of SW501.(Protocol Select)
1 2
3 4
5
6
7 8
ON
OFF
SW501
SW501 1~2 : RS-485 termination (Refer to SCC-643 User's Manual)
3~4 : Only 2400 BPS.
3) Function
1
ernitec controller
¡Ø©û#(1~128) ¡æ CAM
SCC-643
Camera Address Select
1
Pan/Tilt/Zoom/Focus/Iris
Pan/Tilt/Zoom/Focus/Iris
2
#(1~120) ¡æ Prepos
Go to Preset (1 ~ 120)
3
#(1~120) ¡æ ESC ¡æ Prepos
Save Preset (1 ~ 120)
4
AUTO ¡æ Sequence
Auto Pan Start/Stop
5
Sequence
Scan Start/Stop
6
121 ¡æ Prepos
Pattern 1
7
122 ¡æ Prepos
Pattern 2
8
123 ¡æ Prepos
Pattern 3
9
124 ¡æ Prepos
¡Ø©ü
10
125 ¡æ Prepos
Camera Reset
10
'?' (Text On)
Camera Menu
11
'Palm' button
Menu Mode : Enter Key
12
Joystick Up
Menu Mode: '¡è' Key
13
Joystick Down
Menu Mode: '¡é' Key
14
Joystick Left
Menu Mode: '¡ç' Key
15
Joystick Right
Menu Mode: '¡æ' Key
16
'clock' button
Alarm Reset
¡Ø©û ADDRESS SET : (SSC-643 ADDRESS +1).
¡Ø©ü It is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER... or
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
- 10 -
8. PROTOCOL ID : 11
: DIAMOND HALF
1) Maker
2) Dip Switch : Set 5,6,7,8 pin of SW501.(Protocol Select)
1 2
3 4
5
6
7 8
ON
OFF
SW501
SW501 1~2 : RS-485 Termination (Refer to SCC-643 User's Manual)
3~4 : Baud Rate 9600 BPS.
3) Function
DIAMOND CONTROLLER
¡Ø©û # ¡æ CTRL
SCC-643
CAMERA ADDR
1
Pan/Tilt/Zoom/Focus/Iris
Pan/Tilt/Zoom/Focus/Iris
2
#(0~90) ¡æ PSHOT
Go to Preset (0 ~ 90)
3
PRGM ¡æ #(0~90) ¡æ ENTER
Save Preset (0 ~ 90)
4
91 ¡æ PSHOT
Camera Menu
5
92 ¡æ PSHOT
Menu Mode : Enter Key
6
93 ¡æ PSHOT
¡Ø©ü
7
94 ¡æ PSHOT
Alarm Reset
8
95 ¡æ PSHOT
Scan
9
96 ¡æ PSHOT
Auto Pan
10
97 ¡æ PSHOT
Cam Reset
11
VSCAN ¡æ #(1~3) ¡æ ENTER
Pattern(1~3)
12
Joystick Up
Menu Mode : '¡è' Key
13
Joystick Down
Menu Mode : '¡é' Key
14
Joystick Left
Menu Mode : '¡ç' Key
15
Joystick Right
Menu Mode : '¡æ' Key
¡Ø©ûADDRESS SET : (SSC-643 ADDRESS +1).
¡Ø©ü It is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER...
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
- 11 -
or
9. PROTOCOL ID : 12
: VCL HALF (VCLTP PROTOCOL)
1) Maker
2) Dip Switch : Set 5,6,7,8 pin of SW501.(Protocol Select)
1
2 3 4
5
6 7 8
ON
OFF
SW501
1~2 : RS-485 Termination (Refer to SCC-643 User's Manaul)
3~4 : Baud Rate 9600 BPS.
3) Function
VCL CONTROLLER
SCC-643
¡Ø©û# ¡æ CAM
CAMERA ADDR
1
Pan/Tilt/Zoom/Focus/Iris
Pan/Tilt/Zoom/Focus/Iris
2
#(0~118) ¡æ PRESET
Go to Preset (0 ~ 118)
3
hold PRESET ¡æ #(0~118) ¡æ
Save Preset (0 ~ 118)
Release PRESET
4
119 ¡æ PRESET
5
120 ¡æ PRESET
Menu Mode : Enter Key
6
121 ¡æ PRESET
Menu Mode: ¡Ø©ü
7
122 ¡æ PRESET
Pattern 1
8
123 ¡æ PRESET
Pattern 2
9
124 ¡æ PRESET
Pattern 3
10
125 ¡æ PRESET
Scan
11
126 ¡æ PRESET
Alarm Reset
12
127 ¡æ PRESET
Cam Reset
13
AUTO PAN (LED ON)
Auto Pan Start
14
AUTO PAN(LED OFF)
Auto Pan Stop
15
Joystick Up
Menu Mode: '¡è' Key
16
Joystick Down
Menu Mode: '¡é' Key
17
Joystick Left
Menu Mode: '¡ç' Key
18
Joystick Right
Menu Mode: '¡æ' Key
Camera Menu
¡Ø©ûADDRESS SET : (SSC-643 ADDRESS +1).
¡Ø©ü It is used to select 'SIZE' and 'POSITION' in Setup Menu.
( **MAIN MENU ** ¡æ CAMERA... ¡æ MOTION DET ON ¡æ AREA USER...
**MAIN MENU ** ¡æ VIDEO SET... ¡æ IRIS ALC... ¡æ AREA USER... )
- 12 -
