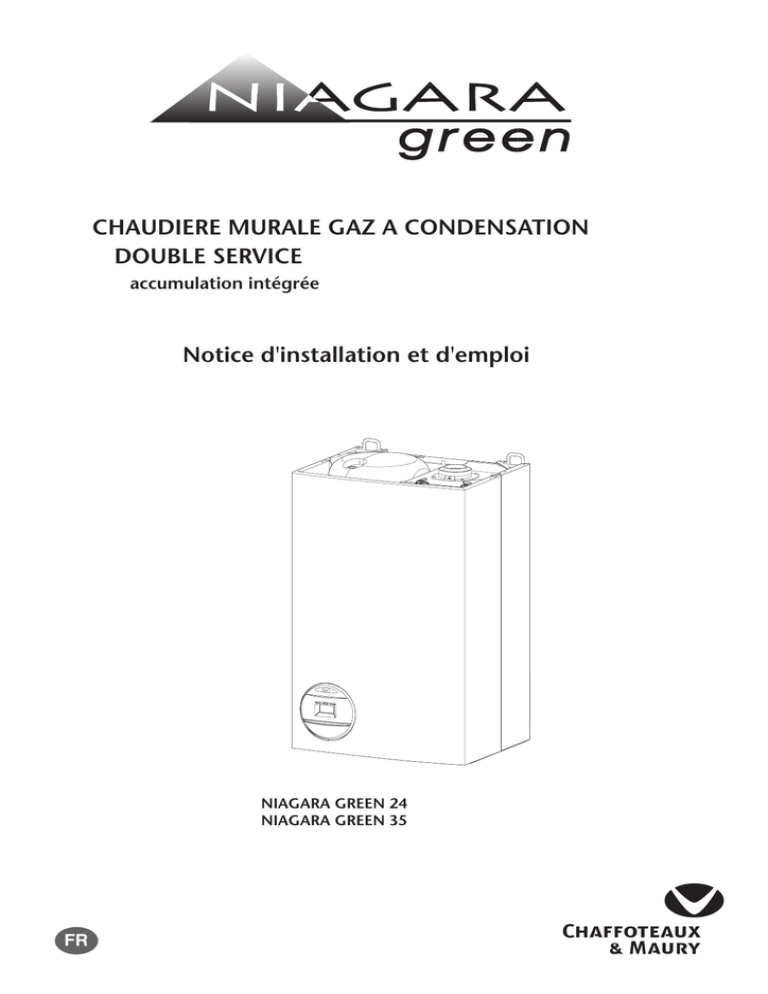

CHAUDIERE MURALE GAZ A CONDENSATION

DOUBLE SERVICE accumulation intégrée

Notice d'installation et d'emploi

FR

NIAGARA GREEN 24

NIAGARA GREEN 35

C

2

Dénomination de la chaudière :

NIAGARA GREEN 24

NIAGARA GREEN 35

Cette notice d’installation et d’emploi est destinée aux appareils installés en France

Sommaire

Instructions destinées à l’installateur

Page

1 description ..........................................................................................................

2 caractéristiques dimensionnelles .......................................................................

3 caractéristiques hydrauliques.............................................................................

4 conditions d’installation ......................................................................................

5 raccordement conduits aspiration et sortie de fumées.......................................

6 pose de la chaudière ..........................................................................................

7

9

7 démontage et montage de l’habillage - maintenance.........................................

11

8 raccordements électriques .................................................................................

12

9 mise en service ..................................................................................................

13

3

4

5

6

10 réglages..............................................................................................................

14

11 incidents de fonctionnement...............................................................................

22

12 transformation de gaz.........................................................................................

23

Instructions destinées à l’usager

Page

13 commandes........................................................................................................

24

14 conduite..............................................................................................................

24

15 entretien .............................................................................................................

26

16 garantie ..............................................................................................................

26

17 conseils pratiques...............................................................................................

26

18 changement de gaz............................................................................................

26

19 caractéristiques techniques................................................................................

27

20 incidents de fonctionnement...............................................................................

28

9

23

8

13

15

16

19

21

Instructions destinées à l’installateur

1. Description

6

14

22

23

18

2

1

12

4

3

7

17

5

10

1. - châssis en tôle d’acier

2. - vase d’expansion sous pression

3. - caisson étanche

4. - ensemble brûleur échangeur

5. - ventilateur 24 V

6. - ensemble liaison air gaz

7. - électrodes d’allumage

8. - électrode de détection de flamme

9. - ballon eau chaude sanitaire inox

10. - circulateur

11. - boîtier électronique

12. - transfo d’allumage

13. - sécurité de surchauffe

14. - vanne gaz

15. - thermistance ballon

16. - thermistance chauffage départ

17. - thermistance chauffage retour

18. - vanne distributrice

19. - échangeur sanitaire à plaques inox

20. - débistat sanitaire

21. - thermistance sanitaire

22. - silencieux

23. - siphon

24. - vase d’expansion sanitaire

Fig.1

11

25

20

29

28

27

25. - bouton voyant vert Marche/Arrêt

27. - bouton voyant rouge verrouillage/reset

28. - afficheur

29. - manomètre circuit chauffage

30. - touche menu

31. - touche -

32. - touche +

33. - touche réglage

34. - commutateur sanitaire arrêt/mini/maxi

35. - commutateur chauffage arrêt/mini/maxi

34

Fig.2

30 31

32 33 35

3

2. Caractéristiques dimensionnelles

126

500

950 925

4

Fig. 3

179

82

470

450 mini pour entretien

595

317

135

54 172

80

54 54 145

43

42

38

41 40 39

44

188

57

280

Poids à vide

• 24 kW : 60 kg

• 35 kW : 60 kg

39

Arrivée gaz

40

Retour chauffage

41

Départ chauffage

42

Arrivée eau froide

43

Départ eau chaude ballon

38

Soupape ballon

44

Soupape chauffage

3. Caractéristiques hydrauliques

La chaudière est livrée de série avec un by-pass automatique et un circulateur 2 vitesses.

Le diagramme (fig. 4) indique la courbe de la pression disponible en fonction du débit (en sortie de chaudière).

Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).

Capacité en eau de l’installation.

La chaudière est équipée d’un vase d’expansion sous pression.

Volume maxi du vase d’expansion : 7,1 litres.

Pression de gonflage : 0,7 bar.

La capacité d’expansion du vase d’une installation sous pression varie avec (fig. 5):

- la température moyenne de fonctionnement en °C,

- la hauteur statique qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du vase d’expansion

La pression de remplissage.devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10 (préconisée entre 1 et 1,5 bars)

Pression disponible mCE

6

Débit mini (robinets thermostatiques fermés)

5

GV

4

3

PV

2

1

0

100

200

300

400

500

600

700

800

900

1000

1100

1200 l/h

Fig. 4

Pression à froid pour le circuit chauffage (en bar)

2,0

1,9

1,8

1,7

1,6

1,5

1,4

50°C

40°C

1,3

60°C

1,2

1,1

70°C

80°C

1,0

0,9

0,8

0,7

20 40 60 80 100 120 140 160 180 200 220 240 260

C

Fig. 5

- Pf = Pression du vase d’expansion, en bar

- C = Capacité de l'installation, en litres.

5

6

4. Conditions d’installation

4.1 RAPPEL DE LA REGLEMENTATION

BATIMENTS D'HABITATION

CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'EN-

TRETIEN

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments et de leur dépendances.

- arrêté du 5 février 1999 modificatif de l’arrêté du 2 août 1977

Après remplacement d’une chaudière à l’identique ( axe et emprise de l’appareil antérieur ), l’installateur est tenu d’établir un certificat de conformité « modèle 4 ».

- norme DTU P 45-204 - Installations de gaz (anciennement DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1 de juillet 1984).

- règlement Sanitaire Départemental.

Protection du réseau d’eau potable

• la présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43-011, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental.

• un disconnecteur NF est placé sur la barrette robinetterie de la chaudière.

norme NF C 15-100 - Installations électriques à basse tension - Règles.

ETABLISSEMENTS RECEVANT DU PUBLIC

CONDITIONS REGLEMENTAIRES D'INSTALLATION

L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :

- règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public : a) Prescriptions générales

pour tous les appareils :

• articles GZ

Installations aux gaz combustibles et hydrocarbures liquéfiés.

• articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire.

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Recommandation :

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre.

Notre garantie est subordonnée à cette condition.

4.2 PRECONISATION D’INSTALLATION

Implantation de la chaudière

- l’axe de la ventouse extérieure doit être placé à une distance de 0,40 m au moins de toute baie ouvrante et à une distance de 0,60 m minimum de tout orifice de ventilation

(selon le type de sortie choisi, se reporter à la notice du kit d’évacuation).

- éviter l’installation de l’appareil dans des zones où l’air de combustion contient des taux de chlore élevés (ambiance de type piscine), et/ou d’autres produits nuisibles tels que l’ammoniac (salon de coiffure), les agents alcalins (laverie)...

- dans le cas d’installation d’une chaudière dans une salle d’eau, se conformer aux règles particulières de sécurité de la norme NF C 15-100 (chapitre 7).

- ne pas installer la chaudière au dessus des plaques de cuisson, du four, et en général au dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d’en altérer le fonctionnement.

- prévoir une paroi et des fixations permettant de supporter le poids de la chaudière (poids : 130 kg environ).

- prendre des précautions pour limiter les nuisances acoustiques.

Circuit d’eau chaude sanitaire

Dans le cas d'une dureté de l'eau supérieure à TH 25, prévoir un traitement de l'eau.

Voir norme DTU sanitaire.

Circuit de chauffage central

Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 300 I/h, robinets thermostatiques fermés.

Précautions contre la corrosion

Des incidents de fonctionnement, dûs à la corrosion sont susceptibles de se produire lorsque l’installation est réalisée avec des éléments hétérogènes.

Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion.

Prendre toute précaution pour éviter que l’eau traitée ne devienne agressive.

Installation ancienne : placer un pot de décantation sur le retour et au point bas, et prévoir un traitement approprié du circuit.

Recommandation : prévoir des purgeurs sur tous les radiateurs et aux points hauts de l’installation ; ainsi que des robinets de vidange aux points bas.

Circuit de combustion

Le taux de soufre du gaz utilisé doit être inférieure aux normes européennes en vigueur : maximum de pointe dans l’année pendant un court temps : 150 mg/m

3 de gaz et moyenne dans l’année de 30 mg/m

3 de gaz

5. Raccordement conduits aspiration et sortie de fumées

La chaudière doit être installée uniquement avec un dispositif d’entrée d’air frais et de sorties de fumées fournit par le constructeur de la chaudière.

Ces kits sont fournis séparément de l’appareil pour pouvoir répondre aux différentes solutions d’installation. Pour plus d’informations concernant les accessoires entrée/sortie consulter le catalogue accessoire et les instructions d’installation contenues à l’intérieur des kits. La chaudière est prédisposée pour le raccordement à un système d’aspiration et de sortie de fumées coaxial et biflux.

Utiliser exclusivement un kit spécifique condensation.

Avertissement

Les conduits de sortie de fumées ne doivent pas être en contact ou voisin de matières inflammables et ne doivent pas traverser de structure de bâtiment ou de mur en matière inflammable.

Dans le cas d’un remplacement d’ancien appareil, le système d’aspiration et sortie de fumées devra également être changé.

Attention

S’assurer que les passages de sorties et d’aspiration ne sont pas bouchés.

S’assurer que les conduits de sortie de fumées n’aient pas de fuites.

Conditions d’installation

Le dispositif ventouse prenant l’air frais et rejetant également les produits de combustion à l’extérieur, il y a lieu d'observer les prescriptions d'implantation ci-dessous. L'illustration reprise ci-dessous est donnée à titre d'exemple; pour toutes autres configurations, consulter nos services techniques.

A = 0,40 m - Distance minimum de l'axe de l'orifice d’évacuation des gaz brûlés à tout ouvrant.

B = 0,60 m - Distance minimum de l’axe de l'orifice d’évacuation des gaz brûlés à tout autre orifice d'amenée d'air

(ventilation et sortie de ventouse).

C = 1,80 m - Les orifices d'évacuation et de prise d’air des appareils à circuit étanche débouchant à moins de 1,80 mètre audessus du sol doivent être protégés efficacement contre toute intervention extérieure susceptible de nuire à leur fonctionnement normal.

D = 0,30 m - Entre-axe de l'orifice d'évacuation des gaz brûlés au sol, au rebord du toit ou au-dessous d'un balcon.

E = 0,10 m - Entre-axe de l'orifice d'évacuation des gaz brûlés à une gouttière ou une tuyauterie verticale.

F = 2 m - Distance de l'orifice d'évacuation des gaz brûlés à toute plantation .

G et H = Proximité d'un angle de mur à 90° sans ouvrant :

- si H ≤ 0,50 m alors G ≥ 0,15 m

- si H ≥ 0,50 m alors G ≥ 0,80 m

G et H = Proximité d’un angle de mur à 90° avec ouvrant :

- G ≥ 1,0 m (quelle que soit la longueur de H)

- Avec déflecteur G ≥ 0,15 m (quelle que soit la longueur de H)

D

B

C

A

E

B

D

A

D

A

G

H

B

F

5.1 TYPE D’EVACUATION COAXIALE (C13 xx)

Préparation avant la pose de la chaudière

Choisir l’emplacement exact de la chaudière.

La chaudière peut être placée :

- Soit contre un mur extérieur (dans ce cas le départ du dispositif ventouse s’effectue vers l’arrière de la chaudière)

- Soit contre une cloison, à angle droit avec un mur extérieur (dans ce cas le départ du dispositif ventouse s’effectue à droite ou à gauche de la chaudière)

- Utiliser le gabarit livré pour mettre en place la chaudière.

Préparer le percement du mur selon l’orientation choisie : a) Chaudière raccordée vers l’arrière

- Percer le mur à l’aide des indications du gabarit en respectant les recommandations suivantes :

• Prévoir un orifice de 110 mm minimum afin de glisser sans problème la traversée de mur de diamètre extérieur 100 mm.

Respecter les pentes (5mm/m), ainsi que la position du terminal dans la partie supérieure de la gaine.

- Mettre en place la traversée de mur et couper les gaines int. et ext. de façon à laisser dépasser le terminal de 150 mm à l’extérieur.

b) Chaudière raccordée latéralement à droite ou à gauche

Installation sans rallonge

:

• Monter la traversée livrée avec l’appareil avec une pente descendante vers l’extérieur de 5 mm/m.

Installation avec rallonge :

• Monter la ou les rallonges placées juste après l’appareil avec une pente descendante vers l’appareil de 5 mm/m.

• Monter la traversée placée en fin et comportant le terminal collé avec une pente descendante vers l’extérieur de 5 mm/m.

A l’endroit déterminé, percer un trou de Ø 110 pour le passage de la gaine de Ø 100 mm.

- Mettre en place la traversée de mur et couper les gaines int. et ext. de façon à laisser dépasser le terminal de 150 mm à l’extérieur

- Monter la chaudière en respectant le gabarit de pose.

7

Installation sans rallonge

* pente

* pente 5 mm par mètre

150 mm

Installation avec rallonge

* pente * pente

150 mm

8

* pente 5 mm par mètre

5.2 TYPE D’EVACUATION BI-FLUX (C13, C43, C53) xy

On a également la possibilité d’utiliser une sortie de fumée avec tubes séparés en utilisant un adaptateur sur le collecteur de sortie et en insérant le tube dans la prise d’air prévue à cet effet.

Pour utiliser la prise d’air, il est nécessaire de :

1) Retirer le couvercle de la prise d’air

2) Monter la collerette sur le collecteur fournit avec la chaudière

3) Insérer le collecteur sur le tube ou le coude jusqu’à la butée inférieure

(il n’est pas nécessaire d’utiliser de joint).

4) Insérer le coude/collecteur dans le trou de prise d’air de la chaudière et le fixer avec les vis.

123,5

Dans le cas ou les deux coudes sont dans le même sens latéral et si on veut réduire l’encombrement, la côte minimale de 230 mm peut

être réduite en coupant précautionneusement le coude du dessous d’entrée d’air de 25 mm.

Dans le cas particulier de raccordement avec tubes séparés et avec la chaudière installée à une distance minimale de 6 cm du mur, faire un trou de ø 10 cm pour permettre un meilleur assemblage entre le coude d’air frais et le tube extérieur du mur (voir schéma).

ZONE DE FONCTIONNEMENT EN CONDUITS SEPARES 24 FF

70

60

50

40

30

20

10

0

0

ZONE DE

FONCTIONNEMENT

10 20 30 40

Longueur AIR mètre

50

60

40

20

60

0

140

120

100

80

123,5

25

60 mm

100

90

80

70

60

50

40

30

20

10

0

0

ZONE DE FONCTIONNEMENT EN CONDUITS SEPARES 35 FF

10

ZONE DE

FONCTIONNEMENT

20 30 40 50 60

Longueur AIR mètre

70 80

100

80

60

90

0

40

20

200

180

160

140

120

6. Pose de la chaudière

PREFABRICATION

Pour la pose de la barrette robinetterie et des pattes d’accrochage :

- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci. Placer la barrette de préfabrication, munie des robinets et douilles.(fig. 6)

- tenir compte des conditions d’installation § 4.

- un joint filtre F1 est placé sur le robinet gaz, un filtre eau F2 sur l’alimentation eau froide sanitaire et un filtre chauffage F3 sur le bloc chauffage (fig. 7).

- Le tuyau de vidange de la soupape de sécurité 44 (tube translucide), de la soupape ballon 38 du disconnecteur 45 et celui du siphon 47 doivent obligatoirement être raccordés à une canalisation d'eau usée (fig. 7).

Pour la pose de la chaudière, il n’est pas nécessaire d’enlever l’habillage.

RACCORDEMENT DES CANALISATIONS

Les douilles de raccordement sont fournies dans un colis séparé de l’appareil.

Divers jeux de raccords sont disponibles chez les grossistes.

- 1ère installation

- remplacement de chaudières Chaffoteaux & Maury ou autres marques

- kit d’écartement mural (dans le cas de passage des tubes par l’arrière)

NETTOYAGE ET TRAITEMENT DE L’INSTALLATION

Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses. Proscrire tout solvant ou hydrocarbure aromatique (essence, pétrole...).

Le traitement complet de l’installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.

Description de la barrette robinetterie

Robinets représentés OUVERT

43

42

41 40

39

39. Robinet gaz avec prise de pression (manette jaune)

40. Robinet retour chauffage

41. Robinet départ chauffage

42. Robinet d’alimentation eau-froide

43. Départ eau chaude sanitaire

Fig. 6

F3

44

45

F2

38

1/4

47

F1

Fig. 7

9

6. Pose de la chaudière

(suite)

EVACUATION DES CONDENSATS

Vérifier la mise en place du tube d’évacuation des condensats 47 (fig. 7) :

- il ne doit pas être pincé lors du raccordement

- il ne doit pas former un col de cygne

- veiller à le faire déboucher à l’air libre dans le syphon

Pour l’évacuation des condensats, utiliser uniquement des canalisations correspondants aux normes.

Le débit des condensats peut atteindre 2 litres / heures. Les condensats étant de nature acide (PH voisin de 2), il conviendra de prendre toutes les précautions avant intervention.

Avant la première mise en route de l’appareil, il est impératif de remplir le siphon avec de l’eau, pour cela, mettre environ 1/4 de litre d’eau par l’orifice d’évacuation des gaz brûlés avant de monter le dispositif d’évacuation

(Fig.9).

10

Fig. 8

Fig.9

7. Démontage et montage de l’habillage - maintenance

A

A

Démontage de l’habillage

- dévisser les 4 vis A de fixation de l’habillage (fig. 10)

- dégager les clips

- enlever l’habillage

A

A

A

A

Fig. 11

Maintenance

Pour la maintenance de l’appareil, il y a possibilité de déplacer le boîtier électrique sans avoir à effectuer de déconnexion. Boîtier électrique clipé sur fond inférieur du châssis - (fig. 12).

détail

Fig. 10

A

A

Montage de l’habillage

Retirer le film protecteur

- présenter l’habillage (fig. 11)

- engager les 2 clips dans l'habillage (voir détail)

- visser les 4 vis de fixation A de la façade

Fig. 12

11

8. Raccordements électriques

Emplacement des raccordements :

- le raccordement électrique du TA s'effectue sous la chaudière, sur la tôle de fond

- les arrivées des câbles d'alimentation secteur et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie par le gabarit de pose

- l’alimentation secteur de la chaudière s’effectue avec un câble 2 P + T livré avec l’appareil. Le cable du TA est non fourni.

Nota : Les 2 câbles, secteur et TA, doivent être 2 câbles séparés.

Important :

Conformément à la réglementation, un dispositif de séparation bipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm, doit être prévu dans l'installation fixe d'alimentation de la chaudière.

C

Raccordement secteur

Le câble 3 conducteurs C est précablé au niveau du boîtier électrique de l’appareil. Raccorder ce câble au réseau de distribution 230 V protégé.(fig.

13)

Raccordement d'un thermostat d'ambiance

Ouvrir le bornier B à l’aide d’un tournevis (fig. 14)

Le raccordement d'un thermostat d’ambiance se fait sur ce connecteur B.

(fig. 15)

- ôter le shunt S.

- raccorder le thermostat à la place du shunt S

B

Raccordement TA

Connecteur

B

S

Fig. 13

Raccordement côté boîtier électrique pré-cablé

Fig. 15

Fig. 14

Sonde extérieure

12

N W

W

N

E

S

H

1/2 H

B

9. Mise en service

Mise en pression

(fig. 16)

Circuit sanitaire

- ouvrir le robinet d’eau froide 42

- purger le ballon et l’installation en puisant aux différents robinets d’eau chaude

Circuit chauffage

- vérifier que les robinets départ chauffage 41 et retour chauffage 40 sont ouverts

- ouvrir les robinets de remplissage 37

- refermer ces robinets lorsque l’aiguille du manomètre 29 se situe à la pression déterminée au § 3

- purger l'installation et rétablir la pression

Circuit gaz

- ouvrir le robinet gaz 39

- purger le circuit gaz

- vérifier les étanchéités sur toute la ligne gaz

29

37

42

41

40

39

Fig. 16

13

10. Réglages

L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4

Tous les réglages peuvent être modifiés par l’installateur ou un professionnel qualifié. Les réglages et informations sur la chaudière sont accessibles en basculant la porte P du boîtier électrique (fig. 17).

Touche mise sous tension Touche reset

Fig. 17

P

AFFICHEUR

Elément 2

Elément 1

Fig. 18

Touche menu Touche - Touche + Touche réglage

Elément 3

Elément 4

14

Tout appui sur les touches, confort, reset, menu, +, -, ou réglage entraîne le rétro éclairage de l’afficheur. Celui-ci s’éteindra automatiquement 30 secondes après le dernier appui sur une de ces touches.

Pour accéder aux menus, appuyer sur les touches et simultanément pendant environ 5 secondes (fig.18). Le menu 1 s’affiche.sur l’élément 1 de l’afficheur.

Changement de menu :

Appuyer sur la touche Menu (fig.18). Le numéro du menu s’affiche pendant 3 secondes sur l’élément 1 de l’afficheur

Pour accéder au menu suivant, appuyer de nouveau sur la touche Menu

.

Changement de rubriques à l’intérieur d’un menu :

Appuyer sur la touche ou sur la touche pour monter ou descendre les rubriques.

Remarque : lorsqu’on est sur la dernière rubrique, on reboucle sur la 1ère si on exécute un +, et lorsqu’on est sur la première, on reboucle sur la dernière si on exécute un -

Modification des paramètres d’une rubrique (

ne concerne que les menus 3 et 4) :

Appuyer sur la touche Réglage ou pour passer en mode de réglage, les éléments 3 et 4 clignotent, appuyer ensuite sur pour modifier les paramètres de réglage. Appuyer sur la touche Réglage pour valider les modifications et sortir du mode Réglage, les éléments 3 et 4 s’arrêtent de clignoter .

Retour à la configuration de sortie usine :

Se positionner dans les menus 3 ou 4 et appuyer sur la touche et Réglage indique CM en clignotant pendant quelques instants lorsque cela est effectué.

pendant 5 secondes. L’afficheur

Remise à zéro de l’historique des défauts :

Se positionner dans le menu 1 et appuyer sur la touche et Réglage en clignotant pendant quelques instants lorsque cela est effectué.

pendant 5 secondes. L’afficheur indique CM

Nota : Pour sortir du mode installateur, appuyer sur la touche Menu

minute environ, l’afficheur rebascule en mode utilisateur.

au moins 3 s. Sans appui sur une touche pendant 1

ACTION

5 ”

ETAT

Menu - 1 - Historique Défaut

indique les 10 derniers défauts

Rubrique

Dernier défaut apparu

Avant dernier défaut apparu

x fois

...

Dernier défaut apparu avant le précédent

Elément 1 Elément 2 Elément 3 et 4

1 0 code de 01 à 99

1

1

1

...

code de 01 à 99 code de 01 à 99

1 9 code de 01 à 99

Remarque : L’afficheur indique -- s’il n’y a pas eu de code défaut enregistré

AFFICHEUR

1 fois

Menu - 2 - Etat Chaudière

indique l’état ou la configuration de la chaudière

Rubrique

Version du logiciel de la carte d’affichage

Elément 1 Elément 2 Elément 3 et 4

2 0 code de 01 à 99

Version du logiciel de la carte principale 2 1 code de 01 à 99

x fois

Type d’évacuation de fumées 2 2

0 : CF

1 : FF vitesse variable

2 : VMC

3 : FF vitesse fixe

4 : Condensation

Demande TA présente

Position théorique de la vanne distributrice

Température départ Sanitaire (en °C)

Température ballon (en ° C)

Température départ chauffage (en ° C)

Température retour chauffage (en ° C)

Température extérieure

Clignotant quand température négative

2

2

2

2

2

2

2

3

4

7

8

5

6

9

0 : non

1 : oui

0 : sanitaire

1 : chauffage de 01 à 99 de 01 à 99 de 01 à 99 de 01 à 99 de 01 à 99

15

16

ACTION

1 fois

Rubrique

ETAT

Menu - 3 - Réglages chaudière

Elément 1 Elément 2 Elément 3 et 4

AFFICHEUR

x fois

Cartouche thermostatique

Action du programmateur

3

3

1

2

0 : non

1 : oui

1 : sur le chauffage

2 : pas d’action sur le chauffage

Célectic 3 4

0 : non

1 : oui

Temporisation sur débistat sanitaire (Anti-rebond)

3 6

0 à 20 dixièmes de seconde

ACTION ETAT

Menu - 4 - Réglages pour le chauffage

1 fois x fois

Rubrique

Fonctionnement coupe-pompe

Elément 1 Elément 2

4 0

Elément 3 et 4

0 : non

1 : oui

Vitesse de pompe

Durée de la post-circulation de pompe

Maximum de la consigne chauffage

Minimum de la consigne chauffage

4

4

4

4

4

4

1

2

3

4

5

6

0 : grande

1 : petite

0 à 5 mn par pas de 1/2 minute

50° à 80° par pas d’1 degré

25° à 50° par pas d’1 degré

AFFICHEUR

TAC

Niveau de la puissance gaz maximale en chauffage

4

4

8

9

0 à 7 mn par pas de 1/2 minute

Valeur de 0 à 10

Pmin et Pmax général

17

18

ACTION

1 fois

ETAT

Menu - 5 - Mode Ramonage

Effet Afficheur

Mode ramonage non activé

1 fois

Activation du mode ramonage en appuyant sur la touche réglage

La température de sortie échangeur principal apparaît sur les éléments 3 et 4 de l’afficheur.

Le segment situé sur l’élément 2 de l’afficheur indique le niveau de la puissance gaz (en haut : maximale, en bas : minimale

x fois

Modification de la puissance gaz Pour modifier la puissance gaz , de mini

à maxi et inversement, utiliser les touches + et -

Sortie du mode ramonage en appuyant sur la touche Menu

AFFICHEUR

Conditions d’interdiction ou d’arrêt du mode ramonage

- chaudière en veille

- mode chauffage avec demande TA et température départ chauffage atteint la consigne chauffage

- chaudière en arrêt de sécurité

- chaudière verrouillée

- à la suite d’une remise à zéro ou d’une coupure secteur

- sur ordre du technicien en sortant du menu 5

- au bout de 15 minutes sinon

Nota : Dès que le mode ramonage est activé, les touches de mode sanitaire et mode chauffage sont inactives.

ACTION ETAT

Menu - 6 - Régulation chauffage automatique

1 fois x fois

Rubrique

Régulation sur

Consigne chauffage en automatique/manuel

Pente de la loi d’eau

(voir tableau A)

Pied de pente de la loi d’eau

(voir tableau B)

Elément 1 Elément 2 Elément 3 et 4

0 : sonde externe présente

6 0

1 : pas de sonde externe

6

6

6

1

2

3

0 : régulation avec sonde externe inactive (réglage usine)

1 : régulation automatique avec sonde externe active

1,5

2

2,5

3

0,3

0,5

1

1,2 de 0 à 20 par pas de 1

AFFICHEUR

Nota :

En cas de raccordement de la sonde externe, il faut :

1.

Déclarer la sonde (menu 6.0)

2.

3.

4.

Activer la régulation automatique sonde externe (menu 6.1)

Paramétrer les pentes (menu 6.2)

Paramétrer les pieds de pentes (menu 6.3)

19

Menu - 6 6 2- Réglage de la pente de la caractéristique de chauffe

Avec la caractéristique de chauffe, le régulateur calcule la consigne de température de départ pour qu’une température ambiante constante soit atteinte même en l’absence de sonde de température ambiante.

Plus la pente de la caractéristique de chauffe est grande, plus la consigne de température de départ est élevée pour des températures extérieures basses.

100

80

Détermination de P

Région

Pologne - Roumanie

Tchèquie

Italie du nord - Pays bas - Belgique - Est de la France 1,2

Centre de la France 0,9

Espagne du nord - sud et ouest France - UK

Espagne du sud - Italie du sud - Portugal

0,6

0,3

P Exemple

2,1

1,8

1,2

60

40

0,3

Tableau A

3 2,5

20

20 16 12 8 4 0 -4

Température externe °C

-8 -12 -16

2

0,5

0,3

Si

Mer à plus de 50 km

Altitude supérieure à 1000 m

Logement très bien isolé (faible consommation d’énergie) et non exposé aux intempéries ajouter 0,3 ajouter 0,6 ajouter

0

Logement modérément isolé mais non exposé ou très bien isolé mais exposé aux intempéries

ajouter

0,3

Logement peu isolé ou modérément isolé dans une situation exposée ajouter

0,6

Total

0,3

1,8

Réglage : 2

1,5

1,2

1

0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 3

0,3 0,5 1 1,2 1,5 2 2,5 3

20

Menu - 6 6 3- Réglage du décalage parallèle de la caractéristique de chauffe ou pied de pente

Tableau B

Lorsqu’on fait varier la valeur entrée, on élève ou on abaisse la consigne de température ambiante de confort.

100

Elle doit être ajustée en fonction des types d’installations (radiateur haute ou basse température, plancher chauffant)

80

- plancher chauffant

- radiateur basse température

- radiateur haute température

0-10

7-15

12-20

60

1,5

40

Réglage : 3

20

20 16 12 8 4 0 -4

Température externe °C

-8 -12 -16

+10

0

10. Exemple de réglages (suite)

Réglage du TAC:

Si l’on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes.

(rappel : réglage d’usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8).

Procéder comme suit :

1

Passer en mode installateur, touche et appuyée pendant 5 secondes, l’afficheur indique :10=0 s’il n’y a pas de défaut ou un code correspondant au dernier défaut

2

Appuyer sur la touche menu trois fois pour arriver au menu 4, l’afficheur indique : 40=0 ou 40=1 suivant réglage de la rubrique 0

1

2

5 ” x 3

ou

Afficheur

3

Passer à la rubrique 8 (réglage du

TAC) en appuyant sur la touche

8 fois , l’afficheur indique :48=2.5 (ce qui correspond au réglage usine

2 mn 30 s)

4 = menu 4

8 = rubrique 8

2.5 = 2,5 mn - soit 2 mn 30 secondes

3

4

Appuyer sur la touche réglage une fois, les éléments 3 et 4 clignotent, puis sur la touche jusqu’à faire apparaître 3.0 sur les

éléments 3 et 4, l’afficheur indique :

48=3.0 valider en appuyant sur la touche réglage une fois. Les

éléments 3 et 4 ne clignotent plus.

Le réglage est terminé.

L’afficheur rebascule en mode utilisateur au bout d’1 minute environ.

Une fois les différents réglages terminés, refermer la porte P (fig.17).

4 x 8

21

11. Incident de fonctionnement

En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code sur 2 chiffres en clignotant. Se reporter au tableau ci-dessous pour diagnostiquer le problème.

Pour les défauts 01 et 03 l’afficheur est précédé de la lettre A indiquant un verrouillage de l’appareil, voyant rouge 27 allumé

(fig.19). Pour déverrouiller l’appareil, il faut appuyer sur la touche reset 27.

Pour les autres défauts, le code est précédé de la lettre E et la chaudière redémarre au bout de quelques secondes à condition que le défaut est disparu.

27

Exemple : Mise en sécurité par surchauffe

DEFAUT

22

Fig. 19

E 08

E 09

E 10

E 11

E 12

E 02

E 04

E 05

E 06

E 07

Code

A 01

A 03

A 36

A 37

A 39

A 40

A 41

E 20

E 22

E 23

E 25

E 26

E 27

E 29

E 30

E 33

E 34

E 13

E 14

E 15

E 16

E 18

E 35

E 36

E 37

E 38

Intitulé du défaut

Mise en sécurité par surchauffe

Mise en sécurité par défaut allumage

Surchauffe sur sonde fumée

Erreur carte principale

Erreur micro controleur N°1

Erreur micro controleur N°2

Erreur sur ventilateur

Manque pression d’eau

Tentative réallumage

Hors-gel pompe

Hors-gel brûleur

Absence circulation d’eau

Défaut de circulation d’eau primaire

Thermistance sanitaire ouverte

Thermistance sanitaire court-circuitée

Thermistance départ chauffage ouverte

Thermistance départ chauffage court-circuitée

Thermistance retour chauffage ouverte

Thermistance retour chauffage court-circuitée

Thermistance externe ouverte

Thermistance externe court-circuitée

Disparition flamme en cours

Détection flamme avec vanne gaz fermée

Défaillance du dispositif de détection d’extraction

Vitesse d’extracteur faible

Thermistance ballon ouverte

Thermistance ballon court circuitée

Température ballon hors limite

Problème du boitier déporté

Problème du boitier déporté

Thermostat plancher ouvert

Sonde fumée ouverte

Sonde fumée court circuitée

Surchauffe sonde fumée

Problème de communication avec la carte principale

5 appuis sur le bouton reset en 15 minutes

12. Transformation de gaz

En cas d’adaptation à un autre gaz que celui pour lequel la chaudière est équipée, il sera procédé :

- soit au remplacement des pièces livrées avec le kit de transformation.(transformation de gaz G 20 à G 31)

- soit au réglage de la vanne gaz comme indiqué ci-dessous (transformation de gaz G 20 en G 25 ou réciproquement)

Pour transformer l’appareil de G20 en G25 il est nécessaire de régler la vanne gaz 14 (fig. 20) à l’aide d’un analyseur

CO/CO2.

- déposer l’habillage (voir § 7)

- déposer le couvercle de caisson étanche (fig. 20)

- vérifier dans le menu 4 rubrique 9 que la valeur est bien 10 (puissance maximum chauffage)

- aller dans le menu 5 (mode ramonage)

- activer le mode ramonage à la puissance maxi en appuyant sur la touche

x fois

Activation du mode ramonage en appuyant sur la touche réglage

La température de sortie échangeur principal apparaît sur les éléments 3 et 4 de l’afficheur.

Le segment situé sur l’élément 2 de l’afficheur indique le niveau de la puissance gaz (en haut

: maximale, en bas : minimale

Modification de la puissance gaz Pour modifier la puissance gaz , de mini à maxi et inversement, utiliser les touches + et -

x fois

- attendre que l’appareil soit stabilisé en température. Mesurer la teneur en CO2 sur la prise de combustion (fig.20) accessible après avoir ôté l’ensemble (vis + bouchon + joint) R (fig.20). La mesure est à prendre sur l’orifice qui se trouve à gauche.

Important : ne pas enlever le silencieux 22.

ajuster la teneur du CO2 à ± 0,2 en tournant la vis de réglage 50 (fig.21)

Voir valeur CO2 tableau des caractéristiques § 19

transformation de G20 en G25

☞ dévisser transformation de G25 en G20

☞ visser

Effectuer le réglage par rotation successive d’environ 1/4 de tour et attendre après chaque changement de position environ 1 minute que la valeur de CO2 soit stabilisée.

Nota : lorsque le caisson est ouvert, la valeur de CO2 baisse de 0,3 %.

Le réglage terminé, sortez du mode ramonage, remonter l’ensemble R, le couvercle de caisson ainsi que l’habillage.

- régler ensuite l’appareil à sa puissance chauffage d’origine.

R

Orifice pour prise de mesure de CO2

50

22

14

Fig. 20

Fig. 21

23

Instructions destinées à l’usager

13. Commandes

34

25 29

28

27 35

Tableau de bord

25. -

27. - bouton voyant vert Marche/Arrêt voyant rouge de mise en sécurité

28. - afficheur

29. - manomètre circuit chauffage

34. -

35. - commutateur sanitaire arrêt/mini/maxi commutateur chauffage arrêt/mini/maxi

24

Fig. 22

14. Conduite

Mise en route

1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 1 bar avec

1,5 bar à froid maxi. Dans le cas contraire voir § 3.

2. S’assurer que le robinet d’arrêt de gaz général de l’installation est ouvert et appuyer sur le voyant vert 25 pour mettre la chaudière sous tension.

3. Ouvrir le robinet gaz 39 (fig.16).

marche/Arrêt

Votre chaudière est prête à fonctionner.

Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier les premiers allumages. Voir § 21 “Incidents de fonctionnement”.

Réglage de l’heure

Le réglage de l’heure s’effectue en utilisant les boutons situés sous l’afficheur.

Un appui sur la touche réglage pendant plus de 5 secondes fait clignoter la valeur de l’heure. Celle-ci peut alors être réglée par appui sur les touches + et -. Un nouvel appui sur la touche réglage valide la valeur de l’heure et fait clignoter l’affichage des minutes. Celles-ci peuvent alors être réglées par appui sur les touches + et -. Un dernier appui sur la touche réglage valide le réglage et permet de sortir de ce menu de réglage

Mode sanitaire

Tourner le commutateur 34 entre les positions mini et maxi, lors de la rotation de ce commutateur, le pictogramme représentant le robinet clignote ainsi que la consigne sanitaire qui défile par pas de 1°C.

Le clignotement du pictogramme et de la consigne s’arrête quelques secondes après l’action sur le commutateur 34, et indique alors l’heure sauf en cas de puisage ou d’un réchauffage de la réserve d’eau.

Dans le cas d’un puisage, des gouttes d’eau stylisées défilent.

Dans le cas d’un réchauffage ballon, la lettre C apparaît et les segments de droite défilent.

Mode chauffage

Tourner le commutateur 35 entre les positions mini et maxi, lors de la rotation de ce commutateur, le pictogramme représentant le radiateur clignote ainsi que la consigne chauffage qui défile par pas de 1°C.

Le clignotement du pictogramme et de la consigne s’arrête quelques secondes après l’action sur le commutateur 35, et indique alors :

- la température de sortie de l’échangeur principal lorsqu’une demande du thermostat d’ambiance est présente.

- l’heure si le thermostat d’ambiance n’est pas en demande

Indication “Présence de flamme et puissance gaz”

On utilise le pictogramme ci-contre

Suivant la puissance gaz, les différents segments de la flamme seront affichés

Mode veille

Tourner les commutateur 34 et commutateur 35 sur la position OFF pour rendre les fonctions sanitaire et chauffage inactives, laisser le bouton

Marche/Arrêt appuyé (voyant vert allumé).

Dans ce mode, seuls le hors-gel et les dégommages sont autorisés.

L’afficheur affiche uniquement l’heure.

Mode arrêt

Appuyer sur le bouton Marche/Arrêt (voyant vert éteint).

Dans ce mode, la chaudière est mise " hors fonction " mais pas hors tension par le bouton Marche/Arrêt. Il n’y a aucun affichage sur l’afficheur.

Mode hors gel

Tourner les commutateur 34 et commutateur 35 sur la position OFF pour rendre les fonctions sanitaire et chauffage inactives, laisser le bouton Marche/Arrêt appuyé (voyant vert allumé)

Lorsque le hors gel se déclenche, le code correspondant s’affiche, combiné avec le pictogramme flocon .

Les 2 codes possibles sont 05 ( Hors gel pompe ) ou 06 ( Hors gel brûleur ).

Pendant ce mode, 2 minutes de fonctionnement du circulateur et un basculement de la vanne distributrice au bout de 1 minute durant cette période

Attention : dans ce mode la fonction hors gel du TA est inopérante.

Fonction hors gel chaudière : à 8°C déclenchement de la pompe

à 3°C déclenchement du brûleur

Pour assurer la fonction hors gel du TA laisser la chaudière en position chauffage.

Pictogramme demande TA

Segment de flamme

Présence de flamme

25

26

15. Entretien

L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.

Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.

Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.

La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.

16. Garantie

Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux & Maury.

Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.

Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié

«station technique Chaffoteaux & Maury».

17. Conseils pratiques

Précautions en cas de gel

Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus adaptées à votre situation.

• Circuit sanitaire

La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé, au compteur d’eau, le robinet d’eau froide de l'installation, puis :

- ouvrir un robinet d'eau chaude,

- actionner la vanne d’évacuation de la soupape ballon 38 (fig. 23).

L’eau s’écoule par l’orifice de vidange.

• Circuit chauffage

Prendre l'une des dispositions suivantes :

- 1) Vidanger le circuit de l'installation de chauffage

- 2) Protéger l'installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet antigel est une garantie supplémentaire.

- 3) Laisser tourner votre installation au ralenti en réglant le thermostat d’ambiance sur la position “hors-gel” (entre 5 et 10°C).

Attention : laisser la chaudière en position chauffage

41

38

Fig. 23

18. Changement de gaz

Ces appareils sont prévus pour fonctionner soit au gaz naturel soit au gaz propane.

Le changement de gaz doit être effectué par un professionnel qualifié.

19. Caractéristiques techniques

Modèle

Certificat CE

Catégorie de performance selon RT 2000

Classe NoX

Catégorie

Plage de puissance utile chauffage

Plage de puissance utile chauffage

Puissance eau chaude sanitaire variable

Débit nominal de gaz (15 °C-1013 mbar)

Débit Chauffage & sanitaire

G 20 (GN H -Lacq) 34,02 MJ/m 3 sous 20 mbar

G 25 (GN L - Groningue) 29,25 MJ/m 3 sous 25 mbar

G 31 (Propane) 46,4 MJ/kg 37 sous mbar

Diaphragme Diamètre (mm)/repérage

G 20

G 25

G 31 (propane)

80°C/60°C

50°C/30°C

Pn max

Kw

Kw

Kw

Qn kW

Vr m 3 /h

Vr m 3 /h

Vr kg/h mm mm mm

Température départ chauffage réglable

Débit minimal du circuit chauffage central

Pression maximale circuit chauffage

Capacité vase d’expansion

Pression de gonflage vase d’expansion

Contenance circuit sanitaire

Température E.C.S réglable

Débit d’allumage eau chaude sanitaire

Débit spécifique eau chaude sanitaire (∆T: 30 K)

Pression minimale d’enclenchement sanitaire

Pw max

°C

I/h bar

L bar

L

°C l/min.

D I/min.

Pw min bar

Pression maximale circuit sanitaire

Capacité vase d’expansion sanitaire

Tension électrique

Puissance électrique absorbée

Protection électrique

Pw max bar

L

W

Débit d’air neuf requis pour l’alimentation en air de combustion V m 3 h.

Débit massique des produits de combustion g/s

Température fumée (60-80)

Température fumée (30-50)

CO2 G20

CO2 G25

CO2 G31

Type ventouse

°C

°C

%

%

%

C1 60/100

C1 80/125

C1 80/80

C3 60/100

C3 80/125

C3 80/80

C4 60/100

C5 80/80

C8 80/80

Niagara green 24

1312-BP-4082

Condensation

5

II2ESi3P

7,0 à 24

7,0 à 26

24 mini

7,5

0,79

0,92

0,58 maxi

25

2,65

3,08

1,94

Niagara green 35

1312-BP-4082

Condensation

5

II2ESi3P

10,4 à 33,5

10,4 à 36

33,5 mini

11,0

1,16

1,35

0,85 maxi

34,5

3,65

4,25

2,68 sans sans

4,4 sans sans

5 de 25 à 85

300

3

7,1

0,7

45 de 40 à 70

2

17,0

0,5 de 25 à 85

300

3

7,1

0,7

45 de 40 à 70

2

21,0

0,5

7 7

2 2

230 Volts mono - 50 Hz 230 Volts mono - 50 Hz

150

IP 44

150

IP 44

30

8

80

60

9,0

9,0

39

15

66

50

9,2

9,2

9,2

C13 C33 C53 B23

0 à 12 m

0 à 47 m voir graphique § 5.2

non homologué

0 à 22 m voir graphique § 5.2

0 à 12 m voir graphique § 5.2

voir graphique § 5.2

9,5

C13 C33 C53 B23

0 à 4 m

0 à 27 m voir graphique § 5.2

non homologué

0 à 22 m voir graphique § 5.2

0 à 4 m voir graphique § 5.2

voir graphique § 5.2

27

20. Incidents de fonctionnement

Incidents

La chaudière ne se met pas en marche

Voyant rouge allumé ; mise en sécurité

Bruits dans l’installation de chauffage

Causes

Absence de gaz, Absence d’eau

Absence d’électricité

Présence d’air dans le circuit gaz

Coupure par le thermostat d’ambiance

Présence d’air ou pression insuffisante

Solutions

Faîtes les vérifications qui s’imposent

(arrivée de gaz, présence d’eau, disjoncteurs, fusibles...)

Peut survenir après un arrêt prolongé.

Recommencer les opérations de mise en service, voir § 9

Réglez le thermostat d’ambiance.

Attendre quelques minutes.

Appuyez sur le bouton reset 27 (fig. 19) : le voyant rouge s’éteint, le cycle d’allumage recommence.

En cas de persistance de mise en

“sécurité”, faîtes intervenir un professionnel qualifié.

Purgez l’installation de chauffage ou rétablissez la pression, voir § 9

Réchauffage des radiateurs en fonctionnement ETE

Phénomène de thermosiphon au départ du circuit chauffage

En été, fermer le robinet départ chauffage

41 (fig. 23) , ne pas oublier de le rouvrir en début de saison.

Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.

C

47 rue Aristide Briand

92532 LEVALLOIS PERRET Cedex

Tél.. Accueil Consommateur : 01 47 59 80 60

Tél.. Assistance Technique Professionnels : 01 47 59 80 20

Fax Services Commerciaux : 01 47 59 80 01

Fax Services Techniques : 01 47 59 80 02 www.chaffoteaux-maury.fr

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
