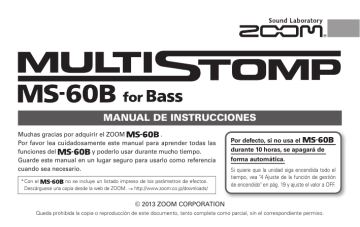

MANUAL DE INSTRUCCIONES
Muchas gracias por adquirir el ZOOM
.
Por favor lea cuidadosamente este manual para aprender todas las
funciones del
y poderlo usar durante mucho tiempo.
Guarde este manual en un lugar seguro para usarlo como referencia
cuando sea necesario.
* Con el
no se incluye un listado impreso de los parámetros de efectos.
Descárguese una copia desde la web de ZOOM. http://www.zoom.co.jp/downloads/
Por defecto, si no usa el
durante 10 horas, se apagará de
forma automática.
Si quiere que la unidad siga encendida todo el
tiempo, vea "4 Ajuste de la función de gestión
de encendido" en pág. 19 y ajuste el valor a OFF.
© 2013 ZOOM CORPORATION
Queda prohibida la copia o reproducción de este documento, tanto completa como parcial, sin el correspondiente permiso.
Índice
Precauciones de seguridad y uso ………………… 3
Nombres de las partes …………………………… 4
Puesta en marcha …………………………………… 6
Ajuste de los efectos ……………………………… 8
Selección y almacenamiento de memorias de patch … 10
Cambio de las memorias de patch con el pedal … 11
Uso de dos o más efectos ……………………… 12
Uso del afinador ………………………………… 14
Marcación del tempo ……………………………
Cambio de distintos ajustes ……………………
Actualización del Firmware …………………………
Tipos de efectos …………………………………
Restauración del
a sus valores de fábrica ……
Resolución de problemas ………………………
Especificaciones técnicas ………………………
16
18
23
24
29
30
31
Términos utilizados en este manual
Memoria de patch
Unidad de efectos
El estado ON/OFF y los ajustes de parámetros de cada
efecto son almacenados como "memorias de patch”. El
puede guardar 50 de estas memorias.
El
puede usar entre 1 y 4 efectos a la vez y
puede cambiar el número usado como quiera. A cada uno
de ellos le llamamos “unidad de efectos”.
Copyrights
Todas las marcas comerciales, nombres de productos y de empresas que aparecen aquí son propiedad de sus respectivos dueños.
Nota: Todas las marcas comerciales y marcas comerciales registradas se utilizan solo con fines ilustrativos por lo que no infringen los
derechos de copyright de sus respectivos propietarios.
Peligro
Cuidado
Algo que podría ocasionar daños graves o incluso la
muerte.
Algo que podría ocasionar daños al aparato o incluso
a usted mismo.
Otros símbolos
Acciones necesarias (obligatorias)
Acciones prohibidas
Cuidado
Uso con el adaptador CA
Utilice con esta unidad únicamente el adaptador ZOOM AD-16.
No use o haga nada que pudiera sobrepasar las especificaciones de una
toma u otros equipos con cableado eléctrico.
Funcionamiento a pilas
Utilice 4 pilas AA convencionales de 1.5 voltios (alcalinas o Ni-MH).
Cierre siempre la tapa del compartimento de las pilas cuando use la unidad.
Modificaciones
No abra nunca la carcasa ni trate de modificar el producto.
Precauciones
Manejo del producto
No deje caer, golpee o aplique una fuerza excesiva sobre la unidad.
Evite que cualquier objetos extraño o líquido penetre en la unidad.
Entorno
Evite usarlo a temperaturas extremas.
Evite usarlo cerca de estufas, hornos o fuentes de calor.
Evite usarlo con altos niveles de humedad o cerca de salpicaduras.
Evite usarlo en lugares con fuertes vibraciones o golpes.
Evite usarlo en lugares con exceso de polvo o suciedad.
Manejo del adaptador CA
Para desconectar el adaptador CA del enchufe, tire del adaptador y no del cable.
Manejo de las pilas
Instale las pilas con la correcta orientación +/-.
Use el tipo de pilas especificado. No mezcle pilas nuevas y usadas o
diferentes marcas o tipos al mismo tiempo. Cuando no vaya a utilizar la
unidad durante algún tiempo, quite las pilas.
En caso de una fuga del electrolito, limpie el compartimento de las pilas
y los terminales de las pilas para eliminar cualquier resto de fluido.
Conexión de cables en entradas y salidas
Antes de conectar y desconectar ningún cable, apague siempre los equipos.
Volumen
No use demasiado tiempo el producto a un volumen muy elevado.
Precauciones de uso
Limpieza
Use un trapo suave y seco para limpiar los paneles de esta unidad si se
ensucian. Si es necesario, humedezca ligeramente el trapo.
Precauciones de seguridad y uso
PRECAUCIONES DE SEGURIDAD
En este manual se usan símbolos para resaltar las advertencias y
precauciones que ha de tener en cuenta para evitar accidentes. El
significado de estos símbolos es el siguiente:
Averías
En caso de una avería o rotura, desconecte inmediatamente el adaptador de corriente,
apague la unidad y desconecte todos los cables. Póngase en contacto con el comercio en
el que adquirió la unidad o con el servicio técnico ZOOM y facilite la siguiente información:
modelo, número de serie y los síntomas concretos de la avería, junto con su nombre,
dirección y número de teléfono.
Precauciones de seguridad y uso
3
Nombres de las partes
Clavija de adaptador DC9V
Conector USB
Para usar esta unidad con
corriente eléctrica, conecte aquí
un adaptador AD-16 ( P6).
Úselo para conectar la unidad a un
ordenador y actualizar el firmware
( P23).
Tomas OUTPUT
Toma INPUT
Conéctelas a un amplificador u
otra unidad de efectos.
Use la salida MONO para una
conexión en mono.
Conecte aquí su bajo.
Pantalla
Le muestra el efecto seleccionado y
otras pantallas ( P7).
Mandos de parámetro
Indicador ON/OFF
Se enciende cuando el efecto
seleccionado está activo. No lo hace
si el efecto está en OFF ( P8).
Teclas de cursor
( P5)
4
Nombres de las partes
( P5)
Pedal
Activa y desactiva el efecto que
aparece en pantalla ( P8).
Manténgalo pulsado durante 1
segundo para acceder a la función
de afinador y marcación de tempo
( P14, 16).
Teclas de cursor
Nombres de las partes
Mandos de parámetro
De izquierda a derecha
Mando de parámetro 1 [
]
Gírelo a izquierda o derecha para ajustar el parámetro.
Púlselo para acceder al MENU en el que podrá eliminar o
reordenar los efectos y hacer otros ajustes ( P12, 18).
También puede comprobar la versión de firmware ( P22).
Mando de parámetro 2 [
]
Gírelo a izquierda o derecha para ajustar el parámetro.
Púlselo para acceder a la pantalla MEMORY en la que
podrá elegir y almacenar memorias de patch, así como
cambiarlas por medio del pedal ( P10, 11).
Mando de parámetro 3 [
]
Gírelo a izquierda o derecha para ajustar el parámetro.
Púlselo para cambiar la página de parámetro ( P9).
Cursor arriba y abajo [
/
]
Púlselo para cambiar el tipo de efecto.
Manténgalo pulsado durante 1 segundo para elegir la
categoría de efecto ( P8).
Cursor izquierda y derecha [
/
]
Púlselo para visualizar el efecto de la izquierda o derecha.
Manténgalo pulsado durante 1 segundo para añadir un
nuevo efecto a la izquierda o derecha del activo ( P12).
Nombres de las partes
5
Puesta en marcha
1
Encendido
3. Conecte un cable de guitarra en la toma INPUT.
1. Baje al mínimo el volumen del amplificador.
2. Use un adaptador o pilas para alimentar la unidad.
<Cuando use pilas>
Abra la tapa que está en la
parte inferior de la unidad e
introduzca las pilas dentro del
compartimento.
Parte inferior de la unidad
AVISO
t $VBOEPVTFMBVOJEBEBQJMBTMBVOJEBETFFODFOEFSÈ
en cuanto conecte un cable a la toma INPUT.
<Cuando use un adaptador de corriente>
Conecte un adaptador AD-16.
4. Conéctelo a un amplificador, enciéndalo y
aumente el volumen.
6
Puesta en marcha
La pantalla Edit muestra los parámetros a
editar
Información en pantalla
La pantalla inicial le muestra el efecto activo
Tipo de efecto
Pestañas de página
Nombre parámetro
Mando virtual
Valores de parámetro
Gráfico del efecto elegido
Le indica que hay otros efectos en esta dirección
AVISO
Puesta en marcha
2
t 4JIBZPNÈTQBSÈNFUSPTRVFQVFEBOTFS
ajustados, aparecerán varias pestañas de página.
AVISO
t -B QPTJDJØO EF MPT NBOEPT WJSUVBMFT DBNCJBO EF
acuerdo al valor de los parámetros.
Puesta en marcha
7
Ajuste de los efectos
Confirme que está abierta la pantalla inicial.
1
Selección del tipo de efecto
Pulse
cualquiera
Pulse
AVISO
t .BOUFOHBQVMTBEPQBSBFMFHJSMBDBUFHPSÓBEFMFGFDUP
Vea el paso 2 de ”Adición de un efecto”. (Vea pág. 12).
OFF
ON
NOTA
t 6OFGFDUPFTUÈBDUJWBEPDVBOEPFM-&%EFTVQFEBM
está encendido.
t 6O FGFDUP FTUÈ EFTBDUJWBEP DVBOEP FM -&% EF TV
pedal está apagado.
8
2
Activación y desactivación de efectos
Ajuste de los efectos
3
Ajuste de los parámetros
Gire
Cambio de página
Pulse
Se abrirá la página siguiente.
Límite de procesamiento de efectos
El
le permite combinar
hasta cuatro (4) efectos como quiera.
Sin embargo, si combina tipos de
efectos que requieren gran potencia
d e p r o c e s a m i e n t o ( i n c l uye n d o
modelos de amplificador) es posible
que sobrepase la capacidad de procesamiento. En ese caso
aparecerá “DSP Full!” y el efecto será anulado. Puede solucionar
esto cambiando algunos de los tipos de efectos y/o ajustándolos
a THRU.
NOTA
Ajuste de los efectos
4
t Un efecto requiere la misma cantidad de potencia de
procesamiento tanto si está activado como si no lo está.
AVISO
t .BOUFOHBQVMTBEPFMCPUØO
durante al menos 1 segundo para ajustar el
efecto rápidamente a THRU.
Ajuste de los efectos
9
Selección y almacenamiento de memorias de patch
10
Confirme que está abierta la pantalla inicial.
1
Selección de una memoria de patch
De fábrica, la función de almacenamiento automático
de memorias de patch está activa. En cuanto ajuste un
parámetro, ese cambio será almacenado automáticamente.
1. Acceda al listado MEMORY.
Pulse
2. Elija la memoria a guardar con el nuevo nombre.
Gire
Pulse
3. Cambie el nombre y elija
la ubicación en la que
almacenar la memoria de
patch.
2. Elija una memoria de patch.
Gire
t (JSFQBSBEFTQMB[BSFMDVSTPS
t (JSFQBSBDBNCJBSFMDBSÈDUFS
2
Almacenamiento de una memoria
de patch con un nuevo nombre
1. Acceda al listado MEMORY.
Pulse
Pulse para cambiar el tipo
t de carácter/símbolo
Gire para elegir dónde
t guardar la memoria de patch
4. Almacene la memoria con el nuevo nombre.
Pulse
Selección y almacenamiento de memorias de patch
1
Adición o supresión de memorias de
patch a un listado a recorrer con el pedal
1. Acceda al listado MEMORY.
2
Avance por las memorias de patch
de la lista con el pedal
1. Acceda al listado MEMORY.
Pulse
Pulse
2. Elija una memoria de patch a añadir o eliminar
con el listado de pedal (A/B).
Gire
3. Añada o elimínela.
Pulse
AVISO
t .BOUFOHBQVMTBEPQBSBFMJNJOBS
todas las memorias de patch del listado.
2. Cambio de la memoria de patch.
Pulse
AVISO
t En el ejemplo de la derecha,
el pulsar el pedal le hará ir
cambiando entre las memorias
de patch en orden alfabético.
[04:Flanger]
[01:160Comp]
[02:RackCmp]
[04:Flanger]
[01:160Comp] …
Cambio de las memorias de patch con el pedal
Cambio de las memorias de patch con el pedal
Confirme que está abierta la pantalla inicial.
11
Uso de dos o más efectos
Confirme que está abierta la pantalla inicial.
1
Adición de un efecto
1. Abra la pantalla ADD EFFECT UNIT.
Mantenga
pulsados
durante 1 segundo
2. Elija la categoría del efecto.
Pulse
cualquiera
Supresión de un efecto
1. Abra el MENU.
Pulse
2. Elija DELETE EFFECT UNIT.
Gire
Pulse
3. Elija YES.
Pulse
AVISO
t &MJKB &9*5 TJ RVJFSF WPMWFS B MB QBOUBMMB JOJDJBM TJO
añadir ningún efecto.
12
2
Uso de dos o más efectos
Gire
Pulse
Desplazamiento por los efectos
Cuando esté usando varios efectos, desplácese por
ellos para cambiar el activo en pantalla.
Pulse
cualquiera
Indica el número de efectos
empezando por la derecha.
4
Gire
(Elija)
Pulse
(Soltar)
AVISO
Indica cuántos efectos
hay en esta dirección.
Cambio del orden de los efectos
1. Abra el MENU.
3. Elija el efecto a desplazar y “suéltelo".
t -PTFGFDUPTRVFFTUÏOFO0''BQBSFDFSÈOFOHSJT
4. Elija la nueva ubicación del efecto y “suéltelo”.
Gire
(Elija)
Uso de dos o más efectos
3
Pulse
2. Elija EFFECT CHAIN.
Pulse
(Soltar)
Gire
Pulse
5. Para completar estos pasos
Pulse
Uso de dos o más efectos
13
Uso del afinador
1
Activación del afinador
3
Cambio del tono standard del afinador
Confirme que está abierta la pantalla Tuner.
Mantenga
pulsado
Pulse
durante 1
segundo
Gire
NOTA
t %FCFSFBMJ[BSVOBKVTUFQSFWJPQBSBRVFBMNBOUFOFSQVMTBEP
el pedal se active la función Tap Tempo. (Vea pág. 18).
4
Selección del tipo de afinador
Confirme que está abierta la pantalla Tuner.
2
Finalización de la afinación
Pulse
Gire
Pulse
14
Uso del afinador
El afinador cromático muestra el nombre del tono
más aproximado (semitono) y la distancia a la que se
encuentra el sonido de entrada de dicho tono.
BASS
Aparece en pantalla el nombre de la cuerda más próxima
y lo desafinada que está la entrada del sonido del tono.
5
6
Afinación de un bajo
Toque la cuerda al aire (abierta) que quiera afinar y
afínela.
Afinador cromático
Aparece la nota más cercana y la precisión del tono.
Uso de una afinación “drop”
Confirme que está abierta la pantalla Tuner.
Pulse
Gire
Bemolado
Tono correcto
Uso del afinador
CHROMATIC
Sostenido
Afinador de bajo (Bass)
Aparece el número de la cuerda más cercana y la
exactitud del tono.
NOTA
t -B BGJOBDJØOiESPQw OP FT QPTJCMF TJ5:1& FTUÈ
ajustado a CHROMATIC.
Bemolado
Tono correcto
Sostenido
Uso del afinador
15
Marcación del tempo
Los efectos de retardo y algunos de filtro y modulación
pueden ser sincronizados con el tempo. Elija un efecto
que pueda ser sincronizado y ajuste Time, Rate u otro
parámetro que pueda ser sincronizado a un valor de nota
o .
Puede ajustar el tempo usando el pedal o el mando.
1
Ajuste del tempo pulsando
rítmicamente el pedal
2. Pulse el pedal 2 o más veces de forma rítmica
al tempo que quiera.
El indicador ON/OFF parpadeará de forma
sincronizada con el tempo.
NOTA
t 1PS EFGFDUP cuando lo mantenga pulsado, el
pedal está configurado para activar el afinador.
Para marcar el tempo con el pedal, deberá cambiar
el ajuste de forma que active la función Tap Tempo
cuando lo mantenga pulsado. (Vea pág. 18).
3. Complete el ajuste.
Mantenga
pulsado
durante 1
segundo
1. Abra la pantalla Tap Tempo.
NOTA
Mantenga
pulsado
durante 1
segundo
16
Marcación del tempo
t 4JQVMTBFMQFEBMDVBOEPFTUFFGFDUPFTUÏBDUJWBEP
el indicador ON/OFF se apagará y el efecto quedará
desactivado al cabo de 1 segundo.
Marcación manual del tempo
Marcación del tempo
2
1. Abra un efecto que pueda ser sincronizado con
el tempo en la pantalla inicial. (Vea pág. 8, 24).
2. Abra la pantalla de edición de parámetro.
Pulse
3. Pulse el mando 2 o más veces de forma rítmica
al tempo que quiera.
Pulse
El indicador ON/OFF parpadeará de
forma sincronizada con el tempo.
NOTA
t Los ajustes de tempo son independientes para cada patch.
Marcación del tempo
17
Cambio de distintos ajustes
1
Cambio de distintos ajustes
1. Abra el MENU.
Pulse
2
Ajuste de la función activada al
mantener pulsado el pedal
Elija la función que se activará al mantener pulsado
el pedal durante 1 segundo a TUNER o TAP TEMPO.
1. Elija HOLD FOR TUNER/TAP en el menú
SETTINGS.
2. Elija SETTINGS.
Gire
Gire
Pulse
Pulse
NOTA
t &TUPTBKVTUFTTPOHMPCBMFTZQPSUBOUPDPNQBSUJEPT
por todas las memorias de patch.
2. Elija la función que quiere que se active al
mantener pulsado el pedal
Gire
Pulse
AVISO
t 56/&3"DUJWBFMBmOBEPSWBMPSQPSEFGFDUP
t 5"15&.10"DUJWBMBGVODJØO5BQ5FNQP
18
Cambio de distintos ajustes
Ajuste del modo de afinador
1. Elija BYPASS/MUTE TUNER en el menú
SETTINGS.
Gire
4
Ajuste de la función de gestión de
encendido
1. Elija POWER MANAGEMENT en el menú
SETTINGS.
Gire
Pulse
Pulse
2. Ajuste el modo de afinador
Gire
Pulse
AVISO
t #:1"44-PTFGFDUPTRVFEBOBOVMBEPTPFOCZQBTT
cuando esté usando el afinador.
t .65&-BTBMJEBRVFEBBOVMBEBDVBOEPFTUÏVTBOEP
el afinador.
2. Ajuste la función Power Management.
Gire
Pulse
Cambio de distintos ajustes
3
AVISO
t 0/WBMPSQPSEFGFDUP
-BGVODJØOFTUÈBDUJWBEB4J
deja sin usar este aparato durante un periodo de 10
horas, se apagará automáticamente.
t OFF: La función Power Management está desactivada.
Cambio de distintos ajustes
SIGUE
19
Cambio de distintos ajustes
5
Ajuste de la función Auto Save
1. Elija AUTO SAVE en el menú SETTINGS.
Selección del tipo de pila
1. Elija BATTERY TYPE en el menú SETTINGS.
Gire
Gire
Pulse
Pulse
2. Ajuste la función Auto Save.
2. Ajuste el tipo de pilas que vaya a usar.
Gire
Gire
Pulse
Pulse
AVISO
t 0/WBMPSQPSEFGFDUP
-PTDBNCJPTFOMPTQSFTFUT
son almacenados de forma automática.
t 0'' -PT DBNCJPT FO MPT QSFTFUT TPMP TFSÈO
almacenados manualmente. (Vea pág. 10).
20
6
Cambio de distintos ajustes
AVISO
t Puede confirmar la carga restante
de las pilas en el MENU.
t $VBOEPMBTQJMBTFTUÏODBTJ
descargadas, aparecerá en
pantalla “Low Battery!”.
Ajuste del tiempo de retardo hasta
que la iluminación se reduce
1. Elija LCD BACKLIGHT en el menú SETTINGS.
8
Ajuste del contraste de la pantalla
1. Elija LCD CONTRAST en el menú SETTINGS.
Gire
Gire
Pulse
Pulse
2. Ajuste el tiempo que debe transcurrir antes de
que la retroiluminación se reduzca.
2. Ajuste el contraste de la pantalla.
Gire
Gire
Pulse
Pulse
Cambio de distintos ajustes
SIGUE
Cambio de distintos ajustes
7
21
Cambio de distintos ajustes
9
Comprobación de la versión de firmware
1. Abra el MENU.
Pulse
2. Elija VERSION.
Gire
Pulse
En pantalla aparecerá la
versión de firmware.
AVISO
t 7BZBBMBQÈHJOBXFCEF;00.IUUQXXX[PPN
co.jp) para saber cuál es la última versión.
22
Cambio de distintos ajustes
Actualización del firmware
1. Mientras pulsa a la vez las teclas de cursor
arriba y abajo, conecte con un cable USB la
toma USB de esta unidad a la de un ordenador.
Mientras pulsa
a la vez
2. Inicie la aplicación de actualización de firmware
en su ordenador y ejecute la actualización.
NOTA
t /P EFTDPOFDUF FM DBCMF 64# NJFOUSBT TF FTUÏ
realizando la actualización del firmware.
AVISO
t $POTVMUFFOMBQÈHJOBXFCEF;00.MBT
instrucciones sobre cómo usar esta aplicación.
3. Confirme que el firmware haya sido actualizado.
Cuando el
haya terminado con la
actualización, en la pantalla aparecerá ”Complete!”.
Actualización del Firmware
1
Desconecte el cable USB.
Aparecerá la pantalla
FIRMWARE UPDATE.
AVISO
t -BBDUVBMJ[BDJØOEFMmSNXBSFOPCPSSBSÈMPTQBUDIFTHVBSEBEPT
Actualización del Firmware
23
Tipos de efectos
Categoría Tipo efecto
D Comp
Descripción
Este compresor le ofrece un
sonido mucho más natural.
OptComp
Este compresor es del estilo del
"1)&91VODI'"$503:
160 Comp
Este compresor es del estilo del
dbx 160A.
Limiter
Esto es un limitador que elimina
los picos de señal que están por
encima de un determinado nivel
de referencia.
Este efecto ralentiza el ataque
SlowATTCK de cada nota, obteniéndose una
interpretación tipo violín.
ZNR
24
Tipos de efectos
Categoría Tipo efecto
Este compresor es del estilo del
.93%ZOB$PNQ
M Comp
DYN/
FLTR
Sincr.
tempo
La exclusiva reducción de ruido de
ZOOM corta el ruido durante las
pausas sin afectar al tono.
DYN/
FLTR
Descripción
LineSel
El sonido introducido en este
efecto es enviado directamente a
las tomas OUTPUT si está en OFF
y al siguiente efecto si está en ON.
Ba GEQ
Este ecualizador gráfico de 7
bandas está adaptado al rango de
frecuencias del bajo.
Ba PEQ
Este ecualizador paramétrico de
2 bandas está adaptado al rango
de frecuencias del bajo.
Splitter
Este efecto divide la señal en dos
bandas (aguda/grave) y le permite
ajustar libremente el ratio de
mezcla entre ellas.
Bottom B
Esto enfatiza las frecuencias
graves y agudas.
Exciter
Este excitador aural es del estilo
del BBE Sonic Maximizer.
Sincr.
tempo
Descripción
Sincr.
tempo
Categoría Tipo efecto
Puede ajustar la mezcla entre
BaAutoWah este auto-wah de bajo y la señal
original.
Z Tron
Esto es como un filtro de
envolvente Q-Tron en el modo LP.
M-Filter
Esta envolvente de filtro con el
estilo del Moog MF-101 Low Pass
Filter dispone de un amplio rango
de ajustes.
DYN/
FLTR
A-Filter
Esto es un filtro de resonancia
con una envolvente muy
pronunciada.
Ba Cry
Este modulador de voz est á
adaptado al rango de frecuencias
del bajo.
SeqFLTR
Este filtro secuenciador tiene el
sabor de un Z.Vex SeekWah.
OD/DIST
Descripción
Ba Boost
4JNVMBDJØOEFM9PUJD&1#PPTUFS
cálido y potente.
Bass OD
Simulación de la saturación para
bajo ODB-3 de BOSS.
Bass Muff
Simulación del Electro-Harmonix
Bass Big Muff.
Ba Dist 1
Esta simulación del BOSS DS-1
tiene un parámetro adicional que
le permite ajustar el balance de
volumen entre el sonido original y
el de distorsión.
Ba Metal
Esta simulación del BOSS Metal
Zone tiene un parámetro adicional
que le permite ajustar el balance
de volumen entre el sonido
original y el de distorsión.
BassDrive
Simulación del SansAmp BASS
DRIVER DI, muy popular entre
los bajistas.
Tipos de efectos
SIGUE
Sincr.
tempo
Tipos de efectos
Categoría Tipo efecto
25
Tipos de efectos
26
Categoría Tipo efecto
OD/DIST
Descripción
D.I Plus
4JNVMBDJØO EFM .93 #BTT %*
con canales tanto limpio como
distorsionado.
Bass BB
4JNVMBDJØOEFMQSFWJP9PUJD#BTT
BB, con un sonido potente, muy
de tipo válvulas.
DI5
Esto simula el preamplificador
AVALON DESIGN U5.
Bass Pre
Esto es un modelo de previo con
un ecualizador semi-paramétrico
para el rango medio.
AC Bs Pre
Esto es un modelo de previo con
un ecualizador gráfico.
Tipos de efectos
Sincr.
tempo
Categoría Tipo efecto
Descripción
SVT
Simulación del amplificador de
bajo de rock definitivo, el Ampeg
SVT.
B-Man
Simulación del Fender BASSMAN
100.
HRT3500
Simulación del Hartke HA3500,
famoso por su cono de aluminio.
acoustic
Simulación del acoustic 360,
famoso por sus espectaculares
frecuencias medias.
Ag Amp
Simulación del Aguilar DB 750,
famoso por su potente sonido.
Mark B
Esto simula el Markbass Little
Mark III de fabricación italiana.
AMP
Sincr.
tempo
Descripción
Tremolo
Este efecto modifica el volumen
a una velocidad constante.
Phaser
Este efecto añade una variación
de fase al sonido.
Ba Chorus
Podrá cortar los graves de este
sonido de chorus de bajo.
Ba Detune
Mezclando una pequeña
cantidad de este efecto con
tono modulado con el original se
consigue un efecto de chorus de
bajo muy natural.
MOD/
SFX
Ba Ensmbl
Este chorus ensemble de bajo
ofrece un sonido tridimensional.
BaFlanger
Modelado a partir del ADA Flanger,
este efecto tiene un parámetro
adicional que le permite ajustar el
balance entre el sonido original y
con efectos.
Ba Octave
Esto añade un sonido una octava
por debajo del sonido original.
Sincr.
tempo
Categoría Tipo efecto
MOD/
SFX
Descripción
PitchSHFT
Este efecto hace que suba o baje
el tono.
Ba Pitch
Modulador de tono diseñado
específicamente para tocar con
notas sueltas en el rango grave.
Ba Synth
Este efecto produce el sonido
de un sintetizador de bajo
monofónico (notas sueltas) que
detecta el tono de la señal de
entrada.
StdSyn
Sonido de sintetizador de bajo
original de ZOOM.
SynTlk
Este efecto produce un sonido
de sintetizador similar al de un
modulador de voz produciendo
vocales.
Z-Syn
Sintetizador de bajo que añade el
grosor analógico.
Defret
Convierte el sonido de cualquier
bajo en el de uno sin trastes.
Tipos de efectos
SIGUE
Sincr.
tempo
Tipos de efectos
Categoría Tipo efecto
27
Tipos de efectos
Categoría Tipo efecto
DLY/REV
28
Descripción
Delay
Este largo retardo tiene una
duración máxima de 4.000 ms.
StompDly
Al subir la realimentación en
este retardo de tipo pedal puede
conseguir una auto-oscilación.
ModDelay2
Puede ajustar la profundidad de
este efecto de retardo modulado.
HD Hall
Esto es una reverb muy densa de
salón de conciertos.
Room
Este efecto de reverb simula la
acústica de una habitación.
Plate
Esto simula una reverb de
láminas.
ModReverb
Esta reverb genera ecos
fluctuantes.
SlapBack
Esta reverb crea un efecto de eco
repetitivo.
Tipos de efectos
Sincr.
tempo
Para usar la función “All Initialize”
La función All Initialize restaura todos los valores a
los ajustes con los que la unidad sale de fábrica.
2. Pulse el pedal para ejecutarla.
Pulse
NOTA
Restauración del
1
t Al ejecutar la función All Initialize todos los valores del
serán restaurados a los valores de fábrica,
incluyendo sus patches. No use esta función a menos
que esté seguro que quiere hacer esto.
a sus valores de fábrica
1. Mientras mantiene pulsado
encienda la unidad.
Aparecerá la pantalla All
INITIALIZE.
Restauración del
a sus valores de fábrica
29
Resolución de problemas
La unidad no se enciende
t $VBOEPVTFQJMBTDPOFDUFVODBCMFBMBUPNB
de entrada INPUT para activar la unidad.
No hay sonido o volumen muy bajo
t $PNQSVFCFMBTDPOFYJPOFT P6).
t Ajuste los niveles de los efectos que esté
usando ( P8).
t $POGJSNF RVF MB VOJEBE OP FTUÈ FO FM NPEP
‘mute’ o anulado ( P19).
Hay mucho ruido
t $PNQSVFCF RVF MPT DBCMFT DPO CMJOEBKF OP
estén dañados.
t 6TFTØMPVOBEBQUBEPS;00.PSJHJOBM P6).
30
Resolución de problemas
No funciona un efecto
t 4JMBDBQBDJEBEEFQSPDFTBNJFOUPEFMFGFDUP
es sobrepasada, en la pantalla del efecto
aparece ”DSP Full!”. En este caso, el efecto
se desactivará ( P9).
Las pilas se descargan rápidamente
t {&TUÈVTBOEPQJMBTEFNBOHBOFTP -BTQJMBT
alcalinas deberían proporcionar 7 horas de
funcionamiento continuo.
t $PNQSVFCFFMBKVTUFEFMBTQJMBT P6).
Ajuste el tipo de pilas que se están usando
para una información más precisa de la carga
restante ( P20).
t %FCJEP B MBT DBSBDUFSÓTUJDBT GÓTJDBT EF MBT
pilas, es posible que se descarguen con
mayor rapidez en entornos muy fríos.
58 tipos
Número de efectos
simultáneos
4
Nº de memorias de patch
50
Frecuencia de muestreo
44.1 kHz
Conversión A/D
24 bits con sobremuestreo 128x
Conversión D/A
24 bits con sobremuestreo 128x
Procesado de señal
32 bits punto flotante y 32 bits punto fijo
Características de frecuencia )[L)[¦E#
LûDBSHB
Pantalla
LCD
Entrada
Clavija de tipo auriculares monoaural standard
/JWFMEFFOUSBEBNFEJP¦E#N*NQFEBODJBEFFOUSBEB.û
Salida
Clavija de tipo auriculares monoaural standard x 2
/JWFMEFTBMJEBNÈYJNP-ÓOFBE#NDPOJNQFEBODJBEFDBSHBEFTBMJEBEFLûPTVQFSJPS
Alimentación
Adaptador CA
DC 9V (central negativo), 500 mA (ZOOM AD-16)
Pilas
Unas 7 horas de uso continuo con 2 pilas AA alcalinas
USB
Dimensiones
130.3 (P) x 77.5 (L) x 58.5 (A) mm
USB
Actualización de firmware
Peso
350 g
Especificaciones técnicas
Tipos de efectos
tE#N7SNT
Especificaciones técnicas
31
Para países de la Unión Europea
Declaración de Conformidad
ZOOM CORPORATION
4-4-3 Surugadai, Kanda, Chiyoda-ku, Tokyo 101-0062 Japan
http://www.zoom.co.jp
Z2I-1616-0
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
