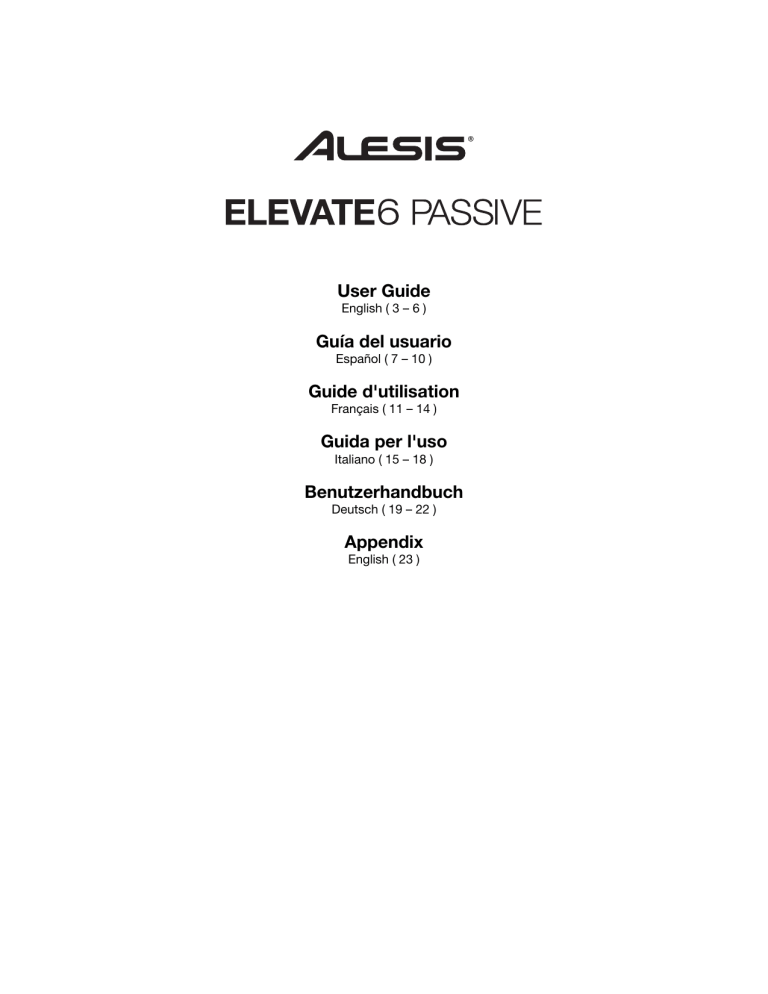

Elevate 6 Passive User Guide
User Guide
English ( 3 – 6 )
Guía del usuario
Español ( 7 – 10 )
Guide d'utilisation
Français ( 11 – 14 )
Guida per l'uso
Italiano ( 15 – 18 )
Benutzerhandbuch
Deutsch ( 19 – 22 )
Appendix
English ( 23 )
User Guide (English)
Introduction
Box Contents
Elevate 6 Passive; User Guide; Safety & Warranty Manual
Support
For the latest information about this product (system requirements, compatibility information,
etc.) and product registration, visit alesis.com/elevate-6-passive.
For additional product support, visit alesis.com/support.
Technical Specifications
Frequency Response
60 Hz – 20 kHz (+3 dB)
Frequency Range
45 Hz – 24 kHz (-10 dB)
Crossover Frequency
2.2 kHz
HF Trim
+2 dB, 0 dB, -2 dB (above 3 kHz)
Low-Frequency Driver
Magnetically shielded 6.5" (165 mm) woofer with a Kevlar
cone and a damped linear rubber surround
High-Frequency Driver
1" (25 mm) silk-dome tweeter
Sensitivity
88 dB SPL (2.83 V / 1 m)
Maximum Output
108 dB SPL (continuous), 114 dB SPL (peak)
Power Rating
100 W (RMS), 200 W (peak)
Recommended Amplifier Power 50 W – 150 W (RMS)
Input Impedance
4 Ω (nominal)
Polarity
Positive signal at + input produces outward LF cone
displacement
Dimensions
8.5" x 10.3" x 15"
21.6 cm x 26.2 cm x 38.1 cm
(width x depth x height)
14.3 lbs.
6.5 kg
Weight
(monitor only)
SPL vs. Frequency
(dBSPL)
95
90
85
80
75
70
20
50
100
200
500
1K
2K
5K
10K
(Hz)
20K
Specifications subject to change without notice.
3
Setup
The configuration and placement of your monitors in your studio can affect their performance.
Use the following guidelines to get the best performance out of your monitors.
Placement
Place your monitors 3–5 feet (1–1.5 meters) apart from each
other and from you so that they form an equilateral triangle
with your position when viewed from above. Angle them
slightly inward so that the drivers face you.
In general, we recommend placing them at least 3 feet
(approximately 1 meter) away from the nearest wall and other
flat surfaces.
Tips:
Make sure your studio and monitors are equidistant from the
walls on either side of it. This helps ensure proper symmetry
of your stereo signal.
If possible, set up your studio and monitors in the "front" third of the room. This helps prevent
the reflections of peak frequencies from building up.
If possible, place your monitors on speaker stands instead of directly on your desk. Desks
tend to resonate sympathetically at low frequencies and may adversely affect the monitors'
bass response. If you cannot use speaker stands, try placing the monitors on isolation pads to
acoustically "de-couple" the monitors from the desk.
Use other sound-absorbent materials (carpeting, foam, etc.) to prevent reflections in the room.
Height
Position the monitors so that they are parallel to the ground
and that your ears are between the midpoint of the woofer
and the tweeter.
Orientation
If possible, place the monitors in their upright position;
avoid laying them on their sides. The woofer and tweeter
are vertically aligned and will provide the best
performance when the monitors are upright. Placing them
on their sides may create strong reflections from nearby
surfaces resulting in spectrally unbalanced sound.
If your monitors must be oriented horizontally due to
space or line-of-sight considerations, place them so that
their tweeters are on the "inside" to improve imaging.
4
Tweeters
Connection
To connect your monitor to your amplifier, follow the steps below for your connector type:
Important: We recommend using a powered amplifier that can produce 50–150 W RMS per
channel into 4 Ω.
1/4" (6.35 mm) TS Speaker Cable: Connect the amplifier's main output to the monitor's 1/4"
(6.35 mm) input. Make sure the cable has a minimum gauge of 18 AWG.
Bare Wire: (1) Unscrew (but do not completely remove) the red and black caps of
the binding posts. (2) Strip back the wire insulation approximately a half-inch (13
mm). (3) Insert the bare wire into the hole exposed under the binding post cap. (4)
After inserting the wire, screw the binding post cap down on the wire. Do not let
the wires touch each other or the opposite terminal; a short circuit can damage
your amplifier.
Spade Connectors: (1) Unscrew (but do not completely remove) the red and
black caps of the binding posts. (2) Insert the spade connectors into the binding
posts. (3) Tighten the caps down on the spade connectors. Do not let the wires or
connectors touch each other or the opposite terminal; a short circuit can damage
your amplifier.
Banana Connectors: (1) Make sure that the red and black caps of the binding posts are
tightened completely. (2) Insert the banana connectors into the caps of the binding posts, and
make sure the connections are secure.
Acoustic Compensation
Since studio monitors (including the Elevate 6 Passive) are designed to have a flat frequency
response, you may be wondering why some monitors include additional EQ controls. Elevate 6
Passive has an HF Trim switch for two reasons:
Varying studio size, shape, and acoustical treatment: Elevate 6 Passive monitors are tested
and tuned in an anechoic chamber to be as linear (flat) as possible. This means that leaving
the switch set to their default settings will closely resemble monitoring in an "ideal"
environment similar to those found in high-end recording studios. In these studios,
acousticians determine the size and shape of the control room, placement of the studio
monitors and large furniture, construction materials of the walls and ceiling, and acoustical
treatments applied to various parts of the room. This ensures that studio monitors will sound
as flat and accurate as possible at the "mixing position."
In the real world, however, many project studios are set up where the room cannot be easily
modified to improve acoustics. This means that the room's design may adversely affect the
monitors' frequency response (i.e, sound reflections can cause the monitors to not sound
linear).
Monitor placement within a studio: The proximity of your monitors to the walls, floors, and
ceilings may adversely affect the frequency response of what you hear at the mixing position.
This is because all monitors radiate low-frequency sounds in all directions—not just toward
the mixing position. Large, flat surfaces within one foot of the speaker act as low-frequency
"sound reflectors" for bass energy, resulting in bass that sounds "tubby" or exaggerated.
To learn how to tailor Elevate 6 Passive's acoustic response to your studio space, see
Features: #5. HF Trim.
5
Features
1.
Tweeter: This driver outputs the audio signal's high
frequencies.
2.
Woofer: This driver outputs the audio signal's low
frequencies.
3.
Bass Reflex Port: These ports discharge very-lowfrequency signals to enhance the monitor's overall bass
response. Make sure these ports are not obstructed.
4.
Inputs: Connect your powered amplifier to either of
these inputs:
1
3
3
Important: We recommend using a powered amplifier
that can produce 50–150 W RMS per channel into 4 Ω.
•
the 1/4" (6.35mm) TRS input, using a standard 1/4"
(6.35mm) TRS cable
•
the two binding posts, using heavy-gauge speaker
cables. You can use bare wires or banana plugs.
Be sure to connect the speaker's positive terminal
(red) to your amplifier's positive terminal.
2
Tips: When using the binding posts, we
recommend using cables with a minimum gauge of
18 AWG. Also, keep the cables as short as
possible, and avoid placing them near other
electronic equipment.
5.
HF Trim: Use this switch to slightly boost or attenuate
(reduce) the monitor's high-frequency response above 3
kHz:
•
0dB: This default setting leaves high-frequency
signals unaffected; nothing is boosted or
attenuated.
•
+2dB: This setting boosts signals above 3 kHz by 2
dB.
•
-2dB: This setting attenuates signals above 3 kHz
by 2 dB.
HF-TRIM
0dB
-2dB
5
+2dB
4
INPUT
To configure this switch, begin by mixing a few songs
with this knob set to the 0dB position. If your mixes
sound good in the studio and on other speakers (car
stereos, "multimedia" computer speakers, etc.), leave
this switch in the default position.
If your mixes sound good in the studio but sound "dull" and lack high-frequency
"sparkle" on other playback systems, set the switch to -2dB. This setting compensates
for a studio that sounds too "dead" (not enough high-frequency reflection around the
room).
If your mixes sound good in the studio but sound too "crispy" or "brittle" and contain too
much high-frequency content on other playback systems, set this switch to +2dB. This
setting compensates for a studio that sounds too "live" (too much high-frequency
reflection around the room).
Important: When using two Elevate 6 Passive monitors, make sure the HF Trim switch is
in the same position on both monitors.
6
Guía del usuario (Español)
Introducción
Contenido de la caja
Elevate 6 Passive; guía del usuario; manual sobre la seguridad y garantía
Soporte
Para obtener la información más reciente acerca de este producto (requisitos de sistema,
información
de
compatibilidad,
etc.)
y
registrar
el
producto,
visite
alesis.com/elevate-6-passive.
Para soporte adicional del producto, visite alesis.com/support.
Especificaciones técnicas
Respuesta en frecuencia
60 Hz – 20 kHz (+3 dB)
Gama de frecuencias
45 Hz – 24 kHz (-10 dB)
Frecuencia de cruce
2,2 kHz
Ajuste de HF (Frecuencias altas) +2 dB, 0 dB, -2 dB (por encima de 3 kHz)
Driver de baja frecuencia
Woofer blindado magnéticamente de 165 mm (6,5 pulg.) con
cono de Kevlar y envoltura de goma de amortiguación lineal.
Drivers de alta frecuencia
Tweeter con domo de seda de 25 mm (1 pulg.)
Sensibilidad
SPL de 88 dB (2,83 V / 1 m)
Salida máxima
SPL de 108 dB (continuos), SPL de 114 dB (pico)
Potencia nominal
100 W (eficaces), 200 W (pico)
Potencia de amplificación
recomendada
50 W – 150 W (eficaces)
Impedancia de entrada
4 Ω (nominal)
Polaridad
Una señal positiva en la entrada + produce un desplazamiento
del cono de LF hacia afuera
Dimensiones
21,6 cm x 26,2 cm x 38,1 cm
8,5" x 10,3" x 15,0"
(ancho x prof x alt)
6,5 kg
14,3 lb
Peso
(sólo monitor)
SPL en función de la frecuencia
(dBSPL)
95
90
85
80
75
70
20
50
100
200
500
1K
2K
5K
10K
(Hz)
20K
Las especificaciones están sujetas a cambios sin previo aviso.
7
Configuración
La configuración y la posición de los monitores en su estudio pueden afectar su rendimiento.
Cumpla las siguientes directrices para obtener el mejor rendimiento de sus monitores.
Colocación
Ubique sus monitores una distancia de 1 a 1,5 metros (3 a 5
pies) entre sí y de usted de manera de formar un triángulo
equilátero respecto de su posición vista desde arriba.
Inclínelos levemente hacia adentro para que usted quede
frente a los drivers.
En general, recomendamos colocarlos a no menos de 1
metro (aproximadamente 3 pies) de distancia de la pared o
superficie plana más cercana.
Consejos:
Asegúrese de que su estudio y monitores estén equidistantes
de las paredes a ambos lados. Esto contribuye a la simetría
apropiada de su señal estéreo.
De ser posible, instale su estudio y monitores en el tercio "frontal" de la sala. Esto contribuye
a evitar que se generen reflexiones de las frecuencias pico.
De ser posible, ubique sus monitores en soportes para altavoces en lugar de apoyarlos
directamente sobre su escritorio. Los escritorios tienden a resonar simpáticamente a
frecuencias bajas y pueden afectar adversamente la respuesta de los monitores a los graves.
Si no puede utilizar soportes para altavoces, intente colocar los monitores en almohadillas de
aislamiento para "desacoplarlos" acústicamente del escritorio.
Utilice otros materiales absorbentes de sonido (alfombras, espuma, etc.) para evitar
reflexiones en la sala.
Altura
Ubique los monitores de forma que queden paralelos al suelo
y que sus oídos queden en el punto medio entre el woofer y
el tweeter.
Orientación
De ser posible, ubique los monitores en posición vertical;
evite apoyarlos de costado. El woofer y el tweeter están
alineados verticalmente y brindan su mejor rendimiento
cuando los monitores están verticales. Si se los apoya de
costado, pueden aparecer fuertes reflexiones desde
superficies cercanas que crean un sonido de espectro
desbalanceado.
Si sus monitores deben estar orientados horizontalmente
debido al espacio o a consideraciones de línea recta
visual, ubíquelos de manera que los tweeters queden del
lado de "adentro" para mejorar la imagen de audio.
8
Tweeters
Conexión
Para conectar su monitor a su amplificador, siga los pasos explicados a continuación según su tipo
de conector:
Importante: Recomendamos utilizar un amplificador alimentado que pueda generar entre 50 a 150
W eficaces por canal en 4 Ω.
Cable de altavoz TS de 6,35 mm (1/4 pulg.): Conecte la salida principal del amplificador a la
entrada de 6,35 mm (1/4 pulg.) del monitor. Asegúrese de que el cable tenga un calibre mínimo de
18 AWG.
Cable desnudo: (1) Desenrosque (sin extraer completamente) los capuchones rojo y
negro de los bornes para conexión. (2) Pele la aislación del cable aproximadamente 13
mm (media pulgada). (3) Inserte el cable desnudo en el orificio expuesto debajo del
capuchón del borne para conexión. (4) Después de insertar el cable, enrosque el
capuchón del borne para conexión sobre él. No permita que los cables se toquen entre
sí o al terminal opuesto. Un cortocircuito puede dañar su amplificador.
Conectores tipo pala: (1) Desenrosque (sin extraer completamente) los capuchones
rojo y negro de los bornes para conexión. (2) Inserte los conectores tipo pala en los
bornes para conexión. (3) Apriete los capuchones sobre los conectores tipo pala. No
permita que los cables o los conectores se toquen entre sí o al terminal opuesto. Un
cortocircuito puede dañar su amplificador.
Conectores tipo banana: (1) Asegúrese de que los capuchones rojo y negro de los bornes para
conexión estén completamente apretados. (2) Inserte los conectores tipo banana en los capuchones
de los bornes para conexión y asegúrese de que las conexiones estén firmes.
Compensación acústica
Dado que los monitores de estudio (incluidos los Elevate 6 Passive) están diseñados para tener una
respuesta en frecuencia plana, usted puede preguntarse por qué algunos monitores incluyen
controles de ecualización adicionales. Los Elevate 6 Passive tienen un interruptor de ajuste de HF
por dos motivos:
Diferentes tamaños, formas y tratamientos acústicos de los estudios: Los monitores Elevate 6
Passive se prueban y afinan en una cámara anecoica para que sean lo más lineales (planos) posible.
Esto significa que si se deja el interruptor en su posición predeterminada, se asemejará mucho a la
monitorización en un ambiente "ideal" similar a los que se encuentran en los estudios de grabación
de alto nivel. En estos estudios, los ingenieros de sonido determinan el tamaño y forma de la sala de
control, la posición de los monitores de estudio y muebles grandes, los materiales de construcción
de las paredes y techo, y los tratamientos acústicos aplicados a las diversas partes de la sala. Esto
asegura que los monitores de estudio producirán la respuesta en frecuencia más plana y exacta
posible en la "posición de mezcla".
En el mundo real, sin embargo, se arman muchos estudios en salas que no pueden ser modificadas
fácilmente para mejorar la acústica. Esto significa que el diseño de la sala puede afectar
adversamente la respuesta en frecuencia del monitor (por ejemplo, las reflexiones de sonido pueden
hacer que el monitor no suene linealmente).
Posición del monitor dentro de un estudio: La proximidad de sus monitores a las paredes, piso y
techo puede afectar adversamente la respuesta en frecuencia de lo que se escucha en la posición
de mezcla. Esto se debe a que todos los monitores emiten sonidos de baja frecuencia en todas las
direcciones –no sólo hacia la posición de mezcla. Las superficies grandes y planas situadas a
menos de 30 cm (un pie) del altavoz actúan como "reflectores de sonido" de baja frecuencia para la
energía de los graves, lo que produce graves estilo "Tubby" o exagerados.
Para aprender a personalizar la respuesta acústica de los Elevate 6 Passive según el espacio de su
estudio, consulte Características: #5. Ajuste de HF (Frecuencias altas).
9
Características
1.
Tweeter: Este driver emite las frecuencias altas de la
señal de audio.
2.
Woofer: Este driver emite las frecuencias bajas de la
señal de audio.
3.
Puerto de reflexión de graves: Estos puertos (orificios)
emiten señales de muy baja frecuencia para mejorar la
respuesta general a los graves del monitor. Asegúrese
de no obstruir estos puertos.
4.
Entradas: Conecte su amplificador
cualquiera de estas entradas:
alimentado
1
3
3
a
Importante: Recomendamos utilizar un amplificador
alimentado que pueda generar entre 50 a 150 W
eficaces por canal en 4 Ω.
•
la entrada TRS de 6,35 mm (1/4 pulg.) utilizando un
cable TRS de 6,35 mm (1/4 pulg.) estándar
•
los dos bornes para conexión, utilizando cables de
calibre grueso para altavoces. Puede utilizar cables
desnudos o conectores tipo banana. Asegúrese de
conectar el terminal positivo del altavoz (rojo) al
terminal positivo de su amplificador.
Consejos: Cuando utilice bornes para conexión,
recomendamos utilizar cables de un calibre mínimo
de 18 AWG. Mantenga los cables lo más cortos
posibles y evite colocarlos cerca de otros equipos
electrónicos.
5.
Ajuste de HF: Utilice este interruptor para reforzar o
atenuar (reducir) levemente la respuesta en frecuencias
altas del monitor por encima de los 3 kHz:
•
0 dB: Este ajuste por defecto no afecta las señales
de frecuencias altas; nada se refuerza o atenúa.
•
+2 dB: Este ajuste refuerza las señales de más de 3
kHz en 2 dB.
•
-2 dB: Este ajuste atenúa las señales de más de 3
kHz en 2 dB.
2
HF-TRIM
0dB
-2dB
5
+2dB
4
INPUT
Para ajustar este interruptor, comience mezclando
algunas canciones con esta perilla en la posición 0dB.
Si su mezcla suena bien en el estudio u otros altavoces (estéreos de vehículos, altavoces
"multimedia" de ordenadores, etc.), deje este interruptor en su posición por defecto.
Si su mezcla suena bien en el estudio pero "opaca" y sin la "chispa" de las frecuencias
altas en otros sistemas de reproducción, ajuste este interruptor a -2dB. Este ajuste
compensa los estudios que suenan demasiado "muertos" (no hay suficiente reflexión de
frecuencias altas en la sala).
Si su mezcla suena bien en el estudio pero demasiado "crujiente" o "chillón" y posee
demasiado contenido de frecuencias altas en otros sistemas de reproducción, ajuste
este interruptor a +2dB. Este ajuste compensa los estudios que suenan demasiado
"vivos" (hay demasiada reflexión de frecuencias altas en la sala).
Importante: Cuando utilice dos monitores Elevate 6 Passive, asegúrese de que el
interruptor HF Trim esté en la misma posición en ambos monitores.
10
Guide d'utilisation (Français)
Présentation
Contenu de la boîte
Elevate 6 Passive ; guide d'utilisation ; livret des consignes de sécurité et des informations
concernant la garantie
Assistance technique
Pour les toutes dernières informations concernant ce produit (configuration système,
compatibilité, etc.), veuillez visiter le site alesis.com/elevate-6-passive.
Pour de l'assistance supplémentaire, veuillez visiter alesis.com/support.
Spécifications techniques
Réponse en fréquence
60 Hz – 20 kHz (+3 dB)
Plage de fréquence
45 Hz – 24 kHz (-10 dB)
Fréquence de coupure
2,2 kHz
Réglages des hautes fréquences +2 dB, 0 dB, -2 dB (au-dessus de 3 kHz)
Moteur basses fréquences
Diffuseur basses fréquences de 165 mm (6,5 po) avec blindage
magnétique, cône en Kevlar et contour en caoutchouc
Moteur hautes fréquences
Diffuseur hautes fréquences de 25 mm (1 po) à dôme en soie
Sensibilité
88 dB SPL (2,83 V / 1 m)
Puissance maximale
108 dB SPL (continu), 114 dB SPL (crête)
Puissance nominale
100 watts (RMS), 200 W (crête)
Puissance de l'amplificateur
recommandée
50 W - 150 W (RMS)
Impédance d'entrée
4 Ω (nominal)
Polarité
Un signal positif sur l'entrée + entraîne un déplacement du
cône BF vers l'extérieur
Dimensions
21,6 cm x 26,2 cm x 38,1 cm
8,5 po x 10,3 po x 15,0 po
(largeur x profondeur x hauteur)
6,5 kg
14,3 lb
Poids
(moniteur seulement)
SPL vs fréquence
(dBSPL)
95
90
85
80
75
70
20
50
100
200
500
1K
2K
5K
10K
(Hz)
20K
Les spécifications peuvent être modifiées sans préavis.
11
Configuration
La configuration et le positionnement de vos moniteurs peuvent affecter leurs performances
dans votre studio. Suivez les instructions ci-dessous afin d'obtenir les meilleures
performances de vos moniteurs.
Placement des moniteurs
Placez vos moniteurs de 1 à 1,5 mètre (3 à 5 pieds) l'un de
l'autre, et de manière à ce qu'ils forment un triangle
équilatéral par rapport à votre tête lorsque vu de dessus.
Tournez-les légèrement vers l'intérieur afin que les hautparleurs soient face à vous.
En général, nous vous recommandons de les placer à au
moins 1 mètre (environ 3 pieds) du mur le plus proche et des
autres surfaces planes.
Conseils :
Veuillez vous assurer que votre table de travail et les
moniteurs sont à la même distance du mur. Cela permet de garantir la symétrie de votre signal
stéréo.
Si possible, installez votre table de travail et les moniteurs dans le premier tiers de la pièce.
Cela permet d'éviter de produire des réflexions multiples de fréquences de crête.
Si possible, placez vos moniteurs sur des supports au lieu de les placer directement sur votre
table de travail. Les ondes sonores rebondissent sur les surfaces planes et peuvent dégrader
l'équilibre des basses fréquences de vos moniteurs. Si vous ne pouvez utiliser de supports,
essayez de placer les moniteurs sur des coussinets isolants afin que les moniteurs ne
reposent pas directement sur la table de travail.
Utiliser d'autres matériaux absorbants sonores (tapis, mousse, etc.) afin d'éviter le
rebondissement d'ondes sonores dans la pièce.
Hauteur des moniteurs
Positionnez les moniteurs afin qu'ils soient parallèles au sol et
que vos oreilles soient plein centre entre le haut-parleur
d'extrêmes graves et le haut-parleur des aigus.
Orientation des monteurs
Si possible, placez les moniteurs verticalement ; éviter de
les coucher sur le côté. Le haut-parleur d'extrêmes graves
et le haut-parleur des aigus sont alignés verticalement et
fournissent une meilleure restitution lorsque les moniteurs
sont placés verticalement. Les placer horizontalement
peut créer des réflexions importantes depuis les surfaces
proches provoquant un son asymétrique spectralement.
Si vos moniteurs doivent être orientés horizontalement
pour des considérations d'espace ou de portée, situez-les
de façon à ce que les haut-parleurs d'aigus soient vers
l'intérieur de façon à améliorer le rendu.
12
Hautparleurs
d'aigus
Connectiques
Pour brancher le moniteur à l'amplificateur, veuillez suivre les étapes ci-dessous selon le type de
connecteur utilisé :
Important : Nous vous recommandons d'utiliser un amplificateur de puissance qui peut produire de
50 à 150 W RMS par canal à 4 Ω.
Câble TS 6,35 mm (¼ po) pour enceinte : Branchez la sortie principale de l'amplificateur à l'entrée
6,35 mm (¼ po) du moniteur. Veuillez vous assurer que le câble a un calibre minimum de 18 AWG.
Raccordement avec fil dénudé : (1) Dévissez les écrous rouge et noir des bornes de
raccordement sans les retirer complètement. (2) Dénudez les fils d'environ 13 mm
(½ po). (3) Insérez les fils dans les orifices sous les écrous des bornes de
raccordement. (4) Une fois les fils insérés, revissez les écrous des bornes de
raccordement. Veiller à ce que les fils ne se touchent pas ou touchent à la borne
opposée ; un court-circuit pourrait endommager votre amplificateur.
Raccordement avec cosse à fourche : (1) Dévissez les écrous rouge et noir des
bornes de raccordement sans les retirer complètement. (2) Positionnez les cosses à
fourche autour des bornes de raccordement. (3) Revissez les écrous sur les cosses à
fourche. Veillez à ce que les fils ou les connecteurs ne se touchent pas ou touche à la
borne opposée ; un court-circuit pourrait endommager votre amplificateur.
Raccordement avec fiche banane : (1) Assurez-vous que les écrous rouge et noir des bornes de
raccordement soient vissés à fond. (2) Insérez les fiches banane autour des bornes de raccordement
et assurez-vous qu'elles soient bien raccordées.
Compensation acoustique
Étant donné que les moniteurs studio (y compris les enceintes Elevate 6 Passive) sont conçus pour
offrir une réponse en fréquence plate, vous pouvez vous demander pourquoi certains de ces
moniteurs disposent de commandes d'égalisation supplémentaires. L'Elevate 6 Passive dispose
d'un sélecteur de hautes fréquences (HF Trim) pour deux raisons :
Les dimensions, la forme et le traitement acoustique de votre propre studio : Les moniteurs
Elevate 6 Passive sont testés et réglés dans une chambre anéchoïque pour être le plus linéaires
(plat) possible. Cela signifie qu'en laissant le sélecteur à sa position par défaut, vous obtiendrez le
diagramme de réponse en fréquences acoustiques imprimé quand l'écoute a lieu dans un
environnement « idéal » similaire à celui que vous trouverez dans les studios d'enregistrement haut
de gamme. Dans ces studios, les techniciens acoustiques déterminent soigneusement les
dimensions et la forme de la cabine, le placement des moniteurs de studio et des meubles, ainsi que
les matériaux de construction des murs et du toit, ainsi que tous les traitements acoustiques
appliqués aux différentes parties de la pièce. Tout cela de façon à ce que les moniteurs de studio
soient le plus plats et précis que possible au « poste de mixage ».
Dans le monde réel, toutefois, la plupart des studios moyens ou installés à la maison prennent place
dans des pièces existantes où les dimensions et la forme de la pièce ne peuvent guère être
modifiées pour améliorer l'acoustique. Cela signifie que la conception de la pièce elle-même peut
avoir des effets adverses sur la réponse en fréquence des moniteurs. Par exemple, des réflexions
sonores sur des surfaces planes dans la pièce peuvent provoquer un son linéaire.
Placement des moniteurs dans un studio : La proximité des murs et des sols/plafonds peut
affecter la réponse en fréquence de ce que vous écoutez au poste de mixage. Cela est dû au fait que
les moniteurs émettent des basses fréquences dans toutes les directions, pas seulement vers la
position de mixage. Si des surfaces planes et grandes (telles que murs ou plafonds) se trouvent à
moins de 30 centimètres des moniteurs, ces surfaces se comportent comme des « réflecteurs
sonores » basse fréquence qui renvoient l'énergie basse produite de l'arrière du haut-parleur vers le
studio.
Pour savoir comment adapter la réponse acoustique des moniteurs Elevate 6 Passive à votre espace
de travail, veuillez consulter Caractéristiques : No 5 Sélecteur HF Trim.
13
Caractéristiques
1.
Haut-parleur d'aigus : Ce haut-parleur permet d'assurer
la réponse en hautes fréquences.
2.
Haut-parleur d'extrêmes graves : Ce haut-parleur
permet d'assurer la réponse en basses fréquences.
3.
Évent Bass Reflex : Ces évents émettent de très basses
fréquences afin d'améliorer la réponse en basses
fréquences générale du moniteur. Veillez à ce que ces
évents ne soient pas obstrués.
4.
1
3
3
Entrées : Branchez votre amplificateur de puissance à
une de ces entrées :
Important : Nous vous recommandons d'utiliser un
amplificateur de puissance qui peut produire de 50 à 150
W RMS par canal à 4 Ω.
•
Pour l'entrée TRS 6,35 mm (¼ po), utilisez un câble
standard TRS 6,35 mm (¼ po).
•
Pour les deux bornes de raccordement, utilisez des
câbles d'enceinte de gros calibre. Vous pouvez
utiliser des fils dénudés ou des fiches banane.
Veillez à connecter la borne positive du moniteur
(rouge) à la borne positive de votre amplificateur.
Conseils : Lorsque vous utilisez les bornes de
raccordement, nous recommandons d'utiliser des
câbles avec un calibre minimum de 18 AWG. Aussi,
veillez à ce que les câbles soient aussi courts que
possible, et éviter de les placer à proximité d'autres
appareils électroniques.
5.
Sélecteur HF Trim : Ce sélecteur vous permet de
renforcer ou d'atténuer la réponse des hautes fréquences
au-dessus de 3 kHz :
•
0dB : Ce réglage par défaut laisse les signaux
hautes fréquences intacts, les hautes fréquences ne
soient ni renforcées, ni atténuées.
•
+2dB : Ce réglage renforce de 2 dB les signaux audessus de 3 kHz.
•
-2dB : Ce réglage atténue de 2 dB les signaux audessus de 3 kHz.
2
HF-TRIM
0dB
-2dB
5
+2dB
4
INPUT
Pour configurer le sélecteur, commencez par mixer quelques pistes sur la position par
défaut : 0dB. Si vos mixages sonnent bien dans le studio et sur d'autres enceintes
(voiture, enceintes multimédias, etc.), laissez le sélecteur sur la position par défaut.
Si vos mixages sonnent bien dans votre studio, mais ternes ou manquant de brillance
dans les hautes fréquences sur d'autres enceintes, réglez ce contacteur sur -2dB. Ce
réglage permet de compenser l'environnement de mixage quand il est trop « mort » (pas
suffisamment de hautes fréquences réfléchies dans la pièce).
Si vos mixages sonnent bien dans le studio, mais que le son est trop « croustillant »,
brillant ou même cassant dans les hautes fréquences, placez l'interrupteur sur +2dB. Ce
réglage permet de compenser l'environnement de mixage quand il est trop « vivant »
(trop de hautes fréquences réfléchies dans la pièce).
Important : Lorsque vous utilisez deux moniteurs Elevate 6 Passive, veillez à ce que les
sélecteurs HF Trim des deux moniteurs soient réglés sur la même position.
14
Guida per l'uso (Italiano)
Introduzione
Contenuti della confezione
Elevate 6 Passive; guida per l'uso; manuale di sicurezza e garanzia
Assistenza
Per le ultime informazioni in merito a questo prodotto (requisiti di sistema, informazioni sulla
compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina
alesis.com/elevate-6-passive.
Per ulteriore assistenza sul prodotto, recarsi alla pagina alesis.com/support.
Specifiche tecniche
Risposta di frequenza
60 Hz – 20 kHz (+3 dB)
Gamma di frequenza
45 Hz – 24 kHz (-10 dB)
Frequenza di crossover
2,2 kHz
HF trim
+2 dB, 0 dB, -2 dB (al di sopra di 3 kHz)
Driver bassa frequenza
Woofer schermato magneticamente da 6,5" (165 mm) con
cono in Kevlar e surround in gomma lineare smorzato
Driver ad altra frequenza
Tweeter silk-dome da 1" (25 mm)
Sensibilità
88 dB SPL (2,83 V / 1 m)
Uscita massima
108 dB SPL (continua), 114 dB SPL (picco)
Tensione nominale di alimentazione
100 W (RMS), 200 W (picco)
Potenza amplificatore raccomandata
50 W – 150 W (RMS)
Impedenza d'ingresso
4 Ω (nominale)
Polarità
Segnale positivo all'ingresso + produce spostamento
conico esterno LF
Dimensioni
21,6 cm x 26,2 cm x 38,1 cm
8,5" x 10,3" x 15,0"
(larghezza x profondità x altezza)
6,5 kg
14,3 lb
Peso
(solo monitor)
SPL vs. Frequenza
(dBSPL)
95
90
85
80
75
70
20
50
100
200
500
1K
2K
5K
10K
(Hz)
20K
Le specifiche sono soggette a modifiche senza preavviso.
15
Configurazione
La configurazione e la collocazione dei monitor in studio possono influire sulle loro prestazioni.
Servirsi delle seguenti linee guida per trarre il massimo delle prestazioni dai propri monitor.
Collocazione
Collocare i monitor a 1-1,5 metri di distanza l'uno dall'altro in
modo che formino un triangolo equilatero rispetto alla propria
posizione, se visti dall'alto. Angolarli leggermente verso
l'interno in modo che i driver siano rivolti verso l'ascoltatore.
In generale, consigliamo di collocarli ad almeno 1 metro dalla
parete più vicina e da altre superfici piane.
Suggerimenti:
Assicurarsi che studio e monitor siano equidistanti dalle
pareti da ciascun lato. Questo aiuta a garantire una giusta
simmetria del segnale stereo.
Se possibile, collocare studio e monitor nel terzo "anteriore" della stanza. Ciò aiuta a impedire
la formazione di riflessi delle frequenze di picco.
Se possibile, collocare i monitor su supporti per altoparlante, anziché direttamente sul tavolo. I
ripiani tendono a risuonare per simpatia a basse frequenze e possono influire negativamente
sulla risposta dei bassi dei monitor Se non è possibile utilizzare supporti per altoparlante,
provare a collocare i monitor su pad isolanti per "disaccoppiare" acusticamente i monitor dal
ripiano.
Utilizzare altri materiali fonoassorbenti (tappetini, gomma, ecc.) per evitare riflessi nella stanza.
Altezza
Posizionare i monitor in modo che siano paralleli al terreno e
che le orecchie dell'ascoltatore vengano a trovarsi al centro
tra woofer e tweeter.
Orientamento
Se possibile, collocare i monitor in posizione eretta: evitare
di coricarli su un fianco. Il woofer e il tweeter sono allineati
verticalmente e offriranno le migliori prestazioni quando i
monitor sono in piedi. Se collocati sul fianco, si possono
creare forti riflessi dalle superfici vicine, con un
conseguente squilibrio dello spettro sonoro.
Se i monitor devono essere orientati orizzontalmente per
motivi di spazio o di colpo d'occhio, collocarli in modo che
i tweeter siano verso l'interno per migliorare l'imaging.
16
Tweeter
Collegamento
Per collegare il monitor all'amplificatore, procedere come segue, in base al tipo di connettore:
Importante: si consiglia di utilizzare un amplificatore in grado di produrre 50–150 W RMS per
canale in 4 Ω.
Cavo da altoparlante TS da 1/4" (6,35 mm): collegare l'uscita principale dell'amplificatore
all'ingresso da 1/4" (6,35 mm) del monitor. Assicurarsi che il cavo abbia un calibro minimo di
18 AWG.
Filo nudo: (1) Allentare (ma non rimuovere completamente) i tappi rosso e nero
dei morsetti. (2) Spellare l'isolamento del cavo di circa 13 mm. (3) Inserire il filo
nudo nel foro esposto sotto il tappo del morsetto. (4) Dopo aver inserito il filo,
avvitare il tappo del morsetto sul filo. Non lasciare che i fili si tocchino a vicenda o
entrino in contatto con il terminale opposto; un cortocircuito potrebbe
danneggiare l'amplificatore.
Connettori a forcella: (1) Allentare (ma non rimuovere completamente) i tappi
rosso e nero dei morsetti. (2) Inserire i connettori a forcella nei morsetti. (3)
Serrare i tappi sui connettori a forcella. Non lasciare che i fili o i connettori si
tocchino a vicenda o entrino in contatto con il terminale opposto; un cortocircuito
potrebbe danneggiare l'amplificatore.
Connettori a banana (spine unipolari): (1) Assicurarsi che i tappi rosso e nero dei morsetti
siano serrati a fondo. (2) Inserire i connettori a banana nei tappi dei morsetti e assicurarsi che i
collegamenti siano sicuri.
Compensazione acustica
Poiché i monitor da studio (incluso l'Elevate 6 Passive) sono concepiti per avere una risposta
di frequenza piatta, ci si potrebbe domandare perché alcuni monitor includano controlli EQ
aggiuntivi. L'Elevate 6 Passive ha un interruttore HF Trim per due motivi:
Variazione di dimensioni, forma e trattamento acustico dello studio: i monitor Elevate 6
Passive sono testati e sintonizzati in una camera anecoica per garantire che siano il più
possibile lineari (piatti). Ciò significa che lasciando l'interruttore sulla sua configurazione
predefinita si otterrà un monitoraggio vicino all'ambiente "ideale" simile a quello che si trova
nei migliori studi di registrazione. In questi studi, gli acustici stabiliscono le dimensioni e la
forma della sala controlli, la collocazione dei monitor e dei mobili più grandi, i materiali da
costruzione di pareti e soffitti e applicano dei trattamenti acustici a varie parti della stanza. Ciò
garantisce che i monitor da studio suonino il più possibile piatti e precisi alla "postazione di
mixaggio".
Nel mondo reale, tuttavia, numerosi studi sono configurati in stanze che non possono essere
facilmente modificate per migliorare l'acustica. Ciò significa che il design della stanza può
influire negativamente sulla risposta di frequenza dei monitor (vale a dire, riflessi sonori
possono far sì che i monitor non suonino lineari).
Collocamento dei monitor nell'ambito di uno studio: la vicinanza dei monitor alle pareti, ai
pavimenti e dei soffitti può influire negativamente sulla risposta di frequenza di ciò che si
ascolta a livello della posizione di mixaggio. Questo perché tutti i monitor irradiano suoni a
bassa frequenza in tutte le direzioni, non solo verso la posizione di mixaggio. Superfici ampie e
piatte che si trovino entro il raggio di 30 cm dall'altoparlante agiscono come "riflettori audio" a
bassa frequenza per l'energia dei bassi, facendo sì che i bassi suonino "grassi" o esagerati.
Per imparare a personalizzare la risposta acustica dell'Elevate 6 Passive al proprio studio, si
veda Caratteristiche: #5. HF Trim.
17
Caratteristiche
1.
Tweeter: questo driver emette le frequenze alte del
segnale audio.
2.
Woofer: questo driver emette le frequenze basse del
segnale audio.
3.
Porta Bass Reflex: queste porte scaricano segnali di
frequenza estremamente bassa per migliorare la risposta
complessiva dei bassi del monitor. Assicurarsi che
queste porte non siano ostruite.
4.
1
3
3
Ingressi: collegare l'amplificatore a uno di questi
ingressi:
Importante: si consiglia di utilizzare un amplificatore in
grado di produrre 50–150 W RMS per canale in 4 Ω.
•
l'ingresso TRS da 1/4" (6,35mm) utilizzando un
cavo standard TRS da 1/4" (6,35mm)
•
i due morsetti, servendosi di cavi da altoparlante di
grosso calibro. Si possono utilizzare fili nudi o
connettori a banana (spine unipolari). Assicurarsi di
collegare il terminale positivo dell'altoparlante
(rosso) al terminale positivo dell'amplificatore.
2
Suggerimenti: quando si utilizzano i morsetti, si
consiglia l'uso di cavi dal calibro minimo di 18
AWG. Inoltre, mantenere i cavi il più possibile corti
ed evitare di collocarli accanto ad altri dispositivi
elettronici.
5.
HF trim: Servirsi di questo interruttore per incrementare
o attenuare (ridurre) la risposta ad alta frequenza del
monitor oltre 3 kHz:
•
0dB: questa impostazione predefinita lascia
inalterati i segnali ad alta frequenza; non vengono
né incrementati né attenuati
•
+2dB: questa impostazione incrementa i segnali al
di sopra di 3 kHz di 2 dB.
•
-2dB: questa impostazione attenua i segnali al di
sopra di 3 kHz di 2 dB.
HF-TRIM
0dB
-2dB
5
+2dB
4
INPUT
Per configurare questo interruttore, iniziare a mixare
alcune canzoni con questa manopola impostata su 0dB.
Se il mix suona bene in studio o con altri altoparlanti (stereo della macchina, altoparlanti
"multimedia" del computer, ecc.), lasciare l'interruttore nella posizione predefinita.
Se il mix suona bene in studio, ma suona "opaco" e manca di "scintilla" ad alta frequenza
su altri impianti di riproduzione, impostare l'interruttore su -2dB. Questa configurazione
compensa per uno studio che suona troppo "morto" (insufficiente riflesso di alte
frequenze nella stanza).
Se il mix suona bene in studio, ma suona troppo "croccante" o "fragile" e contiene un
eccesso di alte frequenze su altri impianti di riproduzione, impostare l'interruttore su
+2dB. Questa configurazione compensa per uno studio che suona troppo "dal vivo"
(eccessivo riflesso di alte frequenze nella stanza).
Importante: quando si utilizzano due monitor Elevate 6 Passive, assicurarsi che
l'interruttore HF Trim sia nella stessa posizione su entrambi i monitor.
18
Benutzerhandbuch (Deutsch)
Einführung
Lieferumfang
Elevate 6 Passive; Benutzerhandbuch, Sicherheits- und Garantieinformationen
Kundendienst
Für die neuesten Informationen zu diesem Produkt (Systemanforderungen, Informationen zur
Kompatibilität etc.)
und zur Produktregistrierung besuchen Sie die Webseite
alesis.com/elevate-6-passive.
Um weitere Unterstützung zu Ihrem Produkt zu erhalten, besuchen Sie alesis.com/support.
Technische Daten
Frequenzgang
60 Hz – 20 kHz (+3 dB)
Frequenzbereich
45 Hz - 24 kHz (-10 dB)
Trennfrequenz
2,2 kHz
HF-Trim
+2 dB, 0 dB, -2 dB (über 3 kHz)
Basstreiber
Magnetisch abgeschirmter 6,5" (165 mm) Woofer mit KevlarMembran und gedämpfter linearen Gummisicke
Hochfrequenz-Treiber
1" (25 mm) Hochtöner mit Seidenmembran
Empfindlichkeit:
88 dB SPL (2,83 V / 1 m)
Maximale Leistung
108 dB SPL (kontinuierlich), 114 dB SPL (Peak)
Nennleistung
100 W (RMS), 200 W (Peak)
Empfohlene Verstärkerleistung
50 W - 150 W (RMS)
Eingangsimpedanz
4 Ω (nominal)
Polarität
Positives Signal am + Eingang erzeugt eine LF-Kegelversetzung
nach außen
Abmessungen
21,6 cm x 26,2 cm x 38,1 cm
8,5" x 10,3" x 15,0"
(Breite x Tiefe x Höhe)
6,5 kg
14,3 lbs.
Gewicht
(nur der Monitor)
SPL vs. Frequenz
(dBSPL)
95
90
85
80
75
70
20
50
100
200
500
1K
2K
5K
10K
(Hz)
20K
Die technischen Daten können ohne Vorankündigung geändert werden.
19
Setup
Die Konfiguration und die Platzierung der Monitore in Ihrem Studio können deren Leistung
beeinträchtigen. Halten Sie sich an die folgenden Richtlinien, um die maximale Leistung aus
Ihren Monitoren herauszuholen.
Platzierung
Platzieren Sie Ihre Monitore 3-5 Fuß (1-1.5 Meter)
voneinander und von Ihnen entfernt, damit sie in der
Vogelperspektive ein gleichseitiges Dreieck mit Ihrer Position
bilden. Drehen Sie sie leicht einwärts, so dass die
Lautsprecher zu Ihnen zeigen.
Im Allgemeinen empfehlen wir, diese mindestens 3 Fuß (ca. 1
Meter) von der nächsten Wand und anderen glatten
Oberflächen zu platzieren.
Tipps:
Sorgen Sie dafür, dass Studio und Monitore zu beiden Seiten
gleich weit von den Wänden entfernt sind. Dadurch bleibt die korrekte Symmetrie des StereoSignals erhalten.
Wenn möglich, richten Sie es so ein, dass sich Ihr Studio und die Monitore im vorderen Drittel
des Raumes befinden. Dies verhindert, dass sich die Reflexionen der Spitzenfrequenzen
aufbauen.
Wenn möglich, platzieren Sie Ihre Monitore auf Lautsprecherständern, anstatt sie direkt auf
den Schreibtisch zu stellen. Schreibtische schwingen in der Regel bei niedrigen Frequenzen
mit und können sich negativ auf die Basswiedergabe der Monitore auswirken. Wenn Sie keine
Ständer verwenden können, versuchen Sie, die Monitore auf Isolier-Pads zu stellen, um sie so
vom Schreibtisch zu "trennen".
Verwenden Sie andere schall-absorbierende Materialien (Teppichboden, Schaumgummi etc.),
um Reflexionen im Raum zu verhindern.
Höhe
Positionieren Sie die Monitore so, dass sie parallel zum
Boden sind und Ihre Ohren auf einer Höhe mit dem Punkt
zwischen Woofer und Hochtöner sind.
Ausrichtung
Wenn möglich, bringen Sie die Monitore in ihre aufrechte
Position und vermeiden Sie eine seitliche, liegende
Position. Die Woofer und Hochtöner sind vertikal
ausgerichtet und erzielen die beste Leistung, wenn die
Monitore aufrecht stehen. Wenn sie auf ihre Seiten gelegt
werden, kann dies starke Reflexionen von Oberflächen in
der
Nähe
bewirken,
was
zu
einem
spektral
unausgeglichenen Klangbild führt.
Wenn Sie Ihre Monitore aus Platz- oder Sichtgründen
horizontal aufstellen müssen, platzieren Sie sie so, dass
deren Hochtöner auf der "Innenseite" sind, um ein klareres
Klangbild zu erzielen.
20
Hochtöner
Verbindung
Um Ihren Monitor an den Verstärker anzuschließen, beachten Sie die folgenden Schritte für
Ihren Steckertyp:
Wichtig: Wir empfehlen einen aktiven Verstärker, der 50-150 W RMS pro Kanal bei 4 Ω
erzeugen kann.
1/4" (6,35 mm) TS Lautsprecherkabel: Verbinden Sie den Hauptausgang des Verstärkers mit
dem 1/4" (6,35 mm)-Eingang des Monitors. Stellen Sie sicher, dass das Kabel einen
Mindestdurchmesser von 18 AWG hat.
Blankdraht: (1) Schrauben Sie die roten und schwarzen Kappen der Polklemmen
ab (aber entfernen Sie sie nicht vollständig). (2) Entfernen Sie die Kabelisolierung
etwa 13 mm. (3) Platzieren Sie den blanken Draht in das Loch unter der
Polklemmenkappe. (4) Nachdem Sie den Draht eingeführt haben, schrauben Sie
die Polklemmenkappe auf den Draht. Achten Sie darauf, dass sich die Drähte
nicht berühren bzw. dass der entgegengesetzte Anschluss nicht berührt wird, ein Kurzschluss
kann Ihren Verstärker beschädigen.
Flachstecker: (1) Schrauben Sie die roten und schwarzen Kappen der
Polklemmen ab (aber entfernen Sie sie nicht vollständig). (2) Bringen Sie die
Flachstecker in die Polklemmen ein. (3) Fixieren Sie die Kappen auf die
Flachstecker. Achten Sie darauf, dass sich die Drähte oder Anschlüsse nicht
berühren bzw. dass der entgegengesetzte Anschluss nicht berührt wird, ein
Kurzschluss kann Ihren Verstärker beschädigen.
Bananenstecker: (1) Vergewissern Sie sich, dass die roten und schwarzen Kappen der
Polklemmen ganz angezogen sind. (2) Bringen Sie die Bananenstecker in die Kappen der
Polklemmen und sorgen Sie dafür, dass die Verbindungen sicher sind.
Akustische Kompensation
Da Studiomonitore (einschließlich der Elevate 6 Passive) mit einem flachen Frequenzgang
designt wurden, fragen Sie sich vielleicht, warum einige Monitore zusätzliche EQ-Regler
besitzen. Elevate 6 Passive hat aus zwei Gründen einen HF-Trim-Schalter:
Unterschiedliche Studiogrößen, -formen und akustische Raumoptimierungen: Elevate 6
Passive Monitore wurden in einem schalltoten Raum getestet und abgestimmt, um so linear
(flach) wie möglich zu sein. Wenn Sie die Schalter in ihren Standardeinstellungen belassen,
können Sie Ihr Monitoring in einer "idealen Umgebung" vornehmen, ähnlich wie in einem HighEnd-Tonstudio. In diesen Studios bestimmen Akustiker die Größe und Form des Kontrollraums
sowie die Anordnung der Studio-Monitore und der großen Möbelstücke, die Baumaterialien
von Wänden und Decken und die akustischen Raumoptimierungen in verschiedenen Teilen
des Raumes. Dies sorgt dafür, dass Studiomonitore an der "Mischstellung" so flach und
präzise wie möglich klingen.
In der Praxis werden jedoch viele Projektstudios in Räumen eingerichtet, die nicht einfach
verändert werden können, um die Akustik zu verbessern. Dies bedeutet, dass sich das
Raumdesign negativ auf den Frequenzgang der Monitore auswirken kann (d.h. die Monitore
klingen nicht mehr flach aufgrund von Schallreflexionen).
Monitorplatzierung in einem Studio: Die Nähe der Monitore zu Wänden, Böden und Decken
kann sich negativ auf den Frequenzgang dessen auswirken, was Sie an der Mischposition
hören. Das liegt daran, dass alle Monitore niedrige Frequenzen in alle Richtungen abstrahlen und nicht nur in Richtung der Mischposition. Große, flache Oberflächen innerhalb von einem
Fuß des Lautsprechers wirken als niederfrequente "Schallreflektoren" für Bässe, was zu einem
übertriebenen, dumpfen Klang führt.
Um zu erfahren, wie man die Akustik der Elevate 6 Passive an Ihren Studioraum anpasst, siehe
Funktionen: #5. HF-Trim.
21
Funktionen
1.
Hochtöner: Dieser Treiber gibt die hohen Frequenzen des
Audiosignals aus.
2.
Woofer: Dieser Treiber gibt niedrigen Frequenzen des
Audiosignals aus.
3.
Bassreflexöffnung: Diese Öffnungen geben sehr tiefe
Frequenzsignale aus, um die allgemeine Basswiedergabe
des Monitors zu erhöhen. Achten Sie darauf, dass diese
Öffnungen nicht blockiert sind.
4.
1
3
3
Eingänge: Schließen Sie die Aktivverstärker an einen
dieser Eingänge an:
2
Wichtig: Wir empfehlen einen aktiven Verstärker, der 50150 W RMS pro Kanal bei 4 Ω erzeugen kann.
•
den 1/4" (6,35 mm) Klinkeneingang mit einem
handelsüblichen 1/4" (6,35 mm) TRS-Kabel
•
die beiden Polklemmen mit PG-Lautsprecherkabel.
Sie können Blankdrähte oder Bananenstecker
verwenden. Achten Sie darauf, dass der Pluspol des
Lautsprechers (rot) mit dem positiven Anschluss
Ihres Verstärkers verbunden ist.
Tipps: Bei der Verwendung der Polklemmen,
empfehlen wir, Kabel mit einem Mindestdurchmesser
von 18 AWG zu verwenden. Halten Sie die Kabel so
kurz wie möglich und platzieren Sie sie nie in der
Nähe von anderen elektronischen Geräten.
5.
HF-Trim: Mit diesem Schalter können Sie den
Hochfrequenzgang des Monitors über 3 kHz leicht
anheben oder absenken (Reduzierung):
•
0 dB: Diese Voreinstellung lässt hochfrequente
Signale unberührt; Es erfolgt keine Anhebung oder
Absenkung.
•
+2dB: Diese Einstellung verstärkt Signale über 3 kHz
um 2 dB.
•
-2dB: Diese Einstellung dämpft Signale über 3 kHz
um 2 dB.
HF-TRIM
0dB
-2dB
5
+2dB
4
INPUT
Um diesen Schalter zu konfigurieren, beginnen Sie
zunächst mit dem Mixing einiger Songs mit diesem Regler in der Position 0 dB. Wenn der
Mix im Studio und auf anderen Lautsprechern (Autoradios, "Multimedia"Computerlautsprecher etc.) gut klingt, belassen Sie diesen Schalter in der
Standardposition.
Wenn der Mix zwar im Studio gut klingt, aber auf anderen Wiedergabesystemen
"langweilig" klingt und kaum hochfrequentes "Glänzen" aufweist, bringen Sie den
Schalter auf -2 dB. Diese Einstellung gleicht ein Studio aus, das zu "leblos" klingt (nicht
genug hochfrequente Reflexion im Raum).
Wenn der Mix im Studio gut klingt, aber auf anderen Wiedergabesystemen zu "spitz"
oder "spröde" klingt und zu viele Höhen enthält, bringen Sie diesen Schalter auf +2dB.
Diese Einstellung gleicht ein Studio aus, das zu "lebhaft" klingt (zu viele hochfrequente
Reflexionen im Raum).
Wichtig: Bei der Verwendung von zwei Elevate 6 Passive Monitoren stellen Sie sicher,
dass sich der HF-Trim-Schalter auf beiden Monitoren in der gleichen Position befindet.
22
Appendix (English)
Trademarks and Licenses
Alesis is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries.
All other product or company names are trademarks or registered trademarks of their
respective owners.
23
alesis.com
Manual Version 1.0
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
