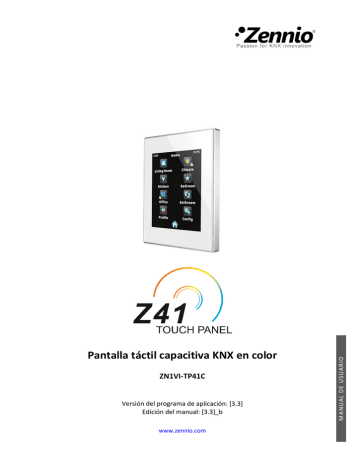

ZN1VI-TP41C
Versión del programa de aplicación: [3.3]
Edición del manual: [3.3]_b
www.zennio.com
MANUAL DE USUARIO
Pantalla táctil capacitiva KNX en color
InZennio Z41
ACTUALIZACIONES DEL DOCUMENTO
Versión
Modificaciones
Página(s)
Revisión menor de textos.
-
Reordenación de la lista de iconos.
-
3.3_b
Cambios en el programa de aplicación:
• Envío de notificaciones push al dispositivo móvil ante
eventos de alarma.
3.3_a
• Nueva funcionalidad: monitor de consumo para
agua/gas.
Cambios en el programa de aplicación:
• Envío periódico de la fecha y la hora.
3.1_a
• Nueva funcionalidad: cronotermostato.
Cambios en el programa de aplicación:
• Juegos de caracteres adicionales (árabe, hebreo,
chino, japonés, coreano) para los textos en
pantalla.
• Opción de emparejamiento para el control remoto.
• Sustitución de algunos iconos.
• Parámetro de habilitación/inhabilitación de la función
de actualización del firmware vía Ethernet o vía USB.
• Protección por contraseña de la
actualización del firmware vía Ethernet.
3.0_a
función
de
-
• Reconexión automática a la red IP y al servicio de
control remoto sin necesidad de reinicio.
• Optimización en la representación de gráficas.
• Mayor tiempo de pulsación válido en botones que
sólo permiten pulsaciones cortas.
• Banderas de ciertos objetos de comunicación.
• Personalización de la función del botón de reinicio.
• Cambio de nombre del objeto de “[Energía x] Coste”.
Cambios en el programa de aplicación:
2.1_a
http://www.zennio.com
• Añadido parámetro para el control de la atenuación
de la pantalla (total, parcial o nula) durante la
inactividad.
-
Soporte técnico: http://support.zennio.com
2
InZennio Z41
• Añadido soporte para fuentes TrueType.
• Compatibilidad con caracteres griegos y cirílicos.
• Actualización del driver para ofrecer compatibilidad
con los nuevos paneles capacitivos.
• Cambios menores en la representación gráfica y en
los temas y la transición entre ellos.
• Añadido icono “candado” en Perfil y Configuración en
los casos en que se les asigne protección.
• Interrupción del contador de tiempo de inactividad
durante las ventanas emergentes
• Unificación del formato y de la separación temporal
en los rótulos de texto de las gráficas de históricos.
Cambios en el programa de aplicación:
Evolución general a nivel de capacidad y funcionalidad.
Cambios en la interfaz gráfica y el esquema de navegación.
Mayor versatilidad:
• 6 páginas de acción de propósito general y 2 páginas
de propósito específico.
• Posibilidad de integrar controles diversos (clima,
escenas, etc.) en una misma página de acción.
• Organización automática de las casillas (opcional).
2.0_a
Nueva funcionalidad:
• Control RGB.
• Control RGBW.
• Supervisión de consumos energéticos.
• Temporizador diario.
• Historial (log) de alarmas.
• Historial (log) de indicadores numéricos.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
3
InZennio Z41
CONTENIDO
Actualizaciones del documento .................................................................................................... 2
Contenido ...................................................................................................................................... 4
1
Introducción .......................................................................................................................... 6
1.1
InZennio z41................................................................................................................... 6
1.2
Z41 3.x (y versiones posteriores) ................................................................................... 8
1.3
Instalación ...................................................................................................................... 9
1.3.1
2
3
Actualización del firmware................................................................................... 12
Configuración ...................................................................................................................... 13
2.1
Página de Menú ........................................................................................................... 13
2.2
Páginas de propósito general ...................................................................................... 14
2.3
Página de Perfil ............................................................................................................ 14
2.4
Página de Configuración .............................................................................................. 16
2.5
Retroiluminación ......................................................................................................... 19
2.6
Ordenación de las casillas ............................................................................................ 19
Parametrización ETS ............................................................................................................ 21
3.1
Configuración por defecto ........................................................................................... 21
3.2
Configuración principal ................................................................................................ 24
3.2.1
General ................................................................................................................. 24
3.2.2
Seguridad ............................................................................................................. 26
3.2.3
Bloqueo del touch ................................................................................................ 29
3.2.4
Sensor de temperatura interno ........................................................................... 31
3.2.5
Ethernet ............................................................................................................... 32
3.2.6
Objetos de monitor de consumo ......................................................................... 33
3.2.7
Objetos de canal blanco ....................................................................................... 34
3.2.8
Actualización de firmware ................................................................................... 34
3.3
Menú............................................................................................................................ 36
3.3.1
3.4
Configuración ....................................................................................................... 36
Página n........................................................................................................................ 38
3.4.1
Configuración ....................................................................................................... 38
3.4.2
Casilla i.................................................................................................................. 40
http://www.zennio.com
Soporte técnico: http://support.zennio.com
4
InZennio Z41
3.5
3.4.2.1
Indicador ......................................................................................................... 40
3.4.2.2
Control de 1 botón .......................................................................................... 45
3.4.2.3
Control de 2 botones....................................................................................... 48
3.4.2.4
Control de clima .............................................................................................. 58
3.4.2.5
Otro ................................................................................................................. 67
Página de Perfil ............................................................................................................ 84
3.5.1
3.6
Página de Configuración .............................................................................................. 85
3.6.1
3.7
Configuración ....................................................................................................... 84
Configuración ....................................................................................................... 85
Termostato n ............................................................................................................... 86
ANEXO I. Control remoto de Z41 vía IP ....................................................................................... 87
Configuración de Z41 .............................................................................................................. 87
Proceso de emparejamiento ................................................................................................... 88
Notificaciones “push”.............................................................................................................. 89
Aplicaciones remotas .............................................................................................................. 91
ANEXO II. Tabla de objetos de comunicación ............................................................................. 92
http://www.zennio.com
Soporte técnico: http://support.zennio.com
5
InZennio Z41
1 INTRODUCCIÓN
1.1 InZennio Z41
El dispositivo InZennio Z41 es una pantalla táctil en color de altas prestaciones con
un control sencillo e intuitivo. Las características y funcionalidades de que dispone lo
convierten en la solución integral idónea para el control de una estancia, una
habitación de hotel, un despacho o en general, cualquier entorno donde sea necesario
actuar sobre sistemas de climatización e iluminación, persianas, escenas, etc.
Las características generales más significativas de InZennio Z41 son:
Panel táctil de tipo capacitivo retro-iluminado de 4.1 pulgadas (4.1”).
Interfaz con varios temas y combinaciones de color predefinidos.
Múltiples funciones de acción directa, totalmente personalizables.
Distribución de los controles en hasta 6 páginas personalizables.
Gestión integral del clima.
Programaciones horarias.
Control de escenas.
Control de alarmas.
2 termostatos independientes.
Sensor de temperatura interno.
Puerto Ethernet para la actualización del firmware y para el control del
dispositivo desde aplicaciones IP remotas.
Diseño elegante, disponible en varios colores.
A partir de la versión 2.0 del programa de aplicación, Zennio introdujo un novedoso
rediseño de la interfaz de usuario y un incremento de la funcionalidad del dispositivo.
En la Tabla 1 se recogen las características y las diferencias más significativas entre
las versiones 1.x, 2.x y 3.x (o posteriores).
http://www.zennio.com
Soporte técnico: http://support.zennio.com
6
InZennio Z41
Funcionalidad
Z41 1.x
Páginas de propósito general
2
Páginas de propósito específico (clima, escenas, programaciones
horarias)
4
Z41 2.x
3.0
3.1
3.3
6 (***)
6 (***)
6 (***)
6 (***)
48 (*)
48 (*)
48 (*)
48 (*)
Indicadores binarios (texto / icono)
Indicadores enumerados (texto / icono)
Indicadores numéricos (porcentaje, coma flotante, etc.)
(**)
Registro de datos cronológico (log) para indicadores numéricos
Controles de 1 botón (binario, escena, porcentaje, coma flotante, etc.)
(**)
Controles de 2 botones (binario, escena, porcentaje, persianas, luz,
etc.)
(**)
Controles de clima
Control RGB
Control RGBW
Supervisión del consumo energético
Supervisión del consumo de gas/agua
Temporizadores diarios
Temporizadores semanales
16
48 (*)
48 (*)
48 (*)
48 (*)
Alarmas
8
48 (*)
48 (*)
48 (*)
48 (*)
Historial de alarmas
Control remoto mediante dispositivos móviles
Envío de notificaciones push ante eventos de alarma
Cronotermostato
Envío periódico al bus KNX de la fecha y la hora
Tabla 1 Diferencias entre Z41 1.x, Z41 2.x y Z41 3.x.
(*) Como máximo (utilizando todas las casillas de todas las páginas).
(**) Sólo valores numéricos positivos.
(***) No existe diferenciación; se dispone de 6 páginas que combinan todas las funcionalidades.
Nota: el presente manual se centrará en el programa de aplicación Z41 3.3.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
7
InZennio Z41
1.2 Z41 3.x (Y VERSIONES POSTERIORES)
El programa de aplicación de Z41 ofrece desde la versión 3.3 las siguientes funciones:
6 páginas de propósito general con 8 casillas cada una, totalmente
combinables y configurables por el integrador como indicadores o controles.
 Indicadores:
o Binario (icono o texto).
o Entero con signo (8 ó 16 bits).
o Enumeración (icono o texto).
o Porcentaje.
o Entero sin signo (8 ó 16 bits).
o Coma flotante (16 bits).
 Controles de un botón:
o Binario
(valor
fijo;
conmutación;
pulsar y soltar; pulsación corta,
o Porcentaje.
o Coma flotante (16 bits).
pulsación larga…).
o Escena (ejecutar / grabar).
o Entero sin signo (8 ó 16 bits).
o Entero con signo (8 ó 16 bits).
 Controles de dos botones:
o Binario (icono, texto, número).
o
Coma flotante (16 bits).
o Enumerado (icono, texto).
o
Dos escenas (ejecutar / grabar).
o Entero sin signo (8 ó 16 bits).
o
Persianas.
o Entero con signo (8 ó 16 bits).
o
Regulación de luz.
o Consigna de temperatura.
o
Modos especiales.
o Modo (calor/frío o extendido).
o
Ventilación.
o Porcentaje.
 Controles específicos de clima:
 Otros controles:
o RGB.
o Temporizador semanal.
o RGBW.
o
Cronotermostato.
o Consumo energético (4 Bytes).
o
Alarma.
o Temporizador diario.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
8
InZennio Z41
1 página de Perfil (opcional), destinada a que el usuario pueda modificar,
directamente desde el dispositivo, parámetros de brillo y contraste, o bien el
esquema de colores y el tono de las señales acústicas.
1 página de Configuración (opcional), donde se muestran al usuario
controles como la puesta en hora, la calibración de la sonda interna de
temperatura o el emparejamiento con aplicaciones IP remotas. También
figuran el registro de alarmas, la versión del software, la dirección IP actual...
Nota: Z41 3.x permite utilizar caracteres latinos, árabes, chinos, coreanos, japoneses,
griegos, cirílicos y hebreos para los textos en pantalla (configurables). Sin embargo, en
una misma parametrización sólo se permiten ciertas combinaciones:
Caracteres latinos y árabes.
Caracteres latinos, chinos, coreanos y japoneses.
Caracteres latinos, griegos, cirílicos y hebreos.
1.3 INSTALACIÓN
La Figura 1 muestra el esquema de conexionado de la pantalla InZennio Z41:
9
1.- Conexión KNX
6
3
2
5
2.- Botón de programación
7
3.- LED de programación
4.- Toma de alimentación externa
5.- Conexión USB
1
4
6.- Conexión Ethernet
7.- Zócalo para pila de botón
8.- Sensor de temperatura
8
9.- Imán
Figura 1 Diagrama de elementos
La pantalla táctil InZennio Z41 se conecta al bus KNX a través de los terminales de
conexión incorporados (1). Para garantizar la alimentación de todos los componentes
que integra el dispositivo, es necesaria, además, una fuente de alimentación externa
http://www.zennio.com
Soporte técnico: http://support.zennio.com
9
InZennio Z41
de 12, 24 ó 29v DC que proporcione una corriente de al menos 150 mA. La
alimentación KNX y la alimentación externa deben optoaislarse y estar proporcionadas
por diferentes fuentes, para evitar posibles interferencias con el bus KNX.
La fuente de alimentación externa se conecta al dispositivo a través de la clema
correspondiente (4) incluida en el embalaje original. Cada cable ha de ser conectado
adecuadamente: del positivo de la fuente al positivo (+) de la clema y del negativo de
la fuente al negativo (-) de la clema.
Además de la alimentación externa, Z41 dispone de una pila de botón, ubicada en el
zócalo correspondiente (7), que permite mantener la hora y el día actualizados en caso
de caída de tensión en la fuente de alimentación externa.
Nota: en el momento de conectarse la alimentación externa, el dispositivo ejecuta una
calibración automática, que podría verse afectada si se ejerce algún tipo de presión
sobre el panel táctil en ese momento. Si se detecta que el dispositivo no responde
correctamente a las pulsaciones, deberá desconectarse y volverse a conectar,
evitando ejercer presión sobre el panel, a fin de repetir la calibración.
Tras la conexión de la fuente de alimentación externa, se observará un destello blanco
en la pantalla. Pasados unos 7 segundos, aproximadamente, se mostrará una pantalla
de bienvenida negra, con el logo de Zennio y el texto “Loading…”. Cuando este
proceso de carga concluya, aparecerá la página de estado (ver Figura 2).
Figura 2 Página de estado
Esta página está dividida en 8 casillas:
La casilla “KNX” muestra la dirección física asignada a la pantalla (en
ausencia de dirección, aparecerá como “x.x.x”).
http://www.zennio.com
Soporte técnico: http://support.zennio.com
10
InZennio Z41
La casilla “Software” aparecerá vacía en ausencia de programa de
aplicación. En general, indicará si el programa se descargó correctamente
(“OK”) o si se produjo algún tipo de error (“ERROR”).
La casilla “Sync” muestra, en porcentaje, el progreso de la sincronización
interna del dispositivo cuando entra en funcionamiento. Al llegar al 100%,
desaparecerá la página de estado y se mostrará la página de Menú.
La casilla “Ethernet” muestra la dirección IP asignada a Z41, siempre que se
haya conectado un cable Ethernet (6) y exista un servidor DHCP en la red.
Por último, la casilla “SW Version” muestra la versión del programa de
aplicación actualmente cargada en el dispositivo.
La página de estado también se volverá a mostrar durante los fallos de tensión de bus
durante los cuales no se interrumpa la tensión externa (12-24-29v).
Nota: aunque el dispositivo no entrará en funcionamiento en ausencia de la
alimentación externa, para efectuar descargas desde ETS (programa de aplicación,
direcciones, etc.) es suficiente con disponer de tensión de bus.
Mediante una pulsación corta en el botón de programación (2), el dispositivo entra
en modo programación. El LED de programación (3) se iluminará entonces en rojo de
forma fija. Por el contrario, si este botón se mantiene pulsado en el momento en que
se aplica la tensión de bus, el dispositivo entrará en modo seguro. En tal caso, el LED
de programación reaccionará parpadeando en rojo.
Los conectores (5) y (6) están destinados a la actualización del firmware (ver sección
1.3.1) y eventualmente a funciones avanzadas, como el acceso remoto al dispositivo.
Para información más detallada sobre las características técnicas de InZennio Z41, así
como información de seguridad y relativa a la instalación del dispositivo, por favor,
consúltese la hoja técnica incluida en el embalaje original y disponible también en
www.zennio.com.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
11
InZennio Z41
1.3.1 ACTUALIZACIÓN DEL FIRMWARE
El dispositivo Z41 dispone de dos microcontroladores diferenciados. Uno de ellos se
centra en las comunicaciones con el bus KNX y en la ejecución del programa de
aplicación propiamente dicho, mientras que el otro se destina a la ejecución del
firmware que implementa el sistema operativo y la gestión de los periféricos.
Así pues, la eventual actualización de Z41 podrá consistir en dos fases:
Descarga del nuevo programa de aplicación (desde ETS),
Descarga del nuevo firmware.
Para la segunda de ellas se dispone de dos métodos alternativos: la conexión,
mediante el adaptador correspondiente, de un dispositivo de memoria flash al conector
USB (ver 5 en Figura 1) o la conexión de un cable de red Ethernet (ver 6 en Figura 1).
Para más detalles sobre el proceso de actualización del firmware, consúltese el
documento específico “Z41 – Actualización del firmware por USB y Ethernet”,
disponible en www.zennio.com.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
12
InZennio Z41
2 CONFIGURACIÓN
2.1 PÁGINA DE MENÚ
La interfaz de usuario de la pantalla táctil InZennio Z41 se organiza en páginas
sucesivas (hasta un máximo de ocho), a cada una de las cuales puede accederse
desde la página de Menú, que (salvo que se parametrice lo contrario) se muestra
automáticamente al encender el dispositivo.
Figura 3 Página de menú (ejemplo)
Como puede verse en la Figura 3, los iconos de acceso a esas ocho páginas podrán
mostrar, en ocasiones, iconos más pequeños superpuestos, del tipo “exclamación” o
“candado”. La exclamación aparecerá siempre que, en el interior de esa página, exista
alguna alarma activa (ver epígrafe g) en la sección 3.4.2.5). Por su parte, el candado
reflejará que el acceso a la página está protegido por contraseña (ver sección 3.2.2).
Por otro lado, de esas ocho páginas posibles, seis son de propósito general y
quedan enteramente a disposición del integrador, que podrá incluir en cada una de
ellas hasta ocho controles/indicadores con diferente funcionalidad, siendo incluso
posible, a diferencia de en versiones antiguas del programa de aplicación, combinar
controles de alarma, clima y de cualquier otro tipo dentro de la misma página. Las dos
páginas restantes (Perfil y Configuración) son de propósito específico y se destinan a
la personalización del dispositivo por parte del usuario final.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
13
InZennio Z41
La interfaz de usuario mostrará en todo momento una barra superior con el nombre de
la página actual –aparte de la hora y la temperatura actuales– y un botón inferior que
permite regresar a la página de Menú:
Figura 4 Botón de Menú
2.2 PÁGINAS DE PROPÓSITO GENERAL
El integrador podrá disponer de hasta seis páginas de propósito general, en el interior
de las cuales podrán coexistir hasta ocho controles o indicadores de diferente
tipología, sin limitación alguna a la hora de combinarlos. Los controles que hayan sido
parametrizados se mostrarán en el interior de la página como casillas dispuestas
ordenadamente, según se parametrice para cada página. Para más detalles sobre la
ordenación de las casillas, consultar la sección 2.6.
Los controles parametrizables en las páginas de propósito general y su
comportamiento se describirán detalladamente en la sección 3.
2.3 PÁGINA DE PERFIL
La página de Perfil permite al usuario final del dispositivo efectuar ciertos ajustes
visuales y sonoros sobre la interfaz:
Figura 5 Página de Perfil
Los controles que pueden habilitarse para la página de Perfil son:
http://www.zennio.com
Soporte técnico: http://support.zennio.com
14
InZennio Z41
Contraste.
Brillo.
Tema: combinación de colores deseada, de entre las ocho que se ofrecen:
Figura 6 Temas
Melodía: tono deseado (de entre tres posibilidades) para las señales
acústicas emitidas durante las pulsaciones o como confirmación de acciones.
Una cuarta posibilidad permite silenciar las señales acústicas relativas a las
pulsaciones (no así las de alarma).
http://www.zennio.com
Soporte técnico: http://support.zennio.com
15
InZennio Z41
Nótese que los rótulos de los controles de la página de Perfil, así como el título de la
propia página, son personalizables desde ETS. Asimismo, puede parametrizarse si
alguno de los controles descritos debe permanecer oculto. Estos detalles se explicarán
en la sección 3, junto con todo el proceso de parametrización.
2.4 PÁGINA DE CONFIGURACIÓN
La página de Configuración permite al usuario final conocer o ajustar ciertos detalles
técnicos sobre el dispositivo.
Figura 7 Página de Configuración
Los controles/indicadores que pueden habilitarse para la página de Configuración son:
Fecha / hora: si bien el dispositivo dispone de sendos objetos de
comunicación (ver sección 3.1) que pueden utilizarse para recibir la puesta
en hora desde relojes externos, también puede efectuarse este ajuste (si así
se ha establecido por parámetro) directamente desde la interfaz de usuario.
Así pues, al pulsar sobre este botón, aparecerán varios controles destinados
a ajustar la hora (0-23), los minutos, el día, el mes y el año actuales.
Figura 8 Puesta en hora
http://www.zennio.com
Soporte técnico: http://support.zennio.com
16
InZennio Z41
En todo caso, Z41 incorpora un reloj interno alimentado por medio de una
pila (ver sección 1.3), por lo que la hora no se pierde tras descarga o reinicio.
Botón de programación: control/indicador que muestra el estado del LED
de programación del dispositivo. Además, permite entrar en el modo de
programación y salir de él de forma equivalente a cuando se hace mediante
el botón de programación del dispositivo (ver sección 1.3). Puede ser de
utilidad cuando la parte trasera de Z41 no resulte accesible.
Reinicio: una pulsación de varios segundos en este botón reinicia el
dispositivo y lo devuelve al estado que se haya establecido por parámetro:
 Reinicio de dispositivo de ETS: equivalente a un reinicio desde ETS,
con la consiguiente puesta a cero de objetos, alarmas, temporizadores,
etc.
 Reinicio de Z41: reinicio normal del dispositivo, sin pérdida de datos.
 Reinicio de dispositivo de ETS + Reinicio de Z41: combinación de ambos.
Nota: en ningún caso se restituyen los registros históricos de alarmas,
consumos u otros datos acumulados (esto sólo ocurre tras una descarga del
firmware; ver sección 1.3.1). No obstante, el reinicio desde ETS sí restituye
los ajustes que el usuario final haya efectuado desde las páginas de Perfil y
Configuración (salvo la fecha / hora, al estar controlada por un reloj interno).
Registro de alarmas: registro donde se irán incorporando, en forma de
historial cronológico, las notificaciones de las alarmas que se vayan
disparando. Este registro centralizado puede ser de particular utilidad cuando
se desea consultar el estado de diversos controles de alarma y éstos se
encuentran distribuidos en diferentes páginas.
De esta forma, el registro de alarmas mostrará un listado en orden
cronológico inverso en el que, para cada alarma, quedarán reflejados el
nombre, la hora y la fecha de disparo. Además, se mostrará el estado de
cada una, que será uno de los siguientes:

Texto “ON”: la alarma sigue activa, o bien no ha sido confirmada por
el usuario.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
17
InZennio Z41

Texto “OK”: el usuario ha confirmado la alarma, pero el objeto
correspondiente aún se encuentra en el estado de alarma.

Texto “OFF”: el usuario ha confirmado la alarma y, además, el objeto
correspondiente ya ha adoptado el estado de no alarma.
Figura 9. Registro de alarmas
Para más información sobre las alarmas, ver epígrafe g) en la sección
3.4.2.5.
Dirección IP: en caso de que el dispositivo esté conectado a una red IP
mediante el correspondiente cable Ethernet (ver sección 1.3) y de que se le
haya asignado una dirección IP, ésta se mostrará en este campo.
Versión: indicador en el que se muestra, en primer lugar, la versión del
firmware instalada en el dispositivo (ver sección 1.3.1) y, a su derecha, la del
programa de aplicación descargado.
Calibración de la sonda de temperatura: control destinado a establecer
una corrección sobre los valores arrojados por la sonda de temperatura
interna. De esta forma, si se detecta que, a causa de factores externos, el
valor de la medida es ligeramente inferior o superior al real, podrá
establecerse desde aquí un ajuste de entre -5,0ºC y +5,0ºC, en pasos de
0,1ºC. Asimismo, por parámetro, podrá prefijarse el valor inicial de la
corrección a efectuar.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
18
InZennio Z41
Nota: cualquier cambio en el valor de la calibración de la sonda interna se
aplicará a partir de la siguiente medida. Por ese motivo en ocasiones no se
ve reflejado inmediatamente.
Emparejamiento de dispositivos: botón para acceder a la función de
emparejamiento, que deberá ejecutarse inicialmente con cada dispositivo
Z41 que se desee registrar en alguna aplicación de control remoto vía IP.
Para más detalles, consultar el ANEXO I. Control remoto de Z41 vía IP.
Los rótulos de los controles de la página de Configuración, así como el título de la
propia página, son personalizables desde ETS. Asimismo, puede parametrizarse si
alguno de los controles descritos debe permanecer oculto. Estos detalles se
explicarán, al igual que todo el resto del proceso de parametrización, en la sección 3.
2.5 RETROILUMINACIÓN
Para evitar consumos innecesarios durante los tiempos de inactividad, por defecto Z41
atenúa automáticamente la retroiluminación de la pantalla una vez transcurridos dos
minutos en que no haya tenido lugar ninguna intervención del usuario. A partir de ahí,
si transcurren otros tres minutos más sin ninguna interacción con el usuario (es decir,
tras
cinco minutos de inactividad en total),
la retroiluminación se apaga
completamente. Una vez en el estado de retroiluminación atenuada o apagada,
cualquier pulsación sobre la pantalla provocará que se reactive el nivel normal.
Esta temporización no es aplicable mientras haya una ventana emergente abierta o si
se ha parametrizado un comportamiento diferente (ver sección 3.2.1).
2.6 ORDENACIÓN DE LAS CASILLAS
Cada una de las páginas de Z41 –incluidas Menú, Perfil y Configuración– puede
configurarse de modo que las casillas visibles en su interior se dispongan según una
ordenación estática o automática.
Ordenación estática en forma de rejilla: aparecerán las ocho casillas de la
página, quedando vacías aquéllas para las que no se haya parametrizado
ninguna funcionalidad.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
19
InZennio Z41
Figura 10 Ordenación estática
Ordenación automática: las casillas se ordenarán de forma dinámica, de
modo que se ajusten al espacio disponible. El aspecto final de esa
ordenación dependerá por tanto del número de casillas a las que se les haya
asignado alguna funcionalidad.
Figura 11 Ordenación dinámica según el número de casillas habilitadas
http://www.zennio.com
Soporte técnico: http://support.zennio.com
20
InZennio Z41
3 PARAMETRIZACIÓN ETS
Para iniciar la parametrización de InZennio Z41 es necesario, una vez abierto el
programa ETS, importar la base de datos del producto (programa de aplicación Z41).
A continuación se añade el aparato al proyecto correspondiente y con el botón
secundario del ratón sobre el nombre del aparato, se selecciona “Editar parámetros”
para comenzar con su configuración.
En los siguientes apartados se explica detalladamente la parametrización en ETS de
las distintas funcionalidades del dispositivo.
Nota: el número de caracteres permitido por los parámetros de texto (títulos, etc.)
puede variar en función de si se emplean caracteres especiales (símbolos, eñes...)
codificados con más de un byte. ETS no ajusta dinámicamente el ancho de estos
parámetros, por lo que a posteriori podrá advertir de que se ha superado el ancho
permitido incluso aunque en el cuadro de texto quedasen espacios libres.
Importante: cuando se actualice el dispositivo desde ETS a una nueva versión del
programa de aplicación, deberá igualmente actualizarse, en caso de existir una versión
más reciente, el firmware del microcontrolador secundario, responsable del sistema
operativo (ver sección 1.3.1). Si las versiones instaladas del programa de aplicación y
del firmware no son compatibles, el dispositivo podría no funcionar correctamente, y la
casilla Software de la página de Estado podría mostrar el rótulo “Error”.
3.1 CONFIGURACIÓN POR DEFECTO
Esta sección muestra la configuración del dispositivo en el estado inicial por defecto.
Figura 12 Topología por defecto
Los objetos generales que inicialmente están habilitados son:
[General] Hora: objeto de 3 bytes que permite la puesta en hora del reloj
interno del dispositivo, por ejemplo enlazándolo a un reloj KNX. Asimismo, el
http://www.zennio.com
Soporte técnico: http://support.zennio.com
21
InZennio Z41
objeto puede leerse para conocer la hora actual del dispositivo, y además se
envía automáticamente tras un cambio de hora desde la propia pantalla.
Nota: a pesar de que el DPT de este objeto contempla un campo para
establecer el día de la semana, Z41 lo calcula internamente a partir de la
fecha, por lo que ignora ese campo.
[General] Fecha: objeto de 3 bytes que permite fijar la fecha del reloj interno
del dispositivo, por ejemplo, enlazándolo a un reloj KNX. Igualmente, el
objeto puede leerse para conocer la fecha actual del dispositivo, y además se
envía automáticamente tras un cambio de fecha desde la propia pantalla.
[General] Escenas: enviar: objeto de 1 byte a través del cual se enviarán al
bus las órdenes de ejecución o grabación de escenas (escenas 1 a 64,
conforme al estándar KNX) en el caso de parametrizarse alguna casilla como
control de escenas o como temporizador.
[General] Temperatura interna: objeto de 2 bytes a través del cual se
enviará al bus, de forma periódica o conforme a la parametrización, el valor
de la medida actual del sensor interno de temperatura (ver sección 3.2.4).
[General] Iluminación: objeto de 1 bit que permite, al recibir un “1” desde el
bus, encender –al nivel máximo–la retroiluminación de la pantalla, mientras
que la recepción del valor “0” no tiene efecto. Este encendido tendrá una
duración determinada, conforme a lo explicado en la sección 2.5.
[General] Bloqueo del touch: objeto de 1 bit que permite, al recibirse el
valor “1” a través del bus, el bloqueo del panel táctil, de tal modo que
cualquier pulsación que tenga lugar desde ese momento será ignorada por el
dispositivo. El bloqueo del panel táctil quedará interrumpido al recibirse el
valor “0” a través de este objeto. Ver sección 3.2.3.
Al acceder por primera vez a la edición de parámetros del dispositivo, se mostrará una
pantalla similar a la Figura 13.
Figura 13 Pantalla de parametrización por defecto
http://www.zennio.com
Soporte técnico: http://support.zennio.com
22
InZennio Z41
Tal como muestra la Figura 13, la ventana de parametrización se divide inicialmente
en cuatro pestañas principales:
Configuración principal, que se divide en otras tantas pestañas:
 General,
 Seguridad,
 Bloqueo del touch,
 Sensor de temperatura interno,
 Ethernet,
 Objetos de monitor de energía,
 Objetos de canal blanco.
 Actualización de firmware.
Menú, que por defecto contiene inicialmente otra pantalla:
 Configuración, desde donde puede habilitarse y configurarse cada una
de las seis páginas de controles de propósito general del dispositivo
(ver sección 2.2).
Página de Perfil, que a su vez contiene otra pantalla:
 Configuración, que permite habilitar y configurar la página de Perfil (ver
sección 2.3).
Página de Configuración, que a su vez contiene otra pestaña:
 Configuración, que permite habilitar y configurar la página de
Configuración (ver sección 2.4).
Las próximas secciones detallan el proceso de parametrización de cada una de estas
pestañas, incluidas las ventanas inicialmente ocultas que irán mostrándose en función
de las opciones elegidas.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
23
InZennio Z41
3.2 CONFIGURACIÓN PRINCIPAL
Esta pestaña se subdivide en varias ventanas más, que contienen diferentes
parámetros generales y relativos a funciones varias del dispositivo, no específicos por
tanto de cada una de las páginas de controles.
3.2.1 GENERAL
Figura 14 General (Configuración principal)
La ventana General contiene los siguientes parámetros:
Fuente de alimentación: permite especificar el voltaje concreto de la fuente
de alimentación externa conectada a Z41. Los valores disponibles son 12
(opción por defecto), 24 y 29 voltios. La elección de un valor u otro
únicamente influye en el ajuste interno que el dispositivo hace sobre la
temperatura medida por el sensor interno.
Tema por defecto (tras programación): permite preseleccionar una de las
ocho combinaciones de colores permitidas por la interfaz del dispositivo, de
http://www.zennio.com
Soporte técnico: http://support.zennio.com
24
InZennio Z41
modo que se active tras la descarga de parámetros. El usuario del dispositivo
podrá posteriormente seleccionar otro esquema de colores desde la página
de Perfil (ver sección 2.3), salvo que se inhabilite esa opción por parámetro.
Iluminación de la pantalla: permite definir si durante la inactividad la
retroiluminación se regirá por lo explicado en 2.5 (Apagar la pantalla), o si por
el contrario se desea que nunca se apague completamente (Atenuar la
pantalla) o que ni siquiera se atenúe (Siempre con iluminación máxima).
Nota: se recomienda mantener el comportamiento por defecto. Una
iluminación permanente podría afectar a la vida útil del dispositivo, por lo que
tal opción conviene utilizarse únicamente en situaciones especiales.
Mostrar hora: indica si se desea que la hora actual del reloj interno del
dispositivo se muestre en la esquina superior izquierda de cada una de las
páginas. Por defecto es “Sí”.
Mostrar temperatura: indica si se desea que se muestre la temperatura
actual en la esquina superior derecha de cada una de las páginas, en cuyo
caso deberá escogerse el origen de la medida: “Sonda de temperatura
interna” o “Valor externo”. En el caso de seleccionarse éste último, se
habilitará un nuevo objeto de comunicación denominado [General]
Temperatura externa, que podrá enlazarse con cualquier otro objeto que
envíe valores de temperatura.
Envío periódico de fecha y hora: en caso de estar activo (valor distinto de
cero), cada vez que se reinicie el dispositivo se producirá un envío al bus de
los objetos de fecha y hora (“[General] Fecha” y “[General] Hora”) y
nuevamente cada vez que se cumpla el periodo definido. Un cambio de hora,
ya sea a través de un objeto de comunicación o mediante la ventana de
configuración de fecha y hora, no reiniciará el periodo de reenvío. Rango: [0
a 65535] x 1 min. El valor por defecto será 10 minutos.
Nota: se recomienda que en la instalación exista sólo un reloj maestro, a fin
de prevenir desfases. La existencia de varios dispositivos sobrescribiéndose
unos a otros la hora de forma periódica puede terminar induciendo retardos.
Termostato
1:
casilla
(deseleccionada
por
defecto)
que
permite
mostrar/ocultar la ventana adicional Termostato 1. Ver sección 3.7.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
25
InZennio Z41
Termostato 2: ídem, para la ventana Termostato 2. Ver sección 3.7.
Iniciales de los días de la semana: campo que permite personalizar el
rótulo con que se representará a cada día de la semana en las páginas de
configuración de los temporizadores semanales (ver epígrafe e) en la sección
3.4.2.5). Se deberá introducir una cadena de siete caracteres (letras y/o
números), de modo que cada uno de ellos represente a un día de la semana.
El valor por defecto es “MTWTFSS”, según las iniciales en inglés.
Etiqueta para “Tiempo ON”: campo que permite personalizar el rótulo que,
en las páginas de configuración de los temporizadores semanales (ver
epígrafe e) en la sección 3.4.2.5), aparecerá junto a la casilla de habilitación
del envío de la orden de encendido. El valor por defecto es “Time ON”.
Etiqueta para “Tiempo OFF”: campo que permite personalizar el rótulo que,
en las páginas de configuración de los temporizadores semanales (ver
epígrafe e) en la sección 3.4.2.5), aparecerá junto a la casilla de habilitación
del envío de la orden de apagado. El valor por defecto es “Time OFF”.
Etiqueta para “Escena”: campo que permite personalizar el rótulo que, en
las páginas de configuración de los temporizadores semanales (ver epígrafe
e) en la sección 3.4.2.5), aparecerá junto a la casilla de habilitación del envío
de escenas. El valor por defecto es “Scene”.
3.2.2 SEGURIDAD
Figura 15 Seguridad (Configuración principal)
http://www.zennio.com
Soporte técnico: http://support.zennio.com
26
InZennio Z41
Esta pantalla permite seleccionar cuántos niveles de seguridad (uno o dos) estarán
disponibles para la configuración del acceso a las páginas de controles. Es decir, se
podrá configurar hasta dos contraseñas de acceso, de tal manera que el acceso a
cada página de controles podrá estar protegido por una u otra, o bien por ninguna
(cada página podrá configurarse de forma independiente). La Figura 16 muestra el
diálogo de inserción de contraseña que aparece al acceder una página protegida.
Figura 16 Diálogo de inserción de contraseña (en páginas protegidas por contraseña).
En el caso de parametrizar dos niveles, se asumirá que el segundo de ellos engloba
al primero, es decir, en el caso de que el dispositivo solicite al usuario la primera de las
contraseñas para acceder a una cierta página, el usuario podrá igualmente acceder si
teclea la segunda contraseña, si bien no ocurre el caso recíproco. Se supone, por
tanto, que la segunda contraseña se destinará a usuarios con un mayor nivel de
permisos de acceso que la primera.
Los parámetros de la página de Seguridad son:
Figura 17 Dos niveles de seguridad
http://www.zennio.com
Soporte técnico: http://support.zennio.com
27
InZennio Z41
Niveles de seguridad: lista desplegable que permite seleccionar si se
empleará uno (por defecto) o dos niveles de seguridad. En función de eso, el
parámetro inmediatamente inferior (Contraseña) aparecerá duplicado o no.
Nota: independientemente de la opción elegida, tendrá que especificarse,
para cada página de controles, si se desea protegerla mediante contraseña
(y en tal caso, mediante cuál) o no.
Contraseña: parámetro compuesto a su vez por cuatro campos de texto, en
los que se deberá teclear, consecutivamente, los cuatro dígitos (0-9) que
compondrán la contraseña. La contraseña por defecto es “1234”.
En el caso de haber habilitado dos niveles de seguridad, el parámetro
Contraseña se duplicará, de tal modo que el primero de ellos estará referido
a la contraseña del primer nivel, y el segundo a la del segundo nivel. La
contraseña del segundo nivel tiene el valor “5678” por defecto.
Importante: el diálogo de inserción de contraseña dispone de una opción
(botón inferior izquierdo) mediante la cual el usuario del dispositivo podrá
cambiar, en tiempo de ejecución, la contraseña que se parametrizó
originalmente. Al acceder a esta opción de cambio de contraseña, antes de
pedir al usuario que teclee la nueva contraseña, el dispositivo solicitará que
se teclee la contraseña antigua que corresponda según el caso (nivel uno o
nivel dos). En el caso de que solicite la antigua contraseña de nivel uno, será
posible teclear la de nivel dos, pero aun así la nueva contraseña que a
continuación se teclee se almacenará como nueva contraseña del nivel uno.
Etiquetas del teclado de seguridad: parámetro compuesto a su vez de
otros seis, mediante los cuales se puede personalizar los rótulos que el
dispositivo muestra en pantalla (o puede llegar a mostrar) cuando el usuario
interactúa con el diálogo de inserción de contraseñas. Se permite hasta un
máximo de 15 caracteres para cada rótulo.
 Etiqueta para “Contraseña 1”: rótulo mostrado al solicitar al usuario
que teclee la contraseña del primer nivel. Por defecto es “Password 1”.
 Etiqueta para “Contraseña 2”: rótulo mostrado al solicitar al usuario
que teclee la contraseña del segundo nivel. Por defecto es “Password
2”.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
28
InZennio Z41
 Etiqueta para “Error”: rótulo mostrado al usuario cuando la contraseña
tecleada no es correcta. Por defecto es “ERROR”.
 Etiqueta para “Nueva contraseña”: rótulo mostrado al usuario cuando
accede a la opción de cambio de contraseña y se le pide que teclee la
nueva. Por defecto es “New password”.
 Etiqueta para “Repetir contraseña”: rótulo mostrado cuando se pide
teclear otra vez la nueva contraseña. Por defecto es “Repeat
password”.
 Etiqueta para “Actualizada”: rótulo de confirmación que se muestra al
usuario
cuando
el
cambio
de
contraseña
se
ha
registrado
correctamente. Por defecto es “Updated”.
En la página de Menú, los iconos de acceso a las páginas que estén protegidas por
contraseña mostrarán un pequeño candado en la esquina inferior izquierda (ver
sección 2.1).
3.2.3 BLOQUEO DEL TOUCH
Figura 18 Bloqueo del touch (Configuración principal)
Esta pantalla se destina a la configuración del objeto de bloqueo del panel táctil y del
objeto de bienvenida. Así pues, inicialmente se muestran dos únicos parámetros:
Bloqueo del touch: lista desplegable cuyos posibles valores son “0=Touch
habilitado;
1=Touch
deshabilitado”
(valor
por
defecto)
y
“0=Touch
deshabilitado; 1=Touch habilitado”. En función de la opción elegida, podrá
enviarse un valor u otro (“0” ó “1”) al objeto [General] Bloqueo del touch
para bloquear o desbloquear el panel táctil. El comportamiento de este objeto
se describe en el apartado 3.1.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
29
InZennio Z41
Objeto de bienvenida: lista desplegable cuyos valores posibles son
“Deshabilitado” (valor por defecto), “Objeto de 1 bit” y “Escena”.
 Al seleccionar “Deshabilitado”, esta funcionalidad permanecerá inactiva,
es decir, no ocurrirá nada cuando, transcurrido un cierto período de
inactividad, el usuario vuelva a pulsar el panel táctil.
 Cuando se selecciona “Objeto de un bit”, aparece el objeto de
comunicación binario [General] Objeto de bienvenida y se despliegan
los siguientes parámetros nuevos:
•
Valor: valor (“0” ó “1”) que se enviará al bus. Por defecto es “1”.
•
Tiempo para activar el objeto de bienvenida: tiempo de inactividad
(en minutos) que debe transcurrir antes de que una nueva pulsación
sobre el panel táctil desencadene el envío del objeto de bienvenida.
Por defecto es 1 minuto.
Figura 19 Bloqueo del touch (Tiempo para activar el objeto de bienvenida – 1 bit)
 Cuando se selecciona “Escena”, el objeto [General] Escenas: enviar,
habilitado desde un principio, hará las veces de objeto de bienvenida.
Además, se despliegan los siguientes parámetros nuevos:
•
Número de escena: número de la escena (1-64) que se enviará al bus.
Por defecto es “1”.
•
Tiempo para activar el objeto de bienvenida: tiempo de inactividad
(en minutos) que debe transcurrir antes de que una nueva pulsación
sobre el panel táctil desencadene el envío de la escena parametrizada.
Por defecto es 1 minuto.
Figura 20 Bloqueo del touch (Tiempo para activar el objeto de bienvenida – escena)
http://www.zennio.com
Soporte técnico: http://support.zennio.com
30
InZennio Z41
3.2.4 SENSOR DE TEMPERATURA INTERNO
Figura 21 Sensor de temperatura interno (Configuración principal)
Esta pantalla permite configurar el sensor interno de temperatura incluido en el
dispositivo. Para ello se dispone de tres parámetros:
Calibración del sensor: parámetro destinado a establecer una corrección
sobre los valores arrojados por la sonda de temperatura interna. De esta
forma, si se detecta que, a causa de factores externos, el valor de la medida
es ligeramente inferior o superior al real, podrá establecerse desde aquí un
ajuste de entre -5,0ºC y +5,0ºC (por defecto es 0,0ºC), en pasos de 0,1ºC. El
valor inicial aquí parametrizado podrá opcionalmente cambiarse, en tiempo
de ejecución, desde la página de Configuración (ver sección 2.4).
Período de envío: tiempo (en decenas de segundos) del ciclo de envío al
bus de la temperatura medida. Este envío se hará a través del objeto
[General] Temperatura interna (ver sección 3.1), habilitado por defecto. Los
valores permitidos son de 0 a 100 decenas de segundos. Si se introduce el
valor “0” (por defecto), los envíos periódicos al bus quedarán inhabilitados.
Enviar con un cambio de temperatura: parámetro que, tanto si se ha
parametrizado envíos periódicos como si no, permite que tengan lugar
envíos específicos –a través del objeto [General] Temperatura interna–
cuando entre dos medidas consecutivas se detecta un aumento o una
disminución de temperatura igual o mayor que un cierto valor, que deberá
introducirse en este parámetro (en forma de valor absoluto y en términos de
décimas de grado). Para que nunca tengan lugar envíos por cambio de
temperatura, se debe dejar el valor “0” (valor por defecto).
http://www.zennio.com
Soporte técnico: http://support.zennio.com
31
InZennio Z41
3.2.5 ETHERNET
Figura 22 Ethernet (Configuración principal)
La pantalla de Ethernet permite configurar la interfaz de red Ethernet de Z41.
Así, desde esta pantalla de parámetros es posible habilitar específicamente la función
de control remoto (ver ANEXO I. Control remoto de Z41 vía IP), marcando para ello la
casilla Control remoto a través de Internet.
De igual modo, es posible asignar un nombre al dispositivo (Descripción del
dispositivo), de tal manera que pueda identificarse fácilmente en la aplicación de
escritorio “Z41 Update” (destinada a la actualización del firmware del dispositivo a
través de la interfaz Ethernet), en el caso de que ésta detecte varios dispositivos Z41
en la misma red local.
Por su parte, el parámetro Asignación de dirección IP está reservado para usos
futuros, pues por el momento Z41 sólo permite la asignación automática de la
dirección IP mediante el protocolo DHCP.
La interfaz Ethernet de Z41 está asimismo destinada a la actualización del firmware
del dispositivo (ver sección 1.3.1) a través de una red local, como alternativa a la
actualización a través del puerto USB. No obstante, las opciones relativas a la
actualización del firmware (tanto por USB como por Ethernet) se recogen en la
pestaña específica Actualización de firmware (ver sección 3.2.8).
http://www.zennio.com
Soporte técnico: http://support.zennio.com
32
InZennio Z41
3.2.6 OBJETOS DE MONITOR DE CONSUMO
Figura 23 Objetos de monitor de consumo (Configuración principal)
Esta pantalla muestra seis casillas, destinada cada una de las cuales a habilitar o
inhabilitar un “canal” de comunicación que podrá utilizarse para recibir desde el bus
datos relativos a mediciones de consumo.
Se puede configurar cada canal para supervisar consumos de energía o de agua/gas.
Cada canal habilitado lleva asociados cuatro objetos de comunicación:
[Consumo x] Potencia / Caudal: objeto de 2 bytes que podrá enlazarse a
objetos externos que envíen medidas de potencia o de caudal de agua/gas,
según el tipo de consumo elegido.
[Consumo x] Energía / Volumen: objeto de 4 bytes que podrá enlazarse a
objetos externos que envíen valores de consumo energético o de volumen de
agua/gas, según el tipo de consumo elegido.
[Consumo x] CO2: objeto de 2 bytes que podrá enlazarse a objetos
externos que envíen medidas de volumen de CO2.
[Consumo x] Coste: objeto de 2 bytes que podrá enlazarse a objetos
externos que envíen la medida del coste del consumo, en términos de
moneda local y en coma flotante.
Así pues, al habilitar cualquiera de los seis canales, se mostrarán los cuatro objetos de
comunicación relativos a ese canal.
Para más información sobre la utilización de estos objetos y sobre los controles de
consumo energético de Z41, consúltese el epígrafe c) de la sección 3.4.2.5.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
33
InZennio Z41
3.2.7 OBJETOS DE CANAL BLANCO
Figura 24 Objetos de canal blanco (Configuración principal)
Esta pantalla contiene cuatro casillas que permiten habilitar e inhabilitar, de forma
independiente, hasta cuatro objetos de comunicación de 1 byte denominados [RGBW]
Canal blanco x, a través de los cuales se enviarán las órdenes de regulación
(expresadas como porcentajes) al canal blanco de uno o más reguladores de
iluminación de tipo RGBW.
Para más información sobre estos objetos y sobre los controles de iluminación por
canales incluidos en Z41, consúltese el epígrafe b) de la sección 3.4.2.5.
3.2.8 ACTUALIZACIÓN DE FIRMWARE
Figura 25 Actualización de firmware
Esta pestaña permite habilitar o inhabilitar, independientemente, la actualización del
firmware del dispositivo (ver la sección 1.3.1) vía Ethernet y vía USB. Los dos únicos
parámetros son:
Actualización a través de USB: “habilitado” (opción por defecto) o
“deshabilitado”.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
34
InZennio Z41
Actualización a través de red: “habilitado” (opción por defecto),
“deshabilitado” o “habilitado (protegido por contraseña)”. Esta última opción
permite condicionar la actualización por Ethernet a una contraseña
compuesta por cuatro cifras numéricas, que será solicitada por la
herramienta de actualización en el momento de iniciar una descarga.
Figura 26 Actualización protegida por contraseña
Nota: se recomienda la lectura del manual específico de actualización del
firmware, disponible en la página web de Zennio, para conocer las
consideraciones particulares que afectan a la protección por contraseña.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
35
InZennio Z41
3.3 MENÚ
La pestaña Menú contiene a su vez una única pantalla, Configuración.
3.3.1 CONFIGURACIÓN
Figura 27 Configuración (Menú)
La pantalla de Configuración, dentro de Menú, permite definir tanto la configuración de
la página de Menú como una serie de opciones genéricas referentes a las páginas de
controles habilitadas, a las que desde ésta se podrá acceder.
Los parámetros que contiene son:
Título: campo de texto que define el título que aparecerá en la barra superior
de la página de Menú.
Ordenación automática de página: lista desplegable que permite elegir si la
ordenación de las casillas disponibles en la página de Menú deberá ajustarse
de manera automática (opción “Sí”), es decir, de forma dinámica según el
número de casillas configuradas, o bien permanecer estática (opción “No”)
en forma de rejilla de 2x4. Ver sección 2.6.
Página por defecto: lista desplegable que permite seleccionar la página
(Menú, o cualquiera de las páginas de propósito general) que funcionará
como página predeterminada. Ésta será la página que se muestre tras un
minuto de inactividad, asumiendo que tal página haya sido habilitada y no
esté protegida con contraseña.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
36
InZennio Z41
Además, se incluye en esta pantalla una casilla para cada página de propósito general
(páginas 1 a 6), más otras dos para las páginas de Perfil y Configuración. Cada una de
ellas permitirá activar o desactivar la página correspondiente en el dispositivo, y
además desplegará las correspondientes pestañas en ETS. Las próximas secciones
de este manual están dedicadas a estas pestañas opcionales.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
37
InZennio Z41
3.4 PÁGINA n
Cuando en la pantalla Configuración dentro de la pestaña Menú se habilita la casilla
correspondiente a alguna de las seis páginas de propósito general, se desplegará una
nueva pestaña llamada Página n, en donde n es el número de la página habilitada.
Dentro de esta pestaña se dispone inicialmente de una pantalla llamada
Configuración, desde la cual podrá habilitarse o inhabilitarse cada una de las casillas
de la página, en función de lo cual podrán desplegarse nuevas pantallas.
Nota: las imágenes de esta sección muestran los parámetros de una determinada
página (por ejemplo, la página 1) o una determinada casilla (por ejemplo, la casilla 1).
En el caso de las demás páginas o casillas, la parametrización es totalmente análoga.
3.4.1 CONFIGURACIÓN
Figura 28 Configuración (Página n)
Esta pantalla contiene los siguientes parámetros:
Título: campo de texto que define el título que aparecerá en la barra superior
de la página.
Ordenación automática de página: lista desplegable que permite elegir si la
ordenación de las casillas disponibles en la página deberá ajustarse de
manera automática (opción “Sí”), es decir, de forma dinámica según el
http://www.zennio.com
Soporte técnico: http://support.zennio.com
38
InZennio Z41
número de casillas configuradas, o bien permanecer estática (opción “No”)
en forma de rejilla de 2x4. Ver sección 2.6.
Icono: selecciona el icono que representará a la página dentro de la página
de Menú.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el
documento “Lista de iconos Z41”, disponible en www.zennio.com.
Protegido: lista desplegable que permite especificar si el acceso a la página
estará protegido por contraseña o no. En función de si se ha parametrizado
un nivel de seguridad o dos (ver sección 3.2.2), esta lista mostrará los
siguientes valores:
Un nivel:
 No: la página no estará protegida por contraseña. Cualquier usuario
podrá acceder a ella.
 Sí: la página estará protegida por contraseña. El usuario deberá
teclearla para poder acceder a ella.
Dos niveles:
 No: la página no estará protegida por contraseña. Cualquier usuario
podrá acceder a ella.
 Nivel 1: la página tendrá el primer nivel de protección. Para acceder a
ella, el usuario deberá teclear la contraseña de nivel uno o la de nivel
dos.
 Nivel 2: la página tendrá el segundo nivel de protección. Para acceder a
ella, el usuario deberá teclear la contraseña de nivel dos.
Finalmente, se incluyen ocho casillas de verificación mediante las cuales se podrá
activar o desactivar cada una de las ocho casillas de la página. Al activar una casilla,
se desplegará una nueva pantalla de parámetros (Casilla i) dentro de la pestaña
Página n. La próxima sección está dedicada a la parametrización de las casillas.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
39
InZennio Z41
3.4.2 CASILLA i
Figura 29 Casilla i (Página n)
Los parámetros incluidos en esta página son:
Etiqueta: rótulo que identificará a la casilla.
Visualización: formato de la casilla, que podrá ser: Indicador (valor por
defecto; la casilla funcionará sencillamente como un indicador de estado),
Control de 1 botón (la casilla dispondrá de un control de un botón), Control
de dos botones (la casilla, además de funcionar como indicador de estado,
dispondrá de un control de dos botones), Control de clima (la casilla
funcionará como indicador y control de la climatización) u Otro (la casilla
tendrá algún otro tipo de funcionalidad).
Dependiendo de la opción seleccionada en Visualización, los parámetros inferiores
cambiarán. Así pues, las siguientes secciones explican los parámetros configurables
en función del tipo de visualización seleccionada.
3.4.2.1
INDICADOR
Figura 30 Indicador (casilla)
Tras asignar a la casilla el tipo “Indicador”, se deberá seleccionar a través del
parámetro Función la función específica que desempeñará la casilla. Las funciones
posibles (y los parámetros asociados a cada una) son:
a) Indicador binario (icono)
La casilla funcionará como un indicador binario de estado. Cada uno de los dos
estados se reflejará en el dispositivo con un icono diferente. Cuando se asigna
http://www.zennio.com
Soporte técnico: http://support.zennio.com
40
InZennio Z41
esta función a la casilla, se desplegará el objeto de comunicación [Pn][Bi]
Indicador binario así como sendos parámetros para seleccionar los iconos
que deben mostrarse según el objeto adquiera el valor 0 (Icono Off) o adquiera
el valor 1 (Icono On).
Figura 31 Indicador binario (icono)
Así pues, cuando el dispositivo reciba el valor “0” ó el valor “1” a través del
objeto mencionado, la casilla adquirirá un icono u otro.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
b) Indicador binario (texto)
La casilla funcionará como un indicador binario de estado. Cada uno de los dos
estados se reflejará en el dispositivo con un texto diferente. Cuando se asigna
esta función a la casilla, se desplegará el objeto de comunicación [Pn][Bi]
Indicador binario así como sendos parámetros donde deberán introducirse los
textos a mostrar cuando el objeto mencionado adquiera el valor “0” (Texto Off)
y cuando adquiera el valor “1” (Texto On).
Así pues, cuando el dispositivo reciba el valor 0 ó el valor 1 a través del objeto
mencionado, la casilla mostrará un texto u otro.
Figura 32 Indicador binario (texto)
c) Indicador enumerado (icono)
La casilla funcionará de forma análoga al caso Indicador binario (icono), con la
particularidad de que los estados distinguidos podrán ser entre uno y seis
(configurable mediante el parámetro # Enumerados) en lugar de sólo dos, y
http://www.zennio.com
Soporte técnico: http://support.zennio.com
41
InZennio Z41
podrán además estar condicionados por la recepción de cualquier valor entre 0
y 255, en lugar de por 0 y 1.
Si se asigna esta función a la casilla, se desplegará el objeto de comunicación
[Pn][Bi] Indicador enumerado, de 1 byte, y una pareja de parámetros (Valor
e Icono) para cada uno de los estados a diferenciar, a fin de poder relacionar
cada icono que mostrará la casilla con el correspondiente valor del objeto.
Figura 33 Indicador enumerado (icono)
Ejemplo: se parametriza de la siguiente forma un indicador enumerado de
tres estados (valor “3” en el parámetro “# Enumerados”):
Value 1 = “1”
Icon 1 = “One”
Value 2 = “3”
Icon 2 = “Two”
Value 3 = “5”
Icon 3 = “Three”
Cuando el objeto de comunicación [Pn][Bi] Indicador enumerado reciba el
valor 1, la casilla mostrará el icono “Uno”. Cuando reciba el valor “3”, se
mostrará el icono “Dos”. Y cuando reciba el valor “5”, se mostrará el icono
“Tres”. En caso de recibir cualquier otro valor, no se mostrará ningún icono.
d) Indicador enumerado (texto)
La casilla funcionará de forma análoga al caso Indicador binario (texto), con la
particularidad de que los estados permitidos podrán ser entre uno y seis
(configurable mediante el parámetro # Enumerados) en lugar de sólo dos, que
podrán además estar condicionados por cualquier valor entre 0 y 255, en lugar
de por 0 y 1. Si se asigna esta función a la casilla, se desplegará el objeto de
comunicación [Pn][Bi] Indicador enumerado, de 1 byte, y una pareja de
parámetros (Valor y Texto) para cada uno de los estados a diferenciar. En
http://www.zennio.com
Soporte técnico: http://support.zennio.com
42
InZennio Z41
particular, Texto especificará el texto que la casilla mostrará cuando por el bus
se reciba el valor especificado en Valor.
Figura 34 Indicador enumerado (texto)
e) Indicadores numéricos
Figura 35 Indicador de 1 byte (entero sin signo)
En todos los casos, la casilla funcionará como un indicador numérico que
reflejará en todo momento el valor del objeto de comunicación habilitado
específicamente en el momento en que se asigna esa función a la casilla.
El resto de funciones de tipo indicador posibles se reflejan en la Tabla 2.
Función
Rango
Objeto asociado a la casilla
1 byte (entero sin signo)
0– 255
[Pn][Bi] Indicador de 1 byte entero sin signo
1 byte (entero con signo)
-128 – 127
[Pn][Bi] Indicador de 1 byte entero con signo
Indicador de porcentaje
0% – 100%
[Pn][Bi] Indicador de porcentaje
2 bytes (entero sin signo)
0 – 65535
[Pn][Bi] Indicador de 2 bytes entero sin signo
2 bytes (entero con signo)
-32768 – 32767
[Pn][Bi] Indicador de 2 bytes entero con signo
2 bytes (coma flotante)
-671088,64 – 670760,96
[Pn][Bi] Indicador de 2 bytes coma flotante
Tabla 2 Indicadores numéricos
El rango de valores permitido y el nombre del objeto cuyo valor se refleja en
cada caso quedan igualmente recogidos en la tabla.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
43
InZennio Z41
En el caso de 2 bytes coma flotante, el integrador dispone de un campo de
texto (Unidad coma flotante) vacío por defecto, mediante el cual especificar la
unidad de medida (hasta 6 caracteres) del valor mostrado, por ejemplo, “ºC”.
Además, en este caso particular, Z41 ajustará dinámicamente el número de
dígitos decimales mostrados en función del orden de magnitud del valor actual:
dos dígitos para valores mayores que 0 pero menores que 0,1; un dígito para
valores entre 0,1 y 100; y ningún dígito decimal en el resto de casos (para
valores negativos, el comportamiento es análogo).
Todos estos tipos de indicador numérico llevan igualmente asociado el
parámetro ¿Guardar log? En el caso de seleccionar la opción “Sí”, los valores
que el indicador vaya adquiriendo a lo largo del tiempo quedarán almacenados
en un registro interno de Z41, a fin de ofrecer al usuario final una
representación visual de la evolución histórica de ese valor. Así, las casillas de
tipo indicador para las que el registro de históricos haya sido habilitado
mostrarán un pequeño icono superpuesto en la esquina superior izquierda.
Figura 36 Indicador con log de datos
Cuando una casilla muestre este icono, el usuario podrá pulsar sobre ella, con
lo que aparecerá una ventana emergente de aspecto similar al de la Figura 37.
Figura 37 Representación del log de datos
Esta ventana contiene una gráfica (cuyo eje vertical se gradúa dinámicamente
en función de los datos a representar) que muestra la evolución cronológica del
valor del indicador, con mayor o menor detalle (horario, semanal, por días del
http://www.zennio.com
Soporte técnico: http://support.zennio.com
44
InZennio Z41
mes o por meses; ver Figura 38) en función del nivel de acercamiento o
alejamiento que el usuario establezca mediante el control de lupa disponible en
la ventana. En el caso de la evolución por días o por meses, la gráfica mostrará
tanto los valores medios de cada unidad de tiempo (día o mes) como los
valores máximo y mínimo.
Por último, el usuario dispone de un botón de puesta a cero (esquina inferior
derecha) que permite el borrado de los datos almacenados previamente en el
registro, para lo cual será necesaria una pulsación larga.
Figura 38 Diferentes niveles de detalle (log de datos)
3.4.2.2 CONTROL DE 1 BOTÓN
Los controles de un botón contienen un botón en la parte central y el título de la casilla.
Figura 39 Control de 1 botón (casilla)
Se dispone de un parámetro (Función) donde se seleccionará la función específica
que desempeñará la casilla. Los valores posibles y los parámetros asociados son:
a) Control binario
El botón central de la casilla reaccionará a las pulsaciones con el envío de un
valor binario al bus a través del objeto [Pn][Bi] Control binario, que aparece
al asignar esta función a la casilla.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
45
InZennio Z41
Figura 40 Control binario
Se muestra además el parámetro Acción, que permite especificar qué valor se
enviará al bus a través del objeto mencionado y exactamente ante qué
eventos. Las opciones son:
•
Conmutar: las pulsaciones provocarán un envío alternado de los
valores “1” y “0”. En particular, con la primera pulsación se enviará un
“1”; con la segunda, un “0”; con la tercera, un “1”; y así sucesivamente.
•
0: se enviará el valor “0” tras cada pulsación.
•
1: se enviará el valor “1” tras cada pulsación.
•
Corta 1 – Larga 0: las pulsaciones cortas provocarán el envío del valor
“1”, mientras que las largas provocarán el envío del valor “0”.
•
Corta 0 – Larga 1: caso inverso al anterior.
•
Pulsar 0 – Soltar 1: se enviará un “0” al comienzo de la pulsación, y un
“1” en cuanto la pulsación quede interrumpida.
•
Pulsar 1 – Soltar 0: se enviará un “1” al comienzo de la pulsación, y un
“0” en cuanto la pulsación quede interrumpida.
Por último, mediante la lista desplegable del parámetro Botón (centro) podrá
seleccionarse el icono que mostrará el botón central.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
b) Controles de tipo constante
En el caso de asignar a la casilla cualquiera de las seis funciones de tipo
“constante”, el botón central de la casilla reaccionará a las pulsaciones
enviando al bus un determinado valor numérico constante, que deberá
especificarse mediante el parámetro Valor constante.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
46
InZennio Z41
Figura 41 1 byte constante (entero sin signo)
La Tabla 3 recoge el rango de los valores posibles así como el nombre del
objeto a través del cual tiene lugar el envío, dependiendo de la función elegida.
Función
Rango
Objeto de envío
1 byte const. (entero sin signo)
0 – 255
[Pn][Bi] Control de 1 byte entero sin signo
1 byte const. (entero con signo)
-128 – 127
[Pn][Bi] Control de 1 byte entero con signo
Valor de porcentaje const.
0% – 100%
[Pn][Bi] Control de porcentaje
2 bytes const. (entero sin signo)
0 – 65535
[Pn][Bi] Control de 2 bytes entero sin signo
2 bytes const. (entero con signo)
-32768 – 32767
[Pn][Bi] Control de 2 bytes entero con signo
2 bytes const. (coma flotante)
-671088,64 – 670760,96
[Pn][Bi] Control de 2 bytes coma flotante
Tabla 3 Controles de tipo constante
Por último, mediante la lista desplegable del parámetro Botón (centro) podrá
seleccionarse el icono que mostrará el botón central.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
c) Control de escena
En este caso, el botón central de la casilla reaccionará a las pulsaciones con el
envío de un valor de escena al bus a través del objeto [General] Escenas:
enviar, que se encuentra habilitado por defecto. Mediante el parámetro
Número de escena podrá especificarse el número de la escena (1 – 64) que
se enviará. Además, mediante el parámetro Acción (que permite elegir entre
“Ejecutar” y “Ejecutar y salvar”) se podrá indicar si el dispositivo enviará
únicamente órdenes de ejecución de la escena especificada (tras una
pulsación corta), o bien si será posible, además de enviar órdenes de
ejecución tras una pulsación corta, enviar también órdenes de salvado de la
escena en el caso de que la pulsación sea larga.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
47
InZennio Z41
Figura 42 Control de escena
Por último, mediante la lista desplegable del parámetro Botón (centro) podrá
seleccionarse el icono que mostrará el botón central.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
3.4.2.3 CONTROL DE 2 BOTONES
Figura 43 Control de dos botones (casilla)
Las casillas de control de dos botones son similares a las casillas de tipo indicador,
pero además incorporan dos botones que, cuando se pulsan, desencadenarán un
envío al bus KNX a través del correspondiente objeto. Dentro de esta categoría se
incluyen algunos controles específicos, tales como iluminación o persianas.
Por norma general, para la mayoría de los controles de dos botones se dispone de los
parámetros Botón izquierdo y Botón derecho, que muestran sendas listas
desplegables para la selección del icono que mostrará cada uno de los botones de la
casilla.
Nota: la lista completa de iconos disponibles en Z41 puede consultarse en el
documento “Lista de iconos Z41”, disponible en www.zennio.com.
Nota: en el caso de efectuar varias pulsaciones seguidas sobre los botones de un
control que, con cada pulsación, modifique (por ejemplo, incremente o disminuya) un
cierto estado, sólo se enviará al bus el valor final seleccionado por el usuario, evitando
así saturar el bus con el envío de todos los valores intermedios.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
48
InZennio Z41
Por su parte, el parámetro Función contiene una lista desplegable en la que podrá
seleccionarse el tipo concreto de control de dos botones que se desea asignar a la
casilla. Las opciones disponibles (y sus parámetros asociados) son:
a) Control binario (icono)
Las pulsaciones en los botones provocarán envíos de valores binarios a través
del objeto [Pn][Bi] Control binario, mientras que el objeto de estado, [Pn][Bi]
Indicador binario, determinará el icono de la casilla en cada momento.
Figura 44 Control binario (icono)
Los parámetros disponibles son:
 Acción: determina qué valor se enviará al pulsar cada uno de los dos
botones. Puede ser “Izquierda 0, Derecha 1” (predeterminado) o
“Izquierda 1, Derecha 0”.
 Icono Off e Icono On: listas desplegables para la selección de sendos
iconos asociados a los estados (0 / 1) del objeto [Pn][Bi] Indicador
binario, el cual se actualiza automáticamente tras el envío de cada
orden de control y además podrá recibir valores desde el bus.
b) Control binario (texto)
Las pulsaciones sobre los botones provocarán el envío de un valor binario a
través del objeto [Pn][Bi] Control binario, mientras que en este caso el objeto
de estado, [Pn][Bi] Indicador binario, determinará el que la casilla muestre
un texto indicador u otro en cada momento.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
49
InZennio Z41
Figura 45 Control binario (texto)
Los parámetros disponibles son:
 Acción: determina qué valor se enviará al pulsar cada uno de los dos
botones. Puede ser “Izquierda 0, Derecha 1” (predeterminado) o
“Izquierda 1, Derecha 0”.
 Texto Off y Texto On: textos indicadores que la casilla mostrará en
función del estado (0 / 1) del objeto [Pn][Bi] Indicador binario, el cual
se actualiza automáticamente tras el envío de cada orden de control y
además podrá recibir valores desde el bus.
c) Control enumerado (icono)
La casilla tendrá un comportamiento muy similar al del caso Control binario
(icono), con la particularidad de que los objetos de comunicación (el objeto de
control [Pn][Bi] Control enumerado y el objeto de estado [Pn][Bi] Indicador
enumerado) serán de un byte (en lugar de binarios) y de que se podrá
distinguir hasta seis estados discretos dependiendo del valor adquirido por
esos objetos.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
50
InZennio Z41
Figura 46 Control enumerado (icono)
Los parámetros disponibles son:
 # Enumerados: número de estados (entre 1 y 6) que se distinguirán.
Para cada uno de estos estados se desplegará un parámetro Valor y un
parámetro Icono, a fin de establecer la relación entre cada valor
significativo del objeto de comunicación y el icono que lo debe
representar.
 Valor j: valor numérico (0 – 255) que se enviará al bus a través del
objeto de control cuando las pulsaciones sobre los botones de la casilla
sitúen al control en el estado j.

Icono j: icono indicador que mostrará la casilla cuando el objeto de
estado (que se actualiza automáticamente tras el envío de cada orden
de control y que además podrá recibir valores desde el bus) adquiera el
valor numérico definido en el parámetro anterior.
d) Control enumerado (texto)
La casilla tendrá un comportamiento muy similar al del caso Control binario
(texto), con la particularidad de que los objetos de comunicación (el objeto de
control [Pn][Bi] Control enumerado y el objeto de estado [Pn][Bi] Indicador
enumerado) serán de un byte (en lugar de binarios) y de que se podrá
distinguir hasta seis estados dependiendo del valor adquirido por esos objetos.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
51
InZennio Z41
Figura 47 Control enumerado (texto)
Los parámetros disponibles son:
 # Enumerados: número de estados (entre 1 y 6) que se distinguirán.
Para cada uno de estos estados se desplegará un parámetro Valor y un
parámetro Icono, a fin de establecer la relación entre cada valor
significativo del objeto de comunicación y el icono que lo representa.
 Valor j: valor numérico (0 – 255) que se enviará al bus a través del
objeto de control cuando las pulsaciones sobre los botones de la casilla
sitúen al control en el estado j.

Texto j: texto indicador que mostrará la casilla cuando el objeto de
estado (que se actualiza automáticamente tras el envío de cada orden
de control y que además podrá recibir valores desde el bus) adquiera el
valor numérico definido en el parámetro anterior.
e) Controles numéricos
En el caso de asignar a la casilla cualquiera de las seis funciones de tipo
numérico, las pulsaciones sobre los botones provocarán el envío de un cierto
valor numérico al bus (que irá aumentando o disminuyendo a medida que se
hagan pulsaciones sobre un botón u otro de la casilla) a través del objeto de
control, a la vez que la casilla reflejará en todo momento el valor numérico
actual del objeto de estado (que se actualiza automáticamente tras el envío de
cada orden de control al bus y que además podrá recibir valores desde el bus).
La Tabla 4 muestra, para cada una de esas seis funciones, cuál es el rango de
los valores permitidos y la denominación de los objetos asociados.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
52
InZennio Z41
Rango
Objeto de control
Objeto de estado
1 byte (entero sin signo)
0 – 255
[Pn][Bi] Control de 1 byte
entero sin signo
-128 – 127
[Pn][Bi] Control de 1 byte
entero con signo
[Pn][Bi] Indicador de 1 byte
entero sin signo
1 byte (entero con signo)
[Pn][Bi] Indicador de 1 byte
entero con signo
Control de porcentaje
0% – 100%
[Pn][Bi] Control de porcentaje
0 – 65535
[Pn][Bi] Control de 2 bytes
entero sin signo
[Pn][Bi] Indicador de porcentaje
2 bytes (entero sin signo)
[Pn][Bi] Indicador de 2 bytes
entero sin signo
2 bytes (entero con signo)
-32768 – 32767
[Pn][Bi] Control de 2 bytes
entero con signo
[Pn][Bi] Indicador de 2 bytes
entero con signo
2 bytes (coma flotante)
-671088,64 – 670760,96
[Pn][Bi] Control de 2 bytes
coma flotante
[Pn][Bi] Indicador de 2 bytes
coma flotante
Tabla 4 Controles numéricos
En los seis casos, los parámetros configurables son:
 Acción: permite establecer cuál de los dos botones se empleará para
incrementar el valor numérico actual y cuál para decrementarlo. Las
opciones permitidas son “Izquierda Decrementar, Derecha Incrementar”
(predeterminado) e “Izquierda Incrementar, Derecha Decrementar”.
 Valor inicial: valor, de entre el rango posible, que inicialmente tendrá el
control antes de haber efectuado ninguna pulsación. Por defecto es 0.
 Valor mínimo: mínimo valor, de entre el rango posible, hasta el que se
podrá llegar mediante pulsaciones sucesivas sobre el botón de
decremento.
 Valor máximo: máximo valor, de entre el rango posible, hasta el que se
podrá llegar mediante pulsaciones sucesivas sobre el botón de
incremento.
 Incremento corto: incremento o decremento que tendrá lugar con cada
pulsación corta sobre los botones de incremento o decremento
respectivamente (a menor incremento, más pulsaciones se requieren).
Por defecto es 1, salvo para el caso de 2 bytes coma flotante (en que es
0,5).
http://www.zennio.com
Soporte técnico: http://support.zennio.com
53
InZennio Z41
 Incremento largo: incremento o decremento que tendrá lugar con cada
pulsación larga sobre los botones de incremento o decremento
respectivamente (a menor incremento, más pulsaciones se requieren).
Por defecto es 10, salvo para el caso de 2 bytes coma flotante (en que
es 1).
Nota: si se configuran incrementos demasiado pequeños, ciertas pulsaciones
podrían no provocar un cambio de valor perceptible en el indicador, debido a
las limitaciones de precisión del estándar KNX.
Figura 48. Control de dos botones de 1 byte (entero sin signo)
f) Control de escenas de dos botones
Análogamente al control de escenas de un botón, el control de escenas de dos
botones permitirá el envío al bus KNX de valores de escena a través del objeto
[General] Escenas: enviar, con la particularidad de que en este caso se
dispondrá de dos botones en la casilla, cada uno de los cuales puede
configurarse de forma independiente.
Para cada uno de los dos botones (izquierdo / derecho), mediante el
parámetro Escena podrá especificarse el número de la escena (1 – 64) que se
enviará. Además, mediante el parámetro Acción (que permite elegir entre
“Ejecutar” y “Ejecutar y salvar”) se podrá indicar si el dispositivo enviará
únicamente órdenes de ejecución de la escena especificada (tras una
pulsación corta), o bien si será posible, además de enviar órdenes de
http://www.zennio.com
Soporte técnico: http://support.zennio.com
54
InZennio Z41
ejecución tras una pulsación corta, enviar también órdenes de salvado de la
escena en el caso de que la pulsación sea larga.
Figura 49 Control de escenas de dos botones
Por último, mediante la lista desplegable del parámetro Icono del botón podrá
seleccionarse el icono que mostrarán los botones.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
g) Control de persianas
El control de persianas permite el envío de órdenes de subida, de bajada, de
detención o de movimiento por pasos al bus KNX mediante la pulsación de los
botones de la casilla. Además, la casilla contendrá un indicador porcentual que
en todo momento mostrará el valor del objeto de estado de la persiana.
El único parámetro específico de esta función es:
 Acción: determina qué botón tendrá asignadas las funciones de subida
y cuál las de bajada. Las opciones son “Izquierda Bajar, Derecha Subir”
(predeterminado) e “Izquierda Subir, Derecha Bajar”.
Figura 50 Control de persianas
http://www.zennio.com
Soporte técnico: http://support.zennio.com
55
InZennio Z41
La asignación de la función de control de persianas a la casilla provoca la
habilitación de tres objetos de comunicación, [Pn][Bi] Posición de persiana
(1 byte), [Pn][Bi] Mover persiana y [Pn][Bi] Detener persiana (binarios
ambos). El primero de ellos es el objeto de estado que determinará el valor
mostrado en la casilla y que deberá enlazarse con el objeto análogo del
actuador de la persiana (pues no se actualiza automáticamente tras las
pulsaciones del usuario) de tal modo que adquiera el valor 100% cuando la
persiana se encuentre totalmente bajada, y el valor 0% cuando esté totalmente
subida. Por su parte, las órdenes de control se enviarán por alguno de los
otros dos objetos mencionados:
 Las órdenes de subir o bajar (completamente) la persiana se enviarán a
través de [Pn][Bi] Mover persiana tras una pulsación larga en el botón
correspondiente. El valor “0” corresponde a subir la persiana y el valor
“1” a bajarla.
 Las órdenes de subir o bajar la persiana un paso (valores “0” y “1”
respectivamente) se enviarán a través de [Pn][Bi] Detener persiana
tras una pulsación corta del botón correspondiente. Si la persiana ya
estaba en movimiento, esta misma orden es interpretada por el
actuador de persiana como una orden de detención.
h) Control de iluminación
La asignación de la función de control de iluminación permitirá utilizar los
botones de la casilla para enviar órdenes de control a un regulador de luz
(dimmer), bien a través de un objeto de un bit, o bien a través de un objeto de
4 bits. De igual manera, la casilla reflejará continuamente el valor actual del
objeto de estado asociado a la regulación, que deberá enlazarse al objeto
análogo del regulador (no se actualiza automáticamente con cada pulsación).
Figura 51 Control de iluminación
http://www.zennio.com
Soporte técnico: http://support.zennio.com
56
InZennio Z41
Los parámetros disponibles son:
 Acción: determina qué botón tendrá asignada la función de apagado y
qué botón la de encendido. Las opciones son “Izquierda Off, Derecha
On” (predeterminado) e “Izquierda On, Derecha Off”.
 Paso de regulación: establece el incremento o decremento en la
iluminación (expresado como tanto por ciento) que deberá solicitarse al
regulador de luz con cada paso de regulación. La regulación por pasos
se detalla más abajo.
La asignación de la función Control de iluminación a la casilla habilitará los
objetos de comunicación [Pn][Bi] Indicador de luz (1 byte), [Pn][Bi] Luz
On/Off (1 bit) y [Pn][Bi] Regulación de luz (4 bits). El primero de ellos es el
objeto de estado que deberá enlazarse con el objeto análogo del regulador, y
cuyo valor, en porcentaje, se reflejará en la casilla en todo momento. Por su
parte, las órdenes de control se enviarán a través de alguno de los otros dos
objetos:
 Tras una pulsación corta sobre el botón de encendido, se enviará el
valor “1” por el objeto binario [Pn][Bi] Luz On/Off, mientras que tras
una pulsación corta sobre el botón de apagado se enviará el valor “0”.
 Al tener lugar una pulsación larga sobre el botón de encendido, se
enviará por el objeto [Pn][Bi] Regulación de luz la orden de
incremento correspondiente al paso de regulación parametrizado,
enviándose después la orden de detención (valor “8”) a través del
mismo objeto en cuanto se interrumpe la pulsación.
 Al tener lugar una pulsación larga sobre el botón de apagado, se
enviará por el objeto [Pn][Bi] Regulación de luz la orden de
disminución correspondiente al paso de regulación parametrizado,
enviándose después la orden de detención (valor “0”) a través del
mismo objeto en cuanto se interrumpe la pulsación.
La Tabla 5 muestra el número de pasos (y, por tanto, pulsaciones largas)
requeridos
para
una
regulación
completa
de
la
iluminación
(desde
completamente apagado a completamente encendido, o viceversa) en función
del valor especificado en el parámetro Paso de regulación.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
57
InZennio Z41
Paso de regulación
Pulsaciones necesarias para
regulación completa (0 – 100%)
(1) 100%
1
(2) 50%
2
(3) 25%
4
(4) 12,5%
8
(5) 6,25%
16
(6) 3,1%
32
(7) 1,5%
64
Tabla 5 Pasos de regulación
Nota: puesto que, en la mayoría de los reguladores de luz, el aumento y la
disminución de la iluminación mediante pasos tiene lugar de manera progresiva
(el envío de un paso del 25% normalmente no supone un cambio de
iluminación repentino del 25%, sino que éste tiene lugar de manera progresiva
e incluso se interrumpe al recibir la orden de detención (que Z41 envía cuando
el usuario interrumpe la pulsación), se recomienda parametrizar pasos del
100%, de tal modo que el usuario pueda hacer regulaciones completas (de
encendido a apagado o viceversa) o parciales simplemente manteniendo
pulsado el botón y soltándolo en el momento deseado, sin necesidad de hacer
pulsaciones largas sucesivas para regulaciones mayores que el paso
parametrizado.
3.4.2.4 CONTROL DE CLIMA
Esta categoría engloba una serie de funciones relacionadas con el control de la
climatización. Las opciones disponibles en el parámetro Función (y en los demás
parámetros que se despliegan) son en este caso los siguientes:
a) Consigna
Mediante esta función, la casilla dispondrá de dos botones destinados al
control de la temperatura de un termostato externo mediante los objetos que
se habilitan al efecto: [Pn][Bi] Control de temperatura para el control y
[Pn][Bi] Indicador de temperatura para el estado. Además, en todo momento
se reflejará en el interior de la casilla el valor en ºC del citado objeto de estado,
cuyo valor se actualiza automáticamente al enviar las órdenes de control (esto
es, tras pulsar los botones) pudiendo además recibir valores desde el bus, por
ejemplo, desde el objeto de estado de la consigna del termostato externo.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
58
InZennio Z41
Figura 52 Consigna
Así pues, con cada pulsación sobre el botón de aumento de temperatura se
enviará al bus, por el objeto de control, un cierto valor, incrementado
progresivamente con cada pulsación hasta alcanzar la consigna máxima
(parametrizable). Igualmente, con cada pulsación sobre el botón de reducción
de temperatura se enviará al bus un cierto valor hasta que se haya alcanzado
la consigna mínima (parametrizable).
Los parámetros disponibles para esta función son:
 Acción: permite elegir qué botón aumentará la temperatura y cuál la
disminuirá. Las opciones son “Izquierda decrementar, Derecha
incrementar”
(predefinido)
e
“Izquierda
incrementar,
Derecha
decrementar”.
 Tipo de consigna: podrá ser “Absoluta” (predefinido), “Relativa (objeto
1 bit)” o “Relativa (objeto coma flotante)”.
En el primero de los casos, el objeto de control será de dos bytes en coma
flotante y su valor reflejará la temperatura de consigna en términos
absolutos, sucesivamente mayor o menor a medida que el usuario haga
pulsaciones. Por otro lado, las temperaturas de consigna válidas estarán
delimitadas mediante un valor máximo y un valor mínimo que se definen
mediante los parámetros así denominados.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
59
InZennio Z41
Figura 53 Control de consigna absoluto
En el segundo caso (consigna relativa de 1 bit), el objeto de control será
binario, de modo que se enviará a través de él un “0” cada vez que la
consigna actual del termostato externo deba reducirse, y un “1” cada vez
que deba incrementarse. La cuantía de cada incremento y de cada
aumento se deberá indicar con el parámetro offset (que toma valores
entre 1 y 255 y se expresa como décimas de grado), a fin de que el
indicador se actualice correctamente tras cada pulsación, si bien el objeto
de estado del indicador puede recibir, como retroalimentación desde el
termostato externo, el valor actualizado de la temperatura de consigna
real.
Figura 54 Control de consigna relativo (1 bit)
Finalmente, cuando el tipo de consigna es relativo con objeto de coma
flotante, el objeto de control será de dos bytes en coma flotante pero, a
diferencia del caso de las consignas absolutas, enviará al bus el valor del
incremento o el decremento (offset) concreto que debe aplicarse, que el
termostato sumará a una temperatura base. Ese incremento será siempre
múltiplo de 0,5ºC y tanto mayor o menor a medida que se hagan más
pulsaciones en la casilla de Z41, quedando en todo caso limitado por un
máximo y un mínimo, especificados mediante los parámetros Offset
mínimo y Offset máximo.
Figura 55 Control de consigna relativo (coma flotante)
http://www.zennio.com
Soporte técnico: http://support.zennio.com
60
InZennio Z41
Ejemplo: sea la siguiente configuración de parámetros:
Consigna de tipo relativo con objeto de coma flotante.
Offset mínimo de -10.
Offset máximo de 10.
Se enlazan los correspondientes objetos con los de un termostato externo
en que puede suponerse una consigna base de 25ºC. Tras la descarga de
parámetros:
1. Una primera pulsación sobre el botón de incremento de consigna
enviará al bus el valor 0,5, con lo que la temperatura de consigna del
termostato pasará a 25,5ºC (valor que el termostato enviará a través
del objeto de estado y que Z41 reflejará entonces en la casilla del
control termostático).
2. La segunda pulsación enviará el valor 1, pasando la consigna a 26ºC.
3. Una tercera pulsación enviará el valor 1,5, quedando una consigna de
26,5ºC.
Y así sucesivamente hasta alcanzar el valor 10 (consigna de 35ºC). En ese
momento, las siguientes pulsaciones en el botón de incremento seguirán
provocando el envío del valor 10 (la consigna no pasará de 35ºC),
mientras que una pulsación en el botón de decremento provocará el envío
del valor 9,5, volviendo la consigna a 34,5ºC. Una segunda pulsación hará
que se envíe el valor 9, con lo que la consigna pasará a 34ºC. Y así
sucesivamente hasta que el valor enviado sea de -10 (consigna de 15ºC),
en cuyo caso las posteriores pulsaciones sobre el botón de decremento
provocarán nuevos envíos del valor -10 (la consigna no bajará de 15ºC).
Importante: el objeto de control de consigna relativa con objeto de coma
flotante tiene activada la señal de escritura, a fin de que pueda recibir una
retroalimentación desde el objeto de estado del offset del termostato
externo. Esto permitirá a Z41 modificar o restituir el valor del offset
cuando, por el motivo que sea, también lo haya hecho el del propio
termostato externo. En el caso del ejemplo anterior, si el objeto de control
de Z41 recibe el valor “0” después de haber hecho el usuario tres únicas
pulsaciones sobre el botón de incremento (por tanto, habiéndose enviado
http://www.zennio.com
Soporte técnico: http://support.zennio.com
61
InZennio Z41
la última vez el valor “1,5” al bus), sucederá que con la cuarta pulsación se
volverá a enviar al bus el valor “0,5” y no el valor “2”.
Z41
Objeto de control
Offset
Termostato
Offset (estado)
Objeto de estado
Tª consigna (estado)
Figura 56 Consigna relativa (coma flotante). Enlazado de objetos.
Nota: el tipo de consigna que se parametrice resulta transparente para el
usuario de Z41, pues la casilla presenta en todo caso el mismo aspecto.
Igualmente, el objeto de estado de la consigna es siempre de dos bytes
en coma flotante y representa, en términos absolutos, el valor actual de la
temperatura de consigna.
 Botón izquierdo y Botón derecho: permiten seleccionar el icono que
mostrará cada uno de los botones de la casilla.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
b) Modo
Esta función permite utilizar la casilla como un control del modo de
climatización.
Figura 57 Modos calentar/enfriar
Existen dos tipos de control de modo: el de tipo calentar / enfriar y el tipo
extendido (HVAC). La selección de uno u otro se realiza mediante el
parámetro Tipo de modo.
 Calentar / enfriar
http://www.zennio.com
Soporte técnico: http://support.zennio.com
62
InZennio Z41
Al seleccionar este tipo de control de modo, la casilla muestra dos botones
para alternar entre un modo u otro, y un indicador central que reflejará,
mediante un icono, el modo actualmente seleccionado.
Figura 58 Modos calentar/enfriar (casilla)
Además, se habilitan dos objetos de comunicación binarios: el objeto de
control [Pn][Bi] Control de modo, y el objeto de estado [Pn][Bi]
Indicador de modo. Cuando el usuario selecciona el modo enfriar, el
dispositivo envía a través del objeto de control el valor “0”, mientras que
en caso de seleccionar el modo calentar, el objeto enviará el valor “1”.
Asimismo, la casilla alternará automáticamente entre un icono y otro
cuando se ejecuta un cambio de modo y además ante un cambio de valor
(recibido desde el bus) en el objeto de estado.
 Extendido
Al seleccionar este tipo de control de modo, la casilla muestra dos botones
que permiten hacer un recorrido secuencial de los diferentes modos
HVAC de climatización, y un indicador central que reflejará, mediante un
icono, el modo actualmente seleccionado.
Figura 59 Modos extendidos (casilla)
Se dispone de hasta cinco modos (calentar, enfriar, auto, ventilar y seco),
para cada uno de los cuales se muestra en ETS una casilla de activación
con el fin de determinar cuáles de ellos estarán disponibles en el recorrido
secuencial que desempeñan los botones de la casilla.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
63
InZennio Z41
Figura 60 Modos extendidos
Al asignar a la casilla el control de modo extendido, se habilitan dos
objetos de comunicación de 1 byte: el objeto de control [Pn][Bi] Control
de modo, y el objeto de estado [Pn][Bi] Indicador de modo. En función
del modo que el usuario seleccione, el objeto de control enviará al bus un
determinado valor (ver Tabla 6), tras lo cual la casilla pasará a reflejar el
icono correspondiente a ese modo. Igualmente, si el objeto de estado
recibe desde el bus el valor que representa a alguno de los modos, la
casilla adoptará el icono correspondiente. Si en cambio se recibe un valor
no reconocido, la casilla no mostrará ningún icono.
Modo
Valor enviado
Calentar
1 (0x01)
Enfriar
3 (0x03)
Auto
0 (0x00)
Ventilar
9 (0x09)
Seco
14 (0x0E)
Tabla 6 Modo HVAC vs. valor del objeto
Por último, los parámetros Botón izquierdo y Botón derecho permiten
seleccionar el icono que mostrará cada uno de los botones de la casilla.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
c) Ventilación
Esta función implementa un control de ventilación con dos botones
(incrementar / decrementar) y un indicador en forma de icono.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
64
InZennio Z41
Figura 61. Ventilación
Al asignarle la función a la casilla, se habilita un objeto de control binario
([Pn][Bi] Control de ventilación) y un objeto de estado de 1 byte ([Pn][Bi]
Indicador de ventilación). El primero de ellos será el responsable de enviar el
valor “1” al bus tras una pulsación sobre el botón de incrementar, y el valor “0”
tras una pulsación sobre el botón de decrementar, mientras que el objeto de
estado (que deberá haberse enlazado al objeto de estado del actuador de
ventilación) reflejará, en porcentaje, el valor del nivel de ventilación actual, que
además determinará el icono mostrado por la casilla.
Los parámetros disponibles son:
 Acción: permite asignar las funciones de incrementar y decrementar a
cada uno de los botones. Los valores posibles son: “Izquierda
decrementar, Derecha incrementar” (predeterminado) e “Izquierda
incrementar, Derecha decrementar”.
 Tipo de ventilación: define el número de estados de ventilación
distinguidos en función del valor del objeto de estado, a efectos de
utilizar más o menos iconos distintos en el indicador de la casilla. Las
opciones son:
•
Mín / Máx: el primer estado (mínimo) corresponderá a todos los
valores comprendidos entre el 0% y el 49%, ambos inclusive; y el
segundo estado (máximo) a todos los valores superiores al 49%.
•
Mín / Med / Máx: los niveles comprendidos entre el 0% y el 33%,
ambos inclusive, corresponderán al estado mínimo; los valores entre el
34% y el 66%, al estado medio; y los valores entre el 67% y el 100% al
estado máximo.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
65
InZennio Z41
•
Auto / Mín / Med / Máx: un nivel del 0% estará asociado con el estado
automático; un nivel entre el 1% y el 33%, ambos inclusive,
corresponderá al estado mínimo; entre el 34% y el 66% se tratará del
estado medio; y un valor del 67% o más corresponderá al estado
máximo.
•
Off / Mín / Med / Máx: el nivel del 0% se asociará con el estado de
ventilación apagado; entre el 1% y el 33%, ambos inclusive, con el
estado de ventilación mínima; entre el 34% y el 66%, con el estado
medio; y entre el 67% y el 100%, con el estado máximo.
 Botón izquierdo y botón derecho: permiten seleccionar el icono que
mostrará cada uno de los botones de la casilla.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
d) Modos especiales
Figura 62 Modos especiales (casilla)
Las casillas configuradas como control de modos especiales disponen de dos
botones que permiten al usuario ir recorriendo los modos especiales de clima,
así como de un indicador en forma de icono que adoptará un aspecto u otro en
función del modo especial actualmente seleccionado.
Figura 63. Modos especiales
Al asignar esta función a la casilla, se mostrarán los objetos de comunicación
[Pn][Bi] Control de modo especial (objeto de control) y [Pn][Bi] Indicador
de modo especial (objeto de estado), ambos de 1 byte. A través del primero
http://www.zennio.com
Soporte técnico: http://support.zennio.com
66
InZennio Z41
de ellos se enviará al bus el valor que corresponda al modo especial que el
usuario seleccione (ver Tabla 7), mientras que el segundo de ellos, que se
actualiza automáticamente tras el envío de una orden de cambio de modo
especial, podrá recibir valores desde el bus y será el que determine el icono
indicador mostrado por la casilla. Si el valor recibido desde el bus no
corresponde a ninguno de los modos especiales, no se mostrará ningún icono.
Modo especial
Icono
Valor del objeto
Confort
1 (0x001)
Standby
2 (0x002)
Económico
3 (0x003)
Protección
4 (0x004)
Tabla 7 Modos especiales vs. icono vs. valor del objeto
Los demás parámetros disponibles para esta función son:
 Permitir modo protección: este parámetro permite incluir (“Sí”, valor
por defecto) o excluir (“No”) el modo “protección” de la lista de modos
especiales que los botones de la casilla permiten recorrer.
 Botón izquierdo y botón derecho: permiten seleccionar el icono que
mostrará cada uno de los botones de la casilla.
Nota: la lista de iconos disponibles en Z41 puede consultarse en el documento
“Lista de iconos Z41”, disponible en www.zennio.com.
3.4.2.5 OTRO
Figura 64 Otro
Dentro de la categoría “Otro” se engloban las siguientes funciones, que pueden
seleccionarse mediante el parámetro Función:
http://www.zennio.com
Soporte técnico: http://support.zennio.com
67
InZennio Z41
a) RGB
Función destinada al envío de órdenes de control a un regulador de iluminación
LED tricolor, tal como LUMENTO X3 RGB de Zennio.
Figura 65 RGB
Al asignar esta función a la casilla, aparecen los siguientes parámetros:
 Tipo de objeto: permite seleccionar qué tipo de objeto se utiliza para el
control de la iluminación de los canales RGB. Puede ser “Tres objetos
de color individual (DPT 5.001)” (opción por defecto) o “Un objeto de
color RGB (DPT 232.600)”. En el caso de seleccionarse la primera
opción, se habilitan tres objetos de comunicación de 1 byte cada uno
(con las señales de escritura y de lectura activadas, por lo que actúan
como objetos de control y como objetos de estado) llamados:
•
[Pn][Bi] Canal rojo
•
[Pn][Bi] Canal verde
•
[Pn][Bi] Canal azul
El control tiene lugar enviando por cada uno de los tres objetos el nivel de
iluminación (en porcentaje) que le corresponde.
En el caso de seleccionar la segunda opción, el objeto habilitado es de 3
bytes:
•
[Pn][Bi] Color RGB
En este caso, los valores de luminosidad de los tres canales se envían y se
reciben concatenados en el mencionado objeto único de tres bytes.
Nota: si se reciben estados mientras la luminaria tenga en curso una
regulación, el control podría no resultar práctico hasta que ésta concluya.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
68
InZennio Z41
 Botón izquierdo y Botón derecho: permiten seleccionar el icono que
mostrará cada uno de los botones de la casilla.
En cuanto a las casillas propiamente dichas, disponen de un indicador central
que mostrará en tanto por ciento el nivel de luz del canal más luminoso en cada
momento. Este indicador se actualiza automáticamente cuando el usuario
interactúa con la casilla, pero además está condicionado por los valores
recibidos desde el bus por los objetos ya descritos.
Figura 66 RGB (casilla)
Asimismo, las casillas disponen de dos botones.
 El botón de la izquierda, de tipo On/Off, conmuta entre el estado de
ausencia total de luz en los tres canales y el estado anterior de luz que
tuviera cada uno de ellos antes del apagado.
 Al pulsar sobre el botón de la derecha, en cambio, se despliega una
paleta de colores que permite la selección del nivel de luminosidad de
cada canal, bien pulsando sobre alguno de los colores predefinidos, o
bien escogiendo el nivel de cada canal (R, G, B) por separado.
Colores
predefinidos
Control preciso
por canales
Muestra del color actual y
botón de confirmación
Colores recientes
Figura 67 Paleta de colores RGB
La fila inferior de esta paleta contiene los últimos colores que hayan sido
seleccionados mediante la paleta de la casilla en particular a la que
pertenece.
b) RGBW
http://www.zennio.com
Soporte técnico: http://support.zennio.com
69
InZennio Z41
Función totalmente análoga a la recién descrita, pero con la particularidad
adicional de que permite controlar un cuarto canal específico de blanco, para
aquellos reguladores que dispongan de esta función, tales como LUMENTO X4
RGBW de Zennio.
Figura 68 RGBW
Así pues, la funcionalidad es similar a la del control RGB (incluyendo la
posibilidad de controlar los canales RGB tanto mediante objetos de 1 byte
como mediante un objeto de 3 bytes), pero se dispone de un parámetro
adicional (Canal RGBW) destinado a seleccionar cuál de los cuatro canales de
blanco será el que regule la casilla. El canal que se seleccione aquí deberá
haber sido habilitado desde la página Objetos de canal blanco (ver sección
3.2.7) de la pestaña Configuración principal, a fin de que el objeto [RGBW]
Canal blanco x esté disponible y se pueda enviar las órdenes de regulación
del canal blanco a través de él.
Importante: si bien es posible asignar la función de “control RGBW” a
cualquier casilla de cualquier página, sólo podrá controlarse hasta un máximo
de cuatro canales de blanco diferentes, en tanto que no es posible disponer de
un objeto de comunicación [RGBW] Canal blanco x exclusivo para todas y
cada una de las casillas. Esta restricción no existe para los canales R, G y B (ni
en el caso del control RGB, ni en el del control RGBW): cada casilla dispondrá
de sus propios objetos de comunicación para la regulación de esos canales.
Finalmente, las casillas de control RGBW presentan un aspecto similar al de
las casillas de control RGB:
Figura 69 RGBW (casilla)
http://www.zennio.com
Soporte técnico: http://support.zennio.com
70
InZennio Z41
No obstante, al acceder a la paleta de colores de una casilla de control RGBW,
se mostrará un cuarto control de tipo incrementar/decrementar, junto a los tres
existentes en el caso de las casillas de control RGB:
Figura 70 Paleta de colores RGBW
c) Monitor de Consumo
Función que permite utilizar una casilla de Z41 como monitor de los consumos
energéticos de energía o agua/gas obtenidos mediante dispositivos tales como
KES o KCI de Zennio, y en particular, como monitor de la evolución de la
potencia o el caudal instantáneo.
Figura 71 Monitor de Consumo. Casilla.
Figura 72 Monitor de Consumo.
Al pulsar sobre la casilla aparece una ventana emergente similar a la mostrada
en la Figura 73.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
71
InZennio Z41
Evolución del objeto de
potencia (o caudal).
Valor instantáneo de los
objetos de energía (o
volumen), CO2 y coste.
Nivel de detalle
Botones de confirmación,
puesta a cero y actualización.
Figura 73 Monitor de consumo. Ventana emergente.
Antes de detallar los elementos de la ventana emergente, se describirán los
parámetros disponibles en ETS para este tipo de función:
 Canal de monitor de consumo: lista desplegable para la selección del
canal (entre el 1 y el 6) que estará asociado a la casilla. El canal
seleccionado aquí deberá haber sido habilitado desde la pantalla
Objetos de monitor de consumo (ver sección 3.2.6) en la pestaña
Configuración principal. De este modo, la casilla estará ligada a los
valores recibidos a través de los objetos [Consumo x] Potencia /
Caudal (según el tipo de canal), [Consumo x] Energía / Volumen
(según el tipo de canal), [Consumo x] CO2 y [Consumo x] Coste, en
donde “x” es el número del canal asignado.
Importante: si bien es posible asignar la función de “monitor de
consumo” a cualquier casilla de cualquier página, sólo podrá
monitorizarse hasta un máximo de seis canales de consumo diferentes,
en tanto que no es posible disponer de un canal exclusivo para todas y
cada una de las casillas.
 Consumo acumulado: determina si la ventana emergente debe o no
mostrar el valor instantáneo del objeto [Consumo x] Energía /
Volumen.
 CO2: determina si la ventana emergente debe o no mostrar el valor
instantáneo del objeto [Consumo x] CO2.
 Coste: determina si la ventana emergente debe o no mostrar el valor
instantáneo del objeto [Consumo x] Coste.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
72
InZennio Z41
Al asignar esta función a la casilla, se habilitan también dos objetos: [Pn][Bi]
Monitor de energía: actualizar y [Pn][Bi] Monitor de energía: reiniciar,
ambos de 1 bit. El primero está destinado a que Z41 solicite al dispositivo
medidor
un reenvío de los valores de medición actualizados, para lo cual
deberá haberse enlazado al correspondiente objeto de petición del dispositivo.
El segundo objeto permitirá a Z41 el envío de órdenes de puesta a cero al
medidor, de modo que se reinicien los datos de consumo, CO2 y coste, para lo
cual deberá haberse enlazado con el correspondiente objeto de reset del
dispositivo. Se recomienda consultar el manual del dispositivo medidor para
mayor información.
Nota: los objetos del canal de monitor de energía de Z41 no tienen ninguna
restricción en cuanto al significado de los datos con los que se enlazan, por lo
que queda a decisión del integrador si se utilizará la casilla para monitorizar
estimaciones, datos medios, datos reales, etc.
Finalmente, retomando la ventana emergente que aparece al pulsar la casilla,
cabe destacar en ella los siguientes elementos:
 Evolución del objeto de potencia / caudal: muestra, en forma de gráfica,
la evolución cronológica del valor del objeto de potencia o caudal,
según el tipo de canal habilitado ([Consumo x] Potencia / Caudal). El
eje horizontal mostrará los diferentes intervalos de tiempo (horas, días o
meses), en función del nivel de detalle seleccionado.

Valor instantáneo de los objetos de energía / volumen, CO2 y coste:
indicador que, en función de si se habilitaron los parámetros Consumo
acumulado,
CO2
y
Coste,
mostrará
el
valor
actual
de,
respectivamente, los objetos [Consumo x] Energía / Volumen (según
el tipo de canal habilitado), [Consumo x] CO2 y [Consumo x] Coste.
 Nivel de detalle: control de dos botones que permite al usuario acercar
o alejar la escala de tiempo, a fin de obtener un mayor o un menor nivel
de detalle en la gráfica de la evolución del objeto de potencia o caudal.
El comportamiento y la forma de representar los datos son similares a
los del log de datos (ver epígrafe e) en la sección 3.4.2.1).
 Botones de confirmación, puesta a cero y actualización: permiten
respectivamente cerrar la ventana emergente, enviar una orden de
http://www.zennio.com
Soporte técnico: http://support.zennio.com
73
InZennio Z41
puesta a cero (valor “1” a través del objeto [Pn][Bi] Monitor de
energía: reiniciar) y solicitar un reenvío actualizado de los valores de
consumo (valor “1” a través del objeto [Pn][Bi] Monitor de energía:
actualizar).
d) Temporizador diario
Figura 74 Temporizador diario
Las casillas con función temporizador diario permiten al usuario final programar
envíos automáticos de valores al bus (que podrán ser valores binarios o de
escena, según se haya definido por parámetro) a una determinada hora (bien
diariamente o bien una sola vez) o al concluir una cuenta atrás.
Valor binario que se enviará,
o icono “escena”
Figura 75 Temporizador diario (casilla)
Así, al pulsar sobre la casilla aparecerá una ventana emergente desde la que el
usuario definirá el tipo de programación (según hora o según cuenta atrás).
Selector del tipo
de programación
Selector de hora
Selector de valor a enviar
Figura 76 Temporizador diario (ventana emergente)
Esta ventana contiene los siguientes elementos:
 Selector del tipo de programación: control de dos botones que permite
alternar entre las siguientes opciones:
http://www.zennio.com
Soporte técnico: http://support.zennio.com
74
InZennio Z41
Temporización
desactivada.
Temp. activada
(diaria).
Temp. activada
(sin repetición).
Temporización por
cuenta atrás.
 Selector de hora: en función del tipo de programación elegido, permite
fijar la hora del envío automático, o bien el tiempo de la cuenta atrás.
 Selector de valor a enviar: en el caso de haber parametrizado un envío
binario, este control permite al usuario determinar el valor concreto que
se enviará al bus (“OFF” u “ON”). En el caso del envío de escenas, este
control no existe, pues el número de la escena se define por parámetro.
Así, a la hora especificada por el usuario o bien una vez transcurrida la cuenta
atrás, se enviará automáticamente al bus el valor correspondiente a través del
objeto [Pn][Bi] Control de temporización diaria (en el caso de ser un envío
binario) o a través del objeto [General] Escenas: enviar (en el caso de ser
un envío de tipo escena). En cualquiera de los dos casos existirá también un
objeto binario, [Pn][Bi] Habilitación de temporización diaria, destinado a
anular (mediante el valor “0”) o permitir (valor “1”) la ejecución de la
programación fijada por el usuario. Por defecto, las programaciones del
usuario están siempre habilitadas.
Nota: en el caso de anularse una programación mediante el objeto [Pn][Bi]
Habilitación de temporización diaria, la casilla correspondiente mostrará un
icono de prohibición, a pesar de lo cual no se perderá en ningún caso la
configuración que el usuario hubiera introducido en la casilla.
Finalmente, los parámetros que esta función ofrece en ETS son:
 Tipo de temporizador: alterna entre “Valor de 1 bit” (opción por
defecto) y “Escena”.
 Número de escena: disponible sólo en el caso de seleccionar “Escena”
en el parámetro anterior. Mediante este campo se define el número de
escena (1-64) que se enviará al bus al ejecutarse la temporización.
e) Temporizador semanal
http://www.zennio.com
Soporte técnico: http://support.zennio.com
75
InZennio Z41
Figura 77 Temporizador semanal
Las casillas con función temporizador semanal permiten al usuario final
programar envíos automáticos de valores al bus (que podrán ser valores
binarios o de escena, según se haya definido por parámetro) a una
determinada hora en los días concretos de la semana que desee.
La diferencia entre el temporizador diario y el temporizador semanal es que el
segundo no permite programaciones por cuenta atrás, si bien sí permite que los
envíos a una cierta hora se ejecuten, semana tras semana, en aquellos días en
que el usuario desee.
Figura 78 Temporizador semanal (casilla).
Así pues, cuando el usuario pulsa sobre una casilla de programación semanal,
aparecerá una ventana emergente similar a la mostrada en la Figura 79.
Selector de días
Selectores de envíos
(ON y/o OFF)
Selectores de hora
Figura 79 Temporizador semanal (ventana emergente).
Esta ventana presenta los siguientes elementos:
 Selector de días: permite al usuario elegir los días en que la
temporización deberá ejecutarse y los días en que no.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
76
InZennio Z41
 Selectores de envíos (ON y/o OFF): permiten al usuario determinar si la
programación consistirá en el envío de un valor de “ON”, o bien de un
valor de “OFF”, o incluso de ambos (a diferentes horas). Para cada uno
de esos envíos se dispone del correspondiente selector de horas.
Nota: si se parametriza un envío de tipo escena en lugar de binario, sólo
aparecerá un único selector de envío (a fin de activar o desactivar la
programación) y un único selector de hora (para fijar la hora de envío del
valor de escena parametrizado).
 Selectores de hora: permiten al usuario fijar la hora a la que tendrá
lugar el envío automático.
Así, a la hora especificada por el usuario de los días escogidos, se enviará
automáticamente al bus el valor correspondiente a través del objeto [Pn][Bi]
Control de temporización semanal (en el caso de ser un envío binario) o a
través del objeto [General] Escenas: enviar (en el caso de ser un envío de
tipo escena). En cualquiera de los dos casos existirá también un objeto
binario, [Pn][Bi] Habilitación de temporización semanal, destinado a anular
(mediante el valor “0”) o permitir (valor “1”) la ejecución de la programación
efectuada por el usuario. Por defecto, las programaciones del usuario están
siempre habilitadas.
Nota: en el caso de anularse una programación mediante el objeto [Pn][Bi]
Habilitación de temporización semanal, la casilla correspondiente mostrará
un icono de prohibición, a pesar de lo cual no se perderá en ningún caso la
configuración que el usuario hubiera introducido en la casilla.
Finalmente, los parámetros que esta función ofrece en ETS son:
 Tipo de temporizador: alterna entre “Valor de 1 bit” (opción por
defecto) y “Escena”.
 Número de escena: disponible sólo en el caso de seleccionar “Escena”
en el parámetro anterior. Mediante este campo se define el número de
escena (1-64) que se enviará al bus al ejecutarse la temporización.
Nota: los envíos correspondientes a las programaciones del usuario tienen
lugar al detectarse la transición de un estado a otro, aunque no
http://www.zennio.com
Soporte técnico: http://support.zennio.com
77
InZennio Z41
necesariamente el reloj pase por la hora programada. Por ejemplo,
supóngase que se programa el envío de una orden de ON a las 10:00h y de
una orden de OFF a las 20:00h. Si al dar las 10:00h, tras enviarse el valor ON
al bus, se adelanta el reloj hasta las 21:00h, entonces se enviará la orden de
OFF que debería haberse enviado a las 20:00h.
f) Cronotermostato:
Las casillas configuradas como cronotermostatos permiten al usuario final
programar envíos temporizados de consignas de temperatura (que irán
precedidas por órdenes de encendido) a un termostato, así como órdenes de
apagado.
Para ello, es necesario configurar los dos parámetros siguientes:
Figura 80 Cronotermostato
 Valor mínimo de consigna: valor mínimo de consigna que el usuario
podrá configurar. Rango: [-20, 95] x 1ºC. Valor por defecto: 18ºC.
 Valor máximo de consigna: valor máximo de consigna que el usuario
podrá configurar. Rango: [-20, 95] x 1ºC. Valor por defecto: 30ºC.
Cuando una casilla se configura como cronotermostato, presenta el siguiente
aspecto:
Figura 81 Cronotermostato (casilla)
El botón de encendido activa o desactiva el cronotermostato, esto es,
reanuda o detiene la ejecución de las acciones que tenga programadas (la
http://www.zennio.com
Soporte técnico: http://support.zennio.com
78
InZennio Z41
configuración de las acciones no se pierde en ningún caso). Mientras esté
desactivado se mostrará el icono
junto al botón de encendido.
Por otro lado, al pulsar sobre el icono del calendario aparecerá una ventana
emergente desde la que el usuario podrá configurar las acciones a enviar.
Existirán, por cada casilla configurada como cronotermostato, cuatro páginas
con seis temporizadores personalizables por el usuario en cada una, lo que
permite configurar hasta 24 acciones temporizadas.
Los botones de la parte inferior del diálogo permiten desplazarse por las cuatro
páginas así como cerrar la ventana emergente (botón
).
Figura 82 Cronotermostato (ventana emergente)
Para cada una de las seis acciones temporizadas de cada página deberá
seleccionarse, en primer lugar, qué días de la semana debe ejecutarse la
acción, así como la hora concreta.
Posteriormente, el usuario deberá seleccionar (mediante los controles
y
)
el valor de la temperatura de consigna a enviar. El rango de esta consigna
queda determinado por los parámetros “Valor mínimo de consigna” y “Valor
máximo de consigna”.
Nota: el envío temporizado de una temperatura de consigna va siempre
precedido por una orden de encendido.
Si en lugar de una temperatura de consigna se desea enviar una orden de
apagado del termostato, basta con pulsar sucesivamente este control hasta
http://www.zennio.com
Soporte técnico: http://support.zennio.com
79
InZennio Z41
alcanzar el límite del rango permitido, con lo que en lugar de un valor de
temperatura se mostrará la palabra “OFF”.
Además, es posible activar o desactivar cada una de las acciones
temporizadas marcando su casilla correspondiente. Mientras esta casilla no
esté marcada, la acción configurada no tendrá lugar.
El
comportamiento
del
cronotermostato
tras
fallos
de
tensión
y
programaciones desde ETS será similar al de los demás temporizadores, es
decir, no se perderán las configuraciones, aunque cada vez que se efectúe una
programación desde ETS será necesario habilitarlo manualmente.
Cada casilla de tipo cronotermostato lleva asociados los siguientes objetos:
•
“[Pn][Bi] Cronotermostato: habilitación”: permite activar (valor “1”) o
desactivar (valor “0”) el cronotermostato de forma análoga a como lo
haría el usuario mediante el botón de encendido de la casilla, en la
que se mostrará el icono
•
mientras esté desactivado.
“[Pn][Bi] Cronotermostato: temperatura”: es el objeto mediante el
que se enviarán las temperaturas de consigna programadas.
•
“[Pn][Bi] Cronotermostato: on/off”: es el objeto mediante el cual que
se enviarán las órdenes de encendido o apagado programadas.
g) Alarma
Figura 83 Alarma
Las casillas con función de alarma implementan un mecanismo de advertencia
al usuario ante eventos anómalos. Para ello, las casillas de este tipo llevan
asociado un objeto de comunicación binario ([Pn][Bi] Disparador de alarma)
que permite la recepción de mensajes de alarma desde el bus, lo que
provocará que Z41 comience a emitir señales acústicas y parpadeos
luminosos.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
80
InZennio Z41
Además, la pantalla mostrará en ese momento la página que contenga la
casilla de la alarma que se ha disparado. A partir de ese momento, una
pulsación sobre el botón 'Menú' de la pantalla interrumpirá las señales de
advertencia, si bien la casilla mantendrá un icono intermitente para advertir de
que hay una alarma activa y sin confirmar. También el icono de la página que
contiene a esa casilla mostrará una advertencia similar.
Figura 84 Alarma (casilla).
El icono de advertencia intermitente refleja que la alarma está activa y sin confirmar.
No obstante, las casillas de alarma implementan un segundo objeto binario,
[Pn][Bi] Confirmación de alarma, destinado a recibir el valor “1” desde el bus,
lo que implicará que la alarma ha sido confirmada, dejando de parpadear el
icono de advertencia desde ese momento. Alternativamente, la alarma puede
confirmarse (y silenciarse) pulsando el botón “OK” de la propia casilla, con lo
que el valor “1” se enviará hacia el bus a través del citado objeto.
La alarma quedará definitivamente desactivada cuando haya sido confirmada
y, además, el objeto [Pn][Bi] Disparador de alarma haya adquirido el valor de
“no alarma” (el orden en que tengan lugar estas acciones es irrelevante), con lo
que el icono de advertencia de la casilla se apagará completamente.
No
alarma
Disparador
Alarma
Cualquier
pulsación
Not(Disparador)
Alarma
confirmada
Confirmación
Alarma
silenciada
Figura 85 Diagrama de estados de alarma (caso de confirmación previa al fin de la alarma)
Nota: cada vez que se active, confirme o desactive una alarma, Z41 enviará
una notificación “push” a los dispositivos móviles con los que haya sido
enlazada mediante la aplicación Z41 Remote. Se recomienda consultar la
sección ANEXO I. Control remoto de Z41 vía IP
http://www.zennio.com
Soporte técnico: http://support.zennio.com
81
InZennio Z41
Existe además la posibilidad de configurar una monitorización periódica del
objeto disparador, para los casos en que éste se reciba de forma periódica.
Esta opción le permite a Z41 asumir por sí misma la situación de alarma si
transcurre un cierto tiempo sin que se haya recibido por el bus el valor de “no
alarma” a través del objeto disparador, por ejemplo por una avería en el
dispositivo emisor. Ese espacio de tiempo máximo se definirá por parámetro.
En todo caso, las casillas de alarma ofrecen los siguientes parámetros:
 Disparador: define el valor disparador de alarma (“0” ó “1”; por defecto
es “1”), es decir, el valor que, cuando se reciba a través del objeto
[Pn][Bi] Disparador de alarma, será interpretado por Z41 como una
situación de alarma. Implícitamente, mediante este parámetro se define
también el valor de no alarma como el contrario al de alarma.
 Monitorización periódica: activa (“Sí”) o desactiva (“No”, opción
predeterminada) la función de monitorización periódica.
 Tiempo de ciclo (x 1min.): define, en el caso de que en el parámetro
anterior se haya seleccionado la opción “Sí”, el tiempo máximo que
podrá transcurrir sin que se reciba el valor de no alarma antes de que
Z41 adopte la situación de alarma.
Ejemplo I: se dispone de un sensor que envía el valor “1” (una única vez)
cuando detecta una inundación y el valor “0” (nuevamente, una única vez)
cuando ésta cesa. Si el objeto de envío se enlaza con el objeto disparador de
una casilla de alarma (sin monitorización periódica) de Z41 en la que se ha
parametrizado el valor “1” como valor de alarma, entonces Z41 notificará la
situación de emergencia cada vez que se produzca una inundación, cesando
esa notificación cuando el usuario haga alguna pulsación sobre algún botón,
si bien seguirá parpadeando el icono de advertencia. A partir de ese
momento, si el usuario confirma la alarma, el icono de advertencia quedará
fijo, apagándose definitivamente cuando el sensor envíe el valor “0”.
Ejemplo II: se dispone de un sensor de CO2 que envía al bus el valor “0” cada
dos minutos, salvo en el caso de detectarse un nivel peligroso de CO2, en
cuyo caso enviará el valor “1” inmediatamente. Si el objeto de envío se enlaza
http://www.zennio.com
Soporte técnico: http://support.zennio.com
82
InZennio Z41
con el objeto disparador de una casilla de alarma con monitorización periódica
de Z41 en la que se ha parametrizado el valor “1” como valor de alarma,
entonces Z41 notificará al usuario una situación de emergencia tanto si el CO2
llega a un nivel peligroso como en el caso de que el sensor deje de enviar el
valor “0”, por ejemplo a causa de una avería o un sabotaje. La gestión de la
alarma por parte del usuario será análoga a la del ejemplo anterior.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
83
InZennio Z41
3.5 PÁGINA DE PERFIL
La pestaña Página de perfil contiene a su vez una única pantalla, Configuración.
3.5.1 CONFIGURACIÓN
Esta pantalla permite al integrador configurar los controles que estarán disponibles
para el usuario final dentro de la página de Perfil (ver sección 2.3), así como el rótulo
que los identificará en pantalla. Nótese que la página de Perfil en sí puede activarse u
ocultarse desde la pantalla de Configuración de la pestaña Menú (ver sección 3.3.1).
Figura 86 Pantalla de Configuración (Página de perfil)
Por defecto, todos los controles están activos. Por favor, consúltese la sección 2.3
para mayor información.
Por otro lado, para la página de Perfil, al igual que para todas las demás, se permite
seleccionar un rótulo (parámetro Título), un tipo de ordenación de las casillas
(parámetro Ordenación automática de página; ver sección 2.6) y un nivel de
seguridad (parámetro Protegido; ver sección 3.2.2).
http://www.zennio.com
Soporte técnico: http://support.zennio.com
84
InZennio Z41
3.6 PÁGINA DE CONFIGURACIÓN
Esta pestaña contiene a su vez una única pantalla, Configuración.
3.6.1 CONFIGURACIÓN
Esta pantalla permite al integrador configurar los controles que estarán disponibles
para el usuario final dentro de la página de Configuración (ver sección 2.4), así como
el rótulo que los identificará en pantalla. Nótese que la página de Configuración en sí
puede activarse u ocultarse desde la pantalla de Configuración de la pestaña Menú
(ver sección 3.3.1).
Figura 87 Pantalla de Configuración (Página de configuración)
Por defecto, los controles de Hora/Fecha y Botón de programación están activos.
Consúltese la sección 2.4 para más información.
Por otro lado, para la página de Configuración, al igual que para todas las demás, se
permite seleccionar un título (parámetro Título), un tipo de ordenación de las casillas
(parámetro Ordenación automática de página; ver sección 2.6) y un nivel de
seguridad (parámetro Protegido; ver sección 3.2.2).
Para información detallada sobre la función de Emparejamiento de dispositivos,
consúltese el ANEXO I. Control remoto de Z41 vía IP.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
85
InZennio Z41
3.7 TERMOSTATO n
Figura 88 Pantalla de Configuración (Termostato n)
Cuando desde la pantalla General de la pestaña Configuración principal se habilitan
las funciones “Termostato 1” y “Termostato 2”, el integrador dispondrá de sendas
pestañas adicionales similares entre sí, para la parametrización de estas funciones de
manera independiente. Cada una de estas pestañas contiene a su vez una serie de
pantallas (Configuración, consigna, etc.) que permiten definir el tipo de control
termostático que el usuario efectuará por medio de Z41 como interfaz de control.
Nota: para información detallada acerca del funcionamiento y la parametrización del
termostato “Building” implementado por Z41, por favor consúltese la documentación
específica (“Termostato Building Zennio”) disponible en www.zennio.com.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
86
InZennio Z41
ANEXO I. CONTROL REMOTO DE Z41 VÍA IP
Las versiones 3.x y siguientes del programa de aplicación de Z41 incluyen un
mecanismo de comunicación vía IP que permite actuar sobre el dispositivo y controlar
sus funciones de forma remota –mediante aplicaciones específicas que se conectan
con Z41 a través de redes IP–, equivalentemente al control in situ que el usuario
efectúa a través del panel táctil del propio dispositivo.
CONFIGURACIÓN DE Z41
Para disponer de la función de control de Z41 desde aplicaciones remotas, es
necesario que el integrador la habilite específicamente en ETS mediante el parámetro
Control remoto a través de Internet dentro de la ventana “Ethernet” de la pestaña
“Configuración principal” (ver sección 3.2.5).
Figura 89 Página de Configuración con función de emparejamiento habilitada
Asimismo, antes de poder controlar el dispositivo de forma remota es necesario
efectuar un emparejamiento previo entre la aplicación remota y el dispositivo Z41. Para
ello, el integrador deberá haber activado el parámetro Emparejamiento de
dispositivos dentro de la ventana “Configuración” de la pestaña “Página de
configuración” (ver sección 2.4). Al hacerlo, Z41 incluye en su página de Configuración
un nuevo icono que permite al usuario iniciar el proceso de emparejamiento (ver
Figura 89).
http://www.zennio.com
Soporte técnico: http://support.zennio.com
87
InZennio Z41
El icono de la función de emparejamiento muestra, en la esquina superior izquierda, un
indicador del estado del servicio. Este indicador se actualizará automáticamente si el
estado cambia.
Indicador
Significado
No hay conexión de red.
No hay salida a Internet.
Comprobando disponibilidad del servidor de control remoto.
Conexión correcta y servicio disponible.
Control remoto en curso (dispositivo remoto conectado actualmente).
Tabla 8 Estado del servicio.
Téngase en cuenta que queda a criterio del integrador la decisión de volver a
inhabilitar el parámetro de Emparejamiento de dispositivos tras efectuar el
emparejamiento, en función de si desea permitir al usuario final efectuar
emparejamientos adicionales en el futuro.
Es importante recordar, además, que la inhabilitación de este icono es independiente
de la inhabilitación de la función de control remoto propiamente dicha (la inhabilitación
del emparejamiento con dispositivos adicionales no impide el control remoto desde los
ya emparejados), y que el acceso a este icono estará condicionado por la seguridad
que el integrador le asigne a la página de Configuración (ver sección 3.2.2).
Nota: es posible emparejar varios dispositivos Z41 con una misma aplicación remota
(o un mismo dispositivo móvil), así como emparejar un mismo dispositivo Z41 con
varias aplicaciones remotas (o dispositivos móviles).
PROCESO DE EMPAREJAMIENTO
Una vez se configure Z41 según se ha descrito, al pulsar el icono de emparejamiento
de dispositivos, se mostrará una ventana emergente similar a la Figura 90.
La sección superior de la ventana emergente podrá mostrar mensajes de texto al
usuario a lo largo del proceso, mientras que en la sección central figuran el botón de
solicitud del código de emparejamiento y un icono con un indicador numérico:
http://www.zennio.com
Soporte técnico: http://support.zennio.com
88
InZennio Z41
Figura 90 Ventana de diálogo para el emparejamiento del dispositivo
El botón de solicitud de código permite enviar una petición al servidor de
códigos de emparejamiento. El servidor responderá entonces con una clave
alfanumérica que Z41 mostrará en la sección superior de la ventana, salvo
que tenga lugar algún problema de comunicación, en cuyo caso aparecerá el
mensaje “ERROR”. Esta clave será requerida al usuario por la aplicación
remota para emparejarse con Z41. Nótese que este proceso sólo se requiere
una única vez, a fin de enlazar el dispositivo móvil con el dispositivo Z41
concreto que se desea controlar.
El indicador de la derecha refleja el número de emparejamientos que Z41
mantiene vigentes, esto es, el número de aplicaciones o dispositivos
remotos con los que ya fue emparejada y desde los que puede controlarse.
Inicialmente es siempre 0.
Por último, en la franja inferior aparecen el botón de regreso, que permite al usuario
dar por terminado el proceso y cerrar la ventana, y el botón de papelera, que, tras
una pulsación larga, anula todos los emparejamientos vigentes de ese dispositivo y
reinicia el contador.
NOTIFICACIONES “PUSH”
A partir de la versión 3.3, Z41 incorpora la función de envío de notificaciones “push”,
consistente en notificar a los dispositivos móviles (incluso aunque no se haya iniciado
la aplicación de control remoto) acerca de los eventos de alarma (ver sección 3.4.2.5):
http://www.zennio.com
Soporte técnico: http://support.zennio.com
89
InZennio Z41
Activación de alarma: una casilla con función de alarma ha recibido el valor
de activación de alarma desde el bus KNX, o bien ha superado el tiempo de
monitorización cíclica.
Confirmación de alarma: el usuario ha confirmado una casilla en la que
estuviera activa una alarma.
Desactivación de alarma: una casilla previamente confirmada por el usuario
ha recibido el valor de no alarma. Por lo tanto, la alarma se encuentra
desactivada y confirmada.
Las notificaciones anteriores se muestran en el dispositivo móvil (salvo que las
notificaciones “push” estén desactivadas por el sistema operativo, en función de la
configuración del usuario) mediante mensajes similares a la figura siguiente, y de
acuerdo con el título asignado a la casilla de alarma en cuestión:
Figura 91 Notificación “push”
Notas:
En caso de que la red no esté disponible, Z41 encolará las notificaciones
relativas a los eventos de alarma que tengan lugar, y posteriormente los
enviará tan pronto como la red esté disponible.
Las notificaciones encoladas (no enviadas) se descartan si tiene lugar un
fallo en la alimentación externa, aunque no ante caídas de alimentación del
bus KNX.
En el caso improbable de que la red no esté disponible durante un período
muy largo, la cola podría quedarse sin espacio, por lo que las notificaciones
posteriores no se encolarán.
Zennio Avance y Tecnología S.L. no se hace responsable de la pérdida de
notificaciones “push” debidas a fallos en la red, hardware o software.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
90
InZennio Z41
APLICACIONES REMOTAS
Para obtener instrucciones sobre la configuración y el uso de las aplicaciones remotas
disponibles, por favor consúltese el manual “Z41 Remote”, disponible en el sitio web
de Zennio: www.zennio.com.
http://www.zennio.com
Soporte técnico: http://support.zennio.com
91
InZennio Z41
ANEXO II. TABLA DE OBJETOS DE COMUNICACIÓN
“Rango funcional” muestra los valores que, independientemente de los permitidos por el bus dado el tamaño del objeto, tienen utilidad o un significado específico, porque así lo establezcan o
restrinjan el estándar KNX o el propio programa de aplicación.
Número
0
Tamaño
3 Bytes
E/S
E/S
Banderas
CTRWU
Tipo de dato (DPT)
DPT_TimeOfDay
1
3 Bytes
E/S
CTRWU
DPT_Date
Rango funcional
Nombre
0:00:00 – 23:59:59 [General] Hora
01/01/1990 31/12/2089
Función
Hora actual
[General] Fecha
Fecha actual
[General] Escenas: enviar
Valor de escena
2
1 Byte
CT---
DPT_SceneControl
3
4
2 Bytes
2 Bytes
S
E
CTR-C--WU
DPT_Value_Temp
DPT_Value_Temp
5
1 Bit
E
C--W-
DPT_Ack
0/1
[General] Iluminación
0=Nada; 1=Iluminar el Display
6
1 Bit
1 Bit
E
E
C--WC--W-
DPT_Switch
DPT_Switch
0/1
0/1
[General] Bloqueo del Touch
[General] Bloqueo del Touch
0=No Bloqueado; 1=Bloqueado
0=Bloqueado; 1=No Bloqueado
7
1 Bit
S
CTR--
DPT_Switch
0/1
[General] Objeto de Bienvenida
Control de 1 bit
1 Bit
E
C--WU
DPT_Switch
0/1
[P1][Bx] Indicador Binario
Indicador de 1 bit
1 Byte
E
C--WU
DPT_Value_1_Ucount
0 - 255
0...255
1 Byte
E
C--WU
DPT_Value_1_Ucount
0 - 255
[P1][Bx] Indicador Enumerado
[P1][Bx] Indicador de 1 Byte Entero
Sin Signo
1 Byte
E
C--WU
DPT_Value_1_Count
-128 - 127
1 Byte
E
C--WU
DPT_Scaling
0% - 100%
2 Bytes
E
C--WU
DPT_Value_2_Ucount
0 - 65535
2 Bytes
E
C--WU
DPT_Value_2_Count
-32768 - 32767
[P1][Bx] Indicador de 2 Bytes Entero
Con Signo
2 Bytes
E
C--WU
9.xxx
1 Byte
E
C--WU
DPT_Scaling
-671088,64 –
670760,96
0% - 100%
[P1][Bx] Indicador de 2 Bytes Coma
Flotante
[P1][Bx] Posición de Persiana
1 Byte
E
C--WU
DPT_Scaling
0% - 100%
2 Bytes
1 Bit
E
E
C--WU
C--WU
DPT_Value_Temp
DPT_Heat_Cool
8, 11, 14, 17,
20, 23, 26, 29,
32, 35, 38, 41,
44, 47, 50, 53,
56, 59, 62, 65,
68, 71, 74, 77,
80, 83, 86, 89,
92, 95, 98, 101,
104, 107, 110,
113, 116, 119,
122, 125, 128,
131, 134, 137,
140, 143, 146,
149
1 Byte
http://www.zennio.com
E
C--WU
DPT_HVACContrMode
0-63; 128-191
-273,00 - 670760,00 [General] Temperatura Interna
-273,00 - 670760,00 [General] Temperatura Externa
[P1][Bx] Indicador de 1 Byte Entero
Con Signo
[P1][Bx] Indicador de Porcentaje
[P1][Bx] Indicador de 2 Bytes Entero
Sin Signo
[P1][Bx] Indicador de Luz
-273,00 - 670760,00 [P1][Bx] Indicador de Temperatura
0/1
[P1][Bx] Indicador de Modo
0 = Auto
1 = Calor
3 = Frío
9 = Viento
14 = Seco
[P1][Bx] Indicador de Modo
Temperatura actual (sensor interno)
Temperatura a mostrar en el display
0...255
-128...127
0-100%
0...65535
-32768...32767
-671088.64...670760.96
0%=Arriba; 100%=Abajo
0%=Off; 100%=On
Valor Absoluto en Coma Flotante
0 = Enfriar; 1 = Calentar
Calentar, Enfriar, Auto, Vent. y Seco
Soporte técnico: http://support.zennio.com
92
InZennio Z41
Número
9, 12, 15, 18,
21, 24, 27, 30,
33, 36, 39, 42,
45, 48, 51, 54,
57, 60, 63, 66,
69, 72, 75, 78,
81, 84, 87, 90,
93, 96, 99, 102,
105, 108, 111,
114, 117, 120,
123, 126, 129,
132, 135, 138,
141, 144, 147,
150
http://www.zennio.com
Tamaño
E/S
Banderas
Tipo de dato (DPT)
Rango funcional
1 Byte
E
C--WU
DPT_Scaling
0% - 100%
[P1][Bx] Indicador de Ventilación
1 Byte
E
C--WU
DPT_Scaling
0% - 100%
[P1][Bx] Indicador de Ventilación
1 Byte
E
C--WU
DPT_Scaling
0% - 100%
[P1][Bx] Indicador de Ventilación
1 Byte
E
C--WU
DPT_Scaling
0% - 100%
[P1][Bx] Indicador de Ventilación
0=Off; 1-33%=Min; 34-66%=Med;
>66%=Max
1 Byte
E
C--WU
DPT_HVACMode
1 = Confort
2 = Standby
3 = Económico
4 = Protección
[P1][Bx] Indicador de Modo Especial
Confort, Standby, Económico y
Protección de Edificio
1 Byte
E/S
CTRWU
DPT_Scaling
0% - 100%
[P1][Bx] Canal Rojo
0-100%
[PX][BX] Cronotermostato:
habilitación
0 = Deshabilitado; 1 = Habilitado
1 Bit
E
C--WU
DPT_Enable
0/1
1 Bit
E
C--WU
DPT_Alarm
0/1
1 Bit
E
C--WU
DPT_Enable
0/1
1 Bit
E
C--WU
DPT_Enable
0/1
3 Bytes
1 Bit
E/S
S
CTRWU
CTR--
DPT_Colour_RGB
DPT_Switch
[0 – 255] * 3
0/1
1 Byte
S
CTR--
DPT_Value_1_Ucount
0 - 255
1 Byte
S
CTR--
DPT_Value_1_Count
-128 - 127
1 Byte
S
CTR--
DPT_Scaling
0% - 100%
2 Bytes
S
CTR--
DPT_Value_2_Ucount
0 - 65535
2 Bytes
S
CTR--
-32768 - 32767
-32768 - 32767
2 Bytes
S
CTR--
9.xxx
-671088,64 –
670760,96
1 Byte
S
CTR--
DPT_Value_1_Ucount
0 - 255
1 Bit
1 Bit
S
S
CTR-CTR--
DPT_UpDown
DPT_Switch
0/1
0/1
2 Bytes
S
CTR--
DPT_Value_Temp
Nombre
2 Bytes
E/S
CTRW-
DPT_Value_Tempd
1 Bit
1 Bit
S
S
CTR-CTR--
DPT_Step
DPT_Heat_Cool
0/1
0/1
1 Byte
S
CTR--
DPT_HVACContrMode
0 = Auto
0-33%=Min; 34-66%=Med;
>66%=Max
0=Auto; 1-33%=Min; 34-66%=Med;
>66%=Max
[P1][Bx] Disparador de Alarma
Disparador
[P1][Bx] Habilitación de Temporización
0 = Deshabilitado; 1 = Habilitado
Semanal
[P1][Bx] Habilitación de Temporización
0 = Deshabilitado; 1 = Habilitado
Diaria
[P1][Bx] Color RGB
[P1][Bx] Control Binario
Componentes Roja, Verde y Azul
Control de 1 bit
[P1][Bx] Control de 1 Byte Entero Sin
0...255
Signo
[P1][Bx] Control de 1 Byte Entero Con
-128...127
Signo
[P1][Bx] Control de Porcentaje
0-100%
[P1][Bx] Control de 2 Bytes Entero Sin
0...65535
Signo
[P1][Bx] Control de 2 Bytes Entero
Con Signo
[P1][Bx] Control de 2 Bytes Coma
Flotante
-32768...32767
-671088.64...670760.96
[P1][Bx] Control Enumerado
0...255
[P1][Bx] Mover Persiana
[P1][Bx] Luz On/Off
0=Arriba; 1=Abajo
0=Off; 1=On
-273,00 - 670760,00 [P1][Bx] Control de Temperatura
-670760,00 670760,00
Función
0-49%=Min; 50-100%=Max
Valor Absoluto en Coma Flotante
[P1][Bx] Control de Offset de Consigna Valor Relativo Coma Flotante
[P1][Bx] Control de Offset de Consigna 0=Decrementar; 1=Incrementar
[P1][Bx] Control de Modo
0 = Enfriar; 1 = Calentar
[P1][Bx] Control de Modo
Calentar, Enfriar, Auto, Vent. y Seco
Soporte técnico: http://support.zennio.com
93
InZennio Z41
Número
Tamaño
1 Bit
10, 13, 16, 19,
22, 25, 28, 31,
34, 37, 40, 43,
46, 49, 52, 55,
58, 61, 64, 67,
70, 73, 76, 79,
82, 85, 88, 91,
94, 97, 100,
103, 106, 109,
112, 115, 118,
121, 124, 127,
130, 133, 136,
139, 142, 145,
148, 151
E/S
S
Banderas
CTR--
Tipo de dato (DPT)
Rango funcional
DPT_Step
1 = Calor
3 = Frío
9 = Viento
14 = Seco
0/1
1 Byte
S
CTR--
DPT_HVACMode
1 = Confort
2 = Standby
3 = Económico
4 = Protección
1 Byte
E/S
CTRWU
DPT_Scaling
0% - 100%
1 Bit
S
CTR--
DPT_Switch
0/1
1 Bit
S
CTR--
DPT_Switch
0/1
2 Bytes
S
CTR--
DPT_Value_Temp
-20 – 95 °C
1 Bit
E
CT-W-
DPT_Ack
0/1
1 Bit
S
CTR--
DPT_Trigger
1 Bit
S
CTR--
DPT_Step
4 Bit
S
CTR--
DPT_Control_Dimming
1 Bit
1 Byte
S
E/S
CTR-CTRWU
DPT_Switch
DPT_Scaling
1 Bit
S
CTR--
DPT_Reset
152, 179
153, 180
2 Bytes
2 Bytes
E
E
C--WC--W-
DPT_Value_Temp
DPT_Value_Temp
154, 181
1 Byte
E
C--W-
DPT_HVACMode
http://www.zennio.com
Nombre
Función
[P1][Bx] Control de Ventilación
0=Decrementar; 1=Incrementar
[P1][Bx] Control de Modo Especial
Confort, Standby, Económico y
Protección de Edificio
[P1][Bx] Canal Verde
[P1][Bx] Control de Temporización
Diaria
[P1][Bx] Control de Temporización
Semanal
[PX][BX] Cronotermostato:
temperatura
[P1][Bx] Confirmación de Alarma
0-100%
Control de 1 bit
Control de 1 bit
Valor absoluto en coma flotante
0=Nada; 1=Confirmar
0/1
[P1][Bx] Monitor de Energía:
actualizar
0=Nada; 1=Solicitar Actualización
0/1
[P1][Bx] Detener Persiana
0 o 1 -> Detener
0x0 (Detener)
0x1 (Reducir 100%)
0x2 (Reducir 50%)
0x3 (Reducir 25%)
0x4 (Reducir 12%)
0x5 (Reducir 6%)
0x6 (Reducir 3%)
0x7 (Reducir 1%)
[P1][Bx] Regulación de Luz
0x8 (Detener)
0x9 (Subir 100%)
0xA (Subir 50%)
0xB (Subir 25%)
0xC (Subir 12%)
0xD (Subir 6%)
0xE (Subir 3%)
0xF (Subir 1%)
0/1
0% - 100%
0/1
[PX][BX] Cronotermostato: on/off
[P1][Bx] Canal Azul
0=Off; 1=On
0-100%
[P1][Bx] Monitor de Energía: reiniciar 0=Nada; 1=Reiniciar
-273,00 - 670760,00 [Tx] Fuente de Temperatura 1
-273,00 - 670760,00 [Tx] Fuente de Temperatura 2
1 = Confort
2 = Standby
Regulación de 4 bits
[Tx] Modo Especial
Medida de sensor externo
Medida de sensor externo
Valor de modo de 1 byte
Soporte técnico: http://support.zennio.com
94
InZennio Z41
Número
Tamaño
E/S
Banderas
Tipo de dato (DPT)
Rango funcional
Nombre
Función
3 = Económico
4 = Protección
1 Bit
1 Bit
E
E
C--WC--W-
DPT_Trigger
DPT_Switch
0/1
0/1
[Tx] Modo Especial: confort
[Tx] Modo Especial: confort
0=Nada; 1=Disparo
0=Apagado; 1=Encendido
1 Bit
E
C--W-
DPT_Trigger
0/1
[Tx] Modo Especial: standby
0=Nada; 1=Disparo
1 Bit
1 Bit
E
E
C--WC--W-
DPT_Switch
DPT_Trigger
0/1
0/1
[Tx] Modo Especial: standby
[Tx] Modo Especial: económico
0=Apagado; 1=Encendido
0=Nada; 1=Disparo
1 Bit
E
C--W-
DPT_Switch
0/1
[Tx] Modo Especial: económico
0=Apagado; 1=Encendido
158, 185
1 Bit
1 Bit
E
E
C--WC--W-
DPT_Trigger
DPT_Switch
0/1
0/1
[Tx] Modo Especial: protección
[Tx] Modo Especial: protección
0=Nada; 1=Disparo
0=Apagado; 1=Encendido
159, 186
1 Bit
E
C--W-
DPT_Window_Door
0/1
[Tx] Estado de Ventana (entrada)
0=Cerrado; 1=Abierto
160, 187
1 Bit
E
C--W-
DPT_Trigger
0/1
[Tx] Prolongación de Confort
0=Nada; 1=Confort Temporizado
1 = Confort
2 = Standby
3 = Económico
4 = Protección
[Tx] Modo Especial (Estado)
Valor de modo de 1 byte
155, 182
156, 183
157, 184
1 Byte
S
CTR--
DPT_HVACMode
2 Bytes
E
C--W-
DPT_Value_Temp
-273,00 - 670760,00 [Tx] Consigna
Consigna del termostato
2 Bytes
E
C--W-
DPT_Value_Temp
-273,00 - 670760,00 [Tx] Consigna Básica
Consigna de referencia
163, 190
1 Bit
E
C--W-
DPT_Step
164, 191
2 Bytes
E
C--W-
DPT_Value_Tempd
165, 192
2 Bytes
S
CTR--
DPT_Value_Temp
-273,00 - 670760,00 [Tx] Consigna (Estado)
Consigna actual
166, 193
2 Bytes
S
CTR--
DPT_Value_Temp
Consigna básica actual
167, 194
2 Bytes
S
CTR--
DPT_Value_Tempd
-273,00 - 670760,00 [Tx] Consigna Básica (Estado)
-670760,00 [Tx] Consigna (Estado de Offset)
670760,00
1 Bit
E
C--W-
DPT_Reset
0/1
[Tx] Reinicio de Consigna
Reinicio a valores por defecto
169, 196
1 Bit
1 Bit
E
E
C--WC--W-
DPT_Reset
DPT_Heat_Cool
0/1
0/1
[Tx] Reiniciar Offsets
[Tx] Modo
Reiniciar offset
0 = Enfriar; 1 = Calentar
170, 197
1 Bit
S
CTR--
DPT_Heat_Cool
0/1
[Tx] Modo (Estado)
0 = Enfriar; 1 = Calentar
171, 198
1 Bit
E
C--W-
DPT_Switch
0/1
[Tx] On/Off
0=Apagado; 1=Encendido
172, 199
1 Bit
1 Bit
S
S
CTR-CTR--
DPT_Switch
DPT_Switch
0/1
0/1
[Tx] On/Off (Estado)
[Tx] Variable de Control (Enfriar)
0=Apagado; 1=Encendido
Control de 2 puntos
1 Bit
S
CTR--
DPT_Switch
0/1
[Tx] Variable de Control (Enfriar)
Control PI (PWM)
174, 201
1 Bit
1 Bit
S
S
CTR-CTR--
DPT_Switch
DPT_Switch
0/1
0/1
[Tx] Variable de Control (Calentar)
[Tx] Variable de Control (Calentar)
Control de 2 puntos
Control PI (PWM)
175, 202
1 Byte
S
CTR--
DPT_Scaling
0% - 100%
[Tx] Variable de Control (Enfriar)
Control PI (Continuo)
176, 203
1 Byte
S
CTR--
DPT_Scaling
0% - 100%
[Tx] Variable de Control (Calentar)
Control PI (Continuo)
177, 204
178, 205
1 Bit
1 Bit
S
S
CTR-CTR--
DPT_Switch
DPT_Switch
0/1
0/1
[Tx] Frío Adicional
[Tx] Calor Adicional
Temp >= (Consigna+Banda)=> "1"
Temp <= (Consigna-Banda)=> "1"
161, 188
162, 189
168, 195
173, 200
http://www.zennio.com
0/1
-670760,00 670760,00
[Tx] Consigna (Paso)
0=-0.5ºC; 1=+0.5ºC
[Tx] Consigna (Offset)
Valor de coma flotante
Valor actual del offset
Soporte técnico: http://support.zennio.com
95
InZennio Z41
Número
206, 210, 214,
218, 222, 226
207, 211, 215,
219, 223, 227
Tamaño
E/S
Banderas
Tipo de dato (DPT)
Rango funcional
DPT_Power
-670760,00 –
670760,00
Función
2 Bytes
E
C--W-
2 Bytes
E
C - - W - DPT_Value_Volume_Flow
4 Bytes
E
C--W-
DPT_ActiveEnergy_kWh
4 Bytes
E
C--W-
DPT_Value_Volume
-670760,00 –
670760,00
[Consumo x] CO2
kg CO2
[Consumo x] Coste
Moneda Local
[RGBW] Canal Blanco x
0-100%
-671088.64 670760.96
-2147483648 –
2147483647
[Consumo x] Potencia
kW
[Consumo x] Caudal
l/h
[Consumo x] Energía
kWh
-3.4E+38 – 3.4E+38 [Consumo x] Volumen
208, 212, 216,
220, 224, 228
2 Bytes
E
C--W-
CO2 emission
(non-standardized
datapoint type)
209, 213, 217,
221, 225, 229
2 Bytes
E
C--W-
Currency
(non-standardized
datapoint type)
-670760,00 –
670760,00
230-233
1 Byte
E/S
CTRWU
DPT_Scaling
0% - 100%
http://www.zennio.com
Nombre
m³
Soporte técnico: http://support.zennio.com
96
Únete y envíanos tus consultas
sobre los dispositivos Zennio:
http://support.zennio.com
Zennio Avance y Tecnología S.L.
C/ Río Jarama, 132. Nave P-8.11
45007 Toledo (Spain).
Tel. +34 925 232 002.
Fax. +34 925 337 310.
www.zennio.com
[email protected]
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
