Wayne 352205-001 Operating instructions
Manual de Instrucciones de Operación y Piezas
ESP25
Operating Instruction and Parts Manual
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or
property damage! Retain instructions for future reference.

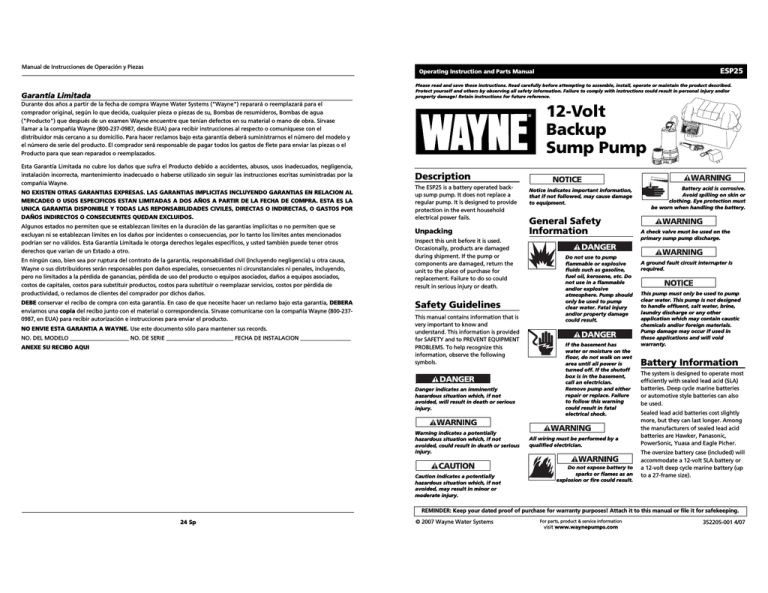

Garantía Limitada
Durante dos años a partir de la fecha de compra Wayne Water Systems ("Wayne") reparará o reemplazará para el
comprador original, según lo que decida, cualquier pieza o piezas de su, Bombas de resumideros, Bombas de agua
("Producto") que después de un examen Wayne encuentre que tenían defectos en su material o mano de obra. Sírvase
llamar a la compañía Wayne (800-237-0987, desde EUA) para recibir instrucciones al respecto o comuníquese con el
distribuidor más cercano a su domicilio. Para hacer reclamos bajo esta garantía deberá suministrarnos el número del modelo y
el número de serie del producto. El comprador será responsable de pagar todos los gastos de flete para enviar las piezas o el
Producto para que sean reparados o reemplazados.
Esta Garantía Limitada no cubre los daños que sufra el Producto debido a accidentes, abusos, usos inadecuados, negligencia,
instalación incorrecta, mantenimiento inadecuado o haberse utilizado sin seguir las instrucciones escritas suministradas por la
compañía Wayne.
NO EXISTEN OTRAS GARANTIAS EXPRESAS. LAS GARANTIAS IMPLICITAS INCLUYENDO GARANTIAS EN RELACION AL
MERCADEO O USOS ESPECIFICOS ESTAN LIMITADAS A DOS AÑOS A PARTIR DE LA FECHA DE COMPRA. ESTA ES LA
UNICA GARANTIA DISPONIBLE Y TODAS LAS REPONSABILIDADES CIVILES, DIRECTAS O INDIRECTAS, O GASTOS POR
DAÑOS INDIRECTOS O CONSECUENTES QUEDAN EXCLUIDOS.
Algunos estados no permiten que se establezcan límites en la duración de las garantías implicitas o no permiten que se
excluyan ni se establezcan límites en los daños por incidentes o consecuencias, por lo tanto los límites antes mencionados
podrían ser no válidos. Esta Garantía Limitada le otorga derechos legales especificos, y usted también puede tener otros
derechos que varian de un Estado a otro.
En ningún caso, bien sea por ruptura del contrato de la garantía, responsabilidad civil (incluyendo negligencia) u otra causa,
Wayne o sus distribuidores serán responsables pon daños especiales, consecuentes ni circunstanciales ni penales, incluyendo,
pero no limitados a la pérdida de ganancias, pérdida de uso del producto o equipos asociados, daños a equipos asociados,
costos de capitales, costos para substituir productos, costos para substituir o reemplazar servicios, costos por pérdida de
productividad, o reclamos de clientes del comprador por dichos daños.
DEBE conservar el recibo de compra con esta garantía. En caso de que necesite hacer un reclamo bajo esta garantía, DEBERA
enviarnos una copia del recibo junto con el material o correspondencia. Sírvase comunicarse con la compañía Wayne (800-2370987, en EUA) para recibir autorización e instrucciones para enviar el producto.
NO ENVIE ESTA GARANTIA A WAYNE. Use este documento sólo para mantener sus records.
NO. DEL MODELO _____________________ NO. DE SERIE ________________________ FECHA DE INSTALACION __________________
ANEXE SU RECIBO AQUI
12-Volt
Backup
Sump Pump
Description
The ESP25 is a battery operated backup sump pump. It does not replace a
regular pump. It is designed to provide
protection in the event household
electrical power fails.
Unpacking
Inspect this unit before it is used.
Occasionally, products are damaged
during shipment. If the pump or
components are damaged, return the
unit to the place of purchase for
replacement. Failure to do so could
result in serious injury or death.
Safety Guidelines
This manual contains information that is
very important to know and
understand. This information is provided
for SAFETY and to PREVENT EQUIPMENT
PROBLEMS. To help recognize this
information, observe the following
symbols.
Danger indicates an imminently
hazardous situation which, if not
avoided, will result in death or serious
injury.
Warning indicates a potentially
hazardous situation which, if not
avoided, could result in death or serious
injury.
Caution indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
Notice indicates important information,
that if not followed, may cause damage
to equipment.
General Safety
Information
Do not use to pump
flammable or explosive
fluids such as gasoline,
fuel oil, kerosene, etc. Do
not use in a flammable
and/or explosive
atmosphere. Pump should
only be used to pump
clear water. Fatal injury
and/or property damage
could result.
If the basement has
water or moisture on the
floor, do not walk on wet
area until all power is
turned off. If the shutoff
box is in the basement,
call an electrician.
Remove pump and either
repair or replace. Failure
to follow this warning
could result in fatal
electrical shock.
All wiring must be performed by a
qualified electrician.
Do not expose battery to
sparks or flames as an
explosion or fire could result.
Battery acid is corrosive.
Avoid spilling on skin or
clothing. Eye protection must
be worn when handling the battery.
A check valve must be used on the
primary sump pump discharge.
A ground fault circuit interrupter is
required.
This pump must only be used to pump
clear water. This pump is not designed
to handle effluent, salt water, brine,
laundry discharge or any other
application which may contain caustic
chemicals and/or foreign materials.
Pump damage may occur if used in
these applications and will void
warranty.
Battery Information
The system is designed to operate most
efficiently with sealed lead acid (SLA)
batteries. Deep cycle marine batteries
or automotive style batteries can also
be used.
Sealed lead acid batteries cost slightly
more, but they can last longer. Among
the manufacturers of sealed lead acid
batteries are Hawker, Panasonic,
PowerSonic, Yuasa and Eagle Picher.
The oversize battery case (included) will
accommodate a 12-volt SLA battery or
a 12-volt deep cycle marine battery (up
to a 27-frame size).
REMINDER: Keep your dated proof of purchase for warranty purposes! Attach it to this manual or file it for safekeeping.
24 Sp
© 2007 Wayne Water Systems
For parts, product & service information
visit www.waynepumps.com
352205-001 4/07
Operating Instructions and Parts Manual
Battery Information
ESP25
Installation
2. Remove any silt or accumulated
debris from the sump pit and
surrounding area.
(Continued)
Be certain that the area around the
batteries is well ventilated. Before
servicing the batteries, blow away
gasses by waving a piece of cardboard
near the batteries.
Dangerous hydrogen gas can be
released from batteries while charging.
Sparks can ignite the gas in an
enclosed space. Wear safety goggles
when connecting batteries. Battery
connections should be made in a wellventilated area.
Working in the vicinity of lead acid
batteries can be dangerous. Before
making connections or servicing the
batteries, read and follow instructions
in all applicable instruction manuals. To
reduce the risk of battery explosion,
follow the instructions in this manual
and those published by the battery
manufacturer, as well as those of any
other equipment used in the
surrounding area.
Installation of this unit may take
several hours. Before disabling your
main pump, have ready an appropriate
means of evacuating the sump.
1. Turn power to main pump off.
2. Pump must be installed using 11/4”
or 11/2” rigid PVC piping.
Pump Installation
The ESP25 can be installed as a back up
system with a separate dedicated
discharge line (Method 1), or tied into
an existing sump pump line (Method 2,
page 3).
Unplug the existing AC pump. Failure to
follow this warning could result in fatal
electrical shock.
1. Verify that the existing AC pump is
in good working order. If the AC
pump is questionable, it is typically
recommended that the unit be
replaced with a 1/3 or 1/2 HP pump.
An assistant should be present or close
enough to come to your aid in the
event of an emergency. Have a reliable
source of fresh water and soap nearby
in case battery acid contacts clothing,
skin or eyes.
Method 1 (Preferred)
1. Locate the ESP25 on a solid, level
surface in the sump pit. Do not
place the pump on a loose or sandy
surface. Small stones or sand may
damage the pump resulting in
potential pump failure.
2. This pump has a 11/2” NPT discharge.
If a 11/4” discharge pipe is desired, an
adapter (not included) will be
necessary. Smaller diameter piping
will reduce pump flow, rate and
performance.
Sírvase proporcionar la siguiente información:
- Número del modelo
- Número de serie (de haberlo)
- Descripciones y número de piezas, tal como
aparecen en la lista de piezas.
6
Dirección para correspondencia sobre repuestos:
Wayne Water Systems
101 Production Drive
Harrison, OH 45030 U.S.A.
1
3. Cut a 4’ section of 11/4" or 11/2"
diameter rigid PVC pipe. Cement
11/4" pipe to a threaded fitting.
Cement 11/4" pipe into pipe
coupling. Attach 11/4" pipe section
to the ESP25 discharge adapter.
4
4. Screw on to pump discharge.
3
5
Floor
Joist
Wear eye and clothing protection
when working around lead acid
batteries.
Ridgid
PVC
Pipe
Slope
Pipe
Down
2
Avoid touching your eyes when
working around lead acid batteries.
Charger
If battery acid contacts your eye(s),
flush with cold running water for 10
minutes and seek immediate medical
attention. If acid contacts your skin or
clothing, wash immediately with soap
and water.
Para Ordenar Repuestos, Sírvase llamer al Concesionario
más Cercano a su Domicilio
Check Valve
(See Step 6)
Check Valve
(See Step 6)
11/4” or
11/2”
PVC Pipe
No. de
Ref.
Descripción
Número
de pieza
Ctd.
1
Ménsula
46049-001
1
2
Cargador
30221-001
1
3
Caja de control
30222-002
1
4
Tornillo - caja de control
16119-002
4
5
Bomba
58324-001
1
6
Interruptor/ flotante
30033-001
1
Never smoke or allow a spark or flame
in the vicinity of the battery.
Battery Box
Avoid dropping metal tools on the
battery posts because they may spark
or short-circuit the system or battery,
causing an explosion.
www.waynepumps.com
ESP25 Pump
Existing Pump
Figure 1 - Method 1
2
23 Sp
Manual de Instrucciones de Operación y Piezas
ESP25
Installation
Guía de diagnóstico de averías
Problema
Posible(s) Causa(s)
Acción Correctiva
La bomba no
funciona
1. Conexiones flojas
2. Batería baja o defectuosa
3. Interruptor de flotador atascado
1. Revise todas las conexiones
2. Revise la batería y reemplácela si está baja o defectuosa
3. Asegúrese de que nada interfiera con el funcionamiento del
interruptor
4. Fusible defectuoso o quemado
4. Revise el fusible interno ubicado dentro de la caja de control.
Desconecte el cargador del tomacorrientes de la pared y retire
el fusible. Si está quemado, cámbielo por un fusible tipo automotor de 20 amperios
El motor zumba,
pero la bomba no
funciona
1. Batería defectuosa
2. El impulsor está bloqueado
1. Revise la batería y reemplácela si está baja o defectuosa
2. Desconecte la bomba, retire la rejilla y revise para ver si el
impulsor puede girar libremente. Si el impulsor está bloqueado,
retire los 7 tornillos en la parte inferior de la bomba para
liberar la caja que cubre el impulsor. Retire la obstrucción.
Vuelva a armar la bomba y vuelva a conectar.
La bomba
funciona pero
bombea poca o
nada de agua
1. Revise la válvula que falta o que
está mal instalada
1. Revise para asegurarse de que las válvulas de retención
instaladas entre la bomba primaria y la bomba de respaldo para
sumideros estén funcionando adecuadamente.
2. Revise si hay obstrucción y remuévala si es necesario
3. Si la línea de descarga está muy alta, tal vez necesitará instalar
una línea de descarga adicional a una altura inferiro
Los ciclos de la
bomba son muy
frecuentes
2. Obstrucción en el tubo de descarga
3. La longitud y/o altura del tubo de
descarga excede la capacidad de la
bomba
4. Batería baja o defectuosa
1. Revise los problemas de válvulas
4. Revise la batería y cámbiela si está baja o defectuosa
1. Revise para asegurarse de que las válvulas de retención
instaladas entre la bomba primaria y la bomba de respaldo para
sumideros estén funcionando adecuadamente.
(Continued)
Be careful not to strip or cross thread
plastic fittings or check valves. Flex
hose is not recommended. Rigid PVC or
metal pipe is required for a permanent
installation.
5. Place the pump with the 4’ section
of PVC pipe on a solid, level surface
in the sump pit on an elevated
surface.
6. Attach a rubber check valve (sold
separately) to the top of the
discharge pipe. This will allow the
pump or check valve to be
removed easily for servicing.
NOTE: Check valves can be placed
directly in the pump discharge if
desired. However, for ease of
disassembly, it is recommended that
check valves be placed above the sump
as shown in Figure 1.
The remainder of the discharge pipe
installation will vary depending on
individual circumstances. Using sound
plumbing practices, route the
discharge pipe to an exterior wall by
the shortest path. Keep turns to a
minimum because they reduce flow
output of the pump. The pipe that
exits the building structure should be
sloped downward so that water will
not freeze in the pipe.
2. This pump has a 1 /2” NPT discharge.
If a 11/4” discharge pipe is desired,
an adapter (not included) will be
necessary. Smaller diameter piping
will reduce pump flow, rate and
performance.
1
5. Screw on to pump discharge.
6. Place the pump with the 4’ section
of PVC pipe on the sump floor or
on an elevated surface if required.
7. Attach a rubber check valve (sold
separately) to the top of the
discharge pipe. This will allow the
pump or check valve to be removed
easily for servicing.
8. Duplicate the discharge piping
arrangement for the primary AC
pump if the existing discharge line
has to be adjusted to accommodate
a second pump.
9. Glue a 45º elbow to the short pipe
on the ESP25 pump. Glue a “Y”
adapter to the short pipe on the
existing pump, as shown in
illustration for Method 2.
10. Glue a short piece of PVC pipe
between the 45º elbow and the “Y”.
Be careful not to strip or cross thread
plastic fittings or check valves. Flex
hose is not recommended. Rigid PVC or
metal pipe is required for a permanent
installation.
NOTE: Check valves can be placed
directly in the pump discharge if
desired. However, for ease of
disassembly, it is recommended that
check valves be placed above the sump
as shown in Figure 2.
3. A check valve will be required in the
discharge line of BOTH the Main AC
pump and the ESP25 pump to
prevent recirculation of water into
the sump pit. System will not
function without two check valves.
4. Cut a 4’ section of 11/4" or 11/2"
diameter rigid PVC pipe. Cement
11/2" pipe to a threaded fitting.
Cement 11/4" pipe into pipe
coupling. Attach 11/4" pipe section
to the ESP25 discharge adapter.
Floor
Joist
“Y”
Connector
When installing the separate discharge
pipe, drill through the outside wall
with appropriate drilling equipment.
Seal the hole to prevent water from
entering.
45°
Elbow
Charger
Method 2
If a separate, dedicated discharge is
not possible as in Method 1, the ESP25
pump can be tied in to the ACoperated pump’s discharge pipe by
installing a “Y” connector. Two check
valves will be required.
1. Locate the ESP25 on a solid, level
surface in the sump pit. Do not
place the pump on a loose or sandy
surface. Small stones or sand may
damage the pump resulting in
potential pump failure.
22 Sp
Check Valve
(See Step 10)
Rigid PVC
Pipe
Check
Valve
(See
Step 10)
Battery Box
ESP25 Pump
Existing Pump
Figure 2 - Method 2
3
www.waynepumps.com
Operating Instructions and Parts Manual
ESP25
Installation
The remainder of the discharge pipe
installation will vary depending on
individual circumstances. Using sound
plumbing practices, route the
discharge pipe to an exterior wall by
the shortest distance.
Methods 1 and 2
Install float switch at least 10”-12”
above bottom of sump pit so that
backup unit turns on only when the
water level is higher than the normal
“on” level for main pump. Use the wire
ties provided to secure the switch to
the discharge pipe. Make sure power
wires do not interfere with float
switch, pump inlet, or main pump
operation. Backup pump must not be
allowed to run dry.
Control Box Installation
1. Attach control box to the side of
battery box as shown in Figure 3.
Place battery in box, attach red
cable to positive battery post and
black cable to negative post. Put lid
on box.
If cables are reversed, damage to the
control box or battery could result, and
warranty will be void.
2. Place battery box within six feet of
the sump and a 115 VAC separately
fused outlet. The outlet must be
protected by a ground fault circuit
interrupter (GFCI). The area must
also be clean, dry and wellventilated.
3. Plug the float switch, pump and
charger into the control box. The
connections are marked on the
control box.
4. Test pump operation by filling the
sump with water while the main
pump is unplugged. If the pump
operates properly, plug the charger
into the GFCI protected outlet to
begin charging the battery.
5. Protect electrical cord from sharp
objects, hot surfaces, oil and
chemicals. Avoid kinking the cord
and replace damaged components
immediately.
www.waynepumps.com
Battery box bottom
Control
box screw
(Continued)
Lead Wires
BATTERY
BACKUP
SUMP PUM
P
IARY
UXIL
A
Sump Pum
p
Control box
3. The control box contains a multicolored indicator light. When AC
power is present, the light will
indicate the charging state, and not
reflect actual battery voltage,
particularly with a defective
battery. In order for the indicator
light to provide an accurate
reading, steps “a” through “d”
must be followed.
Figure 3
Unplug main AC pump
and the charger. Risk of
electrical shock!
Operation
Always disconnect the
power source before
attempting to install,
service, relocate or
maintain the pump.
Never touch sump pump,
pump motor, water or
discharge piping when
pump is connected to
electrical power. Never
handle a pump or pump
motor with wet hands or
when standing on wet or
damp surface or in water.
Fatal electrical shock
could occur.
Risk of electrical shock!
Use a GFCI receptacle to
reduce the risk of fatal
electrical shock. Cutting
the cord or plug will void
the warranty and make
the pump inoperable.
1. After installation, the backup pump
will start when the water level rises
above the depth that the primary
pump should start.
2. The control box has a DC charger
designed to shorten the recharging
time of your battery, and to
prevent overcharging. In addition,
the control box has a time delay
which keeps the pump from
repeated, short cycles when it shuts
off. This time delay feature will
allow the pump to run 20-25
seconds after the switch reaches the
off position.
4
a. After main AC pump and
charger are unplugged, a power
off alert tone will sound for 30
seconds.
b. Lift and release the float switch
to activate the backup pump.
c. When the pump stops, read the
test light:
Green: Indicates battery is
charged.
Yellow: Voltage is low,
indicating battery is partially
charged.
Red: Battery is completely
discharged or defective.
d. Plug in charger and main AC
pump.
When AC power is out, and when
pump has been running, the light
will indicate battery status.
4. A chirping sound from the control
box will accompany the red light,
indicating that the battery may
require attention or replacement.
Voltage is only an indicator of
battery condition and may not
reflect the true condition of the
battery. See Maintenance for
instruction on assessing battery
condition.
5. A single thirty-second tone will
sound when power to the system is
interrupted. The unit will reset
automatically when power is
restored. A three-second tone will
sound every time the pump starts.
Funcionamiento
(Continuación)
indicará que se está cargando la
unidad, pero no le indicará el
voltaje de la batería, especialmente
si la batería está dañada. Para que
la luz le indique información
correcta debe seguir los pasos de
“a” a “d” .
Desconecte la bomba de
CA principal y el cargador.
¡Riesgo de choque
eléctrico!
a. Después de haber desconectado
la bomba de CA principal y el
cargador, sonará un tono de alerta
de apagado de energía durante 30
segundos.
b. Levante y suelte el interruptor de
flotador para activar la bomba de
respaldo.
c. Cuando la bomba deje de operar
vea las luces multicolores:
Verde: Le indica que la batería
está cargada.
Amarilla: Voltaje es bajo, la
batería sólo está parcialmente
cargada.
Roja: La batería está
totalmente descargada o
dañada.
d. Conecte la bomba principal y el
cargador al tomacorrientes.
Si la corriente alterna está apagada,
mientras la bomba está
funcionando, la luz le indicará la
carga de la batería.
4. Al escuchar un sonido cuando la luz
roja se enciende le indica que
necesita revisar o reemplazar la
batería. El voltaje sólo le indica la
condición de la batería pero no le
indica el estado en que se
encuentra. Vea la sección de
Mantenimiento donde se le indica
como evaluar el estado de la
batería.
5. Un silbido de 30 segundos le
indicará cuando se interrumpa el
suministro de energía. La unidad
comenzará a funcionar
automáticamente al comenzar el
suministro de energía. Cada vez que
la unidad comience a funcionar
escuchará un silbido de 30
segundos.
Mantenimiento
Siempre desconecte el
suministro eléctrico antes
de intentar instalar, dar
servicio, reubicar o
ejecutar cualquier
mantenimiento. Si la fuente de poder
no está a la vista, bloquéela y márquela
en posición abierta (apagada) para
impedir la aplicación inesperada de
energía eléctrica. Si no se cumple con
esta advertencia, podría provocarse un
choque eléctrico de consecuencias
fatales. Sólo electricistas calificados
deben reparar esta unidad. Una
reparación inadecuada podría
ocasionar un choque eléctrico fatal.
Revise la condición de la batería una vez
al mes. Para revisar el estado de la
batería, siga los pasos que se enumeran
a continuación:
1. Desconecte el cargador de pared.
2. En las baterías con tapones
superiores removibles, se debe
comprobar el nivel electrolítico y
mantenerlo de conformidad con los
lineamientos impartidos por el
fabricante. La carga para cada pila
se debe verificar con un hidrómetro.
Una gravedad específica de 1,265
indica que la batería está con carga
completa. Si la gravedad específica
de cualquiera de las pilas varía en
más de 0,050, la batería debe ser
reemplazada.
3. Inspeccione los bornes y
abrazaderas para determinar si hay
corrosión y si están ajustados.
Límpielos y ajústelos según sea
necesario.
4. Desconecte la bomba principal y
llene el sumidero con agua hasta
que se prenda la bomba auxiliar.
Repita el procedimiento dos veces
para asegurarse de que la bomba
opera normalmente.
5. Si la bomba opera normalmente,
enchufe el cargador en el
tomacorriente de pared y encienda
la bomba principal. Si la bomba deja
de operar normalmente, vea la guía
de Detección de fallas y corrija el
problema. Repita el paso No. 5.
21 Sp
BATERÍAS
Mientras se están cargando, las baterías
pueden liberar gas hidrógeno peligroso.
Las chispas pueden hacer que el gas
entre en combustión en un espacio
cerrado. Use gafas de seguridad cuando
conecte las baterías. Las conexiones de
baterías deben hacerse en un área con
buena ventilación.
Trabajar en las inmediaciones de
baterías de plomo-ácido puede ser
peligroso. Antes de hacer conexiones o
reparar las baterías, lea y siga las
instrucciones en todos los manuales de
instrucciones aplicables. Para reducir el
riesgo de explosión de la batería, siga
las instrucciones de este manual, y
aquellas publicadas por el fabricante de
la batería, así como también las de
cualquier otro equipo que se use en los
alrededores.
Si el ácido de la batería entra en
contacto con los ojos, lave con agua
corriente fría durante 10 minutos y
procure atención médica de inmediato.
Si el ácido entra en contacto con su piel
o su vestimenta, lávese inmediatamente
con agua y jabón.
Nunca fume ni deje que haya chispas ni
llamas en el área próxima a la batería.
Evite dejar caer herramientas de metal
sobre los bornes de la batería, porque
pueden causar chispas o un
cortocircuito en el sistema o en la
batería, provocando una explosión.
Siga los procedimientos y programas de
mantenimiento del fabricante de la
batería. Asegúrese de que el área
alrededor de las baterías esté bien
ventilada. Antes de reparar las baterías,
aleje los gases abanicando las baterías
con un trozo de cartón.
ESP25
Manual de Instrucciones de Operación y Piezas
Instalación
Tornillo de
la caja de
controles
(Continuación)
5. Atornille a la descarga de la bomba.
Fondo de la batería
que el cordón se enrolle y
reemplace las piezas dañadas
inmediatamente.
Terminales
Funcionamiento
BATTERY
Tenga cuidado de no pelar ni cruzar las
conexiones plásticas roscadas ni las
válvulas de retención. No se recomienda
usar mangueras flexibles. Para una
instalación permanente, se requieren
tuberías de PVC rígido o de metal.
6. Coloque la bomba con la sección de
tubo de PVC de 4’ sobre el piso del
sumidero o sobre una superficie
elevada, si fuera necesario.
7. Adjunte una válvula de retención de
goma (que se vende por separado)
al extremo superior de la tubería de
descarga. Esto permitirá que la
bomba o la válvula de retención se
retiren con facilidad para repararlas.
8. Duplique la disposición de la tubería
de descarga para la bomba de CA
primaria si la línea de descarga
existente tiene que ajustarse para
contener una segunda bomba.
9. Pegue un codo de 45º al tubo corto
en la bomba ESP25. Pegue un
adaptador en “Y” al tubo corto en
la bomba existente, como se
muestra en la ilustración del
Método 2.
10.Pegue un tramo corto de tubo de
PVC entre el codo de 45º y la “Y”.
NOTA: Las válvulas de retención pueden
colocarse directamente en la descarga
de la bomba si lo desea. Sin embargo,
para desarmar más fácilmente, se
recomienda que las válvulas de retención
se coloquen por encima del sumidero,
como se muestra en la Figura 2.
El resto de la instalación de la tubería
de descarga variará dependiendo de las
circunstancias individuales. Dirija la
tubería de descarga hacia una pared
exterior, por la distancia más corta,
siguiendo las técnicas de instalación
sanitaria más adecuadas.
Métodos 1 y 2
Instale el interruptor de flotador al
menos 25,4 cm - 30,5 cm por encima del
pozo del sumidero de modo que la
unidad de respaldo se encienda sólo
cuando el nivel del agua sea mayor que
el nivel de “encendido” normal de la
bomba principal. Use los amarres de
alambre para asegurar el interruptor a
BACKUP
SUMP PUM
P
IARY
UXIL
A
Sump Pum
p
Figura 3
Caja de controles
la tubería de descarga. Asegúrese de
que los cables de energía no interfieran
con el interruptor de flotador, la
entrada de la bomba ni con el
funcionamiento de la bomba principal.
No se debe dejar que la bomba de
respaldo funcione en seco.
Instalación de la caja de control
1. Conecte la caja de control a uno de
los lados del compartimiento de la
batería tal como se muestra en la
Figura 3. Coloque la batería en el
compartimiento, conecte el cable
rojo al borne positivo de la batería y
el cable negro al borne negativo.
Ponga la tapa a la caja.
Si los cables se conectan al revés, puede
dañarse la caja de control o la batería, y
la garantía será invalidada.
2. Coloque la caja de la batería a unos
1,83 m del sumidero y de un
tomacorrientes de 115 VCA. El
tomacorrientes debe tener un
dispositivo automático contra
cortocircuitos. El área debe estar
limpia, seca y bien ventilada.
3. Conecte el interruptor/ flotante, la
bomba y el cargador a la caja de
controles. Las conexiones están
indicadas en la caja de controles.
4. Cerciórese de que la bomba
funcione adecuadamente. Para
hacerlo, desconecte la bomba
principal y llene el sumidero de
agua. Si la bomba funciona
adecuadamente, conecte el
cargador al tomacorrientes con el
dispositivo contra cortocircuitos,
para comenzar a cargar la batería.
5. Proteja el cordón eléctrico contra
objetos afilados, superficies
calientes, aceite y químicos. Evite
20 Sp
Siempre desconecte la
unidad de la fuente de
energía antes de intentar
instalar, dar servicio,
reubicar o darle
mantenimiento a la bomba.
Nunca toque la bomba para
sumideros, el motor de la
bomba, el agua o la tubería
de descarga cuando la
bomba esté conectada al
tomacorrientes. Nunca
manipule una bomba o
motor de bomba con las
manos mojadas, o estando
parado sobre una superficie
mojada o húmeda o sobre
el agua. Puede ocurrir un
choque eléctrico de
consecuencias fatales.
Hay riesgo de descarga
eléctrica! Use un
tomacorriente con
interruptor de circuito de
pérdida a tierra para
reducir el riesgo de un
choque eléctrico de
consecuencias fatales.
El cortar el cordón o el enchufe
invalidará la garantía y no
permitirá que la bomba funcione.
Maintenance
Always disconnect the
electrical supply before
attempting to install,
service, relocate or perform any maintenance. If
the power source is out of
sight, lock and tag in the
open (off) position to
prevent unexpected
power application. Failure
to do so could result in
fatal electrical shock.
Only qualified electricians
should repair this unit.
Improper repair could
result in fatal electrical
shock.
NOTE: An inexpensive hydrometer
can be purchased at an automotive
parts dealer.
3. Inspect the terminals and clamps for
corrosion and tightness. Clean and
tighten as required.
4. Unplug the main pump and fill
sump with water until back up
pump turns on. Repeat process two
times to be sure pump is operating
normally.
5. If pump operates normally, plug
charger into wall outlet, turn on
main pump. If pump fails to operate
normally, see Troubleshooting
guide and correct problem. Repeat
step 5.
Working in the vicinity of lead acid
batteries can be dangerous. Before
making connections or servicing the
batteries, read and follow instructions
in all applicable instruction manuals. To
reduce the risk of battery explosion,
follow the instructions in this manual
and those published by the battery
manufacturer, as well as those of any
other equipment used in the
surrounding area.
If battery acid contacts your eye(s),
flush with cold running water for 10
minutes and seek immediate medical
attention. If acid contacts your skin or
clothing, wash immediately with soap
and water.
BATTERIES
Once a month, check battery condition.
To check battery condition follow steps
listed below:
1. Unplug the wall charger.
2. For batteries with top caps that can
be removed, the electrolyte level
should be checked and filled to
manufacturer’s specifications. The
charge for each cell should be
checked with a hydrometer. A
specific gravity of 1.265 indicates
the battery is at full charge. If the
specific gravity of any of the cells
varies more than .050, the battery
should be replaced.
Dangerous hydrogen gas can be
released from batteries while charging.
Sparks can ignite the gas in an enclosed
space. Wear safety goggles when
connecting batteries. Battery
connections should be made in a wellventilated area.
Never smoke or allow a spark or flame
in the vicinity of the battery.
Avoid dropping metal tools on the
battery posts because they may spark
or short-circuit the system or battery,
causing an explosion.
Follow battery manufacturer’s
maintenance procedures and schedules.
Be certain that the area around the
batteries is well ventilated. Before
servicing the batteries, blow away
gasses by waving a piece of cardboard
near the batteries.
1. Luego de la instalación, la bomba
de respaldo comenzará a funcionar
cuando el nivel del agua sea
superior a la profundidad en la que
debe comenzar la bomba primaria.
2. La caja de control tiene un cargador
de pulsos diseñado para acortar el
tiempo de recarga de su batería y
para impedir la sobrecarga.
Además, la caja de control tiene un
retardo de tiempo que, cuando se
desconecta, evita los ciclos cortos y
repetidos de la bomba. Esta
característica de retardo permitirá
que la bomba se encienda 20-25
segundos después de que el
interruptor alcance la posición de
apagado.
3. La caja de controles contiene una
luz multicolor indicadora. Si se
utiliza corriente alterna, la luz le
5
www.waynepumps.com
ESP25
Operating Instructions and Parts Manual
Instalación
Troubleshooting Chart
(Continuación)
Symptom
Possible Cause(s)
Corrective Action
Pump won’t run
1. Connections not secure
2. Low or defective battery
3. Float switch stuck
1. Check all connections
2. Check battery and replace if low or defective
3. Make sure nothing is interfering with operation of switch
4. Defective or blown fuse
4. Check internal fuse located inside the control box. Pull the
charger from the wall outlet and remove. If the fuse is blown,
replace it with a 20 amp automotive type fuse
Motor hums but
pump won’t run
1. Defective battery
2. Impeller is locked
1. Check battery and replace if low or defective
2. Unplug pump, remove screen, and check to see if impeller is free
to turn. If impeller is locked, remove the 7 screws on the bottom
of the pump to release the housing around the impeller. Remove
the obstruction. Reassemble pump and reconnect
Pump runs but
pumps very little
or no water
1. Check valve missing or improperly
installed
1. Check to make sure check valves installed between primary
pump discharge and Backup Sump Pump are functioning
properly
2. Check for obstruction and clear if necessary
3. If discharge is too high, a separate line may be required with a
lower discharge height
4. Check battery and replace if low or defective
2. Obstruction in discharge pipe
3. Discharge pipe length and/or
height exceeds capacity of pump
4. Low or defective battery
Método 1 (se prefiere)
1. Coloque la ESP25 sobre una
superficie sólida y nivelada en el
pozo del sumidero. No coloque la
bomba sobre una superficie blanda
o arenosa. Las piedritas o la arena
pueden dañar la bomba, causando
fallas potenciales de la bomba.
2. Esta bomba tiene una descarga de
11/2 pulg. NPT (3,8 cm). Si se desea
utilizar tubería de descarga de
11/4 pulg. NPT (3,2 cm), será
necesario instalar un adaptador
(no incluido). Las tuberías de
diámetro más pequeño reducirán el
flujo, la velocidad y el rendimiento
de la bomba.
3. Corte una sección de 4’ de 3,18 cm
(11/4") o de 3,81 cm (11/2") de
diámetro de un tubo de PVC rígido.
Pegue el tubo de 3,18 cm (11/4") con
cemento a un accesorio de conexión
roscada. Pegue el tubo de 3,18 cm
(11/4") con cemento al acoplador de
tuberías. Adjunte la sección de 3,81
cm (11/2") de la tubería al adaptador
de descarga del ESP25.
circunstancias individuales. Dirija la
tubería de descarga hacia una pared
exterior, por el camino más corto,
siguiendo las técnicas de instalación
sanitaria más adecuadas. Mantenga al
mínimo los acodamientos porque
reducen la salida de flujo de la bomba.
La tubería que sale de la estructura de la
construcción debe estar en declive, para
que el agua no se congele en la tubería.
Cuando instale la tubería de descarga
separada, perfore a través de la pared
exterior con el equipo de perforación
adecuado. Selle el agujero para evitar
que entre el agua.
Método 2
Si no es posible lograr una descarga
separada y dedicada como en el
Método 1, la bomba ESP25 puede
conectarse a la tubería de descarga de
la bomba que funciona con CA,
instalando un conector "Y". Se
requerirán dos válvulas de retención.
1. Coloque la ESP25 sobre una
superficie sólida y nivelada en el
pozo del sumidero. No coloque la
bomba sobre una superficie blanda
o arenosa. Las piedritas o la arena
pueden dañar la bomba, causando
fallas potenciales de la bomba.
2. Esta bomba tiene una descarga de
11/2 pulg. NPT (3,8 cm). Si se desea
utilizar tubería de descarga de
11/4 pulg. NPT (3,2 cm), será
necesario instalar un adaptador
(no incluido). Las tuberías de
diámetro más pequeño reducirán el
flujo, la velocidad y el rendimiento
de la bomba.
3. Es necesario colocar una válvula de
retención tanto en la línea de
descarga de la bomba de CA
principal como en la de la bomba
ESP25 , para evitar la recirculación
de agua hacia adentro del pozo del
sumidero. El sistema no funcionará
sin dos válvulas de retención.
4. Corte una sección de 4’ de 3,2 cm
(11/4") o de 3,81 cm (11/2") de
diámetro de un tubo de PVC rígido.
Pegue el tubo de 3,8 cm (11/2") con
cemento a un accesorio de conexión
roscada. Pegue el tubo de 3,2 cm
(11/4") con cemento al acoplador de
tuberías. Adjunte la sección de
3,2 cm (11/4") de la tubería al
adaptador de descarga del ESP25.
4. Atornille a la descarga de la bomba.
Pump cycles too
frequently
1. Check valve problem
1. Check to make sure check valves installed between primary
pump discharge and Backup Sump Pump are functioning
properly
Viga del
piso
Tenga cuidado de no pelar ni cruzar las
conexiones plásticas roscadas ni las
válvulas de retención. No se recomienda
usar mangueras flexibles. Para una
instalación permanente, se requieren
tuberías de PVC rígido o de metal.
5. Coloque la bomba con la sección de
tubo de PVC de 4’ sobre una
superficie sólida y nivelada en el
pozo del sumidero, en una
superficie elevada.
6. Adjunte una válvula de retención de
goma (que se vende por separado) al
extremo superior de la tubería de
descarga. Esto permitirá que la bomba
o la válvula de retención se retiren con
facilidad para repararlas.
NOTA: Las válvulas de retención
pueden colocarse directamente en la
descarga de la bomba si lo desea. Sin
embargo, para desarmar más
fácilmente, se recomienda que las
válvulas de retención se coloquen por
encima del sumidero, como se muestra
en la Figura 1.
El resto de la instalación de la tubería de
descarga variará dependiendo de las
www.waynepumps.com
6
Conector
“Y”
Codo
de 45º
Cargador
Válvula de
retención
(Vea el paso 10)
Tubo rígido
de PVC
Válvula
de
retención
(Vea el
paso 10)
Caja de la batería
Bomba ESP25
Figure 2 - Método 2
19 Sp
Bomba existente
Manual de Instrucciones de Operación y Piezas
Información sobre la
batería (Continuación)
fabricantes de baterías selladas de
plomo-ácido se encuentran Hawker,
Panasonic, PowerSonic, Yuasa y Eagle
Picher.
La caja de la batería, más grande que
la batería (que se incluye), puede
contener una batería SLA de 12 voltios
o una batería marina de ciclo profundo
de 12 voltios (hasta un tamaño de
marco de 27).
Asegúrese de que el área alrededor de
las baterías esté bien ventilada. Antes
de reparar las baterías, aleje los gases
abanicando las baterías con un trozo
de cartón.
Mientras se están cargando, las
baterías pueden liberar gas hidrógeno
peligroso. Las chispas pueden hacer
que el gas entre en combustión en un
espacio cerrado. Use gafas de
seguridad cuando conecte las baterías.
Las conexiones de baterías deben
hacerse en un área con buena
ventilación.
Trabajar en las inmediaciones de
baterías de plomo-ácido puede ser
peligroso. Antes de hacer conexiones o
reparar las baterías, lea y siga las
instrucciones en todos los manuales de
instrucciones aplicables. Para reducir el
riesgo de explosión de la batería, siga
las instrucciones de este manual, y
aquellas publicadas por el fabricante de
la batería, así como también las de
cualquier otro equipo que se use en los
alrededores.
Debe haber un asistente presente o lo
suficientemente cerca para acudir en su
ayuda en caso de emergencia. Tenga
una fuente confiable de agua fresca y
jabón cerca en caso de que el ácido de
la batería entre en contacto con la
vestimenta, la piel o los ojos.
ESP25
Si el ácido de la batería entra en
contacto con los ojos, lave con agua
corriente fría durante 10 minutos y
procure atención médica de inmediato.
Si el ácido entra en contacto con su piel
o su vestimenta, lávese
inmediatamente con agua y jabón.
Nunca fume ni deje que haya chispas ni
llamas en el área próxima a la batería.
2. La bomba debe instalarse utilizando
una tubería rígida de PVC de 3,2 cm
(11/4”) ó 3,8 cm (11/2”).
Instalación de la bomba
For Replacement Parts, call 1-800-237-0987
Please provide following information:
-Model number
-Serial number (if any)
-Part descriptions and number as shown in parts list
Instalación
La instalación de esta bomba podría
tomarle varias horas. Antes de
desconectar temporalmente la bomba
principal, cerciórese de tener un plan
para drenar el sumidero en caso de
emergencia.
Address parts correspondence to:
Wayne Water Systems
101 Production Drive
Harrison, OH 45030 U.S.A.
La ESP25 puede instalarse como un
sistema de respaldo con una línea de
descarga dedicada separada (Método
1), o conjuntamente con una línea de
bombeo de sumidero ya existente
(Método 2, página 3 Sp).
6
Evite dejar caer herramientas de metal
sobre los bornes de la batería, porque
pueden causar chispas o un
cortocircuito en el sistema o en la
batería, provocando una explosión.
1
Desconecte la bomba de CA existente.
Si no respeta esta advertencia puede
provocar un choque eléctrico mortal.
1. Verifique que la bomba de CA
existente esté funcionando bien.
Si el estado de la bomba de CA es
cuestionable, generalmente se
recomienda reemplazar la unidad
con una bomba de 1/3 ó 1/2 HP.
2. Retire todo sedimento o residuo
acumulado del pozo del sumidero y
los alrededores.
4
3
5
Viga del
piso
Tubo
rígido
de PVC
Declive
de la
tubería
2
Ref.
No. Description
Cargador
Válvula de
retención
(Vea el paso 6)
Use protección en sus ojos y para la
vestimenta cuando trabaje cerca de
baterías de plomo-ácido.
Evite tocarse los ojos cuando esté
trabajando cerca de baterías de plomoácido.
1. Desconecte la corriente que va a la
bomba principal.
Válvula de
retención
(Vea el paso 6)
3,18 cm
(11/4”) o
3,81 cm
(11/2”)
Tubo de
PVC
Part
Number
Qty.
1
Bracket
46049-001
1
2
Charger
30221-001
1
3
Control box
30222-002
1
4
Screw - control box
16119-002
4
5
Pump
58324-001
1
6
Float switch
30033-001
1
Caja de la batería
Bomba ESP25
Bomba existente
Figura 1 - Método 1
18 Sp
7
www.waynepumps.com
Operating Instructions and Parts Manual
ESP25
Manual de Instrucciones de Operación y Piezas
Sírvase leer y conservar estas instrucciones. Léalas con cuidado antes de intentar armar, instalar, operar o efectuar mantenimiento al producto
descrito. Protéjase a sí mismo y a los demás observando la información de seguridad. El no cumplir con estas instrucciones podría provocar
lesiones personales y/o daños materiales. Conserve estas instrucciones para futura referencia.
Limited Warranty
Bomba de
respaldo para
sumideros
For two years from the date of purchase, Wayne Water Systems (“Wayne”) will repair or replace, at its option, for the
original purchaser any part or parts of its Sump Pumps or Water Pumps (“Product”) found upon examination by Wayne to be
defective in materials or workmanship. Please call Wayne (800-237-0987) for instructions or see your dealer. Be prepared to
provide the model and serial number when exercising this warranty. All transportation charges on Products or parts
submitted for repair or replacement must be paid by purchaser.
This Limited Warranty does not cover Products which have been damaged as a result of accident, abuse, misuse, neglect,
improper installation, improper maintenance, or failure to operate in accordance with Wayne’s written instructions.
THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO TWO YEARS FROM THE DATE OF PURCHASE. THIS IS THE
EXCLUSIVE REMEDY AND ANY LIABILITY FOR ANY AND ALL INDIRECT OR CONSEQUENTIAL DAMAGES OR EXPENSES WHATSOEVER IS EXCLUDED.
Some states do not allow limitations on how long an implied warranty lasts, or do not allow the exclusions or limitations of
incidental or consequential damages, so the above limitations might not apply to you. This limited warranty gives you
specific legal rights, and you may also have other legal rights which vary from state to state.
In no event, whether as a result of breach of contract warranty, tort (including negligence) or otherwise, shall Wayne or its
suppliers be liable for any special, consequential, incidental or penal damages including, but not limited to loss of profit or
revenues, loss of use of the products or any associated equipment, damage to associated equipment, cost of capital, cost of
substitute products, facilities, services or replacement power, downtime costs, or claims of buyer’s customers for such
damages.
You MUST retain your purchase receipt along with this form. In the event you need to exercise a warranty claim, you MUST
send a copy of the purchase receipt along with the material or correspondence. Please call Wayne (800-237-0987) for return
authorization and instructions.
DO NOT MAIL THIS FORM TO WAYNE. Use this form only to maintain your records.
MODEL NO. _____________________ SERIAL NO. ________________________ INSTALLATION DATE _____________________
ATTACH YOUR RECEIPT HERE
Descripción
La ESP25 es una bomba auxiliar para
sumideros que funciona con batería. No
reemplaza a una bomba regular. Está
diseñada para proporcionar protección
en el caso de falla de energía eléctrica
doméstica.
Desempacar
Revise esta unidad antes de usarla. A
veces, el producto puede sufrir daños
durante el transporte. Si la bomba u
otras piezas se han dañado, devuelva la
unidad al lugar donde ha sido
comprada para que la sustituyan. De no
hacer eso, se pueden producir serios
daños o la muerte.
Medidas de
Seguridad
Este manual contiene información que
es muy importante conocer y
comprender. Esta información se
proporciona con fines de SEGURIDAD y
para EVITAR PROBLEMAS CON EL
EQUIPO. Para ayudarlo a reconocer esta
información, observe los siguientes
símbolos:
Ésto le indica una situación de riesgo
inminente la cual, si no se evita, puede
ocasionar la muerte o graves lesiones.
Ésto le indica una situación
potencialmente peligrosa, la cual, si no
se evita, podría ocasionarle la muerte o
lesiones graves.
Ésto le indica una situación
potencialmente peligrosasa, la cual, si
no se evita, podría provocarle lesiones
menores o moderadas.
Ésto le indica información importante la
cual, si no se cumple, puede ocasionar
daño al equipo.
Informaciones
Generales de
Seguridad
No use la bomba para
bombear fluidos
inflamables o explosivos
tales como gasolina,
combustibles, keroseno,
etc. No use el equipo en un
ambiente inflamable y/o
explosivo. La bomba debe
usarse sólo para bombear
agua limpia, de lo
contrario, podría provocar
lesiones fatales y/o daños
materiales.
Si hay presencia de agua o
humedad en el sótano, no
camine sobre la superficie
mojada hasta que haya
desconectado toda la
energía eléctrica. Si la caja
de interruptores está
situada en el sótano, llame
a un electricista. Retire la
bomba y repárela o
reemplácela. Si no cumple
con esta advertencia,
podría provocar un choque
eléctrico de consecuencias
fatales.
Todas las conex-iones de cables deben
ser realizadas por un electricista
calificado.
No exponga la batería al
contacto de chispas o
llamas ya que podría
provocar una explosión o
un incendio.
El ácido de la batería es
corrosivo. Evite derramarlo
sobre la piel o ropa. Al
manipular la batería, debe
protegerse los ojos.
Debe utilizar una válvula de chequeo en
el orificio de descarga de la bomba
principal para sumideros.
Se requiere un interruptor con
dispositivo para desconexión
automática en caso de fallas.
Esta bomba sólo debe usarse para
bombear aguas limpias. Esta bomba no
está diseñada para bombear efluentes,
agua salada, salmuera,agua con
detergentes o en ningún otro líquido
que contenga químicos causticos y/o
residuos y partículas. Ésto le
ocasionaría daños a la bomba y
cancelaría la garantía.
Información sobre la
batería
El sistema está diseñado para funcionar
de la manera más eficiente con
baterías selladas de plomo-ácido (SLA).
También pueden usarse baterías
marinas de ciclo profundo y de tipo
automotriz.
Las baterías selladas de plomo-ácido
cuestan un poco más, pero también
duran más tiempo. Entre los
RECORDATORIO: ¡Guarde su comprobante de compra con fecha para fines de la garantía!
Adjúntela a este manual o archívela en lugar seguro.
www.waynepumps.com
8
© 2007 Wayne Water Systems
17 Sp
352205-001 4/07
Instructions d’Utilisation et Manuel de Pièces
S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!
Conserver ces instructions comme référence.
Garantie Limitée
Pompe de
vidange de
secours 12 volts
Pendant deux ans à compter de la date d’achat Wayne Water Systems ("Wayne") va réparer ou remplacer, à sa discrétion,
pour l’acheteur original toute pièce ou pièces, de ces Pompes De Puisard ou Pompes À Eau ("Produit") déterminées
défectueuses, par Wayne, soit pour les matériaux ou la fabrication. Veuillez appeler Wayne (800-237-0987) pour des
instructions ou contacter votre marchand. S’assurer d’avoir, à sa disposition, le numéro du modèle afin d’effectuer cette
garantie. Les frais de transport des Produits ou pièces soumis pour leur réparation ou leur remplacement sont la responsabilité
de l’acheteur.
Cette Garantie Limitée ne couvre pas les Produits qui se sont fait endommagés suite à un accident, une utilisation abusive, un
mauvais usage, de la négligence, une mauvaise installation, un mauvais entretien, ou une utilisation non conforme aux
instructions écrites de Wayne
Description
IL N’EXISTE AUCUNE AUTRE GARANTIE OU DÉCLARATION. LES GARANTIES EXPRESSES, Y COMPRIS CELLES DE
COMMERCIALISABILITÉ ET D’ADAPTATION À UNE FONCTION PARTICULIÈRE, SONT LIMITÉES À DEUX ANS À COMPTER DE
LA DATE D’ACHAT. CECI EST LE SEUL RECOURS EXCLUSIF ET TOUTE AUTRE RESPONSABILITÉ POUR TOUT AUTRE DOMMAGE
QUELCONQUE INDIRECT OU DÉPENSES QUELCONQUES SONT EXCLUS.
Le modèle ESP25 est une pompe de
puisard de sauvegarde actionnée par
piles. Elle ne remplace pas une pompe
régulière. Elle est conçue pour fournir
la protection contre les pannes
d’électricité domestiques.
Certaines Provinces n’autorisent pas de limites de durée pour les garanties implicites, ni l’exclusion ni la limite des dommages
fortuits ou indirects. Les limites précédentes peuvent donc ne pas s’appliquer. Cette garantie limitée donne à l’acheteur, des
droits légaux précis, et vous pouvez avoir d'autres droits légaux qui varient d’une Province ou d’un État à l’autre.
En aucun cas, soit par suite d’une rupture de contrat de garantie, acte dommageable (y compris la négligence) ou autrement,
ni Wayne ni ses fournisseurs ne seront tenus responsables pour aucun dommage spécial, indirect ou pénal, y compris, mais sans
s'y limiter la perte de profits ou recettes, la perte d’usage des produits ou n’importe quel équipement associé, dommage à
l’équipement associé, coût de capital, coût de produits remplaçants, aménagements, services ou capacité de remplacement,
coût de temps que le produit n’est pas en service, ou réclamation des clients de l’acheteur pour ces dommages.
Vous DEVEZ garder votre reçu d’achat avec ce bulletin. Il est NÉCESSAIRE d’envoyer une copie du reçu d’achat avec le
produit ou la correspondance afin d’effectuer une réclamation sous la garantie. Veuillez appeler Wayne (800-237-0987) pour
l’autorisation et les instructions concernant le renvoi.
NE PAS ENVOYER, PAR LA POSTE, CE BULLETIN À WAYNE. Utiliser ce bulletin seulement pour vos archives.
Nº DU MODÈLE _____________________
FIXER VOTRE FACTURE ICI
ESP25
Instructions d’Utilisation et Manuel de Pièces
Nº DE SÉRIE ________________________ DATE D’INSTALLATION _____________________
Déballage
Vérifier cette unité avant l’utilisation.
Parfois, un produit peut être
endommagé pendant le transport. Si la
pompe ou d’autres pièces ont subi de
dommages, retourner l’unité à l’endroit
d’achat pour son remplacement. Sinon,
cela pourrait mener à des blessures
graves ou la mort.
Directives de
Sécurité
Ce manuel contient de l’information
très importante qui est fournie pour la
SÉCURITÉ et pour ÉVITER LES
PROBLÈMES D’ÉQUIPEMENT.
Rechercher les symboles suivants pour
cette information.
Danger indique une situation
hasardeuse imminente qui résultera en
perte de vie ou blessures graves.
Avertissement indique une situation
hasardeuse potentielle qui peut résulter
en perte de vie ou blessures graves.
Attention indique une situation
hasardeuse potentielle qui peut résulter
en blessures.
Avis indique l’information importante
pour éviter le dommage de
l’équipement.
Généralités sur la
Sécurité
Ne pas pomper les fluides
explosifs tels que l’essence,
l’huile à chauffage, le
kérosène etc. Ne pas
utiliser dans un atmosphère
inflammable et/ou explosif.
La pompe devrait être
utilisée pour le pompage de
l’eau claire seulement,
sinon, il y a risque de
blessures personnelles
et/ou dégâts matériels.
Ne pas marcher sur un
plancher de sous-sol trempe
ou humide avant de couper
l’électricité. Si la boîte de
branchement est dans le
sous-sol, contacter un
électricien. Enlever la
pompe et la réparer ou
remplacer. Manque de
suivre cet avertissement
peut résulter en secousse
électrique mortelle.
Toute installa-tion de fils doit être
effectuée par un électricien qualifié.
Ne pas exposer la pile à des
étincelles ou des flammes.
Une explosion ou un feu
peut y résulter.
L’acide de pile est corrosive.
Ne pas le renverser sur la
peau ni sur les vêtements.
Porter de la protection
oculaire lorsque vous
manipulez la pile.
Un clapet doit être utilisé sur le
décharge de la pompe de puisard
principale.
Un interrup-teur pour protéger contre
un défaut de mise à la terre (DDFT) est
exigé.
Cette pompe est conçue pour le
pompage de l’eau claire seulement.
Cette pompe n’est pas conçue pour les
substances qui contiennent les produits
chimiques caustiques et/ou les matières
étrangères tels que l’eau salée, la
saumure, le décharge de buanderie.
L’utilisation de ces produits pourra
endommager la pompe et niera la
garantie.
Information sur la
batterie
Le système est conçu pour fonctionner
plus efficacement avec des batteries
sans entretien. On peut aussi utiliser
des batteries de styles automobiles ou
marine à décharge poussée.
Les batteries sans entretien coûtent un
peu plus, mais durent plus longtemps.
Voici certains fabricants de batteries
sans entretien : Hawker, Panasonic,
PowerSonic, Yuasa et Eagle Picher.
Le boîtier de batterie surdimensionné
(inclus) convient pour une batterie sans
entretien de 12 volts ou une batterie
MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie!
Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.
16 Fr
© 2007 Wayne Water Systems
352205-001 4/07
9 Fr
Instructions d’Utilisation et Manuel de Pièces
Information sur la
batterie (Suite)
marine à décharge poussée de 12 volts
(jusqu’à une taille de cadre 27). Il faut
s’assurer que la section autour des
batteries soit bien ventilée. Avant de
faire l’entretien des batteries, souffler
les gaz autour des batteries à l’aide
d’un carton utilisé comme éventail.
Du gaz d’hydrogène peut être dégagé
des batteries en chargeant. Des
étincelles peuvent enflammer le gaz
dans un espace restreint. Porter des
lunettes de sécurité en connectant les
batteries. Les connexions des batteries
doivent être faites dans un endroit
bien ventilé.
Travailler près de batteries au plomb
peut être dangereux. Avant de faire
des connexions ou de réparer les
batteries, lire et suivre les instructions
de tous les manuels d’instructions
applicables. Pour réduire les risques
d’explosion de batteries, suivre les
instructions contenues dans ce manuel
et celles publiées par le fabricant de
batteries en plus de ceux de tout autre
équipement utilisé dans les environs.
Un assistant devrait être présent ou
assez prêt pour vous aider en as
d’urgence. Prévoir une source d’eau
fraîche et de savon fiable à portée de
la main en cas de contact de l’acide des
batteries avec les vêtements, la peau
ou les yeux.
ESP25
Éviter de laisser tomber des outils de
métal sur les bornes de batteries car
cela pourrait provoquer une étincelle
ou un court-circuit du système ou de la
batterie provoquant une explosion.
Montage
L’installation de ce modèle pourrait
durer plusieurs heures. Vous devez
d’avoir une méthode alterna-tive fiable
disponible pour vider le puisard après
le démontage de la pompe principale.
1. Couper la puissance à la pompe
principale.
2. Installer la pompe en utilisant de la
tuyauterie rigide CPV 11/4 po ou 11/2 po
Installation de la pompe
Le ESP25 peut être installé comme
système de secours avec une conduite
de décharge distincte (Méthode 1) ou
relié à une conduite de pompe de
vidange (Méthode 2, page 3 fr).
Pour pièces de rechange, composer 1-800-237-0987
Débrancher la pompe de c.a. actuelle. Ne
pas suivre cet avertissement pourrait
mener à un choc électrique mortel.
1. Vérifier que la pompe de c.a.
actuelle soit en bon état. Si la
pompe de c.a. est dans un état
douteux, il est recommandé
normalement de la remplacer avec
une pompe de 1/3 ou de 1/2 HP.
2. Retirer tout débris accumulé ou vase
des environs et du puisard.
1
1. Placer la ESP25 sur une surface
solide, à niveau dans le puisard. Ne
pas placer la pompe sur une surface
meuble ou de sable. De petites
pierres ou le sable peuvent
endommager la pompe menant à
une défaillance de pompe possible.
4
2. Cette pompe a une décharge de 3,8
cm (11/2 po NPT). Pour utiliser un
tuyau de décharge de 3,2 cm
(11/4 po NPT), il faudra installer un
3
5
Solive de
plancher
Tuyau
rigide de
PVC
Placer le
tuyau vers
le bas
2
No.
de.
Réf. Description
Éviter de toucher vos yeux en
travaillant autour de batteries au
plomb.
Chargeur
Clapet
(Voir l’étape 6)
Ne jamais fumer ou laisser une étincelle
ou une flamme près de la batterie.
6
Correspondance:
Wayne Water Systems
101 Production Drive
Harrison, OH 45030 U.S.A.
Méthode 1 (de choix)
Porter une protection pour les yeux et
les vêtements en travaillant près de
batteries au plomb.
Si l’acide des batteries entre en contact
avec les yeux, rincer à l’eau froide
pendant 10 minutes et consulter
immédiatement un médecin. Si l’acide
entre en contact avec la peau ou les
vêtements, laver immédiatement avec
de l’eau et du savon.
S’il vous plaît fournir l’information suivante:
-Numéro du Modèle
-Numéro de Série (si présent)
-Description et numéro de la pièce
Clapet
(Voir l’étape 6)
Tuyau de
PVC
11/4 po ou
11/2 po PVC
Pipe
Sangle
46049-001
1
2
Chargeur
30221-001
1
3
Boîte de contrôle
30222-002
1
4
Vis - boîte de contrôle
16119-002
4
5
Pompe
58324-001
1
6
Interrupteur flotteur
30033-001
1
Pompe actuelle
Figure 1 - Méthode 1
10 Fr
Qté
1
Boîte de batterie
Pompe ESP25
Numéro
de pièce
15 Fr
Instructions d’Utilisation et Manuel de Pièces
ESP25
Montage (Suite)
Guide de Dépannage
Symptôme
Cause(s) Possible(s)
Mesures Correctives
Pompe ne
fonctionne pas
1. Raccords ne sont pas sûrs
2. Batterie faible ou défectueuse
3. Interrupteur à flotteur coincé
1. Vérifier tous les raccords
2. Vérifier la batterie et la remplacer si faible ou défectueuse
3. S’assurer que rien n'entrave le fonctionnement de l’interrupteur.
4. Fusible défectueux ou sauté
4. Vérifier le fusible interne dans la boîte de contrôle. Débrancher
le chargeur de la prise du mur et l’enlever. Si le fusible est sauté,
le remplacer avec un fusible d’automobile de 20 A
1. Batterie défectueuse
2. Turbine coincée
1. Vérifier la batterie et la remplacer si faible ou défectueuse
2. Débrancher la pompe, retirer le tamis et vérifier si la turbine
fonctionne librement. Si la turbine est verrouillée, retirer les 7 vis
au bas de la pompe pour dégager le boîtier autour de la turbine.
Retirer l’obstruction. Remonter la pompe et rebrancher
Moteur ronron
mais la pompe
ne fonctionne
pas
La pompe
fonctionne mais
refoule peu ou
pas d’eau
Pompe cycle à
maintes reprises
1. Clapet manquant ou mal-installé
2. Engorgement dans le tuyau de
décharge
3. Longueur et/ou hauteur du tuyau
de décharge dépasse la capacité
de la pompe
4. Batterie faible ou défectueuse
1. Vérifier le problème de clapet
1. Vérifier pour s’assurer que les clapets installés entre la décharge
de pompe principale et la pompe de décharge fonctionnent
correctement.
2. Vérifier pour un engorgement et l’enlever si nécessaire
3. Si le décharge est trop haut, une ligne séparée avec une hauteur
de décharge plus basse peut être nécessaire
4. Vérifier la batterie et la remplacer si faible ou défectueuse
1. Vérifier pour s’assurer que les clapets installés entre la décharge
de pompe principale et la pompe de décharge de secours
fonctionnent correctement.
adaptateur (non inclus). Un tuyau
d’un plus petit diamètre réduira
l’écoulement, le débit et la
performance de la pompe.
3. Couper une section de 1,2 m (4 pi)
de tuyau rigide de PVC de 3,2 cm
(11/4 po) ou 3,8 cm (11/2 po). Cimenter
un tuyau de 3,8 cm (11/2 po) à un
raccord fileté. Cimenter un tuyau de
3,2 cm (11/4 po) dans le raccord de
tuyau. Fixer une section de 3,2 cm
(11/4 po) de tuyau à l’adaptateur de
décharge ESP25.
4. Visser sur la décharge de la pompe.
Attention de ne pas dénuder ou fausser
le filetage des raccords de plastique ou
les clapets. Un boyau flexible n’est pas
recommandé. Pour une installation
permanente, il faut un tuyau de métal
ou de PVC rigide.
Méthode 2
S’il n’est pas possible n’utiliser une
décharge distincte réservée comme
pour la méthode 1, la pompe ESP25
peut être attachée au tuyau de
décharge de la pompe à c.a. en
installant un raccord en ‘Y’. Il faudra
alors deux clapets.
1. Placer la ESP25 sur une surface
solide et à niveau dans le puisard.
Ne pas placer la pompe sur une
surface meuble ou de sable. De
petites pierres ou le sable peuvent
endommager la pompe menant à
une défaillance de pompe possible.
2. Cette pompe a une décharge de 3,8
cm (11/2 po NPT). Pour utiliser un
tuyau de décharge de 3,2 cm
(11/4 po NPT), il faudra installer un
adaptateur (non inclus). Un tuyau
d’un plus petit diamètre réduira
l’écoulement, le débit et la
performance de la pompe.
5. Placer la pompe avec la section de
1,2 m (4 pi) de tuyau PVC sur une
surface solide et à niveau dans le
puisard sur une surface élevée.
6. Fixer un clapet de caoutchouc (vendu
séparément) sur le dessus du tuyau de
décharge. Ceci permettra de retirer
facilement la pompe ou le clapet
pour l’entretien ou la réparation
En installant le tuyau de décharge
distinct, percer dans le mur extérieur
avec l’équipement de perçage
approprié. Sceller le trou pour éviter
que l’eau n’y pénètre.
5. Visser sur la décharge de la pompe.
Attention de ne pas dénuder ou fausser
le filetage des raccords de plastique ou
les clapets. Un boyau flexible n’est pas
recommandé. Pour une installation
permanente, il faut un tuyau de métal
ou de PVC rigide.
Raccord en “Y”
Coude
de 45°
Chargeur
Clapet (voir étape 10)
Tuyau rigide
de PVC
Clapet
(voir
étape 10)
Boîte de batterie
Pompe ESP25
Figure 2 - Méthode 2
14 Fr
4. Couper une section de 1,2 m (4 pi)
de tuyau rigide de PVC de 3,2 cm
(11/4 po) ou 3,8 cm (11/2 po).
Cimenter un tuyau de 3,8 cm
(11/2 po) à un raccord fileté.
Cimenter un tuyau de 3,2 cm
(11/4 po) dans le raccord de tuyau.
Fixer une section de 3,2 cm (11/4 po)
de tuyau à l’adaptateur de
décharge ESP25.
Solive de
plancher
NOTE : Vérifier que les soupapes
peuvent être placées directement dans
la décharge de la pompe s’il y a lieu. Il
est toutefois recommandé pour faciliter
le démontage de placer les clapets audessus du puisard tel qu’illustré dans la
figure 1.
Le reste de l’installation de tuyau de
décharge peut varier selon les
circonstances individuelles. Acheminer
le tuyau de décharge vers un mur
extérieur en choisissant le parcours le
plus court et en utilisant de solides
pratiques de plomberie. Réduire les
tournants au minimum car cela réduit
l’écoulement de sortie de la pompe. Le
tuyau qui sort de la structure de l’édifice
devrait être en pente vers le bas pour
que l’eau ne gèle pas dans le tuyau.
3. Il faudra un clapet à LA FOIS dans la
conduite de décharge de la pompe
principale c.a. et dans la pompe
ESP25 pour éviter la recirculation de
l’eau dans le puisard. Le système ne
fonctionnera pas dans deux clapets.
11 Fr
Pompe actuelle
Instructions d’Utilisation et Manuel de Pièces
ESP25
Montage (Suite)
6. Placer la pompe avec la section de
1,2 m (4 pi) de tuyau PVC sur le sol
du puisard ou sur une surface
élevée, au besoin.
7. Fixer un clapet de caoutchouc
(vendu séparément) sur le dessus du
tuyau de décharge. Ceci permettra
de retirer facilement la pompe ou le
clapet pour l’entretien ou la
réparation.
8. Reproduire la configuration de la
tuyauterie de décharge pour la
pompe principale c.a. si la conduite
actuelle doit être ajustée pour
accommoder une seconde pompe.
9. Coller un coude de 45º au tuyau
court de la pompe ESP25. Coller un
raccord en ‘Y’ au tuyau court sur la
pompe actuelle, tel qu’indiqué dans
l’illustration pour la méthode 2.
10. Coller une petite pièce de tuyau de
PVC entre le coude de 45º et le
raccord en ‘Y’.
NOTE : Vérifier que les soupapes
peuvent être placées directement dans
la décharge de la pompe s’il y a lieu. Il
est toutefois recommandé pour faciliter
le démontage de placer les clapets audessus du puisard tel qu’illustré dans la
figure 2.
Le reste de l’installation de tuyau de
décharge peut varier selon les
circonstances individuelles. Acheminer
le tuyau de décharge vers un mur
extérieur en choisissant le parcours le
plus court et en utilisant de solides
pratiques de plomberie.
Méthodes 1 et 2
Installer l’interrupteur à flotteur à au
moins 10 po à 12 po (25 à 31 cm) audessus du bas du puisard pour que
l’unité de secours se mette en marche
seulement lorsque le niveau d’eau est
plus élevé que le niveau normal “on”
(MARCHE) pour la pompe principale.
Utiliser les attaches métalliques
fournies pour fixer l’interrupteur au
tuyau de décharge. S'assurer que les fils
d'alimentation n’entravent pas le
fonctionnement de l’interrupteur à
flotteur, l’entrée de la pompe ou la
pompe principale. La pompe de secours
ne doit pas fonctionner à sec.
Vis de
boîte de
contrôle
Fonctionnement
Fond de la boîte de pile
Fils de plomb
BATTERY
BACKUP
SUMP PUMP
IARY
UXIL
A
Sump Pum
p
Boîte de contrôle
Figure 3
Installation de la boîte de contrôle
1. Fixer la boîte de contrôle au côté de
la boîte de batterie tel qu’indiqué
dans la Figure 3. Placer la batterie
dans la boîte, brancher le câble
rouge à la borne positive de la pile
et le câble noir à la borne négative.
Mettre le couvercle sur la boîte.
Fonctionnement
Toujours débrancher la
source de puissance avant
d’essayer d’installer, de
réparer, de déplacer ou de
procéder à l’entretien de la
pompe. Ne jamais toucher
le pompe de puisard, le
moteur de la pompe, l’eau
ni le tuyauterie de
décharge lorsque la pompe
est branchée à une source
d’alimentation. Ne jamais
manipuler une pompe ni un
moteur de pompe avec les
mains trempes, ni lorsque
vous êtes debouts sur une
surface humide ou trempe
ni dans l’eau, sinon, vous
risquez une secousse
électrique mortelle.
défectueuse. Suivre les étapes “a” à
“d” pour une indication précise.
Débrancher la pompe c.a.
principale et le chargeur.
Risque de choc électrique !
a. Après avoir débranché la pompe
c.a. principale et le chargeur, une
tonalité d’alerte hors tension se fera
entendre pendant 30 secondes.
b. Soulever et dégager
l’interrupteur à flotteur pour activer
la pompe de secours
2. Placer la boîte de pile à moins de
1,83 m du puisard et d’une prise de
courant de 115 Vc.a. (fusible
séparé). La prise de courant doit
être protégée d’un interrupteur qui
protège contre un dérangement dû
à une mise accidentelle à la terre
(DDFT). L’endroit doit être propre,
sec et bien aéré.
3. Brancher l’interrupteur flotteur, la
pompe, et le chargeur dans la boîte
de contrôle. (Connexions indiquées
sur la boîte).
4. Faire l’essai de la pompe en
remplissant le puissard d’eau
pendant que la pompe principale
est débranchée. Si la pompe
fonctionne correctement, brancher
le chargeur dans la prise de courant
DDFT pour charger la batterie.
5. Protéger le cordon d’alimentation
contre les objets pointus, les
surfaces chaudes, l’huile, et les
produits chimiques. Éviter de
tortiller le cordon et remplacer
toutes les pièces endommagées
immédiatement.
12 Fr
Risque de secousse
électrique! Utiliser une
prise DDFT afin de réduire
le risque de secousse
électrique mortelle.
Couper le cordon niera la garantie
et rendera la pompe inutile.
1. Après l’installation, la pompe de
secours démarrera lorsque le niveau
d’eau dépasse la profondeur de
démarrage de la pompe principale.
2. La boîte de contrôle a un chargeur à
impulsions conçu pour raccourcir le
temps nécessaire pour charger la
batterie, et pour éviter de la
surcharger. Aussi, la boîte de
contrôle a un retardateur qui
empêche les cycles courts répétés
lorsqu’il s’arrête. Cette fonction de
surcharge permet à la pompe de
fonctionner 20-25 secondes après
que l’interrupteur atteint la position
d’arrêt.
3. La boîte de contrôle a une lampe
indicatrice multicolore. Quand le
courant c.a. est présent, la lampe
indique l’état de charge, mais pas la
tension de batterie actuelle,
particulièrement avec une batterie
Toujours débrancher la
source d’électricité avant
d’essayer d’installer, de
déplacer ou de procéder à
l’entretien. Si la source de
puissance est hors vue,
verrouiller et étiquetter
dans la position ouverte
(off) pour éviter
l’alimentation inattendu.
Manque de suivre ces
directives peut résulter en
secousse électrique
mortelle. Seul un électricien
qualifié devrait réparer ce
modèle. La réparation
incorrecte peut résulter en
secousse électrique
mortelle.
c. Quand la pompe s’arrête, vérifier
la lampe d’essai:
Vert: Batterie chargée.
Si les câbles sont renversés, le
dommage à la boîte de contrôle ou à la
pile peut résulter et niera la garantie.
normalement, voir le guide de
dépannage et corriger le problème.
Répéter l’étape 5.
Entretien
(Suite)
Jaune: Tension est basse,
batterie partiellement chargée.
Rouge: Batterie
complètement déchargée ou
défectueuse.
d. Brancher le chargeur et la pompe
principale c.a.
Si l’alimentation c.a. est coupée et
la pompe fonctionne, la lampe
indicatrice indiquera l’état de la
batterie.
4. Un son de pépiement de la boîte de
contrôle accompagnera la lampe
rouge ce qui indique une batterie
qui requiert l’attention ou le
remplacement. La tension est le seul
indicateur de la condition de la
batterie pourrait indiquer une
condition fausse. Se référer à la
section Entretien pour les
instructions pour évaluer la
condition de la batterie.
5. Une tonalité de trente secondes
sonnera lorsque l’alimentation au
système soit interrompu. Le modèle
se rajustera automatiquement
quand l’alimentation soit rétablit.
Une tonalité de trois secondes
sonnera chaque fois que la pompe
se démarre.
Vérifier la condition de la batterie
chaque mois. Pour vérifier l’état de la
batterie, suivre les étapes ci-après :
1. Débrancher le chargeur du mur.
2. Vérifier le niveau d’électrolyte et
remplir d’après les
recommandations du fabricant des
batteries dont le bouchon supérieur
s’enlève. Vérifier la charge de
chaque cellule avec un hydromètre.
Une densité spécifique de 1.265
indiquerait que la batterie est
complètement chargée. Si la densité
spécifique de n’importe quelle
cellule varie de plus de .050,
remplacer la batterie.
REMARQUE: Un hydromètre peu
coûteux est disponible chez votre
marchand de pièces d’automobile.
3. Inspecter les bornes et les colliers
pour la corrosion et le serrage.
Nettoyer et serrer au besoin.
4. Débrancher la pompe principale et
remplir le puisard d’eau jusqu’à ce
que la pompe de sauvegarde se met
en marche. Répéter le procédé deux
fois pour s’assurer que la pompe
fonctionne normalement.
5. Si la pompe fonctionne
normalement, brancher le chargeur
dans la prise du mur, mettre la
pompe principale en marche. Si la
pompe ne fonctionne pas
13 Fr
BATTERIES
Du gaz d’hydrogène peut être dégagé
des batteries en chargeant. Des
étincelles peuvent enflammer le gaz
dans un espace restreint. Porter des
lunettes de sécurité en connectant les
batteries. Les connexions de batteries
doivent se faire dans un endroit bien
ventilé.
Travailler près de batteries au plomb
peut être dangereux. Avant de faire des
connexions ou de réparer les batteries,
lire et suivre les instructions de tous les
manuels d’instructions applicables. Pour
réduire les risques d’explosion de
batteries, suivre les instructions
contenues dans ce manuel et celles
publiées par le fabricant de batteries en
plus de ceux de tout autre équipement
utilisé dans les environs.
Si l’acide des batteries entre en contact
avec les yeux, rincer à l’eau froide
pendant 10 minutes et consulter
immédiatement un médecin. Si l’acide
entre en contact avec la peau ou les
vêtements, laver immédiatement avec
de l’eau et du savon.
Ne jamais fumer ou laisser une étincelle
ou une flamme près de la batterie
Éviter de laisser tomber des outils de
métal sur les bornes de batteries car
cela pourrait provoquer une étincelle
ou un court-circuit du système ou de la
batterie provoquant une explosion.
Suivre toutes les procédures et tableaux
de maintenance du fabricant de
batteries. Il faut s’assurer que la section
autour des batteries soit bien ventilée.
Avant de faire l’entretien des batteries,
souffler les gaz autour des batteries à
l’aide d’un carton utilisé comme
éventail.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
