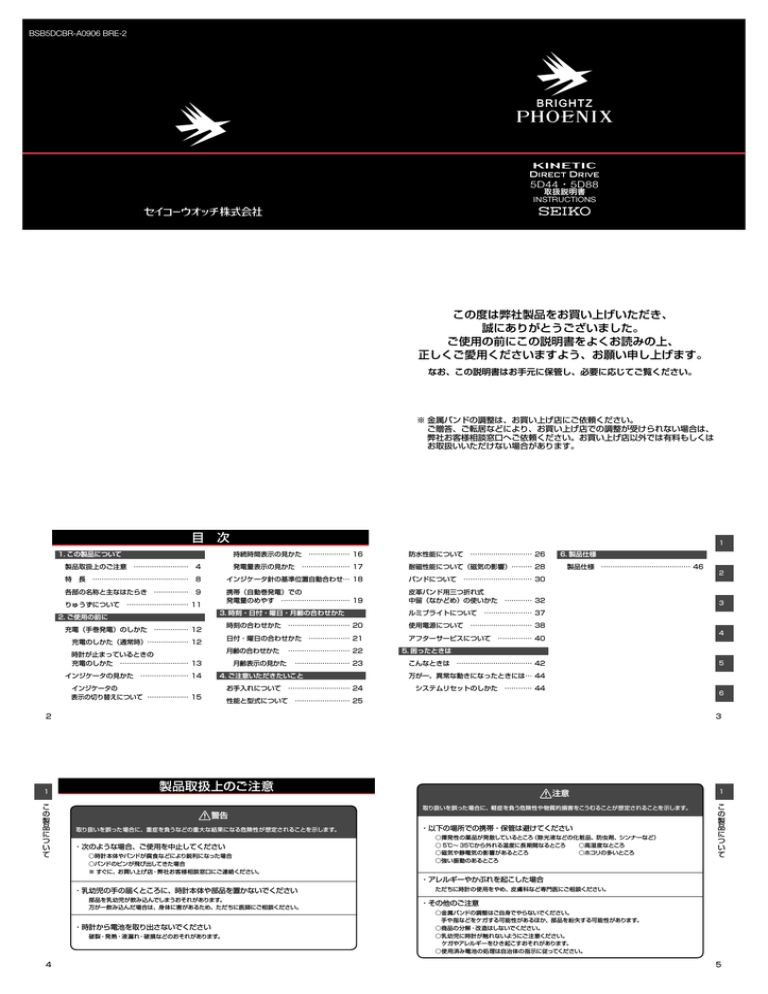

5D44・5D88
取扱説明書
INSTRUCTIONS
この度は弊社製品をお買い上げいただき、
誠にありがとうございました。
ご使用の前にこの説明書をよくお読みの上、
正しくご愛用くださいますよう、お願い申し上げます。
なお、この説明書はお手元に保管し、必要に応じてご覧ください。
※金属バンドの調整は、お買い上げ店にご依頼ください。
ご贈答、ご転居などにより、お買い上げ店での調整が受けられない場合は、
弊社お客様相談窓口へご依頼ください。お買い上げ店以外では有料もしくは
お取扱いいただけない場合があります。
目 次
1. この製品について
1
製品取扱上のご注意
持続時間表示の見かた
……………… 16
……………………… 26
6. 製品仕様
耐磁性能について(磁気の影響)……… 28
製品仕様
……………………
4
発電量表示の見かた
……………………………………
8
インジケータ針の基準位置自動合わせ… 18
バンドについて
各部の名称と主なはたらき ……………
9
携帯(自動巻発電)での
発電量のめやす ………………………… 19
皮革バンド用三つ折れ式
中留(なかどめ)の使いかた
3. 時刻・日付・曜日・月齢の合わせかた
ルミブライトについて
時刻の合わせかた
使用電源について
特 長
りゅうずについて
……………………… 11
2. ご使用の前に
充電(手巻発電)のしかた …………… 12
充電のしかた(通常時)……………… 12
時計が止まっているときの 充電のしかた ………………………… 13
………………… 17
防水性能について
……………………… 20
日付・曜日の合わせかた
月齢の合わせかた
……………… 21
………………………… 30
………… 32
5. 困ったときは
…………………… 23
こんなときは
4
…………… 40
…………………………… 42
4. ご注意いただきたいこと
万が一、異常な動きになったときには… 44
インジケータの
表示の切り替えについて ……………… 15
お手入れについて
システムリセットのしかた
性能と型式について
3
……………………… 38
インジケータの見かた ………………… 14
……………………… 24
5
………… 44
6
…………………… 25
2
3
製品取扱上のご注意
1
○時計本体やバンドが腐食などにより鋭利になった場合
○バンドのピンが飛び出してきた場合
※すぐに、お買い上げ店・弊社お客様相談窓口にご連絡ください。
・乳幼児の手の届くところに、時計本体や部品を置かないでください
部品を乳幼児が飲み込んでしまうおそれがあります。
万が一飲み込んだ場合は、身体に害があるため、ただちに医師にご相談ください。
・時計から電池を取り出さないでください
破裂・発熱・液漏れ・破損などのおそれがあります。
この製品について
この製品について
取り扱いを誤った場合に、軽症を負う危険性や物質的損害をこうむることが想定されることを示します。
・以下の場所での携帯・保管は避けてください
取り扱いを誤った場合に、重症を負うなどの重大な結果になる危険性が想定されることを示します。
・次のような場合、ご使用を中止してください
1
注意
警告
4
2
………………… 37
アフターサービスについて
……………………… 22
月齢表示の見かた
………………………………… 46
・アレルギーやかぶれを起こした場合
○揮発性の薬品が発散しているところ(除光液などの化粧品、防虫剤、シンナーなど)
○ 5℃~ 35℃から外れる温度に長期間なるところ
○高湿度なところ
○磁気や静電気の影響があるところ
○ホコリの多いところ
○強い振動のあるところ
ただちに時計の使用をやめ、皮膚科など専門医にご相談ください。
・その他のご注意
○金属バンドの調整はご自身でやらないでください。
手や指などをケガする可能性があるほか、部品を紛失する可能性があります。
○商品の分解・改造はしないでください。
○乳幼児に時計が触れないようにご注意ください。
ケガやアレルギーをひき起こすおそれがあります。
○使用済み電池の処理は自治体の指示に従ってください。
5
警告
1
注意
水や汗、汚れが付着したままにしておくのは
避けてください
BAR(気圧)表示防水時計はスキューバダイビングや飽和潜水用
の時計に必要とされる苛酷な環境を想定した様々な厳しい検査を
行っていません。専用のダイバーズウオッチをご使用ください。
防水時計でもガラスの接着面・パッキンの劣化やステンレスが
さびることにより、防水不良になるおそれがあります。
入浴やサウナの際はご使用を避けてください
注意
蒸気や石けん、温泉の成分などが防水性能の劣化を早める
ことがあります。
水分のついたまま、りゅうずやボタンを
操作しないでください
時計内部に水分が入ることがあります。
直接蛇口から水をかけることは避けてください
※ 万が一、ガラス内面にくもりや水滴が発生し、長時間消えない場合は防水不良です。
お早めに、お買い上げ店・弊社お客様相談窓口にご相談ください。
水道水は非常に水圧が高く、日常生活用強化防水の
時計でも防水不良になるおそれがあります。
6
7
特 長
1
各部の名称と主なはたらき
■ 手巻発電機能 ・・・・・・・・・・
→ P.12
■ 自動巻発電機能 ・・・・・・・・
→ P.19
→ P.14
■ 発電量表示機能・・・・・・・・
→ P.14
■ 月齢表示機能(5D88)・・・
→ P.23
りゅうずを手で巻上げることにより、内蔵している発電機を
回し、発電した電気を蓄えて時計を駆動します。
時計をつけているときの腕の自然な動きにより、発電および
充電を行い時計を駆動します。
キネティック ダイレクトドライブ独自のインジケータを搭載
しており、時計の持続時間を表示します。
手巻発電を行っているとき、インジケータは発電量表示に
切り替わります。巻上げているときの発電量が分かります。
月の満ち欠けのめやすを表示します。
分針
5D44
時針
0 段目:手巻発電
→ P.12
1 段目:曜日・日付合わせ
→ P.21
2 段目:時刻合わせ
→ P.20
ボタン
りゅうず
インジケータ針
持続時間、発電量の表示
→ P.14
※ ねじロック式りゅうずの場合は、
ロックをはずした状態が 0 段目です。
りゅうずについて →次のページ
秒針
注意
・ あなたの動きを電気に変換して蓄える方式です。静止した状態では充電されません。
・ めやすとして 1 日 10 時間以上の携帯をおすすめします。
・ 次に使用するまでの時間が、持続時間の表示よりも長い場合は、必要に応じて充電してください。
充電の方法については「充電(手巻発電)のしかた」
(P.12)をお読みください。
1
日付
→ P.21
曜針
→ P.21
※ 表示の位置、デザインはモデルにより異なる場合があります。
※ 曜日の表示が無いモデルがあります。
9
8
りゅうずについて
1
分針
5D88
時針
0 段目:手巻発電
→ P.12
1 段目:日付・曜日合わせ
→ P.21
2 段目:時刻合わせ
→ P.20
ボタン
月齢合わせ
→ P.22
りゅうず
インジケータ針
持続時間、発電量の表示
→ P.14
※ねじロック式りゅうずの場合は、
ロックをはずした状態が 0 段目です。
りゅうずについて →次のページ
秒針
24 時針
1
りゅうずには、通常のものとロックできる構造のものの、2 つのタイプがあります。
お使いの時計のりゅうずをご確認ください。
日針
→ P.21
曜針
→ P.21
※表示の位置、デザインはモデルにより異なる場合があります。
りゅうずを
押しつけな
がら、矢印
方向に回し
ます
通常のりゅうず
回せる
回せない
(回せなく
なる)
そのまま引き出して
操作することができます
ねじロック式りゅうず
操作するときはロックをはずします 操作が終わったら
ロックします
ゆるめる
押しつけて
しめる
※ねじロック式りゅうずは、ロックすることで、誤動作の防止と防水性の向上をはかることができます。
※ねじロック式りゅうずは、ねじを無理にしめるとねじ部をこわすおそれがありますので、ご注意ください。
10
11
充電(手巻発電)のしかた
■ 充電のしかた(通常時)
※
※
ねじロック式りゅうずの場合はロックをはずしてからりゅうずを回してください。
発電が終わったらりゅうずをロックしてください。→ P.11
りゅうずを往復運動で回しても発電できます。但し、発電は矢印の方向に
回しているときのみ行われます。
針が上下に動く
■ 時計が止まっているときの充電のしかた
1 秒針が動き出すまで、りゅうずを矢印の方向へ回す
※ ねじロック式りゅうずの場合はロックをはずしてからりゅうずを
回してください。 → P.11
※ りゅうずを回しても秒針が動かない場合は、りゅうずを速めに
回してください。
2
ご使用の前に
ご使用の前に
りゅうずを矢印の方向へ繰り返し回して発電する
1
・発電するとインジケータ針が、上下に動いて発電の様子を示します。
・インジケータの見かたについては、
「インジケータの見かた」
(P.14)をご確認ください。
12
この製品について
この製品について
月齢
→ P.22
この製品について
この製品について
この時計は、発電式クオーツ ウオッチ「キネティック ダイレクトドライブ」です。
以下の特長を備えています。
■ 持続時間表示機能・・・・・・
2
この製品について
この製品について
この時計はスキューバダイビングや飽和潜水には
絶対に使用しないでください
1
2 りゅうずを回すのをやめて秒針とインジケータ針の動きを確認する
●秒針:1秒ごとに動いていることを確認してください。
●インジケータ針:図のように0を指していることを確認してください。
※ 長期間ご使用にならなかった場合、秒針が 2 秒運針(一度に2目盛ずつ運針)
することがあります。このときは、インジケータ針が0を指し示すまで
りゅうずを回して発電を続けてください。約 5 ~ 6 分かかる場合があります。
3 りゅうずを繰り返し回して発電する
●インジケータ針が、上下に動いて発電の様子を示します。
・インジケータの見かたについては、次のページ
(インジケータの見かた)をご確認ください。
※ ねじロック式りゅうずの場合は、発電が終わったらりゅうずを
ロックしてください。 → P.11
針が上下に
動く
13
インジケータの見かた
■ インジケータの表示の切り替えについて
持続時間表示と、発電状態+発電量の表示は、以下のように切り替わります。
手巻発電している間は、発電状態と発電量の表示を交互に行います。
インジケータは、次の表示を行います。
2
手巻発電をしている間
●通常時:時計の持続時間
りゅうずを回して
いるとき
持続時間表示
(P.16)
・インジケータ針は、持続時間を18段階で表示します。
(P.16参照)
・最大約1ヶ月(約30日)までの範囲で、持続時間を表示します。
巻上げを一時停止
したとき
巻上げをやめたとき
(約 4 秒後)
発電状態表示
発電量表示
(P.17)
持続時間表示
(P.16)
針が上に動く
針が止まり
発電量を表示
持続時間表示
に戻る
2
ご使用の前に
ご使用の前に
●通常インジケータは、時計の持続時間(どのくらい動き続けるか)を表示します。
通常時
●手巻発電中:発電状態、およびそのときの発電量
●りゅうずを巻上げて発電を行うと、インジケータ針は上下に動いて、発電していること
を表示します。
●巻上げを一時停止すると、インジケータ針は、現在発電した発電量を表示します。
・インジケータ針は、最大約6時間までの発電量を19段階で表示します。
(P.17参照)
・巻上げを続けていると、インジケータ針の動きの開始する起点が、発電量に応じて
上昇していきます。
・巻上げを停止して約4秒経過すると、持続時間の表示に戻ります。
14
■ 持続時間表示の見かた
<持続時間>
MまたはMonth
約30日
2
約5日
約3日
1目盛:約1週間
約12時間
2
約5時間
約4時間
1目盛:約1日
約3時間
約1日
DまたはDay
※
※
※
<発電量>
約6時間以上
約1週間
WまたはWeek
0
手巻発電中に、巻上げを一時停止すると、インジケータは現在の発電量を表示します。
ご使用の前に
ご使用の前に
約3週間
15
■ 発電量表示の見かた
通常時、インジケータは持続時間を表示します。
<インジケータの記号>
※インジケータ針が大きく動くように巻くと、効率の良い発電ができます。
※巻上げを繰り返すと、インジケータ針は M よりも一つ上の目盛で停止します。
(充電は継続して行います。)
※巻上げの間隔によりインジケータ針が動作しない場合がありますが異常ではありません。
1目盛:約20分
約2時間
1目盛:約3時間
約1時間
0
(20分以内)
0
(3時間以内)
表示はめやすとしてお使いください。
0 の目盛を針が指している場合は、3 時間以内に時計が止まります。時計が止まると針は 0 よりも一つ下の目盛
を指して、エネルギーが無いことをお知らせします。
持続時間が約 30 日(M/Month の位置)のとき、さらに充電を行うと針は M/Month よりも一つ上の目盛を
指します。この場合も、持続時間は約 30 日です。
※ 表示はめやすとしてお使いください。
※ 手巻発電をやめてから約 4 秒後に、発電量表示から持続時間表示に切り替わります。
16
17
インジケータ針の基準位置自動合わせ
2
携帯(自動巻発電)での発電量のめやす
●1日の携帯(12時間)で、約1.5日分の追加充電が可能とお考えください。
※ 一般的には1日12時間の携帯を一週間続けると、時計を約 10 日間動かすエネルギーが追加充電されます。
●基準位置自動合わせ中のインジケータ針の動きについて
基準位置自動合わせの際に、インジケータ針はそれまで示していた持続時間の位置から、
0よりも一つ下の目盛まで移動した後、小刻みに振動して、最後に 0 を指し示します。
基準位置自動合わせが終了すると、元の持続時間の表示に戻ります。
2
ご使用の前に
ご使用の前に
インジケータ針は発電中に発電の様子を示すなど、複雑な動きをします。
このためまれに針位置がずれてしまうことがありますが、24 時間に 1 回
自動的に基準位置合わせを行います。
●携帯時間(日数)の少ない方は、持続時間をインジケータ表示でご確認の上、
必要に応じてりゅうずを回して充電を行ってください。
※ → インジケータの見かた P.14 → 充電(手巻発電)のしかた P.12
針が小刻みに
振動する
18
19
時刻の合わせかた
日付・曜日の合わせかた
充電ができている状態で、時刻を合わせてください。
時刻合わせを行ってから、日付と曜日を合わせてください。
この時計の日付表示は 1日~ 31日となっています。小の月(2,4,6,9,11 月)が
終わった翌日などに、日付を合わせてください。
1 秒針が 0 秒位置にあるときにりゅうずを
2段目まで引き出し、秒針を止める
3
2 りゅうずを矢印の方向に回して
※ 時針が午後 9 時から午前 4 時を示しているときは、日付・曜日の合わせはしないでください。
この時間帯に合わせると、翌日になっても、日付や曜日が変わらないことがあります。
1 りゅうずを 1 段目まで引き出す
1
※ ねじロック式りゅうずの場合はロックを
はずしてからりゅうずを引き出してください。
→ P.11
時刻を合わせる
※ 午前午後を 24 時針で確認しながら
時刻を合わせてください。
※ 正確に時刻を合わせるために、分針を
合わせたい時刻より 5 分ほど進めてから、
ゆっくり分針を戻して合わせてください。
3 時報などに合わせてりゅうずを押し込む
●秒針が動き始め、現在時刻に合った状態になります。
※ ねじロック式りゅうずの場合はロックをしてください。 → P.11
0 1 2
3
3
1
2 りゅうずを矢印の方向に回して
2
2
日付、曜日を合わせる
※ 曜針は曜日の表示に合わせてください。
(曜日の表示の間には合わせないでください。)
3 りゅうずを押し込んで操作を完了する
※ ねじロック式りゅうずの場合はロックをしてください。
→ P.11
※ 表示の位置、デザインはモデルにより、異なる場合があります。
曜日合わせ
0 1
3
日付合わせ
時刻・日付・曜日・月齢の合わせかた
時刻・日付・曜日・月齢の合わせかた
20
※ ねじロック式りゅうずの場合はロックをはずして
からりゅうずを引き出してください。 → P.11
21
月齢の合わせかた(5D88 の場合)
時刻合わせを行ってから、月齢を合わせてください。
月齢はりゅうず 0 段目で合わせます。
(例)月齢「14.8」であれば、
四捨五入して15回ボタンを押します。
■ 月齢表示の見かた
3
表示している月の形からおおよその月齢を読むことができます。
※ 月齢は、新聞(天気予報欄)などに掲載されています。
月齢
2 ボタンを先の細いもの(ボールペン等)で
月がすべて隠れた状態(新月)
押して、月がすべて隠れるようにする
●ボタンを1回押すごとに月齢が1ずつ進みます。
●月がすべて隠れた状態が新月(月齢0)です。
0
7
月の満ち欠けと
新月
呼び方
15
上弦の月
22
満月
下弦の月
月
時計の表示
●月齢とは
新月(月齢0. 0) からある日の正午までの経過時間を日数で表したものです。
新月から次の新月までは約29.5日で循環します。
※ 月齢表示は月の満ち欠けのめやすを示したもので、月そのものの形を表したものではありません。
性能と型式について
時計の裏ぶたで性能と
型式の確認ができます。
●日ごろからこまめにお手入れしてください
・りゅうずを引き出して洗わないでください。
・水分や汗、汚れはこまめに柔らかい布でふき取るように心がけてください。
・海水につけた後は、必ず真水でよく洗ってからふき取ってください。
その際、直接蛇口から水をかけることは避け、容器に水をためるなどしてから
洗ってください。
※「非防水」、
「日常生活用防水」の場合は、おやめください。
→性能と型式について P.25 防水性能について P.26
耐磁性能
防水性能
P.28 ~ P.29
を参照ください
P.26 ~ P.27
を参照ください
23
ご注意いただきたいこと
ご注意いただきたいこと
お手入れについて
時刻・ 日 付 ・ 曜 日 ・ 月 齢 の 合 わ せ か た
時刻・ 日 付 ・ 曜 日 ・ 月 齢 の 合 わ せ か た
1 現在の月齢を確認する
22
4
月齢 15
月齢が1ずつ進みます。
●月齢の端数は四捨五入して
合わせてください。
※ 時針が午後 9 時から午前 1 時を示しているときは、月齢の合わせはしないでください。
この時間帯には月齢の合わせができないことがあります。
3
3 ボタンを押して、月齢を合わせる
●ボタンを1回押すごとに
4
●りゅうずは時々回してください
・りゅうずのさび付きを防止するために、時々りゅうずを回してください。
・ねじロック式りゅうずの場合も同様です。 →りゅうずについて P.11
型式番号
お客様の時計の
種類を示す番号
※上の図は例であり、お買い上げいただいた時計とは異なる場合があります。
24
ご注意いただきたいこと
ご注意いただきたいこと
4
防水性能について
お買い上げいただいた時計の防水性能を
下記の表でご確認の上ご使用ください。
(「P.25」をご覧ください)
裏ぶた表示
防水性能表示なし
防水性能
お取扱方法
非防水です。
水滴がかかったり、汗を多くかく場合には、使用しないで下さい。
日常生活での「水がかかる」程度
の環境であれば使用できます。
WATER RESISTANT
日常生活用防水です。 WATER RESISTANT
5 BAR
日常生活用強化防水で 5 気圧防水です。
WATER RESISTANT
10(20)BAR
日常生活用強化防水で 10(20)気圧防水です。
25
4
警告 水泳には使用しないで下さい。
水泳などのスポーツに使用できます。
空気ボンベを使用しないスキンダイビングに使用できます。
26
27
時計に影響を及ぼす身の周りの磁気製品例
この時計は、身近にある磁気の影響を受け、時刻が狂ったり止まったりします。
裏ぶた表示
耐磁性能表示なし
お取扱方法
磁気製品より 10 cm以上遠ざける必要があります。
磁気製品より 5 cm以上遠ざける必要があります。
(JIS1 種)
4
携帯電話
(スピーカー部)
AC アダプター
バッグ
(磁石の止め金)
交流電気かみそり
ご注意いただきたいこと
ご注意いただきたいこと
耐磁性能について(磁気の影響)
4
磁気製品より 1 cm以上遠ざける必要があります。
(JIS2 種)
磁気を帯びたことが原因で、携帯使用時の精度めやす範囲を超えている場合、磁気の除去
および精度の再調整作業は、保証期間にかかわらず有料とさせていただきます。
この時計が磁気の影響を受ける理由
28
内蔵されているモーターは磁石を使用しており、外からの強い磁力の影響を受けます。
電磁調理器
携帯ラジオ
(スピーカー部)
磁気ネックレス
磁気健康枕
29
バンドは直接肌に触れ、汗やほこりで汚れます。そのため、お手入れが悪いと
バンドが早く傷んだり、肌のかぶれ・そで口の汚れなどの原因になります。
長くお使いになるためには、こまめなお手入れが必要です。
●金属バンド
・ステンレスバンドも水や汗・汚れをそのままにしておくと、さびやすくなります。
・手入れが悪いと、かぶれやワイシャツのそで口が黄色や金色に汚れる原因になります。
・水や汗・汚れは、早めに柔らかな布でふき取ってください。
・バンドのすき間の汚れは、水で洗い、柔らかな歯ブラシなどで取り除いてください。
(時計本体は水にぬれないように、台所用ラップなどで保護しておきましょう。)
残った水分は柔らかな布でふき取ってください。
・チタンバンドでも、ピン類には強度に優れたステンレスが使用されているものがあり、
ステンレスからさびが発生することがあります。
・さびが進行すると、ピンの飛び出しや抜けが発生し、時計を脱落させてしまうことが
あります。また、逆に中留が外れなくなることがあります。
・万が一、ピンが飛び出している場合は、怪我をするおそれがありますので、ただちに
使用をやめて修理をご依頼ください。
・水や汗、直射日光に弱く、色落ちや劣化の原因になります。
・水がかかったときや汗をかいた後は、すぐに乾いた布などで、吸い取るように軽く
ふいてください。
・直接日光にあたる場所には放置しないでください。
・色の薄いバンドは、汚れが目立ちやすいので、ご使用の際はご注意ください。
・時計本体が日常生活用強化防水 10(20)気圧防水になっているものでも、アクアフリー
バンド以外の皮革バンドは、水泳・水仕事などでのご使用はお控えください。
●ポリウレタンバンド
・光で色があせたり、溶剤や空気中の湿気などにより劣化する性質があります。
・特に半透明や白色・淡い色のバンドは、他の色を吸着しやすく、また変色をおこします。
・汚れたら水で洗い、乾いた布でよくふき取ってください。
(時計本体は水にぬれないように、台所用ラップなどで保護しておきましょう。)
・弾力性がなくなったら取り換えてください。そのまま使い続けるとひび割れが生じ
バンドが切れやすくなります。
かぶれやアレルギー
について
バンドサイズの
めやすについて
ご注意いただきたいこと
ご注意いただきたいこと
4
●皮革バンド
バンドについて
4
バンドによるかぶれは、金属や皮革が原因となるアレルギー反応や、汚れ、
もしくはバンドとのすれなどの不快感が原因となる場合など、いろいろな
発生原因があります。
バンドは多少余裕をもたせ、通気性をよくしてご使用ください。
時計をつけた状態で、指一本入る程度が適当です。
30
31
A
1
皮革バンドには、調整可能な三つ折れ式中留を用いたものがあります。
お買い上げの時計の中留が、下記のいずれかにあてはまる場合は、
それぞれの操作方法をご参照ください。
A
B
A タイプ →P.33
A タイプの使いかた
2
上箱の底板を下に開きます。
4
底板を閉めます。
上箱(うわばこ)
底板
(そこいた)
定革(ていかく)
遊革(ゆうかく)
B タイプ →P.34
3
4
C
バンドを定革、遊革から抜いて、
中留を開きます。
C タイプ →P.36
ピンをアジャスト穴から外します。
バンドを左右にスライドさせ、適切な
長さのところで、ピンをアジャスト穴に
もう一度入れます。
ピン
※底板を押しこみ過ぎないようにしてください。
ご注意いただきたいこと
ご注意いただきたいこと
皮革バンド用三つ折れ式中留(なかどめ)の使いかた
4
アジャスト穴
※中留を装着するときはバンド剣先(先端)を
定・遊革に入れてから、中留をしっかり留めてください。
32
B
・バンドの長さを調節するには
B タイプの使いかた
1
2
プッシュボタンを両側から押しながら
バンドを定革・遊革から抜いて、中留を
開きます。 上箱(うわばこ)
もう一度プッシュボタンを押し、底板を
下に開きます。
プッシュボタン
定革(ていかく)
遊革(ゆうかく)
底板
(そこいた)
・着脱のしかた
1
2
プッシュボタンを両側から押しながら
バンドを定革・遊革から抜いて、中留を
開きます。
バンドの剣先(先端)を定革・遊革に
入れてから上箱を上から、しっかり
押さえて留めます。
上箱(うわばこ)
ピンをアジャスト穴から外します。バンドを
左右にスライドさせ、適切な長さのところ
で、ピンをアジャスト穴に入れます。
ピン
プッシュボタン
定革(ていかく)
遊革(ゆうかく)
3
4
底板を閉めます。
底板(そこいた)
35
ルミブライトについて
C タイプの使いかた
お買い上げの時計がルミブライトつきの場合
1
プッシュボタンを両側から押しながら
中留を開きます。
2
ピンをアジャスト穴から外します。
バンドを左右にスライドさせ、適切な
長さのところで、ピンをアジャスト穴に
入れます。上箱を押して、中留を留めます。
プッシュボタン
上箱(うわばこ)
ピン
ルミブライトは、太陽光や照明のあかりを短時間(約 10 分間:500 ルクス以上)で吸収
して蓄え、暗い中で長時間(約 3 時間~ 5 時間)発光します。光が当たらなくなってから
輝度(明るさ)は、時間の経過とともに弱まります。なお、光を蓄える際の光の強さや
光の吸収度合いとルミブライトの面積によって、発光する時間や見え方に差が生じます。
※ 一般的には明るい所から暗い所へ入った場合、人の目はすぐには順応しません。初めはものが見にくいですが、時間の
経過と共に見やすくなってきます。(目の暗順応)
放射能などの有害物質をまったく含んでいない環境・人に安全な蓄光
(蓄えた光を放出する)塗料です。
※ルミブライトは、
<照度のめやすについて>
環 境
晴れ
太陽光
くもり
晴れ
屋内(昼間窓際)
くもり
雨
1m
照明
3m
(白色蛍光灯 40W の下で)
4m
明るさ(照度)のめやす
100,000 ルクス
10,000 ルクス
3,000 ルクス以上
1,000 ~ 3,000 ルクス
1,000 ルクス以下
1,000 ルクス
500 ルクス(通常室内レベル)
250 ルクス
ご注意いただきたいこと
ご注意いただきたいこと
C
アジャスト穴
36
4
アジャスト穴
34
4
ご注意いただきたいこと
ご注意いただきたいこと
4
33
4
37
この時計には、一般の酸化銀電池とは異なる専用の二次電池を使用しています。
二次電池とは、乾電池やボタン電池のような使い捨ての電池とは異なり、充電と
放電をしながら繰り返し使用可能な電池です。
長期的な使用や使用環境により、容量や充電効率が少しずつ低下する場合があります。
また、長期間使用すると、機械部品の磨耗や汚れ、潤滑油の劣化等によって持続
時間が短くなる場合があります。性能が低下し始めたら修理にお出しください。
※過充電防止機能
フル充電までの所要時間を超えて充電しても、時計が破損することはありません。
二次電池がフル充電になると、それ以上充電されないように、自動的に過充電
防止機能がはたらきます。
警告
4
ご注意いただきたいこと
ご注意いただきたいこと
使用電源について
4
■ 二次電池交換時のご注意
・二次電池は取り出さないでください。
二次電池の交換には専門知識・技能が必要ですので、時計販売店にご依頼
ください。
・一般の酸化銀電池が組み込まれると、破裂、発熱、発火などのおそれが
あります。
38
39
●保証と修理について
●点検調整のための分解掃除(オーバーホール)について
・修理や点検調整のための分解掃除(オーバーホール)の際は、お買い上げ店、
または弊社お客様相談窓口にご依頼ください。
・保証期間内に不具合が生じた場合は、必ず保証書を添えてお買い上げ店へ
お持ちください。
・保証内容は保証書に記載したとおりです。
保証書をよくお読みいただき、大切に保管してください。
・保証期間終了後については、修理によって機能が維持できる場合には、
ご要望により有料修理させていただきます。
4
・ご購入の際、別途保証内容を明示したカードがある場合は保証書と一緒に提示して
頂きますと、そのカードに記載された内容も適用されます。
・長くご愛用いただくために、3 年~4年に 1 度程度の点検調整のための分解掃除
(オーバーホール)をおすすめします。ご使用状況によっては、機械の保油状態が
損なわれたり、油の汚れなどによって部品が磨耗し、止まりにいたることがあります。
またパッキンなどの部品の劣化が進み、汗や水分の浸入などで防水性能が損なわれる
場合があります。
点検調整のための分解掃除(オーバーホール)は、
「純正部品」とご指定の上、
お買い上げ店にご依頼ください。その際、パッキンやばね棒の交換もあわせて
ご依頼ください。
ご注意いただきたいこと
ご注意いただきたいこと
アフターサービスについて
4
・点検調整のための分解掃除(オーバーホール)の際には、ムーブメント交換となる
場合もあります。
●修理用部品について
・この時計の修理用部品の保有期間は、通常 7 年を基準としています。
・修理の際、一部代替品を使用させていただくことがありますので、ご了承ください。
40
41
こんなときは
現 象
時計が止まった
考えられる原因
このようにしてください
溜まったエネルギーが無くなった。
充電してください。
充電したら、秒針が 2 秒運針している
暑いところ、または寒いところへ放置した。
常温に戻れば元の精度に戻ります。時刻を合わせ直してください。この時計は
5℃~ 35℃で腕につけたときに安定した時間精度が得られるよう調整してあります。
磁気を発生するもののそばに置いた。
磁気を遠ざけると、元の精度に戻ります。時刻を合わせ直してください。
元に戻らない場合には、お買い上げ店にご相談ください。
落としたり強くぶつけたり、または激しいスポーツをした。
強い振動が加えられた。
時刻を合わせ直してください。
元に戻らない場合には、お買い上げ店にご相談ください。
ガラスの曇りが消えない
パッキンの劣化などにより時計内部に水分が入った。
お買い上げ店にご相談ください。
日付や曜日が日中に切り替わる
時刻合わせが 12 時間ずれている。
午前午後を 24 時針で確認しながら時刻を合わせ直してください。
時計が一時的に進む / 遅れる
充電(手巻発電)のしかた
P.12
時刻の合わせかた
P.20
困ったときは
困ったときは
5
内部の電源の電圧が下がっている。
参照ページ
5
-
時刻の合わせかた
P.20
※ このほかの現象についてはお買い上げ店、またはお客様相談窓口にご相談ください。
42
43
万が一、異常な動きになったときには
インジケータが示す持続時間に余裕があるにもかかわらず時計が止まってしまった
場合などに、次の操作を行うことで正常に機能するようになります。
■ システムリセットのしかた
●インジケータ針が0の位置を指し、時計が運針を開始します。
※ この操作で、持続時間の表示が 0 になりますが異常ではありません。
※ りゅうずを押し込んでから発電が無い場合、3 分後に時計が止まります。
※ 秒針が 2 秒運針(一度に 2 秒ずつ運針)することもあります。この場合は
持続時間の表示が 0 にならないことがあります。
●秒針が止まります。
※ ねじロック式りゅうずの場合はロックをはずしてからりゅうずを
引き出してください。 → P.11
4 りゅうずを矢印の方向へ繰り返し回して充電する
●持続時間が、6時間以上になるまで充電してください。
その後、時刻合わせ等を行ってください。
2 ボタンを先の細いもの(ボールペン等)で
3 秒以上押す
0 1 2
3秒以上押す
※ → 充電(手巻発電)のしかた P.12
※ → 時刻の合わせかた P.20
0 1 2
困ったときは
困ったときは
5
1
りゅうずを2段目まで引き出す
3 りゅうずを 0 段目に押し込む
5
※ 異常が解消しない場合はお買い上げ店にご相談ください。
44
45
製品仕様
1. 水晶振動数・・・ 32,768Hz(Hz=1 秒間の振動数)
2. 精度・・・・・・・・・ 平均月差±15秒以内
(ただし、気温5℃~35℃において腕につけた場合)
3. 作動温度範囲・ -10℃~+60℃
4. 駆動方式・・・・・ ステップモーター式:2 個
5. 表示機能・・・・・ 時、分、秒、日付、曜日*1、24 時*2、月齢*2
持続時間表示(常時表示)、発電状態表示と発電量表示
Thank you very much for choosing a SEIKO watch.
For proper and safe use of your SEIKO watch,
please read carefully the instructions in this
booklet before using.
*1曜日のないモデルもあります
* 25D88 の場合
Keep this manual handy for easy reference.
6. 使用電源・・・・・ 専用二次電池:1 個
製品仕様
7. 駆動持続時間・ フル充電から止まりまで:約 30 日
※Formetalbandadjustment,asktheretailerfromwhomthewatchwas
purchased. If you cannot have your band adjusted by the retailer from
whom the watch was purchased, for some reason such as the watch
was a gift, or you moved, contact the SEIKO CUSTOMER SERVICE
CENTER. Some local watch repairers may charge you for performing
bandadjustmentormaynotevenaccepttoperformbandadjustment.
8. その他の機能・ 過充電防止機能
9. 電子回路・・・・・ 発振、分周、モーター駆動、充電制御回路(C-MOSIC):1 個
10. 発電システム・ 小型交流発電機(手巻つき自動巻発電)
6
※仕様は改良のため予告なく変更することがあります。
46
CONTENTS
1. About This Product
Handling cautions …………………
50
Features ………………………………… 54
Names of the parts and their functions … 55
Crown …………………………………… 57
2. Before Use
How to charge the watch ………… 58
How to charge the watch (normal charging method) … 58
How to charge the watch when it has been completely stopped … 59
How to read the Direct Drive indicator hand … 60
Display and movement flow of the Direct Drive indicator hand … 61
How to read the power reserve indicator … 62
How to read the real-time power indicator … 63
1
Automatic hand alignment of the Direct Drive indicator hand … 64
Band ……………………………………… 76
Estimated amount of power generated by wearing
the watch(Automatic generating system) … 65
Special clasps
3. How to Set the Time, Date and Day, Moon phace
How to set the time ………………… 66
How to set the date and day of the week … 67
How to set the moon phase
……… 68
How to read the moon phase display … 69
4. To Preserve the Quality of Your Watch
Daily care ……………………………… 70
Performance and type ……………… 71
Water resistance
…………………… 72
Lumibrite
……………………… 78
……………………………… 83
Power source
………………………… 84
After-sale service …………………… 86
Troubleshooting ……………………… 88
4
Improper function …………………… 90
How to reset the Built-in IC
…… 90
5
6. Specifications
Specifications ………………………… 92
6
Magnetic resistance ………………… 74
49
Handling cautions
1
CAUTION
WARNING
To indicate the risks of serious consequences such as severe injuries unless the
followingsafetyregulationsarestrictlyobserved.
・Immediatelystopwearingthewatchinfollowingcases.
○ Ifthewatchbodyorbandbecomesedgedbycorrosionetc.
○ Ifthepinsprotrudefromtheband.
※ImmediatelyconsulttheretailerfromwhomthewatchwaspurchasedorSEIKOCUSTOMERSERVICECENTER.
C
areshouldbetakentopreventababyorachildaccidentallyswallowingtheaccessories.
Ifababyorchildswallowsthebatteryoraccessories,immediatelyconsultadoctor,as
itwillbeharmfultothehealthofthebabyorchild.
・Donotremovethebatteryfromthewatch.
Donotattempttochargethebattery,asitmaycauseabatteryexplosionorleakage,
heatgenerationorirreversibledamagetothebattery.
・Avoidthefollowingplacesforwearingorkeepingthewatch.
○P
laceswherevolatileagents
(cosmeticssuchaspolishremover,bugrepellent,thinners
etc.)
arevaporizing
○ Placeswherethetemperaturedropsbelow5℃orrisesabove35℃foralongtime ○ Placesofhighhumidity
○ Placesaffectedbystrongmagnetismorstaticelectricity ○ Dustyplaces
○ Placesaffectedbystrongvibrations
1
AboutThisProduct
AboutThisProduct
To indicate the risks of light injuries or material damages unless the following safety
regulationsarestrictlyobserved.
・Keepthewatchandaccessoriesoutofthereachofbabiesandchildren.
・Ifyouobserveanyallergicsymptomsorskinirritation
Stopwearingthewatchimmediatelyandconsultaspecialistsuchasadermatologistoranallergist
・Othercautions
○ Donotadjustthemetalbandyourself,asthereisariskofhandorfingerinjuriesandlosingparts.
○ Donotdisassembleortamperwiththewatch.
○ Keepthewatchoutofthereachofbabiesandchildren.
E xtra care shouldbe taken to avoid risks of anyinjury or allergicrash oritching that
maybecausedwhentheytouchthewatch.
○ Whendisposingofusedbatteries,followtheinstructionsofyourlocalauthorities.
50
51
WARNING
CAUTION
Do not use the watch in scuba diving or
saturation diving.
Do not leave moisture, sweat and dirt on the
watch for a long time.
The various tightened inspections under simulated harsh environment, which
are usually required for watches designed for scuba diving or saturation
diving, have not been conducted on the water-resistant watch with the BAR
(barometric pressure) display. For diving, use special watches for diving.
Be aware of a risk that a water resistant watch may lessen its water
resistant performance because of deterioration of the adhesive on
the glass or gasket, or the development of rust on stainless steel.
CAUTION
Do not wear the watch while taking a bath or a
sauna.
Do not turn or pull out the crown when the
watch is wet.
Steam, soap or some components of a hot spring may accelerate the
deterioration of water resistant performance of the watch.
Water may get inside of the watch.
Do not pour running water directly from faucet.
※ If the inner surface of the glass is clouded with condensation or water droplets
appear inside of the watch for a long time, the water resistant performance of the
watch is deteriorated. Immediately consult the retailer from whom the watch was
purchased or SEIKO CUSTMER SERVICE CENTER (listed on the end of a book).
The water pressure of tap water from a faucet is high enough to
degrade the water resistant performance of a water resistant watch
for everyday life.
1
About This Product
About This Product
52
3
5. Troubleshooting
48
1
2
53
Features
1
Names of the parts and their functions
→ P.58
■ Automatic power generating function・・・
→ P.65
■ Power Reserve Indicator function・・・
→ P.60
■ Real-Time Power Indicator function・・・
→ P.60
■ Moon phase display function・・・
→ P.69 (5D88)
generator is activated to generate electrical energy
and stores it in the KINETIC E.S.U. to power the watch.
By utilizing the movement of the arm on which the watch
is worn, the Automatic Generating System generates
and stores electrical energy to power the watch.
The watch is equipped with the Direct Drive indicator hand,
which is an exclusive feature of the KINETIC Direct Drive, to
display an approximate time that the watch will keep operating.
While turning the crown by hand to charge the watch, the Direct Drive
indicator hand switches to the real-time power indicator, which displays an
approximate amount of power generated through current power generation.
The watch can display the approximate indication
of the moon phases.
CAUTION
54
・The movement of your arm while the watch is worn generates electrical energy to power the watch. Even if the watch is worn on your arm, it will not be charged while your arm is not in motion.
・It is recommended that the watch be worn on your wrist daily for at least 10 hours.
・If you do not wear the watch for more than the continuous operating time that it displays, charge the watch as necessary so as not to stop operation of the
watch until the next time you wear it. Refer to“How to charge the watch”(p.58) for further details.
Normal position: manual winding power generation
→ P.58
First click position: Date and day of the week setting
→ P.67
Second click position: Time setting
→ P.66
Button
Crown
Direct Drive indicator hand
to indicate the amount
of power reserve and the
power generation status
→ P.60
※ In case of a screw lock type crown,
when the crown is unlocked, it is at
the 0-click position. → P.57
Second hand
Date
→ P.67
※ The orientation and design of the display may vary depending on the model.
※ Some models may not have the day of the week display.
55
Crown
→ P.68
5D88
Minute hand
Hour hand
Normal position: manual winding power generation
→ P.58
First click position: Date and day of the week setting
→ P.67
Second click position: Time setting
→ P.66
Button
the moon phase setting
→ P.68
Direct Drive indicator hand
Crown
Check the crown on your watch.
While pressing
the crown
in, turn it in
the direction
indicated by
the arrow.
※ In case of a screw lock type crown,
when the crown is unlocked, it is at
the 0-click position. → P.57
Second hand
Date
24-hour hand
Day hand
→ P.67
The
crown
turns.
The crown
does not turn.
(It cannot
be turned
any further.)
Normal crown
Pull out the crown and operate it.
Screw-lock type crown
Unlock the crown before operating it. After operating
the crown, lock it.
Unscrew
While pressing the crown
→ P.67
※ The orientation and design of the display may vary depending on the model.
56
How to charge the watch (Manual winding power generation)
■ How to charge the watch (normal charging method)
shown by the arrow to generate electric power.
※ If your watch has a screw lock type crown, unlock the crown first,
and then turn the crown. → P.57
※ The crown can be turned in either direction, but the watch can be
charged only while the crown is turned in the direction shown by
the arrow.
・When electric power is generated, the Direct Drive indicator hand moves up and down to display the electric power generation status.
・For further details on reading the Direct Drive indicator hand, refer to “How to read the Direct Drive indicator hand” on page 60
The Direct Drive indicator
hand moves up and down.
Screw
※ If your watch has a screw-lock crown, the crown screws into the watch to prevent malfunction and increase water resistance.
※ Be careful not to screw the crown in by force as it may damage the slots of the crown.
■ How to charge the watch when it has been completely stopped
1 Turn the crown in the direction shown by the arrow until the second hand starts moving.
※ If your watch has a screw lock type crown, unlock the crown first,
and then turn the crown. → P.57
※ If the second hand does not move even though the crown is
being turned, turn the crown more quickly.
How to read the Direct Drive indicator hand
The Direct Drive indicator hand displays the following:
●During normal operation: power reserve display
●The second hand: check that the second hand is moving at 1-second intervals.
●The Direct Drive indicator hand: check that the Direct Drive indicator hand is pointing at 0 as shown in the illustration.
※ If the watch has been left untouched for a long time, the second hand may start moving at 2-second
intervals (2 divisions forward at each time). If this happens, continue to generate electric power by turning
the crown until the Direct Drive indicator hand points at 0. It may take approximately 5 to 6 minutes.
turning the crown to generate electric power.
3 Repeat
●The Direct Drive indicator hand moves up and down to display the electric power generation status.
・For further details on reading the Direct Drive indicator hand, refer
to “How to read the Direct Drive indicator hand” on the next page.
・The Direct Drive indicator hand displays the amount of power reserve in 18 steps. (Refer to p. 60.)
・Within the range of approximately one month (approximately 30 days), the amount of power reserve will be displayed.
The Direct
Drive indicator
h a n d m ove s
up and down.
59
■ Display and movement flow of the Direct Drive indicator hand
The display of Direct Drive indicator hand switches between the power reserve display and the real-time power generation status and the amount of newly generated power display in the movement flow shown below.
During the manual winding power generation, the Direct Drive indicator hand displays the real-time power generation status and the amount of newly generated power alternately.
During normal
operation
Power reserve display
(P.62)
During the manual winding power generation
When you temporarily
stop turning the crown
When approximately 4 seconds
have elapsed after you stop
turning the crown
Real-time power generation Amount of newly generated
status display
power display (p.63)
Power reserve
display (p.62)
The Direct Drive indicator
hand moves upward.
The Direct Drive indicator hand
returns to the power reserve display.
When you are
turning the crown
●During the manual winding power generation: the real-time power generation status and the amount of newly generated power display
2
Before Use
Before Use
●In normal operation, the Direct Drive indicator hand displays the amount of power reserve (how long the watch will keep operating).
2
2 Stop turning the crown to check the movement of the second hand and the Direct Drive indicator hand.
※ If your watch has a screw lock type crown, make sure to relock it.
→ P.57
58
57
Before Use
Before Use
Turn the crown repeatedly in the direction
1
1
There are two types of crowns, a normal crown and a screw-lock crown.
About This Product
About This Product
Moon phase
to indicate the amount
of power reserve and the
power generation status
→ P.60
2
→ P.67
Day hand
1
2
Minute hand
5D44
Hour hand
1
About This Product
About This Product
This watch is a KINETIC Direct Drive, an analog quartz watch equipped with an
Automatic Generating System, which features the following characteristics:
■ Manual winding power generating function・・・ By winding the crown by hand, the built-in power
●When the crown is turned to generate electric power, the Direct Drive indicator
hand moves up and down to indicate that the watch is being charged.
●If you temporarily stop turning the crown, the Direct Drive indicator hand will display the amount of newly generated power through the current power generation.
60
・The Direct Drive indicator hand displays the amount of power generated in 19 steps within a maximum of 6 hours. (Refer to p. 63.)
・As you continue to turn the crown, the starting point of the Direct Drive indicator hand
movement gradually goes up according to the amount of power generated.
・When approximately 4 seconds have elapsed after you stop turning the crown, the Direct
Drive indicator hand will return to the power reserve display.
The Direct Drive indicator hand stops moving and
displays the amount of newly generated power.
※ You can efficiently generate electric power when the Direct Drive indicator hand makes a large movement across the indicator dial.
※ If you continue to turn the crown repeatedly, the Direct Drive indicator hand will stop pointing at the maximum scale value (“M+1”position.) (The watch continues to accumulate power reserve.)
※ Depending on the intervals between turnings of the crown, the Direct Drive indicator hand may not move. This is not a malfunction.
61
■ How to read the power reserve indicator
In normal operation, the Direct Drive indicator hand displays the amount of power reserve (continuous operating time.)
<Indicator>
<continuous operating time>
M or Month
2
Approximately 5 days
Approximately 5 hours
1 division: approximately 1 day
Approximately 3 days
Approximately 4 hours
Approximately 1 day
D or Day
0
Before Use
Before Use
More than approximately 6 hours
Approximately 1 week
W or Week
2
<amount of power generated>
1 division: approximately 1 week
Approximately 3 hours
1 division: approximately 3 hours
Approximately 12 hours
2
If you temporarily stop turning the crown during the manual winding power generation,
the Direct Drive indicator hand will display the amount of power newly generated.
Approximately 30 days
Approximately 3 weeks
62
■ How to read the real-time power indicator
1 division:
approximately 20 minutes
Approximately 2 hours
Approximately 1 hour
0 (less than 3 hours)
※ The display is provided only as a guide.
※ If the Direct Drive indicator hand points at 0, the watch will stop operating within 3 hours. When the watch stops, the
Direct Drive indicator hand points at the position 1 division below 0, indicating that the energy has been depleted.
※ When you continue to charge the watch after the amount of power reserve reaches nearly 30 days (and the Direct Drive
indicator hand points at the M/Month indicator), the Direct Drive indicator hand points at the position 1 division above
the M/Month indicator. Even in this case, however, the amount of power reserve is approximately 30 days.
0 (Less than 20 minutes)
※ The display is provided as a guide.
※ When approximately 4 seconds have elapsed after you stop turning the crown,
the Direct Drive indicator hand will return to the power reserve display.
63
Estimated amount of power generated by wearing the watch (Automatic generating system)
The function of the Direct Drive indicator hand involves complex movements, for example,
to display the power generating status during the power generation. Therefore, the position
of the Direct Drive indicator hand may move out of alignment in rare cases, but the watch
automatically corrects the position of the Direct Drive indicator hand once every 24 hours.
●By wearing the watch for one day (12 hours), the power
reserve to run the watch for approximately a day and a half
can be additionally charged.
●About the movement of the Direct Drive indicator hand during automatic hand alignment
When automatic hand alignment starts, the Direct Drive indicator hand
moves down to the area below 0 and remains there wiggling, and then points
at 0 in the end. After automatic hand alignment is completed, the Direct
Drive indicator hand returns to display the amount of power reserve.
※ In general, if you wear the watch for 12 hours a day for one week, the power reserve to run
the watch for approximately 10 days will be additionally charged.
●If the period you wear the watch per day is not long enough,
observe the Direct Drive indicator hand to check the amount
of power reserve. If necessary, charge the watch by turning
the crown.
2
Before Use
Before Use
Automatic hand alignment of the Direct Drive indicator hand
※“How to read the Direct Drive indicator hand”p.60 “How to charge the watch”p.58
The Direct Drive indicator hand
wiggles around the area below 0.
64
65
How to set the time
How to set the date and day of the week
Before starting to set the time, make sure that the watch is sufficiently charged.
1 Pull out the crown to the second click when the second hand is
pointing at the 0 second position. The second hand stops moving.
3
Turn the crown in the direction
shown by the arrow to set the time.
※ The watch is designed to change the date
once in 24 hours. When setting the hour
hand, check that AM/PM is correctly set.
※ When setting the minute hand, advance it 4
to 5 minutes ahead of the desired time and
then slowly turn it back to the exact minutes.
1 Pull out the crown to the first click.
1
0 1 2
3
2 Turn the crown in the direction shown by the
2
3 Push the crown back in to the normal position in accordance with a time signal.
●The second hand immediately starts moving and the watch displays the current time.
※ If your watch has a screw lock type crown, make sure to relock it. → P.57
Before setting the moon phase, make sure that the time is correctly set.
While setting the moon phase, the crown remains at its original position.
※ Do not set the moon phase while the hour hand is indicating any time between 9:00 PM and
1:00 AM. During this period, the moon phase may not be able to be set correctly.
※ You can obtain the information on the current moon phase from weather reports in newspapers.
as a b allp oin t p e n , p r e s s t h e
button several times until the
moon indicator becomes invisible.
●With each pressing of the button, the moon
indicator is forwarded by one phase.
●When the moon indicator is totally invisible,
the moon phase is a new moon (moon age 0).
The moon indicator is
totally invisible (new moon)
To set the day
of the week
arrow to set the date and day of the week.
※ Make sure that the day hand points exactly at the correct day
indicator. Do not set it to point at the middle of the day indicators.
0 1
3 Push the crown back in to the normal
2
3 To set the date
position to complete the settings.
※ If your watch has a screw lock type crown, make sure to relock it. → P.57
※ The orientation and design of the display way vary depending on the model.
the button to set the moon phase.
3 Press
●With each pressing of the button, the moon
3
67
月齢 15
indicator is forwarded by one phase.
●Round off the number of moon
age to the nearest whole number.
(Example: When the moon age is 14.8, press
the button 15 times, rounding up 14.8 to 15.)
■ How to read the moon phase display
The appearance of the moon indicator provides an approximate indication of the moon phase.
Moon age
Name of the
moon phase
Moon phase
display
0
New
moon
7
First
Quarter
moon
Moon
indicator
15
Full
moon
22
Last
Quarter
Moon
●Moon age
Moon age represents the elapsed number of days since the latest new moon (moon age 0.0) until the noon of a particular day.
The average length of one lunar phase cycle (from a new moon to the next new moon) is approximately 29.5 days.
※ The moon phase display does not indicate the shape of the moon itself, but rather provides the approximate indication of a phase of the moon.
3
How to Set the Time, Date and Day , Moon phace
How to Set the Time, Date and Day , Moon phace
68
1 Check the current moon phase.
2 Using a sharp-pointed tool such
1
※ If your watch has a screw lock type crown, unlock the
crown first, and then pull the crown out. → P.57
How to set the moon phase(5D88)
3
※ Do not set the date and day of the week while the hour hand shows any time between 9:00 p.m. and 4:00 a.m. Date setting
during this time period may cause the watch to fail to change the date and day of the week correctly on the following day.
How to Set the Time, Date and Day , Moon phace
How to Set the Time, Date and Day , Moon phace
66
2
※ If your watch has a screw lock type
crown, unlock the crown first, and
then pull the crown out. → P.57
After completing the time setting, move on to set the date and day of the week.
The watch displays the date from the 1st to 31st every month. Manual date adjustment is required on
the first day after a month that has less than 31 days: February, April, June, September and November.
69
● The watch requires good daily care
・Donotwashthewatchwhenitscrownisattheextendedposition.
・Wipeawaymoisture,sweatordirtwithasoftcloth
・After soaking the watch in seawater, be sure to wash the watch in clean
purewaterandwipeitdrycarefully.
※Ifyourwatchisratedas“non-waterresistant”or“waterresistantfordailyuse,”donotwash
thewatch. →PerformanceandtypeP.71
WaterresistanceP.72
Performance and type
The case back shows the caliber
and performance of your watch
Magnetic
resistant
performance
Waterresistant
performance
Refertopages
72to73.
Refertopages74and75.
ToPreservetheQualityofYourWatch
ToPreservetheQualityofYourWatch
4
Daily care
4
● Turn the crown from time to time
・Inordertopreventcorrosionofthecrown,turnthecrownfromtimetotime.
・Thesamepracticeshouldbeappliedtoascrewlocktypecrown.→ P.57
Calibernumber
Thenumbertoidentify
thetypeofyourwatch
※ Thefigureaboveisoneexample.Performanceofyourwatchisdifferentfromabovesample.
70
To Preserve the Quality of Your Watch
To Preserve the Quality of Your Watch
4
Water resistance
Refer the table below for the description of each degree of
water resistant performance of your watch before using.
(Refer to " P.71 ")
Indication on the case back
No indication
Water resistant performance
Condition of use
Non-water resistance
Avoid drops of water or sweat
The watch withstands accidental
contact with water in everyday life.
WARNING
71
Not suitable for
swimming
WATER RESISTANT
Water resistance for everyday life
WATER RESISTANT
5 BAR
Water resistance for everyday life at
5 barometric pressures
The watch is suitable for sports such as swimming.
WATER RESISTANT
10 (20) BAR
Water resistance for everyday life at
10(20) barometric pressures.
The watch is suitable for diving not using an air cylinder.
72
4
73
Examples of common magnetic products that may affect watches
Affected by nearby magnetism,
a watch may temporarily gain or lose time or stop operating.
Indication on the case back
No indication
Condition of use
Keep the watch more than 10 cm away from
magnetic products.
Keep the watch more than 5 cm away from
magnetic products. (JIS level-1 standard)
4
Cellular phone
(speaker)
AC adapter
Bag
(with magnet buckle)
AC-powered
shaver
To Preserve the Quality of Your Watch
To Preserve the Quality of Your Watch
Magnetic resistance
4
Keep the watch more than 1 cm away from
magnetic products. (JIS level-2 standard)
74
76
Band
The band touches the skin directly and becomes dirty with sweat or dust.
Therefore, lack of care may accelerate deterioration of the band or cause skin irritation
or stain on the sleeve edge. The watch requires a lot of attention for long usage.
● Metallic band
・Moisture, sweat or soil will cause rust even on a stainless steel band if they are left for a long time.
・Lack of care may cause a yellowish or gold stain on the lower sleeve edge of shirts.
・Wipe off moisture, sweat or soil with a soft cloth as soon as possible
・To clean the soil around the joint gaps of the band, wipe it out in water and then brush it off
with a soft toothbrush.
(Protect the watch body from water splashes by wrapping it up in plastic wrap etc.)
・Because some titan bracelets use pins made of stainless steel, which has outstanding
strength, rust may form in the stainless steel parts.
・If rust advances, pins may poke out or drop out, and the watch case may fall off the bracelet,
or the clasp may not open.
・If a pin is poking out, personal injury may result. In such a case, refrain from using the watch
and request repair.
Magnetic
cooking device
Portable radio
(speaker)
Magnetic
necklace
Magnetic
health pillow
75
● Leather band
・A leather band is susceptible to discoloration and deterioration from moisture, sweat and direct sunlight.
・Wipe off moisture and sweat as soon as possible by gently blotting them up with a dry cloth.
・Do not expose the watch to direct sunlight for a long time.
・Please take care when wearing a watch with light-colored band, as dirt is likely to show up.
・Refrain from wearing a leather band watch other than Aqua Free bands while bathing,
swimming, and when working with water even if the watch itself is water-resistant enforced
for daily use(10-BAR water resistant).
● Polyurethane band
・A polyurethane band is susceptible to discoloration from light, and may be
deteriorated by solvent or atmospheric humidity.
・Especially a translucent, white, or pale colored band easily adsorbs other
colors, resulting in color smears or discoloration.
・Wash out dirt in water and clean it off with a dry cloth.
(Protect the watch body from water splashes by wrapping it up in plastic wrap etc.)
・When the band becomes less flexible, have the band replaced with a new one. If you
continue to use the band as it is, the band may develop cracks or become brittle over time.
Notes on skin
irritation and allergy
Skin irritation caused by a band has various reasons such as allergy
to metals or leathers, or skin reactions against friction on dust or
the band itself.
Notes on the
length of the band
Adjust the band to allow a little clearance with your wrist to
ensure proper airflow. When wearing the watch, leave enough
room to insert a finger between the band and your wrist.
To Preserve the Quality of Your Watch
To Preserve the Quality of Your Watch
4
If the watch becomes magnetized and its accuracy deteriorates to an
extent exceeding the specified rate under normal use, the watch needs
to be demagnetized. In this case, you will be charged for demagnetization
and accuracy readjustment even if it happens within the guarantee period.
The reason why watch is affected by magnetism.
The built-in motor is provided with a magnet, which may be influenced by a strong external magnetic field.
4
77
A
1
There are 3 type of special clasps as described below;
If the clasp of the watch you purchased is one of them,
please refer to the indications.
A
B
A Type → P.79
A Type
Open the flap.
Buckle
3
C Type → P.82
Flap
Flap
Fixed loop
Moveable loop
B Type → P.80
4
C
2
Lift up the clasp to release
the buckle.
4
Take the pin out of the adjustment hole, adjust
the size of the strap by sliding it back and forth,
and then put the pin back into the appropriate
adjustment hole.
Pin
Close the flap.
79
1
With pressing buttons on both sides of the flap,
pull the leather band out of the moveable loop
and fixed loop. Then open the clasp.
2
Press the push buttons again to
unfasten the flap.
4
Close the flap.
Buckle
Push button
Fixed loop
・How to wear or take off the watch
1
2
Press the button on both sides of the flap ;
pull the buckle up.
The band will automatically come out of the loop.
Flap
Moveable
loop
Place the tip of the band into the moveable
loop and fixed loop, and fasten the clasp by
pressing the frame of the buckle.
3
Pull the pin out of a adjustment hole of the band.
Slide the band to adjust its length and find an
appropriate hole. Place the pin into the hole.
Push button
※Fixed loop
Pin
Flap
Moveable
loop
4
Adjustment hole
80
81
If your watch has Lumibrite
1
Press the button on the buckle,
and lift to open the clasp.
2
P ull the pins out of the adjustment
holes on the band. Slide the band to the
appropriate length. Push the pins into the
new holes on the band. Close the clasp.
Push button
Pins
82
Lumibrite is a luminous paint that is completely harmless to human beings and natural environment, containing no noxious
materials such as radioactive substance.
Lumibrite is a newly-developed luminous paint that absorbs the light energy of the sunlight and lighting apparatus in a short
time and stores it to emit light in the dark.
For example, if exposed to a light of more than 500 lux for approximately 10 minutes, Lumibrite can emit light for 3 to 5 hours.
Please note, however, that, as Lumibrite emits the light it stores, the luminance level of the light decreases gradually over time.
The duration of the emitted light may also differ slightly depending on such factors as the brightness of the place where the
watch is exposed to light and the distance from the light source to the watch.
Condition
Fine weather
Cloudy weather
Fine weather
Indoor (WindowCloudy weather
side during
daytime)
Rainy weather
Distance to the
Lighting apparatus
watch: 1 m
(40-watt daylight
Distance to the watch: 3 m
fluorescent light)
Distance to the watch: 4 m
Sunlight
Illumination
100,000 lux
10,000 lux
more than 3,000 lux
1,000 to 3,000 lux
less than 1,000 lux
500 lux (average room luminance)
250 lux
■ Remarks on replacing the secondary battery
※ Overcharge prevention function
When the secondar y batter y is fully charged, the overcharge
prevention function is automatically activated to avoid further
charging. There is no need to worry about damage caused by
overcharging no matter how much the secondary battery is charged
in excess of the "time required for fully charging the watch".
83
To Preserve the Quality of Your Watch
To Preserve the Quality of Your Watch
WARNING
4
1,000 lux
Power source
The battery used in this watch is a special secondary battery, which is totally different from ordinary silver oxide batteries.
Unlike other disposable batteries such as dry-cell batteries or button cells, this secondary battery can be used over and
over again by repeating the cycles of discharging and recharging.
However, for various reasons such as long-term use or usage conditions, the capacity or recharging efficiency of the
secondary battery may gradually deteriorate. Worn or contaminated mechanical parts or degraded oils may also shorten
recharging cycles. If the efficiency of the secondary battery decreases, have the watch repaired.
To Preserve the Quality of Your Watch
To Preserve the Quality of Your Watch
Lumibrite
C Type
C
Adjustment hole
4
To Preserve the Quality of Your Watch
To Preserve the Quality of Your Watch
・How to adjust the length of the leather band
B Type
B
Buckle
4
4
Adjustment hole
78
4
To Preserve the Quality of Your Watch
To Preserve the Quality of Your Watch
Special clasps
4
・Do not remove the secondary battery yourself.
Replacement of the secondary battery requires professional
knowledge and skill. Please ask a watch retailer for repair.
・Never install a silver oxide battery for conventional watches in place
of the KINETIC E.S.U., which can generate heat that can cause
bursting or ignition.
84
85
● Notes on guarantee and repair
● Inspection and adjustment by disassembly and cleaning (overhaul)
・C o n t a c t t h e r e t aile r t h e wa t c h was p u r c has e d f r o m o r S E I KO
CUSTOMERSERVICECENTERforrepairoroverhaul.
・W ithin the guarantee period, present the certificate of guarantee to
receiverepairservices.
・G uarantee coverage is provided in the certificate of guarantee. Read
carefullyandretainit.
・For repair ser vices after the guarantee period has expired, if the
functionsofthewatchcanberestoredbyrepairwork,wewillundertake
repairservicesuponrequestandpayment.
・Atthe time of purchasing the watch, if a separate card is attached to
the certificate of guarantee, which extends the guarantee coverage,
present the card with the certificate of guarantee to receive repair
ser vices under the guarantee. The extended guarantee coverage
writtenonthecardwillbeappliedtothescopeofservicesoffered.
● Repair parts
86
・P eriodic inspection and adjustment by disassembly and cleaning
(overhaul) is recommended approximately once every 3 to 4 years in
order to maintain optimal performance of the watch for a long time.
According to use conditions, the oil retaining condition of your watch
mechanical parts may deteriorate, abrasion of the parts may occur
due to contamination of oil, which may ultimately lead the watch
itself to stop. As the parts such as gasket may deteriorate, waterresistantperformancemaybeimpairedduetointrusionofperspiration
and moisture. Please contact the retailer from whom the watch was
purchased for inspectionand adjustment by disassembly and cleaning
(overhaul). For replacement of parts, please specify "SEIKO GENUINE
PARTS." When asking for inspection and adjustment by disassembly
and cleaning (overhaul), make sure that the gasket and push pin are
alsoreplacedwithnewones.
・Therepairpartsofthiswatchwillberetainedusuallyfor7years.
・Somealternativepartsmaybeusedforrepairifnecessary.
ToPreservetheQualityofYourWatch
ToPreservetheQualityofYourWatch
4
After-sale service
4
87
Troubleshooting
Trouble
The watch stops operating
The power reserve has been consumed.
After charging the watch, the second hand
starts moving at 2-second intervals.
The voltage of the power generator has been depleted.
Reference
How to charge
the watch p.58
Recharge the watch.
The watch has been left in extremely high or low
temperatures.
Return the watch to a normal temperature so that it works accurately as usual, and then reset the time. The watch has been
adjusted so that it works accurately when it is worn on your wrist under a normal temperature range between 5℃ and 35℃ .
The watch has been left close to an object with a
strong magnetic field.
Correct this condition by moving and keeping the watch away from the magnetic source. If this
action does not correct the condition, contact the retailer from whom the watch was purchased.
You drop the watch, hit it against a hard surface, or wear it while
playing active sports. The watch is exposed to strong vibrations.
Reset the time. If the watch does not return to its normal accuracy after
resetting the time, contact the retailer from whom the watch was purchased.
The inner surface of the glass is
clouded.
Moisture has entered the watch because the
gasket has deteriorated.
Contact the retailer from whom the watch was purchased.
The date changes during daytime.
AM/PM is not correctly set.
Advance the hour hands for 12 hours to correctly set the time.
The watch temporarily gains or
loses time.
How to set the
time p.66
Troubleshooting
Troubleshooting
5
Solution
Possible cause
5
-
How to set the
time p.66
※ In the event of any other problem, please contact the retailer from whom the watch was purchased.
88
89
Improper function
When the watch stops operating even though its Direct Drive indicator hand displays the residual power
reserve, follow the instructions below to reset the Built-in IC. The watch will resume its normal operation.
■ How to reset the Built-in IC
※ If your watch has a screw lock type crown, unlock the
crown first, and then pull the crown out.
0 1 2
2 Press the button for 3 seconds
or more using a sharp-pointed
tool (e.g. ball point pen).
Press for
3 seconds or more
●The Direct Drive indicator hand points at 0, and the watch resumes its normal operation.
※ By conducting this operation, the Direct Drive indicator hand
moves to point at 0. This is not a malfunction.
※ After pushing the crown back in to the normal position, if no further
power is generated subsequently, the watch will stop operating
within three minutes.
※ The second hand may move at 2-second intervals (2 divisions
forward at every 2 seconds). In such a case, the Direct Drive
indicator hand may not point at 0.
4 Turn the crown repeatedly in the direction shown by the arrow to charge the watch.
● Continue to charge the watch until the amount of power
reserve reaches at least 6 hours. After that, set the time.
5
※ Refer to“How to charge the watch”p.58
※ Refer to“How to set the time”p.66
※ If the watch does not resume normal operation even after resetting
the built-in IC, consult the retailer from whom the watch was
purchased.
90
91
Specifications
1.Frequencyofcrystaloscillator・・・・ 32,768Hz(Hz=Hertz…Cyclespersecond)
2.Loss/gain(monthlyrate)・・・・・・・・・・ Lessthan15seconds(wornonthewristatnormaltemperaturerange
5℃〜 35℃ )
3.Operationaltemperaturerange ・・・ –10℃〜 +60℃
4.Drivingsystem・・・・・・・・・・・・・・・・・・・・ Stepmotor:2pieces
5.Displayfunction・・・・・・・・・・・・・・・・・・・ Hour,minute,second,date,anddayoftheweek *1,24-hourhand *2,
moonphase *2
P ower reserve display (normal display), power generation status
display,andgeneratedpoweramountdisplay
Specifications
6
92
0 1 2
Troubleshooting
Troubleshooting
5
out the crown to the second click.
1 Pull
●The second hand stops.
3 Push the crown back in to the normal position.
*1Somemodelswaynothavethedayoftheweekdisplay.
* 2Onlyformodelsof5D88
6.Powersource・・・・・・・・・・・・・・・・・・・・・・ Secondarybattery,1piece
7.Continuousoperatingtime・・・・・・・・ fromfullchargetostoppage:approximately30days
8.Additionalfunction・・・・・・・・・・・・・・・・ Overchargepreventionfunction
9.IC(IntegratedCircuit)・・・・・・・・・・・・・ Oscillator,frequencydivider,drivingandchargecontrolcircuit(C-MOSIC):1piece
10.Generatingsystem・・・・・・・・・・・・・・・ MiniatureACgenerator(automaticgeneratingsystemwithmanual
windingfunction)
※ Thespecificationsaresubjecttochangewithoutpriornoticeforproductimprovements.
全国共通フリーダイヤル
0120-612-911
お客様相談室
〒100-0005 東京都千代田区丸の内 3-1-1 国際ビル
〒550-0013 大阪市西区新町 1-4-24 大阪四ツ橋新町ビルディング
本社 〒105-8467 東京都港区芝浦 1-2-1
http://www.seiko-watch.co.jp/
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
