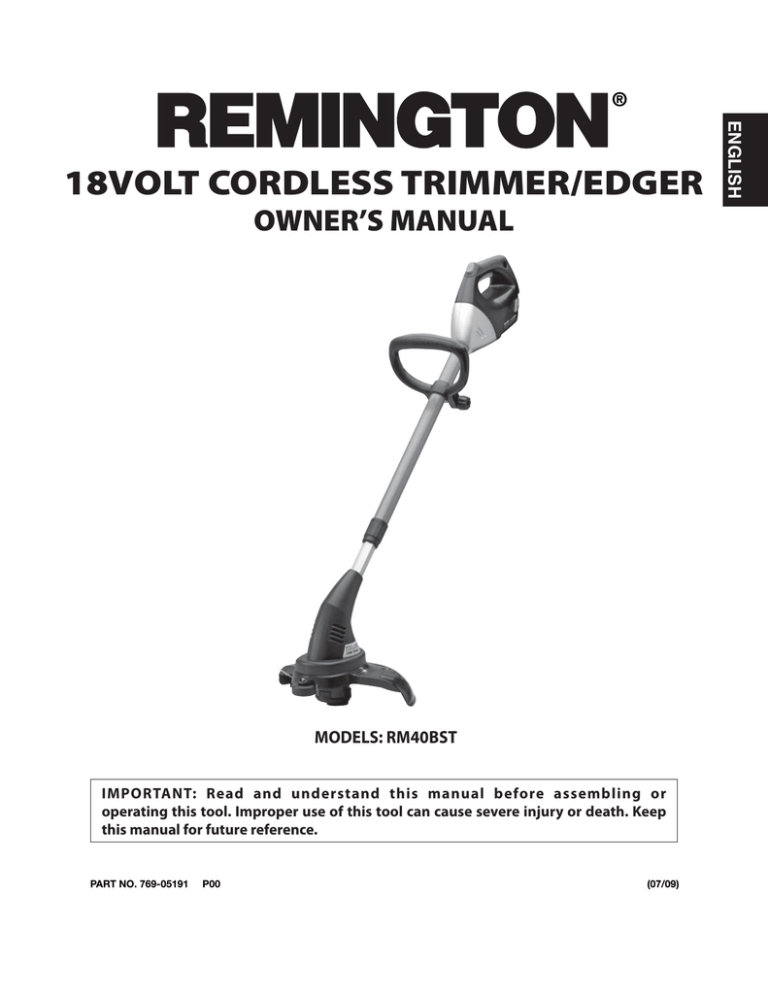

OWNER’S MANUAL
MODELS: RM40BST
IMPORTANT: Read and understand this manual before assembling or
operating this tool. Improper use of this tool can cause severe injury or death. Keep
this manual for future reference.
PART NO. 769-05191
P00
(07/09)
ENGLISH
18VOLT CORDLESS TRIMMER/EDGER
DO NOT RETURN THIS PRODUCT
NO DEVUELVA ESTE PRODUCTO
NE RAMENEZ PAS CET APPAREIL AU MAGASIN
Please call the Customer Support Department or visit our website for assistance:
Llame al Departamento de Atención al Cliente o visite nuestro sitio Web para solicitar asistencia:
Pour obtenir de l’aide, veuillez appeler le service à la clientèle ou visitez notre site web :
U.S. - EE.UU. - aux États Unis
Canada - Canadá - au Canada
or - o - ou
1-866-206-2707
1-877-696-5533
www.remingtonpowertools.com
DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF PURCHASE WILL BE REQUIRED FOR
WARRANTY SERVICE.
THIS PRODUCT IS COVERED BY ONE OR MORE U.S. PATENTS. OTHER PATENTS PENDING.
For assistance regarding the assembly, controls, operation or maintenance of the unit, please call the Customer
Support Department. Additional information about the unit can be found on our website.
For service, please call the Customer Support Department to obtain a list of authorized service dealers near
you. Service on this unit, both within and after the warranty period, should only be performed by an authorized
and approved service dealer. When servicing, use only identical replacement parts.
NO DEVUELVA ESTA UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTÍA, DEBERÁ
PRESENTAR PRUEBA DE SU COMPRA.
ESTE PRODUCTO ESTÁ CUBIERTO POR UNA O MÁS PATENTES DE EE.UU., OTRAS PATENTES ESTÁN
PENDIENTES.
Para solicitar asistencia en relación con el ensamblaje, los controles, la operación o el mantenimiento de la
unidad, llame al Departamento de Atención al Cliente. Puede encontrar más información sobre la unidad en
nuestro sitio Web.
Para mantenimiento, llame al Departamento de Apoyo al Cliente para obtener una lista de distribuidores de
servicio autorizados de su localidad. El mantenimiento y reparación de este equipo, ya sea durante o después
del período cubierto por la garantía, deben ser realizados solamente por un proveedor de servicios autorizado
y aprobado. Cuando vaya a dar mantenimiento al equipo, utilice solo piezas de repuesto originales.
NE RAMENEZ PAS CET APPAREIL CHEZ LE DÉTAILLANT. UNE PREUVE D’ACHAT SERA EXIGÉE POUR
TOUTE PRISE EN CHARGE DANS LE CADRE DE LA GARANTIE.
CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS AUX ÉTATS UNIS. AUTRES BREVETS EN
INSTANCE.
Si vous éprouvez des difficultés à assembler ce produit ou si vous avez des questions sur les commandes,
l'utilisation ou l'entretien de cet appareil, veuillez contacter le service à la clientèle. Des informations
supplémentaires sont disponibles sur notre site web.
Pour un entretien ou une réparation, veuillez appeler le service à la clientèle pour obtenir une liste complète des
concessionnaires agrées près de chez vous. L’entretien de cet appareil doit être confié exclusivement à un
concessionnaire agrée pendant et après la période de garantie. Lors de l’entretien, utilisez uniquement des
pièces de rechange identiques.
Before beginning, locate the unit’s model plate, which lists the model and serial numbers of your unit. Refer to
the sample plate below and copy the information for future reference.
Antes de comenzar, localice la placa correspondiente al modelo de la unidad, la cual indica el modelo y los
números de serie de la misma. Vea la placa de muestra debajo y copie la información para consultarla en el futuro.
Avant de commencer, cherchez la plaque mentionnant le modèle et le numéro de série de votre appareil.
Reportez-vous à l’exemple ci-dessous et notez-y les informations pour pouvoir vous y référer ultérieurement.
Model Number - Número del modelo - Numéro de modèle
Serial Number
Número de serie
Numéro de série
Parent Part Number
Número de la pieza del
fabricante
Numéro de pièce mère
Copy the model and parent part numbers here:
Copie el modelo y los números de piezas del fabricante aquí:
Copiez ici le modèle ainsi que le nº de l’article :
Copy the serial number here:
Copie el número de serie aquí:
Copiez ici le nº de série :
2
CONTENTS
Before Operating Trimmer ................................................................................................4
While Operating Trimmer ..................................................................................................4
Maintenance and Storage of Trimmer...............................................................................4
PRODUCT IDENTIFICATION ............................................................................... 5
RECHARGEABLE BATTERY .............................................................................. 6
Protective Battery Terminal Cap ....................................................................................... 6
Charging Battery................................................................................................................7
TRIMMER/EDGER ASSEMBLY ........................................................................... 8
Cutting Guard/Edging Wheel............................................................................................ 8
Adjustable Front Handle ....................................................................................................8
TRIMMER OPERATION........................................................................................ 9
Converting to Edger/Trimmer ............................................................................................9
Starting Edger/Trimmer .....................................................................................................9
Trimming ...........................................................................................................................9
Advance Trimmer Line ....................................................................................................10
Replace Trimmer Line .....................................................................................................10
Edger ..............................................................................................................................10
TRIMMER MAINTENANCE ................................................................................ 11
Cleaning and Maintenance .............................................................................................11
Replacement Parts .........................................................................................................11
BATTERY DISPOSAL AND RECYCLING .......................................................... 11
TROUBLE SHOOTING ....................................................................................... 12
WARRANTY INFORMATION .............................................................................. 13
Thank you for purchasing this Remington 18Volt Cordless Trimmer/Edger. We are proud to offer this quality product to assist you
in keeping your property neat and well-groomed.
This owner’s manual provides complete instructions for safely assembling, operating, and maintaining your Trimmer/Edger. Read
and save these instructions. Refer to this manual each time before using your Trimmer/Edger.
This manual is your guide to safe and proper operation of the trimmer.
SAVE THESE INSTRUCTIONS
All information, illustrations and specifications in this manual are based on the latest product information available at the time of printing.
We reserve the right to make changes at any time without notice.
Copyright© 2009 MTD SOUTHWEST INC, All Rights Reserved.
3
ENGLISH
IMPORTANT SAFETY INFORMATION ................................................................ 4
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE OPERATING TRIMMER.
SAFETY WARNINGS
WARNING
When using electric gardening
appliances, basic safety precautions should always be followed
to reduce the risk of fire, electric
shock, and personal injury, including the following:
WHILE OPERATING TRIMMER/
EDGER
MAINTENANCE AND STORAGE
OF TRIMMER/EDGER
1.
1.
2.
3.
4.
WARNING
This product contains
chemicals known to the
State of California to cause
cancer or birth defects, or other
reproductive harm.
5.
6.
Stay alert. Watch what you are doing. Use
common sense.
Avoid unintentional starting. Do not
carry trimmer/edger with finger on trigger switch. Be sure switch is OFF when
placing battery in trimmer/edger.
Do not overreach. Keep proper footing
and balance at all times when operating
trimmer/edger.
Remove battery from trimmer.
• when not in use
• before servicing
Do not force trimmer/edger. It will do
the job better and with less likelihood of
a risk of injury at the rate for which it was
designed.
Keep hands and feet away from cutting
area.
2.
BEFORE OPERATING
TRIMMER/EDGER
1.
2.
3.
4.
5.
6.
7.
Avoid Dangerous Environments
• Do not operate trimmer/edger in rain
or in damp or wet locations.
• Do not charge battery in rain or in damp
or wet locations.
• Do not operate trimmer/edger while
under the influence of alcohol, medications, or drugs.
• Do not operate trimmer/edger when
you are tired.
• Do not operate trimmer/edger if it is
damaged or not securely and fully assembled.
Keep children away. Keep all bystanders
a safe distance from work area.
Do not use trimmer/edger for any job
except that for which it is intended.
Only well instructed adults should operate
trimmer/edger. Never allow children to
operate trimmer/edger.
Dress properly when operating trimmer/
edger.
• Do not wear loose clothing or jewelry
that can get caught in the moving parts
of the trimmer/edger.
• Use of rubber gloves and substantial
footwear is recommended when working outdoors.
• Always wear protective hair covering
to contain long hair.
• Always wear a face or dust mask if
operation is dusty.
Always wear eye protection that meets
accepted standards in your country.
Wear long pants and shoes when operating this tool.
3.
Maintain trimmer/edger with care.
• Inspect trimmer/edger periodically,
and if damaged, call the Customer
Support Department.
• If trimmer/edger is not working properly, has been dropped, damaged, left
outdoors, or dropped into water, call the
Customer Support Department.
• Keep handles dry, clean, and free from
oil and grease.
• Keep guards in place and in working
order.
Check damaged parts.
• If a part is damaged, carefully check the
damaged part before using the trimmer/
edger. Make sure the part will operate
properly and perform its intended function.
• Check for alignment of moving parts,
binding of moving parts, breakage of
parts, mounting, and any other condition that may affect its operation.
• A guard or other part that is damaged
should be properly repaired or replaced
unless indicated elsewhere in this manual.
• Use only geniune Remington replacement parts and accessories. These are
available from your local dealer. Use
of any non-Remington parts or accessories could lead to injury to the user,
damage to the unit, and void your warranty.
Store idle trimmer/edger indoors. When
not in use, store trimmer/edger indoors in
a dry location. Store trimmer/edger above
the reach of children or in a locked area
out of the reach of children.
SAVE THESE
INSTRUCTIONS.
4
PRODUCT IDENTIFICATION
Motor Housing
Spool Housing
Cutting Guard
Edging Wheel
Adjustable Front Handle
Rear Handle
Trigger Switch
Trigger Lockout Button
Telescoping Shaft
Battery
Battery Release Buttons
Line Advance Button
Battery Charger
Charger Base
ENGLISH
A.
B.
C.
D.
E.
F.
G.
H.
I
J.
K.
L.
M
N.
F
H
G
K
E
J
I
A
C
M
N
D
L
B
SPECIFICATIONS
RM40BST
Input
18VDC
No Load Speed
9600 rpm
Cutting Width
12 inches (45.7cm)
Net Weight
7.35 lbs. (3.33 Kg)
Line Diameter
0.065 inch
5
RECHARGEABLE BATTERY
PROTECTIVE BATTERY
TERMINAL CAP
b. An extension cord must have adequate
wire size (AWG or American Wire
Gauge) for safety, and to prevent loss of
power and overheating. The smaller the
gauge number of the wire, the greater
the capacity of the cable; that is, 16
gauge has more capacity than 18 gauge.
When using more than one extension to
make up the total length, be sure each
extension contains at least the minimum
wire size.
WARNING
Do not store or carry battery so that
metal objects can contact exposed
battery terminals. For example,
do not place battery in aprons,
pockets, tool boxes, product kit
boxes, drawers, etc. with loose
nails, screws, keys, jewelry etc.
without battery cap. The battery
or conductor may overheat and
case burns
CHART FOR MINIMUM WIRE SIZE (AWG)
OF EXTENSION CORDS NAMEPLATE
RATING AMPS – 0 – 10.0
A protective battery terminal cap is provided
for use whenever the battery is out of the tool
or charger. Remove cap before placing battery
in charger or tool.
SAFETY WARNINGS
1.
2.
This manual contains important safety
and opertaing instructions.
Before using battery charger, read all
instructions and cautionary markings on
battery charger, battery pack, and product
using battery pack.
CAUTION:
To reduce the risk of injury,
charge only Remington brand
batteries. Other types of batteries may burst causing personal
injury and damage.
3.
4.
5.
6.
Do not expose charger to rain or snow.
Use of an attachment not recommended
or sold by Remington brand may result in
a risk of fire, electric shock, or injury to
persons.
To reduce risk of damage to electric plug
and cord, pull by plug rather than cord
when disconnecting charger.
An extension cord should not be used unless absolutely necessary. Use of improper
extension cord could result in a risk of fire,
electric shock or electrocution.
a. Two-wire cords can be used with 2wire or 3-wire extension cords. Only
round jacketed extension cords should
be used, and we recommend that they
be listed by Underwriters Laboratories
(U.L.). If the extension is to be used
outside, the cord must be suitable for
outdoor use. Any cord marked for
outdoor use can also be used for indoor
work. The letters “W” or “WA” on the
cord jacket indicate that the cord is suitable for outdoor use.
7.
8.
9.
10.
11.
12.
13.
Cord
Length
AWG Cord
Size
25 feet
18 AWG
50 feet
18 AWG
100 feet
16 AWG
150 feet
14 AWG
Use only the supplied charger (P/N
725-05031 when charging. The use of any
other charger could damage the battery or
create a hazardous condition.
Use only one charger when charging.
Use only Remington 725-05032 pack with
this product.
Do not attempt to open the charger. There
are no customer serviceable parts inside. If
damaged, call the Customer Support
Department.
DO NOT incinerate the battery pack even
if they are severely damaged or completely
worn out. The batteries can explode in a
fire.
A small leakage of liquid from the battery
pack cells may occur under extreme usage,
charging, or temperature conditions. This
does not indicate a failure. However, if
the outer seal is broken and this leakage
gets on your skin:
• Wash quickly with soap and water.
• Neutralize with a mild acid such as
lemon juice or vinegar.
• If the battery liquid gets in your eyes,
flush them with clean water for a minimum of 10 minutes and seek immediate
medical attention.
DO NOT open or mutilate the batteries.
Released electolyte is corrosive and may
cause damage to the eyes and skit. It may
be toxic if swallowed.
MEDICAL NOTE: The liquid is a
25-35% solution of potassium
hydroxide.
6
CHARGING BATTERY
The battery pack is not fully
charged at the factory. Before
attempting to charge the battery
pack, thoroughly read all Safety
Instructions.
The charger is designed to use standard household 120 volt 60 Hz power
1. Plug cord from charger into charger base.
(See Figure 1)
2. Plug the charger into any standard 120
Volt 60 Hz electrical outlet. Important: Do
not charge by means of an engine generator or DC power source. Use only 120V
AC.
3. Slide the charger onto the battery pack as
shown in Figure 2. The LED will light up,
Let the battery pack charge until red LED
turns off. After the initial charge, under
normal usage, your battery pack should be
fully charged in 3 to 9 hours.
4. Unplug charger. Remove the battery pack
by sliding out (See Figure 3).
5. Place the battery pack in the tool and be
certain that it is inserted fully into the tool
cavity until it “clicks” into place.
Figure 1 - Plug Charger into Base
Figure 2 - Sliding Charger onto Battery
Figure 3 - Remove Charger
RECHARGEABLE BATTERY
1.
2.
After normal usage, your battery pack
should be fully charged in 3 to 9 hours. If
the battery pack is run-down completely,
it may take up to 9 hours to become fully
charged. Your battery pack was sent from
the factory in an uncharged condition.
For best performance charge battery until
red LED turns off. Allow the battery to
cool down 30 minutes before charging
after using the trimmer/edger. NOTE: A
hot battery placed in the charger will not
charge.
DO NOT charge the battery pack in an
air temperature below 40°F (4,5 °C) or
above 105°F (40,5 °C). This is important
and will prevent serious damage to the
battery pack. Longest life and best performance can be obtained if battery pack
is charged when air temperature is about
75°F (24°C).
3.
4.
While charging, the charger may hum and 5.
become warm to touch. This is a normal
condition and does not indicate a problem.
If the battery pack does not charge prop6.
erly
• Check current at receptacle by plugging
in a lamp or other appliance.
• Check to see if receptacle is connected
to a light switch which turns power off
when you turn out the lights.
• Move charger and battery pack to a 7.
surrounding air temperature of 40°F
(4,5°C) to 105°F (40,5 °C)
• If the receptacle and temperature are
OK, and you do not get proper charging,
call the Customer Service Department.
7
The battery pack should be recharged
when it fails to produce sufficient power
on jobs which were easily done previously.
DO NOT CONTINUE using product with
its battery pack in a depleted condition.
To prolong battery life, avoid leaving the
battery pack on charger for extended periods of time (over 30 days without use).
Although overcharging is not a safety
concern, it can significantly reduce overall
battery life.
The battery pack will reach optimum performance after being cycled 5 times during
normal usage. There is no need to run the
batteries down completely before recharging. Normal usage is the best method of
discharging and recharging the batteries.
ENGLISH
IMPORTANT CHARGING NOTES
TRIMMER ASSEMBLY
ASSEMBLING TRIMMER/
EDGER
ATTACHING ADJUSTABLE
FRONT HANDLE
WARNING:
Do not operate trimmer/edger
without guard or handle in
place.
1.
2.
Figure 5 - Slide cutting guard forward
Attaching Cutting Guard
and Edging Wheel
3.
1.
3.
2.
3.
4.
5.
6.
Remove five mounting screws taped to
underside of cutting guard.
Place cutting guard over spool housing at
a slight angle. Push guard back depressing
tabs toward front of cutting guard. (See
figure 4). Drop back of cutting guard into
place.
Slide cutting guard forward. (See figure
5)
Insert mounting screw into hole nearest tabs in cutting guard. Tighten screw
firmly. (See Figure 6)
Insert two mounting screws into holes at
back of cutting guard. (See Figure 7)
Place edging wheel over remaining two
screw holes at front of cutting guard. Attach edging wheel using two mounting
screws. (See Figures 8 and 9)
Remove the knob and bolt from front
handle (see Figure 10).
Place the handle on the trimmer/edger
shaft between the rear handle and shaft
collar. Snap handle onto shaft (see Figure
11).
Insert bolt back into the front handle (see
Figure 12).
Adjust handle to the most comfortable position and tighten the knob firmly. Do not
overtighten the knob. (See Figure 13).
FPO
Figure 6 - Insert mounting screw
Figure 10 - Removing knob and bolt from
handle
Figure 7 - Insert two mounting screws
Figure 11 - Placing handle onto shaft
Figure 8 - Placing edging wheel over
screw holes
Figure 4 - Placing cutting guard over cutting head
Figure 12 - Inserting bolt into handle
Figure 9 - Attaching edging wheel
Figure 13 - Tighten the knob
FPO
8
TRIMMER/EDGER OPERATION
3.
WARNING:
Read and understand this
owner’s manual before operating trimmer/edger. Make certain
you read and understand all
Safety Warnings of this manual.
Improper use of this trimmer/
edger can result in severe injury or death from fire, electric
shock, or body contact with
moving parts.
4.
COUNTER CLOCKWISE.
When desired pole height is reached,
TWIST motor houusing 90º CLOCKWISE to lock in place.
NOTE: Shaft has internal limits to stop
rotation - this is considered the locked
position.
For edger function, hold collar and TWIST
motor housing 180º to lock into position.
WARNING:
The trimmer/edger can throw
debris, causing injury to those
nearby.
• Wear approved eye protection, long pants, and shoes
while operating this tool
WARNING:
Keep away from cutting
line and cutting head while
trimmer/edger is running.
Contact with cutting line can
cause serious injury.
• Keep cutting head away
from your hands and feet
and bystanders when in
use.
• Keep cutting guard in place
and in proper working order.
• Wear long pants and shoes
while operating this trimmer/edger.
• Stop trimmer/edger before
servicing or examining
power head.
ADJUSTING SHAFT LENGTH
- CONVERTING TO EDGER/
TRIMMER
1.
2.
Adjustments to length and location of the
cutting head is performed by gripping the
shaft collar with one hand and the motor
housing with the other. (See Figure 14)
NOTE: Wrenches and pliers are not required for shaft adjustment and should
never be used.
To adjust pole height up and down, hold
collar and TWIST motor housing 90º
Edging
Trimming
3.
4.
5.
6.
While grasping the rear handle, with the
other hand, depress the trigger lockout
button. (See figure 18)
Squeeze trigger, the trimmer will start
immediately. (See Figure 19)
While squeezing trigger, release trigger
lockout button. Trimmer will remain on.
To stop the trimmer, release the trigger.
The trimmer will coast to a stop.
Figure 18 - Depress lockout button and
squeeze trigger
Figure 14 - Adjusting shaft length
STARTING THE TRIMMER/
EDGER
Basic Trimmer Operation
As a safety feature, this trimmer/edger requires
the trigger lockout button to be drepressed prior
to squeezing the trigger. (See Figure 15)
Trigger Lock- Trigger Switch
out button
Figure 15 - Front and rear trigger switches
This tool is designed to trim grass and weeds
with ease. Follow the steps below to start and
stop the trimmer.
1. Place fully charged battery in trimmer.
(See Figure 16)
2. Hold the front handle with one hand. (See
Figure 17)
Figure 19 - Release lockout button
TRIMMING
To reduce excessive line wear and improve
trimming performance, follow the steps below
to trim grass and weeds.
1. Remove any string, wire, or other materials
that could become entangled in the trimmer/edger from the trimming area.
2. Hold trimmer/edger using both front and
rear handles (See Figure 20).
3. Slowly sweep the trimmer/edger from side
to side or front to back.
4. Do not force the trimmer/edger. Allow
only the tip of the trimmer/edger line to
cut the grass or weeds.
5. If grass or weeds are tall, cut them in
several increments, starting from the top
and working to the bottom.
Figure 16 - Placing battery in trimmer
Figure 17 - Positioning hand on front
handle.
9
Figure 20 - Holding trimmer/edger
ENGLISH
OPERATING THE TRIMMER/
EDGER
TRIMMER/EDGER OPERATION
ADVANCING TRIMMER LINE
6.
WARNING:
7.
Blade is sharp. To prevent serious injury, do not touch blade.
To advance new trimmer/edger line, tap the
line advance button on the ground while the
trimmer/edger is running (See Figure 21). The
blade attached to the cutting guard will cut the
line to the proper length.
8.
Figure 22 - Unlocking spool cover
2.
3.
Remove the spool cover and spool
from spool housing (See Figure
23). Note: If spool spring comes off of spool
housing, replace spring into center of spool
housing. Note: If installing replacement
spool and line (P/N 731-07483), skip to step
8. Remove and discard any remaining line
in the spool.
Clean grass and other debris from the
spool and spool housing using a brush (See
Figure 24).
9.
Cut the line. Keep tension on line so line
does not unwind.
Insert cut end through eyelet in spool
housing. (See Figure 27)
Replace spring and spool into spool housing making sure line is not caught under
spool. (See Figure 28)
Align tabs on spool cover with slots in
spool housing. Replace spool cover onto
spool housing and snap into place. (See
Figure 29)
Direction of Line
Feed
Figure 27 - Inserting line through housing
Line Advance Button
Figure 21 - Advancing trimmer/edger line
Follow the precautions below to ensure top line
performance.
• Do not hold the line advance button on the
ground. This will allow trimmer/edger line
to constantly feed off the spool.
• Tap the line advance button only once to
advance line. If more line is needed, wait a
few seconds and tap again.
• Be sure to advance the line as it wears down.
If you wait too long to advance new line, the
existing line will wear down too short and
can retract into the spool. If this happens,
remove the spool and reroute the line out
of the spool. Reinstall the spool to the spool
housing.
REPLACING TRIMMER/EDGER
LINE
WARNING:
To prevent serious personal injury, never use metal-reinforced
line, wire, or rope, etc. These can
break off and become a dangerous projectile.
Figure 23 - Removing spool cover and
spool
Figure 24 - Cleaning spool
4.
5.
Insert 1 inch of line through small hole at
the base of spool (See Figure 25).
Evenly and tightly wind line around spool
in the direction shown on bottom of spool.
Continue winding until line is just below
rim of spool. (See figure 26). Do not over
fill. Overfilling can cause jams.
Direction of Line Feed
Figure 28 - Replacing spool into spool
housing
Figure 29 - Replacing spool cover onto
spool housing
USING EDGER
1.
2.
3.
Make sure trimmer/edger line is advanced
to full cutting length.
Roll the trimmer/edger using the edging
wheel attached to the cutting guard (see
Figure 30).
Start the trimmer/edger and trim along
edging lines. Be sure to keep the cutting
lines vertical.
CAUTION:
Use of line other than specified
could cause personal injury or
product failure.
Figure 25 -Inserting line through eyelet
Removing the Spool
For replacement line, use a nylon monofilament line of 0.065 inch in diameter. You can
purchase replacement line at most lawn and
garden stores.
1. Press in the two locking tabs holding the
spool cover to the spool housing (See
Figure 22).
Figure 26 -Winding Line Around Spool
Figure 30 - Edging
10
TRIMMER/EDGER MAINTENANCE
WARNING:
Remove battery before cleaning
or servicing. Severe injury or
death could occur from fire, electrical shock, or rotating string.
WARNING:
When cleaning trimmer/
edger:
• Do not submerse in any
liquids
• Do not use products that
contain Ammonia, Chlorine, or abrasives
• Do not use chlorinated
cleaning solvents, Carbon
Tetrachloride, Kerosene, or
Gasoline.
WARNING:
Use of non-Remington parts or
accessories may cause personal
injury or damage to the unit.
REPLACEMENT PARTS
725-05032
725-05031
731-07483
1. Battery
2. Battery Charger
3. Replacement Spool
(Includes line)
For original replacement parts and accessories,
call 1-866-206-2707 (in Canada call 1-877696-5533) or visit
www.remingtonpowertools.com.
Use a soft cloth dampened with a mild soap and
water mixture to wipe trimmer/edger housing.
Do not spray or pour water directly onto trimmer/edger.
Use a stiff bristled brush to clean air intake
openings on housing (see Figure 31).
When not in use, store the trimmer/edger indoors
in a dry location.
Figure 31 - Cleaning trimmer/edger housing
11
BATTERY DISPOSAL AND
RECYCLING
This product uses nickel-cadnium batteries.
Local, state, or federal laws prohibit disposal of
nickel-cadnium batteries in the ordinary trash.
To help protect the environment and conserve
natural resources, please dispose of batteries
properly. You may contact your local recycling center for information on where to drop
off the batteries.
ENGLISH
CLEANING AND
MAINTENANCE
TROUBLESHOOTING
WARNING:
Remove battery before servicing. Severe injury or death could occur from fire, electrical shock or rotating line.
Note: For additional help, visit www.remingtonpowertools.com.
OBSERVED FAULT
POSSIBLE CAUSE
REMEDY
Trimmer/Edger does not start wen you
squeeze the trigger.
1. Battery not installed properly.
1. Verify proper installation of battery.
2. Insure battery is charged per requirements.
3. Follow directions outlined in basic
trimmer operation.
2. Battery not charged.
3. Trigger lockout button not
depressed prior to squeezing trigger.
Trimmer/Edger runs slowly or stalls
easily.
1. Battery is nearly depleted.
1. Recharge battery completely.
Line does not feed when you tap the
line advance button.
1. All the line has been used on spool.
2. Line has retracted into spool.
1. Install new line on spool.
2. Remove spool and pull line out,
then replace spool.
3. Remove spool, loosen and untangle line, then replace spool.
3. Line is caught or tangled on spool and
will not feed.
Battery discharges quickly.
1. Battery not fully charged.
2. Battery worn and will not hold
charge.
1. Recharge battery completely.
2. Replace battery.
Battery not charging.
1. Charger not plugged in.
1. Plug charger into 120V 60Hz AC
source.
2. Insure battery is inserted correctly
in charger base.
3. Insure charger cord is fully inserted
into charger base.
4. Replace charger.
2. Battery not fully inserted into charger
base.
3. Charger cord not properly connected
to charger base.
4. Charger damaged.
SAVE THESE
INSTRUCTIONS
12
WARRANTY INFORMATION
ENGLISH
MANUFACTURER’S LIMITED WARRANTY FOR:
The limited warranty set forth below is given by Remington LLC (“Remington”) with respect with new
merchandise purchased and used in the United States, its possessions and territories.
Remington warrants this product against defects in material and workmanship for a period of two (2)
years commencing on the date of original purchase and will, at its option, repair or replace, free of charge,
any part found to be defective in material or workmanship. This limited warranty shall only apply if this
product has been operated and maintained in accordance with the Operator’s Manual furnished with the
product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper
maintenance, alteration, vandalism, theft, fire, water, or damage because of other peril or natural disaster.
Damage resulting from the installation or use of any accessory or attachment not approved by Remington
for use with the product(s) covered by this manual will void your warranty as to any resulting damage.
Standard Warranty Battery: Remington LLC warrants this new battery and any parts thereof to be free
from defects in material and workmanship for a period of six (6) months from the date of first purchase
from an authorized dealer provided the product has been maintained and operated in accordance
with Remington LLC’s warnings and instructions.
HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH
YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a
listing in the Yellow Pages or contact the Customer Service Department of Remington by calling 1-866206-2707 or writing to P.O. Box 361032, Cleveland, OH 44136 or if in Canada call 1-877-696-5533. No
product returned directly to the factory will be accepted unless prior written permission has been
extended by the Customer Service Department of Remington.
This limited warranty does not provide coverage in the following cases:
A. Wear items - Bump Knobs, Outer Spools, Cutting Line, Inner Reels, Starter Pulley, Starter Ropes,
Drive Belts, Saw Chains, Guide Bars
B. Remington does not extend any warranty for products sold or exported outside of the United
States of America, its possessions and territories, except those sold through Remington’s
authorized channels of export distribution
Remington reserves the right to change or improve the design of any Remington Product without
assuming any obligation to modify any product previously manufactured.
No implied warranty, including any implied warranty of merchantability or fitness for a particular
purpose, applies after the applicable period of express written warranty above as to the parts as
identified. No other express warranty or guaranty, whether written or oral, except as mentioned
above, given by any person or entity, including a dealer or retailer, with respect to any product shall
bind Remington. During the period of the Warranty, the exclusive remedy is repair or replacement
of the product as set forth above. (Some states do not allow limitations on how long an implied
warranty lasts, so the above limitation may not apply to you.)
The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from
the sales. Remington shall not be liable for incidental or consequential loss or damages
including, without limitation, expenses incurred for substitute or replacement lawn care
services, for transportation or for related expenses, or for rental expenses to temporarily
replace a warranted product. (Some states do not allow limitations on how long an implied warranty
lasts, so the above limitation may not apply to you.)
In no event shall recovery of any kind be greater than the amount of the purchase price of the product
sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and
liability for loss, damage, or injury to you and your property and/or to others and their property arising
out of the use or misuse or inability to use the product.
This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the
person for whom it was purchased as a gift.
How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
To locate your nearest service dealer dial 1-866-206-2707 in the United States or 1-877-696-5533 in
Canada.
REMINGTON LLC
P.O. Box 361032
Cleveland, OH 44136
13
NOTES/NOTAS ___________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
________________________________________
14
®
PODADORA/RECORTABORDES INALÁMBRICA
DE 18 VOLTIOS
MANUAL PARA EL USUARIO
ESPAÑOL
MODELO: RM40BST
IMPORTANTE: Lea y entienda este manual antes de ensamblar u operar esta podadora. El
uso incorrecto de esta podadora puede causar una lesión severa o la muerte. Guarde este
manual como referencia para el futuro.
PART NO. 769-05191
P00
(07/09)
15
CONTENTS
IMPORTANTE INFORMACIÓN SOBRE LA SEGURIDAD ................................ 17
Antes de Operar la Podadora/Recortabordes.................................................................17
Mientras Opre la Podadora/Recortabordes ....................................................................17
Mamtenimiento Y Almacenamiento de la Podadora/Recortabordes ..............................17
IDENTIFICAIÓN DEL PRODUCTO .................................................................... 18
BATERÍA RECARGABLE .................................................................................. 19
Tapa protectora del terminal de la batería ...................................................................... 19
Carga de batería.............................................................................................................20
ENSAMBLE DE LA PODADORA/RECORTABORDES ..................................... 21
Protección cortadora/rueda de corte .............................................................................. 21
Asa frontal ajustable ........................................................................................................21
OPERACIÓN DE LA PODADORA/RECORTABORDES ................................... 22
Conversión en podadora/recortabordes .........................................................................22
Arranque de las podadora/recortabordes .......................................................................22
Corte ...............................................................................................................................23
Avance de la cuerdade la podadorae .............................................................................23
Cambio de la cuerda de la podadora/recortabordes.......................................................24
Recortabordes ................................................................................................................24
MANTENIMIENTO DE LA PODADORA/RECORTABORDES........................... 25
Limpieza y mantenimiento ..............................................................................................25
Carrete de repuesto ........................................................................................................25
RECICLAJE DE BATERÍA.................................................................................. 25
ANÁLISIS DE AVERĺAS ..................................................................................... 26
INFORMACIÓN SOBRE LA GARANTÍA ........................................................... 27
Gracias por comprar la podadora/recortabordes inalámbrica Remington de 18 voltios. Estamos orgullosos de ofrecerle este producto de calidad
para que le ayude a mantener su propiedad limpia y bien acicalada.Este manual le ofrece instrucciones completas para el ensamble, operación y
mantenimiento seguros de su sopladora/barredora. Lea y guarde estas instrucciones. Remítase a este manual cada vez que use su podadora/recortabordes.
Este manual es su guÌa para la operaciÛn segura y correcta de las Podadora/Recortabordes Inalámbrica
GUARDE ESTAS INSTRUCCIONES
Toda la información, las ilustraciones y especificaciones que contiene este manual se basan en la información más reciente disponible en el
momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin previo aviso.
Copyright© 2009 MTD SOUTHWEST INC. Todos los derechos reservados.
16
IMPORTANTE INFORMACIÓN SOBRE LA SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
LA PODADORA/RECORTABORDES
ADVERTENCIAS DE
SEGURIDAD
5.
ADVERTENCIA
6.
7.
ADVERTENCIA
Este producto contiene substancias químicas conocidas en
el Estado de California como
causas de cáncer, de defectos
congénitos o de otros daños de
reproducción.
ANTES DE OPERAR
LA PODADORA/
RECORTABORDES
1.
2.
3.
4.
Evite ambientes peligrosos
• No use la podadora/recortabordes en la
lluvia o en sitios húmedos o mojados.
• No cargue la batería bajo la lluvia ni en
sitios húmedos o mojados.
• No opere la podadora/recortabordes
bajo la influencia del alcohol, de medicamentos o de drogas.
• No opere la podadora/recortabordes
cuando esté cansado.
• No opere la podadora/recortabordes si
está dañada o si no está ensamblada bien
y completamente.
Mantenga a los niños alejados. Mantenga
a los curiosos a una distancia segura del
área de trabajo.
No use la podadora/recortabordes en ningún trabajo para el cual no está hecha.
La podadora/recortabordes debe ser
operada sólo por personas adultas bien
instruidas. Nunca permita que los niños
la operen.
MIENTRAS OPERE
LA PODADORA/
RECORTABORDES
1.
2.
4.
5.
6.
7.
Esté alerta- Observe lo que está haciendo.
Use el sentido común.
Evite arranques involuntarios. No lleve la
podadora/recortabordes con el dedo puesto
en el interruptor del gatillo. Cuando coloque la batería en la podadora/recortabordes
asegúrese que el interruptor esté en OFF.
No extienda su cuerpo demasiado. Mantenga siempre el correcto punto de apoyo
y equilibrio cuando opere la podadora/recortabordes.
Retire la batería de la podadora/recortabordes
• Cuando no la use
• Antes de darla servicio
No fuerce la podadora/recortabordes.
Realizará un mejor trabajo y con menos
posibilidad de riesgo de lesión si se la usa
al ritmo para la cual fue diseñada.
Mantenga las manos y los pies lejos del
área de corte.
MANTENIMIENTO Y
ALMACENAMIENTO
DE LA PODADORA/
RECORTABORDES
1.
2.
3.
Mantenga la podadora/recortabordes con
esmero.
• Inspeccionar trimmer/canteadora periódicamente, si están dañadas, llame al
Departamento de Atención al Cliente.
• Si la podadora/recortabordes no está
funcionando correctamente, se ha caído,
se ha dañado, se la dejó afuera o se cayó
al agua, hágala reparar en un centro de
servicio autorizado.
• Mantenga las asas secas, limpias y sin
aceite ni grasa.
• Mantenga los protectores en su sitio y en
buenas condiciones de trabajo.
Revise las piezas dañadas.
• Si una pieza está dañada, revise cuidadosamente esta pieza dañada antes de
usar la podadora/recortabordes. Asegúrese que la pieza opere correctamente y
desempeñe su función designada.n that
may affect its operation.
• Revise la alineación de las piezas
móviles, atascamiento de las piezas
móviles, rotura de las piezas, montaje,
o cualquier otra condición que puede
afectar su operación.
• Un protector o cualquier otra parte dañada debe ser reparada correctamente o
cambiada a no ser que se indique otra
cosa en este manual.
• Use solo piezas de repuestos y accesorios Remington genuinos. Los puede
encontrar en su concesionario local. El
uso de piezas o accesorios que no sean
de Remington pueden causar lesión al
usuario, daño a la unidad y anular la
garantía.
Si no la está utilizando, guarde la podadora/recortabordes bajo techoWhen not
in use, store trimmer/edger indoors in a
dry location. Guarde la podadora/recortabordes por arriba del alcance de los niños
o en un lugar bajo llave fuera del alcance
de los niños.
GUARDE ESTAS
INSTRUCCIONES.
17
ESPAÑOL
Cuando utilice los aparatos
eléctricos de jardinería se deben
obedecer todas las precauciones de seguridad básicas para
reducir el riesgo de incendio,
sacudida eléctrica y lesiones
personales, incluyendo lo siguiente:
Vístase correctamente cuando opere la
podadora/recortabordes.
• No use ropa floja ni joyería que pueda
agarrarse en las piezas móviles de la
podadora/recortabordes.
• Se recomienda usar guantes de goma y
zapatos resistentes cuando trabaje a la
intemperie.
• Use siempre un gorro protector de cabello para cubrir cabellos largos.
• Use siempre una máscara facial o para el
polvo si opera en sitios polvorientos.
Use siempre protección visual que cumpla
los estándares aceptados en su país.
Use pantalones largos y zapatos cuando
opere esta herramienta.
IDENTIFICACIÓN DEL PRODUCTO
A.
B.
C.
D.
E.
F.
G.
H.
I
J.
K.
Carcasa del Motor
Carcasa del Carrete
Protector del corte
Rueda de la Recortabordes
Asa Frontal Regulable
Asa Posterior
Interruptor del gatillo
Botón de bloqueo del gatillo
Eje Telescópico
Batería
Botóns de desenganche de la
batería
L. Botón de avance del hilo
M Cargador de la batería
N. Base del cargador
H
F
G
K
E
J
I
A
C
M
D
N
L
B
ESPECIFICACIONES
Alimentación
RM40BST
18VDC
Velocidad sin carga
9600 rpm
Anchura de corte
12 inches (45.7cm)
Peso neto
7.35 lbs. (3.33 Kg)
Diámetro de la cuerda 0.065 inch
18
BATERÍA RECARGABLE
TAPA PROTECTORA DEL
TERMINAL DE LA BATERÍA
6.
ADVERTENCIA
Se provee una tapa de protección para el
terminal de la batería para usarla siempre
que la batería esté fuera de la herramienta
o del cargador. Retire la tapa antes de
colocar la batería en el cargador o en la
herramienta.
ADVERTENCIAS DE
SEGURIDAD
1.
Este manual contiene instrucciones importantes sobre seguridad y operación.
2.
Antes de usar el cargador de la batería, lea
todas las instrucciones y señales de precaución del cargador, paquete de batería, y del
producto que se usa con este paquete.
LA TABLA DE TAMAÑOS (AWG)
MÍNIMOS DE CONDUCTORES
PARA CORDONES DE EXTENSIÓN. AMPERIOS NOMINALES DE
LA PLACA DE DATOS – 0 – 10.0
PRECAUCIÓN
Para reducir el riesgo de una
lesión, cargue sólo baterías
marca Remington. Otros tipos
de baterías pueden reventarse
causando lesiones personales
y daños.
3.
No exponga el cargador a la lluvia o nieve.
4.
El uso de un accesorio no recomendado
o vendido por la marca Remington puede
representar un riesgo de incendio, sacudi
eléctrica o lesiones a personas.
5.
Para reducir el riesgo de daños al enchufe y
cable eléctricos, hale del enchufe en lugar
de hacerlo del cable cuando desconecte el
cargador.
Largo del
cordón
25 pies
Tamaño AWG
del cordón
18 AWG
50 pies
16 AWG
100 pies
16 AWG
150 pies
14 AWG
7.
Cuando cargue use sólo el cargador (P/N
725-05031 provisto. El uso de otro cargador podría dañar la batería o crear una
condición peligrosa.
8.
9.
Cuando cargue use sólo un cargador.
Use solo paquete de batería Remington
725-05032 con este producto.
10. No trate de abrir el cargador. No hay piezas
a las que el cliente pueda darles servicio.
Devuélvalo a cualquier centro autorizado.
Si está dañada, llame al Departamento
de Apoyo al Cliente.
11. NO QUEME el paquete de batería incluso
si tiene mucho daño o está completamente
inservible. Las baterías pueden explotar en
el fuego.
19
12. Puede haber un pequeño goteo de líquido
de las celdas del paquete de baterías bajo
condiciones extremas de uso, recargo o
temperatura. Esto no indica una falla. Sin
embargo, si el sello externo está roto y este
goteo hace contacto con su piel:
• Lave rápidamente con agua y jabón..
• Neutralice con ácido suave como jugo
de limón o vinagre..
• Si el líquido de la batería entra en sus
ojos, lávelos con flujo de agua limpia
por al menos 10 minutos y busque
atención médica inmediata.
13. NO abra ni dañe las baterías. El electrolito
escapado es corrosivo y puede hacer daño
a los ojos y a la piel. Puede ser tóxico si
se lo traga.
NOTA MÉDICA: El líquido es
una solución de hidróxido de
potasio al 25-30%
ESPAÑOL
No guarde ni transporte la
batería de forma que objetos
metálicos puedan entrar en
contacto con los terminales
expuestos de la batería. Por
ejemplo, no coloque las baterías sin su tapa en delantales,
bolsillos, cajas de herramientas, cajas de piezas de productos, cajones, etc. mezcladas
con clavos, tornillos, llaves,
etc. sueltos.
No se debería usar un cable de extensión
a no ser que sea muy necesario. El uso
de un cordón de extensión inadecuado
puede representar un peligro de incendio,
sacudida eléctrica o lesión.
a. Los cordones de dos conductores pueden usarse con cordones de extensión
de 2 o 3 conductores. Sólo debe usarse
cordones de extensión de forro redondo,
y recomendamos que lleven la catalogación UL (Underwriters Laboratories). Si
la extensión se la va a usar a la intemperie, esta debe ser adecuada para este
fin. Cualquier cordón marcado para uso
a la intemperie puede usarse bajo techo.
Las letras “W” ó “WA” impresas en el
forro indican que el cordón es adecuado
para usarse a la intemperie.
b. Un cordón de extensión debe tener por
seguridad el tamaño adecuado (AWG
ó American Wire Gauge- calibre americano de cables) para prevenir pérdida
de potencia y sobrecalentamiento.
Mientras más pequeño es el número
del calibre del conductor mayor es
la capacidad del cable; así un calibre
16 tiene mayor capacidad que el 18.
Cuando use más de una extensión para
formar la longitud total, asegúrese que
cada extensión tiene al menos el tamaño
mínimo del conductor.
BATERÍA RECARGABLE
NOTAS IMPORTANTES DE
CARGADO
1. Luego de un uso normal, su paquete de
CARGA DE BATERÍA
El paquete de baterías no viene completamente cargado
de fábrica. Antes de intentar
cargar el paquete de baterías,
lea completamente todas las
instrucciones de seguridad.
baterías debe ser completamente cargado
en 3-9 horas. Si el paquete de baterías está
completamente agotado, puede necesitar
hasta 9 horas para cargarse completamente. Su paquete de baterías fue enviado
descargado de fábrica. Para un mejor
rendimiento cargue la batería hasta que
el LED rojo se apague. Luego de usar
la sierra y antes de cargar la batería deje
que la batería se enfríe unos 30 minutos.
NOTA: Si pone una batería caliente en el
cargador no se cargará.
Figura 1 - Enchufe el cargador en la base
El cargador está diseñado para usar alimentación
estándar casera de 120 voltios y 60 Hz.
1. Enchufe el cordón del cargador en la base
del cargador (Vea la figura 1)
2.
Enchufe el cargador en cualquier tomacorriente estándar de 120 voltios y 60 Hz.
Importante: No cargue con un moto-generador ni con una fuente de CC (corriente
continua). Use sólo 120V de CA.
2.
Figura 2 - Deslizando el cargardo sobre la
batería
3. Deslice el cargador en el paquete de bate-
4.
5.
rías como se muestra en la figura 2. Deje
que el paquete de baterías se cargue hasta
que el LED rojo se apague. Luego de la
carga inicial, bajo uso
Desenchufe el cargador. Retire el paquete
de baterías deslizándolo hacia fuera (vea
la figura 3).
3.
4.
Figura 3 -Quite el cargador
Coloque el paquete de baterías en la herramienta y esté seguro de haberlo insertado
completamente en la cavidad de la herramienta hasta ponerlo en su sitio con un
“clic”.
5.
6.
7.
20
NO cargue la batería en temperaturas
menores de 40°F (4,5 °C) o sobre 105°F
(40,5 °C). Puede obtener una más larga
duración y mejor rendimiento si carga la
batería cuando la temperatura del aire es
cerca de los 75°F (24°C).
Cuando se carga es normal que al cargador
se lo sienta caliente cuando se lo toca. Esta
es una condición normal y no indica un
problema.
Si el paquete de baterías no se carga correctamente:
• Revise que haya corriente en el enchufe
enchufando una lámpara u otro artefacto.
• Revise y vea que el enchufe no esté
conectado a un interruptor que corta la
corriente cuando apaga las luces.
• Mueva el cargador y el paquete de la batería donde la temperatura ambiente esté
entre 40ºF(4,5ºC) y 105ºF (40,5ºC).
• Si el receptáculo y la temperatura están
bien y usted no consigue una carga apropiada, llame al de Departamento de
Atención al Cliente.
El paquete de baterías debe recargarse
cuando ya no produce suficiente energía
en los trabajos donde antes lo hacía fácilmente. NO SIGA usando el producto con
su paquete de baterías envejecido.
Para prolongar la vida de la batería, evite
dejar el paquete de la batería en el cargador por mucho tiempo (más de 30 días
sin uso). Aunque la sobrecarga no sea
una preocupación de seguridad, puede
reducir significativamente la vida total de
la batería..
El paquete de baterías puede alcanzar
su desempeño óptimo luego de su 5ta
carga en funcionamiento normal. No hay
necesidad de agotarla completamente
antes de recargarla. El uso normal es el
mejor método de descarga y carga de la
batería.
ENSAMBLE DE LA PODADORA/RECORTABORDES
SUJECIÓN DEL ASA FRONTAL
REGULABLE
ENSAMBLE DE
LA PODADORA/
RECORTABORDES
1.
ADVERTENCIA
No opere la podadora/recortabordes si el protector o el asa
no están colocados.
2.
Figura 7 - Inserte dos tornillos de montaje
3.
SUJECIÓN DEL PROTECTOR Y
LA RUEDA DE CORTE
1.
3.
4.
5.
6.
4.
FPO
ESPAÑOL
2.
Quite los cinco tornillos de montaje sujetados con cinta adhesiva en la parte inferior
de la protección cortadora.
Ponga la protección cortadora sobre la
carcasa del carrete a un pequeño ángulo.
Empuje la protección pulsando las aletas
hacia el frente de la protección cortadora.
(Vea la figura 4). Cáigase atrás de la
guardia cortante en el lugar
Deslice hacia delante el protector de corte.
(See figura 5)
Inserte el tornillo de montaje en el agujero
más cercano a las aletas de la protección
cortadora. Ajuste el tornillo con firmeza..
(Vea la Figura 6)
Inserte dos tornillos de montaje en los agujeros de la parte de atrás de la protección
cortadora. (Vea la Figura 7)
Ponga la rueda de corte sobre los agujeros
restantes para tornillos en el frente de la
protección cortadora. Sujete la rueda de
corte con los dos tornillos de montaje.
(Vea las Figuras 8 y 9)
Retire la perilla y el perno del asa frontal
(vea la Figura 10).
Coloque el asa en el eje de la podadora/recortabordes entre el asa posterior y
el botón de desenganche del telescópico.
Acomode el asa en el eje. (vea la Figura
11).
Vuelva a insertar el perno en el asa frontal
(vea la Figura 12).
Regule el asa a la posición más cómoda y
apriete la perilla con firmeza. No apriete la
perilla excesivamente.(vea la Figura 13).
Figura 8 - Colocación de la rueda de la
recortabordes sobre los orificios de los
tornillos
Figura 10 - Retiro de la perilla y el perno
del asa
Figura 9 - Sujeción de la rueda de la recortabordes
FPO
Figura 11 - Colocación del asa en el eje
Figura 12 - Inserción del perno en el asa
Figura 4 - Colocación del protector de
corte sobre la cabeza de corte
Figura 13 - Apriete la perilla
Figura 5 - Deslice hacia delante el protector de corte
Figura 6 - Inserte de tornillo
21
OPERACIÓN DE LA PODADORA/RECORTABORDES
OPERACIÓN DE LA
PODADORA/RECORTABORDES
ADVERTENCIA
Lea y entienda este manual antes de operar la podadora/recortabordes. Asegúrese de leer y
entender todas las Advertencias
de Seguridad de este manual. El
uso incorrecto de esta podadora/recortabordes puede ocasionar graves lesiones o la muerte
por incendio, sacudida eléctrica
o por contacto del cuerpo con
piezas móviles.
REGULACIÓN DE LA
LONGITUD DEL EJE
CONVERSIÓN EN
RECORTABORDES/
PODADORA
1.
2.
3.
ADVERTENCIA
La podadora/recortabordes
puede lanzar desechos,
lesionando a los que están
cerca.
• Cuando opere esta sopladora, use protección
visual, pantalones largos
y zapatos aprobados.
4.
Los arreglos tanto del largo como de la
ubicación del cabezal cortador se realiza
agarrando el collar del eje con una mano
y la carcasa del motor con la otra. (Vea la
Figura 14).
NOTA: No se necesitan llaves ni alicates
para ajustar el eje y nunca se los debería
usar.
Para regular la altura de la pértiga hacia
arriba o hacia abajo, sostenga el colar y
GIRE la carcasa del motor por 90° EN
SENTIDO ANTIHORARIO.
Cuando se alcance la altura deseada de la
pértiga, GIRE la carcasa del motor 90° EN
SENTIDO HORARIO para asegurarlo en
su sitio.
NOTA: El eje tiene límites internos para
detener la rotación – a esta se la considera
como la posición de bloqueo.
Para hacer funcionar el recortabordes,
sostenga el collar y GIRE la carcasa del
motor 180° para asegurarlo en su sitio.
3.
4.
6.
Mientras agarra del mango posterior, con
la otra mano presione el botón de bloqueo
del gatillo.. (vea la Figura 18)
Apriete el gatillo, la podadora arrancará
inmediatamente. (vea la Figura 19).
Mientras acciona el gatillo, suelte el botón
de bloqueo del gatillo. La podadora sigue
encendida.
Para parar la podadora, suelte el gatillo. La
podadora se moverá hasta detenerse.
Interruptor del gatillo
Botón de
bloqueo del
gatillo
Figura 15 - Interruptores frontal y trasero
del gatillo
Figura 16 - Colocación de la batería en la
podadora
ADVERTENCIA
Manténgase alejado del
cordón y de la cabeza de corte
mientras la podadora/recortabordes está funcionando.
El contacto con la cuerda de
corte puede ocasionar graves
lesiones.
• Cuando use la herramienta, mantenga la cabeza de
corte lejos de sus manos y
pies y de los curiosos.
• Mantenga la cabeza de corte en su sitio y en perfecto
funcionamiento.
• Use pantalones largos y zapatos mientras opere esta
podadora/recortabordes.
• Detenga la podadora/recortabordes y desenchufe
el cordón de alimentación
antes de darla servicio o
de examinar la cabeza de
corte.
Posición
podadora
Posición
recortabordes
Figura 17 - Posición de la mano sobre el
asa frontal.
Figura 14 - Regulación de la longitud del
eje
ARRANQUE DE LA PODADORA
RECORTABORDES
Por seguridad, esta podadora requiere que
antes de apretar el gatillo primero hay que
presionar el botón de bloqueo del gatillo .
(vea la Figura 15)
Figura 18 - Presione el botón de bloqueo y
apriete el gatillo
OPERACIÓN DE PODADORA
BÁSICA
Esta herramienta está diseñada para podar
césped y hierbajos con facilidad. Siga los
pasos que siguen para arrancar y parar la
podadora.
1.
2.
Ponga la batería completamente cargada
en la podadora (vea la Figura 16)
Sostenga el mango frontal con una mano.
(ve la Figura 17)
22
Figura 19 - Suelte el botón de bloqueo
OPERACIÓN DE LA PODADORA/RECORTABORDES
CORTE
ADVERTENCIA
La hoja está afilada. Para evitar
graves lesiones, no toque la
hoja.
Para hacer avanzar nueva cuerda de la podadora/recortabordes, dé un golpecito contra el
suelo al botón de avance de la cuerda mientras
la podadora/recortabordes está funcionando (vea
la Figura 21). La hoja sujeta al protector de corte
cortará la cuerda hasta la longitud correcta.
Siga las siguientes precauciones para asegurar
un alto desempeño de la cuerda.
• No sostenga sobre el suelo al botón de
avance de la cuerda. Esto permitirá a la
cuera de la podadora/recortabordes salir
de forma constante del carrete.
• Para que salga la cuerda, dé un golpecito
al botón de avance de la cuerda sólo una
vez. Si se necesita más cuerda, espere
unos pocos segundos y golpee de nuevo.
• Asegúrese de avanzar la cuerda según
se desgasta. Si espera demasiado para
avanzar nueva cuerda, la cuerda existente se desgastará quedando muy corta
y puede retraerse en el carrete. Si esto
sucede, retire el carrete y vuelva a guiar
la cuerda para que salga del carrete.
Vuelva a instalar el carrete a la cabeza
de la podadora/recortabordes.
Figura 20 - Sosteniendo la podadora/recortabordes
23
Botón de avance del hilo
Figura 21 - Avance de la cuerda de la podadora/recortabordes
ESPAÑOL
Para reducir el desgaste excesivo de la cuerda
y mejorar el desempeño de la podadora, siga
los siguientes pasos para podar el césped y
hierbajos.
1. Retire de la zona de podadura cualquier
cordel, alambre u otro material que podría
llegar a enredarse en la podadora/recortabordes.
2. Sostenga la podadora/recortabordes
usando las asas, frontal y posterior (vea
la Figura 20).
3. Haga con la podadora/recortabordes un
lento movimiento de barrido de un lado a
otro o de adelante hacia atrás.
4. No fuerce la podadora/recortabordes.
Deje que sólo la punta de la cuerda de la
podadora/recortabordes corte el césped o
los hierbajos.
5. Si el césped o los hierbajos están altos,
córtelos un poco cada vez, empezando a
trabajar desde la parte alta hacia la parte
baja.
AVANCE DE LA CUERDA
DE LA PODADORA
OPERACIÓN DE LA PODADORA/RECORTABORDES
CAMBIO DE LA CUERDA
DE LA PODADORA/
RECORTABORDES
ADVERTENCIA
Para evitar lesiones graves, nunca
use cuerdas con refuerzo metálico,
alambre, sogas, etc. Estos pueden
romperse y convertirse en proyectiles peligrosos.
PRECAUCIÓN
9.
Alinee las orejetas de la tapa del carrete
con las ranuras de la carcasa del carrete.
Vuelva a colocar la tapa del carrete en la
carcasa y únalos a presión en su sitio. (Vea
la Figura 29)
FPO
Figura 22 - Desbloqueo de la tapa del
carrete
El uso de cuerdas diferentes de
las especificadas pueden causar
lesiones personales o fallas al
producto.
Como cuerda de repuesto, use una cuerda
monofilamento de nylon de 0.065 pulgadas de
diámetro. Puede comprar la cuerda de repuesto
en la mayoría de almacenes de jardinería.
Retiro del carrete
1. Presione las dos aletas de traba que sostienen la carcasa del carrete (vea la Figura
22).
2. Quite la cubierta del carrete y el carrete de
la carcasa del carrete. (Vea la Figura 23)
Nota: Si el resorte del carrete se sale de la
caja del carrete, vuelva a colocar el resorte
en el centro de la caja del carrete. Nota: Si
instala el carrete e hilo de repuesto (Nº de
parte 731-07483), vaya al paso 8. Retire y
deseche cualquier resto de hilo del carrete.
3. Limpie el césped y otros desechos de la
carcasa del carrete usando un cepillo (vea
la Figura 24).
4. Inserte 1 pulgada del hilo de corte por el
orificio pequeño de la base del carrete (vea
la figura 25).
5. Bobine el hilo en forma igual y ajustada
alrededor del carrete en la dirección que
se muestra al fondo del carrete. Continúe
bobinando hasta que el hilo esté debajo del
borde del carrete (vea la figura 26). No lo
llene demasiado. El sobrellenarlo puede
causar atascamientos.
6. Corte la línea. Guarde la tensión en la
línea entonces la línea no se desenrolla
7. Inserción del hilo de corte por el ojal. (Vea
la Figure 27)
8. Sustituya la primavera y el carrete en el
alojamiento de carrete la línea que se asegura no es agarrada bajo el carrete. (Vea
la Figura 28)
Figura 28 - Reposición del carrete en la
carcasa
Figura 29 - Reposición de la tapa del carrete en la carcasa
USO COMO RECORTABORDES
1.
Figura 23 - Retiro de la tapa y del carrete
2.
3.
Asegúrese que la cuerda de la podadora/recortabordes ha avanzado la longitud total
de corte.
Haga rodar a la podadora/recortabordes
usando la rueda sujeta al protector de corte
(vea la Figura 30).
Arranque la podadora/recortabordes y
pode a lo largo de los bordes. Asegúrese de
mantener vertical las cuerdas de corte.
Figura 24 - Limpieza del carrete
Dirección de la
alimentación del
hilo
Figura 25 -Inserción del hilo de corte por
el oja
Figura 30 - Podadura de los bordes
Figura 26 -Línea de viento alrededor de
carrete
Dirección de la alimentación del hilo
Figura 27 - Inserción del hilo de corte por
la caja
24
MANTENIMIENTO DE LA PODADORA/RECORTABORDES
LIMPIEZA Y MANTENIMIENTO
ADVERTENCIA
Retire la batería de la motosierra antes de dar servicio. Una
lesión severa o la muerte pueden ocurrir debido al fuego,
sacudida eléctrica o por una
cuerda en movimiento.
ADVERTENCIA
El uso de repuestos o accesorios que no son de
Remington pueden provocar
lesiones personales o daños
a la unidad.
CARRETE DE REPUESTO
ADVERTENCIA
• No la sumerja en ningún
líquido
• No use productos que contengan amoníaco, cloro o
abrasivos
• No use solventes de limpieza clorinados, tetracloruro
de carbono, queroseno o
gasolina.
725-05032
2. Cargador de la batería
725-05031
3. Cambio del carrete
731-07483
(incluye el hilo de corte)
Para accesorios y piezas de repuesto originales
llame al 1-866-206-2707 (en el Canadá
llame al 1-877-696-5533) o visite
www.remingtonpowertools.com.
Use un paño suave humedecido con una
mezcla de agua y jabón suave para refregar
la carcasa de la podadora/recortabordes. No
rocíe ni vierta directamente agua sobre la
podadora/recortabordes.
Utilice un cepillo de cerdas duras para
limpiar las aberturas de entrada de aire de
la carcasa (vea la Figura 31).
Cuando no la use, guarde la podadora/recortabordes en un sitio seco y bajo techo.
Figura 31 - Limpieza de la carcasa de la
podadora/recortabordes
25
Este producto utiliza baterías de níquel-cadmio. Las leyes locales, estatales o federales
pueden prohibir botar las baterías de níquel
cadmio en la basura regular
Para ayudar a proteger el medioambiente y conservar los recursos naturales por
favor deseche las baterías en la forma
apropiada. Usted puede comunicarse
con el centro local de reciclaje para
recibir información sobre dónde dejar
las baterías,
ESPAÑOL
Cuando limpie la podadora/recortabordes:
1. Batería
ELIMINACIÓN Y RECICLAJE
DE BATERÍAS
ANÁLISIS DE AVERÍAS
ADVERTENCIA: Retire la batería antes de limpiarla o darle servicio. Una lesión severa o
la muerte pueden ocurrir debido al fuego, sacudida eléctrica o por una cuerda en movimiento.
Nota: Para más ayuda visite www.remingtonpowertools.com.
FALLA OBSREVADA
CAUSA POSIBLE
SOLUCIÓN
La podadora/recortabordes no arranca
cuando aprieta el gatillo.
1. La batería no está bien instalada.
1. Verifique que la baeía esté bien
instalada.
2. La batería no está cargada.
2. Asegúrese que la batería esté cargada según los requisitos.
3. No se ha presionado el bloqueo del
gatillo antes de apretar al gatillo.
3. Siga la instrucciones resumidas en
operación básica de la podadora.
La podadora/recortabordes funciona
lentamente o se atasca con facilidad.
1. La batería está casi descargada por
completo.
1. Recargue completamente la batería.
La cuerda no sale cuando da golpecitos
al botón de avance de la cuerda
1. Ya no queda cuerda en el carrete.
1. Instale una cuerda nueva en el
carrete
2. La cuerda se ha retraído hacia el carrete.
2. Retire el carrete y hale la cuerda
hacia fuera, vuelva luego a colocar
el carrete.
3. La cuerda se ha agarrado o enredado
en el carrete y no sale.
3. Retire el carrete, afloje y desenrede
la cuerda, vuelva luego a colocar el
carrete.
1. La batería no está cargada por
completo.
1. Recargue completamente la batería.
2. Batería desgastada y no toma carga
2. Reemplace la batería.
1. El cargador no está enchufado.
1. Enchufe el cargador en una fuente
de CA de 120V 60HZ
2. La batería no está insertada por completo en la base del cargador
2. Asegúrese que la batería esté insertada correctamente en la base
del cargador.
3. El cordón del cargador no está conec
tado correctamente a la base del
cargador.
3. Asegúrese que la batería esté insertada correctamente en la base
del cargador.
4. Cargador dañado.
4. Cambie el cargador.
La batería se descarga rápidamente
La batería no se está cargando
GUARDE ESTAS INSTRUCCIONES.
26
INFORMACIÓN DE GARANTÍA
GARANTÍA LIMITADA DEL FABRICANTE PARA:
REMINGTON LLC
P.O. Box 361032
Cleveland, OH 44136
27
ESPAÑOL
Remington LLC concede la garantía limitada establecida debajo para mercancías nuevas que sean
compradas y usadas en los Estados Unidos, sus posesiones y territorios.
Remington LLC garantiza este producto contra defectos en el material y la mano de obra durante un
período de dos (2) años, a partir de la fecha de compra original y a su entera discreción, arreglará o
substituirá sin costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta
garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo
al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial,
negligencia, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños
debidos a otros riesgos o desastre natural. Los daños ocasionados por la instalación o el uso de cualquier
accesorio o aditamento que no esté aprobado por Remington y que sea usado con el (los) producto(s)
contemplados en este manual, anularán la garantía con respecto a cualquier daño resultante.
Garantía Estándar de la Batería: Remington LLC garantiza, por un período de seis (6) meses a partir de
la fecha de la primera compra en un distribuidor autorizado y a condición que el producto ha sido
mantenido y operado siguiendo las advertencias e instrucciones de Remington LLC, que esta nueva
batería y cualquiera de sus partes están sin defectos en material o mano de obra.
CÓMO OBTENER SERVICIO: El servicio de garantía está disponible A TRAVÉS DE SU DISTRIBUIDOR
DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar
al distribuidor en su área, busque el aviso clasificado en las Páginas Amarillas, llame al 1-866-206-2707
en EE.UU. o al 1-877-696-5533 en Canada, o escriba a Remington LLC, P.O. Box 361032, Cleveland,
OH 44136.
Esta garantía limitada no ofrece cobertura en los siguientes casos:
A. Sincronizaciones - bujías, ajustes de carburadores, filtros.
B. Artículos de desgaste, perillas percusivas, carretes externos, línea de corte, carretes internos,
polea de arranque, cuerdas de arranque, correas motoras, Vio Cadenas, Guía Bares.
C. Remington no le ofrece ninguna garantía a los productos que sean vendidos o exportados fuera
de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan
a través de los canales de distribución para exportación autorizados por Remington.
Remington se reserva el derecho a cambiar o mejorar el diseño de cualquier producto Remington, sin
adoptar ninguna obligación para modificar cualquier producto fabricado con anterioridad.
Ninguna garantía implícita es aplicable después del período de aplicabilidad de la garantía expresa
escrita con anterioridad, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para
un propósito particular con respecto a las piezas identificadas. Exceptuando lo mencionado
anteriormente, ninguna otra garantía expresa bien sea escrita o verbal con respecto a cualquier
producto que sea concedida por cualquier persona o entidad, incluyendo al distribuidor o minorista,
deberá comprometer a Remington LLC durante el período de la Garantía, el remedio exclusivo es el
arreglo o la sustitución del producto según lo establecido anteriormente. (Algunos estados no permiten
limitaciones en cuanto al período de duración de una garantía implícita, de manera que puede que la
limitación anterior no sea aplicable en su caso.)
Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte
de las ventas. Remington no deberá ser responsable de pérdidas o daños incidentales o
consecuentes que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios
de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para
reemplazar temporalmente un producto bajo garantía. (Algunos estados no permiten limitaciones en
cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior
no sea aplicable en su caso.)
Ningún tipo de recuperación deberá ser superior al precio de compra del producto vendido, en ningún
caso. La alteración de las características de seguridad del producto deberá anular esta Garantía. Usted
adopta el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y/o la de
otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la incompetencia para usar
el producto.
Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario
original, o la persona para la cual se compró en calidad de regalo.
Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales
específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado.
Para localizar al distribuidor de servicio local más cercano, marque el número 1-866-206-2707 en
EE.UU. o al 1-877-696-5533 en Canada.
NOTES/NOTAS ____________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
28
®
TAILLE-HAIE/COUPE-BORDURES SANS FIL DE 18 V
GUIDE DU PROPRIÉTAIRE
IMPORTANTE: Vous devez bien lire et comprendre ce guide avant de débuter l’assemblage ou l’utilisation de cet outil. Toute utilisation non appropriée de l’outil pourrait
entraîner de graves blessures, voire le décès. Conservez ce guide à titre de référence.
PART NO. 769-05191
P00
(07/09)
29
FRANÇAIS
MODÈLE: RM40BST
TABLE DES MATIÈRES
IMPORTANTS RENSEIGNEMENTS DE SÉCURITÉ ......................................... 31
Avant l’utilisation du taille-haie ........................................................................................31
Pendant l’utilisation du taille-haie....................................................................................31
Entretien et entreposage du taille-haier ..........................................................................31
IDENTIFICATION DU PRODUIT......................................................................... 32
RECHARGEABLE BATTERY ............................................................................ 33
Capuchon de protection des bornes de la pile............................................................... 33
Recharge de la pile .........................................................................................................34
ASSEMBLAGE DU TAILLE-BORDURES / COUPE-BORDURES .................... 35
Protecteur/bobine de coupe .......................................................................................... 35
Poignée avant réglable ..................................................................................................35
UTILISATION DU TAILLE-BORDURES / COUPE-BORDURES ....................... 36
Conversion en coupe-bordures / taille-bordure...............................................................36
Démarrage du taille-bordure / coupe-bordures ...............................................................36
Taille des bordures ..........................................................................................................37
Rallonge du fil de coupe .................................................................................................37
Remplacement du fil .......................................................................................................38
Coupe-bordures ..............................................................................................................38
ENTRETIEN DU TAILLE-BORDURES / COUPE-BORDURES ............39
Entretien et noettoyage ...................................................................................................39
Pièces de Rechange .......................................................................................................39
MISE AU REBUTS ET RECYCLAGE DES PILES ............................................. 39
DÉPANNAGE ......................................................................................................40
RENSEIGNEMENTS SUR LA GARANTIE .......................................................41
Merci d’avoir acheté ce taille-haie/coupe-bordures Remington 18 V à double action. Nous sommes fiers de vous offrir ce produit de qualité pour
vous aider à effectuer l’entretien de votre propriété.
Ce guide du propriétaire vous fournit les directives dont vous aurez besoin pour assembler, utiliser et entretenir en toute sécurité votre taille-bordures / coupe-bordures. Veuillez lire et conserver ces directives. Consultez ce guide chaque fois que vous vous apprêtez à utiliser le taille-bordures
/ coupe-bordures.
Ce guide a pour but de vous permettre d’utiliser la
Taille-Haie/Coupe-Bordures de façon appropriée, en toute sécurité.
CONSERVEZ CES INSTRUCTIONS
L’ensemble des informations, illustrations et caractéristiques sont basées sur les toutes dernières informations disponibles sur le produit à
l’impression de ce guide. Nous nous réservons le droit d’effectuer des modifications à tout moment sans notification préalable.
Copyright© 2009 MTD SOUTHWEST INC, Tous droits réservés.
30
IMPORTANTS RENSEIGNEMENTS SUR LA SÉCURITÉ
LISEZ TOUTES LES DIRECTIVES AVANT D’UTILISER LE TAILLE-BORDURES /
COUPE-BORDURES.
MISES EN GARDE DE
SÉCURITÉ
MISE EN GARDE
Lorsque vous vous servez d’un
appareil de jardinage électrique,
vous devez toujours prendre les
précautions de sécurité de base
afin de réduire les risques d’incendie, de choc électrique et de
blessures, notamment:
6.
7.
MISE EN GARDE
Ce produit contient des éléments chimiques qui, de l’avis
de l’État de la Californie, peuvent être à l’origine du cancer,
d’anomalies congénitales ou
d’autres dangers pour la reproduction.
PENDANT L’UTILISATION DU
TAILLE-BORDURES / COUPEBORDURES
1.
2.
AVANT D’UTILISER LE
TAILLE-BORDURES / COUPEBORDURES
1.
2.
4.
5.
3.
4.
5.
6.
Demeurez alerte. Portez attention aux
gestes que vous posez et faites preuve de
bon sens.
Évitez les démarrages accidentels. Ne
transportez pas le taille-haie/coupe-bordures en gardant le doigt sur la gâchette.
”Assurez-vous que l’interrupteur est à
OFF avant d’installer la pile dans le taillehaie/coupe-bordures.“
Évitez de travailler à la limite de votre
portée. Gardez les pieds solidement
ancrés au sol, bien en équilibre, en tout
temps lorsque vous utilisez le taille-bordures / coupe-bordures.
Retirez la pile du taille-haie :
• Lorsque vous ne vous en servez pas
• Avant d’en faire l’entretien
Évitez de faire forcer le taille-haie/coupebordures. L’appareil fera un travail de
meilleure qualité, sans risque de blessures, si vous l’utilisez selon le rythme pour
lequel il est conçu.
Gardez les mains et les pieds à l’écart de
la zone de coupe.
1.
2.
3.
Entretenez avec soin le taille-bordures /
coupe-bordures.
• Inspectez périodiquement le taillehaie/coupe-bordures et contacter le
service à la clientèle s’il est endommagé.
• Si le taille-haie/coupe-bordures ne
fonctionne pas correctement, s’il a été
échappé, endommagé, laissé à l’extérieur ou échappé à l’eau, ne l’utilisez
pas. Contactez immédia le service à la
clientèle.
• Assurez-vous que les poignées sont
propres, sèches et exemptes de toute
huile ou graisse.
• Assurez-vous que les protecteurs sont
en place et en bon état.
Recherchez les pièces endommagées.
• Si une pièce est endommagée, vérifiezla avec soin avant d’utiliser le taille-bordures / coupe-bordures. Assurez-vous
que la pièce fonctionnera correctement
et qu’elle pourra exécuter la fonction
prévue.
• Vérifiez l’alignement des pièces mobiles, la fixation des pièces mobiles, les
bris, l’assemblage et tout autre problème
qui pourrait nuire au fonctionnement de
l’appareil.
• Les protecteurs ou toute autre pièce
endommagée doit être réparée ou
remplacée par un technicien de service
qualifié, à moins d’avis contraire dans
le présent guide.
• Utilisez seulement des pièces de rechange et des accessoires d’origine Remington. Vous pouvez vous les procurer
auprès du détaillant local. L’utilisation
de pièces de rechange ou d’accessoires
non fournis par Remington pourrait
causer des blessures, endommager
l’appareil et annuler la garantie.
Entreposez le taille-bordures / coupebordures à l’intérieur.Entreposez le
taille-bordures / coupe-bordures hors de
la portée des enfants ou dans une armoire
verrouillée, hors de la portée des enfants.
CONSERVEZ
CES DIRECTIVES.
31
FRANÇAIS
3.
Évitez les endroits dangereux:
• N’utilisez pas le taille-haie/coupe-bordures s’il pleut ou dans un endroit humide
ou mouillé.
• Ne rechargez pas la pile sous la pluie ou
dans un endroit trempé ou humide.
• N’utilisez pas le taille-bordures / coupebordures sous l’influence de l’alcool, de
médicaments ou de drogue.
• N’utilisez pas le taille-bordures / coupebordures lorsque vous êtes fatigué.
• N’utilisez pas le taille-bordures / coupebordures s’il est endommagé ou s’il n’est
pas complètement assemblé.
Restez à l’écart des enfants. Assurez-vous
que toute personne se trouve à une distance
sécuritaire de la zone de travail.
N’utilisez pas le taille-bordures / coupebordures pour effectuer des travaux pour
lesquels il n’est pas conçu.
Seul un adulte bien informé doit utiliser le
taille-bordures / coupe-bordures. Ne laissez
jamais un enfant s’en servir.
Habillez-vous correctement pour utiliser le
taille-bordures / coupe-bordures:
• Évitez de porter des vêtements lâches
ou encore des bijoux qui pourraient
se prendre dans les pièces mobiles du
taille-bordures / coupe-bordures.
• On recommande de porter des gants de
caoutchouc et de solides chaussures
lorsque vous travaillez à l’extérieur.
• Si vous avez les cheveux longs, assurez-vous de toujours bien les attacher.
• Portez toujours un masque protecteur
anti-poussière si vous travaillez dans
un endroit poussiéreux.
Portez toujours des lunettes de protection
conformes aux normes en vigueur dans
votre pays.
Portez des pantalons longs ainsi que
des chaussures lorsque vous utilisez cet
outil.
ENTRETIEN ET ENTREPOSAGE
DU TAILLE-BORDURES /
COUPE-BORDURES
IDENTIFICATION DU PRODUIT
A.
B.
C.
D.
E.
F.
G.
H.
I
J.
K.
L.
M.
N.
Boîtier du moteur
Boîtier de la bobine
Protecteur de coupe
Disque coupe-bordures
Poignée avant réglable
Poignée arrière
Gâchette
Bouton de verrouillage de la gâchette
Arbre téléscopique
Pile
Bouton de déclenchement de la pile
Bouton d’avance du fil
Chargeur de pile
Socle du chargeur
H
F
G
K
E
J
I
A
C
M
D
N
L
B
FICHE TECHNIQUE
Alimentation
RM40BST
18VDC
Vitesse hors charge
9600 rpm
Largeur de coup
12 inches (45.7cm)
Poids net
7.35 lbs. (3.33 Kg)
Diamètre du fil
0.065 inch
32
PILE RECHARGEABLE
CAPUCHON DE PROTECTION DES
BORNES DE LA PILE
par les Underwriters Laboratories
(U.L.). Si la rallonge doit être utilisée
à l’extérieur, elle doit être conçue à cet
effet. Toute rallonge destinée à l’utilisation à l’extérieur peut aussi être utilisée
à l’intérieur. Les lettres « W » ou « WA
» inscrites sur la rallonge indiquent que
celle-ci convient à l’utilisation extérieure..
b. La rallonge électrique doit être de
calibre approprié (AWG ou American
Wire Gauge) à des fins de sécurité et
pour éviter les pertes de puissance et la
surchauffe. Plus le numéro de calibre est
petit, plus la capacité de la rallonge est
élevée; ainsi, une rallonge de calibre 16
a une capacité de loin supérieure à une
rallonge de calibre 18. Lorsque vous
utilisez plus d’une rallonge, assurezvous que chacune d’elles correspond
au calibre minimum exigé.
MISE EN GARDE
Évitez de stocker ou de transporter la pile de façon que des
objets métalliques puissent entrer en contact avec les bornes
de cette dernière. Par exemple,
évitez de placer la pile dans un
tablier, dans la poche, dans une
boîte à outils, dans une trousse
à outils, dans un tiroir, etc. où se
trouvent des clous, des vis, des
clés, si vous n’avez pas mis les
capuchons de bornes.
Des capuchons protecteurs de bornes sont
fournis; apposez-les sur les bornes chaque fois
que la pile est sortie de l’outil ou du chargeur.
Enlevez les capuchons avant de replacer la pile
dans le chargeur ou l’outil.
MISES EN GARDE DE SÉCURITÉ
1.
2.
Pour réduire les risques de blessures, rechargez seulement les
piles de marque Remington. Les
autres types de piles pourraient
exploser, entraînant des blessures
et des dommages.
3.
4.
6.
Longueur
Calibre AWG
25 pieds
18 AWG
50 pieds
16 AWG
100 pieds
16 AWG
150 pieds
14 AWG
7.
Utilisez seulement le chargeur fourni pour
recharger la pile. L’utilisation d’un autre
chargeur pourrait endommager la pile ou
entraîner des dangers.
8. Utilisez un seul chargeur pour recharger
la pile.
9. Utilisez seulement des pile Remington
725-05032 avec ce produit.
10. Ne tentez pas d’ouvrir le chargeur. Ce
dernier ne comprend aucune pièce pouvant
être réparée.
11. N’INCINÉREZ PAS la pile, même si elle
a été gravement endommagée ou si elle
est complètement usée. Les piles risquent
d’exploser lorsqu’on les brûle.
12. Une légère fuite de liquide peut se produire lorsque la pile est utilisée dans des
conditions extrêmes, pendant la recharge
ou selon la température. Cela n’est pas
un signe de défaillance. Toutefois, si la
gaine extérieure est endommagée et que
le liquide qui s’échappe entre en contact
avec la peau :
• Lavez rapidement à l’eau et au savon.
• Neutralisez avec un agent légèrement
acide, comme du jus de citron ou du
vinaigre.
33
FRANÇAIS
5.
Évitez d’exposer le chargeur à la pluie ou
à la neige.
L’utilisation de pièces non recommandées
ou vendues pour les outils de marque
Remington pourrait entraîner un risque
d’incendie, de choc électrique ou de blessure.
Pour réduire les risques de dommages à la
fiche et au cordon, débranchez le chargeur
en tirant sur la fiche plutôt qu’en tirant sur
le cordon.
Évitez d’utiliser une rallonge électrique,
à moins que cela ne soit absolument nécessaire. L’utilisation d’une rallonge non
appropriée pourrait entraîner un risque
d’incendie, de choc électrique ou d’électrocution.
a. Two-wire cords can be used Le cordon
de raccordement à 2 fils peut être utilisé
avec une rallonge à 2 ou à 3 fils. Seules
les rallonges électriques à gaine ronde
doivent être utilisées, et nous recommandons qu’elles soient homologuées
REMARQUE MÉDICALE : Le
liquide est constitué d’une solution à 25/35 % d’hydroxyde
de potassium.
TABLEAU DES CALIBRES (AWG) MINIMUMS POUR LES RALLONGES - CARACTÉRISTIQUES NOMINALES – 0 – 10.0
Ce guide comprend d’importantes directives liées à la sécurité et à l’utilisation.
Avant d’utiliser le chargeur de pile, lisez
toutes les directives et les mises en garde
inscrites sur le chargeur, sur la pile et sur
le produit devant accueillir la pile.
MISE EN GARDE
• Si le liquide de la pile éclabousse les
yeux, rincez-les à grande eau pendant
au moins 10 minutes, puis consultez
immédiatement un médecin.
13. ÉVITEZ d’ouvrir ou d’endommager les
piles. L’électrolyte qu’elles contiennent
est corrosif et pourrait blesser la peau ou
les yeux. Il est en outre toxique lorsqu’il
est ingéré.
PILE RECHARGEABLE
RECHARGE DE LA PILE
La pile n’est pas complètement chargée à l’usine. Avant
de tenter de recharger la pile,
lisez B44 toutes les directives
de sécurité.
Le chargeur est conçu pour une alimentation
standard 120 V, 60 Hz.
1. Branchez le cordon du chargeur dans le
socle de ce dernier. (Voir la Figure 1)
2. Branchez le chargeur dans une prise
électrique standard de 120 V, 60 Hz.
Important : Évitez de recharger la pile au
moyen d’une génératrice ou d’une source
d’alimentation c.c. Utilisez seulement du
courant secteur de 120 V, c.a.
3. Faites glisser le chargeur sur la pile comme
indiqué dans la Figure 2. The LED will light up.Laissez la pile se recharger jusqu’à
ce que le voyant à DEL rouge s’éteigne.
Après la recharge initiale, votre batterie
devrait demeurer chargée de 3 à 9 heures
dans des conditions d’utilisation normales.
4.
5.
Débranchez le chargeur. Retirez la pile en
la faisant glisser (Voir la Figure 3).
Placez la pile dans l’outil et assurez-vous
qu’elle est complètement insérée dans la
cavité jusqu’à ce qu’elle s’enclenche en
place.
Figure 1 - Branchez le chargeur dans le
socle.
REMARQUES IMPORTANTE
SUR LA RECHARGE
1.
2.
3.
4.
Après une utilisation normale, votre pile
devrait être complètement chargée en 3 à
9 heures. Lorsque la pile est complètement
épuisée, cela pourrait prendre jusqu’à 9
heures pour la recharger complètement.
Votre pile vous a été livrée de l’usine non
chargée. Pour un meilleur rendement,
chargez la pile jusqu’à ce que le voyant à
DEL rouge s’éteigne. Laissez refroidir la
pile pendant 30 minutes avant de la charger, après avoir utilisé la tronçonneuse.
REMARQUE : Une pile chaude placée
dans le chargeur ne se chargera pas.
NE CHARGEZ PAS la pile si la température ambiante est inférieure à 40 °F
(4,5 °C) ou supérieure à 105 °F (40,5
°C). Cela est très important pour éviter de
graves dommages à la pile. La pile durera
plus longtemps et vous en obtiendrez un
meilleur rendement si elle est chargée lorsque la température ambiante est d’environ
75 °F (24 °C).
Pendant le chargement, le chargeur peut
émettre un bourdonnement et peut devenir chaud au toucher. Cela est tout à fait
normal et n’est nullement le signe d’un
problème.C’est normal, et il ne s’agit pas
d’un problème.
Lorsque la pile ne se recharge pas correctement.:
• Vérifiez l’alimentation au niveau de la
prise en y branchant une lampe ou autre
appareil.
• Vérifiez si la prise est raccordée à un
interrupteur, qui coupe l’alimentation
lorsque vous fermez l’éclairage.
• Déplacez le chargeur et la pile à un
endroit où la température ambiante
oscille entre 40 °F (4,5 °C) et 105 °F
(40,5 °C).
• Si la prise et la température sont appropriées, mais que la pile ne se recharge
pas, appeler le service à la clientèle.
Figure 2 - Insertion de la pile dans le chargeur.
Figure 3 - Retirez le chargeur
34
5.
6.
7.
La pile doit être rechargée lorsqu’elle ne
donne pas suffisamment de puissance lors
des travaux, qui pouvaient être facilement
effectués auparavant. NE POURSUIVEZ
PAS l’utilisation du produit lorsque la pile
est déchargée.
Pour prolonger la durée de la pile, évitez
de la laisser dans le chargeur pendant de
très longues périodes (plus de 30 jours sans
utilisation). Même si la surcharge n’est pas
un problème de sécurité, cela peut réduire
de façon considérable la durée globale de
la pile.
La pile offrira un rendement optimum
après avoir été rechargée à cinq reprises
dans des conditions d’utilisation normale.
Il n’est pas nécessaire de décharger complètement une pile avant de la recharger.
L’utilisation normale est la meilleure
méthode de décharger et de recharger les
piles.
ASSEMBLAGE DU TAILLE-BORDURES
ASSEMBLAGE DU TAILLEBORDURES / COUPEBORDURES
MISE EN PLACE DE LA
POIGNÉE AVANT RÉGLABLE
MISE EN GARDE
N’utilisez pas le taille- bordures
/ coupe-bordures s’il n’est pas
doté de sa poignée ou de son
protecteur.
1.
2.
Figure 6 - Insérez la vis de montage
FPO
MISE EN PLACE DU
PROTECTEUR ET DU DISQUE
DE COUPE
1.
2.
3.
4.
5.
6.
Retirez les cinq vis de montage fixées sous
le protecteur de coupe au moyen de ruban
adhésif.
Installez le protecteur de coupe sur le
boîtier de la bobine, en formant un angle.
Appuyez sur le protecteur de coupe en
enfonçant les languettes vers l’avant du
protecteur. (voir la Figure 4). Laissez
en arrière de la coupure de la garde dans
l’endroit
Faites glisser le protecteur de coupe vers
l’avant. (Voir la Figure 5)
Insérez la vis de montage dans le trou situé
le plus près des languettes du protecteur
de coupe. Serrez solidement la vis. (voir
la Figure 6)
Insérez deux vis de montage dans les trous
situés à l’arrière du protecteur de coupe.
(Voir la Figure 7)
Placez la bobine de coupe sur les deux
trous de vis qui restent à l’avant du protecteur de coupe. Fixez la bobine de coupe
au moyen des deux vis de montage. (Voir
les Figures 8 et 9)
Retirez le bouton et l’écrou de la poignée
avant (voir la Figure 10).
Insérez la poignée sur l’arbre du taille-bordures / coupe-bordures, entre la poignée
arrière et le bouton de déclenchement de
l’arbre télescopique. Appuyez sur la poignée de façon qu’elle se fixe sur l’arbre
(voir la Figure 11).
Remettez l’écrou en place dans la poignée
avant (voir la Figure 12).
Réglez la poignée à la position la plus
confortable, puis serrez fermement le
bouton. Évitez toutefois de trop le serrer.
(voir la Figure 13).
3.
4.
Figure 7 - Insérez les deux vis de montage
Figure 8 - Mise en place du disque de
coupe sur les orifices des vis
Figure 10 - Retrait du bouton et de l’écrou
de la poignée
FPO
Figure 9 - Fixation du disque de coupe
FPO
Figure 4 - Installation du protecteur de
coupe sur la tête de l’outil
Figure 11 - Insertion de la poignée sur
l’arbre
Figure 12 - Insertion de l’écrou dans la
poignée
Figure 5 - Faites glisser le protecteur de
coupe vers l’avant
35
FRANÇAIS
Figure 13 - Serrez bouton
UTILISATION DU TAILLE-BORDURES / COUPE-BORDURES
UTILISATION DU TAILLEBORDURES / COUPEBORDURES
MISE EN GARDE
Lisez attentivement ce guide
du propriétaire avant d’utiliser
le taille-bordures / coupe-bordures. Assurez-vous d’avoir lu
et compris tous les Renseignements de Sécurité. L’utilisation
inappropriée de ce taille-haie
peut entraîner de graves blessures, voire le décès, par suite d’un
incendie, d’un choc électrique
ou d’un contact corporel avec
les pièces mobiles.
RÉGLAGE DE LA LONGUEUR
DE L’ARBRE- CONVERSION
EN COUPE-BORDURES
1.
NOTE : Le réglage de la longueur de la
tige n’exige pas l’utilisation de clés ni de
pinces; vous ne devez pas vous en servir
à cet effet.
2.
3.
MISE EN GARDE
Le taille-bordures / coupe-bordures peut projeter des débris
qui risquent de causer des
blessures aux personnes qui
se trouvent à proximité.
• Portez une protection oculaire, des pantalons longs
et des chaussures lorsque
vous utilisez cet outil.
Pour régler la longuer de la tige et la
position de la tête de coupe, agrippez la
bride de la tige d’une main et le boîtier
du moteur de l’autre. (consultez la Figure
14)
Pour allonger ou raccourcir la tige, maintenez fermement la bride de la tige, puis
FAITES PIVOTER de 90 ° le boîtier
du moteur DANS LE SENS ANTIHORAIRE.
Lorsque vous avez obtenu la longueur
souhaitée, FAITES PIVOTER de 90 ° le
boîtier du moteur DANS LE SENS HORAIRE pour le verrouiller en place.
3.
En agrippant la poignée arrière d’une
main, enfoncez le bouton de verrouillage
de la gâchette au moyen de l’autre main.
(voir la Figure 18)
4. Appuyez sur la gâchette; le taille-haie
démarrera immédiatement. (voir la Figure19)
5. Appuyez sur la gâchette tout en relâchant
le bouton de verrouillage. Le taille-haie
continuera de fonctionner.
6. Relâchez la gâchette pour arrêter le taillehaie; ce dernier s’arrêtera graduellement.
Bouton de
verrouillage de la
gâchette
Gâchette
Figure 15 - Gâchettes avant et arrière
NOTE : L’arbre est doté de butées internes
pour arrêter la rotation - en position verrouillée.
4.
Pour régler le taille-bordure, maintenez la
bride d’une main, puis FAITES PIVOTER
le boîtier du moteur de 180 ° pour le verrouiller en place.
Figure 16 - Placez la pile, complètement
chargée, dans le taille-haie.
MISE EN GARDE
Restez à l’écart du fil et de la
tête de coupe pendant que le
taille-bordures / coupe-bordures
fonctionne. Tout contact avec
le fil de coupe peut entraîner de
graves blessures.
• Gardez la tête de coupe à l’écart
de vos mains, de vos pieds et
de toute personne pendant
l’utilisation de l’outil.
• Conservez le protecteur de
coupe en place, en bon état.
• Portez des pantalons longs et
des chaussures lorsque vous
utilisez cet outil.
• Arrêtez le taille-bordures /
coupe-bordures et débranchez le cordon électrique
avant d’en faire l’entretien ou
d’examiner le moteur.
Figure 17 - Positionnement de la main sur
la poignée avant
Taille des bordures
De coupe
Figure 14 - Réglage de la longueur de
l’arbre
DÉMARRAGE DU TAILLE-BORDURES / COUPE-BORDURES
Maintenez le taille-bordures / coupe-bordures
au moyen de la poignée avant et de la poignée
arrière. Ne placez pas votre pouce ni vos doigts
sur le bouton et sur l’interrupteur de la poignée
arrière (voir la Figure 15).
Figure 18 - Enfoncez le bouton de verrouillage, puis appuyez sur la gâchette.
Opération Plus soignée
Fondamentale
Cet outil est conçu pour couper facilement
le gazon et les mauvaises herbes. Suivez les
étapes ci-dessous pour faire démarrer et arrêter
le taille-haie.
1. Placez la pile, complètement chargée, dans
le taille-haie. (voir la Figure 16)
2. Tenez la poignée avant d’une main.(voir
la Figure 17)
36
Figure 19 - Déclenchement du bouton de
verrouillage
UTILISATION DU TAILLE-BORDURES / COUPE-BORDURES
Taille des bordures
Pour réduire l’usage excessif du fil et améliorer le
rendement de la coupe, suivez les étapes ci-après
pour couper l’herbe et les mauvaises herbes.
1. Retirez de la zone de travail les fils, les
câbles ou tout autre matériau qui pourrait
se prendre dans le taille-bordures / coupebordures.
2. Tenez fermement l’appareil au moyen des
poignées avant et arrière (voir la Figure
20).
3. Faites faire au taille-bordures / coupebordures de lents mouvements latéraux
ou longitudinaux.
4. Ne mettez pas de pression sur le taillebordures / coupe-bordures. Laissez simplement l’extrémité du fil couper l’herbe
ou les mauvaises herbes.
5. Lorsque l’herbe ou les mauvaises herbes
sont longues, coupez-les par « tranches »,
en débutant par le haut et en progressant
vers le sol.
RALLONGE DU FIL DE COUPE
MISE EN GARDE
La lame est tranchante. Pour
éviter de graves blessures, ne
touchez pas à la lame.
Pour rallonger le fil de coupe, frappez le bouton
de rallonge sur le sol pendant que le taillebordures / coupe-bordures fonctionne (voir la
Figure 21). La lame fixée au protecteur de coupe
tranchera le fil à la longueur appropriée.
Bouton d’avance du fil
Figure 21 - Rallonge du fil
Prenez les précautions qui suivent pour vous
assurer un rendement optimum.
• Ne laissez pas le bouton de rallonge du fil
en contact avec le sol. De cette façon, le fil
sortira constamment de la bobine.
• Appuyez une seule fois sur le bouton de
rallonge du fil. Si vous avez besoin de plus
de fil, attendez quelques secondes avant de
recommencer.
• Rallongez régulièrement le fil à mesure qu’il
s’use. Si vous attendez trop longtemps avant
de rallonger le fil, ce dernier pourrait trop
s’user et « rentrer » dans la bobine. Si cela
venait à se produire, enlevez la bobine puis
faites-en ressortir le fil avant de replacer la
bobine sur le taille-bordures / coupe-bordures.
FRANÇAIS
Figure 20 - Façon de tenir le taille-bordures / coupe-bordures
37
UTILISATION DU TAILLE-BORDURES / COUPE-BORDURES
REMPLACEMENT DU FIL
MISE EN GARDE
Pour éviter de graves blessures,
n’utilisez jamais de fil, de corde
ni de câble renforcé de métal.
Ces derniers peuvent se rompre et constituer de dangereux
projectiles.
Figure 22 - Déverrouillage du couvercle de
la bobine
UTILISATION DU
COUPE-BORDURES
MISE EN GARDE
L’utilisation d’un fil différent
de celui recommandé pourrait
entraîner des blessures ou une
défaillance du produit
Figure 29- Mise en place du couvercle de
la bobine sur le boîtier
1.
Figure 23 - Retrait du couvercle de la
bobine et de la bobine
2.
3.
Comme fil de remplacement, utilisez un fil monofilament de nylon de 0,065 pouce de diamètre.
Vous pouvez vous procurer ce fil dans la plupart
des centres de jardin et quincailleries.
Assurez-vous que le fil du taille-bordures
/ coupe-bordures est à sa longueur maximum.
Faites rouler le taille-bordures / coupe-bordures au moyen du disque de coupe fixé au
protecteur de coupe (voir la Figure 30).
Faites démarrer le taille-bordures / coupe-bordures et taillez le long de la ligne
de coupe. Assurez-vous de bien conserver
l’appareil à la verticale.
Retrait de la bobine
1.
2.
3.
4.
5.
6.
7.
8.
9.
Appuyez sur les deux languettes de verrouillage en maintenant le boîtier de la
bobine.(voir la Figure 22).
Retirez le couvercle et la bobine du boîtier.
(voir la Figure 23) Note : Si le support de
la bobine sort du boîtier, replacez-le au
centre du boîtier. Note : Si le support de la
bobine sort du boîtier, replacez-le au centre
du boîtier. Enlevez et jetez toute cordelette
résiduelle de la bobine.
Éliminez les débris d’herbes ou tout autre
débris de la bobine et du boîtier au moyen
d’une brosse (voir la Figure 24).
Faites passer 1 po de cordelette dans le petit orifice à la base de la bobine (consultez
la Figure 25).
Enroulez le fil également, en le serrant,
autour de la bobine, dans la direction
indiquée au bas de la bobine. Continuez
d’enrouler le fil jusqu’à ce qu’il atteigne
la bordure de la bobine. (voir la Figure
26) Évitez de trop mettre de fil. Trop de
fil peut entraîner un blocage.
Coupez la ligne. Gardez la tension sur la
ligne donc la ligne ne se déroule pas.
Insertion de la cordelette dans le boîtier.
(Voir la Figure 27)
Remplacez le support de la bobine et la
bobine dans la ligne d’assurance d’habitation de dordelette n’est pas attrapée sous
la bobone. (Voir la Figure 28)
Alignez les onglets du couvercle de la
bobine avec les encoches du boîtier.
Replacez le couvercle de la bobine sur le
boîtier, puis appuyez dessus jusqu’à ce
qu’il clique en place (voir la Figure 29).
Figure 24 - Nettoyage de la bobine
Direction du
déroulement
du fil
FPO
Figure 25 -Insertion du fil dans l’orifice de
droite
Figure 26 -Ligne de vent autour de la
canette
Direction de
l’insertion du fil
Figure 27 -Insertion de la cordelette dans
le boîtier.
Figure 30 - Coupe-bordures
Figure 28 - Mise en place de la bobine
dans le boîtier
38
ENTRETIEN DU TAILLE-BORDURES / COUPE-BORDURES
ENTRETIEN ET NETTOYAGE
MISE EN GARDE
Retirez la pile avant de nettoyer
ou de faire l’entretien de l’appareil. De graves blessures, voire
le décès, peuvent survenir en
cas d’incendie, de choc électrique ou lors d’un contact avec le
fil de coupe en mouvement.
MISE EN GARDE
Lors du nettoyage du taille-bordures / coupe-bordures :
• Évitez d’immerger l’appareil
dans un liquide
• N’utilisez pas de produits
contenant de l’ammoniac, du
chlore ou des abrasifs
• N’utilisez pas de solvants
de nettoyage chlorés, du
tétrachlorure de carbone, du
kérosène ou de l’essence.
MISE EN GARDE
L’utilisation de pièces non
fournies par Remington pourrait
être à l’origine de blessures ou
de dommage à l’appareil.
PIÈCES DE RECHANGE
1. Pile
725-05032
2. Chargeur de pile
725-05031
3. Bobine de
731-07483
remplacement
(ce qui comprend la ligne)
MISE AU REBUTS ET
RECYCLAGE DES PILES
Ce produit exige des piles au nickel-cadmium.
Les lois municipales, provinciales ou fédérales
interdisent parfois la mise aux rebuts ordinaires
de ces piles. Pour protéger l’environnement et
conserver nos ressources naturelles, veuillez
mettre ces piles aux rebuts ou les recycler de
façon appropriée. Communiquez avec le centre
de recyclage local pour savoir à quel endroit
vous pourriez déposer ces piles.
Pour obtenir des pièces de rechange et des accessoires d’origine pour ce produit, faites le
1-866-206-2707 (au Canada, faites le 1-877696-5533) ou visitez
www.remingtonpowertools.com.
Utilisez un chiffon doux trempé dans un mélange
d’eau et de savon doux pour essuyer le boîtier
du taille-bordures / coupe-bordures. Évitez de
vaporiser ou de verser directement de l’eau
sur l’appareil.
Utilisez une brosse à soies dures pour nettoyer
les prises d’air du boîtier (voir la Figure 31).
Lorsque vous ne vous en servez pas, entreposez
le taille-bordures / coupe-bordures et la rallonge
électrique à l’intérieur, dans un endroit sec.
Cet outil ne comporte aucune pièce pouvant
être entretenue par l’utilisateur.
FRANÇAIS
Figure 31 - Nettoyage du boîtier du taillebordures / coupe-bordures
39
DÉPANNAGE
MISE EN GARDE
: Retirez la pile de la tronçonneuse avant d’en faire l’entretien. De graves
blessures, voire le décès, peuvent survenir en cas d’incendie, de choc électrique ou lors d’un contact
avec le fil de coupe en mouvement.
Remarque : Pour obtenir de l’assistance, visitez www.remingtonpowertools.com.
DÉFAILLANCE OVSERVÉE
CAUSE POSSIBLE
REMÈDE
Le taille-haie ne démarre pas lorsque vous
appuyez sur la gâchette.
1. La pile n’est pas bien installée.
1. Vérifiez que la batterie est bien
installée.
2. Assurez-vous que la pile a été rechar
gée conformément aux exigences.
3. Suivez les directives d’utilisation
de base du taille-haie.
2. La pile n’est pas chargée.
3. Vous n’avez pas enfoncé le bouton
de verrouillage de la gâchette avan
d’appuyer sur celle-ci.
Le taille-haie fonctionne lentement ou
s’arrête facilement.
1. Le taille-haie fonctionne lentement
ou s’arrête facilement.
1.
Le fil ne s’allonge pas lorsque vous
frappez le bouton de rallonge du fil sur
le sol
1. Le fil ne s’allonge pas lorsque vous
frappez le bouton de rallonge du fil
sur le sol
2. Le fil est rentré à l’intérieur de la
bobine.
3. Le fil est pris ou enroulé dans la
bobine et ne peut sortir.
1. Installez un nouveau fil dans la
bobine en suivant les étapes de la
section Remplacement du fil.
2. Enlevez la bobine, tirez sur le fil,
puis remettez la bobine en place.
3. Enlevez la bobine, relâchez le fil,
puis remettez la bobine en place.
La pile se décharge rapidement.
1. La pile n’est pas complètement chargée.
2. La pile est usée et ne conserve passa
charge.
1. Rechargez complètement la pile.
1. La pile ne se recharge pas.
1.
La pile ne se recharge pas.
2. Pile pas complètement insérée dans
le socle du chargeur.
3. Le cordon du chargeur n’est pas cor
rectement branché.
4. Chargeur endo
Rechargez complètement la pile.
2. Remplacez la pile.
Branchez le chargeur dans une
prise 120 V c.a., 60 Hz.
2. Assurez-vous que la pile est correctement insérée dans le socle du
chargeur.
3. Assurez-vous que le cordon du
chargeur est inséré correctementdans le
socle du chargeur.
4.
Remplacez la chargeur.
CONSERVEZ CES DIRECTIVES
40
INFORMATION SUR LA GARANTIE
GARANTIE LIMITÉE DU FABRICANT POUR:
La garantie limitée énoncée ci-après est accordée par Remington LLC et concerne les marchandises
neuves achetées et utilisées aux États-Unis, ses possessions et territoires.
Remington LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de
deux (2) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer,
à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée ne
s'appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Manuel de
l'utilisateur fourni avec le produit et n'aura pas fait l'objet d'un usage inadéquat, abusif, commercial ou
négligent, d'un accident, d'un entretien inadéquat, d'une modification, de vandalisme, d'un vol, d'un
incendie, de dégâts d'eau ou d'un endommagement résultant d'un autre péril ou d'un désastre naturel.
Les dommages résultats de l'installation ou de l'utilisation de tout accessoire ou équipement non
approuvé par Remington pour une utilisation avec le(s) produit(s) couvert(s) par le présent manuel
annuleront la garantie en ce qui concerne les dommages qui en résulteraient éventuellement.
Garantie standard de la pile : Remington LLC garantit que cette pile et ces accessoires neufs ainsi que
toutes les pièces qui les constituent sont exempts de tout défaut de matériau et de fabrication pendant
une période de six (6) mois à compter de la date d’achat auprès d’un détaillant autorisé, à condition que
les produits soient utilisés et entretenus conformément aux mises en garde et aux directives de
Remington LLC.
POUR L'OBTENTION DU SERVICE DE GARANTIE: le service au titre de la garantie est disponible, SUR
PRÉSENTATION D'UNE PREUVE D'ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour trouver un
distributeur dans votre région, consultez les Pages Jaunes, appelez le 1-866-206-2707 aux États-Unis ou le
1-877-696-5533 au Canada, ou écrivez à l'adresse Remington LLC, P.O. Box 361032, Cleveland, OH 44136.
La garantie limitée n'offre aucune couverture dans les cas suivants:
A. Mises au point : bougies, réglages de carburateur, filtres
B. Éléments pouvant s'user : boutons de butée, bobines extérieures, fil de coupe, moulinets intérieurs,
poulie du démarreur, cordons de démarrage, courroies d'entraînement, Chaînes de Scie, Guide Barres
C. Remington LLC n'accorde aucune garantie pour les produits vendus ou exportés des États-Unis
d'Amérique, de leurs possessions et territoires, exception faite en ce qui concerne les produits
vendus par l'intermédiaire de ses canaux agréés de distribution à l'exportation.
Remington se réserve le droit de modifier ou d'améliorer la conception de ses produits sans pour autant
assumer l'obligation de modifier tout produit d'une fabrication plus ancienne.
Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation à une fin
particulière, ne s'applique après la période applicable de garantie expresse écrite ci-dessus
concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou
orale, à l'exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris
tout distributeur ou détaillant, concernant tout produit n'engagera la responsabilité de Remington
LLC. Pendant la période de garantie, le recours exclusif est la réparation ou le remplacement du
produit dans les conditions énoncées ci-dessus. (Certains états ne permettent pas la limitation de la
garantie implicite, il est donc possible que la limitation ci-dessus ne s'applique pas à vous.)
Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent
aux ventes. Remington LLC ne sera en aucun cas tenue pour responsable de tout dommage
indirect ou consécutif ou de dommages comprenant, entre autres, les dépenses encourues du fait
du recours à des services de remplacement ou de substitution pour l'entretien des pelouses, le
transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer
provisoirement un produit sous garantie. (Certains états ne permettent pas la limitation de la garantie
implicite, il est donc possible que la limitation ci-dessus ne s'applique pas à vous.)
Aucun recouvrement, quel qu'il soit, ne sera d'un montant supérieur au prix du produit vendu. Toute
modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout
risque et toute responsabilité résultant de la perte, de l'endommagement ou du préjudice que vous et
votre propriété et/ou d'autres et leur propriété pourront encourir d'un fait de l'utilisation normale, de la
mauvaise utilisation ou de l'incapacité d'utiliser le produit.
La présente garantie limitée n'est accordée qu'à l'acheteur initial, au preneur initial ou à la personne à
laquelle le produit a été offert.
Le Droit des États vis à vis de la présente garantie: la présente garantie vous confère certains droits
juridiques et vous pouvez bénéficier d'autres droits lesquels varient d'un état à l'autre.
Pour obtenir l'adresse du distributeur réparateur le plus proche, composez le : 1-866-206-2707 aux
États-Unis ou le 1-877-696-5533 au Canada.
REMINGTON LLC
P.O. Box 361032
Cleveland, OH 44136
41
42
NOTES/NOTAS ____________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
_________________________________________
43
44
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
