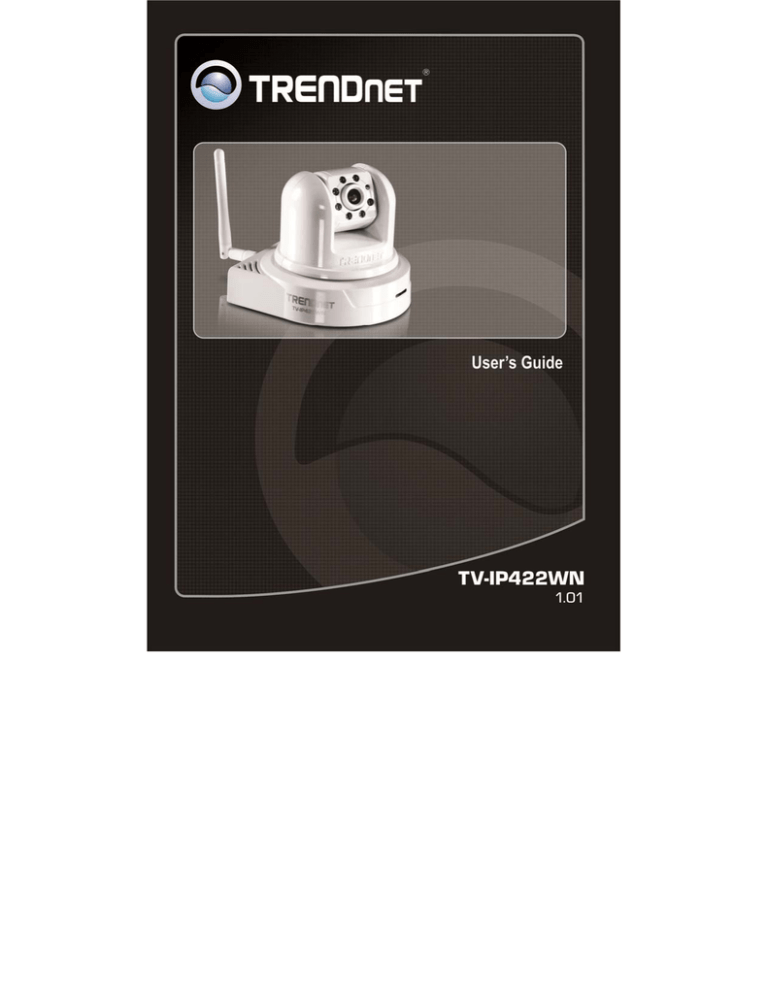

Trendnet RB-TV-IP422WN, TV-IP422WN User guide

Trendnet RB-TV-IP422WN, TV-IP422WN User guide

P

REFACE

Thank  you  for  purchasing  the  SecurView  Wireless  N  Day/Night  Pan/Tilt

Internet Camera, a powerful dual‐codec wireless network camera with the

2‐way audio function that provides the high‐quality image and on‐the‐spot  audio  via  the  Internet  connection.  The  Infrared  LEDs  and  light  sensor  enable  the  camera  to  capture  images  even  in  the  dark  environment.  The  camera’s  pan/tilt  functions  allow  you  to  control  the  camera  to  monitor  everywhere  remotely.  Through  the  GPIO  connectors,  the  camera  can  attach a variety of external devices for your specific purposes. The camera  can  be  installed  as  a  standalone  system  within  your  application  environment  easily  and  quickly,  and  supports  remote  management  function so that you can access and control it using a Web browser on your

PC.

This  Advanced  Installation  Guide  provides  you  with  the  instructions  and  illustrations on how to use your camera, which includes:

Chapter 1  Introduction  to  Your  Camera  describes  the  features  of  the  camera. You will also know the components and functions of  the camera.

Chapter 2

Hardware Installation helps you install the camera according  to your application environment. You can use this camera at  home, at work, at any where you want.

Chapter 3

Accessing  the  Camera  lets  you  start  using  your  camera  without problem. The camera can be set up easily and work  within your network environment instantly.

Chapter 4

Configuring the Camera guides you through the configuration  of the camera using the Web browser on your PC.

Chapter 5

Appendix provides the specification of the camera and some  useful information for using your camera.

- 1 -

Contents

P

R E F A C E

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1



I

N T R O D U C T I O N

T

O

Y

O U R

C

A M E R A

  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  4



1.1



C

HECKING THE

P

ACKAGE

C

ONTENTS

 ..............................................4



1.2



G

ETTING TO

K

NOW

Y

OUR

C

AMERA

 ...............................................5



1.3

  F

EATURES AND

B

ENEFITS

 ............................................................7



1.4

  S

YSTEM

R

EQUIREMENT

 ...............................................................9



C

H A P T E R

2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10



H

A R D W A R E

I

N S T A L L A T I O N

  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10



2.1

  I

NSTALLING THE

W

ALL

M

OUNT

K

IT

 .............................................10



2.2

  C

ONNECTING THE

C

AMERA TO

LAN/WLAN ................................11



2.3



A

PPLICATIONS OF THE

C

AMERA

 ..................................................12



C

H A P T E R

3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13



A

C C E S S I N G

T

H E

C

A M E R A

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  13



3.1



U

SING

IPS

ETUP

 .......................................................................13



3.2



A

CCESSING TO THE

C

AMERA

 ......................................................14



3.3



C

ONFIGURING THE

IP



A

DDRESS OF THE

PC ...................................18



C

H A P T E R

4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  19



C

O N F I G U R I N G

T

H E

C

A M E R A

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  19



4.1



U

SING THE

W

EB

C

ONFIGURATION

 ..............................................19



4.2

  U

SING

S

MART

W

IZARD

 .............................................................20



4.3

  B

ASIC

S

ETUP

 ...........................................................................23



4.4

  N

ETWORK

S

ETTINGS

 ................................................................28



4.5



P

AN

/T

ILT

S

ETTINGS

 .................................................................37



4.6



S

ETTING UP

V

IDEO

&



A

UDIO

 .....................................................38



4.7

  E

VENT

S

ERVER

C

ONFIGURATION

 .................................................43



4.8

  M

OTION

D

ETECT

 .....................................................................47



4.9



E

VENT

C

ONFIG

 ........................................................................48



4.10



T

OOLS

 ...................................................................................53



4.11

  USB ......................................................................................55



4.12

  D

EVICE

I

NFO

 ...........................................................................57



- 2 -



C

H A P T E R

5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  58



S

E C U R

V

I E W



P

R O

S

O F T W A R E

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  58



5.1

  I

NSTALLATION

 .........................................................................59



5.2



U

SING

S

ECUR

V

IEW



P

RO

 .........................................................62



C

H A P T E R

6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  93



H

O W   T O   A C C E S S   T H E   C A M E R A   B E H I N D   A

R

O U T E R

 . . . . . . . . . . . . . . . . . .  93



A

P P E N D I X

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  99



A.1  S

PECIFICATION

 .................................................................................. 99

A.2  GPIO



T

ERMINAL

A

PPLICATION

 ........................................................... 102

A.3  G

LOSSARY OF

T

ERMS

 ........................................................................ 103

- 3 -

C

HAPTER

I

NTRODUCTION

T

O

Y

OUR

C

AMERA

1.1 Checking the Package Contents

Check the items contained in the package carefully. You should have the  following:

5

One TV‐IP422WN

5

One Power Adapter

5

One External Antenna

5

One Camera Stand /Mounting Kit

5

One GPIO Connector

5

One Network Cable

5

One CD‐ROM (Utility & User’s Guide)

5

One Multi‐Language Quick Installation Guide



NOTE

  Once any item contained is damaged or missing, contact the  authorized dealer of your locale.

- 4 -

1.2 Getting to Know Your Camera

Light Sensor

is used to trigger on and off the

Infrared LEDs according the environmental light level.

Infrared LEDs (x7) allow your camera to capture clear image in a dark environment.



Power LED

indicates the camera is powered on with the steady amber light.

USB Port*

allows you to connect an external USB device. It provides the power distribution up to 500mA.

Link LED

indicates the camera’s network connectivity with the flashing green light.

Front View

Internal Microphone

allows the camera to receive sound and voice.

- 5 -

Ethernet Cable Connector connects the network cable.

External Antenna

Connector connects the external antenna.

DC Power Connector connects the AC power adapter, in order to supply power to the camera.

WPS button

Used to connect to your encrypted Wireless network

GPIO Connectors

is used to connect the external devices.

Audio-out Connector connects an external active speaker.

Reset Button

will restart the camera when it is pressed quickly; when it is pressed and held for five seconds, the camera will resume the factory default settings.

Rear View

- 6 -

1.3 Features and Benefits

„ MPEG4/MJPEG Dual‐codec Supported

The camera provides you with excellent images by the MPEG4/ MJPEG  dual‐codec selectable technology, allowing you to adjust image size and  quality, and bit rate according to the networking environment.

„ 2‐way Audio Capability

The built‐in microphone of the camera provides on‐the‐spot audio via the

Internet, allowing you to monitor the on‐site voice. In addition, you can  connect an external speaker to the camera to speak through the camera.

„ Day & Night Surveillance Supported

The seven Infrared LEDs around the standard lens assembly enable the  camera to capture crystal clear images in the dark environment or at night.

When the Light Sensor detects the environmental light level becomes low,  the camera captures the images in black & white mode using these  infrared LEDs.

„ Optimal Viewing

With the pan/tile functions, you can easily monitor everywhere via the  camera by moving the camera lens to the left/right (165/165 degrees) or  up/down (90/15 degrees). In addition, you can assign up to eight positions  for the camera, enabling you to move the camera lens to the desired  position quickly.

„ Supports RTSP

The camera supports RTSP (Real Time Streaming Protocol), which is a  technology that allows you to view streaming media via the network. You  can view the real‐time video with the Quick Time player or RealPlayer. To  view the real‐time streaming image on your computer, open the Web  browser and enter the RTSP link:  rtsp://(IP address of the camera)/3gp

- 7 -

„ Supports Multiple Profiles

The camera supports multiple profiles simultaneously, so that you can  separately set up different image settings (such as image quality and  frame rate) for the three video types of the camera: MPEG4, MJPEG, and

3GPP.

„ I/O Connectors Provided

The camera provides the I/O connectors on the rear panel (IN/OUT),  which provide the physical interface to send and receive digital signals to  a variety of external alarm devices. You can connect a special featured  device, and then configure the settings and control the device from the

GPIO Trigger window of Web Configuration.

„ Remote Control Supported

By using a standard Web browser or the bundled SecurView Pro software  application, the administrator can easily change the configuration of the  camera via Intranet or Internet. In addition, the camera can be upgraded  remotely when a new firmware is available. The users are also allowed to  monitor the image and take snapshots via the network.

„ Supports Connection to the External Devices

With the auxiliary Input/Output connectors, you can connect the camera  to a variety of external devices, such as the external speaker and the USB  device.

„ Multiple Platforms Supported

The camera supports multiple network protocols, including TCP/IP, SMTP  e‐mail, HTTP, and other Internet related protocols. Therefore, you can use  the camera in a mixed operating system environment, such as Windows

Vista and Windows 7.

„ Multiple Applications Supported

Through the remote access technology, you can use the cameras to  monitor various objects and places for your own purposes.

For example, babies at home, patients in the hospital, offices and banks,  and more. The camera can capture both still images and video clips, so  that you can keep the archives and restore them at any time.

- 8 -





1.4  System Requirement

„ Networking

LAN:  10Base‐T Ethernet or 100Base‐TX Fast Ethernet.

WLAN:  IEEE 802.11b/g, Based on IEEE 802.11n Technology

„ Accessing the Camera using Web Browser

Platform:

CPU:

RAM:

Resolution:

Microsoft® Windows® 2000/XP/Vista/Win7

Intel Pentium III 800MHz or above

512MB

800x600 or above

User Interface:  Microsoft® Internet Explorer 6.0 or above

„ Accessing the Camera using SecurView Pro

Platform:

Resolution:

Microsoft® Windows® XP/Vista/Win7

1024x768 or above

„ Hardware Requirement:

1~8 cameras: Intel Core 2 Duo 2GB RAM



9~32 cameras: Intel Core 2 Quad 4GB RAM

NOTE

  If you connect multiple cameras to monitor various places  simultaneously, you are recommended to use a computer with  higher performance.

- 9 -

C

HAPTER

H

ARDWARE

I

NSTALLATION



2.1  Installing the Wall Mount Kit

The camera comes with a Wall Mount Kit, which allows you to place your  camera anywhere by mounting the camera through the three screw holes  located in the base of the Wall Mount Kit.





Screw

Screw

Screw

Wall Mount Kit



- 10 -

2.2  Connecting the Camera to LAN/WLAN

Use the provided Ethernet cable to  connect the camera to your local area  network (LAN).

When you connect the AC power  adapter, the camera is powered on  automatically. You can verify the  power status from the Power LED on  the front panel of the camera.



Once connected, the Link LED starts  flashing green light and the camera is  on standby and ready for use now.





Connecting the Ethernet Cable



If you use a wireless network in your  application environment, you need to  attach the included external antenna  to the camera.

When the camera is powered on, the  camera will automatically search any  access point with “default” SSID.





Connecting the External Antenna



NOTE

  If the camera cannot to your wireless network, you need to install  the camera in LAN and proceed with WLAN settings.

- 11 -

2.3  Applications of the Camera

The camera can be applied in multiple applications, including:

„ Monitor local and remote places and objects via Internet or Intranet.

„ Capture still images and video clips remotely.

„ Upload images or send email messages with the still images attached.

The following diagram explains one of the typical applications for your  camera and provides a basic example for installing the camera.



           Home Applications

- 12 -



C

HAPTER

A

CCESSING

T

HE

C

AMERA



3.1  Using IPSetup

The camera comes with a conveniently utility, IPSetup, which is included in  the Installation CD‐ROM, allowing you to search the camera on your  network easily.

1. Insert the Installation CD‐ROM into your computer’s CD‐ROM drive to  initiate the Auto‐Run program.

2. Click the IPSetup item to launch the utility. The control panel will  appear as below.

Display the connected  camera(s).

Double click to link the

Camera.





Click Link to connect the selected camera.

Click Change IP to modify the IP address of the selected camera.

Click Search to find the IP address of the connected camera(s).

Click Exit to close the utility.



3. Once you get the IP address of the camera, launch the Web browser  or SecurView Pro to access your camera.

- 13 -

3.2  Accessing to the Camera

Whenever you want to access the camera:

1. Since the default configuration of the camera is DHCP mode enabled,  you are recommended to launch IPSetup to search the IP address that  is assigned to the camera by the DHCP server, and then click Link to  access the camera via the Web browser.

2. If Network Camera can't get IP Address under DHCP mode, the default

IP Address will be 192.168.10.30.

3. When the login window appears, enter the default User name (admin)  and password (admin) and press OK to access to the main screen of  the camera’s Web Configuration.

Enter the User name  and Password.





NOTE

  If you are initially access to the camera, you will be ask to install a  new plug‐in for the camera. Permission request depends on the

Internet security settings of your computer. Click Yes to proceed.

- 14 -

After you login into the Web Configuration of the camera, the main page  will appear as below:



Live View/Setup Switch

Zoom In Buttons

Compression Buttons

Pan/Tilt Buttons

Nightmode Button

Camera Information

Live View Image

Function Buttons

The main page of the Web Configuration provides you with many useful  information and functions, including:

„ Camera Information

 Displays the camera’s location and the current  date & time. The information can be modified in the Web

Configuration.



- 15 -

„ Live View Image

 Displays the real‐time image of the connected  camera.  z Move your mouse to the Live View area and click on anywhere,  the camera lens will then move to the position where you clicked  to display it in the central part of Live View area.  z When you enlarge the Live View by clicking the Zoom In buttons

(2x or 3x), you can move the displayed image by right‐clicking  your mouse on the Live View area. The position where you right‐ clicked will be displayed in the central part of Live View area.

„ Zoom In Buttons

 Click the buttons to zoom in the live view image by

1x, 2x, and 3x.

„ Nightmode Button

–

Click the button to enable the “nightshot mode”  to deliver clearer images in the dark environment. However, this will  reduce the frame rate of video setting.

„ Live View/Setup Switch

 Click Setup to configure the camera. For  details, see Chapter 4 and Click the Live View button to return to the

Main screen to view the live view image.

„ Compression Buttons

 Select to transmit and record the video using

MPEG4 or MJPEG compression.

„ Pan/Tilt Buttons

 Provides the buttons to control the camera lens:

  z Left/Right/Up/Down/Home buttons allow you to move the  camera lens position. Clicking the Home button will move the  camera lens to the assigned home position.  z Auto Patrol button controls the camera to automatically scan the  preset positions once. Click Stop to stop patrolling.  z Click the Number button (1~8) to move the camera lens to the  preset position immediately.

To set up the preset positions, move the camera lens by clicking  the Left/Right/Up/Down buttons to the desired position first, then

- 16 -



  select the number (1~8) from the pull‐down list and click the

Apply button. You can enter a descriptive name for the assigned  position in the text box to identify it easily.



„ Function Buttons

 Use these buttons to control the audio, video, and  trigger functions.  z Manual Record allows you to record and save a video clip.  z Snapshot allows you to capture and save a still image.  z Browse allows you to assign the destination folder to store the  video clips and still images.  z Talk allows you to speak out through the camera. Please note  only one user is allowed to use this function at a time.  z Listen allows you to receive the on‐site sound and voice from the  camera.  z Trigger Out allows you to trigger on/off the GPIO output manually.





NOTE

 If your PC use Microsoft Vista platform. Maybe you can’t find these  recorded files what stored by Snapshot or Manual Record. That  you need to disable the protected mode of Security in the IE

Browser. Please follow as below Steps:

1.  Open IE Browser

2.  Select ToolsÆInternet Options

3.  Select Security

4.  Disable the ”Enable Protected Mode” then press OK

- 17 -

3.3  Configuring the IP Address of the PC

If  you  are  failed  to  access  to  the  camera,  please  check  the  IP  address  of  your computer. When you connect the camera to your computer directly  to  proceed  with  configuration  of  the  camera,  you  need  to  set  up  the  IP  addresses to be in the same segment for the two devices to communicate.

1. On  your  computer,  click  Start  >  Control  Panel  to  open  the  Control

Panel window.

2. Double‐click  Network  Connection  to  open  the  Network  Connection  window.

3. Right‐click Local  Area  Connection  and  then  click Properties  from  the  shortcut menu.

4. When  the  Local  Area  Connection  Properties  window  appears,  select  the General tab.

5. Select Internet Protocol [TCP/IP] and then click Properties to bring up  the Internet Protocol [TCP/IP] Properties window.

6. To  configure  a  fixed  IP  address  that  is  within  the  segment  of  the  camera, select the Use the following IP address option. Then, enter an

IP  address  into  the  empty  field.  The  suggested  IP  address  is

192.168.10.x (x is 1~254 except 30), and the suggested Subnet mask is

255.255.255.0.



7. When you are finished, click OK

- 18 -

C

HAPTER

C

ONFIGURING

T

HE

C

AMERA



4.1  Using the Web Configuration

You can access and manage the camera through the Web browser and the  provided  software  application  SecurView  Pro.  This  chapter  describes  the

Web  Configuration,  and  guides  you  through  the  configuration  of  the  camera by using the Web browser.

To  configure  the  camera,  click  Setup  on  the  main  page  of  Web

Configuration. The Web Configuration will start from the Basic page.



The Web Configuration contains the  settings that are required for the camera in  the left menu bar, including Smart Wizard,

BasicNetworkVideo/AudioEvent

ServerMotion detectEvent Config

ToolsUSB, and Information

- 19 -



4.2  Using Smart Wizard

The camera’s Smart Wizard lets you configure your camera easily and  quickly. The wizard will guide you through the necessary settings with  detailed instructions on each step.

To start the wizard, click Smart Wizard in the left menu bar.

Step 1. Camera Settings

Enter the name for the camera and place.

Enter the administrator password.



Step 2. IP Settings

Select the IP setting according to your network: DHCP,

Static IP, or PPPoE.



- 20 -

Step 3. Email Settings

Enter the required information to be able to send email with image.



Step 4. Wireless Networking

Complete the required settings for wireless networking.



- 21 -



Step 5. Confirm Settings







This step shows the configuration of your camera. When you confirm the  settings, click Apply to finish the wizard and reboot the camera. Otherwise,  click Prev to go back to the previous step(s) and change the settings; or  click Cancel to end the wizard and discard the changes.

- 22 -

4.3  Basic Setup

The Basic menu contains three sub‐menus that provide the system settings  for the camera, such as the Camera Name, Location, Date & Time, and

User management.

Basic >> System

„ Basic

-

Camera Name: Enter a descriptive name for the camera.

-

Location: Enter a descriptive name for the location used by the  camera.



- 23 -

„ Indication LED

This item allows you to set the LED illumination as desired. There are  two options: Normal and OFF

Basic >> Date & Time



- TimeZone: Select the proper time zone for the region from the pull‐ down menu.

-

Synchronize with PC: Select this option and the date & time settings  of the camera will be synchronized with the connected computer.

- 24 -

- Synchronize with NTP Server: Select this option and the time will be  synchronized with the NTP Server. You need to enter the IP address  of the server and select the update interval in the following two  boxes.

- Manual: Select this option to set the date and time manually.



Basic >> User

- 25 -



„ Administrator

To prevent unauthorized access to the camera’s Web Configuration,  you are strongly recommend to change the default administrator  password. Type the administrator password twice to set and confirm  the password.

„ General User

-

User Name: Enter the user’s name you want to add to use the  camera.

-

Password: Enter the password for the new user.

When you are finished, click Add/Modify to add the new user to the  camera. To modify the user’s information, select the one you want  to modify from UserList and click Add/Modify

-

UserList: Display the existing users of the camera. To delete a user,  select the one you want to delete and click Delete

„ Guest

-

User Name: Enter the guest’s name you want to add to use the  camera.

- Password: Enter the password for the new guest.

-

UserList: Display the existing guests of the camera. To delete a user,  select the one you want to delete and click Delete



NOTE

  The “General User” can access the camera and control the Function  buttons of the camera’s Web Configuration; the “Guest’ can only  view the live view image from the main page of the Web

Configuration while accessing the camera. Only the “Administrator”  is allowed to configure the camera through the Web Configuration.

- 26 -

„ Direct Video Stream Authentication

To steam the video directly without going through the configuration page, you can access it via http://cameraIP/jpgview.htm

(eg. http://192.168.10.30/jpgview.htm

)

- Enable: User needs to enter user name and password to stream the camera.

- Disable: User can stream the camera without entering the user name and password.

NOTE This feature is enabled by default, and for security reason, it is recommended to have the feature enabled at all time.

- 27 -

4.4  Network Settings

The Network menu contains three sub‐menus that provide the network  settings for the camera, such as the IP Setting, DDNS Setting, IP Filter, and

Wireless network.

Network >> Network

- 28 -



„ IP Setting

This item allows you to select the IP address mode and set up the  related configuration. The default setting is DHCP mode enabled.

-

DHCP: Select this option when your network uses the DHCP server.

When the camera starts up, it will be assigned an IP address from  the DHCP server automatically.

-

Static IP: Select this option to assign the IP address for the camera  directly. You can use IP Setup to obtain the related setting values.





IP

Subnet Mask

Enter the IP address of the camera. The default  setting is 192.168.10.30.

Enter the Subnet Mask of the camera. The  default setting is 255.255.255.0.

Default Gateway

Enter the Default Gateway of the camera. The  default setting is 192.168.10.1. In most cases,  this would be your router’s IP address.

Primary/

Secondary DNS

DNS (Domain Name System) translates domain  names into IP addresses. Enter the Primary DNS  and Secondary DNS that are provided by ISP.

- PPPoE: Select this option when you use a direct connection via the

ADSL modem. You should have a PPPoE account from your Internet  service provider. Enter the User Name and Password. The camera  will get an IP address from the ISP as starting up.

NOTE

  Once the camera get an IP address from the ISP as starting up, it  automatically sends a notification email to you. Therefore, when  you select PPPoE as your connecting type, you have to set up the  email or DDNS configuration in advance.

- 29 -



„ DDNS Setting

With the Dynamic DNS feature, you can assign a fixed host and  domain name to a dynamic Internet IP address. Select the Enable  option to enable this feature. Then, select the Provider from the pull‐ down list and enter the required information in the Host NameUser

Name, and Password boxes. Please note that you have to sign up for

DDNS service with the service provider first.

„ UPnP

The camera supports UPnP (Universal Plug and Play), which is a set of  computer network protocols that enable the device‐to‐device  interoperability. In addition, it supports port auto mapping function so  that you can access the camera if it is behind an NAT router or firewall.

Select the Enable option to enable this feature.

„ Bonjour

The devices with Bonjour will automatically broadcast their own  services and listen for services being offered for the use of others. So if  your Browser with Bonjour then you can find the camera on your local  network without knowing its IP address.

The Apple Safari already with Bonjour. You can download the  complete Bonjour for IE Browser from Apple's web site by visiting  http://www.apple.com/bonjour/ .





„ Ports Number

- HTTP Port: The default HTTP port is 80

-

RTSP Port: Configure the transmission of streaming data within the  network. The default RTSP (Real Time Streaming Protocol) port is

554

NOTE

  If the camera is behind an NAT router of firewall, the suggested to  be used is from 1024 to 65535.

- 30 -

Network >> IP Filter

The IP Filter setting allows the administrator of the camera to limit the  users within a certain range of IP addresses to access the camera.

„ Start/End IP Address

Assign a range of IP addresses that are not allowed to access the  camera by entering the Start IP address and End IP address. When you  are finished, click Add to save the range setting. You can repeat the  action to assign multiple ranges for the camera.



For example, when you enter 192.168.10.50 in Start IP Address and

192.168.10.80 in End IP Address, the user whose IP address located  within 192.168.10.50 ~ 192.168.10.80 will not be allowed to access  the camera.

„ Deny IP List

The list displays the range setting(s) of IP addresses that are not  allowed to access the camera. To clear the setting, select a range of IP  addresses from the list and click Delete

- 31 -

Network >> Wireless Setting

The camera supports WLAN while you use the wireless network. Select the

Enable option to enable this feature.

-

Network  ID  (SSID}:  Keep  the  default  setting  of  this  option  to  connect  the  camera  to  any  access  point  under  the  infrastructure  network  mode.  To  connect  the  camera  to a  specified  access  point,  set a SSID for the camera to correspond with the access point’s ESS‐

ID. To connect the camera to an Ad‐Hoc wireless workgroup, set the  same  wireless  channel  and  SSID  to  match  with  the  computer’s  configuration.



Click Site Survey to display the available wireless networks, so that  you can easily connect to one of the listed wireless networks.

- 32 -

List of searching results

-

Wireless Mode: Select the type of wireless communication for the  camera: Infrastructure or Ad‐Hoc

- Channel: Select the appropriate channel from the list.

-

Authentication: Select the authentication method to secure the  camera from being used by unauthorized user: OpenShared‐key

WPA‐PSK, and WPA2‐PSK. The following table explains the four  options:

Open

Shared‐key

WPA‐PSK/

WPA2‐PSK

The default setting of Authentication mode, which  communicates the key across the network.

Allow communication only with other devices with  identical WEP settings.

WPA‐PSK/WPA2‐PSK is specially designed for the  users who do not have access to network  authentication servers. The user has to manually  enter the starting password in their access point or  gateway, as well as in each PC on the wireless  network.

If you select Open or Shared‐key as the Authentication mode, you  need to complete the following settings:

- 33 -









Encryption: Select the WEP option to enable the data encryption  feature to secure the camera within the wireless network.

Format:  Once  you  enable  the  Encryption  feature,  you  need  to  determine the encryption format by selecting ASCII or HEX. ASCII  format  causes  each  character  you  type  to  be  interpreted  as  an  eight‐bit  value.  Hex  format  causes  each  pair  of  characters  you  type to be interpreted as an eight‐bit value in hexadecimal (base

16) notation.

Key Length: Select the WEP key length you use: 64 bits or 128 bits

WEP Key 1/2/3/4: Enter the WEP key(s) in the following boxes.



If  you  select  WPA‐PSK  or  WPA2‐PSK  as  the  Authentication  mode,  you need to complete the following settings:

Encryption:  Select  TKIP  or  AES.  TKIP  (Temporal  Key  Integrity

Protocol)  changes  the  temporal  key  every  10,000  packets  to  insure much greater security than the standard WEP security. AES

(Advanced  Encryption  Standard)  is  used  to  ensure  the  highest  degree of security and authenticity for digital information.

Pre‐Shared Key: This is used to identify each other in the network.

Enter  the  name  in  the  box,  and  this  name  must  match  the  Pre‐ shared key value in the remote device.







- 34 -

Network >> Wireless >> WPS Setting

WPS (Wi‐Fi Protected Setup) sets a new standard of Wi‐Fi security,  providing a simplified secure network setup solution for the end users.

WPS can be enabled by the following two options:

1. PIN Mode

2. PBC Mode (or WPS button on the device, depending on hardware  design)



„ PROTECTED SETUP

Press the Reset To Unconfigured button to reset the WPS  configuration of the camera.

„ WPS

-

PIN Mode: The PIN (Personal Information Number) mode builds the  connection by entering the PIN Code directly.  a. Click the PIN Mode option.  b. Click Site Survey button to select the router (or access point)  you want to connect.  c. Click the Connect button to start WPS function of the camera.   d. You need to enter the PIN Code displayed on the camera to the  router (or access point) within 120 seconds to complete the  setup.

- 35 -



- PBC Mode: The PBC (Push‐Button‐Configuration) mode builds the  connection by simply pressing a button on the device.  a. Click the PBC Mode option.  b. Click the Connect button to start WPS function of the camera.

TIP

  Instead of clicking the Connect button of Configuration Utility,  you can press the WPS button if the camera is designed with  a hardware button of WPS function.  c. You need to press the WPS button on the router (or access  point) within 120 seconds to complete the setup.

„ Device Status

Display the WPS configuration of the camera.



TIP





The Power LED indicates the WPS connection status by:

- blinking 3 times when the connection is built successfully.

- repeating 3 times of short‐short‐long blink when the connection  is failed.











- 36 -

4.5  Pan/Tilt Settings

The Pan/Tilt menu allows you to configure the pan/tilt functions of the  camera.

Pan & Tilt >> Pan & Tilt Settings



- Pan/Tilt Calibration: Click Calibration to calibrate the position of the  camera lens.

-

Pan Steps: Set the changing range (1~20 degrees) when you click  the Left/Right button.

- Tilt Steps: Set the changing range (1~20 degrees) when you click the

Up/Down button.

- 37 -

- Auto Patrol Stay Time: Set the stay time (1~999 seconds) of each  preset positions when the camera is patrolling.

-

Startup Preset: Set the position (1~8, or None) to start patrolling.



4.6  Setting up Video & Audio

The Video & Audio menu contains three sub‐menus that provide the video  and audio settings for the camera.

Video & Audio >> Camera

- 38 -























„ Image Setting

- Brightness: Adjust the brightness level from 0 ~ 100.

-

Contrast: Adjust the contrast level from 0 ~ 100.

-

Saturation: Adjust the colors level from 0 ~ 100

.



Click Default to restore the default settings of the three options  above.

-

Mirror: Select the Horizontal option to mirror the image  horizontally. Select the Vertical option to mirror the image vertically.

-

Light Frequency: Select the proper frequency according to the  camera’s location: 50Hz60Hz, or Outdoor

„ Overlay Setting

- Includes Date & Time: Select this option to display the date & time  stamp on the live view image.

- Enable Opaque: Select this option to set a black background to the  displayed date & time stamp.

- 39 -

Video & Audio >> Video

„ MPEG4

-

Video Resolution: Select the desired video resolution from the  three formats: VGAQVGA and QQVGA. The higher setting (VGA)  obtains better video quality while it uses more resource within your  network.



-

Video Quality: Select the desired image quality from five levels:

LowestLowMediumHigh, and Highest

- Frame Rate: Select Auto or a proper setting depending on your  network status.

-

- 40 -

„ MJPEG

- Video Resolution: Select the desired video resolution from the  three formats: VGAQVGA and QQVGA. The higher setting (VGA)  obtains better video quality while it uses more resource within your  network.

-

Video Quality: Select the desired image quality from five levels:

LowestLowMediumHigh, and Highest

- Frame Rate: Select Auto or a proper setting depending on your  network status.

NOTE

  The camera supports both MPEG4 and MJPEG compression. MJPEG  capture the images in JPEG format, which require higher bandwidth  to view smooth video. The administrator can control the bandwidth  of each connection well through the setting options above.

„ 3GPP

The camera supports 3GPP specification. Select the Disable option to  disable this feature. Otherwise, select 3GPP Without Audio or 3GPP

With Audio to transfer the video clips without or with audio.

If you use a mobile phone that supports 3GPP, you can also view the  real‐time streaming image captured by the camera on your phone

(with the default player on the phone) by entering the RTSP link:  rtsp://(IP address of the camera)/3gp .



NOTE

  Your mobile phone and the service provider must support 3GPP  function. Please contact your service provider when you are failed  to use this service.

- 41 -

Video & Audio >> Audio



„ Camera Microphone In

Select the Enable option to enable the camera’s audio function, so  that you can receive the on‐site sound and voice from the camera.

„ Camera Speaker Out

Select the Enable option to enable the camera’s external speaker  function, so that the connected speaker can play the sound and voice  through the camera.



- Volume: Set the speaker’s volume.

- 42 -

4.7  Event Server Configuration

The Event Server menu contains three sub-menus that allow you to get notification via HTTP when motion triggered, upload images to FTP, send emails that include still images, and store the images to a NAS system.

When you complete the required settings for FTP, Email, or Network

Storage, click Test to test the related configuration is correct or not. Once  the camera connects to the server successfully, click Apply.



Event Server Setting>> HTTP

HTTP Notify for Motion Trigger

Send the query parameter via an HTTP notification when an event is  triggered.

- Host Address: Enter the IP of the HTTP server

- Port Number: Enter the Port number of the HTTP server

-

User Name: Enter the username of the HTTP server

-

Password: Enter the password of the HTTP server

- Query: query address for the HTTP server

HTTP Notify for GPIO Trigger

- Host Address: Enter the IP of the HTTP server

- Port Number: Enter the Port number of the HTTP server

-

User Name: Enter the username of the HTTP server

-

Password: Enter the password of the HTTP server

- Query: query address for the HTTP server

- 43 -

Event Server Setting>> FTP



- Host Address: Enter the IP address of the target FTP server.

- Port Number: Enter the port number used for the FTP server.

-

User Name: Enter the user name to login into the FTP server.

-

Password: Enter the password to login into the FTP server.

- Directory Path: Enter the destination folder for uploading the  images. For example, Camera1.

-

Passive Mode: Select the Enable option to enable passive mode.

- FTP Upload with: Select upload to FTP with one snapshot image or a  series image in pre‐event/post‐event time when event triggered.



NOTE



Due to the network environment, the camera may not upload  number of images that you set.

- 44 -

Event Server Setting >> Email





- SMTP Server Address: Enter the mail server address. For example,  smtp.mymail.com

-

Port number: Assign the SMTP port in the text box. The default

SMTP port is 25

- Encryption connection: Select SSL or STARTTLS if your email account  uses this type of authentication. (Eg: gmail account) Leave both  unchecked if you use regular SMTP email account.

- Sender Email Address: Enter the email address of the user who will  send the email. For example,  [email protected]



-

Authentication Mode: Select None or SMTP according to the mail  server configuration.

-

Sender User Name: Enter the user name to login the mail server.

- 45 -

- Sender Password: Enter the password to login the mail server.

- Receiver #1 Email Address: Enter the first email address of the user  who will receive the email.

-

Receiver #2 Email Address: Enter the second email address of the  user who will receive the email.

-

Send Email with:



Select send Email with one snapshot image or a  series image in pre‐event/post‐event time when event triggered.



NOTE

Due to the network environment, the camera may not send number  of images that you set.

Event Server Setting >> Network Storage

- Samba Server Address: Enter the IP address of the Network Storage  server.

-

Share:  Assign the folder on the Network Storage server to share the  files to users. For example, CameraRecord

-

Path: Assign a folder for this camera to upload the files on the

Network Storage server. For example, TVIP312WN. Your files will be  saved to NetworkStorage Æ /CameraRecord/TVIP312WN folder

- User Name: Enter the user name to login into the Network Storage  server.

- Password: Enter the password to login into the Network Storage server.

-

Split By: When the file is too large to upload smoothly, use this option  to split it by selecting File Size or Recording Time

- When Disk Full: Select Stop Recording or Recycle – Delete Oldest

Folder of File when the storage space on the Network Storage server is  full.

NOTE

  The video recorded files in Network Storage are enclosed by AVI  format without Audio.

- 46 -

4.8  Motion Detect

The Motion Detect menu contains the command and option that allow you  to enable and set up the motion detection feature of the camera. The  camera provides two detecting areas.

To enable the detecting area, select Window 1 or 2 from the pull‐down list,  and then select Enable. When the detecting area is enabled, you can use  the mouse to move the detecting area and change the area coverage.

-

Name: Assign a name to the detecting area.



- Threshold: Move the slide bar to adjust the level for detecting  motion to record video.

- 47 -



NOTE

  Sliding the Threshold bar to the right will decrease the sensitivity of  motion detection; sliding the Threshold bar to the left will increase  the sensitivity of motion detection

4.9  Event Config

The Event Config menu contains five sub‐menus that provide the  commands to configure event profiles.

Event Configuration >> General Setting

- Snapshot/Recording Subfolder: You can assign a descriptive name  for the subfolder to save the captured image/video files. Otherwise,  leave this option blank to use the default setting.



- Network Storage Recording Time Per Event: Limit the recording  time while you are using the Network Storage solution.

-

GPIO Trigger Out Retention Time Per Event: Limit the retention  time of the GPIO Trigger Out function.

- 48 -

Event Configuration >> Arrange Schedule Profile

This sub‐menu displays the scheduled profile(s). To customize the profile,  click Add and then enter a descriptive name for the profile in the prompt  dialog window. After entering the profile name, click OK and the profile is  added to the Schedule Profiles list. To delete the profile, select the profile  in the list and click Delete



- Profile Name: Display the profile name that you select in the

Schedule Profiles list.

-

Weekdays: Select the weekday(s) that you want to separately assign  in the schedule profile. The weekday that has been assigned will be  displayed with green color.

-

Time List: Display the time period that you have assigned within the  selected weekday. To assign the same time period to every weekday,

- 49 -

click Add this to all weekdays; click Delete this from all weekdays  to remove the selected time period from every weekday. Click

Delete to remove the selected time period.

-

Start/End Time: Enter the start and end time and then click Add to  assign a time period within in the selected weekday.

Event Configuration >> Motion Detect Trigger

Select the Enable option to enable the motion detect trigger function of  the camera, so that you can set Trigger Out function or send captured  images within the detecting area to the FTP server, email receiver,

Network Storage server, or the connected USB device. You have to  configure corresponding settings, such as FTP server and email server, to  enable this feature.

-

Schedule Profile: Select a schedule profile from the pull‐down list.



- 50 -





- Action: Set the Trigger Out function or select the destination of the  captured images: Save Image to USBRecord to Network, Storage,

Send Email, or FTP Upload

Event Configuration >> Schedule Trigger

You can separately configure the schedule for trigger function of the  camera by EmailFTP, or Network Storage. Select the Enable option on  each item, and then select a Schedule Profile from the pull‐down list and  set the Interval time.

- 51 -





NOTE

  If the setting value of the Network Storage Recording Time Per

Event option in General Setting is longer than the Interval time in

Network Storage Schedule, the recorded file will be a continuous  video clip.

For example, if you set the Network Storage Recording Time Per

Event as 10 seconds and the Interval as 5 seconds, recorded file  becomes a non‐stop video clip  because the camera will record a

10‐second video clip every 5 seconds.

Event Configuration >> GPIO Trigger

Select the Enable option to enable the GPIO trigger function of the camera,  so that you can set Trigger Out function or send captured images within  the detecting area to the FTP server, email receiver, Network Storage  server, or the connected USB device. You have to configure corresponding  settings, such as FTP server and email server, to enable this feature.

- 52 -



- Schedule Profile: Select a schedule profile from the pull‐down list.

- Action: Set the Trigger Out function or select the destination of the  captured images: Save Image to USBRecord to Network, Storage,

Send Email, or FTP Upload

4.10  Tools

The Tools menu provides the commands that allow you to restart or reset  the camera. You can also backup and restore your configuration, and  upgrade the firmware for the camera.

„ Factory Reset

Click Reset to restore all factory default settings for the camera.

- 53 -











„ System Reboot

Click Reboot to restart the camera just like turning the device off and  on. The camera configuration will be retained after rebooting.

„ Configuration

You can save your camera configuration as a backup file on your  computer. Whenever you want to resume the original settings, you  can restore them by retrieving the backup file.

- Backup: Click Get the backup file to save the current configuration  of the camera.

-

Restore: Click Browse to locate the backup file and then click

Restore

„ Update Firmware

This item displays the current firmware version. You can upgrade the  firmware for your camera once you obtained a latest version of  firmware.

-

Select the firmware: Click Browse to locate the backup file and then  click Update







NOTE

  Make sure to keep the camera connected to the power source  during the process of upgrading firmware. Otherwise, the camera  might be damaged because of failure of upgrading firmware.

- 54 -

4.11  USB

The USB menu provides the information and controls of the connected

USB device.

„ USB Dismount

To safely remove the connected USB device, you can press the

Unmount button for four seconds on the camera or click Dismount  from this item.

„ USB Information

Display the Total space and Free space of the USB device.

- 55 -



„ USB Setting

-

When Disk Full: Select Stop Recording or Recycle – Delete Oldest

Folder of File when the storage space on the USB device is full.

NOTE

  The connected USB storage device can be used to store still images  only and as your host system backup. It is not recommended to use  the USB device as your major storage device.

- 56 -

4.12  Device Info

The Information menu displays the current configuration and events log of  the camera.



„ Device Info

Display the Basic, Video & Audio, Network, and Wireless settings of  the camera.

„ System Log

The Logs table displays the events log recorded by the system.

- 57 -

C

HAPTER

S

ECUR

V

IEW



P

RO

S

OFTWARE



This chapter describes detailed instructions on using  of  SecurView Pro, a  customized software application with a user‐friendly interface that allows  you to access your cameras. The Software can monitor and record up to 36  cameras. It also let you change some basic settings of the camera, such as  schedule profiles and motion detecting areas. The SecurView Pro also  supports audio or Pan/Tilt function.

It is recommended to use a high performance computer if you want to  connect multiple cameras simultaneously.   z Platform: Microsoft® Windows® 7/Vista/XP  z Hard Disk: 80GB or above  z Resolution: 1024x768 or above  z Hardware Requirement

The following provides the minimum hardware requirements:

1 ~ 8 cameras: Intel Core 2 Duo; 2GB RAM

9 ~ 32 cameras: Intel Core 2 Quad; 4GB RAM



*  For Windows Vista users: please go to User Accounts and Family Safety

User Accounts > Turn User Account Control on or off, then uncheck  the checkbox of “Use User Account Control (UAC) to help protect your

computer”. Restart your computer to validate the setting. For additional  information of User Account Control, please go to   http://www.microsoft.com/windows/products/windowsvista/features/d etails/useraccountcontrol.mspx

- 58 -

5.1  Installation

1. Insert the Installation CD‐ROM into your computer’s CD‐ROM  drive to initiate the Auto‐Run program.

2. Click the SecurView Pro from the Auto‐Run menu screen.







NOTE:

  To  use  SecurView™  Pro,  you  must  have  Microsoft  .NET

Framework  2.0  installed  in  the  computer.  The  setup  wizard  will

  detect it and, if the program is not installed yet, it will ask you to  install  it  during  the  process  of  installing  SecurView™  Pro.

NOTE:

Microsoft Windows Installer 3.0 or above is a required component  to  install  SecurView  Pro.  For  more  information  of  the  required  component during installation, please visit the Microsoft support

Website.

- 59 -

3. Then SecurView Pro Setup Wizard will appear.  Click “Install”.





4. Wait until the program finish the installation. By default, the  destination location is C:\Program Files\TRENDnet\SecurView Pro.



- 60 -



5. Click “Finish” to finish the installation.





6. After installing the SecurView  Pro, the application is  automatically installed to your computer, and creates a folder in

“ Start \Program\TRENDnet\SecurView Pro ”.

- 61 -



5.2  Using SecurView™ Pro



5.2.1 Launch the Program



To start SecurView Pro, click Start > All Programs > TRENDnet >SecurView

Pro > SecurView Pro.  You can also start the program by double‐click the

SecurView Pro icon on your desktop.















On the login window, enter the User name/Password and click OK to login.

The default User name/Password is

admin

/

admin

. If you wish to save the  login information, please select Auto Login.

- 62 -



5.2.2 Main Window and Features

When you start and login to SecurView Pro, the Main window will display  as below:

X

[

\

Y

]



Z





The Main window provides you with the information on operating the  system, as well as the control panel such as the Quick Launch buttons, and  so on.

NOTE

  For best result, it is higher recommended to configure resolution setting to

1024 x 768 or higher; otherwise, it cannot be displayed on the screen  when launching the program.

Live View Window displays the live video of the connected camera(s).



- 63 -



Y

  Quick Launch Buttons are located below the Live View Window,  providing you with the following quick‐launch functions:



Button  Function



Logout : To log out the SecurView Pro program

Close: To close the SecurView Pro program









Restore Recording Type: Restore all recording type to current  camera’s setting

All Continuous Recording: Continuous recording on all  cameras

Stop All Recording: Stop recording on all cameras

View Setting: To configure eMap settings

eMap View: To view current maps

Camera Status: Display cameras status



Playback: Playback recorded files











Schedule: Display Schedule Configuration window



Event Server: Setup a SMTP server

Address Book: Add/Remove email address for event  notification

Event Trigger: Setup event trigger configuration



Device Setting : Set up the camera

Recording Setting: Set up the recording path



Account information: Setup administrator password

Version: Display software version

System Setting: Software settings



- 64 -

Camera View Mode buttons in this area allow you to switch the  camera view mode.



Buttons  Functions



Display the connected camera(s) in a single camera view  mode.



Display the connected camera(s) in a quad view mode.



Display the connected camera(s) in a 3 x 3 grid view mode.









Display the connected camera(s) in a 13‐camera view mode  using a split window. The first camera is displayed as the  major view.



Display the connected camera(s) in a 17‐camera view mode  using a split window. The first camera is displayed as the  major view.





Display the connected camera(s) in a N x N grid view mode,  supporting up to 36 cameras.



Display the live view of the selected camera in full screen  mode.  Click ESC on the keyboard to return to Main window.





Automatically switch the live view of each connected  cameras in single camera view mode by 30 seconds*. Click  once to start and click again to stop.

* The auto‐switch time is set as 30 seconds by default, which  can be changed by clicking the



Æ System Setting and  then change the value from the pull‐down list of the Auto

Switch time interval option.





System Information displays the system information, including the  date and time, and the available storage space of the system.

\

 Live View Status provides the status of live view mode, including

Camera List and eMap.



- 65 -

z Camera List displays the status of the connected cameras. If  multiple cameras are connected, you can switch to the live  view of each camera by simply selecting the camera from the  list.  z eMap allows you to select the desired camera to the view  from the map easily. Please note that you have to set up the  eMap for monitoring in advance.

Camera Control Buttons provides the control buttons that allow you  to control the selected camera.

Buttons





 /







Functions

Talk On/Off. Click to enable/disable the speaker function  of the connected camera. This option is available only in  single camera view mode.



Listen On/Off. Click to enable/disable the microphone  function of the connected camera. This option is available  only in single camera view mode.

For Pan/Tilt cameras, use this control panel to set the  preset positions (up to 8 positions).

Use Navigation buttons to adjust camera position, and  then select the position number (1~8) from the Set button.

To move to the preset position, simply select the position  number (1~8) from the Go button.

Navigation Buttons (Left/Right/Up/Down/Home). If the  connected camera has pan/tilt functions, the Navigation  buttons allow you to move the camera lens position.

Clicking the Home (center) button will move the camera  lens to the assigned home position.



The Patrol/Stop buttons are used to enable/disable the  patrol function of the camera. Click Patrol to start  patrolling through the preset positions once. Click Stop to  stop patrolling.



- 66 -

5.2.3 Manage the Cameras



Before adding the cameras, please setup the recording setting first.

„ Configure Recording Settings

1. Click the   button and then select Record Setting



2. Default path is C:\, click Browse and select the desire  directory then click Save to complete the configuration.

To change the time interval for recording, select time from  the pull‐down menu.



NOTE:

 The system will automatically delete the oldest files (10%) when the size of  recorded files is up to 90% of the storage space.

- 67 -



„ Add a Camera

1. Click the   button and select Device Setting to display the

Device Setting window.





2. Click New





- 68 -



3. Click on Device Search, all cameras that’s connected to your  network would appear.



4. Select the camera you would like to add and then click Add





- 69 -



5. The information of the camera will display on the screen.

It will auto detect the IP address/port number and display the  stream type of the camera. Please type in the correct user  name and password, then select Preview to view live image.



6. To setup recording style, select Yes on Record option.  These  four recording types will appear.  Select one of the recording  type, configure it then click Save.





Continuously:

Record the stream video continuously

- 70 -







Schedule:

Records stream video by schedule.  You can setup the  schedule by click Add Schedule here.

        Click on New to create a new schedule and select the time to

        record. Click on Save when finish.





Motion:

Record video by Motion Detection. Motion detection  recording required to setup a motion detection area.  If you  are adding a new camera, you must save the camera



information first before setup the motion detection area.

- 71 -

To use motion detection record, please enable the detection  areas first. Click on Motion detection area to setup



Enable motion detection windows, set up the senstivity and  click on Save.





- 72 -



Motion by Schedule:

same requirement as Motion & Schedule recording.

Digital Input:

Recording triggered when there I/O port is triggered.

After all recording methods are configured, click Save to  apply the settings.



7. Camera list will appear with recording type notification.



- 73 -





8. Once you added all the cameras, click the close button “x” on  the Device Setting windows to return to the main windows.

The cameras will display here.













NOTE

  Divx/Xvid codec is required for viewing the image of camera. If the image  cannot be displayed in the Live View/Preview window normally, click the  following path to download and install the required component:

  http://download.divx.com/divx/DivXInstaller.exe



- 74 -

„ Edit / Delete a Camera

1. To edit a camera: From the Device Setting window, highlight  the camera you would like to edit then click on Modify button.



2. To delete a camera: select the desired one and then click

Remove. Click Yes to confirm.



- 75 -











„ View Camera Image

Since you have added camera(s) to the system, the image of the  selected camera(s) will be displayed on the Live View Window  automatically. You can view a maximum of 36 cameras  simultaneously. Additionally, you can select one‐camera or other  view mode to display the video from the Camera View Mode  buttons.

For example, if you use only one camera, select single camera  view mode (   ), and the Live View Window will display the view  as below. You can select the other modes according to your need.

The Information icon (   ) on the top‐right corner of the window  provides you with the options to connect/disconnect the camera,  select a camera to be displayed in the window, capture a still  image of the camera live video, or switch to eMap mode. Click the

Information icon to pop up the shortcut menu and select the  desired option.















- 76 -

„ Playback the Recorded Files

1. Click the   button to display the Playback window.



2. On the Playback window, select the camera and setup the  begin/end date and begin/end time, then click Search. The  search result will be displayed in the Record File list.



- 77 -



3. To playback the video clip, select the desired file and click

Play



- 78 -

5.2.4 eMap Setup & Camera Status

„ Manage eMap

Click the   button and select View Setting to manage eMap.

  eMap refers to the geography and device scope in the SecurView Pro,  which visually presents the devices in your security system. It uses a  background of the area (e.g. a picture or a map) as the interface for  monitoring.

To add an eMap

1. On the View Setting window, click New

- 79 -



2. Enter an eMap name.





3. Click Browse to select a Picture File from your computer. Picture will  display in the Preview window.

- 80 -



4. Click Save and click OK to apply the settings.





5. Click Camera Location to assign the camera location.



- 81 -



6. The following screen appears.





7. Select the camera from the list and then click the position on the map.

The camera icon  will be displayed on map.



- 82 -



8. Click Save when complete.



To modify/remove an eMap



1. To edit the eMap: In the eMap List, select the map name from eMap  list, and click Modify.



The map’s information will display on the preview windows.  After  changes the setting information, click Save to save the setting.

- 83 -



2.

To delete the eMap: In the eMap List, select the desired one and  click Remove.  The selected map will be removed from the list.





„ View eMap

a. Click the   button and select eMap View





- 84 -

b. Select the map from the eMap Name list.





„

Camera Status

Click the camera icon  , the camera Live Monitor  window will display live image on that camera.



- 85 -





5.2.5 System Info

„ Account

Click the   System button and select Account to change the  administrator password of the system.



Enter the Current password, and then enter the new password  twice (in the Type new password and Retype password boxes).

Then click Save.





- 86 -



„ Version

Click the   System button and select Version to view the  current firmware version of the system.





„ System Setting

Click the   System button and select System SettingAuto Scan  period can be set from 30 seconds to 100 seconds.

- 87 -





5.2.6 Event Settings

„ Setting up Event Server

Click the   button and select Event Server to configure the

SMTP settings for email notification use.





- 88 -





Select the Enable SMTP option and configure the following  information correctly to start the email feature.

  z SMTP Server Address: Enter the mail server address.

For example, mymail.com or smtp.gmail.com or  smtp.live.com  z Sender Email Address: Enter the email address of the user  who will send the email. For example, [email protected]  z Authentication Mode: Select None or SMTP according to the  mail server configuration.  z Sender User Name: Enter the user name to login the mail  server.  z Sender Password: Enter the password to login the mail server.  z Port Number: Enter the port number used for the email  server.  z SSL: If the mail server requires an encrypted connection, you  should check the SSL option. For example, gmail users, please

  select this option.

When completed, click Save and then select OK. The system will  automatically start the Event Service.

TIP

 The status of Event Service is indicated by the   icon in the system bar.

- 89 -

„ Sending Notification to the User

Click the   button and select Address Book to assign the user to  the Address Book of the camera. The user will receive a real‐time  notification from the system while triggering out.





1. On the Address Book window, click New

2. In the Address Book Information field, enter the Name and

Email of the user.

3. When completed, click Save. The user will be displayed in the

Address Book List.

- 90 -



4. To edit the user: In the Address Book List, select the desired  user and click Modify. The user’s information will be  displayed, where you can change the user’s information and  then click Save when completed.

5. To delete the user: In the Address Book List, select the  desired user and click Remove. The selected user will be  removed from the list.

„ Configuring Event Trigger

Click the   button and select Event Trigger to configure the  trigger out function of the camera.



- 91 -



1. On the Event Trigger window, select the desired camera from  the Camera List.

2. Do one of the following:  z SMTP: Select this option and enter the Subject and

Message, the system will send an email message to the  selected user(s) in the Address Book List.  z Play Sound: Select this option select a sound file from the  computer, so that the system will alarm by the sound  while triggering out.  z eMap Popup: Select this option and select the eMap  profile from the pull‐down menu. The camera view of the  eMap will be displayed while triggering out.







5.2.7 Close Program

When you have finished operating, click the   button and select Logout  to logout the system or Close to exit the program.



- 92 -

C

HAPTER

6



How to access the camera behind a Router



You can either setup the Dynamic DNS connection via camera itself or your  home router. An account from any of the listed DDNS providers is required  prior to this operation.

6.1 Configure DDNS on your Camera



1. Go to Camera’s DDNS Setting page, click Enable to activate  the feature. Then select a DDNS provider from the list.





2. Enter your DDNS’s the Host Name, User Name and Password.



- 93 -

3. In the Port Number section, assign an HTTP port of the  camera. The default HTTP Port on the camera is 80. The

  example shows above is using port number 9000.

4. Open another web browser and go to your Router’s Web

Configuration page. (In the example, TRENDnet’s TEW‐651BR

Wireless N router is used)



5. Go to Virtual Server* section and create a new entry.

Enable: Click Enable

Name: Enter the application name (eg. CameraName)

Protocol: Select TCP

- 94 -



Private Port: The HTTP port that you assign on your Camera.

Public Port: The port used on remote side to access to your

Camera.

LAN Server: The local IP address of your Camera.



Then click Add to add the application.

* Please refer to your router’s user’s manual for detail Virtual

Server setting.  Some router might use Port Forwarding or

Special applications for this function.  The setup steps should  be very similar.



- 95 -



6. Open another web browser and enter your DDNS domain and  camera’s port number.    http://yourDomainName:PortNumber



7. Camera’s login page will appear.



6.2 Configure DDNS on your router

1. Go to Camera’s DDNS Æ Ports Number section, assign a

HTTP port for your camera and click Apply





2. Login to your router’s web configuration page.





- 96 -

3. Find the Dynamic DNS configuration section.



4. Enable DDNS, fill out the following information and then click

Apply







- 97 -

8. Go to Virtual Server* section and create a new entry.

Enable: Click Enable

Name: Enter the application name (eg. CameraName)

Protocol: Select TCP

Private Port: The HTTP port that you assign on your Camera.

Public Port: The port used on remote side to access to your

Camera.

LAN Server: The local IP address of your Camera.





Click Add to add the application.



* Please refer to your router’s user’s manual for detail Virtual

Server setting.  Some router might use Port Forwarding or

Special applications for this function.  The setup steps should  be very similar.

9. Open another web browser and enter your DDNS domain and  camera’s port number.    http://yourDomainName:PortNumber



10. The camera login page will appear.

- 98 -

A

PPENDIX



A.1  Specification

Camera

General

Pan & Tilt

Image & Video

Audio

Sensor: 1/4” color CMOS sensor

Resolution: 640 x 480 pixels

Board Lens

Focal Length: 4.0mm

Aperture (F/No): F1.8

IR LED with light sensor control

Minimum illumination: 0 Lux

Diagonal viewing angle: 64 degree

Pan: +165~‐165 degree

Tilt:  +90 ~ ‐15 degree

Preset positions: 8 positions

Compression: MPEG‐4/MJPEG dual streaming

Exposure/white balance/Gain Control : automatic

Resolution: up to 30ps for VGA (640x480), 30fps for QVGA (320x240),

30fps for QQVGA (160x120)

Audio in: internal omni‐directional microphone

Sensitivity: ‐48dB +/‐ 3dB

Frequency response: 50 ~ 16000Hz

Audio out: external output to active speaker (mono)

Echo Cancellation: hardware voice processor

Audio codec: PCM/AMR

Hardware

Network

LED

Reset Button

WPS Button

Power

Consumption

Power

Dimension

Weight

IEEE 802.3u 10/100Mbps Fast Ethernet, Auto‐MDIX

Power, Link

Restore to factory default

Push button for Wi‐Fi Protected Setup

10 watts max.

12 V DC, 1.5 A external power adapter (3.5 mm plug)

115 x 110 x 105 mm (4.53 x 4.33 x 4.13 in)

360 g (12.6 oz)

- 99 -

Temperature

Humidity

Certifications

Requirement

Management

Interface

To Run

SecurView Pro

SecurView Pro

Operating: 0°C ~ 45°C (32°F ~ 113°F)

Storage: ‐15°C ~ 60°C (5°F ~ 140°F)

Max. 90% (non‐condensing)

CE, FCC

Internet Explorer 6.0 or above

Windows 7 (32/64 bit), Vista (32/64 bit), XP (32/64 bit)

Network

Protocols

Wireless

Standard

Frequency

Antenna

Data Rate

(auto fallback)

Security

Output Power

Receiving

Sensitivity

Channel: supports up to 32 cameras

Record/Playback/Motion Detection

TCP/IP, UDP, ICMP, DHCP, NTP, DNS, DDNS, SMTP, FTP, HTTP,

Samba, PPPoE, UPnP, Bonjour, RTP, RTSP, RTCP

Based on IEEE 802.11n technology

IEEE 802.11g/b compliant

2.4 ~ 2.4835GHz

1 x 2dBi dipole antenna (Reverse‐SMA connector)

802.11n: up to 150Mbps

802.11g: up to 54Mbps

802.11b: up to 11Mbps

64/128‐bit WEP, WPA/WPA2‐PSK

802.11n: 15 + 1 dBm

802.11b: 15 + 1 dBm

802.11g: 18 + 1 dBm

802.11n HT20: ‐67dBm

802.11n HT40: ‐64dBm

802.11g: ‐70dBm

802.11b: ‐87dBm

Channel

Management

1~11 (FCC), 1~13 (ETSI)

Remote

Remote management supported

Backup / Restore

Save/retrieve configuration files

Settings


Brightness, sharpness, saturation, flip, mirror (horizontal/vertical)

- 100 -

Video

Recording











Multi‐Profile

Port Settings

Digital Zoom

Dynamic DNS

Time

SMTP

System Log

Encoding type:

Resolution: 640 x 480, 320 x 240, 160 x 120

Frame rate: 1~ 30 fps

Compression: 5 levels

Recording type: continuous, schedule or motion detection with   software

3 profiles simultaneously

HTTP port: 80 (default)

3x

Yes

Synchronize with NTP server or set time/date manually

SMTP mail supported up to 2 accounts with software

100 entries (max.)

- 101 -

A.2  GPIO Terminal Application

Typically used in association with programming scripts for developing  applications for motion detection, event triggering, alarm notification via  e‐mail, and a variety of external control functions. The GPIO connectors  are located on the rear panel of the camera, which provide the interface of  connecting the sensor device (IN) and controlled device (OUT).



Connector Pin Assignment

PIN

IN

OUT

SPECIFICATION

Active High voltage 9~40V DC;

Dropout‐out voltage  0V DC

Close circuit current 70mA AC or 100mA DC maximum, Output  resistance 30 Ohm;

Open circuit voltage 240V AC or 350V DC maximum



Interface Schematic





- 102 -

A.3  Glossary of Terms

NUMBERS

10BASE‐T

100BASE‐TX



ADPCM

AMR

Applet

ASCII

ARP

AVI



BOOTP







10BASE‐T is Ethernet over UTP Category III, IV, or V  unshielded twisted‐pair media.

The two‐pair twisted‐media implementation of 100BASE‐T is  called 100BASE‐TX.

Adaptive Differential Pulse Code Modulation, a new  technology improved from PCM, which encodes analog  sounds to digital form.

AMR (Adaptive Multi‐Rate) is an audio data compression  scheme optimized for speech coding, which is adopted as the  standard speech codec by 3GPP.

Applets are small Java programs that can be embedded in an

HTML page. The rule at the moment is that an applet can only  make an Internet connection to the computer form that the  applet was sent.

American Standard Code For Information Interchange, it is the  standard method for encoding characters as 8‐bit sequences  of binary numbers, allowing a maximum of 256 characters.





Address Resolution Protocol. ARP is a protocol that resides at  the TCP/IP Internet layer that delivers data on the same  network by translating an IP address to a physical address.

Audio Video Interleave, it is a Windows platform audio and  video file type, a common format for small movies and videos.



Bootstrap Protocol is an Internet protocol that can  automatically configure a network device in a diskless  workstation to give its own IP address.

- 103 -



Communication

Communication has four components: sender, receiver,  message, and medium. In networks, devices and application  tasks and processes communicate messages to each other  over media. They represent the sender and receivers. The  data they send is the message. The cabling or transmission  method they use is the medium.

Connection

In networking, two devices establish a connection to  communicate with each other.

D



DHCP

DNS

Developed by Microsoft, DHCP (Dynamic Host Configuration

Protocol) is a protocol for assigning dynamic IP addresses to  devices on a network. With dynamic addressing, a device can  have a different IP address every time it connects to the  network. In some systems, the device's IP address can even  change while it is still connected. It also supports a mix of  static and dynamic IP addresses. This simplifies the task for  network administrators because the software keeps track of

IP addresses rather than requiring an administrator to  manage the task. A new computer can be added to a network  without the hassle of manually assigning it a unique IP  address. DHCP allows the specification for the service  provided by a router, gateway, or other network device that  automatically assigns an IP address to any device that  requests one.

Domain Name System is an Internet service that translates  domain names into IP addresses. Since domain names are  alphabetic, they're easier to remember. The Internet  however, is really based on IP addresses every time you use a  domain name the DNS will translate the name into the  corresponding IP address. For example, the domain name

www.network_camera.com might translate to 192.167.222.8.



E



Enterprise network  An enterprise network consists of collections of networks

- 104 -

Ethernet



Fast Ethernet

Firewall



Gateway

Group

HEX



  connected to each other over a geographically dispersed area.

The enterprise network serves the needs of a widely  distributed company and operates the company’s mission‐ critical applications.

The most popular LAN communication technology. There are  a variety of types of Ethernet, including 10Mbps (traditional

Ethernet), 100Mbps (Fast Ethernet), and 1,000Mbps (Gigabit

Ethernet). Most Ethernet networks use Category 5 cabling to  carry information, in the form of electrical signals, between  devices. Ethernet is an implementation of CSMA/CD that  operates in a bus or star topology.





Fast Ethernet, also called 100BASE‐T, operates at 10 or

100Mbps per second over UTP, STP, or fiber‐optic media.

Firewall is considered the first line of defense in protecting  private information. For better security, data can be  encrypted. A system designed to prevent unauthorized access  to or from a private network. Firewalls are frequently used to  prevent unauthorized Internet users from accessing private  networks connected to the Internet, especially Intranets all  messages entering or leaving the intranet pass through the  firewall, which examines each message and blocks those that  do not meet the specified security criteria.





A gateway links computers that use different data formats  together.

Groups consist of several user machines that have similar  characteristics such as being in the same department.

Short for hexadecimal refers to the base‐16 number system,  which consists of 16 unique symbols: the numbers 0 to 9 and

- 105 -



  the letters A to F. For example, the decimal number 15 is  represented as F in the hexadecimal numbering system. The  hexadecimal system is useful because it can represent every  byte (8 bits) as two consecutive hexadecimal digits. It is easier  for humans to read hexadecimal numbers than binary  numbers.

Intranet

Internet

ISP

This is a private network, inside an organization or company  that uses the same software you will find on the public

Internet. The only difference is that an Intranet is used for  internal usage only.

The Internet is a globally linked system of computers that are  logically connected based on the Internet Protocol (IP). The

Internet provides different ways to access private and public  information worldwide.

Internet address

To participate in Internet communications and on Internet

Protocol‐based networks, a node must have an Internet  address that identifies it to the other nodes. All Internet  addresses are IP addresses

IP

Internet Protocol is the standard that describes the layout of  the basic unit of information on the Internet (the packet) and  also details the numerical addressing format used to route the  information. Your Internet service provider controls the IP  address of any device it connects to the Internet. The IP  addresses in your network must conform to IP addressing  rules. In smaller LANs, most people will allow the DHCP  function of a router or gateway to assign the IP addresses on  internal networks.

IP address

IP address is a 32‐binary digit number that identifies each  sender or receiver of information that is sent in packets across  the Internet. For example 80.80.80.69 is an IP address. When  you “call” that number, using any connection methods, you  get connected to the computer that “owns” that IP address.

ISP  (Internet  Service  Provider)  is  a  company  that  maintains a

- 106 -

JAVA



L

LAN



M

MJPEG

MPEG4



N

NAT

  network  that  is  linked  to  the  Internet  by  way  of  a  dedicated  communication  line.  An  ISP  offers  the  use  of  its  dedicated  communication  lines  to  companies  or  individuals  who  can’t  afford the high monthly cost for a direct connection.





Java is a programming language that is specially designed for  writing programs that can be safely downloaded to your  computer through the Internet without the fear of viruses. It  is an object‐oriented multi‐thread programming best for  creating applets and applications for the Internet, Intranet  and other complex, distributed network.





Local Area Network a computer network that spans a  relatively small area sharing common resources. Most LANs  are confined to a single building or group of buildings.





MJPEG (Motion JPEG) composes a moving image by storing  each frame of a moving picture sequence in JPEG  compression, and then decompressing and displaying each  frame at rapid speed to show the moving picture.

MPEG4 is designed to enable transmission and reception of  high‐quality audio and video over the Internet and next‐ generation mobile telephones.

Network Address Translator generally applied by a router that  makes many different IP addresses on an internal network  appear to the Internet as a single address. For routing  messages properly within your network, each device requires  a unique IP address. But the addresses may not be valid  outside your network. NAT solves the problem. When devices  within your network request information from the Internet,

- 107 -

Network

NWay Protocol



PCM

PING

PPPoE

Protocol



  the requests are forwarded to the Internet under the router's

IP address. NAT distributes the responses to the proper IP  addresses within your network.

A network consists of a collection of two or more devices,  people, or components that communicate with each other  over physical or virtual media. The most common types of  network are:

LAN – (local area network): Computers are in close distance to  one another. They are usually in the same office space, room,  or building.

WAN – (wide area network): The computers are in different  geographic locations and are connected by telephone lines or  radio waves.

A network protocol that can automatically negotiate the  highest possible transmission speed between two devices.

PCM (Pulse Code Modulation) is a technique for converting  analog audio signals into digital form for transmission.

Packet Internet Groper, a utility used to determine whether a  specific IP address is accessible. It functions by sending a  packet to the specified address and waits for a reply. It is  primarily used to troubleshoot Internet connections.

Point‐to‐Point Protocol over Ethernet. PPPoE is a specification  for connecting the users on an Ethernet to the Internet  through a common broadband medium, such as DSL or cable  modem. All the users over the Ethernet share a common  connection.

Communication on the network is governed by sets of rules  called protocols. Protocols provide the guidelines devices use  to communicate with each other, and thus they have different  functions. Some protocols are responsible for formatting and  presenting and presenting data that will be transferred from  file server memory to the file server’s net work adapter

Others are responsible for filtering information between

- 108 -



Server

SIP



RJ‐45

Router

RTP

RTSP



  networks and forwarding data to its destination. Still other  protocols dictate how data is transferred across the medium,  and how servers respond to workstation requests and vice  versa. Common network protocols responsible for the  presentation and formatting of data for a network operating  system are the Internetwork Packet Exchange (IPX) protocol  or the Internet Protocol (IP). Protocols that dictate the format  of data for transferors the medium include token‐passing and

Carrier Sense Multiple Access with Collision Detection

(CSMA/CD), implemented as token‐ring, ARCNET, FDDI, or

Ethernet. The Router Information Protocol (RIP),a part of the

Transmission Control Protocol/Internet Protocol (TCP/IP)  suite, forwards packets from one network to another using  the same network protocol.





RJ‐45 connector is used for Ethernet cable connections.

A router is the network software or hardware entity charged  with routing packets between networks.

RTP (Real‐time Transport Protocol) is a data transfer protocol  defined to deliver live media to the clients at the same time,  which defines the transmission of video and audio files in real  time for Internet applications.

RTSP (Real‐time Streaming Protocol) is the standard used to  transmit stored media to the client(s) at the same time, which  provides client controls for random access to the content  stream.

It is a simple computer that provides resources, such as files  or other information.

SIP (Session Initiated Protocol) is a standard protocol that  delivers the real‐time communication for Voice over IP (VoIP),  which establishes sessions for features such as audio and  video conferencing.

- 109 -

SMTP

SNMP

Station

Subnet mask



(TCP/IP)

Transceiver



UDP

User Name

Utility

UTP





The Simple Mail Transfer Protocol is used for Internet mail.

Simple Network Management Protocol. SNMP was designed  to provide a common foundation for managing network  devices.

In LANs, a station consists of a device that can communicate  data on the network. In FDDI, a station includes both physical  nodes and addressable logical devices. Workstations, single‐ attach stations, dual‐attach stations, and concentrators are

FDDI stations.

In TCP/IP, the bits used to create the subnet are called the  subnet mask.





Transmission Control Protocol/Internet Protocol is a widely  used transport protocol that connects diverse computers of  various transmission methods. It was developed y the

Department of Defense to connect different computer types  and led to the development of the Internet.

A transceiver joins two network segments together.

Transceivers can also be used to join a segment that uses one  medium to a segment that uses a different medium. On a

10BASE‐5 network, the transceiver connects the network  adapter or other network device to the medium. Transceivers  also can be used on 10BASE‐2 or 10BASE‐T networks to attach  devices with AUI ports.

The User Datagram Protocol is a connectionless protocol that  resides above IP in the TCP/IP suite

The USERNAME is the unique name assigned to each person  who has access to the LAN.

It is a program that performs a specific task.

Unshielded twisted‐pair. UTP is a form of cable used by all  access methods. It consists of several pairs of wires enclosed

- 110 -





WAN

WEP

Windows

WPA

WPA2



  in an unshielded sheath.

Wide‐Area Network. A wide‐area network consists of groups  of interconnected computers that are separated by a wide  distance and communicate with each other via common  carrier telecommunication techniques.

WEP is widely used as the basic security protocol in Wi‐Fi  networks, which secures data transmissions using 64‐bit or

128‐bit encryption.

Windows is a graphical user interface for workstations that  use DOS.

WPA (Wi‐Fi Protected Access ) is used to improve the security  of Wi‐Fi networks, replacing the current WEP standard. It uses  its own encryption, Temporal Key Integrity Protocol (TKIP), to  secure data during transmission.

Wi‐Fi Protected Access 2, the latest security specification that  provides greater data protection and network access control  for Wi‐Fi networks. WPA2 uses the government‐grade AES  encryption algorithm and IEEE 802.1X‐based authentication,  which are required to secure large corporate networks.

- 111 -

Limited Warranty





TRENDnet  warrants  its  products  against  defects  in  material  and  workmanship,  under  normal  use  and  service,  for  the  following

  lengths of time from the date of purchase.



  TV‐IP422WN – 3 Years Warranty

AC/DC Power Adapter, Cooling Fan, and Power Supply carry 1 year  warranty.



If  a  product  does  not  operate  as  warranted  during  the  applicable  warranty period, TRENDnet shall reserve the right, at its expense, to  repair  or  replace  the  defective  product  or  part  and  deliver  an  equivalent product or part to the customer. The repair/replacement  unit’s  warranty  continues  from  the  original  date  of  purchase.  All  products  that  are  replaced  become  the  property  of  TRENDnet.

Replacement  products  may  be  new  or  reconditioned.  TRENDnet  does  not  issue  refunds  or  credit.  Please  contact  the  point‐of‐

  purchase for their return policies.

TRENDnet  shall  not  be  responsible  for  any  software,  firmware,  information,  or memory data of  customer  contained in, stored  on,  or integrated with any products returned to TRENDnet pursuant to  any warranty.



There  are  no  user  serviceable  parts  inside  the  product.    Do  not  remove  or  attempt  to  service  the  product  by  any  unauthorized  service  center.    This  warranty  is  voided  if  (i)  the  product  has  been  modified  or  repaired  by  any  unauthorized  service  center,  (ii)  the  product  was  subject  to  accident,  abuse,  or  improper  use  (iii)  the

- 112 -

product was subject to conditions more severe than those specified  in the manual.



Warranty  service  may  be  obtained  by  contacting  TRENDnet  within  the  applicable  warranty  period  and  providing  a  copy  of  the  dated  proof  of  the  purchase.  Upon  proper  submission  of  required  documentation a Return Material Authorization (RMA) number will  be issued. An RMA number is required in order to initiate warranty  service support for all TRENDnet products. Products that are sent to

TRENDnet for RMA service must have the RMA number marked on  the  outside  of  return  packages  and  sent  to  TRENDnet  prepaid,  insured  and  packaged  appropriately  for  safe  shipment.  Customers  shipping  from  outside  of  the  USA  and  Canada  are  responsible  for  return  shipping  fees.  Customers  shipping  from  outside  of  the  USA  are  responsible  for  custom  charges,  including  but  not  limited  to,  duty, tax, and other fees.



WARRANTIES  EXCLUSIVE:  IF  THE  TRENDNET  PRODUCT  DOES  NOT

OPERATE AS WARRANTED ABOVE, THE CUSTOMER’S SOLE REMEDY

SHALL  BE,  AT  TRENDNET’S  OPTION,  REPAIR  OR  REPLACE.  THE

FOREGOING WARRANTIES AND REMEDIES ARE EXCLUSIVE AND ARE

IN  LIEU  OF  ALL  OTHER  WARRANTIES,  EXPRESSED  OR  IMPLIED,

EITHER  IN  FACT  OR  BY  OPERATION  OF  LAW,  STATUTORY  OR

OTHERWISE,  INCLUDING  WARRANTIES



OF  MERCHANTABILITY  AND

FITNESS  FOR  A  PARTICULAR  PURPOSE.  TRENDNET  NEITHER

ASSUMES  NOR  AUTHORIZES  ANY  OTHER  PERSON  TO  ASSUME  FOR

IT  ANY  OTHER  LIABILITY  IN  CONNECTION  WITH  THE  SALE,

INSTALLATION MAINTENANCE OR USE OF TRENDNET’S PRODUCTS.



TRENDNET  SHALL  NOT  BE  LIABLE  UNDER  THIS  WARRANTY  IF  ITS

TESTING AND EXAMINATION DISCLOSE THAT THE ALLEGED DEFECT

- 113 -

IN  THE  PRODUCT  DOES  NOT  EXIST  OR  WAS  CAUSED  BY

CUSTOMER’S  OR  ANY  THIRD  PERSON’S  MISUSE,  NEGLECT,

IMPROPER  INSTALLATION  OR  TESTING,  UNAUTHORIZED  ATTEMPTS

TO REPAIR OR MODIFY, OR ANY OTHER CAUSE BEYOND THE RANGE

OF  THE  INTENDED  USE,  OR  BY  ACCIDENT,  FIRE,  LIGHTNING,  OR



OTHER HAZARD.

LIMITATION  OF  LIABILITY:  TO  THE  FULL  EXTENT  ALLOWED  BY  LAW

TRENDNET  ALSO  EXCLUDES  FOR  ITSELF  AND  ITS  SUPPLIERS  ANY

LIABILITY,  WHETHER  BASED  IN  CONTRACT  OR  TORT  (INCLUDING

NEGLIGENCE),  FOR  INCIDENTAL,  CONSEQUENTIAL,  INDIRECT,

SPECIAL,  OR  PUNITIVE  DAMAGES  OF  ANY  KIND,  OR  FOR  LOSS  OF

REVENUE  OR  PROFITS,  LOSS  OF  BUSINESS,  LOSS  OF  INFORMATION

OR  DATE,  OR  OTHER  FINANCIAL  LOSS  ARISING  OUT  OF  OR  IN

CONNECTION WITH THE SALE, INSTALLATION, MAINTENANCE, USE,

PERFORMANCE, FAILURE, OR INTERRUPTION OF THE POSSIBILITY OF

SUCH  DAMAGES,  AND  LIMITS  ITS  LIABILITY  TO  REPAIR,

REPLACEMENT,  OR  REFUND  OF  THE  PURCHASE  PRICE  PAID,  AT

TRENDNET’S OPTION. THIS DISCLAIMER OF LIABILITY FOR DAMAGES



WILL  NOT  BE  AFFECTED  IF  ANY  REMEDY  PROVIDED  HEREIN  SHALL

FAIL OF ITS ESSENTIAL PURPOSE.

Governing  Law:  This  Limited  Warranty  shall  be  governed  by  the

laws of the state of California.



Some  TRENDnet  products  include  software  code  written  by  third  party  developers.  These  codes  are  subject  to  the  GNU  General

Public  License  ("GPL")  or  GNU  Lesser  General  Public  License



("LGPL").

- 114 -

Go  to  http://www.trendnet.com/gpl   or  http://www.trendnet.com



Download  section  and  look  for  the  desired  TRENDnet  product  to  access  to the GPL Code or LGPL Code.  These codes  are distributed

WITHOUT  WARRANTY  and  are  subject  to  the  copyrights  of  the  developers. TRENDnet does not provide technical support for these



codes.  Please  go  to  http://www.gnu.org/licenses/gpl.txt

  or  http://www.gnu.org/licenses/lgpl.txt

  for  specific  terms  of  each  license.



PWP05202009v2

- 115 -

- 116 -

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
