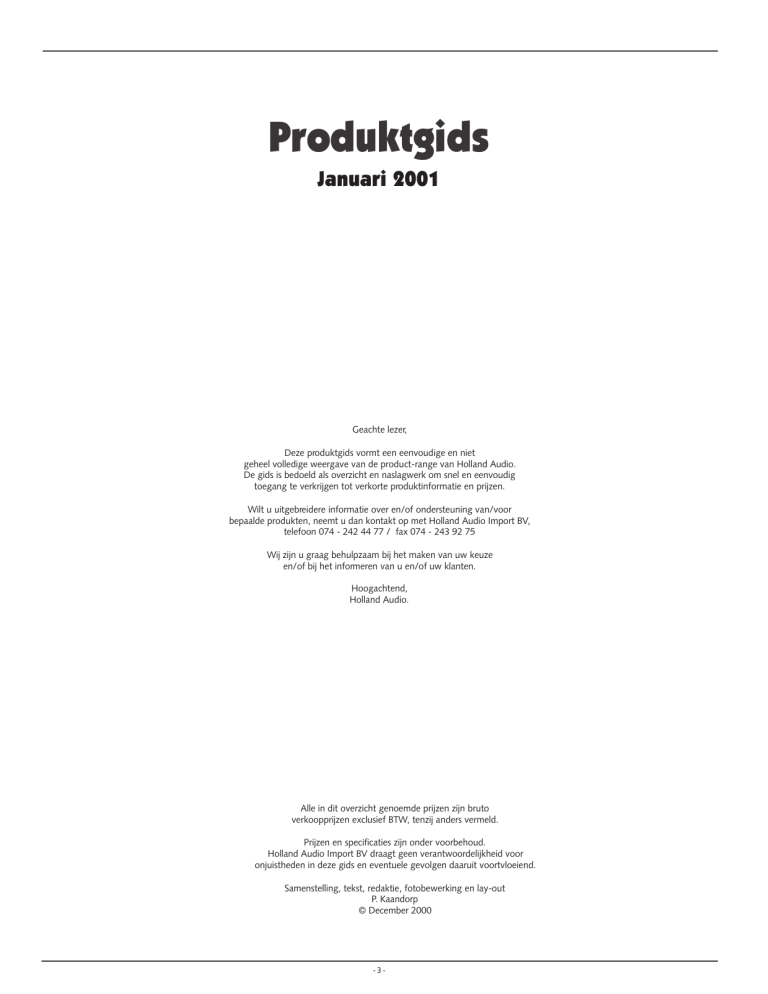

Produktgids
Januari 2001
Geachte lezer,
Deze produktgids vormt een eenvoudige en niet
geheel volledige weergave van de product-range van Holland Audio.
De gids is bedoeld als overzicht en naslagwerk om snel en eenvoudig
toegang te verkrijgen tot verkorte produktinformatie en prijzen.
Wilt u uitgebreidere informatie over en/of ondersteuning van/voor
bepaalde produkten, neemt u dan kontakt op met Holland Audio Import BV,
telefoon 074 - 242 44 77 / fax 074 - 243 92 75
Wij zijn u graag behulpzaam bij het maken van uw keuze
en/of bij het informeren van u en/of uw klanten.
Hoogachtend,
Holland Audio.
Alle in dit overzicht genoemde prijzen zijn bruto
verkoopprijzen exclusief BTW, tenzij anders vermeld.
Prijzen en specificaties zijn onder voorbehoud.
Holland Audio Import BV draagt geen verantwoordelijkheid voor
onjuistheden in deze gids en eventuele gevolgen daaruit voortvloeiend.
Samenstelling, tekst, redaktie, fotobewerking en lay-out
P. Kaandorp
© December 2000
-3-
Holland Audio Import BV
Vosboerweg 20
7556 BS HENGELO
tel: 074 - 242 44 77
fax: 074 - 243 92 75
e-mail: info@hai-nl.com
Openingstijden
ma-vr
9.00-12.30 / 13.30-17.30
Informatie & bestellen telefonisch
Bezoek showroom op afspraak
Eigen Vakbekwame Technische Dienst
-4-
INDEX
6-12
13-14
58-61, 65-77
15-24
25-37
60, 62-64
38
77
39-51
56-57
52-55
-5-
Audio Tools for the True Professional
Audio Tools for the
True Professional
Ashly ging eind jaren '60 als mixerfabrikant van start met een aantal sound engineers uit de
muziek-industrie, die allen hun sporen in live-sound en studio-engineering reeds dik verdiend
hadden. Hun eerste produkt was een goed doordachte universele mixing console compleet
met ingebouwde electronica als cross-overs, compressor limiters en parametrische equalizers.
Via mond-tot-mond-reclame genoot de mixer al snel de belangstelling van geluidsbedrijven
uit de hele wereld die allemaal hun eigen 'custom-manufactured' versie van de console wilden.
De vraag groeide gestaag, er kwam een professionele full-time produktie-lijn en zo werd in
1972 Ashly Audio officieel opgericht. Ondertussen kwam er ook veel vraag naar aparte rackversies van de diverse processors die de mixer aan boord had, waaruit de 19"-lijn van Ashly
ontstond.
De filosofie waaraan Ashly zich al vanaf het prille begin vasthoudt, bestaat uit het aanbieden
aan de professionele gebruiker van de hoogste kwaliteit audio-apparatuur tegen billijke prijzen.
Bovendien moeten de produkten betrouwbaar en makkelijk te servicen zijn. Ashly houdt zich
hieraan nog immer vast en biedt z'n gebruikers dan ook een van de betrouwbaarste produkten die in de pro-audio verkrijgbaar zijn.
Of u nu een equalizer, cross-over, compressor-limiter of mixer zoekt, Ashly heeft de juiste
oplossing voor u. Luister naar het produkt en kijk eens hoe perfekt het ontworpen en gebouwd
is! Maar liefst vijf jaar "worry free" garantie biedt Ashly op al zijn apparaten. Ashly Audio
produkten: Audio-gereedschap voor de echte Professional. Uw gereedschap.
5 Jaar Garantie!
WWW.ASHLY.COM
-6-
Protea
Audio Tools for the True Professional
4.24G: 4-channel Equalizer-Delay-Lim.
Programmeerbare gebalanceeerde 24-bit digitale equalizer/systeem processor
met 'intuïtief bedienbare' graphic-eq-interface. De Protea 'moeder-unit' kan ingezet worden als 4-kanaals stand-alone systeem-processor, maar ook als besturingsunit voor nog eens 12 extra slave-kanalen. Tevens bestaat de mogelijkheid
tot het gebruik van een remote-control en/of computer-besturing.
24 / Bit A/D and D/A Audio Resolution / 24 / Bit Digital Signal Processing / Four 28 / Band, 1/3
/ Octave Channels of EQ / Programmable Compressor/Limiter / Programmable Time / Alignment
Delay / Programmable High and Low pass Filters / Intuitive User Interface (As close to analog
operation as you can get) / Constant Q Reciprocal Filter Design / Optional Remote Control /
Move Multiple Faders Simultaneously / Large 240 x 64 Fluorescent Backlit Display / Linkable
Channels / ±15 dB Boost and Cut, 0.5 dB increment / Compressor/Limiter Programmable for
Pre or Post Signal Chain Position / 128 Preset Locations / RS / 232 Computer Interface for Free
Windows based Protea System Software / Full MIDI Implementation / Input and Output Metering
/ Password Protection of System Operation / Input and Output Level Metering / Programmable
LCD View Angle and Auto Off / Channel Mute Control / Instant Flat Control / Master Level
Control / Balanced inputs 20kOhm + 20dBu / Balanced Outputs 600 Ohm +20dBu / Frequency
Response 20Hz-20kHz +/- 0.25dB / THD < 0.01%@1kHz +20dBu / Dynamic Range >100dB /
XLR + Jack Connectors / 125-240V Switchable / Dimensions 19" x 2U x 20.5 cm
Elk afzonderlijk programmeerbare kanaal voorziet onder meer in:
1) 28-bands 1/3 oktaaf eq +/- 15dB
2) Volledig instelbare compressor/limiter voor o.m. speaker-protectie
3) Delay van 0 tot 100m tot op de cm instelbaar voor bijvoorbeeld timealignment van speaker-stacks
4) Instelbaar high-pass-filter 24dB per oktaaf
5) Instelbaar low-pass-filter 24dB per oktaaf
Prijs: fl. 7.006,- excl. btw
2.24 G/P S: 2-Channel Slave
G=Graphic, P=Parametric
4.24 G/P S: 4-Channel Slave
G=Graphic, P=Parametric
Graphic: 24-Bit A/D and D/A Audio Resolution / 24-Bit Digital Signal Processing / Four 28-Band
1/3-Octave Channels of EQ / Programmable Compressor/Limiter / Programmable TimeAlignment Delay / Programmable High- and Low-pass Filters / Ultimate Tamper-proof Design /
Constant Q Reciprocal Filter Design / Control by Mother, Remote, or Computer / RS232 Computer
Interface Built-in
Parametric: 24-Bit A/D and D/A Audio Resolution / 24-Bit Digital Signal Processing / 12-band
Parametric Eq per Channel / Programmable Compressor/Limiter / Programmable Time-Alignment
Delay / Programmable High- and Low-pass Filters / Programmable High- and Low-shelf Filters
/ Ultimate Tamper-proof Design / Control by Mother, Remote, or Computer / RS232 Computer
Interface Built-in
Programmeerbare gebalanceeerde 24-bit digitale equalizer-slaves voor gebruik
in combinatie met de 4.24G moeder-processor. Per kanaal bieden de units alle
funkties van de 4.24G plus MIDI channel asignment met nummer-uitlezing, 7segments signaal display, signal present LED, signal clip LED, MIDI in out thru.
Prijs: fl. 2.825,- (2.24G/PS) / fl. 4.238,- (4.24G/PS) excl. btw
4.24RD: Remote Control
De 4.24RD remote is een replika van het 4.24G-front. 2 Microfoon-XLR-kabeltjes volstaan om dit apparaat de zaal mee in te nemen. Tot op meer dan 300
meter kunt u de Protea equalizers remote besturen.Erg handig voor de beoordeling
van Monitors ter plekke, FOH op diverse plaatsen of remote-luidsprekerclusters.
Connectors XLR / Phantom Powered
Prijs: fl. 2.587,- excl. btw
PSS: Protea System Software
Zeer gebruiksvriendelijke Windows 95/98 gebaseerde systeemsoftware die nog
meer besturings-mogelijkheden biedt aan de Protea hardware. Naast een
grafische equalizer modus is het nu ook mogelijk de slave-units als 2x12 bands
parametrische equalizer in te zetten waarbij werk-frequentie, werk-breedte en
stijlheid (+/-30db) van de filters vrij instelbaar zijn. Download de PSS-software
gratis op www.ashly.com.
Linkable Channels / ±15 dB Boost and Cut, 0.5 dB increments / Compressor-Limiter
Programmable for Pre or Post Signal Chain Position / 128 Preset Locations / Full MIDI
Implementation / Password Protection of System Operation from Mother or Computer
FREE
-7-
GQX / MQX
Audio Tools for the True Professional
GQX-series
Graphic EQ's
Ashly bouwt al meer dan 20 jaar wereldklasse equalizers. Uiteraard wordt in de
GQX-serie ook dankbaar gebruik gemaakt van deze ervaring. Precisie ConstantQ Wein-Bridge filters en speciaal ontworpen 'summing-amplifiers' zorgen voor
een extreemprovide accurate respons, lage ruis, verwaarloosbare vervorming en
een excellente immuniteit voor brom en/of instraling.
GQX-1502
De full-throw faders schakelen de filters af in de nul-stand stand om ze zodoende
uit de signaalketen te houden wanneer zij niet nodig zijn. De GQX-serie is ongevoelig voor spanningsschommelingen. Tot 93 VAC werken deze eq's nog geheel volgens specificatie.
De GQX-serie bestaat uit drie modellen; De GQX-1502 voorziet in 2x15-bands 2/
3-octave equalization met een schakelbaar high-pass filter. De GQX-3101 is het
enkel -kanaals 31-band model (voor gebruik bij bijv. monitors of mono 100-Voltsystemen), terwijl the GQX-3102 dual-channel 31-band 1/3-octave equalization
biedt. Zowel de GQX-3101 als de GQX-3102 beschikken over instelbare high-pass
filters en 10-segments 2-kleurige LED displays. Bij alle GQX modellen kan gekozen
worden tussen cut of boost van 6 dB of 15 dB per band.
GQX-3101
20 kOhm, +22dBu Active Balanced Inputs, 600 Ohm +22dBu Servo Balanced Outputs, Subsonic
Filter 12dB/Octaaf 40-280Hz, Connectors Jack/XLR/Barrier Strip. Alle units zijn 15.3cm diep.
Prijzen:
GQX-3102
GQX-1502
2X15 bands EQ
fl. 1.685,- excl. btw
GQX-3101
1X31 bands EQ
fl. 2.000,- excl. btw
GQX-3102
2X31 bands EQ
fl. 3.362,- excl. btw
MQX-series
Graphic EQ's
Bij Ashly vinden ze niet dat verkleinen ook meteen 'verslechteren' betekent. De
MQX-serie maakt dan ook gebruik van dezelfde precisie-filtering en optelversterkers als the GQX-serie met dezelfde constant-Q respons en -hoewel een
slag kleiner- dezelfde kwaliteitsfaders als de GQX-en met off-stand in het midden. Aan de achterzijde van de stevige stalen kast zijn alle professionele
aansluitingen te vinden, XLR, Jack a een schroefrail. Eindelijk eens een echte
professionele graphische equalizer in 1 Unit Rackspace.
MQX-2150 / MQX-1310 / MQX-2310
20 kOhm, +22dBu Active Balanced Inputs, 600 Ohm +22dBu Servo Balanced Outputs, Subsonic
Filter 18dB/Octaaf 40Hz, Connectors Jack/XLR/Barrier Strip. Alle units zijn 15.3cm diep.
Prijzen:
-8-
MQX-2150
2X15 bands EQ
fl. 1.355,- excl. btw
MQX-1310
1X31 bands EQ
fl. 1.626,- excl. btw
MQX-2310
2X31 bands EQ
fl. 2.593,- excl. btw
PQX / XR
Audio Tools for the True Professional
PQX-series
Parametric EQ's
Ashly Audio was een van de eerste professionele audio fabrikanten die parametrische equalizers aanbood. Inmiddels omvat de parametrische range vijf volledig
parametrische banden per equalizer-kanaal, alle afzonderlijk sweepable over het
gehele audio-spectrum van 20 Hz tot 20 kHz. Instelbare low and high shelving
filters maken daarnaast het op- en/of af-filteren van de rand-frequenties mogelijk.
Alle zeven filters beschikken over in/out bypass schakelaars terwijl het gebruik
van separate optel-versterkers interactie tussen diverse filters voorkomt.
PQX-571
De PQX-serie geniet zeer fraaie ruisspecificaties bij een grote headroom en een
dynamisch bereik van maar liefst 112dB met alle filters actief en zelfs 130dB in
bypass-mode.
PQX-572
De single-channel PQX-571 biedt een totaal van zeven banden parametrische equalization bestaande uit vijf volledig parametrische filters en een low- and highfrequency shelving filter. The PQX-572 is een stereo ofwel dual-channel model
met dezelfde features per kanaal als de 571.
Bandbreedte 1/3-1/20 oktaaf 2-20kHz met een amplitude van +/- 15dB per band, 20 kOhm,
+22dBu Active Balanced Inputs, 600 Ohm +22dBu Balanced Outputs, Connectors Jack/XLR/
Barrier Strip. Alle units zijn 15.3cm diep.
Prijzen:
PQX-571
Mono Parameet
fl. 1.355,- excl. btw
PQX-572
Stereo Parameet
fl. 2.219,- excl. btw
XR-series
Crossovers
The XR crossovers hebben het allemaal; alle beschikken ze over 24 dB per octaaf filters, volledig variabele crossover frequenties, zowel Jack- als XLR- connectors op alle inputs en outputs, Output-Mute schakelaars per kanaal voor
een gecontroleerde setup, een peak-overload-indicator om kritieke punten in
het circuit te kunnen monitoren en een (verzonken) schakelaar op het front met
een LED indicator voor 'normal' of 'divide-by-ten' frequentie selectie.
XR-1001
The XR-1001 is een stereo 2-weg of mono 3-weg crossover. The XR-2001 biedt
de unieke mogelijkheid om te fungeren als stereo 3-weg of mono 4- (of 5-) weg of
zelfs als a 4-kanaals 2-weg x-over(voor bi-amplifying van stage monitors). The
XR-4001 is een standaard 4-weg stereo filter.
XR-2001
20 kOhm, +23dBu Active Balanced Inputs, 200 Ohm +22dBu Balanced Outputs, Connectors
Jack/XLR/Barrier Strip. Alle units zijn 15.3cm diep.
Prijzen:
XR-4001
-9-
XR-1001
2x2 / 1x3-weg x-over
fl. 1.289,- excl. btw
XR-2001
2x3 / 1x4 / 1x5 / 4x2-weg fl. 1.868,- excl. btw
XR-4001
4x2-weg x-over
fl. 2.219,- excl. btw
CLX / VCX
Audio Tools for the True Professional
CLX-series
In 1978 introduceerde Ashly de SC-50 compressor/limiter die een nogal bijzondere werking had. De SC-50 maakte gebruik van een 'infinite soft-knee' karakteristiek. Middels een speciale detector waren de attack- en release-tijden
afhankelijk gemaakt van de compressie-ratio. Dit principe zorgt voor een
automatische toename van de signaaldichtheid zodra het ingangssignaal stijgt
met als resultaat een peak-controller met zeer lage ruis, een fraai afgeronde
compressie en een excellente 'stereo tracking' zonder last te hebben van de
gebruikelijke limiter-sound. Het was dan ook een doorslaand succes en al snel
kwam er een stereo-versie uit, de CL-52.
CLX-51
CLX-52
Gain +/-15dB, Ratio 2:1-infinite, Attack time 200uSec-20mSec, 20 kOhm, +23dBu Active
Balanced Inputs, 600 Ohm +23dBu Balanced Outputs, Connectors Jack/XLR, Detector Jackout. Alle units zijn 15.3cm diep.
Gebaseerd op ditzelfde principe, bracht Ashly de CLX-51 en de CLX-52 met nog
verder verbeterde specs en prestaties. Aan de originele gain- en output-controls is
nu een threshold-control toegevoegd om op nog breder regelbereik van de gain te
realiseren.
Naast meten, is er ook luisteren erg belangrijk. Voor het inbrengen van de juiste
samenhang van tijds- en compressie-parameters in de detectie-automaat gingen
vele zeer intensieve luistersessie vooraf door engineers uit de live- en studiowereld.
Mede hierdoor is de CLX-serie dan ook zeer breed inzetbaar geworden: luidsprekerprotectie, level-control op vocals, broadcast-limiting, sustain op instrumenten,
speciale effecten, CD-to-cassette, mastering, etc. En of u een CLX nu in uw studio
gebruikt of 'm ongenadig 'meesleurt' langs de weg, net als op alle andere Ashly
produkten heeft u uiteraard ook 5 jaar volledige garantie.
Prijzen:
CLX-51
Mono Comp/Lim
fl. 1.055,- excl. btw
CLX-52
Stereo Comp/Lim
fl. 1.509,- excl. btw
VCM-Series
Alle 8 kanalen + de master kunnen worden bestuurd over een enkele XLR-microfoonkabel en elk van de 8 kanalen beschikt over een ongebouwde limiter met
verzonken threshold-instelling. Elk kaneel heeft twee gebalanceerde input/output
jacks die ook kunnen worden geschakeld naar een enkelvoudige jack send/return
(makkelijk bij aansluiting op mixer-insertiepunten). De controller kan ook worden
bestuurd via RS-232 of RS-422 vanuit systemen als Crestron, AMX Touch Panels
en Protea System Software. Zelfs aansturing middels DC-voltages direkt op de
VCA's is mogelijk. Hiervoor is een 15-pin D-sub connector aan de achterzijde
opgenomen. Verder zijn de VCX-80 en VCM-80 uitgerust met een remote-bypassschakelaar en een master-control om eenvoudig te kunnen ingrijpen in noodsituaties
RD-8 / RW-8
20 kOhm +23dBu Balanced Inputs, 200 Ohm +22dBu Balanced Outputs, Limiter ratio 10:1,
Connectors: data XLR/Jack (pin1 ground, pin2 data, pin3 power), audio Jack in, Jack out. Diepte
VCX80 15.3cm.
Prijzen:
RD8 / RW8
VCA-matrix
Bedenk eens hoe makkelijk het zou zijn om in staat te zijn om de niveaus van
een aantal microfoon- en/of lijn-kanalen heel eenvoudig op afstand te kunnen
bedienen. Vele situaties vragen om een dergelijke oplossing, denk aan boardrooms, kerken, monitors, toneel etc. etc. Dit is allemaal mogelijk en betaalbaar
met de Ashly VCM-80 8-channel VCA (voltage controlled amplifier) remote linelevel-controller-matrix. Met de VCM-80 matrix controller is het mogelijk om via
de computer en Ashly PSS software met pre-sets te werken. De VCM-80 beschikt
als matrix-mixer beschikt over 8 onafhankelijke uitgangen.
VCM-80
VCM80
Comp-Limiters
8ch. VCA-matrix
remote
fl. 2.637,- excl. btw
De Ashly RD-8 remote controller heeft 8 faders plus een master-fader aan boord
inclusief individuele mutes en indicator-LED's. Deze compacte controller is opgezet
om te fungeren als een miniatuur mixer met een zeer eenvoudige bediening. De
communicatie vindt plaats over een standaard XLR-microfoonkabel die desgewenst
enige honderden meters lang kan zijn. Ook de power en de LED-data lopen over
deze kabel. Met behulp van een rack-adapter kunnen twee RD-8 remotes naast
elkaar in een 19"-rack worden gemonteerd. Zelfs is er een RW-8 versie voor
bevestiging aan de wand.
fl. 513,- excl. btw
- 10 -
MX / LX
Audio Tools for the True Professional
MX-206
Stereo Microfoon Mixer
De MX-206, een rack-mountable zes-kanaals stereo microfoon mixer, is inzetbaar
in fixed en portable installations als stand-alone of als hulp-mixer van een grotere
mixing console in live sound reinforcement, broadcast, recording en film/video
produkties.
MX-206
De 206 heeft ultra low-noise studio-grade mic preamps met schakelbare 20 dB
pads aan boord, een variable gain trim, 48 Volt phantom power voor gebruik van
bijvoorbeeld condensator mics en een peak LED indicator. Voor een CD- of
cassettespeler is een separate aux-ingang aanwezig.
De trafogebalanceerde XLR/Jack outputs hebben +24 dBu headfroom in 600 ohm.
Ook is er een cinch-output terwijl via de Pre-Master-In/Out-aansluitingen
additionele mixers als de Ashly LX-308 Line-level Mixer in de keten kunnen worden
opgenomen.
Prijs: fl. 1.985,- excl. btw
LX-308
De LX-308 is een stereo 8-kanaals line-level mixer die ook gebruikt kan worden
als 16-kanaals mono mixer. De 308 is een uitstekende oplossing als stereo mixer
in fixed-installations maar kan uiteraard ook worden ingezet als hulp-mixer of
als stand-alone-unit bijvoorbeeld als keyboard mixer bij live sound reinforcement of tijdens studio sessies
LX-308
Elke input van de LK-308 is voorzien van op het front regelbare volume en en
panorama en individuele mutes met LED indicators. Kanaal 1 en 2 zijn schakelbaar
tussen microfoonkanaal en line-level input. Twee 5-segments LED meters geven
het stereo output level en eventuele clipping aan. Tevens is voorzien in een aansluiting
voor een stereo-koptelefoon met volumeregelaar. Middels de pre-master sub inen outputs kan de mixer worden ge-linked aan andere mixers zoals de Ashly MX508.
Prijs: fl. 1.677,- excl. btw
MX-508
Prijs: fl. 4.665,- excl. btw
Intern is de mixer modulair opgebouwd. Elk kanaal beschikt over 48V phantom
power, een clip indicator, 2 aux sends, variable gain trim, mic/line schakelaar, level
and pan controls en zowel gebalanceerde XLR-Microphone als Jack line inputs en
trafo-gebalanceerde XLR/Jack outputs. De pre-master sub-in/outputs, 10-segments
LED-bars, twee master aux sends and twee master aux retur ns met
panoramaregeling en stereo cinch tape/CD in- en uitgangen en ziedaar de ideale
compacte professionele mixer perfekt voor live sound reinforcement, outsidebroadcast, mobiele recordings, club installaties, home address systems en vele andere
applicaties.
accessoires
Input Trafo MX206/MX508
Security Cover 1HE
Security Cover 2HE
Stereo Mic / Line Mixer
Het zou goedkoper kunnen maar dan zou de kwaliteit geweld worden aangedaan. Daarom koos Ashly voor een echte high-performance mixer met ongecompromitteerde audio-kwaliteiten en intelligente features. De MX-508 is een
8-kanaals 19" stereo mic/line/keyboard-mixer met maar liefst 84 dB gain per
kanaal. De preamp-sectie alleen al is bijzonder met een Equivalent Noise Input
(EIN) van meer dan 29 dBu. De individuele EQ settings per kanaal klinken als
een klok, met low- and hi-shelving op 70 Hz en 15 kHz, een mid-band EQ
sweepable tussen 140 Hz en 8 kHz en een boost of cut van meer dan12 dB.
MX-508
MX-ITC
SC MM1
SC MM2
Stereo Mic(2x)-Line Mixer
fl. 95,- excl. btw
fl. 88,- excl. btw
fl. 88,- excl. btw
- 11 -
Prijslijst
Audio Tools for the True Professional
dfl. .............. euro
eq’s
gqx1502
gqx3101
gqx3102
2 x 15 bands graphic eq, long fader ....................... 1685,- ............... 764
1 x 31 bands graphic eq, long fader ....................... 2000,- ............... 907
2x 31 bands graphic eq, long fader ........................ 3362,- ............. 1526
mqx2150
mqx1310
mqx2310
2x 15 bands graphic eq, short fader ....................... 1355,- ............... 615
1 x 31 bands eq, short fader ................................... 1626,- ............... 738
2 x 31 bands eq, short fader ................................... 2593,- ............. 1177
pqx571
pqx572
mono 7 bands parameet ........................................ 1355,- ............... 615
stereo 7 bands parameet ........................................ 2219,- ............. 1007
protea
4.24g type II
4.24g type 1
4.24rd
4.24gs
2.24gs
4 ch. Eq / lim. / delay ............................................. 7006,- ............. 3179
4 ch. Eq / lim. / delay ............................................. 5621,- ............. 2551
remote control ........................................................ 2587,- ............. 1174
4 ch. Slave .............................................................. 4238,- ............. 1923
2 ch. Slave .............................................................. 2825,- ............. 1282
vca
clx51
clx52
rd8
rw8
vcm80
mono compressor / limiter...................................... 1055,- ............... 479
stereo compressor / limiter ..................................... 1509,- ............... 685
remote VCX80 ......................................................... 513,- ............... 233
wall mount remote ................................................... 513,- ............... 233
8 ch VCA matrix ..................................................... 2637,- ............. 1196
x-overs
xr1001
xr2001
xr4001
stereo 2-way x-over ............................................... 1289,- ............... 585
stereo 3-way x-over ............................................... 1868,- ............... 848
stereo 4-way x-over ............................................... 2219,- ............. 1007
mixers
lx308
mx206
mx508
8 ch. Stereo line mixer ............................................ 1677,- ............... 761
6 ch. Stereo mic. mixer ........................................... 1985,- ............... 901
8 ch. Stereo mic/line mixer ..................................... 4665,- ............. 2117
versterkers
sra120
ftx1501
ftx2001
mfa8000
2 x 60W hi-end studio-amp, 1U, no cooling fan .... 1494,- ............... 678
2 x 300W power amp ............................................ 2725,- ............. 1236
2 x 500W power amp ............................................ 3398,- ............. 1542
2 x 1500W / 2 Ohm power amp ............................ 7742,- ............. 3513
cl2
xr1
mm6
tr2
rh1
peak compressor limiter ............................................ 352,- ............... 160
24dB x-over ............................................................. 315,- ............... 143
2x mic 2x stereo input .............................................. 322,- ............... 146
trafo inputs ............................................................... 366,- ............... 166
rack handles ............................................................... 73,- ................. 33
- 12 -
Audio Accessoires
Axxent MS-serie universeel intercomsysteem
Dit universele intercomsysteem is 100% compatibel met de meest gebruikte
systemen. Uiterst betrouwbaar en in oersterk staal uitgevoerd, dus ook de
beltpacks.
Axxent XF-serie, 100V transformatoren
MS200
MS100
BP100
CP100
LP100
PS100
Zeer hoogwaardige 4 Ohm/100-Volt conversie trafo's uit 'eigen bakkerij'
met uitstekende audio-specificaties. Zowel los te verkrijgen als in diverse
voorgeconfigureerde 19"-units.
XF120
XF200
XF300
XF300LS
XF500
XF800
120 Watt 70/100 Volt trafo ........................................................... 138.200 Watt 70/100 Volt trafo ........................................................... 145.300 Watt 70/100 Volt trafo ........................................................... 171.300 Watt 100 Volt trafo speakerzijde ............................................. 171.500 Watt 70/100 Volt trafo ........................................................... 217.800 Watt 70/100 Volt trafo ........................................................... 306.-
master station 2ch. ..................................................................... 1710.master station ............................................................................. 1248.Belt Pack ....................................................................................... 447.LS-station ..................................................................................... 815.Signal Light ................................................................................... 254.losse voeding ................................................................................ 154.-
Axxent PT-serie, 100V multiple conversie units
MS100
Dit 1-kanaals Intercom master station voorziet niet slechts in communicatie
maar heeft tevens een paar handige 'gadgets' voor de bediener ervan aan
boord. De MS100 beschikt over een 12-Volts auto-aansteker-aansluiting voor
het opladen van bijv. een handheld-telefoon of voor het gebruik van een
sigarettenaansteker. Verder is er een opbergvakje voor een telefoon of een
pakje sigaretten o.i.d. Op het front is een zeer grote en opvallende oproep
lamp gemonteerd plus twee BNC-aansluitingen met aan/uit-schakelaar voor
bijv. Littlites.
PT4200
PT6200
PT4300
PT6300
PT2500
PT4500
PT2800
PT6000-2
PT6000-3
PT-BP
4x 200W ....................................................................................... 938.6x 200W ..................................................................................... 1315.4x 300W ....................................................................................... 981.6x 300W ..................................................................................... 1376.2x 500W ....................................................................................... 841.4x 500W ..................................................................................... 1297.2x 800W ..................................................................................... 1297.chassis XF120-XF500 ..................................................................... 273.chassis 2x XF-800/
8x XF12-/XF200 ............................................................................ 348.2x binding posts .............................................................................. 35.-
Op dit station kunnen maar liefst 15 Belt-Packs worden aangesloten. ClearCom compatible /separate flashing call indicators / in-uit-schakelbare buzzers.
Een opsteker voor volgspotters!
Voor topkwaliteit headsets, kijk in deze gids op pagina 40
Professionele Headsets en
Headphones
Toroidial Series
PT4250T
PT2300T
PT4300T
PT4400T
PT2500T
4x 250W
2x 300W
4x 300W
4x 400W
2x 500W
..................................................................................... 1193........................................................................................ 845...................................................................................... 1292...................................................................................... 1392........................................................................................ 944.-
XF250T trafo
XF300T trafo
XF400T trafo
XF500T trafo
250 Watt 70/100 Volt trafo ........................................................... 194.300 Watt 70/100 Volt trafo ........................................................... 209.400 Watt 70/100 Volt trafo ........................................................... 239.500 Watt 70/100 Volt trafo ........................................................... 268.- 13 -
Audio Accessoires
Professioneel 19"-accu-laadsysteem
Stap over van eenmalige batterijen naar NiMH-cellen met deze professionele acculader waarin
de laatste laad-technieken zijn geïntegreerd:
-
Fast-charging in 2,5 uur
-Delta U cutoff m.b.v. micro-controller
Geen 'memory-effect' met NiMH-cellen
'Foute-Batterij'-detectie
Druppellaad-funktie
ALC89
ALC161
ALC4918
19" lader 8x 9V inclusief 8 accu's .................................... 1024,19" lader 16x Penlight AA inclusief 16 accu's ................... 1167,19" lader 4x 9V + 8x Penlight AA inclusief accu's ............ 1158,-
ALC 29
ALC41
RM 5
portable lader lader 2x 9V inclusief 2 accu's ....................... 180,portable lader 4x penlight AA inclusief 4 accu's .................. 125,19" rackinbouw module voor portable 5 units ................... 274,-
Hoogwaardige Ansmann NiMH-accu's voor professioneel gebruik
Voor gebruik in de professionele omgeving zijn snelladende superbetrouwbare accu's een must;
-
Zeer hoge capaciteit
Milieuvriendelijke NiMH-technology
Geen 'memory-effect'
Gegarandeerd 600x te laden
9V
1,5V AA
1,5V AAA
Ansmann NiMH block 160mAh ........................................... 27,Ansmann NiMH penlight-cel AA 1500mAh .......................... 10,Ansmann NiMH minipenlight-cel AAA 600mAh ................... 10,-
Wired In-Ear Beltpack
Een zeer betaalbaar In-Ear alternatief voor muzikanten die niet vrij over het podium hoeven te
kunnen bewegen;
Wired In-Ear beltpack
-
2x symmetrische XLR-inputs
Schakelbaar Mono-mix / Stereo
Volumereglaar
Panorama- (stereo), Balans-regelaar (mono)
2x 50mW headphone output
Voeding via 9V batterij
Aluminium behuizing
RVS beltholder
Prijs excl. btw .................................................................... 508,-
Drum In-Ear station
Het complete In-Ear Monitoring systeem voor drummers compleet met ingebouwde versterker
voor de bass-shaker en uitgebreide mix- en regel-functies;
Bass Shaker
-
Mixer met 4 symmetrische inputs
2 Schakelmodi voor elk kanaal (mono-mix / stereo)
LED-display voor level-aanduiding
Geïntegreerde 75Watt versterker voor de bass-shaker
Beugel voor bevestiging aan hihat of drumrack
Instelbare cut-off frequentie voor de laaguitgang (40Hz/200Hz)
Krachtige headphone-versterkers met limiters
Bass-shaker met beugel voor bevestiging aan drumkruk
Drum In-Ear station
Bass Shaker los
voor stereo In-Ear + 75W bass-shaker .............................. 1464,inclusief krukbeugel ........................................................... 338,-
Drum In-Ear station
Speaker Checker
Snel en eenvoudig speakers controleren m.b.v. deze sinusgenerator;
-
Speaker Checker
1 Watt output
Sweepable Sinus-frequentie 90Hz-9kHz
9V gevoed
Schakelbaar symmetrisch/asymmetrische output
Speakon / XLR uitgangs-connectors
Aluminium behuizing
RVS beltholder
Prijs excl. btw .................................................................... 284,-
- 14 -
Passief versus Aktief...
Het gebruik van passieve filtering is voor een (integere) luidspreker-fabrikant lang niet de makkelijkste weg om een luidspreker te bouwen. Passieve technologie maakt de boxen veel
kostbaarder in materiaal en er is veel extra onderzoek nodig.
Het gehoor van de hedendaagse luisteraar is echter zeer verwend. De geluidskwaliteit die de concert-bezoeker thuis heeft
bij het afdraaien van zijn CD's, wil hij ook tijdens een liveperformance horen. Ook bij passieve filtering mag hierop niet
worden ingeleverd.
Toch is passieve filtering een specialisme van GAE bij uitstek.
Waar mogelijk of gewenst zijn de mid/hoog-weergevers met
passieve hoogvermogenfilters toegerust.
Het bovenstaande gedachtengoed vormt de leidraad voor
de zes belangrijkste GAE kwaliteitsfactoren:
1) Waar mogelijk het toepassen van passieve
hoogvermogentechnologie
Door het toepassen van passieve filtering is namelijk uiteindelijk een aanzienlijke bezuiniging op versterker-aantallen
mogelijk. Bovendien is de bekabeling eenvoudiger en het bediengingsgemak dus hoger.
2) Het gebruikmaken van alleen de allerbeste kwaliteit
luidsprekers, componenten en behuizingen
3) Het realiseren van een maximale aanpassing aan de
versterkers waardoor een absoluut onkritisch
impedantieverloop verkregen wordt.
4) De hoogst fysisch mogelijke dynamiek en geluidsdruk
bereiken
5) Hoge bedrijfszekerheid door het toepassen van
meervoudige electronische en elektrische
beveiligingstechnieken
6) Het samenvoegen van passieve-filter-technologie met
innovatieve elektronische regel- en controller-techniek
Intensief onderzoek
Tijdens het ontwerptrajekt is een zeer intensief onderzoek
nodig naar fase- en impedantie-verloop van de luidsprekers
om tot een optimaal resultaat te komen. Omdat daarnaast
veel klank-parameters van een luidspreker/box/filter-combinatie onberekenbaar zijn is een langdurig trial & error-process nodig waarbij een luidsprekerontwikkelaar op het beste
van zijn talenten en 'fingerspitzengefühl' wordt aangesproken.
De geluidssystemen van GAE bezitten door het consequent
toepassen van deze 'eisen van aanpak' dan ook de best denkbare prijs/kwaliteitsverhouding en een zeer hoge economische waarde. Deze waarde spreekt voor zich uit de 'specs'
van GAE in dit produktoverzicht.
Luisteren naar -of nog beter- werken met GAE maakt de meerwaarde nog duidelijker. Het advies is dus eenvoudig en eenduidig: 'Werk ermee!'
Het klinkt tegenstrijdig, maar de onconventionele 'retro'-benadering van GAE (immers, passieve technologie stamt al van
heel wat jaren terug) is juist geboren uit het feit dat de kwaliteits- en budget-eisen van de professionele geluidsmarkt immer toenemen:
1) Gebruikers willen een maximale geluidsdruk gekoppeld
aan een langdurige maar veilige belasting en een minimale hoeveelheid versterkers waaraan de luidsprekers
impedantief optimaal hun werk kunnen doen.
2) Gebruikers willen zo min mogelijk rompslomp:
snel opbouwen en afbreken, eenvoudige bekabeling en
een hoog bedieningsgemak.
WWW.GAE.DE
- 15 -
Director
De Director top is een hypermoderne absolute
topklasse mid/hoog-unit met een ongekend
nauwkeurig afstraalgedrag. Stacken en
uitrichten is kinderspel. Interferentie en lobing
behoren echt tot het verleden. En dit is geen
loze belofte!
De box heeft twee 12" hoogrendementRCF-luidsprekers aan boord ieder met
100mm spoeldoorsnede en geoptimaliseerde parameters voor toepassing in dit hoornontwerp. Twee fasepluggen zorgen voor een
optimale compressie-graad en een groter
frequentiebereik waarover een hoge faselineariteit wordt bereikt.
Een twin-coaxial 1,5"N/Dym-driver bevindt
zich tussen de extreem dicht bij elkaar geplaatste 12"-drukkamerluidsprekers en geeft
een prachtig symmetrisch afstraalgedrag te
zien, ook in de vertikale lijn. Het akoestische
centrum van de 222T is zodanig klein dat het
ideale puntbronprincipe daarmee een flink stuk
benaderd wordt en zeker in combinatie met de
DSC28(*).
Toepassingen:
*
Ultramodern Arrayable System
top 2x12"/1,5"N/Dym
: >140dB
sub 2x18" extended
: >136dB
*
FOH grounstacked/gevlogen bij grotere
evenementen, concerten en/of festivals
*
FOH bij middelgrote tot grote gigs
*
Side-Fill op grote- en/of buiten-podia
*
Kleine tot zeer grote dance-evenementen
*
Installatie in grotere dance-gelegenheden
*
Topkast als stand-alone spraaksysteem
De Director bass laagweergever herbergt twee 18"
woofers met een bijzondere constructie. Het membraan en de conusophanging staan een uitslag van
tussen +12 en -12mm toe waardoor zelfs in het laagste laag zeer hoge geluidsdrukken haalbaar zijn. Een
Aangepast speciaal koelingsprincipe zorgen ervoor dat duurbelastingen geen enkel probleem vormen.
De behuizing is zodanig berekend dat de luidsprekers zowel elektrisch als
mechanisch in balans zijn en volledig op hun specs worden aangesproken.
Alle constructieve details tezamen leveren de volgende eigenschappen:
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
Universeel inzetbaar
Extreem hoge maximale output
Extreem hoge lineariteit
Extreem hoge Constant Directivity
Extreem compacte behuizing
Extreem hoge vermogens/gewicht verhouding
Naar keuze: 2-of 3-weg actief
Vervolgens naar keuze: 3-weg actief analoog
(BF1) of 3-weg actief digitaal (DSC28)
RCF en BNC topklasse componenten
Twincoaxiale 1.5" N-Dyme hoogdriver
Extended-Excursion 18" subwoofers
MAN-Industries FlyWare
ATM vliegframes vekrijgbaar
100% road-proof , 100% roady-friendly
'Duits Dus Doordacht & Degelijk'
DIRECTOR TOP
Systeemsoort .................................. 2-weg mid-high system, passief x-over,
....................................................... twin coaxial, horn-loaded
Frequentiebereik ............................. 120-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 700W
Impedantie ..................................... 4 Ohm
Openingshoek ................................ 600 x 400
Gevoeligheid .................................. 110 dB 1W/1m
Nominale geluidsdruk ..................... >140 dB/1m
Componenten ................................ 2x 12" compr. driver 1.5" N/Dym
Bevestigingspunten ........................ vliegstrips, wielen
Geadviseerd vermogen ................... 500-1000W / 4 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 87 kg
Afmetingen .................................... 100 x 60 x 60 cm (HxBxD)
Prijs ................................................. fl. 9.682,- excl. btw
Passief gefilterde uitvoering ............ fl. 11.434,- excl. btw
(*) zie volgende pagina
DIRECTOR BASS
Systeemsoort .................................. vented sub-bass enclosure
Frequentiebereik ............................. 40-150Hz
Vermogen
(IEC-norm 268-5) ........................... 2000W
Impedantie ..................................... 4 Ohm
Gevoeligheid .................................. 101 dB 1W/1m
Nominale geluidsdruk ..................... >136 dB/1m
Componenten ................................ 18"/18" extended excursion woofer
Bevestigingspunten ........................ vliegstrips, wielen
Geadviseerd vermogen ................... 1500-3000W / 4 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 80 kg
Afmetingen .................................... 100 x 60 x 60 cm (HxBxD)
Prijs ................................................. fl. 5.933,- excl. btw
Een kijkje in de twinaxiale Director Top:
110dB 1W /1m, peak >140dB/1m
- 16 -
Digitaal FIR Luidsprekermanagment-systeem
GAE DSC-28: 2 in 8 uit FIR-processor:
De meeste audio-fabrikanten en geluidstechnici denken nog steeds dat
een equalizer de grote probleemoplosser is voor alle systeem-afwijkingen.
Er is onvoldoende aandacht voor het feit dat elke ingreep in het frequentiedomein onlosmakelijke invloed heeft op de faserespons van een luidspreker.
Dit is het geval bij alle analoge controllers en equalizers. Maar ook met het
gebruik van digitale apparatuur alleen lost dit probleem niet op. De meeste
respectabele digitale controllers en equalizers van zo'n beetje alle grote
merken beperken zich binnen het digitale domein tot slechts het digitaal
imiteren van analoge filters, ofwel IIR (infinite impulse response) filtering.
De GAE DSC28 kent dit probleem niet. Deze processor maakt gebruik van
een veel geavanceerdere techniek, zg. FIR-filtering (finite impulse response). FIR-filtering kent niet de nadelen van analoge filtering, noch van
digitale nabootsing van dergelijke filters zoals bij IIR. Bij FIR-filtering wordt
de frequentiecurve onafhankelijk van de fase-curve bewerkt.
Alleen met de FIR-filtering van de GAE DSC28 is de impulse response van
uw PA zowel in het tijds-domein (fase) als in het frequentie-domein (amplitude) zeer verfijnd te struktureren en alleen zo kan uw luidsprekersysteem
pas echt perfekt gaan klinken en veilig tot het uiterste presteren!
DSC28
Systeem .......................................... dual channel digitale systeem-controller
....................................................... 2x IN / 2x 4OUT / digitaal IN/OUT,
Analoge ingang .............................. Dual Range 20 BIT AD-converter met 50/15usec
....................................................... Preemphasis,
....................................................... Sample rate 44.1kHz
....................................................... Dynamisch bereik 128dB (20-20kHz lineair)
....................................................... Woordbreedte 24 BIT
....................................................... Noisefloor -101dBu (20-20kHz lineair)
Analoge uitgang ............................. geselekteerde 20BIT R-2R DA-converters
....................................................... 24BIT 8-voudige oversampling met aparte
....................................................... Dither- en Noise-shaping voor alle uitgangen
....................................................... Dynamisch bereik 113dB (20-20kHz lineair)
....................................................... Maximale uitgangspeak: 18dBu
....................................................... Noisefloor -95dBu (20-20kHz lineair)
Digital IN/OUT ............................... 24BIT AES/EBU/SP/DIF (pre-emphasis on/off)
....................................................... Sample Rates 44.1 & 48kHz.
Fixed Delay .................................... minimaal 5msec
Instelbare Delay .............................. 0-2000msec
Filtering .......................................... FIR-filtering met 48-BIT error-feedback
THD ................................................< 0.005% bij volledige uitsturing
Limiting .......................................... geavanceerde Peak-Limiter met o.m.
....................................................... 2 msec Look-Ahead en Zero-Overshoot
....................................................... RMS-Limiter met software-modellering van spoel....................................................... en magneettemperatuur van luidsprekers.
....................................................... Ook voor andere merken luidsprekers te gebruiken.
Prijs ................................................. fl. 7.267,- excl. btw
Het hart van de DSC-28.
De allerlaatste technische ontwikkeling,
van GAE, dus degelijk, stabiel en beproefd.
- 17 -
Modular-serie
Eindelijk een clusterbare multi-purpose passief-gescheiden 2-weg PA-weergever/monitor die ècht ballen heeft.....,
de GAE 152TM.
Stage Reinforcement?
Modular!
De 100% passieve 'klassiekers' van
GAE. Bewezen passieve hoogvermogenstechnologie.
Deze GAE all-rounder doet perfekt dienst als FOH-weergever/drum-fill of als high-power floormonitor/side-fill/
down-fill/delay-stack met een zeer fraaie radiale afstraling van 600.
De Modular topkast is als full-range
luidspreker te gebruiken. Is er meer
laag nodig? Simpel de Modular
baskast eronder en passief
doorlussen.
Door de geavanceerde hoogdriver-overbelastingsbeveiliging en de superdegelijke bouw is de 152TM echt niet
stuk te krijgen.
Gebruik van een System-controller met o.a. systeemafhankelijke limiting is bij de 152TM optioneel.
Een volledig passief GAE systeem
met ongekend bedieningsgemak en
ontelbare toepassingen en
uitbreidingsmogelijkheden.
Extreem bedrijfszeker,
fantastisch geluid,
zeer hoge geluidsdruk.
Speciaal ontworpen voor
on-stage (drum/side fill)
maar uiteraard ook uitstekend
voor FOH bij bands en disco's.
MODULAR TOP
Systeemsoort .................................. 2-weg full-range, passief x-over, basreflex
Frequentiebereik ............................. 48-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 400W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 600, 900 draaibaar
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 128 dB/1m
Componenten ................................ 15"/1.5"
Bevestigingspunten ........................ vliegstrips, statiefflens
Geadviseerd vermogen ................... 350-750W / 8 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 44 kg
Afmetingen .................................... 82.5 x 48 x 48 cm (HxBxD)
Prijs ................................................. fl. 5.011,- excl. btw
Toepassingen:
*
*
*
*
*
*
*
15"/1,5" High-Power Floor-/ FOH-/Fill
Stage-monitor bij kleine tot zeer grote acts
FOH groundstacked en gevlogen bij kleine
tot middelgrote concerten
Compact PA bij kleine tot middelgrote gigs
Kleine tot middelgrote dance-evenementen
Installatie in middelgrote dance-gelegenheden
Spraak-toepassingen
MODULAR BASS
Systeemsoort .................................. basreflex, sub-laag met low-pass filter
Frequentiebereik ............................. 45-135Hz
Vermogen
(IEC-norm 268-5) ........................... 700W
Impedantie ..................................... 4 Ohm
Gevoeligheid .................................. 95 dB 1W/1m
Nominale geluidsdruk ..................... 126.5 dB/1m
Componenten ................................ 15"
Bevestigingspunten ........................ vliegstrips, statiefflens
Geadviseerd vermogen ................... 500-1000W / 4 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 44 kg
Afmetingen .................................... 82.5 x 48 x 48 cm (HxBxD)
Prijs ................................................. fl. 2.997,- excl. btw
MODULAR TOP/MONITOR (152TM)
Systeemsoort .................................. 2-weg full-range system, passief x-over, vented
Frequentiebereik ............................. 50-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 400W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 600 radial
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 128 dB/1m
Componenten ................................ 15"/1.5"
Bevestigingspunten ........................ vliegstrips, statiefflens
Geadviseerd vermogen ................... 300-750 W / 8 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 42 kg
Afmetingen .................................... 100 x 44.8 x 42 cm (HxBxD)
Prijs ................................................. fl. 5.169,- excl. btw
MODULAR II STACK
Geadviseerd vermogen ................... 800-1500W / 4 Ohm
- 18 -
System-serie
De know-how achter GAE electronica:
Meer dan 15 jaar ervaring in de ontwikkeling en
fabrikage van controller- en cross-over-techniek.
Bedrijfszekerheid, beveiligingszekerheid en nauwkeurigheid zijn de trefwoorden voor deze prachtprodukten.
Het aantal mogelijke
combinaties met GAE
luidsprekers is groot.
Hierdoor is voor iedere
individuele 'klus' een
geschikte combinatie
samen te stellen.
Precisie meettechnieken
en gebruik van slechts de
allerbeste componenten
weerspiegelen de hoge
produkt-standaard van de
GAE System range.
BF-1
Systeem .......................................... 2-kanaals systeemcontroller voor alle GAE
luidsprekersystemen (voor monitors BF23)
Afmetingen .................................... 1HE x 19" x 52.2 cm (HxBxD)
Gewicht .......................................... 4 kg
Voeding .......................................... 230V / 50Hz, 15VA
Ingangen ........................................ gebalanceerd XLR, 20 kOhm
Uitgangen ...................................... gebalanceerd XLR, <=20 Ohm
....................................................... output-through bypass relais
....................................................... uitgangsimpedantie >=600 Ohm
....................................................... power: 10V rms in 600 Ohm
Schakelmogelijkheden .................... Mono bass
....................................................... Bass-boost
....................................................... 2-weg
....................................................... Mid-EQ
Indicators LED's .............................. Power On / Off (Groen)
....................................................... Limiter & Hi clipping (Groen/Rood)
....................................................... Limiter & Lo clipping (Groen/Rood)
Zekering ......................................... in frontpaneel
....................................................... Euro-norm 250V M 100mA
Max. ingangsniveau ....................... +20dB voor alle 'non-affected' frequenties
Harmonische vervorming ............... <=0.01%
Signaal/Ruis verh............................ >=92dBV
Prijs ................................................. fl. 3.318,- excl. btw
Prijs Preset Card ............................. fl. 390,- excl. btw
Zo worden alleen
exclusieve met de
hand gemaakte fiberglas
laminaat hoorns ingebouwd.
Als aansluitingen worden
uitsluitend Canon CaCom
pluggen gebruikt. Dit omdat
alleen deze pluggen over een
onverwoestbare behuizing,
een perfekte trekontlasting
en een hoge elektrische
overdracht beschikken.
122T
Systeemsoort .................................. 2-weg full-range, passief x-over, basreflex
Frequentiebereik ............................. 48-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 350W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 400
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 128 dB/1m
Componenten ................................ 12"/2"
Bevestigingspunten ........................ vliegstrips, statiefflens
Geadviseerd vermogen ................... 300-500W / 8 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 35 kg
Afmetingen .................................... 60 x 38.5 x 35.5 cm (HxBxD)
Prijs ................................................. fl. 4.993,- excl. btw
Praktisch onverwoestbare constructie. Perfekte onderdrukking van kasten ruimte- resonantie door gebruikmaking van hoogkwalitatief dempings-materiaal en maximale kaststijfheid.
Wederom, in GAE-weergevers. bevinden zich alleen high-end luidsprekers die zich al langer dan vandaag
bewezen hebben.
Testen is beslist aanbevolen
251L
Systeemsoort .................................. basreflex, sub-laag met low-pass filter
Frequentiebereik ............................. 42-135Hz
Vermogen
(IEC-norm 268-5) ........................... 1400W
Impedantie ..................................... 4 Ohm
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 132.5 dB/1m
Componenten ................................ 15"/15"
Bevestigingspunten ........................ vliegstrips, statiefflens
Geadviseerd vermogen ................... 1000-2000W / 4 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 65 kg
Afmetingen .................................... 100 x 48 x 55 cm (HxBxD)
Prijs ................................................. fl. 4.404,- excl. btw
181L
Systeemsoort .................................. basreflex, sub-laag
Frequentiebereik ............................. 37-135Hz
Vermogen
(IEC-norm 268-5) ........................... 1000W
Impedantie ..................................... 8 Ohm
Gevoeligheid .................................. 97 dB 1W/1m
Nominale geluidsdruk ..................... 129 dB/1m
Componenten ................................ 18"
Bevestigingspunten ........................ statiefflens
Geadviseerd vermogen ................... 750-1400W / 4 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 55 kg
Afmetingen .................................... 78 x 60 x 60 cm (HxBxD)
Prijs ................................................. fl. 3.112,- excl. btw
- 19 -
Foldback-serie
222M (222M/A) "Killer Floor"
Systeemsoort .................................. 2-weg full-range monitor,
....................................................... omschakelbaar passief/aktief
....................................................... cross-over (alleen 222M/AP)
Frequentiebereik ............................. 48-18000Hz
Vermogen(IEC-norm 268-5) ........... 600W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 radiaal
Gevoeligheid .................................. 99 dB 1W/1m
Nominale geluidsdruk ..................... 131 dB/1m
Componenten ................................ 12"/12"/ 1.5"
Bevestigingspunten ........................ vliegstrips
Geadviseerd vermogen ................... 500-1200W / 8 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 53 kg
Afmetingen .................................... 47 x 72,6 x 60 cm (HxBxD)
Prijs ................................................. M passief fl. 5.939,- excl. btw
....................................................... M/A aktief fl. 4.720,- excl. btw
Voor de ontwerpers van GAE monitors waren
de eisen van optredende artiesten van doorslaggevende aard op het eindresultaat. Niet
voor niets zijn GAE monitors daarom favoriet
bij vele performers.
122M (122M/A, 122M/A)
Systeemsoort .................................. 2-weg full-range monitor,
Frequentiebereik ............................. 48-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 350W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 400
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 128 dB/1m
Componenten ................................ 12"/ 2"
Bevestigingspunten ........................ vliegstrips
Geadviseerd vermogen ................... 300-500W / 8 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 35 kg
Afmetingen .................................... 50 x 38 x 55 cm (HxBxD)
Prijs ................................................. M passief fl. 4.438,- excl. btw
....................................................... M/A aktief fl. 3.895,- excl. btw
In geluidskwaliteit doen de GAE floors in niets
onder voor de GAE FOH-weergevers. Ook
deze luidsprekers bezitten een natuurlijke, snelle en precieze weergave, tot ruim boven de
130dB grens met een perfekte tonale balans.
Echter, bij monitors is alleen dit niet voldoende. Een stage-floor moet over het 'goede geluid' beschikken. Wat dat precies is? Moeilijk
te zeggen. Maar 1 ding is zeker: deze floors
gaan als de brandweer!
152M/A
Systeemsoort .................................. 2-weg full-range system, passief x-over, vented
Frequentiebereik ............................. 50-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 400W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 600 radial
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 128 dB/1m
Componenten ................................ 15"/1.5"
Bevestigingspunten ........................ statiefflens
Geadviseerd vermogen ................... 300-750 W / 8 Ohm
Connectors ..................................... Speakon-4
Gewicht .......................................... 38 kg
Afmetingen .................................... 100 x 44.8 x 42 cm (HxBxD)
Prijs ................................................. M passief fl. 4.610,- excl. btw
....................................................... M/A aktief fl. 3.634,- excl. btw
BF23
Systeem .......................................... 2-kanaals systeemcontroller voor de GAE
....................................................... System series monitors
Afmetingen .................................... 1HE x 19" x 52.2 cm (HxBxD)
Gewicht .......................................... 4 kg
Voeding .......................................... 230V / 50Hz, 15VA
Ingangen ........................................ gebalanceerd XLR, 20 kOhm
Uitgangen ...................................... gebalanceerd XLR, <=20 Ohm
....................................................... output-through bypass relais
....................................................... uitgangsimpedantie >=600 Ohm
....................................................... power: 10V rms in 600 Ohm
Schakelmogelijkheden .................... Mono bass
....................................................... Bass-boost
....................................................... 2-weg
....................................................... Mid-EQ
Indicators LED's .............................. Power On / Off (Groen)
....................................................... Limiter & Hi clipping (Groen/Rood)
....................................................... Limiter & Lo clipping (Groen/Rood)
Zekering ......................................... in frontpaneel
....................................................... Euro-norm 250V M 100mA
Max. ingangsniveau ....................... +20dB voor alle 'non-affected' frequenties
Harmonische vervorming ............... <=0.01%
Signaal/Ruis verh............................ >=92dBV
Prijs ................................................. fl. 3.136,- excl. btw
Prijs Preset Card ............................. fl. 390,- excl. btw
- 20 -
ProStage-serie
Betaalbare Topklasse
GAE's wolven in schaapskleren: Pro Stage 12"/1".
Speciaal ontwikkeld voor het 'clubs 'n pubs'-circuit.
15"/1": nog zo'n geweldige top MI-set
uit de Pro Stage serie. Min of meer op
dezelfde leest geschoeid als het
Modular II systeem, echter iets
eenvoudiger qua uitvoering en
daarmee vriendelijker geprijsd.
Muzikanten en bands dus, die niet meer willen meenemen dan
strikt noodzakelijk maar wel een dijk van een sound willen.
Neem 1(!) goede
versterker van bijvoorbeeld
2 x 800 Watt / 4 Ohm,
2 topjes,
2 baskastjes en
bespeel met gemak
tot 500 man.
Uiteraard wordt ook in de Pro Stage
lijn slechts gebruik gemaakt van op
kwaliteit en prestatie geselecteerde
luidsprekers en componenten.
18mm berken -multiplex met een
krasvaste structuurlak bewerkt.
De solide afwerking maakt lijsten en
bolhoeken overbodig.
Simpel, klein,
hard en vol geluid ?
Pro Stage !
De hoogdrivers in alle Pro Stage
luidsprekers zijn beveiligd tegen
overbelasting (zoals rondzingen en
impuls pieken) door middel van een
speciaal ontwikkeld electronisch
beveiligingscircuit.
Pro Stage is een passief
hoog-vermogen-concept dat
ver boven gemiddelde prestaties
biedt voor een goede prijs.
PS4464T
PS4475T
Systeemsoort .................................. 2-weg full-range, passief x-over, basreflex
Frequentiebereik ............................. 65-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 250W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 750, 900 draaibaar
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 126 dB/1m
Componenten ................................ 12"/1"
Bevestigingspunten ........................ statiefflens
Geadviseerd vermogen ................... 175-275W / 8 Ohm
Connectors ..................................... Speakon-4
Gewicht .......................................... 25 kg
Afmetingen .................................... 60 x 38.5 x 35.5 cm (HxBxD)
Prijs ................................................. fl. 2.469,- excl. btw
Systeemsoort .................................. 2-weg full-range, passief x-over, basreflex
Frequentiebereik ............................. 55-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 350W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 750, 900 draaibaar
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 126 dB/1m
Componenten ................................ 15"/1"
Bevestigingspunten ........................ statiefflens
Geadviseerd vermogen ................... 250-600W / 8 Ohm
Connectors ..................................... Speakon-4
Gewicht .......................................... 35 kg
Afmetingen .................................... 73 x 48 x 48 cm (HxBxD)
Prijs ................................................. fl. 2.888,- excl. btw
PS4464L (PS4464L/A)
PS4475L
Systeemsoort .................................. basreflex, sub-laag met hi/lo-pass filter
....................................................... voor passief gebruik met PS4464T/M
Frequentiebereik ............................. 37-135Hz
Vermogen
(IEC-norm 268-5) ........................... 1000W
Impedantie ..................................... 4 Ohm
Gevoeligheid .................................. 97 dB 1W/1m
Nominale geluidsdruk ..................... 129 dB/1m
Componenten ................................ 18"
Bevestigingspunten ........................ statiefflens
Geadviseerd vermogen ................... 750-1400W / 4 Ohm
Connectors ..................................... CaCom 4-pin
Gewicht .......................................... 55 kg
Afmetingen .................................... 78 x 60 x 60 cm (HxBxD)
Connectors ..................................... Speakon-4
Gewicht .......................................... 55 kg
Afmetingen .................................... 78 x 60 x 60 cm (HxBxD)
Prijs ................................................. fl. 3.245,- / fl. 2.693,- (A) excl. btw
Systeem .......................................... basreflex, sub-laag met low-pass filter
Frequentiebereik ............................. 45-135Hz
Vermogen
(IEC-norm 268-5) ........................... 700W
Impedantie ..................................... 4 Ohm
Gevoeligheid .................................. 95 dB 1W/1m
Nominale geluidsdruk ..................... 126.5 dB/1m
Componenten ................................ 15"
Bevestigingspunten ........................ statiefflens
Geadviseerd vermogen ................... 500-1000W / 4 Ohm
Connectors ..................................... Speakon-4
Gewicht .......................................... 37 kg
Afmetingen .................................... 73 x 48 x 48 cm (HxBxD)
Prijs ................................................. fl. 2.166,- excl. btw
- 21 -
ProStage-serie
PS4464M
Systeemsoort .................................. 2-weg full-range monitor,
....................................................... passief cross-over, basreflex
Frequentiebereik ............................. 65-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 250W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 750, 900 draaibaar
Gevoeligheid .................................. 99 dB 1W/1m
Nominale geluidsdruk ..................... 126 dB/1m
Componenten ................................ 12"/ 1"
Bevestigingspunten ........................ statiefflens
Geadviseerd vermogen ................... 175-275W / 8 Ohm
Connectors ..................................... Speakon-4
Gewicht .......................................... 25 kg
Afmetingen .................................... 33 x 60 x 47.5 cm (HxBxD)
Prijs ................................................. fl. 2.420,- excl. btw
Vriend en vijand zijn het erover eens dat GAE als monitorfabrikant tot de absolute top
van de wereld behoort. Niet alleen de grote monitors maar ook de kleinere uit GAE's
ProStage serie zijn een belevenis op zich. GAE heeft al menig muzikant en PA-verhuurder uit de monitorproblemen geholpen.
PS4475M
Systeemsoort .................................. 2-weg full-range monitor,
....................................................... passief cross-over, basreflex
Frequentiebereik ............................. 55-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 350W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 750, 900 draaibaar
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 126 dB/1m
Componenten ................................ 15"/ 1"
Bevestigingspunten ........................ statiefflens
Geadviseerd vermogen ................... 250-600W / 8 Ohm
Connectors ..................................... Speakon-4
Gewicht .......................................... 35 kg
Afmetingen .................................... 42 x 72.5 x 60 cm (HxBxD)
Prijs ................................................. fl. 2.718,- excl. btw
EQX22
Systeem .......................................... 2-kanaals cross-over / equalizer voor GAE
Pro Stage luidsprekersystemen
Afmetingen .................................... 1HE x 19" x 10 cm (HxBxD)
Gewicht .......................................... 1.7 kg
Voeding .......................................... 230V / 50Hz, <7VA
Ingangen ........................................ gebalanceerd XLR, 20 kOhm
Uitgangen ...................................... gebalanceerd XLR, <=20 Ohm
....................................................... output-through bypass relais
....................................................... uitgangsimpedantie >=600 Ohm
....................................................... power: 10V rms in 600 Ohm
Regelmogelijkheden ....................... Bass extend on/off
....................................................... Mono bass on/off
....................................................... Bass gain
....................................................... Active bass on/off
....................................................... Low/mid eq, on/gain
....................................................... Mid eq, on/gain
Indicators LED's .............................. Power On / Off (Groen)
....................................................... Limiter & Hi clipping (Groen/Rood)
....................................................... Limiter & Lo clipping (Groen/Rood)
Zekering ......................................... PTC
Max. ingangsniveau ....................... +20dBu (bass gain <=REF)
....................................................... +16dBu (bass gain max.)
Harmonische vervorming ............... <=0.01%
Signaal/Ruis verh............................ >=90dBV
Prijs ................................................. fl. 1.359,- excl. btw
- 22 -
De EQX-22 is een 2-kanaals cross-over/equalizer voor Pro
Stage luidsprekers.
Met behulp van de EQX22 zijn alle passieve
Pro Stage systemen aktief te maken.
Tevens is de EQX22 zowel als passieve als aktieve systeemequalizer te gebruiken.
Eenvoudige bediening gecombineerd met een bijzonder
fraaie uitwerking op het geluid in het bijzonder in de psycho-akoestische sfeer.
Install-serie (Panorama)
601
Systeemsoort .................................. 2-weg full-range,
....................................................... passief x-over, basreflex
Frequentiebereik ............................. 90-19000Hz
Vermogen
(IEC-norm 268-5) ........................... 150W
Impedantie ..................................... 16 Ohm
Openingshoek ................................ 900 rond
Gevoeligheid .................................. 96.5 dB 1W/1m
Nominale geluidsdruk ..................... 121 dB/1m
Componenten ................................ 6"/1"
Bevestigingspunten ........................ diverse M8 flenzen
Geadviseerd vermogen ................... 100-150W / 16 Ohm
Connectors ..................................... Speakon-4
Gewicht .......................................... 10 kg
Afmetingen .................................... 38.5 x 21.5 x 20.5 cm (HxBxD)
Prijs ................................................. fl. 2.255,- excl. btw
De Panorama-serie is technisch gezien een directe afgeleide van de
System serie. Waar mogelijk is echter afgezien van dure touring-faciliteiten zodat de gebruiker niet voor onnodige zaken betaald. Daarentegen is weer extra aandacht aan installatie-hulpstukken besteed.
1001 (F/IN)
Systeemsoort .................................. 2-weg full-range,
....................................................... passief x-over, basreflex
Frequentiebereik ............................. 60-19000Hz
Vermogen
(IEC-norm 268-5) ........................... 200W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 500
Gevoeligheid .................................. 94 dB 1W/1m
Nominale geluidsdruk ..................... 120 dB/1m
Componenten ................................ 10"/1"
Bevestigingspunten ........................ stand flange (F & IN), handles (F)
Geadviseerd vermogen ................... 100-250W / 8 Ohm
Connectors ..................................... Speakon-4
Gewicht .......................................... 17 kg
Afmetingen (HxBxD) ...................... 53 x 33 x 33 cm
Prijs ................................................. fl. 2.387,- excl. btw
install versie .................................... fl. 2.305,- excl. btw
1202
Systeemsoort .................................. 2-weg full-range, passief x-over,
....................................................... basreflex
Frequentiebereik ............................. 48-18000Hz
Vermogen
(IEC-norm 268-5) ........................... 350W
Impedantie ..................................... 8 Ohm
Openingshoek ................................ 900 x 400
Gevoeligheid .................................. 98 dB 1W/1m
Nominale geluidsdruk ..................... 128 dB/1m
Componenten ................................ 12"/2"
Bevestigingspunten ........................ vliegstrips
Geadviseerd vermogen ................... 300-500W / 8 Ohm
Connectors ..................................... Speakon 4-pin
Gewicht .......................................... 32 kg
Afmetingen (HxBxD) ...................... 60 x 38.5 x 35.5 cm
Prijs ................................................. fl. 4.671,- excl. btw
EQX24
Specs: idem EQX22 Pro Stage Serie, echter met factory-presets.
Prijs ................................................. fl. 1.359,- excl. btw
1500
De EQX-24 is een door de fabriek op type in te
programmeren 2-kanaals cross-over / equalizer
geschikt voor alle GAE luidsprekers, echter vooral
toegepast bij de kleinere System-speakers en in
de Pro Stage en Panorma serie.
Systeemsoort .................................. sub laag, basreflex
Frequentiebereik ............................. 40-250Hz
Vermogen
(IEC-norm 268-5) ........................... 700W
Impedantie ..................................... 8 Ohm
Gevoeligheid .................................. 95 dB 1W/1m
Nominale geluidsdruk ..................... 125 dB/1m
Componenten ................................ 15"
Bevestigingspunten ........................ stand flange, handles
Geadviseerd vermogen ................... 500-1000W / 8 Ohm
Connectors ..................................... Speakon 4-pin
Gewicht .......................................... 30 kg
Afmetingen (HxBxD) ...................... 45 x 60 x 42 cm
Prijs ................................................. fl. 2.245,- excl. btw
Met behulp van de EQX24 zijn passieve systemen
aktief te maken. Tevens is de EQX24 zowel in passieve als aktieve instelling als systeem- en roomequalizer te gebruiken.
Evenals bij de EQX22 is de bediening zeer ergonomisch en hebben de functies een prachtige uitwerking op de psycho-akoetiek.
- 23 -
Prijslijst
SYSTEMEN
dfl. ...................... euro
Director
Director
Director
Director
(FOH)
top A ........................................................................ 9682,- ......................... 4394
top P ...................................................................... 10434,- ......................... 4735
bass.......................................................................... 5933,- ......................... 2692
System (FOH)
122 T 12"/2" ........................................................................ 4993,- ......................... 2266
251 L 2x15" .......................................................................... 4404,- ......................... 1998
181 L 18" .............................................................................. 3112,- ......................... 1412
Modular
Modular
Modular
Modular
ACCESSOIRES
dfl. ...................... euro
(buhne-fill)
top 15"/1,5" .......................................................... 5011,- ......................... 2274
bass 15" .................................................................. 2997,- ......................... 1360
152TM .................................................................... 5169,- ......................... 2346
Foldback (buhne-floor)
122 M 12"/2" ...................................................................... 4483,- .........................
122 M/A 12"/2" activ .......................................................... 3895,- .........................
152M (zonder flyware) ......................................................... 4610,- .........................
152MA (zonder flyware / aktief) ........................................... 3634,- .........................
222 M 2x12"/1,5" passief .................................................... 5939,- .........................
222 MA 2x12"/1,5" aktief ................................................... 4720,- .........................
2034
1767
2092
1649
2695
2142
Panorama (kompakt PA / install)
601 6"/1" ............................................................................. 2255,- .........................
1001 10"/1" ......................................................................... 2387,- .........................
1001N 10"/1" installatie versie ............................................. 2305,- .........................
1202 12"/2" ......................................................................... 4671,- .........................
1500 15" ............................................................................... 2245,- .........................
1023
1083
1046
2120
1019
Pro Stage (muzikanten, bands, tape-artiesten)
PS4464 T 12"/1" .................................................................. 2469,- .........................
PS4464 L 18" ........................................................................ 3245,- .........................
PS4464 L/A 18" activ ........................................................... 2693,- .........................
PS4464 M 12"/1" floor ........................................................ 2420,- .........................
1120
1473
1222
1098
Connectoren/bekabeling
CA-COM4 chassisdeel male ...................................................... 25,- .............................. 11
CA-COM4 chassisdeel female ................................................... 34,- .............................. 15
CA-COM4 male connector ....................................................... 53,- .............................. 24
CA-COM4 female connector .................................................... 63,- .............................. 29
CA-COM4 koppelbus male ....................................................... 58,- .............................. 26
CA-COM4 koppelbus female .................................................... 64,- .............................. 29
CA-COM8 chassisdeel male ...................................................... 41,- .............................. 19
CA-COM8 chassisdeel female ................................................... 50,- .............................. 23
CA-COM8 connector male ....................................................... 80,- .............................. 36
CA-COM8 connector female .................................................... 87,- .............................. 39
PS4475 T 15"/1" .................................................................. 2888,- ......................... 1311
PS4475 L 15" ........................................................................ 2166,- ............................983
PS4475 M 15"/1" floor ........................................................ 2718,- ......................... 1233
CA-COM4
CA-COM4
CA-COM4
CA-COM4
CA-COM4
CA-COM4
CA-COM4
kabel 1m ............................................................... 200,- .............................. 91
kabel 5m ............................................................... 224,- ............................ 102
kabel 10m ............................................................. 261,- ............................ 118
kabel 15m ............................................................. 291,- ............................ 132
kabel 20m ............................................................. 322,- ............................ 146
kabel 25m ............................................................. 358,- ............................ 162
verbinder 0,5m...................................................... 237,- ............................ 108
CA-COM8
CA-COM8
CA-COM8
CA-COM8
CA-COM8
CA-COM8
kabel 1m ............................................................... 328,- ............................ 149
kabel 5m ............................................................... 346,- ............................ 157
kabel 10m ............................................................. 419,- ............................ 190
kabel 15m ............................................................. 467,- ............................ 212
kabel 20m ............................................................. 516,- ............................ 234
verbinder 0,5m...................................................... 346,- ............................ 157
Director accessoires
Transportdeksel Director .......................................................... 227,- ............................ 103
MAN flying stud ........................................................................ o.a.
ATM MEGS-575-T truss module ............................................... o.a.
ATM MEGS 520-TB truss splay bar ............................................ o.a.
ATM MEGS-PSB pull strap bar ................................................... o.a.
Systeem Controllers
DSC28 FIR-Controller ............................................................ 7267,- ......................... 3298
BF23 foldback controller ........................................................ 3136,- ......................... 1423
EQ X22 controller ProStage ................................................... 1359,- ............................617
EQ X24 controller System/Panorama .................................... 1359,- ............................617
601 accessoires
L2, L-beugel voor 601 ............................................................... 45,- .............................. 20
U2, U-beugel voor 601 ............................................................. 67,- .............................. 30
SF1, statiefflens voor U2 ........................................................... 28,- .............................. 13
G1, kogelgewricht voor U2 ..................................................... 148,- .............................. 67
SB1, zwenkbeugel voor 601 ...................................................... 82,- .............................. 37
801 accessoires
UB1, under balcony beugel ..................................................... 117,- .............................. 53
1001 accessoires
U4, beugel voor hoekmontage................................................ 117,- .............................. 53
U5, universele ophangbeugel .................................................. 199,- .............................. 90
Kleding
Zwart GAE jack met opdruk .................................................... 200,- .............................. 91
Zwarte GAE polo met opdruk .................................................... 47,- .............................. 21
- 24 -
Active Controlled Speaker Systems
Digital Controlled Speaker Systems
Wie helemaal, maar dan ook helemaal voor de klank gaat kiest KS.
Dit Duitse bedrijf ontwerpt en bouwt
al meer dan 20 jaar zeer duurzame high-end
luidsprekersystemen die algemeen
tot de allerbeste klinkende reinforcement-produkten
ter wereld gerekend worden.
De KS-systemen zijn voorzien van 'dedicated'
processor-controlled eindversterkers, die zo
mogelijk bij de luidspreker zijn ingebouwd
of in een externe 19-inch behuizing zijn ondergebracht.
(Eventuele verliezen in de luidsprekerkabels worden
in het laatste geval gecompenseerd met behulp
van WiCom® (wire compensation). WiCom® is een
gepatenteerd KS-circuit dat dempings- en
lineariteitsverliezen in de luidsprekerkabels d.m.v.
actieve 'kabel-eigen' tegenkoppeling opheft.)
De benodigde Equalisation, Component-Delay,
Crossing, Versterking, Sensing en Limiting komen uit
één 'huis', KS, en zijn dus altijd precies op de
bijbehorende KS-weergevers afgestemd. De filosofie van
KS is, dat dit de enig juiste manier is om perfektie in
weergave en volledige systeem-integriteit te bewerkstelligen.
Of andersom: De hoge systeemintegriteit van KS vloeit
direct voort uit de keuze voor een zg. 'gesloten' ontwerp
waarbij alle componenten uit een en dezelfde fabriek
komen en geheel op elkaar zijn afgestemd.
KS heeft vier verschillende ranges in z'n programma:
Studio Series (studio afluistering en oplossingen)
Technology-serie (topklasse analoog en digitaal PA)
Compact-serie (self-powered PA)
Stage-serie (rental PA)
In het navolgende overzicht worden deze ranges nader belicht.
Vermeldenswaardig is dat van alle ranges de componenten
zich op dezelfde akoestische as bevinden (m.u.v. de digitale
componenten). Uitwisseling van weergevers tussen de
diverse ranges levert dus nimmer een probleem op.
WWW.KSDIGITAL.DE
WWW.KS-BESCHALLUNG.DE
- 25 -
Digital-Serie
ADM-2
"Dit zijn de meest verbazingwekkende en
analytische luidsprekers die ik ooit heb
gehoord. Ze zijn qua transparantheid,
faselineariteit, snelheid, strakheid en
vooral stereo-positionering en -diepte
zonder enige concurrentie."
Active Digital Controlled Studio Monitor
De KS ADM2 studiomonitor met de revolutionaire digitale
FIRTECTM-techniek is een hyper-moderne geheel 32BIT digitaal gestuurde actieve 2-weg weergever. De ADM2 maakt
ruimte/tijd-informatie hoorbaar die op bestaande monitors
tot nu toe absoluut onhoorbaar waren. Met dit ultieme studio-werktuig is uw produktie, van opname- tot masteringstadium, compromisloos te controleren en te manipuleren.
Peter Vos,
journalist voor o.m. MusicMaker /
geluidstechnicus
"Het meest opvallende is wel het
stereobeeld, waarin de instrumenten heel
duidelijk en met een grote definitie zijn
geplaatst."
Eelco Grimm,
journalist voor Pro Audio Magazine /
geluidstechnicus
De ADM2 is een aktieve 2-weg studiomonitor die geschikt is voor zowel nearals mid-field als (in combinatie met ADMW-subs) main-afluistering. Signaalbewerking, linearisering, crossing en correctie van transientverhoudingen tussen de diverse componenten van de ADM2 vinden volledig digitaal plaats.
Welke voordelen dit heeft, zullen wij, voor zover mogelijk (gezien de
geavanceerheid van deze digitale techniek) trachten uit te leggen.
De ADM2 laat soms op schokkende wijze horen wat er op uw geluidsdrager
staat. Het is dan ook niet een monitor die ontworpen is om slechts 'fijn' te
klinken (dat kan hooguit gebeuren als de mix helemaal goed is) maar als
werktuig voor de professionele studio-technicus.
ADM-2
by
De detectie van balans-, klank en/of fase-problemen in een geluids-mix is met
de komst van de ADM2 een heel stuk eenvoudiger geworden. De zeer uitgebreide 32BIT digitale signaalbewerking in de ADM2 zorgt voor een ultrakorrekte afhandeling van Attack, Decay, Release en Sustain van elk aangeboden
signaal of impuls. Het resultaat is een extreem waarheidsgetrouwe weergave
en 100% behoud van definitie zowel in ruimte als in tijd van alle mogelijke
opname-materiaal.
De in de ADM2 toegepaste FIRTECTM (Finit Impuls Response FIR)-filters zijn
volledig vrij van dergelijke ongewenste afwijkingen. Bewerking van de
looptijden en linearisering van de frequentiekarakteristiek leveren bij gebruik
van FIRTECTM -filtering geen bijkomstige problemen op. Signaalkorrektie vindt
in de ADM2 direkt al aan de ingang plaats doordat de processor -a.d.h.v.
verkregen meetgegevens- een vergelijk maakt tussen het ingangssignaal en
de impuls-antwoorden aan de uitgang van de monitor. De frequentie-linearisering in de ADM2 beïnvloedt dus direkt de vorm van het ingangssignaal en
staat aldus slechts juiste impuls-antwoorden toe.
Anders gezegd is de ADM2 de eerste studio-monitor die de integriteit niet
aantast van het hele palet aan harmonischen, ruimte/tijd-informatie, transienten, reflekties, positie-informatie, echtheid, openheid en atmosfeer van
opnames en mixen.
Waarom eigenlijk Digitale Signaalbewerking?
De digitale processor in de ADM2 moet het volgende doen:
1. Het scheiden van de signaalaandelen in het hogetonen en
bas-middentonenbereik.
2. Het lineariseren van de monitor (frequentierecht maken).
3. Het opheffen van evt. vervorming t.g.v. fysieke tekortkomingen.
4. Het opheffen van looptijdverschillen tussen, en phase-shift van
verschillende elektrische en mechanische componenten.
5. De beveiliging tegen oversturing en/of beschadiging.
Alleen d.m.v. FIRTECTM is 100% lineariteit en volledig fase-reinheid te bereiken. Dit is absoluut noodzakelijk wanneer we de nauwkeurigheid van
plaatsaanduiding van geluidsbronnen in ruimte en tijd niet willen verliezen en
een waarheidsgetrouwe weergave wensen.
Crossover tussen de 8"- en de 1" luidspreker van de ADM2
Het ADM2-crossover werkt met een speciaal FIRTEC TM-differentiefilter. D.w.z:
wanneer we het lagetonenaandeel van het ingangssignaal aftrekken, houden
we automatisch het hogetonenaandeel over. Door gebruik van dit principe
levert de som van laag en hoog altijd het perfekte totaalsignaal op. Het
differentie-filter wordt tevens gebruikt om eventuele fase-afwijkingen tussen
de hoge- en de lagetonen drivers op te heffen. Dit, in combinatie met de
geavanceerde hogetonenweergever (een ringvormig membraan dat de lucht
in een 1"-buis in beweging brengt), garandeert aan de voorzijde van de ADM2luidsprekerbox een volledig planair golffront en een optimaal afstralingsgedrag.
Een flanksteilheid van het cross-overfilter van ca. 90 dB/oct. zorgt tot slot
voor een interferentievrije afluistering in vertikale lijn.
Uiteraard zou kunnen worden gepoogd deze belangrijke taken analoog uit te
voeren. Echter, afgezien van de vraag of dit elektronisch mogelijk is, veroorzaakt iedere analoge ingreep in het audiosignaal, zoals bijvoorbeeld crossing
en equalisation, naast een aantal gewenste veranderingen in de
frequentiekarakteristiek tevens veranderingen in de fase- en dus
impulsverhoudingen van het systeem.
Een korte impuls leidt bij analoge signaalcorrectie namelijk onvermijdelijk tot
een verschuiving op de tijd-as en geeft aan de uitgang na-slingering van
impulsen te zien. De massa-traagheid van de luidspreker bewerkstelligt toch
al een ongecontroleerd naslingeren. Samen met een faseverschuiving en
ongewenst naslingeren als optelsom van meerdere factoren, vervormt een
rechthoek aan de signaalingang al snel tot een sterk afwijkend signaalverloop
aan de uitgang. Het is dus zaak zo veel mogelijk ongewenste factoren af te
vangen, voordat het signaal de luidspreker bereikt.
Frequentie-lineariteit van de ADM2
De metingen tot het verkrijgen van de FIR-data worden aan de complete box
met gescheiden luidsprekers gedaan zodat ook de vorm van de box en
luidsprekers in de correctie-software meegenomen wordt. Op dezelfde manier
kunnen ADM2’s later op lokatie worden ingemeten, waarbij eventuele
bijzonderheden van de afluisterruimte in de FIR-filter-correctuur meegeprogrammeerd worden. Om de best mogelijke linearisering van het ADM2 systeem
te waarborgen, zijn er zowel op de hoge als de lage tonen FIRTECTM-filters
toegepast (overall-filtering) alsmede op het cross-overpunt tussen beide
frequentiegebieden.
Faselineariteit van de ADM2: FIRTECTM
Bij gebruikmaking van analoge techniek of de veel toegepaste digitale IIRtechniek (Infinite Impuls Response) wordt geprobeerd m.b.v. filterschakelingen de frequentiekarakteristiek van het signaal te corrigeren. Hierbij verslechtert de impuls-getrouwheid van het systeem altijd ernstig.
- 26 -
Digital-Serie
ADM-3
De luidsprekers van de ADM2 en waarom
Uiteraard ondersteunen de toegepaste drivers van de ADM2 een zeer impulsgetrouwe weergave: Een Qts van slechts 0.24 van de 8" laagweergever bij
een grote uitslag en hoge werkingsgraad, staat borg voor een vervormingsvrije weergave van zelfs de meest dynamiek-rijke impulsen. Hetzelfde geldt
voor de ringvormige 1" hoogdriver met een membraandiameter van 44mm.
Active Controlled Studio Monitor
Met z'n digitale ingang voor zowel AESals SPDIF- signalen is de actieve KS
ADM3 een absoluut 'novum' in de markt
voor compacte studio-monitoren.
De componenten worden 24 uur ingespeeld waarna ze worden ingemeten.
De ADM2, waar ze uiteindelijk worden ingebouwd, krijgt de gemeten eigenschappen van de luidsprekers meegeprogrammeerd zodat produktieafwijkingen of anderszins, volledig worden opgeheven. Alle ADM2's die de fabriek
verlaten zijn dus exact gelijk!
Deze twee-weg actieve analoog gecontrolleerde topklasse weergever is de ideale monitor voor postproductie-, mastering- en editing-studio's. Als near- of als
midfield, maar ook voor gebruik in een
main-systeem komt de ADM3 niets tekort. Met 118dB peak is hij prima te combineren met de ADM-W subwoofer (zie
onder).
Spreidings-lineariteit van de ADM2
Door heel gewaagd gebruik te maken van deze zeer krachtige compressiedriver, is het mogelijk om een relatief laag crossoverpunt te kiezen. Bij de ADM2
ligt dat rond de1200Hz. Dit heeft weer als grote voordeel de woofer niet zo
hoog hoeft door te lopen waarbij normaliter versmalling van het afstraalgedrag
plaatsvindt (bundeling). Bij de ADM2 is de overgang tussen het hoog en het
sublaag naadloos, niet alleen in het frequentie-verloop maar ook qua spreiding.
Technische gegevens ADM3
Dynamische lineariteit van de ADM2
Een ander groot voordeel van het gebruik van deze compressiedriver is dat
deze geen powercompressie kent zoals bij een tweeter. Dit geeft de ADM2
een ongekende dynamische lineariteit in de weergave. Elk inkomend signaal
wordt over het hele spectrum evenveel versterkt.
Limiters en beveiligingen van de ADM2
Digitale eindlimiters voor zowel de hoog- als de laagversterkers (die nimmer
eerder wordt aangesproken dan wanneer het ‘echt fout’ gaat, bijv. bij volle
oversturing) beschermen de luidsprekers ten slotte tegen beschadiging.
De KS ADM3 studiomonitor,
evenals de ADM2 met zowel
AES/EBU- , SPDIF- als analoge ingang.
Frequentieber. : 48 Hz-20kHz +1/-3dB
Vermogen
: 150W + 100W
Geluidsdruk : 112dB continue
118dB peak
Luidsprekers : 8"-woofer / 1"-tweeter
Versterkers
: 2 x MOSFET, passief
gekoeld, volledig beveiligd, ringkerntrafo
Controller
: limiters, preset-eq
Digitale input : AES/EBU XLR, 24 BIT
DA, 32-48 kHz, trafosymmetrisch, 110 Ohm
Analoge input : XLR, floating-symmetrisch 10kOhm,
optioneel met trafo
Afmetingen : 28x25x35 cm(DxBxH)
Gewicht
: 14.4 kg
Adviesprijs
: fl. 2.630,excl. btw per stuk
ADM-W
Active
FIRTECTM
Controlled
Subwoofer
De ADM-W vormt de ideale sublaagextensie voor de ADM2 of de ADM3;
Muzikaal, krachtig en gedefinieerd sublaag
en ruim voldoende voor main-monitoring.
In combinatie met ADM2 of 3
omschakelbaar van main (3-weg: top + sub)
naar near-field (alleen 2-weg top).
De KS ADM2 studiomonitor met zowel
AES/EBU- als analoge ingang.
Technische gegevens ADM2
Technische gegevens ADM-W
Frequentiebereik
Vermogen
Geluidsdruk
Luidsprekers
Versterkers:
Digitale controller
:
:
:
:
Digitale ingang
Analoge ingang
Afm. & gewicht
Adviesprijs:
:
:
:
Frequentieber. : 25 -100Hz +1/-3dB
Vermogen
: 400W
Geluidsdruk : 118dB continue
124dB peak
Luidsprekers : 2x10"
Versterkers
: bridged MOSFET,
passief gekoeld, volledig
beveiligd, ringkerntrafo
Controller
: limiters, preset-eq
Digitale input : AES/EBU XLR, 24 BIT
DA, 32-48 kHz, trafosymmetrisch, 110 Ohm
Analoge input : XLR, floating-symmetrisch 10kOhm,
optioneel met trafo
Afmetingen : 60x30x87.4 cm(DxBxH)
Adviesprijs
: fl. 4.090.- excl. btw per stuk
:
38 Hz - 20000 Hz +1/-3dB
200W + 100W
116dB cont. / 122dB peak
8" konus + 4" ringmembraan naar 1" throath naar waveguide
2 x MOSFET, passief gekoeld, volledig beveiligd, ringkerntrafo
32 bit Floating Point DSP 50MHz, 96kHz Ready
24 Bit A/D converter Sigma-Delta 64 x Oversampling,
2 x 24 Bit D/A converter, Differentie-FIR Crossover,
FIR-Systeemfilters, Uitslingeringsbeveiliging, limiters, preset-eq, gain
AES/EBU XLR, 32-48 kHz, trafosymmetrisch, 110 Ohm
XLR, floating-symmetrisch 10kOhm, optioneel met trafo
33x30x42 cm (Diepte x Breedte x Hoogte), 19.7kg
fl. 6.136,- excl. btw per stuk
ADMRC ; remote control (voor zowel ADM2 als ADM3) : fl. 462.- excl. btw
ADM SPLIT ; AES signaal-splitter/sample rate converter : fl. 977.- excl. btw
KS Digital Products zijn o.m.:
● KS ADM2 + KS ADM3 + KS ADM-W studiomonitors ● KS DAM AES-signaaleditor met Windows-software ● KS MASTER2 maximizer / room enhancer ● KS digital controlled PA-systems ● klantspecifieke digitale ontwikkelingen
- 27 -
Compact-serie (Self Powered tops)
CPA 1
KS was een van de eerste PA-fabrikanten ter wereld die bijna
20 jaar geleden begon met het bouwen van self-powered
systemen. Ook vandaag de dag biedt KS nog steeds een selfpowered range aan die stoelt op de enorme ervaring van KS
met deze ontwerp-techniek.
68-18000Hz / 126dB peak
De ultracompacte CPA-1. Ongekende
geluidskwaliteit uit een heel klein kastje. Geen geforceerde koeling nodig dus
muisstil in een vaste installatie.
De CPA-serie is een self-powered high-end processor-controlled touringsysteem voor kleine tot middelgrote toepassingen. Omdat de actieve CPA's over ingebouwde controller-versterkers beschikken, zijn aansluitfouten praktisch onmogelijk en is het systeem zeer flexibel inzetbaar en uitbreidbaar. Deze road-proof serie is ontworpen op hoge transportabiliteit en een snelle opbouwtijd, zonder enige concessie te doen aan geluidskwaliteit en geluidsdruk. CPA's koppelen daarnaast uitstekend en kunnen ook gevlogen worden.
De hoorn is 90 graden draaibaar zodat
de CPA1 ook horizontaal kan worden
gemonteerd.
Maar vergis je niet, deze box kan ook
een bandje uitversterken, zeker in combinatie met de CPA-B subwoofer.
Technische gegevens CPA-1
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Cross over freq.
Vermogen
Voeding
Inputs
Indicators
Behuizing
Afwerking
Afmetingen
Gewicht
Prijs
CPA 2
48-20000Hz
De CPA-2 is een high-end stand-alone full-range
weergever die ongekend diep doorgaat voor een
12"-er (48 Hz!) en een zeer hoge geluidsdruk produceert (133dB). Toch blijft de CPA-2 altijd zeer
ongekend open, strak en helder klinken.
Een uitermate geliefde box onder reizende
technici (band-artiesten, theatergezelschappen etc.)
vanwege z'n enorme doorzettingsvermogen.
:
:
:
:
:
:
:
:
:
:
:
:
:
:
68-18000Hz ±3dB
122 dB continue, 126 dB peak
750 x 400 (900 roteerbaar)
10"/1"
1500Hz
400+40W continue, 800+80W peak
Switching Mode Power Supply
Symmetrisch XLR, 2x10k/+22dB max.
Controller Status, Netspanning
18mm berken multiplex, stalen grepen
RAL-kleur polyurethaan spetterlak
31 x 50 x 32cm
22 kg
fl. 3.166,- excl. btw
Voor additief sublaag en een hoger rendement is de
CPA-2 perfekt uitbreidbaar met de CPA-W of desgewenst met een subwoofer uit de andere KS-series.
Technische gegevens CPA-2
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Cross over freq.
Vermogen
Beveiliging
Inputs
Adjustments
EQ
Indicators
Behuizing
Afwerking
:
:
:
:
:
:
:
:
:
:
:
:
:
Afmetingen
Inhoud
Gewicht
Prijs
:
:
:
:
48-20000 Hz ±3dB
126 dB continue, 133 dB peak
900 x 400 (HxV)
12"/1"
1200Hz
600+100W continue, 1200+200W peak
SIM® comp./lim.
Symmetrisch XLR, 2x10k/+22dB max.
sensitivity: 0dB/-¥, 48Hz
+3dB/-6dB, 140Hz High-Pass on/off
Controller Status, Netspanning
18mm berken multiplex, stalen grepen
Naar keuze antraciet naaldtapijt, zwart theatervelours,
RAL-kleur polyurethaan spetterlak
56 x 38 x 38 cm
48L
35 kg
fl. 10.256,- excl. btw
CPA 11
40-18000Hz
De hoornloaded CPA-11 is een hybride van een theater- en PA-systeem. Als stand-alone weergever
loopt de CPA-11 in het laag door tot
maar liefst 40 Hz. Teneinde het maximale rendement te behalen, wordt
een combinatie met één à twee CPASUB's geadviseerd.
Technische gegevens
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Cross over freq.
Vermogen
Beveiliging
Inputs
Adjustments
Indicators
:
:
:
:
:
:
:
:
:
:
Behuizing
Afwerking
:
:
Afmetingen
Gewicht
Prijs
:
:
:
- 28 -
40-18000 Hz ±3dB
130 dB continue >140Hz 136dB max.
Naar keuze 600 x 400 of 900 x 400 (HxV)
15" / 2"ND
800Hz
600+150W continue / 1200+250W peak
SIM® comp./lim.
Symmetrisch XLR, 20k/+22dB max.
sensitivity: 0dB/-¥, Low EQ
Controller Status laag+hoog,
Subsonic, Netspanning
18mm berken multiplex, stalen grepen
Naar keuze antraciet
naaldtapijt, zwart theatervelours,
RAL-kleur polyurethaan spetterlak
74 x 59 x 53 cm
65 kg
fl. 14.357,- excl. btw
Compact-serie (Self Powered subs)
CPA B
40-140Hz /130dB peak
Een erg buitengewoon laag-kastje dat het beste zijn diensten bewijst als sub-laag-extensie bij de
CPA-1. De CPA-B heeft 2x10"
very long excursion speakers aan
boord die tezamen maar liefst
130dB peak produceren vanaf
40Hz. 2 op elkaar en je hebt
136dB! Je moet 't gehoord hebben. Wij geloofden het niet.
Technische gegevens CPA-B
CPA W
40-140Hz
De CPA-W biedt zeer strak
high-end sublaag tot 140
Hz. In combinatie met bijvoorbeeld een CPA-2 wordt
het geluid voller, het overall systeem-rende-ment
wordt ook nog eens met
3dB verhoogd.
Frequentiebereik
Geluidsdruk
Luidsprekers
Vermogen
Voeding:
Inputs/ Outputs
:
:
:
:
:
:
Behuizing
Afwerking
Afmetingen
Gewicht
Prijs
:
:
:
:
:
40-140 Hz ±3dB
124 dB continue, 130 dB peak
2x10"
400W continue, 800W peak
Switching Mode Power Supply
Symmetrisch XLR, 2x10k/+22dB max.,
stereo input/ stereo through / stereo x-over uit
18mm berken multiplex, stalen grepen
RAL-kleur polyurethaan spetterlak
58 x 36 x 52 cm
36 kg
fl. 3.166,- excl. btw
Technische gegevens CPA-W
Frequentiebereik
Geluidsdruk
Luidsprekers
Vermogen
Beveiliging
Inputs
:
:
:
:
:
:
Outputs
Adjustments
Indicators
Behuizing
Afwerking
:
:
:
:
:
Afmetingen
Inhoud
Gewicht
Prijs
:
:
:
:
40-140 Hz ±3dB
125 dB continue, 131 dB peak
15"
600W continue, 1200W peak
SIM® comp./lim.
Symmetrisch XLR,
2x10k/+22dB max., input/through
CPA-2 Link, fase-gecorrigeerde high pass
sensitivity ±6dB
Controller Status, Netspanning
18mm berken multiplex, stalen grepen
Naar keuze antraciet naaldtapijt,
zwart theatervelours, RAL-kleur
polyurethaan spetterlak
56 x 46 x 38 cm
60L
35 kg
fl. 7.247,- excl. btw
CPA SUB
38-140Hz
De CPA-SUB biedt sublaag voor o.m.
CPA-2 en CPA-11. De box is voorzien van een 1600 Watt processoramp die een zware 18" woofer aanstuurt. In de CPA-W is een stereo
cross-over ingebouwd dat op 140Hz
scheidt en evt. L/R-laag optelt zodat
gebruik als mono-sub t.b.v. een sattelietsysteem mogelijk is.
Technische gegevens
Afwerking
Frequentiebereik
Geluidsdruk
Luidsprekers
Vermogen
Beveiliging
Inputs
:
:
:
:
:
:
:
Outputs
Cross-over freq.
Adjustments
Indicators
Behuizing
:
:
:
:
:
Afwerking
:
Afmetingen
Gewicht
Prijs
:
:
:
- 29 -
stalen grepen, statiefflens/
38-140 Hz ±3dB
128 dB continue, 134 dB peak
18"
800W continue, 1600W peak
SIM® comp./lim.
Symmetrisch XLR, 2x20k/+22dB max.,
input/trough
2x High, symm. XLR, beide fase-gecorrigeerd
140Hz, 18dB/oct.
-6dB/+6dB 5 stappen
Controller Status, Netspanning
18mm berken multiplex,
stalen grepen
Naar keuze antraciet
naaldtapijt, zwart
theatervelours, RAL-kleur
polyurethaan spetterlak
74 x 59 x 53 cm
50 kg
fl. 8.259,- excl. btw
Technology-serie (Theater / High-End Install)
In de T-Serie zijn verstaanbaarheid, rechtheid, dynamiek en fase-reinheid
tot aan de hoogst fysisch haalbare geluidsdrukken geconsolideerd. De
overhead, vooral in het vocale gebied, is enorm terwijl respons en afstralingsgedrag vergaand geoptimaliseerd zijn.
Voor grotere PA-toepassingen werden de T12 en T10 ontwikkeld. Speciaal als klein-PA en voor theater-applicaties werd de zeer geavanceerde
T4 gebouwd. Wat deze supercompacte luidspreker in relatie tot zijn omvang te bieden heeft, heeft menig kenner versteld doen staan. T4 is de
digitale opvolger van de geprezen T3.
T4D
FIRTECTM
58-19000Hz / 140dB peak
T4-luidspreker met bijbehorende
1-kanaals 2-weg T4-WAVE
Het KS T4-systeem is de echte koningsklasse onder de 12-inch 2-weg fullrange systemen. Met zijn geavanceerde digitale T4Wave FIR-controller-versterker worden de frequentie- en fase-parameters van het systeem geheel
afzonderlijk en per unieke weergever behandeld. Deze combinatie is ontwikkeld op een maximale overdrachtskwaliteit bij de zuiverste impulsweergave gekoppeld aan universele inzetbaarheid en een optimale handelbaarheid. Voor de eventuele verliezen in luidsprekerbekabeling wordt gecompenseerd middels WiCom®. Met de T4-weergever laat KS wederom zien (en
horen!) dat 't zich immer ver vóór de kop van het technische sound-reinforcement-veld bevindt. T4-Digital is in zijn toepassing -zonder een spoortje van twijfel- het best klinkende en technisch maximaal ge-engineerde
12"/2"-systeem van dit moment.
Technische gegevens T4-D
Frequentiebereik
Vermogen
Geluidsdruk
Luidsprekers
Afstraling
Controller
:
:
:
:
:
:
Versterkers:
Afm. en gewicht
Afwerking
:
:
Prijzen excl. btw
:
T4W
38-140Hz / 137dB peak
De nieuwe T4W is een uitstekende toevoeging in de subwoofer-range van
KS. De power komt van de CA4-U eindversterker. Ten opzichte van de 18inch subs van KS zal de T4W vooral sneller en accurater klinken bij dezelfde
geluidsdruk. Daarom laat deze sub zich uitstekend combineren met bijvoorbeeld de T4 en de Solo top (CT212). Maar andere combinaties zijn uiteraard
ook prima realiseerbaar.
Technische gegevens
Frequentieber.
Geluidsdruk
Openingshoek
Luidsprekers
Versterker
Filtering
Vermogen
:
:
:
:
:
:
:
38Hz-140Hz
131dB continue, 137dB peak
radiaal
15"/15"
1x TA4U per 2 boxen
Aktief via CA4U
2400 W /4 Ohm peak
1200 W /4 Ohm continue
Afwerking
: standaard: wielen, statiefflens, stalen grepen,
zwart theatervelours, afneembaar stalen grille
met akoestisch-schuimfront. Custom tapijt of lak
mogelijk, M10-vliegogen en vliegstrips zijn optioneel.
Afm. en gew. : 82x44x66cm/50kg
Prijs
: fl. 4.854,- excl. btw
- 30 -
58Hz-19000Hz +/-3dB
600W + 200W continue / 1200 + 400W peak
134dB continue / 140dB peak
12" + 2"ND
600 H x 400 V
symmetrische XLR ingangen, 24 BIT Delta-Sigma AD-converter,
24 BIT floating point processing m.b.v. 2x 40 mHz CPU, FIRTECTM
(Finit Impuls Response) filtering,4 digitale compressor/peaklimiters, 140Hz-high-pass t.b.v. separate sub-wooferuitgang, FIRdifferentie-crossover, schakelbare low-eq, 7 uitlees-besturingen,
vermogensinstelling, 3x 24 BIT Delta-Sigma DA-converters,
instelbare delay 1-99m
hi-speed j-fet, geheel beveiligd, traploze dubbele ventilatorkoeling, ringkerntrafo's
T4-box 60x38x42cm/26kg, Wave-versterker 19"/4HE/18kg
zwart theatervelours, Aero-Quip vliegmateriaal, afneembare
stalen grille met akoestisch-schuimfront. Custom tapijt of lak
mogelijk, ATM-vliegframes en M10-vliegogen zijn optioneel
T4 rs 12"/2" weergever
fl. 5.605.T4 WAVE 1 chan. amp voor max. 2x T4 digitaal
fl. 7.808.-
(Ground Stack FOH) Technology-serie
T12
100-18000Hz / 142dB peak
Het T12 cabinet is een echte top-of-thebill concert-luidspreker. Een uiterst
nauwkeurige afstraalhoek van 60O H
wordt over het gehele spectrum >250Hz
gegarandeerd.
Dit, plus de continue geluidsdruk van
136 dB (142dB peak), plus de superrechte frequentie-karakteristiek, maakt de
klassieke T12 nog steeds tot een van de
meest geavanceerde en analytische concert-weergevers van deze tijd. Er is zowel een digitale als analoge uitvoering
leverbaar.
Technische gegevens T12
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Versterker
Cross over freq.
Vermogen
Behuizing
Afwerking
Afmetingen
Gewicht
Prijs
:
:
:
:
:
:
:
:
:
100-18000 Hz ±2dB
136dB continue, 142dB max.
600 x 400 (HxV)
3x10", 2" ND
1x CA4U per 2-4 boxen
800Hz
600+150W continue / 1200+250W peak
18mm berken multiplex, stalen grepen
Naar keuze antraciet naaldtapijt,
zwart theatervelours, RAL-kleur polyurethaan spetterlak
: 146 x 59 x 67 cm
: ca. 75 kg
: fl. 17.492,- excl. btw
T12W
35-140Hz / 140dB peak
De T12W is speciaal ontworpen voor 1:1
gebruik in combinatie met de T12. Voor
de echte long-throw toepassingen worden
de T10SUB geadviseerd of de CW218 uit
de Stage-serie.
Technische gegevens
Frequentiebereik
Geluidsdruk
Luidsprekers
Versterker
Vermogen
Behuizing
Afwerking
Afmetingen
Gewicht
Prijs
- 31 -
:
:
:
:
:
:
:
35-140 Hz ±3dB
134 dB continue, 140dB peak
2x 18"
1x CA4U per 1-2 boxen (2-4x18")
1600W continue, 3200W peak
18mm berken multiplex, stalen grepen
Naar keuze antraciet naaldtapijt,
zwart theatervelours, RAL-kleur
polyurethaan spetterlak
: 146 x 59 x 67 cm
: 80 kg
: fl. 8.971,- excl. btw
Technology-serie (Cluster Building)
Nog nooit eerder was een PA vliegen zo makkelijk. De T10 is een clusterbuilder PA-systeem met geïntegreerde flying hardware voor long-throw en
medium-throw toepassingen. 2 Tops naast elkaar, even een handeltje omzetten en ze zitten aan elkaar, ready-to-fly aan twee vliegpunten. 2 Boxen
uit de T10-range eronder, even een handeltje omhalen en de volgende stack
hangt. Makkelijker en sneller kan het niet. Geen gepruts met dure kettingen
en flying-studs, uitrichten kan voor zover nodig electronisch en voor elke
gig is binnen een handomdraai de juiste stacking-variant samen te stellen.
T10 (TRIAKS)
120-19000Hz / 142dB peak
De T10 is een triaxiaal long-throw PA-systeem systeem bestaande uit een 2x12" CD-hoorn met in het
centrum een unieke 2"/1" gecombineerde hoog/tophoog-driver. Het hoog wordt op deze wijze geïnjecteerd in de low/mid horn waardoor een zeer coherent golffront ontstaat met een enorme reikwijdte.
De T10 heeft dan ook een extreem smalle afstraalhoek van 30 x 20 graden. Het uniek aan de opzet is
dat de gehele box ongeveer 5 graden naar beneden
is gericht zodat het geluid uiteindelijk de grond bereikt ook als de box loodrecht is opgehangen.
Technische gegevens T10
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Versterker
Cross overerfreq.
Vermogen
Behuizing
Afwerking
Afmetingen
Gewicht
Prijs
T10 F (FILL)
70-19000Hz / >140dB peak
Evenals de T10 is de T10F een triaxiaal
ontwerp echter niet met 2x12" maar
met 1x15" in een basreflexbehuizing. De
T10F heeft een afstraling van 60x40
graden. De box is bedoeld om T10 clusters te voorzien van fills voor de kortere
afstanden. Maar met zijn frequentiebereik van 70-19000Hz bewijst deze box
zijn diensten uiteraard ook prima als
stand-alone PA-weergever.
Technische gegevens T10 F
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Versterker
Cross overerfreq.
Vermogen
Behuizing
Afwerking
Afmetingen
Gewicht
Prijs
:
:
:
:
:
:
:
:
:
120-19000 Hz ±3dB
130dB continue full range, >140dB peak.
600 x 400 (HxV)
1x15", 1x2", 1x1"
1x TA4U per 2-4 boxen
900/5000Hz
600+150W continue / 1200+400W peak
18mm berken multiplex.
Polyurethaan spetterlak, deksel-dolly,
stalen grepen, geïntegreerde flying hardware
: 72 x 58 x 66 cm
: 61 kg
: fl. 8.013,- excl. btw
- 32 -
:
:
:
:
:
:
:
:
:
120-19000 Hz ±3dB
136dB continue, 142dB max.
300 x 200 (HxV)
2x12", 1x2", 1x1"
1x TA4U per 2-4 boxen
900/6000Hz
600+150W continue / 1200+400W peak
18mm berken multiplex, stalen grepen
Polyurethaan spetterlak, deksel-dolly,
geïntegreerde flying hardware
: 72 x 58 x 66 cm
: 84 kg
: fl. 9.680,- excl. btw
(Cluster Building) Technology-serie
T10 W
38-140Hz / 134dB peak
In dezelfde behuizing als de T10 en de
T10 F gebouwd, is de T10 W ontworpen als meegevlogen sublaag-extentie
voor T10-clusters. Een op de grond
staand PA-cluster met T10's en T10 W's
staat overigens als een huis wanneer de
boxen middels hun flying-hardware met
elkaar zijn verbonden. Het vastsjorren
van een ground-stack behoort dus tot
het verleden in deze serie .
Technische gegevens T10 W
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Versterker
Cross over freq.
Vermogen
Behuizing
Afwerking
Afmetingen
Gewicht
Prijs
T10 SUB
35-120Hz / 137dB peak
4x12" high-power, high-efficiency, extended excursion drivers. Misschien niet
de bezetting die je verwacht van een
sublaagweergever die de bodem doet
denderen en de broekspijpen doet wapperen, maar toch is het zo.
Deze rasechte bandpass-subwoofer
geeft de frequenties weer waarnaar je
al zo lang op zoek was in je PA-setup.
En neem van ons aan dat 35Hz bij 143dB
(twee boxen) indrukwekkend is!
Technische gegevens T10 SUB
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Versterker
Cross over freq.
Vermogen
Behuizing
Afwerking
Afmetingen
Gewicht
Prijs
:
:
:
:
:
:
:
:
:
:
:
:
35-120 Hz ±3dB
131dB continue, 137dB peak
radiaal
4x12" extended excursion
1x TA4U per box
120Hz
2400W continue / 4800W peak
18mm berken multiplex, stalen grepen, wielen
Polyurethaan spetterlak
72 x 58 x 88 cm
80 kg
fl. 6.892,- excl. btw.
- 33 -
:
:
:
:
:
:
:
:
:
38-140 Hz ±3dB
128dB continue, 134dB max.
radiaal
1x18" extended excursion
1x TA4U per 2-4 boxen
140Hz
800W continue / 1600W peak
18mm berken multiplex, stalen grepen
Polyurethaan spetterlak, deksel-dolly,
stalen grepen, geïntegreerde flying hardware
: 72 x 58 x 66 cm
: 66 kg
: fl. 4.978,- excl. btw
Stage-serie (tops & subs)
De Stage Serie van KS bestaat uit een reeks hoogwaardige
en toch betaalbare live-music en show-applicaties. Het pakket omvat small, medium en large monitor systemen en
small, medium PA-systemen. Op deze wijze komt de Stage
Serie tegemoet aan de wensen en eisen van de 'everyday
hard-working professional', maar ook veel verhuur-bedrijven hebben in de Stage Serie gevonden wat ze al zo lang
zochten: betaalbare topkwaliteit. De Stage Serie verzekert
elke gebruiker van een wereld-geluid gekoppeld aan gebruiksgemak en betrouwbaarheid zoals we dat van KS gewend zijn.
CL208
70-19000Hz / 120dB peak
De EaZy, ofwel Stage serie type CL208 is een fullrange PA-luidspreker van nog geen 40cm hoog.
Met zijn extreem hoge geluidsdruk van 120dB peak, zijn heldere en sprankelende weergave en z'n zeer beschaafde afmetingen en gewicht is de CL208
bijzonder geschikt voor gebruik small-FOH, PA-fill, achtergrondmuziek, omroep, spraaksysteem, sattelietluidspreker, under-balcony etc. etc.
CW118
40-140Hz / 132dB peak
Krachtige rondborstige 18'
laagweergever voor de CT212,
maar uiteraard ook universeel
te gebruiken in combinatie met
andere KS-produkten.
De EaZy kan zowel 2-weg aktief als passief worden aangestuurd en gecontroleerd vanuit een TA4-U, CA4-U of d.m.v. een gewone eindversterker. Als
passieve versie kunnen 16 stuks in vier groepen van vier op één TA4-U-versterker worden aangesloten. Op verzoek is tevens een 100-Volt uitvoering
leverbaar alsook iedere gewenste RAL-kleur.
Technische gegevens
Frequentiebereik
Geluidsdruk
Openingshoek:
Luidsprekers
Filtering
Versterker
Vermogen
:
:
:
:
:
:
:
Controlling
Behuizing
Afwerking
:
:
:
Afmetingen
Prijs
:
:
Technische gegevens
40-140Hz ±3dB
126 dB continue, 132dB peak
spherisch
18"
Actief
TA4-U
800W 8Ohm continue
1600W 8Ohm peak
CA4-U insteekkaart
berken multiplex
stalen grille, schuimfront,
statiefflens, wielen, deksel
58x58x58, 35kg
fl. 3.481,- excl. btw
Frequentiebereik
Geluidsdruk
Openingshoek:
Luidsprekers
Versterker
Vermogen
:
:
:
:
:
:
Controlling
Behuizing
Afwerking
Afmetingen
Prijs
:
:
:
:
:
70-19000 Hz ±3dB
117 dB continue, 120dB peak
1200 x 60 0 HxV
8"/ 1"
CA4-U
200W + 100W 16Ohm continue
400W + 200W 16Ohm peak
CA4-U insteekkaart
berken multiplex
stalen grille, statiefflenzen onder en boven.
39.5x25x27, 10.4kg
fl. 1.549,- excl. btw aktief/passief versie
Ook in 100 Volt-uitvoering leverbaar.
CT212
63-19000 / 136dB peak
Een extreem luide 12"-top is misschien niet zo bijzonder meer vandaag de dag, maar een extreem luide 12" full-range weergever daarentegen bezorgt nog menig
fabrikant kopzorgen. De CT212 loopt maar liefst door tot 63 Hz in het laag bij
een enorme geluidsdruk van 136dB peak. Als top laat de CT212 zich uitstekend combineren met een of meer subs waardoor het rendement nog verder
toeneemt. Kortom een topklasse werkpaard voor verhuurders, bands, tapeartiesten, reizende theatergezelschappen en andere serieuze A(V)-lieden.
CW218
50-140Hz / 144dB peak
Technische gegevens
Voor toepassingen waarbij de dreun in de maag gevoeld moet worden is er
deze dubbel 18" hornloaded/basreflex-hybride. Hier komt laag uit!
Technische gegevens
Frequentiebereik
Geluidsdruk
Openingshoek:
Luidsprekers
Filtering
Versterker
Vermogen
:
:
:
:
:
:
:
Controlling
Behuizing
Afwerking
Afmetingen
Prijs
:
:
:
:
:
50-140Hz ±3dB
138 dB continue, 144dB peak
spherisch
2x 18"
Actief
TA4-U
1600W 8Ohm continue
3200W 8Ohm peak
CA4-U insteekkaart
berken multiplex
stalen grille, wielen
116x58x66 (hxbxd), 60kg
fl. 6.892,- excl. btw
- 34 -
Frequentiebereik
Geluidsdruk
Openingshoek:
Luidsprekers
Filtering
Versterker
Vermogen
:
:
:
:
:
:
:
Controlling
Behuizing
Afwerking
:
:
:
Afmetingen
Prijs
:
:
63-19000 ±3dB
128 dB continue, 136dB peak
600 x 400 HxV of 900 x 400 HxV
12"/ 2"
Actief/passief schakelbaar
TA4-U
300W + 120W 8Ohm continue
600W + 200W 8Ohm peak
CA4-U insteekkaart
berken multiplex
stalen grille, schuimfront, statiefflens, M10 fittings, Aeroquip
vliegmateriaal, VGB70 goedgekeurd voor gevlogen stacking
60x38x42, 26kg
fl. 4.709,- excl. btw
(monitors) Stage-serie
High Power Monitoring is een verhaal apart. De filosofie
van KS is dat een monitor even goed moet klinken als een
FOH-weergever. Niet echt koren op de molen van de rock 'n
rollers onder ons maar wel goed nieuws voor het theater en
de klassieke buhne...
CM212
60-20000Hz / 133dB peak
CM210
De CM212 is de passieve monitor-uitvoering van de CPA-2. Voor gebruik als
floor-monitor beschikt de CM212 over opstellingshoeken van 30 0 en 600. De
900x400 hoorn is tevens 900 draaibaar. De afstemming van het systeem is niet
geheel identiek aan die van de CPA-2 maar speciaal voor die van een floor. Zo
heeft het midlaag-gebied een kleine dip als tegen-eq van de vloerkoppeling.
60-16000Hz / 126dB peak
De KS CM210 is een zeer compacte universele monitor met een zeer verfijnde
weergave en een ongewoon krachtige laagweergave.
Technische gegevens
De hoge tonen komen van een 1"/90x40 hoorn. De hoogdriver is tegen
overbelasting beveiligd d.m.v. een speciaal beveiligingsrelais
Plaatsing als floormonitor is mogelijk onder een hoek van 30 graden, voor
gebruik als side-fill onder een hoek van 60 graden en als FOH-weergever op
de statiefflens ontstaat een weergever met een afstraling van 90x40 graden
en een geluidsdruk van maar liefst 125dB maximaal.
Een controllerversterker is niet per se vereist maar wordt voor maximale prestaties wel geadviseerd (TA4-U of CB118.)
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Filtering
Behuizing
:
:
:
:
:
:
Vermogen
:
Geadv. versterker :
Afwerking
:
Technische gegevens
Frequentiebereik
Geluidsdruk
Openingshoek:
Luidsprekers
Filtering
Vermogen
Geadv. versterker
Behuizing
Afwerking
Afm. & gewicht
Prijs
:
:
:
:
:
:
:
:
:
:
:
60-16000 Hz ±3dB
120 dB continue, 126dB peak
900 x 40 0
10"/1"
passief
120W/8Ohm
CA4-U/CB118
18mm berken multiplex
antraciet naaldvilt of zwart velours.
42x42x32 cm / 16kg
fl. 2.355,- excl. btw
Afmetingen
gewicht
Prijs
:
:
:
48-20000 Hz ±3dB
126 dB continue, 133 dB max.
900 x 40 0 (HxV)
12"/1"
aktief/passief switchable
18mm berken multiplex,
stalen grepen, statiefflens
600+100W continue
1200+200W peak
TA4-U
Naar keuze antraciet
naaldtapijt, zwart velours,
RAL-kleur polyurethaan
spetterlak
56 x 38 x 38 cm
20 kg
fl. 4.546,- excl. btw
CM410
60-17000Hz / 136dB peak
CM215
De CM410 valt op door zijn natuurlijke klank, zijn extreem lage feedbackgevoeligheid (bij een geluidsdruk van 130dB continue!) en zijn doordrukkingsgraad, vooral in het vocalen-gebied.
60-18500Hz / 136dB peak
Het toepassingsgebied van de nieuwe KS CM215 15"/2"-weergever is zeer
groot. Of hij nu z'n werk moet doen als floormonitor, als downfill, als fullrange FOH weergever of als delay-line, deze universele KS-box overtuigt op
alle fronten en deze all-rounder is uiteraard zowel in 60 als 90 graden-uitvoering leverbaar.
Het concept van de CM410 is dan ook vrij uniek. Het cabinet is bezet met
1x2" hoorn met eromheen drie interferentievrij geplaatste 10"-luidsprekers,
die tezamen voor een krachtige laagweergave borgstaan.
Deze 'gigant' voelt zich als een vis in het water op grote podia. Plaatsing is
mogelijk onder een hoek van 30 graden als floor en 60 graden voor gebruik
als side- of drum-fill. Met behulp van de standaard vliegstrips is de CM410
tevens een verdienstelijke downfill/delay line/ install cabinet. Een controllerversterker is niet per se vereist maar wordt voor maximale prestaties wel geadviseerd (TA4-U).
De CM215 laat zich zowel door een 'willekeurige' eindversterker aansturen
als door de speciale KS TA4-U 4-kanaals controller versterker voor passieve
KS-luidsprekers. In combinatie met de CB118 ontstaat zelfs een kompakt 3weg actief high-end PA, de nieuwe krachtige KS Session-set (zie 'Session').
De laatste twee toepassingen geven uiteraard het optimale resultaat: de hoogste frequentierechtheid, maximale geluidsdruk en minimale feedback-neiging.
Technische gegevens
Technische gegevens
Frequentiebereik
Geluidsdruk
Openingshoek
Luidsprekers
Filtering
Vermogen
Afwerking
Afm. en gewicht
Prijs
Frequentiebereik
Geluidsdruk
Openingshoek:
Luidsprekers
Filtering
Vermogen
:
:
:
:
:
:
60Hz-18500Hz
128dB continue, 136dB peak
600 x400 HxV of 90 0 x400 HxV
15"/2"
Actief/passief schakelbaar
800 + 200 W /8 Ohm peak
400 + 120 W /8 Ohm continue
: statiefflens, stalen grepen, zwart theatervelours, afneembare stalen
grille met akoestisch-schuimfront, M10-draad. Custom tapijt of lak
mogelijk, M10-vliegogen en vliegstrips zijn optioneel
: 68x45x42cm/26kg
: fl. 3.698,- excl. btw
:
:
:
:
:
:
Geadv. versterk. :
Behuizing
:
Afwerking
:
Afm. & gewicht
Prijs
- 35 -
:
:
60-17000 Hz ±2dB
130 dB continue, 136dB max.
600x400 HxV
3x10"/1x2"
passief, x-over op 600Hz
600W / 4 Ohm continue
1200W / 4 Ohm peak
TA4-U
18mm berken multiplex
antraciet naaldvilt of zwart
theatervelours. stalen grille.
48x86x52 bij 300-opstelling, 32kg
fl. 5.661,- excl. btw
De Power achter KS
De CA4-U vormt een uiterst praktische en kostenbesparende controlling &
versterking-oplossing binnen een branche waar iedere versterkers bij voorkeur snel voor meerder doeleinden en luidsprekertypen geschikt moeten kunnen worden gemaakt.
2 kanalen aktief, 2 kanalen subwoofer (2x2 gebrugd), 3 kanaals aktief PA (1
kantje gebrugd laag, de andere aktieve top), sattelietsysteem (1 kantje bas
gebrugd, de andere tops 2 passief) of wat dacht u van gewoon 4 kanalen
passief full-range?
TA4-U (PA) / CA4-U (install)
Nu ook leverbaar met universele controllerkaart en de nieuwe digitale FIRfiltering controller die ook in de ADM2-studiomomitor van KS wordt gebruikt..
Universele 4-kanaals versterker 4x 1000Watt continue met insteekmodules,
voor alle (niet-digitale) KS-toepassingen waarbij een externe controller-versterker nodig is.
Deze hoogwaardige universele 4-kanaals controllerversterker is gebouwd voor
'powering' van bijna alle KS weergevers: T12, Cl208, CT212, CM210, CM212,
CM215, CM410 en subwoofers als T12W, T10SUB, CW218 en T4W. Maar
met de juiste controllerkaart kunnen ook complete sets kunnen in diverse
modi worden aangestuurd.
Technische gegevens
Vermogen
Bijzonderheden
Uitlezingen
Beveiliging:
Ingangen:
Uitgangen
Afm. & gewicht
Prijs
Deze controlling vindt plaats m.b.v. een insteekkaart die in het front van de
xA4-U wordt gestoken.
Omdat het een 4-kanaals-amplifier betreft zijn de mogelijkheden welhaast
onbegrensd. Denk aan bijvoorbeeld:
: 4 x 1000W/4Ohm continue / 4x 1200W/4Ohm peak
: Insteekmodules voor 2-ch biamping, 2 ch. subwoofer,
3 ch, aktief PA, 3 ch. sattelite, 4 ch. monitor.
: per kanaal; ready, input, limit, error
: compressor limiter per kanaal, DC, RF
: XLR-trafosymmetrisch
: 4x Speakon-4
: 4Ux19"x38 / 20kg
: fl. 8.122,- excl. btw / incl. 1 controllercard à fl. 1.206,- excl. btw
NIEUW: FIR-MOD fir-controller: fl. 3.617.- excl. btw
Spraak in Kerken en Audiotoria
Speciaal voor spraak-toepassingen in akoestisch moeilijke omstandigheden
biedt KS de CL104 zuilluidspreker als oplossing. Het gaat hier om galm- en
reflektie-rijke omstandigheden als kerken en concertzalen. 'Gecontroleerde
afstraling' zorgt ervoor dat niet de ruimte maar alleen de toehoorders worden
'aangestraald'.
CL104 / CA4-L
63-17000Hz / 122dB peak spraaksysteem
Technische gegevens CA4-L
Vermogen
: 4 x 150W / 4 Ohm continue
4 x 300W / 4 Ohm peak
Bijzonderheden : WiCom® per kanaal
Uitlezingen
: per kanaal; ready
Beveiliging:
: SIM® comp./lim. per kanaal
Ingangen:
: XLR-trafosymmetrisch
Uitgangen
: Speakon-4
Afm. & gewicht : 2Ux19"x52, 10kg
Prijs
: fl. 3.938,- excl. btw
WiCom®
Tezamen met de CA4-L controller-versterker vormt de CL104 spraakzuil een
uiterst slim 4-kanaals spraaksysteem dat met maximaal 200m luidsprekerkabel per kanaal verliesvrij werkt zonder 100-Volt techniek. Dit is mogelijk
d.m.v. WiCom® (wire compensation, een patent van KS).
De exclusieve KS CL104 klankzuil bestaat uit een roestvrij-stalen bitumen
gedempte basreflex-behuizing met een vol-kunststof geïntegreerd hoorn-front.
Hij bevat 5 luidsprekers in een 2½-weg filter waarbij de frequentie-curve afvalt naarmate de speakers verder van de centrale hogetonen-weergever verwijderd staan. Dit ter voorkoming van kamfilter-effecten.
Technische gegevens CL104
Frequentiebereik : 63-17000Hz ±3dB
Geluidsdruk
: 117 dB continue, 122dB peak
Vermogen
: 120W / 8 Ohm continue
240W / 8 Ohm peak
Openingshoek: : 900x600 HxV
Luidsprekers
: 4x5"/1x1"
Behuizing
: 2.5 mm roestvrij staal,
bitumen gedempt
Afm. & gewicht : 68x17x205, 15kg
Prijs
: fl. 2.270,- excl. btw
0
Deze puntbron-achtige eigenschappen en een afstraling van exact 90 H x
600V, maken de CL104 tot een unieke weergever in zijn klasse.
De bijbehorende CA-4L controller-versterker levert 4x300W peak en kan met
zijn 4 separate kanalen tot in totaal 8 zuilen aansturen. Uiteraard is ieder
kanaal apart beveiligd met een limiter en een overbelastings-beveiliging.
- 36 -
Prijslijst
Complete sets
Componenten
dfl. ................................. euro
CPA1 Set .................................. 2x CPA-1, 2x CPA-B, kabels, stat. .......................................................... 12.030,- ................................ 5459
CPA2 Set .................................. 2x CPA-2, 2x CPA-W, kabels, stat. ......................................................... 35.006,- .............................. 15885
CPA-11-set .............................. 2xCPA-11/4xCPA-SUB/kabels ............................................................... 61.751,- .............................. 28022
SAT set .................................... 1x CB118 / 2x CM210, kabels, stat. ....................................................... 12.785,- ................................ 5801
SUBSAT set .............................. 1x CB210 / 2x CL208, kabels, stat. .......................................................... 8.363,- ................................ 3795
SESSION set ............................. 2x CB118 / 2x CM215, kabels, stat. ....................................................... 23.547,- .............................. 10685
SOLO set small passief ............. 2x CT212 / 2x CW118, 1x TA4U, kabels, stat. ....................................... 24.096,- .............................. 10934
SOLO set large passief ............. 2x CT212 / 4x CW118, 1x TA4U, kabels, stat. ....................................... 31.058,- .............................. 14094
SOLO set small aktief ............... 2x CT212 / 2x CW118, 2x TA4U, kabels, stat. ....................................... 31.812,- .............................. 14436
SOLO set large aktief ............... 2x CT212 / 4x CW118, 2x TA4U, kabels, stat. ....................................... 38.774,- .............................. 17595
STANDARD set ........................ 2x CW218 / 2x CH212 / 2x TA4-U / kabels ........................................... 49.388,- .............................. 22411
T12-set analoog ....................... 2xT12/2xT12W/2x TA4-U ..................................................................... 64.264,- .............................. 29162
T12-D-set digitaal .................... 2xT12/2xT12W/2x T12WAVE ............................................................... 86.141,- .............................. 39089
CB118 ...................................... 18" actief + amps CM215/CM210 .......................................................... 8.075,- ................................ 3664
CB210 ...................................... 2x10" actief + amps 2x EaZy ................................................................... 5.264,- ................................ 2389
CW118 .................................... 1x18" passieve subwoofer ....................................................................... 3.481,- ................................ 1580
CW218 .................................... 2x18" passive hoornloaded subwoofer ..................................................... 6.892,- ................................ 3127
CH212 ..................................... 2x12" / 1x2" passief ................................................................................ 9.680,- ................................ 4393
CT212 ...................................... 1x12" / 1x2" aktief/passief ..................................................................... 4.709,- ................................ 2137
CM210 .................................... 10"/1" passieve monitor in L en R verkrijgbaar ........................................ 2.355,- ................................ 1069
CM215 .................................... 15"/2" passieve monitor in L en R verkrijgbaar ........................................ 3.698,- ................................ 1678
CM410 rs ................................. 3x10"/1x2" passieve monitor .................................................................. 5.661,- ................................ 2569
CM212 .................................... 12"/1x1" passieve monitor ...................................................................... 4.546,- ................................ 2063
TA4-U ...................................... 4 x1000W amp / plugin controller card included ...................................... 8.122,- ................................ 3685
CA4-U- / TA4-U-card .............. plugin controller card voor CA4-U en TA4-U ............................................ 1.206,- .................................. 547
FIR-MOD ................................. Digital FIR plugin controller card voor TA4-U ............................................ 3.617,- ................................ 1641
CPA-1 ...................................... 10"/1" actief ........................................................................................... 3.166,- ................................ 1437
CPA-2 ...................................... 12"/1" actief ......................................................................................... 10.256,- ................................ 4654
CPA-11 .................................... 15"/2" actief (in 60 en 90 graden leverbaar) ......................................... 14.357,- ................................ 6515
CPA-B ...................................... 2x10" sub actief ...................................................................................... 3.166,- ................................ 1437
CPA-W .................................... 15" sub actief .......................................................................................... 7.247,- ................................ 3289
CPA-SUB .................................. 1x 18" actieve sub ................................................................................... 8.259,- ................................ 3748
T3 rs ........................................ 12"/1" actief met T3P ............................................................................. 5.349,- ................................ 2427
T3P rs ...................................... 2 chan. amp voor T3 .............................................................................. 10.036,- ................................ 4554
T4 rs ........................................ 12"/2" digitaal met T4 WAVE .................................................................. 5.605,- ................................ 2544
T4 WAVE ................................. 1- chan. amp voor T4 digitaal delay 10x30ms .......................................... 7.808,- ................................ 3543
T4W ........................................ 2x15" passieve subwoofer ....................................................................... 4.854,- ................................ 2202
T10-triaks ................................ long-throw 2x12"/2"/1" (30 x 20) .......................................................... 9.680,- ................................ 4393
T10-W ..................................... 18" sub t.b.v. T10 .................................................................................... 4.978,- ................................ 2259
T10-F ....................................... 15"/2"/1" fill t.b.v. Triaks clusters (60 x 40) ............................................ 8.013,- ................................ 3636
T10-sub ................................... 4x12" ground base t.b.v. Triaks systeem .................................................. 6.892,- ................................ 3127
T12 rs ...................................... 3x10"/2" ............................................................................................... 17.492,- ................................ 7937
T12-W ..................................... 2x18" ...................................................................................................... 8.971,- ................................ 4071
Install
CPA-11 non powered ............... 15"/2" (in 60 en 90 graden leverbaar) ................................................... 10.463,- ................................ 4748
CH110 ..................................... 10"/1" coaxiaal ....................................................................................... 4.633,- ................................ 2102
CL104 ...................................... klankzuil, 4x5"/1x1" /2,5-weg pas. ......................................................... 2.270,- ................................ 1030
CL208 ...................................... 1x8"/1x1" /2-weg actief-passief omschakelbaar ..................................... 1.549,- .................................. 703
CL212 ...................................... 1x12" / 1x2" aktief/passief ..................................................................... 4.432,- ................................ 2011
CL118 ...................................... 1x18" passieve subwoofer ....................................................................... 3.664,- ................................ 1663
CA4-L ...................................... 4 chan. amp voor CL104 / CL108 ............................................................ 3.938,- ................................ 1787
CA4-U ..................................... 4 ch. amp voor CL212 / CL118 ................................................................ 8.122,- ................................ 3685
CL104-T .................................. CL104 met 100Volt trafo ......................................................................... 2.270,- ................................ 1030
CL208-T .................................. CL208 met 100Volt trafo ......................................................................... 1.549,- .................................. 703
CL212-T .................................. CL212 met 100Volt trafo ......................................................................... 4.823,- ................................ 2188
CL118-T .................................. CL118 met 100Volt trafo ......................................................................... 4.203,- ................................ 1907
AVV 600 .................................. 4x150W/100V amp / remote / noodstroom-aansluiting .......................... 5.251,- ................................ 2383
Accessoires
MRC2 ...................................... montageraam CPA2 .................................................................................... 485,- .................................. 220
MRCW .................................... montageraam CPAW .................................................................................. 485,- .................................. 220
MRT3 ...................................... montageraam T3 ........................................................................................ 485,- .................................. 220
MRT4 ...................................... montageraam T4 ........................................................................................ 485,- .................................. 220
MRCPA-11/CPA-SUB ............... montageraam CPA-11/CPA-SUB ................................................................. 485,- .................................. 220
MR104H .................................. zwenkbeugel cl104 horizontaal ................................................................... 189,- .................................... 86
MR104V .................................. zwenkbeugel cl104 vertikaal ....................................................................... 189,- .................................... 86
R10 .......................................... m10 oog ..................................................................................................... 110,- .................................... 50
RIG CPA ................................... vliegstrip CPA2/CPAW ................................................................................ 500,- .................................. 227
RIG CM ................................... vliegstrips CM210/CM212/CM215 ............................................................. 500,- .................................. 227
RIG CPA-11/CPA-SUB ............. vliegstrips CPA-11/CPA-SUB ....................................................................... 576,- .................................. 261
RIG T12 ................................... vliegsysteem voor compleet T12 systeem, staal/ANCRA ........................... 3.372,- ................................ 1530
RIG T4 ..................................... verbindingsplaat T4 ..................................................................................... 233,- .................................. 106
RIG CT ..................................... verbindingspaat CT212 ............................................................................... 206,- .................................... 93
STAT ........................................ boxststatief ................................................................................................. 318,- .................................. 144
ADAP ....................................... statiefadapter montageraam ......................................................................... 36,- .................................... 16
STAR ........................................ statiefpole ................................................................................................... 107,- .................................... 49
ETR .......................................... ingangstrafo ................................................................................................ 126,- .................................... 57
LSS ........................................... luidsprekerkabel speakon 15m .................................................................... 123,- .................................... 56
LSV .......................................... luidsprekerkabel speakon 2m ........................................................................ 74,- .................................... 34
LINE ......................................... line-kabel xlr 15m ......................................................................................... 75,- .................................... 34
FIT ........................................... vliegoog voor vliegstrip ................................................................................. 21,- .................................... 10
SH2.......................................... hoes CPA2 .................................................................................................. 117,- .................................... 53
SH3.......................................... hoes T3 ....................................................................................................... 117,- .................................... 53
SH4.......................................... hoes T4 ....................................................................................................... 117,- .................................... 53
SH11 ........................................ hoes CPA-11/CPA-SUB ............................................................................... 137,- .................................... 62
Studio Gear
ADM1 ...................................... Digitale Studio Monitor (main field) / tri-amped .......................................... 9174 ................................ 4163
ADM2 ...................................... Digitale Studio Monitor / bi-amped ............................................................. 6136 ................................ 2784
ADM3 ...................................... Analoge Studio Monitor / biamped ............................................................. 2630 ................................ 1193
ADM4 ...................................... Analoge Studio Monitor (per paar) / bi-amped ............................................ 2010 .................................. 912
ADMRC ................................... Remote Control met precisie VCA-sturing ADM2 .......................................... 462 .................................. 209
ADMW .................................... 2x10" subwoofer extensie ADM2 ............................................................... 4090 ................................ 1856
ADM-Split ................................ AES Signaalsplitter met fs=44.1 ..................................................................... 977 .................................. 443
MASTER2 ................................ Master-Processor analog/digitaal ................................................................ 5469 ................................ 2482
................................................ idem digitaal (AES-IN/OUT) ........................................................................ 4663 ................................ 2116
................................................ 24 BIT D/A converter .................................................................................... 783 .................................. 355
SRC2 ........................................ 19" Sample Rate Converter 44.1/48kHz met Digitale Audio Monitor .......... 1823 .................................. 827
SRC-DAM ................................ Peak meter, Correlation, Bitstreamdecoding ............................................... 2437 ................................ 1106
MATRIX-6x4 ............................ Digitale Studiomatrix 6x4 ............................................................................ 1624 .................................. 737
- 37 -
Audio accessoires
Professionele Headsets en
Headphones
STOP! met prutsen en trutten met schroefjes, palletjes, radertjes, verbindingsstukjes, plugjes,
busjes, kussentjes, ringetjes, veertjes en draadjes!
Neem gewoon een heavey-duty roadproof MBQuart in de kist! Voor jarenlang onafgebroken
gebruik onder de allerzwaarste omstandigheden.
K-900
High Solid headsets met dynamische microfoon ............................. dfl.
K-800
K-800
K-800E
Dubbele schelp, XLR4 ............................................................... 315.Enkele schelp, XLR4 .................................................................. 250.-
K-900
K-900E
(microfoon 900-serie schakelt af door hem weg te draaien)
Dubbele schelp, XLR4 ............................................................... 515.Enkele schelp, XLR4 .................................................................. 415.-
High Solid headsets met met studio condensator microfoon
K-800SC
K-900SC
Dubbele schelp ......................................................................... 795.Dubbele schelp ......................................................................... 950.-
QP805
Hoofdtelefoons
QP 805
QP 160
QP 220
QP 240
QP 250
QP 400
QP 160
High-solid (On-ver-woest-baar-!) ..............................................
semi open (AV) .........................................................................
open .........................................................................................
open .........................................................................................
closed (DJ, recording boot etc.) .................................................
open .........................................................................................
225.139.210.240.250.475.-
QP 250
Lightweight mini-headset
LK700
LK702
Enkele schelp, dynamische microfoon ....................................... 375.Enkele schelp, electret condensator mic. .................................... 385.-
3 jaar volledige garantie, LK-serie 1 jaar.
LK702
- 38 -
Professional Power Amplifiers
- 39 -
Professionele Eindversterkers
PowerLight Series: Advanced Lightweight
PLX Series: Lightweight MI
Dit is de Light Weight Touring range van QSC. De range onderscheidt
zich van normale versterkers door het bijzonder lage gewicht, v.a. ca 8kg,
en is dus uitermate geschikt voor mobiel gebruik. Bovendien heeft de PLserie alle faciliteiten aan boord voor computer control en remote
monitoring.
Dit is de evolutie-versie van de PL-serie. QSC heeft hier heel goed gekeken naar de typische wensen van de Europese markt. De PLX is slechts 2
HE hoog en 35,5cm diep. Dit is mogelijk door brede toepassing van SMTtechniek. Ook zijn deze amps voorzien van zowel Speakon-4 als schroefklemmen uit en zowel Jack als XLR in. Ook clip-limiters behoren tot de
standaarduitrusting.
De door QSC ontwikkelde Powerwave Switching Technology is in staat
gigantische stromen te leveren. (In tegenstelling tot wat vaak wordt
aangenomen, zijn switching power amplifiers juist heel sterk in
laagweergave. Dit komt omdat de zg. refresh rate van de voedingselco's
niet slechts 50x per seconde bedraagt, zoals bij een conventionele voeding,
maar (bij QSC) 230.000x per seconde!) E.e.a. garandeert een prachtige
weergave over het hele spectrum en met alle mogelijke belastingen. De
PowerLight versterkers hebben uiteraard voorbeeldige thermische QSCeigenschappen.
De gewichten van de PLX-versterkers bewegen zich rond de 10kg. De
fantastische klank gekoppeld aan betrouwbaarheid, een laag gewicht en
een al even lage prijs maakt de PLX tot een nieuwe mi-touring-standaard.
Vermogens van 2x600 tot 2x1700W @2Ohm.
Vermogens van 2x450 tot 2x4500W(!) @2Ohm.
RMX Series: Conventional MI
PowerLight 2 Series: Lightweight Touring
Hoe gaat een amerikaanse hi-quality versterkerfabrikant de concurrentie
aan met z'n concurrenten uit de Aziatische landen waar de kwaliteitscontrole laag is en de arbeidskrachten goedkoop? Welnu, voor z'n budgetrange verhuisde QSC een complete versterker-produktiestraat naar China,
stuurde een aantal vakbekwame amerikaanse technici en
kwaliteitsmanagers mee en kwam met een ongelooflijk concept, de RMX.
In de PL2-serie komen alle wensen en eisen van de professionele gebruiker
samen.
Deze lichtgewicht range is dan ook speciaal ontwikkeld voor touringcompanies die in de competitieve rental-industrie niets minder willen dan
het onderste uit de kan; optimale kwaliteit en bedrijfszekerheid, relatief
lage aanschafkosten, hoge duurzaamheid, flexibele instel-, regel- en
gebruiksmogelijkheden, een persoonlijk bedrijfsprofiel d.m.v. eigen opdruk
en... (uiteraard) heel veel vermogen.
We zijn er eerlijk over, de RMX wordt in China gebouwd, maar het blijft in
ontwerp, know-how, materiaalkeuze, onderdelenselectie, kwaliteit,
betrouwbaarheid en de 3-jarige garantie een rasechte amerikaanse QSC
power-amplifier. Lachende derde? U!
Vermogens van 2x900 tot 2x1850W @2Ohm.
Vermogens van 2x430 tot 2x1200W @2Ohm.
MXa Series: Conventional Touring
DCA Series: Digital Cinema Amplifiers
De touring range van QSC, voor wie nog geen afscheid kan nemen van
de conventionele voeding met zware weekijzeren-trafokernen en bijbehorende legendarische sound.
De laatste ontwikkelingen in cinema-geluid, zoals Dolby Digital SurroundEX en tri-amplification, vragen meer versterker-kanalen als ooit tevoren.
Naast de vijf typen 2-kanaals cinema-amps van 2HE hoog zijn er nu ook
twee 4-kanaals cinema-versterkers van slechts 2HE.
De MX-serie is gebouwd voor zwaar gebruik langs de weg en beschikt
(behalve de lichtste MX700) over QSC’s zg. Open Input Architectuur.
D.w.z. aan de ingang kunnen diverse kaarten worden gestoken met functies
als limiting, cross-over, band-pass, trafo’s, remote control etc.
DCA-racks zijn compact, licht en makkelijk te installeren en dus zeer costeffective. De complete Cinema-surround-setup-bekabeling bestaat -in
combinatie met de DCM (Digital Cinema Monitor) van QSC- slechts nog
uit enkele standaard VGA-kabeltjes en een paar kilo versterker...
Uiteraard zijn deze versterkers tevens geschikt voor vaste installatie.
Vermogens van 2x600 tot 2x1700W @2Ohm en
van 4x450W @2Ohm tot 4x 450W @ 4Ohm
Vermogens van 2x225W tot 2x1200W @4Ohm 20-20kHz.
WWW.QSCAUDIO.COM
- 40 -
PowerLight
QSC's PowerLight-serie is in de eerste plaats gebouwd op ongecompromitteerde klankeigenschappen, betrouwbaarheid, extreem hoge thermische
capaciteit en duurzaamheid, ofwel voor zwaar professioneel gebruik langs de
weg. De PL-versterkers beschikken alle over QSC’s zg. Open Input Architectuur Level 1 en 2 met een data-port t.b.v. computer-control. (Level 1 in
combinatie met QSC's BSC-2 minislot-adapter en Level-2 met QSC's CM16,
zie onder QSControl.) Door toepassing van QSC's PowerWaveTM voeding, is
het gewicht van de versterkers bijzonder laag.
PL Series
De uitgebreide range bevat tevens zg. 'HV' (high voltage)-, 'X' (X-over)- en
'MB' (mono-block) versies. Deze versies zijn bedoeld voor gebruik aan hoogohmige lasten (>=4Ohm), bi-amping, of voor een combinatie (zie bijv. PL1.6 hvx)
en voor bijv. high-power mono subbass (zie PL 2.4mb). De PL9.0pfc is 'anders'.
Meer hierover op de vorige speciale 9.0-pagina's.
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
PL 1.0
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 200 Watt
2 x 325 Watt
2 x 500 Watt
1 x 1000 Watt
19 inch x 2HE x 45.5 cm, 8.2 kg
fl. 3.375,- excl. BTW
PL 1.0hv
8 Ohm,
20 Hz-20 kHz, 0.1% THD, 2 x 300 Watt
4 Ohm,
20 Hz-20 kHz, 0.1% THD, 2 x 500 Watt
16 Ohm bridged 20 Hz-20 kHz,0.1% THD, 1 x 600 Watt
8 Ohm bridged,20 Hz-20 kHz,0.1% THD, 1 x 1000 Watt
19 inch x 2HE x 45.5 cm, 8.2 kg
fl. 3.579,- excl. BTW
PL 1.4
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 300 Watt
2 x 500 Watt
2 x 700 Watt
1 x 1400 Watt
19 inch x 2HE x 45.5 cm, 8.2 kg
fl. 3.851,- excl. BTW
PL 1.5x
8 Ohm,
4 Ohm,
4 Ohm,
2 Ohm,
20 Hz-20 kHz, 0.1% THD, 450 + 200 Watt
20 Hz-20 kHz, 0.1% THD, 700 + 325 Watt
1 kHz, 1.0% THD, 750 + 350 Watt
1 kHz, 1.0% THD,1000 + 500 Watt
19 inch x 2HE x 45.5 cm, 8.2 kg
fl. 3.919,- excl. BTW
PL1.6hvx
16 Ohm,
8 Ohm,
4 Ohm,
4 Ohm,
20 Hz-20 kHz, 0.1% THD, 425 + 155 Watt
20 Hz-20 kHz, 0.1% THD, 725 + 300 Watt
20 Hz-20 kHz, 0.1% THD,1100 + 450 Watt
1 kHz, 1.0% THD,1200 + 475 Watt
19 inch x 2HE x 45.5 cm, 8.2 kg
fl. 4.236,- excl. BTW
- 41 -
Actief Gebalanceerde Ingangen met Neutrik Combo XLR/Jack en Schroefrail
'Touch Proof' Luidsprekerklemmen
Power Versterker met Meervoudige Voedingsspanning (PL1.0 klasse A/B)
PowerWaveTM Voeding
Gelijkspannings-, Sub-Audio- en Hoogfrequent-beveiliging Per Kanaal
Gepatenteerde Output Averaging™ Kortsluitbeveiliging
Volledig Stabiel onder Inductieve en Foutieve Belastingen
Per Kanaal In-/Uitschakelbare Clip-Limiters
Remote On/Off
Mono Brug/Stereo/Parallel Schakelaar
Inschakelbeveiliging (On/Off Mute)
Thermische beveiliging d.m.v. Advanced Thermal Managment
Traploze Ventilatorkoeling
Clip Indicators
'QSControl Ready'
3 Jaar Volledige Garantie
PowerLight
PL 1.8
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 400 Watt
2 x 650 Watt
2 x 900 Watt
1 x 1800 Watt
19 inch x 2HE x 45.5 cm, 8.2 kg
fl. 4.599,- excl. BTW
PL 2.0hv
16 Ohm,
20 Hz-20 kHz, 0.1% THD, 2 x 400 Watt
8 Ohm,
20 Hz-20 kHz, 0.1% THD, 2 x 650 Watt
4 Ohm,
1 kHz, 1.0% THD, 2 x 1000 Watt
8 Ohm bridged,
1 kHz, 1.0% THD, 1 x 2000 Watt
19 inch x 2HE x 45.5 cm, 8.2 kg
fl. 4.985,- excl. BTW
PL 2.4mb
8 Ohm,
4 Ohm,
4 Ohm,
2 Ohm,
20 Hz-20 kHz, 0.1% THD,
20 Hz-20 kHz, 0.1% THD,
1 kHz, 1.0% THD,
1 kHz, 1.0% THD,
19 inch x 2HE x 45.5 cm, 8.2 kg
1x
1x
1x
1x
1000 Watt
1550 Watt
1700 Watt
2400 Watt
fl. 4.690,- excl. BTW
PL 3.4
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 725 Watt
2 x 1150 Watt
2 x 1700 Watt
1 x 3400 Watt
19 inch x 3HE x 45.5 cm, 13.6 kg
fl. 6.799,- excl. BTW
PL 3.8x
8 Ohm,
4 Ohm,
4 Ohm,
2 Ohm,
20 Hz-20 kHz, 0.1% THD, 900 + 450 Watt
20 Hz-20 kHz, 0.1% THD, 1400 + 800 Watt
1 kHz, 1.0% THD, 1500 + 850 Watt
1 kHz, 1.0% THD, 2500 + 1500 Watt
19 inch x 2HE x 45.5 cm, 8.2 kg
fl. 6.734,- excl. BTW
PL 4.0
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 900 Watt
2 x 1400 Watt
2 x 2000 Watt
1 x 4000 Watt
19 inch x 3HE x 45.5 cm, 13.6 kg
fl. 7.706,- excl. BTW
PL 6.0pfc
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2x
2x
2x
1x
1500 Watt
2500 Watt
3000 Watt
6300 Watt
19 inch x 3HE x 45.5 cm, 27.0 kg
fl. 13.489,- excl. btw
PL 9.0pfc
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2x
2x
2x
1x
1800 Watt
3200 Watt
4500 Watt
9000 Watt
19 inch x 3HE x 45.5 cm, 27.0 kg
fl. 15.871,- excl. btw
- 42 -
PL2
De PowerLight 2 Series is een 'high performance line of amplifiers' als exclusief
lichtgewicht ontwerp voor de touring and live sound industrie. Er zijn 4 modellen
met een vermogen van 900 tot 1850 Watt per kanaal, slechts 2HE hoog. Alle
4 de modellen zijn verkrijgbaar in 2 versies; het basismodel en een A-model
dat voorzien is van een slot t.b.v. analoge processorkaarten. Zowel het basis
model als het A-model hebben een slot voor de DSP3 (zie DSP3) digitale
signaalprocessor.
PL2 Series
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
PL218
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 310 Watt
2 x 525 Watt
2 x 900 Watt
1 x 1800 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 3.677,- excl. BTW
PL224
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 440 Watt
2 x 740 Watt
2 x 1200 Watt
1 x 2400 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 4.478,- excl. BTW
PL230
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 575 Watt
2 x 900 Watt
2 x 1500 Watt
1 x 3000 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 5.308,- excl. BTW
PL236
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 725 Watt
2 x 1100 Watt
2 x 1850 Watt
1 x 3600 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 5.971,- excl. BTW
- 43 -
Actief Gebalanceerde Ingangen met aparte Neutrik XLR en Jack
Speakon Luidsprekeruitgangen
'Touch Proof' Luidsprekerklemmen
Power Versterker met Meervoudige Voedingsspanning (behalve PL218)
PowerWaveTM Voeding
Mogelijkheid tot inbrengen extra Luchtfiltering
Gain Controls in Stappen van 1dB
Mogelijkheid om Gains 'af te doppen'
Instelbare Low-Cut-filters op 5, 30 en 50Hz
'Lockable' Eurosnoer
Gelijkspannings-, Sub-Audio- en Hoogfrequent-beveiliging Per Kanaal
Gepatenteerde Output Averaging™ Kortsluitbeveiliging
Volledig Stabiel onder Inductieve en Foutieve Belastingen
Per Kanaal In-/Uitschakelbare en vrij instelbare Clip-Limiters
Dataport voor Remote Computer Control of linking met Externe Processor
Mono Brug/Stereo/Parallel Schakelaar
Inschakelbeveiliging (On/Off Mute)
Thermische beveiliging d.m.v. Advanced Thermal Managment
Traploze Ventilatorkoeling
Clip Indicators
3 Jaar Volledige Garantie
Persoonlijke company-opdruk mogelijk
MX
De MX-serie is gebouwd voor touring- en installatiedoeleinden en beschikt
over een conventionele trafo-voeding. Bovendien hebben alle types (m.u.v.
de lichtste MX700 die als enige uit de oude serie MX is overgebleven -en
wegens succes nog immer geprolongeerd wordt-) QSC’s zg. Open Input
Architectuur Level 1 aan boord, dit t.b.v. insteek-accessoires en remote-control.
Tegen meerprijs is de xg. MXa-'lx' uitvoering verkrijgbaar. Deze beschikt over
extra XLR/Jack inputs en een klant-specifiek ingeregelde Power Limiter.
MXa Series
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
MX 1500a
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 350 Watt
2 x 600 Watt
2 x 750 Watt
1 x 1500 Watt
19 inch x 2HE x 45.5 cm, 19.1 kg,
f 3.226,- excl. btw
MX 2000a
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 450 Watt
2 x 725 Watt
2 x 1000 Watt
1 x 2000 Watt
19 inch x 3HE x 45.5 cm, 24.4 kg,
f 4.246,- excl. btw
MX 3000a
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 0.1% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 800 Watt
2 x 1250 Watt
2 x 1600 Watt
1 x 3200 Watt
19 inch x 3HE x 45.5 cm, 31.2 kg,
f 6.285,- excl. btw
- 44 -
Actief Gebalanceerde Ingangen met Jack en Schroefrail Connectors (XLR optioneel)
'Touch Proof' Luidsprekerklemmen
Poweramp met 2-Voudige Voedingsspanning (MX700 klasse A/B, MX3000a 3-voudig)
Gescheiden Voedingen (700/1000a/1500a: Split Secundary, 2000a & 3000a: Dual Mono)
Gelijkspannings- en Sub Audio Luidsprekerbeveiliging Per Kanaal
Beveiliging Tegen Hoogfrequente Instraling
Gepatenteerde Output Averaging™ Kortsluitbeveiliging
Volledig Stabiel onder Inductieve en Foutieve Belastingen
Soft-Clipping Limiter MX3000a (Power Limiter optioneel)
Mono Brug/Stereo/Parallel Schakelaar
Inschakelbeveiliging (On/Off Mute)
Thermische Beveiliging (MX3000a Advanced Thermal Managment)
Twee-traps Ventilatorkoeling (MX3000a traploos)
Clip Indicators
'QSControl Ready' (MXa, dmv DP1 in accessoireslot)
3 Jaar Volledige Garantie
PLX
De PLX-serie levert studio-kwaliteit audio performance o.m. door vrijwel
volledige afwezigheid van brom en ruis en een ultra lage THD. Deze versterkers worden gevoed met hetzelfde type voeding dat in de veel duurdere PLserie wordt toegepast. Verder zit echt alles erop en eraan; Speakon, LSschroefklemmen, XLR-in, Jack-in, Clip-limiters, Laag-af Filters etc. etc. en ze
zijn nog Lightweight ook. Open Input Architecture Level 1 in combinatie met
QSC's nieuwe BSC-3 minislot-adapter. Dan nog het belangrijkste...er staat
QSC Audio op!
PLX Series
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
PLX 1202
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 215 Watt
2 x 325 Watt
2 x 600 Watt
1 x 1200 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 2.215,- excl. BTW
PLX 1602
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 350 Watt
2 x 500 Watt
2 x 800 Watt
1 x 1600 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 2.434,- excl. BTW
PLX 2402
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 475 Watt
2 x 700 Watt
2 x 1200 Watt
1 x 2400 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 3.133,- excl. BTW
PLX 3002
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 625 Watt
2 x 900 Watt
2 x 1500 Watt
1 x 3000 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 3.483,- excl. BTW
PLX 3402
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 700 Watt
2 x 1100 Watt
2 x 1700 Watt
1 x 3400 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 4.075,- excl. BTW
- 45 -
Actief Gebalanceerde Ingangen met XLR en Jack Connectors
Speakon Outputs en 'Touch Proof' Luidsprekerklemmen
Class AB+B complementary bipolar output circuitry voor ultra-lage vervormingscijfers
Ultra-high-perfomance, ultra-high-reliability, ultra-low-noise PowerWave™ technologie
Gelijkspannings-, Sub-Audio- en Hoogfrequent-beveiliging Per Kanaal
Gepatenteerde Output Averaging™ Kortsluitbeveiliging
Volledig Stabiel onder Inductieve en Foutieve Belastingen
Remote On/Off
Mono Brug/Stereo/Parallel Schakelaar
Inschakelbeveiliging (On/Off Mute)
Zero inrush current bij inschakelen
Thermische beveiliging d.m.v. Advanced Thermal Managment
Traploze Ventilatorkoeling
Bridge-Mode schakelaar met Indicatie-LED op Voorzijde
Parallel-Mode schakelaar met Indicatie-LED op Voorzijde
Per Kanaal In-/Uitschakelbare Laag-af Filters (5/30/50Hz)
Per Kanaal In-/Uitschakelbare Clip-Limiters
Clip Indicators
3 Jaar Volledige Garantie
RMX
Alleen de prijs van de RMX-serie doet vermoeden dat het hier om de budgetrange van QSC gaat. De RMX Serie levert een concurrentieloze performance
tegen een concurrentieloze prijs. Net als bij alle andere QSC-versterkers, vormt
ook hier de voeding het hart van het systeem. De 2HE hoge RMX maakt
gebruik van een krachtige ringkertrafo en ruim bemeten condensatoren voor
de opslag van grote energie-reserves. Hierdoor levert een RMX zelfs aan 2
Ohmse belasting altijd een krachtige punch en kristalheldere midden en
hogetonen. Wie in deze prijsklasse nog verder wil zoeken, doet wat ons betreft
z'n best maar!
RMX Series
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
Actief Gebalanceerde Ingangen met XLR, Jack en Schroefrails
Speakon Outputs en 'Touch Proof' Luidsprekerklemmen
Gelijkspannings-, Sub-Audio- en Hoogfrequent-beveiliging Per Kanaal
Gepatenteerde Output Averaging™ Kortsluitbeveiliging
Volledig Stabiel onder Inductieve en Foutieve Belastingen
Mono Brug/Stereo/Parallel Schakelaar
Inschakelbeveiliging (On/Off Mute)
Thermische beveiliging d.m.v. Advanced Thermal Managment
Traploze Ventilatorkoeling
Bridge-Mode schakelaar
Parallel-Mode schakelaar
Per Kanaal In-/Uitschakelbare Laag-af Filters (30 en 50Hz)
Per Kanaal In-/Uitschakelbare Clip-Limiters
Signaal en Clip Indicators
3 Jaar Volledige Garantie
RMX 850
8 Ohm,
4 Ohm,
2 Ohm,
4 Ohm bridged,
1 kHz,
1 kHz,
1 kHz,
1 kHz,
0.1% THD,
1.0% THD,
1.0% THD,
1.0% THD,
19 inch x 2HE x 35.5 cm, 9.5 kg
2x
2x
2x
1x
200 Watt
300 Watt
430 Watt
830 Watt
fl. 1.477,- excl. BTW
RMX 1450
8 Ohm,
4 Ohm,
2 Ohm,
4 Ohm bridged,
1 kHz,
1 kHz,
1 kHz,
1 kHz,
0.1% THD,
1.0% THD,
1.0% THD,
1.0% THD,
19 inch x 2HE x 35.5 cm, 9.5 kg
2 x 280 Watt
2 x 450 Watt
2 x 700 Watt
1 x 1400 Watt
fl. 1.745,- excl. BTW
RMX 2450
8 Ohm,
4 Ohm,
2 Ohm,
4 Ohm bridged,
1 kHz,
1 kHz,
1 kHz,
1 kHz,
0.1% THD,
1.0% THD,
1.0% THD,
1.0% THD,
19 inch x 2HE x 35.5 cm, 9.5 kg
- 46 -
2 x 500 Watt
2 x 750 Watt
2 x 1200 Watt
1 x 2400 Watt
fl. 2.418,- excl. BTW
DCA / DCM
De DCA-range representeert de nieuwe generatie versterker-technologie voor
de cinema-markt. De DCA1222, DCA1622, DCA2422, DCA3022 en DCA3422
leveren vermogens van 600 tot 1700 watt per kanaal aan 2 Ohm terwijl de 4kanaals DCA1644 en DCA1824 repectievelijk 4x 450W aan 4 Ohm en 4x
450W aan 2 ohm leveren. Met hun compactheid en lage gewicht passen zelfs
de uitgebreidste en krachtigste systemen in een enkel rack terwijl het gewicht
met 50 tot 75% is teruggebracht. De DCA Serie heeft een aantal 'QSCexclusive' features voor de cinema industry aan boord:
DCA Series
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
DCA 1222
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 200 Watt
2 x 325 Watt
2 x 600 Watt
1 x 1200 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 2.618,- excl. BTW
DCA 1622
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 300 Watt
2 x 500 Watt
2 x 800 Watt
1 x 1600 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 3.270,- excl. BTW
Separate speaker and monitor panel outputs (QSC exclusive).
Verzonken gain-controls met een security-cover (niet afgebeeld) (QSC exclusive)
Active Inrush Limiting bij inschakelen (QSC exclusive).
Optionele crossover-modules voor bi-amp, tri-amp, en subwoofer applicaties.
Front paneel LEDs met indicators voor parallel en bridged mono mode (QSC exclusive).
Data Port voor aansluiting op de Digital Cinema Monitor DCM1 en DCM2 (QSC exclusive).
Actief Gebalanceerde Ingangen met XLR en Jack Connectors
Speakon Outputs en 'Touch Proof' Luidsprekerklemmen
Class AB+B complementary bipolar output circuitry voor ultra-lage vervormingscijfers
Ultra-high-perfomance, ultra-high-reliability, ultra-low-noise PowerWave™ technologie
Gelijkspannings-, Sub-Audio- en Hoogfrequent-beveiliging Per Kanaal
Gepatenteerde Output Averaging™ Kortsluitbeveiliging
Volledig Stabiel onder Inductieve en Foutieve Belastingen
Remote On/Off
Mono Brug/Stereo/Parallel Schakelaar
Inschakelbeveiliging (On/Off Mute)
Thermische beveiliging d.m.v. Advanced Thermal Managment
Traploze Ventilatorkoeling
Per Kanaal In-/Uitschakelbare Laag-af Filters (5/30/50Hz)
Per Kanaal In-/Uitschakelbare Clip-Limiters
Clip Indicators
3 Jaar Volledige Garantie
DCA 2422
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 425 Watt
2 x 700 Watt
2 x 1200 Watt
1 x 2400 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 4.101,- excl. BTW
DCA 3022
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 550 Watt
2 x 900 Watt
2 x 1500 Watt
1 x 3000 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 4.907,- excl. BTW
DCA 3422
8 Ohm,
20 Hz-20 kHz, 0.1% THD,
4 Ohm,
20 Hz-20 kHz, 1.0% THD,
2 Ohm,
1 kHz, 1.0% THD,
4 Ohm bridged,
1 kHz, 1.0% THD,
2 x 700 Watt
2 x 1100 Watt
2 x 1700 Watt
1 x 3400 Watt
19 inch x 2HE x 35.5 cm, 9.5 kg
fl. 5.713,- excl. BTW
De DCM Digital Cinema Monitor is ontwikkeld om het installeren en configureren van cinema
sound systems snel, simpel en goedkoop te kunnen uitvoeren. The DCM units voorzien in alle
nodige signaal-processing en monitor functions. De lijn bestaat uit 3 modellen: DCM-1 voor 6channel bi-amp systemen, de DCM-2 voor 6-channel tri-amp of 8-channel bi-amp systemen en
de DCM-3 voor 8-channel tri-amp systemen. De enige bekabeling bestaat uit onderlinge standaard VCA-kabeltjes. De DCM's zorgen voor snell en precieze instelling van crossover frequenties, parametric equalization, delay en gain d.m.v. een PCgebaseerd software programma. De DCMs monitoren de uitgangs-voltage en -stroom van elke aangesloten versterker
en geeft het aan mocht er onverhoopt iets niet goed gaat
met de speakers, versterkers en/of bekabeling. Op de QSCWebsite (http://www.qscaudio.com) vindt u alle informatie
over de digitale cinema-systemen van QSC en over evt. upgrading van bestaande systemen.
DCA 1644 / 4-channel
8 Ohm,
20 Hz-20 kHz, 0.05% THD, 4 x
4 Ohm,
20 Hz-20 kHz, 0.1% THD, 4 x
8 Ohm bridge 20 Hz-20 kHz, 0.1% THD, 2 x
19 inch x 2HE x 35.5 cm, 9.5 kg
250 Watt
400 Watt
900 Watt
fl. 3.738,- excl. BTW
DCA 1824 / 4-channel
8 Ohm,
20 Hz-20 kHz,
4 Ohm,
20 Hz-20 kHz,
2 Ohm,
1 kHz,
4 Ohm bridged,
1 kHz,
0.05% THD,
0.1% THD,
1.0% THD,
1.0% THD,
19 inch x 2HE x 35.5 cm, 9.5 kg
4x
4x
4x
2x
DCM-1 ............................................... fl. 4.740,- excl. btw
DCM-2 ............................................... fl. 6.920,- excl. btw
DCM-3 ............................................. fl. 10.080,- excl. btw
XC3 crossover plugin ............................. fl. 396,- excl. btw
SF3 subwoofer plugin ............................ fl. 396,- excl. btw
170 Watt
250 Watt
450 Watt
900 Watt
fl. 3.738,- excl. BTW
- 47 -
Accessoires
Accessoires
Om het toepassingsbereik en prestaties van standaard QSC versterkers nog verder te verbeteren, zijn diverse handige accessoires ontwikkeld. Voor welhaast elke
toepassing is er een oplossing te verkrijgen. Bij alle hier afgebeelde accessoires staat aangegeven, voor welke versterker(s) zij geschikt zijn.
BSC-2 & BSC-3
(NIEUW!)
(Niet afgebeeld)
Buscard Accessory Adapter
voor resp. PowerLight en PLX
Adapter voor inbrengen van maximaal twee
mini-slot accessoires zoals SF-1, SPL-1 en
UF-2. BSC-2 geschikt voor 2U PowerLight
types, BSC-3 voor all PLX-en.
BSC-2 f. 182,- / BSC-3 f. 133,- excl. btw
EX-1
Through Card
Slotkaart met 2x XLR male en 4x Jack
input/through extra. Voor MXa- en EXversterkers. fl. 167,- excl. btw
XC-1
Cinema Crossover
THX-approved High-Quality Cinema-crossover. Fungeert als 24 dB/octaaf universele
stereo-bandpass. Instelbaar op frequentie,
component-delay, CD hoorn-correctie, high& low-cutoff. Voor MXa versterkers.
f. 301,- excl. btw
MX-1
Input Card
Slotkaart met 2x XLR female en 4x Jack
input/through extra. Voor MXa- en EXversterkers. fl. 161,- excl. btw
XC-2
UF-2
Cinema Crossover
THX-approved High-Quality Cinema-crossover. Fungeert als 24 dB/octaaf universele
stereo-bandpass. Instelbaar op frequentie,
component-delay, CD hoorn-correctie, high& low-cutoff
Voor EX versterkers. fl. 352,- excl. btw
(Niet afgebeeld)
Stereo Universal Filter
Instelbaar subwoofer/bandpass filter met
o.m. mono-summing en B6 equalisation.
Voor MXa-versterkers. fl. 336,- excl. btw
SF-1
SPL-1
Subwoofer Filter
Stereo Power Limiter
Stereo Band Pass Cross-Over / high filter/
low cutoff/CD horn eq / volledig instelbaar.
Voor MXa- en EX-versterkers.
fl. 440,- excl. btw
Voorziet in Power Limiting per kanaal. Instelbaar op attack, ratio, decay en release.
Werkt bijna onhoorbaar. Voor MXa en EX
versterkers. fl. 334,- excl. btw
SPA-2
FHK 2/3
Stereo Precision Attenuator
Remote controller / high precision volumeregelaar. Voor MXa- en EX-versterkers.
fl. 710,- excl. btw
Front Handle Kit
2HE en 3HE Front Handles worden standaard geleverd bij Series-One, EX- en PLversterkers. Los verkrijgbaar bij de overige
typen behalve PLX (geïntegreerd).
fl. 23,- / fl. 71,- excl. btw.
FK-1
Fan Kit
Optionele ventilator voor de standaard convectie-gekoelde voor USA400.
fl. 99,- excl. btw
Combo PCB
(Niet afgebeeld)
Slotplaat met Neutrik Combo ingangs-connectoren. Voor MXa- en EX versterkers.
fl. 30,- excl. btw
WF/HPF
RRE
Whisper Fan/
High Pressure Fan
Rear Rack Ears kit
T.b.v. montage achterzijde versterker in
19"rack. Voor alle typen versterkers.
fl. 64,- excl. btw
Whisper Fan: Extra stille fan voor MX700.
fl. 251,- excl. btw
- 48 -
Digital Signal Processing
Door met de DSP3 Digital Signal Processing module een nieuwe standaard in
signaal-processing te zetten legt QSC Audio na 30 jaar ontwerpen en audioen systeem-pioneering de lat wederom een stukje hoger.
DSP 3
De twee-kanaals DSP3 voorziet zo in onafhankelijke signaalprocessing voor
beide versterker-ingangs-kanalen. Via een PC of LapTop zijn alle instellingen
te maken. De intuïtief bedienbare software hiervoor is vrij te downloaden op
www.qscaudio.com.
Digital Signal Processor
Te kiezen en te combineren vrij instelbare features per kanaal:
> Gain Control
> Hi-pass crossover filter 24dB per oktaaf, Butterworth, Bessel of Linkwitz Riley
> Lo-pass crossover filter 24dB per oktaaf, Butterworth, Bessel of Linkwitz Riley
> High Shelving filter
> Low Shelving filter
> Parametrische equalizer max. 8 banden +/-12dB
> Delay 0-600 ms
> 2-kanaals mixer
> 2-kanaals splitter
> Mute
> Polariteits-schakelaar
> Peak/RMS limiter
> Compressor
> End limiter
> White en Pink Noise generator
Hardware:
> 2 onafhankelijke DSP's
> 48kHz/24bit converters
> Electronisch gebalanceerde inputs
> Host interface via RS232 port
> Presets oproepbaar via externe contact-closures
> Digitaal doorlusbaar naar andere units
> QSControl compatible
> Auto-mute tijdens startup of hardware failure
> Externe RMS en Clipindicatie
Software:
> Drag-and-Drop configuratie-software
> DSP processingpower-meter
> Volledige grafische presentatie van de setup
- Crossover filtering
Compatibiliteit:
> Direct te monteren op
- PowerLight-2 en DCA-series amps
> Via een rack-mounting-bracket toepasbaar op;
- PowerLight
- 4-channel DCA
> Op dezelfde wijze, echter zonder power-limiting toepasbaar op
- MX
- PLX
- RMX
- USA
- non-QSC amplifiers
-Multiple Parametric EQ's
- Shelf filtering
- Multiple Delays (up to 910ms)
- Compressie & Limiting
- Precision Attenuation
- Mixing
Prijs DSP3
- Splitting
- Tone of Noise Generation
- Signal Mute
- Polarity Switch
- Frequency Response Read-out
- Clip & protect Indication
- 49 -
fl. 1.223,- excl. BTW
RAVE
QSControl
RAVE
QSControl-2
Routing Audio Via EtherNet
Controlling & Monitoring Via Ethernet
van QSC Versterkers
Future Directions
Begin jaren'90 werd er bij QSC een zg. 'Future Directions'-afdeling in het
leven geroepen die moest onderzoeken hoe de toekomst van de professionele
audio er uit zou zien en welke rol QSC Audio hierin zou moeten spelen. QSC
merkte terecht op dat er in de professionele audiowereld een niet te ontkennen
verschuiving gaande was in de richting van -om het nog maar eens heel
uitgemolken te zeggen- 'het digitale domein'.
En naarmate er meer audioapparatuur over digitale in- en uitsturing beschikt,
wordt dus ook steeds aantrekkelijker om ook de distributie van audiosignalen
langs digitale weg te laten plaatsvinden. Dit voorkomt onnodige conversieslagen die op hun beurt weer het nodige geld en verlies van audiokwaliteit
vergen.
Dit heeft bij QSC geleid tot de ontwikkeling van het RAVETM-systeem, een
audio netwerk bestaande uit standaard EtherNet-hardware waarop QSC RAVEunits kunnen worden aangesloten. RAVE is in staat 64 kanalen Real Time te
transporteren over een enkele UTP of Fiber Optic kabel. Gebruik van een
RAVE-netwerk kan voor menig professional een enorme besparingen in kosten
en tijd met zich meebrengen.
QSC's RAVE is een TCP/IP gebaseerd netwerk dat draait onder Cobra-NetTM.
Deze software is afkomstig van het Amerikaanse PEAK-AUDIO (ontwikkelaar
van o.m. Peavey MediaMatrixTM). CobraNetTM is een open platform waarvoor
inmiddels nog meer grote fabrikanten ontwikkelen, zoals RANE, PEAVEY, EAW,
CROWN enz.
Wanneer is RAVE zinvol voor U ?
Wie altijd met kleine geluidssystemen werkt, zal niet zo snel aan de aanschaf
van een digitaal audio-netwerk denken. Echter, wie met toepassingen werkt
waarbij het 'routen' van signalen complex is of waarbij grotere afstanden
overbrugd moeten worden, is het goed eens te berekenen of het RAVE-systeem
van QSC u zo veel tijd en geld bespaart dat het een zinvolle investering is. Dat
is vaak eerder het geval dan u denkt.
QSControl2TM is ontworpen voor de besturing en monitoring van professionele audio apparatuur
over een Ethernet netwerk (bijvoorbeeld dat van een RAVETM-systeem).
Funkties en uitlezing QSControl:
Prijzen zijn op aanvraag.
Specificaties RAVE
> Digitaal
> Analoog
> THD
> S/N
> Delay
> Seriele Data Connecties
> Ethernet Output Conn.
> Input Level Sensitivity
> Output level Sensitivity
> Power
> Afmetingen
> Gewicht
:
:
:
:
:
:
:
:
:
:
:
:
-
20BIT AES/EBU audio (sample rate converting)
20BIT/48kHz audio conversie
<0.007% / <0.004% @1kHz
>100dB
< 6.3 milliseconde, van ingang tot uitgang
RS232 en RS422/485
100baseTX, single RJ45 connector
+24dBu, +18dBu, +12dBu (dmv jumpers)
+24dBu, +18dBu, +12dBu, +6dBu (dmv jumpers)
90-264 VAC, 47-63Hz
19" x 1RU x 35cm
7.5kg
Channel Input Gain / Output to Amp
Channel Signal Mute
Channel Phase
Channel Priority (Paging)
Bridge Mono/Parallel/Stereo mode indicatie
Output voltage and amperage indicatie
Temperatuur indicatie
Output clip detectie en indicatie
Output audio monitoring
Open/kort-sluit indicatie
Amplifier protect status indicatie
Amplifier model-ID indicatie
AC status indicatie
AC standby/operate mode selectie
Prijzen QSControl2 zijn op aanvraag
Enkele RAVE-referenties:
Bally's Hotel & Casino, Las Vegas, Nev.
Sydney Opera House, Sydney, Australia
Legoland, Carlsbad, Calif.
San Francisco City Hall, San Francisco, Calif.
National Exhibition Center, Birmingham, England
Bellagio Hotel & Casino, Las Vegas, Nev.
Sea World, San Antonio, TX
Edison International Field (Anaheim Angels stadium), Anaheim, CA
Church of Jesus Christ of Latter Day Saints campus, Salt Lake City, UT
Six Flags Over Georgia "Gotham City Circus Nights," GA
SuperBowl XXXI, XXXII, XXXIII, Audiotek/ATK
Summer Sound Music Festival, Charlotte, NC
Promise Keepers rally 1998, Washington DC
Pope John Paul II visit to Poland, June 1999, TASCO
Enkele QSControl-referenties:
Petronas Towers, Kuala Lampur, Malaysia
Mandalay Bay Resort, Las Vegas Nev.
Safeco Field (Home of the Seattle Mariners) Seattle, Wash.
Tomokai City Hall, Japan
National Car Rental Center (Florida Panthers Arena), Broward County, FL
Kuala Lumpur Concert Hall, Kuala Lumpur, Malaysia
Galaxy Theater, Santa Ana, CA
Plymouth Park Baptist Church, Irving, TX
Church of Jesus Christ of Latter Day Saints campus, Salt Lake City, UT
Raymond James Stadium (Tampa Bay Buccaneers), Tampa Bay, FL
Houston Rodeo, Houston, TX
Disney Epcot, Orlando, FL
Brooks & Dunn "Tailgate Party" 1998 tour, Sound Image
Houston Rodeo, LD Systems
- 50 -
Prijslijst & Power Points
dfl. excl. btw
euro excl. btw
Watt@20Hz-20kHz Watt@20Hz-20kHz
8 Ohm
4 Ohm
Watt@1kHz
2 Ohm
Watt@1kHz
bridged 4 Ohm
300+300@1kHz
430+430@1kHz
450+450@1kHz
700+700@1kHz
750+750@1kHz 1200+1200@1kHz
830
1400
2400
Versterkers
RMX850 ................................ 1477,- ...................... 670
RMX1450 .............................. 1745,- ...................... 792
RMX2450 .............................. 2418,- .................... 1097
200+200@1kHz
280+280@1kHz
500+500@1kHz
MX 700 ................................ 1823,- ...................... 827
MX 1500a .............................. 3226,- .................... 1464
MX 2000a .............................. 4246,- .................... 1927
MX 3000a .............................. 6285,- .................... 2852
150+150
350+350
450+450
800+800
270+270
600+600
725+725
1250+1250
350+350
750+750
1000+1000
1600+1600
700
1500
2000
3200
PLX1202 ................................ 2215,- .................... 1005
PLX1602 ................................ 2434,- .................... 1105
PLX2402 ................................ 3133,- .................... 1422
PLX3002 ................................ 3483,- .................... 1581
PLX3402 ................................ 4075,- .................... 1849
215+215
350+350
475+475
625+625
700+700
325+325
500+500
700+700
900+900
1100+1100
600+600
800+800
1200+1200
1500+1500
1700+1700
1200
1600
2400
3000
3400
PL-218 ................................... 3677,- .................... 1669
PL-224 ................................... 4478,- .................... 2032
PL-230 ................................... 5308,- .................... 2409
PL-236 ................................... 5971,- .................... 2710
310+310
440+440
575+575
725+725
525+525
740+740
900+900
1100+1100
900+900
1200+1200
1500+1500
1850+1850
1800
2400
3000
3600
PL 1.0 .................................... 3375,- .................... 1532
PL 1.0hv ................................ 3579,- .................... 1624
PL 1.4 .................................... 3851,- .................... 1748
PL 1.5x .................................. 3919,- .................... 1778
PL 1.6 hvx .............................. 4236,- .................... 1922
PL 1.8 .................................... 4599,- .................... 2087
PL 2.0 hv ............................... 4985,- .................... 2262
PL 2.4 mb .............................. 4690,- .................... 2128
PL 3.4 .................................... 6799,- .................... 3085
200+200
300+300
300+300
450+200
725+300
400+400
650+650
1000
725+725
325+325
500+500
500+500
700+325
1100+450
650+650
1000+1000
1550
1150+1150
500+500
not rated
700+700
1000+500
not rated
900+900
not rated
2400
1700+1700
1000
8 Ohm 1000
1400
nvt
nvt
1800
8 Ohm 2000
nvt
3400
PL 3.8x .................................. 6734,- .................... 3056
PL 4.0 .................................... 7706,- .................... 3497
PL 6.0 .................................. 13489,- .................... 6121
PL 9.0 .................................. 15871,- .................... 7202
900+450
850+850
1500+1500
1800+1800
1400+800
1300+1300
2500+2500
3200+3200
1500+850
2000+2000
3150+3150
4500+4500
nvt
4000
6300
9000
DCA1222 ............................... 2618,- .................... 1188
DCA1622 ............................... 3270,- .................... 1484
DCA1644 ............................... 3738,- .................... 1696
DCA1824 ............................... 3738,- .................... 1696
DCA2422 ............................... 4101,- .................... 1861
DCA3022 ............................... 4907,- .................... 2227
DCA3422 ............................... 5713,- .................... 2592
200+200
300+300
4x250
4x160
425+425
550+550
700+700
325+325
500+500
4x400
4x250
825+825
900+900
1100+1100
600+600
800+800
nvt
4x450
1200+1200
1500+1500
1700+1700
1200
1600
8 Ohm 2x900
2x900
2400
3000
3400
Accessoires
dfl. ..................... euro
AT-1 ......................................... 390,- ...................... 177
XH-1 ........................................ 237,- ...................... 108
XL-1 ......................................... 237,- ...................... 108
OT-300a .................................. 237,- ...................... 108
OT-600 .................................... 390,- ...................... 177
S1/USA 2HE Front Handles ........ 43,- ........................ 20
S1/USA 3HE Front Handles ........ 88,- ........................ 40
MX-1 ....................................... 161,- ........................ 73
XC-1 ........................................ 301,- ...................... 137
MX-L ....................................... 187,- ........................ 85
MX700 Whisper fan ................. 251,- ...................... 114
SF-1 ......................................... 440,- ...................... 200
EX-1 ......................................... 167,- ........................ 76
XC-2 ........................................ 352,- ...................... 160
EX-Jetfan ................................. 263,- ...................... 119
SPL-1 ....................................... 334,- ...................... 152
SPA-2 ....................................... 710,- ...................... 322
UF-2 ........................................ 336,- ...................... 152
Ultra Low Noise OpAmp ............ 29,- ........................ 13
MX/EX 2HE Front Handles ......... 22,- ........................ 10
dfl. ..................... euro
MX/EX 3HE Front Handles ......... 68,- ........................ 31
Rear Rack Ears set ...................... 64,- ........................ 29
Jack/XLR Combo PCB ................ 29,- ........................ 13
BSC-2 ...................................... 182,- ........................ 83
BSC-3 ...................................... 133,- ........................ 60
XC3 ......................................... 380,- ...................... 172
LF3 .......................................... 380,- ...................... 172
SF3 .......................................... 380,- ...................... 172
IT42 ......................................... 438,- ...................... 199
DSP3 ...................................... 1223,- ...................... 555
Service Manual Series-1 ............. 10,- ..........................
Service Manual USA ................... 10,- ..........................
Service Manual MXa .................. 10,- ..........................
Service Manual MX .................... 10,- ..........................
Service Manual EX ..................... 10,- ..........................
5
5
5
5
5
DCM-1 .................................. 5320,- .................... 2414
DCM-2 .................................. 7767,- .................... 3525
DCM-3 ................................ 11324,- .................... 5139
- 51 -
Draadloze systemen
Het Britse merk Trantec is hard op weg een nieuwe industrie standaard te worden in draadloze systemen. Bijna alle
grote theaters, musicals en opera's van overzee zijn uitgerust met Trantec diversity-systemen en in-ear monitors.
Niet alleen vanwege de vele gebruiksmogelijkheden, de
sublieme audiokwaliteit en de enorme betrouwbaarheid,
maar vooral vanwege de mogelijkheid om geheel pro-
bleemloos een groot aantal zenders naast elkaar tegelijkertijd te gebruiken. De Trantec-range omvat zeer betaalbare full-diversity systemen voor
de kleinere podia tussen 1 en 4 kiesbare kanalen. Daarnaast is er een
professionele range met toepassingen van 32 tot wel 64 kanalen. Ook is
voorzien in een tweetal heel bijzondere in-ear systemen. Zo wordt bij de
zeer betaalbare S4000IEM standaard maar liefst twee ontvangers geleverd terwijl de topklasse S5000IEM middels Windows-softwarematig
geheel aan de wensen en gewoontes van de artiest is aan te passen. In
tegenstelling tot veel andere fabrikanten van draadloze apparatuur bespaart Trantec niet op de audioverbinding op de portable units. Over de
gehele range zijn originele LEMO-connectoren toegepast.
S3.2: FIXED-FREQUENCY DIVERSITY SYSTEM
De S3.2 is de ideale draadloze microfoon voor 1-kanaals toepassingen. Deze afgeleide van de duurdere
S3500 is er zowel in handheld, dasspeld als hoofdmicrofoon en gitaarpack. Op de ontvanger vindt u LEDaanduidingen voor Power On, Audio Peak Level, Ontvangststerkte en Diversity Kanaal Aanduiding. Aan
de achterzijde kunt u het mute-level en het output level (unbalanced Jack) regelen. De S3.2 wordt geleverd
in koffer inclusief antennes, batterij (goed voor 10 uur onafgebroken gebruik), voeding t.b.v. de ontvanger
en is in de onderstaande configuraties verkrijgbaar:
dfl. ................... euro
S3.2L
Lapel System (Excluding Microphone) ........................................ 703,- .................... 319
S3.2LM
Lapel System with TS259 Microphone ........................................ 869,- .................... 394
S3.2CHM Headband System with TS33 Microphone .................................. 869,- .................... 394
S3.2LHM
Headband System withTS912 Microphone ............................... 1176,- .................... 533
S3.2WHM Aerobic Headband System with TS44 Microphone .................... 1128,- .................... 512
S3.2M
Handheld System (Trantec Dynamic Capsule) ............................. 703,- .................... 319
S3.5: 4-FREQUENCY SWITCHABLE DIVERSITY SYNTHESISED SYSTEM
De S3.5 is de 4-kanaals versie van de S3.2 (afgeleide van de S3500) en is er dus ook uitgevoerd in zowel
handheld, dasspeld als hoofdmicrofoon en gitaarpack. Op de ontvanger vindt u LED-aanduidingen voor
Power On, Audio Peak Level, Ontvangststerkte en Diversity Kanaal Aanduiding. Aan de achterzijde kunt
u het mute-level en het output level (unbalanced Jack) regelen en het gewenste kanaal kiezen. Voor
computer-interfacing en servicedoeleinden is een dataport voorhanden. Op de zender zit een LCDdisplay waarop de gebruikte frequentie wordt weergegeven. De S3.5 wordt geleverd in koffer inclusief
antennes, batterij (goed voor 10 uur onafgebroken gebruik), voeding t.b.v. de ontvanger en is in de
onderstaande configuraties verkrijgbaar:
dfl. ................... euro
S3.5G
Guitar System ............................................................................ 916,- .................... 416
S3.5L
Lapel System (Excluding Microphone) ........................................ 940,- .................... 426
S3.5LM
Lapel System with TS259 Microphone ...................................... 1105,- .................... 501
S3.5CHM Headband System with TS33 Microphone ................................ 1105,- .................... 501
S3.5LHM
Headband System with TS912 Microphone .............................. 1412,- .................... 641
S3.5WHM Aerobic Headband System with TS44 Microphone .................... 1364,- .................... 619
S3.5M
Handheld System (AT Dynamic Capsule) .................................... 940,- .................... 426
S4.5: 4-FREQUENCY SWITCHABLE DIVERSITY SYNTHESISED SYSTEM
De S4.5 is direct afgeleide van de S4000 en is er zowel in handheld, dasspeld als hoofdmicrofoon en
gitaarpack. Op de ontvanger vindt u de bedieningsknoppen en een LCD-display met uitlezing voor gekozen
frequentie, zender-signaalsterkte, audio-signaalsterkte, mute-level, gebruikersidentificatie en antenneherkenning alsook een LED-aanduiding voor Diversity Kanaal. Aan de achterzijde kunt u het output level
(balanced XLR en unbalanced Jack) en het mute-level regelen. Voor computer-interfacing en
servicedoeleinden is een dataport voorhanden. Op de zenders (zowel pack als handheld) is voorzien in
een LCD-display waarop de gebruikte frequentie wordt weergegeven. De S3.5 wordt geleverd in koffer
inclusief antennes, batterij (goed voor 10 uur onafgebroken gebruik), voeding t.b.v. de ontvanger en is in
de onderstaande configuraties verkrijgbaar:
dfl. ................... euro
S4.5G
Guitar System .......................................................................... 1199,- .................... 544
S4.5L
Lapel System (Ex. Microphone) ................................................ 1223,- .................... 555
S4.5LM
Lapel System with TS259 Mic. .................................................. 1388,- .................... 630
S4.5CHM Headband System with TS33 Mic ............................................. 1388,- .................... 630
S4.5LHM
Headband System with TS912 Mic ........................................... 1695,- .................... 769
S4.5WHM Headband System with TS44 Mic ............................................. 1648,- .................... 748
S4.5MC
Condenser Handheld System .................................................... 1695,- .................... 769
S4.5MD
Dynamic Handheld System ....................................................... 1364,- .................... 619
S4000ADU
S4000PSU
S5000RD
S5000RK
- 52 -
Antenna Distribution Unit ......................................................... 1295,5-Way Power Supply for 4 Receivers + ADU .............................. 890,Remote Dipole Antenna ............................................................. 370,19" Racking Kit .......................................................................... 129,-
.................... 588
.................... 404
.................... 168
...................... 59
Draadloze systemen
S3500: 32-FREQUENCY SWITCHABLE DIVERSITY PLL-SYNTHESISED SYSTEM
De3500 heeft 32 vrij kiesbare kanalen en is er zowel in handheld, dasspeld als hoofdmicrofoon en gitaarpackuitvoering. De handheld microfoons zijn zowel met dynamisch als condensator-kapsel te verkrijgen. De
ontvangers zijn leverbaar met antennes aan de voorzijde en (tegen geringe meerprijs) de achterzijde. Op
de ontvanger vindt u de bedieningsknoppen en een LCD-display met uitlezing voor gekozen frequentie,
zender-signaalsterkte, audio-signaalsterkte, mute-level, gebruikers-identificatie en antenne-herkenning
alsook een LED-aanduiding voor Diversity Kanaal. Aan de achterzijde kunt u het output level (balanced
XLR en unbalanced Jack) en het mute-level regelen. Voor computer-interfacing en servicedoeleinden is
een dataport voorhanden. Op de zenders (zowel pack als handheld) is voorzien in een LCD-display
waarop de gebruikte frequentie wordt weergegeven. De S3500 wordt geleverd in koffer inclusief antennes,
batterij (goed voor 10 uur onafgebroken gebruik), voeding t.b.v. de ontvanger en is in de onderstaande
configuraties verkrijgbaar:
dfl. ................... euro
S3500G
Guitar System .......................................................................... 1388,- .................... 630
S3500L
Lapel System (Excluding Microphone) ...................................... 1412,- .................... 641
S3500LM
Lapel System with TS259 Microphone ...................................... 1577,- .................... 716
S3500CHM Headband System with TS33 Microphone ................................ 1577,- .................... 716
S3500LHM Headband System with TS912 Microphone .............................. 1884,- .................... 855
S3500WHM Aerobic Headband System with TS44 Microphone .................... 1837,- .................... 833
S3500MC Handheid System (AT Condenser Capsule) ............................... 1884,- .................... 855
S3500MD Handheld System (AT Dynamic Capsule) .................................. 1553,- .................... 705
S3500G-D As above but with rear mounted detachable antenna ............... 1577,- .................... 716
S4000ADU
S4000PSU
S5000RD
S5000RK
Antenna Distribution Unit ......................................................... 1295,5-Way Power Supply for 4 Receivers + ADU .............................. 890,Remote Dipole Antenna ............................................................. 370,19" Racking Kit .......................................................................... 129,-
.................... 588
.................... 404
.................... 168
...................... 59
S4000: 32-FREQUENCY SWITCHABLE DIVERSITY SYNTHESISED SYSTEM
De S4000 beschikt over 32 vrij kiesbare kanalen en is er zowel in handheld, dasspeld als hoofdmicrofoon
en gitaarpack-uitvoering. De handheld microfoons zijn zowel met dynamisch als condensator-kapsel te
verkrijgen. Op de ontvanger vindt u de bedieningsknoppen en een LCD-display met uitlezing voor gekozen
frequentie, zender-signaalsterkte, audio-signaalsterkte, mute-level, gebruikers-identificatie en antenneherkenning alsook een LED-aanduiding voor Diversity Kanaal. Aan de achterzijde kunt u het output level
(balanced XLR en unbalanced Jack) en het mute-level regelen. Voor computer-interfacing en
servicedoeleinden is een dataport voorhanden. Op de zenders (zowel pack als handheld) is voorzien in
een LCD-display waarop de gebruikte frequentie wordt weergegeven. De S4000 wordt geleverd in koffer
inclusief antennes, batterij (goed voor 10 uur onafgebroken gebruik), voeding t.b.v. de ontvanger en is in
de onderstaande configuraties verkrijgbaar:
dfl. ................... euro
S4000G
Guitar System .......................................................................... 1594,- .................... 723
S4000L
Lapel System (Excluding Microphone) ...................................... 1615,- .................... 733
S4000LM
Lapel System with TS55 Microphone ........................................ 2019,- .................... 916
S4000LHM Headband System with TS912 Microphone .............................. 2019,- .................... 916
S4000WHM Aerobic Headband System with TS44 Microphone .................... 1979,- .................... 898
S4000MC Handheld System (AT Condenser Capsule) ............................... 2019,- .................... 916
S4000MD Handheld System (AT Dynamic Capsule) .................................... 1736, .................... 788
S4000ADU
S4000PSU
S5000RD
S5000RK
Antenna Distribution Unit ......................................................... 1295,5-Way Power Supply for 4 Receivers + ADU .............................. 890,Remote Dipole Antenna ............................................................. 370,19" Racking Kit .......................................................................... 129,-
.................... 588
.................... 404
.................... 168
...................... 59
S5000: 64-FREQUENCY SWITCHABLE DIVERSITY SYSTEM
De State-of-the-Art S5000 werkt direct op 230V en beschikt over 64 vrij kiesbare kanalen en is er zowel
in handheld, dasspeld als hoofdmicrofoon en gitaarpack-uitvoering. De handheld microfoons zijn zowel
met dynamisch als condensator-kapsel te verkrijgen. Op de ontvanger vindt u o.m. de bedieningsknoppen,
een headphone-uitgang en een LCD-display met uitlezing voor gekozen frequentie, zender-signaalsterkte,
audio-signaalsterkte, mute-level, gebruikers-identificatie en antenne-herkenning en Diversity Kanaal. Aan
de achterzijde kunt u het output level (balanced XLR en unbalanced Jack) regelen. Voor computer-interfacing
en servicedoeleinden is een dataport voorhanden. Op de zenders (zowel pack als handheld) is voorzien in
een LCD-display waarop de gebruikte frequentie wordt weergegeven. De S5000 wordt geleverd in metalen
koffer incl. antennes, batterij (goed voor 10 uur onafgebroken gebruik) en is in de onderstaande configuraties
verkrijgbaar:
dfl. ................... euro
S5000G
Guitar System .......................................................................... 9619,- .................. 4365
S5000L
Lapel System (excluding microphone) ....................................... 8876,- .................. 4028
S5000MC Handheld System (AT Condenser Capsule) ............................... 9246,- .................. 4196
S5000MD Handheld System (AT Dynamic Capsule) .................................. 8876,- .................. 4028
S5000GP
S5000RD
S5000CTX
S5000DTX
S5000BP
S5000FP
S5000RK
S5000RK-1
S5000RKD
S5000YA
- 53 -
Ground Plane Antenna ............................................................... 447,Remote Dipole Antenna ............................................................. 370,Handheld Transmitter (AT Condenser Capsule) ......................... 3881,Handheld Transmitter (AT Dynamic Capsule) ............................ 3511,Bodyworn Pouch for S5000LTX (Black) ......................................... 68,Bodyworn Pouch for S5000LTX (Pink) .......................................... 68,19" Racking Kit .......................................................................... 129,Rack Kit for 1 S5000RX or S5000ADA ........................................ 129,Single Width Rack Draw (for four S5000LTX).............................. 629,Two Element YAGI Antenna........................................................ 719,-
.................... 203
.................... 168
.................. 1761
.................. 1593
...................... 31
...................... 31
...................... 59
...................... 59
.................... 285
.................... 326
In Ear Monitoring / ENG receiver
S4000IEM: 32-FREQUENCY SWITCHABLE STEREO IN EAR MONITOR SYSTEM
De S4000IEM is een In-Ear-Monitorsysteem dat beschikt over 32 vrij kiesbare kanalen. Het systeem wordt
standaard geleverd met twee portable ontvangers! Op het zenderstation vindt u de bedieningsknoppen.
LED-indicatie voor stereo/mono, limiter left/right en een LCD-display met uitlezing voor gekozen frequentie,
audio-output level per kanaal, audio-output level als gemiddelde van twee kanalen en de gebruikersidentificatie. Aan de achterzijde kunt u het output level (balanced XLR L/R en unbalanced Jack L/R)
instellen. Voor computer-interfacing en servicedoeleinden is een dataport voorhanden. Op de portable
ontvangers is voorzien in een LED voor Power-On en RF-ontvangst. Een LCD-display geeft de gebruikte
frequentie, frequentie-informatie en volume-control weer. De S4000IEM wordt geleverd in een metalen
koffer inclusief dubbel ontvanger, antennes, batterij (goed voor 8 uur onafgebroken gebruik), voeding
t.b.v. de ontvanger en is in de onderstaande configuraties verkrijgbaar:
dfl. ................... euro
S4000IEM-E
In Ear Monitoring System (2 x Receiver and Earpieces) ......... 1615,- .................... 733
S4000IEM-RX In Ear Monitor Beltpack Receiver ............................................ 643,- .................... 292
S4000IEM-TX In Ear Monitor Transmitter ...................................................... 805,- .................... 365
S4000IEM-EP In Ear Monitor Earpieces (Pair) ............................................... 101,- ...................... 46
S4000IEM-RX In Ear Monitor Beltpack Receiver ............................................ 643,- .................... 292
S4000RK
Rack Mounting Panel for two S3500/4000 Receivers ............. 162,- ...................... 73
S5000: 64-FREQUENCY SWITCHABLE STEREO IN EAR MONITOR SYSTEM
De State-of-the-Art S5000IEM In-Ear-Monitor werkt direct op 230V en beschikt over 64 vrij kiesbare
kanalen. Het systeem wordt standaard geleverd met twee portable ontvangers! Op het zenderstation
vindt u Op het zenderstation vindt u de bedieningsknoppen, LED-indicatie voor stereo/mono, limiter left/
right, de bedienings-knoppen en een LCD-display met uitlezing voor gekozen frequentie, audio-output
level per kanaal, audio-output level als gemiddelde van twee kanalen en de gebruikers-identificatie. Aan
de achterzijde kunt u het output level (balanced XLR L/R en unbalanced Jack L/R) instellen. Voor computerinterfacing en servicedoeleinden is een dataport voorhanden. De S5000IEM wordt geleverd met software,
een op Windows-gebaseerd programma waarmee het systeem helemaal ingeregeld kan worden op de
wensen van de artiest. Op de portable ontvangers is voorzien in een LED voor Power-On en RF-ontvangst.
Een LCD-display geeft de gebruikte frequentie, frequentie-informatie en volume-control weer. De S5000IEM
wordt geleverd in een metalen koffer inclusief antennes, batterij (goed voor 8 uur onafgebroken gebruik),
en is in de onderstaande configuraties verkrijgbaar:
dfl. ................... euro
S5000IEM
In Ear Monitor System (excluding earpieces) .......................... 6471,- .................. 2936
S5000IEM-E In Ear Monitor System (including earpieces) .......................... 6841,- .................. 3104
S5000IEM RX
S5000IEM-TX
S5000EP
S5000BP
S5000FP
S5000RK
S5000RK-1
S5000RKD
In Ear Monitor Receiver only ................................................. 2312,In Ear Monitor Transmitter only ............................................. 4159,In Ear Monitor Earpieces (Pair) ................................................ 555,Bodyworn Pouch for S5000LTX (Black) ...................................... 68,Bodyworn Pouch for S5000LTX (Pink) ....................................... 68,Racking Kit for two S5000RX .................................................. 129,Rack Kit for 1 S5000RX or S5000ADA ..................................... 129,Single Width Rack Draw (for four S5000LTX) .......................... 629,-
.................. 1049
.................. 1887
.................... 252
...................... 31
...................... 31
...................... 59
...................... 59
.................... 285
S5000ENG:
64-FREQUENCY SWITCHABLE PORTABLE ENG DIVERSITY RECEIVER SYSTEM
De State-of-the-Art S5000ENG is een hoogwaardige ENG-receiver en is speciaal ontwikkeld voor ENG/
EFP- situaties en voor alle andere omstandigheden waar een zeer hoogwaardige portable ontvanger
gewenst is. De S5000ENG beschikt over 64 vrij kiesbare kanalen. Op de ontvanger vindt u o.m. een LCDdisplay met uitlezing voor gekozen frequentie, kanaal nummer en batterij-status. Verder is voorzien in een
regelbare hoofdtelefoon-uitgang via een gold 3.5mm mini-jack, een gebalanceerde output naar de camera
(LEMO) en een schakelaar voor internal/external power. De S5000ENG is geschikt voor gebruik met alle
Tantec compatibele zenders zoals S5000TLX en S5000MTX en wordt geleverd in metalen koffer incl.
antennes, batterij. Het systeem is in de onderstaande configuraties te leveren:
dfl. ................... euro
S5000ENG
ENG Receiver ........................................................................ 2956,- .................. 1341
S5000ENG-L ENG Receiver System with S5000LTX .................................... 6471,- .................. 2936
S5000ENG-M ENG Receiver System with S5000CTX ................................... 6471,- .................. 2936
S5000MD
Handheld System (AT Dynamic Capsule) ............................... 8876,- .................. 4028
- 54 -
Prijslijst
dfl. ....................... euro
S3.2:SINGLE FREQUENCY VHF DIVERSITY SYSTEMS
S3.2L
Lapel System (Excluding Microphone) ................................... 703,- ........................ 319
S3.2LM
Lapel System with TS259 Microphone ................................... 869,- ........................ 394
S3.2CHM
Headband System with TS33 Microphone ............................. 869,- ........................ 394
S3.2LHM
Headband System withTS912 Microphone .......................... 1176,- ........................ 533
S3.2WHM
Aerobic Headband System with TS44 Microphone .............. 1128,- ........................ 512
S3.2M
Handheld System (Trantec Dynamic Capsule) ........................ 703,- ........................ 319
S3.5: 4 FREQUENCY SWITCHABLE VHF DIVERSITY SYNTHESISED SYSTEMS
S3.5G
Guitar System ........................................................................ 916,- ........................
S3.5L
Lapel System (Excluding Microphone) ................................... 940,- ........................
S3.5LM
Lapel System with TS259 Microphone ................................. 1105,- ........................
S3.5CHM
Headband System with TS33 Microphone ........................... 1105,- ........................
S3.5LHM
Headband System with TS912 Microphone ......................... 1412,- ........................
S3.5WHM
Aerobic Headband System with TS44 Microphone .............. 1364,- ........................
S3.5M
Handheld System (AT Dynamic Capsule) ............................... 940,- ........................
416
426
501
501
641
619
426
S3500: 32 FREQUENCY SWITCHABLE VHF DIVERSITY SYNTHESISED SYSTEMS
S3500G
Guitar System ...................................................................... 1388,- ........................
S3500L
Lapel System (Excluding Microphone) ................................. 1412,- ........................
S3500LM
Lapel System with TS259 Microphone ................................. 1577,- ........................
S3500CHM
Headband System with TS33 Microphone ........................... 1577,- ........................
S3500LHM
Headband System with TS912 Microphone ......................... 1884,- ........................
S3500WHM
Aerobic Headband System with TS44 Microphone .............. 1837,- ........................
S3500MC
Handheid System (AT Condenser Capsule) .......................... 1884,- ........................
S3500MD
Handheld System (AT Dynamic Capsule) ............................. 1553,- ........................
S3500G-D
As above but with rear mounted detachable antenna .......... 1577,- ........................
S3500L-D
,, ......................................................................................... 1600,- ........................
S3500LM-D
,, ......................................................................................... 1766,- ........................
S3500CHM-D
,, ......................................................................................... 1766,- ........................
S3500LHM-D
,, ......................................................................................... 2073,- ........................
S3500WHM-D ,, ......................................................................................... 2025,- ........................
S3500MC-D
,, ......................................................................................... 2073,- ........................
S3500MD-D
,, ......................................................................................... 1742,- ........................
630
641
716
716
855
833
855
705
716
726
801
801
940
919
940
791
RX8: SINGLE FREQUENCY VHF POCKET RECEIVER SYSTEMS
RX8
Pocket Receiver ..................................................................... 703,- ........................
RX8L
As RX8 with SLTX Transmitter .............................................. 1081,- ........................
RX8LM
As RX8L with TS259 Microphone ........................................ 1246,- ........................
RX8WHM
As RXSL with TS44 Microphone .......................................... 1506,- ........................
RX8MIAT
As RXS with S1MTX Microphone ........................................ 1270,- ........................
RX8MX
As RX8 with S1XMTX (Omni) Microphone ......................... 1270,- ........................
319
491
566
683
576
576
S4.5: 4 FREQUENCY SWITCHABLE UHF DIVERSITY SYNTHESISED SYSTEMS
S4.5G
4-Frequency UHF Guitar System ......................................... 1199,- ........................
S4.5L
4-Frequency UHF Lapel System (Ex. Microphone) ............... 1223,- ........................
S4.5LM
4-Frequency UHF Lapel System with TS259 Mic. ................ 1388,- ........................
S4.5CHM
4-Frequency UHF Headband System with TS33 Mic ........... 1388,- ........................
S4.5LHM
4-Frequency UHF Headband System with TS912 Mic ......... 1695,- ........................
S4.5WHM
4-Frequency UHF Headband System with TS44 Mic ........... 1648,- ........................
S4.5MC
4-Frequency UHF Condenser Handheld System .................. 1695,- ........................
S4.5MD
4-Frequency UHF Dynamic Handheld System ..................... 1364,- ........................
544
555
630
630
769
748
769
619
S4000: 32 FREQUENCY SWITCHABLE UHF DIVERSITY SYNTHESISED SYSTEMS
S4000G
UHF Guitar System .............................................................. 1594,- ........................
S4000L
UHF Lapel System (Excluding Microphone) ......................... 1615,- ........................
S4000LM
UHF Lapel System with TS55 Microphone ........................... 2019,- ........................
S4000LHM
UHF Headband System with TS912 Microphone ................. 2019,- ........................
S4000WHM
UHF Aerobic Headband System with TS44 Microphone ...... 1979,- ........................
S4000MC
UHF Handheld System (AT Condenser Capsule) .................. 2019,- ........................
S4000MD
UHF Handheld System (AT Dynamic Capsule) ..................... 1736,- ........................
723
733
916
916
898
916
788
S5000ATWC
Wide Cardioid Capsule for S5000CTX ................................... 333,- ........................ 151
S5000ATC
Cardioid Capsule for S5000CTX ............................................ 333,- ........................ 151
S5000ATHC
Hyper Cardioid Capsule for S5000CTX .................................. 333,- ........................ 151
S5000GB
Black Grille for Handheld Transmitters ..................................... 74,- .......................... 34
S5000GG
Gold Grille for Handheld Transmitters .................................... 129,- .......................... 59
S5000GS
Silver Grille for Handheld Transmitters ................................... 129,- .......................... 59
S5000BP
Bodyworn Pouch for S5000LTX (Black) .................................... 68,- .......................... 31
S5000FP
Bodyworn Pouch for S5000LTX (Pink) ..................................... 68,- .......................... 31
S5000CC
Metal Carrying Case .............................................................. 252,- ........................ 114
S5000GP
Ground Plane Antenna .......................................................... 447,- ........................ 203
S5000LNA
Line Antenna Booster ............................................................ 407,- ........................ 185
S5000MTA
Handheld Transmitter Antenna .............................................. 129,- .......................... 59
S5000RA
Receiver Antenna .................................................................... 89,- .......................... 40
S5000RD
Remote Dipole Antenna ........................................................ 370,- ........................ 168
S5000RK
Racking Kit for two S5000RX ................................................ 129,- .......................... 59
S5000RK-1
Rack Kit for 1 S5000RX or S5000ADA .................................. 129,- .......................... 59
S5000RKD
Single Width Rack Draw (for four S5000LTX) ........................ 629,- ........................ 285
S5000SCTX
Beltclip for S5000LTX Transmitter ............................................ 55,- .......................... 25
S5000TA
Transmitter Antenna (Flexible) ................................................. 55,- .......................... 25
S5000YA
Two Element YAGI Antenna .................................................. 719,- ........................ 326
SMC-TNC
Cable: Receiver > Antenna Splitter .......................................... 74,- .......................... 34
LEM304-LEM304 Cable: Receiver > Computer Interface ................................... 129,- .......................... 59
N-N-ANT
Cable: 5m. N Type > N Type ................................................. 111,- .......................... 50
N-TNC-ANT
Cable: 5m. N Type > TNC ..................................................... 111,- .......................... 50
S3.2-S4000: SEPARATE RECEIVERS
S3.2RX
Diversity Receiver (including power supply) ........................... 405,- ........................
S3. 5RX
Diversity Receiver (including power supply) ........................... 526,- ........................
S3500RX
Diversity Receiver (including power supply) ........................... 769,- ........................
S3500RX-0
Diversity Receiver (including power supply) ........................... 931,- ........................
S4.5RX
Fixed Frequency Diversity receiver (inc. p.s.) ......................... 728,- ........................
S4000RX
Diversity Receiver (including power supply) ........................... 971,- ........................
S3.2-S4000: SEPARATE TRANSMITTERS
S3.2MTX
Handheld Transmitter (Trantec Dynamic Capsule) .................. 324,- ........................ 147
S3.2LTX
Lapel/Pocket Transmitter (excluding microphone) ................. 324,- ........................ 147
S3.5GTX
Guitar Transmitter .................................................................. 425,- ........................ 193
S3.5LTX
Lapel/Pocket Transmitter (excluding microphone) ................. 445,- ........................ 202
S3.5MTX
Handheld Transmitter (Trantec Dynamic Capsule) .................. 445,- ........................ 202
S3500CTX
Handheld Transmitter (AT Condenser Capsule) .................... 1012,- ........................ 459
S3500DTX
Handheld Transmitter (AT Dynamic Capsule) ......................... 728,- ........................ 331
S3500GTX
Guitar Transmitter .................................................................. 591,- ........................ 268
S3500LTX
Lapel/Pocket Transmitter (excluding microphone) ................. 607,- ........................ 275
S4.5CTX
Handheld Transmitter (AT Condenser Capsule) ...................... 931,- ........................ 422
S4.5DTX
Handheld Transmitter (AT Dynamic Capsule) ......................... 647,- ........................ 294
S4. 5GTX
Guitar Transmitter .................................................................. 506,- ........................ 230
S4.5LTX
Lapel/Pocket Transmitter (excluding microphone) ................. 526,- ........................ 239
S4000CTX
Handheld Transmitter (AT Condenser Capsule) .................... 1214,- ........................ 551
S4000DTX
Handheld Transmitter (AT Dynamic Capsule) ......................... 931,- ........................ 422
S4000GTX
Guitar Transmitter .................................................................. 789,- ........................ 358
S4000LTX
Lapel/Pocket Transmitter (excluding microphone) ................. 809,- ........................ 367
MICROPHONES AND ACCESSORIES
TS33
Headworn Microphone ......................................................... 142,- .......................... 64
TS44
Aerobic Headworn Microphone (Water Resistant) ................. 364,- ........................ 165
TS55
Lapel Microphone ................................................................. 405,- ........................ 184
TS66
Slim Vocalist Headworn Microphone ..................................... 364,- ........................ 165
TS259
Lapel Microphone ................................................................. 142,- .......................... 64
TS912
Vocalist Headworn Microphone (ATM75) .............................. 405,- ........................ 184
44WS
Foam Windshield for TS44 ...................................................... 12,- ............................ 6
55TC
Tieclip for TS55 ........................................................................ 20,- ............................ 9
55WS
Foam Windshield for TS55 ...................................................... 16,- ............................ 7
259TC
Tieclip for TS259 ...................................................................... 12,- ............................ 6
259WS
Foam Windshield for TS259 ...................................................... 8,- ............................ 4
912WS
Foam Windshield for TS912 (AT) ............................................. 28,- .......................... 13
912WSG
Aerobic Golf Ball Windshield ................................................... 20,- ............................ 9
AB1000
Aerobic Belt for LTX Transmitter .............................................. 93,- .......................... 42
S2WS
External Foam Windshield for Handheld Transmitters .............. 10,- ............................ 5
MKV11
Microphone Stand Clip ............................................................ 73,- .......................... 33
ST300
Microphone Table Stand .......................................................... 89,- .......................... 40
S4000IEM: 32 FREQUENCY SWITCHABLE STEREO IN EAR MONITOR SYSTEM
S4000IEM-E
In Ear Monitoring System (2 x Receiver and Earpieces) ........ 1615,- ........................ 733
S4000IEM-RX
In Ear Monitor Beltpack Receiver ........................................... 643,- ........................ 292
S4000IEM-TX
In Ear Monitor Transmitter ..................................................... 805,- ........................ 365
S4000IEM-EP
In Ear Monitor Earpieces (Pair) .............................................. 101,- .......................... 46
S5000: 64 FREQUENCY SWITCHABLE UHF SYSTEMS
S5000G
Guitar System ...................................................................... 9619,- ......................
S5000L
Lapel System (excluding microphone) ................................. 8876,- ......................
S5000MC
Handheld System (AT Condenser Capsule) .......................... 9246,- ......................
S5000MD
Handheld System (AT Dynamic Capsule) ............................. 8876,- ......................
184
239
349
422
331
441
4365
4028
4196
4028
ANTENNAE AND DISTRIBUTION UNITS
S1TF
Flexible Wire Antenna for VHF Pocket/Guitar TX .................... 12,- ............................ 6
S1TW
Helical Whip Antenna for VHF Pocket/Guitar TX .................... 24,- .......................... 11
S2DA
Remote Dipole Antenna ........................................................ 304,- ........................ 138
S2RA-TNC
Receiver Antenna for S3500RX ............................................... 49,- .......................... 22
S3500ADU
Antenna Distribution Unit for S3500 Receivers .................... 1416,- ........................ 643
S4000ADU
Antenna Distribution Unit for S4000 Receivers .................... 1295,- ........................ 588
S4000PSU
5-Way Power Supply for (4)S4000 Receivers + ADU ............. 890,- ........................ 404
S4000RA
Receiver Antenna for S4000RX ............................................... 49,- .......................... 22
S4000LTA
Transmitter antenna for S4000 BeltpackTX .............................. 49,- .......................... 22
S4000MTA
Transmitter antenna for S4000 Handheld TX ........................... 49,- .......................... 22
S5000IEM: 64 FREQUENCY SWITCHABLE STEREO IN EAR MONITOR SYSTEMS
S5000IEM
In Ear Monitor System (excluding earpieces) ....................... 6471,- ...................... 2936
S5000IEM-E
In Ear Monitor System (including earpieces) ........................ 6841,- ...................... 3104
S5000IEM RX
In Ear Monitor Receiver only ............................................... 2312,- ...................... 1049
S5000IEM-TX
In Ear Monitor Transmitter only ........................................... 4159,- ...................... 1887
S5000EP
In Ear Monitor Earpieces (Pair) .............................................. 555,- ........................ 252
S5000ENG: 64 FREQUENCY SWITCHABLE PORTABLE UHF ENG RECEIVER SYSTEMS
S5000ENG
ENG Receiver ...................................................................... 2956,- ...................... 1341
S5000ENG-L
ENG Receiver System with S5000LTX .................................. 6471,- ...................... 2936
S5000ENG-M
ENG Receiver System with S5000CTX ................................. 6471,- ...................... 2936
CONNECTORS AND CABLES
FGG304
LEMO Connector (4 pin) ......................................................... 73,- ..........................
FGG305
LEMO Connector (5 pin) ......................................................... 77,- ..........................
GL18
Guitar Lead (Jack to Jack) 18" ................................................. 24,- ..........................
LEM4XLR-F
Cable: FGG304 to Female XLR .............................................. 142,- ..........................
LEM5XLR-F
Cable: FGG305 to Female XLR .............................................. 154,- ..........................
LEM5XLR
Cable: FGG305 to Male XLR ................................................. 154,- ..........................
S5000: SEPARATE COMPONENTS AND ACCESSORIES
S5000MS
Computer Interface System ................................................. 5550,- ...................... 2518
S5000RX
Receiver .............................................................................. 5365,- ...................... 2434
S5000GRX
Guitar Receiver .................................................................... 6105,- ...................... 2770
S5000GTX
Guitar Transmitter ................................................................ 4070,- ...................... 1847
S5000LTX
Lapel Transmitter ................................................................. 3511,- ...................... 1593
S5000CTX
Handheld Transmitter (AT Condenser Capsule) .................... 3881,- ...................... 1761
S5000CTXG
As S5000CTX Gold Finish .................................................... 4251,- ...................... 1929
S5000CTXS
As S5000CTX Silver Finish ................................................... 4251,- ...................... 1929
S5000DTX
Handheld Transmitter (AT Dynamic Capsule) ....................... 3511,- ...................... 1593
S5000DTXG
As S5000DTX Gold Finish .................................................... 3881,- ...................... 1761
S5000DTXS
As S5000DTX Silver Finish ................................................... 3881,- ...................... 1761
S5000ADA
Active Antenna Splitter ........................................................ 2590,- ...................... 1175
S5000ADP
Passive Antenna Splitter ...................................................... 2035,- ........................ 923
S5000ATO
Omni Capsule for S5000CTX ................................................ 333,- ........................ 151
33
35
11
64
70
70
19" RACK PANELS
S4000RK
Rack Mounting Panel for two S3500/4000 Receivers ............ 162,- .......................... 73
CARRYING CASES
CASE ‘A’
Carrying Case for S3.2/3.5/4.5/3500/4000 .......................... 101,- .......................... 46
CASE 'B'
Carrying Case for RXB & S5000ENG ..................................... 101,- .......................... 46
POWER SUPPLIES
S115
Power Supply 220v >15vdc (UK) ............................................ 51,- .......................... 23
S115EU
Power Supply 220v >15vdc (Europe) ........................................ 51, .......................... 23
S115US
Power Supply 110v >15vdc (US) ............................................. 73,- .......................... 33
- 55 -
Stardraw: Professional & 2D
Ontwerpen doet u in Stardraw
Computer Aided Design, ook voor u?
Wie kan er nog zonder, bij de vervaardiging van een professionele presentatie en/of offerte? Stardraw biedt uitkomst voor iedereen. Dit programma is een op
Windows gebaseerd CAD (Computer Aided Design) systeem. CAD in het algemeen kan voor alle mogelijke audio-, licht- en AV-technische ontwerpen en
presentaties worden gebruikt. Maar Stardraw gaat verder. Fotorealistische presentatie, mechanische layouts, schema's, het visualiseren van de systeem-opbouw
of zelfs het besturen van audioapparatuur. Alles is mogelijk. Stardraw maakt tevens uw materiaallijsten en rekeningen aan. Bovendien is Stardraw voor iedere
'leek' bedienbaar.
Stardraw is er in meerdere toegespitste versies: 3D, 2D, Audio, Audio Lite, AV en AV Lite. Deze programma's draaien o.m. onder Windows '95, '98, '2000, 'NT4
en 'NT5. Stardraw maakt gebruik van de allerlaatste snufjes op het gebied van software-technologie. Hierdoor is een niet te evenaren snelheid en gebruiksgemak
gerealiseerd. Stardraw is een heus CAD-programma maar u hoeft beslist geen raket-geleerde te zijn om ermee te werken. Stardraw is gebaseerd op de Office 97
Look & Feel. Iedereen die met Windows overweg kan, kan ook met Stardraw overweg !
2D
Stardraw Professional is een ongekend snel 2D/3D-pakket. Het maakt
gebruik van de laatste ontwikkelingen in 3D computer-technologie waardoor
u in staat bent om in een 3D-omgeving te ontwerpen en te presenteren
zonder dat u een speciale computer hardware of software training nodig
heeft. Dit pakket omvat meer dan 3000 'drag-and-drop' 3D-symbolen van
lampen, trussen, meubilair, mensen en een scala aan andere handige
voorwerpen waarmee u meteen in 3D aan de slag kunt.
Stardraw 2D Versie 3 (onderdeel van Stardraw Professional) gaat, als update
van de vertrouwde versie 2, weer een stap verder.
Enkele features:
·
Drag and drop 2D and 3D tools
·
Over 3000 free symbols
·
Realtime rendering using DirectX 6
·
Realistic full-color lighting effects and surface rendering
·
Support of unlimited light sources
·
Use any BMP file as a texture on objects
·
Support of unlimited attributes
·
Make complex 3D objects using Spin & Extrude
·
Use point, spot and directional light sources
·
Specular, diffuse & emissive object properties
·
Link drawings to databases using ODBC
·
Read and write .DWG .DXF and .FCD files
·
View your design from any point in 3D space
·
Record AVI movies of your designs
Enkele features:
·
Powerful, easy to use drag and drop tools
·
Thousands of free symbols, incl. lighting products, truss and stage
·
The ability to create your own symbols, or just edit existing symbols
·
Reporting facilities to produce technical data on your layouts or
automatically produce a Bill of Materials.
·
Built for Windows 95/98/2000 and NT - true 32-bit architecture
·
MS Office look and feel
·
Over 3000 free symbols
·
Assign any command to Fastkeys for speed
·
Customizable toolbars and templates
·
Read and write .DWG .DXF and .FCD files
·
Write BMP and JPEG files
·
Database connectivity using ODBC
·
Unlimited layers
·
Full support of OLE and drag and drop
·
Context-sensitive help
·
Comprehensive tutorials
·
Unlimited undo/redo
·
No special hardware required
Prijs Stardraw Professional: fl. 2.415,- excl. btw
Prijs Stardraw 2D Versie 3: fl. 1.050,- excl. btw
- 56 -
Stardraw: Audio & AV
Stardraw Audio is geheel toegespitst op de professionele-audioindustrie. Als u zich in deze 'tak-van-sport' begeeft is Stardraw het enige
serieuze CAD-ontwerp en presentatie-programma.
U heeft de beschikking over meer dan 10.000 produkt-symbolen van meer
dan 100 fabrikanten van professionele-audioapparatuur.
Alcorn, McBride, Allen & Heath, Altec Lansing, Amcron, AMX, APG, Apogee, ARX,
Ashly, AT&T, Atlas Soundolier, Audio Accessories, Audio Logic, Audio Performance,
Audioscope, Autopatch, Baldwin Boxall, Behringer, beyerdynamic, BGW, Biamp, Bose,
BSS, Camco, Carver, C-Audio, Celestion, Citronic, Cloud, Community, Crest, Crestron,
Crown, d&b audiotechnik, Dare, DAS, DBX, DDA, Denon, DNH, DOD, Drawmer,
Dynacord, EAW, Ecler, Electro-Voice, EMO, Eventide, Extron, Focusrite, Fohhn, Formula
Sound, Fostex, Furman, GAE, Genelec, Generic Audio, Generic Hardware, Generic
Instruments, Generic People, Generic Symbols, Gentner, Greystone, Harris, Dracon,
Intelix, JBL, Kintzel Akoustic, Klark Teknik, L-Acoustics, LA Audio, Lab Gruppen,
Lectrosonics, Lexicon, Mackie, Marshall, Long Acoustics, Martin Audio, Master Blaster,
Media Products, Merlin, Metro Audio, Meyer Sound, Middle Atlantic Products, Millbank,
Neutrik, Nexo, Next2, OAP Audio, Outline, PAS, Peavey, Penton, Philips, Plasmec, QSC,
Radio Design Labs, Rane, RCF, Renkus-Heinz, Sabine, Samson, SCV, Sennheiser, Shure,
Sound Advance Systems, Soundsphere, Speck Electronics, Symetrix, Tannoy, Tascam,
TC Electronic, Technomad, TOA, Turbosound, University Sound, Vega, Vestax, Whirlwind,
White Instruments, Williams Sound, XTA, Yamaha.
Rack lay-outs: 2 minuten.
Prijs Stardraw Audio: fl. 3.075,- excl. btw
Stardraw Audio Lite biedt dezelfde features als Stardraw Audio echter
zonder de uitgebreide merken-bibliotheek. Daarvoor in de plaats bevat het een pakket algemene symbolen voor audio applications: Generic Audio, Generic Hardware, Generic Instruments en Generic Symbols.
Alle symbolen zijn aan te passen aan uw eigen specifieke wensen en
eisen.
Prijs Stardraw Audio Lite: fl. 1.430,- excl. btw
Afbeeldingenschema: 11 minuten.
Stardraw AV is in beginsel hetzelfde pakket als Stardraw Audio echter
geheel toegespitst op de audiovisuele industrie.
Er zijn een heleboel CAD-applicaties in de markt, maar vraag aan elke gebruiker
waaraan ze de meeste tijd kwijt zijn bij het maken van een ontwerp en ze
zullen zeggen: 'Aan het samenstellen van een produkt-bibliotheek'.
Niet bij Stardraw. Uw sales-presentaties en constructie-tekeningen staan model
voor professionaliteit met meer dan 15.000 symbolen van produkten van meer
dan 100 AV-fabrikanten zoals:
Alcorn McBride, Allen & Heath, Altec Lansing, Amcron, Ampro, AMX, APG, Apogee,
ARX, Ashly, ASK, AT&T, Atlas Soundolier, Audio Accessories, Audio Logic, Audio
Performance, Audioscope, Autopatch, Baldwin Boxall, Barco, Behringer, beyerdynamic,
BGW, Biamp, Bose, BSS, Camco, Carver, C-Audio, Celestion, Citronic, Cloud, Community,
Crest, Crestron, Crown, d&b audiotechnik, Dare, DAS, DBX, DDA, Denon, DNH, DOD,
Drawmer, Dynacord, EAW, Ecler, Electro-Voice, EMO, Epson, Eventide, Extron, Focusrite,
Fohhn, Formula Sound, Fostex, Furman, GAE, Genelec, Generic Audio, Generic Hardware,
Generic Instruments, Generic People, Generic Symbols, Generic Video, Gentner,
Greystone, Harkness, Hall, Harris, Dracon, Inline, Intelix, JBL, JVC, Kintzel Akoustic,,Klark
Teknik, Kramer, L-Acoustics, LA Audio, Lab Gruppen, Lectrosonics, Lexicon, Mackie,
Marshall, Long Acoustics, Martin Audio, Master Blaster, Media Products, Merlin, Metro
Audio, Meyer Sound, Middle Atlantic Products, Millbank, Neutrik, Nexo, Next2, OAP
Audio, Outline, Panasonic, PAS, Peavey, Penton, Philips, Plasmec, QSC, Radio Design
Labs, Rane, RCF, Renkus-Heinz, Sabine, Samson, SCV, Seleco, Sennheiser, Shure, Sony,
Sound Advance Systems, Soundsphere, Speck Electronics, Symetrix, Tannoy, Tascam,
TC Electronic, Technomad, TOA, Turbosound, University Sound, Vega,,Vestax, Whirlwind,
White Instruments, Williams Sound,XTA, Yamaha.
Panel-lay-outs op schaal. Voor graveren, boren en stanzen.
Prijs Stardraw AV: fl. 6.335,- excl. btw
Stardraw AV Lite biedt dezelfde features als Stardraw AV echter zonder de uitgebreide merken-bibliotheek. In plaats daarvan bevat Stardraw AV Lite een bibliotheek met meer dan 1.000 algemene AV-symbolen van diverse electronia hardware, connectors, panels, speakers,
monitors, projectors, screens etc.
Blokschema: 12 minuten. Accuraat en snel..
Prijs Stardraw AV Lite: fl. 3.135,- excl. btw
WWW.STARDRAW.COM
- 57 -
Audio-kabel
eurocable®
WWW.LINKITALY.COM
montage-kabel
CVS LK 02N2A
CVS LK 02N3P
CVS LK 02N3R
CVS LK 02N2A
CVS LK 02N3P
CVS LK 02N3R
Audio cable ø 2.7 mm aluminium foil screen with drain wire ........... 1.15
Audio cable ø 3.8 mm cond. thermoplastic screen with drain wire ... 1.50
Audio cable ø 3.8 mm copper screen with drain wire ...................... 1.40
zwart
microfoonkabel
CVS LK 02N6E
CVS LK 02N6E
Microfoonkabel met zware zeer soepele siliconen-buitenmantel ..... 1.70
In zwart blauw, grijs, rood, groen, geel
DOUBLE SCREEN
microfoonkabel
CVS LK 02N6S2
CVS LK 02N6S2
Microfoonkabel met double copper screen ...................................... 2.45
In zwart blauw, grijs, rood, groen, geel
STARQUAD
microfoonkabel
CVS LK 04N6
CVS LK 04N6
STARQUAD stereo audio cable ø 6.0 mm braided copper screen,
drain wire ........................................................................................ 3.20
zwart
Bantam-kabel
CVS LK 02N4.5
CVS LK 02N4.5
In zwart blauw, grijs, rood, groen, geel
aluminium/mylar live
mobile audio multipair met koper totaalshield
paar:
totaal:
Microphone / Bantam cable ø 4.5 mm copper screen
with drain wire .............................................................................. 1.60
holding tape, aluminium high-density
opgedampt kunststof mylar scherm, drain-wire
anti-twisting PVC totaalafscherming,
holding tape, gevlochten koper
totaalafscherming
CVS LK SSAS24C
CVS LKSSAS04C ............................ 4-parig ............ ø 7.9mm ............................................ 5.65
CVS LKSSAS08C ............................ 8-parig .......... ø 10.0mm ............................................ 9.45
CVS LKSSAS12C .......................... 12-parig .......... ø 12.1mm .......................................... 12.80
CVS LKSSAS16C .......................... 16-parig .......... ø 13.3mm .......................................... 16.95
CVS LKSSAS20C .......................... 20-parig .......... ø 16.3mm .......................................... 20.90
CVS LKSSAS24C .......................... 24-parig .......... ø 16.6mm .......................................... 25.10
CVS LKSSAS28C .......................... 28-parig .......... ø 17.9mm .......................................... 29.00
CVS LKSSAS32C .......................... 32-parig .......... ø 19.1mm .......................................... 31.70
CVS LKSSAS36C .......................... 36-parig .......... ø 20.6mm .......................................... 35.14
CVS LKSSAS40C .......................... 40-parig .......... ø 22.1mm .......................................... 38.35
CVS LKSSAS48C .......................... 48-parig .......... ø 23.0mm .......................................... 44.75
zwart
- 58 -
eurocable®
Digitaal kabel
DMX 512 kabel
PVC jacket, vertind koper scherm,
aluminium folie scherm, drain wire
CVS LK DMX S
CVS LK DMX D
CVS LK DMX S
CVS LK DMX D
Single pair cable for DMX 512, ø 5.5mm ........................................ 3.05
Single pair cable for DMX 512, ø 7.2mm ........................................4.30
zwart, (op bestelling rood)
DMX 512 color changer kabel
paar: idem DMX 512 cable
totaal: PVC jacket, aluminium folie scherm,
drain wire
DMX 512 cable with 3 x 2mm2
color changer power supply, ø 7.8mm ................................... 6.05
CVS LK DMX CC
CVS LK DMX CC
zwart, (op bestelling geel)
DMX 512 / power combi-kabel
paar: PVC jacket, koper scherm, drain wire
power: PVC jacket, PVC isolatie
totaal: anti-twisting PVC jacket, holding tape
CVS LK DMX 1
Cable with 1 balanced audio/DMX pair
and power 3x1.5 sqmm, ø 13.9mm ................................................ 8.10
CVS LK DMX 2
Cable with 2 balanced audio/DMX pairs
and power 3x1.5 sqmm, ø 13.9mm ................................................ 9.10
zwart
CVS LK DMX 2
AES/EBU kabel
PVC jacket, vertind koper scherm, drain wire
CVS LK D2N4
CVS LK D2N4
AES/EBU audio cable, double screen with
drain wire, ø 4.5mm ........................................................................... 2.15
CVS LK D2N6S2
AES/EBU audio cable, double screen with
drain wire, ø 6.0mm ........................................................................... 3.30
zwart
AES/EBU multipair
CVS LKSSD02C .............................. 2-parig ...... ø 10.3mm ................................................ 6.30
CVS LKSSD04C .............................. 4-parig ...... ø 12.0mm ................................................ 9.90
CVS LKSSD08C .............................. 8-parig ...... ø 16.2mm .............................................. 17.20
CVS LKSSD12C ............................ 12-parig ...... ø 19.1mm .............................................. 26.80
CVS LKSSD16C ............................ 16-parig ...... ø 21.5mm .............................................. 33.20
CVS LKSSD24C ............................ 24-parig ...... ø 26.3mm .............................................. 51.60
CVS LKSSD32C ............................ 32-parig ...... ø 29.4mm .............................................. 68.80
CVS LKSSD48C ............................ 48-parig ...... ø 35.1mm ............................................ 103.20
paar: koperscherm met drain-wire
totaal: anti-twisting PVC totaal-afscherming,
holding tape
CVS LK SSD24C
zwart
- 59 -
eurocable®
Speaker-kabel
hi-quality luidsprekerkabel
Twinaxial Speaker Cable
CVS LK 02N15 ................................ 2x1.52 ........... ø 9.0mm ............................................. 2.00
CVS LK 02N25 ................................ 2x2.52 ........... ø 10.0mm ........................................... 2.95
CVS LK 02N40 ................................ 2x4.02 ........... ø 12.5mm ........................................... 4.45
zwart
Coaxial Speaker Cable
CVS LK 02N15C .............................. 2x1.52 ........... ø 5.2mm ............................................. 2.20
CVS LK 02N25C .............................. 2x2.52 ........... ø 5.7mm ............................................. 2.70
CVS LK 02N40C .............................. 2x4.02 ........... ø 6.7mm ............................................. 3.65
zwart
Parallel Speaker Cable
CVS LK 02N15
CVS LK 02N15C
CVS LK 02N15P .............................. 2x1.52 ........... ø 3.5x7.4mm ...................................... 1.60
CVS LK 02N25P .............................. 2x2.52 ........... ø 4.0x8.4mm ...................................... 2.40
CVS LK 02N40P .............................. 2x4.02 ........... ø 5.1x10.6mm .................................... 3.40
CVS LK 02N15P
transparant
hi-quality luidspreker multi-kabel
totaal: PVC totaal-afscherming, holding PVC-filler
CVS LK 04N25 ................................ 4x2.52 ........... ø 11.2mm ........................................... 4.85
CVS LK 04N40 ................................ 4x4.02 ........... ø 13.7mm ........................................... 8.15
CVS LK 06N25 ................................ 6x2.52 ........... ø 13.7mm ........................................... 7.85
CVS LK 06N40 ................................ 6x4.02 ........... ø 16.2mm ......................................... 11.95
CVS LK 08N25 ................................ 8x2.52 ........... ø 14.9mm ......................................... 10.85
CVS LK 08N40 ................................ 8x4.02 ........... ø 17.7mm ......................................... 15.95
CVS LK 04N25
zwart
De nieuwe LKi-connector is een CaCom speaker-verbinding. De LKi is zowel
in 4- als 8-polige versie leverbaar, naar keuze met zilveren of gouden pennen
en naar keuze met metalen of rubberen locking ring.
LKi: CaCom-compatible speakerconnectors
LKI 04 MPA
LKI 04R FPA
LKI 04R MVA
LKI 04R MVPA
LKI 04 FVA
LKI 04 FVPA
Male panel 4 pole silver solder pins ............................................... 32.00
Female panel 4 pole silver solder pins ............................................ 39.00
Male cable 4 pole silver solder pins, Pg 16 locking ring ................. 87.00
Male cable 4 pole silver solder pins, Pg 16 rubber locking ring .... 117.00
Female cable 4 pole silver solder pins, Pg 16 locking ring .............. 94.00
Female cable 4 pole silver solder pins, Pg 16 rubber locking ring . 124.00
LKI 04 MPD
LKI 04R FPD
LKI 04R MVD
LKI 04R MVPD
LKI 04 FVD
LKI 04 FVPD
Male panel 4 pole gold solder pins ................................................ 35.00
Female panel 4 pole gold solder pins ............................................. 44.00
Male cable 4 pole gold solder pins, Pg 16 locking ring .................. 90.00
Male cable 4 pole gold solder pins, Pg 16 rubber locking ring ..... 120.00
Female cable 4 pole gold solder pins, Pg 16 locking ring ............... 98.00
Female cable 4 pole gold solder pins, Pg 16 rubber locking ring .. 129.00
LKI
LKI
LKI
LKI
LKI
LKI
LKI
LKI
08 MPA
08R FPA
08 MVA
08R MVA
08R MVPA
08R FVA
08 FVA
08 FVPA
Male panel 8 pole silver solder pins ............................................... 50.00
Female panel 8 pole silver solder pins ............................................ 63.00
Male cable 8 pole silver solder pins, Pg 21 ..................................... 87.00
Male cable 8 pole silver solder pins, Pg 21 locking ring ............... 105.00
Male cable 8 pole silver solder pins, Pg 21 rubber locking ring .... 137.00
Female cable 8 pole silver solder pins, Pg 21 ................................ 100.00
Female cable 8 pole silver solder pins, Pg 21 locking ring ............ 117.00
Female cable 8 pole silver solder pins, Pg 21 rubber locking ring . 150.00
LKI
LKI
LKI
LKI
LKI
LKI
LKI
LKI
08 MPD
08R FPD
08 MVD
08R MVD
08R MVPD
08R FVD
08 FVD
08 FVPD
Male panel 8 pole gold solder pins ................................................ 57.00
Female panel 8 pole gold solder pins ............................................. 72.00
Male cable 8 pole gold solder pins, Pg 21 ...................................... 94.00
Male cable 8 pole gold solder pins, Pg 21 locking ring ................ 112.00
Male cable 8 pole gold solder pins, Pg 21 rubber locking ring ..... 144.00
Female cable 8 pole gold solder pins, Pg 21 ................................. 109.00
Female cable 8 pole gold solder pins, Pg 21 locking ring ............. 127.00
Female cable 8 pole gold solder pins, Pg 21 rubber locking ring .. 159.00
De LKi heeft t.o.v. de conventionele CaCom niet alleen een professionelere
'look & feel', de LKi is prettiger te hanteren -zowel in gebruik als montageen heeft een verbeterde kabeluitvoer en trekontlasting.
LKi04
LKi08
- 60 -
eurocable®
Kabel-support
Cable Dr
ums & TToebehor
oebehor
en
Drums
oebehoren
AV SP380
Cable reel met stalen stand 385
mm, met rem en mogelijkheid voor
blind en/of voorgestanst zijpaneel
met 12 XLR chassisdelen
(afgebeeld met PF AVSC170)
AV AX100
PF AV1X04
Cable reel kunststof 264 mm +rem ..................................................... 116.Voorgeboord zijpaneel voor AV AX100 / voor 4 XLR's .......................... 49.-
AV SP380
Cable reel kunststof drum 385 mm, stalen stand + rem ....................... 337.-
AV SK460
Cable reel met stalen drum and stand 460 mm + rem ......................... 480.-
AV KOMB SO
PF AV2X12
Blind zijpaneel voor AV SP380 en AV SK460 ........................................ 16.Voorgeboord zijpaneel voor AV SP380 en AV SK460 /
voor 12 XLR's ....................................................................................... 76.-
AV SC170
Cable support flange voor AV SP380 and AV SK460 ............................. 45.-
AV SP450
AV SP450
Cable reel met kunststof drum 445 mm, stalen stand + rem ................ 460.-
Cable reel met stalen stand 445 mm,
met rem en mogelijkheid voor
voorgestanst zijpaneel met 24 XLR
chassisdelen (PF AV3X24)
AV KOMB450
PF AV3X24
Blind zijpaneel voor AV SP450 ............................................................... 55.Voorgeboord zijpaneel voor AV SP450 / voor 24 XLR's ......................... 80.-
AV HDX230
PF AV4X08
Stalen cable reel & stand 230 x 230 mm + rem ..................................... n.l.
Voorgeboord zijpaneel voor AV HDX 230 / voor 8 XLR's ....................... 49.-
AV HDX300
PF AV5X32
Stalen cable reel & stand 300 x 300 mm + rem ..................................... n.l.
Voorgeboord zijpaneel voor AV HDX 300 / voor 32 XLR's ..................... 80.-
AV HD260
AV HD350
AV HD500
Stalen cable reel met dubbele drum 400 x 260 mm + rem ................... 698.Stalen cable reel met dubbele drum 400 x 350 mm + rem ................... 725.Stalen cable reel met dubbele drum 400 x 500 mm + rem ................... 750.-
AV FS350
AV FS500
Cable strap Velcro, lengte 80 cm ........................................................... 45.Cable strap Velcro, lengte 90 cm ........................................................... 49.-
AV HD260/350/500
Stalen cable reel
& stand , met dubbele
drum en rem
Kabel
Beschermings
Drempels
PESA 1
1-channel 1 meter ....................... fl. 590.-
PESA 2
2-channel 1 meter ....................... fl. 695.-
PESA 3
PESA
het kost een paar centen
maar dan heb je ook wel wat...
3-channel 1 meter ....................... fl. 800.-
CE
PESA 3C30
Hoeveel kabel kan
er op welke haspel ?
3-channel 30° corner ................... fl. 495.-
Kabel
Diameter:
4
mm
6
mm
8
mm
10
mm
12
mm
AV AX100
250m
111m
63m
40m
28m
AV SP380
731m
325m
15
mm
18
mm
20
mm
22
mm
24
mm
26
mm
28
mm
30
mm
32
mm
36m
31m
27m
Eurocable
type haspel:
183m
117m
81m
52m
36m
29m
227m
145m
101m
64m
45m
36m
30m
25m
180m
125m
80m
56m
45m
37m
31m
27m
55m
38m
24m
17m
AV HDX300
280m
194m
124m
86m
70m
58m
49m
41m
AV HD260
246m
AV SP450
AV SK460
AV HDX230
AV HD350
344m
153m
86m
171m
109m
76m
62m
51m
43m
36m
31m
27m
24m
231m
148m
102m
83m
69m
58m
49m
42m
37m
32m
211m
146m
119m
98m
82m
70m
60m
53m
46m
AV HD500
- 61 -
LK audio connectors
WWW.LINKITALY.COM
De Standaard.... LK
Dankzij de veelzijdigheid van het LK-systeem, is dit type door-geëvolueerde militaire connector hard op weg de
nieuwe wereldwijde standaard te worden in audio-multipin-connectie. Lees hieronder vijf goede redenen
waarom LK connectors door vele profs als de nieuwe wereldstandaard wordt gezien.
De LK-connector heeft veel voordelen ten opzichte van zijn soortgenoten. Hij is er in diverse uitvoeringen en maten (13 pins, 25
pins, 37 pins, 54 pins, 85 pins, 150 pins en 200 pins, ofwel respectievelijk 4, 8, 12, 18, 28, 48 en 66 kanalen). Er is een
internationaal geaccepteerd genormaliseerd aansluitschema voor LK zodat deze systemen onderling altijd uitwisselbaar zijn.
LK-audioconnectors zijn er in twee
uitvoeringen:
LK
Nieuw: Bredere Locking Ring!
Standaard metalen behuizing met anti-buigveer
aan de wartel ter bescherming van de kabel en
metalen bajonet locking-ring.
1
LK-P
Dezelfde behuizing als LK, echter met een
verzwaarde rubber-metaal locking-ring
die nog beter bestand is tegen klemmen en
slepen bij zwaar gebruik 'langs de weg'.
2
De hele range LK bijzonder bedrijfszeker, zeer 'onkritisch' bij het in en uitpluggen,zeer road-bestendig en geheel
waterdicht als de verbinding eenmaal is
gemaakt. Voor alle formaten LK-connectors is een beschermende dust-cap te
verkrijgen.
3
insert
eject
lk dummy
4
crimp
lk k b
De gouden pennen van de connector zijn zeer eenvoudig in te
brengen en/of te vervangen, dit in tegenstelling tot de meeste
andere vergelijkbare multi-pinconnectors. Monteren en
demonteren is kinderspel met de Inserter, Ejector en Crimptang. Hulpstukken voor het aandraaien van de huizen zijn de
zelfpassende LK K B. Het vastzetten de grotere huizen (LK85,
LK150 en LK200) wordt vergemakkelijkt door de LK-dummy .
5
male-chassisdeel
LK-connectors zijn leverbaar als male en female zowel
in kabeldeel als chassisdeel. Gekoppeld aan de fantastische audio-kwaliteit maken LK tot een connector die
geheel tegemoet komt aan de eisen van de hedendaagse
audio-professional. LK ondervangt alle tekortkomingen
van zijn voorgangers en zet een nieuwe standaard in
kwaliteit en veelzijdigheid.
female-chassisdeel
male-kabeldeel
female-kabeldeel
- 62 -
LK-connectors / Prijzen
LK Behuizingen (exclusief pennen!)
LK Pennen, Accessoires en Gereedschap
LK-serie (Metal Housing, Metal Locking Ring)
Pins
LK
LK
LK
LK
13 FP
13 FV
13 MP
13 MV
Chassis female 13 pins ................................................................
Cable female 13 pins ..................................................................
Chassis male 13 pins ...................................................................
Cable male 13 pins .....................................................................
LK
LK
LK
LK
25 FP
25 FV
25 MP
25 MV
Chassis female 25 pins ................................................................ 99.00
Cable female 25 pins .................................................................. 83.00
Chassis male 25 pins ................................................................... 50.00
Cable male 25 pins ................................................................... 105.00
LK
LK
LK
LK
37 FP
37 FV
37 MP
37 MV
Chassis female 37 pins ............................................................... 93.00
Cable female 37 pins ............................................................... 111.00
Chassis male 37 pins .................................................................. 50.00
Cable male 37 pins ................................................................ 127.00
LK
LK
LK
LK
54 FP
54 FV
54 MP
54 MV
Chassis female 54 pins ............................................................. 108.00
Cable female 54 pins ............................................................... 116.00
Chassis male 54 pins .................................................................. 59.00
Cable male 54 pins .................................................................. 116.00
LK
LK
LK
LK
85 FP
85 FV
85 MP
85 MV
Chassis female 85 pins ............................................................. 141.00
Cable female 85 pins ............................................................... 144.00
Chassis male 85 pins .................................................................. 74.00
Cable male 85 pins .................................................................. 152.00
LK
LK
LK
LK
150 FP
150 FV
150 MP
150 MV
Chassis female 150 pins ...........................................................
Cable female 150 pins .............................................................
Chassis male 150 pins ..............................................................
Cable male 150 pins .................................................................
153.00
175.00
109.00
184.00
LK
LK
LK
LK
200 FP
200 FV
200 MP
200 MV
Chassis female 200 pins met locking-ring ..................................
Cable female 200 pins met locking-ring ....................................
Chassis male 200 pins zonder locking-ring ................................
Cable male 200 pins zonder locking-ring ...................................
234.00
270.00
171.00
234.00
LKP 13 FV
LKP 25 FV
LKP 37 FV
LKP 54 FV
LKP 85 FV
LKP 150 FV
LKP-serie (Metal Housing, Rubber Locking Ring)
Alleen female-delen:
Cable female 13 pins ................................................................
Cable female with rubber locking ring 25 pins ..........................
Cable female with rubber locking ring 37 pins ..........................
Cable female with rubber locking ring 54 pins ..........................
Cable female with rubber locking ring 85 pins ..........................
Cable female with rubber locking ring 150 pins .........................
LKP
LKP
LKP
LKP
LKP
Separate Rubber Locking Rings
Rubber Locking ring for LKP 13 FV .............................................
Rubber locking ring for LKP 25 FV ..............................................
Rubber locking ring for LKP 35/37 FV .........................................
Rubber locking ring for LKP 54 FV ..............................................
Rubber locking ring for LKP 85/150 FV ......................................
78.00
73.50
47.00
87.00
LK PMD
LK PFD
Gold male contact ......................................................................... 1.15
Gold female contact ...................................................................... 1.95
LK PMD R
LK PFD R
Gold male contact for 150 pins ..................................................... 1.70
Gold female contact for 150 pins .................................................. 2.40
LK PFD C RR
LK PMD C RR
Gold female contact 200 pins ........................................................ 4.30
Gold male contact 200 pins ........................................................... 2.85
LKI
LKI
LKI
LKI
LKI
LKI
LKI
LKI
LKI
LKI
LKI
LKI
Metal dust cap for LKI 13 pin female connector .......................... 44.00
Metal dust cap for LKI 13 pin male connector ............................. 34.00
Metal dust cap for LKI 19 pin female connector .......................... 47.00
Metal dust cap for LKI 19 pin male connector ............................. 34.00
Metal dust cap for LKI 25 pin female connector .......................... 47.00
Metal dust cap for LKI 25 pin male connector ............................. 37.00
Metal dust cap for LKI 35/37 pin female connector .................... 55.00
Metal dust cap for LKI 35/37 pin male connector ....................... 47.00
Metal dust cap for LKI 54 pin female connector .......................... 59.00
Metal dust cap for LKI 54 pin male connector ............................. 41.00
Metal dust cap for LKI 85/150/200 pin female connector ........... 77.00
Metal dust cap for LKI 85/150/200 pin male connector .............. 66.00
Dust Caps
13
13
19
19
25
25
37
37
54
54
85
85
TPF
TPM
TPF
TPM
TPF
TPM
TPF
TPM
TPF
TPM
TPF
TPM
Crimping Tool (netto)
LK CRIMP
LK CRIMP PN
Crimping tool for LK connectors 19-150 pins + LKI SX ............ 1060.00
Pneumatic crimping tool for LK connectors 19-150 pins
+ LKI SX ................................................................................. 5450.00
LK INS16
LK INS18
LK SP12
LK SP16
LK SP18
LK TR12
LK TR16
LK TR18
Pin inserter for LK connectors 19-85 pins + LKI SX .................... 240.00
Pin inserter for LK connectors 150 pins ..................................... 610.00
Female pin inserter plug for VSC LK connectors .......................... 19.50
Female pin inserter plug for LK connectors 19-85 pins ................ 13.50
Female pin inserter plug for LK connectors 150 pins .................... 10.80
Male/female pin positioner for LKI SX Socapex compatibles ...... 289.00
Male/female pin positioner for LK connectors 19-85 pins .......... 322.00
Male/female pin positioner for LK connectors 150 pins ............. 390.00
LK EX UNIV
Complete set universal male/female pin ejector for
LK connectors 19-150 pins + LKI SX ......................................... 216.00
Inserter (netto)
121.00
138.00
157.00
184.00
218.00
267.00
Ejector (netto)
13 G
25 G
37 G
54 G
85 G
59.00
64.00
56.00
68.00
74.00
Spare Parts for Ejector
LK EX MN UNIV
LK EX12F
LK EX12M
LK EX16F
LK EX16M
LK EX18F
LK EX18M
Handle ........................................................................................ 63.00
Spare metal point for LKI SX female pins ..................................... 36.00
Spare metal point for LKI SX male pins ........................................ 36.00
Spare metal point for LK 19-85 female pins ................................ 33.00
Spare metal point for LK 19-85 male pins ................................... 33.00
Spare metal point for LK 150 female pins .................................... 27.00
Spare metal point for LK 150 male pins ....................................... 27.00
LKS-19 Lighting Connector
LKi08
zieblz. 60
LKi04
zie blz. 60
LKS19
- 63 -
huizen
LKS 19 FP
LKS 19 FV2
LKS 19 FV3
LKS 19 MP
LKS 19 MV2
LKS 19 MV3
Chassis female 19 pins ................................................................ 42.00
Cable female 19 pins / Pg 29 ...................................................... 67.00
Cable female 19 pins / Pg 36 ...................................................... 84.00
Chassis male 19 pins ................................................................... 54.00
Cable male 19 pins / Pg 29 ......................................................... 81.00
Cable male 19 pins / Pg 36 ......................................................... 98.00
goud-kontakten
LKS PFD C
LKS PFD S
LKS PMD C
LKS PMD S
female crimp .................................................................................
female soldeer ..............................................................................
male crimp ....................................................................................
male soldeer .................................................................................
complete connectors
LKSI 19 FP S
LKSI 19 FV2 S
LKSI 19 FV3 S
LKSI 19 MP S
LKSI 19 MV2 S
LKSI 19 MV3 S
Soldeercontact Chassis female 19 pins ........................................ 90.00
Soldeercontact Cable female 19 pins / Pg 29 ............................ 116.00
Soldeercontact Cable female 19 pins / Pg 36 ............................ 133.00
Soldeercontact Chassis male 19 pins ........................................... 81.00
Soldeercontact Cable male 19 pins / Pg 29 ............................... 108.00
Soldeercontact Cable male 19 pins / Pg 36 ............................... 125.00
2.50
2.35
1.45
1.30
LK-connectors / Normering
- 64 -
eurocable®
AD-systeem voor stageblocks
Van XLR of Jack
naar multipin en
vice versa .....,
zonder solderen !
Signal Routing & Distribution
met het AD-Systeem
Eurocable levert een ongelooflijk fraaie en flexibele oplossing voor het opzetten van multikabelsystemen en stageblocks. Het hart van het systeem bestaat
uit diverse soorten 19" 8-kanaals input- en of output-modules die simpelweg
met een standaard Sub-D flatcable (zoals die in bijna alle mixing consoles
voorkomt) per 8 kanalen kunnen worden doorverbonden met een LK multipinconnector of met andere modules. Solderen is er dus niet meer bij!
De AD-input/output-modules zijn leverbaar in XLR-in, XLR-uit, Jack-in en
Combo-in (met symmetrie-trafo's op de Jacks). De modules zijn voorzien van
dipswitches per kanaal t.b.v. een evt. ground-lift.
Achterop de in/out-modules kunnen 8-kanaals trafo-splitunits worden geplaatst met per kanaal 2 direct-outs en 2 trafo-gebalanceerde split-outs, ofwel
de AD SPLIT. De 'outs' van de AD SPLIT zijn m.b.v. flatcables op dezelfde
wijze weer verder door te verbinden.
1) neem een input/output paneel van telkens 8 kanalen,
bijvoorbeeld:
Zijn er meer verbindingen naar andere panelen of multipin-connectors benodigd, dan biedt de AD-LINK uitkomst. Dit is een print die achterop de Sub-D
van de module wordt geklikt en ruimte biedt om parallel drie nieuwe flatcables
aan te sluiten.
AD8 in: 8x XLR female
AD8 in 8J: 8x Neutrik Combo met balanceer-trafo's
AD8 out: 8x XLR male
Wilt u een andere configuratie maken, dan haalt u het hele systeem uit elkaar
en bouwt het vervolgens gewoon weer op...alles zonder een onderdeel te
verliezen en...zonder solderen of de-solderen!
Op de nevenstaande pagina zijn de diverse AD-bouwdelen opgenomen.
flatcable
2) Aan de achterzijde van dit paneel bevindt zich een
3) De flatcable past op de achterzijde van een LK-
SUB-D flatcable-connector. Hierop sluit u een flatcable aan
(van het type dat ook in zo'n beetje alle mixing-consoles
voorkomt, met vergulde kontakten uiteraard).
connector door middel van SUB-D flatcableconnectors op een print (in dit geval een LK85
afgebeeld welke tevens de grootste LK is waar
op dit systeem van toe passing is).
4)
Vervolgens sluit u probleemloos een
LK85 multipin-connector aan zonder
1 draadje te hebben gesoldeerd !
- 65 -
eurocable®
AD-systeem voor stageblocks
AD 8 IN
AD 4 IN/4 OUT
AD 8 OUT
Input Module 8 kanaals XLR female ............................................ 227.00
Module 8 kanaals, 4x XLR male, 4x XLR female .......................... 227.00
Output Module 8 kanaals XLR male ............................................ 189.00
AD 8 IN 8 J
Input Module 8x XLR + 8 gebalanceerde Jacks ............................ 915.00
AD LINK
Ad-on-print met 3 paralelle flat-cable connectors .......................... 78.00
AD SPLIT
Splitter Module met transformators en ground lift
8 IN en 2x8 direkt OUT + 2x8 trafo OUT .................................. 1460.00
TR SPLIT 1/1/1
Transformator AD SPLIT, 1in / 1split out / 1split out, >20dB ........ 114.00
AD FL26 30
AD FL26 40
AD FL26 50
AD FL26 70
Flatcable 30cm voor 8 kanalen ...................................................... 20.00
Flatcable 40cm voor 8 kanalen ...................................................... 21.00
Flatcable 50cm voor 8 kanalen ...................................................... 22.00
Flatcable 70cm voor 8 kanalen ...................................................... 23.00
ADS DM 25 3
ADS DM 25 5
ADS DF 25 3
ADS DF 25 5
Panel + 3x LK25 male + 3x flatcable ........................................... 480.00
Panel + 5x LK25 male + 5x flatcable ........................................... 750.00
Panel + 3x LK25 female + 3x flatcable ........................................ 740.00
Panel + 5x LK25 female + 5x flatcable ...................................... 1125.00
ADS DM 54 2
Panel + 2x LK54 male + 6x flatcable ........................................... 512.00
ADS DM 85 2
ADS DF 85 2
ADS DM/F 85 2
2U panel + 2x LK85 male + 6x flatcable ...................................... 698.00
2U panel + 2x LK85 female + 6x flatcable ................................... 698.00
2U panel + 1x LK85 male + 1x LK85 female + 6x flatcable ......... 698.00
ADS DM 150 132
ADS DM 150 232
ADS DM 150 148
ADS DM 150 248
ADSDM150
2U panel + 1x LK150SS MP + flat 32ch. ..................................... 899.00
2U panel + 2x LK150SS MP + flat 32ch. ................................... 1760.00
2U panel + 1x LK150SS MP + flat 48ch. ..................................... 899.00
2U panel + 2x LK150SS MP + flat 48ch. ................................... 1760.00
2U panel + 2x LK150 male + 2x 48x 2m wire-ends ................... 1990.00
AD 8 IN J
AD 8 IN
ADS DM 85 2
Alle klantspecifieke oplossingen zijn mogelijk
- 66 -
eurocable®
AD-systeem voor versterkerracks
Versterkerrack Wiring-support
Deze 19" units zijn ontworpen om het bekabelen van versterkerracks met meer
dan 1 versterker, sterk te vergemakkelijken. Aan de voorzijde van de 2U-unit zit
de aansluiting van de ingangssignalen naar de versterkers. Verder zitten daar
ook de luidsprekeruitgangen plus een 16A afgezekerde CEE-form aansluiting.
Aan de achterzijde is voorzien in 5 universele stopkontakten t.b.v. voeding
versterkers, crossovers etc.
Er is zowel een mono- als stereo-versie leverbaar.
De stereo-versie (bedoeld als 2x2-weg) beschikt over een Linker en een Rechter
XLR-in/door ingang en 4 Speakon-4 uitgangen. Optioneel zijn de speakeruitgangen ook als XLR-out leverbaar.
De mono-versie (bedoeld als 1x4-weg) heeft 1 XLR-in/door ingang en 4 Speakon8 uitgangen. Om evt. de cross-over signalen door te kunnen lussen naar andere
racks is als optie twee LK-13 (4-kanalen) connectoren op de unit verkrijgbaar.
Eveneens optioneel zijn EP speakeruitgangen i.p.v. Speakon-8.
Aan de achterzijde van elke unit zijn 5 universele stopkontakten beschikbaar
De units zijn intern naar wens te bekabelen.
AD SPK S SP
Stereo Bekabelingsunit met 4x Speakon-4 uitgang ....................... 1255.00
AD SPK M SP
AD SPK M SP LK
Mono Bekabelingsunit met 4x Speakon-8-out ............................... 850.00
Mono Bekabelingsunit met 4x Speakon-8-out + 2x LK-link .......... 1255.00
AD SPK S SP
AD SPK M SP LK
Klantspecifieke oplossingen zijn mogelijk, zoals bijv. gebruik van XLR of EP outputs.
- 67 -
eurocable®
AD-systeem voor effectracks
Effectrack Wiring-support
Deze 19" outboard-unit is ontworpen om het bekabelen van een effectrack sterk
te vergemakkelijken en om voor een snelle en foutloze connectie tussen het rack
en de mixer te zorgen.
Aan de voorzijde van de 2U-unit zit een LK-connector waarop een multikabel
naar de mixer wordt aangesloten. Verder zitten er een 16A afgezekerde CEEform aansluiting. Aan de achterzijde is voorzien in een CEE-form doorvoer t.b.v.
voeding van de in het rack aanwezige apparatuur. Ook zijn er de genummerde
Jack-chassisdelen gepositioneerd.
Afhankelijk van de grootte van het effectrack is zowel een 24- als een 48-kanaals
versie leverbaar.
Verder kunnen bij dit systeem standaard snakes van 24 of 48 kanalen worden
geleverd die uitgesplit zijn in naar keuze Jack of XLR. Maar uiteraard zijn ook
andere bekabelings-opties mogelijk.
Aan de achterzijde van elke unit zijn de genummerde Jacks + een CEE-form
doorvoer beschikbaar
AD FX24
AD FX48
24-kanaals outboard box met power supply en LK85 ..................... 850.00
48-kanaals outboard box met power supply en LK150 ................. 1150.00
AD SN24JS
AD SN24XF
AD SN24XM
AD SN48JS
AD SN48XF
AD SN48XM
24-kanaals snake LK85, 5m, 6.3 stereo Jacks ...............................
24-kanaals snake LK85, 5m, female XLR ......................................
24-kanaals snake LK85, 5m, male XLR .........................................
48-kanaals snake LK150, 5m, 6.3 stereo Jacks .............................
48-kanaals snake LK150, 5m, female XLR ....................................
48-kanaals snake LK150, 5m, male XLR .......................................
AD FX48
- 68 -
1175.00
1385.00
1345.00
2085.00
2500.00
2425.00
eurocable®
Multikabel-systemen
N.B.:
Multikabel-systemen met haspel
Bij de SBAV-serie, kant-en-klare multikabel-systemen zijn de stageblokaansluitingen direkt op de zijkant van de kabeldrum gemonteerd. Op deze wijze
ontstaat een multikabelsysteem als nevenstaand afgebeeld.
Type
SBAVP04M30
SBAVP08M20
SBAVP12M20
SBAVP12M30
SBAVP12M50
SBAVP12/4M30
SBAVP12/4M50
SBAVP16/4M30
SBAVP20/4M30
pairs
4
8
12
12
12
16
16
20
24
mtr ___ omschrijving ..................................................................................... prijs
30
20
20
30
30
30
50
30
30
___
___
___
___
___
___
___
___
___
Stage box 4 IN 30 mt on cable reel AV AX100 .......................................... 400.Stage box 8 IN 20 mt on cable reel AV AX100 .......................................... 420.Stage box 12 IN 20 mt on cable reel AV SP380 ........................................ 945.Stage box 12 IN 30 mt on cable reel AV SP380 ....................................... 1060.Stage box 12 IN 50 mt on cable reel AV SK460 ....................................... 1435.Stage box 12 IN 4 OUT 30 mt on cable reel AV SK460 ............................. 1435.Stage box 12 IN 4 OUT 50 mt on cable reel AV SK460 ............................. 1770.Stage box 16 IN 4 OUT 30 mt on cable reel AV SK460 ............................. 1850.Stage box 20 IN 4 OUT 30 mt on cable reel AV SK460 ............................. 1895.-
Multikabel-systemen met stageblock
Voor wie een stageblock met vaste multikabel nodig heeft, bieden de 19"
AD-modules (zie "AD-systeem voor stageblocks") zich natuurlijk uitstekend om multikabelsystemen op te zetten. Dit is mogelijk door een of meerdere modules in
een stagebox te bouwen en met een wartel een multikabel te bevestigen.
Rechts van deze tekst staat zo'n systeem weergegeven.
Type
SB08SS20
SB08SS30
SB08/4SS06
SB08/4SS15
SB08/4SS20
SB08/4SS30
SB12SS20
SB12SS30
SB12/4SS20
SB12/4SS30
SB16SS20
SB16SS30
SB16/4SS20
SB16/4SS30
SB20/4SS30
SB20/4SS50
SB24/4SS30
SB28/4SS30
pairs
8
8
12
12
12
12
12
12
16
16
16
16
20
20
24
24
28
32
mtr ___ omschrijving ........................................................................ prijs
20 ___
30 ___
6 ___
15 ___
20 ___
30 ___
20 ___
30 ___
20 ___
30 ___
20 ___
30 ___
20 ___
30 ___
30 ___
50 ___
30 ___
30 ___
Stage box 8 IN 20 mt ............................................................... 515.Stage box 8 IN 30 mt ............................................................... 600.Stage box 8 IN 4 OUT 6 mt ..................................................... 490.Stage box 8 IN 4 OUT 15 mt ..................................................... 600.Stage box 8 IN 4 OUT 20 mt ..................................................... 660.Stage box 8 IN 4 OUT 30 mt ..................................................... 775.Stage box 12 IN 20 mt ............................................................. 685.Stage box 12 IN 30 mt ............................................................. 800.Stage box 12 IN 4 OUT 20 mt ................................................... 880.Stage box 12 IN 4 OUT 30 mt ................................................. 1030.Stage box 16 IN 20 mt ............................................................. 865.Stage box 16 IN 30 mt ........................................................... 1015.Stage box 16 IN 4 OUT 20 mt ................................................. 1080.Stage box 16 IN 4 OUT 30 mt ................................................. 1270.Stage box 20 IN 4 OUT 30 mt ................................................. 1530.Stage box 20 IN 4 OUT 50 mt ................................................. 2015.Stage box 24 IN 4 OUT 30 mt ................................................. 1640.Stage box 28 IN 4 OUT 30 mt ................................................. 1920.-
- 69 -
Alle genoemde prijzen voor multikabelsystemen
zijn richtprijzen excl. btw.
eurocable®
Multikabel-systemen
stageblocks met 1 of 2 LK connectors
Multikabekabel-systemen modulair
Modulaire multikabelsystemen zijn met behulp van LK-connectoren en het
AD-systeem zonder eenvoudig en snel te verwezenlijken. Onderstaand zijn
diverse standaardcomponenten als stageblocks, snakes, splitters en kabels
weergegeven. Alle mogelijke klantspecifieke oplossingen kunnen uiteraard
ook worden uitgevoerd.
Niet alleen de modulaire kabels maar alle geprefabriceerde multikabelsystemen van Eurocable zijn vervaardigd met Eurocable CVSLKSSAS Aluminium/Mylar Heavey Duty Live-multipair. De gebruikte componenten zijn LKconnectors voor multipin-verbindingen terwijl voor XLR- en Jack-verbindingen de professionele AC-3-series-connectors van Alcatel gebruikt worden.
Ook hier is klantspecifieke keuze mogelijk, echter dit kan wel van invloed op
de prijs zijn.
SBC LK08
SBC LK08/4
SBC LK12/04
SBC LK16/04
SBC LK20/04
SBC LK24/04
SBC LK28/04
SBC LK32/08
SBC LK40/08
Stage Box 8 in ____________________ LK25 ................................ 380.Stage Box 8 in / 4 uit ______________ LK37 ................................ 490.Stage Box 12 in / 4 uit _____________ LK54 ................................ 605.Stage Box 16 in / 4 uit _____________ LK85 ................................ 755.Stage Box 20 in / 4 uit _____________ LK85 ................................ 820.Stage Box 24 in / 4 uit _____________ LK85 ................................ 890.Stage Box 28 in / 4 uit ____________ LK150 ............................... 1110.Stage Box 32 in / 8 uit ____________ LK150 ............................... 1300.Stage Box 40 in / 8 uit ____________ LK150 ............................... 1495.-
SBC 2LK08
SBC 2LK08/4
SBC 2LK12/04
SBC 2LK16/04
SBC 2LK20/04
SBC 2LK24/04
SBC 2LK28/04
SBC 2LK32/08
SBC 2LK40/08
Stage Box 8 in _________________ 2x LK25 ................................ 635.Stage Box 8 in / 4 uit ___________ 2x LK37 ................................ 850.Stage Box 12 in / 4 uit __________ 2x LK54 ............................... 1065.Stage Box 16 in / 4 uit __________ 2x LK85 ............................... 1215.Stage Box 20 in / 4 uit __________ 2x LK85 ............................... 1280.Stage Box 20 in / 4 uit __________ 2x LK85 ............................... 1315.Stage Box 28 in / 4 uit _________ 2x LK150 ............................... 1810.Stage Box 32 in / 4 uit _________ 2x LK150 ............................... 1960.Stage Box 40 in / 8 uit _________ 2x LK150 ............................... 2150.-
splitters (standaard 3 m) & snakes (standaard 20m en 30m)
SBCLK12/04
SBC2LK12/04
Type
pairs mtr ____ omschrijving .............................................................. prijs
CTF2DS03M8
CTF3DS03M8F4
CTF4DS03M12F4
CTF5DS03M16F4
CTF5DS03M20F4
CTF5DS03M24F4
CTF6DS03M28F4
CTF6DS03M32F8
CTF6DS03M48
8
12
16
20
24
28
32
40
48
3
3
3
3
3
3
3
3
3
____ Splitter 3m 8 XLR male LK25 ........................................ 370.____ Splitter 3m 8 XLR male 4 XLR female LK37 .................... 525.____ Splitter 3m 12 XLR male 4 XLR female LK54 ................... 695.____ Splitter 3m 16 XLR male 4 XLR female LK85 ................... 860.____ Splitter 3m 20 XLR male 4 XLR female LK85 ................... 995.____ Splitter 3m 24 XLR male 4 XLR female LK85 ................. 1110.____ Splitter 3m 28 XLR male 4 XLR female LK150 ............... 1390.____ Splitter 3m 32 XLR male 8 XLR female LK150 ............... 1610.____ Splitter 3m 48 XLR male LK150 .................................. 2075.-
CTF2DS20M8
CTF2DS30M8
CTF3DS20M8F4
CTF3DS30M8F4
CTF4DS20M12F4
CTF4DS30M12F4
CTF5DS20M16F4
CTF5DS30M16F4
CTF5DS20M20F4
CTF5DS30M20F4
CTF5DS20M24F4
CTF5DS30M24F4
CTF6DS20M28F4
CTF6DS30M28F4
CTF6DS20M32F8
CTF6DS30M32F8
CTF6DS30M48
CTF6DS50M48
8
8
12
12
16
16
20
20
24
24
28
28
32
32
40
40
48
48
20
30
20
30
20
30
20
30
20
30
20
30
20
30
20
30
30
50
____ Snake 20 mt 8 XLR male LK25 ..................................... 515.____ Snake 30 mt 8 XLR male LK25 ..................................... 600.____ Snake 20 mt 8 XLR male 4 XLR female LK37 .................. 720.____ Snake 30 mt 8 XLR male 4 XLR female LK37 .................. 830.____ Snake 20 mt 12 XLR male 4 XLR female LK54 ................ 955.____ Snake 30 mt 12 XLR male 4 XLR female LK54 .............. 1110.____ Snake 20 mt 16 XLR male 4 XLR female LK85 .............. 1270.____ Snake 30 mt 16 XLR male 4 XLR female LK85 .............. 1415.____ Snake 20 mt 20 XLR male 4 XLR female LK85 .............. 1370.____ Snake 30 mt 20 XLR male 4 XLR female LK85 .............. 1590.____ Snake 20 mt 24 XLR male 4 XLR female LK85 .............. 1530.____ Snake 30 mt 24 XLR male 4 XLR female LK85 .............. 1775.____ Snake 20 mt 28 XLR male 4 XLR female LK150 ............ 1875.____ Snake 30 mt 28 XLR male 4 XLR female LK150 ............ 2160.____ Snake 20 mt 32 XLR male 8 XLR female LK150 ............ 2190.____ Snake 30 mt 32 XLR male 8 XLR female LK150 ............ 2530.____ Snake 30 mt 48 XLR male LK150 ................................ 3100.____ Snake 50 mt 48 XLR male LK150 ................................ 3950.-
multikabels male/female LK
(in alle lengtes leverbaar, standaard 30m en 50m)
Type
CKK 25SD30
CKK 25SD50
CKK 37SD30
CKK 37SD50
CKK 54SD30
CKK 54SD50
CKK 8520SD30
CKK 8520SD50
CKK 85SD30
CKK 85SD50
CKK 8528SD03
CKK 8528SD05
CKK 8528SD30
CKK 8528SD50
CKK 15032SD10
CKK 15032SD30
CKK 15032SD50
CKK 15040SD30
CKK 15040SD40
CKK 15040SD50
CKK 15040SD50
CKK 15048SD6
CKK 15048SD30
CKK 15048SD40
CKK 15048SD50
CKK 15048SD100
- 70 -
pairs mtr ____ omschrijving .............................................................. prijs
8 30 ____ multikabel 30 mt 8-parig LK25 ..................................... 655.8 50 ____ multikabel 50 mt 8-parig LK25 ..................................... 825.12 30 ____ multikabel 30 mt 12-parig LK37 ................................... 875.12 50 ____ multikabel 50 mt 12-parig LK37 ................................. 1105.16 30 ____ multikabel 30 mt 16-parig LK54 ................................. 1150.16 50 ____ multikabel 50 mt 16-parig LK54 ................................. 1455.20 30 ____ multikabel 30 mt 20-parig LK85 ................................. 1410.20 50 ____ multikabel 50 mt 20-parig LK85 ................................. 1790.24 30 ____ multikabel 30 mt 24-parig LK85 ................................. 1625.24 50 ____ multikabel 50 mt 24-parig LK85 ................................. 2060.28
3 ____ multikabel 3 mt 28-parig LK85 ................................... 1070.28
5 ____ multikabel 5 mt 28-parig LK85 ................................... 1080.28 30 ____ multikabel 30 mt 28-parig LK85 ................................. 1770.28 50 ____ multikabel 50 mt 28-parig LK85 ................................. 2260.32 10 ____ multikabel 10 mt 32-parig LK150 ............................... 1970.32 30 ____ multikabel 30 mt 32-parig LK150 ............................... 2255.32 50 ____ multikabel 50 mt 32-parig LK150 ............................... 2825.40 30 ____ multikabel 30 mt 40-parig LK150 ............................... 2570.40 40 ____ multikabel 40 mt 40-parig LK150 ............................... 2930.40 50 ____ multikabel 50 mt 40-parig LK150 ............................... 3250.40 100 ____ multikabel 100 mt 40-parig LK150 ............................. 5070.48
6 ____ multikabel 6 mt 48-parig LK150 ................................. 1970.48 30 ____ multikabel 30 mt 48-parig LK150 ............................... 2990.48 40 ____ multikabel 40 mt 48-parig LK150 ............................... 3300.48 50 ____ multikabel 50 mt 48-parig LK150 ............................... 3840.48 100 ____ multikabel 100 mt 48-parig LK150 ............................. 5130.-
eurocable®
Sterkstroom-verbinding
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
FLEX
TITANEX
1x 25.0
1x 35.0
1x 50.0
1x 95.0
3x 1.5
3x 2.5
3x 4.0
3x 6.0
3x 10.0
3x 16.0
5x 2.5
5x 4.0
5x 6.0
5x 16.0
5x 25.0
7x 1.5
7x 2.5
19x 1.5
19x 2.5
TITANEX 11 cross section1x25 sqmm ...................... 8.90
TITANEX 11 cross section 1x25 sqmm ................... 11.70
TITANEX 11 cross section1x50 sqmm .................... 14.40
TITANEX 11 cross section1x95 sqmm .................... 24.60
TITANEX 11 cross section3x1.5 sqmm ..................... 3.80
TITANEX 11 cross section3x2.5 sqmm ..................... 4.40
TITANEX 11 cross section 3x4 sqmm ...................... 7.00
TITANEX 11 cross section 3x6 sqmm ...................... 7.90
TITANEX 11 cross section3x10 sqmm .................... 16.80
TITANEX 11 cross section3x16 sqmm .................... 17.60
TITANEX 11 cross section5x2.5 sqmm ..................... 7.90
TITANEX 11 cross section 5x4 sqmm .................... 10.70
TITANEX 11 cross section 5x6 sqmm .................... 12.20
TITANEX 11 cross section5x16 sqmm .................... 32.20
TITANEX 11 cross section5x25 sqmm .................... 44.80
TITANEX 11 cross section7x1.5 sqmm ................... 11.50
TITANEX 11 cross section7x2.5 sqmm ................... 15.00
TITANEX 11 cross section19x1.5 sqmm ................. 19.20
TITANEX 11 cross section19x2.5 sqmm ................. 26.40
TITANEX11 FLEX 5x 4.0
FLEX NS (No Smoke)
Vlam- en rookwerende TITANEX
Leverbaar in de volgende samenstelling en diameter:
FLEX NS 1x50 ......................................................................... 14.40
FLEX NS 1x95 ......................................................................... 24.50
FLEX NS 3x2.5 ........................................................................... 4.40
FLEX NS 3x6 ........................................................................... 7.90
FLEX NS 3x16 ......................................................................... 17.60
FLEX NS 5x6 ......................................................................... 12.20
FLEX NS 19x1.5 ......................................................................... 19.20
FLEX NS 19x2.5 ......................................................................... 26.50
Power Link
400V / 400 Ampere continue
LK PL 500 PS
Female Panel PowerLink .............. 175.00
LK PL 500 LS
Female Cable PowerLink .............. 175.00
LK PL 500 PD
Male Panel PowerLink .................. 175.00
LK PL 500 LD
Male Cable PowerLink ................. 175.00
Bij afname grotere aantallen gelden kortingen tot 35% extra.
- 71 -
eurocable®
Sterkstroom-verdeling
In: 16A 32A 63A 125A 250A 400A 630A
AL IN 125TD
AL IN 16M
AL IN 16MD
IN Module 1-phase magneto-thermal switch 16A 2-pole ................................................... 180.00
IN Module 1-phase magneto-thermal/differential switch 16A 2-pole ................................. 285.00
AL IN
AL IN
AL IN
AL IN
32M
32MD
32T
32TD
IN Module 1-phase magneto-thermal switch 32A 2-pole ..................................................
IN Module 1-phase magneto-thermal/differential switch 32A 2-pole .................................
IN Module 3-phase magneto-thermal switch 32A 2-pole ..................................................
IN Module 3-phase magneto-thermal/differential switch 32A 4-pole .................................
242.00
424.00
393.00
599.00
AL IN
AL IN
AL IN
AL IN
63M
63MD
63T
63TD
IN Module 1-phase magneto-thermal switch 63A 2-pole ...................................................
IN Module 1-phase magneto-thermal/differential switch 63A 2-pole .................................
IN Module 3-phase magneto-thermal switch 63A 4-pole ..................................................
IN Module 3-phase magneto-thermal/differential switch 63A 4-pole .................................
235.00
554.00
435.00
761.00
AL IN 125T
AL IN 125TD
IN Module 3-phase magneto-thermal switch 125A 4-pole ............................................... 1382.00
IN Module 3-phase magneto-thermal/differential switch 125A 4-pole ............................. 2480.00
AL IN 250T
AL IN 250TD
IN Module magneto-thermal switch 250A 4-pole ............................................................ 2705.00
IN Module magneto-thermal/differential switch 250A 4-pole .......................................... 4010.00
AL IN 400T
AL IN 400TD
IN Module magneto-thermal switch 400A 4-pole ............................................................ 4695.00
IN Module magneto-thermal/differential switch 400A 4-pole .......................................... 6260.00
AL IN 630T
AL IN 630TD
IN Module magneto-thermal switch 630A 4-pole ............................................................ 6880.00
IN Module magneto-thermal/differential switch 630A 4-pole .......................................... 8445.00
Out: 1
16A 32A 63A
AL OUT 63T
AL OUT 16M
AL OUT 16MD
AL OUT 16T
AL OUT 16TD
OUT Module, 4 CEE17 sockets 16A 1-phase magneto-thermal switch ............................. 379.00
OUT Module, 3 CEE17 sockets 16A 1-phase magneto-thermal/differential switch ........... 669.00
OUT Module, 3 CEE17 sockets 16A 3-phase magneto-thermal/differential switch ........... 895.00
OUT Module, 3 CEE17 sockets 16A 3-phase magneto-thermal/differential switch ......... 1569.00
AL OUT 32M
AL OUT 32MD
AL OUT 32MI
AL OUT 32MDI
AL OUT 32T
AL OUT 32TD
AL OUT 32TI
AL OUT 32TDI
OUT Module, 3 CEE17 sockets 32A 1-phase magneto-thermal switch ............................. 365.00
OUT Module, 3 CEE17 sockets 32A 1-phase magneto-thermal/differential switch ......... 1046.00
Idem AL OUT 32M, echter interlocked ............................................................................. 764.00
Idem AL OUT 32MD, echter interlocked ........................................................................ 1226.00
OUT Module, 3 CEE17 sockets 32A 3-phase magneto-thermal switch ............................. 901.00
OUT Module, 3 CEE17 sockets 32A 3-phase magneto-thermal/differential switch ......... 1573.00
Idem AL OUT 32T, echter interlocked ............................................................................ 1115.00
Idem AL OUT 32TD, echter interlocked ......................................................................... 1765.00
AL OUT 63M
AL OUT 63MD
AL OUT 63MI
AL OUT 63MDI
AL OUT 63T
AL OUT 63TD
AL OUT 63TI
AL OUT 63TDI
OUT Module, 3 CEE17 sockets 63A 1-phase magneto-thermal switch ............................. 796.00
OUT Module, 3 CEE17 sockets 63A 1-phase magneto-thermal/differential switch ......... 1237.00
Idem AL OUT 63M, echter interlocked ........................................................................... 1475.00
Idem AL OUT 63MD, echter interlocked ........................................................................ 1934.00
OUT Module, 3 CEE17 sockets 63A 3-phase magneto-thermal switch ........................... 1200.00
OUT Module, 3 CEE17 sockets 63A 3-phase magneto-thermal/differential switch ......... 1857.00
Idem AL OUT 63T, echter interlocked ............................................................................ 2180.00
Idem AL OUT 63TD, echter interlocked ......................................................................... 2833.00
Portable Power Boxes
PB032 TD
PB032 TDV
PB063 TD
PB063 TDV
PB032 TDV
32A, 3 phase Power Box, 9x 16A socket ....................................................................... 2102.00
32A, 3 phase Power Box, 9x 16A socket / digitale Volt-meter ....................................... 2399.00
63A, 3 phase Power Box, 12x 16A socket ..................................................................... 2382.00
63A, 3 phase Power Box, 12x 16A socket / digitale Volt-meter ..................................... 2679.00
PB063 TDV
- 72 -
eurocable®
Lighting distributie & patching
PP2 1212S
PP2 2424
PP3G 1212S
PP3G 2424
Power Patch 2 pin, 12 In/Out for 6 ch dimmer/12 lamps with 2 LKS 19 FP ............................ 369.00
Power Patch 2 pin, 24 In/Out for 12 ch dimmer/24 lamps ...................................................... 290.00
Patch Cable 2 pin, 0.5 m .......................................................................................................... 17.00
Patch Cable 2 pin, 1.0 m .......................................................................................................... 19.50
PP3G 1212SX
PP3G 2424
PP3G CFM05
PP3G CFM10
Power Patch 12 In/Out for 6 ch dimmer/12 lamps with 2 Socapex FP .................................... 370.00
Power Patch 24 In/Out for 12 ch dimmer/24 lamps ............................................................... 290.00
Power Patch 3 wires cable with female connector, 0.5 mt. ........................................................ 13.00
Power Patch 3 wires cable with female connector, 1.0 mt. ........................................................ 14.50
PP 4SXF
Panel with 4x 19 pin female LKS, prewired ............................................................................. 480.00
PP3 CFM
PP2 1212SX
PP2 2424
PP2 CFM05
PP2 CFM10
PP2 CFM
PP 4SXF
LKS: The Lighting Connector
De nieuwe 19-polige LKS-connector is speciaal ontworpen voor het meervoudig
aansluiten van 230V belichting. De Neopreen-insert bevat 19 zware goud-kontakten die per stuk tot max. 500V / 41A veilig zijn. De kontakten bieden ruimte aan 19
kabels van 1.5 tot 2.5 sqmm ofwel 6 geaarde lichtaansluitingen met een extra
common-aarde-draad. Zowel het geaarde huis als de locking-ring en de backshell
zijn vervaardigd van een onverwoestbare aluminium-legering. In- en uitpluggen gaat
met één hand zeer licht. Ook voor deze plug bestaat een internationaal geaccepteerde
aansluitnorm en zijn diverse trekontlastings-diameters te verkrijgen. Enmaal
gemonteerd is de LKS volledig waterdicht (IP67 level). (Zie voor prijzen pag. LKconnectoren.)
- 73 -
eurocable®
Video-kabel
coaxiaal kabel
50 Ohm
75 Ohm
75 Ohm
CVS LKRG 58 ........................... Cable RG 58 MIL C17 50 Ohm, ø 5.0mm .................... 1.50
CVS LKRG 59 ........................... Cable RG 59 MIL C17 75 Ohm, ø 6.2mm .................... 1.50
zwart
CVS LKRX174 .......................... Coaxial cable 75 Ohm, ø 2.7 mm ................................. 1.65
CVS LKRG58
CVS LKRG59
CVS LKRX174
grijs
coaxiaal kabel 75 Ohm
double screen
BBC PSF 1/3M STANDARD
CVS LKRG59S2 ........................ Coaxial 75 Ohm double screen, ø 6.2mm ..................... 2.90
in grijs, blauw, groen of rood
CVS LKRX75S2D4 .................... Coaxial 75 Ohm double screen
................................................ (aluminium foil/copper braid), ø4.5mm ........................ 2.45
CVS LKRG59S2
in grijs, blauw, groen of rood
CVS LKRX75SD4
triaxiaal kabel
CVS LKTRIAX08 ....................... Triaxial cable 75 ohm, ø 8 mm ........................................ 4.41
CVS LKTRIAX11 ....................... Triaxial cable 75 ohm, ø 11 mm ...................................... 6.36
CVS LKTRIAX14 ....................... Triaxial cable 75 ohm, ø 14 mm .................................... 14.07
in rood of (op speciale bestelling) zwart
TRIAX14
accessoires & connectors
triaxiaal kabel
TRIAX11
TRIAX 8 FP .................. Chassis female with cable clamp for cables size 8 mm ................................. 542.00
TRIAX 8 FV .................. Cable female with cable clamp for cables size 8 mm .................................... 350.00
TRIAX 8 MP ................ Chassis male with cable clamp for cables size 8 mm .................................... 635.00
TRIAX 8 MV ................ Cable male with cable clamp for cables size 8 mm ....................................... 372.00
TRIAX 8 PGF ............... Rubber protection for TRIAX 8 FV ................................................................ 102.00
TRIAX 8 PGM .............. Rubber protection for TRIAX 8 MV .............................................................. 102.00
TRIAX 8 PIN ................ Contact for TRIAX 8 ......................................................................................... 5.60
TRIAX 11 FP ................. Chassis female with cable clamp for cables size 11 mm ............................... 542.00
TRIAX 11 FV ................ Cable female with cable clamp for cables size 11 mm .................................. 350.00
TRIAX 11 MP ............... Chassis male with cable clamp for cables size 11 mm .................................. 635.00
TRIAX 11 MV ............... Cable male with cable clamp for cables size 11 mm ..................................... 372.00
TRIAX 11 PGF .............. Rubber protection for TRIAX 11 FV .............................................................. 102.00
TRIAX 11 PGM ............. Rubber protection for TRIAX 11 MV ............................................................ 102.00
TRIAX 11 PIN ............... Contact for TRIAX 11 ....................................................................................... 5.60
TRIAX 14 FER ............... Ferrula for TRIAX 14 ...................................................................................... 10.40
TRIAX 14 FP ................. Chassis female with cable clamp for cables size 14 mm ............................... 552.00
TRIAX 14 FV ................ Cable female with cable clamp for cables size 14 mm .................................. 455.00
TRIAX 14 MP ............... Chassis male with cable clamp for cables size 14 mm .................................. 635.00
TRIAX 14 MV ............... Cable male with cable clamp for cables size 14 mm ..................................... 559.00
TRIAX 14 PGF .............. Rubber protection for TRIAX 14 FV .............................................................. 141.00
TRIAX 14 PGM ............. Rubber protection for TRIAX 14 MV ............................................................ 141.00
TRIAX 14 PIN ............... Contact for TRIAX 14 ....................................................................................... 6.35
TRIAX AD FF ................ Adapter TRIAX female-female ...................................................................... 293.00
TRIAX AD MM ............. Adapter TRIAX male-male ........................................................................... 279.00
TRIAX CR FR14 ............ Crimping tool for shell TRIAX 14 .................................................................. 804.00
TRIAX KEY1 ................. Key for internal cable clamp TRIAX 8 - 11 ................................................... 179.00
TRIAX KEY2 ................. Key for internal cable clamp TRIAX 14 ......................................................... 149.00
TRIAX KEY3 ................. Key for nut on chassis TRIAX ......................................................................... 90.00
TRIAX TPF .................... Cap for TRIAX chassis female ......................................................................... 42.00
TRIAX TPM .................. Cap for TRIAX chassis male ............................................................................ 42.00
TRIAX TR14A ............... Die for TRIAX CR FR14 (for FP/FV/MV) ...................................................... 322.00
TRIAX TR14B ............... Die for TRIAX CR FR14 (for MP) .................................................................. 322.00
- 74 -
eurocable®
AV- & ENG-kabel
video multicoax kabel
CVS LKRGBD3 ......................... 3x75 ohm coax, RGB jacketing, ø 7.6mm .....................
CVS LKRGBYD3 ....................... 4x75 ohm coax, RGB jacketing, ø 8.5mm .....................
CVS LKRGBYCD3 ..................... 5x75 ohm coax, RGB jacketing, ø 9.6mm .....................
CVS LK SVHS ........................... 2x 75 ohm for S-VHS, ø2.4mm ....................................
CVS LKRGBD3
CVS LKRGBYCD3
CVS LK SVHS
5.25
6.50
7.65
2.70
zwart
audio-video multikabel
CVS LKA2V5 ............................ 5 x coax 75 ohm + 2 audiopairs, ø 10.8mm ................. 10.60
CVS LKA2V5
zwart
hybride E.N.G. kabel
CVS LK CRON 1
CVS LK CRON 1
Reporter-site cable: 4 video 75 ohm, 6 bal. audio, 4 intercom pairs,
power 3x1.5 sqmm with double screen, ø 17.3mm ............................. 34.50
CVS LK CRON 2
Reporter-site cable: 2 video 75 ohm, 2 bal. audio, 3 intercom pairs,
power 3x1.5 sqmm with double screen, ø 14.9mm ............................. 19.75
CVS LK CRON 2
rood
Reporter Site Kit
SBLK CR50
Complete Reporter Site verbinding-set met
- 6x audio,
- 4x video,
- 4x intercom,
- 1x power 3x 1.5 sqmm
- 50 meter kabel
.................................................................... 2995.00
- 75 -
eurocable®
Patching
Composiet Video
EC V 216 S
EC V 224 NT
EC V 224 S
EC V 226 NT
Video patch-bay 2U 2x16 standard step 25 mm ................................. 1119.00
Video patch-bay 2U 2x24 normalled and terminated at 75 ohm ......... 3355.00
Video patch-bay 2U 2x24 standard step 16 mm ................................. 1514.00
Video patch-bay 2U 2x26normalled and terminated at 75 ohm .......... 3615.00
EC FV FP500
KG VJ NT
Video Connector chassis female with BNC 500 Mhz ............................... 23.50
Video-Jack normalled and terminated at 75 ohm .................................. 125.50
RGB Video
EC V 224 CS
EC V 224CNT
Video patch-bay RGB 2U 2x24 standard ........................................... 1635.00
Video patch-bay RGB 2U 2x24 normalled and
terminated at 75 ohm ....................................................................... 3527.00
EC VPC 30
Video patch-cord 30 cm ........................................................................ 57.00
EC VPC 60
Video patch-cord 60 cm ........................................................................ 59.00
EC VPC 90
Video patch-cord 90 cm ........................................................................ 60.50
EC VPC 120
Video patch-cord 120 cm ...................................................................... 62.00
EC VPC RGB 30 Video patch-cord RGB 30 cm .............................................................. 327.00
EC VPC RGB 60 Video patch-cord RGB 60 cm .............................................................. 333.00
EC VPC RGB 90 Video patch-cord RGB 90 cm .............................................................. 338.00
EC VPC RGB 120 Video patch-cord RGB 120 cm ............................................................ 343.00
EC FV MVC
Video connector cable male crimp version ............................................. 22.00
EC FV MVBNC
Video-BNC Adapter .............................................................................. 53.00
EC FV U16
Video U-link step 16 mm ...................................................................... 51.00
EC FV U25
Video U-link step 25 mm ...................................................................... 56.00
EC FV FP500
Video Connector chassis female with BNC 500 Mhz .............................. 23.50
Audio Patching
Patch Bays & toebehoren
RE RPM 48M
RE RPM 48MH
Patch-bay 1U 2 x 24 Jack mono with Jack .................................... 285.65
Patch-bay 1U 2 x 24 Jack mono hardwire ..................................... 337.94
RE RPM 48P
EC AM216i
EC AM224S
RE RPM 48SH
RE RPM 44SCT
Patch-bay 1U 2 x 24 Jack stereo with PIN-RCA ............................ 337.94
Patch-bay 1U 2 x 24 Jack stereo for insert .................................... 187.62
Patch-bay 1U 2 x 24 Jack stereo with rear Jack ............................. 222.79
Patch-bay 1U 2 x 24 Jack stereo hardwire ..................................... 337.94
Patch-bay 1U 2 x 22 Jack Stereo with cable tester LED's ............... 377.81
NT NKTB
RE MAC
RE RPL
1/4" Audio patch-cord 30-60-90-120cm ........................................ 49.95
1/8" Bantam Audio patch-cord 30-60-90cm, red or black .............. 34.54
6.3mm Audio patch-cord 30-45-60-90cm . 16.23 / 17.31 / 18.88 / 22.70
RE RPM 44SCT; AP Patch-bay met cable-tester
AA PCH-N
AA PCH-X
Holder for 1/4" audio or video patch-cord ................................. 52.77
Holder for 1/8" audio patch-cord .............................................. 52.77
AA POLYSAND
AA POLYSAND10
Non-abrasive sheet for Jack-plugs .............................................. 35.18
Pack of 10 PolySand ................................................................ 316.60
PolySand clean-doek
- 76 -
Patch
Cord
Holder
Neutrik Connectoren en Accessoires
XLR-CONNECTOREN
XLR-kabeldeel
XLR-chassisdeel
Jack & Bantam
Speakon
BLANK
ZWART
ZWART MET
GOUDKONTAKTEN
3-POLIGE XLR CHASSISDELEN
D-L-SERIE SOLDEERVERSIE
Chassisconnector female
Chassisconnector male
NC3FD-L-1 ................ 7.19
NC3MD-L-1 ............... 6.63
NC3FD-L-BAG-1 .......... 7.40
NC3MD-L-BAG-1 ......... 7.09
NC3FD-L-B-1 .............. 8.70
NC3MD-L-B-1 ............. 7.47
P-SERIE SOLDEERVERSIE
Chassisconnector female
Chassisconnector male
NC3FP-1 .................... 7.65
NC3MP ....................... 5.51
NC3FP-BAG-1 .............. 7.85
NC3MP-BAG ................ 5.81
NC3FP-B-1 .................. 9.59
NC3MP-B .................... 7.13
3-POLIGE XLR KABELDELEN
X-SERIE (RECHT)
Kabeldeel female
NC3FX ........................ 6.50
Kabeldeel female met schakelaar NC3FX-S ................... 21.01
Kabeldeel male
NC3MX ....................... 5.43
NC3FX-BAG ................. 6.63
...........................................
NC3MX-BAG ................ 5.74
NC3FX-B ..................... 7.96
NC3FX-S-B ................ 22.85
NC3MX-B .................... 6.40
RC-SERIE (HAAKS)
Kabeldeel female haaks
Kabeldeel male haaks
NC3FRC .................... 12.85
NC3MRC ................... 11.17
NC3FRC-BAG ............. 14.55
NC3MRC-BAG ............ 12.88
NC3FRC-B ................. 18.12
NC3MRC-B ................ 15.07
XLR 4-POLIG
Kabeldeel female
Chassisconnector female D
Kabeldeel male
Chassisconnector male D
Kabeldeel female haaks
Kabeldeel male haaks
NC4FX ........................ 9.72
NC4FD-L-1 ...............10.40
NC4MX ....................... 7.40
NC4MD-L-1 ............... 8.39
NC4FRC .................... 16.06
NC4MRC ................... 12.80
...........................................
...........................................
...........................................
...........................................
...........................................
...........................................
NC4FX-B ................... 12.00
NC4FD-L-B-1 ............ 12.77
NC4MX-B .................... 8.90
NC4MD-L-B-1 ........... 10.07
NC4FRC-B ................. 21.18
NC4MRC-B ................ 16.42
XLR 5-POLIG
Kabeldeel female
Chassisconnector female D
Kabeldeel male
Chassisconnector male D
Kabeldeel female haaks
Kabeldeel male haaks
NC5FX ....................... 14.59
NC5FD-L-1 ...............15.89
NC5MX ...................... 12.09
NC5MD-L-1 .............. 12.44
NC5FRC .................... 22.11
NC5MRC ................... 18.65
...........................................
...........................................
...........................................
...........................................
...........................................
...........................................
NC5FX-B ................... 17.65
NC5FD-L-B-1 ............ 20.35
NC5MX-B .................. 14.52
NC5MD-L-B-1 ........... 14.28
NC5FRC-B ................. 27.94
NC5MRC-B ................ 22.94
XLR 6-POLIG
Kabeldeel female
Chassisconnector female D
Kabeldeel male
Chassisconnector male D
NC6FX ....................... 17.62
NC6FD-L-1 ...............22.18
NC6MX ...................... 15.11
NC6MD-L-1 .............. 17.70
...........................................
...........................................
...........................................
...........................................
NC6FX-B ................... 22.50
NC6FD-L-B-1 ............ 28.02
NC6MX-B .................. 17.46
NC6MD-L-B-1 ........... 19.72
XLR 7-POLIG
Kabeldeel female
Chassisconnector female D
Kabeldeel male
Chassisconnector male D
NC7FX ....................... 20.56
NC7FD-L-1 ...............26.84
NC7MX ...................... 18.02
NC7MD-L-1 .............. 22.39
...........................................
...........................................
...........................................
...........................................
NC7FX-B ................... 28.63
NC7FD-L-B-1 ............ 33.30
NC7MX-B .................. 21.04
NC7MD-L-B-1 ........... 27.56
Powercon
Pin-opstelling
XLR3 t/m XLR7
1/4" JACK PLUGGEN EN SOCKETS
Mono jack, metaal
Mono jack, zwart
Mono jack haaks, compact
Stereo jack, metaal
Stereo jack, zwart
Stereo jack haaks, compact
NP2C ............................. 5.56
NP2C-BAG ..................... 5.56
NP2RCS ......................... 6.25
NP3C ............................. 7.88
NP3C-BAG ..................... 7.88
NP3RCS ....................... 10.71
BANTAM (TTY) KONNEKTOREN
BANTAM Phoneplug zwart
BANTAM Phoneplug rood
NP3TT-P-B ..................... 8.24
NP3TT-P-R ..................... 8.24
SPEAKON LUIDSPREKER KONNEKTOREN
SPEAKON 2-p Kabeldeel
SPEAKON 2-p Chassiskonn. vierkant
SPEAKON 4-p Kabeldeel (verp: 50)
SPEAKON 4-p Chassisconn. vierkant
SPEAKON 4-p Chassisconn. rond (25)
SPEAKON 4-p Kabelkoppelstuk (25)
SPEAKON 8-p Kabeldeel (25)
SPEAKON 8-p Chassisconn. rond (25)
SPEAKON 8-p Kabelkoppelstuk (14)
NL2FC ........................... 5.62
NL2MP .......................... 3,90
NL4FC ........................... 9.95
NL4MP .......................... 3.26
NL4MPR ........................ 5.25
NL4MM ....................... 12.09
NL8FC ......................... 20.66
NL8MPR ...................... 14.82
NL8MM ....................... 31.57
Adapter voorbeeld:
XLR-female/XLR-female
RCA-XLR-male
AES-EBU-coupler
ACCESSOIRES
Dummy-plate XLR-conn., zwart
Lettering-plate XLR-conn., div. kleuren
'POWERCON POWER IN' KONNEKTOREN 220V - 20 AMP
Kabelkonnektor blauw met snelsluiting NAC3FCA .................... 10.34
Chassisconnector blauw, luchtdicht, D
NAC3MPA ..................... 4.58
'POWERCON POWER OUT' KONNEKTOREN 220V - 20 AMP
Kabelkonnektor grijs met snelsluiting
NAC3FCB .................... 10.34
Chassisconnector grijs, luchtdicht, D
NAC3MPB...................... 4.58
Powercon kabelkoppelstuk
NAC3MM .................... 20.80
DIVERSE VERLOOPADAPTERS VOOR XLR 3-POLIG
female to female adapter
NA3FF ......................... 14.52
female to male adapter
NA3FM ........................ 14.23
male to male adapter
NA3MM....................... 13.83
XLR-female - BNC socket
NA2FBNC .................... 17.89
XLR-female - Mono 1/4" plug
NA2FP ......................... 15.95
XLR-female - Phono ("RCA"-) plug
NA2FPMM ................... 17.17
XLR-female - Phono ("RCA"-) jack
NA2FPMF .................... 15.90
XLR-female - Stereo locking jack
NA3FJ .......................... 20.67
XLR-female - Stereo 1/4" plug
NA3FP ......................... 17.89
XLR-male - BNC socket
NA2MBNC ................... 17.57
XLR-male - Mono 1/4" plug
NA2MP ........................ 15.95
XLR-male - Phono ("RCA"-) plug
NA2MPMM .................. 17.17
XLR-male - Phono ("RCA"-) jack
NA2MPMF ................... 15.90
XLR-male - Stereo locking jack
NA3MJ ......................... 20.33
XLR-male - Stereo 1/4" plug
NA3MP ........................ 17.89
Speakon-jack adapter
NA4LJ .......................... 12.93
AES-EBU Coupler 110 Ohm/75 Ohm
NADITBNC-F ............... 77.03
AES-EBU Coupler 110 Ohm/75 Ohm
NADITBNC-M .............. 77.03
DBA ............................... 1.22
DSS ............................... 2.23
GEKLEURDE TULEN per 100 stuks
XLR: bruin, rood, oranje, geel, groen, blauw, violet, grijs, wit .... 107.10
JACK: bruin, rood, oranje, geel,groen, blauw, violet, grijs, wit ... 107.33
Dummy & Lettering Plate
- 77 -
GEKLEURDE MERKKRINGEN per 100 stuks
bruin, rood, oranje, geel, groen, blauw, violet, grijs, wit .............. 42.08
Tools
Stylus
white LED-mini-lantaarn
incl. Alkaline batterijen
fl. 59,- ecxl. btw
Switchmate Junior
incl. Alkaline batterijen
fl. 59,- excl. btw
Stinger SL75
oplaadbaar,
inclusief lader en accu's
fl. 325,- excl. btw
STREAMLIGHT: DE ENIGE ECHTE
Geen weigerende schakelaars en gecorrodeerde
kontakten. Streamlight USA verdient het predicaat
professioneel ècht. De zaklampen hebben levenslange garantie (m.u.v. batterijen en bulbs) en de
meeste types zijn explosieveilig. Veelgebruikt door
de echte professionals zoals hulp- en reparatiediensten in brandgevaarlijke omgevingen.
accessoires:
Switchmate holster
Stinger holster
Switchmate Argon bulb
Stinger Xenon bulb
fl.
fl.
fl.
fl.
20,24,3,50
13,-
Voor overige Streamlight produkten:
vraag bij ons een folder aan.
excl. btw
excl. btw
excl. btw
excl. btw
Leatherman Supertool:
De grootste en sterkste uit
de Leatherman Serie.
Wordt geleverd inclusief
zwaar lederen holster.
fl. 199,excl. btw
- 78 -
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
