Duux  DECT baby monitor User manual

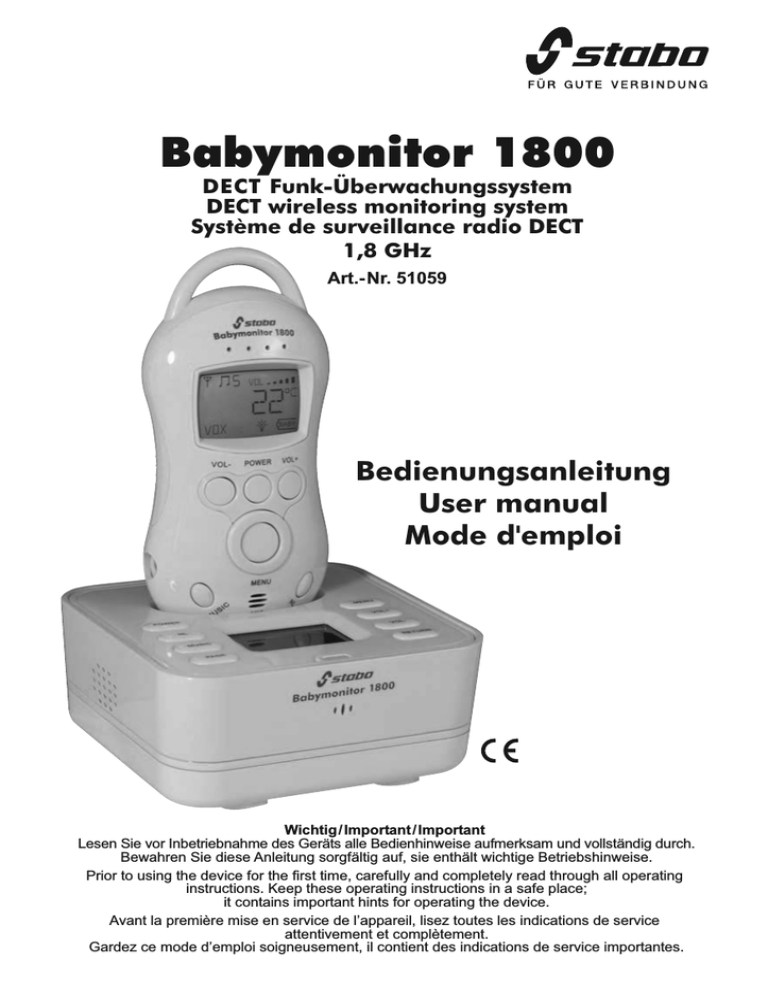

Babymonitor 1800
DECT Funk-Überwachungssystem
DECT wireless monitoring system
Système de surveillance radio DECT
1,8 GHz
Art.-Nr. 51059
Bedienungsanleitung
User manual
Mode d'emploi
Wichtig / Important / Important
Lesen Sie vor Inbetriebnahme des Geräts alle Bedienhinweise aufmerksam und vollständig durch.
Bewahren Sie diese Anleitung sorgfältig auf, sie enthält wichtige Betriebshinweise.
Prior to using the device for the first time, carefully and completely read through all operating
instructions. Keep these operating instructions in a safe place;
it contains important hints for operating the device.
Avant la première mise en service de l’appareil, lisez toutes les indications de service
attentivement et complètement.
Gardez ce mode d’emploi soigneusement, il contient des indications de service importantes.
Wichtiger Hinweis
stabo Babymonitor 1800 ermöglicht per Funkübertragung an das mobile Elterngerät eine störungsarme akustische Überwachung des Kinderzimmers, der integrierte Temperatursensor erlaubt
zudem die Kontrolle der Raumtemperatur.
Grundsätzlich gilt jedoch: der Einsatz eines Babymonitors erleichtert zwar die Betreuung eines
Kindes/einer pflegebedürftigen Person, kann aber die persönliche Beaufsichtigung nicht ersetzen!
Jede Art von Haftung außerhalb der gesetzlichen Gewährleistungs-Vorschriften ist deshalb ausgeschlossen - dies gilt insbesondere für den nicht vorgesehenen medizinischen Einsatz.
Sicherheitshinweise
Nur für die Nutzung in Innenräumen! Setzen Sie die Geräte keinesfalls den Witterungseinflüssen
im Freien aus. Schützen Sie Ihr stabo Babymonitor 1800 vor Hitze, Feuchtigkeit, Staub und
starken Erschütterungen!
Nicht in Kinderhände! Legen Sie das Babygerät nie in das Kinderbett! Verhindern Sie, dass
Kinder mit den Geräten spielen oder Zugriff auf Geräte- oder Zubehörteile haben.
Nicht im Krankenhaus oder in vergleichbaren Einrichtungen nutzen! Ihr Babymonitor 1800
erzeugt Funkwellen, diese können u. U. die Funktion medizinischer Geräte beeinträchtigen.
Nicht öffnen – keine Veränderungen vornehmen! Öffnen Sie niemals Ihr stabo Babymonitor
1800 und nehmen Sie keine Veränderungen an den Geräten vor. Lassen Sie Reparaturen nur
von qualifiziertem Fachpersonal durchführen. Sonst entfallen Ihr Garantieanspruch und/oder
möglicherweise die Gerätezulassung!
Bei beschädigtem Gehäuse: Netzstecker ziehen! Ist das Gehäuse eines der Geräte Ihres
Babymonitor 1800 beschädigt trennen Sie es sofort vom Stromnetz (bei Netzbetrieb).
Die unmittelbare Nähe anderer Sender meiden! Andere Funksender (DECT-Telefone, WirelessRouter, Mobiltelefone) im Übertragungsweg können u. U. die Verbindung zwischen Eltern- und
Babygerät stören.
Produkteigenschaften
Störungsarme DECT-Technologie (1,8 GHz)
Nachtlicht-Funktion
Schlaflied-Funktion (5 verschiedene Melodien)
Sprech-Funktion
Sendeleistung einstellbar (hoch/niedrig)
Mikrofon-Empfindlichkeit einstellbar (4 Stufen)
Raumtemperatur-Anzeige
Temperatur-Alarm bei Minimal-/Maximal-Wert
Ruf-Taste (Page-Funktion)
Außer-Reichweite-Warnung
Batteriezustands-Anzeige
Lieferumfang
1 Babygerät
1 Elterngerät
2 Netzteile (5 V DC/500 mA)
1 NiMH-Akkupack für Elterngerät (2,4 V/800 mAh)
1 Bedienungsanleitung
Bitte überprüfen Sie den Packungsinhalt auf Vollständigkeit.
Prüfen Sie vor der Benutzung der Geräte, ob äußerliche Beschädigungen vorliegen. In diesem
Fall nehmen Sie das Produkt nicht in Betrieb, sondern setzen sich umgehend mit Ihrem Fachhändler
in Verbindung.
3
Bedienelemente und Anschlüsse des Elterngeräts
1
13
12
11
2
10
3
9
4
5
6
8
7
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
4 blaue LEDs: Geräuschpegelanzeige
POWER: Ein-/Ausschalten des Geräts (3 Sek. gedrückt halten) und Zurück-Taste im Menü
VOL-: Senken der Lautstärke und Navigieren im Menü
MENU-Taste: Aufrufen des Menüs und Bestätigen der Einstellungen im Menü
5 V DC IN Buchse: Netzteil-Anschluss
MUSIC: Ein-/Ausschalten der Schlaflied-Funktion
MIC: Mikrofon
NL: Nachtlicht-Funktion (Nachtlicht manuell oder geräuschaktiviert ein/aus)
VOL+: Erhöhen der Lautstärke und Navigieren im Menü
Batteriefach für NiMH-Akkupack
LC-Anzeige
Talk-Taste: Sprechtaste (gedrückt halten, um zum Kind sprechen zu können)
Lautsprecher
Anzeigen im LC-Display (Baby-/Elterngerät)
Antennen-Symbol (nur Elterngerät)
Raumtemperatur (°Celsius o. °Fahrenheit)
Baby-Symbol (nur Elterngerät)
Schlaflied-Symbol
Nachtlicht-Symbol
Lautstärkeanzeige (5 Balken)
Nachtlicht geräuschaktiviert
Batterieanzeige (3 Balken)
4
Bedienelemente und Anschlüsse des Babygeräts
15
14
2
13
12
11
3
10
4
9
5
8
6
7
1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Lautsprecher
POWER: Ein-/Ausschalten des Geräts (3 Sek. gedrückt halten)
NL: Nachtlicht-Funktion (Nachtlicht manuell oder geräuschaktiviert ein/aus)
MUSIC: Ein-/Ausschalten der Schlaflied-Funktion
PAGE-Taste: Aussenden eines Ruftons an das Elterngerät
Mikrofon
LC-Anzeige
RETURN-Taste: Zurück-Taste im Menü und Verlassen des Menüs
VOL-: Senken der Lautstärke und Navigieren im Menü
VOL+: Erhöhen der Lautstärke und Navigieren im Menü
MENU-Taste: Aufrufen des Menüs und Bestätigen der Einstellungen im Menü
Batteriefach
Lademulde für Elterngerät
Netzteil-Anschluss: 5 V DC IN Buchse
Temperatur-Sensor
5
Inbetriebnahme
Stromversorgung Babygerät
Stecken Sie das Netzteil in eine Steckdose (230 V/50 Hz) und verbinden Sie den Stecker mit der
5 V DC IN-Buchse des Babygeräts.
Alternativ können Sie das Babygerät auch mit handelsüblichen Alkaline-Batterien (Typ AAA)
betreiben. Bitte beachten Sie beim Betrieb mit Batterien folgende Hinweise:
Das Gerät hat keine Ladefunktion, verwenden Sie deshalb keinesfalls wiederaufladbare
Akkuzellen! Beachten Sie beim Einlegen der Batterien unbedingt die im Batteriefach
angegebene Polarität! Ersetzen Sie bei einem Batteriewechsel stets alle Batterien: mischen
Sie nie alte und neue Batterien. Entnehmen Sie die Batterien, wenn Sie die Geräte längere
Zeit nicht nutzen. Wenn das Babygerät mit Batterien betrieben wird erscheint im Display
des Elterngeräts das Baby-Symbol
.
Stromversorgung Elterngerät
Das Elterngerät wird über den im Lieferumfang enthaltenen NiMH-Akkupack (2,4 V/800 mAh)
mit Spannung versorgt.
Hinweis: Der Akku ist nicht vorgeladen: Laden Sie den Akkupack deshalb vor der ersten Inbetriebnahme (sowie nach längerem Nichtgebrauch des Geräts) mindestens 6 Stunden lang auf!
Einlegen des Akkupacks
Öffnen Sie das Batteriefach auf der Geräterückseite. Legen Sie den Akkupack ein und stecken
den Stecker des Akkupacks in die Buchse im Batteriefach - achten Sie dabei darauf, das Kabel
nicht einzuklemmen.
Schließen Sie das Batteriefach.
Laden des Akkupacks
Der Akku im Gerät kann nun direkt über das Netzteil oder in der Lademulde des Babygeräts
geladen werden.
Hinweis: Wenn Sie ein Netzteil an das Elterngerät anschließen, ohne zuvor den Akkupack korrekt
eingelegt zu haben, ertönt ein Warnton und im Display erscheint NO BA.
Stecken Sie das Netzteil in eine 230 V-Steckdose und verbinden das Netzteil mit der 5 V DC INBuchse des Elterngeräts oder verbinden Sie das Netzteil mit dem Babygerät und stellen das
Elterngerät in die Lademulde.
Während des Ladevorgangs läuft die Batterie-Ladezustandsanzeige im Display des Elterngeräts.
Wenn der Akku vollständig geladen ist wird
(Batterie voll) angezeigt.
Herstellen/Überprüfen der Funkverbindung
Die Aufnahme der Funkverbindung zwischen Babygerät und Elterngerät sollte automatisch erfolgen,
da die gegenseitige Registrierung bereits ab Werk eingestellt ist.
Zur Überprüfung der ordnungsgemäßen Verbindung stellen Sie zunächst beide Geräte im selben
Raum auf (Mindestabstand 1 m, um Rückkopplungsgeräusche zu verringern). Schalten Sie dann
das Babygerät ein, indem Sie für 3 Sek. die POWER-Taste drücken: es ertönt ein doppelter
Quittungston und im Display erscheint die Temperaturanzeige (und beim Betrieb mit Batterien
zusätzlich das Batteriesymbol
). Schalten Sie anschließend das Elterngerät ein, indem Sie
für 3 Sek. die POWER-Taste drücken: im Display erscheinen blinkend SRCH und das Antennensymbol .
Mit dem automatischen Herstellen der Funkverbindung erscheinen im Display die Temperaturanzeige,
das Batteriesymbol
und das Antennensymbol , bei Batteriebetrieb des Babygeräts zusätzlich
das Babysymbol
.
Sollte stattdessen UNREG im Display des Elterngeräts erscheinen führen Sie jetzt die GeräteRegistrierung (SETUP, siehe Seite 9) durch.
6
Stellen Sie dann das Babygerät in ca. 1 m Entfernung zum Kinderbett auf und schließen es über
das Netzteil an das Stromnetz an.
Die Reichweite des Babymonitor hängt von mehreren Faktoren ab, einen wesentlichen Einfluss
hat die Umgebung, in der die Geräte eingesetzt werden: jedes Hindernis (Wände) im Übertragungsweg senkt die Reichweite, manche Materialien (z. B. Stahlbeton) schirmen besonders stark ab.
Das Elterngerät verfügt über eine Reichweitenkontrolle: Wenn sich das Elterngerät außerhalb
des Empfangsbereichs des Babygeräts befindet (oder das Babygerät ausgeschaltet ist), gibt das
Elterngerät einen Signalton ab und im Display erscheinen blinkend das Antennensymbol und
SRCH.
Vergewissern Sie sich, dass Sie am geplanten Einsatzort ausreichend Empfang haben.
Nehmen Sie bei Bedarf individuelle Einstellungen über das Menü vor (z. B. Mikrofonempfindlichkeit
anpassen oder Einschlaflied ändern, siehe MENÜ Seite 8 ).
Funktionen
Geräuschpegelanzeige
Je nach Geräuschpegel im Kinderzimmer leuchten 1 bis 4 der blauen LEDs am Elterngerät.
Nachtlichtfunktion
Das Nachtlicht lässt sich direkt an den Geräten ein-/ausschalten (Displayanzeige
) oder über
Geräusche im Kinderzimmer aktivieren:
Zum manuellen Einschalten des Nachtlichts drücken Sie 1 x NL.
Um das Nachtlicht geräuschaktiviert einschalten zu lassen (VOX) drücken Sie 2 x NL (
und
VOX werden in den Gerätedisplays angezeigt). Bei Geräuschen im Kinderzimmer wird das
Nachtlicht dann automatisch für ca. 20 Sek. eingeschaltet.
Zum Ausschalten des Nachtlichts drücken Sie 3 x NL (die Symbole erlöschen im Display).
Page-Funktion
Mit Druck auf die PAGE-Taste am Babygerät ertönt ein Rufton am Elterngerät und im Display
blinkt PAGE.
Der Rufton im Elterngerät verstummt nach 60 Sek. automatisch oder kann durch Druck auf eine
beliebige Taste ausgeschalten werden.
Sprech-Funktion
Babymonitor 1800 bietet Ihnen die Möglichkeit, vom Elterngerät aus zu Ihrem zu Kind sprechen.
Drücken Sie dazu die Talk-Taste und halten Sie sie gedrückt (im Display erscheint SPK): sprechen
Sie nun im Abstand von ca. 5 - 10 cm mit normaler Lautstärke ins Mikrofon.
Nach dem Sprechen lassen Sie die Talk-Taste wieder los (im Display erlischt SPK).
Reichweitenkontrolle
Wenn sich das Elterngerät außerhalb des Empfangsbereichs des Babygeräts befindet (oder das
Babygerät ausgeschaltet ist), gibt das Elterngerät einen Signalton ab und im Display erscheinen
blinkend das Antennensymbol und SRCH.
Battery-low-Anzeige Babygerät
Sind die Batterien verbraucht, so blinkt das Batteriesymbol im Display. Im Elterngerät ertönt alle
10 Sek. ein zweifacher Warnton und im Display blinkt das Baby-Symbol
. Tauschen Sie die
Batterien oder schließen Sie das Netzteil an.
Battery-low-Anzeige Elterngerät
Ist die Kapazität des Akkupacks zu gering, so blinkt das Batteriesymbol im Display und alle 10 Sek.
ertönt ein zweifacher Warnton. Laden Sie den Akkupack.
7
Menü
Allgemeine Hinweise zum Menü
Alle individuellen Einstellungen (z. B. Mikrofon-Empfindlichkeit, Auswahl der Schlaflied-Melodie,
Eingabe der gewünschten Temperaturalarm-Werte) können sowohl am Elterngerät als auch am
Babygerät vorgenommen werden. Beide Geräte müssen dazu eingeschaltet und die Funkverbindung
muss hergestellt sein.
In dieser Bedienungsanleitung wird die Auswahl der Menüoptionen über das Elterngerät beschrieben,
die Einstellungen über das Babygerät sind - bis auf zwei Dinge – identisch:
1. Die Funktion SETUP (für eine eventuell erforderliche Neuregistrierung der Geräte) kann nur
am Elterngerät ausgewählt werden.
2. Die Zurück-Taste im Menü-Modus ist unterschiedlich: Beim Elterngerät dient die Power-Taste
als Zurück-Taste (auch zum Verlassen des Menüs und Rückkehr in den Betriebsmodus), beim
Babygerät ist dies die RETURN-Taste.
Menüführung
Öffnen Sie mit der MENU-Taste (Elterngerät 2 x drücken, Babygerät 1 x drücken) das Menü.
Sie navigieren mit den VOL-Tasten durch die vier Punkte des Hauptmenüs (SENS, POWER,
SONG, TEMP). Mit Druck auf die MENU-Taste öffnen Sie die entsprechenden Untermenüs und
bewegen sich dort wieder mit den VOL-Tasten zwischen den einzelnen Optionen. Sie bestätigen
Ihre Auswahl eines Unterpunkts (z. B. Schlaflied-Melodie) mit der MENU-Taste und kehren damit
gleichzeitig wieder zum entsprechenden Hauptmenüpunkt zurück. Beim Elterngerät bewegen
Sie sich mit der POWER-Taste (Babygerät: RETURN-Taste) zum nächsten Hauptmenüpunkt
zurück oder verlassen das Menü und wechseln wieder in den Betriebsmodus.
SENS
MENU
Empfindlichkeit
POWER
VOL
SONG1
VOL
CE_FA
MENU
SENS2
VOL
SENS3
VOL
SONG3
VOL
SENS4
hoch
LOW
Niedrig
MENU
Schlafmelodie
Melodie 1
VOL
Temperatur
HIGH
Hoch
VOL
TEMP
VOL
MENU
Sendeleistung
SONG
SENS1
gering
VOL
SONG2
VOL
CELSI
VOL
ON
VOL
TE_HI
VOL
Melodie 2
Melodie 3
MENU
Celsius
Celsius
VOL
ALERT
An
VOL
Alarm-Bereich
Fahrenheit
MENU
Temperaturalarm
RANGE
FAHRE
OFF
Aus
MENU
Obergrenze
TE_LO
Untergrenze
MENU
MENU
HI 24°C
LO 16°C
8
SONG4
Melodie 4
VOL
SONG5
Melodie 5
SENS (Mikrofonempfindlichkeit, Werkseinstellung: Stufe 4)
Die Mikrofonempfindlichkeit ist in 4 Stufen einstellbar (Stufe 1: niedrigste Empfindlichkeit, nimmt
nur laute Geräusche auf, Stufe 4: höchste Empfindlichkeit, nimmt auch leise Geräusche auf).
POWER (Sendeleistung, Werkseinstellung: hoch)
Wenn Entfernung und bauliche Gegebenheiten (Reichweitenkontrolle beachten!) es erlauben
können Sie durch die Reduzierung der Sendeleistung den Energieverbrauch der Geräte senken.
SONG (Schlafliedfunktion, Werkseinstellung: Melodie 5)
Sie können die Schlafliedfunktion sowohl am Eltern- als auch am Babygerät ein-/ausschalten, es
stehen 5 verschiedene Melodien zur Auswahl.
Zum Einschalten der Schlafliedfunktion drücken Sie die MUSIC-Taste: das eingestellte Schlaflied
und SONG). Die
erklingt und wird fortlaufend wiederholt (in den Gerätedisplays erscheinen
Lautstärke lässt sich durch Drücken der VOL-Tasten verändern. Zum Ausschalten des Schlafliedes
drücken Sie die MUSIC-Taste (
und SONG erlöschen im Display).
TEMP (Raumtemperatur, Werkseinstellung: Alarm aus)
Babymonitor 1800 verfügt über einen Temperatursensor und eine Temperaturalarm-Funktion.
Wenn die Raumtemperatur im Kinderzimmer einen von Ihnen vorgegeben Minimal-/MaximalWert erreicht, so ertönt am Elterngerät ein dreifacher Alarmton und im Display blinkt ALERT.
Sie aktivieren den Temperaturalarm im Untermenü ALERT und geben die entsprechenden Temperaturwerte im Untermenü RANGE ein. Stellen Sie dort unter TE_HI die gewünschte Maximaltemperatur und unter TE_LO die Minimaltemperatur (über die VOL-Tasten) ein.
Durch Drücken einer VOL-Taste (für ca. 3 Sek.) lässt sich ein ausgelöster Temperaturalarm
manuell abschalten (oder er endet automatisch nach ca. 5 Min.).
SETUP (Geräteregistrierung, Menüpunkt nur im Elterngerät verfügbar)
Sehr selten (z. B. bei Störungen durch andere Funksender in unmittelbarer Nähe) kann es vorkommen, dass Eltern- und Babygerät ihre spezifische Kennung verlieren, im Display erscheint
UNREG. Erneuern Sie dann die Geräteregistrierung:
Drücken Sie 7 Sek. lang die PAGE-Taste am Babygerät: es ertönt ein Signalton und das Nachtlicht
blinkt, das Babygerät befindet sich jetzt im Registrier-Modus.
Rufen Sie nun am Elterngerät SETUP auf, indem Sie 1 x die MENU-Taste drücken.
Drücken Sie dann eine der VOL-Tasten, im Display erscheint REG.
Bestätigen Sie mit der MENU-Taste: im Display blinkt REG, das Elterngerät ist nun ebenfalls im
Registrier-Modus.
Wenn ein dreifacher Quittungston ertönt ist die Geräteregistrierung abgeschlossen, und die Geräte
kehren automatisch in den Betriebsmodus zurück.
Pflegehinweise
Reinigen Sie die Geräte nur mit einem leicht angefeuchteten, fusselfreien Tuch. Verwenden Sie
keinesfalls aggressive Reinigungsmittel.
Entnehmen Sie Akkupack/Batterien, wenn Sie die Geräte längere Zeit nicht nutzen.
Entsorgungshinweis
Defekte elektrische/elektronische Geräte und verbrauchte Akkus gehören nicht in den
Hausmüll!
Geben Sie defekte/gebrauchte Geräte bei einer entsprechenden Sammelstelle ab. Informationen
darüber erhalten Sie bei Ihrem kommunalen Entsorger bzw. bei Ihren örtlichen Behörden.
Geben Sie verbrauchte Akkus nur völlig entleert bei einer entsprechenden Sammelstelle im
Handel bzw. bei Ihrem Entsorger ab.
9
Technische Daten
Frequenzbereich:
Reichweite:
Spannungsversorgung Babygerät:
Spannungsversorgung Elterngerät:
1,880-1,900 GHz
max. 300 m (je nach Umgebung)
Netzteil DC 5 V / 500 mA
oder 3x Batterien Typ AAA
2.4 V / 800 mAh NiMH-Akkupack
Maße
Babygerät (BxHxT):
Gewicht:
103 x 45 x 98 mm
155 g
Maße
Elterngerät (BxHxT):
Gewicht
60 x 125 x 35 mm
105 g
10
Important note
Thanks to radio transmission to the mobile parents’ set, the stabo Babymonitor 1800 enables an
acoustic monitoring of the children’s room which is almost free from interferences. Furthermore,
the integrated temperature sensor checks the room temperature.
In general, the usage of the Babymonitor permits to ease the supervision of a child or another
dependent person; however, it can by no means substitute the personal supervision!
For this reason, any liability outside of the legal regulations of guarantee is excluded. This is
particularly applicable to any medical application which is not intended.
Safety warnings
Designed for indoor use only! Do not expose the devices to the weather in the open. Protect
your stabo Babymonitor 1800 from heat, humidity, dust and strong vibrations!
The devices must be kept out of the reach of children! Never place the baby set in the children’s
bed! Prevent children from playing with the devices or from having access to the devices and
accessories.
Do not use the sets in a hospital or comparable facilities! The Babymonitor 1800 produces
radio waves which might affect the proper functioning of medical electrical equipment.
Do not open the devices or make any modifications to them! Never open your stabo
Babymonitor 1800 and make any modifications to the devices. Ensure that any repairs are carried
out by qualified personnel only. Otherwise, no further guarantee claim can be accepted and/or
the devices could lose their approval for use!
If the housing is damaged, disconnect the power plug! If the housing of one of the devices
belonging to your Babymonitor 1800 is damaged, immediately disconnect it from the mains (in
case of mains operation).
The immediate proximity of other radio transmitters is to be avoided! Other radio transmitters
(DECT phones, wireless routers, mobile phones) on this transmission path might interfere with
the connection between the parents’ and the baby set.
Product features
DECT technology almost free from interferences (1.8 GHz)
Night light function
Lullaby function (5 different melodies)
Speech function
Adjustable transmitting power (high/low)
Adjustable microphone sensitivity (4 levels)
Room temperature indication
Temperature alarm at minimum/maximum value
Page function
Out-of-reach alert
Battery status indicator
Scope of delivery
1 baby unit
1 parents' unit
2 power supplies (5 V DC/500 mA)
1 NiMH battery pack for parents' set (2.4 V/800 mAh)
1 operating instructions
Please check the contents of the package for completeness.
Prior to using the sets examine them with respect to any external damage. In case of an external
damage, do not put the product into operation, but contact your specialist dealer immediately.
11
Control elements and connections of the parents’ set
1
13
12
11
2
10
3
9
4
5
6
8
7
1. 4 blue LEDs: Noise level indication
2. POWER: Switches the radio set on/off (press and hold for 3 sec.) and is used as return key
in the menu
3. VOL-: Reduces the volume and is used for menu navigation
4. MENU key: Activates the menu and confirms the settings in the menu
5. 5 V DC IN socket: Power supply connector
6. MUSIC: Switches the lullaby function on and off.
7. MIC: Microphone
8. NL: Night light function (night light is manually switched on/off or noise acitvated)
9. VOL+: Increases the volume and is used for menu navigation
10. Battery compartment for NiMH battery pack
11. LC display
12. Talk key: Push-to-talk key (press and hold to talk to the child)
13. Loudspeaker
Indications in the LC display (baby/parents’ set)
Antenna symbol (parents’ set only)
Room temperature (°Celsius or °Fahrenheit)
Baby symbol (parents’ set only)
Lullaby symbol
Night light symbol
Volume indicator (5 bars)
Night light is noise activated
Battery indicator (3 bars)
12
Control elements and connections of the baby set
15
14
2
13
12
11
3
10
4
9
5
8
6
7
1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
Loudspeaker
POWER: Switches the set on/off (press and hold for 3 sec.)
NL: Night light function (night light is manually switched on/off or noise activated)
MUSIC: Switches the lullaby function on and off
PAGE key: Emits a call tone to the parents’ set
Microphone
LC display
RETURN key: Return key in the menu and exits the menu
VOL-: Reduces the volume and is used for menu navigation
VOL+: Increases the volume and is used for menu navigation
MENU key: Activates the menu and confirms the settings in the menu
Battery compartment
Charging stand for parents’ set
5 V DC IN socket: Power supply connector
Temperature sensor
13
First start-up
Power supply of baby set
Plug the power supply unit into a socket (230 V/50 Hz) and connect the plug to the 5 V DC IN
socket of the baby set.
Alternatively, the baby set can also be operated using commercially available alkaline batteries
(type AAA). Be sure to observe the following notes for battery operation:
The set does not feature a charging function. Thus, do not use rechargeable battery cells!
It is essential to ensure the indicated polarity when inserting the batteries into the battery
compartment! In case of a battery change you always have to exchange all batteries. Do
not mix used and new batteries. Remove the batteries, if you do not use your devices for
a prolonged period! When operating the baby set with batteries, the baby symbol
is
shown on the display of the parents’ set.
Power supply of parents’ set
The power supply of the parents’ set is provided through the NiMH battery pack (2.4 V/800 mAh)
included in the scope of supply.
Note: The battery pack is not precharged. Thus, prior to using the set for the first time (and after
a long period of non-use) charge the battery pack for at least 6 hours!
Inserting the battery pack
Open the battery compartment at the rear side of the device. Insert the battery pack and place
the plug of the battery pack into the socket in the battery compartment – make sure not to squeeze
the cable.
Close the battery compartment.
Charging the battery pack
Now, the battery pack in the device can directly be charged through the power supply unit or in
the charging stand of the baby set.
Note: If you connect a power supply unit to the parents’ set without having correctly inserted the
battery pack in advance, an audio warning sounds and the display shows NO BA.
Plug the power supply unit into a 230 V socket and connect it to the 5 V DC IN socket of the
parents’ set or connect it to the baby set and place the parents’ set in the charging stand.
During charging, the charging state indicator of the battery appears on the display of the parents’
set. When the battery pack is completely charged, a “battery full” symbol
is shown.
Establishing/checking the radio link
The radio link between the baby and the parents’ set should automatically be established, since
the mutual registration of the devices has already been performed ex works.
For checking the proper link, place both devices in the same room at first (minimum distance of
1 m in order to reduce feedback noise). Switch on the baby set by pressing the POWER key for
3 sec.: A double beep tone sounds and the temperature is indicated on the display (and the battery
symbol
for battery operation of the set in addition). Afterwards, switch on the parents’ set
by pressing the POWER key for 3 sec.: SRCH and the antenna symbol are flashing on the
display.
When the radio link is automatically established, the display shows the temperature, the battery
symbol
and the antenna symbol . For battery operation of the baby set, the baby symbol
is displayed in addition.
If the display of the parents’ set shows UNREG instead, perform the device registration now
(SETUP, refer to page 17).
14
Place the baby set at a distance of approx. 1 m to the children’s bed and connect it to the mains
using the power supply unit.
The range of the Babymonitor is a function of many factors. Thus, the environment in which the
sets are used has a significant influence: Each obstacle (walls) on the transmission path reduces
the range; some materials (e.g. reinforced concrete) give rise for considerable screening effects.
The parents’ set is equipped with a range-checking function: If the parents’ set is out of the range
of the baby set (or if the baby set is switched off), the parents’ set emits a signal tone and the
antenna symbol and SRCH flash on the display.
Make sure that the reception quality is sufficient at the planned place of use.
If required, make individual setting through the menu (e.g. adjust the microphone sensitivity or
change the lullaby, refer to MENU, page 16).
Features
Noise level indication
Depending on the noise level in the children’s room, 1 to 4 blue LEDs at the parents’ set are lit
up.
Night light function
The night light can directly be switched on/off (the display shows
) or can be activated through
the noise in the children’s room:
For manually activating the night light, press NL once.
For activating the night light through noise (VOX), press NL twice (
symbol and VOX are
shown on the device display). At a certain noise level in the children’s room, the night light is
now automatically activated for approx. 20 sec.
For switching off the night light, press NL three times (the symbols disappear from the display).
Page function
By pressing the PAGE key at the baby set, a call tone sounds on the parents’ set and PAGE
flashes on the display.
The call tone on the parents’ set automatically finishes after 60 sec. or can be switched off by
pressing any key.
Speech function
Babymonitor 1800 enables you to talk to your child through the parents’ set.
To do so, press and hold the Talk key (the display shows SPK): Now speak with normal voice
level and a distance of approx. 5 - 10 cm into the microphone.
After you have finished speaking, release the Talk key again (SPK disappears from the display).
Range-checking function
If the parents’ set is out of the range of the baby set (or if the baby set is switched off), the parents’
set emits a signal tone and the antenna symbol and SRCH flash on the display.
Battery low indicator of the baby set
If the batteries are used up, the battery symbol flashes on the display. Every 10 sec., a double
warning tone sounds in the parents’ set and the baby symbol flashes on the display. Replace the
batteries or connect the power supply unit.
Battery low indicator of the parents’ set
If the capacity of the battery pack is low, the battery symbol flashes on the display and a double
warning tone sounds every 10 sec. Charge the battery pack.
15
Menu
General hints on the menu
All individual settings (e.g. microphone sensitivity, selection of the lullaby, entry of the desired
values for the temperature alarm) can either be performed on the parents’ set or on the baby set.
To do so, both devices must be switched on and the radio link must be established.
In these operating instructions, the selection of the menu options through the parents’ set is
described. The adjustment of the settings through the baby set is the same – apart from two items:
1. The SETUP function (if the devices possibly need to be registered anew) can only be adjusted
on the parents’ set.
2. The function of the return key in the menu mode is different for both sets: For the parents’ set,
the POWER key is used as return key (also for exiting the menu and returning to the operating
mode), while the baby set is provided with a special RETURN key.
Menu navigation
Open the menu by pressing the MENU key (press twice on the parents’ set, press once on the
baby set).
The VOL keys are used to navigate the four items of the main menu (SENS, POWER, SONG,
TEMP). By pressing the MENU key, you open the respective submenus. Use the VOL keys again
to navigate the individual options within these submenus. Confirm your selection of a sub-item
(e.g. lullaby melody) by pressing the MENU key and thus simultaneously return to the corresponding
item of the main menu. On the parents’ set, use the POWER key (baby set: RETURN key) to return
to the next item of the main menu or exit the menu and switch again back to the operating mode.
SENS
MENU
SENS1
VOL
SENS2
VOL
SENS3
VOL
SENS4
HIGH
VOL
LOW
SONG1
VOL
SONG2
VOL
SONG3
VOL
SONG4
CE_FA
MENU
CELSI
VOL
FAHRE
ON
VOL
OFF
TE_HI
VOL
TE_LO
VOL
POWER
MENU
VOL
SONG
MENU
VOL
TEMP
MENU
VOL
ALERT
MENU
VOL
RANGE
MENU
MENU
MENU
LO 16°C
HI 24°C
16
VOL
SONG5
SENS (microphone sensitivity, factory setting: level 4)
Four levels are provided to adjust the microphone sensitivity (level 1: minimum sensitivity, records
loud noises only, level 4: maximum sensitivity, also records low noises).
POWER (transmitting power, factory setting: high)
If the distance and constructional conditions (observe the range-checking function!) permit, the
energy consumption of the devices can be reduced by decreasing the transmitting power.
SONG (lullaby function, factory setting: song 5)
The lullaby function can be switched on/off on the parents’ and on the baby set, 5 different melodies
are available to be selected.
For activating the lullaby function, press the MUSIC key: The selected lullaby sounds and will be
and SONG). Use the VOL keys to
repeated continuously (the device display shows the
modify the volume. For switching off the lullaby, press the MUSIC key (the
and SONG
disappear from the display).
TEMP (room temperature, factory setting: alarm off)
The Babymonitor 1800 is equipped with a temperature sensor and a temperature alarm function.
If the room temperature in the children’s room reaches the adjusted minimum/maximum value,
the parents’ set emits a triple alarm tone and ALERT flashes on the display.
Use the submenu ALARM to activate the temperature alarm and enter the corresponding
temperature values in the submenu RANGE. Adjust the desired maximum temperature under
the menu item TE_HI and the minimum temperature under the menu item TE_LO (using the VOL
keys).
An initiated temperature alarm can be switched off manually by pressing a VOL key (for approx.
3 sec.). However, it is automatically switched off after approx. 5 min.
SETUP (device registration, menu item only available on the parents’ set)
In rare cases (e.g. in case of interferences by other radio transmitters in immediate proximity) it
may happen that the parents’ and baby set loose their specific identification, the display shows
UNREG. In this case, register the devices again:
Press and hold the PAGE key on the baby set for 7 sec.: A signal tone sounds and the night light
flashes, the baby set is now in registering mode.
Activate the SETUP menu on the parents’ set now by pressing the MENU key once.
Press one of the VOL keys, the display shows REG.
Confirm by pressing the MENU key: REG flashes on the display, the parents’ set is now in
registering mode, too.
If a triple beep tone sounds, the device registration is finished and the devices automatically return
to their operating mode.
Care instructions
Clean the sets by means of a slightly damp, lint-free cloth. Do not use any aggressive detergents.
Remove the battery pack/batteries, if you do not use your devices for a prolonged period!
Disposal instruction
Electric/electronic devices and used up batteries are not to be thrown into the domestic
waste.
Deliver devices that are out of order/used with a corresponding collecting point. Please contact
your local authorities for corresponding information.
Dispose used up batteries (only if completely discharged) with the corresponding collecting points.
17
Technical specifications
Channel frequency:
Range:
Power supply baby unit:
Power supply parent unit:
1,880-1,900 GHz
up to 300 m (depending on the environment)
Power supply: DC 5 V/ 500 mA or
3 x alkaline batteries Typ AAA
2.4 V / 800 mAh NiMH battery pack
Dimensions
baby unit (WxHxD):
Weight:
103 x 45 x 98 mm
155 g
Dimensions
parent unit (WxHxD):
Weight:
60 x 125 x 35 mm
105 g
18
Indication importante
Par la transmission radio à l’appareil parents mobile, votre stabo Babymonitor 1800 vous permet
la surveillance acoustique antiparasite de la chambre d’enfants. En plus, grâce au détecteur de
température intégrée, la température ambiante peut être contrôlée.
En générale, veuillez considérer le suivant: Il est vrai que l’utilisation d’un Babymonitor facilite
les soins d’un enfant ou d’une personne dépendante, mais il ne peut pas vous dispenser de la
surveillance personnelle!
Nous attirons votre attention sur le fait que les responsabilités de toute nature n’entrant pas dans
le cadre de la législation sur la garantie sont exclues. Ceci concerne notamment l’utilisation du
Babymonitor 1800 à des fins médicales pour lesquelles il n’est pas prévu.
Indications de sécurité
L’appareil n’est prévu que pour l’usage à l’intérieur! N’exposez les appareils en aucun cas
aux intempéries en plein air. Protégez votre stabo Babymonitor 1800 contre la chaleur, l’humidité,
la poussière et des chocs/vibrations forts!
Pas appropriés pour les mains d’enfants! Ne placez jamais l’appareil bébé dans le lit de votre
enfant! Il faut éviter que les enfants jouent avec des appareils ou qu’ils aient accès aux appareils
ou accessoires.
L’utilisation des appareils à l’hôpital ou bien dans des institutions similaires est interdite!
Votre stabo Babymonitor 1800 produit des ondes radioélectriques qui peuvent éventuellement
détériorer les appareils médicaux à l’hôpital.
Ne pas ouvrir – ne pas adapter ou modifier les appareils! N’ouvrez jamais votre stabo
Babymonitor 1800 pour adapter ou modifier les appareils. Demandez au personnel spécialisé
et qualifié d’effectuer les réparations éventuelles. Sinon, vos droits découlant de la garantie sont
assumés et/ou l’admission d’appareil éventuellement expire.
Si l’appareil est endommagé, débranchez sa prise secteur! Si le boîtier d’un des appareils
de votre Babymonitor 1800 est endommagé, débranchez-le immédiatement du réseau électrique
(en cas d’un fonctionnement sur secteur).
Évitez l’installation à proximité directe d’autres émetteurs! D’autres émetteurs radio (téléphone
DECT, routeur sans fil, téléphone mobile) dans la voie de transmission peuvent éventuellement
perturber la communication entre l’appareil parents et bébé.
Caractéristiques techniques
Technologie DECT antiparasite (1,8 GHz)
Fonction lumière de nuit
Fonction berceuse (5 mélodies différentes)
Fonction de conversation
Puissance d’émission réglable (high (haut) /low (bas))
Sensibilité du microphone réglable (4 niveaux)
Affichage de la température ambiante
Alarme de température pour valeur minimale/maximale
Son d'appel (fonction page)
Avertissement «hors de portée»
Affichage du niveau de charge de la batterie
Gamme de livraison
1 appareil bébé
1 appareil parents
2 blocs d’alimentation (5 V DC/ 500 mA)
1 accu NiMH à 2,4 V/800 mAh (pour appareil parents)
1 mode d’emploi
Vérifiez immédiatement l’intégralité de la livraison.
Avant d’utiliser les appareils, vérifiez-les à l’égard des endommagements extérieurs. Dans ce
cas, ne mettez pas le produit en service, mais contactez immédiatement votre spécialiste.
19
Eléments de commande et raccords de l’appareil parents
1
13
12
11
2
10
3
9
4
5
6
8
7
1. 4 LEDs bleus: Affichage du niveau de bruit
2. POWER: Mise en/hors service de l’appareil (maintenir pressée durant 3 sec.) et touche de
retour dans le menu
3. VOL-: Pour réduire le volume et naviguer le menu
4. Touche MENU: Pour activer le menu et confirmer les réglages dans le menu
5. Douille d’entrée 5 V DC: Raccord du bloc d’alimentation
6. MUSIC: Pour activer/désactiver la fonction berceuse
7. MIC: Microphone
8. NL: Fonction lumière de nuit (lumière de nuit activée/désactivée manuellement ou par niveau
de bruit)
9. VOL+: Pour augmenter le volume et naviguer le menu
10. Compartiment de batterie pour accu NiMH
11. Afficheur LCD
12. Touche de conversation: Touche de conversation (maintenez pressée pour pouvoir parler
à l’enfant)
13. Haut-parleur
Affichages sur l’afficheur LCD (appareil bébé/parents)
Symbole d’antenne
Température ambiante
Symbole bébé
Symbole berceuse
Symbole lumière de nuit
Affichage de volume (5 barres)
Lumière de nuit en fonction du niveau de bruit
Affichage de batterie (3 barres)
(appareil parents seulement)
(°Celsius ou °Fahrenheit)
(appareil parents seulement)
20
Eléments de commande et raccords de l’appareil bébé
15
14
2
13
12
11
3
10
4
9
5
8
6
7
1
1. Haut-parleur
2. POWER: Mise en/hors service de l’appareil (maintenir pressée durant 3 sec.)
3. NL: Fonction lumière de nuit (lumière de nuit activée/désactivée manuellement ou par niveau
de bruit)
4. MUSIC: Pour activer/désactiver la fonction berceuse
5. Touche PAGE: Pour émettre un son d’appel à l’appareil parents
6. Microphone
7. Afficheur LCD
8. Touche RETURN: Touche de retour dans le menu et pour quitter le menu
9. VOL-: Pour réduire le volume et naviguer dans le menu
10. VOL+: Pour augmenter le volume et naviguer dans le menu
11. Touche MENU: Pour activer le menu et confirmer les réglages dans le menu
12. Compartiment de batterie
13. Compartiment de charge pour l’appareil parents
14. Douille d’entrée 5 V DC: Raccord du bloc d’alimentation
15. Détecteur de température
21
Mise en service
Alimentation en courant de l’appareil bébé
Raccordez le bloc d’alimentation à une prise de courant (230 V/ 50 Hz) et la fiche à la douille
d’entrée DC de l’appareil bébé.
L’appareil bébé peut également être opéré à l’aide des batteries alcalines courantes (type AAA).
Veuillez considérer les indications suivantes en cas d’un service de l’appareil avec des batteries:
L’appareil ne dispose pas d’une fonction de charge. Pour cette raison, n’utilisez en aucun
cas des accus rechargeables! En insérant les batteries, observez en tout cas la polarité
indiquée dans le compartiment de batterie! En cas de besoin, remplacez toujours toutes
les batteries: Ne combinez jamais des batteries usagées et de nouvelles batteries. Enlevez
les batteries, si vous n’utilisez pas les appareils pour bien longtemps. Si l’appareil bébé
est opéré à l’aide des batteries, l’afficheur de l’appareil parents affiche le symbole
.
Alimentation en courant de l’appareil parents
L’appareil parents est fourni par l’accu NiMH (2,4 V/800 mAh) inclus dans la gamme de livraison.
Indication: L’accu n’est pas préchargé: Pour cette raison, chargez l’accu avant la première mise
en service (et après une période longue de non-utilisation de l'appareil) durant 6 heures au moins!
Mise en place de l’accu
Ouvrez le compartiment de batterie sur la face arrière de l’appareil. Insérez l’accu et connectez
la fiche de l’accu à la douille dans le compartiment de batterie - faites attention à ne pas coincer
le câble. Fermez le compartiment de batterie.
Charger l’accu
Maintenant, l’accu dans l’appareil peut être chargé soit directement par le bloc d’alimentation,
soit par le compartiment de charge de l’appareil bébé.
Indication: Si vous raccordez un bloc d'alimentation à l'appareil parents sans avoir inséré l'accu
de façon correcte auparavant, un son d’avertissement se fait entendre et l’afficheur indique NO BA.
Raccordez le bloc d’alimentation à une prise de courant de 230 V et connectez le bloc d’alimentation
à la douille d’entrée de 5 V DC de l’appareil parents ou raccordez alternativement le bloc d’alimentation avec l’appareil bébé et positionnez l’appareil parents dans le compartiment de charge.
Durant le processus de chargement, l’état de charge de la batterie apparaît sur l’afficheur de
l’appareil parents. Si l’accu est complètement chargé, le symbole de batterie
est affiché.
Établir/vérifier la liaison radio
Normalement, la liaison radio entre l’appareil bébé et l’appareil parents est automatiquement
établie, comme le registration mutuelle a déjà effectué en usine.
Pour vérifier la liaison correcte, positionnez d’abord les deux appareils dans la même salle
(distance minimale de 1 m, pour réduire les bruits de réaction acoustique). Mettez l’appareil bébé
en service en appuyant sur la touche POWER durant 3 sec.: Un son double d’acquittement se
fait entendre et l’affichage de température apparaît sur l’afficheur (et également le symbole de
batterie
en cas d’un service de l’appareil avec des batteries). Maintenant, mettez l’appareil
parents en service en appuyant sur la touche POWER durant 3 sec.: SRCH et le symbole d’antenne
clignotent sur l’afficheur.
Si la liaison radio est automatiquement établie, la température, le symbole de batterie
et
le symbole d’antenne sont indiqués sur l’afficheur. En cas d’une alimentation par batterie de
apparaît également.
l’appareil bébé, le symbole bébé
Si UNREG apparaît sur l’afficheur de l’appareil parents au lieu de cela, effectuez maintenant la
registration d’appareils (SETUP, voir page 25).
Ensuite positionnez l’appareil bébé à une distance d’env. 1 m du lit d’enfant et le raccordez au
réseau électrique par le bloc d’alimentation.
22
La portée du Babymonitor dépend de plusieurs facteurs. Donc, l’environnement dans lequel les
appareils sont utilisés a une influence considérable: Chaque obstacle (mur) dans la voie de transmission réduit la portée, certains matériaux (p.ex. béton armé) causent un blindage très élevé.
L’appareil parents est muni d’un contrôle de portée: Si l’appareil parents se trouve en dehors de
la zone de réception de l’appareil bébé (ou l’appareil bébé est mis hors service), l’appareil parents
émet un signal acoustique et le symbole d'antenne et SRCH clignotent sur l’afficheur.
Assurez-vous que la réception est suffisante à l’emplacement planifié de l’appareil.
En cas de besoin, effectuez des réglages individuels par le menu (p.ex. adapter la sensibilité du
microphone ou modifier la berceuse, voir MENU, page 24).
Fonctions
Affichage du niveau de bruit
Selon le niveau de bruit dans la chambre d’enfants, 1 à 4 LEDs bleus s’allument sur l’appareil
parents.
Fonction lumière de nuit
La lumière de nuit peut être mise en/hors service directement sur les appareils (affichage ) ou
activée par les bruits dans la chambre d’enfants:
Appuyez une fois sur NL pour activer la lumière de nuit manuellement.
Pour activer la lumière de nuit en fonction du niveau de bruit (VOX), appuyez deux fois sur NL
(
et VOX s’allument sur les afficheurs). Lors d’un certain niveau de bruit dans la chambre
d’enfants, la lumière de nuit se met automatiquement en service pendant env. 20 sec.
Pour mettre la lumière de nuit hors service, appuyez trois fois sur NL (les symboles disparaissent
de l’afficheur).
Fonction PAGE
Par un appui sur la touche PAGE sur l’appareil bébé, un son d’appel est émit sur l’appareil parents
et PAGE clignote sur l’afficheur.
Le son d’appel sur l’appareil parents automatiquement cesse après 60 sec. ou peut être désactivé
en appuyant sur n’importe quelle touche.
Fonction de conversation
Le Babymonitor 1800 vous offre la possibilité de parler à votre enfant à partir de l’appareil parents.
Appuyez sur la touche de conversation et la maintenez pressée (l’afficheur vous indique SPK):
Maintenant parlez d’une voix normale dans le microphone à une distance d’env. 5 - 10 cm.
Après avoir fini de parler, laissez échapper la touche de conversation de nouveau (SPK s’éteint
sur l’afficheur).
Contrôle acoustique de portée
Si l’appareil parents se trouve en dehors de la zone de réception de l’appareil bébé (ou l’appareil
bébé est mis hors service), l’appareil parents émet un signal acoustique et le symbole d'antenne
et SRCH clignotent sur l’afficheur.
Indicateur de faible batterie sur l’appareil bébé
Si les batteries sont usagées, le symbole de batterie clignote sur l’afficheur. L’appareil parents
clignote sur
émet un son d’avertissement double toutes les 10 sec. et le symbole bébé
l’afficheur. Échangez les batteries ou raccordez le bloc d’alimentation.
Indicateur de faible batterie sur l’appareil parents
Si la capacité de l’accu est trop faible, le symbole de batterie clignote sur l’afficheur et un son
d’avertissement double se fait entendre toutes les 10 sec. Rechargez l’accu.
23
Menu
Indications générales pour le menu
Tous les réglages individuels (p.ex. sensibilité du microphone, choix de la berceuse, entrée des
valeurs requises pour l’alarme de température) peuvent être effectués soit sur l’appareil parents,
soit sur l’appareil bébé. A cet effet, il faut que les deux appareils soient mis en service et la liaison
radio soit établie.
Dans ce mode d’emploi, le choix des options de menu par l’appareil parents est décrit. Le procédé
pour effectuer les réglages par l’appareil bébé est identique à l’exception de deux éléments:
1. La fonction SETUP (pour une nouvelle registration des appareils qui peut devenir nécessaire)
ne peut être activée que sur l’appareil parents.
2. La touche de retour dans le mode de menu est différente sur les deux appareils: Sur l’appareil
parents, la touche POWER sert de touche de retour (également pour quitter le menu et retourner
dans le mode de service), sur l’appareil bébé, on utilise la touche RETURN à cet effet.
Guidage par menu
Activez le menu en appuyant sur la touche MENU (appareil parents: deux fois, appareil bébé: une fois).
Grâce aux touches VOL, vous naviguez les quatre éléments du menu principal (SENS, POWER,
SONG, TEMP). Par appui sur la touche MENU, vous ouvrez les sous-menus correspondants et vous
naviguez de nouveau les options dans les menus à l’aide des touches VOL. Vous confirmez votre
choix d’un élément de menu (p.ex. choix de la berceuse) en appuyant sur la touche MENU et, de
cette façon, vous retournez en même temps à l’élément correspondant du menu principal. Sur l’appareil parents, vous utilisez la touche POWER (appareil bébé: touche RETURN) pour retourner au
prochain élément du menu principal ou quitter le menu et retourner de nouveau au mode de service.
SENS
MENU
sensibilité
POWER
puissance
d'émission
VOL
SONG1
VOL
CE_FA
MENU
SENS2
VOL
SENS3
VOL
SONG3
VOL
SENS4
haut
LOW
bas
MENU
mélodie 1
VOL
température
HIGH
haut
berceuse
TEMP
VOL
MENU
VOL
SONG
SENS1
bas
VOL
SONG2
VOL
CELSI
VOL
ON
VOL
OFF
TE_HI
VOL
TE_LO
mélodie 2
mélodie 3
MENU
Celsius
Celsius
VOL
ALERT
alarme de
température
FAHRE
Fahrenheit
MENU
VOL
RANGE
gamme d'alarme
MENU
plafond
seuil
MENU
MENU
HI 24°C
LO 16°C
24
SONG4
mélodie 4
VOL
SONG5
mélodie 5
SENS (sensibilité du microphone, réglage de l’usine: niveaux 4)
La sensibilité du microphone peut être réglée par 4 niveaux (niveau 1: sensibilité la plus basse, ne
capte que des bruits forts, niveaux 4: sensibilité la plus haute, capte également des bruits légers).
POWER (puissance d’émission, réglage de l’usine: high/haut)
Si la distance et les conditions de la construction (observer le contrôle de portée!) le permettent,
vous pouvez réduire la consommation d’énergie des appareils en réduisant la puissance d’émission.
SONG (fonction berceuse, réglage de l’usine: berceuse 5)
La fonction berceuse peut être mise en/hors service soit sur l’appareil parents, soit sur l’appareil
bébé, 5 mélodies différentes sont disponibles.
Pour activer la fonction berceuse, appuyez sur la touche MUSIC: La berceuse réglée se fait
et SONG). Grâce aux touches VOL,
entendre et se répète en continue (l’afficheur indiquent
vous modifiez le volume. Pour mettre la berceuse hors service, appuyez sur la touche MUSIC
et SONG disparaissent de l’afficheur).
(
TEMP (température ambiante, réglage de l’usine: alarme hors service)
Le Babymonitor 1800 est muni d’un détecteur de température et d’une fonction d’alarme de
température. Si la température ambiante dans la chambre d’enfants atteint une valeur minimale/maximale prédéfinie, un son d’alarme triple se fait entendre sur l’appareil parents et ALERT
clignote sur l’afficheur.
Vous activez l’alarme de température dans le sous-menu ALERT et vous entrez les valeurs
correspondantes de températures dans le sous-menu RANGE. Sous TE_HI vous réglez la
température maximale requise et sous TE_LO vous réglez la température minimale (à l’aide des
touches VOL).
Par appui sur une touche VOL (pendant env. 3 sec.), une alarme de température déclenchée
peut être manuellement désactivée (ou elle cesse automatiquement après env. 5 min.).
SETUP (registration des appareils, élément de menu seulement disponible sur l’appareil
parents)
Il se peut très rarement (p.ex. lors des perturbations par d’autres émetteurs radio à proximité
immédiate) que les appareils parents et bébé perdent leur identification spécifique. L’afficheur
indique UNREG. Dans ce cas, renouvelez la registration des appareils:
Appuyez sur la touche PAGE sur l’appareil bébé pendant 7 sec.: Un signal acoustique se fait
entendre et la lumière de nuit clignote, l’appareil bébé maintenant se trouve en mode de registration.
Ensuite activez le SETUP sur l’appareil parents en appuyant une fois sur la touche MENU.
Puis appuyez sur n’importe quelle touche VOL, REG apparaît sur l’afficheur.
Utilisez la touche MENU pour confirmer: REG clignote sur l’afficheur, maintenant l’appareil parents
se trouve également en mode de registration.
Si un son triple d’acquittement se fait entendre, la registration des appareils est terminée et les
appareils automatiquement retournent dans le mode de service.
Conseils d’entretien
Ne nettoyez les appareils qu’avec un chiffon très peu humide et doux. N’utilisez en aucun pas
des nettoyants agressifs.
Enlevez l’accu/les batteries, si vous n’utilisez pas les appareils pour bien longtemps.
Indication pour l’élimination
Ne jetez pas les appareils électriques/électroniques ou les accus et les batteries usés dans
les ordures ménagères!
Mais, déposez les appareils défectueux/usés chez un point de rassemblement public. Les autorités
compétentes locales vous fournissent des informations appropriées.
Veuillez respecter les prescriptions nationales pour enlever les déchets et déposez les accus/batteries usés (seulement complètement déchargés) chez un point de rassemblement public.
25
Données techniques
Gamme des fréquences:
Portée:
Tension de service de l'appareil bébé:
1,880-1,900 GHz
max. 300 m (dépendant de l'environnement)
bloc d'alimentation DC 5 V / 500 mA
ou 3 x batteries micro, type AAA
Tension de service de l'appareil parents: 2.4 V / 800 mAh accu NiMH
Dimensions
Appareil bébé (HxLxP):
Poids:
103 x 45 x 98 mm
155 g
Dimensions
Appareil parents (HxLxP):
Poids
60 x 125 x 35 mm
105 g
26
Hersteller - Garantie
Als Hersteller dieses Geräts gewähren wir, die
stabo Elektronik GmbH,
Münchewiese 16, 31137 Hildesheim/Deutschland
eine selbständige Garantie gegenüber dem Verbraucher.
Die Garantieleistung erstreckt sich auf die kostenlose Beseitigung aller Fabrikations- und
Materialfehler zum Zeitpunkt des Kaufs dieses Geräts (Beschaffenheitsgarantie).
Die Garantie gilt nicht für:
- Transportschäden,
- den Betrieb mit Zubehör, das nicht durch stabo für den Betrieb mit diesem Gerät freigegeben
und entsprechend gekennzeichnet wurde
- Sicherungen, Anzeigenleuchten und Halbleiter, die durch fehlerhafte Bedienung beschädigt
wurden,
- Geräte, die unbefugt geöffnet oder verändert wurden,
- Funktionen, die nicht in der Bedienungsanleitung beschrieben sind,
- Fehler durch unsachgemäße Handhabung, mutwillige Beschädigung, mechanische Überbeanspruchung, übermäßige Hitze oder Feuchtigkeitseinwirkung, ausgelaufene Batterien,
falsche Versorgungsspannung oder Blitzschlag,
- Verbrauchsmaterialien (Akkupacks, Batterien)
- Fracht- oder Transportkosten.
Gewährleistungsansprüche gegenüber dem Händler aufgrund des Kaufvertrages bestehen
gesondert neben diesen Garantie-bestimmungen und werden hierdurch nicht eingeschränkt.
Dieser Garantie-Abschnitt ist nur gültig, wenn er vollständig ausgefüllt und unterschrieben ist.
Geräte-Typ:________________________________
Geräte-Nummer(n):__________________________
Gekauft bei:
(Stempel oder genaue Anschrift des Händlers)
Kaufdatum:_____________________________
Unterschrift des Händlers:______________________________
14
Gibt es Schwierigkeiten,
das neue Gerät in Betrieb zu nehmen?
Hochwertige elektronische
Geräte sind sehr komplex: kleine
Ursachen haben manchmal große
Wirkung! Viele Probleme lassen sich jedoch
schnell und unkompliziert am Telefon lösen.
Schicken Sie deshalb Ihr neues Gerät nicht gleich zurück,
STOP
sondern nutzen Sie die telefonische Beratung des stabo
Service-Teams. Unsere Techniker kennen sich mit
den Geräten sehr genau aus und stehen Ihnen
gerne mit praktischen Tipps und
kompetenten Ratschlägen
zur Seite.
Sie erreichen uns Mo. bis Fr. von 9 -12 Uhr: Telefon 05121-762032
Halten Sie für das Gespräch das Gerät und die Bedienungsanleitung bereit.
stabo Elektronik GmbH
Münchewiese 14 -16 . 31137 Hildesheim/Germany
Tel. +49 (0) 5121-76 20 - 0 . Fax: +49 (0) 5121- 51 29 79
Internet: www.stabo.de . E-Mail: info@stabo.de
Irrtümer und Änderungen vorbehalten.
Errors and technical modification reserved. Sous réserve d’erreurs et de modifications.
Copyright © 06 / 2012 stabo Elektronik GmbH
14
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
