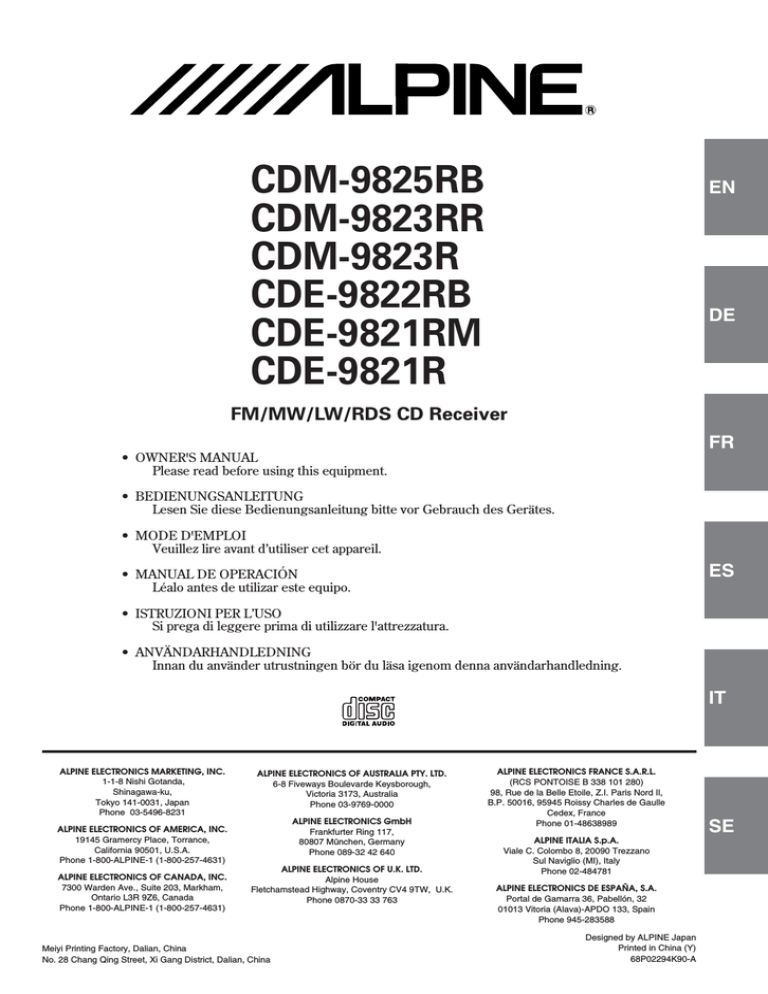

Alpine | CDM-9823RR | CDM-9825RB CDM-9823RR CDM-9823R CDE

CDM-9825RB CDM-9823RR CDM-9823R CDE
R
CDM-9825RB
CDM-9823RR
CDM-9823R
CDE-9822RB
CDE-9821RM
CDE-9821R
EN
DE
FM/MW/LW/RDS CD Receiver
FR
• OWNER'S MANUAL
Please read before using this equipment.
• BEDIENUNGSANLEITUNG
Lesen Sie diese Bedienungsanleitung bitte vor Gebrauch des Gerätes.
• MODE D'EMPLOI
Veuillez lire avant d’utiliser cet appareil.
ES
• MANUAL DE OPERACIÓN
Léalo antes de utilizar este equipo.
• ISTRUZIONI PER L’USO
Si prega di leggere prima di utilizzare l'attrezzatura.
• ANVÄNDARHANDLEDNING
Innan du använder utrustningen bör du läsa igenom denna användarhandledning.
IT
ALPINE ELECTRONICS MARKETING, INC.
1-1-8 Nishi Gotanda,
Shinagawa-ku,
Tokyo 141-0031, Japan
Phone 03-5496-8231
ALPINE ELECTRONICS OF AUSTRALIA PTY. LTD.
6-8 Fiveways Boulevarde Keysborough,
Victoria 3173, Australia
Phone 03-9769-0000
ALPINE ELECTRONICS GmbH
Frankfurter Ring 117,
80807 München, Germany
Phone 089-32 42 640
ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF CANADA, INC.
7300 Warden Ave., Suite 203, Markham,
Ontario L3R 9Z6, Canada
Phone 1-800-ALPINE-1 (1-800-257-4631)
ALPINE ELECTRONICS OF U.K. LTD.
Alpine House
Fletchamstead Highway, Coventry CV4 9TW, U.K.
Phone 0870-33 33 763
Meiyi Printing Factory, Dalian, China
No. 28 Chang Qing Street, Xi Gang District, Dalian, China
ALPINE ELECTRONICS FRANCE S.A.R.L.
(RCS PONTOISE B 338 101 280)
98, Rue de la Belle Etoile, Z.I. Paris Nord Il,
B.P. 50016, 95945 Roissy Charles de Gaulle
Cedex, France
Phone 01-48638989
ALPINE ITALIA S.p.A.
Viale C. Colombo 8, 20090 Trezzano
Sul Naviglio (MI), Italy
Phone 02-484781
ALPINE ELECTRONICS DE ESPAÑA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Phone 945-283588
Designed by ALPINE Japan
Printed in China (Y)
68P02294K90-A
SE
ITALIANO
Indice
Istruzioni per l'uso
AVVERTIMENTO
AVVERTIMENTO ....................................... 2
ATTENZIONE ............................................ 2
PRECAUZIONI .......................................... 2
Funzionamento di base
Rimozione del pannello anteriore ...................... 4
Applicazione del pannello anteriore .................. 4
Avvio iniziale del sistema .................................. 4
Accensione e spegnimento ................................. 5
Regolazione di volume/equilibratura
(tra i canali sinistro e destro)/fader
(tra i diffusori anteriori e posteriori) ............... 5
Attivazione e disattivazione del modo di
sonorità ........................................................... 5
Funzione di silenziamento audio ....................... 5
Impostazione del controllo dei bassi .................. 6
Impostazione del controllo degli acuti ............... 6
Impostazione del tipo di bassi ............................ 7
Modifica dello schema di visualizzazione del
livello audio
(solo CDM-9825RB) ...................................... 7
Modifica dello schema di visualizzazione del
livello audio
(solo CDM-9823RR/CDM-9823R/CDE-9822RB/
CDE-9821RM/CDE-9821R) ................................ 7
Funzionamento della radio
Sintonia manuale ................................................ 8
Sintonia a ricerca automatica ............................. 8
Memorizzazione manuale di stazioni
preselezionate ................................................. 9
Memorizzazione automatica di stazioni
preselezionate ................................................. 9
Sintonia delle stazioni preselezionate ................ 9
Funzionamento RDS
Impostazione del modo di ricezione RDS e
ricezione di stazioni RDS ............................. 10
Richiamo delle stazioni RDS preselezionate ... 10
Ricezione di stazioni RDS regionali (locali) ... 11
Ricezione di notiziari sul traffico ..................... 11
Sintonizzazione PTY (tipo di programma) ...... 11
Ricezione di notiziari sul traffico durante
l'ascolto CD o della radio ............................. 12
Priorità notiziari ............................................... 12
Uso del lettore CD
Inserimento/estrazione del disco ...................... 13
Riproduzione normale e pausa ......................... 14
Sensore musicale (salto) .................................. 14
Avanzamento e ritorno rapido .......................... 14
Riproduzione a ripetizione ............................... 14
M.I.X. (riproduzione casuale) .......................... 15
Scorrimento di programmi ............................... 15
Controllo del cambia CD (opzionale)
(solo CDM-9825RB/CDM-9823RR/
CDM-9823R) ...................................................... 15
Operazioni di configurazione (SETUP)
Attivazione e disattivazione del subwoofer ..... 16
Regolazione del livello di segnale della fonte .... 16
Impostazione del modo AUX
(solo CDM-9825RB/CDM-9823RR/
CDM-9823R) ...................................................... 16
Commutazione del modo tuner
(solo CDM-9825RB) .................................... 17
Informazione
In caso di difficoltà .......................................... 18
Caratteristiche tecniche .................................... 19
Installazione e collegamenti
Avvertimento .................................................... 20
Attenzione ........................................................ 20
Precauzioni ....................................................... 20
Installazione ..................................................... 21
Collegamenti .................................................... 22
1-IT
AVVERTIMENTO
AVVERTIMENTO
Questo simbolo indica istruzioni importanti.
La non osservanza di tali norme potrebbe
causare gravi ferite o morte.
NON EFFETTUARE ALCUNA OPERAZIONE CHE
POSSA DISTOGLIERE L'ATTENZIONE DALLA GUIDA
DEL VEICOLO.
Qualsiasi operazione che necessita di attenzione
prolungata deve essere effettuata solo dopo il completo
arresto del veicolo. Arrestare sempre il veicolo in un luogo
sicuro prima di effettuare queste operazioni. In caso
contrario si potrebbero causare incidenti.
TENERE IL VOLUME AD UN LIVELLO CHE
PERMETTA DI UDIRE I RUMORI ESTERNI DURANTE
LA GUIDA.
In caso contrario si potrebbero causare incidenti.
NON SMONTARE O MODIFICARE.
Tale azione potrebbe causare incidenti, incendi o scosse
elettriche.
UTILIZZARE SOLO IN VEICOLI CON TERRA
NEGATIVA A 12 VOLT.
(se non si è sicuri, controllare con il proprio rivenditore)
Diversamente si potrebbero causare incendi o altri danni.
TENERE LE PARTI PICCOLE QUALI LE BATTERIE
FUORI DALLA PORTATA DEI BAMBINI.
Se ingeriti potrebbero causare gravi danni. In caso di
ingerimento, consultare immediatamente un medico.
USARE FUSIBILI DI RICAMBIO DELL'AMPERAGGIO
CORRETTO.
Altrimenti potrebbero derivarne incendi o scosse
elettriche.
NON BLOCCARE LE FESSURE O I PANNELLI DI
IRRADIAZIONE.
Bloccandoli si potrebbe causare un surriscaldamento
interno dell'apparecchio che potrebbe dare luogo a
incendi.
UTILIZZARE IL PRODOTTO IN VEICOLI CON
BATTERIA DA 12 V.
Un utilizzo diverso da quello indicato potrebbe causare
incendi, scosse elettriche o altri incidenti.
2-IT
NON INSERIRE LE MANI, LE DITA O OGGETTI
ESTRANEI NELLE FESSURE O NELLE APERTURE.
Diversamente si potrebbero causare danni alla persona o
al prodotto.
ATTENZIONE
Questo simbolo indica istruzioni importanti.
La non osservanza di queste norme potrebbe
causare ferite o provocare danni alle cose.
INTERROMPERE IMMEDIATAMENTE L'USO IN CASO
DI PROBLEMI.
Diversamente si potrebbero causare danni alla persona o
al prodotto. Per riparazioni, rivolgersi ad un rivenditore
autorizzato Alpine o al più vicino centro di assistenza
Alpine.
PRECAUZIONI
Temperatura
Assicurarsi che la temperatura all'inter no del veicolo sia
compresa fra +60°C e –10°C prima di accendere
l'apparecchio.
Condensazione di umidità
Si possono notare incertezze nel suono di riproduzione del
disco dovute alla presenza di condensazione. In questo
caso rimuovere il disco dal lettore e attendere circa un'ora
che l'umidità evapori.
Disco danneggiato
Non tentare di riprodurre dischi incrinati, deformati o
danneggiati. La riproduzione di un disco in cattive
condizioni può danneggiare severamente il meccanismo di
riproduzione.
Manutenzione
In caso di problemi, non tentare di riparare l'apparecchio
personalmente. Riportarlo al proprio rivenditore Alpine o
al più vicino centro assistenza Alpine per riparazioni.
Non tentare mai quanto segue
Luogo di installazione
Non afferrare o tirare il disco mentre viene tirato dentro il
lettore dal meccanismo di caricamento automatico.
Non tentare di inserire il disco nell'apparecchio quando
questo è spento.
Non installare questa unità in luoghi soggetti a:
•
•
•
•
Luce del sole diretta e calore
Alta umidità
Polvere eccessiva
Vibrazioni eccessive
Cura del pannello anteriore staccabile
• Non esporlo a pioggia o acqua.
• Non farlo cadere o sottoporlo a scosse.
Uso corretto
Inserimento dei dischi
Il lettore accetta solo un disco per volta per la
riproduzione. Non tentare di inserire più di un disco.
Assicurarsi che la facciata con l'etichetta sia rivolta verso
l'alto quando si inserisce il disco. Il lettore espelle
automaticamente i dischi inseriti scorrettamente. Se il
lettore tenta di espellere un disco correttamente inserito,
premere l'interruttore di ripristino con un oggetto
appuntito come una penna a sfera.
La riproduzione del disco mentre si guida su strade
accidentate può causare salti di suono, ma questo non
causa graffi sul disco o danni al lettore.
Non lasciare cadere i dischi. Tenere i dischi dai bordi in
modo da non lasciare impronte sulla superficie. Non
attaccare nastro adesivo, carta o etichette adesive al disco.
Non scrivere sul disco.
CORRETTO
SCORRETTO
CORRETTO
Dischi nuovi
Come misura preventiva per evitare inceppamenti del
disco, il lettore CD espelle automaticamente i dischi con
superfici irregolari o inseriti scorrettamente. Quando un
disco nuovo viene inserito nel lettore e viene espulso dopo
essere stato caricato, controllare i bordi interno ed esterno
del disco passandovi un dito. Se si sentono sporgenze o
irregolarità, queste potrebbero essere la causa dell'errato
caricamento del disco. Per eliminare le sporgenze, passare
i bordi interno ed esterno del disco con una penna a sfera
o un altro oggetto simile e quindi inserire di nuovo il
disco.
Foro
centrale
Foro
centrale
Pulizia dei dischi
Impronte digitali, polvere o sporcizia sulla superficie del
disco possono causare salti di suono. Per la pulizia
normale, passare la superficie di riproduzione con un
panno morbido pulito dal centro del disco verso il bordo
esterno. Se la superficie è molto sporca, inumidire un
panno morbido pulito con una soluzione di detergente
neutro delicato prima di pulire il disco.
Disco
nuovo
Accessori disco
Sporgenze
Esterno
(sporgenze)
Dischi di forma irregolare
Assicurarsi di impiegare solo dischi rotondi per questo
apparecchio e non usare mai dischi di forma speciale.
L'uso di dischi di forma speciale può danneggiare il
meccanismo.
Esistono vari accessori reperibili in commercio per la
protezione della superficie del disco e il miglioramento
della qualità sonora. Tuttavia, la maggior parte di essi altera
lo spessore e/o il diametro del disco. L'uso di tali accessori
può causare l'eccedimento delle specifiche disco e problemi
di funzionamento. Consigliamo di non impiegare tali
accessori per i dischi riprodotti in lettori CD Alpine.
Foglio trasparente
stabilizzatore disco
3-IT
Funzionamento di base
(CDM-9825RB)
SOURCE/
POWER
(CDM-9823RR/CDM-9823R/CDE-9822RB/
CDE-9821RM/CDE-9821R)
SOURCE/
POWER
MODE / LOUD (Codificatore a rotazione)
3 MUTE
MUTE
Rimozione del pannello anteriore
1
2
3
4 MODE / LOUD
• Collegabile a scatola interfaccia comando a
distanza
Tenere premuto il tasto SOURCE/POWER per
almeno 3 secondi per spegnere l'apparecchio.
È possibile controllare questo apparecchio
dall'unità di controllo del veicolo quando è
collegata una scatola interfaccia comando a
distanza Alpine (opzionale). Per dettagli,
contattare il proprio concessionario Alpine.
Premere il tasto di (Rilascio) sull'angolo inferiore
sinistro fino a che il pannello anteriore fuoriesce.
Afferrare il lato sinistro del pannello anteriore e
tirarlo fuori.
Avvio iniziale del sistema
1
NOTE
• Il pannello anteriore può riscaldarsi durante l'uso
normale (particolarmente i terminali del connettore),
ma questo non è indice di problemi di funzionamento.
• Per proteggere il pannello anteriore inserirlo nella
custodia di trasporto in dotazione.
Immediatamente dopo l'installazione o
l'accensione dell'apparecchio, è necessario che
questo venga inizializzato. Per svolgere tale
operazione, rimuovere il pannello anteriore
asportabile. Dietro al pannello anteriore, sulla
destra del connettore, si trova un piccolo foro.
Per completare la procedura di inizializzazione,
premere l'interruttore Reset che si trova dietro
tale foro con un lapis o un altro oggetto
appuntito.
Applicazione del pannello anteriore
1
2
Innanzitutto inserire il lato destro del pannello
anteriore nell'apparecchio principale. Allineare la
scanalatura del pannello anteriore con la
sporgenza sull'apparecchio principale.
Premere il lato sinistro del pannello anteriore fino
a che scatta in posizione sull'apparecchio.
2
1
NOTA
Prima di applicare il pannello anteriore, verificare che
non ci siano sporco o polvere sui terminali del connettore
o oggetti estranei tra il pannello anteriore e l'apparecchio.
4-IT
1
Interruttore Reset
Accensione e spegnimento
1
Premere il tasto SOURCE/POWER per
accendere l'apparecchio.
NOTA
L'apparecchio può essere acceso premendo qualsiasi
altro tasto tranne quelli di espulsione c.
Tenere premuto di nuovo il tasto SOURCE/
POWER per almeno 3 secondi per spegnere
l'apparecchio.
Attivazione e disattivazione del
modo di sonorità
Il modo di sonorità introduce una speciale enfasi
delle basse e alte frequenze a bassi livelli di
ascolto. Questo compensa la minore sensibilità
dell'orecchio umano per i suoni dei bassi e degli
acuti.
1
NOTA
Quando si accende l'apparecchio per la prima volta, il
volume è impostato sul livello 12 e la funzione LOUD è
attiva nel modo sintonizzatore.
Premere il tasto di MODE/LOUD e tenerla
premuta per almeno 2 secondi per attivare o
disattivare il modo di sonorità. Il display
visualizza "LOUD ON" quando è attivato il modo
di sonorità.
Regolazione di volume/
equilibratura (tra i canali sinistro
e destro)/fader (tra i diffusori
anteriori e posteriori)
Funzione di silenziamento audio
1
1
Premere ripetutamente il tasto MODE/LOUD per
selezionare il modo desiderato.
Ciascuna pressione cambia il modo come
segue:
L'attivazione di questa funzione abbassa
istantaneamente il livello del volume di 20 dB.
Premere il tasto MUTE per attivare il modo
MUTE. Il livello audio scende di circa 20 dB.
Premendo di nuovo il tasto MUTE si riporta
l'audio al livello precedente.
→ VOL → SUB-W* → BAL → FAD
Volume: 0 ~ 35
Balance: L15 ~ R15
Fader: R15 ~ F15
Subwoofer: 0 ~ +15
NOTE
• Se il codificatore a rotazione (solo CDM-9825RB) non
viene ruotato o i tasti 5 o 6 (solo CDM-9823RR/
CDM-9823R/CDE-9822RB/CDE-9821RM/CDE9821R) non vengono premuti entro 5 secondi dalla
selezione dei modi BALANCE e FADER, l’apparecchio
passa automaticamente al modo VOLUME.
• *Quando il subwoofer è attivato (ON), il livello del
subwoofer può essere regolato.
2
Ruotare il codificatore a rotazione (solo CDM9825RB) o premere i tasti 3 e 4 (solo CDM9823RR/CDM-9823R/CDE-9822RB/CDE9821RM/CDE-9821R) fino ad ottenere l’audio
desiderato in ciascun modo.
Indicatori su CDM-9825RB/CDM-9823R
Quando la funzione è attivata, la sottolineatura è
accesa.
5-IT
Funzionamento di base
(CDM-9825RB)
BAND
g
f
Codificatore a rotazione
(CDM-9823RR/CDM-9823R/CDE-9822RB/
CDE-9821RM/CDE-9821R)
4
BAND
g
f
CENTER f
1
Premere il tasto CENTER f per selezionare il modo di
impostazione dei bassi.
Ad ogni pressione del tasto il modo cambia come
indicato di seguito.
Modo di
Modo di
dei bassi
degli acuti
→ impostazione → impostazione
Modo
→ normale
2-1∗ Impostazione della frequenza dei bassi:
Premere il tasto g o f per selezionare la
frequenza centrale dei bassi desiderata.
60Hz ↔ 80Hz ↔ 100Hz ↔ 200Hz
Vengono enfatizzate le gamme di frequenza dei bassi.
∗
Impostazione dell'ampiezza di banda dei bassi
(Fattore-Q):
Premere il tasto BAND per selezionare l'ampiezza di
banda dei bassi desiderata.
→ WIDE1 → WIDE2→ WIDE3 → WIDE4
(meno ampia)← .............. →(più ampia)
2-2
L'ampiezza di banda delle frequenze aumenta o
diminuisce.
2-3 Impostazione del livello dei bassi:
Ruotare il codificatore a rotazione (solo CDM9825RB) o premere il tasto 3 o 4 (solo CDM9823RR/CDM-9823R/CDE-9822RB/CDE-9821RM/
CDE-9821R) per selezionare il livello dei bassi
desiderato (-7~+7). È possibile aumentare o diminuire
la frequenza dei bassi.
NOTE
• Se entro 15 secondi non viene premuto alcun tasto,
l'impostazione del controllo dei bassi viene disattivata
automaticamente.
• L'impostazione livello dei bassi viene memorizzata
individualmente per ciascuna sorgente (FM, MW (LW) e
CD) finché non viene modificata. Una volta impostate la
frequenza dei bassi e l’ampiezza di banda dei bassi per una
delle sorgenti (FM, MW (LW) e CD), l’impostazione
effettuata diventa effettiva per tutte le sorgenti.
6-IT
3
∗ Selezionando una "Impostazione del tipo di bassi" (da 1 a 3)
sostituisce temporaneamente le impostazioni personalizzate
effettuate in precedenza.
Impostazione del controllo dei
bassi
È possibile modificare l'accentuazione della frequenza
dei bassi come desiderato.
CENTER f
Impostazione del controllo degli
acuti
È possibile modificare l'accentuazione della frequenza
degli acuti come desiderato.
1
Premere il tasto CENTER f per selezionare il modo di
impostazione degli acuti.
Ad ogni pressione del tasto il modo cambia come
indicato di seguito.
Modo di
Modo di
dei bassi
degli acuti
→ impostazione → impostazione
Modo
→ normale
2-1 Impostazione della frequenza degli acuti:
Premere il tasto g o f per selezionare la
frequenza centrale degli acuti.
10kHz ↔ 12.5kHz ↔ 15kHz ↔ 17.5kHz
Vengono enfatizzate le gamme di frequenza
degli acuti.
2-2 Impostazione del livello degli acuti:
Ruotare il codificatore a rotazione (solo CDM9825RB) o premere il tasto 3 o 4 (solo CDM9823RR/CDM-9823R/CDE-9822RB/CDE-9821RM/
CDE-9821R) per selezionare il livello degli acuti
desiderato (-7~+7).
È possibile enfatizzare la frequenza degli acuti.
NOTE
• Se entro 15 secondi non viene premuto alcun tasto,
l'impostazione del controllo degli acuti viene disattivata
automaticamente.
• Le impostazioni livello degli acuti vengono memorizzate
individualmente per ciascuna sorgente (FM, MW (LW) e
CD) finché non vengono modificate. Una volta impostata la
frequenza degli acuti per una delle sorgenti (FM, MW (LW)
e CD), l’impostazione effettuata diventa effettiva per tutte le
sorgenti.
Impostazione del tipo di bassi
Questa funzione consente di impostare 3 tipi diversi
di bassi. Selezionare l’impostazione preferita.
1
2
3
Tenere premuto il tasto CENTER f per almeno 2
secondi per impostare di tipo di bassi.
Selezionare il tipo desiderato (da 1 a 3)
premendo il tasto g o f entro 15 secondi.
Il tipo 1 avrà un suono migliore se nel sistema è
presente un subwoofer. Usare il tipo 2 o 3 se
sono installati diffusori di diametro piccolo.
Premere il tasto CENTER f per almeno 2
secondi per tornare al modo normale.
Modifica dello schema di
visualizzazione del livello audio
(solo CDM-9823RR/CDM-9823R/
CDE-9822RB/CDE-9821RM/
CDE-9821R)
1
2
3
NOTA
La "Frequenza centrale dei bassi" e l’ "Ampiezza di
banda dei bassi" impostate precedentemente vengono
sostituite quando si seleziona il tipo da 1 a 3. Se Tipo
bassi è impostato su OFF, verranno ripristinate le
impostazioni precedenti.
Premere il tasto DISP per cambiare il motivo del
display.
→ DISP1
→ DISP2 → DISP OFF
Premere il tasto g o f per selezionare
DISP.
Premere il tasto BAND per cambiare il motivo
del display.
→ DISP1 → DISP2 → DISP OFF
DISP 1:
L'indicatore del volume si illuminana.
DISP2:
Nel display dei bassi le barre dei valori e dei
modi si illuminano ad indicare le impostazioni.
Impostazione di esempio:
DISP OFF:
Spegne il display del livello audio.
Se viene impostato DISP OFF, l'indicatore del
volume e i display dei bassi non vengono
illuminati.
Modifica dello schema di
visualizzazione del livello audio
(solo CDM-9825RB)
1
Premoere e tenere premuto il tasto F/SETUP per
almeno 3 secondi.
4
Al termine dell'impostazione, premere il tasto
F/SETUP per ritornare al modo normale.
DISP 1:
L'indicatore del volume si illuminana.
DISP2:
Nel display dei bassi le barre dei valori e dei
modi si illuminano ad indicare le impostazioni.
Impostazione di esempio:
DISP OFF:
Spegne il display del livello audio.
Se viene impostato DISP OFF, l'indicatore del
volume e i display dei bassi non vengono
illuminati.
7-IT
Funzionamento della radio
Sintonia a ricerca automatica
SOURCE/ TUNE/
POWER A. ME BAND
1
2
Premere il tasto SOURCE/POWER per
selezionare il modo radio.
Premere ripetutamente il tasto BAND fino a che
viene visualizzata la banda radio desiderata.
A ciascuna pressione la banda cambia:
→ F1(FM1) → F2(FM2) → MW → LW
g
f
F/SETUP
Tasto di
preselezione
(da 1 a 6)
3
Sintonia manuale
1
2
Premere il tasto SOURCE/POWER per
selezionare il modo radio.
Premere ripetutamente il tasto BAND fino a che
viene visualizzata la banda radio desiderata.
A ciascuna pressione la banda cambia:
→ F1(FM1) → F2(FM2) → MW → LW
3
Premere ripetutamente il tasto TUNE/A. ME fino
a quando "DX SEEK" e "SEEK" scompaiono dal
display.
NOTA
Il modo iniziale è "DX-SEEK".
4
Premere il tasto g o f rispettivamente per
scendere o salire di un passo, fino a che viene
visualizzata la frequenza della stazione
desiderata.
NOTA
L'indicatore "ST" appare sul display quando è
sintonizzata una stazione FM stereo.
8-IT
4
Premere il tasto TUNE/A. ME in modo da far
illuminare gli indicatori DX e SEEK sul display.
L'indicatore SEEK si illumina. Quando il modo
DX è attivato, sia le stazioni forti che quelle
deboli sono sintonizzate dall'operazione di
ricerca automatica.
Premere di nuovo per tornare al modo locale.
L'indicatore DX si spegne e l'indicatore SEEK si
illumina per alcuni secondi. Ora sono
sintonizzate solo le stazioni dal segnale forte.
Premere il tasto g o f per cercare
automaticamente una stazione rispettivamente a
scendere o a salire.
Quando l'apparecchio trova una stazione, la
ricerca si ferma a quella stazione.
Premere di nuovo lo stesso tasto per cercare la
stazione successiva.
Memorizzazione manuale di
stazioni preselezionate
Sintonia delle stazioni
preselezionate
1
1
2
3
Selezionare la banda radio e sintonizzare la
stazione radio desiderata da memorizzare nella
memoria di preselezione.
Premere il tasto F/SETUP: l'indicatore "FUNC" si
spegne. Premere e tenere premuto per almeno 2
secondi il tasto di preselezione (da 1 a 6) sul
quale si desidera memorizzare la stazione. La
stazione selezionata viene memorizzata. Il
display mostra la banda, il numero di
preselezione e la frequenza della stazione
memorizzata.
Ripetere questo procedimento per memorizzare
fino a 5 altre stazioni della stessa banda.
Per usare questo procedimento per altre bande,
basta selezionare la banda desiderata e ripetere
il procedimento.
È possibile memorizzare un totale di 24 stazioni
nella memoria di preselezione (6 stazioni per
ciascuna banda: FM1, FM2 , MW e LW).
Premere ripetutamente il tasto BAND fino a che
viene visualizzata la banda radio desiderata.
A ciascuna pressione la banda cambia:
→ F1(FM1) → F2(FM2) → MW → LW
2
Premere il tasto F/SETUP: l’indicatore "FUNC" si
spegne, quindi premere il tasto della stazione
preselezionata su cui è stata memorizzata la
stazione radio desiderata.
Il display visualizza la banda, il numero di
preselezione e la frequenza della stazione
selezionata.
NOTA
Se una stazione è già stata memorizzata su un numero di
preselezione, viene cancellata quando viene memorizzata
un'altra stazione sullo stesso numero.
Memorizzazione automatica di
stazioni preselezionate
1
Premere il tasto BAND fino a che viene
visualizzata la banda radio desiderata.
A ciascuna pressione la banda cambia:
→ F1(FM1) → F2(FM2) → MW → LW
2
Tenere premuto il tasto TUNE/A. ME per almeno 2
secondi.
Il sintonizzatore cerca e memorizza
automaticamente 6 stazioni forti della banda
selezionata in ordine di forza del segnale.
La frequenza sul display continua a cambiare
mentre la memorizzazione automatica è in corso.
Quando la memorizzazione automatica è stata
completata, il sintonizzatore passa alla stazione
memorizzata sul tasto di preselezione n.1.
NOTA
Se non sono memorizzate stazioni, il sitnonizzatore
ritorna alla stazione che si stava ascoltando prima che
iniziasse l'operazione di memorizzazione automatica.
Indicatori su CDM-9825RB/CDM-9823R
Quando la funzione è attivata, la sottolineatura è
accesa.
9-IT
Funzionamento RDS
(CDM-9825RB)
BAND
g
f
(CDM-9823RR/CDM-9823R/CDE-9822RB/
CDE-9821RM/CDE-9821R)
T.INFO
Tasto di preselezione
F/SETUP 1/AF 3/PTY
Impostazione del modo di
ricezione RDS e ricezione di
stazioni RDS
L'RDS (sistema dati radio) è un sistema di
informazione radiofonico che impiega la
sottoportante 57 kHz delle normali trasmissioni
FM. L'RDS consente di ricevere varie informazioni
come notiziari sul traffico e nomi delle stazioni e
di risintonizzare automaticamente un'emittente
più forte che trasmette lo stesso programma.
1
2
3
5
g
1
2
3
4
Premere il tasto 1/AF per attivare il modo RDS.
Premere il tasto g o f per sintonizzare la
stazione RDS desiderata.
Premere di nuovo il tasto 1/AF per disattivare il
modo RDS.
Premere il tasto F/SETUP per attivare il modo
normale.
L'indicatore "FUNC" si spegne.
Informazioni
I dati digitali RDS includono quanto segue:
PI
Identificazione programma
PS
Nome servizio programma
AF
Lista frequenze alternative
TP
Programma con notiziari sul traffico
TA
Notiziario sul traffico
PTY Tipo di programma
EON Altre reti rinforzate
10-IT
Tasto di preselezione
f F/SETUP 1/AF 3/PTY
T.INFO
Richiamo delle stazioni RDS
preselezionate
Premere il tasto F/SETUP: l'indicatore "FUNC" si
ilumina.
NOTA
Se si tiene premuto il tasto BAND per più di 2 secondi
mentre è visualizzato un nome stazione, il display
visualizza la frequenza della stazione per 5 secondi.
4
BAND
5
Premere il tasto F/SETUP: l'indicatore "FUNC" si
ilumina.
Premere il tasto 1/AF per attivare il modo RDS.
Premere il tasto F/SETUP per attivare il modo
normale.
L'indicatore "FUNC" si spegne.
Assicurarsi che l'indicatore "FUNC" si spegne,
quindi premere il tasto della posizione
preselezionata su cui è stata memorizzata la
stazione RDS desiderata.
S.e il segnale della stazione preselezionata è
debole, I'apparecchio cerca e sintonizza
automaticamente una stazione più forte nella lista
AF (frequenze alternative).
Se la stazione preselezionata e le stazioni nella
lista AF non possono essere ricevute:
Premere di nuovo lo stesso tasto di preselezione
entro 5 secondi per far cercare all'apparecchio una
stazione nell lista PI (identificazione programma).
Se non ci sono stazioni ricevibili nell'area anche
in questo caso, l'apparecchio visualizza la
frequenza della stazione preselezionata e
l'indicatore di preselezione scompare.
Se il livello di segnale di una stazione regionale
(locale) sintonizzata diventa troppo debole per la
ricezione, premere di nuovo lo stesso tasto di
preselezione per sintonizzare una stazione
regionale di un'altra zona.
NOTA
Per preselezionare le stazioni RDS, fare riferimento alla
sezione Funzionamento della radio. Le stazioni RDS
possono essere preselezionate solo nelle bande F1 e F2.
Ricezione di stazioni RDS regionali
(locali)
Sintonizzazione PTY (tipo di
programma)
1
Tenere premuto il tasto F/SETUP per almeno 3
secondi per attivare il modo di regolazione.
1
Premere il tasto g o f per selezionare il
modo REG.
2
2
3
4
Premere il tasto BAND per attivare o disattivare
il modo REG (regionale).
Quando è selezionato il modo REG OFF,
l'apparecchio continua a ricevere automaticamente
la stazione RDS locale correlata.
Premere il tasto F/SETUP per disattivare il modo
di regolazione.
2
Premere ripetutamente il tasto T.INFO fino a che
l'indicatore T.INFO appare sul display.
Se non si preme alcun tasto entro 5 secondi dalla
pressione del tasto PTY, il modo PTY viene disattivato
automaticamente.
3
Premere il tasto g o f per selezionare la
stazione di notiziari sul traffico desiderata.
Qaudno viene sintonizzata una stazione di
notiziari sul traffico, l'indicatore "TP" si illumina.
I notiziari sul traffico sono udibili solo quando
sono trasmessi. Se non vengono trasmesse
informazioni sul traffico, l'apparecchio rimane in
modo di attesa. Quando inizia una trasmissione
di informazioni sul traffico, l'apparecchio la riceve
automaticamente e il display visualizza "TRFINFO" per qualche secondi e quindi torna alla
visualizzazione PS.
Quando la trasmissione del notiziario sul traffico è
finita, l'apparecchio torna automaticamente al
modo di attesa.
NOTE
• Se il segnale della trasmissione del notiziario sul
traffico scende al di sotto di un certo livello,
l'apparecchio rimane in modo di ricezione per 1
minuto. Se il segnale rimane al di sotto di quel livello
per più di 1 minuto, l'indicatore "T.INFO" lampeggia.
• Se non si desidera ascoltare il notiziario sul traffico in
fase di ricezione, premere leggermente il tasto T.INFO
per saltare quel notiziario. Il modo notiziari sul traffico
rimane attivato per ricevere il notiziario successivo.
• Se si cambia il livello del volume durante la ricezione di
notiziari sul traffico, il cambiamento di livello del volume
viene memorizzato. Quando si riceve successivamente il
notiziario sul traffico, il livello del volume viene
automaticamente regolato sul livello memorizzato.
Premere il tasto 3/PTY per attivare il modo PTY,
quando l'apparecchio è nel modo radio
(ricezione FM).
Il tipo di programma della stazione attualmente
sintonizzata viene visualizzato per 5 secondi.
• Se non esistono trasmissioni PTY ricevibili,
viene visualizzato "NO PTY" per 5 secondi.
• Se non è ricevibile alcuna stazione RDS, il
display visualizza "NO PTY".
NOTA
Ricezione di notiziari sul traffico
1
Premere il tasto F/SETUP: l'indicatore "FUNC" si
ilumina.
4
Premere i tasti g e f entro 5 secondi dopo
aver attivato il modo PTY per scegliere il tipo di
programma desiderato mentre il PTY (tipo di
programma) è visualizzato. Ciascuna pressione
visualizza i tipi di programma nell'ordine uno per
volta.
LIGHT M ← CLASSICS → OTHER M
Premere il tasto 3/PTY entro 5 secondi dalla
selezione del tipo di programma per iniziare la
ricerca di una stazione del tipo di programma
selezionato.
L'indicatore del tipo di programma scelto
lampeggia durante la ricerca e si illumina
stabilmente quando viene trovata una stazione.
Se non PTY viene trovata alcuna stazione, "NO
PTY" viene visualizzato per 2 secondi.
5
Premere il tasto F/SETUP per attivare il modo
normale.
L'indicatore "FUNC" si spegne.
Indicatori su CDM-9825RB/CDM-9823R
Quando la funzione è attivata, la sottolineatura è
accesa.
11-IT
Funzionamento RDS
(CDM-9825RB)
(CDM-9823RR/CDM-9823R/CDE-9822RB/
CDE-9821RM/CDE-9821R)
T.INFO
g
f
F/SETUP
2/NEWS
Ricezione di notiziari sul traffico
durante l'ascolto CD o della radio
1
2
Premere ripetutamente il tasto T.INFO fino a
quando l'indicatore "T.INFO" appare sul display.
Premere il tasto g o f per selezionare una
stazione con notiziari sul traffico, se necessario.
• Quando inizia la trasmissione di un notiziario
sul traffico, l'apparecchio silenzia
automaticamente il suono di CD lettore/
cambiatore o della normale trasmissione FM.
• Quando finisce la trasmissione di un notiziario
sul traffico, l'apparecchio torna
automaticamente alla fonte che si stava
ascoltando prima che iniziasse la trasmissione
del notiziario sul traffico.
Quando non è possibile ricevere stazioni con
notiziari sul traffico:
Nel modo radio:
Quando il segnale TP non può più essere
ricevuto per oltre 1 minuto, l'indicazione "T.INFO"
lampeggia.
Nel modo CD:
Quando il segnale TP non può più essere
ricevuto, viene selezionata automaticamente una
stazione con notiziari sul traffico su un'altra
frequenza.
NOTA
Il ricevitore è dotato di funzione EON (altre reti rinforzate)
per poter rintracciare addizionali frequenze alternative
nella lista AF. L'indicatore EON appare durante la
ricezione di stazioni RDS EON. Se la stazione in fase di
ricezione non trasmette notiziari sul traffico, il ricevitore
sintonizza automaticamente una stazione correlata che
trasmette notiziari sul traffico quando questo avviene.
3
Premere il tasto T.INFO per disattivare il modo di
notiziari sul traffico.
L'indicatore "T.INFO" scompare.
12-IT
g
f
F/SETUP
2/NEWS
T.INFO
Priorità notiziari
Questa funzione permette di predisporre la
priorità per i programmi di notizie. In questo modo
non si perde mai un giornale radio perché
l'apparecchio dà automaticamente la precedenza
ai notiziari non appena ne inizia la trasmissione,
interrompendo il programma in fase di ascolto.
Questo funzione può essere usata quando
l'apparecchio è regolato su un modo diverso da
MW o LW.
1
2
Premere il tasto F/SETUP: l'indicatore "FUNC" si
ilumina, quando l'apparecchio è nel modo radio
(ricezione FM).
Premere il tasto 2/NEWS per attivare il modo
PRIORITY NEWS.
Sul display appare l’indicatore "NEWS".
• Per disattivare il modo di priorità notiziari,
premere il tasto NEWS.
NOTA
Nel modo di priorità notiziari, diversamente da quanto
avviene con la funzione T.INFO, il volume non viene
alzato automaticamente.
3
Premere il tasto F/SETUP per attivare il modo
normale, quando l'apparecchio è nel modo radio
(ricezione FM).
L'indicatore "FUNC" si spegne.
Uso del lettore CD
Informazioni sui supporti utilizzabili.
c
Utilizzare esclusivamente compact disc la cui facciata
con l’etichetta riporti i seguenti marchi del logo CD.
Se si utilizzano compact disc di tipo non specificato, non
possono essere garantite prestazioni corrette.
Con questo apparecchio è possibile ascoltare CD-R
(CD registrabili) e CD-RW (CD riscrivibili). Non è
possibile tuttavia riprodurre CD-R e CD-RW contenenti
file audio in formato MP3.
Inserimento/estrazione del disco
1
Inserire un disco parzialmente nella fessura co la
facciata dell'etichetta rivolta verso l'alto. Il lettore
tira automaticamente il disco nel comparto disco.
• Alcuni dei seguenti CD potrebbero non venire
riprodotti con il presente apparecchio:
CD difettosi, CD sulla cui superficie sono presenti delle
impronte, CD che sono stati esposti a temperature
estremamente elevate o basse o alla luce solare (ad
es., in un’auto o nel presente apparecchio), CD
registrati in condizioni non ottimali, CD non audio, CD
su cui, non essendo stato possibile registrare, si è
tentato di effettuare una seconda registrazione.
Cura dei dischi (CD/CD-R/CD-RW)
L'indicatore Disc appare per indicare che un
disco è inserito.
NOTA
È possibile usare compact disc da 8 cm.
2
Premere il tasto c per estrarre il disco.
NOTE
• Se il disco non viene rimosso per vari secondi dopo
che è stato espulso, l'apparecchio fa rientrare
automaticamente il disco nel comparto per proteggere
il disco.
• Non inserire né rimuovere i CD durante le operazioni
di caricamento o espulsione in quanto si potrebbero
verificare dei problemi di funzionamento.
• Non toccare la superficie dei dischi.
• Non esporre i dischi alla luce solare diretta.
• Non applicare adesivi o etichette ai dischi né scrivervi
sulla superficie.
• Se impolverati, pulire i dischi.
• Assicurarsi che la superficie esterna dei dischi non
presenti irregolarità.
• Non utilizzare accessori per dischi disponibili in
commercio.
Non lasciare i dischi all'interno dell'auto o
dell'apparecchio per un periodo prolungato né
esporli alla luce solare diretta. Il calore e l'umidità
potrebbero danneggiare i dischi, che di conseguenza
non potrebbero più essere riprodotti.
Per i clienti che utilizzano CD-R/CD-RW
• Se non è possibile riprodurre un CD-R/CD-RW,
assicurarsi che sia stata eseguita la sessione di
chiusura (finalizzazione).
• Finalizzare il CD-R/CD-RW, se necessario, e
riprovare a riprodurlo.
Indicatori su CDM-9825RB/CDM-9823R
Quando la funzione è attivata, la sottolineatura è
accesa.
13-IT
Uso del lettore CD
Sensore musicale (salto)
SOURCE/
POWER - / J
g
f
1
Tasto di
preselezione
4
5
Premere momentaneamente il tasto g una
volta durante la riproduzione del disco per
tornare all'inizio del brano attuale. Se si desidera
localizzare un brano più indietro, premere
ripetutamente fino a raggiungere il brano
desiderato.
Premere il tasto f una volta per saltare
all'inizio del brano successivo. Per localizzare
brani ancora dopo, premere ripetutamente fino a
raggiungere il brano desiderato.
6
NOTA
La funzione di sensore musicale agisce sia in modo di
riproduzione che in modo di pausa.
Riproduzione normale e pausa
Avanzamento e ritorno rapido
1
1
Inserire un disco. Il lettore CD inizia la
riproduzione dal primo brano del disco.
Tenere premuto il tasto g o f per
procedere rapidamente indietro o avanti fino a
raggiungere il punto desiderato nel brano.
Riproduzione a ripetizione
1
Il display visualizza il numero di brano.
Quando è stato riprodotto l'ultimo brano il lettore
torna al primo brano.
2
3
Se un disco è già inserito nel lettore CD,
premere il tasto SOURCE/POWER per
selezionare il modo CD.
Premere il tasto -/J per sospendere
temporaneamente la riproduzione del disco.
Per riprendere la riproduzione, premere di nuovo
il tasto -/J.
14-IT
Premere il tasto 4 (
) per riprodurre
ripetutamente il brano attuale.
Appare l'indicatore RPT e il brano viene
riprodotto ripetutamente.
Premere di nuovo il tasto 4 (
) per
disattivare la riproduzione a ripetizione.
NOTE
• Se è collegato un cambia CD e si seleziona il modo
RPT ALL, l'apparecchio riproduce ripetutamente tutti
i brani del disco selezionato (solo CDM-9825RB/
CDM-9823RR/CDM-9823R).
→ RPT → RPT ALL → (OFF)
• Se è collegato un cambia CD da 6 dischi (solo CDM9825RB/CDM-9823RR/CDM-9823R):
Premere il tasto F/SETUP: l'indicatore "FUNC" si
illumina, quindi tornare al punto 1.
Premere il tasto F/SETUP per tornare al modo
normale.
L'indicatore "FUNC" si spegne.
M.I.X. (riproduzione casuale)
1
Premere il tasto 5 (
) in modo di
riproduzione o di pausa.
L'indicatore M.I.X. si illumina e i brani del disco
sono riprodotti in ordine casuale.
Per disattivare la riproduzione M.I.X. premere di
).
nuovo il tasto 5 (
NOTA
Se è collegato un cambia CD da 6 dischi (solo CDM9825RB/CDM-9823RR/CDM-9823R):
Premere il tasto F/SETUP: l'indicatore "FUNC" si
illumina, quindi tornare al punto 1.
Premere il tasto F/SETUP per tornare al modo normale.
L'indicatore "FUNC" si spegne.
Scorrimento di programmi
1
Premere il tasto 6 (
) per attivare il modo di
scorrimento.
I primi 10 secondi di ciascun brano sono
riprodotti in successione.
Per interrompere lo scorrimento, premere il tasto
) per disattivare il modo di scorrimento.
6(
NOTA
Se è collegato un cambia CD da 6 dischi (solo CDM9825RB/CDM-9823RR/CDM-9823R):
Premere il tasto F/SETUP: l'indicatore "FUNC" si
illumina, quindi tornare al punto 1.
Premere il tasto F/SETUP per tornare al modo normale.
L'indicatore "FUNC" si spegne.
Controllo del cambia CD
(opzionale) (solo CDM-9825RB/
CDM-9823RR/CDM-9823R)
Se un cambia CD Alpine per 6 dischi è collegato al
connettore DIN a 8 terminali (M-Bus) del
CDM-9825RB/CDM-9823RR/CDM-9823R, è
possibile controllare il cambia CD usando il CDM9825RB/CDM-9823RR/CDM-9823R.
NOTA
I comandi CD del CDM-9825RB/CDM-9823RR/CDM9823R per il controllo di un lettore del cambia CD sono
attivabili sono quando un CD Shuttle è intercollegato
con il CDM-9825RB/CDM-9823RR/CDM-9823R.
1
Premere il tasto SOURCE/POWER per attivare il
cambia CD.
NOTA
Per avviare la riproduzione o metterla in pausa, premere
il tasto :/J.
2
Assicurarsi che il indicatore "FUNC" si spegne,
quindi premere i tasti di preselezione per
selezionare il disco desiderato caricato nel
cambia CD.
NOTE
• Dopo aver selezionato il disco desiderato, si può
procedere nello stesso modo che per il lettore CD.
Per dettagli vedere la sezione sul controllo del lettore
CD.
• Se l'indicatore "FUNC" è illuminato, i tasti di
selezione disco non funzionano.
Indicatori su CDM-9825RB/CDM-9823R
Quando la funzione è attivata, la sottolineatura è
accesa.
15-IT
Operazioni di configurazione (SETUP)
SOURCE/
POWER BAND
Impostazione del modo AUX
(solo CDM-9825RB/CDM-9823RR/
CDM-9823R)
È possibile trasmettere l'audio TV/video
collegando un cavo "M-Bus V-Link" opzionale
(cavo di interfaccia M-Bus/RCA KCM-122B) a
questo apparecchio.
g
f
F/SETUP
1
2
Attivazione e disattivazione del
subwoofer
1
2
3
4
Tenere premuto il tasto F/SETUP per almeno 3
secondi.
Premere il tasto g o f per selezionare il
modo SUB.
Premere il tasto BAND per selezionare
Subwoofer ON o OFF.
Regolazione del livello di segnale
della fonte
Se la differenza nel livello di volume tra la piastra
a CD e la radio FM é eccessiva, regolare il livello
del segnale FM come segue.
2
3
4
4
5
Premere il tasto g o f per selezionare il
modo AUX.
Premere il tasto BAND per passare dal modo
AUX ON al modo AUX OFF e viceversa.
Premere il tasto F/SETUP per tornare al modo
normale.
Per regolare il volume ed effettuare operazioni
simili, premere prima il tasto SOURCE/POWER,
selezionare il modo AUX, quindi procedere alla
regolazione necessaria.
→ TUNER → CD → AUX
Una volta completata l'impostazione, premere il
tasto F/SETUP per tornare al modo normale.
NOTE
• Il modo iniziale è "SUB-W ON".
• Non cambiare l'impostazione "SUBW OFF" a meno
che non venga utilizzato il subwoofer.
• Quando il subwoofer è acceso, è possibile regolare il
livello di uscita del subwoofer. Per ulteriori
informazioni, fare riferimento alla sezione
"Regolazione di volume/equilibratura/fader".
1
3
Premere e tenere premuto il tasto F/SETUP per
almeno 3 secondi.
Tenere premuto il tasto F/SETUP per almeno 3
secondi.
Premere il tasto g o f per selezionare il
modo FM LV (LIVELLO FM).
Premere il tasto BAND per selezionare il livello
di segnale FM HI (alto) o LO (basso) in modo da
avvicinare i livelli del segnale FM e della piastra
a CD.
Premere il tasto F/SETUP per tornare al modo
normale.
16-IT
NOTA
Se viene selezionato AUX ON, non è possibile utilizzare
un cambia CD.
Commutazione del modo tuner
(solo CDM-9825RB)
Il CDM-9825RB incorpora il MAX TUNE Pro per la
più alta qualità del sintonizzatore audio. Potete
inoltre scegliere tra 3 impostazioni per soddisfare
le vostre preferenze personali riguardo a suono
ed utilizzo.
1
2
3
Premoere e tenere premuto il tasto F/SETUP per
almeno 3 secondi.
Premere il tasto g o f per selezionare
NORMAL.
Premere il tasto BAND per commutare il modo
TUNER.
→ HI-FI
→ NORMAL → STABLE
NORMAL: Impostazione standard
HI-FI:
Impostazione della priorità della
qualità sonora
STABLE: Impostazione priorità senza rumore
NOTE
• L'impostazione di fabbrica è "NORMAL".
• Se trovate che il suono sia troppo rumoroso durante
l'ascolto del sintonizzatore nel modo HI-FI, vi
consigliamo di cambiare passando al modo NORMAL.
4
Al termine dell'impostazione, premere il tasto
F/SETUP per ritornare al modo normale.
17-IT
Informazione
In caso di difficoltà
In caso di problemi, disattivare l’alimentazione,
quindi attivarla di nuovo. Se l’apparecchio
continua a funzionare in modo anomalo,
controllare le voci dell’elenco di controllo
seguente. Questa guida aiuta ad isolare il
problema se il problema è dovuto all'apparecchio.
Altrimenti, assicurarsi che il resto del sistema sia
collegato correttamente o consultare il proprio
rivenditore autorizzato Alpine.
Base
L'apparecchio non funziona e non c'è alcuna
visualizzazione.
• La chiavetta di accensione è regolata sulla posizione di
spegnimento.
- Se collegato secondo le istruzioni, l'apparecchio non
funziona se la chiavetta di accensione è regolata sulla
posizione di spegnimento.
• Collegamenti dei cavi di alimentazione errati.
- Controllare i collegamenti del cavi di alimentazione.
• Fusibile saltato.
- Controllare il fusibile del cavo batteria dell'unità;
sostituirlo con un altro del valore appropriato se
necessario.
• Il microcomputer interno ha malfunzionato a causa di
disturbi di interferenza, ecc.
- Premere il interruttore di inizializzazione con une
penna a stera o altro oggetto appuntito.
Radio
Impossibilità di ricevere le stazioni.
• Assenza di antenna o collegamenti aperti dei cavi.
- Assicurarsi che l'antenna sia collegata correttamente;
sostituire l'antenna o il cavo se necessario.
Impossibilità di sintonizzare le stazioni nel modo
di ricerca.
• Il veicolo si trova in un'area dal segnale debole.
- Assicurarsi che il sintonizzatore sia regolato nel modo DX.
• Se ci si trova in un'area di segnale primario, l'antenna
può non essere messa a terra e collegata correttamente.
- Controllare i collegamenti dell'antenna; assicurarsi
che l'antenna abbia una messa a terra adeguata nella
sua posizione di installazione.
• L'antenna può non essere della lunghezza appropriata.
- Assicurarsi che l'antenna sia estesa completamente; se
rotta, sostituire l'antenna con una nuova.
La trasmissione è rumorosa.
• L'antenna non è della lunghezza appropriata.
- Estendere completamente l'antenna; sostituirla se è rotta.
• L'antenna non ha un'adeguata messa a terra.
- Assicurarsi che l'antenna abbia una messa a terra
adeguata nella sua posizione di installazione.
18-IT
CD
Il CD lettore/cambia (solo CDM-9825RB/CDM9823RR/CDM-9823R) non funziona.
• È stata superata la gamma di temperatura per il
funzionamento (oltre 50°C) per il cambiatore CD.
- Attendere che l'interno dell'auto (o del bagagliaio) si
raffreddi.
Il suono della riproduzione CD è tremolante.
• Si è verificata condensazione di umidità nel modulo CD.
- Attendere che la condensazione di umidità evapori
(circa un'ora).
Non è possibile inserire il disco.
• Un disco è già inserito nel lettore.
- Estrarre il disco.
• Il disco viene inserito scorrettamente.
- Assicurarsi di inserire il disco secondo le istruzioni
nella sezione "Uso del lettore CD".
Il ritorno o l'avanzamento rapido non è possibile.
• Il disco è danneggiato.
- Estrarre il disco e gettarlo; l'uso di un disco
danneggiato con l'apparecchio può causare danni al
meccanismo.
Salti di suono a causa delle vibrazioni.
• L'apparecchio non è stato installato correttamente.
- Rimontare saldamente l'apparecchio.
• Il disco è molto sporco.
- Pulire il disco.
• Il disco è graffiato.
- Cambiare il disco.
• La lente di cattura è sporca.
- Non utilizzare dischi di pulizia per lenti disponibili in
commercio.
Contattare il rivenditore ALPINE più vicino.
Salti di suono senza vibrazioni.
• Sporco o graffi sul disco.
- Pulire il disco; i dischi danneggiati devono essere
sostituiti.
Visualizzazione degli errori (solo per il lettore CD
incorporato)
• Errore di tipo meccanico
- Premere il tasto c. Dopo che l’indicazione dell errore
e scomparsa, inserire di nuovo il disco. Se il problema
persiste anche dopo avere tentato la soluzione
proposta sopra, consultare un rivenditore ALPINE.
IL PRODUTTORE ALPINE ELECTRONICS INC. DI
QUESTO APPARECCHIO MODELLO CDM-9825RB/
CDM-9823RR/CDM-9823R/CDE-9822RB/CDE9821RM/CDE-9821R DICHIARA CHE ESSO E
CONFORME AL D.M. 28.08.1995 N.548.
OTTEMPERANDO ALLE PRESCRIZIONI DI CUI AL
D.M.25.6.1985 (PARAGRAFO 3. ALL A) ED AL D.M.
27.8.1987 (PARAGRAFO 3. ALL 1)
Indicazioni per CD
HI TEMP
• Il circuito di protezione si è attivato a causa di alte
temperature.
- L'indicatore scompare quando la temperatura ritorna nei
limiti della gamma della temperatura di impiego.
ERROR
• Errore meccanismo
1. Premere il tasto c ed estrarre lo CD.
Se non viene espulso, consultare il proprio
concessionario Alpine.
2. Se l'indicazione di errore rimane visualizzata dopo
l'espulsione, premere di nuovo il tasto c.
Se l'indicazione di errore non scompare ancora anche
premendo il tasto c più volte, consultare il proprio
concessionario Alpine.
Nota
Viene visualizzato "ERROR":
Se, premendo il tasto c, il disco non viene espulso, premere
l’interruttore Reset (fare riferimento a pagina 4), quindi
premere di nuovo il tasto c.
Se non viene espulso, consultere il proprio concessionario Alpine.
NO DISC
• Non è inserito un CD.
- Inserrire un CD.
Caratteristiche tecniche
SEZIONE SINTONIZZATORE FM
Campo di sintonia
Sensibilità utilizzabile mono
Selettività canali alternativi
Rapporto segnale/rumore
Separazione stereo
Rapporto di cattura
SEZIONE SINTONIZZATORE OM
Campo di sintonia
Sensibilità (standard IEC)
Campo di sintonia
Sensibilità (standard IEC)
Risposta in frequenza
Wow e flutter (% WRMS)
Distorsione armonica totale
Gamma dinamica
Rapporto segnale/rumore
Separazione canali
ERROR - 01
5 – 20.000 Hz (±1 dB)
Inferiori al limite misurabile
0,008% (a 1 kHz)
95 dB (a 1 kHz)
105 dB
85 dB (a 1 kHz)
SEZIONE LETTURA
Lunghezza d'onda
Potenza del laser
795 nm
CLASS I
GENERALI
Alimentazione
(solo CDM-9825RB/CDM-9823RR/
CDM-9823R)
• Malfunzionamenti nel cambia CD.
- Rivolgersi ad un rivenditore Alpine. Premere il tasto di
espulsione del contenitore ed estrarre il contenitore
dischi.
Controllare l'indicazione sul display. Inserire di nuovo
il contenitore.
Se non è possibile estrarre il contenitore, rivolgersi ad
un rivenditore Alpine.
• Non è possibile estrarre il contenitore CD.
- Premere il tasto di espulsione del contenitore ed
estrarlo. Se non è possibile estrarre il contenitore,
consultare il proprio rivenditore Alpine.
153 – 281 kHz
31,6 µV/30 dB
SEZIONE CD
Uscita di potenza massima
• Il circuito di protezione si è attivato a causa di alte
temperature.
- L'indicatore scompare quando la temperatura ritorna
nei limiti della gamma della temperatura di impiego.
531 – 1.602 kHz
25,1 µV/28 dB
SEZIONE SINTONIZZATORE OL
Indicazioni per il cambia CD
HI TEMP
87,5 – 108,0 MHz
0,7 µV
80 dB
65 dB
35 dB
2,0 dB
Tensione di uscita
Bass
Acuti
Peso
14,4 V DC
(11 – 16 V consenita)
50 W × 4
(CDM-9825RB/CDM9823RR/CDM-9823R)
45 W × 4
(CDE-9822RB/CDE9821RM/CDE-9821R)
2 V/10k ohms
±14 dB a 60 Hz
±14 dB a 10 kHz
1,5 kg
DIMENSIONI DEL TELAIO
Larghezza
Altezza
Profondità
178 mm
50 mm
160 mm
DIMENSIONI DELLA PARTE ANTERIORE
Larghezza
Altezza
Profondità
170 mm
46 mm
20 mm
A causa di continui miglioramenti del prodotto, le
caratteristiche tecniche e il design sono soggetti a variazioni
senza preavviso.
AVVERTENZA
NO MAGZN
• Nessun contenitore è inserito nel cambia CD.
- Inserire il contenitore.
CLASS 1
LASER PRODUCT
NO DISC
• Disco indicato assente.
- Scegliere un altro disco.
(parte inferiore dell'apparecchio)
19-IT
Installazione e collegamenti
Prima di installare o collegare l'apparecchio,
leggere attentamente quanto segue e le pagine 2
e 3 di questo manuale.
Avvertimento
ESEGUIRE CORRETTAMENTE I COLLEGAMENTI.
Altrimenti ne potrebbero derivarne incendi o danni al
prodotto.
UTILIZZARE SOLO IN VEICOLI CONTERRA
NEGATIVA A 12 VOLT
(se non si è sicuri, controllare con il proprio rivenditore).
Diversamente si potrebbero causare incendi o altri danni.
PRIMA DI ESEGUIRE I COLLEGAMENTI,
SCOLLEGARE IL CAVO DEL TERMINALE NEGATIVO
DELLA BATTERIA.
Altrimenti potrebbero derivare scosse elettriche o altre
lesioni dovute a cortocircuiti.
NON UTILIZZARE I CAVI PER EFFETTUARE ALTRI
COLLEGAMENTI.
Non eliminare mai le parti isolanti dei cavi per alimentare
altri apparecchi. Diversamente la capacità di trasporto di
corrente del cavo in questione viene superata causando
incendi o scosse elettriche.
NELL'EFFETTUARE I FORI, NON DANNEGGIARE I
TUBI O I CAVI.
Nell'effettuare i fori nel telaio per l'installazione, fare
attenzione a non entrare in contatto, danneggiare o
ostruire i tubi, i condotti della benzina, i serbatoi o i cavi
elettrici. La non osservanza di queste precauzioni potrebbe
causare incendi.
PER ESEGUIRE I COLLEGAMENTI DI TERRA, NON
UTILIZZARE BULLONI O DADI DEI SISTEMI DI
FRENATA O DI STERZO.
Non utilizzare MAI bulloni o dadi dei sistemi di frenata e
di sterzo (o di qualsiasi altro sistema di sicurezza), o dei
serbatoi per eseguire l'installazione o per i collegamenti di
terra. L'utilizzo di queste parti potrebbe inibire il controllo
del veicolo e causare incendi o altro.
NON INSTALLARE IN LUOGHI CHE POTREBBERO
INTERFERIRE CON LE OPERAZIONI DI GUIDA
QUALILO STERZO O LA LEVA DEL CAMBIO.
Diversamente si potrebbe ostruire la visuale della strada o
interferire con i movimenti del conducente e causare gravi
incidenti.
Attenzione
I COLLEGAMENTI E L’INSTALLAZIONE DEVONO
ESSERE EFFETTUATI DA PERSONALE QUALIFICATO.
I collegamenti e l’installazione dell’apparecchio richiedono
conoscenze tecniche ed esperienza particolari. Per ragioni di
sicurezza, contattare sempre il rivenditore presso il quale è
stato acquistato il prodotto per eseguire l’installazione.
UTILIZZARE LE PARTI ACCESSORIE SPECIFICATE E
INSTALLARLE IN MODO CORRETTO.
Assicurarsi di utilizzare solo parti accessorie specificate.
L'utilizzo di altri componenti potrebbe danneggiare
l'apparecchio all'interno o determinare in un'installazione
non corretta. I componenti potrebbero non rimanere
collegati in modo saldo e provocare problemi di
funzionamento o pericoli.
20-IT
SISTEMARE I CAVI IN MODO CHE NON VENGANO
PIEGATI O COMPRESSI DA PARTI METALLICHE
TAGLIENTI.
Per evitare che vengano danneggiati o piegati, sistemare i
cavi e i fili lontano da parti mobili (quali le guide dei
sedili) o da parti taglienti o aguzze. Se i cavi vengono fatti
passare attraverso un foro metallico, utilizzare un anello di
gomma per evitare che l'isolante dei cavi venga tagliato
dal bordo metallico del foro.
NON INSTALLARE IN LUOGHI ECCESSIVAMENTE
UMIDI O POLVEROSI.
Evitare di installare l'apparecchio in luoghi
eccessivamente umidi o polverosi. La presenza di umidità
o polvere all'interno del prodotto potrebbe causare
problemi di funzionamento.
Precauzioni
• Assicurarsi di scollegare il cavo dal polo (–) della batteria
prima di installare l’unità. Così facendo, il rischio di danni
all'apparecchio in caso di cortocircuiti viene ridotto.
• Assicurarsi di collegare i cavi differenziati in base al colore
in base al diagramma. Collegamenti errati potrebbero
causare problemi di funzionamento o danneggiare il
sistema elettrico dell'automobile.
• Nell'effettuare i collegamenti al sistema elettrico
dell'automobile, tenere conto dei componenti installati in
fabbrica (ad esempio, computer di bordo). Non utilizzare
questi cavi per fornire alimentazione all'apparecchio.
Quando si collega questa unità alla scatola fusibili,
assicurarsi che il fusibile preposto al collegamento con il
circuito dell’unità sia dell’amperaggio corretto.
Diversamente, l'apparecchio e/o l'automobile potrebbero
venire danneggiati. Se non si è certi dell'amperaggio,
contattare un rivenditore ALPINE.
• Questa unità utilizza prese femmina tipo RCA per il
collegamento ad altri apparecchi (ad es., un amplificatore)
dotati di connettori RCA. Può essere necessario un
adattatore per il collegamento ad altri apparecchi. In
questo caso rivolgersi per assistenza al proprio rivenditore
autorizzato ALPINE.
• Assicurarsi di collegare i fili negativi degli altoparlanti (–)
al terminale (–). Non collegare mai i cavi destro e sinistro
degli altoparlanti l'uno con l'altro o all chassis
dell'automobile.
IMPORTANTE
Riportare il numero di serie del vostro apparecchio
nell'apposito spazio sottostante e conservarlo per
riferimenti futuri. La piastrina indicante il numero di
serie è collocata sul fondo dell'apparecchio.
NUMERO DI SERIE:
DATA DI INSTALLAZIONE:
TECNICO DI INSTALLAZIONE:
POSTO DI ACQUISTO:
3
Installazione
Attenzione (solo CDM-9825RB)
Non bloccare la ventola o il dissipatore di calore dell’unità,
impedendo così la circolazione dell’aria. Se bloccati, il calore
si accumulerà all’intero dell’unità e può provocare incendi.
Fessura di
ventilazione
Inserire l’unità nella plancia. Quando l'apparecchio
è inserito, verificare che i perni di blocco siano ben
assestati nella posizione abbassata. Questo può
essere ottenuto premendo fermamente
sull'apparecchio mentre si spinge in giù il perno
con un piccolo cacciavite. Questo assicura che
l'apparecchio sia correttamente bloccato e non
fuoriesca accidentalmente dal cruscotto. Installare il
pannello anteriore staccabile.
<Lato posteriore>
1
Supporto
Cappuccio di gomma
(In dotazione)
Bullone
esagonale
(In dotazione)
Cruscotto
Perno di blocco
Copertura di montaggio
(In dotazione)
Questa unità
Non esercitare alcuna pressione in
questo punto
Non esercitare alcuna pressione in
questo punto
Rimuovere il pannello anteriore estraibile (fare
riferimento a pagina 4). Sfilare l'apparecchio
principale dal manicotto di montaggio (vedere
"Procedimento di rimozione" sotto). Far scorrere il
manicotto di montaggio dentro il cruscotto.
2
Rimozione
1 Rimuovere il pannello anteriore estraibile.
2 Usare un piccolo cacciavite (o un oggetto simile) per
spingere i perni di blocco nella posizione sollevata
(vedere la fig. 3). Dopo avere sbloccato un perno,
alzare delicatamente l'apparecchio per controllare
che non si riblocchi prima di sbloccare il secondo
perno.
3 Estrarre l'apparecchio assicurandosi che sia
sbloccato.
<AUTOMOBILE GIAPPONESE>
Cornice frontalino
Copertura di montaggio in metallo
Vite
∗
Vite prigioniera
Viti (M5 × 8)
(In dotazione)
Dado esagonale
(M5)
Questa unità
Questa unità
Se il proprio veicolo è dotato di staffa, montare il
bullone esagonale lungo sul pannello posteriore di
questa unità e applicarvi il cappuccio in gomma. Se
l'auto non è dotata del supporto di montaggio,
rinforzare l'unità principale con la banda di
montaggio di metallo (non in dotazione). Collegare
tutti i conduttori di questa unità secondo i dettagli
descritti nella sezione COLLEGAMENTI.
Staffa di montaggio
NOTA
Per la vite ∗, provvederai di una vite adatta al vano di
installazione dello chassis.
21-IT
Installazione e collegamenti
Collegamenti
Antenna
Convertitore antenna ISO
1
Spina antenna ISO
(Arancione)
2
LUCE ANABBAGLIANTE
Al cavo dell'illuminazione del
gruppo strumenti
(solo CDM-9825RB/CDE-9822RB)
(rosa/nero)
3
INGRESSO INTERRUZIONE AUDIO
al telefono del veicolo
(blu/bianco)
(rosso)
6
ANTENNA AUTOMATICA
8
(giallo)
4
all'amplificatore o
equalizzatore
all'antenna automatica
5
IGNIZIONE
MASSA
(nero)
(blu)
ACCENSIONE CONTROLLATA A DISTANZA
!
Chiavetta ignizione
7
9
BATTERIA
Batteria
#
$
&
"
%
Altopalanti
(
:
verde
)
~
verde/nero
+
,
bianco/nero
.
grigio
/
bianco
Posteriore destro
viola
CD cambiatore
(Venduto separatamente)
Amplificatore
Subwoofer
=
=
=
22-IT
Anteriore destro
viola/nero
(solo CDM-9825RB/CDM-9823RR/CDM-9823R)
(solo CDM-9825RB)
Anteriore sinistro
grigio/nero
;
<
Posteriore sinistro
Amplificatore
Posteriore
(solo CDM-9825RB)
Posteriori o
subwoofer*
(solo CDM-9823RR/
CDM-9823R)
Amplificatore
Anteriore
(solo CDM-9825RB/
CDM-9823RR/CDM9823R)
Posteriori o
subwoofer*
(solo CDE-9822RB/
CDE-9821RM/
CDE-9821R)
1 Presa antenna
Collegarla alla spina convertitore antenna ISO in dotazione.
2 Cavo luce anabbagliante (Arancione)
(solo CDM-9825RB/CDE-9822RB)
Questo cavo può essere collegato al cavo per
l'illuminazione del gruppo strumenti del veicolo. Ciò
permette di diminuire l'intensità della retroilluminazione
dell'apparecchio tramite il comando delle luci
anabbaglianti del veicolo.
3 Cavo di ingresso interruzione audio (rosa/nero)
Collegare questo cavo all'uscita interfaccia audio di un
telefono cellulare, che fornisce cortocircuitazione a
massa quando viene ricevuta una telefonata.
Se viene collegato un apparecchio dotato della funzione
di interruzione, quando l’apparecchio riceve il segnale di
interruzione, l’audio viene automaticamente disattivato.
4 Cavo di accensione controllata a distanza (blu/
bianco)
Collegare questo cavo al cavo di accensione controllata a
distanza dell'amplificatore o processore di segnali.
5 Cavo di alimentazione asservita (ignizione) (rosso)
Collegare questo cavo ad un terminale aperto sulla
scatola fusibili del veicolo o un'altra fonte di
alimentazione inutilizzata che fornisce (+) 12 V solo
quando l'ignizione accesa o nella posizione accessoria.
6 Cavo di massa (nero)
Collegare questo cavo ad una buona massa telaio del
veicolo. Assicurarsi che il collegamento sia eseguito a
metallo nudo e che sia fissato saldamente con la vite per
lamiere in dotazione.
7 Cavo antenna automatica (blu)
Collegare questo cavo al terminale +B dell'antenna
automatica, se applicabile.
NOTA
Questo cavo deve essere utilizzato soltanto per controllare
l'antenna elettrica dell'auto. Non utilizzare questo cavo per
attivare un amplificatore, un elaboratore di segnali, ecc.
8 Portafusibile (10A)
9 Cavo batteria (giallo)
Collegare questo cavo al terminale positivo (+) della
batteria del veicolo.
! Connettore alimentazione ISO
" Connettore interfaccia comando a distanza
Alla scatola interfaccia di comando a distanza.
# Connettori RCA di uscita diffusori anteriore (solo
CDM-9825RB/CDM-9823RR/CDM-9823R)
ROSSO è destra e BIANCO è sinistra.
# Connettori RCA di uscita diffusori posteriori/
subwoofer∗ (solo CDE-9822RB/CDE-9821RM/
CDE-9821R)
ROSSO è destra e BIANCO è sinistra.
* Quando subwoofer è impostato su OFF: l'uscita proviene dai
diffusori posteriori.
Quando subwoofer è impostato su ON: l'uscita proviene dal
subwoofer.
$ Connettori RCA di uscita diffusori posteriore
(solo CDM-9825RB)
ROSSO è destra e BIANCO è sinistra.
$ Connettori RCA di uscita diffusori posteriori/
subwoofer* (solo CDM-9823RR/CDM-9823R)
ROSSO è destra e BIANCO è sinistra.
* Quando subwoofer è impostato su OFF: l'uscita proviene dai
diffusori posteriori.
Quando subwoofer è impostato su ON: l'uscita proviene dal
subwoofer.
% Connettore alimentazione
& Connettore DIN (solo CDM-9825RB/CDM-9823RR/
CDM-9823R)
Collegarlo al connettore DIN sul cambia CD.
( Cavo di uscita diffusore (+) posteriore sinistro
(verde)
) Cavo di uscita diffusore (–) posteriore sinistro
(verde/nero)
~ Cavo di uscita diffusore (+) anteriore sinistro
(bianco)
+ Cavo di uscita diffusore (–) anteriore sinistro
(bianco/nero)
, Cavo di uscita diffusore (–) anteriore destro (grigio/
nero)
- Cavo di uscita diffusore (+) anteriore destro (grigio)
. Cavo di uscita diffusore (–) posteriore destro (viola/
nero)
/ Cavo di uscita diffusore (+) posteriore destro (viola)
: Connettore ISO (uscita diffusore)
; Cavo di prolunga DIN (incluso con il cambia CD)
NOTA
I modelli passati di cambia CD erano dotati connettori DIN
standard di tipo diritto. In installazioni in cui un connettore
a L può semplificare l'installazione, si può usare
l'adattatore Alpine 491002 (in vendita separatamente).
< Connettori RCA di uscita diffusori subwoofer
(solo CDM-9825RB)
ROSSO è destra e BIANCO è sinistra.
= Cavo prolunga RCA (in vendita separatamente)
Per ulteriori informazioni su come impostare il Subwoofer su ON/OFF, consultare la sezione "Attivazione e disattivazione del
subwoofer" a pagina 16.
Per evitare la penetrazione di disturbi esterni nel sistema audio.
• Collocare l'apparecchio e disporre i cavi ad almeno 10 cm di distanza dai fili dell'auto.
• Tenere i cavi elettrici della batteria il più lontano possibile dagli altri cavi.
• Collegare il cavo di massa saldamente ad un punto metallico nudo (eliminare vernice, sporco e grasso, se necessario) del
telaio dell'auto.
• Se si aggiunge un dispositivo antidisturbi opzionale, collegarlo il più lontano possibile dall'apparecchio. Presso i
rivenditori Alpine sono disponibili vari dispositivi antidisturbi. Rivolgersi al proprio rivenditore per ulteriori informazioni.
• Il proprio rivenditore Alpine conosce i rimedi migliori per la prevenzione dei disturbi. Rivolgersi al proprio rivenditore per
ulteriori informazioni.
23-IT
CHM-S630
CHA-S634
CHA-1214
• CD changer for CDM-9825RB/CDM-9823RR/
CDM-9823R
• CD-Wechsler für CDM-9825RB/CDM-9823RR/
CDM-9823R
• Changeur CD pour CDM-9825RB/CDM9823RR/CDM-9823R
• Cambiador de CD para CDM-9825RB/CDM9823RR/CDM-9823R
• Cambia CD per CDM-9825RB/CDM-9823RR/
CDM-9823R
• CD-växlare för CDM-9825RB/CDM-9823RR/
CDM-9823R
Alpine CD Changers Give You More!
More musical selections, more versatility, more convenience.
The CHA-S634 is a high-performance 6-disc changer with a new M DAC, CD-R/RW PLAY BACK, MP3 PLAY BACK and CD TEXT.
The CHA-1214 Ai-NET model holds 12 discs, and the CHM-S630 M-Bus model is a super-compact 6-disc changer with a CD-R/RW
PLAY BACK.
NOTE
The CHA-S634 model can be connected to the M-Bus model Head Unit using the optional M-Bus/Ai-NET compatible cable. (KCA-130B)
Von Alpine CD-Wechslern haben Sie mehr!
Mehr Musikauswahl, mehr Vielseitigkeit, mehr Komfort.
Der CHA-S634 ist ein Hochleistungs-Wechsler für 6 CDs mit dem neuen M-DAC, mit CD-R/RW- und MP3-Wiedergabefunktion und
mit CD-TEXT. Der CHA-1214 ist ein Ai-NET-Modell für 12 CDs. Der M-Bus-kompatible CHM-S630 ist ein superkompakter Wechsler
für 6 CDs mit CD-R/RW-Wiedergabefunktion.
HINWEIS
Das Modell CHA-S634 kann mit einem M-Bus-/Ai-NET-kompatiblen Kabel (KCA-130B) an das zusätzlich erhältliche M-Bus-Hauptgerät
angeschlossen werden.
Changeurs de CD Alpine : vous avez le choix!
Plus de sélections musicales, plus de souplesse, plus de confort.
Le modèle CHA-S634 est un changeur 6 disques ultra performant équipé des nouvelles fonctions M DAC, CD-R/RW PLAY BACK,
MP3 PLAY BACK et CD TEXT. Le modèle CHA-1214 Ai-NET contient 12 disques. Le modèle CHM-S630 M-Bus est un changeur 6
disques super compact doté de la fonction CD-R/RW PLAY BACK.
REMARQUE
Le modèle CHA-S634 peut être raccordé à l’appareil principal du modèle M-Bus en option à l’aide du câble compatible
M-Bus/Ai-NET (KCA-130B).
¡Los cambiadores Alpine de CD le ofrecen más!
Más selecciones musicales, más versatilidad y más ventajas.
CHA-S634 es un cambiador de seis discos de alto rendimiento con nuevo M DAC, CD-R/RW PLAY BACK, MP3 PLAY BACK y CD
TEXT. El modelo CHA-1214 Ai-NET alberga 12 discos y el modelo CHM-S630 M-Bus es un cambiador de seis discos de tamaño
reducido con un CD-R/RW PLAY BACK.
NOTA
El modelo CHA-S634 se puede conectar a la unidad principal del modelo opcional M-Bus utilizando el cable compatible M-Bus/Ai-NET. (KCA-130B)
I caricatori CD Alpine danno di più!
Più scelta, più versatilità, più comodità.
Il modello CHA-S634 è un caricatore a 6 dischi ad elevate prestazioni dotato di un nuovo M DAC, CD-R/RW PLAY BACK, MP3 PLAY
BACK e CD TEXT. Il modello CHA-1214 Ai-NET è in grado di contenere 12 dischi, il modello CHM-S630 M-Bus è un caricatore a 6
dischi ultra compatto dotato di un CD-R/RW PLAY BACK.
NOTA
Il modello CHA-S634 può essere collegato all’unità principale modello M-Bus mediante il cavo M-Bus/Ai-NET compatibile (KCA-130B).
Alpines CD-växlare ger mer!
Fler musikval, mer variation, större bekvämlighet.
CHA-S634 är en växlare för 6 skivor med mycket höga prestanda och en ny M D/A-omvandlare samt uppspelning av CD-R/RW, MP3
och CD TEXT. CHA-1214 Ai-NET rymmer 12 skivor. CHM-S630 M-Bus är en mycket kompakt växlare med kapaciteten 6 skivor med
uppspelning av CD-R/RW PLAY BACK.
OBS!
CHA-S634 kan inte anslutas till M-Bus Huvudenhet (tillval) med en M-Bus/Ai-NET-kompatibel kabel. (KCA-130B)
Appendix
Product Information Card
Produkt-Informationskarte Carte d’informations sur
le produit
Tarjeta de información del
producto
English
Deutsch
Français
Español
Filling in this Product Information Card is
voluntary. If you fill in this card and send
it to Alpine, your data will be tabulated
into reference data for future Alpine
product development. In addition, in the
future you may receive information about
new products or Survey Mail requesting
additional opinions about Alpine products
or services. If you agree to the above
term, please sign your name in the
indicated space and return the card. Any
additional comments or inquiries may be
sent to : Person in charge of Customer
Service department Alpine Electronics
(Europe) GmbH.
Frankfurter Ring 117, 80807 München, Germany
Phone: +49-(0)89-32 42 640
Das Ausfüllen dieser Produktinformations-karte
ist freiwillig. Sollten Sie diese Karte
vervollständigen, so werden die Daten für
zukünftige Produktentwicklungen von Alpine als
Referenzdaten herangezogen. Ebenso können Sie
in der Zukunft Informationen über neue Alpine
Produkte erhalten oder uns auch Ihre Meinung
über Alpine Produkte und Dienstleistungen im
Rahmen von Kunden-befragungen mitteilen.
Stimmen Sie dem Kontakt durch Alpine zu, so
würden wir Sie bitten, in dem dafür vorgesehenen
Feld zu unterschreiben und die Karte kostenfrei
an uns zurückzuschicken. Zusätzliche
Kommentare und Meinungen können Sie gerne
an den zuständigen Kontakt im Kundendienst
Alpine Electronics (Europe) GmbH senden.
Frankfurter Ring 117, 80807 München, Germany
Phone: 089-32 42 640
En remplissant volontairement cette fiche,
et en l’envoyant à Alpine, vous acceptez
que ces informations soient utilisées par
Alpine, dans le cadre de développement
de nouveaux produits. Par ailleurs, vous
autorisez Alpine à solliciter votre opinion
par mailing sur de nouveaux produits ou
services. Si vous acceptez les termes cidessus, veuillez signer cette carte à
l’endroit indiqué, et nous la retourner.
Tout autre commentaire ou demande doit
être adressé à l’attention de: Responsable
du service consommateur Alpine
Electronics (Europe) GmbH.
Frankfurter Ring 117, 80807 München, Germany
Phone: +49-(0)89-32 42 640
El envío de la información solicitada es
voluntario. Si Vd. nos la remite, será
utilizada de modo confidencial para el
desarrollo de futuros productos Alpine. Si
Vd. desea recibir información sobre
nuevos productos de nuestra gama,
indique su nombre en el espacio
designado y remítanos la tarjeta.
Cualquier solicitud adicional puede ser
enviada a : Persona responsable del
Servicio de Atención al Cliente de Alpine
Electronics (Europe) GmbH.
Frankfurter Ring 117, 80807 München, Germany
Phone: +49-(0)89-32 42 640
Q1. PRODUCT PURCHASED
1. Cassette Player
2. CD Player
3. MD Player
4. DVD Player
5. CD Changer
6. Amplifier
7. Speaker
8. Subwoofer
9. Monitor Controller
10. Video Monitor
11. Navigation
12. Processor/Equalizer
13. CD/Video CD Changer
14. Other
Q2. MODEL NUMBER:
Q3. DATE OF PURCHASE:
Month:
Year:
Q4. If navigation system, which
monitor?
1. Alpine → (Model No.)
2. Other → (Brand Name)
Q5. STORE TYPE WHERE
PURCHASED:
1. Car Audio Specialist
2. Audio/Video Store
3. Electronics/Appliance Store
4. Car Accessories Shop
5. Other
Q6. Type of vehicle in which this unit is
installed:
Make:
Purchased
Year:
Model:
Model
Year:
Q7. How was this vehicle purchased?
1. Purchase
2. Lease
Q8. Purpose of buying this unit?
1. Addition
2. Replacement
↓
• Previous brand replaced?
1. Factory installed
2. Alpine
3. Other → (Brand Name)
Q9. Have you purchased Alpine
products before?
1. First time
2. Two or More times
Q10.When you purchased this Alpine
unit, did you compare it with other
brand?
1. Yes → (Brand Name)
2. No.
Q11.GENDER
1. Male
2. Female
Q12.AGE
Q13.MARITAL STATUS
1. Single
2. Married
Q14.OCCUPATION
1. Company Owner/Self-employed/
Freelance
2. Manager
3. Company Employee
4. Civil Servant
5. Educator
6. Student
7. Other
Q15.Comments
Q1. PRODUIT ACHETE
Q1. gekauftes Gerät
1. Kassetten-Spieler
2. CD-Spieler
3. MD-Spieler
4. DVD-Spieler
5. CD-Wechsler
6. Verstärker
7. Lautsprecher
8. Subwoofer
9. Monitor-Controller
10. Video-Monitor
11. Navigationssystem
12. Prozessor/Equalizer
13. CD/Video-CD-Wechsler
14. andere
Q2. Modellnummer:
Q3. Kaufdatum:
Monat:
Q2. NUMERO DU MODELE:
Q3. DATE D’ACHAT:
Jahr:
Q4. Falls Navigationssystem:
Welcher Monitor?
1. Alpine → (Modellnr.)
2. Anderer Hersteller →
(Herstellername)
Q5. Art des Geschäfts, in dem Sie das
Gerät gekauft haben:
1. Spezialist für Auto-Audioanlagen
2. Audio/Video-Geschäft
3. Elektrogeschäft
4. Autozubehör-Geschäft
5. Anderer Hersteller
Q6. Art des Fahrzeugs, in das das
Gerät installiert wurde:
Marke:
gekauft im
Jahr:
Modell:
Baujahr:
Q7. Wie haben Sie das Fahrzeug
gekauft?
1. Kauf
2. Leasing
Q8. Zweck des Kaufs dieses Geräts?
1. Zusätzlich
2. Austausch
↓
• Marke des ausgetauschten Geräts?
1. Serienmäßige Ausstattung
2. Alpine
3. Anderer Hersteller →
(Herstellername)
Q9. War dies das erste Mal, dass Sie
ein Alpine-Gerät gekauft haben?
1. Erstes Mal
2. Zweites Mal oder öfter
Q10.Haben Sie dieses Alpine-Gerät vor
dem Kauf mit Geräten anderer
Hersteller verglichen?
1. Ja → (Herstellername)
2. Nein
Q11.Geschlecht
1. Männlich
2. Weiblich
Q12.Alter
Q13.Familienstand
1. Ledig
2. Verheiratet
Q14.Beruf
1. Selbständige/Firmeninhaber/freiberuflich
Tätige
2. Leitende Angestellte
3. Sonstige Angestellte
4. Beamte
5. Schulbildung
6. Studium
7. Sonstige
Q15.Kommentar:
1. Lecteur de cassette
2. Lecteur de CD
3. Lecteur MD
4. Lecteur DVD
5. Changeur de CD
6. Amplificateur
7. Haut-parleur
8. Haut-parleur de graves
9. Station Multimedia
10. Moniteur Vidéo
11. Navigation
12. Processeur/Egaliseur
13. Changeur de CD/CD Vidéo
14. Autre
Mois:
Année:
Q4. Si c’est un système de navigation,
quel moniteur?
1. Alpine → (N° du modèle)
2. Autre → (Marque)
Q5. TYPE DE MAGASIN OU VOUS
AVEZ ACHETE LE PRODUIT:
1. Spécialiste autoradio
2. Magasin audio/vidéo
3. Magasin d’électronique/appareils
4. Magasin d’accessoires automobiles
5. Autre
Q6. Type de véhicule dans lequel cet
appareil est installé:
Marque:
Année
d’achat:
Modèle:
Année du
modèle:
Q7. Comment avez-vous acheté ce
véhicule?
1. Achat
2. Location-bail
Q1. Producto Comprado
1. Radio/Cassette
2. Radio/CD
3. Reproductor de MD
4. Reproductor de DVD
5. Cambiador de CD
6. Amplificador
7. Altavoz
8. Subwoofer
9. Monitor de control
10. Monitor de video
11. Sistema de navegación
12. Procesador/Ecualizador
13. Cambiador de CD/Video CD
14. Otros
Q2. Número de modelo:
Q3. Fecha de compra:
Mes:
Año:
Q4. En caso de sistema de
navegación, ¿qué monitor?
1. Alpine → (N° de modelo)
2. Otros → (Nombre de marca)
Q5. TIPO DE TIENDA DONDE
COMPRÓ:
1. Especialista en audio de automóviles
2. Tienda de audio/video
3. Tienda de electrónica/electrodomésticos
4. Tienda de accesorios automovilísticos
5. Otros
Q6. Tipo de vehiculo en que la unidad
está instalada:
Marca:
Año de
compra:
Modelo:
Año del
modelo:
Q7. ¿Cómo fue comprado este
vehiculo?
1. compra
2. Leasing
Q8. Pourquoi avez-vous acheté cet
appareil?
Q8. ¿Propósito de comprar esta
unidad?
1. Addition
2. Remplacement
↓
• Marque précédente remplacée?
1. Installée en usine
2. Alpine
3. Autre → (Marque)
1. Mejora del sistema
2. Sustitución
↓
• ¿Sustitución de marca anterior?
1. Instalado en la fábrica
2. Alpine
3. Otros → (Nombre de marca)
Q9. Aviez-vous déjà acheté des
produits Alpine?
1. Première fois
2. Deux fois ou plus
Q10.Lorsque vous avez acheté ce
produit Alpine, l’avez-vous
comparé à une autre marque?
1. Oui → (Marque)
2. Non
Q11.SEXE
1. Masculin
2. Féminin
Q12.AGE
Q13.SITUATION DE FAMILLE
1. Célibataire
2. Marié
Q14.PROFESSION
1. Entrepreneur/Travailleur indépendant/
Free-lance
2. Directeur
3. Employé de bureau
4. Fonctionnaire
5. Educateur
6. Etudiant
7. Autre
Q15.Commentaires
Q9. ¿Ha comprado Vd. productos
Alpine anteriormente?
1. Primera vez
2. Dos o más veces
Q10.Cuando usted compró esta unidad
Alpine, ¿la comparó con otros
fabricantes?
1. Si → (Nombre de marca)
2. No
Q11.SEXO
1. Masculino
2. Femenino
Q12.Edad
Q13.Estado civil
1. Soltero
2. Casado
Q14.Ocupación
1. Propietario de empresa/Autónomo/
Profesional independiente
2. Gerente
3. Empleado de compañia
4. Empleado público
5. Profesor
6. Estudiante
7. Otros
Q15.Comentarios
Scheda informazioni
prodotto
Italiano
La compilazione di questa formulario è
volontaria. Se compilate questo formulario,
ritornandolo ad Alpine, i Vostri dati saranno
raccolti in un file di riferimento per lo sviluppo
dei nuovi prodotti Alpine. In aggiunta Voi potrete
ricevere in futuro informazioni riguardanti i nuovi
prodotti o la richiesta di una Vostra opinione
circa i prodotti o i servizi forniti da Alpine. Se
siete d’accordo, Vi preghiamo di ritornarci il
formulario completato negli appositi spazi con i
Vostri dati. In caso desideriate fornire altri
commenti o richiedere informazioni aggiuntive,
potete indirizzare il tutto a : Responsabile
dipartimento Servizio Clienti Alpine Electronics
(Europe) GmbH.
Frankfurter Ring 117, 80807 München, Germany
Phone: +49-(0)89-32 42 640
Q1. PRODOTTO ACQUISTATO
1. Lettore di cassette
2. Lettore CD
3. Lettore MD
4. Lettore DVD
5. CD Changer
6. Amplificatore
7. Altoparlante
8. Subwoofer
9. Radio Monitor
10. Monitor video
11. Sistema di navigazione
12. Processore/equalizzatore
13. Cambia CD/Video CD
14. Altro
Q2. NUMERO MODELLO:
Q3. DATA DI ACQUISTO:
Mese:
Anno:
Q4. In caso di acquisto di un sistema di
navigazione, quale monitor
possiede?
1. Alpine → (No. Modello)
2. Altro → Nome marca
Q5. NEGOZIO DI ACQUISTO:
I agree to the above stated terms of the Alpine Product Information Card.
Ich stimme dem Kontakt durch Alpine für Informations- und Befragungszwecke zu.
J’accepte les termes de cette carte d’information produit Alpine.
Estoy conforme con los términos de la tarjeta de información sobre producto de Alpine.
Accetto i termini della scheda informazioni prodotti Alpine.
1. Specialista Car Stereo
2. Negozio di audio/video
3. Negozio di elettronica/elettrodomestici
4. Negozio accessori automobile
5. Altro
(Date/Datum/Date/Fecha/Data)
(Signature/Unterschrift/Signature/Firma)
Q6. Tipo di veicolo posseduto:
Marca:
Anno
acquisto:
Modello:
Anno
modello:
Q7. Modalità acquisto
1. Acquisto
2. Leasing
Q8. Scopo acquisto
1. Aggiunta
2. Sostituzione
↓
• Marca sostituita
1. Installato di fabbrica
2. Alpine
3. Altro → (Nome marca)
Q9. Avevate già acquistato prodotti
Alpine?
1. No
2. Due o tre volte
Q10.Nell’acquistarlo, avete paragonato
questo prodotto ad un’altra marca?
1. Si → (Nome marca)
2. No
Name/Nom/Nombre/Nome
(First Name/Vorname/Prénom/Primer nomble/Nome)
(Surname/Familienname/Nom de famille/Apellido/Cognome)
Home Address/Privatanschrift/Adresse/Dirección/Indirizzo
(Street/Straße/Rue/Calle/Via) (Post Code/Postleitzahl/Code postal/Código postal/Codice postale)
(Town/City/Stadt/Ville/Ciudad/Città) (Country/Land/Pays/País/Paese)
Telephone Number:
E-Mail/Correo electrónico:
Q1
NO.
Other
Q3
Month
Q5
NO.
Other
Q2
Q4
Year
Q11.SESSO
1. Maschile
2. Femminile
Q12.ETÀ
Q13.STATO CIVILE
1. Celibe/nubile
2. Coniugato/coniugata
Q14.LAVORO
1. Proprietario di azienda/artigiano/libero
professionista
2. Manager
3. Impiegato
4. Impiegato statale
5. Insegnante
6. Studente
7. Altro
Q15.Commenti
Q7
Q8
NO.
Q9
Q6
NO.
Q12
Q15
years old
Comments
Model:
Purchased Year:
1
ModelYear:
Previous brand replaced.
1.
2
NO.
NO.2. Brand Name
Make:
Q10
NO.
NO.1. Model No.
1
Brand Name
2
Q13
2.
Brand Name
3.
Q11
NO.
NO.
Q14
NO.
Other
PAR AVION
PRIORITAIRE
LUFTPORT
Germany
Frankfurter Ring 117, 80807 München,
ALPINE ELECTRONICS (EUROPE) GmbH
REPONSE PAYEE/ WERBEANTWORT
ALLEMAGNE
NICHT FREIMACHEN
NO STAMP REQUIRED
NE PAS AFFRANCHIR
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
