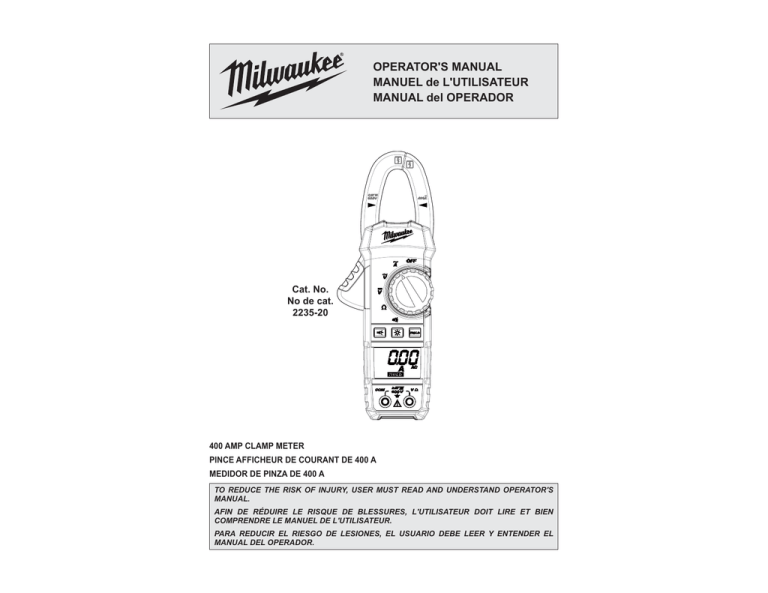

OPERATOR'S MANUAL
MANUEL de L'UTILISATEUR
MANUAL del OPERADOR
Cat. No.
No de cat.
2235-20
400 AMP CLAMP METER
PINCE AFFICHEUR DE COURANT DE 400 A
MEDIDOR DE PINZA DE 400 A
TO REDUCE THE RISK OF INJURY, USER MUST READ AND UNDERSTAND OPERATOR'S
MANUAL.
AFIN DE RÉDUIRE LE RISQUE DE BLESSURES, L'UTILISATEUR DOIT LIRE ET BIEN
COMPRENDRE LE MANUEL DE L'UTILISATEUR.
PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL
MANUAL DEL OPERADOR.
IMPORTANT SAFETY INSTRUCTIONS
WARNING
READ ALL SAFETY WARNINGS AND ALL INSTRUCTIONS.
Failure to follow the warnings and instructions may result in electric shock, fire and/or serious
injury, as well as instrument damage and/or damage to the equipment being tested.
Save these instructions - This operator’s manual contains important safety and operating
instructions for the MILWAUKEE 400 Amp Clamp Meter. Before using, read this operator’s
manual and all labels on the Clamp Meter.
DANGER
Never make measurement on a circuit in which voltage over 600 volts AC exists. Use only
leads rated 600V or better.
Do not attempt to make measurement in the presence of flammable gasses. Otherwise, the
use of the instrument may cause sparking, which can lead to an explosion.
Transformer jaw tips are designed not to short the circuit under test. If equipment under test
has exposed conductive parts, however, extra precaution should be taken to minimize the
possibility of shorting.
Do not hold the meter above hand-stop.
Never attempt to use the instrument if its surface or your hand is wet.
Do not exceed the maximum allowable input of any measuring range.
Only use test leads on unenergized circuits unless absolutely necessary.
Check tool functionality on a known circuit first. Never assume tool is working. Assume circuits
are live until they can be proven de-energized.
Do not ground yourself while measuring. Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators.
Never open the battery cover during a measurement.
The instrument is to be used only in its intended applications or conditions. Otherwise, safety
functions equipped with the instrument doesn’t work, and instrument damage or serious
personal injury may be caused.
To reduce the risk of injury from shock and arc blasts, always wear personal protective
equipment where live conductors are exposed.
WARNING
Never attempt to make measurement if any abnormal conditions, such as broken case and
exposed metal parts are found on the instrument.
Do not rotate the rotary dial while the test leads are being connected.
Verify proper operation on a known source before use or taking action as a result of the indication of the instrument.
Do not install substitute parts or make any modification to the instrument. For repair or recalibration, return the tool to a factory Service/Sales Support Branch or authorized service
station.
Do not try to replace the batteries if the surface of the instrument is wet.
Disconnect all the cords and cables from the object under test and power off the instrument
before opening the battery cover for battery replacement.
This tool is designed to be powered by 2-AAA batteries properly inserted into the MILWAUKEE
Clamp Meter. Do not attempt to use with any other voltage or power supply.
Install battery according to polarity (+ and –) diagrams.
Do not leave batteries within the reach of children.
Do not mix new and used batteries. Do not mix brands (or types within brands) of batteries.
Properly dispose of used batteries.
Do not incinerate or dismantle batteries.
Under abusive conditions, liquid may be ejected from the battery, avoid contact. If contact
accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation or burns.
2
CAUTION
Set the rotary dial to an appropriate position before starting measurement.
Firmly insert the test leads.
Disconnect the test leads from the instrument for current measurement.
Do not expose the instrument to the direct sun, high temperature and humidity or dew fall.
Altitude 2000m or less. Appropriate operating temperature is within 14°F and 122°F (-10°C
and 50°C).
This instrument isn’t dust & water proofed. Keep away from dust and water.
Be sure to power off the instrument after use. When the instrument will not be in use for a long
period, place it in storage after removing the batteries.
Use a cloth dipped in water or neutral detergent for cleaning the instrument. Do not use
abrasives or solvents.
Functions
Dial Position
Range
Resolution
Accuracy
Voltage DC
400.0/600V
0.1V/1V
± 1.0%rdg ± 5dgt
Voltage AC
400.0V/600V
0.1V/1V
± 1.2% ± 5dgt (50 to 400Hz)
Current AC
40.00/400.0A
0.01A/0.1A
± 1.8%rdg ± 5dgt(50/60Hz)
± 3.0%rdg ± 5dgt(60 to 400Hz)
Resistance
4000Ω
1Ω
± 1.0%rdg ± 3dgt
Continuity
Cont Buzzer
0-400.0Ω
0.1 Ω
± 1% ± 5dgt
Beeper sounds at 30 ohms and below.
* These instruments are True-RMS sensing. All voltage and current readings are True-RMS values.
* All AC ranges are specified from 0.25% to 100% of range.
General Specifications
FUNCTIONAL DESCRIPTION
Accuracy is specified for 1 year after calibration, at
operating temperatures of 64°F to 82°F (18°C to
28°C), with relative humidity at 0 % to 85 %.
Maximum voltage between any terminal and
earth ground .... 600 V
Jaw Opening (maximum conductor size) ....
1.0” (25.4 mm)
Temperature ....
Operating: 14°F to 122°F (-10°C to 50°C)
Storage: -40°F to 140°F (-40°C to 60°C)
Temperature Coefficient .... 0.1 x (specified
accuracy)/°C (<18°C or >28°C)
Operating Altitude.... 2,000 meters
Drop Test .... 1 Meter
Battery .... 2 AAA, NEDA 24 A, IEC LR03
Battery Life .... Approx. 20 hours with all lights on,
100 hours without backlight.
Safety Compliances .... EN61010-1,
UL 61010-1, EN61010-031 (Probes),
IEC 61010-2-32 (Clamp Assemblies),
IEC/EN 61010-1 2nd Edition for measurement
Category III, 600 V,
Pollution Degree 2, EMC EN61326-1
Certifications .... cULus, CE
1
1. Current sensing jaws
11
2. Jaw opening trigger
3. Worklight on/off
10
4. Backlight button
5. Display
2
9
6. COM Terminal input
7. VΩ Terminal input
8. Hold button
9. Rotary dial
3
8
10. Hand-stop
4
11. Worklight LED
5
6
3
7
OPERATION
Symbology
Read Operator’s Manual
WARNING
Risk of Electric Shock
Before Use
Confirm the rotary dial is set to the correct position,
the instrument is set to the correct measurement
mode, and the hold function is disabled. Otherwise,
desired measurement cannot be made.
Indicates that this instrument can
clamp on bare conductors when measuring a voltage corresponding to the
applicable measurement category,
which is marked next to this symbol.
LCD Backlight
The LCD backlight will turn off after about 10 minutes of inactivity. Push the backlight button to turn
the backlight on or off.
Earth (Ground)
Making a Measurement
Danger, Warning, or Caution
DANGER To avoid electrical shock:
Never make measurement on a circuit in
which voltage over 600 volts AC exists. Clamp
tips are designed not to short the circuit under
test. If equipment under test has exposed
conductive parts, however, extra precaution
should be taken to minimize the possibility
of shorting.
Do not use with the battery cover removed.
Disconnect the test leads from the instrument
for current measurement.
European Conformity Mark
Underwriters Laboratories, Inc.,
United States and Canada
Canadian Conformity Mark
Cat III
To reduce the risk of electric shock for
Resistance and Continuity measurements,
never use the meter on an energized circuit.
If testing a capacitor, make sure it is fully
discharged before touching or attempting to
make a measurement.
Do not use with the battery cover removed.
Never make measurement on a circuit in
which voltage over 600 volts AC exists.
Do not use with the battery cover removed.
Keep fingers away from jaws during measurements.
1. Set the rotary dial to
position.
2. Connect the red test lead
to the VΩ terminal and the
black test lead to the COM
terminal.
3. Connect the test leads to
the circuit under test. The
reading is displayed.
Resistance
1. Set the rotary dial to
position.
2. Connect the red test lead
to the VΩ terminal and the
black test lead to the COM
terminal.
Confirm “OL” is indicated on
the display, and then touch
the tips of the test leads together to short circuit them
to confirm the zero indication.
3. Connect the test leads to
both ends of the resistor
under test. The reading is displayed.
AC Current
Battery
1
DANGER
DANGER To avoid electrical shock:
Only use MILWAUKEE test leads with the
MILWAUKEE Clamp Meter.
Inspect test leads before each use. Use Clamp
Meter to run a continuity test.
Double Insulation
Resistance/Continuity Measurements
AC Voltage
Classification of transient overvoltages, based on nominal line voltage
to earth.
1. Set the rotary dial to
position. AC mark is displayed.
2. Press the jaw opening trigger to open the jaws and
clamp them around the
conductor under test. The
reading is displayed.
NOTE: Do not clamp over 2
or more wires at the same
time. Irregular results will
occur.
ASSEMBLY
WARNING
To avoid an electrical hazard, turn the rotary
dial to OFF and disconnect the test leads
before replacing batteries.
Changing the Batteries
Replace batteries when the low battery indicator
is displayed.
1. Turn rotary dial to OFF and disconnect the test
leads.
2. Unscrew and remove battery door.
3. Insert two (2) AAA batteries, according to the
polarity marked in
the battery compartment
4. Close the battery
door and tighten
screw securely.
0A
20
DC Voltage
DANGER To avoid electrical shock:
Never make measurement on a circuit in
which voltage over 600 volts DC exists.
Do not use with the battery cover removed.
Keep fingers away from jaws during measurements.
CAUTION
After shorting the test leads, the displayed
value may not be zero due to the resistance
of test leads themselves.
1. Set the rotary dial to position.
2. Connect the red test lead to the VΩ terminal and
the black test lead to the COM terminal.
3. Connect the red test lead to the positive (+) side
and black test lead to the negative (-) side of the
circuit under test. The reading is displayed. A
reversed connection is indicated as a negative
value.
Continuity
1. Set the rotary dial to
position.
2. Connect the red test lead
to the VΩ terminal and the
black test lead to the COM
terminal.
Confirm “OL” is indicated on
the display, and then touch
the tips of the test leads together to short circuit them
to confirm the zero indication. A buzzer will sound.
3. Connect the test leads to
both ends of the conductor under test. If the
resistance under test is 30 Ω or less, the buzzer
will sound.
12V
CAUTION
Maximum conductor size
is 1" diameter. During measurement,
keep the jaws fully closed to ensure accurate
measurements.
1.5V
1.5V
4
5
Worklight LED ON/OFF
To turn the light on and off, press the
FIVE YEAR TOOL LIMITED WARRANTY
MAINTENANCE
button.
WARNING To reduce the risk of injury,
Display Backlight
When working in dark environments, use the
display backlight. To turn the backlight on and off,
press the
button.
always remove the batteries from the tool
before performing any maintenance. Never
disassemble the tool. Contact a MILWAUKEE
service facility for ALL repairs.
HOLD Button
Hold Function - Freezes the value on the display.
Press the HOLD button to freeze the reading. The
reading will be held regardless of subsequent variation in input. HOLD is displayed with the reading. To
exit Hold mode, press the HOLD button again.
Maintaining Tool
Keep your tool in good repair by adopting a regular
maintenance program. After one year, it is recommended to return the tool to a MILWAUKEE service
facility for calibration.
If the tool does not start or operate at full power
with fully charged batteries, clean the contacts
on the battery door. If the tool still does not work
properly, return the tool to a MILWAUKEE service
facility for repair.
CAUTION
The Hold readings are released when the
meter enters Sleep Mode.
WARNING To reduce the risk of personal injury and damage, never immerse
your tool in liquid or allow a liquid to flow
inside them.
Sleep Mode
The Clamp Meter is automatically powered off
about 20 minutes after the last rotary dial or button
operation. To reset, turn the rotary dial or press
any button.
The Clamp Meter uses battery power in sleep
mode. Be sure to switch the tool to OFF to conserve
battery power.
Cleaning
Clean dust and debris from the tool. Keep tool
handles clean, dry and free of oil or grease. Use
only mild soap and a damp cloth to clean the tool
since certain cleaning agents and solvents are
harmful to plastics and other insulated parts. Some
of these include gasoline, turpentine, lacquer thinner, paint thinner, chlorinated cleaning solvents,
ammonia and household detergents containing
ammonia. Never use flammable or combustible
solvents around tools.
Over-flow indication
Any time the input exceeds the measuring range
“OL” or “-OL” is displayed.
Repairs
For repairs, return the tool to the nearest service
center listed on the back cover of this operator's
manual.
MILWAUKEE Test & Measurement Product (including bare tool, battery pack(s) and battery charger) is warranted to the original
purchaser only to be free from defects in material and workmanship. Subject to certain exceptions, MILWAUKEE will repair
or replace any part on this product which, after examination, is determined by MILWAUKEE to be defective in material or
workmanship for a period of five (5) years* after the date of purchase. Return of the Test & Measurement tool to the nearest
MILWAUKEE Electric Tool Corporation - factory Service Center, freight prepaid and insured is required. A copy of the proof of
purchase should be included with the return product. This warranty does not apply to damage that MILWAUKEE determines
to be from repairs made or attempted by anyone other than MILWAUKEE authorized personnel, misuse, alterations, abuse,
normal wear and tear, lack of maintenance, or accidents.
*The warranty period for the LITHIUM-ION battery pack that ships with Test & Measurement Product is two (2) years from
the date of purchase. *Alkaline battery that ships with Test & Measurement Product is separately warranted by the battery
manufacture.
*The warranty period for a NON-CONTACT VOLTAGE DETECTOR – 2201 20 or Plumb 2-Beam Plumb Laser – 2230 20 is
one (1) year from the date of purchase.
Warranty Registration is not necessary to obtain the applicable warranty on MILWAUKEE product. The manufacturing date
of the product will be used to determine the warranty period if no proof of purchase is provided at the time warranty service
is requested.
ACCEPTANCE OF THE EXCLUSIVE REPAIR AND REPLACEMENT REMEDIES DESCRIBED HEREIN IS A CONDITION
OF THE CONTRACT FOR THE PURCHASE OF EVERY MILWAUKEE PRODUCT. IF YOU DO NOT AGREE TO THIS
CONDITION, YOU SHOULD NOT PURCHASE THE PRODUCT. IN NO EVENT SHALL MILWAUKEE BE LIABLE FOR ANY
INCIDENTAL, SPECIAL, CONSEQUENTIAL OR PUNITIVE DAMAGES, OR FOR ANY COSTS, ATTORNEY FEES, EXPENSES,
LOSSES OR DELAYS ALLEGED TO BE AS A CONSEQUENCE OF ANY DAMAGE TO, FAILURE OF, OR DEFECT IN ANY
PRODUCT INCLUDING, BUT NOT LIMITED TO, ANY CLAIMS FOR LOSS OF PROFITS. SOME STATES DO NOT ALLOW
THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR
EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES,
WRITTEN OR ORAL. TO THE EXTENT PERMITTED BY LAW, MILWAUKEE DISCLAIMS ANY IMPLIED WARRANTIES,
INCLUDING WITHOUT LIMITATION ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR
USE OR PURPOSE; TO THE EXTENT SUCH DISCLAIMER IS NOT PERMITTED BY LAW, SUCH IMPLIED WARRANTIES
ARE LIMITED TO THE DURATION OF THE APPLICABLE EXPRESS WARRANTY AS DESCRIBED ABOVE. SOME STATES
DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU, THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS
WHICH VARY FROM STATE TO STATE.
This warranty applies to product sold in the U.S.A. and Canada only.
LIMITED WARRANTY - MEXICO, CENTRAL AMERICA AND CARIBBEAN
TECHTRONIC INDUSTRIES' warranty is for 5 year since the original purchase date.
This warranty card covers any defect in material and workmanship on this Power Tool.
To make this warranty valid, present this warranty card, sealed/stamped by the distributor or store where you purchased the product, to the
Authorized Service Center (ASC). Or, if this card has not been sealed/stamped, present the original proof of purchase to the ASC.
Call toll-free 1 800 832 1949 to find the nearest ASC, for service, parts, accessories or components.
Procedure to make this warranty valid
Take the product to the ASC, along with the warranty card sealed/stamped by the distributor or store where you purchased the product, and
there any faulty piece or component will be replaced without cost for you. We will cover all freight costs relative with this warranty process.
Exceptions
ACCESSORIES
WARNING Always remove accessories
before changing or removing batteries. Only
use accessories specifically recommended for
this tool. Others may be hazardous.
For a complete listing of accessories refer to your
MILWAUKEE Electric Tool catalog or go online
to www.milwaukeetool.com. To obtain a catalog,
contact your local distributor or service center.
6
This warranty is not valid in the following situations:
a) When the product is used in a different manners from the end-user guide or instruction manual.
b) When the conditions of use are not normal.
c) When the product was modified or repaired by people not authorized by TECHTRONIC INDUSTRIES.
Note: If cord set is damaged, it should be replaced by an Authorized Service Center to avoid electric risks.
SERVICE AND ATTENTION CENTER
Rafael Buelna No.1.
Col. Tezozomoc Mexico, Azcapotzalco D.F.
Ph. 01 800 832 1949
Model:
Date of Purchase:
Distributor or Store Stamp:
IMPORTED AND COMMERCIALIZED BY:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av. Santa Fe 481 piso 6, Col. Curz Manca.
CP 05349, Cuajimalpa, D.F.
7
RÈGLES IMPORTANTES DE SÉCURITÉ
AVERTISSEMENT LIRE TOUS LES AVERTISSEMENTS ET TOUTES LES
INSTRUCTIONS. Ne pas suivre l’ensemble des avertissements et des instructions peut
entraîner une électrocution, un incendie ou des blessures graves, en plus d’endommager la
pince et l’équipement mis à l’essai.
Conserver ces instructions – Ce manuel contient des instructions importantes de sécurité
et de fonctionnement pour la pince afficheur de courant de 400 A MILWAUKEE. Avant
d’employer l’instrument, lire le présent manuel d’utilisation ainsi que toutes les étiquettes
se trouvant sur la pince afficheur de courant.
DANGER
Ne jamais prendre une mesure sur un circuit dont la tension est supérieure à 600 V c.a. Utiliser
uniquement des fils qui résistent à une tension d’au moins 600 V.
Ne pas tenter de prendre une mesure en présence de gaz inflammables. L’utilisation de
l’instrument peut causer des étincelles, ce qui peut entraîner une explosion.
Les extrémités de type « mâchoires » du transformateur sont conçues pour empêcher les
courts-circuits en cours d’essai. Si l’équipement mis à l’essai comporte des pièces conductrices à découvert, il est nécessaire de prendre des précautions supplémentaires pour minimiser
la possibilité d’un court-circuit.
Ne pas tenir le multimètre au-dessus de la manette.
Ne jamais tenter d’utiliser l’instrument si sa surface est mouillée ou si vos mains le sont.
Ne pas excéder l’alimentation maximale permise de toute plage de mesure.
Effectuer des essais uniquement sur des circuits hors tension, à moins qu’il soit absolument
nécessaire de procéder autrement.
Vérifier d’abord le fonctionnement de l’outil sur un circuit connu. Ne jamais tenir pour acquis
que l’outil fonctionne. Présumer que les circuits sont sous tension jusqu’à ce qu’il soit confirmé qu’ils sont hors tension.
Ne pas mettre l’instrument à la terre au moment de prendre une mesure. Éviter tout contact
avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des
réfrigérateurs.
Ne jamais ouvrir le couvercle des piles au moment de prendre une mesure.
L’instrument doit être utilisé uniquement pour les applications et les conditions pour
lesquelles il a été conçu. Autrement, les fonctions de sécurité de l’instrument failliront et des
dommages à l’outil ainsi que des blessures graves peuvent en découler.
Pour réduire le risque de blessures découlant d’une décharge ou de l’explosion d’un arc
électrique, porter de l’équipement de protection individuel au moment de travailler dans un
endroit renfermant des conducteurs sous tension et non protégés.
Ne pas mélanger des piles neuves et usées. Ne pas mélanger des piles de marques différentes
(ou des piles de même marque, mais de types différents).
Se débarrasser convenablement des piles usées.
Ne pas brûler ou démonter les piles.
Éviter tout contact avec le liquide pouvant être éjecté d’une pile en cas de manutention abusive.
En cas de contact accidentel, rincer abondamment avec de l’eau. Si le liquide entre en contact
avec les yeux, consulter un médecin. L’électrolyte qui s’échappe de la pile peut causer des
démangeaisons ou des brûlures.
ATTENTION
Régler le cadran à une position appropriée avant de commencer à mesurer.
Insérer fermement les fils d’essai.
Débrancher les fils d’essai de l’instrument pour obtenir la mesure réelle.
Ne pas exposer directement l’instrument au soleil, à des températures élevées, à l’humidité
ou à la rosée.
Conçu pour une altitude de 2 000 m ou moins. Convient pour des températures de -10°C à 50°C.
Garder l’instrument à l’écart de l’excédent de poussière et d’eau.
S’assurer d’éteindre l’instrument après l’utilisation. Lorsque l’instrument n’est pas utilisé
pendant une longue période, l’entreposer après avoir retiré les piles.
Utiliser un chiffon trempé dans l’eau ou du détergent neutre pour nettoyer l’instrument. Ne
pas utiliser de nettoyeurs abrasifs ou de solvants.
Fonctions
Position du cadran
Plage
Résolution
Précision
Tension c.c.
400.0/600V
0.1V/1V
± 1,0 % rdg ± 5 dgt
Tension c.a.
400.0V/600V
0.1V/1V
± 1.2 % + 5 dgt (50 à 400Hz)
Courant c.a.
40.00/400.0A
0.01A/0.1A
± 1,8 % rdg ± 5 dgt (50/60 Hz)
± 3 % rdg ± 5 dgt (60 à 400 Hz)
Résistance
4000 Ω
1Ω
± 1,0 % rdg ± 3 dgt
Avertisseur de continuité
± 1 % + 5 dgt
0,1 Ω
0 à 400,0 Ω
L’avertisseur retentit à 30 Ω ou moins
* Ces instruments mesurent les valeurs efficaces. Toutes les lectures de tension et de courant constituent
des valeurs efficaces.
* Toutes les plages c.a. comportent un degré de précision de 0,25 % à 100 %.
Continuité
Symbologie
AVERTISSEMENT
Ne jamais tenter de prendre une mesure dans des conditions anormales par exemple, si le
boîtier de l’instrument est cassé et que des pièces métalliques sont exposées.
Ne pas tourner le cadran rotatif si les fils d’essai sont branchés.
S’assurer du bon fonctionnement de l’instrument sur une source d’alimentation connue avant
de l’utiliser ou d’agir en se fondant sur ce qu’il indique.
N’installer aucune pièce de remplacement sur l’instrument et ne le modifier sous aucun prétexte.
Pour procéder à une réparation ou à un ré étalonnage, confier l’outil à un bureau d’entretien
en usine ou de soutien des ventes, ou à un poste d’entretien agréé.
Ne pas tenter de remplacer les piles si la surface de l’instrument est mouillée.
Débrancher tous les cordons et les câbles de l’objet mis à l’essai et éteindre l’instrument avant
d’ouvrir le couvercle du compartiment des piles pour procéder à leur remplacement.
Cet outil fonctionne avec deux piles AAA qui doivent être installées correctement dans la pince
afficheur de courant MILWAUKEE. Ne pas tenter d’utiliser le produit à une autre tension ou
avec un autre type d’alimentation.
Installer les piles en respectant la polarité (+ et –) indiquée.
Ne pas laisser les piles à la portée des enfants.
8
Lire le manuel d’utilisation
Danger, avertissement ou attention
Double isolation
Compartiment des piles
Risque de décharge électrique
Marque de conformité aux normes européennes
Indique que cet instrument peut se fixer sur
des conducteurs nus au moment de mesurer
une tension correspondant à la catégorie de
mesure applicable, qui est indiquée à côté
de ce symbole.
Underwriters Laboratories, Inc.,
États-Unis et Canada
1
Prise de terre
Cat III
9
Marca de conformidad canadiense
Classification des surtensions transitoires
en fonction de la tension nominale de
secteur par rapport à la terre
ASSEMBLAGE
Spécifications générales
La précision est garantie pendant un an suivant
l’étalonnage, à des températures de fonctionnement de 18 °C à 28 °C (64 °F à 82 °F) et à une
humidité relative de 0 % à 85 %.
Tension maximale entre les bornes et les prises
de terre .... 600 V
Ouverture des mâchoires (taille maximale du
conducteur) .... Environ 25,4 mm (1")
Température .... Fonctionnement : –10 °C à 50 °C
(14 °F à 122 °F)
Entreposage : –40 °C à 60 °C (-40 °F à 140 °F)
Coefficient de température .... 0,1 × (précision
spécifiée)/°C (< 18 °C ou > 28 °C)
Altitude d’exploitation .... 2 000 mètres
Épreuve de chute .... 1 mètre
Piles .... 2 piles AAA, NEDA 24 A, IEC LR03
Autonomie des piles .... Environ 20 heures lorsque tous les voyants sont allumés, 100 heures
sans rétroéclairage.
Conformité à la sécurité .... EN61010-1,
UL 61010-1, EN61010-031 (sondes portables),
IEC 61010-2-32 (ensembles de pinces),
2e édition de IEC/EN 61010-1 pour la catégorie
de mesure IV 600 V, catégorie III 1 000 V,
niveau de pollution 2, EMC EN61326-1
Attestations .... cULus, CE
AVERTISSEMENT
Pour éviter un
risque de décharge électrique, tourner
le cadran rotatif à la position « OFF » (Arrêt) et
débrancher les fils d’essai avant de remplacer
les piles.
Charge et changement des piles
Remplacer les piles lorsque l’indicateur de faible
intensité des piles s’affiche.
1. Tourner le cadran à la
position « OFF » (Arrêt) et
débrancher les fils d’essai.
2. Dévisser et retirer la porte du
compartiment des piles.
3. Insérer deux (2) piles AAA en
respectant la polarité indiquée
dans le compartiment des piles.
4. Fermer la porte du compartiment des piles et
serrer solidement la vis.
1.5V
1.5V
UTILISATION
AV E R T I S S E M E N T
Utiliser
uniquement des fils d’essai MILWAUKEE
avec les pinces afficheur de courant
MILWAUKEE.
Examiner les fils d’essai avant chaque utilisation. Utiliser la pince pour procéder à une
vérification de continuité.
Avant l’utilisation
S’assurer que le cadran rotatif est réglé à la bonne
position, que l’instrument est réglé au mode de
mesure approprié et que la fonction de retenue
des données est désactivée. Autrement, il sera
impossible de prendre la mesure désirée.
Description fonctionnelle
1. Mâchoires
1
ampèremétriques
2. Gâchette d’ouverture
des mâchoires
3. Lampe de travail DÉL
4. Interrupteur « On/Off »
(Marche/arrêt)
du rétroéclairage
5. Afficheur
2
6. Borne d’entrée
COM
7. Borne d’entrée VΩ
8. Bouton « Hold »
(Retenue)
3
9. Cadran rotatif
10. Manette
11. Lampe de travail
4
à DÉL
Afficheur ACL avec rétroéclairage
L’afficheur ACL avec rétroéclairage s’éteint après
10 minutes d’inactivité. Appuyer sur le bouton de
rétroéclairage pour allumer ou éteindre le rétroéclairage.
11
10
Prendre une mesure
9
Courant c.a.
DANGER
Pour éviter une décharge
électrique :
Ne jamais prendre une mesure sur un circuit
dont la tension est supérieure à 600 V c.a. Les
extrémités de la pince sont conçues pour ne
pas court circuiter l’équipement mis à l’essai.
Toutefois, si cet équipement comporte des
pièces conductrices exposées, il importe de
prendre des précautions supplémentaires afin
de minimiser les possibilités de court-circuit.
Ne pas utiliser l’instrument si le couvercle des
piles a été retiré.
Débrancher les fils d’essai de l’instrument
pour mesurer le courant.
8
5
6
7
10
1. Régler le cadran rotatif à la position Le symbole « AC » (c.a.)
s’affiche.
2. A p p u y e r s u r l a g â c h e t t e
d’ouverture des mâchoires pour
ouvrir les mâchoires et les fixer
sur le conducteur mis à l’essai.
La lecture s’affiche.
NOTE : Ne pas pincer deux fils
ou plus à la fois. L’utilisateur
risque d’obtenir des résultats
inhabituels.
Mesure de la résistance et de la continuité
DANGER
0A
20
Pour réduire le risque de décharge électrique
attribuable aux mesures de la résistance et
la continuité, ne jamais utiliser la pince sur
un circuit sous tension. S’assurer que le
condensateur est complètement déchargé
avant d’y toucher ou de tenter de prendre
une mesure.
Ne pas utiliser l’instrument si le couvercle des
piles a été retiré.
Tension c.a.
DANGER
Pour éviter une décharge
électrique :
Ne jamais prendre une mesure sur un circuit
dont la tension est supérieure à 600 V c.a.
Ne pas utiliser l’instrument si le couvercle des
piles a été retiré.
Garder les doigts éloignés des mâchoires
lors de la prise de mesure.
Résistance
1. Régler le cadran à la position
2. Raccorder le fil d’essai rouge
à la borne VΩ et le fil d’essai
noir à la borne COM.
S’assurer que l’indication «
OL » s’affiche sur l’écran,
puis court-circuiter le bout
des fils d’essais pour obtenir
l’indication « zéro ».
3. Raccorder les fils aux deux
extrémités de la résistance
mise à l’essai. La lecture
s’affiche.
1. Régler le cadran à la position .
2. Raccorder le fil d’essai
rouge à la borne VΩ et le
fil d’essai noir à la borne
COM.
3. Raccorder les fils d’essai
au circuit mis à l’essai. La
lecture s’affiche.
.
ATTENTION
Après avoir court-circuité les fils d’essai, il
est possible que la valeur affichée ne soit
pas zéro en raison de la résistance des fils
d’essai.
Tension c.c.
DANGER
Continuité
1. Régler le cadran à la position
.
2. Raccorder le fil d’essai
rouge à la borne VΩ et le
fil d’essai noir à la borne
COM.
S’assurer que l’indication «
OL » s’affiche sur l’écran,
puis court-circuiter le bout
des fils d’essais pour
obtenir l’indication « zéro ».
L’avertisseur retentira.
3. Raccorder les fils d’essai
aux deux extrémités du
conducteur mis à l’essai. Si
la résistance mise à l’essai
est de 30 Ω ou moins, l’avertisseur retentira.
Pour éviter une décharge électrique :
Ne jamais prendre une mesure sur un circuit
dont la tension est supérieure à 600 V c.c.
Ne pas utiliser l’instrument si le couvercle des
piles a été retiré.
Garder ses doigts à l’écart des mâchoires au
moment de prendre les mesures.
1. Régler le cadran à la position .
2. Raccorder le fil
d’essai rouge à la
borne VΩ et le fil
d’essai noir à la
12V
borne COM.
3. Raccorder le fil
d’essai rouge à la
borne positive (+)
et le fil d’essai noir
à la borne négative
(–) du circuit mis à
l’essai. La lecture
s’affiche. Une connexion inversée fera s’afficher une valeur négative.
11
ENTRETIEN
DÉL « ON/OFF » (MARCHE/ARRÊT) de la
lampe de travail
Pour allumer et éteindre la lumière, appuyer sur
le bouton
.
AVERTISSEMENT Pour réduire le
risque de blessures, toujours retirer les piles
de l’outil avant de procéder à son entretien. Ne
jamais démonter l’outil. Pour TOUTE réparation, communiquer avec un centre de service
MILWAUKEE.
Rétroéclairage d’affichage
Lors de travaux dans des endroits sombres, utiliser
le rétroéclairage d’affichage. Pour allumer ou éteindre le rétroéclairage, appuyer sur le bouton
.
Entretien de l’outil
Garder l’outil en bon état en suivant un programme
d’entretien régulier. Après un an, il est recommandé de confier l’outil à un centre de réparations
MILWAUKEE aux fins d’étalonnage.
Si l’outil ne démarre pas ou ne fonctionne pas à
pleine puissance, et ce, même si les piles sont
complètement chargées, nettoyer les contacts
sur la porte du compartiment des piles. Si l’outil
ne fonctionne toujours pas de façon appropriée, confier l’outil à un centre de réparations
MILWAUKEE aux fins de réparations.
Touche « HOLD » (RETENUE)
Fonction de retenue des données – Bloque la
valeur affichée à l’écran. Appuyer sur le bouton
« HOLD » (RETENUE) pour bloquer la lecture. La
lecture sera maintenue sans tenir compte de variations subséquentes dans les entrées. L’indication
« HOLD » s’affiche avec la lecture. Pour quitter le
mode « Data Hold » (Retenue des données), appuyer de nouveau sur le bouton « HOLD ».
ATTENTION
Les données retenues cessent de l’être lorsque la pince passe en mode « veille ».
AVERTISSEMENT Pour réduire le risque de blessures ou de dommages matériels,
ne jamais plonger l’outil dans un liquide ou
laisser un liquide s’infiltrer dedans.
Fonction d’arrêt automatique
La pince s’éteint automatiquement environ 20
minutes après que le cadran rotatif ou les boutons
aient été actionnés pour la dernière fois. Pour la
réinitialiser, tourner le cadran rotatif ou appuyer
sur un bouton.
La pince utilise les piles même en mode veille.
S’assurer de régler l’interrupteur de l’outil à la position « OFF » (Arrêt) afin de conserver l’énergie
des piles.
Nettoyage
Nettoyer l’outil des débris et de la poussière. Garder
les poignées de l’outil propres, sèches et exemptes
d’huile ou de graisse. Utiliser uniquement du savon
doux et un linge humide pour nettoyer l’outil étant
donné que certains agents de nettoyage et certains
solvants peuvent détériorer le plastique et l’isolation
des pièces. En voici des exemples : l’essence, la
térébenthine, les diluants à laque ou à peinture, les
solvants chlorés, l’ammoniaque et les détergents
à usage domestique qui en contiennent. N’utiliser
aucun solvant inflammable ou combustible autour
des outils.
Indicateur de dépassement
Chaque fois que les données saisies excèdent la
plage de mesure, les signaux « OL » ou « –OL »
s’affichent.
Réparations
Pour toute réparation, confier l’outil au centre de
réparations le plus près indiqué au dos du présent
manuel d’utilisation.
ACCESSOIRES
AVERTISSEMENT Toujours retirer
les piles avant de changer ou de retirer des
accessoires. Utiliser seulement des accessoires conçus spécialement pour cet outil.
L’utilisation d’autres types d’accessoires peut
s’avérer dangereuse.
GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA
Les produits d’essai et de mesure MILWAUKEE (y compris l’outil, les blocs-piles au lithium-ion et le chargeur, mais non les piles
alcalines) sont garantis à l’acheteur d’origine être exempts de vice du matériau et de fabrication. Sous réserve de certaines
exceptions, MILWAUKEE réparera ou remplacera toute pièce de ce produit qui, après examen par MILWAUKEE, s’avère être
affectée d’un vice du matériau ou de fabrication, pendant une période de cinq (5) ans* après la date d’achat. Retourner l’outil
d’essai et de mesure, accompagné d’une copie de la preuve d’achat, au centre de réparations en usine MILWAUKEE (société
d’outils électriques) le plus près. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par
des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations
incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d’entretien ou les accidents.
*La période de la garantie du bloc-piles au lithium-ion qui est fourni avec l’outil d’essai et de mesure est de deux (2) ans à
compter de la date d’achat. *La pile alcaline qui est fournie avec l’outil d’essai et de mesure bénéficie d’une garantie distincte
accordée par le fabricant de la pile. *La période de la garantie d’un DÉTECTEUR DE TENSION SANS CONTACT – 2201-20
est d’un (1) an à partir de la date d’achat.
L’enregistrement de la garantie n’est pas nécessaire pour bénéficier de la garantie en vigueur sur un produit MILWAUKEE.
La date de fabrication du produit servira à établir la période de garantie si aucune preuve d’achat n’est fournie lorsqu’une
demande de service sous garantie est faite.
L’ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES
EST UNE CONDITION DU CONTRAT D’ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N’ACCEPTEZ PAS CETTE
CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE
DÉPENSE, D’HONORAIRES D’AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE,
DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS
ET PROVINCES NE PERMETTANT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS,
LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU’ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR
LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE
IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIÈRE. DANS
LA MESURE OÙ UNE TELLE STIPULATION D’EXONÉRATION N’EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES
GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE DÉCRIT
PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CIDESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE
À L’UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT D’AUTRES DROITS QUI VARIENT
D’UN ÉTAT À L’AUTRE.
Cette garantie s’applique aux produits vendus aux États-Unis, au Canada et au Mexique uniquement.
GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES
TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d’achat d’origine. Le présent bon de garantie couvre tous les
vices de matériau et de fabrication que peut afficher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez présenter le bon de
commande, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande
n’a pas été estampillé, veuillez fournir la preuve d’achat d’origine au centre de réparations agréé. Pour un entretien, des pièces, des accessoires ou
d’autres composants, composer sans frais le 1-800-832-1949 afin d’obtenir les coordonnées du centre de réparations agréé le plus près.
Procédure pour assurer la validité de la garantie
Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin où
le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de
transport liés à ce processus de garantie.
Exceptions
La garantie ne s’applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une fin autre que celle indiquée dans le guide de l’utilisateur final ou le manuel d’instructions.
b) Si les conditions d’utilisations ne sont pas habituelles.
c) Si le produit a été modifié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.
Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d’électrocution.
CENTRE DE RÉPARATIONS ET DE SERVICE
Rafael Buelna No.1.
Col. Tezozomoc Mexico, Azcapotzalco D.F.
Ph. 01 800 832 1949
Modèle :
Pour obtenir une liste complète des accessoires,
consulter le catalogue des outils électriques de
MILWAUKEE ou visiter le site www.milwaukeetool.
com. Pour obtenir un catalogue, communiquer avec
le distributeur local ou un centre de réparations
indiqué au dos du présent manuel d’utilisation.
Date d’achat :
Sceau du distributeur ou du magasin :
12
IMPORTÉ ET COMMERCIALISÉ PAR :
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av. Santa Fe 481 piso 6, Col. Curz Manca.
CP 05349, Cuajimalpa, D.F.
13
INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
ADVERTENCIA
LEA TODAS LAS ADVERTENCIAS Y LAS INSTRUCCIONES DE SEGURIDAD.
El incumplimiento de las advertencias e instrucciones, puede provocar una descarga eléctrica,
un incendio y/o lesiones graves, así como daños al instrumento y/o daños al equipo que se
está probando.
Guarde estas instrucciones: Este manual del operador contiene instrucciones importantes
de seguridad y funcionamiento para medidor de pinza de 400 A MILWAUKEE. Antes de
usarlos, lea este manual del operador y todas las etiquetas de los medidores de pinza.
PELIGRO
Nunca efectúe una medición en un circuito que tenga un voltaje superior a una corr. alt. de 600
V. Use únicamente conductores con clasificación de 600 V o más.
No intente efectuar mediciones cuando haya gases inflamables. De lo contrario, el uso del
instrumento puede provocar chispas, y ocasionar una explosión.
Las puntas de mordazas del transformador están diseñadas para no cortar el circuito que se está
probando. Sin embargo, si el equipo que se está probando tiene piezas conductoras expuestas,
se debe tener precaución adicional para minimizar la posibilidad de hacer cortocircuito.
No sostenga el medidor sobre la señal de alto.
Nunca intente usar el instrumento si la superficie de este, o su mano, están húmedas.
No exceda la entrada máxima permisible de ningún campo de medición.
Realice la comprobación únicamente en circuitos no energizados, a menos que sea
absolutamente necesario.
Primero, pruebe la funcionalidad de la herramienta en un circuito conocido. Nunca suponga
que la herramienta está funcionando. Suponga que los circuitos están activos hasta que pueda
comprobar que están desenergizados.
Durante la medición, no actúe como conector a tierra. Evite el contacto corporal con superficies
con puesta a masa o conexión a tierra, como tuberías, radiadores, estufas y refrigeradores.
Nunca abra la tapa de las baterías durante una medición.
El instrumento debe utilizarse únicamente en las aplicaciones o condiciones para las que fue
diseñado. De lo contrario, las funciones de seguridad que están incluidas en el instrumento no
funcionan, y podrían provocar daños al instrumento o lesiones personales graves.
Para disminuir el riesgo de lesión provocada por una descarga y ráfagas de arco, use equipo
de protección personal donde haya conductores con corriente expuestos.
No deje las baterías al alcance de los niños.
No mezcle las baterías nuevas con las usadas. No mezcle baterías de diferentes marcas (ni
diferentes tipos de baterías de una misma marca).
Deseche correctamente las baterías usadas.
No incinere ni desarme las baterías.
Bajo condiciones abusivas, puede salir líquido expulsado de la batería; evite el contacto con
él. Si se produce un contacto accidental, lávese con agua. Si el líquido entra en contacto con
los ojos, además busque ayuda médica. El líquido que sale expulsado de la batería puede
provocar irritaciones o quemaduras.
PRECAUCIÓN
Configure el selector giratorio en una posición adecuada antes de iniciar la medición.
Introduzca firmemente los conductores de prueba.
Desconecte los conductores de prueba del instrumento para obtener la medición de corriente.
No exponga el instrumento a la luz solar directa, altas temperaturas, humedad ni rocío.
Para funcionar a una altitud de 2 000 m o menos. La temperatura de funcionamiento adecuada
oscila entre -10 °C y 50 °C.
Este instrumento no es a prueba de polvo ni agua. Manténgalo lejos del polvo y el agua.
Asegúrese de apagar el instrumento después de usarlo. Si no se usará el instrumento durante
un tiempo prolongado, retire las baterías antes de guardarlo.
Use un paño humedecido con agua o con detergente neutro para limpiar el instrumento. No
use abrasivos ni solventes.
Funciones
Posición del selector
Rango
Resolución
Precisión
Voltaje corr. cont.
400.0/600V
0.1V/1V
± 1,0 %rdg ± 5dgt
Voltaje corr. alt.
400.0V/600V
0.1V/1V
± 1.2 % + 5dgt (50 ~ 400Hz)
Corriente alterna
40.00/400.0A
0.01A/0.1A
± 1,8 %rdg ± 5dgt (50/60 Hz)
± 3 %rdg ± 5dgt (60 ~ 400 Hz)
Resistencia
4000 Ω
1Ω
± 1,0 %rdg ± 3dgt
Zumbador de cont.
0,1 Ω
El zumbador suena a 30 Ω o menos
0-400,0 Ω
* Estos instrumentos miden el valor cuadrático medio (root mean square, RMS). Todas las lecturas de
voltaje y corriente son valores cuadráticos medios.
* Todos los rangos de CA están especificados dentro de un rango de 0,25% a 100%.
Continuidad
ADVERTENCIA
Simbología
Nunca intente efectuar mediciones si se encuentra ante condiciones anormales, tales como
una caja rota y piezas de metal expuestas en el instrumento.
No gire el selector giratorio en el momento en el que los conductores de prueba se estén
conectando.
Verifique el funcionamiento adecuado en una fuente conocida antes de usar el instrumento o
tomar alguna medida como resultado de la indicación proporcionada por el instrumento.
No instale piezas sustitutas ni haga modificaciones en el instrumento. Para su reparación o
recalibración, envíe la herramienta a una sucursal de soporte de servicio/ventas de fábrica o
a un centro de servicio autorizado.
No trate de reemplazar las baterías si la superficie del instrumento está húmeda.
Desconecte todos los cables y las conexiones del objeto que se está probando y apague el
instrumento antes de abrir la tapa de las baterías para reemplazar las baterías.
Esta herramienta ha sido diseñada para funcionar con 2 baterías AAA introducidas
correctamente en los Medidores de pinza MILWAUKEE. No intente usarla con ningún otro
voltaje o suministro de energía.
Instale las baterías de acuerdo con los diagramas de polaridad (+ y –).
Lea el manual del operador
Peligro, advertencia o precaución
Doble aislamiento
Compartimiento de las baterías
Riesgo de descarga eléctrica
Marca de Conformidad Europea
Indica que este instrumento puede fijarse
en conductores desnudos cuando se mide
un voltaje correspondiente a la categoría de
medición aplicable que está marcada junto a
este símbolo.
Underwriters Laboratories, Inc.,
Estados Unidos y Canadá
1
Tierra
Cat III
14
15
Marca de conformidad canadiense
Clasificación de sobrevoltajes transitorios,
basada en el voltaje nominal de línea a
tierra.
ARMADO
Especificaciones generales
La precisión está especificada para 1 año después de
la calibración, a temperaturas de funcionamiento entre
18 °C y 28 °C (entre 64 °F y 82 °F), con una humedad
relativa entre 0% y 85%.
Voltaje máximo entre cualquier terminal y la conexión a tierra.... 600 V
Abertura de mordazas (tamaño máximo de conductor)
.... Aprox. 25,4 mm (1")
Temperatura ....
Funcionamiento: entre -10 °C y 50 °C
(entre 14 °F y 122 °F)
Almacenamiento: entre -40 °C y 60 °C
(entre -40 °F y 140 °F)
Coeficiente de temperatura .... 0,1 x (precisión
especificada)/°C (<18 °C o >28 °C)
Altitud de funcionamiento.... 2 000 metros
Prueba de caída .... 1 metro
Batería .... 2 AAA, NEDA 24 A, IEC LR03
Vida útil de la batería .... Aprox. 20 horas con todas
las luces encendidas, 100 horas sin iluminación
posterior.
Cumplimiento con las normas de seguridad ....
EN61010-1, UL 61010-1, EN61010-031 (sondas),
IEC 61010-2-32 (conjunto de pinzas),
IEC/EN 61010-1 2da edición para mediciones
Categoría III, 600 V, Grado de contaminación 2,
EMC EN61326-1
Certificaciones .... cULus, CE
ADVERTENCIA
Para evitar peligro
eléctrico, gire el selector giratorio a la
posición OFF (apagado) y desconecte los
conductores de prueba antes de reemplazar
las baterías.
Carga/Cambio de las baterías
Reemplace las baterías cuando se muestre el
indicador de batería baja .
1. Gire el selector giratorio a la
posición OFF (apagado) y
desconecte los conductores
de prueba.
2. Desatornille y retire la
puerta de las baterías.
3. Introduzca dos (2) baterías
AAA, de acuerdo a la polaridad marcada en el
compartimiento de las baterías.
4. Cierre la puerta de las baterías y apriete
firmemente el tornillo.
1.5V
0A
20
PRECAUCIÓN
El tamaño máximo del conductor es de,
aproximadamente, 25,4 mm (1") de diámetro.
Durante la medición, mantenga las mordazas
completamente cerradas para asegurar la
obtención de mediciones precisas.
Mediciones de resistencia y continuidad
PELIGRO
Para reducir el riesgo de descarga eléctrica
al efectuar mediciones de resistencia y
continuidad, nunca use el medidor en
un circuito energizado. Antes de tocar
un capacitor o intentar efectuar una
medición, asegúrese de que esté totalmente
descargado.
No use la unidad con la tapa de las baterías
fuera de su lugar.
FUNCIONAMIENTO
ADVERTENCIA Use únicamente
conductores de prueba MILWAUKEE con
los Medidores de Pinza MILWAUKEE.
Inspeccione los conductores de prueba antes
de cada uso. Use el medidor de pinza para
realizar una prueba de continuidad.
Antes de usarlo
Asegúrese de que el selector giratorio esté
configurado en la posición correcta, que el
instrumento esté configurado en el modo correcto
de medición y que la función de retención de
datos esté desactivada. De lo contrario, no puede
efectuarse la medición deseada.
Luz de fondo de la pantalla de cristal líquido
La luz de fondo de la pantalla de cristal líquido se
apaga después de, aproximadamente, 10 minutos
de inactividad. Presione el botón de la iluminación
posterior para encenderla o apagarla.
11
10
Cómo efectuar una medición
Corr. alt.
9
PELIGRO Para evitar descargas
eléctricas:
Nunca efectúe una medición en un circuito que
tenga un voltaje superior a una corr. alt. de 600
V. Las puntas de la pinza están diseñadas para
no cortar el circuito que se está probando. Sin
embargo, si el equipo que se está probando
tiene piezas conductoras expuestas, se debe
tener precaución adicional para minimizar la
posibilidad de hacer cortocircuito.
No use la unidad con la tapa de las baterías
fuera de su lugar.
Desconecte los conductores de prueba del
instrumento para obtener la medición de
corriente.
8
6
1. Configure el selector giratorio en la
posición .
2. Conecte el con12V
ductor de prueba
rojo al terminal VΩ
y el conductor de
prueba negro al
terminal COM.
3. Conecte el conductor de prueba
rojo al lado positivo (+) y los conductores de prueba negros al lado negativo (-)
del circuito que se está probando. La lectura se
muestra en la pantalla. Una conexión invertida
se indica con un valor negativo.
1.5V
DESCRIPCIÓN FUNCIONAL
1
1. Mordazas
sensoras de corriente
2. Gatillo de abertura de
mordazas
3. Lámpara de trabajo LED
4. Iluminación posterior
encendida/apagada
5. Pantalla
2
6. Entrada del
terminal COM
7. Entrada del
terminal VΩ
8. Botón Hold
3
(retención)
9. Selector giratorio
10. Señal de alto
4
11. Luz de trabajo
LED
5
1. C o n f i g u r e e l s e l e c t o r
giratorio en la posición .
La marca AC (corr. alt.) se
muestra en la pantalla.
2. Presione el gatillo de
abertura de mordazas para
abrir las mordazas y sujete
con ellas el conductor que
se está probando. La
lectura se muestra en la
pantalla.
NOTA: No sujete 2 o más
cables al mismo tiempo.
Se arrojarán resultados
irregulares.
7
16
Voltaje corr. alt.
PELIGRO Para evitar descargas
eléctricas:
Nunca efectúe una medición en un circuito
que tenga un voltaje superior a una corr. alt.
de 600 V.
No use la unidad con la tapa de las baterías
fuera de su lugar.
Mantenga los dedos lejos de las mordazas,
cuando efectúe una medición.
Resistencia
1. Configure el selector giratorio en la posición .
2. Conecte el conductor de
prueba rojo al terminal VΩ
y el conductor de prueba
negro al terminal COM.
Asegúrese de que se indique
“OL” en la pantalla y, luego,
cortocircuite las puntas de
los conductores de prueba
para que la indicación quede
en cero.
3. Conecte los conductores de
prueba a ambos extremos
del resistor que se está probando. La lectura se
muestra en la pantalla.
1. Configure el selector giratorio en la posición .
2. Conecte el conductor de
prueba rojo al terminal VΩ
y el conductor de prueba
negro al terminal COM.
3. Conecte los conductores
de prueba al circuito que se
está probando. La lectura
se muestra en la pantalla.
Voltaje corr. cont.
PELIGRO
PRECAUCIÓN
Para evitar descargas
Después de cortocircuitar los conductores
de prueba, es posible que el valor que se
muestra en la pantalla no sea cero, debido
a la resistencia propia de los conductores
de prueba.
eléctricas:
Nunca efectúe una medición en un circuito
que tenga un voltaje superior a una corr.
cont. de 600 V.
No use la unidad con la tapa de las baterías
fuera de su lugar.
Mantenga los dedos lejos de las mordazas,
cuando efectúe una medición.
17
MANTENIMIENTO
Continuidad
1. Configure el selector giratorio en la posición .
2. Conecte el conductor de
prueba rojo al terminal VΩ
y el conductor de prueba
negro al terminal COM.
Asegúrese de que se indique
“OL” en la pantalla y, luego,
cortocircuite las puntas de
los conductores de prueba
para que la indicación quede
en cero. Se escuchará un
zumbido.
3. Conecte los conductores de
prueba a ambos extremos
del conductor que se está
probando. Si la resistencia
que se está probando es de 30 Ω o menos, el
zumbador sonará.
ADVERTENCIA Para reducir
el riesgo de lesiones, retire siempre las
baterías de la herramienta antes de realizar
mantenimiento. Nunca desarme la herramienta.
Comuníquese con una instalación de servicio
MILWAUKEE para que se realicen TODAS las
reparaciones.
Mantenimiento de la herramienta
Mantenga su herramienta en buenas condiciones
adoptando un programa de mantenimiento
regular. Después de un año, se recomienda que
envíe la herramienta a una instalación de servicio
MILWAUKEE para que la calibren.
Si la herramienta no enciende o no funciona al
máximo de potencia con baterías completamente
cargadas, limpie los contactos de la puerta de
las baterías. Si la herramienta aún no funciona
correctamente, envíela a una instalación de
servicio MILWAUKEE para que la reparen.
Lámpara de trabajo LED
Para encender y apagar la luz, presione el botón
.
Pantalla de iluminación posterior
Cuando trabaje en lugares oscuros, utilice la pantalla de iluminación posterior. Presione el botón
para encenderla y apagarla
.
ADVERTENCIA Para reducir el
riesgo de lesiones personales y daños,
nunca sumerja la herramienta en un líquido ni
permita que un líquido ingrese en esta.
Tecla HOLD (RETENCIÓN)
Función de retención de datos: congela el valor
que se muestra en la pantalla. Presione el botón
“HOLD” (retención) para congelar la lectura. La
lectura permanecerá retenida independientemente
de que haya una posterior variación en la entrada.
HOLD (retención) se muestra en la pantalla junto
con la lectura. Para salir del modo de retención
de datos, presione nuevamente el botón HOLD
(retención).
Limpieza
Limpie el polvo y los residuos de la herramienta.
Mantenga los mangos de la herramienta limpios,
secos y sin aceite o grasa. Use solamente
jabón suave o un trapo húmedo para limpiar la
herramienta, ya que algunos agentes de limpieza
y solventes son dañinos para plásticos y otras
partes aisladas. Algunos de éstos son la gasolina,
aguarrás, decapante para laca, decapante
para pintura, solventes para limpieza con cloro,
amoníaco y detergentes domésticos que contienen
amoníaco. Nunca use solventes inflamables o
combustibles cerca de las herramientas.
PRECAUCIÓN Las lecturas de la
función de retención de datos se borran
cuando el medidor ingresa en el modo de
espera.
Reparaciones
Para realizar reparaciones, envíe la herramienta
al centro de servicio más cercano que figure en la
contraportada de este manual del operador.
Apagado automático
El medidor de pinza se apaga en forma automática,
aproximadamente, 20 minutos después de usar por
última vez el selector giratorio o algún botón. Para
restablecerla, rote el indicador giratorio o presione
cualquier botón.
El medidor de pinza consume la energía de las baterías cuando está en modo de espera. Asegúrese
de apagar la herramienta para conservar la energía
de las baterías.
GARANTÍA LIMITADA - E.U.A. Y CANADÁ
Se garantiza al comprador original que los productos de pruebas y mediciones MILWAUKEE (que incluyen la herramienta,
la(s) batería(s) de iones de litio y el cargador de baterías, excepto las baterías alcalinas) no presentan defectos de material ni
de mano de obra. Sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier pieza de este producto que,
después de ser examinada, MILWAUKEE determine que es defectuosa por material o mano de obra durante un período de
cinco (5) años* después de la fecha de compra. Envíe la herramienta de pruebas y mediciones, y una copia del comprobante
de la compra al centro de servicio más cercano de fábrica de MILWAUKEE Electric Tool Corporation. Esta garantía no se
aplica a los daños que MILWAUKEE determine son consecuencia de reparaciones realizadas o intentos de reparaciones por
parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normales, falta
de mantenimiento o accidentes.
*El período de garantía para la batería de IONES DE LITIO que viene con la herramienta de pruebas y mediciones es de
dos (2) años a partir de la fecha de compra. *La batería alcalina que viene con la herramienta de pruebas y mediciones tiene
una garantía por separado otorgada por el fabricante de la batería. *El período de garantía para un DETECTOR DE VOLTAJE
SIN CONTACTO – 2201-20 es de un (1) año a partir de la fecha de compra.
No se necesita registro de garantía para obtener la garantía correspondiente de los productos MILWAUKEE. Se usará la fecha
de fabricación del producto para determinar el período de garantía en caso de no presentarse el comprobante de la compra
en el momento de solicitar el servicio de garantía.
LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO
MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN
NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE
COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO
CONSECUENCIA DE CUALQUIER DAÑO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE
EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA
LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LIMITACIONES Y EXCLUSIONES
ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS
OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGÚN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE
TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD
O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTÉ
PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA
EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES
EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE
PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS
DERECHOS QUE VARÍAN DE ESTADO EN ESTADO.
Esta garantía se aplica únicamente a los productos vendidos en EE. UU., Canadá y México.
PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA CENTRAL Y EL CARIBE
TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra.
Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América
Central y el Caribe se debe confirmar en el Centro de Servicio Autorizado el plazo de la garantía.
Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde
adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original.
Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "servicio@ttigroupna.com", para ubicar el Centro de Servicio
Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.
Procedimiento para hacer válida la garantía
ACCESORIOS
ADVERTENCIA Siempre retire las
baterías antes de cambiar o retirar accesorios.
Use solamente accesorios específicamente
recomendados para esta herramienta. El
uso de otros accesorios puede resultar
peligroso.
Indicación de sobrerrango
Siempre que la entrada exceda el rango de medición, se mostrará en pantalla “OL” o “-OL”.
Para recibir una lista completa de los accesorios,
consulte su catálogo de herramientas eléctricas
MILWAUKEE o ingrese en www.milwaukeetool.com
en Internet. Para solicitar un catálogo, comuníquese
con su distribuidor local o con un centro de
servicio.
18
Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará
cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. La empresa se hace responsable de los gastos de transportación
razonablemente erogados que se deriven del cumplimiento de la presente garantía.
Excepciones
La garantía perderá validez en los siguientes casos:
a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.
c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES.
Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo.
CENTRO DE SERVICIO Y ATENCIÓN A CLIENTES
Rafael Buelna No.1. Col. Tezozomoc Mexico, D.F.
Tel. 01 800 832 1949
Modelo:
Fecha de Compra:
Sello del Distribuidor:
IMPORTADO Y COMERCIALIZADO POR:
TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.
Av. Santa Fe 481 piso 6, Col. Curz Manca.
CP 05349, Cuajimalpa, D.F.
19
UNITED STATES - MILWAUKEE Service
MILWAUKEE prides itself in producing a premium
quality product that is NOTHING BUT HEAVY DUTY®.
Your satisfaction with our products is very important to us! If you encounter any problems with the
operation of this tool, or you would like to locate the
factory Service/Sales Support Branch or authorized
service station nearest you, please call...
1-800-SAWDUST
(1.800.729.3878)
Monday-Friday
7:00 AM - 6:30 PM
Central Time
or visit our website at
www.milwaukeetool.com
For service information, use the 'Service Center
Search' icon found in the 'Parts & Service' section.
Additionally, we have a nationwide network of
authorized Distributors ready to assist you with
your tool and accessory needs. Check your “Yellow
Pages” phone directory under “Tools-Electric” for
the names & addresses of those nearest you or see
the 'Where To Buy' section of our website.
Contact our Corporate After Sales Service
Technical Support about ...
•Technical Questions
•Service/Repair Questions
•Warranty
call: 1-800-SAWDUST
fax: 1.800.638.9582
email: metproductsupport@milwaukeetool.com
Register your tool online at
www.milwaukeetool.com and...
• receive important notifications regarding
your purchase
• ensure that your tool is protected under the
warranty
• become a HEAVY DUTY club member
Canada - Service MILWAUKEE
MILWAUKEE est fier de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!
En cas de problèmes d’utilisation de l’outil ou pour localiser le centre de service/ventes ou le centre d’entretien
le plus proche, appelez le...
416.439.4181
fax: 416.439.6210
Milwaukee Electric Tool (Canada) Ltd
755 Progress Avenue
Scarborough, Ontario M1H 2W7
Notre réseau national de distributeurs agréés se
tient à votre disposition pour fournir l’aide technique,
l’outillage et les accessoires nécessaires. Composez
le 416.439.4181 pour obtenir les noms et adresses
des revendeurs les plus proches ou bien consultez la
section «Où acheter» sur notre site web à l’adresse
www.milwaukeetool.com
58-14-2235d1
MEXICO - Soporte de Servicio
MILWAUKEE
Herramientas Alerka
Dr. Andrade 140 Local B, Col. Doctores
Delegación Cuauhtemoc, México D.F.
Telefono sin costo 01 800 832 1949
www.ttigroupmexico.com
Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle con su herramienta
y sus accesorios. Por favor, llame al 01 800 832 1949 para
obtener los nombres y direcciones de los más cercanos
a usted, o consulte la sección ‘Where to buy’ (Dónde
comprar) de nuestro sitio web en
www.ttigroupmexico.com
Registre su herramienta en línea, en
www.ttigroupmexico.com y...
• reciba importantes avisos sobre su compra
• asegúrese de que su herramienta esté
protegida por la garantía
• conviértase en integrante de Heavy Duty
MILWAUKEE ELECTRIC TOOL CORPORATION
13135 West Lisbon Road • Brookfield, Wisconsin, U.S.A. 53005
09/10
Printed in China
20
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
