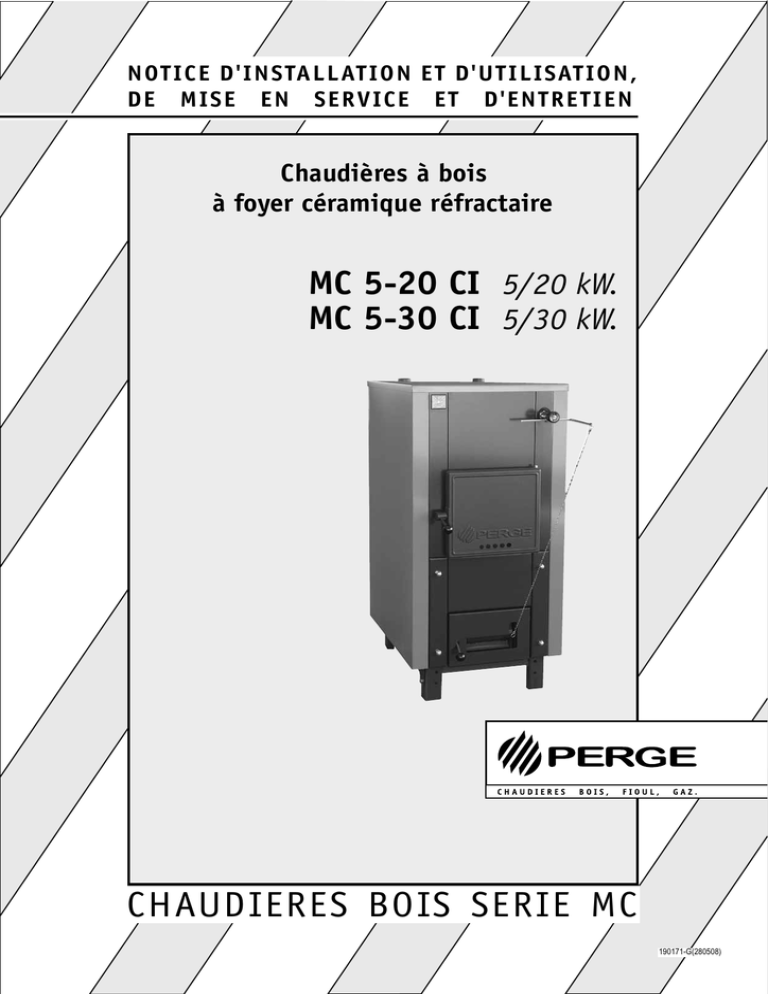

NOTICE D'INSTALLATION ET D'UTILISATION,
DE MISE EN SERVICE ET D'ENTRETIEN
Chaudières à bois
à foyer céramique réfractaire
MC 5-20 CI 5/20 kW.
MC 5-30 CI 5/30 kW.
CHAUDIERES BOIS SERIE MC
190171-G(280508)
2
Cher client, cette notice a pour but de vous informer des règles à respecter pour installer et utiliser cette
chaudière, et de vous conseiller dans les différentes étapes de l'installation. Lisez attentivement cette notice et
observez scrupuleusement les conseils qui vous sont donnés afin que cette chaudière donne toute satisfaction
pendant longtemps et que toutes les possibilités offertes par celle-ci répondent aux exigences de l'installation. PERGE
se réserve le droit de modifier les caractéristiques de ses produits sans être pour autant dans l'obligation d'apporter
ces modifications aux produits existants ou déja livrés.
Nota : Après l'installation, l'installateur doit informer l'utilisateur du fonctionnement de la chaudière et de ses
dispositifs de sécurité. il est expressément recommandé de remettre la présente notice à l'utilisateur.
Conformité
Les chaudières MC 5.20 CI et MC 5.30 CI sont conformes aux Directives
Européennes :
• Norme EN 303-5
Gamme
MODÈLE
CODE
MC 5.20 CI
MC 5.30 CI
902 007
902 011
Sommaire
3
A LIRE EN PRIORITE
Avertissements
Consignes et règles de sécurité
4
4
CONSEILS D’INSTALLATION
Rappel de règlementation
Raccordement des produits de combustion
Raccordements hydrauliques
5
5/6/7
8/9
INFORMATIONS GENERALLES
Description de la chaudière
Organes de sécurité
Identification de la chaudière
Caractéristiques techniques
Etat de livraison
Caractéristiques dimensionnelles et de raccordements
10
10
11
11
12
13
ASSEMBLAGE
Montage de l'habillage
14
FONCTIONNEMENT
Montage et réglage du régulateur de température
Mise en route et utilisation
15
15
CONSEILS D’ENTRETIEN
Périodicité d’entretien de la chaudière, et de ramonage
Nettoyage des parois de l’échangeur et de la grille mobile
Nettoyage de la buse de fumée
16
16
16
4
A lire en priorité
Avertissements
● Après avoir enlevé l'emballage, s'assurer que la fourniture
n'a subi aucun dommage et qu'elle est complète. Si tel n'est
pas le cas, s'adresser au professionnel ayant vendu la
chaudière.
● L'installation des chaudières PERGE MC CI doit être
effectuée par un professionnel de l'installation de chauffage.
Le professionnel devra délivrer au propriétaire la déclaration
de conformité spécifiant que l'installation a été réalisée selon
les règles de l'art, c'est-à-dire conformément aux normes en
vigueur et aux indications données par PERGE dans la notice
fournie avec l'appareil.
● La chaudière à bois ne doit être destinée qu'à l'utilisation
prévue par PERGE, pour laquelle elle a été spécialement
réalisée.
PERGE décline toute responsabilité contractuelle et
extracontractuelle en cas de dommages causés à des
personnes, des animaux ou des biens, dus à des erreurs
d'installation, de réglage ou d'entretien ou, encore, à une
utilisation anormale.
● En cas de fuites d'eau, fermer l'alimentation hydraulique et
faire appel le plus rapidement possible à un professionnel
qualifié.
● L'entretien complet de la chaudière à bois doit être
effectué au moins une fois par an.
● Cette notice fait partie intégrante de la chaudière et doit
par conséquent être conservée avec soin et TOUJOURS
l'accompagner même en cas de cession à un autre
propriétaire ou utilisateur ou de transfert sur une autre
installation. Si la notice a été abîmée ou perdue, en
demander un autre exemplaire au Service d'Assistance
Technique PERGE ou au professionnel ayant vendu la
chaudière.
● Pour limiter les émissions de la chaudière aux valeurs
nominales, il est conseillé d'utiliser du bois sec d'une
longueur correspondant à celle prescrite dans le tableau des
caractéristiques techniques et avec un contenu d'humidité de
12 à 20%.
Consignes et règles de sécurité
Ne pas oublier que l'utilisation de produits qui emploient des combustibles, de l'énergie électrique et de l'eau implique le respect
de certaines règles fondamentales de sécurité telles celles qui suivent :
● Il est interdit de laisser des enfants ou des personnes
handicapées non assistées utiliser la chaudière à bois.
● La température de service de la chaudière doit être réglée
entre 80°C et 90°C.
● Il est interdit d'utiliser des substances facilement
inflammables (alcool, carburants) pour que le bois prenne feu
plus rapidement
● Il est interdit de déposer à proximité de la chaudière et de
la porte de chargement et de nettoyage des objets facilement
inflammables. La cendre qu'on enlève doit être placée dans
des récipients fermés non inflammables.
● Il est interdit de boucher les ouvertures d'aération du local
d'installation ou d'en réduire leurs dimensions. Ces ouvertures
sont indispensables pour une bonne combustion.
● Il est interdit d'exposer la chaudière aux agents
atmosphériques. Cette dernière n'est pas conçue pour
fonctionner à l'extérieur et ne dispose pas de systèmes
antigel automatiques.
● Il est interdit d'éteindre la chaudière si la température
extérieure peut descendre au-dessous de ZÉRO (risque de
gel).
● Il est interdit d'assurer une production d'eau chaude
sanitaire à partir de l'échangeur anti-ébullition.
● Il est interdit de brûler dans la chaudière des déchets et
des matières dont la combustion peut provoquer des flambées
ou une explosion (sacs plastique, sciure, poussière de
charbon, boues, etc.).
● Il est interdit de modifier les dispositifs de sécurité ou de
régulation sans l'autorisation et les indications du fabricant
de la chaudière.
● Le matériel d'emballage peut être très dangereux. Ne pas le
laisser à la portée des enfants et ne pas l'abandonner
n'importe où. Il doit être éliminé conformément à la
législation en vigueur.
Conseils d’installation
5
Rappels de règlementation
Lorsque l'on construit un nouveau bâtiment ou lorsque on rénove une installation de chauffage, il faut être attentif à ce que la
chaufferie (y compris l'évacuation des fumées) réponde aux normes. Ces normes touchent principalement à la sécurité mais ont
également un impact sur l'efficacité énergétique de l'installation. Par exemple, une chaufferie avec un apport d'air neuf
insuffisant conduira à un mauvais rendement de combustion ou encore une cheminée mal dimensionnée peut conduire à un
mauvais fonctionnement et une non montée en température de la chaudière.
Les principales prescriptions à respecter et liées à l'évacuation des fumées, sont reprises dans les textes réglementaires suivants :
- D.T.U. 24.1 « travaux de fumisterie »
- Norme NF P 51-201 : Travaux de fumisterie.
- Norme NF P 51-701 : Règles et processus de calcul des cheminées fonctionnant en tirage naturel.
- Arrêté du 22 octobre 1969 : Conduit de fumée desservant les logements.
- Arrêté du 22 octobre 1969 et Arrêté du 24 mars 1982 : Aération des logements.
La norme D.T.U. 24.1 « travaux de fumisterie » définit également les emplacements à respecter pour que l'évacuation des fumées
ne perturbe pas le voisinage.
Raccordement des produits de combustion
Principes généraux
Afin de protéger les occupants de l'émission de gaz polluants et d'assurer une meilleure performance de la chaudière, une
cheminée appropriée est nécessaire. Pour répondre à cette attente et éviter qu'elle ne se dégrade au cours du temps, la cheminée
doit être bien dimensionnée, avoir le tracé le plus rectiligne possible, un débouché à l'abri des perturbations du vent, une faible
inertie thermique, une bonne isolation et être constituée d'un matériau étanche au gaz, résistant aux chocs thermiques et aux
agents corrosifs.
Le rôle de la cheminée est d'évacuer les gaz de combustion. Ces gaz contiennent principalement du CO2 et de l'eau mais aussi
des composants toxiques comme le CO. ou des oxydes d'azote (NOx).
Une mauvaise cheminée peut donc être dangereuse pour les occupants ou se détériorera sous l'effet de la condensation des
fumées. Elle peut également perturber les performances de la chaudière, en tout cas pour les chaudières en dépression comme
les chaudières MC 5.20 CI et MC 5.30 CI.
Le conduit de cheminée doit respecter 6 critères (norme NF P 51-701 : règles et processus de calcul des cheminées fonctionnant
en tirage naturel):
1. Etre bien dimensionné pour assurer le tirage nécessaire au bon
fonctionnement.
2. Avoir le tracé le plus rectiligne possible.
3. Avoir un débouché à l'abri des perturbations du vent (A).
4. Avoir une faible inertie thermique et une bonne isolation thermique (B).
5. De construction étanche pour éviter tout risque d’intoxication et
dysfonctionnement du système d’évacuation des fumées, et être constitué d'un
matériau étanche au gaz, résistant aux chocs thermiques, aux agents corrosifs
(condensas acides) ainsi qu’aux températures des produits de combustion.
6. posséder une stabilité mécanique satisfaisante quelle que soit la hauteur.
Le conduit de cheminée peut être incorporé dans l'épaisseur du mur, il doit
être solidement fixé à des éléments porteurs, incombustibles (C).
Il doit avoir au moins une de ses faces directement accessible, avec une
isolation suffisante pour que le refroidissement ne contrarie pas le tirage (D).
La section des conduits doit être uniforme dans toute la hauteur.
Les conduits de fumée collectifs à tirage naturel doivent être bien isolés
notamment lors de la traversée des combles et à l’extérieur. Le respect de
l’écart au feu entre le conduit et le bois de charpente le plus proche est de
16cm minimum.
(Un conduit individuel ne doit jamais comporter plus d’un dévoiement et les
raccordements d’un conduit recevant plus d'un appareil ne doivent comporter
aucun dévoiement)
A
B
C
D
20%
mini
Hh
0,70 m.
mini
Hb
Trappe de ramonage
de la cheminée
E
F
G
6
Conseils d’installation
Caractéristiques conseillées
Dimensionnement
de la cheminée
• Section constante et de même forme de bas en haut de la cheminée (idéalement cylindrique).
• Forme cylindrique : φ intérieur mini. = 18 cm / maxi = 20 cm
• Forme rectangulaire : Lxl mini = 20x20 cm / Lxl maxi = 25x25 cm
• Hauteur minimum du conduit de cheminée entre la buse de la chaudière et la sortie au-delà
du faîtage = 6 m.
Tracé et coudes du conduit
• Nombre de dévoiements autorisés = 1 si la chaudière est le seul appareil raccordé sur la
cheminée ; 0 si 2 appareils sont raccordées sur la cheminée.
• Angle maximum de dévoiement = 20° (indiqué 15°)
Raccordement de la chaudière
au conduit de cheminée
• Conduit de fumées isolé
• Pente minimum = 20% (20cm
de montée pour 1 m de
longueur de conduit)
0,70 m. mini
20% mini
• Si la longueur totale du conduit est supérieure à 1 m,
le conduit de fumée devra obligatoirement avoir
au départ de la chaudière une partie
20% mini
verticale de 70 cm minimum
• Changement de direction
dans le plan horizontal,
>1 m.
= 30° maximum.
<1 m.
Type de débouché sur le toit
• Débouché de cheminée dégagé
N.B. : une plaque de protection horizontale permet en cas de vent d’augmenter le tirage de
la cheminée, mais en l’absence de vent, elle constitue une perte de charge. Dans tous les
cas, la section de chaque ouverture latérale doit être équivalente à la section de la cheminée.
Zone de débouché sur le toit
• Les 2 schémas ci-dessous reprennent les 2 catégories de toits possibles :
Schéma 1 : Toit plat ou à inclinaison inférieure à 20°
Schéma 2 : Toit à inclinaison supérieure à 20°
• Zone 1 = Tous les débouchés sont autorisés
• Zone 2 = Seuls sont autorisés les débouchés dont la souche est surmontée d’un aspirateur
statique
• Zone 3 = Aucun débouché autorisé
Obstacle de voisinage
• Constitue un obstacle, tout
édifice situé :
- A moins de 8 m.
- De 8 m. jusqu'à 30 m. s’il est
plus haut que la cheminée et qu’il
balaye depuis la cheminée un
angle supérieur à 23°.
Dans le schéma ci-contre :
- 0 est un obstacle.
- 1 est un obstacle s’il est plus
haut que la cheminée.
- 2 (moins de 23°) et 3 (situé à
plus de 30m) ne sont pas des
obstacles.
0
8m
0,50 m.
> 8m.
< 30m.
Conseils d’installation
7
Caractéristiques conseillées (suite)
Isolation de la cheminée
• Isolation sur toute la longueur du circuit des gaz de combustion (de la chaudière au
débouché de cheminée).
• Epaisseur minimum d’isolant équivalent à 2 cm de laine minérale.
• Isolant pouvant résister à des températures de 350°C (en cas de dérèglement de la
chaudière).
• Isolants imputrescibles ne pouvant se tasser (pas d’isolants en vrac).
• Matériau et isolation thermique utilisés, adaptés à la nature et à la température des produits
de combustion du combustible utilisé (température maximale de 50°C à la surface externe du
conduit).
Matériaux pour la cheminée
• Système possédant un avis technique.
• L'écart, dit "écart au feu", doit être de 16 cm. entre la paroi intérieure du conduit et le
parement de bois le plus raproché, et de 7 cm. dans le cas de bois d'huisserie, de bâti, de
dormant ou de décoration.
Tirage pour la cheminée
• La cheminée doit obligatoirement être équipée d’un régulateur de tirage (G page 5).
• Pour la prise de mesure du tirage, prévoir un trou dans le conduit d’évacuation des fumées
placé entre 300 et 500 mm de la buse de fumées.
• Tirage à froid (avant le démarrage de la chaudière) = 0,5 mm CE minimum
dans le cas d'un démarrage après arrêt prolongé (température chaudière <30°C), charge de
bois au 1/3 maximum du volume du foyer en céramique réfractaire.
• Tirage à chaud (après 1 heure de fonctionnement) stabilisé entre 1,8 et 2,3 mm CE.
N.B. : Il y a lieu de régler le régulateur de tirage en conséquence.
Ventilation basse de
chaufferie (Hb page 5)
la • Placée au maximum au ¼ de la hauteur du local.
• Section d’ouverture = 4 dm2 minimum de passage d'air effectif.
• Ouverture donnant directement sur l’extérieur ou sur un local ayant la ventilation
appropriée.
Ventilation haute de
chaufferie (Hh page 5)
la • Placée à la partie haute du local du coté opposé à la ventilation basse.
• Section de la ventilation haute en dm2 égale à 1/10e de la surface de la chaufferie (en m2)
avec un minimum de 2 dm2, de passage d'air effectif.
Exemple :
- Chaufferie 10 m2 S. = 10/10 = 1 2 dm2
- Chaufferie 30 m2 S. = 30/10 = 1 3 dm2
• En cas de sortie en toiture, son débouché doit rester au moins 1,50 m sous le débouché de
la cheminée.
8
Conseils d’installation
Raccordements hydrauliques
Exemple de accordement de la chaudière MC 5.20 CI - 5.30 CI sans ballon tampon.
(Application : Installations de chauffage et de production d' E.C.S. ayant des besoins à tout moment supérieurs à 5 kW.)
Bien que l'installation d'une vanne mélangeuse 4 voies ne soit pas
obligatoire sur les chaudières PERGE MC, une vanne mélangeuse du choix
de l'installateur peut parfois s'avérer utile pour réguler manuellement
votre circuit de chauffage, ou en cas de production d'E.C.S.
21
20
H
Circuit chauffage
5
2
4
1
M
12
14
13
3
5
DC1
16
2
5
14
DC2
5
ECS
5
EFA
7
15
11
D1
19
5
MC
RC1
13
EAF
5 7
8
9
10
RC2 4
13
R1
13
5
5
6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
5
EAF
5 7
19
EFA
Circulateur chauffage
Clapets antiretour
Vanne mélangeuse 3 voies
Vannes d’équillibrage
Vannes de sectionnement
Vase d’expansion fermé pour circuit chauffage
Filtre Y en ligne
Réducteur de pression
Disconecteur de zonne
Vanne remplissage automatique
Préparateur eau chaude sanitaire
Soupape de sécurite chaudière 3 bars ( ! voir DTU 65-11 et norme NFEN 12828)
Manomètre
Purgeur d’air
Soupape de sécurite thermique
Circulateur ECS
Vase d’expansion fermé pour préparateur ECS ( ! voir DTU 65-11 et norme NFEN 12828)
Soupape de sécurite pour préparateur ECS (6 bars)
Evacuation (entonoir)
Variante vase d’expansion ouvert
Crosse (évacuation à l’atmosphère)
8
13
9
18
5
19
17
Type de
chaudière
Diamètre des conduites du
raccordement chaudière
au préparateur
ECS en mm
MC 5.20 CI
26/34
MC 5.30 CI
26/34
MC
DC1,DC2
RC1,RC2
D1
R1
D2
R2
EFA
Chaudière à bois
Départ chaudière
Retour chaudière
Départ préparateur eau chaude sanitaire
Retour préparateur eau chaude sanitaire
Départ installation chauffage
Retour installation chauffage
Alimentation eau froide anti ébullition
(15/21 minimum)
EAF
ECS
Entrée eau froide
Eau chaude sanitaire
!
Le réducteur de pression 8 alimentant la chaudière doit être réglé entre 2,2 bar et 2,5 bar. Pour assurer le bon fonctionnement du
système anti ébullition, le raccordement EFA ne doit pas comporter de vanne d’arrêt et la pression minimum de 2 bar doit être garantie.
NOTA : Les schémas de principe d'installation sont communiqués à titre indicatif et ne constituent en aucun cas un modèle pour exécution.
Conseils d’installation
9
Raccordements hydrauliques (suite)
Exemple de raccordement de la chaudière MC 5.20 CI - 5.30 CI avec ballon tampon (hydro-accumulateur).
(Application : Installations de chauffage et de production d' E.C.S. ayant des besoins fréquement inférieurs à 5 kW.)
21
Dans cette situation, le ballon tampon stocke l’énergie primaire et
absorbe la surpuissance en intersaison en évitant les phases de
combustion au ralenti, l’encrassement, le goudronnage et la
ECS
corrosion de la chaudière, ainsi que les feux de cheminée. Le ballon
tampon permet un fonctionnement optimal, propre
Circuit chauffage
et non polluant des chaudières à bois
indépendamment des variations des températures
extérieures, des saisons, ou des besoins en
puissance des installations.
14
5
20
5
H
11
D1
R1
13
5 7
EAF
8
13
9
4
18
5
5
13
17
14
14
12
5
DC
D1
5
D2
5
5
5
23
16
2
5
5
2
M
3
EFA
15
7
EAF
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
5 7
8
9
10
4
Réglage obligatoire
80°C - 85°C
!
13
22
19
MC
5
13
5
5
RC
1 7
5
12
R2
5
R1
5
5
19
Circulateur réservoir tampon
24
6
Clapets anti - retour
19
Vanne mélangeuse 3 voies
Diamètre des conduites du Diamètre des conduites du
Type de
Vannes d’équillibrage
raccordement chaudière
raccordement préparateur
chaudière
Vannes de sectionnement
au ballon tampon
ECS au ballon tampon
Vase d’expansion ferme pour circuit chauffage
en mm
en mm
Filtre Y en ligne
MC
5.20
CI
40/49
26/34
Réducteur de pression
MC
5.30
CI
40/49
26/34
Disconecteur de zonne
Vanne remplissage automatique
Préparateur eau chaude sanitaire
Soupape de sécurite chaudière 3 bars ( ! voir DTU 65-11 et norme NFEN 12828)
MC
Chaudière à bois
Manomètre
DC
Depart chaudière
Purgeur d’air
RC
Retour chaudière
Soupape de sécurite thermique
D1
Depart préparateur eau chaude sanitaire
Circulateur ECS
R1
Retour préparateur eau chaude sanitaire
Vase d’expansion fermé pour préparateur ECS ( ! voir DTU 65-11 et norme NFEN 12828)
EAF
Entrée eau froide
Soupape de sécurite pour préparateur ECS (6 bars)
D2
Départ installation chauffage
Evacuation (entonoir)
R2
Retour installation chauffage
Variante vase d’expansion ouvert
EFA
Alimentation eau froide anti ébullition
Crosse (évacuation a l’atmosphere)
(15/21 minimum)
Ballon tampon
ECS
Eau chaude sanitaire
Circulateur chauffage
Vase d’expansion fermé pour ballon tampon
!
Le réducteur de pression 8 alimentant la chaudière doit être réglé entre 2,2 bar et 2,5 bar. Pour assurer le bon fonctionnement du
système anti ébullition, le raccordement EFA ne doit pas comporter de vanne d’arrêt et la pression minimum de 2 bar doit être garantie.
! Le système d'expansion doit être correctement dimensionné, selon la contenance en eau, les températures, et la hauteur manométrique
de l'installation.
NOTA : Les schémas de principe d'installation sont communiqués à titre indicatif et ne constituent en aucun cas un modèle pour exécution.
10
Informations générales
Description de la chaudière
Les chaudières PERGE MC à foyer céramique réfractaire, série MC à bois, sont une garantie de sécurité, de confort
et d'économies. Elles sont issues de l'expérience d'un constructeur français connaissant bien vos exigences en
matière de chauffage. La conception des chaudières PERGE Série MC fait l'objet d'un brevet (n° 8 211 712).
Les chaudières PERGE MC 5-20 CI et 5-30 CI sont des chaudières à eau chaude à combustion montante.
Elles produisent la chaleur nécessaire :
- Au chauffage central seul
- Au chauffage central et ballon préparateur d'eau chaude sanitaire (en hiver)
- Au ballon préparateur d'eau chaude sanitaire seul (en été)
Elles peuvent aussi :
- Etre accouplées à d'autres chaudières (voir kit raccordement MC/Optitherm réf. 900 112, autre chaudière, réf. 900 113)
- Recevoir en superposition un ballon e.c.s. inox de 150 litres. (voir Ballon d'eau chaude sanitaire, réf. 902 006)
Les chaudières PERGE MC 5-20 CI et MC 5-30 CI présentent une forme monobloc.
L'habillage en tôle d'acier recouvert d'une peinture en époxy cuite au four
contient un épais matelas de laine de verre afin de limiter les déperditions au
minimum.
Elles comportent de deux échangeurs démontables :
- Un échangeur bas (1) constitué d'une capacité placée à l'arrière et portant une
pluralité de tubes borgnes et parallèles, glissés et entièrement noyés dans du
béton réfractaire haute température coulé et vibré formant foyer.
Le foyer de forme parallélépipédique et concentrique à la base présente une
cavité centrale où est disposée une grille mobile (2) sur laquelle repose le
combustible.
La chaleur de combustion est transmise à l'eau à travers le matériau réfractaire
porté à une température supérieure à 500°C (Brevet PERGE N° 8 211 712).
- Un échangeur haut (3) à tubes à lames d'eau en acier soudés. Les gaz brûlés y
cèdent une partie de leur chaleur sensible avant d'être évacués dans le conduit
de fumée.
4
3
2
1
- Un échangeur anti-ébulition (4) prévient toute surchauffe.
Une porte ménagée en façade au niveau de la grille (5)
permet le décendrage et l'allumage du combustible.
Cette porte dite porte de cendrier est équipée d'un
volet d'admission d'air primaire (6).
L'alimentation en combustible s'effectue depuis la
porte supérieure (7), dite porte de chargement.
Un régulateur de température* (8) maintient
automatiquement l'eau de la chaudière à la température
souhaitée, il agit sur le volet d'admission d'air primaire
(6).
*détails complémentaires indiqués sur l’emballage du
régulateur, mise en place et réglages à la page 15.
8
7
5
6
Organes de sécurité
- L‘échangeur anti-ébullition intégré à la chaudière auquel doit être raccordé l’eau du réseau avec une soupape de sécurité.
- Une soupape de sécurité thermique à ouverture à 100°C..
Informations générales
11
Identification de la chaudière
L‘identification, le n° de série, ainsi que les données techniques de la chaudière MC sont indiqués sur l’étiquette signalétique
placée sur l’échangeur haut.
Caractéristiques techniques
MODELES
Plage de puissance de fonctionnement
MC 5-20 CI
MC 5-30 CI
maxi.
KW.
20
30
mini.
KW.
5
5
81,15
78,15
%
Rendement utile maximum
mini.
mm CE
1,8
1,8
maxi.
mm CE
2,3
2,3
mini.
°C
80
80
maxi.
°C
90
90
kW.
15
18
Passage de chargement
mm.
308 x 308
308 x 308
Longueur maximum des bûches
mm.
500
500
Dimensions foyer (Larg./Prof./Haut.)
mm.
340 x 535 x 495
340 x 535 x 495
Poids de livraison
Kg.
425
445
Pression d’épreuve
Bars
4,5
4,5
Pression maxi de fonctionnement
Bars
3
3
Tirage nécessaire à la cheminée
Réglages du calorstat chaudière
Puissance nominale à rendement utile maxi.
Pression d’alimentation de l’antiébullition
Bars
2
2
Diamètre minimum d’alimentation de l’antiébullition
mm.
15/21
15/21
°C
100
100
Diamètre raccordement des fumées
mm.
180
180
Diamètre départ/retour chauffage
mm.
40/49 F.
40/49 F.
Diamètre vidange
mm.
26/34 M.
26/34 M.
mini.
Litres
500
750
maxi.
Litres
1000
1500
Température de déclenchement de l’antiébullition
Capacité du ballon tampon (si utilisé)
12
Informations générales
Etat de livraison
Colis 1 : Corps de chauffe équipé des 2 portes et du panneau avant central bas, protégé par
un film thermorétractable à retirer avant installation.
Les accessoires suivants se trouvent à l'intérieur de la chaudière :
- 1 buse de fumée
avec sortie verticale
- 1 raclette droite
(voir pages 13 et 16)
- 1 raclette de
tubes de fumées
- 1 ciel de foyer
- 2 poignées de portes
- 1 grille mobile avec 2
limiteurs de puissance
posés sur celle-ci.
- 1 régulateur de température
avec sa chaîne
(voir pages 13/16/17)
- 1 bac cendrier
(voir p. 15)
Colis 2 : Emballage carton contenant
l’habillage et les panneaux isolants :
0,82 m.
- 1 capot dessus-chaudière
avec 2 panneaux isolants
- 1 jaquette
arrière haute
avec panneau isolant
1,12 m.
0,26 m.
- 1 jaquette
arrière centrale
avec panneau isolant
- 1 tableau avant (noir)
- 1 écouvillon
- 1 sachet visserie
vis φ 5x13
- 2 convoyeurs
d’air secondaire
1 jaquette
arrière basse
- 1 ensemble jaquette
latérale gauche (orange/noir)
avec panneau isolant
et thermomètre de chaudière
- 1 ensemble jaquette
latérale droite (orange/noir)
avec panneau isolant
- 2 équerres/supports
jaquettes latérales
Informations générales
13
Caractéristiques dimensionnelles et de raccordements
Orifice régulateur
de température
φ 180 mm. int.
Gaines de thermostat
Bride de raccordement
ballon E.C.S.
Crochet de manutention
Buse de fumée verticale
à mettre en place
165
1010
910
778
165
MC 5-20/5.30
(sans habillage)
Collecteur de
raccordement entre les
échangeurs haut et bas
MC 5-20/5.30
(Vue dessus)
Assemblage des
deux échangeurs
53
(par 4 boulons)
600
13
Départ circuit chauffage φ 1"1/2 F.
ou vase d'expansion ouvert
Alimentation préparateur d'eau
chaude sanitaire φ 1"M.
Entrée échangeur anti-ébullition φ 3/8"M.
emplacement soupape de sécurité
thermique (non fournie)
1165
1125
972
1270
1118
193
MC 5-20/5.30
260
(Face arrière)
135
135
MC 5-20/5.30
Retour circuit chauffage φ 1"1/2 F.
(Face avant)
Retour préparateur d'eau sanitaire
Vase d'expansion fermé
Vidange chaudière φ 1"M.
! Il est important de choisir le local chaufferie en tenant compte des critères suivants:
- La possibilité d'approvisionnement et de stockage du combustible
- L'accès facile pour la mise en place de la chaudière
- L'installation de la chaudière sur sol sec, résistant et de niveau
- La réservation d'un espace minimum de 0,60 m autour de la chaudière
14
Assemblage
Montage de l'habillage
1-Fixer
les
équerres
supports
jaquettes
droite et gauche, à
l'aide
des
quatre
boulons φ 4 (A)
présents sur celles-ci.
1b-Fixer les convoyeurs
d’air secondaire droite
et
gauche,
sur
l’échangeur bas, à l'aide
des deux vis fournies.
2-Fixer les jaquettes latérales droite et gauche
calorifugées sur les
quatre plots (B) des
équerres supports.
1b
2
1
1b
A
2
A
1
A
B
B
3-Placer l’ensemble jaquette arrière
composé de :
1 jaquette arrière haute (3a)
1 jaquette arrière centrale (3b)
1 jaquette arrière basse (3c)
Fixer sur les jaquettes latérales
3a
à l'aide des 12 vis φ 5x13
(sachet plastique).
B
3b
6
3c
4- Passer le bulbe du thermomètre de
chaudière par l'ouverture, puis le glisser au
fond de l'un des 3 doigts de gant, soit à
environ 14 cm. de profondeur, après avoir
appliqué une pâte contact sur le bulbe;
Sans celà, la lecture du thermomètre peut
être faussée jusqu’à 10°C en dessous de
la réalité.
- Emboîter le boîtier du thermomètre dans
son logement.
6-Poser et emboîter le
capot dessus chaudière.
5
5-Emboîter le panneau avant
(noir) par l'intérieur de la
chaudière et le fixer sur les
montants (noirs)des panneaux de
jaquettes latérales, avec les deux
vis présentes sur la pièce.
4
7
8
8-Visser les poignées d’ouverture
des portes de chargement et
d’allumage/décendrage.
7b
8
7-Visser
le
régulateur
de
température sur l’orifice 3/4”
après avoir retiré l’obturateur
plastique (rouge) en place sur la
chaudière. Veiller à l’étanchéité du
montage. Relier le régulateur au
levier du volet d’air primaire (7b)
avec la chaîne fournie.
Instructions complémentaires de
montage et de réglage, en page 15.
Fonctionnement
15
Montage et réglage du régulateur de température (Calorstat)
Ajuster le levier latéralement de sorte que la chaînette soit dans l'alignement
du levier de la porte de décendrage. Immobiliser le levier en serrant la vis de
fixation.
Le régulateur est préréglé pour un montage vertical :
Pour le montage horizontal, placer le bouton de réglage sur la position 30,
puis le retirer, et le décaler de 1/2 tour avant de l'emboîter à nouveau.
Pour régler la longueur de la chaînette, placer le bouton sur la
graduation 80. Lorsque la température de l’eau au départ du circuit
chauffage atteint 80°C, ajuster la chaînette de telle sorte que le volet
de la porte de décendrage maintienne une ouverture de 1 à 2 mm.
Mise en route et utilisation
- Il est impératif avant la mise en route, de s’assurer que le conduit de cheminée ait les caractéristiques
nécessaires au bon fonctionnement de la chaudière (voir pages 5,6,7).
- Lors des premières mises en fonctionnement de la chaudière, il est préférable d'établir un feu léger et de maintenir la
chaudière à 40°C/50°C pendant 8 heures. La température sera maintenue par des charges successives de bois.
Néanmoins, il est normal que des fissures apparaissent. Elles sont dues à la contrainte de la céramique réfractaire
composant le foyer. Cette réaction est attendue, naturelle et contrôlée. Après formation, ce phénomène se stabilise et
n'influera pas sur la longévité et la marche de la chaudière.
- Thermomètre indiquant la température de l’eau
de chaudière.
- Le déflecteur supérieur ou "ciel de foyer" doit
doit être correctement positionné (voir p.16
"Nettoyage et entretien").
- Le chargement en bûches du foyer ne doit pas
excéder la partie inférieure de la porte de
chargement.
- En demi-saison il est nécessaire de ne remplir
le foyer qu'à moitié ou au tiers de sa capacité.
- Le bois utilisé doit être bien sec. Une humidité
trop importante fait baisser le pouvoir calorifique
du bois.
Nota : Par grand froid, il est possible d’augmenter
la puissance de la chaudière, en retirant un ou
deux limiteurs de puissance fixés sur la grille
mobile (voir détail p.12 “état de livraison”).
Cendrier placé sous la chaudière
Régulateur de température, relié à la
commande du volet d'air primaire, il
maintien automatiquement l'eau de la
chaudière à la température souhaitée.
Positionner sur 80 en utilisation normale.
Poignée d'ouverture de la porte de
chargement
Barette d’admission d’air secondaire:
Réglée d’usine comme indiqué
ci-dessous.
Levier de commande du volet
d'air primaire
Poignée d'ouverture de la porte
d'allumage et décendrage
16
Conseils entretien
Périodicité d’entretien de la chaudière et de ramonage
Opération
Fréquence
Remarques
Quotidien
Doit être effectué en laissant quelques cendres chaudes. Un contrôle visuel
de l'aspect des flammes peut permettre d'identiffier un dysfonstionnement.
Décendrage (fig. A)
Nettoyage des
surfaces d'échange
(fig. B)
1 à 2 fois par mois
Contrôle des organes
de régulation
Régulièrement
Nettoyage général de
la chaudière et
ramonage du conduit
2 fois par an
Les volets d'air, le régulateur de tirage
Dont une fois pendant la période de chauffe. Il doit être effectué par une
entreprise qualifiée qui remettra à l'usager, après intervention, un certificat
de ramonage.
Nettoyage des parois de l’échangeur et de la grille mobile
Ce nettoyage permettra d'éviter que les cendres de combustion ne se déposent sur les parois de l'échangeur, que les condensats forment
un goudron qui, à la longue, obturera le passage des tubes de fumées réduisant ainsi la puissance de la chaudière et sa durée de vie.
B
A
Ciel de foyer
à retirer
Raclette de tubes
de fumées
Ecouvillon
Grille mobile
Raclette droite
Bac cendrier
- Ouvrir la porte de décendrage, et nettoyer la grille
mobile puis évacuer les cendres déposées dans le cendrier
à l'aide de la raclette droite et du bac cendrier fournis. Le
bac cendrier se pose au sol, sous la chaudière.
Ouvrir la porte de chargement, retirer le ciel de foyer, puis
p ro c é de r a u ne t t o y a ge de s p a ro i s e t de s t u b e s de
l ' é c h a nge u r s u p é r ie u r, à l ' a ide de s ra c l e t t e s e t de
l'écouvillon (fournis à la livraison).
Nettoyage de la buse de fumée (2 fois par mois)
R e t i re r l a t ra p p e s i t u é e s o u s l a b u s e de f u m é e, e t
maintenue par deux écrous papillon.
Evacuer les cendres et la suie contenues dans celle-ci.
Trappe de buse
de fumée
Face
arrière
CHAUDIERES PERGE - BP 07
26801 PORTES LES VALENCE
Internet site WEB : www.perge.fr
E-mail : [email protected]
Document non contractuel suceptible de modifications
Après nettoyage,
veiller
au
bon
positionnement du
ciel de foyer.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
