Eureka | 410 Series | Specifications | Eureka 410 Series Specifications

Eureka 410 Series Specifications

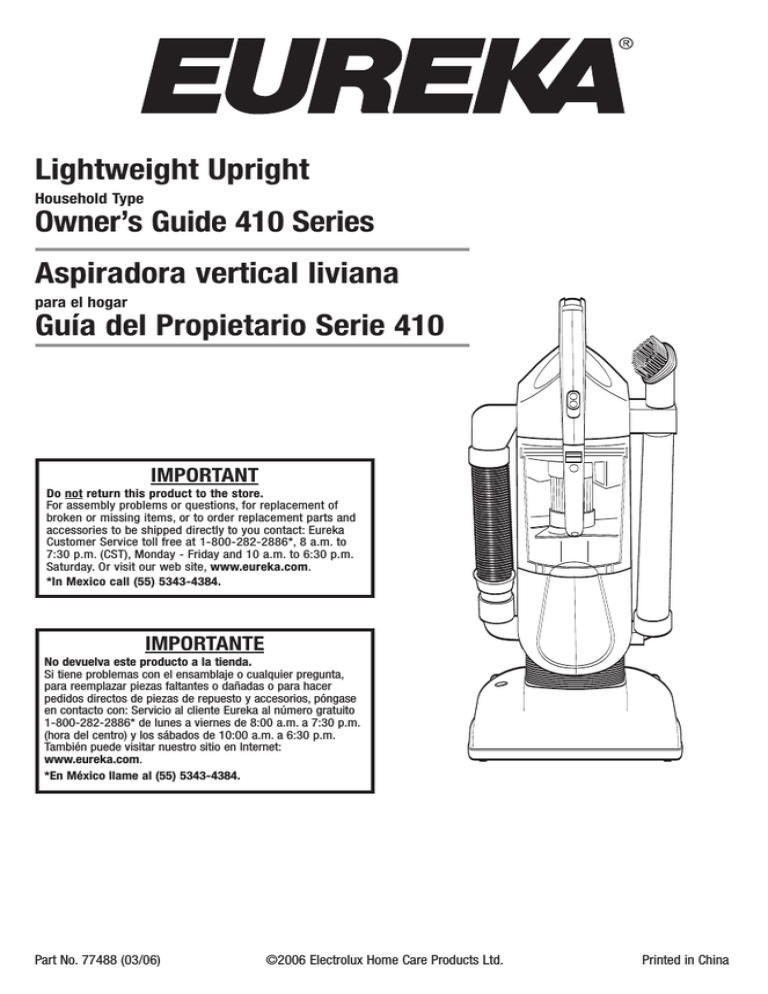

Lightweight Upright
Household Type
Owner’s Guide 410 Series
Aspiradora vertical liviana
para el hogar
Guía del Propietario Serie 410
IMPORTANT
Do not return this product to the store.
For assembly problems or questions, for replacement of
broken or missing items, or to order replacement parts and
accessories to be shipped directly to you contact: Eureka
Customer Service toll free at 1-800-282-2886*, 8 a.m. to
7:30 p.m. (CST), Monday - Friday and 10 a.m. to 6:30 p.m.
Saturday. Or visit our web site, www.eureka.com.
*In Mexico call (55) 5343-4384.
IMPORTANTE
No devuelva este producto a la tienda.
Si tiene problemas con el ensamblaje o cualquier pregunta,
para reemplazar piezas faltantes o dañadas o para hacer
pedidos directos de piezas de repuesto y accesorios, póngase
en contacto con: Servicio al cliente Eureka al número gratuito
1-800-282-2886* de lunes a viernes de 8:00 a.m. a 7:30 p.m.
(hora del centro) y los sábados de 10:00 a.m. a 6:30 p.m.
También puede visitar nuestro sitio en Internet:
www.eureka.com.
*En México llame al (55) 5343-4384.
Part No. 77488 (03/06)
©2006 Electrolux Home Care Products Ltd.
Printed in China
ENGLISH
ESPAÑOL
Please Retain
Por favor guarde esta información
We suggest you record the model, type and serial numbers
below. They are located on the silver rating plate on your
cleaner. For prompt and complete service information,
always refer to these numbers when inquiring about service.
Sugerimos que registre a continuación los números del
modelo, tipo y serie. Encontrará esta información en la placa
de datos plateada en su aspiradora. Para obtener información
completa y rápida en cuanto al servicio de reparaciones y
partes de esta aspiradora, refiérase siempre a estos números.
Modelo y tipo
No. de serie
También es importante guardar su recibo para tener
prueba de la fecha de compra.
Model & Type
Serial No.
It is also important to keep your receipt as proof of date
of purchase.
Index
Índice
Important Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Assemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8
Dust Cup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Brushroll Belt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Brushroll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
How to Remove Blockages . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Información importante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Filtro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
Recipiente para el polvo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Correa para el cepillo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Cepillo circular . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Eliminación de obstrucciones . . . . . . . . . . . . . . . . . . . . . . . . . .10
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
General Information
Información general
Use the cleaner to pick up dirt and dust particles. Avoid picking
up hard or sharp objects that could damage the vacuum cleaner.
La aspiradora está diseñada para recoger polvo y partículas de
tierra (suciedad). Evite aspirar objetos duros o filosos para evitar
roturas en la bolsa, obstrucciones en la manguera y rotura de la
aleta del ventilador con el subsecuente daño al motor.
DO NOT OIL the motor or the brushroll. The motor and
brushroll are permanently sealed and lubricated.
Service Information
The instructions in this booklet serve as a guide to routine
maintenance. For additional service information, telephone our
toll free number for the nearest Eureka Authorized Warranty
Station. You should know the model, type and serial number
or date code when you call:
USA: 1-800-282-2886
Mexico: (55) 5343-4384
Canada: 1-800-282-2886
www.eureka.com
If you prefer, you can write to Electrolux Home Care Products
North America, Customer Service, P.O. Box 3900, Peoria, Illinois,
61612, USA. In Canada, write to Electrolux Home Care Products
Canada, 5855 Terry Fox Way, Mississauga, Ontario L5V 3E4. Refer
to the Eureka Warranty for complete service information.
NUNCA PONGA ACEITE en el motor ni en el cepillo
circular. Los cojinetes están permanentemente lubricados
y sellados herméticamente
Información sobre servicio de reparaciones
y partes
Las instrucciones en este manual son una guía para el
mantenimiento diario. Si necesita información sobre servicio
adicional, llame gratis al número que aparece a continuación
para obtener información sobre la oficina más cercana que
atiende cuestiones de garantía o servicio de reparaciones y
partes. Debe saber el modelo, tipo y número de serie o
código de fecha cuando llame al:
EE.UU.: 1-800-282-2886
México: (55) 5343-4384
Canadá: 1-800-282-2886
www.eureka.com
Si lo prefiere, puede escribirnos a: Electrolux Home Care Products
North America, Consumer Service, P O Box 3900, Peoria, Illinois,
61612, USA. En Canadá escriba a Electrolux Home Care Products
Canada, 5855 Terry Fox Way, Mississauga, Ontario L5V 3E4.
Refiérase a la Garantía de Eureka donde encontrará información
completa sobre el servicio de reparaciones y partes.
2
ENGLISH
IMPORTANT SAFEGUARDS
When using an electrical appliance, basic precautions should always be followed, including the following:
READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM CLEANER.
WARNING
To reduce the risk of fire, electric shock, or injury:
• Do not use outdoors or on wet surfaces.
• Do not leave vacuum cleaner when plugged in. Turn off the switch and unplug the electrical cord when not in
use and before servicing.
• Do not allow to be used as a toy. Close attention is necessary when used by or near children.
• Use only as described in this manual. Use only manufacturer’s recommended attachments.
• Do not use with damaged cord or plug. If vacuum cleaner is not working as it should, has been dropped, damaged,
left outdoors, or dropped into water, return it to a service center before using.
• Do not pull or carry by cord, use cord as a handle, close door on cord, or pull cord around sharp edges or corners.
Do not run vacuum cleaner over cord. Keep cord away from heated surfaces.
• Do not use extension cords or outlets with inadequate current carrying capacity.
• Turn off all controls before unplugging.
• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
• Do not handle plug or vacuum cleaner with wet hands.
• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, and anything
that may reduce airflow.
• This vacuum cleaner creates suction and contains a revolving brushroll. Keep hair, loose clothing, fingers, and all
parts of body away from openings and moving parts.
• Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.
• Do not use without dust bag in place.
• Belt pulleys can become hot during normal use. To prevent burns, avoid touching the belt pulley when servicing the
drive belt.
• Use extra care when cleaning on stairs.
• Do not use to pick up flammable or combustible liquids such as gasoline, or use in areas where they may be present.
• Store your cleaner indoors in a cool, dry area.
• Keep your work area well lighted.
• Unplug electrical appliances before vacuuming them.
SAVE THESE INSTRUCTIONS
To reduce the risk of electrical shock, this appliance has a polarized plug (one blade is wider then the other). This
plug will fit in a polarized outlet only one way. If the plug does not fully fit into the outlet, reverse the plug. If it still
does not fit, contact a qualified electrician to install the proper outlet. Do NOT change the plug in any way.
3
ESPAÑOL
IMPORTANTE PARA SU SEGURIDAD
Hay precauciones básicas a seguir siempre que se usa un aparato eléctrico, incluyendo las siguientes:
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTA ASPIRADORA.
PRECAUCIÓN
Para reducir el riesgo de incendio, descarga eléctrica o lesiones:
• No use a la intemperie ni sobre superficies mojadas.
• No deje la aspiradora cuando esté enchufada. Apague el interruptor de corriente y desenchufe el cordón
eléctrico cuando no la esté usando y antes de limpiarla.
• No deje que se use como un juguete. Preste atención especial cuando un niño la usa o cuando un niño está cerca.
• Usela sólo como lo indica este manual. Use sólo los accesorios recomendados por el fabricante.
• No la use con un cordón o enchufe en mal estado. Si la aspiradora no funciona bien, si ha recibido un golpe o si
está en mal estado, si se ha dejado a la intemperie, o se ha mojado, llévela al centro de servicio de reparaciones y
partes antes de volver a usarla.
• No jale ni la lleve del cordón, ni use el cordón como un mango, no cierre puertas sobre el cordón, ni la jale de
modo que el cordón roce esquinas o bordes filosos. Al usar la aspiradora no la pase sobre el cordón. Evite la
proximidad del cordón a superficies calientes.
• No use cordones eléctricos extra o toma corriente con menos capacidad de corriente que la necesaria.
• Apague todos los controles antes de desenchufarla.
• No la desenchufe jalando del cordón. Para desenchufarla tome el enchufe, no el cordón.
• No toque el enchufe o la aspiradora con las manos húmedas.
• No coloque ningún objeto en las aberturas. No use la aspiradora si ve que cualquiera de las aberturas está
bloqueada; manténgala limpia de polvo, pelusa, cabello o cualquier cosa que impida el paso del aire.
• Esta aspiradora crea succión y está provista de un cepillo circular giratorio. Mantenga el cabello, ropa suelta, dedos
y demás partes del cuerpo alejados de las aberturas y partes movibles.
• No aspire nada que se esté quemando o humeando, como cigarrillos, fósforos (cerillos) o cenizas calientes.
• No la use sin la bolsa para el polvo.
• Las poleas de la correa pueden calentarse durante el uso normal. Para evitar quemaduras, no toque dicha polea
cuando cambie la correa de transmisión.
• Tenga cuidado especial al limpiar las escaleras.
• No la use para aspirar líquidos inflamables o combustibles, tales como gasolina, no la use tampoco en áreas donde
puede haberlos.
• Guarde su aspiradora bajo techo en un lugar fresco y seco.
• Asegúrese que el área donde usa su aspiradora tenga buena luz.
• Desconecte los aparatos eléctricos antes de pasarles la aspiradora.
GUARDE ESTAS INSTRUCCIONES
Para reducir el riesgo de una descarga eléctrica, esta aspiradora cuenta con un enchufe polarizado (uno de los
dientes es más ancho que el otro). Este enchufe puede entrar en un tomacorriente polarizado de una sola manera. Si
el enchufe no entra del todo en el tomacorriente, dele vuelta. Si todavía no entra, busque un electricista calificado para
que instale el tomacorriente correcto. No modifique el enchufe de ninguna manera.
4
F
●
H
●
C
●
D
●
A
●
G
●
E
●
●I
B
●
A
●
B
●
FIG. 1
ENGLISH
PARTS LIST
A Body
●
B Powerhead
●
C Cord retainer
●
D Handle collapse button
●
E Cord storage hooks
●
F Dusting brush
●
G Crevice Tool
●
H 3 position ON/OFF switch
●
●I Locked brushroll indicator
ESPAÑOL
LISTA DE PARTES
A Cuerpo
●
B Cabezal
●
C Dispositivo de retención del cordón
●
D Botón para doblar el mango
●
E Ganchos para enroscar el cordón
●
F Cepillo para quitar el polvo
●
G Herramienta para aspirar grietas
●
H Interruptor de corriente Encendido/Apagado de 3 posiciones
●
●I Indicador de cepillo trabado
HOW TO ASSEMBLE (FIG. 1)
MONTAJE (FIG. 1)
CAUTION: Assemble the cleaner completely before plugging
H
into an electrical outlet. Make sure the switch ●
is in the OFF position.
PRECAUCIÓN: Arme completamente la aspiradora antes de
enchufarla al tomacorriente. Asegúrese de que
H esté en la posición OFF.
el interruptor ●
B y el cuerpo ●
A de
Para armar la aspiradora, ubique el cabezal ●
B con el receptáculo del
la misma. Alinee el conector del cabezal ●
A y haga presión hasta que calcen haciendo clic.
cuerpo ●
B and the body
To assemble the cleaner, find the powerhead ●
A . Align the connector on the powerhead ●
B with the
●
A and press together until they click
receptacle on the body ●
into place.
5
H
●
C
●
D
●
E
●
●I
FIG. 2
FIG. 3
ENGLISH
ESPAÑOL
HOW TO USE
MODO DE EMPLEO
H and unplug the electrical
CAUTION: Turn off the switch ●
cord before changing the pleated filter. Never
operate the vacuum cleaner without the dust cup
or the pleated filter.
H y
PRECAUCIÓN: Apague el interruptor de corriente ●
desenchufe el cordón eléctrico antes de
cambiar el filtro plisado. No encienda la
aspiradora si no ha colocado el recipiente
para el polvo y el filtro plisado.
Power Switch (FIG. 2)
Top position is OFF. Middle position, marked FLOOR, is for floor
cleaning and cleaning with accessories (brushroll does not turn).
Bottom position, marked CARPET, is for cleaning carpets
(brushroll turns).
Locked Brushroll Indicator (FIG. 2)
G will illuminate brightly when the
The brushroll indicator ●
brushroll motor has been locked up due to debris or some other
H to
excessive loading of the brushroll. Slide the power switch ●
the off position and check the brushroll area for obstructions.
After clearing the brushroll area, start the vacuum and the
brushroll will turn again.
CAUTION: Pulleys can be hot from normal use, to avoid burns
do not touch pulleys.
Cord Retainer (FIG. 3)
When preparing to use vacuum, firmly push the electrical cord
C . This will place the electrical cord
down into the cord retainer ●
out of the way while you vacuum.
Handle Collapse Button (FIG. 3)
To collapse the handle from the upright position, press handle
D , rotate handle down.
collapse button ●
Cord Storage Hooks (FIG. 3)
E attached to
This unit has two convenient cord storage hooks ●
the handle. Wind the cord around the hooks and fasten the plug
to the cord to prevent unwinding.
6
Interruptor de corriente (FIG. 2)
La posición OFF es la de arriba. La posición central, marcada
FLOOR, es para limpieza de pisos y con accesorios (el cepillo
giratorio no gira). La posición inferior, marcada CARPET, es para
limpiar alfombras (el cepillo giratorio gira).
Indicador de cepillo trabado (FIG. 2)
G se ilumina cuando el motor
El indicador de cepillo trabado ●
del mismo se ha trabado debido a alguna basura o cuando la
H de
carga sobre el cepillo es excesiva. Deslice el interruptor ●
corriente a la posición OFF (Apagado) y revise el área del cepillo
para ver si hay alguna obstrucción. Después de limpiar el área
del cepillo circular, encienda la aspiradora y el cepillo circular
comenzará nuevamente a girar.
PRECAUCIÓN: Las poleas pueden calentarse durante el uso
normal. Para evitar quemaduras, no las toque.
Dispositivo de ret ención del cordón (FIG. 3)
Cuando se prepare para usar la aspiradora, enganche el cordón
C . Esto lo va a
eléctrico dentro del dispositivo de retención ●
mantener fuera del camino mientras aspira.
Botón para doblar el mango (FIG. 3)
D y haga girar la parte
Para doblar el mango, presione el botón ●
superior del mango hacia abajo.
Ganchos para enroscar el cordón (FIG. 3)
Esta unidad cuenta con dos ganchos unidos al mango, que
E . Enrosque el cordón
sirven para enroscar el cordón ●
alrededor de estos dos ganchos y ajuste el enchufe al cordón
para que no se desenrosque.
F
●
J
●
G
●
FIG. 4
FIG. 5
ENGLISH
ESPAÑOL
HOW TO USE ACCESSORIES (FIG. 4)
EMPLEO DE LOS ACCESORIOS (FIG. 4)
Step 1: Collapse the handle from the upright position.
F and upholstery nozzle fit on both
Step 2: The dusting brush ●
G.
the hose and the wand with a built-in crevice tool ●
F to dust furniture, blinds,
Step 3: Use the dusting brush ●
books, lamps, and shelves.
G is molded onto the end of the wand.
Step 4: The crevice tool ●
It cleans corners, base boards, between cushions.
Step 5: Hose elbow rotates for easy use of the hose and
attachments.
To disconnect hose for inspection of blockages, align notch on
top of elbow with arrow on main body. Check for blockages and
clear if necessary. Align notch on top of elbow with arrow on
main body to reconnect.
Paso 1: Doble el mango de manera que no quede en posición vertical.
F y la boquilla para tapizados
Paso 2: El cepillo para quitar el polvo ●
calzan tanto en la manguera como en la varilla por medio
G.
de una herramienta incorporada para aspirar grietas ●
F de los muebles,
Paso 3: Utilice el cepillo para quitar el polvo ●
las persianas, los libros, las lámparas y las estanterías.
G se encuentra
Paso 4: La herramienta para aspirar grietas ●
moldeada en la punta de la varilla. Se utiliza para limpiar
los rincones, los zócalos y entre los almohadones.
Paso 5: El codo de la manguera gira para facilitar el uso de esta
última y de los accesorios.
Para desconectar la manguera cuando tenga que ver si existe
alguna obstrucción, alinee la muesca ubicada en la parte
superior del codo con la flecha del cuerpo principal. Elimine
cualquier obstrucción que detecte, si fuera necesario. Para
volverla a conectar, alinee la muesca ubicada en la parte
superior del codo con la flecha del cuerpo principal.
HOW TO MAINTAIN
H and unplug the electrical
CAUTION: Turn off the switch ●
cord before changing the pleated filter. Never
operate the vacuum cleaner without the dust cup
or the pleated filter.
Hint: When cleaning new carpet for the first time, cup will fill
quickly. Check often.
The instructions given in this booklet serve as a guide to routine
maintenance. To avoid unnecessary service calls, check the dust
cup, filter, belt, and brushroll often. Empty the dust cup if it is
full; clean the filter, replace the belt if it is stretched or cracked,
and clean the brushroll bristles if they are wrapped with thread
and hair.
To Change Dust Cup Pleated Filter, Style
DCF6, PN 62137
J
Remove the dust cup by pressing down on the dust cup latch ●
and pulling dust cup away from cleaner body. When replacing the
dust cup put bottom of dust cup in place by aligning tabs in slots
and pivot dust cup up against the cleaner body. Lift up on dust cup
latch to secure in place.
MANTENIMIENTO
H y desenchufe
PRECAUCIÓN: Apague el interruptor de corriente ●
el cordón eléctrico antes de cambiar el filtro plisado.
No encienda la aspiradora si no ha colocado el
recipiente para el polvo y el filtro plisado.
Consejo: Cuando se limpia una alfombra por primera vez, el
recipiente para el polvo se lleva enseguida. Revíselo
con frecuencia.
Las instrucciones que se ofrecen en este cuadernillo sirven
como guía para llevar a cabo un mantenimiento rutinario. Para
evitar llamadas innecesarias relacionadas con el servicio, revise
con frecuencia el recipiente para el polvo, el filtro, la correa y el
cepillo circular. Vacíe el recipiente para el polvo si se encuentra
lleno. Limpie el filtro, reemplace la correa si se encuentra
estirada o agrietada, y limpie las cerdas del cepillo circular si
hay muchos hilos o cabellos enroscados en él.
Para cambiar el filtro plisado del recipiente
para el polvo, Style DCF6, PN 62137
J para poder
Presionando hacia abajo la palanquita de fijación ●
retirar el recipiente para el polvo del cuerpo de la aspiradora.
Cuando vuelva a colocarlo, ubique el fondo del mismo en el lugar
correspondiente alineando las aletas en las ranuras y empujando la
parte superior del recipiente contra el cuerpo de la aspiradora. Para
fijarlo en el lugar, empuje hacia arriba la palanquita de fijación.
(CONTINUED)
(CONTINUACIÓN)
7
J
●
L
●
K
●
K
●
FIG. 6
FIG. 7
FIG. 8
ENGLISH
ESPAÑOL
HOW TO MAINTAIN
MANTENIMIENTO
L plisado una vez al mes para
Revise y limpie el filtro ●
L once a month to
Check and clean the Pleated Filter ●
maintain good performance. The filter can be cleaned by
washing with mild detergent and warm water. Be sure
pleated filter is completely dry before reinstalling.
To Clean the Pleated Filter:
Step 1: Remove dust cup from cleaner body (FIG. 5).
K by grasping lid handles and
Step 2: Remove dust cup lid ●
lifting up (FIG. 7).
L from dust cup lid ●
K,
Step 3: To release the pleated filter ●
press latch in the bottom lid handle. Pull pleated filter
away from dust cup lid.
Step 4: To remove debris, tap filter against waste container or
brush off. You may also vacuum the filter using a
different cleaner. If filter needs further cleaning, wash in
warm water using a mild detergent. To clean between
filter pleats, fan open under running water.
Step 5: When all parts are completely dry, reattach pleated filter
L to dust cup lid ●
K and follow the above steps in
●
reverse to reassemble.
Note: Do not put any parts in a dishwasher.
Note: Your dust cup filter may need to be replaced if
cleaning it does not restore cleaning performance.
Note: To maintain optimum performance, change dust cup
filter every 12 months.
Emptying the Dust Cup:
It is clearly visible when the dust cup is full and needs emptying.
K from
Remove dust cup from cleaner body. Remove dust cup lid ●
dust cup by grasping lid handles and lifting up. Then dump debris
in a waste container.
Reinstalling the Dust Cup (FIG. 8):
K by the lid handles and sit back on top of
Grasp the dust cup lid ●
dust cup. It will fit only one way. To replace the dust cup, put
bottom of dust cup in place by aligning tabs in slots and pivoting
J
dust cup up against the cleaner body. Lift up on dust cup latch ●
to secure in place.
8
(CONTINUED)
mantener un buen rendimiento. El filtro se puede limpiar
empleando una solución de agua tibia y detergente suave.
Asegúrese que el filtro se encuentre completamente seco
antes de volverlo a instalar.
Para limpiar el filtro plisado
Paso 1: Retire el recipiente para el polvo del cuerpo de la
aspiradora (FIG. 5).
K
Paso 2: Agarre y tire hacia arriba las agarraderas de la tapa ●
para quitarla (FIG. 7).
Paso 3: Presione la palanquita de fijación que encontrará en la
L plisado de la tapa ●
K
agarradera inferior para soltar el filtro ●
del recipiente. Tire del filtro plisado para retirarlo de la tapa.
Paso 4: Para eliminar la suciedad, golpee ligeramente el filtro contra
un basurero o bien cepíllelo. También puede aspirar el filtro
empleando otra aspiradora. Si el filtro necesita una limpieza
más profunda, lávelo empleando una solución de agua tibia
y detergente suave. Para limpiar entre los pliegues del filtro,
ábralo en forma de abanico debajo del agua corriente.
Paso 5: Cuando todas las piezas se encuentren completamente
L en la tapa ●
K del
secas, vuelva a calzar el filtro ●
recipiente para el polvo y siga los pasos anteriores a la
inversa para volver a armarlo.
Nota: No coloque ninguna de las piezas en el lavaplatos.
Nota: Si después de limpiarlo la aspiradora no parece
recuperar un buen rendimiento, puede que tenga que
cambiar el filtro del recipiente para el polvo.
Nota: Para mantener un máximo rendimiento, cambie el
filtro del recipiente para polvo cada 12 meses.
Vaciado del recipiente para el polvo
Es claramente visible cuando el recipiente para el polvo se
encuentra lleno y necesita que se lo vacíe. Retire el recipiente
para el polvo del cuerpo de la aspiradora. Agarre y tire hacia arriba
K para quitarla del recipiente. Luego
las agarraderas de la tapa ●
arroje toda la suciedad en un basurero.
Para volver a instalar el recipiente para
el polvo (FIG. 8)
K por las agarraderas y vuelva a situarla sobre
Agarre la tapa ●
el recipiente para el polvo. Calza de una sola manera. Para
volver a colocar el recipiente para el polvo, ubique el fondo del
mismo en el lugar correspondiente alineando las aletas en las
ranuras y empujando la parte superior del recipiente contra el
cuerpo de la aspiradora. Para fijarlo en el lugar, empuje hacia
J .
arriba la palanquita de fijación ●
(CONTINUACIÓN)
M
●
FIG. 9
ENGLISH
FIG. 10
FIG. 11
ESPAÑOL
HOW TO MAINTAIN
(continued)
H and unplug the electrical
CAUTION: Turn off the switch ●
cord before removing or working on the nozzle.
Replace Brushroll Belt
Step 1: Remove the 11 screws on the bottom of the power
nozzle. Flip the power nozzle back upright and remove
the hood (FIG. 9).
Step 2: Remove broken or worn brushroll belt. Pinch new
brushroll belt together and position new belt so teeth
M on end of motor shaft (FIG. 10).
engage cog pulley ●
Step 3: Place the other end of belt around brushroll. Align left
end of brushroll into the base by rotating slightly until
brushroll end cap slides into place (FIG. 11).
Secure right end of brushroll into base.
Step 4: The brushroll belt is now installed.
Step 5: Reinstall hood.
Replace Brushroll Belt, PN 61429.
Brushroll
As the brushroll rotates, it sweeps and combs the carpet nap.
Remove hair and threads from the brushroll so it continues
brushing the carpet nap. Check brushroll occasionally for hair
or string that may have wrapped around dowel. Remove with
scissors.
When bristles have worn to about 1/4” in length, carpet cleaning
effectiveness will be reduced. It is time to replace the brushroll.
Follow the instructions in the brushroll belt section to open up
the power nozzle and replace the brushroll.
MANTENIMIENTO
(continuación)
H y desenchufe el
PRECAUCIÓN: Desconecte el interruptor ●
cordón eléctrico antes de desmontar o
trabajar en la boquilla.
Para cambiar la correa del cepillo circular
Paso 1: Retire los 11 tornillos ubicados en la parte inferiordel
cabezal de aspiración. Vuelva a colocar el cabezalen la
posición normal y retirela cubierta (FIG. 9).
Paso 2: Retire la correa rota o gastada. Coloque lanueva correa
de manera que los dientes enganchen eldiente de la
M nel extremo del eje del motor (FIG. 10).
poleae ●
Paso 3: Ubique el otro extremo delacorrea alreded or
delcepillocircular. Alinee elextremo izquierdo delcepillo en
la base haciéndolo girar suavemente hasta queel
capuchón del extremo sedeslice al lugar correspondiente
(FIG. 11).
Fije el extremo derecho del cepillo a la base.
Paso 4: La correa del cepillo circular está instalada.
Paso 5: Vuelva a colocar la cubierta.
Remplace correa del cepillo circular, PN 61429.
Cepillo circular
A medida que el cepillo circular gira, realiza un barrido y
cepillado del pelo de la alfombra. Retire el pelo y los hilos
que se acumulan alrededor del cepillo para que continúe
cepillando la alfombra. Revise el cepillo con frecuencia para
ver si hay pelos o hilos enroscados alrededor de la espiga.
Córtelos con una tijera.
Cuando la cerda se haya gastado hasta una longitud de de
pulgada, la efectividad de la limpieza de la alfombra se verá
reducida. Es el momento de reemplazar el cepillo circular. Para
abrir el cabezal y cambiar el cepillo, siga las instrucciones
suministradas en la sección que indica como cambiar la correa
del cepillo circular.
(CONTINUED)
(CONTINUACIÓN)
9
N
●
O
●
O
●
Q
●
P
●
FIG. 12
ENGLISH
HOW TO MAINTAIN
ESPAÑOL
(continued)
How to Remove Blockages
P facing up. Remove the
Turn the unit over on its top, brushroll ●
O holding the access door ●
N to the clean out port
two screws ●
Q . Remove any blockages from the clean out port and brushroll
●
areas, then replace the access door and two screws.
AUTOMATIC MOTOR SHUT-OFF
To protect from overheating, this vacuum cleaner is equipped
with a thermostat which automatically shuts off the suction
motor if it overheats. Should this happen:
H and unplug the cleaner because
Step 1: Turn off the switch ●
the thermostat will allow the cleaner to automatically
start running again when the motor cools
(approximately 30 minutes).
Step 2: Check the dust cup and filter regularly, as a full dust cup
or dirty filter could cause the motor to overheat.
Step 3: Call a Eureka Authorized Warranty Station if the
cleaner will not operate after cooling for approximately
30 minutes.
10
MANTENIMIENTO
(continuación)
Eliminación de Obstrucciones
P quede
De vuelta la unidad, de manera que el cepillo circular ●
O que mantiene la
mirando hacia arriba. Retire los dos tornillos ●
N unida al puerto de limpiado ●
Q.. Elimine la
puerta de acceso ●
obstrucción que se encuentre tapando las áreas del puerto de
limpiado y del cepillo circular y luego vuelva a colocar la puerta
de acceso y los dos tornillos.
CORTE AUTOMÁTICO DEL MOTOR
Para protegerla de que se recaliente, esta aspiradora viene
equipada con un termostato que apaga automáticamente el
motor si se recalienta. Si esto sucede:
H de corriente y desenchufe la
Paso 1: Apague el interruptor ●
aspiradora porque el termostato permitirá que la
aspiradora arranque automáticamente cuando el motor
se enfríe (aproximadamente 30 minutos).
Paso 2: Revise la manguera, el recipiente para polvo y el filtro
regularmente ya que la manguera obstruida, el
recipiente para polvo lleno o el filtro sucio puede causar
que el motor se recaliente.
Paso 3: Llame al Servicio de reparaciones y partes de Eureka si
la aspiradora no funciona después de haberse enfriado
aproximadamente 30 minutos.
ENGLISH
THE EUREKA LIMITED WARRANTY
What This Warranty Covers
Your Eureka cleaner is warranted to be free from all defects in material and workmanship in normal household use for a period of one year.
The warranty is granted only to the original purchaser and members of his or her immediate household. The warranty is subject to the
following provisions:
What This Warranty Does Not Cover
• Parts of the cleaner that require replacement under normal use, such as disposable dust bags, filters, drive belts, light bulbs, brushroll
bristles, impellers and cleaning.
• Damages or malfunctions caused by negligence, abuse, or use not in accordance with the Owner’s Guide.
• Defects or damages caused by unauthorized service or the use of other than Genuine Eureka parts.
What Eureka Will Do
Eureka will, at its option, repair or replace a defective cleaner or cleaner part that is covered by this warranty. As a matter of warranty
policy, Eureka will not refund the consumer’s purchase price.
Warranty Registration
Please fill out and return the warranty registration card accompanying your cleaner.
Obtaining Warranty Service
To obtain warranty service you must return the cleaner or cleaner part along with proof of purchase to any Eureka Authorized
Warranty Station.
For the location of the nearest Eureka Authorized Warranty Station or for service information visit www.eureka.com, or telephone toll free:
USA: 1-800-282-2886
Mexico: 55-5343-4384
Canada: 1-800-282-2886
www.eureka.com
If you prefer, you can write to Electrolux Home Care Products North America, P.O. Box 3900, Peoria, Illinois 61612, USA. In Canada
write to Electrolux Home Care Products Canada, 5855 Terry Fox Way, Mississauga, Ontario L5V 3E4.
If it is necessary to ship the cleaner outside your community to obtain warranty repair, you must pay the shipping charges to the
Eureka Authorized Warranty Station.
Return shipping charges will be paid by the Warranty Station. When returning parts for repair, please include the model, type, and
serial number from the data plate on the cleaner.
Further Limitations and Exclusions
Any warranty that may be implied in connection with your purchase or use of the cleaner, including any warranty of Merchantability or
any warranty for Fitness For A Particular Purpose is limited to the duration of this warranty. Some states do not allow limitations on
how long an implied warranty lasts, so the above limitations may not apply to you.
Your relief for the breach of this warranty is limited to the relief expressly provided above. In no event shall the manufacturer be liable
for any consequential or incidental damages you may incur in connection with your purchase or use of the cleaner. Some states do
not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.
This warranty gives you specific legal rights. You may also have other rights, which may vary by state.
Questions & Answers about Genuine Eureka Products
Q:
A:
Why should I use only Genuine Eureka paper bags, belts, and parts in my Eureka vacuum cleaner?
Using Genuine Eureka Products, which are made to our exacting specifications and engineered with emphasis on
quality, performance, and customer satisfaction, ensures the long life and cleaning efficiency of your vacuum cleaner.
Overall, this saves you money and helps keep your home clean.
Q:
A:
How can I be sure I am using only genuine Eureka products in my vacuum cleaner?
Typically, packaged products and paper bags can be identified by a “Genuine Eureka Product” symbol (see
illustration above). For further identification assistance, you may call our toll-free number, 1-800-282-2886, for the
location of a nearby Eureka Authorized Warranty Station.
Q:
A:
Are there any differences between “made to fit” or “imitation” and Genuine Eureka paper bags, belts, and parts?
Yes, there are some very important differences in materials, quality, and reliability. Many customers have mistakenly
purchased “imitation” paper bags and parts while thinking they purchased genuine. Unfortunately, many of these
customers discovered the differences after they experienced related difficulties.
For Genuine Eureka Value, Accept No Imitations!
ELECTROLUX HOME CARE PRODUCTS NORTH AMERICA
Bloomington, Illinois 61701
11
ESPAÑOL
GARANTÍA LIMITADA DE EUREKA
Qué cubre esta garantía
Se garantiza su aspiradora Eureka contra todos los defectos de material y mano de obra durante el uso doméstico normal por un período
de un año La garantía se otorga solamente al comprador original y a los miembros inmediatos de su hogar. La garantía está sujeta a las
siguientes estipulaciones:
Qué no cubre esta garantía
• Partes de la aspiradora que es necesario reemplazar durante el uso normal, tales como bolsas para polvo descartables, filtros, correas
motrices, bombillas de luz y cerdas del cepillo giratorio.
• Partes de la aspiradora que es necesario reemplazar durante el uso normal, tales como bolsas para polvo descartables, filtros, correas
motrices, bombillas de luz y cerdas del cepillo giratorio.
• Defectos o daños causados por servicios no autorizados o el uso de repuestos que no sean partes Eureka legítimas.
Qué hará Eureka
La compañía Eureka, a opción de la misma, reparará o reemplazará una aspiradora o parte defectuosa que esté cubierta por esta
garantía. En cumplimiento de la política de la garantía, Eureka no reembolsará al consumidor el precio de compra.
Registro de la garantía
Llene y envíe en devolución la tarjeta de registro de garantía que acompaña a su aspiradora.
Cómo obtener el servicio de garantía
Para obtener el servicio de garantía, debe devolver la aspiradora o la parte de la misma junto con el comprobante de compra a
cualquier Centro de Garantía Autorizado de Eureka.
Para conocer la dirección del Centro de Garantía Autorizado de Eureka más cercano o para obtener información sobre el servicio,
visite www.eureka.com o llame gratuitamente al:
EE.UU.: 1-800-282-2886
México: 55-5343-4384
Canadá: 1-800-282-2886
www.eureka.com
Si lo prefiere, puede dirigirse por escrito a Electrolux Home Care Products North America, Customer Service, P.O. Box 3900, Peoria,
Illinois, 61612, USA. En Canadá, diríjase a Electrolux Home Care Products Canada, 5855 Terry Fox Way, Mississauga, Ontario L5V 3E4.
Si fuera necesario despachar la aspirador afuera de su comunidad para obtener la reparación por garantía, debe pagar los cargos de
despacho al Centro de Garantía Autorizado de Eureka.
El Centro de Garantía pagará los cargos de despacho de devolución. Cuando envíe partes para reparación, incluya el modelo, el tipo y
el número de serie que figuran en la placa de datos de la aspiradora.
Limitaciones y exclusiones adicionales
Cualquier garantía implícita relacionada con su compra o uso de la aspiradora, incluida cualquier garantía de comerciabilidad o de
aptitud para un propósito determinado se limita a la duración de esta garantía. En algunos estados no se permiten limitaciones a la
duración de las garantías implícitas, por lo tanto las limitaciones anteriores pueden no aplicarse en su caso.
Su compensación por el incumplimiento de esta garantía se limita a la compensación descrita anteriormente. Bajo ninguna
circunstancia el fabricante será legalmente responsable por los daños y perjuicios consecuentes o incidentales que usted pueda sufrir
debido a la compra o uso de esta aspiradora. En algunos estados no se permite la exclusión o limitación de daños y perjuicios
consecuentes o incidentales, por lo tanto la limitación o exclusión anterior puede no aplicarse en su caso.
Esta garantía le otorga derechos legales específicos. Usted puede tener además otros derechos que varían de un estado a otro.
Preguntas y respuestas acerca de los productos legítimos Eureka
P:
R:
¿Por qué debo usar sólo bolsas para polvo, correas y partes legítimas Eureka en mi aspiradora Eureka?
El uso de productos legítimos Eureka, fabricados según nuestras exigentes especificaciones y diseñados con énfasis en
la calidad, el rendimiento y la satisfacción del cliente, asegura la larga vida útil y la eficiencia de su aspiradora en la
limpieza. En conjunto, esto le permite ahorrar dinero y contribuye a mantener limpio su hogar.
P:
R:
¿Cómo puedo estar seguro de que estoy usando sólo productos legítimos Eureka en mi aspiradora?
Típicamente, los productos envasados y las bolsas de papel se pueden identificar por el símbolo “Genuine Eureka
Product” (vea la ilustración de arriba). Para obtener asistencia adicional en la identificación, puede llamar a nuestro
número telefónico gratuito, 1-800-282-2886, a fin de conocer la dirección del Centro de Garantía Autorizado de
Eureka más cercano.
P:
R:
¿Hay diferencias entre las bolsas de papel, correas y partes “fabricadas especialmente” o “imitaciones” y las legítimas Eureka?
Sí, hay varias diferencias importantes en materiales, calidad y confiabilidad. Muchos clientes han comprado
equivocadamente bolsas de papel y partes “de imitación” pensando que adquirían las legítimas. Lamentablemente,
muchos de ellos descubrieron las diferencias después de experimentar dificultades por esa causa.
Para mantener el valor legítimo de Eureka, ¡no acepte imitaciones!
ELECTROLUX HOME CARE PRODUCTS NORTH AMERICA
Bloomington, Illinois 61701
12
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
