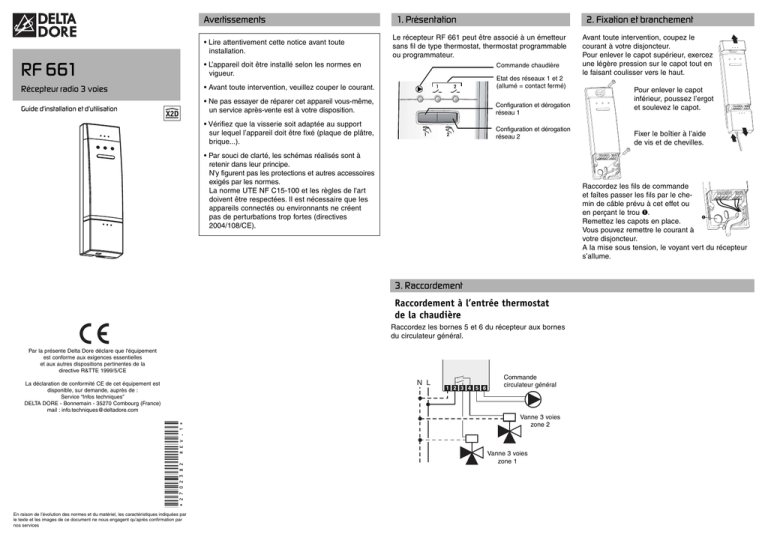

RF 661

RF 661
Avertissements
• Lire attentivement cette notice avant toute
installation.
1. Présentation
2. Fixation et branchement
Le récepteur RF 661 peut être associé à un émetteur
sans fil de type thermostat, thermostat programmable
ou programmateur.
RF 661
• L’appareil doit être installé selon les normes en
vigueur.
Récepteur radio 3 voies
• Avant toute intervention, veuillez couper le courant.
Etat des réseaux 1 et 2
(allumé = contact fermé)
Guide d’installation et d’utilisation
• Ne pas essayer de réparer cet appareil vous-même,
un service après-vente est à votre disposition.
Configuration et dérogation
réseau 1
• Vérifiez que la visserie soit adaptée au support
sur lequel l’appareil doit être fixé (plaque de plâtre,
brique...).
Configuration et dérogation
réseau 2
Commande chaudière
• Par souci de clarté, les schémas réalisés sont à
retenir dans leur principe.
N'y figurent pas les protections et autres accessoires
exigés par les normes.
La norme UTE NF C15-100 et les règles de l'art
doivent être respectées. Il est nécessaire que les
appareils connectés ou environnants ne créent
pas de perturbations trop fortes (directives
2004/108/CE).
Raccordez les bornes 5 et 6 du récepteur aux bornes
du circulateur général.
Par la présente Delta Dore déclare que l'équipement
est conforme aux exigences essentielles
et aux autres dispositions pertinentes de la
directive R&TTE 1999/5/CE
N L
*2702382_Rev.1*
Fixer le boîtier à l’aide
de vis et de chevilles.
1
Raccordement à l’entrée thermostat
de la chaudière
En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par
le texte et les images de ce document ne nous engagent qu’après confirmation par
nos services
Pour enlever le capot
inférieur, poussez l’ergot
et soulevez le capot.
Raccordez les fils de commande
et faîtes passer les fils par le chemin de câble prévu à cet effet ou
en perçant le trou ➊.
Remettez les capots en place.
Vous pouvez remettre le courant à
votre disjoncteur.
A la mise sous tension, le voyant vert du récepteur
s’allume.
3. Raccordement
La déclaration de conformité CE de cet équipement est
disponible, sur demande, auprès de :
Service “Infos techniques”
DELTA DORE - Bonnemain - 35270 Combourg (France)
mail : [email protected]
Avant toute intervention, coupez le
courant à votre disjoncteur.
Pour enlever le capot supérieur, exercez
une légère pression sur le capot tout en
le faisant coulisser vers le haut.
1 2 3 4 5 6
Commande
circulateur général
Vanne 3 voies
zone 2
Vanne 3 voies
zone 1
5. Association
Associer la sortie 1
Appuyez 3 secondes sur la touche
jusqu’à ce que
le voyant 1 clignote.
Relâchez.
Mettez l’émetteur en mode association et validez
l’association (se référer à la notice de l'émetteur ).
Vérifiez que le voyant du récepteur ne clignote plus.
La sortie 1 du récepteur est associée à l’émetteur.
Associer la sortie 2
Appuyez 3 secondes sur la touche
jusqu’à ce que
le voyant 2 clignote.
Relâchez.
Mettez l’émetteur en mode association et validez
l’association (se référer à la notice de l'émetteur ).
Vérifiez que le voyant du récepteur ne clignote plus.
La sortie 2 du récepteur est associée à l’émetteur.
6. Effacer les associations
Effacer l’association à la sortie 1
Maintenez appuyée la touche
.
Après 3 secondes, le voyant 1 clignote.
Maintenez l’appui jusqu’à ce que le voyant ne clignote
plus (~10 secondes).
Relâchez.
La sortie 1 du récepteur n’est plus associée.
Effacer l’association à la sortie 2
Maintenez appuyée la touche
.
Après 3 secondes, le voyant 2 clignote.
Maintenez l’appui jusqu’à ce que le voyant ne clignote
plus (~10 secondes).
Relâchez.
La sortie 2 du récepteur n’est plus associée.
7. Options domotiques compatibles
avec votre récepteur
Il est possible d’associer jusqu’à 7 produits domotiques
pour chacune des zones de chauffage.
Type d’émetteur
associé
Fonction réalisée
Détecteur
d’ouverture
Fonction “Anti-Gaspi”
Mise en Hors-gel du chauffage sur
ouverture d’une fenêtre.
Centrale
d’alarme
Association de l’alarme au chauffage
Exemple :
Alarme activée = chauffage passe
en économie (inoccupation)
Transmetteur
téléphonique
Pilotage à distance
de l’installation
Télécommande
Marche/Arrêt.
Dérogations Confort ou Economie.
8. Caractéristiques techniques
•
•
•
•
•
Alimentation 230V, 50 Hz +/- 10%
Consommation : 0,5 VA
Isolement classe II
3 sorties contact travail 1A, 230V Cos ϕ= 1
Ouverture du contact du relais au bout d’1 heure
sur absence de réception radio (marche manuelle
possible)
• Sur coupure secteur, la dernière information
marche ou arrêt transmise par l’émetteur est
conservée par le récepteur.
• Action de type 1.C (microcoupure)
• Fréquence réception 868 MHz
(Norme EN 300 220)
• Portée radio de 100 à 300 mètres en champ libre,
variable selon les équipements associés
(portée pouvant être altérée en fonction des
conditions d’installation et de l’environnement
électromagnétique)
• Dimensions : 50 x 170 x 25 mm
• Indice de protection : IP 30
• Température de fonctionnement : 0 à +40°C
• Température de stockage : -10 à +70°C
• Fixation par vis
• Installation en milieu normalement pollué
9. Aide
Vous ne pouvez pas associer un émetteur à
votre récepteur.
Le nombre maximum d’émetteurs à associer à une
fonction du récepteur est de 8.
Vérifiez que ce nombre n’est pas atteint.
Le récepteur ne prend pas en compte la
commande d’un émetteur.
• L’émetteur n’est pas associé au récepteur.
• Le récepteur est resté en mode association.
• Les piles de l’émetteur sont usées.
Les voyants des sorties 1 et 2 clignotent
simultanément
Les émetteurs ont été associés à la même sortie.
Effacez la sortie souhaitée et recommencez
l’association.
