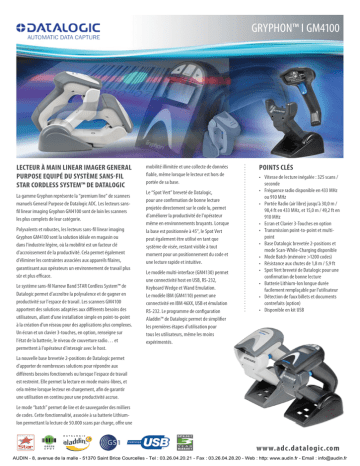

Gryphon I GM4100
gryphon™ i gm4100
Lecteur à Main Linear Imager General
Purpose Equipé du Système Sans-fil
STAR Cordless System™ de Datalogic
La gamme Gryphon représente la “premium line” de scanners
manuels General Purpose de Datalogic ADC. Les lecteurs sansfil linear imaging Gryphon GM4100 sont de loin les scanners
les plus complets de leur catégorie.
Polyvalents et robustes, les lecteurs sans-fil linear imaging
Gryphon GM4100 sont la solution idéale en magasin ou
dans l’industrie légère, où la mobilité est un facteur clé
d’accroissement de la productivité. Cela permet également
d’éliminer les contraintes associées aux appareils filaires,
garantissant aux opérateurs un environnement de travail plus
sûr et plus efficace.
Le système sans-fil Narrow Band STAR Cordless System™ de
Datalogic permet d’accroître la polyvalence et de gagner en
productivité sur l’espace de travail. Les scanners GM4100
apportent des solutions adaptées aux différents besoins des
utilisateurs, allant d’une installation simple en point-to-point
à la création d’un réseau pour des applications plus complexes.
Un écran et un clavier 3-touches, en option, renseigne sur
l’état de la batterie, le niveau de couverture radio… et
permettent à l’opérateur d’interagir avec le host.
mobilité illimitée et une collecte de données
fiable, même lorsque le lecteur est hors de
portée de sa base.
Le “Spot Vert” breveté de Datalogic,
pour une confirmation de bonne lecture
projetée directement sur le code lu, permet
d’améliorer la productivité de l’opérateur
même en environnements bruyants. Lorsque
la base est positionnée à 45°, le Spot Vert
peut également être utilisé en tant que
système de visée, restant visible à tout
moment pour un positionnement du code et
une lecture rapide et intuitive.
Le modèle multi-interface (GM4130) permet
une connectivité host en USB, RS-232,
Keyboard Wedge et Wand Emulation.
Le modèle IBM (GM4110) permet une
connectivité en IBM 46XX, USB et émulation
RS-232. Le programme de configuration
Aladdin™ de Datalogic permet de simplifier
les premières étapes d’utilisation pour
tous les utilisateurs, même les moins
expérimentés.
Points Clés
• Vitesse de lecture inégalée : 325 scans /
seconde
• Fréquence radio disponible en 433 MHz
ou 910 MHz
• Portée Radio (air libre) jusqu’à 30,0 m /
98,4 ft en 433 MHz, et 15,0 m / 49,2 ft en
910 MHz
• Ecran et Clavier 3-Touches en option
• Transmission point-to-point et multipoint
• Base Datalogic brevetée 2-positions et
mode Scan-While-Charging disponible
• Mode Batch (mémoire >1200 codes)
• Résistance aux chutes de 1,8 m / 5,9 ft
• Spot Vert breveté de Datalogic pour une
confirmation de bonne lecture
• Batterie Lithium-Ion longue durée
facilement remplaçable par l’utilisateur
• Détection de faux billets et documents
contrefaits (option)
• Disponible en kit USB
La nouvelle base brevetée 2-positions de Datalogic permet
d’apporter de nombreuses solutions pour répondre aux
différents besoins fonctionnels ou lorsque l’espace de travail
est restreint. Elle permet la lecture en mode mains-libres, et
cela même lorsque lecteur en chargement, afin de garantir
une utilisation en continu pour une productivité accrue.
Le mode “batch” permet de lire et de sauvegarder des milliers
de codes. Cette fonctionnalité, associée à sa batterie LithiumIon permettant la lecture de 50.000 scans par charge, offre une
GREEN
S P O T
www.adc.datalogic.com
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : [email protected]
Caractéristiques
gryphon™ i gm4100
Communication Sans-fil
Performance de Lecture
Datalogic STAR Cordless System™ Communications Bilatérales (Two Way); Configuration
Multi-Point: Nombre max. de lecteurs / base radio: 16;
Configuration Point-à-Point; Fréquence Radio: 433,92 MHz;
910 MHz; Portée de la Radio: 433,92 MHz; 30,0 m / 98,4 ft;
910 MHz: 15,0 m / 49,2 ft; Puissance Effective de la Radio:
433,92 MHz: < 10 mW; 910 MHz: < 1 mW
Angle de Lecture
Pitch: +/- 65°; Roll (Tilt): +/- 35°; Skew (Yaw): +/- 65°
Contraste d’Impression (Minimum) 15%
Indicateurs de Lecture
Beeper (Tonalité et Volume Réglables); Confirmation de
Bonne Lecture GreenSpot™ (Point Vert) de Datalogic; LED
de Bonne Lecture
Résolution (Maximum)
0,076 mm / 3 mils
Source Lumineuse
Eclairage: LED Array 630 - 670 nm
Taux de Lecture (Maximum)
325 scans/sec
Capacités de Décodage
Codes Linéaires / 1D
Codes Postaux
Stacked Codes
Lit tous les codes 1D standards dont les codes linéaires GS1
DataBar™
Poste Chinoise
GS1 DataBar Expanded Stacked; GS1 DataBar Stacked;
GS1 DataBar Stacked Omnidirectionnel
Alimentation
Batterie
Courant Electrique
Indicateurs LED du Cradle
Tension en Entrée
Nombre de Lectures par Charge: 50.000
Temps de Charge: Alimentation Externe: 4 heures @ 12 VDC
Type de Batterie: Lithium-Ion, 2100 mAh
En Chargement (Typique): < 8 W; En Fonctionnement (Typique): < 2,5 W @ 5 VDC; Standby/
Veille (Typique): < 2,5 mA @ 5 VDC
Batterie Chargée (Vert); Batterie en Cours de Chargement
(Rouge); En marche / Transmission de Données (Jaune)
4,75 - 14 VDC +/- 5%
Conditions Environnementales
Humidité (Sans-Condensation)
Luminosité Ambiante
Protection ESD
(Décharge Electrique)
Résistance à l’Eau et à la Poussière
Résistance aux Chocs
Température
5 - 95%
100.000 lux
16 kV
IP52
Nombreuses chutes sur du béton à 1,8 m / 5,9 ft
En Fonctionnement: 0 à 50 °C / 32 à 122 °F
En Stockage / Transport: -20 à 70 °C / -4 à 158 °F
Interfaces Interfaces RS-232 / IBM 46XX / USB Multi-Interface; RS-232 / USB /
Keyboard Wedge / Wand Multi-Interface
Distances de Lecture
Profondeur de Champ Typique
Distance minimum dépend de la longueur du code et de
l’angle de scan.
Varie selon la résolution d’impression, le contraste et la
lumière ambiante.
5 mils: 6,0 à 18,0 cm / 2,3 à 7,0 in
7,5 mils: 3,5 à 30,0 cm / 1,4 à 11,7 in
10 mils: 2,0 à 45,0 cm / 0,8 à 17,7 in
13 mils: 3,0 à 60,0 cm / 1,2 à 23,4 in
20 mils: 3,0 à 80,0 cm / 1,2 à 31,2 in
Sécurité & Régulations
Accords des Autorités
Classification LED
Respect des Normes
Environnementales
Ce produit remplit les critères de sécurité et de régulations
en utilisation normale.
Vous pouvez consulter le Quick Reference Guide pour
obtenir la liste complète des certifications.
IEC 60825-1 Class 1 LED Produit
Conforme à la loi Chinoise RoHS; Conforme à la loi UE RoHS
Logiciels
Datalogic Aladdin™
Host Download à distance
OPOS / JavaPOS
Le logiciel de configuration Aladdin de Datalogic est
téléchargeable gratuitement
Facilite les mises à jour et la maintenance, et améliore la
productivité: BC4010
Les logiciels OPOS sont téléchargeables gratuitement
Garantie Garantie 3-Ans
Fonctionnalités en Option
Détection de documents contrefaits BC4010-BK-910-CF; BC4010-BK-433-CF: Champ de lecture: 20º
Courant (maximum): 25 mA; LEDs à ultra-violet (UV): 8
Optical Power: 19-26 mW @ 20 mA
Caractéristiques Physiques et Design
Clavier
Couleurs Disponibles
Dimensions
Ecran
Poids
GM4100-D seulement: Clavier 3-Touches
Blanc; Noir
Base/Chargeur: 18,6 x 9,9 x 5,6 cm / 7,3 x 3,9 x 2,2 in
Scanner: 18,1 x 7,1 x 10,0 cm / 7,1 x 2,8 x 3,9 in
Type d’Ecran: GM4100-D seulement: Ecran avec rétroéclairage
Taille de l’Ecran: 32 x 96 pixels; Taille de la Police: Affichage
personnalisable (4 lignes x 16 colonnes par défaut)
Base/Chargeur: 246,0 g / 8,7 oz;
Scanner (avec écran): 246,0 g / 8,7 oz
Accessoires
Base Stations/Chargeurs
• BC4010-BK Base/Chargeur POS Multi-Interface, Noir
• BC4010-BK-433-CF / BC4010-BK-910-CF
Base/Charger, 433/910 Mhz, Multi-Interface/IBM Interface, Counterfeit
Detection, Noir
• BC4010-WH Base/Chargeur POS Multi-Interface, Blanc
• BC4030-BK Base/Chargeur STD Multi-Interface, Noir
• BC4030-WH Base/Chargeur STD Multi-Interface, Blanc
• CHR-GM40-BK Base Chargeur seulement, Noir
• CHR-GM40-WH Base Chargeur seulement, Blanc
Batteries/Chargeurs
• RBP-GM40 Pack de batteries remplaçables
