CE

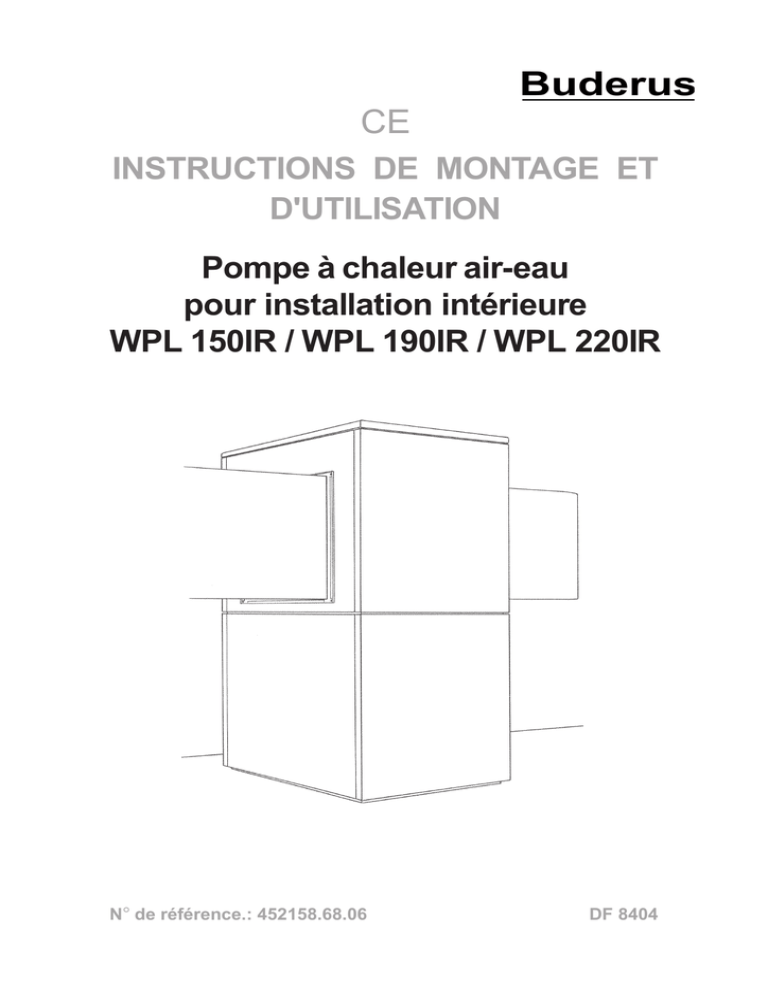

INSTRUCTIONS DE MONTAGE ET
D'UTILISATION
Pompe à chaleur air-eau
pour installation intérieure
WPL 150IR / WPL 190IR / WPL 220IR
N° de référence.: 452158.68.06
DF 8404
TABLE DES MATIERES
1
A LIRE IMMÉDIATEMENT
1.1
1.2
1.3
Indications importantes
Prescriptions légales et directives
Utilisation économique en énergie de la
pompe à chaleur
2
UTILISATION DE LA
POMPE A CHALEUR
3
4
2.1
2.2
Domaine d'utilisation
Fonctionnement
3
PIECES LIVRÉES
3.1
3.2
3.3
Appareil de base
Boîtier de commande
Régulateur de pompe à chaleur
4
TRANSPORT
5
MISE EN PLACE
5.1
5.2
5.3
Généralités
Ecoulement du condensat
Emissions sonores
6
MONTAGE
6.1
6.2
6.3
6.4
Généralités
Branchement d’air
Branchement côté chauffage
Branchement électrique
7
MISE EN SERVICE
7,1
7.2
7.3
Généralités
Travaux préparatoires
Démarche de mise en service
8
NETTOYAGE / MAINTENANCE
8.1
8.2
8.3
Maintenance
Nettoyage côté chauffage
Nettoyage côté air
9
DEFAILLANCES,
LOCALISATION DES PANNES
10
10
MISE HORS SERVICE
10
10.1
10.2
Mise hors service pendant l’été
Dernière mise hors service / élimination
11
ANNEXE
4/5
5
6/7
8
2
9
A LIRE IMMEDIATEMENT
1
A LIRE IMMEDIATEMENT
1.2 Dispositions légales et directives
1.1 Indications importantes
Toutes les directives CE et les prescriptions DIN/
VDE ont été respectées pour l'étude et la fabrication
de la pompe à chaleur (voir déclaration de conformité
CE).
ATTENTION!
Avant d’ouvrir l’appareil, assurezvous que tous les circuits de courant sont hors
tension..
Les normes VDE, EN et CEI afférentes doivent être
respectées lors du branchement électrique de la
pompe électrique. D'autre part, les prescriptions de
branchement des entreprises d'approvisionnement
en énergie doivent être respectées.
ATTENTION!
Les prescriptions afférentes doivent être respectées
lors du raccordement de l'installation de chauffage.
Lors du transport, l’angle
d’inclinaison de la pompe à chaleur ne doit pas être
supérieur à 45° (dans chaque sens).
ATTENTION!
1.3 Utilisation économique en énergie
de la pompe à chaleur
La pompe à chaleur et la palette de
transport ne sont reliées que par le film d'emballage
En optant pour cette pompe à chaleur, vous
contribuez à ménager l'environnement. La bonne
conception des installations à source de chaleur et
d'exploitation est la condition indispensable à une
exploitation économique sur le plan énergétique.
ATTENTION!
La canalisation d'aspiration et
d'évacuation ne doit pas être rétrécie ou obstruée.
ATTENTION!
Il est particulièrement important de maintenir aussi
faible que possible la différence de température
entre l'eau chaude et la source de chaleur pour
qu'une pompe à chaleur soit efficace. C'est pourquoi
il est vivement conseillé de réaliser un
dimensionnement précis de la source de chaleur et
de l'installation de chauffage. Une différence de
température d'un Kelvin (un °C) s'accompagne
d'une augmentation de la consommation
d'électricité de 2,5 % environ. Il faut veiller à ce que,
lors de la conception de l'installation de chauffage,
les consommateurs supplémentaires, comme la
préparation d'eau chaude, soient pris en
considération et qu'ils soient dimensionnés pour
des températures basses. Un chauffage par le sol
(chauffage pour surfaces étendues) se prête
particulièrement bien à l'utilisation d' une pompe à
chaleur en raison de ses basses températures de
départ (30° à 40°C).
L'utilisation de la pompe à chaleur
n'est permise que lorsque les canalisations d'air
sont mises en place.
ATTENTION!
Faire attention au champ de rotation
à droite: si le compresseur tourne dans le mauvais
sens, il peut être endommagé.
ATTETION!
N'utilisez jamais de nettoyants à base
de sable, de soude, d’acide ou de chlorure puisque
ces substances attaquent la surface.
ATTENTION!
Pour éviter d’endommager
ultérieurement le chauffage, une neutralisation avec
des produits appropriés doit être effectuée après le
nettoyage du circuit de chauffage.
Pendant le fonctionnement, il est important que les
échangeurs thermiques ne soient pas souillés, car
ceci augmenterait la différence de température et
réduirait ainsi le coefficient de performance.
ATTENTION!
Un régulateur de pompe à chaleur correctement
réglé contribue aussi énormément à économiser
de l'énergie. Pour de plus amples informations,
veuillez-vous référer aux instructions de service du
régulateur de pompe à chaleur.
L’appareil ne doit pas être utilisé avec
un convertisseur de fréquence.
ATTENTION!
Les travaux sur le circuit frigorifique
doivent uniquement être effectués par des
personnes qualifiées.
3
UTILISATION DE LA POMPE A CHALEUR
PIECES LIVRÉES
2
3
UTILISATION DE LA
POMPE A CHALEUR
2.1 Domaine d'utilisation
PIECES LIVRÉES
3.1 Appareil de base
La pompe à chaleur est livrée sous forme d'une unité
de construction compacte et contient les éléments
de construction énumérés ci-après.
La pompe à chaleur air/eau peut être utilisée dans
les installations de chauffage déjà en place ou
nouvelles.
L'agent utilisé est du R404A.
La pompe à chaleur est exclusivement conçue pour
le réchauffement d'eau de chauffage et d'eau
sanitaire!
1
2
3
La pompe à chaleur est appropriée pour le
fonctionnement mono-énergétique et bivalent
jusqu'à une température extérieure de l'air de
-20 °C.
En mode de fonctionnement continu, une température
du retour de l'eau de chauffage de plus de 18°C resp.
20 °C doit être respectée pour garantir le dégivrage
correct de l'évaporateur.
La pompe à chaleur n'est pas conçue pour couvrir
les besoins en chaleur accrus pendant
l'assèchement de l'ouvrage ; c'est pourquoi ce
besoin en chaleur supplémentaire doit être couvert
par des appareils spéciaux fournis par le client.
Nous recommandons d'installer un thermoplongeur
électrique supplémentaire (proposée comme
accessoire) pour l'assèchement de l'ouvrage en
automne ou en hiver.
ATTENTION!
L'appareil n'est pas approprié pour
l'utilisation d'un convertisseur de fréquence
2.2 Fonctionnement
9
air extérieur est aspiré par le ventilateur puis refoulé à
travers l'évaporateur (échangeur thermique). L'évaporateur
refroidit l'air, c'est-à-dire qu'il extrait la chaleur qu'il
contient. La chaleur obtenue est transmise dans l'
évaporateur au fluide de travail (agent réfrigérant).
1)
2)
3)
4)
5)
A l' aide d'un compresseur à commande électrique, la
chaleur absorbée est "pompée" à un niveau de température
plus élevé par augmentation de la pression puis délivrée à
l'eau de chauffage par le biais du condenseur (échangeur
thermique).
8
7
Evaporateur
Clapet anti-retour
Ventilateur
Boîtier de commande
Pressostats
6
5
6)
7)
8)
9)
4
Filtre déshydrateur
Condenseur
Détendeur
Compresseur
3.2 Boîtier de commande
L'énergie électrique, ici, est utilisée pour amener la chaleur
de l'environnement à un niveau de température plus élevé.
Etant donné que l'énergie extraite de l'air est transmise à
l'eau de chauffage, l'appareil est désigné pompe à chaleur
air/eau.
Le boîtier de commande se trouve dans la pompe à
chaleur. Il est possible de rabattre le boîtier de
commande vers l'extérieur après avoir démonté le
revêtement du bas et desserré la vis de fixation
disposée en haut à droite.
La PAC air/eau se compose principalement d'un
évaporateur, d'un ventilateur et d'un détendeur ainsi que
d'un compresseur silencieux, d'un condenseur et d'une
commande électrique.
Le boîtier de commande abrite les bornes de
branchement secteur ainsi que les contacteurs de
puissance et l'unité de démarrage progressif.
Lorsque les températures ambiantes sont basses, l'humidité
de l'air se dépose sous la forme de givre sur l'évaporateur
et altère le transfert de chaleur. L'évaporateur est
automatiquement dégivré par la pompe à chaleur lorsque
cela est nécessaire. Selon les conditions météorologiques,
de la buée peut se produire au niveau de la sortie d'air.
La ligne de raccordement au réseau et la ligne de
commande sont montées prêtes au branchement.
4
PIECES LIVREES
TRANSPORT
3.3 Régulateur de pompe à chaleur
4
L'utilisation du régulateur de pompe à chaleur
compris dans le spectre de la livraison est
obligatoirement
nécessaire
pour
le
fonctionnement de votre pompe à chaleur air/eau.
TRANSPORT
ATTENTION!
Lors
du
transport,
l'angle
d'inclinaison de la pompe à chaleur ne doit pas être
supérieur à 45° (dans chaque sens).
Le régulateur de la pompe à chaleur est un
instrument de commande et de régulation
électronique convivial. Le régulateur de pompe à
chaleur commande et surveille l'intégralité de
l'installation de chauffage en fonction de la
température extérieure, la préparation d' eau chaude
et les dispositifs techniques de sécurité.
Le transport jusqu'à l'emplacement définitif doit être
effectué avec une grille en bois. L'appareil de base
peut être transporté soit avec un chariot élévateur
soit à l'aide d'un diable, ou à l'aide de tuyaux 3/4''
mis en place à travers les perçages pourvus dans la
plaque de base ou dans le châssis.
La sonde de température extérieure, qui doit être
installée par les soins du client, y compris le petit
matériel de fixation, sont joints au régulateur.
Le mode de fonctionnement et l'utilisation du
régulateur de pompe à chaleur sont décrits dans
les instructions de service fournies avec l'appareil.
ATTENTION!
La pompe à chaleur et la palette de
transport ne sont reliées que par le film d'emballage.
Les éléments de revêtement doivent être retirés pour
pouvoir se servir des perçages pourvus dans le
châssis. A cette fin, il faut dévisser deux vis au
1.
3.
1.
3.
2.
1.
2.
1.
1.
2.
Dépose du revêtement
Remise en place du revêtement
socle et décrocher les tôles en haut après les avoir
relevées. Au moment d'accrocher les éléments en
tôle, ceux-ci doivent être repoussés vers le haut en
exerçant une légère pression. En introduisant les
tubes porteurs dans le châssis, faites attention à
ne pas endommager des éléments de l'appareil.
5
MISE EN PLACE
MONTAGE
6
5.1 Généralités
6.1 Généralités
Les raccordements suivants doivent être établis sur la
pompe à chaleur :
En règle générale, l'appareil doit être installé sur une
surface plane, lisse et horizontale. Le châssis de la pompe
à chaleur doit adhérer au sol sur toute sa circonférence
afin de garantir une isolation acoustique appropriée. Si
ceci n'est pas le cas, des mesures d'absorption acoustique
complémentaires seront éventuellement nécessaires. La
mise en place sur un tampon d'assise exige obligatoirement
une assise sur toute la surface du support. La pompe à
chaleur doit être installée de manière à ce que les travaux
de maintenance puissent être effectués sans problème.
Ceci est garanti si l'on respecte une distance de 1 m sur la
face frontale
-
arrivée/sortie d'air
conduits aller/retour de l'installation de chauffage
écoulement du condensat
ligne de commande vers le régulateur de la PAC
alimentation électrique
6.2 Branchement d'air
ATTENTION!
0,2 m
1m
MONTAGE
L'ouverture
d'aspiration
et
d'évacuation ne doit pas être rétréciée ni obstruée.
(1 m)
ATTENTION!
1m
L'utilisation de la pompe à chaleur
n'est autorisée que lorsque les canalisations d'air
sont en place.
ainsi que sur le côté gauche et droit de la PAC.
L'appareil ne doit jamais être installé dans une salle
présentant une humidité élevée de l'air. Dans le cas où
l'humidité de l'air est supérieure à 50 % et la température
extérieure inférieur à 0 °C, il pourra se former du condensat
sur la pompe à chaleur et dans la canalisation d'air.
Un kit de canalisations d'air est proposé comme accessoire.
Si vous décidez d'utiliser une canalisation d'air autre que
celle proposée comme accessoire, alors conformez-vous
strictement aux cotes intérieures et extérieures indiquées
dans le schéma. Il faut aussi veiller à un découplage
approprié des vibrations et à l'isolation de la canalisation.
Dans le cas où la pompe à chaleur est installée dans un
étage, il faudra contrôler la capacité de charge du plafond
et, pour des raisons acoustiques, étudier soigneusement
le découplage vibratoire. L'installation de la pompe à chaleur
sur un plancher en bois est à éviter.
Si des canalisations à air bridées sont utilisées, une tubulure
de raccordement doit respectivement être fixée sur le côté
aspiration et le côté d'évacuation de l' évaporateur à l'aide
de 4 vis à six-pans M8 x 16 au niveau des trous filetés
prévus à cette fin. Faire attention à ce que les deux
tubulures de la canalisation à air entrent uniquement en
contact avec l'isolation et non avec la tôle extérieure.
5.2 Ecoulement du condensat
L'eau de condensation générée pendant le fonctionnement
doit être évacuée à l'abri du gel. Pour garantir un écoulement
correct, la pompe à chaleur doit être installée à une position
parfaitement horizontale. Le conduit d'écoulement de l'eau
de condensation doit avoir une section minimale de 50 mm
et il doit être posé à l'abri du gel vers la canalisation des
eaux usées
(78
710 5)
5.3 Emissions sonores
La PAC doit être reliée au système de chauffage en
amortissant les vibrations afin d'éviter des transmissions
du bruit du corps dans le système de chauffage. (Longueur
des flexibles : 2 à 3 m)
M 8 x 16
805)
730
3
(max.
max.
5
MISE EN PLACE
Boucles de découplage
Il faut veiller à un découplage approprié des vibrations
entre les canalisations d'air utilisées et la PAC pour éviter
la transmissiondu bruit dans les canalisations d'air.
(m
min in.
.
72
650 5)
Les valeurs entre parenthèses sont valables pour les
versions ..190/220IR
6
MONTAGE
6.4 Branchement électrique
6.3 Branchement côté chauffage
Il n'est plus nécessaire d'ouvrir l'appareil pour le
branchement électrique.
Les raccords côté chauffage sur la pompe à chaleur
sont dotés d'un filetage extérieur de 1 1/4 pouces.
Lors du raccordement à la pompe à chaleur, il faut
maintenir les transitions à l'aide d'une clé.
Le raccordement de la pompe à chaleur au courant
s'effectue par le biais de la ligne de charge de 5 m
montée au préalable.
Avant d'effectuer les branchements côté eau de
chauffage de la pompe à chaleur, l' installation de
chauffage doit être rincée pour éliminer les
éventuelles impuretés, par exemple des restes du
matériel d'étanchéité etc. Une accumulation
d'impuretés au sein du condenseur peut provoquer
l'arrêt total de la PAC. Les installations où le flux
d'eau peut être coupé au moyen de thermostats ou
de valves, le client doit intégrer une soupape de tropplein en arrière de la pompe de chauffage dans un
bypass de chauffage. Ceci garantit un débit d'eau
de chauffage minimum dans la pompe à chaleur et
évite les perturbations.
Dans l'alimentation de puissance de la pompe à
chaleur, il faut prévoir une déconnexion sur tous les
pôles avec au moins 3 mm d'écartement d'ouverture
de contact (par exemple disjoncteur EDF, contacteur
de puissance) ainsi qu'un coupe-circuit automatique
à 3 pôles à déclenchement simultané de tous les
conducteurs extérieurs (courant de déclenchement
selon l'information sur l'appareil).
Lors du branchement, veiller à assurer le champ de
rotation à droite de l'alimentation en courant de
charge L1 (1); L2 (2); L3 (3). (1, 2, 3) sont les
numéros de brins du câble de charge.
L'installation de chauffage doit être remplie, purgée
et éprouvée à la pression après avoir réalisé
l'installation côté chauffage.
ATTENTION!
Faire attention au champ de rotation
à droite : le mauvais sens de rotation peut provoquer
des endommagements du compresseur.
Débit d'eau de chauffage minimum
Lors du fonctionnement de la PAC, il faut assurer un
débit d'eau de chauffage minimum dans tous les
modes de service. A cette fin, il est possible de
monter un distributeur exempt de pression
différentielle ou une soupape de trop-plein. Vous
trouverez des instructions pour le réglage d'une
soupape de trop-plein dans le chapitre "Mise en
service".
La tension de commande est amenée par le biais
de la ligne de commande et du régulateur de pompe
à chaleur.
L'alimentation électrique du régulateur de pompe à
chaleur avec une tension de 230V AC-50 Hz
s'effectue conformément à ses propres instructions
de service (protection 16 A).
Protection antigel
Pour les pompes à chaleur installées à un endroit
exposé au gel, il faudra prévoir un vidange manuel
(voir figure). Si le régulateur et le circulateur de
chauffage sont prêts à être mis en marche, la
protection antigel est également en service.
L'installation doit être vidée en cas de mise hors service
de la pompe à chaleur ou de coupure de courant. Dans
les installations à pompe à chaleur pour lesquelles il
n'est pas possible de s'apercevoir d'une coupure de
courant (maisons de vacances), le circuit de
chauffage doit être exploité avec sa protection
antigel, qui est adaptée à cette fin.
La ligne de commande prémontée de 7m doit être
reliée au régulateur de pompe à chaleur à l'aide
des deux connecteurs rectangulaires et des deux
fils (sonde de retour intégrée) . Des instructions plus
détaillées vous sont fournies dans les instructions
de service du régulateur de pompe à chaleur.
Se référer au schéma de câblage en annexe pour
de plus amples informations.
7
MISE EN SERVICE
7
Les anomalies qui se produisent lors du
fonctionnement sont également affichées au
régulateur de PAC et peuvent alors être éliminées
suivant les indications du manuel de service du
régulateur de la PAC.
MISE EN SERVICE
7.1 Généralités
Pour garantir une mise en service correcte, cette
dernière doit être effectuée par un service aprèsvente autorisée par le constructeur. C'est dans ce
cas uniquement qu'une durée de garantie prolongée
à 3 ans vous sera accordée (voir prestations de
garantie).
Si les températures extérieures sont inférieures à
10° C et si les températures d'eau de chauffage sont
inférieures à 16° C, le réservoir tampon doit être
chauffé au moins à 25° C à l'aide du deuxième
générateur de chaleur.
Le déroulement suivant doit être respecté pour que
la
mise
en
service
se
fasse
sans
dysfonctionnements :
7.2 Travaux préparatoires
Les points suivants doivent être contrôlés avant la
mise en service :
a)
Fermer tous les circuits de chauffage.
b)
Ouvrir entièrement la soupape de trop-plein.
- Tous les raccordements de la pompe à chaleur
doivent être montés de la manière décrite dans le
chapitre 6.
c)
Sélectionner le mode de service automatique
sur le régulateur.
d)
Attendre que le réservoir tampon ait atteint une
température de 25 °C.
e)
Les vannes des circuits de chauffage doivent
ensuite être ouvertes à nouveau lentement les
unes après les autres de manière que le débit
d'eau de chauffage augmente constamment en
ouvrant légèrement le circuit de chauffage
concerné. La température d'eau de chauffage
dans le réservoir tampon ne doit pas baisser à
moins de 20°C afin de permettre à tout moment
le dégivrage de la pompe à chaleur.
f)
Lorsque tous les circuits de chauffage sont
entièrement ouverts et qu'une température
d'eau de chauffage de 20° C environ est
maintenue dans le réservoir tampon, le débit
volumétrique minimal doit être réglé sur la
soupape de trop-plein et sur la pompe de
circulation de chauffage.
g)
Les nouvelles constructions ont un besoin en
chaleur accru en raison de l'énergie nécessaire
à l'assèchement de l'ouvrage. Ce besoin en
chaleur accru peut avoir pour conséquences
que la température ambiante souhaitée ne soit
pas toujours atteinte avec les installations de
chauffage insuffisamment dimensionnées. Il
est donc recommandé de maintenir en ordre
de marche le deuxième générateur de chaleur
Pour cela il faut augmenter la température limite
réglée sur le régulateur à 15°C.
- Dans le circuit de chauffage, toutes les vannes
susceptibles de perturber l'écoulement correct de
l'eau de chauffage doivent être ouverts.
- La canalisation d'aspiration et d'évacuation de l'air
doivent être libres.
- Le sens de rotation du ventilateur doit
correspondre à la flèche.
- Le régulateur de la pompe à chaleur doit être
accordé à l'installation de chauffage conformément
à ses instructions de service.
- L'écoulement du condensat doit être garanti.
7.3 Démarche de mise en service
La mise en service de la pompe à chaleur s'effectue
par le biais du régulateur de pompe à chaleur. Les
réglages doivent être effectués conformément à ses
instructions.
Si le débit minimal en eau de chauffage est assuré
par une soupape de trop-plein, il faut l'adapter à
l'installation de chauffage. Un mauvais réglage
pourra provoquer des défaillances et un besoin
élevé en énergie. Pour ajuster la soupape de tropplein, nous vous recommandons de procéder
comme suit:
a) Ouvrir tous les circuits de chauffage et fermer la
soupape de trop-plein. Déterminer la différence
de température entre l'aller et le retour qui en
résulte.
##
###
b) Fermer tous les circuits de chauffage qui peuvent
être fermés lors du fonctionnement de
l'installation de manière que le mode de service
le plus défavorable en ce qui concerne le débit
d'eau, soit atteint.
c) Dans ce mode de service, il faut ouvrir la soupape
de trop-plein jusqu'à ce que la différence de
température mesurée sous a) ( soupape de tropplein fermé et circuits de chauffage ouverts), soit
atteinte.
8
NETTOYAGE /MAINTENANCE
Attention - installateurs de chauffage central
NETTOYAGE/
MAINTENANCE
Selon la qualité et la quantité de l’eau de remplissage, notamment pour les installations mixtes et
les tuyaux en matière synthétique, il peut se former
des dépôts (boue rouge, calcaire) susceptibles de
perturber le fonctionnement de l’installation de
chauffage. La cause de ce phénomène est la dureté de l’eau ainsi que l’oxygène dissous dans l’eau
de remplissage, mais aussi l’oxygène contenu dans
l’air ambiant qui peut s’infiltrer par les valves, les
robinets et les tuyaux en matière synthétiques (diffusion d’oxygène). Nous vous recommandons, à titre de prévention, d’utiliser un appareil de traitement
physique de l’eau, par exemple l’ELYSATOR.
8.1 Maintenance
Evitez de déposer ou d'appuyer des objets contre et
sur l'appareil pour protéger la laque. Les pièces
extérieures de la pompe à chaleur peuvent être
traités avec un nettoyant courant dans le commerce
et essuyés avec un torchon humide.
ATTENTION!
N'utilisez jamais de nettoyants à base
de sable, de soude, d'acide ou de chlorure, car ces
substances attaquent la surface.
8.3 Nettoyage côté air
Les gaines d'air, l'évaporateur, le ventilateur et
l'écoulement du condensat doivent être nettoyés de
temps en temps pour éliminer les salissures
(feuilles, branches.). A cette fin, la pompe à chaleur
doit être ouverte sur le côté frontal, tout d'abord en
bas, puis en haut.
Pour éviter des dysfonctionnements dus à des
dépôts de salissures dans l'échangeur thermique
de la pompe à chaleur, il faut veiller à ce que
l'échangeur de chaleur de l'installation de chauffage
ne puisse pas être souillé. Pour protéger
l'évaporateur, il est recommandé de fixer dans la
gaine d'aspiration d'air une grille anti-oiseaux avec
une section libre d'au moins 80%. Si des
dysfonctionnements devaient toutefois se produire
en raison d'impuretés, l'installation doit être nettoyée
comme indiqué ci-après.
ATTENTION!
Avant d'ouvrir l'appareil, s'assurer
que tous les circuits de courant sont mis hors
tension.
Le démontage et la remise en place des éléments
de revêtement doivent être effectués de la manière
décrite au chapitre 4.
8.2 Nettoyage côté chauffage
L'infiltration d'oxygène dans l'eau de chauffage est
susceptible d'entraîner la formation de produits
d'oxydation. En plus, il est fréquent que l'eau de
chauffage soit souillée par des restes de graisse et
d'agents d'étanchéification. Ces deux causes
peuvent réduire le rendement du condenseur des
pompes à chaleur. Dans ce cas, le condenseur doit
être nettoyé par l'installateur. Dans l'état actuel des
connaissances, nous conseillons de procéder au
nettoyage avec de l'acide phosphorique à 5 % ou, si
le nettoyage est plus fréquent, avec de l'acide
formique à 5 %. Dans les deux cas, le liquide de
nettoyage doit être à la température ambiante. Le
rinçage doit d'autre part être effectué
soigneusement, pour garantir que tous les restes
de nettoyant ont été évacués du système. Il est
recommandé de nettoyer l'échangeur thermique
dans le sens contraire au sens normal du débit.
Les nettoyants doivent être utilisés avec précaution
en raison de leur teneur en acide. Pour éviter
l'infiltration de nettoyant contenant de l'acide dans
les installations, de chauffage lors du nettoyage du
condenseur, nous vous recommandons de
raccorder l'appareil de rinçage directement sur le
départ et le retour de la pompe à chaleur. Les
prescriptions des associations professionnelles
doivent être respectées. En cas de doute, prendre
contact avec les fabricants des produits chimiques !
Il faut prudemment couper l'isolation assurant
l'étanchéité de l'évaporateur.
Après le nettoyage, il faut recoller les coupes de
manière qu'elles soient étanches à l'air (par
exemple à l'aide d'un ruban adhésif support toile).
L'utilisation d'objets tranchants et durs doit être
évitée lors du nettoyage pour exclure tout
endommagement de l'évaporateur et du bac à
condensat.
ATTENTION!
Pour éviter les dommages
consécutifs sur l'appareil, il faut impérativement
neutraliser le circuit d'eau avec des produits
appropriés après le nettoyage de la pompe à chaleur
9
DEFAILLANCES / LOCALISATION
MISE HORS SERVICE
9
DEFAILLANCES/
LOCALISATION
10
Cette pompe à chaleur est un produit de qualité et
elle devrait fonctionner sans maintenance ni
dysfonctionnement. Si un dysfonctionnement devait
toutefois se produire, vous pourrez vous-même y
remédier facilement dans la plupart des cas.
Référez-vous pour cela au tableau des
dysfonctionnements et de localisation des
défaillances dans les instructions de service du
régulateur. Les dysfonctionnements peuvent être
interrogés sur le régulateur de la pompe à chaleur.
Si des dysfonctionnements auxquels vous ne pouvez
pas vous-même remédier devaient toutefois se
produire, veuillez vous adresser à votre service
après-vente compétent (voir certificat de garantie).
MISE HORS SERVICE
10.1 Mise hors service pendant l'été
En été, la mise hors service du chauffage se fait par
commutation du régulateur de pompe à chaleur au
mode de service "été''.
10.2 Dernière mise hors service /
élimination
Avant de démonter la pompe à chaleur, il faut mettre
la machine hors tension et fermer toutes les valves.
Il faut se conformer aux exigences relatives à
l'environnement quant à la récupération, la
réutilisation et l'élimination de consommables et de
composants selon les normes correspondantes.
Une attention toute particulière doit être prêtée à
l'évacuation du réfrigérant et de l'huile de la machine
frigorifique.
ATTENTION!
Les travaux sur la pompe à chaleur
doivent uniquement être effectués par un service
après-vente autorisé et compétent.
10
ANNEXE
11
ANNEXE
11.1
SCHEMA COTES
11.1.1
11.1.2
Schéma coté .. 150IR
Schéma coté .. 190/220IR
11.2
INFORMATIONS SUR
L'APPAREIL
11.3
DIAGRAMMES
11.3.1
Puissance de chauffage/perte
de pression .. 150IR
Puissance de chauffage/perte
de pression .. 190IR
Puissance de chauffage/perte
de pression .. 220IR
11.3.2
11.3.3
11.4
SCHEMAS DE CABLAGE
11.4.1
11.4.2
11.4.3
11.4.4
11.4.5
11.4.6
11.4.7
11.4.8
Commande .. 150IR
Charge .. 150IR
Schéma des connexions.. 150IR
Légende .. 150IR
Commande .. 190/220IR
Charge .. 190/220IR
Schéma des connexions .. 190/220IR
Légende .. 190/220IR
11.5
SCHÉMAS
HYDRAULIQUES
11.5.1
11.5.2
11.5.3
Installation monoénergétique
Installation monoénergétique et
Installation bivalente
11.6
Déclaration de
conformité CE
11.7
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
CERTIFICAT DE GARANTIE
SERVICE APRÈS VENTE
30
12
Raccord
chauffage
Côté commande
Sens d’écoulement air
Flexible d’écoulement
du condensat
Ligne de charge
Ligne de commande
Sens d’écoulement air
4x Filetage intérieur M8x15
Retour eau de chauffage –
entrée dans la PAC
Filetage extérieur 1 1/4"
Aller eau de chauffage –
sortie de la PAC
Filetage extérieur 1 1/4"
4x Filetage intérieur M8x15
Sens d’écoulement air
Lignes électriques
Ecoulement du
condensat
∅ int. 30 mm
ANNEXE: 11.1 SCHEMAS COTES
11.1.1 Schéma coté .. 150IR
13
Raccord
chauffage
Côté commande
Sens d’écoulement air
Flexible d’écoulement
du condensat
Ligne de charge
Ligne de commande
Sens d’écoulement air
4x Filetage intérieur M8x15
Retour eau de chauffage –
entrée dans la PAC
Filetage extérieur 1 1/4"
Aller eau de chauffage –
sortie de la PAC
Filetage extérieur 1 1/4"
Sens d’écoulement air
4x Filetage intérieur M8x15
Lignes électriques
Ecoulement du
condensat
∅ int. 30 mm
ANNEXE: 11.1 SCHEMAS COTES
11.1.2 Schéma coté .. 190/220IR
ANNEXE: 11.2 INFORMATIONS SUR L'APPAREIL
Informations sur l'appareil
CARACTÉRISTIQUES TECHNIQUES des pompes à chaleur air-eau pour chauffage
1
TYPE ET APPELLATION COMMERCIALE
2
FORME DE CONSTRUCTION
2.1
Type de protection selon EN 60 529 pour l’appareil compact / bloc de chauffage
IP 21
IP 21
IP 21
2.2
Lieu d’installation
intérieur
intérieur
intérieur
3
DONNEES DE PUISSANCE
jusqu'à 55 / à partir de 18
3.1
..20AS
WPL
150IR
..24AS
WPL
190IR
..28AS
WPL
220IR
Températures limites de fonctionnement
Aller / retour eau de chauffage 3)
°C / °C
jusqu'à 55 / à partir de 18
jusqu'à 55 / à partir de 18
Air
°C
-20 bis +35
-20 bis +35
-20 bis +35
7,9
8,4
9,4
5)
7,0 / 2,5
8,9 / 2,6
9,9 / 2,4
6)
12,4 / 2,7
16,1 / 2,7
19,1 / 2,7
5)
9,3 / 3,1
10,9 / 3,0
12,8 / 3,0
6)
14,9 / 3,0
19,2 / 3,2
22,3 / 3,0
5)
8,5 / 2,4
9,9 / 2,3
10,8 / 2,0
6)
14,2 / 2,3
18,0 / 2,4
21,1 / 2,3
5)
9,8 / 3,2
13,1 / 3,4
14,2 / 3,1
6)
16,6 / 3,1
24,8 / 3,6
25,8 / 3,4
5)
10,3 / 3,3
14,1 / 3,5
14,7 / 3,1
6)
17,8 / 3,3
26,6 / 3,8
29,1 / 3,6
-
-
-
3.2
Écart des températures eau de chauffage pour A2/W35
3.3
Puissance de chauffage / coefficient dpour A-7 / W35 1)
kW / ---
pour A2 / W35 1)
kW / ---
pourA2 / W50 1)
kW / ---
pour A7 / W35 1)
kW / ---
pour A10 / W35 1)
kW / ---
3.4
Niveau de puissance acoustique sonore appareil / extérieur
dB(A)
3.5
Débit d’eau de chauffage en cas de différence de pression interne
m³/h / Pa
1,8 / 6500
2,3 / 5900
2,3 / 5900
3.6
Débit d'air lors d'une différence de pression statique externe
m³/h / Pa
6600 / 0
9000 / 0
9000 / 0
m³/h / Pa
5500 / 25
8000 / 25
8000 / 25
3.7
Fluide frigorigène / poids de remplissage total
type / kg
R404A / 3,7
R404A / 4,2
R404A / 4,2
4
DIMENSIONS, RACCORDS ET POIDS
4.1
Dimensions de l’appareil
H x l x L cm
157 x 75 x 85
171 x 75 x 100
171 x 75 x 100
4.2
Raccords de l’appareil pour le chauffage
pouces
fil. 1 1/4'' extérieur
fil. 1 1/4'' extérieur
fil. 1 1/4'' extérieur
4.3
Entrée et sortie conduits d'air (dimensions intérieurs min.)
L x I cm
65 x 65
72,5 x 72,5
72,5 x 72,5
kg
255
310
314
4.4
Poids de l'unité de transport emballage inclus
5
RACCORDEMENT ELECTRIQUE
5.1
Tension nominale – protection
V/A
400 / 20 T
400 / 25 T
400 / 25 T
5.2
Consommation nominale 1) A2 W35
kW
4,9
6,1
7,4
5.3
Courant de démarrage avec démarreur progressif
A
23
24
25
5.4
Courant nominal A2 W35 / cos
A / ---
8,8 / 0,8
10,9 / 0,8
13,4 / 0,8
6
EST CONFORME AUX DISPOSITIONS EUROPÉENNES RELATIVES À LA SÉCURITÉ
4)
4)
4)
7
AUTRES CARACTERISTIQUES DE CONSTRUCTION
automatique
7.1
Dégivrage
automatique
automatique
Type de dégivrage
Inversion de cycle
Inversion de cycle
Inversion de cycle
Cuve de dégivrage existante
oui (chauffée)
oui (chauffée)
oui (chauffée)
7.2
Eau de chauffage protégée du gel dans l’appareil 2)
oui
oui
oui
7.3
Niveaux de puissance
2
2
2
Régulateur interne/externe
externe
externe
externe
7.4
1)
Des indications ci-dessus caractérisent la taille et la capacité de performance de l’installation. Pour les considérations économiques
et énergétiques, il convient de prendre en considération d’autres facteurs influents, en particulier les propriétés du dégivrage, le point
de bivalence et la régulation. Ont la signification suivante dans ce contexte : par exemple A2 / W55 : température de l’air extérieure 2
°C et température aller de l’eau de chauffage 55 °C.
2)
La pompe de circulation de chauffage et le régulateur de la pompe à chaleur doivent toujours être en ordre de marche. 5)
Fonctionnement à 1 compresseur
3)
Voir diagramme des limites de fonctionnement
Fonctionnement à 2 compresseurs
4)
Voir déclaration de conformité CE
6)
Version: 22.03.2004
Sous toutes réserves de modifications techniques
14
ANNEXE 1.3 DIAGRAMMES
11.3.1 Puissance de chauffage / perte de pression .. 150IR
15
ANNEXE: 11.3 DIAGRAMMES
11.3.2 Puissance de chauffage / perte de pression .. 190IR
16
ANNEXE: 11.3 DIAGRAMMES
11.3.3 Puissance de chauffage / perte de pression .. 220IR
17
;
;
;
Toutes
les sections 0,75mm2
$OOH4XHUVFKQLWWHPP
7.
0
)
7.
3
)
.
18
<
.
.
%
3!
(
7!
3!
)
;
;
)
&
$
$
$
. $
. $
5
$
. $
5
;
;
;
;
)52
)52
;
;
9(17,
1
*) Sans fonction en cas de
fonctionnement avec régulateur
de pompe à chaleur
NHLQH)XQNWLRQEHL:35%HWULHE
;
; -% ;*1'
6 pôles
SRO
SRO 9 pôles
Régulateur
de pompe à chaleur
:lUPSXPSHQUHJOHU
Ligne
de commande 15x0,75mm2
6WHXHUOHLWXQJ[PP
;
;
9HUG
/
;
9HUG
5/)
5/)
;
;
;
;
&2'
+'
;
$(
;
1'
ANNEXE: 11.4 SCHEMAS DE CABLAGE
11.4.1 Commande .. 150IR
2.1/32F
3
M
)12( )13(
2M
)14(
)44(
8
21
7
11
)43(
01
6
8N
5.1/
3K
3
M
U
R
V
S
W
T
2
1
4
3
6
5
3M
7N
4.1/
1K
3
M
1M
W V U
T S R
6 4 2
5 3 1
relietreV
-EP
3L
4
2L
1L
1X
zH05 - CAV004 EP/3
zteN
P
E
19
Réseau
6.1/
2K
)42(
Distributeur PE
ANNEXE: 11.4 SCHEMAS DE CABLAGE
11.4.2 Charge .. 150IR
ANNEXE: 11.4 SCHEMAS DE CABLAGE
11.4.3 Schémas des connexions .. 150IR
Klemmenplan
und Belegung
der Steckverbinder
Schéma
des bornes
de connexion
et affectation des
connecteurs
dans l’appareil20AS
air/eau intérieur 150IR
im Luft/Wasser-Innengerät
1L 2L 3L E
P
1
2
n
g
/
e
g
ja/ve
X1
3
Wärmepumpenregler (N1)
1
2
3
gn
tui
elr
eu
et
S
gn
tui
elr
eu
et
S
Ligne de commande
ts
aL
Charge
Ligne de raccordement
gn
uti
els
su
lh
cs 4
nA
Ligne de commande
Régulateur de pompe à chaleur (N1)
n
/g
e
g
Numéros
de brins
() et de broches
Ader- () und
Pinnummern
(1)
(4)
Attention
Vorsicht! !
Tension
faible
Kleinspannung
1
14
2
(5)
3
X8
X8
6
3 6
Ader- () und
Numéros
de Pinnummern
brins () et de broches
1L 2L 3L E
P
(9)
Réseau
Netz
(7)
3/PE 400VAC - 50Hz
2
(6)
(2) (3)
2
B
/
2
J
(8)*
(12)
4
(10)
6
(13)
(14)
D
N
G
/
3
X
X8
(15)
X11
Régulateur
de pompe à chaleur
Wärmepumpenregler
8
1
1 4 7
3
5
3 6
7
9
(2)
J2 / B2
(3)
X3-GND
R2
(8)*
* Ader
ist beim
Innengerät
20AS
*)
PourNr.8
la PAC
intérieure
150IR
le stromlos
brin n° 8und
estohne
horsFunktion
tension et sans fonction
20
X11
X11
9
ANNEXE: 11.4 SCHEMAS DE CABLAGE
11.4.4 Légende .. 150IR
E3
Pressostat fin de dégivrage
F4
F5
F7
F23
Pressostat haute pression
Pressostat basse pression
Thermostat surveillance gaz chaud
Protection enroulement ventilateur
K1
K2
K3
Contacteur compresseur1
Contacteur ventilateur
Contacteur compresseur 2
M1
M2
M3
Compresseur 1
Ventilateur
Compresseur 2
N1
N7
N8
Régulateur de pompe à chaleur
Commande du démarrage progressif compresseur 1
Commande du démarrage progressif compresseur 2
R2
Sonde retour eau de chauffage
R9
Sonde de protection contre le gel eau de chauffage
X1
X2
X4
X8/-11
Bornier: alimentation charge
Bornier: câblage interne
Connecteur ligne de commande / PAC
Connecteur ligne de commande / régulateur PAC
Y1
Soupape d'inversion à quatre voies
21
*) Sans fonction en cas de
fonctionnement avec régulateur
de pompe à chaleur
9 pôles
6 pôles
Régulateur de pompe à chaleur
*)8(
L
)21(
EA
)6(
)7(
2X/3
2X/2
12 2.-/ 22
31 3.-/ 41
5.2/ 6
5.2/ 4
5.2/ 2
12
31
5
3
1
22
3.-/ 41
4.2/ 6
4.2/ 4
4.2/ 2
12
31
5
3
1
2A
5
3
1
2A
1A 1K
41
7.2/ 6
7.2/ 4
7.2/ 2
2A
1A 3K
2R
1A 2K
3.-/ 22
9R
4
1
2
4F
>P
)1( A
)4( C
7F
>T
2X/9
2X/7
1Y
3K
22
2K
12
41
31
B )2(
>P
3E
41
31
1K
2X/11
2X/8
2X/01
<
5F
<P
KT
32F
/2M
KT
2mm57,0 ettinhcsreuQ ellA
Toutes les sections 0,75mm2
beirteB-RPW ieb noitknuF eniek )*
relgernepmupmräW
.lop9
.lop6
11X
8X
DNG-3X 2B/2J
)2(
)3(
2mm57,0x51 gnutielreuetS
4-11X
)01(
itneV )51(
N
9-11X
2dreV )41(
6-11X
8-11X
1dreV )31(
FLR
FLR
7-11X
FLR
FLR
2X/4
)5( 2X/5
)3(
)2(
)1(
)4(
ORF
)9(
DOC
ORF
3-8X
DH
1-8X
2-8X
1-11X
*)11(
2-11X
DN
*)8(
3-11X
22
Ligne de commande 15x0,75mm2
ANNEXE: 11.4 SCHEMAS DE CABLAGE
11.4.5 Commande .. 190/220IR
2.1/32F
3
M
6 4 2
5 3 1
2M
8N
5.1/
3K
3
M
W V U
T S R
6 4 2
5 3 1
3M
7N
4.1/
1K
3
M
1M
W V U
T S R
6 4 2
5 3 1
relietreV
-EP
L
3
4
L
2
L
1
1X
zH05 - CAV004 EP/3
zteN
P
E
23
Réseau
6.1/
2K
Distributeur PE
ANNEXE: 11.4 SCHEMAS DE CABLAGE
11.4.6 Charge .. 190/220IR
ANNEXE: 11.4 SCHEMA DE CABLAGE
11.4.7 Schémas des connexions .. 190/220IR
3(
ja/ve
JHJQ
;
/
/
/
.OHPPHQSODQXQG%HOHJXQJGHU6WHFNYHUELQGHU
Schéma
des bornes de connexion et affectation des
connecteurs
dans l’appareil air/eau intérieur 190/220IR
LP/XIW:DVVHU,QQHQJHUlW$6$6
Ligne
de commande
6WHXHUOHLWXQJ
Ligne
de commande
6WHXHUOHLWXQJ
Charge
/DVW
Ligne
de raccordement
$QVFKOXVVOHLWXQJ
Régulateur
de pompe à chaleur (N1)
:lUPHSXPSHQUHJOHU1
Réseau
1HW]
3(9$&+]
$GHU[[XQG3LQQXPPHUQ
Numéros
de brins (xx) et de broches
9RUVLFKW
Attention !
.OHLQVSDQQXQJ
Tension faible
;
Numéros
de brins (xx) et de broches
$GHU[[XQG3LQQXPPHUQ
9$&
;*1'
;
;
Régulateur
de pompe à chaleur
:lUPHSXPSHQUHJOHU
;
;
-%
;
;*1'
5
-%
RKQH)XQNWLRQEHL:35%HWULHE
*) Sans fonction en cas de fonctionnement
avec régulateur de PAC
24
ANNEXE: 11.4 SCHEMAS DE CABLAGE
11.4.8 Légende .. 190/220IR
E3
Pressostat fin de dégivrage
F4
F5
F7
F23
Pressostat haute pression
Pressostat basse pression
Thermostat surveillance gaz chaud
Protection enroulement ventilateur
K1
K2
K3
Contacteur compresseur 1
Contacteur ventilateur
Contacteur compresseur 2
M1
M2
M3
Compresseur 1
Ventilateur
Compresseur 2
N1
N7
N8
Régulateur de pompe à chaleur
Commande du démarrage progressif compresseur 1
Commande du démarrage progressif compresseur 2
R2
R9
Sonde retour eau de chauffage
Sonde de protection contre le gel eau de chauffage
X1
X2
X8/X11
Bornier: alimentation charge
Bornier: câblage interne
Connecteur ligne de commande / régulateur PAC
Y1
Soupape d'inversion à quatre voies
25
26
Distribution électrique
Régulateur de pompe à chaleur
Réservoir tampon
Pompe à chaleur
Distribution électrique
Sonde de retour
Sonde extérieure
Régulateur PAC
Circulateur de chauffage
Chauffage d‘appoint
Tuyau flexible de raccordement
Sonde de température
Consommateur de chaleur
Robinet d’arrêt avec décharge d’eau
Robinet d’arrêt avec valve antiretour
Thermostat/vanne à commande manuelle
Vase d’expansion
Circulateur
Ensemble de vannes de sécurité
Soupape de trop-plein
Robinet d’arrêt
ANNEXE: 11.5 SCHEMAS HYDRAULIQUES
11.5.1 Installation monoénergétique
27
Réservoir eau chaude
Distribution électrique
Régulateur de pompe à chaleur
Réservoir tampon
Pompe à chaleur
Consommateur de chaleur
Robinet d’arrêt avec décharge d’eau
Robinet d’arrêt avec valve antiretour
Thermostat/vanne à commande manuelle
Vase d’expansion
Circulateur
Ensemble de vannes de sécurité
Soupape de trop-plein
Robinet d’arrêt
Sonde de température
Eau chaude
Eau froide
Distribution électrique
Sonde de retour
Sonde eau chaude
Sonde extérieure
Régulateur PAC
Circulateur eau chaude
Circulateur de chauffage
Chauffage d‘appoint
Tuyau flexible de raccordement
ANNEXE: 11.5 SCHEMAS HYDRAULIQUES
11.5.2 Installation monoénergétique et préparation eau chaude
Mélangeur quatre voies
Consommateur de chaleur
Robinet d’arrêt avec décharge d’eau
Robinet d’arrêt avec valve antiretour
Thermostat/vanne à commande manuelle
Vase d’expansion
Circulateur
Ensemble de vannes de sécurité
Soupape de trop-plein
Robinet d’arrêt
Sonde de température
Tuyau flexible de raccordement
Chauffage d‘appoint
Circulateur de chauffage
Circulateur eau chaude
Régulateur PAC
Sonde extérieure
Sonde eau chaude
Sonde de retour
Distribution électrique
Eau froide
Eau chaude
Mélangeur OUVERT
Mélangeur FERME
Eau chaude
Chaudière
Réservoir eau chaude
Distribution électrique
Régulateur de pompe à chaleur
Réservoir tampon
Pompe à chaleur
ANNEXE: 11.5 SCHEMAS HYDRAULIQUES
11.5.3 Installation bivalente
28
ANNEXE: 11.6 DECLARATION DE CONFORMITÉ CE
Déclaration de conformité CE
Déclaration de conformité
La société soussignée,
Buderus Heiztechnik GmbH
35576 Wetzlar
certifie par la présente déclaration que l’appareil / les appareils désigné(s) ci-après,
par leur conception et leur mode de construction et dans la réalisation mise en circulation
par notre société, est / sont conforme(s) aux directives fondamentales CEE afférentes.
Ce certificat perd sa validité pour tout appareil modifié sans notre consentement.
Désignation de l’appareil:
Directives CEE:
Pompe à chaleur air-eau
Directive CEE relative à la basse tension
(73/23/CEE)
Directive CEE relative à la compatibilité électromagnétique
(89/336/CEE)
Directive CEE relative aux appareils sous pression
(97/23/CEE)
pour mise en place à l’extérieur
avec l’agent réfrigérant R404A
Type(s):
Normes EN harmonisées:
WPL 80IR
WPL 120IR
WPL 150IR
WPL 190IR
WPL 220IR
Exigences de la catégorie II / Requirements of category II
Réf. à commander:
Normes et directives nationales:
80486 308
80486 312
80486 316
80486 320
80486 324
Wetzlar, 08.09.2003
CE15W01B.doc
29
Notes
30
Notes
31
Spécialiste en chauffage
Sous réserve de modifications
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
