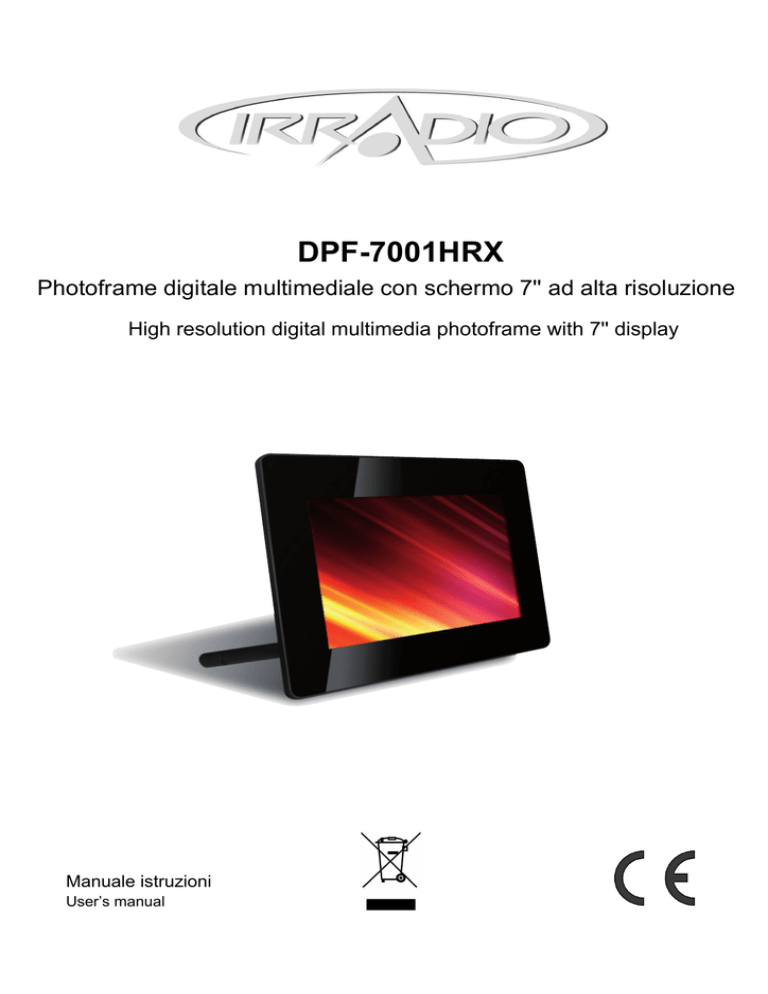

DPF-7001HRX_manuale
DPF-7+5;
Photoframe digitale PXOWLPHGLDOHcon schermo 7
DGDOWDULVROX]LRQH
+LJKUHVROXWLRQGigital PXOWLPHGLDShotoframe with 7'' display
Manuale istruzioni
User’s manual
Avvertenze importanti
Precauzioni e manutenzione
● Questa cornice digitale deve essere utilizzata solo in interni.
● Al fine di evitare che si verifichino cortocircuiti o princìpi di incendio, non
esporla alla pioggia, alla condensa e ad una umidità eccessiva.
● Onde evitare il surriscaldamento, non ostruire le fessure di ventilazione
praticate nel retro del mobile.
● Non esporre la cornice digitale alla luce solare diretta e all’azione di fonti di
calore.
● Per estrarre la scheda di memoria utilizzare sempre l’apposito pulsantino di
espulsione.
● Evitare di smontare la cornice digitale. L’assenza, al suo interno, di
componenti soggetti a manutenzione ne rende del tutto superfluo lo
smontaggio da parte dell’utente, che potrebbe in questo modo esporsi al
rischio di folgorazione. Lo smontaggio della cornice ne annulla la garanzia.
Pulizia dello schermo
● Lo schermo di questa cornice digitale è in vetro, e se non maneggiato con
cautela può scheggiarsi, rompersi o rigarsi con relativa facilità.
● Per rimuovere polvere o impronte dallo schermo, si raccomanda di
utilizzare un panno molto morbido, come ad esempio quelli specifici per gli
obbiettivi delle macchine fotografiche, leggermente inumidito con acqua o
con un detergente per vetri.
● Pulire lo schermo con particolare cautela, onde evitare di romperlo.
ATTENZIONE
Prima di inserire o rimuovere una scheda di memoria o un
dispositivo USB, spegnere sempre la cornice digitale.
In caso contrario la scheda, il dispositivo o la cornice possono
danneggiarsi irreparabilmente.
Al fine di evitare che si verifichino cortocircuiti o princìpi di
incendio, non esporre la cornice digitale alla pioggia, alla
condensa e ad una umidità eccessiva.
1
Introduzione
Vi ringraziamo per avere acquistato questa cornice digitale, che vi permetterà
di visualizzare con la massima facilità e rapidità le immagini riprese con una
fotocamera digitale o un telefono cellulare, o memorizzate su una scheda. Vi
raccomandiamo di leggere attentamente questo manuale prima di iniziare ad
utilizzarla.
Caratteristiche principali
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Formato file immagini: JPEG.
Formato file audio: MP3, WMA.
Formato file video: MPEG1, MPEG2, MPEG4, AVI, M-JPEG.
Formato schede di memoria: SD, SDHC, MS, MMC.
Connettori USB: MINI-USB e USB 2.0 Host.
Visualizzazione delle anteprime delle immagini.
Attivazione automatica della visualizzazione di immagini in sequenza
all’inserimento della scheda di memoria.
Funzioni di visualizzazione delle immagini: in sequenza automatica,
anteprime, zoom, rotazione.
Possibilità di regolazione della durata della visualizzazione in sequenza
automatica e di scelta dell’effetto di transizione.
Visualizzazione dell’ora e del calendario.
Possibilità di programmazione degli orari di accensione e spegnimento.
Visualizzazione di immagini in sequenza automatica (Slideshow) con musica
in sottofondo.
Funzioni di copia e cancellazione delle immagini.
Possibilità di regolazione della luminosità, del contrasto e del colore.
Possibilità di riproduzione delle immagini a pieno schermo, in quattro
riquadri o in tre riquadri durante la visualizzazione in sequenza automatica.
Possibilità di selezione della lingua dei menu OSD (Inglese, Italiano,
Francese, Spagnolo, Tedesco).
Contenuto dell’imballo
1.
2.
3.
4.
Cornice digitale con schermo da 7”
Manuale di istruzioni per l’uso
Adattatore per alimentazione da rete
Telecomando
1
1
1
1
2
Indice
1. Descrizione della cornice digitale --------------------------------------------- 4
1.1 Descrizione del telecomando ---------------------------------------------- 4
1.2 Descrizione dei pulsanti e del lato sinistro ------------------------------ 5
2. Inserimento e sostituzione della batteria ----------------------------------- 5
3. Operazioni preliminari ------------------------------------------------------------ 6
4. Istruzioni per l’uso ----------------------------------------------------------------- 6
4.1 Schede di memoria e dispositivi USB ------------------------------------ 6
4.2 Visualizzazione di foto ------------------------------------------------------- 7
4.3 Riproduzione di musica ----------------------------------------------------- 8
4.4 Riproduzione di video -------------------------------------------------------- 8
5. Navigazione tra i file --------------------------------------------------------------- 9
6. Calendario ---------------------------------------------------------------------------- 9
7. Impostazioni ----------------------------------------------------------------------- 10
7.1 Lingua ------------------------------------------------------------------------- 10
7.2 Visualizzazione delle anteprime ----------------------------------------- 10
7.3 Durata della visualizzazione ---------------------------------------------- 10
7.4 Effetto cromatico ------------------------------------------------------------ 10
7.5 Effetto di transizione ------------------------------------------------------- 10
7.6 Modalità di visualizzazione delle fotografie --------------------------- 10
7.7 Modalità di riproduzione dei file musicali ------------------------------ 10
7.8 Modalità di riproduzione dei video -------------------------------------- 10
7.9 Regolazioni display --------------------------------------------------------- 10
7.10 Impostazione dell’ora e della data -------------------------------------- 10
7.11 Impostazione del formato dell’ora --------------------------------------- 10
7.12 Programmazione dell’allarme -------------------------------------------- 11
7.13 Programmazione dello spegnimento e dell’accensione ------------ 11
7.14 Formattazione della memoria interna ---------------------------------- 11
7.15 Ripristino delle impostazioni originali ----------------------------------- 11
7.16 Uscita dai menu ------------------------------------------------------------- 11
8. Montaggio del supporto -------------------------------------------------------- 11
9. Caratteristiche tecniche -------------------------------------------------------- 12
10. Guida alla soluzione di eventuali problemi ------------------------------ 13
3
1 Descrizione della cornice digitale
1.1 Descrizione del telecomando
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
POWER ─ Accensione/spegnimento.
16:9 / 4:3 ─ Scelta del formato di visualizzazione delle immagini.
MUTE ─ Azzeramento istantaneo del volume.
MENU ─ Accesso al menu di selezione della scheda di memoria.
 ─ Spostamento del cursore verso l’alto.
RETURN ─ Ritorno alla schermata precedente.
 ─ Spostamento del cursore verso sinistra.
 ─ Spostamento del cursore verso destra.
 ─ Spostamento del cursore verso il basso.
SETUP ─ Accesso diretto al menu delle impostazioni.
BGM ─ Riproduzione di musica in sottofondo.
─ Riproduzione/pausa: premendo questo pulsante durante la
riproduzione si attiva la pausa; premendolo una seconda volta, si
riprende la riproduzione.
13) ZOOM ─ Mentre è attivata la pausa, premere questo pulsante per
ingrandire l’immagine.
14 /15) VOL +/- ─ Aumento o riduzione del volume.
16) ROTATE ─ Mentre è attivata la pausa, premere questo pulsante per
ruotare l’immagine di 90° in senso antiorario.
17)
─ Selezione del file audio o video precedente.
18)
─ Selezione del file audio o video successivo.
4
1.2 Descrizione dei pulsanti e del lato sinistro
1. Accensione
2. Precedente/Alto
3. Riproduzione/Pausa/Conferma
4. Aumento volume/Sinistra
5. Abbassamento volume/Destra
6. Successivo/Basso
7. Visualizzazione menu(tenendo
premuto)/ Ritorno(premendo
brevemente)
/
–Tenendo premuto: VOL+/VOL-; Premendo brevemente: Sinistra/Destra
1. Slot per l’inserimento della scheda di memoria
SD/SDHC/MS/MMC
2. Uscita cuffia o auricolari
3. Porta USB
4. Porta MINI USB
5. Ingresso alimentazione
2. Inserimento e sostituzione della batteria
Premere l’apposito punto del cassettino portabatteria, quindi sfilare il
cassettino dal telecomando. Inserire una batteria al litio formato CR2025
nell’alloggiamento, avendo cura che il polo positivo (lato contrassegnato dal
simbolo “+”) sia rivolto verso di sé. Reinserire il cassettino.
5
3. Operazioni preliminari
3.1 Estrarre il supporto che si trova sul retro della cornice, in modo da
conferirle la massima stabilità. Inserire la spina del cavo dell’adattatore di
alimentazione in una presa di corrente (110-240 V AC), quindi inserire
l’altro connettore nella presa di alimentazione situata sul lato sinistro della
cornice.
Attenzione: Il supporto può essere fissato in diverse posizioni. Per ulteriori
informazioni, consultare il paragrafo “Montaggio del supporto”.
3.2 Rimuovere la pellicola di protezione dello schermo LCD.
3.3 Rimuovere la pellicola isolante che si trova all’interno del cassettino
portabatteria e posizionare la batteria, secondo le istruzioni riportate nel
paragrafo “Inserimento e sostituzione della batteria”.
3.4 Accendere la cornice digitale premendo l’apposito pulsante sul
telecomando.
4. Istruzioni per l’uso
Dopo che la cornice si è accesa ed è
stata visualizzata la schermata iniziale,
premere il pulsante RETURN
per
accedere alla memoria interna.
4.1 Schede di memoria e dispositivi USB
Questa cornice digitale supporta schede di
memoria in formato SD, SDHC, MS e
MMC, e dispositivi di memoria dotati di
interfaccia USB 2.0. Dopo che si è inserita
una scheda di memoria o che si è
collegato un dispositivo USB, ha
automaticamente inizio la riproduzione in
sequenza. Per accedere alle varie
modalità operative premere il pulsante
RETURN, quindi premere il pulsante
per confermare.
6
Attenzione: 1) Accertarsi sempre che i file di foto, musica e video memorizzati
nella scheda o nel dispositivo USB siano in un formato
supportato dalla cornice.
2) Se nella scheda o nel dispositivo USB sono memorizzati file in
un formato supportato dalla cornice, ha automaticamente inizio
la riproduzione in sequenza con musica in sottofondo.
4.2 Visualizzazione di foto
Premere il pulsante RETURN in modo
da selezionare l’opzione "MEMORY
CARD" del menu principale.
Selezionare quindi l’opzione Photo,
premere il pulsante RETURN per
attivare la funzione di visualizzazione
simultanea di sei anteprime, utilizzare i
pulsanti
per selezionare
l’immagine desiderata e infine premere
il pulsante
per visualizzarla a tutto
schermo.
Per dare inizio alla visualizzazione delle
foto in sequenza automatica, premere il
pulsante
.
Per selezionare una diversa modalità di
visualizzazione delle foto, premere il
pulsante RETURN o il pulsante SETUP
in modo da selezionare l’opzione SLIDE
MODE, impostare per mezzo dei pulsanti
la modalità desiderata (a tutto
schermo, finestra quadrupla o finestra
tripla) e infine premere il pulsante
per
confermare.
Funzioni di copia e di cancellazione
Mentre è attivata la visualizzazione delle
sei anteprime, selezionare per mezzo dei
pulsanti
la foto che si desidera
copiare, quindi premere il pulsante
MENU per visualizzare il relativo menu,
selezionare l’opzione Save Picture e
quindi premere il pulsante
per
confermare.
7
Mentre è attivata la visualizzazione delle
sei anteprime, selezionare per mezzo dei
pulsanti
la foto che si desidera
cancellare, quindi premere il pulsante
MENU per richiamare il relativo menu di
cancellazione e premere il pulsante
per confermare.
4.3. Riproduzione di musica
Premere il pulsante RETURN in modo
da selezionare l’opzione "MEMORY
CARD" del menu principale.
Selezionare quindi l’opzione Music,
premere il pulsante
per
confermare, utilizzare i pulsanti
per selezionare il brano desiderato e
infine premere il pulsante
per dare
inizio alla sua riproduzione. Per
regolare il volume, utilizzare i pulsanti
VOL+/-.
4.4 Riproduzione di video
Premere il pulsante RETURN in modo
da selezionare l’opzione "MEMORY
CARD" del menu principale.
Selezionare quindi l’opzione Video,
premere il pulsante
per
confermare, utilizzare i pulsanti
per selezionare il video desiderato e
infine premere il pulsante
per dare
inizio alla sua riproduzione. Per
regolare il volume, utilizzare i pulsanti
VOL+/-.
8
5. Navigazione tra i file
Premere il pulsante RETURN in modo da
selezionare l’opzione "MEMORY CARD"
del menu principale Premere il pulsante
File, quindi confermare premendo il
pulsante
. Questa funzione permette
di navigare tra i file memorizzati nella
scheda, e di cancellare file registrati nella
memoria interna o nei supporti di
memoria esterni.
Funzione di cancellazione
Selezionare per mezzo dei pulsanti
il
file che si desidera cancellare, quindi
premere il pulsante MENU per richiamare il
relativo menu di cancellazione e premere il
pulsante
per confermare.
6. Calendario
Selezionare l’opzione Calendar nel
menu principale, quindi premere il
pulsante
per confermare e
utilizzare i pulsanti
per immettere
la data da visualizzare.
9
7. Impostazioni
Premere il pulsante Setup nel menu
principale, quindi premere il pulsante
per visualizzare il menu delle
impostazioni. Utilizzare i pulsanti
per selezionare l’opzione desiderata.
Premere il pulsante
per visualizzare
il menu secondario, effettuare la
selezione per mezzo dei pulsanti
e infine premere il pulsante OK per
confermare.
7.1
7.2
Lingua: Inglese, Italiano, Francese, Spagnolo, Tedesco.
Visualizzazione delle anteprime: Finestra singola, Finestra quadrupla,
Finestra tripla.
7.3 Durata della visualizzazione: 3, 5, 15 o 30 secondi / 1, 5, 15, 30 minuti / 1
ora
7.4 Effetto cromatico: colore, bianco/nero, tonalità sepia
7.5 Effetto di transizione: Casuale, Separazione orizzontale, Tapparella,
Separazione verticale, Irraggiamento, Surround, Sfumatura, Refresh verso
destra,On pan, Tendina dal basso all’alto, Tendina dall’alto al basso,
Mosaico.
7.6 Modalità di visualizzazione delle fotografie: Adattamento automatico,
Ottimale, Tutto schermo.
7.7 Modalità di visualizzazione dei file musicali : Ripetizione singola,
Ripetizione continua, Nessuna ripetizione, Riproduzione singola.
7.8 Modalità di riproduzione dei video: Originale, Schermata.
7.9 Regolazioni display
Contrasto: Utilizzare i pulsanti
per regolare il contrasto tra 00
(minimo) e 40 (massimo).
Luminosità: Utilizzare i pulsanti
per regolare la luminosità tra 00
(minimo) e 40 (massimo).
Saturazione colore: Utilizzare i pulsanti
per regolare la saturazione
colore tra 00 (minimo) e 40 (massimo).
Tonalità: Utilizzare i pulsanti
per regolare la tonalità tra 00 (minimo) e
40 (massimo).
7.10 Impostazione dell’ora e della data: Premere il pulsante
, quindi
selezionare per mezzo dei pulsanti
il dato da regolare: Anno, Mese,
Giorno, Ore, Minuti, Secondi, premere
per confermare e infine utilizzare
i pulsanti
per impostare. Al termine, premere
per confermare.
7.11 Impostazione del formato dell’ora: Premere il pulsante
, quindi
selezionare per mezzo dei pulsanti
il formato dell’ora desiderato
(12/24). Al termine, premere
per confermare.
10
7.12 Programmazione dell’allarme: Premere il pulsante
, quindi selezionare
per mezzo dei pulsanti
l’opzione desiderata (Stato, Numero, Ora,
Minuti, Modalità), premere
per confermare e infine utilizzare i pulsanti
per impostare e il pulsante
per confermare.
7.13 Programmazione dello spegnimento e dell’accensione: Premere il
pulsante
, quindi selezionare per mezzo dei pulsanti
il dato da
impostare (Ore, Minuti, Stato) premere
per confermare e infine
utilizzare i pulsanti
per impostare e il pulsante
per confermare.
7.14 Formattazione della memoria interna: Premere il pulsante
, quindi
selezionare per mezzo dei pulsanti
l’opzione desiderata (No, Sì), e
infine premere il pulsante
per confermare.
7.15 Ripristino delle impostazioni originali: Premere per ripristinare le
impostazioni originali.
7.16 Uscita dai menu: Premere per uscire dai menu delle impostazioni.
8. Montaggio del supporto
Estrarre il supporto dall’apposito alloggiamento (vedere l’illustrazione
sottostante) e posizionare la cornice in orizzontale o in verticale. Accertarsi
che la cornice risulti stabile.
11
9. Caratteristiche tecniche
Adattatore di alimentazione
Ingresso: 100-240V AC, 50/60 Hz; Uscita: 5 V DC, 1,5 A
Formato file foto:
JPEG
Formato file audio:
MP3, WMA
Formato file video:
MPEG1, MPEG2, MPEG4, AVI, M-JPEG
Formato schede di memoria:
SD, SDHC, MS, MMC
Porte USB:
MINI-USB e USB 2.0 Host
Schermo:
Diagonale: 7”
Tipo: LCD TFT
Risoluzione: 800x480 Pixel (RGB)
Contrasto: 300:1
Formato: 16:10
Luminosità: 300 cd/m2
Tempo di risposta: 20 msec
Angolatura di visione: 60° (verticale), 40° (orizzontale)
Temperatura d’esercizio: 0~40 °C; Umidità: 10-85%
12
10. Guida alla soluzione di eventuali problemi
Nel caso in cui si riscontrassero problemi o anomalie nel funzionamento della
cornice digitale consultare il presente manuale di istruzioni. Qualora si
necessitasse di ulteriori istruzioni, consultare il Servizio di Assistenza Tecnica.
 La cornice non si accende:
Controllare che la spina del cavo di alimentazione sia inserita a fondo in una
presa di corrente.
 Il telecomando non funziona:
Accertarsi che la batteria sia carica (in normali condizioni d’uso, la sua
durata è di circa sei mesi); in caso contrario, sostituirla.
 La cornice non legge i file memorizzati sui supporti di memoria esterni:
Verificare che sui supporti di memoria esterni (scheda o dispositivo USB)
siano effettivamente presenti dei file.
Controllare che il formato dei file sia supportato.
 Le immagini nello schermo sono troppo chiare o troppo scure:
Regolare il contrasto e la luminosità per mezzo del menu delle impostazioni.
 I colori appaiono troppo pallidi o troppo intensi:
Regolare il colore e la luminosità per mezzo del menu delle impostazioni
 La cornice non riproduce l’audio:
Accertarsi che il volume sia regolato correttamente, e che non sia stato
attivato l’azzeramento istantaneo (Mute).
13
• Questo apparecchio è conforme alla Direttiva 2004/108/CE, relativa al
rispetto dei requisiti essenziali di compatibilità elettromagnetica (E.M.C.).
• Questo apparecchio è conforme alla Direttiva 2006/95/CE, che riguarda le
prescrizioni relative alla sicurezza degli apparecchi elettronici e loro
accessori collegati alla rete, per uso domestico o analogo uso generale
(L.V.D.).
• A causa della continua evoluzione dei prodotti, le caratteristiche ed il
disegno di questo modello possono variare senza preavviso.
• L'Azienda declina ogni responsabilità per l'utilizzo improprio del prodotto.
INFORMAZIONI IMPORTANTI PER L'UTENTE AI SENSI
DELLA DIRETTIVA "RAEE" 2002/96/CE E SUCCESSIVA
MODIFICA
2003/108/CE
SULLO
SMALTIMENTO
DI
APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
Ai sensi della Direttiva "RAEE" 2002/96/CE e successiva modifica
2003/108/CE, questa apparecchiatura viene contrassegnata con il
simbolo del contenitore di rifiuti barrato. Per un futuro smaltimento
di questo prodotto, si prega di tenere presente quanto segue:
- E' vietato smaltire questa apparecchiatura come un comune rifiuto
urbano: è necessario rivolgersi ad uno dei Centri di Raccolta RAEE
(Rifiuti di Apparecchiature Elettriche ed Elettroniche) Autorizzato e
predisposto dalla Pubblica Amministrazione. E' possibile
consegnare ad un negoziante questa apparecchiatura per il suo
smaltimento all'atto dell'acquisto di una nuova apparecchiatura
dello stesso tipo.
- La normativa sopra citata, alla quale rimandiamo per ulteriori
dettagli o approfondimenti, prevede sanzioni in caso di smaltimento
abusivo dei RAEE (Rifiuti di Apparecchiature Elettriche ed
Elettroniche).
14
GARANZIA CONVENZIONALE
La Società MELCHIONI S.p.A.,
Questo apparecchio è stato progettato e
distributrice sul territorio italiano del
costruito per un impiego esclusivamente
marchio IRRADIO, vi ringrazia per la scelta
domestico: qualunque altro utilizzo fa
e vi garantisce che i propri apparecchi
decadere la garanzia.
sono frutto delle ultime tecnologie e
ricerche.
La garanzia non copre:
L’ apparecchio è coperto dalla garanzia
• le parti soggette ad usura o logorio, né
convenzionale per il periodo di UN ANNO
quelle parti che necessitano di una
dalla data di acquisto da parte del primo
sostituzione e/o manutenzione periodica;
utente. La presente garanzia lascia
• l’uso professionale del prodotto;
impregiudicata la validità della normativa in
• i mal funzionamenti o qualsiasi difetto
vigore riguardante i beni di consumo (art
dovuti ad errata installazione,
1519 bis - nonies del Codice Civile).
configurazione, aggiornamento di
I componenti o le parti che risulteranno
software / BIOS / firmware non eseguita
difettosi per accertate cause di
da personale autorizzato MELCHIONI
fabbricazione saranno riparati o sostituiti
SPA;
gratuitamente presso la nostra rete
• riparazioni o interventi eseguiti da
d’assistenza autorizzata, durante il
persone non autorizzate da MELCHIONI
periodo di garanzia di cui sopra.
SPA;
La MELCHIONI SPA si riserva il diritto di
• manipolazioni di componenti
effettuare la sostituzione integrale
dell'assemblaggio o, ove applicabile, del
dell’apparecchio, qualora la riparabilità
software;
risultasse impossibile o troppo onerosa,
• difetti provocati da caduta o trasporto,
con un altro apparecchio uguale (o simile)
fulmine, sbalzi di tensione, infiltrazioni di
nel corso del periodo di garanzia. In questo
liquidi, apertura dell'apparecchio,
caso la decorrenza della garanzia rimane
intemperie, fuoco, disordini pubblici,
quella del primo acquisto: la prestazione
aerazione inadeguata o errata
eseguita in garanzia non prolunga il
alimentazione;
periodo della garanzia stessa.
• eventuali accessori, ad esempio: scatole,
Questo apparecchio non verrà mai
borse, batterie, ecc. usate con questo
considerato difettoso per materiali o
prodotto;
fabbricazione qualora dovesse essere
adattato, cambiato o regolato, per
• interventi a domicilio per controlli di
comodo o presunti difetti.
conformarsi a norme di sicurezza e/o
tecniche nazionali o locali, in vigore in un
Paese diverso da quello per il quale è stato
originariamente progettato e fabbricato.
15
Il riconoscimento della garanzia da parte di
la matricola o il modello dell’apparecchio
MELCHIONI SPA, o dei suoi centri di
risultassero inesistenti, abrasi o modificati.
assistenza autorizzati, è subordinata alla
La presente garanzia non comprende
presentazione di un documento fiscale che
alcun diritto di risarcimento per danni diretti
comprovi l’effettiva data d’acquisto. Lo
o indiretti, di qualsiasi natura, verso
stesso non deve presentare manomissioni
persone o cose, causati da un’eventuale
o cancellature: in presenza di questi
inefficienza dell’apparecchio.
MELCHIONI SPA si riserva il diritto di
Eventuali estensioni, promesse o
rifiutare l’intervento in garanzia.
prestazioni assicurate dal rivenditore
La garanzia non sarà riconosciuta qualora
saranno a carico di quest’ultimo.
IL PRESENTE CERTIFICATO DEBITAMENTE COMPILATO IN OGNI SUA PARTE, DEVE
SEMPRE ACCOMPAGNARE L’APPARECCHIO IN CASO DI RIPARAZIONE ED E’ VALIDO
SOLO SE ACCOMPAGNATO DA UN DOCUMENTO FISCALE (scontrino o fattura).
Sig. _______________________________________________________________________
Via ____________________________________________________________ n° ________
CAP _____________ Città ______________________________________ Prov. ________
Modello'3)+5; Matricola ______________________________________
Rivenditore ______________________________ Data acquisto_______________________
Per eventuali informazioni sui Centri di Assistenza autorizzati sul territorio italiano potete
contattare il numero telefonico: 02-57941, oppure consultate il nostro sito: www.melchioni.it
Timbro e firma del rivenditore per convalida del certificato di garanzia
1
Cautions
Precautions and maintenance
●
●
●
●
●
●
For indoor use only
To avoid risk of fire or electric shock, do not expose the unit to moisture or
condensation.
To avoid overheating, do not block the ventilation holes on the back of the
Digital Photo Frame.
Keep the Digital Photo Frame out of direct sunlight.
Always use the eject buttons on the memory storage card slots to remove
the storage cards.
Do not dismantle the Digital Photo Frame. There is a risk of electric shock
and there are no user-serviceable parts inside. Dismantling the Digital
Photo Frame will void your warranty.
Cleaning the LCD Screen
●
Treat the screen carefully. Because the screen of the Digital Photo Frame
is made of glass and it would easily be broken or scratched.
● If fingerprints or dust accumulate on the LCD screen, we recommend using
a soft, non-abrasive cloth such as a camera lens cloth to clean the LCD
screen.
● Moisten the cleaning cloth with the cleaning solution and apply the cloth to
the screen.
WARNING:
Please power off the unit before inserting or removing a card or USB
device.
Failure to do so may cause damage to the card/USB and the unit.
To reduce the risk of fire or electric shock, do not expose this
appliance to rain or moisture.
Introduction:
Thank you for your purchase of the Digital Photo Frame. It is designed to
allow quick and easy view of photos taken from your digital camera, mobile
phone, or from a memory storage card. Please read this User Manual
carefully to learn the correct way to use the Digital Photo Frame.
Features:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
Support picture format:JPEG.
Support audio formats: Mp3& WMA
Support video formats: MPEG1 , MPEG2, MPEG4,AVI and M-JPEG
Support Memory card: SD/SDHC/MS/MMC
USB connection: MINI-USB and USB 2.0 HOST
Support viewing pictures in thumbnail mode
Auto Slideshow when insert Memory Card
Image-display mode: slideshow, preview, zoom, rotate function.
Adjustable slideshow speed and various transition slideshow effects
Built-in Clock and calendar with slideshow window
Schedule auto on/off
Support auto Slideshow with background music
Copy and delete function
Adjustable brightness, contrast, saturation
Slideshow mode: single window, four windows and tripe windows.
OSD language: English ,Italian, French, Spanish ,German .
Packaging Check List:
1. 7 inch digital photo frame
2. User manual
3. AC/DC adapter
4. Remote control
1 piece
1 piece
1 piece
1 piece
1
CONTENTS
1. Product Diagram ···················································································· 4
1.1 Remote Control··············································································· 4
1.2 Back buttons & left Side of Frame··················································· 5
2. Installing & Replacing the Battery ························································ 5
3. Getting Started ······················································································· 5
4. Operating Instruction············································································· 6
4.1 Card and USB················································································· 6
4.2 Picture Mode··················································································· 6
4.3 Music Mode ···················································································· 7
4.4 Video Mode····················································································· 8
5. File··········································································································· 8
6. Calendar·································································································· 8
7. Setup ······································································································· 9
7.1 Language························································································ 9
7.2 Slide Mode······················································································ 9
7.3 Slide Speed····················································································· 9
7.4 Photo effect ··················································································· 9
7. 5 Slide Effect····················································································· 9
7. 6 Photo Mode················································································ 9
7. 7 Music Play Mode········································································ 9
7. 8 Video Mode···················································································· 9
7.9 Display ···························································································· 9
7.10 Set time/date················································································· 9
7.11 Set time format ············································································ 10
7.12 Alarm ··························································································· 10
7.13 Auto Power On/Off······································································· 10
7.14 Format built-in memory································································ 10
7.15 Reset setting ··············································································· 10
7.16 Exit ······························································································ 10
8. Stand Instruction ·················································································· 10
9. Technical Specifications ······································································ 10
10. Troubleshooting Guide ·······································································11
2
1. Product Diagram
1.1 Remote Control
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
POWRE ─ Switch On/Off
16:9/4:3 ─Change the picture display size in 16:9 and 4:3
MUTE ─ Press Mute button to silence the voice temporarily.
MENU ─Go directly to the card select interface
 ─ Functional selection button from the bottom to the top cursor.
RETURN ─ Return to upper page.
─ Functional selection button from right to left cursor
 ─ Functional selection button from left to right cursor
 ─ Functional selection button from the top to the bottom cursor.
SETUP ─ Go directly to Setup mode.
BGM─Press to start slide show with background music
─ Press to confirm. Play/pause: In the playing mode, press this button,
it will pause; repress this button, it will play again.
13) ZOOM ─ In the pause state of single picture, press ZOOM to magnify
picture display size.
14 /15) VOL +/- ─ Turn up/down the volume.
16) ROTATE ─In the pause state of single picture, press this button to
revolve the picture 90°in counterclockwise each time.
17)
─ Move back to previous picture,music or video file.
18)
─ Move forward to next picture,music or video file.
3
1.2 Back buttons & left Side of Frame
1. POWER
2. PREVIOUS/UP
3. PLAY/PAUSE/OK
4. VOL +/LEFT
5. VOL - /RIGHT
6. NEXT/DOWN
7. MENU(long press)
/RETURN(short press)
NOTE:
/
: Long Press- VOL+/VOL-, Short Press- LEFT/RIGHT
1. SD/MMC/MS CARD
2. Earphone
3. USB
4. MINI USB
5.DC IN
2. Installing & Replacing the Battery
Place the upside of the remote control down, press down on the ridged area of
the battery cover and pull towards you to remove the tray. Place one CR2025
lithium button-cell battery on the tray with the positive“+”side facing you.
Reinsert the tray.
3. Getting Started
3.1 Extend the digital photo frame bracket on the back of the frame to the
widest position for greatest stability, and then plug one end of the
included AC adapter into a standard 110-240V AC electrical outlet and the
other end into the right side the frame.
4
Note: There are different positions for the digital photo frame stand. Please
refer to "Stand Instruction".
3.2. Remove the protective film covering the LCD.
3.3. Remove the plastic battery insulator from the battery compartment and
make sure the remote control has a battery inside. Please refer to
“Installing & Replacing Battery” if you need a new battery.
3.4. Power on the unit by pressing the Power button on the remote control.
4. Operating Instruction
After turning on the unit, it will show the
startup picture, press RETURN to
access to Built-in memory interface.
4.1Card and USB
It supports SD/SDHC/MS/MMC and USB
2.0. After inserting a card or USB device,
slideshow will play automatically, then
press RETURN to access to photo,
music, video, file, calendar and setup
interface. Press
to confirm.
NOTE: 1) Make sure there are supported picture, music and video files in the
Card or USB device.
2) If there are supported picture and music files in the Card or USB Device,
slideshow will play automatically with background music.
4.2 Picture Mode
Press RETURN to choose "MEMORY
CARD" in the main menu. Highlight
Photo, press RETURN to access to the
six-picture mode, use  
to choose the picture, press
to
play the picture in single window.
5
Press
to start slideshow pictures in
the selected slide mode.
Change slide mode as follows: press
RETURN to SETUP,and then choose
SLIDE MODE (single window/ four
windows/triple windows), select with
, press
to confirm.
Copy & Delete function
Play the pictures In six-picture mode,
use  to choose the picture you want
to copy in the cards, then press MENU
to enter Save picture/Rotate/Zoom/Exit
interface, select Save picture,press
to confirm.
In six-picture mode, use  to select
the picture you want to delete in cards
or built-in memory, then press MENU to
enter delete interface, press
to
confirm.
4.3. Music Mode
Press RETURN to choose "MEMORY
CARD" in the main menu. Choose Music,
press
to enter the music interface,
press
to select the music from the
playlist, then press
to confirm. Press
VOL+/- to turn up/ down the volume,
6
4.4 Video Mode
Press RETURN to choose "MEMORY
When you enter the video interface,
CARD" in the main menu. Choose Video,
press
to select the video you
press
to enter the video interface,
want to play, and press ENTER to
to select the video from the
press
operate. Press VOL+/- to turn up/ down
playlist, then press
to confirm. Press
the volume.
VOL+/- to turn up/ down the volume.
5. File
Press RETURN to choose "MEMORY
CARD" in the main menu. Press File,
to access to file
then press
interface. You can browse all the files in
the memory card in this mode, and
delete files in built-in memory or
external device.
Use
to select the file you want to
delete, then press MENU to enter delete
interface, press
to confirm.
6. Calendar
Select Calendar from the main menu,
press
to enter, use
to select the
date you want to view.
7
7. Setup
Press Setup from the main menu, and
then press
to access to setup
interface. Use
to select the item you
want to set up. Press
to show the sub
menu, select with
, then press OK to
confirm.
7.1 Language: English, Italian, French, Spanish, German .
7.2 Slide mode: single window, four windows and triple windows
7.3 Slide speed: 3/5/15/30seconds, 1/5/15/30minutes and 1hour
7.4 Photo effect: color, mono, sepia
7.5 Slide effect: random, Split Horizontal in/out, Jalousie, Split Vertical in/out,
Radiation, Surround, Fade, Right Refresh, Next Refresh, On Pan , Roll From
Down To Up, Roll From Up To Down, Brick
7.6 Photo mode: Auto fit, Optimal, Full
7.7 Music Play Mode:Single Repeat, Circular, No Repeat, Single
7.8 Video Mode: Original, Screen
7.9 Display
Contrast: Use
to select between 0 (lowest) and 40 (highest).
to select between 0(lowest) and 40 (highest).
Brightness: Use
Saturation: Use
to select a point between 0 (lowest) and 40 (highest).
Tint: Use
to select between 40 (most color) to 0(least color).
, choose setup items with
as follows: Year,
7.10Set time/date: Press
Month, Day, Hour, Minute, Second, press
, use
to set, Press Save Time
to confirm.
, select with
, press
, then use
7.11Set time format: 12/24, Press
to set, press
to confirm
7.12Alarm: Press
, choose setup items with
as follows: Status, Number,
Hour, Minute, Mode, press
, use
to set, Press
to confirm.
7.13 Auto Power On/Off: Press
, choose setup items with
as follows:
, use
to set, Press
to confirm.
Hour, Minute, Status, press
7.14 Format built-in memory: Press
, choose No/ Yes with
, Press OK to
confirm
7.15 Reset setting: Press to default values.
7.16 Exit: Press to exit setup interface.
8
8. Stand Instruction
Extend the bracket from the slot of the digital photo frame,rotate the bracket until
it is locked in place ,and then revolve the bracket to choose standing horizontally
or vertically. Please refer to the illustration shown below.
9. Technical Specifications
Adapter:Input: AC 100-240V 50/60HZ
350mA
Output: DC 5V/1.5A
Picture Format:JPEG
Audio Format: Mp3& WMA
Video formats: MPEG1 , MPEG2, MPEG4,AVI and M-JPEG
Memory Cards:SD/SDHC/MS/MMC
USB: MINI-USB and USB 2.0 HOST
Screen Parameter:
Screen Size: 7 inch TFT
Resolution:800X3 (RGB)X480
Contrast: 300:1
Aspect Ratio: 16:10
Brightness: 300cd/m2
Response Time: 20ms
Viewing Angle: 60°(left/right/vertical), 40°(horizontal)
Working Temperature: 0 ~40 , Humidity: 10-85%
9
10.Troubleshooting Guide
If you have any problems with your player, please consult both this guide and
manual. If you need further assistance, please contact Technical Support.

No power:
Please check whether the plug is inserted correctly.

Remote control no function:
Please check whether the battery has power (the battery can be used for
half a year in normal conditions). Replace with new battery if necessary.

Can not read the CARD or USB:
Please confirm whether there is storage in the card or USB device.
Empty devices cannot be read.

Can not play the file:
Please confirm if the file format is compatible with the player.

Display too bright or too dark:
Please adjust the brightness or contrast in the setup menu.

The color is light or no color:
Please adjust the color and contrast setup.

No sound:
Please check whether the volume is correct and the player is not in Mute
mode.
IMPORTANT NOTICE FOR THE END USER – WEEE
DIRECTIVE
2002/96/CE
AND
SUBSEQUENT
MODIFICATION 2003/108/CE CONCERNING THE WASTE
OF ELECTRICAL & ELECTRONIC EQUIPMENTS.
According to “WEEE” Directive 2002/96/CE
and subsequent
modification 2003/108/CE this equipment has been marked with the
above crossed waste bin symbol.
For a future disposal for this equipment, please following instructions:
- It is forbidden to dispose of this equipment as a normal urban waste: it is
necessary to contact one of the WEEE (Waste of Electric and Electronic
Equipments) Authorised Centres licensed by the Public Administration. It will
be possible to deliver this waste equipment to the dealer for its disposal if you
will purchase a new equivalent equipment.
- Above directive, for which we recommend to study the whole norms, states
that economic sanctions will be charged for unauthorised disposal of WEEE
(Waste of Electric and Electronic Equipments).
10
Melchioni S.p.A.
Via Friuli 18/a
20135 MILANO – Italy
Tel. +39 02 57942 – Fax +39.02.5794320
www.melchioni.it
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
