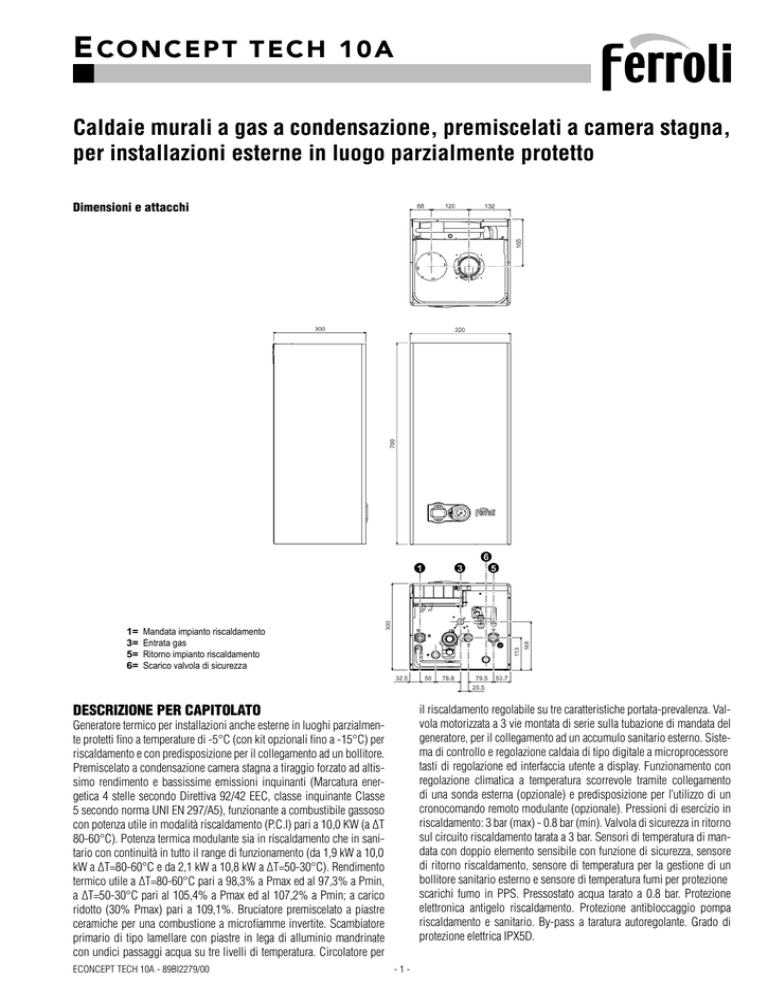

FERROLI caldaia condensazione scheda tecnica econcept TECH 10A

FERROLI caldaia condensazione scheda tecnica econcept TECH 10A
E CONCEPT
TECH 10A
Caldaie murali a gas a condensazione, premiscelati a camera stagna,
per installazioni esterne in luogo parzialmente protetto
Dimensioni e attacchi
1=
3=
5=
6=
Mandata impianto riscaldamento
Entrata gas
Ritorno impianto riscaldamento
Scarico valvola di sicurezza
DESCRIZIONE PER CAPITOLATO
il riscaldamento regolabile su tre caratteristiche portata-prevalenza. Valvola motorizzata a 3 vie montata di serie sulla tubazione di mandata del
generatore, per il collegamento ad un accumulo sanitario esterno. Sistema di controllo e regolazione caldaia di tipo digitale a microprocessore
tasti di regolazione ed interfaccia utente a display. Funzionamento con
regolazione climatica a temperatura scorrevole tramite collegamento
di una sonda esterna (opzionale) e predisposizione per l’utilizzo di un
cronocomando remoto modulante (opzionale). Pressioni di esercizio in
riscaldamento: 3 bar (max) - 0.8 bar (min). Valvola di sicurezza in ritorno
sul circuito riscaldamento tarata a 3 bar. Sensori di temperatura di mandata con doppio elemento sensibile con funzione di sicurezza, sensore
di ritorno riscaldamento, sensore di temperatura per la gestione di un
bollitore sanitario esterno e sensore di temperatura fumi per protezione
scarichi fumo in PPS. Pressostato acqua tarato a 0.8 bar. Protezione
elettronica antigelo riscaldamento. Protezione antibloccaggio pompa
riscaldamento e sanitario. By-pass a taratura autoregolante. Grado di
protezione elettrica IPX5D.
Generatore termico per installazioni anche esterne in luoghi parzialmente protetti fino a temperature di -5°C (con kit opzionali fino a -15°C) per
riscaldamento e con predisposizione per il collegamento ad un bollitore.
Premiscelato a condensazione camera stagna a tiraggio forzato ad altissimo rendimento e bassissime emissioni inquinanti (Marcatura energetica 4 stelle secondo Direttiva 92/42 EEC, classe inquinante Classe
5 secondo norma UNI EN 297/A5), funzionante a combustibile gassoso
con potenza utile in modalità riscaldamento (P.C.I) pari a 10,0 KW (a ΔT
80-60°C). Potenza termica modulante sia in riscaldamento che in sanitario con continuità in tutto il range di funzionamento (da 1,9 kW a 10,0
kW a ΔT=80-60°C e da 2,1 kW a 10,8 kW a ΔT=50-30°C). Rendimento
termico utile a ΔT=80-60°C pari a 98,3% a Pmax ed al 97,3% a Pmin,
a ΔT=50-30°C pari al 105,4% a Pmax ed al 107,2% a Pmin; a carico
ridotto (30% Pmax) pari a 109,1%. Bruciatore premiscelato a piastre
ceramiche per una combustione a microfiamme invertite. Scambiatore
primario di tipo lamellare con piastre in lega di alluminio mandrinate
con undici passaggi acqua su tre livelli di temperatura. Circolatore per
ECONCEPT TECH 10A - 89BI2279/00
-1-
E CO N CEPT
T ECH 10A
VISTA GENERALE E COMPONENTI PRINCIPALI
5
7
10 11 14 16 19 22 29 32 36 44 56 72 74 82 95 COLLEGAMENTI ELETTRICI IN CALDAIA
Camera stagna
Entrata gas
Mandata impianto
Ritorno impianto
Valvola di sicurezza
Ventilatore
Camera combustione
Bruciatore
Collettore uscita fumi
Circolatore riscaldamento
Sfiato aria automatico
Valvola gas
Vaso di espansione
Termostato ambiente (non fornito)
Rubinetto di riempimento impianto
Elettrodo e rilevazione
Valvola deviatrice
COLLEGAMENTO AD UN BOLLITORE PER LA PRODUZIONE
DI ACQUA CALDA SANITARIA
72 Termostato ambiente
138 Sonda esterna
139 Cronocomando remoto
155 Sonda di temperatura (opzionale)
256 Segnale controllo velocità circolatore modulante (opzionale)
NB - Nel caso di più caldaie in batteria e dell’utilizzo
delle connessioni del termostato ambiente,
occorre prevedere un singolo contatto pulito di
richiesta per ciascuna connessione di caldaia.
Le connessioni del termostato ambiente di più
caldaie non possono essere collegate in parallelo
tra loro.
ECONCEPT TECH 10A - 89BI2279/00
114 Pressostato acqua
138 Sonda esterna (opzionale)
139 Cronocomando remoto (opzionale)
155 Sonda temperatura bollitore (opzionale)
161 Scambiatore di calore a condensa
186 Sensore di ritorno
188 Elettrodo d’accensione
191 Sensore temperatura fumi
193 Sifone
196 Bacinella condensa
201 Camera miscelazione
209 Mandata bollitore
210 Ritorno bollitore
250 Filtro mandata impianto
256 Segnale circolatore riscaldamento modulante
278 Sensore doppio (Sicurezza + Riscaldamento)
8 Uscita acqua calda sanitaria
9 Entrata acqua calda sanitaria
10 Mandata impianto
11 Ritorno impianto
209 Mandata bollitore
210 Ritorno bollitore
-2-
E CONCEPT
TEC H 1 0 A
SCHEMA IDRAULICO
7 Entrata gas
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
16 Ventilatore
32 Circolatore riscaldamento
36 Sfiato aria automatico
44 Valvola gas
56 Vaso di espansione
74 Rubinetto di riempimento impianto
95 Valvola deviatrice
114 Pressostato acqua
154 Uscita condensa
161 Scambiatore di calore a condensa
186 Sensore di ritorno
193 Sifone
196 Bacinella condensa
209 Mandata bollitore
210 Ritorno bollitore
210 Ritorno bollitore
241 By-pass
278 Sensore doppio (Sicurezza + Riscaldamento)
PREVALENZE CIRCOLATORE - PERDITE DI CARICO CALDAIA
A
Perdite di carico caldaia
1-2-3 Velocità minima circolatore
ECONCEPT TECH 10A - 89BI2279/00
-3-
E CO N CEPT
TABELLA DATI TECNICI
ECONCEPT TECH
10A
max
min
max
min
max
min
max
min
max
min
Pmax
Pmin
Pmax
Pmin
30% Pmax
Portata termica riscaldamento
Portata termica sanitario
Potenza termica riscaldamento (80 - 60 °C)
Potenza termica riscaldamento (50 - 30 °C)
Potenza termica sanitario
Remdimento (80-60°C)
Remdimento (50-30°C)
Rendimento
Marcatura energetica (direttiva 92/42ECC)
Classe emissioni NOx (direttiva EN 297/A5)
max
min
Portata gas G20
Pressione di alimentazione G20
max
min
Portata gas G31
Pressione di alimentazione G31
Temperatura max di esercizio riscald.
Pressione di esercizio riscaldamento
max
min
Contenuto acqua circuito riscald.
Capacità vaso di espansione riscald.
Pressione di precarica vaso riscald.
max
min
Pressione di esercizio sanitario
Contenuto acqua sanitario
Dt 25°C
Dt 30°C
Produzione sanitaria
Grado di protezione
Tensione di alimentazione
Potenza elettrica assorbita
Potenza elettrica assorbita sanitario
Peso a vuoto
Rendimento di combustione Pmax
Rendimento di combustione Pmin
Perdite al camino bruciatore on Pmax
Perdite al camino bruciatore on Pmin
Perdite al camino bruciatore off
Perdite al mantello bruciatore on Pmax
Temperatura fumi Pmax
Temperatura fumi Pmin
Portata fumi Pmax
Portata fumi Pmin
CO2 Pmax
CO2 Pmin
CO O2=0% Pmax
CO O2=0% Pmin
CO O2=0% ponderato
NOx O2=0% Pmax
NOx O2=0% Pmin
NOx O2=0% ponderato
Massima prevalenza camino
ECONCEPT TECH 10A - 89BI2279/00
-4-
kW
kW
kW
kW
kW
kW
kW
kW
kW
kW
%
%
%
%
%
m3/h
m3/h
mbar
kg/h
kg/h
mbar
°C
bar
bar
litri
litri
bar
bar
bar
litri
l/min
l/min
10,2
2,0
10,0
1,9
10,8
2,1
98,3
97,3
105,4
107,2
109,1
****
5
1,90
0,32
20
1,41
0,23
37
95
3
0,8
1
7
1
-
IP
X5D
V/Hz
W
W
kg
%
%
%
%
%
%
°C
°C
kg/h
kg/h
%
%
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
mg/kWh
pascal
230/50
110
110
31
98,5
98,5
1,5
1,5
0,02
0,2
63
60
30,3
5,3
9
8,5
93
33
38
33
5
19
80
T ECH 10A
