WIMA MKP 4 Metallisierte Polypropylen (PP) - Kondensatoren in den Rastermaßen

WIMA MKP 4 Metallisierte Polypropylen (PP) - Kondensatoren in den Rastermaßen
D

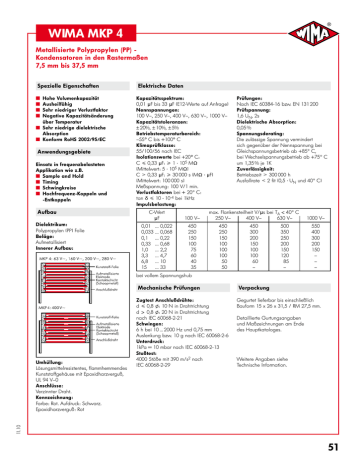

WIMA MKP 4
Metallisierte Polypropylen (PP) Kondensatoren in den Rastermaßen
7,5 mm bis 37,5 mm
Spezielle Eigenschaften
˜ Hohe Volumenkapazität
˜ Ausheilfähig
˜ Sehr niedriger Verlustfaktor
˜ Negative Kapazitätsänderung
über Temperatur
˜ Sehr niedrige dielektrische
Absorption
˜ Konform RoHS 2002/95/EC
Anwendungsgebiete
Einsatz in frequenzbelasteten
Applikation wie z.B.
˜ Sample and Hold
˜ Timing
˜ Schwingkreise
˜ Hochfrequenz-Koppeln und
-Entkoppeln
Aufbau
Dielektrikum:
Polypropylen (PP) Folie
Beläge:
Aufmetallisiert
Innerer Aufbau:
Elektrische Daten
Kapazitätsspektrum:
0,01 mF bis 33 mF (E12-Werte auf Anfrage)
Nennspannungen:
100 V–, 250 V–, 400 V–, 630 V–, 1000 V–
Kapazitätstoleranzen:
± 20%, ± 10%, ± 5%
Betriebstemperaturbereich:
–55+ C bis +100+ C
Klimaprüfklasse:
55/100/56 nach IEC
Isolationswerte bei +20+ C:
C T 0,33 mF: U 1 · 10 5 M ¸
(Mittelwert: 5 · 10 5 M ¸)
C Q 0,33 mF: U 30 000 s (M ¸ · mF)
(Mittelwert: 100 000 s)
Meßspannung: 100 V/1 min.
Verlustfaktoren bei + 20) C:
tan d  10 10 -4 bei 1kHz
Impulsbelastung:
Prüfungen:
Nach IEC 60384-16 bzw. EN 131 200
Prüfspannung:
1,6 U N, 2s
Dielektrische Absorption:
0,05 %
Spannungsderating:
Die zulässige Spannung vermindert
sich gegenüber der Nennspannung bei
Gleichspannungsbetrieb ab +85) C,
bei Wechselspannungsbetrieb ab +75) C
um 1,35 % je 1K
Zuverlässigkeit:
Betriebszeit  300 000 h
Ausfallrate  2 fit (0,5 · U N und 40) C)
„
C-Wert
mF
0,01  ...
0,033 ...
0,1   ...
0,33  ...
1,0   ...
3,3   ...
6,8   ...
15   ...
100 V–
max. Flankensteilheit V/ms bei T A < 40) C
250 V–
400 V–
630 V–
0,022
450
450
450
500
0,068
250
250
300
350
0,22 
150
150
200
250
0,68 
100
100
150
200
2,2    75
100
100
150
4,7    60
100
100
120
10     40  50  60  85
33     35  50
–
–
1000 V–
550
400
300
200
150
–
–
–
bei vollem Spannungshub
Mechanische Prüfungen
Gegurtet lieferbar bis einschließlich
Bauform 15 x 26 x 31,5 / RM 27,5 mm.
Detaillierte Gurtungsangaben
und Maßzeichnungen am Ende
des Hauptkataloges.
Weitere Angaben siehe
Technische Information.
11.10
Umhüllung:
Lösungsmittelresistentes, flammhemmendes
Kunststoffgehäuse mit Epoxidharzverguß,
UL 94 V–0
Anschlüsse:
Verzinnter Draht.
Kennzeichnung:
Farbe: Rot. Aufdruck: Schwarz.
Epoxidharzverguß: Rot
Zugtest Anschlußdrähte:
d T 0,8 l: 10 N in Drahtrichtung
d > 0,8 l: 20 N in Drahtrichtung
nach IEC 60068-2-21
Schwingen:
6 h bei 10 ... 2000 Hz und 0,75 mm
Auslenkung bzw. 10 g nach IEC 60068-2-6
Unterdruck:
1kPa = 10 mbar nach IEC 60068-2-13
Stoßtest:
4000 Stöße mit 390 m/s 2 nach
IEC 60068-2-29
Verpackung
51
D
WIMA MKP 4
Fortsetzung
Wertespektrum
Kapazität
0,01 mF
0,015 „
0,022 „
0,033 „
0,047 „
0,068 „
0,1 mF
0,15 „
0,22 „
0,33 „
0,47 „
0,68 „
1,0 mF
1,5 „
2,2 „
3,3 „
4,7 „
6,8 „
10
15
22
33
mF
„
„
„
B
3
3
3
3
4
4
4
4
4
4,5
4
5
5
6
5
6
7
8
6
7
10,5
11
11
13
13
15
13
17
19
20
24
H
8,5
8,5
8,5
8,5
9
9
9
9
9
9,5
9
10,5
11
12
11
12,5
14
15
15
16,5
19
21
21
24
24
26
24
29
32
39,5
45,5
L
10
10
10
10
13
10
13
10
13
10,3
13
10,3
13
13
18
18
18
18
26,5
26,5
26,5
26,5
31,5
31,5
31,5
31,5
41,5
41,5
41,5
41,5
41,5
100 V-/63 VZ*
RM**
Bestellnummer
7,5 MKP4D021002B00_ _ _ _
7,5 MKP4D021502B00_ _ _ _
7,5 MKP4D022202B00_ _ _ _
7,5 MKP4D023302B00_ _ _ _
10
MKP4D023303C00_ _ _ _
7,5 MKP4D024702C00_ _ _ _
10
MKP4D024703C00_ _ _ _
7,5 MKP4D026802C00_ _ _ _
10
MKP4D026803C00_ _ _ _
7,5 MKP4D031002D00_ _ _ _
10
MKP4D031003C00_ _ _ _
7,5 MKP4D031502E00_ _ _ _
10
MKP4D031503F00_ _ _ _
10
MKP4D032203G00_ _ _ _
15
MKP4D032204B00_ _ _ _
15
MKP4D033304C00_ _ _ _
15
MKP4D034704D00_ _ _ _
15
MKP4D036804F00_ _ _ _
22,5 MKP4D036805B00_ _ _ _
22,5 MKP4D041005D00_ _ _ _
22,5 MKP4D041505G00_ _ _ _
22,5 MKP4D042205I00_ _ _ _
27,5 MKP4D042206B00_ _ _ _
27,5 MKP4D043306D00_ _ _ _
27,5 MKP4D044706D00_ _ _ _
27,5 MKP4D046806F00_ _ _ _
37,5 MKP4D046807C00_ _ _ _
37,5 MKP4D051007E00_ _ _ _
37,5 MKP4D051507F00_ _ _ _
37,5 MKP4D052207G00_ _ _ _
37,5 MKP4D053307H00_ _ _ _
B
3
3
3
3
4
4
4
4
4
4,5
4
5
5
6
5
6
7
8
6
7
10,5
11
11
13
15
17
15
19
20
24
H
8,5
8,5
8,5
8,5
9
9
9
9
9
9,5
9
10,5
11
12
11
12,5
14
15
15
16,5
19
21
21
24
26
29
26
32
39,5
45,5
L
10
10
10
10
13
10
13
10
13
10,3
13
10,3
13
13
18
18
18
18
26,5
26,5
26,5
26,5
31,5
31,5
31,5
31,5
41,5
41,5
41,5
41,5
250 V-/160 VZ*
RM**
Bestellnummer
7,5 MKP4F021002B00_ _ _ _
7,5 MKP4F021502B00_ _ _ _
7,5 MKP4F022202B00_ _ _ _
7,5 MKP4F023302B00_ _ _ _
10
MKP4F023303C00_ _ _ _
7,5 MKP4F024702C00_ _ _ _
10
MKP4F024703C00_ _ _ _
7,5 MKP4F026802C00_ _ _ _
10
MKP4F026803C00_ _ _ _
7,5 MKP4F031002D00_ _ _ _
10
MKP4F031003C00_ _ _ _
7,5 MKP4F031502E00_ _ _ _
10
MKP4F031503F00_ _ _ _
10
MKP4F032203G00_ _ _ _
15
MKP4F032204B00_ _ _ _
15
MKP4F033304C00_ _ _ _
15
MKP4F034704D00_ _ _ _
15
MKP4F036804F00_ _ _ _
22,5 MKP4F036805B00_ _ _ _
22,5 MKP4F041005D00_ _ _ _
22,5 MKP4F041505G00_ _ _ _
22,5 MKP4F042205I00_ _ _ _
27,5 MKP4F042206B00_ _ _ _
27,5 MKP4F043306D00_ _ _ _
27,5 MKP4F044706F00_ _ _ _
27,5 MKP4F046806G00_ _ _ _
37,5 MKP4F046807D00_ _ _ _
37,5 MKP4F051007F00_ _ _ _
37,5 MKP4F051007G00_ _ _ _
37,5 MKP4F051007H00_ _ _ _
* Wechselspannungen: f T 400 Hz; 1,4 · Ueff Z + U- T UN
** RM = Rastermaß
Alle Maße in mm.
Bestellnummer-Ergänzung:
P d
0,5
0,6
0,6
0,8
1,0
RM
B
B
7,5
T3
U4
7,5
10
15 - 27,5
37,5
L
H
6
-2
d
RM
Rastermaß
am Drahtaustritt
( 0,4)
Toleranz: 20 % = M
10 % = K
  5 % = J
Verpackung:lose= S
Drahtlänge: 6-2 = SD
Gurtungsangaben Seite 127
Abweichungen und Konstruktionsänderungen vorbehalten.
11.10
Fortsetzung Seite 53
52
D
WIMA
WIMA MKP
FKP 44
Fortsetzung
Wertespektrum
Kapazität
H
8,5
0,15 „
3
4
4
4
4,5
4
5
4
5,7
5
6
5
6
8,5
9
9
9
9,5
9
10,5
 9
12,5
11
12
11
12,5
10
13
10
13
10,3
13
10,3
13
10,3
13
13
18
18
7,5
10
7,5
10
7,5
10
7,5
10
7,5
10
10
15
15
MKP4G021502B00_ _ _ _
MKP4G021503C00_ _ _ _
MKP4G022202C00_ _ _ _
MKP4G022203C00_ _ _ _
MKP4G023302D00_ _ _ _
MKP4G023303C00_ _ _ _
MKP4G024702E00_ _ _ _
MKP4G024703C00_ _ _ _
MKP4G026802F00_ _ _ _
MKP4G026803F00_ _ _ _
MKP4G031003G00_ _ _ _
MKP4G031004B00_ _ _ _
MKP4G031504C00_ _ _ _
0,22 „
7
14
18
15
MKP4G032204D00_ _ _ _
0,33 „
8
6
7
15
15
16,5
18
26,5
26,5
15
22,5
22,5
MKP4G033304F00_ _ _ _
MKP4G033305B00_ _ _ _
MKP4G034705D00_ _ _ _
8,5
11
11
11
15
17
17
19
20
24
18,5
21
21
21
26
29
29
32
39,5
45,5
26,5
26,5
31,5
31,5
31,5
31,5
41,5
41,5
41,5
41,5
22,5
22,5
27,5
27,5
27,5
27,5
37,5
37,5
37,5
37,5
MKP4G036805F00_ _ _ _
MKP4G041005I00_ _ _ _
MKP4G041006B00_ _ _ _
MKP4G041506B00_ _ _ _
MKP4G042206F00_ _ _ _
MKP4G043306G00_ _ _ _
MKP4G043307E00_ _ _ _
MKP4G044707F00_ _ _ _
MKP4G046807G00_ _ _ _
MKP4G051007H00_ _ _ _
0,01 mF
0,015 „
0,022 „
0,033 „
0,047 „
0,068 „
0,1 mF
0,47 „
0,68 „
1,0 mF
1,5 „
2,2 „
3,3 „
4,7 „
6,8 „
10 mF
L
10
400 V-/220 VZ*
RM**
Bestellnummer
7,5 MKP4G021002B00_ _ _ _
B
3
630 V-/280 VZ*
RM**
Bestellnummer
7,5 MKP4J021002B00_ _ _ _
10
MKP4J021003C00_ _ _ _
7,5 MKP4J021502C00_ _ _ _
10
MKP4J021503C00_ _ _ _
7,5 MKP4J022202D00_ _ _ _
10
MKP4J022203C00_ _ _ _
7,5 MKP4J023302E00_ _ _ _
10
MKP4J023303C00_ _ _ _
7,5 MKP4J024702F00_ _ _ _
10
MKP4J024703F00_ _ _ _
10
MKP4J026803G00_ _ _ _
15
MKP4J026804C00_ _ _ _
15
MKP4J031004D00_ _ _ _
B
3
4
4
4
4,5
4
5
4
5,7
5
6
6
7
H
8,5
9
9
9
9,5
9
10,5
 9
12,5
11
12
12,5
14
L
10
13
10
13
10,3
13
10,3
13
10,3
13
13
18
18
8
6
9
7
8,5
15
15
16
16,5
18,5
18
26,5
18
26,5
26,5
15
22,5
15
22,5
22,5
MKP4J031504F00_ _ _ _
MKP4J031505B00_ _ _ _
MKP4J032204J00_ _ _ _
MKP4J032205D00_ _ _ _
MKP4J033305F00_ _ _ _
10,5
11
11
13
19
21
21
24
26,5
31,5
31,5
31,5
22,5
27,5
27,5
27,5
MKP4J034705G00_ _ _ _
MKP4J034706B00_ _ _ _
MKP4J036806B00_ _ _ _
MKP4J041006D00_ _ _ _
15
17
19
26
29
32
31,5
41,5
41,5
27,5
37,5
37,5
MKP4J041506F00_ _ _ _
MKP4J042207E00_ _ _ _
MKP4J043307F00_ _ _ _
20
24
39,5
45,5
41,5
41,5
37,5
37,5
MKP4J044707G00_ _ _ _
MKP4J046807H00_ _ _ _
* Wechselspannungen: f T 400 Hz; 1,4 · Ueff Z + U- T UN
** RM = Rastermaß
Bestellnummer-Ergänzung:
Alle Maße in mm.
Toleranz: 20 % = M
10 % = K
  5 % = J
Verpackung:lose= S
Drahtlänge: 6-2 = SD
Gurtungsangaben Seite 127
Abweichungen und Konstruktionsänderungen vorbehalten.
11.10
Fortsetzung Seite 54
53
D
WIMA
WIMA MKP
FKP 44
Fortsetzung
Wertespektrum
Kapazität
0,01 mF
0,015 „
0,022
0,033
0,047
0,068
„
„
„
„
0,1 mF
0,15 „
0,22 „
0,33 „
0,47 „
0,68 „
1,0 mF
1,5 „
2,2 „
B
5,7
5
5
5
5
6
7
8
6
9
7
8,5
11
11
11
13
17
17
20
24
H
12,5
11
11
11
11
12,5
14
15
15
16
16,5
18,5
21
21
21
24
29
29
39,5
45,5
L
10,3
13
13
18
18
18
18
18
26,5
18
26,5
26,5
26,5
31,5
31,5
31,5
31,5
41,5
41,5
41,5
1000 V-/400 VZ *
RM**
Bestellnummer
7,5 MKP4O121002F00_ _ _ _
10
MKP4O121003F00_ _ _ _
10
MKP4O121503F00_ _ _ _
15
MKP4O121504B00_ _ _ _
15
MKP4O122204B00_ _ _ _
15
MKP4O123304C00_ _ _ _
15
MKP4O124704D00_ _ _ _
15
MKP4O126804F00_ _ _ _
22,5 MKP4O126805B00_ _ _ _
15
MKP4O131004J00_ _ _ _
22,5 MKP4O131005D00_ _ _ _
22,5 MKP4O131505F00_ _ _ _
22,5 MKP4O132205I00_ _ _ _
27,5 MKP4O132206B00_ _ _ _
27,5 MKP4O133306B00_ _ _ _
27,5 MKP4O134706D00_ _ _ _
27,5 MKP4O136806G00_ _ _ _
37,5 MKP4O141007E00_ _ _ _
37,5 MKP4O141507G00_ _ _ _
37,5 MKP4O142207H00_ _ _ _
Bestellnummer-Ergänzung:
Toleranz: 20 % = M
10 % = K
  5 % = J
Verpackung:lose= S
Drahtlänge: 6-2 = SD
Gurtungsangaben Seite 127
* Wechselspannungen: f T 400 Hz; 1,4 · Ueff Z + U- T UN
** RM = Rastermaß
Alle Maße in mm.
Abweichungen und Konstruktionsänderungen vorbehalten.
11.10
Zulässige Wechselspannung
in Abhängigkeit von der Frequenz
bei 10) C Eigenerwärmung
(Richtwerte).
54
D
Verarbeitungs- und Applikationsempfehlungen für bedrahtete Bauteile
Lötprozess
Wellenlötung
T
Ein Vorheizen bedrahteter WIMA Konden­
satoren ist bis zu einer Temperatur von
T max P 100 ° C erlaubt.
In der Praxis hat sich eine Vorheizdauer
von t P 5 min. bewährt.
260
240
220
200
180
160
140
120
100
80
60
40
20
Wellenlöten
Lotbadtemperatur: T P 260 ° C
Eintauchdauer:
tP5s
Doppelwellenlöten
Lotbadtemperatur: T P 260 ° C
Eintauchdauer:
2xtP3s
Aufgrund der vielfältigen Verfahren versteht
sich das dargestellte Diagramm lediglich
als Empfehlung zur Ausarbeitung eines
geeigneten praxisorientierten Lötprofils.
10 s
[°C]
siehe Detailvergrößerung
2s
3s
t
30
60
90
120
150
180
210
240 [sec]
Typisches Temperatur/Zeitdiagramm für die Doppelwellenlötung
WIMA Qualitäts- und Umweltphilosophie
ISO 9001:2000 Anerkennung
ISO 9001:2000 ist eine internationale
Grund­norm zur Zertifizierung von Qualitäts­
sicherungssystemen für alle Industriebereiche.
Allen WIMA-Fertigungsstätten wurde durch
das VDE-Prüf- und Zertifizierungsinstitut
die Herstelleranerkennung gemäß ISO 9001:2000 erteilt. Damit wird bestätigt,
dass Organisation, Einrichtungen und Quali­
tätssicherungsmaßnahmen international anerkannten Standards entsprechen.
WIMA WPCS
Das WIMA Process Control System
(WPCS) ist ein von WIMA entwickeltes
Qualitätsüberwachungs- und Qualitäts­
sicherungssystem, das als Hauptbestandteil
der qualitätsorientierten WIMA-Fertigung
zu sehen ist. Die Einsatzstellen innerhalb
des Fertigungsprozesses sind
Alle WIMA Kondensatoren, bedrahtet
wie SMD, werden aus umweltverträglichen Materialien gefertigt. Weder in der
Fertigung, noch in den Produkten selbst
werden toxische Stoffe verwendet, wie z. B.
–
–
–
–
–
Blei
PCB
FCKW
CKW
Chrom 6+
–
–
–
–
PBB / PBDE
Arsen
Cadmium
Quecksilber
etc.
RoHS Schadstoffverordnung
Gemäß der EU Schadstoffverordnung, die
sich in der RoHS-Richtlinie (2002/95/EC)
widerspiegelt, dürfen ab 01.07.2006
bestimmte Schadstoffe wie Blei, Cadmium,
Quecksilber usw. nicht mehr in elektronischen
Geräten verarbeitet werden. Der Umwelt
zuliebe verzichtet WIMA bereits seit Jahr­
zehnten auf den Einsatz dieser Substanzen.
Bei der Verpackung unserer Bauteile werden ausschließlich sortenreine, recyclebare
Materialien verwendet, wie z. B.
”Graukarton
”Wellpappe
”Papierklebeband
”Polystyrol
Zur Minimierung des Verpackungsauf­
wandes können Kunststoff­teile zur Wieder­
verwertung zurückgenommen werden,
z. B.
”WIMA EPS-Paletten
”WIMA Kunststoffhaspeln
Auf folgende Verpackungsmaterialien wird
weitgehend verzichtet:
”StyroporF
”Kunststoffklebebänder
”Metallklammern
Kennzeichnungsband für bleifreie WIMA
Kondensatoren.
DIN EN ISO 14001:2005
WIMA hat sein Umweltmanagementsystem
gemäß den Richtlinien der DIN EN ISO
14001:2005 ausgelegt. Die Zertifizierung
erfolgte im Juni 2006.
11.10
”Wareneingangskontrolle
”Metallisierung
”Folienkontrolle
”Schoopen
”Ausheilen
”Kontaktieren
”Gießharzaufbereitung/Vergießen
”100%ige Endkontrolle
”AQL Kontrolle
WIMA Umweltpolitik
14
D
Typische Maßangaben
für die Radial Gurtung
Vh
P
P2
Skizze 1:
RM 2,5/5/7,5mm
W
W1
W0
H
H1
W2
P1
D0
d
P
t
F
P0
H1
P
P1
H
P1
d
d
P0
P2
F
Skizze 2: RM 10/15 mm
Skizze 3: RM 22,5 und 27,5*mm
*RM 27,5-Gurtung auch mit 2 Führungsloch-Abständen
Bezeichnung
Trägerbandbreite
Maßangaben zur Radial-Gurtung
Symbol RM 2,5-Gurtung
W
P0
P2
F
18,0 p0,5
RM 5-Gurtung
RM 7,5-Gurtung
RM 10-Gurtung*
RM 15-Gurtung*
RM 22,5-Gurtung
RM 27,5-Gurtung
18,0 p0,5
18,0 p0,5
18,0 p0,5
18,0 p0,5
18,0 p0,5
18,0 p0,5
für Heißsiegelfür Heißsiegel-
für Heißsiegel-
für Heißsiegel-
für Heißsiegel-
für Heißsiegel-
für Heißsiegel-
Klebebandbreite
W0 6,0
6,0
12,0
12,0
12,0
12,0
12,0
klebeband klebeband klebeband klebeband klebeband klebeband klebeband
Lage der Führungslöcher
W1
9,0 p0,5
9,0 p0,5
9,0 p0,5
9,0 p0,5
9,0 p0,5
9,0 p0,5
9,0 p0,5
Lage Klebeband
W 2
0,5 bis 3,0 max,
0,5 bis 3,0 max,
0,5 bis 3,0 max,
0,5 bis 3,0 max,
0,5 bis 3,0 max,
0,5 bis 3,0 max,
0,5 bis 3,0 max,
Führungsloch-Durchmesser
D 0
4,0 p0,2
4,0 p0,2
4,0 p0,2
4,0 p0,2
4,0 p0,2
4,0 p0,2
12,7 p1,0
12,7 p1,0
12,7 p1,0
25,4 p1,0
25,4 p1,0
38,1 p1,5
4,0 p0,2
3*8,1 p1,5 bzw, 50,8 p1,5
Abstand der Bauelemente
P
Abstand der Führungslöcher P0
12,7 p0,3
kumulativ nach
20 Schritten
1,0 max,
12,7 p0,3
kumulativ nach
20 Schritten
1,0 max,
12,7 p0,3
kumulativ nach
20 Schritten
1,0 max,
12,7 p0,3
kumulativ nach
20 Schritten
1,0 max,
kumulativ nach
20 Schritten
1,0 max,
12,7 p0,3
kumulativ nach
20 Schritten
1,0 max,
12,7 p0,3
kumulativ nach
20 Schritten
1,0 max,
Abstand Führungsloch
zu Drahtanschluß
P 1
5,1 p0,5
3,85 p0,7
2,6 p0,7
7,7 p0,7
5,2 p0,7
7,8 p0,7
5,3 p0,7
Abstand Führungsloch
zu Bauelementmitte
P 2
6,35 p1,3
6,35 p1,3
6,35 p1,3
12,7 p1,3
12,7 p1,3
19,05 p1,3
19,05 p1,3
Abstand Führungsloch
Hv
zur Bauelementunterkante
16,5 p0,3
18,5 p0,5
16,5 p0,3
18,5 p0,5
16,5 p0,5
18,5 p0,5
16,5 p0,5
18,5 p0,5
16,5 p0,5
18,5 p0,5
16,5 p0,5
18,5 p0,5
16,5 p0,5
18,5 p0,5
Abstand Führungsloch
H
zur Bauelementoberkante1
H+HBauelement < H1
32,25 max,
H+HBauelement < H1
32,25 max,
H+HBauelement < H1
24,5 bis 31,5
H+HBauelement < H1
25,0 bis 31,5
H+HBauelement < H1
26,0 bis 37,0
H+HBauelement < H1
30,0 bis 43,0
H+HBauelement < H1
35,0 bis 45,0
7,5 p0,8
10,0 p0,8
15 p0,8
22,5 p0,8
27,5 p0,8
Rastermaß
+0,8
F
2,5 p0,5
5,0 Oberkante Trägerband –0,2
0,8 +0.08
–0,05
p 2,0 max,
p 2,0 max,
p 3,0 max,
p 3,0 max,
p 3,0 max,
p 3,0 max,
p 3,0 max,
0,7 p0,2
0,7 p0,2
0,7 p0,2
0,7 p0,2
0,7 p0,2
0,7 p0,2
0,7 p0,2
Einheit
AMMO
52 p2 54 p2
max.
P 500 max.
B 58 p2 oder REEL
B 60 p2
REEL PP 360
30 p1
P 25 p1
66 p2
68 p2
abhänging
von RM
und Bauform
siehe Angaben auf Seite 130.
v Bei Bestellung bitte Maß H und gewünschte Verpackungsart angeben.
„ Draht-Durchmesser gem. Werteübersichten.
0,8
+0,08
–0,05
Dh
ROLL/AMMO
Verpackung
v
(siehe dazu auch Seite 128)
P 360 max.
52 p2 abhängig
REEL P 30 p1B 58 p2 von Bauform
0,8
+0,08
–0,05
Parallelität
„
0,5 p0,05 o, 0,6
+0,06
–0,05
0,4 p0,05
„
0,5
+0.06
p0,05 o, 0,6 –0,05
d
t
0,5 p0,05
Draht-Durchmesser
Gesamtdicke des Bandes
11.10
12,7 p0,3
Alle Maße in mm.
Anwenderspezifische Abweichungen sind mit dem Hersteller zu klären.
* RM 10 und RM 15 kann auf RM 7,5 gekröpft werden. Es gelten die Gurtungsangaben
der entsprechenden Rastermaße, Bauteilposition jedoch wie bei RM 7,5 (Skizze 1). P 0 = 12,7 oder 15,0 ist möglich.
127
D
Mindeststückzahlen für Schüttware und EPS*
Bauform
Rastermaß
2,5 mm
5 mm
7,5 mm
10 mm
15 mm
22,5 mm
27,5 mm
11.10
37,5 mm
B
2,5
3
3,8
4,6
5,5
2,5
3
3,5
4,5
4,5
5
5,5
5,5
6,5
7,2
7,2
8,5
8,5
11
2,5
3
4
4,5
5
5,7
7,2
3
4
4
4
5
5
6
6
8
5
5
6
6
7
7
8
8
9
9
10
11
5
6
7
8
8,5
10
10,5
10,5
11
12
9
11
13
13
15
15
17
17
20
20
9
11
13
15
17
19
20
24
H
7
7,5
8,5
9
10
6,5
7,5
8,5
6
9,5
10
7
11,5
8
8,5
13
10
14
16
7
8,5
9
9,5
10,5
12,5
12,5
9
8,5
9
9,5
10
11
12
12,5
12
11
13
12,5
14
14
15
15
17
14
16
18
14
14
15
16,5
20
18,5
22
19
20,5
21
24
19
21
24
25
26
26
29
34,5
32
39,5
19
22
24
26
29
32
39,5
45,5
Änderungen vorbehalten.
Muster und Vorserienbedarf auf Anfrage.
L
4,6
4,6
4,6
4,6
4,6
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
10
10
10
10,3
10,3
10,3
10,3
13
13,5
13
13
13,5
13
13
13
13
18
19
18
19
18
19
18
19
18
18
19
18
26,5
26,5
26,5
28
26,5
28
26,5
26,5
26,5
28
31,5
31,5
31,5
33
31,5
33
31,5
31,5
33
31,5
41,5
41,5
41,5
41,5
41,5
41,5
41,5
41,5
Codes
0B
0C
0D
0E
0F
1A
1B
1C
1D
1E
1F
1G
1H
1I
1J
1K
1L
1M
1N
2A
2B
2C
2D
2E
2F
2G
3A
FA
3C
3D
FB
3F
3G
3H
3I
4B
FC
4C
FD
4D
FE
4F
FF
4H
4J
FG
4M
5A
5B
5D
FH
5F
FI
5G
5H
5I
FJ
6A
6B
6D
FK
6F
FL
6G
6I
FM
6J
7A
7B
7C
7D
7E
7F
7G
7H
Mini
M
1000
1000
1000
1000
1000
2000
1000
1000
1000
1000
1000
1000
500
1000
500
500
500
500
250
1000
1000
1000
1000
1000
500
500
1000
500
1000
1000
500
1000
800
800
500
800
200
500
250
400
250
400
100
400
300
100
300
300
250
190
125
125
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
Formverguß.
Stückzahl lose
Standard
S
5000
5000
5000
5000
5000
5000
5000
5000
6000
4000
3500
4000
2500
2500
2500
2000
2000
1500
1000
5000
5000
4000
3500
3000
2000
1500
3000
3000
3000
3000
2000
3000
2400
2400
2000
2400
1000
2000
1000
1600
1000
1200
500
1200
900
500
1000
1200
1000
760
500
500
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
Maxi
G
10 000
10 000
10 000
10 000
10 000
10 000
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
Mini
X
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
90
170
170
170
75
160
136
112
56
96
48
88
88
36
36
60
51
84
72
66
54
27
21
Stückzahl/EPS*
Standard
Y
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
540
680
680
680
450
640
544
448
336
384
288
176
176
216
144
480
408
252
144
132
108
108
84
* Einstapel-Paletten-System
129
D
Verpackungseinheiten für gegurtete
Kondensatoren mit radialen Anschlüssen
ROLL
Bauform
Rastermaß
2,5 mm
5 mm
7,5 mm
10 mm
15 mm
22,5 mm
27,5 mm
B
2,5
3
3,8
4,6
5,5
2,5
3
3,5
4,5
4,5
5
5,5
5,5
6,5
7,2
7,2
8,5
8,5
11
2,5
3
4
4,5
5
5,7
7,2
3
4
4
4
5
5
6
6
8
5
5
6
6
7
7
8
8
9
9
10
11
5
6
7
8
8,5
10
10,5
10,5
11
12
9
11
13
15
H
7
7,5
8,5
9
10
6,5
7,5
8,5
6
9,5
10
7
11,5
8
8,5
13
10
14
16
7
8,5
9
9,5
10,5
12,5
12,5
9
8,5
9
9,5
10
11
12
12,5
12
11
13
12,5
14
14
15
15
17
14
16
18
14
14
15
16,5
20
18,5
22
19
20,5
21
24
19
21
24
26
L
4,6
4,6
4,6
4,6
4,6
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
7,2
10
10
10
10,3
10,3
10,3
10,3
13
13,5
13
13
13,5
13
13
13
13
18
19
18
19
18
19
18
19
18
18
19
18
26,5
26,5
26,5
28
26,5
28
26,5
26,5
26,5
28
31,5
31,5
31,5
31,5
Codes
0B
0C
0D
0E
0F
1A
1B
1C
1D
1E
1F
1G
1H
1I
1J
1K
1L
1M
1N
2A
2B
2C
2D
2E
2F
2G
3A
FA
3C
3D
FB
3F
3G
3H
3I
4B
FC
4C
FD
4D
FE
4F
FF
4H
4J
FG
4M
5A
5B
5D
FH
5F
FI
5G
5H
5I
FJ
6A
6B
6D
6F
Formverguß.
AMMO
340 x 340
490 x 370
H16,5 H18,5 H16,5 H18,5
A
C
B
D
2800
–
2300
–
1800
–
1500
–
1200
–
2800
–
2300
–
2000
–
1500
–
1500
–
1400
–
1200
–
1200
–
1000
–
1000
–
1000
–
800
–
800
–
700
–
2500
–
2300
4150
1700
3100
1400
2800
1300
–
1100
–
1000
–
–
1900
–
1450
–
1450
–
1400
–
1200
–
1200
–
1000
–
1000
–
740
–
1150
–
1200
–
1000
–
1000
–
850
–
850
–
740
–
740
–
650
–
650
–
590
–
540
–
770
–
640
–
550
–
480
–
450
–
380
–
360
–
360
–
350
–
310
–
420
–
350
–
290
–
250
Änderungen vorbehalten.
11.10
* bei 2-Zoll Transportschritt.
Muster und Vorserienbedarf mindestens 1 Verpackungseinheit.
H16,5 H18,5
N
O
2200
2000
1500
1200
900
2200
2000
1600
1300
1300
1100
1000
1000
800
700
700
600
600
500
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
–
REEL
P 360
P 500
H16,5 H18,5 H16,5 H18,5
F
I
H
J
2500
–
2300
–
1800
–
1500
–
1200
–
2500
–
2300
–
2000
–
1500
–
1500
–
1400
–
1200
–
1200
–
1000
–
1000
–
950
–
800
–
800
–
700
–
2500
4400
2200
4300
1700
3200
1500
2900
1300
2500
1000
2200
  900
1800
1100
2200
900
1600
900
1600
900
1600
700
1300
700
1300
550
1100
550
1100
400
800
600
1200
600
1200
500
1000
500
1000
450
900
450
900
400
800
400
800
350
700
350
700
300
650
300
600
–
800
–
700
–
600
–
500
–
480
–
420
–
400
–
400
–
380
–
350
–
460/340*
–
380/280*
–
300
–
270
130
D
WIMA Bestellnummer-Systematik
Eine WIMA Bestellnummer bestehend aus 18 Zeichen stellt sich wie folgt zusammen:
Feld  1 -   4:Typenbezeichnung
Feld  5 -   6:Nennspannung
Feld  7 - 10:Kapazität
Feld 11 - 12:Bauform und Rastermaß
Feld 13 - 14:Spezielle Eigenschaften (z. B. Snubber Versionen)
Feld 15:
Kapazitätstoleranz
Feld 16:
Verackung
Feld 17 - 18:Drahtlänge (ungegurtet)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
M
K
S
2
C
0
2
1
0
0
1
A
0
0
M
S
S
D
20 %
lose
MKS 2
11.10
Typenbezeichnung:
SMD-PET
= SMDT
SMD-PPS
= SMDI
FKP 02
= FKP0
MKS 02
= MKS0
FKS 2
= FKS2
FKP 2
= FKP2
MKS 2
= MKS2
MKP 2
= MKP2
FKS 3
= FKS3
FKP 3
= FKP3
MKS 4
= MKS4
MKP 4
= MKP4
MKP 10
= MKP1
FKP 4
= FKP4
FKP 1
= FKP1
MKP-X2
= MKX2
MKP-X2 R
= MKXR
MKP-Y2
= MKY2
MP 3-X2
= MPX2
MP 3-X1
= MPX1
MP 3-Y2
= MPY2
MP 3R-Y2
= MPRY
Snubber MKP = SNMP
Snubber FKP
= SNFP
GTO MKP
= GTOM
DC-LINK MKP 4 = DCP4
DC-LINK MKP C = DCPC
DC-LINK HC
= DCH_
SuperCap C
= SCSC
SuperCap MC = SCMC
SuperCap R
= SCSR
SuperCap MR = SCMR
63 V-
Nennspannung:
2,5 V= A1
4 V= A2
14 V= A3
28 V= A4
40 V= A5
5 V= A6
50 V= B0
63 V= C0
100 V= D0
160 V= E0
250 V= F0
400 V= G0
450 V= H0
600 V= I0
630 V= J0
700 V= K0
800 V= L0
850 V= M0
900 V= N0
1000 V- = O1
1100 V= P0
1200 V- = Q0
1250 V- = R0
1500 V- = S0
1600 V- = T0
2000 V- = U0
2500 V- = V0
3000 V- = W0
4000 V- = X0
6000 V- = Y0
250 VZ = 0W
275 VZ = 1W
300 VZ = 2W
400 VZ = 3W
440 VZ = 4W
500 VZ = 5W
...
0,01 mF
Kapazität:
22 pF
=
47 pF
=
100 pF =
150 pF =
220 pF =
330 pF =
470 pF =
680 pF =
1000 pF =
1500 pF =
2200 pF =
3300 pF =
4700 pF =
6800 pF =
0,01 mF =
0,022 mF =
0,047 mF =
0,1 mF =
0,22 mF =
0,47 mF =
=
1 mF
2,2 mF =
4,7 mF =
=
10 mF
=
22 mF
=
47 mF
100 mF =
220 mF =
1F
=
2,5 F
=
50 F
=
100 F
=
110 F
=
600 F
=
1200 F =
...
0022
0047
0100
0150
0220
0330
0470
0680
1100
1150
1220
1330
1470
1680
2100
2220
2470
3100
3220
3470
4100
4220
4470
5100
5220
5470
6100
6220
A010
A025
A500
B100
B110
B600
C120
-
2,5 x 6,5 x 7,2
Bauform:
4,8 x 3,3 x 3 Size 1812
4,8 x 3,3 x 4 Size 1812
5,7 x 5,1 x 3,5 Size 2220
5,7 x 5,1 x 4,5 Size 2220
7,2 x 6,1 x 3 Size 2824
7,2 x 6,1 x 5 Size 2824
10,2 x 7,6 x 5 Size 4030
12,7 x 10,2 x 6 Size 5040
15,3 x 13,7 x 7 Size 6054
2,5 x 7 x 4,6 RM 2,5
3 x 7,5 x 4,6 RM 2,5
2,5 x 6,5 x 7,2 RM 5
3 x 7,5 x 7,2 RM 5
2,5 x 7 x 10 RM 7,5
3 x 8,5 x 10 RM 7,5
3 x 9 x 13 RM 10
4 x 9 x 13 RM 10
5 x 11 x 18 RM 15
6 x 12,5 x 18 RM 15
5 x 14 x 26,5 RM 22,5
6 x 15 x 26,5 RM 22,5
9 x 19 x 31,5 RM 27,5
11 x21 x 31,5 RM 27,5
9 x 19 x 41,5 RM 37,5
11 x 22 x 41,5 RM 37,5
94 x 49 x 182 DCH_
94 x 77 x 182 DCH_
...
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
X1
X2
Y1
Y2
T1
T2
K1
V1
Q1
0B
0C
1A
1B
2A
2B
3A
3C
4B
4C
5A
5B
6A
6B
7A
7B
H0
H1
Spezielle Eigenschaften:
Standard
= 00
Version A1
= 1A
Version A1.1.1 = 1B
Version A1.2 = 1C
...
Toleranz:
20 %
=
10 %
=
5 %
=
2,5 %
=
1 %
=
...
6 -2
M
K
J
H
E
Verpackung:
AMMO H16,5 340 x 340
AMMO H16,5 490 x 370
AMMO H18,5 340 x 340
AMMO H18,5 490 x 370
REEL H16,5 360
REEL H16,5 500
REEL H18,5 360
REEL H18,5 500
ROLL H16,5
ROLL H18,5
BLISTER W12 180
BLISTER W12 330
BLISTER W16 330
BLISTER W24 330
Schüttware Mini
Schüttware Standard
Schüttware Maxi
EPS Mini
EPS Standard
...
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
=
A
B
C
D
F
H
I
J
N
O
P
Q
R
T
M
S
G
X
Y
Drahtlänge (ungegurtet)
3,5 ±0.5 = C9
6 -2
= SD
16 ±1
= P1
...
Die Daten auf dieser Seite sind nicht vollständig und dienen lediglich der Systemerläuterung. Bestellnummer-Angaben befinden sich auf
den Seiten der jeweiligen Reihen.
125
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
