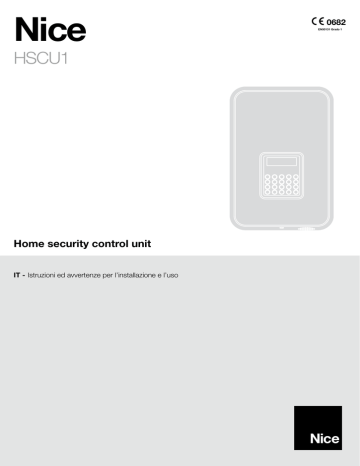

Nice

HSCU1

Home security control unit

IT - Istruzioni ed avvertenze per l’installazione e l’uso

0682

EN50131 Grado 1

DICHIARAZIONE DI CONFORMITÀ CE

Dichiarazione in accordo alla Direttiva 1999/5/CE

Nota - Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nel documento ufficiale depositato presso la sede di Nice S.p.a., e in particolare, alla sua ultima revisione disponibile prima della stampa di questo manuale. Il testo qui presente è stato riadattato per motivi editoriali.

Copia della dichiarazione originale può essere richiesta a Nice S.p.a. (TV) I.

Numero: 305/HSC... Revisione: 6 Lingua: IT

Il sottoscritto Mauro Sordini in qualità di Amministratore Delegato, dichiara sotto la propria responsabilità che il prodotto:

Nome produttore:

Indirizzo:

Tipo di prodotto:

Modello:

Accessori:

NICE S.p.A.

Via Pezza Alta 13, Z.I. Rustignè, 31046 - Oderzo (TV) Italia

Centrali supervisionate e telegentibili standard a 230V ed a batterie con o senza modulo GSM

HSCU1GC, HSCU1C, HSCU1G, HSCU1

Risulta conforme ai requisiti essenziali richiesti dall’articolo 3 della seguente direttiva comunitaria, per l’uso al quale i prodotti sono destinati:

• Direttiva 1999/5/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 9 marzo 1999 riguardante le apparecchiature radio e le apparecchiature terminali di comunicazione e il reciproco riconoscimento della loro conformità, secondo le seguenti norme armonizzate:

- Protezione della salute (art. 3(1)(a)): EN 62479:2010, EN50360:2001+A1:2012

- Sicurezza elettrica (art. 3(1)(a)): EN 60950-1:2006 + A11:2009 + A12:2011+ A1:2010+A2:2013

- Compatibilità elettromagnetica (art. 3(1)(b)): EN 301 489-1 V1.9.2:2011, EN 301 489-3 V1.6.1:2013, EN 301 489-7

V1.3.1:2005

- Spettro radio (art. 3(2)): EN 300 220-2 V2.4.1:2012, EN 301 511 V9.0.2:2003

In accordo alla direttiva 1999/5/CE (Allegato V), il prodotto risulta di classe 1 e marcato:

0682

Inoltre il prodotto risulta conforma a quanto previsto dalle seguenti norme armonizzate:

EN 50130-4:2011

Oderzo, 30 giugno 2014

Ing. Mauro Sordini

Sommario

1 – NORME VIGENTI, AVVERTENZE E PRECAUZIONI GENERALI . . . 2

1.1 - Avvertenze generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.2 - Avvertenze aggiuntive per gli apparecchi alimentati a tensione di rete. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.3 - Avvertenze per l’installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.4 - Normativa EN50131 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 – DESCRIZIONE DEL PRODOTTO E DESTINAZIONE D’USO . . . . . 2

2.1 - Caratteristiche generali. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2.2 - Differenza fra i due modelli di centrale . . . . . . . . . . . . . . . . . . . . . 2

2.3 - Realizzazione degli impianti - Opera dell’installatore . . . . . . . . . . . 2

3 – PROGETTARE UN IMPIANTO DI ALLARME . . . . . . . . . . . . . . . . . . 2

3.1 - Come suddividere nell’abitazione, le zone da proteggere . . . . . . . 3

3.2 - Dove posizionare i componenti dell’impianto di allarme . . . . . . . . 3

3.3 - Elementi che compongono il sistema di allarme Nice Home

Security . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4 – INSTALLAZIONE: la centrale e i suoi accessori . . . . . . . . . . . . . . . 8

4.1 - Predisposizione dei componenti del sistema per la loro

configurazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.2 - Verifiche preliminari all’installazione e limiti d’impiego . . . . . . . . . . 8

4.3 - Descrizione della centrale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.4 - INSTALLAZIONE: Centrale (modelli HSCU1GC - HSCU1C e

HSCU1G - HSCU1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5 – COLLEGAMENTI ELETTRICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.1 - Avvertenze importanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.2 - Collegamenti sulla centrale (solo per modelli HSCU1GC e

HSCU1C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.3 - Collegamenti sulla sirena modello HSSOC . . . . . . . . . . . . . . . . . 12

6 – PROGRAMMAZIONE DELLA CENTRALE . . . . . . . . . . . . . . . . . . . 14

6.1 - Processo di programmazione . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6.2 - Programmazione messaggi . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6.3 - Protocolli digitali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6.4 - Programmazione dei mezzi di allarme / Avviso senza fili . . . . . . . 19

7 – MANUTENZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . 19

7.1 - Sostituzione batterie e pile (centrale e accessori) . . . . . . . . . . . . 19

8 – COSA FARE SE... (risoluzione dei problemi). . . . . . . . . . . . . . . . . 21

SMALTIMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

9 – MANUALE DELL’UTENTE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

9.1 - Codici di accesso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

9.2 - Livelli di accesso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

9.3 - Significato dei tasti funzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

9.4 - Accesso utente per operazioni di configurazione (tabella 1) . . . . 22

9.5 - Accesso utente per operazioni di utilizzo (tabella 2) . . . . . . . . . . 23

9.6 - Accesso per manovre - inserimento/disinserimento della centrale 25

9.7 - Funzioni di allarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

9.8 - Operazioni da remoto dell’utente - funzioni domotiche

(caratteristiche non certificate) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

9.9 - Informazioni all’utente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

10 – CARATTERISTICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . . . . . 27

GUIDA RAPIDA ALLA PROGRAMMAZIONE . . . . . . . . . . . . . . . . . . . . 29

1

1

NORME VIGENTI, AVVERTENZE E PRECAUZIONI GENERALI

1.1 - Avvertenze generali

Il presente manuale d’istruzioni contiene importanti informazioni riguardanti la sicurezza per l’installazione: è necessario leggere tut-

te le istruzioni prima di procedere all’installazione. Conservare questo manuale per utilizzi futuri. Ulteriori informazioni sono disponibili su: “www.

niceforyou.com”.

• In caso di dubbi durante l’installazione evitare di fare inutili tentativi ma rivolgersi al servizio di assistenza NICE.

• È vietato l’uso di questi prodotti per scopi diversi da quanto previsto in queste istruzioni.

• Non eseguire modifiche su nessuna parte del prodotto, se non è descritto nel presente manuale; operazioni di questo tipo possono solo causare malfunzionamenti; NICE declina ogni responsabilità per danni derivati da prodotti modificati.

• In base alla specifica situazione d’impiego, verificare la necessità di ulteriori dispositivi: rivelatori o di segnalazione.

• Durante l’installazione e l’uso del prodotto, evitare che parti estranee (solidi o liquidi) possano penetrare all’interno dei dispositivi aperti.

• Il materiale dell’imballaggio deve essere smaltito nel pieno rispetto della normativa locale.

Responsabilità del produttore: Nice declina ogni responsabilità per guasti conseguenti ad errata installazione; mancata manutenzione, errato uso.

Inoltre Nice non è responsabile per errato o incompleto funzionamento del prodotto.

Garanzia (riassunto delle condizioni):

Nice garantisce i propri prodotti da vizi occulti per un periodo di 3 anni dalla data di produzione. La garanzia viene applicata nei confronti dell’acquirente diretto di Nice; Non è prevista nessuna garanzia nei confronti dell’utilizzatore finale che, in caso di guasti, dovrà rivolgersi al proprio installatore o venditore.

Esclusione dalla garanzia: sono escluse dalla garanzia le parti estetiche; le parti soggette a normale usura e le parti soggette a normale consumo ad esempio pile, batterie ed accumulatori.

1.2 - Avvertenze aggiuntive per gli apparecchi alimentati a tensione di rete

• Il presente manuale è destinato solamente al personale tecnico qualificato per l’installazione.

• Considerando i pericoli che si possono verificare durante l’installazione e l’uso dell’impianto, per la massima sicurezza è necessario che l’installazione avvenga nel pieno rispetto di leggi, norme e regolamenti.

• Prima di accedere ai morsetti interni del prodotto è necessario scollegare tutti i circuiti di alimentazione.

• Qualora si verifichino interventi di interruttori automatici o di fusibili, prima di ripristinarli è necessario individuare ed eliminare il guasto.

1.3 - Avvertenze per l’installazione

• Verificare che tutto il materiale da utilizzare sia in ottimo stato ed adeguato all’uso.

• Verificare che frequenze radio utilizzate dal prodotto siano destinate all’uso in impianti di allarme nella regione in cui viene installato.

• I singoli articoli sono progettati secondo le seguenti 2 classi ambientali

- Ambiente di classe II: uso interno generico; temperatura tra -10 e 40°C, umidità media 75% senza condensa

- Ambiente di classe III: uso esterno protetto; temperatura tra -25 e +50°C, umidità media 75% con picchi di 30 giorni all’anno tra 85 e 95%; senza condensa.

• Prima di procedere all’installazione, verificare la classe ambientale dei prodotti nel capitolo “caratteristiche tecniche”.

• Verificare, confrontando con i valori riportati capitolo “caratteristiche tecniche”, che la portata radio dei dispositivi sia superiore alla distanza fisica tra i vari prodotti.

• Verificare che i vari dispositivi (sensori, centrale, ecc…) siano posizionati in zone protette da urti e che le superfici di fissaggio siano sufficientemente solide.

• Non porre i componenti dell’impianto vicino a forti fonti di calore perchè po trebbero danneggiarsi.

• Ogni sensore ha un proprio principio di funzionamento: verificare nel rispettivo manuale d’istruzioni le avvertenze per la scelta della posizione adatta.

1.4 - Normativa EN50131

• Ove utilizzate con l’impostazione EN50131 abilitata, i limiti e/o le indicazioni specifiche descritte per ogni applicazione, le centrali sono perfettamente conformi alle Norme sopra indicate. Eventuali regolazioni e/o programmazioni devono essere effettuate nei limiti previsti.

2

DESCRIZIONE DEL PRODOTTO E DESTINAZIONE D’USO

2.1 - CARATTERISTICHE GENERALI

Le centrali di allarme Nice Home System sono apparecchi di gestione e controllo per sistemi di allarme ed attuazione domotica, ove vengono programmate tutte le periferiche e loro funzioni nel contesto del sistema di allarme.

Ad alcune centrali possono essere connessi via cavo diversi apparecchi accessori, atti a manovrare la centrale, rilevare fenomeni di varia natura e generare allarmi di vario tipo a scopo di avvertimento e/o dissuasione, nonché schede per attuazione di comandi domotici.

2.2 - DIFFERENZA FRA I DUE MODELLI DI CENTRALE

Le centrali Nice Home System sono decisamente potenti e permettono di realizzare impianti sia di piccole che di medie dimensioni, da 1 a oltre 90 rivelatori. In funzione della tipologia e dimensioni dell’impianto si può scegliere fra quattro modelli di centrale. Essi si differenziano per la modalità di alimentazione e la presenza o meno dl modulo GSM-GPRS integrato. Le caratteristiche differenti sono native, pertanto non è possibile implementare un modello con l’aggiunta di elementi mancanti.

Tutte le centrali sono complete di trasmettitore telefonico PSTN (linea fissa) integrato.

HSCU1GC: alimentazione primaria dalla rete elettrica 230V – modulo GSM/

GPRS integrato in centrale

HSCU1C: alimentazione primaria dalla rete elettrica 230V – modulo GSM/

GPRS assente

HSCU1G: alimentazione primaria a pile alcaline, senza 230V – modulo GSM/

GPRS integrato in centrale

HSCU1: alimentazione primaria a pile alcaline, senza 230V – modulo GSM/

GPRS assente

NOTA IMPORTANTE: il presente manuale espone le caratteristiche del modello più completo HSCU1GC. Si avverte che tutte le funzioni indicate che richiedono il modulo telefonico GSM/GPRS non saranno presenti nei modelli privi di tale apparecchio. Parimenti tutte le funzioni correlate alla presenza dell’alimentazione da rete elettrica non saranno presenti nei modelli “Free” alimentati a pile. Pertanto il presente manuale vale per tutti i modelli, ma evidenzia soltanto le carenze non immediatamente conseguenti alle differenti caratteristiche sopra indicate. Esempi: a) I modelli privi di modulo GSM/GPRS non richiedono SIM, non trasmettono

SMS, pertanto non richiedono programmazione dei messaggi correlati. Possono essere chiamate dall’esterno soltanto su linea fissa PSTN. b) I modelli privi di alimentazione di rete, quindi alimentati a pile, non dispongono di ingressi-uscite via filo e non possono mantenere acceso in permanenza l’eventuale modulo GSM/

GPRS, che si attiva soltanto in caso di comando diretto sulla centrale e/o allarme.

2.3 - REALIZZAZIONE DEGLI IMPIANTI - OPERA DELL’INSTAL-

LATORE

Ogni sistema di allarme si compone di diversi apparecchi periferici, rivelatori, sirene, punti di comando, tastiere e cos’ via, che fanno capo ad una delle centrali presentate in questo manuale. Esso descrive tutte le caratteristiche delle centrali, le possibilità di impiego ed il loro funzionamento. Nel contesto di un sistema l’installatore professionale ha il fondamentale compito di individuare le funzioni gradite al cliente, prevedere le soluzioni di sicurezza necessarie, realizzare l’installazione con diligenza e professionalità. Per consentire all’utente la completa padronanza di tutte le funzioni poste in atto, questo manuale deve necessariamente essere integrato dall’installatore con le indicazioni delle variabili operative introdotte.

3

PROGETTARE UN IMPIANTO DI ALLARME

Per ottenere un impianto di allarme perfettamente funzionante ed efficace nei confronti del compito a lui assegnato, occorre progettare l’impianto innanzitutto

“al tavolo”, prima di procedere con le altre fasi operative descritte in questo manuale. In particolare, è essenziale valutare il numero e la tipologia dei rivelatori da utilizzare, e la posizione in cui collocare ciascuno, in base alla propria azione specifica. Per ottenere una progettazione adeguata si consiglia di dise-

2

gnare una pianta dell’edificio in cui installare il sistema dall’allarme e di indicare su questa il nome e la posizione di ogni dispositivo previsto nell’impianto. Questa pianta risulterà utile e determinante anche durante la fase di configurazione dell’impianto, ad esempio, quando occorrerà memorizzare il nome dei vari dispositivi.

3.1 - Come suddividere nell’abitazione, le zone da proteggere

La centrale può essere programmata per controllare l’intera area abitativa interessata oppure delle porzioni di questa area. Per questo motivo, è importante suddividere inizialmente l’intera area coperta dall’impianto in tre “zone di intervento”

(zona A - B - C), assegnando quindi l’appartenenza di ogni singolo ambiente ad una delle 3 zone, secondo una logica appropriata e funzionale.

Per gli edifici singoli, una prima logica di suddivisione è quella detta a “cerchi concentrici” (vedere fig. 1). Utilizzando questa logica si può assegnare, ad esempio: i rivelatori posti all’esterno dell’edificio = zona A; i rivelatori perimetrali (su porte e finestre) = zona B; i rivelatori posti all’interno dell’edificio = zona C. Questa suddivisione consente, ad esempio, di dissuadere con i messaggi vocali emessi dalle sirene, eventuali tentativi di intrusione nella zona A ancora prima che questi abbiano inizio, o di far innescare l’allarme delle sirene al primo tentativo di effrazione di porte o finestre (nella zona B), o di effettuare le chiamate alle forze dell’ordine solo quando i rivelatori interni (nella zona C) segnalano l’avvenuta intrusione.

Un’altra logica per suddividere l’area da proteggere è quella detta “a blocchi omogenei” (vedere fig. 2). Utilizzando questa logica si può assegnare, ad esempio i locali del piano terra alla zona A, i locali al primo piano alla zona B e il garage alla zona C. Questa suddivisione consente, ad esempio, di poter attivare l’allarme nel garage (nella zona C) e di poter svolgere contemporaneamente le normali attività nel resto dell’abitazione.

3.2 - Dove posizionare i componenti dell’impianto di allarme

Per decidere la posizione dei vari componenti dell’impianto si consiglia di osservare la

fig. 3 e di verificare le seguenti condizioni:

• Centrale

- Le centrali funzionano trasmettendo e ricevendo segnali radio di debole potenza (nei limiti previsti dalle normative), pertanto devono essere installate in zone che consentano una buona propagazione dei segnali. Quindi occorre evitate le nicchie, gli armadi metallici, le colonne e le pareti di cemento armato; inoltre, vicino alla centrale, non devono esserci superfici metalliche estese e griglie metalliche, comprese quelle annegate all’interno dei muri.

- È opportuno che la centrale sia posizionata al centro, rispetto agli altri dispositivi.

- La qualità del segnale ricevuto è verificabile sul display della centrale (vedere il paragrafo 9.5.1.3 “Test FIELD METER”) e, in caso di dubbi, si consiglia di effettuare la verifica prima di fissare la centrale alla parete. Con apparecchi radio, lo spostamento anche di poche decine di centimetri può comportare miglioramenti significativi nella ricetrasmissione dei segnali.

- Le centrali sono dotate di una tastiera che permette le programmazioni in fase di installazione e l’utilizzo quotidiano di alcune funzioni come, ad esempio, l’inserimento e il disinserimento dell’allarme. Se si desidera utilizzare queste funzioni, occorre posizionare la centrale in un luogo accessibile, normalmente vicino alla porta d’ingresso principale.

- Se si desidera utilizzare il collegamento alla rete telefonica fissa, verificare che sia possibile il relativo allacciamento.

- Le centrali con alimentazione da rete devono essere posizionate dove è possibile effettuare il relativo collegamento elettrico.

1

zona C zona B zona A

2

zona B zona A zona C

3

• Tastiere

Se per esigenze estetiche oppure di collegamenti elettrici la centrale deve essere posizionata lontano dalla porta d’ingresso principale, è opportuno installare nelle vicinanze una tastiera.

Se nell’abitazione sono presenti altri ingressi, si consiglia di installare una tastiera ad ogni ingresso. Le tastiere possono essere fissate a parete oppure trasportate all’occorrenza come un comune trasmettitore.

Sirene

Nel caso di abitazioni isolate, è fortemente consigliata l’installazione di almeno una sirena da esterno. Va posizionata possibilmente bene in vista (già la sua presenza svolge un’azione deterrente) ma in un luogo difficilmente accessibile dai malintenzionati. Pur essendo le sirene adeguatamente protette per l’ambiente esterno, è preferibile installarle in zone riparate dalla pioggia diretta; il luogo ideale è sotto la sporgenza di un tetto oppure di un terrazzo.

La centrale contiene una propria sirena, ma in abitazioni di grandi dimensioni o di più piani, si consiglia di aggiungere una o più sirene da interno, da posizionare nelle stanze principali.

Nei piccoli appartamenti o in aree a forte densità abitativa, potrebbe non essere gradita una sirena esterna; in questo caso, per potenziare l’effetto deterrente, è possibile utilizzare una o più sirene da interno.

• Sensori

Scelta fondamentale è il tipo di sensore da utilizzare e la sua posizione d’installazione: un tipo di sensore errato o posizionato in un luogo inadatto, potrebbe non rilevare un’intrusione oppure produrre segnalazioni di allarme improprie.

Ogni tipo di sensore ha principi di funzionamento diversi, vedere i corretti criteri di scelta per ogni sensore nella Tabella 1.

3

HSDIM10

HSDIW01

HSDID11

HSDIM12

HSDIM23

HSDIM12

HSDIM24

HSCU1GC

HSCU1C

HSCU1G

HSCU1

HSDID11

HSDIM12

HSDIW01

HSDIM10 HSDIS01

HSSO1

HSDID11

HSSI

HSDOM21

HSDID11

4

TABELLA 1

Sensore porta: è un rivelatore anti intrusione adatto alla protezione di porte o finestre che segnala l’apertura degli stessi a seguito dell’allontanamento del magnete dal corpo del sensore. Normalmente, il rivelatore va fissato nella parte fissa dell’infisso, dal lato opposto delle cerniere; mentre il magnete va fissato nella parte mobile. Per aumentare la protezione, è possibile collegare a un morsetto un secondo sensore con contatto NC oppure del tipo ad impulsi

(rivelatore a fune per avvolgibili).

Dispone di un ingresso NO utilizzabile, ad esempio, per collegare il sensore di allagamento.

Sensore con lente a tenda verticale: è un rivelatore anti intrusione adatto alla protezione di porte o finestre; grazie alla sua lente a tenda segnala il movimento di persone presenti solo nella stretta banda frontale al sensore ( fig. 4).

L’installazione possibile è a “soffitto”, in alto al centro di una porta o finestra (normalmente, tra la finestra e la tapparella/persiana) e in zona protetta da intemperie. Il sensore dispone di un morsetto per collegare un secondo sensore, con contatto NC oppure del tipo ad impulsi (rivelatore a fune per avvolgibili). Ciò permette di aumentare la protezione, ottimizzando la copertura dell’area da proteggere.

Sensore volumetrico: è un rivelatore anti intrusione adatto alla protezione di ambienti; segnala il movimento di persone presenti nell’area protetta. L’installazione possibile è a parete, ad angolo con apposito adattatore e anche con la possibilità di inclinazione diversa mediante supporto snodabile (accessorio non in dotazione).

Il suo funzionamento si basa sulla rilevazione del movimento di corpi che emettono calore; per questo motivo e per evitare segnalazioni di allarmi impropri, si consiglia di non installare il sensore in punti soggetti a correnti d’aria calda o fredda. Se, il sensore è attivo e il luogo d’installazione è frequentato da animali

(a sangue caldo), occorre decidere una posizione e un’inclinazione adatta perchè il lobo dell’area sensibile resti a 50-70 cm dal pavimento ( fig. 5); eventualmente ridurre la sensibilità del sensore.

Il sensore dispone di un morsetto per collegare un secondo sensore, con contatto NC oppure del tipo ad impulsi (rivelatore a fune per avvolgibili). Ciò permette di aumentare la protezione, ottimizzando la copertura dell’area da proteggere.

Sensori volumetrici per ambienti di grandi dimensioni: i normali sensori volumetrici hanno una area sensibile in grado di coprire una superficie più che sufficiente per le dimensioni dei comuni vani abitativi. Per vani di grandi dimensioni sono disponibili specifici sensori in grado di coprire superfici fino a 12 m con 120° di apertura. Questo tipo di sensore dispone di una regolazione di sensibilità utile per tarare con precisione le dimensioni dell’area protetta.

Sensori a doppia tecnologia: sono rivelatori anti intrusione adatti alla protezione di ambienti; utilizzano 2 differenti tecnologie (infrarossi e microonde) per rivelare il movimento di persone presenti nell’area protetta. La tecnologia ad infrarossi percepisce il calore emesso dai corpi, la tecnologia a microonde (effetto Doppler) percepisce il movimento di oggetti (anche quelli freddi).

L’insieme delle 2 tecnologie consente di ottenere il massimo della efficacia ed il minimo dei rischi di allarmi impropri.

Sensori per esterno: normalmente i sensori sono realizzati per uso in ambienti interni protetti. Funzionano correttamente in una gamma di temperatura relativamente ristretta e non sono completamente protetti contro la pioggia. Sono disponibili specifici sensori adatti per uso esterno con gamma di temperatura che si estende fino a -25 e +50°C e completamente protetti contro le intemperie. Tutti questi sensori dispongono di regolazione di sensibilità utile per tarare con precisione le dimensioni dell’area protetta ed evitare allarmi impropri causati, ad esempio, da normali oggetti in movimento (fronde degli alberi) da piccoli animali, insetti...

Sensore rottura vetri: è un sensore che rileva la rottura di vetri (vetri normali, vetrocamera). Il rivelatore è dotato di un microfono appositamente tarato per riconoscere il particolare rumore emesso dal vetro quando si rompe; quindi fare attenzione perché il sensore potrebbe rilevare anche eventi che producono un rumore molto simile a quello di un vetro che si rompe (ad esempio un bicchiere che cade a terra e si rompe). È consigliata l’attivazione del sensore soltanto se nella zona in cui è installato non ci sono persone che possono produrre suoni tali da generare allarme.

Anche apparecchi capaci di generare repentini aumenti di pressione interna ai locali (condizionatori, ventilatori) possono generare allarmi improprii.

I materiali fonoassorbenti (ad esempio, tendaggi e moquette) possono causare una diminuzione della sensibilità dell’apparecchio.

La taratura del dispositivo è ottimizzata in fabbrica e non può essere modificata.

Per ottenere la migliore rivelazione, il dispositivo deve essere installato in stanze tra 20 e 30 m

2

2 m di altezza.

, ad una distanza da 3 a 6 m dal vetro da controllare e a circa

È sconsigliata l’installazione in ambienti di dimensioni inferiori a 10 m

2

, in ambienti eccessivamente umidi (bagni o cucine) e nei garage dove vi siano grandi portoni metallici. Queste situazioni possono risultare critiche e produrre allarmi improprii.

Sensore polveri sottili: è un rivelatore di polveri sottili da combustione (effetto nebbia o fumo) destinato all’impiego residenziale. Attraverso un fotodiodo rileva l’opacità dell’aria segnalando l’allarme sia direttamente sul posto (tramite buzzer) sia trasmettendolo via radio alla centrale. È un sensore in grado di rilevare l’evento su una superficie di massimo 6 x 6 m; va posizionato a soffitto e al centro dell’area. I locali più piccoli ma non quadrati, come ad esempio i corridoi, richiedono l’utilizzo di più rivelatori.

Sensore allagamenti: è un sensore che rivela situazioni di allagamento provocato da perdite d’acqua. Deve essere fissato a parete, perfettamente appoggiato a terra (il sensore interno risulta sollevato da terra di circa 1 mm) e posizionato nella zona dove è più probabile che si verifichi una perdita d’acqua; ad esempio, accanto al lavandino o alla lavatrice.

Se il pavimento non è piano, il sensore va messo nel punto più basso della stanza. Il sensore va collegato all’ingresso NO di uno dei rivelatori compatibili (ad esempio HSDID11).

4 5

4

2

90°

2

4

2 4 6 8 10

2,5

2

1,5

1

0,5 h=2,30 m

2 4 6 8 10

5

3.3 - Elementi che compongono il sistema di allarme Nice Home Security

Centrale

La centrale è il centro decisionale dell’impianto; riceve le informazioni dai rivelatori, dalle tastiere e dai trasmettitori ed in base allo stato in cui si trova, scatena l’allarme sonoro (sirene) oppure invia segnalazioni su rete telefonica sia fissa che mobile. Dispone di sirena incorporata che avverte tempestivamente in caso di intrusioni. La tastiera integrata viene usata per eseguire le configurazioni e può essere utilizzata anche come dispositivo di comando interno. La centrale è dotata di combinatori telefonici che consentono il collegamento tra il luogo da proteggere ed il mondo esterno, anche a grande distanza. In caso di allarme, trasmette automaticamente l’avviso vocale ai numeri telefonici preimpostati: proprietario, forze dell’ordine, ecc. La versione GSM consente anche l’invio di SMS.

È possibile anche attivare il funzionamento inverso: cioè, inviare comandi alla centrale attraverso una chiamata telefonica.

EN50131

Grado 1

I modelli disponibili sono:

HSCU1GC

HSCU1C

Centrale per sistemi allarme misti, cablati e via radio, alimentata da rete a 230 Vac. Dotata di combinatore telefonico PSTN e GSM

HSCU1G

HSCU1

Centrale per sistemi allarme misti, cablati e via radio, alimentata da rete a 230Vac. Dotata di combinatore telefonico PSTN

Centrale per sistemi allarme via radio, alimentazione a batterie. Dotata di combinatore telefonico PSTN e GSM

Centrale per sistemi allarme via radio, alimentazione a batterie. Dotata di combinatore telefonico PSTN

HSCU1GC

HSCU1C

HSCU1G

HSCU1

Rivelatori

I rivelatori servono per controllare le cose e l’ambiente nel quale sono installati, e trasmettere alla centrale la situazione verificata. Per controllare efficacemente, devono essere posizionati nei punti strategici di stanze, porte, finestre, tapparelle, porticati, ecc. La tipologia dei rivelatori si suddivide in:

- perimetrali per apertura di porte, finestre, tapparelle

- perimetrali, tramite rilevatore a “tenda verticale”

- volumetrici, per la rilevazione della presenza all’interno dell’area coperta dal sensore

- doppia tecnologia, combinata tra infrarossi e microonde.

- da esterno, adatti a proteggere aree esterne, portici, verande, giardini, ecc.

- speciali, per la rilevazione di allagamenti, polveri sottili da combustione (fumo), rottura vetri, ecc.

È possibile usare fino a 99 rivelatori via radio o un numero doppio se questi sono programmati a coppie, con funzione “AND”. Nelle centrali con collegamenti cablati sono presenti 6 ingressi per rivelatori con collegamenti via filo da abbinare liberamente alle zone A - B - C.

I modelli disponibili sono:

HSDID11 Rivelatore a contatto magnetico; un ingresso per contatti NO ed uno per NC (anche con conteggio impulsi); allarme unico o differenziato.

Sensore anti scasso

HSDIM10 Rivelatore ad infrarossi con lente volumetrica; ingresso per 2° contatto (NC o conteggio impulsi); allarme unico o differenziato. Sensore antiscasso

HSDIM12 Rivelatore ad infrarossi con lente a tenda; ingresso per 2° contatto (NC o conteggio impulsi); allarme unico o differenziato. Sensore antiscasso

HSDIM23 Rivelatore ad infrarossi con lente volumetrica da interni, area protetta fino a 12m con 120° di apertura. Con regolazione della sensibilità, allarme immediato o al secondo impulso, protezione contro apertura e asportazione.

HSDIM24 Rivelatore volumetrico a doppia tecnologia, infrarossi e radar a microonde, da interni, area protetta fino a 12m con 90° di apertura. Con regolazione della sensibilità, allarme immediato o al secondo impulso, protezione contro apertura e asportazione e funzione anti-accecamento.

HSDOM21 Rivelatore volumetrico a doppia tecnologia, infrarossi e radar a microonde, da esteri, area protetta fino a 12m con 90° di apertura. Con regolazione della sensibilità, allarme immediato o al secondo impulso, protezione contro apertura e asportazione e funzione anti-accecamento.

HSDID01 Rivelatore volumetrico di rottura vetri

HSDIS01 Rivelatore di polveri sottili volatili da combustione

HSDIW01 Rivelatore di allagamento

EN50131 Grado 1

6

HSDID11 HSDIM10 HSDIM12 HSDIM23 HSDIM24 HSDOM21 HSDOM22 HSDID01

Trasmettitori

Rappresentano il più pratico e semplice mezzo per attivare e disattivare l’impianto di allarme sia dall’interno sia dall’esterno dei locali; consente sia l’inserimento parziale o totale dell’impianto sia l’invio di segnalazioni di emergenza.

I modelli disponibili sono:

HSTX4 Trasmettitore radio Bidirezionale a 4 canali per sistemi allarme

HSTX8 Trasmettitore radio Bidirezionale a 8 canali, 4 per sistemi allarme e 4 per il comando di automazioni

HSDIS01

HSTX8

HSTX4

HSDIW01

Tastiera

La tastiera consente di comandare sia l’intero sistema sia una sua zona ben definita. Comunica con la centrale e riporta alcune indicazioni come ad esempio: “stato del sistema”, “eventuali allarmi”, “anomalie”, “ingressi aperti” ed altro.

I modelli disponibili sono:

HSKPS Tastiera radio Bidirezionale e DualBand, per il comando di centrali per sistemi allarme o automazioni

HSSU1 Supporto da tavolo per tastiera HSKPS

HSKPS

HSSU1

EN50131

Grado 1

Dissuasori

Gli apparecchi di dissuasione (sirene), con o senza segnalazione luminosa (lampeggiante), sono i principali elementi di dissuasione appartenenti al sistema di allarme. La sirena spaventa e dissuade l’intruso, il lampeggiante (se presente) consente di visualizzare il luogo dove è scattato l’allarme.

I modelli disponibili sono:

HSSI

Sirena da interno via radio. Potenza sonora 114 dB.

HSSOC Sirena da esterno con collegamento via filo alla centrale. Potenza sonora 116 dB, con lampeggiatore

integrato

HSSO1

Sirena da esterno via radio, bidirezionale e DualBand. Potenza sonora 116 dB, con lampeggiatore e scheda vocale integrati

EN50131 Grado 1

HSSOC

HSSO1

HSSI

Attuattori

Il sistema di allarme Nice Home security, oltre ad essere un allarme per l’edificio è anche in grado di interagire con altri dispositivi per la gestione domotica dell’ambiente. Con l’utilizzo di appositi attuatori, è possibile comandare altri apparecchi come luci, aperture di cancelli, tapparelle, ecc.

I modelli disponibili sono:

HSTT2L

HSTT2N

Ricevitore radio 1 canale miniaturizzato per il comando di apparecchi elettrici (luci, motori, elettrovalvole, ecc); compatibile con sistemi di allarme HS

Ricevitore radio 2 canali miniaturizzato, specifico per il comando di motori elettrici nelle 2 direzioni

(Apre-Chiude) per tapparelle ed avvolgibili; compatibile con sistemi di allarme HS

Ripetitore

È un dispositivo di verifica e ripetizione dei segnali radio con protocollo HS. Dispone di un ingresso per segnali di allarme ausiliari e funzione di segnalazione di assenza rete.

Modello disponibile:

HSRT Ripetitore di segnale

HSTT2L

HSTT2N

HSRT

Modem telefonico

È un modem di interfacciamento tra la porta USB di un personal computer e reti telefoniche PSTN. Con l’utilizzo del software in dotazione, permette di gestire da remoto delle centrali di allarme collegate alla rete telefonica PSTN.

I modelli disponibili sono:

HSMO Modem telefonico per collegamento remoto a centrali dotate di combinatore telefonico PSTN

HSMO

7

4

INSTALLAZIONE: la centrale e i suoi accessori

4.1 - Predisposizione dei componenti del sistema per la loro configurazione

Poiché la comunicazione tra tutti i dispositivi dell’impianto avviene via radio, si consiglia di configurare prima l’impianto su un tavolo e, solo successivamente, di procedere all’installazione definitiva di tutti i dispositivi.

Per le centrali che prevedono una parte di collegamenti elettrici, è opportuno eseguire:

1) la configurazione dei dispositivi radio su un tavolo;

2) il fissaggio in modo definitivo di ogni dispositivo;

3) la realizzazione dei collegamenti elettrici.

Per evitare errori, problematiche di funzionamento e di ricezione, è opportuno procedere nel modo seguente:

Questo procedimento permette di verificare la perfetta copertura radio

dei dispositivi prima del loro fissaggio definitivo.

a) Disporre su un tavolo tutti i prodotti con la confezione aperta;

b) Nella centrale inserire la scheda di memoria per “guida vocale” in dotazione e, per la versione con GSM, inserire anche la “SIM” card (vedere paragrafo installazione).

Attenzione: Il codice PIN della SIM telefonica deve essere precedentemente eliminato, cosi come eventuali messaggi/rubriche a quant’altro residente oppure programmato.

Attenzione: non è possibile utilizzare SIM della 3G in quanto non compatibili.

c) Alimentare la centrale e programmarla in modalità “acquisizione dispositivi”;

d) Inserire le pile nei dispositivi che verranno via via appresi dalla centrale;

e) Provare il funzionamento dei vari dispositivi;

f) Appoggiare (senza fissare) la centrale nel punto previsto;

g) Appoggiare (senza fissare) tutti gli altri dispositivi nei punti previsti;

h) Verificare per ogni dispositivo che vi sia sufficiente campo per la comunicazione radio (vedere il paragrafo “Test della centrale”);

Nelle versioni con GSM verificare che vi sia copertura e campo sufficiente:

i) Fissare definitivamente tutti i dispositivi;

l) Se necessario, nella centrale configurare le funzioni avanzate e di dettaglio.

Nei paragrafi successivi sono descritte le fasi d’installazione della centrale (per tutti i modelli) e i collegamenti elettrici delle versioni che prevedono dei cablaggi.

f - Presa per collegamento PC

g - Morsettiera per collegamenti elettrici (mod. HSCU1G e HSCU1GC)

h - Sirena interna

i - Altoparlante

l - Scheda di memoria del sistema con guida vocale

m - SIM GSM (mod. HSCU1G e HSCU1GC)

n - Battery pack (mod. HSCU1G e HSCU1)

o - Batteria tampone (mod. HSCU1GC e HSCU1C)

p - Morsetto di alimentazione da rete elettrica (mod. HSCU1GC e HSCU1C)

q - Alimentatore (mod. HSCU1GC e HSCU1C)

r - Antenna GSM

6A r a b c

Modello HSCU1G e HSCU1 n m l i d

4.2 - Verifiche preliminari all’installazione e limiti d’impiego

Prima di procedere all’installazione, è necessario verificare l’integrità del prodotto, l’adeguatezza del modello scelto e l’idoneità dell’ambiente destinato all’installazione:

• Verificare che tutte le condizioni di utilizzo rientrino nei “limiti d’impiego” e nelle “Caratteristiche tecniche del prodotto”.

• Verificare che l’ambiente scelto per l’installazione sia compatibile con l’ingombro totale del prodotto.

• Verificare che la superficie scelta per l’installazione del prodotto sia solida per garantire un fissaggio stabile e adeguatamente protetta da possibili urti.

• Installare la centrale a minimo 1 metro da terra.

• Il prodotto può essere utilizzato esclusivamente con i prodotti appartenenti al sistema Nice Home Security.

6B r f

Modello HSCU1GC e HSCU1C q h

4.3 - Descrizione della centrale

Tutti i modelli di centrale dispongono di una

scheda di memoria del sistema

con guida vocale (“l fig. 6A - 6B). La voce di questa guida è prevista nella lingua del presente manuale; versioni con lingua diversa sono disponibili.

p

Questa scheda di memoria è allegata al presente manuale e deve essere inserita prima di iniziare l’installazione e con l’alimentazione elettrica spenta (vedere paragrafo 4.4.1).

Durante ogni programmazione, questa scheda registra tutti i parametri del sistema (esclusi i messaggi vocali registrati dall’installatore o dall’utente) e può essere trasferita da una centrale ad un’altra.

Alcuni modelli di centrale (modello HSCU1GC e HSCU1G) dispongono di combinatore telefonico GSM.

La SIM card deve essere inserita prima di iniziare l’installazione e con l’alimentazione elettrica spenta (vedere paragrafo 4.4.1). La SIM può appartenere a qualunque operatore e con qualunque contratto (vengono utilizzati solo i servizi

“voce” e “SMS”), ma deve essere configurata con il codice PIN = “1234” oppure impostata come “ accesso senza richiesta del PIN”: questa operazione può essere eseguita inserendo la SIM card in un qualsiasi telefono GSM.

Descrizione centrale:

Fig. 6A mod. HSCU1G e HSCU1 - Fig. 6B mod. HSCU1GC e HSCU1C

a - Display

b - Tastiera

c - Microfono

d - Presa di collegamento per linea telefonica PSTN

e - Foro per entrata cavi

8 a b c d e f g o m l i h

4.4 - INSTALLAZIONE: Centrale

(modelli HSCU1GC - HSCU1C e HSCU1G - HSCU1)

Avvertenza - Prima di procedere all’installazione, leggere attentamente i paragrafi 4.1 - 4.2 - 4.3.

4.4.1 - INSTALLAZIONE

09. Fissare la centrale alla parete con le viti in dotazione (fig. 17);

10. Collegamenti elettrici: effettuare i collegamenti elettrici e inserire la batteria tampone facendo riferimento al

capitolo 5.

01. Aprire il contenitore, togliendo prima la mascherina di protezione (fig. 7-A) e poi il coperchio ( fig. 7-B);

02. Sganciare l’uncino laterale per poter ruotare il corpo della centrale (fig. 8);

03. Inserire la scheda di memoria in dotazione, facendo attenzione ad inserirla correttamente nelle guide del connettore interno ( fig. 9).

Nelle centrali mod. HSCU1GC e HSCU1G (con GSM) inserire anche la SIM card (fig. 10).

04. Prima di fissare il contenitore, se si desidera, è possibile attivare il sistema

anti-lama” sul tamper posteriore (fig. 11):

a) togliere il particolare “a” come mostrato e metterlo da parte

b) togliere il particolare “b” come mostrato e gettarlo;

05. Per il mod. HSCU1GC e HSCU1C: predisporre il foro per il passaggio dei cavi ( fig. 12) e far passare i cavi elettrici dell’alimentazione attraverso il foro predisposto ( fig. 13);

06. Riposizionare il corpo della centrale nella sua sede (fig. 14);

07. Segnare sulla parete i 3 punti di fissaggio indicati in fig. 15. Se è stato attivato il sistema “anti-lama” segnare anche il 4° punto per il particolare

a” (fig. 15);

08. Forare la parete per i 3 punti di fissaggio indicati e inserire i tasselli in dotazione ( fig. 16). Se è stato attivato il sistema “anti-lama” forare anche il 4° punto inserendo il tassello e il particolare “

a” precedentemente messo da parte ( fig. 16); collegare la batteria (battery pack) come mostrato nella fig. 18;

11. Chiudere il contenitore (fig. 19).

12. A questo punto, procedere con l’installazione dei vari dispositivi previsti ed effettuare la programmazione della centrale (vedere capitolo 6).

7A 7B 8 x 4

9

10

SIM

9

10

11 12

CRAC

K

a b

CRAC

K

13

CRAC

K

14 15 x 3 x 1 a

16 a

18 solo per modello

HSCU1G e HSCU1 x 3

17 x 3

19 x 4

11

5

COLLEGAMENTI ELETTRICI

5.1 - Avvertenze importanti

Il collegamento alla rete elettrica deve essere eseguito da personale esperto e qualificato, nel rispetto delle norme sugli impianti elettrici.

• Predisporre nell’impianto un dispositivo di sezionamento bipolare con distanza fra i contatti di almeno 3 mm oppure utilizzare un cavo elettrico dotato di una spina adatta ad una presa standard.

• Effettuare eventuali prove con la sola batteria che deve essere ben carica.

• Per conformità alla Norma EN 50131 le connessioni ad eventuali sirene supplementari autoalimentate e non (conformi alla Norma) devono essere protette con linea TAMPER bilanciata, utilizzando gli ingressi di allarme.

• Le uscite relè devono essere utilizzate nei limiti dei valori di tensione e corrente indicati in figura.

• Per conformità alla norma EN5031 i rivelatori tradizionali collegati direttamente alla centrale devono essere cer tificati EN50131 grado 1 o superiore e funzionano con bilanciamento delle linee, pertanto vanno inserite le apposite resistenze come illustrato (soli 3 fili, di diametro adeguato).

• Il segnale +OFF è positivo con centrale disinserita e serve a bloccare rivelatori/sirene che dispongono dell’ingresso apposito.

• L’ingresso di guasto, ove utilizzato, comporta la segnalazione ANOMALIA e relative chiamate telefoniche

• Tutti gli ingressi non utilizzati possono essere lasciati senza alcuna connessione (non è necessario bilanciarli), tranne che non vengano incidentalmente chiusi anche temporaneamente. In questo caso occorre togliere e ridare alimentazione (reset linee).

5.2 - Collegamenti sulla centrale (solo per modelli HSCU1GC e

HSCU1C)

Attenzione! – Prima di aprire il box della centrale, scollegare sempre l’alimentazione elettrica da rete.

01. Per effettuare il collegamento elettrico del cavo di alimentazione occorre inserire il cilindro di ferrite come mostrato in

fig. 20 e posizionarlo come mostrato in fig. 21;

Avvertenze:

- Per facilitare l’inserimento dei conduttori sui morsetti premere sull’apposito pulsante di sgancio.

- I conduttori devono essere bloccati chiudendo con l’apposita vite il coprimorsetto;

02. Per effettuare i collegamenti elettrici alla morsettiera fare riferimento alla

Tabella 2;

03. Per Inserire la batteria tampone (non in dotazione) vedere fig. 22;

04. Al termine dei collegamenti chiudere il coperchio interno e solo successivamente attivare il dispositivo di sezionamento o connettere la spina alla presa.

5.3 - Collegamenti sulla sirena modello HSSOC

Per effettuare il collegamento elettrico della sirena con la centrale, fare riferimento alla Tabella 2 e vedere figure 25A se gli ingressi sono impostati come

N.C. o 25B se gli ingressi sono impostati come bilanciati.

20

21

22

B

A

USCITA DESCRIZIONE

TABELLA 2 - DESCRIZIONE DEI COLLEGAMENTI ELETTRICI

SPK

+ ALI

+ OFF

GND (tutti)

+ SIR

+ SAA

+ N

KEY

IN1..IN6

24H

Positivo uscita altoparlante esterno (8 Ω). Adatta per un altoparlante aggiuntivo che riproduce i messaggi della centrale; vedere

fig. 23

Positivo sempre presente, per alimentazione rivelatori via filo; 12 Vcc massimo 500 mA; vedere

fig. 24

Positivo presente a centrale disinserita, per comando di blocco sirene via filo; vedere

fig. 25

Negativo per tutti i collegamenti

Positivo in allarme, per sirene supplementari 12 Vcc massimo 500 mA; vedere

fig. 26

Positivo (14 Vcc), per caricabatterie delle sirene via filo (non presente in assenza di alimentazione da rete; vedere

fig. 25

Attenzione! Se sono collegate 2 sirene è obbligatorio inserire 2 diodi sul morsetto onde evitare segnali di ritorno.

Attenzione! Non utilizzare mai questa uscita come alimentazione delle sirene

Ingresso ON-OFF a doppio bilanciamento per chiave esterna (chiuso = OFF); vedere

fig. 27

Ingressi di allarme; vedere

fig. 28

Ingresso guasto a doppio bilanciamento con EN50131 abilitata (Y). Con EN50131 disabilitata (N) diventa ingresso NC di autoprotezione tamper; vedere fig. 28 e 25A

NC1-C1-NO1

NC2-C2-NO2

Uscita relè R1, 12V Max 500mA (collegare solamente a circuiti in bassissima tensione di sicurezza SELV); vedere

Uscita relè R2, 12V Max 500mA (collegare solamente a circuiti in bassissima tensione di sicurezza SELV); vedere

fig. 29 fig. 29

PHONE Collegamento alla linea telefonica fissa PSTN; vedere

fig. 6

PC

Connettore per collegamento a PC (richiede apposita interfaccia USB); vedere

fig. 6

Note:

• Gli ingressi di allarme e tamper si abilitano alla prima chiusura. Se chiusi per errore segnaleranno lo stato di allarme. Per annullare la segnalazione entrare ed uscire dal modo TEST CENTRALE.

12

23

24

SPK

+ +AL GND IN1 IN2 IN3 IN4 IN5 IN6

25

A

HSCU1GC / HSCU1C

+AL +OFF

GND

+SIR +SAA +N

GND IN6 24H GND

22k 22k

HSCU1GC / HSCU1C

+AL +OFF

GND

+SIR +SAA +N

GND IN6 24H GND

TAMPER ALLARME

HSCU1GC / HSCU1C

+AL +OFF GND +SIR +SAA +N GND IN6 24H GND

-

BATTERIA

+

+

BATT

+ +N

TAMP

TC

HSSOC

B

HSCU1GC / HSCU1C

+AL +OFF GND +SIR +SAA +N GND IN6 24H GND

26

-

BATTERY

+

HSSOC

+

BATT

+

SIR GND

+

-

22k

+N

TAMP

TC

27

+N GND KEY

-

BATTERY

+

HSSOC

+

BATT

+ +N

TAMP

TC

28

-

BATTERIA

+

HSSOC

22k

+

BATT

+ +N

TAMP

TC

+AL GND IN1 IN2 IN3 IN4 IN5 IN6 24H GND

Tamper

Tamper

22k

22k

29

R1 R2

GND SAA NC1 C1 NO1 NC2 C2 NO2

RELAY

12 Vcc

L

LINE

N

13

A

6

PROGRAMMAZIONE DELLA CENTRALE

SIGNIFICATO E USO DEI TASTI FUNZIONE

OK

CONFERMA

C

CANCELLA

ANNULLA

TABELLA 3

ESC

t

ESCI

CANCELLA

CARATTERE

p q

SCORRIMENTO

MENÙ

CONFERMA

DISINSERIMENTO

CONFERMA

INSERIMENTO

SITUAZIONE DELLA CENTRALE ALLA PRIMA ALIMENTAZIONE

proseguire premendo OK succesivamente scorrere e confermare la scelta desiderata

RICHIESTA

CREDITO SIM

RICHIESTA

TELEASSISTENZA

NUM.FIRMAWARE

Cod. I-MEI SIM

ITALIANO

CONFERMA

OK

CODICE FABBRICA

0000

IMPOSTARE ORA

00.00

IMPOSTARE DATA

GG/MM/AA

CODICE UTENTE

1234

MEMORIA

CONFERMA

OK

RICHIAMA POSIZIONE

CONFERMA

RICHIAMA NOME

CONFERMA

OK

OK

TELECOMANDI

CONFERMA

OK

CODICI

CONFERMA

OK

ZONA ALL. A

CONFERMA

OK

ZONA ALL. B

CONFERMA

OK

ZONA ALL. C

CONFERMA

OK

24H PANICO

CONFERMA

OK

ISOL. RILEVATORI

CONFERMA

ISOL. FILARI

OK

CONFERMA

OK

IMPOSTAZ. RELÈ 1

CONFERMA

IMPOSTAZ. RELÈ 2

CONFERMA

COMANDI RADIO

CONFERMA

OK

OK

OK

ANTISCANNER

CONFERMA

OK

SUPERVISIONE

CONFERMA

OK

TEMPO DI USCITA

CONFERMA

OK

ORA LEGALE AUTOM.

CONFERMA

OK

RETROILLUMINAZIONE

CONFERMA

OK

VOLUME

CONFERMA

OK

GSM-LINEA TEL.

CONFERMA

OK

CODICE INSTALL

1111

RUBRICA

CONFERMA

OK

MESSAGGI

CONFERMA

OK

MESSAGGI VOCALI

CONFERMA

SMS

OK

CONFERMA

OK

24H RAPINA

CONFERMA

OK

24H TECNOLOGICO

CONFERMA

OK

INGRESSI FILARI

CONFERMA

OK

MANCANZA RETE

CONFERMA

OK

MSG PERIODICO

CONFERMA

OK

SCADENZA SIM

CONFERMA

OK

INSERIM. FORZATO

CONFERMA

OK

BLOCCO INSERIM.

CONFERMA

OK

INGRESSI FILARI

CONFERMA

OK

STRUMENTI

CONFERMA

OK

KEY ESTERNA

CONFERMA

OK

OROLOGIO/DATA

CONFERMA

OK

SET EN50131

CONFERMA

OK

IMPOSTAZIONI

CONFERMA

CONFERMA

OK

PROT. DIGITALI

OK

CONTACT ID 18 1

CONFERMA

OK

CENTRALINO

CONFERMA

OK

CODICE INSTALL.

CONFERMA

OK

VERS. FIRMWARE

CONFERMA

OK

CANCELLAZIONE

CONFERMA

OK

TELEGESTIONE

CONFERMA

OK

CESA 200BAUD2

CONFERMA

OK

CODICE ACCESSO

CONFERMA

OK

NUMERO CEN.ASS.

CONFERMA

OK

GPRS

CONFERMA

OK

NOME INSTALL.

CONFERMA

OK

CHIAMA CEN.ASS.

CONFERMA

OK

NUMERO INSTALL.

CONFERMA

OK

ANAGRAFICA

CONFERMA

OK

6.1 - PROCESSO DI PROGRAMMAZIONE

Si consiglia di programmare la centrale a banco, tenendo a portata di mano i vari apparecchi via radio che compongono l’impianto, sirene escluse. Successivamente tutti gli apparecchi andranno collocati nelle posizioni adatte, previa verifica della portata radio. Occorre quindi preparare i vari apparecchi aprendo l’accesso al vano pile o batterie. Nel caso di complementi via filo, sarà possibile

14

programmarli successivamente. Si consiglia parimenti di procedere alla programmazione secondo la sequenza proposta dal presente manuale.

6.2 - PROGRAMMAZIONE MESSAGGI

I messaggi vocali si registrano tenendo premuto il tasto

OK e parlando a voce alta nel microfono della centrale, scandendo bene le parole. Durante la regi-

strazione appare il conteggio dei secondi residui per altri messaggi, a partire da

240: occorre quindi registrare messaggi brevi poiché le registrazioni possono essere molteplici (vedere oltre).

6.2.1 - Esempio di testo: ATTENZIONE, ALLARME IN CORSO CASA ROSSI,

VIA BIANCHI 1 TORINO (pausa) RIVELATORE . . . il messaggio verrà automaticamente completato con “l’etichetta” (cioè la posizione) del rivelatore che ha generato l’allarme. Rilasciando si interrompe e si ascolta la registrazione, che può essere cancellata (CANC) o approvata

(ESC). Dopo l’approvazione il display propone l’abbinamento all’evento, predisposto in questa sequenza:

1) ALL. ZONE A,B,C : messaggio di allarme intrusione generato da rivelatori programmati sulle zone inserite.

2) MANOMISSIONE : messaggio di allarme sempre attivo, generato da manomissione di apparecchi del sistema

3) 24H PANICO : messaggio di allarme attivabile con comando manuale, ad esempio tasto del telecomando.

4) 24H RAPINA : messaggio di allarme attivabile con comando manuale; si consiglia telecomando apposito.

5) 24H TECNOLOGICO: messaggio di allarme generato da un rivelatore di allarmi tecnici (fumo, acqua, gas ecc.)

6) BATTERIA SCARICA : messaggio di allarme identificato, generato da un qualunque componente del sistema.

6.2.2 - VARIAZIONI POSSIBILI DEI MESSAGGI

Tramite i tasti p q è possibile variare gli eventi (ovviamente registrando un messaggio adeguato) fra le scelte sopra citate oppure una delle seguenti: i messaggi disponibili sono 6, per cui per aggiungerne uno sotto indicato occorre rinunciare ad uno dei precedenti.

ALLARME (sola) ZONA A : cancellare B e C premendo 2 e 3 nella programmazione del messaggio 1

ALLARME (sola) ZONA B : cancellare A e C premendo 1 e 3 nella programmazione del messaggio 1

ALLARME (sola) ZONA C : cancellare A e B premendo 1 e 2 nella programmazione del messaggio 1

MANCANZA RETE (modelli HSCU1GC e HSCU1C) : trasmissione messaggio dopo il tempo di assenza rete impostato (IMPOSTAZIONI)

MSG PERIODICO : trasmissione messaggio ogni 1-25 ore (IMPOSTA-

ZIONI)

TEMPERATURA : trasmissione messaggio quando la temperatura della centrale arriva oltre 70°C oppure scende sotto 5°C

ANOMALIA (evidenziata con AVVISO sulla centrale): trasmissione di un messaggio generico, che comprende la segnalazione all’ingresso 24H, la mancanza rete, la segnalazione di pile o batteria basse, l’antiscanner, la supervisione, la temperatura (< di -10°C e > di 55°C), eventuali problemi sulla linea telefonica PSTN.

CAMPI LIBERI – MSG SPECIFICO : appare a display “ _ , “

Gli eventi possibili sono: ALL = allarme; SUPERV = allarme supervisione; SCAN = allarme disturbi radio; INSER = centrale inserita; DISINS

= centrale disinserita; APERTO = porta rimasta aperta; FspazioALL = porta richiusa; IN A, IN B, IN C = inserimento zona specifica; NESSUN

EVENTO: confermando la scelta non si avranno chiamate ai numeri abbinati.

Per programmare la funzione occorre scrivere nella prima parte del display l’evento, esattamente come sopra indicato in maiuscolo (esempio: per inserimento scrivere INSER e confermare

OK), poi scrivere nella seconda parte “l’etichetta” dell’apparecchio che genera l’evento (vedere STRUMENTI) e confermare

OK : per la centrale scrivere CENTRALE.

6.2.3 - MESSAGGIO VOCALE 7 (vedere 9.8.1)

Se non vi sono attuazioni domotiche è sufficiente registrare come effettuare le operazioni di controllo remoto della centrale : impartito il comando si avrà una risposta in chiaro.

- per controllare lo stato della centrale (inserita/disinserita) premere zero e cancelletto (#)

- per inserire totalmente la centrale premere zero ✱ 1 #

- per inserire solo le zone A+B premere zero ✱ 2 #

- per disinserire premere zero ✱ zero #

Se sono previste attuazioni domotiche a distanza (accensione luci, comando di apparecchi elettrici) occorre registrare come eseguire i vari comandi secondo le attuazioni realizzate: vedere 9.8.4.

Attenzione! Non registrando questo messaggio le centrali non rispondono quando chiamate sulla rete fissa PSTN, mentre risponde comunque quella dotata di GSM sempre acceso (modello HSCU1GC).

6.2.4 - SMS – MESSAGGI SCRITTI (solo modelli con GSM)

Con la stessa sequenza e procedura di abbinamento occorre scrivere i messaggi utili all’utente: esempio ALLARME ROSSI TORINO (max 24 caratteri).

6.2.5 - SMS TECNICI RESIDENTI

Questi messaggi sono residenti, pertanto richiedono soltanto l’abbinamento al relativo numero telefonico interessato.

1 = batteria scarica della centrale: attenzione ! È prossima la cessazione del funzionamento del sistema !

2 = batteria periferica scarica: attenzione ! Uno o più rivelatori cesseranno di funzionare a breve (giorni) !

3 = mancata supervisione e/o presenza disturbo radio: verificare la memoria eventi al rientro

4 = sistema inserito: il messaggio parte soltanto in risposta ad inserimento via telefono dall’esterno

5 = sistema disinserito: il messaggio parte soltanto in risposta ad disinserimento via telefono dall’esterno

6 = mancanza rete elettrica 230V - il messaggio parte in assenza di rete dopo il tempo impostato (IMPOSTAZIONI)

7 = mancanza copertura GSM per oltre 15 min.: il messaggio parte al ritorno del campo GSM

8 = nessuna chiamata a buon fine su linea PSTN: verificare eventuali interruzioni della linea telefonica (rete fissa)

9 = messaggio periodico di esistenza in vita della centrale: messaggio ciclico ogni tante ore/giorni (IMPOSTAZIONI)

10 = messaggio di avviso scadenza SIM: programmare (IMPOSTAZIO-

NI) nuova scadenza in caso di SIM prepagata

11 = ritorno rete elettrica 230V: messaggio automatico conseguente a

SMS 6

6.2.6 - MESSAGGI EVENTO EMESSI DALLA CENTRALE

Le centrali non dotate di guida vocale richiedono anche la registrazione dei messaggi che essa emette.

In presenza di guida vocale di serie, tali messaggi sono già registrati, pertanto il relativo menù non appare:

1 Inserimento inserimento totale del sistema

2 Inserimento parziale inserimento di una parte del sistema (secondo

3 disinserimento

4 porta aperta

5 allarme esterno

6 preallarme le scelte effettuate) disinserimento totale del sistema si avverte che un infisso protetto con segnalazione di apertura è rimasto aperto non previsto in questa configurazione segnalazione sonora che precede l’allarme, durante il ritardo di ingresso impostato sulla

centrale

7 manomissione

8 nuovo evento segnalazione di avvenuta manomissione di parte del sistema disinserito indicazione di evento durante l’ultimo periodo di inserimento del sistema (vedere memoria eventi).

6.2.7 - PROGRAMMAZIONE RUBRICA – MAX 63 NUMERI

Quando necessario le centrali chiamano i numeri in rubrica per trasmettere loro i messaggi vocali ed SMS. Tali numeri vanno quindi programmati ed abbinati ai vari messaggi da ricevere in caso di evento, pertanto ogni chiamato dovrà essere opportunamente abbinato ai messaggi di suo interesse (vedere 9.7.2).

Attenzione! Tasto della Richiesta del credito residuo: nella posizione

64 della rubrica va digitato il numero previsto dal gestore della SIM utilizzata per l’operazione: la risposta arriverà sarà vocale. Richiesta via

GSM: il numero previsto dal gestore deve essere programmato 123456

# (asterisco prima e cancelletto finale): in questo modo premendo il tasto sulla centrale il credito residuo sarà inviato via SMS al primo numero in rubrica, che dovrà essere un cellulare (per l’Italia il numero dei tre gestori italiani TIM, WIND, Vodafone è inserito automaticamente). È anche possibile ottenere il credito residuo inviando alla centrale un SMS con un solo punto interrogativo: la risposta arriverà sul telefono usato per l’invio.

Attenzione! NICE non è responsabile per eventuali modifiche del gestore SIM che rendessero inutilizzabili alcune e/o tutte le funzioni previste, realizzate sulla base delle informazioni note all’atto della progettazione delle centrali.

Il menù RUBRICA ha tre varianti:

MEMORIA: per inserire nuovi numeri ed abbinarli ai messaggi

RICHIAMA NOME: per cercare per nome e variare dati di un numero inserito – Operazione semplice ed intuitiva

RICHIAMA POSIZIONE: per cercare in sequenza e variare dati di un numero inserito – Operazione semplice ed intuitiva

MEMORIA: viene richiesto in successione di digitare il nome ed il numero della persona da chiamare: confermando le operazioni si legge

MEMORIZZATO. Premere OK per continuare: digitare i numeri dei messaggi da abbinare, sia vocali che sms, che sms tecnici.

Attenzione! Se un numero non ha messaggi abbinati la chiamata non avviene.

ACCESSO DIRETTO N (solo modelli con GSM): modificando N in

Y (yes) tramite il tasto si ottiene che la centrale riconosca il numero del chiamante su GSM e pertanto non richieda codice, permettendo tutte le operazioni possibili.

Attenzione! Controllo linea telefonica: secondo le Norme la centrale controlla la presenza della linea PSTN ed effettua la chiamata solo se essa è corretta e libera. Se il tono di linea è disturbato si può annullare il suo controllo anteponendo ✱ (premere p) al numero durante la programmazione.

Attenzione! Pause fra numeri: volendo interporre pause nella composizione dei numeri digitare  (pausa) fra i numeri.

6.2.8 - STRUMENTI – PROGRAMMAZIONE DELLE PERIFERICHE

Attraverso questo menù si programmano sulla centrale gli apparecchi complementari dell’impianto, raggruppati per tipologia come illustrato in tabella “Prima Alimentazione”. Ogni tipo di periferica è programmabile in modo flessibile, per consentire la miglior configurazione di ogni differente sistema, a misura dell’utente.

6.2.9 - TELECOMANDI: sono programmabili max 32 trasmettitori portatili

HSTX4, HSTX8 (oltre 1 milione di combinazioni con rolling code) per inserire/disinserire la centrale ed eventualmente attivare altre funzioni (1 tasto disponibile). Entrando nel menù apparirà Telecomando 1 : confer-

15

mare. Ogni telecomando può agire su tutte le zone A B C sia per inserire (ON) che disinserire (OFF), oppure su una parte di esse a piacere: premere i numeri da 1 a 6 per disabilitare operazioni sulla singola zona.

Le zone escluse spariranno, pertanto il telecomando potrà operare soltanto su quelle rimaste e nella funzione prevista.

Programmare il telecomando come richiesto e attendere il segnale sonoro di conferma. Premere OK per scrivere il nome dell’utilizzatore del telecomando e poi registrarlo localmente: si ottiene che qualunque messaggio trasmesso e/o memorizzazione di manovre che coinvolga quel telecomando sarà riconoscibile dal nome.

6.2.10 - CODICI (max 32 possibili): sono gruppi di 5 cifre per inserire/disinserire la centrale tramite la tastiera di bordo e/o altre remote. Entrando nel menù apparirà Codice 1 : confermare e procedere come per i telecomandi, digitando un codice mnemonico per chi lo userà. ANTI-

COERCIZIONE: vedere 9.6.3; per abilitare commutare N in Y (p), poi procedere come sopra.

6.2.11 - ZONA ALLARME (A,B,C): 3 gruppi di rivelatori antiintrusione che vengono inseriti/disinseriti insieme, per consentire l’uso parziale della protezione. L’installatore concorderà col cliente la miglior soluzione specifica.

La centrale accetta fino a 99 rivelatori, ma occorre considerare che l’autoprotezione, il controllo pila, la supervisione di tastiere e sirene occupano una locazione per rivelatori, pertanto questi apparecchi devono essere compresi e programmati nei 99 disponibili: ovviamente non provocheranno allarmi intrusione, ma solo manomissione oppure messaggi di controllo delle funzioni citate. Entrando nel menù appare ZONA

ALLARME A – ALL. ESTERNO: questa funzione non è possibile secondo la Norma. Premere q per ottenere la prima locazione libera per rivelatori/sensori (SENSORE A01). Procedere e programmare l’eventuale ritardo ingresso (tasto 1, poi inserire il tempo da 1 a 45 secondi) oppure la funzione AND (vedere oltre), Non desiderando ritardi né AND confermare sempre fino a INSERIRE PILA: collocando la pila nel rivelatore da programmare si sentirà un segnale sonoro a conferma. Attenzione ! Leggere anche le istruzioni del rivelatore da programmare poiché potrebbero esserci programmazioni particolari da fare prima. Digitare quindi “l’etichetta”, che serve ad identificare la posizione dell’oggetto ( 9 caratteri – esempio PORTA PR. per porta principale) e registrare quella vocale.

Attenzione! Se il messaggio di allarme è stato registrato come in 6.2.1 terminerà con . . .RIVELATORE . . . per cui è sufficiente registrare POR-

TA PRINCIPALE, senza ripetere rivelatore.

ZONE DI ALLARME B e C : come per zona A

6.2.12 - Funzione AND: è possibile programmare in AND due rivelatori/sensori a protezione dello stesso ambiente: l’allarme avverrà soltanto se un rivelatore segnala allarme e l’altro lo conferma entro 30 secondi.

Posizionando opportunamente i due rivelatori, questa funzione può ridurre fortemente le possibilità di allarme improprio in ambienti difficili

(presenza di piccoli volatili, violente correnti d’aria ed altri fenomeni cui il rivelatore usato sia sensibile). I due rivelatori in AND possono essere di tipo differente. Confermando la scelta AND (non possibile se inserito un ritardo) occorrerà semplicemente programmare i due apparecchi in sequenza.

6.2.13 - ZONE DI ALLARME 24 ORE

PANICO (caratteristica non certificata): è possibile programmare il tasto libero di un telecomando (oppure altro telecomando apposito, oppure HSDID11 collegato ad un pulsante) per ottenere l’attivazione immediata delle sirene: il procedimento è simile ai precedenti, con la differenza che per programmare tale tasto occorre tenerlo premuto per

10 secondi quando la centrale lo richiede.

RAPINA: è possibile trasmettere chiamate di soccorso silenziose

(anche medicali) nella stessa modalità precedente.

TECNOLOGICO (caratteristica non certificata): la gamma Nice comprende rivelatori di allagamento e di principio di incendio. Attraverso un rilevatore HSDID11 è possibile integrare qualunque altro rivelatore specifico in commercio. Questi apparecchi possono essere programmati su questa zona nello stesso modo di altri rivelatori (6.2.11).

6.2.14 - COLLEGAMENTI VIA CAVO (solo modelli HSCU1GC e HSCU1C):

KEY ESTERNA: è possibile collegare alla centrale una chiave esterna (vedere fig. 27) su linea bilanciata. Per conformità alla Norma essa dovrà essere protetta e certificata almeno di grado 1. La programmazione è simile a quella dei telecomandi.

ZONE FILARI: le sei zone filari (doppio bilanciamento – vedere schema

fig. 24) sono proposte suddivise: A+1+2 ; B+3+4; C+5+6, ma premendo i tasti 1-2-3 quando appare l’indicazione di zona sul display è possibile abbinarle diversamente. La programmazione è simile a quella delle zone via radio, ma non è possibile la funzione AND.

6.2.15 - IMPOSTAZIONI

In questo menù si definiscono i parametri funzionali ed alcuni aspetti operativi accessibili anche all’utente (vedere par. 9), come segue. Attenzione ! Per conformità alla Norma EN 50131 . . alcune funzioni sono obbligatorie e limitate come indicato, per cui le impostazioni non consentite non vengono accettate. Attenzione! Ricordarsi di confermare tutte le impostazioni effettuate.

6.2.16 - ISOLAMENTO RIVELATORI: entrando nel menù si può selezionare il rivelatore/sensore in servizio (SERV) e metterlo fuori servizio (FSERV) premendo

OK. Ripetere l’operazione per rimetterlo in servizio.

16

6.2.17 - ISOLAMENTO FILARI: entrando nel menù si può selezionare il rivelatore/sensore in servizio (SERV) e metterlo fuori servizio (FSERV) premendo OK. Ripetere l’operazione per rimetterlo in servizio.

6.2.18 - IMPOSTAZ. RELÈ 1: il relè può essere usato per comando di carichi elettrici, rigorosamente nei limiti delle caratteristiche indicate (fig. 29) ed abbinato a diverse attività: l’impostazione di fabbrica di R1 è ON-OFF, commutazione bistabile che cambia a seguito di comando ON e ritorna in quiete con un comando OFF via telefono. Nel caso di abbinamento con l’orologio interno, la commutazione via telefono è predominante su quella dell’orologio. R1 può essere usato in altri modi, come segue:

IMPULSIVO: commuta per un tempo da 0 a 999 secondi a seguito di comando telefonico oppure orologio interno.

ALLARME GENERALE: commuta per il tempo impostato per allarmi di qualunque genere escluso antiscanner.

MANOMISSIONE: commuta per 3 minuti in caso di allarme manomissione (tamper)

24H PANICO/RAPINA/TECNOLOGICO: commuta per 15 secondi in caso di allarme Panico/Rapina/Tecnologico

ANOMALIA: commuta per 15 sec. in caso di batterie scariche (centrale e/o rivelatori), mancata supervisione, disturbi radio con sistema inserito

(antiscanner), mancanza campo GSM (modello HSCU1GC).

INS / DISINS: commuta all’inserimento e torna in quiete al disinserimento (utile per collegare una spia on-off)

RIT. INGR.: commuta durante il ritardo di ingresso impostato su uno o più rivelatori (tempo di entrata).

6.2.19 - IMPOSTAZ. RELÈ 2: il relè può essere usato per comando di carichi elettrici, rigorosamente nei limiti delle caratteristiche indicate (fig. 29) ed abbinato a diverse attività: l’impostazione di fabbrica di R2 è ALLARME

GENERALE, pertanto commuta per 3 minuti in caso di allarme. Questo relè non è attivabile dall’orologio, per il resto le possibilità di utilizzo sono come per R1.

6.2.20 - COMANDI RADIO (funzione non certificata): chiamando una centrale via telefono si possono attivare funzioni di comando locale. Le centrali dispongono di 16 trasmissioni via radio per attivare ricevitori

HSTT2L, HSTT2N, i quali possono a loro volta accendere luci e comandare automatismi e utenze elettriche. Per funzionare comandati dalla centrale essi devono memorizzare uno dei COMANDI RADIO suddetti: confermare il comando come impulsivo o cambiare in on/off (p q), quindi preparare il ricevitore e premere OK per programmarlo (vedere istruzioni del ricevitore).

Attenzione! Queste funzioni prevedono di registrare bene il messaggio guida (6.2.3) onde facilitare all’utente le operazioni via telefono.

6.2.21 - GSM / LINEA TELEFONICA (solo HSCU1GC e HSCU1G): scegliere il modo prioritario delle chiamate all’esterno (p q) . In caso di guasto della scelta prioritaria subentra automaticamente l’altro mezzo di comunicazione.

6.2.22 - MANCANZA RETE (solo HSCU1GC e HSCU1C): La funzione è sempre attiva se impostato il parametro EN50131 su Y (6.2.36). Con

EN50131 disabilitata la funzione di mancanza rete può essere confermato Y o disabilitato N. Seguire istruzioni vocali per avere l’avviso SMS dopo il tempo programmato, variabile da 1 a 60 minuti.

6.2.23 - MSG PERIODICO: La funzione è sempre attiva se impostato il parametro EN50131 su Y (6.2.36). Con EN50131 disabilitata il messaggio periodico può essere confermato Y o disabilitato N. Digitare il periodo di trasmissione del messaggio (secondo Norma, da 1 a 25 ore), poi l’ora di inizio conteggio.

6.2.24 - SCADENZA SIM: Attivare la funzione commutando N (no) in Y (si) premendo p q, poi inserire la scadenza SIM espressa in mesi, lasciando almeno un mese di margine.

6.2.25 - OROLOGIO/DATA: aggiornare orologio interno e data è importante ai fini della memoria storica degli eventi. Orologio interno - precisione: le soluzioni tecniche adottate comportano la possibilità di un errore fino a

2 secondi al giorno, eventualmente da rettificare durante la manutenzione periodica del sistema, prevista dalla Norma EN 50131.

6.2.26 - CENTRALINO: Scegliere con i tasti p q se abilitare la funzione centralino (Y) e impostare il valore della cifra per l’abilitazione alle chiamate esterne.

N.B. - Se la funzione EN50131 è abilitata, tale menu sarà visibile solo se

è riconosciuta la presenza della linea telefonica.

6.2.27 - CODICE INSTALLATORE: funzione utile per vedere/variare tale codice. Dimenticando tale codice occorre aprire la centrale, con inevitabile allarme tamper, scollegare alimentazione e batteria, rialimentare dopo qualche secondo e rientrare in programmazione con il codice di fabbrica. Questa operazione non comporta perdita di dati programmati.

6.2.28 - ANTISCANNER: La funzione è sempre attiva se impostato il parametro EN50131 su Y (6.2.36). Con EN50131 disabilitata il la funzione Antiscanner può essere confermato Y o disabilitato N. la centrale controlla i segnali radio nell’etere e segnala quelli che ne disturbano il funzionamento. Si può impostare il tempo dei disturbi trascurabili in secondi

(1-60), superato il quale suona la sirena in centrale e si ha corrente al morsetto SIR (solo modelli HSCU1GC e HSCU1C) per 30 secondi.

Volendo si può abbinare un messaggio vocale o sms oppure uno dei relè a questa funzione.

6.2.29 - SUPERVISIONE: La funzione è sempre attiva se impostato il parametro EN50131 su Y (6.2.36). Con EN50131 disabilitata la supervi-

sione può essere confermato Y o disabilitato N. La supervisione è la trasmissione di esistenza in vita che ogni periferica trasmette ogni 28 minuti circa: l’assenza di segnali da parte di una o più periferiche provoca la segnalazione di ANOMALIA all’inserimento / disinserimento del sistema. Se nei 60 minuti precedenti all’inserimento manca anche un solo segnale si ha il blocco dell’inserimento. Volendo si può abbinare un messaggio vocale o sms oppure uno dei relè a questa funzione.

6.2.30 - TEMPO DI USCITA: Attenzione ! Tempi troppo brevi non permettono comunicazioni di servizio che avvengono durante questo tempo. La

Norma consente tempi da 1 a 99 secondi.

6.2.31 - ORA LEGALE AUTOMATICA: funzione normalmente abilitata, da escludere premendo # ove non vige l’ora legale.

6.2.32 - RETROILLUMINAZIONE: attivare la funzione (solo HSCU1GC e

HSCU1C). È possibile avere il display sempre illuminato commutando

N (no) in Y (si) tramite i tasti p q.

Attenzione! In assenza di rete la retroilluminazione si spegne.

Modelli HSCU1G e HSCU1: la programmazione di fabbrica prevede che il display si spenga dopo 60 secondi senza operazioni.

6.2.33 - VOLUME: è possibile regolare il volume audio tramite i tasti p q.

Attenzione! Con volume impostato a 0 sono esclusi anche i beep.

6.2.34 - INSERIM. FORZATO: per inserire la centrale ad un’ora fissa occorre attivare la funzione commutando N (no) in Y (si) con tasti p q. è possibile ottenere l’inserimento totale o parziale della centrale ad ore fisse

(vedere 3.6.4). Il disinserimento dovrà essere manuale.

6.2.35 - BLOCCO INSERIMENTO: La funzione è sempre attiva se impostato il parametro EN50131 su Y (6.2.36). Con EN50131 disabilitata il Blocco inserimento può essere confermato Y o disabilitato N.

Nota: vedere anche paragrafo 9.6.1.

6.2.36 - CONFORME EN50131: Commutare su Y (si) con i tasti p q per impostare tutti i parametri conformi alla norma EN50131. L’impostazione N (no), presente di default permette di utilizzare funzioni e parametri non previste dalla norma EN50131.

Avvertenza: Il sistema con questa parametro impostato su N(no) esclude la conformità alla norma EN50131.

6.2.37 - VERS. FIRMWARE: visualizza la versione della centrale, che sarà richiesta per eventuali interventi di upgrade.

6.2.38 - CANCELLAZIONE: la conferma (OK) della scritta CANCELLAZIONE

? comporta la rimozione di tutta la programmazione effettuata e della memoria storica. Porre attenzione prima di confermare l’operazione, che non è reversibile.

6.3 - PROTOCOLLI DIGITALI

Le centrali dispongono di due tipi di protocollo digitale fra i più utilizzati dalle società di vigilanza privata, con possibilità di essere trasmessi a 2+2 numeri telefonici sulla rete fissa PSTN, anche due istituti diversi. Inoltre vi è la possibilità di trasmettere gli allarmi via GPRS (IP). Entrando nel menù si sceglie il protocollo o la modalità desiderati e si prosegue così:

6.3.1 - CONTACT ID / CESA 200 BAUD: inserire identificativo del cliente, numero telefonico primario e secondario (in carenza premere OK ) a cui trasmettere, scegliere la modalità diretta o inversa (p q) e poi abilitare

N/Y (p q, poi OK ) man mano i vari messaggi da trasmettere, che saranno concordati con la centrale ricevente.

Programmazione avanzata: nel campo CODEV si possono inserire da 1 a 4 ulteriori eventi specifici da trasmettere. È necessario digitare il tipo di evento nella prima parte (esempio ALL) e l’etichetta della periferica o la posizione nella seconda parte (esempio A03 - per la centrale digitare

CENTRALE), a questo punto la centrale propone il codice che sarà trasmesso.

Per il protocollo CONTACT ID è possibile modificare il codice proposto dalla centrale, mentre per i protocollo CESA 200 l’abbinamento è fisso (96 per il CODEV1, 97 per il CODEV2, 98 per il CODEV3, 99 per il CODEV4).

Esempio CONTACT ID:

CODEV1 1 130 01 003

ALL , A03

Dopo aver inserito l’evento ALL ( OK ), la posizione della periferica A03 ( OK ), viene proposto nella prima riga il codice associato all’evento che sarà trasmesso dal protocollo CONTACT ID, si può confermare con OK o modificare il codice stesso t).

La programmazione avanzata consente anche l’inserimento dell’etichetta del rivelatore al posto della posizione della periferica stessa; se, ad esempio, al rivelatore A03 si è associata l’etichetta “CUCINA”, si avrà:

CODEV1 1 130 01 003

ALL , CUCINA

Dopo aver inserito l’evento ALL (

OK ), l’etichetta del rivelatore “CUCINA” ( OK ), viene proposto nella prima riga il codice associato all’evento che sarà trasmesso dal protocollo CONTACT ID, si può confermare con

OK o modificare il codice stesso

(t).

Esempio CESA 200 BAUD:

CODEV1 96

ALL , A03

Dopo aver inserito l’evento ALL ( OK ), la posizione della periferica A03 (

OK ), viene visualizzato nella prima riga il codice associato all’evento che sarà trasmesso dal protocollo CESA 200, premere

OK per confermare.

Gli eventi possono essere soltanto quelli compresi nell’elenco seguente e le periferiche devono essere state memorizzate in precedenza; la digitazione deve essere esatta affinché la centrale possa effettuare il corretto abbinamento.

EVENTI

ALL

F ALL

MANOM

SUPERV

SCAN

BATT

APERTO

INSER

IN A

IN B

IN C

IN AB

IN AC

IN BC

DISINS

SIGNIFICATO

Allarme

Fine Allarme

Manomissione

Mancata Super

Visione

Presenza disturbi radio

Batteria bassa

Porta aperta in inserimento

Inserimento totale

Inserimento zona A

Inserimento zona B

Inserimento zona C

Inserimento zona

AB

Inserimento zona

AC

Inserimento zona

BC

Disinserimento

PERIFERICA

A01 – A99

B01 – B99

C01 – C99

P01 – P99

R01 – R99

T01 – T99

FIL A1 – A2

FIL B1 – B2

FIL C1 – C2

FIL A

FIL B

FIL C

SIGNIFICATO

Rilevatori zona A

Rilevatori zona B

Rilevatori zona C

Rilevatori zona 24H

PANICO

Rilevatori zona 24H

RAPINA

Rilevatori zona 24H

TECNOL

Rilevatori filari zona

A

Rilevatori filari zona

B

Rilevatori filari zona

C

Tamper filare zona A

TEL01 – TEL32 Telecomandi

COD01 –

COD32

FIL KEY

CENTRALE

Tamper filare zona B

Tamper filare zona C

Codici tastiere

Ingresso chiave

Centrale

6.3.2 - TEST TRASMISSIONI DIGITALI

Con centrale disinserita si può trasmettere un evento di TEST verso un istituto di vigilanza, come descritto in 9.5.1.1 – 9.5.1.2: confermare

TEST COMBINATORE, inserire il numero telefonico dell’istituto di vigilanza da chiamare e selezionare il tipo di messaggio da inviare (CON-

TACT ID o CESA 200), confermando le proposte del display.

Per poter effettuare il TEST del combinatore verso un istituto di vigilanza

è necessario che sia stata effettuata la programmazione del protocollo digitale che si intende inviare: per CONTACT ID il codice trasmesso è

602, mentre per CESA è 90.

6.3.3 - TABELLA CODICI DEI PROTOCOLLI DIGITALI

EVENTO

ALLARME ZONA A

FINE ALLARME ZONA A

ALLARME FILARE ZONA A

FINE ALLARME FILARE ZONA A

ALLARME ZONA B

FINE ALLARME ZONA B

ALLARME FILARE ZONA B

FINE ALLARME FILARE ZONA B

CONTACT ID

1 130 01 001/099

3 130 01 001/099

1 130 01 101/102

3 130 01 101/102

1 130 02 001/099

3 130 02 001/099

1 130 02 103/104

3 130 02 103/104

CESA 200

1 14/22 rivelatori da 01 a 09

2 14/22 rivelatori da 01 a 09

1 24/25 rivelatori 01 e 02

2 24/25 rivelatori 01 e 02

1 26/34 rivelatori da 01 a 09

2 26/34 rivelatori da 01 a 09

1 36/37 rivelatori 01 e 02

2 36/37 rivelatori 01 e 02

CESA 200

1 23 rivelatori da 10 a 99

2 23 rivelatori da 10 a 99

1 35 rivelatori da 10 a 99

2 35 rivelatori da 10 a 99

17

ALLARME ZONA C

FINE ALLARME ZONA C

ALLARME FILARE ZONA C

FINE ALLARME FILARE ZONA C

ALLARME 24H PANICO

ALLARME 24H RAPINA

ALLARME 24H TECNOLOGICO

MANOMISSIONE CENTRALE

MANOMISSIONE ZONA A

MANOMISSIONE FILARE ZONA A

MANOMISSIONE ZONA B

MANOMISSIONE FILARE ZONA B

MANOMISSIONE ZONA C

MANOMISSIONE FILARE ZONA C

MANOMISSIONE ZONA 24H PANICO

MANOMISSIONE ZONA 24H RAPINA

MANOMISS. ZONA 24H TECNOLOGICO

INSERIMENTO DA CODICE UTENTE

1 130 03 001/099

3 130 03 001/099

1 130 03 105/106

3 130 03 105/106

1 123 04 001/099

1 122 05 001/099

1 150 06 001/099

1 137 00 000

1 137 01 001/099

1 137 01 000

1 137 02 001/099

1 137 02 000

1 137 03 001/099

1 137 03 000

1 137 04 001/099

1 137 05 001/009

1 137 06 001/009

1 401 00 000

DISINSERIMENTO DA CODICE UTENTE

INSERIMENTO TELECOMANDI

DISINSERIMENTO TELECOMANDI

INSERIMENTO CODICI

DISINSERIMENTO CODICI

INSERIMENTO DA CHIAVE ESTERNA

3 401 00 000

1 401 00 001/032

3 401 00 001/032

1 401 00 033/064

3 401 00 033/064

1 409 00 000

DISINSERIMENTO DA CHIAVE ESTERNA

INSERIMENTO DA TELEFONO REMOTO

3 409 00 000

1 407 00 000

DISINSERIMENTO DA TELEFONO REMOTO 3 407 00 000

BATTERIA CENTRALE 1 302 00 000

RIPRISTINO BATTERIA CENTRALE

BATTERIA PERIFERICHE

RIPRISTINO BATTERIA PERIFERICHE

MANCANZA RETE

3 302 00 000

1 384 01/06 001/099

3 384 01/06 001/099

1 301 00 000

RIPRISTINO RETE

CHIAMATA PERIODICA

NO SUPER VISIONE ZONA A, B, C, T

SCANNER

APERTO IN INSERIM. ZONA A, B, C

3 301 00 000

1 602 00 000

1 381 00 000

1 344 00 000

1 371 01/03 001/099

2 60

1 60

2 60

1 60

2 60

1 60

2 60

1 60

2 60

1 91

2 91

1 13

2 13

1 92

2 92

1 90

1 11

1 95

NON USATO

1 38/46 rivelatori da 01 a 09

2 38/46 rivelatori da 01 a 09

1 48/49 rivelatori 01 e 02

2 48/49 rivelatori 01 e 02

1 55/58 rivelatori da 01 a 04

1 50/53 rivelatori da 01 a 04

1 61/88 rivelatori da 01 a 28

1 94

1 12

1 12

1 12

1 12

1 12

1 12

1 12

1 12

1 12

1 60

1 47 rivelatori da 10 a 99

2 47 rivelatori da 10 a 99

1 59 rivelatori da 05 a 99

1 54 rivelatori da 05 a 99

1 89 rivelatori da 29 a 99

6.3.3 - GPRS: compilare i campi richiesti come segue:

DATI INTERNET

APN:

IP: richiedere al gestore della SIM l’APN da utilizzare per le connessioni dati GPRS.

dati al momento non necessari per le SIM TIM, WIND e VODAFONE. In caso di SIM differente, richiedere tali parametri al gestore.

USER: dati al momento non necessari per le SIM TIM, WIND e VODAFONE. In caso di SIM differente, richiedere tali parametri al gestore.

PSW: dati al momento non necessari per le SIM TIM, WIND e VODAFONE. In caso di SIM differente, richiedere tali parametri al gestore.

GPRS 1-2 (prima e seconda opzione di collegamento – stessa procedura) – Menù DATI VIGILANZA

IDENT. UTENTE digitare numero di 4 cifre assegnato dalla centrale di vigilanza

MODO TCP/UDP

INDIRIZZO IP

PORTA IP selezionare il modo (p q) e confermare ( inserire quello della centrale di vigilanza inserire quella della centrale di vigilanza

OK )

NUM SMS BACK-UP inserire un numero della centrale di vigilanza ove inviare SMS in caso di fallita trasmissione

CHECK PERIODICO inserire il tempo in minuti fra due trasmissioni di check

SIA 1-2 (prima e seconda opzione di collegamento – stessa procedura) – Menù DATI VIGILANZA

IDENT. UTENTE

MODO TCP/UDP

INDIRIZZO IP digitare numero di 4 cifre assegnato dalla centrale di vigilanza selezionare il modo (p q) e confermare (

OK ) inserire quello della centrale di vigilanza

PORTA IP

CHECK PERIODICO inserire quella della centrale di vigilanza inserire il tempo in minuti fra due trasmissioni di check

Menù EVENTI vedere 6.3.1 e abilitare gli eventi desiderati

6.3.4 - TELEGESTIONE

(programmazione avanzata; senza guida vocale)

La centrale permette di avere l’assistenza tecnica a distanza. Per questa funzione è necessario che la centrale sia collega alla rete telefonica PSTN e che chi esegue l’assistenza disponga dell’apposito modem telefonico HSMO e relativo software per PC Tele Service.

L’assistenza da remoto deve essere comunque espressamente attivata dall’utente attraverso la pressione del tasto .

Per la programmazione dei parametri necessari all’assistenza tecnica a distanza vedere l’apposito manuale del modem telefonico HSMO.

18

6.4 - PROGRAMMAZIONE DEI MEZZI DI ALLARME / AVVISO

SENZA FILI (vedere anche istruzioni specifiche)

a) Sirena HSSI: una volta alimentata si programma automaticamente al primo segnale radio trasmesso dalla centrale.

b) Sirena HSSO1: una volta alimentata, si programma automaticamente al primo segnale radio trasmesso dalla centrale, ma occorre prima programmare la trasmissione verso la centrale, che può avvenire su una qualsiasi zona di allarme che sarà etichettata come “sirena”.

c) Tastiera HSKPS: per l’inserimento/disinserimento sono utilizzabili gli stessi codici programmati sulla centrale. Per abbinare una o più tastiere HSKPS alla centrale, consentire il controllo pile, la supervisione e programmare il tasto

PANICO (!) procedere come segue:

• alimentare la tastiera HSKPS: tutti i led lampeggeranno

• entro 60 secondi effettuare una manovra di DISINSERIMENTO della centrale, attraverso i suoi tasti: i led della tastiera si spengono, confermando l’abbinamento avvenuto. Le tastiere già programmate possono essere riprogrammate in questo modo.

• predisporre la centrale sulla zona PANICO e premere per 10 secondi il tasto

“ ! ” della tastiera già abbinata.

7

MANUTENZIONE DEL PRODOTTO

In generale, i prodotti della linea Nice Home Security, non necessitano di manutenzione particolare; comunque, si consiglia una pulizia superficiale dei prodotti e in particolare dei rivelatori, le quali parti sensibili (sensori) devono essere sempre perfettamente pulite da polvere e altre sostanze insudicianti

(vedere rispettivo manuale istruzioni).

Avvertenza Per la pulizia superficiale dei prodotti, utilizzare un panno morbido leggermente umido; usare solo acqua, non utilizzare detersivi oppure solventi.

Attenzione! Quando le pile e batterie sono parzialmente scariche, la portata radio tra i dispositivi si riduce e non è garantito il funzionamento del sistema.

7.1 - Sostituzione batterie e pile (centrale e accessori)

Quando la batteria (battery pack o batteria tampone) della centrale o le pile interne degli accessori sono scariche, è necessario sostituirle per ripristinare il regolare funzionamento del sistema.

Attenzione! – Non utilizzare per nessun motivo batterie o pile diverse dal modello previsto.

Normalmente, un impianto di allarme non segnala stati di allarme per lunghissimi periodi e per questo motivo, spesso, non viene verificato il suo corretto funzionamento.

La centrale, dispone di una serie di funzioni per la manutenzione ed il controllo di efficienza dell’impianto:

• Possibilità di verificare i componenti presenti nell’impianto di allarme, utilizzando la funzione “ TEST” del sistema (vedere capitolo 9.5.1). È consigliata una verifica periodica del funzionamento dell’impianto.

• La centrale, registra tutti gli eventi avvenuti e mantiene in memoria gli ultimi

200 (vedere capitolo 9.5.2). L’analisi dello storico degli eventi, può essere utile per rilevare l’origine di malfunzionamenti ed eventualmente prevenirli.

• La centrale, segnala lo stato di carica di alcuni dispositivi ad essa associati.

Tutti i dispositivi alimentati a pile, dispongono di una funzione che controlla la carica della pila e quando questa, ha un’autonomia di circa 15-30 giorni, viene segnalato lo stato di “pila scarica”. Questo avviene sia sul dispositivo

(vedere rispettivo manuale istruzioni) sia sulla centrale.

Avvertenza Quando è presente la segnalazione di pila scarica, è necessario sostituire al più presto la pila.

• I dispositivi alimentati da rete elettrica, dispongono di una batteria tampone ricaricabile (non in dotazione), che si attiva nel caso di mancanza di alimentazione elettrica (blackuot elettrico). Questa batteria dura mediamente 4-7 anni

(incide molto la temperatura ambientale, la frequenza e l’intensità di utilizzo).

Trascorso questo periodo, occorre sostituirla. In alternativa, è necessario eseguire una verifica pratica di durata del servizio: togliere appositamente l’alimentazione da rete e verificare il tempo dopo il quale viene segnalata pila scarica. Sostituire la batteria quando il tempo risulta dimezzato rispetto al valore normale oppure inferiore al servizio desiderato.

Attenzione! – Per evitare spiacevoli allarmi di manomissione, prima di aprire un qualsiasi dispositivo (centrale, sirene, rivelatori), è necessario attivare sulla centrale la modalità “TEST CENTRALE” (vedere capitolo

9.5.1.1). Attenzione! - Per la sicurezza, si consiglia di scollegare sempre l’alimentazione elettrica di rete sui modelli HSCU1GC e HSCU1C.

Per la sostituzione della batteria della centrale, procedere nel modo seguente:

Per il mod. HSCU1GC e HSCU1C (batteria tampone):

01. Aprire il box (fig. 30);

02. Sganciare la batteria tampone dalla sua sede (fig. 31) e sostituirla con una dello stesso tipo.

Attenzione! – Rispettere le polarità indicate;

03. Chiudere il box (fig. 33).

Per il mod. HSCU1G e HSCU1 (battery pack):

01. Aprire il box (fig. 30);

02. Scollegare la batteria (fig. 32) e sostituirla con una dello stesso tipo;

03. Collegare la nuova batteria;

04. Chiudere il box (fig. 33).

Dopo aver chiuso la centrale occorre riavviare la centrale e riprogrammare almeno l’ora e la data dell’orologio interno (vedere cap. 6.2.25).

30 x 4

19

20

33 x 4

31 solo per modello HSCU1GC e HSCU1C

32 solo per modello HSCU1G e HSCU1

8

COSA FARE SE... (risoluzione dei problemi)

• Occasionalmente un rivelatore genera allarmi impropri

Verificare se le pile sono scariche.

Verificare che il rivelatore non sia sporco o inumidito.

Controllare sulle specifiche istruzioni di ogni tipologia di sensore le possibili cause di allarmi impropri e verificare di conseguenza. Se gli allarmi impropri persistono, porre un secondo rivelatore sulla stessa area da controllare e memorizzarlo abbinandolo al primo con la funzione AND.

• Occasionalmente un rivelatore genera allarmi di manomissione impropri

Possono essere dovuti a sbalzi di temperatura e conseguente deformazione delle superfici. Si consiglia di escludere il tamper presente sul fondo, mediante l’apposito dip-switch.

HSDID11: Rivelatore di apertura per porte e finestre

-

Incompleta chiusura dell’infisso: se la porta o finestra non è perfettamente chiusa il vento potrebbe farla muovere.

-

Deformazione dell’infisso: a porta o finestra chiusa controllare la corretta distanza tra sensore e magnete.

-

Vibrazioni: il sensore antiscasso interno è sensibile alle forti vibrazioni.

- Contatto esterno: il collegamento al contatto esterno è sensibile alla forte umidità.

HSDIM10: Rivelatore ad infrarossi con lente volumetrica

HSDIM12: Rivelatore ad infrarossi con lente a tenda

- Forti correnti d’aria calda o fredda: il sensore ad infrarossi è sensibile ai corpi caldi in movimento

- Insetti di grandi dimensioni: un calabrone ad un centimetro, equivale per il sensore, ad un elefante a 10 metri di distanza.

- Vibrazioni: il sensore antiscasso interno è sensibile alle forti vibrazioni.

- Contatto esterno: il collegamento al contatto esterno è sensibile alla forte umidità.

HSDIS01: Rivelatore di polveri sottili volatili da combustione

-

Fumi e vapori da cottura: porre il sensore lontano dalle zone di cottura dei cibi.

-

Polvere: evitare di porre il sensore in locali polverosi.

HSDID01: Rivelatore rottura vetri

- Caduta di oggetti: possono provocare rumori simili alla rottura di vetri.

- Cambi rapidi di pressione: l’attivazione di condizionatori o ventilatori possono generare allarmi impropri.

HSDIW01: Rivelatore di allagamento

-

-

Condensa o forte umidità: la forte umidità può produrre condensa sul sensore.

Sensore sporco: la sporcizia peggiora il rischio provocato dall’umidità.

• Anche passando davanti ad un sensore volumetrico, questo non

segnala allarme: i rivelatori volumetrici una volta trasmesso il primo allarme non lo ritrasmettono se si ripete entro 3 minuti. Aspettare almeno tre minuti e riprovare.

• Per tutti i prodotti del sistema Nice Home Security

Quasi tutti i prodotti dispongono di protezione contro l’apertura e la rimozione; che normalmente agiscono sul coperchio e sul fondo del prodotto. Un fissaggio non adeguato o la scorretta chiusura dei coperchi potrebbero provocare la segnalazione di allarme; anche solo occasionalmente ad esempio in caso di cambi di temperatura.

• Sul display appare: DISALIMENTARE E INSERIRE SIM

- Verificare che la SIM sia correttamente inserita ed eventualmente togliere completamente l’alimentazione e inserire la SIM.

- Verificare che non sia scaduta (alcuni operatori disattivano le SIM dopo un periodo di inutilizzo) e, per le ricaricabili, che ci sia credito residuo.

• Sul display appare: PIN

Togliere alimentazione, rimuovere la SIM e attraverso un cellulare disabilitare la richiesta di codice PIN.

• Problemi con il test combinatore

Per eseguire il test combinatore è necessario aver prima programmato i messaggi vocali e gli SMS.

- Se la chiamata con linea GSM non viene eseguita correttamente ci potrebbero essere problemi di campo GSM; in tal caso utilizzare un diverso operatore telefonico o installare la centrale in una posizione con migliore copertura

GSM.

- Se la chiamata con linea PSTN non viene eseguita correttamente (anche

ADSL) la causa potrebbe essere un disturbo della linea telefonica: in questo caso, per forzare comunque la chiamata, anteporre al numero telefonico, il simbolo ✱, che si ottiene premendo il tasto p (esempio: ✱9876543).

SMALTIMENTO

Smaltimento del prodotto

Tutti i dispositivi del presente sistema di allarme sono parte integrante dell’impianto e devono essere smaltiti insieme con esso. Come per le operazioni d’installazione, anche al termine della vita di questi prodotti, le operazioni di smantellamento devono essere eseguite da personale qualificato.

Questi prodotti sono costituiti da vari tipi di materiali: alcuni possono essere riciclati e altri devono essere smaltiti. Informarsi riguardo i sistemi di riciclaggio o smaltimento, per questa categoria di prodotti, previsti dai regolamenti vigenti sul vostro territorio.

Attenzione! Alcune parti dei prodotti possono contenere sostanze inquinanti o pericolose che, se disperse nell’ambiente, potrebbero provocare effetti dannosi sull’ambiente stesso e sulla salute umana.

Come indicato dal simbolo a lato, è vietato gettare questi prodotti nei rifiuti domestici.

Quindi, eseguire la “raccolta separata” per lo smaltimento, secondo i metodi previsti dai regolamenti vigenti sul vostro territorio oppure riconsegnare i prodotti al venditore nel momento dell’acquisto di un nuovo prodotto equivalente.

Attenzione! I regolamenti vigenti a livello locale possono prevedere pesanti sanzioni in caso di smaltimento abusivo di questi prodotti.

Smaltimento di pile e batterie

Attenzione! – Le pile e le batterie contenute nei dispositivi che compongono il presente sistema di allarme, anche se scariche contengono sostanze inquinanti e quindi non devono essere gettate nei rifiuti comuni. Occorre smaltirle utilizzando i metodi di raccolta ’separata’ previsti dalle normative vigenti nel vostro territorio.

21

9

MANUALE DELL’UTENTE

9.1 - CODICI DI ACCESSO – Attenzione ! Digitando 5 volte un codice errato la tastiera si blocca per 3 minuti !

Per operare sulle centrali è necessario disporre di 2 codici di accesso, da 4 a 8 cifre: il codice UTENTE ed il codice INSTALLATORE. Essi vengono programmati diversi fra loro dall’installatore durante la messa in opera. Terminata l’installazione l’utente deve cambiare il proprio codice provvisorio immesso dall’installatore, in modo da avere piena proprietà del sistema. Infatti eventuali successivi interventi dell’installatore saranno possibili soltanto se autorizzati dall’utente:

Digitare codice UTENTE – Confermare ( OK ) - scorrere fino a CODICE

INSTALLATORE – digitare codice INSTALLATORE

9.2 - LIVELLI DI ACCESSO

Livello 1: Accesso da parte di qualsiasi persona: tutti possono vedere la videata base del display

Livello 2: Accesso da parte dell’utente: digitando un codice utente di

4 cifre

Livello 3: Accesso da parte del manutentore: solo digitando il codice installatore si accede alla programmazione della centrale

Livello 4: Accesso da parte del costruttore: solo a centrale disattivata sono possibili interventi di upgrade sulle centrali.

9.3 - SIGNIFICATO DEI TASTI FUNZIONE

Vedere fig. A.

9.4 - ACCESSO UTENTE PER OPERAZIONI DI CONFIGURAZIO-

NE (tabella 1)

Attraverso la digitazione del codice utente seguito dal tasto

OK si accede ai menù disponibili, che consentono varie operazioni relative alla configurazione funzionale della centrale. Le operazioni sono intuitive e comunque descritte ai paragrafi appositi.

9.4.1 - MESSAGGI: permette la registrazione/cancellazione dei messaggi vocali e SMS (vedere 6.2) che vengono trasmessi telefonicamente ai numeri in rubrica in occorrenza dell’evento relativo.

9.4.2 - STRUMENTI:

• permette la programmazione di nuovi telecomandi e la cancellazione di eventuali perduti, nonché modifiche di funzionamento degli stessi (vedere 6.2.9);

• la creazione, cancellazione e modifica di codici operativi (per inserire/disinserire la centrale) con diverse possibilità di restrizione (vedere 6.2.10);

• infine l’impostazione funzionale di una chiave supplementare elettromeccanica, se installata, operando come nei modi precedenti.

9.4.3 - IMPOSTAZIONI: accedendo ai vari sotto-menù è possibile

(vedere da 6.2.16)

• Isolare (escludere) uno o più rivelatori, sia via radio che via filo: i loro allarmi saranno memorizzati, senza altri effetti.

• Aggiornare data e ora

• Variare il codice UTENTE: operazione da fare ad installazione terminata per essere soli proprietari dell’accesso.

• Inserire o meno l’ora legale automatica

• Attivare la retroilluminazione permanente del display

• Volume: Regolare il volume dei messaggi vocali.

• Inserimento forzato: solo l’installatore può accedere alla funzione che consente l’inserimento ad ore fisse

• Blocco inserimento : funzione non operativa

• Vedere la versione firmware della vostra centrale. Essa potrà

A

SIGNIFICATO E USO DEI TASTI FUNZIONE

OK

CONFERMA

C

CANCELLA

ANNULLA

ESC

t

ESCI

CANCELLA

CARATTERE

p q

SCORRIMENTO

MENÙ

CONFERMA

DISINSERIMENTO

CONFERMA

INSERIMENTO

RICHIESTA

CREDITO SIM

RICHIESTA

TELEASSISTENZA

TABELLA 1

GG/MM/AA HH.MM

DISINSERITO

RUBRICA

CONFERMA

OK

MESSAGGI

CONFERMA

OK

ACCESSO UTENTE - DIGITARE CODICE E POI

OK

MEMORIA

CONFERMA

OK

RICHIAMA NOME

CONFERMA

OK

RICHIAMA POSIZIONE

CONFERMA

OK

MESSAGGI VOCALI

CONFERMA

OK

SMS

CONFERMA

OK

TELECOMANDI

CONFERMA

OK

CODICI

CONFERMA

OK

KEY ESTERNA

CONFERMA

OK

ISOL. RILEVATORI

CONFERMA

OK

ISOL. FILARI

CONFERMA

OK

OROLOGIO/DATA

CONFERMA

OK

CODICE UTENTE

CONFERMA

OK

ORA LEGALE AUTOM.

CONFERMA

OK

STRUMENTI

CONFERMA

OK

IMPOSTAZIONI

CONFERMA

OK

TELEGESTIONE

CONFERMA

OK

CODICE ACCESSO

CONFERMA

OK

22

RETROILLUMINAZIONE

CONFERMA

OK

VOLUME

CONFERMA

OK

INSERIM. FORZATO

CONFERMA

OK

BLOCCO INSERIM.

CONFERMA

OK

VERS. FIRMWARE

CONFERMA

OK

essere aggiornata in caso di necessità o implementi funzionali.

9.4.4 - TELEGESTIONE: permette all’utente la creazione di un codice indispensabile per la richiesta di teleassistenza da remoto.

Se l’utente è fuori sede e necessita di collegare la centrale con il centro assistenza dell’installatore può farlo digitando sul telefono questo codice alla risposta della centrale. L’operazione disinserisce la centrale e attiva automaticamente il servizio. La centrale si reinserirà automaticamente al cessare del collegamento con il centro servizi. Attenzione! Questo codice deve essere diverso dal codice utente: vedere 6.3.4.

9.4.5 - CODICE INSTALLATORE: aprendo questo menù l’utente consente l’accesso all’installatore, che digiterà il proprio codice. In tal modo si garantisce che l’installatore non potrà accedere alla centrale senza consenso dell’utente.

9.5 - ACCESSO UTENTE PER OPERAZIONI DI UTILIZZO (tabella 2)

Questi accessi avvengono in modo differente, come illustrato, e permettono funzioni operative della centrale.

9.5.1 - TEST DELLA CENTRALE – UTENTE / INSTALLATORE –

INTERVENTI SUL SISTEMA

Vi sono 4 tipi di test: CENTRALE (RIVELATORI) ,GPRS (trasmissioni digitali alla vigilanza), COMBINATORE, FIELD

METER (solo con codice installatore). L’accesso al TEST con codice UTENTE non provoca allarmi, ma resta attiva la prote-

TABELLA 2

zione antimanomissione.

Attenzione! Per cambiare eventuali pile e/o altri interventi sull’impianto occorre accedere al TEST con il codice INSTALLATORE, che disattiva anche l’allarme manomissione. Questo consente anche l’accesso ai test di controllo radio (FIELD METER 9.5.1.3).

9.5.1.1 - TEST CENTRALE: Digitare il codice utente o installatore e poi premere il tasto p

. Selezionare Centrale con p

q

e premere

OK. Procedimento: Provare i telecomandi e provocare l’allarme di tutti i rivelatori, aprendo porte/finestre protette, muovendosi nelle aree protette da rivelatori volumetrici, interrompendo raggi delle barriere ad infrarossi e così via, attendendo sempre almeno 5 secondi fra un allarme e l’altro, fino a

99 allarmi successivi, che restano memorizzati. Nel caso di più rivelatori effettuare il test in due fasi. Al termine controllare la corretta ricezione di ogni allarme verificando sul display il livello di ricezione radio sulle due frequenze di lavoro CH1 e CH2:

H = ottima; M = discreta; L = bassa. Tutti i livelli sono da considerarsi validi al fine della ricezione del segnale, poiché il test avviene con l’attenuazione dei ricevitori prevista dalla Norma.

Qualora entrambe le frequenze non diano indicazioni effettuare una prova reale, cioè inserire la centrale e provocare allarme: siccome il segnale in TEST è attenuato come previsto dalla

Norma EN50131, l’apparecchio potrebbe comunque risultare funzionante: se non si ottiene l’allarme chiamare il servizio di assistenza tecnica.

ACCESSO UTENTE PER TEST - DIGITARE CODICE E POI PREMERE

GG/MM/AA HH.MM

DISINSERITO

TEST CENTRALE

OK

LISTA VUOTA

TEST

GG/MM/AA HH.MM

ALLARME SALONE

VERIFICARE L’ARRIVO DI

TUTTI GLI ALLARMI

TEST COMBINATORE

OK

TEST

(Inserire num.tel.)

OK

111222333

TEST VOC.1

VERIFICARE IL BUON FINE

DELLA CHIAMATA

TEST GPRS

OK

TEST

(Inserire num.tel.)

111222333

TEST MSG DIGITALI

VERIFICARE LA RICEZIONE

DEL CENTRO VIGILANZA

ACCESSO UTENTE PER LETTURA MEMORIA EVENTI - DIGITARE CODICE E POI PREMERE

GG/MM/AA HH.MM

DISINSERITO

GG/MM/AA HH.MM

ALLARME CUCINA

GG/MM/AA HH.MM

DISINSERITO GIANNI

GG/MM/AA HH.MM

ALLARME SALONE

GG/MM/AA HH.MM

BATT.RIV.SALONE

GG/MM/AA HH.MM

INSTALL.

PROGRAMMAZIONE COMANDO ORARIO RELÈ 1 - PREMERE ESC

GG/MM/AA HH.MM

DISINSERITO

TIME ON : HH.MM

TIME OFF : HH.MM

Inserire ora e minuti per i due comandi, confermare con

OK e abilitare / disabilitare con

= ON

GG/MM/AA HH.MM

DISINSERITO

GG/MM/AA

DISINSERITO

HH.MM

ACCESSO UTENTE PER LETTURA AVVISO (nuovo evento) - DIGITARE CODICE E POI PREMERE

GG/MM/AA HH.MM

AVVISO

INFISSO APERTO

BAGNO

INFISSO APERTO

CUCINA

INFISSO APERTO

SALONE

MANOMISSIONE

SIRENA

23

TEST COLLEGAMENTO RADIO ALLE SIRENE: premendo il tasto si ottiene un segnale sonoro se il collegamento è corretto.

9.5.1.2 - TEST COMBINATORE e GPRS: Digitare il codice utente o installatore e poi premere il tasto p

. Selezionare

Combinatore o GPRS con p q

e premere OK. Per questi test

è sufficiente inserire il numero da chiamare, premere OK per comporre il numero e verificare l’esito.

9.5.1.3 -TEST RICEZIONE SEGNALI RADIO: Digitare il codice installatore e premere il tasto p

. Selezionare Filed

Meter con p

q

e premere

OK.

Esempio: se il display indica:

C1: zzzzz

C2: zzzz il significato è il seguente:

C1 segnale sulla frequenza 433 MHz: eccellente (*)

C2 segnale sulla frequenza 868 MHz: ottimo (*)

(*) Nota - Il segnale è sufficiente se c’è più di una tacca evidenziata.

Attenzione! - La presenza costante di segnali radio sulle due frequenze (C1 e C2) implica disturbi radio che possono ostacolare il corretto funzionamento del sistema.

9.5.2 - LETTURA MEMORIA STORICA EVENTI: la centrale memorizza ogni operazione effettuata e/o evento accaduto. Tutto

è leggibile aprendo la memoria storica come illustrato. Alcuni eventi sono indicati in modo abbreviato, come segue:

ESEMPIO 1

(1)

(1)

(2)

(2)

I N S T A L

(2)

(2)

(1)

1 6 / 0 5 / 0 7 1 9 : 5 9

I N S T A L

(1)

(1)

(1)

(1)

(1)

(1)

(2)

M A R C O OK

1 6 / 0 5 / 0 7 0 9 : 3 2 V

M A R C O OK

(3)

(4) (5)

ESEMPIO 3

(1)

(1)

(1)

(1)

I N S E R T E L 0 1

(2) (3)

1 6 / 0 5 / 0 7 1 8 : 2 0

I N S E R T E L 0 1

(2) (3)

(3)

(3)

ESEMPIO 1 - legenda n° Display

(1)

(2)

INSTALL

UTENTE

MANCANZA LINEA

MANCANZA CAMPO

MANCANZA RETE

VARIATO NUM

VERIFICA GSM

ESEMPIO 2 - legenda n° Display

(1)

(2) 

(3) V

S

D

(4) (nome)

CONTACT ID

INSTALLATORE

CENTRO ASS

(5) OK

KO:

OC

NO:

Significato

data / ora dell’evento accesso al menu con codice installatore accesso al menu con codice utente mancanza di collegamento alla linea telefonica PSTN mancanza di collegamento alla rete GSM mancanza di alimentazione da rete elettrica variazione, via SMS, di un numero telefonico in rubrica operazione di spegnimento-riaccensione GSM

Significato

data / ora della chiamata chiamata in uscita chiamata in entrata messaggio vocale messaggio SMS messaggio in protocollo digitale nome del chiamato (inserito in RUBRICA) chiamata all’istituto di vigilanza chiamata di teleassistenza chiamata dal centro assistenza chiamata riuscita chiamata non riuscita chiamata non riuscita perché occupato chiamata non riuscita per mancata risposta

ESEMPIO 3 - legenda n° Display

(1)

(2)

INSER

Significato

data / ora dell’evento inserimento totale inserimento parziale IN A (o B o C)

DISINS disinserimento

ALL EX

APERTO allarme esterno infisso aperto

MANOM manomissione

ALL allarme

PROG programmazione

SUPERV mancata supervisione disturbo radio SCAN

BATT batteria scarica

CANC cancellazione

F SERV

SERV fuori servizio in servizio

Xxxxx (etichetta) nome assegnato alla periferica

(3) TEL telecomando

COD

FIL

UTENTE

INSTAL

REMOTO codice tastiera

DET sensore/rivelatore ingresso Filare accesso al menu con codice installatore accesso al menu con codice utente intervento da telefono remoto

9.5.3 - PROGRAMMAZIONE COMANDO ORARIO RELÈ: le centrali HSCU1C e HSCU1GC dispongono di un relè che può attivare carichi elettrici. Se utilizzato è possibile stabilire l’ora di inizio e fine lavoro.

9.5.4 - AVVISO DI NUOVO EVENTO: quando il display presenta la scritta AVVISO occorre visionare il nuovo evento digitando il codice UTENTE e premendo il tasto . Se la causa dell’evento è rientrata la verifica azzera l’AVVISO, che invece permane se la causa non è stata rimossa.

24

9.6 - ACCESSO PER MANOVRE – INSERIMENTO/DISINSERI-

MENTO DELLA CENTRALE

La centrale dispone di 3 zone allarme intrusione inseribili in qualunque combinazione, in funzione della configurazione del sistema e delle esigenze dell’utente. Inoltre vi sono altre tre zone, 24H PANICO – 24H

RAPINA – 24H TECNOLOGICO, che sono sempre attive per gestire i relativi occasionali allarmi. Quelli tecnologici comportano il controllo di rivelatori di fumo, acqua, gas e altre fonti di pericolo.

Attenzione! 24H Panico e 24H Tecnologico non sono funzioni conforme EN50131.

Le operazioni di inserimento/disinserimento possono avvenire direttamente sulla centrale, oppure tramite tastiera (Keypad) senza fili oppure telecomando. Per operare dalla centrale è necessario predisporre opportuni ritardi all’inserimento e alla generazione dell’allarme da parte dei rivelatori interessati al percorso uscita/ingresso, onde evitare allarmi impropri.

9.6.1 - INSERIMENTO/DISINSERIMENTO DALLA CENTRALE

• zato – appariranno sul display le tre zone intrusione

A B C.

Volendo inserire totalmente premere il tasto . Volendo inserire solo in parte premere

1 (A), 2 (B), 3 (C) per escludere la relativa zona (una o due), che sparirà dal display, poi premere il tasto . Tutte le manovre saranno visualizzate sul display e confermate vocalmente. Sul display le zone inserite lampeggiano per tutto il ritardo previsto.

Disinserimento: digitare un codice come sopra e premere il tasto . L’operazione sarà confermata sul display e vocalmente.

• l’inserimento sarà possibile dopo aver digitato il codice utente e visionato l’evento, che appare automaticamente. Se la causa non è rimossa la centrale chiederà di forzare l’inserimento: volendo comunque inserire, premere il pulsante ed operare come sopra indicato.

Nuovi eventi al disinserimento: se appare la scritta AVVI-

SO, effettuato il disinserimento occorre verificare il nuovo evento, digitando il codice UTENTE e premendo il tasto .

Attenzione! Se durante il ritardo all’inserimento uno o più rivelatori vanno in allarme, l’inserimento è negato e visualizzato sul display. Se vi sono rivelatori non ritardati sul percorso di uscita/ingresso si consiglia di attendere il buon esito dell’inserimento prima di allontanarsi.

Attenzione! Qualora vi siano rivelatori con ritardo di allarme, regolabile da 1 a 45 secondi, le loro segnalazioni daranno luogo ad allarme solo trascorso il tempo impostato, sempreché nel frattempo le centrali non vengano disinserite. Nel caso in cui sia rilevato un movimento da un rivelatore ritardato e poi da un altro non ritardato vi sarà allarme immediato dei mezzi previsti, ma le comunicazioni telefoniche partiranno dopo 30 secondi oppure, se superiore, dopo il tempo di ingresso.

9.6.2 - INSERIMENTO/DISINSERIMENTO DALLA CENTRALE

INSERIMENTO TOTALE (conferma vocale oppure 3 segnali sonori)

Tastiere supplementari: digitare il codice poi premere il tasto

Telecomandi: premere il tasto

INSERIMENTO PARZIALE (conferma vocale oppure un segnale sonoro lungo)

Tastiere supplementari: digitare il codice, escludere premendo A,B,C le zone che non si vogliono inserire, poi premere il tasto

Telecomandi: premere il tasto per inserire le zone A+B

(per altre soluzioni vedere istruzioni del telecomando)

DISINSERIMENTO (conferma vocale oppure un segnale sonoro)

Tastiere supplementari: digitare il codice poi premere il tasto

Telecomandi: premere il tasto

Attenzione! il disinserimento è sempre totale salvo diversa programmazione di telecomandi e tastiere – Volendo mantenere alcune zone attive occorre inserirle successivamente al disinserimento.

Attenzione! Modelli con modulo GSM (HSCU1GC e

HSCU1G): potrebbero verificarsi difficoltà di disinserimento con telecomandi/tastiere supplementari durante la trasmissione telefonica GSM a seguito di un allarme. In questo caso disinserire attraverso la tastiera della centrale.

AVVISO: la gestione degli avvisi è possibile solo sulla centrale, pertanto non è possibile utilizzare telecomandi o tastiere nel caso di Avviso.

Attenzione! La centrale gestisce lo stato di pila scarica delle tastiere: dopo 25 segnalazioni oppure dopo 30 giorni dalla prima segnalazione senza aver sostituito le pile gli apparecchi non sono più utilizzabili.

Attenzione! INSERIMENTO AUTOMATICO: l’inserimento automatico, ove sia stato programmato dall’installatore è pre-segnalato da un lungo segnale acustico un minuto prima: eventuali avvisi saranno forzati automaticamente.

9.6.3 - DISINSERIMENTO SOTTO MINACCIA: Attenzione! se si disinserisce digitando un codice ANTICOERCIZIONE (appositamente predisposto dall’installatore) la manovra è identica, ma si attiva il trasmettitore telefonico che chiamerà gli utenti previsti. Per conformità alla norma apparirà un AVVISO sul display della centrale.

9.6.4 - COMANDO AUTOMATICO RELÈ 1: premendo ESC si

accede alla programmazione dell’orologio per questo comando, se utilizzato.

9.7 - FUNZIONI DI ALLARME

In caso di allarme le centrali attivano la sirena interna (esportabile), i mezzi di allarme locali (sirene ed altri dissuasori) e le chiamate telefoniche su rete fissa e/o mobile, nei modi che seguono

9.7.1 - Segnalazioni sonore e allarmi della centrale (vedere anche “Parte telefonica”)

Guida vocale: le centrali Home System sono parlanti, quindi forniscono informazioni pre-registrate in chiaro.

Pre-allarme: messaggio vocale di pre-allarme durante il ritardo, in presenza di rivelatori ritardati.

Allarme generale: attivazione sirena interna e di tutte le sirene del sistema per tre minuti.

Allarme panico in “inserito parziale” o “disinserito”

(funzione non certificata): attivazione delle sirene via radio

HSSO1 e HSSI.

Allarme rapina: sola attivazione silenziosa delle sole chiamate telefoniche previste. Il comando può essere usato anche per chiamare il medico oppure altra richiesta telefonica di soccorso (occorre registrare opportunamente il messaggio).

Allarme tecnologico: segnalazione sonora intermittente della centrale per 15 secondi (funzione non certificata).

Allarme manomissione (disinserito): non si hanno segnalazioni, ma solo la scritta AVVISO a display e le chiamate a remoto.

• come allarme generale.

Attenzione!

a) In qualunque caso di allarme una manovra di disinserimento tacita le sirene.

b) Per ogni periodo di inserimento delle zone A,B,C vengono accettati solo tre allarmi da ogni rivelatore, onde evitare che un rivelatore guasto crei disturbo alla quiete pubblica. Il conteggio riparte ad ogni inserimento. La funzione “isolamento rivelatori”

(6.2.16) serve per escludere temporaneamente un rivelatore in questo caso.

9.7.2 - Parte telefonica bidirezionale - Chiamate telefoniche

In fase di installazione si registrano/scrivono opportunamente i messaggi e si abbinano i numeri telefonici da chiamare agli eventi di allarme: ad esempio all’ ALLARME si abbineranno i numeri dell’utente, familiari o amici, forze di intervento. È inutile abbinare il numero dell’installatore alle chiamate di allarme, mentre è utile abbinarlo alle chiamate per “batteria bassa”. Le chiamate telefoniche alla forza pubblica richiedono una preventiva approvazione a cura dell’utente, regolata diversamente luogo per luogo. Secondo le caratteristiche delle centrali i messaggi sono trasmessi tramite:

Rete fissa PSTN: tutte le centrali consentono la trasmissione di 6 messaggi vocali, legati a 6 eventi specifici che vengono trasmessi su linea fissa fino a 63 utenti il cui numero sia stato opportunamente programmato

.

Rete mobile GSM: le centrali modello HSCU1GC e HSCU1G, dotate di modulo GSM, trasmettono gli stessi messaggi sulla rete GSM, con priorità dei messaggi SMS; 11 SMS programmati in fabbrica e di contenuto tecnico sono trasmessi a seguito di evento. Ognuno dei 63 numeri telefonici disponibili può essere abilitato a ricevere uno o più messaggi vocali e/o SMS.

Attenzione! Nel caso di allarme da parte di rivelatori ritardati le chiamate telefoniche e gli SMS partono 30 secondi dopo l’evento.

9.7.2.1 - Messaggi vocali / sms da registrare/scrivere: l’abbinamento di fabbrica prevede 6 eventi principali, con possibilità di variazione/modifiche (vedere 6.2.2). L’installatore programmerà i messaggi in modo adeguato agli eventi.

Attenzione! Coloro che saranno chiamati dalla centrale per un nuovo evento ascolteranno (ripetuto due volte) o leggeranno il messaggio in chiaro, identificandone la provenienza attra-

25

verso il numero telefonico e/o il messaggio stesso.

9.7.2.2 - SMS programmati in fabbrica (modelli

HSCU1GC e HSCU1G - Nota: messaggi 6,7,11 solo sul modello HSCU1GC)

Le centrali dispongono anche di 11 SMS di tipo tecnico, che saranno inviati ai numeri interessati. Vedere 6.2.5.

Identificazione: la corretta registrazione vocale e scrittura delle “etichette” dei vari rivelatori in fase di programmazione consente all’utente di ricevere tutti i messaggi con l’indicazione esatta dell’apparecchio interessato.

9.7.2.3 - Chiamate telefoniche ad istituti di vigilanza: le centrali contemplano protocolli digitali adatti a comunicare con le centrali di vigilanza. Detto protocollo va opportunamente programmato con istruzioni da richiedere specificatamente alla centrale ricevente. In presenza di modulo GSM tali messaggi sono trasferibili anche su rete mobile.

9.7.2.4 - Chiamate telefoniche di Teleassistenza: le centrali possono essere abilitate dall’utente a collegarsi automaticamente con la sede dell’installatore (qualora egli preveda il servizio) in modo da consentirgli interventi a distanza di controllo e messa a punto dell’impianto.

9.8 - OPERAZIONI DA REMOTO DELL’UTENTE - FUNZIONI

DOMOTICHE (caratteristiche non certificate)

Tutte le centrali possono essere chiamate via telefono sulla linea fissa, componendo il numero relativo. Solo il modello HSCU1GC può essere chiamato sul GSM, componendo il numero della scheda utilizzata, in quanto nel modello HSCU1G, che pure dispone di modulo GSM, esso

è normalmente spento per ridurre il consumo di corrente, quindi non può ricevere chiamate.

9.8.1 - Messaggio 7 “guida”: chi chiama la centrale ascolta automaticamente questo messaggio, che deve essere registrato in fase di installazione in modo tale da ricordare all’utente come eseguire i comandi che sono stati programmati, digitando numeri e simboli sul telefono chiamante. La centrale infatti permette svariate funzioni che non possono essere descritte integralmente, in quanto dipendono dalle soluzioni installative adottate.

9.8.2 - Chiamata alla centrale sulla linea PSTN: Attenzione! La risposta alle chiamate entranti su linea PSTN è subordinata alla presenza del messaggio guida 7 e/o alla presenza del codice di accesso per la Telegestione: senza queste programmazioni la centrale non risponderà. Per chiamare comporre il numero della centrale e chiudere dopo due squilli, quindi richiamare subito: la centrale risponderà con il messaggio guida oppure un segnale sonoro se non vi è messaggio registrato. Dopo aver ascoltato il messaggio digitare sul telefono il codice utente seguito da # e procedere con le attuazioni possibili.

9.8.3 - Chiamata al modulo GSM di bordo (solo mod.

HSCU1GC): il modulo GSM risponde subito alle chiamate entranti: digitare sul telefono il codice utente seguito da # e procedere con le attuazioni possibili. Se il numero chiamante è abilitato all’accesso diretto non occorre digitare il codice utente (vedere 6.2.7).

9.8.4 - Operazioni possibili CHIAMANDO LA CENTRALE: vedere tabella A.

TABELLA A

0 #

0 1 #

0 2 #

0 0 #

2 0 1 #

2 0 0 #

2 0 #

2 1 1 #

2 1 0 #

2 1 #

X X 1 #

X X 0 #

Interrogazione dello stato della centrale con risposta vocale

Inserimento totale e conferma vocale

Inserimento parziale (solo zone A+B) e conferma vocale

Disinserimento e conferma vocale

(*) Attivazione del rele N° 1

(*) Disattivazione del rele N° 1

Controllo dello stato del rele N°1 (3 Beep = relè attivo; 1 Beep = relè disattivo)

(*) Attivazione del rele N° 2

(*) Disattivazione del rele N° 2

Controllo dello stato del rele N°2 (3 Beep = relè attivo; 1 Beep = relè disattivo

Invio del comando radio ON al ricevitore N° XX (digitare da 1 a 16)

Invio del comando radio OFF al ricevitore N° XX (digitare da 1 a 16)

(*) Nota - il comando inviato con una chiamata telefonica prevale su eventuali altri comandi previsti; ad esempio la programmazione oraria per il relè 1.

9.8.5 - Utente chiamato dalla centrale: in caso di allarme e conseguente chiamata telefonica, il chiamato può interagire con l’apparecchio, ad esempio disinserire la centrale digitando il comando sopra descritto: questa operazione è da evitare in caso di effettiva intrusione.

Quando si è chiamati dalla centrale si può interrompere il ciclo di chiamate successive premendo # sul proprio telefono dopo aver ascoltato il messaggio ed il “Beep” di “fine messaggio”.

9.8.6 - Variazione a distanza di numeri telefonici memorizzati

(solo modello HSCU1GC): tramite un SMS da un telefono remoto memorizzato con accesso diretto è possibile variare i numeri telefonici residenti nella rubrica: per farlo comporre un messaggio SMS preceduto dalla lettera A seguita dai numeri senza spazi vuoti: A333555666 (vecchio numero da sostituire)

A333666888 (nuovo numero da inserire)

L’apparecchio memorizza la variazione ed invia SMS di conferma: VARIAZIONE AVVENUTA *333666888*.

9.8.7 - Credito residuo SIM: premendo il tasto € si ottiene automaticamente in fonia la disponibilità residua della SIM ( se programmato il numero - vedere 6.2.7). È anche possibile ottenere il credito residuo a distanza dai gestori TIM-WIND-

VODAFONE, inviando alla centrale un SMS con solo un punto di domanda ( ? ) da un telefono cellulare abilitato all’accesso diretto : la centrale risponderà con un SMS riportante il credito residuo, lo stato della centrale e l’ultimo evento accaduto, separati da un asterisco. Per sicurezza è sempre meglio usare

SIM con ricarica automatica.

9.8.8 - Teleascolto: sia che la centrale chiami un numero programmato oppure l’utente chiami la centrale, durante il collegamento telefonico su linea fissa PSTN è possibile ascoltare i rumori ambientali nei pressi della centrale semplicemente premendo il

26

tasto

sul telefono collegato. Ripremendo

si termina l’ascolto e si può procedere a digitare comandi. Nulla facendo entro

60 secondi il collegamento si chiude automaticamente.

9.8.9 - Conversazione a viva voce - solo per modelli HSCU1GC

e HSCU1G e con centrale disinserita: premendo il tasto

sul telefono collegato si può parlare e ascoltare in vivavoce durante una chiamata alla centrale, parimenti si può telefonare dalla centrale come con un telefono cellulare: premere il tasto

per collegarsi, digitare un numero telefonico entro 1 minuto poi premere OK. Per terminare la chiamata premere ESC oppure tasto .

Attenzione! Il modello HSCU1G consente le telefonate, ma richiede di attendere l’accensione del modulo GSM.

9.8.10 - Altre funzioni delle centrali

• Ascolto ambientale: è possibile ascoltare i messaggi vocali della centrale in altro ambiente installando apposito microfono alimentato

• Segnalazione di temperatura troppo bassa (< 10°C) o troppo alta (>55°C). Vedere 6.2.2.

Le centrali con modulo GSM dispongono di altre utili funzioni automatiche, da programmarsi durante l’installazione:

• segnalazione SMS di assenza e ripristino della corrente elettrica di rete (solo modello HSCU1GC)

• trasmissione periodica di SMS di esistenza in vita della centrale (solo modelli HSCU1GC e HSCU1G)

• comunicazione della scadenza SIM (solo modelli HSCU1GC e HSCU1G)- si consiglia di utilizzare SIM senza scadenza.

9.9 - INFORMAZIONI ALL’UTENTE

Questo manuale descrive le notevoli potenzialità delle centrali Nice

Home System nel modo più completo possibile. Molte funzioni sono legate alle modalità di installazione, alle programmazioni effettuate ed

alla corretta manutenzione del sistema. L’installatore deve integrare il presente manuale affinchè l’utente ottenga l’operatività descritta.

Nice è disponibile per fornire dettagli e consigli su richiesta, peraltro non può essere responsabile dell’utilizzo e/o mancato utilizzo delle notevoli variabili di impiego rese possibili dall’apparecchiatura. In particolare: a) eventi dolosi non segnalati o non sufficientemente segnalati: essi possono avvenire per svariate cause, quali la difettosità o carica insufficiente delle batterie, l’insufficienza dei mezzi di allarme, l’assenza di credito SIM, l’impossibilità di connessione telefonica, l’errata scelta e/o posizionamento dei rivelatori utilizzati, il mancato inserimento, altre anomalie segnalate e non rimediate e così via (l’elenco si considera indicativo e non esaustivo). b) errate segnalazioni di allarme. Si distinguono in due tipi: a) falsi allarmi, dovuti a guasto di componenti del sistema; b) allarmi impropri, dovuti a fenomeni ambientali di vario tipo e/o errori di installazione. Nel caso di accertato difetto del materiale interviene la garanzia del produttore nei termini pubblicati sul web e nei cataloghi generali. Nel caso di materiale esente da difetti la soluzione compete a chi ha effettuato la vendita all’utente e relativa installazione.

c) parziale o totale assenza di funzioni descritte: il presente manuale descrive una centrale completa di tutti gli accessori e/o periferiche, pertanto eventuali carenze possono essere dovute a incompleta installazione, programmazione e/o attivazione delle funzioni. Il personale Nice è a disposizione per supporto tecnico in merito.

Per maggior informazioni consultare il sito www.niceforyou.com

10

CARATTERISTICHE TECNICHE

Modelli HSCU1GC - HSCU1C: CARATTERISTICHE TECNICHE –

APPARECCHIATURA IN CLASSE II

10.1 - ALIMENTATORE, BATTERIE ED AUTONOMIA DEL SISTEMA

Alimentazione primaria: le centrali sono dotate di alimentatore tipo

A, con le seguenti caratteristiche:

• tensione in ingresso: 230V CA -15%+10% - 50/60Hz – consumo

0,15A

• tensione in uscita: 14,4 V CC – ripple max 27mVpp

• corrente massima erogata: 0,75A

Assorbimento scheda elettronica: 0,06A

• corrente massima disponibile per le periferiche via filo (da non superare!): 0,12A

• corrente massima disponibile per la ricarica della batteria in back-up:

0,57A

Alimentazione secondaria: batteria standard PB sigillata/ricaricabile

12V 2,2Ah - classe di infiammabilità UL94-HB

• Autonomia massima in assenza di rete (conforme alla norma EN

50131-3:2009): 12h

• Tempo di ricarica max (conforme alla norma EN 50131-3:2009): 3h

• Segnalazione di batteria bassa a 10,9V e di batteria ricaricata a

11,4V

10.2 - SCHEDA ELETTRONICA COMUNE ALLE DUE CENTRALI

Alle schede elettroniche 3015 (HSCU1GC) - 30152 (HSCU1C) sono collegati:

• connettore del cavo di alimentazione 14,4V e 12V

• connettore della sirena interna

Alle schede si possono collegare:

• un PC per la programmazione, attraverso il cavo cod. HSA1 (collegamento temporaneo)

• un eventuale microfono pre-amplificato per l’ascolto ambientale in locale diverso

• un connettore telefonico PSTN in ingresso, proveniente direttamente dall’esterno. In alternativa una scheda HSA2 per l’espansione della linea telefonica verso l’interno

• tutti i cavi necessari per l’installazione di periferiche via filo, che fanno capo alla morsettiera principale.

Nell’apposito vano è inserita una EEprom estraibile e non volatile, che può essere riutilizzata per non perdere i dati nel caso di sostituzione della centrale. In altro apposito vano occorre inserire la SIM (modello

HSCU1GC).

1 ingresso bilanciato per segnalazione GUASTO (24h)

Antimanomissione via radio: ricezione del segnale manomissione da ogni singolo rivelatore - ricezione dei segnali di “esistenza in vita” trasmessi ogni 28 minuti e di pila scarica (SUPERVISIONE) all’occorrenza.

Uscite allarme:

via radio: trasmissioni digitali codificate 72 bit per “allarme” - “inserimento totale” - “inserimento parziale” - “disinserimento” + 16 comandi codificati gestibili

via filo: 1 per comando sirena 12V 0,5A - 1 per sirena autoalimentata 14V – 1 per sirena di bordo

Uscite supplementari: due relè programmabili per funzioni varie a scambio libero max 500mA 12V.

Ingressi di comando: 1 per collegamento inseritore elettronico/elettromeccanico supplementare con almeno 300 combinazioni

Anomalie R.F.: controllo continuo, contemporaneo e programmabile delle 2 frequenze di lavoro

Memoria eventi: ultimi 200 eventi a ricircolo – memorizzazione non volatile.

Temporizzazioni: inserimento ritardato programmabile da 1 a 99 secondi - ritardo ingresso programmabile su ogni rivelatore, da 1 a

45 secondi - tempo allarme generale 3 minuti fisso - orologio 24 h programmabile

Visualizzazioni: display 2 x 16 caratteri, con possibilità di identificare ogni singola periferica

Comandi: tastiera alfanumerica 20 tasti

Sirena interna: sirena di allarme 106 db

Segnalaz. acustiche: messaggi vocali per guida all’installazione e comunicazioni all’utente + buzzer a bassa intensità

Ricetrasmissioni RF: doppia frequenza contemporanea DualBand controllata al quarzo – codici digitali 72 bit codificati in fabbrica e gestiti in autoapprendimento da microprocessore - frequenza e potenza a norma di legge

Portata radio:100m in aria libera ed in assenza totale di disturbi di fondo sulla banda - la portata radio può subire sensibili riduzioni in interni anche a causa della posizione degli apparecchi in relazione con la struttura dei locali.

Parte telefonica: vedere cap. 10.7

Dimensioni: 307 x 200 x 53mm

Peso: 2,1 kg

Box: ByBlend

Temperatura: operativa/stoccaggio -10°+40°C - Umidità 95%

10.3 - ALTRE CARATTERISTICHE TECNICHE

Assorbimento: 55mA in stand-by e senza collegamenti via filo -

125mA con retroilluminazione del display - 500mA in allarme

Ingressi allarme

via radio: fino a 99 rivelatori programmabili immediati, ritardati o

AND su 3 zone di inserimento A-B-C oppure sulle zone 24 ore Panico,

Rapina, Allarme Tecnico.

via filo: 6 linee a doppio bilanciamento (1-6), programmabili liberamente sulle 6 zone A, B, C, P (Panico), R (Rapina), T (Tecnologico).

Modelli HSCU1G – HSCU1: CARATTERISTICHE TECNICHE

10.4 - Modelli HSCU1G – HSCU1: ALIMENTAZIONE CON PILE

ALCALINE (cod. HSPS1)

• tensione in uscita: 9V

• tensione in uscita: > 12Ah

Autonomia: la durata delle pile dipende inevitabilmente dal numero di periferiche dell’impianto, da quello di eventuali periferiche di altri impianti contigui (in portata radio) e dal numero di manovre effettuate regolarmente, in maniera inversamente proporzionale.

27

Di seguito le caratteristiche di autonomia media in mesi, considerati 2 inserimenti e 2 disinserimenti al giorno e 12 allarmi per anno:

Numero Periferiche

10

20

30

40

HSCU1G - HSCU1 GSM

39

31

25

21

HSCU1

41

32

26

22

10.5 - SCHEDA ELETTRONICA COMUNE ALLE DUE CENTRALI

Alle schede elettroniche 3015 (HSCU1G) - 30152 (HSCU1) sono collegati:

• connettore non reversibile del cavo di alimentazione 9V verso il Pack pile

• connettore della sirena interna

Alle schede si possono collegare:

• un PC per la programmazione, attraverso il cavo cod. HSA1 (collegamento temporaneo)

• un connettore telefonico PSTN in ingresso, proveniente direttamente dall’esterno. In alternativa una scheda HSA2 per l’espansione della linea telefonica verso l’interno

Nell’apposito vano è inserita una EEprom estraibile e non volatile, che può essere riutilizzata per non perdere i dati nel caso di sostituzione della centrale. In altro apposito vano occorre inserire la SIM (modello

HSCU1G).

10.6 - ALTRE CARATTERISTICHE TECNICHE

Assorbimento: 180 - 220uA in stand-by - max 400mA in allarme con GSM in funzione - max 200mA con PSTN in funzione

Ingressi allarme radio: fino a 99 rivelatori programmabili immediati, ritardati o AND su 3 zone di inserimento A-B-C (solo via radio) oppure sulle zone 24 ore Panico, Rapina, Allarme Tecnico

Antimanomissione: ricezione del segnale manomissione da ogni singolo rivelatore - ricezione dei segnali di “esistenza in vita” trasmessi ogni 28 minuti e di pila scarica (SUPERVISIONE) all’occorrenza.

Uscite allarme: trasmissioni digitali codificate 72 bit per “allarme” -

“inserimento totale” - “inserimento parziale” - “disinserimento” + 16 comandi codificati gestibili

Anomalie R.F.: controllo continuo, contemporaneo e programmabile delle 2 frequenze di lavoro

Memoria eventi: ultimi 200 eventi a ricircolo – memorizzazione non volatile

Temporizzazioni: inserimento ritardato programmabile da 1 a 99 secondi - ritardo ingresso programmabile su ogni rivelatore, da 1 a

45 secondi - tempo allarme generale 3 minuti fisso - orologio 24 h programmabile

Visualizzazioni: display 2 x 16 caratteri, con possibilità di identificare ogni singola periferica

Comandi: tastiera alfanumerica 20 tasti

Sirena interna: sirena di allarme 106 db + buzzer con funzione di segnalazione a bassa intensità

Segnalaz. acustiche: comunicazioni vocali all’utente e messaggi vocali per guida all’installazione

Ricetrasmissioni RF: doppia frequenza contemporanea DualBand controllata al quarzo – codici digitali 72 bit codificati in fabbrica e gestiti in autoapprendimento da microprocessore - frequenza e potenza a norma di legge

Portata radio: 100m in aria libera ed in assenza totale di disturbi di fondo sulla banda - la portata radio può subire sensibili riduzioni in interni anche a causa della posizione degli apparecchi in relazione con la struttura dei locali

Collegamento via filo: linea telefonica PSTN (anche ADSL con opportuni filtri)

Parte telefonica: vedere cap. 10.7

Dimensioni: 307 x 200 x 53mm

Peso: 2,4 kg

Box: ByBlend

Temperatura: operativa/stoccaggio -10°+40°C

10.7 - TRASMETTITORI TELEFONICI INTEGRATI

CARATTERISTICHE

Tutte le centrali integrano un trasmettitore telefonico PSTN (su linea fissa) conforme ETSI ES 203-21 & RTTE con sistema di trasmissione

ATS 1 ed emissione secondo la norma EN 61000-6-3. I tempi operativi sono pari a 12 sec. per l’avvio della trasmissione vocale e 19 sec. per la trasmissione digitale Contact-Id. Per gli aspetti funzionali vedere capitolo 6, 9.

Le centrali HSCU1GC e HSCU1G integrano anche un trasmettitore telefonico GSM, conforme ETSI ES 203-21 & RTTE con sistema di trasmissione ed ATS1 ed emissione secondo la norma EN 61000-6-

3. I tempi operativi sono pari a 14 sec. per l’avvio della trasmissione vocale e 14sec. per la trasmissione digitale Contact-Id. Per gli aspetti funzionali vedere punto 6.3.

Per la programmazione dei numeri, dei messaggi e loro caratteristiche vedere capitoli dal 6.2.1 al 6.2.7.

Attenzione! - Nel modello HSCU1G il modulo GSM è sempre spento per motivi di consumo di corrente: esso si accende in caso di allarme e provvede a collegarsi alla rete GSM. Questo tempo, indipendente dall’apparecchio e variabile da zona a zona, va aggiunto a quanto sopra.

10.7.1 - COLLEGAMENTO PSTN: la linea telefonica esterna deve obbligatoriamente entrare direttamente nelle centrali, senza apparecchi interposti, ed essere collegata attraverso il connettore. Nel caso di aggiunta della scheda HSA2 la linea esterna va collegata ai morsetti in ingresso e gli apparecchi a valle della centrale possono essere collegati ai morsetti in uscita.

10.7.2 - MODULO GSM INTEGRATO: marca Telit cod.

GE864QuadV2 conforme ETSI ES 203-21 and RTTE con sistema di trasmissione ATS 2 ed emissione secondo la norma EN 61000-6-3. I tempi operativi sono pari a 12 sec. per l’avvio della trasmissione vocale e 10 sec. per la trasmissione digitale Contact-Id.

28

GUIDA RAPIDA ALLA PROGRAMMAZIONE

Prima di alimentare la centrale e iniziare la programmazione inserire la scheda di memoria nell’apposita fessura ( fig. A) e la SIM card qualora prevista ( fig. B).

La SIM non deve avere vincoli (PIN e blocchi) per consentire il funzionamento automatico (se non fosse possibile togliere il PIN della

SIM, occorre impostare il PIN come 1234, tramite un telefono cellulare).

A B

SIM

Dopo aver effettuato tutti i collegamenti elettrici ( fig. C), procedere nella programmazione del dispositivo nel seguente modo:

• Alimentare la centrale;

• Scegliere la lingua di Menù;

• Digitare il CODICE FABBRICA ( 0000 ) seguito da OK;

• Impostare ORA E DATA;

• Impostare

CODICE UTENTE ( 4/8 cifre );

• Impostare CODICE INSTALLATORE ( 4/8 cifre ).

Importante! – Il coice deve essere diverso dal CODICE UTENTE.

• A questo punto si entra nel menù di programmazione.

C

Per accedere al menu di programmazione è necessario digitare il CODICE UTENTE oppure il CODICE INSTALLATORE, seguito dal tasto OK.

Note:

- Per spostarsi all’interno del menù bisogna utilizzare i tasti p q.

- Quando ci si trova sul menù desiderato, premere OK per selezionarlo.

- Per selezionare le zone A, B e C utilizzare i tasti numerici da 1 a 6.

MENU COMPLETO DELLE CENTRALI HSCU1

Avvertenze:

- Con il CODICE INSTALLATORE si accede a tutti i menù.

- Con il CODICE UTENTE si accede solo ai menu contrassegnati dall’asterisco ( *).

RUBRICA MESSAGGI STRUMENTI

MEMORIA (*)

RICHIAMA NOME (*)

RICHIAMA POSIZIONE (*)

MESSAGGI VOCALI (**)

MESSAGGI SMS (*)

TELECOMANDI (*)

CODICI (*)

ZONA ALLARME A

ZONA ALLARME B

ZONA ALLARME C

24H PANICO

24H RAPINA

24H TECNOLOGICO

INGRESSI FILARI

KEY ESTERNA (*)

IMPOSTAZIONI

ESCL. FILARI (*)

IMPOST. RELE’ 1 (*)

IMPOST. RELE’ 2

COMANDI RADIO

GSM-LINEA TEL

MANCANZA RETE

MESSAGGIO PERIODICO

SCADENZA SIM

OROLOGIO/DATA (*)

CENTRALINO

CODICE (*)

ANTISCANNER

SUPERVISIONE

TEMPO DI USCITA

ORA LEG. AUTO (*)

RETRO ILLUMINAZIONE (*)

VOLUME (*)

INSERIMENTO FORZATO (*)

VERSIONE FW (*)

CANCELLAZIONE

29

Nice SpA

Oderzo TV Italia [email protected]

www.niceforyou.com

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
