DELTA DORE - Bonnemain - 35270 COMBOURG

E-mail : [email protected]

Appareil conforme aux exigences des directives :

R&TTE 1999/5/CE

En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services

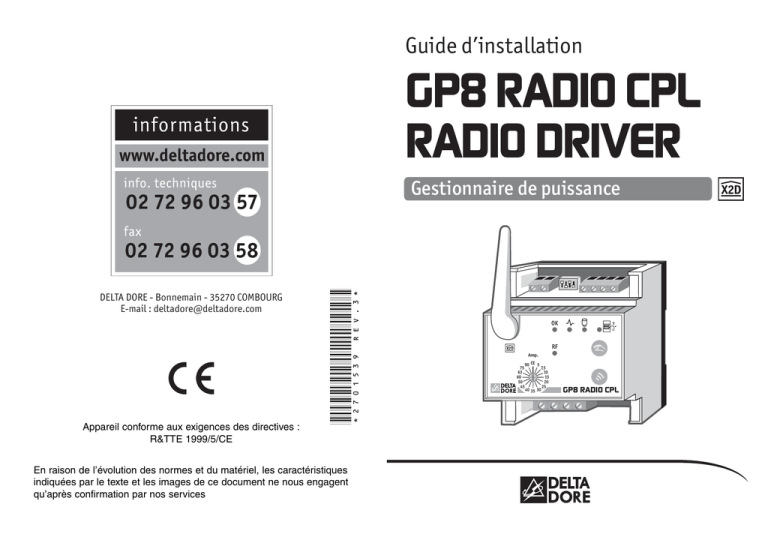

Guide d’installation

GP8 RADIO CPL

RADIO DRIVER

Gestionnaire de puissance

Amp.

75

90

63

60

50

45

40

CE

5

35 30

7,5

10

25

15

20

RF

GP8 RADIO CPL

Avertissements

• Lire attentivement cette notice avant toute installation.

• L’appareil doit être installé selon les normes en vigueur.

• Avant toute intervention, veuillez couper le courant.

• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.

• Par souci de clarté, le schémas réalisés sont à retenir dans leur principe. N’y figurent pas les protections et autres accessoires exigés par les normes.

La norme UTE NF C15-100 et les règles de l’art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE

2004/108/CE).

• GP8 RADIO CPL ne fonctionne qu’avec un programmateur radio de type RADIO DRIVER.

Sommaire

Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Emplacement du GP8 RADIO CPL . . . . . . . . . . . 5

Raccordement du GP8 RADIO CPL . . . . . . . . . . . 6

Mise en service du GP8 RADIO CPL . . . . . . . . . 10

Fixation / Emplacement du RADIO DRIVER . . . . 12

Association rapide du GP8 CPL au Radio Driver et récepteurs CPL . . . . . . . . . . 14

Mise à l’heure du RADIO DRIVER . . . . . . . . . . . 17

Configuration . . . . . . . . . . . . . . . . . . . . . . . . 18

Configurations de base (menu 1) . . . . . . . . . . 19

Choix du type de programmation . . . . . . . . . . . . . 19

Choix du pas de programmation . . . . . . . . . . . . . 19

Choix du type de Fil pilote . . . . . . . . . . . . . . . . . . 20

Etat de l’ECS en mode absence . . . . . . . . . . . . . . 20

Configurations avancées (menu 2) . . . . . . . . . 21

Autorisation de modification . . . . . . . . . . . . . . . . . 21

Correction de la température . . . . . . . . . . . . . . . . 22

Choix de l’ordre Fil Pilote . . . . . . . . . . . . . . . . . . . 22

Choix de l’abaissement tarifaire . . . . . . . . . . . . . . 23

Sommaire

Association radio et CPL (menu R) . . . . . . . . . 25

Entrer dans le menu association radio . . . . . . . . . 25

Fonctions domotiques sur l’installation . . . . . . . . . 26

Fonction indication de consommation . . . . . . . . . . 27

Accès à la configuration CPL . . . . . . . . . . . . . . . . 28

Associer un émetteur radio . . . . . . . . . . . . . . . . . . 29

Associer des émetteurs CPL . . . . . . . . . . . . . . . . . 33

Associer des récepteurs CPL . . . . . . . . . . . . . . . . 34

Attribution des récepteurs sur une installation triphasée . . . . . . . . . . . . . . . . 34

Ré-associer des récepteurs CPL . . . . . . . . . . . . . 37

Associer un récepteur CPL pour piloter l’ECS . . . 37

Configuration de la fonction indication de consommation (Menu 3) . . . . . . 38

Fonctions indication de consommation . . . . . . . . . 38

Coût du Kwh (TTC) . . . . . . . . . . . . . . . . . . . . . . . . 39

Supprimer les associations radio . . . . . . . . . . 41

Retour à la configuration usine . . . . . . . . . . . 42

Test radio . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Tableau récapitulatif des configurations . . . . . 44

Délestage . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Caractéristiques techniques . . . . . . . . . . . . . . 47

Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Description

Voyant CPL Type de délestage

Antenne

Voyant radio

75

63

60

50

45

90

40

Amp.

CE

5

7,5

10

35 30

25

15

20

GP8 RADIO CPL

Voyant compteur

électronique

Allumé = OK

Clignotant = Défaut

Eteint = Compteur

mécanique

Touche effacement CPL

Réglage des calibres compteur

Voyant délestage

Voyant

ECS

Touche d'association radio

Emplacement du GP8 RADIO CPL

75

60

90

50

45

40

Amp.

CE

5

7,5

10

35 30

25

GP8 RADIO CP

L

- 5 -

Le boîtier modulaire est monté sur rail DIN en armoire électrique.

L’antenne doit être mise à la verticale et éloignée de toute masse métallique.

Raccordement du GP8 RADIO CPL

Remarque : Veuillez utiliser un disjoncteur minimal de

10 A pour la protection de l’alimentation du GP8

RADIO CPL. Alimentation 230V entre les bornes 3 et

4. C’est à travers ces bornes que s’effectuent aussi la réception et l’émission des signaux courants porteurs.

T.I. (transformateur d’intensité)

• La longueur de fil du T.I. peut être rallongée de 1,5 mètres maximum (fil de type H03VV-F ou H05V-K).

• Le T.I. n’a pas de sens de raccordement.

• Il est possible de passer plusieurs conducteurs d’une même phase à l’intérieur d’un T.I. (Ø intérieur 10mm maxi.).

• Dans le cas d’une installation avec un compteur

électronique monophasé, l’option T.I. (réf. 6330004) est utilisée pour la fonction indication de consommation des postes chauffage et ECS. L’entrée T.I. 3 n’est pas utilisée.

• Dans le cas d’une installation avec un compteur

électromécanique, l’option T.I. sert uniquement à mesurer les dépassements de consommation pour le délestage.

Monophasé : 1 T.I.

Triphasé : 1 T.I. par phase (voir § délestage)

Pas d'indication de consommation.

- 6 -

Installation avec un compteur électronique

T.I. phase

Alimentation chauffage

T.I. phase

Alimentation

ECS

GP8 RADIO CPL

10A

- 7 -

Raccordement du GP8 RADIO CPL

Installation avec un compteur électromécanique

T.I.

Contact

Heures Creuses du compteur

10A

GP8 RADIO CPL

Raccordement en triphasé

L1 L2 L3

La phase connectée au contact Heures Creuses du compteur doit être la même que la phase d’alimentation du GP8 RADIO CPL.

Contact

Heures Creuses du compteur

10A

GP8 RADIO CPL

- 8 -

L1 L2 L3

Coupleur de phases

1 2 3

- 9 -

Mise en service du GP8 RADIO CPL

Choix du calibre

Si votre installation est équipée d'un compteur traditionnel, choisissez l'un des calibres (de 5A à 90A) à votre disposition en fonction de votre abonnement EDF.

Si votre installation est équipée d'un compteur électronique, positionnez le commutateur sur CE

(compteur électronique).

Le calibre utilisé est directement programmé sur le compteur.

75

63

60

50

45

CE

90 5

40 35 30

Amp.

7,5

10

15

20

25

Pour une installation triphasée, le calibre choisi est celui de l’intensité disponible par phase (et non pour les 3 phases).

kVA

Ex : Puissance souscrite

(en ampères ou en kVA)

Afficheur du compteur électronique

- 10 -

Configuration du délestage

La configuration du délestage s’effectue à l’aide des switchs situés sur le bornier de raccordement supérieur du GP8 RADIO CPL.

1 2 3 4

- Tri

- Mono

Switch 1 : Monophasé ou triphasé.

En cas d’installation triphasée avec compteur électromécanique, vous devez avoir 3 T.I. (transformateurs d’intensité).

1 2 3 4

- Retardé

- Immédiat

Switch 2 : Retard au délestage.

Le retard au délestage (environ 3 secondes) est utilisé dans les applications équipées d’une pompe à chaleur (P.A.C.).

1 2 3 4

Switch 3 : Délestage cascade

- Cascade

- Cascadocyclique ou cascadocyclique.

Voir § Délestage.

1 2 3 4

- Test

- Normal

Switch 4 : Test du délestage.

Permet un test rapide du délestage lors de l’installation (relestage toutes les 3 secondes). À remettre obligatoirement sur NORMAL après le Test.

(Temps de délestage 1 à 2 minutes).

Pour effectuer le test de délestage,vous devez mettre l’installation en dépassement de puissance.

- 11 -

Fixation / Emplacement du RADIO DRIVER

Pour faciliter l’usage, le RADIO DRIVER peut être installé:

- au mur, à une hauteur d’environ 1.5 m, avec des vis / chevilles,

- sur support, posé sur un meuble ou sur une

étagère.

Séparez l’appareil de son socle en déverrouillant le boîtier.

Mise en service

Enlevez la languette de protection des piles

A la première mise en service, vous devez mettre l’appareil à l’heure.

Fixation par vis

Fixez le socle à l’aide de vis et chevilles adaptées au support ou sur une boîte d’encastrement et refermez le boîtier en le verrouillant.

Mise sur support

Positionnez l’appareil sur son support et verrouillez-le.

1

Positionnez le thermostat sur son socle

2

Verrouillez le thermostat

- 12 - 13 -

Association rapide du GP8 CPL au Radio Driver et récepteurs CPL

Tournez la molette sur

Appuyez 5 secondes sur la touche

Appuyez sur

Appuyez 2 fois sur Appuyez sur Appuyez sur

75

63

90

Amp.

CE

5

7,5

50

45

40

35 30

25 GP8 RADIO CPL

Appuyez 3 sec. sur

Le voyant

RF clignote

Appuyez sur

Appuyez sur autant de fois que nécessaire jusqu'à afficher l'écran suivant

Choix de la voie de délestage

(voir § voies de délestage)

Appuyez sur

- 14 -

Voies de délestage

Vous devez déterminer la zone de programmation à laquelle chaque récepteur doit être associé, ainsi que sa voie de délestage (de d1 à d8, d0 = pas de délestage).

Exemple de configuration

Zone Zone Zone

CPL 1 CPL 2 CPL 3 d0

Cuisine

Votre configuration

Zone

CPL 1

Zone

CPL 2 d0

Zone

CPL 3 d1 d1

Salon

d2

Séjour

d3

Séjour 1

d4

Couloir 1 Couloir 2

d5 d6

Ch.1

Ch. 2

d7

SDB 1

d2 d3 d4 d5 d6 d7 d8

SDB 2

d8

Remarque : Pour les installations triphasés, vous devez attribuer aux voies de délestage :

- d1 et d2, les éléments alimentés par la phase 1,

- d3 et d4, les éléments alimentés par la phase 2,

- d5, d6, d7 et d8, les éléments alimentés par la phase 3.

- 15 -

Placez le récepteur en mode association

(voir documentation)

Validez sur le récepteur

Appuyez sur

Pour configurer la zone 2

2

1

Choix des voies de délestage pour la zone 2

Validez sur le récepteur

Pour configurer la zone 3

2

1

Choix des voies de délestage pour la zone 3

Validez sur le récepteur

Mise à l’heure du RADIO DRIVER

Minutes

Jours

(1 : Lundi ...

7 : Dimanche)

Heures

Tournez la molette sur .

Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.

Recommencez les opérations pour régler les heures et les minutes.

Pour sortir du mode “réglage de l’heure”, tournez la molette.

Pour quitter le menu de configuration

Tournez la molette

- 16 - 17 -

Configuration

Pour entrer dans les menus de configuration, tournez la molette sur

, puis maintenez appuyée la touche

i

pendant 5 secondes.

5 sec.

L’appareil vous propose 4 configurations au choix :

Référence de l'appareil (exemple : RADIO DRIVER 630)

Configurations de base (Menu 1)

Configurations avancées (Menu 2)

Configuration de la fonction indication de consommation

(Menu 3)*

Association radio

Indication de la version de l'appareil

Mode configuration

* Le menu 3 n’est accessible que lorsque RADIO

DRIVER est associé à un RADIO TYWATT ou à la fonction indication de consommation d’un GP8 RADIO

CPL (voir menu R).

- 18 -

Configurations de base (menu 1)

Appuyez sur la touche

1

,

Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant.

Choix du type de programmation

Hebdomadaire (par défaut)

Journalière

Choix du pas de programmation pas d'1 heure (par défaut) pas de 30 minutes pas de 15 minutes

- 19 -

Choix du type de Fil Pilote

Fil Pilote 6 ordres (par défaut)

Fil Pilote 4 ordres

Etat de l'ECS en mode absence

ECS en arrêt (par défaut)

ECS en automatique

A la fin des réglages du menu 1, l’appareil revient au choix des menus.

Si vous souhaitez quitter la configuration, tournez la molette vers la droite.

Configurations avancées (menu 2)

Appuyez sur la touche

2

.

Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant.

Autorisation de modification pour l'utilisateur

Modification autorisée du programme

Modification non autorisée du programme

- 20 - 21 -

S’il existe un écart entre la température constatée

(thermomètre) et la température mesurée et affichée par l’appareil, la fonction 2-02 permet d’agir sur la mesure de la sonde de façon à compenser cet écart.

Correction de la température mesurée.

Correction possible de -5°C à + 5°C par pas de 0,1°C.

Appuyez sur les touches + ou - pour modifier et validez par la touche OK.

Exemple : si la température affichée par l’appareil est de 19°C et que la température constatée est de 20°C, réglez +1°C puis validez par OK.

Economie (par défaut)

Choix de l'ordre

Fil Pilote* pendant l'allure Economie.

Modérato (Confort -2°C)

Médio (Confort -1°C)

*uniquement en Fil Pilote 6 ordres.

Quel que soit le choix, l’écran affichera le symbole .

- 22 -

Configurations avancées (menu 2)

Avec le tarif tempo

Uniquement avec un compteur électronique

La programmation tarifaire permet d’adopter une température moindre (réduit tarifaire) pendant les périodes où le coût de l’électricité est le moins avantageux (ex.: Heures Pleines, Jour Rouge).

Choix de l'abaissement tarifaire pendant l'allure Confort.

Economie (par défaut)

Modérato (Confort -2°C)

Médio (Confort -1°C)

Confort (pas d'abaissement)

Le compteur électronique informe le GP8 RADIO CPL de la tarification en cours avec la liaison téléinfo.

Les périodes d’abaissement tarifaire sont programmables sur votre compteur électronique

(reportez-vous à la notice du compteur).

- 23 -

Dans la configuration 2-06, l’allure d’abaissement tarifaire ne pourra jamais être inférieure au paramètre

2.03 (voir tableau) :

Eco

Abaissement tarifaire temporel

Economie

(Configuration 2-06 = 0)

Economie

(Configuration

2-03 = 0)

Economie

Confort - 2°C

(Configuration 2-06 = 1)

Confort - 2°C

Confort - 2°C

(Configuration

2-03 = 1)

Confort - 2°C

Confort - 2°C

Confort - 1°C

(Configuration

2-03 = 21)

Confort - 1°C

Confort - 1°C

Confort - 1°C

(Configuration 2-06 = 2)

Confort - 1°C

Confort

(Configuration 2-06 = 3)

Confort

Confort - 1°C

Confort

Confort - 1°C

Confort

A la fin des réglages du menu 2, l’appareil revient au choix des menus.

Si vous souhaitez quitter la configuration, tournez la molette vers la droite.

Association radio et CPL (menu R)

Ce menu permet d’associer au RADIO DRIVER tous les produits radio (émetteurs et récepteurs) de l’installation.

Entrer dans le menu association radio

Appuyez sur la touche

R

.

- 24 - 25 -

Fonctions domotiques sur l’installation

Il est possible d’associer au système jusqu’à 7 produits domotiques (centrale d’alarme, télécommandes…) pour chacune des zones de chauffage + 7 produits pour agir sur l’ensemble des zones de chauffage

(transmetteur téléphonique, sonde extérieure...).

Le menu r-01 permet de déclarer ces fonctions domotiques.

Fonctions domotiques sur l'installation

Pas de fonctions domotiques

Fonctions domotiques associées au RADIO DRIVER

Compatibilité avec les émetteurs des gammes TYXAL,

TYXIA et TYDOM (Delta Dore).

Appuyez sur + ou - pour effectuer votre choix.

Appuyez sur OK pour valider et passer au mode suivant.

Association radio et CPL (menu R)

Fonction “Indication de consommation”

Si le GP8 RADIO CPL est connecté au compteur

électronique, vous avez accès à l’indication de consommation.

Appuyez sur + ou - pour effectuer votre choix.

Appuyez sur OK pour valider et passer au menu suivant.

Fonction indication de consommation

Pas d'indication de consommation

Indicateur de consommation

- 26 - 27 -

Accès à la configuration CPL

Accès à la configuration CPL

Pas de configuration CPL

Accès à la configuration CPL

GP8 RADIO CPL pilote des récepteurs CPL.

Appuyez sur + ou - pour effectuer votre choix.

Appuyez sur OK pour valider et passer au menu suivant.

- 28 -

Association radio et CPL (menu R)

Associer un émetteur radio

1ère étape : Associer le GP8 RADIO CPL au RADIO

DRIVER.

Sur GP8 RADIO CPL, appuyez 3 secondes sur la touche jusqu’à ce que le voyant RF clignote lentement.

Sur le RADIO DRIVER appuyez brièvement sur la touche

i.

L’écran affiche

1

.

Le GP8 RADIO CPL est associé au RADIO

DRIVER.

Si vous n’avez pas de produits domotiques, appuyez successivement sur la touche OK pour afficher CPL et associer les produits CPL.

- 29 -

2ème étape : Associer les produits domotiques.

Toutes les zones

Nombre d'émetteurs associés

Les menus suivants permettent d’associer un ou plusieurs émetteurs, soit à l’ensemble des zones (rAd), soit à une zone (zone rAd 1, zone rAd 2 ou zone rAd 3).

Sélectionnez la zone à associer en appuyant sur OK.

Zone 1

Sur l’émetteur, validez l’association comme indiqué dans le tableau ou reportez-vous à la notice de celui-ci.

Chaque nouvel émetteur associé s’affiche à l’écran

(nombre d’émetteurs).

Nombre d'émetteurs associés

- 30 -

Association radio et CPL (menu R)

Association Emetteur

Détecteur d’ouverture

Fenêtre ouverte : chauffage en Hors-Gel

A associer zone par zone ou sur toutes les zones (rAd)

Appuyez sur la touche.

Transmetteur téléphonique

1

4

7

2

3

5

6

8

9

0 #

Commande à distance de l’installation

A associer sur toutes les zones

(rAd)

Composez les 4 premiers chiffres du code d’accès (1234 par défaut), puis appuyez sur la touche

( )

5 secondes.

Centrale

TYXAL

• Alarme en surveillance : chauffage en Economie*

• Alarme hors surveillance : chauffage en Confort*

* : jusqu’au prochain changement de programme

A associer zone par zone

Appuyez simultanément pendant

5 secondes, sur les touches ON et

OFF de l’organe de commande de la centrale pour passer en mode maintenance, ouvrez la trappe de la centrale et appuyez sur la touche “tester”.

Refermez la centrale.

- 31 -

Emetteur Association

Télécommande domotique

Dérogations Confort ou Economie

Appuyez sur la touche de domaine jusqu’à ce que la télécommande émette un bip et que le symbole clignote.

Associer les touches et zone par zone

Appuyez sur l’une des touches tactiles ou .

Associer les touches et sur toutes les zones

(rAd)

Appuyez sur l’une des touches tactiles ou .

Pour quitter le mode association, appuyez sur la touche d’un autre domaine (ex. : )

Télécommande

TYXIA

Dérogations Confort ou Economie

A associer zone par zone

Appuyez simultanément sur les touches pendant 5 secondes, le voyant s’allume, s’éteint puis se rallume à nouveau, relâchez.

Sonde extérieure

Indication de la température extérieure

A associer sur toutes les zones

(rAd)

Ouvrez le boîtier de la sonde.

Appuyez sur la touche d’association, le voyant rouge s’allume puis s’éteint.

Refermez le boîtier de la sonde.

Une fois les associations radio effectuées, appuyez sur la touche OK pour valider et passer au mode suivant.

- 32 -

Association radio et CPL (menu R)

Associer des émetteurs CPL

En association CPL, le voyant OK du GP8 RADIO CPL clignote.

Après quelques secondes, l’écran indique GE

(Présence d’un GP8 RADIO CPL).

TYPHONE

CPL associé

Présence d'un

GP8 RADIO CPL

Pour associer un TYPHONE CPL, reportez-vous à sa notice.

L’association est signalée par l’écran tLGE.

Appuyez sur OK pour passer à l’association des récepteurs CPL.

Pour supprimer l’association avec un TYPHONE CPL, appuyez sur

init.

Dans ce menu, il n’y a pas d’action à faire sur le GP8

RADIO CPL.

- 33 -

Associer des récepteurs CPL (ex : TC 51089)

Zone de programmation

Choix de la voie de délestage

Choix de la zone de programmation

Voie de délestage

Pour chaque récepteur, vous devez déterminer la zone de programmation à laquelle il doit être associé, ainsi que sa voie de délestage (de d1 à d8, d0 = pas de délestage).

Attribution des récepteurs sur une installation triphasée

En triphasé, vous devez attribuer :

- aux voies de délestage d1 et d2, les éléments alimentés par la phase 1,

- aux voies de délestage d3 et d4, les éléments alimentés par la phase 2,

- aux voies de délestage d5, d6, d7 et d8, les

éléments alimentés par la phase 3.

GP8 RADIO CPL ré-enclenche en priorité les phases non concernées par le dépassement.

- 34 -

Association radio et CPL (menu R)

Lorsque plusieurs récepteurs sont associés à une même zone de programmation, il est conseillé de leur attribuer une voie de délestage distincte pour éviter un délestage simultané (Voir § délestage).

Appuyez sur OK pour choisir la zone de programmation

(zone CPL 1, zone CPL 2 ou zone CPL 3).

Appuyez sur + ou - pour choisir la voie de délestage.

Pour sortir du mode de configuration, tournez la molette vers la droite.

Exemple :

Les récepteurs A et B sont associés à la zone CPL 1.

Récepteur A : voie de délestage 1

Récepteur B : voie de délestage 2

- 35 -

Associer le récepteur A.

Zone de programmation choisie : CPL 1.

Appuyez sur + ou - pour choisir la voie de délestage : d=1.

Sur le récepteur, le voyant OK clignote lentement.

Appuyez brièvement sur la touche .

Le voyant vert ne clignote plus.

Le récepteur A est associé à la zone CPL 1 et à la voie de délestage d1.

Associer le récepteur B.

Zone de programmation choisie : CPL 1.

Appuyez sur + ou - pour choisir la voie de délestage : d=2.

Sur le récepteur, le voyant OK clignote lentement.

Appuyez brièvement sur la touche .

Le voyant vert ne clignote plus.

Le récepteur B est associé à la zone CPL 1 et à la voie de délestage d2.

- 36 -

Association radio et CPL (menu R)

Ré-associer un récepteur CPL

Par exemple, pour modifier sa voie de délestage.

• Mettre l’émetteur en association CPL

(zone + voie de délestage).

• Maintenez appuyez la touche du récepteur jusqu’à ce que le voyant OK clignote lentement.

• Appuyez brièvement sur la touche du récepteur.

Le voyant OK s’allume fixe. Le récepteur est associé.

Associer un récepteur CPL pour piloter l’ECS

Pour commander le ballon d’eau chaude via un récepteur CPL adapté (ex : TC 51098, réf. : 6051098).

A partir de l’écran CPL ECS.

Sur le récepteur, le voyant

OK clignote lentement.

Appuyez brièvement sur la touche .

Le voyant vert ne clignote plus.

Le récepteur est associé au système.

Pour sortir du mode de configuration, tournez la molette vers la droite.

- 37 -

Configuration de la fonction indication de consommation (Menu 3)

Uniquement dans le cas où GP8 RADIO CPL est relié

à un compteur électronique.

Les menus 3-12 à 3-18 ne sont accessibles que si vous avez déclaré la fonction indication de consommation dans le menu R (r-02).

Fonction indication de consommation

Pour accéder à l’affichage des consommations chauffage, ECS et autres usages, vous devez déclarer le nombre de T.I. (transformateur d’intensité, réf. 6330004) associés à l’option GP8 RADIO CPL.

Nombre de T.I.

Pas de sous-comptage

1 T.I. (Chauffage)

2 T.I. (Chauffage + ECS)

Pas utilisé

- 38 -

Configuration de la fonction indication de consommation (Menu 3)

3-13 à 3-18 Coût du Kwh (TTC)

Le prix affiché est le prix du kWh (hors abonnement) exprimé en Euros T.T.C. (prix comprenant les taxes municipales, départementales et T.V.A.

moyenne 30 %).

0,11 Euro

(T.T.C)

Pour tous renseignements, adressez-vous à votre fournisseur d’électricité.

La modification se fait par pas de 1 centime d'euro.

Il est conseillé d’arrondir au centime le plus proche.

Ex : 0.1085 Euro donne 0.11 Euro.

- 39 -

Les configurations 3-13 à 3-18, vous permettent de modifier les coûts selon votre abonnement.

Option de l'abonnement

Base Double tarif

tempo

Base HC HC jour bleu

-

-

-

HP

-

-

HP jour bleu

HC jour blanc

HP jour blanc

-

-

-

HC jour rouge

HP jour rouge

HP : Heures Pleines, HC : Heures Creuses

EJP

Heure normale

Heure pointe

-

-

-

-

A la fin des réglages du menu 3, l’appareil revient au choix des menus.

Si vous souhaitez quitter la configuration, tournez la molette vers la droite.

IMPORTANT : la consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur votre facture.

- 40 -

Supprimer les associations radio

Pour annuler toutes les associations radio, tournez la molette sur , puis maintenez appuyée la touche

i

pendant 5 secondes.

Maintenez appuyée la touche R pendant 5 secondes.

Puis appuyez sur la touche OK pour confirmer la réinitialisation.

ou

Tournez la molette vers la droite si vous souhaitez quitter la réinitialisation.

Tous les voyants du GP8 RADIO CPL clignotent.

- 41 -

Retour à la configuration usine

Un retour à la configuration usine est possible pour chacun des menus.

Tournez la molette sur , puis maintenez appuyée la touche

i

pendant 5 secondes.

Maintenez appuyée la touche du menu que vous souhaitez réinitialiser pendant 5 secondes

(exemple ici avec le menu 1).

Test radio

Tournez la molette sur , puis maintenez appuyée la

2 ème touche (à partir du haut) pendant 5 secondes jusqu’à afficher tESt.

5 sec.

Puis appuyez sur la touche OK pour confirmer la réinitialisation.

ou

Tournez la molette vers la droite si vous souhaitez quitter la réinitialisation.

Recommencez les opérations pour les autres menus.

Pour sortir du mode, tournez la molette vers la droite.

- 42 -

Le voyant RF du GP8 RADIO CPL doit clignoter à chaque réception.

Si c’est le cas, la transmission radio est correcte.

Pour sortir du mode tESt, tournez la molette ou appuyez sur OK.

Dans le cas contraire, déplacez votre émetteur.

- 43 -

Tableau récapitulatif des configurations

1-01

1-02

Type de programmation

0 = hebdomadaire 1 = journalière

Pas de programmation

0 = 1 heure 1 = 30 minutes 2 = 15 minutes

1-03

1-05

2-01

2-02

Choix du Type de Fil Pilote

0 = 6 ordres 1 = 4 ordres

Etat de l’ECS en mode absence

0 = arrêt 1 = automatique

Autorisation de modification

0 = Programme modifiable

1 = Programme non modifiable

Correction de la température mesurée

de -5°C à +5°C par pas de 0,1°C.

2-03

2-06

Ordre FP pendant une période d’Economie

0 = Economie 1 = Modérato 2 = Médio

Abaissement tarifaire en tarif tempo

0 = Economie 1 = Modérato

3 = Pas d’abaissement tarifaire

2 = Médio

Fonction indication de consommation

3-12

Nombre de T.I.

0 = pas d’indication de consommation

1 = 1 T.I. (Chauffage)

2 = 2 T.I. (Chauffage + ECS) 3 = 3 T.I. (Pas utilisé)

3-13

à

3-18

Coût du Kwh selon abonnement

- 44 -

Tableau récapitulatif des configurations

Association radio et CPL (Menu R) r-01 r-02 r-03

Fonctions domotiques

0 = Non 1 = Oui

Indication de consommation

0 = Non 1 = Oui

Accès à la configuration CPL

0 = Non 1 = Oui

rAd

Association radio pour toutes les zones rAd 1

à rAd 3

Association radio pour chaque zone

CPL

Association d’un émetteur CPL

(ex : TYPHONE CPL)

CPL1

à

CPL3

Association des récepteurs CPL aux différentes zones et voies de délestage

CPL

ECS

Associer un récepteur CPL pour piloter l’ECS

- 45-

Délestage

Il permet de réduire la puissance souscrite de l’abonnement EDF, tout en évitant des disjonctions sur des appels importants de consommation. Il intervient dès que la puissance totale appelée tente de dépasser la valeur souscrite.

Le délestage est de type cascade ou cascadocyclique ®

(marque déposée par DELTA DORE). En cas de surpuissance, GP8 RADIO CPL déleste toutes les voies, puis les remet en fonctionnement progressivement.

Délestage cascade

En fonction du dépassement de puissance, l’appareil releste les voies selon un ordre fixe :

• Voie 1

• Puis voie 1 + voie 2,

• Puis voie 1 + voie 2 + voie 3 …

L’ECS (ballon d’eau chaude) n’est délestée qu’en dernier recours, lorsque le dépassement le nécessite.

Délestage cascadocyclique

®

(marque déposée Delta Dore)

En monophasé, le délestage s’effectue par rotation sur les 8 voies (cyclique) et ajuste le nombre de voies

à délester en fonction de la surpuissance (cascade).

Le délestage cascadocyclique ® permet une meilleure répartition du délestage.

- 46 -

Caractéristiques techniques

• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)

• Fréquence radio 868 MHz, classe I

(Norme EN 300 220)

• Dispositif de télécommande radio

• Température de stockage : -10°C à +70°C

• Température de fonctionnement : 0°C à +40°C

• Installation en milieu normalement pollué

Boîtier d’ambiance RADIO DRIVER

• Alimentation 2 piles alcalines LR03 ou AAA fournies

• Isolement classe III

• Sauvegarde de l’horloge en cas de changement des piles : 30 secondes

• Dimensions : LxHxP = 80 x 104 x 37 mm

• Indice de protection : IP 30

• Fixation par vis ou sur support

- 47 -

Boîtier modulaire GP8 RADIO CPL

• Alimentation 230V, +/-10%, 50 Hz

• Consommation : 4 VA

• Isolement classe II

• Sortie ECS : 2A / 230V

• Délestage jusqu’à 8 voies

• Calibre disjoncteur (compteur traditionnel) de 5A à 90A

• Fréquence d’émission CPL : 132,5 kHz, modulation FSK

• Puissance d’émission conforme à la norme

CENELEC NF 50065, classe 122

• 1 entrée bus télé-information (issu du compteur

électronique)

• Liaison avec le compteur : câble 1 paire torsadée

6/10e avec fil de continuité, longueur maxi. 100 m

• 1 entrée phase contact heures creuses

(compteur traditionnel)

• Dimensions : 4 modules, h = 53 mm

• Type de coupure des contacts relais : microcoupure / Type 1.C selon EN 60730-1

Transformateur d’intensité (réf. 6330004)

• Courant maximum admissible : 100A

• Pas de sens de montage, ni polarité à respecter

• Liaison : câble section minimum 0,75mm 2 , longueur maxi. 2m (voir § “Raccordement du GP8

RADIO CPL”).

- 48 -

Aide

Rien n'apparaît sur l'écran du boîtier d'ambiance.

Il n'y a pas d'alimentation.

Vérifiez les piles.

Le symbole i clignote.

Un défaut est détecté sur l’installation.

Appuyez sur la touche pour consulter le ou les défauts.

L’appareil affiche : dEF7.

Défaut de communication avec le compteur électronique.

Vérifiez la liaison avec le compteur.

L’appareil affiche : dEF8.

Défaut du TYPHONE CPL.

Le récepteur ne prend pas les ordres du GP8 RADIO CPL

• Vérifiez la transmission en effectuant un test radio.

• Déplacez votre émetteur si nécessaire.

• Refaites l’association radio du GP8 RADIO CPL avec le

RADIO DRIVER.

L’indication apparaît.

Les piles sont usées.

Changez les piles en respectant leur sens.

Vous n’arrivez pas à associer un récepteur CPL au GP8

RADIO CPL.

- Vérifiez que le RADIO DRIVER est en mode CPL,

- Vérifiez que le voyant OK du GP8 RADIO CPL clignote,

- Le récepteur a déjà été associé.

- 49 -

Vous souhaitez associer une fonction domotique et l’écran affiche ----.

Vous avez atteint le nombre maximum de fonctions à associer.

Les quatre voyants OK, RF, et clignotent.

Le GP8 RADIO CPL n’a pas été configuré.

L’appareil affiche l’heure et la température.

Le RADIO DRIVER est en mode veille.

Appuyez sur une touche pour le réveiller.

- 50 - 51 -

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
