VOUS AVEZ BESOIN D’AIDE?
Téléphone : 888-573-8820 ou 909-217-3168
E-mail : [email protected]
Site Web : www.ampedwireless.com/support

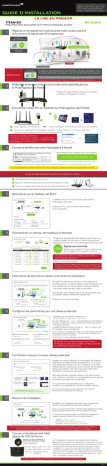

GUIDE D’INSTALLATION
LÀ LIRE EN PREMIER
TITAN-EX
RE1900A
PROLONGATEUR DE GAMME WI-FI FORTE PUISSANCE AC1900
Repérez un emplacement optimal entre votre routeur sans fil
et la zone où le signal sans fil ne passe pas
1
INTENSITÉ DU
SIGNAL RECOMMANDÉ
>70%
Prolongateur de Portée
2.4GHz et 5GHz
(si disponible)
Internet
Wi-Fi Router
Point mont
Réseau domestique / au bureau
INTENSITÉ DU
SIGNAL RECOMMANDÉ
IMPORTANT :
PLACEZ LE PROLONGATEUR DE PORTÉE À UN EMPLACEMENT OÙ IL
POURRA RECEVOIR UN SIGNAL FORT DE VOTRE ROUTEUR SANS FIL
>70%
Cette étape peut être effectuée avant ou après l’installation. Le Prolongateur de Portée enregistrera vos paramètres.
2.4GHz et 5GHz
(si disponible)
Si vous êtes connecté à un routeur double bande, les deux connexions de 2.4GHz et 5GHz devraient être supérieurs à 70%.
Reliez les antennes à leurs raccordements spécifiques sur
le Prolongateur de Portée
2
Attacher les quatre Antennes inclus aux connecteurs
à l'arrière du Prolongateur de Portée.
3
Connectez votre PC ou tablette au Prolongateur de Portée
b
a
Amped_TitanEX_2.4
Amped_TitanEX_5.0
a
Reliez l’adaptateur d’alimentation au
b
Connectez au réseau Wi-Fi du Prolongateur de Portée : Amped_TitanEX_2.4 ou Amped_TitanEX_5.0
PWR
port du Prolongateur de Portée et à une prise de courant disponible.
(Regardez au verso de la feuille pour des instructions propre au système d'exploitation.)
Attention aux Utilisateurs de Windows:
Une fenêtre peut apparaître et vous demander : « Do you want to set up
your network? » Dans l’affirmative, sélectionnez « Connect to the network
without setting it up » ou « No, just connect ».
4
- ou -
Ouvrez la fenêtre de votre Navigateur Internet
Tapez l’adresse du site d’installation dans votre navigateur :
http://setup.ampedwireless.com
Si l’adresse de l’URL ne marche pas, essayez : http://192.168.1.240
Navigateurs recommandés : Google Chrome, Safari ou Internet Explorer (8.0 et au-delà). N’utilisez pas Firefox.
VOUS N’AVEZ PAS BESOIN D’UN ACCÈS INTERNET POUR ACCÉDER LE MENU WEB. LE MENU EST ACCESSIBLE VIA LE PROLONGATEUR DE PORTÉE.
SI VOUS AVEZ DES DIFFICULTÉS À ACCÉDER AU MENU...
NOTE: IF YOU HAVE PROBLEMS ACCESSING THE WEB MENU
a)
a Déconnectez votre PC de tous les réseaux sans fil.
b Attachez un câble Ethernet (pas inclus) entre votre PC et le Prolongateur de Portée.
b)
c Oancez votre navigateur Internet et aller à la page http://setup.ampedwireless.com.
c)
5
Bienvenue sur le Tableau de Bord
Le tableau de bord va vous montrer l'état actuel du
Prolongateur de Portée.
Cliquez su Scan pour rechercher des réseaux
sans fil à étendre.
6
Recherchez un réseau domestique à étendre
Soulignez et sélectionnez le/les réseau(x) sans fil que vous
souhaitez répéter. Si vous avez un router double bande,
sélectionnez à la fois les noms des réseaux 2.4GHz et 5GHz.
>70%
Signal recommandé
Sélectionnez le réseau Wi-Fi dont le signal est plus
fort que 70% pour la connexion la plus sûre.
Les signaux de connexion trop faibles peuvent ralentir ou
faire échouer les connexions.
Cliquez sur Next pour continuer.
Si vous ne voyez pas le réseaux sans fil que vous cherchez, il est
peut-être hors de portée. Déplacez le Prolongateur de Portée pour
qu’il soit plus près du routeur, et effectuez une nouvelle recherche.
7
Paramètres de sécurité du réseau à domicile (si nécessaire)
Si l’option de sécurité est activée sur votre réseau(x) à
domicile sans fil, vous devrez taper le code de sécurité ici. Si
vous sélectionnez un réseau double bande pour répéter,
vous devrez rentrer les deux clefs de sécurité ici.
Si la sécurité de(s) réseau(x) sans fil de votre domicile n'est
pas activée, laissez le champ de sécurité vide.
Cliquez sur Next pour continuer.
8
Configurer les paramètres pour vos réseaux etendus
L’identifiant de votre Réseaux Étendus est :
Amped_TitanEX_2.4 & Amped_TitanEX_5.0
Si vous choisissez de « Clone » les paramètres de votre réseau à
domicile, l'assistant va copier le SSID et le code de sécurité de
votre réseau domicile.
Le SSID du Réseau Étendu va avoir un « _RE » fin de son nom.
Par exemple : Home_Network_RE
Vous pouvez aussi manuellement entrer un nouvel identifiant de réseau
et un nouveau code de sécurité. Le nouveau code de sécurité doit
comporter au moins 8 caractères.
Amped_TitanEX_5.0
Amped_TitanEX_2.4
Cliquez sur Next pour appliquer vos paramètres.
NE PARTEZ PAS OU RAFRAÎCHISSEZ CETTE PAGE
Permita que la cuenta atrás complete y el mago le desviará
automáticamente al siguiente paso.
9
Connectez-vous au nouveau réseaux étendus
Pendant le compte à rebours, le Prolongateur de Portée va
redémarrer et se déconnecter du réseau Wi-Fi. À ce point,
vous devrez reconnecter votre PC ou tablette au nouveau
Réseau Étendu. Vous pouvez vous connecter soit au réseau
étendu de 2.4GHz ou de 5GHz. Suivez les instructions
affichées sur l'ecran pour vous connecter.
Dès que vous êtes connecté, cliquez sur la case à cocher
pour confirmer. Le bouton Next va apparaître et vous permettra de finir la procédure de configuration.
Si vous rencontrez des problèmes avec la configuration,
l'assistant vous proposera de rechercher un réseau à étendre.
Si vous ne rencontrez pas de problèmes, vous verrez le
Résumé de la Configuration en dessous.
10
Résumé de l’installation
Félicitations, le Prolongateur de Portée a été configuré avec
succès. Vos paramètres ont bien été enregistrés.
Vous pouvez aussi brancher n'importe quels appareils de réseau
grâce à la prise située en bas du Prolongateur de Portée.
Si vous rencontrez des problèmes pendant la configuration,
veuilez contacter Soutien Elite par Amped Wireless :
Téléphone : 888-573-8820
E-mail : [email protected]
Site Web : www.ampedwireless.com/support
Si vous n’avez pas encore positionné votre Prolongateur de Portée à un emplacement idéal, vous pouvez le faire maintenant.
Tous les paramètres du Prolongateur de Portée sont enregistrés et vous pouvez l’éteindre pour le déplacer.
Trouver un Emplacement Idéal
(Signal de LED de Force)
Le Prolongateur d'Autonomie est équipé d'une Intensité de
Signal LED sur le dessus de l'appareil pour vous aider à trouver
l'endroit le plus optimal. Il peut prendre 1-3 minutes pour la LED
Verte : Signal Excellent de 70-100% d'enregistrement après le démarrage du Prolongateur. Après
l'installation, le voyant LED peut être votre guide pour le posiJaune : Signal Modéré de 60-69%
tionement du Prolongateur à un meilleur emplacement (si nécesRouge : Signal Mauvais 59% et
saire). Nous recommandons une intensité de signal d'au moins
en-dessous
70%, ou lorsque le voyant LED est vert.
INSTALLATION OPTIMALE
Puissance du Signal LED vous aide à
trouver l'endroit parfait.
Le voyant LED ne s'allume pas si le Prolongateur n'est pas connecté à un réseau domestique.
v120715
Ceci est la deuxième page du Guide d’Installation. Veuillez commencer par la première page.
Comment connecter au réseau du Prolongateur de Portée
La connexion au réseau 5GHz nécessite que vous ayez un adaptateur de réseau capable de connecter à 5GHz.
Windows 7 & Vista
Windows 8
Cliquez sur l’icône des réseaux sans fil pour voir ceux qui
sont disponibles (Pour Vista, cliquez Start > Connect to).
Sélectionnez « Amped_TitanEX_2.4 » ou « Amped_TitanEX_5.0 »
et cliquez sur Connect. Lorsque l'appareil vous demande
d’entrer votre mot de passe, tapez « wireless ».
Faire glisser le doigt depuis le bord droit pou accéder à la
barre de Charme, tapez sur Paramètres, sélectionnez l'icône
Wi-Fi, et puis sélectionnez « Amped_TitanEX_2.4 » ou
« Amped_TitanEX_5.0 ». Lorsque l'appareil vous demande
d’entrer votre mot de passe, tapez « wireless ».
Wireless Network
Wireless Network
Amped_TitanEX_5.0
Amped_Titan...
Mac OS X
iPhone
Cliquez sur l’icône des réseaux Sans fil pour voir ceux qui sont
disponibles. Sélectionnez le réseau « Amped_TitanEX_2.4 » ou «
Amped_TitanEX_5.0 » à se joindre à ce réseau. Lorsque l'appareil
vous demande d’entrer votre mot de passe, tapez « wireless ».
Touchez sur l'icône Réglages, sélectionnez Wi-Fi, et
choisissez le réseau « Amped_TitanEX_2.4 » ou
« Amped_TitanEX_5.0 ». Lorsque l'appareil vous demande
d’entrer votre mot de passe, tapez « wireless ».
Amped_TitanEX_5.0
Amped_TitanEX...
Tablette iPad
A.
B.
C.
D.
E.
Touchez le bouton « Home » pour accéder à la page d'accueil.
Touchez l'icône « Settings ».
Tapez sur Wi-Fi pour accéder les paramètres Wi-Fi de iPad
Touchez le sélecteur Wi-Fi « On/Off ».
Sous « Choose a Network... », sélectionnez :
« Amped_TitanEX_2.4 » ou « Amped_TitanEX_5.0 »
F . Si c’est nécessaire, entrez la clé de sécurité du réseau sans
fil : « wireless »
Amped_TitanEX_5.0
Tablette Android
A.
B.
C.
D.
E.
Tapez sur « Apps » menu sur l'écran de la tablette.
Cherchez et tapez l'icône « Settings ».
Sous « Wireless & networks », tapez « Wi-Fi settings ».
Touchez la boite pour allumer le Wi-Fi et scanner.
Sous « Wi-Fi networks » sélectionnez :
« Amped_TitanEX_2.4 » ou « Amped_TitanEX_5.0 »
F . Si c’est nécessaire, entrez la clé de sécurité : « wireless »
Amped_TitanEX_5.0
Installation Wi-Fi protégée (Installation en une étape ou configuration à l’aide d’un simple bouton)
Amped_RTA1750_5.0
Si votre adaptateur sans fil dispose d’un système d’installation WPS en une étape, vous pouvez l’utiliser quand vous vous connecterez
au Prolonglateur de Portée. Appuyez sur le bouton WPS du Prolonglateur de Portée (le panneau supérieur) pendant 3 secondes. Le
voyant du WPS va commencer à clignoter. Dès qu’il se met à clignoter, appuyez sur le bouton WPS de votre adaptateur sans fil ou
bien activez le WPS du logiciel fourni pour votre adaptateur sans fil.
Utilisation des fonctions de votre Prolonglateur de Portée
Le Prolongateur de Portée est équipé de nombreuses fonctionnalités puissantes comme BoostBand™
technologie et des fonctions de sécurité avancées, auxquelles tous peut être accessible par le menu Web :
Technologie
Augmenter la vitesse et les performances globales de votre réseau
étendu en rationalisant le trafic réseau à double bande par une seule
Wi-Fi bande de fréquence entre le routeur et le Prolongateur de Portée.
Menu : More Settings > BoostBand Technology
12:26
Programmation de l’accès sans fil
Contrôle quand votre Wi-Fi est allumé/éteint.
Menu : More Settings > 2.4 ou 5GHz Wi-Fi Settings > Access Schedule
Contrôle d'accès d'utilisateur
Restreindre l'accès réseau à des utilisateurs spécifiques.
Menu : More Settings > 2.4 ou 5GHz Wi-Fi Settings > User Access
Contrôle de couverture sans fil
Régler la distance de votre réseau sans fil
Menu (côté gauche)
Menu : More Settings > 2.4 ou 5GHz Wi-Fi Settings > Wireless Coverage
Si vous êtes incertain ou souhaitez plus d'informations sur la façon d'activer BoostBand™ technologie ou les fonctionnalités de
sécurité sur le Prolongateur de Portée, s'il vous plaît se référer au Guide de l'utilisateur sur le CD inclus.
Paramétrage de l’horloge du Prolongateur de Portée
Pour que vos horaires d'accès et registres fonctionnent au bon moment et
avec la bonne programmation, vous allez devoir régler l' horloge du
système. Pour cela, allez sous Management et allez à l’onglet System Clock
pour synchroniser l' horloge du système avec l’heure de votre ordinateur.
Options additionnelles du amplificador
a
b
Réinitialiser les réglages par défaut du
Prolongateur de Portée
USB 3.0
Il existe deux options pour réinitialiser le Prolongateur de Portée aux paramètres par défaut d'usine :
b
c
1
Accédez au bouton de réinitialisation par le coté gauche du menu web sou :
More Settings > Management > Save/Reload Settings. Sélectionnez le Reset
Settings to Default.
2
Localisez le bouton de réinitialisation au dos du amplificador :
Maintenez bouton de réinitialisation appuyé pendant cinq à dix (5-10) secondes.
Vous devrez peut-être utiliser la pointe d'un crayon ou une épingle pour accéder
au bouton. Appuyez sur le bouton de réinitialisation.
Alimentation
marche/arrêt
c
USB 2.0
b
Comment partager le dispositif de mémoire USB
1
Connectez un périphérique de stockage USB au port USB 2.0 et / ou le port USB 3.0.
2
Connectez-vous au menu web à http://setup.ampedwireless.com et
cliquez sur l'onglet USB Storage.
3
Suivez les instructions pour configurer les paramètres de partage du
dispositif de mémoire USB parmi les utilisateurs connectés localement.
Ports câblés
d
Lumière LED & alimentation marche/arrêt
• Alimentation marche/arrêt : Appuyer sur le bouton pour mettre en marche ou
arrêter le routeur rapidement.
• Lumière LED marche/arrêt : Appuyer sur le bouton situé sur le devant du
routeur pour mettre en marche l'indicateur LED.
Port Filaire LED
• Indique quand un appareil est connecté à un port câblé (modem ou réseau local)
à l'arrière du Polongateur. Le voyant LED clignote rapidement lorsque le trafic de
données filaire est transmis ou reçu. Les voyants verts LED s' affichent quand il ya
une connexion gigabit active.
Lumière LED
marche/arrêt
c
Bouton
de reset
a
Créer un identifiant et un code de sécurité pour le menu Web
Cet identifiant/code de sécurité n'est PAS la clé du réseau sans fil utilisée pour se connecter à votre réseau sans fil.
Pour une sécurité supplémentaire vous pourriez créer un identifiant et un mot de passe pour accéder
le menu Web. Pour ce faire, aller dans les onglets suivants : More Settings > Management > Password
sur le côté gauche du menu Web.
Si vous ne vous rappelez plus de votre identifiant et code de sécurité, vous devrez remettre le prolongateur de portée dans la configuration par défaut pour accéder le menu Web. Pour remettre le prolongateur de portée dans sa configuration d'origine, appuyez et maintenez la pression sur le bouton de
réinitialisation situé sur le panneau supérieur du prolongateur de portée pendant 5 à 10 secondes.
Conseils: Coupure de courant, redémarrage du Routeur et
changements de canal de communication
Les routeurs sans fil fonctionnent sur des canaux sans fil spécifiques pour éviter toute interférence avec les réseaux à proximité. Certains routeurs
sans fil sont paramétrés pour rechercher automatiquement le meilleur canal sans fil. Une rupture de courant, ou un simple redémarrage, peuvent
avoir pour conséquence de faire changer de canal sans fil à votre routeur sans fil domestique et de le déconnecter de votre réseau domestique.
Après une minute ou deux le prolongateur de portée va se reconnecter automatiquement à votre routeur sans fil domestique avec
nouveaux paramètres. Cependant, si pour quelque raison que ce soit, ce n'est pas le cas, connectez-vous simplement au menu Web du
prolongateur de portée en lancant votre navigateur Internet et aller à la page http://setup.ampedwireless.com. Si la page ne s'affiche pas, essayez
de redémarrer le prolongateur de portée en appuyant sur la touche reset au dos de l’appareil pendant 5 à 10 secondes. Une fois que le prolongateur
de portée a redémarré, lancez votre navigateur Internet et essayez à nouveau.
Une fois que le menu Internet apparaît, suivez les mêmes étapes avec l’Assistant pour reconfigurer la connexion de votre réseau domestique. Pour
éviter que ce problème de changement de canal ne se reproduise à l’avenir, connectez-vous au menu Internet de votre routeur et changez le statut
du canal sans fil de « Automatique » à un numéro de canal donné. Vous devrez alors reconfigurer le prolongateur de portée avec le nouveau canal. Si
vous n’êtes pas sûr(e) de savoir comment accéder au menu d’installation du routeur, veuillez contacter le fabricant du routeur pour obtenir de l’aide.
Conseils : Chargement automatique du menu web
Lorsque le Prolongateur de Portée perd sa connexion à votre réseau domestique, le menu Internet chargera automatiquement votre navigateur
Internet. Toutes les adresses Internet seront redirigées vers l’Assistant du Prolongateur de Portée. Cette fonction vise à vous alerter et vous aider à
reconfigurer facilement votre Prolongateur de Portée lors d’une déconnexion. Vous pouvez désactiver cette option en vous rendant sur le menu
Internet (côté gauche) : More Settings > Network Settings > IP Settings. La fonction est intitulé : Auto-DNS.
Acheminement par ports câblés
Le Prolongateur de Portée indique automatiquement le trajet d'internet pour tous les appareils connectés par l'intermédiaire des ports câblés du
Prolongateur de Portée. Par exemple, si vous êtes connecté à un réseau double bande, les ordinateurs connectés au dos du Prolongateur de
Portée peuvent avoir accès à Internet par l'intermédiaire de votre réseau à domicile 2.4GHz ou 5GHz. Le Prolongateur de Portée sélectionnera
automatiquement un itinéraire actif, cependant si vous pensez devoir changer ces paramètres vous pouvez le faire via le menu : More Settings >
Network Settings > Wired Port Routing.
Conseils pour résoudre les problèmes
PROBLÈME :
J'ai entré http://setup.ampedwireless.com mais je n'ai pas réussi à ouvrir le menu Web.
SOLUTIONS :
a.
b.
c.
d.
e.
Assurez-vous que votre ordinateur est connecté au réseau Wi-Fi du Prolongateur de Portée : "Amped_TitanEX_2.4" ou "Amped_TitanEX_5.0".
Essayez d’utiliser un navigateur Internet different. Nous vous recommandons le navigateur Internet Google Chrome.
Essayez d’ouvrir votre navigateur Internet à l’adresse IP par défaut en plaçant ce numéro dans votre navigateur web : 192.168.1.240
Mettez hors tension (débranchez) le prolongateur de portée et remettez le sous tension. Réessayez.
Réinitialisez votre prolongateur de portée aux valeurs par défaut en maintenant enfoncé le bouton de réinitialisation (situé sur le panneau
supérieur) pendant dix 10 secondes, puis réessayez.
f. Si vous ne parvenez pas à passer ces étapes (a. à e.), déconnectez votre PC de tous réseaux Wi-Fi. Branchez un câble Ethernet entre le
prolongateur de portée et votre PC. Essayez d’accéder à http://www.setup.ampedwireless.com de nouveau.
PROBLÈME :
Mon Prolongateur de Portée marchait sans problème jusqu’à maintenant mais je n’arrive plus à accéder à l’Internet via le Prolongateur de Portée.
SOLUTIONS :
a. La connexion à votre réseau domestique a pu être abandonnée ou bien les paramètres du routeur ont peut-être changé. Des changements du
routeur peuvent être la conséquence de plusieurs choses, comme par exemple une Quand cela arrive, connectez-vous au Prolongateur de
Portée et accédez au menu d’installation en utilisant l’adresse Internet : http://setup.ampedwireless.com. Utilisez l’Assistant pour reconnecter le
Prolongateur de Portée à votre réseau.
b. La connexion à votre réseau domestique a pu être abandonnée ou bien les paramètres du routeur ont peut-être changé. Des changements du
routeur peuvent être la conséquence de plusieurs choses, comme par exemple une Quand cela arrive, connectez-vous au Prolongateur de Portée
et accédez au menu d’installation en utilisant l’adresse Internet : http://setup.ampedwireless.com. Utilisez l’Assistant pour reconnecter le
Prolongateur de Portée à votre réseau.
PROBLÈME :
Je n’arrive pas à trouver mon réseau domestique quand je recherche les réseaux sans fil disponibles dans l’Assistant.
SOLUTIONS :
a. Le Prolongateur de Portée est peut-être hors de portée. Déplacez le Prolongateur de Portée plus près du routeur sans fil et réessayez l’assistant
d’installation du Menu Web.
b. Assurez-vous que le SSID sans fil de votre réseau domestique est en clair et non caché. Lorsque les SSID sont cachés, vous devez entrer
manuellement le SSID dans le menu > Home Network.
Si les problèmes pour configurer votre routeur persistent, appelez-nous, nous nous ferons un plaisir de vous aider : 888-573-8820
ou 909-217-3168. Consultez notre site Internet pour obtenir plus d'informations concernant l'assistance techniques
et les réponses aux questions fréquemment posées : www.ampedwireless.com/support
Amped Wireless
A Division of Newo Corporation
Copyright © 2015 Amped Wireless / Newo Corporation. All rights reserved.
Amped Wireless, Newo Corporation, the Amped Wireless Logo are registered trademarks or trademarks of Newo Corporation.
v120715
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
