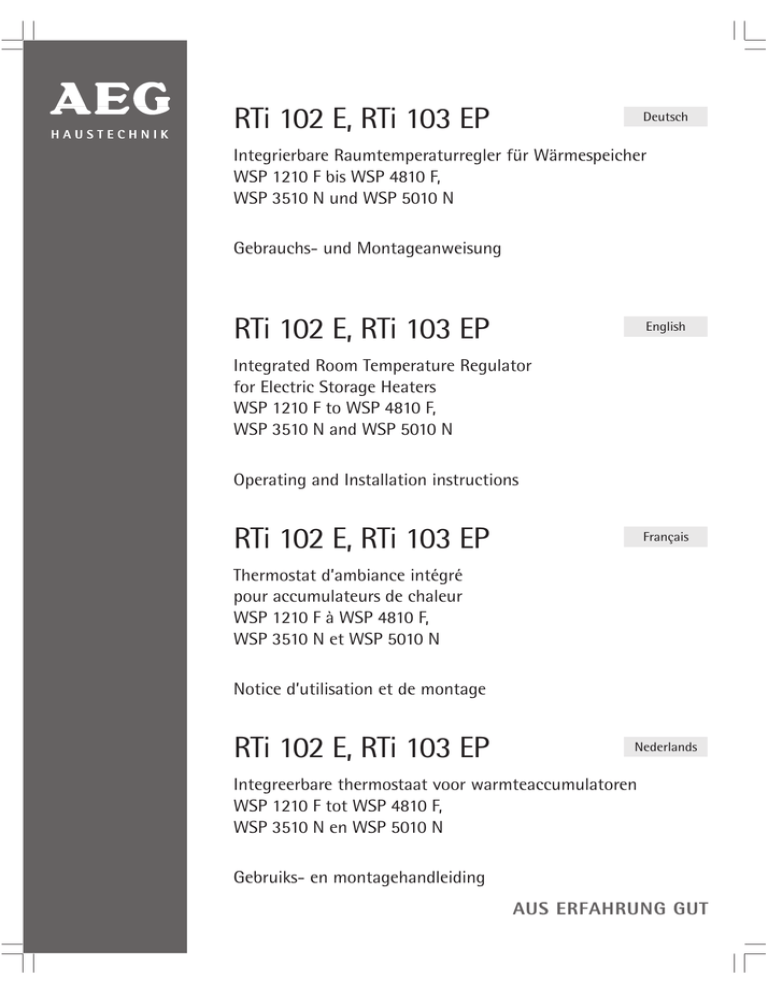

RTi 102 E, RTi 103 EP
Deutsch
Integrierbare Raumtemperaturregler für Wärmespeicher
WSP 1210 F bis WSP 4810 F,
WSP 3510 N und WSP 5010 N
Gebrauchs- und Montageanweisung
RTi 102 E, RTi 103 EP
English
Integrated Room Temperature Regulator
for Electric Storage Heaters
WSP 1210 F to WSP 4810 F,
WSP 3510 N and WSP 5010 N
Operating and Installation instructions
RTi 102 E, RTi 103 EP
Français
Thermostat d’ambiance intégré
pour accumulateurs de chaleur
WSP 1210 F à WSP 4810 F,
WSP 3510 N et WSP 5010 N
Notice d’utilisation et de montage
RTi 102 E, RTi 103 EP
Nederlands
Integreerbare thermostaat voor warmteaccumulatoren
WSP 1210 F tot WSP 4810 F,
WSP 3510 N en WSP 5010 N
Gebruiks- en montagehandleiding
Inhaltsverzeichnis
1. Gebrauchsanweisung
Für den Benutzer
1.1 Arbeitsweise ____________________________________________________________________ 3
2. Montageanweisung
Für den Installateur
2.1
2.2
2.3
2.4
2.5
Technische Daten ________________________________________________________________ 4
Verpackungseinheit ______________________________________________________________ 4
Montage ______________________________________________________________________ 4
Funktionsprüfung _______________________________________________________________ 6
Übergabe ______________________________________________________________________ 6
3. Kundendienst und Garantie __________________________________________________________ 9
3.1 Entsorgung von Verpackung und Altgerät ___________________________________________ 10
2
Für den Benutzer
Deutsch
1. Gebrauchsanweisung
RTi 102 E
Bei dem Raumtemperaturregler RTi 102 E handelt es sich um einen elektronischen 2-Punktregler;
d. h., die Gebläse des Wärmespeichers werden eingeschaltet, mit konstanter Drehzahl betrieben
und wieder abgeschaltet.
RTi 103 EP
Bei dem Raumtemperaturregler RTi 103 EP handelt es sich um einen elektronischen Proportionalregler; d. h., die Drehzahl der Wärmespeicher-Gebläsemotoren wird vom RTi 103 EP stufenlos dem
Wärmebedarf angepasst.
Hierbei erfolgt die Drehzahlregelung der Gebläsemotoren in Abhängigkeit der Differenz
zwischen der Raumtemperatur (Isttemperatur) und der am Wählknopf eingestellten Temperatur
(Solltemperatur). Je geringer diese Differenz, desto geringer die Drehzahl der Gebläsemotoren.
Wird der Wärmespeicher jedoch mit einer Zusatzheizung betrieben, so schaltet der RTi 103 EP beim
Einschalten der Zusatzheizung (B) automatisch auf eine 2-Punkt-Regelung um, d. h.,
erfolgt eine Wärmeabgabe, laufen die Gebläsemotoren nur mit voller Leistung.
Ist die Zusatzheizung (B) über den Schalter im Bedienfeld ausgeschaltet, arbeitet der
RTi 103 EP wieder als Proportionalregler.
C
B
D
A
1.1 Arbeitsweise
Der Raumtemperaturregler wird über den Schalter (C) im Bedienfeld des Wärmespeichers
ein- und ausgeschaltet.
Über den Wählknopf (D) im Bedienfeld läßt sich stufenlos die gewünschte Raumtemperatur
einstellen.
Steht der Wählknopf in Mittelstellung, wird die Raumtemperatur konstant auf ca. 20 °C
geregelt. Durch Drehen des Wählknopfes nach links oder rechts kann die Raumtemperatur
zwischen ca. 5 bis 35 °C eingestellt werden.
Bei Absinken der Raumtemperatur unterhalb des eingestellten Wertes schaltet der Entladeregler
automatisch die Wärmespeicher-Gebläsemotoren ein, so dass die gespeicherte Wärme in den Raum
geblasen wird.
An sehr kalten Tagen empfiehlt es sich, den Raumtemperaturregler bei Abwesenheit über
mehrere Tage eingeschaltet zu lassen, um so die Raumtemperatur auf z. B. ca. 10 °C zu halten,
damit das Gebäude, bzw. der Raum nicht auskühlt (Frostschutz).
3
Für den Installateur
2. Montageanweisung
Der Einbau des Raumtemperaturreglers muss von einem zugelassenen Fachmann unter
Beachtung dieser Gebrauchs- und Montageanweisung sowie der Gebrauchs- und Montageanweisung des Wärmespeichers vorgenommen werden.
Alle elektrischen Anschluss- und Installationsarbeiten sind nach den VDE-Bestimmungen 0100, den
Vorschriften des zuständigen EVU sowie den entsprechenden nationalen und regionalen Vorschriften auszuführen.
2.1 Technische Daten
Modell
Nennspannung
Schaltleistung
Steuerleistung
RTi 102 E
1/N/PE ~ 50 Hz 230 V
10 A
–
RTi 103 EP
1/N/PE ~ 50 Hz 230 V
10 A mit Zusatzheizung
100 VA
2.2 Verpackungseinheit
1 Raumtemperaturregler mit
– Verbindungsleitung Auf- und Entladeregler
– 6-poliger Steckverbinder mit Kabelbaum
1 EIN/AUS-Schalter mit 2 Schaltlitzen
1 Einsteller (Potentiometer) mit Verbindungsleitung
1 Temperatur-Wählknopf
1 Gebrauchs- und Montageanweisung
1 Raumtemperaturfühler mit 2 Schrauben
1 Schaltbildaufkleber
1 Bedienblendenaufkleber
2.3 Montage
Vor Beginn der Montagearbeiten den Wärmespeicher spannungsfrei machen.
Beim Anschluss des Wärmespeichers an eine automatische Aufladesteuerung kann auch bei
herausgenommenen Sicherungen an den Klemmen A1/Z1 - A2/Z2 Spannung anliegen.
Bei der Aufstellung mehrerer Wärmespeicher nebeneinander ist zu beachten, dass der Raumtemperaturregler im rechten äußeren Gerät installiert wird. Damit ist gewährleistet, dass die
Raumtemperatur einwandfrei erfasst werden kann.
2.3.1 Einbaureihenfolge
• Luftaus- und Lufteintrittgitter, Vorderwand und rechte Seitenwand wie in der Gebrauchs- und
Montageanleitung des Wärmespeichers beschrieben abnehmen;
• Blindkappen (1) für Schalter und Temperatur-Wählknopf mit Hilfsmittel von der Schaltraumseite
her aus dem Bedienfeld links oben und unten herausdrücken.
• Montage des EIN/AUS-Schalters:
Schwarze Litze (Länge L = 550 mm) und braune Litze mit den Flachsteckern auf den Schalter (2)
durch die Halterung (3) stecken und Halterung auf dem Blechwinkel (4) einrasten.
Drücken Sie den Ein-/Aus-Schalter (2) mit dem Symbol I" rechts in die Halterung.
"
• Potentiometer (5) mit aufgesteckter 3-poliger Anschlussleitung von der Schaltraumseite
aus auf das Winkelblech (4) mit einer Schraube 4 x 10 mm befestigen. Hierbei ist darauf zu achten, dass die Drehachse des Potentiometers nach links gedreht ist (gegen den Uhrzeigersinn) und
die flache Seite der Drehachse nach rechts zeigt.
• 3-polige Anschlussleitung des Potentiometers hinter dem Winkelblech entlang zum Steckplatz
des Entladereglers legen (Anschlussleitung dabei durch den Kabelhalter am Bedienfeld und am
Winkelblech fixieren).
• Das im Schaltraum sitzende Winkelblech zur Aufnahme der Netzanschlussklemmen nach dem
Lösen (nicht herausdrehen) der in der Rückwand sitzenden Schraube nach vorn schwenken.
• Verbindungsleitung (X25) am Entladeregler (A2) auf den Aufladeregler (A1) stecken (Seite 7).
4
Für den Installateur
Deutsch
• 6-polige Steckverbinder des Entladereglers (A2 siehe Schaltplan) hinter dem Winkelblech entlang
nach oben führen, von oben in die Steckplätze TA" bis N" der Anschlussklemme X2 stecken und
"
" eindrücken).
verschrauben (Kabelbaum in die vorhandenen Kabelhalter
• Entladeregler (6) in die oberhalb des Aufladereglers angebrachten Langlöcher stecken und einrasten.
• Anschlussleitung des Potentiometers auf den Steckplatz X21 des Raumtemperaturreglers stekken.
• Raumtemperaturfühler (7/B2) mit 2 Schrauben (2,9 x 6,5) an die vordere Abkantung der
Bodenplatte anschrauben. Anschlusskabel auf Steckplatz X20 des Raumtemperaturreglers stekken.
• Beiliegende separate Litzen hinter dem Winkelblech entlang führen und gemäß der nachfolgenden Tabelle (an die Klemmen X1 und X2 von unten) anschließen:
Verlegung
Bezeichnung
von
L (X1)
LE' (X2)
Litze (schwarz)
Litze (braun)
nach
S2 (Steckplatz oben
S2 ( Steckplatz unten)
4
3
3
1
5
4
2
X1
6
7
Litzen dürfen die Bedienfeld-Leiterplatte sowie einfach isolierte Litzen für Sicherheitskleinspannung nicht berühren!
Die zum Schalter führenden Litzen in den vorhandenen Kabelbaum einbinden (Kabelhalter
können geöffnet und wieder verschlossen werden).
• Winkelblech wieder nach hinten schwenken und festschrauben.
• Bedienblendenaufkleber auf die Außenseite der rechten Seitenwand aufkleben.
• Seitenwand, Vorderwand sowie Luftaus- und -eintrittgitter wieder am Gerät befestigen
(Einbaureihenfolge beachten!).
Unter die Befestigungsschrauben der Seitenwand und Vorderwand müssen die Zahnscheiben
gesteckt werden (Schutzleiterverbindung!)
Die Verbindungsleitung vom Bedienfeld zum Raumtemperaturregler ist in gleicher Weise zu
verlegen und zu befestigen wie die vorhandenen Leitungen zum Bedienfeld. Sie dürfen die
Zwischenwand und die Heizkörperanschlüsse nicht berühren.
5
Für den Installateur
2.4 Funktionsprüfung
EIN/AUS-Schalter in Stellung Entladung bringen.
Temperatur-Wählknopf drehen, bis Gebläse vom Wärmespeicherteil einschaltet.
Schaltet das Gebläse nicht ein, so sind die Betriebs- und Störanzeigen am Auf- und Entladeregler
zu beachten.
2.4.1 Betriebs- und Störanzeige am Aufladeregler
LED leuchtet "grün"
⇒ keine Störung
der Aufladeregler arbeitet einwandfrei.
LED leuchtet "rot"
⇒ Störung
a) Wählknopf für Aufladung (R1) und/oder Kernfühler (B1) defekt
oder nicht angeschlossen.
b) Steckbrücke für Ladegradreduzierung am Aufladeregler fehlt.
Es erfolgt keine Aufladung.
LED leuchtet "orange" ⇒ Störung am Entladeregler
a) Entladeregler defekt
b) Potentiometer zur Einstellung der Entladung defekt und/oder
nicht angeschlossen.
Die Raumtemperatur wird auf ca. 22 °C geregelt.
c) Raumtemperaturfühler defekt und/oder nicht angeschlossen.
Es erfolgt keine Entladung.
2.5 Übergabe
Diese Gebrauchs- und Montageanweisung gehört zum Gerät und ist vom Besitzer sorgfältig
aufzubewahren. Im Falle eines Besitzerwechsels ist diese dem Nachfolger auszuhändigen.
Bei etwaigen Instandsetzungsmaßnahmen ist dem Fachmann die Gebrauchs- und Montageanweisung zur Einsichtnahme zu überlassen.
6
Für den Installateur
A1:
B1:
E1 - E6:
F1:
F2:
K1:
M1 - M3:
N4:
N5:
R1:
V4:
X1:
X2:
X3:
X16:
X17:
Elektronischer Aufladeregler
Kerntemperaturfühler - Aufladung
Heizkörper (Speicher)
Sicherheits-Temperaturbegrenzer
Sicherung (250 V 2A träge)
Thermorelais
Gebläse Entladung
Temperaturbegrenzer - Aufladung
Temperaturbegrenzer - Entladung
Einsteller - Aufladung (Wählknopf)
Kontrollleuchte Betrieb Notbetrieb
Netzanschlussklemme
Anschlussklemme
DC-Anschlussklemme 0,91 - 1,43 V
Steuersignalanpassung 4-stufig
Leistungsreduzierer 4-stufig
Deutsch
Stromlaufplan WSP 1210 - 4810 F mit RTi 102 E
Stromlaufplan WSP 3510 und 5010 N mit RTi 102 E
Sonderzubehör
nicht im Lieferumfang, bei Einbau das jeweilige Zubehör ankreuzen
Integr. Raumtemperaturregler 2-Punkt
A2:
B2:
R2:
S2:
Elektronischer Entladeregler
Raumtemperaturfühler Entladung
Einsteller Entladung (Wählknopf)
EIN/AUS-Schalter Raumtemperaturregler
E8:
N2:
N3:
S1:
Zusatzheizkörper
Temperaturregler - Zusatzheizung
Temperaturregler - Zusatzheizung
EIN/AUS-Schalter - Zusatzheizung
Zusatzheizung
Bei Einbau der Zusatzheizung (E8) die zulässige Schaltleistung des Raumtemperaturreglers beachten!
elektron. Entladeregler
elektron. Laderegler
DC-Signal
Aufladesteuerungssignal
AC-Signal 230 V
Aufladesteuerungssignal
3/N/PE AC 50 Hz 400 V
Steuerkreis
1/N/PE AC 50 Hz 230 V
7
Für den Installateur
Stromlaufplan WSP 1210 - 4810 F mit RTi 103 EP
Stromlaufplan WSP 3510 und 5010 N mit RTi 103 EP
A1:
B1:
E1 - E6:
F1:
F2:
K1:
M1 - M3:
N4:
N5:
R1:
V4:
X1:
X2:
X3:
X16:
X17:
Elektronischer Aufladeregler
Kerntemperaturfühler - Aufladung
Heizkörper (Speicher)
Sicherheits-Temperaturbegrenzer
Sicherung (250 V 2A träge)
Thermorelais
Gebläse Entladung
Temperaturbegrenzer - Aufladung
Temperaturbegrenzer - Entladung
Einsteller - Aufladung (Wählknopf)
Kontrollleuchte Betrieb Notbetrieb
Netzanschlussklemme
Anschlussklemme
DC-Anschlussklemme 0,91 - 1,43 V
Steuersignalanpassung 4-stufig
Leistungsreduzierer 4-stufig
Sonderzubehör
nicht im Lieferumfang, bei Einbau das jeweilige Zubehör ankreuzen
Integr. Raumtemperaturregler proportional
A2:
B2:
R2:
S2:
Elektronischer Entladeregler
Raumtemperaturfühler Entladung
Einsteller Entladung (Wählknopf)
EIN/AUS-Schalter Raumtemperaturregler
E8:
N2:
N3:
S1:
Zusatzheizkörper
Temperaturregler - Zusatzheizung
Temperaturregler - Zusatzheizung
EIN/AUS-Schalter - Zusatzheizung
Zusatzheizung
Bei Einbau der Zusatzheizung (E8) die zulässige Schaltleistung des Raumtemperaturreglers beachten!
elektron. Entladeregler
elektron. Laderegler
DC-Signal
Aufladesteuerungssignal
8
AC-Signal 230 V
Aufladesteuerungssignal
3/N/PE AC 50 Hz 400 V
Steuerkreis
1/N/PE AC 50 Hz 230 V
3. Kundendienst und Garantie
Deutsch
Kundendienst und Garantie
Stand: 10/06
/
Sollte einmal eine Störung an einem der Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.
Rufen Sie uns einfach unter nachfolgender Service-Nummer an:
01803 70 20 20 (0,09 _/min; Stand 11/06)
oder schreiben uns:
AEG Haustechnik - Kundendienst - Fürstenberger Straße 77, 37603 Holzminden
E-Mail: info@aeg-haustechnik.de
Telefax-Nr. 01803 70 20 25 (0,09 _/min; Stand 11/06)
Weitere Anschriften sind auf der letzten Seite aufgeführt.
Selbstverständlich hilft unser Kundendienst auch nach Feierabend! Den AEG Haustechnik-Kundendienst
können Sie an sieben Tagen in der Woche täglich bis 22.00 Uhr telefonisch erreichen – auch an Sonn- und
Samstagen sowie an Feiertagen.
Im Notfall steht also immer ein Kundendiensttechniker für Sie bereit. Das ein solcher Sonderservice auch
zusätzlich entlohnt werden muss, wenn kein Garantiefall vorliegt, werden Sie sicherlich verstehen.
Die Garantiebedingungen regeln zusätzliche Garantieleistungen von AEG Haustechnik gegenüber dem
Endkunden, die neben die gesetzlichen Gewährleistungsansprüche des Kunden treten. Daher werden
auch gesetzliche Gewährleistungsansprüche des Kunden gegenüber seinen sonstigen Vertragspartnern,
insbesondere dem Verkäufer des mit der Garantie versehenen AEG Haustechnik-Gerätes, von dieser Garantie
nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik
Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der
Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.
Inhalt und Umfang der Garantie
AEG Haustechnik erbringt die Garantieleistungen, wenn an AEG Haustechnik-Geräten ein Herstellungs- und/
oder Materialfehler innerhalb der Garantiezeit auftritt. Die Garantie umfasst jedoch keine Leistungen von AEG
Haustechnik für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer
oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer
Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso
ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen
oder sonstigen Naturerscheinungen.
Die Garantie erlischt, wenn an dem Gerät Reparaturen, Eingriffe oder Abänderungen, durch nicht von AEG
Haustechnik autorisierte Personen, vorgenommen wurden.
Die Garantieleistung von AEG Haustechnik umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst
ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheidet allein AEG Haustechnik, auf
welche Art der Fehler behoben werden soll. Es steht AEG Haustechnik frei, eine Reparatur des Gerätes
ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden Eigentum von AEG
Haustechnik.
Für die Dauer und Reichweite der Garantie übernimmt AEG Haustechnik sämtliche Material- und
Montagekosten.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere
Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von AEG Haustechnik.
Soweit AEG Haustechnik Garantieleistungen erbringt, übernimmt AEG Haustechnik keine Haftung für die
Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä. Ursachen.
Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie
keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch ein AEG Haustechnik-Gerät
verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen.
Gesetzliche Ansprüche des Kunden gegen AEG Haustechnik oder Dritte bleiben jedoch unberührt.
Garantiedauer
Die Garantiezeit beträgt 24 Monate für jedes AEG Haustechnik-Gerät, das im privaten Haushalt eingesetzt
wird und 12 Monate für jedes AEG Haustechnik-Gerät, welches in Gewerbebetrieben, Handwerksbetrieben,
Industriebetrieben oder gleichzusetzenden Tätigkeiten eingesetzt wird. Die Garantiezeit beginnt für jedes
Gerät mit der Übergabe des Gerätes an den Erst-Endabnehmer. Zwei Jahre nach Übergabe des jeweiligen
Gerätes an den Erst-Endabnehmer erlischt die Garantie, soweit die Garantiezeit nicht nach vorstehendem
Absatz 12 Monate beträgt.
Soweit AEG Haustechnik Garantieleistungen erbringt, führt dies weder zu einer Verlängerung der Garantiefrist
noch wird durch die erbrachte Garantieleistung eine neue Garantiefrist in Gang gesetzt. Dies gilt für alle von
AEG Haustechnik erbrachten Garantieleistungen, inbesondere für etwaige eingebaute Ersatzteile oder für die
Ersatzlieferung eines neuen Gerätes.
9
Kundendienst und Garantie
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Garantiezeit, innerhalb von zwei Wochen nachdem der Mangel
erkannt wurde, unter Angabe des vom Kunden festgestellten Fehlers des Gerätes und des Zeitpunktes seiner
Feststellung bei AEG Haustechnik anzumelden. Als Garantienachweis ist die vom Verkäufer des Gerätes
ausgefüllte Garantieurkunde, die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlt die
vorgenannte Angabe oder Unterlage, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbenen, jedoch außerhalb Deutschlands eingesetzten Geräte
AEG Haustechnik ist nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu
erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes, ist dieses gegebenenfalls auf Gefahr und
Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung durch AEG Haustechnik
erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden gegen AEG
Haustechnik oder Dritte bleiben auch in diesem Fall unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen
Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.
3.1
Umwelt und Recycling
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt.
Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes
sachgerecht.
Entsorgung von Transport- und Verkaufsverpackungsmaterial
AEG Haustechnik beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/Fachhandel in
Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende
Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhandwerk bzw.
Fachhandel.
Verkaufsverpackungen (Grüner Punkt) entsorgen Sie über DSD (Duales System Deutschland).
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
• Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet:
- PE für Polyethylen, z.B. Verpackungsfolien
- EPS für expandiertes Polystyrol, z.B. Styropor-Polsterteile (grundsätzlich FCKW-frei)
- POM für Polyoxymethylen, z.B. Kunststoffklammern
- PP für Polypropylen, z.B. Spannbänder
• Kartonteile sind aus Altpapier hergestellt.
Entsorgung von Altgeräten in Deutschland
Die Entsorgung dieses Altgerätes fällt nicht unter das Gesetz über das In-Verkehr-Bringen, die
Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und
Elektronikgerätegesetz – ElektroG) und kann nicht kostenlos an den kommunalen Sammelstellen
abgegeben werden.
Das Altgerät ist fach- und sachgerecht zu entsorgen. Im Rahmen des Kreislaufwirtschaft- und
Abfallgesetzes und der damit verbundenen Produktverantwortung ermöglicht AEG Haustechnik
mit einem kostengünstigen Rücknahmesystem die Entsorgung von Altgeräten.
Fragen Sie uns oder Ihren Fachhandwerker/Fachhändler.
Die Geräte oder Geräteteile dürfen nicht als unsortierter Siedlungsabfall über den Hausmüll bzw. die
Restmülltonne beseitigt werden. Über das Rücknahmesystem werden hohe Recyclingquoten der
Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen
wichtigen Beitrag zum Umweltschutz.
Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.
Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns
vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die verschiedenen
Kunststoffe getrennt gesammelt werden können.
Entsorgung außerhalb Deutschlands
Die Entsorgung von Altgeräten hat fach- und sachgerecht nach den örtlich geltenden Vorschriften und
Gesetzen zu erfolgen.
10
Table of Contents
1. Operating instructions
For the user
1.1 Functional principle _____________________________________________________________ 12
English
2. Installation instructions
For the fitter
2.1 Technical data _________________________________________________________________ 13
2.2 Packing unit ___________________________________________________________________ 13
2.3 Installation ____________________________________________________________________ 13
2.4 Function test __________________________________________________________________ 15
2.5 Transfer ______________________________________________________________________ 15
3. Environment and recycling _________________________________________________________ 18
11
For the Fitter
1. Operating Instructions
RTi 102 E
The room temperature regulator RTi 102 E is an electronic 2-position controller, i.e. the fans of the
storage heater are switched on, operated at constant speed and switched off again.
RTi 103 EP
The room temperature regulator RTi 103 EP is an electronic proportional controller, i.e. the speed
of the storage heater’s fan motors is adapted to the heat requirement continuously by the RTi 103
EP.
The speed of the fan motors is controlled dependent on the difference between the room
temperature (actual temperature) and the temperature (nominal temperature) set at the selector
button. The smaller this difference, the lower the speed of the fan motors.
If, however, the storage heater is operated with a supplementary heater, the RTi 103 EP
automatically switches to a 2-position control when switching on the supplementary heater (B), if
heat is discharged the fan motors only run at full power.
If the supplementary heater (B) is switched off by the switch in the control panel, the
RTi 103 EP is operating as a proportional controller again.
C
B
D
A
1.1 Functional Principle
The room temperature regulator is switched on and off by the switch (C) on the storage heater’s
control panel.
The desired room temperature can be set continuously with the selector knob (D) on the control
panel.
If the selector knob is in the middle position, the room temperature is controlled constantly to
approx. 20 °C. By turning the selector knob to the left or right, the room temperature can be set
between about 5 °C and 35 °C.
When the room temperature drops below the set value, the discharge control unit automatically
switches on the storage heater fan motors so that the stored heat is blown into the room.
On very cold days it is advisable to leave the room temperature regulator switched on during long
periods of absence (several days) to keep the temperature at about 10 °C for example so that the
building or room does not go cold (protection against frost).
12
For the User
2. Installation instructions
The room temperature regulator must be fitted by an authorised specialist under consideration
of these operation and installation instructions and the operating and installation instructions
of the storage heater.
All electrical connection and installation work must be performed in accordance with the VDE
regulations 0100, the regulations of the electricity supply company responsible and the pertinent
national and regional regulations.
2.1 Technical Data
RTi 102 E
1/N/PE ~ 50 Hz 230 V
10 A
–
RTi 103 EP
1/N/PE ~ 50 Hz 230 V
10 A with supplementary heating
100 VA
English
Model
Rated voltage
Connection rating
Control power
2.2 Packing Unit
1 room temperature regulator with
– connecting lead charging and discharge control unit
– 6-pole connector with cable harness
1 ON/OFF switch switch with 2 wires
1 potentiometer with connecting lead
1 temperature selector knob
1 Operating and installation instructions
1 room temperature sensor with 2 screws
1 circuit diagram label
1 control panel label
2.3 Installation
Disconnect the storage heater from the power supply before starting installation work.
When connecting the storage heater to an automatic charging control unit, there may be
voltage at the terminals A1/Z1 – A2/Z2 even when the fuses are removed.
When installing several storage heaters in a row make sure that the room temperature controller is
installed in the outside right unit. This guarantees that the room temperature can be measured
properly.
2.3.1 Order of Installation
• Remove air outlet and inlet grille, front wall and right side wall as described in the storage
heater operation and installation instructions;
• Press the dummy caps (1) for the switch and temperature selector knob out of the control panel
at the top and bottom left from the switching area side using a suitable tool.
• Installation of the ON/OFF switch:
Push the black wire (length L = 550 mm) and brown wire with the flat connectors onto the
switch (2) through the holder (3) and snap the holder onto the metal bracket (4).
Press the On/Off switch (2) with the symbol „I“ into the right of the holder.
• Fix the potentiometer (5) with plugged on 3-wire connecting lead from the switching area side
to the angle plate (4) with a screw 4 x 10 mm. It should be noted here that the rotary axis of the
potentiometer is turned to the left (anti-clockwise) and the flat side of the rotary axis is facing
to the right.
• Lay the 3-wire connecting lead of the potentiometer along the back of the angle plate to the
discharge control unit slot (fix the connecting lead to the control panel and the angle plate with
the cable strap).
• Swing forward the angle plate in the switching area to take up the mains terminals after
loosening (not completely unscrewing) the screw in the rear wall.
• Plug the connecting lead (X25) on the discharge control unit (A2) to the charging control unit
(A1) (page 7).
13
For the Fitter
• Feed the 6-pole connector of the discharge control unit (A2 see circuit diagram) up along the
back of the angle plate into the slots "TA" to „N“ of the terminal block X2 from above and screw
(press cable harness into the existing cable straps).
• Plug and snap in the discharge control unit (6) in the elongated holes above the charging
control unit.
• Plug the connecting lead of the potentiometer into the slot X21 of the room temperature
regulator.
• Screw the room temperature sensor (7/B2) with 2 screws (2.9 x 6.5) to the front edge of the
floor plate. Plug the connecting cable to slot X20 of the room temperature regulator.
• Lay the enclosed separate wires along the back of the angle plate and connect according to the
following table (to the terminals X1 and X2 from below).
laying
Designation
to
S2 (slot top)
S2 (slot bottom)
of
L (X1)
LE’ (X2)
wire (black)
wire (brown)
4
3
3
2
1
5
4
X1
6
7
Wires may not touch the control panel circuit board and singly insulated wires for safety low
voltage!
Tie the wires to the switch in the existing cable harness (cable straps can be opened and
reclosed).
• Swing back the angle plate and screw tight.
• Stick the control panel label to the outside of the right side wall.
• Fix the side wall, front wall and air outlet and inlet grille back to the unit
(in the right order!).
The toothed washers must be inserted under the fastening screws (protective earth connection!)
The connecting lead from the control panel to the room temperature regulator must be laid and
secured in the same way as the existing leads to the control panel. They may not touch the intermediate wall and the heating element connections.
14
For the Fitter
2.4 Function Test
Move the ON/OFF switch to the discharge position
Turn the temperature selector knob until the fan in the storage heater unit switches on.
If the fan does not switch on, the operating and fault indicators on the charging and discharge
control unit must be observed.
LED lights „red“
⇒ Fault
a) Selector knob for charging (R1) and/or brick sensor (B1) defective
or not connected.
b) Plug-in bridge for reduction of charging factor on the charging
control unit.
No charging takes place.
LED lights „orange“
⇒ Fault on the discharge control unit
a) Discharge control unit defective
b) Potentiometer for setting the discharge defective and/or
not connected.
The room temperature is controlled at approx. 22 °C.
c) Room temperature sensor defective and/or not connected.
No discharging takes place.
English
2.4.1 Operating and fault indicators on the charging control unit
LED lights „green“
⇒ no fault
The charging control unit is working perfectly.
2.5 Transfer
These operating and installation instructions are part of the unit and must be kept in a safe place
by the user. In the case of a change of ownership they must be handed over to the new owner.
The specialist must be given access to the operating and installation instructions for any repair
work.
15
For the Fitter
Circuit diagram WSP 1210 - 4810 F with RTi 102 E
Circuit diagram WSP 3510 and 5010 N with RTi 102 E
A1:
B1:
E1 - E6:
F1:
F2:
K1:
M1 - M3:
N4:
N5:
R1:
V4:
X1:
X2:
X3:
X16:
X17:
Electronic charging control unit
Brick temperature sensor - charging
Heating element (storage heater)
Safety temperature limiter
Fuse (250 V / 2 A slow-blow)
Thermal relay
Fan discharge
Temperature limiter - charging
Temperature limiter - discharging
Adjuster – charging (selector knob)
Pilot lamp operation emergency operation
Mains terminal
Terminal
DC terminal 0.91 – 1.43 V
Control signal matching 4-stage
Power reducer 4-stage
Special accessories
not included in delivery scope, mark the respective accessory if installed
Integr. room temperature regulator 2-position
A2:
B2:
R2:
S2:
Electronic discharge control unit
Room temperature sensor discharge
Adjuster discharge (selector knob)
ON/OFF switch room temperature regulator
E8:
N2:
N3:
S1:
Supplementary heating element
Temperature regulator – supplementary heater
Temperature regulator – supplementary heater
ON/OFF switch – supplementary heater
Supplemetary heater
Note the permissible rating of the room temperature regulator
when installing the supplementary heater (E8).
electron. discharge
control unit
electron. charging
control unit
DC signal
charging control signal
16
AC-signal 230 V
Charging control signal
3/N/PE AC 50 Hz 400 V
Control circuit
1/N/PE AC 50 Hz 230 V
For the Fitter
Circuit diagram WSP 1210 - 4810 F with RTi 103 EP
Circuit diagram WSP 3510 and 5010 N with RTi 103 EP
Electronic charging control unit
Brick temperature sensor - charging
Heating element (storage heater)
Safety temperature limiter
Fuse (250 V / 2 A slow-blow)
Thermal relay
Fan discharge
Temperature limiter - charging
Temperature limiter - discharging
Adjuster – charging (selector knob)
Pilot lamp operation emergency operation
Mains terminal
Terminal
DC terminal 0.91 – 1.43 V
Control signal matching 4-stage
Power reducer 4-stage
Special accessories
not included in delivery scope, mark the respective accessory if installed
Integr. room temperature regulator proportional
A2:
B2:
R2:
S2:
Electronic discharge control unit
Room temperature sensor discharge
Adjuster discharge (selector knob)
ON/OFF switch room temperature regulator
E8:
N2:
N3:
S1:
Supplementary heating element
Temperature regulator – supplementary heater
Temperature regulator – supplementary heater
ON/OFF switch – supplementary heater
Supplementary heater
English
A1:
B1:
E1 - E6:
F1:
F2:
K1:
M1 - M3:
N4:
N5:
R1:
V4:
X1:
X2:
X3:
X16:
X17:
Note the permissible rating of the room temperature regulator
when installing the supplementary heater (E8)!
electron. discharge
control unit
electron. charging
control unit
DC signal
charging control signal
AC-signal 230 V
Charging control signal
3/N/PE AC 50 Hz 400 V
Control circuit
1/N/PE AC 50 Hz 230 V
17
Environment and recycling
3
Guarantee
For guarantee please refer to the respective terms and conditions of supply for your country.
The installation, electrical connection and first operation of this appliance should be carried out
by a qualified installer.
The company does not accept liability for failure of any goods supplied which are not installed in
accordance with the manufacturer's instructions.
3.1
Environment and recycling
Please help us to protect the environment by disposing of the packaging in accordance with the
national regulations for waste processing.
Disposal of shipping packaging and scrapped units
Scrapped units must be disposed of professionally and properly according to locally applicable laws and
regulations. They must be collected separately and disposed off according to local regulations.
18
Sommaire
1. Notice d’utilisation
A l’intention de l’utilisateur
1.1 Fonctionnement _______________________________________________________________ 20
2. Notice de montage
A l’intention de l’installateur
2.1
2.2
2.3
2.4
2.5
Caractéristiques techniques _______________________________________________________ 21
Fourniture ____________________________________________________________________ 21
Montage _____________________________________________________________________ 21
Contrôle du fonctionnement ______________________________________________________ 23
Remise à l’utilisateur ____________________________________________________________ 23
Français
3. Environnement et recyclage ________________________________________________________ 26
19
A l’intention de l’utilisateur
1. Notice d’utilisation
RTi 102 E
Le thermostat d’ambiance RTi 102 E est un régulateur électronique à deux positions : les ventilateurs de l’accumulateur de chaleur sont mises en route, tournent à vitesse constante puis sont
coupées.
RTi 101 EP
Le thermostat d’ambiance RTi 103 EP est un régulateur électronique proportionnel : la vitesse des
moteurs de ventilateurs de l’accumulateur de chaleur est ajustée aux besoins en continu par le RTi
103 EP.
Pour réguler la vitesse, le système compare la différence entre la température ambiante (température réelle) et la température sélectionnée avec le sélecteur (température de consigne). Plus cette
différence est faible, plus la vitesse des ventilateurs est réduite.
Si l’accumulateur de chaleur est utilisé avec un chauffage auxiliaire, le RTi 103 EP bascule automatiquement à la mise en route du chauffage auxiliaire (B) en mode de régulation à 2 points : en cas
d’émission de chaleur, les moteurs des ventilateurs ne peuvent fonctionner qu’à pleine puissance.
Lorsque le chauffage auxiliaire (B) est coupé avec l’interrupteur du panneau de commande, le RTi
103 EP fonctionne de nouveau en tant que régulateur proportionnel.
C
B
D
A
1.1 Fonctionnement
Utiliser l’interrupteur (C) du panneau de commande de l’accumulateur de chaleur pour allumer/
éteindre le thermostat d’ambiance.
Le sélecteur (D) du panneau de commande permet d’ajuster en continu la température ambiante
souhaitée.
S’il est en position centrale, la température ambiante est maintenue à env. 20 °C. Tourner le sélecteur vers la gauche ou la droite pour ajuster la température ambiante entre env. 5 °C et 35 °C.
Lorsque la température ambiante descend en dessous de la valeur sélectionnée, le régulateur de
décharge met automatiquement en route les moteurs de ventilateurs de l’accumulateur de chaleur
afin d’insuffler dans la pièce la chaleur emmagasinée.
Les jours de grand froid, il est conseillé de laisser fonctionner le thermostat d’ambiance en cas
d’une absence prolongée de manière à maintenir la température de la pièce à env. 10 °C et à
protéger ainsi le bâtiment contre les risques de gel.
20
A l’intention de l’installateur
2. Notice de montage
Le montage du thermostat d’ambiance doit être effectué par un spécialiste agréé. Celui-ci
tiendra compte du présent mode d’emploi et des instructions de montage ainsi que du mode
d’emploi et des instructions de montage de l’accumulateur de chaleur.
Tous les travaux de raccordement et d’installation électriques doivent être effectués
conformément à la réglementation VDE 0100, aux consignes de l’opérateur énergétique et aux
directives nationales et régionales.
Modèle
Tension nominale
Puissance de rupture
Puissance de commande
RTi 102 E
1/N/PE ~ 50 Hz 230 V
10 A
–
RTi 103 EP
1/N/PE ~ 50 Hz 230 V
10 A avec chauffage auxiliaire
100 VA
2.1 Caractéristiques techniques
2.2 Fourniture
1 Thermostat d’ambiance avec
– Câble de liaison du régulateur de charge et de décharge
– Connecteur 6 pôles avec faisceau de câbles
1 Interrupteur MARCHE/ARRET avec 2 fils
1 Régulateur (potentiomètre) avec câble de liaison
1 Sélecteur de température
1 Notice d’utilisation et de montage
1 Capteur de température d’ambiance avec 2 vis
1 Autocollant schéma des connexions
1 Autocollant panneau de commande
2.3 Montage
Français
Avant de commencer les travaux sur l’accumulateur de chaleur, veiller à ce qu’il ne soit pas sous
tension.
Si l’accumulateur de chaleur est raccordé à un module de gestion de la charge, il peut être
sous tension aux bornes A1/Z1 – A2/Z2 bien que les fusibles soient retirés.
En cas d’installation de plusieurs accumulateurs de chaleur les uns à côté des autres, monter le
thermostat d’ambiance dans l’appareil à l’extrême droite. Ceci garantit une mesure exacte de la
température ambiante.
2.3.1 Ordre de montage
• Déposer la grille d’évacuation et d’admission d’air, la partie avant et la paroi latérale droite
comme décrit dans la notice d’utilisation et de montage de l’accumulateur de chaleur ;
• Enlever les caches (1) du commutateur et du sélecteur de température du panneau de
commande (en haut et en bas à gauche).
• Montage de l’interrupteur MARCHE/ARRET :
Passer les fils noir (longueur L = 550 mm) et brun avec fiches plates à travers le support (3),
enfoncer les fiches sur l’interrupteur (2) puis fixer le support sur la tôle (4).
Enfoncer l’interrupteur MARCHE/ARRET (2) portant le symbole « I » à droite dans la fixation.
• Fixer le potentiomètre (5) (avec câble de liaison 3 pôles) sur la tôle (4) avec une vis 4 x 10 mm.
S’assurer que l’axe du potentiomètre tourne vers la gauche (dans le sens antihoraire) et que le
côté plat de cet axe pointe vers la droite.
• Faire passer le câble de liaison 3 pôles du potentiomètre derrière la tôle, le long du logement du
régulateur de décharge (fixer le câble sur le panneau de commande et la tôle avec le portecâble).
• Desserrer la vis de la paroi arrière, sans la dévisser complètement. Ensuite, faire pivoter la tôle du
boîtier de commande.
• Brancher le câble de liaison (X25) entre le régulateur de décharge (A2) et le régulateur de charge
(A1) (page 7).
21
A l’intention de l’installateur
• Faire passer le connecteur 6 pôles du régulateur de décharge (A2 voir schéma des connexions)
derrière la tôle. L’enficher par le haut dans les bornes « TA » à « N » du bornier X2 et le visser
(enfoncer le faisceau dans le porte-câble).
• Enfoncer le régulateur de décharge (6) dans les trous oblongs placés au dessus du régulateur de
décharge et le verrouiller en position.
• Enficher le câble de liaison du potentiomètre sur la borne X21 du thermostat d’ambiance.
• Visser le thermostat d’ambiance (7/B2) avec 2 vis (2,9 x 6,5) sur le coin de la plaque d’isolation.
Brancher le câble de liaison sur la borne X20 du thermostat d’ambiance.
• Faire passer les fils séparés derrière la tôle et les raccorder comme indiqué dans le tableau
suivant (sur les borniers X1 et X2, par le bas) :
Désignation
Pose
vers
S2 (borne en haut)
S2 (borne en bas)
de
L (X1)
LE’ (X2)
Fil (noir)
Fil (brun)
4
3
3
2
1
5
4
X1
6
7
Les fils ne doivent pas être en contact avec la carte de circuits imprimés du panneau de
commande ni avec les fils à isolation simple pour très basse tension de sécurité !
Placer les fils reliés à l’interrupteur dans le faisceau de câble (les porte-câbles peuvent être
ouverts puis refermés).
• Refaire pivoter la tôle vers l’arrière et visser à fond.
• Coller l’autocollant du panneau de commande sur la partie extérieure de la paroi latérale droite.
• Monter à nouveau la paroi latérale, la paroi avant ainsi que la grille de sortie d’air et la grille
d’entrée d’air sur l’appareil (tenir compte de l’ordre de montage !).
Placer des rondelles éventail (liaison à la terre) sous les vis de fixation des parois avant et latérale
Pour la pose et la fixation du câble de liaison entre le panneau de commande et le thermostat
d’ambiance, procéder de manière similaire que pour les autres câbles du panneau de commande. Ils
ne doivent pas être en contact avec la paroi intermédiaire et les raccordements des éléments
chauffants.
22
A l’intention de l’installateur
2.4 Contrôle de fonctionnement
Amener l’interrupteur de MARCHE/ARRET en position décharge.
Tourner le sélecteur de température jusqu’à ce que la soufflante de l’accumulateur de chaleur se
mette en route.
Si la soufflante ne se déclenche pas, suivre les indications de dysfonctionnement du régulateur de
charge et de décharge.
2.4.1 Témoin de fonctionnement/dysfonctionnement du régulateur de charge
LED « vert »
⇒ pas de dysfonctionnement
Le régulateur de charge ne présente aucun dysfonctionnement.
LED « rouge »
⇒ dysfonctionnement
a) Sélecteur de charge (R1) et/ou capteur interne (B1) défectueux
ou pas raccordé.
b) Absence de cavalier pour la réduction du taux de charge sur le
régulateur de charge.
Le système ne se charge pas.
LED « orange »
⇒ Dysfonctionnement du régulateur de décharge
a) Régulateur de décharge défectueux
b) Potentiomètre de réglage de la décharge défectueux et/ou
pas raccordé.
Une température ambiante de 22 °C est utilisée pour la régulation.
c) Thermostat d’ambiance défectueux et/ou pas raccordé.
Le système ne se décharge pas.
2.5 Remise à l’utilisateur
Français
Cette notice d’utilisation et de montage fait partie intégrante de l’appareil et doit être conservée
soigneusement par le propriétaire. Dans le cas d’un changement de propriétaire, ce document est à
remettre au nouveau propriétaire.
En cas de réparation, le spécialiste doit pouvoir accéder à cette documentation.
23
A l’intention de l’installateur
Schéma électrique WSP 1210 - 4810 F avec RTi 102 E
Schéma électrique WSP 3510 et 5010 N avec RTi 102 E
A1:
B1:
E1 - E6:
F1:
F2:
K1:
M1 - M3:
N4:
N5:
R1:
V4:
X1:
X2:
X3:
X16:
X17:
Régulateur électronique de charge
Capteur de température interne - Charge
Elément chauffant (accumulateur)
Limiteur de température
Fusible (250 V 2A à action retardée)
Relais thermique
Soufflante de décharge
Limiteur de température - Charge
Limiteur de température – Décharge
Régulateur – Charge (sélecteur)
Témoin de fonctionnement en
mode secours
Bornier secteur
Bornier
Borne CC 0,91 – 1,43 V
Adaptation du signal de commande
en 4 étapes
Réducteur de puissance en 4 étapes
Accessoires
non compris dans la fourniture, mettre une croix en face de l’accessoire monté
Thermostat d’ambiance 2 points intégré
A2:
B2:
R2:
S2:
Régulateur électronique de décharge
Capteur de température d’ambiance - Décharge
Régulateur – Décharge (sélecteur)
Interrupteur MARCHE/ARRET du thermostat d’ambiance
E8:
N2:
N3:
S1:
Elément chauffant auxiliaire
Thermostat – Chauffage auxiliaire
Thermostat – Chauffage auxiliaire
Interrupteur MARCHE/ARRET – Chauffage auxiliaire
Chauffage auxiliaire
Lors du montage du chauffage auxiliaire (E8), tenir compte de la
puissance de rupture autorisée du thermostat d’ambiance !
Régulateur électro.
de décharge
Régulateur électro. de charge
Signal CC
Signal de commande
de charge
24
Signal CA 230 V
Signal de commande
de charge
3/N/PE AC 50 Hz 400 V
Circuit de commande
1/N/PE AC 50 Hz 230 V
A l’intention de l’installateur
Schéma électrique WSP 1210 - 4810 F avec RTi 103 EP
Schéma électrique WSP 3510 et 5010 N avec RTi 103 EP
A1:
B1:
E1 - E6:
F1:
F2:
K1:
M1 - M3:
N4:
N5:
R1:
V4:
X1:
X2:
X3:
X16:
X17:
Régulateur électronique de charge
Capteur de température interne - Charge
Elément chauffant (accumulateur)
Limiteur de température
Fusible (250 V 2A à action retardée)
Relais thermique
Soufflante de décharge
Limiteur de température - Charge
Limiteur de température – Décharge
Régulateur – Charge (sélecteur)
Témoin de fonctionnement en mode
secours
Bornier secteur
Bornier
Borne CC 0,91 – 1,43 V
Adaptation du signal de commande
en 4 étapes
Réducteur de puissance en 4 étapes
Accessoires
non compris dans la fourniture, mettre une croix en face de l’accessoire monté
Thermostat d’ambiance proportionnel intégré
A2:
B2:
R2:
S2:
Régulateur électronique de décharge
Capteur de température d’ambiance - Décharge
Régulateur – Décharge (sélecteur)
Interrupteur MARCHE/ARRET du thermostat d’ambiance
E8:
N2:
N3:
S1:
Elément chauffant auxiliaire
Thermostat – Chauffage auxiliaire
Thermostat – Chauffage auxiliaire
Interrupteur MARCHE/ARRET – Chauffage auxiliaire
Chauffage auxiliaire
Lors du montage du chauffage auxiliaire (E8), tenir compte de la
puissance de rupture autorisée du thermostat d’ambiance !
Français
Régulateur électro.
de décharge
Régulateur électro. de charge
Signal CC
Signal de commande
de charge
Signal CA 230 V
Signal de commande
de charge
Circuit de commande 3/N/PE AC 50 Hz 400 V
1/N/PE AC 50 Hz 230 V
25
Environnement et recyclage
3
Garantie
La garantie est à faire valoir dans le pays où l'appareil a été acheté. A cette fin, veuillez prendre contact
avec la filiale AEG concernée, à défaut l'importateur agréé.
Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à
réaliser par un installateur qualifié.
Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait
pas été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil.
3.1
Environnement et recyclage
Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous
débarrasser de l'emballage conformément aux règles nationales relatives au traitement des déchets.
Elimination des emballages de transport et des anciens appareils
L'élimination d'anciens appareils doit se faire dans les règles de l'art conformément aux prescriptions et
lois en vigueur localement. La collecte et le recyclage des produits en fin de vie doivent être
effectués selon les dispositions et les décrets locaux.
26
Inhoudsopgave
1. Gebruiksaanwijzing
Voor de gebruiker
1.1 Werkwijze ____________________________________________________________________ 28
2. Montagehandleiding
Voor de installateur
2.1
2.2
2.3
2.4
2.5
Technische gegevens ____________________________________________________________ 29
Verpakkingseenheid _____________________________________________________________ 29
Montage _____________________________________________________________________ 29
Functiecontrole ________________________________________________________________ 31
Aflevering ____________________________________________________________________ 31
Nederlands
3. Milieu en recycling _______________________________________________________________ 34
27
Voor de installateur
1. Gebruiksaanwijzing
RTi 102 E
Bij de thermostaat RTi 102 E gaat het om een elektronische 2-punts regelaar, d.w.z. dat de ventilatoren van de warmteaccumulatoren worden ingeschakeld, met een constant toerental draaien en
weer worden uitgeschakeld.
RTi 103 EP
Bij de thermostaat RTi 103 EP gaat het om een elektronische proportionele regelaar, d.w.z. dat het
toerental van de ventilatormotoren van de warmteaccumulatoren door de Rti 103 EP traploos aan
de warmtebehoefte wordt aangepast.
Hierbij wordt het toerental van de ventilatormotoren afhankelijk van het verschil tussen de temperatuur in de ruimte (werkelijke temperatuur) en de op de keuzeschakelaar ingestelde temperatuur
(ingestelde temperatuur) geregeld. Hoe kleiner het verschil, hoe lager het toerental van de
ventilatormotoren.
Wanneer de warmteaccumulator echter met een aanvullende verwarming werkt, dan schakelt de
RTi 103 EP tijdens het inschakelen van de aanvullende verwarming (B) automatisch over naar een
2-punts regeling, d.w.z. dat de ventilatormotoren bij de behoefte aan warmte op het maximale
toerental draaien.
Wanneer de aanvullende verwarming (B) met de schakelaar op het bedieningspaneel is uitgeschakeld, werkt de RTi 103 EP weer als een proportionele regelaar.
C
B
D
A
1.1 Werkwijze
De thermostaat wordt m.b.v. de AAN/UIT-schakelaar (C) op het bedieningspaneel van de
warmteaccumulator aan- en uitgeschakeld.
De gewenste kamertemperatuur kan traploos worden ingesteld m.b.v. de keuzeschakelaar (D) .
Wanneer de keuzeschakelaar (D) in de middelste stand staat, wordt de kamertemperatuur constant
op ca. 20 °C gehouden. Door de keuzeschakelaar naar links of rechts te draaien kan de kamertemperatuur tussen de ca. 5 °C tot 35 °C worden ingesteld.
Wanneer de kamertemperatuur daalt tot onder de ingestelde waarde schakelt de ontladingsregelaar automatisch de ventilatormotoren van de warmteaccumulator in, zodat de opgeslagen warmte
de ruimte in wordt geblazen.
Op zeer koude dagen wordt het aanbevolen de thermostaat bij afwezigheid meerdere dagen ingeschakeld te laten, om de kamertemperatuur op bijv. ca. 10 °C te houden, zodat het gebouw c.q. de
ruimte niet afkoelt (bescherming tegen bevriezing).
28
Voor de gebruiker
2. Montagehandleiding
De inbouw van de thermostaat moet worden uitgevoerd door een daartoe bevoegde vakman
met inachtneming van de gebruiks- en montagehandleiding van zowel de thermostaat als de
warmteaccumulator.
Alle elektrische aansluit- en installatiewerkzaamheden dienen te worden uitgevoerd conform de
VDE-bepalingen 0100, de voorschriften van de verantwoordelijke elektriciteitsbedrijven en de
betreffende nationale en regionale voorschriften.
2.1 Technische specificaties
Model
Nominale spanning
Schakelvermogen
Besturingsvermogen
RTi 102 E
1/N/PE ~ 50 Hz 230 V
10 A
–
RTi 103 EP
1/N/PE ~ 50 Hz 230 V
10 A met aanvullende verwarming
100 VA
2.2 Verpakkingseenheid
1 Thermostaat met
– verbindingsleiding voor regelaar op- en ontladen
– 6-polige stekkerverbindingen met kabelboom
1 AAN/UIT-schakelaar met 2 schakellussen
1 Regelaar (potmeter) met verbindingsleiding
1 Temperatuurkeuzeschakelaar
1 Gebruiks- en montagehandleiding
1 Temperatuurvoeler met 2 schroeven
1 Schakelschemastickers
1 Bedieningspaneelstickers
2.3 Montage
Voor het begin van de werkzaamheden de warmteaccumulator spanningsvrij maken.
Bij het aansluiten van de warmteaccumulator op een automatische oplaadbesturing kan er ook
spanning op de klemmen A1/Z1 - A2/Z1 staan wanneer de zekeringen zijn verwijderd.
Bij de opstelling van meerdere warmteaccumulatoren naast elkaar moet erop worden gelet dat de
regelaar voor de kamertemperatuur in het apparaat rechtsbuiten wordt geïnstalleerd. Hiermee
wordt gegarandeerd dat de kamertemperatuur perfect kan worden geregistreerd.
Nederlands
2.3.1 Inbouwvolgorde
• Verwijder het luchtin- en uitlaatrooster en de voorwand en rechter zijwand zoals in de gebruiksen montagehandleiding van de warmteaccumulator is beschreven.
• Druk de blinde doppen (1) voor schakelaar en temperatuurkeuzeschakelaar met hulpmiddelen
vanuit de schakelkamer uit het bedieningspaneel linksboven en onder.
• Montage van de AAN/UIT-schakelaar:
De zwarte draad (lengte L = 550 mm) en de bruine draad met de platte stekkers op de schakelaar
(2) door de houder (3) steken en vergrendel de houder op het hoekprofiel (4).
Druk de aan-/uitschakelaar (2) met het symbool „I“ rechts in de houder.
• De dentiometer (5) met ingestoken 3-polige aansluitleiding vanuit de schakelruimte met een
bout 4 x 10 mm op de bevestigingsplaat (4) bevestigen. Daarbij moet erop worden gelet dat de
as van de potmeter helemaal naar links is gedraaid (tegen de wijzers van de klok in) en de platte
kant van de as naar rechts wijst.
• 3-polige aansluitleiding van de potmeter achter de bevestigingsplaat langs naar de stekkerplaats
van de ontlaadregelaar leggen (de aansluitleiding daarbij door de kabelhouder op het
bedieningspaneel en op de bevestigingsplaat fixeren).
• De bevestigingsplaat in de schakelruimte - voor de bevestiging van de netaansluitklemmen –
naar voren zwenken nadat de bout in de achterwand is losgedraaid (niet helemaal uitdraaien).
• De verbindingsleiding (X25) van de ontlaadregelaar (A2) op de oplaadregelaar (A1) steken
(pagina 7).
29
Voor de installateur
• De 6-polige stekkerverbinding van de ontlaadregelaar (A2 zie schakelschema) achter de
bevestigingsplaat langs naar boven geleiden, van bovenaf in de stekker „TA“ tot „N“ van de
aansluitklem X2 steken en vastdraaien (kabelboom in de aanwezige kabelhouder drukken).
• De ontlaadregelaar (6) in de boven de oplaadregelaar aangebrachte slobgaten steken en
vastzetten.
• De aansluitleiding van de potmeter op de stekkerplaats X21 van de thermostaat steken.
• De thermostaat (7/B2) met 2 schroeven (2,9 x 6,5) tegen de voorste schuine kant van de
bodemplaat schroeven. De aansluitkabel op de stekkerplaats X20 van de thermostaat steken.
• De meegeleverde losse draden achter de bevestigingsplaat langs geleiden en overeenkomstig de
onderstaande tabel (op de klemmen X1 en X2 van onderen af) aansluiten:
Aanduiding
Verleggen
van
L (X1)
LE' (X2)
Draad (zwart)
Draad (bruin)
naar
S2 (stekkerplaats boven
S2 (stekkerplaats onder)
4
3
3
1
5
4
2
X1
6
7
De draden mogen de printplaat van het bedieningspaneel alsmede de enkelvoudig geïsoleerde
draden van de lage veiligheidsspanning niet raken!
De naar de schakelaar leidende draden in de aanwezige kabelboom opnemen (de kabelbinders
kunnen geopend en weer gesloten worden).
• De bevestigingsplaat weer naar achteren zwenken en vastschroeven.
• De bedieningspaneelstickers op de buitenkant van de rechter zijwand plakken.
• De zijwand, voorwand alsmede luchtafvoer- en luchttoevoerroosters weer op het apparaat
bevestigen (de inbouwvolgorde in acht nemen).
De getande borgringen moeten onder de bevestigingsbouten van de zij- en voorwand worden
gestoken (aardleiderverbinding!)
De verbindingsleiding van het bedieningspaneel naar de thermostaat moet op dezelfde wijze
verlegd en bevestigd worden als de aanwezige leidingen naar het bedieningspaneel. Deze mogen
de tussenwand en de aansluitingen van de verwarmingselementen niet raken.
30
Voor de installateur
2.4 Functiecontrole
Zet de AAN/UIT-schakelaar in de stand ontlading
Vervolgens de temperatuurkeuzeschakelaar draaien, totdat de ventilator van de
warmteaccumulator wordt ingeschakeld.
Neem, wanneer de ventilator niet wordt ingeschakeld, de bedrijfs- en foutmeldingen op de op- en
ontlaadregelaar in acht.
2.4.1 Bedrijfs- en storingsmeldingen op de oplaadregelaar
⇒ geen storing
LED brandt „groen“
de oplaadregelaar werkt zonder problemen.
LED brandt „rood“
⇒ storing
a) De keuzeschakelaar voor opladen (R1) en/of de kernvoeler (B1) is
defect of niet aangesloten.
b) De stekkerbrug voor vermindering van de oplaadgraad op de
oplaadregelaar ontbreekt.
Er wordt niet opgeladen.
LED brandt „oranje”
⇒ storing op ontlaadregelaar
a) De ontlaadregelaar is defect
b) De potmeter voor het instellen van het ontladen is defect en/of
niet aangesloten.
De temperatuur wordt op ca. 22 °C gehouden.
c) De thermostaat is defect en/of niet aangesloten.
Er wordt niet ontladen.
2.5 Overdracht
Nederlands
Deze gebruiks- en montagehandleiding hoort bij het apparaat en dient door de eigenaar
zorgvuldig te worden bewaard. Wanneer het apparaat een andere eigenaar krijgt, moet ook de
handleiding worden overgedragen.
Bij eventuele reparaties dient de vakman de gebruiks- en montagehandleiding ter inzage te
ontvangen.
31
Voor de installateur
Schakelschema WSP 1210 - 4810 F met RTi 102 E
Schakelschema WSP 3510 en 5010 N met RTi 102 E
A1:
B1:
E1 - E6:
F1:
F2:
K1:
M1 - M3:
N4:
N5:
R1:
V4:
X1:
X2:
X3:
X16:
X17:
Elektronische oplaadregelaar
Kerntemperatuurvoeler - opladen
Verwarmingselement (accumulator)
Veiligheidstemperatuurbegrenzer
zekering (250V 2A traag)
Thermorelais
Ventilator ontladen
Temperatuurbegrenzer - opladen
Temperatuurbegrenzer - ontladen
Regelaar – opladen (keuzeschakelaar)
Controlelampje werking noodwerking
Netaansluitklemmen
Aansluitklemmen
DC-aansluitklem 0,91 - 1,43 V
Besturingsignaalaanpassing 4-traps
Vermogensreductievoorziening 4-traps
Speciale accessoires
worden niet meegeleverd, bij inbouw de desbetreffende accessoires
aankruisen
Geïntegr. thermostaat 2-punts
A2:
B2:
R2:
S2:
Elektronische ontlaadregelaar
Temperatuurvoeler ontladen
Regelaar – ontladen (keuzeschakelaar)
AAN/UIT-schakelaar thermostaat
E8:
N2:
N3:
S1:
Aanvullende verwarming
Temperatuurregelaar – aanvullende verwarming
Temperatuurregelaar – aanvullende verwarming
AAN/UIT-schakelaar – aanvullende verwarming
Aanvullende verwarming
Tijdens het inbouwen van de aanvullende verwarming (E8)
het toegestane schakelvermogen van de thermostaat in acht
nemen!
elektron.
ontlaadregelaar
elektron. oplaadregelaar
DC-signaal
oplaadbesturingssignaal
32
AC-signaal 230 V
Besturingssignaal opladen
3/N/PE AC 50 Hz 400 V
Besturingscircuit
1/N/PE AC 50 Hz 230 V
Voor de installateur
Schakelschema WSP 1210 - 4810 F met RTi 103 EP
Schakelschema WSP 3510 en 5010 N met RTi 103 EP
A1:
B1:
E1 - E6:
F1:
F2:
K1:
M1 - M3:
N4:
N5:
R1:
V4:
X1:
X2:
X3:
X16:
X17:
Elektronische oplaadregelaar
Kerntemperatuurvoeler - opladen
Verwarmingselement (accumulator)
Veiligheidstemperatuurbegrenzer
zekering (250V 2A traag)
Thermorelais
Ventilator ontladen
Temperatuurbegrenzer - opladen
Temperatuurbegrenzer - ontladen
Regelaar – opladen (keuzeschakelaar)
Controlelampje werking noodwerking
Netaansluitklemmen
Aansluitklemmen
DC-aansluitklem 0,91 - 1,43 V
Besturingsignaalaanpassing 4-traps
Vermogensreductievoorziening
4-traps
Speciale accessoires
worden niet meegeleverd, bij inbouw de desbetreffende accessoires
aankruisen
Geïntegr. thermostaat proportioneel
A2:
B2:
R2:
S2:
Elektronische ontlaadregelaar
Temperatuurvoeler ontladen
Regelaar – ontladen (keuzeschakelaar)
AAN/UIT-schakelaar thermostaat
E8:
N2:
N3:
S1:
Aanvullende verwarming
Temperatuurregelaar – aanvullende verwarming
Temperatuurregelaar – aanvullende verwarming
AAN/UIT-schakelaar – aanvullende verwarming
Aanvullende verwarming
Tijdens het inbouwen van de aanvullende verwarming (E8)
het toegestane schakelvermogen van de thermostaat in
acht nemen!
Elektron.
ontlaadregelaar
Elektron. oplaadregelaar
AC-signaal 230 V
Besturingssignaal opladen
3/N/PE AC 50 Hz 400 V
Besturingscircuit
1/N/PE AC 50 Hz 230 V
Nederlands
DC-signaal
Oplaadbesturingssignaal
33
Milieu en recycling
3
Garantie
Aanspraak op garantie bestaat uitsluitend in het land waar het materiaal gekocht is.
U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land.
De montage, de elektrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend
worden uitgevoerd door een gekwalificeerd persoon.
De fabrikant is niet aansprakelijk voor defecte toestellen, welke niet volgens de bijgeleverde
gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.
3.1
Milieu en recycling
Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te zijn. Verwijder de verpakking
daarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.
Verwijderen van transportverpakkingen en oude apparaten
Het verwijderen van oude apparaten dient correct an adequaat volgens de plaatselijk geldende
voorschriften en wetten te geschieden. De recycling van oude toestellen moet steeds vakkundig en
volgens de ter plaatse geldende voorschriften en wetgeving plaats vinden.
34
Notizen · Notes · Notes · Notices
35
Adressen und Kontakte
Regionen
EHT Haustechnik GmbH
Markenvertrieb AEG
Gutenstetter Straße 10
90449 Nürnberg
info@eht-haustechnik.de
www.aeg-haustechnik.de
Tel.
0 18 03 / 91 13 23
Fax
09 11 / 96 56 - 44 4
AEG Kundendienst
Kundendienstzentrale
Holzminden
Fürstenberger Str. 77
37603 Holzminden
Briefanschrift
37601 Holzminden
Der Kundendienst
und Ersatzteilverkauf
ist in der Zeit von
Montag bis Donnerstag
von 7.15 bis 18.00 Uhr
und Freitag
von 7.15 bis 17.00 Uhr,
auch unter den
nachfolgenden Telefon- bzw.
Telefaxnummern erreichbar:
Kundendienst
Tel.
0 18 03 / 70 20 20
Fax
0 18 03 / 70 20 25
Ersatzteilverkauf
Tel.
0 18 03 / 70 20 40
Fax
0 18 03 / 70 20 45
Dortmund
Oespel (Indupark)
Brennaborstr. 19
44149 Dortmund
Postfach 76 02 47
44064 Dortmund
Tel.
02 31 / 96 50 22-11
Fax
02 31 / 96 50 22-77
Hamburg
Georg-Heyken-Str. 4a
21147 Hamburg
Tel.
0 40 / 75 20 18-11
Fax
0 40 / 75 20 18-77
Holzminden
Fürstenberger Str. 77
37603 Holzminden
Ersatzteile
Tel.
0 18 03 / 70 20 20
Fax
0 18 03 / 70 20 25
Leipzig
Airport Gewerbepark-Glesien
Ikarusstr. 10
04435 Schkeuditz
Tel.
03 42 07 / 7 55-11
Fax
03 42 07 / 7 55-77
Stuttgart
Weilimdorf
Motorstr. 39
70499 Stuttgart
Tel.
07 11 / 9 88 67-11
Fax
07 11 / 9 88 67-77
International
Belgium
EHT Belgium BVBA
Avenue du Port 104
1000 Brussel – Bruxelles
Tel.
02 - 4 23 22 22
Fax
02 - 4 23 22 12
Czech Republic
AEG Home Comfort Czech
K Hájùm 946
15500 Praha 5 - Stodulky
Tel.
02 - 51 11 61 52
Fax
02 - 51 11 61 53
Magyarorszák
Stiebel Eltron KFT
Pacsirtamez† u. 41
1036 Budapest
Tel.
01 - 250 60 55
Fax
01 - 368 80 97
Nederland
Stiebel Eltron Nederland b.v.
Divisie AEG Home Comfort
Daviottenweg 36, Postbus 2020
5202 CA‘s Hertogenbosch
Tel.
0 73 - 6 23 00 00
Fax
0 73 - 6 23 11 41
Österreich
Stiebel Eltron Ges. m.b.H.
Eferdinger Str. 73
4600 Wels
Tel.
0 72 42 - 4 73 67 - 0
Fax
0 72 42 - 4 73 67 - 42
Polska
Stiebel Eltron Polska Sp. z o.o.
ul. Instalatorów 9
02-237 Warszawa
Tel.
0 22 - 8 46 48 20
Fax
0 22 - 8 46 67 03
info@eht-haustechnik.de
www.aeg-haustechnik.de
 EHT-Haustechnik GmbH
Schweiz
EHT Haustechnik AG
Industriestrasse 10
5506 Mägenwill
Tel.
0 62 - 8 89 92 14
Fax
0 62 - 8 89 91 26
Irrtum und technische Änderungen vorbehalten · Subject to errors and technical changes! · Sous réserve d‘erreurs et de modifications techniques! · Onder voorbehoud van vergissingen en technische
wijzigingen! · Salvo error o modificación técnica! · Rätt till misstag och tekniska ändringar förbehålls! · Excepto erro ou alteração técnica · Zastrze¿one zmiany techniczne i ewentualne b¢êdy · Omyly a technické
zmìny jsou vyhrazeny! · A muszaki változtatások és tévedések jogát fenntartjuk! · Âîçìîæíîñòü íåòî÷íîñòåé è òåõíè÷åñêèõ èçìåíåíèé íå èñêëþ÷àåòñÿ
0637
248571/33510/3/0644 · Wi · Technische Änderungen vorbehalten · Subject to technical modifications · Sous réserve de modifications techniques · Technische wijzigingen voorbehouden
Vertriebszentrale
Download PDF

advertising
