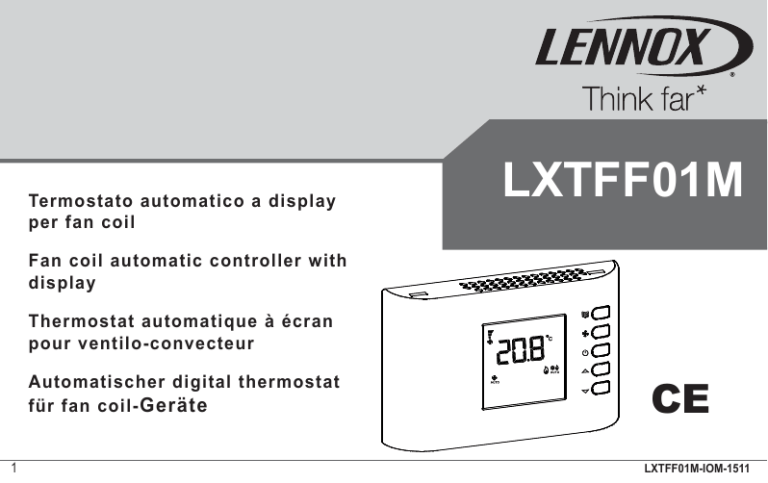

LXTFF01M-1511

1

Termostato automatico a display per fan coil

Fan coil automatic controller with display

Thermostat automatique à écran pour ventilo-convecteur

Automatischer digital thermostat für fan coil-

Geräte

LXTFF01M

CE

LXTFF01M-IOM-1511

LXTFF01M-IOM-1511

2

INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLACIÓN

1

2

1

Fig. 1

2

3

Fig. 2

LXTFF01M-IOM-1511

Fig. 3

3

4

Fig. 4

LXTFF01M-IOM-1511

5

2

1

Fig. 5

4

6

SELEZIONE JUMPER - JUMPER SET-UP -

SÉLECTION JUMPER - SELECCIÓN JUMPER

Fig. 6

LXTFF01M-IOM-1511

JP1

JP2

Alimetazione 230V~ (impostazione di fabbrica)

230V~ power supply (factory setting)

Alimentation 230V~ (confi guration d’usine)

Alimentación 230V~ (ajustado de fábrica)

JP1

JP2

Alimetazione 24V~

24V~ power supply

Alimentation 24V~

Alimentación 24V~

JP3

JP4

Frequenza 50Hz (impostazione di fabbrica)

50Hz frequency (factory setting)

Fréquence 50Hz (confi guration d’usine)

Frecuencia 50Hz (ajustado de fábrica)

JP3

JP4

Frequenza 60Hz

60Hz frequency

Fréquence 60Hz

Frecuencia 60Hz

JP5

Confi gurazione parametri abilitata

Parameter confi guration enabled

Confi guration paramètres autorisée

Confi guración parámetros habilitada

JP5

Confi gurazione parametri disabilitata

Parameter confi guration disabled

Confi guration paramètres non autorisée

Confi guración parámetros deshabilitada

5

7

SCHEMA DI COLLEGAMENTO - WIRING DIAGRAM - SCHÉMA DE BRANCHEMENT - SCHALTSCHEMA

Fig. 7

LXTFF01M-IOM-1511

LEGENDA - EXPLANATION - LÉGENDE - LEGENDE

E/I:

Ingresso remoto per l’attivazione della funzione “Estate/Inverno centralizzata“

(1)

Remote input to activate “centralised Summer/Winter“ function

(1)

Entrée à distance pour l’activation de la fonction `Été/Hiver centralisée’ (1)

Eingang zur zentralen Umschaltung zwischen ‘Sommer/Winter’

(1)

RDC:

Ingresso remoto per l’attivazione della funzione “Economy“ (1)

Remote input to activate “Economy“ function (1)

Entrée à distance pour l’activation de la fonction ‘Economy‘(1)

Eingang zur Aktivierung ’ECO-Betrieb‘(1)

A:

Apre - Opens - Ouvre - Öffnet

C:

Chiude - Closes - Ferme - Schließt

Sc:

CF:

Servocomando a 3 punti - Floating actuator

Actuateur à 3 voies - Dreipunkt-Servosteuerung

S.M.:

Sonda di mandata - Supply water sensor - Sonde d’envoi - Vorlauftemperarfühler

S.A.:

Sonda ambiente - Room sensor - Sonde ambiance - Raumtemperaturfühler

Ingresso remoto per l’attivazione della funzione “Contatto fi nestra“

(1)

Remote input to activate “Window contact“ function (1)

Entrée à distance pour l’activation de la fonction ‘Contact fenêtre‘(1)

Eingang zur Aktivierung Funktion ‘Fensterkontakt‘(1)

RS:

Connettore per il collegamento della sonda remota, vedere § “Collegamenti elettrici“

Connector for remote sensor connection. See “Electric connections“

Connecteur pour le branchement de la sonde à distance, voir § `Branchements électriques`

Anschluss eines externen Raumfühlers, siehe ‘Elektrische Anschlüsse‘

Isolamento rinforzato - Reinforced insulation - Isolation renforcée - Aislamiento reforzado

Note - Notes - Remarques - Hinweis

(1): La funzione associata all’ingresso può essere modifi cata nei parametri C14, C15 e C16.

The C14, C15 and C16 parameters of the function associated to the input can be changed.

La fonction associée à l’entrée peut être modifi ée dans les paramètres C14, C15 et C16.

Die Parameter der Eingänge können individuell eingestellt werden, siehe C14, C15 und C16.

6

a b c

8

1

1

d e f

2

Fig. 9 g

Fig. 8: Possibili varianti per connessione valvole - Possible diagrams for valves connection

Possibles variantes pour connexion vannes - Mögliche ventilanschlussvarianten

LXTFF01M-IOM-1511

3

7

8

GENERALITÀ

Questo dispositivo è un termostato digitale per il controllo della temperatura in ambienti riscaldati o raffrescati da fan-coil

(ventilconvettori).

Esso controlla in maniera automatica le tre velocità di un ventilatore e l’apertura o chiusura delle valvole in modo da regolare la temperatura nella maniera più confortevole. La rilevazione della temperatura ambiente può essere effettuata dalla sonda interna oppure remota

(opzionale).

DESCRIZIONE DEI COMANDI

I comandi del termostato disponibili per l’utente sono cinque pulsanti.

- Pulsante “ “ (On/Off)

Per l’accensione e lo spegnimento del termostato; quando il dispositivo è spento, il display non visualizza più nessuna temperatura, mentre alcuni simboli possono rimanere accesi per indicare lo stato di uscita attiva.

Se il termostato è confi gurato per realizzare la funzione “Economy“

(P17), il pulsante “ “ permette di attivare / disattivare lo stato di

“Economy“ secondo il seguente schema:

ON OFF

automatica. In particolare 1 indica la velocità più bassa, 2 quella media e 3 quella più alta. Il termostato, quindi, se impostato su una delle tre velocità sopraindicate, attiverà il ventilatore quando necessario sempre alla stessa velocità. Nel caso in cui sia impostata la velocità automatica il termostato attiverà il ventilatore in modo automatico ad una velocità tanto più alta quanto più elevata è la necessità di calore o fresco dell’ambiente.

- Pulsante “ “ (Menù)

Questo pulsante cambia la visualizzazione del display: premuto una volta permette di visualizzare la temperatura di setpoint impostata.

Se il termostato è confi gurato per visualizzare la temperatura dell’acqua di mandata, essa sarà visualizzata premendo un’ulteriore volta il pulsante.

Nel cambiare la visualizzazione il termostato informa qual è la temperatura indicata quando essa è diversa dalla temperatura ambiente, accendendo le seguenti icone:

Temperatura dell’acqua di mandata t

S Se si preme ripetutamente il pulsante la visualizzazione cicla tra le diverse temperature. Dopo alcuni secondi di inattività la

Questo pulsante modifica l’impostazione della velocità del ventilatore desiderata.

Ad ogni pressione del pulsante “ “ si modifi ca la velocità del ventilatore secondo il seguente ciclo:

- Pulsante ““ e “

Questi pulsanti permettono di impostare la temperatura ambiente desiderata e i parametri di confi gurazione. Nel normale funzionamento, se vengono premuti i pulsanti ““ o ““, la visualizzazione del display si sposta sulla temperatura di setpoint m

A visualizzazione ritorna sulla temperatura ambiente.

LXTFF01M-IOM-1511

INDICAZIONE DISPLAY

Il termostato è dotato di un display LCD per la visualizzazione delle temperature e delle impostazioni.

Visualizzazione simboli:

Di seguito viene indicato il signifi cato dei simboli che possono apparire a display:

Selezione automatica riscaldamento/raffrescamento.

Il termostato è in grado di commutare automaticamente il modo riscaldamento/raffrescamento.

Impostazione della velocità fi ssa più bassa del ventilatore.

Impostazione della velocità fi ssa media del ventilatore.

Impostazione della velocità fi ssa più alta del ventilatore.

Impostazione velocità automatica del ventilatore.

Il termostato è in stato di confi gurazione.

Filtro intasato (il fi ltro necessita di essere pulito).

Funzione non accessibile.

LXTFF01M-IOM-1511

Visualizzazione temperatura acqua di mandata.

Visualizzazione temperatura di set-point.

Regolazione della temperatura in modalità “Economy“.

Modalità antigelo attiva: il termostato regola alla temperatura di antigelo.

Compressore attivato in un sistema a pompa di calore.

Resistenza attivata in un sistema con resistenza.

Riscaldamento attivato.

Raffrescamento attivato.

La regolazione è sospesa; il contatto indica fi nestra aperta.

La temperatura dell’acqua di mandata non è cientemente calda (in riscaldamento) o suffi cientemente fredda (in raffrescamento).

La regolazione è sospesa; servocomando a 3 punti in risincronizzazione.

9

Attesa temporizzazione.

Allarme o errore confi gurazione installatore.

Allarme condensa: la regolazione è sospesa.

Allarme motore.

Presenza di persone nell’ambiente: regolazione riattivata oppure uscita da modo “Economy“.

Assenza di persone nell’ambiente: regolazione sospesa oppure attivazione modo “Economy“.

Sul display sono presenti anche dei simboli che identifi cano lo stato delle uscite: il ventilatore e le valvole o altro carico collegato.

I simboli “velocità ventilatore“ identifi cano lo stato del ventilatore: quando sono tutti spenti indicano ventilatore spento, mentre quando sono accesi indicano ventilatore acceso secondo le seguenti indicazioni:

velocità 1 velocità 2 velocità 3

Sistema a quattro tubi:

: valvola caldo aperta

: valvola freddo aperta

Sistema con resistenza:

:

riscaldamento, resistenza accesa

:

raffrescamento, valvola freddo aperta

Sistema con resistenza di integrazione:

: riscaldamento, valvola aperta

: raffrescamento, valvola aperta

:

riscaldamento, resistenza accesa

Sistema pompa di calore: :

valvola di inversione riscaldamento

:

valvola di inversione raffreddamento

: compressore acceso

I simboli possono anche lampeggiare per indicare che la relativa uscita dovrebbe essere accesa ma è momentaneamente interdetta da un’altra funzione.

Per esempio le uscite sono interdette in queste situazioni:

- La funzione termostato di minima interdice il ventilatore;

- Il contatto fi nestra sospende la regolazione;

- La temporizzazione C09 inibisce il compressore;

- Regolazione interdetta per la risincronizzazione della valvola a tre punti;

- Valvola interdetta in attesa della chiusura dell’altra valvola a tre punti.

10

L’accensione dei simboli

“ “

e

“ “

identifi ca uno stato delle uscite valvola diverso a seconda del tipo di impianto.

Sistema a due tubi:

: riscaldamento, valvola aperta

: raffrescamento, valvola aperta

LXTFF01M-IOM-1511

ATTENZIONE

- La sonda di mandata deve essere installata in modo tale da rivelare correttamente la temperatura dell’acqua anche nel caso in cui il fl usso fosse interrotto dalla valvola.

- Non è permesso collegare la stessa sonda remota ai morsetti di diversi termostati.

- Le sonde remote, il contatto bimetallico e il contatto fi nestra collegati al termostato devono essere isolati verso la terra e verso la tensione di rete.

- Non rispettare questo punto o il precedente può portare a danneggiamenti irreversibili del prodotto.

- Le sonde remote, il contatto bimetallico e il contatto fi nestra devono essere in doppio isolamento (o isolamento rinforzato) nel caso siano accessibili a una persona.

- Nel caso non sia possibile realizzare l’isolamento rinforzato del punto precedente, alimentare il termostato a bassa tensione 24V~

(nel rispetto tuttavia delle norme di sicurezza).

- Nel controllare con un multimetro le uscite delle valvole a vuoto (morsetti da 9 a 12), non si potrà vedere correttamente la commutazione a causa dei fi ltri applicati alle uscite a TRIAC.

E’ necessario collegare un carico sull’uscita (valvola) per poter visualizzare correttamente lo stato della commutazione.

- Collegare l’apparecchio alla rete di alimentazione tramite un interruttore onnipolare conforme alle norme vigenti e con distanza di apertura dei contatti di almeno 3 mm in ciascun polo.

- L’installazione ed il collegamento elettrico del dispositivo devono essere eseguiti da personale qualifi cato ed in conformità alle leggi vigenti.

- Prima di effettuare qualsiasi collegamento accertarsi che la rete sia scollegata.

INSTALLAZIONE

Per installare il dispositivo eseguire le seguenti operazioni seguendo le immagini riportate da pagina 3 a pagina 7:

1

Sganciare la piastra attaccata alla base del termostato spingendola verso sinistra e facendo cosi’ sganciare i dentini indicati in Fig. 1.

2

nella feritoia in basso fi no a sollevare leggermente la calotta (Fig. 2).

3

estrarla completamente (Fig. 3).

4

60 mm oppure 85 mm (utilizzare le viti e/o i tasselli in dotazione) facendo passare i fi li tramite le aperture rettangolari (Fig. 4).

5

- Agganciare la base del termostato alla piastra a muro

(facendo passare i fi li tramite le aperture rettangolari) facendo dapprima coincidere i fori della base con gli appositi dentini della piastra a muro e successivamente esercitare sulla base una pressione verso il lato sinistro fi no a far scattare i dentini plastici della piastra (Fig. 5).

- Fissare la base del termostato alla piastra a muro utilizzando la vite in dotazione.

6

7

8

Impostare correttamente, se necessario, i jumper JP1, JP2, JP3,

JP4 e JP5. Leggere attentamente il paragrafo “SELEZIONE

JUMPER“ a pagina 5 ed il paragrafo “COLLEGAMENTI

ELETTRICI“.

Eseguire i collegamenti elettrici seguendo lo schema di collegamento di Fig. 7 e le possibili varianti in Fig.8; leggere attentamente il paragrafo “COLLEGAMENTI ELETTRICI“.

Richiudere il termostato eseguendo le seguenti operazioni:

- Posizionare i due dentini della parte superiore della calotta negli appositi intagli.

LXTFF01M-IOM-1511

11

12

- Ruotare la calotta e spingere verso l’interno, con un dito, la linguetta plastica posta sulla parte inferiore della base (indicata dalla freccia in Fig. 9) ed esercitare una pressione che faccia scattare la linguetta plastica di fi ssaggio all’interno dell’apposito foro.

COLLEGAMENTI ELETTRICI

Il dispositivo può essere alimentato a 230V~ oppure a 24V~.

Il termostato è impostato dalla fabbrica a 230V~, con il jumper in posizione JP1, con frequenza a 50Hz, con il jumper in posizione

JP4. Per selezionare l’alimentazione a 24V~ è necessario spostare il jumper JP1 (Fig. 6) nella posizione JP2 (Fig. 6), mentre per selezionare la frequenza a 60Hz è necessario spostare il jumper JP4 (Fig. 6) nella posizione JP3 (Fig. 6).

Come visibile in Fig. 7 i morsetti di alimentazione sono L e N.

Nel caso di alimentazione a 230V~ è importante rispettare linea e neutro. Al morsetto 3 è disponibile un ingresso per la selezione raffrescamento/riscaldamento centralizzata.

Al morsetto 4 è disponibile un ingresso per attivare la modalità

“Economy”.

Ai morsetti 14 e 16 può essere collegato un contatto fi nestra.

Nota: ci sono delle limitazioni per l’uso del contatto fi nestra, leggere attentamente il paragrafo “ATTENZIONE”.

La funzione associata agli ingressi dei morsetti 3, 4 e 16 può essere modifi cata nei parametri C14, C15 e C16.

I segnali ai morsetti 3 e 4 possono essere collegati ai morsetti 3 e 4 di altri termostati presenti nello stesso edifi cio (funzione E/I centralizzata).

Tramite il connettore RS oppure in alternativa ai morsetti 14 e 15

è possibile collegare una sonda di temperatura ambiente esterna.

Agendo sulla confi gurazione si sceglie se utilizzare la sonda esterna oppure interna. I morsetti 13 e 14 sono un ingresso a cui è possibile collegare tipi diversi di sonda per realizzare funzioni speciali: può essere collegata una sonda temperatura di mandata per realizzare la funzione di “changeover“ e/o “termostato di minima”; oppure può essere collegato un termostato bimetallico con funzione di “termostato di minima”. Agendo sulla confi gurazione si sceglie quale tipo di sonda si intende usare.

Questo dispositivo è adatto a controllare la velocità dei ventilatori dei fan-coil a tre velocità. La selezione delle velocità è effettuata tramite tre relè le cui uscite sono disponibili ai morsetti 6, 7 e 8. Il morsetto 5

è il comune dei relè. In Fig. 7 è visibile come collegare il ventilatore.

Le uscite per il ventilatore, morsetti da 5 a 8, sono libere da tensione e isolate rispetto al resto del termostato. E’ quindi possibile alimentare il termostato a bassa tensione (24V~) e contemporaneamente pilotare un ventilatore ad alta tensione (230V~). In questo caso è necessario mantenere una separazione tra i cavi 24V~ e 230V~ nel rispetto delle norme vigenti. Il dispositivo può pilotare svariati tipi di valvola o in alternativa una resistenza o un compressore.

I morsetti 9 e 10 sono relativi all’uscita caldo mentre i morsetti 11 e 12 sono relativi all’uscita freddo. In Fig. 8 sono visibili diverse modalità di collegamento delle valvole a seconda del loro tipo. Agendo sulla confi gurazione si sceglie quale tipo di valvole si intende usare.

Nel caso si usino valvole on-off o on-off PWM proporzionali, collegare secondo Fig. 8 a o c. Nel caso si usino servocomandi fl ottanti a tre punti, collegare secondo Fig. 8 b o d. E’ possibile gestire impianti con tipi di valvole diversi per caldo e freddo. Nel caso l’impianto preveda una resistenza elettrica di integrazione oppure al posto della valvola caldo, collegare come da schemi Fig. 8 e o f.

Il termostato può gestire anche un impianto pompa di calore e quindi pilotare il compressore e la valvola di inversione a quattro vie. In questo caso collegare come da Fig. 8 g. La valvola di inversione va collegata su un morsetto diverso a seconda della sua logica di funzionamento.

LXTFF01M-IOM-1511

CARATTERISTICHE TECNICHE

Alimentazione: 230V~

230V~ ±10% 60Hz oppure

24V~

Potenza assorbita: 1,2VA

Temperatura ambiente

Campo di regolazione : 5°C .. 35°C (confi gurabile)

Tipo di sensore : NTC 10kΩ @ 25°C ±1%

Precisione : ± 1°C

Risoluzione : 0,1°C

Campo di visualizzazione : -10°C .. +50°C

Isteresi: regolabile 0,2 .. 1,0 °C

Temperatura mandata

Tipo di sensore : NTC 10kΩ @ 25°C ±1%

Precisione : ± 1°C

Risoluzione : 1°C

Campo visualizzazione : 0°C .. 99°C

Isteresi : 2°C

Portata contatti

Ventilatore : 3A @ 230V~ cosφ=1

Valvole : 0,3A @ 230V~ cosφ=1

Valvole (in caso di carico induttivo) : 10VA Max potenza pilotabile

Sonda a distanza (opzionale) : NTC 10kΩ @ 25°C ±1%

Grado di protezione : IP 30

Classifi cazione secondo regolamento 2013.811.CE

Classe : V

Contributo all’effi cienza energetica : 3%

Tipo di azione : 1

Grado di inquinamento : 2

Classe dispositivo : II ( )

LXTFF01M-IOM-1511

Tensione impulsiva nominale: 2500V

Numero di cicli manuali:

Numero di cicli automatici:

50000

100000

Classe del software:

Tensione prove EMC:

Corrente prove EMC:

Tolleranza distanze esclusione modo guasto ‘corto’:

Temperatura prova sfera:

A

230V~ 50Hz

31mA

±0,15mm

75°C

Temperatura di funzionamento: 0°C .. 40°C

Temperatura di stoccaggio:

-10°C .. +50°C

Limiti di umidità: 20% .. 80% RH (non condensante)

Contenitore: materiale: ABS + PC V0 autoestinguente

Bianco segnale (simile RAL9003)

Dimensioni:

Peso:

132 x 87 x 23,6 mm (L x A x P)

~ 265 gr.

RIFERIMENTI NORMATIVI

Il prodotto è conforme alle seguenti norme (EMC 2004/108/CE e LVD 2006/95/CE):

EN 60730-1 (2011)

EN 60730-2-9 (2010)

GARANZIA

Nell’ottica di un continuo sviluppo dei propri prodotti, il costruttore si riserva il diritto di apportare modifi che a dati tecnici e prestazioni senza preavviso. Il consumatore è garantito contro i difetti di conformità del prodotto secondo la Direttiva Europea

1999/44/CE nonché il documento sulla politica di garanzia del costruttore. Su richiesta è disponibile presso il venditore il testo completo della garanzia.

13

14

APPENDICE

SELEZIONE RISCALDAMENTO/RAFFRESCAMENTO

La selezione del modo raffrescamento (estate) o riscaldamento

(inverno), avviene tenendo premuto per alcuni secondi il pulsante menù “ “ fi no a che il display non visualizzi una delle seguenti scritte indicanti lo stato attualmente impostato:



:

Modo riscaldamento (inverno)



:

Modo raffrescamento (estate)

Successivamente, premendo il pulsante “o“ o “ ”, si cambia l’impostazione ciclando tra riscaldamento e raffrescamento.

Premendo gli altri pulsanti si esce dal menù di selezione memorizzando la scelta effettuata.

gurato per una selezione raffrescamento/riscaldamento automatica o centralizzata non è possibile modifi care la selezione riscaldamento/raffrescamento ed il display visualizza l’icona “ “ lampeggiante.

INGRESSO MANDATA

Il dispositivo prevede un ingresso per la sonda della temperatura di mandata dell’acqua: quando quest’ultima viene utilizzata il termostato può automaticamente determinare se sia impostato in modo “raffrescamento”, quindi si debba raffreddare o sia in modo “riscaldamento” e quindi riscaldare: in pratica il dispositivo effettua la funzione di “changeover” automatico in base alla temperatura dell’acqua.

Questa rilevazione viene anche utilizzata per realizzare la funzione “termostato di minima”.

In alternativa alla sonda di mandata sullo stesso ingresso si può collegare un termostato bimetallico per realizzare la funzione

“termostato di minima”.

INGRESSI ESTERNI - MORSETTI 3, 4 E 16

Il termostato dispone di tre ingressi esterni a cui è possibile associare funzioni diverse tramite i parametri C17, C18 e C19.

I segnali ai morsetti 3 e 4 possono essere collegati ai morsetti 3 e 4 di altri termostati presenti nello stesso edifi cio per realizzare funzioni centralizzate.

Il segnale al morsetto 16 non può essere collegato ad altri termostati.

Le funzioni che è possibile associare agli ingressi sono:

Funzione “Estate/Inverno centralizzata“:

In un’installazione in cui siano presenti più termostati in uno stesso edifi cio, l’ingresso centralizzato di ogni termostato può essere collegato insieme e pilotato dalla centrale termica.

In questo modo la centrale termica decide se i termostati devono regolare in modo riscaldamento o raffrescamento.

Funzione “Economy“:

L’ingresso può attivare/disattivare il modo economy (vedere paragrafo “Funzione economy“).

A questa funzione è possibile associare la seguente icona: “ “.

Il termostato è sensibile al cambiamento di stato dell’ingresso e non al livello e quindi è sempre possibile, tramite il pulsante “ “

(se abilitato), cambiare lo stato economy del termostato.

Funzione “Stop regolazione“

L’ingresso può sospendere o riattivare la regolazione della temperatura ambiente.

Quando la regolazione è sospesa il ventilatore rimane spento, le valvole rimangono chiuse ed i relativi simboli sul display lampeggeranno.

A questa funzione è possibile associare una delle seguenti icone: “ “ o “ “ o “ “.

LXTFF01M-IOM-1511

Confi gurando un’ingresso con la funzione “stop regolazione“ con l’icona “ “ si realizza la funzione “contatto fi nestra“. Collegando all’ingresso un contatto fi nestra, quando la fi nestra è aperta si accenderà l’icona “ “ sul display e la regolazione della temperatura ambiente sarà sospesa.

Nota: ci sono delle limitazioni per l’uso del contato fi nestra, leggere attentamente il paragrafo “ATTENZIONE”.

Funzione “ON / OFF termostato“

L’ingresso accende o spegne il termostato come se si fosse premuto il pulsante “ “.

Il termostato è sensibile al cambiamento di stato dell’ingresso e non al livello e quindi è sempre possibile, tramite il pulsante “

“ (se abilitato), cambiare lo stato acceso/spento del termostato.

Funzione “allarme motore“

L’ingresso accende l’icona “ “ sul display. Quando l’allarme è attivo viene interdetta l’eventuale uscita resistenza.

Funzione “Allarme resistenza“

Quando l’allarme è attivo, sul display lampeggiano i simboli “ “

+ “ “ e viene interdetta l’eventuale uscita resistenza.

A questo ingresso si può collegare il temostato di sicurezza della resistenza.

ACQUISIZIONE TEMPERATURE

Il termostato acquisisce la temperatura ambiente e la temperatura dell’acqua di mandata nella batteria del fan-coil tramite sonde del tipo NTC. La temperatura ambiente viene acquisita e visualizzata con risoluzione descritta precedentemente nel range -10°C .. +50°C.

Nel caso la temperatura ambiente sia al di fuori del range operativo, il display visualizza la scritta “Or” (out of range). Se

LXTFF01M-IOM-1511

la sonda è interrotta oppure in corto circuito, il display mostra la scritta “EEE” (errore): la regolazione del termostato non è più effettuabile e tutte le uscite restano disattivate.

Nel termostato è presente una sonda di temperatura ambiente interna, ma è disponibile anche un ingresso per una sonda esterna. Tramite il parametro P10 della “confi gurazione installatore” si determina se utilizzare l’una o l’altra sonda.

La temperatura dell’acqua di mandata nella batteria del fan-coil viene rilevata da una sonda esterna e può essere visualizzata con risoluzione di un grado nel range 0°C .. 99°C.

Nel caso la temperatura rilevata sia al di fuori del range operativo, quando si tenta di visualizzarla il display mostra la scritta “Or” (out of range).

Se la sonda è interrotta oppure in corto circuito il display mostra la scritta “EEE” (errore) e le funzioni legate a questa informazione non vengono eseguite.

La sonda di mandata può non essere collegata se l’impianto non la richiede. Per l’attivazione della funzione relativa alla sonda di mandata, fare riferimento a quanto descritto nel paragrafo

“Funzione termostato di minima”.

FUNZIONE TERMOSTATO DI MINIMA

La funzione termostato di minima permette di interdire il funzionamento del ventilatore quando, in modalità riscaldamento, l’acqua di mandata non sia suffi cientemente calda. Per impostare questa funzione è necessario collegare una sonda di mandata o, in alternativa e sugli stessi morsetti, un termostato bimetallico.

Nel caso si usi la sonda, la soglia a cui si discriminerà tra acqua suffi cientemente calda o no è defi nita dal parametro P22. Nel caso non si desideri questa funzione si può impostare per il parametro P22 una soglia molto bassa.

15

16

Nel caso invece si voglia usare un termostato bimetallico per questa funzione, è necessario impostare il parametro P07 sul valore 2, quindi il ventilatore sarà abilitato solo quando il contatto bimetallico sarà chiuso. Utilizzando quest’ultima opzione non è possibile né visualizzare la temperatura di mandata né realizzare la funzione di changeover automatica. Per l’impostazione dei parametri riguardanti le funzioni di cui sopra, fare riferimento a quanto descritto nel paragrafo “Confi gurazione installatore”.

La funzione “termostato di minima” è disponibile anche in modo raffrescamento, in questo caso il ventilatore verrà interdetto quando l’acqua di mandata non è suffi cientemente fredda secondo la soglia defi nita dal parametro P23.

Nel caso non si desideri questa funzione si può impostare un valore molto alto sul parametro P23.

Quando la temperatura dell’acqua di mandata non è suffi ciententemente calda o fredda secondo le soglie P22 e P23, il display visualizza l’icona “ “, il ventilatore rimane spento e i simboli “velocità ventilatore” lampeggiano.

SISTEMA CON RESISTENZA

Il termostato può essere confi gurato (P01=2) per gestire un impianto avente una resistenza elettrica per riscaldare l’ambiente e una valvola che gestisce il fl usso di acqua fredda per raffrescarlo.

Seguire lo schema di collegamento Fig. 8 e e f.

In questo tipo di impianto è consigliabile impostare un ritardo allo spegnimento del ventilatore su P21 in modo tale che allo spegnimento della resistenza il ventilatore continui a girare per smaltirne il calore.

In questo tipo di impianto è possibile avere una regolazione con zona neutra impostando selezione raffrescamento/riscaldamento automatica (P02=1).

Nel caso in cui, in questo tipo di impianto si usi anche la funzione

“termostato di minima”, il ventilatore non sarà mai interdetto quando in modo riscaldamento.

SISTEMA CON RESISTENZA DI INTEGRAZIONE

Il termostato può essere confi gurato (P01=3) per gestire un impianto speciale avente due sistemi per riscaldare l’ambiente, uno tramite fl usso di acqua calda regolato da una valvola e l’altro tramite una resistenza elettrica di integrazione. In questa modalità il termostato pilota solamente una valvola sull’uscita della valvola freddo e una resistenza di integrazione sull’uscita della valvola caldo.

Schema di collegamento Fig. 8 e e f.

La valvola viene pilotata come in un sistema a due tubi: a seconda se il termostato è impostato in riscaldamento o in raffrescamento viene gestito il fl usso di acqua calda o fredda.

La resistenza invece viene attivata per integrazione quando in riscaldamento la temperatura ambiente è inferiore alla temperatura di setpoint di ∆ setpoint confi gurabile nel parametro

C18.

Nel modo raffrescamento si può avere una regolazione con zona neutra impostando l’ampiezza della zona neutra su P19 maggiore di zero, il questo caso il raffrescamento si ottiene attivando la valvola mentre il riscaldamento attivando la resistenza.

In questo tipo di impianto è consigliabile impostare un ritardo allo spegnimento del ventilatore su P21 in modo tale che allo spegnimento della resistenza il ventilatore continui a girare per smaltirne il calore.

Nel caso in cui, in questo tipo di impianto si usi anche la funzione

“termostato di minima” in riscaldamento, il ventilatore non sarà mai interdetto qualora l’acqua di mandata non sia suffi cientemente calda in quanto verrà anticipata l’accensione della resistenza elettrica.

LXTFF01M-IOM-1511

SISTEMA POMPA DI CALORE

Il termostato può essere confi gurato per gestire un impianto pompa di calore (P01=4) e quindi pilotare la valvola di inversione sull’uscita della valvola caldo e il compressore sull’uscita della valvola freddo.

Schema di collegamento Fig. 8 g.

L’uscita della valvola di inversione sarà sempre accesa o sempre spenta a seconda se il temostato è impostato in riscaldamento o in raffrescamento.

Nel modo riscaldamento la valvola di inversione viene alimentata mentre rimane spenta in raffrescamento (tipo EUROPA). In alternativa se si collega la valvola sull’uscita al morsetto 10, la logica di pilotaggio è invertita: in raffrescamento viene alimentata mentre rimane spenta in riscaldamento (tipo USA).

L’uscita del compressore sarà attivata quando è necessario spostare calore, cioè quando l’ambiente ha bisogno di essere riscaldato o raffreddato. E’ consigliabile impostare una temporizzazione dell’uscita compressore sul parametro C09 per impedire spegnimenti e riaccensioni repentine.

Nella modalità pompa di calore la sonda di mandata può essere collegata e la sua funzione diventa di antighiacciamento e/o antisurriscaldamento della batteria.

Se in raffrescamento la sonda rileva una temperatura minore o uguale a C02, il termostato interdice il compressore: funzione antighiacciamento della batteria.

Se in riscaldamento la sonda rileva una temperatura superiore o uguale alla soglia impostata nel parametro P22, il termostato interdice il compressore: funzione antisurriscaldamento della batteria.

LXTFF01M-IOM-1511

FUNZIONE ECONOMY

La funzione Economy permette di impostare temporaneamente una riduzione dei consumi riducendo la temperatura di setpoint impostata di uno step confi gurabile quando in riscaldamento, o aumentando il setpoint dello step confi gurabile quando in raffrescamento. Lo step di riduzione si imposta con il parametro

P17: se questo viene impostato a 0,0 la funzione Economy è disabilitata.

La modalità di risparmio Economy si attiva da pulsante “ “ come spiegato nel paragrafo “Descrizione dei comandi”.

La funzione Economy può essere attivata da remoto in modo centralizzato anche su più termostati utilizzando gli ingressi ai morsetti 3 o 4 (vedere parametri C14 e C15).

Il termostato è sensibile al cambiamento di stato del segnale e non al livello e quindi è sempre possibile, tramite il pulsante “

“, cambiare lo stato di attivazione della funzione Economy anche se è stato forzato dal segnale centralizzato. Quando la funzione

Economy è attiva, icona “ “ accesa, essendo una modalità di risparmio, la velocità del ventilatore sarà limitata alla prima.

FUNZIONE AVVISO FILTRO SPORCO

I ventilconvettori e altri dispositivi funzionanti con un ventilatore sono spesso equipaggiati di fi ltro sull’aspirazione, che necessita di una pulizia periodica. Il dispositivo può avvisare quando è il momento di eseguire la pulizia attivando la funzione di “avviso fi ltro sporco”.

La funzione si attiva impostando un tempo sul parametro P24, il termostato conta il tempo di funzionamento del ventilatore e quando raggiunge la soglia impostata in P24 avvisa facendo lampeggiare l’icona fi ltro “ “ sul display. Per resettare la segnalazione e azzerare il contatore del tempo, quando si è

17

18

eseguita la pulizia, sarà necessario tenere premuto il pulsante

“ “ per 10 secondi fi no a che l’icona fi ltro “ “ scompare dal display.

REGOLAZIONE DELLA TEMPERATURA

Il termostato è in grado di pilotare in maniera proporzionale valvole e ventilatore in modo da regolare la temperatura ambiente con il massimo comfort e risparmio. Tuttavia ambienti diversi necessitano di impostazioni diverse al fi ne di ottenere una regolazione precisa.

I parametri responsabili della qualità della regolazione sono:

- Banda proporzionale C05 e C06

- Tempo di integrazione C07 e C08

Per ognuna delle due impostazioni ci sono due parametri perché è possibile dare impostazioni diverse a seconda se si

è in riscaldamento o raffrescamento. La banda proporzionale, espressa in °C, è quella differenza tra setpoint e temperatura ambiente che fa sì che il regolatore apra tutta la valvola. Tanto più stretta è la banda proporzionale tanto più è reattivo il sistema al variare della temperatura ambiente. Un’impostazione della banda proporzionale troppo stretta può generare oscillazioni della temperatura ambiente o instabilità del sistema.

Un’impostazione troppo larga può portare a non raggiungere nell’ambiente la temperatura impostata sul setpoint. Quando il tempo di integrazione è impostato a zero non si ha nessuna azione integrativa, e la regolazione è di tipo P (Proporzionale).

Impostando un tempo di integrazione diverso da zero la regolazione sarà di tipo P + I (Proporzionale + Integrale). Tanto più piccolo è il tempo integrale tanto più grande è l’azione integrale, viceversa un tempo integrale lungo genera un’azione integrale blanda. Un’azione integrale blanda o assente può far sì che non si riesca a raggiungere nell’ambiente la temperatura impostata sul setpoint. Un’azione integrale troppo forte può generare delle oscillazioni della temperatura ambiente.

E’ necessario ritoccare questi parametri a seconda dell’ambiente in cui si opera al fi ne di ottenere la migliore regolazione.

Nel caso in cui si usino valvole on-off proporzionali o servocomandi a tre punti si avrà una regolazione proporzionale la cui qualità dipende da quanto corrette sono le impostazioni sopra riportate.

Nel caso in cui si usino valvole on-off semplici non si potrà avere una regolazione proporzionale, il loro pilotaggio sarà del tipo sempre acceso o sempre spento con isteresi impostabile sul parametro P18. In questo caso i parametri banda proporzionale e tempo integrale non vengono usati.

Il ventilatore viene pilotato in modo proporzionale solo quando è impostato con velocità automatiche.

Se la valvola è di tipo proporzionale la stessa regolazione P +

I piloterà le velocità del ventilatore, mentre se la valvola non

è proporzionale le velocità del ventilatore verranno pilotate secondo una regolazione P e quindi il solo parametro “banda proporzionale” determinerà quanto reattivo deve essere il ventilatore alle variazioni della temperatura ambiente.

La distanza tra i tre stadi di velocità del ventilatore è calcolata dividendo per tre la banda proporzionale e arrotondando per difetto. Per esempio se la banda proporzionale è 2°C, la distanza stadi sarà 0,6°C.

VALVOLE PILOTABILI

Il termostato è in grado di pilotare diversi tipi di valvole:

ON-OFF: se NC apre il fl usso d’acqua quando viene

LXTFF01M-IOM-1511

alimentata; se NA il fl usso d’acqua è normalmente aperto e viene chiuso quando viene alimentata. Schema di collegamento in Fig.

8 a, c ed e.

ON-OFF proporzionale: come sopra, in più il termostato regola il fl usso d’acqua in modo proporzionale pilotando la valvola a impulsi via via più larghi tanto più calore è necessario per la regolazione (PWM).

Servocomando fl ottante a tre punti: valvola servocomando motorizzata con due segnali di comando uno di apertura e l’altro di chiusura. Questo tipo di valvola è caratterizzato da un tempo nominale di apertura indicato dal costruttore che va impostato sui parametri C03 e C04.

Il termostato piloterà questa valvola a impulsi con risoluzione di un secondo in modo da portare lo stelo nella posizione necessaria per la regolazione, eseguendo così una modulazione proporzionale.

Schema di collegamento in Fig. 8 b, d e f.

Quando il termostato è confi gurato per pilotare una valvola a tre punti, all’applicazione dell’alimentazione prima di iniziare la regolazione, eseguirà un ciclo di risincronizzazione della posizione della valvola che consiste nel chiudere la valvola per un tempo pari al 150% del tempo nominale impostato. Il ciclo di risincronizzazione in corso viene segnalato sul display dall’accesione dell’icona “ “.

Questo ciclo verrà ripetuto periodicamente in modo da recuperare eventuali errori di posizionamento che si possono accumulare nel tempo.

LXTFF01M-IOM-1511

CONFIGURAZIONE INSTALLATORE

gurazione installatore permette di defi nire il funzionamento del termostato per adattarlo ai diversi tipi di ambienti e ai diversi tipi di impianti. Per accedere alla confi gurazione tenere contemporaneamente premuti i pulsanti

“ “ e ““ per alcuni secondi fi nché sul display non appare la scritta “COn” (confi gurazione).

Da questo momento, premendo il pulsante “ “, si scorre tra i vari parametri identifi cati con P e dal numero del parametro, da P01 a P24. La fi ne della confi gurazione viene indicata con la scritta “End”, quindi ripremendo ulteriormente il pulsante “ “ la confi gurazione viene salvata e il termostato passa al normale funzionamento.

Premendo il pulsante “ “ in qualsiasi momento si può uscire dal menù di confi gurazione senza salvare le modifi che. Durante lo scorrimento dei parametri, premendo il pulsante “ “ o “o

“, viene visualizzato il suo valore attuale.

Per modifi care il valore, quando quest’ultimo è visualizzato, premere i pulsanti “o“.

Per impedire l’accesso alla confi gurazione da parte di utenti non autorizzati è possibile rimuovere il ponticello interno (JP5) indicato in Fig. 6; in questo modo tentando di accedere alla confi gurazione comparirà sul display l’icona “ “ lampeggiante.

La confi gurazione installatore è composta da due liste di parametri:

- parametri principali da P01 a P24 (tabella 1).

- parametri estesi da C01 a C19 (tabella 2)

I parametri estesi C01-C19 permettono una confi gurazione avanzata del termostato.

Per accedere ai parametri estesi, quando il display visualizza

COn“ all’entrata della confi gurazione oppure quando il display visualizza “End“ all’uscita, premere il pulsante “ “.

19

20

RESET CONFIGURAZIONE INSTALLATORE

Per effettuare il reset della confi gurazione installatore, in modo da

Sistema con resistenza di integrazione: il termostato è confi gurato per gestire un impianto con resistenza portare tutti i parametri ai valori di default impostati in fabbrica, accedere di integrazione, vedere il paragrafo “Sistema con resistenza di integrazione” per maggiori informazioni.

alla confi gurazione tenendo premuti i pulsanti “ “ e “ fi no a quando il display visualizza “Con”, successivamente tenere premuti

Sistema pompa di calore: il termostato è confi gurato per gestire un impianto pompa di calore, vedere il paragrafo “Sistema pompa di contemporaneamente i due tasti “e“ per alcuni secondi fi no a che la schermata torna alla visualizzazione normale.

DESCRIZIONE PARAMETRI DI CONFIGURAZIONE PRINCIPALI

I parametri principali della confi gurazione installatore sono illustrati calore” per maggiori informazioni.

P02: Modalità con cui il termostato deve passare dal modo raffrescamento (estate) al modo riscaldamento (inverno) e viceversa.

nella tabella 1 e di seguito spiegati.

P01: Selezione del tipo di impianto.

La modalità può essere manuale o automatica:

Manuale: L’utente imposta manualmente il modo raffrescamento o

Sistema a 2 tubi: se confi gurato per un impianto a 2 tubi, il termostato pilota solamente una valvola sull’uscita della valvola riscaldamento.

Automatica: Il termostato decide automaticamente se passare al caldo, sia in modo riscaldamento che raffrescamento, in quanto la stessa valvola gestirà sia l’acqua calda che fredda.

modo raffrescamento o riscaldamento.

La funzione automatica è diversa a seconda del tipo di impianto

Schema di collegamento Fig. 8 a e b.

Nel caso di un impianto a 2 tubi senza valvola e quindi senza defi nito nel parametro P01.

Se il sistema è a 4 tubi o con resistenza o sistema pompa di collegamenti sull’uscita valvola, è necessario scegliere la regolazione del ventilatore sul parametro P03 e P04 per avere una calore il termostato funziona con zona neutra e quindi attiva il riscaldamento o il raffreddamento a seconda della temperatura di regolazione.

Sistema a 4 tubi: se confi gurato per un impianto a 4 tubi, il setpoint impostata.

Nel caso di sistema a 2 tubi o sistema con resistenza di integrazione il termostato effettua un changeover in base alla temperatura dell’acqua di mandata. Se la temperatura dell’acqua termostato pilota le due uscite per le valvole in modo da attivare il fl usso dell’acqua calda o dell’acqua fredda a seconda del bisogno dell’ambiente da controllare.

Schema di collegamento Fig. 8 c e d.

di mandata è bassa, cioè inferiore alla soglia defi nita dal parametro

C01, il termostato si porta in modo raffrescamento. Viceversa se

Sistema con resistenza: il termostato è confi gurato per gestire un impianto avente una resistenza elettrica per riscaldare l’ambiente, la temperatura dell’acqua di mandata è alta, cioè superiore alla soglia defi nita dal parametro C02, il termostato si porta in modo vedere il paragrafo “Sistema con resistenza” per maggiori informazioni.

riscaldamento.

LXTFF01M-IOM-1511

suffi

Nel caso in cui la temperatura non sia né cientemente fredda il modo di funzionamento rimane invariato e può essere modifi cato manualmente.

Se la sonda della temperatura di mandata non è collegata o non funziona, non viene eseguita alcuna selezione automatica ed è possibile solamente la selezione manuale.

Centralizzata: In un’installazione in cui siano presenti più termostati in uno stesso edifi cio, l’ingresso centralizzato di ogni termostato può essere collegato insieme e pilotato dalla centrale termica.

Nei parametri C11, C12 e C13 si sceglie l’ingresso ed il modo

(normale o invertito) da associare alla funzione “modo estate/inverno centralizzata”.

In Fig. 7 è visibile un esempio di collegamento dell’ingresso centralizzato.

P03 e P04: Questi parametri defi niscono quali uscite regolare.

A seconda se si è in riscaldamento o raffrescamento viene usato rispettivamente P03 o P04. Ogni parametro defi nisce se il termostato deve regolare la temperatura agendo sulle valvole oppure sul ventilatore oppure su entrambi.

Se si sceglie di regolare solo con le valvole il ventilatore sarà acceso anche dopo il raggiungimento del setpoint, mentre se si sceglie di regolare solo con il ventilatore la valvola sarà sempre aperta anche dopo il raggiungimento del setpoint.

Nei sistemi con resistenza di integrazione o pompa di calore questi parametri non possono inibire la regolazione delle uscite valvola perché queste uscite sono pilotate in maniera dedicata al tipo di impianto.

P05 e P06: Con questi parametri si indica al termostato quale tipo di valvola si intende collegare rispettivamente sull’uscita caldo e sull’uscita freddo. Vedere il paragrafo “Valvole pilotabili” per maggiori informazioni.

P07: Con questo parametro si indica al termostato quale sonda intendiamo collegare sull’ingresso mandata (morsetti 13 e 14).

Con i valori 0 e 1 indichiamo che deve acquisire la temperatura da una sonda sull’acqua di mandata. Inoltre si defi nisce se il termostato deve visualizzare o no la temperatura di mandata, in quanto si può collegare o no la sonda di mandata a seconda delle esigenze dell’impianto. Il termostato acquisisce e utilizza l’informazione della sonda di mandata in ogni caso quando essa

è collegata, anche se si sceglie di rendere tale temperatura non visualizzabile. Impostando questo parametro sul valore 2 si informa il dispositivo che si intende collegare un termostato bimetallico sull’ingresso mandata per effettuare solo la funzione di termostato di minima in riscaldamento.

P08: Questo parametro permette di attivare la funzione di

“antistratifi cazione” dell’aria degli ambienti.

Tale funzione interviene, quando il ventilatore è spento, accendendolo alla velocità più bassa per circa 1,5 minuti ogni 15 minuti indipendentemente dalla termostatazione.

P09: In caso di mancanza di tensione di rete, il termostato ricorda lo stato in cui era e al ripristino dell’alimentazione riparte con le stesse impostazioni (acceso/spento, raffrescamento/riscaldamento, ecc.).

Tuttavia in alcune installazioni, si rende necessario, al ritorno dell’alimentazione, che il termostato riparta sempre da spento oppure sempre da acceso.

Ciò si ottiene confi gurando il parametro P09 sul valore 2 per

“sempre acceso” e sul valore 3 per “sempre spento”.

P10: Selezione della sonda temperatura ambiente.

Con questo parametro si defi nisce se la sonda da usare per l’acquisizione della temperatura ambiente è quella interna al termostato oppure quella esterna (opzionale).

LXTFF01M-IOM-1511

21

22

P11: Questo parametro permette di correggere l’acquisizione della temperatura ambiente.

È possibile infatti che in alcune installazioni, a causa della posizione della sonda ambiente (sia interna che esterna), la lettura della temperatura non sia soddisfacente.

Modifi cando questo parametro nel range -10.0°C .. +10.0°C si può correggere la lettura, in quanto il valore scelto viene sommato al

P17: Questo parametro defi nisce lo step di riduzione della temperatura di setpoint in °C che realizza la funzione

Economy.

Il setpoint impostato verrà ridotto se in riscaldamento, o aumentato se in raffrescamento, di questo step quando è attivata la funzione di Economy. Impostando il parametro a 0,0 la funzione Economy valore della temperatura ambiente acquisito.

P12 e P13: Questi due parametri confi gurano il range della temperatura di setpoint quando in riscaldamento.

In particolare P12 è il limite inferiore e può essere confi gurato liberamente nel range 5.0°C .. 35.0°C mentre P13 è il limite

è sempre disabilitata.

P18: Con questo parametro si defi nisce l’isteresi in °C con cui vengono pilotate le uscite on-off al variare della temperatura ambiente.

P19: Nel caso il termostato sia confi gurato per funzionamento superiore che può essere confi gurato in un range che parte dal limite inferiore, scelto in P12, fi no a 35.0°C.

Il range massimo è di conseguenza 5°C .. 35°C e può essere facilmente ristretto secondo le esigenze dell’installazione.

P14 e P15: Questi due parametri confi gurano il range della con zona neutra, questo parametro defi nisce la sua ampiezza nel range 0.0°C .. 11.0°C.

Tale valore è da intendersi centrato rispetto alla temperatura di setpoint.

P20: Il parametro permette di impostare un tempo di ritardo in temperatura di setpoint quando in raffrescamento con la stessa logica dei due punti precedenti.

Al cambiare dell’impostazione raffrescamento/riscaldamento verranno automaticamente ridefi niti i limiti della temperatura di setpoint.

secondi dell’accensione del ventilatore dal momento dell’apertura della valvola, per permettere alla batteria di riscaldarsi/raffreddarsi.

P21: Il parametro permette di impostare un tempo di ritardo in secondi dello spegnimento del ventilatore dal momento della chiusura della valvola, per permettere di consumare tutto il calore

Nel caso in cui il termostato regoli con zona neutra questi due parametri non verranno usati e saranno sempre usate le impostazioni dei parametri P12 e P13.

P16: Questo parametro defi nisce una temperatura di antigelo in

°C, cioè una temperatura ambiente minima che viene mantenuta della batteria o eventuale resistenza.

P22: Questo parametro defi nisce la soglia oltre la quale l’acqua di mandata è considerata suffi cientemente calda per effettuare la funzione “termostato di minima” in modo riscaldamento.

Nel caso la funzione non sia desiderata impostare questo anche quando il termostato è spento (da pulsante on/off).

La regolazione a questa temperatura avverrà solo se il termostato

è impostato in riscaldamento e la velocità del ventilatore sarà limitata alla prima. Impostando il parametro a 0,0 la funzione è disabilitata.

parametro a zero.

Nel caso invece si sia impostato il tipo di impianto “pompa di calore” questa soglia ha funzione di antisurriscaldamento della batteria, vedere il paragrafo “Pompa di calore” per ulteriori informazioni.

La soglia può essere modifi cata nel range 0°C .. 99°C.

LXTFF01M-IOM-1511

P23: Questo parametro defi nisce la soglia sotto la quale l’acqua di mandata è considerata suffi cientemente fredda per effettuare la funzione “termostato di minima” in modo raffrescamento.

Nel caso la funzione non sia desiderata impostare questo parametro a 99.

Nel caso invece si sia impostato il tipo di impianto “pompa di calore” questa soglia ha funzione di antighiacciamento della batteria, vedere il paragrafo “Pompa di calore” per ulteriori informazioni.

La soglia può essere modifi cata nel range 0°C .. 99°C.

P24: Questo parametro defi nisce il tempo della funzione “Avviso fi ltro sporco”, è impostabile nel range 0 .. 50 x100h, cioè impostando 10 signifi ca che l’avviso sarà dopo 1000 ore.

Impostando a 0 la funzione “Avviso fi ltro sporco” non è attiva.

DESCRIZIONE PARAMETRI DI CONFIGURAZIONE ESTESI

I parametri estesi della confi gurazione installatore sono illustrati nella tabella 2 e di seguito spiegati.

C01 e C02: Questi due parametri defi niscono le soglie della funzione changeover automatico: nel caso non si usi tale funzione queste due informazioni non sono utilizzate.

Il parametro C01 rappresenta la soglia inferiore ed è modifi cabile nel range 0°C .. 24°C mentre C02 rappresenta la soglia superiore nel range 26°C .. 48°C.

C03 e C04: Rappresentano rispettivamente il tempo in secondi di apertura del servocomando dell’uscita caldo e quello dell’uscita freddo, qualora si sia scelto come valvola un servocomando a tre punti.

Nel caso si sia scelto valvola on-off proporzionale questo tempo defi nisce il tempo di ciclo della valvola, ovvero il periodo della modulazione ovvero ogni quanto viene dato un impulso alla valvola.

C05 e C06: Rappresentano rispettivamente la banda proporzionale della regolazione quando in riscaldamento e quando in raffrescamento.

Il parametro è modifi cabile nel range 0,8 .. 8,0°C, tuttavia il limite inferiore potrebbe essere più alto a causa dell’impostazione dell’isteresi P18 in quanto i due parametri sono legati.

C07 e C08: Rappresentano rispettivamente il tempo integrale in minuti della regolazione quando in riscaldamento e quando in raffrescamento.

Se impostati a zero non si ha nessuna azione integrativa.

C09: Questo parametro defi nisce un tempo in minuti che realizza una temporizzazione dell’uscita freddo nel caso si sia scelto di pilotare una valvola (o altro carico) on-off.

La funzione è attiva solo nei tipi di impianto “4 tubi”, “resistenza” e

“pompa di calore”: se l’uscita freddo viene spenta, può riaccendersi solo dopo che è passato il tempo C09.

In questo modo si può pilotare direttamente un compressore il quale spesso non è dimensionato per sopportare spegnimenti e riaccensioni repentine.

C10 e C11: rappresentano rispettivamente la percentuale di potenza minima della valvola proporzionale caldo e freddo.

La potenza minima è quella percentuale di apertura della valvola proporzionale al di sotto della quale il ventilatore rimane spento per evitare che il ventilatore venga acceso quando la valvola non ha ancora cominciato ad aprire il fl usso dell’acqua.

C12: Permette di impostare il numero di velocità del motore ventilatore dell’impianto.

Tipicamente i motori sono a 3 velocità ma con questo parametro il termostato può gestire anche motori a 1 o 2 velocità.

LXTFF01M-IOM-1511

23

24

C13: Permette di confi gurare quali velocità del ventilatore si possono impostare con il pulsante “ventola“.

In alcune installazioni può essere importante limitare la funzione del pulsante “ “.

La tabella 3 illustra le varie combinazioni che si possono scegliere.

C14, C15 e C16: Con questi parametri si indica quale tipo di funzione si intende associare rispettivamente agli ingressi

3, 4 e 16.

Nella tabella 4 vengono illustrate le funzioni che è possibile associare ad ogni ingresso. E’ cura dell’installatore evitare che la stessa funzione sia associata a più di un’ingresso.

Vedere il paragrafo “Ingressi esterni - terminali 3, 4 e 16” per maggiori informazioni.

C17: Permette di confi gurare quali modi di funzionamento si possono impostare con il pulsante “ “.

In alcune installazioni può essere importante limitare la funzione del pulsante “ “.

La tabella 5 illustra le varie combinazioni che si possono scegliere.

C18: Questo parametro permette di confi gurare il “∆ setpoint“ di integrazione nell’impianto resistenza di integrazione.

Vedere il paragrafo “Sistema con resistenza di integrazione” per maggiori informazioni.

C19: Dopo alcuni secondi di inattività sui pulsanti, il termostato ritorna sempre a visualizzare la temperatura ambiente.

Si può scegliere che il termostato ritorni a visualizzare la temperatura di setpoint invece che la temperatura ambiente impostando questo parametro a 1.

Corretta rilevazione della temperatura ambiente

Per ottenere una corretta acquisizione della temperatura ambiente è necessario tenere presenti le seguenti indicazioni.

- Per una corretta regolazione della temperatura ambiente si consiglia di installare il termostato lontano da fonti di calore, correnti d’aria o da pareti particolarmente fredde (ponti termici). Se si usa una sonda a distanza la nota va applicata alla sonda e non al termostato.

- Se si usa una sonda a distanza evitare di accoppiarne i cavi con quelli di potenza in quanto la precisione dell’acquisizione della temperatura potrebbe venire degradata. Eventualmente utilizzare un cavetto schermato bipolare con calza libera collegata a massa solo dal lato termostato (morsetto 14) di sezione minima 1,5 mm² e lunghezza massima 15 m.

- Nel normale funzionamento con sonda ambiente interna, il termostato provvede a condizionare il valore rilevato secondo uno speciale algoritmo, allo scopo di compensare il riscaldamento delle sue parti elettroniche interne. È normale che appena alimentato, il termostato visualizzi una temperatura più bassa dell’effettiva e che tale differenza via via diminuisca fi no ad azzerarsi nell’arco di alcuni minuti.

- Nel caso in cui il termostato debba pilotare sulle uscite dei carichi considerevoli (la corrente assorbita sia vicina alla massima consentita) è possibile che si verifi chi un aumento della temperatura dei circuiti elettronici interni. Tale aumento di temperatura potrebbe infl uenzare l’acquisizione della temperatura ambiente qualora sia rilevata dalla sonda interna. La condizione non si verifi ca nel caso in cui si utilizza la sonda ambiente esterna.

- Nel caso in cui per qualsiasi motivo l’acquisizione della temperatura ambiente del termostato non sia soddisfacente, è possibile correggere la visualizzazione tramite il parametro P11.

- Quando il termostato viene alimentato a 230V~ è importante rispettare linea e neutro (L e N) nell’effettuare i collegamenti elettrici.

LXTFF01M-IOM-1511

Tabella 1: Parametri di confi gurazione principali.

DFLT PAR.

DESCRIZIONE



Tipo di impianto



Selezione estate/ inverno



Regolazione caldo

Solo valvole



Regolazione freddo

Sistema a

2 tubi

Manuale

Solo valvole

Sistema a

4 tubi

Solo ventilatore

Solo ventilatore

VALORI IMPOSTABILI

Resistenza

Automatica

Centralizzata 

Valvole e ventilatore

Valvole e ventilatore





Tipo uscita caldo

Tipo uscita freddo

Servocomando a 3 punti

Servocomando a 3 punti

Valvola ON/

OFF NC

Valvola ON/

OFF NC

Valvola ON/

OFF NA

Valvola ON/

OFF NA

Resistenza integrante

Pompa di calore

Valvola ON/

OFF NC proporzionale

Valvola ON/

OFF NC proporzionale

Valvola ON/

OFF NA proporzionale

Valvola ON/

OFF NA proporzionale



Ingresso mandata

Non visualizza temperatura

Visualizza temperatura

Contatto bimetallico

 



Antistratifi cazione

Mai

In rafrescamento



Stato ON/OFF powerup

Precedente

Predefi nito ON 



Sonda ambiente

Interna

Esterna

In riscaldamento

Predefi nito

OFF

Sempre

LXTFF01M-IOM-1511

25

26

. 





. 



Correzione temperatura ambiente(°C)



. ..



. 

Temp. Setpoint limite inferiore inverno (°C)

. ... 



. 



. 





Temp. Setpoint limite superiore inverno (°C)

. ... 



.  



Temp. Setpoint limite inferiore estate (°C)

. ... 

Temp. Setpoint limite superiore estate (°C)

. ... 





 

 

 

Ritardo accensione ventilatore (secondi)

Ritardo spegnimento ventilatore (secondi)

Soglia temperatura di mandata inverno (°C)

Soglia temperatura di mandata estate (°C)

Tempo avviso fi ltro

(x 100 ore)

. 



Soglia temperatura antigelo (°C)

. ... 

. 

. 

. 



Riduzione economy (°C)

. ... 



Isteresi Temperatura ambiente

(°C)

. ... 



Ampiezza zona neutra (°C)

. ... 

LXTFF01M-IOM-1511

DFLT PAR.

Tabella 2: Parametri di confi gurazione estesi.

DESCRIZIONE

VALORI

IMPOSTABILI









 

 

Soglia inferiore changeover

(°C)

Soglia superiore changeover

(°C)

Tempo servocomando caldo

(secondi)

Tempo servocomando freddo (°C)

. 



. 



 

 

 

 

Banda proporzionale caldo

(°C)

Banda proporzionale freddo

(°C)

Tempo integrativo caldo

(minuti)

Tempo integrativo freddo

(minuti)

Temporizzazione freddo

(minuti)

Potenza minima valvola caldo (%)

. ... 

. ... 

LXTFF01M-IOM-1511

 





 

Potenza minima valvola freddo (%)

Numero velocità del motore ventilatore

Velocità ventilatore

impostabili dal pulsante “ “

Funzione associata all’ingresso morsetto 3

 

Funzione associata all’ingresso morsetto 4

 

Funzione associata all’ingresso morsetto 16

 

Modalità impostabili da

pulsante “ “

Tab. 3

Tab. 4

Tab. 4

Tab. 4

Tab. 5

. 

setpoint integrazione (°C)

. ... 



Visualizzazione di default

Temperatura

Ambiente

Temperatura

Set-Point

27

28

Tabella 3: Parametro C13 - Selezione velocità ventilatore

impostabili da pulsante “ “.

VALORE DESCRIZIONE

1  2  3  AUTO

1  2  AUTO

1  AUTO

OFF  1  2  3  AUTO

OFF  1  2  AUTO

OFF  1  AUTO

OFF  1

OFF

1

2



3



AUTO



1  2  3



1  2



OFF  1  2  3



OFF  1  2

Tabella 4: PARAMETRI C14, C15, C16 -

Funzione associabile agli ingressi 3, 4 e 16.

VALORE DESCRIZIONE

 Nessuna funzione associata.

Funzione “Estate/Inverno centralizzata“ (contatto chiuso= estate); il parametro P02 deve essere confi gurato su 2.

Funzione “Estate/Inverno centralizzata invertita“ (contatto chiuso=inverno); il parametro P02 deve essere confi gurato su 2.

 Funzione “Economy“ (contatto chiuso=riduzione).

Funzione “Economy“ (contatto chiuso=riduzione) - il display visualizza l’icona “ “ (presenza) o “ “ (assenza).



Funzione “Economy invertita“ (contatto aperto=riduzione).

Funzione “Economy invertita“ (contatto aperto=riduzione) - il display visualizza l’icona “ “ (presenza) o “ “ (assenza).

Funzione “Stop regolazione“ (contatto chiuso=stop regolazione).

Funzione “Stop regolazione“ (contatto chiuso=stop regolazione) - il display visualizza l’icona “ “ (presenza) o

“ “ (assenza).

Funzione “Stop regolazione“ (contatto chiuso=stop regolazione) - il display visualizza l’icona “ “.

Funzione “Stop regolazione“ (contatto chiuso=stop regolazione) - il display visualizza l’icona “ “.

LXTFF01M-IOM-1511





















Tabella 5: Parametro C17 - Selezione modi impostabili da

pulsante “ “.

Funzione “Stop regolazione“ invertito (contatto aperto=stop regolazione).

VALORE

Funzione “Stop regolazione“ invertito (contatto aperto=stop

DESCRIZIONE

OFF  ON  RDC

regolazione) - il display visualizza l’icona “ “ (presenza) o

“ “ (assenza).

OFF  ON

Funzione “Stop regolazione“ invertito (contatto aperto=stop regolazione) - il display visualizza l’icona “ “.

OFF  RDC

Funzione “Stop regolazione“ invertito (contatto aperto=stop

OFF

regolazione) - il display visualizza l’icona “ “.

Funzione “ON / OFF termostato“ (contatto

ON  RDC

chiuso=termostato spento).

ON

Funzione “ON / OFF termostato“ invertito (contatto chiuso=termostato acceso).

RDC

Funzione “Allarme motore“ (contatto chiuso=allarme) - il display visualizza l’icona “ “.

Nessuna funzione

Funzione “Allarme motore“ invertito (contatto aperto=allarme). - il display visualizza l’icona “ “.

Allarme resistenza (contatto chiuso=allarme, icone “ “ +

“ “ lampeggianti)

Allarme invertito resistenza (contatto aperto=allarme, icone

“ “ + “ “ lampeggianti)

LXTFF01M-IOM-1511

29

30

INTRODUCTION

This digital controller is intended for temperature regulation in environments equipped with fan-coil heat-cool exchangers.

The device automatically controls the fan speed on 3 levels as well as the possible valves in order to regulate the room temperature in the most suitable way. Temperature acquisition can be performed either with the internal sensor or with an external one (optional).

DESCRIPTION OF CONTROLS

The user has fi ve buttons available to control the thermostat.

- Key “ “ (On/Off)

This button is used to turn on and off the controller: when the controller is turned off the display does not show the temperature, yet some symbols could still be turned on to show the active outputs.

If the thermostat is confi gured in the “Economy“ function (P17), the “ “ button activates/deactivates this status according to the following diagram:

ON OFF

- “ “ button (Speed)

This button changes the set fan speed.

When the “ “ button is pressed, the fan speed changes according to the following cycle:

More precisely 1 means the lowest speed, 2 the medium speed and 3 the fastest. Therefore when the controller is set on one of the three mentioned speeds, the fan will be activated when necessary at that (fi xed) speed. Whenever the automatic speed is set instead, the controller will activate the fan at a speed as much high as the difference between the desired room temperature against the current one.

- Key “ “ (Menu)

This button is used to change the display readout mode: when depressed once it makes the display show the set-point temperature.

In case the controller is confi gured to show the delivery water temperature, this value will be displayed with a further button depression.

When changing the readout, the controller informs the user about the temperature shown according to the following table:

Delivery water temperature

Repeatedly press the button to cyclically display the various temperatures. When inactive for a few seconds the display returns to room temperature.

- “

“ and “

“ buttons

These buttons set the desired room temperature (set-point) and the confi guration parameters. If “or“ are pressed during normal operation, the set-point temperature is displayed, along with the new set value.

Even in this case, after a few seconds of inactivity the display readout returns to the room temperature.

LXTFF01M-IOM-1511

DISPLAY VIEW

The thermostat is equipped with an LCD display that shows temperature and settings.

Symbols displayed:

Automatic heating/cooling selection

The thermostat automatically switches the heating/ cooling modes.

Steady low fan speed setting.

Steady medium fan speed setting.

Steady high fan speed setting.

Automatic fan speed setting.

The thermostat is under confi guration.

Clogged fi lter, fi lter must be cleaned

Function is not available.

Delivery water temperature displayed.

LXTFF01M-IOM-1511

Set-point temperature displayed.

Temperature regulation in “Economy“ mode.

Antifreeze mode active: the thermostat regulates the antifreeze temperature.

Compressor active in a heat pump system.

Electric heater active in an electric heater system.

Heating active.

Cooling active.

Regulation suspended; the contact indicates open window

Delivery water temperature is not suffi ciently hot

(heating) or cold (cooling).

Regulation is suspended; 3 point servocontrol in resynchronisation.

Timing standby.

Installer confi guration error or alarm.

31

Condensate alarm: regulation is suspended.

Motor alarm.

Occupied room: regulation reactivated or exit from

“Economy“ mode.

Unoccupied room: regulation suspended or “Economy“ mode activated.

The symbols that can be shown on the display are described in the following table:

Some symbols on the display show the outputs status: fan, valves or other connected loads.

Integrating electric heater system:

: heating mode, valve open

: cooling mode, valve open

: heating mode, electric heater on

Heat pump system:

: reversing valve in heating

: reversing valve in cooling

: compressor on

Symbols can also be fl ashing, to explain that the relevant output should be turned on, yet it is temporarily disabled by another function.

As an example, outputs are disabled in the following situations:

- The cut-off thermostat is inhibiting the fan;

- Window contact suspends the temperature regulation;

- Timer C09 is inhibiting the compressor;

- Regulation is inhibited due to re-syncronization of the fl oating valve.

- Valve is inhibited because it is waiting for complete closing of the other fl oating valve.

Speed 1 Speed 2 Speed 3

32

The “fan speed“ symbols show fan status: all off when fan is off; all lit when fan is on, according to the following indications:

Symbols “ “ and “ “ indicates the status of the valve outputs which is different depending on the type of system.

Two pipes system:

: heating mode, valve open

: cooling mode, valve open

Four pipes system:

Electric heater system:

: heating valve open

: cooling valve open

: heating mode, electric heater on

: cooling mode, cooling valve open

LXTFF01M-IOM-1511



WARNING

- The delivery water sensor must be installed in a way that it can acquire the correct water temperature even in case the fl ow is stopped by the valve itself.

- Wiring the same remote temperature sensor to more than one controller is not allowed.

- All remote sensors, bimetallic contact and window contact must have a galvanic insulation against earth as well as against the mains power.

- In case precending two directions are not respected an irreversible product damage can follow.

- All remote sensors, bimetallic contact and window contact must be double insulation (or reinforced insulation) rated in case they are accessible to people.

- In case the reinforced insulation of the preceding point cannot be obtained, power the regulator with a 24V~ low voltage (yet in full compliance with the safety standards).

- While checking with a multimeter valve outputs (terminals from 9 to

12), it will not be possible to see the commutation correctly due to fi lters mounted with TRIAC outputs. It is necessary to wire a load to the output (valve) to correctly show the commutation status.

- The appliance must be wired to the electric mains through a switch capable of disconnecting all poles in compliance with the current safety standards and with a contact separation of at least 3 mm in all poles.

- Installation and electrical wirings of this appliance must be made by qualifi ed technicians and in compliance with the current standards.

- Before wiring the appliance be sure to turn the mains power off.

LXTFF01M-IOM-1511

INSTALLATION

Carry out the operations below to install the device, while following the images in page 3 to page 7:

1

Release the plate attached to the thermostat base by pushing it to the left. This releases the teeth shown in Fig. 1.

2

Push the plastic tab in the lower slot using a screwdriver, slightly lifting the cover (Fig. 2).

3

Turn the cover, while pressing it slightly, until it is extracted (Fig. 3).

4

Fix the plate to the wall, using the two screw seats with centre distances of 60 mm or 85 mm (use the supplied wall plugs and/or screws). Pass the wires through the rectangular openings (Fig. 4).

5

- Connect the thermostat base to the wall plate (pass the wires through the rectangular openings). Align the base holes with the special wall plate teeth, then press the base to the left until the plate’s plastic teeth click (Fig. 5).

- Fix the thermostat base to the wall with the supplied screw.

6

If required, correctly set jumpers JP1, JP2, JP3, JP4 and JP5.

Carefully read the “JUMPER SELECTION“ (page 5) and

“ELECTRICAL CONNECTIONS“ paragraphs.

7

Perform the electrical connections following the connection diagram in Fig. 7 and the possible variants in Fig. 8. Carefully read the “ELECTRICAL CONNECTIONS“ paragraph.

8

Perform the following operations to close back the thermostat:

- Position the two teeth on the upper part of the cover in the special notches.

- Turn the cover and push the plastic tab inwardly on the lower part of the base (see the arrow in Fig. 9). Press it so that the plastic fi xing tab inside the special hole clicks.

33

34

WIRINGS

This controller can be powered either with 230V~ or with

24V~.

The thermostat is factory set at 230V~, with jumper in position

JP1, with frequency at 50Hz, with jumper in position JP4. To select 24V~ supply move jumper JP1 (Fig. 6) to position JP2

(Fig. 6). To select 60Hz frequency move jumper to JP4 (Fig.

6) to position JP3 (Fig. 6).

As can be seen in Fig. 7 supply terminals are L and N.

If you have a 230V power supply, the live and neutral must be respected An input is available on terminal 3 for centralised heating/cooling selection.

An input is available on terminal 4 to activate “Economy” mode.

A window contact can be connected to terminals 14 and 16.

Note: there are limitations for window contact use. Carefully read the paragraph “ATTENTION”.

The function of the input terminals 3, 4 and 16 can be changed, through parameters C14, C15 and C16.

Signals to terminals 3 and 4 can be connected terminals 3 and 4 of other thermostats in the same building (centralised

Heating/Cooling function).

RS connector, or alternatively terminals 14 and 15, can be used to connect an external room temperature sensor.

Change confi guration to select external or internal sensor use.

Terminals 13 and 14 is an input to connect different types of sensors for special functions: connect a delivery temperature sensor for the “changeover“ and/or “cut-off thermostat” function, or connect a bimetal thermostat with “cut-off thermostat” function. Change confi guration to select which type of sensor to use.

This device is suitable to control the fan speed of a 3-speed fan motor. The speed selection is done through three relays, which outputs are available on terminals 6, 7 and 8. 5 is the common terminal of the relays. Fig 7 shows how to wire the fan motor. Fan outputs from terminals 5 to 8, are voltage free contacts and are isolated towards the other thermostat circuits. Therefore, a thermostat can be supplied with low voltage (24V~), while controlling a high voltage fan (230V~).

In this case, a separation of the 24V~ and 230V~ cables is required in accordance with current standards. The device can control many types of valves or, alternatively, a electric heater or compressor.

Terminals 9 and 10 are for the heating output, while terminals

11 and 12 are for the cooling output. Fig. 8 shows different valve connection modes, according to their type. Change confi guration to select which type of valve is used.

If on-off or proportional PWM on-off valves are used, connect according to Fig. 8 a or c. If 3 point fl oating servocontrols are used, connect according to Fig. 8 b or d. Systems with different types of valves on heating and cooling outputs can be managed. If the system has an electric heater for integration or in replacement of the heating valve, connect according to diagrams in Fig. 8 e or f.

The thermostat can also manage a heat pump system and, therefore, control the compressor and a 4-way change-over valve.

In this case connect as in Fig. 8 g. The change-over valve is connected to a different terminal to get a reverse operation logic.

LXTFF01M-IOM-1511

TECHNICAL FEATURES

Power supply : 230V~ -15% +10% 50Hz or

230V~ ±10% 60Hz or

24V~

Power absorption: 1.2VA

Room temperature

Regulation range:

Sensor type:

Precision:

Resolution:

Display temp. range:

-10°C .. +50°C

Differential:

5.0 .. 35.0 °C (confi gurable)

NTC 10kΩ @ 25°C ±1%

± 1.0 °C

0.1 °C adjustable 0.2 .. 1.0 °C

Supply pipe temperature

Sensor type:

Precision:

Resolution:

Differential:

NTC 10kΩ @ 25°C ±1%

± 1 °C

°C

Display temp. range: 0 .. 99 °C

Contact rating

Fan motor:

Valves:

Valves (inductive load):

3A @ 230V~ cosφ=1

0.3A @ 230V~ cosφ=1

10VA Max load power

Remote sensor (optional): NTC 10kΩ @ 25°C ±1%

Protection grade: IP 30

Classifi cation under reg. 2013.811.EC

Class: V

Contribution to energy effi ciency: 3%

Type of action:

Pollution degree:

Equipment class:

1

2

II ( )

Rated impulse voltage:

Number of manual cycles:

Number of automatic cycles: 100000

Software class:

EMC test voltage:

EMC test current:

Distances tolerances fault mode ‘short’ exclusion:

2500V

50000

A

230V~ 50Hz

31mA

±0,15mm

Ball pressure test temperature: 75°C

Operating temperature:

Storage temperature:

Humidity limits:

Casing:

Size:

0 .. 40 °C

-10 .. +50 °C

20..80% RH (non condensing) material: ABS + PC V0 self-extinguishing color: signal white (RAL 9003)

132 x 87 x 23.6 mm (W x H x D)

CERTIFICATE OF CONFORMITY

The product complies with the following standards (EMC

2004/108/EC and LVD 2006/95/EC):

EN 60730-1 (2011)

EN 60730-2-9 (2010)

WARRANTY

In the view of a constant development of their products,

the manufacturer reserves the right for changing technical data and features without prior notice. The consumer is guaranteed against any lack of conformity according to the European

Directive 1999/44/EC as well as to the manufacturer’s document about the warranty policy. The full text of warranty is available on request from the seller.

LXTFF01M-IOM-1511

35

36

APPENDIX

HEATING/COOLING SELECTION

Heating or cooling modes are selected by keeping the “menu“ button depressed for some seconds, until the display shows one of the following texts which indicates the current mode:



: Heating mode



: Cooling mode

Then, by pressing the ““or“ or “ “, the user can change the desired mode, cycling between heating and cooling. Depressing any of the other buttons results in saving the choice and quitting the menu.

When the thermostat is confi gured for automatic or centralised heating/cooling selection, the selection cannot be manually changed and if tried, the display shows the fl ashing “ “ icon.

DELIVERY WATER SENSOR

This controller features an input for the delivery water temperature sensor: when this sensor is installed the controller can automatically understand whether it should be working in “cooling“ mode or in “heating“ mode: this function is called “water temperature changeover”.

The water temperature is also used to perform the “cut-off thermostat“ function.

Alternatively a bimetallic thermostat can be wired to the input to get the “cut-off“ function.

EXTERNAL INPUTS - TERMINALS 3, 4 AND 16

The thermostat has three external inputs that can be associated to different functions through parameters C14, C15 and C16.

Signals to terminals 3 and 4 can be connected to terminals 3 and 4 of other thermostats in the same building for centralised functions.

The signal on terminal 16 cannot be connected to other thermostats.

Functions that can be associated to the inputs are:

“Centralised Heating/Cooling“ function:

When installations have multiple thermostats in a single building, the centralised inputs of each thermostat can be connected together and controlled by the central heating room.

This way the central heating room determines whether the thermostats must operate in the heating or cooling mode.

“Economy“ function:

The input activates/deactivates the economy mode (see the

“Economy function“ paragraph). This function can be associated with the following icon: “ “. The thermostat is sensitive to the input status changes and not to the level, so it is always possible to change the economy status with the “ “ button (if enabled).

“Regulation stop“ function

The input can suspend or reactivate room temperature regulation.

When temperature regulation is suspended the fan is stopped, the valves remain closed and the relevant symbols on the display will fl ash. This function can be associated with one of these icons: “

“ or “ “ o “ “. When an input is confi gured for the “regulation stop“ function and the “ “ icon, the “window contact“ function is performed. Connecting a window contact to the input, when the window is open the “ “ icon will appear on the display and the temperature regulation will be suspended.

Note: there are limitations for window contact use. Carefully read the paragraph “ATTENTION”.

“Thermostat ON / OFF“ function

The input turns the thermostat on or off, like pressing the “ “ button. Since the thermostat is sensitive to input status changes

LXTFF01M-IOM-1511

and not to the level, so it is always possible to change the on/off status with the “ “ button (if enabled).

“Motor alarm“ function

The input lights the “ “ icon on the display. When the alarm is active, the electric heater output will be cut off.

“Electric heater alarm“ function

When the alarm is activated “ “ + “ “ symbols fl ash on the display and the electric heater output will be cut off.

The electric heater safety thermostat can be connected to this input.

TEMPERATURE ACQUISITION

This controller acquires both the room temperature and the delivery water temperature in the fan-coil exchanger with NTC type sensors.

The room temperature is acquired and displayed with the above mentioned resolution in the range -10°C .. +50°C.

The controller features an internal temperature sensor and also an input for a remote sensor is also available.

The selection between internal or remore sensor is done through parameter P10 in the “installer confi guration“.

The supply water temperature in the fan-coil is acquired through a remote sensor and can be displayed with 1°C resolution in the

0°C .. 99°C range.

The delivery water sensor does not have to be installed in case the system does not require it. To enable delivery water sensor related functions, see the “Cut-off temperature function“ section.

In case the room or water temperature falls outside the operating range, the display shows “Or“ (out of range). In case the sensor is faulty as an open or a short circuit, the display shows “EEE“ (error): in this situation, functions which need the temperature are not performed.

LXTFF01M-IOM-1511

CUT-OFF TEMPERATURE FUNCTION

The cutoff temperature function is used to inhibit the fan operation whenever, in heating mode, the delivery water is not hot enough.

In order to accomplish this function a delivery water sensor must be wired, alternatively, a bimetallic thermostat can be wired to the same terminals. In case the delivery water sensor is used, the

“water hot enough” threshold is defi ned on parameter P22. In case this function is not needed, parameter P22 can be set to a very low value (0).

In case a bimetallic thermostat is used for this function, parameter

P07 must be set to the value “2“: in this case the fan operation will be enabled only when the bimetallic contact is closed.

When this type of bimetallic thermostat is used the water temperature cannot be displayed, nor the automatic changeover function can be performed. Please refer to the section “Installer

Confi guration“ to set the parameters related to the above described functions.

The cut-off temperature function is also available in cooling mode.

In this case the fan operation is inhibited when the water delivery is not suffi ciently cold, according to the threshold defi ned on parameter P23. In case this function is not needed, parameter P23 can be set to a very high value (99).

When the delivery water temperature is not suffi ciently hot or cold as per P22 and P23 thresholds, the display shows the “ “ icon. The fan is inhibited and the fan speed symbols fl ash.

ELECTRIC HEATER SYSTEM

The thermostat can be confi gured (P01=2) to manage a system with an electric heater for heating the room and a valve that regulates the cool water for cooling the room. Follow the wiring diagram in

Fig. 8 e and f. In this type of system it is suggested to set a delay on the fan switch-off on P21, so that when the electric heater is

37

38

switched off, the fan keeps running to cool the heater down.

In this type of system it is possible to have a neutral zone regulation setting the automatic heating/ cooling selection

(P02=1).

In case the cut-off temperature function is used in this system, the fan will never be inhibited while in heating mode.

INTEGRATING ELECTRIC HEATER SYSTEM

This regulator can be confi gured (P01=3) to manage a special plant type featuring two heating systems: one with a hot water fl ow controlled by a valve, the other with an integrating electric heater. In this mode the regulator is only driving one valve wired at the cooling output to manage a special plant type featuring two heating systems: one with a hot water fl ow controlled by a valve, the other with an integrating electric heater. In this mode the regulator is only driving one valve wired at the cooling output and one integrating electric heater wired at the heating output.

The relevant wiring diagram is in Fig. 8 e and f. The valve is driven as in a two pipes system: according to the heating or cooling setting of the controller the relevant fl ow of hot or cool water is managed.

The electric heater is turned on as an additional (integrating) heat source whenever, in heating mode, the room temperature falls below the set point temperature by a ∆ setpoint that can be confi gured in parameter C18.

In cooling mode it is possible to have a neutral zone regulation by setting a neutral zone width greater than zero on P19. In this case cooling is achieved by activating the valve, while heating by activating the electric heater.

In this type of system it is suggested to set a delay on the fan switch-off on P21, so that when the electric heater is switched off, the fan keeps running to cool the heater down.

In case the cut-off temperature function is used in this system, the fan will never be inhibited while in heating mode, since the electrical heater will be turned on in advance instead.

HEAT PUMP SYSTEM

The regulator can be confi gured to manage a heat pump

system (P01=4) thus controlling a 4-way valve wired at the heating output and a compressor at the cooling output.

The wiring diagram is shown in Fig. 8 g. The 4-way valve output is always turned on or off according to the heating or cooling setting of the regulator.

In case the “EUROPEAN“ type of driving is chosen, the 4-way valve is powered in heating mode and left unpowered in cooling.

Alternatively, with the valve wired at terminal 10, the driving logic is reversed: the valve is powered in cooling and left unpowered in heating (“USA“ type).

The compressor output is active whenever it is necessary to

“pump“ the heat, that is when the room needs to be cooled down or heated up. It is advisable to set a delay on the compressor output (parameter C09) in order to avoid too frequent turn-off and turn-on.

In the heat pump mode the supply water temperature sensor can still be wired and its purpose is for protection against freezing or overheating of the heat exchanger. Should the supply sensor, when in cooling mode, detect a temperature lower than C02, the regulator stops the compressor (anti-freeze protection).

On the other hand, should the supply sensor, when in heating mode, detect a temperature higher than the value stored in parameter P22, the regulator stops again the compressor (overheat protection).

LXTFF01M-IOM-1511

ECONOMY FUNCTION

The “Economy“ function allows to temporary set an energy saving mode through a reduction of the actual setpoint temperature by a step (confi gurable) when in heating mode, or increasing it by the same step when in cooling mode.

The value for this reduction step is set with parameter P17: when this is set to 0.0 the Economy function is actually disabled. The

Economy mode is activated by the “ “ button, as described in the “Description of controls” section.

The Economy mode can be remotely activated in centralised mode, even for multiple thermostats, using the inputs to terminals

3 or 4 (see parameters C14 and C15).

Since the thermostat is sensitive to signal status changes and not to the level, use the “ “ button to change the activation status of the Economy function, even when it is forced by the centralised signal. When the Economy function is activated (“ “ icon on), fan speed is limited to the fi rst.

DIRTY FILTER WARNING FUNCTION

Fan-coils and other devices including a fan are often equipped with a fi lter for the air in the suction path, which needs a periodical maintenance and cleaning or replacement. This regulator can warn the user when the maintenance has to be made, provided the “Dirty fi lter warning“ function has been enabled.

The function is activated by setting the time-to-maintenance on parameter P24. The thermostat will count the fan operation time and when the threshold set in P24 (per 100 hours) is reached, the “ “ fi lter icon blinks on the display. Once the fi lter has been cleaned, to reset the warning and the time counter keep the “ “ button pressed for 10 seconds, until the “ “ fi lter icon disappears from the display.

LXTFF01M-IOM-1511

TEMPERATURE REGULATION

This device can drive in a proportional way both valves and fan in order to control room temperature with the highest comfort and energy saving. Nonetheless each different environment needs a different set for some parameters in order to get an accurate regulation.

Parameters responsible for the regulation accuracy are:

- Proportional band: C05 and C06

- Integral time: C07 and C08

For each of the settings two parameters are available, because the user is allowed to set different values for heating and cooling mode.

Proportional band, measured in °C, is intended as the difference between setpoint and room temperature which is needed to fully open the regulating valve.

The narrower the proportional band, the fastest is the regulator to counteract temperature variations in the room. Yet a too “narrow“ value for this parameter can result in room temperature oscillations or system instability.

A too “wide“value could result in the impossibility to reach the setpoint temperature in the room. When the integral time is set to zero, no integral action is made and therefore the regulation is purely proportional (P type). When an integral time different from zero is set the resulting regulation is made of a Proportional plus an Integral action (P + I type).

The smaller the integral time, the greater the infl uence of the integral action and vice-versa: with a greater integral time the resulting integral action is softer. A too soft or null integral action could result in the impossibility to reach the setpoint temperature, meanwhile a too strong integral action could possibly generate oscillations in the room temperature. It is necessary to adjust these parameters according to the actual environment in which the regulator is installed to get the best regulation accuracy.

39

40

When PWM valves or fl oating servo-actuators are used the quality of the fi nal proportional regulation is directly associated to how accurately is performed the system tuning. When simple on-off valves are used no proportional action can be obtained: the relevant driving will always be either full-on or full-off, with a differential value set on parameter P18.

In this situation both parameters “proportional band“ and “integral time“ are not used.

The fan is driven in a proportional way only in case the regulator has been set with automatic speed control. When the valve is proportional type, the P + I regulation will provide the correct fan speed, meanwhile in case the valve is not proportional type , the fan speed will be selected according to a purely proportional

(P) rule, therefore only the “proportional band“ parameter will be used to decide how reactive will need to be the fan against variations in the room temperature.

The distance between the three speed stages is calculated dividing by three the proportional band and rounding down. For example if the proportional band is 2°C, the distance between stages will be 0.6°C.

PWM: same as above; moreover the regulator controls the water fl ow in a proportional way by driving the valve with power pulses whose duration in time is a function of how much heat the room is requiring (PWM).

3 point fl oating servocontrol: this is a kind of motor valve featuring one “open“ wire and one “close“ wire, plus a common wire.

This type of valve is characterized by a nominal opening time

(defi ned by the manufacturer) whose value must be set into parameters C03 and C04. The regulator will drive this valve through power pulses with one second resolution in a way that its stem will reach the position needed for the regulation, thus performing a proportional modulation.

The relevant wiring diagram is shown in Fig. 8 b, d and f. When the thermostat is confi gured to control a 3 point valve, upon power-up, before starting the room temperature regulation, it will perform a valve position resynchronisation cycle. This consists of closing the valve for a time equal to 150% of the nominal set time. The resynchronisation cycle in progress is shown on the display by the “ “ icon.

This cycle will be periodically repeated in order to recover possible positioning errors which might be accumulated during time.

VALVE TYPES

This regulator can drive the following type of valves:

ON-OFF: if Normally Closed (NC) it enables the water fl ow when power is applied; if Normally Open (NO) water is normally fl owing when the valve is unpowered and is stopped when powered.

Wiring diagram in Fig. 8 a, c and e.

LXTFF01M-IOM-1511

INSTALLER CONFIGURATION

Installer confi guration defi nes the thermostat operation and allows to adapt it to the different types of plants and systems. To access the confi guration menu, simultaneously press the “ “ e

“ buttons for a few seconds until “COn” (confi guration) appears on the display.

Once entered in confi guration menu, pressing “ “ scrolls through the various parameters, identifi ed with P and the parameter number, from P01 to P24. The confi guration end is displayed with

End”. Press “ “ again to save the confi guration and and return to normal operation.

Press the “ “ button, at any time, to exit from the confi guration menu without saving the changes.

When scrolling the parameters pressing button “ “ or “or“ displays its current value.

To change the value, when it is displayed, press button “or“.

To prevent unauthorised access to the confi guration remove the internal jumper (JP5) shown in Fig. 6. Any attempt to access the confi guration will display the fl ashing “ “ icon.

The installer confi guration consists of two lists of parameters:

- main parameters P01 to P24 (table 1)

- extended parameters C01 to C19 (table 2)

The extended parameters C01-C19 allow an advanced thermostat confi guration.

When the display shows “COn“ at confi guration start or “End“ at confi guration end, press the “ “ button to access the extended parameters.

INSTALLER CONFIGURATION RESET

In order to reset the installer confi guration, so that all parameters are reset to the factory default values, enter the confi guration

LXTFF01M-IOM-1511

mode by holding down the keys “ “ and “ until the display shows “Con”, then hold down the two keys “and“ for a few seconds, until the display returns to the usual screen.

DESCRIPTION OF MAIN CONFIGURATION PARAMETERS

The main installer confi guration parameters are shown in table 1 and explained below.

P01: System type selection.

2 pipes system: when confi gured for a two-pipes system the controller drives one valve only, wired at the “heating“ valve terminals, both when heating and when cooling, as the same valve is going to control either hot or cool water fl ow.

See wiring diagram in Fig. 8 a and b.

In case of a two-pipes system without valve, and therefore with no wirings at the valve output terminals, make sure to set parameters

P03 and P04 to “fan control“ in order to get an effective regulation.

4 pipes system: when confi gured for a four-pipes system the controller drives both valves outputs in order to activate either the hot water or the cooling one according to the actual requirements of the controlled environment.

See wiring diagram in Fig. 8 c and d.

Electric heater system: the regulator is confi gured to control a system equipped with an electric heater: see the section “Electric heater system” for more details.

Integrating electric heater system: the regulator is confi gured to control a system equipped with an electric heater: see the section

“Integrating electric heater system“ for more details.

Heat pump system: the regulator is confi gured to control a system equipped with a heat pump: see the section “Heat pump system“ for more details.

P02: This parameter sets the way how the controller switches from the cooling mode (summer) to the heating mode (winter) and vice versa.

41

42

The switching can be either manual or automatic:

Manual

: The user manually sets the heating or the cooling mode.

Automatic

: The controller automatically switches from the heating to the cooling mode or vice-versa.

This automatic operation is different according to the system type as set with parameter P01.

In case of a 4-pipes system, an electric heater or heat pump system he thermostat operates with a neutral zone. Therefore it activates heating or cooling according to the set point temperature.

In case of a 2-pipes system or an “integrating electric heater” system, the controller operates a changeover according to the delivery water temperature.

When the delivery water temperature is low (that is below the threshold set with parameter C01) the controller switches to cooling mode.

On the opposite side, when this temperature is high (that is above the threshold set with parameter C02) the controller switches to heating mode. In case the supply temperature is neither too low nor too high the operating mode is kept unchanged, and can be manually changed.

When the delivery water sensor is not installed or it is not properly working, no automatic selection is performed and only the manual switching is allowed.

Remote selection: In a building with several regulators all inputs can be wired together for a remote selection coming from the central heating room. On C11, C12 and C13 parameters it is possible to choose the input and the mode (normal or reversed) to be associated to the “remote heating/cooling“ selection.

In Fig. 7 is shown a wiring example for a remote heating/cooling selection.

P03 and P04: these parameters set which outputs are controlled.

When in heating mode parameter P03 is used, when in cooling mode P04 is used instead. Each parameter sets whether temperature is to be regulated through valves, fan, or both.

When valves only is chosen, the fan will be turned on even after temperature has reached the setpoint; when fan only is chosen the valve will be powered even after temperature has reached the setpoint.

In systems with electric heater or heating pump these parameters cannot inhibit the valve outputs because these outputs are driven according to the specifi c system type.

P05 and P06: these parameters set which type of valve is wired respectively at the heating and cooling outputs. See “Valve types“ section for more informations.

P07: This parameter sets the type of the sensor used for the acquisition of the delivery water temperature.

When set to value 0 or 1 we mean that a sensor is used for the acquisition of the water temperature, properly wired to terminals

13 and 14: when 1 is set, the temperature value can also be displayed, according to the user choice. In case 0 is set, the information coming from the temperature sensor is still used for the regulation purpose, even if its value can not be displayed.

When set to value 2 we mean that a bimetallic thermostat will be connected to terminals 13 and 14 to perform only the cut-off temperature function when in heating mode.

P08: This parameter enables the room “de-stratifi cation“ function.

With this function the fan is turned on, at its lowest speed, for about 1.5 minutes every 15 minutes.

The function is only active when the fan should be turned off according to the room temperature regulation.

LXTFF01M-IOM-1511

P09: In case of a black-out the thermostat remembers its latest state and when the power returns, it restarts with the same settings (on/off, heating/cooling, etc.). Anyway, in some situations it is requested that the thermostat restarts to a know state (i.e. always OFF or always ON). This can be accomplished by setting parameter P09 to “2“ (always restart from “ON “) or “3“ (always restart from “OFF“).

P10: Room temperature sensor selection.

This parameter sets whether the temperature sensor used for regulation has to be the internal one in the thermostat or the external one (optional).

P11: With this parameter a slight correction (offset) for the acquired room temperature can be set. Actually it could happen that in some installations, due to the sensor location (either internal or external) the temperature readout is not accurate.

By changing the value of this parameter the display readout can be corrected of the equivalent amount being this a value which is actually added to the acquired temperature reading.

P12 and P13: These two parameters set the range of the setpoint temperature when in heating mode. In details P12 is the lower limit, it can be confi gured in the range 5.0°C .. 35.0°C. while

P13 is the upper limit, whose value can be confi gured starting from the actual P12 value until 35.0°C. The maximum range is then 5°C .. 35°C and it can be easily modifi ed according to the installation needs.

P14 and P15: These two parameters set the range of the setpoint temperature when in cooling mode with the same logic as those in the former step. When the heating/cooling mode is changed, the limits of the setpoint temperature are automatically modifi ed in turn.

LXTFF01M-IOM-1511

When the “neutral zone“ operation is selected, these two parameters will not be used and only the P12 and P13 values will be taken into account.

P16: This parameter defines an anti-freeze temperature (in °C), that is a minimum temperature which is maintained in the room even when the regulator is turned off.

Regulation according to this temperature will only take place when the regulator is set in heating mode; the fan speed will be limited to the lowest one. Setting the value to 0.0 disables the anti-freeze function.

P17: This value defi nes the entity of a temperature reduction step

(in °C) used to perform the “Economy“ function.

The actual setpoint is therefore reduced (when in heating mode) or raised (when in cooling mode) by this step, once the

“Economy“ function is made active.

Setting this parameter to 0.0 the “Economy“ function is always disabled.

P18: This parameter sets the differential (in °C) used in the regulation process when on-off loads are used.

P19: In case the controller is confi gured for a neutral zone operation this parameter determines the neutral zone amplitude in the range 0.0°C .. 11.0°C. This value has to be intended centered across the setpoint temperature.

P20: This parameter allows to set a delay time (in seconds) from the valve opening to the fan turn-on, in order to allow some time for the heat exchanger to heat-up or cool-down.

P21: This parameter allows to set a delay time (in seconds) from the valve closing to the fan turn-off, in order to allow some time for the heat exchanger or electric heater to dissipate the residual heat.

43

44

P22: This parameter defi nes the threshold above which the delivery water is considered suffi ciently hot for the cut-off temperature function in heating mode.

In case this function is not wanted, set the parameter to zero.

If, instead, the “heat pump” system has been confi gured, this threshold protects the heat exchanger from overheating. See

“Heat pump system” section for further information.

P23: This parameter defi nes the threshold below which the delivery water is considered suffi ciently cold for the cut-off temperature function in cooling mode.

In case this function is not wanted, set the parameter to 99.

If, instead, the “heat pump” system has been set this threshold protects the battery from freezing. See “Heat pump system” section for further information.

P24: This parameter sets the time after which the “Dirty Filter

Warning“ is shown; it can be set in the range 0..50 x 100h. As an example “10“ means that the warning will be shown after 10 x

100 = 1000 hours of fan operation.

When set to 0 the function is disabled.

DESCRIPTION OF EXTENDED CONFIGURATION PARAMETERS

The extended installer confi guration parameters are shown in table 2 and explained below.

C01 and C02: These parameters defi ne the thresholds for the automatic changeover function: if the function is not used this information is not applied.

The C01 parameter represents the lower threshold, set in the 0°C

.. 24°C range, while C02 represents the upper threshold in the

26°C .. 48°C range.

C03 and C04: In case a fl oating actuator is chosen as regulating valve, these parameters must be set to the opening time (in seconds) of the heating output actuator and the cooling actuator, respectively.

In case instead a PWM valve is chosen, this parameters must be intended as the cycle-time for the valve or, in other words, the modulation repetition time, i.e. the time occurring between two adjacent power pulses applied to the valve.

C05 and C06: These parameters set the proportional band amplitude (in °C) when in heating and in cooling mode respectively.

These paramaters can be set in the 0.8 .. 8.0°C range, yet the lower limit could be higher, being related to the differential value stored in P18.

C07 and C08: these parameters are used to set the integral time respectively for regulation in heating mode and in cooling mode.

When set to zero no integral action is performed.

C09: This parameter determines the timing (in minutes) of the cooling output, when controlling an on-off valve (or other load).

This function is enabled only in the “4 pipes”, “electric heater” and “heat pump” systems: if the cooling output is switched off, it can be switched on again only after the time confi gured on C09.

A compressor, which is normally not rated to tolerate repeated switch-offs and switch-ons, can thus be controlled directly.

C10 and C11: respectively represent the minimum power percentage of the heating and cooling proportioning valve.

The minimum power is the opening percentage of the proportional valve below which the fan is kept off to avoid that the fan blows when the valve has not yet opened the water fl ow.

C12: Sets the number of speeds of the fan motor used in the system.

Typically Fan motors are 3 speeds type, but this parameter allows 1 and 2 speeds motors to be managed also.

LXTFF01M-IOM-1511

C13: Determines which fan speeds can be set with the “fan“ button.

In certain installations it may be necessary to limit “ “ button function.

Table 3 shows the available combinations.

C14, C15 and C16: These parameters allows to set which function must be associated to the 3, 4 and 16 inputs.

Table 4 shows which functions can be associated to each input. It is the installer’s responsibility that each function is not associated to more than one input.

See the “External inputs - terminals 3, 4 and 16” section for further information.

C17: Determines which operating modes can be set with the button “ “. In certain installations it may be necessary to limit button “ “ function.

Table 5 shows the available combinations.

C18: This parameter confi gures the integration “∆ set point“ of the electric heater system.

See the “Integrating electric heater system” section for further information.

C19: If the buttons are inactive for a few seconds the thermostat returns to display the room temperature.

When this parameter is set to 1, the thermostat displays the setpoint temperature instead of room temperature.

ROOM TEMPERATURE CORRECT ACQUISITION

For a correct temperature acquisition it is mandatory to remember and apply the following tips:

- In order to have an accurate room temperature acquisition the

LXTFF01M-IOM-1511

controller must be installed far from heat sources, airstreams or cold walls (thermal bridges). When the remote sensor is used in conjunction with the controller, then this note is to be applied to the remote sensor itself.

- When a remote sensor is used, do not use the same duct for signal wires and power (mains) wires, as the temperature reading accuracy could be impaired. Wirings can be usefully made with bipolar screened cable, whose screen is only wired at the regulator side (terminal 14) with 1,5 mm² minimum cross section and 15 m. maximum length.

- In the normal operation with internal sensor, the controller conditions the signal acquired according an exclusive algorithm designed to compensate the heat generated from its internal components. From this derives that the temperature value displayed at turn-on can be actually lower than the real one. This must be considered a normal behaviour: anyway in some minutes this difference should decrease down to zero.

- In case the controller should drive with its outputs large loads (whose current is close to the maximum rated value) it might happen that the internal components heat gets bigger.

This temperature increase could in turn infl uence the room temperature acquisition when the internal sensor is used. This problem is not present when the remote temperature sensor is used.

- When, for any reason, the room temperature accuracy is considered unsatisfactory (due to the above mentioned reasons), it can be corrected with parameter P11.

- When the controller is powered with 230V~ it is mandatory to respect the live and neutral (L and N) position during wiring.

45

Table 1: Main confi guration parameters.

46

DFLT PAR.

DESCRIPTION

 

System type

 

 

Heating/cooling selection

Heating regulation

2-pipes system

Manual

4-pipes system 

Valves only

Automatic

Fan only

 

Cooling regulation

  Heating output type

Valves only

Floating servo-actuator

  Cooling output type

 

Supply water sensor input

Floating servo-actuator

Do not show temperature

Fan only

NC ON/OFF valve

NC ON/OFF valve

Show temperature

Electric heater

Remote

Valves and fan

Valves and fan

NO ON/OFF valve

NO ON/OFF valve

Bi-metallic contact

Integrating

Electric heater

Prop. ON/OFF

NC valve

Prop. ON/OFF

NC valve

Heat pump

Prop. ON/OFF

NO valve

Prop. ON/OFF

NO valve

 

De-stratifi cation

Never

Cooling only

Heating only  Always

 

On/Off state at power up

Last

Always ON

Always OFF 



Room temperature sensor

Internal

External

LXTFF01M-IOM-1511

.  



Room temperature offset (°C)



.



.



.



.









.  



Heating set-point lower limit (°C)

Heating set-point upper limit (°C)

Cooling set-point lower limit (°C)

Cooling set-point upper limit (°C)



. ..



. 

. ... 

. ... 

. ... 

Anti-freeze threshold temperature (°C)

. ... 

. 

. 



Economy reduction (°C)

. ... 



Room temperature hysteresis

(°C)

. ... 

.



Neutral zone width (°C)

. ... 



Fan delay at turn-on

(seconds)



. ... 











Fan delay at turn-off

(seconds)

Heating delivery temperature threshold (°C)

Cooling delivery temperature threshold (°C)

Dirty fi lter warning time (x 100 hours)

LXTFF01M-IOM-1511

47

48

Table 2: Extended confi guration parameters.

DFLT PAR.

 

 

 

 

. 



. 



 

 

DESCRIPTION

Changeover lower threshold (°C)

Changeover upper threshold (°C)

Heating floating actuator opening time (seconds)

Cooling floating actuator opening time (seconds)

Heating proportional band

(°C)

Cooling proportional band

(°C)

Heating integrating time

(minutes)

Cooling integrating time

(minutes)

SET VALUES

. ... 

. ... 

 

Cooling output timing (min)



 

Heating valve minimum power (%)

 

Cooling valve minimum power (%)

 

Fan motor speeds number



..

 

Fan speed “ “ button limitation

Tab. 3

 

Terminal 3 input function



Tab. 4

 

Terminal 4 input function



Tab. 4

 

Terminal 16 input function



Tab. 4

Tab. 5

 

On/Off “ “ button limitation

. 

∆ integration set point (°C)

. ... 



Default display

Room

Temperature

Set point

Temperature

LXTFF01M-IOM-1511

VALUE

Table 3: C13 parameter - Fan speed “ “ button limitation.

DESCRIPTION

1  2  3  AUTO

1  2  AUTO

1  AUTO

OFF  1  2  3  AUTO

OFF  1  2  AUTO

OFF  1  AUTO

OFF  1

OFF

1

2



3



AUTO



1  2  3



1  2



OFF  1  2  3



OFF  1  2

LXTFF01M-IOM-1511

Table 4: PARAMETERS C14, C15, C16 - Functions associated to

3, 4 and 16 inputs.

VALUE DESCRIPTION

 No function associated.

“Centralised Summer/Winter“ function (closed contact

= summer); P02 parameter confi gured to 2.

“Reversed centralised Summer/Winter“ function (closed contact = winter); P02 parameter confi gured to 2.

 “Economy“ function (closed contact = reduction).

“Economy“ function (closed contact = reduction) - display shows the “ “ (present) or “ “ (absent) icon.

“Reversed economy“ function (contact open = reduction).

“Reversed economy“ function (contact open = reduction) - display shows the “ “ (present) or “

“ (absent) icon.

“Stop adjustment“ function (closed contact = stop adjustment).

“Stop adjustment“ function (closed contact = stop adjustment) - display shows the “ “ (present) or “

“ (absent) icon.

“Stop adjustment“ function (closed contact = stop adjustment) - display shows the “ “ icon.

49

50























“Stop adjustment“ function (closed contact = stop adjustment) - display shows the “ “ icon.

Reversed “Stop adjustment“ function (open contact = stop adjustment).

Reversed “Stop adjustment“ function (closed contact = stop adjustment) - display shows the “ “ (present) or

“ “ (absent) icon.

Reversed “Stop adjustment“ (open contact = stop adjustment) - display shows the “ “ icon.

Reversed “Stop adjustment“ (open contact = stop adjustment) - display shows the “ “ icon.

“Thermostat ON / OFF“ function (closed contact = thermostat off).

Reversed “thermostat ON / OFF“ function (contact closed = thermostat on).

“Motor alarm“ function (closed contact = alarm) - display shows the “ “ icon.

Reversed “Motor alarm“ function (open contact = alarm). - display shows the “ “ icon.

Electric heater alarm (closed contact = alarm, fl ashing “ “ + “ “ icons).

Reversed electric heater alarm (open contact = alarm, fl ashing “ “ + “ “ icons).

Table 5: C17 parameter - On/Off “ “ button limitation.

VALUE DESCRIPTION

OFF  ON  RDC

OFF  ON

OFF  RDC

OFF

ON  RDC

ON

RDC

No function

LXTFF01M-IOM-1511

GÉNÉRALITÉS

Ce produit est un thermostat digital pour le contrôle de la température dans des ambiances réchauffées ou climatisées par des ventilconvecteurs. Il contrôle de manière automatique les trois vitesses du ventilateur et l’ouverture ou la fermeture des vannes de façon à régler la température la plus confortable.

Le relevé de la température d’ambiance peut être effectué par une sonde interne ou à distance (optionnelle).

DESCRIPTION DES COMMANDES

Les commandes du thermostat disponibles pour l’utilisateur sont cinq boutons.

- Touche ‘ ‘ On/Off

Pour l’allumage et la coupure du thermostat; quand il est éteint, l’écran ne permet la visualisation d’aucune température, bien que certains symboles peuvent rester allumés pour indiquer l’état de sortie active.

Si le thermostat est confi guré pour réaliser la fonction ‘Economy’

(P17), le bouton ‘ ‘ permet d’activer/désactiver l’état `Economy` selon le schéma suivant :

ON OFF

- Bouton ‘ ‘ (Vitesse)

Ce bouton modifi e la confi guration de la vitesse du ventilateur souhaitée. À chaque pression du bouton ‘ ‘ on modifi e la vitesse du ventilateur selon le cycle suivant :

1, 2 et 3 sont les 3 vitesses fi xes et AUT est la vitesse automatique. 1 indique la vitesse la plus basse, 2 la vitesse moyenne et 3 la vitesse la

LXTFF01M-IOM-1511

plus élevée. Quand une des 3 vitesses est sélectionnée, le thermostat activera le ventilateur chaque fois que c’est nécessaire et toujours à la vitesse indiquée. Dans le cas où on choisit la modalité automatique, le thermostat activera le ventilateur à une vitesse d’autant plus importante que la différence entre la température ambiante et la nécessité de chaleur sera élevée.

- Touche ‘ ‘ Menu

Cette touche change la visualisation du display : en appuyant une fois, on peut voir la température sélectionnée pour la consigne. Si le thermostat est confi guré pour visualiser la température de l’eau d’envoi, celle-ci sera visible après avoir appuyé une nouvelle fois sur la touche. Si le thermostat est confi guré pour réaliser la fonction

‘’Economy’’, il faudra appuyer encore une fois sur la touche pour activer cette fonction. Si celle-ci est active, en appuyant sur la touche on la désactivera et le thermostat retrouvera son fonctionnement normal. Au changement de visualisation, le thermostat donne les informations de température suivantes pendant quelques instants :

Température du point de consigne

Température de l’eau de refoulement

Si on appuie plusieurs fois sur le bouton, l’affi chage passe entre les différentes températures. Au bout de quelques secondes d’inactivité, l’affi chage revient sur la température ambiante.

- Bouton

“et“

Ces boutons permettent de confi gurer la température ambiante souhaitée et les paramètres de confi guration. Dans le fonctionnement normal, si on appuie sur les boutons “ou“, l’affi chage de l’écran se déplace sur la température du point de consigne en montrant la nouvelle valeur confi gurée.

Dans ce cas aussi, il faudra attendre quelques secondes d’inactivité pour voir apparaître à nouveau la température d’ambiance.

51

52

INDICATION ÉCRAN

Le thermostat est équipé d’un écran LCD pour l’affi chage des températures et des confi gurations.

Visualisation des symboles :

Ci-après, est indiquée la signifi cation des symboles pouvant apparaître sur l’écran :

Sélection automatique chauffage/refroidissement.

Le thermostat est en mesure de commuter automatiquement le mode chauffage/ refroidissement.

Confi guration de la vitesse fi xe la plus basse du ventilateur.

Confi guration de la vitesse fi xe moyenne du ventilateur.

Confi guration de la vitesse fi xe la plus haute du ventilateur.

Confi guration de la vitesse automatique du ventilateur.

Le thermostat est en état de confi guration.

Filtre bouché (le fi ltre doit être nettoyé.)

Fonction inaccessible.

Affi chage de la température de l’eau de refoulement.

Affi chage de la température du point de consigne.

Réglage de la température en mode ‘Economy’.

Mode antigel activé : le thermostat règle à la température d'antigel.

Compresseur activé dans un système à pompe à chaleur.

Résistance activée dans un système avec résistance.

Chauffage activé.

Refroidissement activé.

Le réglage est suspendu ; le contact indique une fenêtre ouverte.

La température de l'eau de refoulement n'est pas suffi samment chaude (en chauffage) ou suffi samment froide (en refroidissement).

Le réglage est suspendu ; servocommande à 3 points en resynchronisation.

Attente temporisation.

LXTFF01M-IOM-1511

Alarme ou erreur confi guration installateur.

Alarme condensation : le réglage est suspendu.

Alarme moteur.

Présence de personnes dans l'environnement : réglage réactivé ou bien sortie du mode ‘Economy’.

Absence de personnes dans l'environnement : réglage suspendu ou bien activation du mode ‘Economy’.

vitesse 1 vitesse 2 vitesse 3

L’allumage des symboles ‘ ‘ et ‘ ‘ identifi e un état des sorties de la soupape différent selon le type d’installation.

Système à deux tubes :

: chauffage, vanne ouverte

: climatisation, vanne ouverte

Système à quatre tubes :

Système avec résistance :

: vanne chaud ouverte

: vanne froid ouverte

: chauffage, résistance allumée

: climatisation, vanne ouverte

Système avec résistance d’intégr.:

: chauffage, vanne ouverte

: climatisation, vanne ouverte

: chauffage, résistance allumée

Système pompe à chaleur:

: vanne d’inversion chauffage

: vanne d’inversion climatisation

: compresseur allumé

Les symboles peuvent aussi clignoter et en ce cas indiquent que la sortie relative devrait être allumée mais est momentanément bloquée par une autre fonction.

Sur l’écran, sont également présents des symboles identifi ant l’état des sorties : le ventilateur et les soupapes ou autre chargement relié. Les symboles ‘vitesse ventilateur’ identifi ent l’état du ventilateur : lorsqu’ils sont tous éteints, ils indiquent que le ventilateur est éteint, et lorsqu’ils sont allumés, ils indiquent que le ventilateur est allumé selon les indications suivantes : quand elles sont toutes éteintes, le ventilateur est éteint, alors que quand elles sont allumées, elles indiquent l’état du ventilateur de la façon suivante :

Voici quelques exemples de situations dans lesquelles les sorties sont bloquées :

- La fonction thermostat de minima bloque le ventilateur ;

- Le contact fenêtre suspend le réglage ;

- La temporisation C09 bloque le compresseur ;

- Réglage interdit pour la resynchronisation de la vanne à trois voies ;

- Vanne interdite en attente de la fermeture de l’autre vanne à trois voies.

LXTFF01M-IOM-1511

53

54

ATTENTION

- La sonde d’envoi doit être installée de façon à relever correctement la température de l’eau même dans le cas où le débit est interrompu par la vanne.

- Il n’est pas permis de raccorder la même sonde à distance aux bornes de thermostats différents.

- Les sondes à distance, le contact bimétallique et le contact fenêtre raccordés au thermostat doivent être isolés vers la terre et vers la tension de réseau.

- Ne pas respecter ce point ou le précédent peut provoquer des dommages irréversibles au produit.

- Les sondes à distance, le contact bimétallique et le contact fenêtre doivent être en double isolement (ou isolement renforcé) dans le cas où ils sont accessibles à personne.

- Dans le cas où il n’est pas possible de réaliser l’isolement renforcé du point précédent, alimenter le thermostat à basse tension 24V~ (tout en respectant les normes de sécurité).

- Le contrôle avec un multimètre des sorties des vannes à vide (bornes de 9 à 12) ne permet pas de voir correctement la commutation à cause des fi ltres appliqués sur les sorties a TRIAC. Il faut connecter une charge sur la sortie (vanne) pour pouvoir visualiser correctement l’état de la commutation.

- Raccorder l’instrument au réseau électrique par un interrupteur omnipolaire conforme aux normes en vigueur et avec une distance d’ouverture des contacts d’au moins 3 mm à chacun des pôles.

- L’installation et le raccordement électrique du dispositif doivent être exécutés par un personnel qualifi é et en conformité aux lois en vigueur.

- Avant d’effectuer tout type de branchement, s’assurer que le réseau soit hors tension.

INSTALLATION

Pour installer le dispositif, effectuer les opérations suivantes, en suivant les images indiquées à la page 2 :

1

2

Décrocher la plaque fi xée sur la base du thermostat en la poussant vers la gauche et en décrochant ainsi les ergots indiqués sur la Fig. 1.

Pousser, à l’aide d’un tournevis, la languette plastique située dans la fente en bas jusqu’à soulever légèrement la calotte (Fig. 2).

3

4

5

6

7

8

Tourner la calotte en exerçant une légère pression jusqu’à l’extraire complètement (Fig. 3).

Fixer la plaque au mur avec deux logements pour vis avec entraxe 60 mm ou bien 85 mm (utiliser les vis et/ou les chevilles en dotation) en faisant passer les fi ls par les ouvertures rectangulaires (Fig. 4).

- Accrocher la base du thermostat sur la plaque murale (en faisant passer les fi ls par les ouvertures rectangulaires) en faisant d’abord coïncider les trous de la base avec les ergots prévus à cet effet de la plaque murale, exercer ensuite sur la base une pression vers le côté gauche jusqu’au déclenchement des ergots en plastique de la plaque (Fig. 5).

- Fixer la base du thermostat à la plaque murale en utilisant les vis en dotation.

Confi gurer correctement, si nécessaire, les jumpers JP1, JP2, JP3, JP4 et

JP5. Lire attentivement le paragraphe ‘SÉLECTION JUMPER’ à la page 5 et le paragraphe ‘BRANCHEMENTS ÉLECTRIQUES’.

Effectuer les branchements électriques en suivant le schéma de branchement de la Fig. 7 et les variantes possibles de la Fig.8 ; lire attentivement le paragraphe ‘BRANCHEMENTS ÉLECTRIQUES’.

Refermer le thermostat en effectuant les opérations suivantes :

- Positionner les deux ergots de la partie supérieure de la calotte dans les entailles appropriées.

- Tourner la calotte et pousser vers l’intérieur, avec un doigt, la languette en plastique située sur la partie inférieure de la base (indiquée par les fl èches sur la Fig. 9) et exercer une pression pour enclencher la languette en plastique de fi xation à l’intérieur du trou correspondant.

LXTFF01M-IOM-1511

BRANCHEMENTS ÉLECTRIQUES

Le dispositif peut être alimenté à 230V~ ou à 24V~.

Le thermostat est confi guré d’usine à 230V~, avec le jumper en position JP1, avec la fréquence à 50Hz, avec le jumper en position JP4. Pour sélectionner l’alimentation à 24V~, il est nécessaire de déplacer le jumper JP1 (Fig. 6) dans la position JP2 (Fig. 6), et pour sélectionner la fréquence à 60Hz, il est nécessaire de déplacer le jumper JP4 (Fig. 6) dans la position JP3 (Fig. 6).

Comme visible sur la Fig. 7 les bornes d’alimentation sont les numéros L et N.

En cas d’alimentation à 230V~, il est important de respecter la ligne et le neutre. À la borne 3, est disponible une entrée pour la sélection refroidissement/chauffage centralisée.

À la borne 4, est disponible une entrée pour activer le mode «Economy».

Aux bornes 14 et 16, on peut relier le contact fenêtre.

Remarque: il y a des limitations pour l’utilisation du contact fenêtre, lire attentivement le paragraphe ‘ATTENTION’.

La fonction associée aux entrées des bornes 3, 4 et 16 peut être modifi ée dans les paramètres C14, C15 et C16.

Les signaux aux bornes 3 et 4 peuvent être reliés aux bornes 3 et 4 d’autres thermostats présents dans le même bâtiment (fonction E/I centralisée.)

À l’aide du connecteur RS ou bien en l’alternative aux bornes 14 et 15, il est possible de relier une sonde de température ambiante externe. En agissant sur la confi guration, on choisit d’utiliser la sonde externe ou interne. Les bornes 13 et 14 sont une entrée à laquelle il est possible de relier des types différents de sonde pour réaliser des fonctions spéciales : on peut relier une sonde température de refoulement pour réaliser la fonction

‘changeover‘ et/ou ‘thermostat de minimum‘ ; ou bien on peut relier un thermostat bimétallique avec fonction de ‘thermostat de minimum‘. En agissant sur la confi guration, on choisit quel type de sonde on entend utiliser.

LXTFF01M-IOM-1511

Ce dispositif est adapté pour contrôler la vitesse des ventilateurs du fancoil à trois vitesses. La sélection des vitesses est effectuée par trois relais dont les sorties sont disponibles aux bornes 6, 7 et 8. La borne 5 est commune aux relais. Sur la Fig. 7 on voit comment relier le ventilateur. Les sorties pour le ventilateur, bornes de 5 à 8, sont libres de tension et isolées par rapport au reste du thermostat. Il est donc possible d’alimentaire le thermostat à basse tension (24V~) et en même temps de piloter un ventilateur à haute tension (230V~). Dans ce cas, il est nécessaire de maintenir une séparation entre les câbles 24V~ et 230V~ dans le respect des normes en vigueur. Le dispositif peut piloter différents types de soupape ou en alternative une résistance ou un compresseur.

Les bornes 9 et 10 sont relatives à la sortie du chaud et les bornes 11 et 12 sont relatives à la sortie du froid. Sur la Fig. 8 on voit les différents modes de raccordement des soupapes selon leur type. En agissant sur la confi guration, on choisit quel type de soupapes on entend utiliser.

Si on utilise des soupapes on-off ou on-off PWM proportionnelles, relier selon la Fig. 8 a ou c. Au cas on utilise des servocommandes fl ottantes

à trois points, relier selon la Fig. 8 b ou d. Il est possible de gérer des installations avec des types de soupapes différentes pour le chaud et le froid. Si l’installation prévoit une résistance électrique d’intégration ou bien

à la place de la soupape du chaud, relier comme sur les schémas de la

Fig. 8 e ou f.

Le thermostat peut également gérer une installation pompe à chaleur et donc piloter le compresseur et la soupape d’inversion à quatre voies. Dans ce cas, relier comme sur la Fig. 8 g. La soupape d’inversion doit être reliée sur une borne différente selon sa logique de fonctionnement.

55

56

CARACTÉRISTIQUES TECHNIQUES

Alimentation : 230V~ -15% +10% 50Hz ou

Puissance absorbée :

230V~ ±10% 60Hz ou

24V~ -15% +10% 50 / 60Hz

1,2VA

Température d’ambiance

Intervalle de régulation :

Type de capteur :

Précision :

Résolution :

Intervalle de visualisation :

Différentiel :

5°C .. 35°C (confi gurable)

NTC 10kΩ @ 25°C ±1%

± 1°C

0,1°C

-10°C .. +50°C réglable 0,2 .. 1,0 °C

Température d’envoi

Type de capteur :

Précision :

:

Intervalle de visualisation :

:

NTC 10kΩ @ 25°C ±1%

± 2°C

1°C

0°C .. 99°C

2°C

Portée contacts

Ventilateur : 3A @ 230V~ cosφ=1

Vanne : 0,3A @ 230V~ cosφ=1

Vanne (en cas de charge inductive) : 10VA Max puissance pilotable

Sonde à distance (en option) : NTC 10kΩ @ 25°C ±1%

Degré de protection : IP 30

Classement selon le règlement 2013.811.EC

Classe : V

Contribution à l’effi cacité énergétique : 3%

Type d’action :

Degré de pollution :

Classe dispositif :

1

2

II ( )

Tension impulsive nominale : 2500V

Nombre de cycles manuels : 50000

Nombre de cycles automatiques : 100000

Classe du software :

Tension essai EMC :

Courant essai EMC :

Tolérance distance d’exclusion

A

230V~ 50Hz

31mA mode panne ‘court-circuit’:

Température essai sphère :

±0,15mm

75°C

Température de fonctionnement : 0°C .. 40°C

Température de stockage :

Limites d’humidité :

-10°C .. +50°C

20% .. 80% RH (sans condensation)

Boîtier : matériel : ABS + PC V0 auto-extinctible couleur : blanc de sécurité (RAL 9003)

Dimensions : 132 x 87 x 23,6 mm (L x H x P) / Poids : ~ 265 gr.

NORMES DE RÉFÉRENCE

Le produit est conforme aux normes suivantes (EMC 2004/108/CE et LVD 2006/95/CE):

EN 60730-1 (2011)

EN 60730-2-9 (2010)

GARANTIE

Dans l’optique d’un développement continu de ses produits, le constructeur se réserve le droit d’apporter sans préavis, des modifi cations aux données techniques et aux prestations de ces derniers. Selon la Directive Européenne 1999/44/CE et le document qui reporte la politique de garantie du constructeur, le consommateur est protégé contre les défauts de conformité du produit. Le texte complet de la garantie est disponible auprès du vendeur sur demande.

LXTFF01M-IOM-1511

ANNEXE

SÉLECTION CHAUFFAGE/REFROIDISSEMENT

La sélection du mode climatisation(été) ou chauffage (hiver) est réalisée en appuyant quelques secondes sur la touche ’ ’ contrôlée. A régulation interrompue par le contact fenêtre, les symboles sur l’écran relatifs aux sorties qui étaient allumées clignotent.

ENTRÉES EXTERNES - BORNES 3, 4 ET 16

Le thermostat dispose de trois entrées externes auxquelles on jusqu’à faire apparaître sur l’écran l’une des inscriptions suivantes indiquant l’état de fonctionnement actuel :



:

Mode chauffage (hiver)



:

Mode climatisation (été)

Puis, en appuyant sur la touche “ou“, on change l’état de fonctionnement passant alternativement de chauffage à climatisation.

En appuyant sur les autres touches, on sort du menu de sélection et mémorise le choix effectué.

En cas de thermostat confi guré pour une sélection refroidissement/ chauffage automatique ou centralisé, il n’est pas possible de modifi er la sélection chauffage/refroidissement et l’écran affi che l’icône ‘ ‘ clignotant.

ENTRÉE D’ENVOI

Le dispositif prévoit une entrée pour la sonde de température d’envoi de l’eau : quand cette dernière est utilisée, le thermostat peut automatiquement déterminer s’il est en mode “été”, et donc doit refroidir ou s’il est en mode “hiver” et donc réchauffer : en pratique le dispositif effectue la fonction de “changeover” automatique selon la température de l’eau. Cette détection est également utilisée pour réaliser la fonction “thermostat de minima”. En alternative

à la sonde d’envoi, on peut raccorder sur la même entrée un thermostat bimétallique pour réaliser la fonction “thermostat de minima”. Si cette fonction n’est pas demandée, on peut raccorder en alternative un contact fenêtre, lequel interrompra la régulation de la température quand on ouvre une fenêtre dans l’ambiance

LXTFF01M-IOM-1511

peut associer différentes fonctions grâce aux paramètres C14, C15 et C16.

Les signaux aux bornes 3 et 4 peuvent être connectés aux bornes

3 et 4 d’autres thermostats présents dans l’édifi ce pour réaliser des fonctions centralisées.

Le signal de la borne 16 ne peut pas être connecté à d’autres thermostats.

Les fonctions qu’on peut associer aux entrées sont :

Fonction ‘Été/Hiver centralisée’ :

Dans une installation où il y a plusieurs thermostats dans un même bâtiment, l’entrée centralisée de chaque thermostat peut être reliée ensemble et pilotée par la centrale thermique.

De cette façon, la centrale thermique décide si les thermostats doivent régler en mode chauffage ou refroidissement

Fonction ‘Economy’ :

L’entrée peut activer/désactiver le mode economy (voir le paragraphe ‘Fonction economy’). À cette fonction, il est possible d’associer l’icône suivante : ‘ changement d’état de l’entrée et au niveau ; il n’est donc pas toujours possible, par le bouton ‘ ‘ (si activé), de changer l’état economy du thermostat.

Fonction ‘Stop réglage’ :

‘. Le thermostat est sensible au

L’entrée peut suspendre ou réactiver le réglage de la température ambiante. Lorsque le réglage est suspendu, le ventilateur reste éteint, les soupapes restent fermées et les symboles correspondants clignoteront sur l’écran.

57

58

À cette fonction, il est possible d’associer les icônes suivantes : ‘

‘ ou ‘ ‘ ou ‘ ‘.

En confi gurant une entrée avec la fonction ‘stop réglage’ avec l’icône ‘ ‘ se réalise la fonction ‘contact fenêtre’. En reliant le contact fenêtre à l’entrée, lorsque la fenêtre est ouverte, l’icône ‘

‘ s’allumera sur l’écran et le réglage de la température ambiante sera suspendu.

Remarque: il y a des limitations pour l’utilisation du contact fenêtre, lire attentivement le paragraphe “ ATTENTION “.

Fonction “ ON/OFF thermostat “

L’entrée allume ou éteint le thermostat comme si on avait appuyé sur le bouton ‘ ‘. Le thermostat est sensible au changement d’état de l’entrée et au niveau ; il n’est donc pas toujours possible, par le bouton ‘ ‘ (si activé), de changer l’état allumé/éteint du thermostat.

Fonction “ alarme moteur “

L’entrée allume l’icône ‘ ‘ sur ‘écran. Lorsque l’alarme est active, l’éventuelle sortie résistance est interdite.

Fonction “ Alarme résistance “

Lorsque l’alarme est active, les symboles ‘ ’ + ‘ ’ clignotent sur l’écran et l’éventuelle sortie résistance est interdite.

À cette entrée, on peut relier le thermostat de sécurité de la résistance.

PRISE DE LA TEMPÉRATURE

Le thermostat prend la température d’ambiance et la température de l’eau d’envoi dans la batterie du fan-coil grâce à une sonde de type NTC.

La température d’ambiance est enregistrée et visualisée avec une résolution déjà décrite précédemment dans l’intervalle -10°C ..

+50°C.

SI la température d’ambiance est en dehors du champs d’action, l’écran visualise l’inscription “Or” (out of range). Si la sonde est interrompue ou en court circuit, l’écran indique

EEE” (erreur) : la régulation du thermostat n’est plus réalisable et toute les sorties restent désactivées. Une sonde de température d’ambiance interne est inclue dans le thermostat, mais il existe également une entrée pour une sonde externe. Au moyen du paramètre P10 de la “confi guration installateur”, on détermine si utiliser l’une ou l’autre sonde. La température de l’eau d’envoi dans la batterie du fan-coil est relevée par une sonde externe et peut être visualisée avec résolution d’un degré dans le champs 0°C .. 99°C.

Dans le cas où la température relevée soit hors du champs d’action, quand on tente de la visualiser, l’écran montre l’inscription

Or” (out of range). Si la sonde est interrompue ou en court circuit, l’écran montre “EEE” (erreur) et les fonctions liées à cette information ne sont pas réalisées. La sonde d’envoi peut ne pas

être branchée si l’installation ne l’exige pas. Pour l’activation de la fonction relative à la sonde d’envoi, faire référence au paragraphe

“Fonction thermostat de minima”.

FONCTION THERMOSTAT DE MINIMA

La fonction thermostat de minima permet d’interdire le fonctionnement du ventilateur quand, en modalité chauffage, l’eau d’envoi n’est pas assez chaude. Pour activer cette fonction, il est nécessaire de relier une sonde d’envoi ou, en alternative et sur les mêmes bornes, un thermostat bimétallique. Dans le cas d’utilisation de la sonde, le seuil de défi nition de l’eau suffi samment chaude sera défi ni par le paramètre P22. Dans le cas où l’on ne désire pas cette fonction, on peut régler un seuil très bas pour le paramètre P22. Dans le cas contraire où l’on veuille utiliser un thermostat bimétallique pour cette fonction, il est nécessaire de régler le paramètre P07 sur 2, ainsi le ventilateur sera habilité seulement quand le contact bimétallique sera fermé.

LXTFF01M-IOM-1511

En utilisant cette dernière option il ne sera pas possible de visualiser la température d’envoi ni de réaliser la fonction de changeover automatique.

Pour enregistrer les paramètres regardant les fonctions ci-dessus, faire référence au paragraphe “Confi guration installateur”.

La fonction ‘ thermostat de minimum ‘ est également disponible en mode refroidissement, dans ce cas, le ventilateur sera interdit lorsque l’eau de refoulement n’est pas suffi samment froide selon le seuil défi ni par le paramètre P23. Si on ne veut pas cette fonction, on peut confi gurer une valeur très haute sur le paramètre P23.

Lorsque la température de l’eau de refoulement n’est pas suffi samment chaude ou froide selon les seuils P22 et P23, l’écran affi che l’icône ‘ ‘, le ventilateur reste éteint et les symboles ‘ vitesse ventilateur ‘ clignotent.

SYSTÈME AVEC RÉSISTANCE

Le thermostat peut être confi guré (P01=2) pour gérer une installation ayant une résistance électrique pour réchauffer l’environnement et une soupape qui gère le fl ux d’eau froide pour le rafraîchir. Suivre le schéma de raccordement Fig. 8 e e f. Dans ce type d’installation, il est conseillé de confi gurer un retard à l’extinction du ventilateur sur P21 de façon telle qu’à l’extinction de la résistance le ventilateur continue de tourner pour éliminer la chaleur.

Dans ce type d’installation, il est possible d’avoir un réglage avec zone neutre en sélectionnant refroidissement/chauffage automatique (P02=1). Si, dans ce type d’installation, on utilise aussi la fonction ‘ thermostat de minimum ‘, le ventilateur ne sera jamais interdit en mode chauffage.

SYSTÈME AVEC RÉSISTANCE D’INTÉGRATION

Le thermostat peut être confi guré (P01=3) pour gérer une installation spéciale ayant deux systèmes pour réchauffer l’ambiance, l’un grâce au réglage du débit d’eau chaude par vanne et l’autre grâce à une résistance électrique d’intégration.

Dans cette dernière modalité le thermostat pilote seulement une vanne à la sortie de la vanne froid et une résistance d’intégration à la sortie de la vanne chaud.

Schéma de connexion Fig. 8 e et f. La vanne est pilotée comme dans un système à deux tubes : selon la position du thermostat, en chauffage ou en climatisation, c’est le débit d’eau chaude ou d’eau froide qui est géré.

La résistance, par contre, est activée pour intégration lorsque, en chauffage, la température ambiante est inférieure à la température du point de consigne ∆ point de consigne confi gurable dans le paramètre C15.

Dans le mode refroidissement, on peut avoir un réglage avec zone neutre en confi gurant l’ampleur de la zone neutre sur P19 supérieur à zéro, dans ce cas, le refroidissement s’obtient en activant la soupape et le chauffage en activant la résistance.

Dans ce type d’installation, il est conseillé de confi gurer un retard

à l’extinction du ventilateur sur P21 de façon telle qu’à l’extinction de la

Résistance, le ventilateur continue de tourner pour éliminer la chaleur. Si, dans ce type d’installation, on utilise aussi la fonction

« thermostat de minimum » en chauffage, le ventilateur ne sera jamais interdit si l’eau de refoulement n’est pas suffi samment chaude puisque l’allumage de la résistance électrique sera anticipé.

LXTFF01M-IOM-1511

59

60

SYSTÈME POMPE À CHALEUR

Le thermostat peut être programmé pour gérer une

installation avec pompe à chaleur (P01=4) et donc piloter une vanne d’inversion sur la sortie chaud et le compresseur à la sortie de la vanne froid.

Schéma de connexion Fig. 8 g. La sortie de la vanne d’inversion sera toujours allumée ou toujours éteinte selon la programmation du fonctionnement du thermostat en chauffage ou en refroidissement.

En mode chauffage, la vanne d’inversion est alimentée alors que ce n’est pas le cas en climatisation (type EUROPA). En alternative, si on branche la vanne sur la sortie à la borne 10, la logique du pilotage est inversée : en climatisation, elle est alimentée alors qu’elle reste éteinte en chauffage (type USA).

La sortie du compresseur sera activée quand il est nécessaire de déplacer la chaleur, c’est-à-dire quand l’ambiance a besoin d’être réchauffée ou refroidie. Il est conseillé de programmer une temporisation à la sortie du compresseur sur le paramètre C09 pour éviter arrêt et allumage subit.

En mode pompe à chaleur, la sonde d’envoi peut être connectée et sa fonction devient d’antigel et/ou anti-surchauffe de la batterie.

Si en climatisation, la sonde relève une température inférieure ou égale à C02, le thermostat empêche le fonctionnement du compresseur: fonction antigel pour la batterie. Si en chauffage, la sonde relève une température supérieure ou égale au seuil fi xé par le paramètre P22, le thermostat bloque le compresseur : fonction anti-surchauffe de la batterie.

FONCTION ECONOMY

La fonction Economy permet de programmer temporairement une réduction de la consommation en réduisant d’un échelon

(programmable) la température de la consigne quand on est sur chauffage ou en augmentant la consigne d’un échelon (programmable) quand on est sur climatisation.

L’échelon de réduction se programme avec le paramètre P17 : si on fi xe la valeur 0,0 pour celui-ci, la fonction Economy n’est pas utilisable.

Le mode d’économie Economy s’active avec le bouton ‘ ‘ comme expliqué dans le paragraphe ‘ Fonctionnement ‘.

La fonction Economy peut être activée à distance en mode centralisé, même sur plusieurs thermostats, en utilisant les entrées aux bornes 3 ou 4 (voir les paramètres C14 et C15).

Le thermostat est sensible au changement d’état du signal et au niveau

; il n’est donc pas toujours possible, par le bouton ‘ ‘, de changer l’état d’activation de la fonction Economy, même s’il a été forcé par le signal centralisé. Lorsque la fonction Economy est active, icône ‘ ‘ allumée,

étant un mode d’économie, la vitesse du ventilateur sera limitée à la première.

FONCTION AVIS FILTRE ENCRASSÉ

Les ventilconvecteurs et autres dispositifs fonctionnant avec ventilateur sont équipés d’un fi ltre à l’aspiration qui nécessite un nettoyage périodique.

Le dispositif permet d’aviser quand le moment est venu d’exécuter le nettoyage en activant la fonction ’avis fi ltre encrassé’.

La fonction s’active en confi gurant un temps sur le paramètre P24, le thermostat compte le temps de fonctionnement du ventilateur et lorsqu’il atteint le seuil confi guré dans P24 il avertit en allumant l’icône fi ltre ‘ ‘ sur l’écran. Pour réinitialiser la signalisation et mettre à zéro le compteur du temps, lorsqu’on a effectué le nettoyage, il sera nécessaire de maintenir le bouton ‘ ‘ appuyé pendant 10 secondes jusqu’à ce que l’icône fi ltre ‘

‘ disparaisse de l’écran.

LXTFF01M-IOM-1511

RÉGLAGE DE LA TEMPÉRATURE

Le thermostat est capable de piloter proportionnellement vannes et ventilateurs de façon à régler la température d’ambiance pour un confort et une économie maximum. Cependant pour obtenir un réglage précis, il est nécessaire d’établir des confi gurations différentes selon chaque ambiance.

Les paramètres responsables de la qualité du réglage sont :

- bande proportionnelle C05 et C06 ;

- temps d’intégration C07 et C08.

Pour chacune des confi gurations il y a deux paramètres ceci pour permettre des confi gurations différentes selon le mode chauffage ou climatisation. La bande proportionnelle exprimée en °C, est la différence entre la consigne et la température ambiante qui déclenchera l’ouverture de la vanne de la part du thermostat. Plus la bande sera étroite, plus grande sera la réactivité du système pour la variation de la température ambiante. Une confi guration trop

étroite de la bande proportionnelle peut générer des oscillations de la température ambiante ou des instabilités du système.

Une confi guration trop large peut porter à ne pas rejoindre dans l’ambiance la température programmée pour la consigne. Quand le temps d’intégration est fi xé à zéro, il n’y a aucune action intégrative et le réglage est du type P (Proportionnel). En fi xant un temps d’intégration différent de zéro, le réglage sera du type

P + I (Proportionnel + Intégrale). D’autant plus petit sera le temps intégral, d’autant plus grande sera l’action intégrale et vice-versa un temps intégral long engendre une action intégrale légère.

Une action intégrale légère ou nulle peut porter à ne pas rejoindre dans l’ambiance la température programmée pour la consigne.

Une action intégrale trop forte peut engendrer des oscillations de la température ambiante.

LXTFF01M-IOM-1511

Il est nécessaire retoucher les paramètres selon l’ambiance dans laquelle on se trouve de manière à obtenir le meilleur réglage.

Dans le cas où on utilise des vannes on-off proportionnelles ou des actuateurs à 3 voies, on obtiendra un réglage proportionnel dont la qualité dépendra de l’exactitude de la confi guration programmée comme ci-dessus.

Dans le cas où l’on utilise des électrovannes simples on-off on ne pourra pas avoir de réglage proportionnel et leur pilotage sera du type ou toujours allumé ou toujours éteint avec différentielle confi gurable à partir du paramètre P18.

Dans ce cas les paramètres bande proportionnelle et temps intégral ne sont pas utilisés. Le ventilateur est piloté de manière proportionnelle seulement quand il est programmé en automatique. Si la vanne est de type proportionnel c’est le réglage P + I qui pilotera la vitesse du ventilateur, alors que si la vanne n’est pas proportionnelle, les vitesses du ventilateur seront pilotées selon un réglage P et donc c’est seulement le paramètre qui concerne la bande proportionnelle qui déterminera la réactivité du ventilateur aux variations de la température ambiante.

La distance entre les trois niveaux di vitesse du ventilateur est calculée en divisant par trois la bande proportionelle et en arrondissant par défaut. Par exemple si la bande proportionelle est 2°C, la distance entre les niveaux sera de 0,6°C.

VANNES PILOTABLES

Le thermostat peut piloter différents types de vannes :

ON-OFF : si NC (normalement fermée) permet le débit de l’eau quand il y a courant ; si NA (normalement ouverte) le débit

61

62

est libre et est interrompu quand il y a courant. Schéma de connexion en Fig. 8 a, c et e.

ON-OFF proportionnelle : comme ci-dessus, en plus le thermostat règle le débit d’eau de façon proportionnelle en pilotant la vanne grâce à des impulsions dont la longueur dépend de la quantité de chaleur nécessaire pour le réglage (PWM).

Servocommande fl ottante à trois points : vanne motorisée avec 2 signaux de commande, un d’ouverture et un autre de fermeture.

Ce type de vanne est caractérisée par un temps nominal d’ouverture indiqué par le constructeur qui doit être programmé sur les paramètres C03 et C04. Le thermostat pilotera ce genre de vanne avec des impulsions dont la résolution est d’une seconde de façon à porter la tige de soupape dans la position nécessaire pour le réglage, en exécutant ainsi une modulation proportionnelle.

Schéma de connexion en Fig. 8 b, d et f. Lorsque le thermostat est confi guré pour piloter une soupape à trois points, à l’application de l’alimentation, avant de commencer le réglage, on effectuera un cycle de resynchronisation de la position de la soupape, qui consiste dans la fermeture de la soupape pendant un temps égal à 150% du temps nominal confi guré. Le cycle de resynchronisation en cours est signalé sur l’écran par l’allumage de l’icône ‘ ‘.

Ce cycle sera répété périodiquement de façon à récupérer d’éventuelles erreurs de positionnement qui peuvent s’accumuler dans le temps.

CONFIGURATION INSTALLATEUR

La confi guration de l’installateur permet de défi nir le fonctionnement du thermostat pour l’adapter aux différents types d’environnements et aux différents types d’installations. Pour accéder à la confi guration, maintenir appuyés en même temps les boutons ‘ ‘ et

‘‘ pendant quelques secondes jusqu’à ce que sur l’écran apparaisse l’inscription “COn” (confi guration).

À ce moment-là, en appuyant sur le bouton ‘ ‘, on défi le parmi les divers paramètres identifi és avec P et par le numéro du paramètre, de P01 à

P24. La fi n de la confi guration est indiquée avec l’inscription “End”, par conséquent en appuyant de nouveau sur le bouton ‘ ‘ la confi guration est sauvegardée et le thermostat passe au fonctionnement normal.

En appuyant à tout moment sur le bouton ‘ ‘, on peut sortir du menu de confi guration sans sauvegarder les modifi cations. Pendant le défi lement des paramètres, en appuyant sur le bouton ‘ ‘ ou “ou

“, s’affi che sa valeur actuelle.

Pour modifi er la valeur, lorsque ce dernier est affi ché, appuyer sur les boutons “ou“.

Pour empêcher l’accès à la confi guration par des utilisateurs non autorisés on peut enlever le pont interne (JP5) indiqué sur la Fig. 6 ; de cette façon, en tentant d’accéder à la confi guration, apparaîtra sur l’écran l’icône ‘ ‘ clignotant.

La confi guration installateur est composée de deux listes de paramètres

:

- paramètres principaux de P01 à P24 (tableau 1)

- paramètres étendus de C01 à C19 (tableau 2)

Les paramètres étendus C01-C19 permettent une confi guration avancée du thermostat.

Pour accéder aux paramètres étendus, quand l’écran affi che ‘COn’ à l’entrée de la confi guration ou quand l’écran affi che ‘End’ à la sortie, appuyer sur le bouton ‘ ‘.

LXTFF01M-IOM-1511

RÉINITIALISATION INSTALLATEUR

Pour effectuer la réinitialisation de la confi guration installateur, de façon à reporter tous les paramètres aux valeurs de default réglées en sortie d’usine, accéder au menu confi guration en appuyant sur les touches “ et “” jusqu’à ce que l’affi cheur montre “Con”, ensuite appuyer en même temps sur les deux touches “et “ pour quelques secondes jusqu’à ce que l’affi cheur revienne à son état habituel.

Système avec résistance d’intégration : le thermostat est confi guré pour gérer une installation avec résistance d’intégration, voir le paragraphe ‘’Système avec résistance d’intégration’’ pour plus d’informations.

Système pompe à chaleur : le thermostat est confi guré pour gérer une installation pompe à chaleur, voir le paragraphe ’’Système pompe à chaleur’’ pour plus d’informations.

P02 : Modalité avec laquelle le thermostat doit passer du mode refroidissement (été) au mode chauffage (hiver) et vice-versa.

DESCRIPTION DES PARAMETRES DE CONFIGURATION

La modalité peut être manuelle ou automatique :

Manuel : L’utilisateur choisit manuellement le mode refroidissement

PRINCIPAUX

Les paramètres principaux de la confi guration de l’installateur sont ou chauffage.

Automatique : le thermostat décide automatiquement quand passer au illustrés dans le tableau 1 et sont expliqués ci-dessous.

P01 : Sélection du type d’installation mode refroidissement ou chauffage.

La fonction automatique est différente selon le type d’installation

Système à 2 tubes : quand il est confi guré pour une installation à 2 tubes, le thermostat pilote seulement une vanne sur la sortie de la défi ni sur le paramètre P01. Si le système est à 4 tuyaux ou avec résistance ou système pompe à chaleur, le thermostat fonctionne avec vanne pour l’eau chaude, aussi bien en chauffage qu’en climatisation vu que ce sera la même vanne qui devra gérer l’eau chaude et l’eau une zone neutre et donc il active le chauffage ou le refroidissement selon la température du point de consigne confi guré. S’il s’agit d’un froide. Schéma de connexion en Fig. 8 a e b. Dans le cas d’une installation à 2 tubes sans vanne et donc sans connexion sur la sortie système à 2 tubes ou d’un système avec résistance d’intégration, le thermostat effectue un changeover selon la température de l’eau vanne, il est nécessaire de choisir le réglage du ventilateur sur les paramètres P03 et P04 pour obtenir une régulation.

d’envoi. Si la température de l’eau d’envoi est basse, c’est-à-dire inférieure au seuil défi ni sur le paramètre C01, le thermostat se met sur

Système à 4 tubes : quand il est confi guré pour une installation à 4 tubes, le thermostat pilote les deux sorties pour les vannes de façon mode climatisation. Vice-versa, si la température de l’eau d’envoi est

élevée, c’est-à-dire supérieure au seuil défi ni par le paramètre C02, le

à activer le débit d’eau chaude et celui d’eau froide selon les besoins de l’ambiance à contrôler. Schéma de connexion Fig. 8 c et d.

thermostat se met en mode chauffage. Dans le cas où la température ne soit ni suffi samment chaude, ni suffi samment froide, le mode de

Système avec résistance : le thermostat est confi guré pour gérer une installation ayant une résistance électrique pour réchauffer fonctionnement reste invariable et peut être modifi é manuellement. Si la sonde de la température d’envoi n’est branchée ou ne fonctionne l’environnement, voir le paragraphe «Système avec résistance» pour de plus amples informations.

pas, il n’y aura aucune sélection automatique et tout doit être fait en manuel.

LXTFF01M-IOM-1511

63

64

Centralisée : Dans une installation où il y a plusieurs thermostats dans un même édifi ce, les entrées centralisées de chaque thermostat peuvent être branchées ensemble et pilotées par la centrale thermique. Dans les paramètres C14, C15 et C16 on choisit l’entrée et le mode (normal ou inversé) à associer à la fonction “ mode été/ hiver centralisé “.

Sur la Fig. 7 on peut observer un exemple de connexion sur sortie centralisée.

P03 et P04 : Ces paramètres défi nissent la sortie à régler.

Selon le mode de fonctionnement, chauffage ou refroidissement, c’est respectivement P03 ou P04 qui sera utilisé. Chaque paramètre défi nit si le thermostat doit régler la température agissant sur les vannes ou sur le ventilateur ou sur les deux. Si on choisit de régler seulement avec les vannes, le ventilateur sera allumé même après avoir rejoint la consigne, alors que si on choisit de régler sur ventilateur, la vanne sera toujours ouverte même après avoir rejoint la consigne. Dans les systèmes avec résistance d’intégration ou pompe à chaleur, ces paramètres ne peuvent pas empêcher le réglage des sorties vanne, parce que ces sorties sont pilotées de manière spécifi que selon le type d’installation.

P05 et P06 : grâce à ces paramètres, on indique au thermostat le type de vanne qu’on a l’intention de connecter respectivement sur la sortie chaud et sur la sortie froid. Voir le paragraphe ‘’Vannes pilotables’’ pour plus d’informations.

P07 : Ce paramètre indique au thermostat quel genre de sonde sera branchée sur l’entrée d’envoi (bornes 13 et 14).

Avec une valeur de 0 et 1, on le programme pour indiquer la température de la sonde de l’eau d’envoi. En outre on défi nit si le thermostat doit visualiser ou non la température d’envoi, parce qu’on peut brancher ou non la sonde d’envoi selon les exigences de l’installation. Le thermostat mémorise et utilise l’information de la sonde d’envoi dans tous les cas où celle-ci est branchée même si on choisit de rendre telle température non visualisable. En confi gurant ce paramètre sur la valeur 2, on informe le dispositif qu’on entend relier un thermostat bimétallique sur l’entrée de refoulement pour effectuer seulement la fonction de thermostat de minimum en chauffage.

P08 : Ce paramètre permet d’activer la fonction de ‘’antistratifi cation’’ de l’air ambiant. Cette fonction intervient quand le ventilateur est à l’arrêt en le mettant en fonction à la vitesse la plus basse pour un temps d’environ 1,5 minutes toutes les 15 minutes et ceci indépendamment des autres fonctions programmées.

P09 : In cas d’interruption de courant électrique, le thermostat garde la mémoire de l’état précédant l’interruption et au rétablissement du courant, il se remet en marche sur le même programme (allumé/à l’arrêt, climatisation/chauffage, etc.). Cependant dans certaines installations, il est nécessaire, au retour de l’alimentation que le thermostat reparte toujours de l’arrêt ou toujours de l’état en fonction.

Ceci s’obtient en confi gurant le paramètre P09 sur la valeur 2 pour

“toujours en fonction” et sur la valeur 3 pour “toujours à l’arrêt”.

P10 : Sélection de la sonde de température d’ambiance. Avec ce paramètre, on défi nit si la sonde à utiliser pour la prise de la température ambiante est la sonde interne à l’appareil ou bien la sonde externe (en option).

P11 : Ce paramètre permet de corriger la prise de la température ambiante. Il est possible en effet, que dans certaines installations,

à cause de la position de la sonde ambiance (aussi bien interne qu’externe), la lecture de la température ne soit pas satisfaisante.

En modifi ant ce paramètre dans le champs -10.0°C .. +10.0°C on additionnera la valeur défi nie à la valeur prise par la sonde de manière à corriger cette dernière.

LXTFF01M-IOM-1511

P12 et P13 : Ces deux paramètres défi nissent le champs de température du bouton de consigne quand on est sur chauffage.

En particulier P12 est la limite inférieure et peut être défi nie librement dans l’intervalle 5.0°C .. 35°C alors que P13 est la limite supérieure qui peut être défi nie dans un intervalle qui part de la limite inférieure, choisie en P12, et va jusqu’à 35.0 °C. L’intervalle maximum est donc

5°C .. 35°C et peut être facilement réduit selon les exigences de l’installation.

P14 et P15 : Ces deux paramètres défi nissent l’intervalle de température du bouton de consigne quand on est en climatisation avec la même logique que les deux paramètres précédents.

Quand on passe du fonctionnement en chauffage à celui en climatisation ou vice-versa, les limites du bouton de consigne sont automatiquement redéfi nies. Dans le cas où le thermostat fonctionne avec zone neutre, ces deux paramètres ne seront pas utilisés et ce sont les défi nitions des paramètres P12 et P13 qui seront toujours prises en considération.

P16 : Ce paramètre défi nit une température d’antigel en °C, c’est-

à-dire une température ambiante minimum qui sera maintenue même à thermostat éteint (de la touche on/off). La régulation à cette température aura lieu seulement si le thermostat est en mode chauffage et la vitesse du ventilateur sera limitée à la première.

En fi xant le paramètre sur 0,0 la fonction est désactivée.

P17 : Ce paramètre défi nit l’échelon de réduction de la température de la consigne en °C qui sera pris en considération lors de la fonction

Economy. La consigne défi nie sera réduite en fonctionnement chauffage ou augmentée en climatisation de cette valeur quand la fonction Economy sera active.

En fi xant le paramètre sur 0,0, la fonction Economy est désactivée.

P18 : Avec ce paramètre on défi nit le différentiel en °C. avec lequel sont pilotées les sorties on-off en fonction des variations de la température ambiante.

P19 : Dans le cas où le thermostat soit confi guré pour fonctionnement avec zone neutre, ce paramètre défi nit l’amplitude de celle-ci dans l’intervalle 0.0°C .. 11.0°C. La valeur défi nie sera centrée par rapport

à la température de la consigne fi xée par le bouton. Si le thermostat est confi guré pour un fonctionnement différent, le paramètre ne sera pas utilisé.

P20 : Ce paramètre permet de fi xer un temps de retard en secondes pour l’allumage du ventilateur à partir du moment de l’ouverture de la vanne, ceci pour permettre à la batterie de se réchauffer ou se refroidir.

P21 : Ce paramètre permet de fi xer un temps de retard en secondes pour l’arrêt du ventilateur à partir du moment de la fermeture de la vanne, ceci pour permettre de consumer toute la chaleur de la batterie ou d’une éventuelle résistance.

P22: Ce paramètre défi nit le seuil au-delà duquel l’eau de refoulement est considérée suffi samment chaude pour effectuer la fonction “ thermostat de minimum “ en mode chauffage.

Si on ne veut pas la fonction, confi gurer ce paramètre à zéro.

Si, par contre, on a confi guré le type d’installation “ pompe à chaleur “ ce seuil a fonction d’anti-surchauffe de la batterie, voir le paragraphe “

Pompe à chaleur “ pour de plus amples informations.

Le seuil peut être modifi é dans la plage 0°C.. 99°C.

P23: Ce paramètre défi nit le seuil au-dessous duquel l’eau de refoulement est considérée suffi samment froide pour effectuer la fonction “ thermostat de minimum “ en mode refroidissement.

Si on ne veut pas la fonction, confi gurer ce paramètre à 99.

Si, par contre, on a confi guré le type d’installation “ pompe à chaleur “ ce seuil a fonction d’antigel de la batterie, voir le paragraphe “ Pompe

à chaleur “ pour de plus amples informations.

Le seuil peut être modifi é dans la plage 0°C.. 99°C.

LXTFF01M-IOM-1511

65

P24: Ce paramètre défi nit le temps de la fonction ’’Avis fi ltre encrassé’’ qui peut être fi xé dans l’intervalle 0 .. 50 x 100h, c’est-

à-dire qu’en fi xant 10, l’avis apparaîtra après 1000 heures de fonctionnement.

En fi xant à 0 la fonction ‘’Avis fi ltre encrassé’’, elle est inactive.

DESCRIPTION DES PARAMETRES DE CONFIGURATION

66

ETENDUS

Les paramètres étendus de la confi guration de l’installateur sont illustrés dans le tableau 2 et sont expliqués ci-dessous.

C01 et C02 : Ces deux paramètres défi nissent les seuils de la fonction changeover automatique: dans le cas où cette fonction n’est pas utilisée, ces deux informations ne seront pas utiles. Le paramètre C01 représente le seuil inférieur et est modifi able dans l’intervalle 0°C .. 24°C alors que C02 représente le seuil supérieur dans l’intervalle 26°C .. 48°C.

C03 et C04 : Ils représentent respectivement le temps d’ouverture en secondes de l’actuateur à la sortie chaud et à la sortie froid quand on a choisi comme vanne un actuateur à 3 voies.

Si on a choisi une vanne on-off proportionnelle, ce temps défi nit le temps d’un cycle de la vanne, c’est-à-dire la période de modulation ou encore chaque fois que la vanne reçoit un signal.

C05 et C06 : Ils représentent respectivement la bande proportionnelle de la régulation, l’un en chauffage, l’autre en climatisation. Le paramètre est modifi able dans l’intervalle 0,8 ..

8,0°C, bien que la limite inférieure pourrait être plus haute à cause de la programmation du différentiel P18 car les deux paramètres sont liés.

C07 et C08 : Ils représentent respectivement le temps intégral en minutes, l’un en chauffage et l’autre en climatisation.

S’ils sont programmés sur zéro , il n’y aura aucune action intégrative.

C09: Ce paramètre défi nit un temps en minutes qui réalise une temporisation de la sortie du froid si on a choisi de piloter une soupape (ou autre charge) on-off. La fonction est active seulement dans les types d’installation « 4 tuyaux », « résistance » et « pompe à chaleur » : si la sortie du froid est éteinte, on peut la rallumer seulement une fois le temps

écoulé C09.

De cette façon, on peut piloter directement un compresseur qui souvent n’est pas dimensionné pour supporter des extinctions et rallumages soudains.

C10 et C11: représentent respectivement le pourcentage de la puissance minimum de la soupape, proportionnel au chaud et au froid.

La puissance minimum est en pourcentage d’ouverture de la soupape proportionnel au-dessous duquel le ventilateur reste

éteint pour éviter que le ventilateur s’allume si la soupape n’a pas encore commencé à ouvrir le fl ux de l’eau.

C12: Il permet de confi gurer le numéro de la vitesse du moteur du ventilateur de l’installation. Typiquement, les moteurs sont à 3 vitesses mais avec ce paramètre, le thermostat peut aussi gérer des moteurs à 1 ou 2 vitesses.

C13: Il permet de confi gurer quelles vitesses du ventilateur on peut confi gurer avec le bouton ‘ventilateur’. Dans certaines installations, il peut être important de limiter la fonction du bouton ‘ ‘.

Le tableau 3 illustre les différentes combinaisons pouvant être choisies.

C14, C15 et C16: Avec ces paramètres, on indique quel type de fonction on entend associer respectivement aux entrées 3, 4 et

16. Dans le tableau 4, sont illustrées les fonctions que l’on peut associer à chaque entrée. C’est à l’installateur d’éviter que la même fonction soit associée à plusieurs entrées.

LXTFF01M-IOM-1511

C17: Il permet de confi gurer quels modes de fonctionnement on peut confi gurer avec le bouton ‘ ‘. Dans certaines installations, il peut être important de limiter la fonction du bouton ‘ ‘.

Le tableau 5 illustre les différentes combinaisons pouvant être choisies.

C18: Ce paramètre permet de confi gurer le ‘∆ point de consigne d’intégration dans l’installation résistance d’intégration.

Voir le paragraphe “ Système avec résistance d’intégration “ pour de plus amples informations.

C19: Au bout de quelques secondes d’inactivité sur les boutons, le thermostat revient toujours à l’affi chage de la température ambiante. On peut choisir que le thermostat revienne à la température du point de consigne au lieu de la température ambiante, en confi gurant ce paramètre à 1.

MESURE CORRECTE DE LA TEMPÉRATURE AMBIANTE

Pour obtenir une mesure correcte de la température ambiante, il est nécessaire de suivre les indications suivantes :

- Pour une régulation correcte de la température d’ambiance, il est conseillé d’installer le thermostat loin de sources de chaleur, de courant d’air et de parois particulièrement froides

(ponts thermiques). Si on utilise une sonde à distance, ces recommandations doivent être appliquées à la sonde et non au thermostat.

- Si on utilise une sonde à distance, il faut éviter de mettre les câbles électriques de celle-ci avec ceux de puissance parce que la précision de la mesure pourrait être mineure. Sinon utiliser un câble blindé bipolaire avec mèche libre connectée à la masse seulement du côté thermostat (borne 14) de section minimum

1,5 mm² et de longueur maximale 15 m.

LXTFF01M-IOM-1511

- Quand il est en fonction normalement avec la sonde interne, le thermostat met à jour automatiquement la valeur relevée selon un algorithme particulier qui a pour but de compenser le réchauffement de ses parties électroniques internes.

Quand il vient d’être allumé, le thermostat montre une température qui est plus basse que la température réelle.

Cette différence diminue progressivement jusqu’à disparaître au bout de quelques minutes.

- Si le thermostat doit piloter des charges importantes (le courant absorbé est proche de la limite autorisée), il est possible qu’on vérifi e une augmentation de température des circuits électroniques internes. Celle-ci pourrait infl uencer la mesure de la température ambiante relevée par la sonde interne. Ce problème n’existe pas avec une sonde externe.

- Si, pour un motif quelconque, la mesure de température n’est pas satisfaisante, il est possible de la corriger avec P11.

- Quand le thermostat est alimenté en 230V~, il est important de respecter ligne et neutre (L et N) lors des branchements

électriques.

67

Tableau 1: Paramètres de confi guration principaux.

DFLT PAR.

DESCRIPTION

 

Type de système

Système

à 2 tubes

Système

à 4 tubes

Résistance

Résistance d’intégration

Pompe à chaleur

  Sélection été / hiver

Manuel

Automatique

Centralisée 

 

Réglage chauffage

Seulement vannes

Seulement ventilateur

Vannes et ventilateur

 

 

Réglage refroidissement

Seulement vannes

Seulement ventilateur

Vannes et ventilateur

 





Type de sortie chauffage

Type de sortie refroidissement

Actuateur

à 3 voies

Actuateur

à 3 voies

Vanne

ON/OFF NC

Vanne

ON/OFF NC

Vanne

ON/OFF NA

Vanne

ON/OFF NA

Vanne ON/

OFF NC proport.

Vanne ON/

OFF NC proport.

Vanne ON/

OFF NA proport.

Vanne ON/

OFF NA proport.

  Entrée refoulement

Ne montre pas température

 

Antistratifi cation

Jamais

Montre température

En refroidissement

Contact bimétallique

En chauffage 

 

État ON / OFF powerup

Précédent

Prédéfi ni ON

Prédéfi ni OFF 

 

Sonde ambiante

Interne

Externe

Toujours

LXTFF01M-IOM-1511

68

69

. 



. 





. 



. 







. 



. 





Correction température ambiante (°C)

Température consigne limite inférieure hiver (°C)

Température consigne limite supérieure hiver (°C)

Température consigne limite inférieure été (°C)

Température consigne limite supérieure été (°C)

Seuil de température antigel (°C)

 

. ... 

. ... 

. ... 

. ... 

. ... 

. ... 

. 

. 

. 

 Réduction économie (°C)

. ... 









 

Hystérésis de la température ambiante (°C)

Ampleur zone neutre (°C)

Retard à l’allumage ventilateur (secondes)

Retard à l’extinction ventilateur (secondes)

Seuil température de refoulement hiver (°C)

. ... 

. ... 

 

 

Seuil température de refoulement été (°C)

Temps avis fi ltre

(x 100 heures)

LXTFF01M-IOM-1511

Tableau 2: Paramètres de confi guration étendus.

DFLT PAR.

DESCRIPTION

VALEURS

RÉGLABLES

  Seuil inférieur changeover (°C) 

 

Seuil supérieur changeover (°C) 

 

Temps actuateur chaud

(secondes)



. 

. 







 

 

Temps actuateur froid

(secondes)

Bande proportionnelle chaud (°C)

Bande proportionnelle froid (°C)

Temps d’intégration chaud

(minutes)

Temps d’intégration froid

(minutes)

. ... 

. ... 

 Temporisation froid (minutes) 





Puissance minimum soupape chaud (%)

 

 

 

 

 

 

 

 

. 



Puissance minimum soupape froid (%)

Numéro vitesse du moteur ventilateur

Vitesse ventilateur confi g. par le bouton ‘ ‘

Fonction associée à l'entrée borne 3

Fonction associée à l'entrée borne 4

Fonction associée à l'entrée borne 16

Modes confi gurables par le bouton ‘ ‘

∆ point de consigne intégration

(°C)

Affi chage par défaut









 











 



Tab. 3

Tab. 4

Tab. 4

Tab. 4

Tab. 5

.

 

.

Température

Ambiante

Température

Set-Point

LXTFF01M-IOM-1511

70

71

Tableau 3: Paramètre C13 - Sélection vitesse ventilateur

confi gurables par le bouton ‘ ‘.

VALEUR

DESCRIPTION

1  2  3  AUTO

1  2  AUTO

 1  AUTO

OFF  1  2  3  AUTO

OFF  1  2  AUTO

 OFF  1  AUTO

OFF  1

OFF

 1

2

 3

 AUTO



1  2  3

 1  2



OFF  1  2  3



OFF  1  2

Tableau 4: PARAMÈTRES C14, C15, C16 -

Fonction associable aux entrées 3, 4 et 16.

VALEUR

DESCRIPTION

Aucune fonction associée.

Fonction ‘Été/Hiver centralisée’ (contact fermé= été) ; le paramètre P02 doit être confi guré sur 2.

Fonction ‘Été/Hiver centralisée inversée’ (contact fermé= hiver) ; le paramètre P02 doit être confi guré sur 2.

Fonction ‘Economy’ (contact fermé=réduction).

Fonction ‘Economy’ (contact fermé=réduction) - l’écran affi che l’icône ‘ ‘ (présence) ou ‘ ‘ (absence).

Fonction ‘Economy inversée’ (contact ouvert=réduction).

Fonction ‘Economy inversée’ (contact ouvert=réduction)

- l’écran affi ‘ (présence) ou ‘ ‘

(absence).

Fonction ‘Stop réglage’ (contact fermé=arrêt du réglage).

Fonction ‘Stop réglage’ (contact fermé=arrêt du réglage) - l’écran affi che l’icône ‘ ‘ (présence) ou ‘

‘ (absence).

Fonction ‘Stop réglage’ (contact fermé=arrêt du réglage)

- l’écran affi che l’icône ‘ ‘.

LXTFF01M-IOM-1511























Fonction ‘Stop réglage’ (contact fermé=arrêt du réglage)

- l’écran affi che l’icône‘ ‘.

Fonction ‘Stop réglage’ inversé (contact ouvert=arrêt du réglage).

Fonction ‘Stop réglage’ inversé (contact ouvert=arrêt du réglage) - l’écran affi che l’icône ‘ ‘ (présence) ou ‘ ‘

(absence).

Fonction ‘Stop réglage’ inversé (contact ouvert=arrêt du réglage) - l’écran affi che l’icône ‘ ‘.

Fonction ‘Stop réglage’ inversé (contact ouvert=arrêt du réglage) - l’écran affi che l’icône ‘ ‘.

Fonction ‘ON / OFF thermostat’ (contact fermé=thermostat éteint).

Fonction ‘ON / OFF thermostat’ inversé (contact fermé=thermostat allumé).

Fonction ‘Alarme moteur’ (contact fermé=alarme) - l’écran affi che l’icône ‘ ‘.

Fonction ‘Alarme moteur’ inversé (contact ouvert=alarme) - l’écran affi che l’icône ‘ ‘.

Tableau 5: Paramètre C17 - Sélection modes confi gurables par le

bouton ‘ ‘.

VALEUR

DESCRIPTION

OFF  ON  RDC

OFF  ON

OFF  RDC

OFF

ON  RDC

ON

RDC

Aucune fonction

Alarme résistance (contact fermé=alarme, icônes ‘ ’

+ ’ ’ clignotantes).

Alarme résistance (contact ouvert=alarme, icônes ‘ ’ + ’

’ clignotantes).

LXTFF01M-IOM-1511

72

ALLGEMEINE BESCHREIBUNG

Dieses Gerät ist ein digitaler Raumthermostat zur

Regelung der Raumtemperatur für Räume, die durch Fan

Coil-Geräte (Gebläsekonvektoren) geheizt oder gekühlt werden. Er steuert automatisch die Geschwindigkeitsstufen

(Stufe 1 ... Stufe 3, Automatik) und die Ventilstellung für optimalen

Komfort. Die Raumtemperatur wird mit einem internen oder durch einen externen Fühler (Option) gemessen.

BEDIENELEMENTE

Es stehen 5 Tasten zur Auswahl der Betriebsart zur Verfügung.

- On/Off-Taste ‘ ‘

Zum Ein- und Ausschalten des digitalen Raumthermostats; ist das

Gerät ausgeschaltet wird im Display keine Temperatur angezeigt.

Eventuelle angezeigte Zeichen melden, dass der entsprechende

Ausgang aktiviert ist.

Die Betriebsart ‘ECO-Betrieb’ wird mittels P17 eingestellt.

Drücken der Taste ‘ ‘ wechseln Sie die Betriebsart wie folgt:

Komfort, ECO, Aus.

ON OFF

Ventilationsgeschwindigkeit. Wird der Digitalthermostat auf eine der oben angeführten Temperaturen eingestellt, wird der

Ventilator, bei Bedarf, immer mit derselben Geschwindigkeit laufen. Wählen Sie hingegen die variable Geschwindigkeit, startet der Ventilator wird seine Geschwindigkeit in Abhängigkeit des Kühl- bzw. Heizbedarfs des Raumes anpassen.

- Menü -Taste ‘ ‘

Mit dieser Taste wird die Displayanzeige geändert: durch einmaliges Drücken wird der eingestellte Raumtemperatur-

Sollwert angezeigt. Ist am Raumthermostat ein

Vorlauftemperaturfühler angeschlossen, so wird dessen

Temperatur nach weiterem Drücken angezeigt. Ist der ECO-

Betrieb eingestellt, so wird durch weiteres Drücken auf diese

Taste der ECO-Betrieb eingeschaltet. Ist dieser eingeschaltet, so wird der ECO-Betrieb durch weiteres Drücken ausgeschaltet und der Raumthermostat kehrt in den Komfort-Betrieb zurück. Jedes

Mal wenn die Anzeige ändert, wird im Display der zugehörige

Raumtemperatur-Sollwert angezeigt. Dazu erscheinen die folgenden Anzeigen:

Raumtemperatur-Sollwert

- Taste Geschwindigkeit ‘ ‘

Durch Drücken der Taste wählen Sie eine fi xe Geschwindigkeitsstufe oder die variable Geschwindigkeit (AUTO) aus.

Drücken der Taste ‘ ‘ wechseln Sie die Betriebsart wie folgt:

Vorlauftemperatur

1, 2 und 3 sind die 3 festen Ventilatorstufen und AUTO die automatische Ventilationsgeschwindigkeit ist. 1 ist dabei die untere, 2 die mittlere und 3 die höchste

LXTFF01M-IOM-1511

- Editiertaste

“und“

Editiertasten dienen zum Einstellen des Raumtemperatur-

Sollwertes oder der jeweiligen angezeigten Parameter.

‘‘ ‹+›, der gewählte Wert wird vergrößert

‘‘ ‹-›, der gewählte Wert wird verkleinert

Wird keine Bedienhandlung durchgeführt, zeigt das Display einige Sekunden nach dem letzten Tastendruck wieder die

Raumtemperatur an.

73

74

DISPLAY (LCD) ANZEIGE

Die nachfolgenden Symbole können im Display angezeigt werden:

Automatischer Wechsel zwischen Heizen / Kühlen.

Ventilatorstufe 1 - niedrige Geschwindigkeit.

Ventilatorstufe 2 - mittlere Geschwindigkeit.

Ventilatorstufe 3 - hohe Geschwindigkeit.

Ventilatorstufe AUTO - variable Geschwindigkeit.

Raumthermostat wird parametriert.

Filter austauschen - Betriebsstunden abgelaufen.

Funktion nicht verfügbar.

Anzeige Vorlauftemperatur.

Anzeige Raumtemperatur-Sollwert.

Temperaturregelung - ECO-Betrieb.

Temperaturüberwachung - Frostschtzbetrieb

Kompressor aktiviert (System mit Wärmepumpe).

Widerstand aktiviert (System mit Heizwiderstand).

Funktion “Heizen”.

Funktion “Kühlen”.

Fenster offen - Regelung unterbrochen.

Vorlauftemperatur entspricht nicht den Vorgaben: zu kalt (Heizen) zu warm (Kühlen).

Antrieb wird erneut synchronisiert, 3-Punkt-Regelung

Standby.

Alarmmeldung: falsch parametriert, allgemeine

Fehlermeldung!

Alarmmeldung: Kondensatbildung, Regelung deaktiviert!

LXTFF01M-IOM-1511

Alarmmeldung: Antrieb!

Raum wird genutzt: Regelung aktiviert, ECO-Betrieb ausgeschaltet

Raum ungenutzt: Regelung de-aktiviert, ECO-Betrieb eingeschaltet

Im Display werden Symbole für folgende Komponenten angezeigt: Ventilator, Ventile oder andere elektrische

Verbraucher.

Im Falle der Ventilatoren gilt folgendes: sind alle Flügelradsymbole ausgeblendet, so ist der Ventilator auch ausgeschaltet; sind sie eingeschaltet ist der Ventilator eingeschaltet:

Integrationswiderstand:

Wärmepumpesystem:

: Heizung, Ventil offen

: Kühlung, Ventil offen

: Heizen, Widerstand aktiviert

: Wechselventil Heizen

Die blinkenden Symbole melden dass der entsprechende

Ausgang aktiviert sein sollte, aber vorübergehend durch eine andere Funktion gesperrt ist.

: Wechselventil Kühlen

: Kompressor aktiviert

Die Ausgänge können z.B. in den folgenden Situationen gesperrt sein:

Die Tiefsttemperaturfunktion des Thermostats sperrt den

Ventilator.

- Fensterkontakt;

- Die Taktgebung C09 sperrt den Kompressor;

- Regelung durch die neue Synchronisierung des Dreipunkt-

Ventils gesperrt;

- Ventil gesperrt bis das andere Dreipunkt-Ventil sich schließt.

Stufe 1 Stufe 2 Stufe 3

Für die Symbole ‘ ‘ und ‘ ‘ gelten unterschiedliche Stati je nach benutztem System, wie nach folgend erläutert:

Zwei-Leitersystem:

: Heizen, Ventil offen

: Kühlen, Ventil offen

Vier-Leitersystem:

S

ystem mit Heizwiderstand:

System mit

: Heizventil offen

: Kühlventil offen

: Heizen, Widerstand aktiviert

: Kühlung, Ventil offen

LXTFF01M-IOM-1511

75

76



VORSICHT

- Bei der Installation des Vorlauftemperaturfühlers ist darauf zu achten, dass er imstande sein muss die Wassertemperatur korrekt zu messen, auch wenn der Wasserstrom vom Ventil unterbrochen wird.

- Der gleiche Temperaturfühler darf nicht an unterschiedliche

Thermostaten angeklemmt werden.

- Die am Thermostat angeschlossenen Fernfühler, Bimetallkontakt und

Fensterkontakt sind gegenüber dem Boden und der Netzspannung zu isolieren.

- Wenn die oben angeführten Hinweise nicht beachtet werden kann das

Gerät irreversibel beschädigt werden.

- Die Fernfühler, der Bimetallkontakt und der Fensterkontakt sind mit

Doppelisolierung (verstärkte Isolierung) zu versehen, falls sie für

Personen zugänglich sind.

- Falls eine verstärkte Isolierung nicht möglich ist, den Thermostat mit Niederspannung 24V~ versorgen (dabei alle Sicherheitsnormen einhalten).

- Wenn Ventilausgänge mittels eines Multimeters (Klemmen 9 bis 12) im

Testlauf kontrolliert werden, kann die Umschaltung wegen der an TRIAC

Ausgängen vorhandenen Filter nicht richtig gesehen werden. Es wird also erforderlich, eine Ladung an (Ventil-) Ausgang anzuschließen, um den Umschaltungszustand korrekt anzuzeigen.

- Der Thermostat ist mittels eines allpoligen, den geltenden

Sicherheitsvorschriften entsprechenden Schalters an das Stromnetz anzuschließen, dabei einen Abstand von mindestens 3 mm zwischen den

Polen einhalten.

- Die Installation und der elektrische Anschluss des Geräts darf nur von

Fachpersonal gemäß den geltenden Sicherheitsnormen vorgenommen werden.

- Schalten Sie vor jedem Anschluss alle stromführenden Leitungen spannungsfrei.

INSTALLATION

Zur Montage / Installation führen Sie die nachfolgenden Schritte durch. Folgen Sie dabei den Abbildungen auf Seite 2 ff.

1

Lösen Sie die Wandhalterung vom Raumthermostat, wie in

Abb.1 dargestellt.

Kunststoffl asche nach hinten (Abb. 2).

entfernen (Abb. 3).

4

Befestigen Sie die Wandhalterung mit den beiliegenden

Schrauben. Führen Sie die Anschlussleitungen, wie dargestellt, durch die Wandhalterung (Abb. 4).

5

Befestigen Sie die den Raumthermostat auf der

Wandhalterung (Abb. 5).

Sichern Sie diesen mit den beiliegenden Schrauben.

JP5. Lesen Sie dazu den Abschnitt ‘JUMPER EINSTELLUNG’

(Seite 5), sowie den Abschnitt ‘ELEKTRISCHER

ANSCHLUSS’.

7

7 bzw. Abb. 8 durch und beachten Sie den Abschnitt

‘ELEKTRISCHER ANSCHLUSS’.

8

Setzen Sie nun die Abdeckung wieder auf das Unterteil.

Obere Haken im Deckel einrasten, nach unten führen und

Kunststoff-lasche einrasten lassen (Abb. 9).

LXTFF01M-IOM-1511

ELEKTRISCHER ANSCHLUSS

Das Gerät benötigt eine Betriebsspannung 230V~ oder 24V~.

Der Raumthermostat ist werkseitig für die Betriebsspannung

230V~ (JP1), sowie für die Netzfrequenz 50 Hz (JP4) konfi guriert.

Sie können den Raumthermostat mit 24V~ (umstecken auf Position

JP2) betreiben, sowie eine andere Netzfrequenz einstellen. Bei 60

Hz, stecken Sie den JP4 auf die Position JP3, siehe Abb. 6.

Die Spannungsversorgung ist an die Klemmen L und N anzuschließen. Bei Versorgung mit 230 V~ ist die Polung strikt einzuhalten (L1und N). Die Klemme 3 (Eingang) dient zum

Umschalten zwischen Heizen / Kühlen (zentrale Steuerung).

Die Klemme 4 dient zur Aktivierung des ECO-Betriebs. An den

Klemmen 14 und 16 wird der Fensterkontakt angeschlossen.

Achtung: Bei Verwendung eines Fensterkontaktes ist auf

Sicherheits-einschränkungen zu achten. Beachten Sie hierzu den entsprechenden Abschnitt.

Die den Klemmen 3, 4 und 16 zugeordneten Funktionen können mit Hilfe der Parameter C14, C15 und C16 angepasst werden.

Die Funktion der Klemmen 3 und 4 können ebenfalls mit anderen

Thermostaten genutzt werden (Funktion E/I, zentrale Steuerung).

Der externe Raumfühler kann via RS (externer Raumsensor) oder an die Klemmen 14 und 15 angeschlossen werden.

Änderen Sie die Konfi guration mit dem zugehörigen Parameteter.

Die nachfolgenden Funktionen können konfi guriert werden:

Vorlauftemperaturfühler: “Changeover-Funktion” und / oder

“minimum Thermostat”, oder Bimetall-Thermostat-Eingang für

Funktion “minimum Thermostat.” Die zugehörigen Sensoren werden an die Klemmen 13 und 14 angeschlossen.

Der Thermostat ist geeignet einen 3-stufi gen Gebläsekonvektor

(FanCoil) zu steuern. Die Steuerung der Geschwindigkeit erfolgt mittels drei Relais, deren Ausgänge die Klemmen 6, 7 und 8 sind.

Die Ausgänge für den Ventilator der Klemmen 6 bis 8, sind spannungsfrei und von den anderen Geräteteilen zu isolieren, da der Regler mit Niederspannung (24V~) betrieben werden kann.

Der Thermostat kann für die Steuerung unterschiedlicher guriert werden. Die möglichen

Anschlussvarienten sind in Abb. 8 dargestellt.

Die Klemmen 9 und 10 sind der Ausgang für die Funktion Heizen und die Klemmen 11 und 12 der Ausgang für Kühlen.

Es können unterschiedliche Ventilvarianten parametriert werden.

Die Anschlussvariante ON/OFF- oder proportional ON/OFF-

PWM-Ventil gemäß Abb. 8, Variante a oder c. Dreipunkt-

Proportionalventile gemäß Abb. 8, Variante b oder d. Es können unterschiedliche Ventile für Heizen und Kühlen gesteuert werden. Die Verwendung eines elektrischen Heizwiderstandes ist ebenfalls möglich. Schließen Sie diesen wie in Abb.8, Variante

e oder f, dargestellt an.

Das Thermostat kann auch für den Betrieb als

Wärmepumpenanlage parametriert werden (Abb. 8, Variante g).

Das Umkehrventil ist der Logik entsprechend anzuschliessen.

LXTFF01M-IOM-1511

77

78

TECHNISCHE DATEN

Betriebsspannung: 230V~ -15% +10% 50Hz oder

230V~ ±10% 60Hz oder

24V~ -15% +10% 50 / 60Hz

Leistungsaufnahme: 1,2VA

Raumtemperatur

Temperatureinstellbereich: 5°C .. 35°C (einstellbar)

10kΩ @ 25°C ±1%

Präzision: ±1°C

Aufl ösung: 0,1°C

Temperaturanzeigebereich: -10°C .. +50°C

Hysterese: einstellbar 0,2°C .. 1,0°C

Vorlauftemperatur

Aufl ösung:

2°C

1°C

10kΩ @ 25°C ±1%

Präzision: ±

Temperaturanzeigebereich: 0°C .. 99°C

Hysterese: 2°C

Kontaktenbelastbarkeit

Ventilator:

Ventile:

3A @ 230V~ cosφ=1

0,3A @ 230V~ cosφ=1

Ventile (bei induktiver Last): 10VA max. steuerbare Leistung

Fernfühler (Option): NTC 10kΩ @ 25°C ±1%

30

Klassifi zierung nach REG. 2013.811.EC

Klasse: V

Energieeffi zienz: 3%

Wirkungsweise: 1

Verschmutzungsgrad: 2

Bemessungs-Stoßspannung: 2500V

Anzahl man. Schaltzyklen:

Anzahl man. Schaltzyklen:

50000

100000

Softwareklasse: A

EMC Prüfspannung:

EMC Prüfstrom:

230V~ 50Hz

31mA

Entfernungen, Fehlertoleranzen

Kurzschlusstest: ±0,15mm

Temperatur Kugeldruckprüfung: 75°C

Betriebstemperatur

Lagerungstemperatur:

0°C .. 40°C

-10°C .. +50°C

Feuchtigkeitsgrenzwerte: 20%..80% rel.F (nicht kondensierend)

Gehäuse: Material: ABS + PC V0 selbstlöschend

Maße:

Gewicht:

Farbe: Deckel signalweiß (ähnlich RAL9003)

132 x 87 x 23,6 mm (L x B x H) ca. 0,265 Kg

NORMEN & VORSCHRIFTEN

Das Produkt erfüllt die nachfolgenden Normen und Richtlinien

(EMC 2004/108/CE und LVD 2006/95/CE):

EN 60730-1 (2011)

EN 60730-2-9 (2010)

GARANTIE

Zur kontinuerlichen Weiterentwicklung der eigenen Produkte, behält sich der Hersteller das Recht vor, ohne vorherige Ankündigung, technische Änderungen an Produkten und Dienstleistungen vorzunehmen. Der Hersteller haftet für die Produktkonformität gemäß der Europäischen Richtlinie 1999/44/EG und dem Dokument zur

Produktgarantiepolitik der Hersteller. Auf Anfrage steht Ihnen beim

Händler der ausführliche Produktgarantietext zur Verfügung.

LXTFF01M-IOM-1511

ANHANG

Wenn der Fensterkontakt die Temperaturregelung unterbricht blinken die Symbole der eingeschalteten Ausgänge im Display.

AUSWAHL HEIZEN/KÜHLEN

Die Auswahl des Kühlbetriebs (Sommer) oder Heizbetriebs

(Winter) erfolgt durch Drücken (mehrere Sekunden) auf die Taste

Menü ‘ ‘ bis im Display eine der folgenden Anzeigen erscheint:



:

Heizbetrieb



: Kühlbetrieb (Sommer)

Anschließend kann über die Editiertasten “oder“, wird die gewünschte Betriebsart ausgewählt werden. Durch Drücken einer anderen Taste wird das Auswahlmenü verlassen und die ausgewählte Einstellung gespeichert.

Für den Fall, dass der Thermostat für eine zentrale Vorgabe des

Heiz- oder Kühlbetriebs parametriert ist, erscheint das Symbolr ‘

‘ im Display.

VORLAUFTEMPERATURFÜHLER:

Das Gerät ist mit einem Eingang für den Vorlauftemperaturfühler ausgestattet: wenn Sie diesen verwenden, wird der Thermostat automatisch, je nach Wassertemperatur (im Vorlauf) zwischen

Kühlbetrieb oder Heizbetrieb umschalten.

Das Gerät funktioniert also als automatisches “Changeover” aufgrund der Wassertemperatur.

Die durch den Fühler erfasste Temperatur wird auch für die

“Tiefsttemperaturfunktion“ verwendet.

Alternativ zum Vorlauftemperaturfühler kann am selben

Eingang auch ein Bimetallthermostat für die Funktion

“Tiefsttemperaturthermostat” verbunden werden. Falls diese

Funktion nicht bnötigt wird, kann alternativ dazu ein Fensterkontakt angeschlossen werden, der die Temperaturregelung sperren wird, falls das Fenster geöffnet wird.

LXTFF01M-IOM-1511

EXTERNE EINGÄNGE - KLEMMEN 3, 4 UND 16

Der Thermostat hat drei digitale Eingänge, welche mit Hilfe der

Parameter

C14, C15 und C16 eingestellt werden.

Die digitalen Eingänge 3 und 4 können an andere Thermostaten als sogenannte zentrale Umschaltung genutzt werden.

Der digitale eingang der Klemme 16 kann mit anderen

Thermostaten verknüpft werden.

Folgende Funktionen können zugeordnet werden:

Funktion ‘Zentrale Umschaltung Sommer/Winter’:

Mit Hilfe dieser Funktion können alle Thermostaten in einem

Gebäude zentral von Heizbetrieb auf Kühlbetrieb umgeschaltet werden.

Funktion ‘ECO-Betrieb’:

Dier Eingang aktiviert/de-aktiviert den ECO-Betrieb (siehe

Abschnitt ‘ECO-Betrieb’). Der Funktion kann das nachfolgende

Symbol zugewiesen werden: ‘ ‘.

Ist die Funktion freigegeben, so verändern sie den Betriebsmodus nur über den Eingang und nicht mehr über die Taste ‘ ‘.

Funktion ‘Regelung gesperrt’

Mit Hilfe dieser Funktion kann die Raumtemperaturregelung gesperrt oder wieder freigegeben werden. Ist die Funktion aktiv, so blinkt ein Symbol im Display, der Ventilator ist ausgeschaltet und das Ventil geschlossen.

Der Funktion können die nachfolgenden Symbole zugewiesen werden: ‘ ‘ oder ‘ ‘oder ‘ ‘.

Es ist möglich der Funktion ‘Regelung gesperrt’ mit dem Eingang des Fensterkontaktes zu kombinieren, dann wird das Symbol ‘

79

80

angezeigt. Bei offenem Fenster wird das Symbol ‘ ‘ angezeigt und die Regelung gesperrt.

Achtung: Bei Verwendung eines Fensterkontaktes ist auf

Sicherheits-einschränkungen zu achten. Beachten Sie hierzu den entsprechenden Abschnitt.

Funktion ‘ON / OFF Thermostat’

Die Funktion hat die gleiche Wirkung, wie das Drücken der

Taste ‘ ‘. Ist die Funktion freigegeben, so verändern sie den

Betriebsmodus nur über den Eingang und nicht mehr über die

Taste ‘ ‘.

Funktion ‘Alarm Motor’

Ist die Funktion aktiviert, wird das Symbol ‘ ‘ angezeigt. Alle

Steuerausgänge werden abgeschaltet.

Funktion ‘Alarm Heizwiderstand’

Ist die Funktion aktiviert, blinken die Symbole ‘ ’ + ‘ ’ und alle

Ausgänge sind abgeschaltet.

Hinweis: An den Eingang kann der STB des Heizwiderstandes angeschlossen werden (Dies ersetzt keine direkte Verdrahtung des STB - Sicherheitsfunktion!).

TEMPERATURMESSUNG

aber auch über einen Eingang für einen externen

Fühler.

Mit dem Parameter P10 kann bei der “Konfi guration durch den

Installateur” bestimmt werden, welcher Fühlertyp verwendet werden soll. Die Vorlauftemperatur im Fan-Coil-Block wird durch einen externen Fühler erfasst und kann mit einer

Aufl ösung von einem Grad im Bereich 0°C bis 99°C angezeigt werden. Falls die gemessene Temperatur außerhalb des

Betriebstemperaturbereichs liegt, erscheint, im Falle eines

Anzeigeversuchs, die Anzeige “Or“ (out of range). Ist der Fühler gesperrt oder kurzgeschlossen erscheint die Anzeige “EEE

(Fehler) und die mit dieser Funktion verbundene Information wird nicht ausgeführt. Der Vorlauftemperaturfühler darf nicht an das

Gerät angeschlossen werden, wenn dieses ihn nicht fordert. Um die Funktion Vorlauftemperaturfühler zu aktivieren, gehen Sie wie im Abschnitt “Vorlauftemperaturüberwachung” beschrieben vor.

VORLAUFTEMPERATURÜBERWACHUNG

Der Thermostat misst die Raumtemperatur und die

Vorlauftemperatur im Block des Fan Coil-Geräts mittels eines

NTC-Fühlers.

Die Raumtemperatur wird gemessen und mit der oben

ösung im Temperaturbereich -10°C bis

+50°C angezeigt. Falls die Raumtemperatur außerhalb des

Betriebstemperaturbereichs liegt, erscheint die Anzeige “Or“ (out of range). Ist der Fühler gesperrt oder kurzgeschlossen, erscheint die Anzeige “EEE“ (Fehler): die Thermostatregelung ist nicht mehr möglich und alle Ausgänge bleiben ausgeschaltet. Der Thermostat ist mit einem internen Raumtemperaturfühler ausgestattet, verfügt

Die Vorlauftemperaturüberwachung ermöglicht es den

Ventilatorbetrieb zu sperren, wenn im Heizzbetrieb die

Vorlauftemperatur zu niedrig ist. Um diese Funktion zu aktivieren, müssen Sie einen Vorlauftemperaturfühler oder alternativ dazu an den selben Klemmen einen Bimetallthermostat anschließen.

Falls der Fühler verwendet wird, wird die Temperaturgrenze bei der das Wasser als ausreichend oder nicht ausreichend warm gekennzeichnet wird, durch den Parameter P22 bestimmt. Falls man diese Funktion nicht verwenden will, kann der Parameter

P22 auf einen sehr niedrigen Wert eingestellt werden. Falls Sie hingegen für diese Funktion einen Bimetallthermostat verwenden möchten, müssen Sie den Parameter P07 auf 2 einstellen,

LXTFF01M-IOM-1511

auf diese Weise wird der Ventilator nur bei geschlossenem

Bimetallkontakt freigegeben. Ein Anzeigen der Vorlauftemperatur und die automatische Changeover-Funktion ist so nicht möglich.

Zur Einstellung der oben beschriebenen Parameter halten Sie sich an den Abschnitt „Konfi guration durch den Installateur“.

Die Vorlauftemperaturüberwachung ist auch für den Kühlbetrieb nutzbar. Der Ventilator wird gesperrt, sobald die Temperatur im

Vorlauf zu über dem eingestellten Wert liegt (P23). Die Funktion kann quasi ausgeschaltet werden, in dem Sie einen sehr hohen

Schaltschema Abb. 8 e und f. Das Ventil am Ausgang Kühlen wird wie in einem Zwei-Leitersystem gesteuert: je nach dem ob der Thermostat im Heiz – bzw. Kühlbetrieb regelt, wird der Heizwiderstand oder der Ausgang Kühlen gesteuert. Der

Heizwiderstand wird erst aktiviert, wenn die Abweichung vom

Sollwert höher ist als Δ Sollwert - Integration (Parameter C18).

Während des Kühlbetriebs kann die Neutralzone verwendet werden, stellen Sie den Parameter P19 entsprechend >0 ein. Der

Kühlbetrieb wird via Ventil geregelt, der Heizbetrieb wird mittels

Heizwiderstand realisiert.

Parametrieren Sie für dieses System ebenfalls die

Wert einstellen (P23).

Sollte im Heiz- oder Kühlbetrieb die Vorlauftemperatur unter oder über den eingestellten Werten liegen, wird das Symbol ‘

‘ angezeigt und der Ventilator gesperrt.

Bei gesperrtem Ventilator blinken die Ventilator-Symbole im Display.

(1. Stufe) und die 2. Stufe mit einem Heizwiderstand. In dieser

Konfi guration steuert der Thermostat nur ein Ventil am Ausgang

Kühlen und den Heizwiderstand am Ausgang Heizen. Siehe

LXTFF01M-IOM-1511

Ausschaltverzögerung für den Ventilator P21, so dass die Wärme des Heizwiderstands nach dem Ausschalten abtransportiert werden kann. Bei aktivierter Funktion“Vorlauftemperaturüberwach ung” im Heizbetrieb, wird der Ventilator nicht ausgeschaltet bei zu niedriger Temperatur im Vorlauf - Sicherheitsfunktion.

(Dies ersetzt nicht die Überwachung mit einem STB).

SYSTEM MIT HEIZWIDERSTAND

Der Thermostat kann Anlagen mit einem elektrischen

Heizwiderstand in Kombination mit einem Kühlventil steuern

(P01=2), siehe Anschlussschema Abb. 8 e oder f. Es wird empfohlen eine Nachlaufzeit für den Ventilator (P21) einzustellen.

Bei dieser Art von System ist es möglich, eine Neutralzone

(P02=1) zwischen Heiz- / Kühlbetrieb einzustellen. Sollte die

Vorlauftemperaturüberwachung aktiviert sein, wird im Heizbetrieb der Ventilator nicht ausgeschaltet.

SYSTEM MIT INTEGRATIONSWIDERSTAND

WÄRMEPUMPENANLAGE

Der Thermostat kann für die Steuerung einer Wärmepumpenanlage

(P01=4) konfi guriert werden, d.h. er wird dann das Umschaltventil am Ventilausgang Heizen und den Kompressor am Ventilausgang

Kühlen steuern. Schaltschema Abb. 8 g. Der Ausgang des

Umschaltventilwird immer eingeschaltet oder ausgeschaltet sein je nach dem ob der Thermostat auf Heizbetrieb oder Kühlbetrieb eingestellt ist. Das Umschaltventil wird im Heizbetrieb immer gespeist werden, während es im Kühlbetrieb ausgeschaltet sein

Der Thermostat kann für die Steuerung eines 2-stufi gen Systems parametriert werden. Das System funtkioniert mit Warmwasser wird (Typ EUROPA). Wenn Sie hingegen das Ventil am Ausgang der Klemme 10 anschließen funktioniert die Steuerung genau umgekehrt: das Umschaltventil wird im Kühlbetrieb eingeschaltet, bleibt aber im Heizbetrieb ausgeschaltet (Typ USA). Der Ausgang wo der Kompressor angeschlossen ist wird dann aktiviert, wenn

81

82

es notwendig ist die Wärme zu verschieben, d.h. wenn der

Raum geheizt oder gekühlt werden muss. Es empfi ehlt sich im

Parameter C09 eine Taktgebung für den Kompressorausgang

ANZEIGE FILTERWARTUNG

Die Gebläsekonvektoren und Andere, mit Ventilator arbeitende vorzusehen um plötzliches Ausschalten und Wiedereinschalten zu vermeiden. In der Betriebsweise mit Wärmepumpe kann

Geräte, sind oft mit einem Zuluftfi lter ausgestattet, der regelmäßig gewartet werden muss. Wenn Sie die Anzeige “Filterwartung” ein Vorlauftemperaturfühler angeschlossen werden, dass als

Frostschutz und/oder als Überhitzungsschutz für den Heiz-/ im Display erscheint, ist eine Reinigung oder ein Austausch des

Filters durchzuführen. Die Funktion wird aktiviert durch Eingabe

Kühlblock verwendet werden kann.

Wenn der Fühler im Kühlzyklus eine Temperatur misst, die eines Wertes für den Parameter P24. Die Funktion zählt die

Betriebsstungen des eingeschalteten Ventilators. Nach Ablauf unter oder bei C02 liegt, sperrt der Thermostat den Kompressor:

Blockfrostschutzfunktion. Erfasst der Fühler im Heizbetrieb der zulässigen Betriebsstunedn wird das Symbol ‘ ‘ im Display angezeigt. Nach der Reinigung des Filters kann die Meldung bzw. eine Temperatur, die über oder bei dem im Parameter P22 festgelegten Temperaturgrenzwert liegt, sperrt der Thermostat der Betriebsstundenzähler zurückgesetzt werden.

Drücken Sie die Taste ‘ ‘ ungefähr 10 s bis das Symbol ‘ ‘ im den Kompressor: Blocküberhitzungsschutzfunktion.

LCD erlischt.

ECONOMY-BETRIEB (ECO)

TEMPERATURREGELUNG

Mit der Funktion Economy-Betrieb können Sie vorübergehend ihre Anlage in Sparmodus einstellen, wobei der eingestellte Raumtemperatur-Sollwert um eine einstellbare erhöht den Komfort und senkt gleichzeitig Energieverbrauch. Stellen

Sie bei Bedarf die Regelparameter für jeden Raum ein, um den

Temperaturdifferenz im Heizbetrieb reduziert und im Kühlbetrieb erhöht wird. Die Temperaturdifferenz wird über den Parameter

P17 eingestellt: wird dieser auf 0,0 eingestellt, ist der ECO-

Betrieb de-aktiviert. Durch Drücken der Taste ‘ ‘ wird der

Der Thermostat kann Ventile und Ventilator proportional steuern, dies maximalen Komfort bei niedrigstem Enegieverbrauch zu erzielen.

Die beiden entscheidenden Regelparameter sind:

- Proportionalband C05 und C06;

- Integrationszeit C07 und C08.

ECO-Betrieb eingeschaltet, weitere Erläuterungen im Abschnitt

Bedienelemente. Der ECO-Betrieb kann ebenfalls vorgegeben

Für jede der beiden Einstellungen stehen zwei Parameter zur

Verfügung, jeweils für den Heiz- uder den Kühlbetrieb. Das werden, verwenden Sie dazu die Klemmen 3 und 4 (zugehörige

Parameter C14 und C15).

Proportionalband wird in °C ausgedrückt. Es ist die Temperaturdifferenz zwischen dem Sollwert und der gemessenen Raumtemperatur, die

Am Thermostat kann jederzeit der ECO-Betrieb durch Drücken der Taste zur vollständigen Öffnung des Ventils benötigt wird. Je kleiner das

Proportionalband ist, desto sensibler ist das System auf jegliche

‘ ‘ aktiviert oder de-aktiviert werden, somit wird eine zentrale

Steuerung lokal geändert.

Bei aktivem ECO-Betrieb wird das

Raumtemperaturänderungen. Eine zu kleine Einstellung des

Proportionalbands kann zu Raumtemperaturschwankungen oder zu

Symbol ‘ ‘ angezeigt und der Ventilator aus Stufe 1 begrenzt.

einer Systeminstabilität führen.

LXTFF01M-IOM-1511

Eine zu große Temperaturdifferenz kann hingegen dazu führen, dass der eingestellte Sollwert der die Raumtemperaturänderungen zu reagieren hat. Um die Distanz zwischen drei Ventilatorgeschwindigkeitsstufen zu berechnen, wird

Proportionalband durch drei geteilt und nach unten gerundet. Ist

Raumtemperatur nicht erreicht wird. Wird die Integrationszeit auf Null eingestellt, gibt es keine Integration und die Regelung

Proportionalband z.B. 2°C, so wird Distanz zwischen Stufen 0,6°C sein.

erfolgt proportional (P). Wird als Integrationszeit ein anderer

Wert als Null eingegeben, wird die Regelung eine P+I Regelung sein (proportional + integrativ). Je kleiner die Integrationszeit ist, desto größer ist die Integration und umgekehrt wird bei

Der Thermostat kann unterschiedliche Ventiltarten steuern:

ON-OFF-Ventil: ein NC-Ventil gibt den Volumenstrom frei, wenn einer langen Integrationszeit die Integration sehr leicht sein.

Eine leichte oder fehlende Integration kann bewirken, dass dieses Spannung erhält; ein NO-Ventil, verzögert (stoppt) den

Volumenstrom, wenn dieses Spannung erhält. Schaltschema in der eingestellte Sollwert nicht erreicht wird. Ein zu starker integrierender Einsatz kann zu Raumtemperaturschwankungen führen. Diese Regelparameter sind den Bedingungen des zu heizenden oder kühlenden Raumes anzupassen, um die bestmögliche Temperaturregelung zu erreichen. Falls On/Off-

Proportionalventile oder eine Dreipunkt-Steuerung verwendet

VENTILARTEN - STEUERUNG

Abb. 8 a, c und e.

ON-OFF-Proportional-Ventil: wie ON/OFF, zusätzlich regelt der

Thermostat den Volumenstromstrom proportional durch die

Impulselänge (PWM) und passt somit die Leistung an.

Dreipunkt-Servo-Ventile: Servosteuerung-Ventil mit zwei

Steuersignalen, Einschalt- und einem Ausschaltsignal. Dieser wird, wird eine proportionale Regelung erfolgen, die qualitativ von der Genauigkeit der oben genannten Regelparameter

Ventiltyp hat eine vom Hersteller angegebene Einschaltsollzeit, die in den Parametern C03 und C04 eingegeben werden muss. Der abhängig ist. Werden einfache On/Off-Ventile verwendet, wird keine proportionale Regelung möglich sein, ihre Steuerung wird

Thermostat wird dieses Ventil mit Impulsen steuern (Aufl ösung der

Laufzeit) damit das Ventil in die notwendige Position gebracht wird, vom Typ immer eingeschaltet oder immer ausgeschaltet mit einer am Parameter P18 einstellbaren Hysterese sein. In diesem Fall so erfolgt eine proportionale Modulation. Schaltschema in Abb. 8

b, d und f.

werden die Regelparameter Proportionalband und Integrationszeit nicht verwendet. Der Ventilator wird nur dann proportional

Nach Eingabe der notwendigen Parameter erfolgt eine

Synchronistation des Antriebs, welche eine 1,5 mal längere gesteuert, wenn die automatische Geschwindigkeit eingestellt ist. Im Falle eines Proportionalventils wird die P+I-Regelung die

Stellzeit zu Grunde legt. Dieser Vorgang wird periodisch wiederholt zur genauen Positionierung des Ventils. In dieser Zeit wird das

Geschwindigkeitsstufen des Ventilators steuern, ist das Ventil kein Proportionalventil werden die Geschwindigkeitsstufen

Symol ‘ ‘ angezeigt.

Positionierungsfehler werden dadurch behoben.

nach einer P-Regelung gesteuert, d.h. nur der Regelparameter

„Proportionalband“ wird bestimmen wie sensibel der Ventilator auf

LXTFF01M-IOM-1511

83

84

KONFIGURATION DURCH DEN INSTALLATEUR

Anpassen des Thermostaten an den jeweiligen Anlagentyp. Die

Parametrierebene wird durch gleichzeitiges Drücken der Tasten

‘ ‘ und “ für einige Sekunden erreicht, nun wird im Display

COn” für Konfi guration angezeigt.

Durch Drücken der Taste ‘ ‘, können die verschiedenen

Parameter, von P01 bis P24 eingestellt werden. Die Anzeige

End”, erscheint am Ende der Parameterliste. Durch Drücken der

Taste ‘ ‘ werden diese gespeichert. Anschließend wechslt der

Thermostat in den normalen Betrieb.

Durch Drücken der Taste ‘ ‘ kann jederzeit die Parametrierebene ohne zu speichern verlassen werden. Um die verschiedenen

Parameter anzuzeigen drücken Sie die Taste ‘ ‘ oder “oder

“.

Benutzen Sie die Editiertasten “oder“ um den angezeigten

Wert zu verändern.

Nach vollständiger Parametrierung kann der Thermostat gegen unerlaubte Änderungen geschützt werden. Entfernen

Sie dazu den Jumper (JP5) siehe Abb. 6; beim Versuch in die

Parametrierebene zu gelangen wird das Symbol ‘ ‘ angezeigt.

Die Paratetrierebene besteht aus zwei Listen mit Parametern:

- Hauptliste von P01 bis P24 (Tabelle 1)

- Zusatzliste von C01 bis C19 (Tabelle 2)

Die Zusatzliste C01-C19 ermöglicht spezielle Einstellungen zum

Regelverhalten.

Die Anzeige von ‘COn’ symbolisiert den Anfang der Liste und

End’ das Ende der Liste, durch Dürcken der Taste ‘ ‘ ermöglicht den Wechsel in die Zusatzliste.

KONFIGURATION DURCH DEN INSTALLATEUR,

ZURÜCKSETZEN AUF WERKSEINSTELLUNG

Drü cken der Tasten ´ ´ und “ fü r einige Sekunden gelangen

Sie in die Parametrierebene, nun wird im Display ‘COn’ angezeigt.

Drücken Sie die Tasten “und“ jetzt gleichzeitig für einige

Sekunden, bis Sie in die ursprüngliche Anzeige des Displays zurückgekehrt sind.

BESCHREIBUNG DER PARAMETER DER HAUPTLISTE

Nachfolgend werden die Parameter der Hauptliste beschrieben.

P01: Auswahl des Anlagentyps.

Zwei-Leitersytem: wird der Thermostat für eine Zwei-Leitersystem eingestellt, wird er nur ein Ventil am Heizventilausgang steuern, sowohl im Heizbetrieb als auch im Kühlbetrieb, denn dasselbe

Ventil wird sowohl das Wasser zum Heizen und zum Kühlen regeln. Schaltschema Abb. 8 a und b.

Bei einem Zwei-Leitersystem ohne Ventil, d.h. ohne Anschlüsse am Ventilausgang ist die Ventilatorsteuerung mittels der Parameter

P03 und P04 einzustellen.

Vier-Leitersystem: wird der Thermostat für eine Vier-Leitersystem konfi guriert, steuert er die zwei Ventilausgänge, sodass der

Heizvolumenstrom oder Kühlvolumenstrom je nach den

Raumbedingungen gesteuert werden kann. Schaltschema Abb. 8

c und d.

System mit Heizwiderstand: das System ist für einen guriert siehe abschnitt “System mit

Heizwiderstand” für weitere Informationen.

System mit Integrationswiderstand: der Thermostat ist für die Steuerung einem System mit Integrationswiderstand konfi guriert, für weitere Hinweise siehe Abschnitt “System mit

Integrationswiderstand”.

LXTFF01M-IOM-1511

Wärmepumpesystem: der Thermostat ist für die

Steuerung einer Anlage mit Wärmepumpe konfi guriert, für weitere

Hinweise siehe Abschnitt “Wärmepumpensystem”.

P02: Umschaltmodus des Thermostats vom Kühlbetrieb (Sommer) zum Heizbetrieb (Winter) und umgekehrt.

Das Umschalten kann automatisch oder manuell erfolgen.

Handumschaltung: Der Anwender stellt von Hand den Kühl- bzw.

Heizbetrieb ein.

Automatikumschaltung: Der Thermostat schaltet automatisch auf Kühl- oder Heizbetrieb. Die Automatikfunktion ist je nach

Anlagentyp im Parameter P01 eingestellt worden ist. Bei einem Vier-Leitersystem oder einem Heizwiderstand oder einem Wärmepumpensystem regelt der Thermostat mit einer

Neutralzone zwische Heizen und Kühlen. Bei einer Zwei-

Leitersystem oder einem Heizwiderstand schaltet der Thermostat aufgrund der Vorlauftemperatur um. Ist die Vorlauftemperatur umgeschaltet und kann von Hand geändert werden. Funktioniert der Vorlauftemperaturfühler nicht oder ist er nicht angeschlossen, fällt die automatische Auswahl aus und der Betriebsmodus kann nur von Hand umgeschaltet werden.

Zentrale Umschaltung: verfügt eine Anlage über mehrere

Thermostate im selben Gebäude, kann der zentrale Eingang

3, 4 und 16 ‘‘Zentrale Umschaltung’’.

In Abb. 7 wird ein Beispiel eines Anschlusses an einen zentralgesteuerten Ausgang gezeigt.

P03 und P04: Diese Parameter bestimmen die Ausgänge, die einzustellen sind. Je nach dem ob der Heiz- oder der Kühlmodus eingeschaltet ist, wird der P03 oder der P04 verwendet. Jeder

Parameter bestimmt, ob der Thermostat die Temperatur durch die

Ventile, durch den Ventilator oder durch beide steuern soll. Wenn die Temperaturregelung nur über die Ventile erfolgen soll, wird der Ventilator auch nach dem Erreichen der Setpoint-Temperatur eingeschaltet bleiben. Wenn Sie hingegen beschließen, die

Temperatur nur mittels des Ventilators zu regeln, wird das

Ventil immer offen sein, auch nach dem Erreichen der Setpoint-

Temperatur.

Bei den Anlagen mit Integrationswiderstand oder Wärmepumpe können diese Parameter die Regelung der Ventilausgänge nicht sperren, da diese Ausgänge spezifi sch für jeden Anlagentyp gesteuert werden.

niedrig, d.h. liegt sie unter dem im Parameter C01 eingestellten

Grenzwert, schaltet der Thermostat auf Kühlbetrieb um. Ist die

Vorlauftemperatur hingegen hoch, d.h. liegt sie über den im

Parameter C02 eingestellten Grenzwert, schaltet der Thermostat in Heizbetrieb um. Ist die Temperatur weder ausreichend warm noch ausreichend kalt, wird der Betriebsmodus nicht

P05 und P06: Durch diese Parameter wird dem Thermostat mitgeteilt, welcher Ventiltyp am entsprechenden Wärmeventilausgang bzw.

Kälteventilausgang angeschlossen wird. Für weitere Informationen siehe Abschnitt “Ventilarten - Steuerung”.

P07: Durch diesen Parameter wird dem Thermostat mitgeteilt, welchen Fühler man am Vorlauftemperatureingang (Klemmen

13 und 14) anschließen wird. Durch Eingabe der Werte

0 und 1 wird mitgeteilt, dass die Temperatur mittels eines

Vorlauftemperaturfühlers erfasst werden muss. Mit diesen

Werten wird außerdem festgelegt, ob der Thermostat, die jedes Thermostaten mit der Heizzentrale verbunden und von dort aus zentralgesteuert werden. Die Parameter C14, C15 oder C16 werden zum Einstellen der jeweiligen Funktion benötigt, Klemmen

LXTFF01M-IOM-1511

Vorlauftemperatur anzeigen muss oder nicht, denn Sie können den Vorlauftemperaturfühler je nach den Anlagebedürfnissen anschließen oder nicht. Der Thermostat erfasst und verwendet

85

86

immer die Daten des angeschlossenen Vorlauftemperaturfühlers, auch wenn die Temperatur nicht angezeigt wird. Die

Parametereinstellung 2 aktiviert die Überwachung der

Vorlauftemperatur (Minimaltemperatur).

P12 und P13: Diese beiden Parameter bestimmen

den Temperatureinstellbereich des Setpoint-

Einstellrades beim Heizzyklus. P12 ist der untere Grenzwert und kann frei im Einstellbereich 5,0°C 35,0°C eingestellt werden,

P08: Mit diesem Parameter können Sie die Antistratifi kationsfunktion für die Raumluft einstellen. Diese Funktion wird bei stillstehendem

Ventilator aktiviert und lässt ihn alle 15 Minuten 1,5 Minuten lang zur Mindestgeschwindigkeit laufen und zwar unabhängig von der

Heizstation.

P13 ist hingegen der obere Grenzwert und kann in einem

Einstellbereich eingestellt werden, der vom unteren, in P12 eingestellten Grenzwert bis 35°C geht. Der breiteste zugelassene

Einstellbereich geht also von 5°C bis 35°C und kann je nach

Anlagenbedingungen leicht reduziert werden.

P09: Bei Stromausfall, speichert der Thermostat den eingestellten

Modus und startet bei Stromrückkehr mit den vorherigen

Einstellungen (eingeschaltet/ausgeschaltet, Kühlung/Heizung, usw.). Bei gewissen Anlagen, muss der Thermostat nach

Stromausfall wieder entweder immer ausgeschaltet oder immer

P14 und P15: Diese beiden Parameter dienen zur Einstellung des

Temperaturbereichs der Sollwertverstellung für den Kühlbetrieb und den Heizbetrieb.

Beim Umschalten Kühlen/Heizen werden die Grenzwerte automatisch eingestellt. Arbeitet der Thermostat mit der eingeschaltet sein bevor er gestartet werden kann. Deshalb muss beim Parameter P09 der Wert 2 „immer eingeschaltet“ und der

Wert 3 „immer ausgeschaltet“ eingestellt werden.

Neutralzone, so werden diese Parameter nicht verwendet, sondern immer die Parameter P12 und P13.

P10: Auswahl des Raumtemperaturfühlers. Dieser Parameter bestimmt, ob der interne oder der externe (option)

Raumtemperaturfühler zur Temperaturerfassung verwendet werden soll.

P16: Dieser Parameter bestimmt die Frostschutztemperatur in °C, hier wird also eine Mindestraumtemperatur eingegeben, die auch bei ausgeschaltetem Thermostat (durch On/Off-Taste) überwacht und bei Bedarf geheizt wird. Bei dieser Temperatur erfolgt die

Regelung nur wenn der Thermostat auf Heizbetrieb eingeschaltet

P11: Dieser Parameter ermöglicht die Berichtigung der erfassten

Raumtemperatur. Bei gewissen Anlagen kann es sein, dass die

Raumtemperaturerfassung, wegen der Position des Fühlers

(sowohl beim internen als auch beim externen) nicht zufrieden stellend ist. Wenn Sie diesen Parameter im Einstellbereich

-10,0°C +10,0°C einstellen, kann die Temperaturerfassung korrigiert werden, da der eingestellte Wert zum erworbenen

Raumtemperaturwert addiert wird.

ist und die Ventilationsgeschwindigkeit wird dabei auf die erste

Stufe beschränkt. Wenn Sie hier den Wert 0,0 eingeben wird die

Funktion unwirksam.

P17: Dieser Parameter bestimmt die Sparstufe der Setpoint-

Temperatur in °C wenn der Eco-Betrieb eingeschaltet wird. Die

Setpoint-Temperatur wird im Heizmodus um diese Stufe reduziert und im Kühlmodus erhöht werden, wenn der Eco-Betrieb aktiv ist. Wenn Sie hier den Wert 0,0 eingeben, ist der Eco-Betrieb dauerhaft de-aktiviert.

LXTFF01M-IOM-1511

P18: Dieser Parameter bestimmt die

“Vorlauftemperaturüberwachung”.

Hysterese in °C mit der die On/Off-Ausgänge bei den Verwenden Sie ein “Wärmepumpensystem” schützt die Funktion

Raumtemperaturänderungen gesteuert werden.

vor dem Einfrieren, siehe Abschnitt “Wärmepumpensystem”.

Einstellbereich 0°C .. 99°C.

P19: Falls der Thermostat auf die Betriebsweise mit Neutralzone eingestellt ist, bestimmt dieser Parameter ihre Breite im Bereich

0,0°C 11.0°C. Dieser Wert gilt als zentriert zur mit dem Einstellrad eingestellten Setpoint-Temperatur. Ist der Thermostat nicht für diese Betriebsweise eingestellt, wird dieser Parameter nicht

P24: Dieser Parameter bestimmt die Zeit für die „Filterwartung”, er kann im Bereich 0...50 x100h, eingestellt werden, d.h. wenn

Sie eine 10 eingeben, wird die Anzeige erst nach 1000 Stunden erscheinen.

verwendet.

P20: Durch diesen Parameter können Sie eine

Geben Sie hier ein 0 ein, ist die Funktion “Filterwartung” nicht aktiv.

Ventilatoreinschaltverzögerung von einigen Sekunden bei der

Ventilöffnung einstellen, um dem Block die Möglichkeit zu geben, sich zu erwärmen oder abzukühlen.

BESCHREIBUNG DER PARAMETER DER HAUPTLISTE

Nachfolgend werden die Parameter der Zusatzliste (Tabelle 2) beschrieben.

P21: Durch diesen Parameter können Sie eine Ventilatorausschaltverzögerung von einigen Sekunden bei der Ventilschließung einstellen, um dem Block die Möglichkeit zu geben, die ganze

Wärme des Blockes oder eines eventuellen Widerstands zu beseitigen.

C01 und C02: Diese beiden Parameter dienen zur Festlegung der

Grenzwerte des automatischen Changeover: falls diese Funktion nicht eingesetzt wird, werden diese beide Parameter nicht verwendet.

Der Parameter C01 gibt den unteren Grenzwert (Kühlbetrieb) an und kann im Bereich 0°C ... 24°C eingestellt werden, C02 hingegen bestimmt den oberen Grenzwert (Heizbetrieb) im

P22: Parameter für die Überwachung der Vorlauftemperatur im Heizbetrieb, Wert: minimale Vorlauftemperatur, bei

Einstellung 0 ist die Funktion deaktiviert, siehe Abschnitt

“Vorlauftemperaturüberwachung”.

Verwenden Sie ein “Wärmepumpensystem” schützt die Funktion vor Überhitzung, siehe Abschnitt “Wärmepumpensystem”.

Einstellbereich 0°C .. 99°C.

P23: Parameter für die Überwachung der Vorlauftemperatur im Kühlbetrieb, Wert: maximale Vorlauftemperatur, bei

Einstellung 0 ist die Funktion deaktiviert, siehe Abschnitt

Bereich 26°C ... 48°C.

C03 und C04: Diese beiden Parameter bestimmen die Öffnungszeit in Sekunden der Servosteuerung des Wärmeventilsausgangs und des Kühlventilsausgangs, falls Sie als Ventil eine

Dreipunktservosteuerung ausgewählt haben. Falls Sie ein On/

Off-Proportionalventil ausgewählt haben, bestimmt diese Zeit die

Ventilzykluszeit, d.h. die Modulationszeit, also der Zeitabstand mit dem das Ventil den Impuls erhält.

LXTFF01M-IOM-1511

87

88

C05 und C06: Diese Parameter bestimmen das C13: Parameter zur Freigabe entsprechender Ventilatorstufen,

Regelproportionalband jeweils im Heiz- bzw. im Kühlbetrieb. Der welche durch Drücken der Taste ‘Ventilator’ geschaltet werden

Parameter kann im Bereich 0,8 .. 8°C eingestellt werden, der untere Grenzwert könnte aber höher sein, wegen des im P18 für die Hysterese eingegebenen Werts, da die beiden Parameter kann.

In einigen Anlagen ist es notwendig die verfügbaren Ventilatorstufen zu begrenzen. Durch Drücken der Taste ‘ ‘, kann diese verstellt verbunden sind.

C07 und C08: Diese Parameter bestimmen die werden.

In Tabelle 3 sind die möglichen Varianten aufgeführt.

Regelungsintegrationszeit in Minuten jeweils im Heiz- bzw. im Kühlbetrieb. Wenn Sie hier eine O eingeben wird es keine

Integration geben.

C14, C15 oder C16: Parameter zur Zuordnung einer

Funktion zu den Eingängen der Klemmen 3, 4 und 16.

Entnehmen Sie der Tabelle 4 die möglichen Einstellwerte.

Hinweis: Stellen Sie sicher, das eine Funktion nur einmal zugeordnet werden darf.

C09: Dieser Parameter defi nert die minimale Ausschaltzeit für ON/

OFF Ventile am Kühlausgang (oder anderer Verbraucher). Die

Funktion kann für die nachfolgenden Systeme genutzt werden:

“4-Leitersystem”, “Heizwiderstand” und “Wärmepumpensystem”: nach Ablauf der eingestellten Zeit kann z.B. der Kompressor erst wieder eingeschaltet werden. Die Funktion schützt empfi ndliche

Aggregate vor zu häufi gem Einschalten.

C17: Parameter zur Defi nition der möglichen Betriebsarten beim

Drücken der Taste ‘ ‘. In einigen Installationen ist es wichtig deer zur Auswahl stehenden Betriebsarten einzuschränken (Zuordnung zur Taste ‘ ‘).

Die möglichen Einstellungen entnehmen Sie der Tabelle 5.

C10 und C11: Prarmeter gibt die Mindestöffnung des Ventils an, ab der der Ventilator anläuft für Heiz-/Kühlbetrieb. Dies sichert einen defi nierten Volumenstrom vor Start des Ventilators.

C12: Parameter zur Einstellung des Ventilatortyps (Stufen).

Normalerweise werden 3-stufi ge Ventilatoren angeschlossen.

Die Funktion ermöglicht die auch Verwendung von 1- oder

2-stufi gen Ventilatoren.

C18: Parameter ‘∆ Sollwert - Integration’, defi nert die Temperaturabweichung ab welcher der Heizwiderstand zugeschaltet wird (2.

Stufe).

Weitere Informationen erhalten Sei im Abschnitt “System mit

Integrationswiderstand”.

C19: Nach ein paar Sekunden ohne Bedienhandlung wird im Display immer die aktuelle Raumtemperatur angezeigt. Sie können anstatt der Raumtemperatur den Sollwert anzeigen - stellen Sie den

Parameter dazu auf 1.

LXTFF01M-IOM-1511

KORREKTE MESSUNG DER RAUMTEMPERATUR

Beachten Sie die folgenden Hinweise um die Raumtemperatur korrekt zu messen.

- Thermostat nicht in der Nähe von Wärmequellen, Luftzügen oder besonders kalten Wänden (Wärmebrücken) zu installieren. Wenn

Sie einen Fernfühler verwenden, gilt dieser Hinweis für den Fühler und nicht für den Thermostaten.

- Wenn Sie einen Fernfühler verwenden, achten Sie darauf, dass die externe Fühlerleitung nicht zusammen mit den anderen stromführenden Leitungen verlegt wird, da dadurch die Genauigkeit usst werden kann.

Verwenden Sie eventuell einen abgeschirmten Zweileiterkabel mit freier Befl echtung nur auf der Thermostatseite geerdet (Klemme 14) mit einem Mindestquerschnitt 1,5 mm 2 und einer maximalen Länge von 15 m.

- Bei normaler Betriebsweise mit internem Temperaturfühler, regelt der Thermostat den erfassten Wert nach einem bestimmten

Algorithmus, damit bei der Heizung die internen elektronischen

Teile kompensiert werden. Es ist normal, dass sofort nach dem Einschalten, der Thermostat eine niedrigere Temperatur als die Ist- Temperatur anzeigt und dass diese Differenz dann mit der Zeit immer kleiner und binnen wenigen Minuten ganz aufgehoben wird.

- Falls der Thermostat an den Ausgängen beträchtliche Lasten zu steuern hat (der absorbierte Strom nähert sich dem höchstzugelassenen Wert), können Temperaturerhöhungen bei den internen elektronischen Kreisen eintreten.

Diese Temperaturerhöhung könnte die Erfassung ussen, falls ein interner

Temperaturfühler verwendet wird. Das passiert nicht beim

Einsatz eines externen Raumtemperaturfühlers.

Falls die Erfassung der Raumtemperatur durch den

Thermostat aus jeglichem Grund nicht zufrieden stellend ist, können Sie die Anzeige durch den Parameter P11 korrigieren.

- Wird der Thermostat mit 230V~ versorgt ist es wichtig, dass der

Leiter und der Nullleiter (L und N) beim elektrischen Anschluss eingehalten werden.

LXTFF01M-IOM-1511

89

Tabelle 1: Hauptparameterliste

DFLT

PAR.









BESCHREIBUNG

Anlagentyp

Regelung

Kühlbetrieb

2-Leitersystem

PARAMETER WERKSEINSTELLUNG

4-Leitersystem 

Umschaltung Kühlen

/ Heizen

Regelung

Heizbetrieb

Manuell

Nur Ventile

Automatisch

Nur Ventilator 

Nur Ventile

Nur Ventilator 

Heizwiderstand

Zentral

Ventile und

Ventilator

Ventile und

Ventilator

Integrationswiderstand





Ventiltyp

Heizausgang

Ventiltyp

Kühlausgang

Dreipunkt-Servosteuerung

Dreipunkt-Servosteuerung

On/Off-NC-

Ventil

On/Off-NC-

Ventil

On/Off-NO-

Ventil

On/Off-NO-

Ventil

On/Off-NC-

Proportionalventil

On/Off-NC-

Proportionalventil

 

Sensoreingang

Temperatur n. anzeigen

Temperatur anzeigen

Bimetallkontakt

Wärmepumpe

On/Off-NO-

Proportionalventil

On/Off-NO-

Proportionalventil

  Zwangsumwälzung

Nie

Kühlbetrieb

Heizbetrieb

Immer

 

Einschaltverhalten

Netzwiederkehr

Letzter

Betriebszustand

EIN

 

Raumfühler

Intern

Extern

AUS

LXTFF01M-IOM-1511

90

91

. 





.



.



.







.





. 

. 

. 

. 

Korrekturwert Raumtemperatur (Offset) (°C) min. Sollwert

Heizen (°C) max. Sollwert

Heizen (°C) min. Sollwert

Kühlen (°C) max. Sollwert

Kühlen (°C)











Aktivierung Frostschutz

(°C)

ECO - Temperaturdifferenz

(°C)

Hysterese Raumtemperatur (°C)

Einstellbereich

Neutralzone (°C)

Einschaltverzögerung

Ventilator (Sekunden)



.

..



.

.

 

.



.

 

.



.

 

.

.

 

.

.

 

.

.

 

.

.

 

.

.

 

.

 



Aussschaltverzögerung

Ventilator (Sekunden)

 

Heizbetrieb (°C)

 

Kühlbetrieb (°C)

 

Intervall Filterwartung

(x 100 Std.)

 

 

 

 

LXTFF01M-IOM-1511

DFLT PAR.

 

 

 

 

. 



. 



 

 

 

 

Tabelle 2: Zusatzparameterliste.

BESCHREIBUNG

PARAMETER

WERKSEINSTELLUNG

Kühlbetrieb -

Changeover (°C)

Heizbetrieb -

Changeover (°C)

Ventillaufzeit Heizen

(Sekunden)

Ventillaufzeit Kühlen

(Sekunden)

Proportionalband Heizen

(°C)

Proportionalband Kühlen

(°C)

Integrationszeit Heizen

(Minuten)

Integrationszeit Kühlen

(Minuten)

Mindest Ausschaltzeit

Kühlen (Minuten)

Heizventil min. Öffnung

(%)

. ... 

. ... 

LXTFF01M-IOM-1511

 

 

Kühlventil min. Öffnung

(%)

  Ventilatorgeschwindigkeit 

..

Ventilatorgeschwindigkeit einstellen, Taste ‘ ‘

 

Funktion zuweisen,

Klemme 3 (Eingang)

Tab. 3

Tab. 4

Tab. 4

 

 

 

Funktion zuweisen,

Klemme 4 (Eingang)

Funktion zuweisen,

Klemme 16 (Eingang)

Funktion zuweisen,

Taste ‘ ‘

Tab. 4

Tab. 5

. 

∆ Sollwert - Integration (°C) 

. ... 



Anzeige im Display

Raum- temperatur

Sollwert

92

93

WERT

3: PARAMETER C13 - Einstellen der

Geschwindigkeitsstufen via Taste ‘ ‘.

BESCHREIBUNG

 1  2  3  AUTO

1  2  AUTO

 1  AUTO

OFF  1  2  3  AUTO

OFF  1  2  AUTO

 OFF  1  AUTO

OFF  1

OFF

 1

 2



3

 AUTO



1  2  3

 1  2

 OFF  1  2  3



OFF  1  2

Tabelle 4: PARAMETER C14, C15, C16 -

Zugewiesene Funktionen für Eingänge 3, 4 und 16.

WERT BESCHREIBUNG

 Keine Funktion zugewiesen.

Funktion ‘Umschaltung Sommer/Winter’

(Kontakt geschlossen = Sommer); Parameter P02 = 2.

Funktion ‘Umschaltung Sommer/Winter’

(Kontakt geschlossen = Winter); Parameter P02 = 2.

 Funktion ‘ECO-Betrieb’ (Kontakt geschlossen = reduziert).

Funktion ‘ECO-Betrieb’ (Kontakt geschlossen = reduziert)

- Symbolanzeige ‘ ‘ (genutzt) oder ‘ ‘ (ungenutzt).

 Funktion ‘ECO-Betrieb - invers’ (Kontakt offen = reduziert).

Funktion ‘ECO-Betrieb - invers’ (Kontakt offen = reduziert)

- Symbolanzeige ‘ ‘ (genutzt) oder ‘ ‘ (ungenutzt).

Funktion ‘Regelung gesperrt’ (Kontakt geschlossen = gesperrt).

Funktion ‘Regelung gesperrt’ (Kontakt geschlossen

= gesperrt) - Symbolanzeige ‘ ‘ (genutzt) oder ‘ ‘

(ungenutzt).

Funktion ‘Regelung gesperrt’ (Kontakt geschlossen = gesperrt) - Symbolanzeige ‘ ‘.



Funktion ‘Regelung gesperrt’ (Kontakt geschlossen = gesperrt) - Symbolanzeige ‘ ‘.

LXTFF01M-IOM-1511





















Funktion ‘Regelung gesperrt’, invers (Kontakt

Tabelle 5: PARAMETER C17 - Einstellen via Taste ‘ ‘.

geschlossen = gesperrt).

WERT BESCHREIBUNG

Funktion ‘Regelung gesperrt’, invers (Kontakt geschlosssen = gesperrt) - Symbolanzeige ‘ ‘

(anwesend) oder ‘ ‘ (abwesend).

Funktion ‘Regelung gesperrt’ invers (Kontakt offen = gesperrt) - Symbolanzeige ‘ ‘.

Funktion ‘Regelung gesperrt’, invers (Kontakt offen = gesperrt) - Symbolanzeige ‘ ‘.

Funktion ‘ON / OFF Thermostat’ (Kontakt geschlosssen =

Thermostat AUS).

Funktion ‘ON / OFF Thermostat’, invers (Kontakt geschlosssen = Thermostat EIN).

Funktion ‘Alarm Antrieb’ (Kontakt geschlossen = Alarm) -

Symbolanzeige ‘ ‘.

Funktion ‘Alarm Antrieb’, invers (Kontakt offen = Alarm) -

Symbolanzeige ‘ ‘.

Alarm Heizwiderstand (Kontakt geschlossen = Alarm),

Symbolanzeige ‘ ’ + ’ ’ blinkt)

OFF  ON  RDC

OFF  ON

OFF  RDC

OFF

ON  RDC

ON

RDC

Ohne Funktion.

Alarm Heizwiderstand, invers (Kontakt offen = Alarm),

Symbolanzeige ‘ ’ + ’ ’ blinkt)

LXTFF01M-IOM-1511

94

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
