Toujours à vos côtés

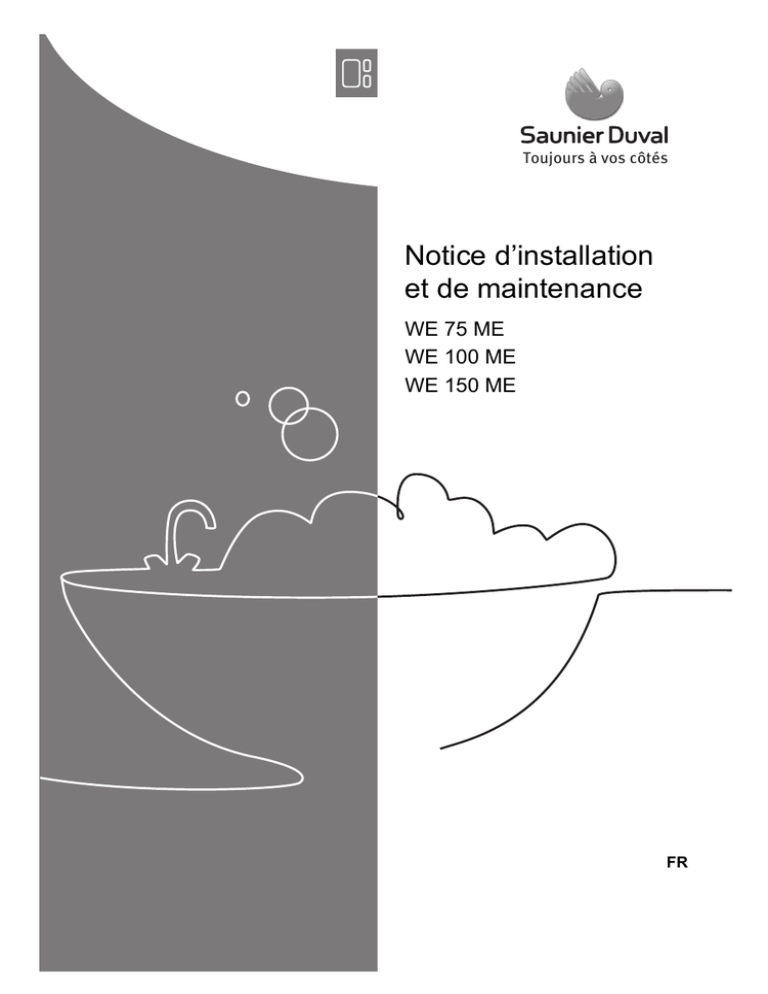

Notice d’installation et de maintenance

WE 75 ME

WE 100 ME

WE 150 ME

FR

Sommaire

Sommaire

1 Sécurité......................................... 3

1.1

Mises en garde relatives aux opérations ...................................... 3

1.2

Utilisation conforme ....................... 3

1.3

Consignes générales de sécurité .......................................... 4

1.4

Marquage CE................................. 5

1.5

Prescriptions (directives, lois, normes).......................................... 6

2 Remarques relatives à la documentation ............................. 7

2.1

Respect des documents complémentaires applicables ........ 7

2.2

Conservation des documents ........ 7

2.3

Validité de la notice........................ 7

3

4

Descriptif de l’appareil ................ 7

Installation.................................... 8

4.1

Contrôle du contenu de la livraison.......................................... 8

5

6

4.2

Choix du lieu d’installation ............. 8

4.3

Déballage et montage du ballon .... 8

4.4

Montage des conduites de raccordement................................. 9

4.5

Montage de la sonde de température du ballon ou du thermostat...................................... 9

7

Mise en service .......................... 10

Remise de l’appareil à l’utilisateur.................................. 11

Identification et élimination des défauts................................. 11

8 Inspection, maintenance et pièces de rechange ................... 11

8.1

Plan de maintenance ................... 11

8.2

Vidange du ballon ........................ 12

8.3

Contrôle de l’anode de protection en magnésium ............ 12

8.4

Contrôle du fonctionnement correct de la soupape de sécurité ........................................ 13

8.5

Nettoyage de la cuve interne ....... 13

8.6

Entretien du produit ..................... 13

8.7

Approvisionnement en pièces de rechange................................. 13

9 Mise hors service....................... 13

9.1

Vidange du ballon ........................ 13

9.2

Mise hors service des composants ................................. 13

10 Recyclage et mise au rebut ...... 14

11 Caractéristiques techniques..... 15

11.1 Cotes de raccordement ............... 15

11.2 Tableau des caractéristiques techniques ................................... 16

12 Service après-vente................... 18

2

Notice d’installation et de maintenance 0020184008_00

Sécurité 1

1 Sécurité

1.1 Mises en garde relatives aux opérations

Classification des mises en garde liées aux manipulations

Les mises en garde relatives aux manipulations sont graduées à l'aide de symboles associés à des mots-indicateurs, qui signalent le niveau de gravité du risque encouru.

Symboles d’avertissement et mots-indicateurs

Danger !

Danger de mort immédiat ou risque de blessures graves

Danger !

Danger de mort par électrocution

Avertissement !

Risque de blessures légères

Attention !

Risque de dommages matériels ou de menaces pour l'environnement

1.2 Utilisation conforme

Une utilisation incorrecte ou non conforme peut présenter un danger pour la vie et la santé de l’utilisateur ou d’un tiers, mais aussi endommager l’appareil et d’autres biens matériels.

Le ballon d’eau chaude sanitaire a été spécialement conçu pour maintenir de l’eau chaude sanitaire à une température maximale de 80 °C, à destination des ménages comme des entreprises artisanales. Cet appareil est destiné à s’intégrer dans une installation de chauffage central. Il peut être associé

à des appareils de chauffage dont la puissance est conforme aux seuils stipulés dans le tableau ci-dessous.

Puissance de transfert

Minimum *

[kW]

Maximum **

[kW]

7,5

Puissance continue ***

[kW]

24,7 16,4 WE 75

ME

WE 100

ME

8,8 29,2 19,1

WE 150

ME

10,3 34,0 20,9

* Température de départ de

80 °C, température du ballon de 60 °C

** Température de départ de

80 °C, température du ballon de

10 °C

** Température de départ de

80 °C, température de sortie de l’eau chaude de 45 °C, température d’entrée de l’eau froide de

10 °C

0020184008_00 Notice d’installation et de maintenance

3

1 Sécurité

La production d’eau chaude peut être pilotée aussi bien par un régulateur barométrique à sonde extérieure que par un thermostat ou par la régulation d’un appareil de chauffage compatible. Il s’agit plus précisément d’appareils de chauffage qui intègrent une fonction de charge de ballon et offrent une possibilité de raccordement pour sonde de température.

L’utilisation conforme suppose :

– le respect des notices d’emploi, d’installation et de maintenance de l’appareil Saunier

Duval ainsi que des autres composants de l’installation

– le respect de toutes les conditions d’inspection et de maintenance qui figurent dans les notices.

L’utilisation de l’appareil dans des véhicules, par exemple mobil-home ou caravane, est considérée comme non conforme. Ne sont pas considérées comme des véhicules les unités installées à demeure

(installation fixe dans un endroit donné).

L'utilisation conforme de l'appareil intègre, en outre, l'installation conforme à la classe IP.

Toute utilisation autre que celle décrite dans la présente notice ou au-delà du cadre stipulé dans la notice sera considérée comme non conforme. Toute utilisation directement commerciale et industrielle sera également considérée comme non conforme.

Attention !

Toute utilisation abusive est interdite.

1.3 Consignes générales de sécurité

1.3.1 Prévention des dommages causés par le gel

Si l’appareil reste hors service dans un local non chauffé pendant une période prolongée

(par ex. vacances d’hiver), l’eau qui se trouve dans l’appareil et dans les conduites risque de geler.

Faites en sorte que le local dans lequel est installé l’appareil soit à l’abri du gel en toutes circonstances.

1.3.2 Risque de dommages matériels en cas d’outillage inadapté

Pour serrer ou desserrer les raccords vissés, utilisez l'outil approprié.

4

Notice d’installation et de maintenance 0020184008_00

1.3.3 Dommages matériels du fait du potentiel

électrique de l’eau

Si le ballon est équipé d’une résistance chauffante, un potentiel électrique risque de se former dans l’eau sous l’effet d’une tension perturbatrice.

Cette tension peut entraîner un phénomène de corrosion

électrochimique au niveau de la résistance chauffante.

Faites en sorte que les tubes d’eau chaude et les tubes d’eau froide situés à proximité immédiate du ballon soient reliés à une ligne de terre par le biais d’un câble de terre.

Assurez-vous en outre que la résistance chauffante est aussi raccordée à la ligne de terre par le biais de la borne de mise à la terre.

1.3.4 Dommages matériels en cas de problèmes d’étanchéité

Faites en sorte que les conduites de raccordement ne subissent pas de contraintes mécaniques.

Ne suspendez pas de charge aux conduites (par ex. vêtements).

1.4 Marquage CE

Sécurité 1

1.3.5 Dommages matériels en cas de dureté excessive de l’eau

Une eau trop dure risque d’altérer le fonctionnement du système et de provoquer des dommages à court terme.

Renseignez-vous sur la dureté de l’eau auprès de la compagnie des eaux locale.

Reportez-vous aux prescriptions, normes, directives et lois pour déterminer s’il est nécessaire d’adoucir l’eau ou pas.

Reportez-vous aux notices d’installation et de maintenance des appareils qui composent le système afin de savoir quelle est la qualité d’eau requise.

Le marquage CE atteste que les appareils sont conformes aux exigences élémentaires des directives applicables, conformément à la plaque signalétique.

La déclaration de conformité est disponible chez le fabricant.

0020184008_00 Notice d’installation et de maintenance

5

1 Sécurité

1.5 Prescriptions (directives, lois, normes)

Pour: France

Lors de l’installation et de la mise en fonctionnement de l’appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-dessous doivent

être respectés dans leur version actuellement en vigueur.

Norme NF C 15-100 relative

à l’installation des appareils raccordés au réseau électrique.

Norme NF C 73-600 relative à l’obligation de raccordement des appareils électriques à une prise de terre.

PrEN 12977-3 Les installations solaires thermiques et leurs composants; les installations préfabriquées spécifiques aux clients, 3ème partie : analyse de performance des ballons d’eau chaude.

PrEN 12897 Prescriptions d’approvisionnement en eau pour installations avec ballons d’eau chaude, indirectement chauffées et non ventilées (fermées).

PrEN 806-1 Règles techniques concernant les installations d’eau potable dans des batiments fournissant de l’eau pour la consommation humaine, 1ère partie : généralités.

PrEN 1717 Prévention de la présence d’impuretés dans les installations d’eau potable et exigences générales relatives aux dispositifs de sécurité prévenant de la présence d’impuretés due au reflux, dans l’eau potable.

EN 60335-2-21 Appareils électriques de sécurité pour usages ménagers et similaires, 2ème partie : exigences particulières concernant les chauffeeaux (ballons d’eau chaude et chauffe-eaux); (IEC 335-2-21 :

1989 et compléments 1; 1990 et 2; 1990, mise à jour).

6

Notice d’installation et de maintenance 0020184008_00

Remarques relatives à la documentation 2

2 Remarques relatives à la documentation

2.1 Respect des documents complémentaires applicables

▶ Conformez-vous impérativement à toutes les notices d’utilisation et d’installation qui accompagnent les composants de l’installation.

3 Descriptif de l’appareil

1

2

3

2.2 Conservation des documents

▶ Remettez cette notice et l’ensemble des documents complémentaires applicables à l’utilisateur.

2.3 Validité de la notice

La présente notice s’applique exclusivement aux produits suivants :

Pour: France

Désignation de modèle

WE 75 ME

WE 100 ME

WE 150 ME

Référence d’article

0010015979

0010015980

0010015981

8

7

6

4

5

1 Raccord de départ de l’appareil de chauffage

2 Raccord pour doigt de gant

(sonde de température de ballon) ou thermostat

3 Raccord de retour de l’appareil de chauffage

4 Entrée d’eau froide, ici : avec soupape de sécurité montée

5 Sortie d’eau chaude

6 Voyant d’état pour réchauffage

électrique

7 Régulateur de température pour réchauffage électrique

8 Commutateur principal pour réchauffage électrique

Le ballon d’eau chaude sanitaire est

équipé d’une isolation thermique extérieure. La cuve du ballon d’eau chaude sanitaire est en acier émaillé. L'intérieur de la cuve renferme les serpentins qui transmettent la chaleur. La partie inférieure du ballon comporte une résistance chauffante intégrée. Le ballon comporte également une anode de protection en magnésium qui renforce la protection anticorrosion.

0020184008_00 Notice d’installation et de maintenance

7

4 Installation

4 Installation

4.1 Contrôle du contenu de la livraison

▶ Vérifiez que le contenu de la livraison est complet.

1

1

1

Nombre Dénomination

1 Ballon d’eau chaude sanitaire

(avec support intégré)

1 Soupape de sécurité (non pré-montée)

Doigt de gant

Notice d’emploi

Notice d’installation et de maintenance

Attention !

Dommages matériels sous l’effet d’une charge élevée

Une fois plein, le ballon d’eau chaude sanitaire risque de provoquer des dommages au niveau du mur de par son poids.

▶ Au moment du choix du lieu d’installation, tenez compte du poids du ballon d’eau chaude sanitaire une fois qu’il sera plein.

▶ Choisissez un mur qui présente une résistance suffisante.

4.2 Choix du lieu d’installation

Attention !

Dommages matériels sous l’effet du gel

Si l’eau gèle à l’intérieur du système, elle risque d’endommager l’installation de chauffage et la pièce de montage.

▶ Placez le ballon d’eau chaude sanitaire dans une pièce sèche et totalement à l’abri du gel.

Attention !

Dommages matériels en cas de fuite d’eau

Il peut y avoir des fuites d'eau en cas de dommages.

Sélectionnez le lieu d'installation de sorte que de grandes quantités d’eau puissent s'écouler en toute sécurité en cas d’avarie (par ex. écoulement au sol).

Choisissez un lieu d’installation adapté.

– à l’abri des projections d’eau

– sur un mur, à côté de l’appareil de chauffage

4.3 Déballage et montage du ballon

Attention !

Risques de dommages au niveau du filetage

Les filetages non protégés risquent de subir des dommages pendant le transport.

▶ Retirez les capuchons de protection des filetages sur le lieu d'installation, et pas avant.

1. Retirez l’emballage du ballon.

2. Repérez l’emplacement des per-

çages destinés au support du ballon

(→ page 15).

3. Percez les trous au niveau des emplacements repérés au préalable.

4. Insérez des chevilles appropriées.

8

Notice d’installation et de maintenance 0020184008_00

– Observation de la charge supportée par le mur

5. Soulevez l’appareil avec l’aide d’une deuxième personne et mettez-le en position de montage.

6. Vissez l'appareil à fond au moyen de vis appropriées.

– Observation de la charge supportée par le mur

4.4 Montage des conduites de raccordement

1. Raccordez le départ et le retour du ballon.

Attention !

Dommages matériels en cas de fuite de fluide.

Si la pression interne est trop

élevée, le ballon peut se mettre

à fuir.

▶ Montez une soupape de sécurité dans la conduite d’eau froide.

2. Montez une soupape de sécurité dans la conduite d’eau froide.

– Pression de service: ≤ 0,8 MPa

Danger !

Risque de brûlures sous l’effet de la vapeur ou de l’eau chaude

La conduite de purge de la soupape de sécurité peut laisser de la vapeur ou de l’eau chaude s’échapper en cas de surpression.

▶ Installez une conduite de purge correspondant au diamètre de l’ouverture de la soupape de sécurité de sorte que l’échappement de vapeur ou d’eau chaude ne présente de danger pour personne.

Installation 4

3. Installez une conduite de purge.

4. Fixez la conduite de purge au-dessus d'un siphon raccordé à l'évacuation.

– Distance entre la conduite de purge et le siphon: ≥ 20 mm

5. Raccordez la conduite d’eau froide et la conduite d’eau chaude (montage apparent ou encastré).

6. Équipez l’installation sur place d’un robinet de vidange monté dans la conduite d’eau froide.

4.5 Montage de la sonde de température du ballon ou du thermostat

1.

Alternative 1 / 2

Conditions: Régulation de température avec sonde de température du ballon, Chaudière

OU: Régulation de température avec sonde de température du ballon, Appareil de régulation externe

▶ Montez le doigt de gant fourni.

Montez une sonde de température adaptée (non fournie) dans le doigt de gant du ballon, en veillant à bien l’enfoncer jusqu’en butée.

Danger !

Danger de mort par électrocution

Si vous touchez les composants conducteurs, vous vous exposez à une électrocution mortelle.

▶ Débranchez la fiche de secteur. Vous pouvez aussi mettre le produit hors tension (séparateur avec un intervalle de coupure d’au moins 3 mm, par ex. fusible ou interrupteur).

▶ Sécurisez l’appareil pour

éviter toute remise sous tension.

0020184008_00 Notice d’installation et de maintenance

9

5 Mise en service

▶ Attendez au moins 3 min, pour que les condensateurs se déchargent.

▶ Vérifiez que le système est bien hors tension.

▶ Reliez la phase à la terre.

▶ Court-circuitez la phase et le conducteur neutre.

▶ Couvrez ou enfermez les pièces sous tension situées à proximité.

▶ Vissez le tube de la sonde dans le raccord du thermostat (→ page 7).

▶ Montez le thermostat sur le tube de la sonde en utilisant la vis (2).

2

2

20

30

40

50

60

10

0

70

2

L N N L

Procédez au câblage de la sonde de température du ballon avec l’ap-

1.

Alternative 2 / 2

Conditions: Régulation de température avec thermostat

3

2

1 pareil de chauffage ou l’appareil de régulation externe.

Remarque

Reportez-vous à la notice d’installation de l’appareil de chauffage pour savoir où se trouve la barrette à bornes et connaître la désignation des bornes.

1 Tube de la sonde

2 Vis

3 Thermostat

Montage du thermostat

▶ Démontez le tube de la sonde (1) du thermostat (3).

1 Bornes de raccordement

2 Vis

▶ Ouvrez le thermostat.

▶ Procédez au raccordement électrique du thermostat par le biais des bornes de raccordement (1).

Fermez le thermostat à l’aide des vis (2).

5 Mise en service

1. Remplissez le ballon d’eau chaude sanitaire par le biais du robinet de remplissage et de vidange de l’appareil de chauffage, côté chauffage.

2. Remplissez le ballon d’eau chaude sanitaire côté eau potable.

3. Purgez l’installation côté chauffage et côté eau potable.

4. Raccordez le ballon à l’alimentation

électrique.

5. Vérifiez qu’il n’y a pas de fuite au niveau des raccordements des tubes.

6. Définissez la température et la plage horaire de production d’eau chaude au niveau de l’appareil de régulation

notice d’emploi de l’appareil de

régulation).

7. Mettez l’appareil de chauffage en service.

1

10

Notice d’installation et de maintenance 0020184008_00

Remise de l’appareil à l’utilisateur 6

Conditions: Thermostat en place

▶ Vérifiez que l’appareil de chauffage est bien à même de produire de l’eau chaude à tout moment.

6 Remise de l’appareil à l’utilisateur

1. Formez l’utilisateur aux manipulations de l’installation. Répondez à toutes ses questions. Insistez particulièrement sur les consignes de sécurité que l’utilisateur doit impérativement respecter.

2. Montrez à l’utilisateur l’emplacement et le fonctionnement des dispositifs de sécurité.

3. Informez l’utilisateur de la nécessité d’une maintenance régulière de son installation.

4. Remettez à l’utilisateur tous les documents et notices qui lui sont destinés en lui demandant de bien les conserver.

5. Informez l’utilisateur des options envisageables pour limiter la température de l’eau chaude et donc éviter les brûlures.

7 Identification et

élimination des défauts

Défaut

Température du ballon trop

élevée.

Température du ballon trop basse.

Cause possible

Action corrective

La sonde de température du ballon n’est pas bien positionnée.

Rectifiez la position de la sonde de température du ballon.

Défaut

Cause possible

Pas de pression d’eau au niveau d’un point de puisage.

Tous les robinets ne sont pas ouverts.

Action corrective

Ouvrez tous les robinets.

L’appareil de chauffage s’allume et s’éteint juste après.

La température de retour de la conduite de circulation est trop basse.

Faites en sorte que la température de retour de la conduite de circulation se situe dans un intervalle raisonnable.

8 Inspection, maintenance et pièces de rechange

8.1 Plan de maintenance

8.1.1 Intervalle de maintenance

Intervalle de maintenance

Intervalle Travaux de maintenance

Si nécessaire :

Vidange du ballon

Nettoyage de la cuve interne

Page

12

13

8.1.2 Intervalles de maintenance selon un calendrier préétabli

Intervalles de maintenance selon un calendrier préétabli

Intervalle Travaux de maintenance

Page

Tous les ans

Tous les ans au bout de

2 ans

Contrôle du fonctionnement correct de la soupape de sécurité

Contrôle de l’anode de protection en magnésium

13

12

0020184008_00 Notice d’installation et de maintenance

11

8 Inspection, maintenance et pièces de rechange

8.2 Vidange du ballon

1. Éteignez le réchauffage électrique.

2. Désactivez la production d’eau chaude sanitaire au niveau de l’appareil de chauffage.

Conditions: Thermostat en place

▶ Tournez le commutateur rotatif du thermostat à fond vers la gauche.

3. Fermez la conduite d’eau froide.

4. Fixez un tuyau au niveau du robinet de vidange de la conduite d’eau froide.

5. Placez l’autre extrémité du tuyau dans un point d’écoulement adapté.

Danger !

Risques de brûlures

L’eau chaude qui s’écoule au niveau des points de puisage et du point d’écoulement peut provoquer des brûlures.

Évitez tout contact avec l’eau chaude au niveau des points de puisage et du point d’écoulement.

6. Ouvrez le robinet de vidange.

7. Ouvrez le point de puisage d’eau chaude le plus haut pour vidanger et ventiler intégralement les conduites d’eau.

Conditions: L’eau s’est bien écoulée.

▶ Fermez le point de puisage d’eau chaude et le robinet de vidange.

8. Retirez le tuyau.

8.3 Contrôle de l’anode de protection en magnésium

Danger !

Danger de mort par électrocution

Si vous touchez les composants conducteurs, vous vous exposez

à une électrocution mortelle.

▶ Débranchez la fiche de secteur. Vous pouvez aussi mettre le produit hors tension (séparateur avec un intervalle de coupure d’au moins 3 mm, par ex. fusible ou interrupteur).

▶ Sécurisez l’appareil pour éviter toute remise sous tension.

▶ Attendez au moins 3 min, pour que les condensateurs se déchargent.

▶ Vérifiez que le système est bien hors tension.

▶ Reliez la phase à la terre.

▶ Court-circuitez la phase et le conducteur neutre.

▶ Couvrez ou enfermez les pièces sous tension situées

à proximité.

1. Vidangez le ballon. (→ page 12)

2. Démontez le boîtier situé en bas de l’appareil.

3. Débranchez le raccordement électrique de la résistance chauffante.

4. Dévissez la bride située dans la partie basse du ballon.

5. Inspectez l’anode de protection en magnésium à la recherche de traces d’érosion.

Conditions: Érosion de l’anode à 60 %

▶ Remplacez l’anode de protection en magnésium.

12

Notice d’installation et de maintenance 0020184008_00

8.4 Contrôle du fonctionnement correct de la soupape de sécurité

1. Vérifiez que la soupape de sécurité fonctionne correctement.

Conditions: Soupape de sécurité: Défectueuse

▶ Remplacez la soupape de sécurité.

8.5 Nettoyage de la cuve interne

▶ Nettoyez la cuve interne par rinçage.

8.6 Entretien du produit

Attention !

Risques de dommages matériels sous l’effet de détergents inadaptés !

▶ N’utilisez pas d’aérosol, de produit abrasif, de produit vaisselle, de détergent solvanté ou chloré.

▶ Nettoyez l'habillage avec un chiffon humecté d’eau savonneuse.

8.7 Approvisionnement en pièces de rechange

Les pièces d’origine ont été homologuées dans le cadre de la certification CE du produit. L’utilisation, lors de travaux de maintenance ou de réparation, de pièces de rechange autres que les pièces de rechange originales SaunierDuval certifiées entraîne l’annulation de la conformité CE du produit. Nous vous recommandons par conséquent instamment d’utiliser des pièces de rechange originales Saunier-

Duval. Vous obtiendrez de plus amples informations sur les pièces de rechange originales SaunierDuval disponibles aux coordonnées indiquées au dos.

▶ Utilisez exclusivement des pièces de rechange originales SaunierDuval si vous avez besoin de pièces de rechange pour la maintenance ou la réparation.

Mise hors service 9

9 Mise hors service

9.1 Vidange du ballon

▶ Vidangez le ballon. (→ page 12)

9.2 Mise hors service des composants

Danger !

Danger de mort par électrocution

Si vous touchez les composants conducteurs, vous vous exposez

à une électrocution mortelle.

▶ Débranchez la fiche de secteur. Vous pouvez aussi mettre le produit hors tension (séparateur avec un intervalle de coupure d’au moins 3 mm, par ex. fusible ou interrupteur).

▶ Sécurisez l’appareil pour éviter toute remise sous tension.

Attendez au moins 3 min, pour que les condensateurs se déchargent.

▶ Vérifiez que le système est bien hors tension.

Reliez la phase à la terre.

▶ Court-circuitez la phase et le conducteur neutre.

Couvrez ou enfermez les pièces sous tension situées

à proximité.

Le cas échéant, mettez les différents composants du système hors service en vous conformant aux notices d’installation correspondantes.

0020184008_00 Notice d’installation et de maintenance

13

10 Recyclage et mise au rebut

10 Recyclage et mise au rebut

Mise au rebut de l’emballage

▶ Procédez à la mise au rebut de l’emballage dans les règles.

Mise au rebut de l’appareil et des accessoires

▶ L’appareil et ses accessoires ne doivent pas être jetés avec les déchets ménagers.

▶ Procédez à la mise au rebut de l’appareil et de tous ses accessoires dans les règles.

Conformez-vous à toutes les prescriptions en vigueur.

14

Notice d’installation et de maintenance 0020184008_00

Caractéristiques techniques 11

11 Caractéristiques techniques

11.1 Cotes de raccordement

E H

G

F

L

M

N

Appareil

WE 75 ME

WE 100 ME

WE 150 ME

Appareil

WE 75 ME

WE 100 ME

WE 150 ME

A B C D

799

947

766

914

549

697

188

232

1318 1285 1068 503

H

260

260

260

I

170

170

J

731

879

K

759

907

L

100

100

170 1250 1278 100

E

15

15

15

F

140

140

140

M

470

470

470

G

485

485

485

N

480

480

480

0020184008_00 Notice d’installation et de maintenance

15

11 Caractéristiques techniques

11.2 Tableau des caractéristiques techniques

Unité WE 75 ME WE 100 ME WE 150 ME

Dimensions/poids

Hauteur

Diamètre extérieur

Poids à vide

Poids (opérationnel)

Raccordement hydraulique

mm mm kg kg

766

36

110

914

470

40

131

1285

53

191

Raccord d’eau chaude/froide

Raccord de départ/retour

G 1/2

G 3/4

Caractéristiques de puissance du ballon d’eau chaude sanitaire

Capacité nominale

Cuve interne l

74 91 138

Acier émaillé, avec anode de protection en magnésium

MPa (bar) 0,8 (8) Pression de service max. (eau chaude)

Température d’eau chaude max. admissible

°C 80 kW 9,6 10,6 12,8 Puissance continue eau chaude

(température de départ de

60 °C)

Puissance continue eau chaude

(température de départ de

70 °C)

Puissance continue eau chaude

(température de départ de

80 °C)

Consommation d’énergie en veille kW kW kWh/24h

13

16,4

1,0

14,8

19,1

1,2

16,8

20,9

1,6

Puissance calorifique d’eau chaude *

(température du ballon de

60 °C)

Puissance calorifique d’eau chaude *

(température du ballon de

70 °C)

Indice de puissance NL *

(avec température du ballon de

60 °C) l/10 min l/10 min

NL (60 °C)

92

114

0,4

110

129

0,6

158

169

1,2

16

Notice d’installation et de maintenance 0020184008_00

Caractéristiques techniques 11

Indice de puissance NL *

(avec température du ballon de

70 °C)

Temps de chauffage de 10 à

60 °C

Temps de chauffage de 10 à

70 °C

Débit spécifique

(ΔT=30 K (45 K) ; température du ballon de 60 °C)

Débit spécifique

(ΔT=30 K (45 K) ; température du ballon de 70 °C)

Unité

NL (70 °C) min min l/min l/min

Caractéristiques de puissance du circuit de chauffage

Débit volumique nominal du milieu de chauffage m3/h kPa (mbar) 2,2 (22) Perte de charge au débit nominal du milieu de chauffage

Pression de service max.

(chauffage)

Température de départ d’eau de chauffage max.

MPa (bar)

°C m2

WE 75 ME

0,6

18,0

28,3

10,7 (7,2)

13,3 (8,9)

0,53

WE 100 ME

0,8

17,5

27,8

12,8 (8,6)

15,1 (10,0)

0,7

11,4 (114)

0,6 (6)

85

0,70

WE 150 ME

1,5

23,0

36,3

18,4 (12,3)

19,7 (13,1)

9,3 (93)

0,85 Surface de chauffe de l’échangeur thermique

Capacité d’eau de chauffage de l’échangeur de chaleur

Raccordement électrique

Tension

Fréquence

Puissance

Courant nominal

Type de protection l

V

Hz kW

A

2,9 3,2

230

50

2,0

8,7

IP 21

3,9

* Débit volumique de départ : 1,15 m3/h ; température de départ : 80 °C

0020184008_00 Notice d’installation et de maintenance

17

12 Service après-vente

12 Service après-vente

Pour: France

Les coordonnées de notre service aprèsvente sont indiquées au verso ou sur le site www.saunierduval.com.

18

Notice d’installation et de maintenance 0020184008_00

Saunier Duval ECCI

17, rue de la Petite Baratte

BP 41535 - 44315 Nantes Cedex 03 – France

Téléphone : +33 240 68 1010

Télécopie : +33 240 68 1053

VAILLANT GROUP FRANCE SA

«Le Technipole» - 8, avenue Pablo Picasso

94132 Fontenay-sous-Bois cedex – France

SA au capital de 7.328.460 Euros

Téléphone : 01 49 74 11 11

Télécopie : 01 48 76 89 32

301 917 233 RCS CRETEIL www.saunierduval.fr

© Ces notices relèvent de la législation relative aux droits d’auteur et toute reproduction ou diffusion, qu’elle soit totale ou partielle, nécessite l’autorisation

écrite du fabricant.

Toujours à vos côtés

0020184008_00 - 29.01.2014

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
