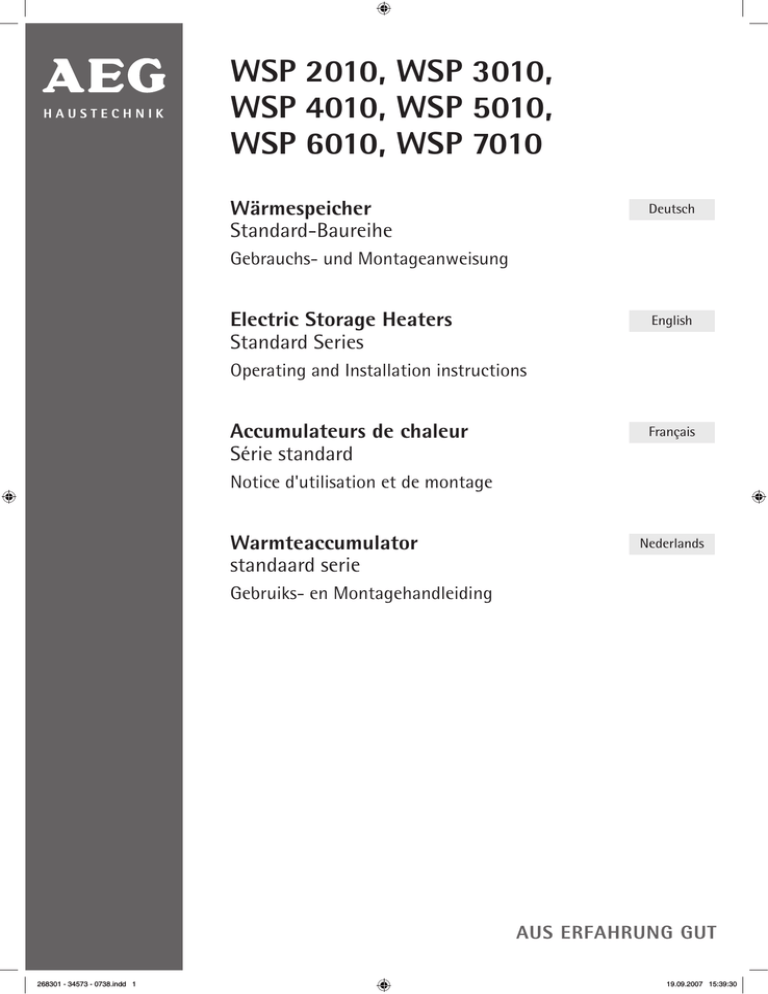

WSP 2010, WSP 3010,
WSP 4010, WSP 5010,
WSP 6010, WSP 7010
Wärmespeicher
Standard-Baureihe
Deutsch
Gebrauchs- und Montageanweisung
Electric Storage Heaters
Standard Series
English
Operating and Installation instructions
Accumulateurs de chaleur
Série standard
Français
Notice d'utilisation et de montage
Warmteaccumulator
standaard serie
Nederlands
Gebruiks- en Montagehandleiding
268301 - 34573 - 0738.indd 1
19.09.2007 15:39:30
Inhaltsverzeichnis
Deutsch
Table of Contents
English
1.Gebrauchsanweisung
Für den Benutzer
1.1 Gerätebeschreibung_____________________6
1.2 Bedienung____________________________6
1.3 Sicherheitshinweise_____________________7
1.4 Pflege und Wartung_____________________7
1.5 Wichtiger Hinweis ______________________8
Was tun wenn . . . ? _____________________8
1. _ _____________________ Operating instructions
For the user
1.1 Technical description___________________ 21
1.2 Operation ___________________________ 21
1.3 Safety instructions ____________________22
1.4 Care and maintenance _________________22
1.5 Important note _______________________23
What to do when . . ? _ ________________23
2.Montageanweisung
Für den Installateur
2.1 Technische Daten_______________________9
2.2 Gerätebeschreibung____________________ 10
2.3 Vorschriften und Bestimmungen _ ________ 11
2.4 Montageort__________________________12
2.5 Gerätemontage_______________________12
2.6 Erstinbetriebnahme____________________16
2.7 Instandsetzung, Umbau des Gerätes_______16
2.8 Übergabe____________________________16
2.Installation instructions
For the fitter
2.1 Technical data________________________24
2.2 Technical description___________________25
2.3 Rules and regulations_ _________________26
2.4 Installation___________________________27
2.5 Unit installation_______________________27
2.6 First-time operation____________________ 31
2.7 Repair, conversion of unit_______________ 31
2.8 Transfer_ ____________________________ 31
3.Kundendienst und Garantie_______________ 19
3.1 Umwelt und Recycling__________________20
3. Guarantee______________________________31
3.1 Environment and recycling_______________ 31
Contenu
Inhoudsoverzicht
Français
Nederlands
1.Notice d’utilisation
A l’intention de l’utilisateur
1.1 Description de l’appareil_ _______________35
1.2 Commande___________________________35
1.3 Consignes de sécurité __________________36
1.4 Entretien et maintenance _______________36
1.5 Remarque importante __________________37
Que faire si … ? _______________________37
1.Gebruiksaanwijzing
Voor de gebruiker
1.1 Beschrijving van het apparaat____________49
1.2 Bediening ___________________________49
1.3 Veiligheidsvoorschriften ________________50
1.4 Verzorging en onderhoud _______________50
1.5 Belangrijke aanwijzing _________________ 51
Wat te doen wanneer . . . ? ______________ 51
2.Notice de montage
A l’intention de l’installateur
2.1 Caractéristiques techniques______________38
2.2 Description de l’appareil_ _______________39
2.3 Consignes et réglementations____________40
2.4 Site de montage_______________________ 41
2.5 Montage de l’appareil_ _________________ 41
2.6 Première mise en service________________45
2.7 Réparation, modification de l’appareil______45
2.8 Remise à l’utilisateur___________________45
2.Montageaanwijzing
Voor de installateur
2.1 Technische gegevens___________________52
2.2 Beschrijving van het apparaat____________53
2.3 Voorschriften en bepalingen_____________54
2.4 Montageplaats________________________55
2.5 Montage van apparaat_________________55
2.6 Eerste inbedrijfstelling__________________59
2.7 Reparatie, ombouwen van het apparaat____59
2.8 Aflevering_ __________________________59
3.Garantie_______________________________ 48
3.1 Environnement et recyclage_ ____________48
3.Garantie_______________________________ 62
3.1 Milieu en recycling_ ___________________62
268301 - 34573 - 0738.indd 2
19.09.2007 15:39:30
10
11
4
8
Ladu
ng
1
3
4
0 (N4)
9
17
14
1 (F1)
1
15
5
6 +u.7
7
16
19 (N5) 13
18
1
2
2a
6
7
b
5
1/4
3
a
1/4
4
268301 - 34573 - 0738.indd 3
19.09.2007 15:39:33
b
c
dd
a
b1
5
6
60
15
464
7
8
17
2
9
9
1
3
10
f
3
2
1
e
3
2
1
d
3
2
1
c
3
2
1
b
3
2
1
a
3
2
1
11
10
12
4
268301 - 34573 - 0738.indd 4
19.09.2007 15:39:36
18
16
13
14
4
1/4
(5)
(5)
1/4
5
4
(4)
(4)
6
15
16
17
18
19
5
268301 - 34573 - 0738.indd 5
19.09.2007 15:39:39
Für den Benutzer
1
Gebrauchsanweisung
1.1 Gerätebeschreibung
Mit Wärmespeichern wird während der preisgünstigen Freigabezeiten von Niedertarifstrom
­(abhängig vom Energie-Versorgungs-Unternehmen, überwiegend während der Nachtstunden)
­elektrisch erzeugte Wärme gespeichert. Diese wird entsprechend der gewünschten Raumtempe­ratur
als Warmluft über ein Gebläse, zu einem geringen Anteil auch über die Geräteoberfläche, wieder
abgegeben.
1.2
Bedienung
Die Bedienung des Gerätes erfolgt am Bedienfeld (1) an der rechten Seitenwand (Abb. 1).
1.2.1
1.2.2
Wärmespeicherung
Über den Wähl­knopf (Abb. 17) wird der Grad der Wärmespeicherung (Aufladung) bestimmt.
Hierbei muss zwischen dem Betrieb der Wärmespeicher mit oder ohne zentraler, witte­
rungsgeführter Aufladesteuerung (befindet sich in der Unterverteilung) unterschieden werden.
Ist keine zentrale, witterungsgeführte Aufladesteuerung vorhanden (manueller Betrieb,
Abb. 18), sollte der Wählknopf wie folgt eingestellt werden:
• =keine Aufladung
1=Übergangszeit (Frühjahr/Herbst) – entspricht ca. 1/3 der Vollaufladung
2=milde Wintertage – entspricht ca. 2/3 der Vollaufladung
3=Wintertage – entspricht Vollaufladung
Nach kurzer Eingewöhnung werden Sie über die nötige Erfahrung verfügen, um die jeweils richtige
Einstellung zu finden.
Ist eine zentrale, witterungsgeführte Aufladesteuerung vorhanden (automatischer Betrieb), sollte
der Wählknopf auf Position 3 stehen. Für die richtige Aufladung sorgt dann die witterungsgeführte
Aufladesteuerung.
Zur unterschiedlichen Regelung einzelner Wärmespeicher kann aber auch bei einer vorhandenen
Aufladesteuerung eine manuelle Anpassung der Auflademenge mit dem Wählknopf vorgenommen
werden.
Wärmeabgabe
Die Wärmeabgabe (Entladung) wird über einen wandmontierten oder im Gerät integrierbaren
AEG-Raumtemperatur­regler (Sonderzubehör) geregelt.
Die gewünschte Raumtemperatur ist dabei am Raumtemperatur­regler einzustellen, der dann
­automatisch die Wärmeabgabe über das Gebläse regelt, so dass die eingestellte Raumtempera­tur
konstant gehalten wird.
An sehr kalten Tagen empfiehlt es sich, den Raumtempera­tur­regler bei Abwesenheit über
mehrere Tage ein­geschaltet zu lassen, um so die Raumtem­peratur auf z. B. ca. 10 °C zu
halten, damit das Gebäude bzw. der Raum nicht auskühlt (Frostschutz).
268301 - 34573 - 0738.indd 6
19.09.2007 15:39:40
Für den Benutzer
1.3
Sicherheitshinweise
Deutsch
Das Gerät darf nicht
–in Räumen betrieben werden, die durch Chemikalien, Staub, Gase oder Dämpfe feuer- oder explosionsgefährdet sind;
–in unmittelbarer Nähe von Leitungen oder Behältnissen betrieben werden, die brenn­bare oder
explosionsge­fährdete Stoffe führen oder enthalten;
–betrieben werden, wenn die Mindestabstände zu angrenzenden Objektflächen unterschritten werden.
•Die Montage (Elektroinstallation) sowie Erstinbetriebnahme und Wartung dieses Gerätes dürfen
nur von einem zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
•Auf keinen Fall darf das Gerät betrieben werden, wenn im Aufstellraum Arbeiten wie
Verlegen, Schleifen, Versiegeln, Reinigen mit Benzin und Pflegen (Spray, Bohnerwachs) von
­Fußböden und dergleichen durchgeführt werden.
Anschließend muss vor der Aufladung der Raum ausreichend gelüftet werden.
•Sollten Kinder oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten das Gerät bedienen, so ist sicherzustellen, dass dies nur unter Aufsicht oder nach entsprechender Einweisung durch eine für Ihre Sicherheit zuständige Person geschieht.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Es besteht
•Die Gehäuseoberflächen des Gerätes und das Luftaustrittgitter können sich auf Temperaturen
über 80 °C erwärmen. Deshalb dürfen auf dem Gerät oder in dessen unmittelbarer Nähe keine
brennbaren, entzündbaren oder wärmedämmenden Gegenstände oder Stoffe, wie Wäsche, Decken, Zeitschriften, Behälter mit Bohnerwachs oder Benzin, Spraydosen und dergleichen gelegt
werden. Auch zum Trocknen dürfen Wäschestücke niemals über das Gerät gehängt werden. Entzündungsgefahr!
Gerät nicht abdecken!
•Für Gegenstände aller Art, wie z. B. Möbel, Gardinen, Vorhänge und Textilien oder sonstige brennbaren oder nicht brennbaren Materialien, müssen zum Gerät, insbesondere zum Luft­austrittgitter,
folgende Mindestabstände eingehalten werden (Abb. 2):
zum Luftaustrittgitter
⇒
500 mm
zur rechten Seitenwand (für Montagefreiheit)
⇒
100 mm
zur linken Seitenwand
⇒ 70 mm
⇒
100 mm
zur linken Seitenwand bei 2 Wärmespeichern nebeneinander zum Deckel (z. B. Fensterbank)
⇒ 50 mm
zum Deckel (Vorhänge, Gardinen, brennbare Materialien)
⇒
100 mm
Die Warmluft muss ungehindert austreten können (Abb. 19)!
•Der dieser Gebrauchs- und Montageanweisung beiliegende Hinweisaufkleber „Keine
Gegenstände abstellen oder anlehnen“ muss in gewerblich genutzten Räumen wie z. B. Hotels,
­Ferienhäusern, Schulen usw. gut sichtbar auf den Deckel des Gerätes geklebt werden.
1.4
Pflege und Wartung
Sollten am Gerätegehäuse leichte bräunliche Verfärbungen auftreten, so sind diese möglichst ­sofort
mit einem feuchten Tuch (mit heißem Wasser und Spülmittel) abzureiben.
Das Gerät ist im kalten Zustand mit gebräuchlichen Pflegemitteln zu reinigen.
Scheuernde und ätzende Pflegemittel sind zu vermeiden.
Kein Reinigungsspray in die Luftschlitze sprühen.
Der Lüftungskanal hinter dem Luftaustrittgitter (5) sollte vom Fachmann alle zwei Jahre überprüft
werden. Hier kann es zu leichten Schmutzablagerungen kommen.
Bei den regelmäßigen Wartungen empfehlen wir, auch die Kontroll- und Regelorgane überprüfen zu
lassen. Spätestens 10 Jahre nach Erstinbetriebnahme sollten Sicherheits-, Kontroll- und Regelorgane
sowie das gesamte Auf- und Entladesteuersystem durch den Fachmann überprüft werden.
1.4.1
Reinigung des Flusensiebes (Abb. 3)
Das im Lufteintrittgitter (6) angeordnete Flusensieb (7) muss regelmäßig gereinigt werden,
damit eine störungsfreie Entladung des Wärmespeichers gewährleistet ist.
Bei zugesetztem Flusensieb schalten die Lüfter ab.
Zur Reinigung des Flusensiebes wie folgt vorgehen:
268301 - 34573 - 0738.indd 7
19.09.2007 15:39:40
Für den Benutzer und Installateur
–Lufteintrittgitter (6) an der Unterseite nach vorn von der Schnappfeder abziehen und durch
­Anheben aus der oberen Arretierung lösen;
–Flusensieb mit z. B. einem Schraubendreher aus dem Gitter drücken und mit Bürste, Staubsauger
oder dergleichen reinigen;
Flusensieb wieder in das Gitter einsetzen und über die Noppen einrasten lassen;
–Oberkante des Lufteintrittgitters in die Arretierungsschrauben an der Luftführungsbaugruppe einhängen und anschließend unten über die Schnappfedern drücken (Abb. 16).
1.5
Wichtiger Hinweis
Diese Anweisung sorgfältig aufbewahren, bei Besitzerwechsel dem Nachfolger
aushändigen.
Bei etwaigen Instandsetzungsarbeiten dem Fachmann zur Einsicht überlassen.
Was tun wenn . . . ?
•der Wärmespeicher
nicht warm wird
für den Benutzer
für den Fachmann
Prüfen Sie, ob . . .
. . . der Wählknopf auf Stellung 3
eingestellt ist.
. . . in Ihrem Sicherungskasten die
zuge­hörigen Sicherungen defekt sind oder der
FI-Schalter abge­schaltet hat.
Ursache beheben!
Prüfen Sie, ob . . .
. . . die Ansteuerung des Heiz-körperschütz in Ordnung ist.
. . . Spannung an den Klemmen
L1/L2/L3 anliegt.
. . . ob der Sicherheits-Tempera-turbegrenzer (F1) ausgelöst
hat.
Sollte sich hiernach am darauf­
fol­genden Tag der Wärmespeicher noch immer nicht
erwärmt haben,
rufen Sie den Fachmann.
�������
�� �� �� �� �� � � � � � � ����
�� �� �� � � � � � � ���
Prüfen Sie, ob . . .
•der Wärmespeicher
. . . sich das Gebläse mit dem
auch bei milder
Raumtemperaturregler einWitterung eine
schalten lässt.
außergewöhnlich
Wenn nicht, den Fachmann
hohe Gehäusetemperufen.
ratur haben sollte?
. . . das Flusensieb im Lufteintrittgitter verstopft ist.
Ursache nach Punkt 1.4.1
beheben!
Prüfen Sie, ob . . .
. . . der Raumtemeraturregler
eingeschaltet hat und
Spannung an Klemme LE
anliegt.
. . . sich die Gebläse drehen.
. . . der Schutz-Temperaturregler
(N5, siehe Seite 3, Abb. 1) im
Luft­austritt ausgeschaltet hat.
. . . das Steuersignal Z1 der
Aufladesteuerung an
Klemme A1/Z1 im Wärme­
speicher ansteht.
268301 - 34573 - 0738.indd 8
19.09.2007 15:39:40
Für den Installateur
2
Montageanweisung
2.1 Technische Daten
�
���
���������
��
������
���
��
��
Deutsch
���
��
�
��
���
�����
Aufstellung und elektrischer Anschluss müssen von einem Fachmann unter Beachtung dieser Montageanweisung durchgeführt werden.
Breite „B"
mm
Gewicht (mit Steinen)
kg
Abstand „X"
mm
Anschluss
Leistung
kW
Bemessungsaufladung
kWh
max. Aufladung PH
kWh
Speichersteine
Anzahl Pakete (Steine)
Stck.
Gewicht
kg
Steuerwiderstand
kΩ
Zusatzheizung (Sonderzubehör)
Leistung
kW
WSP 2010
WSP 3010
605
118
415
780
169
590
2,0
16,0
17,0
3,0
24,0
25,5
6 (12)
85
3,4
9 (18)
128
3,4
12 (24)
170
3,4
0,35 / 0.5
0,5 / 0,8
0,8 / 1,0
*
WSP 4010
WSP 6010
WSP 7010
1305
322
1115
1480
373
1290
6,0
48,0
51,0
7,0
56,0
61,5
15 (30)
213
3,4
18 (36)
256
3,4
21 (42)
298
3,4
1,0 / 1,2
1,2 / 1,5
1,5 / 1,7
WSP 5010
1130
955
271
220
940
765
3/N/PE ~ 50 Hz 400 V
5,0
4,0
40,0
32,0
42,0
35,0
* WSP 2010 auch mit 1/N/PE ~ 50 Hz 230 V anschließbar
268301 - 34573 - 0738.indd 9
19.09.2007 15:39:41
Für den Installateur
2.2
Gerätebeschreibung (Seite 3, Abb. 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
2.2.1
Bedienfeld
Deckel
Seitenwand rechts
Vorderwand
Luftaustrittgitter
Lufteintrittgitter
Flusensieb
Innere Vorderwand
Speichersteine
Abdeckblech
Wärmedämmung
Boden-Wärmedämmung
Mischluftklappe
Luftkanal
Kabeldurchführung
Luftführungsbaugruppe
Heizkörper
Gebläse
Schutz-Temperaturregler - Entladung (N5)
Schutz-Temperaturregler - Aufladung (N4)
Sicherheitstemperaturbegrenzer (F1)
Wirkungsweise
Die Speichersteine werden über die zwischen den Speichersteinreihen liegenden Heizkörper
­erwärmt. Mit dem Aufladeregler (Wählknopf Abb. 17) wird die Aufladung stufenlos eingestellt.
Beginn und Dauer der Aufladezeit werden vom zuständigen Elektrizitätsversorgungs-Unternehmen
(EVU) bestimmt.
Zwei eingebaute Schutz-Temperaturregler (19, 20) sowie ein Sicherheits-Temperaturbegrenzer (21)
verhindern eine Überhitzung des Gerätes. Während die Schutz-Temperaturregler sich selbst­tätig
wieder einschalten, muss der Sicherheits-Temperaturbegrenzer vom Fachmann durch Eindrücken
des mittig am Begrenzer angeordneten Knopfes nach Behebung der Fehlerursache ­wieder eingeschaltet werden.
Die so gespeicherte Wärme wird dann mit Hilfe eines Gebläses, teilweise auch über die Geräteoberfläche, abgegeben. Hierbei wird die Raumluft vom Gebläse (18) durch das Lufteintrittgitter (6)
angesaugt und durch die Luftkanäle der Speichersteine (9) geblasen, wobei sie sich erwärmt.
Vor Austritt über das Luftaustrittgitter (5) wird die so erzeugte heiße Luft über zwei Mischluftklappen mit kälterer Raumluft gemischt, damit die austretende Luft die zulässige Höchst­temperatur
nicht überschreitet. Die Stellung der Mischluftklappe und somit das
Mischungsverhältnis der Luft wird über einen Bimetallregler geregelt.
10
268301 - 34573 - 0738.indd 10
19.09.2007 15:39:41
Für den Installateur
Anschlussleistung reduzieren
Durch Umlegen bzw. Entfernen von Brücken an den Anschlussklemmen kann die Anschluss­leistung,
die werkseitig auf 100 % verdrahtet ist, um 3 Leistungsstufen (siehe Tabelle) reduziert werden.
Die Dimensionierung der Leitungsquer­schnitte und die Absicherung sind entsprechend der
maximal möglichen Leistung des Gerätes vorzunehmen.
Ein 1-phasiger Anschluss darf nach den “Technischen Anschluss­beding­ungen” (TAB) der EVU nur bis
2 kW (WSP 2010) erfolgen.
Leistungsvarianten kW
Anschlussvarianten
Modell
WSP 2010
WSP 3010
WSP 4010
WSP 5010
WSP 6010
WSP 7010
➀
100 %
2,0
3,0
4,0
5,0
6,0
7,0
8h-Heizkörper
(Serie)
➁
➂
➃
91,6 % 83,3 % 75 %
1,83
2,75
3,66
4,58
5,50
6,42
1,67
2,50
3,33
4,16
5,00
5,83
1,50
2,25
3,00
3,75
4,50
5,25
�����������
� � � �� �� �� ��
�
��������������������
2.3
2,25
3,42
4,58
5,42
6,75
7,5
2,03
3,07
4,13
4,88
6,08
6,75
�
� � � �� �� �� ��
� �� �� ��
��������������������
���������������
�
� � � �� �� �� ��
�� �� ��
������������������
2,47
3,75
5,04
5,96
7,42
8,24
������������
� � � �� �� �� ��
����������
� � � �� �� �� ��
2,7
4,1
5,5
6,5
8,1
9,0
� �� �� ��
� �� �� ��
��������������������
�
2,0
–
–
–
–
–
������������
�������������������
�
➄
100 %
6h Heizkörper-Bausatz
(Sonderzubehör)
➀
➁
➂
➃
100 % 91,6 % 83,3 % 75 %
Deutsch
2.2.2
�
��
��������������������
Vorschriften und Bestimmungen
•Auf Beipack in der Geräteverpackung achten!
•Die Bau- und Garagenverordnung des Landes ist zu berücksichtigen.
•Die Aufstellfläche muss eine ausreichende Tragfähigkeit haben.
Im Zweifelsfall ist ein Bausachverständiger zu Rate zu ziehen (Gewichte der Wärmespeicher siehe
“Technische Daten”).
•Mindestabstände zu angrenzenden Objektflächen sind einzuhalten (Abb. 2 und 2a).
•Alle elektrischen Anschluss- und Installationsarbeiten sind nach den VDE-Bestimmungen (0100),
den Vorschriften des zuständigen EVU sowie den entsprechenden nationalen und
regionalen Vorschriften auszuführen.
•Das Gerät muss über eine zusätzliche Einrichtung mit einer Trennstrecke von mindestens
3 mm allpolig vom Netz getrennt werden können. Hierzu können Schütze, Sicherungen und
­dergleichen installiert werden.
•Eine nachträgliche Erhöhung der An­schluss­leistung muss vom zuständigen EVU erneut genehmigt
werden. Wird die nachträgliche Leistungserhöhung dem EVU nicht angezeigt,
bedeutet das einen Vertragsbruch des Stromlieferungsvertrages.
•Die Betriebsmittel sind auf die Nennauf­nahme der Geräte auszulegen.
•Das Geräte-Typenschild ist zu beachten!
Die angegebene Spannung muss mit der Netzspannung übereinstimmen.
•Zur Erfüllung der VDE-Forderung nach Stand­sicherheit muss das Gerät befestigt werden.
11
268301 - 34573 - 0738.indd 11
19.09.2007 15:39:43
Für den Installateur
2.4
Montageort
Das Gerät darf nicht
–in Räumen betrieben werden, die durch Chemikalien, Staub, Gase oder Dämpfe feuer- oder explosionsgefährdet sind;
–in unmittelbarer Nähe von Leitungen oder Behältnissen betrieben werden, die brenn­bare oder
explosionsge­fährdete Stoffe führen oder enthalten;
–betrieben werden, wenn die Mindestabstände zu angrenzenden Objektflächen unterschritten werden.
In Räumen, in denen Abgase, Öl- und Benzinge­ruch usw. auftreten, kann es zu länger anhaltenden
Geruchsbelästi­gungen und gegebenenfalls zu Verunreinigungen kommen.
Aufstellwand
Es ist zu prüfen, ob eine ausreichend tragfähige Wand zur Befestigung des Gerätes vorhanden ist.
Ist keine geeignete Befestigungswand vorhanden, muss das Gerät am Boden befestigt werden
­(Verschraubung direkt mit dem Fußboden oder über eine Bodenkonsole [Sonderzubehör]).
Fußboden
Die Stellfläche des Gerätes muss eben und ausreichend tragfähig sein, damit sich das Gehäuse nicht
verzieht.
Es ist eine Temperaturbeständigkeit der Befestigungswand von mindestens 85 °C sowie des
­Fußbodens von mindestens 80 °C sicherzustellen.
Die Geräte können auf jeden herkömmlichen Fußboden gestellt werden, jedoch können im Kufenbereich bei PVC-, Parkett- und langflorigen Teppichböden unter Druck und Wärmeeinwirkung
Veränderungen auftreten. In diesen Fällen müssen wärmebeständige Unterlegplatten verwendet
werden (bauseits zu beschaffen).
2.5
Gerätemontage (Abb. 3–14)
Zur Erfüllung der VDE-Forderung nach Stand­sicherheit muss der Wärmespeicher durch eine ­­
Wand- oder Bodenbefestigung (Abb. 8) gesichert werden.
Die erforderlichen Schrauben und Dübel zur Befestigung des Gerätes gehören nicht zum Liefer­
umfang. Sie sind vom Fachmann in Abhängigkeit vom jeweiligen Wandbaustoff auszuwählen und
beizustellen.
Wandbefestigung
In der Geräterückwand ist im Bereich des Schaltraumes ein Loch vorgesehen, durch das zwecks
­Befestigung an einer ausreichend tragfähigen Wand eine geeignete Schraube gesteckt wird (Abb. 8).
Vor der Gerätebefestigung ist darauf zu achten, das die zulässigen Mindestabstände zu angrenzenden Objekten eingehalten werden.
Bodenbefestigung
Die Bodenbefestigung erfolgt durch Verschrauben des Gerätebodens mit dem Fußboden durch
4 Bohrungen Durchmesser 9 mm (Maße siehe „Technische Daten", Seite 9).
Diese Befestigung ist nur bei abgenommenen Luftaus- und Lufteintrittgittern sowie entnommener
Lüfterschublade möglich.
12
268301 - 34573 - 0738.indd 12
19.09.2007 15:39:43
Für den Installateur
2.5.1
Geräteaufstellung (Abb. 3–6)
•Lufteintrittsgitter (6) an der Unterseite nach vorn von der Schnappfeder abziehen und durch
­Anheben aus der oberen Arretierung lösen.
•Luftaustrittsgitter (5) mit den beiden ¼-Drehverschlüssen lösen und Gitter abnehmen (Abb. 3).
•Vorderwand (4) mit 2 Schrauben unten lösen (innere Gewindelöcher), Vorderwand unten leicht
anheben und abnehmen­ (Abb. 4, Abb. 5). Innere Vorderwand mit 2 Schrauben unten lösen leicht
anheben und abnehmen.
•Demontage der rechten Seitenwand (3): Drehknopf (a) abnehmen, Schrauben (b1 und b2) an Seitenwand (3) lösen, Seitenwand hinten etwas zur Seite ziehen (c), nach vorne drücken, oben zur
Seite ­kippen (d), anheben und abnehmen (Abb. 6).
•Netzanschlussleitungen sowie Anschlussleitungen für Auf- und Entladeregler durch die Öffnung
in der Geräterückwand (15) in das Gerät führen und unter Beachtung von Punkt 2.5.2 anschließen (Anschlussleitung ca. 260 mm absetzen und nach Bedarf kürzen, so dass sie sich nicht an die
Luftschlitze der Seitenwand verlagern kann);
•Gerät an den vorgesehenen Standort stellen und mit der Befestigungswand (bei erforder­licher Bodenbefestigung mit dem Fußboden) verschrauben.
•Abdeckblech (10), Pappeinlagen und Bedienknopf aus dem Innenraum entfernen (Abb 9). Dieser
muss völlig frei von Fremdkörpern wie Verpack­ungs­resten etc. sein;
Wärmedämmung im Gerät auf Transportschäden überprüfen, gegebenenfalls auswechseln.
2.5.2
Deutsch
Speichersteine einsetzen (Abb. 10 und 11)
Die Speichersteine werden separat verpackt geliefert.
Speichersteine mit leichten Transportschäden können verwendet werden. Die Funktion des
Gerätes wird dadurch nicht beeinträchtigt.
Zum Einsetzen der Speichersteine (9) müssen die Heizkörper (17) etwas angehoben werden
(Abb. 10).
Den ersten Speicherstein mit der Heiz­kör­permulde nach oben in einigem Abstand zur rechten
Wärmedämmung unter den Heizkörper legen und an die rechte sowie hintere Wärmedämmung heranschieben. Die Langlöcher bilden die Heizkanäle.
Beim Anheben der Heizkörper darauf achten, dass die Durchgangslöcher in der seitlichen Wärmedämmung nicht durch die Heizkörper aufgeweitet werden.
Abschließend das aus dem Innenraum entnommene Abdeckblech (10) über die oberen Speichersteine
schieben (Abb. 12).
Elektrischer Anschluss
Der elektrische Anschluss der Heizkörper erfolgt mit 3/N/PE ~ 50 Hz 400 V oder beim
WSP 2010 auch mit 1/N/PE ~ 50 Hz 230 V.
Der Direktanschluss mit NYM ist möglich. Die Anzahl der Zuleitungen und Leitungsadern sowie die
Leitungsquerschnitte sind abhängig vom Anschlusswert des Gerätes und der Art des Netzanschlusses
wie auch von besonderen EVU-Vorschriften. Hierzu die zugehörigen Schaltpläne beachten.
Beim Anschluss des Gerätes an eine automatische Aufladesteuerung kann auch bei herausgenommenen Sicherungen an den Klemmen A1/Z1 und A2/Z2 Spannung auftreten!
Anschluss
Die elektrischen Anschlussleitungen bei Bedarf zugentlasten und gemäß dem elektrischen Schaltplan im Gerät (auf der Innenseite der rechten Seitenwand) oder dem Anschlussplan
anschließen.
Ist das im Schaltraum angeordnete Winkelblech zur Aufnahme der Netzanschlussklemmen durch einen zu geringen Seitenabstand schlecht zugänglich, so kann es nach Lösen (nicht herausdrehen) der
in der Rückwand sitzenden Schraube während der Anschlussarbeiten nach vorn geschwenkt werden.
Für den Betrieb „Eindrahtsteuerung” ** ist eine Brücke zwischen „N” und „A2/Z2” zu legen!
13
268301 - 34573 - 0738.indd 13
19.09.2007 15:39:43
Für den Installateur
Leistungsanpassung entsprechend Nennaufladedauer
Durch Umlegen bzw. Entfernen von Brücken an den Anschlussklemmen kann die Anschlussleistung
an die vom EVU vorgegebene Nennaufladedauer angepasst werden.
Geräte-Typenschild
Heizkörperausführung
Nennaufladedauer
Anschlussvarianten (kW)
Modell
WSP 2010
WSP 3010
WSP 4010
WSP 5010
WSP 6010
WSP 7010
8h
➀
8h (Serie)
9h
➁
10h
➂
6h (Heizkörper-Bausatz)
7h
5h
6h
➂
➀
➁
2,0
3,0
4,0
5,0
6,0
7,0
1,83
2,75
3,66
4,58
5,5
6,42
1,67
2,5
3,33
4,16
5,0
5,83
2,7
4,1
5,5
6,5
8,1
9,0
���
���
�����������
�
� � � �� �� �� ��
� �� �� ��
��������������������
�
� � � �� �� �� ��
� �� �� ��
��������������������
2,25
3,42
4,58
5,42
6,75
7,5
����
������������
�������������������
2,47
3,76
5,04
5,96
7,42
8,24
������������
�
� � � �� �� �� ��
� �� �� ��
��������������������
Kennzeichnung auf dem Schaltbild und Typenschild beachten!
Nach dem Elektroanschluss ist das der Anschlussleistung und Nennaufladedauer des Gerätes entsprechende Kästchen auf dem Geräte-Typenschild und dem Schaltbild in dieser Montageanweisung
mit Hilfe eines wischfesten Kugelschreibers zu markieren.
2.5.3
Gerät betriebsbereit
Säubern des Gerätes (Abb. 13 und 14)
Das offene Gerät ist nach der Aufstellung und Einsetzen der Speichersteine zu säubern. Hierzu sind
auch die Gebläse und die Luftführungsbaugruppe auszubauen.
•Luftführungsbaugruppe (16) losschrauben und herausziehen.
•Gebläse (18) nach Lösen (nicht herausdrehen) der vorne an den Haltewinkeln sitzenden ­Schrauben
anheben und herausnehmen (auf Kabel­ver­legung achten!).
Bei einigen Geräten ist hierzu der Tempe­raturregler - Entladung (19) inklusive Halteblech
­abzuschrauben.
Beim Ablegen der ausgebauten Teile ist darauf zu achten, dass die Litzen nicht beschädigt
­werden.
•Bodenblech und Lüfter säubern (Lamellen nicht beschädigen!). Danach die Lüfter, eventuell
den Temperaturbegrenzer sowie die Luftführungsbaugruppe wieder einbauen (richtige Kabel­
verlegung!).
Gerät schliessen (Abb. 15 und 16)
•Innere Vorderwand mit Wärmedämmung leicht schräg nach vorn geschwenkt an der Oberkante
einhängen und an der Unterkante mit 2 Schrauben anschrauben;
•Rechte Seitenwand unten einhängen nach oben kippen, oben einhängen und mit den Schrauben
(b1 und b2) ­befestigen; (umgekehrte Reihenfolge siehe 2.5.1 – Demontage rechte Seitenwand
Abb. 6)
•Vorderwand oben einhängen, unten an das Gerät schwenken und mit 2 Schrauben befestigen
(hierbei jeweils die inneren Gewindelöcher verwenden) (Abb. 15);
•Luftaustrittsgitter (5) mit den beiden ¼-Drehverschlüsse anziehen (Abb. 16).
•Oberkante des Lufteintrittgitters in die Arretierungsschrauben an der Luftführungsbaugruppe einhängen und anschließend unten über die Schnappfedern drücken (Abb. 16).
14
268301 - 34573 - 0738.indd 14
19.09.2007 15:39:43
Für den Installateur
Anschlussplan
...
Anschlussplan
. . .
. . . bei integrierten
Raumtemperaturreglern
RTi 100 M/RTi
101 EP
. . . bei integrierten
Raumtemperaturreglern
RTI-E3/RTI-EP2

X3 + -
TA
LE` LH
LH` LE
N
N
N
N
X2
N
L
LSH
X1
(N)
A1 A2
Z1
L
Z2
N
LE
3
2
1
L3
L2
L1

*
 Brücken
(L) - (L-SH)
(N)-- (N)
(N)
Brücken
(L) - (L-SH)
undund(N)
bei Ansteuerung
ohne
bei Ansteuerung
ohne Heizungsschütz
AC
Heizungsschütz
Aufladeentfernen entfernen
AC
steuerung
Aufladesteuerung
230
V-System
DC
Aufladesteuerung
Kleinspannungs-System
230V-System
Aufladesteuerung
Aufladesteuerung
A1/A2A1/A2
1/N ~ 50 Hz1/N
230 V230V
L1/L2/L3 L1/L2/L3
(ggf. über Heizungsschütz)
(ggf. über Heizungsschütz)
N/PE ~ 50 Hz
400 V400V
N/PE
. . . bei wandmontierten
Raumtemperaturreglern
. . . bei wandmontierten
Raumtemperaturreglern RTA-S/RTNZ-S

DC
Aufladesteuerung
Kleinspannungs-System
LE` LH
LH` LE
*
N
N
N
N
X2
N
L
LSH
X1
(N)
A1 A2
Z1
L
Z2
N
LE
3
2
1
L3
L2
L1
LE
3
2
1
L3
L2
L1

Deutsch
X3 + -
TA
(L) - (L-SH)
und -(N)(N)
- (N)
Brücken(L)Brücken
- (L-SH)
und (N)
bei Ansteuerung
bei Ansteuerung
ohne ohne Heizungsschütz
Heizungsschütz
AC AC
entfernenentfernen
AufladeAufladesteuerung
steuerung
230 230V-System
V-System
Aufladesteuerung
A1/A2
Aufladesteuerung
A1/A2
1/N230 230V
1/N ~ 50 Hz
V
RTA-S
wandmontierte
(RTNZ-S
Raumtemperaturregler
)
[mit Schalter f. Zusatzhzg.]
L1/L2/L3 L1/L2/L3
(ggf. über Ladeschütz)
(ggf. über Ladeschütz)
N/PE400 400V
N/PE ~ 50 Hz
V
. . . bei einphasigen
Anschluss (max.
2 kW)
. . . bei einphasigen
Anschluss
(max. 2 kW)
X1
(N)
A1 A2
Z1
L
Z2
N
1/N/PE ~ 50 Hz1/N/PE
230 V 230V
. . . bei Wärmespeicheraustausch
"alt-neu" mit
wandmontiertem . . . bei Wärmespeicheraustausch
“alt-neu”
mit wandmontiertem
Raumtemperaturregler
und fehlender
Raumtemperaturregler
undTagstrom-Versorgung
fehlender Tagstrom-Versorgung
(N)
A1 A2
Z1

L
Z2
N
LE
(N)
(N)
(N)
3
2
1
X1
L3
L2
L1
“Eindraht**
"Eindrahtsteuerung”
steuerung"
Aufladesteuerung
Aufladesteuerung
RaumtempeRaumtemperaturregler
raturregler
L1/L2/L3 L1/L2/L3
(ggf. über (ggf.
Ladeschütz)
über Ladeschütz)
N/PE ~ 50 N/PE
Hz 400400V
V
15
268301 - 34573 - 0738.indd 15
19.09.2007 15:39:43
Für den Installateur
2.6 Erstinbetriebnahme
2.6.1 Funktionsprüfung
Die Funktion des Gebläses für den Speicherteil durch Einschalten des Raumtempera­tur­reglers
­prüfen.
2.6.2
2.7
Aufladung
Die Geräte können nach erfolgter Funktionsprüfung ohne Erstaufheizung in Betrieb genommen
werden. Die Aufladung erfolgt entweder von Hand über den Ein­steller des mechanischen Aufladereglers oder automatisch über die vorhandene Elfamatic-Aufladesteuerung.
Während der Erstaufladung ist die Aufladung in kWh festzustellen und mit der in den „Technischen
Daten” angegebenen höchstzulässigen Aufladung vom kalten Zustand zu vergleichen. Die festgestellte Aufladung darf die höchstzulässige Aufladung vom kalten Zustand nicht überschreiten.
Bei der Erstaufladung kann eine Ge­ruchs­bildung auftreten, daher sollte für ausreichende
Belüftung des Raumes gesorgt werden (1,5-facher Luftwechsel z. B. gekippte Fensterstellung).
Die Erstaufladung im Schlaf­zimmer sollte möglichst nicht während des Schlafens erfolgen.
Instandsetzung, Umbau des Gerätes
Bei der Wiederaufstellung eines aufgrund einer Reparatur zerlegten oder bereits an anderer Stelle in Betrieb gewesenen Gerätes ist, wie bei der Erstaufstellung, nach dieser Montageanweisung
­vorzugehen.
In diesen Fällen ist besonders zu beachten: Teile der Wärmedämmung, an denen Schäden oder
­Veränderungen zu erkennen sind, die die Sicherheit beeinträchtigen könnten, müssen durch neue
Teile ersetzt werden. Vor Inbetriebnahme sind die Isolationsprüfung und die Messung der Nennaufnahme durchzuführen.
2.7.1
2.8
Umbau des Gerätes
Für Umbau-, Anbau- und Einbauarbeiten ist die dem jeweiligen Bausatz beiliegende Anweisung
maßgebend.
Übergabe
Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen Sie ihn besonders auf die Sicherheitshinweise aufmerksam.
Überreichen Sie dem Benutzer die Gebrauchs- und Montageanweisung.
Typ: WSP 7010
Nr.:
Symbole des Typenschildes
(Beispiel WSP 7010)
373
956042710 - 8234
- 000000
Gesamtgewicht
us
te
r
3/N/PE ~ 400V 50 HZ
5,25 5,83 6,42 7,00 6,75 7,50 8,24 9,00
5
6
7
8
9
10
kW
h
Aufladung
Entladung
M
1/N/PE ~ 230V 50 HZ
2kW
1,7kW
26 W
247611 -34511
Zusatzheizung
Lüfter
Made in Germany
*95604271082340000008*
16
268301 - 34573 - 0738.indd 16
19.09.2007 15:39:44
Für den Installateur
Stromlaufplan WSP 2010 - 7010
Heizkörper (Speicher)
Heizwiderstand
Schutz-Temperaturbegrenzer
Gebläse
Temperaturbegrenzer - Aufladung
Temperaturbegrenzer - Lüfterschublade
Temperaturbegrenzer - Aufladung
Netzanschlussklemme
Anschlussklemme
E9:
N6:
S2:
Z1:
E8:
N2:
N3:
S1:
Integr. Raumtemperaturregler
Heizwiderstand
Temperaturregler - Entladung
Wippenschalter - Entladung
Funkschutzkondensator
Zusatzheizung
Zusatzheizkörper
Temperaturregler - Zusatzheizung
Temperaturregler - Zusatzheizung
Wippenschalter - Zusatzheizung
Deutsch
E1 - E6:
E7:
F1:
M1 - M3:
N1:
N5:
N4:
X1:
X2:
AC-Signal 230 V
Aufladesteuerungssignal
*
Steuerkreis
1/N/PE ~ 50 Hz 230 V
*
3/N/PE ~ 50 Hz 400 V
bei Anschluss eines externen RT
Nur bei WSP 2010
Serienbeschaltung
�����������
������������
������������
����������
�����������
� � � �� �� ��
� � � �� �� ��
� � � �� �� ��
� � � �� �� ��
� � � �� �� ��
N L3 L2 L1 ��������������������
N L3 L2 L1
��������������������
N L3 L2 L1
��������������������
L3 L2 L1
������������������
N
L1
��������������������
17
268301 - 34573 - 0738.indd 17
19.09.2007 15:39:46
Für den Installateur
Achtung! Bei 3/PE AC 50Hz 230V Netz
Umverdrahtung des Lastkreises des Wärmespeichers erforderlich!
Stromlaufplan für 3/PE AC 50Hz 230V
Umverdrahtung des Lastkreises des Wärmespeichers erforderlich!
xxx Litze vi von E2 abziehen und auf E6 stecken!
xx Litze br von E6 abziehen und auf E4 stecken!
x Litze ws von E4 abziehen und auf E2 stecken!
E1 - E6: Heizkörper (Speicher)
F1:
Schutz-Temperaturbegrenzer
N1:
Temperaturbegrenzer – Aufladung
N4:
Temperaturbegrenzer – Aufladung
X1:
Netzanschlussklemme
Brücken sind bauseits zu legen
18
268301 - 34573 - 0738.indd 18
19.09.2007 15:39:46
Kundendienst und Garantie
Kundendienst und Garantie
Stand: 11/06
Sollte einmal eine Störung an einem der Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur
Seite.
Rufen Sie uns einfach unter nachfolgender Service-Nummer an:
01803 70 20 20 (0,09 €/min; Stand 11/06)
oder schreiben uns:
AEG Haustechnik - Kundendienst - Fürstenberger Straße 77, 37603 Holzminden
E-Mail: info@eht-haustechnik.de
Telefax-Nr. 01803 70 20 25 (0,09 €/min; Stand 11/06)
Weitere Anschriften sind auf der letzten Seite aufgeführt.
Selbstverständlich hilft unser Kundendienst auch nach Feierabend! Den AEG Haustechnik-Kundendienst
können Sie an sieben Tagen in der Woche täglich bis 22.00 Uhr telefonisch erreichen – auch an Sonn- und
Samstagen sowie an Feiertagen.
Im Notfall steht also immer ein Kundendiensttechniker für Sie bereit. Das ein solcher Sonderservice auch
zusätzlich entlohnt werden muss, wenn kein Garantiefall vorliegt, werden Sie sicherlich verstehen.
Die Garantiebedingungen regeln zusätzliche Garantieleistungen von dem AEG Haustechnik-Kundendienst
gegenüber dem Endkunden, die neben die gesetzlichen Gewährleistungsansprüche des Kunden treten.
Daher werden auch gesetzliche Gewährleistungsansprüche des Kunden gegenüber seinen sonstigen
Vertragspartnern, insbesondere dem Verkäufer des mit der Garantie versehenen AEG Haustechnik-Gerätes, von
dieser Garantie nicht berührt.
Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik
Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der
Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.
Deutsch
3
Inhalt und Umfang der Garantie
Der AEG Haustechnik-Kundendienst erbringt die Garantieleistungen, wenn an den AEG Haustechnik-Geräten
ein Herstellungs- und/oder Materialfehler innerhalb der Garantiezeit auftritt. Die Garantie umfasst jedoch
keine Leistungen von AEG Haustechnik-Kundendienst für solche Geräte, an denen Fehler, Schäden oder
Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung
bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme
bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder
unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.
Die Garantie erlischt, wenn an dem Gerät Reparaturen, Eingriffe oder Abänderungen, durch nicht von dem
AEG Haustechnik-Kundendienst autorisierte Personen, vorgenommen wurden.
Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein
Garantieanspruch besteht. Im Garantiefall entscheidet allein der AEG Haustechnik-Kundendienst, auf welche
Art der Fehler behoben werden soll. Es steht dem AEG Haustechnik-Kundendienst frei, eine Reparatur des
Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden Eigentum des AEG
Haustechnik-Kundendienstes.
Für die Dauer und Reichweite der Garantie übernimmt der AEG Haustechnik-Kundendienst sämtliche
Material- und Montagekosten.
Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere
Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht des AEG Haustechnik-Kundendienstes.
Soweit der AEG Haustechnik-Kundendienst Garantieleistungen erbringt, übernimmt der AEG HaustechnikKundendienst keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr o. ä.
Ursachen.
Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie
keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch ein AEG Haustechnik-Gerät
verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen.
Gesetzliche Ansprüche des Kunden gegen den AEG Haustechnik-Kundendienst oder Dritte bleiben jedoch
unberührt.
Garantiedauer
Die Garantiezeit beträgt 24 Monate für jedes AEG Haustechnik-Gerät, das im privaten Haushalt eingesetzt
wird und 12 Monate für jedes AEG Haustechnik-Gerät, welches in Gewerbebetrieben, Handwerksbetrieben,
Industriebetrieben oder gleichzusetzenden Tätigkeiten eingesetzt wird. Die Garantiezeit beginnt für jedes
Gerät mit der Übergabe des Gerätes an den Erst-Endabnehmer. Zwei Jahre nach Übergabe des jeweiligen
Gerätes an den Erst-Endabnehmer erlischt die Garantie, soweit die Garantiezeit nicht nach vorstehendem
Absatz 12 Monate beträgt.
19
268301 - 34573 - 0738.indd 19
19.09.2007 15:39:46
Kundendienst und Garantie
Soweit der AEG Haustechnik-Kundendienst Garantieleistungen erbringt, führt dies weder zu einer
Verlängerung der Garantiefrist noch wird durch die erbrachte Garantieleistung eine neue Garantiefrist
in Gang gesetzt. Dies gilt für alle vom AEG Haustechnik-Kundendienst erbrachten Garantieleistungen,
insbesondere für etwaige eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.
Inanspruchnahme der Garantie
Garantieansprüche sind vor Ablauf der Ga­rantiezeit, innerhalb von zwei Wochen nachdem der Mangel
erkannt wurde, unter Angabe des vom Kunden festgestellten Fehlers des Gerätes und des Zeitpunktes seiner
Feststellung beim AEG Haustechnik-Kundendienst anzumelden. Als Garantienachweis ist die vom Verkäufer
des Gerätes ausgefüllte Garantieurkunde, die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen.
Fehlt die vorgenannte Angabe oder Unterlage, besteht kein Garantieanspruch.
Garantie für in Deutschland erworbenen, jedoch außerhalb Deutschlands eingesetzten Geräte
Der AEG Haustechnik-Kundendienst ist nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik
Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes, ist dieses gegebenenfalls
auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung durch
den AEG Haustechnik-Kundendienst erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche
Ansprüche des Kunden gegen den AEG Haustechnik-Kundendienst oder Dritte bleiben auch in diesem Fall
unberührt.
Außerhalb Deutschlands erworbene Geräte
Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen
Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.
3.1
Umwelt und Recycling
Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt.
Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht.
Entsorgung von Transport- und Verkaufsverpackungsmaterial
AEG Haustechnik beteiligt sich gemeinsam mit dem Großhandel und dem Fachhandwerk/­Fachhandel
in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die ­umweltschonende
Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhandwerk bzw. Fachhandel.
Verkaufsverpackungen (Grüner Punkt) entsorgen Sie über DSD (Duales System Deutschland).
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.
• Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet:
- PE für Polyethylen, z.B. Verpackungsfolien
- EPS für expandiertes Polystyrol, z.B. Styropor-Polsterteile (grundsätzlich FCKW-frei)
- POM für Polyoxymethylen, z.B. Kunststoffklammern
- PP für Polypropylen, z.B. Spannbänder
• Kartonteile sind aus Altpapier hergestellt.
Entsorgung von Altgeräten in Deutschland
Die Entsorgung dieses Altgerätes fällt nicht unter das Gesetz über das In-Verkehr-Bringen, die
Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und
Elektronikgerätegesetz – ElektroG) und kann nicht kostenlos an den kommunalen Sammelstellen abgegeben
werden.
Das Altgerät ist fach- und sachgerecht zu entsorgen. Im Rahmen des Kreislaufwirtschaft- und ­Abfallgesetzes
und der damit verbundenen Produktverantwortung ermöglicht AEG Haustechnik mit einem kostengünstigen
Rücknahmesystem die Entsorgung von Altgeräten.
Fragen Sie uns oder Ihren Fachhandwerker/Fachhändler.
Die Geräte oder Geräteteile dürfen nicht als unsortierter Siedlungsabfall über den Hausmüll bzw. die
Restmülltonne beseitigt werden. Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien
erreicht, um Deponien und die Umwelt zu ent­lasten. Damit leisten wir gemeinsam ­einen wichtigen Beitrag
zum Umweltschutz.
Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der ­Materialien.
Die Voraussetzung für eine Material-Wiederverwertung sind die Recycling-Symbole und die von uns
vorgenommene Kennzeichnung nach DIN EN ISO 11469 und DIN EN ISO 1043, damit die ­verschiedenen
Kunststoffe getrennt gesammelt werden können.
Entsorgung außerhalb Deutschlands
Die Entsorgung von Altgeräten hat fach- und sachgerecht nach den örtlich geltenden Vorschriften und
Gesetzen zu erfolgen.
20
268301 - 34573 - 0738.indd 20
19.09.2007 15:39:46
For the User
1
Operating Instructions
1.1
Technical Description
Storage heaters store electrically generated heat during low-cost electricity tariff periods (depending on the electricity supply company, mainly during the night hours). This is then discharged
according to the desired room temperature as hot air by a fan and to a small extent through the
surface of the heater.
1.2
Operation
The unit is operated by the control panel (1) on the right side wall (fig. 1).
1.2.1 Heat Storage
English
The degree of heat storage (charging) is determined by the selector knob (fig. 17).
A distinction needs to be made here between operation of the storage heater with or without
­central weather-controlled charging control unit (is in the sub-distributor).
If there is no central, weather-controlled charging control unit (manual operation, fig. 18), the
selector knob should be set as follows:
•=no charging
1=Transitional period (Spring/Autumn) – corresponds to about 1/3 full charge
2=Mild Winter days – corresponds to about 2/3 full charge
3=Winter days – corresponds to full charge
After a short while you will soon have the necessary experience to find the right setting every time.
If there is a central, weather-controlled charging control unit (automatic operation), the selector
knob should be set to position 3. The weather-controlled charging control unit then takes care of
the right charging. For varying control of individual storage heaters, the charging volume can be
adapted manually with the selector knob even when a charging control unit is available.
1.2.2 Heat Discharge
The heat discharge is controlled by a wall-mounted or integrated AEG room temperature regulator
(special accessory).
The desired room temperature must be set at the room temperature regulator which then controls
the heat discharge automatically with the fan so that the set room temperature is kept constant.
On very cold days it is advisable to leave the room temperature regulator switched on during long
periods of absence (several days) to keep the temperature at about 10 °C for example so that the
building or room does not go cold (protection against frost).
21
268301 - 34573 - 0738.indd 21
19.09.2007 15:39:47
For the User
1.3 Safety Instructions
The unit must not
–be operated in rooms where there is a risk of fire or explosion due to chemicals, dust, gases or fumes;
–be operated in the immediate vicinity of pipes or containers which carry or contain inflammable
or explosive substances;
–be operated when the minimum distances from adjacent object surfaces are not kept.
•This unit must only be installed (electrical installation), commissioned and maintained by an authorised expert according to these instructions.
•The unit must on no account be operated when work on floors such as laying, sanding, sealing,
cleaning with petrol and caring (spray, wax) and similar is being performed.
Then the room must be adequately aired before charging.
•If it is intended that children or persons with restricted physical, sensory, or mental capacity
should operate the appliance, it must be ensured that this is only done after appropriate instruction has been provided by the person responsible for their safety.
Children should be supervised to ensure that they do not play with the device.
•The heater’s casing surfaces and the air outlet grille can heat up to temperatures above 80 °C.
Therefore no inflammable, ignitable or heat insulating objects or materials such as washing, blankets, newspapers, containers of floor wax or petrol, aerosol cans and similar may be placed on or
in the immediate vicinity of the heater. Washing must never be hung over the heater to dry. Danger of catching fire!
Do not cover the device!
•The following minimum distances must be kept from the heater by all kinds of objects, e.g. furniture, curtains and textiles or other flammable and non-flammable materials especially from the
air outlet grid (fig. 2):
to the air outlet grille
⇒
500 mm
from the right side wall (for installation clearance) ⇒
100 mm
from the left side wall
⇒ 70 mm
from the left side wall with two storage heaters next to one another
⇒
100 mm
from the cover (e. g. window ledge)
⇒ 50 mm
from the cover (curtains, inflammable materials)
⇒
100 mm
The hot air must be able to discharge unhindered (fig. 19)!
•The label enclosed with these operating and installation instructions ”Do not place objects on or
lean them against the heater” must be affixed well visibly on the top of the heater in commercially used rooms such as hotels, holiday homes, schools etc.
1.4
Care and Maintenance
If slight brown discoloration of the unit housing should occur, this should be rubbed off
­immediately with a soft cloth (with hot water and washing-up liquid).
The device should be cleaned cold with normal cleaners.
Abrasive and aggressive cleaners should be avoided.
Do not spray cleaning spray into the air vents.
The ventilation duct behind the air outlet grille (5) should be checked by a specialist every two
years. Slight dirt deposits may accumulate here.
We recommend that you have the inspection and control elements checked during regular
­maintenance. Safety, inspection and control elements as well as the entire charging and discharge
control system should be checked by a specialist 10 years after first commissioning at the latest.
1.4.1 Cleaning the Fluff Screen (fig. 3)
The fluff screen (7) located in the air inlet grille (6) must be cleaned regularly,
so that fault-free discharging of the storage heater is guaranteed.
The fans switch off when the fluff screen is blocked.
Proceed as follows to clean the fluff screen.
–Draw the air inlet grille (6) at its underside towards you (the front) off the catch spring, and re-
22
268301 - 34573 - 0738.indd 22
19.09.2007 15:39:47
For the User and Fitter
lease it out of the top catch by lifting it;
–Press the fluff screen out of the grille with a screwdriver for example and clean with a brush, vacuum cleaner or similar;
Replace the fluff screen in the grille and snap in the lugs.
–Hang the top edge of the air inlet grille in the lock screws at the air guidance assembly and then
press the bottom over the catch springs (fig. 16).
1.5 Important Note
Keep these instructions in a safe place, pass on to the new owner in case of a change of ownership.
Make them available to the specialist in the case of repair work.
•the storage heater
does not get hot
For the User
For the specialist
Check whether . . .
. . . the selector knob is set to position 3.
. . . the corresponding fuses in
your fuse box are defective or
the FI switch has switched off.
Eliminate the cause!
Check whether . . .
. . . the control of the heating element contactor is OK.
. . . there is a voltage at terminals
L1/L2/L3.
. . . whether the safety temperature
limiter (F1) has triggered.
If the following day the storage heaters have still not heated up, call a specialist.
English
What to do when . . . ?
�������
"CLIC"
�� �� �� �� �� � � � � � � ����
�� �� �� � � � � � � ���
Check whether . . .
•the storage heater
. . . the fan can be switched on
housing should get
with the room temperature reextraordinarily
gulator.
hot even in mild weaIf not, call a specialist.
ther
. . . the fluff screen in the air inlet
grille is blocked.
Eliminate cause as described
in section 1.4.1!
Check whether . . .
. . . the room temperature regulator
has switched on and voltage is
applied at terminal LE.
. . . the fans are turning.
. . . the safety temperature regulator ”(N5, see page 3, fig. 1) in
the air outlet has switched off.
. . . the control signal Z1 of the
charging control unit is applied
at terminal A1/Z1 in the storage
heater.
23
268301 - 34573 - 0738.indd 23
19.09.2007 15:39:47
For the Fitter
2
Installation Instructions
2.1
Technical Data
�
���
���������
��
������
���
��
���
��
��
�
��
���
�����
The unit must be installed and connected by a specialist under consideration of these installation
instructions.
WSP 2010
605
Width ”B”mm
118
Weight (with storage blocks)kg
415
Distance ”X”mm
*
Connection
2.0
PowerkW
16.0
Reference chargingkWh
17.0
max. charging P kWh
Storage blocks
6 (12)
Number of packages (blocks)pcs.
85
Block weightkg
3.4
Control resistance
kΩ
Supplementary heating (special accessories)
0.35 / 0.5
Power
kW
H
WSP 3010
780
169
590
3,0
24.0
25.5
WSP 4010
WSP 5010
1130
955
271
220
940
765
3/N/PE ~ 50 Hz 400 V
5.0
4.0
40.0
32.0
42.0
35.0
WSP 6010
WSP 7010
1305
322
1115
1480
373
1290
6.0
48.0
51.0
7.0
56.0
61.5
9 (18)
128
3.4
12 (24)
170
3.4
15 (30)
213
3.4
18 (36)
256
3.4
21 (42)
298
3.4
0.5 / 0.8
0.8 / 1.0
1.0 / 1.2
1.2 / 1.5
1.5 / 1.7
* WSP 2010 also with 1/N/PE ~ 50 Hz 230 V connectable
24
268301 - 34573 - 0738.indd 24
19.09.2007 15:39:47
For the Fitter
Technical Description (page 3, fig. 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
2.2.1
Control panel
Cover
Right side wall
Front wall
Air outlet grille
Air inlet grille
Fluff screen
Inside front wall
Storage blocks
Cover plate
Thermal insulation
Floor thermal insulation
Mixing air flap
Air duct
Cable duct
Air guidance assembly
Heating element
Fan
Safety temperature regulator - discharging (N5)
Safety temperature regulator - charging (N4)
Safety temperature limiter (F1)
English
2.2
Function Principle
The storage blocks are heated up by the heating elements between the rows of storage blocks.
Charging is set continuously with the charging control unit (selector knob fig. 17)
Start and duration of the charging time are determined by the responsible electricity supply
­company.
Two built-in safety temperature regulators (19, 20) and a safety temperature limiter (21) prevent
overheating of the unit. Whilst the safety temperature regulators switch on again automatically, the
safety temperature limiter must be switched back on by the technician by pressing in the knob in
the middle of the limiter after eliminating the cause of the error.
The heat stored in this way is then discharged with the aid of a fan, also partly through the heater
surface. In this case, the room air is sucked in through the air inlet grille (6) by the fan (18) and
blown through the air ducts of the storage blocks (9) which heats them up.
Before being output through the air outlet grille (5) the hot air generated in this way is mixed via
two mixing air flaps with colder room air so that the emitted air does not exceed the maximum
permissible temperature. The position of the mixing air flap and thus the
mixing ratio of the air is controlled by a bi-metal controller.
25
268301 - 34573 - 0738.indd 25
19.09.2007 15:39:47
For the Fitter
2.2.2
Reducing the Output
By moving or removing bridges at the terminals, the connection rating, factory wired to 100 % can
be reduced by three levels (see the table).
The dimensioning of the line cross sections and the fusing should correspond to the maximum possible output of the unit.
A single-phase connection may be made according to the "Technical connection conditions" of
the energy supply company only up to 2 kW (WSP 2010).
Power
variants kW
Connection
variants
Model
WSP 2010
WSP 3010
WSP 4010
WSP 5010
WSP 6010
WSP 7010
➀
100 %
2.0
3.0
4.0
5.0
6.0
7.0
8h heating elements
(series)
➁
➂
➃
91.6 % 83.3 % 75 %
1.83
2.75
3.66
4.58
5.50
6.42
1.67
2.50
3.33
4.16
5.00
5.83
�������
100 %
Prated
����
� � � �� �� �� ��
�
������������������
2.3
2.47
3.75
5.04
5.96
7.42
8.24
2.25
3.42
4.58
5.42
6.75
7.5
2.03
3.07
4.13
4.88
6.08
6.75
��������
83.3 % ����
Prated
� � � �� �� �� ��
��������������������
������
75 ����
% Prated
�� �� ��
2.7
4.1
5.5
6.5
8.1
9.0
� �� �� ��
��������������������
� � � �� �� �� ��
2.0
–
–
–
–
–
rated
� �� �� ��
�
1.50
2.25
3.00
3.75
4.50
5.25
��������
91.6 %����
P
(series wiring)
�������������������
�
➄ 100 %
6h heating element fitting set
(special accessory)
➀
➁
➂
➃
100 % 91.6 % 83.3 % 75 %
�
� � � �� �� �� ��
� �� �� ��
��������������������
�������
����
100 % P����
rated
�
� � � �� �� �� ��
�
��
��������������������
Rules and Regulations
•Pay attention to the packing slip!
•The national building and garage regulations must be taken into account.
•The installation area must have a sufficient floor load capacity.
In case of doubt a building surveyor should be consulted (for weights of the storage heaters, see
”Technical Data”).
•The minimum distance from adjacent object surfaces must be kept (figs. 2 and 2a).
•All electrical connection and installation work must be performed in accordance with the VDE
regulations (0100), the regulations of the electricity supply company responsible and the pertinent
national and regional regulations.
•The device must be disconnectable from the mains at all poles by an supplementary device with a
disconnection distance of at least 3 mm. Contactors, fuses and similar can be connected for this.
•A later increase in the output must be approved separately by the responsible electricity supply
company. Failure to notify the electricity supply company of the increase in the output constitutes a breach of the electricity supply contract.
•The operating equipment must be designed for the rated consumption of the units.
•The unit’s rating plate must be observed!
The specified voltage must match the rated voltage.
•The unit must be fixed to meet the VDE standing safety requirement.
26
268301 - 34573 - 0738.indd 26
19.09.2007 15:39:47
For the Fitter
2.4
Installation Site
The unit may not
–be operated in rooms where there is a risk of fire or explosion due to chemicals, dust, gases or
fumes;
–be operated in the immediate vicinity of pipes or containers which carry or contain inflammable
or explosive substances;
–be operated when the minimum distances from adjacent object surfaces are not kept.
In rooms in which exhaust fumes, oil and petrol smells occur, the unpleasant smell may linger and
could possibly cause soiling.
Installation wall
Check whether a wall of sufficient stability is available for fastening the unit.
If no suitable fastening wall is available, the unit must be fixed to the floor (screwed directly to the
floor or to another floor console [special accessory]).
2.5
English
Floors
The standing surface of the unit must be level and sufficiently stable so that the housing is not deformed.
A temperature resistance of the fastening wall of at least 85 °C and of the floor of at least 80 °C
must be ensured. The units can be placed on any conventional floor but changes may occur in the
rail area on PVC, parquet and long pile carpeted floors under the influence of pressure and temperature. In this case heat-resistant underlay tiles must be used (to be provided on site).
Unit Installation (fig. 3-14)
The storage heater must be secured by a wall or floor fixture (fig. 8) to meet the VDE standing safety requirement.
The screws and plugs necessary for fixing the unit are not included in delivery. They must be
­selected and provided by a qualified fitter depending on the respective wall material.
Wall fastening
There is a hole in the unit rear wall in the vicinity of the switching area through which a suitable
screw can be inserted for fixing to a sufficiently stable wall (fig. 8).
Before fixing the unit, make sure that the permissible minimum distances from adjacent objects are
kept.
Floor fastening
The unit is fixed to the floor by screwing the bottom of the unit to the floor through 4 9 mm holes
(see ”Technical Data”, page 9 for dimensions).
This type of fixture is only possible with the air outlet and inlet grilles and the fan drawer removed.
27
268301 - 34573 - 0738.indd 27
19.09.2007 15:39:48
For the Fitter
2.5.1
Unit Installation (fig. 3-6)
•Draw the air inlet grille (6) at its underside towards you (the front) off the catch spring, and release it out of the top catch by lifting it.
•Loosen the air inlet grille (5) using both the quarter-turn caps and remove the grille (fig. 3).
•Loosen the front wall (4) with 2 screws at the bottom (inside threaded holes), lift the front wall
slightly and remove (fig. 4). Loosen the inside front wall with 2 screws at the bottom and remove
(fig. 5).
•Disassembly of the right side wall (3): Remove the rotary knob (a), screws (b1 and b2) on the side
wall (3), pull the side wall slightly to the side at the back (c), push forward, tilt to the side at the
top (d), lift and remove (fig. 6).
•Feed the power cables and connecting cables for charging control unit and discharge control unit
through the opening in the unit rear wall (15) and connect according to section 2.5.2 (lay connecting cable about 210 mm and shorten as required so that it does not obstruct the air vents in
the side wall);
•Place the unit at the planned location and screw to the wall (or to the floor if floor fixing is necessary).
•Remove cover plate (10), cardboard inlays and operating button from inside (fig. 9). This must be
completely free of foreign bodies such as packing leftovers.
Check the thermal insulation in the unit for transportation damage and replace if necessary.
Insert the storage blocks (fig. 10 and 11)
The storage blocks are delivered packed separately.
Storage blocks with slight transportation damage may still be used. This does not impair the
­function of the heater.
The heating elements (17) must be lifted slightly to insert the storage blocks (9) (fig. 10).
Place the first storage block with the heating element recess at the top some distance away from
the right thermal insulation under the heater and push to the right and rear thermal insulation. The
elongated holes form the heating channels.
When lifting the heating elements, make sure that the through holes in the side thermal insulation
are not widened by the heating elements.
Then push the cover plate (10) removed from the interior over the top storage blocks (fig. 12).
2.5.2
Electrical Connection
The heating elements are connected electrically with 3/N/PE ~ 50 Hz 400 V or in the
units WSP 2010 also with 1/N/PE ~ 50 Hz 230 V.
Direct connection with NYM is possible. The number of supply cables and wires as well as cable
cross sections depends on the connection rating of the unit and the type of mains connection and
on special electricity supply company regulations. Observe the appropriate circuit diagrams for this.
When connecting the unit to an automatic charging control unit, voltages may occur at the terminals A1/Z1 and A2/Z2 even when the fuses are removed.
Connection
Relieve the strain on the electrical connecting leads as required and connect according to the electrical circuit diagram in the device (on the inside of the right side panel) or the connection ­diagram.
If the bracket in the switching area for holding the mains terminals is poorly accessible due to too
small a spacing, it can be swung forward during connection work after loosening the screw (not removing) in the rear panel.
28
268301 - 34573 - 0738.indd 28
19.09.2007 15:39:48
For the Fitter
A bridged must be inserted between ”N” and ”A2/Z2” for operation with ”single-wire control”**!
Power adaptation according to rated charging time
By moving or removing bridges at the terminals, the output can be adapted to the rated charging
time specified by the electricity supply company.
8h
➀
8h (series)
9h
➁
10h
➂
2.0
3.0
4.0
5.0
6.0
7.0
1.83
2.75
3.66
4.58
5.5
6.42
1.67
2.5
3.33
4.16
5.0
5.83
���
� �� �� ��
��������������������
�
� � � �� �� �� ��
� �� �� ��
��������������������
2.47
3.76
5.04
5.96
7.42
8.24
2.25
3.42
4.58
5.42
6.75
7.5
����
��������
91.6 % ����
Prated
rated
�������������������
(series wiring)
� � � �� �� �� ��
2.7
4.1
5.5
6.5
8.1
9.0
���
�������
100 % P����
�
6h (heating element fitting set)
7h
5h
6h
➂
➀
➁
��������
83.3 % P����
rated
�
English
Heating element model
Rated charging time
Connection variants (kW)
Model
WSP 2010
WSP 3010
WSP 4010
WSP 5010
WSP 6010
WSP 7010
� � � �� �� �� ��
� �� �� ��
��������������������
Unit rating plate
Observe the labelling on the rating plate and the circuit diagram!
After connecting electrically, the box corresponding to the connection rating and rated charging
time of the unit on the rating plate and the circuit diagram in these installation instructions should
be marked with a smear-proof ballpoint pen.
2.5.3
Unit Ready for Operation
Cleaning the unit (fig. 13 and 14)
The open unit must be cleaned after installation and insertion of the storage blocks. ­
The fans and the air guidance assembly must be removed for this.
• Unscrew and remove the air guidance assembly (16)
•Lift and remove the fan (18) after loosening (not removing) the screws at the front of the support
brackets (pay attention to cable laying!).
In some units, the discharge temperature control unit (19) including support plate must be unscrewed.
Make sure the wires are not damaged when setting down the removed parts.
•Clean the floor plate and fan (avoid damage to lamellas!). Then re-install the fans, possibly the
temperature limiter and the air guidance module (correct cable laying!).
Close the unit (fig. 15 and 16)
•Hang in the inside front wall with thermal insulation swung forward slightly at an angle at the
top edge and screw at the bottom edge with 2 screws;
•Hang in the right side wall at the bottom, tilt up, hang in at top and fix with screws (b1 and b2);
(reverse order see 2.5.1 – disassembly right side wall fig. 6);
•Hang in front wall at top, swing to the heater at the bottom and fix with 2 screws
(always use the two inside threaded holes) (fig. 15);
•Tighten the air inlet grille (5) with both the quarter-turn caps (fig. 16);
•Hang the top edge of the air inlet grille in the lock screws at the air guidance assembly and then
press the bottom over the catch springs (fig. 16).
29
268301 - 34573 - 0738.indd 29
19.09.2007 15:39:48
For the Fitter
ConnectionAnschlussplan
diagram . . . . . .
. . . for integrated
room temperature
regulators RTi 100RTI-E3/RTI-EP2
M/RTi 101 EP
. . . bei integrierten
Raumtemperaturreglern

X3 + -
TA
LE` LH
LH` LE
N
N
N
N
X2
N
L
LSH
X1
(N)
A1 A2
Z1
L
Z2
N
LE
3
2
1
L3
L2
L1

*
 Brücken
(L) - (L-SH)
- (N)
Bridges
(L) - (L-SH)
andund
(N)(N)
- (N)
for control
without ohne Heizungsschütz
bei Ansteuerung
AC
remove entfernen
heater contactor
chargingAC
control
unit
Aufladesteuerung
230
V system
230V-System
DC
Aufladesteuerung
Kleinspannungs-System
Aufladesteuerung
A1/A2
Charging control
unit A1/A2
1/N ~ 50 Hz1/N
230 V230V
L1/L2/L3 L1/L2/L3
(poss. via heating
(ggf. übercontactor)
Heizungsschütz)
N/PE ~ 50 Hz
400 V400V
N/PE
. . . for wall-mounted
room temperature
regulators
. . . bei wandmontierten
Raumtemperaturreglern
RTA-S/RTNZ-S

X3 + -
TA
DC
Aufladesteuerung
Kleinspannungs-System
LE` LH
LH` LE
*
N
N
N
N
X2
N
L
LSH
X1
(N)
A1 A2
Z1
L
Z2
N
LE
3
2
1
L3
L2
L1
LE
3
2
1
L3
L2
L1

(L) -and
(L-SH)(N)
und- (N)
Bridges
(L)Brücken
- (L-SH)
(N)- (N)
Ansteuerung ohne Heizungsschütz
for controlbeiwithout
remove heater
contactor
AC
entfernen
AC
chargingAufladesteuerung
control unit
230 230V-System
V system
Aufladesteuerung
Charging control unit
A1/A2 A1/A2
1/N ~ 50 Hz 230 V1/N
230V
wall-mounted room RTA-S
(RTNZ-S
temperature controllers
)
[mit Schalter f. Zusatzhzg.]
L1/L2/L3
L1/L2/L3
(poss. via heating contactor)
N/PE ~ 50 Hz 400 (ggf.
V über Ladeschütz)
N/PE
400V
. . . for single-phase
connection
(max. 2 kW)
. . . bei einphasigen
Anschluss
(max. 2 kW)
X1
(N)
A1 A2
Z1
L
Z2
N
1/N/PE ~ 50 Hz1/N/PE
230 V 230V
. . . for storage
heater
replacement ”old-new”
with wall-mounted
. . . bei
Wärmespeicheraustausch
“alt-neu”
mit wandmontiertem
Raumtemperaturregler
und fehlender
room temperature
regulator and missing
daytimeTagstrom-Versorgung
electricity supply
(N)
A1 A2
Z1

L
Z2
N
LE
(N)
(N)
(N)
3
2
1
X1
L3
L2
L1
“Eindraht-
**
”Single wire control”
steuerung”
Aufladesteuerung
Charging control
unit
Raumtemperoom temperature
regulator
raturregler
L1/L2/L3 L1/L2/L3
(poss. via heating
contactor)
(ggf. über Ladeschütz)
N/PE ~ 50 Hz 400 V
N/PE
400V
30
268301 - 34573 - 0738.indd 30
19.09.2007 15:39:49
For the Fitter
2.6
First-time Operation
2.6.1 Function Test
Check the function of the fan for the storage unit by switching on the room temperature regulator.
2.6.2 Charging
The units can be started without initial heating up after the function test. Charging takes place either manually with the adjuster of the mechanical charging control unit or automatically with the
available Elfamatic charging control unit.
During initial charging, the charging in kWh must be determined and compared with the
maximum permissible charging from the cold state specified in the "Technical Data". The determined charging may not exceed the maximum permissible charging from the cold state.
During initial charging, a smell may be produced, the room should therefore be adequately aired
(1.5 times air change, e.g. tilted windows). Initial charging in the bedroom should not take place
when sleeping in it if possible.
2.7
Repair, Conversion of Unit
2.7.1
2.8
English
Proceed according to these installation instructions as for the initial installation for re-installation
of a unit which has been dismantled for repairs or which was in operation somewhere else.
In these cases the following must be paid special attention: Parts of the thermal insulation at which
there are visible signs or damage or change which could impair the safety must be replaced by new
parts. The insulation must be tested and the rated consumption measured before commissioning.
Conversion of the Unit
The instructions enclosed with the respective fitting set are applicable for conversions, additions
and installations.
Transfer
Explain the functions of the unit to the user. Draw his attention to the safety instructions in particular.
Hand over the operating and installation instructions to the user.
Typ: WSP 7010
Nr.:
Symbols of the rating plate
(Example WSP 7010)
373
956042710 - 8234
- 000000
e
l
p
3/N/PE ~ 400V 50 HZ
5,25 5,83 6,42 7,00 6,75 7,50 8,24 9,00
m
a
S
5
6
7
8
9
10
kW
h
Total weight
Charging
Discharging
1/N/PE ~ 230V 50 HZ
2kW
1,7kW
Supplementary heater
26 W
247611 -34511
Fan
Made in Germany
*95604271082340000008*
31
268301 - 34573 - 0738.indd 31
19.09.2007 15:39:49
For the Fitter
Circuit diagram WSP 2010 - 7010
E1 - E6:
E7:
F1:
M1 - M3:
N1:
N5:
N4:
X1:
X2:
Heating element (storage heater)
Heating resistor
Safety temperature limiter
Fan
Temperature limiter - charging
Temperature limiter – fan drawer
Temperature limiter - charging
Mains terminal
Terminal
E9:
N6:
S2:
Z1:
E8:
N2:
N3:
S1:
AC-signal 230 V
Charging control signal
Integr. room temperature regulator
Heating resistor
Temperature regulator - discharging
Rocker switch - discharging
Radio interference suppressor
Supplementary heater
Supplementary heating element
Temperature regulator – supplementary heater
Temperature regulator – supplementary heater
Rocker switch – supplementary heater
Control circuit
1/N/PE ~ 50 Hz 230 V
*
Series circuit
*
3/N/PE ~ 50 Hz 400 V
when external RT is connected
Only for WSP 2010
100 % P����
�������
rated
91.6 %����
Prated
��������
��������
83.3 %����
Prated.
������
75 %����
Prated
100 %����
Prated
�������
�
�
�
�
�
�
� �� �� ��
N L3 L2 L1 ��������������������
�
� �� �� ��
N L3 L2 L1
��������������������
�
� �� �� ��
N L3 L2 L1
��������������������
�
� �� �� ��
L3 L2 L1
������������������
�
� �� �� ��
N
L1
��������������������
32
268301 - 34573 - 0738.indd 32
19.09.2007 15:39:49
For the Fitter
Caution! On a 3/PE AC 50 Hz 230 V mains
Rewiring of the storage heater load circuit necessary!
Circuit diagram for 3/PE AC 50Hz 230 V
Rewiring necessary in the storage heater!
xxx pull off vi wire from E2 and plug to E6
English
xx pull off br wire from E6 and plug to E4
x pull off ws wire from E4 and plug to E2
E1 - E6: (storage) heater
F1:
protective temperature limiter
N1:
temperature limiter – charging
N4:
temperature limiter – charging
X1:
mains terminal
Jumpers must be wired by customer on site.
33
268301 - 34573 - 0738.indd 33
19.09.2007 15:39:49
Environment and recycling
3
Guarantee
For guarantee please refer to the respective terms and conditions of supply for your country.
The installation, electrical connection and first operation of this appliance should be carried out by a
qualified installer.
The company does not accept liability for failure of any goods supplied which are not installed in
accordance with the manufacturer's instructions.
3.1
Environment and recycling
Please help us to protect the environment by disposing of the packaging in accordance with the national
regulations for waste processing.
Disposal of shipping packaging and scrapped units
Scrapped units must be disposed of professionally and properly according to locally applicable laws and
regulations. They must be collected separately and disposed off according to local regulations.
34
268301 - 34573 - 0738.indd 34
19.09.2007 15:39:49
A l’intention de l’utilisateur
1
Notice d’utilisation
1.1
Description de l’appareil
Les accumulateurs de chaleur permettent l’accumulation de chaleur produite par le courant électrique au cours des plages horaires à tarif réduit (en fonction du fournisseur, la plupart du temps
pendant la nuit). Cette chaleur est ensuite restituée sous forme d’air chaud par le biais d’un ventilateur ou, dans une moindre mesure, par la surface de l’appareil en fonction de la température
souhaitée.
1.2
Commande
L’appareil est commandé à partir du panneau de commande (1) situé sur la paroi latérale droite
(ill. 1).
1.2.2
Accumulation de chaleur
Le niveau d’accumulation de la chaleur (charge) est choisi à l’aide du sélecteur (ill. 17).
Il faut ici faire la distinction entre le fonctionnement des accumulateurs de chaleur avec ou sans
module de gestion centralisée de la charge en fonction des conditions atmosphériques (se trouve au
bas de l’appareil).
En l’absence d’un module de gestion centralisée de la charge en fonction des conditions atmosphériques (mode manuel, ill. 18), régler le sélecteur comme suit :
• =absence de charge
1 =période de transition (printemps/été) – correspond à env. 1/3 de la charge totale
2 =hiver doux – correspond à env. 2/3 de la charge totale
3 =hiver – correspond à la charge totale
Après une courte période de familiarisation, vous trouverez facilement le réglage qui vous convient.
Avec un module de gestion centralisée de la charge en fonction des conditions atmosphériques
(mode automatique), le sélecteur doit se trouver en position 3. C’est alors le module de gestion de la
charge en fonction des conditions atmosphériques qui veillera à la charge appropriée.
Toutefois, la présence de ce module de gestion de la charge n’empêche pas le recours à l’adaptation
manuelle au moyen du sélecteur pour assurer un réglage modulé des accumulateurs de chaleur individuels.
Francais
1.2.1
Emission de chaleur
L’émission de chaleur (décharge) est réglée par un thermostat d’ambiance AEG (accessoire en option) mural ou intégré à l’appareil.
Régler la température souhaitée au thermostat qui, à son tour, module automatiquement l’émission
de chaleur par le biais d'un ventilateur, de manière à établir une température constante.
Les jours de grand froid, il est conseillé de laisser fonctionner le thermostat d’ambiance en cas d’une
absence prolongée de manière à maintenir la température de la pièce à env. 10 °C et à protéger ainsi
le bâtiment ou la pièce contre le refroidissement (hors-gel)
35
268301 - 34573 - 0738.indd 35
19.09.2007 15:39:49
A l’intention de l’utilisateur
1.3
Consignes de sécurité
L’appareil ne doit pas
–être exposé à la poussière, aux produits chimiques, aux gaz ou aux vapeurs présentant un risque
d’incendie ou d’explosion ;
–se trouver à proximité immédiate de conduites ou de récipients contenant des produits inflammables ou explosifs ;
–être utilisé à une distance inférieure aux distances minimales imposées par rapport aux objets
proches.
•Le montage (installation électrique) ainsi que la première mise en service et la maintenance de cet
appareil doivent être effectués par un spécialiste agréé conformément aux présentes instructions.
•Il ne faut en aucun cas utiliser l’appareil lorsque des travaux de pose, de ponçage, de vitrification,
de nettoyage à l’essence ou d’entretien (aérosol, encaustique) des sols ou similaires sont effectués
dans la même pièce.
Avant la charge, veiller à aérer convenablement la pièce.
•En cas d’utilisation de l’appareil par des enfants ou des personnes atteintes d’un handicap physique, sensoriel ou mental, il faut veiller à ce que ceux-ci le fassent uniquement sous surveillance
ou après avoir reçu les consignes appropriées. Surveillez les enfants afin de s’assurer qu’ils ne
jouent pas avec l’appareil.
•Les surfaces du corps de l’appareil ainsi que la grille de sortie d’air peuvent atteindre des températures supérieures à 80 °C. C’est pourquoi il est interdit de poser sur l’appareil ou à proximité
immédiate des objets combustibles, inflammables ou isolants pas plus que des tissus, que ce soit
du linge, des couvertures, du papier, des récipients remplis d’encaustique ou d’essence, des bombes
aérosol ou similaires. Ne jamais faire sécher de linge sur l’appareil. Risque d’incendie !
Ne pas couvrir l’appareil!
•Pour les objets de toute nature comme par ex. les meubles, rideaux et textiles ou autres matières
inflammables ou non, veillez à respecter les distances minimales suivantes par rapport à l’appareil,
notamment à la grille de sortie d’air.
⇒
500 mm
par rapport à la grille de sortie d’air
⇒
100 mm
par rapport à la paroi latérale droite pour le montage
⇒ 70 mm
par rapport à la paroi latérale gauche
par rapport à la paroi latérale gauche lorsque 2 accumulateurs
⇒
100 mm
se trouvent l’un à côté de l’autre
⇒ 50 mm
par rapport au capot (ex. rebord de fenêtre)
⇒
100 mm
par rapport au capot (rideaux, voilages, matériaux inflammables)
L’air chaud doit pouvoir être évacué sans encombre (ill. 19) !
•Dans les locaux à usage professionnel (hôtels, résidences de vacances, écoles, etc.), apposer l’autocollant joint au présent mode d’emploi « Ne rien poser ou appuyer contre cet appareil » de manière bien visible sur le capot de l’appareil.
1.4
Entretien et maintenance
S’il apparaît de légères taches brunâtres à la surface de l’appareil, les faire disparaître le plus
­rapidement possible à l’aide d’un chiffon humide (avec de l'eau chaude et du produit de vaisselle).
Attendre que l’appareil soit froid pour le nettoyer avec un produit d’entretien d’usage courant.
Ne pas utiliser de produits abrasifs.
Ne pas introduire de produit en bombe aérosol dans les fentes d’aération.
Faire vérifier tous les deux ans le canal d’aération situé derrière la grille de sortie d’air (5) par un
spécialiste. Cet endroit est susceptible de s’encrasser légèrement.
Il est conseillé de profiter de la maintenance régulière pour faire vérifier les organes de contrôle et
de réglage. Les organes de sécurité, de contrôle et de réglage ainsi que l’ensemble du système de
gestion de la charge et de la décharge doivent être vérifiés par un spécialiste au plus tard 10 ans
après la première mise en service.
1.4.1
Nettoyage du filtre (ill. 3)
Le filtre (7) de la grille d’entrée d’air (6) doit être nettoyé régulièrement pour que la décharge de
l’accumulateur de chaleur puisse se faire sans problème.
Par contre, si le filtre est encrassé, les ventilateurs s’arrêtent.
Pour nettoyer le filtre, procéder comme suit :
–enlever la grille d'entrée d'air (6) à la face inférieure vers l'avant en les dégageant des ressorts à
déclic et les détacher par soulèvement hors du verrouillage supérieur ;
36
268301 - 34573 - 0738.indd 36
19.09.2007 15:39:50
A l’intention de l’utilisateur et de l’installateur
–séparer le filtre de la grille avec un tournevis par ex. et le nettoyer avec une brosse, un aspirateur
ou similaire ;
replacer le filtre dans la grille et l’insérer dans les encoches ;
–accrocher l'arête supérieure de la grille d'entrée d'air dans les vis de blocage au module de
­guidage d'air et la presser ensuite en bas sur les ressorts à déclic (ill. 16).
1.5
Remarque importante
Conservez avec soin ce mode d’emploi pour pouvoir le remettre, le cas échéant, au nouveau
­propriétaire.
Le mettre à disposition du spécialiste chargé d’effectuer l’entretien de l’appareil.
•l’accumulateur ne se
réchauffe pas
A l’intention de l’utilisateur
à l’intention du spécialiste
Vérifier si . . .
. . . le sélecteur est en position 3.
. . . les fusibles correspondant
­logés dans le boîtier à fusibles
sont défectueux ou si l’interrupteur de protection contre
les courants de court-circuit
est intervenu.
Remédier à ce problème !
Vérifier si . . .
. . . la commande du disjoncteur des
éléments chauffants ­fonctionne
convenablement. . . . les bornes
L1/L2/L3 sont sous tension.
. . . le limiteur de température (F1)
est activé.
Si l’accumulateur n’est pas encore chaud le lendemain, appeler un spécialiste.
Francais
Que faire si … ?
�������
« CLIC »
�� �� �� �� �� � � � � � � ����
�� �� �� � � � � � � ���
Vérifier si . . .
•la températu. . . la soufflante est activée par le
re du corps de
thermostat d’ambiance.
l’accumulateur est
Dans le cas contraire, faire
anormalement élevée
appel à un spécialiste.
même en cas de température extérieure
. . . le filtre de la grille d’entrée
douce
d’air est bouché.
Remédier à ce problème selon
le point 1.4.1 !
Vérifier si . . .
. . . le thermostat d’ambiance est
activé et si la borne LE est sous
tension.
. . . les soufflantes tournent.
. . . le régulateur de température
(N5, voir page 3, ill. 1) de la sortie d’air est hors circuit.
. . . le signal de commande Z1 du
module de gestion de la charge
a été reçu à la borne A1/Z1 de
l’accumulateur.
37
268301 - 34573 - 0738.indd 37
19.09.2007 15:39:50
A l’intention de l’installateur
2
Notice de montage
2.1
Caractéristiques techniques
�
���
���������
��
������
���
��
���
��
�
��
��
���
�����
L’installation et le raccordement électrique doivent être effectués par un spécialiste conformément
aux présentes instructions de montage.
WSP 2010
Largeur « l »
mm
605
Poids (avec les pierres)
kg
118
Distance « X »
mm
415
Raccordement
*
Puissance
kW
2,0
Charge de mesure
kWh
16,0
Charge maxi. PH
kWh
17,0
Pierres d’accumulation
Nbre de paquets (pierres) Unité
6 (12)
Poids
kg
85
Résistance de commande
kΩ
3,4
Chauffage auxiliaire (accessoire en option)
Puissance
kW
0,35 / 0.5
WSP 3010
780
169
590
3,0
24,0
25,5
WSP 4010
WSP 5010
1130
955
271
220
940
765
3/N/PE ~ 50 Hz 400 V
5,0
4,0
40,0
32,0
42,0
35,0
WSP 6010
WSP 7010
1305
322
1115
1480
373
1290
6,0
48,0
51,0
7,0
56,0
61,5
9 (18)
128
3,4
12 (24)
170
3,4
15 (30)
213
3,4
18 (36)
256
3,4
21 (42)
298
3,4
0,5 / 0,8
0,8 / 1,0
1,0 / 1,2
1,2 / 1,5
1,5 / 1,7
* 3 x 230 V + T / 40 Hz
230 nono ~ 50 Hz
38
268301 - 34573 - 0738.indd 38
19.09.2007 15:39:50
A l’intention de l’installateur
Description de l’appareil (page 3, ill. 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
2.2.1
Panneau de commande
Capot
Paroi latérale droite
Paroi avant
Grille de sortie d’air
Grille d’entrée d’air
Filtre
Paroi avant interne
Pierres d’accumulation
Tôle de recouvrement
Isolation thermique
Isolation thermique du fond
Buse
Canal d’air
Passe-câble
Canaux de circulation de l’air
Elément chauffant
Soufflante
Régulateur de température – Décharge (N5)
Régulateur de température – Charge (N4)
Limiteur de température (F1)
Francais
2.2
Fonctionnement
Les pierres d’accumulation sont réchauffées par les éléments chauffants placées entre les rangées de
pierres. La charge est réglée en continu à l’aide du régulateur de charge (sélecteur, ill. 17)
Le démarrage et la durée de la charge sont déterminés par L’opérateur énergétique concerné.
Deux régulateurs de température (19, 20) ainsi qu’un limiteur de température (21) empêchent une
surchauffe de l’appareil. Alors que les régulateurs de température se remettent en marche automatiquement, le limiteur de température sera réactivé par le spécialiste après réparation par pression
exercée sur le bouton situé au centre du limiteur.
La chaleur accumulée est ensuite diffusée par la soufflante mais également par la surface de
l’appareil. L’air est en effet aspiré par la soufflante (18) à travers la grille d’entrée de l’air (6) avant
d’être insufflé dans les canalisations des pierres d’accumulation (9) où il se réchauffe.
Avant de sortir par la grille de sortie d’air (5), l’air chaud est mélangé à de l’air moins chaud passant
par deux buses de manière à ce que la température de l’air sortant ne soit pas supérieure à la température maximale autorisée. La position de la buse et, par conséquent, la proportion du mélange
est réglée par un régulateur bilame.
39
268301 - 34573 - 0738.indd 39
19.09.2007 15:39:50
A l’intention de l’installateur
2.2.2
Réduction de la puissance absorbée
En déplaçant ou enlevant des cavaliers sur les bornes, il est possible de réduire de 3 niveaux (voir tableau) la puissance absorbée réglée départ-usine au niveau maximum.”La dimension des sections de
câbles et les fusibles doivent être choisis en fonction de la puissance maximale possible de l’appareil.
Variantes de
puissance kW
Variantes de
raccordement
Modèle
WSP 2010
WSP 3010
WSP 4010
WSP 5010
WSP 6010
WSP 7010
éléments chauffants 8h (série)
➀
100 %
➁
91,6 %
➂
83,3 %
➃
75 %
➄ 100 %
2,0
3,0
4,0
5,0
6,0
7,0
1,83
2,75
3,66
4,58
5,50
6,42
1,67
2,50
3,33
4,16
5,00
5,83
1,50
2,25
3,00
3,75
4,50
5,25
2,0
–
–
–
–
–
�������
100 %
Pnom.
����
� � � �� �� �� ��
�
2,03
3,07
4,13
4,88
6,08
6,75
�
� � � �� �� �� ��
� �� �� ��
��������������������
�������
����
100 % P����
nom.
�
�� �� ��
������������������
2.3
� � � �� �� �� ��
� �� �� ��
������
75 ����
% Pnom.
2,25
3,42
4,58
5,42
6,75
7,5
��������
83,3 % ����
Pnom.
��������������������
��������������������
� � � �� �� �� ��
2,47
3,75
5,04
5,96
7,42
8,24
nom.
� �� �� ��
�
2,7
4,1
5,5
6,5
8,1
9,0
��������
91,6 %����
P
(câblage série)
�������������������
�
lot d’éléments chauffants 6h
(accessoire en option)
➀
➁
➂
➃
100 % 91,6 % 83,3 % 75 %
� � � �� �� �� ��
�
��
��������������������
Consignes et réglementations
•Tenir compte de tout ce qui se trouve dans l’emballage !
•Respecter la réglementation concernant les bâtiments et les garages du pays concerné.
•La surface d’installation doit présenter une portance suffisante.
En cas de doute, faire appel à un expert en bâtiments (poids de l’accumulateur de chaleur voir
« Caractéristiques techniques »).
•Respecter les distances minimales par rapport aux objets proches (ill. 2 et 2a).
•Tous les travaux de raccordement et d’installation électriques doivent être effectués selon les
directives VDE (0100), les consignes de l’opérateur énergétique et les directives nationales et
­régionales.
•L’appareil doit pouvoir être déconnecté du réseau sur tous les pôles par un dispositif
­supplémentaire doté d’une distance de coupure de 3 mm minimum. A cet effet, on peut utiliser
des disjoncteurs, des fusibles etc.
•L’augmentation ultérieure de la puissance absorbée doit faire l’objet d’une nouvelle autorisation
de l’opérateur énergétique. Si l’augmentation ultérieure de la puissance n’est pas signalée à l’opérateur énergétique, cela équivaut à une violation du contrat de fourniture de courant.
•Les moyens d’exploitation doivent être adaptés à la consommation nominale des appareils.
•Tenir compte des indications figurant sur la plaque signalétique de l’appareil !
La tension indiquée doit concorder avec la tension du réseau.
•Pour satisfaire aux exigences VDE relatives à la sécurité d’installation, l’appareil doit être fixé.
40
268301 - 34573 - 0738.indd 40
19.09.2007 15:39:50
A l’intention de l’installateur
2.4
Site de montage
L’appareil ne doit pas
–être exposé à la poussière, aux produits chimiques, aux gaz ou aux vapeurs présentant un risque
d’incendie ou d’explosion ;
–se trouver à proximité immédiate de conduites ou de récipients contenant des produits inflammables ou explosifs ;
–être utilisé à une distance inférieure aux distances minimales imposées par rapport aux objets
proches.
Dans les pièces dans lesquelles il se dégage des gaz d’échappement, des odeurs d’huile ou d’essence,
il peut se former des mauvaises odeurs persistantes et il y a, le cas échéant, des risques d’encrassement.
Mur d’installation
Vérifier si la force portante du mur est suffisante pour supporter l’appareil.
S’il n’y a pas de mur adéquat, l’appareil doit être installé au sol (vissage direct au sol ou par
­l’intermédiaire d’un socle [accessoire en option]).
2.5
Francais
Plancher
La surface d’installation de l’appareil doit être plane et présenter une force portante suffisante de
manière à éviter toute déformation du corps de l’appareil.
Il faut garantir une résistance minimale à la température d’au moins 85 °C au mur d’installation et
d’au moins 80 °C au plancher. Les appareils peuvent être installés sur tous les sols ordinaires, mais il
faut toutefois tenir compte du fait que des modifications peuvent surgir au niveau des patins sur les
sols en PVC, les parquets, les tapis à poils longs, sous l’effet du poids et de l’action de la chaleur. Il
convient alors de recourir à des cales thermostables (non comprises dans la fourniture).
Montage de l’appareil (ill. 3-14)
Pour répondre aux exigences VDE relatives à la sécurité du site d’installation, l’accumulateur de chaleur doit être maintenu par une fixation murale ou au sol (ill. 8).
Les vis et les chevilles nécessaire à la fixation de l’appareil ne sont pas comprises dans le volume
de la fourniture. Elles doivent être choisies et fournies par l’installateur en fonction du matériau
­constitutif du mur.
Fixation murale
A l’arrière de l’appareil, à proximité du boîtier de commande, un trou a été prévu pour recevoir une
vis de fixation à un mur porteur approprié (ill. 8).
Avant de fixer l’appareil, veiller à respecter les distances minimales autorisées par rapport aux ­objets
proches.
Fixation au sol
La fixation au sol est effectuée par vissage du fond de l’appareil à travers 4 orifices de 9 mm de diamètre (cotes voir « Caractéristiques techniques », page 9)
Ce type de fixation n’est possible que si les grilles de sortie et d’entrée d’air et le tiroir du ventilateur
ont été retirés.
41
268301 - 34573 - 0738.indd 41
19.09.2007 15:39:51
A l’intention de l’installateur
2.5.1
Installation de l’appareil (ill. 3-6)
•Enlever la grille d'entrée d'air (6) à la face inférieure vers l'avant en les dégageant des ressorts à
déclic et les détacher par soulèvement hors du verrouillage supérieur.
•Desserrer la grille de sortie d'air (5) avec les deux verrouillages ¼ de tour et enlever la grille (ill. 3).
•Desserrer (trous internes) 2 vis du bas de la paroi avant (4), soulever légèrement la partie inférieure de la paroi avant et la retirer (ill. 4, ill. 5). Desserrer 2 vis du bas de la paroi avant interne, la
soulever légèrement et la retirer.
•Démontage de la paroi latérale droite (3) : Déposer le sélecteur (a), desserrer la vis (b1 et b2) de la
paroi latérale (3), à l’arrière tirer légèrement la paroi latérale sur le côté (c), pousser vers l’avant,
en haut faire basculer sur le côté (d), soulever et retirer (ill. 6).
•Brancher les câbles de raccord au secteur ainsi que les câbles de raccordement du régulateur
de charge et de décharge en les introduisant par l’orifice dans la paroi arrière de l’appareil (15)
tout en tenant compte de l’énoncé du point 2.5.2 (décaler le câble de raccordement d’env. 260
mm, le raccourcir au besoin de manière à ce qu’il ne touche pas les fentes d’aération de la paroi
latérale) ;
•Placer l’appareil à l’emplacement prévu et le visser au mur de fixation (au sol, si la fixation au sol
est nécessaire).
•Retirer la tôle de recouvrement (10), le remplissage en carton et le bouton de commande se trouvant à l’intérieur (ill. 9). L’intérieur de l’appareil doit être entièrement exempt de corps ­étrangers
tels que résidus d’emballage, etc.
Vérifier que l’isolation thermique de l’appareil n’a pas été endommagée au cours du transport, la
remplacer si nécessaire.
Mise en place des pierres d’accumulation (ill. 10 et 11)
Les pierres d’accumulation sont livrées dans un emballage séparé.
Les pierres d’accumulation légèrement endommagées au cours du transport peuvent être utilisées.
Cela n’aura aucune incidence sur le bon fonctionnement de l’appareil.
Pour mettre en place les pierres d’accumulation (9) soulever légèrement les éléments chauffants
(17) (ill. 10).
Poser la première pierre d’accumulation avec les rainures destinées à recevoir les éléments
­chauffants tournées vers le haut, à quelque distance de l’isolation thermique droite, sous l’élément
chauffant et la pousser vers l’isolation thermique droite et arrière. Les trous oblongs constituent les
canaux de chauffe.
En soulevant les éléments chauffants veiller à ce que les orifices percés dans les isolations thermiques latérales ne soient pas élargis par les éléments chauffants.
Puis insérer la tôle de recouvrement (10) retirée de l’intérieur de l’appareil sur la couche supérieure
de pierres d’accumulation (ill. 12).
2.5.2
Raccordement électrique
Le raccordement électrique des éléments chauffants est effectué avec 3/N/PE ~ 50 Hz 400 V
ou 3/N/A ~ 50 Hz 400 V avec 1/N/A ~ 50 Hz 230 V, 3 x 230 V + A, Conmutable 3 x 230 + T ou
2 x 230 + T.
Le raccordement direct avec NYM est possible. Le nombre des câbles d’amenée et des brins de câbles
ainsi que les sections des câbles dépendent de la valeur de raccordement de l’appareil et du type
de raccordement au secteur ainsi que d’éventuelles prescriptions de l’opérateur énergétique. Tenir
compte des schémas des connexions correspondants.
Si l’accumulateur est raccordé à un module de gestion automatique de charge, il peut être sous tension aux bornes A1/Z1 – A2/Z2 bien que les fusibles soient retirés.
Raccordement
Libérer les câbles électriques d’une éventuelle traction et les brancher conformément au schéma des
connexions électriques de l’appareil (sur la face interne de la paroi latérale droite) ou au schéma des
raccordements.
Si la tôle logée dans le boîtier de commande, destinée à recevoir les bornes secteur est difficile
d’accès en raison d’un écart latéral trop juste, on peut la faire pivoter vers l’avant en desserrant la
vis (ne pas dévisser) de la paroi arrière.
42
268301 - 34573 - 0738.indd 42
19.09.2007 15:39:51
A l’intention de l’installateur
En fonctionnement unifilaire**, poser un cavalier entre « N » et « A2/Z2 » !
Adapter la puissance en fonction de la durée nominale de charge
La puissance de raccordement peut être adaptée à la durée nominale de charge de l’opérateur énergétique par décalage ou retrait de cavaliers aux bornes.
8h
➀
2,0
3,0
4,0
5,0
6,0
7,0
���
� � � �� �� �� ��
� �� �� ��
��������������������
1,83
2,75
3,66
4,58
5,5
6,42
10h
➂
6h (lot d’éléments chauffants)
7h
5h
6h
➂
➀
➁
1,67
2,5
3,33
4,16
5,0
5,83
2,7
4,1
5,5
6,5
8,1
9,0
���
�������
100
% Pnom.
����
(câblage
série)
�������������������
�
8h (série)
9h
➁
� � � �� �� �� ��
� �� �� ��
��������������������
2,25
3,42
4,58
5,42
6,75
7,5
����
83,3 % Pnom.
������������
91,6 % Pnom.
������������
�
2,47
3,76
5,04
5,96
7,42
8,24
�
Francais
Version d’éléments chauffants
Durée de charge nominale
Variantes de raccordement (kW)
Modèle
WSP 2010
WSP 3010
WSP 4010
WSP 5010
WSP 6010
WSP 7010
� � � �� �� �� ��
� �� �� ��
��������������������
Plaque signalétique
Tenir compte de la désignation figurant sur le schéma des connexions et la plaque signalétique !
Après le raccordement électrique, faire une croix au stylo bille indélébile dans la case correspondant
à la puissance de raccordement et à la durée nominale de charge de l’appareil sur la plaque signalétique de l’appareil et le schéma des connexions de cette notice de montage.
2.5.3
Appareil en état de fonctionnement
Nettoyage de l’appareil (ill. 13 et 14)
Il convient de nettoyer l’appareil ouvert une fois son installation achevée et les pierres
­d’accumulation en place. ­
A cet effet, démonter également la soufflante et les canaux de circulation de l’air
Dévisser les canaux de circulation de l’air (16) et les retirer.
•Une fois les vis situées sur la face avant des équerres de fixation desserrées (non dévissées),
­soulever la soufflante (18) et la retirer (attention au positionnement du câble !).
Sur certains appareils, il faut pour ce faire dévisser le thermostat – Décharge (19), y compris la
tôle de fixation.
En déposant les pièces démontées, faire attention à ne pas endommager les fils.
•Nettoyer la tôle du fond et les ventilateurs (veiller à ne pas endommager les pales !) Puis ­reposer
les ventilateurs, éventuellement le limiteur de température ainsi que les canaux de ­circulation de
l’air (positionnement correct du câble !).
Fermer l’appareil (ill. 15 et 16)
•Accrocher la paroi avant interne avec l’isolation thermique à l’arrête supérieure en la plaçant légèrement à l’oblique vers l’avant et la visser à l’arête inférieure à l’aide de 2 vis.
•Accrocher la paroi latérale droite en bas, la faire basculer vers le haut. L’accrocher en haut et la
fixer à l’aideavec les vis (b1 et b2) ; (opération inverse voir 2.5.1 – Démontage de la paroi droite,
ill. 6).
•Accrocher la paroi avant en haut, la faire basculer en bas sur l’appareil et la fixer à l’aide de 2 vis
(utiliser les trous internes) (ill. 15) ;
•Serrer la grille de sortie d'air (5) avec les deux verrouillages ¼ de tour (ill. 16).
•Accrocher l'arête supérieure de la grille d'entrée d'air dans les vis de blocage au module de
­guidage d'air et la presser ensuite en bas sur les ressorts à déclic (ill. 16).
43
268301 - 34573 - 0738.indd 43
19.09.2007 15:39:51
A l’intention de l’installateur
Anschlussplan
...
Schéma des
raccordements
. . . avec thermostat
d’ambiance
intégré RTi 100M/RTi 101
EP
. . . bei integrierten
Raumtemperaturreglern
RTI-E3/RTI-EP2

X3 + -
TA
LE` LH
LH` LE
N
N
N
N
X2
N
LSH
L
X1
(N)
A1 A2
Z1
L
Z2
N
LE
3
2
1
L3
L2
L1

(L) - (L-SH)
(N) - (N)
* RetirerlesBrücken
cavaliers
(L) -und
(L-SH)
bei Ansteuerung
ohne Heizungsschütz
et (N) - (N)
pour la commande
entfernen
sans disjoncteur
SystèmeACde
gestion
de la
Aufladesteuerung
charge
230 V CA
230V-System
DC
Aufladesteuerung
Kleinspannungs-System
Aufladesteuerung
A1/A2
Gestion de la
charge A1/A2
1/N ~ 50 Hz1/N
230 V230V
L1/L2/L3 L1/L2/L3
(évent. via le(ggf.
disjoncteur)
über Heizungsschütz)
N/PE ~ 50 Hz
400 V400V
N/PE
. . . avec thermostat
d’ambiance mural
. . . bei wandmontierten
Raumtemperaturreglern RTA-S/RTNZ-S

X3 + -
TA
LE` LH
LH` LE
N
N
N
N
X2
N
LSH
L
X1
(N)
A1 A2
Z1
L
Z2
N
LE
3
2
1
L3
L2
L1
LE
3
2
1
L3
L2
L1

 Brücken (L) - (L-SH) und (N) - (N)
DC
Aufladesteuerung
Kleinspannungs-System
* Retirer les cavaliers
(L) -ohne
(L-SH)
bei Ansteuerung
Heizungsschütz
et (N) - (N)entfernen
pour la commande
sans disjoncteur
SystèmeAC
de
gestion
de la
Aufladesteuerung
charge 230 V
230V-System
CA
A1/A2
Gestion deAufladesteuerung
la charge A1/A2
1/N230 230V
1/N ~ 50 Hz
V
RTA-S
Thermostat (RTNZ-S
d’ambiance mural
)
[mit Schalter f. Zusatzhzg.]
L1/L2/L3 L1/L2/L3
über Ladeschütz)
(évent. via (ggf.
le disjoncteur)
N/PE400 400V
N/PE ~ 50 Hz
V
. . . avec un .raccord
monophaséAnschluss
(maxi. 2 (max.
kW) 2 kW)
. . bei einphasigen
X1
(N)
A1 A2
Z1
L
Z2
N
1/N/PE ~ 50 Hz1/N/PE
230 V 230V
. . . en cas de
d’accumulateur“alt-neu”
ancien, avec
d’ambiance . . .remplacement
bei Wärmespeicheraustausch
mit thermostat
wandmontiertem
mural et absence
d’alimentation enund
courant
diurne
Raumtemperaturregler
fehlender
Tagstrom-Versorgung
(N)
A1 A2
Z1

Z2
L
N
LE
(N)
(N)
(N)
3
2
1
X1
L3
L2
L1
“Eindraht** « Commande unifilaire »
steuerung”
Aufladesteuerung
Commande de charge
RaumtempeThermostat d’ambiance
raturregler
L1/L2/L3 L1/L2/L3
über Ladeschütz)
(évent. via(ggf.
le disjoncteur)
N/PE ~ 50 N/PE
Hz 400400V
V
44
268301 - 34573 - 0738.indd 44
19.09.2007 15:39:51
A l’intention de l’installateur
2.6
Première mise en service
2.6.1
Contrôle de fonctionnement
2.7
2.7.1
2.8
Charge
Une fois le contrôle de fonctionnement achevé, les appareils peuvent être mis en service sans
préchauffage. La charge s’effectue soit manuellement par le biais du régulateur de charge mécanique ou automatiquement avec la gestion de charge Elfamatic disponible.
Au cours de la première charge, relever la valeur de charge en kWh et la comparer à la charge maximum autorisée à froid figurant dans les « Caractéristiques techniques ». La valeur de charge relevée
ne doit pas dépasser la charge maximum autorisée à froid.
Une odeur peut se dégager lors de la première charge, il convient donc d’aérer suffisamment la
pièce (1,5 renouvellement de l’air, fenêtre basculée par ex.). Dans une chambre à coucher, ne pas
procéder à la première charge pendant le sommeil.
Réparation, modification de l’appareil
La réinstallation d’un appareil désassemblé à des fins de réparation ou déjà en service à un autre
emplacement s’effectue, comme pour la première mise en service, conformément à la présente notice de montage.
Dans ces cas là, veiller particulièrement aux points suivants : Remplacer les éléments de l’isolation
thermique sur lesquels vous constatez des dommages ou des altérations susceptibles de nuire à la
sécurité. Avant la mise en service, effectuer un contrôle de l’isolation et mesurer la prise de courant
nominale.
Francais
2.6.2
Contrôler le fonctionnement de la soufflante de l’élément d’accumulation en mettant en marche le
thermostat d’ambiance.
Réparation, modification de l’appareil
Pour les travaux de transformation, d’extension et d’encastrement, consulter les instructions jointes
aux lots de pièces concernés.
Remise à l’utilisateur
Expliquer le fonctionnement de l’appareil à l’utilisateur. Attirer tout particulièrement son attention
sur les consignes de sécurité.
Remettre la notice d’utilisation et de montage à l’utilisateur.
Typ: WSP 7010
Nr.:
Symboles de la plaque signalétique
(exemple WSP 7010)
373
956042710 - 8234
pe
- 000000
ty
3/N/PE ~ 400V 50 HZ
e
l
è
5,25 5,83 6,42 7,00 6,75 7,50 8,24 9,00
5
6
d
o
M
7
8
9
10
kW
h
Poids total
Charge
Décharge
1/N/PE ~ 230V 50 HZ
2kW
1,7kW
26 W
247611 -34511
Chauffage auxiliaire
Ventilateur
Made in Germany
*95604271082340000008*
45
268301 - 34573 - 0738.indd 45
19.09.2007 15:39:52
A l’intention de l’installateur
Schéma électrique WSP 2010 - 7010
E1 - E6:
E7:
F1:
M1 - M3:
N1:
N5:
N4:
X1:
X2:
Elément chauffant (accumulateur)
Résistance de chauffage
Limiteur de température
Soufflante
Limiteur de température - Charge
Limiteur de température – Tiroir du ventilateur
Limiteur de température - Charge
Bornier secteur
Bornier
Signal de gestion de charge
230 V CA
E9:
N6:
S2:
Z1:
E8:
N2:
N3:
S1:
Thermostat d’ambiance Intégré
Résistance de chauffage
Thermostat - Décharge
Commutateur à bascule - Décharge
Condensateur de protection contre les
étincelles
Chauffage auxiliaire
Elément chauffant
Thermostat – Chauffage auxiliaire
Thermostat – Chauffage auxiliaire
Commutateur à bascule – Chauffage auxiliaire
Circuit de commande
1/N/PE ~ 50 Hz 230 V
*
3/N/PE ~ 50 Hz 400 V
* pour le raccord d’un RT externe
Branchements de série
�������
100 %����
Pnom.
��������
91,6 %����
Pnom.
��������
83,3 %����
P
������
75 %����
P
�������
100 %����
P
�
�
�
�
�
�
� �� �� ��
N L3 L2 L1 ��������������������
�
� �� �� ��
N L3 L2 L1
��������������������
nom.
�
� �� �� ��
N L3 L2 L1
��������������������
nom.
�
� �� �� ��
L3 L2 L1
������������������
nom.
�
� �� �� ��
N
L1
��������������������
46
268301 - 34573 - 0738.indd 46
19.09.2007 15:39:52
A l’intention de l’installateur
Attention ! Sur le 3/PE AC 50 Hz 230 V secteur
Il est nécessaire de modifier le câblage d'origine de l'accumulateur de chaleur !
Schéma électrique du 3/PE AC 50 Hz 230 V
Il est nécessaire de modifier le câblage d'origine comme ci-dessous !
xxx Débrancher le fil vi (violet) de E2 et le brancher sur E6
Francais
xx Débrancher le fil br (brun) de E6 et le brancher sur E4
x Débrancher le fil ws (blanc) de E4 et le brancher sur E2
E1 - E6: éléments chauffants (accumulateur)
F1:
limiteur de température de sécurité
N1:
limiteur de température – charge
N4:
limiteur de température – charge
X1:
borne secteur
Les ponts doivent être posés au cours de l'installation.
47
268301 - 34573 - 0738.indd 47
19.09.2007 15:39:52
Environnement et recyclage
3
Garantie
La garantie est à faire valoir dans le pays où l'appareil a été acheté. A cette fin, veuillez prendre contact avec
la filiale AEG concernée, à défaut l'importateur agréé.
Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par
un installateur qualifié.
Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pas
été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil.
3.1 Environnement et recyclage
Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous ­débarrasser de
l'emballage conformément aux règles nationales relatives au traitement des ­déchets.
Elimination des emballages de transport et des anciens appareils
L'élimination d'anciens appareils doit se faire dans les règles de l'art conformément aux prescriptions et lois
en vigueur localement. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les
dispositions et les décrets locaux.
48
268301 - 34573 - 0738.indd 48
19.09.2007 15:39:52
Voor de gebruiker
1
Gebruiksaanwijzing
1.1
Omschrijving van het apparaat
Met warmteaccumulatoren wordt tijdens de laag tarief periode (afhankelijk van het nutsbedrijf,
meestal nachtstroom) elektrisch opgewekte warmte opgeslagen. Deze wordt overeenkomstig de
temperatuur in de ruimte via een ventilator als warme lucht, en voor een gering deel ook als uitstralingswarmte van het oppervlak van het apparaat, weer afgegeven.
1.2
Bediening
De bediening van het apparaat gebeurt op het bedieningspaneel (1) op de rechter zijwand (afb. 1).
1.2.2
Warmteaccumulatie
Met de keuzeschakelaar (afb. 17) wordt accumulatiegraad (opladen) bepaald.
Hierbij moet een onderscheid worden gemaakt tussen de werking van de warmteaccumulator met
of zonder centrale, weersafhankelijke oplaadbesturing (zit in de onderverdeling).
Wanneer geen centrale, weersafhankelijke oplaadbesturing beschikbaar is (handmatige werking, afb.
18), dan moet de keuzeschakelaar als volgt worden ingesteld:
•=Er wordt niet opgeladen
1=Overgangstijd (voorjaar/herfst) – komt overeen met ca. 1/3 van de volledige lading
2=Milde winterdagen – komt overeen met ca. 2/3 van de volledige lading
3=Komt overeen met de volledige lading
Na een korte gewenningsperiode zult u de nodige ervaring hebben opgedaan om de op dat ­moment
juiste instelling te vinden.
Wanneer een centrale, weersafhankelijke oplaadbesturing beschikbaar (automatische werking),
moet de keuzeschakelaar op stand 3 staan. Het weersafhankelijke opladen zorgt er dan voor dat de
warmteaccumulator op de juiste wijze wordt opgeladen.
Ook bij een beschikbare oplaadbesturing kan de op te laden hoeveelheid van de afzonderlijke warmteaccumulatoren handmatig met de keuzeschakelaar worden aangepast.
Nederlands
1.2.1
Warmteafgifte
De warmteafgifte (ontladen) wordt met een aan de wand gemonteerde of in het apparaat integreerbare AEG-thermostaat (speciale accessoires) geregeld.
De gewenste temperatuur in de ruimte kan daarbij op de thermostaat worden ingesteld, die
dan automatisch de warmteafgifte via de ventilator regeld, zo dat de ruimte op een constante
­temperatuur kan worden gehouden.
Op zeer koude dagen wordt het aanbevolen de thermostaat bij afwezigheid meerdere dagen
­ingeschakeld te laten, om de temperatuur in de ruimte op bijv. ca. 10 °C te houden, zodat het
­gebouw c.q. de ruimte niet afkoelt (bescherming tegen bevriezing).
49
268301 - 34573 - 0738.indd 49
19.09.2007 15:39:52
Voor de gebruiker
1.3
Veiligheidsvoorschriften
Het apparaat mag niet
–in ruimten worden gebruikt die brand- of explosiegevaarlijk zijn door de aanwezigheid van chemicaliën, stof, gassen of dampen;
–in de onmiddellijke nabijheid van leidingen of reservoirs worden gebruikt, die brandbare of explosieve stoffen bevatten;
–worden gebruikt wanneer de minimale afstand tot aangrenzende objecten niet in acht wordt genomen.
•Montage (elektrische installatie) alsmede de eerste inbedrijfstelling en het onderhoud van dit apparaat mogen alleen door een daartoe bevoegde vakman en overeenkomstig deze aanwijzingen
worden uitgevoerd.
•In geen geval mag het apparaat worden gebruikt wanneer in de opstellingsruimte werkzaamheden zoals verleggen, slijpen, verzegelen, reinigen met benzine en onderhoud (spray, vloerwas) van
vloeren en dergelijke worden uitgevoerd.
Bovendien moet de ruimte voor het opladen in voldoende mate worden geventileerd.
•Mochten kinderen of personen met beperkte fysieke, sensorische of psychische vaardigheden het
apparaat bedienen, dan dient ervoor te worden gezorgd dat dit uitsluitend onder toezicht of na
dienovereenkomstige instructie door een voor de veiligheid verantwoordelijke persoon geschiedt.
Op kinderen dient toezicht te worden uitgeoefend om er zeker van te zijn dat ze niet met het apparaat spelen.
•Het oppervlak van de behuizing van het apparaat en het luchtafvoerrooster kunnen tot een temperatuur van meer dan 80 °C worden verwarmd. Daarom mogen op het apparaat of in de onmiddellijke nabijheid daarvan geen brandbare, ontvlambare of warmte-isolerende stoffen, als wasgoed, dekens, tijdschriften, reservoirs met boenwas of benzine, spuitdozen en dergelijke worden
geplaatst. Ook mag geen wasgoed over het apparaat worden gehangen om dit te drogen. Gevaar
voor brand!
Apparaat niet afdekken!
•Voor alle soorten voorwerpen, zoals bijv. meubels, gordijnen, vitrage en textiel of andere brandbaar of niet brandbaar materiaal, moet de volgende minimale tussenruimte, in het bijzonder ten
opzichte van luchtafvoerroosters, ten opzicht van het apparaat worden aangehouden (afb. 2):
⇒ 500 mm
t.o.v. luchtafvoerrooster
⇒ 100 mm
t.o.v. de rechter zijwand (voor montageruimte)
⇒ 70 mm
t.o.v. linker zijwand
⇒ 100 mm
t.o.v. linker zijwand bij 2 warmteaccumulatoren naast elkaar
⇒ 50 mm
t.o.v. deksel (bijv. vensterbank)
⇒ 100 mm
t.o.v. deksel (vitrage, gordijnen, brandbaar materiaal)
De warme lucht moet ongehinderd uit het apparaat kunnen stromen (afb. 19)!
•De bij deze gebruiks- en montagehandleiding meegeleverde verwijzingsstickers „Geen voorwer­pen
op of tegen het apparaat zetten“ moeten in zakelijk gebruikte ruimten, zoals bijv. in hotels vakantiehuisjes, scholen enz., goed zichtbaar op het deksel van het apparaat worden geplakt.
1.4
1.4.1
50
268301 - 34573 - 0738.indd 50
Verzorging en onderhoud
Wanneer op de behuizing van het apparaat lichte bruine verkleuringen optreden, moeten deze waar
mogelijk onmiddellijk met een vochtige doek (met heet water en afwasmiddel) worden ­verwijderd.
Het apparaat moet in koude toestand met de gebruikelijke onderhoudsmiddelen worden
­schoongemaakt.
Het gebruik van schurende en bijtende onderhoudsmiddelen moet worden vermeden.
Geen reinigingsspray in de ventilatiegleuvel spuiten.
het ventilatiekanaal achter het luchtafvoerrooster (5) moet iedere twee jaar door een vakman
­worden gecontroleerd. Hier kan in lichte mate vuilafzettingen voorkomen.
Geadviseerd wordt om tijdens regelmatig onderhoud ook de controle- en regelorganen te laten
controleren. Op z’n laatst 10 jaar na de eerste ingebruikstelling moeten veiligheids-, controle- en
regelorganen alsmede het gehele op- en ontlaadsysteem door een vakman worden gecontroleerd.
Reiniging van het pluizenfilter (afb. 3)
Het in het luchttoevoerrooster (6) aangebrachte pluizenfilter (7) moet regelmatig worden
­schoongemaakt, zodat het storingsvrije ontladen van de warmteaccumulator is gewaarborgd.
Bij een dichtgeslibd pluizenfilter worden de ventilatoren uitgeschakeld.
Het pluizenfilter als volgt schoonmaken:
–Luchtinlaatrooster (6) aan de onderzijde naar voren van de snapveren aftrekken en door op te
tillen uit de bovenste vergrendeling losmaken;
19.09.2007 15:39:52
Voor de gebruiker en de installateur
–Het pluizenfilter met bijv. een schroevendraaier uit het rooster drukken en met borstel, stofzuiger
of vergelijkbare hulpmiddelen schoonmaken;
Het pluizenfilter weer in het rooster plaatsen en over de noppen vast laten klikken;
–Bovenkant van het luchtinlaatrooster in de vastzetschroeven op de luchtgeleidingsmodelue hangen en daarna over de snapveren drukken (afb. 16).
1.5
Belangrijke aanwijzing
Deze aanwijzing zorgvuldig bewaren, bij eventuele verkoop van het apparaat aan de nieuwe
­eigenaar overhandigen.
Tijdens eventuele reparatiewerkzaamheden ter inzage aan de vakman geven.
•de warmteaccumulator niet
warm wordt
Voor de gebruiker
Voor de vakman
controleer of . . .
. . . de keuzeschakelaar
op stand 3 staat.
. . . in uw zekeringenkast de bijbehorende zekeringen defect zijn
of de aardlekschakelaar is geactiveerd.
Oorzaak verhelpen!
controleer of . . .
. . . de aansturing van de verwarmingselementbeveiliging in
orde is.
. . . spanning op de klemmen
L1/L2/L3 staat.
. . . of de veiligheids­temperatuur­
begrenzer (F1) is geactiveerd.
Wanneer de warmteaccumulator op de daaropvolgende dag
nog niet is opgewarmd moet u
contact opnemen met een vakman.
Nederlands
Wat te doen wanneer . . . ?
"CLIC"
�������
�� �� �� �� �� � � � � � � ����
�� �� �� � � � � � � ���
controleer of . . .
•de warmteaccumulator ook bij
. . . de ventilator met de thermomilde weersomstaat kan worden ingeschakeld.
standigheden een buiWanneer dit niet het geval
tengewoon hoge becontact opnemen met de vakhuizingstemperatuur
man.
laat zien.
. . . het pluizenfilter in het lucht­
toevoerrooster verstopt is.
De oorzaak overeenkomst
punt 1.4.1 verhelpen!
controleer of . . .
. . . de thermostaat is ingeschakeld
en er spanning op de klem LE
staat.
. . . of de ventilatoren draaien.
. . . de veiligheids­temperatuur­
regelaar (N5, zie pagina 3,
afb. 1) in de luchtafvoer is uitgeschakeld.
. . . het besturingssignaal Z1 van de
oplaadbesturing op klem A1/Z1
in de warmteaccumulator is ingeschakeld.
51
268301 - 34573 - 0738.indd 51
19.09.2007 15:39:53
Voor de installateur
2
Montagehandleiding
2.1
Technische specificaties
�
���
���������
��
������
���
��
���
��
�
��
��
���
�����
Het plaatsen en de elektrische aansluiting moeten, met in acht neming van de montagehandleiding,
door een vakman worden uitgevoerd.
WSP 2010
605
Breedte „B"
mm
118
Gewicht (met stenen)
kg
415
Afstand „X"
mm
*
Aansluiting
2,0
Vermogen
kW
16,0
Berekend opladen
kWh
17,0
max. opladen PH
kWh
Accumulatiestenen
6 (12)
Aantal pakken (stenen)
st.
85
Gewicht
kg
3,4
Stuurweerstand
kΩ
Aanvullende verwarming (speciale accessoires)
0,35 / 0.5
Vermogen
kW
WSP 3010
780
169
590
3,0
24,0
25,5
WSP 4010
WSP 5010
1130
955
271
220
940
765
3/N/PE ~ 50 Hz 400 V
5,0
4,0
40,0
32,0
42,0
35,0
WSP 6010
WSP 7010
1305
322
1115
1480
373
1290
6,0
48,0
51,0
7,0
56,0
61,5
9 (18)
128
3,4
12 (24)
170
3,4
15 (30)
213
3,4
18 (36)
256
3,4
21 (42)
298
3,4
0,5 / 0,8
0,8 / 1,0
1,0 / 1,2
1,2 / 1,5
1,5 / 1,7
* 3 x 230 V + T / 40 Hz
230 nono ~ 50 Hz
52
268301 - 34573 - 0738.indd 52
19.09.2007 15:39:53
Voor de installateur
Beschrijving van het apparaat (pagina 3, afb. 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
2.2.1
Bedieningspaneel
Deksel
Zijwand rechts
Voorwand
Luchtafvoerrooster
Luchttoevoerrooster
Pluizenfilter
Binnenste voorwand
Accumulatorentenen
Afdekplaat
Warmte-isolatie
Vloerwarmte-isolatie
Mengluchtklep
Luchtkanaal
Kabeldoorvoer
Luchtgeleidingscomponent
Verwarmingselement
Ventilator
Veiligheidstemperatuurregelaar voor ontladen (N5)
Veiligheidstemperatuurregelaar voor opladen (N4)
Veiligheidstemperatuurbegrenzer (F1)
Nederlands
2.2
Werkingswijze
De accumulatiestenen worden middels de tussen de rijen accumulatiestenen liggende verwarmingselementen verwarmd. Met de oplaadregelaar (keuzeschakelaar afb. 17) wordt het ­opladen traploos
ingesteld.
Begin en duur van het opladen worden bepaald door de verantwoordelijke energieleverancier (nutsbedrijf).
Twee ingebouwde veiligheidsthermostaten (19, 20) alsmede een veiligheidstemperatuurbegrenzer
(21) voorkomen dat het apparaat oververhit raakt. Terwijl de veiligheidsthermostaten automatisch opnieuw inschakelen, moet de veiligheidstemperatuurbegrenzer door de vakman, door het
­indrukken van de in het midden van de begrenzer aangebrachte knop, na het verhelpen van de storing opnieuw worden ingeschakeld.
De op deze manier opgeslagen warmte wordt dan met behulp van een ventilator, deels ook via het
oppervlak van het apparaat, afgegeven. Hierbij wordt de lucht in de ruimte door de ventilator (18)
door het luchttoevoerrooster (6) aangezogen en door de luchtkanalen van de accumulatiestenen (9)
geblazen, waarbij de lucht wordt verwarmd.
Voordat de aldus verwarmde lucht via het luchtafvoerrooster (5) de ruimte instroomt, wordt zy via
twee mengluchtkleppen met koude lucht uit de ruimte gemengd, zodat de lucht die de ruimte instroomt de toelaatbare maximum temperatuur niet overschrijdt. De stand van de mengluchtkleppen
en ­zodoende de mengverhouding van de lucht, wordt met een bimetaalregelaar geregeld.
53
268301 - 34573 - 0738.indd 53
19.09.2007 15:39:53
Voor de installateur
2.2.2
Aansluitvermogen reduceren
Door het omleggen c.q. verwijderen van bruggen op de aansluitklemmen kan het aansluitvermogen,
dat af fabriek op 100 % is ingesteld, in combinatie met een oplaadgraadreductie op de oplaadregelaar 3 vermogenstrappen (zie pagina 12) worden gereduceerd.
De afmetingen van de leidingdiameters en de beveiliging moeten overeenkomstig het maximaal
mogelijke vermogen van het apparaat worden uitgevoerd.
Vermogensvarianten kW
Aansluitvarianten
Model
WSP 2010
WSP 3010
WSP 4010
WSP 5010
WSP 6010
WSP 7010
➀
100 %
2,0
3,0
4,0
5,0
6,0
7,0
8h-verwarmingselement
(standaard)
➁
➂
➃
91,6 % 83,3 % 75 %
1,83
2,75
3,66
4,58
5,50
6,42
1,67
2,50
3,33
4,16
5,00
5,83
�������
100 % ����
Pnom.
� � � �� �� �� ��
�
2,47
3,75
5,04
5,96
7,42
8,24
2,25
3,42
4,58
5,42
6,75
7,5
2,03
3,07
4,13
4,88
6,08
6,75
��������
83,3 % ����
Pnom.
� � � �� �� �� ��
� �� �� ��
������
75 ����
% Pnom.
�
� � � �� �� �� ��
� �� �� ��
��������������������
�������
����
100 % P����
nom.
�
�� �� ��
������������������
2.3
2,7
4,1
5,5
6,5
8,1
9,0
��������������������
��������������������
� � � �� �� �� ��
2,0
–
–
–
–
–
nom.
� �� �� ��
�
1,50
2,25
3,00
3,75
4,50
5,25
��������
91,6 %����
P
(standaard bedrading)
�������������������
�
➄
100 %
6h-verwarmingselement
(speciaal accessoire)
➀
➁
➂
➃
100 % 91,6 % 83,3 % 75 %
� � � �� �� �� ��
�
��
��������������������
Voorschriften en bepalingen
•Let op de bijverpakte onderdelen in de verpakking van het apparaat!
•De bouwvoorschriften van het desbetreffende land moeten in acht worden genomen.
•De plaats waar het apparaat wordt geplaatst moet voldoende draagkracht hebben.
In geval van twijfel moet een bouwdeskundige om advies worden gevraagd (Zie de „Technische
gegevens„ voor het gewicht van de accumulatoren).
•De minimale afstand tot aangrenzende objecten moet worden aangehouden (afb. 2 en 2a).
•Alle elektrische aansluit- en installatiewerkzaamheden dienen te worden uitgevoerd conform de
VDE-bepalingen 0100, de voorschriften van de verantwoordelijke elektriciteitsbedrijven en de betreffende nationale en regionale voorschriften.
•Het apparaat moet met een aanvullende voorziening met een scheidingstraject van minimaal
3 mm over alle polen van het net kunnen worden gescheiden. Hiervoor kunnen beveiligingen, zekeringen en dergelijke worden geïnstalleerd.
•Een latere verhoging van het aansluitvermogen moet door de verantwoordelijke energieleverancier worden goedgekeurd. Wanneer de latere verhoging van het vermogen niet aan de energieleverancier wordt gemeld, betekent het dat u contractbreuk pleegt.
•De bedrijfsmiddelen moeten geconstrueerd zijn voor het nominale verbruik van het apparaat.
•De gegevens op het typeplaatje van het apparaat moeten in acht worden genomen!
De aangegeven spanning moet overeenstemmen met de netspanning.
•Om de standveiligheid overeenkomstig VDE te kunnen garanderen moet de warmteaccumulator
worden bevestigd.
54
268301 - 34573 - 0738.indd 54
19.09.2007 15:39:53
Voor de installateur
2.4
Montageplaats
Het apparaat mag niet
–in ruimten worden gebruikt die brand- of explosiegevaarlijk zijn door de aanwezigheid van chemicaliën, stof, gassen of dampen;
–in de onmiddellijke nabijheid van leidingen of reservoirs worden gebruikt, die brandbare of explosieve stoffen bevatten;
–worden gebruikt wanneer de minimale afstand tot aangrenzende objecten niet in acht wordt genomen.
In ruimten waarin uitlaatgassen, olie- en benzine, vluchtige stoffen enz. te ruiken zyn, kan
­langdurige stank en ­eventueel verontreinigingen ontstaan.
Plaatsingswand
Er moet worden gecontroleerd of een voldoende sterke wand voor de bevestiging van het apparaat
beschikbaar is.
Wanneer geen geschikte bevestigingswand beschikbaar is, moet het apparaat op de vloer worden
bevestigd (rechtstreeks op de vloer of met een vloerbeugel [speciaal accessoire]).
2.5
Nederlands
Vloer
De vloer waarop het apparaat wordt geplaatst moet vlak zijn en voldoende draagkracht hebben,
zodat de behuizing niet krom trekt.
De temperatuurbestendigheid van de bevestigingswand moet minimaal 85 °C bedragen, die van de
vloer minimaal 80 °C. De warmteaccumulatoren kunnen op iedere gewone vloer worden neergezet,
maar bij de onderstukken kunnen bij PVC- en parketvloeren en ook bij tapijten met lange haren
door de druk en de inwerking van de warmte veranderingen optreden. In deze gevallen moeten
warmtebestendige onderplaten worden gebruikt (ter plaatse aan te schaffen).
Montage van het apparaat (afb. 3-14)
Om de standveiligheid overeenkomstig VDE te kunnen garanderen moet de warmteaccumulator met
een wand- of vloerbevestiging (afb. 8) worden beveiligd.
De noodzakelijke schroeven en pluggen voor de bevestiging van het apparaat worden niet
­meegeleverd. Deze moeten, afhankelijk van het materiaal waaruit de desbetreffende wand is
­samengesteld, door de vakman worden gekozen en geleverd.
Wandbevestiging
In de achterwand van het apparaat is in de buurt van de schakelruimte een gat aangebracht,
­waardoor het apparaat met een geschikte schroef aan een voldoende sterke wand kan worden
­bevestigd (afb. 8)
Voordat het apparaat wordt bevestigd moet erop worden gelet dat de toegestane minimale afstand
tot aangrenzende objecten wordt aangehouden.
Vloerbevestiging
De vloerbevestiging gebeurt door de bodem van het apparaat aan de vloer vast te schroeven
­middels de vier gaten met een diameter van 9 mm (zie voor de afmetingen „Technische gegevens“,
pagina 9).
Deze bevestiging kan alleen bij gedemonteerde luchtafvoer- en luchttoevoerroosters alsmede
­verwijderde ventilatorenchuiflade worden uitgevoerd.
55
268301 - 34573 - 0738.indd 55
19.09.2007 15:39:53
Voor de installateur
2.5.1
Plaatsing van het apparaat (afb. 3-6)
•Luchtinlaatrooster (6) aan de onderzijde naar voren van de snapveren aftrekken en door op te
tillen uit de bovenste vergrendeling losmaken.
•Luchtafvoerrooster (5) met de beide ¼-draaisluitingen losmaken en rooster erafhalen (afb. 3).
•De voorwand (4) met 2 schroeven aan de onderkant losdraaien (inwendige schroefdraadgaten), de
voorwand aan de onderkant lichtjes optillen en verwijderen (afb. 4). De binnenste voorwand met 2
schroeven aan de onderkant losdraaien, lichtjes optillen en verwijderen (afb. 5).
•Demontage van de rechter zijwand (3): De draaiknop (a) verwijderen, schroeven (b1 en b2) aan
de zijwand (3) losdraaien, de zijwand aan de achterkant een beetje aan de kant trekken (c), naar
voren drukken (d), optillen en verwijderen (afb. 6).
•Netaansluitleidingen alsmede aansluitleidingen voor op- en ontlaadregelaar door de opening in
de achterwand van het apparaat (15) in het apparaat steken en, met inachtneming van punt 2.5.2
aansluiten (aansluitleiding ca. 260 mm invoeren en naar behoefte inkorten, zodat deze niet in de
buurt van de ventilatiegleuvel in de zijwand kan komen te liggen);
•Het apparaat op de gewenste plaats neer zetten en aan de bevestigingswand (bij noodzakelijke
vloerbevestiging op de vloer) vastzetten.
•Afdekplaat (10), karton en bedieningsknop uit het interieur verwijderen (afb. 9). Het interieur
moet ­volledig ontdaan zijn van vreemde voorwerpen zoals verpakkingsresten e.d.
Warmte-isolatie op transportbeschadigingen controleren, eventueel vervangen.
Accumulatiestenen plaatsen (afb. 10 en 11)
De accumulatiestenen worden afzonderlijk verpakt geleverd.
Accumulatiestenen met lichte transportbeschadigingen mogen worden gebruikt. De werking van
het apparaat wordt daardoor niet beïnvloed.
Voor de bevestiging van de accumulatiestenen (9) moeten de verwarmingselementen (17) een klein
stukje worden opgetild (afb. 10).
De eerste accumulatorentenen met de kom voor het verwarmingselement naar boven toe op enige
afstand tot de rechter warmte-isolatie onder het verwarmingselement plaatsen en tegen zowel de
rechter als de achterste warmte-isolatie schuiven. De slobgaten vormen de verwarmingskanalen.
Er tijdens het optillen van de verwarmingselementen op letten dat de doorlopende gaten in de
warmte-isolatie aan de zijkant niet groter worden.
Als afsluiting de uit het interieur verwijderde afdekplaat (10) over de bovenste accumulatiestenen
schuiven (afb. 12).
2.5.2
Elektrische aansluiting
De verwarmingselementen worden met 3/N/PE ~ 50 Hz 400 V of 3/N/A ~ 50 Hz 400 V met 1/N/A ~
50 Hz 230 V aangesloten, 3 x 230 V + A, 3 x 230 + T of 2 x 230 + T.
Een rechtstreekse aansluiting met NYM is ook mogelijk. Het aantal voedingsleidingen en leidingaders alsmede de leidingdiameter zijn afhankelijk van de aansluitwaarde van het apparaat en de
wijze waarop het apparaat op het net is aangesloten, alsmede van de bijzondere voorschriften van
de energieleverancier. Hierbij de bijbehorende schakelschema's in acht nemen.
Bij het aansluiten van het apparaat op een automatische oplaadbesturing kan er ook spanning op
de klemmen A1/Z1 - A2/Z1 staan wanneer de zekeringen zijn verwijderd!
Aansluiting
Bij de elektrische aansluitleidingen eventueel zorgen voor een trekontlasting en overeenkomstig het
schakelschema in het apparaat (op de binnenkant van de rechter zijwand) of het aansluitschema
aansluiten.
Wanneer de in de schakelruimte geplaatste beugel voor het bevestigen van de netaansluitklemmen
slecht toegankelijk is doordat aan de zijkant te weinig ruimte is overgelaten, dan kan, de beugel
– nadat de schroef in de achterwand is losgedraaid (niet helemaal uitdraaien), de beugel tijdens de
aansluitwerkzaamheden naar voren worden gezwenkt.
56
268301 - 34573 - 0738.indd 56
19.09.2007 15:39:53
Voor de installateur
Voor de werking met "enkeldraadsbesturing" ** moet een brug tussen "N" en "A2/Z2" worden gemaakt.
Aanpassing van het vermogen overeenkomstig de nominale oplaadduur
Door het omleggen c.q. verwijderen van bruggen op de aansluitklemmen kan het aansluitvermogen
op de door de nutsbedrijf bepaalde nominale oplaadduur worden aangepast.
8h
➀
2,0
3,0
4,0
5,0
6,0
7,0
���
� �� �� ��
��������������������
6h (verwarmingselement)
7h
5h
6h
➂
➀
➁
1,67
2,5
3,33
4,16
5,0
5,83
2,7
4,1
5,5
6,5
8,1
9,0
� � � �� �� �� ��
� �� �� ��
��������������������
2,25
3,42
4,58
5,42
6,75
7,5
��������
����
83,3%
Pnom.
nom.
�
2,47
3,76
5,04
5,96
7,42
8,24
����
��������
91,6% P����
nom.
�������������������
(standaard
bedrading)
� � � �� �� �� ��
1,83
2,75
3,66
4,58
5,5
6,42
10h
➂
���
�������
100%
P ����
�
8h (standaard)
9h
➁
Nederlands
Uitvoering van de warmteaccumulator
Nominale oplaadduur
Aansluitvarianten (kW)
Model
WSP 2010
WSP 3010
WSP 4010
WSP 5010
WSP 6010
WSP 7010
�
� � � �� �� �� ��
� �� �� ��
��������������������
Typeplaatje van het apparaat
De markering op het typeplaatje en het schakelschema in acht nemen!
Na de elektrische aansluiting moet het bij het aansluitvermogen en de nominale oplaadduur van
het apparaat horende vierkantje met een wisbestendige ballpoint worden gemarkeerd.
2.5.3
Apparaat bedrijfsklaar
Het apparaat schoonmaken (afb. 13 en 14)
Het open apparaat moet na het opstellen en de bevestiging van de accumulatiestenen worden
schoongemaakt. ­
Hiervoor moeten de ventilatoren en het luchtgeleidingscomponent worden gedemonteerd.
Het luchtgeleidingscomponent (16) losschroeven en naar buiten trekken.
•De ventilator (18) na het losdraaien (niet volledig uitdraaien) van de voor aan de bevestigingsbeugels zittende schroeven opttillen en uittrekken (let op de kabels!).
bij enkele apparaten moet hiervoor de temperatuurregelaar – ontlading (19) iclusief de bevestigingsplaat worden losgeschroefd.
Bij het neerleggen van de gedemonteerde onderdelen moet erop worden gelet dat de draden
niet beschadigd worden .
•Bodemplaat en ventilator schoonmaken (de lamellen niet beschadigen!). Daarna de ventilator,
eventueel de temperatuurbegrenzer alsmede het luchtgeleidingscomponent weer monteren (let er
op dat de kabels verlegd worden!).
Het apparaat sluiten (afb. 15 en 16)
•De binnenste voorwand met warmte-isolatie iets schuin naar voren gedraaid aan de bovenkant
inhangen en met 2 schroeven aan de onderkant vastschroeven;
•De rechter zijwand aan de onderkant inhangen en naar boven Tuimelen, aan de bovenkant
­inhangen en met de schroeven (b1 en b2) bevestigen; (zie voor omgekeerde volgorde
2.5.1 – Demontage rechter zijwand afb. 6)
•De voorwand aan de bovenkant inhangen, onder tegen het apparaat zwenken en met 12 schroeven bevestigen (hierbij steeds de inwendige schroefdraadgaten gebruiken) (afb. 15);
•Luchtafvoerrooster (5) met de beide ¼-draaisluitingen aantrekken (afb. 16).
•Bovenkant van het luchtinlaatrooster in de vastzetschroeven op de luchtgeleidingsmodelue hangen en daarna over de snapveren drukken (afb. 16).
57
268301 - 34573 - 0738.indd 57
19.09.2007 15:39:54
Voor de installateur
Anschlussplan
...
Aansluitschema
. . .
. . . bij geïntegreerde
thermostaten
RTi 100 M/RTi 101 EP
. . . bei integrierten
Raumtemperaturreglern
RTI-E3/RTI-EP2

X3 + -
TA
LE` LH
LH` LE
N
N
N
N
X2
N
L
LSH
X1
(N)
A1 A2
Z1
L
Z2
N
LE
3
2
1
L3
L2
L1

* Bruggen (L)- Brücken
(L-SH)(L)
en- (L-SH)
(N) - und
(N)(N) - (N)
DC
Aufladesteuerung
Kleinspannungs-System
bij aansturingbeizonder
verwarmings­Ansteuerung
ohne Heizungsschütz
AC
beveiliging verwijderen
entfernen
AC
oplaadbesturing
230 Aufladesteuerung
V-systeem
230V-System
Aufladesteuerung
Oplaadbesturing
A1/A2 A1/A2
1/N ~ 50 Hz1/N
230 V230V
L1/L2/L3 L1/L2/L3
(event. via verwarmingsbe(ggf. über Heizungsschütz)
veiliging)
N/PE
400V
N/PE ~ 50 Hz 400 V
. . . bij wandgemonteerde
thermostaten
. . . bei wandmontierten
Raumtemperaturreglern RTA-S/RTNZ-S

X3 + -
TA
LE` LH
LH` LE
N
N
N
N
X2
N
L
LSH
X1
(N)
A1 A2
Z1
L
Z2
N
LE
3
2
1
L3
L2
L1
LE
3
2
1
L3
L2
L1

* Bruggen (L)-Brücken
(L-SH)(L)en
(N) -und
(N)(N) - (N)
- (L-SH)
DC
Aufladesteuerung
Kleinspannungs-System
bij aansturingbeizonder
verwarmings­Ansteuerung
ohne Heizungsschütz
entfernen
beveiliging verwijderen
AC AC
Aufladesteuerung
oplaadbesturing
230V-System
230 V-systeem
Aufladesteuerung
Oplaadbesturing
A1/A2A1/A2
1/N230230V
1/N ~ 50 Hz
V
RTA-S
wandgemonteerde
(RTNZ-S
thermostaat
)
[mit Schalter f. Zusatzhzg.]
L1/L2/L3 L1/L2/L3
über Ladeschütz)
(event. via (ggf.
verwarmingsbeveiliging) N/PE
400V
N/PE ~ 50 Hz 400 V
. . . bij enkelfasige
aansluiting Anschluss
(max. 2 kW)
. . . bei einphasigen
(max. 2 kW)
X1
(N)
A1 A2
Z1
L
Z2
N
1/N/PE ~ 50 Hz1/N/PE
230 V 230V
. . . bij warmteaccumulator-vervanging
. . . bei Wärmespeicheraustausch “alt-neu” mit wandmontiertem
Raumtemperaturregler und fehlender Tagstrom-Versorgung
(N)
A1 A2
Z1

Z2
L
N
LE
(N)
(N)
(N)
3
2
1
X1
L3
L2
L1
“Eindraht** „Enkeldraadsbesturing“
steuerung”
Aufladesteuerung
Oplaadbesturing
Raumtempetemperatuurregelaar
raturregler
L1/L2/L3 L1/L2/L3
über Ladeschütz)
(event. via(ggf.
verwarmingsbeveiliging) N/PE
400V
N/PE ~ 50 Hz 400 V
58
268301 - 34573 - 0738.indd 58
19.09.2007 15:39:54
Voor de installateur
2.6
Eerste inbedrijfstelling
2.6.1
Werkingscontrole
2.6.2
De werking van de ventilator voor het accumulatordeel door het inschakelen van de thermostaat
controleren.
Opladen
2.7
Nederlands
De apparaten kunnen na een succesvolle werkingscontrole zonder eerste opwarming in gebruik
worden genomen. Het opladen gebeurt hetzij met de hand met de instelling van de elektronische
oplaadregelaar of automatisch met de beschikbare Elfamatic-oplaadbesturing.
Tijdens het voor de eerste keer opladen moet het opladen in kWh worden vastgesteld en met de in
de "Technische gegevens" aangegeven maximaal toelaatbare waarde in koude toestand worden vergeleken. Deze vastgestelde waarde mag de maximaal toelaatbare waarden van het opladen in koude
toestand niet overschrijden.
Tijdens de eerste keer opladen kan een vreemde geur optreden. Op grond daarvan moet de ruimte in
voldoende mate worden geventileerd (1,5-voudige luchtverversing, bijv. met gekantelde ramen). Het
voor de eerste keer opladen mag in een slaapkamer niet ‚s nachts worden uitgevoerd.
Reparatie, ombouwen van het apparaat
Wanneer een apparaat na tijdens een reparatie gedemonteerd te zijn geweest, of wanneer deze
reeds op een andere plaats in gebruik is geweest, moet net als bij de eerste inbedrijfstelling en overeenkomstig deze montagehandleiding tewerk worden gegaan.
In deze gevallen moet in het bijzonder worden gelet op het onderstaande: Delen van de warmteisolatie, waaraan schade of wijzigingen zijn te herkennen, die van invloed zijn op de veiligheid,
moeten door nieuwe worden vervangen. Voor de inbedrijfstelling moet de isolatiecontrole en het
meten van het nominale verbruik worden gemeten.
2.1.1
2.8
Ombouwen van het apparaat
voor ombouw-, aanbouw- en inbouwwerkzaamheden is de met het desbetreffende component
meegeleverde handleiding maatgevend.
Aflevering
Leg de gebruiker de functies van het apparaat uit. Maak hem of haar in het bijzonder attent op de
veiligheidsvoorschriften.
Geef de gebruiker de gebruiks- en montagehandleiding.
Typ: WSP 7010
Nr.:
Symbolen op het typeplaatje
(voorbeeld WSP 7010)
373
956042710 - 8234
- 000000
el
d
3/N/PE ~ 400V 50 HZ
rb
e
5,25 5,83 6,42 7,00 6,75 7,50 8,24 9,00
5
6
7
8
9
10
kW
h
Totaal gewicht
Opladen
Ontladen
1/N/PE ~ 230V 50 HZ
Vo
o
2kW
1,7kW
26 W
247611 -34511
Aanvullende verwarming
Ventilator
Made in Germany
*95604271082340000008*
59
268301 - 34573 - 0738.indd 59
19.09.2007 15:39:54
Voor de installateur
Schakelschema WSP 2010 - 7010
E1 - E6:
E7:
F1:
M1 - M3:
N1:
N5:
N4:
X1:
X2:
Verwarmingselement (accumulator)
Verwarmingsweerstand
Veiligheidstemperatuurbegrenzer
Ventilator
Temperatuurbegrenzer - opladen
Temperatuurbegrenzer - ventilatorenchuiflade
Temperatuurbegrenzer - opladen
Netaansluitklemmen
Aansluitklemmen
AC-signaal 230 V
Besturingssignaal opladen
E9:
N6:
S2:
Z1:
E8:
N2:
N3:
S1:
Besturingscircuit
1/N/PE ~ 50 Hz 230 V
Geïntegr. thermostaat
Verwarmingsweerstand
Temperatuurregelaar - ontladen
Tuimelschakelaar - ontladen
Ontstoringscondensator
Aanvullende verwarming
Aanvullende verwarming
Temperatuurregelaar – aanvullende
verwarming
Temperatuurregelaar – aanvullende
verwarming
Tuimelschakelaar – aanvullende verwarming
*
3/N/PE ~ 50 Hz 400 V
* bij aansluiting van een externe RT
Serieschakeling
100 % P����
�������
nom.
91,6
% P����
��������
nom.
83,3
% P����
��������
nom.
75
% P����
������
nom.
100
% Pnom.
�������
����
�
�
�
�
�
�
� �� �� ��
N L3 L2 L1 ��������������������
�
� �� �� ��
N L3 L2 L1
��������������������
�
� �� �� ��
N L3 L2 L1
��������������������
�
� �� �� ��
L3 L2 L1
������������������
�
� �� �� ��
N
L1
��������������������
60
268301 - 34573 - 0738.indd 60
19.09.2007 15:39:54
Voor de installateur
Attentie! Bij 3/PE AC 50 Hz 230 V netvoeding
Het is noodzakelijk dat de originele bedrading van de accumulator wordt omgezet!
Elektrisch schema voor 3/PE AC 50 Hz 230 V
Het is noodzakelijk dat de originele bedrading wordt omgezet!
xxx Draad vi van E2 lostrekken en op E6 aansluiten
Nederlands
xx Draad br van E6 lostrekken en op E4 aansluiten
x Draad ws van E4 lostrekken en op E2 aansluiten
E1 - E6: Verwarmingselement
F1:
Veiligheidstemperatuurbegrenzer
N1:
Temperatuurbegrenzer – verwarming
N4:
Temperatuurbegrenzer – verwarming
X1:
Aansluitklem netvoeding
Bruggen moeten ter plaatse worden gemaakt
61
268301 - 34573 - 0738.indd 61
19.09.2007 15:39:55
Milieu en recycling
3
Garantie
3.1 Milieu en recycling
Aanspraak op garantie bestaat uitsluitend in het land waar het materiaal gekocht is.
U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land.
De montage, de elektrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend
worden uitgevoerd door een gekwalificeerd persoon.
De fabrikant is niet aansprakelijk voor defecte toestellen, welke niet volgens de bijgeleverde gebruiksen montageaanwijzing zijn aangesloten of worden gebruikt.
Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te zijn. Verwijder de verpakking daarom
overeenkomstig de voor de afvalverwerking geldende nationale voorschriften.
Verwijderen van transportverpakkingen en oude apparaten
Het verwijderen van oude apparaten dient correct an adequaat volgens de plaatselijk geldende voorschriften
en wetten te geschieden. De recycling van oude toestellen moet steeds vakkundig en volgens de ter plaatse
geldende voorschriften en wetgeving plaats vinden.
62
268301 - 34573 - 0738.indd 62
19.09.2007 15:39:55
Deutsch
Notizen / Notice
63
268301 - 34573 - 0738.indd 63
19.09.2007 15:39:55
Adressen und Kontakte
Vertriebszentrale
Deutschland
International
EHT Haustechnik GmbH
AEG Kundendienst
Austria
Markenvertrieb AEG
Gutenstetter Straße 10
90449 Nürnberg
info@eht-haustechnik.de
www.aeg-haustechnik.de
Tel.
0 18 03 / 91 13 23
Fax
09 11 / 96 56 - 44 4
Kundendienstzentrale
Holzminden
Fürstenberger Str. 77
37603 Holzminden
Briefanschrift
37601 Holzminden
Der Kundendienst und Ersatzteilverkauf ist in der Zeit von Montag bis
Donnerstag von 7.15 bis 18.00 Uhr und
Freitag von 7.15 bis 17.00 Uhr, auch unter den nachfolgenden Telefon- bzw.
Telefaxnummern erreichbar:
Kundendienst
Tel.
Fax
0 18 03 / 70 20 20
0 18 03 / 70 20 25
Ersatzteilverkauf
Tel.
Fax
0 18 03 / 70 20 40
0 18 03 / 70 20 45
Dortmund
Oespel (Indupark)
Brennaborstr. 19
44149 Dortmund
Postfach 76 02 47
44064 Dortmund
Tel.
02 31 / 96 50 22 - 11
Fax
02 31 / 96 50 22 - 77
Hamburg
Georg-Heyken-Str. 4a
21147 Hamburg
Tel.
0 40 / 75 20 18 - 11
Fax
0 40 / 75 20 18 - 77
Holzminden
Fürstenberger Str. 77
37603 Holzminden
Tel.
0 18 03 / 70 20 20
Fax
0 18 03 / 70 20 25
Leipzig
Airport Gewerbepark-Glesien
Ikarusstr. 10
04435 Schkeuditz
Tel.
03 42 07 / 7 55 - 11
Fax
03 42 07 / 7 55 - 77
Stuttgart
Weilimdorf
Motorstr. 39
70499 Stuttgart
Tel.
07 11 / 9 88 67 - 11
Fax
07 11 / 9 88 67 - 77
Stiebel Eltron Ges. m.b.H.
Eferdinger Str. 73
4600 Wels
Tel.
0 72 42 - 4 73 67 - 0
Fax
0 72 42 - 4 73 67 - 42
Belgium
EHT Belgium BVBA
Avenue du Port 104
1000 Brussel – Bruxelles
Tel.
02 - 4 22 25 34
Fax
02 - 4 22 25 21
Czech Republic
AEG Home Comfort
K Hájům 946
15500 Praha 5 - Stodulky
Tel.
2 - 51 11 61 52
Fax
2 - 51 11 61 53
Hungary
Stiebel Eltron KFT
Pacsirtamező u. 41
1036 Budapest
Tel.
01 - 250 60 55
Fax
01 - 368 80 97
Nederland
Stiebel Eltron Nederland b.v.
Divisie AEG Home Comfort
Daviottenweg 36, Postbus 2020
5222 BH‘s Hertogenbosch
Tel.
0 73 - 6 23 00 00
Fax
0 73 - 6 23 11 41
Polska
AEG Oddzial Stiebel Eltron Polska Sp. z.o.o.
Ul. Instalatorów 9
02-237 Warszawa
Tel.
0 22 - 8 46 48 20
Fax
0 22 - 8 46 67 03
Switzerland
268301/34573/3/0739
EHT Haustechnik AG
Industriestrasse 10
5506 Mägenwill
Tel.
0 62 - 8 89 92 14
Fax
0 62 - 8 89 91 26
info@eht-haustechnik.de
www.aeg-haustechnik.de
© EHT Haustechnik
Irrtum und technische Änderungen vorbehalten · Subject to errors and technical changes! · Sous réserve d‘erreurs et de modifications techniques!
Onder voorbehoud van vergissingen en technische wijzigingen! · Correzioni riservati · Salvo error o modificación técnica! · Rätt till misstag och
tekniska ändringar förbehålls! · Excepto erro ou alteração técnica · Zastrzeżone zmiany techniczne i ewentualne błędy! · Omyly a technické změny
jsou vyhrazeny! · A muszaki változtatások és tévedések jogát fenntartjuk! · Boэможность неточностей и технических изменений не исключается!
268301 - 34573 - 0738.indd 64
19.09.2007 15:39:55
Download PDF

advertising
