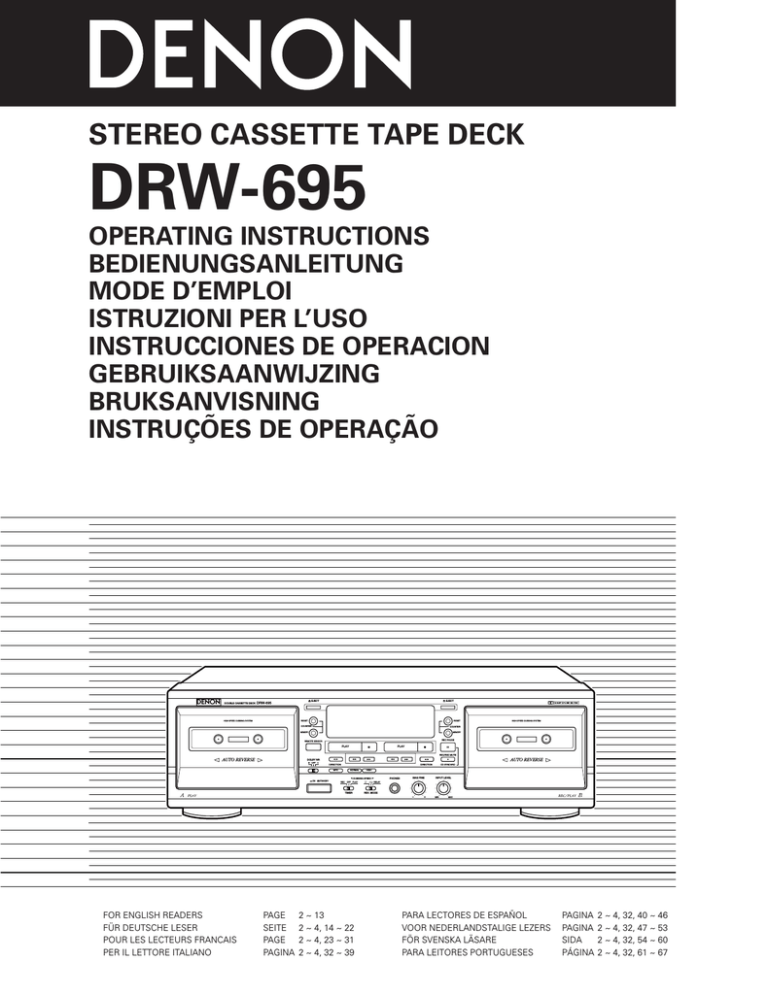

Denon DRW-695 Operating instructions

Denon DRW-695 Operating instructions
STEREO CASSETTE TAPE DECK
DRW-695
OPERATING INSTRUCTIONS
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
ISTRUZIONI PER L’USO
INSTRUCCIONES DE OPERACION
GEBRUIKSAANWIJZING
BRUKSANVISNING
INSTRUÇÕES DE OPERAÇÃO
B
DOUBLE CASSETTE DECK
EJECT
DRW-695
EJECT
RESET
HIGH SPEED DUBBING SYSTEM
RESET
COUNTER
HIGH SPEED DUBBING SYSTEM
COUNTER
MEMORY
MEMORY
REC PAUSE
REMOTE SENSOR
PLAY
PLAY
REC/REC MUTE
AUTO REVERSE
AUTO REVERSE
DOLBY NR
B OFF C
DIRECTION
MPX
HIGH
PHONES
DUBBING SPEED
¢ON £STANDBY
REC OFF PLAY
TIMER
BIAS FINE
PAGE
SEITE
PAGE
PAGINA
2 ~ 13
2 ~ 4, 14 ~ 22
2 ~ 4, 23 ~ 31
2 ~ 4, 32 ~ 39
INPUT LEVEL
RELAY
REV. MODE
-
FOR ENGLISH READERS
FÜR DEUTSCHE LESER
POUR LES LECTEURS FRANCAIS
PER IL LETTORE ITALIANO
CD SYNCHRO
DIRECTION
NORMAL
+
MIN
MAX
PARA LECTORES DE ESPAÑOL
VOOR NEDERLANDSTALIGE LEZERS
FÖR SVENSKA LÄSARE
PARA LEITORES PORTUGUESES
PAGINA
PAGINA
SIDA
PÁGINA
2 ~ 4, 32, 40 ~ 46
2 ~ 4, 32, 47 ~ 53
2 ~ 4, 32, 54 ~ 60
2 ~ 4, 32, 61 ~ 67
PORTUGUÊS
SVENSKA
NEDERLANDS
ESPAÑOL
ITALIANO
FRANCAIS
DEUTSCH
ENGLISH
IMPORTANT TO SAFETY
WARNING:
TO PREVENT FIRE OR SHOCK HAZARD, DO NOT
EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION:
Please, record and retain the Model name and serial number of your
set shown on the rating label.
Model No. DRW-695
Serial No.
CAUTION:
• The ventilation should not be impeded by covering the
ventilation openings with items, such as newspapers, tablecloths, curtains, etc.
• No naked flame sources, such as lighted candles, should be
placed on the apparatus.
• Please be care the environmental aspects of battery
disposal.
• The apparatus shall not be exposed to dripping or splashing
for use.
• No objects filled with liquids, such as vases, shall be placed
on the apparatus.
• DECLARATION OF CONFORMITY
We declare under our sole responsibility that this product, to
which this declaration relates, is in conformity with the
following standards:
EN60065, EN55013, EN55020, EN61000-3-2 and EN61000-3-3.
Following the provisions of 73/23/EEC, 89/336/EEC and
93/68/EEC Directive.
• ÜBEREINSTIMMUNGSERKLÄRUNG
Wir erklären unter unserer Verantwortung, daß dieses Produkt,
auf das sich diese Erklärung bezieht, den folgenden Standards
entspricht:
EN60065, EN55013, EN55020, EN61000-3-2 und EN61000-3-3.
Entspricht den Verordnungen der Direktive 73/23/EEC,
89/336/EEC und 93/68/EEC.
• DECLARATION DE CONFORMITE
Nous déclarons sous notre seule responsabilité que l’appareil,
auquel se réfère cette déclaration, est conforme aux standards
suivants:
EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3.
D’après les dispositions de la Directive 73/23/EEC, 89/336/EEC
et 93/68/EEC.
• DICHIARAZIONE DI CONFORMITÀ
Dichiariamo con piena responsabilità che questo prodotto, al
quale la nostra dichiarazione si riferisce, è conforme alle
seguenti normative:
EN60065, EN55013, EN55020, EN61000-3-2 e EN61000-3-3.
In conformità con le condizioni delle direttive 73/23/EEC,
89/336/EEC e 93/68/EEC.
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE
COVER (OR BACK). NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
The lightning flash with arrowhead symbol, within an
equilateral triangle, is intended to alert the user to
the presence of uninsulated “dangerous voltage”
within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of electric
shock to persons.
The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.
• DECLARACIÓN DE CONFORMIDAD
Declaramos bajo nuestra exclusiva responsabilidad que este
producto al que hace referencia esta declaración, está
conforme con los siguientes estándares:
EN60065, EN55013, EN55020, EN61000-3-2 y EN61000-3-3.
Siguiendo las provisiones de las Directivas 73/23/EEC,
89/336/EEC y 93/68/EEC.
• EENVORMIGHEIDSVERKLARING
Wij verklaren uitsluitend op onze verantwoordelijkheid dat dit
produkt, waarop deze verklaring betrekking heeft, in
overeenstemming is met de volgende normen:
EN60065, EN55013, EN55020, EN61000-3-2 en EN61000-3-3.
Volgens de bepalingen van de Richtlijnen 73/23/EEC,
89/336/EEC en 93/68/EEC.
• ÖVERENSSTÄMMELSESINTYG
Härmed intygas helt på eget ansvar att denna produkt, vilken
detta intyg avser, uppfyller följande standarder:
EN60065, EN55013, EN55020, EN61000-3-2 och EN61000-3-3.
Enligt stadgarna i direktiv 73/23/EEC, 89/336/EEC och
93/68/EEC.
• DECLARAÇÃO DE CONFORMIDADE
Declaramos sob nossa exclusiva responsabilidade que este
produto, ao qual esta declaração corresponde, está em
conformidade com as seguintes normas:
EN60065, EN55013, EN55020, EN61000-3-2 e EN61000-3-3.
De acordo com o estabelecido nas Directivas 73/23/EEC,
89/336/EEC e 93/68/EEC.
2
ENGLISH
DEUTSCH
FRANCAIS
FRONT PANEL
FRONTPLATTE
PANNEAU AVANT
PANNELLO ANTERIORE
!2
B
!1
DOUBLE CASSETTE DECK
HIGH SPEED DUBBING SYSTEM
ITALIANO
ESPAÑOL
NEDERLANDS
SVENSKA
PORTUGUÊS
PANEL FRONTAL
VOORPANEEL
FRAMSIDA
PAINEL FRONTAL
t w
!4 e
w
!7
EJECT
DRW-695
t
e
!1
!2
EJECT
RESET
RESET
COUNTER
HIGH SPEED DUBBING SYSTEM
COUNTER
MEMORY
MEMORY
REC PAUSE
REMOTE SENSOR
PLAY
PLAY
REC/REC MUTE
AUTO REVERSE
AUTO REVERSE
DOLBY NR
B OFF C
DIRECTION
MPX
NORMAL
HIGH
PHONES
DUBBING SPEED
¢ON £STANDBY
CD SYNCHRO
DIRECTION
REC OFF PLAY
TIMER
BIAS FINE
INPUT LEVEL
RELAY
REV. MODE
-
+
MIN
MAX
y r u !3
!6 q !5 i o !0 !6
PRECAUTIONS FOR INSTALLATION
For heat dispersal, leave at least 10 cm of space between the top,
back and sides of this unit and the wall or other components.
PRECAUCIONES A TOMAR DURANTE LA INSTALACIÓN
Para que el calor se disipe, deje por lo menos 10 cm de espacio
entre las partes superior, posterior y laterales de esta unidad y la
pared u otros componentes.
SICHERHEITSMASSNAHMEN BEIM EINBAU
Lassen Sie zur Wärmeverteilung mindestens 10 cm Raum zwischen
der Oberseite, der Rückseite und den Seiten des Gerätes und der
Wand oder anderen Komponenten.
VOORZORGSMAATREGELEN VOOR INSTALLATIE
Laat voor een goede warmteafvoer minstens 10 cm ruimte tussen
de boven-, achter- en zijkanten van dit toestel en de muur of andere
elementen.
PRECAUTIONS D’INSTALLATION
Afin de disperser la chaleur, laisser un espace d’au moins 10 cm
entre le haut, l’arrière les côtés de cet appareil et le mur ou un autre
composant.
OBSERVERA VID INSTALLATIONEN
För god värmeavledning, bör du lämna ett utrymme på minst 10 cm
ovanför, bakom och på sidorna av apparaten och väggen eller andra
komponenter.
PRECAUZIONI PER L’INSTALLAZIONE
Per consentire una buona dispersione del calore, lasciate uno spazio
di almeno 10 cm tra le parti superiore, posteriore e laterali di
quest’unità e le parete o gli altri componenti.
PRECAUÇÕES DE INSTALAÇÃO
Para a dissipação do calor, deixar pelo menos 10 cm de espaço entre
o topo, a parte de trás e os lados desta unidade e a parede ou outros
componentes.
10cm or more
10cm oder mehr
10cm ou plus
10cm o più
B
3
10cm o más
10cm of meer
10cm eller mer
10cm ou mais
Wall
Wand
Mur
Parete
Pared
Muur
Vägg
Parede
ENGLISH
DEUTSCH
FRANCAIS
ITALIANO
ESPAÑOL
NEDERLANDS
SVENSKA
PORTUGUÊS
NOTE ON USE / HINWEISE ZUM GEBRAUCH / OBSERVATIONS RELATIVES A L’UTILISATION /
NOTE SULL’USO / NOTAS SOBRE EL USO / ALVORENS TE GEBRUIKEN / OBSERVERA /
OBSERVAÇÕES QUANTO AO USO
• Avoid high temperatures.
Allow for sufficient heat dispersion when
installed on a rack.
• Vermeiden Sie hohe Temperaturen.
Beachten Sie, daß eine ausreichend
Luftzirkulation gewährleistet wird, wenn das
Gerät auf ein Regal gestellt wird.
• Eviter des températures élevées
Tenir compte d’une dispersion de chaleur
suffisante lors de l’installation sur une étagère.
• Evitate di esporre l’unità a temperature alte.
Assicuratevi che ci sia un’adeguata dispersione
del calore quando installate l’unità in un mobile
per componenti audio.
• Evite altas temperaturas.
Permite la suficiente dispersión del calor
cuando está instalado en la consola.
• Vermijd hoge temperaturen.
Zorg voor een degelijk hitteafvoer indien het
apparaat op een rek wordt geplaatst.
• Undvik höga temperaturer.
Se till att det finns möjlighet till god
värmeavledning vid montering i ett rack.
• Evite temperaturas altas.
Conceda suficiente dispersão de calor quando
o equipamento for instalado numa prateleira.
• Handle the power cord carefully.
Hold the plug when unplugging the cord.
• Gehen Sie vorsichtig mit dem Netzkabel um.
Halten Sie das Kabel am Stecker, wenn Sie den
Stecker herausziehen.
• Manipuler le cordon d’alimentation avec
précaution.
Tenir la prise lors du débranchement du
cordon.
• Manneggiate il filo di alimentazione con cura.
Agite per la spina quando scollegate il cavo
dalla presa.
• Maneje el cordón de energía con cuidado.
Sostenga el enchufe cuando desconecte el
cordón de energía.
• Hanteer het netsnoer voorzichtig.
Houd het snoer bij de stekker vast wanneer
deze moet worden aan- of losgekoppeld.
• Hantera nätkabeln varsamt.
Håll i kabeln när den kopplas från el-uttaget.
• Manuseie com cuidado o fio condutor de
energia.
Segure a tomada ao desconectar o fio.
4
• Keep the set free from moisture, water, and
dust.
• Halten Sie das Gerät von Feuchtigkeit, Wasser
und Staub fern.
• Protéger l’appareil contre l’humidité, l’eau et la
poussière.
• Tenete l’unità lontana dall’umidità, dall’acqua e
dalla polvere.
• Mantenga el equipo libre de humedad, agua y
polvo.
• Laat geen vochtigheid, water of stof in het
apparaat binnendringen.
• Utsätt inte apparaten för fukt, vatten och
damm.
• Mantenha o aparelho livre de qualquer
umidade, água ou poeira.
• Unplug the power cord when not using the set
for long periods of time.
• Wenn das Gerät eine längere Zeit nicht
verwendet werden soll, trennen Sie das
Netzkabel vom Netzstecker.
• Débrancher le cordon d’alimentation lorsque
l’appareil n’est pas utilisé pendant de longues
périodes.
• Disinnestate il filo di alimentazione quando
avete l’intenzione di non usare il filo di
alimentazione per un lungo periodo di tempo.
• Desconecte el cordón de energía cuando no
utilice el equipo por mucho tiempo.
• Neem altijd het netsnoer uit het stopkontakt
wanneer het apparaat gedurende een lange
periode niet wordt gebruikt.
• Koppla ur nätkabeln om apparaten inte kommer
att användas i lång tid.
• Desligue o fio condutor de força quando o
aparelho não tiver que ser usado por um longo
período.
✽ (For sets with ventilation holes)
• Do not obstruct the ventilation holes.
• Die Belüftungsöffnungen dürfen nicht verdeckt
werden.
• Ne pas obstruer les trous d’aération.
• Non coprite i fori di ventilazione.
• No obstruya los orificios de ventilación.
• De ventilatieopeningen mogen niet worden
beblokkeerd.
• Täpp inte till ventilationsöppningarna.
• Não obstrua os orifícios de ventilação.
• Do not let foreign objects in the set.
• Keine fremden Gegenstände in das Gerät
kommen lassen.
• Ne pas laisser des objets étrangers dans
l’appareil.
• E’ importante che nessun oggetto è inserito
all’interno dell’unità.
• No deje objetos extraños dentro del equipo.
• Laat geen vreemde voorwerpen in dit apparaat
vallen.
• Se till att främmande föremål inte tränger in i
apparaten.
• Não deixe objetos estranhos no aparelho.
• Do not let insecticides, benzene, and thinner
come in contact with the set.
• Lassen Sie das Gerät nicht mit Insektiziden,
Benzin oder Verdünnungsmitteln in Berührung
kommen.
• Ne pas mettre en contact des insecticides, du
benzène et un diluant avec l’appareil.
• Assicuratevvi che l’unità non venga in contatto
con insetticidi, benzolo o solventi.
• No permita el contacto de insecticidas,
gasolina y diluyentes con el equipo.
• Laat geen insektenverdelgende middelen,
benzine of verfverdunner met dit apparaat in
kontakt komen.
• Se till att inte insektsmedel på spraybruk,
bensen och thinner kommer i kontakt med
apparatens hölje.
• Não permita que inseticidas, benzina e
dissolvente entrem em contacto com o
aparelho.
• Never disassemble or modify the set in any
way.
• Versuchen Sie niemals das Gerät auseinander
zu nehmen oder auf jegliche Art zu verändern.
• Ne jamais démonter ou modifier l’appareil
d’une manière ou d’une autre.
• Non smontate mai, nè modificate l’unità in
nessun modo.
• Nunca desarme o modifique el equipo de
ninguna manera.
• Nooit dit apparaat demonteren of op andere
wijze modifiëren.
• Ta inte isär apparaten och försök inte bygga om
den.
• Nunca desmonte ou modifique o aparelho de
alguma forma.
ENGLISH
Thank you very much for purchasing the DENON component stereo cassette
tape deck.
DENON proudly presents this advanced tape deck to audiophiles and music
lovers as a further proof of DENON's non-compromising pursuit of the ultimate
in sound quality. The high quality performance and easy operation are certain to
provide you with many hours of outstanding listening pleasure.
— TABLE OF CONTENTS —
FEATURES .……………………………………………………………………………5
CONNECTION ...………………………………………………………………………5
NAMES AND FUNCTIONS OF PARTS..…………………………………………6, 7
CASSETTE TAPES ……………………………………………………………………7
AUTOMATIC TAPE SELECTION ........................................................................7
PLAYBACK .……………………………………………………………………………8
RELAY PLAY .....................………………………………………………………8
MUSIC SEARCH SYSTEM ...……………………………………………………8
RECORDING………………………………………………………………………9
PROPER RECORDING LEVEL ......................................................................9
RECORDING BIAS ADJUSTMENT ...............................................................9
REC/REC MUTE AND REC PAUSE BUTTON ..............................................9
DIMMER ADJUSTMENT .............................................................................9
DUBBING.....…………………………………………………………………………10
SYNCHRONIZED RECORDING FUNCTION ....................................................10
TAPE COUNTER AND MEMORY STOP ..........................................................11
TIMER RECORDING/PLAYBACK .....................................................................11
DOLBY B AND C NOISE REDUCTION SYSTEM .............................................12
DOLBY HX-PRO HEADROOM EXTENSION SYSTEM ....................................12
MAINTENANCE ...............................................................................................12
TROUBLESHOOTING ......................................................................................13
SPECIFICATIONS ............................................................................................13
Please check to make sure the following items are included with the main
unit in the carton:
(1)
(2)
(3)
(4)
Operating Instructions ...........................................................................1
Connection Cords ..................................................................................2
Mini-Plug Cable ......................................................................................1
Service Station List .................................................................................1
FEATURES
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Computer Controlled Mechanism
Dual Power Supply
Dolby HX-Pro Headroom Extension System
Dolby B & C Noise Reduction Systems
Manual Bias Adjustment Control
Dual Computing Tape Counter with 4-Digit Readout and Memory Stop
Music Search System
FL Peak Level Meters
Auto Tape Selector
2-Speed Dubbing
Relay Playback
Synchronized Recording
Timer Play and Timer Recording
Optional Remote Controllable
Tape Lighting
CONNECTION
• Leave your entire system (including this cassette deck) turned off until all connections between the deck and other components have been completed.
DRW-695
Receiver or amplifier
WHITE
L
PB REC
R
RED
WHITE
L
R
TAPE-1
WHITE
RED
L
R
LINE
OUT IN
WHITE
L
L
R
LINE LINE
OUT IN
R
RED
SYNCHRO
RED
This jack is for the
synchronized recording
function only.
Do not plug in microphones,
headphones nor other plugs.
Power plug
AC 230 V 50 Hz
(Plug into a power outlet)
2 Connecting the Deck to an Amplifier
• Before connecting the deck to your amplifier, please review your
amplifier's instruction manual.
• Use the white plugs for the left channel and red plugs for the right
channel.
2 Tape Dubbing
• Many stereo amplifiers and receivers have tape dubbing circuitry so that
tape duplication can be performed between two or more tape decks.
Review your amplifier's instruction manual for a full explanation of this
mode of operation.
2 Connecting Headphones
To listen through headphones, plug your headphones into the PHONES
jack.
Power cord
(for U.K. model)
2 Installation Precautions
If the deck is placed near an amplifier, TV or tuner, noise (induced hum) or
beat interference may result, especially during FM or AM reception. If this
occurs, place the deck further away from other components or reorient its
position.
Caution:
A mechanical sound is heard the first time the power switch is set to “ON”
after the power cord is plugged into an outlet. This is the sound of the
cassette mechanism being set to the proper operating state, and is normal.
(When using an AC outlet on a receiver or amplifier, used an
“UNSWITCHED” outlet.)
5
ENGLISH
NAMES AND FUNCTIONS OF PARTS
q
Power Operation Switch (¢ ON £ STANDBY)
• Press this once to turn the cassette deck’s power on. Press again to
set the cassette deck to the standby mode.
• The deck remains in a stand-by (non-operative) mode for
approximately 2 seconds after it is switched on.
Caution:
Whenever the Power Operation switch is in the STANDBY state, the
apparatus is still connected on AC line voltage.
Please be sure to unplug the cord when you leave home for, say, a
vacation.
w
Eject Button ( 5 )
• Press this button to open the cassette compartment cover. When the
tape is running, press the STOP ( 2 ) button first to stop tape
transport, then press the Eject button.
e
Counter Reset Button (COUNTER RESET)
r
MPX Filter Button (MPX)
Dubbing Speed Buttons (DUBBING SPEED)
o
Bias Fine Control (BIAS FINE)
!0
Input Level Control (INPUT LEVEL)
!1
Tape Lighting
!2
Cassette Compartment Cover
!3
Headphone Jack (PHONES)
!4
Remote Sensor (REMOTE SENSOR)
!5
Timer Switch (TIMER)
• Press this button to reset the tape counter to zero.
• The MPX FILTER button should be used to prevent interference with
the Dolby NR circuit when making Dolby NR encoded recordings of
FM stereo programs.
• When making Dolby NR encoded recordings from any program
source other than FM stereo, leave this button in the “OFF” position.
t
Counter Memory Button (MEMORY)
y
Dolby NR Switch (DOLBY NR)
• When this button is pressed during forward tape travel (
), fast
rewinding ( 6 ) will stop automatically at the tape counter position
“‚‚‚‚”.
• When this button is pressed during reverse tape travel (
), fast
forwarding ( 7 ) will stop automatically at the tape counter position
“ ‚‚‚‚ ”. See page 11.
• To record or playback tapes with Dolby B or C-type noise reduction,
set this switch to “B” or “C”. Turn it “OFF” when not using the
Dolby NR system.
u
Reverse Mode Switch (REV. MODE)
!6
Tape Transport Buttons
• Select the type of tape transport. The reverse mode can be set to
(one side),
(continuous playback), RELAY (relay
playback).
• Pressing the NORMAL button starts regular speed dubbing from deck
A to deck B. Press the HIGH button to perform dubbing at double
speed. See page 10.
(For Normal, CrO2 and Metal tape)
• Use this control to fine-adjust the bias. Standard bias is obtained at
the center click-stop position. See page 9.
• This knob adjusts the recording input level. It affects the level in both
channels. See page 9.
• The tape lighting makes it possible to clearly check the amount of
tape remaining.
• If the cover is not closed completely, the tape transport buttons will
remain inoperative.
• For private music enjoyment without disturbing others, or for
monitoring a recording, a headphone set may be connected to this
jack. Use a headphone with an impedance rating of 8 to 1200
Ω/ohms.
• With DRW-695 the remote control unit is not included.
• Each of “PLAY, FF, REW, STOP, REC PAUSE and REC/REC MUTE”
functions can be remote controlled with wireless handset of the
receiver (DRA Series receivers). For details refer to the DRA Series
operating instructions.
NOTE:
Note that only the A deck can be operated with remote control units
which have no A/B selector button.
• This switch is provided for use with an optional audio timer for
unattended recording or morning-alarm playback.
• For non-timer operation, this switch should be set in the “OFF”
position. See page 11.
PLAY
Play Button
Press to playback tape.
2
Stop Button
Press to stop the tape in any mode.
6
Fast Rewind Button
Press for fast rewind.
7
Fast Forward Button
Press for fast forwarding.
Rec/Rec Mute
Button
Press the REC/REC MUTE ( 4 ) button and PLAY button simultaneously to start recording. If only
the REC/REC MUTE ( 4 ) button is pressed, the deck enters the Recording Pause mode. Pressing
this button in the Recording Pause mode will start Auto Rec Mute, and a 5-second silent space is
recorded onto the tape. See page 9.
REC PAUSE
(Deck B only)
Rec Pause Button
Press this button to enter the recording pause mode from the recording or recording mute mode.
This button can only be used during recording. See page 9.
0 1
Direction Button
4
REC/REC MUTE
(Deck B only)
3
6
i
Changes the tape transport direction from forward “1” to reverse “0” and vice versa.
ENGLISH
!7
Display
Indicators with an encircled number light up when the corresponding button is pressed.
Deck A Tape Transport Indicators
Peak Level Meter
Indicates the recording and playback signal
levels for the left and right channels.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
Deck B Tape Transport Indicators
+5 +10
R
HIGH
DUB
SYNC
MEMO
MPX
MEMO
Deck A Tape Counter
MPX Filter Indicator
Remote Control Indicator
Deck B Memory Indicator
Deck B Tape Counter
Dubbing Speed Indicators
Synchro Rec Indicator (See page 10.)
Deck A Memory Indicator
CASSETTE TAPES
2 Handling Precautions
• C-120 and C-150 tapes
C-120 and C-150 cassette tapes use extremely thin tape that can easily get
caught in the capstan or pinch roller. Do not use such cassette tapes.
• Tape Slack
Before putting a tape into the deck, take up any slack with a pencil or your
finger tip. This precaution prevents the tape from becoming entangled
around the capstan or pinch roller.
2 Storage Precautions
• Do not store cassette tapes in a place where they will be subject to:
• Extremely high temperature or excessive moisture
• Excessive dust
• Direct sunlight
• Magnetic fields (near TV sets or speakers)
• To eliminate tape slack, store your cassettes in cassette cases with hub
stops
2 Accidental Erasure Prevention
• All cassettes have erasure prevention tabs for each side. To protect
valuable recordings from accidental or inadvertent erasure, remove the tab
for the appropriate side with a screwdriver or another tool.
• To record on a tape whose erasure prevention tabs have been removed,
cover the tab holes with adhesive tape.
A
Side A
Erasure prevention tab for side A
Erasure prevention tab for side B
AUTOMATIC TAPE SELECTION
This Stereo Cassette Deck contains an automatic tape selector which
automatically selects the optimum bias and equalization for the tape in use.
This is accomplished by detection of the tape type detections holes in the
cassette housing.
• If a tape without tape type detection holes is used, the deck will be
set for normal tapes.
Detection holes
for metal tape
Detection holes for
chrome tape
7
ENGLISH
PLAYBACK
•
•
•
•
The operations described below apply to deck A and deck B alike.
Switch on your amplifier or receiver.
Set the Tape Monitor switch on your amplifier or receiver to the TAPE
position.
The numbers in the illustration below depict the order in which operation
steps are carried out.
q Press the POWER switch q to the ON ( ¢ ) position.
w Press the EJECT ( 5 ) button w to open the cassette compartment cover
!2.
e Load the cassette tape and close the cassette compartment cover !2.
r When listening to a tape that has been recorded with Dolby noise
reduction, set the DOLBY NR switch y to match the system used at the
time of recording.
2 RELAY PLAY (continuous playback of the tapes in deck A and deck B)
• Load a cassette tape into deck A and B, and set the Dolby NR button
correctly.
q REVERSE MODE set to “RELAY” u.
w Press the PLAY button !6 of the deck you first wish to listen to.
e To stop relay play, press the stop ( 2 ) button !6 of the deck currently
playing the tape.
• Relay play will play decks A and B in succession for 5 cycles, upon which
playback stops. When playback starts from deck B, when switching to
deck A. the first deck A playback cycle will be counted as the second
cycle. The completion of 5 cycles will always be at the opposite side of
the tape in deck B.
DOLBY NR
2 MUSIC SEARCH SYSTEM
B OFF C
t Press the Direction ( 0 1 ) button !6 to select the direction of tape
transport.
Transport Direction
Indicator
Forward
Reverse
y Select the type of tape transport with the REVERSE MODE switch u.
The music search system detects blank sections (lasting for at least 4 seconds)
between selections in order to locate the beginning of selections in the
forward or reverse direction.
1. To advance from the current selection to the beginning of the next selection
(CUE):
Press the PLAY button, keep it pressed in, and press the Fast Forward ( 7 )
button when the tape is travelling in the forward (
) direction.
Press the PLAY button, keep it pressed in, and press the Fast Rewind ( 6 )
button when the tape is travelling in the reverse (
) direction.
The tape transport indicator flashes.
The deck will skip the rest of the current selection and automatically resume
play from the beginning of the next selection.
RELAY
REV. MODE
Mode
Switch position
To listen to one side only
To listen to repeat playback of both
sides
To listen to continuous play back of
both sides and both decks.
RELAY
u Press the PLAY button !6 to begin playback.
i Press the stop ( 2 ) button !6 to stop the playback.
• In the continuous playback mode (REVERSE MODE set to
),
playback of both tape sides will be repeated 5 times and then stop
automatically.
• If different types of Dolby noise reduction are used for record and
playback, playback response will be adversely effected.
• When power is turned off during tape transport, it may not be possible
to remove the cassette by pressing the EJECT ( 5 ) button. In this case,
turn on power again before you press the EJECT ( 5 ) button.
8
2. To repeat playback from the beginning of the current selection (REVIEW):
Press the PLAY button, keep it pressed in, and press the Fast Rewind ( 6 )
button when the tape is travelling in the forward (
) direction.
Press the PLAY button, keep it pressed in, and press the Fast Forward ( 7 )
button when the tape is travelling in the reverse (
) direction.
The tape transport indicator flashes.
The deck will rewind the tape to the beginning of the current selection and
automatically resume play from that point.
This is very convenient for repeating playback of the current selection.
Notes on Music Search Operation:
The search functions operates by detecting comparatively long, blank sections
approximately 4 to 5 seconds long, in between recorded selections. Therefore,
the system may not operate normally in the following cases:
• Recordings with discontinuous speech or conversation.
• Recordings with long periods of pianissimo (softly played music).
• Recordings with long silences.
• Blank sections with a high level of noise.
• Blank sections shorter than 4 seconds.
• If noise-emitting appliances, such as electric razors, drills, refrigerators, etc.,
are operated nearby.
• REV close to the beginning of the program or CUE close to the ending.
ENGLISH
RECORDING (DECK B only)
•
•
Switch on your amplifier or receiver and the source component.
Set the Tape Monitor switch on your amplifier or receiver to the SOURCE
position.
q Press the POWER switch q to the ON ( ¢ ) position.
w Load the cassette tape w, !2.
(Check that the erasure prevention tabs of the cassette housing have not
been broken off.)
e Move the DOLBY NR switch y and select the Dolby NR type that suits the
recording.
2 RECORDING BIAS ADJUSTMENT
For best recording results, monitoring during recording and comparing
different recordings using your own judgement are essential.
The DRW-695 is equipped with a BIAS FINE control to assist you in setting
the proper bias for different types and brands of tape. At the center stopclick position, the deck is set to the reference bias level for Normal, CrO2
and Metal tape. If the resulting recording in this position has too much or
too little high frequency content, adjusting the BIAS FINE control can be
useful to achieve better results.
BIAS FINE
DOLBY NR
B OFF C
r Press the Direction ( 0 1 ) button !6 to select the direction of tape
transport.
t Select the type of tape transport with the REVERSE MODE button u.
Switch position
To record on only one side
To continuously record
on both sides
or RELAY
y Press the REC/REC MUTE ( 4 ) button !6 to set the recording pause mode.
The 4 3 indicator will light up.
u Adjust the recording level with the INPUT LEVEL control !0 while watching
the Peak Level Meter.
i Press the PLAY button !6 to start the recording.
The PLAY (
or
) and the 4 indicator will light during recording.
o To pause the recording, press the REC PAUSE ( 3 ) button !6, Press the
PLAY button !6 to resume recording.
!0 To stop recording, press the stop ( 2 ) button !6.
+
If the high frequencies (treble sounds) are to be boosted, turn the BIAS
FINE control counter-clockwise to decrease the bias current. Turn the
control clockwise to increase bias current.
By the use of this control, you can record tapes with a frequency response
that will perfectly match your listening taste.
Counterclockwise
OUTPUT LEVEL (dB)
Mode
-
Clockwise
FREQUENCY (Hz)
Caution:
• Be sure to press the stop ( 2 ) button to stop recording before turning off
the power or unplugging the power supply cord.
• Be careful not to erase important recordings by mistake. Inadvertent start of
recording will happen in the following cases:
1. If the PLAY button is pressed while the 4 indicator lights, recording
starts.
2. If the PLAY and REC/REC MUTE ( 4 ) button are pressed at the same
time, recording starts.
The best way to avoid accidental erasure is to break off the two erasure
prevention tabs on the cassette housing.
2 PROPER RECORDING LEVEL
A too high recording level can saturate the tape and cause distortion. On
the other hand, if the recording level is set too low, soft passages will be
marked by residual noise. A proper recording level is the single most
important factor for making well balanced recordings.
Guideline for maximum recording level
TYPE I (Normal)
0 dB level on peaks
TYPE II (CrO2)
+1 dB level on peaks
TYPE IV (Metal)
+3 dB level on peaks
2 REC/REC MUTE AND REC PAUSE Button
1. To record a 5-second blank section during recording:
Press the REC/REC MUTE ( 4 ) button. A 5-second blank will recorded and
the deck will enter the recording be standby mode.
2. To record a 5-second blank section during the recording standby mode:
Press the REC/REC MUTE ( 4 ) button from the recording standby mode. A
5 second blank will be recorded and the deck will enter the recording
standby mode again.
3. To cancel recording of blank space:
Press the REC PAUSE ( 3 ) button. Blank space recording will be cancelled
and the deck enters the recording standby mode.
4. To extend the blank section with another 5 seconds or more:
Simply press the REC/REC MUTE ( 4 ) button and the blank section will be
increased with another 5 seconds.
2 DIMMER ADJUSTMENT
With the DRW-695, the brightness of the display can be adjusted in seven
steps.
To make the display brighter, press the B deck’s fast forward ( 7 ) button
while holding in the B deck’s STOP button.
To make the display dimmer, press the fast rewind ( 6 ) button while
holding in the STOP button.
The display is initially set to the maximum brightness.
Note: The optimum recording level differs depending on the program source
and the type of tape used.
9
ENGLISH
DUBBING (from deck A to deck B)
•
•
Switch on the amplifier or receiver.
Set the Tape Monitor switch on your amplifier or receiver to the TAPE position.
q Press the POWER switch q to the ON ( ¢ ) position.
w Load the cassette tape to be played in deck A and the one to be recorded
in deck B w, !2.
e Select the type of tape transport with the REVERSE MODE switch u.
RELAY
REV. MODE
Reverse mode
Operation
Dubbing is performed only for one side.
The decks stop when either deck A or B reaches the
end of the tape.
The tape direction is reversed on each deck when they
reach the end of the tape.
(This is convenient for dubbing to a tape with a
different length.)
RELAY
r To begin normal speed dubbing, press the DUBBING SPEED NORMAL
button i. The DUB indicator will light at this time.
To high speed dubbing, press the DUBBING SPEED HIGH button i.
The HIGH indicator will light at this time.
t To stop dubbing, press the stop ( 2 ) button !6 of deck A or deck B.
• When deck A is in the playback mode and deck B is in the stop condition,
setting deck B to the recording pause mode will engage the normal speed
dubbing pause mode. Dubbing is then started by pressing the PLAY button.
• When dubbing, the recording level and the Dolby NR recording will be the
same as those of the playback tape, regardless of the positions of the
INPUT LEVEL control and the DOLBY NR button.
• When listening to the playback sound during normal speed dubbing, the
DOLBY NR switch remains off even if it is pressed.
• The playback sound cannot be heard during high speed dubbing.
• Operation using the REC/REC MUTE ( 4 ) and REC PAUSE ( 3 ) buttons of
deck B is permitted during normal speed dubbing.
• Buttons other than the stop ( 2 ) button cannot be used during high speed
dubbing.
During dubbing of the side facing you, the deck that
first reaches the end of the tape will stand by until the
other deck reaches the end of the tape, then both
decks will reverse the tape direction together.
(Depending on the manufacturer, the length of tapes
having the same recording time may differ somewhat.
Setting this mode permits the arrangement of the
beginning portion of the opposite side of the tape.)
SYNCHRONIZED RECORDING FUNCTION
•
•
•
•
Convenient synchronized recording can be performed when used in
combination with a DENON CD player equipped for the synchronized
recording function.
SYNCHRO Jack Connection Connect the SYNCHRO Jack with a DENON
CD player which is equipped with a SYNCHRO jack, then make a
synchronized recording. Use the connection cord supplied with this
cassette deck.
Switch on your amplifier or receiver and the CD player.
Set the tape Monitor switch on your amplifier or receiver to the source
position.
q Load the tape onto which you want to record into deck B, the disc you
want to record into the CD player.
w Following the recording instructions on page 9, set the Dolby NR mode, the
direction, the reverse mode and the input level.
e Set the CD player to the stop or pause mode.
r Press the REC/REC MUTE ( 4 ) button and REC PAUSE ( 3 ) button
simultaneously. The cassette deck and CD player are automatically set to
the synchronized recording mode. The “SYNC” indicator lights on the
cassette deck and the synchronized recording mode is indicated on the CD
player.
(For details, refer to the CD player’s operating instructions.)
t To stop synchronized recording, press the stop button on deck B and stop
button on CD.
The synchronized recording mode is cancelled for both the cassette deck
and CD player.
y To stop synchronized recording temporarily, press the stop button on the
CD player. A 5-second blank space is created on the tape, after which the
recording pause mode is set. The “SYNC” indicator flashes.
To resume synchronized recording, press the PLAY button on the CD
player.
10
CD PLAYER
LINE OUT
R
SYNCHRO
L
DRW-695
Power supply outlet
L
R
LINE LINE
OUT IN
SYNCHRO
Notes:
• If synchronized recording is started when the CD player is in a mode other
than the stop or pause mode or when no disc is set, the “SYNC” indicator
on the cassette deck flashes and the recording pause mode is set until
synchronized recording is possible on the CD player.
• In the synchronized recording mode, only the STOP button on deck B will
function.
Caution:
• Do not set the cassette deck to the synchronized recording mode when the
CD player is in the play mode. Also, do not turn off the power of the
cassette deck or the CD player during synchronized recording. Doing so can
result in malfunction.
• During the editing operation, when using the editing functions on the CD
player, be sure to select a tape with a sufficiently long recording time.
For the CD player’s editing functions, refer to the CD player’s operating
instructions.
ENGLISH
TAPE COUNTER AND MEMORY STOP
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
+5 +10
R
RESET
RESET
COUNTER
MEMO
MPX
MEMORY
HIGH
DUB
SYNC
COUNTER
MEMO
2) MEMORY STOP Operation
(1) During recording or playback, the Memory Stop feature can be used to
locate a particular point on the tape. Press the COUNTER RESET button
at the desired point.
(2) Then Press the COUNTER MEMORY button, the MEMO indicator
lights.
MEMORY
(3) When the Fast Rewind ( 6 ) button is pressed during forward tape
REC PAUSE
PLAY
travel (
PLAY
•
CD SYNCHRO
DIRECTION
), the tape is rapidly rewound (or advanced)
until the counter indication of “ ‚‚‚‚ ” is reached.
REC/REC MUTE
DIRECTION
), or the Fast Forward ( 7 ) button is pressed during
reverse tape travel (
The Memory Stop feature will rewind or forward the tape to within –5
counts in the forward (
) direction (from “ ‚‚‚‚ ” to “
and to within +5 counts in the reverse (
1) Operation of the Tape Counter
(1) Press the RESET button to reset the counter to “ ‚‚‚‚ ”.
(2) By using the PLAY, FF, or REW functions, the reading of the counter will
change to indicate index position.
• During recording and playback operations, the counter is useful for
noting the location of existing programs or positions where recording is
to be started.
• The reading of this counter does not correspond with that of any other
deck.
(3) Deck A and Deck B have the memory of their own counter.
”)
) direction (from “ ‚‚‚‚ ”
to “ ‚‚‚fi”). After this, several seconds are required for corrective
•
operations.
The Memory Stop function operates independently in both directions
for deck A and deck B.
Caution:
If the memory stop operation is performed after repeated fast-forwarding or
rewinding, the tape may not stop at the proper position.
TIMER RECORDING/PLAYBACK
Timer recording/playback can be made using any audio timer available on the market.
Amplifier
DRW-695
Tuner
L
R
LINE LINE
OUT IN
PB REC
L
R
R
L
R
L
A
SP
B
TAPE-1
L
L
L
R
L
R
R
LINE
OUT IN
L
TUNER
OUT PUT
L
R
R
R
SYNCHRO
Wall outlet
Timer
AM
Lch
On timer recording/playback
Rch
Speaker System
• Timer recording procedure
1. Make sure the connections are correct, especially the power supply
connections.
2. Turn “on” the power switch of each appliance.
3. Tune the desired station on the tuner.
4. Load the tape for recording. (Make sure the erase prevention tab is not
broken off; if it is, cover the hole with plastic tape).
5. Set the Dolby NR switch to the appropriate position.
6. Select the type of tape transport with the REVERSE MODE switch u.
7. Make sure the monitor switch to the SOURCE position.
8. Adjust the recording input level.
9. Set the starting position of the tape.
REC OFF PLAY
10. Set the timer switch (TIMER) to the “REC” side.
TIMER
11. Set the audio timer to the desired time. The audio timer will turn the power
supply on at the desired time.
* With the above procedures, timer controlled recording can be made.
When the preset time comes, the power is supplied and the FM
broadcast can be recorded.
• Timer playback procedure
1. Make sure the connections are correct, especially the power supply
connections.
2.
3.
4.
5.
6.
7.
Turn “on” the power switch of each appliance.
Load the pre-recorded tape to be played back.
Set the Dolby NR switches to the appropriate positions.
Select the type of tape transport with the REVERSE MODE switch u.
Set the monitor switch of the Amplifier to the TAPE position.
Press the PLAY ( 1 ) button and playback the tape; adjust the playback
level.
Press the stop ( 2 ) button.
REC OFF PLAY
8. Set the timer switch (TIMER) to the “PLAY” side.
TIMER
9. Set the audio timer to the desired time. The audio timer will turn the power
supply on at the desired time.
* With the above procedures, timer playback can be accomplished.
When the preset time comes, the power is supplied and playback will
start.
Notes:
• Please read the operating instructions for the timer before use.
• If the timer recording or playback is not desired, be sure to switch the timer
switch (TIMER) to “OFF”.
• When using timers that allow several “on/off” operations, timer start
functioning can continue an unlimited number of times until the tape in the
machine is finished.
11
ENGLISH
DOLBY B AND C NOISE REDUCTION SYSTEM
2 The Dolby noise reduction system substantially reduces the tape
background noise (hiss) inherent in the cassette medium. Dolby B NR is
most widely in use. However Dolby C NR is a much more recent
development and represents significant improvements over Dolby B NR.
2 Tape background noise consists primarily of high frequency information,
which is particularly annoying during soft passages. The Dolby NR system
increases the level of low volume mid- and high-frequency signals during
recording and reduces the level of these signals by an identical amount
during playback. As a result, the playback signal is identical to the original
source, but the level of background noise generated by the tape is greatly
reduced.
2 The operating principle of Dolby C NR is similar to that of Dolby B NR
except for the encoding/decoding response curves. The noise reduction
effect obtained with Dolby C NR is up to 20 dB, compared to 10 dB with
Dolby B NR. In addition, Dolby C NR uses an anti-saturation network and
spectral skewing circuitry for a significant improvement in the dynamic
range of the mid- to high-frequencies.
DOLBY HX-PRO HEADROOM EXTENSION SYSTEM
This deck is equipped with the Dolby HX-PRO headroom extension system.
Since the system functions automatically during recording, no switching
operation or adjustment is required. The system is effective with any type of
Normal, CrO2 and Metal tape.
The Dolby HX-PRO headroom extension system functions during recording to
raise the saturation level in the treble range. Therefore, most of the treble
range components distorted or lost during recording on conventional cassette
decks are more faithfully recorded on the new DENON cassette deck.
Features of the Dolby HX-PRO Headroom Extension System
(1) Performance of Normal and CrO2 tapes can be improved to very close of
that offered by Metal tape.
(2) The dynamics in the treble range are improved significantly.
(3) Since no decoding is necessary during playback, the improved sound can
be enjoyed on any type of tape deck, including portable players and car
audio systems.
(4) The system functions whether the Dolby B/C NR system is engaged or not.
MAINTENANCE
2 Head Cleaning
After long usage, tape coating or dust may adhere to the heads, causing
deterioration of sound. Therefore, the parts depicted in the illustration
should be cleaned regularly. Use a cotton swab moistened with a tape head
cleaning solution (such as alcohol).
Notes:
1. Some cleaning cassettes on the market have strong abrasive effects and
may scratch the heads. Always use cotton swabs instead of cleaning
cassettes.
2. Since the use of metal tape is apt to collect more dust on the heads, the
heads should be cleaned more often to enjoy the best possible sound.
2 Cleaning the Pinch Rollers and Capstans
If the pinch rollers or capstans accumulate dust, tape transport may
become unstable, as a result from slippage, during recording or playback.
The tape can also be damaged if it gets entangled in the capstan.
Clean these parts with a cotton swab or a soft cloth moistened with a tape
head cleaning solution (such as alcohol).
2 Demagnetizing the Heads
The heads will become magnetized after long usage or if strongly
magnetized objects are brought near them. The result is a generation of
noise, loss of the high frequency range, and in extreme cases erasure of
treble components on pre-recorded tapes in combination with added noise.
Thus, the heads should be demagnetized at regular intervals. (Head
demagnetizers are separately available from your dealer.)
2 How to Demagnetize the Tape Heads
1. Turn off the power.
2. Turn on the demagnetizer while it is at least 30 cm away from the heads.
Bring the demagnetizer near the heads and slowly move it in small
circles four or five times in front of each head, making sure you do not
touch them.
3. Slowly move the demagnetizer away and turn it off when it is at least 30
cm away from the heads.
12
ENGLISH
TROUBLESHOOTING
Check the following before you draw the conclusion that your Stereo Cassette Deck is malfunctioning.
1. Are all the connections correct?
2. Are all system components being operated correctly in accordance with the operating instructions?
3. Are the speakers and amplifier/receiver functioning correctly?
If the tape deck still does not function properly, check the symptom against the list below. If the symptom does not correspond to the check list, please contact your
DENON dealer.
Problem
Remedy
Cause
Power cord is disconnected.
Tape is loose.
Cassette is not loaded properly.
Defective cassette.
•
•
•
•
Check power cord.
Tighten tape with a pencil, etc.
Load cassette properly.
Replace cassette.
Tape does not run
•
•
•
•
Tape is not recorded when REC/REC MUTE (4)
button is pressed.
• No cassette is loaded.
• Erase prevention tabs are broken off.
• Load cassette.
• Cover holes with adhesive tape.
Sound is warbled and distorted.
•
•
•
•
Heads, capstan or pinch roller are dirty.
Tape is wound too tight.
Recording input level is too high.
Tape is worn out and has “drop-outs”.
•
•
•
•
Clean them.
Fast forward or rewind to loosen tape winding.
Adjust recording input level.
Replace tape.
Excessive noise
•
•
•
•
Tape is worn.
Heads, capstan or pinch roller are dirty.
Heads are magnetized.
Recording input level is too low.
•
•
•
•
Replace them.
Clean them.
Demagnetize heads.
Adjust recording input level.
High frequency range (treble) is emphasized.
• Dolby NR switch is set improperly.
• Set Dolby NR Switch properly.
High frequency range (treble) is lost.
• Heads are dirty.
• Tape is worn.
• Clean them.
• Replace tape.
The cassette tape cannot be removed.
• If the POWER switch is turned off either during
recording or playback and the unit is stopped,
there may be cases when the cassette cannot be
removed, even if the EJECT ( 5 ) button is
pressed.
• Turn the POWER switch ON ( ¢ ) again, and then
press the STOP ( 2 ) button.
• Now, press the EJECT ( 5 ) button to remove the
cassette tape.
SPECIFICATIONS
Type
Heads
Motors
Tape Speed
Fast Forward,
Rewind Time
Recording Bias
Overall S/N Ratio
(at 3% THD level)
Overall Frequency
Response
Channel Separation
Wow & Flutter
Vertical tape loading; 4-track 2-channel
stereo double cassette deck
Play back head x 1 recording/playback head x 1
Erase head (Double-gap ferrite) x 1
DC servo motor x 2
4.8 cm/sec.
Approx. 110 sec. with a C-60 cassette
Approx 105 kHz
Dolby C NR on: more than 74 dB (CCIR/ARM)
20 ~ 17,000 Hz ±3 dB (at –20 dB, Metal tape)
More than 40 dB (at 1 kHz)
0.08% WRMS, ±0.14% w. peak
Input
LINE
Output
LINE
PHONES
Power Supply
Power Consumption
Dimensions
Weight
80 mV (–20 dBm) input level at maximum
Input impedance: 50 kΩ /kohms unbalanced
775 mV (0 dB) output level at maximum
(with 47 kΩ /kohms load, recorded level of
200 pwb/mm)
1.2 mW output level at maximum
(optimum load impedance 8 Ω /ohms ~ 1.2 kΩ/kohms
50 Hz, voltage is shown on rating label
14 W
434 (W) x 135 (H) x 263 (D) mm
4.0 kg
* Above specifications and design are subject to change without prior notice.
Manufactured under license from Dolby Laboratories.
HX Pro headroom extension originated by Bang and Olufsen.
“Dolby”, “HX Pro”, and the double-D symbol are trademarks of Dolby Laboratories.
13
DEUTSCH
Wir danken Ihnen für den Kauf des DENON Stereo-Cassettendecks.
Voller Stolz präsentiert DENON allen Audiofans und Musikliebhabern dieses
fortschrittliche Cassettendeck, das ein weiterer Beweis für das kompromißlose
Streben von DENON nach vollkommener Klangqualität ist. Aufgrund der
hochqualitativen Leistungsfähigkeit und der leichten Bedienung dieses Gerätes
werden Sie beim Zuhören viele Stunden lang Ihre Freude haben.
— INHALT —
Überprüfen Sie, daß die nachstehend aufgeführten Teile im Karton des
Hauptgerätes enthalten sind:
(1)
(2)
(3)
(4)
Bedienungsanleitung .............................................................................1
Anschlußkabel ........................................................................................2
Mini Steckerkabel ..................................................................................1
Servicestation-Liste.................................................................................1
MERKMALE
MERKMALE.…………………………………………………………………………14
ANSCHLUSS ...………………………………………………………………………14
BEZEICHNUNGEN DER TEILEN UND
IHRE FUNKTIONEN ..........................…………………………………………15, 16
CASSETTENBÄNDER ………………………………………………………………16
AUTOMATISCHER BANDSORTENWÄHLER .................................................16
WIEDERGABE.………………………………………………………………………17
FOLGE-WIEDERGABE ...………………………………………………………17
TITELSUCHLAUF-SYSTEM ……………………………………………………17
AUFNAHME ....………………………………………………………………………18
RICHTIGER AUFNAHMEPEGEL ................................................................18
EINSTELLUNG DER AUFNAHMEVORMAGNETISIERUNG.............................................................................18
AUFNAHME/AUFNAHMESTUMMSCHALTUNG
UND AUFNAHME PAUSETASTE ...............................................................18
DIMMER-EINSTELLUNG ...........................................................................18
ÜBERSPIELEN ………………………………………………………………………19
SYNCHRONISIERTE AUFNAHMEFUNKTION ................................................19
BANDZÄHLWERK UND SPEICHERSTOPP ....................................................20
ZEITGESCHALTETE AUFNAHME / WIEDERGABE ........................................20
DOLBY B UND C RAUSCHUNTERDRÜCKUNGSSYSTEM .............................21
DOLBY HX-PRO SYSTEM ZUR ERWEITERUNG DES
AUSSTEUERUNGSMARGINALS .....................................................................21
WARTUNG .......................................................................................................21
FEHLERSUCHE ...............................................................................................22
TECHNISCHE DATEN ......................................................................................22
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Computergesteuerter Mechanismus
Duale Stromversorgung
Dolby HX-Pro Aussteuerungssystem
Dolby B und C Rauschunterdrückungssystem
Steuerung der manuellen Vormagnetisierungseinstellung
Doppel-Computerzählwerk mit 4-stelliger Anzeige und Speicherstopp
Titelsuchlauf
FL Spitzenpegelmesser
Automatischer Bandsortenwähler
Überspielen mit 2 Geschwindigkeiten
Folge Wiedergabe
Synchronaufnahme
Timer-Wiedergabe und Timer-Aufnahme
Auf Wunsch mit Fernsteuerung
Bandbeleuchtung
ANSCHLUSS
• Lassen Sie Ihr gesamtes System (einschließlich dieses Cassettendeck) so lange ausgeschaltet, bis alle Anschlüsse zwischen dem Cassettendeck und den anderen
Komponenten vorgenommen worden sind.
DRW-695
Empfänger oder Verstärker
WEISS
L
PB REC
R
ROT
WEISS
L
R
TAPE-1
LINE
OUT IN
WEISS
ROT
L
R
WEISS
L
L
R
LINE LINE
OUT IN
R
ROT
SYNCHRO
ROT
Diese Buchse ist ausschließlich
für Synchronaufuahmen
vorgesehen.
Schließen Sie weder Mikrophonoder Kopfhörer-noch andere
Stecker an diese Buchse an.
Netzstecker
230V AC 50 Hz (In eine
Netzsteckdose einstecken)
2 Anschluß des Cassettendecks an den Verstärker
• Sehen Sie sich vor dem Anschluß des Cassettendecks an Ihren
Verstärker noch einmal die Bedienungsanleitung für den Verstärker an.
• Verwenden Sie die weißen Stecker für den linken und die roten Stecker
für den rechten Kanal.
2 Überspielen von Cassettenbändern
• Viele Stereo-Verstärker und Empfänger sind mit einer Schaltung zum
Bandüberspielen ausgestattet, so daß ein Überspielen zwischen zwei
oder mehreren Cassettendecks möglich ist. Beziehen Sie sich für
weitere Erläuterungen über diese Betriebsart auf die
Bedienungsanleitung für Ihren Verstärker.
2 Anschluß von Kopfhörern
Schließen Sie den Stecker Ihrer Kopfhörer an diese PHONES-Buchse an,
wenn Sie sich Musik über Kopfhörer anhören möchten.
14
Netzkabel
(für Modelle für Großbritannien)
2 Vorsichtsmaßnahmen bei der Aufstellung
Wenn das Cassettendeck in der Nähe eines Verstärkers, TV oder Tuners
aufgestellt wird, können Geräusche (induziertes Netzbrummen) oder
Interferenzen – besonders beim UKW-/MW-Empfang – die Folge sein.
Stellen Sie das Cassettendeck in einem derartigen Fall weiter entfernt von
anderen Komponenten auf oder verändern Sie die Position des
Cassettendecks.
Vorsicht:
Wenn der Netzschalter zum ersten Mal auf “ON” geschaltet wird,
nachdem das Stromkabel an einer Steckdose angeschlossen wurde, ist ein
mechanisches Geräusch zu hören. Dieses Geräusch ist normal. Es
entsteht, wenn der Cassettenmechanismus in den richtigen
Betriebszustand geschaltet wird.
(Bei Verwendung einer Wechselstromsteckdose an einem Receiver oder
Verstärker wird eine ungeschaltete Steckdose (“UNSWITCHED”) benutzt).
DEUTSCH
BEZEICHNUNGEN DER TEILEN UND IHRE FUNKTIONEN
q
Netzschalter (¢ ON £ STANDBY)
• Diese Taste drücken, um das Cassettendeck einzuschalten, dann
erneut drücken, um das Cassettendeck in den Standby-Modus
einzustellen.
• Das Cassettendeck bleibt für ca. 2 Sekunden, nach dem es
eingeschaltet wurde, in Bereitschaftsposition.
Vorsicht:
Auch wenn der Netzschalter auf “STANDBY” steht, bleibt das Gerät an den
Wechselstromkreis angeschlossen.
Wenn Sie z. B. auf Urlaub gehen, achten Sie bitte darauf, daß das
Netzkabel gezogen wird.
w
e
r
Auswurftaste ( 5 )
• Drücken Sie diese Taste, um den Cassettenfachdeckel zu öffnen.
Wenn das Cassettenband läuft, drücken Sie zunächst die Stopptaste
( 2 ), um den Bandtransport zu stoppen, und betätigen Sie dann die
Auswurftaste.
i
• Wenn Sie die NORMAL-Taste drücken, beginnt das Überspielen mit
normaler Geschwindigkeit von Cassettendeck A auf Cassettendeck B.
Wenn Sie die HIGH-Taste (Schnell) drücken, wird bei doppelter
Geschwindigkeit überspielt. Sehen Sie Seite 19.
o
!0
Eingangspegel-Regler (INPUT LEVEL)
!1
Bandbeleuchtung
!2
Cassettenfachdeckel
!3
Kopfhörerbuchse (PHONES)
!4
FERNBEDIENUNGSSENSOR
!5
Timer-Schalter (TIMER)
MPX filter-Taste (MPX)
• Den MPX-Taste verwendet man, um bei Aufnahme von UKWStereoprogrammen Interferenz durch die Dolby Rauschverminderungs-Schaltung mit aktivierter Dolby-NR-Funktion zu verhindern.
• In allen anderen Fällen von Aufnahmen mit Dolby-NR-Funktion außer
bei der Aufnahme von UKW-Sterosendungen läßt man den Taste in
der “OFF” Stellung.
t
Zählwerk-Speichertaste (MEMORY)
y
Dolby NR-Schalter (DOLBY NR)
• Wenn diese Taste während des Bandlaufes in Vorlaufrichtung (
)
gedrückt wird, stoppt der Schnell-Rücklauf ( 6 ) automatisch, wenn
das Bandzählwerk die Position “‚‚‚‚” erreicht hat.
• Wenn diese Taste während des Bandlaufes in Rücklaufrichtung (
)
gedrückt wird, stoppt der Schnell-Vorlauf ( 7 ) automatisch, wenn
das Bandzählwerk die Position “ ‚‚‚‚ ” erreicht hat. Sehen Sie Seite
20.
• Stellen Sie diesen Schalter für die Aufnahme oder Wiedergabe von
Bändern, die mit dem Dolby-Rauschunterdrückungssystem B oder C
aufgenommenen worden sind, auf “B” oder “C”.
u
Reverse-Modus-Schalter (REV. MODE)
!6
Bandlauftasten
• Wählen Sie die Bandtransportart aus. Die Reverse-betriebsart kann
auf
(eine Seite),
(Dauerwiedergabe), RELAY (Relay Play)
geschaltet werden.
PLAY
Wiedergabetaste (PLAY)
2
Stopptaste (STOP)
6
Schnellrücklauftaste (REW)
7
Schnellvorlauftaste (FF)
4
REC/REC MUTE
(nur cassetten deck B)
3
REC PAUSE
(nur cassetten deck B)
0 1
Regler für die Feineinstellung der Vormagnetisierung
(BIAS FINE)
(Für normale, Chrom- oder Metall-Cassettenbänder)
• Nehmen Sie mit diesem Regler die Feineinstellung der
Vormagnetisierung vor. In der Mittelposition ist die StandardVormagnetisierung erreicht. Sehen Sie Seite 18.
Bandzählwerk-Rückstelltaste (COUNTER RESET)
• Drücken Sie diese Taste, um das Bandzählwerk auf null
zurückzustellen.
Geschwindigkeitstasten für das Überspielen
(DUBBING SPEED)
• Stellen Sie mit diesem Regler den Eingangspegel ein. Der Pegel
beider Kanäle wird gleichermaßen von der Einstellung beeinflußt.
Sehen Sie Seite 18.
• Durch die Bandbeleuchtung kann genau überprüft werden, wieviel
Band noch verbleibt.
• Wenn der Cassettenfachdeckel nicht vollständig geschlossen ist, sind
die Bandlauftasten nicht bedienbar.
• Für das Genießen von Musik, ohne dabei andere zu stören oder für
das Mitanhören einer Aufnahme, kann an diese Buchse ein Paar
Kopfhörer angeschlossen werden. Verwenden Sie Kopfhörer mit einer
Nennimpedanz won 8 bis 1200 Ω/Ohm.
• Die Fernbedienung gehört nicht zum Lieferumfang de DRW-695.
• Über den drahtlosen Handapparat des Receivers (der DRA-Serie)
können die Funktionen “PLAY, FF, REW, STOP, REC PAUSE und
REC/REC MUTE” ferngesteuert werden. Nähere Einzelheiten können
Sie in den Bedienungsanleitungen für die DRA-Seriengeräte
nachlesen.
HINWEIS:
Beachten Sie, daß ausschließlich das A Deck mit Fernbedienungsgeräten ohne A/B Wahltaste ferngesteuert werden kann.
• Dieser Schalter ermöglicht zeitgeschalteten Betrieb für
unbeaufsichtigte Aufnahme und Musikwecken.
• Außer für zeitgeschalteten Betrieb sollte der Schalter in Stellung OFF
belassen werden. Sehen Sie Seite 20.
Für die Wiedergabe drücken.
Zum Stoppen des Cassettenbandes in jeder Betriebsart drücken.
Für den Schnell-Rücklauf drücken.
Für den Schnellvorlauf drücken.
Aufnahme-/Stummschalttaste
(RECORD/MUTE)
Drücken Sie für den Aufnahmebeginn die Aufnahme-/Aufnahmestummschalt-Taste (REC/REC
MUTE) ( 4 ) und die Wiedergabetaste gleichzeitig. Wenn Sie nur die Aufnahme-/AufnahmeStummschalt-Taste (REC/REC MUTE) ( 4 ) drücken, setzt sich das Gerät in die AufnahmePausenbetriebsart. Wenn Sie diese Taste aus der Aufnahme-Pausenbetriebsart heraus drücken,
beginnt die automatische Aufnahme-Stummschaltung und eine Leerstelle von 5 Sekunden wird auf
das Cassettenband mit aufgenommen. Sehen Sie Seite 18.
Aufnahme-/Pausentaste
(REC/PAUSE)
Drücken Sie diese Taste, um die Aufnahme-Pausenbetriebsart von der Aufnahme- oder Aufnahme/Stummschaltbetriesart zu erreichen. Diese Taste kann nur während der Aufnahme betätigt werden.
Sehen Sie Seite 18.
Richtungstaste
Ändert die Bandlaufrichtung von Vorlauf “1” zu Rücklauf “0”, und umgekehrt.
15
DEUTSCH
!7
Anzeige
Wenn die entsprechende Taste gedrückt wird, leuchten eingekreiste Nummern auf der Anzeige auf.
Bandlaufrichtungsanzeigen für Deck A
Spitzenpegelmesser
Zeigt die Aufnahme- oder Wiedergabesignalpegel
für die linken und rechten Kanäle an.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
Bandlaufrichtungsanzeigen für Deck B
+5 +10
R
HIGH
DUB
SYNC
MEMO
MPX
MEMO
Deck A Bandzählwerk
MPX-Fitter-Anzeige
Fernbedienungsanzeige
Deck B Speicheranzeige
Deck B Bandzählwerk
Überspielgeschwindigkeits-Anzeigen
Anzeige für Synchron-Aufnahme, siehe Seite 19.
Deck A Speicheranzeige
CASSETTENBÄNDER
2 Vorsichtsmaßnahmen für die Handhabung von Cassettenbändern
• C-120 und C-150 Cassettenbänder
C-120 und C-150-Cassetten haben ein sehr dünnes Band, das sich leicht
um die Tonwellen und die Andruckrollen wickeln kann. Wir raten daher von
der Benutzung solcher C-120 und C-150-Cassetten ab.
• Bandschlaufen
Beseitigen Sie vor dem Einlegen eines Cassettenbandes alle
Bandschlaufen mit einem Bleistift oder Ihrer Fingerspitze. Dadurch wird
verhindert, daß sich das Band um die Tonwelle oder die Andruckrolle
wickelt.
A
2 Vorsichtsmaßnahme für die Aufbewahrung von Cassettenbänder
• Bewahren Sie Cassettenbänder nicht an Orten auf, an denen Sie
folgendem ausgesetzt sind:
• Extrem hoher Temperatur oder extremer Feuchtigkeit
• Außergewöhnlich viel Staub
• Direktem Sonnenlicht
• Magnetfeldern (in der Nähe von Fernsehgeräten oder Lautsprechern)
• Bewahren Sie Cassetten zur Vorbeugung von Bandschlaufen in
Cassettenhüllen mit Spulstopps auf.
2 Schutz vor versehentlichem Löschen
• Alle Cassetten haben für jede Seite Löschschutzlaschen. Um wertvolle
Aufnahmen vor versehentlichem oder irrtümlichem Löschen zu schützen,
entfernen Sie die Lasche für die entsprechende Seite mit einem
Schraubenzieher oder einem anderen Werkzeug.
• Um auf ein Cassettenband aufnehmen zu können, dessen
Löschschutzlaschen herausgebrochen sind, überkleben Sie die durch das
Herausbrechen entstandenen Öffnungen mit Klebeband.
Seite A
Löschschutzlasche für Seite A
Löschschutzlasche für Seite B
AUTOMATISCHER BANDSORTENWÄHLER
Dieses Stereo-Cassettendeck beinhaltet einen automatischen
Bandsortenwähler, der automatisch die optimale Vormagnetisierung und
Entzerrung für das zur Anwendung kommende Cassettenband auswählt. Dies
wird durch die Erkennung der sich im Cassettengehäuse befindlichen
Erkennungsöffnungen ermöglicht.
• Wenn eine Cassette ohne Erkennungsöffnungen zur Anwendung
kommt, wird das Cassettendeck für die Verwendung herkömmlicher
Cassettenbänder eingestellt.
Erkennungsöffnungen
für MetallCassettenbänder
16
Erkennungsöffnungen für
Chrom-Cassettenbänder
DEUTSCH
WIEDERGABE
•
•
•
•
Die nachfolgend beschriebenen Bedienungen beziehen sich sowohl auf das
Cassettendeck A als auch auf das Cassettendeck B.
Schalten Sie Ihren Verstärker oder Empfänger ein.
Stellen Sie den Cassettenband-Überwachungsschalter Ihres Verstärkers
oder Empfängers auf die Position TAPE.
Die in der nachfolgenden Abbildung zeigen die Reihenfolge auf, in der die
Bedienungsschritte ausgeführt werden.
q Drucken Sie den Netzschalter q auf die Position ON ( ¢ ).
w Drücken Sie die Auswurftaste (EJECT) ( 5 ) w, um den
Cassettenfachdeckel !2 zu öffnen.
e Legen Sie das Cassettenband ein und schließen Sie den
Cassettenfachdeckel !2.
r Stellen Sie den DOLBY NR-Schalter y beim Anhören von
Cassettenbändern auf die gleiche Position wie bei der Aufnahme des
Bandes.
DOLBY NR
B OFF C
t Drücken Sie die Richtungstaste ( 0 1 ) !6, um die Bandlaufrichtung
auszuwählen.
Bandlaufrichtung
Anzeige
Vorwärts
Rückwärts
y Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter
(REVERSE MODE) u aus.
RELAY
REV. MODE
Betriebsart
Schalterposition
Zum Anhören von nur einer Seite
Für die wiederholte Wiedergabe
beider Seiten
Für die fortlanfende Wiedergabe
beider Seiten und beider Decks
RELAY
u Drücken Sie die Wiedergabetaste PLAY !6, um mit der Wiedergabe zu
beginnen.
i Drücken Sie die Stopptaste ( 2 ) !6, um die Wiedergabe zu unterbrechen.
• Im Dauerwiedergabebetrieb (REVERSE MODE ist auf
gestellt),
wird die Wiedergabe beider Bandseiten 5 Mal wiederholt und
anschließend automatisch gestoppt.
• Wenn für die Aufnahme und Wiedergabe verschiedene DolbyRauschunterdrückungssysteme verwendet werden, so wirkt sich dies
negativ auf die Wiedergabe aus.
• Wenn der Netzanschluß während dem Bandtransport abgeschaltet wird,
kann es passieren, daß es nicht möglich ist. die Cassette durch
Betätigen der Auswurftaste (EJECT) ( 5 ) zu entfernen. Schalten Sie den
Netzanschluß in diesem Falle wieder ein, bevor die Auswurftaste ( 5 )
gedrückt wird.
2 FOLGE-WIEDERGABE (fortlaufende Wiedergabe der in Cassettendeck
A und B eingelegten Cassettenbänder)
• Legen Sie sowohl in das Cassettendeck A als auch in das Cassettendeck
B ein Cassettenband ein und stellen Sie den Dolby NR-Taste auf die
richtige Position.
q Einstellung der REVERSE-Betriebsart auf “RELAY” u.
w Drücken Sie die Wiedergabetaste !6 des Cassettendecks, dem Sie zuerst
zuhören möchten.
e Um die Folge-Wiedergabe zu stoppen, drücken Sie die Stopptaste (STOP)
( 2 ) !6 des gegenwärtig wiedergebenen Cassettendecks.
• Wird die Folge-Wiedergabe aktiviert, so werden die in Cassettendeck A
und B eingelegten Cassettenbänder fünfmal nacheinander
wiedergegeben. Danach stoppt dann die Wiedergabe. Wenn die
Wiedergabe vom Cassettendeck B aus beginnt, so wird beim Schalten
auf Cassettendeck A die erste Wiedergabe des in Deck A eingelegten
Cassettenbandes als zweite Wiedergabe gezählt. Die fünfmalige
Wiedergabe endet immer auf der entgegengesetzten Seite des in
Cassettendeck B eingelegten Cassettenbandes.
2 TITELSUCHLAUF-SYSTEM
Das Musiksuchsystem erkennt leere Abschnitte (von mindestens 4 Sekunden
Länge) zwischen ausgewählten Titeln, um den Beginn ausgewählter Titel beim
Vor- beziehungsweise Rücklauf ausfindig zu machen.
1. Um von dem aktuellen Titel zum Anfang des nächsten zu springen (CUE):
Drücken Sie die Wiedergabe-Taste (PLAY), halten Sie die Taste gedrückt
und drücken Sie die Schnellvorlauf-Taste ( 7 ), wenn sich das Band
vorwärts (
) bewegt.
Drücken Sie die Wiedergabe-Taste (PLAY), halten Sie die Taste gedrückt und
drücken Sie die Schnellrücklauf-Taste ( 6 ), wenn sich das Band rückwärts
(
) bewegt.
Die Cassetten-Transportanzeige blinkt.
Das Deck überspringt den Rest des aktuellen Ti tels und setzt die
Wiedergabe automatisch am Anfang des nächsten Titels fort.
2. Um die Wiedergabe vom Anfang des aktuellen Titels zu wiederholen:
Drücken Sie die Wiedergabe-Taste (PLAY), halten Sie die Taste gedrückt und
drücken Sie die Schnellrücklauf-Taste ( 6 ), wenn sich das Band vorwärts
(
) bewegt.
Drücken Sie die Wiedergabe-Taste (PLAY), halten Sie die Taste gedrückt
und drücken Sie die Schnellvorlauf-Taste ( 7 ), wenn sich das Band
rückwärts (
) bewegt.
Die Cassetten-Transportanzeige blinkt.
Das Deck spult das Band an den Anfang des aktuellen Titels zurück und
setzt die Wiedergabe automatisch fort.
Das ist sehr vorteilhaft für die wiederholte Wiedergabe des aktuellen Titels.
Hinweise zum Titelsuchlauf
Die Suchlauf-Funktion arbeitet, indem vergleichsweise lange Leerstellen – von
ca. 4 bis 5 Sekunden Länge – zwischen den einzelnen Musiktitetn erkannt
werden. Daher arbeitet das System gegebenenfalls unter folgenden
Umständen nicht ordnungsgemäß:
• Bei Aufnahmen mit sprachlichen Unterbrechungen oder Gesprächen.
• Aufnahmen mit langanhaltenden Klavierpassagen (sanft gespielte Musik).
• Aufnahmen mit langen Ruhepausen.
• Leerstellen mit einem hohen Geräuschpegel.
• Leerstellen sind kürzer als 4 Sekunden.
• Wenn sich in der Nähe dieses Gerätes geräuscherzeugende Einrichtungen
wie elektrische Rasierer, Bohrmaschinen. Kühltruhen usw. befinden.
• Schneller Rücklauf mit Ton (REV) kurz nach Anfang des Programms oder
schneller Vorlauf mit Ton (CUE) kurz vor Ende des Programms.
17
DEUTSCH
AUFNAHME (nur Deck B)
•
•
Schalten Sie Ihren Verstarker oder Empfänger sowie die EingangsquellenKomponente ein.
Stellen Sie den Cassettenband-Überwachungsschalter Ihres Verstärkers
oder Empfängers auf die Position SOURCE.
q Drücken Sie den Netzschalter q auf die Position ON ( ¢ ).
w Legen Sie ein Cassettenband ein w, !2.
(Überprüfen Sie, daß die Löschschutzlaschen des Cassettengehäuses nicht
herausgebrochen sind.)
e Stellen Sie den DOLBY NR-Schalter y auf die für die Aufnahme geeignete
Position.
DOLBY NR
2 EINSTELLUNG DER AUFNAHME-VORMAGNETISIERUNG
Um beste Aufnahmeergebnisse erzielen zu können, ist die Überwachung
während der Aufnahme und der Vergleich verschiedener Aufnahmen nach
Ihrer eigenen Beurteilung von wesentlicher Bedeutung.
Der DRW-695 ist mit einem Vormagnetisierungsregler für die
Feineinstellung (BIAS EINE) ausgestattet, um Ihnen bei der Einstellung der
richtigen Vormagnetisierung für Cassettenbänder verschiedener Art und
unterschiedlicher Fabrikate behilflich zu sein. Wenn sich der Regler in der
Mittelposition befindet, so ist das Cassettendeck auf den BezugsVormagnetisierungspegel für normale, Chrom- und Metall-Cassettenbänder
eingestellt. Hat die Aufnahme bei dieser Reglerstellung zu viel oder zu
wenig Frequenzen, so können Sie durch Einstellung des
Vormagnetisierungsreglers für die Feineinstellung (BIAS FINE) bessere
Aufnahmeergebnisse erzielen.
B OFF C
BIAS FINE
r Drücken Sie die Richtungstaste ( 0 1 ) !6, um die Bandlaufrichtung
auszuwählen.
t Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter
(REVERSE MODE) u aus.
Schalterposition
Aufnahme auf nur eine Seite
Fortlaufende Aufnahme auf
beide Seiten
oder RELAY
y Drücken Sie die Aufnahme- /Aufnahme-Stummschalttaste (REC/REC
MUTE) ( 4 ) !6, um das Gerät in Pausenbetriebsart zu setzen. Die 4 3Anzeige leuchtet auf.
u Stellen Sie den Aufnahmepegel mit dem Eingangspegelregler (INPUT
LEVEL) !0 ein, während Sie sich den Spitzenpegelmesser betrachten.
i Drücken Sie die Wiedergabetaste !6, um mit der Aufnahme zu beginnen.
Die Wiedergabeanzeige (PLAY) (
oder
) und die 4 -Anzeige
leuchten während der Aufnahme.
o Drücken Sie die Aufnahme-Pausentaste (REC PAUSE) ( 3 ) !6, um die
Aufnahme zeitweilig zu unterbrechen. Drücken Sie die Wiedergabetaste
!6, um die Aufnahme fortzusetzen.
!0 Drücken Sie die STOP-Taste ( 2 ) !6, um die Aufnahme abzubrechen.
Vorsicht:
• Drücken Sie unbedingt die Stopptaste ( 2 ), um die Aufnahme zu stoppen,
bevor die Stromversorgung ausgeschaltet oder das Netzkabel abgezogen wird.
• Achten Sie darauf, daß Sie keine wichtigen Aufnahmen aus Versehen
löschen. Eine unbeabsichtigte Aufnahme findet unter nachfolgend
aufgeführten Umständen statt:
1. Wenn die Wiedergabetaste gedrückt wird, während die 4 -Anzeige
leuchtet.
2. Wenn gleichzeitig die Wiedergabetaste und die Aufnahme- /AufnahmeStummschalttaste (REC/REC MUTE) ( 4 ) gedrückt werden.
Am einfachsten verhindern Sie ein unbeabsichtigtes Löschen, indem Sie
die Löschschutzlaschen des Cassettengehäuses herausbrechen.
2 RICHTIGER AUFNAHMEPEGEL
Ein zu hoher Aufnahmepegel kann das Cassettenband sättigen und
Verzerrungen verursachen. Auf der anderen Seite kann es bei einem zu
niedrig eingestellten Aufnahmepegel bei sanften Musikpassagen zu
Bandrauschen kommen. Ein richtig eingestellter Aufnahmepegel ist einfach
der wichtigste Faktor für die Erstellung von gutbalancierten Aufnahmen.
Richtlinien für einen maximalen Aufnahmepegel
TYPE I (Normal)
0 dB Spitzenpegel
TYPE II (Chrom)
+1 dB Spitzenpegel
TYPE IV (Metall)
+3 dB Spitzenpegel
Hinweis: Der optimale Aufnahmepegel differiert abhängig von der
Eingangsquelle und der Art des verwendeten Cassettenbandes.
18
+
Wenn die hohen Frequenzen (Höhen) verstärkt werden solen, drehen Sie
den Vormagnetisierungsregler für die Feineinstellung (BIAS FINE) entgegen
des Uhrzeigersinns, um den Vormagnetisierungsstrom zu senken. Drehen
Sie den Regler im Uhrzeigersinn, um den Vormagnetisierungsstrom zu
erhöhen.
Durch Anwendung dieses Reglers können Sie Cassettenbänder mit einem
Frequenzgang aufnehmen, der Ihrem Geschmack perfekt entspricht.
AUSGANGSPEGEL (dB)
Betriebsart
-
Entgegen des Uhrzeigersinns
Im Uhrzeigersinn
FREQUENZ (Hz)
2 AUFNAHME/AUFNAHMESTUMMSCHALTUNG (REC/REC MUTE) UND
AUFNAHME PAUSENTASTE (REC PAUSE)
1. Aufnahme einer Leerstelle von 5 Sekunden Länge:
Drücken Sie die Aufnahme- /Aufnahmestummschalt-Taste (REC/REC
MUTE) ( 4 ). Eine 5 sekundenlange Leerstelle wird aufgenommen, und das
Cassettendeck setzt sich in Aufnahmebereitschaft.
2. Aufnahme einer Leerstelle von 5 Sekunden, währ end sich das
Cassettendeck in Aufnahmebereitschaft befindet:
Drücken Sie die Aufnahme- /Aufnahmestummschalt-Taste (REC/REC
MUTE) ( 4 ), während sich das Cassettendeck in Aufnahmebereitschaft
befindet. Eine 5 sekundenlange Leerstelle wird aufgenommen und das
Cassettendeck setzt sich erneut in Aufnahmebereitschaft.
3. Löschen der Aufnahme von Leerstellen:
Drücken Sie die Aufnahme-Pausentaste (REC PAUSE) ( 3 ). Die Aufnahme
von Leerstellen wird gelöscht und das Cassettendeck setzt sich in
Aufnahmebereitschaft.
4. Ausdehnen der Leerstelle um weitere 5 Sekunden:
Drücken Sie einfach die Aufnahme- /Aufnahmestummschalt-Taste
(REC/REC MUTE) ( 4 ). Die Leerstelle vergrößert sich um weitere 5
Sekunden.
2 DIMMER-EINSTELLUNG
Beim DRW-695 kann die Helligkeit der Anzeige auf sieben verschiedene
Stufen gestellt werden.
Um die Anzeige heller zu machen, drücken Sie die Taste für den schnellen
Vorlauf (fast forward) ( 7 ) am Cassettendeck B während Sie die STOPTaste des Cassettendecks B gedrückt halten.
Um die Anzeige dunkler zu machen, drücken Sie die Taste für den
schnellen Rücklauf (fast rewind) ( 6 ) während Sie die STOP-Taste
gedrückt halten.
Die Anzeige ist am Anfang auf die größte Helligkeit eingestellt.
DEUTSCH
ÜBERSPIELEN (von Cassettendeck A auf Cassettendeck B)
•
•
Schalten Sie den Verstärker oder Empfänger ein.
Stellen Sie den Cassettenband-Überwachungsschalter Ihres Verstärkers oder Empfängers auf die Position TAPE.
q Drücken Sie den Netzschalter q auf die Position ON ( ¢ ).
w Legen Sie ein bespieltes Cassettenband in Cassettendeck A und ein
unbespieltes Cassettenband für die Aufnahme in Cassettendeck B ein w,
!2.
e Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter
(REVERSE MODE) u aus.
RELAY
REV. MODE
Umkehr-Betriebsart
Bedienung
Es wird nur auf eine Seite aufgenommen.
Die Cassettendecks stoppen, wenn entweder
Cassettendeck A oder Cassettendeck B das Bandende
erreicht hat.
Die Bandlaufrichtung jedes Cassettendecks wird
umgekehrt, wenn das Bandende erreicht ist. (Dies ist
besonders nützlich, für das Überspielen auf ein
Cassettenband mit unterschiedlicher Spieldauer).
RELAY
(FolgeWiedergabe)
Während der Aufnahme auf die Ihnen zugewandte
Seite, bleibt das Cassettendeck, das zuerst das
Bandende erreicht, solange stehen, bis auch das
andere Cassettendeck das Bandende erreichen konnte.
Dann werden die Bandlaufrichtungen beider
Cassettendecks umgekehrt. Abhängig vom Hersteller
können Cassettenbänder mit gleicher Spieldauer
unterschiedlich lang sein. Durch Einstellung dieser
Betriebsart fangen beide Cassettenbänder gleichzeitig
an.
r Für das Überspielen mit normaler Geschwindigkeit, drücken Sie die Taste
zum Überspielen mit normaler Geschwindigkeit (DUBBING SPEED
NORMAL) i. Zu diesem Zeitpunkt leuchtet die DUB-Anzeige.
Drücken Sie die Taste zum Überspielen mit Hoch-Geschwindigkeit
(DUBBING SPEED HIGH) i, um das Schnell-Überspielen zu starten.
Zu diesem Zeitpunkt leuchtet die HIGH-Anzeige.
t Drücken Sie die Stopptaste ( 2 ) !6 des Cassettendecks A oder B, um das
Überspielen abzubrechen.
• Wenn sich Cassettendeck A in der Wiedergabe-Betriebsart befindet und
Cassettendeck B in Pausenzustand, so wird die Pausenbetriebsart des
Überspielens bei normaler Geschwindigkeit aktiviert. Das Überspielen
beginnt, wenn Sie die Wiedergabetaste drücken.
• Beim Aufnehmen sind, unabhängig von der Stellung des INPUT LEVELReglers (Eingangslautstärke) und der Taste DOLBY NR, die
Aufnahmelautstärke und die DOLBY-Rauschunterdrückung genauso wie bei
der abgespielten Cassette.
• Wenn während der Aufnahme bei normaler Geschwindigkeit der
Wiedergabeton gehört wird, bleibt der DOLBY NR-Schalter ausgeschaltet,
auch wenn er betätigt wird.
• Während des Überspielens mit Hoch-Geschwindigkeit kann der Ton nicht
mitangehört werden.
• Die Aufnahme- /Aufnahme-Stummschalttaste (REC/REC MUTE) ( 4 ) und
die Aufnahme-Pausentaste (REC PAUSE) ( 3 ) des Cassettendecks B
können während des Überspielens betätigt werden.
• Während des Überspielens mit Hoch-Geschwindigkeit ist lediglich die
STOP-Taste ( 2 ) bedienbar.
SYNCHRONISIERTE AUFNAHMEFUNKTION
•
•
•
•
Mit einem für die Synchronaufnahme-Funktion ausgerüsteten CD-Spieler
von DENON lassen sich gute Ergebnisse bei Synchronaufnahmen erzielen.
Synchron-Buchsen (SYNCHRO) -Anschluß
Verbinden Sie die Synchron-Buchse (SYNCHRO) mit einem CD-Spieler von
DENON, der mit einer Synchron-Buchse (SYNCHRO) ausgestattet ist.
Beginnen Sie anschließend mit der Synchronaufnahme. Verwenden Sie das
mit diesem Cassettendeck mitgelieferte Verbindungskabel.
Schalten Sie Ihren Verstärker oder Empfänger und den CD-Spieler ein.
Stellen Sie den Band-Kontroll-Schalter Ihres Verstärkers oder Empfängers
auf die Quellen-Position “Source”.
q Legen Sie das Band, auf dem Sie aufnehmen möchten, in Deck B, bzw. die
CD, auf der Sie aufnehmen möchten, in den CD-Spieler ein.
w Stellen Sie unter Beachtung der Aufnahmeanleitungen auf Seite 18 den NR
Dolby-Betrieb, die Bandrichtung, die Umkehr-Betriebsart und den
Eingangspegel ein.
e Schatten Sie den CD-Spieler in die Stop- oder Pause-Betriebsart.
r Drücken Sie die Aufnahme- /Aufnahmestummschalt-Taste (REC/REC
MUTE) ( 4 ) und gleichzeitig die Aufnahme-Pausen-Taste (REC PAUSE) ( 3 ).
Das Cassettendeck und der CD-Spieler werden dann automatisch auf
Synchronaufnahmebetrieb eingestellt. Die “SYNC” Anzeige des
Cassettendecks leuchtet und der Synchronaufnahmebetrieb wird auf dem
CD-Spieler angezeigt.
(Weitere Informationen können Sie der Bedienungsanleitung für Ihren CDSpieler entnehmen).
t Um die Synchronaufnahme anzuhalten, drücken Sie die Stop-Taste am
Cassettendeck B und die Stop-Taste am CD-Spieler.
Die Synchronaufnahme-Betriebsart wird dann sowohl für das
Cassettendeck als auch für den CD-Spieler aufgehoben.
y Drücken Sie die Stop-Taste des CD-Spielers, um die Synchronaufnahme
vorübergehend zu unterbrechen. Das Band wird 5 Sekunden lang nicht
mehr überspielt; anschließend wird in die Aufnahmepause-Betriebsart
geschaltet. Die “SYNC” Anzeige blinkt auf.
Drücken Sie zur Fortsetzung der Synchronaufnahme die Wiedergabe-Taste
(PLAY) des CD-Spielers.
CD-SPIELER
LINE OUT
R
SYNCHRO
L
Netzstecker
DRW-695
L
R
LINE LINE
OUT IN
SYNCHRO
Hinweis:
• Wenn Synchronaufnahmen eingeleitet werden und der CD-Spieler nicht in
den Stop- oder Pausebetrieb geschaltet ist oder wenn keine CD eingelegt
wurde, leuchtet die “SYNC” Anzeige des Cassettendecks und die
Aufnahmepause-Betriebsart bleibt solange eingestellt, bis
Synchronaufnahmen auf dem CD-Spieler möglich sind.
• Im Synchronaufnahme-Modus funktioniert nur die STOP-Taste am
Cassettendeck B.
Vorsicht:
• Schalten Sie das Cassettendeck nicht auf die SynchronaufnahmeBetriebsart, wenn der CD-Spieler im Wiedergabebetrieb arbeitet. Während
einer Synchronaufnahme darf das Cassettendeck oder der CD-Spieler nicht
ausgeschaltet werden, da sonst Betriebsstörungen auftreten können.
• Achten Sie bei der Bearbeitung darauf, daß die Aufnahmezeit des Bands
ausreicht, wenn Sie die Edit-Funktionen des CD-Spielers benutzen.
Weitere Informationen über die Edit-Funktionen des CD-Spielers finden Sie
in der Bedienungsanleitung für Ihren CD-Spieler.
19
DEUTSCH
BANDZÄHLWERK UND SPEICHERSTOPP
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
+5 +10
R
RESET
RESET
COUNTER
MEMO
MPX
MEMORY
HIGH
DUB
SYNC
COUNTER
MEMO
MEMORY
2) Speicherstopp-Betrieb (MEMO STOP)
(1) Während der Aufnahme beziehungsweise der Wiedergabe kann die
Memory Stop-Funktion benutzt werden, um eine bestimmte Stelle des
Bandes wiederzufinden. Betätigen Sie an der gewünschten Stelle die
COUNTER RESET-Taste.
(2) Betätigen Sie dann die COUNTER MEMORY-Taste. Die MEMO-Anzeige
leuchtet auf.
(3) Wenn die Schnellrücklauf-Taste ( 6 ) während des Bandlaufes in
REC PAUSE
PLAY
Vorlaufrichtung (
PLAY
REC/REC MUTE
Rücklaufrichtung (
DIRECTION
CD SYNCHRO
DIRECTION
) betätigt wird, oder bei Betätigung der
Schnellvorlauf-Taste ( 7 ) während des Bandlaufes in
), wird das Cassettenband schnell zurückgespult
(oder vorgespult), bis die Bandzählwerk-Anzeige “ ‚‚‚‚ ” erreicht hat.
•
1) Betrieb des Bandzählwerks
(1) Zum Rückstellen des Bandzählwerks auf “ ‚‚‚‚ ” die Rückstelltaste
(RESET) drücken.
(2) Bei Verwendung der Funktionen Wiedergabe, Schnellvorlauf order
Rücklauf zeigt der Zählerstand die jeweilige Bandposition an.
• Das Bandzählwerk ist eine praktische Einrichtung, mit der man bei
Aufnahme oder Wiedergabe die Anfänge von aufgenommenen Stücken
bzw. die Stelle, ab der die nächste Aufnahme starten soll, notieren kann.
• Das Zählformat dieses Bandzählwerks ist nicht mit dem anderer Decks
kompatibel.
(3) Cassettendeck A und Cassettendeck B verfügen über den Speicher
ihrer eigenen Zählwerke.
Die Speicherstopp-Funktion spult das Cassettenband bis zu –5Zähleinheiten in der Vorlaufrichtung (
) (von “ ‚‚‚‚ ” auf “
”)
) (von “ ‚‚‚‚ ” auf
und bis zu +5-Zählraten in der Rücklaufrichtung (
“ ‚‚‚fi”) vor oder zurück. Anschließend werden mehrere Sekunden für
•
Korrekturmaßnahmen benötigt.
Die Speicherstopp-Funktion arbeitet unabhängig in beide Richtungen für
Cassettendeck A und Cassettendeck B.
Vorsicht:
Wenn die Speicherfunktion nach mehrmaligem Schnell-Vor- oder Rücklauf
gestoppt wird, kann es vorkommen, daß das Band nicht an der richtigen
Position anhält.
ZEITGESCHALTETE AUFNAHME/WIEDERGABE
Mit Hilfe eines im Handel erhältlichen Audio-Timers ist auch zeitgeschaltete Aufnahme und wiedergabe möglich.
Verstärker
DRW-695
Tuner
L
R
LINE LINE
OUT IN
PB REC
L
R
R
L
R
L
A
SP
B
TAPE-1
L
L
L
R
L
R
R
LINE
OUT IN
L
TUNER
OUT PUT
L
R
R
R
SYNCHRO
Wandsteckdose
Timer
AM
Links
Stromversorgung über den Timer
• Timergeschaltete Aufnahme
1. Überzeugen Sie sich, daß alle Anschlüsse (insbesondere der Netzkabel)
korrekt ausgeführt sind.
2. Die Netzschalter aller beteiligten Komponenten einschalten.
3. Am Tuner den gewünschten Sender einstellen.
4. Die Cassette für die Aufnahme einsetzen (Darauf achten, daß die
Löschschutzlamelle nicht ausgebrochen ist. Gegebenenfalls die freigelegte
Öffnung mit Klebeband überkleben.
5. Den Dolby-NR-Schalter wunschgemäß einstellen.
6. Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter
(REVERSE MODE) u aus.
7. Überzeugen Sie sich, daß der Monitorschalter auf
REC OFF PLAY
SOURCE gestellt ist.
8. Die Aufnahme mit dem Eingangspegelregler aussteuern.
9. Das Tonband zum gewünschten Startpunkt vorspulen.
TIMER
10. Den Timerschalter (TIMER) auf die “REC” -Seite stellen.
11. Am Audio-Timer die Startzeit einstellen. Der Timer schaltet dann zur
gewählten Zeit die Stromversorgung ein.
* Die obigen Einstellungen ermöglichen unbeaufsichtigtes Mitschneiden
von UKW-Programmen. Die Aufnahme startet, sobald der Timer zur
eingestellten Zeit den Strom einschaltet.
• Timergeschaltete Wiedergabe
1. Überzeugen Sie sich. daß alle Anschlüsse (insbesondere der Netzkabel)
korrekt ausgeführt sind.
20
Rechts
Lautsprecher
2.
3.
4.
5.
Die Netzschalter aller beteiligten Komponenten einschalten.
Die abzuspielende Cassette einsetzen.
Die für die Cassete geeignete Dolby-NR-Einstellung wählen.
Wählen Sie die Bandlaufrichtung mit dem Reverse-Modus-Schalter
(REVERSE MODE) u aus.
6. Den Monitorschalter des Verstärkers auf TAPE stellen.
7. Die Wiedergabe mit der PLAY-Taste ( 1 ) starten und die
Lautstärke passend einstellen.
REC OFF PLAY
Betätigen Sie die Stopp-Taste ( 2 ).
8. Den Timer-Schalter auf die “PLAY” -Seite stellen.
TIMER
9. Am Audio-Timer die gewünschte Startzeit einstellen. Der Timer schaltet
dann zur gewählten Zeit die Stromversorgung ein.
* Die obigen Einstellungen ermöglichen timergeschaltetes Musikwecken.
Die Wiedergabe startet, sobald der Timer zur eingestellten Zeit den
Strom einschaltet.
Hinweise:
• Vor der Benutzung eines Timers bitte dessen Bedienungsanleitung lesen.
• Vergessen Sie nicht, daß der Timer-Schalter außer für zeitgeschaltete
Aufnahme oder Wiedergabe ausgeschaltet sein sollte (OFF).
• Wenn am Timer mehrere Ein-/Ausschalt-Zyklen programmierbar sind, kann
der Betrieb über diesen bis zum Erreichen des Bandendes beliebig oft
gestartet werden.
DEUTSCH
DOLBY B UND C RAUSCHUNTERDRÜCKUNGSSYSTEM
2 Das Dolby Rauschunterdrückungssystem reduziert die von Natur aus bei
Cassetten vorkommenden Hintergrundgeräusche (Bandlaufgeräusche)
weitgehend. Dolby B NR das am meisten verbreitete System. Eine neuere
Entwicklung jedoch ist das System Dolby C NR, das gegenüber Dolby B NR
eine beteutende Verbesserung erfahren hat.
2 Band-Hintergrundgeräusche bestehen in erster Linie aus hohen
Frequenzen, die besonders während sanfter Musikpassagen lästig sind.
Das Dolby NR System erhöht den Pegel der leisen Mittel- und
Hochfrequenzsignale während der Aufnahme und reduziert den Pegel
dieser Signale bei der Wiedergabe um den gleichen Betrag. Als Ergebnis ist
das Wiedergabesignal identisch mit der Original-Eingangsquelle, aber der
Pegel der durch das Band erzeugten Hintergrundgeräusche wurde
erheblich reduziert.
2 Das Arbeitsprinzip von Dolby C NR ist das gleiche wie von Dolby B NR, mit
Ausnahme der Empfindlichkeitskurven für die Kodierung/Dekodierung. Der
mit Dolby C NR erzielte Rauschunterdrückungseffekt liegt bei 20 dB, im
Vergleich zu 10 dB mit Dolby B NR. Darüberhinaus wendet Dolby C NR
eine Anti-Sättigungsnetzschaltung und eine spektrale Schrägstellschaltung
an. Dadurch wird eine erhebliche Verbesserung des Dynamikbereiches der
mittleren und hohen Frequenzen erreicht.
DOLBY HX-PRO SYSTEM ZUR ERWEITERUNG DES AUSSTEUERUNGSMARGINALS
Dieses Cassettendeck ist mit einem System zur Er weiterung des
Austeuerungsmarginals ausgestattet. Da dieses System während der
Aufnahme automatisch aktiviert wird, ist ein Schalten oder Einstellen nicht
erforderlich. Dieses System ist für alle normalen, Chrom- und MetallCassettenbänder effektiv.
Das Dolby HX-PRO System zur Erweiterung des Aussteuerungsmarginals
arbeitet während der Aufnahme, um den Sättigungspegel im Höhenbereich zu
erhöhen. Aus diesem Grund, werden die meisten der Höhenbereiche, die
während der Aufnahme mit einem herkömmlichen Cassettendeck verzerrt
wurden oder verlorengingen, mit dem neuen DENON Cassettendeck
naturgetreu aufgenommen.
Merkmale des Dolby HX-PRO Systems zur Er weiterung des
Aussteuerungsmarginals
(1) Die Leistung von normalen und Chrom-Cassettenbändern kann soweit
verbessert werden, daß sie fast der mit Metallbändern erreichten Leistung
entspricht.
(2) Die Dynamiken in den hohen Bereichen werden erheblich verbessert.
(3) Da während der Wiedergabe keine Dekodierung erforderlich ist, kann der
verbesserte Klang von jedem beliebigen Cassettendeck aus genossen
werden, einschließlich von tragbaren Spieler und Autoradiosystemen.
(4) Die Funktion dieses Systems ist unabhängig davon, ob das Dolby B/C NR
System aktiviert ist oder nicht.
WARTUNG
2 Reinigung der Tonköpfe
Nach längerem Gebrauch bilden sich Ablagerungen oder Staub auf den
Tonköpfen, was eine Verschlechterung der Klangqualität zur Folge hat. Aus
diesem Grunde sollte die in der Abbildung dargestellten Teile regelmäßig
gereinigt werden. Befeuchten Sie ein Wattestäbchen mit einer
Reinigungsflüssigkeit für Tonköpfe (wie Alkohol) und wischen Sie die Teile
ab.
2 Reinigung der Andruckrolle und Tonwelle
Wenn sich auf den Andruckrollen oder Tonwelten Staub ansammelt, wird
der Bandtransport unstabil. Dies ist das Ergebnis des Rutschens während
der Aufnahme oder Wiedergabe. Darüberhinaus kann das Cassettenband
beschädigt werden, wenn es sich um die Tonwelle wickelt.
Reinigen Sie diese Teile mit einem in Reinigungsflüssigkeit für Tonköpfe
befeuchteten Wattestäbchen oder sanftem Tuch (wie Alkohol).
Hinweis:
1. Einige im Handel erhältliche Reinigungscassetten haben eine starke
Scheuerwirkung und können die Tonköpfe zerkratzen. Verwenden Sie für
die Reinigung immer Wattestäbchen an Stelle von Reinigungscassetten.
2. Da die Staubbildung auf den Tonköpfen bei der Verwendung von
Metallcassetten besonders stark ist, sollten die Tonköpfe öfter gereinigt
werden, um den bestmöglichen Klang genießen zu können.
2 Entmagnetisierung der Tonköpfe
Die Tonköpfe werden bei längerem Gebrauch, oder wenn sich stark
magnetisierende Gegenstände in ihrer Nähe befinden, magnetisiert.
Rauschen und Abfallen der Höhen sind die Folge. Im Extremfall werden
sogar die Höhen auf vor-aufgenommenen Cassettenbändern gelöscht, an
deren Stelle dann Geräusche zu hören sind.
Daher sollten die Tonköpfe in regelmäßigen Abständen gereinigt werden
(Tonkopf-Entmagnetisierer sind bei Ihrem Händler erhältlich).
2 Entmagnetisieren der Tonköpfe
1. Schalten Sie den Strom aus.
2. Schalten Sie den Entmagnetisierer ein, während er sich mindestens 30
cm entfernt von den Tonköpfen befindet. Bringen Sie den
Entmagnetisierer in die Nähe der Tonköpfe und bewegen Sie ihn in
kleinen Kreisen vier-oder fünfmal vor jedem Tonkopf. Achten Sie darauf,
daß Sie dabei die Tonköpfe nicht berühren.
3. Langsam entfernen Sie den Entmagnetisierer und schatten ihn aus wann
er von den Tonköpfen durch einen Abstand von zum mindesten 30 cm.
21
DEUTSCH
FEHLERSUCHE
Überprüfen Sie zunächst folgende Punkte, bevor Sie den Schluß ziehen, daß Ihr Stereo-Cassettendeck nicht ordnungsgemäß arbeitet.
1. Wurden alle Anschlüsse richtig ausgeführt?
2. Arbeiten alle verwendeten System-Komponenten entsprechend ihrer Bedienungsanleitungen?
3. Arbeiten die Lautsprecher und der Verstärker/Empfänger richtig?
Wenn Ihr Cassettendeck nach wie vor nicht ordnungsgemäß arbeitet, überprüfen Sie die Punkte der nachfolgend aufgeführten Liste. Wenn die Ursache nicht in
einem der genannten Punkte zu finden ist, kontaktieren Sie Ihren DENON-Händler.
Symptom
Abhilfe
Ursache
• Das Netzkabel ist abgetrennt.
• Das Cassettenband ist lose.
Das Cassettenband läuft nicht.
• Die Cassette wurde nicht richtig eingelegt.
• Die zur Anwendung gebrachte Cassette ist defekt.
Die Aufnahme findet nicht statt, wenn die
Aufnahme-/Aufnahme-Stummschalttaste
(REC/REC MUTE) (4) gedrückt wird.
Der Klang ist gewobbelt oder verzerrt.
• Überprüfen Sie das Netzkabel.
• Befestigen Sie das Cassettenband mit einem
Bleistift o.ä.
• Legen Sie die Cassette richtig ein.
• Tauschen Sie die Cassette aus.
• Es wurde keine Cassette eingelegt.
• Die Löschschutzlaschen sind herausgebrochen.
• Legen Sie eine Cassette ein.
• Überkleben Sie die durch das Herausbrechen
entstandenen Öffnungen mit Klebeband.
• Die Tonköpfe, die Tonwelle oder die Andruckrolle
sind verschmutzt.
• Das Cassettenband ist zu fest aufgewickelt.
• Reinigen Sie sie.
• Der Aufnahme-Eingangspegel ist zu hoch
eingestellt.
• Das Cassettenband ist abgenutzt und hat
“Signalausfälle”.
• Spulen Sie das Cassettenband schnell vor oder
zurück, um es zu lösen.
• Stellen sie den Aufnahme-Eingangspegel ein.
• Tauschen Sie das Cassettenband aus.
• Tauschen Sie das Cassettenband aus.
• Reinigen Sie sie.
Es treten außergewöhnliche Geräusche auf.
• Das Cassettenband ist abgenutzt.
• Die Tonköpfe, die Tonwelle oder die Andruckrolle
sind verschmutzt.
• Die Tonköpfe sind magnetisiert.
• Der Aufnahme-Eingangspegel ist zu hoch
eingestellt.
Der Hochfrequenzbereich (Höhen) ist verstärkt.
• Der Dolby NR-Schalter wurde nicht richtig
eingestellt.
• Stellen Sie den Dolby NR-Schalter auf die richtige
Position.
Der Hochfrequenzbereich
verlorengegangen.
• Die Tonköpfe sind verschmutzt.
• Das Cassettenband ist abgenutzt.
• Reinigen Sie sie.
• Tauschen Sie das Cassettenband aus.
• Wenn der Netzschalter entweder während der
Aufnahme
oder
wähend
Wiedergabe
ausgeschaltet wird und das Gerät dann stoppt,
kann es vorkommen, daß die Cassette selbst
dann nicht herausgenommen werden kann, wenn
Sie die Auswurftaste (EJECT) ( 5 ) gedrückt
haben.
• Schalten Sie den Netzschalter noch einmal auf die
Position ON ( ¢ ), und drücken Sie dann die
STOP-Taste ( 2 ).
• Drücken Sie jetzt die Auswurftaste (EJECT) ( 5 ),
um das Cassettenband auszuwerfen.
Das
Cassettenband
herausgenommen werden.
(Höhen)
kann
ist
nicht
• Entmagnetisieren Sie die Tonköpfe.
• Stellen Sie den Aufnahme-Eingangspegel ein.
TECHNISCHE DATEN
Typ
Tonköpfe
Motoren
Bandlaufgeschwindigkeit
Schnellvorlauf-,
Rücklauf-Zeit
Aufnahme-Vormagnetisierung
Gesamte Klirrverzerrung
(bei 3% THD-Pegel)
Gesamter Frequenzgang
Kanaltrennung
Gleichlaufschwankungen
Vertikaler Bandeinlage, 4-spuriges 2-Kanal
Stereo-Doppel-Cassettendeck
Wiedergabekopf x 1
Aufnahme-/Wiedergabekopf x 1
Löschkopf (Ferritkopf mit zwei Spalten) x 1
Gleichstrom-Servomotor x 2
4,8 cm/Sek.
Eingang
LINE
Ausgang
LINE
Kopfhörer (PHONES)
Ca. 110 Sek. bei C-60-Cassettenbändern
Ca. 105 kHz
Stromversorgung
Dolby C NR ein: mehr als 74 dB (CCIR/ARM)
20 ~ 17.000 Hz ±3 dB (bei –20 dB,
Metall-Cassettenbändern)
Mehr als 40 dB (bei 1 kHz)
0,08% WRMS, ±0,14% Spitze
Stromaufnahme
Abmessungen
Gewicht
80 mV (–20 dBm) Eingangspegel maximal
Eingangsimpedanz: 50 kΩ /kOhm nicht balanciert
775 mV (0 dB) Ausgangspegel maximal (mit
(47 kΩ /kOhm Belastung, aufgenommener Pegel
von 200 pwb/mm)
1,2 mW Ausgangspegel max.
(optimale Belastungsimpedanz
8 Ω /Ohm ~ 1,2 kΩ/kOhm)
50 Hz, Spannung sind auf dem
Leistungsaufkleber aufgeführt
14 W
434 (W) x 135 (H) x 263 (T) mm
4,0 kg
* Änderungen des Designs und der technischen Daten zum Zwecke der Verbesserung ohne vorherige Ankündigung vorbehalten.
In Lizenz von Dolby Laboratories hergestellt.
HX Pro headroom extension von Bang und Olufsen.
“Dolby”, “HX Pro” und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories.
22
FRANCAIS
Nous vous remercions de votre acquisition de la platine cassette stéréo
DENON.
DENON présente avec fierté cette platine cassette avancée aux audiophiles et
amateurs de musique comme une autre preuve de la recherche intransigeante
du summum en qualité sonore de DENON. La performance de haute qualité et
l’utilisation facile fournissent certainement de nombreuses heures d’excellent
plaisir musical.
— TABLE DES MATIERES —
CARACTERISTIQUES.………………………………………………………………23
CONNEXION ...………………………………………………………………………23
NOMENCLATURE ET FONCTIONS .…………………………………………24, 25
BANDES CASSETTES ...……………………………………………………………25
SELECTION AUTOMATIQUE DE BANDE .......................................................25
LECTURE.........………………………………………………………………………26
LECTURE RELAYEE ......………………………………………………………26
SYSTEME DE RECHERCHE MUSICALE .……………………………………26
ENREGISTREMENT…………………………………………………………………27
NIVEAU D’ENREGISTREMENT APPROPRIE ............................................27
REGLAGE DE LA POLARISATION D’ENREGISTREMENT ........................27
ENREGISTREMENT/ENREGISTREMENT SILENCIEUX
ET TOUCH DE PAUSE D'ENREGISTREMENT ..........................................27
REGLAGE DU GRADATEUR D’INTENSITE D’ECLAIRAGE .......................27
COPIE..............………………………………………………………………………28
FONCTION D'ENREGISTREMENT SYNCHRONISE ........................................28
COMPTEUR DE BANDE ET ARRET DE MEMOIRE ........................................29
ENREGISTREMENT/REPRODUCTION AVEC TEMPORISATEUR ...................29
SYSTEME DE REDUCTION DE BRUIT DOLBY B ET C ...................................30
SYSTEME DE MARGE D'EXTENSION DOLBY HX-PRO .................................30
ENTRETIEN .....................................................................................................30
DEPANNAGE ...................................................................................................31
SPECIFICATIONS ............................................................................................31
Prière de vérifier pour s'assurer que les articles suivants sont inclus dans
le carton avec l’unité principale.
(1)
(2)
(3)
(4)
Mode d’emploi ......................................................................................1
Cordons de connexion ...........................................................................2
Câble mini-fiche .....................................................................................1
Liste des stations techniques agréees ...................................................1
CARACTERISTIQUES
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Mécanisme commandé par ordinateur
Alimentation double
Système de marge d’extension Dolby HX-Pro
Systèmes de réduction de bruit Dolby B et C
Commande de réglage manuelle de la polarisation
Double compteur de bande avec indications de lecture à 4 chiffres et arrêt
par mémoire.
Système de recherche musicale
Crête-mètres fluorescents (FL)
Sélecteur automatique de bande
Copie à 2 vitesses
Lecture relayée
Enregistrement synchronisé
Lecture et enregistrement programmables par minuterie
Télécommandable par la télécommande en option
Eclairage de la bande
CONNEXION
• Laisser le système entier (y compris la platine cassette) éteint jusqu'à ce que toutes tes connexions entre la platine et les autres appareils soient terminées.
DRW-695
Récepteur ou amplificateur
BLANC
L
PB REC
R
ROUGE
BLANC
L
R
TAPE-1
BLANC
ROUGE
L
R
LINE
OUT IN
BLANC
L
L
R
LINE LINE
OUT IN
R
ROUGE
SYNCHRO
ROUGE
Cette prise sert seulement à la
fonction d’enregistrement
synchronisé.
Ne pas brancher les microphones,
écouteurs ou d’autres fiches.
Fiche d’alimentation
CA 230 V 50 Hz
(Brancher dans une prise
d’alimentation)
2 Connexion de la platine à un amplificateur
• Avant de connecter la platine à l’amplificateur, prière de relire le mode
d’emploi de l’amplificateur.
• Utiliser les fiches blanches pour la canal gauche et les fiches rouges
pour le canal droit.
2 Copie de cassette
• La plupart des amplificateurs stéréo et récepteurs ont un circuit de copie
de bande de sorte que la copie de bande puisse être effectuée entre
deux ou plusieurs platines cassette. Lire le mode d’emploi de
l’amplificateur pour obtenir une explication complète sur ce mode de
fonctionnement.
2 Connexion d’un casque
Pour écouter avec un casque, brancher le casque dans la prise casque
(PHONES).
Cordon d’alimentation
(pour le modèle pour le RU.)
2 Précautions d’installation
Si la platine est placée près d’un amplificateur, TV ou d’un syntoniseur, du
bruit (ronflement induit) ou des interférences de battement peuvent se
produire, en particulier pendant la réception FM ou AM. Si cela se produit,
placer la platine éloignée des autres appareils ou réorienter sa position.
Attention:
Un son mécanique est entendu la première fois que l’interrupteur
d'alimentation est placé sur “ON” après le branchement du cordon
d’alimentation dans une prise. C’est le son du mécanisme de la cassette en
cours de réglage en état de fonctionnement correct et ceci est normal.
(Lors de l’utilisation d’une prise secteur sur un ampli-tuner ou amplificateur,
utiliser une prise non commutée (“UNSWITCHED”).
23
FRANCAIS
NOMENCLATURE ET FONCTIONS
q
Interrupteur de courant (¢ ON £ STANDBY)
• L’enfoncer une fois pour mettre la platine cassette sous tension, puis
l’enfoncer à nouveau pour régler le platine cassette en mode
d’attente.
• La platine reste dans le mode d’attente (hors fonctionnement)
pendant environ 2 secondes après sa mise sous tension.
Précaution:
i
o
Lorsque le commutateur d’alimentation est dans l’état de veille, l’appareil
est encore connecté à la ligne de tension du secteur.
Prière de s’assurer de débrancher le cordon en quittant la maison par
exemple lors du départ en vacances.
w
e
t
Commande de réglage précis de polarisation
(BIAS FINE)
!0
Commande de niveau d’entrée (INPUT LEVEL)
• Appuyer sur cette touche pour ouvrir le couvercle du compartiment à
cassette. Lorsque la bande défile, appuyer d’abord sur la touche
d’arrêt ( 2 ) pour arrêter le défilement de la bande, puis appuyer sur la
touche d’éjection.
!1
Eclairage de la bande
Touche de remise à zéro du compteur
(COUNTER RESET)
!2
Couvercle du compartiment à cassette
!3
Prise casque (PHONES)
!4
DETECTEUR DE TELECOMMANDE
!5
Sélecteur de temporisateur (TIMER)
Touche d’éjection ( 5 )
Filtre d’interférences (MPX)
• La touche MPX est utilisée afin d’empêcher les interférences avec le
circuit de Dolby NR lors d’enregistrements avec le circuit Dolby NR de
progrommes FM stéréos.
• Pour l’enregistrement de programmes avec le circuit Dolby NR à partir
de sources autres que la FM stéréo, laisser cette touche en position
sortie (“OFF”).
Touche de mémoire de compteur
(MEMORY)
• Lorsque cette touche est enfoncée pendant le défilement en avant de
la bande (
), le rembobinage rapide ( 6 ) s’arrête
automatiquement sur la position “‚‚‚‚” du compteur de bande.
• Lorsque cette touche est enfoncée pendant le défilement de bande
en sens inverse (
), l’avance rapide ( 7 ) s’arrête
automatiquement sur la position “ ‚‚‚‚ ” du compteur de bande.
Voir la page 29.
y
Sélecteur Dolby NR (DOLBY NR)
u
Commutateur de mode inverse (REV. MODE)
!6
Touches de défilement de bande
• Pour enregistrer ou lire des cassettes avec la réduction de bruit Dolby
B ou C, régler ce sélecteur sur la position “B” ou “C”. Mettre le
sélecteur sur “OFF” lorsque le système Dolby NR n’est pas utilisé.
• Ce bouton ajuste te niveau d’entrée d’enregistrement. Il affecte le
niveau dans les deux canaux. Voir ta page 27.
• L’éclairage de la bande permet de contrôler facilement la quantité de
bande restante.
• Si le couvercle n’est pas complètement fermé, les touches de
défilement de bande ne peuvent pas fonctionner.
• Pour une écoute individuelle de la musique sans déranger les autres
ou pour contrôler un enregistrement, un casque peut être connecté à
cette prise. Utiliser un casque d’une impédance de 8 à 1200 Ω/ohms.
• La télécommande n’est pas fournie avec le DRW-695.
• Chacune des fonctions de lecture (PLAY), d’avance rapide (FF), de
rembobinage (REW), d’arrêt (STOP), de pause d’enregistrement (REC
PAUSE) et d’enregistrement/enregistrement silencieux (REC/REC
MUTE) peut être télécommandée avec le combiné sans fil de l’amplituner (ampli-tuners de la série DRA). Pour les détails, se reporter aux
modes d’emploi de la série DRA.
REMARQUE:
Remarquer que seule la platine A peut être utilisée avec des
télécommandes qui n’ont pas de touche de sélecteur A/B.
• Ce sélecteur est prevu pour l’utilisation avec un temporisateur audio
en option pour l’enregistrement non surveillé ou la reproduction
réveilmation.
• Pour le fonctionnement sans temporisateur, régler ce sélecteur sur la
position “OFF”. Voir la page 29.
• Sélectionner le type de transport de bande. Le mode inverse peut
être réglé sur
(une face),
(lecture continue), RELAY
(lecture relayée).
PLAY
Touche de lecture (PLAY)
Enfoncer pour lire une bande.
2
Touche d’arrêt (STOP)
6
Touche de rembobinage rapide
(REW)
7
Touche d’avance rapide (FF)
4
Touche d’enregistrement/
silencieux
(RECORD/MUTE)
Appuyer sur la touche d’enregistrement/enregistrement silencieux (REC/MUTE) ( 4 ) et appuyer
simultanément sur les touches de lecture pour commencer l’enregistrement. Si seule la touche
d’enregistrement/enregistrement silencieux (REC/REC MUTE) ( 4 ) est enfoncée, la platine entre
dans le mode de pause d’enregistrement. Lorsque cette touche est enfoncée dans le mode de
pause d’enregistrement l’enregistrement silencieux automatique commence et un espace
silencieux de 5 secondes est enregistré sur la bande. Voir la page 27.
REC PAUSE
(Seulment platine B)
Touche de pause
d’enregistrement
(REC PAUSE)
Appuyer sur cette touche pour entrer dans le mode de pause d’enregistrement à partir du mode
d’enregistrement ou du mode d’enregistrement silencieux. Cette touche ne peut être utilisée que
pendant l’enregistrement. Voir la page 27.
0 1
Touche de direction
REC/REC MUTE
(Seulment platine B)
3
24
• Lorsque la touche de vitesse normale (NORMAL) est enfoncée, la
copie à vitesse normale commence de la platine A vers la platine B.
Appuyer sur la touche de copie à grande vitesse (HIGH) pour
effectuer une copie à une vitesse double. Voir la page 28.
(Pour une bande de type normal, CrO2 et métal)
• Utiliser cette commande pour un réglage précis de la polarisation.
Une polarisation standard est obtenue sur la position centrale à déclic.
Voir la page 27.
• Appuyer sur cette touche pour remettre à zéro le compteur.
r
Touches de vitesse de copie (DUBBING SPEED)
Enfoncer pour arrêter la bande dans n’importe quel mode.
Enfoncer pour un rembobinage rapide.
Enfoncer pour une avance rapide.
Change la direction de défilement de la bande de sens normal “1” en sens inverse “0” et vice
versa.
FRANCAIS
!7
AFFICHAGE
Les indicateurs avec un numéro entouré s’allument lorsque la touche correspondante est enfoncée.
Indicateurs de défilement de bande de la platine A
Crète-mètre
Indique les niveaux des signaux d’enregistrement
et de lecture pour les canaux gauche et droit.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
Indicateurs de défilement de bande de la
platine B
+5 +10
R
HIGH
DUB
SYNC
MEMO
MPX
MEMO
Compteur de bande
de la platine A
Indicateur de filtre MPX
Indicateur de télécommande
Indicateur de mémoire de la platine B
Compteur de bande de la platine B
Indicateurs de vitesse de copie
Indicateur d’enregistrement synchronisé, voir page 28.
Indicateur de mémoire de la
platine A
BANDES CASSETTES
2 Précautions de manipulation
• Cassette C-120 et C-150
Les cassettes C-120 et C-150 utilisent une bande très mince qui peut
facilement s’emmêler dans les cabestans et les galets presseurs. Il est
recommandé de ne pas utiliser des cassettes C-120 et C-150.
• Relâchement de bande
Avant de mettre une bande dans la platine, la tendre avec un crayon ou le
bout du doigt. Cette précaution évite à la bande de s’emmêler autour du
cabestan ou galet presseur.
A
2 Précautions de stockage
• Ne pas stocker des cassettes dans un endroit où elles sont soumises à:
• une température extrêmement élevée ou un taux d’humidité excessif
• une présence excessive de poussière
• une lumière solaire directe
• des champs magnétiques (près de téléviseurs ou enceintes)
• Pour éliminer le relâchement de la bande, stocker les cassettes dans des
étuis à cassettes avec des blocages d’axe.
2 Protection contre l’effacement accidentel
• Toutes tes cassettes ont des languettes de protection contre l’effacement
pour chaque face. Pour protéger des enregistrement importants contre
l’effacement accidentel ou par inadvertance, retirer la languette
correspondante à la face appropriée à l’aide d’un tournevis ou un autre
outil.
• Pour enregistrer sur une bande dont les languettes de protection contre
l’effacement ont été retirées, couvrir les ouvertures des languettes avec un
ruban adhésif.
Face A
Languette de protection contre
l’effacement pour la face A
Languette de protection contre
l’effacement pour la face B
SELECTION AUTOMATIQUE DE BANDE
Cette platine cassette stéréo possède un sélecteurautomatique de bande qui
sélectionne automatiquement la polarisation optimale et l’égalisation de la
bande utilisée. Ceci est effectuée par la détection à travers les trous de
détection du type de bande dans le boîtier de la cassette.
• Si une bande sans trous de détection de type de bande est utilisée,
la platine est réglée pour des bandes normales.
Trous de
détection d’une
bande métal
Trous de détection d’une
bande chrome
25
FRANCAIS
LECTURE
•
•
•
•
Les fonctionnements décrits ci-dessous s’appliquent à la platine A et de la
même manière à la platine B.
Mettre sous tension l’amplificateur ou le récepteur.
Placer le commutateur de contrôle de bande de l’amplificateur ou du
récepteur sur la position cassette (TAPE).
Les numéros sur l’illustration ci-dessous décrivent l’ordre dans lequel les
étapes de fonctionnement sont effectués.
q Appuyer sur l’interrupteur d’alimentation q pour le mettre sous tension
(ON) ( ¢ ).
w Appuyer sur la touche d’éjection (EJECT) ( 5 ) w pour ouvrir le couvercle
de compartiment à cassette !2.
e Charger la cassette et refermer le couvercle du compartiment à cassette
!2.
r Lors de l'écoute d’une cassette enregistrée avec la réduction de bruit
Dolby, régler le sélecteur DOLBY NR y pour le faire correspondre au
système utilisé au moment de l’enregistrement.
2 LECTURE RELAYEE (lecture continue des cassettes de la platine A et la
platine B)
• Charger une cassette dans la platine A et la platine B et régler
correctement le touche Dolby NR.
q Mode inverse (REVERSE MODE) réglé sur “RELAY” (relayé) u.
w Appuyer sur la touche de lecture !6 de la platine à lire.
e Pour arrêter la lecture relayée, appuyer sur la touche d'arrêt (STOP) ( 2 ) !6
de la platine en cours de lecture de bande.
• La lecture relayée lit les deux platines A et B successivement pendant 5
cycles, après quoi la lecture s’arrête. Lorsque la lecture commence à
partir de la platine B, lors de la commutation à la platine A, le premier
cycle de lecture de la platine A est compté comme second cycle. La fin
des 5 cycles est toujours sur la face opposée de la bande dans la platine
B.
DOLBY NR
B OFF C
2 SYSTEME DE RECHERCHE MUSICALE
t Appuyer sur la touche de direction ( 0 1 ) !6 pour sélectionner le sens de
défilement de bande.
Sens de défilement
Indicateur
Sens normal
Sens inverse
y Sélectionner le type de défilement de bande à l’aide du commutateur
REVERSE MODE u.
RELAY
REV. MODE
Mode
Position des commutateurs
Pour écouter seulement une face
Pour écouter une lecture répétée
des deux faces.
Pour écouter une lecture continue
des deux faces et des deux
cassettes
RELAY
u Appuyer sur la touche de lecture (PLAY) !6 pour commencer la lecture.
i Appuyer sur la touche d'arrêt (STOP) ( 2 ) !6 pour arrêter la lecture.
• En mode de lecture continue (REVERSE MODE) réglé sur
), la
lecture des deux faces de la cassette est répétée 5 fois et s’arrête
ensuite automatiquement.
• Si des types différents de réduction de bruit Dolby sont utilisés pour
l’enregistrement et la lecture, la réponse de lecture est affectée
défavorablement.
• Lorsque l’alimentation est coupée pendant le défilement de la bande, il
peut être impossible de retirer la cassette en appuyant sur la touche
d’éjection ( 5 ). Dans ce cas, mettre l’appareil de nouveau sous tension
avant d’appuyer sur la touche d’éjection (EJECT) ( 5 ).
26
Le système de recherche musicale détecte les sections vierges (qui durent au
moins 4 secondes) entre les sélections afin de localiser le début des sélections
dans le sens normal ou inverse.
1. Pour avancer à partir de la sélection en cours vers le début de la sélection
suivante (CUE):
Appuyer sur la touche PLAY (lecture), la maintenir enfoncée, et appuyer
sur la touche d’avance rapide ( 7 ) lorsque la bande défile en sens
normal (
).
Appuyer sur la touche PLAY (lecture), la maintenir enfoncée, et appuyer
sur la touche de rembobinage rapide ( 6 ) lorsque la bande défile en
sens inverse (
).
L’indicateur de défilement de bande clignote.
La platine saute le reste de la sélection actuelle et reprend
automatiquement la lecture à partir du début de la sélection suivante.
2. Pour répéter la lecture à partir du début de la sélection actuelle:
Appuyer sur la touche PLAY (lecture), la maintenir enfoncée, et appuyer
sur la touche de rembobinage rapide ( 6 ) lorsque la bande défile en
sens normal (
).
Appuyer sur la touche PLAY (lecture), la maintenir enfoncée, et appuyer
sur la touche d’avance rapide ( 7 ) lorsque la bande défile en sens
inverse (
).
L’indicateur de défilement de bande clignote.
La platine rembobine la bande vers le début de la sélection actuelle et
reprend automatiquement la lecture à partir de ce point.
C’est très pratique pour répéter la lecture de la sélection actuelle.
Remarques sur le fonctionnement de recherche musicale:
Les fonctions de recherche fonctionnent en détectant comparativement des
sections vierges longues d’environ 4 à 5 secondes de durée entre les
sélections. Pour cette raison, le système peut ne pas fonctionner normalement
dans les cas suivants:
• Enregistrements avec un discours discontinu ou une conversation.
• Enregistrements avec de longues périodes de pianissimo (musique jouée
lentement).
• Enregistrements avec de longs silences.
• Sections vierges avec un niveau élevé de bruit.
• Sections vierges plus courtes que 4 secondes.
• Si des appareils émetteurs de bruit, comme des rasoirs électriques,
perceuses, réfrigérateurs, etc. fonctionnent à proximité.
• Relecture (REV) près du début du programme ou recherche en avant (CUE)
près de la fin.
FRANCAIS
ENREGISTREMENT (Seulment platine B)
•
•
Brancher l’amplificateur ou récepteur et l’appareil source.
Placer le commutateur de contrôle de bande de l’amplificateur ou du
récepteur sur la position SOURCE.
q Appuyer sur l’interrupteur d’alimentation q (ON) ( ¢ ).
w Charger la cassette w, !2.
(Vérifier que les languettes de protection contre l’effacement de la cassette
n’ont pas été brisées.)
e Déplacer le sélecteur DOLBY NR y et sélectionner le type Dolby NR
approprié à l’enregistrement.
2 REGLAGE DE LA POLARISATION D’ENREGISTREMENT
Afin d’obtenir de meilleurs résultats d’enregistrement, il est essentiel de
contrôler pendant l’enregistrement et de comparer les différents
enregistrements en utilisant son propre jugement.
Le DRW-695 est équipé d’une commande précise de polarisation (BIAS
FINE) pour aider à régler la polarisation correcte pour différents types et
marques de cassettes. Sur la position centrale à déclic, la platine est réglée
au niveau de polarisation de référence pour une bande normale, CrO2 et
métal. Si l’enregistrement obtenu dans cette position a trop ou trop peu de
hautes fréquences, le réglage de la commande précise de polarisation
(BIAS FINE) peut être utile pour obtenir de meilleurs résultats.
DOLBY NR
B OFF C
BIAS FINE
r Appuyer sur la touche de direction ( 0 1 ) !6 pour sélectionner le sens de
défilement de bande.
t Sélectionner le type de défilement de bande à l’aide du commutateur
REVERSE MODE u.
Position des commutateurs
Pour enregistrer continuellement
sur les deux faces
ou RELAY
y Appuyer sur la touche d’enregistrement/enregistrement silencieux
(REC/REC MUTE) ( 4 ) !6 pour régler le mode de pause d’enregistrement.
L’indicateur 4 3 s’allume.
u Ajuster le niveau d’enregistrement à l’aide de la commande de niveau
d’entrée (INPUT LEVEL) !0 en regardant le crête-mètre.
i Appuyer sur la touche de lecture !6 pour commencer l’enregistrement.
La touche de lecture (PLAY) (
ou
) et l’indicateur 4 s’allument
pendant l’enregistrement
o Pour faire une pause d’enregistrement, appuyer sur la touche de pause
d’enregistrement (REC PAUSE) ( 3 ) !6. Appuyer sur la touche de lecture
!6 pour reprendre l’enregistrement.
!0 Pour arrêter l’enregistrement, appuyer sur la touche d’arrêt (STOP) ( 2 ) !6.
Attention:
• Assurez-vous d’appuyer sur la touche d’arrêt (STOP) ( 2 ) pour arrêter
l’enregistrement avant d’éteindre l’appareil ou de débrancher le cordon
d’alimentation électrique.
• Faire attention à ne pas effacer par erreur des enregistrements importants.
Un démarrage de l’enregistrement par inadvertance se produit dans les cas
suivants:
1. Si la touche de lecture est enfoncée pendant que l’indicateur 4 s’allume,
l’enregistrement commence.
2. Si les touches de lecture et d’enregistrement/enregistrement silencieux
(REC/REC MUTE) ( 4 ) sont enfoncées en même temps,
l’enregistrement commence.
La meilleure manière pour éviter un effacement accidentel est de briser les
deux languettes de protection contre l’effacement sur la cassette.
2 NIVEAU D’ENREGISTREMENT APPROPRIE
Un niveau d’enregistrement trop élevé peut saturer la bande et provoquer
une distorsion. D’autre part, si le niveau d’enregistrement est placé trop
bas, des passages doux sont marqués par du bruit résiduel. Un niveau
d’enregistrement correct est l’unique facteur le plus important pour faire
des enregistrement bien équilibrés.
+
Si les hautes fréquences (sons aigus) sont à accentuer, tourner la
commande précise de polarisation (BIAS FINE) dans le sens contraire des
aiguilles d’une montre pour diminuer le courant de polarisation. Tourner la
commande dans le sens des aiguilles d’une montre pour augmenter le
courant de polarisation.
En utilisant cette commande, des bandes peuvent être enregistrées avec
une réponse en fréquence qui correspond parfaitement au goût d’écoute
personnalisée.
NIVEAU DE SORTIE (dB)
Mode
Pour enregistrer seulement sur une
face
-
Dans les sens contraire des
aiguilles d’une montre
Dans le sens des aiguilles d’une montre
FREQUENCE (Hz)
2 ENREGISTREMENT/ENREGISTREMENT SILENCIEUX ET TOUCHE DE
PAUSE D’ENREGISTREMENT (REC/REC MUTE ET REC PAUSE)
1. Pour enregistrer une section vierge de 5 secondes pendant
l’enregistrement:
Appuyer sur la touche d’enregistrement/enregistrement silencieux
(REC/REC MUTE) ( 4 ). Un espace vierge de 5 secondes est enregistré et
la platine entre dans le mode d’attente d’enregistrement.
2. Pour enregistrer une section vierge de 5 secondes pendant le mode
d’attente d’enregistrement:
Appuyer sur la touche d’enregistrement/enregistrement silencieux
(REC/REC MUTE) ( 4 ) à partir du mode d’attente d’enregistrement. Un
espace vierge de 5 secondes est enregistré et la platine entre de nouveau
dans le mode d’attente d’enregistrement.
3. Pour annuler l’enregistrement d’un espace vierge:
Appuyer sur la touche de pause d’enregistrement (REC PAUSE) ( 3 ).
L’enregistrement d’espace vierge est annulé et la platine entre dans le
mode d’attente d’enregistrement.
4. Pour étendre la section vierge à 5 autres secondes ou plus:
Appuyer simplement sur la touche d’enregistrement/enregistrement
silencieux (REC/REC MUTE) ( 4 ) et la section vierge est augmentée de 5
secondes de plus.
Directive pour obtenir un niveau d’enregistrement maximum
TYPE I (Normal)
niveau de 0 dB sur les crêtes
TYPE II (CrO2)
niveau de +1 dB sur les crêtes
TYPE IV (métal)
niveau de +3 dB sur les crêtes
Remarque: Le niveau d’enregistrement optimal diffère selon la source de
programme et le type de bande utilisée.
2 REGLAGE DU GRADATEUR D’INTENSITE D'ECLAIRAGE
Sur le DRW-695. la luminosité de l’affichage peut être ajustée en sept
étapes.
Pour rendre l’affichage plus clair, appuyer sur la touche d’avance rapide ( 7 )
de la platine B tout en maintenant la touche STOP (arrêt) de la platine B
enfoncée.
Pour rendre l’affichage plus faible, appuyer sur la touche de rembobinage
rapide ( 6 ) tout en maintenant la touche STOP (arrêt) enfoncée.
L’affichage est réglé initialement sur une luminosité maximum.
27
FRANCAIS
COPIE (de la platine A à la platine B)
•
•
Mettre l’amplificateur ou le récepteur sous tension.
Régler le commutateur de contrôle de bande de l’amplificateur ou du récepteur sur la position cassette (TAPE).
q Placer l’interrupteur d’alimentation q sur la position sous tension (ON)
( ¢ ).
w Charger la bande cassette à lire dans la platine A et celle à enregistrer dans
la platine B w, !2.
e Sélectionner le type de défilement de bande à l’aide du commutateur
REVERSE MODE u.
RELAY
REV. MODE
Mode inverse
Fonctionnement
La copie est effectuée seulement sur une face. Les
platines s’arrêtent lorsque la platine A ou B atteint la fin
de la bande.
Le sens de défilement de la bande est inversé sur
chaque platine lorsque la fin de la bande est atteinte.
(Ceci est pratique pour copier une bande de longueur
différente.)
RELAY
(relayé)
Pendant la copie de la face qui est face à soi, la platine
qui atteint en premier la fin de la bande se met en
attente jusqu’à ce que l’autre platine atteigne la fin de
la bande, puis les deux platines inversent en même
temps le sens de défilement de la bande. (Selon le
fabricant, la longueur des bandes avec le même temps
d’enregistrement peut différer un peu. Le réglage de
ce mode permet l’arrangement du début de la face
opposée de la bande.)
r Pour commencer la copie à vitesse normale, appuyer sur la touche de copie
à vitesse normale (DUBBING SPEED NORMAL) i. L’indicateur de copie
(DUB) s’allume en ce moment.
Pour commencer la copie à grande vitesse, appuyer sur la touche de copie
à grande vitesse (DUBBING SPEED HIGH) i.
L’indicateur de copie à grande vitesse (HIGH) s’allume en ce moment.
t Pour arrêter la copie, appuyer sur la touche d’arrêt (STOP) ( 2 ) !6 de la
platine A ou de la platine B.
• Lorsque la platine A est dans le mode de lecture et la platine B est dans le
mode d’arrêt, le réglage de la platine B dans le mode de pause
d’enregistrement enclenche le mode de pause de copie à vitesse normale.
La copie commence alors en enfonçant la touche de lecture (PLAY).
• Lors de la copie, le niveau d’enregistrement, et l’enregistrement Dolby NR
sont les mêmes que ceux de la cassette de lecture, indépendamment des
positions de la commande INPUT LEVEL (niveau d’entrée) et de la touche
DOLBY NR.
• Lors de l’écoute du son de lecture pendant la copie à vitesse normale, le
sélecteur DOLBY NR reste désactivé même s’il est enfoncé.
• Le son de lecture ne peut pas être entendu pendant la copie à grande
vitesse.
• Le fonctionnement utilisant les touches d’enregistrement/enregistrement
silencieux (REC/REC MUTE) ( 4 ) et de pause d’enregistrement (REC
PAUSE) ( 3 ) de la platine B est permis pendant la copie à vitesse normale.
• Les touches autres que la touche d’arrêt (STOP) ( 2 ) ne peuvent pas être
utilisées pendant la copie à grande vitesse.
FONCTION D’ENREGISTREMENT SYNCHRONISE
•
•
•
•
Une enregistrement synchronisé pratique peut être effectué, s’il est
combiné à l’utilisation d’un lecteur de CD DENON équipé pour la fonction
d’enregistrement synchronisé.
Connexion de prise de synchronisation (SYNCHRO): connecter la prise de
synchronisation (SYNCHRO) à un lecteur de CD DENON équipé d’une prise
de synchronisation (SYNCHRO), et faire ensuite l’enregistrement
synchronisé. Utiliser le cordon de connexion fourni avec cette platine
cassette.
Allumer l’amplificateur ou l’ampli-tuner et le lecteur de CD.
Régler le commutateur de contrôle de bande de l’amplificateur ou de
l’ampli-tuner sur la position de ta source.
LECTEUR CD
LINE OUT
R
SYNCHRO
L
DRW-695
Prise d’alimentation
L
q Insérer la cassette sur la quelle on veut effectuer l’enregistrement dans la
platine B, et le disque à enregistrer dans le lecteur de CD.
w Suivant les instructions de’enregistrement de la page 27, régler le mode de
réduction de bruit Dolby NR. la direction, le mode inverse et le niveau
d’entrée.
e Régler le lecteur de CD en mode d’arrêt ou de pause.
r Appuyer simultanément sur la touche d’enregistrement/enregistrement
silencieux (REC/REC MUTE) ( 4 ) et sur la touche de pause
d’enregistrement (REC PAUSE) ( 3 ). La platine cassette et le lecteur de CD
sont automatiquement réglés en mode d’enregistrement synchronisé.
L’indicateur de synchronisation (SYNC) s’allume sur la platine cassette et le
mode d’enregistrement synchronisé est indiqué sur le lecteur de CD.
(Pour les détails, se reporter au mode d’emploi du lecteur de CD.)
t Pour arrêter l’enregistrement synchronisé, appuyer sur la touche d’arrêt de
la platine B et sur la touche d’arrêt du CD.
Le mode d’enregistrement synchronisé est annulé pour la platine cassette
et le lecteur de CD.
y Pour arrêter momentanément l’enregistrement synchronisé, appuyer sur la
touche d’arrêt du lecteur de CD. Un espace vierge de 5 secondes est créé
sur la bande, après quoi le mode de pause d’enregistrement est réglé.
L’indicateur de synchronisation “SYNC” clignote.
Pour reprendre l’enregistrement synchronisé, appuyer sur la touche de
lecture (PLAY) du lecteur de CD.
28
R
LINE LINE
OUT IN
SYNCHRO
Remarque:
• Si l’enregistrement synchronisé a commencé, lorsque le lecteur de CD est
dans un mode autre que le mode d’arrêt ou de pause ou lorsqu’il n’y a
aucun disque mis en place, l’indicateur de synchronisation (SYNC) de la
platine cassette clignote et le mode de pause d’enregistrement est réglé
jusqu’à ce que l’enregistrement synchronisé soit possible sur le lecteur de
CD.
• En mode d’enregistrement synchronisé, seule la touche STOP (arrêt) de la
platine B fonctionne.
Attention:
• Ne pas placer la platine cassette en mode d’enregistrement synchronisé
lorsque le lecteur de CD est en mode de lecture. Donc, ne pas éteindre la
platine cassette ou le lecteur de CD pendant l’enregistrement synchronisé.
Si cette précaution n’est pas observée, un fonctionnement défectueux peut
se produire.
• Lors de l’utilisation des fonctions d’édition du lecteur de CD, pendant
l’opération d’édition, s’assurer de sélectionner une bande avec une durée
d’enregistrement suffisamment longue.
En ce qui concerne les fonctions d’édition du lecteur de CD, se reporter au
mode d’emploi du lecteur de CD.
FRANCAIS
COMPTEUR DE BANDE ET ARRET DE MEMOIRE
(3) La Platine A et la Platine B incorporent leur propre compteur.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
+5 +10
R
RESET
RESET
COUNTER
MEMO
MPX
MEMORY
HIGH
DUB
SYNC
COUNTER
MEMO
MEMORY
REC PAUSE
PLAY
2) Fonctionnement d'arrêt de mémoire (MEMO STOP)
(1) Pendant l’enregistrement ou la lecture, la fonction d’arrêt par mémoire
peut être utilisée pour localiser un point particulier sur la bande.
Appuyer sur la touche COUNTER RESET (remise à zéro du compteur)
au point désiré.
(2) Ensuite, appuyer sur la touche COUNTER MEMORY (mémoire du
compteur), l’indicateur MEMO s’allume.
(3) Lorsque la touche de rembobinage rapide ( 6 ) est enfoncée pendant
PLAY
le défilement de la bande en sens normal (
REC/REC MUTE
), ou lorsque la touche
d’avance rapide ( 7 ) est enfoncée pendant le défilement de bande
DIRECTION
CD SYNCHRO
DIRECTION
en sens inverse (
), la bande est rembobinée rapidement (ou
avancée) jusqu’à l’indication “ ‚‚‚‚ ” soit atteint sur le compteur.
1) Fonctionnement du compteur de bande
(1) Appuyer sur la touche RESET pour ramener à “ ‚‚‚‚ ” l’affichage du
compteur.
(2) Quand les touches PLAY, FF ou REW sont actionnées, l’affichage du
compteur change progressivement pour visualiser numériquement la
position de la bande.
• Pendant la lecture ou l’enregistrement, le compteur est très pratique pour
localiser les programmes existants ou les positions où un nouveau
programme peut être enregistré.
• Les valeur affichées sur ce compteur ne coincident pas avec celles du
compteur des autres magnétophones
•
La fonction d’arrêt de mémoire rembobine ou fait avancer la bande de
–5 comptages dans les sens normal (
“
) (à partir de “ ‚‚‚‚ ” à
”) et de +5 comptages dans le sens inverse (
) (à partir de
“ ‚‚‚‚ ” à “ ‚‚‚fi”). Après cela, plusieurs secondes sont nécessaires
•
pour effectuer les corrections.
La fonction d’arrêt de mémoire fonctionne indépendamment dans les
deux directions pour la platine A et la platine B.
Attention:
Si l’opération d’arrêt de mémorisation est effectuée après l’avance rapide ou le
rembobinage répété, la bande peut ne pas s’arrêter à la position appropriée.
ENREGISTREMENT/REPRODUCTION AVEC TEMPORISATEUR
L’enregistrement/reproduction avec temporisateur est possible avec tout temporisateur audio disponsible dans le commerce.
Amplificateur
DRW-695
Tuner
L
R
LINE LINE
OUT IN
PB REC
L
R
R
L
R
L
A
SP
B
TAPE-1
L
L
L
R
L
R
R
LINE
OUT IN
L
TUNER
OUT PUT
L
R
R
R
SYNCHRO
Prise murale
Temporisateur
AM
Canal g
Enregistrement/
reproduction avec temporisateur
•
1.
2.
3.
4.
Procédure d’enregistrement avec temporisateur
Vérifier les connexions, en particulier celles d’alimentation.
Mettre chacun des appareils sous tension.
Accorder le tuner à la station souhaitée.
Charger la cassette pour l’enregistrement. (Vérifier que l’onglet
antieffacement n’a pas été eliminé; s’il a été, recouvrir les évidements avec
du ruban adhésif.).
5. Régler le bouton Dolby NR à la position souhaitée.
6. Sélectionner le type de défilement de bande à l’aide du commutateur
REVERSE MODE u.
7. Régler la commande de contrôle à la position SOURCE.
REC OFF PLAY
8. Régler le niveau d’entrée d’enregistrement.
9. Ajuster la position de démarrage de la bande.
TIMER
10. Régler le sélecteur de temporisateur (TIMER) sur “REC”.
11. Régler le temporisateur audio à l’heure souhaitée. Il effectuera la mise sous
tension à l’heure préréglée.
* La procédure ci-dessus permet l’enregistrement avec temporisateur.
A l’heure préréglée, les appareils seront mis sous tension et le
programme FM pourra être enregistré.
• Reproduction avec temporisateur
1. Vérifier que les connexions sont cor rectes, en particulier celler
d’alimentation.
Canal dr
Enceintes
2.
3.
4.
5.
Mettre chacun des appareils sous tension.
Charger la cassette prèenregistrée à reproduire.
Régler les boutons Dolby NR à la position correcte.
Sélectionner le type de défilement de bande à l’aide du commutateur
REVERSE MODE u.
6. Régler le sélecteur de contrôle de l’amplificateur sur TAPE.
7. Appuyer sur la touche PLAY ( 1 ) et jouer la bande;
ajuster le niveau de reproduction.
Appuyer sur la touche d’arrêt (STOP) ( 2 ).
REC OFF PLAY
8. Régler l’interrupteur de temporisateur (TIMER) sur “PLAY”.
TIMER
9. Régler le temporisateur audio à l’heure souhaitée. Il effectuera la mise sous
tension à l’heure préréglée.
* La procédure ci-dessus permet la reproduction avec temporisateur.
A l’heure préréglée, les appareils seront mis sous tension et la lecture
commencera.
Remarques:
• Lire le mode d’emploi du temporisateur avant de l’utiliser.
• Si l’on ne souhaite pas faire d’enregistrement ou de reproduction avec
temporisateur, régler le sélecteur de temporisateur (TIMER) sur “OFF”.
• Un temporisateur permettant plusieurs opérations “ON/OFF” peut être
démarré un nombre illimité de fois jusqu'à la fin de la band.
29
FRANCAIS
SYSTEME DE REDUCTION DE BRUIT DOLBY B ET C
2 Le système de réduction de bruit Dolby réduit substantiellement le bruit de
fond de la bande (sifflement) propre au milieu de la cassette. Le Dolby B
NR est le plus largement utilisé. Cependant, le Dolby C NR est un
développement beaucoup plus récent et représente des améliorations
significatives par rapport au Dolby B NR.
2 Le bruit de fond de la bande consiste principalement d’informations de
haute fréquence, qui est particulièrement gênant pendant des passages
doux. Le système Dolby NR augmente le niveau de faible volume des
signaux de moyenne et haute fréquence pendant l’enregistrement et réduit
le niveau de ces signaux d’une quantité identique pendant la lecture. Il en
résulte que le signal de lecture est identique à la source d’origine, mais le
niveau du bruit de fond généré par la bande est fortement réduit.
2 Le principe de fonctionnement du Dolby C NR est similaire à celui du Dolby
B NR excepté pour les courbes de réponse de codage/décodage. L’effet de
réduction de bruit obtenu avec le Dolby C NR va jusqu’à 20 dB, comparé à
10 dB avec le Dolby B NR. De plus, le Dolby C NR utilise un réseau d’antisaturation et un circuit oblique pour apporter une amélioration significative
de la gamme dynamique des fréquences moyennes à élevées.
SYSTEME DE MARGE D’EXTENSION DOLBY HX-PRO
Cette platine est équipée d’un système de marge d’extension Dolby HX-PRO.
Comme le système fonctionne automatiquement pendant l’enregistrement,
aucune commutation ou réglage n’est nécessaire. Le système est efficace
avec tout type de bande normal, Cr02 et métal.
Le système de marge d’extension Dolby HX-PRO fonctionne pendant
l’enregistrement pour augmenter le niveau de saturation dans la gamme des
aiguës. Pour cette raison, la plupart des composants aigus déformés ou perdus
pendant l’enregistrement sur des platines cassette conventionnelles sont
enregistrés avec plus de fidélité sur la nouvelle platine cassette DRW-695.
Caractéristiques du système de marge d’extension Dolby HX-PRO
(1) La performance des bandes de type normal ou CrO2 peut être améliorée à
un niveau très proche de celui d’une bande de type métal.
(2) La dynamique dans la gamme des aigus est améliorée de manière
significative.
(3) Comme aucun décodage n’est nécessaire pendant la lecture, le son
amélioré peut être écouté sur n’importe quel type de platine cassette, y
compris les lecteurs portables et les systèmes audio de voiture.
(4) Le système fonctionne avec ou sans enclenchement du système Dolby
B/C NR.
ENTRETIEN
2 Nettoyage de la tête
Après une longue utilisation, le revêtement de la bande ou de la poussière
peut adhérer sur les têtes, provoquant une détérioration du son. Pour cette
raison, les pièces décrites dans l’illustration doivent être nettoyées
régulièrement. Utiliser un coton-tige humidifié avec une solution d’un
produit de nettoyage de tête (comme l’alcool).
Remarque:
1. Certaines cassettes de nettoyage existant sur le marché ont des effets
abrasifs forts et peuvent rayer les têtes. Utiliser toujours de coton-tiges au
lieu de cassettes de nettoyage.
2. Comme l’utilisation d’une bande de type métal est apte à collecter plus de
poussière sur les têtes, les têtes doivent être nettoyées plus souvent pour
profiter au mieux du meilleur son possible.
2 Nettoyage des galets presseurs et des cabestans
Si les galets presseurs ou les cabestans accumulent de la poussière, le
défilement de la bande peut devenir instable avec pour résultat, un
glissement pendant l’enregistrement ou la lecture. La bande peut
également être endommagée si elle est emmêlée dans le cabestan.
Nettoyer ces pièces avec un coton-tige ou un chiffon doux humidifié d’une
solution de nettoyage de tête (comme l’alcool).
2 Démagnétisation des têtes
Les têtes deviennent magnétisées après une longue utilisation ou quand
des objets fortement magnétisés se trouvent à proximité d'elles. Ceci a
comme résultat une génération de bruit, une perte de la gamme haute
fréquence et dans des cas extrêmes l’effacement des éléments aigus sur
des bandes préenregistrées combiné avec du bruit additionnel.
Les têtes doivent donc être démagnétisées à intervalles réguliers. (Les
démagnétiseurs de tête sont vendus séparément chez le revendeur.)
2 Comment démagnétiser les têtes
1. Eteindre l’appareil.
2. Mettre sous tension le démagnétiseur à une distance d’au moins 30 cm
éloignée des têtes. Amener le démagnétiseur près des têtes et le
déplacer lentement en petits cercles quatre ou cinq fois devant chaque
tête, en s’assurant de ne pas les toucher.
3. Eloigner lentement le démagnétiseur et l’éteindre lorsqu’il est éloigné
d’au moins 30 cm des têtes.
30
FRANCAIS
DEPANNAGE
Vérifier les points suivants avant de tirer des conclusions de mauvais fonctionnement de la platine cassette stéréo.
1. Toutes les connexions sont-elles correctes?
2. Tous les appareils du système sont-ils utilisés correctement selon les modes d’emploi?
3. Les enceintes et l’amplificateur/récepteur fonctionnent-ils correctement?
Si la platine cassette ne fonctionne toujours pas correctement, vérifier les symptômes énumérés ci-dessous. Si le symptôme ne correspond pas à la liste de
vérification, prière de contacter le revendeur DENON.
Symptôme
Remède
Cause
•
•
•
•
Le cordon d’alimentation est débranché.
La bande est relâchée.
La cassette n’est pas chargée correctement.
Cassette défectueuse.
Vérifier le cordon d’alimentation.
Retendre la bande avec un crayon, etc.
Charger la cassette correctement.
Remplacer la cassette.
La bande ne défile pas
•
•
•
•
La bande n’est pas enregistrée lorsque la touche
d’enregistrement/enregistrement silencieux
(REC/REC MUTE) (4) est enfoncée.
• Aucune cassette n'est chargée.
• Les languettes de protection contre l’effacement
sont brisées.
• Charger une cassette.
• Recouvrir les ouvertures avec un ruban adhésif.
• Les têtes, le cabestan ou le galet presseur sont
sales.
• La bande est rembobinée trop serré.
• Les nettoyer.
Son hululé et déformé.
• Le niveau d’entrée d’enregistrement est trop
élevé.
• La bande est usée et présente des “lacunes”.
• Faire avancer rapidement ou rembobiner pour
desserrer l’embobinage de la bande.
• Ajuster le niveau d’entrée d’enregistrement.
• Remplacer la cassette.
• Les remplacer.
• Les nettoyer.
Bruit excessif
• La bande est usée.
• Les têtes, le cabestan ou le galet presseur sont
sales.
• Les têtes sont magnétisées.
• Le niveau d’entrée d’enregistrement est trop
faible.
La gamme haute fréquence (sons aigus) est
accentuée.
• Le commutateur
incorrectement.
• Régler le commutateur Dolby NR correctement.
La gamme haute fréquence (sons aigus) est
perdue.
• Les têtes sont sales.
• La bande est usée.
• Les nettoyer.
• Les remplacer.
La bande cassette ne peut pas être retirée.
• Si l’interrupteur d’alimentation est hors circuit
pendant l’enregistrement ou la lecture et l’unité
est arrêtée, il peut y avoir des cas où la cassette
ne peut pas être retirée, même si la touche
d’éjection (EJECT) ( 5 ) est enfoncée.
• Mettre de nouveau l’interrupteur d’alimentation
sous tension ( ¢ ) et appuyer ensuite sur la
touche d'arrêt (STOP) ( 2 ).
• Appuyer maintenant sur la touche d’éjection
(EJECT) ( 5 )pour retirer la bande cassette.
Dolby
NR
est
réglé
• Démagnétiser les têtes.
• Ajuster le niveau d’entrée d’enregistrement.
SPECIFICATIONS
Type
Têtes
Moteurs
Vitesse de bande
Durée d’avance rapide,
rembobinage
Polarisation
d’enregistrement
Rapport S/B total
(à une D.H.T de 3%)
Fréquence totale
Réponse en fréquence
Séparation de canal
Pleurage et scintillement
Chargement de bande vertical; platine
cassette double stéréo 2 canaux 4 pistes
Tête de lecture x 1
Tête d’enregistrement/lecture x 1
Tête d’effacement (ferrite à double entre-fer) x 1
Servomoteur CC x 2
4,8 cm/sec.
Entrée
de ligne (LINE)
Sortie
de ligne (LINE)
casque (PHONES)
Environ 110 sec. avec une cassette C-60
Environ 105kHz
Alimentation
Dolby C NR allumé: plus de 74 dB (CCIR/ARM)
Consommation
Dimensions
Poids
20 ~ 17.000 Hz ±3 dB (à –20 dB, bande métal)
Plus de 40 dB (à 1 kHz)
0,08% WRMS, ±0,14% avec crête
80 mV (–20 dBm) niveau d’entrée au maximum
Impédance d’entrée: 50 kΩ/kohms asymétrique
775 mV (0 dB) niveau de sortie au maximum
(sous une charge de 47 kΩ/kohms, niveau
enregistrée de 200 pwb/mm)
niveau de sortie 1,2 mW au maximum
(impédance de charge optimale
8 Ω/ohms ~ 1,2 kΩ/kohms)
50 Hz, la tension est indiquée sur
l’étiquette des caractéristiques techniques
14 W
434 (L) x 135 (H) x 263 (P) mm
4,0 kg
* Les spécifications ci-dessus et la conception sont sujettes à modifications sans préavis.
Fabriqué sous licence de Dolby Laboratories.
Expanseur de duynamique HX Pro émanant de chez Bang et Olufsen.
«Dolby», «HX Pro» et le symbole double D sont des marques de commerce de Dolby Laboratories.
31
ITALIANO ESPAÑOL
NEDERLANDS
SVENSKA
PORTUGUÊS
Avvertimento:
1. Trattare con cura il cordone d’alimentazione.
Non danneggiare o deformare il cordone d’alimentazione. Se danneggiato o deformato, potrebbe provocare un’elettroshock o un funzionare male nel suo uso.
Quando lo si rimuove dalla presa a muro, essere sicuro di rimuoverlo tendendo l’attacco della presa, non togliendo il cordone direttamente.
2. Non aprire la piastra posteriore.
Ció per evitare l’elettroshock. Se qualche problema accada, rivolgersi al vostro commerciante di DENON.
3. Non mettere niente dentro.
Non mettere articoli di metallo nè versare liquido dentro il registratore a cassetta, altrimenti un’elettroshock o un funzionare male avrebbe luogo.
Controllare che le parti seguenti si trovino imballate con l’apparecchio nella scatola di spedizione.
(1) Istruzioni per l’uso …………………………1
(2) Cavo di connessione ………………………2
(3) Cavo con la spina mini …………………….1
(4) Lista delle stazioni di servizio……………..1
Precauciones:
1. Tratar cuidadosamente el cable de alimentación de energia.
No dañar ni deformar el cable de alimentación de energia. Al dañarse o deformarse el cable, puede producirse la descarga elèctrica o el funcionamiento deficiente
durante el uso. Al desconectarse del tomacorriente de la pared, debe tomarse la ficha y no triar del cable.
2. No abrir la placa trasera.
Para evitar las descargas elèctricas, no debe abrirse la placa trasera. En el caso de producirse algùn problema, se ruega tomar contacto con el distribuidor DENON.
3. No colocar ningùn objeto en el interior.
No colocar objetos metàlicos ni derramar liquidos en el interior de la bandeja de casete. Pueden producirse descargas elèctricas o deficiencias del funcionamiento.
Por favor verifique asequrandose de que los siguientes artículos son empacados en la caja pero separados de la unidad principal.
(1) Instrucciónes de operación ………………1
(2) Cable de connexión ………………………2
(3) Cable con contacto mini…………………….1
(4) Lista de estaciones de servicio…………..1
Attentie:
1. Wees voorzichtig met het netsnoer.
Zorg dat het netsnoer geen beschadiging oploopt of veryvormd wordt, aangezien anders het gevaar voor elektrische schok of optreden van storingen niet
denkbeeldig is. Verwijder het netsnoer van het stoopkontakt door de stekker uit te trekken.
2. Verwijder het achterdeksel niet.
Ter voorkoming van elektrische schok, dient u het achterdeksel niet te openen of te verwijderen. Bij optreden van storingen neemt u kontakt op met uw DENON
dealer.
3. Zorg dat niets in het inwendige terechtkomt.
Zorg ervoor dat geen metalen objecten of vloeistof in het inwendige terechtkomen. Elektrische schok of storingen kunnen hiervan het gevolg zijn.
Kontroleer of de volgende accessoires bij het hoofdtoestel in doos zijn verpakt.
(1) Gebruiksaanwijzing ………………………1
(2) Aansluitsnoer ………………………………2
(3) Kabel met mini-stekker…………………….1
(4) Lijst van service-centra…………………..1
Observera:
1. Behandla n ätsladden varsamt.
Var aktsam sa att nätsladden inte skadas eller deformeras. En skadad eller deformerad nästsladd kan orsaka elchock eller felfunktion under användning. Fatta alltid
tag i kontaktpluggen och drag inte i sladden vid unkoppling fran vägguttaget.
2. Öppna inte apparathöljet.
Apparatens hölje far inte öppnas för risk av elchock. Kontakta din aterförsäljare för DENON vid problem med apparaten.
3. Se till att ingenting kommer in i apparaten.
Metallföremal eller vätske far into hama inuti apparaten. Detta kan medföra elchock eller felfunktuib.
Kontrollera att följande, föruton huutom huvvudapperaten, finns med i kartongen.
(1) Bruksanvisning ……………………………1
(2) Anslutningskable ……………………………2
(3) Kabel med minikontakter………………….1
(4) Förteckning över service ställen…………1
Precaução:
1. Manusele o cabo de alimentação cuidadosamente.
Não danifique ou deforme o cabo de alimentação. Se o cabo for danificado ou deformado, ele pode causar um choque eléctricos ou um mal funcionamento do
aparelho. Ao retirar o cabo da tomada de parede, puxe pela ficha e nunca pelo cabo em si.
2. Não abra a placa posterior.
A fim de evitar choques eléctricos, não abra a placa posterior. No caso de algum problema, peça assisténcia ao seu representatante DENON mais próximo.
3. Nço coloque coisas no interior do aparelho.
Não coloque objectos de metal ou derrame liquidos no interior do leitor de cassetes. Isso pode causar choques eléctricos ou mal funcionamento do aparelho.
Por favor verifique se os seguintes itens estão juntos com a unidade principal na embalagem.
(1) Instruções de operação …………………1
(2) Cabo de ligação ……………………………2
(3) Cabo com ficha pequena………………….1
(4) Lista das esações de reparação………...1
32
ITALIANO
NOMENCLATURA E FUNZIONI
q
Interruttore di accensione (¢ ON £ STANDBY)
• Premere questo tasto una volta per accendere la piastra a cassette,
poi premerlo nuovamente per impostare la piastra a cassette nel
modo di attesa.
• Dopo che si inserisce la Piastra, rimane nello stato di attesa (stato di
riposo) per circa 2 secondi.
Precauzioni:
Quando l’interruttore di accensione si trova nella posizione di attesa
(STANDBY) l’unità rimane collegata al voltaggio in linea CA.
Assicuratevi di disinnestare il cavo quando lasciate casa per lunghi periodi
di tempo, ad esempio per le vacanze.
w
e
• Spingere questo pulsante in modo da espellere la cassetta. Quando la
Piastra a cassetta funziona (il nastro marcia), spingere prima il tasto
d’arresto ( 2 ) in modo da fermare l’avanzamento del nastro; e poi
spingere il pulsante di esplusione.
Pulsante di rimessa a zero del contatore
(COUNTER RESET)
o
Controllo accurato di polarizzazione (BIAS FINE)
!0
Controlo del livello di entrate (INPUT LEVEL)
!1
Illuminazione del nastro
!2
Controlo del compartimento di cassetta
!3
Presa delle cuffie radiotelefoniche (PHONES)
!4
Sensore a telecomando (REMOTE SENSOR)
!5
Interruttore del timer (TIMER)
Pulsante del MPX Filtro (MPX)
• Si deve usare pulsante del MPX Filtro allo scopo di evitare
interferenza con il circuito Dolby anti-fruscìo quando si fa registrazioni
condificate Dolby anti-fruscìo dei programmi FM stereofonici.
• Quando si fa, invece, quelle di qualche altro programma, lasciare
quest’ pulsante nella posizione disinserita.
t
Tasto di memoria (MEMORY)
y
Interruttore DOLBY NR
u
Interruttore del modo inverso (REV. MODE)
• Quando si preme questo tasto durante il trasporto del nastro nella
direzione in avanti (
) , l’avvolgimento automatico ( 6 ) (REW) si
arresta automaticamente alla posizione “‚‚‚‚” del contatore.
• Quando si preme questo tasto durante il trasporto del nastro nella
direzione di reverse (
), l’avvolgimento velco ( 7 ) (FF) si arresta
automaticamente alla posizione “ ‚‚‚‚ ” del contatore.
• Per registrare o riprodurre nastri con il sistema di riduzione del rumore
Dolby B o C, collocate questo interruttore in una delle posizioni “B” o
“C”. Collocatelo nella posizione “OFF” se avete intenzione di non
usare il sistema Dolby NR.
• Selezionate la direzione dello scorrimento del nastro. Potete
impostare il modo inverso nelle seguenti posizioni:
(un lato),
(riproduzione continua), RELAY (riproduzione a relè).
!6
Tasti di velocità della duplicazione
(DUBBING SPEED)
• Premete il tasto di velocità normale (NORMAL) per avviare la
duplicazione a velocità normale dalla piastra A a quella B. Premete il
tasto di alta velocità (HIGH) per effettuare la duplicazione a doppia
velocità. Fate riferimento alla pagina 37.
Pulsante di espulsione ( 5 )
• Una spinta del pulsante rimette a zero il contatore.
r
i
(per nastro NORMAL, CrO2 e METAL)
• Regolare la polarizzazione secondo le caratteristiche del nastro. Si
ottene la polarizzazione normale nella posizione centrale d’arresto del
dente d’arresto.
• Questa manopola regola il livello di entrata della registrazione. E
capace di cambiare simultaneamente i livelli per ambedue i canali
destro e sinistro.
• L’illuminazione del nastro rende possibile controllare chiaramente la
quantità di nastro rimasto.
• Se questo coperchio del compartimento non sia perfettamente
chiuso, i compandi di avavzamento della Piastra a cassetta
rimanerrebbero inefficienti.
• La presa di una serie delle cuffie si può inserire allo scopo di musica
senza per questo disturbare altri, oppure di monitorizzare la
registrazione. L’impedenza deve essere da 8 a 1200 Ω/ohms.
• II DRW-695 non è stato dotato di un telecomando.
• Ciascuna delle funzioni di riproduzione (PLAY), avanzamento rapido
(FF), riavvolgimento rapido (REW), arresto (STOP), pausa della
registrazione (REC PAUSE) e registrazione/silenziamento della
registrazione (REC/REC MUTE) possono essere manovrate a distanza
usando il telecomando senza fili del ricevitore (se il ricevitore è della
serie DRA). Per ulteriori informazioni riguradante il controllo a
telecomando, fate riferimento al libretto delle istruzioni dei
componenti della serie DRA.
NOTA:
Osservate che è possibile manovrare solo la piastra A con i
telecomandi che non sono stati dotati di un tasto di selexione A/B.
• Serve ad usare un timer audio opzionale per la registrazione non
sorvegliata, o la riproduzione per svegliarsi la mattina.
• Quando non si usa il timer, questo interruttore deve essere
posizionato su OFF. Fate riferimento alla pagina 38.
Commandi di avanzamento del nastro
PLAY
Tasto di riproduzione
Spingerlo a riprodurre il nastro.
2
Tasto d’arresto
6
Tasto di riavvolgimento rapido
7
Tasto di avanzamento rapido
Spingerlo per marcia veloce.
Tasto di registrazione/sordina
Per cominciare a registrare, spingere simultaneamente i tasti di registrazione e di riproduzione. Se si
spinge soltanto il tasto di registrazione, la Piastra a cassetta è collocata nel modo della pausa di
registrazione (attesa di registrazione). Quando si spinge questo tasto durante lo stato di pausa di
registrazione, si può commutare lo stato di registrazione in guello di sordina della registrazione
automatica. Se si spinga questo tasto in modo da formare una parte non registrata, fra due melodie,
si potranno creare automaticamente circa 5 secondi pella parte non registrata.
REC PAUSE
(solo a DECK B)
Tasto di registrazione pausa
Quando volete commutare lo stato di sordina della registrazione o quello di registrazione in quello dì
pausa della registrazione, spingere questo tasto. “PAUSE” è effecttiva solamente durante la
registrazione.
0 1
Tasto della direzione
4
REC/REC MUTE
(solo a DECK B)
3
Spingerio a fermare il nastro in qualsiasi modo.
Spingerlo per riavvolgimento veloce.
Serve per cambiare la direzione dello scorrimento del nastro dalla direzione in avanti “1” a quella
inversa “0”, e viceversa.
33
ITALIANO
!7
Display
Gli indicatori con un numero fra parentesi accendono, spinto il corrispondente pulsante.
Indicatori dello scorrimento del nastro della piastra A
Contatore del livello massimo
Indica i livelli dei segnali di registrazione e
riproduzione per i canali sinistro e destro.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
Indicatori dello scorrimento del nastro
della piastra B
+5 +10
R
HIGH
DUB
SYNC
MEMO
MPX
MEMO
Contagiri della
piastra A
Indicatore del filtro
muttiptex (MPX)
Indicatore di controllo a distanza
Indicatore della memoria della piastra A
Indicatore della memoria delta piastra B
Contagiri della piastra B
Indicatori della velocità di duplicazione
Indicatore di registrazione sincronizzata, fate riferimento
alla pagina 37.
COLLEGAMENTO
• Lasciare il vostro sistema intero (vi compreso questa piastra a cassetta) nella posizione “OFF” fino a quando si sono realizzati tutti i collegamenti tra la piastra ed
altri componenti.
Amplificatore
BIANCO
L
PB REC
R
ROSSO
L
R
TAPE-1
DRW-695
BIANCO
BIANCO
ROSSO
L
R
LINE
OUT IN
BIANCO
L
L
R
LINE LINE
OUT IN
R
ROSSO
SYNCHRO
ROSSO
Questa presa serve solo per la
funzione della registrazione
sincronizzata.
Non collegate mai dei microfoni,
delle cuffie o altri componenti a
questa presa.
Spina del filo alimentazione
CA 230V 50Hz (Inserite la
spina nella presa murale)
2 Collegamento della piastra con un amplificatore
• Prima di collegare il la piastra a cassetta con vostro amplificatore, è
raccomandabile rileggere il manuale di istruzioni per il vostro
amplificatore.
• Usare le prese bianche per il canale sinistro e quelle rosse per quello
destro.
2 Doppiaggio di nastro
• Molti amplificatori e ricevitori stereofonici hanno gli insiemi del circuito di
doppiaggio del nastro perchè si possa eseguire il doppiaggio del nastro
tra due o più piastra a cassetta. Rileggere il manuale di istruzioni per il
vostro amplificatore per quanto riguarda l’esplicazione dettagliata del
modo d’operazione.
2 Collegamento delle cuffie radiofoniche
Quando godete l’ascolto attraverso cuffie radiofoniche, inserire la spina
delle vostre cuffie nella presa PHONES.
34
Filo di alimentazione
(per il modello destinato al Regno Unito)
2 Precauzioni per montaggio
Se la piastra a cassetta si colloca su/troppo vicino all’amplificatore, TV o
sintonizzatore, ció potrebbe provocare un rumore (ronzio indotto) o
interferenza di battimento (soprattutto durante la ricevimento a
modulazione d’ampiezza. In ta caso, separate la piastra a cassetta da altri
componenti oppure orientarne di nuovo la posizione.
Avviso:
Dopo aver collegato il filo di alimentazione dell’unità alla presa murale per la
prima volta, si sentirà un suono meccanico quando l’interruttore di
accensione viene collocato nella posizione “ON”. Questo suono proviene
dal meccanismo della cassetta che entra nello stato operativo ed è del tutto
normale. (Quando usate il terminale di uscita CA di un ricevitore o di un
amplificatore, assicuratevi che sia una presa non commutabile
(“UNSWITCHED”).)
ITALIANO
RIPRODUZIONE
•
•
•
•
Le operazioni soprascritte sono uguali per le piastre A e B.
Inserire in “ON” il vostro amplificatore o recevitore.
Inserire l’interrupttore TAPE MONITOR sul vostro amplificatore o recevitore
nella posizione TAPE.
I numeri forniti nell’illustrazione qui sotto rappresentano l’ordine in cui
bisogna effettuare l’operazione.
q Premete l’interruttore di accensione q nella posizione ON ( ¢ ).
w Premete l’interruttore di espulsione EJECT ( 5 ) w per aprire il coperchio
del vano cassetta !2.
e Inserite la cassetta e chiudete il coperchio del vano cassetta !2.
r Quando ascoltate un nastro che è stato registrato con il sistema di
riduzione del rumore Dolby, collocate l’interruttore DOLBY NR y nella
posizione corrispondente a quella usata per la registrazione del nastro.
t Premete il tasto della dirczione dello scorrimento del nastro ( 0 1 ) !6 per
selezionare la dirczione desiderata nel nastro.
Direzione dello scorrimento del
nastro
2 RIPRODUZIONE A RELE (riproduzione continua dei nastri inseriti nelle
piastre A e B)
• Inserite una cassetta nella piastra A ed una nella piastra B e collocate il
tasto di Dolby NR nella posizione corretta.
q Tasto del modo inverso (REVERSE MODE) collocato nella posizione
“RELAY” u.
w Per effettuare una riproduzione !6 continua di ambedue i lati i nastri.
e Per far arrestare la riproduzione a relè, premete il tasto di arresto STOP ( 2 )
!6 della piastra in fase di riproduzione.
• La riproduzione a relè riprodurrà i nastri inserite nelle piastre A e B
continuamente per 5 cicli, dopodichè si arresterà la riproduzione. Quando
commutate alla piastra A, dopo aver inixiato la riproduzione nella piastra
B, il primo ciclo di riproduzione della piastra A conterà come il secondo
ciclo. Il termine di 5 cicli sarà sempre al lato opposto il nastro inserito
nella piastra B.
Indicatore
In avanti
2 SISTEMA DI RICERCA DI MUSICALE
Inverso
La ricerca musicale avverte gli spazi vuoti (di almeno quattro secondi) tra i brani
per saltare in avanti dal brano attuale all’inizio di quello seguente o indietro
all’inizio del brano attuale e continuare la riproduzione.
y Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del
modo inverso (REVERSE MODE) u.
Mode
Posizione dell’interruttore
Per ascoltare un lato soltanto
Per effettuare una riproduzione
ripetuta di ambedue i lati
Per effettuare una riproduzione
continua di ambedue i lati i nastri
RELAY
u Premete il tasto di riproduzione PLAY !6 per far iniziare la riproduzione.
i Premete il tasto di arresto ( 2 ) !6 per far arrestare la riproduzione.
• Nel modo della riproduzione continua (il controllo del modo inverso
(REVERSE MODE) collocato nella posizione
), la riproduzione di
ambedue i lati del nastro sarà ripetuta 5 volte, dopodichè si arresterà
automaticamente.
• Nel caso in cui usate differenti tipi di riduzione del rumore Dolby per la
registrazione e la riproduzione del nastro, la risposta di riproduzione sarà
negativamente influita.
• Quando spegnete la corrente durante lo scorrimento del nastro,
potrebbe risultare impossibile espellere la cassetta premendo il tasto di
espulsione EJECT ( 5 ). In tal caso, riaccendete la corrente nuovamente
prima di premere il tasto di espulsione EJECT ( 5 ).
1. Per avanzare dal brano in corso all’inizio del brano seguente (CUE):
Premete il tasto di riproduzione (PLAY) e, tenendolo abbassato, premete il
tasto di avanzamento rapido ( 7 ) quando il nastro viaggia nella direzione
in avanti (
).
Premete il tasto di riproduzione e, tenendolo abbassato, premete il tasto
di riavvolgimento rapido ( 6 ) quando il nastro viaggia nella direzione
all’indietro (
).
L’indicatore di trasporto del nastro lampeggia.
La piastra salta il resto del brano in corso e automaticamente comincia la
riproduzione dall’inizio del brano seguente.
2. Per ripetere la riproduzione dall’inizio del brano in corso:
Premete il tasto di riproduzione (PLAY) e, tenendolo abbassato, premete il
tasto di riavvolgimento rapido ( 6 ) quando il nastro viaggia nella direziono
in avanti (
).
Premete il tasto di riproduzione (PLAY) e, tenendolo abbassato, premete il
tasto di avanzamento rapido ( 7 ) quando il nastro viaggia nella direziono
all’indietro (
).
L’indicatore di trasporto del nastro lampeggia.
La piastra riavvolge il nastro fino all’inizio del brano in corso e riprende
automaticamente la riproduzione da quel punto.
Questa caratteristica e’ molto conveniente per ripetere la riproduzione del
brano in corso.
Note sull’operazione di RICERCA MUSICALE:
La funzione di ricerca opera avvertendo le sezioni non registrate relativamente
lunghe (4~5 sec.) tra i brani del nastro. Essa potrebbe perció non operare nei
casi seguenti:
• Con i nastri di conversazioni in cui il discorso ha interruzioni.
• Con i nastri in cui sono registrati dei lunghi pianissimi.
• Con i nastri in cui ci sono lunghi intervalli di silenzio.
• Con i nastri in cui gli spazi vuoti tra i brani contengono rumore.
• Con in nastri in cui gli spazi vuoti tra i brani sono più corti di 4 secondi.
• Se nelle vicinanze ci sono apparecchi elettrici in funzione, come un rasoio,
trapano, frigorifero, ecc.
• Riavvolgimento con suono (REV) all’inizio del programma oppure
avanzamento con suono (CUE) alla fine del programma.
35
ITALIANO
REGISTRAZIONE (DECK B Solamenbe)
•
•
Inserire in “ON” il componente d’alimentazione (sintonizzator e,
amplificatore, ecc.)
Inserire l’interrupttore TAPE MONITOR sul vostro amplificatore o recevitore
nella posizione SOURCE.
q Premete l’interruttore di accensione q nella posizion ON ( ¢ ).
w Inserite una cassetta w, !2.
(Controllate che le linguette di prevenzione contro cancellazioni accidentali
non siano state spezzate.)
e Girate l’interruttore DOLBY NR nella posizione desiderata y e selezionate
il tipo di Dolby NR più adatto alla registrazione.
r Premete il tasto della direzione ( 0 1 ) !6 per selezionare la direzione dello
scorrimento del nastro.
t Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del
modo inverso (REVERSE MODE) u.
Mode
Posizione dell’interruttore
Per registare un lato soltanto
Per registrare ambedue i lati
continuarmente
o RELAY
y Premete il tasto di riproduzione/attenuazione della registrazione
REC/REC MUTE ( 4 ) !6 per impostare il modo di pausa registrazione.
L’indicatore 4 3 si illuminerà.
u Regolate il livello della registrazione usando il controllo del livello di ingresso
INPUT LEVEL !0 osservando il misuratore del livello di picco.
i Premete il tasto di riproduzione !6 per avviare la registrazione.
L’indicatore di riproduzione (
o
) e l’indicatore 4 si illumineranno
durante la registrazione.
o Premete il tasto di pausa durante la registrazione REC PAUSE ( 3 ) !6 per
attivare il modo di pausa durante la registrazione. Premete i tasto di
riproduzione !6 per continuare la registrazione.
!0 Premete il tasto di arresto STOP ( 2 ) !6 per far arrestare la registrazione.
Avvertimento:
• Assicurarsi di premere il tasto di arresto STOP ( 2 ) per interrompere la
registrazione prima di disattivare l’alimentazione o scollegare il cavo di
alimentazione.
• Curare non a concellare le registrazione importanti con svista. Si può evitare
la cancellazione errata seguendo le seguenti misure:
1. Se si spinge la chiave PLAY mentre l’indicatore RECORD s’inserisce in
“on”, il nasto sarà registrato.
2. Se si spingono simultaneamente le chiavi PLAY e ( 4 ) (REC/REC MUTE),
it nastro sarà registrato.
Il modo migliore per evitare cancellazioni accidentali, è spezzare le due
linguette di prevenzione contro cancellazioni sul guscio della cassetta.
36
2 ESATTO LIVELLO DI REGISTRAZIONE
L’altissimo livello di registrazione può saturare il nastro e provocare
distorsione. Se, invece, questo livello è troppo basso, i passaggi piani
saranno marcati dal rumore residuo. L’esatto livello di registrazione è il più
importante fattore unico per realizzare le registrazioni ben equilibrate.
2 REGOLAZIONE DELLA POLARIZZAZIONE DI REGISTRAZIONE
Per ottenere i migliori risultati di registrazione, sono indispensabili il
montraggio durante la registrazione e il vostro proprio contfronto delle varie
registrazioni.
DRW-695 è dotato di un dispositivo di regolazione della polarizzazione in
modo da aiutarvi a fissare l’esatta polarizzazione dei differenti tipi e marche
di nastro di registrazione. Alla posizione centrale di fer mata, la
polarizzazione normal del registratore a cassetta è fissata per i nastri
COMUNE, CrO2 e METALLICO.
Se la registrazione ottenuta in questa posizione ha il valore di frequenza
troppo alto o troppo basso, si può ottenere miglior risultato modificando il
controllo di regolazione della polarizzazione.
Se le alte frequenze tendono ad aumentare (suoni a tono acuto), girare il
cntrollo della polarizzazione nel senso antiorario in modo da diminuire la
corrente di polarizzazione.
2 TASTO REC/REC SORDINA
1. Quando volete fare circa 5 secondi della parte non registrata dopo lo stato
di egistrazione, spingere il tasto REC/REC MUTE ( 4 ) e il registratore
creerà automaticamente circa 5 secondi della parte non registrata e rimarrà
nello stato d’attesa della registrazione.
2. Allo scopo di creare crca 5 secondi della parte non registrata dopo lo stato
d’attesa, spingere il tasto REC/REC MUTE ( 4 ), e il registratore entrerà
nello stato di non-registrazione e creerà automaticamente circa 5 secondi
della parte non registrata e rimarrà nello stato d’attesa.
3. Per cancellare la parte di non-registrazione (lo stato REC MUTE), spingere il
tasto (REC PAUSE) e il registratore cancellerà lo stato di non-registrazione e
rimarrà nello stato d‘attesa.
4. Per prolungare lo stato di non-registrazione (lo stato REC MUTE) per
ulteriori 5 secondi o più, spingere il tasto REC/REC MUTE ( 4 ), e la parte
non registrate sarà automaticamente prolungata per altri 5 secondi.
2 REGOLAZIONE DEL DIMMER
Nel modello DRW-695. la luminosità del display può essere regolata in
sette passi.
Per rendere il display più chiara, premete il tasto di avanzamento rapido
( 7 ) della piastra B, mantenendo premuto il tasto STOP (arresto) della
piastra B.
Per rendere il display più sbiadita, premete il tasto di riavvolgimento rapido
( 6 ) mantenendo premuto il tasto STOP (arresto).
Inizialmente, il display è impostato al livello massimo della luminosità.
ITALIANO
DUPLICAZIONE (dalla piastra A alla piastra B)
•
•
Accendete l’amplificatore o il ricevitore.
Collocate l’interruttore di controllo deol nastro dell’amplificatore o del ricevitore nella posizione TAPE.
q Premete l’interruttore di accensione q nella posizione ON ( ¢ ).
w Inserite una cassetta da riprodurre nella piastra A e una da registrare nella
piastra B w, !2.
e Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del
modo inverso (REVERSE MODE) u.
Mode relè
Funzionamento
La duplicazione sarà effettuata su un lato soltanto. La
piastra si arresterà quando si arriva alla fine del nastro
inserito nella piastra A o B.
La direzione dello scorrimento del nastro sarà inversa in
ciascuna piastra dopo l’arrivo della fine del nastro.
(Questa funzione è molto utile per la duplicazione su un
nastro dalla durata differente.)
RELAY
Durante la duplicazione del lato rivolto verso di voi, la
piastra che arriva alla fine del nastro per prima,
aspetterà finchè non arrivi alla fine anche l’altro nastro,
dopodichè la direzione di ambedue i nastri sarà inversa
contemporaneamente.
(A seconda del fabbricante, la durata dei nastri dello
stesso tempo di registrazione può essere leggermente
differente. L’attivazione di questo modo, vi permette di
coordinare la registrazione dell’inizio del brano sul lato
opposto del nastro.
r Per far iniziare la duplicazione a velocità normale, pèremete il tasto della
duplicazione a velocità normale DUBBING SPEED NORMAL i.
L’indicatore della duplicazione normale si illuminerà.
Per far iniziare la duplicazione ad alta velocità, premete il tasto della
duplicazione ad alta velocità DUBBING SPEED HIGH i.
L’indicatore della duplicazione ad alta velocità DUB HIGH si illuminerà.
t Premete il tasto di arresto (STOP) ( 2 ) !6 della piastra A o B per far
arrestare la duplicazione.
• Quando la piastra A si trova nel modo di riproduzione e la piastra B nel
modo di arresto. Icattivazione del modo di pausa registrazione nella piastra
B farà attivare il modo di pausa duplicazione. La duplicazione avrà quindi
inizio premendo il tasto di riproduzione.
• Durante a duplicazione, il livello di registrazione e il modo Dolby NR saranno
uguali ai modi del nastro di riproduzione, indipendentemente dalla posizione
del controllo INPUT LEVEL (livello dell’entrata) e del tasto DOLBY NR.
• Se ascoltate un brano durante la duplicazione a velocità nor male
l’interruttore DOLBY NR rimane spento anche se viene premuto.
• Non si potrà ascoltare il suono di riproduzione durante la duplicazione ad
alta velocità.
• Potete usare il tasto di registrazione/silenziamento della registrazione
(REC/REC MUTE) ( 4 ) e quello di pausa della registrazione (REC PAUSE)
( 3 ) durante la duplicazione a velocità normale.
• Non potete usare altri tasti di quello di arresto (STOP) ( 2 ) durante la
duplicazione ad alta velocità.
REGISTRAZIONE SINCRONIZZATA
•
•
•
•
E’ possibile effettuare una registrazione sincronizzata se usate l’unità
insieme ad un lettore CD della DENON dotato della funzione di
registrazione sincronizzata.
Collegamento della presa di registrazione sincronizzata (SYNCHRO)
Collegate la presa di registrazione sincronizzata (SYNCHRO) con un lettore
CD della DENON dotato di una presa di registrazione sincronizzata
(SYNCHRO), quindi effettuate una registrazione sincronizzata. Usate il cavo
di connessione in dotazione con la piastra a cassette.
Accendete l’amplificatore o il ricevitore e il lettore CD.
Collocate l’interruttore di monitoraggio del nastro del vostro amplificatore o
ricevitore nella posizione che corrisponde alla sorgente.
q Inserite il nastro vergine nella piastra B e il disco da duplicare nel lettore
CD.
w Seguite le istruzioni sulla registrazione fornite alla pagina 36, impostate il
modo Dolby NR, la direzione, il modo inverso e il livello di uscita.
e Impostate il modo di arresto o quello di pausa nel lettore CD.
r Premete contemporaneamente il tasto di registrazione/silenziamento della
registrazione (REC/REC MUTE) ( 4 ) e il tasto di pausa della registrazione
(REC PAUSE) ( 3 ). La piastra a cassette e il lettore CD entreranno
automaticamente nel modo della registrazione sincronizzata. L’indicatore
“SYNC” si illuminerà sulla piastra a cassette e il modo della registrazione
sincronizzata verrà indicato sul lettore CD.
(Per ulteriori informazioni, fate riferimento al libretto delle istruzioni del
lettore CD.)
t Per arrestare la registrazione sincronizzata, premere il tasto di arresto nella
piastra B e quello di arresto nel lettore CD.
Il modo della registrazione sincronizzata viene cancellato sia per la piastra a
cassette che per il lettore CD.
y Premete il tasto di arresto del lettore CD per arrestare la registrazione
sincronizzata temporaneamente. Uno spazio vuoto di 5 secondi verrà
inserito sul nastro, dopodichè verrà impostato il modo di pausa della
registrazione. L’indicatore “SYNC” lampeggerà.
Premete il tasto di riproduzione (PLAY) del lettore CD per riprendere la
registrazione sincronizzata.
LETTORE CD
LINE OUT
R
SYNCHRO
L
DRW-695
Uscita di alimentazione elettrica
L
R
LINE LINE
OUT IN
SYNCHRO
Nota:
• Nel caso in cui viene attivata la registrazione sincronizzata quando il lettore
CD si trova in un modo differente da quello di arresto o di pausa oppure se
non è stato inserito nessun disco, l’indicatore “SYNC” lampeggerà nella
piastra a cassette e il modo di pausa della registrazione rimarrà attivato
finchè sarà possibile effettuare la registrazione sincronizzata nel lettore CD.
• Nel modo di registrazione sincronizzata, solo il tasto STOP (arresto) funziona
nella piastra B.
Avviso:
• Non impostate il modo di registrazione sincronizzata nella piastra a cassette
quando il lettore CD si trova nel modo di riproduzione. Inoltre, non spegnete
la corrente della piastra a cassette o del lettore CD durante la registrazione
sincronizzata, altrimenti potrebbero risultare delle malfunzioni.
• Durante il montaggio usando le funzioni di montaggio del lettore CD, è molto
importante selezionare un nastro che sia di una durata sufficiente per la
registrazione.
Per quanto riguarda le funzioni di montaggio del lettore CD, fate riferimento
al libretto delle istruzioni del lettore CD.
37
ITALIANO
FUNZIONAMENTO DEL CONTATORE
CONTATORE DI NASTRO
(1) Spingere il pulsante “REST” per rimettere il contatore a “ ‚‚‚‚ ”.
(2) Quando si utilizzano le funzioni PLAY, FF, REW, la lettura cambierà per
indicare la posizione d’indice.
• Durante le operazioni di registrazione e riproduzione, il contatore serve a
notare l'ubidizione dei programmi esistenti o le posizioni da cui si voglia
cominciare a registrare.
• La lettura di questo contatore non corrisponde a quella di ogni altro
registratore a cassetta.
(3) La piastra A e B si trova incorporato il proprio contatore.
FUNZIONE DI ARRESTO DELLA MEMORIA (MEMORY STOP)
(1) Durante la registrazione o la riproduzione, la caratteristica di arresto
della memoria può essere usata per individuare un punto particolare sul
nastro. Premete il tasto di ripristino del contatore (COUNTER RESET) al
punto desiderato.
(2) Premete poi il tasto di memoria del contatore (COUNTER MEMORY) e
l’indicatore di memoria (MEMO) si illumina.
(3) Quando si preme il tasto di riavvolgimento rapido ( 6 ) durante il
transporto del nastro in avanti (
) o il tasto di avanzamento rapido
( 7 ) durante il trasporto del nastro in reverse (
) il nastro si
avvolge rapidamente all indietra (o in avanti) e si arresta
automaticamente all indicazione “ ‚‚‚‚ ” del contatore.
•
La precisione dell indicazione “ ‚‚‚‚ ” di arresto con la memoria
MEMORY STOP è entro –5 conteggi (“ ‚‚‚‚ ” – “
direzione (
nella direzione di reverse (
•
”) nella
) in avanti ed entro +5 conteggi (“ ‚‚‚‚ ” – “ ‚‚‚fi”)
). Dopo quest’operazione, ci vorranno
alcuni secondi per le operazioni di correzione.
La funzione dell’arresto memorizzato funziona indipendentemente per
le piaastre A e B in ambedue le direzioni
Avviso:
Nel caso in cui l’arresto memorizzato fosse effettuato dopo l’avanzamento
rapido o il riavvolgimento, il nastro potrebbe non arrestarsi nella posizione
giusta.
REGISTRAZIONE/RIPRODUZIONE COL TIMER
La registrazione/riproduzione col timer è possibile usando qualsiasi timer audio disponibile sul mercato.
Amplificatore
DRW-695
Sintonizzatore
L
R
LINE LINE
OUT IN
R
PB REC
L
R
L
R
L
A
SP
B
TAPE-1
L
L
L
R
L
R
R
LINE
OUT IN
L
TUNER
OUT PUT
L
R
R
R
SYNCHRO
Presa di rete
Timer
AM
Canale sinistro
Registrazione/riproduzione col timer
• Procedura di registrazione col timer
1. Accertarsi che i collegementi siano corretti, soprattutto quelli
d’alimentazione della corrente.
2. Accendere tutti i componenti che si intende usare.
3. Sintonizzare la stazione desiderata con il sintonizzatore.
4. Caricare il nastro da registrare. (Accertarsi che la linguetta di prevenzione
delle cancellazioni non sia spezzata; se lo è, coprire il foro con del nastro
adesivo).
5. Regolare l’interruttore Dolby di riduzione del rumore sulla posizione
appropriata.
6. Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del
modo inverso (REVERSE MODE) u.
7. Accertarsi che l’interruttore di monitoraggio sia posizionato su SOURCE.
8. Regolare il livello d’ingresso della registrazione.
9. Selezionare la posizione di partenza del nastro.
10. Posizionare l’interruttore del timer (TIMER) su REC.
11. Regolare il timer audio sull’ora desiderata. Il timer audio stabilisce la
corrente all’ora desiderata.
* Con il procedimento sopra, la registrazione può essere effettuate col
timer. All’ora prestabilita, la corrente si stabilisce e la trasmissione in FM
viene registrata.
38
Sistema di diffusori
Canale
destro
• Procedura di riproduzione col timer
1. Accertarsi che i collegamenti siano cor retti, soprattutto quelli
d’alimentazione della corrente.
2. Accendere tutti i componenti che si intende usare.
3. Caricare il nastro registrato da riprodurre.
4. Regolare gli interruttori Dolby di riduzione del rumore sulle posizioni
appropriate.
5. Selezionate il tipo di trasporto del nastro desiderato usando l’interruttore del
modo inverso (REVERSE MODE) u.
6. Posizionare l’interruttore di monitoraggio dell’amplificatore su TAPE.
7. Premere il tasto di riproduzione ( 1 ) e riprodurre il nastro per regolare il
livello di riproduzione.
Premete il tasto di arresto (STOP) ( 2 ).
8. Posizionare l’nterruttore del timer (TIMER) su PLAY.
9. Regolare il timer audio sull’ora desiderata. Il timer audio stabilisce la
corrente all’ora desiderate.
* Con il procedimento sopra, la riproduzione può essere effettuata col
timer. All’ora prestabilita, la corrente si stabilisce e la riproduzione
comincia.
Note:
• Leggere le istruzioni di funzionamento del timer prima di usarlo.
• Se non si desidera la registrazione o la riproduzione col timer, ricordarsi di
posizionare l’interruttore del timer (TIMER) su OFF.
• Usando un timer che permette le operazioni di accensione/spegnimento, la
stessa ora di inizio del funzionamento col timer può essere usata per un
numero illimitato di volte fino alla fine del nastro.
ITALIANO
SINTOMI SPESSO SCAMBIATI PER GUASTI
Accertare i seguenti punti prima di ritenere qualche guasto:
1. Tutti i collegamenti sono giusti?
2. Si sta operando il sistema precisamente in conformità con le istruzioni d’operazione?
3. Gli altoparlanti ed amplificatori funzionano presisamente?
Se il registratore non ancora funziona giustamente, verificarlo di nuovo riferendosi al seguente elenco per verifica. Se i sintomi osservati non corrispondono all’elenco
per verifica, vogliate rivolgervi al Vostro commerciante di DENON.
Sintomi
Rimedio
Causa
Verificare il cordone d’alimentazione.
Stringere il nastro con matita, ecc.
Caricare cassetta giustamente.
Sostituire la cassetta.
II nastro non marcia.
Il nastro non è registrato quando si spinge il
pulsante di registrazione.
• Nessun nastro non è caricato.
• L’aletta di prevenzione di cancellazione à rotta.
• Caricare cassetta.
• Coprire il foro con nastro plastico.
• Teste, puleggia o cilindro di presa sono
contaminati.
• II nasto è avvolto troppo serratamenente.
• Pulirli.
Il suono è gorgheggiato o distorto.
II cordone d’alimentazione è in “off”.
II nastro è slegato.
La cassetta non è caricata giustamente.
Cassetta difettosa.
•
•
•
•
•
•
•
•
• II livello d’entrata della registrazione è troppo alto.
• II nastro è logoro ed ha “interruzioni”.
• Farlo marcia veloce o riavvolgerlo per allentare
l’avvolgimento del nastro.
• Regolare il livello d’entrata della registrazone.
• Sostituire il nastro.
• Sostituire il nastro.
• Pulirli.
Rumore eccessivo.
• II nastro è logoro.
• Teste, puleggia o cilindro di presa sono
contaminati.
• Teste sono magnetizzate.
• II livello d’entrata della registrazione è troppo
basso.
Le alte frequenze (alti) sono accentuate.
• II tasto Dolby di riduzione del rumore è regolato in
modo sbagliato.
• Regolare correttamente il tasto Dolby.
L’alta frequenza (suonia tono acuto) è persa.
• Teste sono contaiminate.
• II nastro è logoro.
• Pulirle.
• Sostituire il nastro.
Non si può smontare il nastro a cassetta.
• Se l’interruttore d’alimentazione s’inseriscein “off”
nel modo sia della registrazione che della
riproduzione, ed il dispositivo si trova allo stato di
fermata, accade che non si possa smontare le
casetta, quando si spinge il pulsante EJECT ( 5 ).
• Inserire in ON ( ¢ ) l’interruttore
d‘alimentazione di nuovo, e poispingere la chiave
di fermata ( 2 ).
• Quindi, nel modo di fermata, spingere il pulsante
EJECT ( 5 ) per smontare il nastro a cassetta.
• Smagnetizzarle.
• Regolare il livello d’entrata della registrazione.
NORME
Tipo
Piastra a cassetta stereo a 4-piste, 2 canali,
verticale del nastro.
Testine
Testina di riproduzione x 1
Testina di registrazione/riproduzione x 1
Testina di cancellazione
(doppia apertura al ferrite) x 1
Motori
servomotore a corrente continua x 2
Velocità del nastro
4,8 cm/sec.
Tempo della marcia veloce e del riavvolgi-mento del nastro
circa 110 sec. con la cassetta C-60
Polarizzazione di registrazione circa 105 kHz
Rapporto totale segnale/disturbo (a 3% del livello THD)
con Dolby interrutore C inserito
più di 74 dB (CCIR/ARM)
Risposta totale di frequenza
20~17.000 Hz ±3 dB
(con nastro metallico di –20 dB)
Separazione di canale
più di 40 dB (a 1 kHz)
Wow (distorsione dovuta a non uniforme velocità di marcia) a
Flutter (distorsione del suono) 0,08% WRMS, ±0,14% w. (massimo)
Potenza di entrata
linea
Potenza di uscita
linea
cuffia radiotelefonica
Alimentazione elettrica
Consumo
Dimensioni
Peso
80 mV (–20 dBm) al livello massimo
di entrata impedenza di entrata:
50 kΩ /kohm squilibrata
775 mV (O dB) al livello massimo di uscita
(con 47 kΩ /kohm di carico,
200 pwb/mm di livello registrato)
1,2 mW (impedenza ottima di carico:
8 Ω /ohm ~ 1,2 kΩ/kohm)
50 Hz compatibile, la tensione è indicata
sull’etichetta di potenza nominale
14 W
434 (larghezza) x 135 (altezza) x263 (profondità) mm
4,0 kg
* Le norme in questione e lo stile di disegno sono sottoposti all’eventuale modifica per miglioramento.
Prodotto sotto licenza dalla Dolby Laboratories.
HX Pro estensione altezza proveniente da Bang and Olufsen.
“Dolby”, “HX Pro” ed il simbolo doppia D sono marchi registrati de Laboratories.
39
ESPAÑOL
NOMBRE Y FUNCION DE LAS PARTES
q
Interruptor de activación de la alimentación
(¢ ON £ STANDBY)
u
• Presiónelo una vez para activar la alimentación de la platina de casete,
luego presiónelo de nuevo para ajustar la platina de casete en modo
de espera.
• La bandeja se mantiene en el modo de espera (no operativa) durante
aproximadamente 2 segundos despuès del encendido.
Precaución:
La unidad permanece conectada a la red de AC aún con el interruptor de la
alimentación en la posición STANDBY.
Asegúrese de desenchufar el cable de alimentación cuando deje su hogar
por un período prolongado.
w
e
Botón de reposición del contador
(COUNTER RESET)
• Al operar el botón, se repone el contador en cero.
r
Botón de filtro multiplex (MPX)
• La llave de filtro multiplex debe usarse para la prevenir las
interferencias con el circuito de NR Dolby cuando se efectùen las
grabaciones codificadas de los programas de FM en estéreo con el
sistema de NR Dolby.
• Cuando se efectùen las grabaciones codificadas con el sistema de NR
Dolby de cualquier programa de otra fuente que no sea de FM en
estéreo, debe dejarse esta llave en la posición desconectada (botón
liberado).
t
Botón de memoria (MEMORY)
y
Interruptor Dolby NR (DOLBY NR)
!6
El modo de inversión puede ser puesto en
solo lado),
• Para grabar o reproducir cintas con reducción de ruido Dolby tipo B o
C, ajuste este interruptor a la posición “B” o “C”. Ajústelo a la
posición “OFF” (desactivado) cuando no desee usar el sistema Dolby
NR.
(reproducción de un
(reproducción continua) y RELAY (reproducción
secuencial).
i
Botones de velocidad de copia (DUBBING SPEED)
o
Control de ajuste de polarización (BIAS FINE)
!0
Controles del nivel de entrada (INPUT LEVEL)
!1
Cinta iluminada
!2
Tapa del compartimiento del casete
!3
Jack de fono (PHONES)
!4
Sensor de control remoto (REMOTE SENSOR)
!5
Interruptor de temporización (TIMER)
• Cuando se presiona este botón durante el avance (
) de la cinta, el
rebobinado rápido ( 6 ) (REW) se parará automáticamente en la
posición “ ‚‚‚‚ ” del contador de cinta.
• Cuando se presiona este botón durante el retroceso (
) de la
cinta, el avance rápido (7) (FF) se pararé automáticamente en la
posición “ ‚‚‚‚ ” del contador de cinta.
• Al presionar el botón NORMAL comienza la copia a velocidad regular
desde la platina A a la platina B. Presione el botón HIGH para efectuar
la copia a doble velocidad. Vea la página 44.
(para cinta NORMAL, CrO2 e METAL)
• Ajustar la polarización normal se obtiene en el centro de la posición
del clic de retención.
• El control de nivel de entrada se ajusta por esta perilla. Los niveles de
los canales izquierdo y derecho pueden cambiarse simultáneamente.
• La cinta iluminada le permite comprobar claramente la cantidad de
cinta restante.
• En el caso que la tapa de este compar timiento no está
completamente cerrada, los controles de la bandeja quedan
inoperables.
• Para el goce privado de la mùsica sin molestar a los demáas, o para el
monitoreo de la grabación, puede enchufarse el juego de auriculares.
La impedancia deberà ser de 8 a 1200 Ω/ohmios.
• El DRW-695 viene sin unidad de control remoto.
• Las funciones “PLAY, FF, REW, STOP, REC PAUSE y REC/REC
MUTE” pueden ser controladas a distancia mediante la unidad
inalámbrica del receptor (receptores de la serie DRA). Para mayores
detalles, consulte el manual de instrucciones de un receptor de la
serie DRA.
NOTA:
Tenga presente que sólo la platina A podrá ser controlada mediante
unidades de control remoto que no estén equipadas con un botón
selector A/B.
• Este interruptor es para usario con un temporizador de audio opcional
para grabación en ausencia o para reproducción de alarma matutina.
• Para operación sin temporizador, este interruptor se deberà posicionar
en OFF. Vea la página 45.
Controles para la operación de la cinta
PLAY
Tecla de reproduccion
2
Tecla de parada
6
Tecla de rebobinado rápido
7
Tecla de avance rápido
Se oprime para reproducir la cinta.
Se oprime para parar la cinta en cualquier modo.
Se oprime para el rebobinado rápido.
Se oprime para el bobinado rápido de la cinta.
Tecla de enmudecimiento de
grabacion
Para iniciar la grabación, se oprimen simultáneamentel as teclas de GRABACION y REPRODUCCION. En el caso de que se oprima solamente la tecla de GRABACION, la bandeja queda en el
modo de PAUSA DE GRABACION (espera de grabación). Al oprimirse esta tecla en estado de
PAUSA DE GRABACION (REC PAUSE), pasa al modo de ENMUDECIMIENTO AUTOMATICO DE
GRABACION (AUTO REC MUTE). Al oprimirse esta tecla para dejar una parte no grabada entre dos
melodías, puede dejarse automàticamente una parte no grabada de alrededor de 5 seg.
REC PAUSE
(DECK B solamente)
Tecla de grabacion de pausa
Oprimir esta tecla en el caso de que se desse el cambio desde enmudecimiento de grabacióno o
estado de grabación al estado de pausa de grabación. “PAUSE” es sólo efectiva durante la
GRABACION.
0 1
Botón de dirección
4
REC/REC MUTE
(DECK B solamente)
3
40
• Emplee este botón para seleccionar el modo de transporte de la cinta.
Botón de EXPULSION ( 5 )
• Se oprime este botón para expulsar el casete. Cuando la bandeja estè
en operación (pasando la cinta), se oprime primeramente el botón de
parada ( 2 ) para parar el desplazamiento de la cinta y luego se oprime
el botón de EXPULSION.
Interruptor selector de modo de inversión
(REV. MODE)
Cambia la dirección de transporte de la cinta desde avance “1” a inversa “0”, y viceversa.
ESPAÑOL
!7
PRESENTACION VISUAL
Los indicadores con número dentro de un circulo se encienden al presionar el botón correspondiente.
Indicadores de transporte de la platina A
Medidor de nivel de cresta
Indica los niveles de las señales de grabación y
reproducción de los canales izquierdo y derecho.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
Indicadores de transporte de la platina B
+5 +10
R
HIGH
DUB
SYNC
MEMO
MPX
MEMO
Contador de cinta
de la platina A
Indicador de filtro MPX
Indicador de control remoto
Indicador de memoria de la platina A
Indicador de memoria de la platina B
Contador de cinta de la platina B
Indicadores de velocidad de copia
Indicador de grabación sincronizada,
consulte la página 44.
CONEXION
• Dejar desconectado el sistema completo (incluso esta bandeja de casete) hasta que todas las conexiones entre la bandeja y los demás componentes hayan sido
realizadas.
Receptor o amplificador
BLANCO
L
PB REC
R
ROJO
BLANCO
L
R
TAPE-1
DRW-695
BLANCO
ROJO
L
R
LINE
OUT IN
BLANCO
L
L
R
LINE LINE
OUT IN
R
ROJO
SYNCHRO
ROJO
Este conector se emplea
solamente para la función de
grabación sincronizada.
No conecte micrófonos,
auriculares ni otras clavijas.
Clavija tomacorriente para fuerza
CA 230 V 50 Hz
(Enchufar en un tomacorriente de fuerza)
2 Conexión de la bandeja al amplificador
• Antes de conectar la bandeja al amplificador, seria una buena práctica
revisar el manual de instrucciones del amplificador.
• Utilizar las fichas blancas para el canal izquierdo y las fichas rojas para el
canal derecho.
2 Copia de la cinta
• Muchos amplificadores y receptores estereofónicos cuentan con el
circuito para la copia de cinta, de manera que pueda realizarse la
duplicación de la cinta entre dos o más bandejas de cinta. Se ruega ver
el manual de instrucciones del amplificador acerca de la explicación
sobre este modo de operación.
2 Conexión de auriculares
Para escuchar a través de los auriculares, debe enchufarse la ficha en el
jack de PHONES (AURICULARES).
Cable de alimentación
(para el modelo del Reino Unido)
2 Precauciones para la instalación
En el caso que la bandeja se colocara encima o cerca del amplificador, TV o
sintonizador, pueden producirse los ruidos (zumbido de inducción) o
interferencias de batido (especialmente durante la recepción de AM). En el
caso que suceda esto, debe separarse la bandeja de los otr os
componentes or reorientar su posición.
Precaución:
Usted escuchará un sonido mecánico la primera vez que ajuste el
interruptor de alimentación a la posición “ON” (activado) después de
conectar el cable de alimentación a un tomacorriente. Este sonido lo
produce el mecanismo del cassette mientras es ajustado a su condición
correcta de operación, y es normal.
(Si desea emplear una toma de CA de un receptor o amplificador, use una
toma “sin interruptor” (“UNSWITCHED”).)
41
ESPAÑOL
REPRODUCCION
•
•
•
•
Las operaciones descritas a continuación se aplican tanto a la platina A
como a la B.
Conectar el amplificador o receptor.
Fijar la llave TAPE MONITOR (MONITOR DE CINTA) del amplificador o
receptor en la posición TAPE (CINTA).
Los números en la ilustración que sigue señalan el orden en el que se
efectuan los pasos de la operación.
q Presione el interruptor de alimentación q para colocarlo en la posición ON
( ¢ ).
w Presione el botón de expulsión (EJECT) ( 5 ) w para abrir la tapa del
compartimiento de cassette !2.
e Cargue un cassette de cinta y cierre la tapa del compartimiento de cassette
!2.
r Para reproducir una cinta que haya sido grabada con reducción de ruido
Dolby, ajuste el interruptor DOLBY NR y a la posición que corresponda al
sistema usado durante la grabación de la cinta.
t Presione el botón de dirección ( 0 1 ) !6 para seleccionar la dirección del
transporte de cinta.
Dirección de transporte
Indicatore
Inverso
y Seleccione el tipo de transporte de cinta con el interruptor selector de
modo de inversión (REVERSE MODE) u.
Posición del interruptor
Para escuchar sólo un lado
Para escuchar reproducciones
repetidas de ambos lados
Para escuchar la reproducción
continua de ambos lados la y ambas
cintas.
q Botón selector de modo de inversión (REVERSE MODE) ajustado a la
posición “RELAY”.
w Presione el botón de reproducción PLAY !6 en la platina que desee
escuchar primero.
e Para detener la reproducción retransmitida, presione el botón de parada
STOP ( 2 ) !6 de la platina que está reproduciendo la cinta.
• En el modo de reproducción secuencial, las cintas insertadas en las
platinas A y B serán reproducidas secuencialmente durante 5 ciclos,
desupás de lo cual la reproducción finalizará. Cuando la reproducción
comienza desde la platina B, al cambiar hacia la platina A, el primer ciclo
de reproducción de la platina A será contado como el segundo ciclo. El
total de 5 ciclos estará siempre en el lado opuesto de la cinta en la
platina B.
2 SISTEMA DE BUSQUEDA DE MUSICA
La función de busqueda de musica detecta las secciones en blanco (al menos
de cuatro segundos) entre selección y selección para saltar de la actual
selección al comienzo de la siguiente o volver al comienzo de la selección
actual y continuar la reproducción.
Avance
Mode
2 REPRODUCCION RETRANSMITIDA
(reproducción contínua de las cintas en platina A y B)
• Cargue un cassette de cinta en las platinas A y B, y coloque el botón
Dolby NR en la posición correcta.
RELAY
u Presione el botón de reproducción PLAY !6 para comenzar la reproducción.
i Presione el botón de parada STOP ( 2 ) !6 para detenert la reproducción.
• En el modo de reproducción continua (botón selector de modo de
inversión (REVERSE MODE) ajustado a la posición
), ambos lados
de la cinta serán reproducidos 5 veces, después de lo cual la
reproducción se detendrá automáticamente.
• Si se usan diferentes tipos de reducción de ruido Dolby para grabación y
reproducción, la respuesta de reproducción se verá afectada
adversamente.
• Si se desconecta la alimentación durante el transporte de la cinta, es
probable que usted no pueda extraer el cassette de la unidad al
presionar el botón de expulsión ( 5 ). Si esto sucediera, conecte la
alimentación antes de presionar el botón de expulsión ( 5 ).
1. Para avanzar desde la selección que esté siendo reproducida hasta el
principio de la siguiente selección (CUE):
Presione el botón PLAY (reproducción), y mientras lo mantiene oprimido,
presione el botón de avance rápido ( 7 ) si la cinta está siendo
transportada en dirección de avance (
).
Presione el botón PLAY (reproducción), y mientras lo mantiene oprimido,
presione el botón de rebobinado rápido ( 6 ) si la cinta está siendo
transportada en dirección de retroceso (
).
El indicador de transporte de la cinta destellará.
El magnetófono omitirá el resto de la selección que esté siendo reproducida
y reanudará automáticamente la reproducción desde el principio de la
siguiente selección.
2. Para repetir la reproducción desde el principio de la selección que esté
siendo reproducida:
Presione el botón PLAY (reproducción), y mientras lo mantiene oprimido,
presione el botón de rebobinado rápido ( 6 ) si la cinta está siendo
transportada en dirección de avance (
).
Presione el botón PLAY (reproducción), y mientras lo mantiene oprimido,
presione el botón de avance rápido ( 7 ) si la cinta está siendo
transportada en dirección de retroceso (
).
El indicador de transporte de la cinta destellará.
El magnetófono rebobinará la cinta hasta el principio de la selección que
esté siendo reproducida y reanudará automáticamente la reproducción
desde dicho punto.
Esta función es de gran utilidad cuando se desea repetir la selección que
está siendo reproducida.
Advertencias sobre la operación de búsqueda de musica:
La función de búsqueda opera detectando secciones no grabadas
relativamente largas (4~5 seg.) entre selección y selección de cinta. En
consecuencia, la función puede operar normalmente en los siguientes casos:
• Grabaciones con charlas o conversaciones interrumpidas.
• Grabaciones con largos periodos de “pianissimo” (musica suave).
• Grabaciones con largos intervalos de silencio.
• Secciones en blanco plagadas de ruidos entre las selecciones.
• Secciones en blanco menores de 4 segundos.
• Aparatos eléctricos generadores de ruido, como electrodomésticos,
máquinas de afeitar, taladros, etc., que están funcionando en las cercanias.
• Revisión (REV.) cerca del principio del programa, o búsqueda (CUE) cerca del
final del programa.
42
ESPAÑOL
GRABACION (Solo DECK B)
•
•
Conectar el componente de la fuente de grabación (sintonizador,
amplificador, etc.)
Fijar la llave TAPE MONITOR (MONITOR DE CINTA) del amplificador o
receptor en la posición (SOURCE FUENTE).
q Presione el interruptor de alimentación q para colocarlo en la posición ON
( ¢ ).
w Cargue un cassette de cinta w, !2.
(Verifique que las lengüetas de prevención de borrados accidentales de la
caja del cassette no hayan sido quitadas).
e Usando el interruptor DOLBY NR y, seleccione el tipo de reducción de
ruido Dolby apropiado para la grabación.
r Presione el botón de Dirección ( 0 1 ) !6 para seleccionar la dirección del
transporte de cinta.
t Seleccione el tipo de transporte de cinta con el interruptor selector de
modo de inversión (REVERSE MODE) u.
Mode
Posición del interruptor
Para grabar sólo en un lado
Para grabar continuamente en
ambos lados
o RELAY
y Presione el botón de grabación/silenciamiento de grabación (REC/REC
MUTE) !6 para ajustar el modo de pausa de grabación. El indicador
4 3 se iluminará.
u Ajuste el nivel de grabación con el control de nivel de entrada (INPUT
LEVEL) !0 mientras se observa el medidor de nivel punta.
i Presione el botón de reproducción, PLAY !6 para comenzar la grabación.
El indicador PLAY (
o
) y el indicador ( 4 ) se iluminarán durante la
grabación.
o Para hacer una pausa en la grabación, presione el botón de pausa de
grabación (REC PAUSE) ( 3 ) !6. Presione el botón de reproducción PLAY
!6 para reasumir la grabación.
!0 Para detener la grabación, presione el botón de parada STOP ( 2 ) !6.
Precauciónes:
• Asegúrese de presioner el botón de parada STOP ( 2 ) para detener la
grabación antes de apagar o desenchufar el aparato.
• Tener el cuidado de no borrar por error las grabaciones importantes. El error
de borrado puede evitarse al tenerse en cuenta los siguientes pasos:
1. Al oprimirse la teclas PLAY (REPRODUCCION) cuando esté encendido el
indicador REC SE graba la cinta.
2. Al oprimirse simultáneamente la teclas PLAY (REPRODUCCION) y la
tecla RECORD (GRABACION), (4 RECORD/MUTE), se graba la cinta.
La mejor forma de evitar borrados accidentales es desprender de la
cubierta del cassette las dos lengüetas de protección contra borrados.
2 NIVEL CORRECTO DE GRABACION
El nivel de grabación excesivamente alto puede saturar la cinta y causar
distorsiones. Por otra parte, cuando los niveles de grabación estuvieran
excesivamente bajos, pueden resultar notables los ruidos residuales en los
pasajes suaves. El nivel correcto de grabación es el factor más importante
para lograr grabaciones bien equilibradas.
2 AJUSTE DE LA POLARIZABION DE GRABACION
Para obtener los mejores resultados de grabación, es esencial que se
realice el monitoreo durante el proceso de grabación y comparar con
diversas grabaciones para formar su propio juicio.
El modelo DRW-695 está equipado con el control de ajuste de polarización
para ajustar la corriente de polarización a los diferentes tipos y marcas de
cinta de grabación. En la posición del clic del centro, la bandeja queda
ajustada al nivel de polarización de referencia para las cintas NORMAL,
CrO2 y METAL. Si el resultado de la grabación en esta posición tuviera las
altas frecuencias excesivamente acentuadas o excesivamente bajas, puede
resultar útil el control de adjuste de polarización para lograr los mejores
resultados.
Para acentuar las frecuencias altas (sonidos agudos), debe girarse el control
de polarización en dirección contraria a las agujas del reloj para reducir la
corriente de polarización. Si la distorsión fuera de major interés que la
respuesta de alta frecuencia, debe girarse el control en dirección de las
agujas del reloj para incrementar la corriente de polarización.
2 TECLA DE REC/REC MUTE REC PAUSE
(grabación/enmudecimiento pausa de grabación)
1. Cuando se desee establecer un espacio de alrededor de 5 segundos de la
parte no grabada:
Oprimir la tecla ( 4 ) (REC/REC MUTE). El grabador establecerá
automáticamente una parte no grabada de alrededor de 5 segundos y
quedará en estado de espera de grabación.
2. Para establecer un espacio no grabado de alrededor de 5 segundos
despuès del estado de espera:
Al oprimir la tecla ( 4 ) (REC/REC MUTE), el grabador entra en estado de no
grabación, establece automáticamente un espacio no grabado de alrededor
de 5 segundos y pass al estado.
3. Para cancelar el estado de no grabación (estado de REC MUTE):
Oprimir la tecla ( 3 ) (REC PAUSE) (PAUSA DE GRABACION) y el grabador
cancela el estado de no grabación y queda en estado de espera.
4. Para extender el estado de no grabación (estado de REC MUTE) por otros 5
segundos o más:
Oprimir la tecla de ( 4 ) (REC/REC MUTE) y la parte no grabada se extiende
automáticamente por otros 5 segundos.
2 AJUSTE DEL REDUCTOR DE LUMINOSIDAD
En el DRW-695, la luminosidad del visualizador puede ajustarse en siete
pasos.
Para aumentar la luminosidad del visualizador, presione el botón de avance
rápido ( 7 ) de la platina B al mismo tiempo que presiona el botón STOP
(parada) de la platina B.
Para reducir la luminosidad del visualizador, presione simultáneamente el
botón de rebobinado rápido ( 6 ) y el botón STOP (parada).
El visualizador viene inicialmente ajustado al máximo nivel de luminosidad.
43
ESPAÑOL
COPIA (desde platina A platina B)
•
•
Encienda el amplificador o receptor.
Coloque el interruptor Tape Monitor de su amplificador o receptor en la posición TAPE.
q Presione el interruptor de alimentación q para colocarlo en la posición ON
( ¢ ).
w Cargue un cassette de cinta para reproducir en la platina A y uno para
grabar en la platina B w, !2.
e Seleccione el tipo de transporte de cinta con el interruptor selector de
modo de inversión (REVERSE MODE) u.
Mode de
retransmisión
Operación
La copia se efectúa sólo por un lado. Las platinas se
detienen cuando la platina A o la platina B llega al final
de la cinta.
La dirección de la cinta se invierte en cada platina
cuando alcanza el final de la cinta.
(Esto es conveniente para copia hacia una cinta de
diferente logitud.)
RELAY
Durante la copia del lado que mira hacia Vd., la platina
que primero alcance el final de la cinta quederá en
posición de espera, y luego ambas platinas invertirán
juntas la dirección de la cinta. (Dependiendo de su
fabricación, el largo de las cintas que tienen el mismo
tiempo de grabación puede diferir en algunas
ocasiones). El ajuste de este modo per mite el
acoplamiento de la parte de comienzo del lado opuesto
de la cinta.
r Para comenzar la copia a velocidad normal, presione el botón de copia a
velocidad normal (DUBBING SPEED NORMAL) i.
El indicador se iluminará en ese momento.
Para comenzar la copia a alta velocidad, presione el botón de copia a alta
velocidad (DUBBING SPEED HIGH). El indicador DUB HIGH i se iluminará
en ese momento.
t Para detener la copia, presione el botón STOP ( 2 ) !6 de la platina A o
platina B.
• Cuando la platina A está en el modo de reproducción y la platina B en la
condición de parada, al colocar la platina B en el modo de pausa de
grabación se activará el modo de pausa de copia a velocidad normal.
Entonces se puede comenzar la copia pr esionando el botón de
reproducción.
• Al efectuar la operación de copia, los ajustes de nivel de grabación y
reducción de ruido Dolby serán los mismos de la cinta de reproducción,
independientemente de la posición de ajuste del control INPUT LEVEL
(nivel de entrada) y del botón DOLBY NR.
• Al escuchar el sonido de reproducción durante la operación de copia a
velocidad normal, el interruptor DOLBY NR permanecerá desactivado aun
cuando sea presionado.
• No es posible escuchar el sonido de reproducción durante la copia a alta
velocidad.
• Se permite la operación y uso de los botones de grabación/silenciamiento
de grabación (REC/REC MUTE) ( 4 ) y de pausa de grabación (REC PAUSE)
( 3 ) de la platina B durante la copia a velocidad normal.
• No es posible usar otros botones que no sea el botón STOP ( 2 ) durante la
copia a alta velocidad.
FUNCION DE GRABACION SINCRONIZADA
•
•
•
•
La operación de grabación sincronizada puede efectuarse usando la unidad
en combinación con un reproductor CD DENON que tenga capacidad de
grabación sincronizada.
Conexión del conector de sincronización (SYNCHRO):
Conecte el conector de sincronización (SYNCHRO) a un reproductor CD
DENON que esté equipado con un conector SYNCHRO, y efectúe luego
una grabación sincronizada. Emplee el cable de conexión proporcionado
con este magnetófono de cassettes.
Encienda su amplificador o receptor y el reproductor CD.
Luego, ajuste el interruptor de monitor de su amplificador o receptor a la
posición de fuente.
q Cargue la cinta en la que desea grabar en la platina B, y el disco a ser
copiado en el reproductor CD.
w Siguiendo las instrucciones de grabación en la página 43, seleccione el
modo Dolby NR, y ajuste la dirección, el modo de inversión y el nivel de
salida.
e Ponga el reproductor CD en modo de detención o pausa.
r Presione simultáneamente el botón de grabación/silenciamiento de
grabación (REC/REC MUTE) ( 4 ) y el botón de pausa de grabación (REC
PAUSE) ( 3 ). El magnetófono de cassettes y el reproductor CD asumirán
automáticamente el modo de grabación sincronizada. El indicador “SYNC”
se iluminará en el magnetófono de cassettes, y el modo de grabación
sincronizada será indicado en el reproductor CD.
(Para mayores detalles, consulte el manual de instrucciones del reproductor
CD.)
t Para detener la operación de grabación sincronizada, presione el botón de
parada de la platina B y el botón de parada del reproductor de CD.
El modo de grabación sincronizada será cancelado tanto en el magnetófono
de cassettes como en el reproductor CD.
y Para detener temporalmente la operación de grabación sincronizada,
presione el botón de parada del reproductor CD. Un espacio en blanco de 5
segundos de duración será creado en la cinta, después de lo cual el
magnetófono asumirá el modo de pausa de grabación. El indicador “SYNC”
destellará.
Para reanudar la operación de grabación sincronizada, presione el botón de
reproducción (PLAY) del reproductor CD.
44
REPRODUCTOR CD
LINE OUT
R
SYNCHRO
L
DRW-695
Tomacorriente de fuente de energía
L
R
LINE LINE
OUT IN
SYNCHRO
Nota:
• Si la operación de grabación sincronizada es iniciada sin que el reproductor
CD se encuentre en modo de detención o pausa, o sin que se haya cargado
un disco en él, el indicador “SYNC” del magnetófono de cassettes
destellará y el magnetófono asumirá el modo de pausa de grabación hasta
que la grabación sincronizada sea posible en el reproductor CD.
• Durante el modo de grabación sincronizada, sólo funcionará el botón STOP
(parada) de la platina B.
Precaución
• No ponga el magnetófono de cassettes en modo de grabación sincronizada
cuando el reproductor CD se encuentre en modo de reproducción.
Asegúrese también de no desconectar la alimentación al magnetófono de
cassettes o reproductor CD durante la operación de grabación sincronizada,
pues esto podría causar mal funcionamiento.
• Al usar las funciones de edición del reproductor CD durante la operación de
edición, asegúrese de seleccionar una cinta de duración suficiente.
Para detalles acerca de las funciones de edición del reproductor CD,
consulte el manual de instrucciones del reproductor CD.
ESPAÑOL
OPERACION DEL CONTADOR DE CINTA
Memoria de parada
(1) Durante la grabación o reproducción, usted podrá usar la función de
detención por memoria para localizar un punto específico de la cinta.
Presione el botón COUNTER RESET (reposición del contador) en el
punto deseado.
(2) Luego, presione el botón COUNTER MEMORY (memoria de contador);
el indicador MEMO se iluminará.
Contador de cinta
(1) Oprimir el botón RESET (REPOSICION) para reponer el contador en
“ ‚‚‚‚ ”.
(2) Con el uso de las funciones PLAY (REPRODUCCION), FF (BOBINADO
RAPIDO) o REW (REBOBINADO), la lectura del contador cambia para
indicar la posición de índice.
• Durante las operaciones de grabación y reproducción, el contador es útil
para conocer la ubicación de los programas existentes o la posición
donde la grabación debe iniciarse.
• La lectura de este contador no coincide con ninguna de las otras
bandejas.
(3) La Bandeja A y la Bandeja B tienen sus propios contadores.
(3) Cuando se presiona el botón ( 6 ) (REW) durante el avance de la cinta
(
) o cuando se presiona el botón ( 7 ) (FF) durante el retroceso
de la cinta (
), la cinta avanza o retrocede rápidamente y se para
automáticamente cuando llega a la indicación “ ‚‚‚‚ ”.
•
La precisión de la posición actual MEMORY STOP en “ ‚‚‚‚ ” es
dentro de –5 cuentas (“ ‚‚‚‚ ” – “
retroceso (
•
”) en la dirección de avance
) y dentro de +5 cuentas (“ ‚‚‚‚ ” – “ ‚‚‚fi”) en la dirección de
(
). Después de esto, la unidad necesitará varios
segundos para ejecutar operaciones correctivas.
La función de detención de memoria opera independientemente en
ambas direcciones para las platinas A y B. El indicador MEMO se
cambiará con el uso del botón de contador (COUNTER) A/B.
Precaución:
Cuando la operación de detención por memoria sea efectuada después de
haber adelantado o rebobinado repetidamente la cinta, podrá suceder que la
cinta no se detenga en la posición correcta.
GRABACION/REPRODUCCION CON TEMPORIZADOR
La grabación y reproducción con temporizador se peude hacer utilizando cualquier temporizador de audio disponible en el mercado.
Amplificador
DRW-695
Sintonizador
L
R
LINE LINE
OUT IN
PB REC
L
R
R
L
R
L
A
SP
B
TAPE-1
L
L
L
R
L
R
R
LINE
OUT IN
L
TUNER
OUT PUT
L
R
R
R
SYNCHRO
tomacorriente de pared
Temporizador
AM
Canal
izquierdo
Grabación/reproducción con temporizador
• Procedimiento de grabación con temporizador
1. Asegúrese de que todas las conexiones, especialmente las de alimentación
están correctas.
2. Posicione en ON el interruptor de alimentación de cada componente.
3. Sintonice la estación deseada en el sintonizador.
4. Cargue le cinta para grabar. (Asegúrese de que la lengüeta) protectora de
borrado no está rota; si lo está, tape el agujero con cinta de plástico).
5. Posicione debidamente el interruptor DOLBY NR.
6. Seleccione el tipo de transporte de cinta con el interruptor selector de
modo de inversión (REVERSE MODE) u.
7. Verifique que el interruptor de monitoreo está posicionado en SOURCE.
8. Ajuste el nivel de entrada de grabación.
9. Ajuste la posición de inicio de cinta.
10. Posicione en “REC” el interruptor de temporización (TIMER).
11. Ajuste a la hora deseada el temporizador de audio. El temporizador de audio
conectará la alimentación a la hora deseada.
* Con el procedimiento mencionado se puede lograr una grabación
controlada por temporizador. Cuando llega la hora preajustada, se
conecta la alimentación y comienza la grabación de emisión en FM.
Canal
derecho
Sistema de altavoces
• Procedimiento de grabación con temporizador
1. Asegúrese de que todas las conexiones, especialmente las de alimentación
están correctas.
2. Posicione en ON el interruptor de alimentación de cada componente.
3. Cargue la cinta previamente grabada que va a reproducir.
4. Posicione debidamente los interruptores DOLBY NR.
5. Seleccione el tipo de transporte de cinta con el interruptor selector de
modo de inversión (REVERSE MODE) u.
6. Posicione en TAPE el interruptor de monitoreo del amplificador.
7. Pulse el botón PLAY ( 1 ) y reproduzca la cinta; ajusteel nivel de
reproducción.
Presione el botón de parada ( 2 ).
8. Posicione en PLAY el interruptor de temporixación (TIMER).
9. Ajuste a la hora deseada el temporizador de audio. El temporizador de audio
conectará la alimentación a la hora deseada.
* Con el procedimiento mencionado se puede lograr una reproducción por
temporizador. Cuando llega la hora preajustada, se conecta la
alimentación y comienza la reproducción.
Notas:
• Sirvase leer las instrucciones de funcionamiento con temporizador antes del
uso.
• Si no quiere grabar ni reproducir con temporizador, posicione en OFF el
interruptor del temporizador (TIMER).
• Cuando utilice temporizadores para varias operaciones de ON/OFF, el
funcionamiento de inicio de temporizador puede continuar un número
ilimitado de veces hasta que se acabe la cinta en la máquina.
45
ESPAÑOL
SINTOMAS QUE SUELEN CONFUNDIRSE CON LAS AVERIAS
Deben seguirse los siguientes pasos antes de considerar como falla de funcionamiento.
1. Están correctamente realizadas la conexiones?
2. Se está operando correctamente el aparato de acuerdo con las instrucciones de operación?
3. Están funcionando correctamente los altoparlantes y los amplificadores?
En el caso que aún no funcionara correctamente la bandeja de cinta, debe revisarse nuevamente de acuerdo con la lista de comprobaciones que se detalla a
continuación. Si los síntomas no correspondieran a la lista de revisaciones, se ruega tomar contacto con el distribuidor DENON.
Síntomas
Contramedidas
Causas
No corre la cinta
•
•
•
•
La cinta no se graba al oprimirse el botón de
grabación.
• No está cargado el casete.
• Está rota la oreja de prevención de borrado.
• Cargar el casete.
• Cubrir el hueco con cinta de plástico.
Ululación o distorsión de sonido.
• Suciedad del cabezal, cabrestante or rodillo de arrastre.
• Conta bobinada con excesiva tensión.
• Limpiar los mismos.
• Efectual el bobinado rápido o rebobinado para
aflojar el bobinado de la cinta.
• Ajustar el nivel de entrada de grabación.
• Reemplazar la cinta.
Cable de energía desconectado.
Cinta floja.
El asete no está correctamente cargado.
Casete defectuoso.
• Nivel de entrada de grabación excesivamente alto.
• Cinta desgastada con fallas de grabación.
Ruido excesivo.
•
•
•
•
Revisar el cable de energía.
Bobinar la cinta con un lápiz, etc.
Cargar correctamente el casete.
Reemplazar el casete.
• Cinta desgastada.
• Suciedad del cabezal, cabrestante o rodillo de
arrstre.
• Cabezales magnetizados.
• Nivel de entrada de grabación excesivamente
bajo.
• Reemplazar la cinta.
• Limpiar los mismos.
Se acentúa la alta frecuencia (sonidos agudos)
• El botón Dobly NR está incorrectamente fijado.
• Posicione correctamente el botón Dolby NR.
Falta de alta frecuencia (agudos).
• Cabezales sucios.
• Cinta gastada.
• Limpiar los mismos.
• Reemplazar la cinta.
No puede sacarse la cinta de asete.
• En el caso que se desconecte la llave de
encendido en el modo de grabación o modo de
reproducción y se parara la unidad, pueden
presentarse los casos en que el casete no pueda
sacarse aunque se oprima el botón EJECT ( 5 )
(EXPULSION).
• Conectar nuevamente la llave de encendido y
oprimir la tecla ( 2 ).
• Luege, oprimir la tecla EJECT ( 5 ) (EXPULSION)
en el modo de parada para sacar la cinta de
casete.
• Desmagnetizar los cabezales.
• Ajustar el nivel de entrada de grabación.
ESPECIFICACIONES
Tipo
Cabezales
Casete estéreo de rebobinado, 2 canales,
4 pistas, inserción vertical de la cinta.
Cabezal de reproducción x 1, cabezal de
grabación/reproducción x 1
Cabezal de borrado (ferrita, doble entrehierro)
Cabezal de reproducción x 1
Servomotor de CC x 2
4,8 cm/seg.
Motores
Velocidad de la cinta
Tiempo de bobinado
rápido y rebobinado
Aprox. 110 seg. con casete C-60
Polarización de grabación Aprox. 105 kHz
Relación de señal/ruido global
(al nivel de distorsión armónica global de 3%)
Con sistema NR (reducción de ruido) Dolby C
Más de 74 dB (CCIR/ARM)
Respuesta de frecuencia total
20 ~ 17.000 Hz ±3 dB
(a –20 dB con cinta de METAL)
Separación de canales
Más de 40 dB (a 1 kHz)
Lloro y tremolación
0,08% WRMS, lloro de pico ±0,14%
Entradas
Línea
Salidas
Línea
Auricular
Fuente de energía
Consumo de energía
Dimensiones
Peso
Nivel de entrada máxima 80 mV (–20 dBm)
Impedancia de entrada: 50 kΩ/k.ohmios
desequilibrados
Nivel de salida máxima 775 mV (0 dB)
(con carga de 47 kΩ/k.ohmios, nivel de
grabación de 200 pwb/mm)
Nivel de salida máxima 1,2 mW
(impedancia de carga óptima
8 Ω/ohmios ~ 1,2 kΩ/k.ohmios)
Compatible para 50 Hz,
Las tensiones se indican en el rótulo de las
caracteristicas de régimen.
14 W
434 (ancho) x 135 (alto) x 263 (fondo) mm
4,0 kg
* Las especificaciones y el estilo de diseño que se indican arriba, están sujetos a cambios por modificación.
Fabricado bajo licencia de Dolby Laboratories.
El sistema “HX Pro headroom extension” fue originado por Bang y Olufsen.
“Dolby”, “HX Pro” y el símbolo con una doble D son marcas registradas de Dolby Laboratories.
46
NEDERLANDS
BENAMING EN FUNKTIES ONDEREDELEN
q
Netschakelaar
(¢ ON £ STANDBY)
• Druk deze toets eenmaal in om de netspanning van het cassettedeck
in te schakelen; druk de toets opnieuw in om het cassettedeck standby te zetten.
• Na inschakelen blijft het deck onge 2 sekonden in de standby mode
(niet operatief).
i
Dubsnelheidtoetsen (DUBBING SPEED)
o
Bias-fijnregelaar (BIAS FINE)
!0
Ingangsniveauregelaar (INPUT LEVEL)
!1
Tapeverlichting
!2
Deksel van cassettekompartiment
!3
Hoofdtelefoonaansluiting (PHONES)
!4
Afstandsbedieningssensor (REMOTE SENSOR)
!5
Schakelklok-schakelaar (TIMER)
Waarschuwing:
Als de spanningsschakelaar in de STANDBY-stand staat, blijft het apparaat
toch aangesloten op de netspanning.
Trek daarom het snoer eruit, als u bijvoorbeeld met vakantie gaat.
w
Uitwerptoets ( 5 )
• Op deze toets drukken voor het uitwerpen van de cassette. Wanneer
het deck in werking is (de band loopt), dient eerst de stoptoets
( 2 ) te worden ingedrukt voor het stoppen van de bandloop, en pas
daarna de EJECT toets.
e
Nulsteltoets (COUNTER RESET)
r
MPX filter toets (MPX)
t
y
u
• Door op deze toets te drukken wordt de bandteller op nul teruggezet.
• U dient gebruik te maken van de MPX FILTER toets, wanneer u
opnamen van FM stereo programma’s wilt maken met inschakeling
van het Dolby NR circuit, ter voorkoming van storingen.
• Wilt u echter opnamen maken van andere programmabronnen
(behalve dus FM stereo) met inschakeling van het Dolby NR systeem,
dan dient de toets in de “OFF” positie te blijven staar.
Geheugentoets (MEMORY)
• Wanneer deze toets wordt ingedrukt terwiji de band in de
voorrwaartse (
), richting loopt, zal het snel terugspolen ( 6 )
(REW) automatisch stoppen bij de “ ‚‚‚‚ ” bandtellerstand.
• Wanneer deze toets wordt ingedruket terwijl de band in
achterwaartse (
), richting loopt, zal het snel vooruitspoelen
( 7 ) (FF) automatisch stoppen bij de “ ‚‚‚‚ ” bandtellerstand.
Dolby-ruisonderdrukkingsschakelaar (DOLBY NR)
• Zet deze schakelaar op “B” of “C” om banden op te nemen of weer
te geven met Dolby ruisonderdrukking B of C. Schakel hem uit
(“OFF”) wanneer u het Dolby-ruisonderdrukkingssysteem niet
gebruikt.
Omkeerstandschakelaar (REV. MODE)
• Kies het type van bandtransport. De omkeerstand kan op
kant),
• Als u de NORMAL-toets indrukt wordt dubben van deck A naar deck
B in normale snelheid gestart. Druk de HIGH-toets in voor dubben in
dubbele snelheid. Zie pagina 51.
(bij gebruik van NORMAL, CrO2 en METAL band)
• De bias instellen volgens de bandkarakteristieken. Normale
biasinstelling wordt verkregen door de regelaar in de klikpositie in het
midden te zetten.
• Voor het instellen van het opname-ingangsniveau. De niveaus van de
linker- en rechterkanalen kunnen gelijktijdig gewijzigd worden.
• Dankzij de tapeverlichting ziet u duidelijk de resterende hoeveelheid
tape.
• Is dit deksel niet goed gesloten, dan kan het mechanisme voor veilig
transport niet functioneren.
• Voor prive genieten van uw favoriete muziek zonder anderen te
storen, of voor meeluisteren tijdens opnemen, wordt de
hoofdtelefoon op de aansluitingen aangesloten. De impedantie dient
tussen 8 en 1200 Ω/Ohm te liggen.
• Bij de DRW-695 wordt geen afstandsbediening meegeleverd.
• De weergave- (PLAY), snel vooruitspoel- (FF), terugspoel- (REW), stop
(STOP),
opnamepauze
(REC
PAUSE)
en
opname/
opnamedempingsfunkties (REC/REC MUTE) kan u op afstand
gebruiken m.b.v. de draadloze afstandsbediening van de ontvanger
(ontvanger van de DRA-reeks). Voor meer bijzonderheden verwijzen
wij u naar de gebruikshandleiding van de DRA-reeks.
OPMERKING:
Denk eraan dat u met een afstandsbediening zonder een A/B
keuzetoets allen deck A kan bedienen.
• Deze schakelaar is voorzien voor gebruik met een audioschakelklok
(los verkrijgbaar) voor opnemen tijdens uw afwezigheid of voor
ontwaken met muziek (wekkerfunctie).
• Voor normale bediening zonder gebruik van een schakelklok, dient
deze schakelaar op “OFF” to staan. Zie pagina 52.
(één
(doorlopende weergave) of RELAY
(relaisweergave) worden ingesteld.
!6
Bandtransportregelaars
PLAY
Afspeeltoets
2
Stoptoets
6
Snel terugspoeltoets
7
Snel vooruitspoeltoets
Indrukken voor afspelen van een band.
Voor stoppen van bandloop.
Voor snel terugspoelen van band.
Voor snel vooruitspoelen van band.
Opname/dempingstoets
Voor starten van opnemen, de RECORD en PLAY toetsen gelijktijdig indrukken. Wordt alleen de
RECORD toets ingedrukt dan komt het deck in de REC PAUSE (opname standby) mode. Wanneer
deze toets wordt ingedrukt in de REC PAUSE stand, wordt er omgeschakeld op de automatische
opnamedempingsstand (Auto Ree Mute). Wordt deze toets ingedrukt voor het tussenlassen van
een stil gedeelte tussen twee melodieen, dan wordt ongeveer 5 sek. stilte automatisch
aangebracht.
REC PAUSE
(Alleen op de DECK B)
Opname pauzetoets
Voor omschakelen op de rec pause mode tijdens opnemen, of in de rec mute mode. “PAUSE” is
alleen tijdens opnemon inschakelbaar.
0 1
Richtingtoets
4
REC/REC MUTE
(Alleen op de DECK B)
3
Verandert de richting van het bandtransport van vooruit “1” naar achteruit “0”, en vice versa.
47
NEDERLANDS
!7
Display
De indicator met het omcirkelde cijfer wordt verlicht bij indrukken van de overeenkomatige toets.
Transportindicators Deck A
Piekniveaumeter
Duidt de signaalniveaus van opname en
weergave voor de linkse en rechtse kanalen aan.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
Bandtransportindicators Deck B
+5 +10
R
HIGH
DUB
SYNC
MEMO
MPX
MEMO
Bandteller Deck A
MPX-filterindicator
Geheugenindicator Deck B
Bandteller Deck B
Kopieersnelheid-indicators
Afstahdsbedieningsindicator
Synchrone opname-indicator, zie bladzijde 51.
Geheugenindicator Deck A
AANSLUITINGEN
• Sluit het hele systeem pas aan op het lichtnet (inclusief dit cassettedeck) nadat alle aansluitingen tussen het deck en de andere komponenten tot stand zijin
gebracht.
Receiver of versterker
WIT
L
PB REC
R
ROOD
WIT
L
R
TAPE-1
DRW-695
LINE
OUT IN
WIT
ROOD
L
R
WIT
L
L
R
LINE LINE
OUT IN
R
ROOD
SYNCHRO
ROOD
Deze aansluiting dient alleen
voor synchrone opname.
Sluit hier geen mikrofoons,
hoofdtelefoons enz. op aan.
Stekker
230 V Wisselstroom 50 Hz
(Steek in een stopcontact.)
2 Ansuluiten van het deck op een versterker
• Het is nutting de gebruiksaanwijzing van uw versterker door te lezen
alvorens het deck erop aan te sluiten.
• Gebruik de witte stekkers voor het linker- en de rode voor het
rechterkanaal.
2 Dubbing
• De meeste stereo versterkers en receivers zijn voorzien van een
dubbing-circuit, zodat dubbing van het ene deck naar het andere (of naar
meerdere) deck(s) mogelijk is. Raadpleeg de gebruiksaanwijzing van uw
versterker voor verdere bijzonderheden betreffende deze
bedieningsmogelijkheid.
2 Ansluiten van hoofdtelefoons
Sluit de hoofdtelefoon aan op de PHONES uitgangen voor prive luisteren.
48
Netsnoer
(model voor Ver. Kon.)
2 Voorzorgsmaatregel tijdens de installatie
Wordt het deck te dicht bij de versterker geplaatst dan kan ruis of
zwevingsruis het resultaat zijn (vooral tijdens AM ontvangst). Wanneer dit
gebeurt zet het deck verder van de andere komponeten af of verander de
positie.
Waarschuwing:
U hoort een machinaal geluid wanneer de spanningsschakelaar voor de
eerste maal op “ON” wordt gezet nadat u het spanningssnoer in een
stopkontakt hebt gestoken. Dit is het geluid van het cassettemechanisme
dat in de juiste werkingsstand wordt gezet, en is normaal.
(Wanneer u een wisselstroomuitgang op een ontvanger of versterker
gebruikt, maak dan gebruik van een ongeschakelde (“UNSWITCHED”)
uitgang.)
NEDERLANDS
AFSPELEN
•
•
•
•
De bewerkingen die hieronder worden beschreven zijn net zo goed van
toepassing op deck A ALS DECK B.
Schakel uw versterker of receiver in.
Zet de TAPE MONITOR schakelaar op uw versterker of receiver in de TAPE
positie.
De cijfers in onderstaande afbeelding duiden de volgorde aan waarin de
bedieningsstappen worden uitgevoerd.
q Zet de spanningsschakelaar q in de positie ON ( ¢ ).
w Druk de uitwerptoets (EJECT) ( 5 ) w in om het deksel van het
batterijenkompartiment te openen !2.
e Leg de cassetteband in en sluit het deksel van het cassettekompartiment
!2.
r Wanneer u luistert naar een band die is opgenomen met Dolby
ruisonderdrukking, zet dan de DOLBY NR-schakelaar y op de stand die
overeenkomt met het tijdens de opname gebruikte systeem.
t Druk de richtingtoets ( 0 1 ) !6 in om de richting van het bandtransport te
kiezen.
Transportrichting
Indikator
Vooruit
Achteruit
y Kies het type bandtransport met de REVERSE MODE-schakelaar
(omkeerstand) u.
Mode
Schakelaarstand
Om slechts naar één kant te
luisteren
Om naar herhalingsweergave van
beide kanten te luisteren.
Om naar doorlopende weergave
van beide kanten en beide
cassettebanden.
RELAY
u Druk de weergavetoets (PLAY) !6 in om de weergave to laten beginnen.
i Druk de STOP- ( 2 ) toets !6 in om de weergave te stoppen.
• In de doorlopende weergavestand (omkeerstandtoets (REVERSE MODE)
op
), wordt de weergave van de cassettetape vijfmaal herhaald en
stopt vervolgens automatisch.
• Als verschillende soorten Dolby ruisonderdrukking worden gebruikt voor
de opname en weergave wordt de weergaveresponsie negatief be
ïnvloed.
• Als de spanning wordt uitgeschakeld, terwijl de band wordt
getransporteerd kan het gebeuren dat u de cassette niet kunt
verwijderen door indrukken van de uitwerptoets ( 5 ). In dit geval, de
spanning weer inschakelen, voordat u de uitwerptoets ( 5 ) indrukt.
2 RELAISWEERGAVE (RELAY PLAY)
(doorlopende weergave van de banden in deck A en deck B)
• Leg een cassetteband in deck A en B, en stel de Dolby NR-toets korrekt
in.
q OMKEERSTAND (REVERSE MODE) ingesteld op “RELAIS” (RELAY) u.
w Druk de weergavetoets !6 in van het deck waar u eerst naar wenst te
luisteren.
e Druk de STOP- ( 2 ) toets !6 in van het deck waarop op dat moment de
band wordt weergegeven om relaisweergave te stoppen.
• Bij relaisweergave wordt op deck A en B achtereenvolgens 5 rondes
weergegeven. Wanneer de weergave begint vanaf deck B, en er wordt
overgeschakeld naar deck A, wordt de eerste weergaveronde van deck
A geteld als de tweede ronde. De 5 rondes worden altijd afgerond met
de achterkant van de band in deck B.
2 MUZIEKZOEKSYSTEEM (music search)
De muziekzoekfunctie spoort de niet-opgenomen intervallen (tenminste 4
seconden) tussen de opgenomen liedjes op om snel vooruit te gaan van het
thans afspelende liedje naar het begin van het volgende liedje, of om terug te
keren naar het begin van het thans afspelende liedje. Het afspelen wordt dan
vanaf het opgespoorde punt voortgezet.
1. Om van het huidige nummer over te gaan naar het begin van het volgende
nummer (CUE):
Druk op de PLAY-toets (weergave), houd hem ingedrukt en druk op de
snelvooruitspoeltoets ( 7 ) wanneer de band in voorwaartse richting
(
) loopt.
Druk op de PLAY-toets (weergave), houd hem ingedrukt en druk op de
snelterugspoeltoets ( 6 ) wanneer de band in achterwaartse richting (
)
loopt.
De bandrichtingindicator knippert.
Het deck slaat de rest van het huidige nummer over en herneemt
automatisch de weergave vanaf het begin van het volgende nummer.
2. Om de weergave te herhalen vanaf het begin van het huidige nummer:
Druk op de PLAY-toets (weergave), houd hem ingedrukt en druk op de
snelterugspoeltoets( 6 ) wanneer de band in voorwaartse richting (
)
loopt.
Druk op de PLAY-toets (weergave), houd hem ingedrukt en druk op de
snelvooruitspoeltoets ( 7 ) wanneer de band in achterwaartse richting
(
) loopt.
De bandrichtingindicator knippert.
Het deck spoelt de band terug naar het begin van het huidige nummer en
herneemt automatisch de weergave vanaf dat punt.
Dit is uiterst handig voor het herhalen van de weergave van het huidige
nummer.
Opmerkingen betreffende de bediening van het muziekzoeksysteem:
Dit system werkt op basis van de niet-opgenomen gedeelten (4~5 seconden)
tussen de opgenomen melodieën. Het is daarom mogelijk dat het systeem niet
juist zal werken in de volgende gevallen:
• Opnamen van vaak onderbroken gesprekken of vertelling.
• Opnamen welke lange “pianissimo” perioden (achte muziek) bevatten.
• Opnamen met lange niet-opgenomen intervallen.
• Niet-opgenomen gedeelten tussen de melodieën bevatten veel ruis (van
grammofoonplaten e.d.).
• Niet-opgenomen gedeelten tussen de melodieën zijn korter dan 4 seconden.
• Storing veroorzakende elektrische apparaten (elektrisch scheerapparaat.
boor koelkast, enz.) in werking dicht bij het apparaat.
• Snel terugspoelen met geluid (REV) dichtbij het begin van het programma of
snel vooruitspoelen met geluid (CUE) dichtbij het einde.
49
NEDERLANDS
OPNEMEN (alleen deck B)
•
•
Schakel het bronsapparaat (tuner, versterker, enz.) in.
Zet de TAPE MONITOR schakelaar op uw versterker of receiver in de
SOURCE positie.
q Zet de spanningsschakelaar q in de positie ON ( ¢ ).
w Leg de cassetteband in w, !2.
(Kontroleer of de wispreventienokjes van de cassettekast niet zijn
afgebroken.)
e Verander de stand van de DOLBY NR-schakelaar y en kies het type Dolby
ruisonderdrukking dat overeenkomt met de opname.
r Druk de richtingtoets ( 0 1 ) !6 in om de richting van het bandtransport te
kiezen.
t Kies het type bandtransport met de REVERSE MODE-schakelaar
(omkeerstand) u.
Mode
Schakelaarstand
Om slechts op één kant op te
nemen
Om doorlopend op te nemen op
beide kanten
of RELAY
y Druk de opname/opnamedempingstoets (REC/REC MUTE) ( 4 ) !6 in om
de opnamepauzestand in te schakelen. De 4 3 -indikator licht op.
u Stel het opnameniveau in met de ingangsniveauregelaar (INPUT LEVEL) !0
terwijl u de piekniveaumeter bekijkt.
i Druk de weergavetoets !6 in om de opname te starten.
De weergave-(PLAY) (
of
) en de 4 -indikator lichten op tijdens het
opnemen.
o Druk de opnamepauzetoets (REC PAUSE) 3 !6 in om de opname tijdelijk te
onderbreken. Druk de weergavetoets !6 in om de opname te hervatten.
!0 Druk de STOP- ( 2 ) toets !6 in om de opname te stoppen.
Attentie:
• Druk altijd op de stoptoets ( 2 ) om de opname te stoppen voordat u de
spanning uitschakelt of het netsnoer uittrekt.
• Pas ervoor op waardevolle opnamen niet per vergissing te wissen. Die kan
worden voorkomen door op de volgende twee punten te letten:
1. Wanneer de afspeeltoets PLAY wordt ingedrukt en de 4 RECORD
indikator is verlicht, wordt opnemen op de band gestart.
2. Wanneer de Afspeel PLAY en de opneem 4 (RECORD/MUTE) toetsen
gelijktijdig worden ingedrukt, wordt opnemen op de band gestart.
Het per ongeluk wissen kunt u best vermijden door de twee
wispreventienokjes op de cassette af te breken.
2 INSTELLEN VAN HET JUISTE OPNAMENIVEAU
Een te hoog opnameniveau kan de band verzadigen en vervormingen
veroorzaken. Aan de andere kant worden de lage passages gestoord,
wanneer het opnameniveau te laag is. Een juist opnameniveau is met name
de belangrijste factor voor het verkrijgen van een goede opnamekwaliteit.
2 INSTELLEN VAN DE OPNAMEBIAS
Voor de beste resultaten zijn meeluisteren tijdens het opnemen en met
elkaar vergelijken van uw opnamen, van wezenlijk belang.
De DRW-695 is uitgerust met een fijnafstemming voor de bias voor het
vergemakklijken van het instellen van de juiste bias voor de verschillende in
de handel verkrijgbare soorten en merken banden. In de midden-stop
positie is het deck ingesteld op een standaard biasniveau voor NORMAL,
CrO2 en METAL banden. Wanneer echter in het opnameresultaat te veel of
te weinig hoge frekwenties voorkomen verdient fijnafstemming van de bias
aanbeveling voor het verkrijgen van betere resultaten.
Wenst u de hogere frekwenties te versterken (treble), dan wordt de
biasregelaar naar links verdraaid voor het verzwakken van de biasstroom.
Wanneer voorkomen van vervormingen voor u van meer belang is dan de
hoogfrekwente karakteristiek, dan wordt de regelaar naar rechts verdraaid
voor het versterken van de biasstroom.
Het gebruik van deze regelaar maakt dus opnamen mogelijk met de
karakte-ristieken die overeenkomen met uw persoonlijke smaak.
2 OPNAME-/OPNAMEDEMPING, OPNAME-PAUZE TOETS
(REC/REC MUTE, REC PAUSE)
1. Wanneer u in de opname mode een stil interval van ongeveer 5 sekonden
op de band wenst aan te brengen:
Drukt u op de ( 4 ) (REC/REC MUTE) toets. Het deck zal dan automatisch
een stil interval van ongeveer 5 sekonden op de band aanbrengen en
vervolgens in de opnamestandby mode komen.
2. Wanneer u vanuit de standby mode een stil interval van ongeveer 5
sekonden op de band wilt aanbrengen:
Drukt u op de ( 4 ) (REC/REC MUTE) toets. Het deck komt dan in de
opname-dempingsmode en brengt automatisch een stil interval van
ongeveer 5 sekonden op de band aan en komt vervolgens weer terug in de
standby mode.
3. Wanneer u de opname-dempingsmode wenst te annuleren:
Drukt u even op de opname pauzetoets ( 3 REC PAUSE). Het deck
annuleet dan de opname-dempingsmode, maar blijft in de standby-mode.
4. Wanneer u de opname-dempingsmode met 5 sekonde of langer wenst te
verlengen:
Drukt op de REC/REC MUTE toets. Het stille interval op de band wordt dan
automatisch met ongeveer 5 sekonden verlangd.
2 REGELING VAN DE HELDERHEID
Bij de DRW-695 kunt u de helderheid van de display in zeven stappen
regelen.
Om de display helderder te maken, drukt u op de snelvooruitspoeltoets
( 7 ) van deck B terwijl u de STOP-toets van deck B ingedrukt houdt.
Om de display donkerder te maken, drukt u op de snelterugspoeltoets
( 6 ) terwijl u de STOP-toets ingedrukt houdt.
De display is standaard ingesteld op maximum helderheid.
50
NEDERLANDS
DUBBEN (van deck A naar deck B)
•
•
Schakel de versterker of ontvanger in.
Stel de bandbewakingsschakelaar op uw versterker of ontvanger in de positie TAPE.
q Zet de spanningsschakelaar q in de positie ON ( ¢ ).
w Leg de cassetteband voor weergave in deck A en de band voor opname in
deck B w, !2.
e Kies het type bandtransport met de REVERSE MODE-schakelaar
(omkeerstand) u.
Relaisfunktie
Bediening
Dubben wordt alleen voor één kant uitgevoerd.
De decks stoppen wanneer deck A of B het eind ven
de band bereikt.
De richting van het bandtransport wordt omgekeerd op
ieder deck als het eind van de band wordt bereikt. (Dit
is handig voor het dubben op een band met een andere
lengte.)
RELAY
Tijdens dubben van de kant van de band die naar u toe
ligt blijft het deck waarop het eerst het eind van de
band wordt bereikt standby totdat het eind van de band
in het andere deck is bereikt, waarna beide decks de
richting van het bandtransport gelijktijdig omkeren.
(Afhankelijk van de fabrikant kan de lengte van banden
met dezelfde opnametijd enigszins verschillen. Bij
instelling van deze funktie kunt u het begin van de
andere kant van de band indelen.)
r Druk de DUBBING SPEED NORMAL-toets i in om dubben in normale
snelheid te laten beginnen. De DUB-indikator licht op dit moment op.
Druk de DUBBING SPEED HIGH-toets i in om dubben in hoge snelheid te
laten beginnen. De HIGH-indikator licht op dit moment op.
t Druk de STOP- ( 2 ) toets !6 van deck A of deck B in om het dubben te
stoppen.
• Als deck A in de weergavestand staat en deck B in de stopstand wordt, als
u deck B in de opnamepauzestand schakelt, de pauzestand voor de
normale dubsnelheid in werking gesteld. Dubben kunt u daarns starten
door de weergavetoets in te drukken.
• Bij het kopiëren zijn het opnameniveau en het niveau van de Dolby NRopname identiek aan die van de weergaveband; de stand van de INPUT
LEVEL-regelaar (ingangsniveau) en de DOLBY NR-toets speelt hierbij geen
rol.
• Wanneer u naar het weergavegeluid luistert tijdens kopiëren aan normale
snelheid, blijft de DOLBY NR-schakelaar (DOLBY ruisonderdrukking)
uitgeschakeld, zelfs als u hem indrukt.
• Het weergavegeluid kan niet worden gehoord tijdens dubben in hoge
snelheid.
• Bediening m.b.v. de opname/opnamedempings- (REC/REC MUTE) ( 4 ) en
opnamepauze- (REC PAUSE) ( 3 ) toetsen van deck B is toegestaan tijdens
dubben in normale snelheid.
• Andere toetsen dan de STOP- ( 2 ) toets kunnen niet worden gebruikt
tijdens dubben in hoge snelheid.
SYNCHRONE OPNAME FUNKTIE
•
•
•
•
Een handige synchrone opname kan worden uitgevoerd als zij wordt
gebruikt in kombinatie met een CD-speler van DENON die voor synchrone
opname is uitgerust.
Aansluiting op de SYNCHRO-aansluiting. Stuit de SYNCHRO-aanstuiting
aan op een CD-speler van Denon die voorzien is van een SYNCHROaansluiting, en neem vervolgens synchroon op. Gebruik het aansluitsnoer
dat bij dit cassettedeck is meegeleverd.
Schakel uw versterker of versterker en de CD-speler aan.
Stel de bandmonitorschakelaar op uw versterker of ontvanger in op de
bronpositie.
q Leg de cassette waarop u wenst op te nemen in deck B, en de disk die u
wenst op te nemen in de CD-speler.
w Stel de Dolby NR-stand. de richting, de omkeerstand en het ingangsniveau
in aan de hand van de opname-instrukties op pagina 50.
e Zet de CD-speler in de stop- of pauzestand.
r Druk tegelijkertijd op de opname-/opnamedempingstoets (REC/REC MUTE)
( 4 ) en de opnamepauzetoets (REC PAUSE) ( 3 ). Het cassettedeck en de
CD-speler worden automatisch op de synchrone opname-stand ingesteld.
De “SYNC”-indikator licht op op het cassettedeck en de synchrone
opnamestand wordt aangegeven op de CD-speler.
(Raadpleeg de gebruiksaanwijzing van de CD-speler voor meer details.)
t Druk op de stoptoets van deck B en de stoptoets van de CD om de
synchrone opname te beëindigen.
De synchrone opnamestand wordt zowel op het cassettedeck als op de
CD-speler opgeheven.
y Druk op de stoptoets van de CD-speler om de synchrone opname tijdelijk
stop te zetten. Op de band wordt een stille passage van 5 sekonden
ingelast, waarna de opnamepauzestand wordt ingeschakeld. De “SYNC”indikator knippert.
Druk op de weergavetoets (PLAY) van de CD-speler om de synchrone
opname te hervatten.
KOMPAKT DISSPELER
LINE OUT
R
SYNCHRO
L
DRW-695
Spanningsuitgang
L
R
LINE LINE
OUT IN
SYNCHRO
Opmerkingen:
• Als synchrone opname wordt gestart wanneer de CD-speler zich in een
andere stand dan de stop- of pauzestand bevindt of wanneer geen disk is
ingelegd, knippert de “SYNC”-indikator op het cassettedeck en wordt de
opnamepauzestand ingesteld tot synchrone opname mogelijk is op de CDspeler.
• In de synchrone opnamestand werkt enkel de STOP-toets op deck B.
Waarschuwing:
• Zet het cassettedeck niet in de synchrone opnamestand wanneer de CDspeler zich in de weergavestand bevindt. Schakel evenmin de spanning van
het cassettedeck of de CD-speler uit tijdens synchrone opname. Dit kan
leiden tot slechte werking.
• Wanneer u, tijdens de editbewerking, de editfunkties van de CD-speler
gebruikt, dient u een cassette te kiezen met een voldoende lange
opnametijd.
Raadpleeg de gebruiksaanwijzing van de CD-speler voor de editfunkties van
de CD-speler.
51
NEDERLANDS
BEDIENENG VAND DE BANDTELLER
Geheugenafslag (MEMORY STOP)
(1) Tijdens opname of weergave kan de geheugenstopfunctie worden
gebruikt om een bepaald punt op de band op te sporen. Druk hiervoor
op het gewenste punt de COUNTER RESET-toets (terugstellen teller) in.
(2) Druk dan de COUNTER MEMORY-toets (tellergeheugen) in; de MEMOindicator gaat branden.
WERKING VAN DE BANDTELLER
(1) Druk de terugsteltoets (RESET) in om de teller terug te stellen op
“ ‚‚‚‚ ”.
(2) Bij gebruik van de weergave- (PLAY), snel vooruitspoel-(FF) of
terugspoelfunkties (REW) verandert de uitlexing op de teller in de
aanduiding van de indexpositie.
• Tijdens opnemen en weergeven is de teller handig voor het ontdekken
van de plaats van bestaande programma’s of posities waar u de
opname wilt laten beginnen.
• De aflezing van deze teller korrespondeert niet met die van een ander
deck.
(3) Deck A en deck B hebben het geheugen van hun eigen teller.
(3) Wanner de ( 6 ) (REW) terugspoeltoets wordt ingedrukt tijdens het
weergeven in voorwaartse richting (
), of de ( 7 ) (FF)
vooruitspoeltoets tijdens het weergeven in achterwaartse richting
(
), zal de band snel terug (of vooruit) gespoeld worden en
automatisch stoppen wanneer de “ ‚‚‚‚ ” bandtellerstand bereikt
wordt.
•
De maximale afwijking van de MEMORY STOP positie is –5 eenheden
(“ ‚ ‚ ‚ ‚ ” – “
”) in voorwaartse (
) richting en +5
eemjedem (“ ‚‚‚‚ ” – “ ‚‚‚fi”) in achterwaartse (
) richting.
Nadien dient u een aantal sekonden te wachten wegens korrigeer•
bewerkingen.
De geheugenstopfunktie werkt onafhankelijk in beide richtingen voor
deck A en deck B.
Voorzichtig:
Als u de geheugenstop-bewerking uitvoert na herhaald snel vooruit of achteruit
spoelen, kan het gebeuren dat de band niet op de juiste positie stopt.
OPNEMEN/WEERCEVEN MET BEHULP VAN EEN SCHAKELKLOK
U kunt opnemen of weergeven met behulp van een audioschakelklok (in de handel verkrijgbaar).
Versterker
DRW-695
Tuner
L
R
LINE LINE
OUT IN
PB REC
L
R
R
L
R
L
A
SP
B
TAPE-1
L
L
L
R
L
R
R
LINE
OUT IN
L
TUNER
OUT PUT
L
R
R
R
SYNCHRO
Stopcontactt
Schakelklok
AM
Linker
kanaal
Opnemen/weergeven met de schakelklok
• Opnemen met behulp van een schakelklok
1. Zorg ervoor dat de aansluitingen, vooral de aansluitingen van de
netsnoeren, juist gemaakt worden.
2. Schakel de netschakelaar van iedere component in.
3. Stem de tuner af op hit gewenste station.
4. Plaats de cassette voor opnemen in het cassettedeck. (Zorg dat het
wispreventienokje van de cassette niet verwijderd is; als het nokje
verwijderd is, overdek de nokopening met plakband.)
5. Zet de DOLBY NR ruisonderdrukking-keuzetoets in de juiste stand.
6. Kies het type bandtransport met de REVERSE MODE-schakelaar
(omkeerstand) u.
7. Controleer of de monitor-schakelaar op “SOURCE” staat.
8. Stel het opname-ingangsniveau in.
9. Spoel de band tot het beginpunt voor opnemen.
10. Zet de schakelklok-schakelaar (TIMER) op “REC”.
11. Stel de audio-schakelkok in op de gewenste tijd. Zodra de geprogrammeerde tijd is bereikt, zal de stroom door de schakelklok worden
ingeschakeld.
* Door de bovenstaande procedure op te volgen kunt u een schakelklokgestuurde opname maken. Wanneer de geprogrammeerde tijd is
bereikt, wordt de stroom ingeschakeld en kan de FM-uitzending worden
opgenomen.
• Weergeven met behulp van een schakelklok
1. Zorg ervoor dat de aansluitingen, vooral de aansluitingen van de
netsnoeren, juist gemaakt worden.
52
Rechter
kanaal
Luidsprekers
2.
3.
4.
5.
6.
7.
8.
9.
Schakel de netschakelaar van iedere component in.
Plaats de weer te geven cassette in het cassettedeck.
Zet de DOLBY NR ruisonderdrukking-keuzetoets in de juiste stand.
Kies het type bandtransport met de REVERSE MODE-schakelaar
(omkeerstand) u.
Zet de monitor-schakelaar van de versterker op “TAPE”.
Druk op de weergavetoets (PLAY 1 ) om de band weer te geven en stel
het geluidsniveau af.
Druk op de stoptoets ( 2 ) .
Zet de schakelklok-schalelaar (TIMER) op “PLAY”.
Stel de audio-schakelklok in op de gewenste tijd. Zodra de geprogrammeerde tijd is bereikt, zal de stroom door de schakelktok worden
ingeschakeld.
* Door de bovenstaande procedure op te volgen kunt u een cassetteband
weergeven met behulp van een schakelklok. Wanneer de
geprogrammeerde tijd is bereikt, wordt de stroom ingeschakeld en
begint de bandweergave.
Opmerkingen:
• Lees de gebruiksaanwijzing van de schakelklok alvorens met de bediening
te beginnen.
• Als de schakelklok niet wordt gebruikt voor opnemen of weergeven, dient
de schakelklok-schakelaar (TIMER) op “OFF” te staan.
• Bij gebruik van een schakelklok di verschillende aan/uit programma’s
mogelijk maakt, kunt u de schakelklok programmeren voor herhaaldelijk
inschakelken totdat het einde van de band in het cassettedeck is bereikt.
NEDERLANDS
STORINGEN DIE VAAK AANGEZIEN WORDEN VOOR DEFEKTEN
Kontroleer alvorens deze konklusie te trekken:
1. Of alle aansluitingen goed zijn gemaakt.
2. Of het apparaat wordt bediend overeenkomstig de bedieningsaanwijzingen.
3. Of de luidsprekers en versterkers in order zijn.
Wanneer het deck dan nog niet naar behoren functioneert, kontroleer het weer aan de band van de onderstaande lijst. Wanneer de storing niet overeenkomt met de
in de lijst vermelde, neem kontakt op met uw DENON dealer.
Storing
Oorzaak
De band loopt niet
Het netsnoer kontroleren.
Met een potlood enz. de band straktrekken.
Opnieuw goed plaastsen.
De cassette vervangen.
De band loopt niet
Bij indrukken van de opneemtoets wordt er niet
opgenmen.
• Geen cassette geplaatst.
• Wispreventienokje is verwijderd.
• Een cassette plaatsen.
• De uitsparing met plakband bedekken.
• Koppen, capstan of aandrukrol is vuil.
• De band is te strak gespoeld.
• Opname-ingangsniveau is te hoog.
• De band is versleten of beschadigd.
• De delen reinigen.
• Vooruit of terugspoelen, zodat de band losser
komt te zitten.
• Opname-ingansniveau goed instellen.
• De band vervangen.
Overmatige ruis
•
•
•
•
•
•
•
•
Hoge frequenties (treble) versterkt.
• Douby NR toests verkeerd ingesteld.
• Net de DOLBY NR toets in de juiste stand.
Verlies van hogere frekwenties (treble).
• Koppen zijn vuil.
• Band is versleten.
• Koppen renigen.
• De band vervangen.
De cassette kan niet verwijderg worden.
• Als de POWER-schakelaar (spanning) wordt
uitgeschakeld, ofwel tijdens de opname ofwel
tijdens de weergave, en het toestel stopt, kan het
gebeuren dat de cassette niet kan worden
uitgeworpen, zelfs als de EJECT-toets (uitwerpen)
( 5 ) wordt inged
• Schakel de POWER-schakelaar (spanning)
nogmaals in (ON ( ¢ )) en druk vervolgens op de
STOP-toets ( 2 ).
• Druk nu op de EJECT-toets (uitwerpen) ( 5 ) om
de cassette te verwijderen.
Geluidsvervorming of gemurmel.
Netsnoer losgeraakt.
De band zit los.
De cassette is niet goed geplaatst.
De cassette is beschadigd.
•
•
•
•
•
•
•
•
De band is versleten.
Koppen, capstan of aandrukroll is vuil.
Koppen zijn gemagnetiseerd.
Opname-ingangsniveau is te laag.
De band vervangen.
De delen reinigen.
De koppen demagnetiserren.
Opname-ingangsniveau goed instellen.
TECHNISCHE GEGEVENS
Type
Koppen
Vertikale bandplasstsing, 4-sporen,
2-kanalen stereo-cassettedeck
Weergavekop x 1 opname/weergavekop x 1
Wiskop (Dubbelspleet ferriet) x 1
DC servo motor x 2
4,8 cm/sek.
Motors
Bandsnelheid
Vooruitspoel-,
terugspoeltijd
Ong. 110 sek. (C-60 cassette)
Opname-bias
Ong. 105 kHz
Globale S/R verhouding
(bij 3% THV niveau)
met Dolby C NR .... meer dan 74 dB
(CCIR/ARM)
Globale frekwentiekarakteristiek
20 ~ 17.000 Hz ±3 dB
(bij –20 dB METAL band)
Kanaalscheiding
meer dan 40 dB (bij 1 kHz)
Wow en flutter (jengel) 0,08% WRMS, ±0,14% w. piek
Ingangen
lijn
Uitgangen
lijn
hoofdtelefoon
Voeding
Opgenomen vermogen
Afmetingen
Gewicht
80 mV (–20 dBm) ingangsniveau bij maximum
Ingangsimpedantie: 50 kΩ/kOhm ongebalanceerd
775 mV (0 dB) uitgangsniveau (met 47 kΩ/kOhm
belasting, gereg. niveau van 200 pwb/mm)
1,2 mW uitgangsniveau
(optimale belastingsimpedantie 8 Ω/Ohm tot
1,2 kΩ/kOhm)
50 Hz geschikt, spanning is aangegeven
op kenplaat
14 W
434 (larghezza) x 135 (altezza) x 263 (D) mm
4,0 kg
* Met het oog op verbeteringen zijn wijzigingen in bovenstaande specifikaties en ontwerp voorbehouden.
Vervaardigd in licentie van Dolby Laboratories.
HX Pro margeuitbreiding oorspronkelijk door Bang and Olufsen gecreëerd.
“Dolby”, “HX Pro” en het dubbel D-symbool zijn handelsmerken van Dolby Laboratories.
53
SVENSKA
DE OLIKA DELARNAS NAMN OCH FUNKTIONER
q
i
Bandkopieringstangenter (DUBBING SPEED)
o
Biasreglage (BIAS FINE)
!0
Ingångsnivåreglage (INPUT LEVEL)
• Tryck in denna knapp vid uttagning av bandkassette. Under bandets
gång (bandet transporteras) skall först stoppknappen ( 2 ) tryckas in
för att stanna bandet. Tryck sedan på knappen EJECT.
!1
Kassettbelysning
Nollställningsknapp (COUNTER RESET)
!2
Lucka till kassettfacket
• MPX FILTER-omkopplaren skall användas för reducering av störning i
Dolby NR-kretsen vid Dolby NR-inspelning av FM stereo-program.
• Inställ dock denna omkopplare i läge “OFF” (det utskjutna läget) vid
Dolby NR-inspelning av annan programkälla än FM stereo-program.
!3
Hörlursuttag (PHONES)
Minnesknapp (MEMORY)
!4
Fjärrkontrollsensor (REMOTE SENSOR)
!5
Timeromkopptare (TIMER)
Strömbrytare
(¢ ON £ STANDBY)
• Tryck en gång för att sätta på kassettdäcket, och tryck en gång till när
du vill ställa däcket i beredskapsläge.
• Appraten förblir i stnaby-läge (ej manövrerbar) under de förstafyra
sekunderna efter påslagning.
Varning:
När strömbrytaren är i STANDBY-läget är apparaturen fortfarande ansluten
till AC-nätspänningen.
Dra ut stickkontakten un el-uttaget för att helt bryta strömtillförseln till
apparaten.
w
e
r
t
y
u
Kassettfrigöring ( 5 )
• Tryck in denna knapp för att nollställa räkneverket.
MPX filter-knapp (MPX)
• När man trycker på denna knapp under bandets gång framåt (
)
spolas bandet snabbt bakåt ( 6 ) (REW), vilket dock stannar
automatiskt när bandräkneverket visar “ ‚‚‚‚ ”.
• När man trycker på denna knapp under bandets gång bakåt (
)
spolas bandet snabbt framåt ( 7 ) (FF), vilket dock stannar
automatiskt när bandräkneverket visar “ ‚‚‚‚ ”.
Dolby brusreduceringsomkopplare (DOLBY NR)
• Ställ omkopplaren i läge “B” eller “C” för in- eller avspelning av band
med Dolby B resp. C brusreducering. Ställ omkopplaren i läge “OFF”
när Dolby brusreducering inte skall användas.
Bandreverseringsväljare (REV. MODE)
• Med denna väljare ställer du in bandtransportsättet:
endast),
(en sida
(kontinuerlig avspelning) eller RELAY
(sekvensavspelning).
!6
(för NORMAL, CrO2, och METAL band)
• Används för finjustering av bandets förmagnetisering enligt bandets
egenskaper. Standardiserad förmagnetisering (bias) erhålles med
reglaget i mitten, dvs. klickstoppläget.
• Insignalsnivån för inspelning justeras med dessa rattar. Man kan ändra
inspelningsnivåerna för de högra och vänstra kanalerna samtidigt.
• Kassettbelysningen underlättar kontroll av hur mycket band som är
kvar.
• Om denna lucka inte är helt stängd förblir bandmanöverknapparna
oaktiva.
• En hörlur kan anslutas hit hör enskild lyssning eller för medhöring/
övervakning under inselning. Impedansesn skall vara mellan 8 och
1200 Ω/ohm.
• Det medföljer ingen fjärrkontroll tillsammans med DRW-695.
• Funktioner för avspelning (PLAY), snabbspolning (FF och REW), stopp
(STOP) inspelningspaus (REC PAUSE) samt inspelning (REC/REC
MUTE) kan fjärrstyras via receiverns fjärrkontroll (gäller endast DRAreceivermodeller). Se bruksanvisningen för din DRA-receiver för
närmare anvisningar.
Observera:
Endast däck A kan fjärrstyras med en fjärrkontroll utan däck A/Bväljare.
• Denna omkopplare används för automatisk inspelning och väckning
med bandavspelning om morgonen när apparaten kopplas till en
extern timer (säljs separat).
• Ställ omkopplaren i läge “OFF” om du inte använder en timer. Se sid.
59.
Bandmanöverknappar
PLAY
Avspelningsknapp
2
Stoppknapp
6
Återspolningsknapp
Tryck för återspolning.
7
Framspolningsknapp
Tryck för framspolning.
Tryck för avspelning.
Tryck för att stanna bandet.
Knapp för inspelning/ tyst
inspelning
Tryck för inspelning samtidigt med svspelningsknappen. Om bara denna knapp trycks in ställs
apparaten in i inspelningsberedskapsläge. Apparaten inställs i läge AUTO REC MUTE genom
tryckning på denna knapp i läge REC PAUS. På band kan man automatiskt sätta in ett ca. 5sekunders tyst avsnitt mellan två melodier genom tryckning på denna knapp.
REC PAUSE
(endast DECK B)
REC Pausknapp
Tryck på denna knapp om apparaten skall inställasi i inspelningspauslåget från det tysta
inspelningsläget eller inspelningspauläget. “PAUSE” kan endast användas under inspelning.
0 1
Riktningsväljare
Byter bandtransportriktning från framåt “1” till reverserad “0” och omvänt.
4
REC/REC MUTE
(endast DECK B)
3
54
• Trycker du på normalkopieringstangenten (NORMAL) startar bandkopiering från däck A till däck B med normal hastighet. Tryck på
snabbkopieringstangenten (HIGH) om du vill kopiera bandet på dubbel
hastighet. Se sid. 58.
SVENSKA
!7
Display
Indikatoerna med en inringad siffra lysar genom tryckning på de motsvarande knapparna.
Däck A bandtransportindikatorer
Toppnivåmätare
Visar in- och avspelningsnivåerna för höger
(R) och vänster (L) kanaler.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
Däck B bandtransportindikatorer
+5 +10
R
HIGH
DUB
SYNC
MEMO
MPX
MEMO
Däck A
bandräkneverk
MPX-filterindikator
Däck B minnesindikator
Däck B bandräkneverk
Indikatorer för bandkoperingshastighet
Fjärrstyrningsindikator
Synkro-inspelningsindikator (Se sid. 58)
Däck A minnesindikator
ANSLUTNING
• Sätt inte på strämmen till audio-systemet (inklusive kassettbandspelardäcket) förrän alla anslutningar mellan kassettbandspelardäcket och komponenterna
fullgiorts.
Receiver eller förstärkare
VIT
L
PB REC
R
RÖD
VIT
L
R
TAPE-1
DRW-695
LINE
OUT IN
VIT
RÖD
L
R
VIT
L
L
R
LINE LINE
OUT IN
R
RÖD
SYNCHRO
RÖD
Detta uttag används endast för
funktionen för synkroniserad
inspelning.
Anslut inte mikrofoner, hörlurar
eller andra kontaktar till detta uttag.
Stickpropp
230 V AC, 50 Hz
(Ansluts till ett vägguttag.)
Nätsladd
(modell avsedd för Storbritannien)
2 Anslutning av bandspelardäcket till en förstärkare
• Innan kassettbandspelardäcket ansluts till förstärkaren är det en good
regel att först läsa igenom förstärkarens bruksanvisning.
• De vita pluggarna används för vänster (L) kanal och de röda för höger (R)
kanal.
2 Bandkopiering
• Många stereoförstärkare och reciever har kretsar för bandkopiering så att
kopiering kan utföras mellan två eller flera bandspelardäck; Läs igenom
förstärkarens brucksanvisning om hur detta skall gå till för utförligare
förklaring.
2 Anslutning av hörlur
Skjut in hörlurspluggen i uttaget märkt PHONES vid enskild lyssning med
en hörlur.
2 Observera vid installering
Om kassettbandspelardäcket ställs upp för nära förstärkare eller tuner kan
det medföra brus (induktionsbrum) eller svävningsinterferens (speciellt vid
mottagning på AM-bandet). Öka i så fall avståndet mellan
kassettbandspelardäcket och de andra komponenterna eller placera om
dem i förhållande till varandra.
Varning:
Det hörs ett mekaniskt ljud första gången strömbytaren ställs i läge “ON”
efter det att nätkabeln anslutits till nätet. Detta indikerar att
kassettmekanismen frigjorts och är klar för användning. Detta ljud är
normalt. (Vid anslutning till ett el-uttag bakpå en förstärkare eller receiver
skall nätkabeln anslutas till ett icke-strömbrytarkopplat uttag märkt
“UNSWITCHED”.)
55
SVENSKA
AVSPELNING
•
•
•
•
Beskrivningen nedan gäller både däck A och däck B.
Sätt på förstärkaren eller receivern.
Sätt knappen TAPE MONITOR på förstärkaren eller recevern i läge TAPE.
Nummerna på bilden nedan anger den i ordning i vilken stegen för
manovreringen skall utföras.
q Slå på ( ON ¢ ) strömbrytaren q.
w Öppna kassettluckan !2 genom att trycka på uttagstangenten (EJECT) ( 5 )
w.
e Lägg i en kassett och stäng kassettluckan !2.
r Vid lyssning till ett band, som har spelats in med Dolby brusreducering,
skall du ställa DOLBY NR-omkopplaren y i det läge som motsvarar den
brusreduceringstyp som användes vid inspelningen.
t Välj bandtransportriktning genom att trycka på banddriktningsvåljaren
( 0 1 ) !6.
Bandtransportriktning
Indikator
Framåt
Reverserad
y Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall
vändas när bandslutet nås.
Läge
Väljarens läge
För att lyssna endast på en sida
För repeterad avspelning av båda
sidor
För repeterad avspelning av båda
sidor och kassetter.
RELAY
u Tryck på avspelningstangenten (PLAY) !6 för att sätta igång avspelningen.
i Tryck på stopptangenten (STOP 2 ) !6 när du vilt avbryta avspelningen.
• När läget för kontinuerlig avspelning valts, dvs. reverseringsväljaren
REVERSE MODE står i läget
, upprepas avspelningen av båda
bandsidor 5 gånger, och därefter avbryts avspelningen automatiskt.
• Dolby skilda inställningar på omkopplaren för Dolby brusreducering vid
in- och avspelning försämras ljudåtergivningen vid avspelning betydligt.
• Om strömmen stängs av under pågående bandtransport kan det ibland
vara omöjligt att ta ut kassetten när du trycker på uttagstangenten ( 5 ).
Om detta inträffar skall du slå till strömmen först och sedan trycka på
uttagstangenten ( 5 ).
56
2 SEKVENSAVSPELING
(kontinuerlig avspelning av banden i däck A och däck B)
• Lägg kassettband i både däck A och B och ställ omkopplaren för Dolby
brusreducering läge.
q Reverseringsväljaren (REVERSE MODE) står i läget “RELAY” u.
w Tryck på avspelningstangenten (PLAY) !6 för det däck du vill spela av först.
e Tryck på stopptangenten (STOP 2 ) !6 för det däck som spelar för tillfället
när du vill avbryta sekvensavspelningen.
• Vid sekvenspelning gäller att både däck A och B spellar växelvis 5
gånger, varefter avspelningen avbryts. När avspelningen startar från däck
B och växlar till däck A räknas den första gången däck A spelar som den
andra gången. Den femte sidan som spelas av kommer alltid att vara
baksidan av bandet i däck B.
2 MUSIKSÖKNINGSSYSTEM
Musiksökningssystemet avkänner de blanka sektionerna (de sektioner som
inte är inspelade över 4 sekunder) som finns bland de olika inspelade
sektionerna, så att överhoppning aker tillbaka till början på den sektion som just
spelas eller fram till början på den efterföljande sektionen, för att avspelningen
skall fortsättas.
1. För att spola från nuvarande melodi till början av nästa melodi (CUE):
Håll PLAY-tangenten intryckt och tryck på tangenten för snabbspolning
framåt ( 7 ) när bandet löper i (
) riktningen.
Håll PLAY-tangenten intryckt och tryck på tangenten för återspolning ( 6 )
när bandet löper i (
) riktningen.
Bandtransportindikatorn blinkar.
Kassettdäcket spola förbi resten av melodin och fortsätter sedan
avspelningen från början av nästa melodi.
2. För att upprepa avspelningen från början av nuvarande melodi:
Håll PLAY-tangenten intryckt och tryck på återspolningstangenten ( 6 ) när
bandet löper i (
) riktningen.
Håll PLAY-tangenten intryckt och tryck på tangenten för snabbspolning
framåt ( 7 ) när bandet löper i (
) riktningen.
Bandtransportindikatorn blinkar.
Kassettdäcket spolar tillbaka bandet till början av melodin och avspelningen
fortsätter sedan frå denna punkt.
Detta är praktiskt om du t.ex. vill upprepa avspelningen av den melodi du
just lyssnar till.
Observera följande vid musiksökning (MUSIC SEARCH)
Musiksökningstunktoinen bygger på avkänning av relativt långa 4~5 sekunder)
icke-inspelade sektioner som finns bland de inspelade sektionerna på bandet.
Denna funktion arbetar såiedes inte i följande fall:
• Inspelning av ta eller samtal som avbryts upprepade gånger.
• Inspelning där musik spelas i pianissimo (mycket svagt) under längre tid.
• Inspelning med längre tysta mellanrum.
• Inspelning med många bullersamma mellansektioner.
• Inspelning med blanka sektioner som är kortare än 4 sekunder.
• Inspelning med brusavglvande el-apparater som el-rakhyvel, borr, kylskåp
etc. som finns i närheten.
• Snabbspolning med ljud bakåt till melodins början eller snabbspolning med
ljud framåt till melodins slut.
SVENSKA
INSPELNING
•
•
Sätt på programkällans komponent (tuner, förstärkare etc.).
Sått knappen TAPE MONITOR på förstärkaren eller receivern i läge
SOURCE.
q Slå på ( ON ¢ ) strömbrytaren q.
w Lägg i ett kassettband w, !2.
(Kontrollera att kassettens raderskyddsflikar inte är avbrutna.)
e Tryck på DOLBY NR-omkopplaren y för att välja brusreduceringstyp för
inspelningen.
r Välj bandtransportriktning genom att trycka på bandriktningsväljaren ( 0 1 )
!6.
t Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall
vändas när bandslutet nås.
Funktion
Väljarens läge
För inspelning av endast en sida
För kontinuerlig inspelning av båda
sidor
eller RELAY
y Ställ in läget för inspelningspaus genom att trycka pä inspelning/dämptangenten (REC/REC MUTE 4 ) !6. Indikatorn 4 3 tänds.
u Justera inspelningsivån med inspelningskontrollen (INPUT LEVEL) !0
samtidigt som du tittar på toppvärdesmätaren.
i Tryck på avspelningstangenten (PLAY) !6 för att sätta igång avspelningen.
Avspelningsindikatorn (
eller
) och indikatorn 4 lyser vid inspelning.
o Tryck på paustangenten (REC PAUSE 3 ) !6 om du vill göra en paus i
inspelningen. Tryck på avspelningstangenten !6 för att återuppta
inspelningen.
!0 Tryck på stopptangenten (STOP 2 ) !6 när du vill avsluta inspelningen.
Observeral:
• Tryck på stopptangenten (STOP 2 ) för att stoppa avspelningen innan du
stänger av strömmen eller drar ut nätkabeln.
• Se upp så att du av misstag inte speler över viktiga inspelning. Detta kan
undvikas genom att komma ihåg nedanstående:
1. Bandinspelning påbörjas vid tryckning på avspelningsknappen när
indikeringen 4 REC lyrse.
2. Trycker du samtidigt på avspelningstangenten och inspelnings/
dämptangenten (REC/REC MUTE 4 ) startar inspelningen.
Bästa sättet att undvika oavsiktlig inspelning är att bryta av kassettens
raderskyddsflikar.
2 KORREKT INSPELNINGNIVA
När inspelningsnivån är för hög kan bandets mättnadspunkt lätt nås och
ljuddistorsion kan orsakas. Men om å andra sidan inspelningsnivån ställs in
för lågt kommer passager med låg ljugstyrka störas av bandbrus. Korrekt
inspelningsnivå är en avgörande faktor för åstadkommande av en väl
balanserad inspelning.
Bandvalsindikatorer-TYPE I, TYPE II och TYPE IV-har riktlinjer för de
maximalt tillåtna inspelningsnivåerna för varje bandtyp. Se på
toppnivåmatarna (FL PEAK) och justerna ingångsnivåerna me hjälp av
ingångsnivåregl-agerattama (INPUT LEVEL).
2 FINJUSTERING AV INSPELNINGSBIAS
För att erhåalla bästa inspelningsresultat är din egen omdömesförmåga
mycket viktig vid övervakningen av inspelningen och jämförelse mellan
olika inspelningar.
DRW-695 är utrustad med en kontroll för justering av bandets
förmagnetisering (bias), så att optimal bias kan ställas in för olika bandtyper
av olika bandfabrikat vid inspelning. l mittläget är kassettbandspelardäcket
inställ på en referensnivå för bias som gäller normal, krom- och metallband.
Om det inspelade materialet innehåller för mycket eller för lite
högrekvenser i, detta läge skall denna kontrollratt justeras för bättre
resultat.
Om högfrekvenserna (diskantljudet) är för starka skall ratten BIAS ADJ
vridas moturs för lägre förmagnetiseringsström. Om distorsion utgör ett
större bekymmer äan högfrekvensgången, vrider du ratten moturs för ökad
förmagnetiseringsström.
2 TANGENT FOR INSPELNING INSPELNINGSDAMPlNG OCH
INSPELNINGSPAUS
1. När ett ca. 5-sekunders icke-inspelat avsnitt skall sättas in efter
bandinspelning:
Tryck på knappen för inspelning/tyst inspelning ( 4 ) (REC/REC MUTE). Ett
ca. 5-sekunders icke-inspelat avsnitt sätts in automatiskt på bandet och
apparaten stannar i standbyläget.
2. För insättning av ett ca. 5-sekunders icke-inspelat avsnitt efter standbyläget:
Tryck på knappen för inspelning/tyst inspelning ( 4 ) (REC/REC MUTE), så
att apparaten inställs i icks-inspelningsläget. l detta fall sätts ett ca. 5sekunders icke-inspelat avsnittin automatiskt på bandet och apparaten
stannar i standby-läget.
3. För annullering av icke-inspelningsläget ( 3 läge REC MUTE):
Gör en kort tryckning på paus-knappen (REC PAUSE) så att ickeinspelningsläget annulleras och apparaten stannar i standby-läget.
4. För förlängning av icke-inspelningsläget (läge REC MUTE) med 5 sekunder
eller mer:
Tryck på knappen för inspelning/tyst inspelning ( 4 ) (REC/REC MUTE), så
att icke-inspelningstäget automatiskt förlängs med 5 sekunder.
2 JUSTERING AV LJUSSTYRKAN
På DRW-695 kan du reglera displayens ljusstyrka i sju steg.
Håll däck B:s STOP-tangent intryckt och tryck samtidigt på tangenten för
snabbspolning framåt ( 7 ) på däck B för att få starkare sken i displayen.
Håll STOP-tangenten intryckt och tryck samtidigt på återspolningstangenten ( 6 ) för att dämpa belysningen.
Displayens ljusstyrka har på fabriken förinställts på maximal ljusstyrka.
57
SVENSKA
BANDKOPIERING (från däck A till däck B)
•
•
Slå på förstärkaren eller receivern.
Ställ förstärkarens respektive receiverns kassettomkopplare i läge TAPE.
q Slå på ( ON ¢ ) strömbrytaren q.
w Lägg det kassettband du vill kopiera i däck Aoch det du vill spela in i däck B
w, !2.
e Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall
vändas när bandslutet nås.
Sekvensläge
Drift
Bandkopiering av endast en sida. Däcken slår ifrån när
antingen bandet i däck A eller B tar slut.
Bandriktningen för varje däck växlar när bandet i
respektive däck tar slut. (Detta är bekvämt vid
bandkopiering till ett band med annan längd.)
RELAY
Under kopiering av den sida som är vänd mot dig ställs
det däck där bandet tar slut först i beredskapsläge tills
även bandet i det andra däcket tar slut. Bandriktningen
växlar sedan samtidigt i båda däcken. (Beroende på
tillverkning kan band av samma angivna längd skilja sig
åt en aning. Använder du det här läget möjliggörs
synkronisering av bandens motsatta sidor.
r Tryck på bandkopieringsväljaren (DUBBING SPEED NORMAL) i för att
sätta igång bandkopieringen på normal hastighet. Indikatorn DUB tänds.
Tryck på snabbkopieringsväljaren (DUBBING SPEED HIGH) i om du vill
använda snabbkopiering.
l det läget tänds indikatorn DUB HIGH.
t Truck på stopptangenten (STOP 2 ) !6 för däck A eller däck B för att
avsluta kopieringen.
• När däck A står i avspelningsläge och däck B i stoppläge och du ställer däck
B i pausläge för inspelning aktiveras paustäget för normal bandkopiering.
Tryck sedan på avspelningstangenten när du vill starta bandkopieringen.
• Under bandkopiering blir inspelningsnivån och Dolby brusreduceringssystemet samma som på originalbandet oavsett hur INPUT LEVELkontrollen och DOLBY NR-tangenten är inställda.
• När du lyssnar till ljudet under bandkopiering med normal hastighet,
kommer DOLBY NR-omkopplaren att förbli urkopplad fastän du har tryckt
på tangenten.
• Du kan inte lyssna på ljudet under snabbkopiering.
• Du kan använda inspelnings-/dämptangenten (REC/REC MUTE 4 ) och
paustangenten (REC PAUSE 3 ) under normal bandkopiering.
• Inga tangenter utom stopptangenten (STOP 2 ) fungerar under
snabbkopiering.
SYNKRONISERAD INSPELNING
•
•
•
•
Om din DENON CD-spelare har förberetts för synkroniserad inspelning kan
du ta fördel av denna praktiska funktion på ditt kassettdäck.
Synkronanslutningar (SYNCHRO)
Anslut synkronanslutningen (SYNCHRO) till en DENON CD-spelare med
synkronanslutning (SYNCHRO) med hjälp av anslutningskabeln som
medföljer kassettdäcket. Du kan därefter utnyttja funktionen för
synkroniserad inspelning.
Slå på strömmen till förstärkaren eller receivern och din CD-spelare.
Ställ förstärkarens eller receiverns bandövervakningsomkopplare i läget
som motsvarar ljudkällan.
q Lägg i bandet som du tänker spela in på i däck B. Sätt i CD-skivan som skall
kopieras i CD-spelaren.
w Följ instruktionerna för inspelning på sid. 57. Ställ in Dolby brusreduceringssystemet, bandriktning och reverseringssättet som önskas och reglera
till sist inspelningsnivån.
e Koppla in stopp- eller pausläget på CD-spelaren.
r Tryck samtidigt på tangenterna REC/REC MUTE ( 4 ) och REC PAUSE ( 3 ).
Därmed startas synkroniserad inspelning på kassettdäcket av CD-skivan
som ligger i CD-spelaren. “SYNC” indikatorn tänds medan läget för
synkroniserad inspelning indikeras både på kassettdäcket och CD-spelaren.
(Se CD-spelarens bruksanvisning för detaljerade anvisningar.)
t Tryck på stopptangenten på däck B och CD-spelarens stopptangent när du
vill avbryta synkroniserad inspelning.
Synkroniserad inspelning avbryts samtidigt på kassettdäcket och CDspelaren.
y För att göra paus under synkroniserad inspelning, skall du trycka på CDspelarens paustangent. Därmed spelas ett 5 sekunder långt, tyst avsnitt in
på bandet och läget för inspelningspaus kopplas in på däcket.
“SYNC” indikatorn blinkar. Tryck på CD-spelarens avspelningstangent
(PLAY) när du åter vill fortsätta avspelningen.
58
CD-SPELARE
LINE OUT
R
SYNCHRO
L
DRW-695
Uttag för nätanslutning
L
R
LINE LINE
OUT IN
SYNCHRO
Observera:
• Kassettdäckets “SYNC” indikator börjar blinka och läget för inspelningspaus
kopplas in om synkroniserad inspelning startas från ett annat läge än
stoppläget, pausläget eller när ingen CD-skiva finns ilagd. Inspelningspaus
förblir inkopplad tills synkroniserad inspelning är möjligt på CD-spelaren.
• Under synkroniserad inspelning fungerar endast STOP tangenten på däck B.
Varning:
• Koppla inte in läget för synkroniserad inspelning under tiden avspelning görs
på CD-spelaren, och stäng inte heller av strömmen till kassettdäcket eller
CD-spelaren under synkroniserad inspelning, eftersom detta kan resultera i
felfunktion.
• När redigeringsfunktionen används för CD-spelaren måste du se till att
bandet i däcket är tillräckligt långt för den totala inspelningstiden.
Se CD-spelarens bruksanvisning för anvisningar angående dess redigeringsfunktion.
SVENSKA
ANVÄNDNINGSSÄTT FÖR BANDRÄKNEVERKET
Manöversått för (MEMORY STOP)
(1) Under in- och avspelning kan du använda funktionen för minnesstopp
för att snabbt spola till en bestämd punkt på bandet. Tryck på
COUNTER RESET-tangenten vid den punkt du vill spola till.
(2) Tryck nu på COUNTER MEMORY-tangenten. MEMO-indikatorn tänds.
BANDRÄKNEVERKETS ANVÄNDNING
(1) Tryck in knappen RESET så att räkneverket skall visa “ ‚‚‚‚ ”.
(2) Siffrorna i räkneverket slår om och visar bandets läge vid användning av
avspelnings-, framspolnings- ellerr återspolnings-funktionen.
• Vid inspelning och avspelning kan dessa siffror lämpligen användas för
anteckning av inspelade program och plats för nyinspelnings början.
• Angivna siffror motsvarar inte siffrorna på andra bandspelardäck.
(3) Däck A och däck B har vart sitt räkneverk.
(3) När man trycker på ( 6 ) (REW)-knappen under bandet gång framåt
(
) eller på ( 7 ) (FF)-knappen under bandets gäng bakåt (
)
spolas bandet snabbt bakåt resp. framåt och stannar automatiskt när
bandräkneverket visar “ ‚‚‚‚ ”.
•
Noggrannhethetenn hos bandstoppsmekanismen (MEMORY STOP)
överskrider inte –5 (“ ‚‚‚‚ ” – “
”) vid framåtgång (
likaledes inte +5 (“ ‚‚‚‚ ” – “ ‚‚‚fi”) vid bakåtgång (
•
) och
). Efter det
tar det ett antal sekunder innan korrigering kan göras.
Minnesstoppfunktionen fungerar oberoende i båda riktningar för däck A
och däck B.
Varning:
Om minnesstoppet används efter upprepad snabbspolning framåt och bakåt
kan det hända att bandet inte stoppas vid exakt rätt punkt.
TIMER INSPELNING/AVSPELNING
Timer inspelning/avspelning kan erhållas med hjälp av vilken audiotimer som helst som finns tillgänglig på marknaden.
Förstärkare
DRW-695
Tuner
L
R
LINE LINE
OUT IN
PB REC
L
R
R
L
R
L
A
SP
B
TAPE-1
L
L
L
R
L
R
R
LINE
OUT IN
L
TUNER
OUT PUT
L
R
R
R
SYNCHRO
Vägguttag
Timer
AM
Vänster
kanal
Avspelning/Inspelning med timer
• Inspelning med timer
1. Se till att alla anslutningar utförts korrekt, särskillt anslutningen av
strömförsörjning.
2. Ställ alla enheters strömbrytare på “ON”.
3. Ställ in önskad station med tunern.
4. Ladda ett band för inspelning. (Se till att inspelningsskyddet på bandet inte
är brutet. Om det är brutet, tejpa över hålet.)
5. Ställ Dolby NR omkopplaren i avsett läge.
6. Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall
vändas när bandslutet nås.
7. Se till att funktionsväljaren står på SOURCE.
8. Justera ingångsnivån på inspelningen.
9. Ställ in startpositionen på bandet.
10. Ställ timeromkopplaren (TIMER) på “REC”.
11. Ställ in audiotimern på önskad tid. Denna slår på strömmen vid önskad
tidpunkt.
* Med ovanstående procedur kan timerkontrollerad inspelning utföras.
Vid den förutbestämda tidpunkten slås då strömmen på och FM
utsändningar kan spelas in.
Höger
kanal
Högtalarsystem
• Avspelning med timer
1. Se till att alla anslutningar utförts korrekt, särskillt anslutningen av
strömförsörjning.
2. Ställ alla enheters strömbrytare på “ON”.
3. Ladda det redan inspelade bandet som skall avspelas.
4. Ställ Dolby NR omkopplaren i avsett läge.
5. Ställ in REVERSE MODE-väljaren u för att bestämma hur bandet skall
vändas när bandslutet nås.
6. Se till att funktionsväljaren på förstärkaren står på TAPE.
7. Justera ingångsnivån på inspelningen ( 1 ).
Tryck på stopptangenten ( 2 ).
8. Ställ timeromkopplaren (TIMER) på “PLAY”.
9. Ställ in audiotimern på önskad tid. Denna står på strömmen vid önskad
tidpunkt.
* Med ovanstående procedur kan timerkontrollerad avspelning erhållas.
Vid den förutbestämda tidpunkten slås då strömmen på och
avspelningen påbörjas.
Notera:
• Läs igenom instruktionerna som följer med timern.
• Om timerkontrollerad avspelning eller inspelning inte önskas, tillse att
timeromkopplaren (TIMER) står på “OFF”.
• Om timer med flera "on/off" lägen används kan timerstart funktionen
användas ett obegränsat antal gånger ända tills bandet i apparaten är slut.
59
SVENSKA
FELSOKNING
Kontrollera följande innan du frar slutsatsen att något är fel.
1. Ar alla anslutningar korrekt utförda?
2. Manövreras apparaten korrekt enligt anvisningarna?
3. Fungerar högralare och förstärkare korrekt?
Kontrollera en gång till med hjälp av nedanstående tabell om kassettbandspelardäcket ändå inte fungerar ordentligt. Saknas symptom som anges här nedan, bör du ta
kontakt med en återförsäljare för DENON.
Symptom
Ätgärd
Orsaka
•
•
•
•
Nätsladden ej insatt.
Bandet sitter löst.
Kassetten ej insatt ordentlight.
Kassetten deffekt.
Kontrollera nätsladden.
Spänn bandet med en penna el. dyl.
Sätt in kassetten korrekt.
Byt kassett.
Bandet går inte.
•
•
•
•
Ingen inspelning vid tryckning på
inspelningsknappen.
• Ingen kassett instatt.
• Raderfliken bortbruten.
• Sätt in kassett.
• Täck över hålet med tejp.
Ljudet förvrängt.
•
•
•
•
Bandhuvud, drivaxel eller spännrulle smutsiga.
Bandet för hårt spänt
Inspelningsnivån för hög.
Bandet utslitet och har “ljdbortfall”.
•
•
•
•
Rengör dessa delar.
Snabbspola bandet ett par gånger.
Justera insignalsnivån.
Byt band.
Mycket brus.
•
•
•
•
Bandet utslitet.
Bandhuvud, drivaxel eller spännrulle smutsiga.
Bandhuvud magnetiserat.
Inspelningsnivål för läg.
•
•
•
•
Rengör dessa delar.
Rengör dessa delar.
Avmagnetisera bandhuvud.
Justera insignalsnivån.
Höggrekvensområdet (diskant) betonas.
• Dolby NR-knappen är inte korrekt inställd.
• Inställ Dolby NR-knappen korrekt.
Förluster i högfrekvenserna (diskanten).
• Bandhuvudne smutsiga.
• Bandet utisitet.
• Rengör dem.
• Byt band.
Kassetten kan inte tas ut.
• Om du stänger av strömbrytaren under inspelning
eller avspelning och däcket stoppar, kan det
inträffa att det inte går att ta ut kassetten fastän
du trycker på EJECT ( 5 ) tangenten.
• Slå på strömbrytaren till läge ON ( ¢ ) igen, och
tryck därpå på STOP ( 2 ) tangenten.
• Tryck nu på EJECT ( 5 ) tangenten för att ta ut
kassettbandet.
TEKNISKA DATA
Typ
Tonhuvuden
Motorer
Bandhastighet
Snabbspolningstid
Inspelningsbias
Störavstånd
(vid 3% THD)
Frekvensomfång
Kanalseparation
Sval
Stereovideokassettdack med 4 spår,
2 kanaler och vertikal bandinmatning.
Avspelningshuvud x 1;
in-/avspelningshuvud x 1
Raderingshuvud (dubbelspaltigt ferrithuvud) x 1
DC servomotor x 2
4,8 cm/sek.
Ca 110 sek. med C-60 kassett
Ca 105 kHz
Ingångar
linje
Utgångar
linje
hörlur
Strömart
Med Dolby C NR
Över 74 dB (CCIR/ARM)
20 ~ 17.000 Hz ±3 dB (vid –20 dB, metallband)
Mer ån 40 dB (vid 1 kHz)
0,08% WRMS, ±0,14% vid toppsvaj
Effektförbrukning
Dimensioner
Vikt
* Rätten till ändring i tekniska data och utförande förbehålles.
Tillverkad på Dolby Laboratories licens.
HX Pro headroom extension av Bang and Olufsen.
“Dolby”, “HX Pro” och dubbel-D-symbol är registrerade varumärken som tillhör Dolby Laboratories.
60
80 mV, (–20 dBm), maximal insignalsnivå
Ingångsimpedans: 50 kΩ/kohm, ickebalanserad
775 mV (0 dB) maximal utsignalsnivå
(med 47 kΩ/kohm belastning, inspelningsnivå på
200 pwb/mm)
1,2 mW, maximal utsignalsnivå (optimal
belastingsimpedans: 8 Ω/ohm ~ 1,2 kΩ/kohm)
Både 50 Hz duger, Spänningstalet är
angivet på märketiketten.
14 W
434 (B) x 135 (H) x 263 (D) mm
4,0 kg
PORTUGUÊS
NOMES E FUNÇÕES DAS PEÇAS
q
Interruptor de corrente
(¢ ON £ STANDBY)
i
Botões de velocidade de cópia (DUBBING SPEED)
• Pressione este uma vez para ligar a corrente do leitor de cassetes.
Pressione novamente para pôr o leitor de cassetes em modo espera.
• O gravador permanece em modo de espera (não actuante) durante
aproximadamente 2 segundos após estar ligado.
o
Controlo de precisão da polarização (BIAS FINE)
Precaución:
Sempre que o interruptor de Força de Operação estiver na situação de
STANDBY (Espera), o aparelho continua ligado a voltagem de corrente
elétrica.
Por favor, certifique-se de que desliga a tomada do cabo de corrente
quando abandonar a sua casa para, digamos, umas férias.
w
Botão de ejecção ( 5 )
• Pressione este botão para abrir a tampa do compartimento da
cassete. Quando a fita estiver a rodar, pressione primeiro o botão de
parar (STOP) ( 2 ) para cessar o transporte da fita, depois pressione o
botão de ejecção.
e
Botão de reajuste do contador (COUNTER RESET)
r
Tecla MPX FILTER
• Pressione este botão para reajustar o contador da fita a zero.
• A tecla MPX FILTER deve ser usada para prevenir interferências com
o circuito Dolby NR durante gravações de programas de rádio FM
com o sistema Dolby NR.
• Ao fazer gravações com o sistema Dolby NR de outras fontes sonoras
que não sejam um programa FM, deixe esta função desactivada.
t
Botão de memória do contador (MEMORY)
y
Interruptor Dolby NR (DOLBY NR)
u
Interruptor de Modo Reversão (REV. MODE)
!6
Botões de transporte da fita
• Seleccione o tipo de transporte da fita. O modo invertido pode ser
colocado em
(um lado),
(reprodução continua), RELAY
(reprodução de revezamento).
PLAY
Botão de reprodução
2
Botão de parar
6
Botão de rebobinagem rápida
7
Botão de avanço rápido
(Para fita Normal, de CrO2 e de Metal)
• Utilize este controlo para ajustar com precisão a polarização. A
polarização normalizada é obtida na posição de paragem por clique ao
centro. Veja a página 64.
!0
Controlo do nível de entrada (INPUT LEVEL)
!1
Iluminação da fita
!2
Tampa do compartimento da cassete
!3
Tomada dos auscultadores (PHONES)
!4
Sensor remoto (REMOTE SENSOR)
!5
Tecla TIMER
• Quando este botão é pressionado durante o percurso da fita para a
frente (
), a rebobinagem rápida ( 6 ) parará automaticamente
na posição “ ‚‚‚‚ ” do contador da fita.
• Quando este botão é pressionado durante o percurso invertido da fita
(
), o avanço rápido ( 7 ) parará automaticamente na posição
“ ‚‚‚‚ ”do contador da fita. Veja a página 66.
• Para gravar ou reproduzir fitas com redução de ruído tipo Dolby B ou
C coloque este interruptor na posição “B” ou “C”. Coloque-o na
posição “OFF” quando não usar o sistema Dolby NR.
• Pressionando o botão NORMAL, começa a cópia a velocidade do
gravador A para o gravador B. Pressione o botão de alta velocidade
(HIGH) para executar a cópia a velocidade dupla. Veja a página 65.
• Este botão ajusta o nível de entrada da gravação. Afecta o nível em
ambos os canajs.
• A iluminação da fita torna possível verificar com clareza a quantidade
de fita remanescente.
• Se a tampa não estiver completamente fechada, os botões de
transporte da fita permanecerão inoperacionais.
• Para o prazer da música em privado sem perturbar os outros ou para
inspeccionar uma gravação, pode ser ligado um conjunto de
auscultadores a esta tomada. Utilize auscultadores com uma taxa de
impedância de 8 a 1200 Ω/ohms.
• Com o DRW-695 a unidade de controlo remoto não está incluída.
• Cada uma das funções de reprodução (PLAY), avanço rápido (FF),
rebobinagem (REW), paragem (STOP), pausa na gravação (REC
PAUSE) e gravação/gravação silenciosa (REC/REC MUTE) pode ser
controlada remotamente com o dispositivo manual sem fios do
receptor (receptores da série DRA). Para detalhes recorra às
instruções de funcionamento da série DRA.
NOTA:
Note que só o gravador A pode ser operado com as unidades de
controlo remote que não possuam nenhum botão seleccionador A/B.
• Este interruptor é para uso com um temporizador audio opcional para
gravação não attendida ou para reprodução com despertador.
• Para operação sem temporizador, este interruptor tem de ser
colocado na posição desligada (OFF). Veja a página 66.
Pressione para reproduzir a fita.
Pressione para parar a fita em qualquer modo.
Pressione para rebobinar rápido.
Pressione para avançar rápido.
Botão de
gravação/gravação silenciosa
Pressione o botão de gravação/gravação silenciosa (REC/REC MUTE) ( 4 ) e o botão de reprodução
(PLAY) simultaneamente para começar a gravar. Se só for pressionado o botão de gravação/
gravação silenciosa (REC/REC MUTE) ( 4 ), o gravador entra no modo de pausa de gravação.
Pressionando este botão no modo de pausa de gravação iniciará a gravação silenciosa automática e
é gravado sobre a fita um espaço de silêncio de 5 segundos. Veja a página 64.
REC PAUSE
(só o gravador B)
Botão de pausa de gravação
Pressione este botão para entrar o modo de pausa de gravação a partir do modo de gravação ou
silencio de gravação. Este botão só pode ser utilizado durante gravação. Veja a página 64.
0 1
Botão de direcção
4
REC/REC MUTE
(só o gravador B)
3
Muda a direcção do transporte da fita de para a frente “1” para invertido “0” e vice- -versa.
61
PORTUGUÊS
!7
Mostrador
Os indicadores com um número dentro de um círculo iluminam-se quando o botão correspondente for pressionado.
Indicadores de Transporte do Leitor A
Medidor de Nível de Pico
Indica os níveis de sinal de gravação e
reprodução dos canais esquerdos e direitos.
dB -40 -30 -20 -10
L
-5
-3
-1
0
+1
+3
Indicadores de Transporte do Leitor B
+5 +10
R
HIGH
DUB
SYNC
MEMO
MPX
Contador de Fita
do Leitor A
Indicador do Filtro MPX
Indicador de Controle Remoto
MEMO
Indicador de Memória do Leitor B
Contador de Fita do Leitor B
Indicadores de Velocidade de Duplicação
Indicador de Gravação Síncrone, ver pág. 65
Indicador de Memória do Leitor A
LIGAÇÃO
• Deixe todo o seu sistema (incluindo este gravador de cassetes) desligado até que todas as ligações entre o gravador e outros componentes tenham sido
completadas.
Receptor ou amplificador
BRANCO
L
PB REC
R
VERMELHO
BRANCO
L
R
TAPE-1
DRW-695
BRANCO
VERMELHO
L
R
LINE
OUT IN
BRANCO
L
L
R
LINE LINE
OUT IN
R
VERMELHO
SYNCHRO
VERMELHO
Esta tomada é só para a função
de gravação sincronizada.
Não ligue a microfones,
auscultadores nem a outras
fichas.
Tomada de corrente
CA 230V 50 Hz
(Ligue a uma tomada de corrente)
2 Ligação do gravador a um amplificador
• Antes de ligar o gravador ao seu amplificador, por favor reveja o manual
de instruções do seu amplificador.
• Utilize as fichas brancas para o canal esquerdo e as fichas vermelhas
para o canal direito.
2 Cópia de fitas
• Muitos amplificadores e receptores estéreo possuem circuitos de cópia
de fitas de modo que a duplicação de fitas pode ser executada entre
dois ou mais gravadores de fitas. Reveja o manual de instruções do seu
amplificador para uma explicação total deste modo de funcionamento.
2 Ligação de auscultadores
Para escutar através de auscultadores, ligue os seus auscultadores na
tomada de auscultadores (PHONES).
62
Fio de corrente
(para o modelo para o Reino Unido)
2 Precauções na instalação
Se o gravador for colocado próximo de um amplificador, TV ou sintonizador,
pode resultar ruído (zumbido induzido) ou interferência do ritmo,
especialmente durante recepção FM ou AM. Se isto ocorrer, coloque o
gravador mais distante dos outros componentes ou reoriente a sua
posição.
Precaução:
Um som mecânico é escutado na primeira vez que o interruptor de
corrente for colocado na posição ligada (“ON”) após o cabo de corrente ser
ligado a uma tomada de parede. Este é o som do mecanismo de cassete a
ser colocado no estado de funcionamento apropriado e é normal.
(Quando utilizar uma tomada CA num receptor ou amplificador, utilize uma
tomada não comutada (“UNSWITCHED”).)
PORTUGUÊS
REPRODUÇÃO
•
•
•
•
As operações descritas embaixo aplicam-se ao gravador A e ao gravador B
do mesmo modo.
Ligue o seu amplificador ou receptor.
Coloque o interruptor de monitor de fita no seu amplificador ou receptor na
posição de fita (TAPE).
Os números na ilustração embaixo representam a ordem na qual os passos
de operação são levados a cabo.
q Pressione o interruptor de corrente q para a posição ligada (ON) ( ¢ ).
w Pressione o botão de ejecçáo (EJECT) ( 5 ) w para abrir a tampa do
compartimento da cassete !2.
e Carregue a fita de cassete e encerre a tampa do compartimento da cassete
!2.
r Quando estiver a escutar uma fita gravada com o sistema de redução de
ruído Dolby, coloque o interruptor DOLBY NR y de acordo com o sistema
usado na altura da gravação.
t Pressione o botão de direcção ( 0 1 ) !6 para seleccionar a direcção do
transporte da fita.
Direcção do transporte
Indicador
Para a frente
Para trás
y Seleccione o tipo de transporte de fita com o interruptor REVERSE MODE
u.
Modo
Posição do interruptor
Para escutar só um lado
Para escutar a reprodução repetida
de ambos os lados
Para escutar a reprodução contínua
de ambos os lados e ambos os
gravadores
Revezamento RELAY
u Pressione o botão de reprodução (PLAY) !6 para iniciar a reprodução.
i Pressione o botão de parar ( 2 ) !6 para parar a reprodução.
• No modo de reprodução contínuo (modo invertido (REVERSE MODE)
(
) colocado para tempos e então pára automaticamente).
• Se os diferentes tipos de redução de ruído Dolby forem utilizados para
gravar e reproduzir, a resposta da reprodução será adversamente
afectada.
• Quando for desligada a corrente durante o transporte da fita, pode não
ser possível remover a cassete pressionando o botão de ejecção
(EJECT) ( 5 ). Neste caso, ligue de novo a corrente antes de pressionar o
botão de ejecção (EJECT) ( 5 ).
2 Reprodução por revezamento (RELAY PLAY)
(reprodução contínua das fitas no gravador A e gravador B)
• Carregue uma fita de cassete no gravador A e B e coloque
correctamente o botão Dolby NR.
q Coloque o modo invertido (REVERSE MODE) para revezamento (“RELAY”)
u.
w Pressione o botão de reprodução (PLAY) !6 do gravador que desejar
escutar primeiro.
e Para parar a reprodução por revezamento, pressione o botão de parar ( 2 )
!6 do gravador que estiver correntemente a reproduzir a fita.
• A reprodução por revezamento reproduzirá os gravadores A e B em
sucessão durante 5 ciclos, a seguir aos quais cessa a reprodução.
Quando começar a reprodução do gravador B, quando comutar para o
gravador A, o primeiro ciclo de reprodução do gravador A será contado
como o segundo ciclo. O completamento dos 5 ciclos será sempre do
lado oposto da fita no gravador B.
2 SISTEMA DE PESQUISA DE MÚSICA
O sistema de pesquisa de música detecta secções vazias (durando pelo menos
4 segundos) entre selecções por ordem a localizar o início das selecções na
direcção para a frente ou invertida.
1. Para avançar da faixa actual para o início da próxima faixa (CUE):
Pressione o botão PLAY, mantendo-o pressionado e pressione o botão de
avanço rápido ( 7 ) quando a fita está a enrolar para a frente (
).
Pressione o botão PLAY, mantendo-o pressionado e pressione o botão de
rebobinagem rápida ( 6 ) quando a fita estiver a enrolar para trás (
).
O indicador de transporte da fita pisca.
O leitor de cassete saltará o resto da faixa actual e retomará
automaticamente a reprodução no início da faixa seguinte.
2. Para repetir a reprodução a partir do início da faixa actual:
Pressione o botão PLAY, mantendo-o pressionado e pressione o botão de
rebobinagem rápida ( 6 ) quando a fita estiver a enrolar para a frente
(
).
Pressione o botão PLAY, mantendo-o pressionado e pressione o botão de
avanço rápido ( 7 ) quando a fita estiver a enrolar para trás (
).
O indicador de transporte da fita pisca.
O leitor de cassete rebobinará a fita para o início da faixa actual e retomará
automaticamente a reprodução a partir daquele ponto. Esta função é muito
conveniente para repetição da reprodução da faixa actual.
Notas sobre o funcionamento da pesquisa de música:
As funções de pesquisa funcionam detectando secções comparativamente
longas, vazias, aproximadamente de 4 a 5 segundos de duração, entre
selecções gravadas. Por isso. o sistema pode não funcionar normalmente nos
seguintes casos:
• Gravações com discurso ou conversação descontínua.
• Gravações com períodos de pianíssimo longos (música tocada suavemente).
• Gravações com longos silêncios.
• Secções vazias com um nível de ruído elevado.
• Secções vazias mais curtas do que 4 segundos.
• Se aparelhos emissores de ruído, tais como máquinas de barbear eléctricas,
berbequins, frigoríficos, etc., forem operados nas imediações.
• Bobinagem rápida para trás com som (REV) próxima do inicio do programa
ou bobinagem rápida para a frente com som (CUE) próxima do fim.
63
PORTUGUÊS
GRAVAÇÃO (só o GRAVADOR B)
•
•
Ligue o seu amplificador ou receptor e a componente fonte.
Coloque o interruptor do monitor da fita no seu amplificador ou receptor
para a posição de fonte (SOURCE).
q Pressione o interruptor de corrente q para a posição ligada (ON) ( ¢ )
position.
w Carregue a fita de cassete w, !2.
(Verifique se as películas de prevenção de apagamento do alojamento da
cassete não foram quebradas.)
e Desloque o interruptor DOLBY NR y e seleccione o tipo de Dolby NR que
está de acordo com a gravação.
r Pressione o botão de direcção ( 0 1 ) !6 para seleccionar a direcção do
transporte da fita.
t Seleccione o tipo de transporte de fita com o interruptor REVERSE MODE
u.
Modo
Posição do interruptor
Para gravar só em um lado
Para gravar continuamente em
ambos os lados
ou revezamento (RELAY)
y Pressione o botão de gravação/gravação silenciosa (REC/REC MUTE) ( 4 )
!6 para colocar o modo de pausa de gravação. O indicador 4 3 iluminar-seá.
u Ajuste o nível de gravação com o controlo do nível de entrada (INPUT
LEVEL) !0 enquanto observa o medidor do nível de pico.
i Pressione o botão de reprodução (PLAY) !6 para iniciar a gravação.
O indicador de reprodução (PLAY) (
ou
) e o indicador 4 iluminarse-ào durante a gravação.
o Para interromper a gravação, pressione o botão de pausa de gravação (REC
PAUSE) ( 3 ) !6. Pressione o botão de reprodução (PLAY) !6 para continuar
a gravar.
!0 Para parar de gravar, pressione o botão de parar ( 2 ) !6.
Precaução:
• Assegure-se de que pressiona o botão de parar ( 2 ) para parar a gravação,
antes de desligar a alimentação ou retirar a ficha da tomada.
• Seja cuidadoso em não apagar gravações importantes por erro. Início
inadvertido de gravação acontecerá nos seguintes casos:
1. Se o botão de reprodução (PLAY) for pressionado enquanto o indicador
4 se ilumina, a gravação inicia-se.
2. Se o botão de reprodução (PLAY) e o botão de gravação/gravação
silenciosa (REC/REC MUTE) ( 4 ) forem pressionados ao mesmo tempo,
a gravação inicia-se.
O melhor modo de evitar o apagamento acidental é quebrar as duas
películas de prevenção no alojamento da cassete.
2 NÍVEL APROPRIADO DE GRAVAÇÃO
Um nível de gravação demasiado elevado pode saturar a fita e provocar
distorção. Por outro lado, se o nível de gravação for colocado demasiado
baixo, as passagens suaves serão marcadas por ruído residual. Um nível de
gravação apropriado é o factor simples mais importante para fazer
gravações bem equilibradas.
2 AJUSTAMENTO DA POLARIZAÇÃO DA GRAVAÇÃO
Para os melhores resultados de gravação, inspecção durante a gravação e
comparação de gravações diferentes utilizando a sua própria opinião são
essentiais.
O DRW-695 está equipado com um controlo de precisão da polarização
(BIAS FINE) para assisti-lo na colocação da polarização apropriada para os
tipos e marcas diferentes de fitas. Na posição de paragem por clique ao
centro, o gravador é colocado ao nível da polarização de referência para fita
Normal, de CrO 2 e de Metal. Se a gravação resultante nesta posição
possuir demasiado ou pouco conteúdo de alta frequência, ajustando o
controlo da precisão da polarização (BIAS FINE) pode ser útil para adquirir
melhores resultados.
Se as altas frequências (sons agudos) têm de ser realçadas, rode o controlo
da precisão da polarização (BIAS FINE) no sentido oposto ao dos ponteiros
do relógio para diminuir a polarização corrente. Rode o controlo no sentido
dos ponteiros do relógio para aumentar a polarização corrente.
Através da utilização deste controlo, pode gravar fitas com uma resposta de
frequência que combinará bem com o seu gosto musical.
2 Botão de gravação/gravação silenciosa (REC/REC MUTE) e pausa de
gravação (REC PAUSE)
1. Para gravar uma secção de espaço vazio de 5 segundos durante a
gravação:
Pressione o botão de gravação/gravação silenciosa (REC/REC MUTE) ( 4 ).
Um espaço vazio de 5 segundos será gravado e o gravador entrará em
modo de espera de gravação.
2. Para gravar uma secção de espaço vazio de 5 segundos durante o modo de
espera de gravação:
Pressione o botão de gravação/gravação silenciosa (REC/REC MUTE) ( 4 ) a
partir do modo de espera de gravação. Um espaço vazio de 5 segundos
será gravado e o gravador entrará de novo em modo de espera de
gravação.
3. Para cancelar a gravação do espaço vazio:
Pressione o botão de pausa de gravação (REC PAUSE) ( 3 ). A gravação do
espaço vazio ficará cancelada e o gravador entra em modo de espera de
gravação.
4. Para ampliar a secção do espaço vazio com outros 5 segundos ou mais:
Simplesmente pressione o botão de gravação/gravação silenciosa
(REC/REC MUTE) ( 4 ) e a secção de espaço vazio será aumentada com
outros 5 segundos.
2 AJUSTE DE BRILHO
Com o DRW-695, o brilho do mostrador pode ser ajustado em sete passos.
Para tornar o mostrador mais brilhante, pressione o botão de avanço rápido
( 7 ) do leitor mantendo pressionado o botão STOP (parar) do mesmo
leitor.
Para tornar o mostrador mais escuro pressione o botão de rebobinagem
rápida ( 6 ) mantendo pressionado o botão STOP (parar).
O mostrador vem originalmente regulado para o brilho máximo.
64
PORTUGUÊS
Cópia (DUBBING) (do gravador A para o gravador B)
•
•
Ligue o amplificador ou o receptor.
Coloque o interruptor do monitor de fita no seu amplificador ou receptor para a posição de fita (TAPE).
q Pressione o interruptor de corrente q para a posição ligada (ON) ( ¢ ).
w Carregue a fita de cassete para ser reproduzida no gravador A e aquela a
ser gravada no gravador B w, !2.
e Seleccione o tipo de transporte de fita com o interruptor REVERSE MODE
u.
Modo invertido
Funcionamento
Só é executada a cópia de um lado.
O gravador pára quando quer o gravador A ou B
atingirem o fim da fita.
A direcção da fita é invertida em cada gravador quando
atingirem o fim da fita. (Isto é prático para copiar para
uma fita com um comprimento diferente.)
Revezamento
RELAY
Durante a cópia do lado voltado para si, o gravador que
primeiro atingir o fim da fita aguardará até que o outro
gravador atinja o fim da fita, então ambos os
gravadores inverterão juntos a direcção da fita.
(Dependendo do fabricante, o comprimento de fitas
possuindo o mesmo tempo de gravação pode diferir
um tanto. Colocando este modo permite o arranjo da
porção do início do lado oposto da fita.)
r Para iniciar a cópia de velocidade normal, pressione o botão de velocidade
de cópia normal (DUBBING SPEED NORMAL) i. O indicador DUB
iluminar-se-á nesta altura.
Para a cópia de alta velocidade, pressione o botão de velocidade de cópia
alta (DUBBING SPEED HIGH) i.
O indicador de velocidade alta (HIGH) iluminar-se-á nesta altura.
t Para parar a cópia, pressione o botão de parar ( 2 ) !6 do gravador A ou
gravador B.
• Quando o gravador A estiver em modo de reprodução e o gravador B
estiver na condição de paragem, colocando o gravador B no modo de pausa
de gravação engrenará o modo de pausa de cópia a velocidade normal. A
cópia inicia-se então pressionando o botão de reprodução (PLAY).
• Ao duplicar, o nível de gravação e a gravação Dolby NR serão idênticos aos
da fita a ser reproduzida, independentemente das posições do controle
INPUT LEVEL (nível de entrada) e do botão DOLBY NR.
• Ao escutar o som da reprodução durante a duplicação em velocidade
normal, o interruptor DOLBY NR mantém-se desligado, mesmo que seja
pressionado.
• O som da reprodução não pode ser escutado durante a cópia em alta
velocidade.
• É permitida a operação utilizando os botões de gravação/gravação
silenciosa (REC/REC MUTE) ( 4 ) e de pausa de gravação (REC PAUSE)
( 3 ) do gravador B durante a cópia a velocidade normal.
• Os botões que não o botão de parar ( 2 ) não podem ser utilizados durante
a cópia a alta velocidade.
FUNÇÃO DE GRAVAÇÃO SINCRONIZADA
•
•
•
•
A prática gravação sincronizada pode ser executada quando utilizada em
combinação com um leitor de discos compactos DENON equipado para a
função de gravação sincronizada.
Ligue uma tomada sincro (SYNCHRO) à tomada sincro (SYNCHRO) de um
leitor de discos compactos DENON que esteja equipado com uma tomada
sincro (SYNCHRO), faça então uma gravação sincronizada. Utilize o cabo de
ligação fornecido com este gravador de cassete.
Ligue o seu amplificador ou o receptor e o leitor de discos compactos.
Coloque o interruptor do monitor da fita no seu amplificador ou receptor na
posição fonte.
q Carregue a fita em que pretende gravar no gravador B. o disco de que
pretende gravar no leitor de discos compactos.
w Seguindo as instruções de gravação na página 64, coloque o modo Dolby
NR. a direcção, o modo invertido e o nível de entrada.
e Coloque o leitor de discos compactos em modo de paragem ou pausa.
r Pressione simultaneamente no botão de gravação/gravação silenciosa
(REC/REC MUTE) ( 4 ) e no botão de pausa de gravação (REC PAUSE) ( 3 ).
O gravador de cassete e o leitor de discos compactos são
automaticamente colocados no modo de gravação sincronizada. O
indicador “SYNC” ilumina-se no gravador de cassete e o modo de gravação
sincronizada é indicado no leitor de discos compactos.
(Para detalhes, informe-se através das instruções de funcionamento do
leitor de discos compactos.)
t Para interromper a gravação sincronizada, pressione o botão parar no leitor
B e o botão parar no CD.
O modo de gravação sincronizada é cancelado para ambos o gravador de
cassete e o leitor de discos compactos.
y Para parar temporariamente a gravação sincronizada, pressione o botão de
parar no leitor de discos compactos. Um espaço vazio de 5 segundos é
criado na fita, após o que o modo de pausa de gravação é colocado. O
indicador “SYNC” pisca.
Para continuar a gravação sincronizada, pressione o botão de reprodução
(PLAY) no leitor de discos compactos.
Leitor de discos compactos ( CD PLAYER )
LINE OUT
R
SYNCHRO
L
DRW-695
Tomada da fonte de corrente
L
R
LINE LINE
OUT IN
SYNCHRO
Nota:
• Se a gravação sincronizada for iniciada quando o leitor de discos compactos
estiver em outro modo que não o modo de paragem ou de pausa ou quando
nenhum disco estiver colocado, o indicador “SYNC” no gravador de cassete
pisca e o modo de pausa de gravação é colocado até que a gravação
sincronizada seja possível no leitor de discos compactos.
• No modo de gravação sincronizada, só funciona o botão parar do leitor B.
Precaução:
• Não coloque o gravador de cassete em modo de gravação sincronizada
quando o leitor de discos compactos estiver em modo de reprodução.
Também, não desligue a corrente do gravador de cassete ou do leitor de
discos compactos durante a gravação sincronizada. Fazendo-o pode resultar
em avaria.
• Durante a operação de edição, quando utilizar as funções de edição no leitor
de discos compactos, assegure-se de que selecciona uma fita com um
tempo de gravação suficientemente longo.
Para as funções de edição do leitor de discos compactos, informe-se com as
instruções de funcionamento do leitor de discos compactos.
65
PORTUGUÊS
CONTADOR DA FITA E PARAGEM DA MEMÓRIA
Funcionamento do contador da fita
(1) Pressione o botão de reajuste (RESET) para reajustar o contador a
“ ‚‚‚‚ ”.
(2) Utilizando as funções de reprodução (PLAY), avanço rápido (FF) ou
rebobinagem (REW), a leitura do contador mudará para indicar uma
posição índice.
• Durante as operações de gravação e reprodução, o contador é útil para
tomar nota da localização dos programas existentes ou posições onde
deve ser iniciada a gravação.
• A leitura deste contador não corresponde ao de nenhum outro gravador.
(3) O gravador A e o gravador B possuem a memória do seu próprio
contador.
Funcionamento da paragem da memória (MEMO STOP)
(1) Durante a gravação ou a reprodução, pode ser usada a função Memory
Stop para localizar um determinado ponto da fita. Pressione o botão
COUNTER RESET no ponto pretendido.
(2) Pressione então o botão COUNTER MEMORY e o indicador MEMO
iluminar-se-á.
(3) Quando for pressionado o botão de rebobinagem rápida ( 6 ) durante
o percurso da fita para a frente (
) ou for pressionado o botão de
avanço rápido ( 7 ) durante o percurso invertido da fita (
), a fita é
rapidamente rebobinada (ou avançada) até que a indicação de “ ‚‚‚‚ ”
do contador seja atingida.
•
A característica de paragem de memória rebobinará ou avançará a fita
para dentro de –5 contagens na direcção para a frente (
“ ‚‚‚‚ ” a “
inversa (
•
) (de
”) e para dentro de +5 contagens na direcção
) (de “ ‚‚‚‚ ” a “ ‚‚‚fi”). Após isto. vários segundos são
exigidos para as operações de correcção.
A função de paragem de memória opera independentemente em
ambas as direcções para o gravador A e para o gravador B.
Precaução:
Se a operação de paragem memorizada se executar após rebobinagem
repetida para frente ou para trás, é possível que a fita não pare na posição
correcta.
GRAVAÇÃO E LEITURA POR TEMPORIZADOR
A gravação e leitura por temporizador pode ser realizada mediante o uso de qualquer temporizador de áudio à venda no mercado.
Amplificador
DRW-695
Sintonizador
L
L
LINE LINE
OUT IN
PB REC
L
R
R
L
R
L
A
SP
B
TAPE-1
L
L
L
R
L
R
R
LINE
OUT IN
R
TUNER
OUT PUT
L
R
R
R
SYNCHRO
Tomada eléctrica
de parede
Temporizador
AM
Canal
esquerdo
Gravação e leitura por temporizador
• Procedimento para a gravação por temporizador
1. Certifique-se de que as ligações estão correctas, especialmente as ligações
da fonte de alimentação.
2. Lique o interruptor de alimentação de cada aparelho.
3. Sintonize a estação desejada no sintonizador.
4. Coloque a cassete para gravação. (Certifique-se de que a patilha de
portecção contra apagamento acidental não está partida, e se estiver, cubra
o orifício com uma fita adesiva normal.)
5. Seleccione o sistema Dolby desejado com a tecla Dolby NR.
6. Seleccione o tipo de transporte de fita com o interruptor REVERSE MODE
u.
7. Certifique-se de que a tecla TAPE MONITOR esteja na posição “SOURCE”.
8. Ajuste o nível de entrada de gravação.
9. Ajuste a fita na posição inicial.
10. Coloque a tecla do temporizador (TIMER) na posição “REC” (gravação).
11. Ajuste o temporizador de áudio para a hora desejada. O temporizador de
áudio ligará a fonte de alimentação na hora desejada.
* Através do procedimento descrito acima, pode-se realizar a gravação
controlada pelo temporizador.
Quando chega na hora predeterminada, a alimentada é ligada e o
programa FM é gravado.
66
Canal
direito
Sistema de altifalantes
• Procedimento para leitura por temporizador
1. Certifique-se de que as ligações estão correctas, especialmente as ligações
da fonte de alimentação.
2. Ligue o interruptor de alimentação de cada aparelho.
3. Coloque uma cassete gravada no leitor de cassetes.
4. Seleccione o sistema Dolby NR apropriado com a tecla Dolby NR.
5. Seleccione o tipo de transporte de fita com o interruptor REVERSE MODE
u.
6. Seleccione a posição “TAPE” com a tecla TAPE MONITOR.
7. Accione a tecla PLAY ( 1 ) e efectúe a leitura da cassete para ajustar o
volume de leitura.
Pressione o botão de paragem ( 2 ).
8. Coloque a tecla do temporizador (TIMER) na posição “PLAY” (leitura).
9. Ajuste o temporizador de áudio para a hora desejada. O temporizador de
áudio ligará a alimentação na hora desejada.
* Mediante o procedimento descrito acima, pode-se realizar a leitura por
temporizador.
Quando chega na hora predeterminada, a alimentada é ligada e a leitura
é iniciada.
Observações:
• Por favor siga as instruções de operação do temporizador antes de usá-lo.
• Se não desejar realizar uma gravação ou leitura por temporizador, certifiquese de desactivar o temporizador.
• Ao utilizar um temporizador que permite várias operações de ligar e desligar,
o funcionamento de inicio do temporizador pode continuar um ilimitado
mùmero de vezes até que a fita chegue ao final.
PORTUGUÊS
DETECÇÃO DE AVARIAS
Verifique o seguinte antes de tirar a conclusão que o seu gravador de cassetes estéreo está avariado.
1. Estão correctas todas as ligações?
2. Estão todos os componentes do sistema a ser operados correctamente de acordo com as instruções de funcionamento?
3. Estão as colunas de som e o amplificador/receptor a funcionar correctamente?
Se o gravador de fitas ainda não funciona apropriadamente, verifique o sintoma com a lista embaixo. Se o sintoma não corresponde à lista de verificação, por favor
contacte o seu revendedor DENON.
Problema
Remédio
Causa
Verifique o cabo de corrente.
Aperte a fita com um lápis, etc.
Carregue apropriadamente a cassete.
Substitua a cassete.
A fita não roda
A fita não é gravada quando é pressionado o
botão de gravação/gravação silenciosa (REC/
REC MUTE) ( 4 ).
• Nenhuma cassete está carregada.
• As películas de prevenção de apagamento estão
quebradas.
• Carregue uma cassete.
• Cubra os orifícios com fita adesiva.
• As cabeças, o cabrestante ou os rolamentos de
aperto estão sujos.
• A fita é bobinada muito apertada.
• Limpe-os.
O som é gorjeado e distorcido.
O cabo de corrente está desligado.
A fita está solta.
A cassete não está apropriadamente carregada.
Cassete defeituosa.
•
•
•
•
•
•
•
•
• O nível de entrada de gravação é muito elevado.
• A fita está gasta e possui muitas “falhas”.
• Avance rápido ou rebobine para alargar a
bobinagem.
• Ajuste o nível de entrada de gravação.
• Substitua a fita.
• A fita está gasta.
• As cabeças, o cabrestante ou os rolamentos de
aperto estão sujos.
• As cabeças estão magnetizadas.
• O nível de entrada de gravação é bastante baixo.
• Substitua-as.
• Limpe-os.
O alcance da alta frequência (agudos) é realçado.
• O interruptor Dolby NR está impropriamente
colocado.
• Coloque apropriadamente o interruptor Dolby NR.
O alcance da alta frequência (agudos) é perdido.
• As cabeças estão sujas.
• A fita está gasta.
• Limpe-as.
• Substitua a fita.
A fita de cassete não pode ser retirada.
• Se o interruptor de corrente for desligado quer
durante a gravação ou a reprodução e a unidade
for parada, pode haver casos quando a cassete
não pode ser retirada, mesmo se o botão de
ejecção (EJECT) ( 5 ) for pressionado.
• Ligue de novo (ON) o interruptor de corrente
( ¢ ) e então pressione o botão de parar (STOP)
( 2 ).
• Agora, pressione o botão de ejecção (EJECT) ( 5 )
para retirar a fita de cassete.
Ruído excessivo.
• Desmagnetize as cabeças.
• Ajuste o nível de entrada de gravação.
SPECIFICATIONS
Tipo
Cabeças
Carregamento vertical da fita; gravador estéreo de
dupla cassete de inversão rápida de 4 pistas de 2
canais
Cabeça de reprodução x 1
Cabeça de gravação/reprodução x 1
Cabeça de apagamento (de ferrite de dupla-falha) x1
Servomotor de CC x 2
4,8 cm/seg.
Motores
Velocidade da fita
Tempo de avanço rápido,
rebobinagem
Aprox. 110 seg. com uma cassete C-60
Polarização de gravação Aprox. 105 kHz
Relação S/N global
(a 3% de nível THD)
Dolby C NR ligado: mais do que 74 dB (CCIR/ARM)
Resposta das frequências
global
20 ~ 17.000 Hz ±3 dB (a –20 dB, fita de metal)
Separação dos canais
Mais do que 40 dB (a 1 kHz)
Reverberação e agitação 0,08% WRMS, ±0,14% w. pico
Entrada
Linha (LINE)
80 mV (–20 dBm) nível de entrada no máximo
Impedância de entrada: 50 kΩ/kohm, não
balanceados
Saída
Linha (LINE)
775 mV (0 dB) nível de saída no máximo
(com 47 kΩ/kohm de nível de gravado, de carga
de 200 pwb/mm)
Auscultadores (PHONES) 1,2 mW nível de saída no máximo (impedância de
carga óptima 8 Ω/ohm ~ 1,2 kΩ/kohm)
Fonte de corrente
50 Hz, a voltagem é mostrada na etiqueta da
capacidade
Consumo de corrente
14 W
Dimensões
434 (L) x 135 (A) x 263 (P) mm
Peso
4,0 kg
* As especificações e concepções acima estão sujeitas a modificação sem aviso prévio.
Fabricado sob licença de Dolby Laboratories.
O sistema “HX Pro headroom extension” foi originado por Bang and Olufsen.
“Dolby”, “HX Pro” e o símbolo com duplo D são marcas comerciais de Dolby Laboratories.
67
MEMO:
68
16-11, YUSHIMA 3-CHOME, BUNKYO-KU, TOKYO 113-0034, JAPAN
Telephone: (03) 3837-5321
Printed in China 511 4088 007
