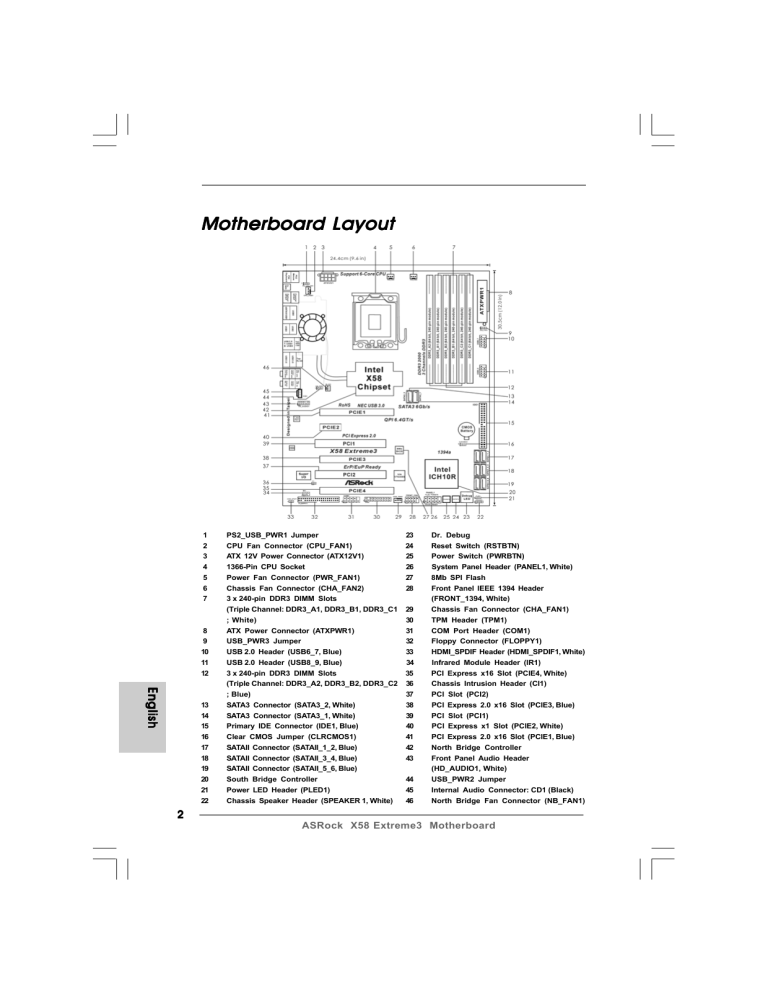

Motherboard Layout
1
2
3
4
5
6
7
8
9
10
11
12
English
13
14
15
16
17
18
19
20
21
22
PS2_USB_PWR1 Jumper
CPU Fan Connector (CPU_FAN1)
ATX 12V Power Connector (ATX12V1)
1366-Pin CPU Socket
Power Fan Connector (PWR_FAN1)
Chassis Fan Connector (CHA_FAN2)
3 x 240-pin DDR3 DIMM Slots
(Triple Channel: DDR3_A1, DDR3_B1, DDR3_C1
; White)
ATX Power Connector (ATXPWR1)
USB_PWR3 Jumper
USB 2.0 Header (USB6_7, Blue)
USB 2.0 Header (USB8_9, Blue)
3 x 240-pin DDR3 DIMM Slots
(Triple Channel: DDR3_A2, DDR3_B2, DDR3_C2
; Blue)
SATA3 Connector (SATA3_2, White)
SATA3 Connector (SATA3_1, White)
Primary IDE Connector (IDE1, Blue)
Clear CMOS Jumper (CLRCMOS1)
SATAII Connector (SATAII_1_2, Blue)
SATAII Connector (SATAII_3_4, Blue)
SATAII Connector (SATAII_5_6, Blue)
South Bridge Controller
Power LED Header (PLED1)
Chassis Speaker Header (SPEAKER 1, White)
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Dr. Debug
Reset Switch (RSTBTN)
Power Switch (PWRBTN)
System Panel Header (PANEL1, White)
8Mb SPI Flash
Front Panel IEEE 1394 Header
(FRONT_1394, White)
Chassis Fan Connector (CHA_FAN1)
TPM Header (TPM1)
COM Port Header (COM1)
Floppy Connector (FLOPPY1)
HDMI_SPDIF Header (HDMI_SPDIF1, White)
Infrared Module Header (IR1)
PCI Express x16 Slot (PCIE4, White)
Chassis Intrusion Header (CI1)
PCI Slot (PCI2)
PCI Express 2.0 x16 Slot (PCIE3, Blue)
PCI Slot (PCI1)
PCI Express x1 Slot (PCIE2, White)
PCI Express 2.0 x16 Slot (PCIE1, Blue)
North Bridge Controller
Front Panel Audio Header
(HD_AUDIO1, White)
USB_PWR2 Jumper
Internal Audio Connector: CD1 (Black)
North Bridge Fan Connector (NB_FAN1)
2
ASRock X58 Extreme3 Motherboard
I/O PPanel
anel
1
2
3
4
*5
6
7
8
9
PS/2 Mouse Port (Green)
Coaxial SPDIF Out Port
USB 2.0 Port (USB0)
IEEE 1394 Port (IEEE 1394)
LAN RJ-45 Port
Side Speaker (Gray)
Rear Speaker (Black)
Central / Bass (Orange)
Line In (Light Blue)
** 10
11
12
13
14
15
16
17
18
Front Speaker (Lime)
Microphone (Pink)
USB 3.0 Ports
USB 2.0 Ports (USB45)
USB 2.0 Ports (USB23)
Powered eSATAIII/USB 2.0 Connector
Optical SPDIF Out Port
Clear CMOS Switch (CLRCBTN)
PS/2 Keyboard Port (Purple)
* There are two LED next to the LAN port. Please refer to the table below for the LAN port LED
indications.
LAN Port LED Indications
Activity/Link LED
Status
Description
Status
Off
No Link
Blinking Data Activity
On
Link
Off
Orange
Green
ACT/LINK SPEED
LED
LED
SPEED LED
Description
10Mbps connection
100Mbps connection
1Gbps connection
LAN Port
** If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”.
See the table below for connection details in accordance with the type of speaker you use.
TABLE for Audio Output Connection
Central / Bass
(No. 8)
--V
V
Side Speaker
(No. 6)
---V
English
Audio Output Channels Front Speaker Rear Speaker
(No. 10)
(No. 7)
2
V
-4
V
V
6
V
V
8
V
V
3
ASRock X58 Extreme3 Motherboard
1. Introduzione
Grazie per aver scelto una scheda madre ASRock X58 Extreme3, una scheda
madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni
eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della
qualità e della resistenza.
Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida
passo-passo all’installazione. Informazioni più dettagliate sulla motherboard si possono
trovare nel manuale per l’utente presente nel CD di supporto.
Le specifiche della scheda madre e il software del BIOS possono
essere aggiornati, pertanto il contenuto di questo manuale può subire
variazioni senza preavviso. Nel caso in cui questo manuale sia
modificato, la versione aggiornata sarà disponibile sul sito di ASRock
senza altro avviso. Sul sito ASRock si possono anche trovare le più
recenti schede VGA e gli elenchi di CPU supportate.
ASRock website http://www.asrock.com
Se si necessita dell’assistenza tecnica per questa scheda madre,
visitare il nostro sito per informazioni specifiche sul modello che si
sta usando.
www.asrock.com/support/index.asp
1.1 Contenuto della confezione
Italiano
Scheda madre ASRock X58 Extreme3
(ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm)
Guida di installazione rapida ASRock X58 Extreme3
CD di supporto ASRock X58 Extreme3
Un cavo IDE 80-pin Ultra ATA 66/100/133
Un cavo per floppy drive a 1,44 Mb
Quattro cavi dati Serial ATA (SATA) (opzionali)
Due cavi di alimentazione HDD Serial ATA (SATA) (opzionali)
Un I/O Shield
Un Scheda ASRock SLI_Bridge_2S
89
ASRock X58 Extreme3 Motherboard
1.2 Specifiche
Piattaforma
Processore
Chipset
Memoria
Slot di
espansione
Audio
Italiano
LAN
Pannello
posteriore I/O
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
- Design condensatore compatto (condensatori a conduttore in
polimero di alta qualità realizzati al 100% in Giappone)
- Processore Intel® Socket 1366 CoreTM i7 Extreme Edition /
CoreTM i7 con supporto della tecnologia Intel® Dynamic Speed
- Bus di sistema fino a 6400 MT/s; Intel® QuickPath Interconnect
- Struttura di fase con alimentazione V8 avanzata
- Supporto tecnologia Hyper Threading (vedi ATTENZIONE 1)
- Supporta la tecnologia overclocking “slegata”
(vedi ATTENZIONE 2)
- Supporto CPU EM64T
- Northbridge: Intel® X58
- Southbridge: Intel® ICH10R
- Tecnologia memoria DDR3 a tre canali (vedi ATTENZIONE 3)
- 6 x slot DDR3 DIMM
- Supporto DDR3 2000(OC)/1866(OC)/1600(OC)/1333(OC)/
1066 non-ECC, momoria senza buffer
- Supporto di DDR3 ECC, momoria senza buffer con processori
Intel® Workstation 1S Xeon® serie 3500
- Capacità massima della memoria di sistema: 24GB
(vedi ATTENZIONE 4)
- Supporto di Intel® XMP (Extreme Memory Profile)
- 2 x slot PCI Express 2.0 x16 (Blu a modalità x16)
- 1 x slot PCI Express x16 (bianco a modalità x4)
(Spazio di ampiezza doppia tra gli alloggi PCI-E)
- 1 x slot PCI Express x1
- 2 x slot PCI
- Supporto di ATITM CrossFireXTM e Quad CrossFireXTM
- Supporto di NVIDIA® SLITM e Quad SLITM
- 7.1 CH HD Audio con protezioni contenuti
- DAC con raggio dinamico di 110dB (VIA® VT2020 Audio Codec)
- Supporto audio Blu-ray Premium
- Supporto THX TruStudio ProTM
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111DL
- Supporta Wake-On-LAN
I/O Panel
- 1 x porta PS/2 per mouse
- 1 x porta PS/2 per tastiera
90
ASRock X58 Extreme3 Motherboard
USB 3.0
Connettori
Interruttore
rapido
BIOS
Italiano
SATA3
- 1 x Porta coassiale SPDIF Out
- 1 x Porta ottica SPDIF Out
- 5 x porte USB 2.0 già integrate
- 1 x Connettore alimentato eSATAIII/USB 2.0
- 2 x porte USB 3.0 già integrate
- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED
velocità)
- 1 x porte IEEE 1394
- 1 x interruttore di pulizia CMOS
- Connettore HD Audio: cassa laterale / cassa posteriore / cassa
centrale / bassi / ingresso linea / cassa frontale / microfono
(vedi ATTENZIONE 5)
- 2 x Connettori SATA3 6,0Gb/s SE9128 Marvell, supporto RAID
hardware (RAID 0 e RAID 1) e delle funzioni NCQ, AHCI e “Hot
Plug” (il connettore SATA3_2 è condiviso con la porta eSATA3)
- 2 x Porte USB3.0 UPD720200 NEC, supporto di USB 1.0/2.0/3.0
fino a 5Gb/s
- 6 x connettori SATAII 3.0Go/s, sopporta RAID (RAID 0, RAID 1,
RAID 10, RAID 5 ed Intel Matrix Storage), NCQ, AHCI e
“Collegamento a caldo”
- 2 x connettori SATA3 6.0Go/s
- 1 x connettori ATA133 IDE (supporta fino a 2 dispositivi IDE)
- 1 x porta Floppy
- 1 x Collettore modulo infrarossi
- 1 x collettore porta COM
- 1 x connettore HDMI_SPDIF
- 1 x collettore IEEE 1394
- 1 x collettore TPM
- 1 x header di intrusione dello chassis
- 1 x LED di accensione
- Connettore CPU/Chassis/NB/Alimentazione ventola
- 24-pin collettore alimentazione ATX
- 8-pin connettore ATX 12V
- Connettori audio interni
- Connettore audio sul pannello frontale
- 2 x Collettore USB 2.0 (supporta 4 porte USB 2.0)
(vedi ATTENZIONE 6)
- 1 x Dr. Debug (LED debug con 7 segmenti)
- 1 x interruttore pulizia CMOS con LED
- 1 x interruttore di alimentazione con LED
- 1 x interruttore di reset con LED
- 8Mb AMI BIOS
91
ASRock X58 Extreme3 Motherboard
CD di
supporto
Caratteristica
speciale
Monitoraggio
Hardware
Compatibilità SO
Certificazioni
Italiano
- Suppor AMI legal BIOS
- Supporta “Plug and Play”
- Compatibile con ACPI 1.1 wake up events
- Supporta jumperfree
- Supporta SMBIOS 2.3.1
- Regolazione multi-voltaggio CPU, VCCM, IOH, ICH, VTT,
IOH/ICH PCIE, CPU PLL, IOH CSI, VCORE
- Supporto I. O. T. (Intelligent Overclocking Technology)
- Driver, utilità, software antivirus (Versione dimostrativa), Suite
software ASRock (Suite CyberLink DVD e Creative Sound
Blaster X-Fi MB) (OEM e Versione demo)
- Sintonizzatore ASRock OC (vedi ATTENZIONE 7)
- Intelligent Energy Saver (Risparmio intelligente dell’energia)
(vedi ATTENZIONE 8)
- Instant Boot
- ASRock Instant Flash (vedi ATTENZIONE 9)
- ASRock OC DNA (vedi ATTENZIONE 10)
- Booster ibrido:
- Stepless control per frequenza del processore
(vedi ATTENZIONE 11)
- ASRock U-COP (vedi ATTENZIONE 12)
- Boot Failure Guard (B.F.G.)
- LED notturno
- Sensore per la temperatura del processore
- Sensore temperatura scheda madre
- Indicatore di velocità per la ventola del CPU/Chassis/NB/
Alimentazione
- Ventola CPU silenziosa
- Ventola CPU/chassis con controllo di varie velocità
- Rilevamento CASE APERTO
- Voltaggio: +12V, +5V, +3.3V, Vcore
- Microsoft® Windows® 7 / 7 64 bit / VistaTM / VistaTM 64 bit / XP /
XP 64 bit
- FCC, CE, WHQL
- Predisposto ErP/EuP (è necessaria l’alimentazione predisposta
per il sistema ErP/EuP) (vedi ATTENZIONE 13)
* Per ulteriori informazioni, prego visitare il nostro sito internet: http://www.asrock.com
AVVISO
Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche
la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking
Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può
influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle
periferiche del sistema. La procedura è eseguita a proprio rischio ed a proprie spese. Noi
non possiamo essere ritenuti responsabili per possibili danni provocati dall’overclocking.
92
ASRock X58 Extreme3 Motherboard
ATTENZIONE!
1.
2.
3.
Per il settaggio della “Tecnologia Hyper-Threading”, per favore
controllare pagina 60 del Manuale dell’utente all’interno del CD di
supporto.
Questa scheda madre supporta la tecnologia overclocking “slegata”.
Per i dettagli leggere “Tecnologia di Untied Overclocking” a pagina 37.
Questa scheda madre supporta la tecnologia Triple Channel Memory.
Prima di implementare la tecnologia Triple Channel Memory, assicurarsi di
leggere la guida all’installazione dei moduli di memoria, a pagina 98, per
seguire un’installazione appropriata.
A causa delle limitazioni del sistema operativo, le dimensioni effettive
della memoria possono essere inferiori a 4GB per l’accantonamento
riservato all’uso del sistema sotto Windows® 7 / VistaTM / XP. Per
Windows® OS con CPU 64-bit, non c’è tale limitazione.
5. Questa scheda madre supporta l’ingresso stereo e mono per il
microfono. Questa scheda madre supporta le modalità 2 canali, 4
canali, 6 canali e 8 canali per l’uscita audio. Controllare la tavola a
pagina 3 per eseguire il collegamento appropriato.
6. La Gestione Risorse per USB 2.0 funziona perfettamente con Microsoft®
Windows® 7 64-bit / 7 / VistaTM 64-bit / VistaTM / XP 64 bit / XP SP1; SP2.
7. Si tratta di uno strumento di sicronizzazione ASRock di face uso in grado
di implementare il controllo del sistema tramite la funzione di hardware
monitor e sincronizzare le Vostre unita‘ hardware per ottenere la migliore
prestazione in Windows?. Prego visitare il nostro sito Internet per ulteriori
dettagli circa l‘uso del Sintonizzatore ASRock OC.
ASRock website: http://www.asrock.com
8. Dotato di un design avanzato e brevettato dell’hardware e del software,
Intelligent Energy Saver è una tecnologia rivoluzionaria che offre un
risparmio energetico senza pari. In altre parole: è capace di fornire un
risparmio energetico eccezionale e di migliorare l’efficienza senza
sacrificare le prestazioni di computazione. Visitare il nostro sito per
informazioni sulle procedure operative di Intelligent Energy Saver.
Sito ASRock: http://www.asrock.com/feature/IES/index.html
9. ASRock Instant Flash è una utilità Flash BIOS integrata nella Flash ROM.
Questo comodo strumento d’aggiornamento del BIOS permette di
aggiornare il sistema BIOS senza accedere a sistemi operativi come MSDOS or Windows®. Con questa utilità, si può premere il tasto <F6>
durante il POST, oppure il tasto <F2> nel menu BIOS per accedere ad
ASRock Instant Flash. Avviare questo strumento e salvare il nuovo file
BIOS nell’unità Flash USB, dischetto (disco floppy) o disco rigido; poi si
può aggiornare il BIOS con pochi clic, senza preparare altri dischetti
(dischi floppy) o altre complicate utilità Flash. Si prega di notare che
l’unità Flash USB o il disco rigido devono usare il File System FAT32/16/
12.
10. Il nome stesso del software – OC DNA – dice di cosa è capace. OC
DNA, una utilità esclusiva sviluppata da ASRock, fornisce un modo
comodo per registrare le impostazioni OC e condividerle con gli altri. Aiuta
a salvare le registrazioni di overclocking nel sistema operativo e
semplifica la complicata procedura di registrazione delle impostazioni di
ASRock X58 Extreme3 Motherboard
Italiano
4.
93
overclocking. Con OC DNA, puoi salvare le impostazioni OC come un
profilo da condividere con gli amici! I tuoi amici possono scaricare il
profilo OC sul loro sistema operativo per ottenere le tue stesse
impostazioni OC! Si prega di notare che il profilo OC può essere
condiviso e modificato solo sulla stessa scheda madre.
11. Anche se questa motherboard offre il controllo stepless, non si consiglia
di effettuare l’overclocking. Frequenze del bus del processore diverse
da quelle raccomandate possono causare instabilità al sistema o danni
al processore e alla scheda madre.
12. Se il processore si surriscalda, il sistema si chiude automaticamente.
Prima di riavviare il sistema, assicurarsi che la ventolina CPU della
scheda madre funzioni correttamente; scollegare e ricollegare il cavo
d’alimentazione. Per migliorare la dissipazione del calore, ricordare di
applicare l’apposita pasta siliconica tra il processore e il dissipatore
quando si installa il sistema.
13. EuP, che sta per Energy Using Product (Prodotto che consuma energia)
, era una normativa emanata dall’Unione Europea che definiva il
consumo energetico del sistema completo. In base all’EuP,
l’alimentazione totale del sistema completo deve essere inferiore a 1,00
W quando è spento. Per soddisfare la norma EuP sono necessari un
alimentatore e una scheda elettrica predisposti EuP. In base ai
suggerimenti Intel l’alimentatore predisposto EuP deve soddisfare lo
standard secondo cui l’efficienza energetica in standby di 5 v è più alta
del 50% con un consumo di corrente di 100 mA. Per la scelta di
un’alimentatore predisposto EuP consigliamo di verificare ulteriori
dettagli con il produttore.
2. Installazione
Precauzioni preinstallazione
Leggere le seguenti precauzioni prima di installare componenti delle
schede madri o di cambiare le impostazioni delle schede madri.
Italiano
1. Togliere il cavo dalla presa elettrica prima di toccare le componenti.
In caso contrario la schedamadre, le periferiche,
e/o i componenti possono subire gravi danni.
2. Per evitare che l’elettricità statica danneggi la scheda madre,NON
appoggiare la scheda madre su moquette, tappeti o tessuti simili.
Ricordarsi di indossare un braccialetto antistatico collegato a terra
o di toccare un oggetto posizionato a terra prima di maneggiare le
componenti.
3. Tenere i componenti per i bordi e non toccare i ICs.
4. Ogni volta che si disinstalla un componente, appoggiarlo su un
tappetino antistatico messo a terra o depositarlo nella borsa data in
dotazione con il componente.
94
ASRock X58 Extreme3 Motherboard
5. Nell’usare i giraviti per fissare la scheda madre al telaio non
serrare eccessivamente le viti! Altrimenti si rischia di
danneggiare la scheda madre.
2.1 Installazione del processore
Attenersi alle seguenti fasi per
installare la CPU Intel 1366-Pin.
(Piastra di caricamento)
(Disposizione comandi)
(Corpo socket)
Vista del socket 1366-Pin
Prima da inserire la CPU da 1366-Pin nel socket, verificare che
la superficie della CPU sia pulita e che non ci siano pin piegati
nel socket. Non forzare l’inserimento della CPU nel socket se ci
sono pin piegati. In caso contrario la CPU potrebbe essere
seriamente danneggiata.
Fase 1.
Aprire la presa:
Fase 1-1. Sbloccare la leva premendola
verso il basso ed allontanandola
dal gancio per liberare la linguetta.
Fase 1-2. Ruotare di circa 135 gradi la leva
di carico per aprirla
completamente.
Fase 1-3. Ruotare di circa 100 gradi la
piastra di carico per aprirla
completamente.
Rimuovere il cappuccio PnP
(Pick and Place: prelievo e posizionamento).
Italiano
Fase 2.
1. Si raccomanda di utilizzare la linguetta del cappuccio per la
manipolazione ed evitare di far saltare via il cappuccio PnP.
2. Questo tappo deve essere inserito se se la scheda madre
deve essere restituita per l’assistenza.
95
ASRock X58 Extreme3 Motherboard
Dente di orientamento
Tacca di allineamento
Pin1
Pin1
Tacca di allineamento
Dente di orientamento
Socket da 1366-Pin
CPU da 1366-Pin
Per il corretto inserimento, verificare di far combaciare i due denti
di allineamento della CPU con le due tacche nel socket.
Fase 3-3. Collocare con delicatezza la CPU
sulla presa con un movimento
puramente verticale.
Fase 3-4. Verificare che la CPU sia all’interno
della presa e combaci in modo
appropriato con le chiavi
d’orientamento.
Italiano
Fase 4. Chiudere la presa:
Fase 4-1. Ruotare la piastra di carico
sull’IHS.
Fase 4-2. Bloccare la leva di carico mentre
si preme leggermente sulla piastra
di carico.
Fase 4-3. Fissare la leva di carico con la
linguetta della piastra di carico che
si trova sulla parte inferiore della
linguetta di ritenzione della leva di
carico.
96
ASRock X58 Extreme3 Motherboard
Linea nera
Fase 3-2. Orientare il pacchetto con l’IHS
(Integrated Heat Sink: dispersore
di calore integrato) verso l’alto.
Individuare il Pin1 ed i due dentelli
chiave d’orientamento.
Linea nera
Fase 3. Inserire la CPU 1366-Pin:
Fase 3-1. Tenere la CPU dai bordi segnati
con linee nere.
2 . 2 Installazione della ventola e del dissipatore di
calore della CPU
Per eseguire correttamente l’installazione si rimanda ai manuali di istruzione della
ventola e del dissipatore di calore della CPU.
Di seguito viene presentato un esempio che mostra l’installazione del dissipatore
per la CPU da 1366-Pin.
Fase1.
Applicare il materiale di interfaccia termica al
dell’IHS sulla superficie del socket
(Applicare il materiale dell’interfaccia termica)
Fase 2. Collocare il dissipatore di calore nel socket.
Verificare che i cavi della ventola sono
orientati sul lato più vicino al connettore della
ventola della CPU presente sulla scheda
madre (CPU_FAN1, si veda pagina 2, No. 2).
Fase 3. Allineare i fastener con i fori passanti della
scheda madre.
(Cavi della ventola sul lato più vicino
all’header della MB)
(Fori per fastener che allineati ad
fori passanti)
Fase 4. Ruotare i fastener in senso orario, quindi
premere il cappuccio del fastener con il
pollice per installarlo e fissarlo. Ripetere la
stessa operazione con gli altri fastener.
(Premere verso il basso (4 punti))
Se si premono i fastener verso il basso, senza ruotarli in senso
orario, il dissipatore non viene fissato bene alla scheda madre
Italiano
Fase 5. Collegare il cavo di alimentazione della
ventola al connettore ventola della CPU sulla
scheda madre.
Fase 6. fissare il cavo in eccesso con fascette per
assicurare che il cavo non interferisca con il
funzionamento della ventola o che venga a
contatto con gli altri componenti.
97
ASRock X58 Extreme3 Motherboard
2.3 Installazione dei moduli di memoria (DIMM)
Questa scheda madre fornisce sei alloggi DIMM DDR3 (Double Data Rate 3) a 240
pin, e supporta la tecnologia Triple Channel Memory. Per la configurazione a tre
canali, è necessario installare sempre coppie identiche (stessa marca, velocità,
dimensioni e tipo di chip) di DIMM DDR3 negli alloggiamenti dello stesso colore. In
altre parole, è necessario installare coppie identiche di DIMM DDR3 nel canale doppio
(DDR3_A1, DDR3_B1 e DDR3_C1; alloggiamenti bianco; vedere pag. 2 Nr. 7)
oppure coppie identiche di DIMM DDR3 nel canale doppio (DDR3_A2, DDR3_B2 e
DDR3_C2; alloggiamenti blu; vedere pag. 2 Nr. 12), per fare sì che la tecnologia
Triple Channel Memory possa essere attivata. Questa scheda madre consente
anche di installare sei DIMM DDR3 per la configurazione a canale doppio.Questa
scheda madre consente anche di installare sei DIMM DDR3 per configurazione a
canale triple, si raccomanda di installare DIMM DDR3 identiche nei sei alloggiamenti.
Configurazioni raccomandate della memoria
DDR3_A2 DDR3_A1 DDR3_B2 DDR3_B1 DDR3_C2
(Blu)
(Bianco)
(Blu)
(Bianco)
(Blu)
1 DIMM
Popolato
2 DIMMs
Popolato
Popolato
3 DIMMs
Popolato
Popolato
4 DIMMs Popolato
Popolato
Popolato
5 DIMMs Popolato
Popolato
Popolato Popolato
6 DIMMs Popolato
Popolato
Popolato Popolato
Popolato
1.
2.
3.
4.
Italiano
5.
DDR3_C1
(Bianco)
Popolato
Popolato
Popolato
Popolato
Installare il modulo di memoria nell’alloggio bianco (DDR3_A1,
DDR3_B1 o DDR3_C1) per la prima priorità.
A causa delle definizioni delle specifiche della CPU Intel®, il sistema
no si avvierà se nell’alloggio DDR3_A2, DDR3_B2 o DDR3_C2 è
installato un solo modulo DIMM.
A causa delle definizioni delle specifiche della CPU Intel®, i moduli
DIMM XMP e DDR3 1600 sono supportati su un solo DIMM per
canale.
Nel Canale A, Canale B e Canale C si possono installare memorie
con dimensioni diverse. Il sistema mappa le dimensioni totali del
canale di dimensioni minori per la configurazione a due o tre
canali. Tutta la memoria in eccesso dei canali con dimensioni
maggiori è quindi mappata per le operazioni a canale singolo.
Non è consentito di installare un modulo di memoria DDR o DDR2
in un alloggio DDR3; diversamente questa scheda madre ed il
modulo DIMM potrebbero essere danneggiati.
98
ASRock X58 Extreme3 Motherboard
Installare una DIMM
Scollegare l’alimentazione elettrica prima di aggiungere o rimuovere i
DIMM o altri componenti del sistema.
Step 1.
Step 2.
Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso
l’esterno.
Allineare una DIMM sullo slot così che il pettine della DIMM combaci con
la sua sede sullo slot.
La DIMM può essere montata correttamente soltanto con un
orientamento. Se si dovesse installare a forza la DIMM nello slot con
un orientamento errato, si causerebbero danni permanenti alla
scheda madre e alla DIMM stessa.
Inserire saldamente la DIMM nello slot fino a far scattare completamente
in posizione i fermagli di ritegno alle due estremità e fino ad installare
correttamente la DIMM nella sua sede.
Italiano
Step 3.
99
ASRock X58 Extreme3 Motherboard
2.4
Slot di espansione (Slot PCI ed Slot PCI Express)
Sulla scheda madre X58 Extreme3 c’è 2 slot PCI ed 4 slot PCI Express.
Slot PCI: Sono utilizzati per installare schede di espansione con Interfaccia PCI
a 32-bit.
Slot PCI Express:
L’alloggio PCIE2 (PCIE x1; bianco) è usato per le
schede PCI Express x1 lane, come schede Gigabit LAN e
SATA2.
L’alloggio PCIE1 / PCIE3 (PCIE x16; blu) è usato per le
schede grafiche PCI Express x16 lane, oppure è usato per
installare schede grafiche PCI Express per supportare la
funzione CrossFireXTM o SLITM.
L’alloggio PCIE4 (PCIE x16; bianco) è usato per le
schede PCI Express x4.
1.
2.
3.
In modalità scheda VGA singola, si raccomanda di installare una
scheda video PCI Express x16 nell’alloggio PCIE1.
In modalità CrossFireXTM o SLITM, installare le schede video PCI
Express x16 negli alloggi PCIE1 e PCIE3. Quindi, entrambi gli
alloggi lavoreranno a larghezza di banda x16.
Collegare una ventola chassis al relativo connettore della
scheda madre (CHA_FAN1 or CHA_FAN2) quando si usano più
schede video per ottenere un migliore ambiente termico.
Installare una scheda di espansione
Step 1. Prima d’installare la scheda di espansione, assicurarsi che l’alimentazione
sia stata esclusa oppure che il cavo di alimentazione sia scollegato. Prima
di iniziare l’installazione, si prega di leggere la documentazione della scheda
di espansione e di effettuare le necessarie impostazioni del hardware.
Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano
le viti.
Step 3. Allineare il connettore della scheda con lo slot e premere con decisione
finché la scheda è completamente inserita nello slot.
Step 4. Agganciare la scheda allo chassis con le viti.
Italiano
100
ASRock X58 Extreme3 Motherboard
2.5
Guida operativa per SLI TM e Quad SLI TM
Questa scheda madre supporta a tecnologia NVIDIA® SLITM e Quad SLITM (Scalable
Link Interface) che permette di installare fino a due schede video PCI Express x16
identiche. Correntemente, la tecnologia NVIDIA® SLITM supporta i sistemi operativi
Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit. La tecnologia
NVIDIA® Quad SLITM supporta solo i sistemi operativi Windows® VistaTM e VistaTM
64-bit. Attenersi alle procedure d’installazione, a pagina 19, per i dettagli.
2.6
Guida operativa per CrossFireX TM e Quad
CrossFireX T M
Questa scheda madre supporta la funzione CrossFireXTM e Quad CrossFireXTM.
La tecnologia CrossFireXTM offre i mezzi più vantaggiosi possibile per combinare
più GPU (Graphics Processing Unit) ad altre prestazioni in un singolo PC.
Combinando una serie di diverse modalità operative con la progettazione software
intuitiva ed un meccanismo d’interconnessione innovativo, CrossFireXTM abilita il
massimo livello possibile di prestazioni e qualità d’immagine in qualsiasi
applicazione 3D. Correntemente la funzione CrossFireXTM è supportata solo dai
sistemi operativi Windows® XP con Service Pack 2 / VistaTM / 7. La funzione Quad
CrossFireXTM è supportata solo dal sistema operativo Windows® VistaTM / 7.
Visitare il sito AMD per gli aggiornamenti dei driver ATITM CrossFireXTM. Attenersi
alle procedure d’installazione, a pagina 22, per i dettagli.
2.7 “Surround Display”
Questa scheda madre supporta l’aggiornamento Surround Display. Con la scheda
integrativa PCI Express VGA, si possono sfruttare con facilità i benefici della
funzione Surround Display. Per le istruzioni dettagliate, fare riferimento al
documento nel seguente percorso sul CD di supporto:
..\ Surround Display Information
L’illustrazione mostra come sono settati i
jumper. Quando il ponticello è posizionato
sui pin, il jumper è “CORTOCIRCUITATO”.
Se sui pin non ci sono ponticelli, il jumper
è “APERTO”. L’illustrazione mostra un
jumper a 3 pin in cui il pin1 e il pin2 sono
“CORTOCIRCUITATI” quando il ponticello
è posizionato su questi pin.
Italiano
2.8 Setup dei Jumpers
CORTOCIRCUITATO APERTO
101
ASRock X58 Extreme3 Motherboard
Jumper
PS2_USB_PWR1
Settaggio del Jumper
Cortocircuitare pin2, pin3 per
settare a +5VSB (standby) e
abilitare PS/2 o USB01 wake
up events.
Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di
corrente in standby sarà maggiore.
(vedi p.2 Nr. 1)
USB_PWR2
Cortocircuitare pin2, pin3 per
settare a +5V_DUAL e
abilitare USB23/45 wake up
events.
Nota: Per selezionare +5V_DUAL, si richiedono almeno 2 Ampere e il consumo di
corrente in standby sarà maggiore. Quando si seleziona +5V_DUAL, i
dispositivi USB possono riattivare il sistema dallo stato S3 (Suspend to
RAM).
(vedi p.2 item 44)
USB_PWR3
Cortocircuitare pin2, pin3 per
settare a +5VSB (standby) e
abilitare USB6_7/8_9 wake up
events.
Nota: Per selezionare +5VSB, si richiedono almeno 2 Ampere e il consumo di
corrente in standby sarà maggiore.
(vedi p.2 Nr. 9)
Resettare la CMOS
(CLRCMOS1, jumper a 3 pin)
(vedi p.2 Nr. 16)
Impostazione
predefinita
Azzeramento
CMOS
Italiano
Nota: CLRCMOS1 permette di cancellare i dati presenti nel CMOS. I dati del CMOS
comprendono le informazioni di configurazione quali la password di sistema,
data, ora, e i parametri di configurazione del sistema. Per cancellare e
ripristinare i parametri del sistema, spegnere il computer e togliere il cavo di
alimentazione dalla presa di corrente. Dopo aver lasciato trascorrere 15
secondi, utilizzare un cappuccio jumper per cortocircuitare i pin 2 e 3 su
CLRCMOS1 per 5 secondi. Dopo aver cortocircuitato il jumper Clear CMOS
jumper, togliere il terminatore jumper. Non cancellare la CMOS subito dopo aver
aggiornato il BIOS. Se è necessario cancellare la CMOS una volta completato
l’aggiornamento del BIOS, è necessario riavviare prima il sistema, e poi
spegnerlo prima di procedere alla cancellazione della CMOS.
Se si cancella la CMOS, potrebbe essere rilevata l’apertura del case.
Regolare l’opzione del BIOS “Clear Status” (Cancella stato) per cancellare
la registrazione del precedente stato d’intrusione chassis.
102
ASRock X58 Extreme3 Motherboard
2.9 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON installare
cappucci per jumper su questi collettori e connettori. L’installazione di
cappucci per jumper su questi collettori e connettori provocherà danni
permanenti alla scheda madre!
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 Nr. 32)
Lato del Pin1 con la striscia
rossa
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 15)
Connettore blu
alla schedamadre
Connettore nero
all’hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
(SATAII_1_2:
vedi p.2 Nr. 17)
SATAII_3_4
(SATAII_3_4:
vedi p.2 Nr. 18)
(SATAII_5_6:
SATAII_5_6
vedi p.2 Nr. 19)
(SATAII_2: vedi p.2 Nr. 13)
SATA3_1
(SATAII_1: vedi p.2 Nr. 14)
SATA3_2
Connettori Serial ATA3
Questi sei connettori Serial
ATAII (SATAII) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
ATAII (SATAII) supportano cavi
SATA per dispositivi di memoria
interni.
Italiano
SATAII_1_2
Connettori Serial ATAII
Questi due connettori Serial
ATA3 (SATA3) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
ATA3 (SATA3) supportano cavi
SATA per dispositivi di memoria
interni. L’interfaccia SATA3
attuale permette velocità di
103
ASRock X58 Extreme3 Motherboard
trasferimento dati fino a
6.0 Gb/s.
Cavi dati Serial ATA (SATA)
Una o altra estremità del cavo
di dati SATA può essere
collegata al disco rigido SATA /
SATAII / SATA3 o al connettore
di SATAII / SATA3 su questa
cartolina base.
(Opzionale)
Cavo d’alimentazione
Serial ATA (SATA)
(Opzionale)
Connettere all’ailmentazione
dei dischi SATA
Connettere al gruppo
di alimentazione
Collettore USB 2.0
(9-pin USB6_7)
(vedi p.2 Nr. 10)
Collegare l’estremità nera de
cavo di alimentazione SATA al
connettore di alimentazione del
drive. Poi connettete l’estremità
bianca del cavo di
alimentazione SATA al
connettore power
dell’alimentatore.
Oltre alle cinque porte USB 2.0
predefinite nel pannello I/O, la
scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
(9-pin USB8_9)
(vedi p.2 Nr. 11)
Collettore TPM
(19-pin TPM1)
(vedi p.2 Nr. 30)
Italiano
Questo connettore supporta un
sistema Trusted Platform Module
(TPM), che può archiviare in
sicurezza chiavi, certificati
digitali, password e dati. Un
sistema di TPM aiuta anche a
migliorare la sicurezza di rete,
protegge le identità digitali e
garantisce l’integrità della
piattaforma.
104
ASRock X58 Extreme3 Motherboard
Collettore modulo infrarossi
Questo collettore supporta
moduli ad infrarossi optional
per la trasmissione e la
ricezione senza fili.
(5-pin IR1)
(vedi p.2 Nr. 34)
Connettori audio interni
(4-pin CD1)
(vedi p.2 Nr. 36)
CD1
Header di intrusione dello chassis
(2-pin CI1)
(vedi p.2 Nr. 45)
Connettore audio sul
pannello frontale
(9-pin HD_AUDIO1)
Questa scheda madre
supporta la funzione di
rilevamento del CASE APERTO
che rileva che il coperchio dello
chassis è stato rimosso.
Questa funzione richiede uno
chassis con struttura di
rilevamento di intrusione dello
chassis.
È un’interfaccia per il cavo del
pannello audio. Che consente
connessione facile e controllo
dei dispositivi audio.
1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Definition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo nell’intestazione audio
del pannello anteriore, come indicato di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC’97.
Italiano
(vedi p.2 Nr. 43)
Permettono di ricevere input
stereo audio da fonti di
suono come CD-ROM, DVD ROM,TV tuner, o schede
MPEG.
105
ASRock X58 Extreme3 Motherboard
Collettore pannello di sistema
Questo collettore accomoda
diverse funzioni di sistema
pannello frontale.
(9-pin PANEL1)
(vedi p.2 Nr. 26)
Collettore casse telaio
Collegare le casse del telaio a
questo collettore.
(4-pin SPEAKER1)
(vedi p.2 Nr. 22)
Collettori Chassis, NB ed alimentazione ventola
(4-pin CHA_FAN1)
(vedi p.2 Nr. 29)
Collegare i cavi della ventola ai
corrispondenti connettori
facendo combaciare il cavo
nero col pin di terra.
(3-pin CHA_FAN2)
(vedi p.2 Nr. 6)
(3-pin NB_FAN1)
(vedi p.2 Nr. 46)
(3-pin PWR_FAN1)
(vedi p.2 Nr. 5)
Connettore ventolina CPU
4
3
2
1
(4-pin CPU_FAN1)
(vedi p.2 Nr. 2)
Collegare il cavo della ventolina
CPU a questo connettore e far
combaciare il filo nero al pin
terra.
Sebbene la presente scheda madre disponga di un supporto per ventola
CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di
funzionare anche senza la funzione di controllo della velocità della ventola.
Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola
CPU su questa scheda madre, collegarla ai piedini 1-3.
Piedini 1-3
Italiano
Installazione della ventola a 3 piedini
Connettore alimentazione ATX
12
24
1
13
(24-pin ATXPWR1)
(vedi p.2 Nr. 8)
Collegare la sorgente
d’alimentazione ATX a questo
connettore.
106
ASRock X58 Extreme3 Motherboard
Con questa scheda madre, c’è in dotazione un connettore
elettrico ATX a 24 pin, ma può funzionare lo stesso se si
adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore
12
24
1
13
ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.
Installazione dell’alimentatore ATX a 20 pin
Connettore ATX 12 V
(8-pin ATX12V1)
8
5
4
1
Collegare un alimentatore ATX
12 V a questo connettore.
(vedi p.2 Nr. 3)
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin ATX
12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata una
fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale fornitura
elettrica 4-pin ATX 12V, prego collegare la presa elettrica
al Pin 1 e Pin 5.
Installazione elettrica 4-Pin ATX 12V
Intestazione IEEE 1394
(vedi p.2 item 28)
Collettore porta COM
(9-pin COM1)
(vedi p.2 Nr. 31)
Header HDMI_SPDIF
(2-pin HDMI_SPDIF1)
(vedi p.2 Nr. 33)
5
4
1
Accanto alla porta di default
IEEE 1394 sul pannello I/O, e‘
presente un‘intestazione IEEE
1394 (FRONT_1394) sulla
scheda madre. Questa
intestazione IEEE 1394 puo‘
supportare una porta IEEE
1394.
Questo collettore porta COM è
utilizzato per supportare il
modulo porta COM.
Header HDMI_SPDIF, con
uscita audio SPDIF su scheda
HDMI VGA, consente al
sistema di collegare dispositivi
per TV digitale HDMI/proiettori/
LCD . Collegare il connettore
HDMI_SPDIF della scheda VGA
HDMI a questo header.
Italiano
(9-pin FRONT_1394)
8
107
ASRock X58 Extreme3 Motherboard
2.10 Interruttori rapidi
Questa scheda madre ha tre interruttori rapidi: Interruttore di alimentazione,
interruttore di reset e interruttore pulizia CMOS, che consentono agli utenti di
accendere / spegnere rapidamente o cancellare i valori CMOS.
Interruttore
L’interruttore di alimentazione è
un interruttore rapido che
consente agli utenti di
accendere/spegnere
rapidamente il sistema.
(PWRBTN)
(vedi p.2 Nr. 25)
Interruttore di reset
(RSTBTN)
(vedi p.2 Nr. 24)
RESET
Interruttore pulizia CMOS
(CLRCBTN)
(vedi p.2 Nr. 17)
clr
CMOS
L’interruttore di reset è un
interruttore rapido che consente
agli utenti di resettare
rapidamente il sistema.
L’interruttore di pulizia CMOS è
un interruttore rapido che
consente agli utenti di cancellare
velocemente i valori CMOS.
Non è consentito usare la funzione Clear CMOS (Cancella CMOS) se si
configura la password di sistema. Se si vogliono cancellare i valori CMOS,
prima è necessario annullare la password di sistema, oppure fare riferimento
alla descrizione della sezione “Jumper Clear CMOS” (Jumper cancella CMOS)
a pagina 102.
Italiano
108
ASRock X58 Extreme3 Motherboard
2.11 LED di debug
Il LED di debug integrato viene usato per fornire informazioni sui codici, il che
rende la risoluzione dei problemi ancora più semplice. Vedere i disegni a pagina
33, 34 e 35 per leggere i codici del LED di debug.
2.12 Guida installazione del driver
Per installare i driver nel sistema, inserire dapprima il CD in dotazione nell’unità ottica.
Quindi, i driver compatibili con il sistema vengono rilevati automaticamente ed elencati
nella pagina del driver del CD in dotazione. Per l’installazione dei driver necessari,
procedere in base ad un ordine dall’alto verso il basso. In tal modo, i driver installati
funzioneranno correttamente.
2.13 Installazione di Windows ® 7 / 7 64-bit / Vista TM /
Vista TM 64-bit / XP / XP 64-bit con funzioni RAID
Se sugli HDD SATA / SATAII con funzione RAID si vuole installare il sistema
operativo Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit, fare
riferimento al documento che si trova sul seguente percorso del CD di supporto,
per le relative procedure:
...\ RAID Installation Guide (Guida all’installazione RAID)
2.14
Installazione di Windows ® 7 / 7 64-bit / Vista TM /
Vista TM 64-bit / XP / XP 64-bit senza funzioni RAID
Se si desidera installare Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit / XP / XP
64-bit sulle unità disco rigido SATA / SATAII senza funzioni RAID, attenersi alle
procedure che seguono relative al sistema operativo che si installa.
2.14.1
Installazione di Windows ® XP / XP 64-bit senza
funzioni RAID
Se si desidera installare Windows® XP / XP 64-bit sulle unità disco rigido SATA /
SATAII senza funzioni RAID, seguire le istruzioni esposte di seguito.
Passo 1: Configurare il BIOS.
A. Entrare in BIOS SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS)
Advanced screen (Avanzate) Storage Configuration (Configurazione
Storage).
B. Impostare “SATAII Configuration” (Configurazione SATAII) su [Enhanced]
(Migliorata) e poi, nell’opzione“Configure SATAII as” (Configura SATAII come),
impostare l’opzione su [IDE].
Passo 2: Installazione di Windows® XP / XP 64-bit sul sistema.
ASRock X58 Extreme3 Motherboard
Italiano
Utilizzo dei dischi rigidi SATA / SATAII privi di funzioni NCQ
109
2.14.2
Installazione di Windows ® 7 / 7 64-bit / Vista TM /
Vista TM 64-bit senza funzioni RAID
TM
TM
Se si desidera installare Windows® 7 / 7 64-bit / Vista / Vista 64-bit sulle unità
disco rigido SATA / SATAII senza funzioni RAID, seguire le istruzioni esposte di
seguito.
Utilizzo dei dischi rigidi SATA / SATAII privi di funzioni NCQ
Passo 1: Configurare il BIOS.
A. Entrare in BIOS SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS)
Advanced screen (Avanzate) Storage Configuration (Configurazione
Storage).
B. Impostare “SATAII Configuration” (Configurazione SATAII) su [Enhanced]
(Migliorata) e poi, nell’opzione“Configure SATAII as” (Configura SATAII come),
impostare l’opzione su [IDE].
Passo 2: Installazione di Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit sul
sistema.
Utilizzo dei dischi rigidi SATA / SATAII con funzioni NCQ
Passo 1: Configurare il BIOS.
A. Entrare in BIOS SETUP UTILITY (UTILITÀ DI CONFIGURAZIONE DEL BIOS)
Advanced screen (Avanzate) IDE Configuration (Configurazione IDE).
B. Impostare “SATAII Configuration” (Configurazione SATAII) su [Enhanced]
(Migliorata) e poi, nell’opzione“Configure SATAII as” (Configura SATAII come),
impostare l’opzione su [AHCI].
Passo 2: Installazione di Windows® 7 / 7 64-bit / VistaTM / VistaTM 64-bit sul
sistema.
Italiano
110
ASRock X58 Extreme3 Motherboard
3. Informazioni sul BIOS
La Flash Memory sulla scheda madre contiene le Setup Utility. Quando si avvia il
computer, premi <F2> durante il Power-On-Self-Test (POST) della Setup utility del
BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup
dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto
di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del
BIOS, fare riferimento al Manuale dell’Utente (PDF file) contenuto nel cd di
supporto.
Software
supporto
4. Sof
tware di suppor
to e informazioni
su CD
Questa scheda madre supporta vari sistemi operativi Microsoft® Windows®: 7 /
7 64-bit / VistaTM / VistaTM 64-bit / XP / XP 64-bit. Il CD di supporto a corredo della
scheda madre contiene i driver e utilità necessari a potenziare le caratteristiche della
scheda.
Inserire il CD di supporto nel lettore CD-ROM. Se la funzione “AUTORUN” è attivata nel
computer, apparirà automaticamente il Menù principale. Se il Menù principale non
appare automaticamente, posizionarsi sul file “ASSETUP.EXE” nel CESTINO del CD di
Italiano
supporto e cliccare due volte per visualizzare i menù.
111
ASRock X58 Extreme3 Motherboard
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
