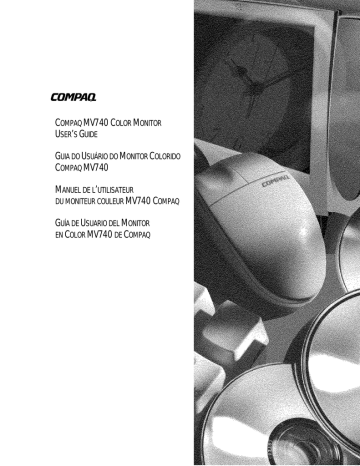

COMPAQ MV740 COLOR MONITOR
USER’S GUIDE
GUIA DO USUÁRIO DO MONITOR COLORIDO
COMPAQ MV740
MANUEL DE L’UTILISATEUR
DU MONITEUR COULEUR MV740 COMPAQ
GUÍA DE USUARIO DEL MONITOR
EN COLOR MV740 DE COMPAQ
The information in this guide is subject to change without notice.
COMPAQ COMPUTER CORPORATION SHALL NOT BE LIABLE FOR TECHNICAL
OR EDITORIAL ERRORS OR OMISSIONS CONTAINED HEREIN; NOR FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING FROM THE
FURNISHING, PERFORMANCE, OR USE OF THIS MATERIAL.
This guide contains information protected by copyright. No part of this guide may be photocopied or
reproduced in any form without prior written consent from Compaq Computer Corporation.
 2000 Compaq Computer Corporation. Printed in Brazil, Canada, China, Japan, Korea, Malaysia,
Mexico, Singapore, Taiwan, Thailand, the United Kingdom, and the United States.
Compaq is registered in the U.S. Patent and Trademark Office.
Microsoft, MS-DOS, and Windows are registered trademarks of Microsoft Corporation.
The software described in this guide is furnished under a license agreement or nondisclosure agreement.
The software may be used or copied only in accordance with the terms of the agreement.
Product names mentioned herein may be trademarks and/or registered trademarks
of their respective companies.
153728-001
TABLE OF CONTENTS
INTRODUCTION ........................................................................................................................... 2
Features............................................................................................................................................................ 2
GETTING STARTED...................................................................................................................... 3
Installation ........................................................................................................................................................ 4
Speaker Installation ................................................................................................................................... 5
OPERATING YOUR MONITOR ....................................................................................................... 6
Using Your On-Screen Display ........................................................................................................................... 7
No Signal Message............................................................................................................................................ 8
Out of Range Message ...................................................................................................................................... 8
On-Screen Display Functions ..................................................................................................................... 9
ENERGY SAVER MODES ............................................................................................................ 10
MONITOR CARE AND MAINTENANCE......................................................................................... 11
TROUBLESHOOTING.................................................................................................................. 12
SHIPPING YOUR MONITOR......................................................................................................... 14
SPECIFICATIONS ....................................................................................................................... 15
APPENDIX ................................................................................................................................. 16
Regulatory Compliance Notices ....................................................................................................................... 16
Federal Communications Commission Notice........................................................................................... 16
Modifications ........................................................................................................................................... 16
Cables ..................................................................................................................................................... 16
Declaration of Conformity for products marked with the FCC logo - United States only ............................. 16
Canadian Notice....................................................................................................................................... 17
Avis Canadien.......................................................................................................................................... 17
European Union Notice............................................................................................................................. 17
EPA Energy Star Compliance.................................................................................................................... 17
Japanese Notice ...................................................................................................................................... 17
German Ergonomics Notice...................................................................................................................... 17
1
INTRODUCTION
Congratulations on the purchase of your new, easy-to-use Compaq MV740 Color Monitor. The MV740
is a state-of-the-art, high performance monitor featuring a 17-inch (15.9-inch/405.2 mm viewable
image area) screen. The On-Screen Display allows you to make quick and easy adjustments to your
screen image.
Features
2
•
17-inch monitor with a large, 15.9-inch/405.2 mm viewable screen to comfortably view
multiple applications and large documents
•
.28mm dot pitch to produce crisp, sharp images
•
On-screen user controls for easy adjustment of the screen image
•
Quick, easy setup
•
Energy Star compliant for reduced power consumption
•
Integrated microphone for all of your Internet, telephony, and multimedia applications
•
Attachable or standalone JBL Platinum Series amplified speakers
− Integrated audio input jack for MP3 players and other portable audio devices
− Integrated headphone jack
GETTING STARTED
WARNING: It is strongly recommended that TWO people remove the monitor from its box. This
will help ensure that the monitor is not dropped. Dropping the monitor could cause personal
injury or could damage the monitor.
Your Compaq MV740 Color Monitor packaging should include the following:
•
Monitor
•
Power cord
•
Microphone cable
•
Speakers and speaker power cable or adapter (selected models)
•
Speaker stands
•
User documentation
•
Setup poster
CAUTION: Do not place your monitor
face down. Damage could result to the
front panel controls or to your monitor
screen.
3
Installation
Before installing your monitor, place it in a convenient, well-ventilated location near your computer,
ensure that power to your computer and other peripheral devices is turned off, and proceed as follows:
1.
Insert the speaker power cable 1 into the back of the right speaker
speaker into the socket on the back of the right speaker .
2.
Insert the other end of the speaker power cable 3cc into the back of the monitor
3.
Connect the lime green plug from the right speaker 2 to the audio out
your computer.
4.
Connect the pink end of the microphone cable to the microphone socket on the back panel of
b , then plug the other end of the cable into the microphone connector on the rear
your monitor 3b
panel of your computer 6.
5.
Connect the monitor signal cable from the back of the monitor to the blue socket on the back of the
computer 4. Tighten the screws on the end of the connector.
. Insert the plug from the left
.
socket on the back of
IMPORTANT: Ensure that the signal cable aligns with the 15-pin connector. Do not force the cable onto
the connector or you may damage the signal cable.
(Installation instructions continued on next page.)
4
6.
Connect the power cord to the back of the monitor 3aa , then connect the power cord to a power
outlet 5.
WARNING: To reduce the risk of electric shock or damage to your equipment, do not disable
the power cord grounding feature. This equipment is designed to be connected to a grounded
(earthed) power outlet that is easily accessible to the operator. The grounding plug is an
important safety feature.
WARNING: For your safety, be sure that the power outlet you plug your power cord into is
easily accessible and located as close to the equipment operator as possible. When you need
to disconnect power to the equipment, unplug the power cord from the power outlet by
grasping the plug firmly. Never pull on the cord.
CAUTION: For the protection of your monitor as well as your computer, connect all power
cords for your computer and its peripheral devices (monitor, printer, scanner, and so on) to
some form of surge protection such as a power strip or UPS (Uninterruptible Power Supply).
Not all power strips provide surge protection; they must be specifically labeled as having this
ability. Look for manufacturers that have a Damage Replacement Policy to replace your
equipment if their surge protection fails.
7.
Install your speakers using one of the methods listed in “Speaker Installation.”
8.
Power on your monitor by pressing the power button 7. Power on the speakers by pressing the
power button on the side of the right speaker.
If necessary, adjust the front panel controls according to your personal preference.
Your monitor installation is now complete.
Speaker Installation
Headphone/Audio Input Jacks
Insert the headphone connector
(headphones not included) into the
headphone jack.
Insert one end of the cable from
your portable audio device (not
included) into the speaker.
Retractable Speaker Mechanism
1.
Rotate the thumbwheel up to extend
the hook mechanism.
2.
Align the hooks with the slots on the
monitor, then gently insert the hooks
into the slots and slide down to lock in
place.
Speaker Stand
Insert the speaker stand into the slot on
the rear of each speaker.
5
OPERATING YOUR MONITOR
Front Panel Controls
Control
1
2
3
Function
Select button
Backward button (left arrow) moves backward through menu
options or decreases adjustment levels.
Select button
•
•
•
Forward button
Forward button (right arrow) moves forward through menu
options or increases adjustment levels.
Power LED
Green light—indicates power on
•
Yellow light—indicates Standby/Suspend mode
•
Amber light—indicates Sleep mode
•
For more information on power states, see "Energy Saving
Modes."
Power button
Turns the monitor on and off.
4
5
6
Launches On-Screen Display
Selects functions and adjustments
Exits menus and On-Screen Display
Using Your On-Screen Display
The On-Screen Display (OSD) adjusts the screen image based on your viewing preferences. To access
the On-Screen Display, do the following:
1. If your monitor is not already on, press the power button to turn it on. (For the location of front
panel control buttons, see “Front Panel Controls” in the previous section).
2. Press the Select button
to display the On-Screen Display menu.
3.
To select a function, press the For war d
highlighted.
or Backwar d
4.
Press
5.
An adjustment window is displayed. Use the For war d
and Backwar d
(Forward) or decrease (Backward) the level of adjustment.
6.
Press
7.
To exit the On-Screen Display, select the Exit icon, then press the Select button
button until the function is
to choose the function.
button to increase
to save the new adjustment.
once.
7
No Signal Message
If a “NO SIGNAL” message displays on your monitor, check to be sure your VGA cable is properly
connected, and ensure that your computer is powered on.
Out of Frequency Range Message
If an “OUT OF Frequency RANGE” message appears on your screen, your video resolution and/or
refresh rate are set higher than what your monitor supports. To correct this problem, follow the steps
below or contact your Compaq authorized dealer, reseller, or service provider.
1. Restart your computer.
8
2.
Press F6 before Microsoft® Windows® begins to load so that you can enter Safe Mode.
3.
Change your display settings to a supported setting (see “Specifications”).
4.
Restart your computer so that the new settings take effect.
On-Screen Display Functions
Your On-Screen Display (OSD) menu accesses the following functions:
On-Screen Display Functions
On-Screen Display
Function
Contrast
Adjusts display contrast
Brightness
Adjusts display brightness
H. Position
Shifts display right or left
H. Size
Increases and decreases display width
V. Position
Shifts display up or down
V. Size
Increases and decreases display height
Pincushion
Adjusts the concave and convex portion of the picture
Trapezoid
Adjusts the top and bottom display widths to make them even
Pin. Balance
Adjusts each side of Pincushion
Parallelogram
Adjusts the tilt of the display sides to the left or right
Rotation
Adjusts the tilt of the display
Degauss
Demagnetizes screen to reduce color impurities
Color Temp
Adjusts picture for more vibrant colors
Reset
Resets monitor to factory default values
Exit
Exits OSD menu
9
ENERGY SAVER MODES
Your monitor is designed to meet strict EPA (Environmental Protection Agency) Energy Star
requirements for reduced power consumption and to comply with the VESA Standard Display Power
Management Signal. Using a combination of hardware and software functions, this energy-saving
feature allows your computer to control your monitor’s power consumption and reduce your monitor’s
power state when not in use.
NOTE: Power consumption does not include the speaker power.
IMPORTANT: Your monitor’s energy saver feature works only when your monitor is connected to a computer
that also has energy saver features.
The following table describes your monitor energy saver levels in each of four power states:
Power Management States
State
LED color
Power
Consumption
Description
ON
Green
<100 watts
Normal operation
STANDBY/
SUSPEND
Yellow
<15 watts
Monitor screen is blank. High voltage is off. Heater
voltage is reduced. Full power mode returns quickly
(approximately 4 seconds).
SLEEP
Amber
<5 watts
Monitor screen is blank. High voltage is off. Heater
voltage is off. There is a brief warm-up period before
returning to full power mode (approximately 15
seconds).
The energy saver utility, with its energy saver features, is available with the Microsoft® Windows®
operating system, and some features are available in DOS. Refer to your computer’s user guide for
instructions on setting energy saver features (also referred to as power management features).
10
MONITOR CARE AND MAINTENANCE
To enhance the performance and extend the life of your monitor, use the following guidelines:
•
Do not open your monitor cabinet or attempt to service this product yourself. Adjust only
those controls that are covered in the operating instructions. If your monitor is not
operating properly or has been dropped or damaged, contact your Compaq authorized
dealer, reseller, or service provider.
•
Place your monitor at least 3 inches (76 mm) away from walls or other enclosures.
•
Use only a power source and connection appropriate for this monitor, as indicated on the
label/back plate.
•
When you connect your monitor to an outlet or extension cord, be sure the total ampere
rating of the products connected to the outlet does not exceed the current rating of the
electrical outlet, and the total ampere rating of the products connected to the cord does not
exceed the rating of the cord.
•
Install your monitor near an outlet that you can easily reach. Disconnect your monitor by
grasping the plug firmly and pulling it from the outlet. Never disconnect your monitor by
pulling the cord.
•
Turn your monitor off when not in use. You can substantially increase the life expectancy
of your monitor by using a screen saver program and turning off your monitor when not in
use.
•
Unplug your monitor from the wall outlet before cleaning. Do not use liquid cleaners or
aerosol cleaners. Use a damp cloth for cleaning. If the screen requires additional cleaning,
use an antistatic CRT screen cleaner.
CAUTION: Do not use benzene, thinner, ammonia, or any other volatile
substances to clean your monitor or the screen. These chemicals may damage
the cabinet finish as well as the screen.
•
Slots and openings in the cabinet are provided for ventilation. These openings must not be
blocked or covered. Never push objects of any kind into cabinet slots or other openings.
•
Do not place plants on top of your monitor. Water or dirt from the plant may get into
the vents.
•
Do not drop your monitor or place it on an unstable surface.
•
Do not allow anything to rest on the power cord. Do not walk on the cord.
•
Keep your monitor in a well-ventilated area, away from excessive light, heat and
moisture. Keep your monitor away from high-capacity transformers, electric motors, and
other devices with strong magnetic fields.
•
In a two-monitor system, place your monitors as far apart from one another as possible to
lessen interference between them.
11
TROUBLESHOOTING
You may save time and money by solving common monitor problems using the following simple, easyto-apply solutions. If you are unable to solve the problem using these troubleshooting solutions, visit
the Compaq website at www.compaq.com/athome or contact your Compaq authorized dealer, reseller,
or service provider.
Problem
Possible Cause
Solution
Screen is blank
Power cord disconnected
Connect the power cord
Power switch off
Turn on power
Signal cable improperly
connected
Connect signal cable properly
Screen blanking utility is
active
Depress any key on the keyboard or move the mouse
Image appears blurred,
indistinct, or too dark
Brightness and contrast are
too low
Press
to access the On-Screen Display (OSD),
then select the brightness
and/or contrast
icon to adjust to desired levels*
Color is abnormal
A magnetic object may be
nearby
Move the object farther away
Monitor has been moved or
inadvertently bumped
Press
to access the OSD, then select
Degauss
to activate*
Horizontal width may need
adjustment
Press
to access the OSD, then select H. Size
to adjust*
Vertical height may need
adjustment
Press
to access the OSD, then select V. Size
to adjust*
Horizontal position needs
adjustment
Press
to access the OSD, then select H. Position
to adjust*
Vertical position needs
adjustment
Press
to access the OSD, then select V. Position
to adjust*
“No Signal” is displayed
on screen
Monitor signal cable is not
connected to the computer
Connect the 15-pin monitor signal cable to the
computer. Be sure that the computer power is on.
“Out of Range” is displayed
on screen
Video resolution and/or
refresh rate are set higher
than what your monitor
supports
Restart your computer, press F6 before Microsoft
Windows begins to load so that you enter Safe Mode.
Change your settings to a supported setting (see
“Specifications”). Restart your computer so that the
new settings take effect.
Image is too large or too small
Image is not centered
*Refer to the “Using Your On-Screen Display” section for detailed instructions.
12
(continued)
Troubleshooting (continued)
Problem
Possible Cause
Solution
No speaker power
Speaker power plug may have
come unplugged
Check all speaker power connections and ensure
they are properly connected
Power button on right-side
speaker may be off
Push the power button on the right side of the right
speaker; power button should illuminate
Speaker audio plug may have
come unplugged from the
back of the computer
Make sure your audio input jack (lime green
connector) is plugged into the back of your computer
Mute button on keyboard may
be activated
Push the mute button on your keyboard or click on
the speaker icon located on your Windows desktop
and deselect “Mute”
Volume level may be adjusted
too low
Increase the volume level by using your keyboard
volume control or clicking on the speaker icon
located on your Windows desktop and increasing the
volume level
Speaker connection from left
speaker may have come
unplugged
Make sure the speaker connection from the left
speaker is plugged into the rear of the right speaker
Left speaker balance may
need to be adjusted
Click on the speaker icon located on your Windows
desktop and adjust the Left-Right balance
accordingly
Integrated microphone is
not working
Microphone cable is not
connected properly
Check to ensure that the microphone cable is
connected properly
Monitor is overheating
There is not enough
ventilation space to allow
proper airflow
Leave at least 3 inches (76 mm) of ventilation space
surrounding your monitor, and do not place objects
on top of your monitor
No sound from speakers
No sound from left speaker
13
SHIPPING YOUR MONITOR
WARNING: It is strongly recommended that TWO people remove the monitor from its box. This
will help ensure that the monitor is not dropped. Dropping the monitor could cause personal
injury or could damage the monitor.
In the event you need to ship your monitor, keep the original packing box.
If you find it necessary to remove the base pedestal for shipping or service reasons, please refer to the
instructions and illustration below for proper removal.
1. Release the catch and slide the base pedestal toward the back of your monitor.
2. Lift the base pedestal up and away from your monitor.
14
SPECIFICATIONS
Compaq MV740 Series Color Monitor
Monitor Type
Color, multi-frequency, digital controls
Picture Tube
17-inch Flat Square, Polished or Anti-glare
Viewable Image Area
15.9" (405.2 mm)
Operating Temperature
50°F – 86°F (10°C – 30°C)
Relative Humidity
20% – 80%
Dot Pitch
.28mm
Display Resolutions
Refresh Rates
1280 x 1024
60 Hz (maximum resolution)
1024 x 768
85 Hz (maximum flicker-free resolution)
1024 x 768
75 and 60 Hz
800 x 600
85, 75 and 60 Hz
720 x 400
70 Hz
640 x 480
85 and 60 Hz
640 x 400
70 Hz
Input Impedance
75 ± 3 % Ohms
Horizontal Frequency
31.5 kHz – 70 kHz
Vertical Frequency
50 Hz – 120 Hz
Universal Power Supply
90 – 132 V, 50 – 60 Hz
190 – 265 V, 50 – 60 Hz
Inrush Current
30 amps @ 120 V
Maximum Power Rating
<100 watts
Signal Cable
15-pin miniature D-sub
Speakers (selected models)
Attachable, amplified JBL Platinum Series
60 amps @ 220 V
Speaker Frequency Response
Speaker Watts
100 Hz – 20 kHz
3W RMS per channel max. at 10% THD
Microphone
Integrated
Dimensions (LxWxH) Unpacked
16.4" x 17.8" x 17.7"
(416 mm x 451 mm x 449 mm)
Weight
Unpacked monitor only
37.5 lb. (17 kg)
Packed in box (Monitor and Speakers)
47.40 lb. (21.5 kg)
Power Management
Yes
Energy Star Compliant
Yes
MPRII Compliant
Yes (selected models)
TCO99 Compliant
Yes (selected models)
European Union CE Compliant
Yes
Plug and Play
Yes
15
APPENDIX
Regulatory Compliance Notices
Federal Communications Commission Notice
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning your equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
•
Reorient or relocate the receiving antenna
•
Increase the separation between your equipment and receiver
•
Connect your equipment into an outlet on a circuit different from that to
which the receiver is connected
•
Consult the dealer or an experienced radio or television technician for help
Modifications
The FCC requires the user to be notified that any changes or modifications made to this device that are
not expressly approved by Compaq Computer Corporation may void the user's authority to operate
your equipment.
Cables
Connections to this device must be made with shielded cables with metallic RFI/EMI connector hoods
in order to maintain compliance with FCC Rules and Regulations.
Declaration of Conformity for products marked with the FCC logo - United States only
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation.
For questions regarding your product, contact:
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
Or, call
1-800-652-6672 (1-800-OK COMPAQ)
16
For questions regarding this FCC declaration, contact:
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
Or, call (281) 514-3333
To identify this product, refer to the Part, Series, or Model number found on the product.
Canadian Notice
This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment
Regulations.
Avis Canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.
European Union Notice
Products with the CE Marking comply with both the EMC Directive (89/336/EEC) and the Low
Voltage Directive (73/23/EEC) issued by the Commission of the European Community.
Compliance with these directives implies conformity to the following European Norms (in brackets are
the equivalent international standards):
•
EN55022 (CISPR 22) - Electromagnetic Interference
•
EN50082-1 (IEC801-2, IEC801-3, IEC801-4) - Electromagnetic Immunity
•
EN60950 (IEC950) - Product Safety
•
EN60555-2 (IEC555-2) - Power Line Harmonics
EPA Energy Star
Compliance
Monitors that are marked with the ENERGY STAR Logo meet the requirements of the EPA ENERGY
STAR program. As an ENERGY STAR Partner, Compaq Computer Corporation has determined that
this product meets the ENERGY STAR guidelines for energy efficiency. Specific details on using the
Energy Saving features can be found in the energy saver or power management section of the computer
manual.
Japanese Notice
German Ergonomics Notice
Compaq Computers, when tested with the Compaq Monitors, were evaluated and found compliant to
the requirements of ZH 1/618 (German Safety Regulations for Display Work Places in the Office
Sector) in the Text Mode (720 × 400) using MS-DOS Version 3.31 (or higher) and BASICA as
published by Compaq Computer Corporation.
17
18
ÍNDICE
INTRODUÇÃO ............................................................................................................................ 20
Recursos......................................................................................................................................................... 20
INICIANDO................................................................................................................................. 21
Instalação ....................................................................................................................................................... 22
Instalação de Alto-falantes....................................................................................................................... 23
COMO OPERAR SEU MONITOR .................................................................................................. 24
Como Usar Seu On-Screen Display.................................................................................................................. 25
Mensagem No Signal ...................................................................................................................................... 26
Mensagem Out of Frequency Range ................................................................................................................ 26
Funções On-Screen Display ..................................................................................................................... 27
MODOS DE ECONOMIA DE ENERGIA.......................................................................................... 28
CUIDADOS E MANUTENÇÃO DO MONITOR................................................................................. 29
RESOLUÇÃO DE PROBLEMAS.................................................................................................... 30
TRANSPORTE DO MONITOR ...................................................................................................... 32
ESPECIFICAÇÕES ...................................................................................................................... 33
APÊNDICE ................................................................................................................................. 34
Avisos sobre compatibilidade regulatória......................................................................................................... 34
Aviso do FCC (Federal Communications Commission)............................................................................... 34
Modificações ........................................................................................................................................... 34
Cabos ...................................................................................................................................................... 34
Declaração de Conformidade para produtos identificados com o logotipo
da FCC – somente para os Estados Unidos............................................................................................... 34
Canadian Notice....................................................................................................................................... 35
Avis Canadien.......................................................................................................................................... 35
European Union Notice............................................................................................................................. 35
EPA Energy Star Compliance.................................................................................................................... 35
Japanese Notice ...................................................................................................................................... 35
German Ergonomics Notice...................................................................................................................... 35
19
INTRODUÇÃO
Parabéns por adquirir o seu novo Monitor Colorido Compaq MV740 de fácil utilização. O MV740 é
um monitor estado da arte e de alto desempenho apresentando uma tela de 17 polegadas (15,9
pol/405,2 mm de área útil visível). O On-Screen Display permite ajustes rápidos e fáceis na imagem da
sua tela.
Recursos
20
•
Monitor de 17-pol com uma grande tela visível de 15,9-pol/405,2 mm para a exibição
confortável de múltiplos aplicativos e documentos grandes
•
Dot pitch .28mm para produzir imagens nítidas e claras.
•
Controle de usuário na tela para ajustes fáceis na imagem exibida.
•
Configuração fácil e rápida.
•
Compatível com Energy Star para consumo reduzido de energia.
•
Microfone integrado para todas suas aplicações de Internet, de telefonia e multimídia.
•
Alto-falantes amplificados JBL Platinum Series anexados ou autônomos.
− Conector de entrada de áudio integrado para MP3 players e outros dispositivos de
áudio portáteis.
− Conector de fone de ouvido integrado.
INICIANDO
AVISO: É altamente recomendado que DUAS pessoas retirem o monitor da sua caixa. Isso
ajudará a certificar que o monitor não seja derrubado. Uma queda do monitor pode causar
ferimentos ou pode danificar o monitor.
A embalagem do seu Monitor Colorido Compaq MV740 deve incluir o seguinte:
•
Monitor
•
Cabo de alimentação
•
Cabo do microfone
•
Alto-falantes e cabo de alimentação dos alto-falantes ou adaptador (alguns modelos)
•
Bases dos alto-falantes
•
Documentação do usuário
•
Cartaz de configuração
ATENÇÃO: Não posicione seu monitor
com a tela para baixo. Pode resultar
em danos nos controles do painel
frontal ou na tela de seu monitor.
21
Instalação
Antes de instalar seu monitor, coloque-o em um local adequado e bem ventilado próximo ao seu
computador, assegure-se que a alimentação de seu computador e outros periféricos está desligada e,
faça o seguinte:
1.
Insira o cabo de alimentação do alto-falante 1 na parte traseira do alto-falante direito . Insira o
conector do alto-falante esquerdo no soquete na parte traseira do alto-falante direito .
2.
Insira a outra ponta do cabo de alimentação do alto-falante 3cc na parte traseira do monitor
3.
Conecte o conector verde limão do alto-falante direito 2 ao soquete de saída de áudio
traseira de seu computador.
4.
no painel traseiro
Conecte a extremidade rosa do cabo do microfone no soquete de microfone
b , então, conecte a outra extremidade do cabo no conector do microfone no
de seu monitor 3b
painel traseiro de seu computador 6.
5.
Conecte o cabo de sinal do monitor da parte traseira do monitor no soquete azul na parte traseira
do computador 4. Aperte os parafusos na extremidade do conector.
.
na parte
IMPORTANTE: Assegure-se que o cabo de sinal esteja alinhado com o conector de 15-pinos. Não force o
cabo no conector, senão o cabo de sinal poderá ser danificado.
(Instruções de instalação continuam na próxima página.)
22
6.
Conecte o cabo de alimentação na parte traseira do monitor 3aa , então, conecte o cabo de
alimentação na tomada 5.
AVISO: Para reduzir o risco de choque elétrico ou dano ao seu equipamento, não desligue o
recurso de aterramento do cabo de alimentação. Este equipamento é projetado para ser
conectado à uma tomada aterrada que seja de fácil acesso ao operador. O conector de
aterramento é um recurso de segurança importante.
AVISO: Para sua segurança, certifique-se que a tomada na qual se está conectando o cabo de
alimentação seja de fácil acesso e esteja localizada o mais próximo possível do operador do
equipamento. Quando for necessário desconectar a alimentação do equipamento, desligue o
cabo de alimentação da tomada pegando no conector firmemente. Nunca puxe o cabo.
ATENÇÃO: Para proteção de seu monitor bem como de seu computador, conecte todos os
cabos de alimentação de seu computador e dispositivos periféricos (monitor, impressora,
scanner e outros) em algum tipo de protetor de sobretensão como uma régua de alimentação
ou no-break. Nem todas as réguas de alimentação fornecem proteção de sobretensão, elas
devem estar rotuladas especificamente como tendo esta habilidade. Procure por fabricantes
que tenham uma Política de Troca por Dano para trocar seu equipamento caso a proteção de
sobretensão deles falhar.
7.
Instale os alto-falantes usando um dos métodos descritos em “Instalação de Alto-falantes”.
8.
Ligue seu monitor pressionando o botão de alimentação 7. Ligue os alto-falantes pressionando o
botão de alimentação ao lado do alto-falante direito.
Se necessário, ajuste os controles do painel frontal de acordo com suas preferências.
A instalação de seu monitor agora está completa.
Instalação de Alto-falantes
Conectores de Entrada do Fone
de ouvido/Áudio
Insira o conector do fone de
ouvido (fones de ouvido não
inclusos) no fone de ouvido
Insira uma ponta do cabo de seu
dispositivo de áudio portátil (não
incluso) no alto-falante.
Mecanismo Retrátil do Alto-falante
1.
Gire o botão giratório para cima para
prolongar o mecanismo dos ganchos
2.
Alinhe os ganchos com as aberturas
no monitor, então, gentilmente insira
os ganchos nas aberturas e deslize-os
para baixo para travá-los no lugar.
Base do alto-falante
Insira a base do alto-falante na abertura
traseira de cada alto-falante.
23
COMO OPERAR SEU MONITOR
Controles do Painel Frontal
Controle
1
2
3
Função
Botão de Seleção
O botão de retrocesso (seta à esquerda) retrocede através das
opções de menu ou diminui os níveis de ajuste.
Botão de Seleção
•
•
•
Botão de avanço
O botão de avanço (seta à direita) avança através das opções
de menu ou aumenta os níveis de ajuste.
LED de alimentação
Luz Verde – indica que o monitor está ligado
•
Luz Amarela – indica modo Standby/Suspend
•
Luz Âmbar – indica modo de inatividade
•
Para obter mais informações sobre estados de alimentação,
consulte “Modos de Economia de Energia”.
Botão de alimentação
Liga e desliga o monitor.
4
5
24
Ativa On-Screen Display
Seleciona funções e ajustes
Sai dos menus e do On-Screen Display
Como Usar Seu On-Screen Display
O On-Screen Display (OSD) ajusta a imagem da tela baseado em suas preferências de visualização.
Para acessar o On-Screen Display, faça o seguinte:
1. Se seu monitor não estiver ligado, pressione o botão de alimentação para ligá-lo. (Para a
localização dos botões de controle do painel frontal, consulte “Controles do Painel Frontal” na
seção anterior).
2. Pressione o botão de Seleção
para exibir o menu On-Screen Display.
ou Retr ocesso
3.
Para selecionar uma função, pressione o botão de Avanço
esteja destacada.
4.
Pressione
5.
Uma janela de ajuste é exibida. Use o botão de Avanço
(Avanço) ou diminuir (Retrocesso) o nível do ajuste.
6.
Pressione
7.
Para sair do On-Screen Display, selecione o ícone Sair , então pressione o botão de Seleção
uma vez.
até que a função
para escolher a função.
ou Retr ocesso
para aumentar
para salvar o novo ajuste.
25
Mensagem No Signal
Se uma mensagem “NO SIGNAL” for exibida em seu monitor, certifique-se que seu cabo VGA está
adequadamente conectado e, assegure-se que seu computador esteja ligado.
Mensagem Out of Frequency Range
Se uma mensagem “OUT OF FREQUENCY RANGE” aparecer em sua tela, a resolução de seu vídeo
e/ou a taxa de renovação estão configuradas acima do que seu monitor pode suportar. Para corrigir este
problema, siga os passos abaixo ou contacte o distribuidor autorizado, revendedor ou assistência
técnica Compaq.
1. Reinicie seu computador.
26
2.
Pressione F6 antes que o Microsoft® Windows® se inicie para que você possa entrar em Modo de
Segurança.
3.
Altere as configurações de seu monitor para as configurações suportadas (consulte
“Especificações”).
4.
Reinicie seu computador para que as novas configurações tenham efeito.
Funções On-Screen Display
Seu menu On-Screen Display (OSD) acessa as seguintes funções:
Funções On-Screen Display
On-Screen Display
Função
Contraste
Ajusta o contraste da tela
Brilho
Ajusta o brilho da tela
Posição H.
Desloca a tela para a direita ou para a esquerda
Tamanho H.
Aumenta ou diminui a largura da tela
Posição V.
Desloca a tela para cima ou para baixo
Tamanho V.
Aumenta ou diminiu a altura da tela
Alfineteira
Ajusta a parte côncava ou convexa da imagem
Trapezóide
Ajusta as larguras superior e inferior da tela para torná-las
iguais.
Alfineteira. Regulagem
Ajusta cada lado da Alfineteira
Paralelogramo
Ajusta a inclinação dos lados da tela para a direita ou esquerda
Rotação
Ajusta a inclinação da tela
Degauss
Desmagnetiza a tela para reduzir impurezas de cor
Temp. Cor
Ajusta a imagem para cores mais vibrantes
Reconfigurar
Reconfigura o monitor para os valores padrões de fábrica
Sair
Sai do menu OSD
27
MODOS DE ECONOMIA DE ENERGIA
Seu monitor foi projetado para atender as rígidas normas Energy Star da EPA (Agência de Proteção
Ambiental) necessárias para consumo reduzido de energia e para ser compatível com a Norma de Sinal
de Gerenciamento de Energia de Exibição VESA. Usando uma combinação de funções de hardware e
software, este recurso de economia de energia permite que seu computador controle o consumo de
energia de seu monitor e reduza o estado de alimentação de seu monitor quando não estiver em uso.
OBSERVAÇÃO: O consumo de energia não inclui a alimentação dos alto-falantes.
IMPORTANTE: O recurso de economia de energia de seu monitor funciona somente quando seu monitor
estiver ligado a um computador que também tenha recursos de economia de energia.
A tabela a seguir descreve os níveis de economia de energia em cada um dos quatro estados de
alimentação:
Estados de Gerenciamento de Energia
Estado
Cor do LED
Consumo de
Energia
Descrição
Ligado
Verde
<100 watts
Operação normal
STANDBY/
SUSPENSO
Amarela
<15 watts
Tela do monitor em branco Alta voltagem desligada.
Voltagem do aquecedor diminuída. Modo de
alimentação total retorna rapidamente
(aproximadamente 4 segundos).
INATIVIDADE
Âmbar
<5 watts
Tela do monitor em branco Alta voltagem desligada.
Voltagem do aquecedor desligada. Existe um breve
período de aquecimento antes de retornar ao modo
alimentação total (aproximadamente 15 segundos).
O utilitário de economia de energia com seus recursos de economia de energia estão disponíveis no
sistema operacional Microsoft® Windows® e alguns recursos estão disponíveis em DOS. Consulte o
guia de usuário de seu computador para obter instruções de configuração dos recursos de economia de
energia (também conhecidos como recursos de gerenciamento de energia).
28
CUIDADOS E MANUTENÇÃO DO MONITOR
Para melhorar o desempenho e aumentar a vida útil do monitor, utilize as seguintes instruções:
•
Não abra o gabinete do monitor e não tente consertar o produto. Ajuste somente os controles
mencionados nas instruções de operação. Se o monitor não estiver funcionando corretamente, ou
se ele caiu ou foi danificado, entre em contato com um distribuidor autorizado, revendedor ou com
a assistência técnica Compaq.
•
Coloque o monitor a uma distância mínima de 76 mm (3 pol.) de paredes ou outras barreiras.
•
Utilize somente uma fonte de alimentação e conexão apropriada para o monitor conforme indicado
na etiqueta na placa traseira.
•
Ao conectar o monitor a uma tomada ou a uma extensão, certifique-se de que a amperagem total
dos produtos conectados à tomada não ultrapasse a amperagem atual da tomada e que a
amperagem total dos produtos conectados à extensão não ultrapasse a amperagem desta.
•
Instale o monitor próximo a uma tomada que possa ser alcançada com facilidade. Desconecte o
monitor segurando o conector firmemente e puxando-o da tomada. Nunca desconecte o monitor
puxando o cabo.
•
Desligue o monitor quando não for utilizá-lo. A expectativa de vida útil de um monitor pode ser
aumentada substancialmente utilizando um programa protetor de tela (screen saver) e desligando-o
quando não estiver em uso.
•
Desconecte o monitor da tomada antes de limpá-lo. Não utilize limpadores líquidos ou em aerosol.
Utilize um pano úmido para a limpeza. Se houver necessidade de uma limpeza adicional na tela,
utilize um produto para limpeza de tela CRT anti-estático.
ATENÇÃO: Não utilize benzina, thinner, amônia ou qualquer substância volátil para limpar o
monitor ou a tela. Essas substâncias químicas podem danificar o acabamento do gabinete
e a tela.
•
O gabinete contém ranhuras e aberturas para ventilação. Essas aberturas não podem ser bloqueadas
ou cobertas. Nunca insira nenhum tipo de objeto nas ranhuras ou outras aberturas do gabinete.
•
Não coloque plantas sobre o monitor. Água ou terra da planta podem entrar nos orifícios.
•
Não deixe o monitor cair e não o coloque sobre superfícies instáveis.
•
Não coloque nada sobre o cabo de alimentação. Não pise no cabo de alimentação.
•
Mantenha o monitor em um local ventilado, sem calor, umidade ou iluminação excessivos.
Mantenha o monitor afastado de transformadores de alta capacidade, motores elétricos e outros
dispositivos com campos magnéticos fortes.
•
Em um sistema com dois monitores, coloque-os o mais afastados possível entre si, para reduzir a
interferência entre eles.
29
RESOLUÇÃO DE PROBLEMAS
Você pode economizar tempo e dinheiro resolvendo problemas comuns no monitor através destas
soluções simples e de fácil aplicação. Se não conseguir resolver o problema utilizando estas soluções,
visite o site da Compaq no endereço www.compaq.com/athome ou entre em contato com o
distribuidor autorizado, revendedor ou com a assistência técnica Compaq.
Problema
Possível Causa
Solução
Tela em branco
Cabo de alimentação
desconectado
Conecte o cabo de alimentação
Chave liga/desliga desligada
Ligue a alimentação
Cabo de sinal conectado
incorretamente
Conecte o cabo de sinal corretamente
Utilitário de tela em branco
ativo
Pressione qualquer tecla do teclado ou mova o
mouse
A imagem parece borrada,
indefinida ou muito escura
Brilho e contraste muito
baixos
Pressione
para acessar o OSD (On-Screen
Display) e selecione o ícone de brilho
e/ou o
contraste
para ajustar os níveis desejados*
Cor anormal
Deve existir um objeto
magnético próximo
Afaste o objeto
O monitor foi movido ou caiu
Pressione para acessar o OSD, e selecione
Degaus
para ativar*
A largura horizontal pode
precisar de ajuste
Pressione
para acessar o OSD e selecione
Tamanho H. para ajustar*
A altura vertical pode precisar
de ajuste
Pressione
para acessar o OSD e selecione
para ajustar*
Tamanho V.
A posição horizontal precisa
de ajuste
Pressione
Posição H.
para acessar o OSD e selecione
para ajustar*
A posição vertical precisa de
ajuste
Pressione
Posição V.
para acessar o OSD e selecione
para ajustar*
O cabo de sinal do monitor
não está conectado ao
computador
Conecte o cabo de sinal de 15 pinos no computador
Certifique-se de que o computador esteja ligado.
Imagem muito grande ou
muito pequena
Imagem não centralizada
“No Signal” é exibido na tela
*Consulte a seção “Como Usar o On-Screen Display” para obter instruções detalhadas.
30
(continuação)
Resolução de problemas (continuação)
Problema
Possível Causa
Solução
“Out of Range” é exibido na
tela
A resolução de vídeo e/ou
taxa de renovação estão com
uma definição mais alta que a
suportada pelo monitor
Reinicie o computador, pressione F6 antes que o
Microsoft Windows inicie o carregamento, para entrar
em Modo de Segurança. Altere as configurações para
uma configuração suportada (consulte
“Especificações”). Reinicie seu computador para que
as novas configurações tenham efeito.
Sem alimentação no altofalante
O conector do alto-falante
pode ter desconectado
Verifique todas as conexões de alimentação do altofalante e certifique-se de que estão bem conectadas
O botão liga/desliga do lado
direito do alto-falante pode
estar desligado
Pressione o botão liga/desliga do lado direito do altofalante da direita; o indicador no botão deve acender
O plugue de áudio do altofalante deve ter desconectado
da parte de trás do
computador
Verifique se a tomada de entrada de áudio (conector
verde-limão) está conectada na parte de trás do
computador
O botão Mute (emudecer) do
teclado deve estar ativado
Pressione o botão Mute no teclado ou clique no ícone
do alto-falante, localizado na área de trabalho do
Windows e desmarque “Mute”
O nível de volume pode estar
muito baixo
Aumente o nível de volume utilizando o controle de
volume no teclado ou clicando no ícone de altofalante na área de trabalho do Windows e
aumentando o volume
O alto-falante da esquerda
pode estar desconectado
Verifique se a conexão do alto-falante da esquerda
está ligada na parte de trás do alto-falante da direita
O balanço do alto-falante da
esquerda pode precisar de
ajuste
Clique no ícone de alto-falante na área de trabalho do
Windows e ajuste o balanço Esquerda-Direita
O microfone integrado não
funciona
O cabo do microfone não está
conectado corretamente
Verifique se o cabo do microfone está conectado
corretamente
Monitor superaquecido
Não há espaço suficiente
para ventilação
Deixe no mínimo 76 mm (3 pol.) de espaço para
ventilação em torno do monitor e não coloque objetos
sobre ele
Sem som dos alto-falantes
Sem som do alto-falante da
esquerda
31
TRANSPORTE DO MONITOR
AVISO: É altamente recomendado que DUAS pessoas retirem o monitor da sua caixa. Isso
ajudará a certificar que o monitor não seja derrubado. Uma queda do monitor pode causar
ferimentos ou pode danificar o monitor.
Caso seja necessário transportar o monitor, guarde a embalagem original.
Se houver necessidade de remover a base para transporte ou consertos, consulte as instruções e a figura
abaixo, para removê-la corretamente.
1. Solte a lingüeta e deslize a base na direção da parte posterior do monitor.
2. Levante a base, removendo-a do monitor.
32
ESPECIFICAÇÕES
Monitor Colorido Compaq Série MV740
Tipo de monitor
Colorido, multi-freqüencial, controles digitais
Tubo de imagem
Tela plana de 17 polegadas, polida ou anti-reflexo
Área de imagem visível
405,2 mm (15,9”)
Temperatura de operação
10°C – 30°C (50°F – 86°F)
Umidade relativa
20% – 80%
Dot Pitch
.28mm
Resoluções de vídeo
Taxas de renovação
1280 x 1024
60 Hz (resolução máxima)
1024 x 768
85 Hz (resolução máxima sem oscilação)
1024 x 768
75 e 60 Hz
800 x 600
85, 75 e 60 Hz
720 x 400
70 Hz
640 x 480
85 e 60 Hz
640 x 400
70 Hz
Impedância de entrada
75 ± 3 % Ohms
Freqüência horizontal
31,5 kHz -70 kHz
Freqüência vertical
50 Hz – 120 Hz
Fonte de alimentação universal
90 -132 V, 50 – 60 Hz
190 – 265 V, 50 – 60 Hz
Corrente de influxo
30 amps @ 120 V
60 amps @ 220 V
Potência máxima
<100 watts
Cabo de sinal
D-sub miniatura de 15 pinos
Alto-falantes (alguns modelos)
Anexável, amplificado, JBL Platinum Series
Freqüência de resposta do alto-falante
Wattagem do alto-falante
100 Hz – 20 kHz
3W RMS por canal máx. a 10% THD
Microfone
Integrado
Dimensões (CxLxA) fora da embalagem
16,4" x 17,8" x 17,7"
(416 mm x 451 mm x 449 mm)
Peso
Somente monitor fora da embalagem
17 kg (37,5 lb.)
Embalado na caixa (monitor e alto-falantes)
21,5 kg (47,40 lb.)
Gerenciamento de energia
Sim
Compatível com Energy Star
Sim
Compatível com MPRII
Sim (alguns modelos)
Compatível com TCO99
Sim (alguns modelos)
Compatível com CE da Comunidade européia
Sim
Plug and Play
Sim
33
APÊNDICE
Avisos sobre compatibilidade regulatória
Aviso do FCC (Federal Communications Commission)
Este equipamento foi testado e está em conformidade com os limites para dispositivo digital da classe
B, de acordo com a Parte 15 das Regras do FCC. Esses limites são fixados para oferecer uma proteção
razoável contra interferência prejudicial em uma instalação residencial. Este equipamento gera, utiliza
e pode irradiar energia de rádio-freqüência e, se não for instalado e utilizado de acordo com as
instruções, pode provocar interferência prejudicial em comunicações de rádio. Entretanto, não há
garantia de que a interferência não ocorrerá em uma determinada instalação. Se este equipamento
provocar interferência na recepção de rádio ou televisão, o que pode ser determinado desligando e
ligando o equipamento, o usuário deve tentar corrigir a interferência, procedendo de uma ou mais das
seguintes formas:
•
Reorientar ou reposicionar a antena receptora
•
Aumentar o espaço entre o equipamento e o receptor
•
Conectar o equipamento em uma tomada ou em um circuito diferente do receptor
•
Consultar o revendedor ou um técnico experiente em rádio ou televisão para obter ajuda
Modificações
A FCC exige que o usuário seja avisado que qualquer alteração ou modificação neste dispositivo que
não seja aprovada pela Compaq Computer Corporation pode anular a autoridade do usuário para
operação do equipamento.
Cabos
As conexões neste dispositivo devem ser feitas com cabos blindados com capas de conector RFI/EMI,
para manter a conformidade com as Regras e Regulamentos da FCC.
Declaração de Conformidade para produtos identificados com o logotipo da FCC – somente
para os Estados Unidos
Este dispositivo está em conformidade com a Parte 15 das Regras da FCC. Sua operação está sujeita às
duas condições a seguir: (1) este dispositivo não deve causar interferência prejudicial, e (2) este
dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa causar
operação indesejada.
Para dúvidas relativas ao seu produto, entre em contato com:
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
Ou, ligue para (U.S.A.)
1-800-652-6672 (1-800-OK COMPAQ)
34
For questions regarding this FCC declaration, contact:
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
Or, call (281) 514-3333
To identify this product, refer to the Part, Series, or Model number found on the product.
Canadian Notice
This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment
Regulations.
Avis Canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.
European Union Notice
Products with the CE Marking comply with both the EMC Directive (89/336/EEC) and the Low
Voltage Directive (73/23/EEC) issued by the Commission of the European Community.
Compliance with these directives implies conformity to the following European Norms (in brackets are
the equivalent international standards):
•
EN55022 (CISPR 22) - Electromagnetic Interference
•
EN50082-1 (IEC801-2, IEC801-3, IEC801-4) - Electromagnetic Immunity
•
EN60950 (IEC950) - Product Safety
•
EN60555-2 (IEC555-2) - Power Line Harmonics
EPA Energy Star
Compliance
Monitors that are marked with the ENERGY STAR Logo meet the requirements of the EPA ENERGY
STAR program. As an ENERGY STAR Partner, Compaq Computer Corporation has determined that
this product meets the ENERGY STAR guidelines for energy efficiency. Specific details on using the
Energy Saving features can be found in the energy saver or power management section of the computer
manual.
Japanese Notice
German Ergonomics Notice
Compaq Computers, when tested with the Compaq Monitors, were evaluated and found compliant to
the requirements of ZH 1/618 (German Safety Regulations for Display Work Places in the Office
Sector) in the Text Mode (720 × 400) using MS-DOS Version 3.31 (or higher) and BASICA as
published by Compaq Computer Corporation.
35
36
SOMMAIRE
INTRODUCTION ......................................................................................................................... 38
Caractéristiques .............................................................................................................................................. 38
DÉMARRAGE............................................................................................................................. 39
Installation ...................................................................................................................................................... 40
Installation des haut-parleurs................................................................................................................... 41
FONCTIONNEMENT DU MONITEUR ............................................................................................ 42
Réglage à l’écran (OSD)................................................................................................................................... 43
Message « Aucun signal » (No Signal).............................................................................................................. 44
Message « Hors limite de fréquence » (Out of Frequency Range)...................................................................... 44
Fonctions de réglage à l’écran ................................................................................................................. 45
MODES D’ÉCONOMIE D’ÉNERGIE .............................................................................................. 46
ENTRETIEN ET MAINTENANCE DU MONITEUR............................................................................ 47
DÉPANNAGE ............................................................................................................................. 48
TRANSPORT DU MONITEUR....................................................................................................... 50
CARACTÉRISTIQUES TECHNIQUES............................................................................................. 51
ANNEXE .................................................................................................................................... 52
Conformité aux réglementations officielles ...................................................................................................... 52
Réglementation FCC ................................................................................................................................ 52
Modifications ........................................................................................................................................... 52
Câbles ..................................................................................................................................................... 52
Déclaration de conformité des produits portant le logo FCC (valable aux États-Unis uniquement).............. 52
Avis canadien .......................................................................................................................................... 53
Avis canadien .......................................................................................................................................... 53
European Union Notice............................................................................................................................. 53
Conformité à Energy Star EPA .................................................................................................................. 53
Avis japonais ........................................................................................................................................... 53
Avis allemand sur l'ergonomie ................................................................................................................. 53
37
INTRODUCTION
Félicitations! Vous venez d’acquérir le nouveau moniteur couleur MV740 Compaq. Ce moniteur
d’avant-garde, simple d’utilisation et très performant, présente un écran de 17 pouces (surface
d’affichage de 15,9 pouces (40,5 cm)). Le réglage à l’écran (On-Screen Display) vous permet de régler
l’image sur écran de façon rapide et aisée.
Caractéristiques
38
•
moniteur 17 pouces avec une surface d’affichage de 15,9 pouces (40,5 cm) pour bien
visualiser de multiples applications ainsi que des documents volumineux;
•
espacement des points de 0,28 mm générant des images d’excellente définition;
•
commandes utilisateur du réglage à l’écran permettant de régler facilement l’image sur
écran;
•
installation rapide et aisée;
•
compatibilité Energy Star permettant de réduire la consommation d’énergie;
•
microphone intégré pour toutes vos applications Internet, de téléphonie et multimédia;
•
haut-parleurs amplifiés amovibles ou autonomes de la gamme JBL Platinum;
− jack d’entrée audio intégré pour lecteurs MP3 et autres dispositifs audio portables;
− prise casque intégrée.
DÉMARRAGE
AVERTISSEMENT : pour retirer le moniteur de son carton, il est fortement recommandé de le
faire à DEUX afin d'éviter tout risque de chute du moniteur. La chute du moniteur peut entraîner
des blessures personnelles ou endommager le matériel.
L’emballage de votre moniteur couleur MV740 Compaq doit contenir les éléments suivants :
•
Moniteur
•
Cordon d'alimentation
•
Câble microphone
•
Haut-parleurs et câble d’alimentation haut-parleur ou adaptateur (certains modèles)
•
Supports de haut-parleurs
•
Documentation utilisateur
•
Poster d’installation
ATTENTION : Ne posez pas votre moniteur
en appui sur la face avant. Vous risquez
d’endommager les commandes situées sur
la face avant du moniteur, voire même
l’écran.
39
Installation
Avant d’installer votre moniteur, placez-le dans un endroit facilement accessible et bien aéré, à
proximité de votre ordinateur, assurez-vous que votre ordinateur et tous les périphériques sont hors
tension, puis procédez comme suit :
1.
Insérez le câble d’alimentation haut-parleur à l’arrière du haut-parleur droit
haut-parleur gauche dans la prise située à l’arrière du haut-parleur droit .
2.
Insérez l’autre extrémité du câble d’alimentation haut-parleur 3cc à l’arrière du moniteur
3.
Branchez la fiche vert-jaune du haut-parleur droit 2 dans la prise de sortie audio située à l’arrière
de l’ordinateur
4.
Branchez l’extrémité rose du câble microphone dans la prise microphone
située sur la face
b , puis branchez l’autre extrémité du câble dans le connecteur de
arrière du moniteur 3b
microphone situé sur la face arrière de l’ordinateur 6.
5.
Branchez le câble d’interface du moniteur situé à l’arrière du moniteur dans la prise bleue située à
l’arrière de l’ordinateur 4. Serrez les vis sur l’extrémité du connecteur.
Insérez la fiche du
IMPORTANT : Assurez-vous que le câble d’interface est bien aligné sur le connecteur à 15 broches.
Ne forcez pas sur le câble lors de son branchement au connecteur, car vous pourriez l'endommager.
(Suite des instructions d’installation à la page suivante)
40
6.
Raccordez le cordon d’alimentation à l’arrière du moniteur 3aa , puis branchez ce cordon dans une
prise d’alimentation 5.
AVERTISSEMENT : Pour éviter les risques de décharge électrique ou d’endommager votre
matériel, ne désactivez pas la fonction de mise à la terre du cordon d’alimentation. Ce
matériel doit être connecté à une prise de terre et l’opérateur doit pouvoir y accéder
facilement. La prise de terre est un élément essentiel du dispositif de sécurité.
AVERTISSEMENT : Pour votre sécurité, assurez-vous que la prise d’alimentation dans
laquelle vous branchez le cordon d’alimentation est facilement accessible et le plus près
possible de l’opérateur. Si vous devez couper l’alimentation du matériel, débranchez le
cordon d’alimentation de la prise d’alimentation en tenant fermement la fiche. Ne tirez jamais
sur le cordon.
ATTENTION : Pour la protection de votre moniteur et de votre ordinateur, connectez tous les
cordons d’alimentation de votre ordinateur et de ses périphériques (moniteur, imprimante,
scanner, etc.) dans un dispositif de protection de surtension de protection de surtension, tel
qu’une barrette multiprises ou un onduleur. Les barrettes multiprises ne procurent pas toutes
une protection contre la surtension; celles-ci doivent comporter une mention spéciale faisant
état de cette capacité. Adressez-vous aux fabricants qui garantissent le remplacement du
matériel endommagé en cas d’échec de la protection de surtension.
7. Installez vos haut-parleurs selon l’une des méthodes énumérées dans “Installation des hautparleurs”.
8. Allumez votre moniteur en appuyant sur le bouton d’alimentation 7. Allumez les haut-parleurs en
appuyant sur le bouton d’alimentation situé sur le côté du haut-parleur droit.
Si nécessaire, réglez le panneau de commande à votre guise.
L’installation de votre moniteur est maintenant terminée.
Installation des haut-parleurs
Prise casque/
Jacks d’entrée audio
Inérez le connecteur casque
(casques non inclus) dans la prise
casque.
Insérez une extrémité du câble
de votre dispositif audio portable
(non inclus) dans le haut-parleur.
Mécanisme de haut-parleurs amovibles
1.
Faites pivoter la molette pour étendre
le mécanisme de pince.
2.
Alignez les crochets avec les
emplacements correspondants du
moniteur, puis insérez-les doucement
dans ces emplacements et faites
glisser jusqu’au clic de verrouillage.
Support de haut-parleur
Insérez le support de haut-parleur dans
l’emplacement prévu à l’arrière de
chaque haut-parleur.
41
FONCTIONNEMENT DU MONITEUR
Panneau de commande
Référence
42
Icône
Désignation de l’icône
Fonction
1
Bouton Arrière
Le bouton Arrière (flèche gauche) permet de parcourir de bas
en haut les options de menu ou de réduire les niveaux de
réglage.
2
Bouton Sélection
•
•
•
3
Bouton Avant
Le bouton Avant (flèche droite) permet de parcourir de haut en
bas les options de menu ou d’augmenter les niveaux de
réglage.
4
Voyant d’alimentation
Le vert indique l’état de marche.
•
Le jaune indique le mode Veille/Pause.
•
L’orange indique que le mode Veille est activé.
•
Pour plus de renseignements sur les états de fonctionnement,
reportez-vous à « Modes d’économie d’énergie ».
5
Bouton de mise sous tension
Permet d'allumer et d'éteindre le moniteur.
Permet de lancer l'écran de réglage.
Sélectionner les fonctions et les réglages.
Quitter les menus du réglage à l'écran (OSD).
Réglage à l’écran (OSD)
Le réglage à l’écran (OSD) vous permet de régler à votre guise les paramètres de l’image. Pour accéder
au réglage à l’écran, procédez comme suit :
1. Si votre moniteur n’est pas encore allumé, appuyez sur le bouton de mise sous tension pour
l’allumer (pour connaître l’emplacement des boutons du panneau de commande, reportez-vous à
“Panneau de commande ” dans la section précédente)2.
Appuyez sur le bouton de Sélection
3.
Pour sélectionner une fonction, appuyez sur le bouton Avant
l’option souhaitée soit mise en surbrillance.
pour choisir la fonction.
Appuyez sur
4.
pour afficher le menu de réglage à l’écran.
ou Ar r ièr e
jusqu’à ce que
5.
Une fenêtre de réglage s’affiche. Utilisez le bouton Avant et Ar r ièr e
souhaitez augmenter (Avant) ou réduire (Arrière) le niveau de réglage.
6.
Appuyez sur
7.
Pour quitter le réglage à l’écran, sélectionnez l’icône Quitter , puis appuyez une fois sur le bouton
Sélection.
Sélection
selon que vous
pour enregistrer le nouveau paramétrage.
43
Message “Aucun signal” (No Signal)
Si le message “NO SIGNAL” s’affiche sur votre moniteur, assurez-vous que votre câble VGA est
correctement branché et que votre ordinateur est sous tension.
Message “Hors limite de fréquence” (Out of Frequency Range)
Si le message “OUT OF FREQUENCY RANGE” s’affiche à l’écran, votre résolution vidéo et/ou la
fréquence de rafraîchissement sont trop élevés par rapport aux possibilités de votre moniteur. Pour
résoudre ce problème, suivez les étapes ci-dessous ou contactez votre distributeur, revendeur ou
fournisseur de services agréés Compaq.
1. Redémarrez votre ordinateur.
44
2.
Appuyez sur F6 avant que Microsoft® Windows® ne commence à charger, afin d’ouvrir une
session en Mode sans échec.
3.
Modifiez les paramètres d’affichage en fonction des possibilités de votre moniteur
(Voir “Caractéristiques techniques”).
4.
Redémarrez votre ordinateur afin que les nouveaux paramètres s’appliquent.
Fonctions de réglage à l’écran
Le menu du réglage à l’écran (OSD) permet d’accéder aux fonctions suivantes :
Fonctions de réglage à l’écran
Paramètres du réglage à l'écran
Fonction
Contraste
Règle le contraste de l’affichage.
Luminosité
Règle la luminosité de l’affichage.
Centrage horizontal
Déplace l’affichage vers la droite ou vers la gauche.
Taille horizontale
Augmente ou réduit la largeur d’affichage.
Centrage vertical
Déplace l’affichage vers le haut ou vers le bas.
Taille verticale
Augmente et réduit la hauteur d’affichage.
Distorsion en
coussin
Règle les portions concaves et convexes de l’image.
Trapèze
Égalise les largeurs d’affichage supérieure et inférieure.
Équilibrage coussin
Règle les deux positions de l'image.
Parallélogramme
Règle l’inclinaison des bords de l’affichage vers la gauche ou vers la droite.
Rotation de l’image
Règle l’inclinaison de l’image.
Démagnétisation
Démagnétise l’écran pour réduire les impuretés des couleurs.
Intensité couleur
Règle l'image et l'intensité de la couleur.
Rétablissement
Rétablit les valeurs par défaut du moniteur.
Quitter
Quitte le menu OSD.
45
MODES D’ÉCONOMIE D’ÉNERGIE
Votre moniteur respecte les réglementations Energy Star de l’Agence pour la protection de
l’environnement (EPA) visant à réduire la consommation d’énergie et à satisfaire le Signal de gestion
d’alimentation d’affichage standard VESA. Combinant des fonctions matérielles et logicielles, cette
fonction d’économie d’énergie permet à votre ordinateur de contrôler la consommation d’énergie de
votre moniteur et de la réduire quand vous ne l’utilisez pas.
REMARQUE : La consommation d’énergie n’inclut pas l’alimentation des haut-parleurs.
IMPORTANT : Les fonctions d’économie d’énergie de votre moniteur ne sont disponibles que lorsque le
moniteur est relié à un ordinateur comportant les fonctions d’économie d’énergie.
Le tableau suivant décrit les niveaux d’économie d’énergie propres à chaque état de fonctionnement.
États de gestion de l’alimentation
État
Couleur du
voyant
Consommation
électrique
Description
Allumé (ON)
Vert
< 80 watts
Fonctionnement normal.
MISE EN
VEILLE/
Jaune
< 15 watts
L'écran du moniteur est vide. La haute tension est
inactive. La tension du chauffage est réduite. Le mode
d’alimentation maximale est rapidement rétabli
(environ 4 secondes).
Orange
< 5 watts
L'écran du moniteur est vide. La haute tension est
inactive. La tension du chauffage est réduite. Brève
période de chauffe avant le retour au mode
d’alimentation maximale (environ 15 secondes).
MODE PAUSE
VEILLE
Les fonctions d’économie d’énergie de l’utilitaire économiseur d’énergie sont disponibles sous le
système d’exploitation Microsoft® Windows®. Certaines fonctions sont également disponibles sous
DOS. Veuillez consulter le manuel de votre ordinateur, pour obtenir les instructions de paramétrage de
ces fonctions (parfois intitulées fonctions de gestion de l'alimentation).
46
ENTRETIEN ET MAINTENANCE DU MONITEUR
Pour améliorer les performances et augmenter la durée de vie de votre moniteur, observez les
instructions suivantes :
•
N'ouvrez pas le boîtier du moniteur et n'essayez pas de le réparer vous-même. Ne réglez que les
commandes expliquées dans les instructions d'utilisation. Si le moniteur ne fonctionne pas
correctement, s’il est tombé ou s’il a été endommagé, contactez votre revendeur ou fournisseur de
services agréé Compaq.
•
Placez votre moniteur à une distance minimale de 76 mm (3 po) des murs ou toutes autres parois.
•
N'utilisez qu'une source d'alimentation et un branchement appropriés à ce moniteur, comme
indiqué sur l'étiquette/la plaque arrière.
•
Quand vous branchez le moniteur à une prise ou à une rallonge, assurez-vous que l’intensité de
courant totale des dispositifs connectés ne dépasse pas l’intensité nominale de la prise électrique et
que l’intensité totale des dispositifs connectés au cordon n’excède pas l’intensité de celui-ci.
•
Installez le moniteur près d’une prise facilement accessible. Débranchez le moniteur en tenant
fermement la fiche et en l’extrayant de la prise. Ne déconnectez jamais le moniteur en tirant sur le
cordon.
•
Mettez le moniteur hors tension quand vous ne l’utilisez pas. Vous pouvez ainsi augmenter
considérablement la durée de vie de votre moniteur. Un programme de protection d’écran
contribue également à protéger votre moniteur.
•
Débranchez le moniteur de la prise murale avant de le nettoyer. N'utilisez pas de nettoyants
liquides ou en aérosol. Pour le nettoyage, utilisez un chiffon humide. Si l’écran requiert un
nettoyage plus poussé, utilisez un nécessaire de nettoyage d'écran antistatique CRT.
ATTENTION : N’utilisez ni essence, diluant, ammoniaque, ni autres substances volatiles
pour nettoyer le boîtier ou l’écran. Ces produits chimiques peuvent endommager la surface
du boîtier et l’écran.
•
Les orifices et ouvertures dans le boîtier ont une fonction d'aération. Ces ouvertures ne doivent pas
être bouchées ou couvertes. N'introduisez pas d'objets dans les orifices et ouvertures du boîtier.
•
Ne placez pas de plantes sur le moniteur. L'eau ou les saletés provenant de la plante pourraient
tomber dans les grilles d'aération.
•
Ne faites pas tomber le moniteur et ne le posez pas sur une surface instable.
•
Ne posez aucun objet sur le cordon d'alimentation. Ne marchez pas sur le cordon.
•
Installez le moniteur dans un endroit bien aéré, à l'abri de toute lumière, chaleur et humidité
excessives. Ne placez pas le moniteur à proximité de transformateurs de haute intensité, de
moteurs électriques ou autres champs magnétiques puissants.
•
Dans le cas d'un système à double moniteur, écartez les moniteurs le plus possible pour minimiser
les interférences entre eux.
47
DÉPANNAGE
Vous pouvez économiser du temps et de l’argent si vous résolvez les problèmes de moniteur courants
grâce aux solutions suivantes. Si vous n’êtes pas en mesure de résoudre le problème avec ces solutions
de dépannage, consultez le site Web Compaq, www.compaq.com/athome ou contactez votre
distributeur, revendeur ou fournisseur de services agréés Compaq.
Problème
Cause probable
Solution
L’écran est vide.
Cordon d’alimentation
débranché
Branchez le cordon d’alimentation.
Coupure d’alimentation
Mettez sous tension.
Câble d’interface mal branché
Branchez correctement le câble d’interface.
L’utilitaire de veille ou de pause
est actif.
Appuyez sur n’importe quelle touche du clavier ou
déplacez la souris.
L’image est floue, indistincte ou
trop obscure.
La luminosité ou le contraste
sont trop faibles.
Appuyez sur
pour accéder au réglage à l’écran
(OSD), puis sélectionnez l’icône de luminosité
ou de contraste pour régler les niveaux à votre
guise.*
Couleur anormale
Un objet magnétique se trouve
à proximité du moniteur.
Éloignez cet objet du moniteur.
Le moniteur a été déplacé ou
bousculé accidentellement.
Appuyez sur
pour accéder à l’écran de réglage
(OSD), puis sélectionnez l’option
Démagnétisation pour l’activer.*
La largeur nécessite peut-être
un réglage.
Appuyez sur
pour accéder au réglage à l’écran
(OSD), puis sélectionnez l’option Taille horizontale
pour la définir.*
La hauteur nécessite peut-être
un réglage.
Appuyez sur
pour accéder au réglage à l’écran
(OSD), puis sélectionnez l’option Taille vertical
pour la définir.*
Le centrage horizontal
nécessite peut-être un réglage.
Appuyez sur
pour accéder au réglage à l’écran
(OSD), puis sélectionnez l’option Centrage
horizontal
pour la définir.*
Le centrage vertical nécessite
peut-être un réglage.
Appuyez sur
pour accéder au réglage à l’écran
(OSD), puis sélectionnez l’option Centrage vertical
pour la définir.*
Le câble d’interface du
moniteur n’est pas
correctement connecté à
l’ordinateur.
Connectez à l’ordinateur le câble d’interface à 15
broches du moniteur. Assurez-vous que
l’ordinateur est sous tension.
L’image est trop grande ou trop
petite.
L’image n’est pas centrée.
Le message « No Signal »
(Aucun signal) s’affiche à
l'écran.
*Reportez-vous à la section “ Réglage à l’écran (OSD)” pour plus de détails.
48
(Suite)
Dépannage (suite)
Problème
Cause probable
Solution
Le message « Out of Range »
(Hors limite) s’affiche à l’écran.
La résolution vidéo ou la
fréquence de rafraîchissement
sont trop élevés par rapport aux
possibilités de votre moniteur.
Redémarrez votre ordinateur, appuyez sur F6
avant que Microsoft Windows ne commence à
charger, afin d’ouvrir une session en Mode sans
échec. Modifiez ces paramètres en fonction des
possibilités de votre moniteur (voir
« Caractéristiques techniques » ). Redémarrez
votre ordinateur afin que les nouveaux paramètres
s’appliquent.
Les haut-parleurs sont éteints.
La prise d’alimentation des
haut-parleurs est peut-être
débranchée.
Vérifiez tous les branchements d’alimentation des
haut-parleurs et assurez-vous qu’ils sont bien
connectés.
Le bouton d’alimentation du
haut-parleur droit est peut-être
éteint.
Appuyez sur le bouton d’alimentation sur le côté
droit du haut-parleur droit; le bouton
d’alimentation doit s’allumer.
La prise audio de haut-parleur
est peut-être débranchée à
l’arrière de l’ordinateur.
Assurez-vous que le jack d’entrée audio
(connecteur vert-jaune) est branché à l’arrière de
votre ordinateur.
Le bouton de suppression du
son de votre clavier est peut
être activé.
Appuyez sur le bouton de suppression du son de
votre clavier ou cliquez sur l’icône de haut-parleur
de votre bureau Windows, puis annulez la
sélection « Muet ».
Le volume défini est peut-être
trop faible.
Augmentez le niveau de volume avec la
commande de volume du clavier ou cliquez sur
l’icône de haut-parleur situé sur votre bureau
Windows, puis augmentez le volume sonore.
La connexion du haut-parleur
gauche est peut-être
débranché.
Assurez-vous que la connexion haut-parleur du
haut-parleur gauche est reliée à l’arrière du hautparleur droit.
La balance du haut-parleur
gauche nécessite peut-être un
réglage.
Cliquez sur l’icône de haut-parleur située sur votre
bureau Windows, puis réglez la balance du hautparleur gauche en conséquence.
Le microphone intégré ne
fonctionne pas.
Le câble microphone n’est pas
branché correctement.
Assurez-vous que le câble microphone est
correctement branché.
Le moniteur surchauffe.
Le dégagement prévu pour la
ventilation n’est pas suffisant
pour assurer une aération
correcte.
Prévoyez un dégagement minimum de 76 mm (3
po) pour l’aération de l’ordinateur, et ne posez
aucun objet sur celui-ci.
Les haut-parleurs restent
muets.
Le haut-parleur gauche est
muet.
49
TRANSPORT DU MONITEUR
AVERTISSEMENT : pour retirer le moniteur de son carton, il est fortement recommandé de le
faire à DEUX afin d'éviter tout risque de chute du moniteur afin d'éviter tout risque de chute
du moniteur. La chute du moniteur peut entraîner des blessures personnelles ou endommager
le matériel.
Au cas où vous deviez transporter votre moniteur, veillez à conserver son emballage d’origine.
S’il vous semble utile de retirer le socle pour l’expédition ou la réparation du moniteur, reportez-vous
aux instructions et illustrations présentées ci-dessous pour le retirer correctement.
1. Libérez le loquet et faites glisser le socle vers l’arrière du moniteur.
2.
50
Soulevez le socle vers le haut en l’éloignant du moniteur.
CARACTÉRISTIQUES TECHNIQUES
Moniteur couleur MV740 Compaq
Type de moniteur
Couleur, multifréquences, commandes numériques
Tube image couleur :
Écran plat 17 pouces, poli ou antireflet
Surface d’affichage
15,9 po (40,5 cm)
Température de fonctionnement
10 °C – 30 °C (50 °F – 86 °F)
Humidité relative
20 % - 80 %
Espacement de points
0,28 mm
Résolutions graphiques
Fréquence de rafraîchissement
1280 x 1024
60 Hz (résolution maximale)
1024 x 768
85 Hz (résolution maximale sans scintillement)
1024 x 768
75 et 60 Hz
800 x 600
85, 75 et 60 Hz
720 x 400
70 Hz
640 x 480
85 et 60 Hz
640 x 400
70 Hz
Impédance nominale
75 +/- 3 % ohm
Fréquence horizontale
31,5 kHz – 70 kHz
Fréquence verticale
50 Hz – 120 Hz
Onduleur
90 – 132 V, 50 – 60 Hz
Courant d’alimentation
30 A @ 120 V
190 – 265 V, 50 – 60 Hz
60 A @ 220 V
Puissance nominale maximum
< 100 W
Câble d’interface
Sub-D miniature à 15 broches
Haut-parleurs (modèles sélectionnés)
Amovibles, amplifiés série JBL Platinum
Réponse en fréquence
100 Hz – 20 kHz
Puissance (Watts)
3 W RMS par canal max. à 10 % THD
Microphone
Dimensions (L x l x h) déballé
Intégré
16.4" x 17.8" x 17.7"
(41,6 cm x 45,1 cm x 44,9 cm)
Poids
Moniteur déballé uniquement
17 kg
Emballé dans un carton (Moniteur et haut-parleurs)
21,5 kg
Gestion de l’alimentation
Oui
Compatible Energy Star
Oui
Compatible PRII
Oui (modèles sélectionnés)
Compatible TCO99
Oui (modèles sélectionnés)
Directives de l’Union Européenne
Oui
Prêt-à-l’emploi
Oui
51
ANNEXE
Conformité aux réglementations officielles
Réglementation FCC
Ce matériel a été testé et jugé conforme aux normes de la classe B concernant les équipements
numériques, selon l’article 15 de la réglementation FCC. Ces limites sont destinées à assurer une
protection raisonnable contre les interférences nuisibles, lorsque le matériel est utilisé dans une zone
résidentielle. Ce matériel produit, utilise et peut émettre de l’énergie sous forme de fréquences radio, et
peut, s’il n’est pas installé et utilisé dans le respect des consignes d’utilisation, provoquer des
interférences dans les communications radio. Cependant, rien ne garantit qu’aucune interférence
n’apparaîtra dans une installation donnée. Si ce matériel devait provoquer des interférences avec une
radio ou un téléviseur, ce qu'il est facile de déceler en éteignant puis en rallumant ce matériel, il est
alors vivement conseillé à l'utilisateur d'essayer de supprimer ces interférences en essayant une (ou
plusieurs) des mesures suivantes :
•
Réorientez ou repositionnez l’antenne de réception.
•
Éloignez le matériel informatique de votre récepteur.
•
Branchez le matériel sur une prise d'un circuit autre que celui sur lequel est branché votre
récepteur.
•
Demandez conseil à votre revendeur ou à un technicien de radio ou de télévision
expérimenté.
Modifications
La réglementation FCC stipule que l’utilisateur doit être informé que tous changements ou toutes
modifications effectués sur l’appareil, n’ayant pas été expressément approuvé par Compaq Computer
Corporation, peuvent entraîner l’annulation des droits d’exploitation du produit de l’utilisateur.
Câbles
Pour être conformes à la réglementation FCC, les connexions d’entrée de l’appareil doivent être
établies avec des câbles blindés et dont les connecteurs ont un revêtement métallique RFI/EMI.
Déclaration de conformité des produits portant le logo FCC (valable aux États-Unis
uniquement)
Cet appareil respecte l'article 15 de la réglementation FCC. Son utilisation est soumise aux deux
conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) doit supporter
toutes les interférences reçues, y compris les interférences susceptibles d'entraîner un
dysfonctionnement.
Pour toutes questions concernant le produit, écrivez-nous à :
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
ou appelez-nous au
1-800-652-6672 (1-800-OK COMPAQ)
52
Pour toutes questions relatives à la déclaration FCC, écrivez-nous à :
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
Ou appelez-nous au : (281) 514-3333
Pour identifier le produit, reportez-vous à la référence, au numéro de série ou au numéro de modèle
inscrits sur le produit.
Avis canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.
Avis canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.
European Union Notice
Les produits portant le logo CE sont conformes à la directive EMC (89/336/EEC) et à la directive sur
les basses tensions (73/23/EEC), publiées par la Commission de la Communauté Européenne.
Le respect de ces directives implique la conformité aux normes européennes suivantes (entre
parenthèses) qui sont l’équivalent des normes internationales :
•
EN55022 (CISPR 22) - Interférences avec les fréquences radio
•
EN50082-1 (IEC801-2, IEC801-3, IEC801-4) - Immunité électromagnétique
•
EN60950 (IEC950) - Sécurité du produit
•
EN60555-2 (IEC555-2) – Harmoniques du secteur
Conformité à
Energy Star EPA
Les moniteurs marqués du logo Energy Star respectent les exigences du programme Energy Star de
l'agence pour la protection de l'environnement américaine (EPA). En tant que partenaire d’Energy Star,
Compaq Computer Corporation a créé ce produit de sorte qu'il respecte les réglementations Energy Star
portant sur le rendement électrique. Pour obtenir des précisions au sujet de l'utilisation des fonctions
d'économie d'énergie, consultez la section portant sur la gestion de l'alimentation ou la fonction
d'économie d'énergie dans le manuel de l'ordinateur.
Avis japonais
Avis allemand sur l'ergonomie
Les ordinateurs Compaq, au terme des tests réalisés avec les moniteurs Compaq, se sont révélés
conformes aux exigences de la réglementation allemande ZH 1/618 (sur les conditions de travail sur
écran dans les bureaux), en mode Texte (720 × 400), sous MS-DOS Version 3.31 (ou supérieure) et
BASICA, telle qu’elle est publiée par Compaq Computer Corporation.
53
54
TABLA DE CONTENIDO
INTRODUCCIÓN......................................................................................................................... 56
Características ................................................................................................................................................ 56
PROCEDIMIENTOS GENERALES ................................................................................................. 57
Instalación....................................................................................................................................................... 58
Instalación de los Altavoces ..................................................................................................................... 59
FUNCIONAMIENTO DEL MONITOR ............................................................................................. 60
Uso de la Presentación en Pantalla .................................................................................................................. 61
Mensaje No Signal (No hay Señal) ................................................................................................................... 62
Mensaje Out of Frequency Range (Fuera de Intervalo de Frecuencia) ............................................................... 62
Funciones de la Presentación en Pantalla................................................................................................. 63
MODOS DE AHORRO DE ENERGÍA ............................................................................................. 64
MANTENIMIENTO Y CONSERVACIÓN DEL MONITOR................................................................... 65
SOLUCIÓN DE PROBLEMAS....................................................................................................... 66
EMBALAJE DEL MONITOR ......................................................................................................... 68
ESPECIFICACIONES ................................................................................................................... 69
APÉNDICE ................................................................................................................................. 70
Avisos Reglamentarios .................................................................................................................................... 70
Aviso de la Comisión Federal de Comunicaciones (FCC) ........................................................................... 70
Modificaciones......................................................................................................................................... 70
Cables ..................................................................................................................................................... 70
Declaración de Conformidad para los productos marcados con el logotipo de la FCC
(únicamente para Estados Unidos) .......................................................................................................... 70
Aviso canadiense..................................................................................................................................... 71
Avis Canadien.......................................................................................................................................... 71
Aviso de la Unión Europea........................................................................................................................ 71
Cumplimiento de las Normas EPA Energy Star.......................................................................................... 71
Aviso Japonés ......................................................................................................................................... 71
Aviso Alemán sobre Ergonomía................................................................................................................ 71
55
INTRODUCCIÓN
Acaba de adquirir su nuevo Monitor en Color MV740 de Compaq muy fácil de utilizar. El MV740 es
un monitor muy avanzado y de alto rendimiento con pantalla de 17 pulgadas (15,9 pulgadas o 405,2
mm de área de imágenes visible). La Presentación en Pantalla permite realizar sencillos y rápidos
ajustes de la imagen de la pantalla.
Características
56
•
Monitor de 17 pulgadas con un área de imágenes visible grande (15,9 pulgadas o
405,2 mm) que permite ver diversas aplicaciones y extensos documentos con comodidad.
•
Puntos por pulgada de 0,28 mm para producir imágenes perfiladas y resueltas.
•
Controles de usuario en pantalla para ajustar fácilmente la imagen de la pantalla
•
Instalación rápida y sencilla
•
Cumplimento de la normativa Energy Star para reducir el consumo de energía
•
Micrófono integrado para todas las aplicaciones multimedia, de telefonía y de Internet.
•
Altavoces amplificados JBL de la Serie Platinum acoplables o independientes
− Clavija de entrada de audio integrada para reproductores MP3 y otros dispositivos de
audio portátiles.
− Clavija de audífonos integrada
PROCEDIMIENTOS GENERALES
ADVERTENCIA: Se recomienda encarecidamente que DOS personas extraigan el monitor de la
caja. Así se asegurará de que el monitor no se caiga. Si el monitor se cayese, podría causar
lesiones personales o dañarse.
El paquete del Monitor en Color MV740 de Compaq debe incluir lo siguiente:
•
Monitor
•
Cable de alimentación
•
Cable de micrófono
•
Altavoces y cable de alimentación para altavoces o adaptador (modelos específicos)
•
Soportes para los altavoces
•
Documentación de usuario
•
Póster de instalación
PRECAUCIÓN: No ponga el monitor
boca abajo. Esto podría dañar los
controles del panel frontal o la pantalla
del monitor.
57
Instalación
Antes de instalar el monitor, colóquelo en un lugar adecuado y bien ventilado junto a la computadora.
Asegúrese de que está desconectada la alimentación de la computadora y otros dispositivos periféricos
y proceda de la siguiente manera:
1. Inserte el cable de alimentación del adaptador del altavoz 1 en la parte posterior del altavoz
derecho . Inserte el conector del altavoz izquierdo en la toma de la parte posterior del altavoz
derecho .
2.
Inserte el otro extremo del cable de alimentación del altavoz 3cc en la parte posterior del
monitor .
3.
Conecte el conector verde lima del altavoz derecho 2 en la toma de salida de audio
posterior de la computadora.
4.
Conecta el extremo de color rosa del cable del micrófono en la toma de micrófono del panel
b y, a continuación, conecte el otro extremo del cable en el conector de
posterior del monitor 3b
micrófono del panel posterior de la computadora 6.
5.
Conecte el cable de señal del monitor de la parte posterior del monitor en la toma azul de la parte
posterior de la computadora 4. Apriete los tornillos del extremo del conector.
de la parte
IMPORTANTE: Asegúrese de que el cable de señal está alineado con el conector de 15 patillas. No
fuerce el cable contra el conector o podría dañar el cable de señal.
(las instrucciones de instalación continúan en la página siguiente.)
58
6.
Conecte el cable de alimentación en la parte posterior del monitor 3aa y, a continuación, a la toma
de alimentación de la pared 5.
ADVERTENCIA: Para reducir el riesgo de descargas eléctricas o daños en el equipo, no
desactive la conexión a tierra del cable de alimentación. Este equipo está diseñado para
conectarse a una toma de alimentación con conexión a tierra de fácil acceso para el operador.
El conector con conexión a tierra es una característica de seguridad importante.
ADVERTENCIA: Por su seguridad, asegúrese de que la toma de alimentación a la que está
conectado el cable de alimentación dispone de fácil acceso y se encuentra lo más próxima
posible al equipo. Cuando necesite desconectar la alimentación del equipo, tire siempre del
conector del cable de alimentación para sacarlo de la toma de alimentación. Nunca tire del
cable.
PRECAUCIÓN: Para proteger el monitor y la computadora, conecte todos los cables de
alimentación de la computadora y sus dispositivos periféricos (monitor, impresora, escáner,
etc.) a algún tipo de protección contra los picos de tensión, como una extensión de
alimentación o una Fuente de Alimentación Ininterrumpida (UPS). No todas las extensiones de
alimentación proporcionan protección contra los picos de tensión. Las que disponen de esta
característica tienen que indicarlo específicamente. Busque fabricantes que tengan una
Directiva de Sustitución por Daños para que reemplacen el equipo si falla la protección contra
los picos de tensión.
7.
8.
Instale los altavoces mediante uno de los métodos descritos en “Instalación de los Altavoces”.
Pulse el botón de alimentación 7 para conectar el monitor. Para conectar los altavoces pulse el
botón de alimentación situado en el lateral del altavoz derecho.
Si es necesario, ajuste los controles del panel frontal según sus preferencias personales.
Con esto finaliza la instalación del monitor.
Instalación de los Altavoces
Clavijas de Entrada de
Audífonos y Audio
Inserte el conector de audífonos
(no se incluyen los audífonos) en la
clavija de audífonos.
Inserte un extremo del cable del
dispositivo de audio portátil (no se
incluye) en el altavoz.
Mecanismo Retráctil de los Altavoces
1.
2.
Gire la rueda para extender el
mecanismo de sujeción.
Alinee las sujeciones con las ranuras
del monitor y, a continuación, inserte
con suavidad las sujeciones en las
ranuras y presione para fijarlas
correctamente.
Soportes de los Altavoces
Inserte los soportes de los altavoces en
la ranura de la parte posterior de cada
altavoz.
59
FUNCIONAMIENTO DEL MONITOR
Controles del Panel Frontal
Control
1
2
3
Función
Select button (botón Seleccionar)
El botón de Retroceso (flecha izquierda) retrocede a través de
las opciones de menú o disminuye los niveles de ajuste.
Select button (botón Seleccionar)
•
•
•
Forward button (botón Avance)
El botón de Avance (flecha izquierda) avanza a través de las
opciones de menú o aumenta los niveles de ajuste.
Power LED (LED de Alimentación)
Luz verde: conectado
•
Luz amarilla: modo En Espera/Suspendido
•
Luz ámbar: modo En Pausa
•
Para obtener más información acerca de los diferentes
estados de alimentación, consulte “Modos de Ahorro de
Energía”
Power button (botón de
Alimentación
Conecta y desconecta el monitor.
4
5
60
Abre la Presentación en Pantalla
Selecciona las funciones y los valores de ajuste
Cierra los menús y la Presentación en Pantalla
Uso de la Presentación en Pantalla
La Presentación en Pantalla (OSD) ajusta la imagen de la pantalla en función de sus preferencias. Para
tener acceso a la Presentación en Pantalla, realice lo siguiente:
1. Si no está conectado el monitor, pulse el botón de alimentación para conectarlo. (Para localizar los
botones de control del panel frontal, consulte “Controles del Panel Frontal” en la sección anterior).
2. Pulse el botón Select (Seleccionar)
para mostrar el menú Presentación en Pantalla.
3.
Para seleccionar una función, pulse el botón For war d (Avance)
hasta que esté dicha función aparezca resaltada.
o Backwar d (Retroceso)
4.
Pulse
5.
Aparecerá una ventana de ajuste. Use los botones For war d
(Forward) o disminuir (Backward) el nivel de ajuste.
6.
Pulse
7.
Para salir de la Presentación en Pantalla, seleccione el icono Exit (Salir) y, a continuación, pulse
una vez el botón Select .
para elegir la función.
y Backwar d
para aumentar
para guardar el nuevo valor de ajuste.
61
Mensaje No Signal (No hay Señal)
Si aparece el mensaje “NO SIGNAL” (NO HAY SEÑAL) en el monitor, compruebe que el cable de
VGA está conectado correctamente y asegúrese de que la computadora está conectada.
Mensaje Out of Frequency Range (Fuera de Intervalo de Frecuencia)
Si aparece el mensaje “OUT OF FREQUENCY RANGE” (FUERA DE INTERVALO DE
FRECUENCIA) en el monitor, los ajustes de resolución de video y/o frecuencia de refresco son
mayores que los admitidos por el monitor. Para corregir este problema, siga los pasos descritos a
continuación o póngase en contacto con un servicio técnico autorizado o proveedor autorizado de
Compaq.
1. Reinicie la computadora.
62
2.
Pulse F6 antes de que comience la carga de Microsoft® Windows®, de manera que pueda entrar
en el Modo Seguro.
3.
Cambie la configuración de pantalla a un valor admitido (consulte “Especificaciones”).
4.
Reinicie la computadora para que la nueva configuración surta efecto.
Funciones de la Presentación en Pantalla
El menú Presentación en Pantalla (OSD) permite tener acceso a las funciones siguientes:
Funciones de la Presentación en Pantalla
Presentación en Pantalla
Función
Contrast (Contraste)
Ajusta el contraste de la pantalla
Brightness (Brillo)
Ajusta el brillo de la pantalla
H. Position (Posición Horizontal)
Desplaza la pantalla hacia la derecha o hacia la izquierda
H. Size (Tamaño Horizontal)
Aumenta o disminuye la anchura de la pantalla
V. Position (Posición Vertical)
Desplaza la pantalla hacia arriba o hacia abajo
V. Size (Tamaño Vertical)
Aumenta o disminuye la altura de la pantalla
Pincushion (Efecto Barril)
Ajusta el aspecto cóncavo y convexo de la imagen
Trapezoid (Trapezoide)
Ajusta el ancho superior e inferior de la pantalla para hacerlos
desiguales
Pin. Balance (Efecto balance)
Ajusta los lados de Pincushion (Efecto Barril)
Parallelogram (Paralelogramo)
Ajusta la inclinación de los laterales de la pantalla hacia la
derecha o hacia la izquierda
Rotation (Rotación)
Ajusta la inclinación de la pantalla
Degauss (Desmagnetización)
Desmagnetiza la pantalla para reducir las impurezas de color
Color Temp (Temperatura del
Color)
Ajusta la imagen para obtener colores más vibrantes
Reset (Reinicio)
Reinicia el monitor con los valores predeterminados de fábrica
Exit (Salir)
Cierra el menú OSD
63
MODOS DE AHORRO DE ENERGÍA
Este monitor está diseñado para cumplir los estrictos requisitos Energy Star de la EPA (Agencia de
Protección Medioambiental) sobre reducción del consumo de energía y con la Normativa Estándar
VESA sobre Gestión de Alimentación de la Pantalla. Mediante una combinación de funciones de
hardware y software, esta característica de ahorro de energía permite a la computadora controlar el
consumo de energía del monitor y reducir el estado de consumo de éste cuando no se utiliza.
NOTA: El consumo de energía no incluye la alimentación de los altavoces.
IMPORTANTE: La característica de ahorro de energía del monitor sólo funciona cuando el monitor está
conectado a una computadora que dispone también de esta característica.
En la tabla siguiente se describen los niveles de ahorro de energía en cada uno de los cuatro estados de
alimentación:
Estados de Gestión de la Alimentación
Estado
Color del LED
Consumo de
Energía
Descripción
CONECTADO
Verde
<100 vatios
Funcionamiento normal
EN ESPERA/
SUSPENDIDO
Amarillo
<15 vatios
La pantalla del monitor aparece en blanco. La
alimentación de alto voltaje está desconectada. El
voltaje de calentamiento se reduce. Vuelve
rápidamente al modo de alimentación completa
(aproximadamente en 4 segundos).
EN PAUSA
Ámbar
<5 vatios
La pantalla del monitor aparece en blanco. La
alimentación de alto voltaje está desconectada. El
voltaje de calentamiento está desconectado. Hay un
breve periodo de calentamiento antes de volver al
modo de alimentación completa (aproximadamente 15
segundos).
La utilidad y las características de ahorro de energía están disponibles en el sistema operativo de
Microsoft® Windows® y algunas características están disponibles en DOS. Consulte la guía de usuario
de la computadora para obtener instrucciones acerca de la configuración de las características de ahorro
de energía (también se las denomina características de gestión de la alimentación).
64
MANTENIMIENTO Y CONSERVACIÓN DEL MONITOR
Para mejorar el rendimiento y alargar la duración del monitor, siga las directrices siguientes:
•
No abra el receptáculo del monitor ni intente repara este producto usted mismo. Ajuste únicamente
los controles descritos en las instrucciones de funcionamiento. Si el monitor no funciona
correctamente, recibió algún golpe fuerte o está dañado, póngase en contacto con un servicio
autorizado o proveedor autorizado de Compaq.
•
Coloque el monitor a una distancia mínima de la pared o de otros receptáculos de 76 mm (3
pulgadas).
•
Use sólo una fuente de alimentación y una conexión apropiada para este monitor, tal como se
indica en la etiqueta de la placa posterior.
•
Cuando vaya a conectar el monitor a una toma de alimentación de pared o a un cable alargador,
asegúrese de que el amperaje total de los productos conectados a la toma eléctrica no sobrepasa los
valores por ésta y que el amperaje total de los productos conectados al cable no sobrepasa los
valores admitidos por dicho cable.
•
Instale el monitor próximo a una toma eléctrica de fácil acceso. Para desconectar el monitor, sujete
el conector con firmeza y sáquelo de la toma de alimentación de la pared. No tire nunca del cable
para desconectar el monitor.
•
Desconecte el monitor cuando no lo utilice. Si utiliza un programa de protección de pantallas y
desconecta el monitor cuando no lo utilice aumentará substancialmente la duración del monitor.
•
Desconecte el monitor de la toma eléctrica antes de limpiarlo. No utilice productos de limpieza
líquidos o de aerosol. Límpielo con un trapo húmedo. Si la pantalla necesita una limpieza
adicional, utilice un producto limpiador de pantalla CRT antiestático.
PRECAUCIÓN: No utilice benzeno, amoniaco o cualquier otra sustancia volátil para limpiar
el monitor o la pantalla. Estos productos químicos pueden dañar el acabado del receptáculo
y la pantalla.
•
Las ranuras y aberturas del receptáculo proporcionan ventilación. Estas aberturas no deben
bloquearse ni cubrirse. No introduzca nunca objetos en las ranuras o aberturas del receptáculo.
•
No coloque plantas encima del monitor. El agua o la suciedad de la planta podría entrar por las
aberturas de ventilación.
•
Para evitar cualquier posible caída del monitor, no lo coloque sobre una superficie inestable.
•
Vigile siempre que no haya nada encima del cable de alimentación. No pise el cable.
•
Mantenga el monitor en un área bien ventilada, lejos del exceso de luz, calor y humedad.
Mantenga el monitor alejado de transformadores de alta capacidad, motores eléctricos y otros
dispositivos con campos magnéticos fuertes.
•
Para reducir las interferencias en un sistema de dos monitores, colóquelos lo más alejados posible
el uno del otro.
65
SOLUCIÓN DE PROBLEMAS
Ahorre tiempo y dinero solucionando problemas comunes del monitor mediante las siguientes
soluciones de fácil aplicación. Si no puede solucionar el problema con ayuda de estas soluciones, visite
la página Web de Compaq en www.compaq.com/athome/suppor t o póngase en contacto con un
servicio técnico autorizado o proveedor autorizado de Compaq.
Problema
Causa Posible
Solución
La Pantalla está en blanco
El cable de alimentación está
desconectado
Conecte el cable de alimentación
La alimentación está
desconectada
Conecte la alimentación
El cable de señal no está
conectado correctamente
Conecte el cable de señal correctamente
La utilidad de pantalla en
blanco está activada.
Pulse cualquier tecla del teclado o mueva el ratón
La imagen aparece
distorsionada, borrosa o
demasiado oscura.
Los valores de brillo y
contraste son
demasiado bajos
Pulse
para tener acceso a la Presentación en
Pantalla (OSD) y, a continuación, seleccione los
y contraste, respectivamente,
iconos de brillo
para establecer los niveles deseados*
El color mostrado no presenta
un aspecto normal
Puede haber un objeto
magnético próximo
Aleje el objeto
El monitor se movió o se
golpeó por descuido
Pulse
para tener acceso a OSD y, a continuación,
seleccione Degauss
para activar la
desmagnetización*
Es necesario ajustar la
anchura horizontal
Pulse
para tener acceso a OSD y, a continuación,
para ajustarla*
seleccione H. Size
Es necesario ajustar la altura
vertical
Pulse
para tener acceso a OSD y, a continuación,
para ajustarla*
seleccione V. Size
Es necesario ajustar la
posición horizontal
Pulse
para tener acceso a OSD y, a continuación,
seleccione H. Position
para ajustarla*
Es necesario ajustar la
posición vertical
Pulse
para tener acceso a OSD y, a continuación,
seleccione V. Position
para ajustarla*
La imagen es demasiado
grande o demasiado pequeña
La imagen no está centrada
*Consulte la sección “Uso de la Presentación en Pantalla” para obtener instrucciones detalladas.
66
(continúa )
Solución de Problemas (continuación)
Problema
Causa Posible
Solución
El mensaje “No Signal” (No
hay Señal) aparece en la
pantalla
El cable de señal no está
conectado a la computadora
Conecte el cable de señal de 15 patillas del monitor
en la computadora Asegúrese de que la computadora
está conectada.
El mensaje “Out of Range”
(Fuera de Intervalo) aparece
en la pantalla
Los ajustes de resolución de
video y/o frecuencia de
refresco son mayores que los
admitidos por el monitor
Reinicie la computadora y pulse F6 antes de que
comience la carga de Microsoft Windows para entrar
en el Modo Seguro. Cambie la configuración de
pantalla a un valor admitido (consulte
“Especificaciones”). Reinicie la computadora para
que la nueva configuración surta efecto.
El altavoz no recibe
alimentación
La alimentación del altavoz
está desconectada
Revise las conexiones de alimentación de los
altavoces y asegúrese de que todo está conectado
correctamente.
El botón de alimentación del
lateral derecho del altavoz
está desconectado
Pulse el botón de alimentación del lateral derecho del
altavoz derecho; el botón de alimentación se ilumina
El conector de audio del
altavoz está desconectado de
la parte posterior de la
computadora
Asegúrese de que la clavija de entrada de audio
(conector verde lima) está conectada en la parte
posterior de la computadora.
El botón de modo silencioso
del teclado está activado
Pulse el botón de modo silencioso del teclado o haga
clic en el icono de altavoz ubicado en el escritorio de
Windows y desactive la opción “Mute” (Silencio)
El nivel de volumen está
ajustado demasiado bajo
Aumente el nivel de volumen mediante el control de
volumen del teclado o a través del icono de altavoz
ubicado en el escritorio de Windows
La conexión de altavoces del
altavoz izquierdo está
desconectada
Asegúrese de que la conexión de altavoces del
altavoz izquierdo está conectada en la parte posterior
del altavoz derecho
Es necesario ajustar el
balance del altavoz izquierdo
Haga clic en el icono de altavoz ubicado en el
escritorio de Windows y ajuste el balance para los
altavoces izquierdo y derecho correctamente
No funciona el micrófono
integrado
El cable del micrófono no está
correctamente conectado
Asegúrese de que el cable del micrófono está
conectado correctamente
Hay un sobrecalentamiento
del monitor
No hay suficiente espacio de
ventilación para permitir una
corriente de aire adecuada
Deje un espacio de ventilación mínimo de 76 mm (3
pulgadas) alrededor del monitor y no coloque ningún
objeto encima de éste
Los altavoces no emiten
ningún sonido
El altavoz izquierdo no emite
ningún sonido
67
EMBALAJE DEL MONITOR
ADVERTENCIA: Se recomienda encarecidamente que DOS personas extraigan el monitor de la
caja. Así se asegurará de que el monitor no se caiga. Si el monitor se cayese, podría causar
lesiones personales o dañarse.
Por si fuera necesario embalar el monitor más adelante, conserve el embalaje original.
Si necesita extraer el pedestal de base, consulte las instrucciones y la ilustración siguientes para
proceder correctamente.
1. Libere la pestaña y deslice la base del pedestal hacia la parte posterior del monitor.
2.
68
Tire hacia fuera y hacia arriba de la base del pedestal.
ESPECIFICACIONES
Monitor en Color Serie MV740 de Compaq
Tipo de Monitor
Color, multifrecuencia, controles digitales
Tubo de Imagen
Pantalla Plana de 17 pulgadas, Pulida o Antirreflejos
Área de Imágenes Visible
15,9 pulgadas (405,2 mm)
Temperatura de Funcionamiento
50°F – 86°F (10°C – 30°C)
Humedad Relativa
20% – 80%
Puntos por Pulgada
0,28 mm
Resoluciones de Pantalla
Frecuencias de Refresco
1280 x 1024
60 Hz (resolución máxima)
1024 x 768
85 Hz (resolución máxima sin parpadeo)
1024 x 768
75 y 60 Hz
800 x 600
85, 75 y 60 Hz
720 x 400
70 Hz
640 x 480
85 y 60 Hz
640 x 400
70 Hz
Impedancia de Entrada
75 ± 3 % Ohmios
Frecuencia Horizontal
31,5 kHz a 70 kHz
Frecuencia Vertical
50 Hz a 120 Hz
Fuente de Alimentación Universal
90 a 132 V, 50 a 60 Hz
190 a 265 V, 50 a 60 Hz
Corriente de Pico
30 amperios a 120 V
60 amperios a 220 V
Potencia Nominal Máxima
<100 vatios
Cable de Señal
Modelo D-sub en miniatura de 15 patillas
Altavoces (modelos específicos)
JBL de la Serie Platinum amplificados y acoplables
Respuesta de Frecuencia de los Altavoces
Vatios de los Altavoces
100 Hz a 20 Hz
3W de RMS por canal máx. a 10% THD
Micrófono
Integrado
Dimensiones Desembalado (Ancho x Alto x Fondo)
16.4" x 17.8" x 17.7"
(416 mm x 451 mm x 449 mm)
Peso
Sólo el monitor desembalado
17 kg
Embalado (Monitor y Altavoces)
21,5 kg
Gestión de Alimentación
Sí
Compatibilidad con la normativa Energy Star
Sí
Compatibilidad con la normativa MPRII
Sí (modelos específicos)
Compatibilidad con la normativa TCO99
Sí (modelos específicos)
Compatibilidad con la normativa CE de la Unión Europea
Sí
Plug and Play
Sí
69
APÉNDICE
Avisos Reglamentarios
Aviso de la Comisión Federal de Comunicaciones (FCC)
Este equipo se ha probado y cumple con los límites establecidos para los dispositivos digitales de Clase
B, de acuerdo con la Parte 15 de la Normativa de la FCC. Estos límites están destinados a proporcionar
una protección razonable contra las interferencias dañinas en una instalación residencial. Este equipo
genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las
instrucciones, puede ocasionar interferencias nocivas con las comunicaciones por radio. Sin embargo,
no hay garantías de que no se producirán interferencias en una instalación específica. Si el equipo
ocasiona una interferencia perjudicial con la recepción de radio o televisión, lo que se puede
determinar conectándolo y volviéndolo a conectar, se aconseja tratar de corregir la interferencia
mediante alguno de los métodos siguientes:
•
Vuelva a orientar o cambie la ubicación de la antena receptora
•
Aumente la distancia de separación entre el equipo y el receptor
•
Conecte el equipo a una toma en un circuito diferente al que
está conectado el receptor
•
Consulte al distribuidor o a un técnico de radio o televisión para obtener sugerencias
adicionales
Modificaciones
La normativa de la FCC exige que se notifique al usuario que cualquier cambio o modificación
realizada en este dispositivo que no haya sido expresamente aprobado por Compaq Computer
Corporation podría anular el derecho del usuario a utilizar el equipo.
Cables
Las conexiones a este dispositivo deben realizarse con cables blindados que tengan cubiertas de
conector RFI/EMI metálicas, a fin de respetar el cumplimiento de la normativa de la FCC.
Declaración de Conformidad para los productos marcados con el logotipo de la FCC
(únicamente para Estados Unidos)
Este dispositivo cumple con la Parte 15 de la Normativa de la FCC. Su funcionamiento está sujeto a las
siguientes condiciones: (1) este dispositivo no puede causar interferencias perjudiciales y (2) este
dispositivo debe aceptar cualquier interferencia recibida, incluida la que pueda ocasionar un
funcionamiento no deseado.
Si tiene alguna duda respecto a su producto, póngase en contacto con:
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 530113
Houston, Texas 77269-2000
O bien, llame al número
1-800-652-6672 (1-800-OK COMPAQ)
70
Para consultas relacionadas con esta declaración sobre FCC, póngase en contacto con:
Compaq Computer Corporation
P. O. Box 692000, Mail Stop 510101
Houston, Texas 77269-2000
O bien, llame al número (281) 514-3333
Para identificar este producto, consulte el número de Referencia, Serie o Modelo del producto.
Aviso canadiense
Este aparato digital de Clase B cumple todos los requisitos de la Normativa Canadiense sobre Equipos
que Causan Interferencias.
Avis Canadien
Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel
brouilleur du Canada.
Aviso de la Unión Europea
Los productos que presentan la marca CE cumplen con la Directiva EMC (89/336/EEC) y con la
Directiva de Baja Tensión (72/23/EEC) publicadas por la Comisión de la Comunidad Europea.
El cumplimiento de estas instrucciones supone la conformidad con las siguientes normas europeas
(entre paréntesis están los estándares internacionales equivalentes):
•
EN55022 (CISPR 22): Interferencia Electromagnética
•
EN50082-1 (IEC801-2, IEC801-3, IEC801-4): Inmunidad Electromagnética
•
EN60950 (IEC950): Seguridad del Producto
•
EN60555-2 (IEC555-2): Armonización de la Línea de Alimentación
Cumplimiento de
las Normas EPA
Energy Star
Los monitores marcados con el Logotipo de ENERGY STAR cumplen los requisitos del programa
ENERGY STAR de EPA. Como Socio de ENERGY STAR, Compaq Computer Corporation ha
determinado que este producto cumple las directrices ENERGY STAR en cuanto a eficiencia de la
energía. Los detalles específicos acerca de las funciones de Ahorro de Energía se pueden encontrar en
la sección sobre ahorro de energía o administración de energía de este manual de la computadora.
Aviso Japonés
Aviso Alemán sobre Ergonomía
Cuando se probaron las Computadoras de Compaq con Monitores de Compaq, se consideró que
cumplen los requisitos de ZH 1/618 (Regulaciones de Seguridad Alemanas para Lugares de Trabajo
con Pantallas en el Sector de Oficinas) en el Modo de Texto (720 x 400) usando MS-DOS Versión
3.31 (o superior) y BASICA tal como fue publicado por Compaq Computer Corporation.
71
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
