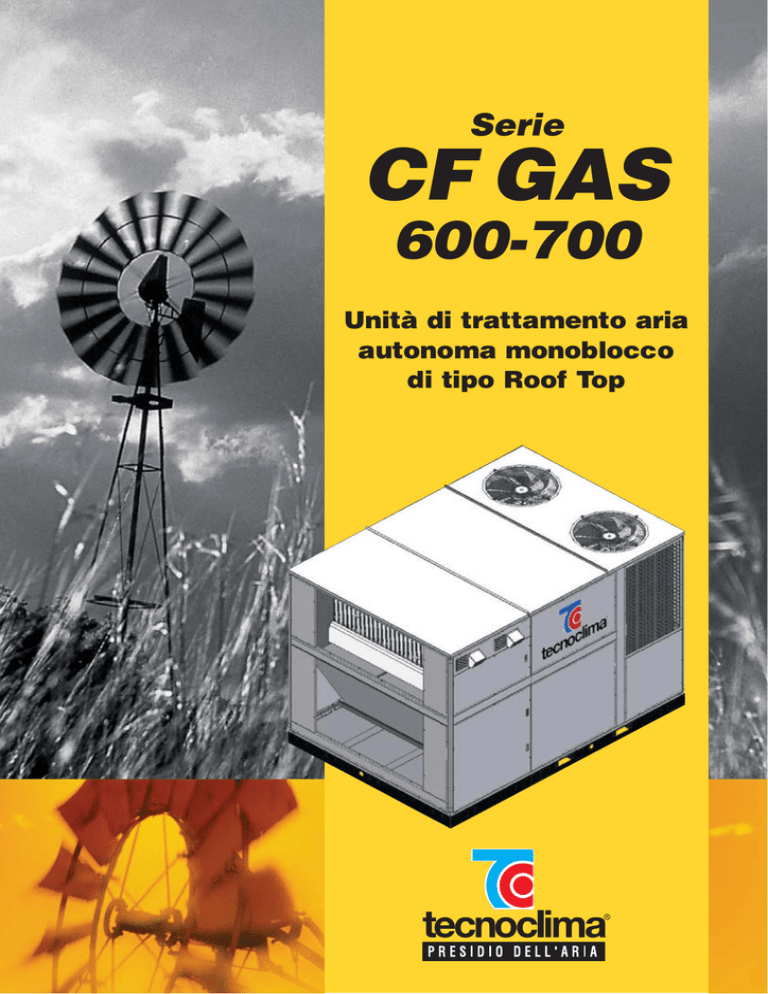

Serie
CF GAS
600-700
Unità di trattamento aria
autonoma monoblocco
di tipo Roof Top
CARATTERISTICHE TECNICHE
U.M.
Resa frigorifera massima
Potenza assorbita compressori
Tensione di alimentazione
Grado di protezione elettrica
Portata termica nominale massima
Potenza termica utile massima
Portata aria con 250 Pa
Pressione sonora (a 6 m)
Peso
Dimensioni
larghezza
altezza
lunghezza
termiche certificate GASTEC
• Prestazioni
Prestazioni
frigorifere a condizioni EUROVENT
•
kW
kcal/h
kW
V/50Hz
IP
kW
kcal/h
kW
kcal/h
m3/h
dB(A)
kg
mm
mm
mm
CF 600 GAS
CF 700 GAS
137,0
117820
34,4
400 3 ~ N
54
170,0
146200
153,2
131752
18500
52,4
1752
170,6
146716
42,6
400 3 ~ N
54
209,4
180084
190,6
163916
23000
59,4
1978
STUDIO FERRI
Descrizione
2250
2280
3250
A richiesta la Nuova Serie CF Gas può essere
fornita con prestazioni aerauliche maggiorate.
• Programmazione e monitoraggio della climatizzazione
• Possibilità di collegamento con un supervisore installato su PC
• Funzione di termostato ambiente con sonda di temperatura incorporata o remotabile
• Gestione e controllo automatico delle unità in funzione di temperature e differenziali programmabili
• Selezione di funzione: - Riscaldamento - Condizionamento - Stop - Ventilazione
• Timer giornaliero - settimanale programmabile
• Compensazione automatica del Set-point ambiente al variare della temperatura esterna
• Algoritmo di regolazione proporzionale più integrale per la gestione ottimale del benessere ambientale
• Comando di un eventuale recuperatore di calore o di un umidificatore con sonda incorporata o
remotabile
I CF GAS TECNOCLIMA hanno la particolare struttura portante realizzata con telaio di sostegno e pannelli di chiusura isolati in acciaio
zincato e verniciato, in modo da garantire la protezione agli agenti atmosferici;
il basamento d’appoggio in travi di grosso spessore (25 decimi di mm.) realizzato in acciaio zincato e verniciato permette l’estrema
facilità di movimentazione e di posizionamento.
• La sezione frigorifera utilizza compressori scroll funzionanti con gas refrigerante ecologico R407C (di classe L1) posizionati in un
apposito vano, con circuiti frigoriferi indipendenti e con tutti i controlli completi a logica di microprocessore, scambiatori del tipo
a pacco alettato di grande superficie frontale con circuito di sottoraffreddamento, ventilatori elicoidali a funzionamento indipendente
l’uno dall’altro.
• La sezione riscaldamento è invece realizzata con dei bruciatori atmosferici multigas, abbinati a degli scambiatori di calore in acciaio
INOX brevettati di grande superficie, che assicurano elevati rendimenti termici, superiori al 90% anche con temperature esterne
inferiori agli 0°C.
• La sezione di trattamento è composta da una camera di miscelazione aria esterna / aria di ricircolo con filtri ondulati a celle da
batteria di evaporazione e dal gruppo ventilante di mandata con doppio ventilatore centrifugo a doppia aspirazione e a basso livello
sonoro collegato con trasmissione a cinghia con puleggia motrice a passo variabile con motore elettrico montato su slitta; il
tutto agevolato nella manutenzione da specifiche porte di ispezione.
Il particolare percorso dell’aria ad U, consente dimensioni della macchina ridottissime e la presa dell’aria dall’ambiente sullo stesso
lato di uscita dell’aria trattata, con notevole semplificazione del posizionamento, installazione e messa in opera della macchina.
Il quadro elettrico è contenuto in un apposito vano separato e protetto.
La gestione di tutte le funzioni avviene tramite un multiprocessore che ottimizza il funzionamento dei componenti in rapporto alle
esigenze dell’utilizzo ambientale, semplificando le procedure di controllo e di manutenzione, consentendo il funzionamento in modo
totalmente automatico, con la parzializzazione della potenza sia in riscaldamento che in raffreddamento.
★★★
★
★
★ EURO-AIR
QUALITY ★
★
★
★★★
European Association of
Air Heater Manufacturers
Poiché l’Azienda è costantemente impegnata nel continuo perfezionamento di tutta la sua produzione, le caratteristiche estetiche e dimensionali, i dati tecnici, gli equipaggiamenti e gli accessori possono essere soggetti a variazione.
cortella verona
• Gestione delle funzioni free-cooling o free-heating con sonda esterna
• Gestione della deumidificazione durante il funzionamento
• Verifica di bassa e alta pressione nel circuito frigorifero
MOD. 122 - 3.000 - 02/2004 - 75495
Terminale multiprocessore elettronico con
display a cristalli liquidi per il comando e il
controllo dell’apparecchio. Fornito di serie.
