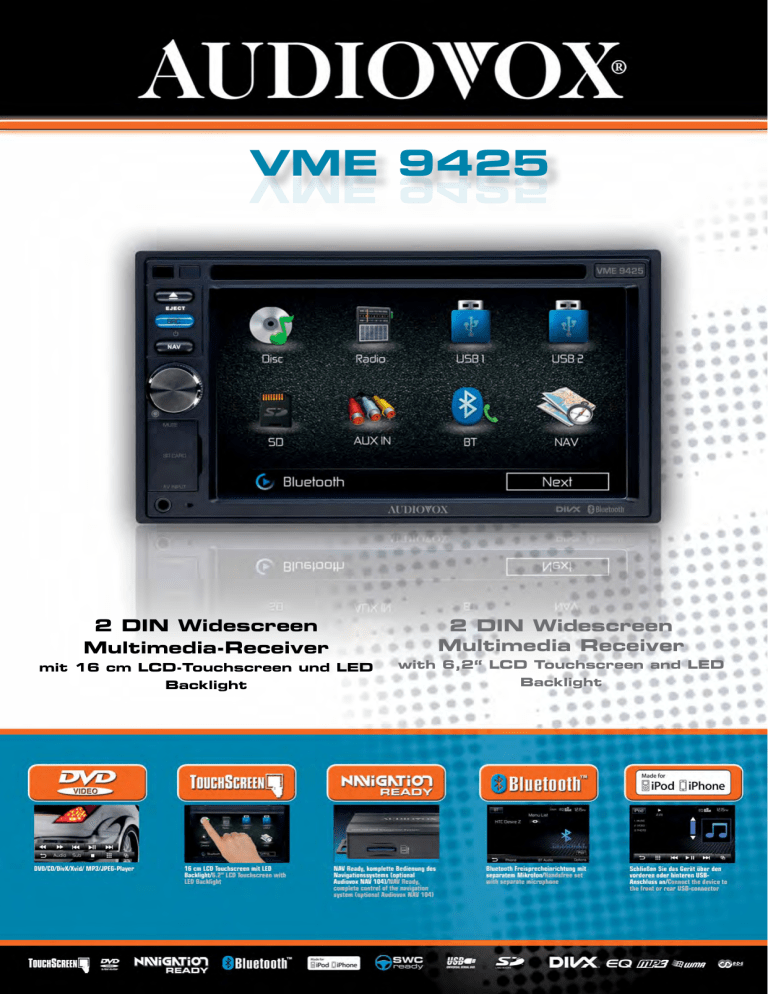

Audiovox VME 9425 User manual

Audiovox VME 9425 User manual
VME 9425
2 DIN Widescreen
Multimedia-Receiver
mit 16 cm LCD-Touchscreen und LED
Backlight
2 DIN Widescreen
Multimedia Receiver
with 6,2“ LCD Touchscreen and LED
Backlight
VME 9425
2 DIN Widescreen
Multimedia-Receiver
mit 16 cm LCD-Touchscreen und LED Backlight
BESONDERHEITEN
• 16 cm/6,2” TFT-Monitor mit digitalem
LCD-Touchscreen und LED-Backlight
• Multimedia DVD/CD/DivX/Xvid/MP3-Player
• NAV Ready, komplette Bedienung des
Navigationssystems über den berührungsempfindlichen Bildschirm (optional
Audiovox NAV 104)
• Collex Bluetooth Freisprecheinrichtung mit
externem Mikrofon und Audio Streaming (A2DP/AVRCP)
• UKW/MW-Radio mit RDS-Funktion
AF (Alternative Frequenzen), RT (Radiotext),
TA (Verkehrsmeldungen)
• Personal Color Adjustment: 9 RGB Lichteinstellungen (Tastatur-
Hintergrundbeleuchtung)
• 5 Wallpapers (Hintergrundbilder) einstellbar
• 3-Band-Equalizer mit 7 voreingestellten und 1
benutzerdefinierten Equalizerkurve
• Subwoofer Control
• Composite Video Ausgang hinten zum Anschluss eines zusätzlichen Monitors
• Made for iPod/Made for iPhone
• Media-Eingänge (USB 2.0/3,5 mm Videobuchse) vorn und hinten mit 1.0 A Ladestrom
• 5 Line-Audio-Ausgänge
• SD-Karten-Slot auf der Frontseite
• Videoeingang für Rückfahrkamera (Normalbild
und Spiegelbild), automatische Umschaltung Rear-Kamera
• Ausgangsleistung: 4 x 40 Watt, Gesamtausgangsleistung: 160 Watt
• Lenkradfernbedienung/SWC Anschluss, Anschluss durch optional erhältlichen Adapter
• Multilanguage OSD (Deutsch, Englisch, Französisch)
VME 9425
Artikelnummer: 150 6320
EAN: 40 39684 06320 5
Irrtum und technische Änderungen vorbehalten • Audiovox Audio Produkte GmbH • Lise-Meitner-Str.9 • D-50259 Pulheim • www.audiovox.de
TECHNISCHE DATEN
DVD/CD-Player
MW-Radio
• Kompatible Disk-Medien: DVD +/- R/ +/- RW (Single und
Dual Layer) und CD-R/-RW
• Abstimmbereich: 522 kHz – 1620 kHz
• 12 Sender-Speicherplätze
• Kompatible Medienformate: CD-DA, MP3, WMA, VCD,
SVCD, Xvid, DivX, AVI, MPEG 1/2
Bluetooth
• Rauschabstand: >95 dBA
• Freisprecheinrichtung mit separatem Mikrofon
• Dynamikbereich:>95 dB
• Audiostreaming
• Frequenzgang: 20 Hz bis 20 kHz, -3 dB
• Collex HSM52 Bluetooth-Modul mit AVRCP/A2DP-Profil
• Übersprechdämpfung: > 60 dB bei 1 kHz
• Digital/Analog-Wandler: High Performance 24 Bit / 192
kHz Abtastrate, Multi-Bit Sigma-Delta Modulator
Monitor
• Bildformate: Cinema, Normal und Aus (Standby)
• Bildschirmgröße: 16 cm / 6,2” Digital-LCD-Touchscreen
mit LED Backlight
Video
• Typ: High Definition TFT-Monitor mit LCD-Display (Liquid
Crystal Display)
• Format: PAL / NTSC (automatische Erkennung)
• Auflösung: 1.152.000 Sub-Pixel, 800x3 (B) x 480 (H)
• Ausgang: 1 Vp-p (75 Ohm)
• Eingang: 1 Vp-p (75 Ohm)
Personal Color Adjustment
Farbliche Darstellungen / Hintergrund
CD / MP3 / WMA
Grafik und User Interface Paket mit:
• CD-Text-kompatibel
• 9 RGB-Lichteinstellungen (Tastatur-Hintergrund
Beleuchtung): Weiß / Rot / Blau / Grün / Gelb /
Violett / Aqua Blue / Sky Blue / benutzerdefiniert
• Verzeichnissuche (nur MP3 / WMA)
• Abspielen von selbsterstellten DVD+R/RWs mit bis zu
1500 MP3- und WMA Dateien
Wallpaper (Hintergrundbild) einstellbar:
UKW-Radio
• RDS (Radio Data System): AF (Alternative Frequenzen),
CT (Uhrzeitsynchronisation), EON (Enhanced Other Net
works), PS (Programm Service), PTY (Programm-Typen),
RT (Radiotext), TA (Verkehrsmeldungen), TP (Verkehrs
sender)
• Abstimmbereich: 87,5 MHz – 107,9 MHz
• 18 Sender-Speicherplätze
• Auto Stereo/Mono
• Lokal/Distanz
• Mono-Rauschempfindlichkeit (-30 dB): 9 dBf
• Empfindlichkeit bei Rauschabstand (-50 dB): 15 dBf
• Trennschärfe: 70 dB
• Rauschabstand bei 1 kHz: 58 dB
• Frequenzgang: 30 Hz – 15 kHz, -3 dB
• Einstellungen: Black / Motor Sport / Space / Havoc /
Sheet Metal
VME 9425
Allgemein
• Aktive Antenne (Blau): max. 500 mA, Überstromschutz
• Audio-/Video-Wiedergabe mit SD-Karten bis 8 GB
• Remote-Verstärkeranschluss (Blau/Weiß): max. 500 mA, Überstromschutz
• Front 3,5 mm Buchse Audio/Video-Eingang
Irrtum und technische Änderungen vorbehalten • Audiovox Audio Produkte GmbH • Lise-Meitner-Str.9 • D-50259 Pulheim • www.audiovox.de
Artikelnummer: 150 6320
EAN: 40 39684 06320 5
• Front/Rear USB-2.0-Eingang mit 1.0 A Ladestrom (kompatibel mit iPod 4S)
• Betriebstemperatur: -20°C bis 65°C
• Videoeingang für Rückfahrkamera (Normalbild und
Spiegelbild)
• DIN-Chassis-Abmessungen: 178 x 178 x 100 mm (7“ x
7“ x 4“)
• 5 Line-Audio-Ausgänge: 2x vorn, 2x hinten und
Subwoofer (4 V RMS / 500 Ohm)
• Gewicht: 2,4 kg netto (inklusive Kabeladapter)
• SD-Karten-Slot auf der Frontseite
• Made for iPod / Made for iPhone
• Video-Ausgang für TFT-Monitor
• Automatisches Einschalten der Rückfahrkamera, ge
spiegelte/nichtgespiegelte Wiedergabe
• SWC-Anschluss, Anschluss durch optional erhältlichen
Adapter (kompatibel mit Dietz UNICO DUAL PLUS (ArtNr 660040) mit Kabel (Art-Nr. 66405), PAC (Pacific Accessory Corporation) SWI-PS und Metra ASWC Interface Protokoll)
• Drei-Band-Klangeinstellung (Bass, Mitten und Höhen)
mit 7 voreingestellten und 1 benutzerdefinierten Equalizer-Kurve
• Sub X-over Frequenzen 80 / 120 / 160 Hz
• Programmierbare Lautstärkeregelung für jede
Tonquelle
• Kalibrierungsmodus für Touchscreen
• Spannungsversorgung: 11 bis 16 Volt Gleichstrom, negativer Masseanschluss
• Sicherung 15A Mini ATO
• Multilanguage-OSD (Deutsch, Englisch, Französisch)
• Zoran V9 Core Grafic Engine
Leistungsangaben
• Gesamtausgangsleistung:160 Watt
• Ausgangsleistung: 4 x 40 Watt
• Rauschabstand: 70 dBA unter Referenzwert
(Referenzwert: 1 Watt, 4 Ohm)
• Frequenzgang: 20 Hz – 20 kHz, -3 dB (bei AUX-Eingang
als Referenzeingang)
VME 9425
2 DIN Widescreen
Multimedia Receiver
with 6,2“ LCD Touchscreen and LED Backlight
FEATURES
• 16 cm/6.2” TFT monitor with digital LCD touchscreen and LED Backlight
• Multimedia DVD/CD/DivX/Xvid/MP3 Player
• NAV Ready, complete control of the navigation
system via the touchscreen (optional equipment: Audiovox NAV 104)
• Collex Bluetooth hands-free profile with separate microphone and Audio Streaming (A2DP/AVRCP)
• FM/AM tuner with RDS function
AF (Alternative Frequencies), RT (Radio Text),
TA (Traffic Announcements)
• Personal Color Adjustment: 9 RGB light adjustments (keyboard and background illumination)
• Wallpaper adjustment (5 presets)
• Three-Band Equalizer with 7 preset and 1 user-defined EQ curves
• Subwoofer Control
• Rear composite video output for connecting an
additional monitor
• Made for iPod/Made for iPhone
• Front and rear media inputs (USB 2.0/3.55 mm video connector) with 1.0 A charge rate
• 5 Line Audio outputs
• Front SD card slot
• Video input for Rear Camera mode (normal &
mirror image), automatic switch-on of Rear Camera mode
• Power output 4 x 40 watts / total: 160 watts
• Steering Wheel Control (SWC), connection by
optional adapter
• Multilanguage OSD (German, English, French)
VME 9425
TECHNICAL FEATURES
Irrtum und technische Änderungen vorbehalten • Audiovox Audio Produkte GmbH • Lise-Meitner-Str.9 • D-50259 Pulheim • www.audiovox.de
DVD/CD Player
Artikelnummer: 150 6320
EAN: 40 39684 06320 5
• Frequency Response: 30 Hz – 15 kHz, -3 dB
• Compatible Disc Media: DVD + R / RW (Single and Dual
Layer) and CD-R / RW
AM Tuner
• Compatible Media Formats: CD-DA, MP3, WMA, VCD,
SVCD, Xvid, DivX, AVI, MPEG 1/2
• 12 station presets
• Tuning Range: 522 kHz – 1620 kHz
• Signal to Noise Ratio: >95 dBA
• Dynamic Range: >95dB
Bluetooth
• Frequency Response: 20Hz to 20 kHz, -3dB
• Hands-Free operation via separate microphone
• Channel Separation: > 60dB @ 1 kHz
• Audio streaming
• D/A Converter: High performance 24-bit / 192 kHz sample rate, Multi-Bit Sigma-Delta Modulator
• Collex HSM52 Bluetooth module with AVRCP/A2DP profile
• Aspect ratios: Cinema, Normal and Off (Standby)
Monitor
Video
• Format: PAL / NTSC (auto-detection)
• Output: 1 Vp-p (75-ohm)
• Input: 1 Vp-p (75-ohm)
CD / MP3 / WMA
• CD-Text Compatible
• Directory Search (MP3 / WMA Only)
• Burn up to 1500 MP3 and WMA Files onto a DVD+R /
RW
FM Tuner
• RDS (Radio Data System): AF (Alternative Frequencies),
CT (Clock Time), EON (Enhanced Other Networks), PS
(Program Service), PTY (Program Types), RT (Radio Text), TA (Traffic Announcement), TP (Traffic Program)
• Screen Size: 16 cm / 6.2” digital LCD Touchscreen with
LED backlight
• Screen Type: High Definition TFT Liquid Crystal Display
(LCD)
• Resolution: 1,152,000 sub pixels, 800x3 (W) x 480 (H)
Personal Color Adjustment
Color illustrations / Background
• 9 RGB light adjustments (keyboard background light): White / Red / Blue / Green / Yellow / Purple / Aqua
Blue / Sky Blue / 1 x user-defined
Wallpaper (Background image)
Adjustment:
Adjustments: Black / Motor Sport / Space / Havoc /
Sheet Metal
• Tuning Range: 87.5 MHz – 107.9 MHz
• 18 station presets
• Auto Stereo/Mono
• Local/Distance
• Mono Sensitivity (-30 dB): 9 dB
• Quieting Sensitivity (-50dB): 15 dBf
• Alternate Channel Selectivity: 70 dB
• Quieting Sensitivity (1kHz): 58 dB
General
• SD interface connector (SD cards up to 8 GB) for
Audio/Video playback
• Front 3.5 mm Audio/Video input
• Front/Rear USB-2.0 input with 1.0 A charge rate
(compatible with iPod 4S)
Irrtum und technische Änderungen vorbehalten • Audiovox Audio Produkte GmbH • Lise-Meitner-Str.9 • D-50259 Pulheim • www.audiovox.de
VME 9425
Artikelnummer: 150 6320
EAN: 40 39684 06320 5
• Rear Camera Input (Normal and Mirror Image View)
• Operating Temperature: -20°C ~65°C
• 5 Line outputs: 2x front, 2 x rear, subwoofer (4 V RMS /
500 Ohm)
• Fuse: 15A Mini ATO
• Front SD card slot
• DIN chassis dimensions: 178 x 178 x 100 mm (7“ x 7“ x
4“)
• Video output for TFT monitor connection
• Weight: 2.4 kg net (including cable adapter
• Steering wheel control, connection via SWC adapter(compatible with Dietz UNICO DUAL PLUS (art.no. 660040) with cable (art.-no. 66405), PAC (Pacific
Accessory Corporation) SWI-PS and Metra ASWC Inter
face profile)
• Three-Band Tone control (Bass, Mid and Treble) with 7
preset and 1 user-defined EQ curves
• Multi language OSD (German, English, French)
• Made for iPod / Made for iPhone
• Automatic switch-on of Rear Camera mode (normal & mirror image)
• Zoran V9 Core Grafic Engine
• Sub X-over frequencies 80 / 120 / 160 Hz
• Programmable Volume Control
• Touch Screen Calibration Mode
• Power Supply: 11 to 16VDC, negative ground
• Power Antenna (Blue): 500mA max, current limited
protection
• Amplifier Remote (Blue/White): 500mA max, current limited protection
Power Ratings
• Power Output: 4 x 40 watts / Total power output: 160
watts
• Signal to Noise Ratio: 70 dBA below reference
(Reference: 1 Watt, 4-Ohms)
• Frequency Response: 20 Hz - 20 kHz, -3dB (AUX Input
used as reference input)
