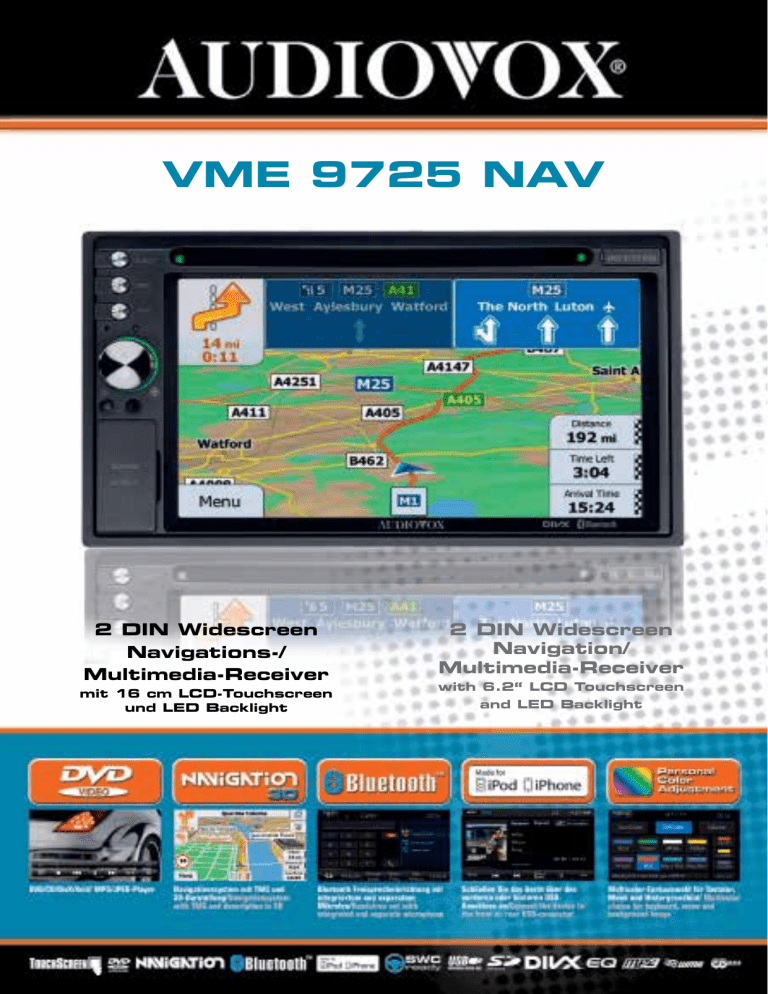

VME 9725 NAV
2 DIN Widescreen
Navigations-/
Multimedia-Receiver
mit 16 cm LCD-Touchscreen
und LED Backlight
2 DIN Widescreen
Navigation/
Multimedia-Receiver
with 6.2“ LCD Touchscreen
and LED Backlight
VME 9725 NAV
2 DIN Widescreen
Navigations-/Multimedia- Receiver
mit 16 cm LCD-Touchscreen
und LED Backlight
BESONDERHEITEN
• 16 cm/6.2” Digital-TFT-Monitor mit LCD- Touchscreen und LED-Backlight
• Multimedia DVD/CD/DivX/Xvid/MP3-Player
• 3D-High-Definition-Navigationssystem iGo Primo 2 mit TMC
• Premium-POI-Set mit 5.5 Millionen POIs
• Kartenmaterial für 44 europäische Länder
• 15 TTS-Sprachen (Text to Speech, Ansage der Straßennamen)
• Parrot Bluetooth Freisprecheinrichtung mit
internem und externem Mikrofon und Audio Streaming (A2DP/AVRCP)
• UKW/MW-Radio mit RDS-Funktion
• AF (Alternative Frequenzen), RT (Radiotext), TA (Verkehrsmeldungen)
• Personal Color Adjustment: 11 RGB
Lichteinstellungen (Tastatur Hintergrundbeleuchtung) und 5 Menüfarben
• 5 Wallpapers (Hintergrundbilder) einstellbar, 1 x benutzerdefiniert
• 3-Band-Equalizer mit 7 voreingestellten und
1 benutzerdefinierten Equalizerkurve
• Subwoofer Control
• Multi Zone
• Made for iPod/Made for iPhone
• jLink4-Anschlusskabel im Lieferumfang enthalten
• Media-Eingänge (USB 2.0/3,5 mm Videobuchse) vorn und hinten mit 1.0 A Ladestrom
• 5 Line-Audio-Ausgänge
• SD-Karten-Slot auf Frontseite
• Videoeingang für Rückfahrkamera (Normalbild und Spiegelbild), automatische Umschaltung, Rear-Kamera
• Ausgangsleistung: 4 x 40 Watt,
Gesamtausgangsleistung: 160 Watt
• Lenkradfernbedienung/SWC Anschluss,
frei programmierbar, Anschluss durch optional
erhältlichen Adapter
• Fernbedienung
• Windows 6.0 CE Echtzeitbetriebssystem mit
intuitiver Bedieneroberfläche
VME 9725 NAV
2 DIN Widescreen
Navigation/Multimedia
Receiver
with 6.2“ LCD Touchscreen
and LED Backlight
FEATURES
• 16 cm/6.2 digital TFT monitor with LCD
touchscreen and LED Backlight
• Multimedia DVD/CD/DivX/Xvid/MP3 Player
• 3D high definition navigation system iGo Primo 2 with TMC
• Premium POI set with 5.5 million POIs
• Map material for 44 European countries
• 15 TTS voices (Text to Speech)
• Parrot Bluetooth hands-free profile via internal and separate microphone and Audio Streaming (A2DP/AVRCP)
• FM/AM tuner with RDS function
• AF (Alternative Frequencies), RT (Radio Text), TA (Traffic Announcements)
• Personal Color Adjustment: 11 RGB light
adjustments (keyboard and background
llumination) and 5 menu colors
• Wallpaper adjustment (5 presets, 1 user-defined)
• Three-Band Equalizer with 7 preset and
1 user-defined EQ curves
• Subwoofer Control
• Multi Zone
• Made for iPod/Made for iPhone
• jLink 4 cable for iPod/iPhone video playback included
• Front and rear media inputs (USB 2.0/3.5 mm
video connector) with 1.0 A charge rate
• 5 Line Audio outputs
• SD card slot at the front side
• Video input for Rear Camera mode (normal &
mirror image), automatic switch-on of Rear Camera mode
• Power output 4 x 40 watts / total: 160 watts
• Freely programmable SWC adapter, connection by
optional adapter
• Remote Control
• Windows 6.0 CE real-time operating system with
intuitive graphical interface
VME 9725 NAV
Irrtum und technische Änderungen vorbehalten • Audiovox Audio Produkte GmbH • Lise-Meitner-Str.9 • D-50259 Pulheim • www.audiovox.de
TECHNISCHE DATEN
DVD/CD-Player
• Kompatible Disk-Medien: DVD +/- R/ +/- RW (Single und Dual Layer) und CD-R/-RW
• Kompatible Medienformate: CD-DA, MP3, WMA, VCD,
SVCD, Xvid, DivX, AVI, MPEG 1/2
• Rauschabstand: >95 dBA
• Dynamikbereich:>95 dB
• Frequenzgang: 20 Hz bis 20 kHz, -3 dB
• Übersprechdämpfung: > 60 dB bei 1 kHz
• Digital/Analog-Wandler: High Performance 24 Bit / 192 kHz Abtastrate, Multi-Bit Sigma-Delta Modulator
• Bildformate: Cinema, Normal und Aus (Standby)
Video
• Format: PAL / NTSC (automatische Erkennung)
• Ausgang: 1 Vp-p (75 Ohm)
• Eingang: 1 Vp-p (75 Ohm)
CD / MP3 / WMA
• CD-Text-kompatibel
• Verzeichnissuche (nur MP3 / WMA)
• Abspielen von selbsterstellten DVD+R/RWs mit bis zu 1500 MP3- und WMA Dateien
UKW-Radio
• RDS (Radio Data System): AF (Alternative Frequenzen),
CT (Uhrzeitsynchronisation), EON (Enhanced Other Networks), PS (Programm Service), PTY (Programm-Typen),
RT (Radiotext), TA (Verkehrsmeldungen), TP (Verkehrssender)
• Abstimmbereich: 87,5 MHz – 107,9 MHz
• 18 Sender-Speicherplätze
• Auto Stereo/Mono
• Lokal/Distanz
• Mono-Rauschempfindlichkeit (-30 dB): 9 dBf
• Empfindlichkeit bei Rauschabstand (-50 dB): 15 dBf
• Trennschärfe: 70 dB
• Rauschabstand bei 1 kHz: 58 dB
• Frequenzgang: 30 Hz – 15 kHz, -3 dB
MW-Radio
• Abstimmbereich: 522 kHz – 1620 kHz
• 12 Sender-Speicherplätze
Navigationssystem
• 3D NAV-Engine-Software iGo Primo 2
Artikelnummer: 150 6330
EAN: 40 39684 06330 4
• Premium POI Set mit 5.5 Millionen POIs
• TMC
• Text to Speech Navigationsführung
• 4 GB Micro SD-Karte
• GPS-Antenne
• Kartenmaterial für 44 Europäische Länder
Westeuropäische Länder:
Andorra, Österreich, Belgien, Dänemark, Finnland, Frankreich, Deutschland, Gibraltar, Republik Irland, Italien,
Liechtenstein, Luxemburg, Malta, Monaco, Niederlande,
Norwegen, Portugal, San Marino, Spanien, Schweden,
Schweiz, Großbritannien, Vatikanstadt
Osteuropäische Länder:
Albanien, Bosnien und Herzegowina, Bulgarien, Kroatien,
Tschechische Republik, Estland, Griechenland, Ungarn,
Lettland, Litauen, Mazedonien, Moldawien, Montenegro,
Polen, Rumänien, Serbien, Slowakei, Slowenien, Türkei,
Ukraine, Weißrussland
• Kartenupdate unter www.naviextras.com
• 15 TTS Sprachen (Text to Speech, Ansage der Straßennamen):
Dänisch, Niederländisch, Englisch (UK), Englisch (US),
Finnisch, Französisch, Deutsch, Griechisch, Italienisch,
Norwegisch, Polnisch, Portugiesisch, Spanisch, Schwedisch, Türkisch
• 3D-Funktion mit Anzeige von:
3D-Gebäuden
3D-Wahrzeichen
3D-Geländedarstellung
• Navigations-Mix-Modus
Bluetooth
• Freisprecheinrichtung mit integriertem und separatem
Mikrofon
• Audiostreaming
• Parrot FC6000 Bluetooth-Modul mit AVRCP/
A2DP-Profil
Monitor
• Bildschirmgröße: 16 cm / 6,2” Digital LCD TS (Touch Screen) mit LED Backlight
• Typ: High Definition TFT-Monitor mit LCD-Display (Liquid
Crystal Display),
• Auflösung: 1.152.000 Sub-Pixel, 800x3 (B) x 480 (H)
• Dimmer-Funktion für TFT-Monitor und RGB-LEDs
Personal Color Adjustment
Farbliche Darstellungen / Hintergrund
Erweitertes Grafik und User Interface Paket mit:
• 5 Menüfarben: Aqua / Rot / Blau / Gelb / Grün (hiermit wird die Hintergrundfarbe auf dem LC Display
VME 9725 NAV
Irrtum und technische Änderungen vorbehalten • Audiovox Audio Produkte GmbH • Lise-Meitner-Str.9 • D-50259 Pulheim • www.audiovox.de
(Bildschirm) eingestellt).
• 11 RGB-Lichteinstellungen (Tastatur-Hintergrund Beleuchtung): Blau / Grün / Weiß / Gelb / Violett / Rot /
Aqua Blue / Sky Blue / 3 x benutzerdefiniert
Wallpaper (Hintergrundbild) einstellbar:
• Einstellungen: Schwarz / Starry Sky / Stern Animation
/ Feuerwerk Animation / Wellen Animation / benutzerdefiniert (Aufladen von Bildern über Micro SD-Karte (JPEG oder BMP (Bitmap)) möglich).
Allgemein
• Audio-/Video-Wiedergabe mit SD-Karten bis 8 GB
• Front 3,5 mm Buchse Audio/Video-Eingang
• Front/Rear USB-2.0-Eingang mit 1.0 A Ladestrom (kompatibel mit iPod 4S)
• Rear Auxiliary Audio-/Video-Eingang (Composite)
• Videoeingang für Rückfahrkamera (Normalbild und Spiegelbild)
• 5 Line-Audio-Ausgänge: 2x vorn, 2x hinten und Subwoofer (4 V RMS / 500 Ohm)
• 2 Video-Ausgänge für Multizone / TFT-Monitor-Anschluss
• SWC-Anschluss, Anschluss durch optional erhältlichen
Adapter (kompatibel mit Dietz UNICO DUAL PLUS (Art-Nr.
660040) mit Kabel (Art-Nr 66405), PAC (Pacific Accessory Corporation) SWI-PS und Metra ASWC Interface Protokoll))
• Drei-Band-Klangeinstellung (Bass, Mitten und Höhen) mit
7 voreingestellten und 1 benutzerdefinierten Artikelnummer: 150 6330
EAN: 40 39684 06330 4
Equalizerkurve
• Sub X-over Frequenzen 80 / 120 / 160 Hz
• Programmierbare Lautstärkeregelung für jede Tonquelle
• Kalibrierungsmodus für Touchscreen
• Spannungsversorgung: 11 bis 16 Volt Gleichstrom,
negativer Masseanschluss
• Aktive Antenne (Blau): max. 500 mA, Überstromschutz
• Remote-Verstärkeranschluss (Blau/Weiß): max. 500
mA, Überstromschutz
• Betriebstemperatur: -20°C bis 65°C
• Sicherung 15A Mini ATO
• DIN-Chassis-Abmessungen: 178 x 178 x 100 mm (7“ x 7“ x 4“)
• Gewicht: 2,85 kg netto (inklusive Kabeladapter)
• Multilanguage-OSD (Deutsch, Englisch, Französisch)
• Made for iPod / Made for iPhone
• Automatisches Einschalten der Rückfahrkamera, gespiegelte/nichtgespiegelte Wiedergabe
• Windows 6.0 CE Echtzeitbetriebssystem
• Zoran V9 Core Grafic Engine
Leistungsangaben
• Gesamtausgangsleistung:160 Watt
• Ausgangsleistung: 4 x 40 Watt
• Rauschabstand: 70 dBA unter Referenzwert (Referenzwert: 1 Watt, 4 Ohm)
• Frequenzgang: 20 Hz – 20 kHz, -3 dB (bei AUX-Eingang als Referenzeingang)
VME 9725 NAV
Article number: 150 6330
EAN: 40 39684 06330 4
Errors and technical modifications reserved • Audiovox Audio Produkte GmbH • Lise-Meitner-Str.9 • D-50259 Pulheim • www.audiovox.de
TECHNICAL FEATURES
DVD/CD Player
• Compatible Disc Media: DVD + R / RW (Single and Dual
Layer) and CD-R / RW
• Compatible Media Formats: CD-DA, MP3, WMA, VCD,
SVCD, Xvid, DivX, AVI, MPEG 1/2
• Signal to Noise Ratio: >95 dBA
• Dynamic Range: >95dB
• Frequency Response: 20Hz to 20 kHz, -3dB
• Channel Separation: > 60dB @ 1 kHz
• D/A Converter: High performance 24-bit / 192 kHz
sample rate, Multi-Bit Sigma-Delta Modulator
• Aspect ratios: Cinema, Normal and Off (Standby)
Video
• Format: PAL / NTSC (auto-detection)
• Output: 1 Vp-p (75-ohm)
• Input: 1 Vp-p (75-ohm)
CD / MP3 / WMA
• CD-Text Compatible
• Directory Search (MP3 / WMA Only)
• Burn up to 1500 MP3 and WMA Files onto a DVD+R /
RW
FM Tuner
• RDS (Radio Data System): AF (Alternative Frequencies),
CT (Clock Time), EON (Enhanced Other Networks), PS
(Program Service), PTY (Program Types), RT (Radio Text),
TA (Traffic Announcement), TP (Traffic Program)
• Tuning Range: 87.5 MHz – 107.9 MHz
• 18 station presets
• Auto Stereo/Mono
• Local/Distance
• Mono Sensitivity (-30 dB): 9 dB
• Quieting Sensitivity (-50dB): 15 dBf
• Alternate Channel Selectivity: 70 dB
• Quieting Sensitivity (1kHz): 58 dB
• Frequency Response: 30 Hz – 15 kHz, -3 dB
AM Tuner
• Tuning Range: 522 kHz – 1620 kHz
• 12 station presets
Navigation system
• 3D NAV Engine Software iGo Primo 2
• Premium POI set with 5.5 million POIs
• TMC
• Text to Speech function
• 4 GB Micro SD card
• GPS antenna
• Maps for 44 European countries
Western European countries:
Andorra, Austria, Belgium, Denmark, Finland, France, Germany, Gibraltar, Republic of Ireland, Italy, Liechtenstein, Luxemburg, Malta, Monaco, Netherlands,
Norway, Portugal, San Marino, Spain, Sweden, Switzerland, Great Britain, Vatican City
Eastern European countries:
Albania, Belarus, Bosnia and Herzegovina, Bulgaria, Croatia, Czech Republic, Estonia, Greece, Hungary, Latvia, Lithuania, Macedonia, Moldova, Montenegro, Poland, Romania, Serbia, Slovakia, Slovenia, Turkey, Ukraine
• Map update on www.naviextras.com
• 15 TTS languages (Text to Speech, announcement of
road names)
Danish, Dutch, English (UK), English (US), Finnish, French,
German, Greek, Italian, Norwegian , Polish, Portuguese,
Spanish, Swedish, Turkish
• 3D map view:
3D buildings
3D landmarks
3D terrain
• Navigation mix mode
Bluetooth
• Hands-Free operation via internal or separate microphone
• Audio streaming
• Parrot FC6000 Bluetooth module with AVRCP/A2DP
profile
Monitor
• Screen Size: 16 cm / 6.2” Digital LCD TS (Touch
Screen) with LED backlight
• Screen Type: TFT Liquid Crystal Display (LCD) active matrix
• Resolution: 1,152,000 sub pixels, 800x3 (W) X 480 (H)
• Dimmer function for TFT monitor and RGB LEDs
VME 9725 NAV
Errors and technical modifications reserved • Audiovox Audio Produkte GmbH • Lise-Meitner-Str.9 • D-50259 Pulheim • www.audiovox.de
Personal Color Adjustment
Color illustrations / Background
• 5 User Interface Colors (Menu colors): Aqua / Rot /
Blue / Yellow / Green (to set the background color on the
LCD display).
• 11 RGB light adjustments (keyboard background light):
Blue / Green / White / Yellow / Purple / Red / Aqua
Blue / Sky Blue / 3 x user-defined.
Wallpaper (Background image) Adjustment:
Adjustments: Black / Starry Sky / Star animation /
Fireworks / Waves / User Defined(Charging of images via
Micro SD card (JPEG or BMP (Bitmap)).
General
• SD interface connector (SD cards up to 8 GB) for Audio/Video playback
• Front 3.5 mm Audio/Video input
• Front/Rear USB-2.0 input with 1.0 A charge rate (compatible with iPod 4S)
• Rear Auxiliary Audio/Video input (Composite)
• Rear Camera Input (Normal and Mirror Image View)
• 5 Line outputs: 2x front, 2 x rear, subwoofer (4 V RMS
/ 500 Ohm)
• 2 video outputs for multi zone / TFT monitor connection
• Steering wheel control, connection via SWC
adapter(compatible with Dietz UNICO DUAL PLUS (art.-no.
660040) with cable (art.-no. 66405), PAC (Pacific Accessory Corporation) SWI-PS and Metra ASWC Interface
Artikelnummer: 150 6330
EAN: 40 39684 06330 4
profile)
• Three-Band Tone control (Bass, Mid and Treble) with 7
preset + 1 user-defined EQ curves
• Sub X-over frequencies 80 / 120 / 160 Hz
• Programmable Volume Control
• Touch Screen Calibration Mode
• Power Supply: 11 to 16VDC, negative ground
• Power Antenna (Blue): 500mA max, current limited
protection
• Amplifier Remote (Blue/White): 500mA max, current
limited protection
• Operating Temperature: -20°C ~65°C
• Fuse: 15A Mini ATO
• DIN chassis dimensions: 178 x 178 x 100 mm (7“ x 7“
x 4“)
• Weight: 2.85 kg net (including cable adapter
• Multi language OSD (German, English, French)
• Made for iPod / Made for iPhone
• Automatic switch-on of Rear Camera mode (normal &
mirror image)
• Windows 6.0 CE real-time operating system
• Zoran V9 Core Grafic Engine
Power Ratings
• Power Output: 4 x 40 watts / Total power output: 160
watts
• Signal to Noise Ratio: 70dBA below reference (Reference: 1 Watt, 4-Ohms)
• Frequency Response: 20 Hz - 20 kHz, -3dB (AUX Input
used as reference input)
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
