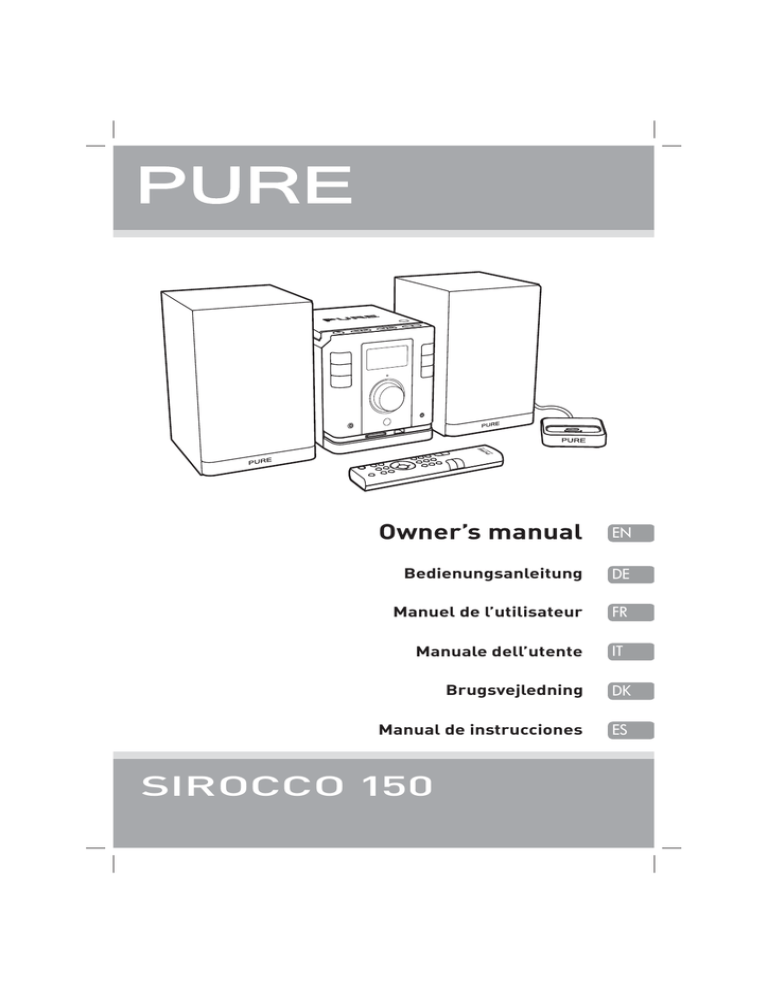

Owner’s manual
EN
Bedienungsanleitung
DE
Manuel de l’utilisateur
FR
Manuale dell’utente
IT
Brugsvejledning
DK
Manual de instrucciones
ES
SIROCCO 150
Safety instructions
Keep the radio away from heat sources, such as naked flames or candles.
Ensure that the unit has adequate ventilation (at least 10cm space all round).
Do not use the radio near water.
Avoid liquids dripping or splashing onto the radio.
Do not place any objects containing liquids on the unit, such as vases.
When plugged in, Sirocco 150 remains connected to mains power, even in standby with the display backlight off.
To disconnect completely, unplug from the mains socket.
Ensure that the mains plug is readily accessible in case isolation from the mains is required.
Ensure batteries are not exposed to excessive heat such as direct sunlight, fire etc. and dispose of responsibly.
Do not remove screws from or open the radio casing.
Damage to hearing can occur with consistent exposure to high volume when using headphones.
The marking label is located on the base of the unit
Sicherheitsanweisungen
Halten Sie das Radio fern von Hitzequellen wie etwa offenen Flammen oder Kerzen.
Vergewissern Sie sich, dass das Gerät ausreichend Freiraum für einen angemessenen Luftaustausch hat (mindestens 10 cm auf allen Seiten).
Nutzen Sie das Radio nicht in der Nähe von Gewässern.
Vermeiden Sie den Kontakt des Radios mit tropfenden oder spritzenden Flüssigkeiten.
Stellen Sie keine Gegenstände mit Flüssigkeiten (wie zum Beispiel Blumenvasen) auf dem Gerät ab.
Wenn das Netzkabel des Sirocco 150 eingesteckt ist, besteht eine aktive Verbindung zum Stromnetz. Dies gilt auch für den Stand-by-Modus mit
ausgeschalteter Display-Beleuchtung. Um das Gerät vollständig vom Netz zu lösen, muss es von der Netzsteckdose getrennt werden.
Vergewissern Sie sich, dass der Netzstecker leicht zugänglich ist, damit die Verbindung zum Netz jederzeit unterbrochen werden kann.
Vergewissern Sie sich, dass die Batterien keiner übermäßigen Hitze durch Sonnenlicht, Feuer usw. ausgesetzt werden und entsorgen Sie sie in
verantwortungsvoller Weise.
Lösen Sie keine Schrauben vom Gehäuse des Radios.
Bei der Verwendung von Kopfhörern kann das Hören von Musik in hoher Lautstärke dauerhafte Hörschäden verursachen.
Das Kennzeichnungsetikett ist auf der Unterseite des Geräts angebracht.
Instructions de sécurité
Maintenir l'appareil éloigné des sources de chaleur, telles qu'une flamme nue ou une bougie.
S'assurer que l'appareil est correctement ventilé en laissant au moins 10 cm de vide tout autour.
Ne pas utiliser l'appareil à proximité d'un point d'eau.
Éviter que des liquides ne gouttent sur l'appareil ou ne l'éclaboussent.
Ne pas déposer d'objets contenant du liquide (comme un vase) sur l'appareil.
Lorsqu'il est branché, le Sirocco 150 reste alimenté au secteur, même en mode veille et avec son écran éteint. Pour assurer une déconnexion
complète, débrancher l'appareil de la prise de courant.
Veiller à ce que la prise de courant soit facilement accessible, pour le cas où l'on aurait besoin d'isoler la chaîne du réseau électrique.
Veiller à ne pas exposer les piles à une source de chaleur excessive (rayons du soleil, cheminée, etc.) et, en fin de vie, à les éliminer de manière
écologiquement responsable.
Ne pas retirer les vis du boîtier de l'appareil et ne pas ouvrir le boîtier de l'appareil.
Toute exposition prolongée à des niveaux élevés de volume, avec des écouteurs, peut entraîner une atteinte définitive de l'ouïe.
La mention de mise en garde figure sur la base de l'appareil.
Istruzioni di sicurezza
Tenere la radio lontana da fonti di calore come fiamme vive o candele.
Assicurarsi che l'unità riceva una ventilazione adeguata (almeno 10cm di spazio libero).
Evitare il contatto con l'acqua.
Evitare lo sgocciolamento di liquidi sulla radio.
Non collocare oggetti contenenti liquidi (es. vasi) sull'unità.
Una volta inserito nella presa, Sirocco 150 resta connesso alla rete elettrica anche quando si trova in standby e con la luce del display spenta. Per
disconnettere completamente l'unità, staccare la spina dalla rete elettrica.
Assicurarsi che la spina di alimentazione principale sia facilmente accessibile in caso si renda necessaria la disconnessione dalla rete di
alimentazione principale.
Assicurarsi che le batterie non siano esposte a temperature eccessive, ad esempio in caso di esposizione alla luce solare diretta, vicinanza ad un
fuoco, ecc. Per lo smaltimento, adottare procedure responsabili.
Do not remove screws from or open the radio casing.
L'esposizione prolungata a suoni ad alto volume connessa all'uso delle cuffie può provocare danni all'udito.
L'etichetta con il marchio è situata alla base dell'unità principale.
Sikkerhedsanvisninger
Beskyt radioen mod varmekilde som for eksempel åbne flammer eller lys.
Sørg for, at enheden ventileres tilstrækkeligt (mindst 10 cm plads hele vejen rundt).
Undlad at bruge radioen i nærheden af vand.
Undgå, at der drypper væske ned på radioen.
Undlad at anbringe genstande med væsker som for eksempel vaser på enheden.
Når du slutter Sirocco 150 til strømforsyningen, forsynes den med strøm i standbytilstand, også selvom baggrundsbelysningen i displayet er slukket.
Hvis du vil afbryde strømmen helt, skal du tage stikket ud af stikkontakten.
Kontroller, at netstikket er let tilgængeligt, såfremt der kræves afbrydelse fra el-nettet.
Kontroller, at batterierne ikke udsættes for overophedning, f.eks. ved sollys, ild m.v., og bortskaf dem korrekt.
Du må ikke fjerne skruer fra eller åbne radiokabinettet.
Der kan ske skade på hørelsen ved vedvarende udsættelse for høj lydstyrke, når der bruges hovedtelefoner.
Mærkaten sidder under hovedenheden
Instrucciones de seguridad
Mantenga la radio alejada de fuentes de calor como llamas o velas.
Asegúrese de que la unidad esté adecuadamente ventilada (10 cm como mínimo en todo su perímetro).
No utilice la radio cerca del agua.
Evite derramar o salpicar líquidos sobre la radio.
No ponga ningún contenedor de líquido encima de la radio como vasos o jarras.
Cuando está enchufada, la Sirocco 150 está conectada a la red eléctrica, incluso en modo de espera con la luz trasera de la pantalla apagada. Para
desconectar completamente, desconéctela de la toma de la red eléctrica.
Asegúrese de se pueda obtener fácil acceso a la clavija eléctrica en caso de que se tenga que aislar la unidad de la red eléctrica.
Procure no exponer las pilas a fuentes de calor excesivo como la luz solar directa, el fuego, etc. y deséchelas de forma responsable.
No retire los tornillos ni abra el alojamiento de la radio.
Si se utilizan auriculares, los oídos pueden sufrir daños debido a una exposición prolongada a un volumen de audición alto.
La etiqueta de la marca está situada en la base de la unidad principal.
Contents
Overview of the controls and connectors ................................2
Getting started ........................................................................4
Using DAB & FM radio..............................................................5
Changing stations (basic Navigation dial use) ................................................................. 5
Setting and selecting presets ................................................................................ 5
Changing the information shown on screen ........................................................... 5
Using a CD, SD card or USB memory drive ..............................6
Playing and selecting tracks .................................................................................. 6
Playlists ................................................................................................................. 7
Changing the information shown on screen ........................................................... 7
Using the iPod/iPhone dock .....................................................8
Selecting tracks ..................................................................................................... 8
iPod specific remote control functions .................................................................. 8
Using the video out socket .......................................................9
Connecting to your display ..................................................................................... 9
Controlling video playback .................................................................................... 9
Setting the time and date ....................................................... 10
EN
Setting the timer.................................................................... 10
Using the sleep timer ........................................................................................... 11
Options .................................................................................. 11
DAB-only options ................................................................................................. 11
FM-only options ................................................................................................... 11
Audio options........................................................................................................ 11
Energy saving ........................................................................ 12
Hints and Tips ........................................................................ 12
Technical Specifications ........................................................ 13
1
Overview of the controls and connectors
Front Panel
Source
Menu
Info
Sleep
Presets
Timer
Aux in
1. Switch between sources (DAB, FM, iPod, CD, SD Card, USB or Aux in).
2. Press to change the information shown on-screen.
3. Press to set and select preset radio stations or set up a CD, SD Card or USB playlist.
4. Navigation dial - Rotate to adjust volume. Press to view station list in DAB, Frequency in FM and tracklist
in CD, SD Card and USB sources. Rotate to navigate menus and press to confirm selections.
5. 3.5mm stereo output for headphones.
6. SD Card slot for SD playback.
7. USB slot for USB playback.
8. 3.5mm stereo input for auxiliary devices such as CD player, etc.
9. Press to toggle timer on/off. Hold to enter timer setup.
10. Press to see current sleep timer setting, continue to cycle through options (Off, 90/60/45/30/15 mins).
Hold to cancel sleep timer.
11. Press to adjust settings and preferences. Hold for 3 seconds to reset unit.
12. Standby indicator.
2
Top Panel
Standby
- Search +
1.
Standby. Press to switch unit between standby
and on.
2.
Search +/- Press to skip track in CD, SD Card,
USB and iPod source and to tune in FM and
DAB source. Hold to rewind or fast forward
through tracks.
3.
Stop, play and pause CD, SD Card, USB, iPod.
4.
Previous/next folder (album) in CD, SD Card,
USB source.
1.
Mute. Press to mute speakers.
2.
Repeat. Press to cycle through repeat modes.
3.
Volume +/- Press to adjust volume level.
4.
Source +/- Press to select source.
5.
Shuffle. Press to activate shuffle (random) play
for CD, SD Card, USB, iPod.
6.
Stereo. Press to switch between stereo/mono
sound (FM only).
- Folder +
Remote Control Only
Sleep
Clock
Presets
Info
Menu
Timer
Select
Stereo
EQ
Bass
EQ. Press to cycle through Equaliser settings:
Flat, Pop, Classic, Rock, Jazz.
Bass. Press to activate Bass boost.
+
-
Source +
7.
Source -
Navigation/Select. Navigate menus. Press
Select to confirm choices.
EN
/ Skip folder/album in CD/USB/SD source
only. Navigate menus on iPod.
8.
Clock. Press to show current time.
1.
9-Pin socket for iPod/iPhone Dock.
2.
Connector for DAB/FM aerial.
3.
Spring-loaded speaker sockets for speaker
cables.
Rear Panel
iDock
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE
4Ω
L
R
3
Getting started
1.
Remove the adhesive tape securing the CD door. Press down on the front-right indent on
the CD door to open it and remove the CD mechanism transit card from inside the CD
compartment.
OPEN/CLOSE
OPEN/CLOSE
STANDBY/ON
2.
3.
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Standby
-
Search
+
-
Folder
+
Insert the remote batteries.
Connect the speakers.
SPEAKERS
IMPEDANCE 4 Ω
L
iDock
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE 4 Ω
R
L
R
4.
Plug in and extend the aerial vertically and plug in to your power supply.
iDock
DAB
ANT.
SPEAKERS
IMPEDANCE 4 Ω
L
R
5.
Press the Standby button, if necessary, to switch the unit on. An autotune finds
the DAB stations available in your area and selects one.
?DA4B8A>22> $
6.
7.
4
Push and turn the Navigation dial to see all the available stations. Push again to change
to another station.
Push the Source button and repeat to switch between FM, iPod, CD, SD Card, USB, Aux
In or DAB listening.
Using DAB & FM radio
Changing stations (basic Navigation dial use)
DAB
112APSX^
^f_[PhX]V)HTPW
112APSX^
APSX^
FM
STEREO
STEREO
BT[TRcUaT`dT]Rh
(%%5<
<4A2DAH
ccTaP]S5aTbWT
OR
-
Search
+
Press to step -/+ 0.05 MHz. Hold and release to scan to next station.
Setting and selecting presets
Store up to 30 radio stations (shared between DAB and FM) as presets for easy access.
To set a preset
Presets
Presets
?aTbTc
4\_ch_aTbTc
112APSX^
^f_[PhX]V)HTPW
EN
To select a preset
Presets
?[P]TcA^RZ
ÀaT[XbcT]X]Vc^
APSX^
?aTbTc
Changing the information shown on screen
Info
Press the Info button, and repeat, to change the information shown on screen.
DAB
1. Scrolling text broadcast by DAB stations.
2. DAB multiplex that the current station broadcasts from, followed by station frequency.
3. DAB signal quality; 85 to 100 Good, 70 to 84 OK, 0 to 69 poor
4. Time and date
FM RDS
1. Scrolling text.
2. PTY information
3. Time and date
5
Using a CD, SD card or USB memory drive
Sirocco 150 can play ordinary audio CDs, CD-R and CD-RW discs. It can also playback MP3 or
WMA files from a CD, SD card or USB memory drive.
To load a CD, press down on the the bottom-right indent to open the
door and push the CD gently onto the centre spindle.
OPEN/CLOSE
STANDBY/ON
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
To insert an SD memory card, push the card label side up into the slot
on the front panel with the gold pins towards the rear of the unit. Pull
the card to remove it.
It is not recommended that you remove an SD memory card when the
card is being used.
To insert a USB memory drive into your Sirocco 150 push the USB plug
into the USB socket on the front panel. Pull to remove it.
It is not recommended that you remove a USB memory drive when the
drive is in use.
Playing and selecting tracks
CaPRZJ L
B4;42C^a?;0H
Push the naviagtion
dial, then rotate to
select a track. Push
again to begin playing.
-
Search
-
Folder
+
Skip tracks. Hold to fast forward or rewind
+
Skip folder/album
6
Alternatively, press the
play/pause button to
start playing from the
first track.
Playlists
You can setup a playlist to play up to 60 MP3/WMA or 60 CD tracks in a particular order.
A playlist remains available only for as long as the current CD/SD card/USB drive is inserted.
You can only set a playlist when the current track is stopped.
To set a playlist
1.
Press the Presets button. Turn the Select dial and push to select tracks to add to the
playlist from the current CD, SD card or USB memory drive.
Presets
2.
PROG
PROG
?A>6
CaPRZJ L
?A>6!
CaPRZJ#L
When you have finished selecting tracks, press the Presets button to store the playlist
To start playing the playlist push the dial or press the Play/Pause button.
Presets
PROG
?a^VaP\R^\_[TcT
B4;42C^a?;0H
OR
To clear a playlist
Stop
x2
Press the Stop button twice to clear the current Playlist.
EN
Changing the information shown on screen
Info
Press the Info button, and repeat, to cycle through information shown on screen.
MP3 & WMA
While playing, top line shows Track number (e.g. T 06) and time into track.
1. Play status
2. Filename/Directory
3. ID3 tags: Artist/Abum/Title
4. Directory/Track number.
While stopped – shows total number of directories and tracks.
Audio CD
While playing shows:
1. Track, time into track..
2. Track time remaining.
3. Total CD time played.
4. Total CD time remaining while stopped - shows number of tracks and total play time.
7
Using the iPod/iPhone dock
Attach the Dock cable to the 9-pin socket on the rear of your Sirocco. Insert the correct dock
adapter (see page 9) for your iPod/iPhone model into your Sirocco’s dock, then insert your iPod/
iPhone into the dock.
1.
2.
Select ‘iPod’ as your source. Sirocco 150 will recognise the device and start playing the last track
listened to.
iPhone Only : When you recieve a phone call while listening to music with your Sirocco 150 the
volume will fade out, allowing you to hear the ringtone and answer the call
Selecting tracks
Play/Pause current track
-
Search
+
Press to skip tracks. Hold to search through current track.
iPod specific remote control functions
Info
Menu
Timer
Menu - Functions as menu button on iPod
Up/Down - Navigate menus
Select
Stereo
EQ
Select - Select menu options
Bass
Repeat - Cycles repeat modes: off, single track, playlist
Shuffle - toggle shuffle (random) mode on and off
8
Using the video out socket*
The iPod dock is able to output video from you iPod or iPhone to a suitable television or monitor,
using the PURE 3.5mm to Phono video out cable (available separately from your PURE dealer).
Please note that this is only the video signal; all audio will play through your Sirocco 150 speakers.
Before connecting your iPod dock to your display, please ensure that the ‘TV-Out’ settings on your
iPod or iPhone are correct (see the user guide for your iPod model for specific instructions).
*Video output is only available on iPod and iPhone models with video playback.
Connecting to your display
Insert the 3.5mm jack (black) of your 3.5mm to Phono video out cable into the video out socket on
the rear of the dock.
Connect the RCA jack (yellow) into the video socket of your display. This is usually coloured yellow,
and is usually located next to Left and Right audio sockets (red and white) as part of a composite
input. Tune your display to the correct input, for example, ‘Composite’ or ‘AV’.
Rear view of dock, with iPhone inserted.
Typical composite input layout.
Video
Audio R
Audio L
Video Out
EN
Controlling video playback
You can use the remote control during video playback as you would during audio playback, or if
you wish, you can navigate using the controls on your iPod itself.
Dock adapter compatibility
Adapter
9
10
15
16
17
Model
iPod Classic
iPod Classic
iPhone 3G
iPod Touch 2nd gen
iPod Nano 4th gen
Capacity
80 / 120 GB
160 GB
8 / 16 / 32 GB
8 / 16 / 32 GB
8 / 16 GB
If your iPod model is not listed here, You may have received the correct adapter in the box with it.
If not, we recommend purchasing the correct one from Apple.
9
Setting the time and date
Your Sirocco 150 automatically adjusts the time using a DAB signal. However, If you have a poor
signal or simply wish to set the clock yourself, you can do so from the menu.
Please note: When a DAB time signal is received, Sirocco 150 will default to this automatically.
To set the time
BTccX\T
!#W^da)
2[^RZ
1.
BTccX\T
!#7^da)
3.
2.
BTccX\T
!#7^da $)
4.
1.
Press Menu, then select ‘Clock’
2.
You will now see the Set time screen. Using the navigation dial, select 12 or 24-hour clock
3.
Set the hours
4.
Set the minutes
After setting the time, you will be asked to set the date. Use the navigation dial as before.
Setting the timer
The timer function allows you to set your Sirocco 150 to switch on to your preferred source, and
then switch off again at specifed times.
To set the timer
Timer
>UU
BTccX\Ta
)
BTccX\T^]
2.
3PX[h
BTcSPhb
301
BTc\^ST
%
BTce^[d\T
3.
4.
5.
1.
Press and hold Timer to enter the Set timer screen. You can also accees Timer from the main menu.
2.
Using the navigation dial, set the times you wish your Sirocco 150 to switch on, then off
3.
Select how frequently you want the timer to go off (Once Only or Daily)
4.
Select the source you would like your Sirocco 150 to play when it switches on - DAB, FM, CD, iPod, USB,
SD Card or Tone.
5.
Finally, set your preferred volume level for the timer.
A set timer is indicated by the ‘TIMER’ symbol on the screen.
TIMER
To toggle the timer on and off, press the Timer button once.
112APSX^ ^f_[PhX]V)HTPW
10
Using the sleep timer
You can quickly set your Sirocco 150 to automatically switch off after a set length of time.
Press the Sleep button repeatedly to cycle through 90, 60, 45, 30 or 15 minutes until switchoff. To show the remaining time press Sleep once. Press and hold to cancel the timer.
SLEEP
Sleep
Menu
B[TT_^]
AT\PX] $\X]b
Options
Press the Menu button to access the following options. You can also access the Clock, Timer and
Energy saving settings
DAB-only options
Autotune
Scans all DAB frequencies for stations and adds any new ones to the station list. To stop an
Autotune press Select.
DRC value
DRC (Dynamic Range Control) can make the quieter sounds in a DAB broadcast easier to hear
at low volume or in a noisy environment. DRC is not broadcast by all stations, please check
your preferred station’s broadcast information.
DRC off
Any DRC level broadcast will be ignored.
DRC half
DRC level is set to half that sent with the broadcast.
DRC full (default)
Applies the DRC level as sent with the broadcast.
EN
Manual tune
Shows DAB signal level which can help you find the best position for your radio.
Station Order
Alphanumeric
Active station
Multiplex
Lists all stations in alphanumeric order.
Lists active stations first on the station list.
Lists stations in groups according to their multiplex.
FM-only options
FM stereo mode
Switch between Stereo and Mono sound.
May improve sound quality in poor FM signal areas
Audio options
EQ settings (remote control only)
Apply one of five equalisation presets (FLAT, POP, CLASSIC, ROCK or JAZZ) to the audio.
11
Energy saving
EcoPlus
Sirocco 150 is part of the PURE EcoPlus product family and has an energy-saving standby
mode.
In energy-saving standby mode, the screen and clock will be switched off and any iPod or
iPhone in the dock will not be charged. The standby indicator light will be lit to show that the
unit is in standby, and power consumption will be greatly reduced.
In standby mode, the screen is illuminated and the time is shown. Any iPod or iPhone that is
docked will be charged
To switch energy saving on or off, press Menu then rotate the tune dial and select ‘Energy
Saving’, then ‘On’ or ‘Off’.
Menu
4]TaVhBPeX]V
>UU
>]
Please note: When entering energy saving standby, there is a short delay while Sirocco 150 shuts
down. ‘Powering off’ will be shown on screen during this time.
Hints and Tips
(?) Inactive or unavailable DAB stations
Inactive or unavailable stations are those which appear on the station list but are not currently
available. Inactive stations have a ‘?’ before their name on the station list. If you select a station
which has this symbol, your radio tries to tune in or returns to the previous station.
Screen shows ‘No stations available’
Check that your aerial is fully extended. Use Autotune to search for stations. Try adjusting your
aerial or radio position.
Clock hasn’t adjusted for summer/winter daylight saving
Switch the unit on to DAB to acquire the time from the DAB signal – there may be a delay in
broadcasters updating the time signal.
Resetting your radio
Resetting your radio removes all presets, stored stations and favourite station settings and resets
all options to defaults. To reset:
1.
2.
12
Press and hold the Menu button for three seconds
Press the navigation dial to confirm the reset.
Technical Specifications
Tuner
Frequency range
CD player
Speakers
Input connectors
Output connectors
Remote control
Aerial
Mains power supply
Approvals
Dimensions (mm)
Stereo digital radio with full Band III and FM reception. ETS 300 401
compliant and capable of decoding all DAB and DAB+ transmission
modes 1-4 up to and including 384 kbps. Supports FM RDS.
DAB – Band III (174-240 MHz), FM – 87.5-108 MHz.
CD-R and CD-RW playback compatible. MP3 & WMA playback,
Multiple playback modes (repeat, random, etc.).
Support for 60 WMA/MP3 or CD track playlist.
4 Ohms (nominal) impedance. 10W RMS power handling. Two-way
design. Treated paper mid-bass driver. Custom tuned crossover.
3.5mm Aux-in socket for auxiliary devices. USB host port for memory
drives up to 32GB. SD memory card slot (supports cards up to 2GB).
3.5 mm stereo socket for headphones. 9-pin socket for iPod/iPhone
dock. 3.5mm video out socket on rear of dock.
Infrared remote control.
Removable wire dipole DAB/FM aerial.
240V Euro/UK power socket adapter.
CE marked. Compliant with the EMC and Low Voltage Directives
(2004/108/EC and 2006/95 EC).
Unit – 145 wide x 164 high x 203 deep.
Speakers – 142 wide x 213 high x 160 deep.
EN
Trademarks
Sirocco 150, PURE, the PURE logo, Imagination Technologies, and the Imagination Technologies logo are trademarks or registered trademarks of Imagination
Technologies Limited. “Made for iPod” means that an electronic accessory has been designed to connect specifically to iPod and has been certified by the
developer to meet Apple performance standards. “Works with iPhone” means that an electronic accessory has been designed to connect specifically to iPhone
and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with
safety and regulatory standards. iPod is a trademark of Apple Computer, Inc., registered in the U.S. and other countries. iPhone is a trademark of Apple Inc. All
other product names are trademarks of their respective companies. Version 1 July 2009.
Warranty information
Imagination Technologies Ltd. warrants to the end user that this product will be free from defects in materials and workmanship in the course of normal use for
a period of two years from the date of purchase. This guarantee covers breakdowns due to manufacturing or design faults; it does not apply in cases such as
accidental damage, however caused, wear and tear, negligence, adjustment, modification or repair not authorized by us. Please visit www.pure.com/register to
register your product with us. Should you have a problem with your unit please contact your supplier or contact PURE Support at the address shown on the rear
of this manual.
Disclaimer
Imagination Technologies Limited makes no representation or warranties with respect to the content of this document and specifically disclaims any implied
warranties of merchantability or fitness for any particular purpose. Further, Imagination Technologies Limited reserves the right to revise this publication and
to make changes in it from time to time without obligation of Imagination Technologies Limited to notify any person or organization of such revisions or changes.
Copyright
Copyright 2009 by Imagination Technologies Limited. All rights reserved. No part of this publication may be copied or distributed, transmitted, transcribed,
stored in a retrieval system, or translated into any human or computer language, in any form or by any means, electronic, mechanical, magnetic, manual or
otherwise, or disclosed to third parties without the express written permission of Imagination Technologies Limited.
13
Disposal of Waste Electrical & Electronic Equipment
This symbol on the product or on its packaging indicates that this product should not be treated as household waste. Instead it should be handed
over to a suitable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will
help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste
handling of this product. The recycling of materials will help to conserve natural resources. For more detailed information about recycling of this
product, please contact your local council office, your household waste disposal service or the shop where you purchased the product.
14
Inhalt
Beschreibung der Bedienelemente .........................................2
Erste Schritte ..........................................................................4
Verwendung des DAB- und UKW-Radios .................................5
Senderwechsel (grundlegende Funktionen des Navigationsrads) ......................................... 5
Speichern und Abrufen von Vorwahlen.................................................................. 5
Angezeigte Bildschirminformationen ändern........................................................ 5
Verwendung von CDs, SD-Karten und USB-Speichersticks .....6
Auswahl und Wiedergabe von Titeln ...................................................................... 6
Wiedergabelisten ................................................................................................... 7
Angezeigte Bildschirminformationen ändern........................................................ 7
Verwendung des iPod-/iPhone-Docks .....................................8
Titelauswahl .......................................................................................................... 8
Spezielle Fernbedienungsfunktionen für den iPod................................................ 8
Verwendung der Videoausgangsbuchse ..................................9
Anschluss an Ihr Display ........................................................................................ 9
Steuerung der Videowiedergabe ........................................................................... 9
Einstellung von Uhrzeit und Datum ....................................... 10
Einstellung des Timers .......................................................... 10
Verwendung des Sleep-Timers ............................................................................ 11
Optionen ................................................................................ 11 DE
Spezielle DAB-Optionen ....................................................................................... 11
Spezielle UKW-Optionen ...................................................................................... 11
Audiooptionen ...................................................................................................... 11
Energiesparmodus ................................................................ 12
Tipps und Tricks .................................................................... 12
Technische Daten ................................................................... 13
1
Beschreibung der Bedienelemente
Vorderseite
Source
Menu
Info
Sleep
Presets
Timer
Aux in
1. Umschalter für Signalquelle (DAB, UKW, iPod, CD, SD-Karte, USB oder AUX-Eingang).
2. Drücken Sie diese Taste, um zu bestimmen, welche Informationen auf dem Display angezeigt werden sollen.
3. Drücken Sie diese Taste, um die Sender-Voreinstellungen zu verändern bzw. voreingestellte Sender
aufzurufen oder um eine Wiedergabeliste für CDs, SD-Karten oder USB-Speichermedien einzurichten.
4. Navigationsrad - Zur Lautstärkeregelung drehen. Drücken Sie das Rad, um eine Senderliste bei DAB-,
eine Frequenzliste bei UKW- oder eine Titelliste bei CD-, SD-Karten- und USB-Signalquellen angezeigt
zu bekommen. Drehen Sie das Rad zur Navigation durch die Menüs und drücken Sie es zur Bestätigung
Ihrer Auswahl.
5. 3,5-mm-Stereoausgang für Kopfhörer.
6. SD-Karten-Einschub für SD-Wiedergabe.
7. USB-Anschluss für USB-Wiedergabe.
8. 3,5-mm-Stereoeingang für Zusatzgeräte wie etwa CD-Player.
9. Drücken Sie diese Taste, um den Timer ein- oder auszuschalten. Halten Sie die Taste gedrückt, um die
Timer-Einstellungen aufzurufen.
10. Drücken Sie diese Taste, um die aktuellen Sleep-Timer-Einstellungen anzuzeigen. Drücken Sie sie
mehrmals, um die verschiedenen Optionen aufzurufen (Aus, 90/60/45/30/15 Minuten).
11. Drücken Sie diese Taste, um die Einstellungen und Optionen aufzurufen. Halten sie die Taste 3 Sekunden
lang gedrückt, um das Gerät auf die Standard-Einstellungen zurückzusetzen.
12. Stand-by-Anzeige.
2
1.
Oberseite
2.
Standby
- Search +
- Folder +
3.
4.
Nur Fernbedienung
1.
2.
Sleep
Clock
Presets
Info
Menu
Timer
3.
4.
Select
5.
Stereo
EQ
Bass
6.
+
-
Source +
Source -
7.
Rückseite
iDock
8.
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE
4Ω
L
1.
2.
3.
Standby. Drücken Sie diese Taste, um zwischen
Stand-by- und Normalbetrieb umzuschalten.
Search +/- (Suchen). Drücken Sie diese Taste,
um einen Titel von einer CD-, SD-Karten-, USBoder iPod-Signalquelle zu überspringen oder
um einen UKW- oder DAB-Sender aufzurufen.
Halten sie die Taste gedrückt, wenn Sie sich
vorwärts oder rückwärts durch die Titelliste
bewegen möchten.
Stopp, Wiedergabe und Pause für CD, SDKarte, USB und iPod.
Folder (Ordner). Nächster oder vorheriger Ordner
(Album) bei CDs, SD-Karten und USB-Quellen.
Stumm. Drücken Sie diese Taste, um die
Lautsprecher auszuschalten.
Wiederholen. Drücken Sie diese Taste, um sich
durch die Wiederholungsmodi zu bewegen: Aus,
aktueller Titel, alle Titel bei CDs, SD-Karten,
USB- und iPod-Quellen.
Lautstärke +/- Drücken Sie diese Tasten zur
Lautstärkeregelung.
Source +/- (Signalquelle) Drücken Sie diese
Tasten zur Auswahl der Signalquelle.
Zufällige Wiedergabe. Drücken Sie diese Taste,
um die Shuffle-Funktion (zufällige Wiedergabe)
für CDs, SD-Karten, USB- und iPod-Quellen zu
aktivieren.
Stereo. Drücken Sie diese Taste, um zwischen
Stereo- und Monowiedergabe umzuschalten
(nur für UKW).
EQ. Drücken Sie diese Taste, um sich durch die
Equalizer-Einstellungen zu bewegen: Flat, Pop,
Classic, Rock, Jazz.
Bass. Drücken Sie diese Taste, um die
Bassverstärkung zuzuschalten.
Navigation/Auswahl. Navigation durch die
Menüs. Drücken Sie die Auswahltaste Select,
um Ihre Auswahl zu bestätigen.
/ Ordner/Alben überspringen; nur für CD-/
USB-/SD-Karten-Signalquellen. Navigation
durch die Menüs beim iPod.
Clock (Uhr). Drücken Sie diese Taste, um die
aktuelle Uhrzeit angezeigt zu bekommen.
DE
9-Pin-Buchse für iPod-/iPhone-Dock.
Anschluss für DAB-/UKW-Antenne.
Lautsprecherbuchsen mit Schraubklemmen
zum Anschluss von Lautsprecherkabeln.
R
3
Erste Schritte
1.
Entfernen Sie das Klebeband vom CD-Einschub. Drücken Sie auf die Einkerbung
vorne rechts an der CD-Schublade, um diese zu öffnen, und entfernen Sie die
Transportsicherungskarte aus dem CD-Fach.
OPEN/CLOSE
OPEN/CLOSE
STANDBY/ON
2.
3.
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Standby
-
Search
+
-
Folder
+
Legen sie die Batterien ein.
Schließen sie die Lautsprecher an.
SPEAKERS
IMPEDANCE 4 Ω
L
iDock
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE 4 Ω
R
L
R
4.
Schließen Sie die Antenne an, ziehen Sie sie aus und schließen Sie
das Gerät an das Stromnetz an.
iDock
DAB
ANT.
SPEAKERS
IMPEDANCE 4 Ω
L
R
5.
Drücken Sie gegebenenfalls die Stand-by-Taste, um das Gerät einzuschalten. Über den
automatischen Sendersuchlauf werden die verfügbaren DAB-Sender gesucht und einer
davon ausgewählt.
?DA4B8A>22> $
6.
7.
4
Drücken Sie das Navigationsrad und drehen Sie es, um alle verfügbaren Sender
angezeigt zu bekommen. Drücken Sie es erneut, um den Sender zu wechseln.
Drücken Sie mehrmals die Taste Source (Signalquelle), um zwischen den verschiedenen
Signalquellen UKW, iPod, CD, SD-Karte, USB, AUX-Eingang und DAB umzuschalten.
Verwendung des DAB- und UKW-Radios
Senderwechsel (grundlegende Funktionen des Navigationsrads)
DAB
112APSX^
^f_[PhX]V)HTPW
112APSX^
APSX^
UKW
STEREO
STEREO
BT[TRcUaT`dT]Rh
(%%5<
<4A2DAH
ccTaP]S5aTbWT
ODER
-
Search
+
Diese Tasten drücken, um sich in Schritten von -/+ 0,05 MHz fortzubewegen.
Festhalten und loslassen, um nach dem nächsten Sender zu suchen.
Speichern und Abrufen von Sender-Speicherplätzen
Speichern Sie bis zu 30 leicht abrufbare Radiosender (UKW- oder DAB-Sender) auf
Speicherplätzen.
Sender speichern
Presets
Presets
?aTbTc
4\_ch_aTbTc
112APSX^
^f_[PhX]V)HTPW
Aufrufen eines gespeicherten Senders
DE
Presets
?[P]TcA^RZ
ÀaT[XbcT]X]Vc^
APSX^
?aTbTc
Angezeigte Display-Informationen ändern
Drücken Sie mehrmals die Info-Taste, bis die gewünschten Informationen auf dem Display
angezeigt werden.
DAB
1. Von DAB-Sendern übertragener Lauftext.
2. DAB-Multiplex des aktuellen Senders und Sendefrequenz.
3. DAB-Signalqualität: 85 bis 100 gut, 70 bis 84 passabel, 0 bis 69 schlecht.
4. Uhrzeit und Datum
UKW-RDS
1. Lauftext.
2. PTY-Angaben
3. Uhrzeit und Datum
Info
5
Verwendung von CDs, SD-Karten und USBSpeichersticks
Mit dem Sirocco 150 können Sie nicht nur gewöhnliche Audio-CDs sowie CD-R- und CD-RW-Medien
wiedergeben, sondern auch MP3- und WMA-Dateien von CDs, SD-Karten und USB-Speichersticks.
OPEN/CLOSE
Um eine CD wiederzugeben, drücken Sie auf die Einkerbung unten rechts,
um die CD-Schublade zu öffnen, und drücken Sie die CD vorsichtig auf den
Zentrierzapfen.
STANDBY/ON
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Um eine SD-Speicherkarte einzulegen, schieben Sie die Karte mit dem
Etikett nach oben und den Goldkontakten zuerst in den Einschub an der
Frontseite. Ziehen Sie die Karte heraus, um sie zu entnehmen.
Es wird davon abgeraten, SD-Speicherkarten bei laufendem Betrieb zu
entnehmen.
Um ein USB-Speichermedium an Ihr Sirocco 150 anzuschließen, stecken
Sie den USB-Stecker in die USB-Buchse auf der Vorderseite Ihres
Geräts. Ziehen Sie den USB-Stecker heraus, um das Speichermedium
abzunehmen.
Es wird davon abgeraten, USB-Speichermedien bei laufendem Betrieb zu
entnehmen.
Auswahl und Wiedergabe von Titeln
CaPRZJ L
B4;42C^a?;0H
Drücken Sie auf das
Navigationsrad und drehen Sie
es zur Auswahl des gewünschten
Titels. Drücken Sie es erneut, um
mit der Wiedergabe zu beginnen.
6
-
Search
+
-
Folder
+
Oder drücken Sie die
Wiedergabe-/Pause-Taste, um
die Wiedergabe mit dem ersten
Titel des Speichermediums zu
beginnen.
Titel überspringen Drücken Sie die Taste, um schnell vor- oder
zurückzuspulen.
Ordner/Album überspringen
Wiedergabelisten
Sie können sich Wiedergabelisten erstellen, um bis zu 60 MP3-/WMA- oder 60 CD-Titel in
einer von Ihnen festgelegten Reihenfolge wiederzugeben.
Eine Wiedergabeliste bleibt nur für die Dauer verfügbar, in der das aktuelle CD-/SD-Karten-/
USB-Speichermedium eingelegt bzw. angeschlossen ist. Eine Wiedergabeliste kann nur erstellt
werden, wenn die Wiedergabe des aktuellen Titels angehalten wurde.
Wiedergabelisten erstellen
1. Drücken Sie auf die Taste PRESETS. Drehen Sie das Navigationsrad und drücken Sie es,
um die gewünschten Titel des aktuellen Speichermediums zur Wiedergabeliste hinzuzufügen.
Presets
PROG
PROG
?A>6
CaPRZJ L
?A>6!
CaPRZJ#L
2. Drücken sie nach Auswahl der Titel auf die Taste PRESETS, um die Wiedergabeliste zu
speichern. Drücken sie auf das Navigationsrad oder die Wiedergabe-/Pause-Taste, um mit
der Wiedergabe der Liste zu beginnen.
Presets
PROG
?a^VaP\R^\_[TcT
B4;42C^a?;0H
ODER
Wiedergabelisten löschen
Stop
x2
Drücken Sie zweimal auf die Stopptaste, um die aktuelle Wiedergabeliste zu
löschen.
Angezeigte Display-Informationen ändern
Info
Drücken Sie mehrmals die Info-Taste, bis die gewünschten Informationen auf dem
Display angezeigt werden.
DE
MP3 und WMA
Beim Abspielen werden in der oberen Zeile die Titelnummer (z. B. T 06) und die bisher
abgelaufene Wiedergabezeit angezeigt.
1. Dateiname/Verzeichnis
2. ID3-Tags: Künstler/Album/Titel
3. Verzeichnis/Titelnummer
Wenn die Wiedergabe angehalten wurde, werden die Gesamtzahlen der Verzeichnisse und Titel
angezeigt.
Audio-CD
Bei der Wiedergabe werden folgende Informationen angezeigt:
1. Titel, bisher abgelaufene Wiedergabezeit des Titels
2. Verbleibende Wiedergabezeit des Titels
3. Bisher abgelaufene Wiedergabezeit der gesamten CD
4. Verbleibende Wiedergabezeit der gesamten CD oder - wenn die Wiedergabe angehalten
wurde - Anzahl der Titel und Gesamtlänge.
7
Verwendung des iPod-/iPhone-Docks
Schließen sie das Dock-Kabel an die 9-Pin-Buchse auf der Rückseite Ihres Sirocco an. Legen Sie
den korrekten Dock-Adapter (siehe Seite 9) für Ihr iPod-/iPhone-Modell in das Dock Ihres Sirocco
ein und stecken Sie dann Ihren iPod oder Ihr iPhone in das Dock.
1.
2.
Wählen sie als Signalquelle ‘iPod’ aus. Ihr Sirocco 150 wird das Gerät erkennen und mit der
Wiedergabe des zuletzt gehörten Titels beginnen.
Gilt nur für iPhone: Wenn Sie während der Wiedergabe von Musik über Ihr Sirocco 150 einen
Telefonanruf erhalten, wird die Musik ausgeblendet, damit Sie den Klingelton hören und den Anruf
entgegennehmen können.
Titelauswahl
Wiedergabe-/Pause-Taste für aktuellen Titel
-
Search
+
Drücken Sie diese Taste, um Titel zu überspringen. Halten Sie die Taste gedrückt,
um durch den aktuellen Titel zu spulen.
Spezielle Fernbedienungsfunktionen für den iPod
Info
Menu
Timer
Menü - Die Funktionen entsprechen den Funktionen der
Menü-Taste des iPod.
Aufwärts/Abwärts - Navigation durch die Menüs
Select
Stereo
8
EQ
Auswahl - Auswahl der Menüoptionen
Bass
Wiederholung - Auswahl der Wiederholungsmodi: Aus, Einzeltitel,
Wiedergabeliste
Zufällige Wiedergabe - Ein- und Ausschalten des
Shuffle-Modus (zufällige Wiedergabe)
Verwendung der Videoausgangsbuchse*
Über das iPod-Dock ist die Ausgabe von Videodateien Ihres iPods oder iPhones auf einem
geeigneten Fernsehbildschirm oder Monitor möglich. Nutzen Sie hierzu das 3,5-mmPhonoeingangs-Videoausgangskabel von PURE (separat zu beziehen über Ihren PURE-Händler).
Beachten Sie bitte, dass dies nur für Videosignale gilt; alle Audiodateien werden weiterhin über die
Lautsprecher Ihres Sirocco 150 wiedergegeben.
Vergewissern Sie sich bitte bevor Sie Ihr iPod-Dock an den Bildschirm anschließen, dass die ‘TVOut’-Einstellungen Ihres iPods oder iPhones korrekt sind (siehe das Handbuch oder die Anleitungen
für Ihr iPod-Modell).
*Eine Videoausgabe ist nur bei den iPod- und iPhone-Modellen möglich, die über eine
Videowiedergabefunktion verfügen.
Anschluss an Ihr Display
Stecken Sie den schwarzen 3,5-mm-Klinkenstecker Ihres 3,5-mm-PhonoeingangsVideoausgangskabels in die Videoausgangsbuchse auf der Rückseite des Docks. Stecken Sie
den gelben Cinch-Stecker in die Videobuchse Ihres Bildschirms. Diese Buchse ist üblicherweise
gelb und befindet sich normalerweise als Teil eines kombinierten Eingangs neben der linken und
rechten Audiobuchse (rot und weiß). Stellen Sie Ihren Bildschirm auf den korrekten Eingang ein, z.
B. ‘kombiniert’ oder ‘AV’.
Rückansicht des Docks mit eingelegtem iPhone
Typischer kombinierter Eingang
Video
Audio R
Audio L
Video Out
DE
Steuerung der Videowiedergabe
Während der Videowiedergabe können Sie Ihre Fernbedienung in der gleichen Weise nutzen wie bei
der Audiowiedergabe. Sie können aber auch die Steuerung Ihres iPods nutzen.
Kompatibilität der Dock-Adapter
Adapter
9
10
15
16
17
Modell
iPod Classic
iPod Classic
iPhone 3G
iPod Touch 2nd gen
iPod Nano 4th gen
Leistung
80 / 120 GB
160 GB
8 / 16 / 32 GB
8 / 16 / 32 GB
8 / 16 GB
Wenn Ihr iPod-Modell hier nicht aufgeführt ist, wurde Ihnen wahrscheinlich der korrekte Adapter mit dem Gerät
ausgeliefert. Sollte dies nicht der Fall sein, empfehlen wir Ihnen den Bezug des korrekten Adapters von Apple
9
Einstellung von Uhrzeit und Datum
Über ein von den Sendern übertragenes DAB-Signal wird die Uhrzeit Ihres Sirocco 150 automatisch
angepasst. Wenn Sie allerdings einen schlechten Empfang haben oder die Uhrzeit selbst einstellen
möchten, können Sie dies über das Menü tun.
Anmerkung: Sobald ein DAB-Zeitsignal empfangen wird, wird die betreffende Uhrzeit von Ihrem
Sirocco 150 automatisch übernommen.
Einstellung der Uhrzeit
BTccX\T
!#W^da)
2[^RZ
1.
BTccX\T
!#7^da)
BTccX\T
!#7^da $)
3.
2.
4.
1.
Drücken Sie die Taste Menü und wählen Sie den Eintrag ‘Clock’ (Uhr) aus.
2.
Der Uhrzeiteinstellungs-Bildschirm wird angezeigt. Wählen Sie über das Navigationsrad zwischen einer
12- und 24-Stunden-Anzeige aus.
3.
Stellen Sie die Stunden ein.
4.
Stellen Sie die Minuten ein.
Nach der Einstellung der Uhrzeit werden Sie aufgefordert, das Datum einzustellen. Verwenden
sie hierzu das Navigationsrad in der gleichen Weise wie bei der Einstellung der Uhrzeit.
Einstellung des Timers
Mit der Timerfunktion können Sie festlegen, dass Ihr Sirocco 150 zu bestimmten Uhrzeiten
automatisch ein- oder ausgeschaltet wird.
Einstellung des Timers
Timer
>UU
BTccX\Ta
)
BTccX\T^]
2.
1.
2.
3.
4.
5.
3PX[h
BTcSPhb
301
BTc\^ST
%
BTce^[d\T
3.
4.
5.
Drücken Sie die Timer-Taste und halten Sie sie gedrückt, bis der Timer-Einstellungs-Bildschirm angezeigt
wird. Sie können den Timer auch über das Hauptmenü aufrufen.
Verwenden Sie das Navigationsrad zur Einstellung der Uhrzeiten, zu denen Ihr Sirocco 150 ein- und
ausgeschaltet werden soll.
Wählen Sie aus, wie oft der Timer ausgelöst werden soll (nur einmal oder täglich)
Wählen Sie die Signalquelle für die Wiedergabe Ihres Sirocco 150 aus - DAB, UKW, CD, iPod, USB, SDKarte oder Tonsignal.
Stellen Sie schließlich die gewünschte Lautstärke für den Timer ein.
Wenn der Timer eingestellt ist, wird dies über das ‘TIMER’-Symbol
auf dem Display angezeigt. Drücken Sie die Timer-Taste einmal, um
den Timer ein- oder auszuschalten.
10
TIMER
112APSX^ ^f_[PhX]V)HTPW
Verwendung des Sleep-Timers
Sie können mühelos festlegen, dass Ihr Sirocco 150 nach einer bestimmten Zeitspanne
automatisch abgeschaltet wird. Drücken Sie hierzu mehrmals die Sleep-Taste um die Optionen
für die automatische Abschaltung aufzurufen: 90, 60, 45, 30 oder 15 Minuten bis zur
automatischen Abschaltung. Drücken Sie die Sleep-Taste einmal, um die bis zur Abschaltung
verbleibende Zeit angezeigt zu bekommen. Zur Abschaltung des Timers halten Sie die Taste
gedrückt.
SLEEP
Sleep
Menu
B[TT_^]
AT\PX] $\X]b
Optionen
Drücken Sie die Menü-Taste, um die folgenden Optionen aufzurufen. Über diese Taste lassen
sich auch Einstellungen für die Uhr, den Timer und die Energiesparfunktionen aufrufen.
Spezielle DAB-Optionen
Autotune (Automatischer Sendersuchlauf)
Durchsucht alle DAB-Frequenzen nach Sendern und fügt gegebenenfalls neue Sender zur
Senderliste hinzu. Um die Autotune-Funktion anzuhalten, drücken Sie die Auswahltaste SELECT.
DRC value (DRC-Wert)
DRC (Dynamic Range Control) macht bei DAB-Übertragungen leise Töne bei niedriger
Lautstärke oder in lauter Umgebung besser hörbar. Da nicht alle Sender DRC übertragen,
sollten Sie sich über die Sendedaten Ihrer bevorzugten Sender informieren.
DRC off (aus)
Eventuell übertragene DRC-Werte werden ignoriert.
DRC half
Der DRC-Wert wird um die Hälfte reduziert.
DRC full (Standard)
Der DRC-Wert ist identisch mit dem des übermittelten Signals.
Manual tune (manueller Suchlauf)
Zeigt die DAB-Signalstärke an und kann Sie damit beim Auffinden des besten Standorts
für Ihr Radio unterstützen.
DE
Station order (Senderreihenfolge)
Alphanumeric
Active station
Multiplex
Zeigt alle Sender in alphabetischer/numerischer Reihenfolge an.
Zeigt aktive Sender auf der Liste oben an.
Listet die Sender in Gruppen nach Ihrem Multiplex auf.
Spezielle UKW-Optionen
FM stereo mode (UKW-Stereomodus)
Umschaltung zwischen Stereo- und Monowiedergabe. Bei einem schwachen UKWSignalempfang lässt sich die Klangqualität eventuell durch eine Monowiedergabe verbessern.
Audiooptionen
EQ settings (Equalizer-Einstellungen - nur Fernbedienung)
Wählen Sie zwischen fünf Standard-Equalizer-Einstellungen aus (FLAT, POP, CLASSIC, ROCK
oder JAZZ).
11
Energiesparmodus
EcoPlus
Ihr Sirocco 150 gehört zur PURE-Produktfamilie EcoPlus und verfügt über einen EnergiesparStand-by-Modus.
Im Energiespar-Stand-by-Modus werden das Display und die Uhr abgeschaltet und in das
Dock eingelegte iPods oder iPhones nicht geladen. In diesem Betriebsmodus wird der
Stromverbrauch des Geräts erheblich reduziert. Wenn dieser Modus aktiviert wurde, wird dies
durch eine eingeschaltete Stand-by-Kontrollleuchte angezeigt.
Im regulären Stand-by-Modus werden das Display beleuchtet und die Uhrzeit angezeigt. In das
Dock eingelegte iPods oder iPhones werden geladen.
Um den Energiesparmodus ein- oder auszuschalten, drücken sie die Menütaste, drehen Sie
am Navigationsrad und wählen Sie den Eintrag ‘Energy Saving’ (Energiesparmodus) und
anschließend ‘On’ (Ein) oder ‘Off’ (Aus) aus.
Menu
4]TaVhBPeX]V
>UU
>]
Anmerkung: Bei der Aktivierung des Energiespar-Stand-by-Modus gibt es eine kurze Verzögerung,
während der das Sirocco 150 heruntergefahren wird. Auf dem Display wird die Meldung ‘Powering
off’ (Herunterfahren) angezeigt.
Tipps und Tricks
(?) Inaktive oder nicht verfügbare DAB-Sender
Inaktive Sender sind Sender, die in der Senderliste enthalten, im Moment jedoch nicht verfügbar
sind. Inaktive Sender werden durch ein dem Namen des Senders vorangestelltes '?' angezeigt.
Wenn Sie einen solchen Sender auswählen, versucht das Radio, den Sender zu empfangen oder
stellt sich wieder auf den zuvor eingestellten Sender ein.
Auf dem Display wird die Meldung ‘No stations available’ (Keine verfügbaren Sender) angezeigt.
Vergewissern Sie sich, dass Ihre Antenne in voller Länge ausgefahren ist. Ändern Sie die Position
der Antenne oder des Radios. Verwenden Sie die Autotune-Funktion zur Suche nach Sendern.
Uhr wurde nicht auf Sommer-/Winterzeit umgestellt
Schalten Sie das Radio auf einen DAB-Sender ein, um das Uhrzeitsignal des Senders zu
empfangen. Bei manchen Sendern kann die Zeitumstellung erst verspätet erfolgen.
Reset des Radios durchführen
Durch einen Reset des Radios werden alle Voreinstellungen, gespeicherten Sender und
Lieblingssendereinstellungen gelöscht und die Standard-Vorgabewerte wieder hergestellt. Um
einen Reset durchzuführen:
1.
2.
12
Halten Sie die Menü-Taste drei Sekunden lang gedrückt.
Drücken Sie das Navigationsrad, um den Reset-Befehl zu bestätigen.
Technische Daten
Tuner
Frequenzbereich
CD-Player
Lautsprecher
Eingänge
Ausgänge:
Fernbedienung
Antenne
Stromversorgung
Prüfungen
Abmessungen (mm)
Stereo-Digitalradio mit vollwertigem Empfang von Band III und UKW.
Zulassung nach ETS 300 401 und Fähigkeit zur Decodierung aller DABund DAB+ Übertragungsmodi 1-4 bis zu 384 kbps. Unterstützung von
UKW-RDS.
DAB – Band III (174-240 MHz), UKW – 87,5 - 108 MHz.
CD-R-/CD-RW-kompatibel. MP3- und WMA-Wiedergabe,
Verschiedene Wiedergabemodi (Wiederholung, zufällige Wiedergabe
usw.).
Unterstützung von bis zu 60 WMA-/MP3- oder CD-Wiedergabelisten.
Impedanz 4 Ohm (Nennwert). Ausgangsleistung 10 W-RMS. ZweiWege-Design. Mittelbasstreiber aus behandeltem Papier. Speziell
angepasstes Crossover.
3,5-mm-AUX-Eingangsbuchse für Zusatzgeräte. USB-Host-Port für
Speicherlaufwerke von bis zu 32 GB. SD-Speicherkarteneinschub
(Unterstützung für Karten von bis zu 2 GB).
3,5-mm-Stereoausgang für Kopfhörer. 9-Pin-Buchse für iPod-/iPhoneDock. 3,5-mm-Videoausgangsbuchse auf der Rückseite des Docks.
Infrarot-Fernbedienung.
Abnehmbare Dipol-Drahtantenne für DAB- und UKW-Empfang.
240 V mit Euro/UK-Stecker-Adapter.
CE-geprüft. Erfüllt die EMV- und Niederspannungsrichtlinien
(2004/108/EG und 2006/95/EG).
Gerät – 145 Breite x 164 Höhe x 203 Tiefe.
Boxen – 142 Breite x 213 Höhe x 160 Tiefe.
DE
13
Warenzeichen
Sirocco 150, PURE, das PURE-Logo, Imagination Technologies und das Imagination-Technologies-Logo sind Warenzeichen oder eingetragene Warenzeichen von
Imagination Technologies Limited. “Made for iPod” bedeutet, dass elektronisches Zubehör eigens für den Anschluss an einen iPod entwickelt wurde und der
Entwickler die Erfüllung der Leistungsstandards von Apple bestätigt. “Works with iPhone” bedeutet, dass elektronisches Zubehör eigens für den Anschluss an
ein iPhone entwickelt wurde und der Entwickler die Erfüllung der Leistungsstandards von Apple bestätigt. Apple trägt keine Verantwortung für das Funktionieren
dieses Geräts oder seine Erfüllung der gesetzlichen Vorschriften und Sicherheitsnormen. iPod ist ein Warenzeichen von Apple Computer, Inc., das in den USA
und anderen Staaten eingetragen wurde. iPhone ist ein Warenzeichen von Apple Inc. Alle anderen Produktbezeichnungen sind Warenzeichen der betreffenden
Unternehmen. Version: 1. Juli 2009.
Garantieerklärung
Imagination Technologies Ltd. garantiert dem Endverbraucher, dass dieses Gerät frei von Material- und Herstellungsfehlern im Rahmen des normalen
Gebrauchs ist. Diese Garantie gilt für einen Zeitraum von zwei Jahren ab Kaufdatum. Die Garantie umfasst Störungen aufgrund von Herstellungs- oder
Ausführungsfehlern. Sie gilt jedoch nicht für Unfallschäden jeglicher Art und Schäden, die auf Verschleiß, Fahrlässigkeit oder von uns nicht autorisierten
Anpassungen, Änderungen oder Reparaturen zurückzuführen sind. Bitte registrieren Sie Ihr Produkt unter www.pure.com/register. Sollten Probleme mit Ihrem
Gerät auftauchen, wenden Sie sich bitte an Ihren Händler oder an den PURE-Support unter der Adresse, die auf der Rückseite dieses Handbuchs aufgeführt
wird.
Haftungsausschluss
Imagination Technologies Limited übernimmt keine Verantwortung oder Garantie bezüglich des Inhalts dieses Dokuments und weist insbesondere alle
konkludenten Zusagen der Marktgängigkeit und der Eignung für einen bestimmten Zweck zurück. Weiterhin behält sich Imagination Technologies Limited das
Recht vor, diese Veröffentlichung zu überarbeiten und von Zeit zu Zeit Änderungen vorzunehmen, ohne dass Imagination Technologies Limited dazu verpflichtet
ist, Personen oder Organisationen über solche Überarbeitungen oder Änderungen zu benachrichtigen.
Copyright
Copyright 2009, Imagination Technologies Limited. Alle Rechte vorbehalten. Ohne ausdrückliche schriftliche Zustimmung durch Imagination Technologies
Limited ist jede Vervielfältigung dieser Publikation auch auszugsweise sowie ihre Verbreitung, Übermittlung, Abschrift, Speicherung in einem
Datenverarbeitungssystem oder Übersetzung in eine natürliche Sprache oder Programmiersprache in jeglicher Form, sei sie elektronisch, mechanisch,
magnetisch, manuell oder anderweitig, und jegliche Offenlegung an Dritte verboten.
Entsorgung von gebrauchten elektrischen und elektronischen Geräten
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.
14
Table des matières
Détail des commandes et de la connectique ............................2
Préparation à l’emploi .............................................................4
Utilisation en mode radio DAB et FM .......................................5
Changement de station (fonction de base de la molette de navigation) ................................. 5
Programmation et sélection des présélections ..................................................... 5
Sélection des informations affichées à l'écran ...................................................... 5
Lecture à partir d'un CD, d'une carte SD ou d'une clé USB ......6
Lecture et sélection de pistes ................................................................................ 6
Listes d'écoute ....................................................................................................... 7
Sélection des informations affichées à l'écran ...................................................... 7
Utilisation de la station d'accueil pour iPod/iPhone ................8
Sélection des pistes ............................................................................................... 8
Fonctions de la télécommande spécifiques à l'iPod............................................... 8
Utilisation de la sortie vidéo ....................................................9
Connexion à votre périphérique d'affichage .......................................................... 9
Contrôle de la lecture vidéo ................................................................................... 9
Réglage de la date et de l'heure ............................................ 10
Réglage du programmateur .................................................. 10
Utilisation de la mise en veille ............................................................................. 11
Options .................................................................................. 11
Options spécifiques aux stations DAB .................................................................. 11
Options spécifiques aux stations FM .................................................................... 11 FR
Options audio........................................................................................................ 11
Économie d'énergie ............................................................... 12
Conseils et astuces ................................................................ 12
Caractéristiques techniques ................................................. 13
1
Détail des commandes et de la connectique
Panneau avant
Source
Menu
Info
Sleep
Presets
Timer
Aux in
1. Permet de sélectionner la source (DAB, FM, iPod, CD, carte SD, clé USB ou entrée auxiliaire).
2. Permet de sélectionner les informations affichées à l'écran.
3. Permet de programmer et sélectionner des présélections, ou de créer une liste d'écoute pour CD, carte
SD ou clé USB.
4. Molette de navigation - Faites tourner la molette pour régler le volume. Appuyez sur la molette pour
visualiser la liste des stations en mode DAB, la fréquence en mode FM et la liste des pistes pour un CD,
une carte SD ou une clé USB. Faites tourner la molette pour naviguer dans les menus et appuyez sur la
molette pour valider les sélections.
5. Prise mini-jack stéréo pour casque d'écoute.
6. Port SD pour lecture à partir d'une carte SD.
7. Port USB pour lecture à partir d'une clé USB.
8. Prise mini-jack stéréo pour branchement de périphériques auxiliaires tels qu'un lecteur CD, etc.
9. Permet d'activer/de désactiver le programmateur. Maintenez la touche enfoncée pour accéder au
paramétrage du programmateur.
10. Appuyez sur cette touche pour afficher la mise en veille sélectionnée et appuyez plusieurs fois pour
passer en revue les options disponibles (Off, 90/60/45/30/15 min.).
11. Permet de régler les paramètres et préférences. Maintenez la touche enfoncée pendant 3 secondes pour
restaurer la configuration par défaut.
12. Témoin de mode veille.
2
1.
Panneau supérieur
2.
Standby
- Search +
- Folder +
3.
4.
Télécommande
1.
2.
Sleep
Clock
Presets
Info
Menu
Timer
3.
4.
5.
Select
Stereo
EQ
Bass
+
-
6.
Source +
Source -
7.
Panneau arrière
8.
iDock
Standby. Permet de passer du mode veille au
mode marche.
Search +/- Permet de sauter des pistes pour une
lecture à partir d'un CD, d'une carte SD, d'une
clé USB ou d'un iPod, et de syntoniser la chaîne
en mode FM ou DAB. Maintenez cette touche
enfoncée pour effectuer une avance ou un retour
rapide au sein d'une piste.
Fonctions Stop et Lecture/Pause, pour une
lecture à partir d'un CD, d'une carte SD, d'une clé
USB ou d'un iPod.
Dossier (album) précédent/suivant pour une
lecture à partir d'un CD, d'une carte SD ou d'une
clé USB.
Silence. Appuyez sur cette touche pour couper le
son des enceintes.
Répéter. Appuyez plusieurs fois pour passer en
revue les différents modes de répétition.
Volume +/- Appuyez sur cette touche pour régler
le volume.
Source +/- Appuyez sur cette touche pour
sélectionner la source de lecture.
Mode aléatoire. Appuyez sur cette touche pour
activer le mode aléatoire pour une lecture à partir
d'un CD, d'une carte SD, d'une clé USB ou d'un iPod.
Stereo. Appuyez sur cette touche pour
sélectionner la qualité audio entre son mono et
stéréo (en mode FM uniquement).
EQ. Appuyez plusieurs fois pour passer en revue
les différents modes de l'équaliseur : Flat, Pop,
Classic, Rock, Jazz.
Bass. Appuyez sur cette touche pour activer
l'amplification des basses.
Flèches de navigation/Select. Permet de naviguer
dans les menus. Appuyez sur la touche Select
pour valider les sélections.
Les touches / permettent de sauter un
dossier/album pour une lecture à partir d'un CD,
d'une carte SD ou d'une clé USB. Elles permettent
de naviguer dans les menus pour une lecture à
partir d'un iPod.
Clock. Appuyez sur cette touche pour afficher
l'heure.
FR
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE
4Ω
L
1.
2.
3.
Prise 9 broches pour station d'accueil iPod/iPhone.
Connecteur pour antenne DAB/FM.
Connecteurs à ressort pour les câbles
d'enceintes.
R
3
Préparation à l’emploi
1.
Retirez la bande adhésive maintenant fermée la trappe CD. Appuyez sur le coin inférieur
droit de la trappe CD pour l'ouvrir, puis retirez le carton de blocage du mécanisme CD
situé dans le compartiment CD.
OPEN/CLOSE
OPEN/CLOSE
STANDBY/ON
2.
3.
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Standby
-
Search
+
-
Folder
+
Insérez les piles dans la télécommande.
Branchez les enceintes.
SPEAKERS
IMPEDANCE 4 Ω
L
iDock
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE 4 Ω
R
L
R
4.
Branchez l'antenne et déployez-la à la verticale, puis branchez votre
chaîne sur une prise de courant.
iDock
DAB
ANT.
SPEAKERS
IMPEDANCE 4 Ω
L
R
5.
Appuyez si nécessaire sur la touche Standby pour allumer la chaîne. La fonction de
syntonisation automatique recherche les stations DAB disponibles dans votre région et
en sélectionne une.
?DA4B8A>22> $
6.
7.
4
Appuyez sur la molette de navigation et faites-la tourner pour afficher toutes les stations
disponibles. Appuyez une seconde fois pour sélectionner une autre station.
Appuyez plusieurs fois sur la touche Source pour choisir la source de lecture parmi
celles proposées : FM, iPod, CD, carte SD, clé USB, entrée auxiliaire, DAB.
Utilisation en mode radio DAB et FM
Changement de station (fonction de base de la molette de navigation)
DAB
112APSX^
^f_[PhX]V)HTPW
112APSX^
APSX^
FM
STEREO
STEREO
BT[TRcUaT`dT]Rh
(%%5<
<4A2DAH
ccTaP]S5aTbWT
OU
-
Search
+
Appuyez une fois cette touche pour reculer/avancer la fréquence de 0,05 MHz.
Appuyez longuement et relâchez pour parcourir la plage de fréquences jusqu'à la
prochaine station détectée.
Programmation et sélection des présélections
Vous pouvez mémoriser jusqu'à 30 stations (DAB et FM) sous forme de présélections afin d'y
accéder plus aisément.
Pour programmer une présélection
112APSX^
^f_[PhX]V)HTPW
Presets
?aTbTc
4\_ch_aTbTc
Presets
Pour sélectionner une présélection
FR
Presets
?[P]TcA^RZ
ÀaT[XbcT]X]Vc^
Info
APSX^
?aTbTc
Sélection des informations affichées à l'écran
Appuyez sur la touche Info, autant de fois que nécessaire, pour changer les informations
affichées à l'écran.
DAB
FM RDS
1. Texte défilant diffusé par la station DAB.
1. Texte défilant.
2. Multiplexeur DAB utilisé comme base d'émission de la
2. Informations PTY
station, suivi de la fréquence de la station.
3. Date et heure
3. Qualité du signal DAB : excellente entre 85 et 100,
bonne entre 70 et 84, médiocre entre 0 et 69
4. Date et heure
5
Lecture à partir d'un CD, d'une carte SD ou
d'une clé USB
Votre Sirocco 150 peut lire des CD Audio ou bien des CD-R et CD-RW. Il peut également lire des
fichiers MP3 ou WMA à partir d'un CD, d'une carte SD ou d'une clé USB.
Pour charger un CD, appuyez sur le coin inférieur droit de la trappe CD
pour l'ouvrir, puis appuyez doucement sur le CD pour l'insérer sur le
support central.
OPEN/CLOSE
STANDBY/ON
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Pour insérer une carte mémoire SD dans son logement en face avant,
orientez-la face imprimée vers le haut et contacts couleur or vers l'arrière
de la chaîne. Pour retirer la carte de son logement, tirez-la à vous.
Il est déconseillé de retirer une carte SD alors que son contenu est en
cours de lecture.
Pour insérer une clé USB dans votre Sirocco 150, insérez le connecteur
USB de la clé dans le port USB situé sur le panneau avant. Pour la retirer,
tirez-la à vous.
Il est déconseillé de retirer une clé USB alors que son contenu est en
cours de lecture.
Lecture et sélection de pistes
CaPRZJ L
B4;42C^a?;0H
Appuyez sur la molette de
navigation, puis faites-la tourner
pour sélectionner une piste.
Appuyez une seconde fois sur la
molette pour lancer la lecture.
-
Search
+
-
Folder
+
Permet de passer directement à la plage précédente/suivante. Maintenez
la touche enfoncée pour passer en mode retour/avance rapide
Permet de sauter un dossier/album
6
Vous pouvez également
appuyer sur la touche
Lecture/Pause pour
commencer la lecture à la
première piste.
Listes d'écoute
Une liste d'écoute vous permet de programmer la lecture, dans l'ordre de votre choix, de plusieurs
plages à la suite : jusqu'à 60 pour des fichiers MP3/WMA, et 60 pour les pistes d'un CD.
Les listes d'écoute étant associées à un CD, une carte SD ou une clé USB, elles ne sont plus
disponibles si le support associé est retiré de la chaîne. Vous ne pouvez programmer une liste
d'écoute que lorsque la lecture est arrêtée.
Pour programmer une liste d'écoute
1.
Appuyez sur la touche Presets. Faites tourner la molette de navigation pour faire défiler
les pistes du CD, de la carte SD ou de la clé USB, puis appuyez sur la molette pour
effectuer une sélection et l'ajouter à la liste d'écoute.
Presets
2.
PROG
PROG
?A>6
CaPRZJ L
?A>6!
CaPRZJ#L
Une fois la sélection des pistes effectuée, appuyez sur la touche Presets pour mémoriser
la liste d'écoute. Pour lancer la liste d'écoute, appuyez sur la molette ou sur la touche
Lecture/Pause.
Presets
PROG
?a^VaP\R^\_[TcT
B4;42C^a?;0H
OU
Pour effacer une liste d'écoute
Stop
x2
Pour effacer la liste d'écoute préalablement programmée, appuyez 2 fois sur la
touche Stop.
Sélection des informations affichées à l'écran
Info
Appuyez sur la touche Info, autant de fois que nécessaire, pour passer en revue les
informations affichables à l'écran.
MP3 et WMA
FR
Pendant la lecture, la ligne supérieure affiche le numéro de piste (ex. : T 06 (T = Track, piste))
et le temps écoulé pour cette piste.
1. Nom du fichier/Dossier
2. Tags ID3 : Artiste/Album/Titre
3. Dossier/Numéro de piste.
À l'arrêt, la chaîne affiche le nombre total de dossiers et de pistes.
CD Audio
Pendant la lecture, sont affichés :
1. Numéro de piste et temps écoulé pour cette piste.
2. Temps restant pour cette piste.
3. Temps de lecture écoulé pour l'ensemble du CD.
4. Temps de lecture restant pour l'ensemble du CD À l'arrêt, la chaîne affiche le nombre de
pistes et le temps de lecture total.
7
Utilisation de la station d'accueil
pour iPod/iPhone
Reliez le câble de la station d'accueil à la prise 9 broches située à l'arrière de votre Sirocco.
Insérez l'adaptateur pour station d'accueil (voir page 9) correspondant à votre modèle d'iPod/
iPhone, puis insérez votre iPod/iPhone dans la station d'accueil.
1.
2.
Sélectionnez comme source de lecture « iPod ». Le Sirocco 150 va reconnaître le périphérique et
lancer la lecture à partir de la dernière piste écoutée.
iPhone uniquement : si vous recevez un appel lorsque vous écoutez de la musique via votre
Sirocco 150, le volume décroît progressivement, vous permettant ainsi d'entendre la sonnerie et
de répondre à l'appel.
Sélection des pistes
Lire une piste/mettre en pause la piste lue
-
Search
+
Sauter des pistes. Maintenez cette touche enfoncée pour effectuer un retour/une
avance rapide au sein de la piste lue.
Fonctions de la télécommande spécifiques à l'iPod
Info
Menu
Timer
Menu - Même fonction que la touche Menu de l'iPod
Haut/Bas - Navigation dans les menus
Select
Stereo
8
EQ
Select - Sélection des options des menus
Bass
Répéter - Sélection d'un mode de répétition parmi : off, une
seule piste, toute la liste d'écoute
Aléatoire - Activation/désactivation du mode aléatoire
Utilisation de la sortie vidéo
La station d'accueil pour iPod peut diffuser un signal vidéo depuis votre iPod ou iPhone sur
un téléviseur ou un moniteur adapté, grâce au câble vidéo PURE mini-jack/RCA (disponible
séparément auprès de votre revendeur PURE). Remarque : ce câble assure uniquement le transfert
du signal vidéo ; l'intégralité du signal audio est diffusé via les enceintes de votre Sirocco 150.
Avant de relier votre station d'accueil pour iPod à votre périphérique d'affichage, veuillez vous
assurer que les paramètres « Sortie TV » de votre iPod ou iPhone sont corrects (reportez-vous au
guide de l'utilisateur de votre modèle d'iPod pour des instructions spécifiques).
*La sortie vidéo n'est disponible que sur les modèles d'iPod et d'iPhone proposant la lecture de
vidéos.
Connexion à votre périphérique d'affichage
Insérez le connecteur mini-jack noir de votre câble vidéo mini-jack/RCA dans la sortie vidéo située
à l'arrière de la station d'accueil.
Insérez le connecteur RCA jaune dans la prise vidéo de votre périphérique d'affichage. Cette prise
est généralement de couleur jaune et située à proximité des prises RCA rouge et blanche, dédiées
au signal audio stéréo. Réglez votre périphérique d'affichage pour qu'il affiche le signal de l'entrée
adéquate, par exemple « Composite » ou « AV ».
Vue arrière de la station d'accueil, avec iPhone inséré.
Connectique RCA type.
Video
Audio R
Audio L
Video Out
FR
Contrôle de la lecture vidéo
Vous pouvez utiliser la télécommande lors de la lecture vidéo de la même manière que pour la lecture
de pistes audio. Vous pouvez également effectuer la navigation à l'aide des commandes de votre iPod.
Compatibilité des adaptateurs pour station d'accueil
Adaptateur
9
10
15
16
17
Modèle
iPod Classic
iPod Classic
iPhone 3G
iPod Touch 2nd gen
iPod Nano 4th gen
Capacité
80 / 120 GB
160 GB
8 / 16 / 32 GB
8 / 16 / 32 GB
8 / 16 GB
Si votre modèle d'iPod n'est pas répertorié, il vous a peut-être été fourni avec l'adaptateur adéquat. Dans le cas
contraire, nous vous recommandons de faire l'acquisition de l'adaptateur compatible auprès d'Apple.
9
Réglage de la date et de l'heure
Votre Sirocco 150 règle automatiquement l'heure en se basant sur le signal DAB. Cependant, si la
réception du signal est médiocre ou que vous souhaitez tout simplement régler vous-même l'heure,
vous pouvez passer par le menu.
Remarque : en cas de réception de données d'horodatage via un signal DAB, le Sirocco 150 les
applique automatiquement.
Pour régler l'heure
BTccX\T
!#W^da)
2[^RZ
1.
1.
2.
3.
4.
BTccX\T
!#7^da)
3.
2.
BTccX\T
!#7^da $)
4.
Appuyez sur la touche Menu, puis sélectionnez « Clock ».
L'écran Set time (réglage de l'heure) s'affiche. À l'aide de la molette de navigation, sélectionnez une
horloge à 12 ou 24 heures.
Réglez les heures.
Réglez les minutes.
Une fois l'heure réglée, vous êtes invité à définir la date. Utilisez pour ce faire la molette de
navigation, comme précédemment.
Réglage du programmateur
Le programmateur vous permet de définir des plages d'allumage/d'extinction automatiques de
votre Sirocco 150, avec la source de votre choix sélectionnée automatiquement.
Pour régler le programmateur
Timer
>UU
BTccX\Ta
)
BTccX\T^]
2.
3PX[h
BTcSPhb
301
BTc\^ST
%
BTce^[d\T
3.
4.
5.
1.
Maintenez la touche Timer enfoncée pour accéder à l'écran Set timer (réglage du programmateur). Vous
pouvez également accéder au programmateur à partir du menu principal.
2.
À l'aide de la molette de navigation, réglez les plages d'allumage et d'extinction de votre Sirocco 150.
3.
Sélectionnez la fréquence d'activation du programmateur (Once Only (une seule fois) ou Daily (tous les
jours)).
4.
Sélectionnez la source sur laquelle doit se baser votre Sirocco 150 à l'allumage : DAB, FM, CD, iPod,
USB, SD Card (carte SD) ou Tone (bip sonore).
5.
Enfin, réglez le volume sonore à appliquer par le programmateur à l'allumage.
La mention « TIMER » apparaît à l'écran lorsque le programmateur est
activé. Pour activer/désactiver le programmateur, appuyez sur la touche
Timer.
10
TIMER
112APSX^ ^f_[PhX]V)HTPW
Utilisation de la mise en veille
Vous pouvez aisément paramétrer votre Sirocco 150 de sorte qu'il s'éteigne automatiquement
après une durée définie. Appuyez plusieurs fois sur la touche Sleep pour choisir une durée
avant veille entre 90, 60, 45, 30 et 15 minutes. Une fois la mise en veille activée, appuyez
une fois sur la touche Sleep pour afficher le temps
Sleep
restant. Maintenez la touche Sleep enfoncée pour
B[TT_^]
annuler la mise en veille.
AT\PX] $\X]b
SLEEP
Menu
Options
Appuyez sur la touche Menu pour accéder aux options suivantes. Vous pouvez également accéder
aux paramètres d'horloge, du programmateur et d'économie d'énergie.
Options spécifiques aux stations DAB
Autotune (syntonisation automatique)
Analyse toutes les fréquences DAB pour rechercher des stations et ajoute toute nouvelle
station à la liste des stations. Pour désactiver la fonction de syntonisation automatique,
appuyez sur la touche Select.
DRC value (niveau DRC)
La fonction DRC (Dynamic Range Control) peut faciliter l'écoute des sons atténués d'une
station DAB, notamment avec un volume réduit ou dans un environnement bruyant. La
fonction DRC n'étant pas proposée par toutes les stations, veuillez vérifier qu'elle est bien
supportée par votre station favorite.
DRC off
Aucun niveau DRC n'est pris en compte.
DRC half
Le niveau DRC est réduit de 50 % par rapport à celui du signal transmis.
DRC full
(défaut) Le niveau DRC appliqué est identique à celui du signal transmis.
Manual tune (syntonisation manuelle)
Le niveau de réception du signal DAB est indiqué, ce qui peut vous aider à trouver le meilleur
positionnement pour votre chaîne.
Station Order (ordre des stations)
Alphanumeric Toutes les stations sont affichées dans l'ordre alphanumérique.
Active station Les stations actives sont affichées en tête de liste.
Multiplex
Les stations sont classées par groupes selon leur multiplexeur.
FR
Options spécifiques aux stations FM
Mode FM stéréo
Commutation entre son stéréo et mono. La sélection du son mono peut permettre d'améliorer
la qualité audio dans les zones où la réception FM est mauvaise.
Options audio
Réglages de l'équaliseur (uniquement via la télécommande)
Permet d'appliquer au son diffusé l'un des cinq profils d'équaliseur (FLAT, POP, CLASSIC,
ROCK ou JAZZ).
11
Économie d'énergie
EcoPlus
Le Sirocco 150 fait partie de la famille de produits PURE EcoPlus et dispose d'un mode veille
à économie d'énergie.
En mode veille à économie d'énergie, l'écran et l'horloge sont éteints et l'iPod ou l'iPhone qui
serait inséré dans la station d'accueil ne peut pas être rechargé. Le témoin de veille s'allume
pour indiquer que la chaîne est en veille et la consommation d'énergie est largement réduite
dans ce mode.
En mode veille simple, l'écran est allumé et l'heure affichée. Un iPod ou iPhone inséré dans la
station d'accueil est rechargé.
Pour activer/désactiver le mode veille à économie d'énergie, appuyez sur la touche Menu, puis
faites tourner la molette et sélectionnez « Energy Saving », puis « On » ou « Off ».
Menu
4]TaVhBPeX]V
>UU
>]
Remarque : il s'écoule un bref délai avant l'entrée en mode veille à économie d'énergie,
pendant lequel le Sirocco 150 s'arrête. La mention « Powering off » (arrêt en cours) s'affiche à
l'écran pendant ce temps.
Conseils et astuces
(?) Stations DAB inactives ou indisponibles
Les stations inactives figurent toujours dans la liste, mais ne sont pas disponibles actuellement. Le
symbole « ? » précède les stations inactives dans la liste des stations. Si vous choisissez une telle
station, la chaîne essaye de la capter ou revient sur la station précédente.
L'écran affiche « No stations available » (aucune station détectée).
Vérifiez que votre antenne est déroulée au maximum de sa longueur. Utilisez la fonction de
syntonisation automatique pour rechercher les stations. Essayez de changer la chaîne ou l’antenne
de position.
L'horloge ne s'est pas réglée automatiquement à l'heure d'été/d'hiver
Mettez en marche la chaîne et passez en mode DAB pour capter le signal DAB, et ainsi l'heure –
notez qu'un certain délai peut s'écouler avant que l'heure ne soit mise à jour via le signal.
Réinitialisation de la chaîne
Réinitialiser votre chaîne vous permet d'en effacer tous les réglages relatifs aux présélections, aux
stations mémorisées et préférées, et de rétablir toutes les options à leur choix par défaut. Pour
réinitialiser :
1.
2.
12
Maintenez la touche Menu enfoncée pendant trois secondes.
Appuyez sur la molette de navigation pour confirmer la réinitialisation.
Caractéristiques techniques
Syntoniseur
Gamme de fréquences
Lecteur de CD
Enceintes
Connectique d'entrée
Connectique de sortie
Télécommande
Antenne
Alimentation secteur
Homologations
Dimensions (mm)
Radio numérique stéréo, réception de toutes les fréquences FM et DAB
en bande III. Compatible ETS 300 401 et capable de décoder tous les
modes de transmission DAB et DAB+ de 1 à 4, dans la limite de 384
kbps. Prise en charge des informations RDS en FM.
DAB – Bande III (174-240 MHz), FM – 87.5-108 MHz.
Compatible CD-R et CD-RW. Lecture des fichiers MP3 & WMA,
Plusieurs modes de lecture (répétition, aléatoire, etc.).
Prise en charge de listes d'écoute de 60 pistes pour les fichiers WMA/
MP3 ou les pistes CD.
Impédance de 4 Ohms (nominale). Puissance nominale efficace
10 W. Type 2 voies. Haut-parleur de graves-médiums à membrane en
cellulose traitée. Répartiteur de fréquences spécialement mis au point.
Prise auxiliaire mini-jack pour les périphériques auxiliaires. Port hôte
USB pour les clés USB d'une capacité maximale de 32 Go. Port pour
carte SD (d'une capacité maximale de 2 Go).
Prise mini-jack stéréo pour casque d'écoute. Prise 9 broches pour
station d'accueil iPod/iPhone. Sortie vidéo mini-jack à l'arrière de la
station d'accueil.
Télécommande infrarouge.
Fil d'antenne dipôle DAB/FM démontable.
Adaptateur secteur 240 V compatible Europe/Royaume-Uni.
Certifié CE. Conforme aux directives CEM et basse tension (2004/108/
CE et 2006/95/CE).
Chaîne – largeur 145 x hauteur 164 x profondeur 203.
Enceintes – largeur 142 x hauteur 213 x profondeur 160.
Marques déposées
Sirocco 150, PURE, le logo PURE, Imagination Technologies et le logo Imagination Technologies sont des marques ou des marques déposées de Imagination
Technologies Limited. L’étiquette « Made for iPod » signifie qu’un accessoire électronique a été développé spécifiquement pour l’iPod et que son
développeur certifie qu’il répond aux normes de performance Apple. L’étiquette « Works with iPhone » signifie qu’un accessoire électronique a été développé
spécifiquement pour l’iPhone et que son développeur certifie qu’il répond aux normes de performance Apple. Apple décline toute responsabilité relative
à l'utilisation de cet appareil ou à sa conformité aux normes réglementaires et de sécurité. iPod est une marque de Apple Computer, Inc., déposée aux
États-Unis et dans d'autres pays. iPhone est une marque de Apple Inc. Tous les autres noms de produit sont des marques de leurs propriétaires respectifs.
Version 1 - Juillet 2009.
FR
Informations sur la garantie
Imagination Technologies Ltd. garantit à l’utilisateur final que le présent produit est exempt de défauts de matière et de main-d’oeuvre dans lecadre d’une
utilisation normale, pour une période de deux ans à compter de la date d’achat.
La présente garantie couvre les pannes dues à un défaut de conception ou de fabrication ; elle n'est pas applicable aux dommages
accidentels, quelle qu'en soit la cause, à l'usure normale du produit, ainsi qu'à
tous les dommages dus à la négligence et aux interventions, modifications ou réparations effectuées sans notre autorisation.
Veuillez vous connecter sur www.pure.com/register pour enregistrer votre produit auprès de nous.
Pour tout problème, veuillez vous adresser à votre revendeur ou prendre contact avec l'assistance technique de PURE, à l'adresse indiquée au dos du
présent manuel d'utilisation.
Avis de non-responsabilité
Imagination Technologies Limited décline toute responsabilité et n'accorde aucune garantie quant au contenu du présent document, notamment en ce qui
concerne les garanties implicites de valeur marchande ou d’adéquation à un usage spécifique.
En outre, Imagination Technologies Limited se
réserve le droit de réviser la présente publication et d’y apporter des modifications, quand elle le souhaite, sans obligation de sa part d'aviser les personnes
physiques ou morales desdites révisions ou modifications.
Copyright
Copyright 2009 Imagination Technologies Limited. Tous droits réservés. Cette publication ne saurait être copiée, distribuée, transmise, transcrite, stockée
dans un système de restauration ou traduite dans un langage humain ou informatique, en tout ou partie, sous quelque forme et par quelque moyen que
ce soit, électronique, mécanique, magnétique, manuel ou autre, ou divulguée à de tierces parties, sans l'autorisation écrite de Imagination Technologies
Limited
13
Traitement des appareils électriques et électroniques en fin de vie
Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis
à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebus
de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage
des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez
contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
14
Sommario
Descrizione dei comandi e dei connettori ................................2
Per iniziare ..............................................................................4
Utilizzo della radio DAB ed FM ................................................5
Cambio stazione (utilizzo di base della ghiera) ................................................................ 5
Memorizzazione e richiamo preselezioni .............................................................. 5
Modifica delle informazioni sul display ................................................................. 5
Utilizzo di un CD, scheda SD o chiave di memoria USB.............6
Riprodurre e selezionare tracce ............................................................................ 6
Playlist ................................................................................................................... 7
Modifica delle informazioni sul display ................................................................. 7
Utilizzare il dock per iPod/iPhone ...........................................8
Selezione delle tracce ............................................................................................ 8
Funzioni telecomando specifiche dell'iPod ............................................................ 8
Utilizzare la presa video output ...............................................9
Connessione al display........................................................................................... 9
Controllo della riproduzione video ........................................................................ 9
Impostazione di ora e data ..................................................... 10
Impostazione del timer .......................................................... 10
Utilizzo del timer di spegnimento ........................................................................ 11
Opzioni ................................................................................... 11
Opzioni solo DAB .................................................................................................. 11
Opzioni solo FM .................................................................................................... 11
Opzioni audio ........................................................................................................ 11
Risparmio energetico ............................................................ 12 IT
Domande e risposte ............................................................... 12
Specifiche tecniche ................................................................ 13
1
Descrizione dei comandi e dei connettori
Pannello anteriore
Source
Menu
Info
Sleep
Presets
Timer
Aux in
1. Passare da un supporto a un altro (DAB, FM, iPod, CD, scheda SD, USB o ingresso Aux).
2. Premere per cambiare le informazioni visualizzate sul display.
3. Premere per impostare e selezionare le stazioni radio preimpostate o creare una playlist su CD, scheda
SD o chiavetta USB.
4. Ghiera - Ruotare per regolare il volume. Premere per visualizzare l'elenco delle stazioni in DAB la
frequenza in FM e le tracklist in CD, scheda SD o chiavetta USB. Ruotare per navigare nei menu e
premere per confermare la selezione.
5. Uscita stereo da 3,5 mm per cuffie.
6. Slot della scheda SD per riproduzione SD.
7. Slot USB per riproduzione USB.
8. Ingresso stereo 3,5mm per dispositivi ausiliari quali lettore CD, ecc.
9. Premere per impostare il timer su on/off. Tenere premuto per inserire le impostazioni del timer.
10. Premere per visualizzare le impostazioni del timer di autospegnimento, continuare a scorrere le varie
opzioni (Off, 90/60/45/30/15 min).
Tenere premuto per annullare il timer di autospegnimento.
11. Premere per regolare impostazioni e preferenze. Tenere premuto per 3 secondi per resettare l'unità.
12. Indicatore di standby.
2
Pannello superiore
Standby
- Search +
1.
- Folder +
2.
3.
4.
Solo telecomando
1.
2.
Sleep
Clock
Presets
Info
Menu
Timer
3.
4.
5.
Select
Stereo
EQ
Bass
+
-
6.
Source +
Source -
7.
8.
Standby. Premere per far passare l'unità da
standby a on.
Cercare con +/-. Premere per saltare una
traccia nel CD, scheda SD, USB e iPod e
per cambiare stazione in FM e DAB. Tenere
premuto per riavvolgere o mandare avanti le
tracce.
Interrompere, riprodurre e mettere in pausa CD,
scheda SD, USB e iPod.
Cartella precedente/successiva (album) in CD,
scheda SD, USB.
Mute. Premere per rendere silenziosi gli
altoparlanti.
Repeat. Premere per scorrere le modalità
repeat.
Volume +/- Premere per regolare il livello del
volume.
Source +/- Premere per selezionare il supporto.
Shuffle. Premere per attivare lo shuffle
(riproduzione casuale) per CD, scheda SD,
USB, iPod.
Stereo. Premere per passare dai suoni stereo a
mono e viceversa (solo FM).
EQ. Premere per scorrere le impostazioni
dell'equalizzatore: Flat, Pop, Classic, Rock,
Jazz.
Bass. Premere per attivare i bassi.
Navigation/Select. Menu di navigazione.
Premere Select per confermare le selezioni.
/ Saltare cartella/album solo in CD/USB/
SD. Menu di navigazione nell'iPod.
Clock. Premere per visualizzare l'ora.
Pannello posteriore
IT
iDock
FM/DAB
Band
III Ant.
1.
2.
3.
Presa a 9 poli per dock per iPod/iPhone.
Connettore per antenna DAB/FM.
Prese caricate a molla per i cavi altoparlante.
SPEAKERS
IMPEDANCE
4Ω
L
R
3
Per iniziare
1.
Rimuovere il nastro adesivo dallo sportello CD. Premere sulla tacca a destra dello
sportello CD per aprirlo e rimuovere la scheda di protezione dal vano CD.
OPEN/CLOSE
OPEN/CLOSE
STANDBY/ON
2.
3.
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Standby
-
Search
+
-
Folder
+
Inserire le batterie del telecomando.
Collegare gli altoparlanti.
SPEAKERS
IMPEDANCE 4 Ω
L
iDock
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE 4 Ω
R
L
R
4.
Collegare ed estendere verticalmente l'antenna e collegare l'unità
all'alimentazione.
iDock
DAB
ANT.
SPEAKERS
IMPEDANCE 4 Ω
L
R
5.
Se necessario, premere il pulsante Standby per accendere l'unità. Una procedura di
sintonizzazione automatica ricerca le stazioni DAB disponibili nell'area e ne seleziona una.
?DA4B8A>22> $
6.
7.
4
Premere e ruotare la ghiera per visualizzare le stazioni disponibili. Premere nuovamente
per passare a un'altra stazione.
Premere il pulsante Source più volte per scegliere tra FM, iPod, CD, scheda SD, USB,
ingresso Aux o DAB.
Utilizzo della radio DAB e FM
Cambio della stazione (utilizzo di base della ghiera)
DAB
112APSX^
^f_[PhX]V)HTPW
112APSX^
APSX^
FM
STEREO
STEREO
BT[TRcUaT`dT]Rh
(%%5<
<4A2DAH
ccTaP]S5aTbWT
O
-
Search
+
Premere per aumentare o diminuire di 0,05 MHz. Tenere premuto e lasciare per
eseguire la scansione fino alla stazione successiva.
Memorizzazione e richiamo preselezioni
Salvare fino a 30 stazioni radio (tra DAB e FM) come trasmissioni preimpostate per accesso
rapido.
Memorizzazione di una stazione
Presets
Presets
?aTbTc
4\_ch_aTbTc
112APSX^
^f_[PhX]V)HTPW
Richiamo di una stazione preselezionata
Presets
?[P]TcA^RZ
ÀaT[XbcT]X]Vc^
APSX^
?aTbTc
Modifica delle informazioni sullo schermo
Info
IT
Premere il pulsante INFO e ripetere per modificare le informazioni visualizzate sullo
schermo.
DAB
1. Testo a scorrimento trasmesso dalle stazioni DAB.
2. DAB multiplex da cui trasmette la stazione attuale seguito dalla frequenza.
3. Qualità del segnale DAB; Da 85 a 100 Alta, da 70 a 84 sufficiente, da 0 a 69 Bassa
4. Time and date (Ora e data)
FM RDS
1. Testo a scorrimento.
2. Informazioni PTY
3. Time and date (Ora e data)
5
Utilizzo di un CD, scheda SD o chiave di
memoria USB
Sirocco 150 può riprodurre CD audio normali, CD-R e CD-RW. Può inoltre riprodurre file MP3 o
WMA da CD, scheda SD o chiave di memoria USB.
Per caricare un CD, premere sulla tacca in basso a destra per aprire lo
sportello e inserire delicatamente il CD sul perno centrale.
OPEN/CLOSE
STANDBY/ON
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Per inserire una scheda SD, verificare che il lato con l’etichetta sia
rivolto verso l’alto nella fessura sul pannello anteriore, con i pin oro
verso la parte posteriore dell'unità. Tirare la scheda per rimuoverla.
Si consiglia di non rimuovere una scheda SD quando questa è ancora
in uso.
Per inserire una chiave di memoria USB nel Sirocco 150, inserire lo
spinotto USB nella rispettiva presa nel pannello anteriore. Tirare per
rimuoverlo. Si consiglia di non rimuovere una chiave di memoria USB
quando questa è ancora in uso.
Riproduzione e selezione delle tracce
CaPRZJ L
B4;42C^a?;0H
Premere la ghiera, quindi
ruotare per selezionare una
traccia. Premere nuovamente
per iniziare la riproduzione.
-
Search
+
-
Folder
+
Avanti/indietro rapido. Premere per mandare
avanti o riavvolgere.
Ignora cartella/album
6
Premere alternativamente
il pulsante play/pause per
iniziare la riproduzione della
prima traccia.
Playlist
È possibile impostare una playlist per riprodurre fino a 60 brani MP3/WMA o 60 tracce su CD
in una sequenza particolare.
Una playlist è disponibile unicamente per il tempo in cui sono inseriti CD/scheda SD/
chiavetta USB. È possibile impostare una playlist solo quando la traccia attuale è arrestata.
Per impostare una playlist
1.
Premere il pulsante PRESETS. Ruotare il pulsante Select e premere per selezionare le
tracce da aggiungere alla playlist da CD, scheda SD o dispositivo USB in uso.
Presets
2.
PROG
PROG
?A>6
CaPRZJ L
?A>6!
CaPRZJ#L
Una volta selezionate le tracce premere il pulsante PRESETS per memorizzare la playlist
Per iniziare e riprodurre la playlist premere la ghiera o il pulsante PLAY/PAUSE.
Presets
PROG
?a^VaP\R^\_[TcT
B4;42C^a?;0H
O
Cancellazione di una playlist
Stop
x2
Premere il pulsante Stop due volte per cancellare la playlist attuale.
Modifica delle informazioni sullo schermo
Info
Premere il pulsante INFO e ripetere per scorrere le informazioni visualizzate sullo
schermo.
MP3 e WMA
Durante la riproduzione, nella riga in alto è visualizzabile il numero della traccia (ad es. T 06)
e il tempo di riproduzione.
1. Nome file/directory
2. ID3 tag: Artista/Abum/Titolo
3. Numero directory/traccia.
Quando non è in funzione mostra il numero totale delle directory e delle tracce.
IT
CD audio
Durante la riproduzione mostra:
1. Traccia, durata di riproduzione.
2. Durata restante.
3. Durata totale del CD riprodotta.
4. Durata totale restante del CD una volta arrestata la riproduzione; sono visualizzati il
numero di tracce e il tempo di riproduzione totale.
7
Utilizzo del dock dell'iPod/iPhone
Collegare il cavo del dock alla presa a 9 poli situata sul retro del Sirocco. Inserire l'adattatore del
dock corretto (cfr. pagina 9) per il proprio modello di iPod/iPhone e successivamente inserire il
proprio iPod/iPhone nel dock.
1.
2.
Selezionare ‘iPod’ come supporto. Sirocco 150 riconoscerà il dispositivo e inizierà a riprodurre
l'ultima traccia ascoltata.
Solo iPhone: Se si riceve una telefonata durante l'ascolto di musica con Sirocco, il volume si
abbasserà per consentire di sentire la suoneria e rispondere alla chiamata.
Selezione delle tracce
Riproduce o interrompe la traccia attuale
-
Search
+
Premere per saltare le tracce. Tenere premuto per effettuare una ricerca
all'interno della traccia in ascolto.
Funzioni telecomando specifiche dell'iPod
Info
Menu
Timer
Menu - Funzioni del pulsante menu dell'iPod
Up/Down - Menu di navigazione
Select
Stereo
EQ
Select - Selezione delle opzioni menu
Bass
Repeat - Modalità repeat: off, singola traccia, playlist
Shuffle - Modalità del pulsante shuffle (riproduzione casuale)
on e off
8
Utilizzo della presa video
Il dock per iPod consente di guardare un video dal proprio iPod o iPhone su un televisore o un
monitor compatibile, utilizzando un cavo di uscita video phono da 3,5mm di PURE (disponibile
separatamente presso il vostro rivenditore PURE). Quanto detto riguarda solo il segnale video;
l'audio sarà riprodotto interamente dagli altoparlanti Sirocco 150.
Prima di connettere il dock per iPod al display, assicurarsi che le impostazioni ‘TV-Out’ dell'iPod o
iPhone siano corrette (consultare il manuale utente dell'iPod per istruzioni più dettagliate).
*L'uscita video è disponibile solo sui modelli di iPod e iPhone con riproduzione video.
Connessione al proprio display
Inserire il jack da 3,5mm jack (nero) del cavo di uscita video phono da 3,5mm nella presa di
uscita sul retro del dock.
Collegare il jack RCA (giallo) alla presa video del display. Solitamente è di colore giallo ed è
situato in prossimità delle prese audio Left e Right (rossa e bianca) come elemento di un ingresso
composito. Sintonizzare il display sull'ingresso corretto, ad esempio "Composite" o "AV".
Veduta posteriore del dock con iPhone inserito.
Layout tipico dell'ingresso composito.
Video
Audio R
Audio L
Video Out
Controllo della riproduzione video
Durante la riproduzione video o audio è possibile utilizzare il telecomando, oppure, a scelta,
navigare utilizzando i controlli situati sull'iPod stesso.
Compatibilità dell'adattatore per il dock
Adattatore
9
10
15
16
17
Modello
iPod Classic
iPod Classic
iPhone 3G
iPod Touch 2nd gen
iPod Nano 4th gen
IT
Capacità
80 / 120 GB
160 GB
8 / 16 / 32 GB
8 / 16 / 32 GB
8 / 16 GB
Se il vostro modello di iPod non è in questa lista, l'adattatore corretto dovrebbe essere contenuto nella confezione. In
caso contrario vi invitiamo ad acquistarlo presso un rivenditore Apple.
9
Impostazione di ora e data
Il vostro Sirocco 150 regola l'ora in automatico utilizzando un segnale DAB. Tuttavia, in mancanza
di segnale o qualora si desideri impostare l'orologio manualmente, è possibile farlo dal menu.
N.B.: Una volta ricevuto un segnale DAB, Sirocco 150 lo utilizzerà automaticamente di default.
Impostazione dell'ora
BTccX\T
!#W^da)
2[^RZ
1.
BTccX\T
!#7^da)
3.
2.
BTccX\T
!#7^da $)
4.
1.
Premere Menu e poi selezionare "Clock"
2.
Sul display apparirà la scritta "Set time". Utilizzando la ghiera, selezionare l'orologio a 12 o 24 ore
3.
Impostare le ore
4.
Impostare i minuti
Una volta regolata l'ora sarà chiesto di impostare la data. Utilizzare la ghiera come
prima.
Impostazione del timer
La funzione timer consente di impostare Sirocco 150 in modo che si accenda e riproduca dal
supporto preferito e si spenga di nuovo a un orario stabilito.
Per impostare il timer
Timer
>UU
BTccX\Ta
)
BTccX\T^]
2.
3PX[h
BTcSPhb
301
BTc\^ST
%
BTce^[d\T
3.
4.
5.
1.
Premere e tenere premuto il timer fino a visualizzare Set timer sul display. È anche possibile accedere al
timer dal menu principale.
2.
Utilizzando la ghiera, impostare l'orario in cui si desidera che Sirocco 150 si accenda e si spenga.
3.
Selezionare la frequenza con la quale si desidera che il timer si spenga: Once only (solo una volta) o
Daily (tutti i giorni)
4.
Selezionare il supporto che si intende utilizzare al momento dell'accensione del Sirocco 150 - DAB, FM,
CD, iPod, USB, scheda SD o Tone.
5.
Infine, impostare il volume preferito per il timer.
Quando il timer è impostato, sul display apparirà il simbolo "TIMER".
Per accendere e spegnere il timer premere una volta il pulsante Timer.
10
TIMER
112APSX^ ^f_[PhX]V)HTPW
Utilizzo del timer di autospegnimento
È possibile impostare lo spegnimento automatico di Sirocco 150 dopo un determinato
periodo di tempo in modo facile e veloce. Premere il pulsante Sleep più volte per selezionare
90, 60, 45, 30 o 15 minuti finché non si spegnerà completamente. Per visualizzare il tempo
rimanente premere una volta il pulsante Sleep. Premere e tenere premuto per annullare il
timer.
SLEEP
Sleep
Menu
B[TT_^]
AT\PX] $\X]b
Opzioni
Premere il pulsante Menu per accedere alle seguenti opzioni. È anche possibile accedere alle
impostazioni dell'orologio, del timer e del risparmio energetico
Opzioni solo DAB
Autotune (Sintonizzazione automatica)
Cerca tutte le frequenze DAB per le stazioni e aggiunge le nuove all'elenco. Per arrestare la
sintonizzazione automatica, premere Select.
Valore DRC
DRC (Dynamic Range Control) agevola l'ascolto di suoni della trasmissione DAB a basso
volume o in ambienti rumorosi. DRC non viene trasmesso da tutte le stazioni ed è necessario
controllare le informazioni relative alla stazione desiderata.
DRC off
Ogni valore DRC è ignorato.
DRC half
Il valore DRC è ridotto del 50%.
DRC full (default)
Il valore DRC è identico a quello del segnale trasmesso.
Sintonizzazione manuale
Mostra il livello del segnale DAB che consente di individuare la posizione ottimale per la radio.
Station Order (Ordine delle stazioni)
Alphanumeric
Active station
Multiplex
Elenca le stazioni in ordine alfanumerico.
Mostra l'elenco delle le stazioni attive in vetta all’elenco delle stazioni.
Mostra l’elenco delle stazioni in funzione del multiplex.
Opzioni solo FM
Modalità stereo FM
IT
Passa dalla modalità Stereo a Mono e viceversa.
Può migliorare la qualità del suono in zone poco coperte dal segnale FM
Opzioni audio
Impostazioni EQ (solo telecomando)
Applicare una delle cinque impostazioni preliminari di equalizzazione (FLAT, POP, CLASSIC,
ROCK o JAZZ) all'audio.
11
Risparmio energetico
EcoPlus
Sirocco 150 fa parte della famiglia di prodotti EcoPlus di PURE e la modalità risparmio
energetico in standby.
Nella modalità risparmio energetico in standby, il display e l'orologio verranno spenti e l'iPod
o iPhone collegato al dock non sarà caricato. L'indicatore luminoso di standby verrà acceso a
dimostrazione che l'unità è in modalità standby e il consumo energetico sarà sensibilmente
ridotto.
Nella modalità standby, il display si illumina e viene visualizzata l'ora. L'iPod o iPhone
connesso al dock sarà caricato
Per attivare o disattivare la modalità di risparmio energetico, premere Menu e successivamente
ruotare il sintonizzatore e selezionare "Energy Saving", e poi "On" oppure "Off".
Menu
4]TaVhBPeX]V
>UU
>]
N.B.: Durante il passaggio alla modalità standby a risparmio energetico, Sirocco 150 si spegnerà
per qualche secondo. In questo lasso di tempo sul display verrà visualizzata la scritta ‘Powering
Domande e risposte
Stazioni DAB inattive o non disponibili (?)
Le stazioni inattive o non disponibili si trovano sulla lista delle stazioni, ma non sono disponibili al
momento. Le stazioni inattive riportano un ‘?’ prima del relativo nome nell'elenco delle stazioni.
Se si seleziona una stazione inattiva, l’apparecchio cerca di ricevere la stazione o ritorna sulla
stazione precedentemente sintonizzata.
Sul display compare la scritta "No stations available" (nessuna stazione disponibile)
Controllare che l'antenna sia completamente estesa. Utilizzare la funzione Autotune per
sintonizzare le stazioni. Regolare la posizione dell’antenna o della radio.
L'orologio non è stato regolato per l'ora legale/solare
Accendere l'unità in modalità DAB per acquisire l'ora dal segnale DAB – potrebbe verificarsi un
ritardo per l'aggiornamento del segnale orario da parte delle emittenti.
Reset della radio
Resettando la radio si rimuovono tutte le impostazioni predefinite, tutte le stazioni memorizzate
e le impostazioni delle stazioni preferite e si riportano tutte le opzioni ai valori predefiniti. Per
resettare:
1.
2.
12
Premere e tenere premuto il pulsante Menu per tre secondi
Premere sulla ghiera per confermare il reset.
Specifiche tecniche
Sintonizzatore
Gamma di frequenza
Lettore CD
Altoparlanti
Connettori in ingresso
Connettori in uscita
Telecomando
Antenna
Alimentazione di rete
Approvazioni
Dimensioni (mm)
Radio digitale stereo con ricezione completa Band III ed FM. Conforme
a ETS 300 401 e in grado di decodificare tutte le modalità di
trasmissione DAB e DAB+ 1-4 fino a 384 kbps compresi. Supporta FM
RDS.
DAB – Band III (174-240 MHz), FM – 87.5-108 MHz.
Compatibile CD-R e CD RW playback. Riproduzione MP3 e WMA,
modalità di riproduzione multiple
(repeat, casuale, ecc.).
Supporto per 60 WMA/MP3 o playlist tracce CD.
Impedenza (nominale) 4 Ohms. Potenza 10W RMS. Struttura
bidirezionale. Diaframma pilota a carta trattata per bassi intermedi.
Crossover a sintonizzazione personalizzata.
Presa 3,5mm Aux-in per dispositivi ausiliari. Porta USB per chiavi
di memoria di capacità fino a 32GB. Slot per scheda SD (supporta
schede fino a 2GB).
Presa stereo da 3,5mm per cuffie. Presa a 9 poli per dock per iPod/
iPhone. Presa video output da 3,5mm sul retro del dock.
Telecomando a infrarossi.
Antenna a filo dipolo rimovibile DAB/FM.
Adattatore di presa Euro/UK 240V.
Marcatura CE. Conforme alle direttive EMC e basso voltaggio
(2004/108/EC e 2006/95 EC).
Unità – 145 Largh. x 164 Alt. x 203 Prof.
Altoparlanti – Largh. 142 x Alt. 213 x Prof. 160.
Marchi
Sirocco 150, PURE, il logo PURE, Imagination Technologies, e il logo Imagination Technologies sono marchi o marchi registrati di Imagination Technologies
Limited. “Made for iPod” significa che un accessorio elettronico è stato progettato per essere connesso specificatamente a un iPod ed è certificato per
gli standard di prestazioni Apple. “Works with iPhone” significa che un accessorio elettronico è stato progettato per essere connesso specificatamente a
un iPhone ed è certificato per gli standard di prestazioni Apple. Apple declina ogni responsabilità per il funzionamento di questo dispositivo o la relativa
ottemperanza alle norme giuridiche o di sicurezza. iPod è un marchio di Apple Computer, Inc., registrato negli Stati Uniti e in altri paesi. iPhone è un marchio di
Apple Inc. Tutti gli altri nomi di prodotto sono marchi delle rispettive società. Versione 1 luglio 2009.
IT
Informazioni sulla garanzia
Imagination Technologies Ltd. garantisce all'utente finale che questo prodotto, usato normalmente, non presenterà difetti di materiale e manodopera per un
periodo di due anni dalla data di acquisto. Questa garanzia copre i guasti dovuti ad anomalie di fabbricazione o progettazione; non si applica in caso di danni
accidentali di qualunque tipo, dovuti a usura e negligenza o a interventi di regolazione, modifica o riparazione non autorizzati da noi. Per registrare il prodotto,
accedere alla pagina web www.pure.com/register. In caso di problemi con l'unità, contattare il proprio fornitore o il servizio di assistenza PURE all'indirizzo
riportato sull'ultima pagina di questo manuale.
Clausola esonerativa
Imagination Technologies Limited non rilascia attestazioni o garanzie rispetto al contenuto di questo documento e, in particolare, nega qualunque garanzia
implicita di commerciabilità o adeguatezza all'uso per qualunque particolare scopo. Inoltre, Imagination Technologies Limited si riserva il diritto di revisionare
questa pubblicazione e di apportare, di volta in volta, delle modifiche senza l'obbligo di dover notificare ad alcun soggetto tali revisioni o modifiche.
Copyright
Copyright 2009 by Imagination Technologies Limited. Tutti i diritti riservati. Nessuna parte della presente pubblicazione può essere copiata o distribuita,
trasmessa, trascritta, memorizzata in un sistema di archiviazione, o tradotta in un formato comprensibile dall'uomo o da un computer, in qualsiasi forma o con
qualsiasi mezzo, elettronico, meccanico, magnetico, manuale o altro, o divulgata a terze parti senza il permesso scritto di Imagination Technologies Limited.
13
Trattamento del dispositivo elettrico od elettronico a fine vita
Questo simbolo sul prodotto o sulla confezione indica che ilprodotto non deve essere considerato come un normale rifiuto domestico, ma deve
invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo
prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero
altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più
dettagliate circa il riciclaggio di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio
dove l’avete acquistato.
14
Indhold
Oversigt over betjeningsknapper og stik .................................2
Sådan kommer du i gang .........................................................4
Brug af DAB- & FM-radio.........................................................5
Skifter stationer (brug af grundlæggende navigationsdrejeknap) ......................................... 5
Lagring og valg af forudindstillinger ..................................................................... 5
Ændring af de oplysninger, der vises på skærmen ................................................ 5
Brug af cd, SD-kord og USB-drev ............................................6
Afspilning og valg af spor ....................................................................................... 6
Afspilningslister .................................................................................................... 7
Ændring af de oplysninger, der vises på skærmen ................................................ 7
Brug af iPod/iPhone-dock .......................................................8
Valg af spor ............................................................................................................ 8
iPod-specifik fjernbetjeningsfunktioner................................................................ 8
Brug af videoudgangsstik ........................................................9
Tilslutning til display ............................................................................................. 9
Kontrol af videoafspilning ...................................................................................... 9
Indstilling af klokkeslæt og data ........................................... 10
Indstilling af timer ................................................................. 10
Brug af sleep timer .............................................................................................. 11
Indstillinger ........................................................................... 11
Kun DAB-indstillinger .......................................................................................... 11
Kun FM-indstillinger ............................................................................................ 11
Lydindstillinger .................................................................................................... 11
Energispar ............................................................................. 12
Gode råd og tip ...................................................................... 12
Tekniske specifikationer ........................................................ 13 DK
1
Oversigt over betjeningsknapper og stik
Frontpanel
Source
Menu
Info
Sleep
Presets
Timer
Aux in
1. Skift mellem kilder (DAB, FM, iPod, cd, SD-kort, USB eller Aux in).
2. Tryk for at ændre de oplysningerne, der vises på skærmen.
3. Tryk for at indstille og vælge de forudindstillede radiostationer eller for at oprette en cd-, SD-kort- eller
USB-afspilningsliste.
4. Navigationsdrejeknap - Drej for at indstille lydstyrken. Tryk for at få vist stationsliste i DAB, frekvens i FM
og sporliste i cd-, SD-kort- og USB-kilder. Drej for at navigere menuer, og tryk for at bekræfte valg.
5. 3,5 mm stereo-udgangsstik til hovedtelefoner.
6. SD-kort-port til SD-afspilning.
7. USB-port til USB-afspilning.
8. 3,5 mm stereoinput til AUX-enheder som cd-afspiller etc.
9. Tryk for at tænde og slukke for timer. Hold inde for at indstille timer.
10. Tryk for at få vist aktuelle sleeptimerindstillinger, fortsæt med at søge gennem indstillingerne (Off,
90/60/45/30/15 min.). Hold inde for at annullere sleeptimer.
11. Tryk for at justere indstillinger og foretrukne indstillinger. Hold inde i 3 sekunder for at nulstille enheden.
12. Standbyindikator.
2
Toppanel
Standby
- Search +
1.
Standby. Tryk for at skifte mellem standby og
tændt.
2.
Search +/- Tryk for at springe mellem spor
på cd-, SD-kort-, USB- og iPod-kilde og for at
indstille FM- og DAB-kilde. Hold inde for at
spole tilbage eller hurtigt frem gennemsporene.
3.
Stop, afspil og pause cd, SD-kort, USB, iPod.
4.
Forrige/næste mappe (album) på cd-, SD-kortog USB-kilde.
1.
2.
Mute. Tryk for at afbryde lyden i højttalerne.
Gentag. Tryk for at søge gennem
gentagelsestilstande.
Volume +/- Tryk for at indstille lydstyrken.
Source +/- Tryk for at vælge kilde.
Shuffle. Tryk for at aktivere shuffle-funktion,
vilkårlig afspilning af cd, SD-kort, USB og iPod.
Stereo. Tryk for at skifte mellem stereolyd og
monolyd (kun FM).
EQ. Tryk for at søge gennem
equalizerindstillinger: Flat, Pop, Classic, Rock,
Jazz.
Bass. Tryk for at aktivere bas-boost.
Navigation/valg. Navigationsmenuer. Tryk på
Vælg for at bekræfte dine valg.
/ Spring kun mappe/album over i cd-/USB-/
SD-kort-kilde. Navigationsmenuer på iPod.
Clock. Tryk for at få vist det aktuelle
klokkeslæt.
- Folder +
Kun fjernbetjening
Sleep
Clock
Presets
Info
Menu
Timer
3.
4.
5.
Select
6.
Stereo
EQ
Bass
+
-
Source +
7.
Source -
8.
Bagpanel
iDock
FM/DAB
Band
III Ant.
1.
9-bens stik til iPod/iPhone-dock.
2.
Stik til DAB/FM-antenne.
3.
Fjederbelastede højttalerstik til højttalerkabler.
DK
SPEAKERS
IMPEDANCE
4Ω
L
R
3
Sådan kommer du i gang
1.
Fjern tapen på cd-låget fast. Tryk ned på fordybningen foran til højre på cd-låget for at
åbne lågen, og fjern det midlertidige cd-kort fra cd-rummet.
OPEN/CLOSE
OPEN/CLOSE
STANDBY/ON
2.
3.
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Standby
-
Search
+
-
Folder
+
Indsæt fjernbetjeningsbatterierne.
Tilslut højttalerne.
SPEAKERS
IMPEDANCE 4 Ω
L
iDock
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE 4 Ω
R
L
R
4.
Tilslut antennen, træk den op, og sæt enheden til strømforsyningen.
iDock
DAB
ANT.
SPEAKERS
IMPEDANCE 4 Ω
L
R
5.
Tryk om nødvendigt på knappen Standby for at tænde enheden. En automatisk søgning
finder de tilgængelige DAB-stationer i dit område og vælger en.
?DA4B8A>22> $
6.
7.
4
Tryk og drej på navigationsdrejeknappen for at få vist alle tilgængelige stationer. Tryk
igen for at skifte til en anden station.
Tryk på knappen Kilde, og skift mellem FM, iPod, cd, SD-kort, USB, Aux In og DABafspilning.
Brug af DAB- & FM-radio
Skifter stationer (grundlæggende brug af navigationsdrejeknap)
DAB
112APSX^
^f_[PhX]V)HTPW
112APSX^
APSX^
FM
STEREO
STEREO
BT[TRcUaT`dT]Rh
(%%5<
<4A2DAH
ccTaP]S5aTbWT
ELLER
-
Search
+
Tryk trinvist med -/+ 0,05 MHz. Hold og udløs for at scanne til næste station.
Lagring og valg af forudindstillinger
Gem op til 30 stationer (delt mellem DAB og FM) som forudindstillinger, så du har let adgang
til dem.
Sådan lagres en station
Presets
Presets
?aTbTc
4\_ch_aTbTc
112APSX^
^f_[PhX]V)HTPW
Sådan vælges en tidligere gemt station
Presets
?[P]TcA^RZ
ÀaT[XbcT]X]Vc^
APSX^
?aTbTc
Ændring af de oplysninger, der vises på skærmen
Info
Tryk på knappen INFO, og gentag for at ændre de oplysninger, der vises på skærmen.
DAB
1. Rulletekst, der udsendes af DAB-stationer.
2. DAB-multiplex, som den aktuelle station sender fra efterfulgt af stationsfrekvens.
3. DAB-signal-kvalitet; 85 til 100 God, 70 til 84 OK, 0 til 69 ringe.
4. Time and date
FM RDS
1. Rulletekst
2. PTY-information
3. Time and date
DK
5
Brug af cd, SD-kord og USB-drev
Sirocco 150 kan afspille almindelige lyd-cd'er, cd-r- og cd-rw-skiver. Den kan også afspille mp3eller wma-filer fra et cd-, SD-kort- eller USB-drev.
OPEN/CLOSE
Hvis du vil indlæse en cd, skal du trykke på fordybningen nederst til
højre for at åbne lågen og trykke cd'en forsigtigt ned over spindlen i
midten.
STANDBY/ON
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
For at sætte et SD-hukommelseskort skal du skubbe kortet med
mærkaten opad og guldtrådene forrest ind i kortåbningen på
frontpanelet. Træk i kortet for at fjerne det.
Du må ikke fjerne SD-kortet, når det er i brug.
Hvis du vil sætte et USB-drev ind i Sirocco 150, skal du skubbe USBenheden ind i USB-stikket på forsiden. Træk for at fjerne det.
Du må ikke fjerne USB-drevet, når det er i brug.
Afspilning og valg af spor
CaPRZJ L
B4;42C^a?;0H
Tryk på navigationsdrejeknappen,
og drej for at vælge et spor. Tryk
igen for at starte afspilningen.
6
-
Search
+
-
Folder
+
Du kan også trykke på knappen
Play/pause for at starte
afspilningen fra første spor.
Spring over spor. Hold inde for at spole hurtigt frem eller tilbage
Spring mappe/album over
Afspilningslister
Du kan indstille en afspilningsliste til afspilning af op til 60 MP3/WMA eller 60-cd-spor i en
bestemt rækkefølge.
En afspilningsliste forbliver kun tilgængelig, mens det aktuelle cd/SD-kort/USB-drev er
tilsluttet. Du kan kun indstille en afspilningsliste, når det aktuelle spor er standset.
Sådan indstilles en afspilningsliste
1.
Tryk på knappen Presets (Forudindstillinger). Drej valgdrejeknappen, og tryk for at
vælge de spor, du vil føje til afspilningslisten, fra den aktuelle cd-, SD-kort- eller USB-enhed.
Presets
2.
PROG
PROG
?A>6
CaPRZJ L
?A>6!
CaPRZJ#L
Når du er færdig med at vælge spor, skal du trykke på knappen Presets (Forudindstillinger)
for at gemme afspilningslisten. Hvis du vil starte afspilningen af afspilningslisten, skal du
trykke på drejeknappen eller trykke på knappen Play/Pause.
Presets
PROG
?a^VaP\R^\_[TcT
B4;42C^a?;0H
ELLER
Sådan slettes en afspilningsliste
Stop
x2
Tryk på knappen Stop to gange for at slette den aktuelle afspilningsliste.
Ændring af de oplysninger, der vises på skærmen
Info
Tryk på knappen Info, og gentag for at søge gennem de oplysninger, der vises på
skærmen.
MP3 & WMA
Under afspilningen vises spornummer (f.eks. T 06) og afspilningstiden for sporet på den
øverste linje.
1. Filnavn/mappe
2. ID3-tag: Kunstner/Album/Titel
3. Mappe/Spornummer.
Når afspilningen er standset – viser det samlede antal mapper og spor.
Lyd-cd
DK
Under afspilnings vises:
1. Spor, afspilningstid for spor.
2. Restende sportid.
3. Total tid afspillet af cd'en.
4. Samlet resterende cd-tid, når afspilningen er standset - viser antallet af spor og den
samlede afspilningstid.
7
Brug af iPod/iPhone-dock
Slut dock-kablet til det 9-benede stik på bagsiden af Sirocco. Sæt den korrekte dock-adapter (se
side 9) til din iPod/iPhone-model i docken til Sirocco, og sæt derefter din iPod/iPhone i docken.
1.
2.
Vælg ‘iPod’ som kilde. Sirocco 150 genkender enheden og begynder afspilningen fra det senest
afspillede spor.
Kun iPhone: Hvis du modtager et telefonopkald, mens du afspiller musik på Sirocco 150, skrues
der ned for lyden, så du kan høre ringetonen og besvare opkaldet
Valg af spor
Afspilning/pause af aktuelt spor
-
Search
+
Tryk for at springe over spor. Hold inde for at søge gennem aktuelt spor.
iPod-specifik fjernbetjeningsfunktioner
Info
Menu
Timer
Menu - Virker som menuknap på iPod
Op/ned - Navigationsmenuer
Select
Stereo
EQ
Select - Vælg menuindstillinger
Bass
Repeat - Gentaget afspilning: Fra, enkelt spor, afspilningsliste
Shuffle - Aktivér/deaktiver vilkårlig afspilning
8
Brug af videoudgangsstik*
iPod-docken kan afspille video fra din iPod eller iPhone til et understøttet tv eller en understøttet
skærm ved hjælp af PURE 3,5 mm-til-phono-videoudgangskablet (fås separat hos din PUREforhandler). Bemærk, at det kun er videosignalet; al lyd afspilles via dine Sirocco 150-højttalere.
Før du slutter din iPod dock til displayet, skal du skire,a t ‘TV-Out’-indstillingerne på din iPod eller
iPhone er korrekte (du kan finde specifikke anvisninger i brugsanvisningen til din iPod-model).
*Videoafspilning er kun tilgængelig på iPod- og iPhone-modeller, der understøtter videoafspilning.
Tilslutning til display
Sæt 3,5 mm-stikket (sort) fra dit 3,5 mm-til-phono-videoudgangskabel til videoudgangsstikket på
bagsiden af docken.
Slut RCA-stikket (gult) i videostikket til displayet. Dette er normalt gult og det sidder normalt ved
siden af lydstikken til højre og venstre (rødt og hvidt) som en del af composite-indgangen. Indstil
displayet til den korrekte indgang, for eksempel ‘Composite’ eller ‘AV’.
Docken set bagfra med iPhone isat.
Typisk composite-indgang.
Video
Audio R
Audio L
Video Out
Kontrol af videoafspilning
Du kan bruge fjernbetjeningen under videoafspilningen på samme måde som under lydafspilning.
Hvis du har lyst, kan du også navigere ved hjælp af knapperne på selve iPod'en.
Dock-adapterkompatibel
Adapter
9
10
15
16
17
Model
iPod Classic
iPod Classic
iPhone 3G
iPod Touch 2nd gen
iPod Nano 4th gen
Kapacitet
80 / 120 GB
160 GB
8 / 16 / 32 GB
8 / 16 / 32 GB
8 / 16 GB
DK
Hvis din iPod-model ikke er anført her, har du muligvis modtaget den korrekte adapter i en kasse sammen med den. Hvis
ikke anbefaler vi, at du køber den korrekte hos Apple.
9
Indstilling af klokkeslæt og data
Din Sirocco 150 indstiller automatisk tiden ved hjælp af et DAB-signal. Hvis du oplever et dårligt
signal, eller hvis du vil indstille klokken, kan du gøre det fra menuen.
Bemærk: Når du modtager et DAB-tidssignal, vælger Sirocco 150 automatisk dette signal som
standard.
Sådan indstiller du tiden
BTccX\T
!#W^da)
2[^RZ
1.
BTccX\T
!#7^da)
BTccX\T
!#7^da $)
3.
2.
4.
1.
Tryk på Menu, og vælg ‘Clock’ (ur)
2.
Du får nu vist skærmen med tidsindstilling. Brug navigationsdrejeknappen til at vælge 12- eller
24-timersformat
3.
Indstil timer
4.
Indstil minutter
Når du har indstillet tiden, bliver du bedt om at indstille datoen. Brug
navigationsdrejeknappen som tidligere.
Indstilling af timer
Timerfunktionen sikrer, at du kan indstille din Sirocco 150 til at tænde din foretrukne kilde og
derefter slukke på et angivet tidspunkt.
Sådan indstiller du timeren
Timer
>UU
BTccX\Ta
)
BTccX\T^]
2.
3PX[h
BTcSPhb
301
BTc\^ST
%
BTce^[d\T
3.
4.
5.
1.
Tryk på knappen Timer, og hold de inde for at åbne skærmen til timerindstilling. Du kan også åbne
funktionen Timer fra hovedskærmbilledet.
2.
Indstil de tidspunkter, hvor Sirocco 150 skal tænde og slukke, ved hjælp af navigationsdrejeknappen
3.
Vælg, hvor ofte timeren skal slukke (kun en gang eller dagligt)
4.
Vælg den kilde, som Sirocco 150 skal afspille, når den er tændt - DAB, FM, cd, iPod, USB, SD-kort eller
tone.
5.
Indstil til sidst den foretrukne lydstyrke for timeren.
Når timeren er indstillet, vises symbolet ‘TIMER’ på skærmen.
TIMER
Hvis du til tænde og slukke for timeren, skal du trykke en gang på
knappen Timer.
112APSX^ ^f_[PhX]V)HTPW
10
Brug af sleep timer
Du kan hurtigt indstille din Sirocco 150 til at slukke automatisk efter en indstillet periode. Tryk
på knappen Sleep flere gange for at skifte mellem 90, 60, 45, 30 og 15 minutter, før enheden
skal slukke. Tryk en gang på knappen Sleep for at få vist den resterende tid. Tryk og hold inde
for at annullere timeren.
SLEEP
Sleep
Menu
B[TT_^]
AT\PX] $\X]b
Indstillinger
Tryk på knappen Menu for at få adgang til følgende indstillinger. Du kan åbne indstillinger for ur,
timer og energisparetilstand
Kun DAB-indstillinger
Autotune
Scanner alle DAB-frekvenser for stationer og tilføjer eventuelle nye til stationslisten. For at
standse en automatisk indstilling skal du trykke på Select.
DRC value (DRC-værdi)
DRC (Dynamic Range Control) kan frembringe lavere lyde i en udsendelse lettere at høre ved
lav lydstyrke eller i et støjfyldt miljø. DRC udsendes ikke af alle stationer. Vælg oplysningerne
for din foretrukne station.
DRC off
Et eventuelt DRC-niveau i udsendelsen ignoreres.
DRC half
DRC-niveau indstilles til halvdelen af det, der sendes med udsendelsen.
DRC full
(Standard) Benytter det DRC-niveau, der sendes med udsendelsen.
Manual tune (Manuel søgning (tuningshjælp)
Viser et signalniveau, som du kan bruge til at finde den bedste position for radioen og
antennen.
Station Order (Stationsrækkefølge)
Alphanumeric
Active station
Multiplex
Viser alle stationer i alfanumerisk rækkefølge.
Viser aktive stationer øverst på listen med stationer.
Viser stationer i grupper, afhængigt af deres multiplex.
Kun FM-indstillinger
FM stereo mode (FM-stereo)
Skift mellem Stereo og Mono. Det kan forbedre lydkvaliteten i områder med dårligt FM-signal DK
Lydindstillinger
EQ settings (EQ-indstillinger - kun fjernbetjening)
Anvend en af fem equalizerforudindstillinger (FLAT, POP, CLASSIC, ROCK or JAZZ) til lyden.
11
Energispar
EcoPlus
Sirocco 150 er en del af PURE EcoPlus-familien og har energisparetilstand.
I standbytilstand med energibesparelse slukkes skærm og ur, og en iPod eller iPhone i docken
oplades ikke. Standbyindikatoren tændes som tegn på, at enheden er i standbytilstand, og
strømforbruget reduceres meget.
I standbytilstand tændes skærmen, og tiden vises. Enhver iPod eller iPhone, der sættes i
docken, oplades
Hvis du vil tænde eller slukke energisparetilstand, skal du trykke på knappen Menu og dreje
drejeknappen Tune og vælge ‘Energy Saving’ (energisparetilstand) efterfulgt af ‘On’ (til) eller
‘Off’ (fra).
Menu
4]TaVhBPeX]V
>UU
>]
Bemærk: Når energisparetilstand er aktiveret, er den en kort forsinkelse, hvorefter Sirocco 150
lukker ned. Meddelelsen ‘Powering off’ (lukker ned) vises på skærmen.
Gode råd og tip
(?) Inaktive eller utilgængelige DAB stationer
Inaktive eller utilgængelige stationer er dem, der vises på stationslisten, men som ikke er til
rådighed i øjeblikket. Utilgængelige stationer har et ’?’ før deres navn på stationslisten. Hvis du
vælger en station, der har dette symbol, forsøger din radio at stille ind på stationen, eller vender
tilbage til den forrige station.
På skærmen vises ‘No stations available’ (ingen tilgængelige stationer)
Kontroller, at antennen er trukket helt ud. Brug Autotune til at søge efter stationer. Forsøg at
justere antennen eller radioens position.
Uret har ikke justeret sommertid/vintertid
Tænd for DAB for at få fat i klokkeslættet fra DAB-signalet – der kan være forsinkelse i
udsendelsernes opdatering af tidssignalet.
Nulstilling af radioen
Nulstilling af radioen fjerner alle forudindstillinger, gemte stationer og indstilling af favoritstationer
og nulstiller alle indstillinger til standardindstillingerne. Sådan gendannes standardindstillingerne:
1.
2.
12
Tryk på knappen Menu, og hold den nedtrykket i tre sekunder.
Tryk på navigationsdrejeknappen for at bekræfte nulstillingen.
Tekniske specifikationer
Tuner
Frekvensområde
Cd-afspiller
Højttalere
Input-stik
Udgangsstik
Fjernbetjening
Antenne
Strømforsyning
Godkendelser
Mål (mm)
Stereodigitalradio med fuld Band III og FM-modtagelse. ETS
300 401-kompatibel og i stand til at afkode alle DAB og DAB +
transmissioner 1-4 op til og med 384 kbps. Understøtter FM RDS.
DAB-bånd III (174-240 MHz), FM 87.5-108 MHz.
Afspilning af cd-r og cd-rw. Mp3 & wma-afspilning,
Flere afspilningstilstande (gentaget, vilkårlig etc.).
Understøtter 60 wma/mp3-filer eller afspilningsliste med cd-spor.
4 Ohm (nominel) impedans. 10W RMS strømstyring. To-vejs-design.
Behandlet papir mid-bas-driver. Brugerdefineret tunet overføring.
3,5 mm Aux-in-stik til AUX-enheder. USB-værtsport til drev op til 32
GB. SD-kortport (understøtter kort op til 2 GB).
3,5 mm stereo-stik til hovedtelefoner. 9-bens stik til iPod/iPhone-dock.
3,5 mm videoudgangsstik på bagsiden af docken.
Infrarød fjernbetjening.
Aftagelig wire dipol DAB/FM-antenne.
240 V Euro/UK-strømadapter.
CE-mærket. Overholder EMC-direktivet og lavspændingsdirektivet
(2004/108/EF og 2006/95/EF).
Enhed – 145 bred x 164 høj x 203 dyb.
Højttalere – 142 bred x 213 høj x 160 dyb.
Varemærker
Sirocco 150, PURE, PURE-logoet, Imagination Technologies og Imagination Technologies-logoet er varemærker eller registrerede varemærker tilhørende
Imagination Technologies Limited. “Lavet til iPod” betyder, at en elektronisk tilbehørsdel er udviklet specielt med henblik på tilslutning til iPod og er blevet
certificeret af udvikleren med henblik på at opfylde Apples ydelsesstandarder. “Virker med iPhone” betyder, at en elektronisk tilbehørsdel er udviklet specielt
med henblik på tilslutning til iPhone og er blevet certificeret af udvikleren med henblik på at opfylde Apples ydelsesstandarder. Apple er ikke ansvarlig for
enhedens funktion eller enhedens opfyldelse af sikkerhedsstandarder. iPod er et varemærke tilhørende Apple Computer, Inc., der er registreret i USA og andre
lande. iPhone er et varemærke tilhørende Apple Inc. Alle andre produktnavne er varemærker tilhørende deres respektive ejere. Version 1. juli 2009.
Garantioplysninger
DK
Imagination Technologies Ltd. garanterer over for slutbrugeren, at dette produkt vil være fri for materielle eller konstruktionsmæssige fejl i forbindelse med
normal brug i en periode på to år fra købsdato. Denne garanti dækker sammenbrud som følge af produktions- eller designmæssige fejl. Garnatien gælder ikke
i tilfælde af hændelig skade, uanset hvordan den måtte være opstået, slid og ælde, uagtsom adfærd, indstillinger, ændringer eller reparationer, som vi ikke har
givet tilladelse til. Gå ind på www.pure.com/register for at registrere dit produkt hos os. Hvis du har problemer med enheden, kan du kontakte leverandøren
eller PURE Support på den adresse, der fremgår af bagsiden af brugsanvisningen.
Ansvarsfraskrivelse
Imagination Technologies Limited yder ingen garanti i relation til indholdet af dette dokument og fraskriver sig især implicitte garantier for salgbarhed eller
egnethed til et bestemt formål. Desuden forbeholder Imagination Technologies Limited sig retten til at revidere dokumentet og foretage ændringer uden
forudgående varsel.
Ophavsret
Ophavsretten i 2009 tilhører Imagination Technologies Limited. Alle rettigheder forbehldes. Ingen del af denne publikation må kopieres, distribueres, sendes,
transkriberes, lagres i et søgesystem eller oversættes til menneskeligt sprog eller computersprog, uanset form og metode, det være sig elektronisk, mekanisk,
magnetisk, manuelt eller på anden måde, eller offentliggøres for tredjemand uden udtrykkelig skriftlig tilladelse fra Imagination Technologies Limited.
13
Bortskaffelse af elektriske og elektroniske produkter
Hvis dette symbol findes på produktet eller på emballagen betyder det, at det pågældende produkt ikke må bortskaffes som almindeligt
husholdningsaffald. Du skal i stedet aflevere det på et indsamlingssted, så det elektriske og elektroniske udstyr kan blive genbrugt. Når du
bortskaffer produktet korrekt, hjælper du med at forhindre de mulige negative påvirkninger af miljøet eller sundheden, der kan opstå, hvis produktet
bortskaffes på upassende vis. Genbrug af materialer er med at bevare naturens ressourcer. Yderligere oplysninger om genbrug af produktet fås på
kommunen, på genbrugscentralen eller i den butik, hvor du købte produktet.
14
Índice
Resumen de los controles y conectores ..................................2
Primeros pasos .......................................................................4
Usar la radio DAB y FM ............................................................5
Cambiar de emisora (uso básico del control de navegación) ............................................... 5
Ajustar y seleccionar emisoras preconfiguradas .................................................. 5
Cambiar la información que aparece en pantalla .................................................. 5
Usar un CD, una tarjeta SD o un stick de memoria USB ...........6
Reproducir y seleccionar pistas ............................................................................. 6
Listas de reproducción ........................................................................................... 7
Cambiar la información que aparece en pantalla .................................................. 7
Usar el puerto para iPod/iPhone .............................................8
Seleccionar pistas .................................................................................................. 8
Funciones de control remoto específicas para iPod .............................................. 8
Usar la toma de salida de vídeo ...............................................9
Conectar a la pantalla ............................................................................................ 9
Controlar la reproducción de vídeo ....................................................................... 9
Ajustar la hora y la fecha ....................................................... 10
Ajustar el temporizador ........................................................ 10
Usar el temporizador de sueño ............................................................................ 11
Opciones ................................................................................ 11
Opciones exclusivas para DAB ............................................................................. 11
Opciones exclusivas para FM ............................................................................... 11
Opciones de audio ................................................................................................ 11
Ahorro de energía ................................................................. 12
Sugerencias y recomendaciones ........................................... 12
Especificaciones técnicas ...................................................... 13
ES
1
Resumen de los controles y conectores
Panel frontal
Source
Menu
Info
Sleep
Presets
Timer
Aux in
1
2
3
4
5
6
7
8.
9.
10.
11.
12.
2
Cambiar de una fuente a otra (DAB, FM, iPod, CD, tarjeta SD, USB o entrada Aux).
Pulse para cambiar la información que aparece en la pantalla.
Pulse para ajustar y seleccionar emisoras de radio preconfiguradas o para crear una lista de
reproducción para CD, tarjeta SD o USB.
Control de navegación - Girar para ajustar el volumen. Pulse para ver la lista de emisoras en DAB, la
frecuencia en FM y la lista de pistas en fuentes CD, tarjeta SD y USB. Gírelo para desplazarse por los
menús y púlselo para confirmar las selecciones.
Salida estéreo de 3,5 mm para auriculares.
Ranura de tarjeta SD para reproducción desde SD.
Ranura USB para reproducción desde USB.
Entrada estéreo de 3,5 mm para dispositivos auxiliares como un reproductor de CD, etc.
Pulse para activar/desactivar el temporizador. Manténgalo pulsado para entrar en el ajuste del
temporizador.
Pulse para ver el ajuste actual del temporizador de sueño y siga pulsando para ver las opciones
(Desactivado, 90/60/45/30/15 minutos). Manténgalo pulsado para cancelar el temporizador de sueño.
Pulse para fijar los ajustes y las preferencias. Manténgalo pulsado durante 3 segundos para reiniciar la
unidad.
Indicador de modo en espera.
1.
Panel superior
2.
Standby
- Search +
- Folder +
3
4
Standby. Pulse para cambiar entre el modo en
espera y el modo activado de la unidad.
Search +/- Pulse para saltar una pista en
las fuentes CD, tarjeta SD, USB e iPod y para
sintonizar una fuente FM y DAB. Manténgalo
pulsado para rebobinar o avanzar por las
pistas.
Parar, reproducir y poner en pausa CD, tarjeta
SD, USB, iPod.
Carpeta anterior/siguiente (álbum) en fuente
CD, tarjeta SD, USB.
Solamente mando a distancia
1.
2.
Sleep
Clock
Presets
Info
Menu
Timer
8.
Silenciar. Pulse para silenciar los altavoces.
Repeat. Pulse para desplazarse por los modos
de repetición.
Volumen +/- Pulse para ajustar el nivel de
volumen.
Source +/- Pulse para seleccionar la fuente.
Aleatorio. Pulse para activar la reproducción
aleatoria de CD, tarjeta SD, USB, iPod.
Stereo. Pulse para cambiar entre sonido
estéreo/mono (sólo FM).
EQ. Pulse para desplazarse por los ajustes del
ecualizador: Ninguno, Pop, Clásica, Rock, Jazz.
Bass. Pulse para activar la potenciación de los
graves.
Navegación/Select. Permite desplazarse por
los menús. Pulse Seleccionar para confirmar
las elecciones.
/ Omitir carpeta/álbum solamente en
fuente CD/USB/SD. Desplazarse por los menús
en un iPod.
Clock. Pulse para mostrar la hora actual.
1
Toma de 9 clavijas para puerto iPod/iPhone.
2
Conector para antena DAB/FM.
3
Tomas con muelles para cables de altavoces.
3.
4.
5.
Select
6.
Stereo
EQ
Bass
+
-
Source +
7.
Source -
Panel trasero
iDock
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE
4Ω
ES
L
R
3
Primeros pasos
1
Retire la cinta adhesiva que sujeta la tapa del CD. Empuje hacia abajo la muesca
situada en la parte derecha delantera de la tapa del CD para abrirla y retirar la tarjeta
de transición del mecanismo del CD del interior del compartimento del CD.
OPEN/CLOSE
OPEN/CLOSE
STANDBY/ON
2
3
Standby
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
-
+
Search
+
-
Folder
+
Introduzca las pilas del mando a distancia.
Conecte los altavoces.
SPEAKERS
IMPEDANCE 4 Ω
L
iDock
FM/DAB
Band
III Ant.
SPEAKERS
IMPEDANCE 4 Ω
R
L
R
4
Enchufe la antena y extiéndala verticalmente y conecte
la unidad a la red eléctrica.
iDock
DAB
ANT.
SPEAKERS
IMPEDANCE 4 Ω
L
R
5
Si es necesario, pulse el botón En espera para poner en marcha la unidad. La función de
autosintonizar busca las emisoras DAB disponibles en la zona y selecciona una de ellas.
?DA4B8A>22> $
6
7
4
Pulse y gire el control de navegación para ver todas las emisoras disponibles. Púlselo
nuevamente para cambiar a otra emisora .
Pulse sucesivamente el botón Fuente para cambiar entre la escucha de FM, iPod, CD,
tarjeta SD, USB, entrada Aux o DAB.
Usar la radio DAB y FM
Cambiar de emisora (uso básico del control de navegación)
DAB
112APSX^
^f_[PhX]V)HTPW
112APSX^
APSX^
FM
STEREO
STEREO
BT[TRcUaT`dT]Rh
(%%5<
<4A2DAH
ccTaP]S5aTbWT
O
-
Search
+
Pulse para avanzar en pasos de -/+ 0,05 MHz. Mantenga pulsado y suelte el
control para buscar la siguiente emisora.
Ajustar y seleccionar emisoras preconfiguradas
Almacene hasta 30 de sus emisoras de radio favoritas (entre DAB y FM) como emisoras
preconfiguradas, para un acceso más fácil.
Para fijar una emisora preconfigurada
Presets
Presets
?aTbTc
4\_ch_aTbTc
112APSX^
^f_[PhX]V)HTPW
Para seleccionar una emisora preconfigurada
Presets
?[P]TcA^RZ
ÀaT[XbcT]X]Vc^
APSX^
?aTbTc
Cambiar la información que aparece en pantalla
Info
Pulse sucesivamente el botón Información para cambiar la información que aparece en
la pantalla.
DAB
1 Desplazarse por el texto transmitido por emisoras DAB.
2 DAB multiplex desde el cual retransmite la emisora
actual, seguido de la frecuencia de la emisora.
3. Calidad de la señal DAB; Entre 85 y 100 es buena,
entre 70 y 84 es correcta, entre 0 y 69 es deficiente
4. Hora y fecha
FM RDS
1. Texto que se desplaza.
2. Información sobre PTY
3. Hora y fecha
ES
5
Usar un CD, una tarjeta SD o un stick de
memoria USB
Sirocco 150 puede reproducir discos CD, CD-R y CD-RW normales. También puede reproducir
archivos MP3 o WMA desde un CD, tarjeta SD o stick de memoria USB.
Para cargar un CD, empuje hacia abajo la muesca situada en la parte
inferior derecha para abrir la puerta e introduzca con cuidado el CD en
el eje central.
OPEN/CLOSE
STANDBY/ON
-
SEARCH
+
STOP
PLAY/PAUSE
-
FOLDER
+
Para introducir una tarjeta de memoria SD, empuje la tarjeta, con la
etiqueta mirando hacia arriba, dentro de la ranura procurando que
los pins dorados miren hacia la parte trasera de la unidad. Tire de la
tarjeta para extraerla.
No se recomienda extraer una tarjeta de memoria SD mientras esté
utilizándose.
Para introducir un stick de memoria USB en la Sirocco 150 inserte la
clavija USB en la toma USB situada en el panel frontal. Tire de él para
extraerlo.
No se recomienda extraer un stick de memoria USB mientras esté
utilizándose.
Reproducir y seleccionar pistas
CaPRZJ L
B4;42C^a?;0H
Pulse el control de navegación
y gírelo para seleccionar una
pista. Vuelva a pulsarlo para
iniciar la reproducción.
6
-
Search
+
-
Folder
+
Omitir pistas. Manténgalo pulsado para
avanzar o rebobinar
Omitir carpeta/
álbum
Otra posibilidad es pulsar el
botón de reproducción/pausa
para comenzar a reproducir
desde la primera pista.
Listas de reproducción
Puede configurar una lista de reproducción para reproducir hasta 60 archivos MP3/WMA o
60 pistas de CD en un orden específico. Una lista de reproducción está disponible mientras
el CD/tarjeta SD/stick USB está insertado. Solamente se puede configurar una lista de
reproducción cuando se detiene la pista actual.
Para configurar una lista de reproducción
1
Pulse el botón Presets. Gire el control Seleccionar y presiónelo para seleccionar las
pistas que quiera agregar a la lista de reproducción desde el CD, tarjeta SD o dispositivo
USB.
Presets
2
PROG
PROG
?A>6
CaPRZJ L
?A>6!
CaPRZJ#L
Una vez haya terminado de seleccionar las pistas, pulse el botón Presets para guardar
la lista de reproducción. Para comenzar a reproducir la lista de reproducción, pulse el
control o pulse el botón REPRODUCIR/PAUSA.
Presets
PROG
?a^VaP\R^\_[TcT
B4;42C^a?;0H
O
Para borrar una lista de reproducción
Stop
x2
Pulse el botón de Stop dos veces para borrar la lista de reproducción actual.
Cambiar la información que aparece en pantalla
Info
Pulse sucesivamente el botón Información para cambiar la información que aparece en la
pantalla.
MP3 y WMA
Durante la reproducción, la línea superior muestra el número de pista (p.ej. T 06) y el tiempo
de pista reproducido hasta el momento.
1. Nombre de archivo/Directorio
2. Etiquetas ID3: Artista/Álbum/Título
3. Directorio/Número de pista.
Mientras está parado muestra el número total de directorios y pistas.
CD de audio
Durante la reproducción muestra:
1. Pista, tiempo de pista reproducido hasta el momento..
2. Tiempo de pista restante.
3. Tiempo total de CD reproducido.
4. Tiempo total de CD restante mientras está parado: muestra el número de pistas y el
tiempo de reproducción total.
ES
7
Usar el puerto para iPod/iPhone
Conecte el cable del puerto a la toma de 9 pins situada en la parte trasera de la Sirocco.
Introduzca el adaptador de puerto adecuado (véase la página 9) correspondiente al modelo de
iPod/iPhone en el puerto de la Sirocco y luego introduzca el iPod/iPhone en el puerto.
1.
2.
Seleccione ‘iPod’ como fuente. La Sirocco 150 reconocerá el dispositivo y comenzará a reproducir
la pista que se haya reproducido por última vez.
Sólo para iPhone: Si recibe una llamada mientras está escuchando música con la Sirocco 150, el
volumen se atenuará, permitiéndole oír el tono de llamada y contestar la llamada
Seleccionar pistas
Reproducir/poner en pausa la pista actual
-
Search
+
Pulse para omitir pistas. Manténgalo pulsado para examinar la pista actual.
Funciones de control remoto específicas para iPod
Info
Menu
Timer
Menú - Funciona como el botón de menú de un iPod
Arriba/Abajo - Desplazarse por los menús
Select
Stereo
8
EQ
Seleccionar - Selecciona opciones de menú
Bass
Repetir - Recorre los modos de repetición: desactivado, una
pista, lista de reproducción
Aleatorio - activa y desactiva la reproducción aleatoria
Usar la toma de salida de vídeo*
El puerto iPod puede emitir una salida de vídeo desde un iPod o iPhone hacia un televisor o
monitor compatible mediante el cable de salida de vídeo PURE de 3,5 mm (se puede adquirir
aparte de un distribuidor de PURE). Tenga en cuenta que solamente se emite la señal de vídeo;
todo el audio se reproducirá a través de los altavoces de la Sirocco 150.
Antes de conectar el puerto iPod a una pantalla, asegúrese de que la configuración de ‘salida a TV’
del iPod o iPhone sea la correcta (consulte la guía del usuario del modelo de iPod para conocer
instrucciones específicas).
* La salida de vídeo solamente está disponible en modelos de iPod y iPhone dotados con
reproducción de vídeo.
Conectar a la pantalla
Introduzca la clavija de 3,5 mm (negra) del cable de salida de 3,5 mm de audio de vídeo en la
toma de salida de vídeo situada en la parte trasera del puerto. Conecte la clavija RCA (amarilla) a
la toma de vídeo de la pantalla. Esta suele ser de color amarillo y normalmente está situada junto
a las tomas de audio derecho e izquierdo (rojo y blanco) como parte de una entrada compuesta.
Ajuste la pantalla según la entrada correcta; por ejemplo, ‘Compuesta’ o ‘AV’.
Vista trasera del puerto con iPhone introducido.
Formato habitual de entrada compuesta.
Video
Audio R
Audio L
Video Out
Controlar la reproducción de vídeo
Durante la reproducción de vídeo puede usar el mando de control remoto de la misma forma que
lo haría durante una reproducción de audio; si lo desea, puede desplazarse con los controles del
propio iPod.
Compatibilidad del adaptador de puerto
Adaptador
9
10
15
16
17
Modelo
iPod Classic
iPod Classic
iPhone 3G
iPod Touch 2nd gen
iPod Nano 4th gen
Capacidad
80 / 120 GB
160 GB
8 / 16 / 32 GB
8 / 16 / 32 GB
8 / 16 GB
ES
Si no aparece aquí su modelo de iPod, es posible que haya recibido el adaptador correcto en la caja junto al mismo. De lo
contrario, le recomendamos que adquiera el adaptador correcto de Apple.
9
Ajustar la hora y la fecha
La Sirocco 150 ajusta automáticamente la hora mediante una señal DAB. No obstante, si recibe
una señal deficiente o simplemente quiere ajustar el reloj usted mismo, puede hacerlo desde el
menú.
Nota: Cuando se recibe una señal horaria DAB, la Sirocco 150 utiliza esta de forma
predeterminada.
Para ajustar la hora
BTccX\T
!#W^da)
2[^RZ
1.
BTccX\T
!#7^da)
3.
2.
BTccX\T
!#7^da $)
4.
1
Pulse Menú y luego seleccione ‘Reloj’
2.
A continuación verá la pantalla Ajustar hora. Use el control de navegación para seleccionar un reloj de
12 o 24 horas
3
Ajuste las horas
4.
Ajuste los minutos
Después de ajustar la hora se le pedirá que ajuste la fecha. Use el control de navegación
de la forma descrita arriba.
Ajustar el temporizador
La función del temporizador permite configurar la Sirocco 150 para que se encienda con la fuente
preferida y que se apague a horas específicas.
Para ajustar el temporizador
Timer
>UU
BTccX\Ta
)
BTccX\T^]
2.
3PX[h
BTcSPhb
301
BTc\^ST
%
BTce^[d\T
3.
4.
5.
1.
Pulse y mantenga pulsado Temporizador para entrar en la pantalla Ajustar temporizador. También puede
obtener acceso al Temporizador desde el menú principal.
2.
Use el control de navegación para fijar las horas a las que desee que se encienda y apague la Sirocco 150
3
Seleccione la frecuencia con que desea que se apague el temporizador (Solamente una vez o Diariamente)
4.
Seleccione la fuente que desea que reproduzca la Sirocco 150 cuando se encienda: DAB, FM, CD, iPod,
USB, tarjeta SD o Tono.
5.
Por último, ajuste el nivel de volumen que desee para la operación del temporizador.
El símbolo 'TIMER' de la pantalla indica que se ha configurado un
temporizador. Para activar o desactivar el temporizador, pulse una vez el
botón Temporizador.
10
TIMER
112APSX^ ^f_[PhX]V)HTPW
Usar el temporizador de sueño
Puede configurar rápidamente la Sirocco 150 para que se apague automáticamente al cabo
de un tiempo determinado. Para ello, pulse sucesivamente el botón Sleep para seleccionar
90, 60, 45, 30 o 15 minutos antes de que se apague la unidad. Para mostrar el tiempo
restante, pulse el botón Sleep una vez. Púlselo y manténgalo pulsado para cancelar el
temporizador.
SLEEP
Sleep
Menu
B[TT_^]
AT\PX] $\X]b
Opciones
Pulse el botón Menú para obtener acceso a las siguientes opciones. También puede obtener
acceso a la configuración de las funciones de reloj, temporizador y de ahorro de energía
Opciones exclusivas para DAB
Autotune (Autosintonizar)
Explora todas las frecuencias DAB en búsqueda de emisoras y añade automáticamente
cualquier emisora nueva que se encuentre a la lista de emisoras. Para detener una
autosintonización pulse Seleccionar.
DRC value (Valor DRC)
El valor DRC (del inglés, Control del rango dinámico) consigue que los sonidos más suaves de
una emisión DAB resulten más fáciles de oír a un volumen bajo o en un entorno ruidoso. No
todas las emisoras retransmiten DRC; consulte la información de su emisora favorita.
DRC off
No se tiene en cuenta ningún nivel DRC de la emisión.
DRC half
El nivel DRC está ajustado a la mitad de como se envía con la emisión.
DRC full
(predeterminado) Aplica el nivel DRC tal como se envía con la emisión.
Manual tune (Sintonización manual)
Muestra el nivel de la señal DAB para ayudarle a encontrar la mejor ubicación para la radio.
Station Order (Orden de emisoras)
Alphanumeric Lista todas las emisoras en orden alfanumérico.
Active station Lista las emisoras activas en primer lugar de la lista de emisoras
Multiplex
Lista las emisoras por grupos de acuerdo con su multiplex.
Opciones exclusivas para FM
FM stereo mode (Modo FM estéreo)
Cambia entre sonido estéreo y sonido mono. Puede mejorar la calidad del sonido en zonas
con una recepción de FM deficiente
Opciones de audio
ES
Ajustes del ecualizador (solamente control remoto)
Aplica uno de los cinco ajustes de ecualización (FLAT, POP, CLASSIC, ROCK o JAZZ) al audio.
11
Ahorro de energía
EcoPlus
La Sirocco 150 forma parte de la familia de productos PURE EcoPlus y tiene un modo de
ahorro de energía en espera.
En el modo en espera con ahorro de energía, la pantalla y el reloj se apagan y no se carga
el iPod o iPhone que está instalado en el puerto. La luz indicadora del modo en espera se
ilumina para indicar que la unidad se encuentra en modo en espera, con lo cual se reduce
considerablemente el consumo de energía.
En el modo en espera, la pantalla está iluminada y se muestra la hora. El iPod o iPhone
colocado en el puerto se carga
Para activar o desactivar el ahorro de energía, pulse Menú y luego gire el control de
sintonización y seleccione ‘Energy saving’ y luego ‘On’(Encendido) o ‘Off’ (Apagado).
Menu
4]TaVhBPeX]V
>UU
>]
Nota: Después de entrar en el modo en espera con ahorro de energía, hay un pequeño retraso
hasta que la Sirocco 150 se apaga. Durante este tiempo aparecerá ‘Powering off’ (Apagándose)
en la pantalla.
Sugerencias y recomendaciones
(?) Emisoras DAB inactivas o no disponibles
Las emisoras inactivas o no disponibles son las que aparecen en la lista de emisoras pero que no
están disponibles actualmente. Las estaciones inactivas presentan un ‘?’ antes de su nombre en
la lista de emisoras. Si selecciona una emisora con este símbolo, la radio intentará sintonizarla o
regresará a la emisora anterior.
La pantalla muestra ‘No stations available’ (Ninguna emisora disponible)
Compruebe que la antena esté extendida completamente. Use la función de autosintonización
para buscar emisoras. Intente ajustar la antena o la posición de la radio.
El reloj no se ha cambiado al horario de verano/invierno para ahorro de energía
Ponga la unidad en DAB para obtener la hora a partir de la señal DAB; puede haber un retraso por
parte de la emisora en actualizar la señal horaria.
Reinicio de la radio
Al reiniciar la radio se borran todos los ajustes preconfigurados, las emisoras almacenadas
y los ajustes de emisoras favoritas y se restablecen todas las opciones con sus valores
predeterminados. Para reiniciar:
1
2
12
Pulse y mantenga pulsado el botón Menú durante tres segundos
Pulse el control de navegación para confirmar el reinicio.
Especificaciones técnicas
Sintonizador
Rango de frecuencias
Reproductor de CD
Altavoces
Conectores de entrada
Conectores de salida
Mando a distancia
Antena
Alimentación eléctrica
Homologaciones
Dimensiones (mm)
Radio digital estéreo con Banda III completa y recepción FM.
Homologada según la norma ETS 300 401 y capaz de descodificar
todos los modos de transmisión DAB y DAB+ 1-4 hasta e incluidos 384
kbps. Compatible con FM RDS.
DAB – banda III (174-240 MHz), FM – 87,5-108 MHz.
Compatible con reproducción de discos CD-R y CD-RW. Reproducción
de MP3 y WMA,
Múltiples modos de reproducción (repetición, aleatorio, etc.).
Compatible con listas de reproducción de hasta 60 archivos WMA/
MP3 o pistas de CD.
Impedancia de 4 ohmios (nominal). Gestión de la alimentación de
10 W RMS. Diseño de dos vías. Impulsor de graves medios de papel
tratado. Cruzado sintonizado personalizado.
Toma de 3,5 mm Aux-in para dispositivos auxiliares. Puerto USB para
sticks de memoria de hasta 32GB. Ranura para tarjeta de memoria SD
(compatible con tarjetas de hasta 2 GB).
Toma estéreo de 3,5 mm para auriculares. Toma de 9 clavijas para
puerto para iPod/iPhone. Toma de salida de vídeo de 3,5 mm situada
en la parte trasera del puerto.
Mando a distancia por infrarrojos.
Antena extraíble de cable dipolar para DAB/FM.
Adaptador eléctrico 240 V Euro/UK.
Marcado CE. Cumple con las Directivas EMC y de bajo voltaje
(2004/108/EC y 2006/95/EC).
Unidad – 145 de ancho x 164 de alto x 203 de fondo.
Altavoces – 142 de ancho x 213 de alto x 160 de fondo.
Marcas comerciales
Sirocco 150, PURE, el logotipo PURE, Imagination Technologies y el logotipo Imagination Technologies son marcas comerciales o marcas comerciales
registradas de Imagination Technologies Limited. “Fabricado para iPod” significa que se ha diseñado un accesorio electrónico para conectarse
específicamente a un iPod y que el desarrollador lo ha certificado para que cumpla los estándares de rendimiento de Apple. “Funciona con iPod” significa que
se ha diseñado un accesorio electrónico para conectarse específicamente a un iPod y que el desarrollador lo ha certificado para que cumpla los estándares de
rendimiento de Apple. Apple no se hace responsable del funcionamiento de este dispositivo ni de su cumplimiento de estándares de seguridad y legales. iPod
es una marca comercial de Apple Computer, Inc., registrada en los EE. UU. y en otros países. iPhone es una marca comercial de Apple Inc. Todos los demás
nombres de productos son marcas comerciales de sus respectivas compañías. Versión del 1 de julio de 2009.
Información acerca de la garantía
Imagination Technologies Ltd. garantiza al usuario final que este producto no presenta defectos ni de materiales ni de fabricación durante una utilización
normal en un periodo de dos años a partir de la fecha de compra. Esta garantía cubre averías ocasionadas por defectos de fabricación o diseño; No es
aplicable en caso de daños accidentales, independientemente del hecho que los motive, además de desgaste, negligencia, ajuste, modificación o reparación
no autorizada por nosotros. Visite el sitio web www.pure.com/register para registrar su producto. Si tiene cualquier problema con esta unidad, por favor,
póngase en contacto con su distribuidor o póngase en contacto con el Servicio de atención al cliente de PURE en la dirección indicada en la parte posterior de
este manual.
Renuncia de responsabilidad
Imagination Technologies Limited no asume ninguna declaración o garantía en relación con el contenido de este documento y renuncia específicamente a
cualquier garantía implícita de comerciabilidad o adecuación a un propósito determinado. Asimismo, Imagination Technologies Limited se reserva el derecho
a actualizar esta publicación y a hacer los cambios necesarios de forma periódica sin que ello obligue a Imagination Technologies Limited a avisar a ninguna
persona u organización de dichas revisiones o cambios.
ES
Copyright
Copyright 2009 por Imagination Technologies Limited. Reservados todos los derechos. Ninguna parte de esta publicación puede copiarse o distribuirse,
transmitirse, transcribirse, almacenarse en un sistema de recuperación, o traducirse a ningún idioma humano o informático, de ninguna forma o por ningún
medio, ya sea electrónico, mecánico, magnético, manual o de otro tipo, ni revelarse a terceras partes sin el consentimiento explícito por escrito de Imagination
Technologies Limited.
13
Desecho de equipos eléctricos y electrónicos antiguos
Este símbolo del producto o del paquete indica que este producto no deberá considerarse como desperdicio doméstico. En su lugar,
deberá dejarse en el punto de recogida adecuado para el reciclaje de equipos eléctricos y electrónicos. Al garantizar que este producto
se elimine de la forma correcta, ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud humana, que
podrían deberse a un tratamiento inadecuado de los residuos de este producto. El reciclaje de los materiales ayudará a conser var
los recursos naturales. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su
oficina local, con el servicio de tratamiento de residuos domésticos más cercano o con el establecimiento donde adquirió el producto.
www.pure.com
PURE
Imagination Technologies Ltd.
Home Park Estate
Kings Langley
Herts, WD4 8LZ
United Kingdom
+44 (0)845 148 9001
+44 (0)845 148 9002
+44 (0)845 148 9003
sales and support
trade sales and support
fax
PURE
Karl-Marx Strasse 6
64589 Stockstadt/Rhein
Germany
+49 (0)6158 878872
sales
+49 (0)6158 878874 fax
PURE - Vertrieb über:
TELANOR AG
Unterhaltungselektronik
Bachstrasse 42
4654 Lostorf
Schweiz/Switzerland
+41 (0)62 285 95 95
+41 (0)62 285 95 85
PURE Australasia Pty Ltd
PO Box 5049
Wonga Park.
Victoria 3115
Australia
+61 (0)3 9722 2422
+61 (0)3 9722 2104
support.pure.com
www.pure.com/au
[email protected]
support.pure.com
[email protected]
[email protected]
sales
fax
www.telanor.ch
[email protected]
sales and support
fax
Sirocco 150 is a member of the PURE EcoPlus™ product
family. All EcoPlus products are designed and manufactured
to minimise their environmental impact, with:
EcoPlus
Reduced power consumption in operation and standby
Components selected to minimize environmental impact
Use of materials from recycled and sustainable sources
The smallest possible packaging
For more information please visit www.pure.com/ecoplus
101HF
Printed on 100% recycled paper
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
