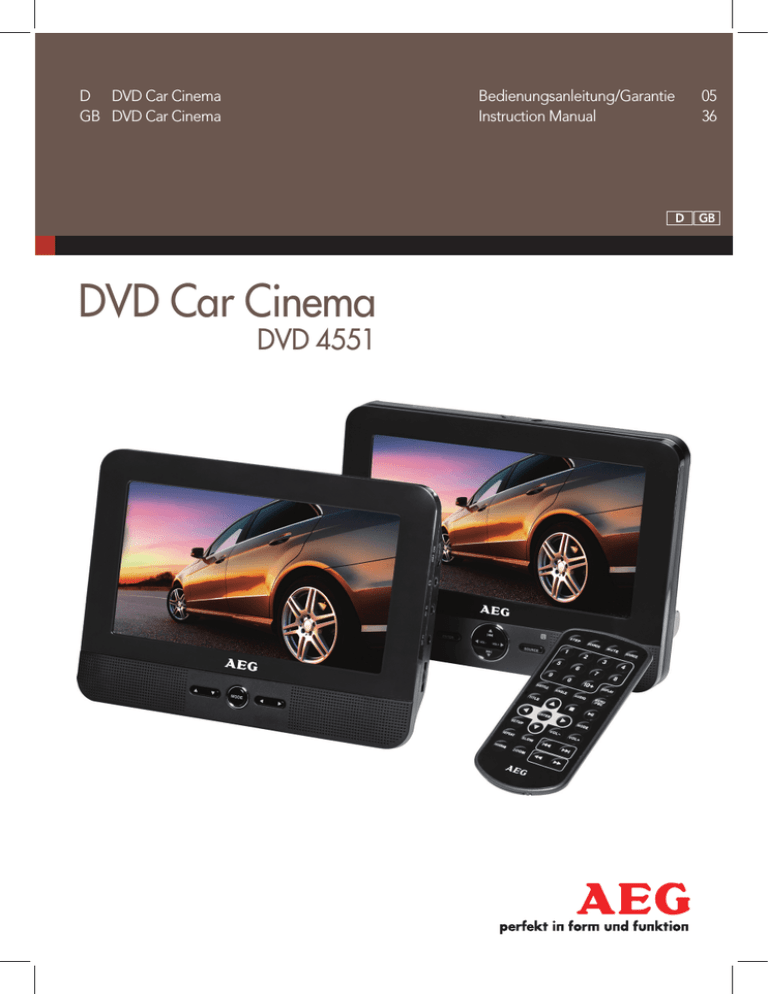

D DVD Car Cinema
GB DVD Car Cinema
Bedienungsanleitung/Garantie
Instruction Manual
DVD Car Cinema
DVD 4551
05
36
Inhalt
2
Deutsch
Inhalt
Übersicht der Bedienelemente................................Seite 3/4
Bedienungsanleitung.................................................Seite 5
Technische Daten.......................................................Seite 6
Entsorgung..................................................................Seite 32
Garantie.......................................................................Seite 33
English
Contents
Overview of the components...................................Page3/4
Instruction Manual......................................................Page 36
Technical Specifications.............................................Page 37
Disposal.......................................................................Page 60
3
Übersicht der Bedienelemente
Overview of the Components
Abb./Fig. 1 (DVD Monitor)
Abb./Fig. 2 (LCD Monitor)
4
Übersicht der Bedienelemente
Overview of the Components
Abb./Fig. 3
Deutsch
Geräteteile (DVD Monitor)
(Abb. 1)
1 SD/MS/MMC KartenleserAnschluss
5
7 Betriebs-Indikator
8 Taste “Bestätigen” (ENTER)
2 Taste „Öffnen“ (OPEN)
9 Batterielade-Indikator (
3 LCD Display
10 DC IN 9-12V Buchse
)
4 IR Sensor für die Fernbedie11 DC OUT Buchse
nung
Taste „Hoch/Rückwärts“ ( / ) 12 USB-Anschluss
13 COAXIAL Buchse
5 Taste „Funktion“ (SOURCE)
6 Taste „Runter/Vorwärts“ ( / ) 14 AV OUT Buchse
Taste „Rechts/Lautstärke anhe- 15 Kopfhöreranschluss
ben“ ( /VOL+)
16 Ein-/Aus-Schalter (ON/OFF)
Taste „Links/Lautstärke absenken“ ( /VOL-)
Geräteteile (LCD Monitor) (Abb. 2)
1 LCD Display
7 Taste „Links/Rechts“ ( / )
2 Ein-/Aus-Schalter (ON/OFF)
8 Taste “Bildschirmeinstellung”
MODE
3
Kopfhöreranschluss
4 AV IN Buchse
9 Taste „Hoch/Runter“ ( / )
5 DC IN Buchse
10 Betriebs-Indikator
6 Lautstärkeregler
Fernbedienung (Abb. 3)
1 MUTE: Stummschalten.
2 SOURCE: Zur Auswahl zwischen DVD, USB und CARD.
3 10+: Zur Auswahl der Kapitel/
Tracks über 9. Erneuter Druck
erhöht um jeweils 10.
12
: Schnellvorlauf.
: Schnellrücklauf.
13 SLOW: Zeitlupe. Film weiter
abspielen mit der Taste .
14 ZOOM: Ein- oder Auszoomen.
15 PROGRAM: Playlist aufrufen.
4 DISPLAY: Wiedergabestatus
auf Bildschirm anzeigen.
16 REPEAT: Titel, Kapitel, etc.
wiederholen.
5 AUDIO: Audio-Einstellungen
verändern.
17 SETUP: Setup-Menü starten.
8 MODE: Blendet das VideoEinstellmenü ein.
22 Zifferntasten: Direkte Anwahl
der Kapitel oder Lied-Nummer.
9 Richtungstasten: Navigation
im Bildschirmmenü.
23 STEP: Bild anhalten. Erneuter
Druck zeigt das nächste Bild.
Film weiter abspielen mit der
Taste .
18 ENTER: Die Eingabe bestäti6 MENU/PBC: Hauptmenü der
gen.
DVD/VCD anzeigen. Playback19
TITLE: Titelmenü der DVD
Control bei VCD anzeigen.
anzeigen.
7
: Die Wiedergabe starten.
20 SUBTITLE: Untertitel anzeigen/
Bild anhalten. Film weiter
ausblenden.
abspielen mit der Taste „ “.
21 ANGLE: Bildwinkel auswählen.
: Wiedergabe stoppen.
10 VOL+/VOL-: Lautstärke anheben/vermindern.
11
: Sprung zum vorherigen
Kapitel oder Lied.
: Sprung zum nächsten
Kapitel oder Lied.
24 SEARCH: Passage der CD/
DVD direkt ansteuern.
6
Deutsch
Technische Daten
Geräteart
Modell
Stromversorgung
Leistung
Abmessungen (B x H x T)
Gewicht
Laser
Signal
Signal-Rauschabstand
Video-Ausgang
Analoger Audio-Ausgang
Betriebsumgebung
Kompatible Medien
Regionalcode
Zubehör
Inhaltsverzeichnis
DVD Car Cinema
DVD 4551 LCD
AC 100-240V, 50/60 Hz
DC 9V, 1,5 A
<15 W
DVD Monitor: 190 mm x 144 mm x 38 mm
LCD Monitor: 190 mm x 144 mm x 21 mm
DVD Monitor: 0,66 kg
LCD Monitor: 0,30 kg
Halbleiter-Laser
PAL/NTSC
>=80 dB
1,0 V (P-P) 75 Ω
1,0 V (rms)
0°C bis 40°C, ebener Untergrund
KK DVD-Video (DVD Disc, DVD ±R/RW)
KK MPEG-4 Video (von CD/DVD Disc,
DVD±R/RW, CD-R/RW)
KK Audio CD (von CD Disc, CD-R/RW)
KK Video CD (von CD Disc, CD-R/RW)
KK MP3 files (von CD/DVD Disc, DVD±R/
RW, CD-R/RW)
2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
AC/DC Adapter, Strom-/AV-Verbindungskabel, Fernbedienung (inkl. Batterie),
2x Stereo Ohrhörer, Kabel für die Stromversorgung am Fahrzeug Zigarettenanzünder,
4x Befestigungsgurte
Geräteteile............................................................................................................5
Fernbedienung....................................................................................................5
Technische Daten................................................................................................6
Sicherheitshinweise.............................................................................................8
Aufstellen und Anschließen.............................................................................10
Inbetriebnahme.................................................................................................11
Stromversorgung...............................................................................................12
Austausch der Sicherung beim 12V Adapter................................................14
Geräteanschlüsse..............................................................................................15
Geräte einschalten............................................................................................15
Anschließen an andere Ausstattungen..........................................................15
LCD Monitor - Bildschirmeinstellungen verändern......................................16
Über den DVD-Player.......................................................................................17
Medien wiedergeben.......................................................................................18
Im Dateimodus arbeiten..................................................................................22
Voreinstellungen ändern..................................................................................25
Deutsch
7
Fehlerbehebung . .............................................................................................31
Entsorgung . ......................................................................................................32
Garantie..............................................................................................................33
Konformitätserklärung......................................................................................34
OSD-Menü-Übersicht.......................................................................................35
Vielen Dank!
Es freut uns, dass Sie sich für den DVD Car Cinema DVD 4551 LCD entschieden haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für
den Kauf!
Symbole in dieser
Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am
Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere
Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Herstelleranschrift
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Mail: hotline@etv.de
Im Zuge ständiger Produktverbesserungen behalten wir uns technische
und gestalterische Änderungen vor.
8
Deutsch
Sicherheitshinweise
Bedienungsanleitung
Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das
Gerät verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen
oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet.
Kinder und gebrechliche Personen
KK Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es
nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen
können, in der Nähe sind.
KK Kinder oder Personen, die die Gefahren nicht einschätzen können,
dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
KK Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden.
Es besteht Erstickungsgefahr.
Stromversorgung
Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:
KK Fassen Sie den Stecker niemals mit nassen Händen an.
KK Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte
reißen.
KK Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
überfahren wird, oder mit Hitzequellen in Berührung kommt.
KK Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das
Gerät gewickelt ist.
KK Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
KK Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
KK Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
KK Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des
Gerätes angegebene elektrische Spannung mit der Spannung Ihrer
Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät
zerstören.
KK Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte
in das Gerät gelangen.
KK Öffnen Sie das Gerät nicht.
KK Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
verwenden.
KK Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
Deutsch
Laser
9
Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifiziert.
Das zugehörige Etikett befindet sich außen auf dem Gerät. Laser-Strahlen
können die Augen schädigen. Beachten Sie daher Folgendes:
KK Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät
zu zerlegen.
KK Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur
durch den Hersteller oder seinen Kundendienst durchführen.
Standort
Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
KK Schützen Sie das Gerät vor Witterungseinflüssen.
KK Schützen Sie das Gerät vor Feuchtigkeit.
KK Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf
das Gerät.
KK Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärmequellen wie z.B. Heizungen, Öfen etc. auf.
KK Stellen Sie das Gerät nicht in direktes Sonnenlicht.
KK Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht blockiert
werden.
KK Schützen Sie das Gerät vor mechanischen Erschütterungen.
KK Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
KK Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
KK Das Gerät nicht während der Fahrt in einem Kfz nutzen.
Betrieb
KK Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm
entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner
Seite 27, „Allgemeines Setup-Menü“.
KK Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden,
wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
KK Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät
könnte sonst beschädigt werden.
KK Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es
längere Zeit nicht verwenden.
KK Ziehen Sie bei Gewitter den Netzstecker aus.
Bestimmungsgemäße
Verwendung
Das Gerät ist ausschließlich für die folgenden Aufgaben bestimmt:
KK Abspielen von Video-DVDs/Video CDs.
KK Abspielen von Audio-CDs.
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.
10
Deutsch
Defekt
Sollte das Gerät einmal defekt sein:
KK Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst ersetzt werden,
um Gefährdungen zu vermeiden.
KK Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät fallengelassen oder anderweitig beschädigt, muss das Gerät von einem
autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät
vom Stromnetz und setzen Sie sich mit einem autorisierten Fachhändler in Verbindung.
KK Setzten Sie sich mit dem Internet-Service in Verbindung. Seite 34,
„Garantieabwicklung“.
KK Viele Probleme können über diesen Weg gelöst werden.
Aufstellen und Anschließen
Auspacken
Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den
Inhalt auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der
Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu
die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend der in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.
Aufstellen
1. Klappen Sie den Aufsteller an der Rückseite des DVD Monitors aus.
2. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene
Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden
oder Gegenständen.
3. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.
4. Entfernen Sie, falls vorhanden, die Schutzfolie vom Gerät/LCD Bildschirm.
Befestigung an der Kopfstütze
Für die Montage benötigen Sie drei Befestigungsbänder.
WARNUNG:
Für den Gebrauch während der Fahrt sind die Befestigungsbänder nicht
geeignet. Verletzungsgefahr!
HINWEIS:
Die mitgelieferten Befestigungsbänder sind nur für den stehenden
Betrieb vorgesehen.
Deutsch
11
1. Fädeln Sie ein Befestigungsband durch die Klammern an der Rückseite des Gerätes.
2. Befestigen Sie das Gerät nun horizontal an der Rückseite der Kopfstürze.
3. Fixieren Sie das horizontale Befestigungsband mit dem anderen
Befestigungsband. Führen Sie dieses vertikal um die Kopfstütze.
Inbetriebnahme
Batterien in die Fernbedienung
einsetzen/austauschen
WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen.
Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind oder die Fernbedienung voraussichtlich längere Zeit nicht
benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken
sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt
aufsuchen.
ACHTUNG:
Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land
geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen
Sie Batterien niemals ins Feuer!
HINWEIS:
KK Die Lithium-Zelle im Batteriefach der Fernbedienung wurde für den
Transport ggf. mit einer Folie gesichert. Dies verlängert die Lebensdauer der Batterie. Vor der ersten Anwendung entfernen Sie bitte
diese Folie, um die Fernbedienung betriebsbereit zu machen.
KK Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt
verkürzt sein.
1. Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung.
2. Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart
(CR 2025). Achten Sie auf die richtige Polarität.
3. Schließen Sie das Batteriefach wieder.
HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den DVDPlayer übertragen. Achten Sie daher darauf, dass der DVD-Player nicht
in direktem Sonnenlicht steht. Die Übertragung der Signale von der
Fernbedienung zum DVD-Player könnte unmöglich sein.
12
Deutsch
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel
der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links,
oben und unten 30° nicht überschreiten.
Stromversorgung
A. Mit dem Wechselstromadapter
Der Wechselstromadapter funktioniert bei Wechselstrom von 100 V und
240 V aber
KK In Europa darf das Netzkabel (mitgeliefert) nur an eine Stromquelle zu
230-240 V Wechselstrom angeschlossen werden.
KK Beim Anschließen einer Wechselstromquelle außerhalb Europas muss
ein Steckeradapter je nach Steckdose verwendet werden.
1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN 9~12V
Buchse (Abb. 1/10) des Gerätes.
2. Für den Betrieb beider Geräte:
- Verbinden Sie den Stecker vom Wechselstromadapter mit der
DC IN 9~12V Buchse (Abb. 1/10).
- Verbinden Sie das Strom-/AV-Verbindungskabel mit der Buchse
DC OUT/AV OUT vom DVD MONITOR (Abb. 1/11, 14) und der
Buchse DC IN/AV IN vom LCD MONITOR (Abb. 2/5, 4).
3. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig
installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot
(Abb. 1/9).
ACHTUNG:
KK Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät
bestimmt. Nicht für andere Geräte verwenden.
KK Wird das Gerät über längere Zeit nicht verwendet, muss der Wechselstromadapter von der Stromsteckdose abgezogen werden.
B. Mit dem Adapter
für den Zigarettenanzünder
Der 12 V Zigarettenanzünderadapter wird für Fahrzeuge verwendet, die
eine 12 V-Stromversorgung mit negativer Erdung haben.
KK Verbinden Sie den Stecker vom Zigatettenanzünderadapter mit der
DC IN 9~12V Buchse (Abb. 1/10).
Für den Betrieb beider Geräte:
- Verbinden Sie den Stecker vom Zigarettenanzünderadapter mit
der DC IN 9~12V Buchse (Abb. 1/10).
- Verbinden Sie das Strom-/AV-Verbindungskabel mit der Buchse
DC OUT/AV OUT vom DVD MONITOR (Abb. 1/11, 14) und der
Buchse DC IN/AV IN vom LCD MONITOR (Abb. 2/5, 4).
KK Stecken Sie anschließend den Zigarettenanzünder in die entsprechende Buchse Ihres Fahrzeugs.
Deutsch
13
Vorsichtsmaßnahmen:
KK Dieses Gerät darf nur mit dem Original-Fahrzeugadapter verwendet
werden, ein anderer Adapter kann das Gerät beschädigen.
KK Der Original-Fahrzeugadapter darf nur für dieses Gerät verwendet
werden. Nicht für andere Geräte verwenden.
KK Das Gerät nicht während der Fahrt nutzen. Stellen Sie sicher, dass das
Gerät gut befestigt bzw. verstaut ist und bei einem Unfall nicht in das
Fahrzeug fallen kann.
HINWEIS:
Die mitgelieferten Befestigungsbänder sind nur für den stehenden
Betrieb vorgesehen.
WARNUNG:
Für den Gebrauch während der Fahrt sind die Befestigungsbänder
nicht geeignet. Verletzungsgefahr!
KK Beim Fahren im Straßenverkehr ist das Hantieren am Gerät und Anschauen von Videos/DVDs verboten.
KK Wenn der Zigarettenanzünder verschmutzt ist, wird der Anschluss
durch schlechtes Leiten heiß. Sicherstellen, dass der Adapter nur an
einen sauberen Zigarettenanzünderanschluss angesteckt wird.
KK Nach dem Gebrauch, den 12 V-Adapter wieder vom Gerät und von
der Zigarettenanzünderbuchse abstecken.
C. Mit dem aufladbaren Akku
KK Vor dem Gebrauch den Akku in geschlossenen Räumen aufladen.
KK Der aufladbare Akku ist für den tragbaren Gebrauch zu verwenden,
und um auch im Freien DVDs sehen zu können.
Aufladen des Akkus
ACHTUNG:
Den Akku nicht direkt nach dem Betrieb aufladen. Lassen Sie den Akku
ca. 10 Min. abkühlen, da der Akku ansonsten Schaden nehmen kann.
1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN 9~12V
Buchse (Abb. 1/10) des Gerätes.
2. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig
installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot
(Abb. 1/9).
ACHTUNG:
KK Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät
bestimmt. Nicht für andere Geräte verwenden.
KK Wird das Gerät über eine längere Zeit nicht verwendet, muss der
Wechselstromadapter von der Stromsteckdose abgezogen werden.
KK Nehmen Sie das Gerät bei Auffälligkeiten des Akkus, wie z.B.
Überhitzung, Anschwellung oder Geruchsbildung, außer Betrieb und
kontaktieren Sie das Service Center.
14
Deutsch
ACHTUNG:
KK Laden Sie den Akku nicht auf, wenn das Gerät auf einem unzureichenden Belüftungsuntergrund steht, wie z.B. Matratze, Sofa, Kissen,
weiche Unterlage usw.
KK Es besteht Explosionsgefahr, wenn der Akku durch einen falschen
Typ ersetzt wird, oder in Feuer oder Wasser geworfen wird.
KK Setzten Sie den Akku keiner direkten Sonnenstrahlung oder hohen
Temperaturen aus (über 40°C [104°F]), wie z.B. auf dem Autoarmaturenbrett.
KK Setzten Sie den Akku keinem harten Aufprall oder Druck aus.
KK Vermeiden Sie eine Überladung, Tiefenentladung, zu hohe Ströme,
Betrieb bei zu hohen Temperaturen (über 40°C) oder zu niedrigen
Temperaturen (unter 0°C) und langes Lagern im entladenen Zustand.
Dies kann zu Schäden am Akku führen.
Der Akku ist vollständig geladen, wenn die Ladeanzeige (Abb. 1/9) grün
leuchtet.
HINWEIS:
KK Wenn die Leistung des aufladbaren Akkus sinkt, stoppt die Wiedergabe.
KK Wird im Bildschirm die Anzeige „LOW BATTERY“ eingeblendet,
ist der Ladezustand des Akkus niedrig. Der Akku muss aufgeladen
werden.
KK Den Akku kurz vor dem nächsten Gebrauch laden.
KK Das Aufladen des Akkus über den Zigarettenanschluss ist ebenfalls
möglich.
ACHTUNG:
KK Die Klemmen nicht kurzschließen.
KK Nur das Original-Aufladegerät verwenden, um den Akku aufzuladen.
Austausch der Sicherung beim 12V Adapter
HINWEIS:
Achten Sie darauf, dass Sie beim Ausbauen der Sicherung keine Kleinteile verlieren. Stellen Sie außerdem sicher, dass die Kleinteile wieder an
der richtigen Stelle angebracht werden.
Wenn das Gerät in Verwendung mit dem 12V Zigarettenanzünderadapter
nicht funktioniert, wechseln Sie die Sicherung aus. Diese befindet sich an
der Spitze des 12V Adapters.
KK Schrauben Sie das silberne, runde Endstück (A) ab.
KK Entfernen Sie die Sicherung (C) und ersetzten Sie diese mit einer
neuen trägen 2A Sicherung.
KK Stellen Sie sicher, dass die silberne Spitze (B) in das silberne Endstück
gesetzt wird. Schrauben Sie das Endstück wieder fest.
Deutsch
15
Geräteanschlüsse
Gebrauch von Ohr-/Kopfhörern
(Abb. 1/15; Abb. 2/3)
1. Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem
3,5 mm Stereo-Klinkenstecker, den Sie in den Kopfhöreranschluss ( )
stecken.
2. Mit den VOL+/VOLstärke ein.
Tasten stellen Sie die gewünschte Laut-
WARNUNG:
KK Stellen Sie die Lautstärke Ihres Kopf- bzw. Ohrhörers nicht zu laut ein,
dieses könnte zu Gehörschäden führen und Sie könnten sich und
andere gefährden.
KK Um Ihre Umgebung nicht zu stören, stellen Sie die Lautstärke gering
ein.
KK Bei Tinnituserkrankungen schalten Sie die Lautstärke bitte leise ein
bzw. verzichten auf die Verwendung dieses Gerätes.
KK Ohrenärzte empfehlen, Ohrhörer nicht dauerhaft über einen längeren Zeitraum zu verwenden.
Eingänge an der Geräteseite
USB Eingang (Abb. 1/12)
Stecken Sie ein USB-Speichermedium direkt in die entsprechende
Buchse an der rechten Seite des Gerätes.
Speicherkarten Einschub (Abb. 1/1)
Schieben Sie eine MMC/SD bzw. MS Speicherkarte mit dem Label nach
hinten in den Karteneinschub des Gerätes.
Den weiteren Betrieb mit einem USB-Speichermedium oder Speicherkarte, entnehmen Sie sich bitte dem Abschnitt Seite 22 „Im Dateimodus
arbeiten“.
Geräte einschalten (Abb. 1/16; Abb. 2/2)
Schalten Sie den Hauptschalter des Gerätes ein, indem Sie den NetzEin-/Aus-Schalter „POWER ON/OFF“ auf der Seite des Gerätes auf die
Position „ON“ stellen. Der Betriebs-Indikator (Abb. 1/7, 2/10) leuchtet
rot.
HINWEIS:
Im Dual-Betrieb muss der DVD MONITOR eingeschaltet sein, damit die
Spannungsversorgung zum zweiten Monitor weitergeleitet wird.
Anschließen an andere Ausstattungen
Anschließen von anderen
Wiedergabegeräten
KK Um das Bild eines anderen Wiedergabegerätes (z.B. Digitalkamera)
auf dem LCD Bildschirm wiederzugeben, verbinden Sie ein Audio/
Video-Kabel mit der Buchse AV IN (Abb. 2/5) und das andere Ende
mit dem Wiedergabegerät.
KK Stecken Sie das Kabel vom Wechselstromadapter in die DC IN Buchse (Abb. 2/5).
KK Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig
installierten Steckdose.
16
Deutsch
HINWEIS:
Ein Anschluss anderer Wiedergabegeräte ist nur am LCD Monitor
(Zusatzmonitor) möglich.
Digitale Audioübertragung
Verbinden Sie ein Koaxial-Kabel (nicht im Lieferumfang enthalten) zur
Übertragung des digitalen Audiosignals mit Ihrem Wiedergabegerät
oder Ihrem Verstärker.
1. Stecken Sie den Audio-Stecker in die Buchse COAXIAL des DVDMonitors (Abb. 1/13).
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.
Anschließen an ein Fernsehgerät
Um das Bild auf einem TV Gerät wiederzugeben, verbinden Sie ein
Audio/Video-Kabel mit der Buchse AV OUT (Abb. 1/14) und das andere
Ende mit dem TV Gerät.
Schalten Sie den Fernseher auf AV IN. Beachten Sie dafür bitte die mit
dem TV Gerät mitgelieferte Bedienungsanleitung.
HINWEIS:
Sie benötigen ein Audio-Kabel mit einen 4 pol. 3,5 mm Klinkenstecker,
mit einer Stiftlänge von 17,5 mm, auf Cinch.
LCD Monitor - Bildschirmeinstellungen verändern
KK Drücken Sie die Taste MODE (Abb. 2/8), um das Einstellungsmenü
aufzurufen.
KK Wählen Sie mit den Tasten und (Abb. 2/9) die Option aus. Mit
den Tasten und (Abb. 2/7) nehmen Sie die Einstellung vor.
KK Drücken Sie die Taste MODE wiederholt, um zwischen dem Bild- und
Optionsmenü zu wechseln, bzw. um das Menü wieder auszublenden.
HINWEIS:
Das Menü blendet sich automatisch nach kurzer Zeit aus, wenn keine
Einstellung vorgenommen wird.
Im Menü „Bild“ können Sie Helligkeit, Kontrast und die Farbe einstellen.
Ebenfalls können Sie mit „Reset“ die Einstellungen wieder auf die werkseitigen Werte zurücksetzten.
Option
Hier können Sie Einstellungen zum Bildmodus vornehmen. Bildformat
(16:9 und 4:3).
Deutsch
17
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten abspielen Seite 6, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem
sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche
Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“
beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der
Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt
sind.
HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit
dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl
von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen
Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe
von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des
Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder
DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen
des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD finalisiert wurde. Weitere Informationen hierzu
finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.
Begriffe
KK Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer
Symphonie, etc. handeln.
KK Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt.
Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“
hingegen Unterabschnitte dieses Films.
KK MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien
geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4)
komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die
große Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.
HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfahren
ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren oder
Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt. Dies ist
keine Fehlfunktion des Gerätes.
18
Deutsch
Medien wiedergeben
Fernbedienung verwenden
Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist
dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVDPlayers zeigt.
CD/DVD laden
1. Schieben Sie am Gerät die Taste OPEN (Abb. 1/2) in Pfeilrichtung.
Das CD/DVD-Fach öffnet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Schließen Sie das CD/DVD Fach wieder. Nach kurzer Zeit wird der
Typ des geladenen Mediums angezeigt (z.B. „DVD-VIDEO“).
Bildschirmanzeige
CD-Menü verstehen
Werden CDs abgespielt, so werden folgende Statusinformationen auf
dem Bildschirm angezeigt:
KK Aktueller Track/Gesamtanzahl der Tracks (1).
KK Zeit (2): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Tracks angezeigt. Die Anzeige erfolgt in Minuten und
Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY
(Abb. 3/4) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen
zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Track-Ende,
- bisherige Wiedergabedauer der CD,
- verbleibende Zeit bis zum CD-Ende
Bildschirmanzeige DVD-Menü
verstehen
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem
Druck auf die Taste DISPLAY (Abb. 3/4) anzeigen lassen.
DVD-Menü
KK Aktueller Titel/Gesamtanzahl der Titel (1).
KK Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
KK Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit.
Standardmäßig wird die bisherige Wiedergabedauer des aktuellen
Titels angezeigt.
Die Anzeige erfolgt in Stunden, Minuten und Sekunden.
Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/4)
der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Titel-Ende,
- bisherige Wiedergabedauer des Kapitels,
- verbleibende Zeit bis zum Kapitel-Ende,
- Anzeige aus.
Deutsch
Wiedergabe starten
1. Legen Sie eine CD/DVD in das CD/DVD-Fach
laden“.
2. Drücken Sie auf die Taste „
19
Seite 18, „CD/DVD
“ (Abb. 3/7) der Fernbedienung.
HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe
unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players
überprüfen.
Wiedergabe unterbrechen
1. Drücken Sie auf die Taste „ “ (Abb. 3/7) der Fernbedienung. Die
Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.
2. Drücken Sie auf die Taste „ “ (Abb. 3/7) der Fernbedienung, um
die „normale“ Wiedergabe wieder zu starten.
Audio-Sprache/
Audio-Modus ändern
Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/5), um die AudioSprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind
abhängig von der DVD.
HINWEIS:
Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können Sie
mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“
oder „Stereo“ einstellen.
Untertitel anzeigen
Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/20), wenn Sie die
Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden UntertitelSprachen sind abhängig von der DVD.
Wiedergabe stoppen
KK Drücken Sie während der Wiedergabe auf die Taste „ “ (Abb. 3/7).
Die Wiedergabe wird angehalten.
KK Drücken Sie noch einmal auf die Taste „ “ (Abb. 3/7), um die Wiedergabe von der letzten Position fortzusetzen.
KK Drücken Sie zweimal auf die Taste „ “ (Abb. 3/7), um die Wiedergabe
vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste
„ “ (Abb. 3/7), so wird die CD/DVD von vorn abgespielt.
Vorheriges Kapitel/
Track auswählen
Drücken Sie die Taste „ “ (Abb. 3/9), um zum Beginn des vorherigen
Kapitels oder Tracks zu springen.
Nächstes Kapitel/Track auswählen
Drücken Sie die Taste „ “ (Abb. 3/9), um zum Beginn des nächsten Kapitels oder Tracks zu springen.
Track direkt auswählen
Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der
Zifferntasten der Fernbedienung ein (Abb. 3/22).
Nach kurzer Zeit wird die Wiedergabe dieses Tracks gestartet.
20
Deutsch
Passage über Menü ansteuern
Über das Bildschirmmenü können Sie komfortabel beliebige Passagen
eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der
Taste SEARCH (Abb. 3/24) aus.
2. Wählen Sie die Rubrik mit den Richtungstasten (Abb. 3/9) aus.
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll.
In Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln.
Die Eingabe nehmen Sie über die Zifferntasten (Abb. 3/22) vor. Nach
kurzer Zeit beginnt die Wiedergabe.
DVD-Titel/Kapitel wiederholen
1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden
soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/16). Auf dem Bildschirm
erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“
oder „Alle“ auf dem Bildschirm sehen.
CD-Track wiederholen
1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/16). Auf dem Bildschirm
erscheint die Meldung „Track“.
CD wiederholen
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/16), bis auf dem Bildschirm die Meldung „Alle“ erscheint.
Wiederholen beenden
Drücken Sie so oft auf die Taste REPEAT (Abb. 3/16), bis auf dem Bildschirm keine Meldung mehr erscheint.
DVD-Menü verwenden
Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie
Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVDspezifisch und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste MENU/PBC (Abb. 3/6), um das DVD-Menü
zu starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/9).
Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/18).
Befinden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel
auswählen können, so können Sie dessen Nummer über die Zifferntasten (Abb. 3/22) der Fernbedienung eingeben
Schnell-Vor- oder Zurücklauf
durchführen
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder
Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste bzw. (Abb. 3/12), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die
aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B.
„ 2x“.
2. Drücken Sie mehrfach auf die Taste bzw. , um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16
oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „ “ (Abb. 3/7), um beim Erreichen der
gesuchten Passage die normale Wiedergabe zu starten.
Deutsch
Bildausschnitt vergrößern
21
Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.
Drücken Sie auf die Taste ZOOM (Abb. 3/14), um den Bildausschnitt
zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten
Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor
wieder einzustellen.
HINWEIS:
Mit den Richtungstasten (Abb. 3/9) können Sie sich im gezoomten Bild
bewegen.
Bildwinkel ändern
Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.
Drücken Sie auf die Taste ANGLE (Abb. 3/21), um den Bildwinkel zu
ändern.
HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem
Bildschirm die Meldung „ “.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu
wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Lautstärke einstellen
Die gewünschte Lautstärke stellen Sie mit den Tasten VOL+ bzw. VOL(Abb. 3/10) ein.
HINWEIS:
Wurde die Lautstärke am DVD-Monitor leise geregelt, wird an der AV
OUT Buchse (Abb. 1/14) kein Ton ausgegeben.
Playlist erstellen (CD/DVD)
CD:
Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom
Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist
erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste PROGRAM (Abb. 3/15). Sie sehen nun eine
Tabelle.
Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw.
der Kapitel/Titel (bei DVDs) ein.
DVD:
HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch
beim Einlegen einer neuen CD/DVD verloren.
2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/9).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track
(bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein.
Verwenden Sie hierzu die Zifferntasten (Abb. 3/22).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten
(Abb. 3/9) am unteren Rand der Tabelle den Befehl „Wiedergabe“
auswählen.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/18)
der Fernbedienung drücken.
22
Deutsch
Playlist löschen (CD/DVD)
1. Drücken Sie auf die Taste PROGRAM. Sie sehen nun eine Tabelle
(Abb. CD bzw. Abb. DVD).
2. Steuern Sie mit den Richtungstasten (Abb. 3/9) den Befehl
„Löschen“ am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/18)
der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROGRAM.
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit
Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die
in Dateisystemen gespeichert sind. Solche Medien liegen häufig dann
vor, wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer
erstellen.
CD/DVD verwenden
1. Legen Sie die CD oder DVD in das Laufwerk
laden“.
Seite 18, „CD/DVD
2. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
Speicherkarte verwenden
Folgende Speicherkarten können Sie verwenden:
KK SD-Card
KK Multi Media Card
KK Memory-Stick
1. Stecken Sie die Speicherkarte mit dem Label nach hinten in den
Kartenleser (Abb. 1/1).
2. Drücken Sie auf die Taste SOURCE (Abb. 3/2) der Fernbedienung,
um das Datei-Auswahlmenü aufzurufen.
3. Mit den Richtungstasten (Abb. 3/9) wählen Sie den Modus MEDIEN/
SD aus. Bestätigen Sie Ihre Auswahl mit der ENTER Taste (Abb. 3/18).
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die SOURCE Taste (Abb. 3/2) und wählen den DVD Modus mit
den Richtungstasten und ENTER aus.
HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden sind,
untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser
Vorgang kann bei großen Speichermedien lange dauern.
Deutsch
USB-Medium verwenden
23
Über den USB-Anschluss können Sie verschiedene USB-Speichermedien
mit dem DVD-Player verbinden. Beispiele für solche Geräte sind USBSpeichersticks oder Digitalkameras.
Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen
im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen
USB Speichermedien jeglicher Art die heute angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu
Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies
ist keine Fehlfunktion des Gerätes.
1. Stecken Sie ein USB-Speichermedium direkt in den entsprechenden
Anschluss des DVD-Players (Abb. 1/12).
2. Drücken Sie auf die Taste SOURCE (Abb. 3/2) der Fernbedienung,
um das Datei-Auswahlmenü aufzurufen.
3. Mit den Richtungstasten (Abb. 3/9) wählen Sie den Modus
MEDIEN/USB aus. Bestätigen Sie Ihre Auswahl mit der ENTER Taste
(Abb. 3/18).
HINWEIS:
Um herauszufinden, welche abspielbaren Dateien hier zu finden sind,
untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser
Vorgang kann bei großen Speichermedien lange dauern.
4. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe
starten“.
5. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie erneut
auf die SOURCE Taste (Abb. 3/2) und wählen den DVD Modus mit
den Richtungstasten und ENTER aus.
Datei/Verzeichnis auswählen und
Wiedergabe starten
Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten.
Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben
werden sollen.
1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in
das Laufwerk oder schließen Sie ein Speichermedium an.
2. Es erscheint ein Menüfenster in dem die Verzeichnisse (wenn
Verzeichnisse vorhanden) oder die Dateien aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 3/9) in der Liste das
gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 3/18).
Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt
bzw. abgespielt.
Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öffnet sich nun eine
Liste von Dateien.
Auch hier können Sie die gewünschte Datei mit den Richtungstasten
und der Taste ENTER (Abb. 3/18) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.
24
Deutsch
Bitte beachten Sie:
Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie
Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.
Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der
Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt,
können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des
Gerätes.
HINWEIS:
Mit der Taste „ “ (Abb. 3/9) können Sie aus den Dateien zu den Verzeichnissen zurückkehren.
Wiedergabe beenden
Drücken Sie auf die Taste „ “ (Abb. 3/7) der Fernbedienung, um die
Wiedergabe zu beenden.
Bilder wiedergeben
Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos können auf einem beliebigen, vom DVD-Player unterstützen Medium
(DVD, CD, etc.), gespeichert sein.
HINWEIS:
KK Achten Sie dabei auf eine angemessene Größe der Fotos. Zu
große Fotos werden unter Umständen sehr langsam oder gar nicht
angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat
des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern
normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576
(Seitenverhältnis 4:3).
KK Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im
Allgemeinen immer einen Informationsverlust, im Bezug auf das
ursprüngliche Format zur Folge hat.
Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der
die Wiedergabe beginnen soll Seite 23, „Datei/Verzeichnis auswählen
und Wiedergabe starten“.
HINWEIS:
Nach einigen Sekunden erscheint auf der rechten Seite im Menüfenster
ein Vorschaubild.
Blättern
KK Manuell: Drücken Sie auf die Taste oder (Abb. 3/11) der Fernbedienung, um vor oder zurück zu blättern.
KK Blättern unterbrechen: Drücken Sie auf die Taste
(Abb. 3/7), um
den automatischen Bildwechsel zu unterbrechen. Drücken Sie erneut
auf die Taste , um die Bildwiedergabe wieder zu starten.
Bild drehen
Mit den Richtungstasten können Sie Bilder während der Wiedergabe
drehen:
KK Vertikal spiegeln: Richtungstaste „ “
KK Horizontal spiegeln: Richtungstaste „ “
KK Um 90° im Uhrzeigersinn drehen: Richtungstaste „ “
KK Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „ “
Deutsch
25
Überblendung
Während der Bildwiedergabe können Sie zwischen verschiedenen Überblendeffekten auswählen.
Drücken Sie wiederholt die Taste PROGRAM (Abb. 3/15).
Voreinstellungen ändern
Zahlreiche Voreinstellungen können Sie komfortabel über das BildschirmMenü verändern.
Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf
die Taste SETUP (Abb. 3/17) der Fernbedienung drücken.
HINWEIS:
Viele der Voreinstellungen können Sie sowohl über die Fernbedienung
als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die
Vorsteinstellungen über die Fernbedienung, so haben die Änderungen
nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der
DVD Bestand.
Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.
Menü-Aufbau verstehen
Im Setup-Menü finden Sie zwei Menü-Ebenen:
KK Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
KK Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.
Menü verwenden
Navigation und Auswahl
KK Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 3 /9)
der Fernbedienung ( / ).
KK Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten
( / ).
KK Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/18) aus.
KK Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls
mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL)
ist nun hervorgehoben.
KK Um vom Untermenü ins Hauptmenü zu wechseln, drücken Sie die
Richtungstaste ( ).
Schieberegler
Sie verwenden den Regler folgendermaßen:
1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten ( / ).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.
26
Deutsch
Überblick über das Hauptmenü
KK Allgemeine Einstellungen (1)
KK Audioeinstellungen (2)
KK Videoeinstellungen (3)
KK Voreinstellungen (4)
KK Kennwort Funktionen (5)
HINWEIS:
Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD
abhängig).
Allgemeine Einstellungen
TV Bildschirm
Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis
Ihres Wiedergabegerätes anpassen.
Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist
Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme
weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu
breit für einen Fernseher.
Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:
KK 4:3 Panscan: Sie sehen nur den mittleren Bereich des Films. Die
Ränder werden abgeschnitten.
KK 4:3 Letterbox: Sie sehen den gesamten Bereich des Films. Hierzu
wird dieser verkleinert, wodurch über und unter dem Film schwarze
Balken erscheinen.
KK 16:9: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher
zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit
einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor
im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte
Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.
KK Wide Squeeze: Wählen Sie diese Option, wenn Sie ein Wide-ScreenFernseher zur Wiedergabe verwenden. Bei dieser Einstellung werden
Filme im 4:3 Format an das Seitenverhältnis des Wide-Screen-Fernsehers angepasst.
HINWEIS:
Die Einstellung „4:3 PANSCAN“ wird nicht von allen DVDs unterstützt.
Winkelzeichen (Kamerawinkel)
Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE
(Abb. 3/21) die verschiedenen Kamerawinkel auswählen. Diese Funktion
steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.
Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.
KK Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
KK Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.
Deutsch
27
OSD Sprache
Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.
Gehörlos Titel (Kommentare)
Auf manchen DVDs befinden sich filmbegleitende Kommentare, wie z.B.
Untertitel für Hörgeschädigte.
KK Ein: Die Kommentare werden angezeigt.
KK Aus: Es werden keine Kommentare angezeigt.
Bildschirmschoner
Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher
sinnvoll, den Bildschirmschoner zu aktivieren.
Folgende Optionen stehen zur Auswahl:
KK Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
KK Aus: Der Bildschirmschoner ist deaktiviert.
Audioeinstellungen
Abwärtsmischen (Downmix)
Verändern Sie die Charakteristik der Lautsprecherausgabe:
KK L/R: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic
Dolby Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeffekt.
KK Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden soll.
Digital Ausgang
Hier werden die Einstellungen für den digitalen Audio-Ausgang festgelegt.
KK SPDIF Aus: Es wird ein analoges und kein digitales Audio-Signal
ausgegeben.
KK SPDIF/RAW: Es wird ein digitales Audiosignal ausgegeben. Verwenden Sie diese Einstellung, sofern es sich beim Verstärker nicht um
einen Stereo-Zweikanal-Verstärker handelt.
KK SPDIF/PCM: Es wird ein digitales Audiosignal ausgegeben, das in ein
2-Kanal-Signal umgewandelt wird. Verwenden Sie diese Einstellung,
sofern es sich beim Verstärker um einen Stereo-Zweikanal-Verstärker
handelt.
28
Deutsch
HINWEIS:
Erfolgt keine Audioausgabe, obwohl Sie den DVD-Player an einen
Verstärker angeschlossen haben, so haben Sie vermutlich für den AudioAusgang eine falsche Einstellung gewählt.
Setup Dolby Digital
Doppeltes Mono
Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben
Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu
wählen.
KK Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
KK L-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf
allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
KK R-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf
allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
KK Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf
allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.
Dynamik
Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom
leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr
groß, so gibt es sowohl sehr leise als auch sehr laute Töne.
Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen,
Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was
allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut
werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also
zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.
KK FULL -1/8: Der Dynamikumfang wird etwas (1/8) bis maximal komprimiert (FULL).
KK OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).
Videoeinstellungen
Videoausgabe Einstellungen
In diesem Menü haben Sie die Möglichkeit, diverse Einstellungen vorzunehmen, um das Videoausgabesignal anzupassen.
HINWEIS:
Mit der Taste MODE (Abb. 3/8) können Sie dieses Menü ebenfalls
aufrufen.
Deutsch
Voreinstellungen
29
TV- Standard
Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres Wiedergabegerätes an. Folgende Optionen stehen zur
Auswahl:
KK PAL: In Europa verbreitetes System.
KK AUTO: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
KK NTSC: Primär in Nordamerika verbreitetes System.
Audiomenü; Untertitel; Disk Menü
KK Audio: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe
aus.
KK Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.
KK Disk Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs
aus.
Kindersicherung (Jugendschutz)
Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen
gleicht hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“
z.B.).
Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden,
die entsprechende Information von der DVD ausgelesen und mit dem
von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere
Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann
die DVD nicht abgespielt werden. Folgende Kinderschutz-Optionen
können ausgewählt werden:
KK Kind.-sich: Kindergeeignet.
KK O.Altersb.: Für alle Altersgruppen geeignet.
KK Freig ab 6: Elterliche Begleitung wird empfohlen. Manche Passagen
können für kleine Kinder unangemessen sein.
KK Freig ab 12: Eine elterliche Begleitung wird dringend empfohlen.
Manche Passagen können für Kinder unter 12 Jahren unangemessen
sein.
KK Freig ab 16: Eine elterliche Begleitung ist notwendig.
KK N.Frei u.16: Jugendliche unter 16 Jahren dürfen den Film nur in
Begleitung eines Erwachsenen sehen.
KK N.Frei u.18: Kinder und Jugendliche unter 18 Jahren dürfen den Film
nicht sehen.
KK Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.
30
Deutsch
Grundeinstellung
Wählen Sie den Befehl „Werkseinstellung/Rückstellen“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.
Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei
verloren.
Kennwort Funktion
Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so
müssen Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz
werden die Einstellungen zur Kindersicherung geschützt, so dass diese
nur von Ihnen verändert werden können.
Kennwortmodus
KK EIN: Bei jedem Änderungswunsch der Jugendschutzfunktion wird die
Eingabe des Kennwortes verlangt.
KK AUS: Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes geändert werden.
Passwort
In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.
Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das Master-Kennwort ist „1369“.
HINWEIS:
Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Masterpasswort den Jugendschutz deaktivieren.
Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:
1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit
den Zifferntasten (Abb. 3/22) der Fernbedienung ein.
Damit das Kennwort nicht von Unbefugten gelesen werden kann,
werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit
den Zifferntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „PW
Bestätigen“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste
ENTER (Abb. 3/18).
Deutsch
31
Fehlerbehebung
Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler
selbst beseitigen können.
Sollten Sie dennoch das Problem nicht beheben können, kontaktieren Sie bitte zunächst die untenstehende Service
E-Mail Adresse an.
hotline@etv.de
Fehler
Mögliche Ursache
Netzanzeige leuchtet keine Stromversorgung
nicht
Lösung
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die
Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
Es wird kein Bild
angezeigt
keine Stromversorgung/
Netzschalter ausgeschaltet
Schalten Sie das Gerät mit dem Netzschalter ein
(Abb. 1/16; 2/2).
Bei Betrieb an einem
Fernsehgerät:
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Videokabel nicht richtig verbunden
Überprüfen Sie den richtigen Sitz des Video-Kabels. Stellen
Sie sicher, dass die Stecker fest in den Buchsen sitzen.
keine DVD/CD eingelegt
Legen Sie eine CD/DVD ein.
DVD/CD nicht kompatibel
Verwenden Sie nur kompatible Medien.
DVD/CD liegt verkehrt herum im
CD/DVD-Fach
Drehen Sie die CD/DVD herum.
CD/DVD ist verschmutzt
Reinigen Sie die CD/DVD.
CD/DVD ist beschädigt
Verwenden Sie eine andere CD/DVD.
Voreinstellungen falsch
Überprüfen Sie die Voreinstellungen des DVD-Players.
Kindersicherung ist aktiviert
Deaktivieren Sie den Kinderschutz.
Keine Reaktion auf
Tastendruck
Probleme mit der Stromversorgung oder statische Aufladung
des Gerätes
Schalten Sie den Hauptschalter aus und ziehen Sie den
Netzstecker. Stecken Sie den Netzstecker wieder in die
Steckdose und schalten Sie das Gerät wieder ein.
Kein Ton
Bei Betrieb an einem
Fernsehgerät:
WARNUNG:
Bevor Sie sich auf Fehlersuche begeben, schalten Sie das
Gerät aus.
Audiokabel wurde nicht angeschlossen
Überprüfen Sie den richtigen Sitz des Audio-Kabels. Stellen
Sie sicher, dass die Stecker fest in den Buchsen sitzen.
Lautstärke leise geregelt.
Erhöhen Sie die Lautstärke, durch Drücken der (VOL+)
Lautstärketasten (Abb. 1/6; Abb. 3/10).
Kopfhörer nicht richtig eingesteckt
Überprüfen Sie den richtigen Sitz des Kopfhörersteckers.
Voreinstellungen falsch
Überprüfen Sie die Voreinstellungen des DVD-Players.
32
Deutsch
Fehler
Mögliche Ursache
Fernbedienung funk- falsche Haltung
tioniert nicht
zu weit entfernt
Batterie leer
Lösung
Die Fernbedienung zeigt nicht auf den DVD-Player.
Stellen Sie sicher, dass die Fernbedienung nicht weiter als
5 Meter vom Gerät entfernt ist.
Wechseln Sie die Batterie der Fernbedienung.
Titel werden in
Playlist wird verwendet
falscher Reihenfolge
gespielt
Löschen Sie die Playlist.
DVD kann nicht
abgespielt werden
Verwenden Sie eine finalisierte DVD.
DVD nicht finalisiert
Entsorgung
Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar,
indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem
Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht
zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für
Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder
Ihren Händler.
Batterieentsorgungshinweis
Das Gerät (DVD Monitor) enthält einen wiederaufladbaren Akku.
Verbrauchte Batterien und Akkumulatoren (Akkus) gehören nicht in den
Hausmüll.
KK Die Batterien/Akkus müssen entnommen werden, bevor das Produkt
in die Entsorgung geht. Wenden Sie sich hierfür an eine qualifizierte
Person oder kontaktieren unseren Service.
Batterien / Akku
Hinweise zum Umgang mit Batterien/Akku:
KK Halten Sie Batterien/Akku von Kindern fern. Sie sind kein Spielzeug!
KK Werfen Sie Batterien/Akku niemals ins Feuer, nicht in Wasser tauchen.
KK Achten Sie beim Einlegen der Batterie auf die Polarität.
KK Öffnen Sie Batterien/Akku nicht gewaltsam.
KK Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe,
Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!
KK Durch einen Kurzschluss können sich Batterien/Akku stark erhitzen
oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
KK Falls eine Batterie/Akku ausläuft, die Flüssigkeit nicht in die Augen
oder Schleimhäute reiben. Bei Berührung die Hände waschen, die
Augen mit klarem Wasser spülen, und bei anhaltenden Beschwerden
einen Arzt aufsuchen.
KK Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie alte
Batterien zu einer vorgesehenen Sammelstelle.
Deutsch
33
Diese Zeichen finden Sie auf schadstoffhaltigen Batterien/Akkus:
PR = Zink-Luft-Batterie
LR = Alkaline-Batterie
SR = Silberoxid-Batterie
CR = Lithium-Batterie
Garantie
Garantiebedingungen
1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des
Geräts eine Garantie von 24 Monaten ab Kaufdatum.
Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim
Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern
sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise –
gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des
Geräts in Deutschland bei einem unserer Vertragshändler sowie
die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland,
muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch
zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines
gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der
Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum
Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche
ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an
dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert.
Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese
Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller
des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung,
Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.
Stand 03 2008
34
Deutsch
Garantieabwicklung
Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen,
bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.
Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über
unser SLI (Service Logistik International) Internet-Serviceportal.
www.sli24.de
Sie können sich dort direkt anmelden und erhalten alle Informationen zur
weiteren Vorgehensweise Ihrer Reklamation.
Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per Email übermittelt wird, können Sie den Bearbeitungsablauf
Ihrer Reklamation auf unserem Serviceportal online verfolgen.
Alternativ können Sie uns den Servicefall per E-Mail
hotline@etv.de
mitteilen.
Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ
und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und
E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung
des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.
Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig
ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch
auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket
bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben.
Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.
Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon,
Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.
Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht
kostenfrei bearbeitet werden.
Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes
vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.
ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
D-47906 Kempen
Konformitätserklärung
Hiermit erklärt die Firma ETV – Elektro-Technische Vertriebsgesellschaft
mbH, dass sich das Gerät DVD 4551 LCD in Übereinstimmung mit den
grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.
Eine Kopie der Konformitätserklärung können Sie über die angegebene
Anschrift anfordern.
Deutsch
35
OSD-Menü Übersicht
** ALLGEMEINES SETUP MENÜ **
TV BILDSCHIRM
4:3 PANSCAN
4:3 LETTERBOX
16:9
WIDE SQUEEZE
WINKELZEICHEN
EIN
AUS
OSD SPRACHE
GEHÖRLOS TITLE
EIN
AUS
BILDS.SCHONER
EIN
AUS
** AUDIO SETUP MENÜ **
DOWNMIX
LT/RT
Stereo
DIGITAL AUSGANG
SPDIF/AUS
SPDIF/RAW
SPDIF/PCM
SETUP DOLBY DIGITAL
DOLBY-DIGITAL-EINSTELLUNG
DOPPELTES MONO STEREO
L-MONO
R-MONO
MIX-MONO
DYNAMIK
Schärfe
** VIDEO SETUP **
Hoch
Mittle
Schwach
Helligkeit
Kontrast
Farbton
Sättigung
** VORZUGSEINSTELLUNGEN **
TV TYP
PAL
Auto
NTSC
AUDIO
UNTERTIT
DISK MENÜ
KI.SICHERUNG
1 KIND.-SICH
2 O. ALTERSB.
3 FREI AB 6
4 FREI AB 12
5 FREI AB 16
6 N.FREI U.16
7 N.FREI U.18
8 ERWACHSENE
GRUNDEINST.
RÜCKSTELLEN
** PASSWORT SETUP MENÜ **
KENNWORTMODUS
EIN
AUS
PASSWORT
ÄNDERN
36
English
Location of Controls
(DVD Monitor) (Fig. 1)
Location of Controls
(LCD Monitor) (Fig. 2)
1 SD/MS/MMC card slot
7 Power-on indicator
2 “Open” button (OPEN)
8 “Confirm” button (ENTER)
3 LCD display
9 Battery charge indicator (
4 IR Sensor for remote control
“Up/Previous” button ( / )
10 DC IN 9-12 V connector
5 Function selector (SOURCE)
12 USB port
6 “Down/Next” button ( / )
“Right/Increase volume”
button ( /VOL+)
“Left/Decrease volume”
button ( /VOL-)
13 COAXIAL socket
16 ON/OFF switch
1 LCD display
7 “Left/Right” button ( / )
2 ON/OFF switch
8 “Screen setup” button MODE
3
9 “Up/Down” button ( / )
Earphones jack
4 AV IN connector
)
11 DC OUT socket
14 AV OUT connector
15
Earphones jack
10 Power-on indicator
5 DC IN connector
6 Volume control
Remote Control (Fig. 3)
1 MUTE: Mute the sound.
2 SOURCE: Select among DVD,
USB and CARD.
12
: Fast forward.
: Rewind.
13 SLOW: Slow motion. Use the
button to continue playing
3 10+: For selecting the chapter/
the film.
tracks above 9. Pressing the
button again increases the
14 ZOOM: Zoom in/out.
figure by 10 each time.
15 PROGRAM: Access playlist.
4 DISPLAY: Display playback
16 REPEAT: Repeat title, chapter,
mode.
etc.
5 AUDIO: Change audio settings.
17 SETUP: Access setup menu.
18 ENTER: Confirm input.
6 MENU/PBC: Access DVD/VCD
19 TITLE: Display DVD title menu.
main menu. Show playback
20 SUBTITLE: Show/hide subcontrol in VCD.
titles.
7
: Start playback. Freeze image. Press “ ” to continue.
: Stop playback.
8 MODE: Show the video setup
menu.
9 Navigation buttons: Navigate
OSD menu.
10 VOL+/VOL-: Increase/decrease volume.
11
: Skip to previous chapter or
song.
: Skip to next chapter or
song.
21 ANGLE: Select camera angle.
22 Numeric buttons: Select chapter or track number directly.
23 STEP: Pauses the display. Press
again to show the next picture.
Use the
button to continue
playing the film.
24 SEARCH: Select CD/DVD section directly.
English
Technical Specifications
Type of Unit
Model
Power Supply
Output
Dimension (L x H x W)
Weight
Laser
Signal
SNR
Video-output
Analog audio-output
Operating conditions
Compatible media
Regional code
Accessories
Table of Contents
37
DVD Car Cinema
DVD 4551 LCD
AC 100-240 V, 50/60 Hz
DC 9 V, 1.5 A
<15 W
DVD Monitor: 190 mm x 144 mm x 38 mm
LCD Monitor: 190 mm x 144 mm x 21 mm
DVD Monitor: 0.66 kg
LCD Monitor: 0.30 kg
Semi-conductor-laser
PAL/NTSC
>=80 dB
1.0 V (P-P) 75 Ω
1.0 V (rms)
0°C to 40°C, level surface
KK DVD-Video (DVD Disc, DVD±R/RW)
KK MPEG-4 Video (of CD/DVD Disc,
DVD±R/RW, CD-R/RW
KK Audio CD (of CD Disc, CD-R/RW)
KK Video CD (of CD Disc, CD-R/RW)
KK MP3 files (of CD/DVD Disc, DVD±R/RW,
CD-R/RW)
2 (= Europe, Greenland, South Africa, Egypt
and Middle East, Japan)
AC/DC Adapter, Mains/AV cable, remote
control (incl. battery), 2x stereo earphones,
car adaptor cable, 4x straps
Location of Controls ........................................................................................36
Remote Control ................................................................................................36
Technical Specifications . .................................................................................37
Safety Instructions ............................................................................................39
Assembly and Connection ..............................................................................41
Operation ..........................................................................................................42
Power Supply ....................................................................................................42
Change Fuse for 12 V adaptor.........................................................................45
Connections ......................................................................................................45
Turn Unit On.......................................................................................................45
Connect to Other Devices ..............................................................................46
LCD Monitor - Change Display Settings........................................................46
About the DVD-Player .....................................................................................47
Play Media .........................................................................................................48
Work in Data Mode . ........................................................................................51
Change Default Setting . .................................................................................54
Troubleshooting ...............................................................................................59
Disposal .............................................................................................................60
Conformity Declaration....................................................................................61
OSD Menu Overview . .....................................................................................62
38
English
Thank you!
Thank you for selecting DVD Car Cinema DVD 4551 LCD.
Enjoy this unit and thanks again for the purchase!
Symbols featured in the
Operation Manual
To ensure your safety, important Tips are specifically labeled. To avoid
accidents and damage to the unit, it is imperative to comply with these
guidelines:
WARNING:
Warns against danger to your health and illustrates possible injury risks.
CAUTION:
Outlines possible hazards for unit and other items.
NOTE:
Provides notes and information for your convenience.
Manufacturer’s Contact Informtion
ETV
Elektro-Technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
We reserve the right to perform technical and visual changes to ensure
the continuous improvement of our unit.
English
39
Safety Instructions
User Manual
Prior to using the unit please read the entire user manual.
Keep the manual in a safe place. If you pass the unit on to a third part
please include the user manual.
Disregarding these instructions may lead to severe injury or damage to
the unit.
We do not accept liability for damages sustained due to disregarding of
the user manual.
The unit may be utilized for personal use within a household only. It is not
suitable for commercial use.
Children and Handicapped
Persons
KK Do not leave the unit unattended and do not use if children or other
individuals who are unable to assess the possible endangerment are
in the vicinity.
KK Children or other individuals who are unable to assess the possible
endangerment should not use the unit. Please store it in a manner
that does not allow access.
KK Packing materials should not be used for play, due to danger of sufocation.
Power Supply
The unit is powered electrically and therefore may lead to electric shock.
Please pay attention to the following:
KK Do not touch the plug with wet hands.
KK If you remove the plug from the outlet, always remove by pulling the
plug directly. To avoid possible breakage, never pull the cable.
KK Ensure that the mains cable is not bent, jammed, run over or is subjected to heat sources.
KK Ensure that the cable is not wrapped around unit during use.
KK Do not place unit on top of the mains cable during use.
KK Use only extension cords that are compatible with the power input of
the unit.
KK Do not expose the unit to rain and moisture of any kind.
KK Operate the unit only if the electrical voltage indicated on the identification label is compatible with the voltage of your power outlet.
Incorrect voltage may destroy the unit.
KK To avoid water penetration, never place a lower vase etc., on the unit.
KK Do not open the unit.
KK Pull the mains plug if the unit is not in use for an extended period of
time.
KK Ensure that the mains cable does not project a tripping hazard.
40
English
Laser
This unit is classified as a category 1 laser unit. The corresponding tag
may be found on the outside surface of the unit. Laser rays may cause
damage to eyes. Please pay caution to the following:
KK Do not open the unit under any circumstances. Do not attempt to
disassemble the unit.
KK To avoid endangerment: Maintenance should be performed by the
manufacturer or their customer service only.
Location
Select a safe location to ensure safe operation of the unit. Please pay
caution to the following:
KK Protect the unit against environmental forces.
KK Protect the unit from moisture.
KK Do not place any container illed with liquid substances i.e. vases, on
top of the unit.
KK Never place the unit on top of or in the close vicinity of heating
sources such as i.e. heaters, ovens, etc.
KK Do not expose the unit to direct sunlight.
KK When placing the unit ensure the location provides adequate ventilation to avoid heat accumulation inside of the unit. Ensure that ventilation slots are not blocked.
KK Protect the unit from mechanical percussions.
KK Always place the unit on a sturdy lat surface.
KK Protect the remote control against environmental forces, moisture and
extreme temperatures (i.e. direct sun light).
KK Do not use the unit while driving a vehicle.
Operation
KK The unit can display a freeze frame for unlimited time on screen. This
can cause damage to the screen. Activate the screen saver
Page 56, “General Setup” menu.
KK Do not adjust the volume in the event a low volume segment is rendered. This may cause damage to the speaker if suddenly followed by
a high volume rendition of a following segment.
KK To avoid damage to the unit place only CD’s or DVD’s into the designated slot.
KK During longer periods of non-use turn the unit of (main switch).
KK Disconnect the network plug during a thunderstorm
Intended Utilization
Utilization of this unit is limited to the following:
KK Play-back of video-DVD/ video CD’s
KK Play-back of audio-CD.
Any other utilization not for intended use is prohibited.
English
Damage
41
If the unit is damaged:
KK To avoid endangerment in the event the network connector is damaged only the manufacturer or their customer service may replace the
part.
KK If moisture penetrated the unit or the unit has been dropped or has
been damaged otherwise, an authorized specialized dealer must
evaluate the damage. Disconnect the unit and contact an authorized
dealer.
Assembly and Connection
Unpacking
Please unpack the unit and all accessories and check the contents for
completeness.
CAUTION:
Always transport/ship the unit in the original packing to avoid damages.
Retain the original packing materials for this purpose. Recycle useless
packing material in accordance with your countries regulations.
NOTE:
Damages due to transport must be reported to the supplier immediately.
Assembly
1. Fold out the stand at the rear of the DVD Monitor.
2. Place the unit on a stable, level and lat surface. Maintain a distance of
a minimum of 10 cm from walls and other objects.
3. Connect the unit to an outlet installed according to regulations.
4. Remove protective cover from device /LCD Screen if applicable.
Head-rest mounting
You need three fixing belts for the installation.
WARNING:
The fixing belts are not suitable for use while driving. Risk of injuries!
NOTE:
The supplied fixing belts are only intended for use while the vehicle is
parked.
1. Thread a strap through the clamps on the back of the unit.
2. Fix the device now horizontally to the back of the head-rest.
3. Fasten the horizontal strap to the other strap. Run it vertically around
the headrest.
42
English
Operation
Insert Batteries into the Remote
Control/replace
WARNING:
Leaking battery acid may cause a health hazard. Remove batteries from
the remote control when depleted or the unit is not in use for an extended period of time. Clean up any leakage with a cloth immediately.
In the event of skin contact, rinse the afected area immediately. In case
of ingestion consult a physician immediately. In the event of eye contact,
rinse eyes and consult a physician immediately.
CAUTION:
Upon disposal, adhere to the recycle and environmental regulations of
your respective country. Never throw batteries into open fire.
NOTE:
KK The lithium cell in the battery compartment of the remote has been
protected with plastic foil for transport. This extends the lifetime of
the battery. Before initial use, please remove this foil to prepare the
remote control for use.
KK The life span of enclosed batteries may be reduced due to storage.
1. Open the battery compartment on the bottom of the remote control.
2. Replace the cell with a battery of the same type (CR 2025). Pay attention to the polarity.
3. Close the battery compartment again.
NOTE:
The signals of the remote control are transmitted to the DVD-Player
by infrared light. Ensure that the DVD-Player is not exposed to direct
sunlight. This may render the signal transmittal from the remote control
to the DVD-Player impossible.
Remote Control Range
To use the remote control point it toward the remote control sensor
located at the front of the unit. The distance between remote control
and sensor should not exceed 5 meters. The angle of the remote control
to the sensor should not exceed 30 degrees within right, left, above and
below.
Power Supply
A. Alternating Current Adapter
The alternating current adapter is functional with an alternating current of
100 V and 240 V but:
KK The enclosed mains cable may only be connected to a power source
of 230-240 V alternating current within Europe.
KK To connect to an alternating current source outside of Europe a plug
adapter compatible with the respective outlet must be used.
English
43
1. Connect the AC adapter cable to the DC IN 9~12 V connector
(Fig. 1/10) of the device.
2. To operate both devices:
- Connect the AC adapter plug to the DC IN 9~12 V connector
(Fig. 1/10).
- Connect the mains/AV connector cable to the DC OUT/AV OUT
connector on the DVD MONITOR (Fig. 1/11, 14) and the DC IN/
AV IN connector on the LCD MONITOR (Fig. 2/5, 4).
3. Connect the AC adapter to a properly installed Schuko socket. The
charge indicator turns on red (Fig. 1/9).
CAUTION:
KK The enclosed alternate current adapter is intended for use with this
unit only. Do not use with other unit.
KK If the unit is not in use for an extended period of time the alternate
current adapter must be disconnected from the power outlet.
B. With Car Adaptor
Use the 12 V car adaptor for vehicles with 12 V power supply, negative
ground.
KK Connect the cigaratte lighter adapter to the DC IN 9~12 V connector
(Fig. 1/10).
Using both units:
- Connect the cigarette lighter adapter plug to the DC IN 9~12 V
connector (Fig. 1/10).
- Connect the mains/AV cable to DC OUT/AV OUT connector from
DVD MONITOR (Fig. 1/11, 14) and DC IN/AV IN connector from
LCD MONITOR (Fig. 2/5, 4).
KK Now connect the plug to the cigarette lighter of your vehicle.
Safety Precautions:
KK Only use this unit with the genuine car adaptor, other adaptors can
damage the unit.
KK Only use the genuine car adaptor for this unit. Do not use for other
units.
KK Do not use the unit while driving. Ensure that the unit is fastened and/
or stored properly to avoid injuries in case of accident.
NOTE:
The supplied straps are only intended for use when the vehicle is
parked.
WARNING:
The straps are not suitable for use when driving. Risk of injuries!
KK Handling the unit and watching videos/DVDs while driving is prohibited.
KK A dirty cigarette lighter can get hot. Ensure that the car adaptor is
only connected to a clean cigarette lighter.
KK Disconnect the 12 V adaptor after use from unit and cigarette lighter.
44
English
C. With Rechargeable Battery
KK Charge the battery indoors before use.
KK Use the battery for watching DVDs outdoors.
Charge Battery
CAUTION:
Do not charge the battery right after use. Let the battery cool down for
approx. 10 minutes to avoid damag.
1. Connect the charger to the unit’s DC IN 9~12 V connector (Fig. 1/10).
2. Connect the charger to a properly installed wall outlet. The charge
indicator turns red (Fig. 1/9).
CAUTION:
KK The enclosed alternate current adapter is intended for use with this
unit only. Do not use with other unit.
KK If the unit is not in use for an extended period of time the alternate
current adapter must be disconnected from the power outlet.
KK Disconnect the unit in case of problems with the battery (such as
overheating, swelling or odors) and contact the Service Center.
KK Do not charge the battery if not properly ventilated (such as on a
mattress, sofa, cushion, soft surface, etc.).
KK Do not replace the battery with a different type, do not throw into ire
or water; danger of explosion.
KK Avoid direct sunlight or high temperatures (above 40°C [104°F]), like
on the dashboard.
KK Avoid shocks and pressure to the battery.
KK Avoid overcharging, deep discharge, too high current, operation in
too high temperatures (above 40°C) or too low temperatures (below
0°C) and long storage when empty. This can damage the battery.
The rechargeable battery is fully charged when the charge indicator
(Fig. 1/9) turns off.
NOTE:
KK Playback stops if the charge of the battery is too low.
KK The charge is low if “LOW BATTERY” is displayed. Charge the battery now.
KK Charge the battery directly before use.
KK You can also charge the battery via the car adaptor.
CAUTION:
KK Do not short-circuit the terminals.
KK Only use the genuine charger to charge the battery.
English
45
Change Fuse for 12 V adaptor
NOTE:
Make sure that no hardware is lost when removing the fuse. Also ensure
that hardware is fitted back into the correct place.
If the device does not work when using the 12 V cigarette lighter adapter,
change the fuse. This can be found in the top of the 12 V adapter.
KK Unscrew the round, silver endpiece (A).
KK Remove the fuse (C) and replace it with a 2 A new time delay fuse.
KK Ensure that the silver tip (B) is fitted into the silver endpiece. Screw the
endpiece back on.
Connections
Private Listening with Earphones/
Headphones (Fig. 1/15; Fig. 2/3)
1. For private listening use headphones with 3.5 mm stereo jack and
connect to earphones jack ( ).
2. Press
VOL+/VOL-
to increase or decrease the volume.
WARNING:
KK Do not adjust the headphone volume to loud. This may be hazardous to your hearing and you may endanger others and yourself.
KK Adjust to a low volume to avoid disrupting your surroundings.
KK If you suffer from tinnitus, keep volume to a minimum or refrain from
use of this unit.
KK Otologists advise a against long term use of headphones over an
extended period of time.
Side Panel Inputs
USB port (Fig. 1/12)
Connect a USB device directly to the port on the right side of the unit.
Card slot (Fig. 1/1)
Insert an MMC/SD or MS card with the label facing back in the card slot
on the front of the unit.
For further use with a USB storage device or memory card, please refer to
section Page 51 “Work in Data Mode”.
Turn Unit On (Fig. 1/16; Fig. 2/2)
Turn the unit on by sliding the “POWER ON/OFF” main switch on the
side of the unit to “ON”. The power-on indicator (Fig 1/7; 2/10) turns red.
NOTE:
In Dual mode, the DVD MONITOR must be switched on so that the
power supply is fed to the second monitor.
46
English
Connect to Other Devices
Connect Other Playback Devices
KK Connect an AV cable to AV (Fig. 2/5) and to the playback device to
view images of another playback device (such as digital camera).
KK Connect the AC adapter cable to the DC IN connector (Fig. 2/5).
KK Connect the AC adapter to a properly installed plug socket.
NOTE:
Other devices can only be connected to the LCD Monitor (slave monitor).
Digital Audio Transmission
Connect a coaxial cable (not included) to transmit the digital audit signal
to your playback unit or your amplifier.
1. Plug the Audio plug into the COAXIAL socket of the DVD monitor
(Fig. 1/13).
2. Insert the audio plug into the corresponding socket of your playback
unit or your amplifier.
Connect TV Set
Connect an A/V cable to AV OUT (Fig. 1/14) and to the TV set to view
images on the TV set.
Switch the TV set to AV IN. Observe the TV’s user manual.
NOTE:
You need an audio cable with a 4-pin 3.5 mm jack plug to cinch socket,
with a pin length of 17.5 mm.
LCD Monitor - Change Display Settings
KK Press the MODE button (Fig. 2/8), to display the Setup menu.
KK Use the and (Fig. 2/9) buttons to select the option. Use the and
(Fig. 2/7) buttons to change the setting.
KK Press the MODE button repeatedly to toggle between the Picture
and Options menu or to hide the menu.
NOTE:
The menu hides itself automatically after a short time if no setting has
been changed.
You can set the brightness, the contrast and the color in the menu. Use
“Reset” to reset all settings to the default value.
English
47
Option
Here you can change the Picture mode settings. Aspect ration (16:9 and
4:3).
About the DVD-Player
You may play back a multitude of data formats with the
“Technical Specifications”.
Page 37,
However, please note that most DVDs are furnished with a so called “regional code”. It determines for which world region the DVD is designed.
For example, DVDs with regional code “1” are designate for the USA
and Canada. DVDs marked with the regional code “2” are designated for
Europe.
NOTE:
You may only play back DVDs marked with regional code “2” on the
DVD-Player. A multitude of burn and duplication procedures as well
as different levels of quality of (duplicated) CDs/DVDs are available.
Additionally the music industry does not adhere to a set duplication
copyright. This is the reason playback problems of CDs, DVDs and MP3
CDs may be experienced in isolated cases. It is not a malfunction of the
unit.
Further, in isolated cases problems in playing computer reproduced CDs
or DVDs. (i.e. vacation pictures). In the event of problems examine the
setting of the DVD-reproduction program on your computer. Ensure that
the DVD was inalized. Further information regarding this subject is available in the operation manual of your recording device.
Input not possible
This icon will be displayed if you select or enter an invalid function.
Terms
KK Track: “Track” is the sections of an Audio-CD. This may pertain to a
song, a set of a symphony, etc.
KK Title/chapter: Video-DVDs are compartmentalized into “title” and
“chapters”. A “title”, for example may be a specific movie and “chapters” may be sections of the movie.
KK MPEG4: Your DVD-Player is also equipped to play data compressed
for MPEG-4 (short for Moving Picture Experts Group-4) MPEG-4 compression method that allows large amount of data to be compressed
without significantly compromising the quality of picture and sound.
NOTE:
A full global compatibility of compression procedures is not guaranteed,
especially if multiple soundtracks and subtitles are involved. Even MPEG
4 files with integrated special menu functions are not always supported.
This is not a malfunction of the unit.
48
English
Play Media
Use Remote Control
You transmit commands to the DVD-Player using the remote control. It is
important that the end of the remote control is pointed toward the DVDPlayer.
Load CD/DVD
1. Slide the OPEN button on the device (Fig. 1/2) in the direction of the
arrow. The CD/DVD compartment opens.
2. Insert the CD/DVD.
3. Close the CD/DVD compartment again. A moment later the loaded
media type is displayed (e.g. “DVD-VIDEO”).
Screen Display of CD-Menu
For CDs the following status information is displayed:
KK Current track/total number of tracks (1).
KK Time (2): Here you find information about playing time and remaining time. By default the elapsed playing time of the current track is
displayed in minutes and seconds. Repeatedly press the DISPLAY
button (Fig. 3/4) on the remote control for further time displays.
You have the following options
- remaining time until the end of the track,
- elapsed playing time CD,
- remaining time until the end of the CD.
Screen Display of DVD-Menu
You may display the screen menu for DVD use by pressing the DISPLAY
button (Fig. 3/4).
DVD-menu
KK Current title/total number of titles (1).
KK Current chapter/total number of chapters (2).
KK Time (3): Here you find information about playing time and remaining
time.
By default the elapsed playing time of the current track is displayed.
The time is displayed in hours, minutes and seconds. Repeatedly
press the DISPLAY button (Fig. 3/4) on the remote control for further
time displays.
You have the following options
- remaining time until the end of the title,
- elapsed playing time chapter,
- remaining time until the end of the chapter,
- display off.
Start Playback
1. Insert CD/DVD into CD/DVD-compartment
DVD”.
2. Press the “
Page 48, “Load CD/
” button (Fig. 3/7) on the remote control.
NOTE:
If the play does not start up or the play quality is poor, check the default
settings on the DVD-Players.
English
Pause Playback
49
1. Press the “ ” button (Fig. 3/7) on the remote control. The playback
is interrupted and the current image is frozen.
2. Press the “ ” button (Fig. 3/7) on the remote control, to restart
“normal” play.
Change Audio-Language/
Audio-Mode
Press the AUDIO button (Fig. 3/5), repeatedly to change the audiolanguage. The available languages are dependent on the DVD.
NOTE:
If the medium does not support this function, (e.g. on a CD), you can
change the audio mode with this button, e.g. set it to “mono” or
“stereo”.
Show Sub-Titles
Press the SUBTITLE button (Fig. 3/20) repeatedly if you want to activate,
deactivate or select a different subtitle language. The available subtitle
languages are dependent on the DVD.
Stop Playback
KK During playback press “ ” button (Fig. 3/7). This will stop play.
KK Press the “ ” button again (Fig. 3/7) to continue the playback from
the last position.
KK Press the “ ” button twice (Fig. 3/7) to stop reply entirely. If you press
the “ ” button (Fig. 3/7) again, the CD/DVD will start from the
beginning.
Select previous Chapter/ Track
Press “ ” button (Fig. 3/9) to return to the beginning of the previous
chapter or track.
Select next Chapter/Track
Press “ ” (Fig. 3/9) to forward to the next chapter or track.
Direct Track Selection
Enter the number of the desired chapter/track using the numeric buttons on your remote control (Fig. 3/22).
Playback will start shortly.
Select a Passage using the Menu
For your convenience, you may select respective media passages directly
from you screen menu as follows:
1. Select the desired category by repeatedly pressing the SEARCH button (Fig. 3/24).
2. Use the navigation buttons (Fig. 3/9) to select the category.
3. Enter the moment in time for playback to start. Depending on the
media type this can be a track number, a chapter or a time. Enter the
values with the numeric buttons (Fig. 3/22). Playback starts after a
short moment.
Repeat DVD-Title/Chapter
1. Select chapter or title to be repeated.
2. Press the REPEAT button (Fig. 3/16). “Chapter” is displayed.
3. Press the REPEAT, button again until “Title” or “All” is displayed.
Repeat CD-Track
1. Select the track to be repeated.
2. Press the REPEAT button (Fig. 3/16). “Track” is displayed.
50
English
Repeat CD
Press the REPEAT (Fig. 3/16) button again until “All” is displayed.
End Repeat
Repeatedly press the REPEAT button (Fig. 3/16), until the message disappears from the screen.
DVD-Menu
Ordinarily each DVD features an individual menu. Here you may select
chapters, change settings, etc. This menu is CD speciic, therefore no additional information is available.
Press the MENU/PBC button (Fig. 3/6), to start the DVD-menu. Navigate
the menu using the navigation buttons (Fig. 3/9). Confirm the entry by
pressing the ENTER button (Fig. 3/18).
If you are in a menu area that enables you to select a chapter directly you
may use the numeric buttons (Fig. 3/22) on your remote control to make
your selection.
Fast Forward or Rewind
The DVD-Player features a fast forward and rewind option.
1. Press or (Fig. 3/12) to start fast forward or rewind. The current
direction and speed are displayed, e.g. “ 2x”.
2. Press the or , button repeatedly to change the speed. The speed
may be accelerated by factor 2, 4, 8, 16 or 32.
3. Press the “ ” button (Fig. 3/7) to continue normal play upon reaching the desired passage.
Enlarge Picture
Upon viewing DVDs, VCDs or pictures you may modify the picture appearance.
Press ZOOM button (Fig. 3/14), to modify the picture segment. Press the
button repeatedly to select the applicable zoom-factor or to return to the
default zoom-factor.
NOTE:
You may navigate within the zoomed picture using the navigation buttons (Fig. 3/9).
Change Picture Angle
Some DVDs offer the option to select the picture angle independently.
Press ANGLE (Fig. 3/21), to modify the picture angle.
NOTE:
If modification of the picture angle is not possible the screen will display
an error message “ ”.
Press the button repeatedly to select another picture angle or return to
the default picture angle.
Adjust Volume
Use the VOL+ and VOL- buttons (Fig. 3/10) to set the desired volume.
NOTE:
If the volume is set to low on the DVD monitor, there will be no sound
output from the AV OUT socket (Fig. 1/14).
English
Create Playlist (CD/DVD)
CD:
51
You may not want to listen to titles of e.g. a CD in the order designated
by the manufacturer. The function “create playlist” enables you to create
you own play sequence as follows:
1. Press the PROGRAM button (Fig. 3/15). You will see a table.
Enter the desired track sequence (CDs) or chapter/title (of DVDs)
here.
DVD:
NOTE:
Your playlist will be lost upon turning of the DVD-player as well as when
inserting a new CD/DVD.
2. Navigate within the table by using the navigation buttons (Fig. 3/9).
3. Enter the desired track (on CDs) or the chapter/title (on DVDs at the
respective table position. Use numeric buttons for entries (Fig. 3/22).
4. Use navigation buttons (Fig. 3/9) to save your entries by selecting
“Start” at the bottom edge of the table.
5. Confirm your entry by pressing the ENTER button (Fig. 3/18) on the
remote control.
Delete Playlist (CD/DVD)
1. Press the PROGRAM button. A table is displayed (Fig. CD or
Fig. DVD).
2. Use the navigation buttons (Fig. 3/9) to manoeuvre to the command
“Stop” at the bottom of the table.
3. Press ENTER (Fig. 3/18) on the remote control to confirm.
4. Press the PROGRAM button to finish.
Work in Data Mode
In addition to play “regular” movies or music with CDs/DVDs, with this
DVD-Player you have the option to display video- or audio files of CDs or
DVDs, if stored in file systems. Such media is available if you create CDs
containing digital photos or MP3-music on your computer.
Use CD/DVD
1. Insert a CD or DVD into the drive
2. Select the desired and start play
Start Playback”.
Use Memory Card
Page 48, “Load CD/DVD”.
Page 52, “Select File/Index and
You may use the following memory cards:
KK SD-Card
KK Multi Media Card
KK Memory Stick
1. Insert the memory card into the card reader with the label facing back
(Fig. 1/1).
2. Press the SOURCE button (Fig. 3/2) on the remote control to access
the file menu.
3. Use the navigation buttons (Fig. 3/9) to select MEDIA/SD mode.
Press ENTER (Fig. 3/18) to confirm.
52
English
4. Select the desired file(s) and start playback
Index and Start Playback”.
Page 52, “Select File/
5. Press the SOURCE button (Fig. 3/2) again and use the navigation
buttons and ENTER to return to DVD mode.
NOTE:
The DVD player scans the media contents to determine, which files can
be played. This process can take some time for large storage media.
Use USB Device
A variety of USB devices can be connected to the DVD player, such as
USB sticks or digital cameras.
This unit is designed according to the latest USB developments. Due
to the large number of different USB devices on the market we cannot
guarantee total compatibility with all USB devices. In some cases playback problems from USB devices can occur. This is no malfunction of this
device.
1. Connect the USB device directly to the DVD player’s port (Fig. 1/12).
2. Press the SOURCE button (Fig. 3/2) on the remote control to access
the ile menu.
3. Use the navigation buttons (Fig. 3/9) to select MEDIA/USB mode.
Press ENTER (Fig. 3/18) to confirm.
NOTE:
The DVD-Player will search storage media to determine which playable
data is available. This may take a long time if a large storage media is
searched.
4. Select the desired file(s) and star
start playback”.
Page 52, “Select File/Index and
5. Press the SOURCE button (Fig. 3/2) again and use the navigation
buttons and ENTER to return to DVD mode.
Select File/Index and
Start Playback
Communication media may contain numerous data/files and indexes.
Therefore you must specify which files should be played.
1. If not yet done, now insert the CD or DVD into the drive or connect a
device.
2. A menu window listing the directories (if directories exist) or the files
appears.
3. Use the navigation buttons (Fig. 3/9) in the list to select the desired
directory or the file.
4. Press ENTER (Fig. 3/18) to confirm.
File: The file content is displayed or played if a file is selected.
Directory: If a directory is selected the file list opens.
Select the desired file with the navigation buttons and ENTER
(Fig. 3/18). The file content is displayed or played if a file is selected.
English
53
Note:
Numerous reproduction and compression procedures as well as differences in quality of CDs/DVDs and burned CDs and DVDs are available.
Because of this reason problems with the play of files, (i.e. files may be
displayed but cannot be played), may occur in isolated cases. This is not
a malfunction of the unit.
NOTE:
Press “ “ (Fig. 3/9) to return from the file list to the directories.
Exit Play
Press the “ ” button (Fig. 3/7) on the remote control to exit playback.
Display Photos
The DVD-Player is equipped to display your digital photos. These photos
may be stored on any media supported by your DVD-player (DVD, CD,
etc.).
NOTE:
KK Ensure an acceptable photo size. Very large photos may be displayed
at a very slow speed or not at all. Ideally the photo size corresponds
with the picture format of the play. In TVs this is normally
1024x576 Pixel (size 16:9) or 768x576 (Size 4:3).
KK Please be aware that any conversion may lead to loss of information
regarding the original format.
Start the photo display by selecting the file you would like to start the
display with Page 52, “Select File/Index and start playback”.
NOTE:
After a few seconds, a preview appears in the menu window on the right
hand side.
Turn Pages
KK Manual: Press buttons or (Fig. 3/11) on the remote control to
scroll forwards or back.
KK Pause paging: Press
(Fig. 3/7) to pause the automatic slideshow.
Press
again to continue slideshow mode.
Rotate Pictures
You may rotate the picture during display by using the navigation buttons:
KK Rotate vertically: Navigation button“ “
KK Rotate horizontally: Navigation button “ “
KK 90° clockwise: navigation button “ “
KK 90° counter clockwise: navigation button “ “
Cross fade
When playing back pictures you can select between various cross fade
effects.
Press the PROGRAM button repeatedly (Fig. 3/15).
54
English
Change Default Setting
A larger number of default settings can be comfortably changed via the
screen menu.
Press the SETUP button (Fig. 3/17) on the remote control to start the
menu for changing the default settings.
NOTE:
Many of this default settings can be changed using the remote control
as well as the menu. The difference is: If you change the default settings
with the remote control, the changes will reset upon turning off the DVD
Player or removal of the DVD.
Changes made using the menu are permanent.
Understand Menu Structure
Within the menu setup you will find two menu levels:
KK Main menu: The main menu is displayed by graphic symbols.
KK Sub-menu: Within every main menu entry you will ind the corresponding sub-menu entries.
Using the Menu
Navigation and Selection
KK Within the main menu you will navigate using the navigation buttons
(Fig. 3 /9) of remote control ( / ).
KK You can navigate the sub-menu using the navigation buttons ( / ).
KK Select a specific menu section by pressing the ENTER button
(Fig. 3/18).
KK Select an option (e.g. “PAL” in the Figure on the left) also with
ENTER. The selected option (PAL in this example) is highlighted.
KK Press the navigation button ( ) to toggle between submenu and
main menu.
Slide Control
Please use the control as follows:
1. Select it with the ENTER button.
2. Navigate the control with the navigation buttons ( / ).
3. Confirm with the ENTER button.
Main Menu Overview
KK General Setup (1)
KK Audio Setup Page (2)
KK Video Setup Page (3)
KK Preference Page (4)
KK Password Setup Page (5)
NOTE:
Some menu settings are available in stop mode only (contingent on
DVD).
English
General Setup Page
55
TV Monitor
Here you may adjust the output of the DVD-Player to match the aspect
ration of your display unit.
Background: Unless you have a wide-screen TV, the aspect ratio of your
image display is 4:3. Most movies however, have an aspect ratio of 16:9,
therefore the picture is to wide for TV playback.
You may select here how the playback of the movie will appear on your
output device:
KK 4:3 Panscan: You may only view the center area of the movie. The
edges are cut off.
KK 4:3 Letterbox: You may view the entire range of the movie in a reduced version; therefore a black bar appears on the top and bottom
of the screen.
KK 16:9: Choose this option if you have a wide-screen TV. Keep in mind
that movies recorded in an aspect ratio of 4:3 will display in the same
4:3 ratio. Therefore it will not populate the entire screen of the widescreen TV.
KK Wide Squeeze: Select this option, if you are using a wide screen TV
for playback. This setting adjusts films in 4:3 format to the aspect ratio
of the wide screen TV.
NOTE:
The setting “4:3 PANSCAN” is not supported by all DVDs.
Angle Mark (Camera Angle)
If the DVD contains scenes shot from different angles press the ANGLE
button (Fig. 3/21) to select one of the different camera angles. This
function is only available if the DVD contains scenes shot from different
camera angles.
Activate the function as follows:
KK On: The angle mark is displayed.
KK Off: The angle mark is not displayed.
OSD Language
Here you select the OSD language.
56
English
Closed captions (comments)
Some DVDs contain closed captions, such as for hearing impaired persons.
KK On: Closed captions are displayed.
KK Off: Closed captions are not displayed.
Screen Saver
The unit can display a freeze frame without a time limit. This can cause
damage to the screen. Activate the screen saver to protect the screen.
Select between the following options:
KK On: Screen saver is activated (default).
KK Off: Screen saver is deactivated.
Audio Setup Page
Downmix (Downmix)
Modifies the characteristic of the speaker output:
KK L/R: Select this setting to play the DVD in Pro Logic Dolby Stereo
Effect. Plays a realistic 2-channel stereo effect.
KK Stereo: Select this setting if you wish to play a DVD recorded in
5.1-audio-format in 2-channell-stereo sound.
Digital Output
The settings for the digital audio output are defined here.
KK SPDIF Off: An analogue and not a digital audio signal is transmitted.
KK SPDIF/RAW: A digital audio signal is transmitted. Use this setting if
the amplifier is not a stereo two channel amplifier.
KK SPDIF/PCM: A digital audio signal is transmitted, which is converted
into a 2-channel signal. Use this setting if the amplifier is a stereo two
channel amplifier.
NOTE:
If there is no audio output, although you have connected the DVD
player to an amplifier, you may have selected an incorrect setting for the
audio output.
Dolby Digital Setup
Dual Mono
The sound output usually takes place stereo. You may choose a mono
output instead of a stereo output
KK Stereo: The output is in stereo (default setting).
KK L-Mono: The output is in mono. On all speakers the signal is emitted
from the “left” stereo channel.
English
57
KK R-Mono: The output is in mono. On all speakers the signal is emitted
from the “right” stereo channel.
KK Mix Mono: The output is in mono. On all speakers the signal is emitted from the “both” stereo channel.
Dynamic
This concept “Dynamic Range” describes the ratio from the lowest to the
loudest sound. With a high dynamic range very low, as well as very loud
sounds are emitted.
This may cause playback issues. In the event you view a DVD within a
relatively noisy you may adjust the volume to hear low volume passages,
however, it bears the disadvantage that louder passages are unacceptably loud. Suggestively you may compromise (reduce) the dynamic range
and increase the output volume.
KK FULL -1/8: The dynamic ratio is compromised from 1/8 to maximum
(FULL).
KK OFF: The dynamic ratio is not compromised (default setting).
Video Setup
Video Output Settings
In this menu you can change various settings to adjust the video output
signal.
NOTE:
You can also use the MODE button (Fig. 3/8) to open this menu.
Preference Page
TV Type
Adjust the DVD player’s output to the color system of your TV set. The
following options are available:
KK PAL: Primarily European system.
KK AUTO: Select this setting if your TV set is a multi system device.
KK NTSC: Primarily North American system.
Audio; Subtitle; Disc Menu
KK Audio: Select your preferred audio language.
KK Subtitle: Select your preferred subtitle language.
KK Disc Menu: Select your preferred disc menu language.
58
English
Parental lock (Child-Welfare)
Some DVDs provide ratings for target groups. Applicable is the same
standard used for movie ratings. (i.e. “Rated 12 years of age and above”).
If you activated the child protection, if available, the information is read
by the DVD and compared to your selected setting. If the DVD is authorized for and older age group as indicated in your settings the DVD will
not play. You may choose from following options. Select between the
following parental options:
KK Kid Safe: Safe for all children.
KK G: Suitable for all age groups.
KK PG: Parental guidance is recommended. Some scenes may be unsuitable for children.
KK PG 13: Parental guidance is strictly recommended. Some scenes may
be unsuitable for children under 12 years of age.
KK PGR: Parental guidance is necessary.
KK R: Parental guidance for juveniles under the age of 16 years.
KK NC17: Not suitable for children and juveniles under the age of
18 years.
KK Adult: Adults only.
Default
Select “Reset” to reset the unit to the default settings.
All personalized settings are deleted.
Password Setup Page
Enter a password first to lock your DVD player with the parental lock. The
password protects the parental settings, and can only be changed after
entering the correct password.
Password mode
KK ON: The password must be entered to change the parental settings.
KK OFF: The parental settings can be changed without entering the
password.
English
59
Password
This menu allows you to change the password for the parental lock.
To change the password first enter the old password. The master password is “1369”.
NOTE:
In case you forget your password you can deactivate the parental lock
with the master password.
Follow these steps to change the password:
1. Enter the current password with the numeric buttons (Fig. 3/22) on
the remote control in the field “Old Password”.
The screen shows “XXXX” to avoid that unauthorized person can
read the password.
2. Enter the new password with the numeric buttons on the remote
control in the field “New password”.
3. Enter the new password again in the filed “Confirm Password”. Press
ENTER (Fig. 3/18) to confirm.
Troubleshooting
Consult the following table to troubleshoot errors prior to sending the device to customer service.
Errors
Cause
Network display light Lack of power supply
not on
Solution
WARNING:
Turn off the device prior to troubleshooting.
Check if the mains plug is connected correctly. If necessary,
test the outlet with another device for functionality.
No screen display
No power supply/ main switch
turned off
Turn the unit back on again with the main switch
(Fig. 1/16; 2/2).
TV operation:
WARNING:
Turn of the device prior to troubleshooting.
Video cable incorrectly connected.
No reaction upon
pressing
Check the proper position of the video cable. Check if the
plug is plugged tightly into the out let.
No DVD/CD inserted
Insert CD/DVD.
DVD/CD incompatible
Use compatible media only.
DVD/CD placed upside down
into CD/DVD-compartment
Turn CD/DVD around.
CD/DVD is soiled
Clean CD/DVD.
CD/DVD is damaged
Use another CD/DVD.
Default settings incorrect
Check the default settings of the DVD-Players.
Child safety is activated
Deactivate child safety.
Power supply issues or static
charge of the device.
Turn off the main switch and disconnect the mains plug. Reconnect mains plug and turn device on.
60
English
Errors
Cause
Solution
No sound
TV operation:
WARNING:
Turn off the device prior to troubleshooting.
Audio cable not connected
Ensure correct connection of the audio cable. Check if the
plug is plugged tightly into the out let.
Volume set too low.
Press (VOL+) to increase the volume (Fig. 1/6; Fig. 3/10).
Headphones plugged in incorrectly
Check for correct fit of the headphone plug.
Default settings incorrect
Check the default settings of the DVD-Player.
Incorrect position
The remote control does not point toward the DVD-Player.
Distance too far
Ensure that the distance between remote control and device
does not exceed 5 meters.
Empty battery
Change battery in the remote control.
Titles are played in
wrong order
Playlist is used
Delete playlist.
DVD does not play
DVD not finalized
Use a finalized DVD.
Remote does not
function
Disposal
When the unit is exhausted, especially when malfunctions occur, deactivate the unit by removing the mains plug from the outlet and sever the
electric cable. Dispose of the device in accordance with the environmental regulations applicable to your country. Electric waste may not be
disposed of together with household cable. For recycling instructions
consult your community authorities or your dealer.
Battery Disposal
The unit (DVD Monitor) features a rechargeable battery. Do not dispose
of exhausted batteries with the household waste.
KK Remove the batteries before disposing of the unit. If necessary, ask a
qualified person or our service centre.
Batteries / Rechargable Batteries
Instructions for Handling Batteries / Rechargeable Batteries:
KK Keep Batteries/rechargeable batteries out of reach of children. They
are not toys!
KK Never throw batteries/rechargeable batteries into open fire or submerge in water.
KK Upon inserting the battery, pay attention to the polarity.
KK Do not use force to open the batteries/rechargeable batteries.
KK Prevent contact with metallic items such as (rings, nails, screws etc.)
This may cause short circuit endangerment.
KK Shorted batteries may heat up significantly or may even combust,
which can lead to burns.
KK If a battery/rechargeable battery leaks, avoid contact of the liquid with
eyes or membranes. Upon contact wash hands and rinse eyes with
clear water and consult a physician in the even of persisting problems.
KK Do not place used batteries in household garbage. Take old batteries
to a designated collection site.
English
61
These symbols are displayed on pollutant containing Batteries/rechargeable batteries:
PR = Zinc-air battery
LR = Alkaline battery
SR = Silver oxide battery
CR = Lithium battery
Conformity Declaration
The company hereby declares ETV – Elektro-technische Vertriebsgsellschaft mbH, that the following device, DVD 4551 LCD is in compliance with the essential requirements of European regulations for electromagnetic compatibility (2004/108/EG) and low voltage regulations
(2006/95/EG).
You may request a copy of the conformity declaration by contacting the
enclosed address.
62
English
OSD Menu Overview
- - GENERAL SETUP PAGE - TV DISPLAY
4:3 PANSCAN
4:3 LETTERBOX
16:9
WIDE SQUEEZE
ANGLE MARK
ON
OFF
OSD LANGUAGE
CLOSED CAPTIONS
ON
OFF
SCREEN SAVER
ON
OFF
- - VIDEO SETUP PAGE - SHARPNESS
HIGH
MEDIUM
LOW
BRIGHTNESS
CONTRAST
HUE
SATURATION
- - AUDIO SETUP PAGE - DOWNMIX
LT/RT
STEREO
DIGITAL OUTPUT
SPDIF/OFF
SPDIF/RAW
SPDIF/PCM
DOLBY DIGITAL
DOLBY DIGITAL SETUP
DUAL MONO
STEREO
L-MONO
R-MONO
MIX-MONO
DYNAMIC
AUDIO
SUBTITLE
DISC MENU
PARENTAL
TV TYPE
DEFAULT
- - PREFERENCE PAGE - PAL
Auto
NTSC
1 KID SAFE
2G
3 PG
4 PG 13
5 PGR
6R
7 NC 17
8 ADULT
RESET
- - PASSWORT SETUP PAGE - RASSWORD MODE
ON
OFF
PASSWORD
CHANGE
GARANTIE-KARTE
Garantiebewijs • Carte de garantie
Certificato di garanzia • Tarjeta de garantia
Cartão de garantia • Guarantee card
Garantikort • Karta gwarancyjna • Záruční list
Garancia lap • Гарантийная карточка
DVD 4551
24 Monate Garantie gemäß Garantie-Erklärung • 24 maanden
garantie overeenkomstig schriftelijke garantie • 24 mois de garantie
conformément à la déclaration de garantie • 24 meses de garantie
según la declaratión de garantía • 24 meses de garantia, conforme
a declaração de garantia • 24 mesi di garanzia a seconda della
spiegazione della garanzia • 24 months guarantee according to
guarantee declaration 24 måneders garanti i henhold til garantierklæring
24 miesiące gwarancji na podstawie karty gwarancyjnej • Záruka 24 mésíců
podle prohlášení o záruce • A garanciát lásd a használati utasításban
Гарантийные обязательства – смотри руководство пользователя
Kaufdatum, Händlerstempel, Unterschrift • Koopdatum, Stempel van de leverancier,
Handtekening • Date d‘achat, cachet du revendeur, signature • Fecha de compra, Sello del
vendedor, Firma • Data de compra, Carimbo do vendedor, Assinatura • Data dell‘aquisto,
timbro del commerciante, firma • Purchase date, Dealer stamp, Signature • Kjøpsdato, stempel fra forhandler, underskrift • Data kupna, Pieczątka sklepu, Podpis • Datum
koupě, Razítko prodejce, Podpis • A vásárlási dátum, a vásárlási hely bélyegzője, aláirás
Дата покупки, печать торговца, подпись
Stand 10/11
Elektro-technische
Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Elektro-technische Vertriebsges. mbH
Industriering Ost 40
47906 Kempen
Download PDF

advertising
