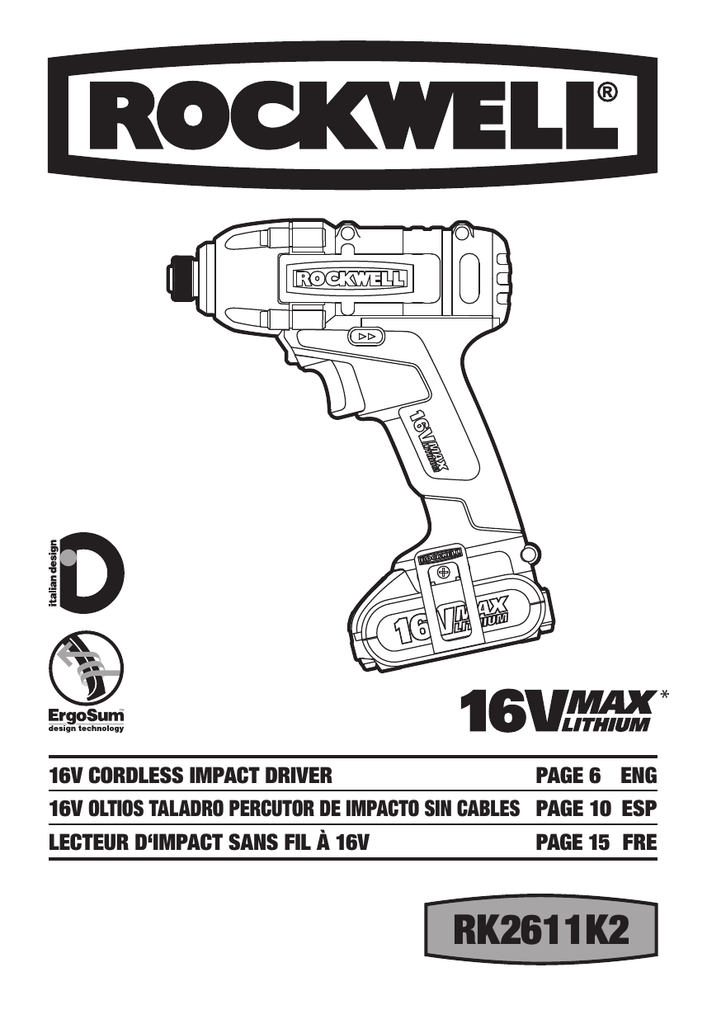

Rockwell RK2611K2 Operating instructions

16V Cordless Impact DriverPAGe 6 ENG
16V OLTIOS Taladro percutor de impacto sin cablesPAGe 10ESP
Lecteur d‘impact sans fil à 16VPAGE 15 FRE
RK2611K2
Thank you for purchasing a ROCKWELL® power tool. We are confident that you will appreciate
the quality of the product and you will be entirely satisfied with your purchase. Please read
carefully the user safety and operating instructions on how to operate this product correctly
within safety norms and regulations.
Gracias por su compra de un producto ROCKWELL®. Estamos seguros de que apreciará
la calidad del producto y de que estará completamente satisfecho con su compra. Lea
cuidadosamente las instrucciones de seguridad y de operación para obtener mayor información
acerca de cómo utilizar éste producto correctamente dentro de las normas y reglas de
seguridad.
Merci d’avoir choisi un produit de marque ROCKWELL®. Nous sommes certains que ous
apprécierez la qualité de ce produit et qu’il saura vous satisfaire. Pour être renseigné sur toutes
les méthodes de travail correctes et sécuritaires répondant aux normes et règlements de
sécurité, veuillez lire attentivement la notice de sécurité et de fonctionnement présentée.
Visit us on the web at www.rockwelltools.com
RK2611K2
8
1
7
6
2
5
4
3
A1
A2
B1
B2
C
D
B2
E1
C
D
RK2611K2
E2
16V Cordless Impact Driver
ENG
COMPONENT LIST
1
Forward/ Reverse Rotation Control
2
Soft Grip Handle
3
Belt Clip
4
Battery Pack Release Button
5
Battery Pack
6
On/Off Switch With Variable Speed Control
7
LED Light
8
Collect Locking Sleeve
ACCESSORIES
1.3Ah Battery pack (RW9316)
30min charger (RW9416)
Screwdriver bit (2˝ PH2)
Belt clip
1) Work area safety
2
1
1
1
We recommend that you purchase your accessories from
the same store that sold you the tool. Use good quality
accessories marked with a well-known brand name.
Choose the type according to the work you intend to
undertake. Refer to the accessory packaging for further
details. Store personnel can assist you and offer advice.
GENERAL POWER TOOL SAFETY
WARNINGS
WARNING: Read all safety warnings and
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
serious injury.
Save all warnings and instructions for future
reference.
The term power tool in the warnings refers to your
electric (corded) power tool or battery-operated
(cordless) power tool.
6
a) Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
b)Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2)Electrical safety
a)Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with grounded power tools.
Unmodified plugs and matching outlets will reduce
risk of electric shock.
b)Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is grounded.
c)Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d)Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
16V Cordless Impact Driver
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use
marked “W-A” or “W”. Use of a cord suitable for
outdoor use reduces the risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of a
GFCI reduces the risk of electric shock.
3)Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired
or under the influence of drugs, alcohol or
medication. A moment of inattention while operating
power tools may result in serious personal injury.
b)Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
c)Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your finger on the switch or energizing power tools
that have the switch on invites accidents.
d)Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
e)Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpected situations.
f)Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves
away from moving parts. Loose clothes, jewelry
or long hair can be caught in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
4)Power tool use and care
a)Do not force the power tool. Use the correct
ENG
power tool for your application. The correct
power tool will do the job better and safer at the rate
for which it was designed.
b)Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and must
be repaired.
c)Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
d)Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions
to operate the power tool. Power tools are
dangerous in the hands of untrained users.
e)Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tools operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g)Use the power tool, accessories and tool bits
etc., in accordance with these instructions
and in the manner intended for the particular
type of power tool, taking into account
the working conditions and the work to be
performed. Use of the power tool for operations
different from those intended could result in a
hazardous situation.
h) Use clamps or another practical way to secure
and support the workpiece to a stable platform.
i) Holding the work by hand or against your
body leaves it unstable and may lead to loss
of control.
5)Battery tool use and care
a)Recharge only with the charger specified by
the manufacturer. A charger that is suitable for
one type of battery pack may create a risk of fire
when used with another battery pack.
b)Use power tools only with specifically
7
16V Cordless Impact Driver
designated battery packs. Use of any other
battery packs may create a risk of injury and fire.
c) When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from
one terminal to another. Shorting the battery
terminals together may cause burns or a fire.
d)Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, flush with water.
If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may
cause irritation or burns.
6)Service
a) Have your power tool serviced by a
qualified repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
Technical data
Charger voltage
Rated voltage
Nominal voltage
No-load speed
Impact rate
Max torque
Chuck size
Charging time
Machine weight
120 V~60 Hz
16 V Max*
14.4 V
0-2600/min
0-3000 bmp
950 in-lbs
1/4˝
30 min
2.5 lbs
* Voltage measured without workload. Initial battery
voltage reaches maximum of 16 volts. Nominal voltage
is 14.4 volts.
OPERATING INSTRUCTIONS
NOTE: Before using the tool, read the instruction
book carefully.
WARNING: Some dust created by power
sanding, sawing, grinding, drilling and other
construction activities contains chemicals known to the
State of California to cause cancer, birth defects or other
reproductive harm. Some examples of these chemicals are:
• Lead from lead-based paints;
• Crystalline silica from bricks and cement and other
masonry products and
• Arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such
as those dust masks that are specially designed to filter
out microscopic particles.
BEFORE PUTTING INTO OPERATION
A) BATTERY CHARGING
The battery charger supplied is matched to the Li-ion
battery installed in the machine. Do not use another
battery charger.
The Li-ion battery is protected against deep
discharging. When the battery is empty, the machine is
switched off by means of a protective circuit: The chuck
no longer rotates.
In a warm environment or after heavy use, the Battery
Pack (5) may become too hot to permit charging. Allow
time for the battery to cool down before recharging.
When the battery is charged for the first time and
after prolonged storage, the battery will only accept
approximately 60% charge. However, after several
charge and discharge cycles the battery will accept a
100% charge.
ADDITIONAL SAFETY RULES
FOR YOUR CORDLESS IMPACT
DRIVER
B) TO REMOVE OR INSTALL BATTERY PACK
(See Fig. A1, A2)
Depress the Battery Pack Release Button (4) to release
and slide the Battery Pack (5) out from your tool. After
recharge, slide it back into your tool. A simple push and
slight pressure will be sufficient.
1) Hold power tool by insulated gripping
surfaces, when performing an operation
where the fastener may contact hidden
wiring. Fasteners contacting a “live” wire may
make exposed metal parts of the power tool “live”
and could give the operator an electric shock.
8
ENG
16V Cordless Impact Driver
OPERATION
1. HOW TO USE THE BELT CLIP (See Fig. B1, B2)
Screw the Belt Clip on the tool with the screw provided
in the plastic bag. The Belt Clip (3) can be hooked on
your belt or pocket, etc.
2. INSTALLING OR REMOVING A BIT HOLDER,
SOCKET OR SCREWDRIVER BIT (See Fig. C)
To install the desired bit, pull the Collet Locking Sleeve
(8) forward and insert the desired bit into the sleeve as
far as it will go. Then release the collet locking sleeve to
secure the bit.
To remove the bit, pull the Collet Locking Sleeve (8)
forward and take the bit out firmly.
3. ON / OFF SWITCH (See Fig. D)
Depress the On/Off switch (5) to start and release it to
stop your tool. The On/Off Switch is fitted with a brake
function which stops your chuck immediately when you
quickly release the switch.
It is also a variable speed switch that delivers higher
speed and torque with increased trigger pressure.
Speed is controlled by the amount of switch trigger
depression.
Warning: Do not operate for long periods
at low speed because excess heat will be
produced internally.
ENG
7. DISPOSAL OF AN EXHAUSTED BATTERY PACK
To preserve natural resources, please recycle
or dispose of the Battery Pack (5) properly. This
Battery Pack contains Lithium batteries. Consult
your local waste authority for information regarding
available recycling and/or disposal options. Discharge
your Battery Pack by operating your tool, then remove
the battery pack from the tool housing and cover the
battery pack connections with heavy-duty adhesive
tape to prevent short circuit and energy discharge. Do
not attempt to open or remove any of the components.
MAINTENANCE
Your power tool requires no additional lubrication or
maintenance.
There are no user serviceable parts in your power
tool. Never use water or chemical cleaners to clean
your power tool. Wipe clean with a dry cloth. Always
store your power tool in a dry place. Keep the motor
ventilation slots clean. Keep all working controls free
of dust. Occasionally you may see sparks through the
ventilation slots. This is normal and will not damage
your power tool.
4. SWITCH LOCK
The On/Off Switch (6) can be locked in the OFF position.
This helps to reduce the possibility of accidental starting
when not in use. To lock the Switch, place the Forward/
Reverse Rotation Control in the center position.
5. REVERSIBLE (See Fig. E1, E2)
For drilling and screw driving use forward rotation
marked “
” (Rotation Control lever is moved to the
left). Only use reverse rotation marked “
” (lever
is moved to the right) to remove screws or release a
jammed drill bit.
Warning: Never change the direction of
rotation when the chuck is rotating, wait
until it has stopped!
6. USING THE LED LIGHT
The LED light allows you to keep a clear view under less
illuminated circumstances. To turn on the Light simply
press the On/Off Switch (6). When you release the on/off
switch, the Light will go off.
The LED Light is also a battery capacity indicator. It will
flash when power gets low.
9
16V OLTIOS Taladro percutor de impacto sin cables
ESP
LISTA DE PARTES
1
Botón de Adelante/Atrás/Traba
2
Mango de empuñadura blanda
3
Clip De Cinturón
4
Lengüetas De Liberación De Las Baterías
5
Paquete de Baterias
6
Llave de encendido
7
Luz de vista
8
Buje de bloqueo del collar
ACCESORIOS
1.3Ah Baterías (RW9316)
30min Baterías (RW9416)
puntas de destornillador (2˝ PH2)
Clip de cinturón
1) ZONA DE TRABAJO
2
1
1
1
Le recomendamos que compre todos los accesorios en la
tienda donde adquirió la herramienta. Use accesorios de
buena calidad una marca bien conocida. Seleccione los que
más convengan al trabajo que intenta hacer. Consulte el
empaque de los accesorios para obtener más detalles. El
personal de la tienda también puede ayudarle y aconsejarle.
Advertencia de seguridad
generales sobre
herramientas eléctricas
¡ Advertencia! Leer todas las
instrucciones. Si no se respetan las
instrucciones, existe un riesgo de descargas eléctricas,
de incendio y/o de graves heridas.
Conserve todas las advertencias e instrucciones
para futuras consultas.
El término “herramienta eléctrica” en todas las
advertencias siguientes corresponde a la herramienta
eléctrica con o sin cable.
10
a)Mantener su lugar de trabajo limpio y bien
iluminado. Bancos de trabajo desordenados y
lugares oscuros invitan a los accidentes.
b) No utilizar herramientas eléctricas en
atmósferas explosivas, como por ejemplo en
presencia de líquidos inflamables, gases o
polvo. Las herramientas eléctricas crean chispas
que pueden encender el polvo o los vapores.
c)Mantener alejados a los niños y visitantes
mientras opera una herramienta eléctrica. Las
distracciones pueden hacerle perder el control.
2)SEGURIDAD ELÉCTRICA
a)Los enchufes de la herramienta eléctrica
deben encajar perfectamente en el
tomacorriente. Nunca modificar el enchufe de
ninguna manera. No utilizar adaptadores con
herramientas eléctricas conectadas a tierra.
Los enchufes no modificados y los que encajan
perfectamente en el tomacorriente reducirán el
riesgo de descarga eléctrica
b)Evitar el contacto del cuerpo con superficies
conectadas a tierra tales como caños,
radiadores, cocinas y heladeras. Existe un
riesgo creciente de descarga eléctrica si su cuerpo
queda conectado a tierra.
16V OLTIOS Taladro percutor de impacto sin cables
c) No exponer las herramientas eléctricas a la
lluvia y no guardar en lugares húmedos. El
agua que penetra en ellas aumentará el riesgo de
una descarga eléctrica.
d) No abusar del cable. Nunca utilizar el cable
para transportar, tirar o desenchufar la
herramienta eléctrica. Mantener el cable
alejado del calor, del aceite, de bordes agudos
o piezas móviles. Los cables dañados o enredadas
aumentan el riesgo de descarga eléctrica.
e) Cuando utilice su herramienta eléctrica al aire
libre, emplear un prolongador apto para uso
en exteriores. El empleo de cables para uso al aire
libre reduce el riesgo de descarga eléctrica.
f)Si es necesario utilizar la herramienta
motorizada en un lugar muy húmedo, utilice
una fuente de alimentación con dispositivo
de corriente residual (RCD). El uso de un RCD
reduce el riesgo de descarga eléctrica.
3)SEGURIDAD PERSONAL
a)Mantenerse alerta, poner atención en lo que
está haciendo y utilice el sentido común
mientras opera una herramienta eléctrica. No
emplear la herramienta cuando se encuentre
cansado o bajo la influencia de drogas,
alcohol o medicación. Un momento de falta
de atención durante el manejo de herramientas
eléctricas puede dar lugar a daños corporales
serios.
b)Utilizar equipo de seguridad. Usar siempre
protección ocular. Equipo de seguridad como
máscaras contra el polvo, zapatos antideslizantes
de seguridad, sombrero o protección auditiva para
condiciones apropiadas reducirá daños corporales.
c)Evite el arranque accidental. Asegúrese de
que el interruptor se encuentra desactivado
antes de enchufar la máquina o colocar
la batería, al tomar la herramienta o
transportarla. Transportar herramientas con el
dedo en el interruptor o enchufar la herramienta
cuando el interruptor está encendido invitan a los
accidentes.
ESP
buen equilibrio en todo momento. Esto permite
un mejor control de la herramienta en situaciones
inesperadas.
f) Vestirse apropiadamente. No usar ropa
suelta ni alhajas. Mantener su cabello, ropa
y guantes alejados de las piezas móviles. La
ropa suelta, las alhajas o el cabello largo pueden ser
atrapados por las piezas móviles.
g)Si se proporcionan dispositivos para la
extracción y recolección de polvo, asegurarse
de que estos estén conectados y utilizados
correctamente. El uso de estos dispositivos puede
reducir peligros relacionados con el polvo.
4)MANTENIMIENTO de la HERRAMIENTA
MOTORIZADA
a) No forzar la herramienta eléctrica. Utilizar
la herramienta eléctrica correcta para su
aplicación. La herramienta eléctrica correcta hará
el trabajo mejor y más seguro a la velocidad para la
cual fue diseñada.
b) No utilizar la herramienta eléctrica si el
interruptor no la enciende o apaga. Cualquier
herramienta eléctrica que no pueda ser controlada
con el interruptor es peligrosa y debe ser reparada.
c)Desconecte el enchufe de la toma eléctrica
y/o la batería de la herramienta antes
de realizar cualquier ajuste, cambiar un
accesorio o guardar la herramienta. Tales
medidas de seguridad preventivas reducen el riesgo
de arranque accidental de la herramienta.
d)Mantener las herramientas eléctricas que
no usa fuera del alcance de los niños y no
permita que personas no familiarizadas con la
herramienta o con estas instrucciones maneje
la herramienta eléctrica. Las herramientas
eléctricas son peligrosas en manos de usuarios
inexpertos.
d)Retire llaves de ajuste o llaves inglesas antes
de poner la herramienta en funcionamiento.
Una llave que queda unida a una pieza móvil de la
herramienta puede originar daños corporales.
e)Revisar las herramientas eléctricas.
Comprobar si hay desalineamiento o
atascamiento de piezas móviles, rotura de
piezas en general y cualquier otra condición
que pueda afectar la operación normal de la
herramienta. Si se verifican daños, recurra a
un service calificado antes de volver a usar la
herramienta. Las herramientas mal mantenidas
causan muchos accidentes.
e) No extralimitarse. Mantenerse firme y con
f)Mantener las piezas de corte limpias y
11
16V OLTIOS Taladro percutor de impacto sin cables
afiladas. Puesto que son menos probables de
atascarse y más fáciles de controlar.
g)Utilizar la herramienta eléctrica, accesorios
y brocas etc., de acuerdo con estas
instrucciones y de la manera prevista para
el tipo particular de herramienta eléctrica,
teniendo en cuenta las condiciones de
trabajo y el trabajo a ser realizado. El uso de
la herramienta eléctrica para otras operaciones
distintas de lo previsto podría dar lugar a una
situación peligrosa.
5)UTILIZACIÓN Y MANTENIMIENTO DE LA BATERÍA
a)Recargar solamente con el cargador indicado
por el fabricante. Un cargador adaptado a un tipo
de batería podría crear un riesgo de incendio si se
utiliza con una diferente batería.
b)Utilizar las herramientas eléctricas solamente
con baterías especialmente adaptadas. La
utilización de cualquier otra batería podría causar un
riesgo de incendio o herida.
c) Cuando la batería no está en uso, tenerla lejos
de los objetos metálicos como los trombones,
las piezas de moneda, las llaves, los clavos,
los tornillos, o cualquier otro pequeño objeto
metálico susceptibles de establecer una
conexión de un terminal a otra. El cortocircuito
de un terminal a otra puede causar quemaduras o
un incendio.
d) Hay una fuga de líquido de la batería. Evitar
todo contacto. Si entre accidentalmente en
contacto con este líquido, lavar con agua
limpia. En caso de contacto con los ojos,
consultar a un médico. El líquido presente en las
baterías puede causar irritaciones o quemaduras.
6) reparaciÓn
a)Permitir que el mantenimiento de su
herramienta eléctrica sea efectuado por una
persona calificada usando solamente piezas
de recambio idénticas. Esto es primordial para
mantener la seguridad de la herramienta eléctrica.
¡ADVERTENCIA! El polvo originado por la
utilización de herramientas motorizadas contiene
químicos que, según el Estado de California, causan
cáncer, defectos congénitos y otros daños reproductivos.
Algunos ejemplos de esos productos químicos son:
12
ESP
• El plomo de las pinturas a base de plomo.
• La sílice cristalina de los ladrillos, del cemento y de
otros productos de albañilería.
• El arsénico y el cromo de la madera tratada
químicamente.
El riesgo que se corre a causa del contacto con esos
productos varía según la frecuencia con que usted
realice este tipo de trabajos. Con el fin de reducir
su exposición a esas substancias químicas: trabaje
en un área bien ventilada; utilice un equipo de
seguridad adecuado, tal como una máscara contra el
polvo especialmente diseñada para filtrar partículas
microscópicas.
INFORMACIÓN DE
SEGURIDAD ADICIONAL DE LA
HERRAMIENTA
1) Sujete la herramienta por las áreas de agarre
aisladas cuando realice una operación en
la que la herramienta de corte pueda entrar
en contacto con cables ocultos o con su
propio cable. El contacto con un cable que tenga
corriente hará que ésta pase a las partes metálicas
descubiertas de la herramienta y que el operador
reciba descargas eléctricas.
16V OLTIOS Taladro percutor de impacto sin cables
DATOS TÉCNICOS
Voltios
Voltios
voltaje nominal
Velocidad sin carga
Índice de impacto
Torque máximo
Tamaño de mandril
Tiempo de carga
Peso
120 V~60 Hz
16 V Max*
14.4 V
0-2600/min
0-3000 bmp
950 lb-pulg
1/4 pulg. (6.35 mm)
30 min
2.5 libras (1.1 kg)
* Voltaje medido sin carga de trabajo. El voltaje inicial de
la batería alcanza un máximo de 16 V. El voltaje nominal
es 14.4 V.
OPERATING INSTRUCTIONS
NOTA: Antes de usar la herramienta, lea
atentamente el manual de instrucciones.
RECARGA DE LAS BATERÍAS
A) CARGANDO LA BATERÍA
El cargador de batería suministrado está diseñado para
la batería de Li-Ion instalada en la herramienta. No
utilice otro cargador de baterías.
La batería de Li-Ion está protegida contra descargas
excesivas. Cuando la batería está agotada, la
herramienta se desconecta a través de un circuito de
protección: El soporte de la herramienta deja de girar.
En un ambiente caluroso o luego de mucho uso, la
batería puede calentarse demasiado como para aceptar
carga. Permita que se enfríe antes de cargarla.
Cuando cargue la batería por primera vez o luego de no
usarla por mucho tiempo, aceptará sólo el 60% de la
carga. Sin embargo, luego de varios ciclos de carga y
descarga aceptará el 100% de la carga.
B) PARA EXTRAER O INSTALAR LA BATERÍA
(Ver Fig. A1, A2)
Presione la traba de liberación de la batería y extráigala
de la herramienta. Luego de la recarga, deslice la
batería en el puerto para la batería de la herramienta.
Basta con deslizarla y ejercer una leve presión.
USO
1. CÓMO USAR EL CLIP DE CINTURÓN (Ver Fig. B1, B2)
Atornille el clip de cinturón sobre la herramienta con
el tornillo proveído en la bolsa de plástico. El clip de
cinturón (3) puede engancharse sobre su cinturón o
bolsillo, etc.
ESP
2. COLOCACIÓN/ EXTRACCIÓN DE UN SOPORTE DE
BROCA, TUBO O BROCA DESTORNILLADORA/
(Ver Fig. C)
Tire hacia delante el buje de bloqueo del collar. Inserte
por completo la broca deseada en el mandril hasta el
tope y suelte el buje de bloqueo del collar. Tire hacia
delante el buje de bloqueo del collar (8). Extraiga la
puntas del mandril y suelte el buje de bloqueo del collar.
3. LLAVE DE ENCENDIDO/APAGADO (Ver Fig. D)
Oprima el gatillo para poner en marcha el taladro y
suéltelo para apagarlo. El gatillo tiene una función de
freno que detiene el mandril de inmediato si se suelta
rápidamente.
Esta herramienta cuenta con un gatillo de velocidad
variable que brinda mayor velocidad y torque cuando
se incrementa la presión. La velocidad se controla
mediante la cantidad de presión aplicada en el gatillo.
ADVERTENCIA: No la use por mucho
tiempo a velocidades bajas ya que podría
recalentarse.
4. BLOQUEO DEL GATILLO
El gatillo puede ser bloqueado en la posición APAGADO.
Esto ayuda a reducir la posibilidad de que el taladro
comience a funcionar accidentalmente cuando no está
en uso. Para bloquear el interruptor del gatillo, coloque
la dirección del selector de rotación en la posición
central.
5. DIRECCIÓN DE ROTACIÓN REVERSIBLE
(Ver Fig. E1, E2)
Para perforación y atornillado utilice la rotación hacia
adelante marcada “
” (la palanca se mueve hacia
la izquierda). Use la rotación inversa marcada “
”
(a palanca se mueve hacia la derecha) solamente para
retirar los tornillos o para liberar una broca atascada.
AVERTENCIA: ¡Nunca cambie la dirección
de funcionamiento mientras la herramienta
esté rotando, espere hasta que se haya detenido!
6. USO DE LA LUZ
La luz permite mantener una clara visión en condiciones
de iluminación inadecuadas. Para encender la luz
simplemente presione el botón de encendido. Cuando
suelte el interruptor de encendido/apagado, la luz se
apagará.
El LED es también un indicador de capacidad de la
batería. Parpadeará cuando la capacidad sea baja.
13
16V OLTIOS Taladro percutor de impacto sin cables
7. CÓMO DESECHAR UNA BATERÍA AGOTADA
Para preservar los recursos naturales, recicle
o deseche el paquete de baterías de manera
apropiada. Este paquete de baterías contiene
batería de litio. Para obtener mayor información acerca
de las diferentes opciones de reciclaje y desecho,
consulte con la autoridad local en materia de control de
residuos. Descargue el paquete de baterías haciendo
funcionar el taladro, luego extráigalo y cubra las
conexiones con cinta adhesiva de alta resistencia para
evitar un cortocircuito y la descarga de energía. No
intente abrir o sacar ninguno de sus componentes.
MANTENGA LAS
HERRAMIENTAS CON CUIDADO
Su herramienta no requiere lubricación ni
mantenimiento adicional.
No posee piezas en su interior que puedan ser
reparadas por el usuario. Nunca emplee agua o
productos químicos para limpiar su herramienta.
Use simplemente un paño seco. Guarde siempre su
herramienta en un lugar seco. Mantenga limpias las
ranuras de ventilación del motor. La observación de
chispas que destellan bajo las ranuras de ventilación,
indica operación normal que no dañará su herramienta.
14
ESP
Lecteur d‘impact sans fil à 16VFRE
LISTE DES ÉLÉMENTS
1
Bouton de rotation directe/inverse et de désaffectation/verrouillage de la gâchette
2
Poignée à surface de préhension souple
3
Pince De Ceinture
4
Mécanisme de retenue du bloc-piles
5
Bloc-piles *
6
Détente de l’interrupteur marche-arrêt
7
Lumière de visibilité
8
Manchon de verrouillage du mandrin
ACCESSOIRES
1.3Ah Bloc-piles (RW9316)
Chargeur de 30min (RW9416)
embouts tournevis (2˝ PH2)
Pince de ceinture
2
1
1
1
Nous vous recommandons d’acheter tous vos
accessoires du même magasin qui vous a vendu
l’outil. N’utilisez que des accessoires de bonne
qualité de marque renommée. Choisissez le
type d’outil approprié au travail que vous désirez
entreprendre. Pour de plus amples renseignements,
consultez l’emballage de l’accessoire. Le personnel
du magasin peut également vous conseiller.
Avertissements de sécurité
généraux pour l’outil
AVERTISSEMENT: Lire tous les
avertissements de sécurité et toutes les
instructions. Ne pas suivre les avertissements et
instructions peut donner lieu à un choc électrique, un
incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes
les instructions pour pouvoir s’y reporter
ultérieurement.
Le terme «outil» dans les avertissements fait référence
à votre outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou votre outil fonctionnant sur
batterie (sans cordon d’alimentation).
1)Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien
éclairée. Les zones en désordre ousombres sont
propices aux accidents.
b) Ne pas faire fonctionner les outils électriques
en atmosphère explosive, par exemple en
présence de liquides inflammables, de gaz ou
de poussières. Les outils électriques produisent
des étincelles qui peuvent enflammer les poussières
ou les fumées.
c)Maintenir les enfants et les personnes
présentes à l’écart pendant l’utilisation de
l’outil. Les distractions peuvent vous faire perdre le
contrôle de l’outil.
2)Sécurité électrique
a) Il faut que les fiches de l’outil électrique
soient adaptées au socle. Ne jamais modifier
la fiche de quelque façon que ce soit. Ne
pas utiliser d’adaptateurs avec des outils à
branchement de terre. Des fiches non modifiées
et des socles adaptés réduiront le risque de choc
électrique.
15
Lecteur d‘impact sans fil à 16VFRE
b)Eviter tout contact du corps avec des
surfaces reliées à la terre telles que les
tuyaux, les radiateurs, les cuisinières et les
réfrigérateurs. Il existe un risque accru de choc
électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des
conditions humides. La pénétration d‘eau à
l’intérieur d’un outil augmentera le risque de choc
électrique.
d) Ne pas maltraiter le cordon. Ne jamais
utiliser le cordon pour porter, tirer ou
débrancher l’outil. Maintenir le cordon à
l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Des cordons
endommagés ou emmêlés augmentent le risque de
choc électrique.
e)Lorsqu’on utilise un outil à l’extérieur,
utiliser un prolongateur adapté à l’utilisation
extérieure. L’utilisation d’un cordon adapté à
l’utilisation extérieure réduit le risque de choc
électrique.
f)Si l’usage d’un outil dans un emplacement
humide est inévitable, utiliser une
alimentation protégée par un dispositif à
courant différentiel résiduel (DDR). L’usage
d’un DDR réduit le risque de choc électrique.
3)Sécurité des personnes
a)Restez vigilant, regardez ce que vous êtes
en train de faire et faites preuve de bon
sens dans votre utilisation de l’outil. Ne pas
utiliser un outil lorsque vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Un moment d’inattention en cours
d’utilisation d’un outil peut entraîner des blessures
graves des personnes.
b)Utiliser un équipement de sécurité. Toujours
porter une protection pour les yeux. Les
équipements de sécurité tels que les masques
contre les poussières, les chaussures de sécurité
antidérapantes, les casques ou les protections
acoustiques utilisés pour les conditions appropriées
réduiront les blessures de personnes.
c)Éviter tout démarrage intempestif. S’assurer
que l’interrupteur est en position arrêt avant
de brancher l’outil au secteur et/ou au bloc
de batteries, de le ramasser ou de le porter.
Porter les outils en ayant le doigt sur l’interrupteur
16
ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.
d)Retirer toute clé de réglage avant de mettre
l’outil en marche. Une clé laissée fixée sur une
partie tournante de l’outil peut donner lieu à des
blessures de personnes.
e) Ne pas se précipiter. Garder une position et un
équilibre adaptés à tout moment. Cela permet
un meilleur contrôle de l’outil dans des situations
inattendues.
f)S’habiller de manière adaptée. Ne pas porter
de vêtements amples ou de bijoux. Garder les
cheveux, les vêtements et les gants à distance
des parties en mouvement. Des vêtements
amples, des bijoux ou les cheveux longs peuvent
être pris dans des parties en mouvement.
g)Si des dispositifs sont fournis pour le
raccordement d’équipements pour l’extraction
et la récupération des poussières, s’assurer
qu’ils sont connectés et correctement utilisés.
Utiliser des collecteurs de poussière peut réduire les
risques dus aux poussières.
4)Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adapté à
votre application. L’outil adapté réalisera mieux le
travail et de manière plus sûre au régime pour lequel
il a été construit.
b) Ne pas utiliser l’outil si l’interrupteur ne
permet pas de passer de l’état de marche à
arrêt et vice versa. Tout outil qui ne peut pas être
commandé par l’interrupteur est dangereux et il faut
le réparer.
c)Débrancher la fiche de la source
d’alimentation en courant et/ou le bloc
de batteries de l’outil avant tout réglage,
changement d’accessoires ou avant de ranger
l’outil. De telles mesures de sécurité préventives
réduisent le risque de démarrage accidentel de
l’outil.
d) Conserver les outils à l’arrêt hors de la
portée des enfants et ne pas permettre à des
personnes ne connaissant pas l’outil ou les
présentes instructions de le faire fonctionner.
Les outils sont dangereux entre les mains
d’utilisateurs novices.
e)Observer la maintenance de l’outil. Vérifier
Lecteur d‘impact sans fil à 16VFRE
qu’il n’y a pas de mauvais alignement ou
de blocage des parties mobiles, des pièces
cassées ou toute autre condition pouvant
affecter le fonctionnement de l’outil. En cas
de dommages, faire réparer l’outil avant de
l’utiliser. De nombreux accidents sont dus à des
outils mal entretenus.
f) Garder affûtés et propres les outils
permettant de couper. Des outils destinés à
couper correctement entretenus avec des pièces
coupantes tranchantes sont moins susceptibles de
bloquer et sont plus faciles à contrôler.
g)Utiliser l’outil, les accessoires et les lames
etc., conformément à ces instructions, en
tenant compte des conditions de travail et du
travail à réaliser. L’utilisation de l’outil pour des
opérations différentes de celles prévues pourrait
donner lieu à des situations dangereuses.
5)Utilisation des outils fonctionnant sur
batteries et précautions d’emploi
a) Ne recharger qu’avec le chargeur spécifié
par le fabricant. Un chargeur qui est adapté à un
type de bloc de batteries peut créer un risque de
feu lorsqu’il est utilize avec un autre type de bloc de
batteries.
b) N’utiliser les outils qu’avec des blocs de
batteries spécifiquement désignés. L’utilisation
de tout autre bloc de batteries peut créer un risque
de blessure et de feu.
c)Lorsqu’un bloc de batteries n’est pas utilisé,
le maintenir à l’écart de tout autre objet
métallique, par exemple trombones, pièces
de monnaie, clés, clous, vis ou autres objets
de petite taille qui peuvent donner lieu à une
connexion d’une borne à une autre. Le courtcircuitage des bornes d’une batterie entre elles peut
causer des brûlures ou un feu.
qualifié utilisant uniquement des pièces de
rechange identiques. Cela assurera le maintien
de la sécurité de l’outil.
AVERTISSEMENT! Certaines des poussières
produites en utilisant des outils électriques sont
considérées par l’État de Californie comme susceptibles
de provoquer le cancer, des anomalies congénitales et
d’autres problèmes de reproduction. Voici des exemples
de ces produits chimiques:
• plomb issu de peinture à base de plomb.
• silice crystalline issue de briques et du ciment et
autres produits de maçonnerie.
• arsenic et chrome issus de bois traité chimiquement.
Votre risque de ces expositions varie en fonction de
la fréquence à laquelle vous effectuez ce travail. Pour
réduire votre exposition à ces produits chimiques:
travaillez dans une zone bien ventilée; portez un
équipement de sécurité approuvé, tel que des masques
antipoussières spécialement conçus pour éliminer les
particules microscopiques par filtrage.
INSTRUCTIONS
SUPPLÉMENTAIRES
CONCERNANT LA SÉCURITÉ DE
VOTRE OUTIL
1) Lors de l’exécution d’une opération au cours
de laquelle l’outil de coupe peut venir en
contact avec les fils cachés ou son propre
cordon, tenez l’outil par ses surfaces isolées
de préhension. Le contact avec un fil sous tension
rendra les pièces métalliques exposées de l’outil
sous tension et causera des chocs à l’opérateur.
d)Dans de mauvaises conditions, du liquide peut
être éjecté de la batterie; éviter tout contact.
En cas de contact accidentel, nettoyer à
l’eau. Si le liquide entre en contact avec les
yeux, rechercher en plus une aide médicale.
Le liquide éjecté des batteries peut causer des
irritations ou des brûlures.
6)Maintenance et entretien
a)Faire entretenir l’outil par un réparateur
17
Lecteur d‘impact sans fil à 16VFRE
DONNÉES TECHNIQUES
UTILISATION
Tension
Tension nominale
Tension nominale
Vitesse à vide
Taux: de percussion
Couple maximal
Calibre du mandrin
Temps de recharge normal
Poids
1. COMMENT UTILISER LA PINCE DE CEINTURE
(Voir Fig. B1, B2)
Fixez la pince de ceinture à l’outil au moyen de la vis
incluse dans le sac de plastique. La pince de ceinture
(6) peut alors être accrochée à votre ceinture, à l’une de
vos poches, etc.
120 V~60 Hz
16 V Max*
14.4 V
0-2600/min
0-3000 bmp
950 lb-po
6.35 mm (1/4 po)
30 min
1.1 kg (2.5 lbs)
* Tension mesurée hors fonctionnement. La tension
initiale de la batterie atteint le maximum de 16 V. La
tension nominale est de 14.4 V.
INSTRUCTIONS D’UTILISATION
REMARQUE: Avant d’utiliser cet outil,
assurez-vous de lire attentivement le manuel
d’utilisation.
RECHARGE DE LA BATTERIE
A) CHARGER LA BATTERIE
Le chargeur de batterie fourni s’adapte à la batterie
au Lithium ion installée dans l’appareil. Ne pas utiliser
d’autre chargeur de batterie.
La batterie au Lithium ion est protégée contre une
décharge importante. Lorsque la batterie est vide, la
machine s’éteint grâce à un circuit de protection. La
poignée de l’outil s’arrête de tourner.
Dans un environnement chaud ou après une utilisation
prolongée, le pack de la batterie est trop chaud pour
permettre un chargement. Laisser la batterie se refroidir
un moment avant de recharger.
Lorsque la batterie est chargée pour la première fois et
après un entreposage prolongé, la batterie n’acceptera
qu’un chargement d’environ 60%. Toutefois, après
plusieurs cycles de chargement et déchargement, la
batterie acceptera une chargement à 100%.
B) RETRAIT/RÉINSTALLATION DE LA BATTERIE
(Voir Fig. A1, A2)
Enfoncez le système de verrouillage de la batterie et
retirez la batterie de l’outil. Une fois rechargée, replacez
la batterie dans son emplacement. Une simple pression
d’insertion sera suffisante.
18
2. INSERTION/ RETRAIT D’UN PORTE EMBOUT,
D’UNE DOUILLE OU D’UN EMBOUT DE TOURNEVIS
(Voir Fig. C)
Tirez sur le manchon de verrouillage du mandrin.
Enfoncez jusqu’au bout l’embout désiré dans le mandrin
puis relâchez le manchon de verrouillage.
Tirez sur le manchon de verrouillage du mandrin (8).
Sortez l’ embout du mandrin puis relâchez le manchon
de verrouillage du mandrin.
3. DÉTENTE DE L’INTERRUPTEUR MARCHE-ARRÊT
(Voir Fig. D)
Appuyez pour démarrer et relâchez pour arrêter la
perceuse. L’interrupteur marche/arrêt est doté d’une
fonction de freinage qui arrête le mandrin dès que
l’interrupteur est relâché rapidement.
Cet outil possède une commande à vitesse variable
qui augmente la vitesse de l’outil et du couple avec
une plus grande pression sur la gâchette. La vitesse
est contrôlée par la profondeur de dépression de la
gâchette.
AVERTISSEMENT! N’utilisez pas votre
machine à faible vitesse durant de longues
périodes car il existe un risque de surchauffe
interne à cette vitesse.
4. SYSTÈME DE VERROUILLAGE DE L’INTERRUPTEUR
La gâchette de l’interrupteur peut être verrouillée sur
la position arrêt. Cela aide à diminuer les risques de
démarrage accidentels lorsque l’outil est inutilisé.
Pour verrouiller la gâchette de l’interrupteur, placez
le sélecteur de rotation en position intermédiaire au
centre.
5. ROTATION DIRECTE/INVERSE (Voir Fig. E1, E2)
Pour le perçage et le visage, utilisez la rotation avant
marquée «
» (le levier est déplacé vers la gauche).
N’utilisez la rotation inverse marquée «
» (le levier
est déplacé vers la droite) que pour retirer les vis ou
libérer un trépan coincé.
AVERTISSEMENT! Ne changez jamais la
direction de la rotation lorsque le mandrin
tourne, attendez qu’il soit arrêté.
Lecteur d‘impact sans fil à 16VFRE
6. UTILISER LA LUMIÈRE DE VISIBILITÉ
La petite lampe vous permet de voir clairement dans
les situations peu éclairées.La lumière de visibilité vous
permet de voir clair quand les conditions d’éclairage
sont plus faibles. Pour allumer la lumière, appuyer
simplement sur l’interrupteur marche/arrêt. Lorsque
vous relâchez l’interrupteur, la lumière s’éteint.
7. DISPOSITION DE BLOCS-PILES
Afin de préserver les ressources naturelles,
recyclez ou jetez le bloc-pile de façon
appropriée. Ce bloc-pile contient des piles au
Li. Consultez les autorités locales de recyclage pour
connaître les solutions de recyclage ou de disposition
des déchets disponibles. Déchargez la pile en faisant
fonctionner l’outil, puis retirez la du boîtier de la
perceuse et recouvrez ses bornes de connexion avec
une bande adhésive très résistante pour éviter les
court-circuits et les décharges d’énergie. N’essayez pas
d’ouvrir ou d’enlever ses différents composants.
PRENEZ SOIN DE VOS OUTILS ET
ENTRETENEZ LES BIEN
Votre outil ne nécessite aucune lubrification ou entretien
supplémentaire. Il ne comporte aucune pièce à réparer
ou à entretenir par l’utilisateur. N’utilisez jamais de
l’eau ou des nettoyants chimiques pour nettoyer l’outil.
Essuyez-le avec un chiffon sec. Rangez toujours votre
outil dans un endroit sec. Gardez propres les ouvertures
de ventilation du moteur.
19
Copyright © 2013, Positec. All Rights Reserved.
2CSD15PPK11000A0

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
