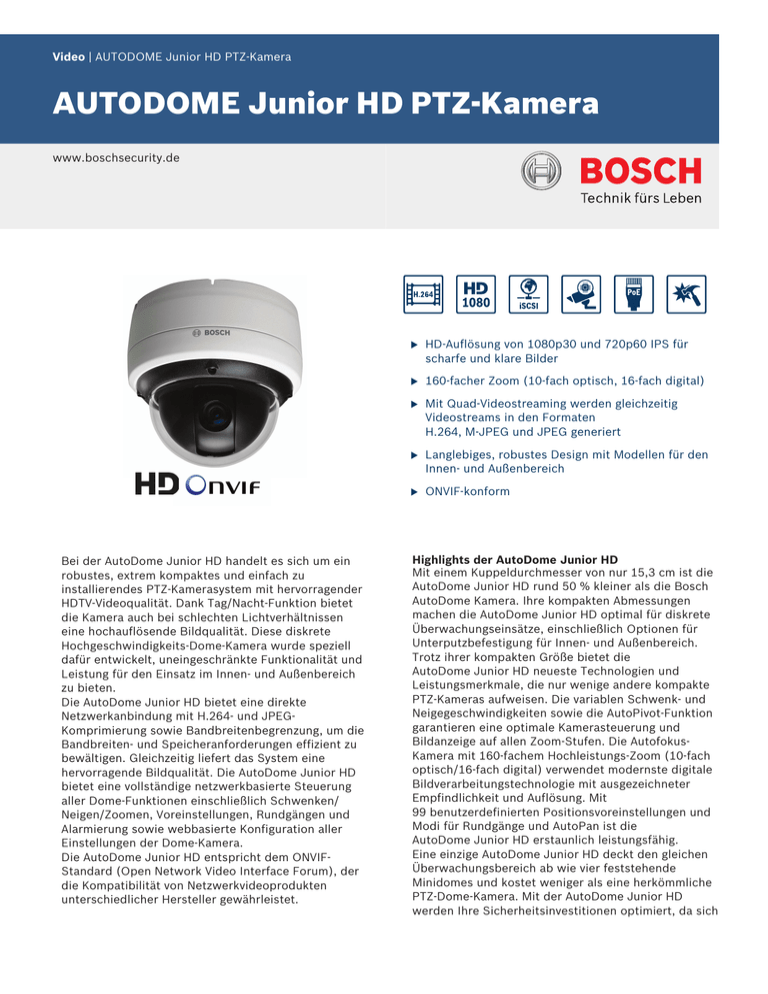

AUTODOME Junior HD PTZ-Kamera

AUTODOME Junior HD PTZ-Kamera
Video | AUTODOME Junior HD PTZ-Kamera
AUTODOME Junior HD PTZ-Kamera
www.boschsecurity.de
Bei der AutoDome Junior HD handelt es sich um ein
robustes, extrem kompaktes und einfach zu
installierendes PTZ-Kamerasystem mit hervorragender
HDTV-Videoqualität. Dank Tag/Nacht-Funktion bietet
die Kamera auch bei schlechten Lichtverhältnissen
eine hochauflösende Bildqualität. Diese diskrete
Hochgeschwindigkeits-Dome-Kamera wurde speziell
dafür entwickelt, uneingeschränkte Funktionalität und
Leistung für den Einsatz im Innen- und Außenbereich
zu bieten.
Die AutoDome Junior HD bietet eine direkte
Netzwerkanbindung mit H.264- und JPEGKomprimierung sowie Bandbreitenbegrenzung, um die
Bandbreiten- und Speicheranforderungen effizient zu
bewältigen. Gleichzeitig liefert das System eine
hervorragende Bildqualität. Die AutoDome Junior HD
bietet eine vollständige netzwerkbasierte Steuerung
aller Dome-Funktionen einschließlich Schwenken/
Neigen/Zoomen, Voreinstellungen, Rundgängen und
Alarmierung sowie webbasierte Konfiguration aller
Einstellungen der Dome-Kamera.
Die AutoDome Junior HD entspricht dem ONVIFStandard (Open Network Video Interface Forum), der
die Kompatibilität von Netzwerkvideoprodukten
unterschiedlicher Hersteller gewährleistet.
u
HD-Auflösung von 1080p30 und 720p60 IPS für
scharfe und klare Bilder
u
160-facher Zoom (10-fach optisch, 16-fach digital)
u
Mit Quad-Videostreaming werden gleichzeitig
Videostreams in den Formaten
H.264, M-JPEG und JPEG generiert
u
Langlebiges, robustes Design mit Modellen für den
Innen- und Außenbereich
u
ONVIF-konform
Highlights der AutoDome Junior HD
Mit einem Kuppeldurchmesser von nur 15,3 cm ist die
AutoDome Junior HD rund 50 % kleiner als die Bosch
AutoDome Kamera. Ihre kompakten Abmessungen
machen die AutoDome Junior HD optimal für diskrete
Überwachungseinsätze, einschließlich Optionen für
Unterputzbefestigung für Innen- und Außenbereich.
Trotz ihrer kompakten Größe bietet die
AutoDome Junior HD neueste Technologien und
Leistungsmerkmale, die nur wenige andere kompakte
PTZ-Kameras aufweisen. Die variablen Schwenk- und
Neigegeschwindigkeiten sowie die AutoPivot-Funktion
garantieren eine optimale Kamerasteuerung und
Bildanzeige auf allen Zoom-Stufen. Die AutofokusKamera mit 160-fachem Hochleistungs-Zoom (10-fach
optisch/16-fach digital) verwendet modernste digitale
Bildverarbeitungstechnologie mit ausgezeichneter
Empfindlichkeit und Auflösung. Mit
99 benutzerdefinierten Positionsvoreinstellungen und
Modi für Rundgänge und AutoPan ist die
AutoDome Junior HD erstaunlich leistungsfähig.
Eine einzige AutoDome Junior HD deckt den gleichen
Überwachungsbereich ab wie vier feststehende
Minidomes und kostet weniger als eine herkömmliche
PTZ-Dome-Kamera. Mit der AutoDome Junior HD
werden Ihre Sicherheitsinvestitionen optimiert, da sich
2 | AUTODOME Junior HD PTZ-Kamera
die Modelle mit den Bosch Video Management
Systemen BVMS, BVC und BRS sowie mit dem
gesamten Spektrum der Video-over-IP-Produkte von
Bosch kombinieren lassen.
Außerdem ist die AutoDome Junior HD einfach zu
installieren und zu verwenden. Sie ist als Ausführung
für Aufputz-, Unterputz-, Wand- oder Rohrmontage
erhältlich.
Systemübersicht
Hochleistungsfähige PTZ-Tag/Nachtkamera mit 160fachem Zoom
Die AutoDome Junior HD PTZ-Kamera verfügt über
einen 1/2,5-Zoll-CMOS-Sensor mit Vollbildverfahren
(Progressive Scan). Mit einer Auflösung von bis zu
1080p und einer Empfindlichkeit von bis unter 1,0 Lux
bietet die AutoDome Junior HD Serie herausragende
Leistung zu einem äußerst attraktiven Preis.
Die AutoDome Junior HD unterstützt bis zu
99 benutzerdefinierte Positionsvoreinstellungen sowie
einen voreingestellten Rundgang und den
Schwenkmodus AutoPan. Der voreingestellte
Rundgang kann mit bis zu 99 Positionsvoreinstellungen
und einer konfigurierbaren Verweildauer zwischen den
Positionen programmiert werden.
Bei der Wiedergabe der voreingestellten Schwenk- und
Neigebewegungen wird eine Genauigkeit von ±0,1°
erzielt und so sichergestellt, dass stets die richtige
Szene erfasst wird. Die AutoDome Junior HD bietet
variable Schwenk-/Neigegeschwindigkeiten, von
langsamen 1° pro Sekunde bis zu sehr schnellen 120°
pro Sekunde. Die Dome-Kamera erreicht
Schwenkgeschwindigkeiten von 360° pro Sekunde und
Neigegeschwindigkeiten von 100° pro Sekunde
zwischen verschiedenen Positionsvoreinstellungen.
Die AutoDome Junior HD bietet einen Neigebereich
von 0 bis 94 ° und einen Schwenkbereich von bis zu
360 ° bei kontinuierlicher Drehung.
Die Funktionen AutoScaling (proportionales Zoomen)
und AutoPivot (automatisches Drehen beim weiteren
Neigen der Kamera) gewährleisten eine optimale
Steuerung.
Hocheffiziente H.264-Codierung
Die AutoDome Junior HD erzeugt mithilfe eines
erweiterten H.264-Encoders hochwertige
Videostreams mit extrem niedrigen Bitraten. Mithilfe
von H.264-Codierung, Bandbreitenbegrenzung und
Multicasting-Funktionen werden Bandbreiten- und
Speichernutzung minimiert, sodass Kosten erheblich
reduziert werden können. Bei den Modellen mit 50 Hz
und 60 Hz und dem Bildformat 16:9 unterstützt die
AutoDome Junior HD die Auflösungen 1080p30,
720p60, 720p30, 480p30 (WVGA) und 240p30
(WQVGA).
Mehrere Videostreams
Dank der innovativen Quad-Streaming-Funktion kann
die AutoDome Junior HD drei H.264-Streams
gleichzeitig mit einem M-JPEG-Stream in sowohl voller
als auch reduzierter Bandbreite generieren. Beim
Betrieb mit voller Bandbreite (Vollbild-HD 1080p30
oder hohe Bildrate 720p60) stellt der zweite Stream
eine exakte Kopie des ersten dar. Beim Betrieb mit
reduzierter Bandbreite (720p30) ist der zweite Stream
ein unabhängig konfigurierbarer Stream mit
verringerter Auflösung. Bei beiden Betriebsarten
besteht der dritte H.264-Stream ausschließlich aus HDI-Frames. Diese Streams erleichtern die Möglichkeiten
der bandbreiteneffizienten Betrachtung und Aufnahme
sowie die Integration in Video-Managementsysteme
von Drittanbietern.
Offene Plattform-Integration
Die AutoDome Junior HD entspricht dem ONVIF Profil
S für die problemlose Integration in jedes
Videomanagementsystem von Drittanbietern, das mit
dem ONVIF Profil S kompatibel ist. Darüber hinaus
wird die AutoDome Junior HD von vielen
Videomanagementsystemen von Drittanbietern
unterstützt.
Intelligenz
Dank der integrierten Video-Content-Analyse
unterstützt die AutoDome Junior HD das Konzept
dezentraler intelligenter Funktionen (Intelligence-atthe-Edge), das den Ausbau peripherer Einheiten mit
immer intelligenteren Funktionen vorsieht.
Die AutoDome Junior HD Kamera verfügt zudem über
die Intelligent Video Analysis (IVA) von Bosch. Bei der
IVA handelt es sich um eine hochmoderne intelligente
Videoanalyse, die zuverlässig sich bewegende Objekte
erkennt, verfolgt und analysiert sowie gleichzeitig
unerwünschte Alarme von falschen Quellen im Bild
unterdrückt.
Bildstabilisierung
Die im Lieferumfang der AutoDome Junior HD
enthaltenen Bildstabilisierungsalgorithmen reduzieren
Verwackelungen sowohl auf der vertikalen als auch der
horizontalen Achse, was zu einer außergewöhnlich
hohen Bildqualität führt. Im Gegensatz zu
Konkurrenzsystemen wird die Kameraempfindlichkeit
durch diese spezielle Bildstabilisierungslösung von
Bosch nicht gemindert.
Robust und zuverlässig
Das äußerst robuste, manipulationssichere
Aluminiumgehäuse schützt die Kamera vor
Vandalismus und Diebstahl, sodass die
AutoDome Junior HD auch unter schwierigen
Einsatzbedingungen stets zuverlässig Bilder liefert.
Wie alle Produkte von Bosch wurde die
AutoDome Junior HD den umfangreichsten und
anspruchsvollsten Belastungstests der Branche
unterzogen, z. B. HALT (Highly Accelerated Life
Testing), um eine lange Lebensdauer im Betrieb
sicherzustellen. Außerdem gilt für die Kameras die
dreijährige Bosch Garantie, die branchenweit führend
ist.
3 | AUTODOME Junior HD PTZ-Kamera
Funktionsbeschreibung
Im Folgenden werden einige der Leistungsmerkmale
aufgeführt, die die AutoDome Junior HD Serie zur
idealen Lösung für eine Vielzahl von
Überwachungsanwendungen im Innenbereich machen.
iSCSI-Unterstützung
Die integrierte iSCSI-Unterstützung ermöglicht der
AutoDome Junior HD die direkte Videoübertragung an
ein iSCSI RAID-Array. Damit können Videodaten wie
mit konventionellen DVRs lokal gespeichert werden,
ohne Videostreams mit hoher Bandbreite über das
Netzwerk übertragen zu müssen. Daher ist die
Aufzeichnungsleistung völlig abgekoppelt von der zur
Verfügung stehenden Netzwerkkapazität.
Netzwerkbasierte Steuerung und Konfiguration
Alle Funktionen der AutoDome Junior HD Kamera
können über das Netzwerk gesteuert und konfiguriert
werden. Bediener oder Techniker können das
Schwenken, Neigen und Zoomen der Kamera,
Voreinstellungen, Rundgänge und
Alarmverwaltungsfunktionen von praktisch jedem Ort
aus ohne zusätzliche Verkabelung steuern.
Mithilfe des integrierten Webservers kann der
Installationstechniker über einen StandardWebbrowser oder das Bosch Video Management
System auf alle Benutzereinstellungen zugreifen,
Kamerajustierungen durchführen und die Firmware
aktualisieren.
Geräteverwaltung
Die Unterstützung von SNMP (Simple Network
Management Protocol) vereinfacht die
Fernüberwachung und -verwaltung. Die
AutoDome Junior HD bietet volle Unterstützung für
SNMP v3.
Bessere Privatzonenausblendung
Die AutoDome Junior HD ermöglicht die Verwendung
von insgesamt 15 individuellen, einfach zu
konfigurierenden Privatsphärenmasken. Bis zu
15 Masken können pro Szene angezeigt werden. Beim
Zoomen mit der Kamera ändert jede Maske problemlos
und schnell ihre Größe, sodass das abgedeckte Objekt
nicht sichtbar wird. Für die Ausblendung stehen die
Farben Schwarz, Grau und Weiß sowie die unscharfe
Darstellung zur Auswahl.
Einfache Installation und Wartung
Die AutoDome Junior HD ist für eine schnelle und
einfache Installation ausgelegt – eines der wichtigsten
Leistungsmerkmale der Bosch CCTV-Produkte. Die
Kuppel wird fertig montiert und für die
Aufputzmontage vorbereitet geliefert. Außerdem sind
Wand-, Unterputz- und Rohrmontagesätze erhältlich,
mit denen die AutoDome Junior HD einfach an die
jeweiligen Anforderungen vor Ort angepasst werden
kann. Modelle für den Innenbereich sind in Weiß oder
Anthrazit; die Modelle für den Außenbereich sind in
Weiß erhältlich.
Doppelte Stromversorgung
Die Stromversorgung der Kamera kann über ein PoEkonformes Netzwerkkabel (PoE+, IEEE 802.3at,
Klasse 4) oder über ein 24-VAC-Netzteil erfolgen. Die
PoE+-Option erfordert nur ein Kabel, um die Kamera
bei gleichzeitiger Betrachtung von Kamerabildern zu
steuern und mit Strom zu versorgen. (Kameramodelle
für den Außenbereich erfordern ein 24-VAC-Netzteil,
das mit dem Heizteil verbunden ist.)
Anzeige
Das Videobild kann über einen Webbrowser auf einem
PC oder über den Bosch Video Client, die Bosch
Recording Station, das Bosch
Video Management System oder ein
Videomanagementsystem eines Drittanbieters
betrachtet werden.
Video-Sicherheits-App
Die Bosch Video-Sicherheits-App für den iPad wurde
entwickelt, um die dynamischen
Transcodierungsfunktionen optimal zu nutzen und den
Überall-Zugriff auf HD-Überwachungsbilder zu
unterstützen, selbst über Verbindungen mit geringer
Bandbreite. Die App ist in Verbindung mit dem Bosch
Transcoder so konfiguriert, dass sie eine umfassende
Steuerung aller Kameras ermöglicht, von den
Schwenk- und Neigefunktionen bis hin zur Zoom- und
Brennweitensteuerung. Es ist, als ob man seinen
Kontrollraum dabei hat.
Zertifikate und Zulassungen
HD-Standards
• Entspricht dem Standard SMPTE 274M-2008
hinsichtlich:
– Auflösung: 1920 x 1080
– Abtastung: Vollbildverfahren
– Farbdarstellung: entspricht ITU-R BT.709
– Bildformat: 16:9
– Bildfrequenz: 25 und 30 Einzelbilder/s
• Entspricht dem Standard 296M-2001 hinsichtlich:
– Auflösung: 1280 x 720
– Abtastung: Vollbildverfahren
– Farbdarstellung: entspricht ITU-R BT.709
– Bildformat: 16:9
– Bildfrequenz: 25, 30, 50 und 60 Einzelbilder/s
Elektromagnetische
Verträglichkeit
(EMC)
Entspricht dem FCC Teil 15, ICES-003 und
CE-Vorschriften
Produktsicherheit
Entspricht den CE-Vorschriften, UL-, CSA-,
EN- und IEC-Standards
Modelle für Außenbereich: UL 2043
Umgebungsbedingun
gen
Modelle für Innenbereich: IP54 (mit
Ausnahme des optionalen VJR-A3IC Montagesatzes)
Modelle für Außenbereich: IP65
4 | AUTODOME Junior HD PTZ-Kamera
112.6
(4.43)
46.0
(1.81)
Hinweis
Entspricht EN 50130-4
14.8
(0.58)
Gemäß EN 50130-4 ist eine der folgenden
Netzteileinheiten erforderlich:
VG4-A-PSU0, VG4-A-PSU1 oder VG4-A-PSU2
83.0
(3.27)
Planungshinweise
366.0
(14.41)
166.9
(6.57)
mm
(in.)
291.0
(11.46)
128.4
(5.06)
mm
(in.)
175.0
(6.89)
Abmessungen AutoDome Junior HD
112.6
(4.43)
768.2
(30.24)
88.8
(3.5)
561.2
(22.09)
mm
(in.)
88.8
(3.5)
3/4-14 NP
SM Threads
Ø11.2 (4x)
(0.44)
220.4
(8.68)
461.2
(18.16)
Abmessungen der Wandhalterung
104.9
(4.13)
mm
(in.)
Abmessungen der Rohrhalterung
71.6
(2.82)
mm
(in.)
5 | AUTODOME Junior HD PTZ-Kamera
• 1 vieradriges Kabel für Alarmsignale
R114.4
(4.50)
1
Montageplatte
1
Montageset für Außenmontage
1
Benutzerhandbuch
Installationshinweise:
1.
2.
mm
(in.)
Eine getönte Kuppel für den Außenbereich ist als
optionales Zubehör erhältlich.
Eine AutoDome Junior HD für den Innenbereich wird
durch das Hinzufügen einer Kuppel für den
Außenbereich nicht automatisch zu einer Kamera für
den Außenbereich.
Technische Daten
Abmessungen der Unterputz-Deckenhalterung
10-fach-HD-Tag/Nachtkamera
Bildwandler
1/2,5-Zoll-CMOS mit Vollbildverfahren
(Progressive Scan)
Anzahl der Pixel
2,1 Megapixel
Bildformat
16:9
Objektiv
10-facher optischer Zoom (6,3 bis
63 mm)
(F1.8/F2.5 bis geschlossen)
Fokus
Automatisch mit manueller Korrektur
Blende
Automatisch mit manueller Korrektur
Blickfeld
Horizontal: 5,5° bis 50,6°
Vertikal: 3,1° bis 29,3°
Automatische
Verstärkungsregelung
Normal, Mittel, Hoch, Fest
Synchronisierung
Intern
Aperturkorrektur
Ein/Aus
207.2
(8.16)
mm
(in.)
Abmessungen der Aufputzhalterung
Lieferumfang
Innenausführungen
Digital Zoom
16-fach
1
PTZ-Dome-Kamera
Empfindlichkeit(typisch)
1
Kuppel für Innenbereich, klar oder getönt
Tagesmodus
1
Zubehör-Kit
SensUP aus
1
• 1 zwei-adriges Stromkabel für die Kamera
SensUP ein (64x)
• 1 vieradriges Kabel für Alarmsignale
Nachtmodus
1
Montageplatte
SensUP aus
1
Benutzerhandbuch
SensUP ein (64x)
Außenausführungen
1
PTZ-Dome-Kamera
1
Kuppel für den Außenbereich, durchsichtig
1
Zubehör-Kit
• 1 zwei-adriges Stromkabel für die Kamera
• 1 zweiadriges Stromkabel für Heizung
30 IRE2
50 IRE2
1,2 Lux
2,0 Lux
0,038 Lux
0,063 Lux
0,06 Lux
0,1 Lux
0,0018 Lux
0,0031 Lux
Elektronische
Verschlusszeit (AES)
1-fach bis 64-fach; 1/50 (1/60) bis
1/10000
Signal-/Rauschabstand
> 50 dB (AGC aus)
Großer Dynamikbereich
50 dB
Gegenlichtkompensation
Ein/Aus
6 | AUTODOME Junior HD PTZ-Kamera
White Balance
ATW, Innenbereich, Außenbereich,
AWB Hold,
Erweiterte ATW-Funktion, manuell
(die R- und B-Signale können im
manuellen Modus eingestellt werden)
Day/Night (Tag/Nacht)
3. Stream 1 muss auf 720p bei 30 IPS eingestellt werden.
4. Bilder werden im Bildformat 16:9 angezeigt.
Netzwerk
Protokolle
RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS,
FTP, DHCP, IGMP V2/V3, ICMP, ARP,
SMTP, SNTP, SNMP, RTSP, 802.1x, iSCSI,
DynDNS, UPnP
Ethernet
10-Base T/100 Base-TX, automatische
Erkennung, Halb-/Vollduplex, RJ45
PoE+
IEEE 802.3at, Klasse 4
Speicher
Integrierte iSCSI-Unterstützung
Anschlussmöglichkeiten
ONVIF Profil S
VideoBewegungsanalyse
Intelligent Video Analysis (IVA)
Schwarzweiß, Farbe, Auto
1. F1.8, 1/30 (1/25) Verschluss, max. AGC.
2. Getönte Kuppel verringert Blende um 0.8.
Softwaresteuerung
Kameraeinrichtung/steuerung
Mittels Webbrowser Internet Explorer (ab
Version 9.0), Bosch Configuration Manager
oder BVMS
Softwareaktualisieru
ng
Firmware-Upload
Mechanische und elektrische Daten
Netzwerk
Standards
H.264 (ISO/IEC 14496‑10), M‑JPEG, JPEG
Streaming
Individuell konfigurierbare Streams im H.264und M‑JPEG-Format, konfigurierbare Bildrate
und Bandbreite;
Schwenkbereich
0–360° kontinuierlich
Neigewinkel
0–93,6°
Variable Geschwindigkeit
Schwenken: 1°/s bis 120°/s
Neigen: 1°/s bis 100°/s
• 1080p30
Ein (1) H.264 1080p30-Stream plus ein (1)
M‑JPEG- und ein (1) I-Frame-Stream
Positionsvoreinstellungsg
eschwindigkeit
Schwenken: 360°/s
Neigen: 100°/s
• 720p60
Ein (1) H.264 720p60-Stream plus ein (1)
M‑JPEG- und ein (1) I-Frame-Stream
Voreinstellungsgenauigkei
t
±0,1° typisch
• 720p30
Zwei (2) unabhängig konfigurierbare H.264Streams:
Ein (1) H.264 720p30-Stream,
Ein (1) H.264 BP+ oder H.264 MP SD Stream
plus ein (1) M‑JPEG und ein (1) I-FrameStream
Nennspannung
GOP-Struktur
IP, IBP, IBBP
Datenrate
9,6 Kbit/s bis 6 Mbit/s
IPGesamtverzögerung
240 ms
Audio
G.711 (8 Bit bei 8 kHz)
L16 (16 Bit bei 16 kHz PCM)
Auflösungen (H x B) und Bildfrequenzen
Stream 1
• Kamera, alle
Modelle
24 VAC ± 10 %, 50/60 Hz oder
Power over Ethernet+ (IEEE 802.4af,
Klasse 4)
• Heizelement,
Außenausführung
24 VAC ± 10 %, 50/60 Hz
Leistungsaufnahme
(typisch):
• Innenausführunge
n
17 W typisch
• Außenausführunge
n
Nur Kamera: 17 W typisch
Nur Heizelement: 25 W typisch
Insgesamt: 42 W typisch
Umgebungsbedingungen
• Full HD/1080p
1920 x 1080, 30 IPS
• HD/720p
1280 x 720, 60 IPS
• HD/720p
1280 x 720, 30 IPS
Stream 23
• SD/480p (WVGA)4
854 x 480, 30 IPS
• SD/240p (WQVGA)4
432 x 240, 30 IPS
Betriebstemperatur
• Innenausführunge
n
-10 °C bis +40 °C
• Außenausführunge
n
-30 °C bis 50 °C
Lagertemperatur
-40 °C bis 60 °C
Luftfeuchtigkeit (Betrieb)
0 % bis 90 %, nicht kondensierend
Schutzart
7 | AUTODOME Junior HD PTZ-Kamera
• Innenausführunge
n
IP54 (mit Ausnahme des optionalen VJRA3-IC Montagesatzes)
• Innenausführunge
n
Weiß oder Anthrazit
• Außenausführunge
n
IP 65
• Außenausführunge
n
Weiß
Sonstige Daten
Bestellinformationen
Sektoren/Titel
Acht (8) unabhängige Sektoren mit
20 Zeichen langen Überschriften/Sektor
VJR‑821‑ICCV Innenbereich 10-fach AutoDome Junior HD mit IVA, anthrazit, durchsichtige Kuppel, 60 Hz
Ausblendung
24 individuell konfigurierbare
Privatzonen
Positionsvoreinstellungen
99, jede mit 20 Zeichen langem Titel
AutoDome Junior HD für Innenbereich mit IVA,
anthrazit, 10-fach Tag/Nacht, 60-Hz-Kamera mit
durchsichtiger Kuppel
Voreingestellter Rundgang
Einer (1), mit bis zu
99 aufeinanderfolgenden Szenen
Unterstützte Sprachen
Englisch, Deutsch, Niederländisch,
Französisch, Italienisch, Spanisch,
Portugiesisch, Polnisch, Russisch,
Chinesisch und Japanisch
Benutzeranschlüsse
Stromversorgung
• Kamera, alle
Modelle
RJ-45 100 Base-TX-Ethernet Power over
Ethernet IEEE 802.3af, Klasse 4 oder
24 VAC, 50/60 Hz
• Heizelement,
Außenausführung
24 VAC, 50/60 Hz
Video und Steuerung
RJ-45 100 Base-TX-Ethernet
Alarmeingang (2)
NC/NO
Alarmausgang
Open-Collector NPN
32 VDC bei max. 150 mA
Audioeingang,
Leitungspegel
(AudioEinwegübertragung)
• Eingangsspannung
Max. 5,5 Vss
• Impedanz
9 kOhm typisch
Konstruktion
Bestellnummer
App.Schl.
VEPOS
VJR-821-ICCV | F.01U.165.578
VJR‑811‑ICCV Innenbereich 10-fach AutoDome Junior HD mit IVA, anthrazit, durchsichtige Kuppel, 50 Hz
AutoDome Junior HD für Innenbereich mit IVA,
anthrazit, 10-fach Tag/Nacht, 50-Hz-Kamera mit
durchsichtiger Kuppel
Bestellnummer
App.Schl.
VEPOS
VJR-811-ICCV | F.01U.165.579
4646
7479
VJR‑821‑IWCV Innenbereich 10-fach AutoDome Junior HD mit IVA, weiß, durchsichtige Kuppel, 60 Hz
AutoDome Junior HD für Innenbereich mit IVA, weiß,
10-fach Tag/Nacht, 60-Hz-Kamera mit durchsichtiger
Kuppel
Bestellnummer
App.Schl.
VEPOS
VJR-821-IWCV | F.01U.165.580
VJR‑811‑IWCV Innenbereich 10-fach AutoDome Junior HD mit IVA, weiß, durchsichtige Kuppel, 50 Hz
AutoDome Junior HD für Innenbereich mit IVA, weiß,
10-fach Tag/Nacht, 50-Hz-Kamera mit durchsichtiger
Kuppel
Bestellnummer
App.Schl.
VEPOS
VJR-811-IWCV | F.01U.165.581
4646
7481
VJR‑821‑ICTV Innenbereich 10-fach AutoDome Junior HD mit IVA, anthrazit, durchsichtige Kuppel, 60 Hz
AutoDome Junior HD für Innenbereich mit IVA,
anthrazit, 10-fach Tag/Nacht, 60-Hz-Kamera mit
getönter Kuppel
Bestellnummer
App.Schl.
VEPOS
VJR-821-ICTV | F.01U.165.582
Größe (Durchmesser x
Höhe)
153,0 x 133,0 mm
Kuppelgröße
128,0 mm
Gewicht
1,92 kg
Material
• Gehäuse
Aluminiumguss
• Kuppel
Acryl
Color
VJR‑811‑ICTV Innenbereich 10-fach AutoDome Junior HD mit IVA, anthrazit, getönte Kuppel, 50 Hz
AutoDome Junior HD für Innenbereich mit IVA,
anthrazit, 10-fach Tag/Nacht, 50-Hz-Kamera mit
getönter Kuppel
Bestellnummer
App.Schl.
VEPOS
VJR-811-ICTV | F.01U.165.583
4646
7483
VJR‑821‑IWTV Innenbereich 10-fach AutoDome Junior HD mit IVA, weiß, getönte Kuppel, 60 Hz
AutoDome Junior HD für Innenbereich mit IVA, weiß,
10-fach Tag/Nacht, 60-Hz-Kamera mit getönter Kuppel
Bestellnummer
VJR-821-IWTV | F.01U.165.584
App.Schl.
VEPOS
8 | AUTODOME Junior HD PTZ-Kamera
VJR‑811‑IWTV Innenbereich 10-fach AutoDome Junior HD mit IVA, weiß, getönte Kuppel, 50 Hz
AutoDome Junior HD für Innenbereich mit IVA, weiß,
10-fach Tag/Nacht, 50-Hz-Kamera mit getönter Kuppel
Bestellnummer
App.Schl.
VEPOS
VJR-811-IWTV | F.01U.165.585
4646
7485
VJR-831-EWCV Außenbereich 10-fach AutoDome Junior HD mit IVA, weiß, durchsichtige Kuppel, 50/60 Hz
AutoDome Junior HD für Außenbereich mit IVA, weiß,
10-fach Tag/Nacht, 50/60-Hz-Kamera mit
durchsichtiger Kuppel
Bestellnummer
App.Schl.
VEPOS
VJR-831-EWCV | F.01U.273.168
4646
7798
Adapter (weiß) für AutoDome Junior Aufputzmontage
Bestellnummer
App.Schl.
VEPOS
VEZ-A2-JW | F.01U.139.641
4611
7321
VEZ-A2-PC AutoDome Junior Rohrhalterung
Anthrazit
Bestellnummer
App.Schl.
VEPOS
VEZ-A2-PC | F.01U.100.213
4611
7233
VEZ-A2-PW AutoDome Junior Rohrhalterung
Weiß
Bestellnummer
App.Schl.
VEPOS
VEZ-A2-PW | F.01U.100.212
4611
7232
VEZ-A2-WC AutoDome Junior Wandhalterung
Zubehör/Erweiterungen
Anthrazit
UPA-2450-60 Stromversorgung, 120 V, 60 Hz
Innenbereich, 120 VAC, 60 Hz Eingang; 24 VAC, 50-VAAusgang
Bestellnummer
VEZ-A2-JW Adapter für die Aufputzmontage
App.Schl.
VEPOS
UPA-2450-60 | F01U076154
Bestellnummer
App.Schl.
VEPOS
VEZ-A2-WC | F.01U.100.211
4611
7231
Bestellnummer
App.Schl.
VEPOS
VEZ-A2-WW | F.01U.100.210
4611
7230
VEZ-A2-WW Wandhalterung
Weiß
UPA-2450-50 Stromversorgung, 220 V, 50 Hz
Innenbereich, 220 VAC, 50 Hz Eingang; 24 VAC, 50-VAAusgang
Bestellnummer
App.Schl.
VEPOS
UPA-2450-50 | F.01U.076.157
4970
0057
VJR-A3-IC AutoDome Junior HD Unterputzbefestigung
für Innenbereich
Unterputzbefestigung für Kameras im Innenbereich,
die keine Schutzart IP54 erfordern oder für
Lüftungskanäle zugelassen sein müssen
Bestellnummer
App.Schl.
VEPOS
VJR-A3-IC | F.01U.170.696
4611
7506
VJR-A3-IC54 AutoDome Junior HD Deckeneinbaubefestigung, Unterputzbefestigung im Außenbereich geeignet
Unterputzbefestigung für Kameras im Innenbereich
erforderlich, die Schutzart IP54 oder eine Zulassung
für Lüftungskanäle erreichen müssen, und für alle
Kameras im Außenbereich mit Unterputzbefestigung
erforderlich
Bestellnummer
App.Schl.
VEPOS
VJR-A3-IC54 | F.01U.216.588
4611
7508
VJR-SBUB2-CL AutoDome Junior HD, durchsichtige Kuppel, Innenbereich
Bestellnummer
App.Schl. VEPOS
VJR-SBUB2-CL | F.01U.172.017
4646
7607
VJR-SBUB2-TI AutoDome Junior HD, getönte Kuppel, Innenbereich
Bestellnummer
App.Schl. VEPOS
VJR-SBUB2-TI | F.01U.172.018
4646
7608
VJR-SBUB3-CL AutoDome Junior HD, durchsichtige Kuppel, Außenbereich
Bestellnummer
App.Schl. VEPOS
VJR-SBUB3-CL | F.01U.274.625
4646
7465
VJR-SBUB3-TI AutoDome Junior HD, getönte Kuppel,
Außenbereich
Bestellnummer
App.Schl. VEPOS
VJR-SBUB3-TI | F.01U.274.685
4646
7505
VG4-A-PSU0 24-VAC-Netzteil
24 VAC, 100 W, weiß, für AutoDome Kameras
Bestellnummer
App.Schl.
VEPOS
VJR-A3-SP Deckeneinbauhalterungs-Kit für AutoDome 700/800 Serie und AutoDome Junior HD
VG4-A-PSU0 | F.01U.
Zwischendeckeneinbauhalterungs-Kit für
AutoDome 700 und 800 Serie und AutoDome Junior
HD mit Deckeneinbaubefestigung
120 VAC, 100 W, weiß, für AutoDome Kameras
Bestellnummer
App.Schl.
VEPOS
Bestellnummer
App.Schl.
VEPOS
VJR-A3-SP | F.01U.170.757
4611
7507
VG4-A-PSU1 | F.01U.009.667
4611
9225
VEZ-A2-JC Adapter für die Aufputzmontage
VG4-A-PSU1 120-VAC-Netzteil
VG4-A-PSU2 230-VAC-Netzteil
230 VAC, 100 W, weiß, für AutoDome Kameras
Adapter (anthrazit) für AutoDome Junior
Aufputzmontage
Bestellnummer
App.Schl.
VEPOS
VEZ-A2-JC | F.01U.139.642
4611
7322
Bestellnummer
App.Schl.
VEPOS
VG4-A-PSU2 | F.01U.009.668
4611
9227
9 | AUTODOME Junior HD PTZ-Kamera
Software Erweiterungen
BVIP AES 128-Bit-Verschlüsselung
BVIP AES 128‑Bit Encryption Site License. Diese Lizenz
ist pro Installation einmal erforderlich. Sie ermöglicht
die verschlüsselte Kommunikation zwischen BVIPGeräten und geeigneten Managementsystemen.
Bestellnummer
App.Schl.
VEPOS
MVS-FENC-AES | F.01U.261.234
4970
0274
Represented by:
Germany:
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5 und 7
85630 Grasbrunn
Tel.: +49 (0)89 6290 0
Fax:+49 (0)89 6290 1020
[email protected]
www.boschsecurity.de
Weitere Poduktinformationen:
Bosch Sicherheitssysteme STDE
Werner-Heisenberg-Strasse 16
34123 Kassel
Tel.: /Fax: +49 (0)561 89 08
CCTV: -200/-299; Comm. -300/-399
Einbruch/Brand/Access: -500/-199
[email protected]
www.bosch-sicherheitsprodukte.de
© Bosch Sicherheitssysteme GmbH 2013 | Änderungen und Irrtümer vorbehalten
2484079627 | de, V10, 25. Okt 2013
Haus-ServiceRuf und NurseCall Schweiz:
TeleAlarm SA - Bosch Group
Rue du Pont 23
CH - 2300 La Chaux-de-Fonds
Weitere Informationen erhalten Sie unter:
Telefon +41 32 327 25 40
Telefax +41 32 327 25 41
[email protected]
www.telealarm.ch
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
