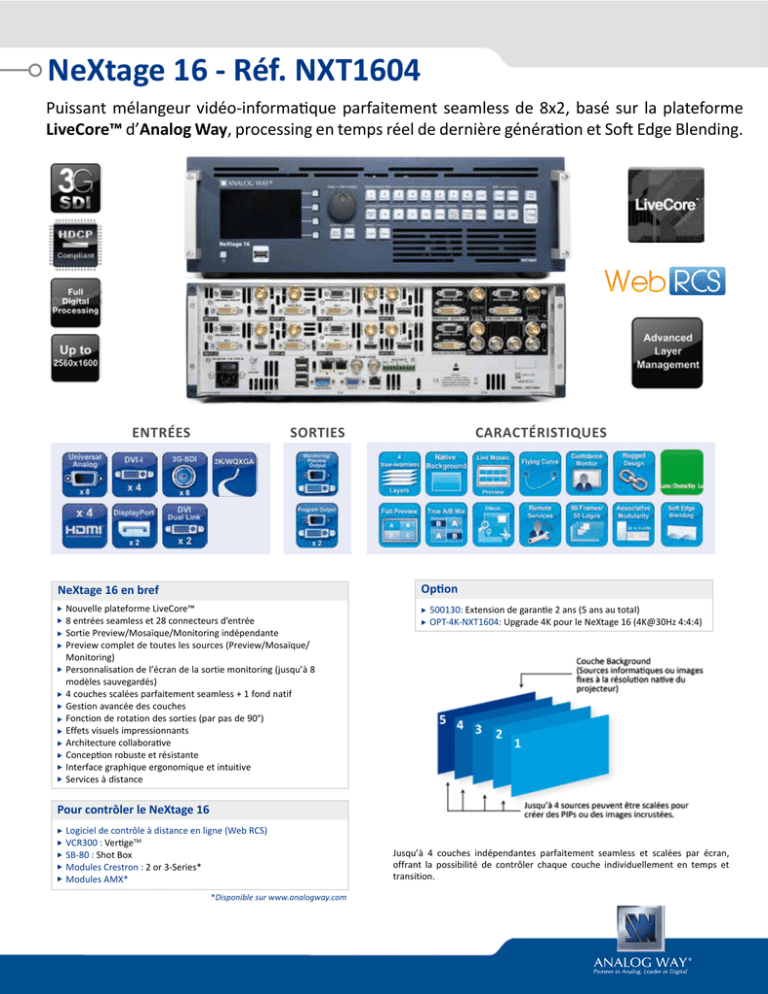

NeXtage 16 - Réf. NXT1604
Puissant mélangeur vidéo-informatique parfaitement seamless de 8x2, basé sur la plateforme
LiveCore™ d’Analog Way, processing en temps réel de dernière génération et Soft Edge Blending.
ENTRÉES
SORTIES
CARACTÉRISTIQUES
Option
NeXtage 16 en bref
Nouvelle plateforme LiveCore™
8 entrées seamless et 28 connecteurs d’entrée
Sortie Preview/Mosaïque/Monitoring indépendante
Preview complet de toutes les sources (Preview/Mosaïque/
Monitoring)
Personnalisation de l’écran de la sortie monitoring (jusqu’à 8
modèles sauvegardés)
4 couches scalées parfaitement seamless + 1 fond natif
Gestion avancée des couches
Fonction de rotation des sorties (par pas de 90°)
Effets visuels impressionnants
Architecture collaborative
Conception robuste et résistante
Interface graphique ergonomique et intuitive
Services à distance
500130: Extension de garantie 2 ans (5 ans au total)
OPT-4K-NXT1604: Upgrade 4K pour le NeXtage 16 ([email protected] 4:4:4)
Pour contrôler le NeXtage 16
Logiciel de contrôle à distance en ligne (Web RCS)
VCR300 : VertigeTM
SB-80 : Shot Box
Modules Crestron : 2 or 3-Series*
Modules AMX*
*Disponible sur www.analogway.com
Jusqu’à 4 couches indépendantes parfaitement seamless et scalées par écran,
offrant la possibilité de contrôler chaque couche individuellement en temps et
transition.
Caractéristiques clés
8 entrées seamless et 28 connecteurs
2 sorties et 5 connecteurs
• 4 x HDMI
• 6 x DVI-I (2 DVI Dual Link incluses)
• 2 x DisplayPort (4-Lanes)
• 8 x 3G/HD/SD-SDI
• 8 x universelles analogiques (4x HD15
• Universelles analogiques (HD15 & DVI-A)
• DVI-I (DVI Dual Link disponible sur la sortie #1)
• 3G/HD/SD-SDI
• Cage pour module vidéo optique SFP
Web RCS
& 4x DVI-A)
Caractéristiques & effets
• Jusqu’à 4 couches scalées parfaitement seamless par écran
• Fond natif indépendant
• 144 presets
• 50 mémoires d’images (Frames), 50 Logos
• Frames et Logos entièrement redimensionnables
• True A/B mix (Mixage au T-bar sans restriction d’utilisation)
• 4 affichages pour la sortie Monitoring : Full Preview, Mosaïque Live, Monitoring et Recording
• Configurations d’affichage : Mixer, Hybrid, Hard Edge & Soft Edge embarqué
• Modularité associative : jusqu’à 4 unités liées ensemble
• Luma/Chroma Key/Titrage DSK
• Bordure des couches: Edge/Smooth/Shadow/Smooth Edge (Edge: couleur/largeur/hauteur)
• Nouveaux outils pour les couches : Transitions, Effets, Speed, Timing, Faders, Strobe,
Mirror,...
• Nombreux effets: Cut, Dissolve, Slide, Wipe, Stretch, Circle, Depth, Flip, Flying Curve, Background Cut, Transparency, Luma/Chroma Key, Titrage DSK
• Nouveau logiciel de contrôle à distance en ligne pour plusieurs utilisateurs : Web RCS
• Outils à distance
• Services à distance
• La Web RCS offre une interface graphique ergonomique
divisée en 3 parties indépendantes : « Setup », « Edit »
et « Live ». Un mode assistant indique comment
configurer facilement pas à pas la machine.
• Grâce aux miniatures dynamiques des sources
connectées affichées à l’écran, les opérateurs peuvent
facilement préparer et contrôler l’intégralité de leurs
shows depuis l’interface.
•
Un mode Séquences innovant permet d’organiser
facilement ses presets grâce au glisser-déposer.
En complément de ses 2 sorties principales, le NeXtage 16 dispose d’une sortie Dual-Link indépendante pour le monitoring. Cette sortie spécifique offre diverses options
d’affichage, assurant un monitoring sûr et un contrôle impeccable du show. Toutes les images sont « live » et peuvent être nommées via la Web RCS. Des informations
supplémentaires sur chaque source sont également disponibles directement sur les différentes images « live ».
Full Preview
Dimensions :
 D 21.41''x W 17.51'' x H 5.23''(1)
 D 544 mm x W 444.8 mm x H 133 mm(1)
Poids :
 14 Kgs
 30.86 lbs
Alimentation :
100-240 VAC ; 4.8A ; 50/60Hz ; 225 W
(1)
Mosaïque Live
Livré avec :
 1 x Cordon d’alimentation
 1 x Câble croisé Ethernet (pour le contrôle système)
 1 x Connecteur MCO 10pin
 1 x Logiciel de contrôle à distance en ligne inclus et
embarqué dans l’appareil
 1 x Kit de montage en rack (poignées avant et support arrière)
 1 x Manuel utilisateur (Version PDF)*
 1 x Guide de démarrage rapide*
Garantie:
3 ans pièces et main d’oeuvre, retour dans nos locaux.
* Tous les manuels et guides de
démarrage rapide sont également
disponible sur www.analogway.com
Spécifications sujettes à modification sans
avertissement préalable
Toutes les spécifications techniques sont
disponibles sur notre site.
Poignées non-incluses
Europe, Moyen-Orient et Afrique - ANALOG WAY SAS - Tél : +33 (0)1 81 89 08 60 / Fax : +33 (0)1 57 19 04 54 / Email : [email protected]
Amériques - ANALOG WAY Inc. - Tél : +1 212 269 1902 / Fax : +1 212 269 1943 / Email : [email protected]
Asie Pacifique - ANALOG WAY Pte Ltd - Tél : +65 62 92 58 00 / Fax : +65 62 92 52 05 / Email : [email protected]
Suivez-nous
NXT1604-19/11/2014
