NeXtage 16 - NXT1604 Technical Datasheet (German) - 03/31/2015(PDF)

NeXtage 16 - NXT1604 Technical Datasheet (German) - 03/31/2015(PDF)

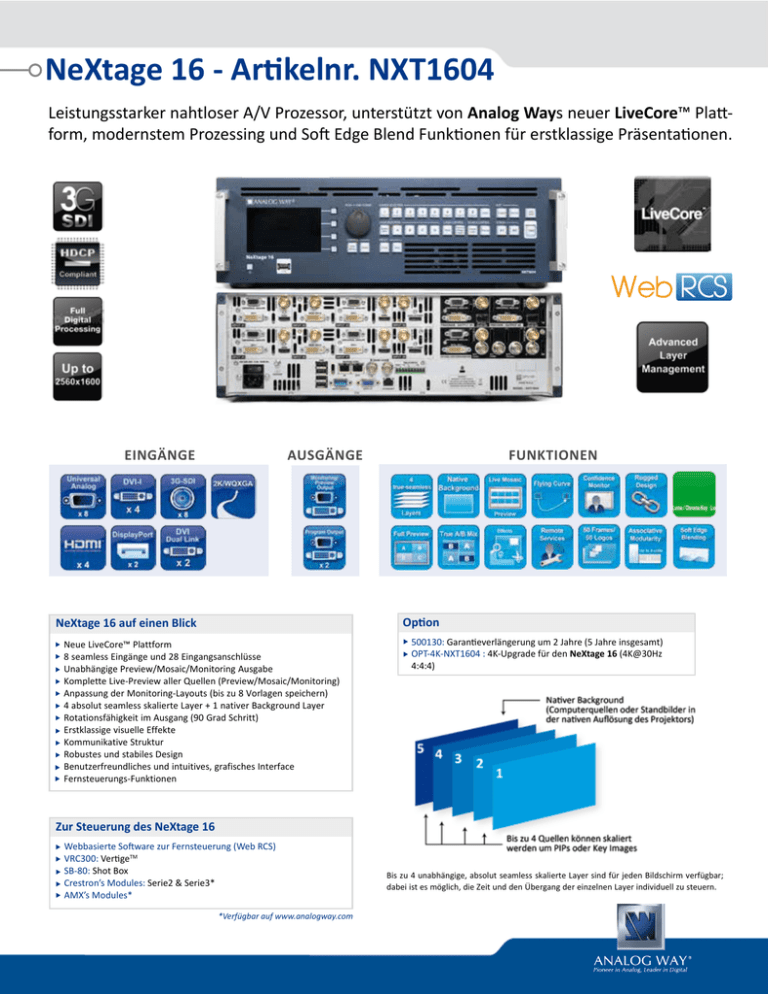

NeXtage 16 - Artikelnr. NXT1604
Leistungsstarker nahtloser A/V Prozessor, unterstützt von Analog Ways neuer LiveCore™ Plattform, modernstem Prozessing und Soft Edge Blend Funktionen für erstklassige Präsentationen.
EINGÄNGE
AUSGÄNGE
FUNKTIONEN
Option
NeXtage 16 auf einen Blick
Neue LiveCore™ Plattform
8 seamless Eingänge und 28 Eingangsanschlüsse
Unabhängige Preview/Mosaic/Monitoring Ausgabe
Komplette Live-Preview aller Quellen (Preview/Mosaic/Monitoring)
Anpassung der Monitoring-Layouts (bis zu 8 Vorlagen speichern)
4 absolut seamless skalierte Layer + 1 nativer Background Layer
Rotationsfähigkeit im Ausgang (90 Grad Schritt)
Erstklassige visuelle Effekte
Kommunikative Struktur
Robustes und stabiles Design
Benutzerfreundliches und intuitives, grafisches Interface
Fernsteuerungs-Funktionen
500130: Garantieverlängerung um 2 Jahre (5 Jahre insgesamt)
OPT-4K-NXT1604 : 4K-Upgrade für den NeXtage 16 ([email protected]
4:4:4)
Zur Steuerung des NeXtage 16
Webbasierte Software zur Fernsteuerung (Web RCS)
VRC300: VertigeTM
SB-80: Shot Box
Crestron’s Modules: Serie2 & Serie3*
AMX’s Modules*
*Verfügbar auf www.analogway.com
Bis zu 4 unabhängige, absolut seamless skalierte Layer sind für jeden Bildschirm verfügbar;
dabei ist es möglich, die Zeit und den Übergang der einzelnen Layer individuell zu steuern.
Produktmerkmale
Web RCS
2 Ausgänge mit 5 Ausgangsanschlüssen
8 seamless Eingänge
und 28 Eingangsanschlüsse
• 4 x HDMI
• 6 x DVI-I (2 DVI Dual Link inklusive)
• 2 x DisplayPort (4-Bahnen)
• 8 x 3G/HD/SD-SDI
• 8 x UniversaI Analog (4x HD15 & 4xDVI-A)
• Universal Analog (HD15 & DVI-A)
• DVI-I (DVI Dual Link verfügbar für Ausgang #1)
• 3G/HD/SD-SDI
• Optisches SFP Video-Modul
Betriebsarten und Effekte
• Bis zu 4 absolut seamless skalierte Layer pro Bildschirm
• Unabhängiger nativer Background
• 50 Frames, 50 Logos Speicher
• 144 presets
• Frames und Logos: vollständige Größenanpassung möglich
• Absoluter A/B Mix
• 4 Display Ansichten: Full Preview, Live Mosaic, Monitoring und Recording
• Display Konfigurationen: Mixer, Hybrid, Hard Edge & Embedded Soft Edge
• Modulare Struktur: Verbindung bis zu 4 Geräten mit Externer High End Controller VertigeTM
• Luma/Chroma Key/DSK
•
Layer Rahmen: Edge/Smooth/Shadow/ Smooth Edge (Rahmen: Farbe/Breite/Höhe
einstellbar)
• Neue Toolbox für Layer: Übergänge, Effekte, Geschwindigkeit, Timing, Fader, Strobe,
Mirror,...
• Zahlreiche Effekte: Cut, Crossfade, Slide, Wipe, Stretch, Circle, Depth, Flip, Flying Curve,
Background Cut, Transparenz, Luma/Chroma Key, DSK
• Neue webbasierte Software zur Fernsteuerung für mehrere Benutzer: Web RCS
• Fernsteuerungs-Tools
• Fernsteuerungs-Funktionen
• Die webbasierte Software zur Fernsteuerung bietet
ein benutzerfreundliches, grafisches Interface mit 3
unabhängigen Bereichen: Setup, Edit und Live. Der
Assistenten-Modus hilft bei der einfachen und schrittweisen
Konfiguration des Gerätes.
•
Dynamische Standbilder der angeschlossenen Quellen
sind im Interface verfügbar und das intuitive Steuerpult
ermöglicht es den Benutzern sowohl ihre Shows komplett
vorzubereiten als auch während der Events live zu steuern.
• Ein innovativer Sequenzmodus ermöglicht eine einfache
Organisation der Presets durch Drag&Drop.
Zusätzlich zu den 2 Hauptausgängen bietet der NeXtage 16 einen unabhängigen Dual-Link-Ausgang für Monitoring. Dieser spezifische Ausgang bietet vielseitige
Anzeigeoptionen, um eine sichere Überwachung und fehlerfreie Kontrolle der Show zu garantieren.
Alle Bilder werden live übertragen und können mit der webbasierten Software zur Fernsteuerung gekennzeichnet werden. Zusätzliche Informationen zu jeder Quelle
sind auch direkt auf den verschiedenen Livebildern verfügbar.
Full Preview
Abmessungen:
 T 21.41''x B 17.51'' x H 5.23''
(„Rack Stützen“ nicht inkludiert)
 T 544 mm x B 444.8 mm x H 133 mm
(„Rack Stützen“ nicht inkludiert)
Gewicht:
 14 kg
 30.86 lbs
Stromversorgung:
100-240 VAC ; 4.8A ; 50/60Hz ; 225 W
Live Mosaic
Lieferumfang:
 1 x Kaltgerätekabel
 1 x Ethernet Crossoverkabel (zur Gerätesteuerung)
 1 x MCO 10-polige Steckverbindung
 1 x Webbasierte Software zur Fernsteuerung (Web RCS)
inkludiert und am Gerät gehosted
 1 x Rack Montageset (Frontseite und Hinterseitenstütze)
 1 x Bedienungsanleitung (PDF version)*
 1 x Kurzanleitung*
Garantie:
3 Jahre Garantie auf Ersatzteile und Reparaturkosten,
Rücksendung ins Werk.
Europa, Naher Osten und Afrika - ANALOG WAY SAS - Tel: +33 (0)1 81 89 08 60 / Fax: +33 (0)1 57 19 04 54 / Email: [email protected]
Nord- und Südamerika - ANALOG WAY Inc. - Tel: +1 212 269 1902 / Fax: +1 212 269 1943 / Email: [email protected]
Asiatisch-Pazifischer Raum - ANALOG WAY Pte Ltd - Tel: +65 62 92 58 00 / Fax: +65 62 92 52 05 / Email: [email protected]
* Alle Bedienungsanleitungen und Kurzanleitungen sind sind auch verfügbar unter
www.analogway.com
Spezifikationsänderungen ohne vorherige
Ankündigung vorbehalten
Alle technischen Angaben sind auf unserer
Webseite verfügbar.
Folgen Sie uns
NXT1604-DE-03/13/2015
