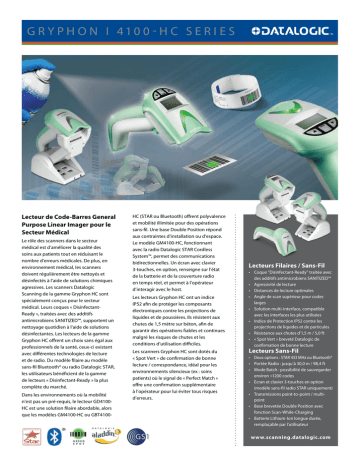

fiche technique 4100-HC
G r y ph o n I 4 1 0 0 - H C S eries
Lecteur de Code-Barres General
Purpose Linear Imager pour le
Secteur Médical
Le rôle des scanners dans le secteur
médical est d’améliorer la qualité des
soins aux patients tout en réduisant le
nombre d’erreurs médicales. De plus, en
environnement médical, les scanners
doivent régulièrement être nettoyés et
désinfectés à l’aide de solutions chimiques
agressives. Les scanners Datalogic
Scanning de la gamme Gryphon HC sont
spécialement conçus pour le secteur
médical. Leurs coques « DisinfectantReady », traitées avec des additifs
antimicrobiens SANITIZED™, supportent un
nettoyage quotidien à l’aide de solutions
désinfectantes. Les lecteurs de la gamme
Gryphon HC offrent un choix sans égal aux
professionnels de la santé, ceux-ci existant
avec différentes technologies de lecture
et de radio. Du modèle filaire au modèle
sans-fil Bluetooth® ou radio Datalogic STAR,
les utilisateurs bénéficient de la gamme
de lecteurs « Disinfectant-Ready » la plus
complète du marché.
Dans les environnements où la mobilité
n’est pas un pré-requis, le lecteur GD4100HC est une solution filaire abordable, alors
que les modèles GM4100-HC ou GBT4100-
GREEN
S P O T
HC (STAR ou Bluetooth) offrent polyvalence
et mobilité illimitée pour des opérations
sans-fil. Une base Double Position répond
aux contraintes d’installation ou d’espace.
Le modèle GM4100-HC, fonctionnant
avec la radio Datalogic STAR Cordless
System™, permet des communications
bidirectionnelles. Un écran avec clavier
3-touches, en option, renseigne sur l’état
de la batterie et de la couverture radio
en temps réel, et permet à l’opérateur
d’interagir avec le host.
Les lecteurs Gryphon HC ont un indice
IP52 afin de protéger les composants
électroniques contre les projections de
liquides et de poussières. Ils résistent aux
chutes de 1,5 mètre sur béton, afin de
garantir des opérations fiables et continues
malgré les risques de chutes et les
conditions d’utilisation difficiles.
Les scanners Gryphon HC sont dotés du
« Spot Vert » de confirmation de bonne
lecture / correspondance, idéal pour les
environnements silencieux (ex : soins
patients) où le signal de « Perfect Match »
offre une confirmation supplémentaire
à l’opérateur pour lui éviter tous risques
d’erreurs.
Lecteurs Filaires / Sans-Fil
• Coque “Disinfectant-Ready” traitée avec
des additifs antimicrobiens SANITIZED™
• Agressivité de lecture
• Distances de lecture optimales
• Angle de scan supérieur pour codes
larges
• Solution multi-interface, compatible
avec les interfaces les plus utilisées
• Indice de Protection IP52 contre les
projections de liquides et de particules
• Résistance aux chutes d’1,5 m / 5,0 ft
• « Spot Vert » breveté Datalogic de
confirmation de bonne lecture
Lecteurs Sans-Fil
• Deux options : STAR 433 MHz ou Bluetooth®
• Portée Radio : jusqu’à 30,0 m / 98,4 ft
• Mode Batch : possibilité de sauvegarder
environ >1200 codes
• Ecran et clavier 3-touches en option
(modèle sans-fil radio STAR uniquement)
• Transmissions point-to-point / multipoint
• Base brevetée Double Position avec
fonction Scan-While-Charging
• Batterie Lithium-Ion longue durée,
remplaçable par l’utilisateur
www.scanning.datalogic.com
G r y ph o n I 4 1 0 0 - H C S eries
Caractéristiques
Gryphon™ I GD4100-HC
Capacités de Décodage
Codes Linéaires / 1D
Stacked Codes
Lit tous les codes 1D standards dont les codes
linéaires GS1 DataBar™
GS1 DataBar Expanded Stacked; GS1 DataBar
Stacked; GS1 DataBar Stacked Omnidirectionnel
Accessoires
Lecteurs Filaires / Sans-Fil
Alimentation
Courant Electrique
En Fonctionnement (Typique): 245 mA @ 5 VDC
Standby/Veille (Typique): 120 mA @ 5 VDC
Tension en Entrée: 4,75 - 5,25 VDC
Conditions Environnementales
Humidité (Sans-Condensation)
0 - 90%
Luminosité Ambiante
0 - 100.000 lux
Protection ESD (Décharge Electrique)
16 kV
Résistance à l’Eau et à la Poussière
IP52
Résistance aux Chocs
Nombreuses chutes sur du béton à 1,5 m / 5,0 ft
Température
En Fonctionnement: 0 à 55 °C / 32 à 131 °F
En Stockage / Transport: -20 à 70 °C / -4 à 158 °F
Interfaces RS-232 / USB / Keyboard Wedge / Wand MultiInterface
Fixations/Stands
Caractéristiques Physiques et Design
Coque
Couleurs Disponibles
Dimensions
Poids
Coque « Disinfectant-Ready » traitée avec des
additifs antimicrobiens SANITIZED™
Vert clair / Gris Clair (Plastique / Caoutchouc)
18,1 x 7,1 x 10,0 cm / 7,1 x 2,8 x 3,9 in
169,0 g / 6,0 oz
Performance de Lecture
Angle de Lecture
Contraste d’Impression (Minimum)
Imager Sensor
Indicateurs de Lecture
Résolution (Maximum)
Source Lumineuse
Taux de Lecture (Maximum)
Pitch: 65°; Roll (Tilt): 35°; Skew (Yaw): 65°
15%
CCD Solid-State
Beeper (Tonalité et Volume Réglables);
Confirmation de Bonne Lecture Green Spot (Point
Vert) de Datalogic; LED de Bonne Lecture
0,076 mm / 3 mils
Eclairage: Dual LED Array 630 - 670 nm
325 reads/sec.
• 11-0362: Holder, Multi-Usage, Gris
• HLD-G040-WH: Support de table/mural, G040,
Blanc
• STD-AUTO-G040-WH: Smart Stand, G040,
Blanc
• STD-G040-WH: Basic Stand, G040, Blanc
Lecteurs Sans-Fil
Batteries/Battery Chargers
• RBP-GM40: Pack de batteries remplaçables
Distances de Lecture
Profondeur de Champ Typique
Accords des Autorités
Sécurité & Régulations
Classification LED
Respect des Normes Environnementales
Distance minimum dépend de la longueur du
code et de l’angle de scan.
Varie selon la résolution d’impression, le contraste
et la lumière ambiante.
5 mils: 6,0 à 18,0 cm / 2,3 à 7,0 in
7,5 mils: 3,5 à 30,0 cm / 1,4 à 11,7 in
10 mils: 2,0 à 45,0 cm / 0,8 à 17,7 in
13 mils: 3,0 à 60,0 cm / 1,2 à 23,4 in
20 mils: 3,0 à 80,0 cm / 1,2 à 31,2 in
Ce produit remplit les critères de sécurité et de
régulations en utilisation normale.
Vous pouvez consulter le Quick Reference Guide
pour obtenir la liste complète des certifications.
IEC 60825-1 Class 1 LED Produit
Conforme à la loi Chinoise RoHS; Conforme à la loi
UE RoHS
Logiciels
Datalogic Aladdin™
Le logiciel de configuration Aladdin de Datalogic
est téléchargeable gratuitement
Garantie 5-Ans
Base Stations/Chargers
• Gryphon™ I GM4100-HC
• BC4030-HC (433 ou 910 MHz) Base/Chargeur
STD Multi-Interface, Healthcare
• CHR-GM40-WH Base Chargeur seulement,
Blanc
• Gryphon™ I GBT4100-HC
• BC4030-HC-BT Chargeur STD Multi-Interface,
Healthcare
• CHR-GM40-WH Base Chargeur seulement,
Blanc
Caractéristiques
Communication Sans-fil
Gryphon™ I GM4100-HC
Gryphon™ I GBT4100-HC
Datalogic STAR Cordless System™
Communications Bilatérales (Two Way)
Configuration Multi-Point: Nombre max. de
lecteurs / base radio: 16
Configuration Point-à-Point
Fréquence Radio: 433,92 MHz; 910 MHz
Portée de la Radio: 433,92 MHz: 30,0 m / 98,4 ft
910 MHz: 15,0 m / 49,2 ft
Puissance Effective de la Radio: 433,92 MHz: < 10 mW
910 MHz: < 1 mW
Bluetooth Wireless Technology
Protocole: Bluetooth 2.0 Certified Class 2
Fréquence Radio: 2,4 GHz
Portée de la Radio: 30,0 m / 98,4 ft
Lit tous les codes 1D standards dont les codes
linéaires GS1 DataBar™
Poste Chinoise
GS1 DataBar Expanded Stacked; GS1 DataBar
Stacked; GS1 DataBar Stacked Omnidirectionnel
Lit tous les codes 1D standards dont les codes
linéaires GS1 DataBar™
Poste Chinoise
GS1 DataBar Expanded Stacked; GS1 DataBar
Stacked; GS1 DataBar Stacked Omnidirectional
Nombre de Lectures par Charge: 50.000
Temps de Charge: Alimentation Externe: 4 heures
@ 12 VDC; Type de Batterie: Lithium-Ion, 2100 mAh
En Chargement (Typique): < 8 W
En Fonctionnement (Typique): < 2,5 W @ 5 VDC
Standby/Veille (Typique): < 2,5 mA @ 5 VDC
Batterie Chargée (Vert); Batterie en Cours de
Chargement (Rouge); En marche / Transmission de
Données (Jaune)
4,75 - 14 VDC +/- 5%
Nombre de Lectures par Charge: 33.000
Temps de Charge: 4 heures @ 12 VDC
Type de Batterie: Lithium-Ion, 2100 mAh
En Chargement (Typique): < 8 W; En Fonctionnement
(Typique): < 2,5 W @ 5 VDC; Standby/Veille (Typique):
< 2,5 mA @ 5 VDC
Batterie Chargée (Vert); Batterie en Cours de
Chargement (Rouge); En marche / Transmission de
Données (Jaune)
4,5 - 14 VDC +/- 5%
Capacités de Décodage
Codes Linéaires / 1D
Codes Postaux
Stacked Codes
Alimentation
Batterie
Courant Electrique
Indicateurs LED du Cradle
Tension en Entrée
Conditions Environnementales
Humidité (Sans-Condensation)
5 - 95%
Luminosité Ambiante
100.000 lux
Protection ESD (Décharge Electrique)
16 kV
Résistance à l’Eau et à la Poussière
IP52
Résistance aux Chocs
Nombreuses chutes sur du béton à 1,5 m / 5,0 ft
Température
En Fonctionnement: 0 à 50 °C / 32 à 122 °F
En Stockage / Transport: -20 à 70 °C / -4 à 158 °F
5 - 95%
0 - 100.000 lux
16 kV
IP52
Nombreuses chutes sur du béton à 1,5 m / 5,0 ft
En Fonctionnement: 0 à 50 °C / 32 à 122 °F
En Stockage / Transport: -20 à 70 °C / -4 à 158 °F
Interfaces RS-232 / USB / Keyboard Wedge / Wand MultiInterface
Caractéristiques Physiques et Design
RS-232 / USB / Keyboard Wedge / Wand MultiInterface
Clavier
Coque
Couleurs Disponibles
Dimensions
Ecran
Poids
Angle de Lecture
Contraste d’Impression (Minimum)
Indicateurs de Lecture
Pitch: +/- 65°; Roll (Tilt): +/- 35°; Skew (Yaw): +/- 65°
15%
Beeper (Tonalité et Volume Réglables);
Confirmation de Bonne Lecture GreenSpot™ (Point
Vert) de Datalogic; LED de Bonne Lecture
0,076 mm / 3 mils
Eclairage: LED Array 630 - 670 nm
325 scans/sec
Pitch: +/- 65°; Roll (Tilt): +/- 35°; Skew (Yaw): +/- 65°
15%
Beeper (Tonalité et Volume Réglables); Confirmation
de Bonne Lecture GreenSpot™ (Point Vert) de
Datalogic; LED de Bonne Lecture
0,076 mm / 3 mils
Eclairage: LED Array 630 - 670 nm
325 reads/sec.
Voir tableau pour GD4100-HC
Voir tableau pour GD4100-HC
Accords des Autorités
Ce produit remplit les critères de sécurité et de
régulations en utilisation normale.
Vous pouvez consulter le Quick Reference Guide
pour obtenir la liste complète des certifications.
IEC 60825-1 Class 1 LED Produit
Conforme à la loi Chinoise RoHS; Conforme à la loi
UE RoHS
Ce produit remplit les critères de sécurité et de
régulations en utilisation normale.
Vous pouvez consulter le Quick Reference Guide
pour obtenir la liste complète des certifications.
IEC 60825-1 Class 1 LED Produit
Conforme à la loi Chinoise RoHS; Conforme à la loi
UE RoHS
Le logiciel de configuration Aladdin de Datalogic
est téléchargeable gratuitement.
Le logiciel de configuration Aladdin de Datalogic est
téléchargeable gratuitement
Performance de Lecture
Résolution (Maximum)
Source Lumineuse
Taux de Lecture (Maximum)
GM4100-HC-D Only: Clavier 3-Touches
Coque « Disinfectant-Ready » traitée avec des
additifs antimicrobiens SANITIZED™
Vert clair / Gris Clair (Plastique / Caoutchouc)
Base/Chargeur: 18,6 x 9,9 x 5,6 cm / 7,3 x 3,9 x 2,2 in
Scanner: 18,1 x 7,1 x 10,0 cm / 7,1 x 2,8 x 3,9 in
Taille de l’Ecran: 32 x 96 pixels; Taille de la
Police: Affichage personnalisable (4 lignes x 16
colonnes par défaut); Type d’Ecran: GM4100-HC-D
seulement: Ecran avec rétro-éclairage
Base/Chargeur: 246,0 g / 8,7 oz
Scanner: 225,0 g / 7,9 oz
Coque « Disinfectant-Ready » traitée avec des
additifs antimicrobiens SANITIZED™
Vert clair / Gris Clair (Plastique / Caoutchouc)
Cradle: 18,6 x 9,9 x 5,6 cm / 7,3 x 3,9 x 2,2 in
Reader: 18,1 x 7,1 x 10,0 cm / 7,1 x 2,8 x 3,9 in
Cradle: 246 g / 8,7 oz
Scanner: 225 g / 7,9 oz
Distances de Lecture
Profondeur de Champ Typique
Sécurité & Régulations
Classification LED
Respect des Normes Environnementales
Logiciels
Datalogic Aladdin™
Garantie 3-Ans
3-Ans
G r y ph o n I 4 1 0 0 - H C S eries
Coques «Disinfectant-Ready»
Datalogic Scanning pour le
Secteur Médical
Datalogic Scanning propose des lecteurs
de code-barres spécialement conçus
pour le secteur médical. Leurs coques
«Disinfectant-Ready», traitées avec des additifs
antimicrobiens SANITIZED™, permettent de
lutter contre la propagation des germes. Ceci
est particulièrement important si le scanner
est utilisé sur un chariot médicalisé allant de
chambre en chambre. La coque « DisinfectantReady » supporte un nettoyage quotidien
avec les solutions chimiques, souvent très
fortes, utilisées dans le secteur médical.
Produit
Contenu Chimique
Sani-Cloth® HB, Sani-Cloth® Plus,
Super Sani-Cloth®
Solution Quaternary Ammonium Chloride
Hepacide Quat II
Virucidal disinfectant cleaner
Alcohol Wipes
70% Isopropyl Alcohol
CaviWipes
Isopropanol 10-20%;
Ethylene Glycol Monobutyl Ether 1-5%
Virex® 256
n-Alkyl Dimethyl Benzyl Ammonium Chloride;
Didecyl Dimethyl Ammonium Chloride
409® Glass and Surface Cleaner
n-Alkyl Dimethyl Benzyl Ammonium Chloride;
n-Propoxypropanol
Windex® Blue
Isopropyl Alcohol
Clorox® Bleach
Sodium Hypochlorite;
Sodium Hydroxide
TM
100% Liquide vaisselle et eau
www.scanning.datalogic.com
The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by Datalogic Scanning Inc. is under license.
© 2010-2011 Datalogic Scanning, Inc. • All rights reserved. • Protected to the fullest extent under U.S. and international laws. • Copying or altering of this document is
prohibited without express written consent from Datalogic Scanning, Inc.
Datalogic and the Datalogic logo are registered trademarks of Datalogic S.p.A. in many countries including the U.S.A. and the E.U. • Datalogic Aladdin and Datalogic
STAR Cordless System are trademarks of Datalogic Scanning Group S.r.l. • Gryphon is a trademark of Datalogic Scanning, Inc. • Other brand and product names may be
trademarks of their respective owners.
Product specifications are subject to change without notice. DS-GRYPHON4100-HC-FR REV B 20110808
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
