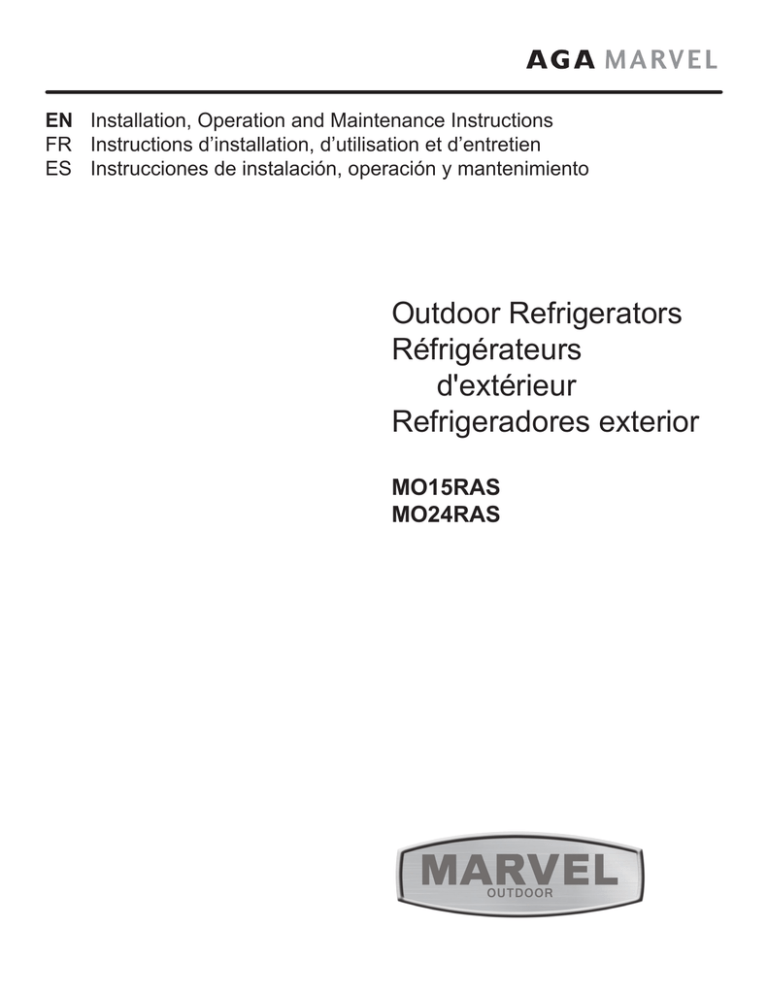

EN FR Instructions d’installation, d’utilisation et d’entretien

EN FR  Instructions d’installation, d’utilisation et d’entretien

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

Outdoor Refrigerators

Réfrigérateurs

d'extérieur

Refrigeradores exterior

MO15RAS

MO24RAS

CONTENTS

Contents:

Safety information ...............................................................2

Unpacking your appliance ..................................................3

Warranty registration .....................................................3

Installing your appliance ......................................................4

Cabinet clearances .........................................................4

Leveling the appliance ....................................................4

Electrical connection ......................................................5

Installing the anti-tip device .................................................6

Product Dimensions ...........................................................8

Using your Electronic control ............................................10

Starting your appliance ..................................................10

Turning your appliance "ON" or "OFF" ..........................10

Adjusting the temperature .............................................10

Refrigerator operation ...................................................10

Alarms ............................................................................10

Door ajar ...................................................................10

Temperature sensor fault ..........................................10

Shelving configurations .....................................................11

Care and cleaning .............................................................14

Long term storage / winterization ................................ 15

Stainless steel maintenance ............................................16

Energy saving tips ............................................................16

Door alignment .................................................................17

Obtaining service .............................................................17

Troubleshooting ................................................................18

Warranty ...........................................................................19

Important Safety Instructions

Warnings and safety instructions appearing in this guide are not meant to cover all possible conditions and situations that may occur. Common sense, caution, and care must be exercised when installing, maintaining, or operating this appliance.

Recognize Safety Symbols,

!

WARNING

WARNING-

You can be killed or seriously injured if you do not follow these instructions.

!

Words, and Labels.

CAUTION

CAUTION-

Hazards or unsafe practices which could result in personal injury or property / product damage.

NOTE

NOTE-

Important information to help assure a problem free installation and operation.

State of California Proposition 65 Warnings:

WARNING:

This product contains one or more chemicals known to the State of California to cause cancer.

WARNING:

This product contains one or more chemicals known to the State of California to cause birth defects or other reproductive harm..

2

is committed to building a quality product in an environmentally friendly manner. Our processes are tightly controlled and closely monitored. We have achieved certifications in ISO 9001 for quality assurance, ISO 14001 for environmental management, and OHSAS 18001 for occupational health and safety from Lloyd’s Register Quality

Assurance.

UNPACKING YOUR APPLIANCE

!

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

Warranty Registration

It is important you send in your warranty registration card immediately after taking delivery of your appliance or you can register online at www.agamarvel.com.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts that could be damaged by movement securely fastened.

Remove internal packing materials and any tape holding internal components in place. The owners manual is shipped inside the product in a plastic bag along with the warranty registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has been thoroughly inspected and found to be in good condition. If there is damage, the packaging will be needed as proof of damage in transit. Afterwards please dispose of all items responsibly.

!

CAUTION

Dispose of the plastic bags which can be a suffocation hazard.

The following information will be required when registering your appliance.

Service Number

Serial Number

Date of Purchase

Dealer’s name and address

Online registration available at www.agamarvel.com

The service number and serial number can be found on the serial plate which is located inside the cabinet on the left side near the top. (See figure 1).

XXXXXXXXXXXX

XXXXXXXXXXXX

Note to Customer

This merchandise was carefully packed and thoroughly inspected before leaving our plant. Responsibility for its safe delivery was assumed by the retailer upon acceptance of the shipment. Claims for loss or damage sustained in transit must be made to the retailer.

Figure 1

NOTE

DO NOT RETURN DAMAGED MERCHANDISE TO THE

MANUFACTURER - FILE THE CLAIM WITH THE

RETAILER.

!

CAUTION

If the appliance was shipped, handled, or stored in other than an upright position for any period of time, allow the appliance to sit upright for a period of at least 24 hours before plugging in. This will assure oil returns to the compressor.

Plugging the appliance in immediately may cause damage to internal parts.

!

CAUTION

Help Prevent Tragedies

Child entrapment and suffocation are not problems of the past. Junked or abandoned refrigerators are still dangerous

- even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please follow the instructions below to help prevent accidents.

Before you throw away your old refrigerator or freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not easily climb inside.

3

INSTALLING YOUR APPLIANCE

Select Location

The proper location will ensure peak performance of your appliance. We recommend a location where the unit will be out of direct sunlight and away from heat sources. To ensure your product performs to specifications, the recommended installation location temperature range is from 55 to 115°F (13 to 46°C).

Front Grille, keep this area open.

Cabinet Clearance

Ventilation is required from the bottom front of the appliance. Keep this area open and clear of any obstructions.

Adjacent cabinets and counter top can be installed around the appliance as long as the front grille remains unobstructed.

Front Leveling

Legs

Figure 2

Rear

Leveling

Legs

Leveling Legs

Adjustable legs at the front and rear corners of the appliance should be set so the unit is firmly positioned on the floor and level from side to side and front to back. The overall height of your Marvel appliance may be adjusted between the minimum, 33

3

4

" (85.7 cm), by turning the leveling leg in (CW

↷) and the maximum, 34

3

4

" (88.3 cm) by turning the leveling leg out (CCW

↶).

To adjust the leveling legs, place the appliance on a solid surface and protect the floor beneath the legs to avoid scratching the floor. With the assistance of another person, lean the appliance back to access the front leveling legs.

Raise or lower the legs to the required dimension by turning the legs. Repeat this process for the rear by tilting the appliance forward using caution. On a level surface check the appliance for levelness and adjust accordingly.

The front grille screws may be loosened and the grille adjusted to the desired height. When adjustment is complete tighten the two front grille screws. (See Figure 5).

!

CAUTION

Front Grille

Do not obstruct the front grille. The openings within the front grille allow air to flow through the condenser heat exchanger. Restrictions to this air flow will result in increased energy usage and loss of cooling capacity. For this reason it is important this area not be obstructed and the grille openings kept clean. AGA MARVEL does not recommend the use of a custom made grille as air flow may be restricted. (See Figure 2).

4

Figure 3

Do not remove ground prong

Figure 4

INSTALLING YOUR APPLIANCE

!

WARNING

Electrical Shock Hazard

• Do not use an extension cord with this appliance.

They can be hazardous and can degrade product performance.

• This appliance should not, under any circumstances, be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the power cord. (See Figure 3).

• Do not use an adapter. (See Figure 4).

• Do not splash or spray water from a hose on the appliance. Doing so may cause an electrical shock, which may result in severe injury or death.

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply cord that has a three-pronged, grounded plug. It must be plugged into a mating grounding type receptacle in accordance with the National Electrical Code and applicable local codes and ordinances (see Figure 6). If the circuit does not have a grounding type receptacle, it is the responsibility and obligation of the customer to provide the proper power supply. The third ground prong should not, under any circumstances, be cut or removed.

Figure 5

Figure 6

Front grille

Front grille screw

5

NOTE

Ground Fault Circuit Interrupters (GFCI) are prone to nuisance tripping which will cause the appliance to shut down.

GFCI’s are generally not used on circuits with power equipment that must run unattended for long periods of time, unless required to meet local building codes and ordinances.

!

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

WARNING

Anti-Tip

Bracket

Leveling Leg

• ALL APPLIANCES CAN TIP

RESULTING IN INJURY.

• INSTALL THE ANTI-TIP

BRACKET PACKED WITH

THE APPLIANCE.

• FOLLOW THE INSTRUC-

TIONS BELOW

21

1

2

"

(54.6 cm)

Bottom View of

Refrigerator

Front of cabinet

Anti-Tip Device

Figure 7

!

WARNING

If your refrigerator is not located under a counter top (free standing), you must use an anti-tip device installed as per these instructions. If the refrigerator is removed from its location for any reason, make sure that the device is properly engaged with the anti-tip bracket when you push the refrigerator back into the original location. If the device is not properly engaged, there is a risk of the refrigerator tipping over, with the potential for property damage or personal injury.

NOTE

If installing on a concrete floor, concrete fasteners are required, (not included with the anti-tip kit).

Step by step instructions for locating the position of the bracket:

1) Decide where you want to place the refrigerator. Slide it into place, being careful not to damage the floor, leaving 1"

(2.5 cm) of clearance from the rear wall to allow room for the anti-tip bracket.

2) Raise the rear leveling legs approximately

1

4

" (6 mm) to allow engagement with the anti-tip bracket. Level the unit by adjusting all the leveling legs as required. Turning the leveling leg counterclockwise will raise the unit and clockwise will lower the unit.

3) Make sure the refrigerator is in the desired location, then mark on the floor the rear and side corner of the cabinet where the anti-tip bracket will be installed. If the installation does not allow marking the rear corner of the cabinet, then make temporary lines on the floor marking the front corner of the cabinet, excluding the door. Slide the refrigerator out of the way. From the temporary line extend the sidewall line back 21

1

2

" (54.6 cm) as shown in Figure 8.

4) Align the anti-tip bracket to the marks on the floor so the side of the bracket lines up with the side of the cabinet mark, and the "V" notches on the anti-tip bracket line up with the end of the 21

1

2

" (54.6 cm) line (Rear of cabinet line).

!

CAUTION

Any finished flooring should be protected with appropriate material to avoid damage when moving the unit.

5) Fasten the anti-tip bracket to the floor using the supplied screw. (See Figure 8).

Floor Mount Installation

The anti-tip bracket is to be located on the floor in the left or right rear corner of the refrigerator as shown in Figure 7.

6

6) Slide the cabinet back into position, making sure the rear cabinet leveling leg slides under the anti-tip bracket engaging the slot.

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

NOTE

When the floor mounted anti-tip bracket is used the minimum adjusted height of the cabinet is increased by

3

8

" (9 mm).

Front of cabinet line

Side of cabinet line

Rear Leveling leg

21

1

2

"

(54.6 cm)

Screw

Figure 8

Rear of cabinet line

"V" notches in bracket

Figure 8a

"V" notches in bracket

7

PRODUCT DIMENSIONS

MODEL

MO15RAS

MO24RAS

ROUGH-IN OPENING DIMENSIONS

"A" "B" "C"

15"

(38.1 cm)

**34" to 35"

(86.4 to 88.9 cm)

*

24"

(61 cm)

**34" to 35"

(86.4 to 88.9 cm)

*

"D"

14

7

8

"

(37.8 cm)

23

7

8

"

(60.7 cm)

"E"

33

3

4

" to 34

3

4

"

(85.7 to 88.3 cm)

CABINET DIMENSIONS

"F" "G"

23

23

32

"

(60.2 cm)

26

7

32

"

(66.6 cm)

33

3

4

" to 34

3

4

"

(85.7 to 88.3 cm)

23

23

32

"

(60.2 cm)

26

7

32

"

(66.6 cm)

"H"

37

13

32

"

(95 cm)

46

13

32

"

(117.9 cm)

"J"

17

1

4

"

(43.8 cm)

26

1

4

"

(66.7 cm)

"C"

"B"

"A"

"E"

Figure 9

"D"

Figure 9a

Figure 10

8

If necessary to gain clearance inside the rough-in opening a hole can be cut through the adjacent cabinet and the power cord routed through this hole to a power outlet. Another way to increase the available opening depth is to recess the power outlet into the rear wall to gain the thickness of the power cord plug.

Not all recessed outlet boxes will work for this application as they are too narrow, but a recessed outlet box equivalent to Arlington #DVFR1W is recommended for this application, (see Figure 10).

PRODUCT DIMENSIONS

MODEL

MO15RAS

MO24RAS

PRODUCT DATA

ELECTRICAL

REQUIREMENTS #

PRODUCT

WEIGHT

115V/60Hz/15A

105 lbs

(47.7 kg)

115V/60Hz/15A

140 lbs

(63.6 kg)

"J"

"D"

"H"

"G"

"E"

Figure 11

"F"

21

1

2

"

(54.6 cm)

* Depth dimension of rough-in opening may vary depending on each individual installation. To recess entire door "F" dimension plus 1" (2.5 cm) for thickness of power cord plug is required.

** Minimum rough-in opening required is to be larger than the adjusted height of the cabinet.

# A grounded 15 amp dedicated circuit is required. Follow all local building codes when installing electrical and appliance.

!

WARNING

9

Floor mount Anti-tip Bracket must be installed for freestanding applications. Not required for built in applications.

USING YOUR ELECTRONIC CONTROL

Alarm

F

Set

Press and Hold

Colder Warmer

ON/OFF

Press and Hold

Figure 12 close-up of control

Starting your refrigerator

Plug the refrigerator power cord into a wall outlet. Your refrigerator will begin cooling after power is applied.

If your refrigerator does not start, check that the refrigerator is turned on and the set temperature is cold enough.

Turning your refrigerator ON or OFF

If the refrigerator is on, the refrigerator temperature will be shown on the display. To turn the refrigerator off, press and hold the "ON/OFF" button for three (3) seconds. "OFF" will appear on the display.

If the refrigerator is not on, "OFF" will be shown on the display. To turn the refrigerator on, press and hold the "ON/

OFF" button for three (3) seconds. The refrigerator temperature will be shown on the display.

Set temperature

To set the refrigerator temperature, press and hold the

"SET" button. When the "SET" button is pressed, the display will show the set temperature. While holding the

"SET" button, press the "WARMER" or "COLDER" buttons to adjust set temperature.

Alarms

Figure 13

MO15RA shown

Your electronic control will monitor refrigerator function and alert you with a series of audible and visual alarms.

Door Ajar Alarm: If the door has been left

open for over five (5) minutes, the alarm

will sound in one (1) second intervals. The display panel will flash "do" and the Alarm LED located at the top left of the display below the word "Alarm" will be illuminated. This will stop as soon as the door is closed.

Refrigerator operation

The available temperature range of the refrigerator is 34° to

42°F (1° to 6° C).

It may take up to 24 hours for your refrigerator to reach desired temperature. This will depend on amount of content loaded and number of door opening and closings.

Temperature Sensor Fault: If the control-

ler detects that the temperature sensor is

not properly functioning, a temperature sensor alarm will sound in one (1) second intervals. "E1" will flash on the display panel and the Alarm LED located at the top left of the display below the word "Alarm" will be illuminated. Please call AGA MARVEL Customer Service or your dealer if this error code is displayed.

For best results allow refrigerator to "pull down" to desired set temperature before loading. Once contents are loaded, allow at least 48 hours for temperature to stabilize before making any adjustments to the set temperature.

10

Alarm Mute

Press any key to mute the audible portion of an alarm.

NOTE-This action will only mute the alarm. If the condition that caused the alarm continues, the alarm code will continue to flash and will sound for 20 seconds every 60 minutes.

SHELVING CONFIGURATIONS

Loading Tips and Suggestions

Your appliance is equipped with a cantilever shelf system which provides maximum adjust ability and customizing of the shelving arrangements listed below.

Refrigerator:

15" (38.1 cm) Wide Models:

Wiith a solid door.

Figure 14.

Refrigerator:

24" (61 cm) Wide Models:

With a solid door. Figure 16.

(2) perforated metal cantilever shelves.

(See Figure 17).

(2) perforated stainless steel slide out shelves.

(See Figure 15).

Figure16

Figure 14

Figure 17

Perforated metal shelf

Figure 15 perforated slide out shelf

11

SHELVING CONFIGURATIONS

Refrigerator:

24" (61 cm) Wide Models:

With a solid door and door racks. Figure 18.

Tall bottle storage area

Figure 18

(1) half width perforated stainless steel cantilever shelf.

(See Figure 19).

(1) perforated stainless steel slide out shelf

(See Figure 20)..

(1) frame and flat glass crisper cover.

(1) roll-out crisper pan.

(1) full width door storage rack.

(1) half width door storage rack.

Door storage racks

To remove the crisper :

Pull out until it stops. Lift up on the front of the pan, and remove it from the frame.

Figure 21

Figure 19 perforated metal shelf

Figure 20 perforated slide out shelf

12

SHELVING CONFIGURATIONS

!

CAUTION

Never try to move a loaded shelf, remove everything from the shelf before moving. Use both hands when moving the shelf.

To Add or Remove a Shelf

Remove stored product from the shelf. Do not try to remove a loaded shelf from the appliance. Grasp the shelf front with both hands, rotate the front upward and lift out. (See Figure

22). To install a shelf insert the shelf in the appliance and insert the top hooks into the shelf support slots and drop the shelf down so the hooks drop over the bottom of the slots.

Shelf support slot

!

CAUTION

Make sure your cantilever shelf is secure on the shelf supports by pressing down on the shelf before loading.

Installed shelf tang

Rear tang

(hook) on shelf

Figure 22a

Grasp the shelf by the front with both hands and rotate the front of the shelf up, then lift the shelf up and remove the shelf from the shelf ladders.

Figure 22

13

CARE AND CLEANING

Front Grille

Be sure that nothing obstructs the required air flow openings in front of the cabinet. At least once or twice a year, brush or vacuum lint and dirt from the front grille area (see page 4).

!

CAUTION

SHOCK HAZARD: Disconnect electrical power from the appliance before cleaning with soap and water.

Cabinet

The stainless steel cabinet can be washed with either a mild soap and water and thoroughly rinsed with clear water.

See "Stainless Steel Maintenance" on page 16.

Interior

Wash interior compartment with mild soap and water. Do

NOT use an abrasive cleaner, solvent, polish cleaner or undiluted detergent.

Care of Appliance

1. Avoid leaning on the door, you may bend the door hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mopping near the front of the appliance. Damage to the grille can occur.

3. Periodically clean the interior of the appliance as needed.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as possible. Minimize the number of door openings while the power is off so as not to adversely affect the appliance's temperature.

Light assembly replacement

All models use LED lamps to illuminate the interior of the appliance. This component is very reliable, but should one fail, contact a qualified service technician for replacement of the LED.

!

WARNING

Electrocution Hazard

• Never attempt to repair or perform maintenance on the appliance until the main electrical power has been disconnected. Turning the appliance control "OFF" does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

14

CARE AND CLEANING

Outdoor Product Long-Term Storage / Winterization:

1. Time to Winterize, when the daily low ambient temperature is at or below 38°F (3.3°C).

18. Do not place a cover on the unit, as this can trap condensation.

After completion of the above, you may choose to store the unit indoors, although this is not required.

!

CAUTION

Operation of the unit at ambient temperatures below the recommended Winterization temperature will void your warranty.

2. Turn unit off, (see page 10)

3. Remove all contents.

4. If necessary, move the unit so you can gain access to the rear of the product.

5. Unplug the unit from the power outlet.

6. It is also recommended that the power to the outlet be turned-off if the circuit is not required for other items during the Winter season.

7. When cleaning unit pay particular attention to any cracks and crevices that may have accumulated dirt and debris.

8. Remove the front toe-grille, (see Figure 23), and use a brush and vacuum to clean dirt and debris from beneath the unit.

9. Thoroughly clean the toe-grille and re-install on the unit. (See Figure 23).

10. Remove the rear access cover, (see Figure 24), and use a brush and vacuum to clean dirt and debris from the machine compartment.

Clean out behind grille

Figure 23

Spacer

Grille

Remove screw from each end of grille

• If the plastic defrost drain pan located under the compressor contains water, use a sponge to remove as much water as possible.

Soak up water from plastic drain pan if necessary

Clean out debris

11. Thoroughly clean the rear access cover and re-install on the unit.

12. Wipe down all interior surfaces with anti-bacterial cleaner to be followed with clean rinse water to remove any residual chemicals which could cause staining. Do not use any abrasive cleaners or scouring pads.

13. Leave the door open and allow to completely dry out before closing the door.

14. Thoroughly clean the door gasket with anti-bacterial cleaner to be followed with clean rinse water to remove any residual chemicals.

15. Thoroughly clean the exterior with a cleaner approved for stainless steel. Do not use any abrasive cleaners or scouring pads. See "Stainless Steel Maintenance" on page 16.

16. Any mounting hardware / fasteners that are showing signs of corrosion should be replaced.

17. Once the exterior has been thoroughly cleaned, you may want to apply a coating of car wax to help protect against spotting from moisture, dirt, and debris that may accumulate on the surfaces during the Winterization period.

15

Figure 24

Access cover

Remove screws around perimeter of access cover.

Start-Up After Long-Term Storage:

1. If stored outside, it is recommended that the unit again be thoroughly inspected per the storage instructions above to address any dirt or debris from the weather and/or animals/insects.

2. Connect the unit to electrical power.

3. Turn unit on and confirm your desired control settings.

4. Allow 24-hrs for the unit to stabilize before loading contents.

STAINLESS STEEL MAINTENANCE AND ENERGY SAVING TIPS

Background

Stainless steel does not stain, corrode, or rust as easily as ordinary steel, but it is not stain or corrosion proof. Stainless steels can discolor or corrode if not maintained properly.

Stainless steels differ from ordinary carbon steels by the amount of chromium present. It is this chromium that provides an invisible protective film on the surface called chrome-oxide. This protective chrome-oxide film on the surface can be damaged or contaminated, which may result in discoloration, staining, or corrosion of the base metal.

NOTE

Stainless steel products should never be installed, or stored in close proximity to chlorine chemicals.

Whichever cleaning product you chose, it should be used in strict accordance with the instructions of the cleaner manufacturer.

Care & Cleaning

Routine cleaning of the stainless steel surfaces will serve to greatly extend the life of your product by removing contaminants. This is especially important in coastal areas which can expose the stainless to severe contaminants such as halide salts, (sodium chloride).

It is strongly recommended to periodically inspect and thoroughly clean crevices, weld points, under gaskets, rivets, bolt heads, and any locations where small amounts of liquid could collect, become stagnant, and concentrate contaminates. Additionally, any mounting hardware that is showing signs of corrosion should be replaced.

Frequency of cleaning will depend upon the installation location, environmental, and usage conditions.

Choosing a Cleaning Product

The choice of a proper cleaning product is ultimately that of the consumer, and there are many products from which to choose. Depending upon the type of cleaning and the degree of contamination, some products are better than others.

Typically the most effective and efficient means for routine cleaning of most stainless steel products is to give the surfaces a brisk rubbing with a soft cloth soaked in warm water and a gentle detergent, or mild mixture of ammonia. Rubbing should, to the extent possible, follow the polish lines of the steel, and always insure thorough rinsing after cleaning.

Although some products are called "stainless steel cleaners," some may contain abrasives which could scratch the surface, (compromising the protective chrome-oxide film), and some many contain chlorine bleach which will dull, tarnish or discolor the surface if not completely removed.

After the stainless surfaces have been thoroughly cleaned, a good quality car wax may be applied to help maintain the finish.

Energy saving tips:

The following suggestions will minimize the cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance

(cooker, dishwasher, etc.), heating air duct, or other heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of appliance beneath door are not obstructed and kept clean to allow ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not shared with other appliances).

5. When initially loading your new product, or whenever large quantities of warm contents are placed within refrigerated storage compartment, minimize door openings for the next 12 hours to allow contents to pull down to compartment set temperature.

6. Maintaining a relatively full storage compartment will require less appliance run time than an empty compartment.

7. Ensure door closing is not obstructed by contents stored in your appliance.

8. Allow hot items to reach room temperature before placing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set temperature that meets your personal preference and provides the proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem-

perature for the stored contents.

12. Set the control to the “off” position if cleaning the

appliance requires the door to be open for an extended

period of time.

16

DOOR ALIGNMENT AND OBTAINING SERVICE

Door alignment:

The door should be parallel to the sides and top of the appliance. If alignment is necessary the door may be adjusted by loosening the 2 screws which secure the door adjustment bracket on the bottom of the door (see Figure 25a) and adjusting the door side to side. Use a

5

32

” allen wrench for this procedure. (See Figure 25 below). When finished aligning the door, tighten the screws securely.

If Service is Required:

• If the product is within the first year warranty period please contact your dealer or call AGA MARVEL Customer Service at 800.223.3900 for directions on how to obtain warranty coverage in your area.

• If the product is outside the first year warranty period,

AGA MARVEL Customer Service can provide recommendations of service centers in your area. A listing of authorized service centers is also available at www.

agamarvel.com under the service and support section.

• In all correspondence regarding service, be sure to give the service number, serial number, and proof of purchase.

• Try to have information or description of nature of the problem, how long the appliance has been running, the room temperature, and any additional information that may be helpful in quickly solving the problem.

• Table "A" is provided for recording pertinent information regarding your product for future reference.

Door should be parallel to top and sides of the appliance.

For Your Records

Date of Purchase

Dealer’s name

Dealer’s Address

Dealer’s City

Dealer’s State

Dealer’s Zip Code

Appliance Serial Number

Appliance Service Number

Date Warranty Card Sent (Must be within 10 days of purchase).

Table A

Figure 25

Door adjustment bracket

Bottom of door

17

Loosen (don't remove) these two screws.

Figure 25a

TROUBLESHOOTING

Before You Call for Service

If the appliance appears to be malfunctioning, read through this manual first. If the problem persists, check the troubleshooting guide below. Locate the problem in the guide and refer to the cause and its remedy before calling for service.

The problem may be something very simple that can be solved without a service call. However, it may be required to contact your dealer or a qualified service technician.

!

WARNING

Electrocution Hazard

• Never attempt to repair or perform maintenance on the appliance until the main electrical power has been disconnected. Turning the appliance control "OFF" does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

Appliance not cold enough

(See “Adjusting the temperature" on page 10)

Problem

Appliance too cold

(See “Adjusting the Temperature” on page 10)

No interior light.

Light will not go out when door is closed

Noise or Vibration

Appliance will not run.

Possible Cause

• Control set too warm

• Content temperature not stabilized.

• Excessive usage or prolonged door openings.

• Airflow to front grille blocked.

• Door gasket not sealing properly.

• Control set too cold

• Door gasket not sealing properly.

Remedy

• Adjust temperature colder. Allow 24 hours for temperature to stabilize.

• Allow temperature to stabilize for at least 24 hours.

• Airflow must not be obstructed to front grille. See “clearances” on

page 4.

• Check door alignment and/or replace door gasket.

• Adjust temperature warmer.

Allow 24 hours for temperature to

stabilize.

• Check door alignment and/or replace door gasket.

• Contact a qualified service technician.

• Turn off display light, shut door.

• Failed LED light assembly or light switch.

• Display light is turned on. (Glass door models only.

• Door not activating light switch.

• Failed light switch

• Appliance not level

• Fan hitting tube obstruction.

• Appliance turned off

• Power cord not plugged in.

• No power at outlet.

• Appliance not level, level appliance, (See page 4, “leveling legs”)

• Verify the door is aligned properly, refer to page 17 for instructions.

• Contact a qualified service technician.

• Level appliance, see “Leveling

Legs” on page 4.

• Contact a qualified service technician.

• Turn appliance on. See “Starting your appliance” on page 10.

• Plug in power cord.

• Check house circuit.

18

HOUSEHOLD PRODUCT WARRANTY

Entire Product

Limited One Year Parts and Labor Warranty

AGA MARVEL warrants that it will supply all necessary parts and labor to repair or replace in the end user’s home or office, any component which proves to be defective in material or workmanship, subject to the condition and exclusions stated below, for a period of one year from the date of purchase by the end user.

Additional Second Through Fifth Year

Limited Parts Only Warranty

During the four years following expiration of the one year limited warranty, AGA MARVEL will supply replacement parts for the hermetically sealed refrigeration system which consists of the compressor, condenser, drier, accumulator, bypass valve, connecting tubing and the evaporator that are proven to be defective due to workmanship or materials subject to the conditions and exclusions below.

Parts or Service

Not Supplied or Designated by AGA MARVEL

The above warranties also do not apply if:

• The original bill of sale, deliver date, or serial number cannot be verified.

• Defective parts are not returned for inspection if so requested by AGA MARVEL.

• The refrigeration equipment is not in the possession of the original end use purchaser.

The warranties set forth herein are the only warranties extended by AGA MARVEL. Any implied warranties, including the implied warranty of merchantability, are limited to the duration of these express warranties. In no event shall

AGA MARVEL be liable for any consequential or incidental damages or expenses resulting from breach of these or any other warranties, whether express or implied.

The above warranties do not cover:

• Shipping costs of replacement parts or returned defective parts.

• Customer education or instructions on how to use the appliance.

• Any content loss due to product failure.

• Removal or installation of product.

Some states do not allow the exclusion or limitation of consequential damages or a limitation on how long an implied warranty lasts, so the above exclusion or limitation may not apply to you. This warranty gives you specific legal rights and you may have other rights that may vary from state to state.

Nor do the above warranties cover failure of this product or its components due to:

No person, firm, or corporation is authorized to make any other warranty or assume any other obligation for AGA

MARVEL. These warranties apply only to products used in any of the fifty states of the United States and the District of

Columbia.

• Transportation or subsequent damages.

• Commercial use or use other than normal household or small office.

• Improper installation, misuse, abuse, accident or alteration, use of wiring not conforming to electrical codes, low or high voltages, failure to provide necessary maintenance, or other unreasonable use.

To obtain performance of this warranty, report any defects to:

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

19

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013895-EN Rev B

3/16/15

All specifications and product designs subject to change without notice. Such revisions do not entitle the buyer to corresponding changes, improvements, additions, replacements or compensation for previously purchased products.

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

Outdoor Refrigerators

Réfrigérateurs

d'extérieur

Refrigeradores exterior

MO15RAS

MO24RAS

CONTENU

Contenu :

Informations de sécurité.......................................................2

Déballage de votre appareil ..................................................3

Enregistrement de la garantie .......................................3

Installation de votre appareil ..............................................4

Dégagements par rapport à l’armoire .............................4

Mise à niveau de l’appareil .............................................4

Raccordement électrique.................................................5

Installation du dispositif anti-basculement............................6

Dimensions du produit.........................................................8

Utilisation de votre commande électronique .....................10

Démarrage de votre appareil ........................................10

Mise en marche et arrêt de votre appareil .....................10

Réglage de la température ............................................10

Alertes...........................................................................10

Configurations de étagères ...............................................11

Entretien et nettoyage .......................................................14

Entreposage de longue durée / préparation à

l’hivernage ................................................................15

Entretien de l’acier inox.....................................................16

Conseils pour l’économie d’énergie .................................16

Alignement de porte ..........................................................17

Obtention de service ..........................................................17

Dépannage................................................................18

Garantie...........................................................................19

Importantes instructions de sécurité

Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n’ont pas la prétention de couvrir toutes les conditions et situations possibles pouvant arriver.

Il faut faire preuve de bon sens, de précautions et de soins, pour installer, utiliser ou entretenir cet appareil.

Reconnaissance des symboles, des mots et des étiquettes concernant la sécurité.

AVERTISSEMENT -

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

!

!

AVERTISSEMENT

ATTENTION

ATTENTION -

Risques ou pratiques dangereuses pouvant entraîner des blessures individuelles, des dégâts matériels ou des dommages au produit.

REMARQUE

REMARQUE -

Information importante pour réaliser une installation et une utilisation sans problèmes.

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de malformations et autres déficiences de naissance.

2

s’engage à fabriquer un produit de qualité d’une manière ne nuisant pas à l’environnement. Nos procédés sont sévèrement contrôlés et surveillés de près.

Nous avons obtenus les certifications ISO 9001 d’assurance qualité, et ISO 14001 de gestion environnementale, et

OHSAS 18001 pour hygiène et sécurité du travail de Lloyd’s

Register Quality Assurance.

DÉBALLAGE DE VOTRE APPAREIL

!

AVERTISSEMENT

AVERTISSEMENT

RISQUE DE POIDS EXCESSIF

Utilisez deux personnes ou plus pour déplacer le produit.

Sinon vous pourriez vous blesser.

Enlèvement de l’emballage intérieur

Votre réfrigérateur a été emballé pour l’expédition avec toutes les pièces pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d’emballage intérieur et toute bande maintenant des composants intérieurs en place. Le manuel de l’utilisateur est envoyé à l’intérieur de l’appareil dans un sac en plastique, accompagné de la carte d’enregistrement de la garantie, et d’autres articles accessoires.

Enregistrement de la garantie

Il est important que vous postiez votre carte de garantie immédiatement après avoir pris livraison de votre réfrigérateur.

Les informations suivantes seront nécessaires au moment de l’enregistrement de votre appareil :

Numéro de service

Numéro de série

Date d’achat

Nom et adresse du revendeur

Enregistrment en ligne disponible sur www.agamarvel.com

Le numéro de service et le numéro de série se trouvent sur la plaque signalétique qui est située à l’intérieur de l’armoire, du côté gauche près du haut (Voyez la figure

1).

Important

Conservez votre carton d’emballage jusqu'à ce que votre réfrigérateur ait été complètement inspecté et trouvé en bon état.

S’il présentait des dommages, cet emballage serait nécessaire comme preuve qu’ils sont survenus durant le transit. Ensuite veuillez mettre tous ces matériaux d’emballage au rebut d’une façon responsable.

!

ATTENTION

Jetez bien les sacs en plastique qui représentent un risque de suffocation.

XXXXXXXXXXXX

XXXXXXXXXXXX

Note pour le client

Cette marchandise a été soigneusement et complètement inspectée avant de quitter notre usine. La responsabilité pour sa livraison sûre a été assumée par le revendeur à l’acceptation de cette expédition. Les réclamations pour perte ou dommages survenus durant le transit sont à adresser au revendeur.

REMARQUE

NE RENVOYEZ PAS DE MARCHANDISE ENDOMMA-

GÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION

AUPRÈS DU REVENDEUR.

!

ATTENTION

Si l’appareil a été livré, manipulé ou entreposé dans une position autre que debout, pendant une durée quelconque, laissez-le reposer debout pendant au moins 24 heures avant de la brancher

électriquement. Cela assurera le retour de l’huile au compresseur.

Un branchement immédiat de l’appareil pourrait endommager des parties internes.

!

Figure 1

ATTENTION

Contribuez à éviter des tragédies

L’emprisonnement d’enfants et leur asphyxie ne sont pas des problèmes du passé. Des épaves de réfrigérateurs abandonnés continuent de présenter un danger - même en restant dehors pour «juste quelques heures».

Si vous devez vous débarrasser de votre vieil appareil de refroidissement, veuillez suivre ces instructions pour aider

à éviter des accidents possibles.

Avant de jeter votre vieux réfrigérateur ou congélateur :

• Démontez ses portes ou enlevez ses tiroirs.

• Laissez les étagères en place de façon à ce que des enfants ne puissent pas facilement monter dedans.

3

INSTALLATION DE VOTRE APPAREIL

Choix de l’emplacement

Un bon emplacement assurera une performance de pointe pour votre appareil. Nous recommandons un endroit où l’appareil ne sera pas exposé directement au rayonnement solaire et restera

écarté de sources de chauffage. Pour assurer que les performances de votre produit soient au niveau de ses spécifications, la plage de températures recommandée au lieu d’installation sera de

55 à 115°F (13 à 46°C).

Dégagements par rapport à l’armoire

Une ventilation est nécessaire depuis la section frontale du bas de l’armoire. Gardez cette zone libre et exempte de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de l’unité de façon adjacente dans la mesure où sa grille frontale restera non obstruée.

Pieds de mise à niveau avant

Figure 2

Grille frontale, gardez cette zone dégagée.

Pieds de mise à niveau arrière

!

ATTENTION

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures au travers de la grille frontale permettent l’écoulement de l’air par l’échangeur thermique du condenseur. Des restrictions de ce flux d’air vont augmenter la consommation d’énergie et affecter sa capacité de refroidissement. C’est pourquoi il est important que cette zone ne soit pas obstruée et soit maintenue propre. AGA MARVEL recommande de ne pas utiliser de grilles personnalisées, car l’écoulement d’air en serait diminué (Voyez la

Figure

2).

Pieds de mise à niveau

Des pieds réglables aux angles avant et arrière de l’armoire doivent être ajustés pour qu’elle soit fermement positionnée au sol et bien d’aplomb, d’un côté à l’autre et d’avant en arrière. La hauteur totale de votre appareil Marvel peut être ajustée entre le minimum 33

3

4

po (85,7 cm) (en vissant les pieds de mise à niveau

CW

) et le maximum 34

3

4

po (88,3 cm) (en dévissant les pieds de mise à niveau

CCW

) des.

Pour régler ces pieds de mise à niveau, placez l’appareil sur une surface solide, en protégeant le sol en dessous pour ne pas le rayer. Avec l’aide d’une autre personne, inclinez vers l’arrière de l’appareil pour accéder aux pieds de mise à niveau de l’avant. Levez ou abaissez ces pieds à la hauteur requise en les tournant. Répétez la procédure pour les pieds arrière en inclinant le cave à vin vers l’avant en faisant attention. Sur une surface plane, vérifiez le niveau de l’appareil et ajustez les pieds en conséquence.

Les vis de la grille frontale peuvent être desserrées et la grille ajustée à la hauteur voulue. Quand le réglage est fait resserrez les vis de la grille frontale (Voyez la Figure 5).

4

Figure 3

INSTALLATION DE VOTRE APPAREIL

N’enlevez pas la borne de terre de la fiche du cordon secteur.

Figure 4

!

AVERTISSEMENT

Risque de commotion électrique

• N’utilisez pas de rallonge secteur avec cet appareil. Cela peut être dangereux et peut affecter la performance du produit.

• Cet appareil ne doit sous aucun prétexte être installé sur une alimentation électrique sans liaison de terre.

• N’enlevez pas la borne de terre de la fiche du cordon secteur. (Voyez la

Figure

3).

• N’utilisez pas d’adaptateur entre fiche et prise. (Voyez la

Figure

4).

• N’envoyez pas d’eau par éclaboussure ou par jet d’un tuyau sur l’appareil. Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures graves voire mortelles.

Raccordement électrique

Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.

Ce produit est équipé en usine d’un cordon secteur comportant une fiche avec terre à trois broches. Il faut la brancher dans une prise secteur correspondante avec terre, en conformité avec la norme électrique américaine et les normes et réglementations locales applicables (Voyez la

Figure

6). Si le circuit ne comporte pas une prise avec terre, le client doit en fournir une adéquate; c’est sa responsabilité et son obligation. La troisième broche de terre ne doit en aucun cas être coupée ou enlevée.

Figure 5

Grille frontale

Vis de grille frontale

Figure 6

5

REMARQUE

Un disjoncteur sur détection de courant de fuite (GFCI) a tendance à provoquer des déclenchements intempestifs qui peuvent arrêter l’appareil. Ce type de protection n’est en général pas utilisé sur de l’équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c’est imposé par les normes de construction et réglementations locales.

!

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT

POUR DES INSTALLATIONS AUTONOMES

AVERTISSEMENT

Dispositif anti-basculement

Pied de mise à niveau

• TOUS LES APPAREILS PEU-

VENT BASCULER. IL PEUT EN

RÉSULTER DES BLESSURES

• INSTALLER LE DISPOSITIF ANTI-

BASCULEMENT LIVRÉ AVEC

L'APPAREIL

• SUIVEZ LES INSTRUCTIONS CI-

DESSOUS

21

1

2

po

(54,6 cm)

Vue de dessous du réfrigérateur

Devant du meuble

Dispositif anti-basculement

!

AVERTISSEMENT

Si votre réfrigérateur n’est pas placé sous un plan de travail

(autonome), vous devez utiliser un dispositif anti-basculement placé selon les instructions qui suivent. S’il est bougé de sa position pour une quelconque raison, assurez-vous que ce dispositif est correctement engagé quand vous remettez l’appareil à sa place d’origine. Si le dispositif n’est pas convenablement engagé, il y a un risque que le réfrigérateur bascule avec la possibilité de dégâts matériels ou de blessures corporelles.

REMARQUE

En cas d’installation sur un sol en béton, des chevilles pour béton sont nécessaires (non fournies avec le kit anti-basculement).

!

ATTENTION

Toute finition de sol doit être protégée avec une matière appropriée pour éviter de l’endommager en bougeant l’appareil.

Figure 7

Instructions pas à pas pour définir la position de la ferrure :

1) Décidez de l’endroit où vous désirez placer le réfrigérateur. Glissez-le en place, en faisant attention de ne pas endommager le sol, en laissant 1 po (2,5 cm) de dégagement depuis le mur arrière pour laisser de la place pour la ferrure anti-basculement.

1

2) Soulevez les pieds de mise à niveau arrière d’environ

4

po (6 mm) pour permettre l’engagement dans la ferrure anti-basculement. Mettez de niveau l’ensemble en ajustant les pieds de mise à niveau selon le besoin. Le fait de tourner ces pieds en sens antihoraire soulève l’appareil, et l’abaisse en les tournant en sens horaire.

3) Assurez-vous que le réfrigérateur est bien à la place voulue, puis marquez sa position sur le sol correspondant

à l’arrière et l’angle de côté du meuble où la ferrure antibasculement sera installée. Si l’installation ne permet pas le marquage à l’angle arrière du meuble, tracez des lignes temporaires au sol en repérant l’endroit de l’angle avant du meuble, sans tenir compte de la porte. Glissez le réfrigérateur hors de cet emplacement. Depuis la ligne temporaire prolongez la ligne de côté vers l’arrière de 21

1

2

po (54,6 cm) comme c’est montré en Figure 8.

4) Alignez la ferrure anti-basculement avec les marquages au sol de façon à ce que son bord soit aligné avec la ligne de côté du meuble, et que ses encoches en «V» soient alignées avec la fin de la ligne tracée de 21

1

2

po (54,6 cm)

(Ligne à l’arrière de l'armoire).

Installation avec montage au sol

La ferrure anti-basculement doit être placée sur le sol à l’angle de droite ou de gauche de l’arrière du réfrigérateur, comme c’est montré en Figure 7.

5) Fixez la ferrure anti-basculement au sol en utilisant la vis fournie (Voyez la Figure 8).

6

6) Glissez le meuble pour le remettre en place, en vous assurant que le pieds de mise à niveau se glisse sous la ferrure anti-basculement en engageant la fente.

INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT

POUR DES INSTALLATIONS AUTONOMES

REMARQUE

Quand la ferrure anti-basculement fixée au sol est utilisée, la hauteur minimale ajustée de l’armoire est augmentée de

3

8

po

(9 mm).

Ligne devant le meuble

Pied de mise à niveau arrière

21

1

2

po

(54,6 cm)

Figure 8

Ligne derrière l e meuble

Vis

Encoches en V dans la ferrure

Figure 8a

Encoches en V dans la ferrure

7

DIMENSIONS DU PRODUIT

MODÈLE

MO15RAS

MO24RAS

DIMENSIONS D’OUVERTURE BRUTE

«A» «B» «C»

15 po

(38,1 cm)

**34 po to 35 po

(86,4 to 88,9 cm)

*

24 po

(61 cm)

**34 po to 35 po

(86,4 to 88,9 cm)

*

«D»

14

7

8

po

(37,8 cm)

23

7

8

po

(60,7 cm)

DIMENSIONS D’ARMOIRE

«E»

33

3

4

po to 34

3

4

po

(85,7 to 88,3 cm)

23

«F»

23

32

po

(60,2 cm)

26

«G»

7

32

po

(66,6 cm)

33

3

4

po to 34

3

4

po

(85,7 to 88,3 cm)

23

23

32

po

(60,2 cm)

26

7

32

po

(66,6 cm)

«H»

37

13

32

po

(95 cm)

46

13

32

po

(117,9 cm)

«J»

17

1

4

po

(43,8 cm)

26

1

4

po

(66,7 cm)

«C»

Figure 9a

Figure 10

«B»

«A»

«E»

Figure 9

«D»

S’il est nécessaire de gagner du dégagement à l’intérieur de l’ouverture brute, un trou peut être percé au travers du meuble adjacent et le cordon d’alimentation passé par ce trou jusqu’à une prise secteur. Une autre façon d'augmenter la profondeur disponible dans l’ouverture est d’encastrer la prise secteur dans le mur arrière afin de gagner l’épaisseur de la fiche du cordon.

Tous les types de prises secteur encastrées ne fonctionneront pas pour cette application car elles pourraient être trop étroites, mais un modèle équivalent à l’Arlington #DVFR1W est recommandé pour cette application (Voyez la

Figure

10).

8

DIMENSIONS DU PRODUIT

MODÈLE

MO15RAS

MO24RAS

DONNÉES DE PRODUIT

BESOINS

ÉLECTRIQUES #

POIDS DU

PRODUIT

115V/60Hz/15A

105 lb

(47.7 kg)

115V/60Hz/15A

140 lb

(63.6 kg)

«J»

«D»

«H»

«G»

«E»

Figure 11

«F»

21

1

2

po

(54,6 cm)

* La dimension en profondeur de l’ouverture brute peut varier selon chaque installation individuelle. Pour ne pas faire dépasser toute la porte, la dimension «F» plus 1 po

(2,5 cm) pour l’épaisseur de la fiche du cordon secteur est nécessaire.

** L’ouverture brute minimale nécessaire doit être supérieure à la hauteur ajustée de l’armoire.

# Un circuit secteur dédié avec liaison de terre supportant 15 A est nécessaire. Appliquez toutes les normes de construction locales à l’installation de l’électricité et de l’appareil.

!

AVERTISSEMENT

9

La ferrure anti-basculement doit être installée pour des applications autonomes. Non nécessaire pour des applications intégrées.

UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE

Alarm

F

Set

Press and Hold

Colder Warmer

ON/OFF

Press and Hold

Figure 12

Vue rapprochée du contrôle

Démarrage de votre réfrigérateur

Branchez la prise du cordon d’alimentation du réfrigérateur dans une prise murale. Votre réfrigérateur commencera à refroidir une fois qu’il est sous tension. Si votre réfrigérateur ne démarre pas, vérifiez qu’il est bien en marche (ON) et que la consigne de température est suffisamment basse.

Mise en marche et à l’arrêt de votre réfrigérateur

Si votre réfrigérateur est en marche, sa température sera montrée sur l’afficheur. Pour arrêter le réfrigérateur, appuyez sur le bouton

“ON/OFF” en le maintenant enfoncé pendant trois (3) secondes.

“OFF” va apparaître à l’affichage.

Figure 13

MO15RA

Si votre réfrigérateur n’est pas en marche, "OFF" sera montré sur l’afficheur. Pour activer le réfrigérateur, appuyez sur le bouton

“ON/OFF” en le maintenant enfoncé pendant trois (3) secondes.

La température du réfrigérateur sera montrée à l’affichage.

Fixation de consigne de température

Pour fixer la consigne de température du réfrigérateur, appuyez sur le bouton “SET” en le maintenant enfoncé. Quand ce bouton est enfoncé, c’est la température de consigne qui est affichée.

En maintenant le bouton “SET” appuyé, appuyez sur le bouton

“WARMER” ou “COLDER pour ajuster la consigne de température.

Alertes

Votre commande électronique d’alertes sonores et visuelles.

va surveiller le fonctionnement du réfrigérateur et vous prévenir éventuellement avec une série

Alerte sur porte restée ouverte : Si la porte est

laissée ouverte pour plus de cinq (5) minutes,

cette alerte retentit avec des intervalles d’une (1) seconde. L’indication “do” va clignoter au panneau d’affichage et le voyant d’alerte à DEL situé en haut à gauche de l’affichage, sous le mot “Alarm” sera allumé. Cela cesse dès que la porte est refermée.

Fonctionnement du réfrigérateur

La plage de températures disponible pour cet appareil de refroidissement va de 34 à 42°F (1 à 6°C).

• Défaillance du détecteur de température : Si le

contrôleur s’aperçoit que le détecteur de tempéra-

ture ne fonctionne pas correctement, une alerte sur détecteur de température retentit. L’indication “E1” va clignoter au panneau d’affichage et le voyant d’alerte à DEL situé en haut à gauche de l’affichage, sous le mot “Alarm” sera allumé. Veuillez appeler le service à la clientèle d’AGA MARVEL ou votre revendeur si ce code d’erreur est affiché.

Il peut falloir jusqu’à 24 heures pour que votre réfrigérateur atteigne la température voulue. Cela dépendra de la quantité chargée dedans, et du nombre d’ouvertures et de fermetures de sa porte.

Pour obtenir les meilleurs résultats, laissez l’appareil descendre

à la température de consigne avant de le charger. Une fois le contenu chargé, laissez la température se stabiliser au moins 48 heures avant de procéder à tout ajustement du point de consigne.

10

Mise en sourdine de l’alarme

Actionnez n’importe quelle touche pour mettre en sourdine la partie audible d’une alerte.

REMARQUE – Cette action ne fera que rendre muette l’alerte. Si la condition qui a causé l’alerte persiste, le code de cette alerte va continuer de clignoter et se manifestera malgré tout de façon sonore pendant 20 secondes toutes les 60 minutes.

CONFIGURATIONS DE ÉTAGÈRES

Conseils et suggestions pour le chargement

Votre réfrigérateur est équipé d’un système de étagères en porte-

à-faux qui procure une capacité maximale d’ajustement et une personnalisation des arrangements comme c’est montré plus loin.

Réfrigérateur :

Appareils de largeur 15 po (38,1 cm) :

Montré avec une porte pleine en Figure 14

(2) clayettes coulissantes en acier inox perforé (Voir la Figure

15).

Réfrigérateur :

Appareils de largeur 24 po (61 cm) :

Montré avec une porte pleine en Figure 16

(2) étagères métalliques perforées en porte-à-faux

(Voyez la

Figure

17).

Figure16

Figure 14

Figure 17

Figure 15

11

CONFIGURATIONS DE ÉTAGÈRES

Réfrigérateur :

Appareils de largeur 24 po (61 cm) :

Montré avec une porte pleine équipée de balconnets en

Figure

18. one de stockage de grandes bouteilles

Figure 18

(1) étagère métalliques perforées (Voir la

(1) étagère coulissantes en acier inox perforé (See

(1) couvercle de bac à légumes, encadrement et verre

(1) bac à légumes coulissant

(1) rangement de porte pleine largeur.

(1) rangement de porte demi-largeur.

Figure

19).

Figure

20).

Figure 21

Pour ôter le bac à légumes :

Tirez-le jusqu’à ce qu’il s’arrête. Levez l’avant du bac, et dégagez-le du logement.

Balconnets de stockage de porte

Figure 19

Figure 20

12

CONFIGURATIONS DE ÉTAGÈRES

!

ATTENTION

N’essayez jamais de bouger une étagère chargée, évacuez tout ce qu’elle porte avant de la déplacer. Utilisez vos deux mains pour déplacer une étagère.

Pour ajouter ou enlever une étagère

Enlevez les produits qui étaient entreposés sur la étagère.

N’essayez pas d’enlever une étagère du réfrigérateur restée chargée. Prenez le devant de la étagère des deux mains, faites pivoter son avant vers le haut et enlevez-la (Voyez la

Figure

22). Pour installer une étagère, insérez-la dans le réfrigérateur et mettez ses crochets dans les fentes des supports de étagère, puis laissez retomber la étagère de façon à ce que ses crochets chutent sur le bas des supports.

Fente de support de étagère

Tenon de étagère installée

Talon arrière

(crochet) de l’étagère

!

ATTENTION

Assurez-vous que votre étagères en porte-à-faux est bien en place sur les supports en appuyant dessus avant de la charger.

Figure 22a

Prenez le devant de la étagère des deux mains et faites pivoter son avant vers le haut, puis soulevez-la et dégagez-la des et enlevez-la des

échelles de support.

Figure 22

13

ENTRETIEN ET NETTOYAGE

Grille frontale

Assurez-vous que rien n’obstrue les ouvertures pour flux d’air requises à l’avant de l’armoire. Au moins une à deux fois par an, chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voyez en page 4).

!

ATTENTION

RISQUE DE COMMOTION ÉLECTRIQUE :

Débranchez l’alimentation secteur de l’appareil avant de le nettoyer à l’eau savonneuse.

Armoire

L’armoire peinte peut se laver avec une solution savonneuse douce, puis soigneusement se rincer à l’eau potable. N’utilisez

JAMAIS de produits nettoyants abrasifs.

Intérieur

Lavez le compartiment intérieur avec une solution savonneuse douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit nettoyant/polissant ou de détergent non-dilué.

Soins pour l’appareil

1. Évitez de vous appuyer sur la porte, vous pourriez déformer ses charnières ou faire basculer l’appareil.

2. Faites attention quand vous balayez, aspirez ou passez la vadrouille près de l’avant de l’appareil. Vous pourriez endommager sa grille.

3. Nettoyez périodiquement l’intérieur de l’appareil selon le besoin.

En cas de coupure du secteur

Si une panne d’alimentation arrivait, essayez de la corriger le plus tôt possible. Minimisez le nombre d’ouvertures de porte pendant la coupure du secteur afin de ne pas affecter la température dans l’appareil.

Remplacement de l’ensemble d’éclairage

Tous les modèles utilisent de lampes à diodes électroluminescentes (DEL) pour éclairer l’intérieur de l’appareil. Ce type de composant est très fiable, mais en cas de panne contactez un technicien de service qualifié pour le remplacement de l’éclairage

à DEL.

!

AVERTISSEMENT

Risque d’électrocution

• Ne tentez jamais de réparer ou d’exécuter de la maintenance sur l’appareil avant que son alimentation électrique n’ait

été débranchée en amont. Passer l’appareil sur arrêt (OFF) n’enlève pas la présence de tension secteur sur les fils de câblage.

• Remettez en place l’ensemble des pièces et panneaux avant de redémarrer.

14

ENTRETIEN ET NETTOYAGE

Entreposage de longue durée / préparation à l’hivernage :

1. C’est le moment de préparer à l’hivernage quand le minimum de température ambiante descend sous les

38°F (3,3 °C)

17. Une fois l’extérieur bien nettoyé, vous pouvez désirer passer une couche de cire automobile pour protéger des taches venant d’humidité, salissures et débris pouvant s’accumuler sur les surfaces pendant la période d’hivernage.

18. Ne placez de couverture sur l’appareil, car cela pourrait emprisonner de la condensation.

!

ATTENTION

Faire fonctionner l’appareil à des températures inférieures

à ce seuil d’hivernage recommandé annulerait la garantie.

Une fois que tout ce qui précède est terminé, vous pouvez décider d’entreposer l’appareil à l’intérieur, mais ce n’est pas une nécessité.

2. Arrêtez l’appareil (voir en page 10).

3. Videz tous son contenu.

4. Si nécessaire, déplacez l’appareil pour avoir accès à son arrière.

5. Débranchez l’appareil de sa prise secteur.

6. Il est également recommandé que l’alimentation de la prise secteur soit coupée en amont si elle ne doit pas servir pour d’autres appareils pendant cette période d’hivernage.

7. Pendant le nettoyage d’un ensemble faites particulièrement attention à toutes les fissures ou crevasses pouvant avoir accumulé de la saleté et des débris.

8. Enlevez la grille de protection frontale (voir les Figure

23), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris de sous l’appareil.

9. Nettoyez soigneusement cette grille de protection et réinstallez-la sur l’appareil.

10. Enlevez le couvercle d’accès arrière (voir la Figure 24), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris du compartiment de la machine.

• Si le bac en plastique de drainage du dégivrage sous le compresseur contient de l’eau, utilisez une éponge pour en éliminer le plus possible.

Nettoyer derrière la grille

Figure 23

Entretoise

Grille

Enlever vis

11. Nettoyez soigneusement ce couvercle d’accès arrière et réinstallez-le sur l’appareil.

12. Nettoyez toutes les surfaces de l’intérieur avec un produit nettoyant antibactérien, et poursuivez par un rinçage à l’eau claire pour éliminer tous les résidus de produits chimiques qui pourraient tacher. N’utilisez pas de produits nettoyants abrasifs ni de tampons à récurer.

13. Laissez la porte ouverte et attendez le séchage complet avant de la refermer.

14. Nettoyez bien le joint de porte avec un produit nettoyant antibactérien, et poursuivez par un rinçage à l’eau claire pour éliminer tous les résidus de produits chimiques.

15. Nettoyez soigneusement l’extérieur avec un produit nettoyant approuvé pour l’acier inox. N’utilisez pas de produits nettoyants abrasifs ni de tampons à récurer.

Voir «entretien de l’acier inox» page 16.

16. Tout matériel de montage ou d’attache présentant des signes de corrosion doit être remplacé.

Éponger l’eau du bac de drainage en plastique si nécessaire

Figure 24 couvercle d’accès arrière

Éliminer les débris

Enlever 11 vis réparties sur le périmètre du couvercle d’accès

5 avec un outil de

16

po.

15

Redémarrage après un entreposage prolongé

1. Connectez l’appareil à l’alimentation secteur.

2. En cas d’entreposage à l’extérieur, il est recommandé que l’appareil soit de nouveau attentivement inspecté avec les instructions d’hivernage qui précèdent pour

éliminer tout ce qui est salissure ou débris venant des intempéries ou des animaux/insectes éventuels.

3. Mettez l’appareil en marche et confirmez votre souhait pour les paramètres de contrôle.

4. Laissez l’appareil se stabiliser 24 heures avant de le charger.

ENTRETIEN DE L’ACIER INOX ET CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE

Contexte

L’acier inox ne se décolore pas, ne se corrode pas et ne rouille pas comme l’acier ordinaire, mais il n’est pas à l’abri des taches ou corrosions. L’acier inox peut se décolorer ou se corroder s’il n’est pas entretenu correctement.

Les aciers inox diffèrent des aciers ordinaires au carbone par leur quantité de chrome présente. C’est ce chrome qui fournit un film protecteur invisible sur la surface, sous forme d’oxyde de chrome. Ce film peut être endommagé ou contaminé, ce qui entraîne décoloration, tache ou corrosion de la base métallique.

y être appliquée pour maintenir la finition.

REMARQUE

Les produits en acier inox ne doivent jamais être installés ou entreposés à proximité de produits chimiques à base de chlore.

Quelque soit votre choix du produit de nettoyage, il doit

être utilisé en conformité stricte avec les instructions de son fabricant.

Entretien et nettoyage

Un nettoyage de routine des surfaces d’acier inox servira à prolonger notablement la durée de service de votre produit en éliminant des contaminants. C’est particulièrement important dans les zones côtières qui peuvent exposer l’acier inox à des contaminants sévères comme des sels haloïdes

(chlorure de sodium).

Il est fortement recommandé d'inspecter régulièrement et de nettoyer soigneusement les fissures, points de soudure, dessous de joints, de rivets et de têtes de boulons, et toutes les zones où des petites quantités de liquide peuvent être collectées et stagner, en concentrant des contaminants. De plus tout matériel de montage présentant des signes de corrosion doit être remplacé.

La fréquence du nettoyage dépendra de l’emplacement de l’installation, de l’environnement et des conditions d’utilisation.

Choix d’un produit de nettoyage

Le choix d’un produit de nettoyage approprié est au gré du consommateur, et il existe de nombreux produits parmi lesquels choisir. Selon le type de nettoyage et le degré de contamination, certains produits sont meilleurs que d’autres.

En général le moyen le plus efficace pour du nettoyage de routine de la plupart des produits en acier inox est un bon passage au chiffon doux trempé dans une solution d’eau tiède et de détergent doux, ou d’eau faiblement ammoniaquée. Le frottement doit dans la mesure du possible suivre les veines de polissage de l’acier, et il faut toujours procéder à un rinçage après le nettoyage.

Bien que certains produits soient nommés "nettoyants pour acier inox", ils peuvent contenir des abrasifs susceptibles d’écorcher la surface (en compromettant son film protecteur d’oxyde de chrome),

Les suggestions suivantes vont minimiser le coût de fonctionnement de votre appareil de refroidissement.

1. N’installez pas votre appareil près d’un autre appareil chaud

(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud, ou d’autres sources de chaleur.

2. Placez l’appareil à l’abri du rayonnement solaire direct.

3. Assurez-vous que les évents de la grille devant l’unité au-dessus de la porte ne sont pas obstrués et maintenus propres de façon à permettre une ventilation du système de refroidissement et chasser la chaleur.

4. Branchez votre appareil sur un circuit d'alimentation secteur dédié (Sans partage avec d’autres appareils).

5. Quand vous chargez initialement votre produit neuf, ou au cas où de grosses quantités de contenu tiède sont placées dans le compartiment de conservation au froid, minimisez les ouvertures de porte pendant les 12 heures qui suivent pour permettre au contenu de tomber à la température de consigne du compartiment.

6. En maintenant un compartiment d’entreposage relativement plein, if faut moins de périodes de fonctionnement en refroidissement de l’appareil qu’avec un compartiment vide.

7. Assurez-vous que la fermeture de porte n’est pas obstruée par des denrées entreposées dans votre appareil.

8. Permettez aux denrées chaudes de revenir à la température ambiante avant de les placer dans l’appareil.

9. Minimisez la fréquence et la durée des ouvertures de porte.

10. Utilisez le point de consigne de température le plus haut qui respecte votre préférence personnelle, et fournissez l’entreposage qui convient pour vos denrées conservées.

11. Quand vous êtes en vacances ou loin de la maison pour des périodes prolongées, réglez la consigne de l’appareil à la température la plus haute admissible pour la conservation de son contenu.

12. Réglez le contrôle en position d’arrêt (off) si le nettoyage de l’appareil nécessite que sa porte reste ouverte pour une période longue.

Une fois que les surfaces en acier inox ont été soigneusement nettoyées, une cire automobile de bonne qualité peut

16

ALIGNEMENT DE PORTE ET OBTENTION DE SERVICE

Alignement de porte pour modèles à porte pleine et vitrée :

La porte doit être parallèle avec les côtés et le dessus de l’armoire. Si un alignement est nécessaire, la porte peut être ajustée en desserrant les deux vis qui maintiennent la cornière de réglage de porte en bas de la porte (Voyez la opérant un réglage latéral de la porte. Utilisez une clé Allen de

5

32 po pour cette procédure (Voir la

Figure

Figure

25a), et en

25 ci-dessous). Quand l’alignement de porte est terminé, resserrez bien ces vis.

Si du service est nécessaire :

• Si le produit est encore dans sa première année de garantie, veuillez appeler le service à la clientèle d’AGA MARVEL au 800.223.3900 pour avoir des instructions sur la façon d’obtenir une couverture sous garantie dans votre secteur.

• Si le produit est sorti de sa première année de garantie, le service à la clientèle d’AGA MARVEL peut vous fournir des recommandations sur les centres de service de votre secteur.

Une liste des centres de service agréés est également disponible sur le site www.agamarvel.com sous la section de service et d’assistance.

• Dans toute correspondance relative au service, assurez-vous de bien fournir la référence de modèle, le numéro de série et le la facture d'achat.

• Essayez de donner des informations ou une description de la nature du problème, sur la durée pendant laquelle l’appareil a fonctionné, sur les températures de la pièce et de l’eau, et toutes les informations qui peuvent être utiles pour une résolution rapide du problème.

• Le Tableau «E» est fourni pour enregistrer les informations pertinentes sur votre produit, comme référence ultérieure.

Pour vos archives

Date d’achat

Nom du revendeur

Adresse du revendeur

Ville du revendeur

État/province du revendeur

Code Zip/postal du revendeur

N° de série de l’appareil

N° de série de l’appareil

Date d’envoi de la carte de garantie (à faire dans les 10 jours après l’achat)

Tableau E

La porte doit être parallèle avec le haut et les côtés de l’armoire.

Figure 25

Cornière de réglage de porte

Bas de la porte

17

Desserrez (n’enlevez pas ) ces deux vis

Figure 25a

DÉPANNAGE

Avant d’appeler pour du service

Si l’appareil semble présenter un dysfonctionnement, commencez par bien relire son manuel. Si le problème persiste, consultez le guide de dépannage qui suit. Identifiez le problème dans ce guide et consultez les colonnes de causes et de remèdes avant d’appeler pour du service. Le problème peut être quelque chose de très simple qui peut se résoudre sans demander une intervention de service. Cependant, il peut être nécessaire de contacter votre revendeur ou un technicien de service qualifié.

!

AVERTISSEMENT

Risque d’électrocution

• Ne tentez jamais de réparer ou d’exécuter de la maintenance sur l’appareil avant que son alimentation électrique n’ait

été débranchée en amont. Passer l’appareil sur arrêt (OFF) n’enlève pas la présence de tension secteur sur les fils de câblage.

• Remettez en place l’ensemble des pièces et panneaux avant de redémarrer.

Problème

L’appareil ne produit pas assez de froid

(Voyez «Réglage de la température» en page

10)

L’appareil fait trop de froid

(Voyez «Réglage de la température» en page

10)

Pas d’éclairage à l’intérieur

L’éclairage ne s’éteint pas quand la porte est fermée

Bruit ou vibration

L’appareil ne fonctionne pas.

Cause possible

• Le contrôle a une consigne trop chaude

• La température du contenu n’est pas encore stabilisée.

• Utilisation excessive ou ouvertures prolongées de la porte.

• Blocage du flux d’air de la grille frontale.

• Défaut d’étanchéité du joint de porte.

Remède

• Ajustez plus bas la consigne de température. Laissez stabiliser la température 24 heures.

• Laissez la température se stabiliser pendant au moins 24 heures.

• Le flux d’air ne doit pas être obstrué à la grille frontale. Consultez les valeurs de dégagements en page 4.

• Vérifiez l’alignement de porte et/ou changez le joint de porte.

• Défaut de l’ensemble d’éclairage à DEL ou du commutateur d’éclairage.

• L’éclairage de démonstration est resté allumé. (Modèles à porte vitrée uniquement).

• La porte n’active pas l’interrupteur d’éclairage.

Le contrôle a une consigne trop froide

Défaut d’étanchéité du joint de porte.

Commutateur d’éclairage défectueux

L’appareil n’est pas d’aplomb.

Obstruction de tube affectant le ventilateur.

L’appareil est à l’arrêt.

Le cordon secteur n’est pas branché.

La prise secteur n’est pas alimentée.

• Ajustez plus haut la consigne de température Laissez stabiliser la température 24 heures.

• Vérifiez l’alignement de porte et/ou changez le joint de porte.

• Contactez un technicien de service qualifié.

Éteignez l’éclairage de démonstration, refermez la porte.

L’appareil n’est pas d’aplomb, mettez-le de niveau (Voir en page 4, la section sur les pieds réglables).

• Vérifiez que la porte est bien alignée, référez-vous à la page 17 pour les instructions.

• Contactez un technicien de service qualifié.

• Mettez l’armoire d’aplomb, voyez en page

4 le réglage des pieds de mise à niveau.

• Contactez un technicien de service qualifié.

• Mettez l’appareil en marche. Voyez pour le démarrage de votre appareil en page 10.

• Branchez la fiche du cordon.

• Vérifiez l’alimentation électrique de votre maison.

18

GARANTIE DE PRODUIT À USAGE DOMESTIQUE

Produit complet

Garantie limitée d’un an sur pièces et main-d’œuvre

AGA MARVEL garantit qu’il fournira toutes les pièces et la maind'œuvre nécessaires pour réparer ou remplacer, au domicile ou au bureau de l'utilisateur final, tout composant avéré défectueux du fait des matériaux ou de la main-d’œuvre, en tenant compte des conditions et exclusions décrites plus bas, pendant une période d’une année à compter de la date d’achat par l’utilisateur final.

Pièces ou service

Non fourni ou désigné par AGA MARVEL

Les garanties qui précèdent ne s’appliquent pas non plus si :

• L’acte de vente d’origine, la date de livraison, ou le numéro de série ne peuvent pas être vérifiés.

• Les pièces défectueuses ne sont pas renvoyées pour inspection si c’est demandé par AGA MARVEL.

• L’équipement de refroidissement n’est plus en la possession de l’acheteur utilisateur final d’origine.

Garantie limitée additionnelle sur les pièces uniquement de la deuxième à la cinquième année

Durant les quatre ans qui suivent l’expiration de la garantie limitée d’un an, AGA MARVEL va fournir des pièces de remplacement pour le système de refroidissement hermétiquement scellé (constitué de : compresseur, condenseur, déshydrateur, accumulateur, vanne de contournement, tube de raccordement et

évaporateur), s’il s’avère défectueux du fait des matériaux ou de la main-d’œuvre, en tenant compte des conditions et exclusions qui suivent.

Les garanties précédentes ne couvrent pas :

• Les coûts d’expédition des pièces de remplacement ou des pièces défectueuses renvoyées.

• L’éducation du client ou des instructions sur la façon d’utiliser l’appareil

• Toute perte de contenu due à une panne de produit.

• Le déplacement ou l’installation du produit.

Les garanties qui précèdent ne couvrent pas non plus une panne de ce produit ou de ses composants due à :

• Transport ou dommages consécutifs au transport.

• Utilisation commerciale, ou autre qu’un usage domestique normal ou un usage dans un petit bureau.

• Une utilisation incorrecte, un mésusage, un abus, un accident ou une altération, un câblage de raccordement non conforme aux normes électriques, une tension secteur trop élevée ou trop faible, un défaut d'entretien notoire, ou toute autre utilisation non raisonnable.

Les garanties décrites ici sont les seules fournies par AGA

MARVEL. Toutes les garanties implicites, y compris la garantie implicite de valeur marchande, sont limitées à la durée des garanties explicites. En aucun cas AGA MARVEL ne sera tenu pour responsable de tous dommages ou dépenses consécutifs ou annexes, résultant d’une inobservation de ces garanties ou d’autres garanties, qu’elles soient explicites ou implicites.

Certains États et certaines Provinces ne permettent pas l’exclusion ou la limitation des dommages consécutifs ou une limitation de la durée applicable des garanties implicites, dont la limitation ou exclusion qui précède peu ne pas être applicable

à votre cas. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d’autres droits qui peuvent varier d’un

État à un autre.

Aucune personne, firme ou corporation, n’est autorisée à donner une garantie différente, ni à assumer une quelconque autre obligation pour AGA MARVEL. Ces garanties ne s’appliquent qu’à des produits utilisés dans un des cinquante des

États-Unis d’Amérique et dans le District de Columbia.

Pour obtenir une action dans le cadre de cette garantie, signalez tous les défauts constatés à :

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

19

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013895-FR Rev B

3/16/15

Toutes les spécifications et les conceptions des produits sont sujet à des changements sans préavis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à bénéficier de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.

EN Installation, Operation and Maintenance Instructions

FR Instructions d’installation, d’utilisation et d’entretien

ES Instrucciones de instalación, operación y mantenimiento

Outdoor Refrigerators

Réfrigérateurs

d'extérieur

Refrigeradores exterior

MO15RAS

MO24RAS

ÍNDICE

Índice:

Información de seguridad ..............................................................2

Desembalaje de su artefacto .........................................................3

Registro de garantía .................................................................3

Instalación de su artefacto.............................................................4

Espacios libres alrededor del gabinete ....................................4

Nivelación del artefacto ............................................................4

Conexión eléctrica ....................................................................5

Instalación del dispositivo antivuelco.............................................6

Dimensiones del producto .............................................................8

Uso de su control electrónico ......................................................10

Puesta en funcionamiento de su artefacto .............................10

Encendido (ON) y apagado (OFF) de su artefacto ................10

Ajuste de la temperatura ........................................................10

Alarmas ..................................................................................10

Configuraciones de estantes .......................................................11

Cuidado y limpieza ......................................................................14

Mantenimiento del acero inoxidable.............................................16

Consejos para ahorrar energía....................................................16

Alineación de la puerta ................................................................17

Cómo obtener servicio.................................................................17

Localización de fallas ..................................................................18

Garantía.......................................................................................19

Instrucciones importantes de seguridad

Las advertencias e instrucciones de seguridad que aparecen en esta guía no se proponen tratar todas las condiciones y situaciones que pueden ocurrir. Deben aplicarse el sentido común, la precaución y el cuidado al instalar, mantener y operar este artefacto.

Reconozca los símbolos, palabras y etiquetas de seguridad.

!

ADVERTENCIA

ADVERTENCIA -

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

!

PRECAUCION

PRECAUCIÓN-

Riesgos o procedimientos inseguros que podrían provocar lesiones personales o daños materiales o al producto.

NOTA

NOTA-

Información importante que ayuda a asegurar una instalación y operación libres de problemas.

Advertencias de la Proposición 65 del estado de California:

ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de cáncer.

ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

2

se compromete a construir un producto de calidad en una forma compatible con el medio ambiente. Nuestros procesos se controlan de manera rigurosa y se monitorean cuidadosamente. Hemos logrado certificaciones en ISO 9001 para el aseguramiento de la calidad, ISO 14001 para la gestión ambiental y OHSAS 18001 para la seguridad y salud ocupacional de Lloyd’s

Register Quality Assurance.

DESEMBALAJE DE SU ARTEFACTO

!

ADVERTENCIA

RIESGO DE PESO EXCESIVO

Se necesitan dos o más personas para mover el producto.

Si no se procede así, pueden producirse lesiones personales.

Registro de garantía

Es importante que envíe su tarjeta de registro de la garantía inmediatamente después de haber recibido su artefacto; también puede registrarlo a través de Internet en la página www.agamarvel.com.

Retiro del embalaje interior

Su artefacto se ha embalado para el transporte con todas las piezas que pudieran dañarse por el movimiento sujetas firmemente.

Retire los materiales de empaque internos y -si las hubiera- las cintas que sujetan los componentes. El manual del usuario se envía dentro del producto en una bolsa de plástico junto con la tarjeta de registro de garantía y otros accesorios.

Importante

Conserve la caja y el material de embalaje hasta que su artefacto se haya inspeccionado bien a fondo y se haya comprobado que está en buenas condiciones. Si hubiera daños, se necesitará el material de embalaje como una prueba del daño en tránsito.

Luego, elimine todos los elementos de manera responsable.

!

PRECAUCION

Elimine las bolsas de plástico, ya que pueden presentar un riesgo de asfixia.

Cuando registre su artefacto se le solicitará la información siguiente:

Número de servicio

Número de serie

Fecha de la compra

Nombre y dirección del comerciante

El número de servicio y el número de

Figura

1).

Registro en lînea disponible en www.agamarvel.com

serie pueden encontrarse en la placa de identificación que está ubicada dentro del gabinete, en el lado izquierdo cerca de la parte superior (vea la

XXXXXXXXXXXX

XXXXXXXXXXXX

Nota para el cliente

Esta mercancía se embaló en forma cuidadosa y se inspeccionó bien a fondo antes de salir de nuestra planta. La responsabilidad por su entrega segura fue asumida por el comerciante minorista al aceptar el envío. Los reclamos por pérdida o daños sufridos en el tránsito deben presentarse al comerciante minorista.

NOTA

NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRE-

SENTE EL RECLAMO AL COMERCIANTE MINORISTA.

Figura 1

!

PRECAUCION

Si el artefacto se transportó, manejó o almacenó en una posición diferente de la vertical durante cualquier intervalo de tiempo, deje que permanezca en posición vertical durante 24 horas como mínimo antes de enchufarlo.

Esto asegurará que el aceite regrese al compresor. Si se enchufa el artefacto de inmediato, pueden dañarse algunas piezas internas.

!

PRECAUCION

Ayude a prevenir tragedias

El atrapamiento y la asfixia de niños no son problemas del pasado. Los refrigeradores desguazados o abandonados siguen siendo peligrosos, aun cuando se los haya dejado 'sólo por unos pocos horas

'.

Si va a deshacerse de su viejo artefacto, observe las instrucciones que siguen a fin de ayudar a prevenir accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Extraiga las puertas o retire los estantes.

• Deje los estantes en su lugar, de modo que los niños no puedan trepar fácilmente al interior.

3

INSTALACIÓN DE SU ARTEFACTO

Selección de la ubicación

La ubicación adecuada asegurará el desempeño óptimo de su artefacto. Recomendamos una ubicación en la que la unidad esté a cubierto de la luz solar directa y lejos de fuentes de calor. Para asegurar que su producto funcione de acuerdo con las especificaciones, el rango de temperaturas recomendado para la ubicación de instalación es de 55 a 100º F (de 13 a 38º C).

Espacios libres alrededor del gabinete

Se necesita ventilación desde la parte delantera inferior del artefacto. Mantenga esta área abierta y libre de toda obstrucción.

Pueden instalarse gabinetes adyacentes y una cubierta alrededor del artefacto, siempre que la rejilla frontal permanezca sin obstrucciones.

Rejilla frontal: mantenga esta

área abierta.

Patas niveladoras delanteras

Figura 2

Patas niveladoras traseras

Patas niveladoras traseras

Las patas ajustables que están en las esquinas delanteras y traseras del artefacto deben regularse de modo que la unidad quede posicionada firmemente sobre el piso, y nivelada de lado a lado y del frente al fondo. La altura total de su artefacto Marvel puede ajustarse entre la dimensión mínima, 33

3

4

" (85,7 cm), (girando la pata niveladora hacia adentro CW ↷) y la máxima, 34

3

4

"

(88,3 cm), (girando la pata niveladora hacia afuera CCW ↶).

Para ajustar las patas niveladoras, coloque el artefacto sobre una superficie sólida y proteja la zona del piso que está debajo de las patas, para evitar rayarlo. Con la ayuda de otra persona, incline el artefacto hacia atrás para tener acceso a las patas niveladoras.

Haga girar las patas para subirlas o bajarlas hasta la dimensión requerida. Repita este proceso para la parte trasera inclinando con cuidado el artefacto hacia adelante. Verifique la nivelación del artefacto sobre una superficie nivelada, y ajuste según sea necesario.

Los tornillos de la rejilla frontal pueden aflojarse para ajustar la rejilla a la altura deseada. Cuando finalice el ajuste, apriete los dos tornillos de la rejilla frontal (vea la

Figura

5).

!

PRECAUCION

Rejilla frontal

No obstruya la rejilla frontal. Las aberturas de la rejilla frontal permiten que el aire circule a través del intercambiador de calor del condensador. Las restricciones a esta circulación de aire darán como resultado mayor consumo de energía y pérdida de la capacidad de enfriamiento. Por esta razón es importante que esta

área no esté obstruida y que las aberturas de la rejilla se mantengan limpias. AGA MARVEL no recomienda el uso de una rejilla de construcción especial, ya que la circulación de aire puede verse restringida (vea la

Figura

2).

4

Figura 3

INSTALACIÓN DE SU ARTEFACTO

No quite la clavija de puesta a tierra del cordón de alimentación eléctrica.

!

ADVERTENCIA

Peligro de choque eléctrico

• No utilice cordones de extensión con este artefacto.

Pueden ser peligrosos, y pueden degradar el funcionamiento del producto.

• Este artefacto no debe conectarse en ninguna circunstancia a un suministro eléctrico sin conexión a tierra.

• No quite la clavija de puesta a tierra del cordón de alimentación eléctrica. (vea la

Figura

• No use un adaptador. (vea la

3).

Figura

4).

• No salpique ni rocíe agua desde una manguera sobre el artefacto. Si lo hace puede causar un choque eléctrico, que puede provocar lesiones graves o la muerte.

Figura 4

Conexión eléctrica

Se necesita un circuito dedicado de 115 volts, 15 amperes.

Este producto está equipado de fábrica con un cordón de alimentación eléctrica que tiene un enchufe de tres clavijas con puesta a tierra. Debe enchufarse en un tomacorriente compatible con puesta a tierra, de acuerdo con el Código Eléctrico Nacional de los EE. UU., así como los códigos y ordenanzas locales que sean aplicables (vea la

Figura

6). Si el circuito no tiene un tomacorriente con puesta a tierra, es responsabilidad y obligación del cliente proporcionar el suministro eléctrico correcto. No debe cortarse ni quitarse la tercera clavija de tierra bajo ninguna circunstancia.

Figura 5

Figura 6

Rejilla frontal

Tornillo de la rejilla frontal

NOTA

5

Los interruptores de falla a tierra (GFCI) son propensos a los falsos disparos, que harán que el artefacto se apague. Los GFCI no se usan por lo general en circuitos con equipos motorizados que deben funcionar desatendidos durante períodos prolongados, a menos que sea necesario para cumplir con los códigos y ordenanzas de edificación locales.

!

INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO

PARA INSTALACIONES AUTOSOSTENIDAS

ADVERTENCIA

Soporte antivuelco

Pata niveladora

• TODOS LOS APARATOS SE

PUEDEN VOLCAR. SE PUEDEN

PRODUCIR LESIONES.

• INSTALE EL SOPORTE ANTI-

VUELCO EMBALADO CON LA

UNIDAD.

• SIGA LAS INSTRUCCIONES DE

ABAJO

21

1

2

"

(54,6 cm)

Vista inferior del artefacto

Frente del gabinete

Dispositivo antivuelco

!

ADVERTENCIA

Si su artefacto no está ubicado debajo de una cubierta

(autosostenido), usted debe utilizar un dispositivo antivuelco instalado según estas instrucciones. Si el refrigerador se retira de su ubicación por cualquier razón, asegúrese de que el dispositivo esté correctamente acoplado con el soporte antivuelco cuando empuje el artefacto de nuevo a su ubicación original. Si el dispositivo no está correctamente acoplado, existe el riesgo de que el artefacto se vuelque, con la posibilidad de que haya lesiones personales y daños materiales.

NOTA

Si la instalación es sobre un piso de concreto, se requieren sujetadores para concreto (no se incluyen con el kit antivuelco).

!

PRECAUCION

Todo piso terminado debe protegerse con un material adecuado para evitar daños al mover la unidad.

Figura 7

Instrucciones paso a paso para ubicar la posición del soporte:

artefacto

1) Decida dónde desea colocar el artefacto. Deslícelo a su ubicación. Procure no dañar el piso. Deje 1" (2,5 cm) de espacio libre respecto a la pared posterior a fin de que haya lugar para el soporte antivuelco.

2) Levante las patas niveladoras traseras aproximadamente

1

4

"

(6 mm) para permitir el acoplamiento con el soporte antivuelco.

Nivele la unidad mediante el ajuste de las patas niveladoras según sea necesario. Al girar la pata niveladora en sentido antihorario la unidad se elevará, y al hacerlo en sentido horario se bajará.

3) Asegúrese de que el artefacto esté en la ubicación deseada, y luego marque en el piso la esquina trasera del gabinete en la que se va a instalar el soporte antivuelco. Si la instalación no permite la marcación de la esquina trasera del gabinete, haga líneas provisorias en el piso que marquen la esquina delantera del gabinete, excluida la puerta. Deslice el artefacto fuera de su posición.

Desde la línea provisoria, extienda la línea de la pared lateral hacia atrás 21 ½" (54,6 cm), como se muestra en la

Figura

8.

4) Alinee el soporte antivuelco con las marcas del piso, de manera que el costado del soporte se alinee con la marca del costado del gabinete y las muescas en 'V' del soporte antivuelco se alineen con el extremo de la línea de 21 ½" (54,6 cm) (línea del extremo posterior del gabinete).

5) Sujete el soporte antivuelco al piso mediante el tornillo suministrado (vea la

Figura

8).

6) Deslice el gabinete de nuevo a su posición. Asegúrese de que la pata niveladora trasera del gabinete se deslice debajo del soporte antivuelco, encajando en la ranura.

Instalación de montaje en el piso

El soporte antivuelco debe colocarse en el piso, en la esquina trasera izquierda o derecha del artefacto, como se muestra en la

Figura

7.

6

INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO

PARA INSTALACIONES AUTOSOSTENIDAS

NOTA

Cuando se utiliza el soporte antivuelco montado en el piso, la altura mínima ajustable del gabinete aumenta en

3

8

" (9 mm).

Línea del frente del gabinete

21 1 ⁄

2

"

(54,6 cm)

Pata niveladora trasera

Figura 8

Tornillo

Línea de la parte posterior del gabinete

Muescas en 'V' del soporte

Figura 8a

Muescas en 'V' del soporte

7

DIMENSIONES DEL PRODUCTO

MODELO

MO15RAS

MO24RAS

DIMENSIONES DE LA ABERTURA

DE INSTALACIÓN pulgadas (cm)

"A" "B" "C"

15"

(38,1 cm)

24"

(61 cm)

**34" a 35"

(86,4 a 88,9 cm)

**34" a 35"

(86,4 a 88,9 cm)

*

*

"D"

14 7 ⁄

8

"

(37,8 cm)

23 7 ⁄

8

"

(60,7 cm)

33

DIMENSIONES DEL GABINETE pulgadas (cm)

"E" "F" "G" "H"

(85,7 a 88,3 cm)

33

3

3

4

" a 34

4

" a 34

3

3

4

"

4

"

(85,7 a 88,3 cm)

23 23 ⁄

32

"

(60,2 cm)

23 23 ⁄

32

"

(60,2 cm)

26

26

7

7

32

"

(66,6 cm)

32

"

(66,6 cm)

37

13

32

"

(95 cm)

46

13

32

"

(117,9 cm)

"J"

17 1 ⁄

4

"

(43,8 cm)

26

1

4

"

(66,7 cm)

"C"

"B"

"A"

"E"

Figura 9

"D"

Figura 9a

Figura 10

8

Si fuera necesario ganar espacio libre dentro de la abertura de instalación, puede hacerse un agujero a través del gabinete adyacente y pasar el cordón de alimentación eléctrica a través de ese agujero hasta un tomacorriente. Otra manera de aumentar la profundidad disponible de la abertura es empotrar el tomacorriente eléctrico en la pared trasera para ganar el espesor del enchufe de alimentación eléctrica. No todas las cajas de tomacorriente empotradas serán apropiadas para esta aplicación por ser demasiado delgadas, por lo que se recomienda para esta aplicación una caja de tomacorriente empotrada equivalente a la Arlington #DVFR1W

(vea la

Figura

10).

DIMENSIONES DEL PRODUCTO

MODELO

MO15RAS

MO24RAS

DATOS DEL PRODUCTO

REQUISITOS

ELÉCTRICOS #

PESO DEL

PRODUCTO

115V/60Hz/15A

115V/60Hz/15A

105 lbs

(47,7 kg)

140 lbs

(63,6 kg)

"J"

"D"

"H"

"G"

"E"

Figura 11

"F"

21

1

2

"

(54,6 cm)

* La dimensión de la profundidad de la abertura de instalación puede variar según cada instalación individual. Para empotrar la puerta completa se necesita la dimensión 'F' más 1" (2,5 cm) para el espesor del enchufe de alimentación eléctrica.

** La abertura de instalación mínima requerida debe ser mayor que la altura ajustada del gabinete.

# Se necesita un circuito dedicado de 15 amperes con conexión a tierra. Cumpla con todos los códigos de edificación locales cuando instale el circuito eléctrico y el artefacto.

!

ADVERTENCIA

9

En aplicaciones autosostenidas debe instalarse el soporte antivuelco montado en el piso. No se requiere para aplicaciones empotradas.

USO DE SU CONTROL ELECTRÓNICO

Alarm

F

Set

Press and Hold

Colder Warmer

ON/OFF

Press and Hold

Figura 12

Primer plano del control

Puesta en marcha de su refrigerador

Enchufe el cable de alimentación del refrigerador en una toma de corriente de pared. Su refrigerador comenzará a enfriar después de conectar la alimentación. Si su refrigerador no arranca, verifique si está encendido y si la temperatura programada es lo suficientemente fría.

Encendido y apagado de su refrigerador

Si el refrigerador está encendido, su temperatura aparecerá en la pantalla. Para apagar el refrigerador, mantenga apretado el botón

“ON/OFF” (Encendido/ Apagado) durante tres (3) segundos. Aparecerá “OFF” (Apagado) en la pantalla.

Si el refrigerador no está encendido, la pantalla mostrará “OFF”.

Para encender el refrigerador, mantenga apretado el botón “ON/

OFF” (Encendido/ Apagado) durante tres (3) segundos. La pantalla mostrará la temperatura del refrigerador.

Ajuste de la temperatura deseada

Para programar la temperatura del refrigerador, mantenga apretado el botón "SET". Si se pulsa el botón "SET", la pantalla muestra la temperatura programada. Para ajustar la temperatura deseada, mantenga apretado el botón "SET" y pulse, simultáneamente, los botones "WARMER" (más caliente) o "COLDER" (más frío).

Figura 13

MO15RA

Alarmas

El control electrónico supervisará el funcionamiento del refrigerador y le alertará sobre los problemas posibles con una serie de alarmas audibles y visuales.

Alarma por puerta abierta:

si la puerta ha

quedado abierta por más de cinco (5) minutos,

la alarma sonará a intervalos de un (1) segundo.

En el panel de visualización parpadeará la leyenda “do” y el LED de alarma, ubicado en la esquina superior izquierda de la pantalla bajo la indicación “Alarm”, estará encendido. Esta alarma cesará al cerrar la puerta.

Utilización del refrigerador

La temperatura del refrigerador puede programarse entre

1° y 6° C (34° y 42° F).

Es posible que su refrigerador demore hasta 24 horas en alcanzar la temperatura deseada. Ello dependerá del contenido cargado y de la frecuencia con la que la puerta se abre y cierra.

Falla del sensor de temperatura:

si el

controlador detecta que el sensor de temperatura

no funciona correctamente, se disparará la alarma por falla en dicho sensor y sonará a intervalos de un (1) segundo.

En el panel de visualización parpadeará la leyenda “E1” y el LED de alarma, ubicado en la esquina superior izquierda de la pantalla bajo la indicación “Alarm”, estará encendido. Si aparece este código de falla, por favor, llame al servicio de atención al cliente de AGA MARVEL o al distribuidor de su localidad.

Para obtener los mejores resultados, deje que el refrigerador se enfríe hasta la temperatura seleccionada antes de proceder con su carga. Una vez cargado el contenido, deje que la temperatura se estabilice por al menos 48 horas antes de volver a ajustar la temperatura.

Procedimiento para silenciar la alarma

Pulse cualquier tecla para silenciar la alarma.

NOTA: esto sólo silenciará la alarma. Si la condición que disparó la alarma persiste, el código de alarma continuará parpadeando en la pantalla y la alarma audible sonará durante 20 segundos cada 60 minutos.

10

CONFIGURACIONES DE ESTANTES

Consejos y sugerencias para cargar el refrigerador

Su artefacto está equipado con un sistema de estantes en voladizo que ofrece muchas posibilidades de ajuste y se adapta a distintas disposiciones de estantes, enumeradas a continuación.

Refrigerador:

Modelos de 15" (38,1 cm) de ancho:

Con una puerta maciza

Figura 14.

(2) estantes deslizables perforados de acero inoxidable (vea la Figura

15).

Refrigerador:

Modelos de 24" (61 cm) de ancho:

Con una puerta maciza

Figura 16.

(2)

Estante de chapa metálica perforada

(vea la Figura 17).

Figura16

Figura 14

Figura 17

Figura 15

11

CONFIGURACIONES DE ESTANTES

Refrigerador:

Modelos de 24" (61 cm) de ancho:

Con una puerta maciza con gavetas en la puerta

Espacio para almacenar botellas altas

Gavetas para almacenamiento en la puerta

Figura 21

Figura 18

(1)

Estante de chapa metálica perforada

(vea la Figura 19).

(1) estantes deslizables perforados de acero inoxidable

(vea la Figura 20).

(1) cubierta para alimentos frescos compuesta por marco y vidrio

plano.

(1) bandeja para alimentos frescos deslizable sobre rodillos.

(1) gaveta de almacenamiento a todo lo ancho de la puerta.

(1) gaveta de almacenamiento de medio ancho de puerta.

Para desmontar la bandeja para alimentos frescos, proceda como se indica a continuación:

Tire de la bandeja hasta el tope. Levante la parte delantera de la bandeja, y retírela del marco.

Figura 19

Figura 20

12

CONFIGURACIONES DE ESTANTES

!

PRECAUCION

Nunca trate de mover un estante cargado, retire todos los productos del estante antes de moverlo. Use ambas manos para mover el estante.

Para agregar o desmontar un estante, proceda como se indica a continuación

Retire los productos almacenados del estante. No trate de desmontar del artefacto un estante cargado. Sujete el estante por la parte delantera con ambas manos, gire el frente hacia arriba y retire el estante (vea la

Figura

22). Para instalar un estante, inserte los ganchos del estante en las ranuras de los soportes del estante y bájelo de manera que los ganchos encajen en la parte inferior de las ranuras.

Gancho de un estante instalado

Gancho trasero del estante

Ranura de soporte del estante

!

PRECAUCION

Antes de cargar el estante en voladizo presiónelo hacia abajo para verificar que está bien asegurado en los soportes.

Figura 22a

Sujete el estante por la parte delantera con ambas manos y gire el frente del estante hacia arriba. Luego levante el estante hacia arriba y retírelo de los soportes.

Figura 22

13

CUIDADOS Y LIMPIEZA

Rejilla frontal

Verifique que nada obstruye el flujo de aire requerido en las aberturas delanteras del gabinete. Cepille o limpie con una aspiradora las pelusas y suciedad acumuladas en las aberturas de la rejilla al menos una o dos veces al año (vea la página 4).

!

PRECAUCION

PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la alimentación eléctrica del artefacto antes de limpiarlo con agua y jabón.

!

ADVERTENCIA

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en el artefacto sin haberlo previamente desconectado de la alimentación eléctrica. Apagar el artefacto desde el control no desconecta la corriente eléctrica de los cables del artefacto.

• Vuelva a colocar todas las piezas y paneles antes de poner

en funcionamiento.

Gabinete

El gabinete pintado puede lavarse con agua jabonosa tibia y enjuagarse con agua limpia. NUNCA use limpiadores abrasivos.

Vea la " mantenimiento del acero inoxidable" página 16.

Interior

Lave el compartimiento interior con agua jabonosa tibia. NO utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni detergentes puros.

Cuidado del artefacto

1. Evite apoyarse en la puerta, podría doblar las bisagras de la puerta o inclinar el artefacto.

2. Tenga cuidado al barrer, pasar la aspiradora o fregar cerca del frente del artefacto pues podría dañar la rejilla.

3. Limpie periódicamente el interior de la unidad según sea necesario.

4. Revise o limpie periódicamente la rejilla delantera según sea necesario.

Ante una falla en la alimentación eléctrica, proceda como se indica a continuación

Si se interrumpe la alimentación eléctrica, trate de corregirla lo antes posible. Reduzca al mínimo las aperturas de la puerta durante la interrupción del servicio eléctrico pues ello afecta negativamente la temperatura de la unidad.

Reemplazo del equipo de iluminación interior

Todos los modelos utilizan lámparas LED para iluminar el interior del artefacto. Este componente es muy confiable, pero si una lámpara falla, comuníquese con un técnico de servicio calificado para que reemplace el LED.

14

CUIDADOS Y LIMPIEZA

Almacenamiento a largo plazo / Acondicionamiento para el invierno:

1. El momento del acondicionamiento para el invierno es cuando la temperatura ambiente mínima diaria es igual o menor de 38 ºF.

!

PRECAUCION

La operación de la unidad con temperaturas ambientes por debajo de la temperatura de acondicionamiento para el invierno recomendada, anulará la garantía.

17. Una vez que el exterior se haya limpiado a fondo, es necesario aplicar una capa de cera para autos, a fin de proteger contra el manchado debido a la humedad, suciedad y desperdicios que puedan acumularse sobre las superficies durante el período invernal.

18. No coloque una cubierta sobre la unidad, porque puede atrapar condensación.

Después de finalizar lo anterior puede optar por almacenar la unidad en interiores, si bien no es necesario.

2. Apague la unidad (vea la página 10).

3. Retire todo el contenido.

4. Si fuera necesario, mueva la unidad para obtener acceso a la parte posterior.

5. Desenchufe la unidad del tomacorriente eléctrico.

6. Se recomienda también desconectar la alimentación eléctrica al tomacorriente si el circuito no es necesario para otros usos durante la estación invernal.

7. Cuando limpie la unidad, preste particular atención a toda posible grieta o hendidura que pudiera haber acumulado suciedad y desperdicios.

8. Quite la rejilla frontal de protección (vea las Figura 23) y limpie la suciedad y desperdicios de detrás de la unidad mediante un cepillo y una aspiradora.

9. Limpie bien la rejilla de protección y vuelva a instalarla en la unidad.

10. Quite la cubierta de acceso posterior (vea la Figura 24) y limpie la suciedad y desperdicios del compartimiento de la máquina mediante un cepillo y una aspiradora.

Limpie detrás de la rejilla

Figura 23

Espaciador rejilla

Quitar los tornillos

• Si el depósito de desagüe de descongelación plástico ubicado debajo del compresor contiene agua, quite toda el agua que sea posible con una esponja.

Absorba el agua del depósito de desagüe plástico, si fuera necesario.

LImpie los desperdicios.

11. Limpie bien la cubierta de acceso posterior y vuelva a instalarla en la unidad.

12. Limpie todas las superficies interiores con un limpiador antibacteriano y luego con agua de enjuague limpia, para eliminar toda sustancia química residual que pudiera generar manchas. No utilice ningún limpiador abrasivo ni estropajo.

13. Deje la puerta abierta y deje secar por completo antes de cerrarla.

14. Limpie bien el empaque de la puerta con un limpiador antibacteriano y luego con agua de enjuague limpia, para eliminar toda sustancia química residual.

15. Limpie bien el exterior con un limpiador aprobado para acero inoxidable. No utilice ningún limpiador abrasivo ni estropajo. Vea la " mantenimiento del acero inoxidable" página 16.

16. Todo accesorio de montaje o sujetador que muestre indicios de corrosión debe reemplazarse.

Figura 24 cubierta de acceso

Quite los 11 tornillos del perímetro de la cubierta de acceso con una llave para tuercas de

5

16

".

Puesta en marcha después de un almacenamiento a largo plazo:

15

1. Conecte la unidad a la alimentación eléctrica.

2. Si se almacenó en exteriores, se recomienda inspeccionar nuevamente la unidad a fondo en base a las instrucciones de almacenamiento precedentes, a fin de quitar toda suciedad o desperdicio proveniente de la exposición a la intemperie y/o de animales e insectos.

3. Encienda la unidad y confirme los ajustes de control deseados.

4. Espere 24 horas a que la unidad se estabilice antes de cargarla.

MANTENIMIENTO DEL ACERO INOXIDABLE Y CONSEJOS PARA AHORRAR

ENERGÍA

Introducción

El acero inoxidable no se mancha, corroe ni oxida tan fácilmente como el acero ordinario, pero no es a prueba de manchas ni de corrosión. Los aceros inoxidables pueden alterar su color o corroerse si no se mantienen de manera correcta.

Los aceros inoxidables difieren de los aceros al carbono comunes en la proporción de cromo que contienen. Es este coromo el que proporciona a la superficie una película protectora invisible, llamada óxido de cromo. Esta película protectora de óxido de cromo de la superficie puede da-

ñarse o contaminarse, lo que da como resultado alteración del color, manchado o corrosión del metal de base.

Cuidado y limpieza

La limpieza de rutina de las superficies de acero inoxidable servirá para prolongar considerablemente la vida útil de su producto, gracias a la eliminación de contaminantes. Esto es especialmente importante en áreas costeras, que pueden exponer el acero inoxidable a contaminantes severos como las sales haloideas (cloruro de sodio).

Se recomienda muy especialmente la inspección y limpieza a fondo periódicas de hendiduras, puntos de soldadura, debajo de los empaques, remaches, cabezas de pernos y toda ubicación en la que se pudiera acumular una pequeña cantidad de líquido, para luego estancarse y concentrar contaminantes. Además, todo accesorio de montaje que muestre indicios de corrosión debe reemplazarse.

La frecuencia de las limpiezas dependerá de la condiciones de uso, de ubicación de la instalación y ambientales.

Elección de un producto de limpieza

La elección de un producto de limpieza adecuado está finalmente en manos del usuario. Existen muchos productos entre los cuales elegir. Según sea el tipo de limpieza y el grado de contaminación, algunos productos son mejores que otros.

Normalmente, la manera más efectiva y eficiente de limpieza de rutina de la mayoría de los productos de acero inoxidable es dar a las superficies un frotamiento enérgico con un paño suave remojado en agua tibia y un detergente suave, o una mezcla suave de amoníaco. El frotamiento, en la medida de lo posible, debe seguir las líneas de pulimento del acero, y se debe asegurar siempre un enjuague a fondo después de la limpieza.

Si bien existen productos que llevan el nombre de 'limpiadores de acero inoxidable', algunos de ellos contienen sustancias abrasivas que podrían provocar rayones en la superficie (que comprometen la película protectora de

óxido de cromo), y muchos otros contienen blanqueador a base de cloro, que opacará, manchará o alterará el color de la superficie si no se quita por completo.

Después de haber limpiado a fondo las superficies de acero inoxidable, debe aplicarse una cera para autos de buena calidad para ayudar a mantener el acabado.

Nota:

NOTA

los productos de acero inoxidable no deben instalarse ni almacenarse nunca en la proximidad de sustancias químicas a base de cloro.

Cualquiera sea el producto de limpieza que utilice, debe hacerlo estrictamente de acuerdo con las instrucciones del fabricante del limpiador.

Las siguientes sugerencias reducirán al mínimo el costo de utilización de su artefacto de refrigeración.

16

1. No instale el artefacto cerca de un electrodoméstico que emita calor (cocina, lavavajillas, etc.), conductos de calefacción y otras fuentes de calor.

2. Instale el producto alejado de la luz solar directa.

3. Verifique que los orificios de ventilación de la rejilla delantera del artefacto ubicada bajo la puerta no estén obstruidos y manténgalos limpios para permitir la evacuación del calor que genera el sistema de refrigeración.

4. Conecte el artefacto a un circuito de alimentación exclusivo

(no compartido con otros equipos).

5. La primera vez que cargue su nuevo artefacto, o cuando coloque grandes cantidades de productos calientes en el compartimiento de almacenamiento refrigerado, abra la puerta la menor cantidad de veces posible durante las siguientes

12 horas para permitir que el contenido alcance la temperatura programada.

6. Mantenga el compartimiento de almacenamiento relativamente lleno; el artefacto funcionará durante menos tiempo que con el compartimiento vacío.

7. Verifique que el cierre de la puerta no esté obstruido por los productos almacenados en el artefacto.

8. Si el producto que será almacenado está caliente, deje que alcance la temperatura ambiente antes de colocarlo en el artefacto.

9. Reduzca al mínimo la cantidad de veces que abre la puerta y el tiempo en que esta permanece abierta.

10. Utilice la temperatura de consigna más cálida que se adapte a sus preferencias personales y que ofrezca el almacenamiento más adecuado para sus productos.

11. Cuando esté de vacaciones o fuera de casa durante períodos prolongados, ajuste el artefacto a la temperatura más cálida aceptable por los productos almacenados.

12. Si la limpieza del artefacto requiere que la puerta permanezca abierta durante un período prolongado, ajuste el control a la posición de apagado “Off”.

ALINEACIÓN DE LA PUERTA Y SOLICITUD DE SERVICIO TÉCNICO

Para alinear la puerta :

La puerta debe estar paralela a los laterales y a la parte superior del artefacto. En caso de que la puerta necesite ser alineada, afloje los 2 tornillos que aseguran el soporte de ajuste de la puerta en su parte inferior (vea la lado a lado. Utilice una llave allen de

5

32

” para este procedimiento

(vea la

Figura

Figura

25a) y ajuste la puerta de

25 abajo). Cuando haya terminado la alineación de la puerta, apriete bien los tornillos.

Si necesita asistencia técnica tenga en cuenta lo siguiente:

• Si aún no ha finalizado el primer año del período de garantía del producto, comuníquese con su distribuidor o llame al servicio de atención al cliente de AGA MARVEL al teléfono

800.223.3900 para solicitar instrucciones sobre cómo obtener cobertura por garantía en su localidad.

• Si el período de garantía de un año ha caducado, el servicio de atención al cliente de AGA MARVEL puede recomendarle un centro de servicios técnicos cercano a su domicilio.

También puede encontrar la lista de los centros de servicio técnico autorizados en la sección Servicio y asistencia técnica (Service and support) en la página de Internet www.

agamarvel.com.

• En toda correspondencia referida a asistencia técnica, no olvide incluir el número de servicio, el número de serie y la prueba de compra de la unidad.

• Trate de obtener toda la información posible o la descripción del problema, cuánto tiempo ha estado en funcionamiento el artefacto, la temperatura de la habitación y cualquier otra información adicional que pueda ser de utilidad para resolver rápidamente el problema.

• La Tabla 'A' se suministra para registrar la información correspondiente a su producto para consultas futuras.

La puerta debe estar paralela a la parte superior y los laterales del artefacto.

Para su registro

Fecha de la compra

Nombre del distribuidor

Dirección del distribuidor

Ciudad

Estado

Código postal

Número de serie del artefacto

Número de servicio del artefacto

Fecha en la que envió la tarjeta de la garantía (debe ser dentro de los 10 días de la compra).

Tabla A

Figura 25

Soporte de ajuste de la puerta

Parte inferior de la puerta

17

Afloje (no quite) estos dos tornillos.

Figura 25a

LOCALIZACIÓN DE FALLAS

Antes de llamar al servicio técnico siga estos consejos

Si el artefacto parece estar funcionando mal, lea primero este manual. Si el problema persiste, vea la guía de localización de fallas incluida a continuación. Antes de llamar al servicio técnico, localice el problema en la guía y consulte su causa y su solución.

Tal vez el problema sea algo muy simple que puede resolverse sin llamar al servicio técnico. Sin embargo, puede ser necesario ponerse en contacto con su distribuidor o con un técnico de servicio calificado.

!

ADVERTENCIA

Peligro de electrocución

• Nunca intente reparar o realizar tareas de mantenimiento en el artefacto sin haberlo previamente desconectado de la alimentación eléctrica. Apagar el artefacto desde el control no desconecta la corriente eléctrica de los cables del artefacto.

• Vuelva a colocar todas las piezas y paneles antes de poner

en funcionamiento.

Problema

El artefacto no enfría lo suficiente

(vea “Ajuste de la temperatura” en la página 10).

El artefacto enfría demasiado

(vea “Ajuste de la temperatura” en la página 10).

La luz interior no funciona.

La luz no se apaga al cerrar la puerta.

Ruido o vibración.

El artefacto no funciona.

Causa posible

• El control está ajustado a una temperatura muy alta.

• La temperatura del contenido no se ha estabilizado.

• Uso excesivo o aperturas prolongadas de la puerta.

• Obstrucción del flujo de aire en la rejilla delantera.

La junta de la puerta no sella correctamente.

El control está ajustado a una temperatura muy baja.

La junta de la puerta no sella correctamente.

Bombilla está quemada

La luz ha sido encendida desde el control

La puerta no activa el interruptor de la luz.

Falla del interruptor de la luz.

El artefacto está desnivelado.

El ventilador golpea contra una obstrucción en el conducto.

El artefacto está apagado.

Solución

• Ajuste a una temperatura más fría.

Espere 24 horas hasta que la temperatura se estabilice.

Deje que la temperatura se estabilice por al menos 24 horas.

El flujo de aire por la rejilla delantera no debe estar obstruido. Vea “Espacios libres” en la página 4.

• Revise la alineación de la puerta y/o reemplace la junta de la puerta.

• Ajuste a una temperatura más cálida.

Espere 24 horas hasta que la temperatura se estabilice.

• Revise la alineación de la puerta y/o reemplace la junta de la puerta.

• Comuníquese con un técnico de servicio calificado.

• Apague la luz desde el control, cierre la puerta.

• El artefacto está desnivelado; nivele el artefacto (vea “Patas niveladoras” en la página 4).

• Verifique que la puerta esté correctamente alineada; consulte las instrucciones en la página 17.

• Comuníquese con un técnico de servicio calificado.

• Nivele el artefacto, vea “Patas niveladoras” en la página 4.

• Comuníquese con un técnico de servicio calificado.

• Encienda el artefacto. Vea “Puesta en funcionamiento de su artefacto” en la página 10.

• Enchufe el cordón de alimentación. • El cordón de alimentación no está enchufado.

• No hay energía en la toma de corriente.

18

• Revise el circuito de la casa.

GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS

Para el producto completo

Un año de garantía limitada sobre piezas y mano de obra del producto completo

AGA MARVEL garantiza el suministro de todas las piezas y la mano de obra necesarias para reparar o reemplazar en el domicilio u oficina del usuario cualquier componente en el que se haya comprobado la presencia de defectos, sea por materiales o por mano de obra, de acuerdo a las condiciones y exclusiones establecidas más adelante, durante un período de un año a partir de la fecha de compra del usuario final.

Garantía limitada adicional exclusivamente sobre piezas entre el segundo y quinto años

Durante los cuatro años siguientes a la finalización del período de garantía limitada de un año, AGA MARVEL garantiza el suministro de piezas de repuesto para el sistema de refrigeración sellado herméticamente, compuesto por compresor, condensador, secador, acumulador, válvula de derivación, tuberías de conexión y evaporador, en las que se compruebe la presencia de defectos de mano de obra o materiales, de acuerdo a las condiciones y exclusiones establecidas más adelante.

Las garantías anteriores no cubren lo siguiente:

• Costos de transporte de los repuestos o piezas defectuosas devueltas.

• Capacitación del cliente o instrucciones sobre el uso del artefacto.

• Cualquier pérdida del contenido debido a una falla del producto.

• Remoción o instalación del producto.

Ninguna de las garantías que se indican cubren las fallas de este producto o de sus componentes debido a:

• Transporte o daños subsiguientes.

• Uso comercial o usos distintos de aquellos normales para un equipo para uso en el hogar u oficina pequeña.

• Instalación inadecuada, uso indebido, abuso, accidente o alteración, conexión a una instalación eléctrica que no cumple con los códigos eléctricos, bajo o alto voltaje, fallas por falta del mantenimiento necesario o por otros usos distintos a aquel para el cual fue diseñado el artefacto.

Piezas o servicios

No provistos o designados por AGA MARVEL

Las garantías indicadas tampoco serán de aplicación si:

• No se pudiesen verificar la factura original de compra, la fecha de entrega o el número de serie de la unidad.

• Las piezas defectuosas no son devueltas para inspección si así fue solicitado por AGA MARVEL.

• El poseedor del equipo de refrigeración no es el comprador original del producto.

Las garantías establecidas de aquí en más son las únicas garantías extendidas por AGA MARVEL. Toda garantía implícita, incluso la garantía implícita de comerciabilidad, está limitada a la duración de estas garantías expresas. En ningún caso AGA

MARVEL será responsable por cualesquiera daños emergentes o incidentales, ni por gastos por incumplimiento de estas o cualesquiera otras garantías, sean expresas o implícitas.

Algunos estados (dentro de los Estados Unidos de América) no permiten la exclusión o limitación de daños emergentes o una limitación en el tiempo de validez de una garantía implícita, por lo que la exclusión o limitación anterior podría no ser aplicable para usted. Esta garantía le brinda derechos legales específicos y usted podría tener otros derechos que pueden variar de un estado a otro (dentro de los Estados Unidos de América).

Ninguna persona, firma o corporación está autorizada a ofrecer cualquier otra garantía o asumir cualquier otra obligación en nombre de AGA MARVEL. Estas garantías se aplican únicamente a productos utilizados en cualesquier de los cincuenta estados de los Estados Unidos de Norteamérica y en el Distrito de Columbia.

Para obtener el servicio amparado por esta garantía, informe de cualquier defecto a:

1260 E. VanDeinse St.

Greenville MI 48838

Phone: 800.223.3900

19

www.agamarvel.com

1260 E. VanDeinse St.

Greenville MI 48838

800.223.3900

41013895-SP Rev B

3/16/15

Todas las especificaciones y diseños del producto están sujetos a cambios sin aviso previo. Las revisiones del producto no le otorgan al comprador el derecho a cambios, mejoras, accesorios adicionales, reemplazos o compensaciones por los productos previamente comprados.

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement

Table of contents
