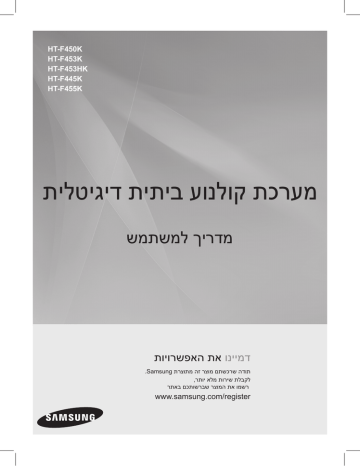

‫‪HT-F450K‬‬
‫‪HT-F453K‬‬
‫‪HT-F453HK‬‬
‫‪HT-F445K‬‬
‫‪HT-F455K‬‬
‫מערכת קולנוע ביתית דיגיטלית‬
‫מדריך למשתמש‬
‫דמיינו את האפשרויות‬
‫תודה שרכשתם מוצר זה מתוצרת ‪.Samsung‬‬
‫לקבלת שירות מלא יותר‪,‬‬
‫רשמו את המוצר שברשותכם באתר‬
‫‪www.samsung.com/register‬‬
‫מידע אודות בטיחות‬
‫אזהרות בטיחות‬
‫למניעת סכנת התחשמלות‪ ,‬אין להסיר את המכסה )מאחור(‪.‬‬
‫המוצר אינו מכיל חלקים למשתמש‪ .‬לתיקון ושירות‪ ,‬פנו לטכנאי שירות מוסמך‪.‬‬
‫זהירות‬
‫סכנת התחשמלות‬
‫לא לפתוח‬
‫סמל זה מציין "מתח מסוכן" שקיים בתוך‬
‫המוצר ועלול לגרום להתחשמלות או‬
‫לפציעה‪.‬‬
‫זהירות ‪ :‬למניעת התחשמלות‪ ,‬יש‬
‫להתאים את הקצה הרחב של התקע עם‬
‫השקע הרחב ולהכניסו עד הסוף‪.‬‬
‫אזהרה‬
‫• למניעת סכנת הצתה או התחשמלות‪ ,‬אין לחשוף מכשיר זה‬
‫לגשם או ללחות‪.‬‬
‫זהירות‬
‫•‬
‫•‬
‫•‬
‫•‬
‫אין לחשוף את המכשיר לטפטוף או להתזה של נוזלים ואין‬
‫להניח עליו כלים המלאים בנוזלים‪ ,‬כגון אגרטלים‪.‬‬
‫התקע הראשי משמש כהתקן ניתוק ועליו להישאר נגיש בכל‬
‫עת‪.‬‬
‫יש לוודא כי מתקן זה יחובר כל העת לשקע זרם חליפין עם‬
‫הגנת חיבור הארקה‪.‬‬
‫כדי לנתק את המכשיר מהחשמל‪ ,‬יש לשלוף את התקע משקע‬
‫החשמל‪ ,‬לכן על שקע החשמל להיות זמין לשימוש בכל עת‪.‬‬
‫|‪2‬‬
‫עברית‬
‫‪CLASS 1‬‬
‫‪KLASSE 1‬‬
‫‪LUOKAN 1‬‬
‫‪KLASS 1‬‬
‫מוצר‬
‫סמל זה מציין הוראות חשובות הנלוות‬
‫למוצר‪.‬‬
‫מוצר לייזר מסוג‬
‫מוצר לייזר מסוג‬
‫‪LASER LAITE‬‬
‫מוצר לייזר‬
‫‪LÁSER CLASE 1‬‬
‫מוצר לייזר מסוג ‪CLASS 1‬‬
‫נגן התקליטורים מוגדר כמוצר ‪.CLASS1LASER‬‬
‫השימוש בבקרה‪ ,‬ויסותים או ביצוע ההליכים מעבר למה שמצורף‬
‫בפירוט עשוי לגרום לחשיפה לקרינה מסוכנת‪.‬‬
‫זהירות‬
‫• קרינת קרן לייזר בלתי‪-‬נראית לעין כאשר נפתח‪ .‬יש להימנע‬
‫מהחשיפה לקרן‪.‬‬
‫• אחיזת תקליטורים‬
‫‪-‬‬
‫טביעות אצבעות ושריטות על גבי‬
‫התקליטור עשויים להפחית את איכות‬
‫השמע והתמונה או לגרום לקפיצות‪.‬‬
‫‪-‬‬
‫הימנע מלגעת במשטח התקליטור שעליו התבצעה‬
‫הכתיבה‪.‬‬
‫‪-‬‬
‫אחוז את התקליטור בקצותיו כך שלא תותיר עליו טביעות‬
‫אצבעות‪.‬‬
‫ אין להדביק נייר או נייר דבק על‬‫התקליטור‪.‬‬
‫• ניקוי תקליטורים‬
‫‪-‬‬
‫אם הותרת טביעות אצבעות או לכלוך על‬
‫גבי התקליטור‪ ,‬נקה אותם באמצעות חומר‬
‫ניקוי עדין מדולל במים ונגב במטלית רכה‪.‬‬
‫‪-‬‬
‫בעת הניקוי‪ ,‬נגב בעדינות מפנים התקליטור כלפי חוץ‪.‬‬
‫ אחסון תקליטורים‬‫‪ ‬אין להניח את התקליטורים תחת אור שמש ישיר‪.‬‬
‫‪ ‬שמור את התקליטורים במקום קריר ומאוורר‪.‬‬
‫‪ ‬שמור את התקליטורים באריזת מגן נקייה ואחסן‬
‫במאונך‪.‬‬
‫רישיון‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫אודות וידאו ‪ DivX® : DivX‬הינו פורמט וידאו דיגיטלי שנוצר‬
‫על ידי ‪ ,DivX, LLC‬חברת בת של חברת ‪.Rovi Corporation‬‬
‫זהו התקן ‪ DivX‬שקיבל אישור רשמי ומפעיל וידאו מסוג ‪.DivX‬‬
‫בקרו באתר ‪ www.divx.com‬לקבלת מידע נוסף ולקבלת כלי‬
‫תוכנה להמרת הקבצים לווידאו ‪.DivX‬‬
‫אודות ‪ :DIVX VIDEO-ON-DEMAND‬יש לרשום מכשיר זה‬
‫הנושא את האישור ®‪ DivX Certified‬על מנת להפעיל סרטים‬
‫בווידאו על‪-‬פי דרישה )‪ (VOD‬בפורמט ‪ .DivX‬כדי לקבל את‬
‫קוד הרישום שלכם‪ ,‬אתרו את החלק הנוגע ל‪DivX VOD-‬‬
‫בתפריט ההגדרות של המכשיר‪ .‬בקרו באתר ‪vod.divx.com‬‬
‫לקבלת מידע נוסף אודות השלמת הרישום‪.‬‬
‫בעל אישור ®‪ DivX Certified‬להפעלת וידאו מסוג ‪ ,DivX‬כולל‬
‫תוכן משופר‪.‬‬
‫‪ DivX®, DivX Certified‬וסמלים דומים הם סימנים מסחריים‬
‫של ‪ DivX, Inc.‬ונמצאים בשימוש ברישיון‪.‬‬
‫מוצר זה רשום תחת אחד מהפטנטים האמריקאים הבאים או‬
‫יותר‪.7,519,274 ;7,515,710 ;7,460,668 ;7,295,673 :‬‬
‫• מיוצר תחת רשיון ‪ Dolby Laboratories. Dolby‬וסמל ה‪D-‬‬
‫הכפול הם סימנים מסחריים רשומים של מעבדות ‪.Dolby‬‬
‫•‬
‫•‬
‫•‬
‫•‬
‫‪ ,HDMI‬הלוגו של ‪ HDMI‬ו‪High-Definition Multimedia-‬‬
‫‪ Interface‬הם סימנים מסחריים או סימנים מסחריים רשומים‬
‫של ‪ HDMI Licensing LLC‬בארה"ב ומדינות אחרות‪.‬‬
‫פריט זה כולל טכנולוגיה להגנה מפני העתקה המוגנת תחת‬
‫חוק הפטנטים באמריקה וזכויות הקניין הרוחני של חברת ‪Rovi‬‬
‫‪ .Corporation‬הנדסה לאחור או פירוק אסורים בהחלט‪.‬‬
‫מוצר זה משתמש במספר תוכנות‬
‫מוצר זה משתמש במספר תוכנות המופצות במסגרת פרויקט‬
‫‪.OpenSSL‬‬
‫זכויות יוצרים‬
‫© ‪ .Samsung Electronics Co., Ltd 2013‬כל הזכויות‬
‫שמורות‪.‬‬
‫הגנה מפני העתקה‬
‫מרבית מתקליטורי ‪ DVD‬מקודדים מפני הגנת העתקה‪ .‬בשל‬
‫עובדה זו‪ ,‬יש לחבר את המוצר שלכם ישירות למכשיר הטלוויזיה‬
‫ולא למקלט הוידאו‪ .‬חיבור המכשיר ישירות למכשיר הוידאו יגרום‬
‫לתמונה מעוותת בעת ההפעלה של תקליטורי ‪ DVD‬המוגנים מפני‬
‫העתקה‪.‬‬
‫עברית ‪| 3‬‬
‫מידע אודות בטיחות ‪01‬‬
‫אחסון תקליטורים וניהולם‬
‫תוכן עניינים‬
‫מידע אודות בטיחות‬
‫‪2‬‬
‫‪3‬‬
‫‪3‬‬
‫‪3‬‬
‫‪3‬‬
‫אזהרות בטיחות‬
‫אחסון תקליטורים וניהולם‬
‫רישיון‬
‫זכויות יוצרים‬
‫הגנה מפני העתקה‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫תחילת העבודה‬
‫‪5‬‬
‫‪6‬‬
‫‪6‬‬
‫‪7‬‬
‫‪7‬‬
‫‪8‬‬
‫‪10‬‬
‫‪13‬‬
‫‪14‬‬
‫‪15‬‬
‫‪16‬‬
‫‪16‬‬
‫‪16‬‬
‫‪16‬‬
‫‪16‬‬
‫‪17‬‬
‫‪17‬‬
‫‪17‬‬
‫‪17‬‬
‫‪17‬‬
‫‪17‬‬
‫‪17‬‬
‫‪17‬‬
‫‪17‬‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫‪18‬‬
‫|‪4‬‬
‫תאימות תקליטורים ותבניות‬
‫הערות אודות חיבור ‪USB‬‬
‫אביזרים‬
‫הלוח הקדמי‬
‫הלוח האחורי‬
‫שלט רחוק‬
‫‪19‬‬
‫‪19‬‬
‫‪19‬‬
‫‪19‬‬
‫‪21‬‬
‫חיבורים‬
‫הגדרות‬
‫‪24‬‬
‫‪25‬‬
‫‪27‬‬
‫תהליך קביעת ההגדרות הראשוניות‬
‫גישה למסך ההגדרות‬
‫התצוגה‬
‫יחס גובה‪-‬רוחב של הטלוויזיה‬
‫‪BD Wise‬‬
‫רזולוציה‬
‫פורמט ‪HDMI‬‬
‫אות פלט וידאו )לא מצורף(‬
‫שמע‬
‫הגדרת ‪Simple‬‬
‫הגדרות הרמקולים‬
‫‪(Dynamic Range Compression) DRC‬‬
‫‪AUDIO SYNC‬‬
‫בחירת רמקולים‬
‫אקוולייזר של השמתמש‬
‫ניקוד קריוקי‬
‫ערוץ שמע חוזר‬
‫מערכת‬
‫הגדרות ראשוניות‬
‫רישום )‪DivX(R‬‬
‫עברית‬
‫פונקציות בסיסיות‬
‫‪22‬‬
‫‪23‬‬
‫‪23‬‬
‫חיבור הרמקולים‬
‫חיבור לטלוויזיה‬
‫חיבור להתקנים חיצוניים‬
‫חיבור מיקרופון‬
‫השבתת )‪DivX(R‬‬
‫שפה‬
‫אבטחה‬
‫דירוג הורים‬
‫שינוי סיסמה‬
‫תמיכה‬
‫מידע על המוצר‬
‫השמעת התקליטור‬
‫השמעת קבצי שמע מסוג ‪CD(CD-DA )/‬‬
‫‪MP3/WMA‬‬
‫הפעלת קבצים מסוג ‪JPEG‬‬
‫השימוש בפונקציית ההשמעה‬
‫השימוש בלחצני האפקטים המיוחדים שבשלט‬
‫הרחוק‬
‫האזנה לרדיו‬
‫שימוש ב ‪USB -‬‬
‫הקלטת ‪USB‬‬
‫מידע נוסף‬
‫‪‬‬
‫‪‬‬
‫פתרון בעיות‬
‫מפרטים‬
‫רישיון ‪ SSL‬חופשי‬
‫הציורים והשרטוטים שבמדריך זה ניתנים לצורך‬
‫התמצאות בלבד ועשויים להיות שונים ממראה המוצר‬
‫בפועל‪.‬‬
‫ייתכן שייגבה תשלום במקרים הבאים‪:‬‬
‫א‪ .‬מהנדס מוזעק לבקשתך ואין כל תקלה במוצר‬
‫)כלומר‪ ,‬כאשר לא קראת את המדריך למשתמש(‪.‬‬
‫ב‪ .‬אתה מביא את המכשיר למעבדת שירות ואין כל‬
‫תקלה במוצר )כלומר‪ ,‬כאשר לא קראת את המדריך‬
‫למשתמש(‪.‬‬
‫‪‬‬
‫גובה הסכום שיש לשלם יימסר לך טרם ביצוע עבודה‬
‫או ביקור בית‪.‬‬
‫תחילת העבודה‬
‫סוגי תקליטורים ותכנים שהמוצר יכול להפעיל‬
‫מדיה‬
‫וידאו‬
‫מונח‬
‫סוג התקליטור‬
‫‪DVD‬‬
‫תקליטורי ‪ DVD-Video‬או‬
‫‪DVD±R/±RW‬‬
‫‪CD‬‬
‫‪Data CD‬‬
‫)‪(CD DA, CD-R/-RW‬‬
‫‪DivX‬‬
‫‪DVD±R/±RW, CD-R/-RW‬‬
‫מוזיקה‬
‫‪MP3‬‬
‫‪CD-R/-RW‬‬
‫תמונות‬
‫‪JPEG‬‬
‫‪CD-R/-RW‬‬
‫סוגי תקליטורים שהמוצר אינו יכול להפעיל‬
‫• ‪LD, CD-G/-I/-ROM, DVD-ROM/-RAM‬‬
‫| הערה |‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫ייתכן ולא יהיה ניתן להפעיל תקליטורי ‪ DVD‬שנרכשו בחו''ל‬
‫במוצר זה‪.‬‬
‫מוצר זה עשוי לא להגיב לכל פקודות ההפעלה מפני‬
‫שתקליטורי ‪ DVD‬ו‪ CD-‬אחדים מאפשרים הפעלה מסוימת או‬
‫מוגבלת ומספקים רק תכונות מסוימות במהלך הפעלתם‪ .‬שים‬
‫לב שאין מדובר בפגם במוצר‪.‬‬
‫אין באפשרותה של ‪ Samsung‬להבטיח שמוצר זה יפעיל כל‬
‫תקליטור הנושא את הסמל ‪ DVD‬או ‪ ,CD‬מאחר שתבניות של‬
‫תקליטורים מתפתחות‪ ,‬וכי בעיות ושגיאות עלולות להתרחש‬
‫בעת יצירתה של תוכנת תקליטורי ‪ DVD‬ו‪ CD-‬ו‪/‬או ייצורם של‬
‫תקליטורים‪.‬‬
‫פנה למרכז שרות הלקוחות של ‪ SAMSUNG‬אם יש לך‬
‫שאלות או אם נתקלת בקשיים בהפעלת תקליטורי ‪ DVD‬או‬
‫‪ CD‬במוצר זה‪ .‬ניתן גם לעיין בהמשך מדריך זה לקבלת מידע‬
‫נוסף אודות הגבלות הפעלה‪.‬‬
‫ייתכן שלא ניתן יהיה להפעיל במוצר זה תקליטורים מסחריים‬
‫מסוימים ותקליטורי ‪ DVD‬מסוימים שנרכשו מחוץ לאזור‬
‫מגוריך‪.‬‬
‫מכשיר זה אינו תומך בהשמעת צלילי ‪.DTS‬‬
‫•‬
‫•‬
‫•‬
‫•‬
‫פורמט‬
‫קצב נתונים‬
‫‪MP3‬‬
‫‪320kbps~80‬‬
‫‪WMA‬‬
‫‪128kbps~56‬‬
‫‪AC3‬‬
‫‪384kbps~128‬‬
‫תדירות דגימה‬
‫‪44.1khz‬‬
‫‪44.1/48khz‬‬
‫יחס ממדים‪ :‬מוצר זה תומך ברזולוציה של עד‬
‫‪720X576‬פיקסלים‪ .‬רזולוציית מסך גבוהה יותר מ ‪800 -‬‬
‫פיקסלים אינה נתמכת‪.‬‬
‫כאשר הנכם משמיעים תקליטור שתדר הדגימה שלו עולה‬
‫על ‪ 48khz‬או ‪ ,320kbps‬ייתכן ותחוו רעידה על המסך בזמן‬
‫ההשמעה‪.‬‬
‫ייתכן ולא ניתן יהיה להפעיל בחירה של קצב העלאת תמונה‬
‫גבוה יותר בזמן הפעלת קובץ ‪.DivX‬‬
‫מאחר ומוצר זה מספק פורמטים קידוד שמורשים ע''י ‪DivX‬‬
‫‪ ,Networks, Inc‬ייתכן ולא תתאפשר ההפלה של קובץ מסוג‬
‫‪ Divx‬שהמשתמש יצר‪.‬‬
‫סמלי תקליטורים הניתנים להפעלה במוצר זה‬
‫‪DVD-VIDEO‬‬
‫‪AUDIO-CD‬‬
‫‪DivX‬‬
‫קוד אזורי‬
‫המוצר והתקליטורים מקודדים לפי אזור‪ .‬על קודים אזוריים אלה‬
‫להיות תואמים כדי שניתן יהיה להפעיל את התקליטור‪ .‬במקרה‬
‫שהקודים אינם מתאימים‪ ,‬לא ניתן יהיה להפעיל את התקליטור‪.‬‬
‫מספר האזור של נגן זה מוצג בלוח האחורי שלו‪.‬‬
‫תומך בפורמטים מסוג‬
‫תמיכה בקובצי וידאו‬
‫פורמט‬
‫גרסאות תומכות‬
‫‪AVI‬‬
‫‪DivX3.11~DivX6.8‬‬
‫‪WMV‬‬
‫‪V1/V2/V3/V7‬‬
‫עברית ‪| 5‬‬
‫תחילת העבודה ‪02‬‬
‫תאימות תקליטורים ותבניות‬
‫תמיכה בקובצי וידאו‬
‫תחילת העבודה‬
‫סוג התקליטור קוד אזורי‬
‫‪DVD-VIDEO‬‬
‫אזור‬
‫‪1‬‬
‫ארצות הברית‪ ,‬שטחים השייכים‬
‫לארצות הברית וקנדה‬
‫‪2‬‬
‫אירופה‪ ,‬יפן‪ ,‬המזרח התיכון‪,‬‬
‫מצרים‪ ,‬דרום אפריקה‪ ,‬גרינלנד‬
‫‪3‬‬
‫טייוואן‪ ,‬קוריאה‪ ,‬הפיליפינים‪,‬‬
‫אינדונזיה‪ ,‬הונג קונג‬
‫‪4‬‬
‫מקסיקו‪ ,‬דרום אמריקה‪ ,‬מרכז‬
‫אמריקה‪ ,‬אוסטרליה‪ ,‬ניו זילנד‪ ,‬איי‬
‫האוקיינוס השקט‪ ,‬האיים הקריביים‬
‫‪5‬‬
‫רוסיה‪ ,‬מזרח אירופה‪ ,‬הודו‪,‬‬
‫רוב אפריקה‪ ,‬קוריאה הצפונית‪,‬‬
‫מונגוליה‬
‫‪6‬‬
‫סין‬
‫| הערה |‬
‫• תבניות קבצים נתמכות‬
‫פורמט‬
‫תצלום‬
‫דומם‬
‫שם הקובץ‬
‫‪JPG‬‬
‫‪MP3‬‬
‫סיומת‬
‫קובץ‬
‫סרט‬
‫מוזיקה‬
‫‪WMA‬‬
‫‪DivX‬‬
‫‪WMV‬‬
‫‪JPG‬‬
‫‪.JPEG‬‬
‫‪MP3.‬‬
‫‪WMA.‬‬
‫‪WMV.‬‬
‫‪AVI.‬‬
‫קצב‬
‫סיבית‬
‫–‬
‫‪320~80‬‬
‫‪kbps‬‬
‫‪128~56‬‬
‫‪kbps‬‬
‫‪4Mbps‬‬
‫‪4Mbps‬‬
‫גרסה‬
‫–‬
‫–‬
‫‪V8‬‬
‫‪,V1,V2‬‬
‫‪V3,V7‬‬
‫‪~DivX3.11‬‬
‫‪DivX6.8‬‬
‫פיקסלים‬
‫‪640x480‬‬
‫–‬
‫–‬
‫‪720x576‬‬
‫דגימה‬
‫תדר‬
‫–‬
‫‪44.1kHz‬‬
‫‪44.1kHz‬‬
‫‪44.1KHz~ 48KHz‬‬
‫| הערה |‬
‫‪ ‬הפעלת קובץ ‪ JPEG‬בעל רזולוציה גבוהה יותר מהרזולוציה‬
‫של נגן ה‪ DVD-‬עלולה לגרום לירידה באיכות התמונה בעת‬
‫הצגתה‪.‬‬
‫אביזרים‬
‫בדקו אם האביזרים שלהלן מצורפים למוצר‪.‬‬
‫‪ ‬כאשר מספר האזור של תקליטור ‪ DVD‬אינו תואם למספר‬
‫האזור של מוצר זה‪ ,‬לא יהיה באפשרות המוצר להפעילו‪.‬‬
‫הערות אודות חיבור ‪USB‬‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫•‬
‫התקנים תומכים‪ :‬אחסון ‪ ,USB‬נגן ‪ ,MP3‬מצלמה דיגיטלית‪.‬‬
‫ייתכן שלא יוצגו או יופעלו תיקיות או קבצים ששמותיהם ארוכים‬
‫יותר מ‪ 10 -‬תווים‪.‬‬
‫ייתכן ולא ניתן יהיה להציג כיאות קובץ כתוביות גדול יותר‬
‫מ ‪300KB -‬‬
‫מספר מסוים של התקן ‪ /USB‬מצלמה דיגיטלית‪ ,‬קורא כרטיסי‬
‫‪ USB‬אינם נתמכים‪.‬‬
‫קבצים מסוג ‪FAT16, FAT32‬נתמכים‬
‫חברו ישירות לשקע ‪ USB‬של המוצר‪'3 .‬חיבור באמצעות כבל‬
‫נוסף עשוי ליצור בעיות בנוגע להתאמת ‪.USB‬‬
‫החדרת יותר מהתקן זיכרון אחד לקורא הכרטיסים ימנע את‬
‫ההפעלה התקינה‪.‬‬
‫אין תמיכה לפרוטוקול ‪ PTP‬למצלמה דיגיטלית‪.‬‬
‫אין לנתק התקן ‪ USB‬במהלך תהליך "קריאה"‪.‬‬
‫ככל שהרזולוציה של התמונה גבוהה יותר‪ ,‬כך שהיית התצוגה‬
‫ארוכה יותר‪ .‬לא ניתן להפעיל קבצים מסוג ‪ DRM‬ו‪MP3/‬‬
‫‪ WMA‬שהורדו מאתר מסחרי‪/‬‬
‫כונן קשיח חיצוני אינו נתמך‪.‬‬
‫הזרם המירבי להתקן ‪ USB‬חיצוני באמצעות שקע ‪ USB‬הנו‬
‫‪ ) 500mA‬ביחס למתח ‪(5V‬‬
‫|‪6‬‬
‫עברית‬
‫כבל וידאו‬
‫אנטנת ‪FM‬‬
‫‪FUNCTION‬‬
‫‪TV‬‬
‫‪SOURCE‬‬
‫‪RECEIVER‬‬
‫‪FOOTBALL‬‬
‫‪TV‬‬
‫‪3‬‬
‫‪6‬‬
‫‪9‬‬
‫‪DSP/EQ‬‬
‫‪DVD‬‬
‫‪2‬‬
‫‪1‬‬
‫‪5‬‬
‫‪4‬‬
‫‪8‬‬
‫‪7‬‬
‫‪V-SURROUND‬‬
‫‪0‬‬
‫‪MUTE‬‬
‫‪MIC VOL +‬‬
‫‪TUNING‬‬
‫‪/ CH‬‬
‫‪VOL‬‬
‫‪TV SOUND‬‬
‫‪MIC VOL‬‬
‫‪TITLE MENU‬‬
‫‪DISC MENU‬‬
‫‪HOME‬‬
‫‪TOOLS‬‬
‫‪INFO‬‬
‫‪b‬‬
‫‪#‬‬
‫‪EXIT‬‬
‫‪RETURN‬‬
‫‪USB REC S/W LEVEL‬‬
‫‪D‬‬
‫‪C‬‬
‫‪P.BASS‬‬
‫‪S.VOL‬‬
‫‪B‬‬
‫‪A‬‬
‫‪DIMMER‬‬
‫‪GIGA‬‬
‫‪MY KARAOKE REPEAT‬‬
‫‪MO/ST‬‬
‫מדריך למשתמש‬
‫כבל ‪) HDMI‬אופציונלי(‬
‫‪TUNER‬‬
‫‪MEMORY‬‬
‫‪SLEEP‬‬
‫‪KEYCON‬‬
‫‪ECHO‬‬
‫סוללות לשלט הרחוק‬
‫)גודל ‪(AAA‬‬
‫עוצמת השמע )‬
‫‪,‬‬
‫(‬
‫עצירה )‬
‫* ‪ AUX IN 1‬חיבור‬
‫(‬
‫הפעל‪/‬השהה )‬
‫תצוגה‬
‫(‬
‫פתיחה‪/‬סגירה )‬
‫‪5V 500mA‬‬
‫(‬
‫‪MIC 1‬‬
‫‪AUX IN 1‬‬
‫‪MIC 2‬‬
‫הפעלה )‬
‫(‬
‫חיישן שלט רחוק‬
‫מגש תקליטורים‬
‫הפונקציות )‬
‫(‬
‫יציאת ‪ USB‬שקע המיקרופון‬
‫* חיבור אודיו מרכיבים חיצוניים‬
‫חברו כבל שמע )אינו מסופק( מיציאת ה‪ AUX IN 1-‬שבלוח הקדמי של המכשיר לשקע יציאת השמע של נגן ה‪.MP3-‬‬
‫‪ ‬בחרו במצב ‪.AUX 1‬‬
‫הלוח האחורי‬
‫שקע כניסה דיגיטלי אופטי‬
‫)כניסת אודיו דיגיטלית(‬
‫יציאת שקע ‪HDMI‬‬
‫* אנטנת ‪FM‬‬
‫‪FA NET‬‬
‫)למטרת שירות בלבד(‬
‫‪AUX IN 2‬‬
‫שקע יציאת הוידאו‬
‫‪VIDEO‬‬
‫‪OUT‬‬
‫‪HDMI OUT‬‬
‫חיבורי יציאת הרמקולים‬
‫מאוורר צינון‬
‫‪SPEAKERS OUT‬‬
‫‪AUX IN 2‬‬
‫‪FM ANT‬‬
‫‪FA NET‬‬
‫)‪(Only For Service‬‬
‫‪OPTICAL‬‬
‫‪DIGITAL‬‬
‫‪AUDIO IN‬‬
‫‪SURROUND‬‬
‫‪SUBWOOFER‬‬
‫‪SURROUND‬‬
‫* חיבור אנטנת ‪FM‬‬
‫‪ . 1‬חברו את אנטנת ה ‪ FM -‬המסופקת לשקע אנטנת ‪.FM‬‬
‫‪ . 2‬הזיזו בעדינות את חוט האנטנה מסביב עד שתמצאו מקום שבו הקליטה טובה‪ .‬לאחר מכן חברו אותו לקיר או למשטח קשיח אחר‪.‬‬
‫| הערה |‬
‫‪ ‬יש לשמור על שטח פתוח של ‪ 10‬ס"מ מכל צד של מערכת הקולנוע הביתית כדי להבטיח אוורור מתאים‪ .‬אין לחסום את מאוורר הקירור‬
‫או את חורי האוורור‪.‬‬
‫‪ ‬מוצר זה אינו קולט שידורי ‪.AM‬‬
‫עברית ‪| 7‬‬
‫תחילת העבודה ‪02‬‬
‫הלוח הקדמי‬
‫תחילת העבודה‬
‫שלט רחוק‬
‫סקירת השלט הרחוק‬
‫זהו כפתור "בחירת מצב"‪.‬‬
‫או‬
‫לחצו לבחירת מצב וידאו בטלוויזיה‪.‬‬
‫לבחירה במצב כדורגל‪.‬‬
‫לפתיחה וסגירה של מגש התקליטורים‪.‬‬
‫‪FUNCTION‬‬
‫‪TV‬‬
‫‪SOURCE‬‬
‫להפעלה וכיבוי של המוצר‪.‬‬
‫‪RECEIVER‬‬
‫‪FOOTBALL‬‬
‫‪TV‬‬
‫‪3‬‬
‫‪2‬‬
‫‪1‬‬
‫‪6‬‬
‫‪5‬‬
‫‪4‬‬
‫‪8‬‬
‫‪7‬‬
‫‪9‬‬
‫בחרו במצבי אודיו ‪ DSP/EQ‬הרצויים‪.‬‬
‫‪DVD‬‬
‫‪DSP/EQ‬‬
‫‪V-SURROUND‬‬
‫‪0‬‬
‫לחצו לחיפוש קדימה או אחורה‪.‬‬
‫לחצו להשהיית תקליטור‪.‬‬
‫ניתן לשדר אותות שמע אל רמקולים של‬
‫מערכת קולנוע ביתית או רמקולים של טלוויזיה‪.‬‬
‫השתמשו בלחצן זה לכניסה לתפריט‬
‫התקליטור‪.‬‬
‫מציג את הסטטוס הנוכחי של קבצי‬
‫התקליטור‪.‬‬
‫לבחירה במצב ה‪ P.BASS-‬הרצוי‪.‬‬
‫ווסתו ואזנו את עוצמת השמע כנגד שינוי‬
‫משמעותי בעוצמת הקול‪.‬‬
‫מאפשר חזרה על כותר‪ ,‬פרק‪ ,‬רצועה‬
‫או תקליטור‪.‬‬
‫בחרו באפשרות ‪) MONO‬מונו( או‬
‫‪) STEREO 0‬סטראו( לשידור רדיו‪.‬‬
‫או‬
‫הסרת קול‪.‬‬
‫|‪8‬‬
‫עברית‬
‫לחצו על ‪ Virtual Surround‬כדי לבחור‬
‫באפשרות ‪.On/Off‬‬
‫נתקו את השמע באופן זמני‪.‬‬
‫‪MIC VOL +‬‬
‫‪TUNING‬‬
‫‪/ CH‬‬
‫‪VOL‬‬
‫‪TV SOUND‬‬
‫‪MIC VOL‬‬
‫‪TITLE MENU‬‬
‫‪DISC MENU‬‬
‫‪HOME‬‬
‫כווננו את עוצמת השמע‪.‬‬
‫מעלה את תפריט ההגדרות של המכשיר‪.‬‬
‫השתמשו בלחצן זה לכניסה לתפריט‬
‫התקליטור‪.‬‬
‫‪TOOLS‬‬
‫‪INFO‬‬
‫‪#‬‬
‫לחצו ליציאה מהתפריט‪.‬‬
‫נועד להתחיל הפעלת הקלטת ‪.USB‬‬
‫נועד לווסת את עוצמת השמע של הטלוויזיה‪.‬‬
‫לחצו על לחצני הספרות לתפעול האפשרויות‪.‬‬
‫לחצו למעבר קדימה או אחורה בין‬
‫רצועות‪/‬פרקים‪.‬‬
‫לחצו להשמעת‪/‬עצירת תקליטור‪.‬‬
‫‪MUTE‬‬
‫חפשו תחנות ‪ FM‬פעילות והחליפו ערוצים‪.‬‬
‫או‬
‫ווסתו את עוצמת השמע של המיקרופון‪.‬‬
‫אם ברצונכם לעבור למצב טלוויזיה‪ ,‬לחצו על‬
‫כפתור ‪.TV‬‬
‫במידה והנכם רוצים לעובר לקולנוע ביתי‪,‬‬
‫לחצו על כפתור ‪.DVD‬‬
‫‪b‬‬
‫‪EXIT‬‬
‫‪RETURN‬‬
‫‪USB REC S/W LEVEL‬‬
‫‪D‬‬
‫‪C‬‬
‫‪P.BASS‬‬
‫‪S.VOL‬‬
‫‪B‬‬
‫‪A‬‬
‫‪DIMMER‬‬
‫‪GIGA‬‬
‫‪MY KARAOKE REPEAT‬‬
‫‪MO/ST‬‬
‫‪TUNER‬‬
‫‪MEMORY‬‬
‫‪SLEEP‬‬
‫‪KEYCON‬‬
‫‪ECHO‬‬
‫נועד להחלפת שפת השמע‪/‬כתוביות‪ ,‬זווית‪ ,‬וכו'‬
‫בחרו בתפריטים המופיעים על המסך ושנו את‬
‫ערך התפריט‪.‬‬
‫או‬
‫לחצו על מקש הבקרה )‪ (b,#‬להגברת או הפחתת‬
‫ערך המקש‪.‬‬
‫לחזרה לתפריט הקודם‪.‬‬
‫מאפשר גישה לפונקציות שכיחות של מערכת‬
‫‪ DVD‬לקולנוע ביתי כגון דפדוף ברשימת‬
‫התמונות‪.‬‬
‫ווסתו את בהירות הצג‪.‬‬
‫נועד להדליק‪/‬לכבות את פונקציית הקול‬
‫‪.GIGA‬‬
‫יש לכוון למצב שינה לכיבוי המכשיר‪.‬‬
‫או‬
‫לווסת את עוצמת ההד של המיקרופון‪.‬‬
‫לחצו בתחנות ‪ FM‬הקבועות מראש‪.‬‬
‫או‬
‫לחצו על לחצן ‪ KEYCON‬לבחירה במקש‬
‫הבקרה‪.‬‬
‫יצרן‬
‫‪AAAsize:‬‬
‫סוללה‪:‬‬
‫גודל‬
‫‪Battery‬‬
‫‪AAA‬‬
‫‪Admiral‬‬
‫‪((M.Wards‬‬
‫‪A Mark‬‬
‫קוד‬
‫‪58 ,57 ,56‬‬
‫‪MTC‬‬
‫‪18‬‬
‫‪NEC‬‬
‫‪60 ,59 ,40 ,20 ,19 ,18‬‬
‫‪Nikei‬‬
‫‪03‬‬
‫‪AOC‬‬
‫‪Bell & Howell‬‬
‫‪((M.Wards‬‬
‫‪15 ,01‬‬
‫‪,05 ,04 ,03 ,02 ,01‬‬
‫‪,11 ,10 ,09 ,08 ,07 ,06‬‬
‫‪14 ,13 ,12‬‬
‫‪48 ,40 ,18 ,01‬‬
‫‪Onking‬‬
‫‪03‬‬
‫‪81 ,58 ,57‬‬
‫‪Onwa‬‬
‫‪03‬‬
‫‪Brocsonic‬‬
‫‪60 ,59‬‬
‫‪Panasonic‬‬
‫‪Candle‬‬
‫‪18‬‬
‫‪Penney‬‬
‫| הערה |‬
‫‪Cetronic‬‬
‫‪03‬‬
‫‪Philco‬‬
‫‪ ‬ודא שקצוות הסוללה המסומנים ב‪ "+"-‬וב‪ "-"-‬תואמים לשרטוט‬
‫שבתוך התא‪.‬‬
‫‪ ‬בהנחה של שימוש רגיל בטלוויזיה‪ ,‬יספיקו הסוללות לשנה‬
‫אחת בערך‪.‬‬
‫‪ ‬ניתן להשתמש בשלט הרחוק עד למרחק של בערך ‪ 7‬מטרים‬
‫מהמוצר בקו ישר‪.‬‬
‫‪Citizen‬‬
‫‪25 ,18 ,03‬‬
‫‪Philips‬‬
‫‪Cinema‬‬
‫‪Classic‬‬
‫‪Concerto‬‬
‫‪Contec‬‬
‫‪Coronado‬‬
‫‪97‬‬
‫‪03‬‬
‫‪18‬‬
‫‪46‬‬
‫‪15‬‬
‫‪Pioneer‬‬
‫‪Portland‬‬
‫‪Proton‬‬
‫‪Quasar‬‬
‫‪Radio Shack‬‬
‫‪Craig‬‬
‫‪84 ,83 ,82 ,61 ,05 ,03‬‬
‫‪RCA/Proscan‬‬
‫‪Croslex‬‬
‫‪Crown‬‬
‫‪62‬‬
‫‪03‬‬
‫‪Realistic‬‬
‫‪Sampo‬‬
‫‪Curtis Mates‬‬
‫‪63 ,61 ,59‬‬
‫‪Samsung‬‬
‫‪CXC‬‬
‫‪Sanyo‬‬
‫‪,66 ,54 ,09 ,08 ,07 ,06‬‬
‫‪74 ,73 ,67‬‬
‫‪18‬‬
‫‪,54 ,48 ,18 ,17 ,15 ,03‬‬
‫‪90 ,69 ,62 ,59‬‬
‫‪,48 ,40 ,18 ,17 ,15‬‬
‫‪72 ,62 ,54‬‬
‫‪91 ,80 ,66 ,63‬‬
‫‪59 ,18 ,15‬‬
‫‪40‬‬
‫‪67 ,66 ,06‬‬
‫‪75 ,61 ,60 ,56 ,48 ,17‬‬
‫‪,78 ,77 ,76 ,67 ,59 ,18‬‬
‫‪94 ,93 ,92‬‬
‫‪19 ,03‬‬
‫‪40‬‬
‫‪,43 ,40 ,17 ,16 ,15 ,00‬‬
‫‪,49 ,48 ,47 ,46‬‬
‫‪65 ,61 ,19‬‬
‫‪Fisher‬‬
‫‪Funai‬‬
‫‪Futuretech‬‬
‫‪General‬‬
‫‪(Electric (GE‬‬
‫‪Hall Mark‬‬
‫‪Hitachi‬‬
‫‪Inkel‬‬
‫‪JC Penny‬‬
‫‪JVC‬‬
‫‪KTV‬‬
‫‪KEC‬‬
‫‪KMC‬‬
‫‪(LG (Goldstar‬‬
‫‪Anam‬‬
‫הגדרת השלט הרחוק‬
‫ניתן לשלוט בפונקציות מסוימות של הטלוויזיה בעזרת שלט רחוק‬
‫זה‪.‬‬
‫בהפעלת הטלוויזיה באמצעות השלט הרחוק‪.‬‬
‫‪ . 1‬לחצו על כפתור ‪ TV‬להגדרת השלט למצב ‪.TV‬‬
‫‪ . 2‬יש ללחוץ על לחצן ההפעלה להדליק את הטלוויזיה ‪.‬‬
‫‪ . 3‬בעת החזקת כפתור ‪ POWER‬הקישו על הקוד שמתאים‬
‫למכשיר הטלוויזיה שלכם‪. .‬‬
‫• במידה וקיים יותר מקוד אחד למכשיר הטלוויזיה שלכם‬
‫שמופיע בטבלה‪ ,‬הקישו פעם אחת בכל פעם כדי לקבוע‬
‫איזה קוד תקף‪.‬‬
‫•‬
‫דוגמה‪ :‬עבור טלוויזיה מסוג "סמסונג"‬
‫בעת החזקת כפתור ‪ POWER‬השתמשו במקשי‬
‫המספרים להקיש ‪ ,00,15,17‬ו‪.40 -‬‬
‫‪ . 4‬ההגדרה הושלמה במידה והטלוויזיה נכבית‪.‬‬
‫• תוכלו להשתמש בלחצני ‪TV POWER, VOLUME,‬‬
‫‪ ,CHANNEL‬ובמקשים הספרתיים )‪.(0-9‬‬
‫| הערה |‬
‫‪ ‬שלט הרחוק לא יפעל ולא ניתן יהיה לבצע פעולות מסוימות‬
‫באמצעות סוגים מסוימים של מקלטי טלוויזיה‪.‬‬
‫‪ ‬שלט הרחוק יפעל על טלוויזיה מסוג "סמסונג" כברירת מחדל‪.‬‬
‫‪Daewoo‬‬
‫‪Daytron‬‬
‫‪Dynasty‬‬
‫‪Emerson‬‬
‫‪03‬‬
‫‪,17 ,16 ,15 ,04 ,03 ,02‬‬
‫‪,23 ,22 ,21 ,20 ,19 ,18‬‬
‫‪,28 ,27 ,26 ,25 ,24‬‬
‫‪,36 ,35 ,34 ,32 ,30 ,29‬‬
‫‪90 ,59 ,48‬‬
‫‪40‬‬
‫‪03‬‬
‫‪,61 ,59 ,46 ,40 ,15 ,03‬‬
‫‪85 ,84 ,83 ,82 ,64‬‬
‫‪65 ,19‬‬
‫‪03‬‬
‫‪03‬‬
‫‪,66 ,59 ,56 ,40 ,06‬‬
‫‪68 ,67‬‬
‫‪40‬‬
‫‪69 ,59 ,50 ,18 ,15‬‬
‫‪45‬‬
‫‪86 ,67 ,59 ,56‬‬
‫‪70‬‬
‫‪88 ,87 ,61 ,59‬‬
‫‪40 ,15 ,03‬‬
‫‪15‬‬
‫‪Scott‬‬
‫‪61 ,60 ,40 ,03‬‬
‫‪Sears‬‬
‫‪Sharp‬‬
‫‪Signature 2000‬‬
‫‪((M.Wards‬‬
‫‪Sony‬‬
‫‪Soundesign‬‬
‫‪Spectricon‬‬
‫‪19 ,18 ,15‬‬
‫‪64 ,57 ,15‬‬
‫‪55 ,53 ,52 ,51 ,50‬‬
‫‪40 ,03‬‬
‫‪01‬‬
‫‪SSS‬‬
‫‪18‬‬
‫‪Sylvania‬‬
‫‪Symphonic‬‬
‫‪Tatung‬‬
‫‪Techwood‬‬
‫‪Teknika‬‬
‫‪TMK‬‬
‫‪Toshiba‬‬
‫‪Vidtech‬‬
‫‪62 ,60 ,59 ,54 ,48 ,40 ,18‬‬
‫‪96 ,95 ,61‬‬
‫‪06‬‬
‫‪18‬‬
‫‪25 ,18 ,15 ,03‬‬
‫‪40 ,18‬‬
‫‪71 ,63 ,57 ,19‬‬
‫‪18‬‬
‫‪,38 ,37 ,17 ,16 ,15 ,01‬‬
‫‪44 ,43 ,42 ,41 ,40 ,39‬‬
‫‪Videch‬‬
‫‪69 ,60 ,59‬‬
‫‪58 ,57‬‬
‫‪Luxman‬‬
‫‪18‬‬
‫‪Wards‬‬
‫‪,48 ,40 ,18 ,17 ,15‬‬
‫‪64 ,60 ,54‬‬
‫‪(LXI (Sears‬‬
‫‪Yamaha‬‬
‫‪18‬‬
‫‪Magnavox‬‬
‫‪Marantz‬‬
‫‪Matsui‬‬
‫‪MGA‬‬
‫‪Mitsubishi/‬‬
‫‪MGA‬‬
‫‪,62 ,60 ,59 ,56 ,54 ,19‬‬
‫‪71 ,65 ,63‬‬
‫‪,59 ,54 ,48 ,18 ,17 ,15‬‬
‫‪89 ,72 ,62 ,60‬‬
‫‪54 ,40‬‬
‫‪54‬‬
‫‪40 ,18‬‬
‫‪York‬‬
‫‪40‬‬
‫‪Yupiteru‬‬
‫‪Zenith‬‬
‫‪Zonda‬‬
‫‪03‬‬
‫‪79 ,58‬‬
‫‪01‬‬
‫‪75 ,60 ,59 ,40 ,18‬‬
‫‪Dongyang‬‬
‫‪54 ,03‬‬
‫עברית ‪| 9‬‬
‫תחילת העבודה ‪02‬‬
‫התקנת סוללות בשלט הרחוק‬
‫רשימת קודים של יצרניות טלוויזיה‬
‫יצרן‬
‫קוד‬
‫חיבורים‬
‫סעיף זה מפרט את השיטות השונות לחיבור המוצר לרכיבים חיצוניים נוספים‪.‬‬
‫לפני העברת או התקנת המוצר‪ ,‬וודאו כי החשמל כבוי ונתקו את הכבל החשמלי מהשקע‪.‬‬
‫חיבור הרמקולים‬
‫מיקום הרמקול ‪Simple -‬‬
‫מיקום הרמקול ‪Normal -‬‬
‫מרכזי‬
‫צליל היקפי )ימין(‬
‫סאב‪-‬וופר‬
‫מרכזי‬
‫רמקול קדמי )ימין(‬
‫צליל היקפי )ימין(‬
‫סאב‪-‬וופר‬
‫רמקול קדמי )שמאל(‬
‫רמקול קדמי )ימין(‬
‫מוצר‬
‫מוצר‬
‫רמקול קדמי )שמאל(‬
‫צליל היקפי )שמאל(‬
‫צליל היקפי )שמאל(‬
‫מיקום המכשיר‬
‫יש למקם את המכשיר על מעמד או מגירה‪ ,‬או מתחת למעמד הטלוויזיה‪.‬‬
‫בחירת מיקום ההאזנה‬
‫מיקום ההאזנה צריך להיות בערך ‪ 2.5‬עד ‪ 3‬פעמים ממרחק גודל מסך הטלוויזיה‪ ,‬והרחק מהטלוויזיה‪.‬‬
‫דוגמה‪ :‬לטלוויזיות בגדלים של ‪ ,"32‬יש למקם במרחק של ‪ 2.4~2‬מ'‬
‫לטלוויזיות בגדלים ‪ "55‬יש למקם במרחק של ‪ 4~3.5‬מ'‪.‬‬
‫רמקולים קדמיים‬
‫מקמו את הרמקולים האלה מול עמדת ההאזנה שלכם‪ ,‬ולכפי פנימה )בערך בזווית של ‪ (45°‬כלפיכם‪.‬‬
‫מקמו את הרמקולים כך שהטוויטרים שלהם יהיו מותאמים לגובה של האוזן שלכם‪ .‬יישרו את החזית של‬
‫הרמקולים הקדמיים עם החזית של רמקול המרכז או מקמו אותם מעט לפני הרמקולים המרכזיים‪.‬‬
‫הרמקול המרכזי‬
‫מומלץ להתקינו בגובה זהה לזה של הרמקולים האחרים‪ .‬תוכלו כמו כן להתקינו מעל או מתחת לטלוויזיה‪.‬‬
‫רמקולים סראונד‬
‫מקמו את הרמקולים הללו לצד עמדת האזנה שלכם‪ .‬אם אין מספיק מקום‪ ,‬מקמו את הרמקולים הללו‬
‫באופן שפונה אחד אל השני‪ .‬מקמו אותם בערך ‪ 60‬עד ‪ 90‬ס''מ מעל לאוזן‪ ,‬בכיוון למטה‪.‬‬
‫* שלא כמו הרמקולים הקדמיים והמרכזי‪ ,‬רמקולים הסראונד נועדו בעיקר לשימוש באפקטים קוליים והם‬
‫לא יפיקו צליל כל הזמן‪.‬‬
‫סאבוופר‬
‫מיקומו של הסאבוופר אינו חיוני‪ .‬מקמו אותו בכל מקום שתרצו‪.‬‬
‫| זהירות |‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫אין לאפשר לילדים לשחק עם הרמקולים או בסמיכותם‪ .‬הם עלולים להיפגע בעת נפילת הרמקול‪.‬‬
‫בחיבור כבלי הרמקול לרמקולים‪ ,‬וודאו כי הקוטביות )‪ (-/+‬נכונה‪.‬‬
‫הרחיקו את הסאבוופר מהישג ידם של ילדים‪ ,‬כך שלא יוכלו להכניס את ידיהם או חפצים אחרים לתוך הביב חור( של המכשיר‪.‬‬
‫אין לתלות את הסאבוופר על הקיר באמצעות הביב )חור(‪.‬‬
‫| הערה |‬
‫‪ ‬במידה ומיקמתם רמקול בסמיכות למקלט הטלוויזיה שלכם‪ ,‬ייתכן ויוצר עיוות בצבע כתוצאה מהשדה המגנטי שהרמקולים מפיקים‪.‬‬
‫במידה וזה קורה‪ ,‬יש להרחיק את הרמקול ממקלט הטלוויזיה שלכם‪.‬‬
‫| ‪10‬‬
‫עברית‬
‫רכיבי הרמקולים‬
‫סראונד‬
‫כבל הרמקול‬
‫קדמיים‬
‫)ימין( )שמאל(‬
‫חיבורים ‪03‬‬
‫)ימין( )שמאל(‬
‫‪HT-F450K‬‬
‫)ימין( )שמאל(‬
‫סאבוופר‬
‫מרכזי‬
‫‪HT-F455K‬‬
‫)ימין( )שמאל( )ימין( )שמאל(‬
‫‪HT-F453K‬‬
‫)ימין( )שמאל(‬
‫סראונד‬
‫סראונד‬
‫מעמד‬
‫בסיס המעמד‬
‫מעמד‬
‫קדמיים‬
‫בורג )‪8EA :(20×5‬‬
‫בסיס המעמד‬
‫בורג )‪16EA :(20×5‬‬
‫‪HT-F453HK‬‬
‫דמעמל םוא‬
‫קדמיים‬
‫)ןימי( )שמאל(‬
‫‪HT-F445K‬‬
‫)ימין( )שמאל( )ימין( )שמאל(‬
‫)ןימי( )שמאל(‬
‫מרכזי‬
‫דמעמל ספת‬
‫סראונד‬
‫מרכזי‬
‫קדמיים‬
‫סאבוופר‬
‫מעמד‬
‫סראונד‬
‫קדמיים‬
‫כבל הרמקול‬
‫כבל הרמקול‬
‫סאבוופר‬
‫בסיס המעמד‬
‫בורג )‪16EA :(15×5‬‬
‫בסיס המעמד‬
‫חיבור הרמקולים‬
‫‪ . 1‬לחצו כלפי מטה על התג החשמלי בגב הרמקול‪HT-F453K/F453HK/F445K/ ) .‬‬
‫‪ F455K‬בלבד(‬
‫‪ . 2‬חברו את החוט השחור לתוך התג החשמלי השחור )‪ (-‬והחוט האדום לתוך התג‬
‫החשמלי האדום )‪ (+‬ואז שחררו את התג‪HT-F453K/F453HK/F445K/F455K) .‬‬
‫בלבד(‬
‫‪13‬‬
‫‪English‬‬
‫|‪English‬‬
‫‪ . 3‬חברו את תקעי החיבור לגב המכשיר תוך התאמת צבעי תקעי הרמקולים לשקעים‪.‬‬
‫‪13‬‬
‫|‬
‫‪English‬‬
‫‪HT-F5530_50_ZC_1221.indd‬‬
‫‪HT-F5530_50_ZC_1221.indd‬‬
‫‪13‬‬
‫‪13‬‬
‫‪2012-12-2‬‬
‫‪2012-‬‬
‫‪2012-12-21 오후 5:18:48‬‬
‫‪Engli‬‬
‫‪20‬‬
‫אדום‬
‫שחור‬
‫| ‪13 13‬‬
‫|‬
‫‪EnglishEnglish‬‬
‫‪HT-F5530_50_ZC_1221.indd‬‬
‫‪HT-F5530_50_ZC_1221.indd‬‬
‫‪13‬‬
‫‪13‬‬
‫עברית ‪| 11‬‬
‫‪13‬‬
‫חיבורים‬
‫עבור ‪HT-F450K‬‬
‫רמקול מרכזי‬
‫רמקול קדמי )שמאל(‬
‫רמקול קדמי )ימין(‬
‫‪VIDEO‬‬
‫‪OUT‬‬
‫‪HDMI OUT‬‬
‫‪VOLTAGE 115‬‬
‫‪SEL.‬‬
‫‪SPEAKERS OUT‬‬
‫‪AUX IN 2‬‬
‫‪FM ANT‬‬
‫‪FA NET‬‬
‫)‪(Only For Service‬‬
‫‪OPTICAL‬‬
‫‪DIGITAL‬‬
‫‪AUDIO IN‬‬
‫‪SURROUND‬‬
‫‪SUBWOOFER‬‬
‫‪SURROUND‬‬
‫סראונד רמקול )ימין(‬
‫כדי לראות את חיבורי הרמקולים עבור ‪HT-F453K/‬‬
‫‪ ,F453HK/F445K/F455K‬עיינו בעמודים ‪.11‬‬
‫רמקול סראונד )שמאל(‬
‫סאבוופר‬
‫התקנת הרמקולים על מעמד גבוה‬
‫* ‪ HT-F453K‬בלבד ‪ -‬רמקולים קדמיים‬
‫* ‪ HT-F445K/F455K‬בלבד – רמקולים קדמיים‪/‬היקפיים‬
‫‪ 1‬בסיס המעמד‬
‫‪ . 1‬סובבו את בסיס המעמד במהופך וחברו אותו למעמד‪.‬‬
‫מעמד‬
‫‪ . 2‬השתמשו במברג להברגת הברגים בשלושת החורים המסומנים‪.‬‬
‫| זהירות |‬
‫‪ ‬יש להיזהר שלא להפעיל יותר מידי לחץ בעת השימוש במברג כוכב‪.‬‬
‫אחרת‪ ,‬היא תפסיק לפעול או תינזק‪.‬‬
‫)מברגה ‪ -‬מתחת למשקל ‪ 15‬ק''ג‪/‬פ'‪ .‬ס''מ(‬
‫‪2‬‬
‫‪3‬‬
‫‪4‬‬
‫‪ . 3‬יישרו את כבל הרמקול המצורף והכניסו אותו לחור שבמרכז בסיס‬
‫המעמד‪.‬‬
‫‪ . 4‬חבר את הרמקול העילי למעמד המורכב‪.‬‬
‫‪ . 5‬הכניסו בורג לחור שבגב הרמקול והדקו אותו בכיוון השעון בעזרת‬
‫מברג‪ .‬כעת חברו את כבל הרמקול‪.‬‬
‫‪ . 6‬זהו המראה לאחר שהרמקול מותקן‪ .‬חזרו על צעד זה להתקנת רמקול‬
‫נוסף‪.‬‬
‫| ‪12‬‬
‫עברית‬
‫רמקולים‬
‫מעמד‬
‫‪5‬‬
‫‪6‬‬
‫‪1‬‬
‫* ‪ HT-F453HK‬בלבד ‪ -‬רמקולים קדמיים‬
‫‪ . 1‬מתחו את הכבלים של הרמקול כפי שמוצג באיור והעבירו אותם‬
‫דרך הפתח שבבסיס המעמד‪.‬‬
‫‪ . 2‬כעת הדקו את האום של המעמד בעזרת מברג כפי שמוצג‬
‫באיור‪.‬‬
‫‪2‬‬
‫‪3‬‬
‫‪ . 3‬זהו המראה לאחר שהרמקול מותקן‪ .‬חזרו על צעד זה להתקנת‬
‫רמקול נוסף‪.‬‬
‫חיבורים ‪03‬‬
‫התקנת הרמקול על מעמד השידה‬
‫‪4‬‬
‫‪ . 4‬אם ברצונכם לכוונן את גובה הרמקול‪ ,‬שחררו מעט את שני‬
‫הברגים בחלקו האחורי‪.‬‬
‫‪ . 5‬משכו את הרמקול כלפי מעלה בכיוון החץ ותלו אותו על החריץ‬
‫בגובה המתאים לכם‪.‬‬
‫!‬
‫‪5‬‬
‫זהירות ‪ :‬הפעלת כוח רב מדי עלולה לגרום לפגיעה‪.‬‬
‫‪6‬‬
‫‪ . 6‬הכניסו ברגים לשני החורים שבגב הרמקול והדקו אותם בעזרת‬
‫מברג כפי שמוצג באיור‪.‬‬
‫‪ . 7‬יש לעשות זאת לאחר כוונון גובה הרמקול‪.‬‬
‫אם ברצונכם לשנות את גובה הרמקול‪ ,‬תוכלו לחזור על‬
‫הפעולות שלעיל בכל עת‪.‬‬
‫‪7‬‬
‫חיבור לטלוויזיה‬
‫בחר בשיטה ‪ 1‬או בשיטה ‪.2‬‬
‫• אם הגדרתם את השלט רחוק של המכשיר לשליטה בטלוויזיה‪ ,‬לחצו על הלחצן ‪ TV SOURCE‬שבשלט רחוק‪ ,‬ולאחר מכן בחרו‬
‫בהתקן החיצוני המתאים מתוך רשימת המקורות של הטלוויזיה )‪ Video In ,HDMI‬ועוד( לצפייה בווידאו ממערכת הקולנוע הביתית‪.‬‬
‫שיטה ‪2‬‬
‫‪VIDEO‬‬
‫‪OUT‬‬
‫‪HDMI OUT‬‬
‫‪SPEAKERS OUT‬‬
‫‪AUX IN 2‬‬
‫‪FM ANT‬‬
‫‪FA NET‬‬
‫)‪(Only For Service‬‬
‫‪OPTICAL‬‬
‫‪DIGITAL‬‬
‫‪AUDIO IN‬‬
‫‪SURROUND‬‬
‫‪SUBWOOFER‬‬
‫‪SURROUND‬‬
‫שיטה ‪1‬‬
‫)כבל אינו מצורף‪(.‬‬
‫שיטה ‪ 1‬חיבור לטלוויזיה באמצעות כבל ‪ - HDMI‬איכות מיטבית )מומלץ(‬
‫חבר כבל ‪) HDMI‬אופציונלי( משקע יציאת ה‪ HDMI-‬שבגב המוצר לשקע כניסת ה‪ HDMI-‬של הטלוויזיה‪.‬‬
‫עברית ‪| 13‬‬
‫חיבורים‬
‫שיטה ‪ 2‬חיבור לטלוויזיה באמצעות כבל וידאו ‪ -‬איכות טובה‬
‫חבר את כבל הווידאו המצורף בין שקע ה‪ VIDEO OUT-‬שבגב המוצר לבין שקע ה‪ VIDEO IN-‬של הטלוויזיה‪.‬‬
‫| הערה |‬
‫‪ ‬אין לחבר את היחידה באמצעות מכשיר וידאו‪ .‬אותות וידאו המשודרים באמצעות מכשירי וידאו עשויים להיות מושפעים ממערכות הגנת‬
‫זכויות יוצרים‪ ,‬וכתוצאה מכך עשויים להופיע שיבושים והפרעות בתמונה המוצגת על מסך הטלוויזיה‪.‬‬
‫השימוש ב ‪) Anynet+(HDMI-CEC) -‬מוצרי ‪ Samsung‬בלבד(‬
‫‪ Anynet+‬הנו פונקציה המאפשרת לך לשלוט בהתקנים אחרים מסוג "סמסונג" באמצעות שלט הרחוק של מכשיר הטלוויזיה מסוג‬
‫"סמסונג"‪ .‬ניתן לעשות שימוש ב ‪ Anynet+ -‬בחיבור המכשיר לטלוויזיה מסוג "סמסונג" באמצעות כבל ‪.HDMI‬‬
‫| הערה |‬
‫‪ ‬פונקציית ה ‪ Anynet+ -‬תומכת בחלק מהכפתורים שבשלט הרחוק‪.‬‬
‫‪ ‬פונקציה זו אינה זמינה אם כבל ה‪ HDMI-‬לא תומך ב‪.CEC-‬‬
‫‪ ‬אנא בדקו את ‪ Anynet+‬הלוגו )במידה ויש לטלוויזיה שלכם ‪ Anynet+‬לוגו‪ ,‬היא תומכת בפונקציית ‪(Anynet+‬‬
‫חיבור להתקנים חיצוניים‬
‫כדי לבחור במצב הנכון עבור התקן חיצוני‪ ,‬לחץ על הלחצן ‪ .FUNCTION‬בכל פעם שתלחץ על הלחצן ישתנה המצב בהתאם לסדר הבא‪:‬‬
‫‪FM USB AUX 2 AUX 1 D.IN DVD/CD‬‬
‫)כבל אינו מצורף‪(.‬‬
‫‪VIDEO‬‬
‫‪OUT‬‬
‫‪HDMI OUT‬‬
‫שיטה ‪1‬‬
‫‪SPEAKERS OUT‬‬
‫‪AUX IN 2‬‬
‫‪FM ANT‬‬
‫‪R‬‬
‫אדום‬
‫‪W‬‬
‫לבן‬
‫‪FA NET‬‬
‫)‪(Only For Service‬‬
‫‪AUDIO OUT‬‬
‫‪OPTICAL‬‬
‫‪DIGITAL‬‬
‫‪AUDIO IN‬‬
‫‪SURROUND‬‬
‫‪SUBWOOFER‬‬
‫התקנים חיצוניים‬
‫‪SURROUND‬‬
‫‪DIGITAL OUT‬‬
‫)כבל אינו מצורף‪(.‬‬
‫שיטה ‪2‬‬
‫שיטה ‪ : AUX 2 1‬חיבור לרכיב אנלוגי חיצוני‬
‫חברו את ‪) AUX IN 2‬שמע( שבגב המכשיר ליציאת השמע של הרכיב האנלוגי החיצוני‪  .‬בחרו במצב ‪.AUX 2‬‬
‫| הערה |‬
‫‪ ‬עליכם להתאים את הצבעים בין השקעים המחברים‪.‬‬
‫‪ ‬תוכלו לחבר את יציאת הוידאו שלכם למכשיר הטלווזיה ולחבר את שקעי השמע של מכשיר הוידאו למוצר זה‪.‬‬
‫‪ ‬אם לא נלחץ לחצן במשך ‪ 8‬שעות כאשר המכשיר נמצא במצב ‪ ,AUX‬המכשיר ייכבה באופן אוטומטי‪.‬‬
‫שיטה ‪ : OPTICAL 2‬חיבור לרכיב שמע דיגיטלי חיצוני‬
‫חברו את כניסת אודיו דיגיטלית )‪ (OPTICAL‬שבגב המוצר לפלט הדיגיטלי של הרכיב הדיגיטילי החיצוני‪  .‬בחרו במצב ‪.D.IN‬‬
‫‪ ‬אם לא התקבל אות ‪ OPTICAL‬במשך ‪ 25‬דקות‪ ,‬המכשיר ייכבה באופן אוטומטי‪.‬‬
‫| ‪14‬‬
‫עברית‬
‫חיבורים ‪03‬‬
‫חיבור מיקרופון‬
‫תוכלו ליהנות מתחושת בר קריוקי בנוחיות ביתכם‪.‬‬
‫צפו בוידאו ושירו ביחד עם המילים המופיעות במסך הטלוויזיה והליווי‪.‬‬
‫‪ . 1‬חברו את המיקרופון לשקע המיקרופון בחזית המכשיר‪ .‬תוכלו לחבר עד לשני מיקרופונים‪.‬‬
‫‪ . 2‬לחצו על לחצן ‪MIC VOL‬עוצמת המיקרופון לויסות השמע של המיקרופון‪.‬‬
‫‪ . 3‬לחצו על כפתור ה ‪ECHO -‬לויסות רמת ההד של המיקרופון‪.‬‬
‫‪ . 4‬במהלך ההשמעה‪ ,‬לחצו על לחצן ‪ ,KEYCON‬ולאחר מכן על הכפתורים )‪(b/#‬‬
‫בכל עם שלוחצים על מקש )‪ (#‬המקש מוגבר‪.‬‬
‫ובכל פעם שנלחץ כפתור )‪ (b‬המקש מופחת‪.‬‬
‫‪5V 500mA‬‬
‫‪MIC 1‬‬
‫‪MIC 2‬‬
‫‪ . 5‬לחצו על כפתור ‪ MY KARAOKE‬לעמעום הקולות‪ .‬בכל פעם שהכפתור נלחץ‪,‬‬
‫הבחירה משתנה להלן‪ :‬הפחתת קול קולות מקוריים‪.‬‬
‫✎‬
‫הערה‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫הרחיקו את המיקרופון מהרמקול אם אתם שומעים קולות מוזרים )צווחות או‬
‫יבבות( בעת השימוש בתכונת הקריוקי‪ .‬כמו כן‪ ,‬מומלץ להנמיך את עוצמת השמע‬
‫של המיקרופון או של הרמקול‪.‬‬
‫‪#‬‬
‫‪b‬‬
‫המיקרופון אינו פועל במצבי ‪ AUX‬או ‪.TUNER‬‬
‫כאשר בחירת הרמקול נקבעה ל ‪ -‬רמקול הטלוויזיה‪ ,‬לא ניתן להשתמש‬
‫במיקרופון‪.‬‬
‫‪TUNER‬‬
‫‪MEMORY MY KARAOKE‬‬
‫לאחר הגדרת ‪ My Karaoke‬או ‪ ,Keycon‬האפשרויות ‪S.VOL/P.BASS/‬‬
‫‪KEYCON‬‬
‫‪MO/ST‬‬
‫‪ DSP(EQ)/GIGA/FOOTBALL/V-SURROUND‬אינן פועלות‪.‬‬
‫פונקציית ‪ My Karaoke‬אינה פועלת במצב ‪ D.IN/DIVX‬פונקציית ‪KEYCON‬‬
‫אינה פועלת במצב ‪D.IN/DIVX/USB/MP3/WMA‬‬
‫לאחר ההפסקה‪ ,‬הגדרת ‪ my karaoke‬ו ‪ keycon -‬יעלם‪.‬‬
‫הפונקציה ‪ MY KARAOKE‬זמינה אם המיקרופון מחובר או לא‪ ,‬אך הפונקציה ‪ KEYCON‬זמינה רק אם‬
‫המיקרופון מחובר‪.‬‬
‫עברית ‪| 15‬‬
‫‪ECHO‬‬
‫הגדרות‬
‫תהליך קביעת ההגדרות הראשוניות‬
‫לחצו על כפתור ‪ POWER‬כאשר הוא מחובר לטלוויזיה לראשונה‬
‫‪ .‬מסך ההתקנה הראשוני יוצג‪.‬‬
‫לחצנים בשלט רחוק המשמשים לתפריט‬
‫ההגדרות‬
‫‪MIC VOL +‬‬
‫‪MIC VOL‬‬
‫‪1‬‬
‫▲▼ )בחרו בשפה הרצויה( ‪E ‬‬
‫‪) ▼▲ ‬בחרו ביחס הגובה‪-‬רוחב הרצוי של הטלוויזיה( ‪E ‬‬
‫‪) ▼▲ ‬בחרו בהגדרת הרמקול ‪.E  (Simple‬‬
‫‪3‬‬
‫‪Initial settings > On-Screen Language‬‬
‫‪Select a language for the on-screen displays‬‬
‫‪4‬‬
‫‪English‬‬
‫‪한국어‬‬
‫‪Nederlands‬‬
‫‪Fran ais‬‬
‫‪Deutsch‬‬
‫‪Italiano‬‬
‫‪" Select‬‬
‫‪1‬‬
‫‪‬‬
‫גישה למסך ההגדרות‬
‫‪ . 1‬לחצו על הלחצן ‪.POWER‬‬
‫‪Settings‬‬
‫לחצן ‪ : HOME‬לחץ למעבר לתפריט הבית‪.‬‬
‫‪2‬‬
‫לחצן ‪ : RETURN‬חזרה ‪KEYCON‬‬
‫לתפריט הקודם‪.‬‬
‫‪3‬‬
‫לחצן ‪) E‬אישור( ‪ /‬כיוון ‪:‬‬
‫• לחץ על ▲▼►◄ להזזת הסמן או לבחירת פריט‪.‬‬
‫• לחץ על לחצן ‪ E‬כדי להפעיל את הפריט שנבחר או‬
‫לאשר הגדרה‪.‬‬
‫‪4‬‬
‫לחצן ‪ : EXIT‬לחץ כדי לצאת מהתפריט הנוכחי‪.‬‬
‫| הערה |‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪2‬‬
‫‪MY KARAOKE‬‬
‫‪>Move‬‬
‫ייתכן שהמסך המקורי ייראה אחרת‪ ,‬תלוי בתוכן הדיסק‪.‬‬
‫במידה והכבל ‪ HDMI‬מחובר למוצר‪ ,‬יחס התמונה לא יופיע‪.‬‬
‫אם ברצונכם להציג שוב את מסך ההגדרות הראשוניות כדי‬
‫לבצע שינויים‪ ,‬בחרו באפשרות ‪.Reset‬‬
‫בהתאם לטלוויזיה שברשותכם‪ ,‬ייתכן שרזולוציות פלט ‪HDMI‬‬
‫מסוימות לא יפעלו‪ .‬עיינו במדריך למשתמש של הטלוויזיה‪.‬‬
‫‪#‬‬
‫‪b‬‬
‫התצוגה‬
‫יחס גובה‪-‬רוחב של הטלוויזיה‬
‫• ‪ 4:3‬סריקה פנורמית‪ :‬בחרו מתי ברצונכם לצפות בווידאו‬
‫ביחס ‪ 16:9‬שאותו מספק תקליטור ‪ DVD/Blu-ray‬ללא הפסים‬
‫השחורים בחלק העליון ובחלק התחתון של המסך‪ ,‬למרות‬
‫שהטלוויזיה שברשותכם היא עם יחס של ‪.4:3‬‬
‫• תיבת דואר ‪ :4:3‬בחרו מתי ברצונכם לצפות בווידאו ביחס‬
‫‪ 16:9‬שאותו מספק תקליטור ‪ DVD/Blu-ray‬ללא הפסים‬
‫השחורים בחלק העליון ובחלק התחתון של המסך‪ ,‬למרות‬
‫שהטלוויזיה שברשותכם היא עם יחס של ‪.4:3‬‬
‫• ‪ 16:9‬תצוגה רחבה‪ :‬ניתן להציג תמונה מלאה ביחס של ‪16:9‬‬
‫בטלוויזיה עם מסך רחב‪.‬‬
‫‪BD Wise‬‬
‫‪DVD/CD‬‬
‫‪Function‬‬
‫‪ . 2‬לחצו על הלחצנים ►◄ לבחירה באפשרות ‪,Settings‬‬
‫ולאחר מכן לחצו על הלחצן ‪ .E‬מסך ההגדרות יופיע‪.‬‬
‫‪ . 3‬כדי לגשת לתפריטים‪ ,‬תפריטי המשנה ולאפשרויות במסך‬
‫ההגדרות‪ ,‬פנה לאיור השלט רחוק שלהלן‪.‬‬
‫| ‪16‬‬
‫עברית‬
‫‪ BD Wise‬הוא מאפיין הקישוריות ההדדית האחרון של‬
‫‪ .Samsung‬בעת חיבור מוצרים של ‪ Samsung‬אחד לשני‬
‫באמצעות ‪ BD Wise‬דרך ‪ ,HDMI‬כאשר האפשרות ‪BD Wise‬‬
‫מוגדרת גם במכשיר וגם בטלוויזיה‪ ,‬המכשיר משדר אותות וידאו‬
‫ברזולוציה ובקצב הפריימים של תקליטור ה‪.DVD-‬‬
‫| הערה |‬
‫‪ ‬זה יפיק את המרב של איכות התמונה בהתאם לתוכן‬
‫)בתקליטורי ‪ ,DVD‬וכו'( שברצונכם להפעיל ואת המוצר או‬
‫מכשיר הטלוויזיה שלכם מסוג "סמסונג"‪ ,‬בהתאמת ‪.BD Wise‬‬
‫רזולוציה‬
‫הגדרת רזולוציית הפלט של אות וידאו ‪ .HDMI‬ה‪ i -‬וה ‪p -‬‬
‫מציינים משתלבות וסריקה מתקדמת‪.‬‬
‫• ‪576p(480p), 720p, 1080i, 1080p, BD Wise‬‬
‫| הערה |‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫פריט תפריט ה‪ BD Wise-‬מופיע רק אם ‪ BD Wise‬הוגדר‬
‫למצב מופעל‪.‬‬
‫בהתאם לטלוויזיה שברשותכם‪ ,‬ייתכן שרזולוציות פלט ‪HDMI‬‬
‫מסוימות לא יפעלו‪ .‬עיינו במדריך של הטלוויזיה שברשותכם‪.‬‬
‫במידה והמרוכב מחובר‪ ,‬הרזולוציה תומכת רק ברזולוציות‬
‫מסוג ‪.576i/480i‬‬
‫ייתכן ו‪ 1080P1 -‬לא יופיע‪ ,‬תלוי בדגם הטלוויזיה‪.‬‬
‫תוכלו לווסת את האיזון והדרגה עבור כל רמקול‬
‫לחצו על הכפתורים ▲▼ לבחור ולווסת את הרמקול הרצוי‬
‫‪.speaker‬‬
‫לחצו על הכפתורים ►◄ לשנות את ההגדרות‪.‬‬
‫זמן שהייה‬
‫לא ניתן למקם את הרמקולים במרחקים זהים מנקודת ההאזנה‪.‬‬
‫תוכלו לווסת את זמן השהייה של אותו השמע מרמקולים המרכז‬
‫והסראונד‪ .‬תוכלו להגדיר את צליל הבדיקה במצב זה‪.‬‬
‫| הערה |‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫פורמט ‪HDMI‬‬
‫מאפשר להגדיר את פורמט טווח הצבעים עבור פלט ה‪ ,HDMI-‬כך‬
‫שיתאים ליכולות ההתקן המחובר )טלוויזיה‪ ,‬מסך מחשב וכו'(‪.‬‬
‫‪‬‬
‫תפריט שהיית הזמן יופעל רק כאשר מקור בעל ‪ 5.1‬ערוצים‬
‫מושמע‪.‬‬
‫לא תוכלו לווסת את המרכז והסראונד במצב זה כאשר גודל‬
‫הרמקול הוגדר ל ‪" -‬כלל לא"‪.‬‬
‫באמצעות ‪ AC-3‬ניתן להגדיר את השהיית זמן ההשמעה של‬
‫הרמקולים ההיקפיים בין ‪ 00‬מאיות השנייה לבין ‪ 15‬מאיות‬
‫השנייה‪ .‬ניתן להגדיר את הרמקול המרכזי בלבד בין ‪ 00‬מאיות‬
‫השנייה לבין ‪ 5‬מאיות השנייה‪.‬‬
‫ניתן לווסת את הערוץ המרכזי על גבי תקליטורים בעלי ‪5.1‬‬
‫ערוצים‪.‬‬
‫אות פלט וידאו )לא מצורף(‬
‫צליל ניסיון‬
‫ארצות שונות מחילות סטנדרט טלוויזיה שונה‪.‬‬
‫תוכלו לבחור מבין ‪ NTSC‬או‪. PAL‬‬
‫השתמשו בתכונת בדיקת הצליל כדי לבדוק את חיבורי הרמקול‪.‬‬
‫• לחצו על הכפתורים ►◄ לבחור הפעל‪.‬‬
‫• בדיקת הצליל תשלח ל‪ -‬שמאלי קדמי ‪ ‬מרכז ‪ ‬חזית ימין‬
‫‪ ‬סראונד ימין ‪ ‬סראונד שמאלי ‪ ‬סאבוופר לפי הסדר‪.‬‬
‫להפסקת צליל הבדיקה‪ ,‬לחצו על כפתור ‪.E‬‬
‫שמע‬
‫הגדרת ‪Simple‬‬
‫פונקציה זו מיועדת לבחירת מערך הרמקולים המתאים למערך של‬
‫הרמקולים המחוברים‪ .‬ישנם שני מערכים לבחירה‪.‬‬
‫‪Simple Setup  Audio  Settings .1‬‬
‫‪Simple  Initial Setting  System  Settings .2‬‬
‫‪Speaker Setup‬‬
‫• מצב ‪ :Normal‬השתמשו באפשרות זו כאשר הרמקולים‬
‫ההיקפיים ממוקמים מאחוריכם‪.‬‬
‫• מצב ‪ :Simple‬השתמשו באפשרות זו כאשר הרמקולים‬
‫ההיקפיים ממוקמים מלפניכם‪.‬‬
‫‪ ‬אם בחרתם במצב ‪ ,Simple‬לא ניתן להגדיר את האפשרות‬
‫‪ .Speaker Setting‬רמקול‬
‫הגדרות הרמקולים‬
‫גודל הרמקולים‬
‫‪(Dynamic Range Compression) DRC‬‬
‫תכונה זו מאזנת את הטווח בין הצלילים החזקים והשקטים ביותר‪.‬‬
‫תוכלו להשתמש בפונקציה הזו כדי ליהנות מצליל ‪Dolby Digital‬‬
‫בעת הצפייה בסרטים בעוצמת שמע נמוכה בלילה‪.‬‬
‫‪AUDIO SYNC‬‬
‫ייתכן והסנכרון בין הוידאו לשמע לא יותאם לטלוויזיה הדיגיטלית‪.‬‬
‫במידה וזה מתרחש‪ ,‬וסתו את זמן שהיית השמע שיותאם לוידאו‬
‫בחירת רמקולים‬
‫• הוידאו משודר באמצעות חיבור כבל ‪ HDMI‬בלבד והשמע נפלט‬
‫רק דרכי הרמקולים של המכשיר‪.‬‬
‫‪ ‬בחרו באפשרות ‪.Home Theater‬‬
‫• אותות הוידאו והשמע מועברים באמצעות חיבור כבל ‪,HDMI‬‬
‫והשמע נפלט רק באמצעות הרמקולים של הטלוויזיה‪.‬‬
‫‪ ‬בחרו באפשרות ‪.TV Speaker‬‬
‫תוכלו להגדיר את גודל הרמקולים עבור הרמקולים הקדמיים‬
‫והסראונד‪ ,‬ולבחון את הצליל באפשרות הזו‪.‬‬
‫עברית ‪| 17‬‬
‫הגדרות ‪04‬‬
‫‪ ‬אם ברצונכם לשנות את הרזולוציה מצב ‪ ,BD Wise‬עליכם‬
‫להגדיר את מצב ‪ BD‬למצב כבוי מראש‪.‬‬
‫‪ ‬מצב ‪ BD Wise‬לא ינוטרל במידה והמוצר מחובר להתקן שאינו‬
‫תומך ב ‪.BD Wise -‬‬
‫עריכת שמע‬
‫הגדרות‬
‫| הערה |‬
‫‪ ‬ברירת המחדל לשימוש זה מוגדר ל "קולנוע ביתי"‪.‬‬
‫‪ ‬שמע מסוג ‪ HDMI‬עובר תהליך של ערבוב אודיו לשני ערוצים‬
‫עבור הרמקולים של הטלוויזיה‪.‬‬
‫אקוולייזר של השמתמש‬
‫תוכלו לווסת ידנית את הגדרות האקוואלייזר לפי בחירתכם‪.‬‬
‫ניקוד קריוקי‬
‫ניתן להפעיל או לכבות את תצוגת ניקוד הקריוקי‪.‬‬
‫• כיבוי‪ :‬יש לכבות את לוח ניקוד הקריוקי‪.‬‬
‫• פועל‪ :‬לאחר השירה‪ ,‬הניקוד מופיע על גבי המסך‪.‬‬
‫| הערה |‬
‫‪ ‬במצב ‪ D.IN/USB/DIVX/MP3/WMA‬הניקוד בקריוקי אינו‬
‫פעיל‪.‬‬
‫‪ ‬פונקציית ה‪ Repeat-‬אינה פועלת כאשר מופעל מצב הקריוקי‪.‬‬
‫ערוץ שמע חוזר‬
‫תוכלו ליהנות מצלילי הטלוויזיה באמצעות המרוקלים של המערכת‬
‫הקולנוע ביתית תוך שימוש בכל אחד מסוג ‪.HDMI‬‬
‫| הערה |‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫כאשר )‪ Anynet+ (HDMI-ECEC‬כבוי‪ ,‬ערוץ חזרת השמע‬
‫אינו זמין‪.‬‬
‫בעת השימוש בערוץ השידור החוזר האוטומטי )‪ ,(ARC‬כבל‬
‫לא מאושר מסוג ‪ HDMI‬עלול להוות בעיה בהתאמה‪.‬‬
‫ניתן לקבל פונקציית ‪ ARC‬רק במידה ומחובר טלוויזיה‬
‫התואמת ל‪ARC -‬‬
‫פונקציית ה‪ ARC-‬כלולה בפונקציית ה‪ D.IN-‬בהגדרה‬
‫הראשית‪.‬‬
‫אם לא התקבל אות ‪ ARC‬במשך ‪ 25‬דקות‪ ,‬המכשיר ייכבה‬
‫באופן אוטומטי‪.‬‬
‫מערכת‬
‫הגדרות ראשוניות‬
‫בשימוש בהגדרות הראשוניות‪ ,‬תוכלו להגדיר את השפה‪ ,‬את יחס‬
‫הגובה‪-‬רוחב של הטלוויזיה ואת הגדרת ‪) .Simple‬עיינו בעמוד ‪(16‬‬
‫רישום )‪DivX(R‬‬
‫לרכישה‪ ,‬ראו את קוד רישום ‪ DivX(R) VOD‬והפעילו את תוכן‬
‫‪DivX(R) VOD‬‬
‫| הערה |‬
‫‪ ‬אפשרות זו אינה מופעלת במידה ובחרת ‪ .OK‬להפעלת‬
‫האפשרות‪ ,‬הפעילו בבקשה את ביטול ההפעלה של )‪DivX(R‬‬
‫‪ ‬גם לאחר איפוס המערכת‪ ,‬ההגדרות עבור רישום ‪ DivX‬לא‬
‫יאופסו‪.‬‬
‫| ‪18‬‬
‫עברית‬
‫השבתת )‪DivX(R‬‬
‫בחרו באפשרות זו כדי לקבל קוד רישום חדש‪.‬‬
‫שפה‬
‫באפשרותכם לבחור בשפה המועדפת עליכם עבור תפריט הבית‪,‬‬
‫תפריט התקליטור וכן הלאה‪.‬‬
‫לבחירת שפה שאינה מופיעה בתפריט‪ ,‬בחרו "אחרים"‬
‫בתפריט התקליטור‪ ,‬שמע וכתוביות‪ ,‬והזינו את קוד השפה‬
‫של הארץ שלכם ‪ .‬לקבלת מידע נוסף‪ ,‬היכנסו לאתר ‪www.‬‬
‫‪ samsung.com‬או התקשרו למרכז שירות הלקוחות של‬
‫‪.Samsung‬‬
‫| הערה |‬
‫‪ ‬אינכם יכולים לבחור "אחרים" בתפריט השפות המופיע‬
‫בתצוגת המסך‪.‬‬
‫‪ ‬השפה שנבחרה תופיע רק אם היא נתמכת בתקליטור‪.‬‬
‫אבטחה‬
‫הפונקציה ‪) Parental Rating‬דירוג הורים( פעילה עם תקליטורי‬
‫‪ DVD/Blu-ray‬בעלי דירוג‪ ,‬ועוזרת לכם לשלוט בסוגי תקליטורי‬
‫ה–‪ DVD/Blu-ray‬שבהם יכולים בני המשפחה לצפות‪ .‬קיימים עד‬
‫‪ 8‬דרגות דירוג בתקליטור‪.‬‬
‫דירוג הורים‬
‫בחרו בדירוג הרצוי לכם‪ .‬הזן את הסיסמה ולאחר מכן הקש על‬
‫‪.E‬‬
‫• הסיסמה נקבעה ל ‪ "0000" -‬כברירת מחדל‪.‬‬
‫שינוי סיסמה‬
‫בחרו ב ‪ -‬שינוי והזינו את ארבעת הספרות של הסיסמה לקביעת‬
‫נעילת הורים באצעות לחצני הספרות שבשלט הרחוק‪.‬‬
‫אם שכחתם את הסיסמה‬
‫‪ . 1‬הוציאו את התקליטור‪.‬‬
‫‪ . 2‬לחצו והחזיקו בכפתור )‪ STOP (‬שבשלט הרחוק למשך ‪5‬‬
‫שניות או יותר‪ .‬כל ההגדרות יחזרו להיות הגדרות היצרן‪.‬‬
‫תמיכה‬
‫מידע על המוצר‬
‫ספקו את המידע על המוצר‪ ,‬כגון קוד המודל‪ ,‬גרסת התוכנה‪ ,‬וכו'‪.‬‬
‫השמעת התקליטור‬
‫הפעלת קבצים מסוג ‪JPEG‬‬
‫‪  ‬הניחו בעדינות תקליטור בתוך המגש כאשר תווית‬
‫התקליטור כלפי מעלה ‪. ‬‬
‫הכניסו תקליטור ‪) ◄►  JPEG‬בחרו באפשרות ‪ (Photo‬‬
‫▲▼ )בחרו בתיקייה הרצויה( ‪) ▼▲  E ‬בחרו בתמונה‬
‫הרצויה( ‪E ‬‬
‫| הערה |‬
‫‪ ‬כאשר הנכם עוצרים את הפעלת הדיסק‪ ,‬המכשיר זוכר את‬
‫הנקודה שבה עצרתם‪ ,‬כך שתוכלו ללחוץ שוב על ‪ 6‬והוא‬
‫ימשיך מהנקודה שבה הפסקתם‪) .‬שימוש זה פועל רק עם‬
‫תקליטורי ‪.(DVD‬‬
‫לחצו על כפתור ‪ 5‬פעמיים בזמן ההפעלה על מנת לנטל את‬
‫פונקציית ההמשך‪.‬‬
‫‪ ‬לא ניתן יהיה להפעיל תקליטורים צרובים מאחר והם מפירים‬
‫את המלצות ‪) CSS‬מערכת לערבוב תכנים‪ :‬מערכת להגנת‬
‫העתקה(‪.‬‬
‫יוצג בעת לחיצת כפתור שגוי‬
‫‪‬‬
‫‪ ‬במידה ולא מתקבל שום קלט מלחיצה על הכפתורים למשך‬
‫יותר מחמש דקות במצב "עצירה" או "הפעלה" )מוזיקה(‪ ,‬שומר‬
‫המסך יופעל‪.‬‬
‫‪ ‬אם המוצר נשאר במצב שומר מסך למשך יותר מ‪ 20-‬דקות‪,‬‬
‫הוא ייכבה באופן אוטומטי‪) .‬למעט בזמן השמעת מוזיקה(‬
‫השמעת קבצי שמע מסוג ‪CD(CD-DA)/‬‬
‫‪MP3/WMA‬‬
‫‪ . 1‬הכניסו תקליטור שמע )‪ (CD-DA‬או תקליטור ‪ MP3‬למגש‬
‫התקליטורים‪.‬‬
‫• עבור תקליטור שמע‪ ,‬הרצועה הראשונה תופעל‬
‫אוטומטית‪.‬‬
‫‬‫•‬
‫לחצו על כפתורי ‪ #$‬למעבר בין הרצועות‪.‬‬
‫לתקליטור מסוג ‪ ,MP3/WMA‬לחצו על הכפתורים►◄‬
‫לבחור ב ‪ -‬מוזיקה‪ ,‬לאחר מכן לחצו על הכפתור ‪E‬‬
‫‪-‬‬
‫לחצו על הכפתורים ▲▼► ◄ לבחור בקובץ הרצוי‬
‫ולחצו בכפתור ‪. E‬‬
‫‪-‬‬
‫לחצו בכפתורים ‪ ‬כדי לעבור לדפים הקודמים‪/‬‬
‫הבאים‪.‬‬
‫‪ . 2‬להפסקת ההשמעה‪ ,‬לחצו על כפתור ‪.5‬‬
‫| הערה |‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫ייתכן וחלק מהתקליטורים מסוג ‪ MP3/WMA‬לא יופעלו‪,‬‬
‫בכפוף למצב ההקלטה‪.‬‬
‫רשימת הקבצים של תקליטורים מסוג ‪ MP3‬משתנה בהתאם‬
‫לפורמט הרצועה שנצרב על התקליטור‪.‬‬
‫לא ניתן להפעיל קבצים מסוג ‪. WMA-DRM‬‬
‫אם לא התקבל אות ‪ ARC‬במשך ‪ 25‬דקות‪ ,‬המכשיר ייכבה‬
‫באופן אוטומטי‪.‬‬
‫המכשיר ייכבה באופן אוטומטי אם לא יופעל בו תקליטור או אם‬
‫הוא נמצא במצב עצירה למשך יותר מ‪ 25-‬דקות‪.‬‬
‫• הקבצים הנבחרים יופעלו והמצגת תתחיל‪ .‬להפסקת המצגת‪,‬‬
‫יש ללחוץ על כפתור ה‪.7-‬‬
‫• תוכלו לצפות בקובץ הבא‪/‬הקודם ע''י הקשת הכפתורים ►‪◄,‬‬
‫בעת מצב המצגת‪.‬‬
‫פונקציית "סובב"‬
‫לחצו על הכפתור הירוק )‪ (B‬או הצהוב )‪ (C‬בעת מצב ‪PAUSE‬‬
‫)השהייה(‪.‬‬
‫השימוש בפונקציית ההשמעה‬
‫חיפוש קדימה‪/‬אחורה‬
‫לחצו על כפתור ‪ ‬לפונקציית החיפוש‪.‬‬
‫| הערה |‬
‫• לא נשמע צליל במצב חיפוש‪.‬‬
‫‪ ‬חיפוש ההשמעה משמיע צלילים רק בעת חיפוש במהירות‬
‫‪  1‬ובמהירות ‪. 2‬‬
‫‪ ‬פונקציה זו זמינה רק עבור תקליטורי ‪.CD-DA‬‬
‫דילוג על סצנות‪/‬שירים‪.‬‬
‫יש ללחוץ על הכפתורים ‪.#$‬‬
‫• בכל פעם שנלחץ הכפתור במהלך ההפעלה‪ ,‬הפרק הקודם או‬
‫הבא‪ ,‬תופעל רצועה או ספרייה )קובץ( ‪.‬‬
‫• לא ניתן לדלג על קבצים ברציפות‪.‬‬
‫הפעלה בהילוך איטי‬
‫לחצו על כפתור‪ 7‬ולאחר מכן על הכפתור ‪‬להפעלה בהילוך‬
‫איטי‪.‬‬
‫| הערה |‬
‫• לא נשמע קול במצב הילוך איטי‪.‬‬
‫• השמעה הפוכה איטית אינה פועלת‪.‬‬
‫‪ ‬פונקציה זו זמינה רק עבור תקליטורי ‪.DivX/DVD‬‬
‫הפעלה פריים אחר פריים‬
‫לחצו על כפתור ‪ 7‬שוב ושוב‪.‬‬
‫• התמונה מתקדמת בקצב של תמונה אחת בכל פעם שנלחץ‬
‫הכפתור במהלך ההפעלה‪.‬‬
‫| הערה |‬
‫‪ ‬לא נשמע קול במצב 'פריים אחר פריים'‪.‬‬
‫‪ ‬פונקציה זו זמינה רק עבור תקליטורי ‪.DivX/DVD‬‬
‫עברית ‪| 19‬‬
‫פונקציות בסיסיות ‪05‬‬
‫פונקציות בסיסיות‬
‫פונקציות בסיסיות‬
‫פונקציית דילוג של ‪ 5‬דקות‬
‫‪ A-B‬השמעה חוזרת‬
‫במהלך ההשמעה לחצו על הכפתורים ►‪.◄,‬‬
‫• ההשמעה מדלגת קדימה ב‪ 5 -‬דקות כאשר לוחצים על הכפתור‬
‫►‪.‬‬
‫• ההשמעה מדלגת ‪ 5‬דקות אחורה בעת לחיצה על הכפתור ◄‪.‬‬
‫תוכלו להשמיע שוב ושוב קטע נבחר של ‪ DVD‬או תקליטור רגיל‬
‫| הערה |‬
‫‪ ‬פונקציה זו זמינה רק עבור קובצי ‪ DivX‬שמכילים פרטי זמן‪.‬‬
‫שימוש בתפריט התקליטור‪ /‬בתפריט הראשי‬
‫במהלך ההשמעה‪,‬‬
‫בתפריט התקליטור או בתפריט הראשי ▲▼► ◄ ‬
‫‪E‬‬
‫• ‪) Disc Menu‬בתפריט התקליטור( ‪ :‬תוכלו לצפות בתפריטים‬
‫עבור שפת השמע‪ ,‬שפת הכתוביות‪ ,‬פרופיל‪ ,‬וכו'‬
‫• ‪) Title Menu‬בתפריט הראשי( ‪ :‬לתקליטורי ‪ DVD‬מרובי‬
‫כותרות‪ ,‬תוכלו לצפות בכותרת של כל סרט‪.‬‬
‫| הערה |‬
‫‪ . 1‬בעת השמעת ‪ DVD‬או תקליטור רגיל‪ ,‬לחצו על הכפתור‬
‫‪ REPEAT‬שבשלט הרחוק‪.‬‬
‫‪ . 2‬עבור תקליטורי ‪ ,DVD‬בחרו ‪ A-‬בעזרת הלחצנים ▲▼‪.‬‬
‫עבור תקליטורי ‪ ,CD‬לחצו שוב ושוב על הלחצן ‪REPEAT‬‬
‫‪.‬‬
‫)הפעלה חוזרת( עד שיופיע‬
‫‪ . 3‬לחצו על כפתור ‪ E‬במקום שבו תרצו שההשמעה החוזרת‬
‫תתחיל )‪.(A‬‬
‫‪ . 4‬הקישו על כפתור ‪ E‬במקום שבו תרצו שההשמעה‬
‫החוזרת תיפסק )‪.(B‬‬
‫‪ . 5‬לחזרה להפעלה רגילה‪,‬‬
‫עבור ‪ DVD‬לחצו על כפתור " ‪) REPEAT‬השמעה חוזרת(‬
‫ולאחר מכן לחצו על הכפתורים ▲▼ לבחירה ב‪) OFF -‬כיבוי (‪.‬‬
‫עבור תקליטור לחצו על כפתור ‪) REPEAT l‬הפעלה חוזרת(‬
‫כדי לבחור ב‪. -‬‬
‫| הערה |‬
‫‪ ‬פונקציית הפעלה חוזרת ‪ A-B‬אינה פועלת עם תקליטורים‬
‫מסוג ‪ MP3 ,DivX‬או ‪.JPEG‬‬
‫‪ ‬פריטי התפריט עשויים להשתנות בהתאם לתקליטור‪ ,‬וייתכן‬
‫שתפריט זה לא יהיה זמין‪.‬‬
‫הצגת מידע אודות התקליטור‬
‫הפעלה חוזרת‬
‫‪ . 2‬לחצו על הכפתורים ▲▼ כדי לבחור את הזווית הרצויה‪.‬‬
‫חזרת השמעת ‪DVD/DivX‬‬
‫תוכלו לחזור על הכותרת‪ ,‬על הפרק‪ ,‬או על הקטע )חזרת ‪(A-B‬‬
‫של ה ‪.DVD/DivX -‬‬
‫‪ . 1‬במהלך השמעות מסוג ‪ DVD/DivX‬לחצור על הכפתור‬
‫‪ REPEAT‬שבשלט הרחוק‪.‬‬
‫‪ . 2‬לחצו על כפתורי ▲▼ לבחירת מצב החזרה הרצוי‪ ,‬ולאחר‬
‫מכן לחצו על כפתור ‪E‬‬
‫‪ . 3‬לחצו על הכפתורים ▲▼ כדי לבחור ב ‪)OFF -‬כיבוי( ולאחר‬
‫מכן‪ ,‬לחצו על כפתור ‪.E‬‬
‫חזרת ‪CD/MP3‬‬
‫בעת השמעת התקליטור‪ ,MP3/‬לחצו על הכפתור ‪ REPEAT‬שוב‬
‫ושוב כדי לבחור במצב ההפעלה מחדש שאותו אתם רוצים‪.‬‬
‫)הרצועה( ‬
‫)כיבוי( ‬
‫• ‪: CD‬‬
‫)אקראי( ‬
‫)על סעיפים ‪(A-B‬‬
‫)הרצועה( ‬
‫)כיבוי( ‬
‫• ‪: MP3‬‬
‫)אקראי(‬
‫)הכול‪ (l‬‬
‫)הכול‪ (l‬‬
‫)ספרייה( ‬
‫‪ . 1‬בעת ההשמעה‪ ,‬לחצו על כפתור ‪ TOOLS‬שבשלט הרחוק‪.‬‬
‫‪ . 3‬לחצו על הכפתורים►◄ כדי לבצע את שינוי ההגדרה‪,‬‬
‫ולאחר מכן לחצו על כפתור ‪.ENTER‬‬
‫• תוכלו להשתמש בלחצני המספרים שבשלט לשליטה‬
‫במספר פריטים‪.‬‬
‫‪ . 4‬כדי להעלים את המידע של התקליטור‪ ,‬יש ללחוץ שוב על‬
‫הכפתור ‪.TOOLS‬‬
‫| הערה |‬
‫‪ ‬חלק מתפריטי הכלים עשויים להשתנות בהתחשב בסוגי‬
‫התקליטורים והקבצים‪.‬‬
‫תפריט הכלים‬
‫•‬
‫•‬
‫•‬
‫•‬
‫| ‪20‬‬
‫עברית‬
‫( ‪ :‬לקבל גישה לכותרת הרצויה כאשר ישנן יותר‬
‫כותרת )‬
‫מכותרת אחת בדיסק‪.‬‬
‫( ‪ :‬מרבית מהתקליטורים מסוג ‪ DVD‬מכילים בתוכם‬
‫פרק )‬
‫פרקים‪ ,‬כך שתוכלו בקלות לאתר פרק מסוים‪.‬‬
‫( ‪ :‬מאפשר את ההפעלה של הסרט‬
‫זמן הפעלה )‬
‫מהתקופה הרצויה‪ .‬עליכם להזין את זמן ההתחלה לעיון‪.‬‬
‫פונקציית איתור הזמן אינה פעילה במספר תקליטורים‪.‬‬
‫(‪ :‬עיינו בשפת הפסקול של הסרט‪ .‬תקליטור מסוג‬
‫שמע )‬
‫‪ DVD‬יכול להכיל עד לשמונה שפות שמע‪.‬‬
‫‪) TOOLS‬כלים( ‪) ▼▲ ‬בחרו באפשרות ‪,AUDIO‬‬
‫‪ SUBTITLE‬או ‪) ◄ ► (ANGLE‬בחרו באפשרות הרצויה(‬
‫| הערה |‬
‫‪ ‬בהתחשב בסוג התקליטור‪ ,‬ייתכן ופונקציות הכתוביות ושפת‬
‫השמע לא יהיו זמינות‪.‬‬
‫‪ ‬פונקציית הזווית פועלת רק עם תקליטורים שעליהם הוקלטו‬
‫זוויות מרובות‪.‬‬
‫תפקיד הכותרת‬
‫•‬
‫•‬
‫•‬
‫•‬
‫תצטרכו ניסיון כלשהו בחילוץ וידאו ובעריכה‪ ,‬כדי להשתמש‬
‫בתכונה זו כראוי‪.‬‬
‫על מנת להשתמש בפונקציית הכותרת‪ ,‬יש לשמור את קובץ‬
‫הכותרת )*‪ (smi‬תחת אותו שם קובץ של הקובץ מסוג ‪DivX‬‬
‫‪ ((*avi‬שבאותה תיקייה‪.‬‬
‫עד ל ‪ 100 -‬תווים אלפא‪-‬נומריים או ‪ 50‬תווים מזרח‪-‬אסייתיים‬
‫)תווים באורך ‪ 2‬בייט כגון קוריאנית או סינית( עבור שם הקובץ‪.‬‬
‫הכתובית של קבצי ‪ DivX‬הנם *‪ ,*smi, *.sub, *.srt.‬ואינם‬
‫תומכים מעל ‪ 148‬ק''ב‪.‬‬
‫השימוש בלחצני האפקטים המיוחדים‬
‫שבשלט הרחוק‬
‫‪P.BASS‬‬
‫‪SMART VOLUME OFF SMART VOLUME ON‬‬
‫‪) S/W LEVEL‬דרגת סאבוופר(‬
‫‪DSP (Digital Signal Processor)/‬‬
‫‪EQ‬‬
‫| הערה |‬
‫‪GIGA‬‬
‫פונקציית ה‪ GIGA -‬מעצימה את צלילי הבס ומשפרת אותו‬
‫עבורכם כפליים כדי שתוכלו להעריך צליל עצמתי אמיתי‪.‬‬
‫)סאבוופר בלבד(‬
‫| הערה |‬
‫‪ ‬צלילי ‪ GIGA‬פועלים במצב ‪ LPCM‬דו‪-‬ערוצי בלבד‪.‬‬
‫‪ GIGA ‬אינו פעיל כאשר המיקרופון מחובר לשקע‬
‫המיקרופון‪.‬‬
‫‪DSP/EQ‬‬
‫❏ )‪DSP (Digital Signal Processor‬‬
‫מצב ‪ DSP‬נועד להדמיית סביבות אקוסטיות שונות‪.‬‬
‫❏ ‪EQ‬‬
‫תוכלו לבחור ב"פופ"‪" ,‬ג'ז"‪" ,‬רוק"‪ ,‬או "משתמש" לניצול‬
‫מקסימלי של הצליל עבור סגנון המוזיקה שאתם משמיעים‪.‬‬
‫| הערה |‬
‫‪ ‬פונקציית ‪ DSP/EQ‬זמינה רק במצב סטראו‪.‬‬
‫‪ ‬פונקציית ‪ DSP/EQ‬אינה זמינה בעת הפעלת אות ‪AC3‬‬
‫במצב של ‪ 2.1‬ערוצים‪.‬‬
‫‪ ‬חלק מהאקוואלייזרים האזוריים מיוחדים‪ ,‬כגון בהודו‪,‬‬
‫אפריקה וכו'‪ .‬עיינו בתצוגה של המכשיר עצמו להפעלה‪.‬‬
‫‪P.BASS‬‬
‫‪ ‬ניתן להשיג את פונקציית הבס עם שני ערוצים ממקורות‬
‫‪ LPCM‬כגון ‪ ,MP3, DivX, CD‬ו‪.WMA -‬‬
‫‪S/W LEVEL‬‬
‫תוכלו גם כן ללחוץ על כפתור ‪) S/W LEVEL‬דרגת סאבוופר(‬
‫שבשלט והשתמשו ב‪ ► -‬או ◄ כפתורים לויסות עוצמת‬
‫הסאבוופר‪.r‬‬
‫‪FOOTBALL‬‬
‫פונקציית ה ‪ P. Bass -‬ממריץ את הבס להדגשת התדרים‬
‫הנמוכים‪.‬‬
‫‪GIGA‬‬
‫תכונה זו מווסתת ומייצבת את עוצמת השמע נגד שינוי קיצוני‬
‫בעוצמת השמע בעת החלפת ערוצים או במהלך תרגום‬
‫סצנה‪.‬‬
‫‪FOOTBALL‬‬
‫באמצעות מצב ‪ FOOTBALL‬תוכלו ליהנות ממוזיקה כאילו אתם‬
‫באיצטדיון כדורגל‪.‬‬
‫בכל פעם שתלחצו על הלחצן ‪ FOOTBALL‬שבשלט רחוק‪.‬‬
‫‪) FOOTBALL MODE ON‬מצב ‪ FOOTBALL‬מופעל( ‪‬‬
‫‪) FOOTBALL MODE OFF‬מצב ‪ FOOTBALL‬כבוי(‬
‫‪) FOOTBALL MODE ON ‬מצב ‪ FOOTBALL‬מופעל(‪:‬‬
‫תרגישו כאילו אתם מאזינים למוזיקה באיצטדיון כדורגל‪.‬‬
‫‪V SURROUND‬‬
‫‪V SURROUND‬‬
‫ניתן להפעילו רק בעת השמעת שמע דו ערוצי‪ .‬מקור הכניסה‬
‫הדו ערוצי ישתנה לערוץ ‪ 5.1‬וכך גם יופק הצליל‪.‬‬
‫בכל פעם שתלחצו על הלחצן ‪ V-SURROUND‬שבשלט רחוק‪.‬‬
‫‪ Virtual Surround) on Virtual Surround‬מופעל(‬
‫‪ Virtual Surround) off Virtual Surround ‬כבוי(‬
‫עברית ‪| 21‬‬
‫פונקציות בסיסיות ‪05‬‬
‫(‪ :‬עיינו בשפת הכתוביות שבתקליטור‪ .‬תוכלו‬
‫• כתוביות )‬
‫לבחור בשפות הכתוביות‪ ,‬או‪ ,‬אם אתם מעדיפים‪ ,‬להוריד אותם‬
‫מהמסך‪ .‬תקליטור מסוג ‪ DVD‬יכול להיות ‪ 32‬שפות כתוביות‬
‫לכל היותר‪.‬‬
‫(‪ :‬כאשר תקליטור ‪ DVD/Blu-ray‬מכיל מספר זוויות‬
‫• זווית )‬
‫צילום של סצנה מסוימת‪ ,‬ניתן להשתמש בפונקציה ‪.ANGLE‬‬
‫‪(smart volume) S.VOL‬‬
‫‪S.VOL‬‬
‫פונקציות בסיסיות‬
‫•‬
‫‪ Virtual Surround‬מופעל‪ :‬השמע הדו ערוצי משתנה‬
‫לערוץ ‪ 5.1‬וכך גם מופק הצליל‪.‬‬
‫•‬
‫‪ Virtual Surround‬כבוי‪ :‬השמע הדו ערוצי משתנה‬
‫לערוץ ‪ 2‬וכך גם מופק הצליל‪) .‬צליל מקורי(‪.‬‬
‫‪TV SOUND‬‬
‫‪) TV SOUND‬צליל מהטלוויזיה(‬
‫ניתן להאזין לצלילים דרך הרמקול של מערכת הקולנוע הביתית או‬
‫הרמקול של הטלוויזיה באמצעות הלחצן ‪.TV SOUND‬‬
‫‪ . 1‬חברו את כבל ה‪ HDMI-‬אל הטלוויזיה ואל מערכת הקולנוע‬
‫הביתית‪.‬‬
‫‪ . 2‬לחצו על הלחצן ‪ TV SOUND‬שבשלט רחוק‪.‬‬
‫‪ . 3‬בכל פעם שתלחצו על הלחצן ‪ TV SOUND‬ההודעה ‪TV‬‬
‫‪ SOUND ON/OFF‬תהבהב לזמן קצר בתצוגה של הלוח‬
‫הקדמי‪ ,‬ואחר כך תשתנה להודעה ‪.D.IN‬‬
‫‪ :TV SOUND ON‬הצלילים נשמעים דרך הרמקול של‬‫מערכת הקולנוע הביתית‪.‬‬
‫‪ :TV SOUND OFF‬הצלילים נשמעים דרך ‪Anynet+‬‬‫המחובר לרמקול הטלוויזיה‪.‬‬
‫❏ השתמשו באפשרות זו‪:‬‬
‫‪ (1‬אם אתם רוצים להאזין לצלילים באמצעות הרמקול של מערכת‬
‫הקולנוע הביתית בזמן הצפייה בטלוויזיה‪.‬‬
‫‪ (2‬אם אתם רוצים להאזין לצלילים מהתקן ‪ USB‬המחובר‬
‫לטלוויזיה באמצעות הרמקול של מערכת הקולנוע הביתית‪.‬‬
‫❏ מפרט התמיכה של הפעלת וכיבוי הפונקציה ‪TV SOUND‬‬
‫טלוויזיה‬
‫מחוברת‬
‫טלוויזיה התומכת‬
‫בפונקציה‬
‫‪Anynet+‬‬
‫)‪(HDMI-CEC‬‬
‫טלוויזיה שאינה‬
‫תומכת בפונקציה‬
‫‪Anynet+‬‬
‫)‪(HDMI-CEC‬‬
‫הגדרת‬
‫‪TV Anynet+‬‬
‫)‪(HDMI-CEC‬‬
‫צלילי‬
‫הטלוויזיה‬
‫מופעלים‬
‫צלילי‬
‫הטלוויזיה‬
‫כבויים‬
‫‪ON‬‬
‫‪O‬‬
‫‪O‬‬
‫‪OFF‬‬
‫‪O‬‬
‫‪O‬‬
‫לא מופעלת‬
‫‪O‬‬
‫‪O‬‬
‫| ‪22‬‬
‫שימוש בכפתורים שעל גבי השלט הרחוק‬
‫‪ . 1‬לחצו על הכפתור ‪ FUNCTION‬לבחירת ‪.FM‬‬
‫‪ . 2‬התחברו לתחנה הרצויה לכם‪.‬‬
‫• קביעת תחנות מראש ‪ : 1‬תחילה עליכם להוסיף את‬
‫התדר הרצוי כתחנה קבועה‪ .‬לחצו על כפתור ‪5‬‬
‫כדי לבחור ‪ PRESET‬ולאחר מכן לחצו על כפתור‬
‫‪(.,) TUNING/CH‬כדי לבחור בתחנה השמורה‪.‬‬
‫•‬
‫כוונון ידני ‪ :‬לחצו על הכפתור ‪ 5‬כדי לבחור ב‪ -‬ידני‬
‫ולאחר מכן )‪(.,‬לחצו בכפתור ‪ TUNING/CH‬כדי‬
‫להתחבר לתדר גבוה או נמוך יותר‪.‬‬
‫•‬
‫כוונון אוטומטי‪ :‬לחצו על כפתור ‪ 5‬לבחירת ידני‬
‫ולאחר מכן לחצו והחזיקו בכפתור ‪TUNING/CH‬‬
‫)‪ (.,‬לחיפוש התחנה באופן אוטומתי‪.‬‬
‫הגדרת מונו‪/‬סטראו‬
‫לחץ על כפתור ‪MO/ST‬‬
‫• בכל לחיצה על הכפתור‪ ,‬הצליל משתנה מ ‪ -‬סטראו ל‪ -‬מונו‬
‫• באזור עם עצמת קליטה נמוכה בחר ב ‪ MONO-‬לשידור צלול‬
‫ונטול הפרעות‪.‬‬
‫תחנות קבועות‬
‫דוגמה‪ :‬הזנת התחנה ‪ FM89.10‬לזיכרון‪.‬‬
‫‪ . 1‬לחצו על הכפתור ‪ FUNCTION‬לבחירת ‪.FM‬‬
‫‪.TUNING/CH (,.) button to select <89.10> . 2‬‬
‫‪ . 3‬לחצו על הכפתור ‪. TUNER MEMORY‬‬
‫• מספר מהבהב על המסך‪.‬‬
‫‪ . 4‬לחצו על הכפתורים ‪ (.,) TUNING/CH‬לבחירת מספר‬
‫קבוע מראש‪.‬‬
‫• תוכלו לבחור בין ‪ 1‬ל‪ 15 -‬תחנות קבועות‪.‬‬
‫‪ . 5‬לחצו שוב על כפתור ‪TUNER MEMORY‬‬
‫• לחצו על כפתור ‪ TUNER MEMORY‬לפני שהמספר‬
‫יורד מהמסך‪.‬‬
‫•‬
‫‪ ‬יש לוודא שפונקציית ‪ D.IN‬הוגדרה למצב ‪,TV CEC ON‬‬
‫אחרת שמע ה‪ ARC-‬לא יהיה זמין‪.‬‬
‫עברית‬
‫האזנה לרדיו‬
‫המספר נעלם מהצג והתחנה שמורה בזיכרון‪.‬‬
‫‪ . 6‬להזנת תחנה נוספת לזיכרון‪ ,‬חזרו על צעדים ‪ 2‬עד ‪.5‬‬
‫שימוש ב ‪USB -‬‬
‫הפעלת קבצי מדיה באמצעות תכונת מאחר‬
‫‪.USB‬‬
‫תוכלו ליהנות מקבצי מדיה כגון תמונות‪ ,‬סרטים‪ ,‬ומוזיקה שנשמרו‬
‫בנגן ‪ ,MP3‬כרטיס זיכרון נייד‪ ,‬או במצלמה דיגיטלית באיכות וידאו‬
‫גבוהה עם צלילי ‪ 5.1‬ערוצים ע''י חיבור יחידת האחסון לכניסת‬
‫‪ USB‬של המכשיר‪.‬‬
‫‪5V 500mA‬‬
‫‪AUX IN 1‬‬
‫‪ . 1‬חברו את התקן ה ‪ USB -‬למכשירכם‪.‬‬
‫‪ . 2‬הכניסו תקליטור מסוג ‪ JPEG‬למגש התקליטורים‪.‬‬
‫‪ . 3‬לחצו על כפתור ‪ USB REC‬שבשלט הרחוק‪.‬‬
‫• לתחילת ההקלטה של הרצועה הנוכחית‪ ,‬לחצו על‬
‫כפתור ‪ USB REC‬שבשלט בעת שהמערכת מנגנת‬
‫רצועה או שהופסקה באופן זמני‪.‬‬
‫•‬
‫להקלטת התקליטור במלואו‪ ,‬יש ללחוץ ולהחזיק את‬
‫כפתור ‪ USB REC‬שבשלט‪.‬‬
‫‪-‬‬
‫‪ . 1‬חברו את התקן ‪ USB‬לכניסת ‪ USB‬בחלקו הקדמי של‬
‫המכשיר‪.‬‬
‫‪ . 2‬לחצו על לחצן ‪ FUNCTION‬לבחירה ב ‪USB-‬‬
‫• ‪ USB‬מופיע על גבי הצג ומיד נעלם‪.‬‬
‫‪ . 4‬לחצו על כפתור ‪ 5‬להפסיק את ההקלטה‪.‬‬
‫• כאשר מושלמת פעולת הקלטת ‪ USB‬של תקליטור‪,‬‬
‫תמצאו תיקייה חדשה בשם ‪ RECORDING‬בכונן ה‪-‬‬
‫‪ .USB‬התכנים יישמרו בתיקייה בפורמט מסוג ‪.MP3‬‬
‫•‬
‫‪ . 3‬לחצו על הכפתורים► ◄ תמונות ‪ ,‬או מוזיקה ‪.‬‬
‫‪ -‬בחרו בקובץ להפעלה‪.‬‬
‫הסרת ‪ USB‬תקינה‪.‬‬
‫למניעת נזקים לזיכרון שאוחסן בהתקן ה ‪ ,USB -‬יש לבצע הסרה‬
‫בטוחה לפני ניתוק כבל ה ‪.USB -‬‬
‫• לחצו על כפתור הצהוב )‪.(C‬‬
‫ ‪ REMOVE‬יופיע על הצג‬‫• הסרת כבל ‪USB‬‬
‫| הערה |‬
‫‪ ‬הסירו את כבל ה ‪ USB -‬מכניסת ה ‪ USB -‬באטיות‪ .‬אם לא‪,‬‬
‫עלול להיגרם נזק לכניסת ה ‪.USB -‬‬
‫‪ ‬המכשיר ייכבה באופן אוטומטי אם לא יופעל בו התקן ‪ USB‬או‬
‫אם הוא נמצא במצב עצירה למשך יותר מ‪ 25-‬דקות‪.‬‬
‫‪) FULL RECORDING‬הקלטה מלאה( מופיע על‬
‫הצג וההקלטה מתחילה‪.‬‬
‫במהלך הקלטת ‪ USB‬של רדיו ‪ FM‬או ‪ ,AUX‬המקור‬
‫מושלם‪ ,‬תיווכחו לתיקייה חדשה בשם ”‪TUNER‬‬
‫‪ RECORDING‬או ‪ “AUX RECORDING‬בכונן‬
‫‪ .USB‬התכנים יישמרו בתיקייה בפורמט מסוג ‪.MP3‬‬
‫| הערה |‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫‪‬‬
‫אין לנתק את חיבור ה ‪ USB -‬או הכבל החשמלי בעת הקלטת‬
‫‪ .USB‬אחרת‪ ,‬ייתכן וייגרם נזק למידע‪.‬‬
‫להפסקת הקלטת ה ‪ ,USB -‬לחצו על כפתור "עצור" ונתקו‬
‫את התקן ה‪ USB -‬לאחר שהמערכת ‪ 5‬לנגן את התקליטור‬
‫באופן מוחלט‪.‬‬
‫במידה ואתם מנתקים את חיבור ה‪ USB -‬במהלך הקלטת ה‪-‬‬
‫‪ ,USB‬המערכת תיכבה ולא תוכלו למחוק את הקובץ המוקלט‪.‬‬
‫במידה ותחברו את התקן ה‪ USB -‬למערכת בזמן הפעלת‬
‫תקליטור‪ ,‬המערכת תיפסק באופן זמני ושוב תפעל‪.‬‬
‫במידה וההקלטה אורכת פחות מ ‪ 5 -‬שניות‪ ,‬לא ניתן יהיה‬
‫ליצור קובץ הקלטה‪.‬‬
‫הקלטת ‪ USB‬מתאפשרת רק אם התקן ה‪ USB -‬מפורמט‬
‫במערכת קבצים מסוג ‪) .FAT‬מערכת קובצי ‪ NTFS‬אינה‬
‫נתמכת‪(.‬‬
‫אות השמע לא ייפלט במהלך הקלטת ‪ USB‬של התקליטור‬
‫במצב שבו המיקרופון אינו מחובר‪ .‬אחרת‪ ,‬אות השמע ייפלט‬
‫בעת הקלטת ‪ USB‬של התקליטור‪ ,‬במצב של חיבור מיקרופוני‪.‬‬
‫כאשר הרמקולים המוגדרים הם של הטלוויזיה‪ ,‬פונקציית‬
‫הקלטת ‪ USB‬אינה נתמכת‪.‬‬
‫נתקו את המיקרופון מהמערכת בעת ההקלטה‪ ,‬וההקלטה‬
‫תיפסק‪.‬‬
‫המערכת תחל להקליט במהירות ‪ X3‬כאשר המיקרופון אינו‬
‫מחובר אליה‪.‬‬
‫במהלך הקלטה ל‪ ,USB-‬הלחצנים לא יפעלו למעט הלחצנים‬
‫עצירה‪) Volume ,‬עוצמת קול(‪) Mute ,‬השתקה(‪Mic ,‬‬
‫‪) Volume‬עוצמת קול של מיקרופון( ו‪) Echo-‬הד(‪.‬‬
‫עברית ‪| 23‬‬
‫פונקציות בסיסיות ‪05‬‬
‫הקלטת ‪USB‬‬
‫בעת השמעת תקליטור השמע באמצעות פונקציית ההקלטה של‬
‫‪ USB‬או במהלך האזנה לרדיו ‪ FM‬או בעת קבלת מקור שמע‬
‫מהתקן חיצוני‪ ,‬תוכלו להקליט את מקור השמע ממכשיר חיצוני‪,‬‬
‫ותוכלו להקליט את מקור השמע בזיכרון ‪.USB‬‬
‫‪ USB) Ex‬הקלטת תכני תקליטור שמע‬
‫מידע נוסף‬
‫פתרון בעיות‬
‫עיינו בתרשים להלן כאשר מכשיר זה אינו פועל כראוי‪ .‬הבעיה שאתם חווים אינה מופיעה בתיאור‪ ,‬ובמידה וההוראה אינה מסייעת‪ ,‬כבו‬
‫את המכשיר‪ ,‬נתקו את הכבל החשמלי‪ ,‬ויצרו קשר עם הספק המורשה הקרוב אליכם או עם מרכז השירות של "סמסונג"‪.‬‬
‫בדוק‪/‬תקן‬
‫תסמין‬
‫אינני יכול‪/‬ה להוציא את‬
‫התקליטור‪.‬‬
‫• האם הכבל החשמלי מחובר בבטחה לשקע?‬
‫• בצעו כיבוי והדלקה של המכשיר‪.‬‬
‫ההשמעה אינה מתחילה‪.‬‬
‫• בדקו אל מספר האזור של ה ‪.DVD -‬‬
‫כנראה שלא ניתן יהיה להפעיל תקליטורי ‪ DVD‬שנרכשו בחו''ל ‪.‬‬
‫• לא ניתן להפעיל תקליטורים או תקליטורים מסוג ‪ DVD‬במוצר זה‪.‬‬
‫• וודאו כי רמת הדירוג נכונה‪.‬‬
‫ההשמעה אינה מתחילה‬
‫במיידי בעת לחיצה על כפתור‬
‫‪. Play/Pause‬‬
‫• האם הנכם משתמשים בתקליטור מעוות או בתקליטור עם שריטות חיצוניות?‬
‫• נקו את התקליטור‪.‬‬
‫הצליל אינו מופק‬
‫• לא נשמע צליל במהלך הרצה קדימה‪ ,‬בהשמעה איטית‪ ,‬ובהשמעה בצעדים‪.‬‬
‫• האם הרמקולים מחוברים כהלכה? האם הגדרת הרמקולים מותאמת אישית?‬
‫• האם התקליטור ניזוק באופן קשה?‬
‫במספר מסוים של תקליטורי ‪ ,DVD‬הצליל מופק מהרמקולים הקדמיים בלבד‪.‬‬
‫בדקו שהרמקולים מחוברים כראוי‪.‬‬
‫כווננו את עוצמת השמע‪.‬‬
‫בעת האזנה לתקליטור‪ ,‬רדיו או טלוויזיה‪ ,‬הצליל מופק לרמקולים הקדמיים בלבד‪ .‬בחרו‬
‫ב על ידי לחיצה על ‪ (Virtual Surround) V-SURROUND‬בשלט כדי לשלוט בכל ששת‬
‫הרמקולים‪.‬‬
‫ניתן לשמוע קול רק ממספר‬
‫קטן של רמקולים ולא מכל‬
‫השישה‪.‬‬
‫•‬
‫•‬
‫•‬
‫•‬
‫צליל סראונד מסוג ‪Dolby‬‬
‫‪ Digital‬בעל ‪ 5.1‬ערוצים אינו‬
‫מופק‪.‬‬
‫• האם מופיע הסימון "‪ "Dolby Digital 5.1 CH‬על התקליטור? צליל סראונד מסוג ‪Dolby‬‬
‫‪ Digital‬בעל ‪ 5.1‬ערוצים מופק רק במידה והתקליטור מולקט עם צליל בעל ‪ 5.1‬ערוצים‪.‬‬
‫• האם שפת השמע מוגדרת נכון ל‪ Dolby Digital -‬בעל ‪ 5.1‬ערוצים על גבי צג המידע?‬
‫שלט הרחוק אינו פועל‪.‬‬
‫• האם שלט הרחוק עובד בטווח פעולתו‪ ,‬בנוגע לזווית ולמרחק?‬
‫• האם הסוללות מרוקנות?‬
‫• האם בחרתם במצב הנכון )‪?(RECEIVER DVD/TV‬‬
‫• התקליטור מסתובב אך אינו‬
‫מפיק כל תמונה‪.‬‬
‫• איכות התמונה גרועה‬
‫והתמונה רועדת‪.‬‬
‫•‬
‫•‬
‫•‬
‫•‬
‫שפת השמע והכתוביות אינם‬
‫עובדים‪.‬‬
‫• שפת השמע והכתוביות לא יפעלו במידה והתקליטור אינו מכיל אותם‬
‫מסך התקליטור‪/‬תפריט ראשי‬
‫לא יופיע אפילו אם נבחרה‬
‫האפשרות של התקליטור‪/‬מסך‬
‫ראשי נבחרה‪.‬‬
‫• האם אתה משתמש בתקליטור שאינו כולל תפריטים?‬
‫| ‪24‬‬
‫עברית‬
‫האם מקלט הטלוויזיה פועל?‬
‫האם הכבלים של הווידאו מחוברים כהלכה?‬
‫האם התקליטור מלוכלך או פגום?‬
‫לא ניתן להשמיע תקליטור שלא יוצר טוב‪.‬‬
‫תסמין‬
‫לא ניתן לשנות את יחס‬
‫התמונה‪.‬‬
‫• תוכלו להפעיל ‪ 16:9‬תקליטורי ‪ DVD 16:9‬ברוחב מסך של ‪ 16:9‬במצב ‪LETTER 4:3 ,‬‬
‫‪BOX mode, or 4:3 PAN SCAN mode, but 4:3 DVDs can be seen in 4:3 ratio‬‬
‫‪ .only‬עיינו בעטיפת המגן של ה ‪ DVD -‬ולאחר מכן בחרו בפונקציה המתאימה‪.‬‬
‫• המוצר אינו פועל‪) .‬לדוגמה‪:‬‬
‫הכוח מופסק או שמקש‬
‫הלוח הקדמי אינו פועל או‬
‫שמושמע קול מוזר(‪.‬‬
‫• המוצר אינו פועל באופן‬
‫תקין‪.‬‬
‫• לחצו והחזיקו בכפתור ‪ 5‬שבשלט ליותר מ‪ -‬חמש שניות ללא תקליטור )פונקציית הפעלה‬
‫מחדש(‬
‫ססמת רמת הדירוג נשכחה‪.‬‬
‫השימוש בפונקציית ‪ RESET‬תמחק את כל ההגדרות השמורות‪.‬‬
‫אין לעשות בזה שימוש רק במידת הנחיצות‪.‬‬
‫• בעוד שהודעת "‪ "NO DISC‬מופיעה על הצג של המכשיר‪ ,‬לחצו והחזיקו בכפתור שבשלט‬
‫הרחוק ‪ 5‬למשך יותר מחמש שניות ‪.‬‬
‫”‪ “INIT‬מופיע בתצוגה וכל ההגדרות חוזרות להגדרות ברירת המחדל‪.‬‬
‫ולאחר מכן לחצו על הלחצן ‪.POWER‬‬
‫השימוש בפונקציית ‪ RESET‬תמחק את כל ההגדרות השמורות‪.‬‬
‫אין לעשות בזה שימוש רק במידת הנחיצות‪.‬‬
‫אינו יכול לקבל תשדירי רדיו‪.‬‬
‫• האם האנטנה מחוברת כהלכה?‬
‫• במידה ועוצמת אות שידור האנטנה חלשה‪ ,‬התקינו אנטנת ‪ FM‬חיצונית באזור קליטה טובה‪.‬‬
‫מפרטים‬
‫משקל‬
‫כללי‬
‫טיונר ‪FM‬‬
‫מידות‬
‫טווח הטמפרטורה בפעולה‬
‫‪+5C° ~ +35°C‬‬
‫טווח אחוזי הלחות בפעולה‬
‫‪ 10%‬עד ‪75%‬‬
‫יחס אות‪/‬רעש רקע‬
‫‪ 60‬דציבלים‬
‫רגישות שימושית‬
‫‪ 10‬דציבלים‬
‫*עיוות הרמוני כולל‬
‫‪1%‬‬
‫‪(Digital Versatile Disc) DVD‬‬
‫תקליטור‬
‫‪ 2.3‬ק''ג‬
‫‪) 430‬משקל( ‪) 61X‬גובה( ‪ 242X‬מ''מ )עומק(‬
‫תקליטור ‪ CD: 12‬ס"מ )תקליטור(‬
‫תקליטור ‪ CD: 8‬ס"מ )תקליטור(‬
‫פלט וידאו‬
‫וידאו מסוג קומפוזיט‬
‫וידאו‪/‬אודיו‬
‫‪HDMI‬‬
‫מהירות קריאה‪ 3.49-4.06 :‬מטרים לשנייה‪.‬‬
‫משך הפעלה בקירוב )תקליטור חד‪-‬צידי וחד‪-‬שכבתי(‪ 135 :‬דקות‪.‬‬
‫מהירות קריאה‪ 4.8-5.6 :‬מטרים לשנייה‪.‬‬
‫זמן הפעלה מקסימלי‪ 74 :‬דקות‪.‬‬
‫מהירות קריאה‪ 4.8-5.6 :‬מטרים לשנייה‪.‬‬
‫זמן הפעלה מקסימלי‪ 20 :‬דקות‪.‬‬
‫)‪576i(480i‬‬
‫ערוץ ‪) 1.0Vp-p :1‬עומס של ‪(75Ω‬‬
‫‪576p(480p) ,720p ,1080i ,1080p‬‬
‫עברית ‪| 25‬‬
‫מידע נוסף ‪06‬‬
‫בדוק‪/‬תקן‬
‫מידע נוסף‬
‫מגבר‬
‫רמקול קדמי )ימין(‬
‫)‪167W x 2 (3Ω‬‬
‫קלט הרמקול המרכזי‬
‫)‪165W (3Ω‬‬
‫קלט רמקול סראונד‬
‫)‪167W x 2 (3Ω‬‬
‫פלט סאבוופר‬
‫)‪167W (3Ω‬‬
‫טווח התדר‬
‫‪20Hz~20KHz‬‬
‫יחס אות לרעש‬
‫‪ 65‬דציבלים‬
‫הפרדת ערוץ‬
‫‪ 55‬דציבלים‬
‫רגישות קלט‬
‫‪(AUX)800mV‬‬
‫מערכת רמקולים בעלת ‪ 5.1‬ערוצים‬
‫מערכת רמקולים‬
‫צד קדמי‬
‫סראונד‬
‫סאבוופר‬
‫מרכזי‬
‫עכבה‬
‫‪Ω3‬‬
‫‪Ω3‬‬
‫‪Ω3‬‬
‫‪Ω3‬‬
‫טווח התדר‬
‫‪140Hz~20kHz‬‬
‫‪140Hz~20kHz‬‬
‫‪140Hz~20kHz‬‬
‫‪20Hz~160Hz‬‬
‫דרגת הלחץ של‬
‫צליל הקלט‬
‫‪86dB/W/M‬‬
‫‪86dB/W/M‬‬
‫‪86dB/W/M‬‬
‫‪88dB/W/M‬‬
‫קלט מדורג‬
‫‪167W‬‬
‫‪167W‬‬
‫‪165W‬‬
‫‪167W‬‬
‫קלט מקסימלי‬
‫‪334W‬‬
‫‪334W‬‬
‫‪330W‬‬
‫‪334W‬‬
‫מידות )רוחב ‪ x‬גובה ‪ x‬עומק( )יחידת מידה‪ :‬מ"מ(‬
‫רמקול‬
‫צד קדמי‬
‫סראונד‬
‫‪HT-F450K‬‬
‫‪74 × 114 × 95‬‬
‫‪74 × 116 × 95‬‬
‫‪HT-F453K‬‬
‫‪74.5 × 1112 × 94.8‬‬
‫* בסיס המעמד‪189 × 276 :‬‬
‫‪74 × 116 × 95‬‬
‫‪HT-F455K‬‬
‫‪74.5 × 1112 × 94.8‬‬
‫* בסיס המעמד‪189 × 276 :‬‬
‫‪74.5 × 1112 × 94.8‬‬
‫* בסיס המעמד‪189 × 276 :‬‬
‫מרכזי‬
‫‪74 × 95 × 227‬‬
‫סאבוופר‬
‫‪363 × 380 × 220‬‬
‫‪HT-F453HK‬‬
‫‪ 71 × 612 × 120‬מ''מ‬
‫* בסיס המעמד‪210 × 210 :‬‬
‫‪68 × 141 × 90‬‬
‫‪68 × 74 × 360‬‬
‫‪356 × 390 × 200‬‬
‫‪HT-F445K‬‬
‫‪ 71 × 1053 × 89‬מ''מ‬
‫* בסיס המעמד‪229 × 229 :‬‬
‫‪ 71 × 1053 × 89‬מ''מ‬
‫* בסיס המעמד‪229 × 229 :‬‬
‫‪70 × 77 × 228‬‬
‫‪285 × 350 × 168‬‬
‫משקלים )יחידת מידה‪ :‬ק"ג(‬
‫צד קדמי‬
‫סראונד‬
‫‪HT-F450K‬‬
‫‪0.37‬‬
‫‪0.35‬‬
‫‪HT-F453K‬‬
‫‪2.86‬‬
‫‪0.35‬‬
‫‪HT-F455K‬‬
‫‪2.86‬‬
‫‪2.86‬‬
‫| ‪26‬‬
‫‪0.51‬‬
‫‪6.84‬‬
‫‪HT-F453HK‬‬
‫‪1.8‬‬
‫‪0.88‬‬
‫‪0.62‬‬
‫‪6.06‬‬
‫‪HT-F445K‬‬
‫‪2.93‬‬
‫‪2.93‬‬
‫‪0.49‬‬
‫‪3.67‬‬
‫*‪ :‬ערך נומינלי נקוב‬
‫• ‪ Samsung Electronics Co., Ltd‬שומרת את הזכות לשנות את המפרטים ללא התרעה‪.‬‬
‫• המשקל והמידות המצוינים הנם משוערים‪.‬‬
‫• עיצוב והמפרט הטכני כפופים לשינויים ללא הודעה מראש‪.‬‬
‫• לקבלת מידע אודות אספקה וצריכת הכוח‪ ,‬עיינו בתווית המודבקת על‪-‬גבי המכשיר‪.‬‬
‫עברית‬
‫מרכזי‬
‫סאבוופר‬
‫רישיון ‪ SSL‬חופשי‬
‫ערכת הכלים של ‪ SSL‬נשמרת במסגרת רישיון כפול‪ ,‬כלומר הן התנאים של‬
‫הרישיון הפתוח והן הרישיון המקורי של ‪ SSL‬חלים על ערכת הכלים‪ .‬עיינו‬
‫להלן במסמך הרישיון‪ .‬למעשה‪ ,‬שני הרישיונות הנם רישיונות מסוג ‪BSD‬‬
‫ו"מקור פתוח"‪ .‬במידה וקיימות סוגיות בנוגע לרישיונות ‪ SSL‬פתוחים‪ ,‬יש‬
‫ליצור קשר בבקשה עם ‪[email protected]‬‬
‫רישיון ‪ SSL‬חופשי‬
‫כל הזכויות שמורות ‪ (c) 1998-2007‬פרויקט ‪ SSL‬הפתוח‪ .‬כל הזכויות‬
‫שמורות‪.‬‬
‫ההפצה מחדש לשימוש בצורות מקור ובינאריות‪ ,‬הכולל או לא כולל שינוי‪,‬‬
‫מותרים בהנחה שהתנאים הבאים מתקיימים‪:‬‬
‫‪ .1‬על ההפצה מחדש אל קוד המקור לקיים את ההודעה על שמירת‬
‫הזכויות‪ ,‬רשימת תנאים אלה וכתב הויתור הבא‪.‬‬
‫‪ .2‬על ההפצה המחודשת בצורה בינארית להפיק את ההודעה לעיל‪ ,‬רשימת‬
‫תנאים אלה וכתב הויתור הבא במסמכים ו‪/‬או חומרים נוספים המסופקים‬
‫עם ההפצה‪.‬‬
‫‪ .3‬על כלל החומרים לפרסום‪ ,‬מאפייני הדרכה או השימוש בתוכנה זו‬
‫להציג את ההכרה הבאה‪" :‬מוצר זה כולל תוכנה שפותחה ע''י פרויקט‬
‫‪ OpenSSL‬לשימוש בערכת הכלים של ‪.OpenSSL‬‬
‫)‪"(http://www.openssl.org/‬‬
‫‪ .4‬אין לעשות שימוש בשמות ‪ OpenSSLToolkit‬או ‪Open SSL Project‬‬
‫כדי לתמוך או לעודד מכירת מוצרים שמקורם מתוכנה זו ללא קבלת‬
‫אישור בכתב מראש‪ .‬לאישור בכתב‪ ,‬יש לפנות ל ‪-‬‬
‫‪[email protected]‬‬
‫‪ .5‬אין לכנות את המוצרים שמקורם בתוכנה זו בשם ‪ OpenSSL‬ואין ש‪-‬‬
‫‪ OpenSSL‬יופיעו בשמם ללא קבלת אישור בכתב מראש של ‪OpenSSL‬‬
‫‪.Project‬‬
‫‪ .6‬על כל הפצה שהיא להכיל את אות התודה הבא‪" :‬מוצר זה כולל תוכנה‬
‫שפותחה ע''י ‪ OpenSSL Project‬לשימוש ב ‪OpenSSL Toolkit-‬‬
‫)‪(http://www.openssl.org/‬‬
‫תוכנה זו מסופקת על ידי אריק יאנג "כפי שהיא"‪ ,‬וכל כתבי אחריות שהם‪,‬‬
‫כולל אך אינו מוגבל לכתבי האחריות הנסחרים וראויים למטרה מסוימת אינם‬
‫נכללים‪ .‬בשום מקרה הכותב או מי שותפיו יהיו אחראיים לנזקים באופן ישיר‪,‬‬
‫עקיף‪ ,‬נסיבתי‪ ,‬מיוחד‪ ,‬מופתי )לרבות‪ ,‬אך לא מוגבל לרכישת סחורות חלופיות‬
‫או שירותים; היעדר שימוש‪ ,‬אבדן מידע או הכנסות; או הפרעות עסקיות(‬
‫שנגמרו מכל תוצאה שהיא‪ ,‬ומוגנים במסגרת חוזה‪ ,‬אחריות מחמירה או עוולה‬
‫)לרבות רשלנות או במובן אחר( העולה מכל שימוש בתוכנה זו‪ ,‬אפילו במידה‬
‫והתקבלו אזהרות לאפשרות הנזק‪.‬‬
‫מוצר זה מכיל תוכנה מקודדת שנכתבה ע''י אריק יאנג )‪.([email protected]‬‬
‫מוצר זה מכיל תוכנה שנכתבה ע''י טים האדסון )‪([email protected]‬‬
‫רישיון ‪ SSLeay‬מקורי‪.‬‬
‫כל הזכויות שמורות ‪ (C) 1995-1998‬אריק יאנג‬
‫חבילה זו הנה חבילת יישום מסוג ‪ SSL‬שנכתבה ע''י אריק יאנג )@‪eay‬‬
‫‪(cryptsoft.com‬‬
‫היישום נכתב כך שיוכל להיות מותאם ל‪.Netscapes SSL -‬‬
‫הספרייה פתוחה לשימוש מסחרי ולא מסחרי כל עוד התנאים הבאים‬
‫מתקיימים‪ .‬התנאים הבאים חלים על כל הקודים בהפצה זה‪ ,‬באם מדובר ב‬
‫ ‪ RC4, RSA, lhash, DES‬ולא רק בקוד מסוג ‪ .SSL‬המסמכים של ‪SSL‬‬‫הנכללים בתפוצה זו כפופים תחת אותם תנאי זכויות יוצרים‪ ,‬מלבד שהמחזיק‬
‫הנו טים האדסון )‪([email protected]‬‬
‫אריק יאנג מחזיק בזכויות היוצרים‪ ,‬ובכך אין להסיר כל הודעות‬
‫שמופיעות בקוד‪ .‬במידה ונעשה שימוש בחבילה זו במוצר‪ ,‬יש‬
‫להזכיר את אריק יאנג ככותב חלק מהספרייה בשימוש‪ .‬ניתן להציגו‬
‫בצורת הודעת טקסט באתחול התוכנה או במסמכים )אונליין או טקסטואליים(‬
‫המסופקים עם החבילה‪.‬‬
‫ההפצה מחדש לשימוש בצורות מקור ובינאריות‪ ,‬הכולל או לא כולל שינוי‪,‬‬
‫מותרים בהנחה שהתנאים הבאים מתקיימים‪:‬‬
‫‪ .1‬על ההפצה מחדש של קוד המקור להכיל את הודעת זכויות היוצרים‪,‬‬
‫רשימת התנאים‪ ,‬ואת כתב הויתור הבא‪.‬‬
‫‪ .2‬על ההפצה המחודשת בצורה בינארית להפיק את ההודעה לעיל‪ ,‬רשימת‬
‫תנאים אלה וכתב הויתור הבא במסמכים ו‪/‬או חומרים נוספים המסופקים‬
‫עם ההפצה‪.‬‬
‫‪ .3‬על כל חומרי הפרסום המזכירים מאפיינים או השימוש בתוכנה זו להציג‬
‫את אות התודה הבא‪" :‬מוצר זה מכיל תוכנה מקודדת שנכתבה ע''י אריק‬
‫יאנג )‪ .([email protected]‬ניתן להשמיט את המילה "מקודד" במידה‬
‫והחומר מהספרייה אינו מקודד‪.(- :‬‬
‫‪ .4‬במידה ואתם מכלילים קוד המיוחד למערכת ההפעלה של ‪) Windows‬או‬
‫המופק ממנו( מספריית האפליקציות )קוד אפליקציה( עליכם להוסיף את‬
‫אות ההכרה הבא‪" :‬מוצר זה כולל תוכנה שנכתבה ע''י טים האדסון )@‪tjh‬‬
‫‪."(crypsoft.com‬‬
‫תוכנה זו מסופקת על ידי אריק יאנג "כפי שהיא"‪ ,‬וכל כתבי אחריות שהם‪,‬‬
‫כולל אך אינו מוגבל לכתבי האחריות הנסחרים וראויים למטרה מסוימת אינם‬
‫נכללים‪ .‬בשום מקרה הכותב או מי שותפיו יהיו אחראיים לנזקים באופן ישיר‪,‬‬
‫עקיף‪ ,‬נסיבתי‪ ,‬מיוחד‪ ,‬מופתי )לרבות‪ ,‬אך לא מוגבל לרכישת סחורות חלופיות‬
‫או שירותים; היעדר שימוש‪ ,‬אבדן מידע או הכנסות; או הפרעות עסקיות(‬
‫שנגמרו מכל תוצאה שהיא‪ ,‬ומוגנים במסגרת חוזה‪ ,‬אחריות מחמירה או עוולה‬
‫)לרבות רשלנות או במובן אחר( העולה מכל שימוש בתוכנה זו‪ ,‬אפילו במידה‬
‫והתקבלו אזהרות לאפשרות הנזק‪.‬‬
‫לא ניתן לשנות את תנאי הרישיון וההפצה עבור כל גרסה הידועה לציבור או‬
‫נגזר מהקוד‪ .‬כלומר‪ ,‬לא ניתן פשוט להעתיק ולהחיל את הקוד הזה במסגרת‬
‫רישיון ההפצה אחר ) לרבות ‪ ,GNU‬רישיון ציבורי(‪.‬‬
‫עברית ‪| 27‬‬
SAMSUNG WORLD WIDE ‫צרו קשר עם‬
‫ אנא צרו קשר עם מרכז שירות הלקוחות של‬,Samsung ‫אם יש לכם שאלות או הערות הנוגעות למוצרי‬
.SAMSUNG
‫אזור‬
` North America
‫אתר האינטרנט‬
 ‫מרכז מידע‬
Canada
Mexico
U.S.A
1-800-SAMSUNG (726-7864)
01-800-SAMSUNG (726-7864)
1-800-SAMSUNG (726-7864)
www.samsung.com
www.samsung.com
www.samsung.com
Argentine
Brazil
Chile
Colombia
Costa Rica
Dominica
Ecuador
El Salvador
Guatemala
Honduras
Jamaica
Nicaragua
Panama
Peru
Puerto Rico
Trinidad &
Tobago
Venezuela
0800-333-3733
0800-124-421 / 4004-0000
800-SAMSUNG (726-7864)
01-8000112112
0-800-507-7267
1-800-751-2676
1-800-10-7267
800-6225
1-800-299-0013
800-7919267
1-800-234-7267
00-1800-5077267
800-7267
0-800-777-08
1-800-682-3180
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
1-800-SAMSUNG (726-7864)
www.samsung.com
0-800-100-5303
Albania
42 27 5755
0810 - SAMSUNG (7267864,
€ 0.07/min)
` Latin America
` Europe
Austria
Belgium
02-201-24-18
Bosnia
Bulgaria
Croatia
05 133 1999
07001 33 11
062 SAMSUNG (062 726 7864)
800-SAMSUNG (800-726786)
Samsung Zrt., česká organizační
složka, Oasis Florenc, Sokolovská394/17, 180 00, Praha 8
70 70 19 70
030 - 6227 515
01 48 63 00 00
01805 - SAMSUNG (726-7864
€ 0,14/Min)
06-80-SAMSUNG (726-7864)
800-SAMSUNG (726-7864)
+381 0113216899
261 03 710
023 207 777
020 405 888
0900-SAMSUNG (09007267864) (€ 0,10/Min)
815-56 480
0 801 1SAMSUNG (172678)
/ 022-607-93-33
80820-SAMSUNG (726-7864)
1. 0 8010 SAMSUNG (72678) doar din reţeaua Romtelecom,
tarif local
2. 0 21.206.01.10 - din orice
reţea, tarif normal
Czech
Denmark
Finland
France
Germany
Hungary
Italia
Kosovo
Luxemburg
Macedonia
Montenegro
Netherlands
Norway
Poland
Portugal
Rumania
‫אזור‬
Serbia
Slovakia
Spain
Sweden
 ‫מרכז מידע‬
0700 Samsung (0700 726
7864)
0800-SAMSUNG (726-7864)
902-1-SAMSUNG (902 172 678)
0771 726 7864 (SAMSUNG)
Switzerland
0848-SAMSUNG (7267864,
CHF 0.08/min)
U.k
Eire
Lithuania
Latvia
Estonia
0330 SAMSUNG (7267864)
0818 717100
8-800-77777
8000-7267
800-7267
Russia
Georgia
Armenia
Azerbaijan
www.samsung.com
Uzbekistan
Kyrgyzstan
Tadjikistan
8-800-555-55-55
8-800-555-555
0-800-05-555
088-55-55-555
8-10-800-500-55-500
(GSM: 7799)
8-10-800-500-55-500
00-800-500-55-500
8-10-800-500-55-500
-
Ukraine
0-800-502-000
www.samsung.com
Belarus
Moldova
810-800-500-55-500
00-800-500-55-500
Australia
New Zealand
China
1300 362 603
0800 SAMSUNG (0800 726 786)
400-810-5858 / 010-6475 1880
Hong Kong
(852) 3698 4698
www.samsung.com/
be (Dutch)
www.samsung.com/
be_fr (French)
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
` CIS
Kazakhstan
` Asia Pacific
‫אתר האינטרנט‬
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/ch
www.samsung.com/
ch_fr/(French)
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.ua
www.samsung.com/
ua_ru
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com/hk
www.samsung.com/
hk_en/
Singapore
Thailand
Taiwan
Vietnam
3030 8282 / 1800 110011 /
1800 3000 8282 / 1800 266 8282
0800-112-8888 / 021-56997777
0120-327-527
1800-88-9999
1-800-10-SAMSUNG(726-7864) /
1-800-3-SAMSUNG(726-7864) /
1-800-8-SAMSUNG(726-7864) /
02-5805777
1800-SAMSUNG (726-7864)
1800-29-3232 / 02-689-3232
0800-329-999
1 800 588 889
Bahrain
Egypt
Jordan
Morocco
Oman
Saudi Arabia
Turkey
U.A.E
8000-4726
08000-726786
800-22273
080 100 2255
800-SAMSUNG (726-7864)
9200-21230
444 77 11
800-SAMSUNG (726-7864)
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
Nigeria
South Africa
0800-SAMSUNG (726-7864)
0860-SAMSUNG (726-7864 )
www.samsung.com
www.samsung.com
India
Indonesia
Japan
Malaysia
Philippines
` Middle East
` Africa
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
www.samsung.com
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
