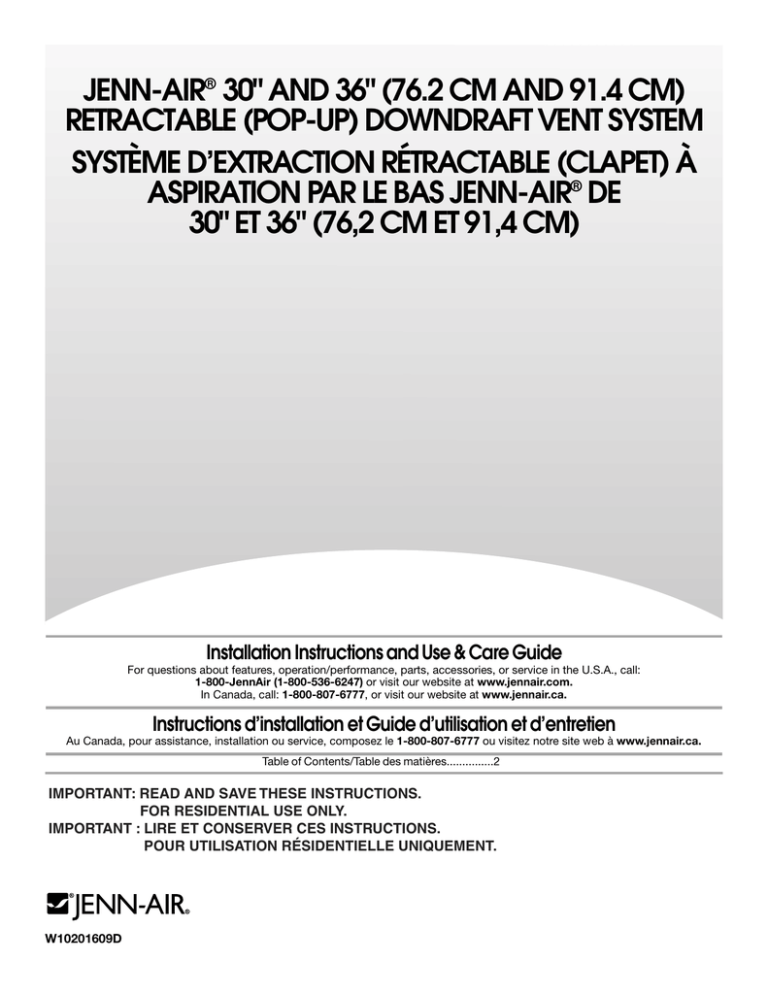

JENN-AIR 30" AND 36" (76.2 CM AND 91.4 CM)

JENN-AIR 30" AND 36" (76.2 CM AND 91.4 CM)

JENN-AIR

®

30" AND 36" (76.2 CM AND 91.4 CM)

RETRACTABLE (POP-UP) DOWNDRAFT VENT SYSTEM

SYSTÈME D’EXTRACTION RÉTRACTABLE (CLAPET) À

ASPIRATION PAR LE BAS JENN-AIR

®

DE

30" ET 36" (76,2 CM ET 91,4 CM)

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories, or service in the U.S.A., call:

1-800-JennAir (1-800-536-6247) or visit our website at www.jennair.com.

In Canada, call: 1-800-807-6777, or visit our website at www.jennair.ca.

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777 ou visitez notre site web à www.jennair.ca.

Table of Contents/Table des matières...............2

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONLY.

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.

POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

W10201609D

2

TABLE OF CONTENTS

VENT SYSTEM SAFETY.................................................................3

INSTALLATION REQUIREMENTS ................................................5

Tools and Parts ............................................................................5

Location Requirements ................................................................5

Electrical Requirements ...............................................................7

Venting Requirements..................................................................7

INSTALLATION INSTRUCTIONS

INTERIOR-MOUNTED VENT MOTOR..........................................8

Venting Methods - Interior Mounted Vent Motor Only ................8

Install Vent System.......................................................................9

Rear Mounting - Blower Motor ..................................................13

Complete Installation .................................................................15

Make Electrical Connections .....................................................15

Check Operation ........................................................................16

VENT SYSTEM USE .....................................................................17

Operating Downdraft Vent .........................................................17

VENT SYSTEM CARE ..................................................................17

Surface of Downdraft Vent.........................................................17

Filters ..........................................................................................17

WIRING DIAGRAM .......................................................................18

ASSISTANCE OR SERVICE.........................................................19

WARRANTY ..................................................................................20

TABLE DES MATIÈRES

SÉCURITÉ DU SYSTÈME DE VENTILATION ............................22

EXIGENCES D'INSTALLATION ...................................................24

Outillage et pièces......................................................................24

Exigences d'emplacement.........................................................24

Spécifications électriques ..........................................................26

Exigences concernant l'évacuation ...........................................26

INSTRUCTIONS D'INSTALLATION

VENTILATEUR MONTÉ À L'INTÉRIEUR ....................................27

Méthodes d'extraction - Seulement pour un ventilateur monté à l'intérieur.....................................................27

Installation du système d’extraction ..........................................28

Montage du ventilateur à l'arrière ..............................................32

Achever l'installation ..................................................................34

Raccordements électriques .......................................................34

Contrôle du fonctionnement ......................................................35

UTILISATION DU SYSTÈME D'EXTRACTION ...........................36

Utilisation du système d'extraction............................................36

ENTRETIEN DU SYSTÈME D'EXTRACTION .............................36

Surface du système d'extraction ...............................................36

Filtres ..........................................................................................36

SCHÉMA DE CÂBLAGE...............................................................37

ASSISTANCE OU SERVICE .........................................................38

GARANTIE.....................................................................................39

VENT SYSTEM SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

DANGER

You can be killed or seriously injured if you don't immediately follow instructions.

WARNING

You can be killed or seriously injured if you don't follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

3

4

IMPORTANT SAFETY INSTRUCTIONS

WARNING:

TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK, OR INJURY TO PERSONS, OBSERVE THE

FOLLOWING:

WARNING:

TO REDUCE THE RISK OF A RANGE TOP

GREASE FIRE:

Use this unit only in the manner intended by the manufacturer. If you have questions, contact the manufacturer.

Never leave surface units unattended at high settings.

Boilovers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

Always turn hood ON when cooking at high heat or when flambeing food (i.e. Crepes Suzette, Cherries Jubilee,

Peppercorn Beef Flambé).

Before servicing or cleaning the unit, switch power off at service panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.

Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.

Installation work and electrical wiring must be done by qualified person(s) in accordance with all applicable codes and standards, including fire-rated construction.

Use proper pan size. Always use cookware appropriate for the size of the surface element.

WARNING:

TO REDUCE THE RISK OF INJURY TO

PERSONS IN THE EVENT OF A RANGE TOP GREASE

FIRE, OBSERVE THE FOLLOWING: a

Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating equipment manufacturer's guideline and safety standards such as those published by the National Fire

Protection Association (NFPA), the American Society for

Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

When cutting or drilling into wall or ceiling; do not damage electrical wiring and other utilities.

SMOTHER FLAMES with a close fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO

PREVENT BURNS. If the flames do not go out immediately, EVACUATE AND CALL THE FIRE

DEPARTMENT.

NEVER PICK UP A FLAMING PAN - you may be burned.

DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will result.

Use an extinguisher ONLY if:

– You know you have a class ABC extinguisher, and you already know how to operate it.

Ducted fans must always be vented outdoors.

CAUTION:

For general ventilating use only. Do not use to exhaust hazardous or explosive materials and vapors.

CAUTION:

To reduce risk of fire and to properly exhaust air, be sure to duct air outside - do not vent exhaust air into spaces within walls or ceilings, attics or into crawl spaces, or garages.

WARNING:

TO REDUCE THE RISK OF FIRE, USE ONLY

METAL DUCTWORK.

– The fire is small and contained in the area where it started.

– The fire department is being called.

– You can fight the fire with your back to an exit.

a

Based on "Kitchen Fire Safety Tips" published by NFPA.

SAVE THESE INSTRUCTIONS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed here.

Tools Needed

Jigsaw or keyhole saw

Drill

¹⁄₈" (3 mm) drill bit for pilot holes

Pencil

Tape measure or ruler

Flat-blade screwdriver

Phillips screwdriver

³⁄₈" (9.5 mm) nut driver or ratchet

Level

Pliers

Metal snips

Wire stripper or utility knife

Caulking gun and weatherproof caulking compound

Vent clamps

Parts Supplied

A

B

C

INSTALLATION REQUIREMENTS

D

E

A. Top trim (1)

B. End caps (2)

C. Overcounter support brackets (2)

D. Lower support legs (2)

E. Undercounter mounting brackets (2)

Other Parts Supplied

Bag of fasteners (1)

Metal cover (1)

Optional support and 2 screws (36" [91.4 cm] models only)

6" diameter backdraft damper

Parts Needed

Two UL listed or CSA approved ½" (12.7 mm) conduit connectors.

Wall cap for interior-mounted motor (1)

Vent system

Home power supply cable

UL listed wire connectors (4)

Location Requirements

NOTE: Downdraft vent is installed directly behind the cooktop.

Install the downdraft vent first, then install the cooktop.

IMPORTANT: Observe all governing codes and ordinances.

Have a qualified technician install the downdraft vent. It is the installer’s responsibility to comply with installation clearances specified on the model/serial rating plate. The model/serial rating plate is located on the front of the downdraft vent above the terminal box cover.

Downdraft vent location should be away from strong draft areas, such as windows, doors, and strong heating vents or fans.

Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance.

Consult the cooktop manufacturer installation instructions before making any cutouts.

Check that the downdraft vent and cooktop location will clear the cabinet walls, backsplash, and rear wall studs inside the cabinet.

Check for the minimum distance between the front edge of the countertop and the front edge of the cooktop. The minimum horizontal distance between the overhead cabinets is the same as the width of the installed downdraft vent.

All openings in ceiling and wall where the downdraft vent will be installed must be sealed.

Grounded electrical outlet is required. See “Electrical

Requirements” section.

When installing the downdraft vent, the cabinet drawer will need to be removed and the drawer front installed permanently to the cabinet.

Cabinet Construction:

Downdraft vent is designed for use in a cabinet with a depth of

24" (61 cm). Some installations require a countertop deeper than

25" (63.5 cm). See the Countertop Cutout Dimensions section.

The maximum depth of the overhead cabinet is 13" (33 cm).

Overhead cabinets installed at either side of the downdraft vent must be 18" (45.7 cm) above the cooking surface.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title 24

CFR, Part 328 (formerly the Federal Standard for Mobile Home

Construction and Safety, title 24, HUD, Part 280) or when such standard is not applicable, the standard for Manufactured Home

Installation 1982 (Manufactured Home Sites, Communities and

Setups) ANSI A225.1/NFPA 501A*, or latest edition, or with local codes.

5

6

Product Dimensions

Interior-mounted blower motor model

Top trim widths:

30

¹⁄₄

" (76.8 cm) for 30" (76.2 cm) vent

36

¹⁄₄

" (92.1 cm) for 36" (91.4 cm) vent

13¹⁄₂

" (34.3 cm) retractable vent height

27" (68.6 cm) for 30" (76.2 cm) vent

33" (83.8 cm) for 36" (91.4 cm) vent

1

¹⁄₂

" (3.8 cm)

³⁄₈

" (0.95 cm)

Countertop Cutout Dimensions

IMPORTANT: Countertops with a bull-nosed front edge are not recommended for these installations.

Some models require a countertop deeper than 25"

(63.5 cm); see the following Countertop Cutout Dimensions section.

To avoid mistakes, it is recommended that the cooktop and vent cutouts be drawn on the countertop before making any cutouts.

See Cooktop Installation Instructions for complete cutout dimensions, location dimensions and installation details.

D

E

Terminal box cover

F

B

C

28

³⁄₄

"

(73.0 cm)

13" (33.0 cm)

13" (33.0 cm)

6" diameter vent collar

9

¹⁄₄

"

(23.5 cm)

³⁄₄

"

(1.9 cm)

2

¹⁄₈

" (5.4 cm)

Cabinet Dimensions

Interior-mounted blower motor model

7⁵⁄₈

" (19.4 cm)

A=

¹⁄₂

" (12.7 mm) minimum

23

³⁄₄

"

(60.3 cm)

21

⁄₁₆

"

(54.1 cm)

21⁄₁₆

"

(54.1 cm)

A. Downdraft vent

B. Cooktop

C. Measurement of cooktop rear overhang.

D. D = Measurement of cooktop rear overhang (C) + 1

¹³⁄₁₆" [46.2 mm] (E)

E. 1

¹³⁄₁₆" (46.2 mm)

F. ½" (12.7 mm) minimum

G. ¼" (6.4 mm) minimum

H. Countertop and backsplash

I. ½" (12.7 mm) minimum

B

A

Countertop Cutout Dimensions

I

G

H

D

All cutouts are for 6" (15.2 cm) diameter vent system.

Locate power supply junction box at lower left hand rear corner of the cabinet.

Centerline of cooktop cutout

NOTES:

See cooktop manufacturer’s instructions for cooktop cutout depth and width.

Use dimensions for vent system cutout location that applies to your installation.

Interior mounted blower systems connect with 6" (15.2 cm) round vent. The cutout locations for this vent system will depend on your specific installation.

A

A. ½" (12.7 mm) minimum to backsplash or rear wall

B.

³⁄₄" (19.1 mm) maximum

backsplash depth

C

C. 27

¹⁄₂" (69.9 cm) on 30" (76.2 cm)

models

33

¹⁄₂

" (85.9 cm) on 36" (91.4 cm) models

D. D = Measurement of cooktop rear overhang + 1

¹³⁄₁₆

" (46.2 mm)

Electrical Requirements

IMPORTANT: Observe all governing codes and ordinances.

Save Installation Instructions for electrical inspector’s use.

The downdraft vent must be connected with copper wire only.

It is the customer’s responsibility to contact a qualified electrical installer, and to ensure that the electrical installation is adequate and in conformance with National Electrical Code, ANSI/NFPA 70

(latest edition), or CSA Standards C22.1-94, Canadian Electrical

Code, Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

If codes permit and a separate ground wire is used, it is recommended that a qualified electrician determine that the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

This fan is suitable for use with solid state speed controls.

The downdraft vent should be connected directly to the circuit breaker (or fused disconnect) box through flexible armored or nonmetallic sheathed copper cable. Allow some slack in the cable so the downdraft vent can be moved if servicing is ever necessary.

Wire sizes (copper wire only) and connections must conform with the rating of the appliance as specified on the model/ serial rating plate located on the front of the downdraft vent above the wiring box cover.

Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA

Standards C22.1-94, Canadian Electrical Code, Part 1 and

C22.2 No. 0-M91 (latest edition) and all local codes and ordinances.

Two UL listed or CSA approved ½" (12.7 mm) conduit connectors.

A 120 Volt, 60 Hz., AC only 15-amp fused, electrical circuit is required.

A wiring diagram is located on the downdraft vent base above the power control board cover.

Check with a qualified electrician if you are not sure the downdraft vent is properly grounded.

Venting Requirements

IMPORTANT: Make sure there is proper clearance within the wall or floor before making exhaust vent cutouts.

Make sure there is a minimum of 24" (61 cm) of straight vent between the elbows if more than one elbow is used.

Use heavy (rigid) metal vent.

Use clamps to seal all joints in the vent system.

Venting system must terminate to the outside.

Use caulking tape to seal the exterior wall or floor opening around cap.

Do not terminate the vent system in an attic or other enclosed area.

Do not cut joist or stud. If vent cutout falls over a joist or stud, a supporting frame must be constructed.

Do not use 4" (10.2 cm) laundry-type wall caps.

Do not install 2 elbows together.

Do not use plastic or metal foil vent.

The length of vent system and number of elbows should be kept to a minimum to provide efficient performance.

Use no more than three 90° elbows

Flexible metal vent is not recommended. If it is used, calculate each foot of flexible vent as 2 ft (0.6 m) of rigid metal vent.

Flexible elbows count twice as much as standard elbows.

Recommended vent system length:

For either interior-mounted or exterior-mounted blower installations, the vent system length should not exceed the maximum lengths listed in the Maximum Length of Vent System chart. See “Calculating Vent System Length” in the “Venting

Methods - Interior Mounted Vent Motor Only” section.

7

8

INSTALLATION INSTRUCTIONS

INTERIOR-MOUNTED VENT MOTOR

Island location

Venting Methods - Interior Mounted Vent Motor Only

Determine which venting method is best for your application.

Vent system can terminate through either the wall or floor.

Island Location

Vent system installed under a concrete slab using PVC sewer pipe.

Front (Standard) Mounted Blower Motor

Front (standard) mounted blower motor

Rear mounted blower motor

B

A

D

A. Down vent

NOTE: For island locations, the blower motor can be mounted for right, left, or rear venting if needed for your application. Most island applications would still require the venting to be directed down through the floor.

Built-in cabinet locations

A

A

B

A

M

C

E

F

H

G

L

K

J

Rear Mounted Blower Motor

B

I

A

D

M

C

E

F

G

L

H

K

J

I

A. Wall cap

B. 6" (15.2 cm) round metal vent

C. 16" (40.6 cm) maximum

D. 6" (15.2 cm) round PVC sewer pipe

E. 6" (15.2 cm) round metal vent

F. 6" (15.2 cm) round PVC coupling

G. Concrete slab

H. 6" (15.2 cm) round PVC sewer pipe

I. 6" (15.2 cm) round 90° PVC sewer pipe elbow

J. Tightly pack gravel or sand completely around pipe.

K. 6" (15.2 cm) round 90° PVC sewer pipe elbow

L. 6" (15.2 cm) round PVC coupling

M. 12" (30.5 cm) minimum

D

C

A. Down vent

B. Rear vent

C. Left vent

D. Right vent

Calculating Vent System Length

It is recommended that you use round vent instead of rectangular vent, especially if elbows are required. If rectangular vent is required, it should be transitioned to 6" (15.2 cm) round vent as soon as possible.

Maximum Length of Vent System

Vent Length

6" (15.2 cm) round

3

¹⁄₄" x 10" (8.3 cm x 25.4 cm)

35 ft (8.9 m)

35 ft (8.9 m)

To calculate the length of the system you need, add the equivalent feet (meters) for each vent piece used in the system.

Vent Piece 6" (15.2 cm) Round

45° elbow 2.5 ft

(0.8 m)

90° elbow

6" (15.2 cm) wall cap

5.0 ft

(1.5 m)

0.0 ft

(0.0 m)

3

¹⁄₄" x 10" (8.3 cm x 25.4 cm) to 6" (15.2 cm) transition

4.5 ft

(1.4 m)

6" (15.2 cm) to 3

¹⁄₄" x 10"

(8.3 cm x 25.4 cm) transition

1 ft

(0.3 m)

3

¹⁄₄" x 10" (8.3 cm x 25.4 cm) to 6" (15.2 cm) 90° elbow transition

5.0 ft

(1.5 m)

The following example falls within the maximum vent length of

35 ft (8.9 m).

2 - 90° elbow

1 - wall cap

= 10.0 ft (3 m)

= 0.0 ft (0.0 m)

8 ft (2.4 m) straight

Transition

Length of 6" (15.2 cm) system

= 8.0 ft (2.4 m)

= 4.5 ft (1.4 cm)

= 22.5 ft (6.8 m)

Install Vent System

WARNING

Excessive Weight Hazard

Use two or more people to move and install downdraft vent.

Failure to do so can result in back or other injury.

1. Place cardboard or similar material on top of a flat surface where you can easily assemble the downdraft vent system.

2. Remove parts packages, downdraft vent and blower box from the carton.

3. Remove all shipping materials, tape and film from the downdraft vent and blower box.

4. Remove screws from each side of the vent. Attach the left and right side overcounter support brackets to the downdraft vent and push up to align the screw holes. Use screws to secure the brackets.

A

6" (15.2 cm) to 3

¹⁄₄" x 10"

(8.3 cm x 25.4 cm) 90° elbow transition

5.0 ft

(1.5 m)

Example Vent System

C

A

B

6 ft

(1.8 m)

2 ft (0.6 m)

B

C

A. Overcounter support bracket

B. Blower motor box

C. Overcounter support bracket screw

D

A. Blower motor

B. Transition

C. 90° elbows

D. 6" backdraft damper (supplied)

9

5. Attach the left and right side end caps to the downdraft vent.

Place the end cap upon the overcounter support, slide the tab into the slot and snap into place over the the plastic tabs.

A

Determine which direction is best for your installation.

When installed in a cabinet, vent system can exhaust through the bottom, right, left or rear of the cabinet.

Bottom venting:

Downdraft vent is shipped with blower in down venting position so no modification is required. See “Complete

Installation” section.

Left or right venting:

1. Loosen the 2 hex/slotted head screws that attach the top bracket that secures the motor to the vent box enough to slide the bracket into the “Z” slots. This will move the bracket away from the top mounting lip of the blower box and allow it to tilt away from the vent box panel.

A

A. End cap

6. Attach support legs to the side of the downdraft vent with

2 screws in each leg. Do not tighten screws.

B

A B

B

A. Blower motor box

B. Support leg

7. Using 2 or more people, insert the downdraft vent into the countertop cutout. Check that downdraft vent is parallel to side of cutout and that mounting brackets overlap countertop.

8. Move support legs down against cabinet floor. Place a level against the front of the downdraft vent base and adjust until downdraft vent is level vertically. Use a pencil to mark the top of each leg on the downdraft vent and the location of the support leg mounting holes on the cabinet floor.

A. Bracket with “Z” slots

B. Hex/slotted head screws (2)

2. Lift up the blower box from the bottom mounting channel.

A

B

A. Level

B. Mark locations.

9. Remove downdraft vent from cutout. Drill starter holes at each mounting screw location on the cabinet floor. Align top of legs with pencil marks on the face of the downdraft vent.

Tighten screws in legs.

B

A

A. Blower box

B. Bottom mounting channel

3. Rotate it 90 degrees to the left or right so that the vent blower damper is repositioned in the direction needed. Do not twist or bind the wires or disconnect the wiring from the blower.

10

4. Place the bottom tab of the blower box into the bottom mounting channel.

2. Lift up the blower box from the bottom mounting channel and set aside.

B

A

A. Blower box

B. Bottom mounting channel

5. Tilt blower box top tab so it is flush with the vent box panel and position it under the top mounting bracket. Slide bracket into the “Z” slots and tighten the 2 hex/slotted head screws to secure.

B

A

A. Blower box

B. Bottom mounting channel

3. Disconnect the wire connector from the blower motor.

6. See “Complete Installation” section.

Rear Venting:

1. Remove the vent box. Loosen the 2 hex/slotted head screws that attach the top bracket that secures the motor to the vent box enough to slide the bracket into the “Z” slots. This will move the bracket away from the top mounting lip of the blower box and allow it to tilt away from the vent box panel.

A

A

A. Blower motor

B. Wire connector

B

4. Remove the 2 screws that mount the motor mounting bracket to the vent box. Remove the blower motor and mounting bracket assembly from the vent box.

A

B

B

A

A. Blower motor mounting bracket screws (2)

5. Remove the 4 screws from the small cover plate on the rear of the vent chamber and set screws and cover plate aside.

A. Bracket with “Z” slots

B. Hex/slotted head screws (2)

11

6. Install blower motor and mounting bracket assembly to the bracket just below the downdraft tower motor. The blower exhaust opening should fit through the hole in the large cover plate on the opposite side of the vent chamber where the small cover plate was removed. Replace the 2 blower motor mounting bracket screws and tighten.

9. Replace the vent box over the blower motor.

B

A

B

A. Blower motor

B. Vent box

A

10. Place the bottom tab of the blower box into the bottom mounting channel.

C

A. Downdraft tower motor

B. Large cover plate

C. Blower exhaust opening

7. Plug in the wire connector to the blower motor.

B

A

B

A. Blower motor

B. Wire connector

8. Place the vent extension for the 6" diameter venting over the vent exhaust and screw into place using the 4 screws.

A. Blower box

B. Bottom mounting channel

A

11. Tilt blower box top tab so it is flush with the vent box panel and position it under the top mounting bracket.

12. Slide bracket into the “Z” slots.

13. Tighten the 2 hex/slotted head screws to secure.

14. Place the small vent cover over the hole in the vent box and secure in place with the 4 screws.

A

12

A

A. Vent extension screws (4)

Rear Mounting - Blower Motor

NOTE: Optional blower motor mounting position (opposite side).

The blower motor box assembly can also be moved to the opposite side (rear) of the vent box.

2. Lift up the blower box from the bottom mounting channel.

B

A

A. Blower box

B. Bottom mounting channel

3. Disconnect the wire connector from the blower motor.

B

A

A. Panel

B. Blower motor - rear mounting

1. Loosen the 2 hex/slotted head screws that attach the top bracket that secures the motor to the vent box enough to slide the bracket into the “Z” slots. This will move the bracket away from the top mounting lip of the blower box and allow it to tilt away from the vent box panel.

A

A

A. Blower motor

B. Wire connector

B

4. Remove panel from the opposite side of blower motor.

Loosen the 2 hex/slotted head screws that attach the top bracket that secures the panel to the vent box enough to slide the bracket into the “Z” slots. This will move the bracket away from the top mounting lip of the panel and allow it to tilt away from the vent box panel.

A

B

B

B

A. Bracket with “Z” slots

B. Hex/slotted head screws (2)

B

A. Bracket with “Z” slots

B. Hex/slotted head screws (2)

13

5. Lift up the panel from the bottom mounting channel.

8. Tilt blower box top tab so it is flush with the vent box panel and position it under the top mounting bracket. Slide bracket into the “Z” slots and tighten the 2 hex/slotted head screws to secure.

B

A

A. Blower mounting channel

B. Panel

6. Install the blower motor box assembly to the opposite side

(rear) of the vent box with the vent located in the bottom venting position. Place the bottom tab of the blower box into the bottom mounting channel.

9. Reinstall panel to front side of vent box panel. Place bottom tab of the panel into the bottom mounting channel.

B

A

A. Blower mounting channel

B. Panel

7. Plug in the wire connector to the blower motor.

B

A

A. Blower mounting channel

B. Panel

10. Tilt panel top tab so it is flush with the vent box panel and position it under the tip mounting bracket. Slide bracket into the “Z” slots and tighten the 2 hex/slotted head screws to secure.

14

A

B

A. Blower motor

B. Wire connector

11. See “Complete Installation” section.

Complete Installation

1. Attach backdraft damper over 6" vent extension. Secure with vent clamp.

Make Electrical Connections

WARNING

A

B

A. 6" vent extension

B. Backdraft damper

2. Remove screw attaching the terminal box cover.

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Feed the power supply cable through the conduit connector and into the terminal box.

WARNING

A

A. Terminal box cover

Determine which direction (rear or bottom) electrical connection will need to run from vent system terminal box.

Remove rear or bottom knockout and install a UL listed or

CSA approved conduit connector.

3. Using 2 or more people, insert the downdraft vent into the countertop cutout. Position downdraft vent so it is centered in cutout and parallel to edge of cutout. Check that downdraft vent is level vertically. Then fasten lower support legs to the cabinet floor with screws.

4. Attach 1 undercounter bracket on front upper right corner of downdraft vent with slot over vent mounting hole and flange against countertop. Attach other bracket to left side of the downdraft vent. Drill starter holes through undercounter mounting brackets into the underside of the countertop.

Insert appropriate length screws into holes and tighten brackets to countertop.

B

C

Fire Hazard

Electrically ground the blower.

Use copper wire.

Connect ground wire to green ground screw in terminal box.

Failure to do so can result in death, fire, or electrical shock.

3. Attach the green (or green and yellow) ground wire to the green ground screw. Tighten the conduit connector clamp screws.

A

A. When attaching undercounter bracket to underside of countertop, make sure that the screw length will not go through countertop when tightened.

B. Backsplash

C. Countertop

15

4. Connect the 2 white wires together using UL listed wire connectors.

F

C

A

E

B

2. Push and hold the button on the top of the downdraft vent for a few seconds. The retractable section of the downdraft vent will rise, and the blower will start. Position the top trim over the retractable section and snap trim into place.

Trim kits for matching your cooktop color are available from your dealer.

For information on ordering, see the “Assistance or Service” section.

B

A

C

D

G

A. Green or green and yellow ground wire

B. Green ground screw

C. White wires

D. UL listed wire connectors

E. Black wires

F. UL listed or CSA approved conduit connector

G. Downdraft vent wiring

5. Connect the 2 black wires together using UL listed wire connectors.

6. Replace the terminal box cover and secure with screw.

7. Reconnect power.

Check Operation

1. Remove the vent filter shipping bracket screws and bracket.

A

B

E

D

A. Top trim

B. ON/OFF button

C. Blower control slider

D. End cap

E. Filters

3. Slide the control slider on the side of vent to check the operation and speed of the blower.

4. If the blower does not operate:

Check that filter or filters are pressed in as far as they will go.

Check that the circuit breaker has not tripped or a household fuse blown.

Check downdraft vent fuse located under power board.

5. Connect vent system to blower. Vent system must end with a wall or roof cap. Use clamps to seal all joints.

6. Install cooktop according to manufacturer’s instructions.

Check that rear of cooktop overlaps edge of retractable downdraft vent by

³⁄₈" (9.5 mm). See “Countertop Cutout

Dimensions” in the “Location Requirements” section.

NOTE: To get the most efficient use from your new retractable downdraft vent, read the “Vent System Use” section.

A. Vent filter shipping bracket

B. Screws

16

The retractable downdraft vent system is designed to remove smoke, cooking vapors and odors from the cooktop area.

For best results, the vent should be operating before cooking is started.

VENT SYSTEM USE

If you use large or tall utensils, place them on the large rear element or burner surface.

A higher heat setting than normally used may be needed when the downdraft vent is operating.

This fan is suitable for use with solid-state speed controls.

Operating Downdraft Vent

To Use:

1. Push and hold the button on top of downdraft vent for a few seconds. (This slight delay helps avoid inadvertent raising of the vent during cleaning of the cooktop area.) Retractable section of downdraft vent will rise. Blower will begin to vent immediately if blower control knob slider is set to an “On” position.

2. Slide the control slider on the right-hand side of the downdraft vent to adjust the blower motor speed.

When cooking is complete:

1. Push the button on top of the retractable downdraft vent. The blower will turn off, and the retractable section of the vent will return to the closed position.

If a spill occurs on the cooktop that allows liquids to seep inside the downdraft vent, you must turn the downdraft vent off immediately. It is possible to cause damage to the downdraft vent if water is allowed inside the downdraft vent while it is operating.

1. Immediately turn off the downdraft vent at the speed control located on the right-hand side of the downdraft vent.

2. Turn off the power supply to the downdraft vent at the circuit breaker box or fuse box.

3. Allow plenty of time for the downdraft vent to dry naturally.

Do not open the downdraft vent to remove the water.

VENT SYSTEM CARE

Surface of Downdraft Vent

To avoid damaging the finish, clean downdraft vent with soap and water. Do not use scouring powder or abrasive solutions.

Filters

Frequently remove and clean the filter(s) in the retractable section of the downdraft vent. This will improve the operating efficiency of the downdraft vent system.

To Remove Filters:

1. Place fingertips in the embossment at the top for the filters.

2. Press down on the filters far enough for the tab at the top of the filters to clear.

3. Pull forward to release the filter from its groove.

To Replace Filters:

1. Place filters into the retractable section of the downdraft vent.

2. Place fingertips into the embossment at the top of the filters and push down and back to allow the top tabs to snap into place.

NOTE: Downdraft vent will not operate if the filters are not in their proper position. If the filters’ top tabs are not locked behind the top flange, the vent may retract but not raise back up.

If retractable downdraft vent does not operate after clean filters have been installed:

Push the filter in as far as it will go. When the filter is removed, the microswitch behind the filter is inactivated. This feature will not allow the vent system to operate until the filter is properly installed.

A

To Clean:

1. Remove the filter(s) and clean them in a dishwasher or in a hot detergent solution. The downdraft vent will not operate when the filters are not in place.

2. Dry the clean filter(s) and reinstall, making sure that they lock into place.

B

C

A. Filter removal embossment

B. Left metal filter

C. Right metal filter

17

18

BK

W

LINE IN 120

Vac 60 Hz

GEAR

MOTOR

R

BK

WIRING DIAGRAM

PUSH BUTTON

UP/DOWN

R

BK

5x20 800 mA

Time Delay

FUSE

FILTER

SWITCHES

GY

GY

TOROIDAL

TRANSFORMER

SPEED

REGULATION

FLAT CABLE

VDR1

C5

CN6

TR1

BK

W

BR

BU

CN5

F

N

M

M

L

L

RL2

C7

CN7

C4

RL1

CN8

OR

GY

W

GY

W

CN2

L1

ELDD

3 2 1

6 5 4

SIDE INSERT CABLES

1 2 3

4 5 6

BU

BR

INTERNAL

BLOWER

PRO

Y-G

ASSISTANCE OR SERVICE

When calling for assistance or service, please know the purchase date and the complete model and serial number of your appliance. This information will help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you use only factory specified parts. Factory specified parts will fit right and work right because they are made with the same precision used to build every new appliance. To locate factory specified replacement parts in your area, call us or your nearest designated service center.

In the U.S.A.

If the problem is not due to one of the items listed in the

“Troubleshooting” section…

Call the dealer from whom your appliance was purchased, or call

Jenn-Air at 1-800-688-1100 to locate an authorized service company. When calling, please know the purchase date and the complete model and serial number of your appliance. Be sure to retain proof of purchase to verify warranty status.

If the dealer or service company cannot resolve your problem, write to:

Jenn-Air Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Web address: www.jennair.com

Or call: 1-800-688-1100

U.S. customers using TTY for deaf, hearing impaired or speech impaired, call: 1-800-688-2080.

In Canada

If the problem is not due to one of the items listed in the

“Troubleshooting” section…

Call the dealer from whom your appliance was purchased, or call

Jenn-Air at 1-800-807-6777 to locate an authorized service company. When calling, please know the purchase date and the complete model and serial number of your appliance. Be sure to retain proof of purchase to verify warranty status.

If the dealer or service company cannot resolve your problem, write to:

Jenn-Air Brand Home Appliances

Customer eXperience Centre

1901 Minnesota Court

Mississauga, ON L5N 3A7

Web address: www.jennair.ca

Or call: 1-800-807-6777.

NOTE: When writing or calling about a service problem, please include the following information:

1. Your name, address and daytime telephone number.

2. Appliance model number and serial number.

3. Name and address of your dealer or servicer.

4. A clear description of the problem you are having.

5. Proof of purchase (sales receipt).

User’s guides, service manuals and parts information are available from Jenn-Air Brand Home Appliances, Customer eXperience Centre.

Accessories

NOTE: Instructions are included with each kit.

For model series JXDR7301V

30" (76.2 cm) one-piece trim:

Part Number W10187288 (black)

NOTE: When writing or calling about a service problem, please include the following information:

1. Your name, address and daytime telephone number.

2. Appliance model number and serial number.

3. Name and address of your dealer or servicer.

4. A clear description of the problem you are having.

5. Proof of purchase (sales receipt).

User’s guides, service manuals and parts information are available from Jenn-Air Brand Home Appliances, Customer eXperience Center.

For model series JXDR7361V

36" (91.4 cm) one-piece trim:

Part Number W10187290 (black)

19

JENN-AIR

®

MAJOR APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Jenn-Air brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “Jenn-Air”) will pay for factory specified parts and repair labor to correct defects in materials or workmanship. Service must be provided by a Jenn-Air designated service company. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. Outside the 50 United States and Canada, this limited warranty does not apply. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair house fuses, or to correct house wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty coverage.

3. Repairs when your major appliance is used for other than normal, single-family household use or when it is used in a manner that is contrary to published user or operator instructions and/or installation instructions.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved by Jenn-Air.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage results from defects in materials or workmanship and is reported to Jenn-Air within 30 days from the date of purchase.

6. Any food loss due to refrigerator or freezer product failures.

7. Costs associated with the removal from your home of your major appliance for repairs. This major appliance is designed to be repaired in the home and only in-home service is covered by this warranty.

8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

9. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an authorized Jenn-Air servicer is not available.

10. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with published installation instructions.

11. Major appliances with original model/serial numbers that have been removed, altered or cannot be easily determined. This warranty is void if the factory applied serial number has been altered or removed from your major appliance.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. JENN-AIR SHALL NOT BE LIABLE FOR INCIDENTAL

OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF

INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

If outside the 50 United States and Canada, contact your authorized Jenn-Air dealer to determine if another warranty applies.

If you need service, first see the “Troubleshooting” section of the Use & Care Guide. After checking “Troubleshooting,” you may find additional help by checking the “Assistance or Service” section or by calling Jenn-Air. In the U.S.A., call 1-800-536-6247. In Canada, call 1-800-807-6777.

6/09

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your major appliance to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial number. You can find this information on the model and serial number label located on the product.

Dealer name____________________________________________________

Address ________________________________________________________

Phone number __________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

20

Notes

21

22

SÉCURITÉ DU SYSTÈME D'EXTRACTION

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT :

POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES

CORPORELS, RESPECTER LES INSTRUCTIONS

SUIVANTES :

AVERTISSEMENT :

POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

Utiliser cet appareil uniquement dans les applications envisagées par le fabricant. Pour toute question, contacter le fabricant.

Ne jamais laisser un élément de surface fonctionner à puissance de chauffage maximale sans surveillance. Un renversement/débordement de matière graisseuse pourrait provoquer une inflammation et la génération de fumée.

Utiliser une puissance de chauffage moyenne ou basse pour le chauffage d'huile.

Avant d'entreprendre un travail d'entretien ou de nettoyage, interrompre l'alimentation de la hotte au niveau du tableau de disjoncteurs, et verrouiller le tableau de disjoncteurs pour empêcher tout rétablissement accidentel de l'alimentation du circuit. Lorsqu'il n'est pas possible de verrouiller le tableau de disjoncteurs, placer sur le tableau de disjoncteurs une étiquette d'avertissement proéminente interdisant le rétablissement de l'alimentation.

Veiller à toujours faire fonctionner le ventilateur de la hotte lors de la cuisson avec une puissance de chauffage élevée ou lors de la cuisson d'un mets à flamber (à savoir crêpes

Suzette, cerise jubilée, steak au poivre flambé).

Nettoyer fréquemment les ventilateurs d'extraction. Veiller à ne pas laisser la graisse s'accumuler sur les surfaces du ventilateur ou des filtres.

Tout travail d'installation ou câblage électrique doit être réalisé par une personne qualifiée, dans le respect des prescriptions de tous les codes et normes applicables, y compris les codes du bâtiment et de protection contre les incendies.

Utiliser toujours un ustensile de taille appropriée. Utiliser toujours un ustensile adapté à la taille de l'élément chauffant.

AVERTISSEMENT:

POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER

LES RECOMMANDATIONS SUIVANTES : a

Une source d'air de débit suffisant est nécessaire pour le fonctionnement correct de tout appareil à gaz (combustion et évacuation des gaz à combustion par la cheminée), pour qu'il n'y ait pas de reflux des gaz de combustion. Respecter les directives du fabricant de l'équipement de chauffage et les prescriptions des normes de sécurité - comme celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des autorités réglementaires locales.

Lors d'opérations de découpage et de perçage dans un mur ou un plafond, veiller à ne pas endommager les câblages

électriques ou canalisations qui peuvent s'y trouver.

Placer sur le récipient un couvercle bien ajusté, une tôle à biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER

LES BRÛLURES. Si les flammes ne s'éteignent pas immédiatement, ÉVACUER LA PIÈCE ET APPELER LES

POMPIERS.

NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

NE PAS UTILISER D'EAU, ni un torchon humide - ceci pourrait provoquer une explosion de vapeur brûlante.

Utiliser un extincteur SEULEMENT si :

Les ventilateurs d'évacuation doivent toujours décharger l'air à l'extérieur.

MISE EN GARDE :

Cet appareil est conçu uniquement pour la ventilation générale. Ne pas l'utiliser pour l'extraction de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE :

Pour minimiser le risque d'incendie et évacuer adéquatement les gaz, veiller à acheminer l'air aspiré par un conduit jusqu'à l'extérieur - ne pas décharger l'air aspiré dans un espace vide du bâtiment comme une cavité murale, un plafond, un grenier, un vide sanitaire ou un garage.

AVERTISSEMENT :

POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

MÉTALLIQUES.

– Il s'agit d'un extincteur de classe ABC, dont on connaît le fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est déclaré.

– Les pompiers ont été contactés.

– Il est possible de garder le dos orienté vers une sortie pendant l'opération de lutte contre le feu.

a

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

CONSERVEZ CES INSTRUCTIONS

23

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et observer les instructions fournies avec les outils de cette liste.

Outillage nécessaire

Scie sauteuse ou scie à guichet

Perceuse

Foret de

¹⁄₈" (3 mm) pour avant-trous

Crayon

Mètre-ruban ou règle

Tournevis à lame plate

Tournevis Phillips

Tourne-écrou ou clé à cliquet - douille de

³⁄₈" (9,5 mm)

Niveau

Pince

Cisaille de ferblantier

Pince à dénuder ou couteau utilitaire

Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries

Brides pour conduits

Pièces fournies

A

B

C

EXIGENCES D'INSTALLATION

D

E

A. Garniture supérieure (1)

B. Embouts (2)

C. Brides de support (au-dessus du plan de travail) (2)

D. Pieds de support inférieurs (2)

E. Brides de support (au-dessous du plan de travail) (2)

Autres pièces fournies

Sachet de pièces de fixation (1)

Couvercle métallique (1)

Support facultatif et 2 vis (seulement pour modèles de

36" [91,4 cm])

Clapet anti-reflux de 6" de diamètre

Pièces nécessaires

Deux connecteurs de conduit de ½" (12,7 mm) (homologation

UL ou CSA).

Bouche de décharge murale, pour ventilateur d’aspiration monté à l'intérieur (1)

Système d’extraction

Câble d'alimentation électrique

Connecteurs de fils (homologation UL) (4)

Exigences d'emplacement

REMARQUE : Le système d’extraction par le bas est installé directement derrière la table de cuisson. Installer d'abord le système d’extraction par le bas, puis la table de cuisson.

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur.

Demander à un technicien qualifié d'installer le système d’extraction. C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation exigées, spécifiées sur la plaque signalétique de l'appareil.

Cette dernière est située à l'avant de l'appareil, au-dessus du couvercle du boîtier de connexion.

Le système d’extraction devrait être installé à l'écart des zones de forts courants d'air (proximité de fenêtres, portes et

évents ou ventilateurs de chauffage).

Respecter les dimensions indiquées pour la cavité d'installation entre les placards. Les dimensions indiquées prennent en compte les valeurs minimales des dégagements de séparation nécessaires.

Avant d'effectuer des découpages, consulter les instructions d'installation fournies par le fabricant de la table de cuisson.

Vérifier qu'à l'emplacement d'installation le système d’extraction et la table de cuisson ne produiront pas d'interférence avec les parois des placards, le dosseret, et les poteaux du colombage mural à l'arrière.

Vérifier le respect de la distance minimale entre le bord avant du plan de travail et le bord avant de la table de cuisson. La distance minimale de séparation horizontale entre les placards muraux est identique à la largeur du système d'extraction installé.

Assurer l'étanchéité au niveau de chaque ouverture découpée dans le plafond ou le mur à l’emplacement d’installation du système d’extraction.

On doit disposer d'une prise de courant électrique reliée à la terre. Voir la section “Spécifications électriques”.

Pour l'installation du système d’extraction par le bas, il sera nécessaire d'enlever le tiroir du placard et d'installer à demeure une façade de tiroir sur le placard.

Configuration des placards :

Le système d’extraction par le bas est conçu pour utilisation dans un placard de profondeur 24" (61 cm). Certaines installations nécessitent un plan de travail d'une profondeur supérieure à 25" (63,5 cm). Voir la section des dimensions des ouvertures à découper du plan de travail.

La profondeur maximale des placards muraux est de 13" (33 cm).

La distance de séparation verticale au-dessus de la table de cuisson est de 18" (45,7 cm) pour les placards muraux installés de part et d'autre du système d’extraction par le bas.

Installation dans une résidence mobile

L'installation de ce système d’extraction doit satisfaire aux exigences de la norme Manufactured Home Construction Safety

Standards, Titre 24 CFR, partie 328 (anciennement Federal

Standard for Mobile Home Construction and Safety, titre 24,

HUD, partie 280); lorsque cette norme n'est pas applicable, l'installation doit satisfaire aux critères de la plus récente édition de la norme Manufactured Home Installation 1982 (Manufactured

Home Sites, Communities and Setups) ANSI A225.1/NFPA

501A*, ou des codes et règlements locaux.

24

Dimensions du produit

Modèle avec ventilateur monté à l'intérieur

Garniture supérieure :

30

¹⁄₄

" (76,8 cm) pour système d’extraction de 30" (76,2 cm)

36

¹⁄₄

" (92,1 cm) pour système d’extraction de 36" (91,4 cm)

Système d'extraction rétractable -

hauteur de 13

¹⁄₂

" (34,3 cm)

27" (68,6 cm) pour système d'extraction de 30" (76,2 cm)

33" (83,8 cm) pour système d'extraction de 36" (91,4 cm)

Couvercle du boîtier de connexion

1

¹⁄₂

" (3,8 cm)

³⁄₈

" (0,95 cm)

28

³⁄₄

"

(73,0 cm)

Plan de travail - Dimensions des ouvertures à découper

IMPORTANT : Les plans de travail avec bords arrondis ne sont pas recommandés pour ces installations.

Certains modèles nécessitent un plan de travail de plus de

25" (63,5 cm) de profondeur; voir la section des dimensions des ouvertures à découper du plan de travail.

Pour éviter une erreur, avant de découper une ouverture, tracer le périmètre des ouvertures à découper sur le plan de travail.

Pour les dimensions des ouvertures, la position des ouvertures et les détails de l’installation, voir les instructions d'installation de la table de cuisson.

D

E

B

C

F

G

13" (33,0 cm)

13" (33,0 cm)

Collerette diamètre

- 6"

9

¹⁄₄

"

(23,5 cm)

Dimensions du placard

³⁄₄

"

(1,9 cm)

2

¹⁄₈

" (5,4 cm)

Modèle avec ventilateur monté à l'intérieur

7⁵⁄₈

" (19,4 cm)

A = ½" (12,7 mm) minimum

23

³⁄₄

"

(60,3 cm)

H

A

I

A. Conduit d'aspiration par le bas

B. Table de cuisson

C. Dimensions du dépassement arrière de la table de cuisson

D. D = Dimensions du dépassement arrière de la table de cuisson (C) + 1

¹³⁄₁₆"

[46,2 mm] (E).

E. 1

¹³⁄₁₆" (46,2 mm)

F. ½" (12,7 mm) min.

G. ¼" (6,4 mm) min.

H. Plan de travail et dosseret

I. ½" (12,7 mm) min.

21

⁄₁₆

"

(54,1 cm)

21 ⁵⁄₁₆

"

(54,1 cm)

Plan de travail - Dimensions des ouvertures à découper

B

D

Dimensions des ouvertures indiquées pour des conduits d'évacuation de diam. 6" (15,2 cm).

Axe central de l'ouverture recevant la table de cuisson

Placer le boîtier de raccordement

électrique dans l'angle arrière/ gauche au bas du placard.

REMARQUES :

Pour les dimensions de l'ouverture recevant la table de cuisson, voir les instructions du fabricant de la table de cuisson.

Pour les ouvertures découpées pour le système d’extraction, utiliser les dimensions applicables à la situation d'installation.

Circuit d'évacuation avec ventilateur monté à l'intérieur et raccordé au conduit d'évacuation de diamètre 6" (15,2 cm).

Pour cette configuration, l'emplacement des ouvertures à découper dépend de la configuration d'installation spécifique.

A

A. ½" (12,7 mm) min. jusqu'au dosseret ou mur arrière.

B. Profondeur du dosseret de

¾" (19,1 mm) max.

C

C. 27½" (69,9 cm) sur les modèles de 30" (76,2 cm);

33½" (85,9 cm) sur les modèles de 36" (91,4 cm)

D. D = Dimensions du dépassement arrière de la table de cuisson + 1

¹³⁄₁₆"

(46,2 mm).

25

Spécifications électriques

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Conserver les instructions d'installation pour consultation par l'inspecteur des installations électriques.

En cas d'incertitude quant à la qualité de la liaison à la terre de l'appareil, consulter un électricien qualifié.

Le système d’extraction par le bas doit être raccordé au réseau électrique uniquement avec des conducteurs de cuivre.

C'est au client qu'incombe la responsabilité de contacter un

électricien qualifié et de veiller à ce que l'installation électrique soit adéquate et réalisée en conformité avec les prescriptions de la plus récente édition de la norme National Electrical Code,

ANSI/NFPA 70, ou de la norme CSA C22. 1-94, Code canadien de l'électricité, partie 1 et C22,2 N° 0-M91, et de tous les codes et règlements locaux en vigueur.

Si lorsque les codes le permettent, on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.

Le système d’extraction par le bas doit être raccordé directement au coupe-circuit avec fusible ou au disjoncteur par l'intermédiaire d’un câble à conducteurs de cuivre, à blindage métallique flexible ou à gaine non métallique.

Prévoir une longueur de câble suffisante pour qu'il soit possible de déplacer l'appareil pour un éventuel besoin de réparation.

Pour obtenir un exemplaire des normes ou des codes ci-dessus, contacter :

National Fire Protection Association

One Batterymarch Park, Quincy, MA 02269

Les calibres des conducteurs (de cuivre seulement) et des connexions doivent satisfaire les critères des spécifications de l'appareil présentés sur la plaque signalétique (à l'avant de l'appareil, au-dessus du couvercle du boîtier de connexion).

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Ce ventilateur est utilisable avec un dispositif de réglage de la vitesse à semi-conducteurs.

L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 ampères, protégé par fusible.

Le calibre des conducteurs doit satisfaire les exigences de la plus récente édition de la norme National Electrical Code,

ANSI/NFPA 70, ou de la norme CSA C22. 1-94, Code canadien de l'électricité, partie 1 et C22.2 No 0-M91 et de tous les codes et règlements en vigueur.

Deux connecteurs de conduit ½" (12,7 mm) (homologation

UL ou CSA).

On trouve un schéma de câblage sur la base du système d’extraction par le bas, au-dessus du couvercle du tableau de commande d'alimentation.

Exigences concernant l'évacuation

IMPORTANT : Avant d'effectuer des découpes, s'assurer qu'il y a un dégagement convenable entre le mur ou le plancher pour le système d’extraction.

Au niveau de chaque jointure du système d’extraction, assurer l'étanchéité avec les brides de serrage pour conduit.

Utiliser un conduit métallique rigide.

Autour de la bouche de décharge à l'extérieur, assurer l'étanchéité avec un produit de calfeutrage.

Le système doit décharger l'air à l'extérieur.

Ne pas terminer le système d’extraction dans un grenier ou dans un autre espace fermé.

Ne pas couper une solive ou un poteau du colombage. Si le point de passage d'un système d’extraction correspond à la position d'un poteau du colombage ou d'une solive, on doit réaliser une structure de support appropriée.

Ne pas utiliser une bouche de décharge murale de

4" (10,2 cm) normalement utilisée pour un équipement de buanderie.

Ne pas connecter 2 coudes ensemble.

Ne pas utiliser un conduit de plastique ou en métal flexible.

La longueur du système d'évacuation et le nombre de coudes doit être réduit au minimum pour l’obtention de la meilleure performance.

Ne pas utiliser plus de trois coudes à 90°.

Veiller à incorporer une section de conduit rectiligne d'au moins 24" (61 cm) entre deux raccords coudés adjacents.

On déconseille l'emploi d'un conduit en métal flexible. Si un conduit de ce type doit être utilisé, on doit tenir compte du fait que la résistance à l'écoulement est de 2 pi (0.6 m).

La résistance à l'écoulement dans un raccord coudé flexible est le double de celle d'un raccord coudé standard.

Longueur recommandée pour le système d’extraction :

Pour une configuration avec ventilateur monté à l'intérieur ou monté à l'extérieur, la longueur du système d’extraction ne doit pas être supérieure à la valeur maximum indiquée au tableau

Longueur maximum du système d’extraction. Voir “Calcul de la longueur du système d’extraction” à la section “Méthodes d'extraction - Seulement pour ventilateur monté à l'intérieur”.

26

INSTRUCTIONS D'INSTALLATION

VENTILATEUR MONTÉ À L'INTÉRIEUR

Méthodes d'extraction - Seulement pour un ventilateur monté à l'intérieur

Déterminer quelle méthode d’extraction est la plus appropriée.

La sortie à l'extérieur du système d’extraction peut se faire à travers le plancher ou à travers un mur.

Configuration de cuisine en îlot

Système d’extraction installé sous une dalle de béton

(utilisation de conduit de PVC pour égout).

Configuration de cuisine en îlot

Ventilateur monté à l'avant (standard)

Ventilateur monté à l'avant

(standard)

Ventilateur monté à l'arrière

B

A

D

A. Sortie par le bas

REMARQUE : Pour les configurations en îlot, on peut monter le ventilateur pour une évacuation par la droite, par la gauche ou par l'arrière, le cas échéant. La plupart des applications des configurations en îlot exigent une évacuation par le bas à travers le plancher.

Configurations - placard encastré

A

A

B

A

M

C

E

F

H

G

L

K

J

Ventilateur monté à l'arrière

B

I

A

D

M

C

L

H

K

J

I

A. Bouche de décharge murale

B. Conduit métallique dia. 6" (15,2 cm)

C. 16" (40,6 cm) maximum

D. Conduit PVC dia. 6" (15,2 cm) (pour égout)

E. Conduit métallique dia. 6" (15,2 cm)

F. Raccord PVC dia. 6" (15,2 cm)

G. Dalle de béton

H. Conduit PVC dia. 6" (15,2 cm) (pour égout)

I. Coude à 90° PVC dia. 6" (15,2 cm) (pour égout)

J. Gravier ou sable compacté tout autour du tuyau

K. Coude à 90° PVC dia. 6" (15,2 cm) (pour égout)

L. Raccord PVC dia. 6" (15,2 cm)

M. 12" (30,5 cm) minimum

E

F

G

C

A. Sortie par le bas

B. Sortie par l'arrière

C. Sortie par le côté gauche

D. Sortie par le côté droit

D

Calcul de la longueur effective du système d’extraction

On recommande d'utiliser un conduit rond plutôt qu'un conduit rectangulaire, en particulier si des coudes sont nécessaires. Si un conduit rectangulaire est nécessaire, il doit être raccordé à un conduit rond de dia. 6" (15,2 cm) dès que possible.

Longueur maximum du système d’extraction

Système d’extraction

Conduit dia. 6" (15,2 cm)

3

¹⁄₄" x 10" (8,3 cm x 25,4 cm)

Longueur

35 pi (8,9 m)

35 pi (8,9 m)

27

Pour calculer la longueur effective du système d’extraction nécessaire, additionner les longueurs équivalentes (pieds/mètres) de tous les composants utilisés dans le système.

Composant Système de diamètre 6" (15,2 cm)

Coude à 45° 2,5 pi

(0,8 m)

Coude à 90°

Bouche de décharge murale de 6" (15,2 cm)

5 pi

(1,5 m)

0 pi

(0 m)

3

¹⁄₄" x 10" (8,3 cm x

25,4 cm) jusqu’au raccord de 6" (15,2 cm)

4,5 pi

(1,4 m)

Installation du système d’extraction

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le système d’extraction.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Placer une feuille de carton ou autre matériau de protection sur une surface plane, où on pourra facilement assembler le système.

2. Retirer tous les composants, l'appareil et la boîte du ventilateur de l'emballage.

3. Enlever tous les matériaux d'emballage, rubans adhésifs et films de protection protégeant l'appareil et la boîte du ventilateur.

4. Enlever les vis de chaque côté du conduit d'évacuation. Fixer

à gauche et à droite sur l'appareil les brides latérales qui soutiendront l'appareil sur le plan de travail et pousser vers le haut pour l'aligner avec les trous des vis. Utiliser des vis pour fixer les brides.

6" (15,2 cm) au raccord de 3

¹⁄₄" x 10" (8,3 cm x

25,4 cm)

1 pi

(0,3 m)

A

3

¹⁄₄" x 10" (8,3 cm x

25,4 cm) au raccord coudé à 90° de

6" (15,2 cm)

5 pi

(1,5 m)

6" (15,2 cm) au raccord coudé à 90° de 3

¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

5 pi

(1,5 m)

Exemple de système d’extraction

C

6 pi

(1,8 m)

A

B

2 pi (0,6 m)

B

C

A. Bride de support sur plan de travail

B. Boîte du ventilateur

C. Vis de bride de support sur plan de travail

5. Fixer les embouts à gauche et à droite sur l'appareil. Placer l’embout sur le support du plan de travail, faire glisser la patte dans la fente et l’emboîter sur les pattes en plastique.

A

D

A. Ventilateur

B. Raccord de transition

C. Coudes à 90°

D. Clapet anti-reflux de 6" (fourni)

Dans l'exemple suivant, la longueur théorique du système est inférieure au maximum de 35 pi (8,9 m).

2 - coude à 90° = 10 pi (3 m)

1 - bouche de décharge murale = 0 pi (0 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Raccord de transition

Longueur du système de dia.

6" (15,2 cm)

= 4,5 pi (1,4 cm)

= 22,5 pi (6,8 m)

28

A. Embout

6. Fixer les pieds de support sur les côtés de l'appareil - 2 vis pour chaque pied. Ne pas serrer les vis.

A

B

A B

B

A. Boîte du moteur de ventilateur

B. Pied de support

7. Faire intervenir 2 personnes ou plus, insérer le système d’extraction par le bas dans l'ouverture découpée dans l'ouverture du plan de travail. Veiller à placer l’appareil parallèlement au côté de l'ouverture découpée et à placer les brides de montage en chevauchement sur le plan de travail.

8. Ajuster le déploiement des pieds de support pour les placer en appui sur le plancher du placard. Placer un niveau contre l'avant de la base du système d’extraction par le bas; établir l'aplomb vertical du système d’extraction. Utiliser un crayon pour marquer la position de la limite supérieure de chaque pied sur l’appareil, et l'emplacement du trou de montage de chaque pied sur le plancher du placard.

A. Bride, avec rainures en “Z”

B. Vis–tête hexagonale/fente droite (2)

2. Soulever la boîte du ventilateur pour la séparer du profilé de montage inférieur.

A

B

A. Niveau

B. Marquer les positions

9. Retirer l'appareil de l'ouverture. Percer des avant-trous à chaque emplacement de vis marqué sur le plancher du placard. Aligner le sommet des pieds avec les marques tracées au crayon sur l’appareil. Serrer les vis sur les pieds.

Déterminer la meilleure direction pour l’installation.

Dans le cas de l’installation dans un placard, on peut effectuer la décharge du système d’extraction par le fond, par l’arrière, par le côté gauche ou par le côté droit du placard.

Évacuation par le fond :

Lors de l’expédition, le système d’extraction avec aspiration par le bas est configuré pour l’évacuation par le bas; par conséquent aucune modification n’est nécessaire. nécessaire. Voir la section “Achever l'installation”.

Évacuation par le côté gauche ou par le côté droit :

1. Desserrer les 2 vis (tête hexagonale/fente droite) fixant la bride supérieure de montage du moteur sur la boîte du système d’extraction, suffisamment pour pouvoir faire glisser la bride dans les rainures en “Z”; ceci écarte la bride de la lèvre de montage supérieure de la boîte du ventilateur, ce qui permet de l’incliner/écarter par rapport au panneau de la boîte du système d’extraction.

B

A

A. Boîte du ventilateur

B. Profilé de montage inférieur

3. Faire pivoter la boîte du ventilateur de 90 degrés dans un sens ou dans l’autre pour positionner le volet de réglage du ventilateur à la position/orientation appropriée. Veiller à ne pas vriller ou coincer des fils, et à ne pas déconnecter le câblage du ventilateur.

4. Placer la patte inférieure de la boîte du ventilateur dans le profilé de montage inférieur.

B

A

A. Boîte du ventilateur

B. Profilé de montage inférieur

29

5. Incliner la patte supérieure de la boîte du ventilateur pour la placer en affleurement avec le panneau de la boîte du système d’extraction et la positionner sous la bride de montage supérieure. Faire glisser la bride dans les rainures en “Z” et serrer les 2 vis (tête hex/fente droite).

3. Débrancher le connecteur du câblage du moteur du ventilateur.

6. Voir la section “Achever l'installation”.

Évacuation par l’arrière :

1. Ôter la boîte du système d’extraction. Desserrer les 2 vis (tête hex/fente droite) fixant la bride supérieure de montage du moteur sur la boîte du système d’extraction, suffisamment pour pouvoir faire glisser la bride dans les rainures en “Z”; ceci écarte la bride de la lèvre de montage supérieure de la boîte du ventilateur, ce qui permet de l’incliner/écarter par rapport au panneau de la boîte du système d’extraction.

A

A B

A. Moteur du ventilateur

B. Connecteur du câblage

4. Ôter les 2 vis de fixation de la bride de montage du moteur sur la boîte du système d’extraction. Séparer le moteur du ventilateur et la bride de montage de la boîte du système d’extraction.

A

B

B

A. Bride avec rainures en “Z”

B. Vis (tête hex/fente droite) (2)

2. Soulever la boîte du ventilateur pour la séparer du profilé de montage inférieur; conserver la boîte à part.

A

A. Vis de la bride de montage du moteur du ventilateur (2)

5. Ôter les 4 vis de la petite plaque de fermeture à l’arrière de la chambre d'évacuation; conserver les vis et la plaque de fermeture à part.

6. Installer le moteur du ventilateur et la bride de montage sur la bride juste au-dessous du moteur de la tourelle d’aspiration par le bas. L’ouverture de décharge du ventilateur doit pouvoir passer à travers le trou de la grande plaque de fermeture, du côté opposé de la chambre d'évacuation, là où on a enlevé la petite plaque de fermeture. Réinstaller et serrer les 2 vis de montage du moteur.

A

B

B

A

A. Boîte du ventilateur

B. Profilé de montage inférieur

C

A. Moteur de la tourelle d'aspiration par le bas

B. Grande plaque de fermeture

C. Ouverture de décharge du ventilateur

30

7. Brancher le connecteur du câblage sur le moteur du ventilateur.

10. Placer la patte inférieure de la boîte du ventilateur dans le profilé de montage inférieur.

A

B

A. Moteur du ventilateur

B. Connecteur du câblage

8. Placer le raccord d'extension de diamètre 6" sur l’orifice de décharge; fixer avec les 4 vis.

A

B

A

A. Boîte du système d’extraction

B. Profilé de montage inférieur

11. Incliner la patte supérieure de la boîte du ventilateur pour la placer en affleurement avec le panneau de la boîte du système d’extraction et la positionner sous la bride de montage supérieure.

12. Faire glisser la bride dans les rainures en “Z”.

13. Serrer les 2 vis (tête hex/fente droite) pour assujettir.

14. Placer le petit couvercle de fermeture sur le trou dans la boîte du système d’extraction; fixer avec les 4 vis.

A

A. Vis (4) (raccord d'extension)

9. Réinstaller la boîte du système d’extraction sur le moteur du ventilateur.

B

A

A. Moteur du ventilateur

B. Boîte du système d’extraction

31

Montage du ventilateur à l'arrière

REMARQUE : Position de montage du ventilateur facultative

(côté opposé). On peut également déplacer la boîte du moteur du ventilateur du côté opposé (arrière) de la boîte du système d'extraction.

2. Dégager la boîte du ventilateur du profilé de montage inférieur en la soulevant.

B

A

A. Boîte du ventilateur

B. Profilé de montage inférieur

3. Déconnecter le connecteur du câblage du moteur du ventilateur.

B

A

A. Panneau

B. Moteur du ventilateur - montage arrière

1. Desserrer les 2 vis (tête hex/fente droite) fixant la bride supérieure de montage du moteur sur la boîte du système d’extraction, suffisamment pour pouvoir faire glisser la bride dans les rainures en “Z”; ceci écarte la bride de la lèvre de montage supérieure de la boîte du ventilateur, ce qui permet de l’incliner/écarter par rapport au panneau de la boîte du système d’extraction.

A

B

B

A B

A. Moteur du ventilateur

B. Connecteur du câblage

4. Retirer le panneau du côté opposé du moteur du ventilateur.

Desserrer les 2 vis (tête hex/fente droite) fixant la bride supérieure de montage du moteur sur la boîte du système d’extraction, suffisamment pour pouvoir faire glisser la bride dans les rainures en “Z”; ceci écarte la bride de la lèvre de montage supérieure de la boîte du ventilateur, ce qui permet de l’incliner/écarter par rapport au panneau de la boîte du système d’extraction.

A

B

A. Bride avec rainures en “Z”

B. Vis (tête hex/fente droite) (2)

B

A. Bride avec rainures en “Z”

B. Vis à tête hex/fente droite (2)

32

5. Dégager le panneau du profilé de montage inférieur en le soulevant.

8. Faire basculer la patte supérieure de la boîte du ventilateur de façon à ce qu'elle soit en affleurement avec le panneau de la boîte du système d'extraction et la placer sous la bride de montage supérieure. Faire glisser la bride dans les rainures en “Z” et serrer les 2 vis (tête hex/fente droite).

B

A

A. Profilé de montage du ventilateur

B. Panneau

6. Installer la boîte du moteur du ventilateur du côté opposé

(arrière) de la boîte du système d’extraction avec le conduit d'évacuation placé dans la position d'évacuation inférieure.

Placer la patte inférieure de la boîte du ventilateur dans le profilé de montage inférieur.

9. Réinstaller le panneau sur le côté avant du panneau de la boîte du système d'extraction. Placer la patte inférieure du panneau dans le profilé de montage inférieur.

B

A

A. Boîte du ventilateur

B. Profilé de montage inférieur

7. Brancher le connecteur du câblage sur le moteur du ventilateur.

B

A

A. Profilé de montage du ventilateur

B. Panneau

10. Incliner la patte supérieure du panneau pour la placer en affleurement avec le panneau de la boîte du système d’extraction et la positionner sous la bride de montage supérieure. Faire glisser la bride dans les rainures en “Z” et serrer les 2 vis (tête hex/fente droite).

A

B

A. Moteur du ventilateur

B. Connecteur du câblage

11. Voir la section “Achever l'installation”.

33

Achever l'installation

1. Connecter le clapet anti-reflux au raccord d’extension de 6".

Le fixer avec la bride de conduit.

Raccordements électriques

AVERTISSEMENT

B

A

A. Raccord d'extension - diam. 6"

B. Clapet anti-reflux

2. Ôter la vis fixant le couvercle du boîtier de connexion.

A

Risque de choc électrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pièces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut causer un décès ou un choc électrique.

1. Déconnecter la source de courant électrique.

2. Faire passer le câble d'alimentation à travers le connecteur de conduit et dans le boîtier de connexion.

AVERTISSEMENT

A. Couvercle du boîtier de connexion

Déterminer l'orientation de sortie (par l’arrière ou le fond) du câblage électrique depuis le boîtier de connexion de l'appareil. Enlever l'opercule arrachable arrière ou inférieur, et installer un connecteur de conduit (homologation UL ou

CSA).

3. Faire intervenir 2 personnes ou plus; insérer le système d'extraction par le bas dans l'ouverture découpée du plan de travail. Placer le système d'extraction par le bas parallèlement au bord de l'ouverture découpée et le centrer dans celle-ci. Vérifier que le système d'extraction par le bas est de niveau sur son plan vertical. Fixer ensuite les pieds de support inférieurs au plancher du placard à l'aide des vis.

4. Fixer 1 bride de montage sous le plan de travail dans l'angle avant supérieur droit de l’appareil (placer la fente par-dessus le trou de montage, et la plaquette de fixation contre le plan de travail). Fixer l'autre bride sur le côté gauche de l’appareil.

Percer des avant-trous à travers les brides de montage sous le plan de travail, dans la face inférieure du plan de travail.

Placer des vis de longueur appropriée pour bien fixer les brides sur le plan de travail.

B

C

Risque d'incendie

Relier le ventilateur à la terre.

Utiliser du fil en cuivre.

Brancher le fil relié à la terre à la vis verte reliée à la terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

3. Connecter le conducteur de liaison à la terre (vert ou vert et jaune) avec la vis verte de liaison à la terre. Serrer les vis du connecteur de conduit.

34

A

A. Lors de la fixation des brides sous le plan de travail, veiller à utiliser des vis de longueur appropriée, qui ne traverseront pas le plan de travail lors du serrage.

B. Dosseret

C. Plan de travail

4. Connecter ensemble les deux connecteurs blancs avec un connecteur de fils (homologation UL).

F

C

A

E

B

2. Appuyer pendant quelques secondes sur le bouton au sommet du système d’extraction par le bas. La section rétractable de l’appareil se déploie, et le ventilateur se met en marche. Positionner la garniture supérieure sur la section rétractable; emboîter la garniture en place.

On peut trouver chez le revendeur local des ensembles de garniture assortis à la couleur du plan de travail.

Pour des renseignements sur la commande, voir la section

“Assistance ou service”.

B

A

C

D

G

A. Conducteur de liaison à la terre (vert or vert/jaune)

B. Vis de liaison à la terre (verte)

C. Conducteurs blancs

D. Connecteurs de fils (homologation UL)

E. Conducteurs noirs

F. Connecteur de conduit (homologation UL ou CSA)

G. Câblage du système d'extraction avec aspiration par le bas

5. Connecter ensemble les deux connecteurs noirs avec un connecteur de fils (homologation UL).

6. Réinstaller le couvercle du boîtier de connexion et le fixer avec une vis.

7. Reconnecter la source de courant électrique.

Contrôle du fonctionnement

1. Ôter les vis de la bride d'expédition du filtre d'évacuation et la bride.

A

B

E

D

A. Garniture supérieure

B. Bouton ON/OFF (marche/arrêt)

C. Bouton de commande du ventilateur

D. Embout

E. Filtres

3. Manœuvrer le bouton de commande sur le côté de l'appareil; vérifier le bon fonctionnement de l'appareil et la vitesse du ventilateur.

4. Si le ventilateur ne se met pas en marche :

Vérifier que chaque filtre est enfoncé aussi loin qu'il peut aller.

Déterminer si le disjoncteur s'est ouvert ou si un fusible est grillé.

Vérifier le fusible du système d'extraction par le bas, situé sous la carte de circuits d'alimentation.

5. Connecter le système d’extraction sur le ventilateur. Il faut que l'ouverture de décharge du système soit dotée d'une bouche de décharge (à travers le mur ou le toit). Utiliser des brides pour sceller tous les joints.

6. Installer la table de cuisson conformément aux instructions du fabricant. Vérifier que le bord arrière de la table de cuisson est en chevauchement de

³⁄₈" (9,5 mm) sur le système d’extraction. Voir “Dimensions des ouvertures à découper dans le plan de travail”, à la section “Exigences d'emplacement”.

REMARQUE : Pour pouvoir tirer le plus grand parti du système d’extraction rétractable, lire la section “Utilisation du système d'extraction”.

A. Bride d'expédition du filtre d'évacuation

B. Vis

35

La fonction du système d’extraction par le bas est d'aspirer et

évacuer hors de la cuisine les vapeurs et fumées de cuisson, sources d'odeurs.

Pour optimiser la performance, on devrait faire fonctionner le système d'extraction avant d'entreprendre une cuisson.

UTILISATION DU SYSTÈME D'EXTRACTION

Lors de l'emploi d'un ustensile de grande taille, placer celui-ci sur un brûleur ou élément chauffant de grande taille, à l'arrière.

Lorsque le système d'extraction est utilisé, il peut être nécessaire d'employer une puissance de chauffage plus

élevée.

Ce ventilateur est utilisable avec un dispositif de réglage de vitesse à semi-conducteurs.

Utilisation du système d'extraction

Utilisation :

1. Appuyer pendant quelques secondes sur le bouton au sommet de l'appareil. (Ce léger délai permet d'empêcher une mise en marche accidentelle du ventilateur lors des opérations de nettoyage de la table de cuisson.) La section rétractable du système d’extraction se déploie. Le ventilateur se met en marche immédiatement si le bouton de commande du ventilateur est à la position de marche.

2. Pour sélectionner la vitesse du ventilateur, utiliser le bouton de commande (côté droit) du système d’extraction par le bas.

Lorsque la cuisson est terminée :

1. Appuyer sur le bouton situé au sommet du système d’extraction rétractable. Le ventilateur s'arrête; la section rétractable revient à sa position fermée.

Advenant un renversement de liquide sur la table de cuisson entraînant l'introduction de liquide dans le système d'extraction par le bas, on doit arrêter immédiatement l'appareil.

L'introduction d'un liquide (eau, etc.) dans le système en fonctionnement peut lui faire subir des dommages.

1. Commander immédiatement l'arrêt du système d'aspiration par le bas avec le bouton de réglage de vitesse, situé sur le côté droit de l'appareil.

2. Interrompre l'alimentation du système d'extraction par le bas au niveau du tableau de distribution (disjoncteurs/fusibles).

3. Ne pas utiliser le système d'extraction par le bas pendant une période suffisante pour que le séchage naturel soit complet.

Ne pas ouvrir le système d'extraction par le bas pour éliminer l'eau ou autre liquide.

ENTRETIEN DU SYSTÈME D'EXTRACTION

Surface du système d'extraction

Pour éviter d'endommager la finition, nettoyer les surfaces avec de l'eau savonneuse. Ne pas utiliser une solution de récurage ou un produit abrasif.

Filtres

Enlever et nettoyer fréquemment le(s) filtre(s) de la section rétractable de l'appareil. Ceci optimisera l'efficacité de fonctionnement.

Dépose des filtres :

1. Placer l'extrémité des doigts sur la partie en relief au sommet des filtres.

2. Enfoncer suffisamment les filtres pour que la patte sur le dessus des filtres disparaisse.

3. Tirer vers l'avant pour libérer le filtre de sa rainure.

Réinstallation des filtres :

1. Placer les filtres dans la section rétractable du système d'extraction à aspiration par le bas.

2. Placer l'extrémité des doigts sur la partie en relief sur le dessus des filtres et pousser vers l'arrière pour queles pattes supérieures se mettent en place.

REMARQUE : Le système d'extraction par le bas ne fonctionne pas si les filtres ne sont correctement placés. Si les pattes supérieures des filtres ne sont pas verrouillées derrière la plaquette de fixation supérieure, l'appareil peut exécuter la manœuvre de rétraction, mais pas le déploiement.

Si le conduit rétractable du système d'extraction par le bas ne fonctionne pas après l’installation de filtres propres :

Pousser le filtre aussi loin qu'il peut aller. Lorsqu'on enlève un filtre, ceci désactive un microrupteur placé derrière le filtre. Ceci empêche l'appareil de fonctionner aussi longtemps que le filtre n'a pas été correctement réinstallé.

A

Nettoyage :

1. Nettoyer le(s) filtre(s) au lave-vaisselle ou dans une solution de détergent chaude. Le système d'extraction ne fonctionne pas lorsque les filtres ne sont pas en place.

2. Faire sécher complètement les filtres avant de les réinstaller; veiller à bien emboîter chaque filtre.

B

C

A. Partie en relief de dépose du filtre

B. Filtre métallique de gauche

C. Filtre métallique de droite

36

N

BL

CONNEXION

120 V CA, 60 Hz

MOTEUR

(ENGRENAGES)

R

N

SCHÉMA DE CÂBLAGE

BOUTON POUSSOIR

HAUT/BAS

Fusible temporisé,

5x20 800 mA

FUSIBLE

R

N

RÉGULATEUR

DE VITESSE

COMMUTATEURS

(FILTRE)

GRIS

GRIS

TRANSFORMATEUR

TOROÏDAL

VDR1

C5

CN6 CN7

(connecteurs)

TR1

N

BL

MAR

BU

CN5

F

N

M

M

L

L

RL2

C7

C4

CÂBLE PLAT

CN8

(connecteur)

RL1

OR

GRIS

BL

GRIS

BL

CN2

L1 (phase)

ELDD

BU

MAR

3 2 1

6 5 4

INSERTION DES CÂBLES

(CÔTÉ)

1 2 3

4 5 6

VENTILATEUR

JA-VE

INTERNE

37

ASSISTANCE OU SERVICE

Lors d’un appel pour assistance ou service, veuillez connaître la date d’achat, le numéro de modèle et le numéro de série au complet de l’appareil. Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’employer uniquement des pièces spécifiées par l’usine. Les pièces spécifiées par l’usine conviendront et fonctionneront bien parce qu’elles sont fabriquées avec la même précision utilisée dans la fabrication de chaque nouvel appareil. Pour localiser des pièces spécifiées par l’usine dans votre région, nous appeler ou téléphoner au centre de service désigné le plus proche.

Aux États-Unis

Si le problème n'est pas attribuable à l'une des raisons indiquées dans la section “Dépannage”…

Téléphonez au marchand qui vous a vendu l'appareil ou téléphonez à Jenn-Air au 1-800-688-1100 pour localiser une compagnie de service autorisée. Lors d'un appel, veuillez connaître la date d'achat et les numéros de modèle et de série complets de votre appareil. Assurez-vous de conserver la preuve d'achat pour vérifier les conditions de la garantie.

Si le marchand ou la compagnie de service ne peut pas résoudre votre problème, écrivez à :

Jenn-Air Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Adresse Internet : www.jennair.com

ou composez le : 1-800-688-1100.

Si vous êtes des clients aux É.-U. utilisant l'ATS pour les personnes sourdes, malentendantes ou souffrant de troubles de l’élocution, composez le : 1-800-688-2080.

Au Canada

Si le problème n'est pas attribuable à l'une des raisons indiquées dans la section “Dépannage”…

Téléphonez au marchand qui vous a vendu l'appareil ou téléphonez à Jenn-Air en composant au 1-800-807-6777 pour localiser une compagnie de service autorisée. Lors d'un appel, veuillez connaître la date d'achat et les numéros de modèle et de série complets de votre appareil. Assurez-vous de conserver la preuve d'achat pour vérifier les conditions de la garantie.

Si le marchand ou la compagnie de service ne peut pas résoudre votre problème, écrivez à :

Jenn-Air Brand Home Appliances

Customer eXperience Centre

1901 Minnesota Court

Mississauga, ON L5N 3A7

Adresse Internet : www.jennair.ca ou composez le 1-800-807-6777.

REMARQUE : Pour toute correspondance ou appel au sujet d'un problème de service, veuillez inclure les renseignements suivants :

1. Vos nom, adresse et numéro de téléphone durant la journée.

2. Numéros de modèle et de série de l'appareil.

3. Nom et adresse de votre marchand ou du service d'entretien.

4. Une description claire du problème existant.

5. Preuve d'achat (reçu de vente).

Les guides de l'utilisateur, manuels d'entretien et informations sur les pièces sont disponibles auprès du Centre pour l’eXpérience avec la clientèle des appareils électroménagers de la marque Jenn-Air.

Accessoires

REMARQUE : Instructions d'installation fournies avec chaque ensemble.

Pour les modèles séries JXDR7301V

Garniture monopièce de 30" (76,2 cm) :

Pièce n° W10187288 (noir)

REMARQUE : Pour toute correspondance ou appel au sujet d'un problème de service, veuillez inclure les renseignements suivants :

1. Vos nom, adresse et numéro de téléphone durant la journée.

2. Numéros de modèle et de série de l'appareil.

3. Nom et adresse de votre marchand ou du service d'entretien.

4. Une description claire du problème existant.

5. Preuve d'achat (reçu de vente).

Les guides de l'utilisateur, manuels d'entretien et informations sur les pièces sont disponibles auprès du centre pour l'eXpérience de la clientèle des appareils électroménagers de la marque Jenn-Air.

Pour les modèles séries JXDR7361V

Garniture monopièce de 36" (91,4 cm) :

Pièce n° W10187290 (noir)

38

GARANTIE DES GROS APPAREILS MÉNAGERS JENN-AIR

®

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Jenn-Air, marque de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées

“Jenn-Air”) paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de fabrication. Le service doit être fourni par une compagnie de service désignée par Jenn-Air. Cette garantie limitée est valide uniquement aux États-

Unis ou au Canada et s’applique exclusivement lorsque l’appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d’achat original est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ARTICLES EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.

2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces consomptibles ne sont pas couvertes par la garantie.

3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

4. Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consomptibles ou de produits nettoyants non approuvés par Jenn-Air.

5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Jenn-Air dans les 30 jours suivant la date d’achat.

6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.

7. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour

être réparé à domicile et seul le service à domicile est couvert par la présente garantie.

8. Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l'appareil.

9. Les frais de transport pour le service d'un produit si votre gros appareil est situé dans une région éloignée où un service d’entretien

Jenn-Air autorisé n’est pas disponible.

10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.

11. Les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être facilement identifiés. La présente garantie est nulle si le numéro de série d’usine a été modifié ou enlevé du gros appareil ménager.

Le coût d’une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ

MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE

AUTORISÉE PAR LA LOI. JENN-AIR N'ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS.

CERTAINES JURIDICTIONS NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS,

OU LES LIMITATIONS DE LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE

PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE

GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS

QUI PEUVENT VARIER D'UNE JURIDICTION À UNE AUTRE.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Jenn-Air autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section “Dépannage” du Guide d'utilisation et d'entretien. Après avoir vérifié la section

“Dépannage”, de l'aide supplémentaire peut être trouvée en vérifiant la section “Assistance ou service” ou en appelant Jenn-Air. Aux

É.-U., composer le 1-800-536-6247. Au Canada, composer le 1-800-807-6777.

6/09

Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre gros appareil ménager pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

39

W10201609D

© 2009

All rights reserved.

Tous droits réservés.

® Registered Trademark/™ Trademark of Jenn-Air U.S.A.

Used under license by Maytag Limited in Canada.

® Marque déposée/™ Marque de commerce de Jenn-Air U.S.A.

Emploi sous licence au Canada.

9/09

Printed in Italy

Imprimé en Italie

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project
